Обзор и тестирование блока питания PHANTEKS AMP BH 750W

Блоки питания с сертификатом 80 PLUS Bronze активно переходят на поддержку стандарта АТХ 3.1 и PCI-E Gen5. Компания Phanteks представила серию блоков питания AMP BH, в которую вошли модели мощностью 650 и 750 Вт, соответствующие данным стандартам.

Отличительной особенностью серии являются несъемные кабели в виде проводов в индивидуальной пластиковой оплетке, стилизованной под тканевую. Также привлекательным выглядит наличие этих моделей в белом исполнении.

Технические характеристики

Нагрузочные характеристики

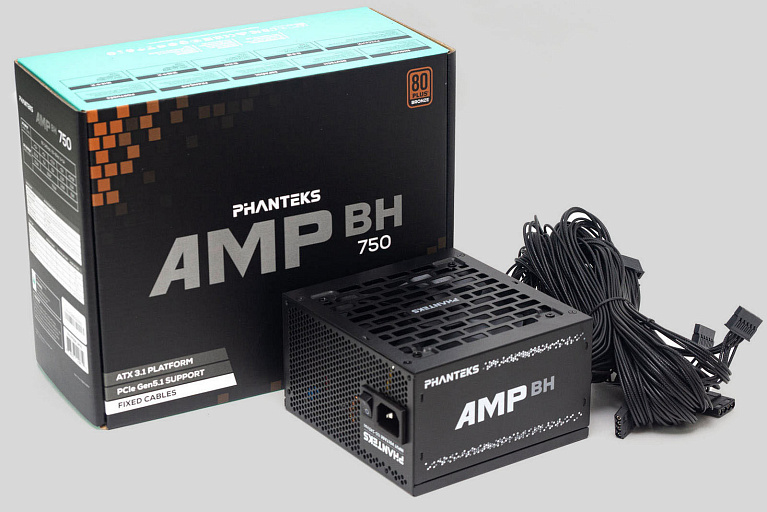

Упаковка и комплект поставки

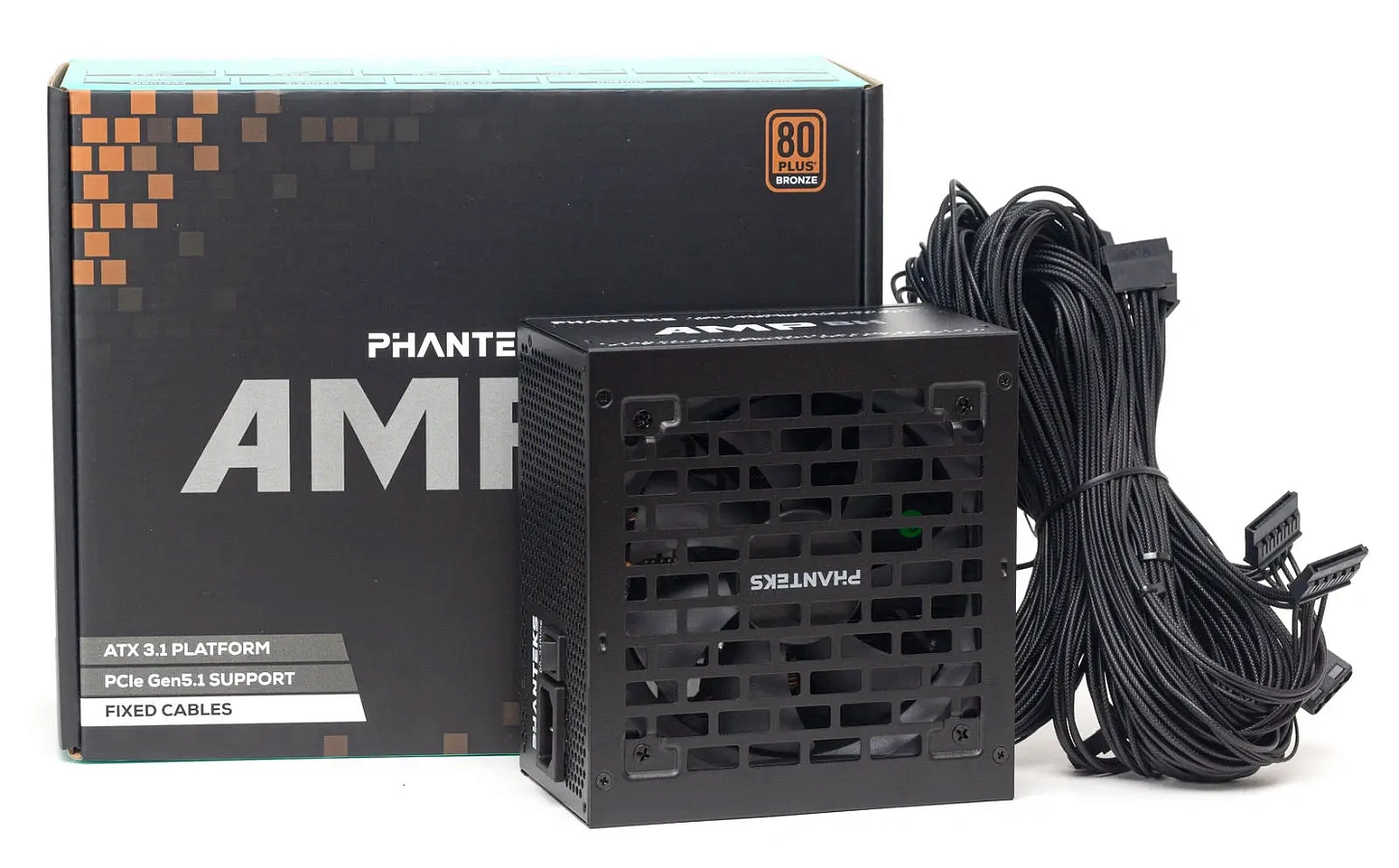

На лицевой стороне располагается наименование модели и обозначение поддерживаемых стандартов.

С обратной - описание отличительных характеристик и график КПД. На боковой стороне находится таблица нагрузочных характеристик и описание характеристик модели и кабелей с коннекторами.

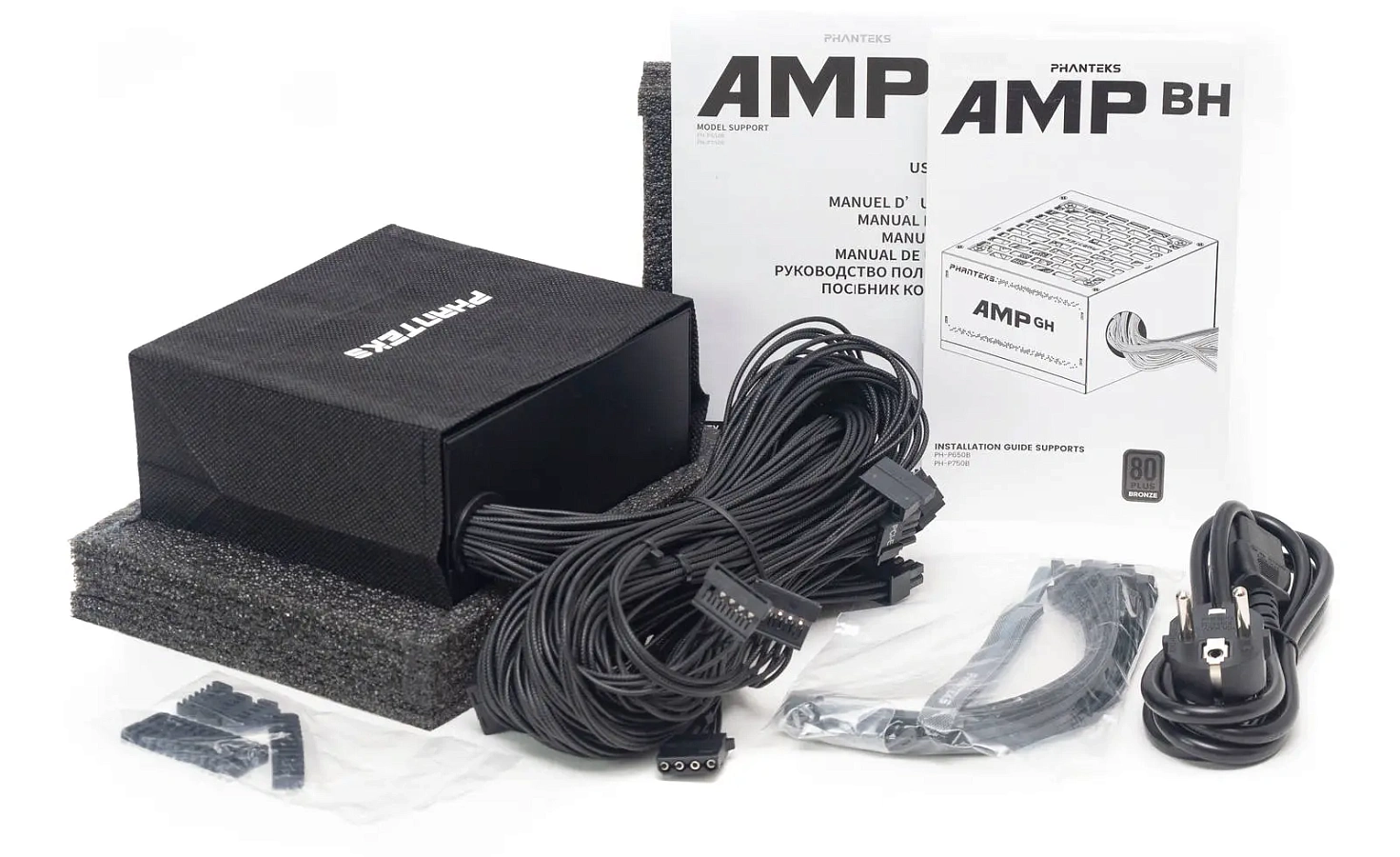

Блок питания в тканевом футляре зафиксирован демпферами. В комплекте солидный набор пластиковых стяжек, несколько стяжек на липучках, винты крепления. Также имеется бумажное руководство пользователя и сетевой кабель.

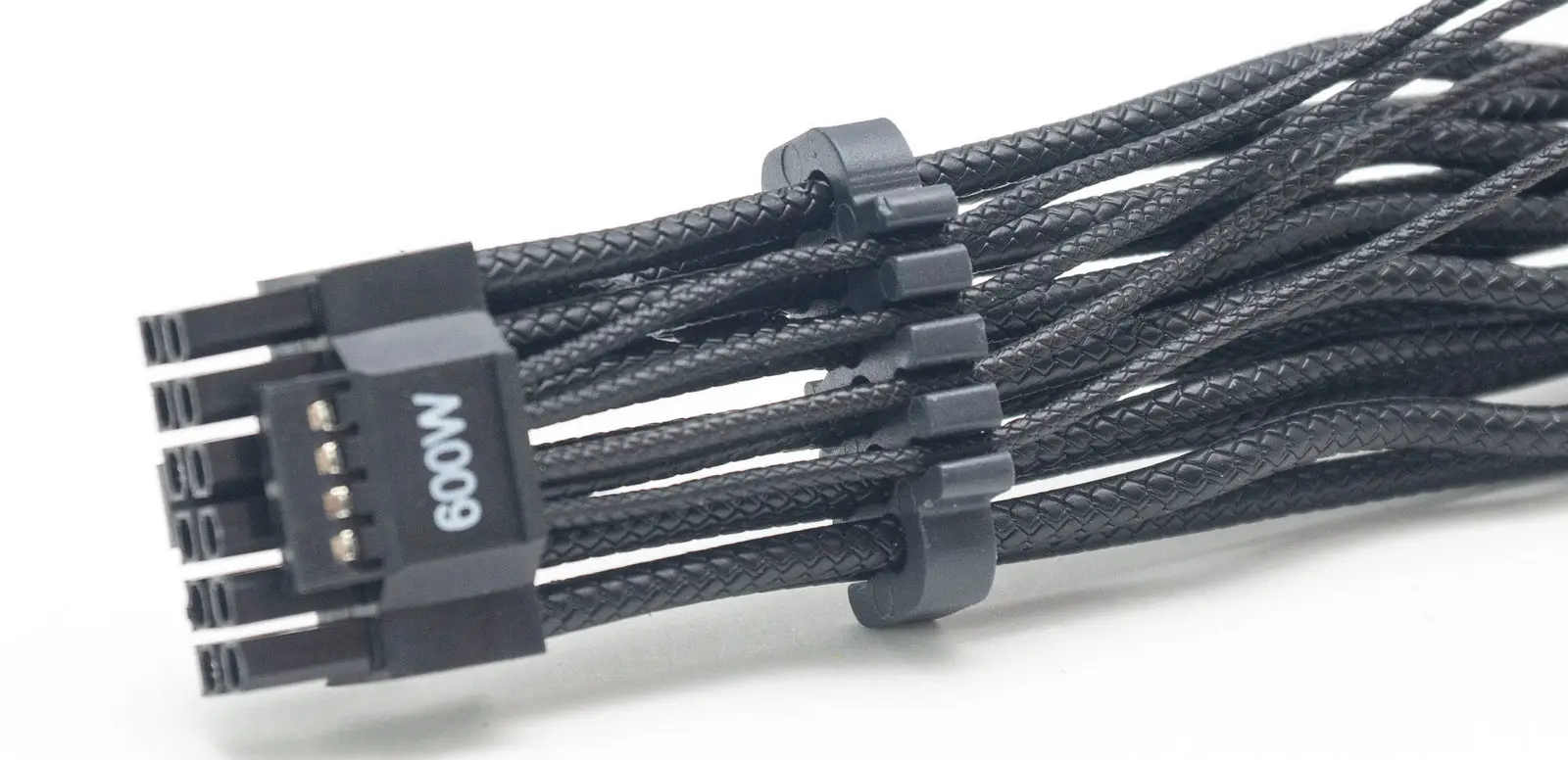

Для организации укладки проводов есть холдеры: три для кабеля АТХ и три для кабеля 12V-2×6.

Внешний вид

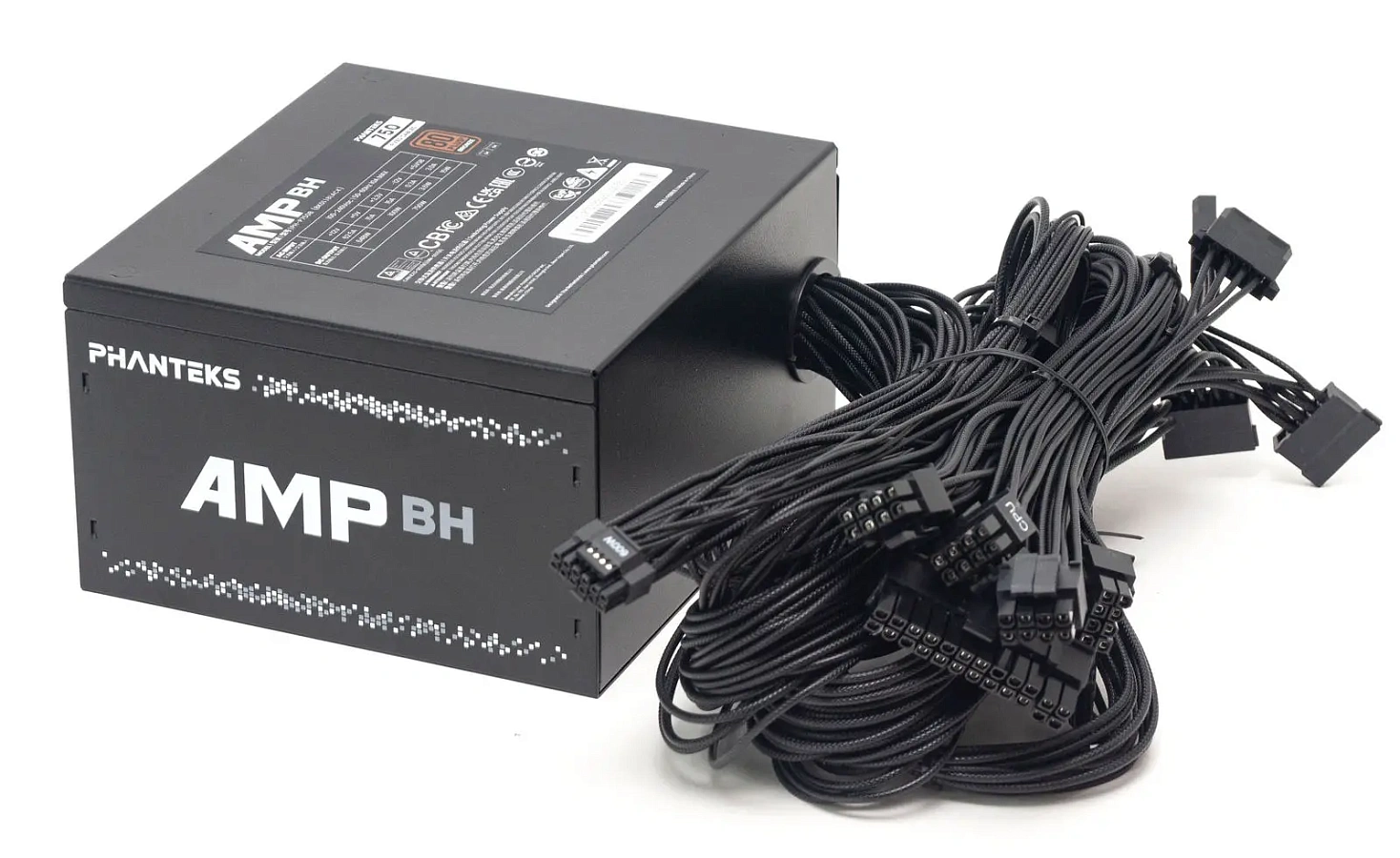

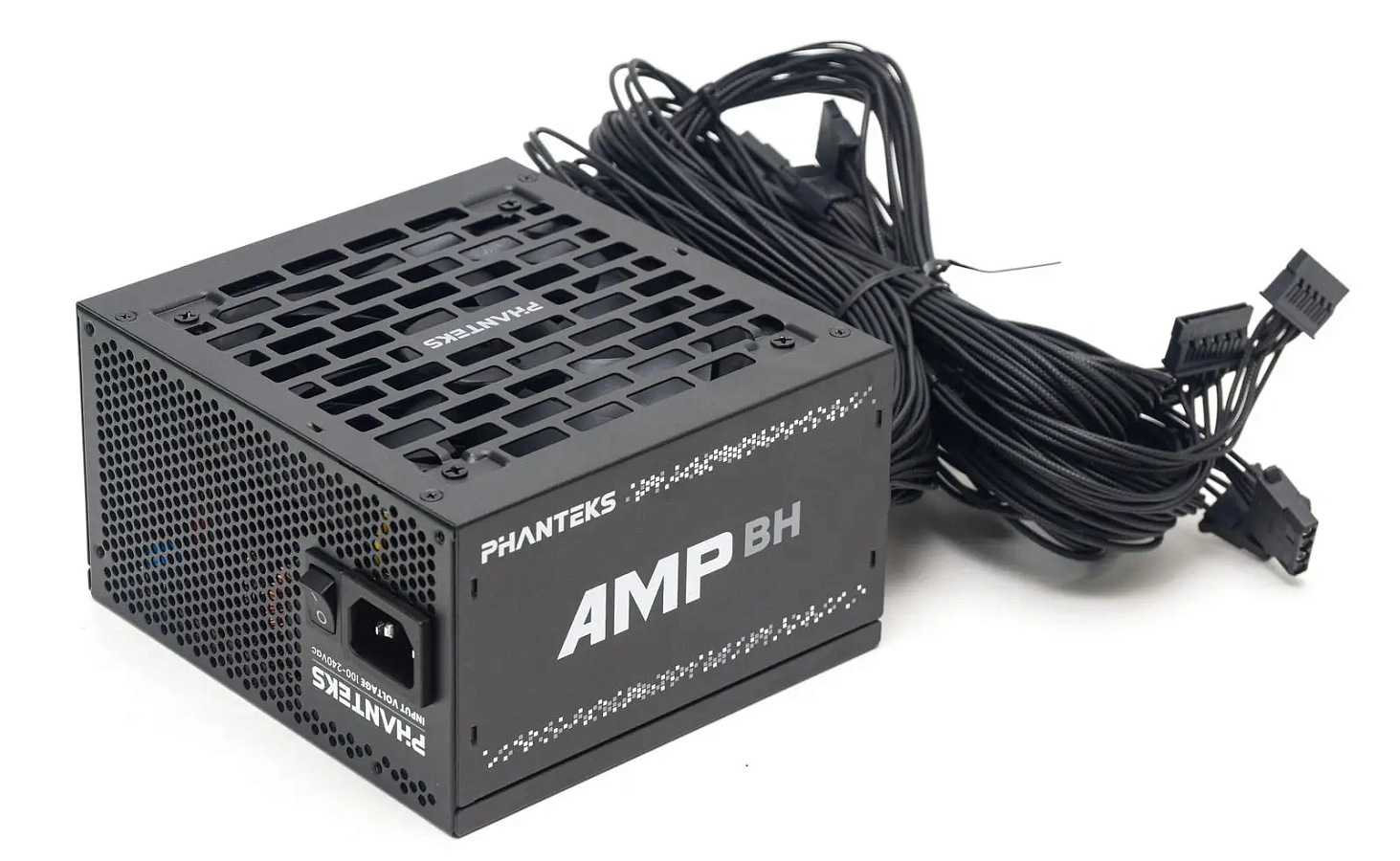

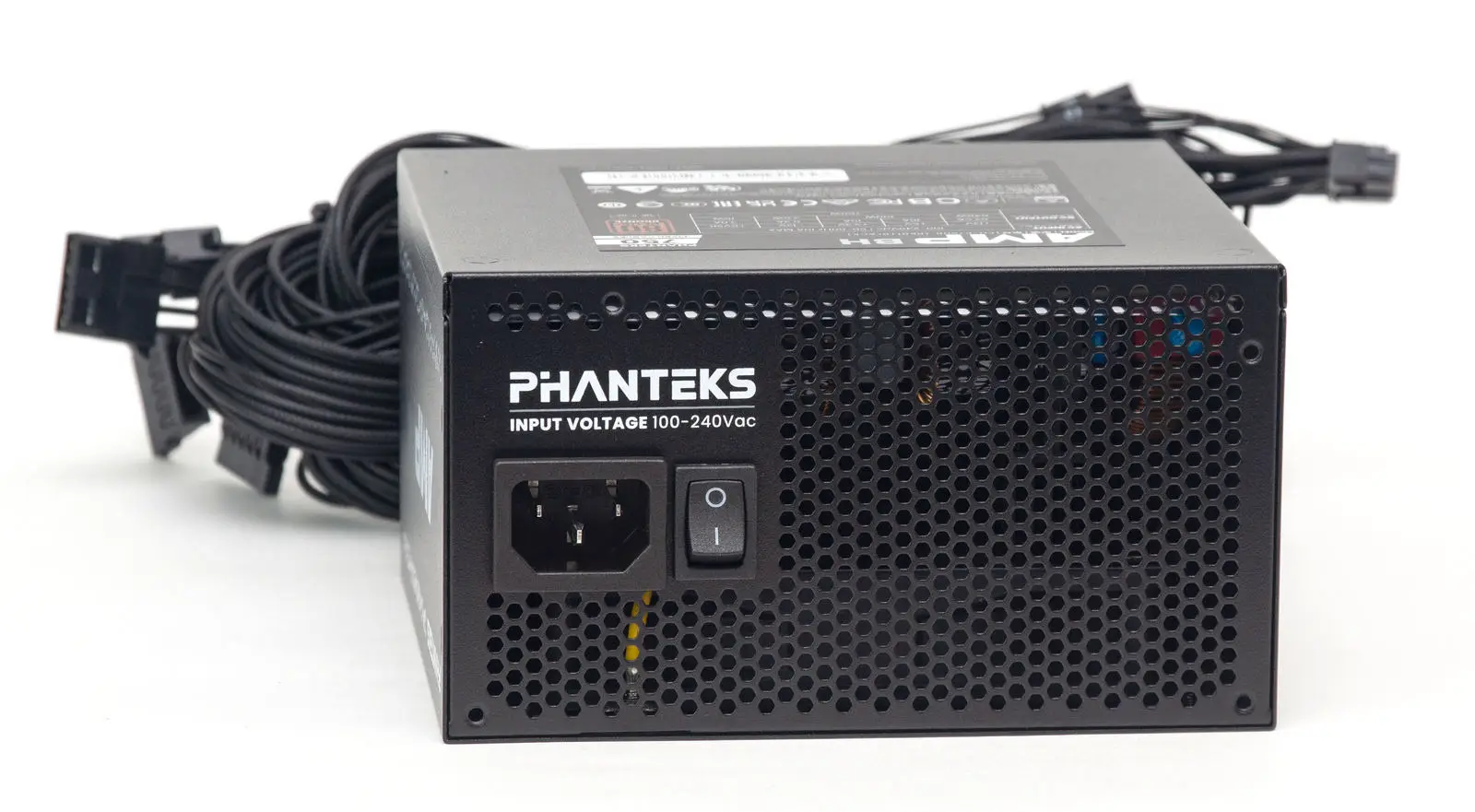

Призматический черный корпус, на лицевой стороне сетевая вилка, тумблер включения, вся поверхность в привычной сотовой перфорации. Имеется надпись с диапазоном входных напряжений 100-240 В.

С нижней стороны крупная штампованная перфорация в виде кирпичной кладки, по центру краской нанесен логотип бренда.

По бокам также краской выполнен логотип и наименование серии; мощность конкретной модели не обозначена.

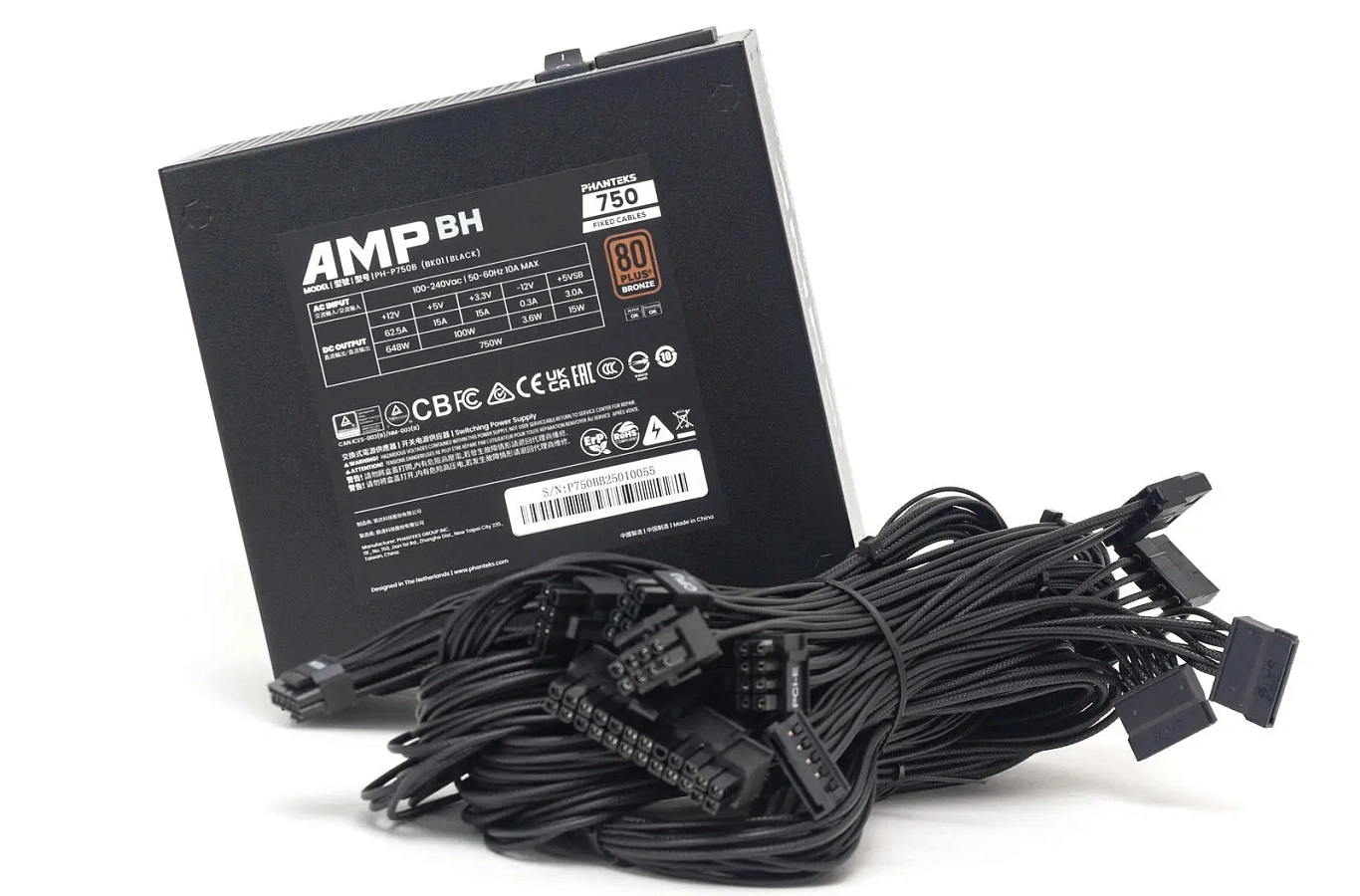

Сверху находится наклейка с нагрузочными характеристиками, серийным номером и данными производителя.

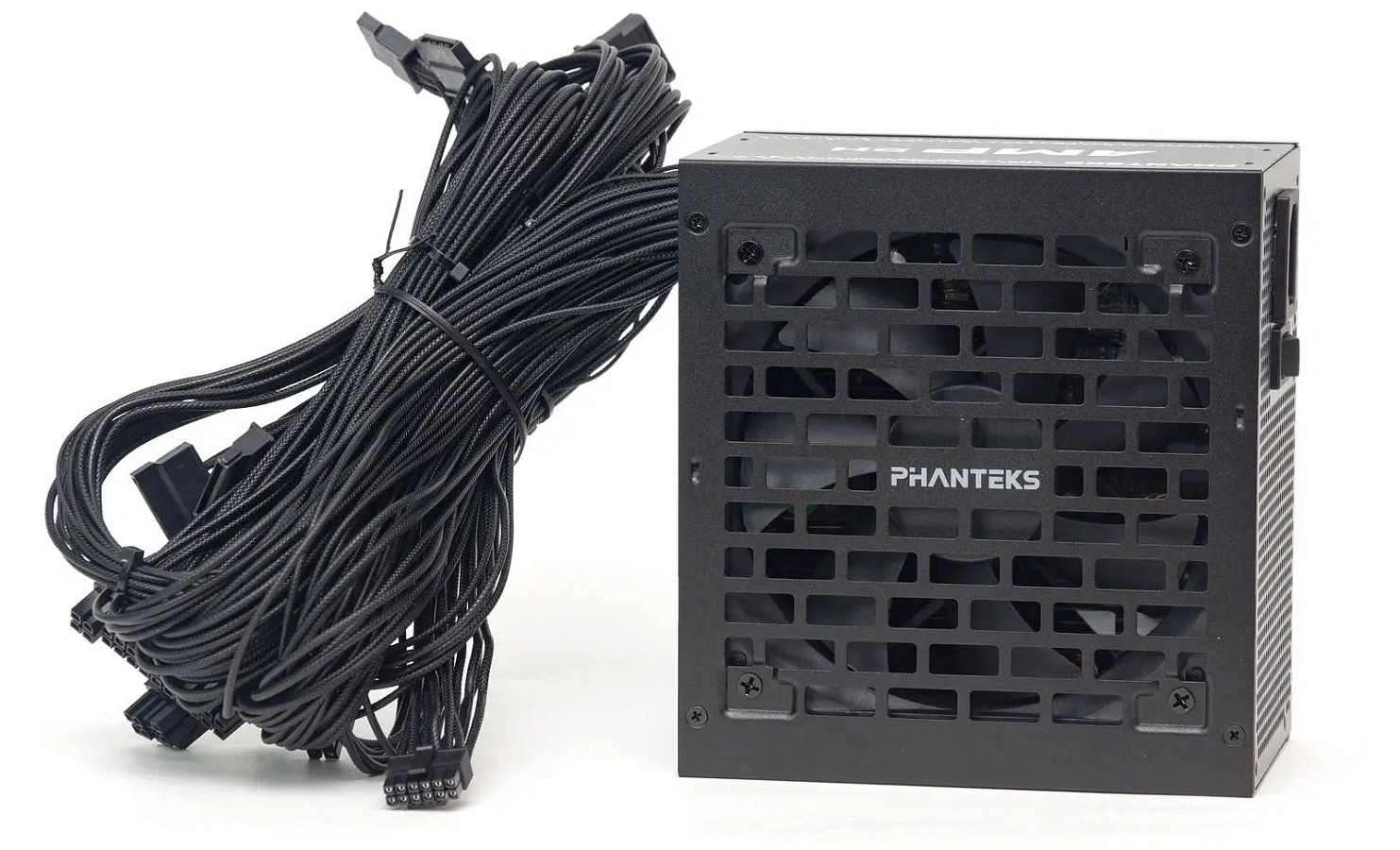

С тыльной стороны через круглое отверстие с пластиковым кольцом выведены пучки кабелей.

Кабели и коннекторы

Пластиковая оплетка на проводах имеет текстуру, имитирующую тканевую оплетку – смотрится отлично. Провода мягкие, укладывать такие бывает проще, чем обычные плоские кабели.

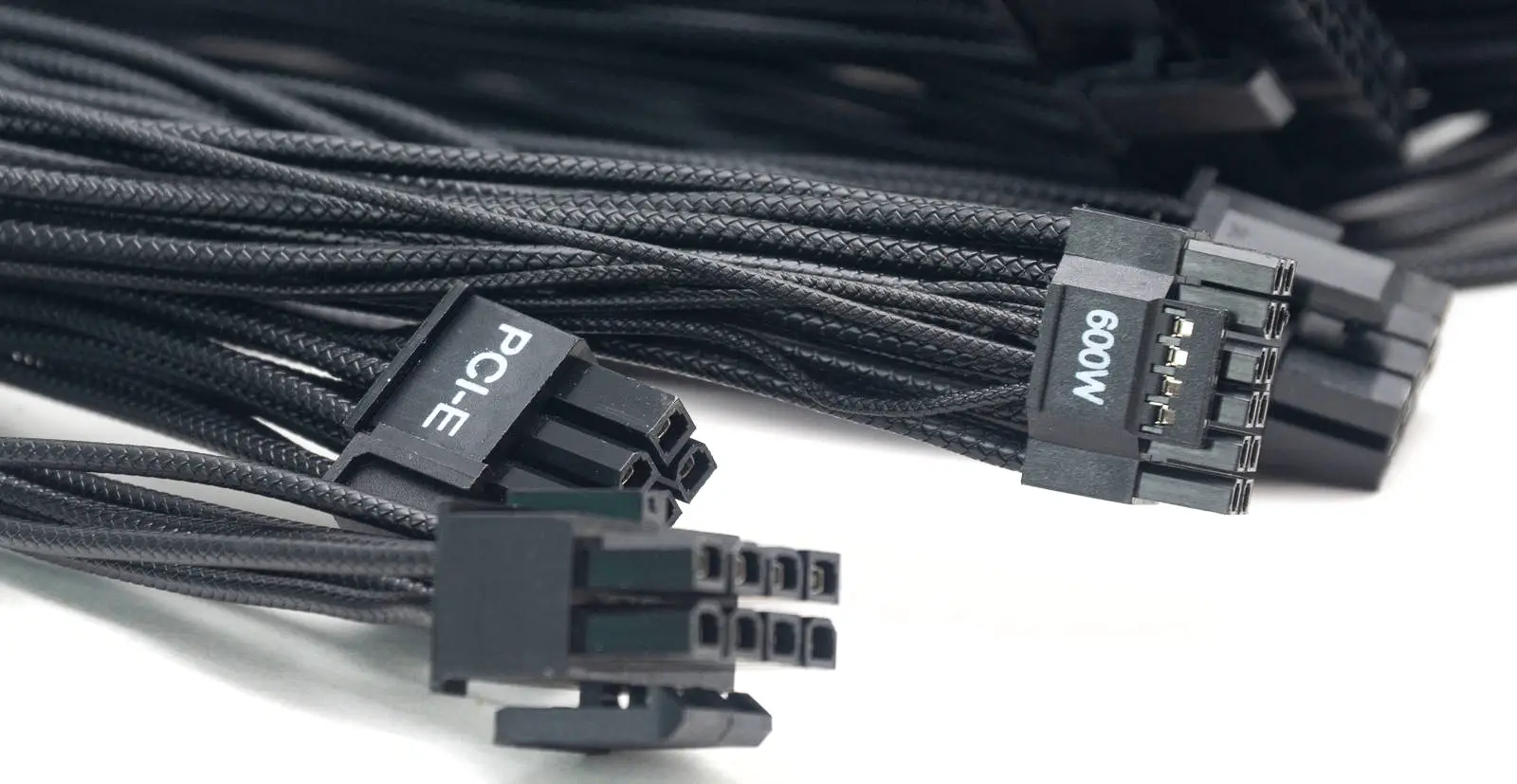

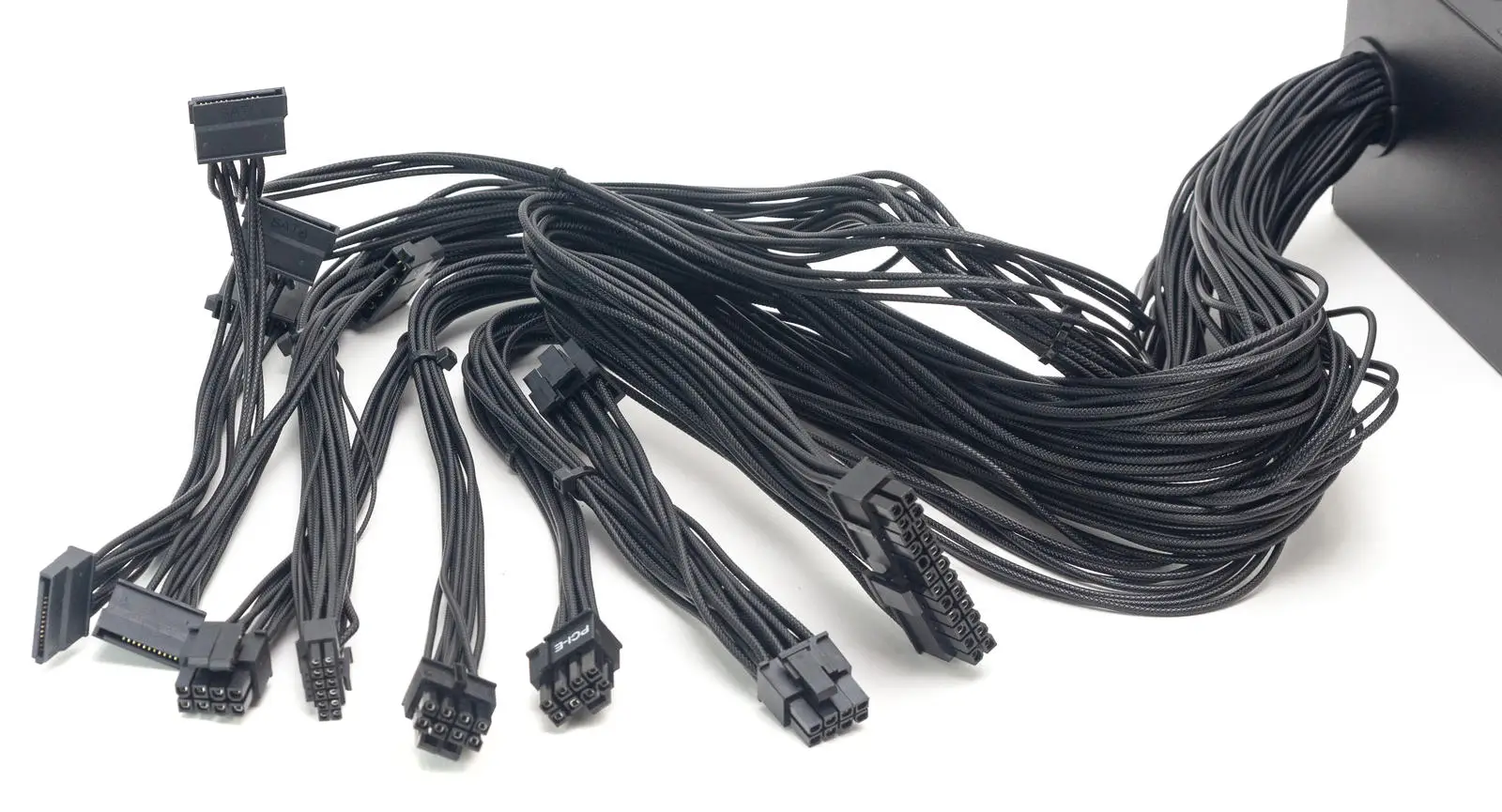

Для питания CPU два отдельных кабеля с коннекторами 4+4 пин. Для питания GPU один кабель с одним коннектором 6+2 пин, один кабель с двумя коннекторами 6+2 пин и один кабель с коннектором 12V-2×6.

Провода не подписаны. Визуально, судя по их диаметру, все провода 18AWG, кроме кабелей питания VGA – они более толстые, скорее всего, 16AWG.

Охлаждение

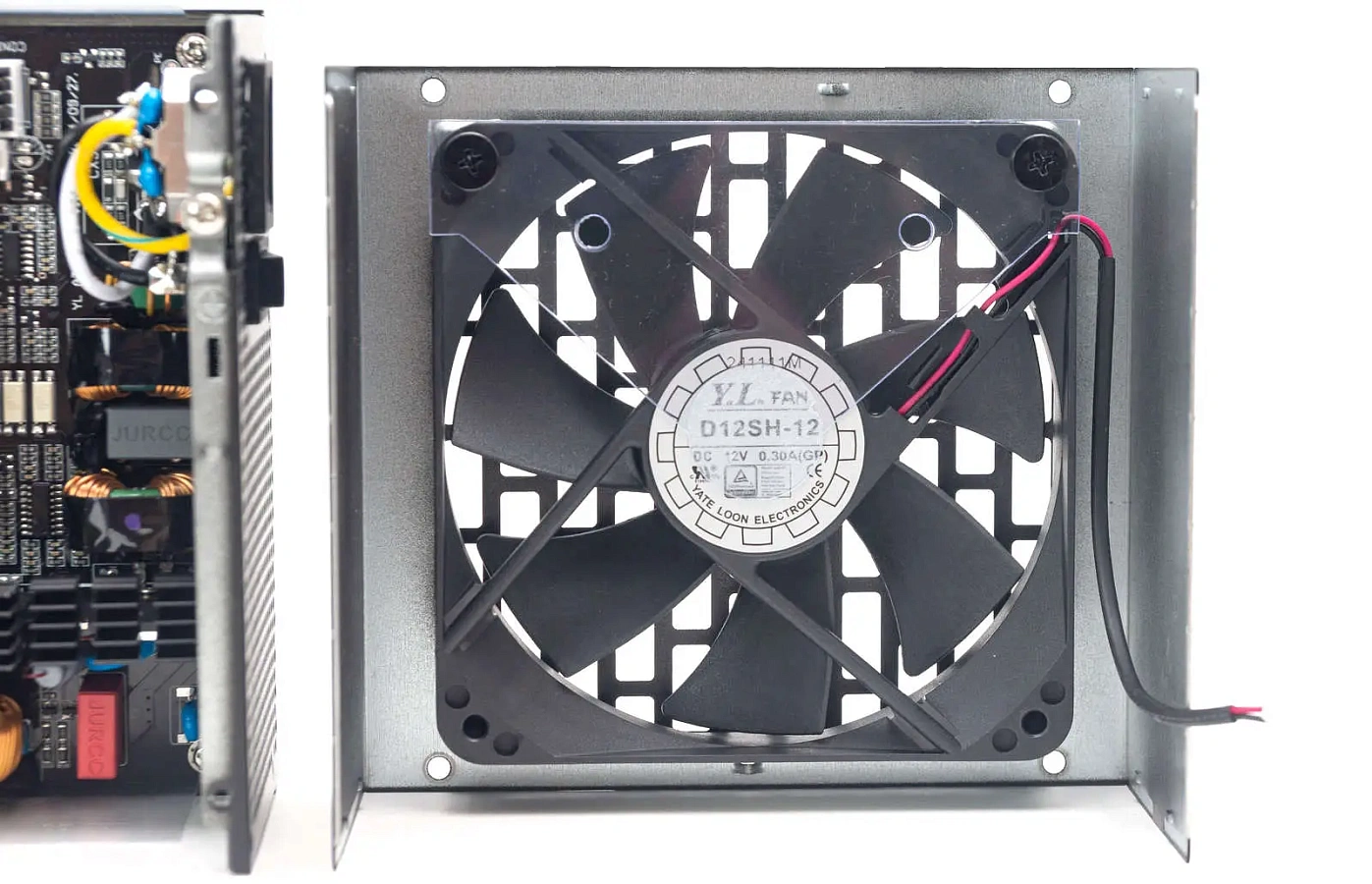

Вентилятор установлен Yate Loon D12SH-12 на подшипнике скольжения с винтовой нарезкой. Часть вентилятора закрыта пластиковой вставкой.

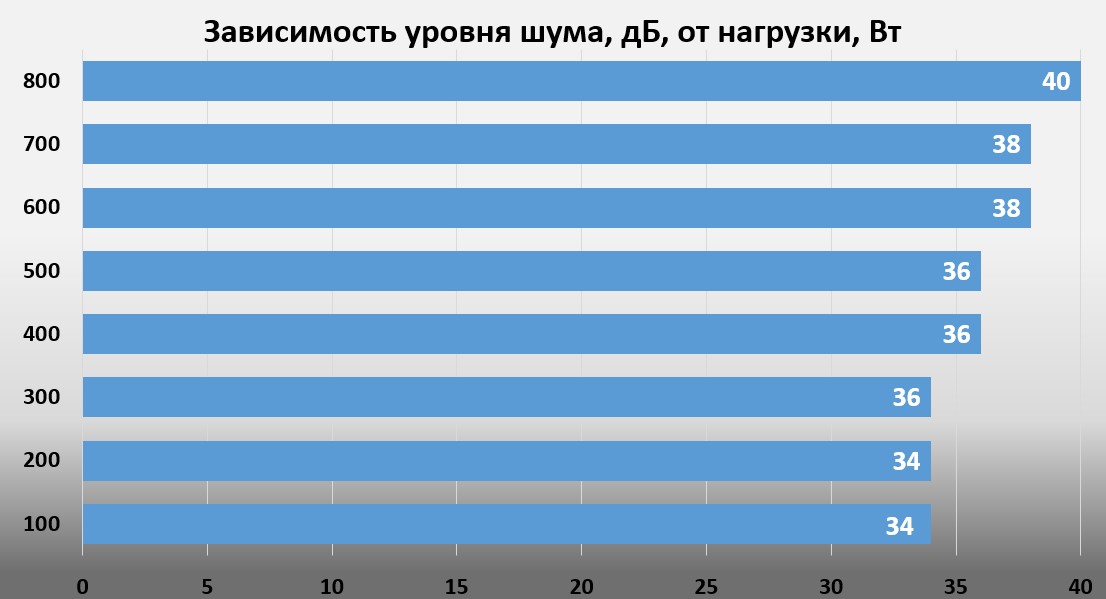

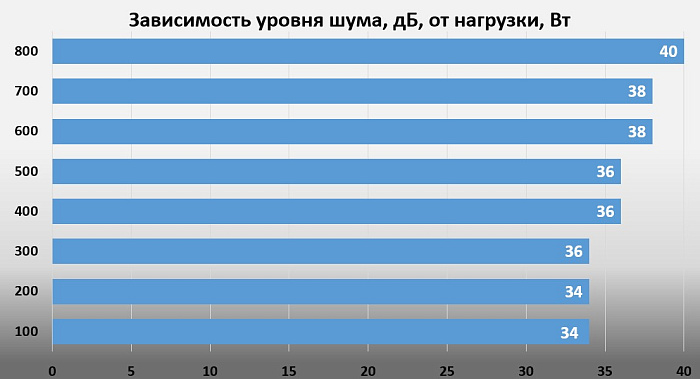

Вентилятор достаточно тихий, под нагрузкой до 600 Вт его практически не слышно, затем уровень шума повышается, но остается в комфортных пределах.

Схемотехника

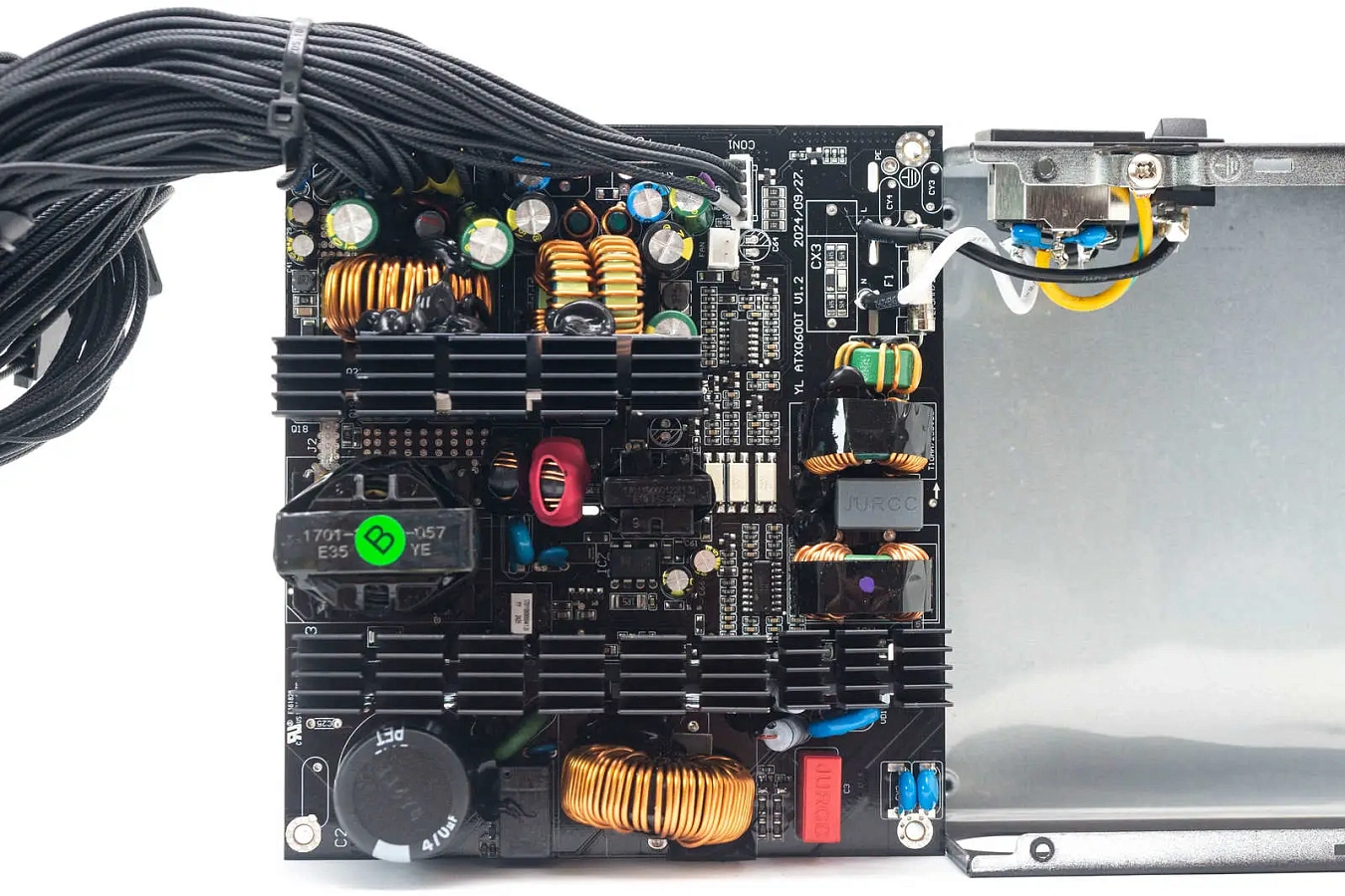

В основе блока питания используется платформа Helly ATX0600T, топология однотактового прямоходового преобразователя, синхронный выпрямитель и стабилизация на магнитных усилителях.

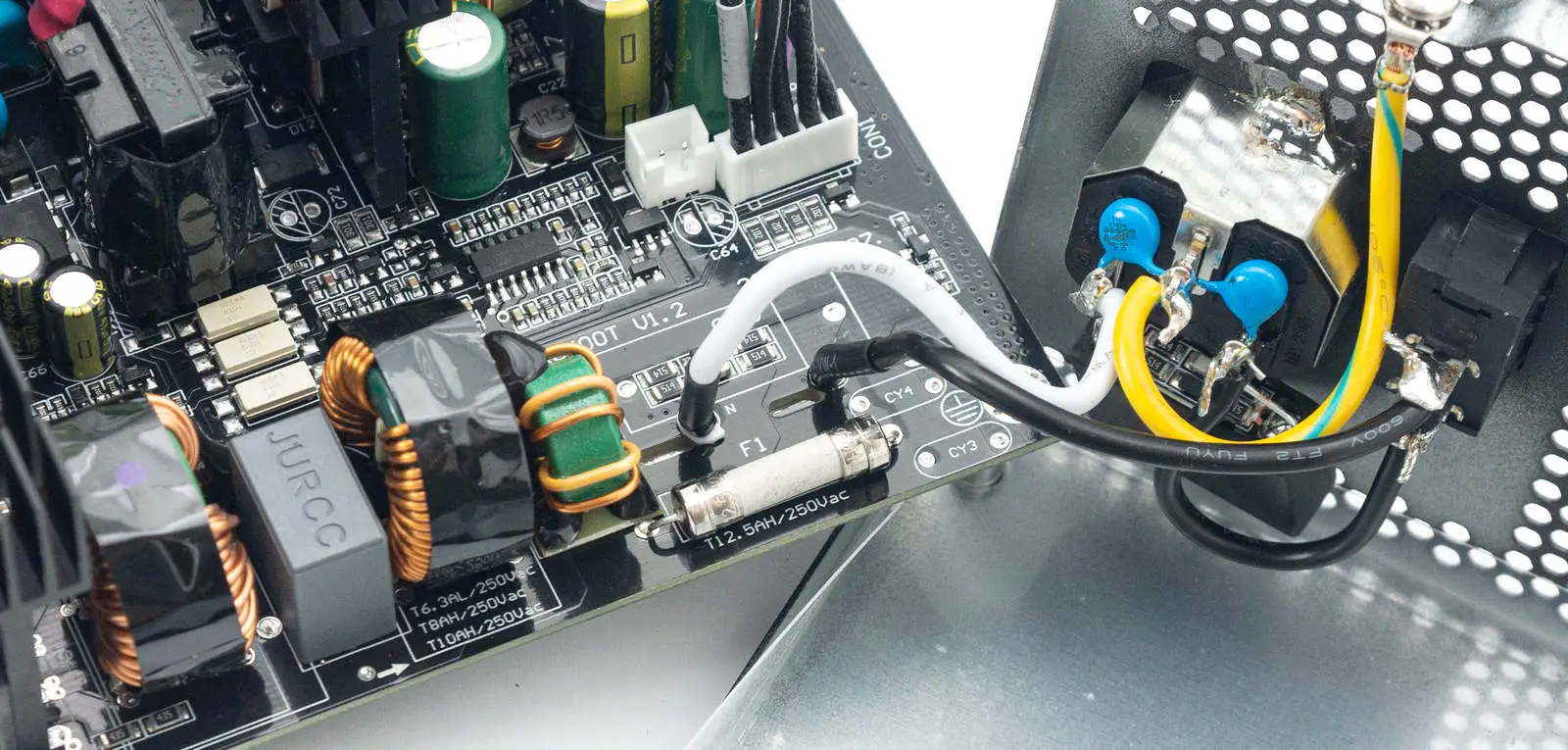

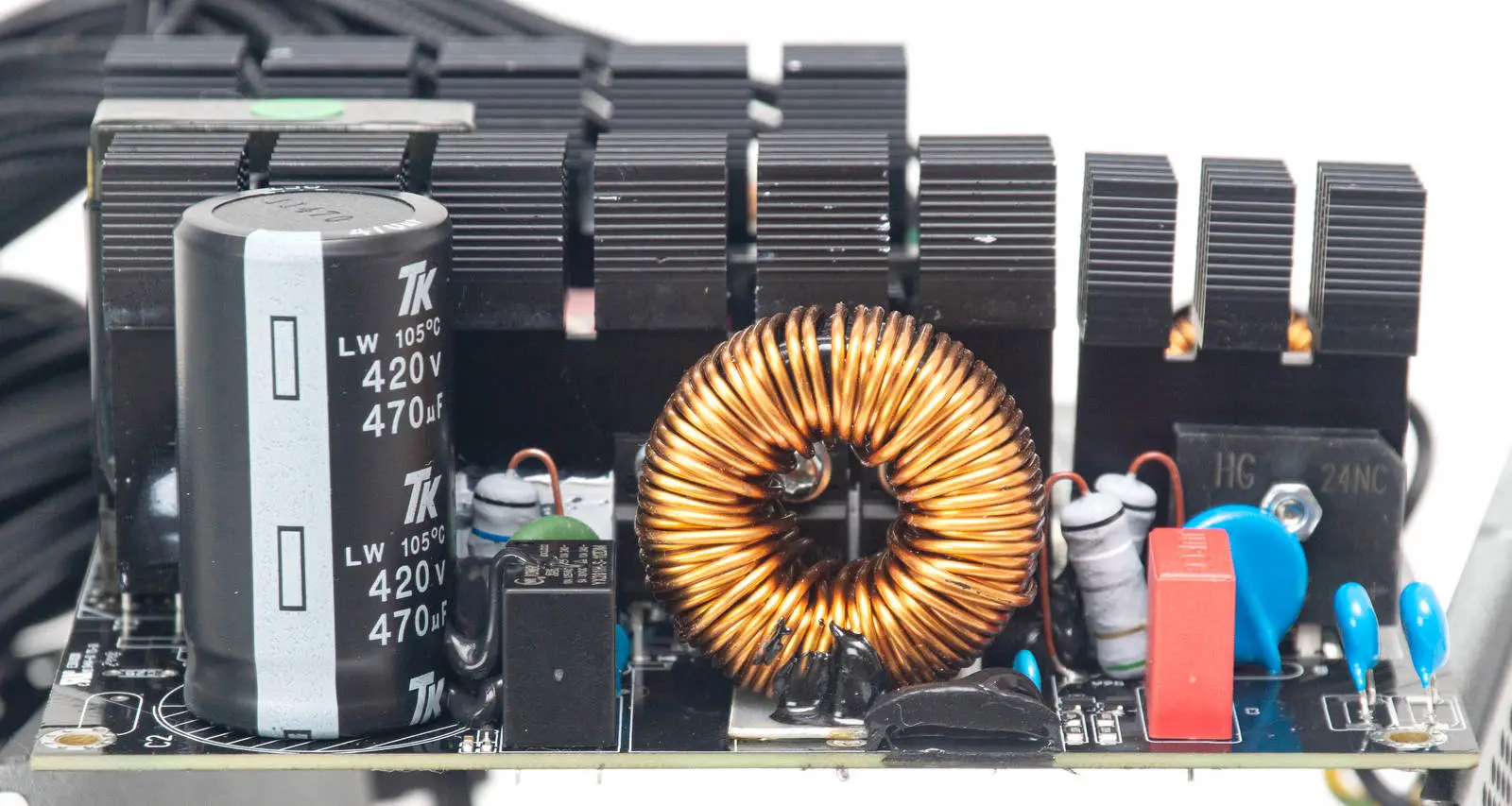

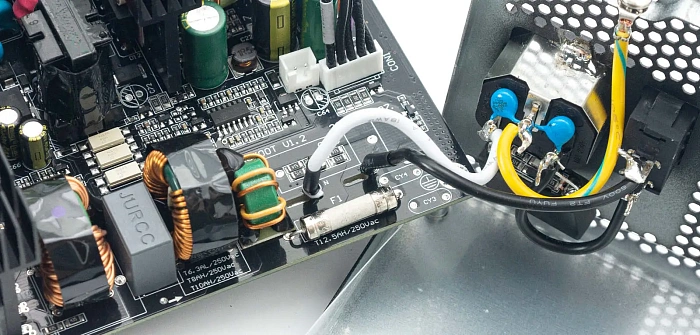

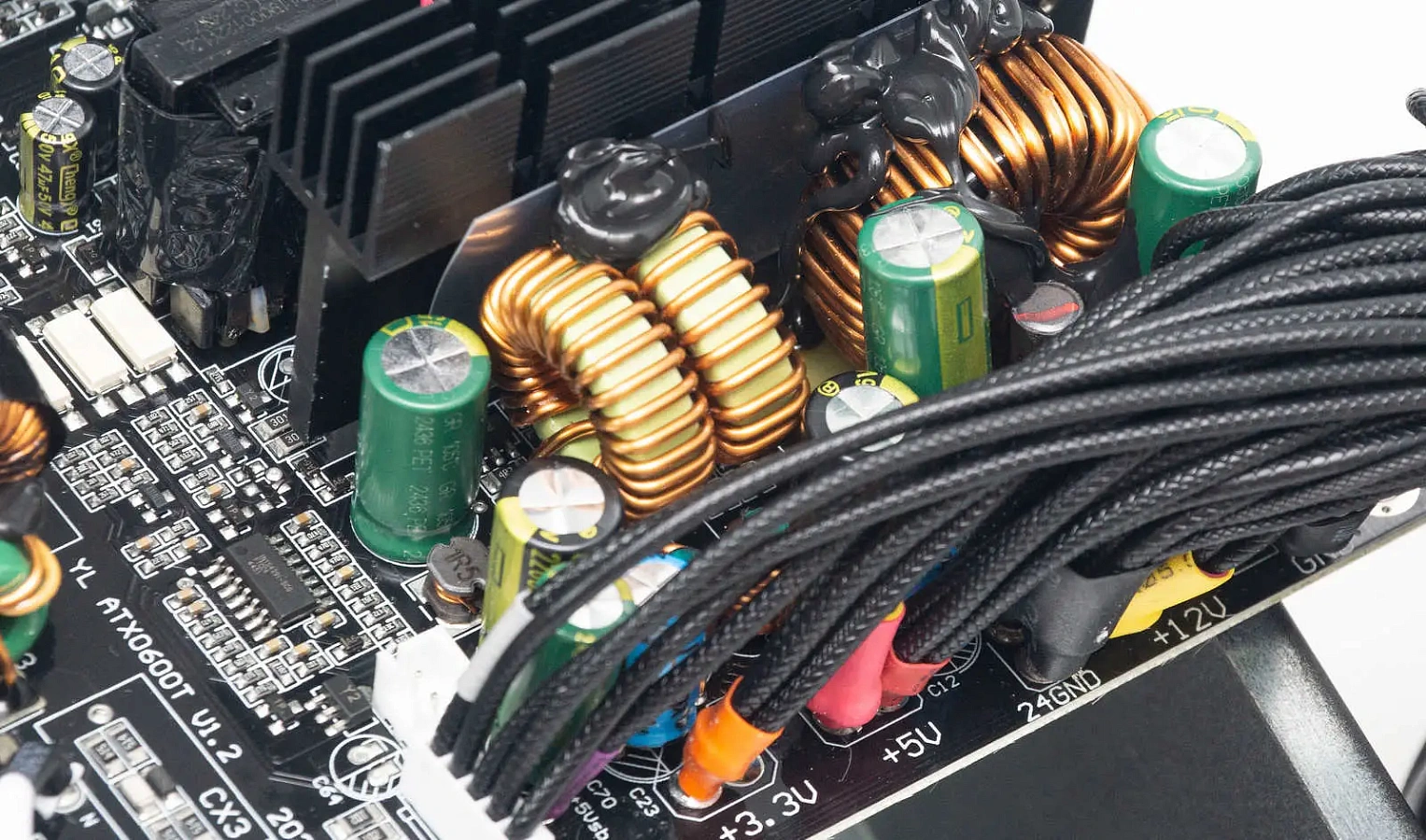

На входе фильтр электромагнитных помех: первая часть на входной вилке, два Y-конденсатора и один Х-конденсатор, на котором распаяна схема разрядки конденсаторов после отключения БП.

Вторая часть на краю платы: Х-конденстаор и три дросселя, имеется размеченное место под еще два Y-конденсатора и один Х-конденсатор.

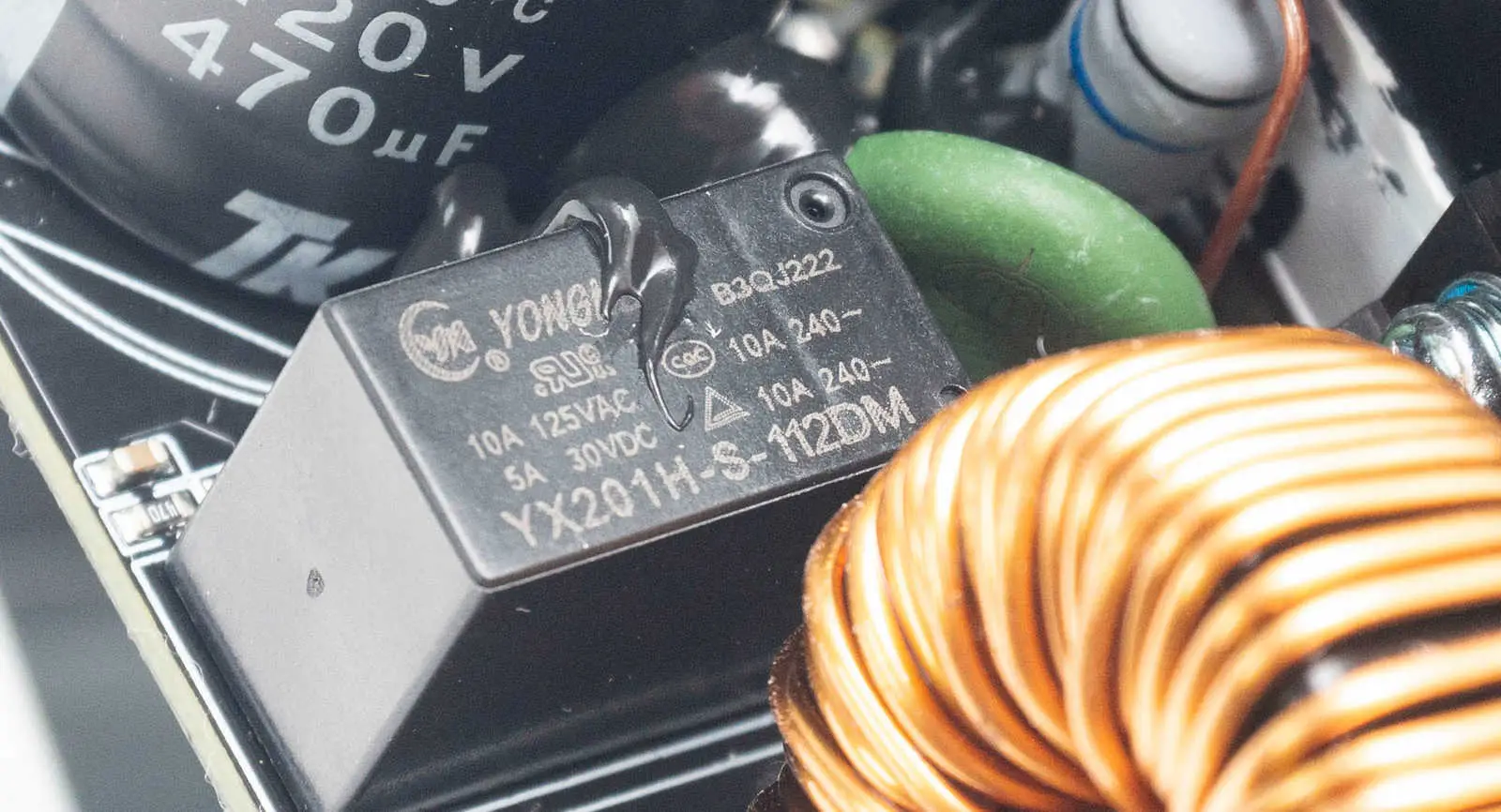

Для защиты БП установлен предохранитель, варистор и термистор с реле.

На собственном радиаторе диодная сборка выпрямителя переменного тока GBU1508 (800В, 15А).

Высоковольтный конденсатор установлен Toshin Kogyo на 470 мкФ, 420 В, 105°С.

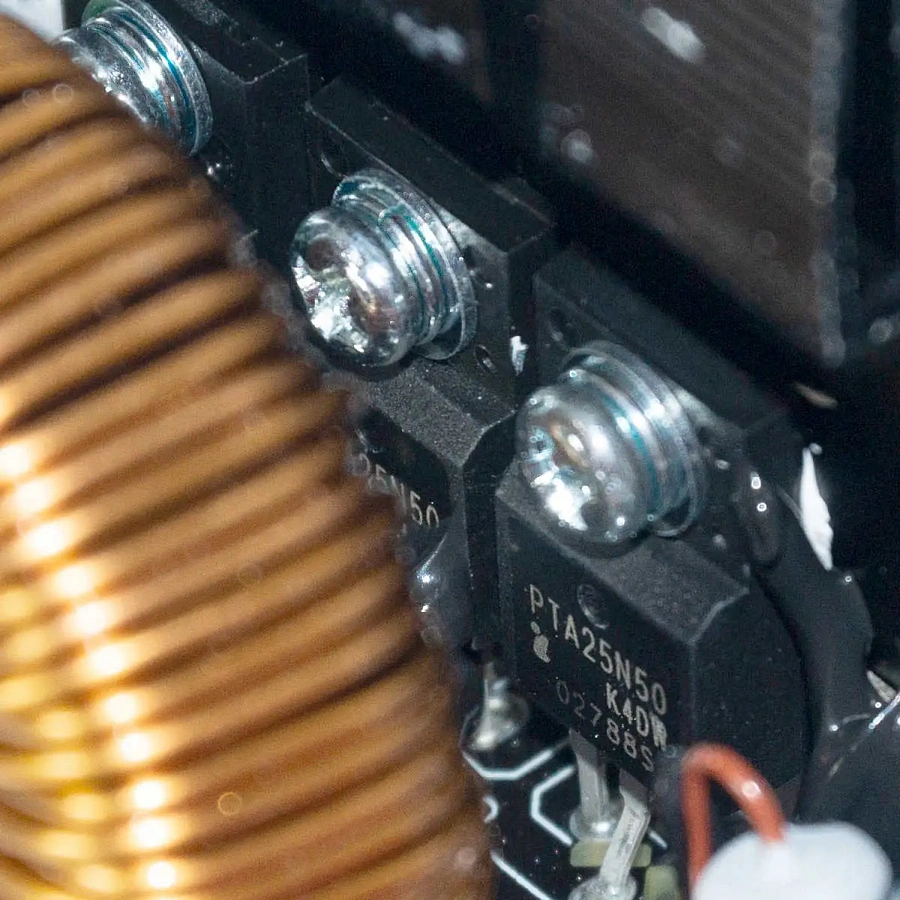

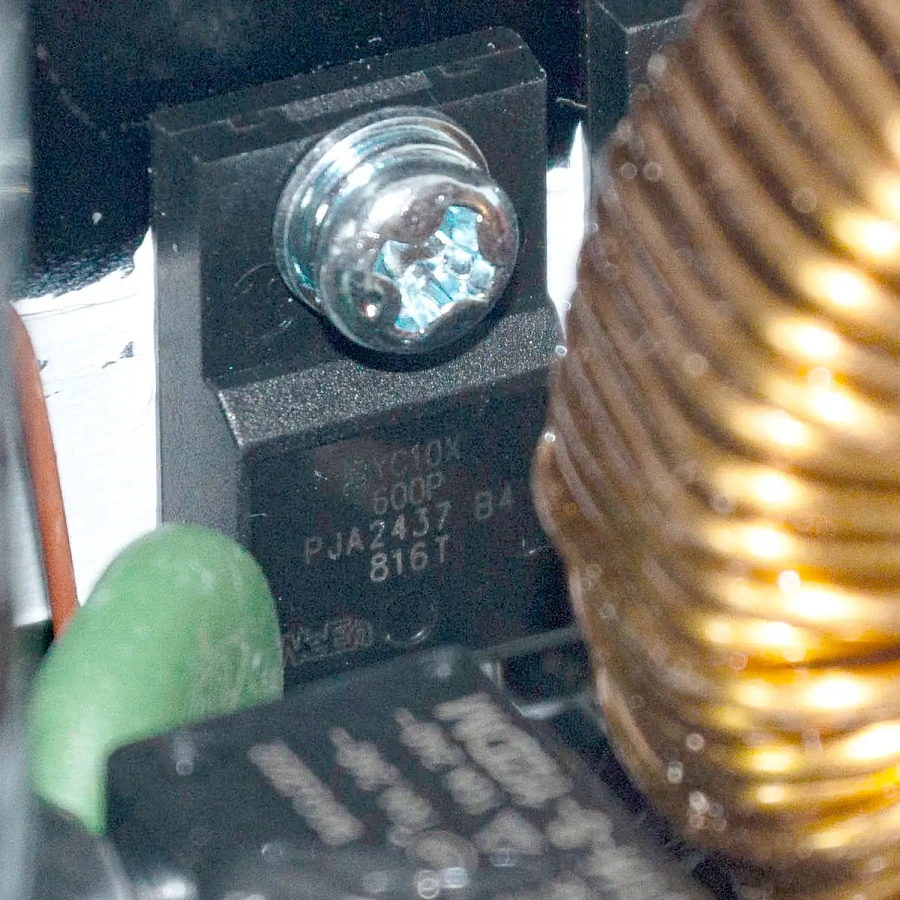

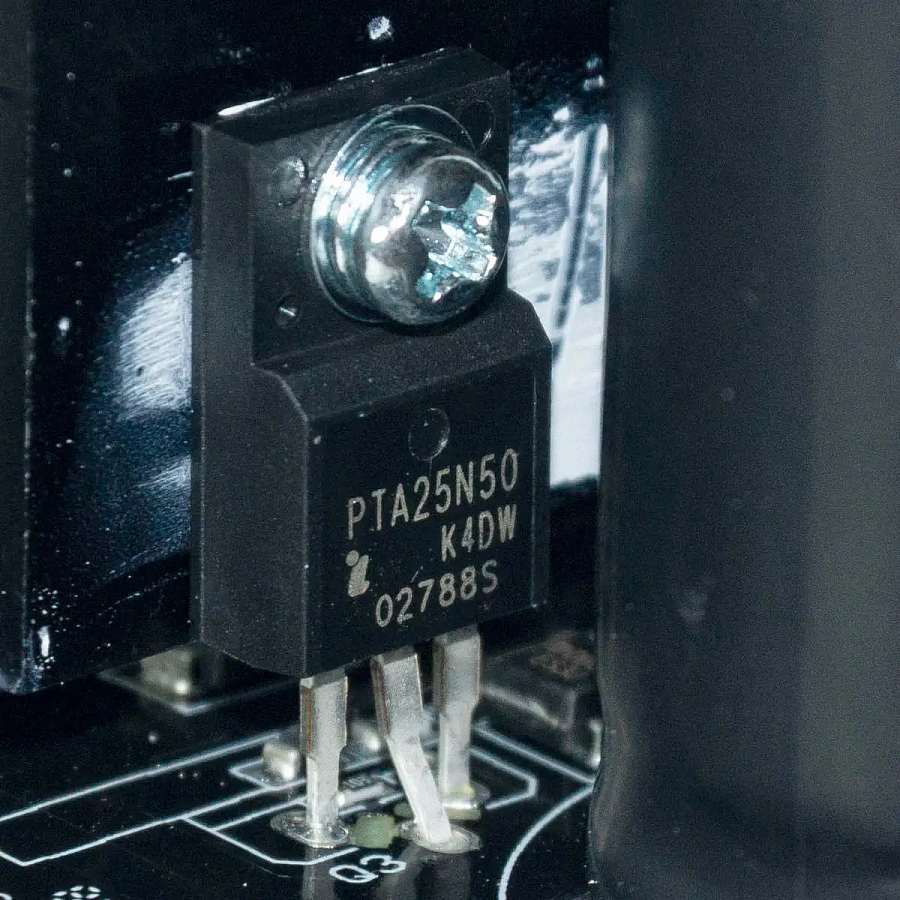

На следующем радиаторе два транзистора PIP Semiconductor PTA25N50 (500В, 25А) и диод NXP Semiconductors BYC10X-600P (600В, 10А) APFC корректора.

На этом же радиаторе два транзистора преобразователя - PTA25N50 (500В, 25А).

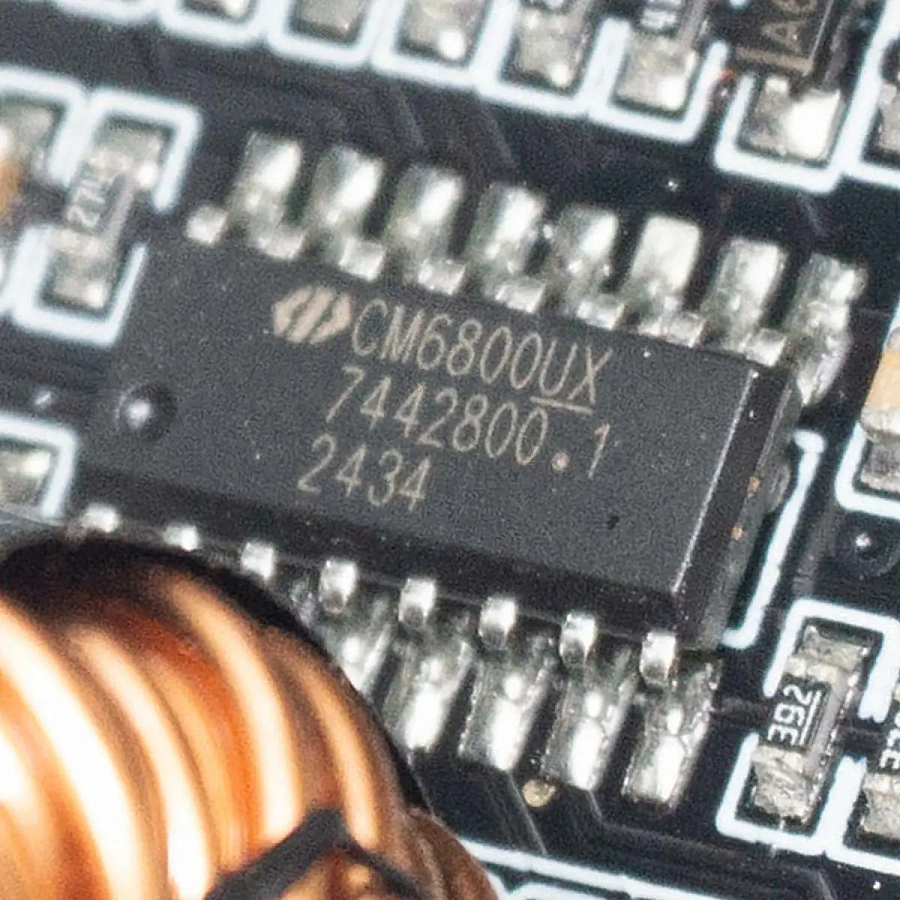

Контроллер преобразователя и APFC установлен CM6800UX.

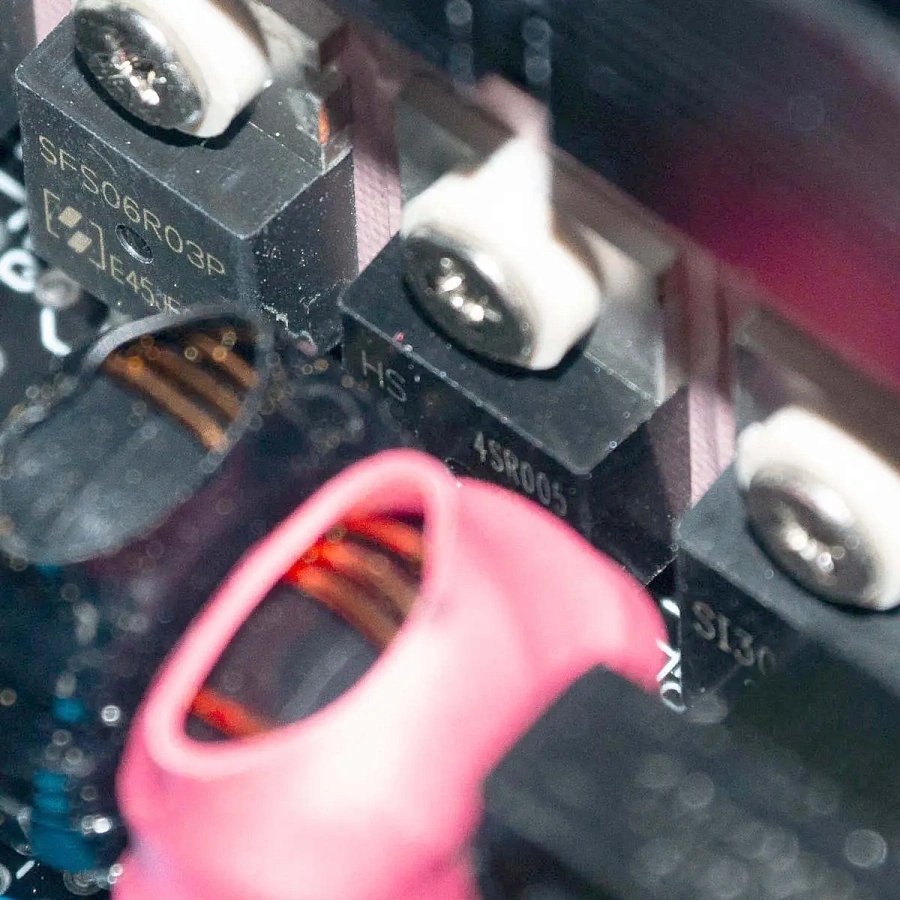

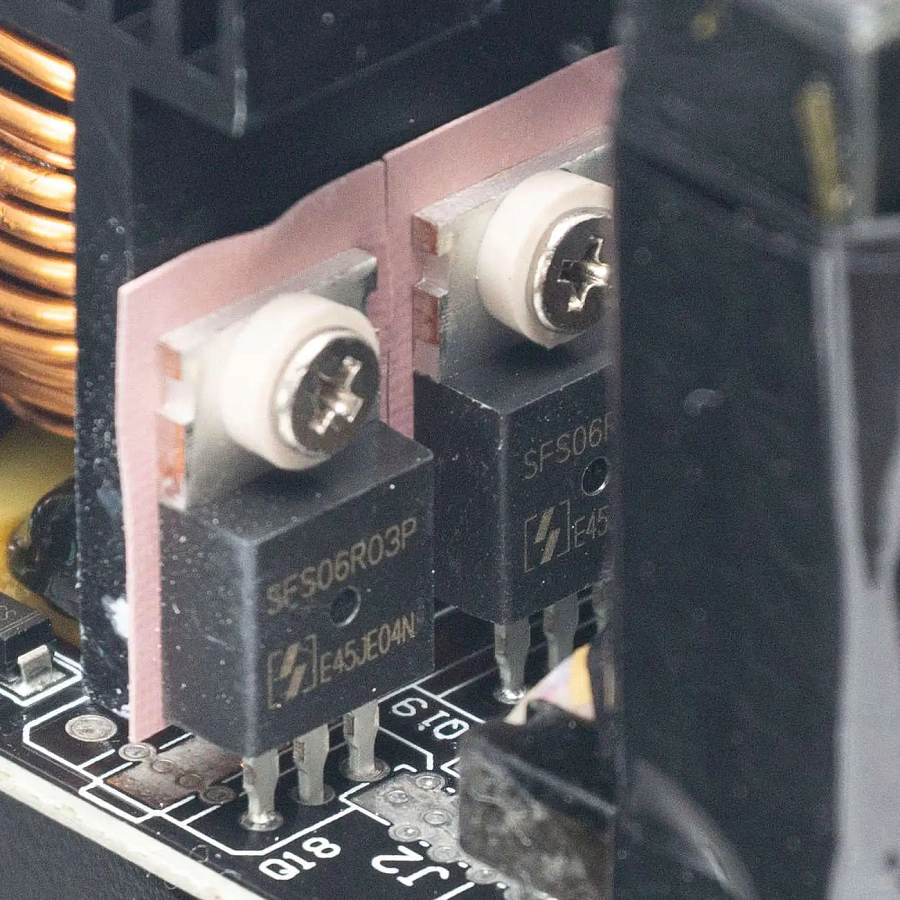

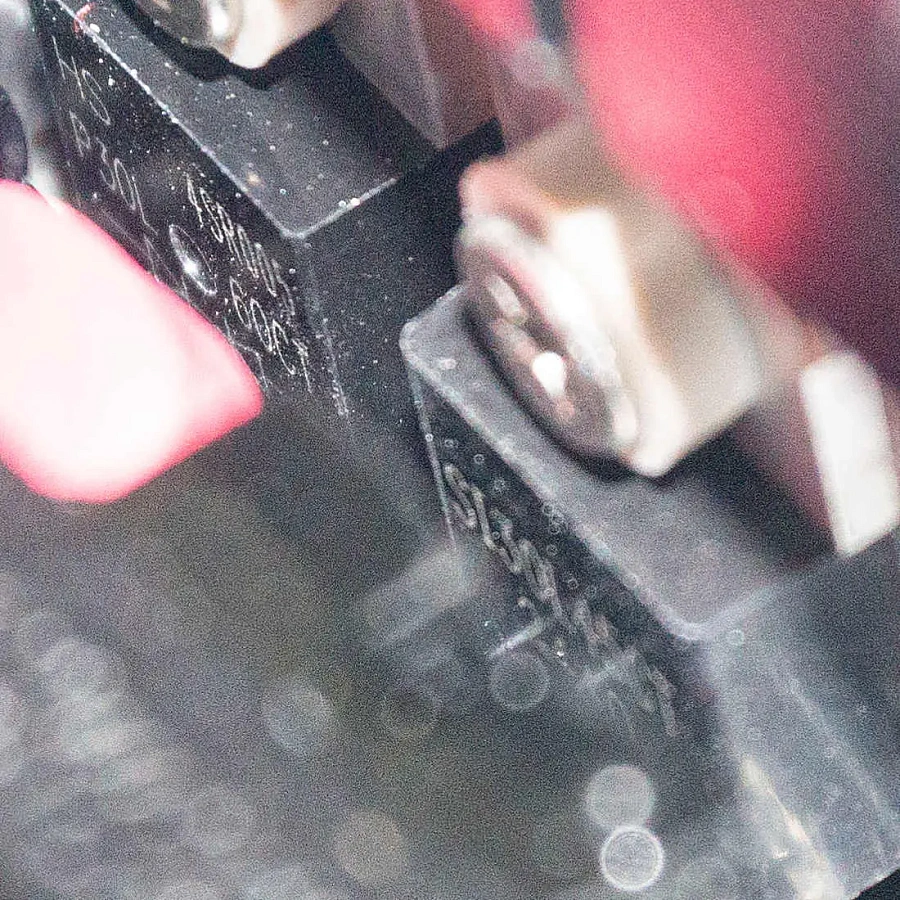

На следующем радиаторе, за основным трансформатором, три транзистора синхронного выпрямителя Oriental Semiconductor SFS06R03P (60В, 160А) и два диода стабилизатора на магнитных усилителях вторичных напряжений: P30L60CT (60В, 30А) SI30L45CT (45В, 2×15А).

В фильтрах на выходе конденсаторы ChengX, они же и в дежурном питании.

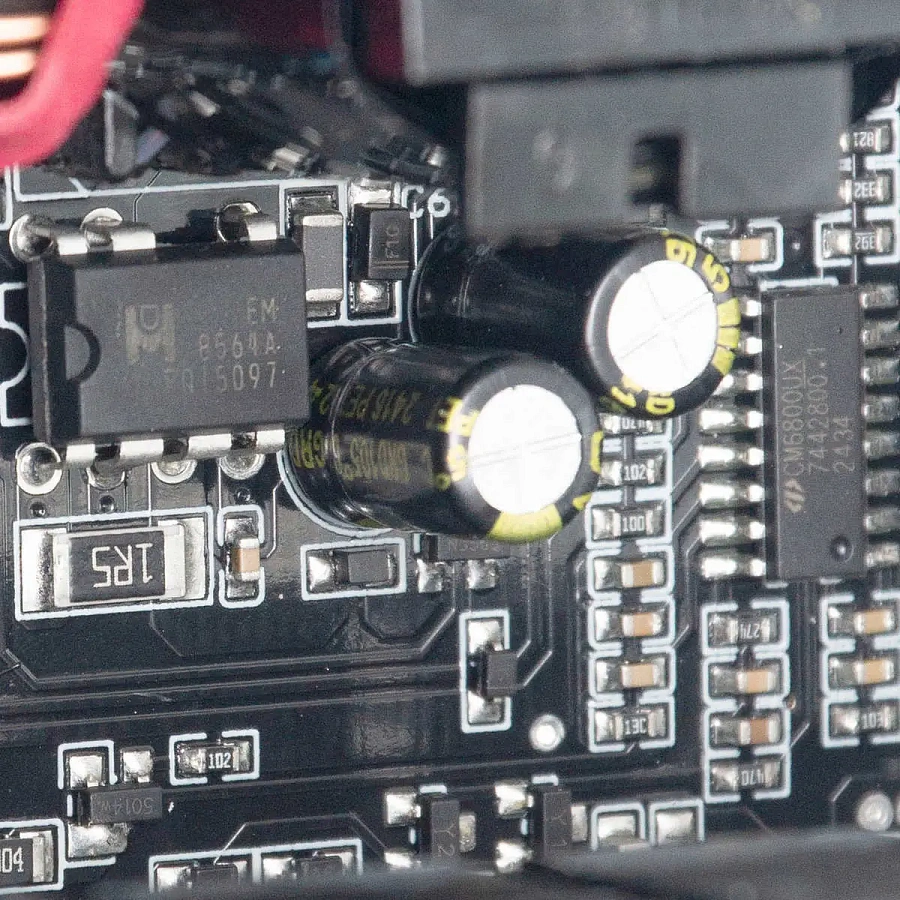

За дежурное питание отвечает ШИМ-контроллер EM8564A.

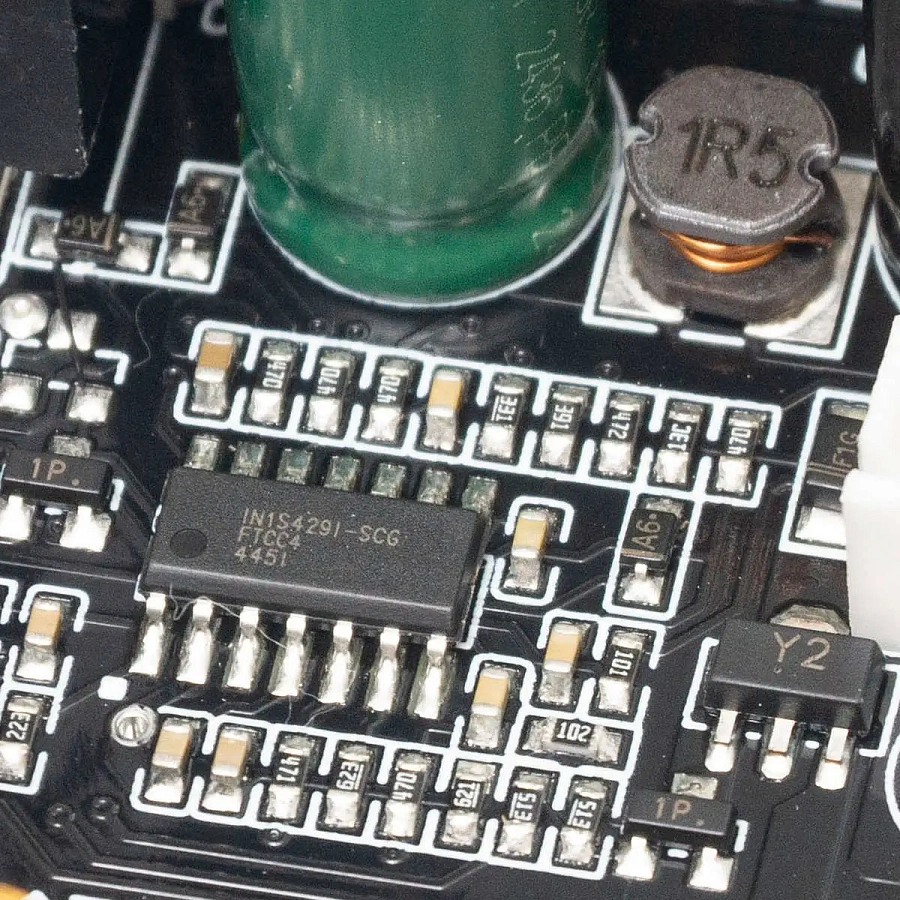

Супервизор установлен IN1S429I.

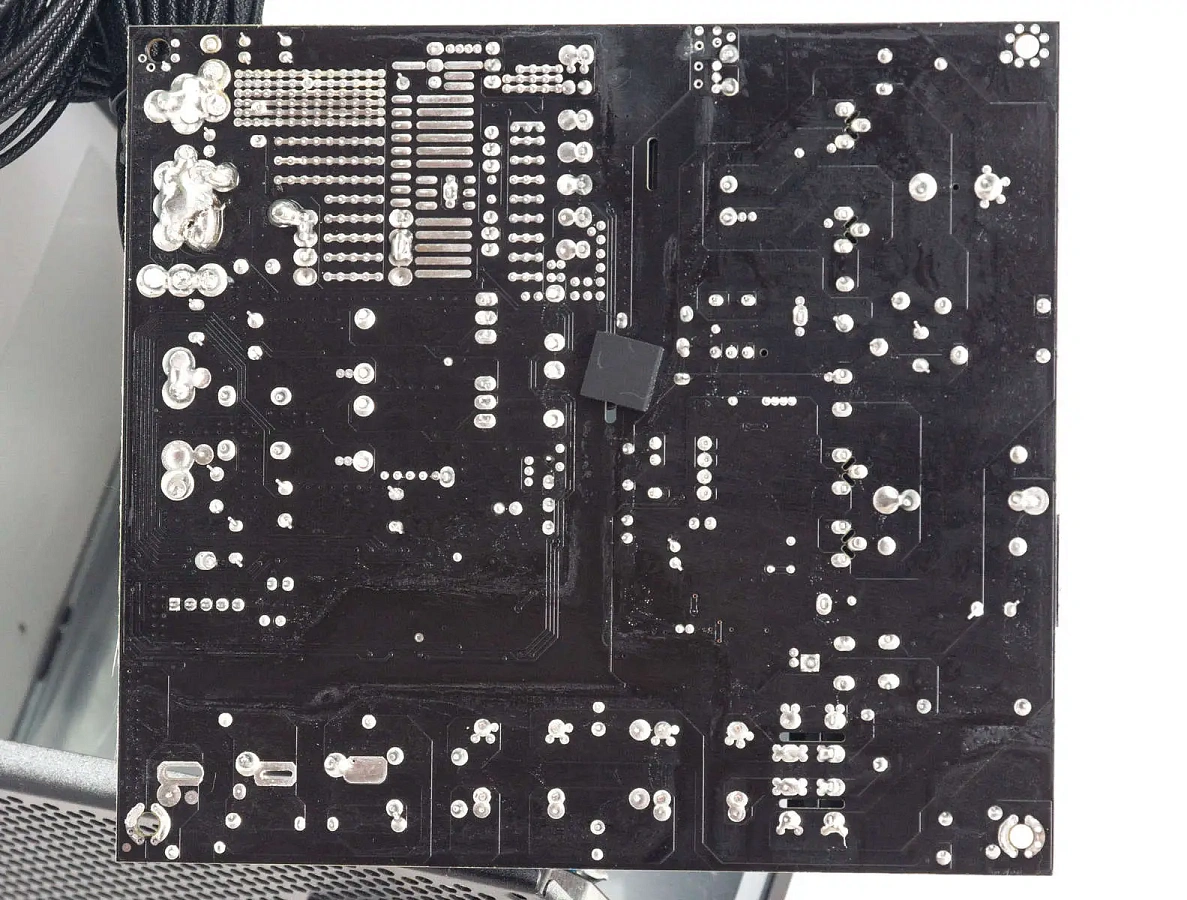

С обратной стороны платы аккуратное качество пайки, дополнительных компонентов нет.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.

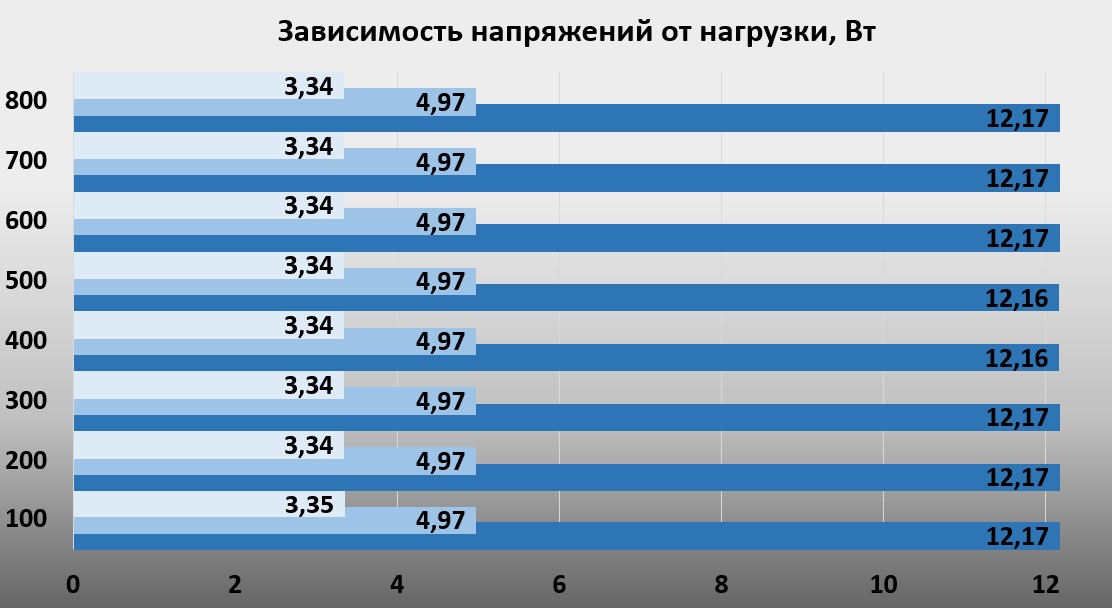

Линия +12В завышена на 1,5% и не проседает практически на всем диапазоне нагрузок, стабилизация отличная. На значении 400-500 Вт отмечается небольшая просадка, которая затем снова выравнивается на начальное значение.

Линия +5В занижена менее 1% и остается стабильной на всем диапазоне нагрузок.

Линия +3,3В незначительно завышена и также не меняется под нагрузкой.

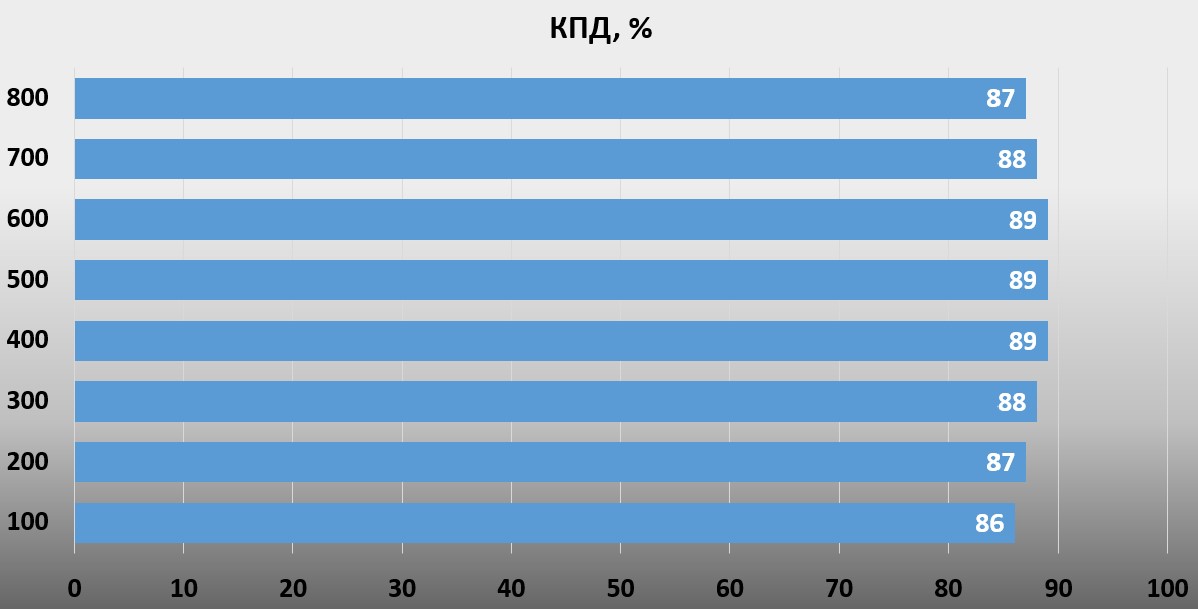

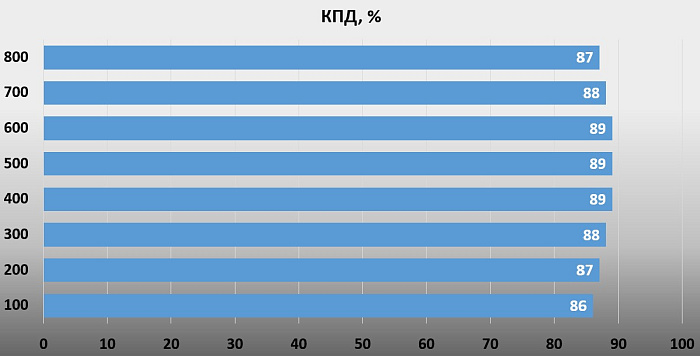

Значения КПД, соответствующие сертификату 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Уровень КПД с запасом вписывается в стандарт.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

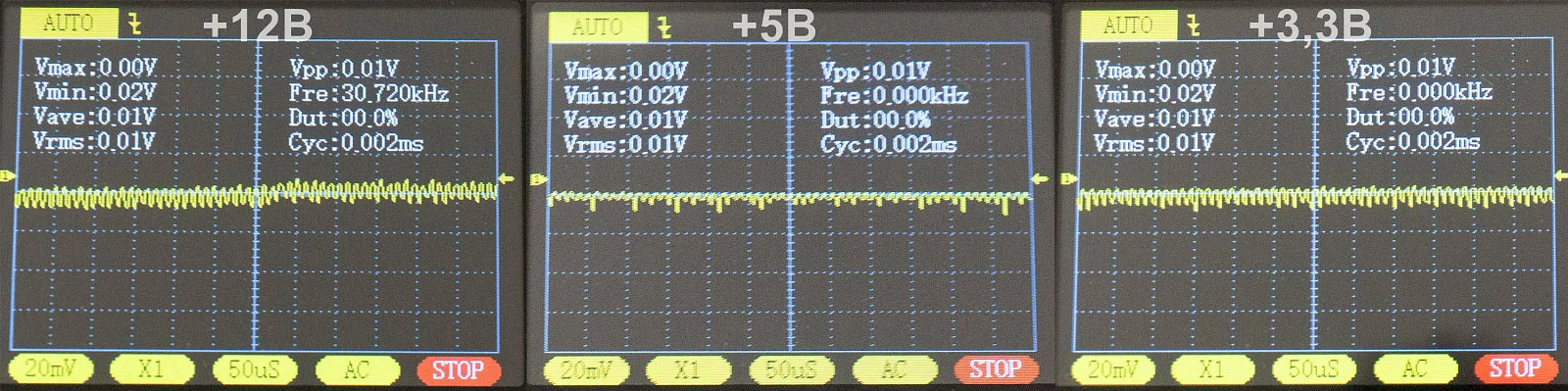

Пульсации низкие по всем каналам, на высокой нагрузке всего 10 мВ.

Конкуренты

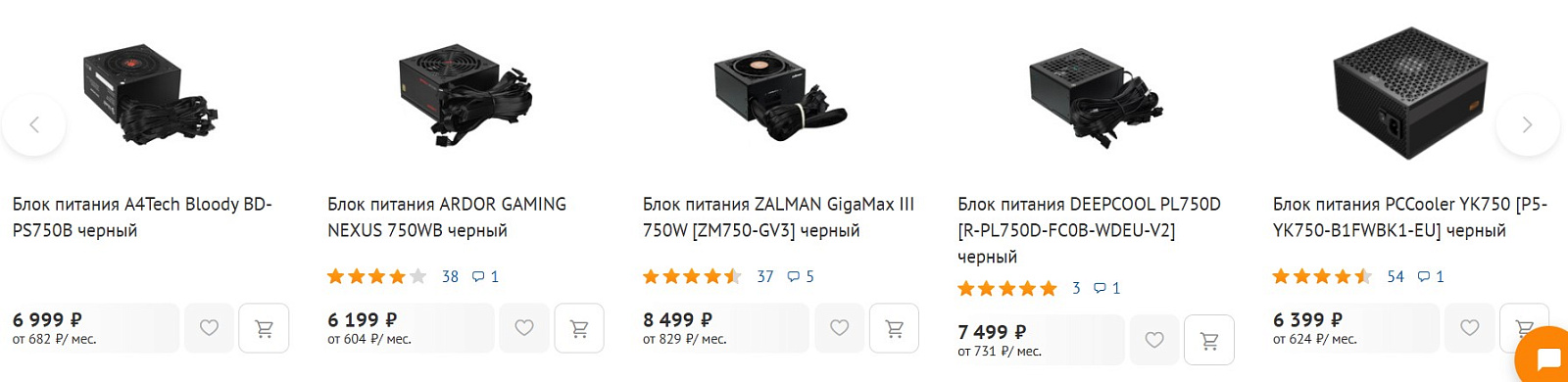

Стоимость PHANTEKS AMP BH 750W составляет в среднем 6700 рублей.

Если смотреть среди моделей мощностью 750 Вт с наличием разъема 12V-2x6, то конкурентов практически нет. В продаже можно найти PCCooler YK750 на платформе Andyson с DC-DC преобразователями и DEEPCOOL PL750D на платформе Helly, также с DC-DC преобразователями и конденсатором ChengX.

Еще есть ZALMAN GigaMax III 750W на платформе Jiumeng, но он уже стоит дороже, хотя бывают скидки.

И даже среди моделей без разъема 12VHPWR блок питания AMP BH 750W вполне конкурентоспособен за счет своей стоимости.

Заключение

Блок питания PHANTEKS AMP BH 750W демонстрирует отличное соотношение стоимости и качества. Цена низкая относительно конкурентов, даже если не учитывать поддержку АТХ 3.1 и наличие кабеля с разъемом 12V-2×6.

Оригинальное исполнение кабелей и выбор между белой и черной моделью делает данную серию привлекательной для покупателя. В комплекте даже имеются холдеры для укладки проводов в индивидуальной оплетке, чего нет у многих производителей с подобными проводами.

В тестах демонстрируется отличная стабилизация напряжений под нагрузкой по всем каналам, высокий уровень КПД и низкие пульсации. Вентилятор работает достаточно тихо на всем диапазоне нагрузок.
