Обзор и тест системы охлаждения ID-COOLING DX360 MAX

Среди AIO-систем жидкостного охлаждения наибольшее распространение получили модели с высотой радиатора 27 мм. Однако для большей эффективности некоторые производители экспериментируют с применением более крупных радиаторов с небольшими поправками на совместимость с ATX-корпусами. Примером является жидкостная система охлаждения центральных процессоров ID-COOLING DX360 MAX с радиатором высотой 38 мм. На сколько такое увеличение дало эффект, покажут тесты на стенде, где ранее была протестирована ещё пара СЖО данного производителя: ID-COOLING FX360 INF и ID-COOLING FX360 PRO.

Спецификация

Упаковка и комплектация

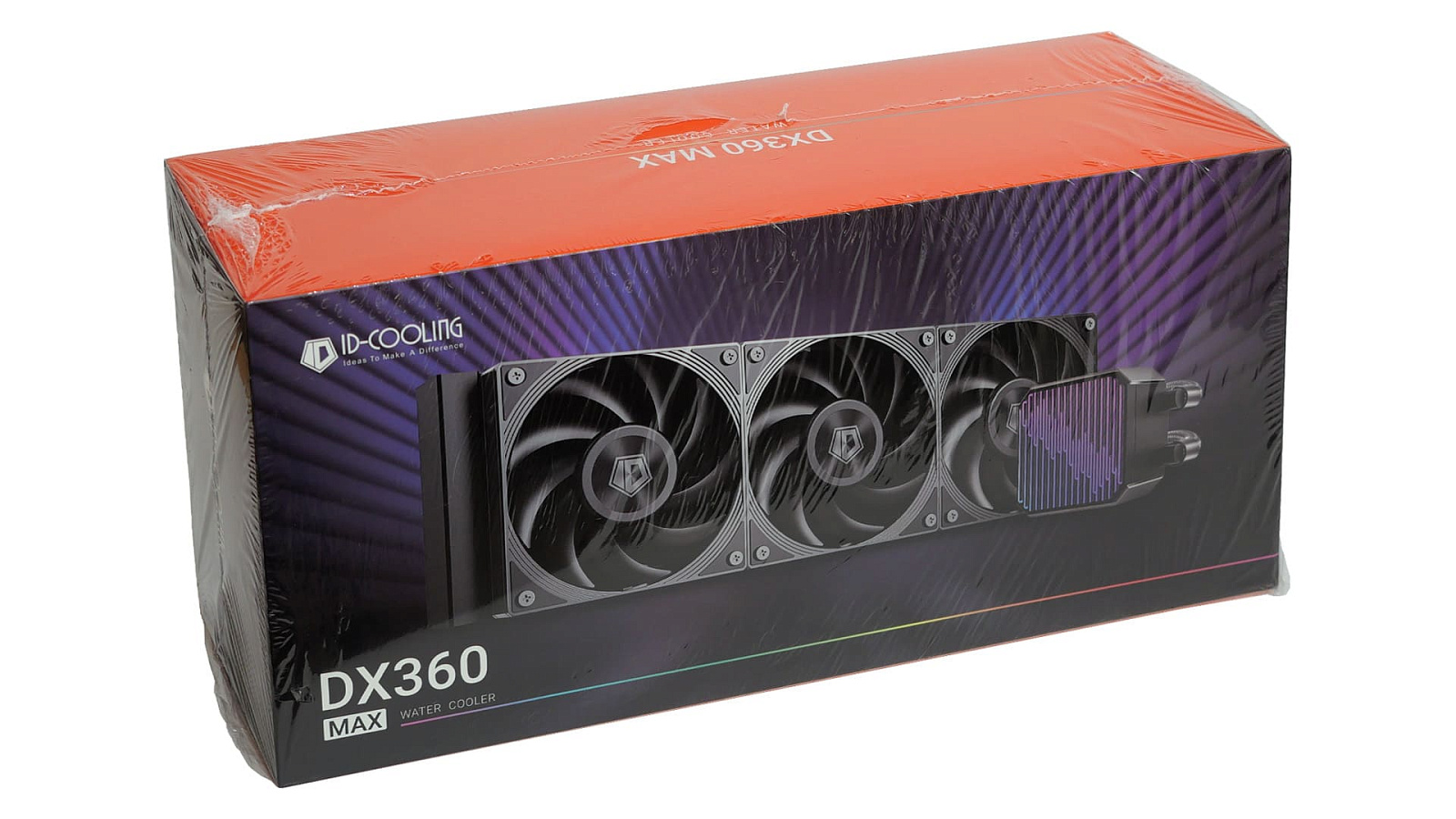

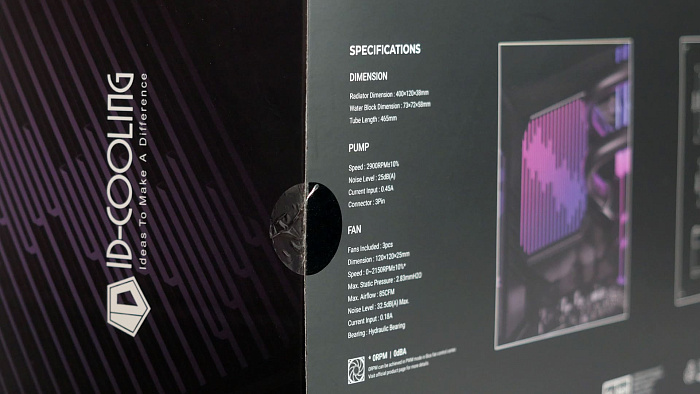

DX360 MAX, как и рассмотренные не так давно на страницах i2hard другие 360 мм системы жидкостного охлаждения под брендом ID-COOLING, продаётся в цветной картонной коробке, запаянной в прозрачный полиэтилен. В оформлении упаковки применены: фотореалистичное изображение устройства, контрастная расцветка боковых граней оранжевого и чёрного цветов, а также подробное описание технических характеристик и габаритов компонентов. Размеры коробки: 467 x 225 x 144 мм.

Наружная декоративная часть упаковки опечатана по бокам заводскими стикерами на вскрытие. Под ней находится чёрная коробка из более плотного картона.

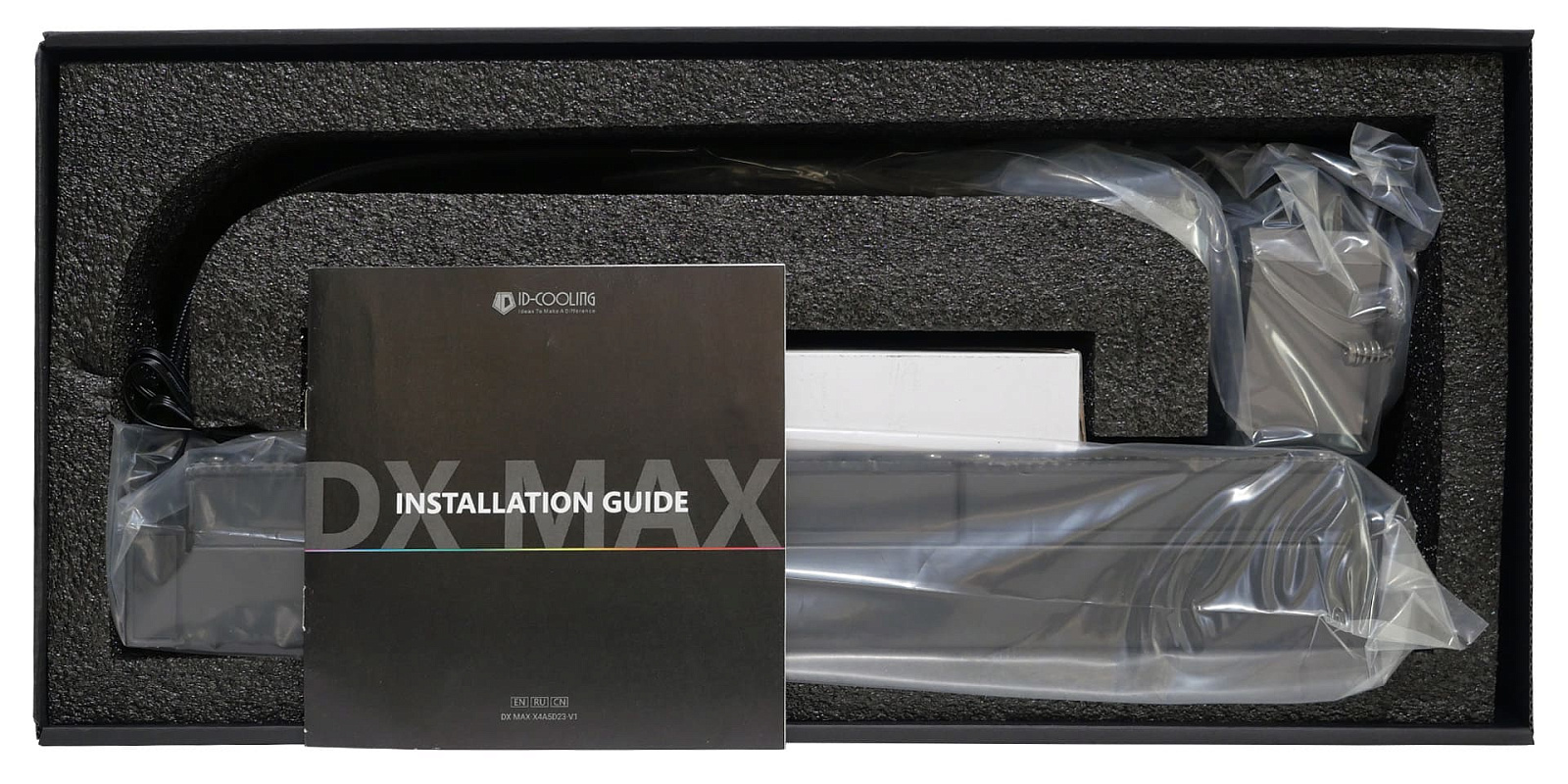

Внутри сделан вкладыш из вспененного материала, в котором подготовлены отсеки для компонентов системы жидкостного охлаждения. Набор крепёжных элементов собран в дополнительную белую маленькую коробочку.

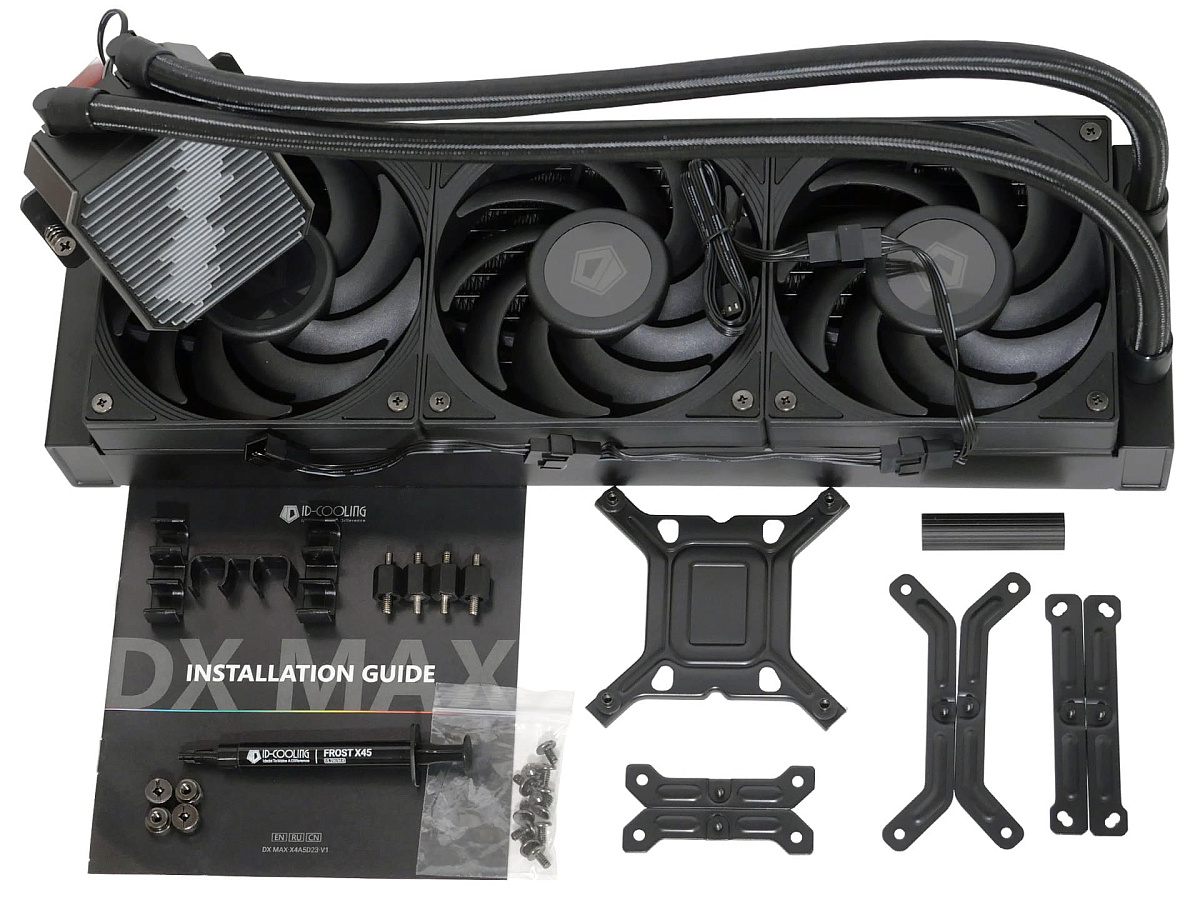

Комплектация ID-COOLING DX360 MAX:

Внешний вид и особенности конструкции

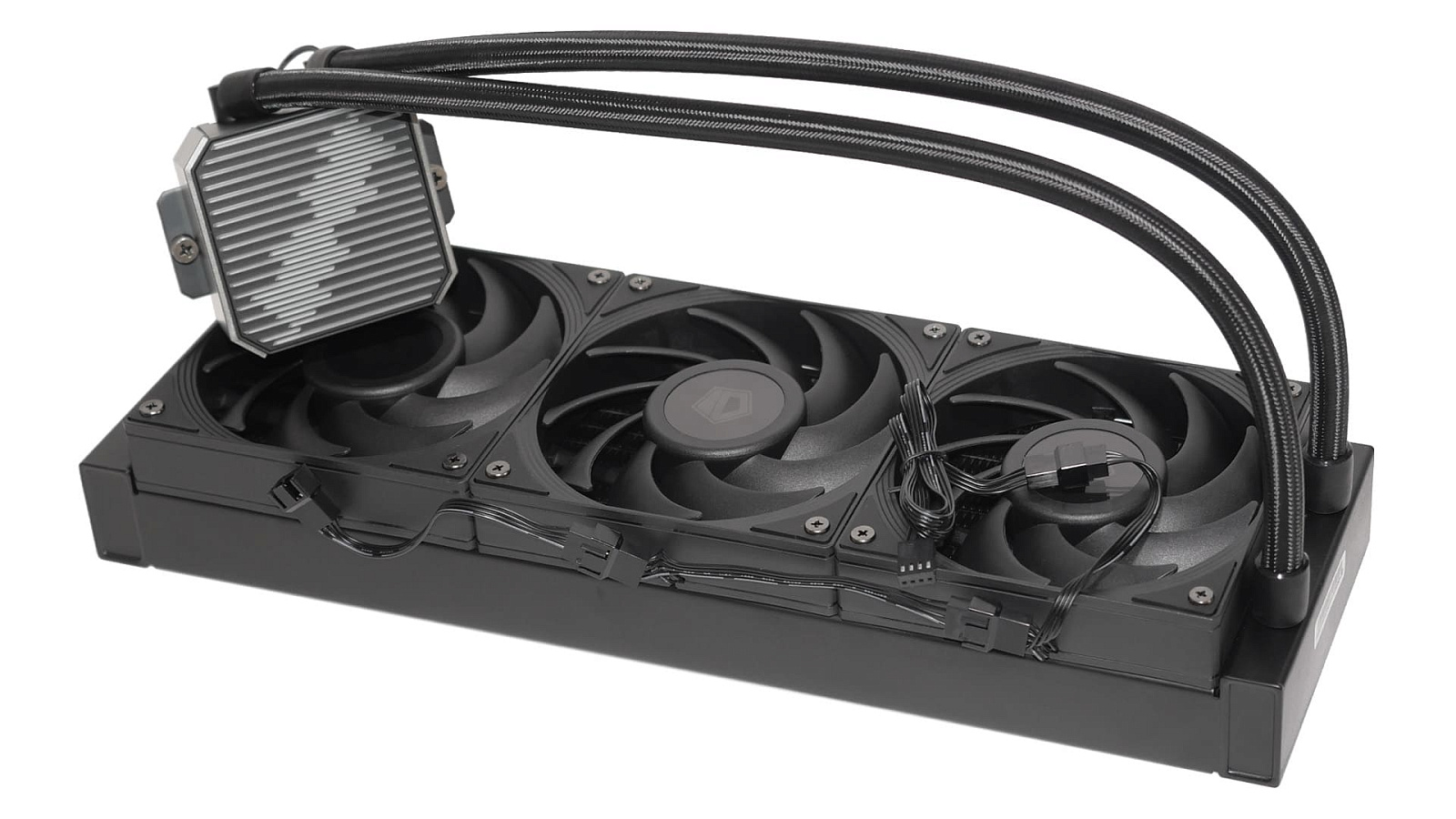

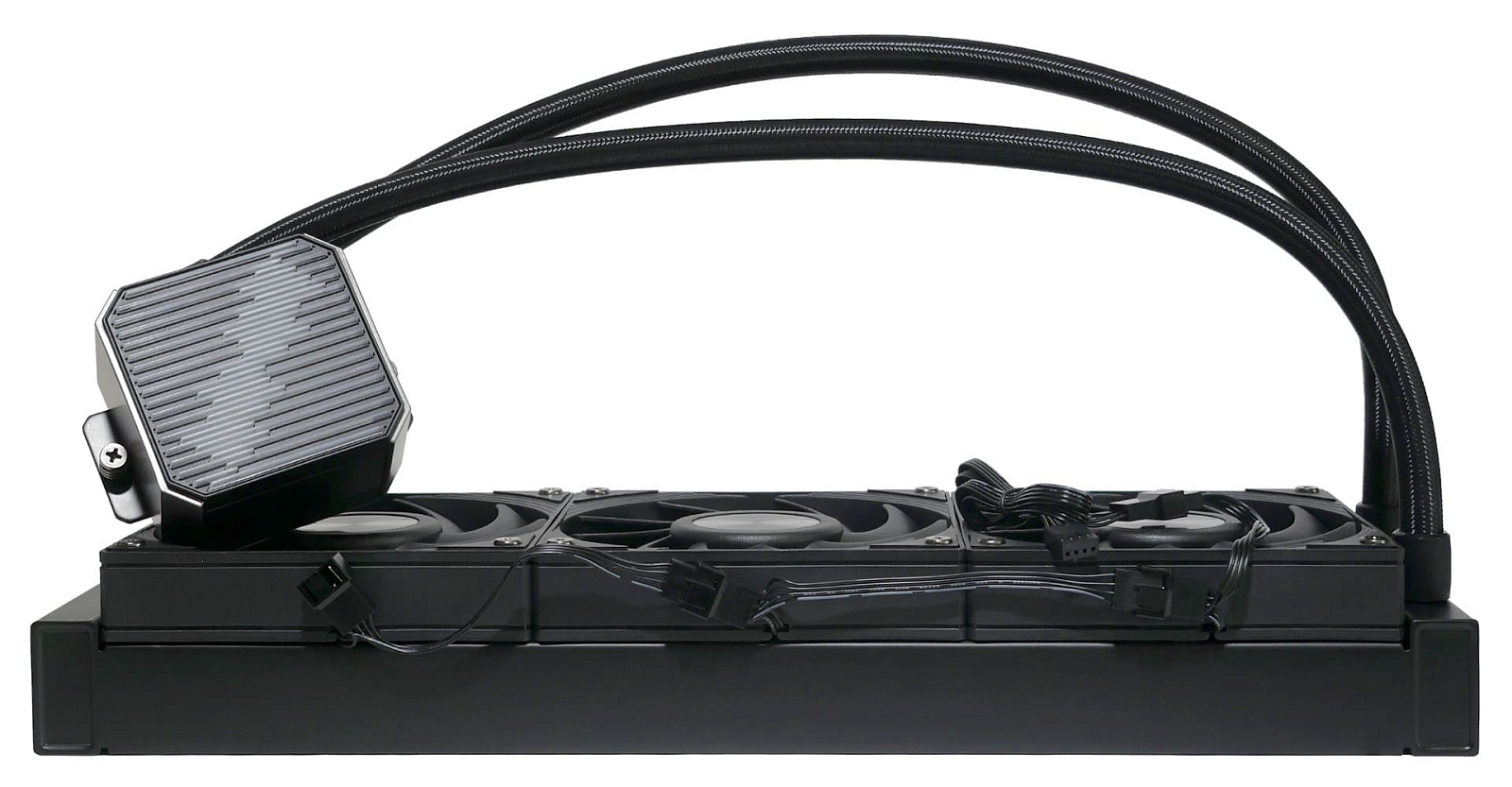

ID-COOLING DX360 MAX базируется на ставшей классической схеме AIO-систем с соединением гибкими патрубками радиатора, охлаждаемого тремя вентиляторами, и водоблока, в котором совмещен теплосъёмник, насос и элемент ARGB-подсветки. Контур опрессован и заправлен жидкостью в заводских условиях и не требует обслуживания в период гарантийного срока. Компоненты всей системы, за исключением модуля подсветки, выполнены в чёрной расцветке.

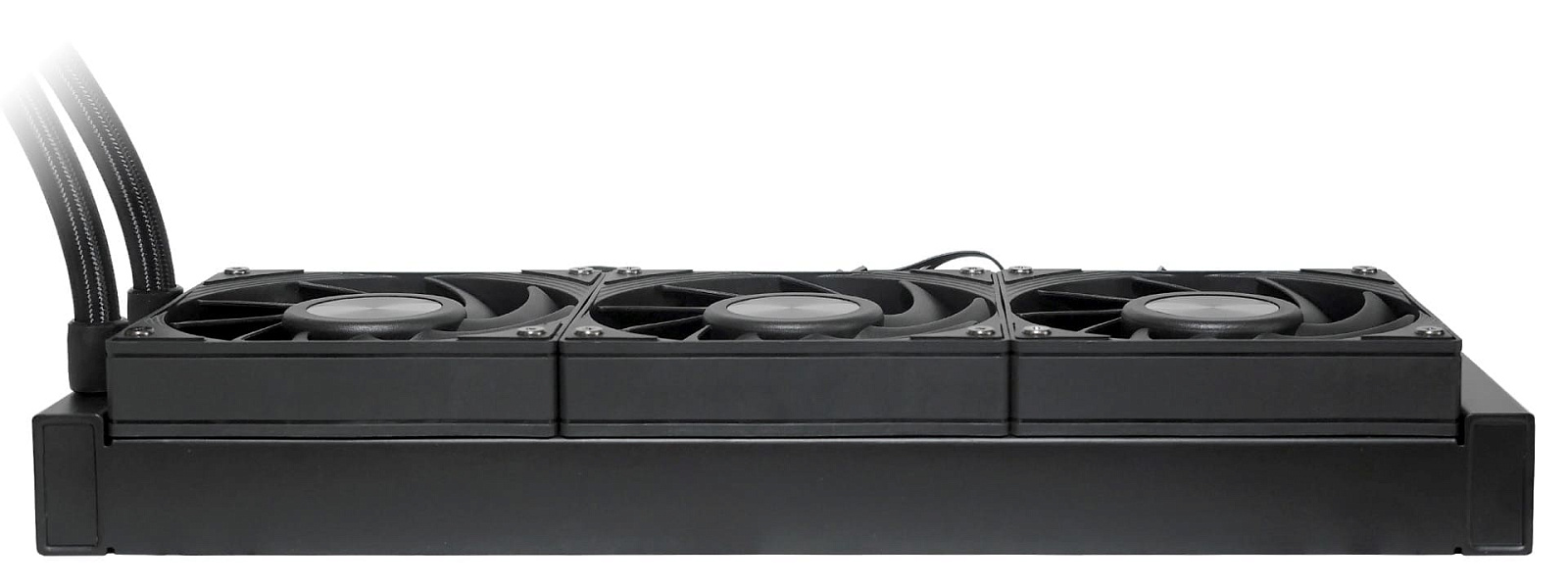

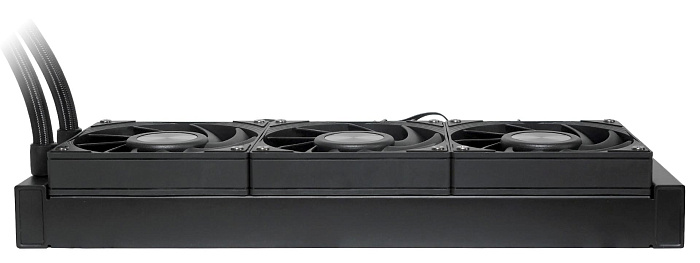

Алюминиевый радиатор выделяется на фоне конкурирующих решений, так как имеет увеличенную до 38 мм высоту вместо ставших негласным стандартом 27 мм. Такая конструкция увеличивает площадь рассеивания тепла приблизительно на 30%, но увеличивает требования к эффективности вентиляторов. При этом форма каркаса имеет переменную высоту и 38 мм достигается в районе служебных закольцовок каналов, а в области основного тела радиатора высота составляет 33 мм. Такое исполнение помогает немного компенсировать суммарную высоту вместе с установленными вентиляторами. Это схематично проиллюстрировано на двух изображениях с официального сайта www.idcooling.com.

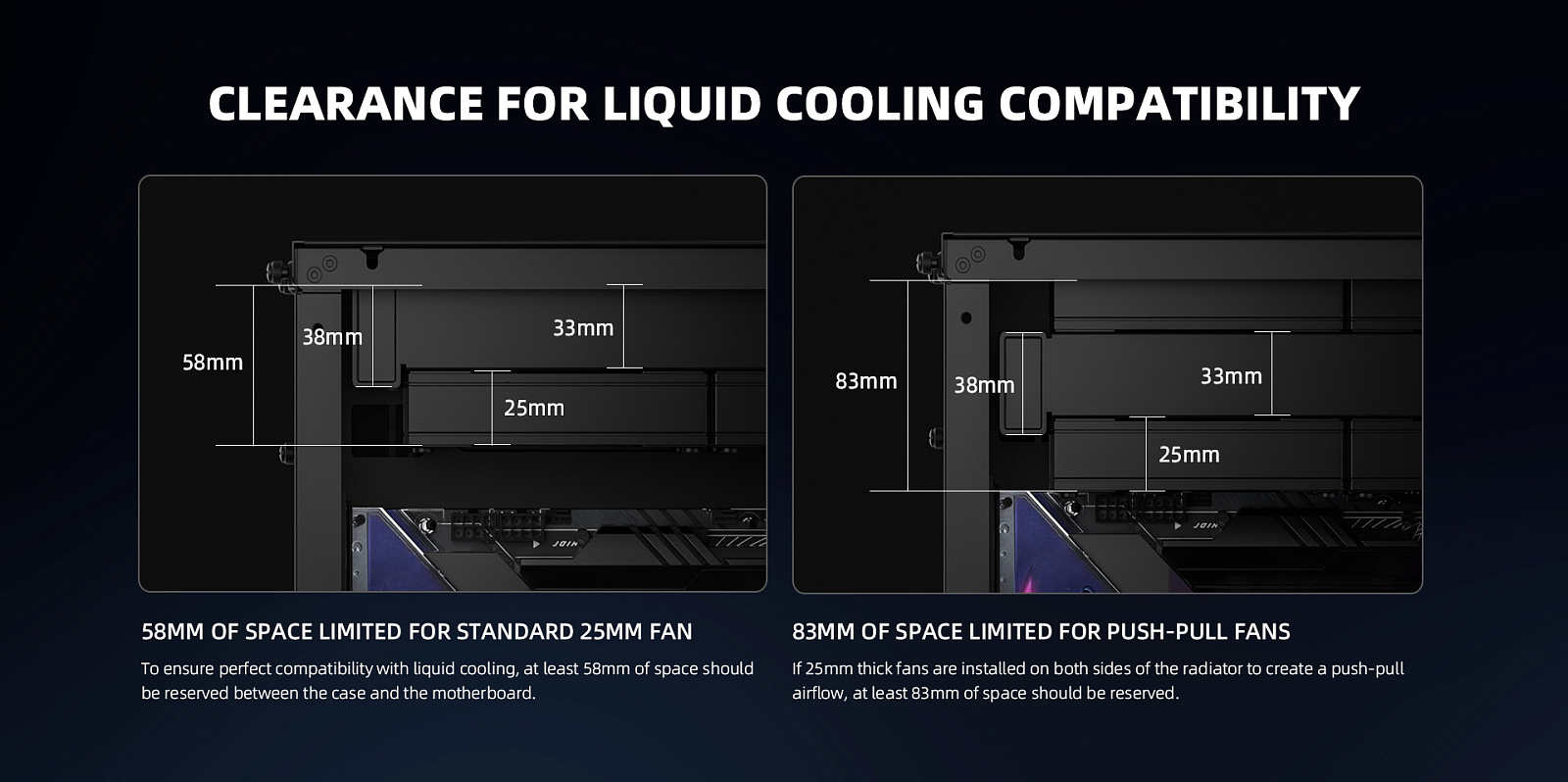

Общая длина каркаса радиатора составляет 400 мм и это значение находится на грани совместимости с некоторыми корпусами, для которых производители заявили совместимость с AIO-СЖО формата 360 мм.

Гибкие трубки длиной 465 мм дополнительно защищены оплёткой и со стороны водоблока подключены с применением угловых поворотных фитингов, а со стороны радиатора с использованием прямых неповоротных фитингов. Это частое решение для систем охлаждения аналогичного класса.

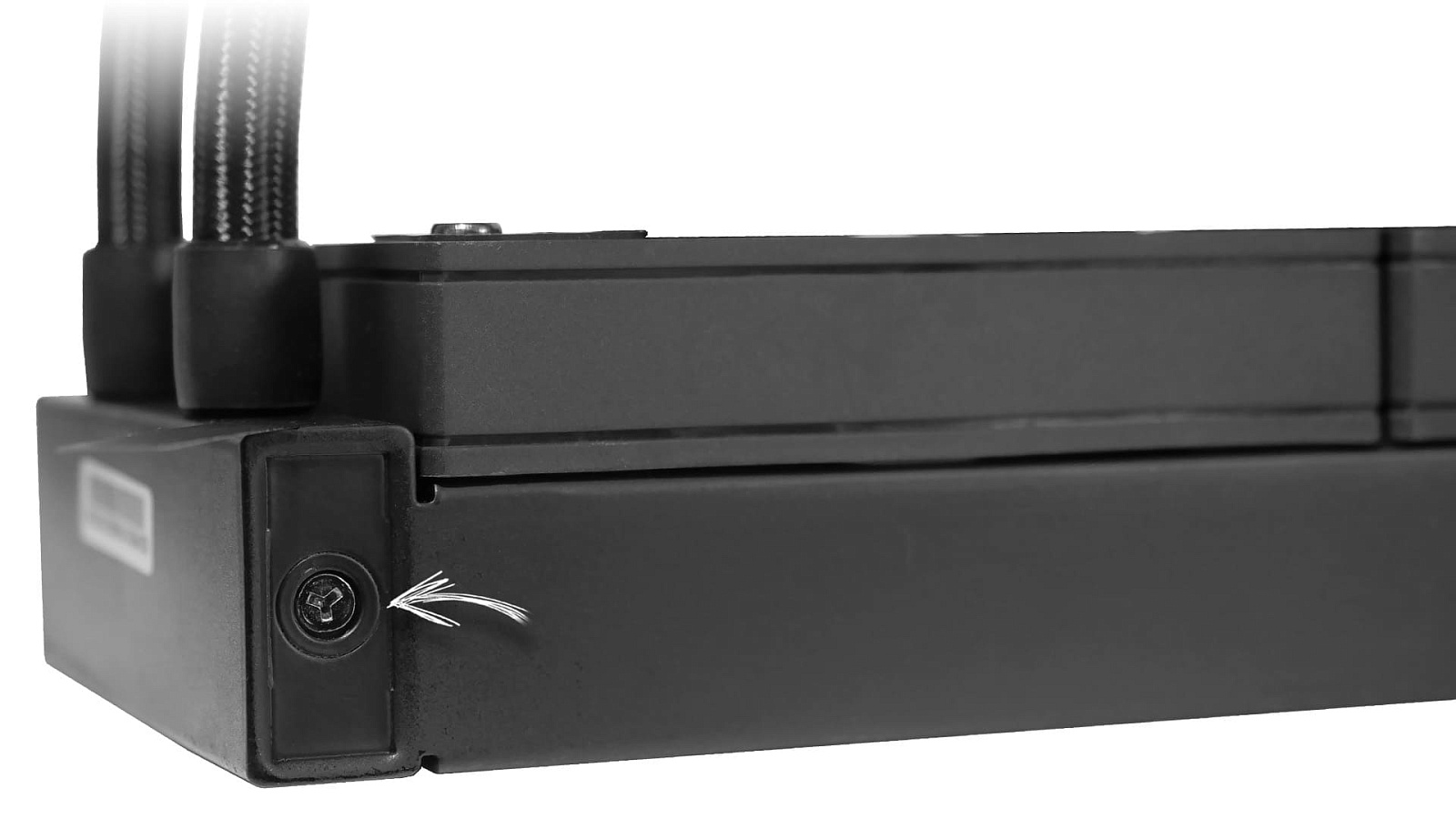

Несмотря на отнесение СЖО к классу "необслуживаемых", на каркасе всё же можно найти на одной из граней под наклейкой заливное отверстие, что позволит произвести доливку жидкости или осуществить её смену, спустя несколько лет использования. Это можно отнести к плюсам системы. Правда запорный винт имеет трёхлучевой шлиц малораспространённого типа, который в большинстве наборов отвёрток со сменными насадками не встречается.

Водоблок сделан в форме призматической башни и сверху украшен декоративным модулем со стилизованным пересечением параллельных линий. Размеры блока относительно небольшие и коллизий с элементами VRM и радиаторами на материнских платах в большинстве случаев не будет.

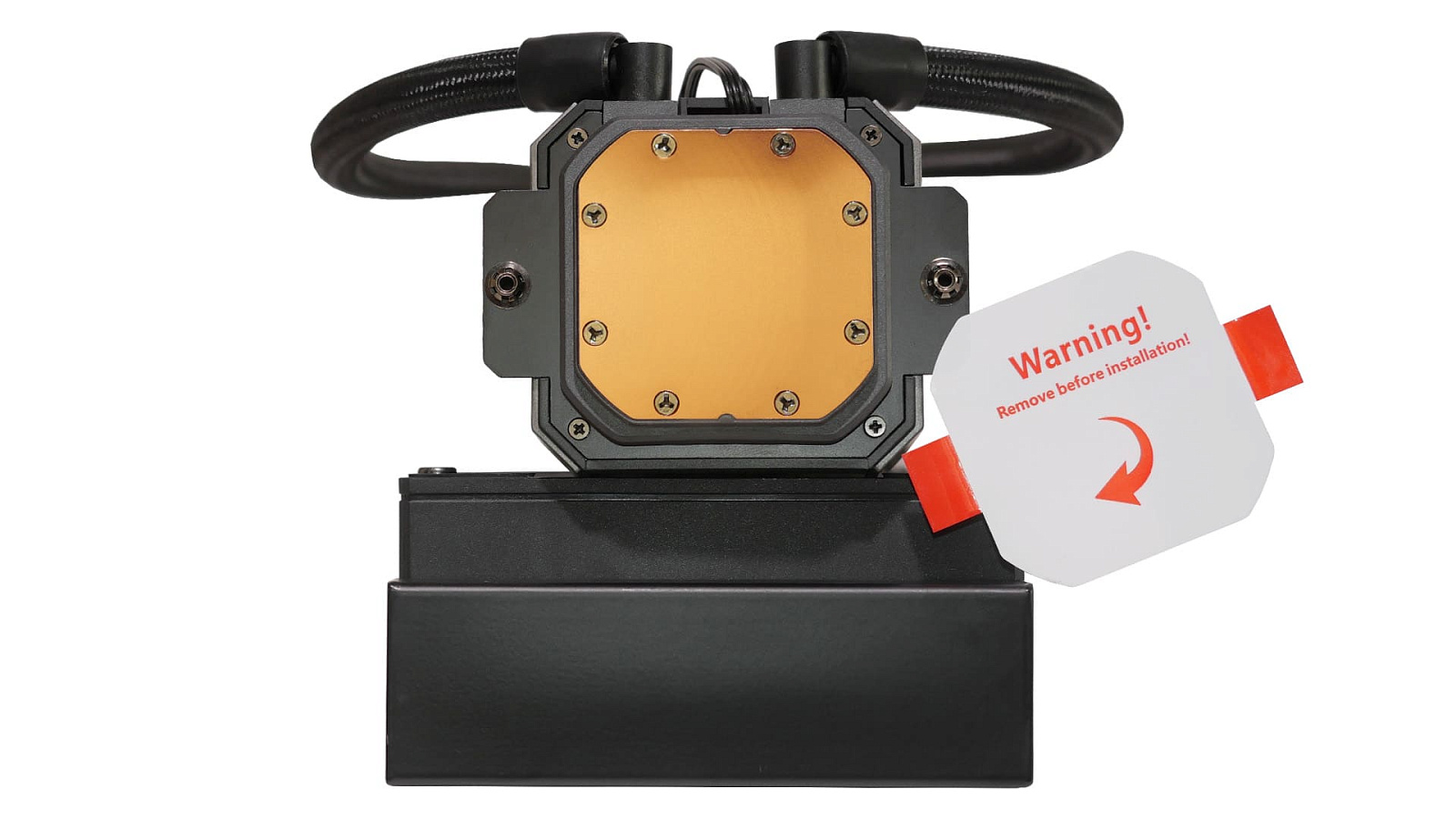

В основании установлена медная пластина приблизительными размерами 54 x 54 мм со скошенными углами. Она зафиксирована на месте с помощью восьми винтов по периметру, которые немного снижают полезную площадь для контакта с теплораспределительными крышками процессоров. Но для процессоров актуальных поколений в desktop-сегменте оставшейся поверхности хватает для полного накрытия. На время транспортировки пластина заклеена белым стикером с красными надписями на английском языке, напоминающими о необходимости убрать его перед установкой.

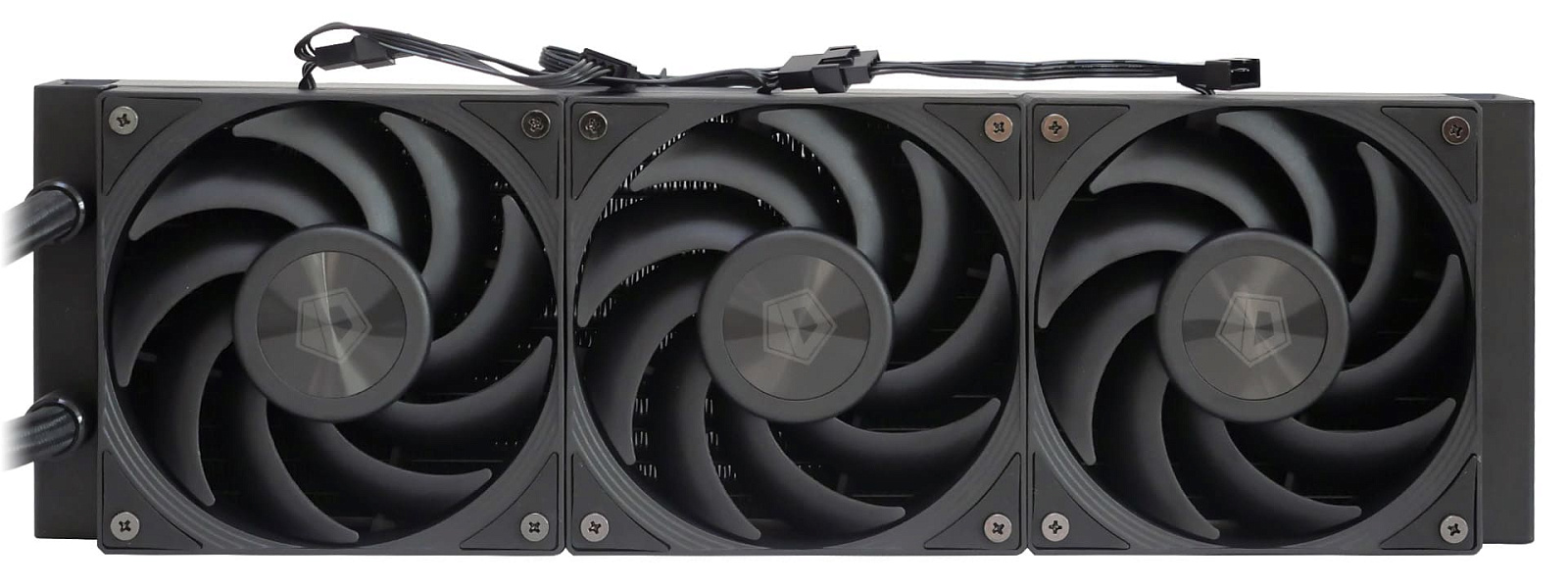

Комплектные вентиляторы из коробки уже предустановлены на радиаторе и соединены между собой проводами. Это ускоряет подготовку к работе и сборку ПК в целом.

Пример установки на сокет LGA 1700

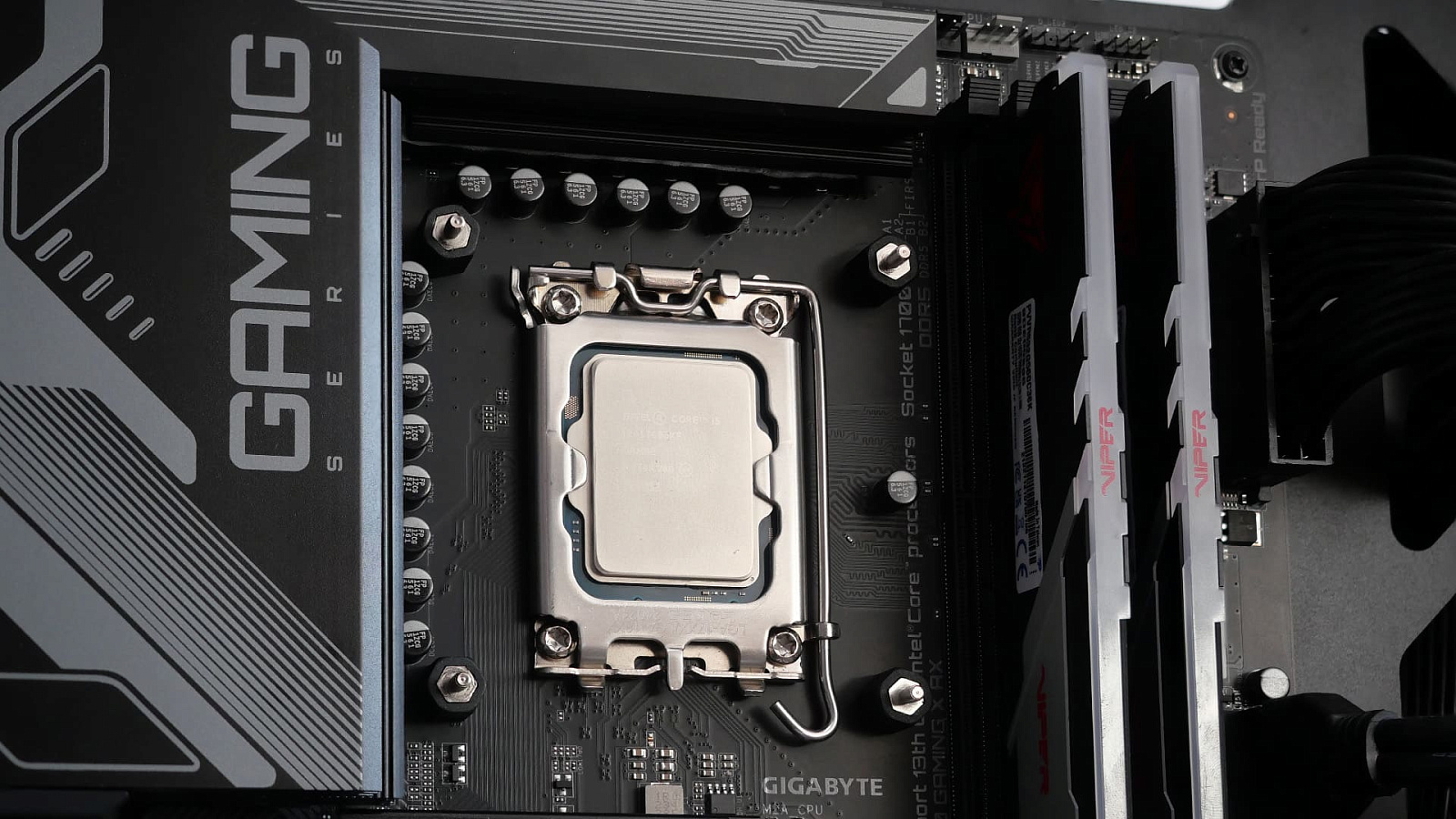

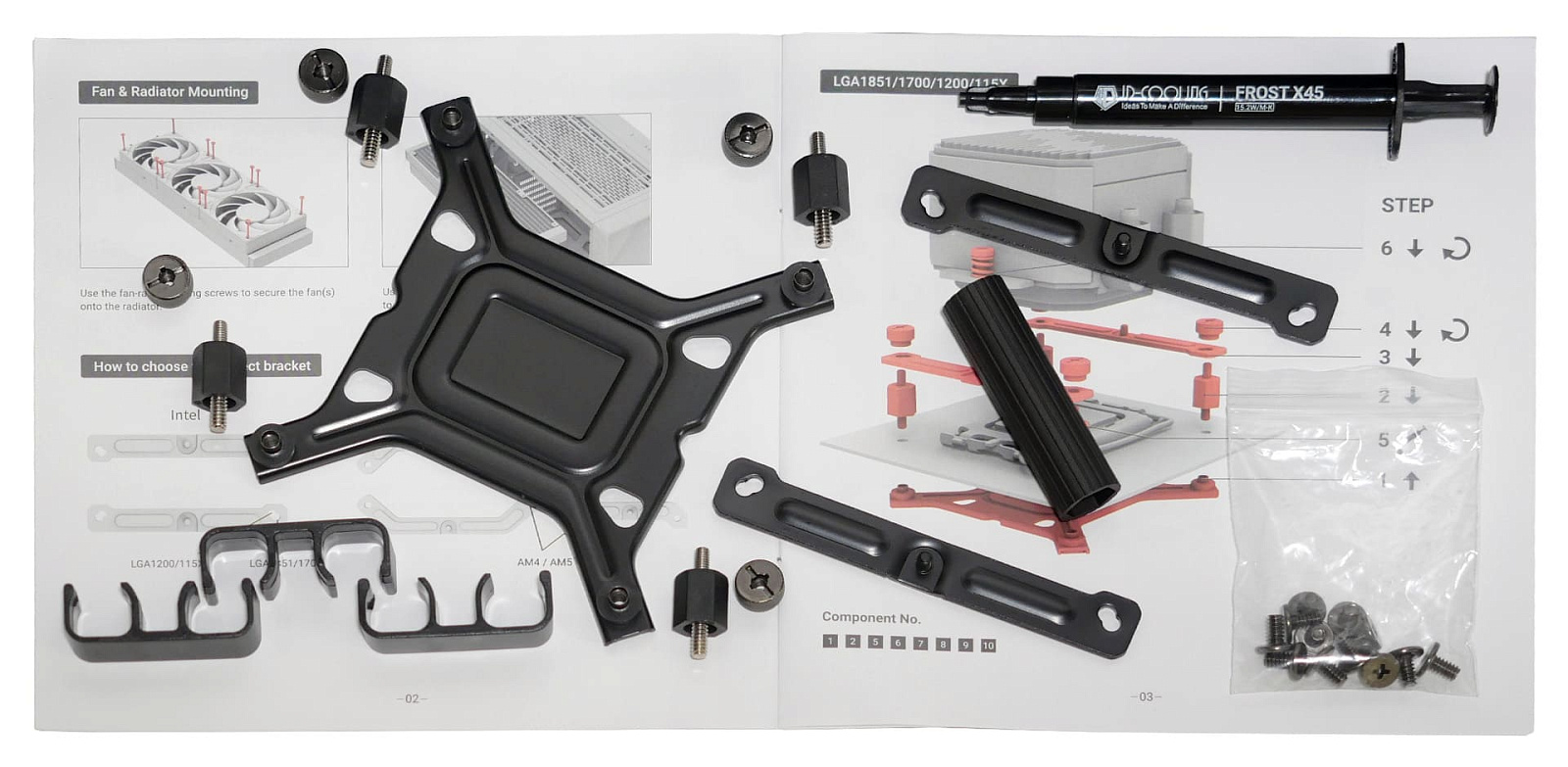

Система охлаждения ID-COOLING DX360 MAX тестировалась на стенде с процессором Intel Core i5-13600KF под сокет LGA 1700. В комплекте есть все необходимые для него крепежи: металлический бэкплейт, четыре винтовых подставки с шестигранным корпусом, пара металлических направляющих и четыре металлические гайки с накатанной головкой для соединения компонентов.

Сборка креплений начинается с установки бэкплейта, который необходимо прислонить к имеющимся отверстиям с обратной стороны материнской платы.

С лицевой стороны материнской платы в его кончики вкручиваются комплектные винтовые подставки с пластиковыми шестигранными накладками между резьбовыми выступами. Они закручиваются "от руки" до упора без применения особого усилия.

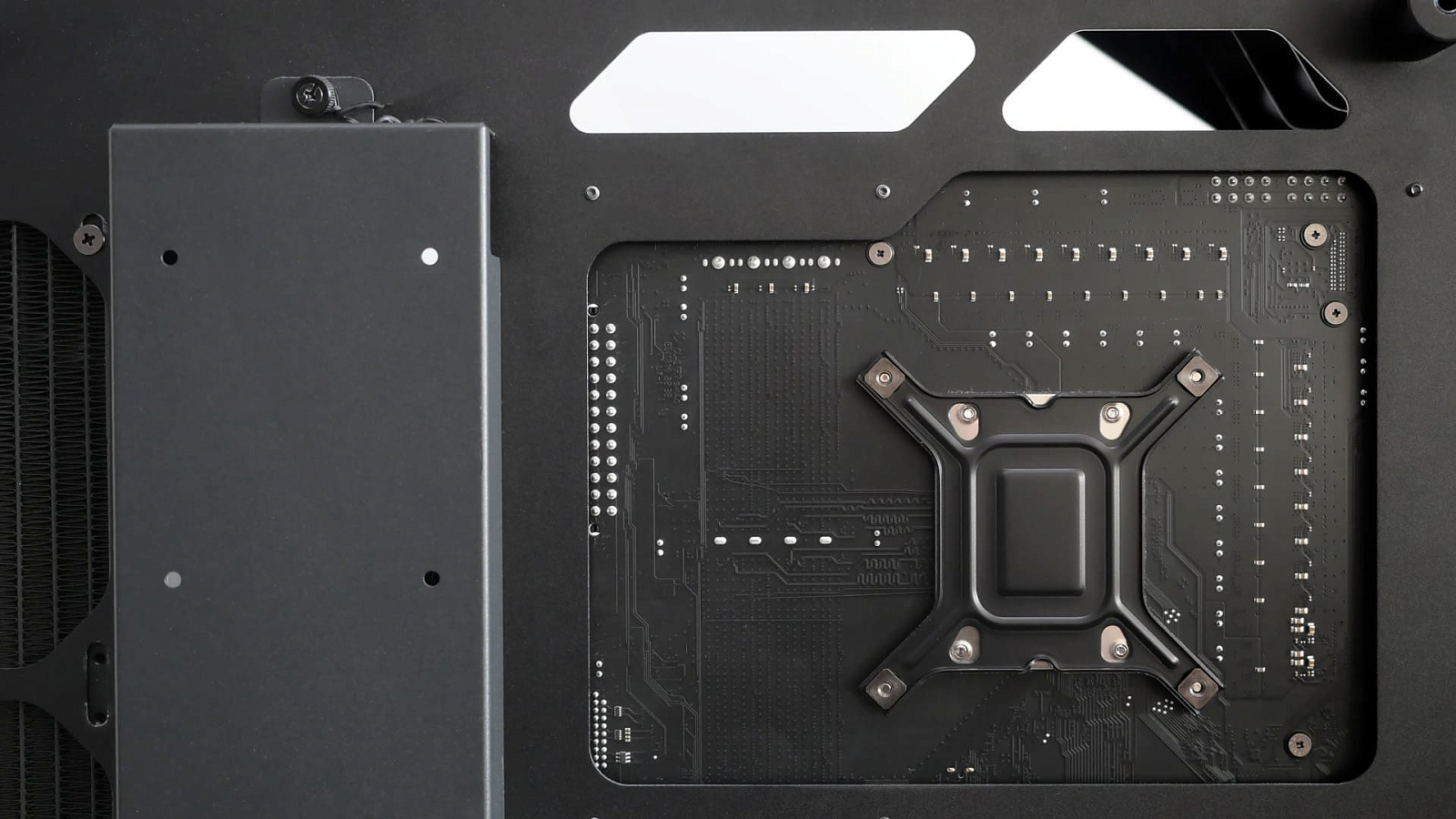

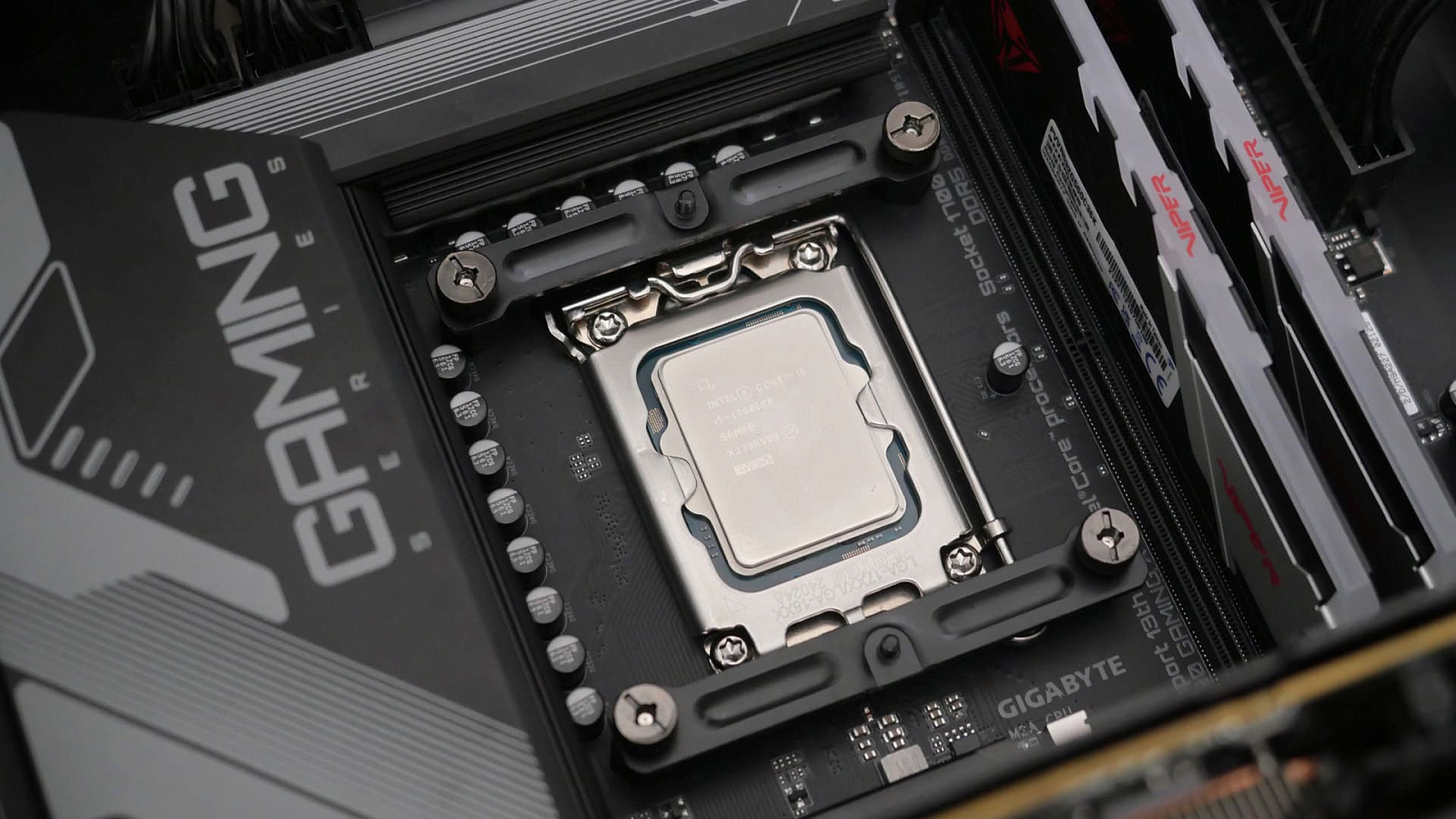

На подставки надевается пара металлических направляющих овальными выступами на кончиках в сторону сокета и прикручивается гайками с накатанной головкой. Их также достаточно затянуть от руки. Шлиц под отвертку пригодится, когда крепления потребуется снять через продолжительное время эксплуатации.

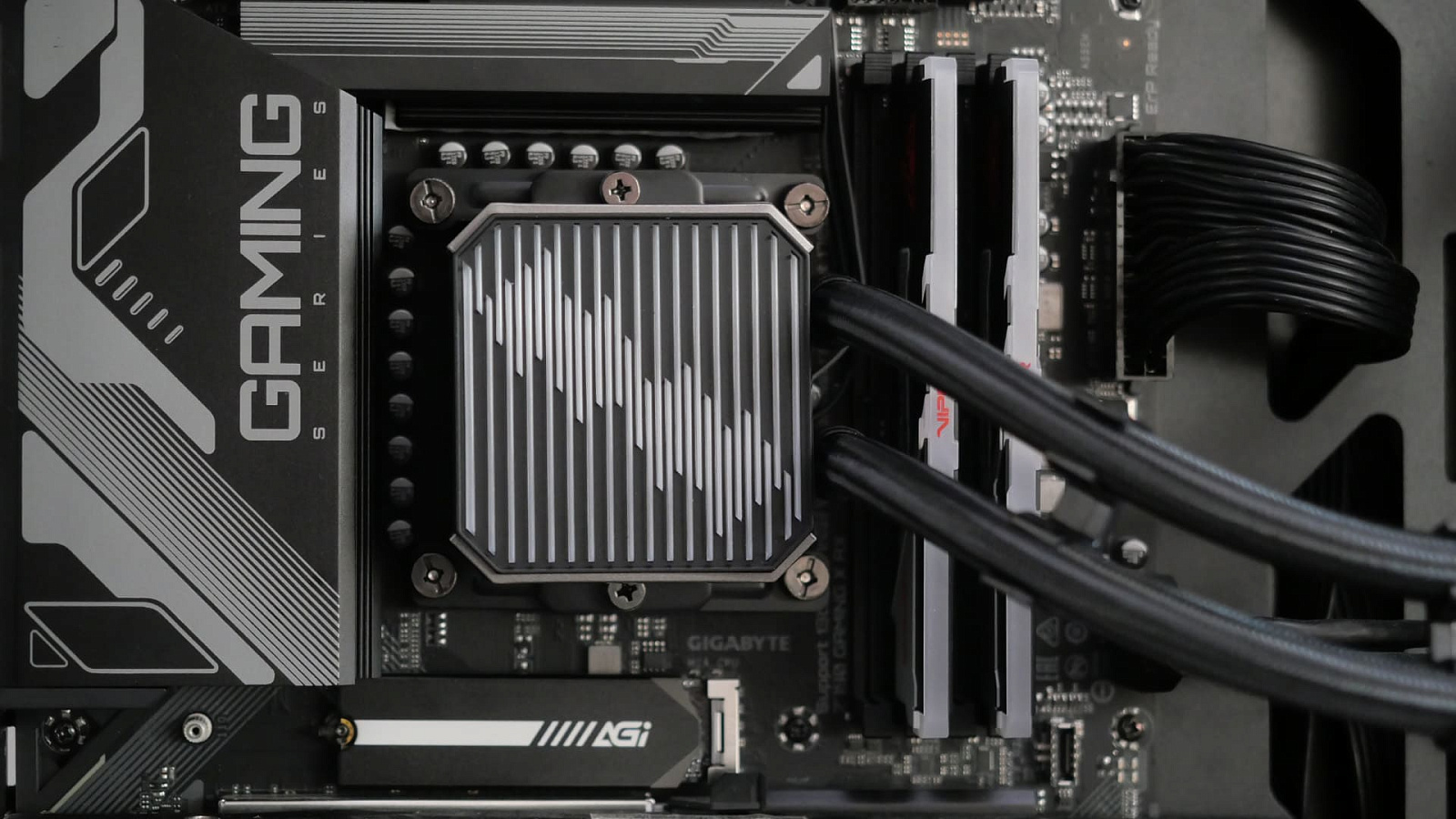

На собранные крепления водоблок прикручивается штатными подпружиненными винтами на пластине в основании. Подвес двухточечный, но всё равно желательно закручивать винты по очереди по несколько оборотов, чтобы избежать перекоса на одну сторону, что может снизить эффективность отведения тепла.

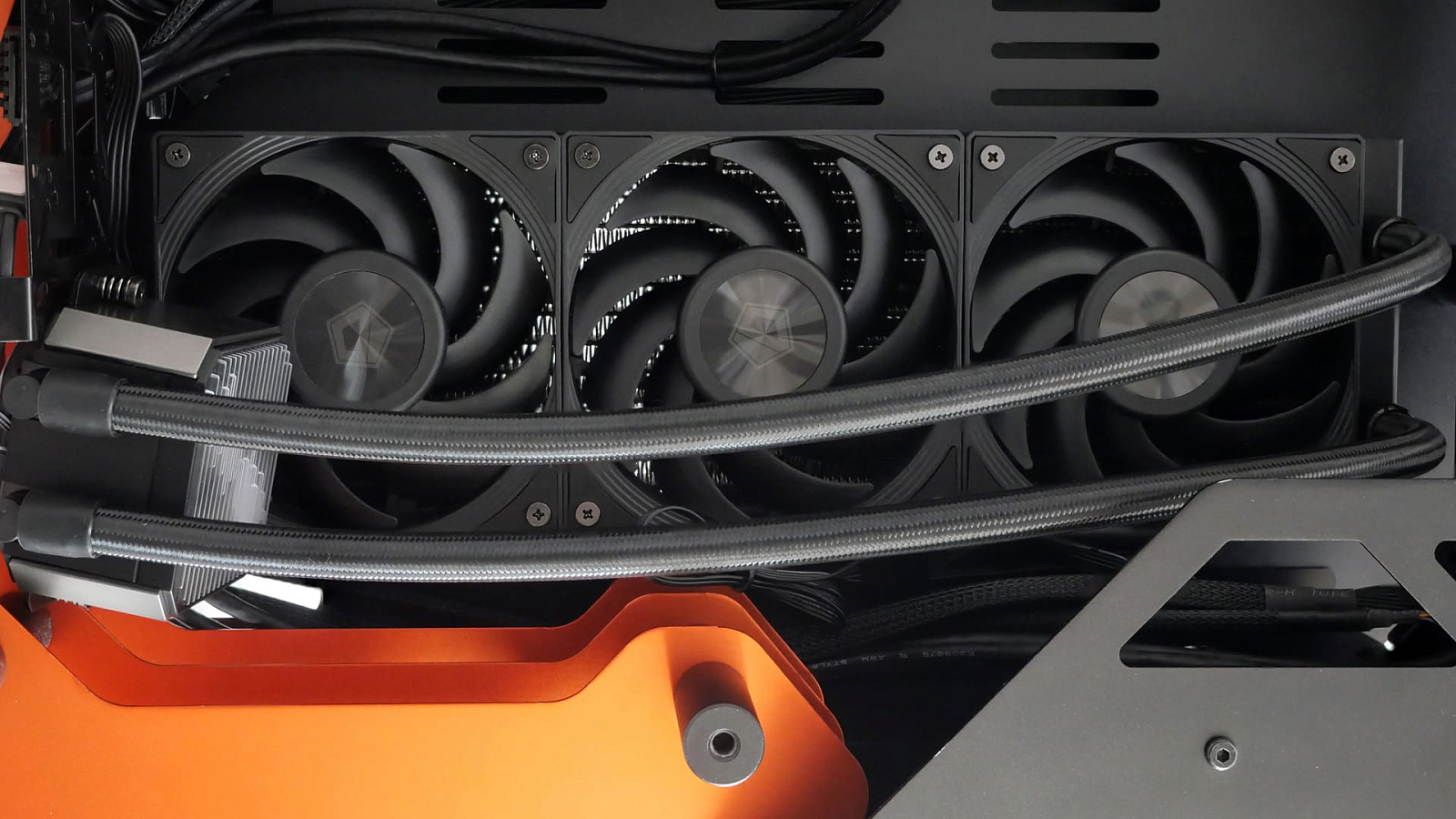

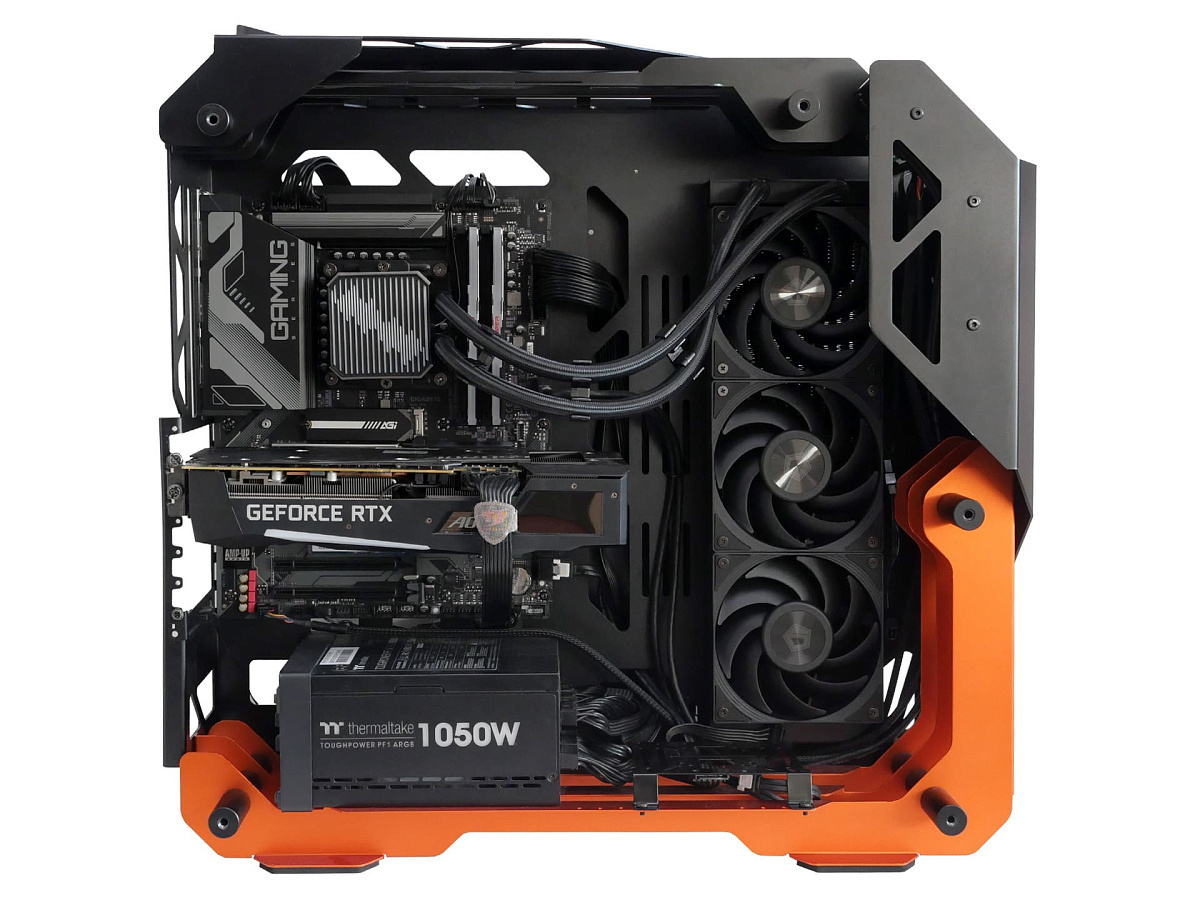

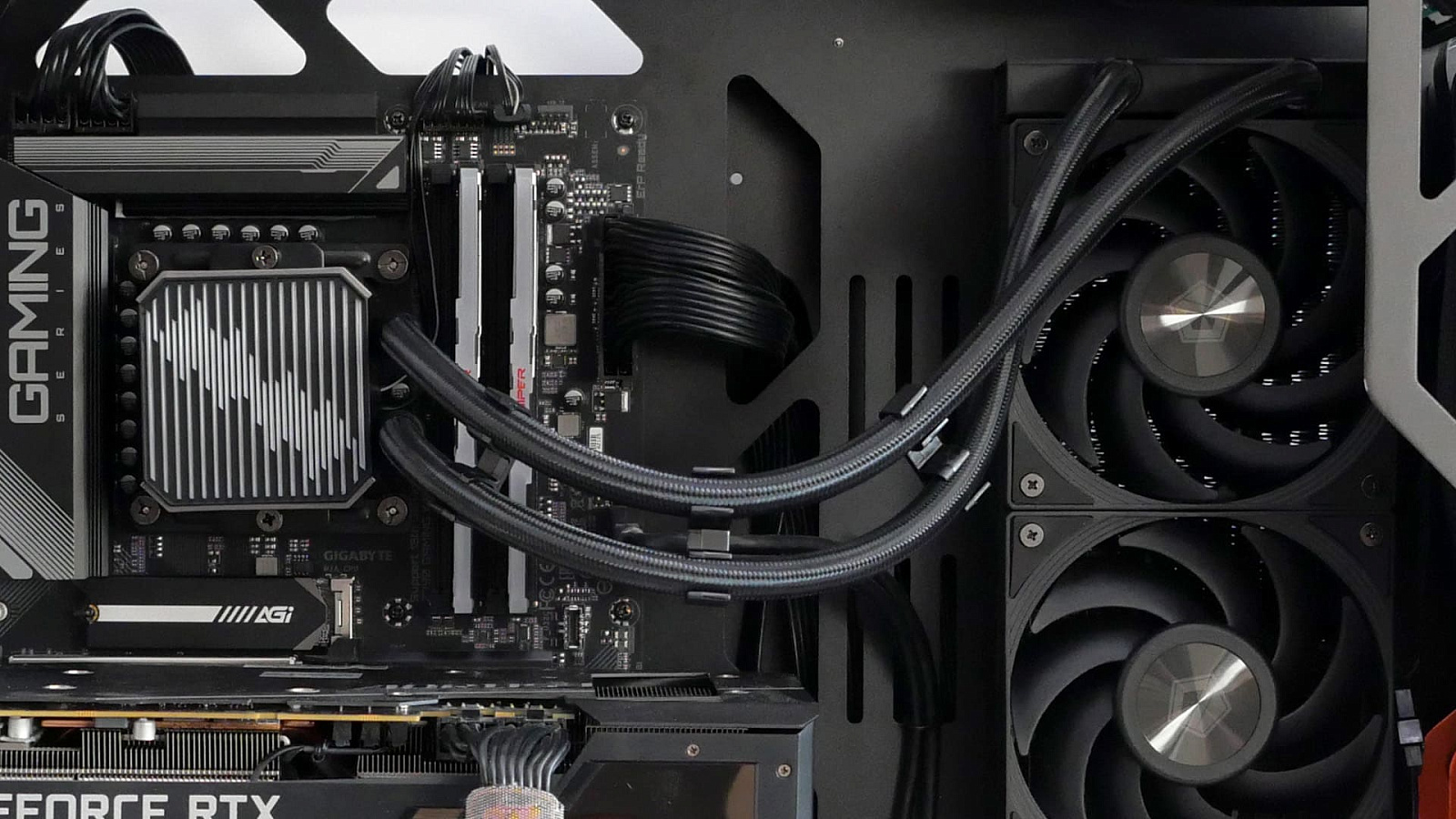

Подвес радиатора в корпусе не отнимает много времени. Благо, что во многих современных корпусах сегмента средняя башня и выше предусмотрены крепления для AIO-СЖО 360 мм. В тестовом Cougar Blazer для такой системы охлаждения сделана вертикальная ниша правее материнской платы ближе к передней части корпуса, в которую ID-COOLING DX360 MAX спокойно вместилась.

Три комплектные пластиковые клипсы помогают аккуратно зафиксировать гибкие трубки установленной СЖО. С ними параллельно висящие шланги выглядят аккуратнее.

Подсветка

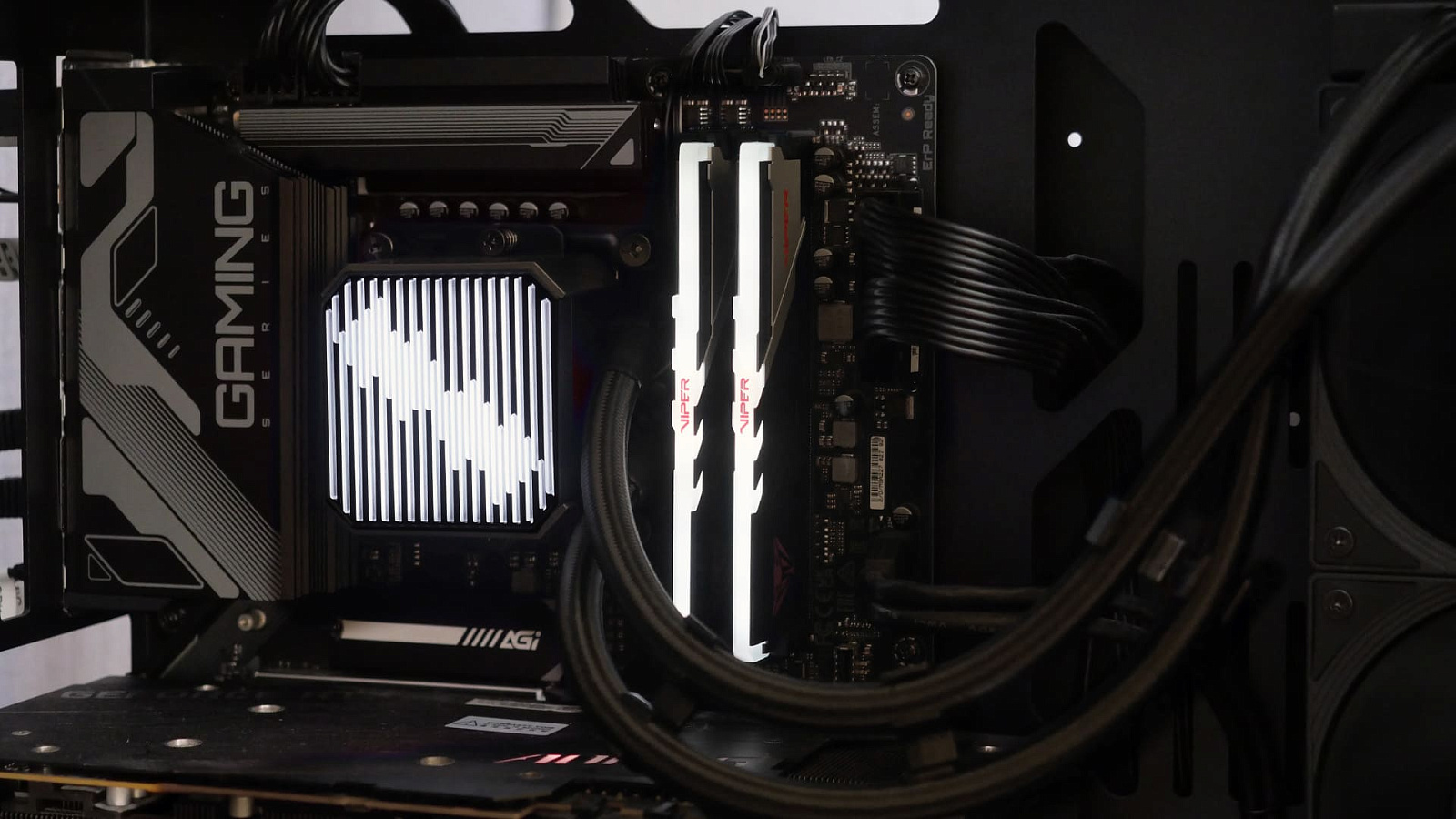

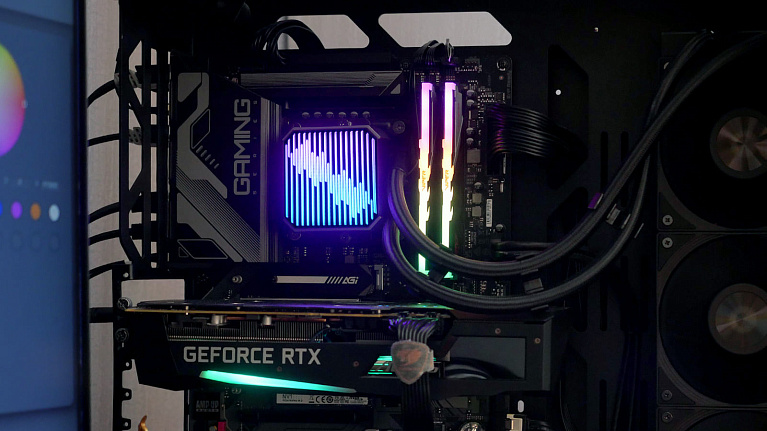

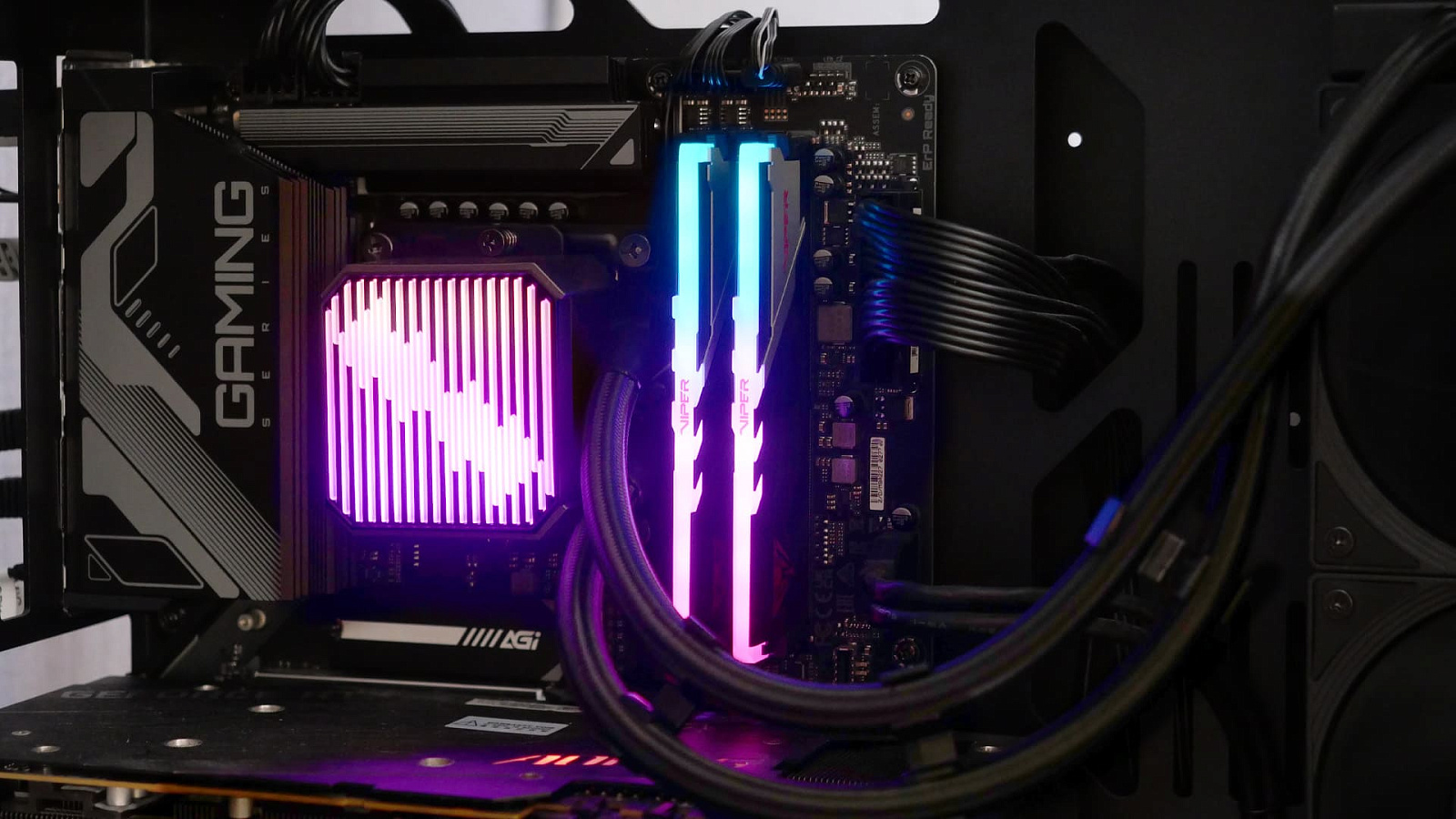

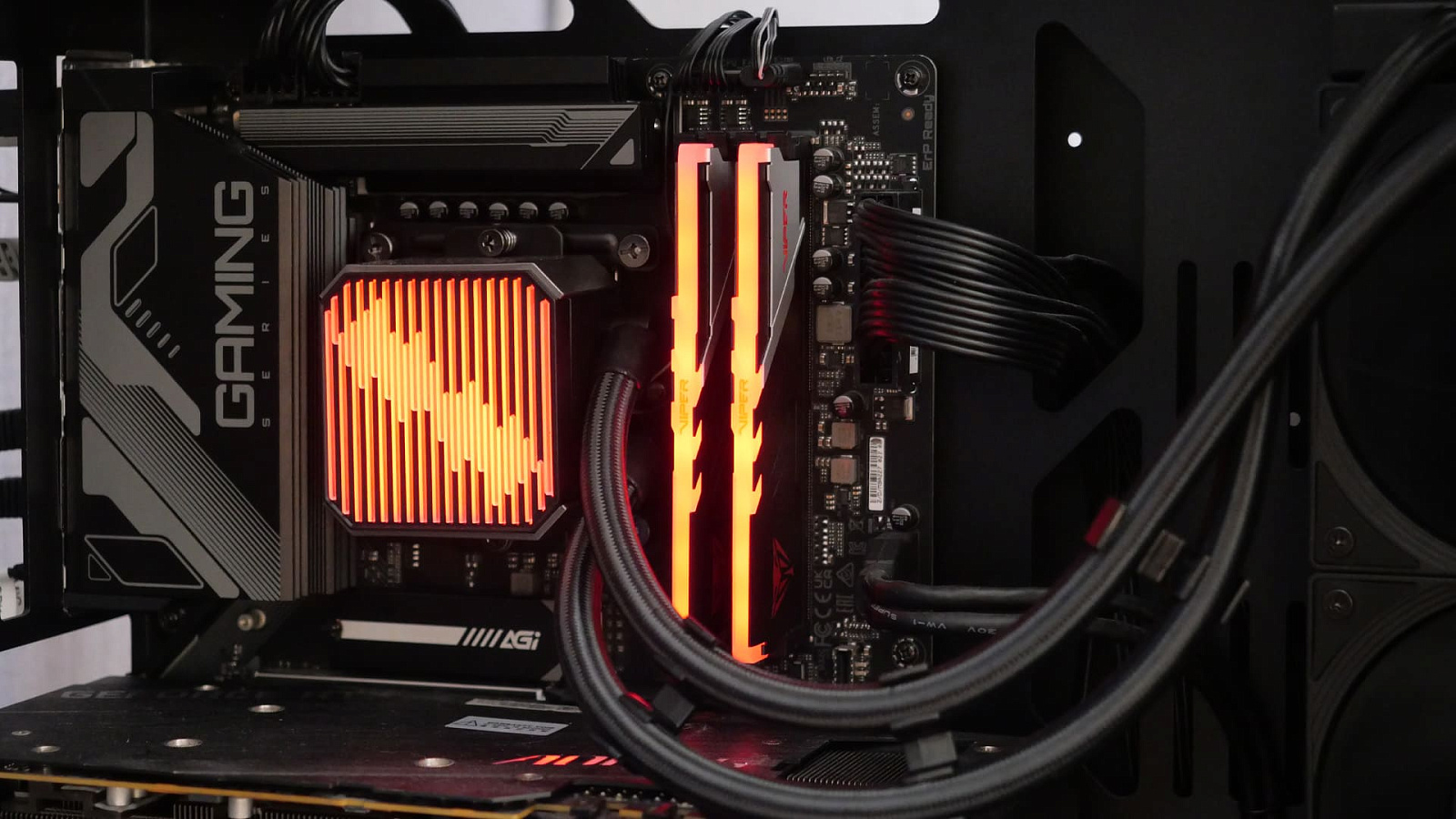

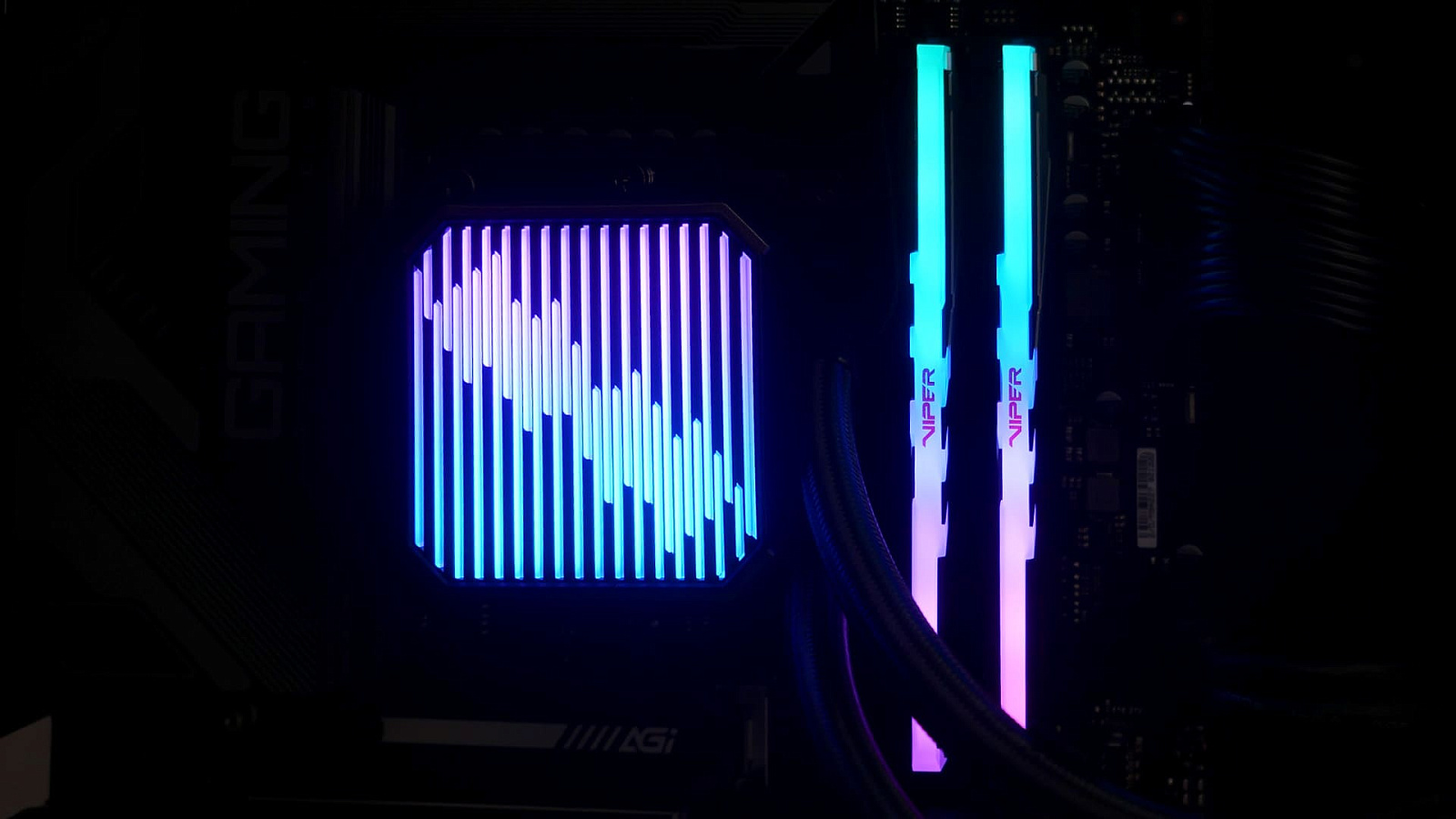

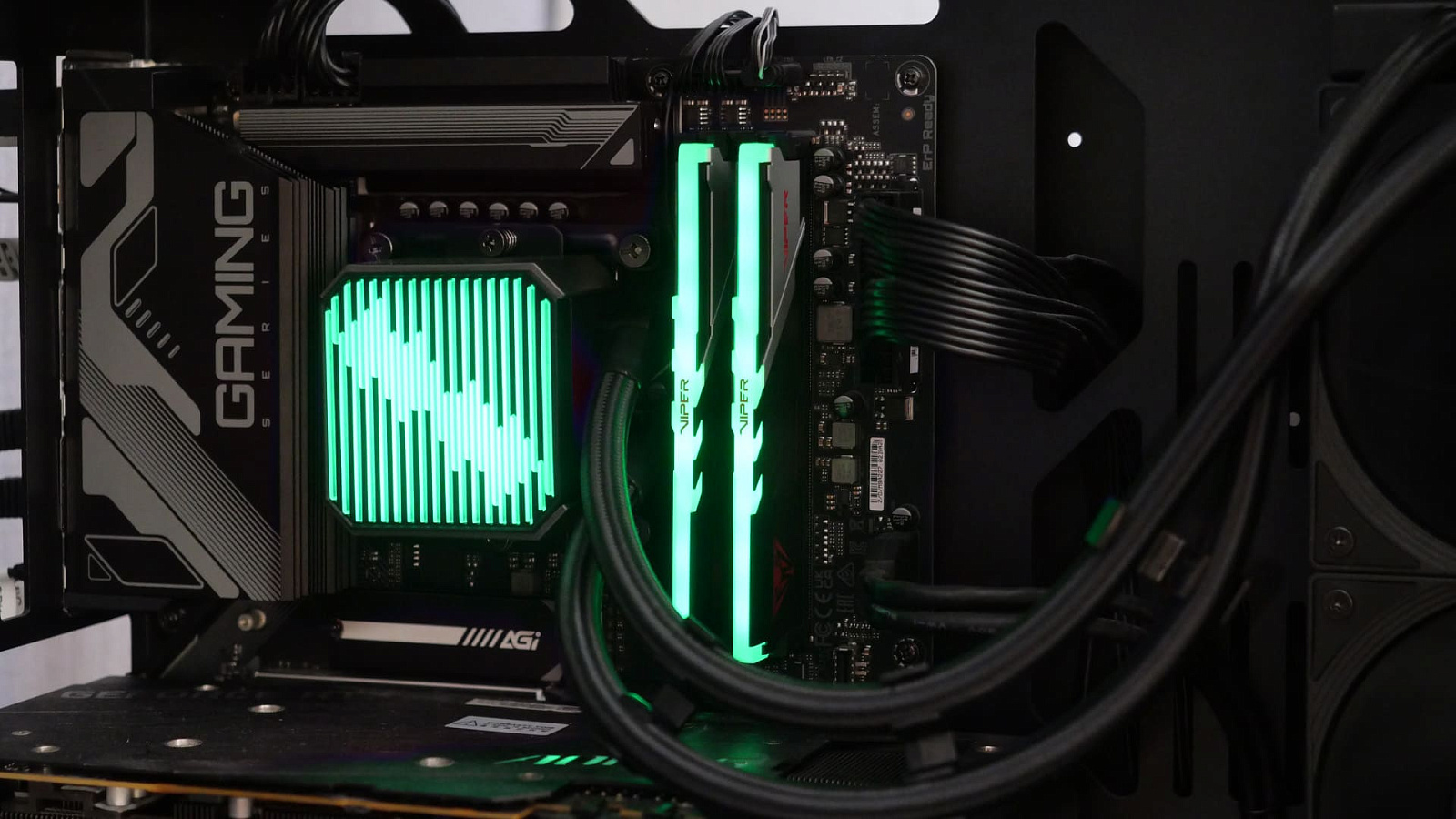

В составе системы ID-COOLING DX360 MAX одна зона подсветки — декоративный модуль водоблока. У вентиляторов на радиаторе подсветки нет. В определенной степени это оправдано, так как в большинстве конфигураций радиатор подвешивается под верхней панелью корпуса ПК и в таком положении подсветка вентиляторов сбоку, как правило, практически не видна.

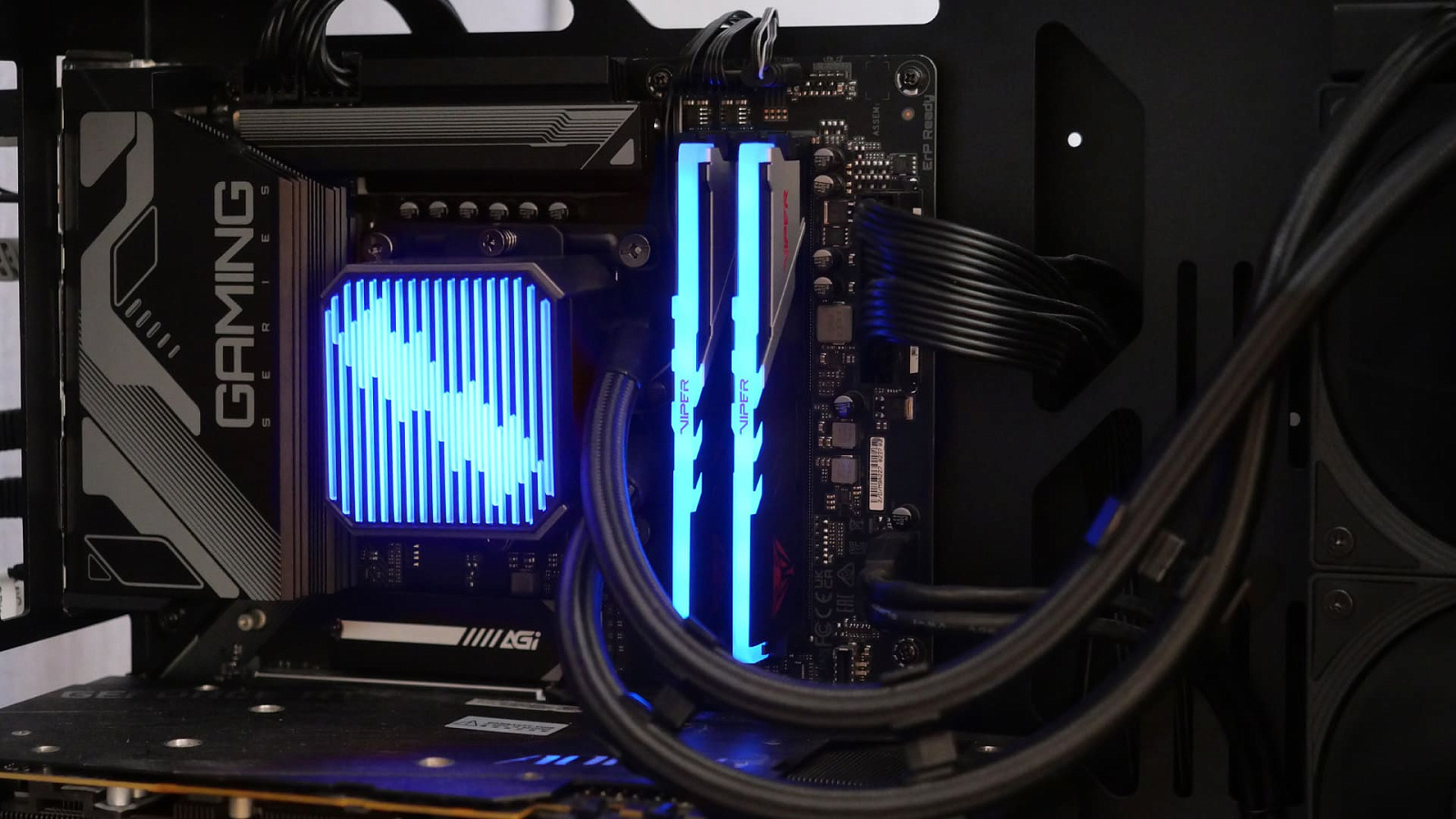

Подсветка подключается типовым трёхконтактным штекером распространённого типа (5V-D-G для addressable RGB-лент с питанием 5 Вольт) и легко синхронизируется с эффектами других ARGB-устройств с аналогичным типом коннектора. Без подключения кабеля питания и синхронизации подсветки к материнской плате или внешнему контроллеру она не будет работать.

Тестирование

ID-COOLING DX360 MAX протестирована на ПК с конфигурацией, указанной в таблице ниже. Температура компонентов контролировалась по показаниям датчиков с помощью утилиты HWiNFO64 версии 8.16. Для стресс-тестирования применялись утилиты: AIDA64 7.30.6900 (System Stability Test, CPU+FPU), Furmark 1.38.1.0 (CPU Burner 0.1.0, 20 потоков), OCCT 13.1.10 (Power, PL=200W), Prime95 30.5 build 1 (Small FFT's, 14 потоков).

Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры в разрешении 2K (2560x1440 точек) в FarCry 6 и FarCry New Dawn (UPlay) при максимальных настройках графики, No Man's Sky (STEAM) при ультра настройках графики с ограничением FPS=60 и PUBG: Battlegrounds (STEAM) при ультра настройках графики. Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс

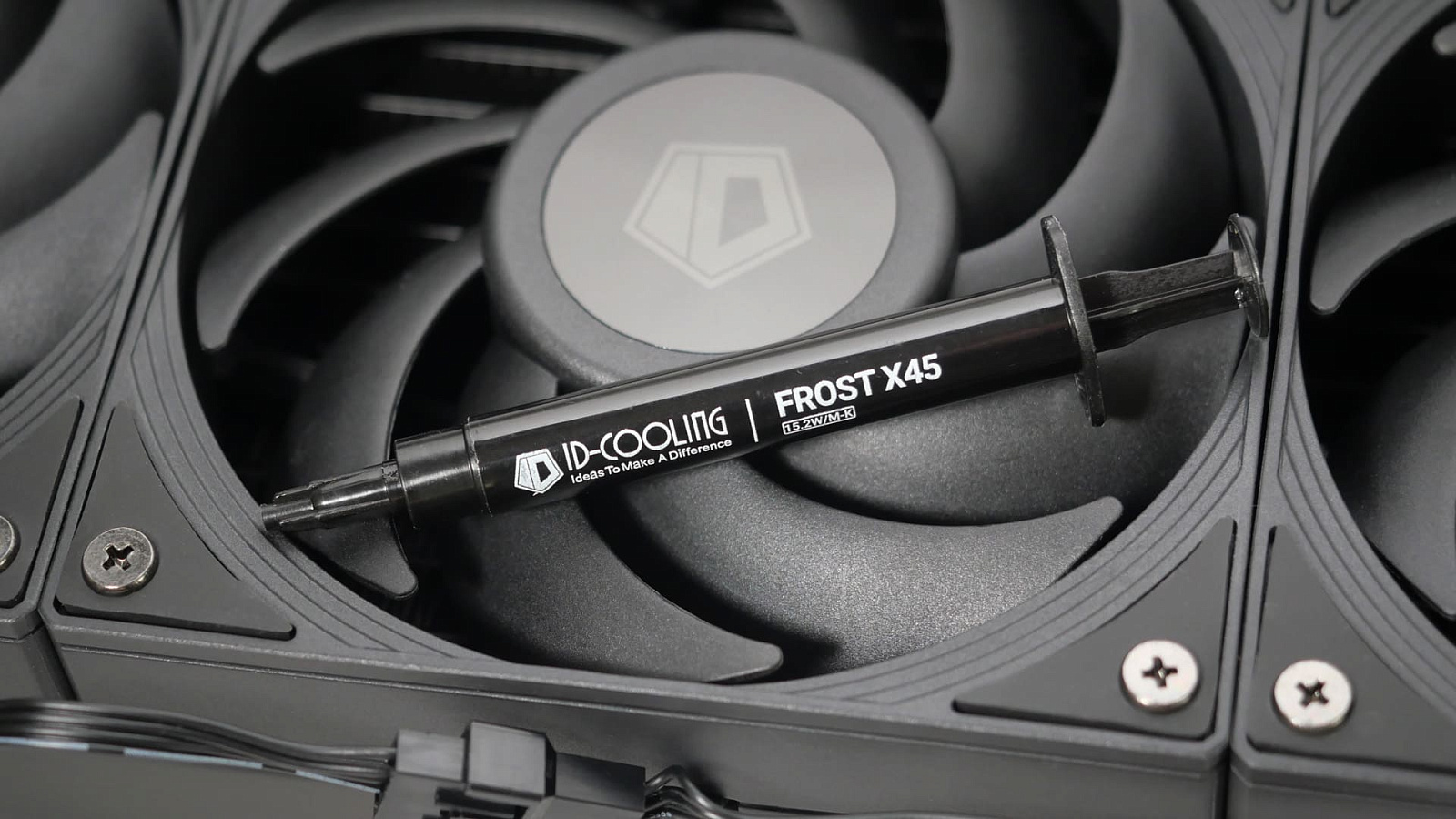

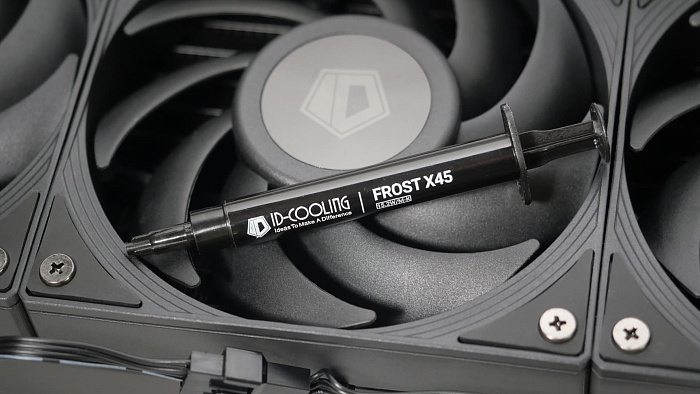

В комплекте к ID-COOLING DX360 MAX прилагается пластичный термоинтерфейс ID-COOLING FROST X45 в шприце. Это термопаста средней вязкости с хорошими характеристиками теплопроводности (15,2 Вт/мК), которая легко наносится на металлические поверхности.

Оценка основания водоблока

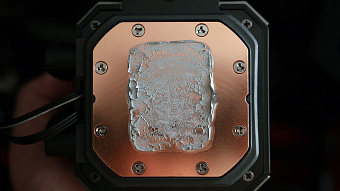

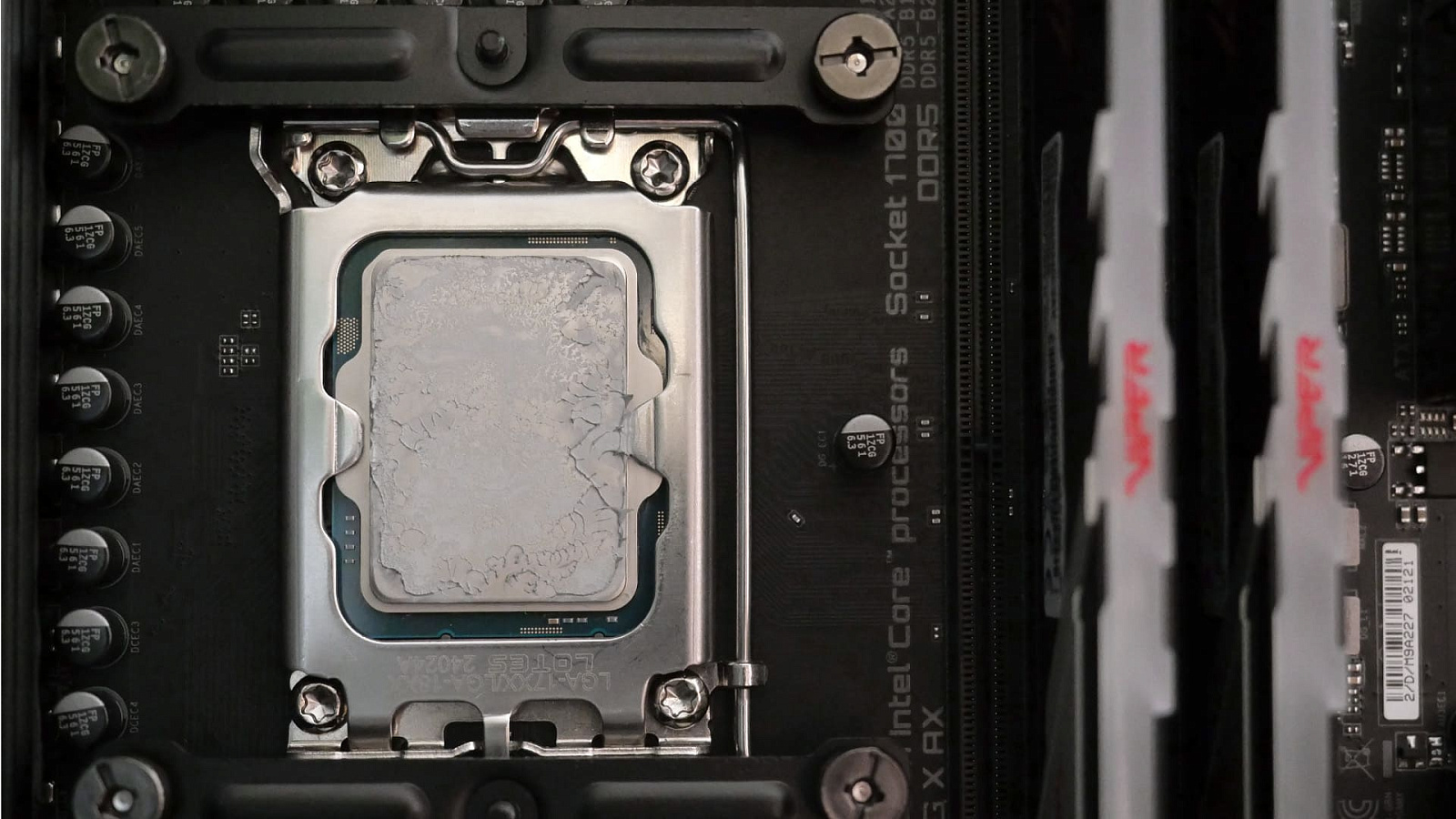

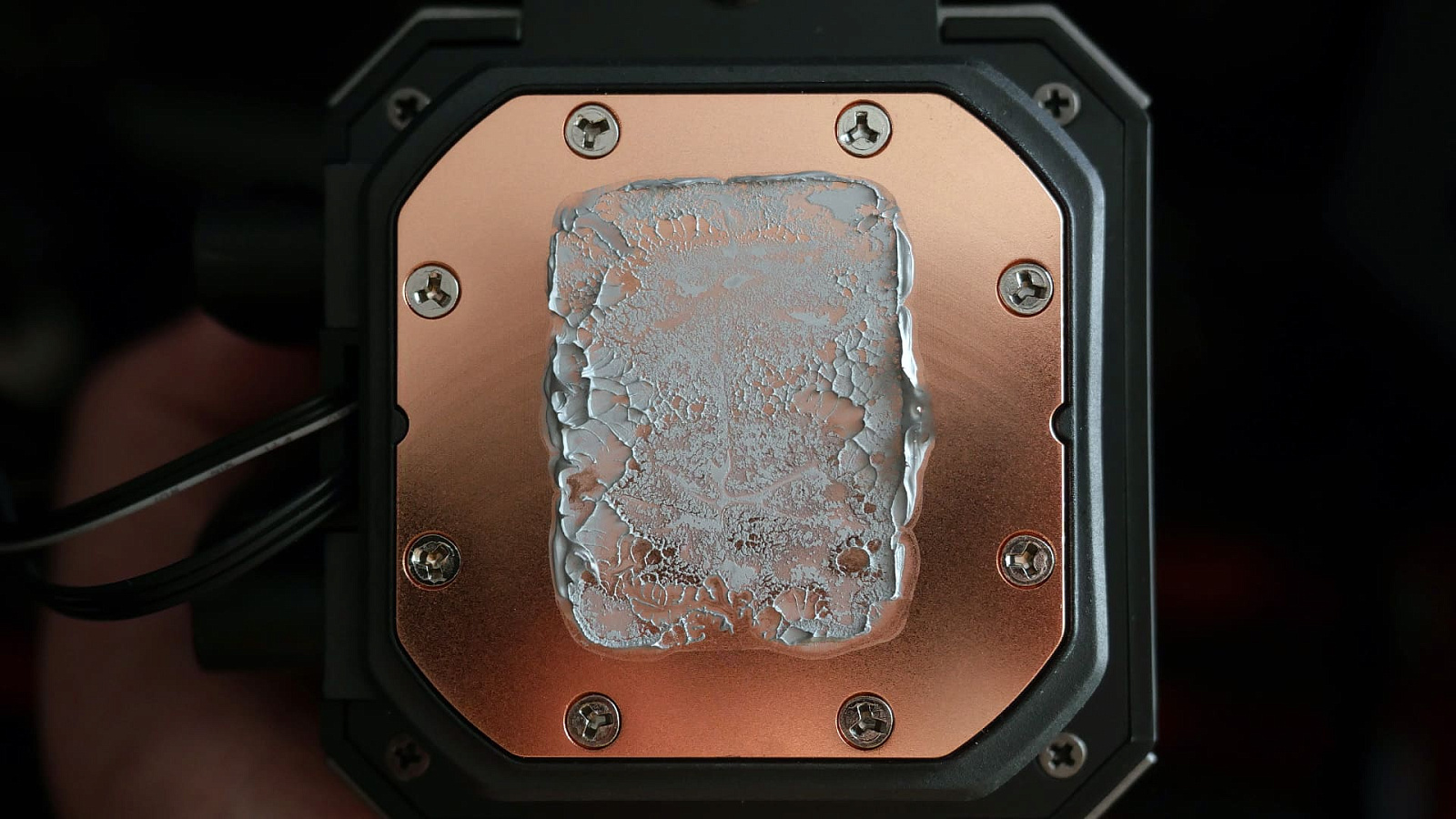

Медная пластина на водоблоке DX360 MAX имеет технологическую выпуклость в доли миллиметра по центру. Таким образом максимальный прижим обеспечивается в центральной части теплораспределительной крышки процессора. Для самых последних поколений процессоров AMD и Intel, имеющих сложную структуру кристалла, наиболее горячие зоны которого не всегда находятся в центре, это может сказаться на эффективности отведения тепла. Отпечаток термоинтерфейса после прижима водоблока к теплораспределительной крышке процессора Intel i5-13600KF получился с лёгким ослабеванием к краям, характерным для конкретного экземпляра процессора, но достаточным для нормальной работы.

Скорость и шум помпы

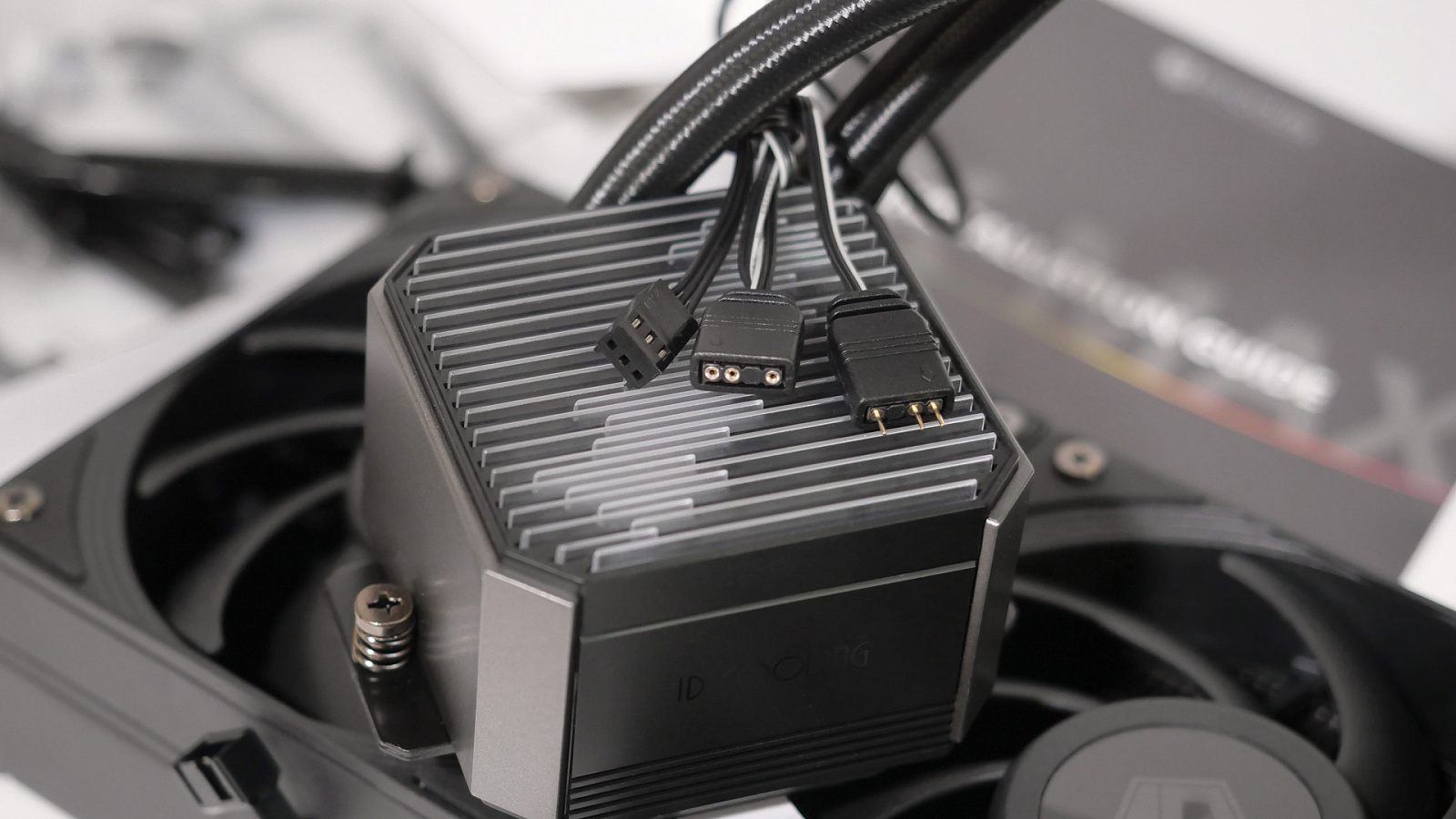

Несъёмные провода для подключения подсветки и питания помпы аккуратно выведены в основании водоблока между фитингами. Питание помпы 7-го поколения с новым трёхфазным шестиполюсным мотором обеспечивается через типовой трёхконтактный коннектор, поэтому PWM-управления нет, только регулировка оборотов напряжением (DC). Коннекторы питания подсветки гирляндные с возможностью подключения в цепочку совместимых устройств.

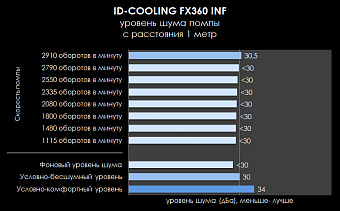

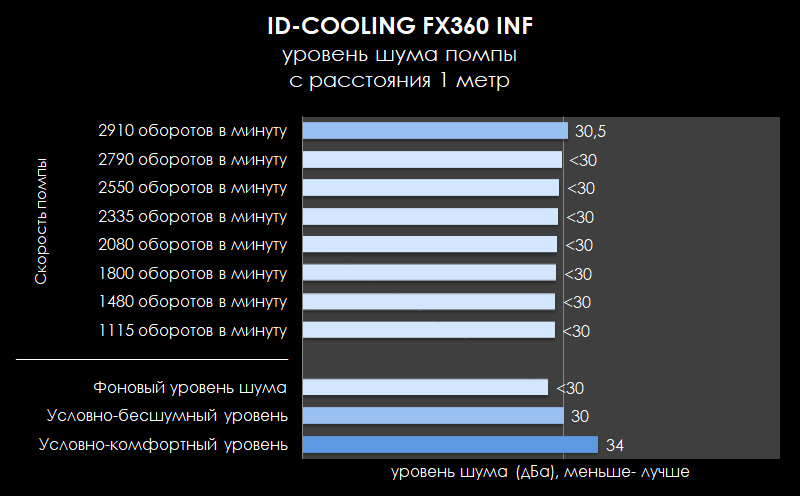

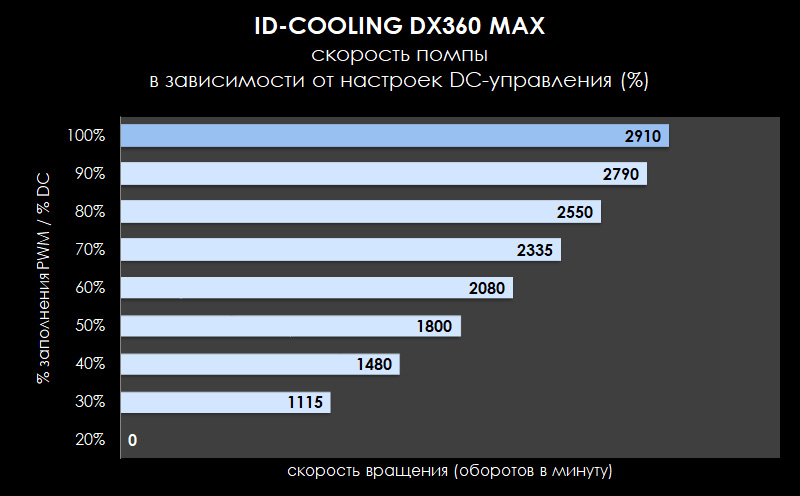

Измеренная скорость помпы — от 1100 до 2900 оборотов ± 10%. При максимальной скорости звук работы помпы слышен на фоне других комплектующих (около 30,5 дБА с расстояния 1 метр). При 70-80% она работает тихо. Но стоит учесть, что при настройке DC-питания менее 30% помпа не стартует, поэтому кривую зависимости скорости от температуры лучше переключить на фиксированное питание на уровне от 30% до 100%, обеспечивающем нужный баланс шума и эффективности в конкретной конфигурации.

Скорость и шум вентиляторов

На радиаторе системы охлаждения ID-COOLING DX360 MAX предустановлены три одинаковых девятилопастных вентилятора ID-COOLING DF-125-K (ID12025M12S) с гидродинамическим подшипником, напряжением питания 12 В и заявленным током потребления 0,18 А каждый. На пластиковых каркасах вентиляторов по углам приклеены резиновые вставки для снижения паразитных звуков от вибрации во время работы. Вокруг крыльчатки на рамах сделаны ступенчатые воронкообразные переходы для увеличения эффективности и оптимизации турбулентных потоков воздуха. Также производитель заявляет о магнитной стабилизации крыльчатки для большего срока службы при горизонтальной установке на радиаторе, закрепленном под верхней панелью корпуса.

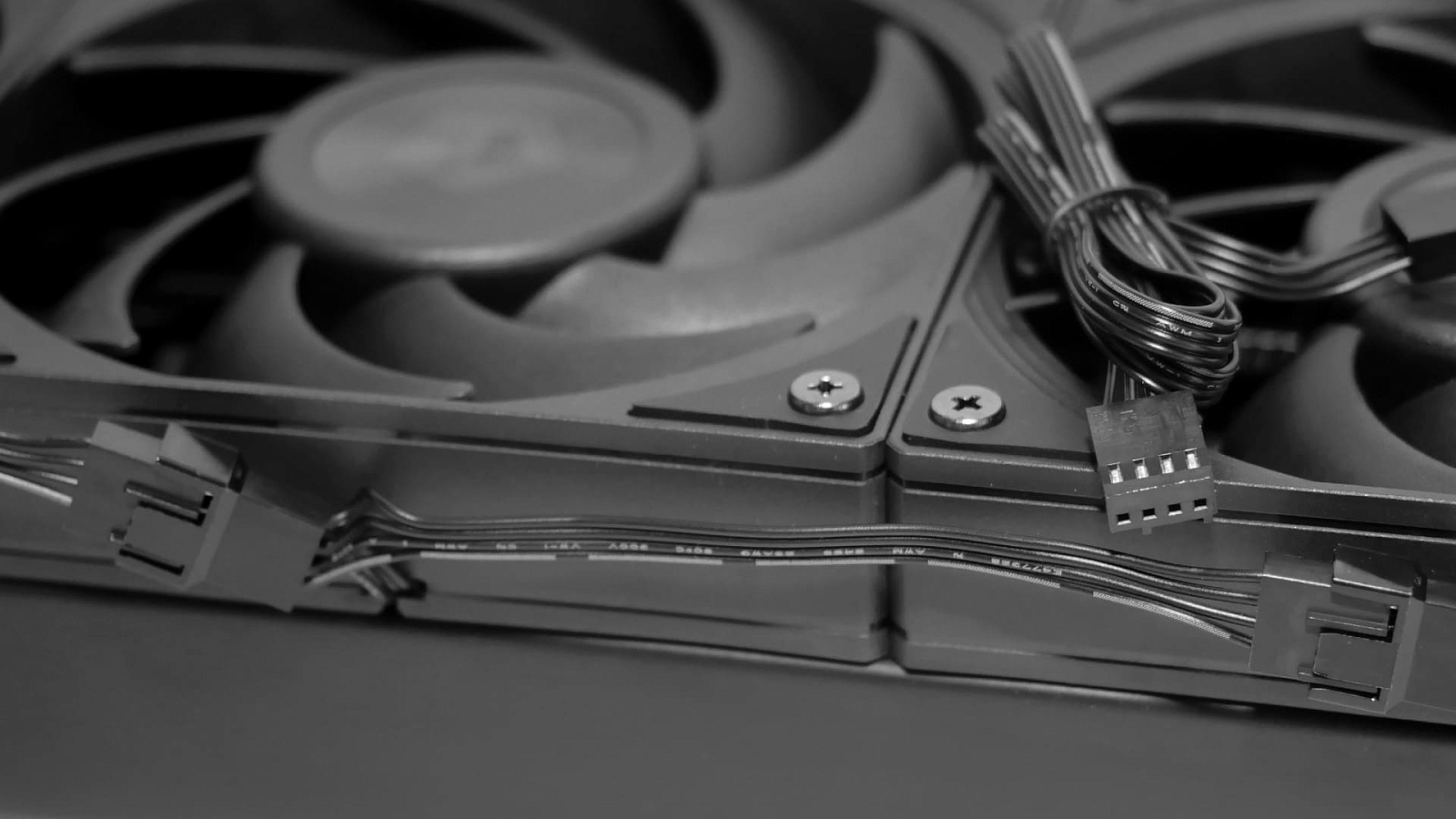

Питание вентиляторов осуществляется по несъёмным проводам с типовыми четырёхконтактными штекерами и возможностью гирляндного подключения. Поддерживается PWM-управление. Провода сделаны короткими ровно настолько (~10 см), чтобы их аккуратно можно было соединить по цепочке. К крайнему вентилятору подключен удлинитель длиной 55 см. Такая реализация удобна и выглядит достаточно аккуратно без вороха излишков проводов.

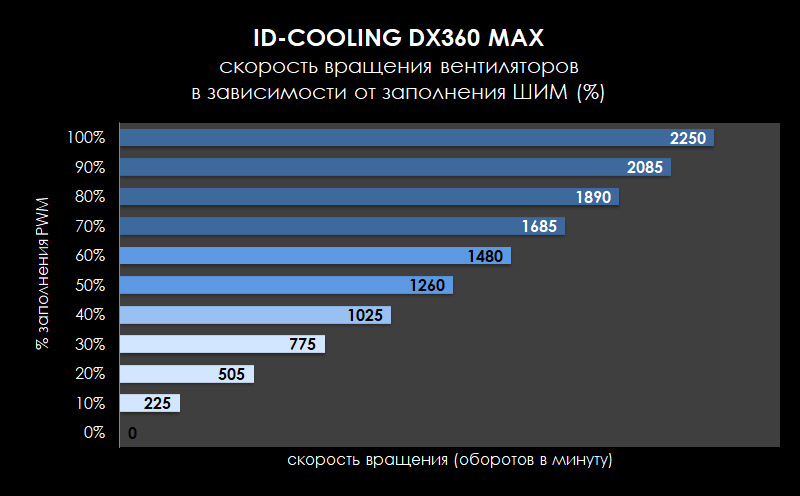

При подключении к разъёму CPU FAN на материнской плате Gigabyte Z790 Gaming X AX скорость вращения крыльчатки вентиляторов ID-COOLING DF-125-K лежала в диапазоне от 0 до 2150 оборотов в минуту. Вентиляторы поддерживают полную остановку при значениях PWM ниже 10%.

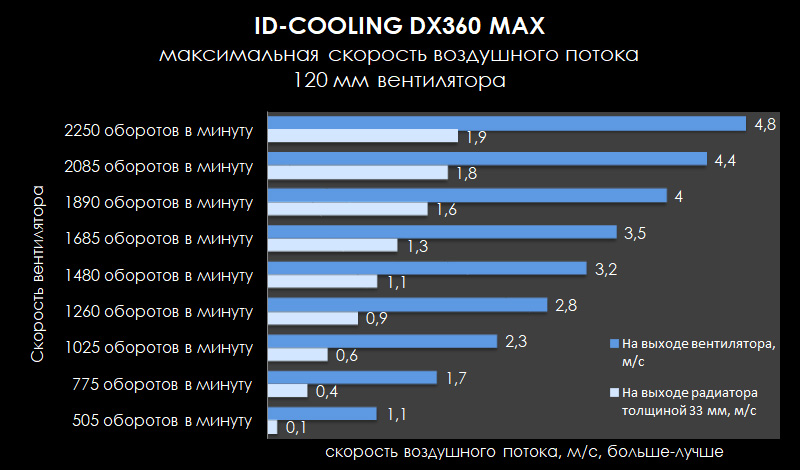

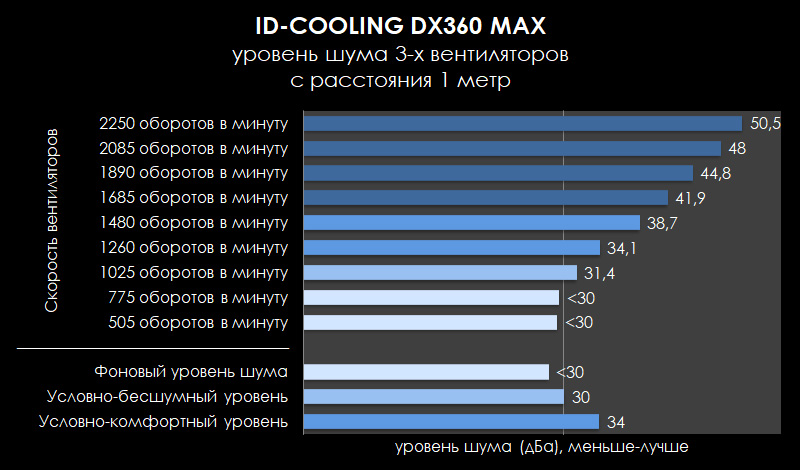

Вентиляторы шумные — до 50,5 дБА с расстояния 1 метр на максимальной скорости около 2250 оборотов в минуту (допустимая погрешность ± 10%). Этого стоило ожидать, ведь им необходимо прокачать воздух через радиатор увеличенной высоты, с чем они, кстати, неплохо справляются судя по показаниям анемометра.

Более-менее тихими их можно считать в диапазоне 30-40% PWM, поэтому в конфигурациях без акцента на максимум производительности придётся вручную отредактировать кривую скорости вращения в зависимости от нагрева процессора в достаточно жёстких рамках в угоду акустического комфорта.

Температура под нагрузкой

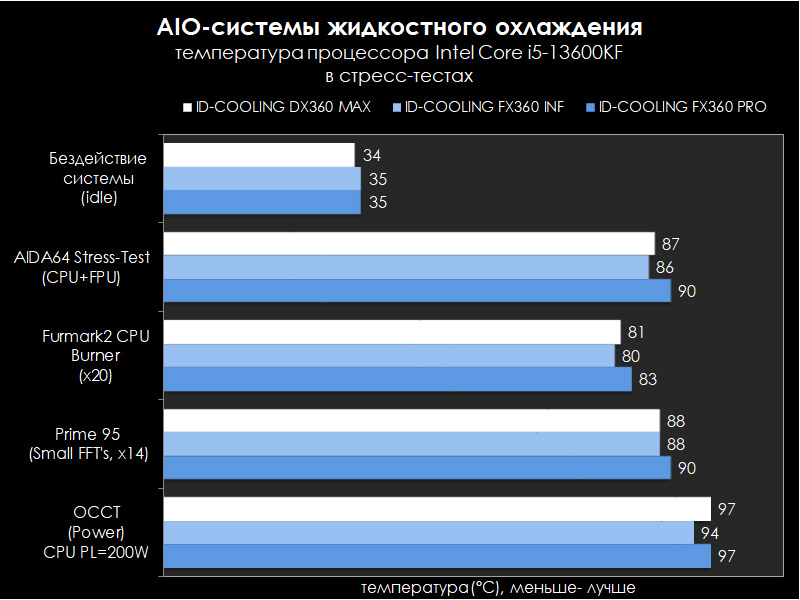

В стресс-тесте Power утилиты OCCT работающий "в стоке" процессор Intel Core i5-13600KF потреблял в пике до 229 Вт (CPU Package Power), что приводило к быстрому нагреву процессора и троттлингу на 100°C. Аналогичная картина наблюдалась и в тесте 360 мм AIO-систем с этим конкретным экземпляром процессора при подготовке обзоров ранее. После ограничения потребления процессора на уровне 200 Вт (CPU Package Power) его нагрев снизился до средней температуры около 97°C. Этот результат не оправдал ожидания, так как, например, FX360 INF при тех же условиях выиграла 3°C. Эффекта от применения более высокого радиатора в DX360 MAX в данной конфигурации не получилось. Остаётся только предположить, что положительный результат, вероятнее всего, возможен с топовыми процессорами других поколений и архитектур, у которых не будет узким местом небольшая площадь кристалла под крышкой.

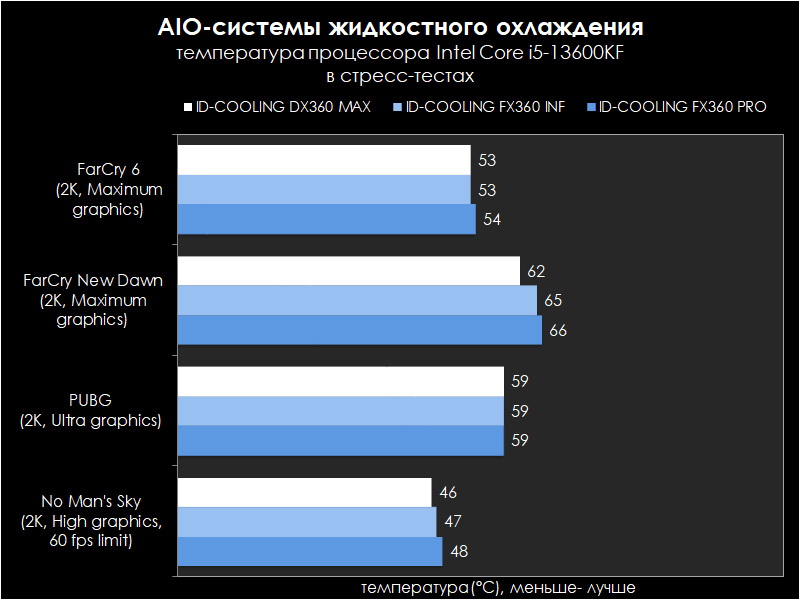

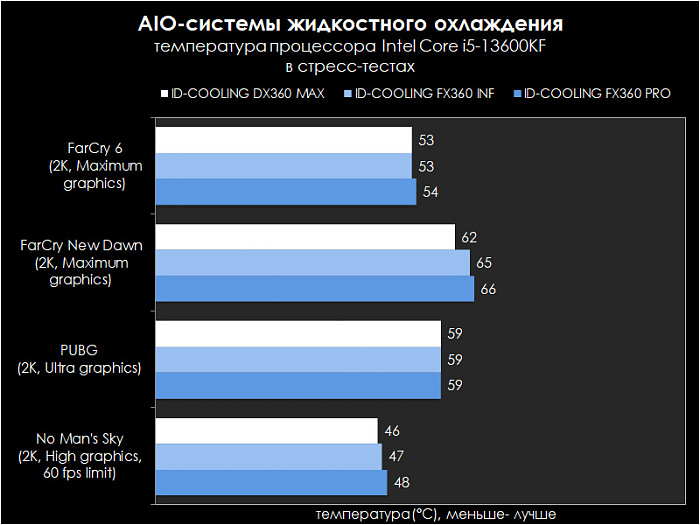

В играх ААА-класса нагрузка преимущественно ложится на графический адаптер, а вычислительные мощности современных многопоточных процессоров зачастую используются не полностью. В ходе тестирования в шутере от первого лица с открытым миром FarCry New Dawn в разрешении 2К и максимальных настройках графики среднее потребление процессора составляло 85-90 Вт, а средняя температура процессора находилась около отметки 62°C. В FarCry 6 при тех же настройках среднее потребление процессора ниже — 70-75 Вт, и средняя температура — около 53°C. В многопользовательской онлайн-игре в жанре королевской битвы PUBG:Battlegrounds в 2К при пресете графики "Ультра" потребление процессора ~70-75 Вт, но средняя температура находилась около значения 59°C. В космической action-adventure с открытым миром и элементами выживания No Man's Sky в 2К с ультра настройками и ограничением частоты кадров 60 fps среднее потребление процессора составило ~50-55 Вт, а средняя температура — 46°C. Как видно из диаграммы ниже, результат при игровом применении в паре с Intel Core i5-13600KF имеет небольшой разбег в сравнении с протестированными ранее в аналогичной конфигурации системами FX360 INF и FX360 PRO.

Заключение

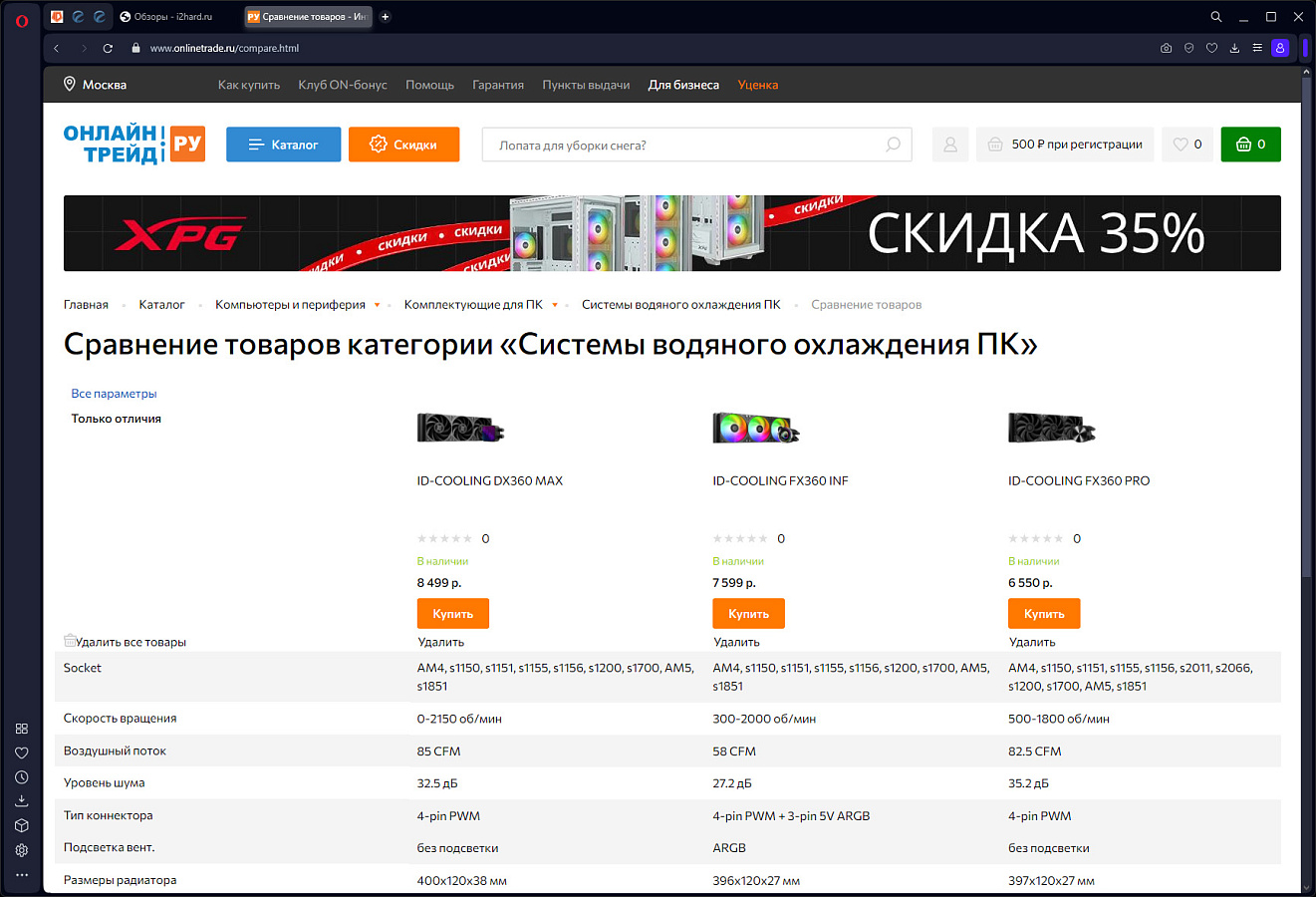

При подготовке обзора на ID-COOLING DX360 MAX в конкуренты были выбраны две модели от того же производителя: FX360 INF и FX360 PRO. Сравнение цен на них в одном из онлайн-магазинов по состоянию на середину января 2025 года можно увидеть на скриншоте ниже.

С точки зрения подсветки DX360 MAX — нечто среднее в упомянутой троице, так как имеет в арсенале декоративный ARGB-модуль на водоблоке, но использует вентиляторы без ARGB-светодиодов. Ключевое отличие DX360 MAX в увеличенном радиаторе сказалось на её цене и ограниченной совместимости с некоторыми корпусами ПК, поддерживающими радиаторы формата 360 мм, но, к сожалению, не дало глобального отрыва в эффективности охлаждения. Поэтому безальтернативно рекомендовать данную AIO-систему жидкостного охлаждения к покупке в пару к среднепроизводительному процессору мы не можем. Целесообразность же применения ID-COOLING DX360 MAX с процессорами от AMD или с процессорами Intel отличными от 12-14 поколения требует отдельного тестирования и выходит за рамки данного обзора.

Преимущества ID-COOLING DX360 MAX:

Недостатки:
