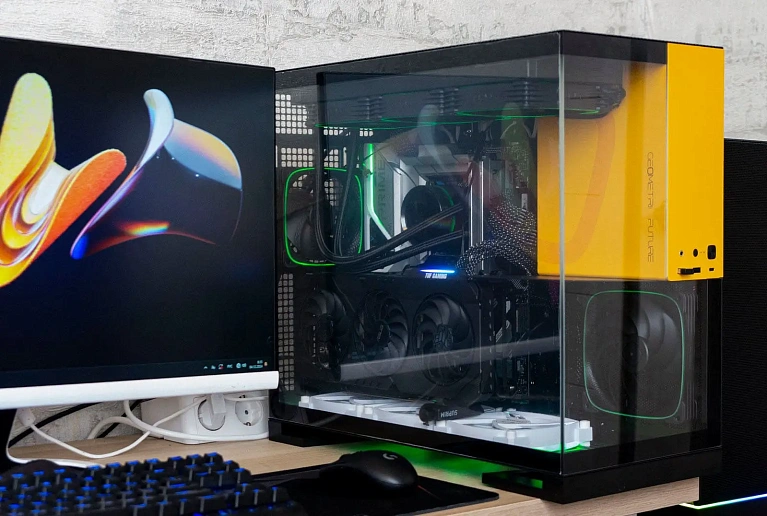

Обзор и тестирование корпуса Geometric Future MODEL 5

Как совместить компактность и вместительность? И при этом иметь привлекательный дизайн и хорошие возможности по охлаждению? Видимо именно этими вопросами озадачились дизайнеры компании Geometric Future проектируя корпус MODEL 5.

Действительно, при относительно небольших габаритах в этот корпус можно установить достаточно крупные комплектующие, свободного места при этом практически не остается, но большое количество вентиляторов и сетчатые панели позволяют организовать хорошую продуваемость.

Удалось это за счет перемещения посадочного места под блок питания и отказа от привычной корзины для 3,5” HDD, при этом мы имеем стильный вид современного корпуса типа аквариум с обзорными стеклянными панелями.

Технические характеристики

Упаковка и комплект поставки

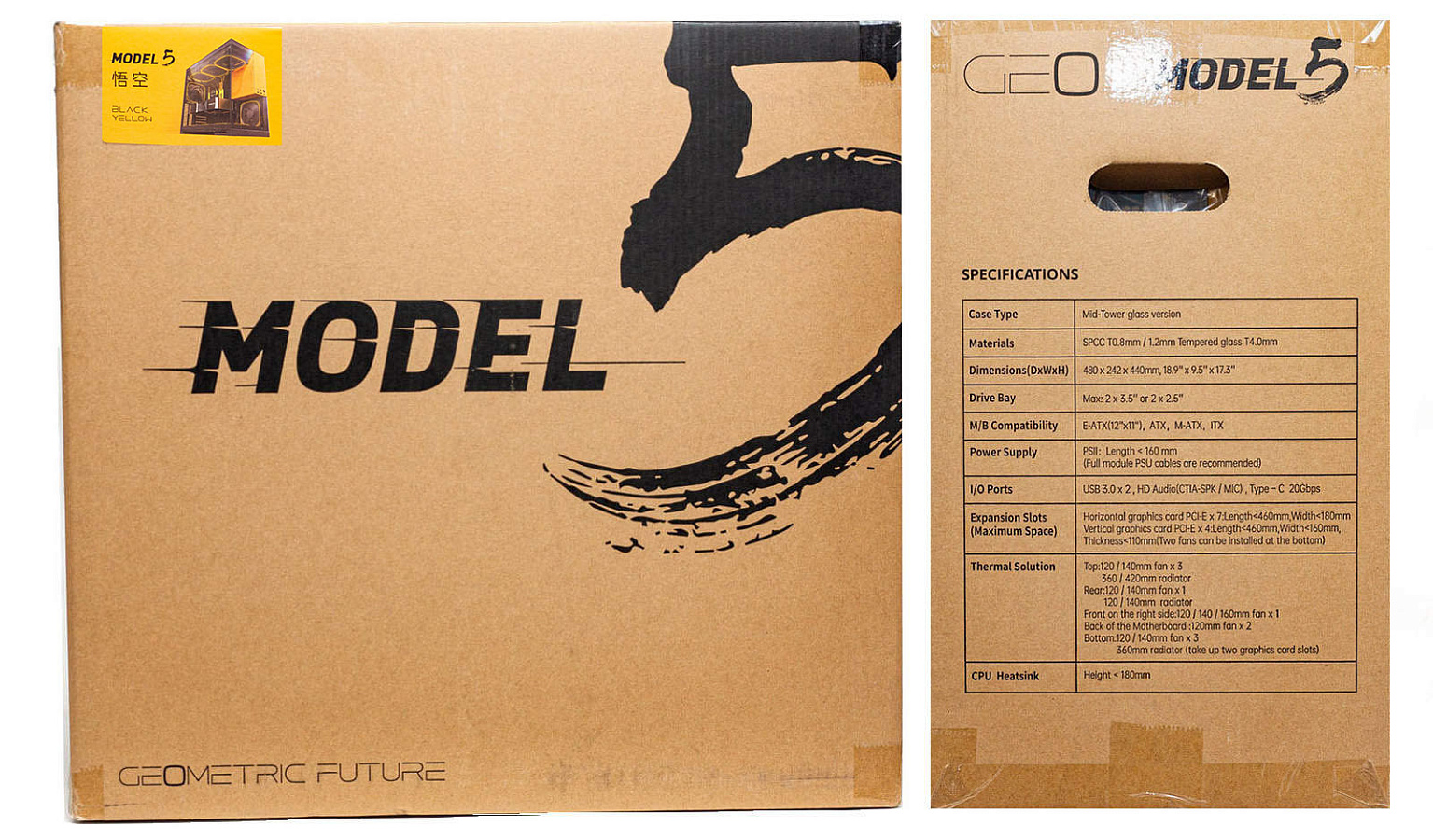

Корпус поставляется в картонной коробке с ручками для переноски, оформление лаконичное, черно-белое. На боковой стороне таблица с характеристиками продукта. Сверху наклейка с указанием цветовой гаммы модели: черный, желтый. Также этот корпус выпускается в других цветовых решениях: черный, белый, и черный с зеленой вставкой.

В коробке корпус зафиксирован демпферами, упакован в целлофан, все стеклянные панели обклеены с двух сторон пленкой.

Корпус не комплектуется вентиляторами. В отдельном пластиковом пакете с застежкой находится инструкция, восемь стяжек на липучках, пара запасных пластиковых защелок для панелей и набор винтов.

Внешний вид

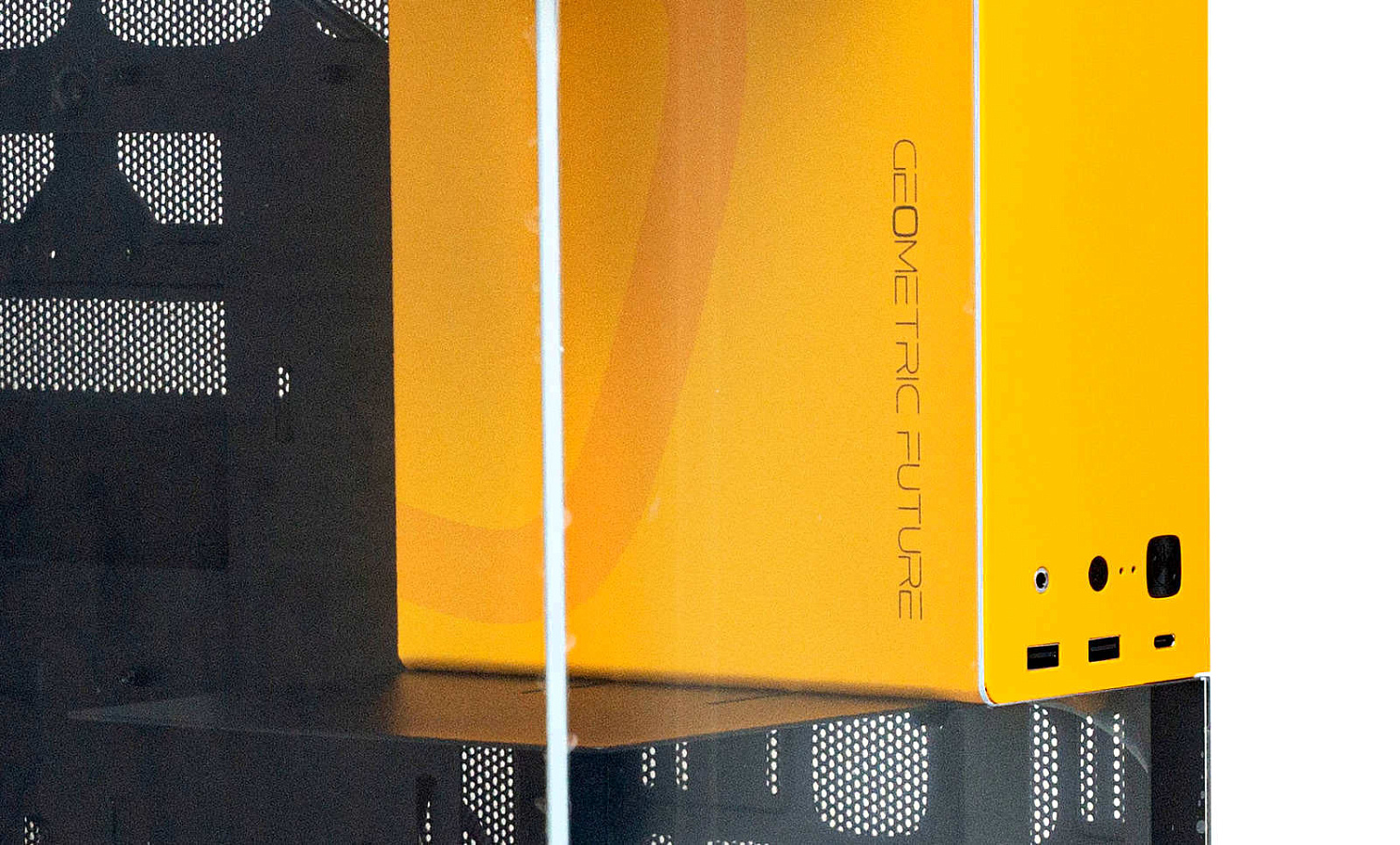

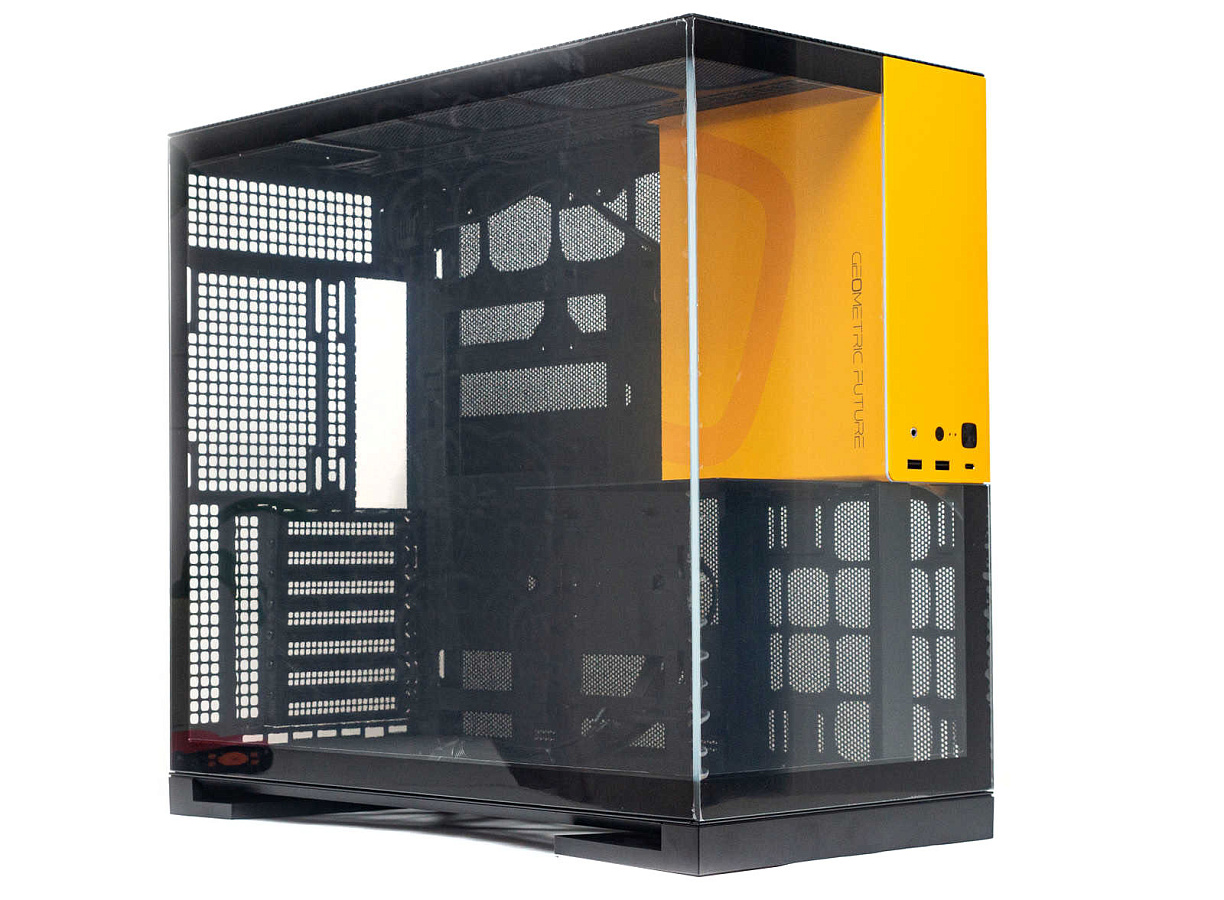

Не привычно смотрится призматическая коробка с интерфейсами, встроенная с фронтальной стороны, особенно если она выделена ярким цветом, в нашем случае желтым.

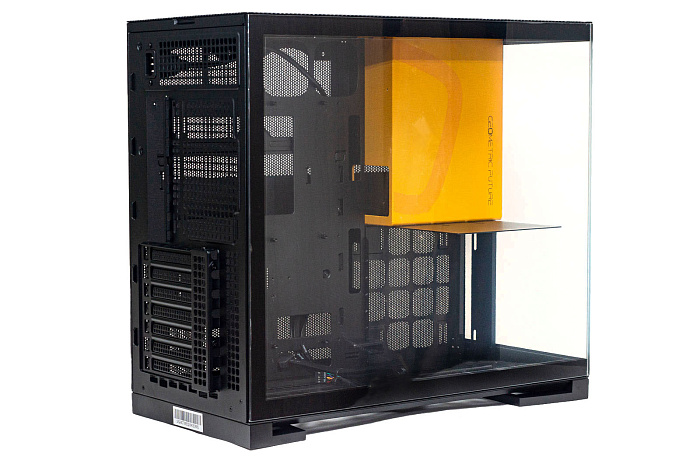

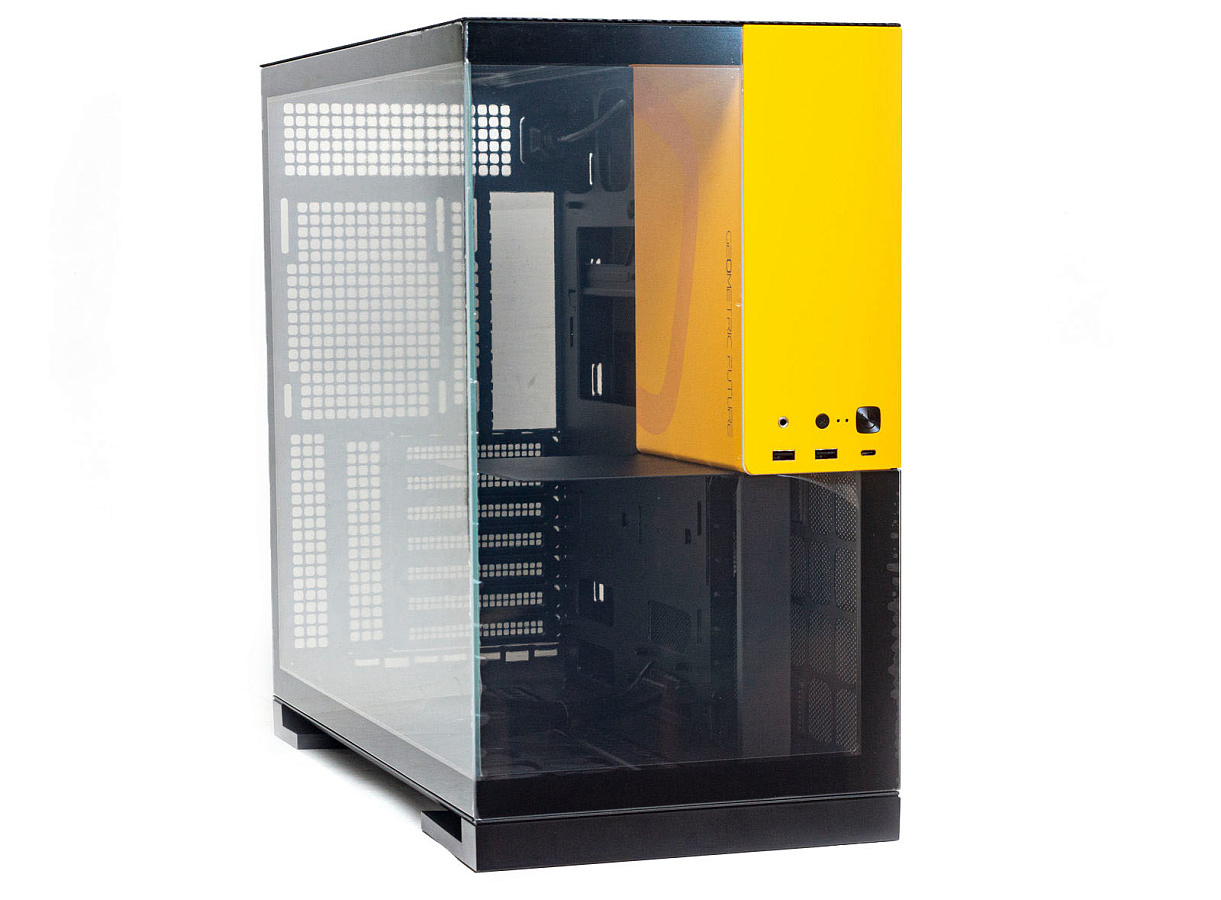

Во всем остальном это вроде бы обычный корпус аквариумного типа - две стеклянные панели обеспечивают обзор комплектующих.

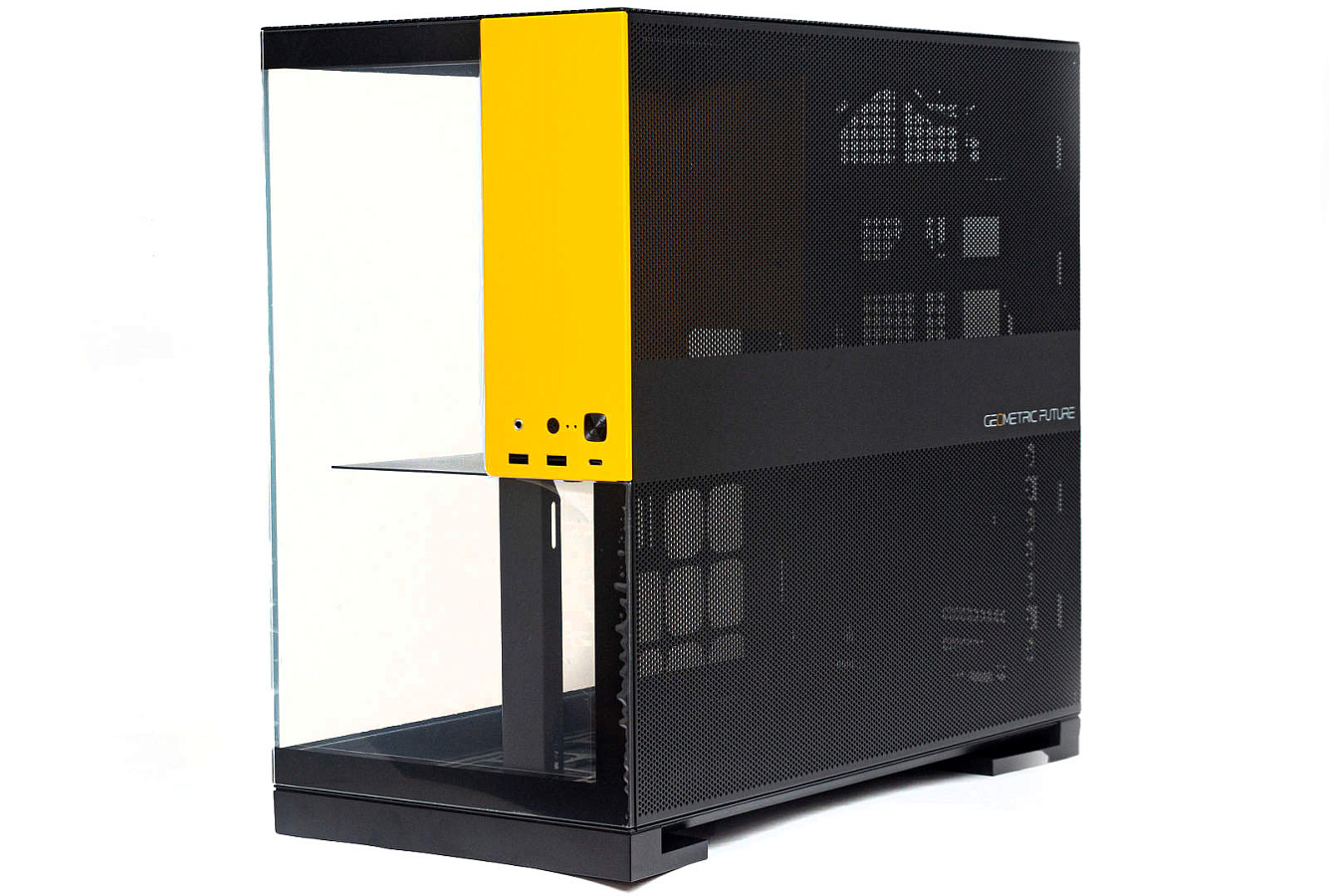

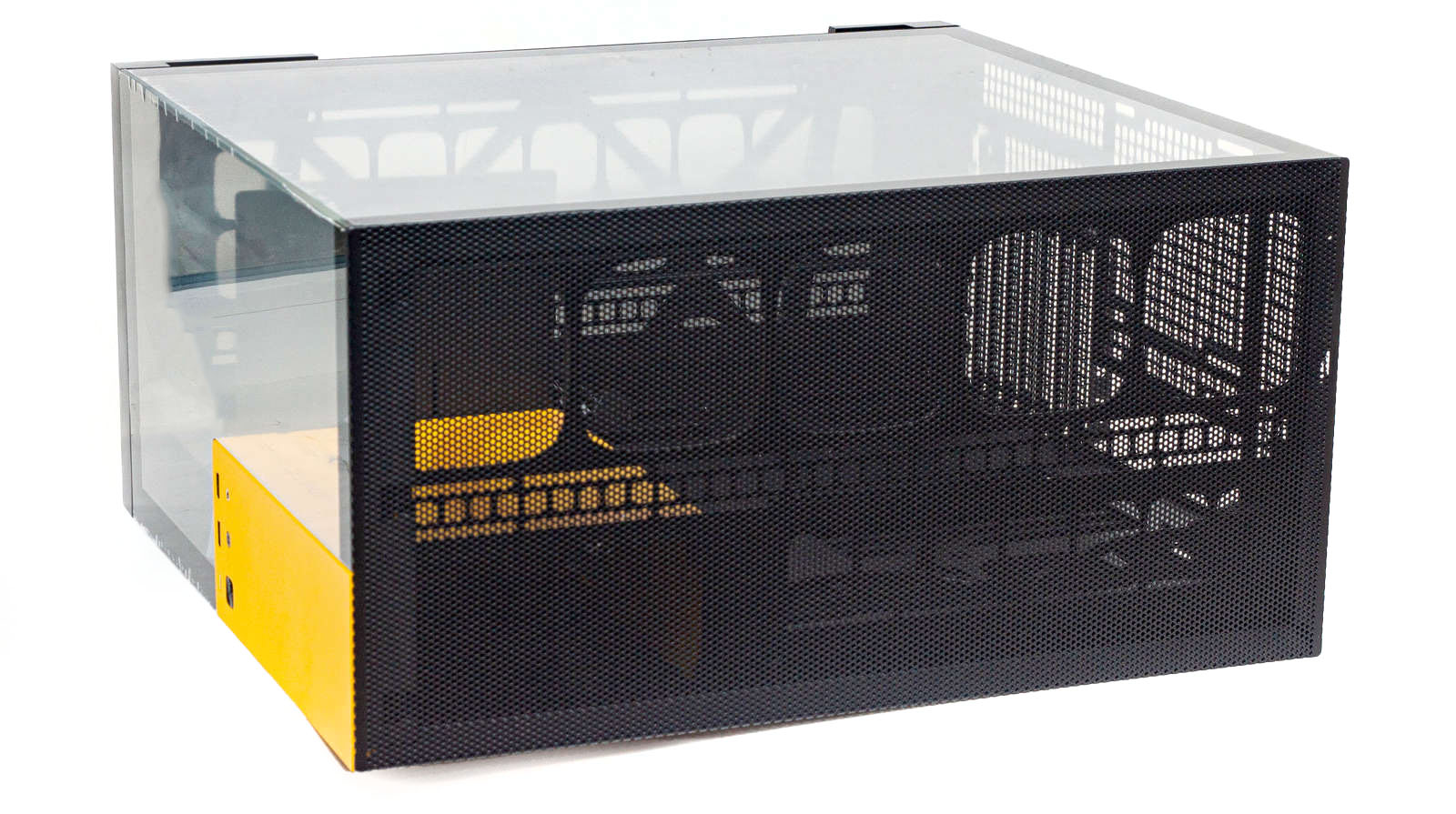

Все металлические панели сетчатые. На правом боку по центру сетчатой панели проходит полоса с логотипом бренда, она разделяет две зоны охлаждения.

На фронтальной панели находятся интерфейсы: два USB Type-A, и один USB Type-C, выше комбинированный аудио-разъем 3,5 мм и кнопки включения и перезагрузки с индикаторами.

Верхняя панель также сетчатая, изначально на ней наклеен стикер об её правильном снятии, панель немного сдвигается в тыльном направлении после открытия защелок – не зная этого нюанса можно долго мучится или что-то сломать.

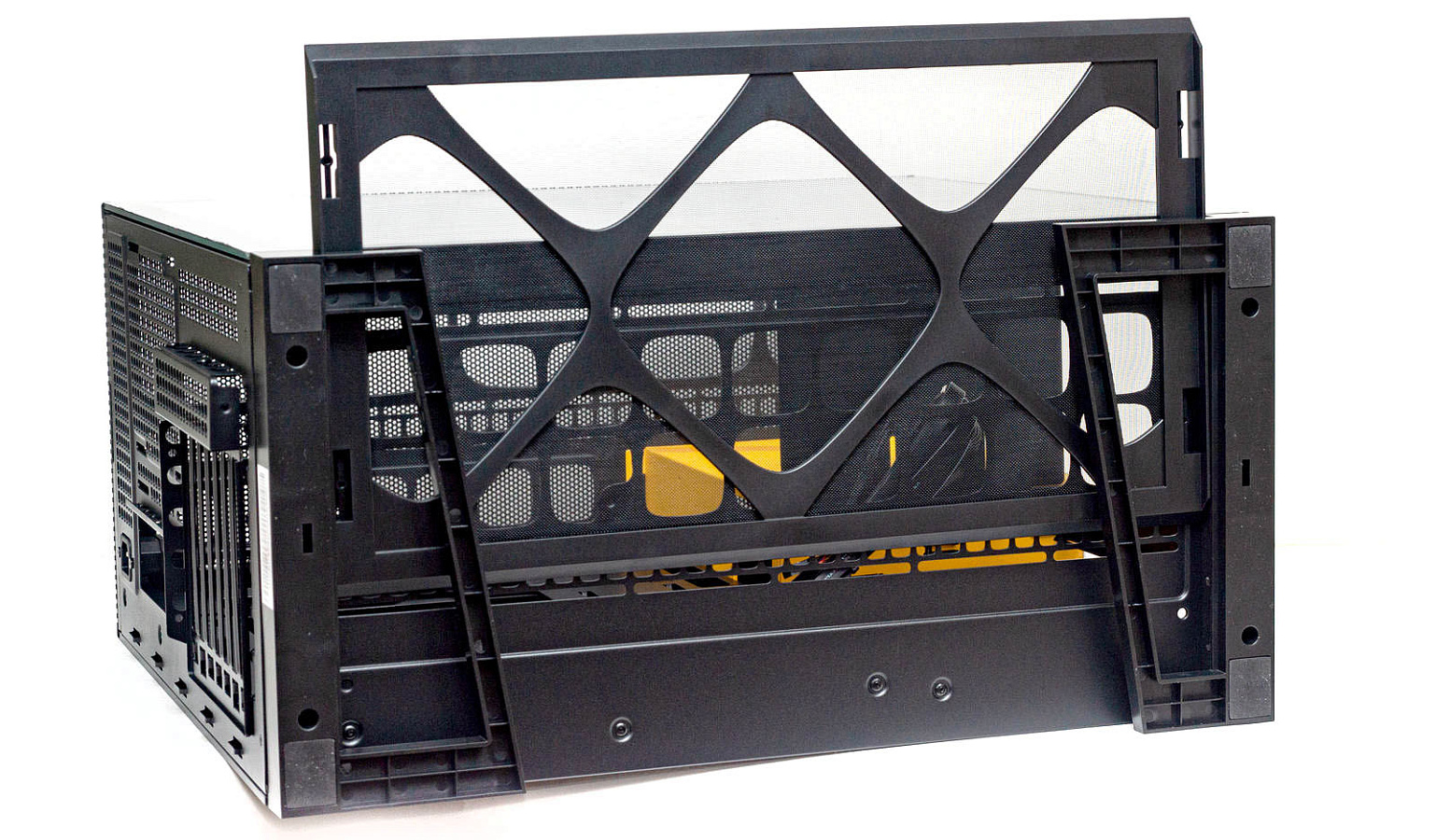

Снизу две крупных пластиковых ножки, в них же фиксируется нейлоновый фильтр с пластиковой рамкой, выдвигается он в левый бок, и полностью закрывает нижнюю панель.

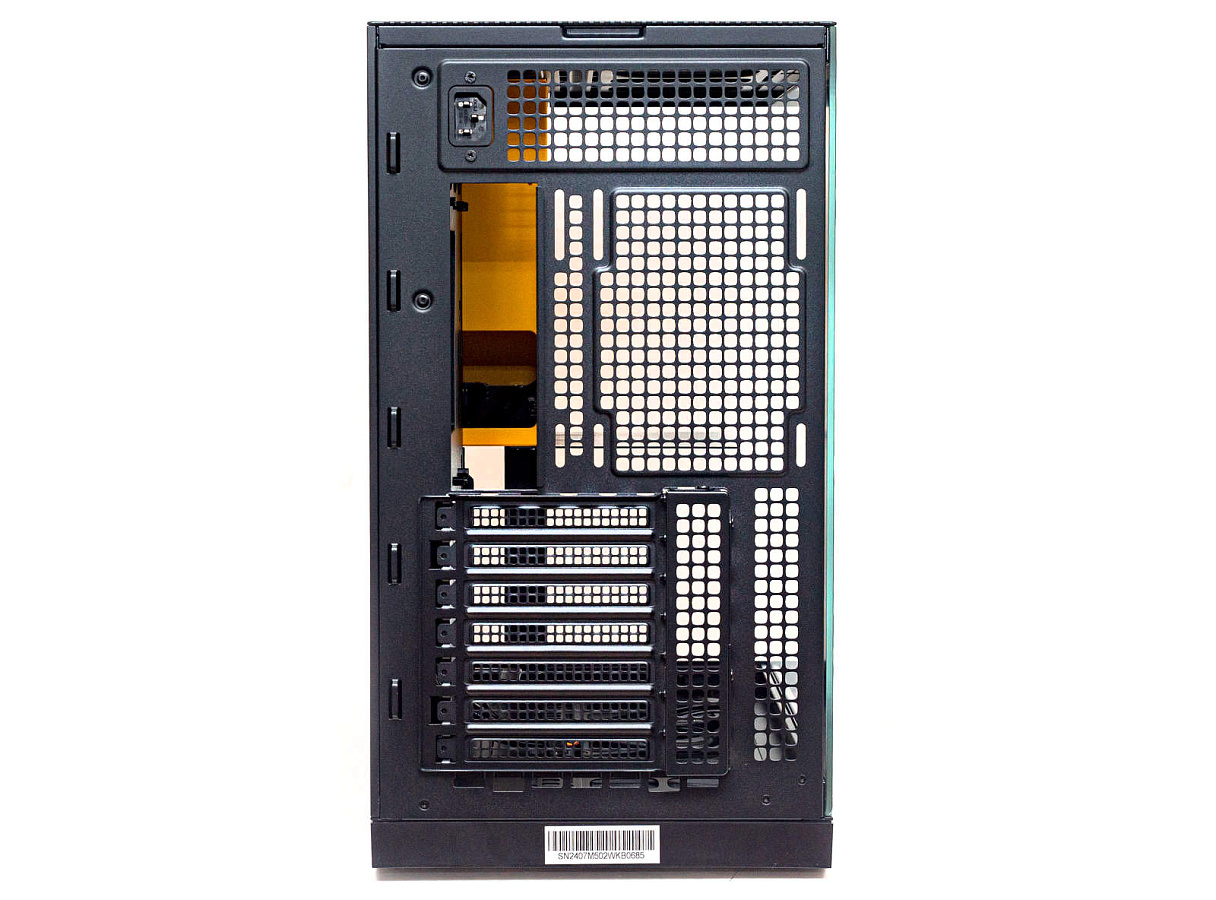

С тыльной стороны, сверху в углу разъем удлинителя для подключения питания к БП. Сбоку от I/O панели вентиляционные перфорации для установки 140 или 120 мм вентилятора.

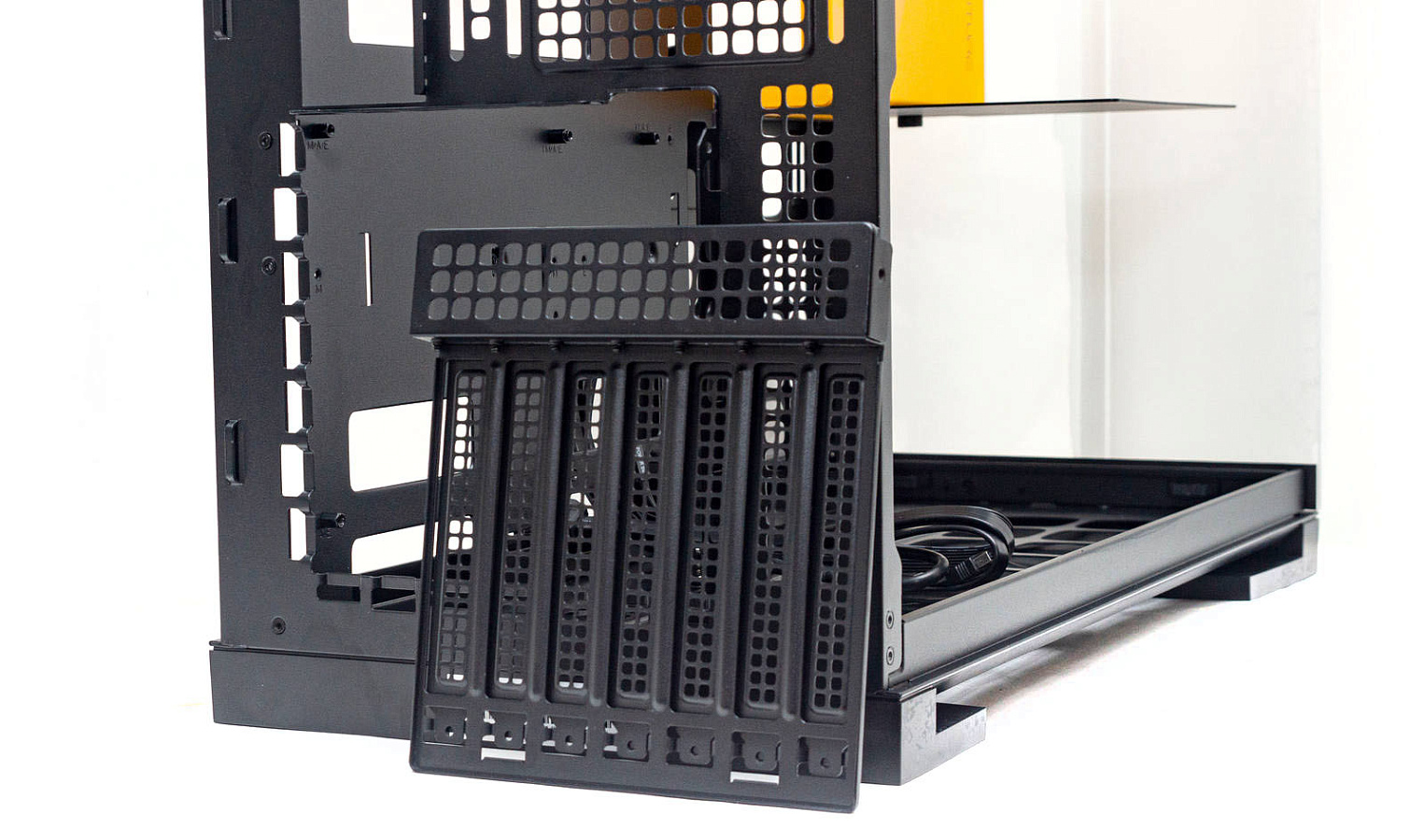

Планки на слотах расширения вставлены в специальную рамку, её можно развернуть на 90° для вертикальной установки видеокарты. Всего семь слотов расширения, со стороны винтового крепления они закрыты выступающей коробочкой.

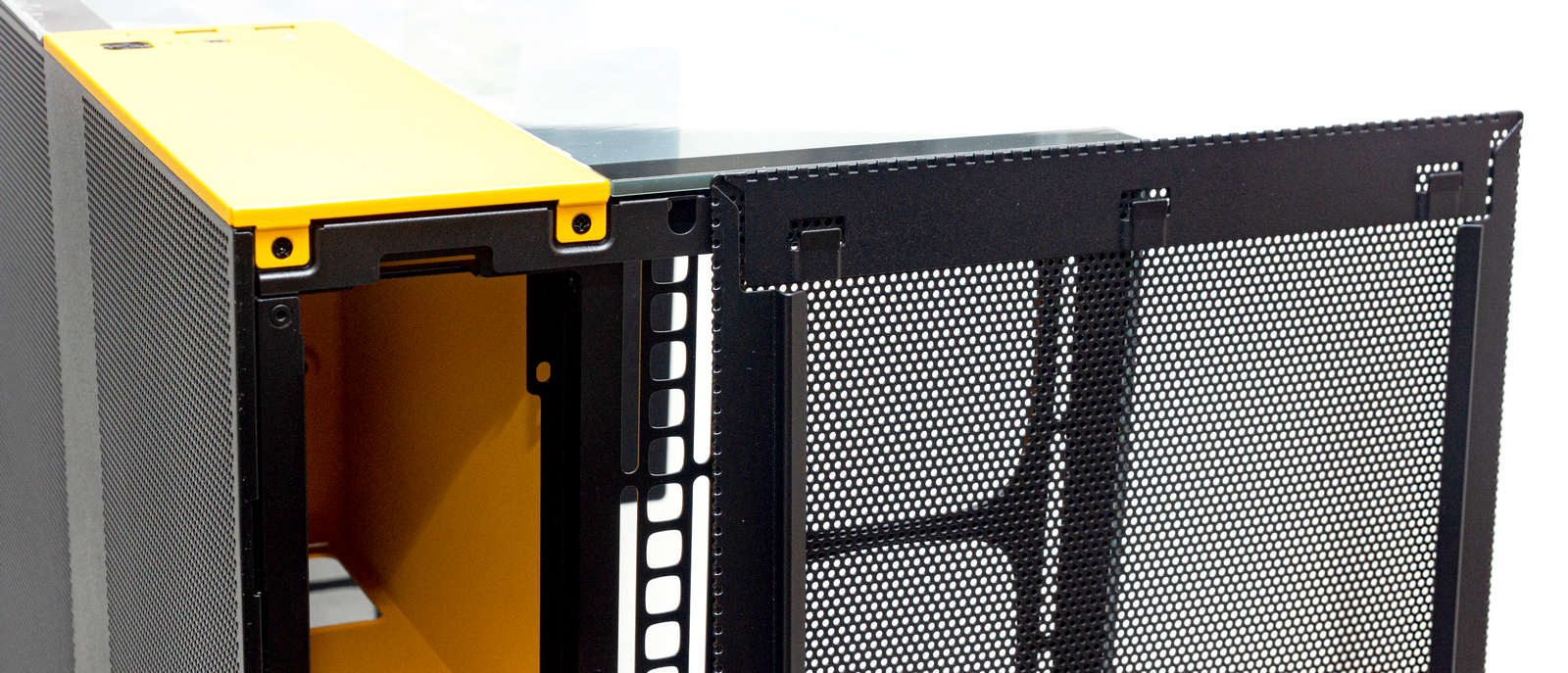

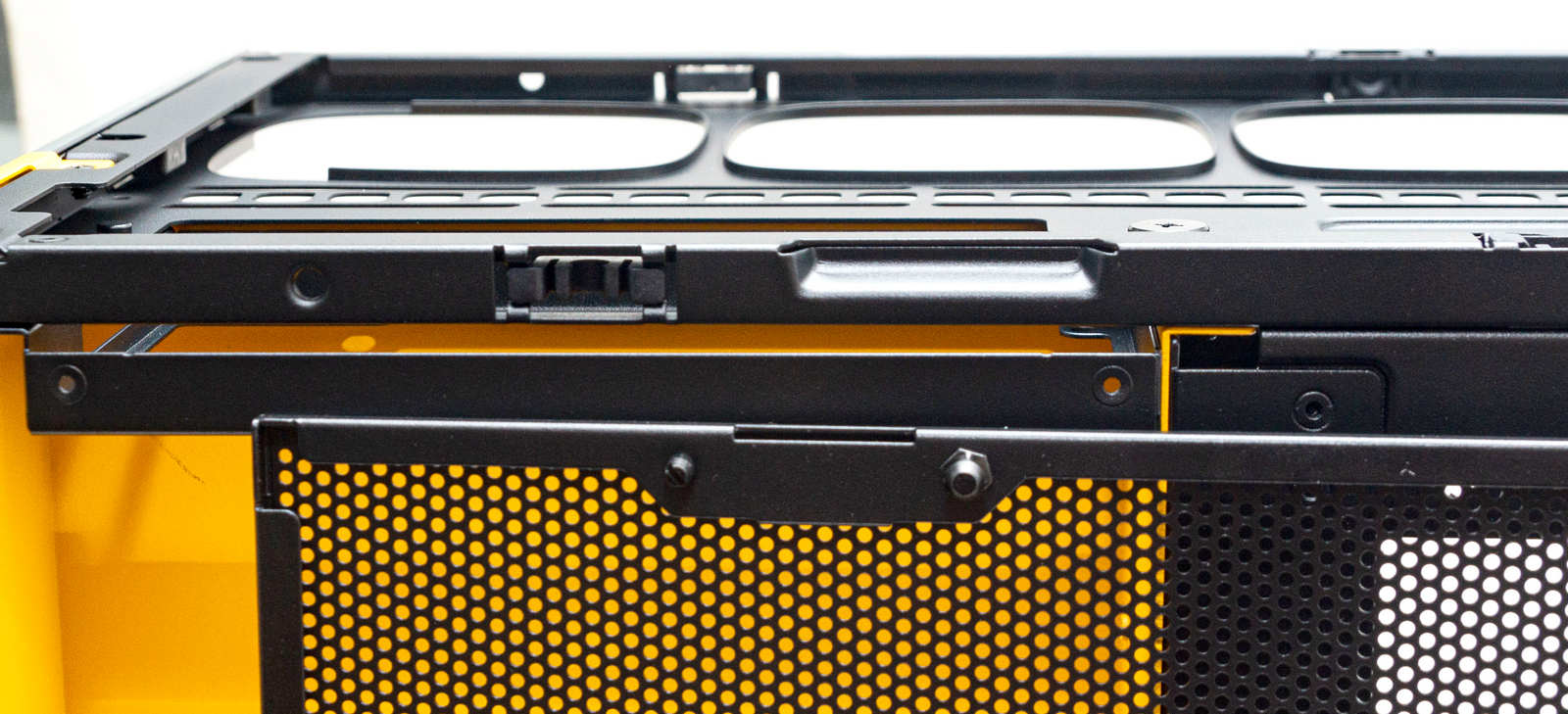

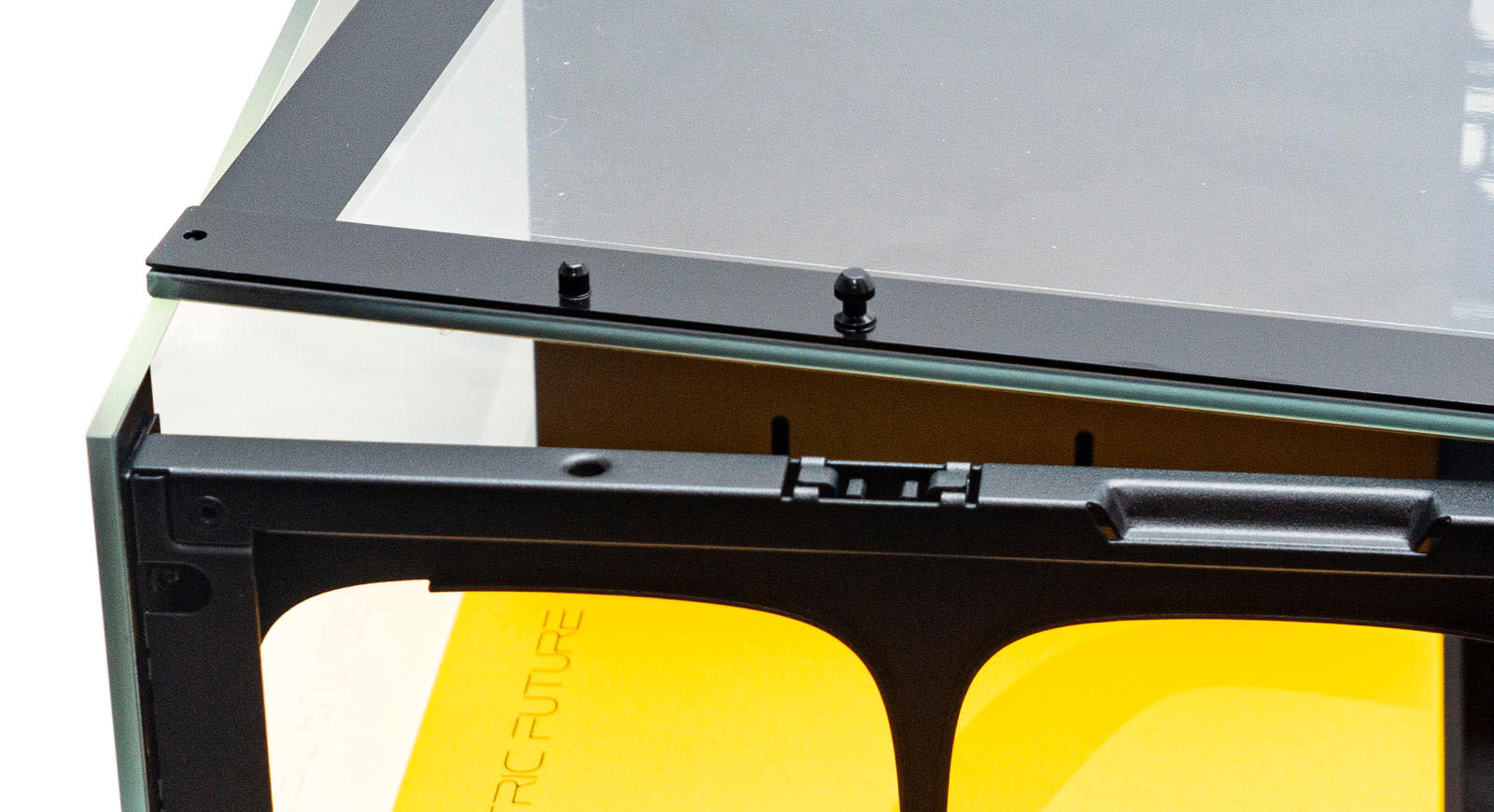

Все съемные панели имеют с одной стороны выступы для установки в пазы, с другой стороны направляющие и фиксаторы для установки в замки-защелки. Винтового крепления не предусмотрено.

На стеклянные панели для этого снизу и сверху наклеены металлические рамки.

Интерьер

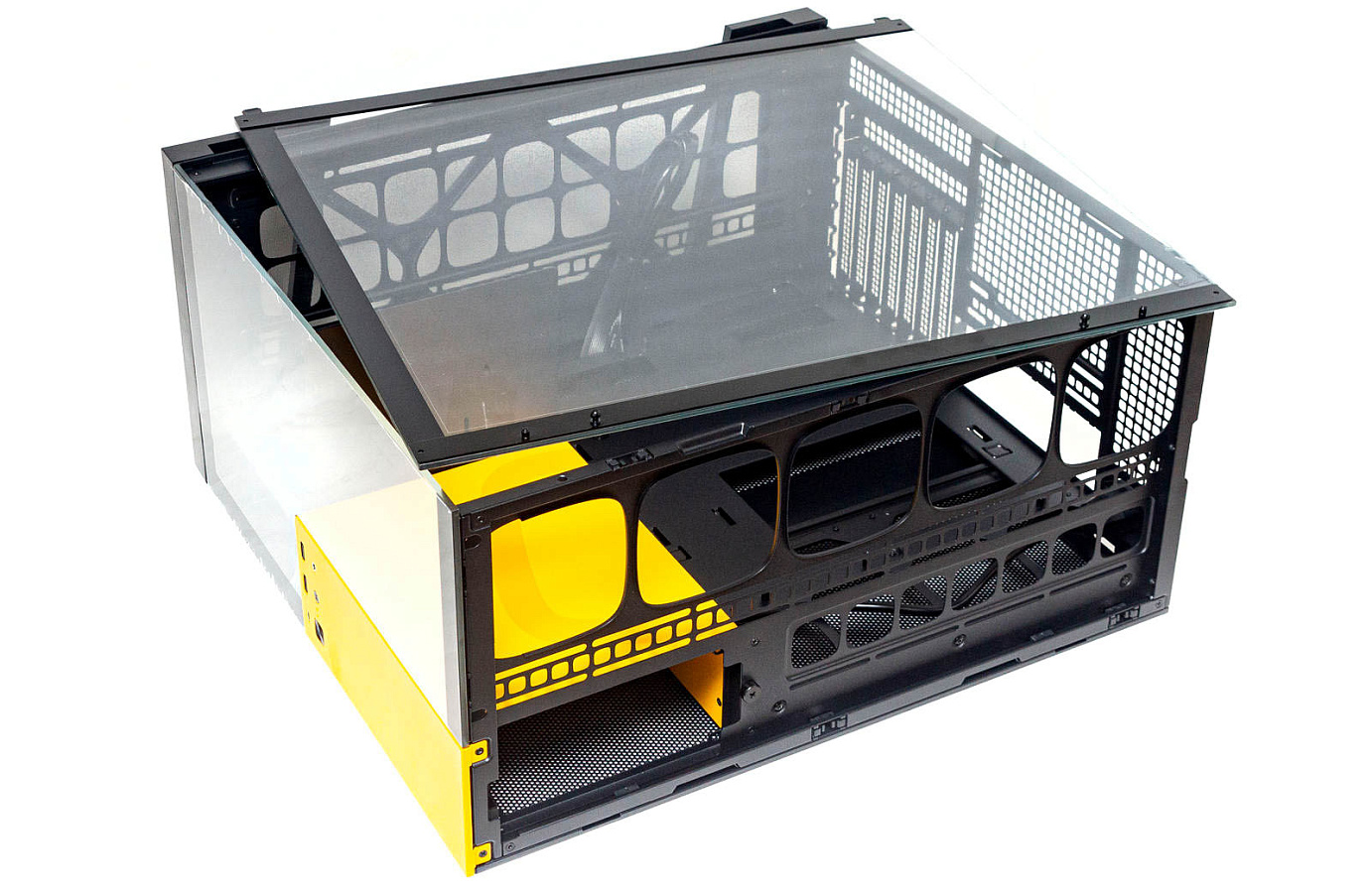

Внутри корпуса относительно много места, ширина позволяет установить башенный кулер до 180 мм высотой, стандартом в обычных корпусах является высота 160 мм.

На шасси можно установить материнскую плату вплоть до E-ATX формата.

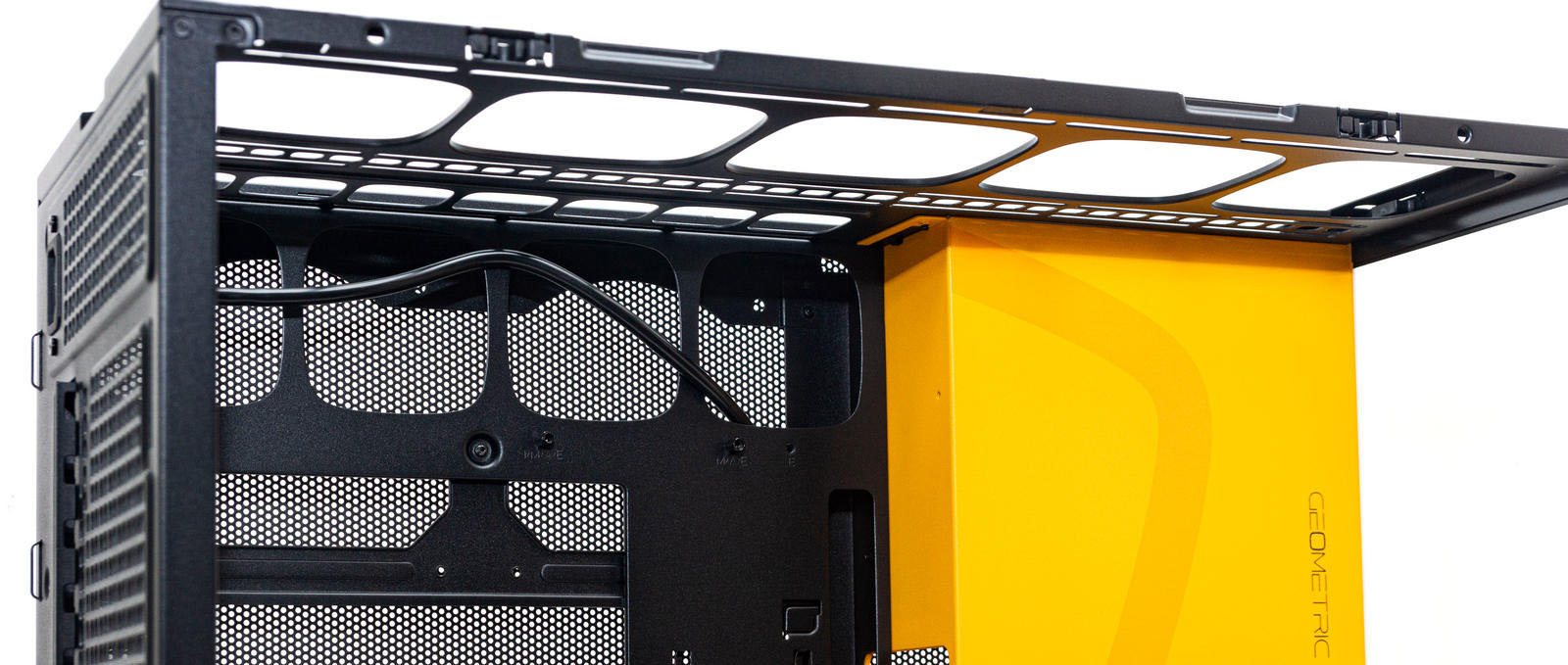

Сверху, над материнской платой много места, радиатор СЖО даже с двойным «бутербродом» из вентиляторов не будет перекрывать край платы.

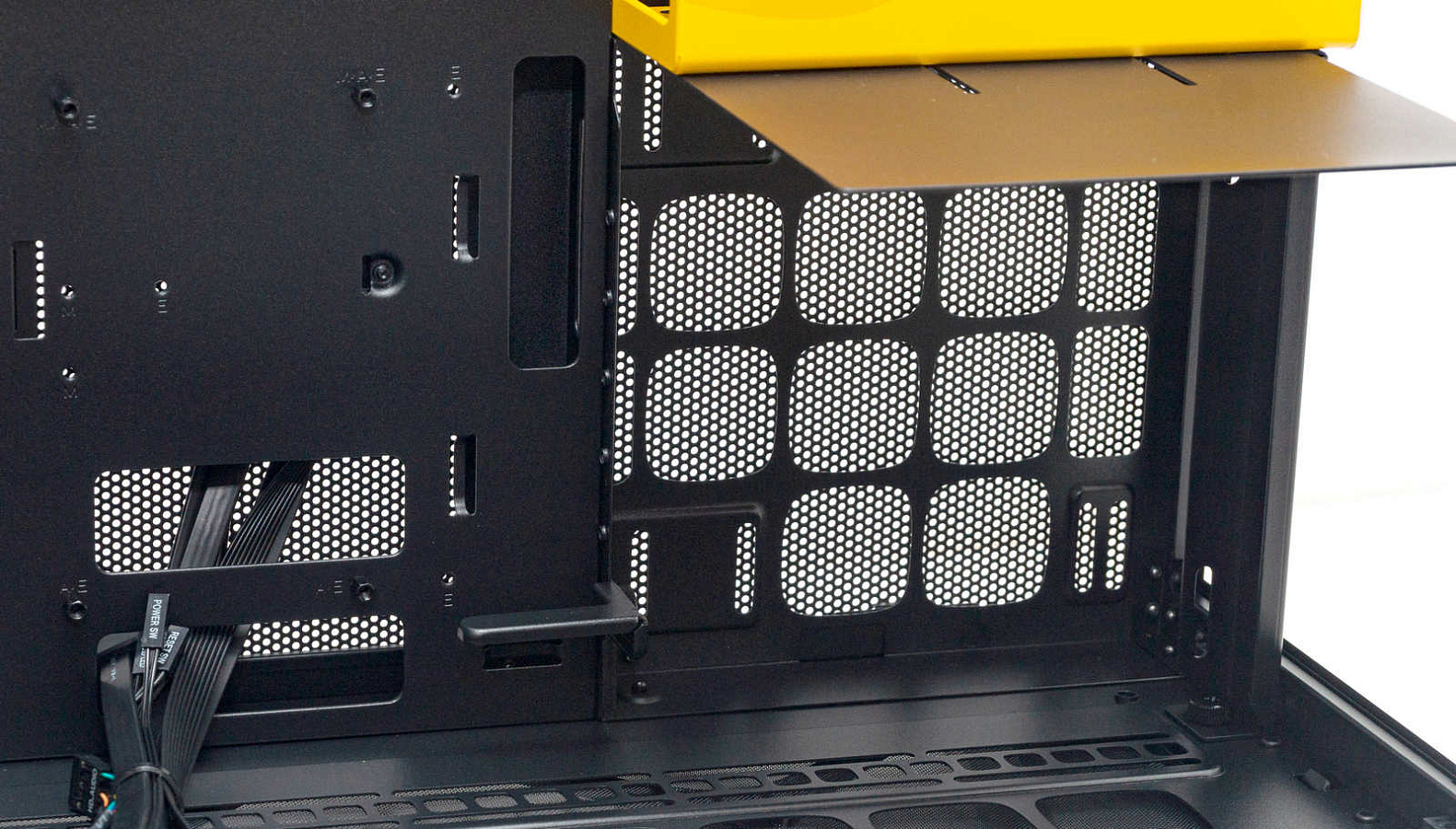

Четыре выреза в этом месте нужны и для притока воздуха, за шасси можно поставить два 120-мм вентилятора, специальный кронштейн здесь имеется.

Снизу места также хватает, даже установка на дне вентиляторов не мешает подключению коннекторов к низу материнской платы, часто в подобных корпусах это становится проблемой.

На боковой стенке можно установить вентилятор на 140-мм, и лучше на вдув, реверсный.

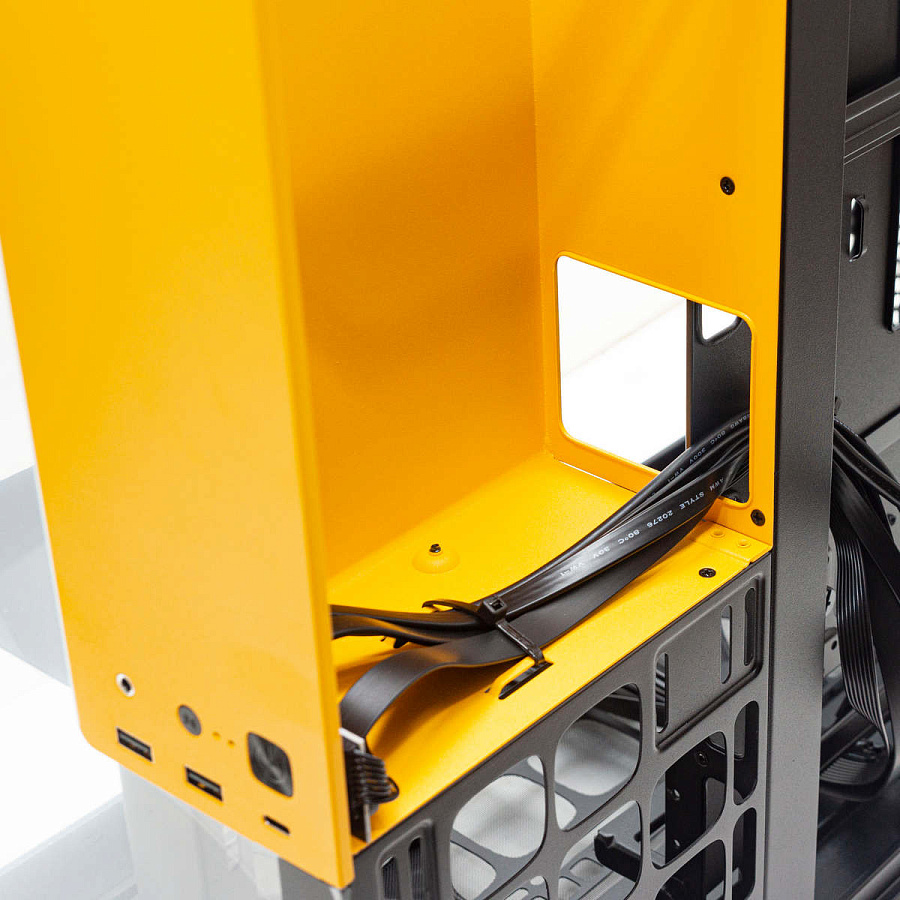

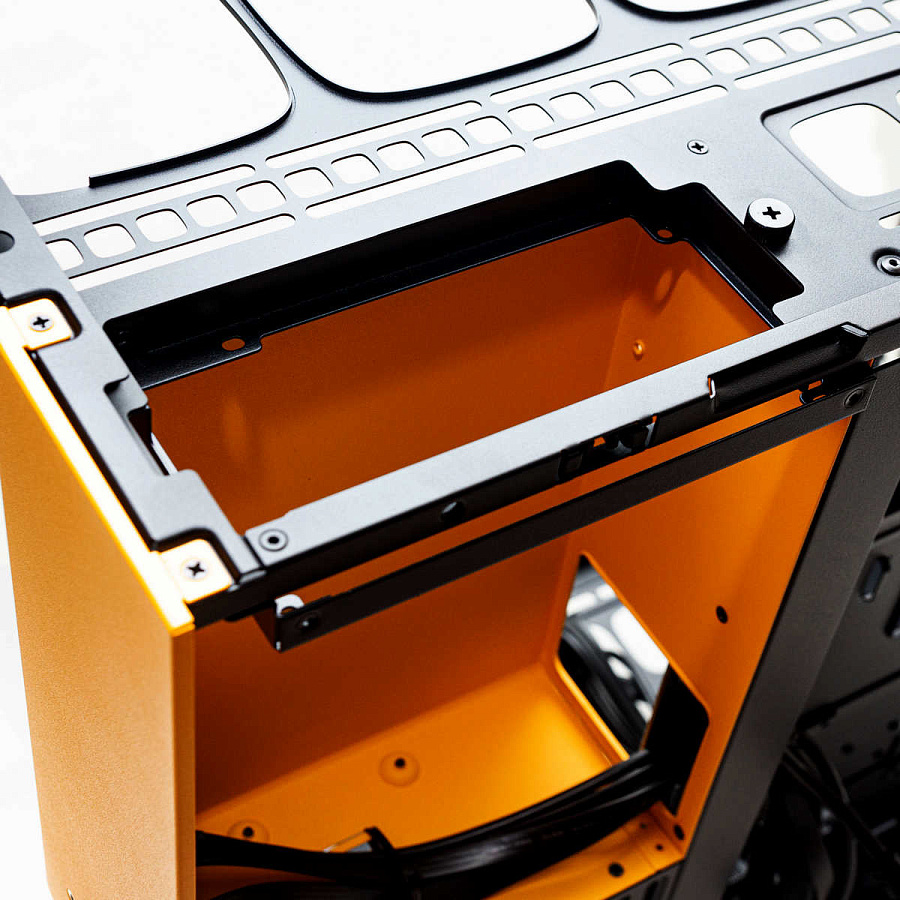

Часть корпуса с лицевой стороны занимает отсек для блока питания. В нашем случае он желтый, с небольшим геометрическим рисунком. С левого нижнего угла в нем вырез для вывода кабелей.

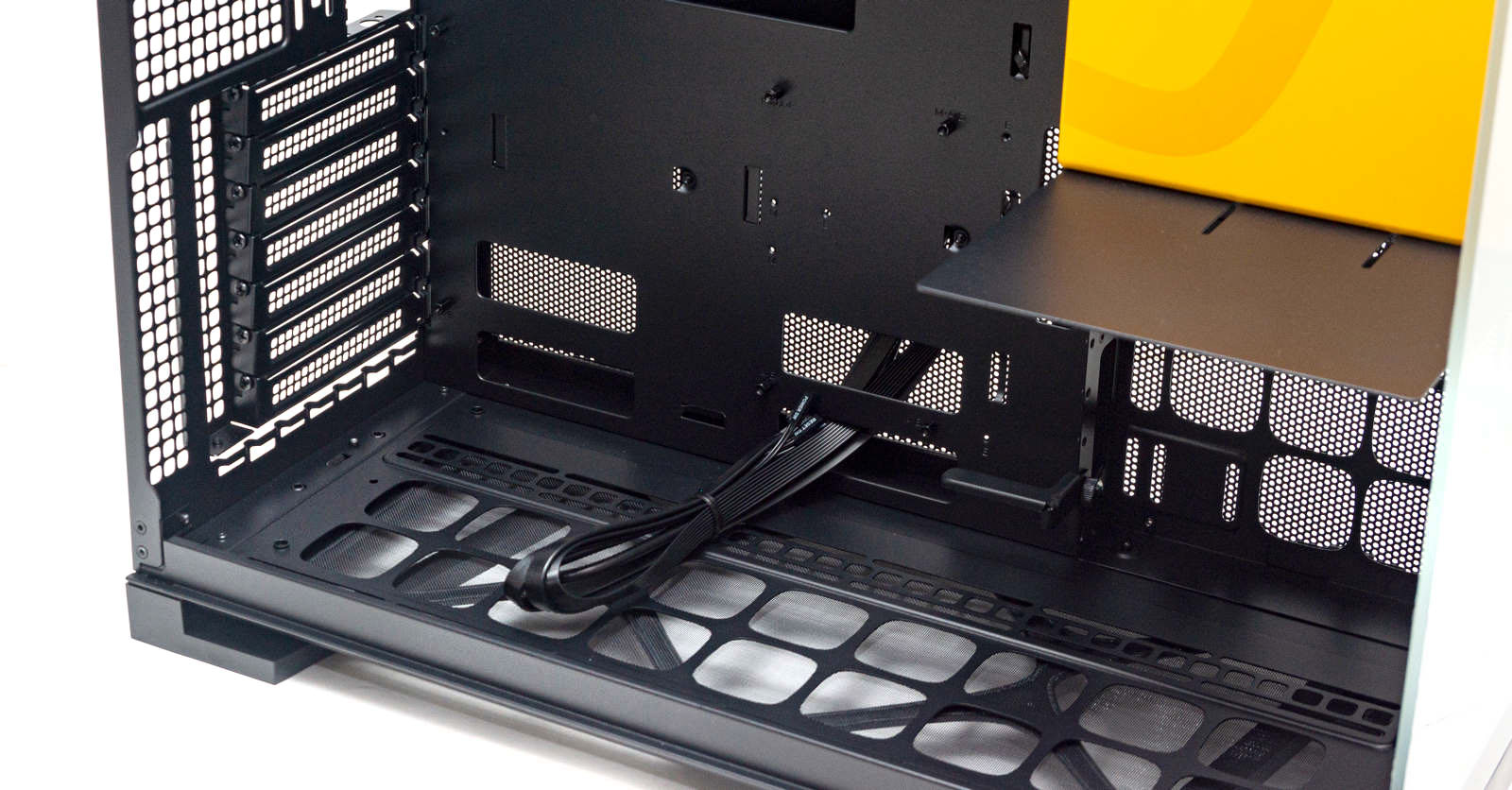

Снизу к нему крепится съемная металлическая площадка, с одной стороны она нужна для направления воздушного потока от вентилятора снизу, с другой стороны это выставочная площадка – здесь можно установить модель игрового персонажа или любимую игрушку, модный тренд в оформлении корпусов.

Сверху и снизу можно поставить три вентилятора на 120 или 140 мм, или соответствующие радиаторы СЖО.

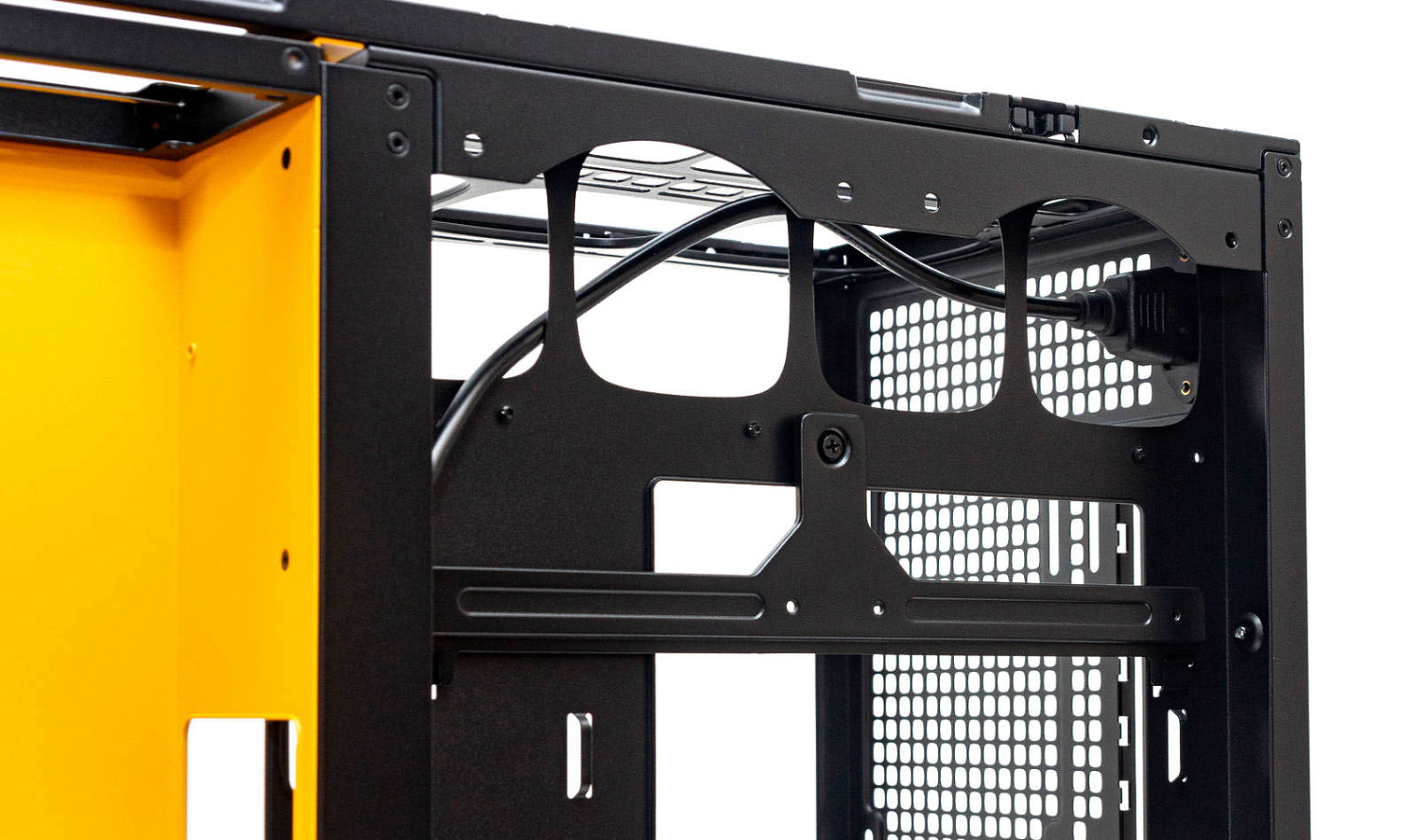

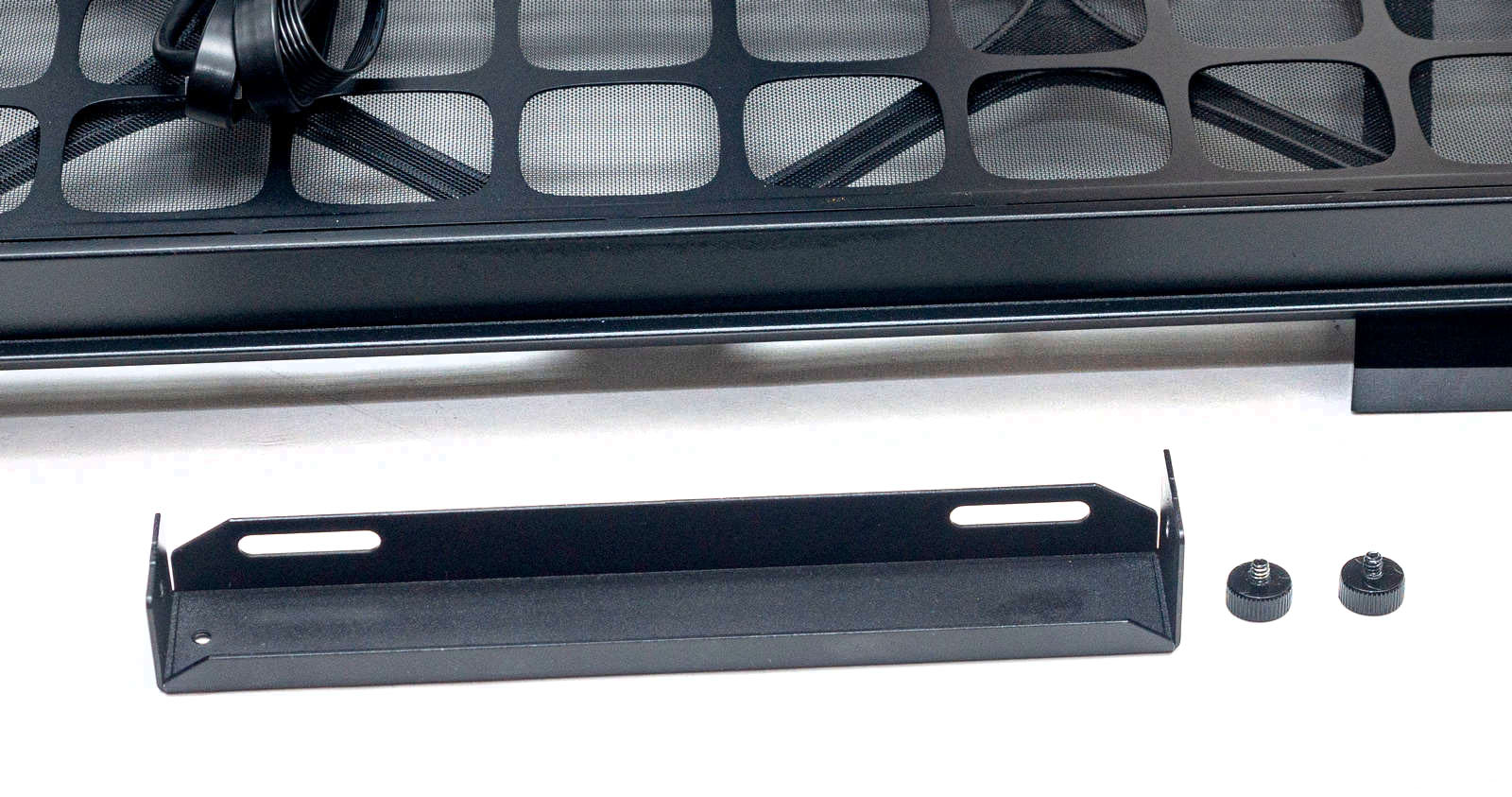

В корпусе имеется съемный кронштейн, который можно использовать в трех вариантах: изначально он установлен как поддержка короба с блоком питания, также им можно прикрыть выводы кабелей из этого короба, или прикрутить к нему внутри корпуса вертикально вентилятор, для обдува видеокарты или для распределения потоков воздуха.

Еще имеется кронштейн для поддержки видеокарт, к сожалению, он рассчитан только на горизонтально установленные видеокарты, тогда как вертикальная установка требует дополнительной поддержки из-за способа крепления.

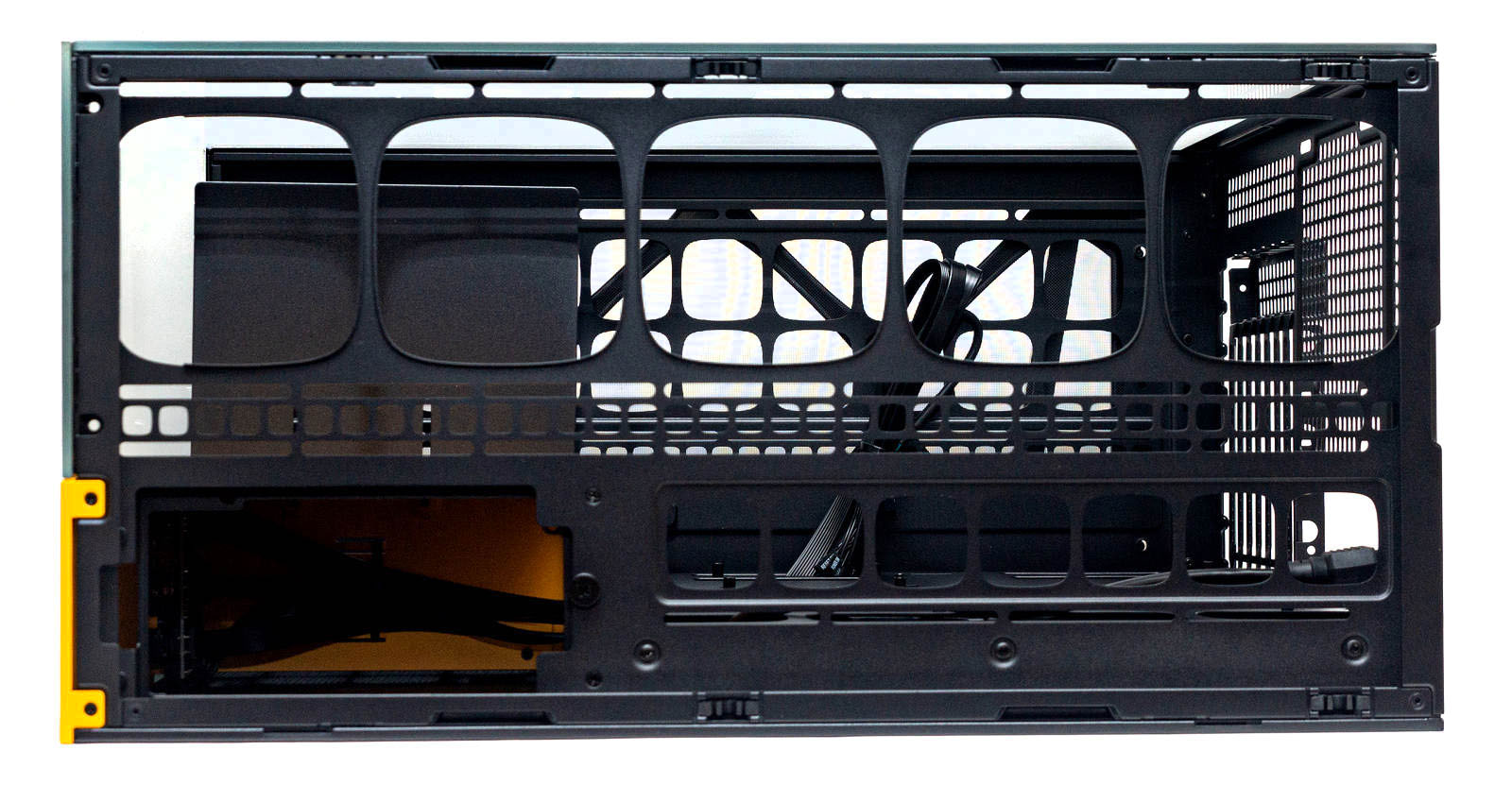

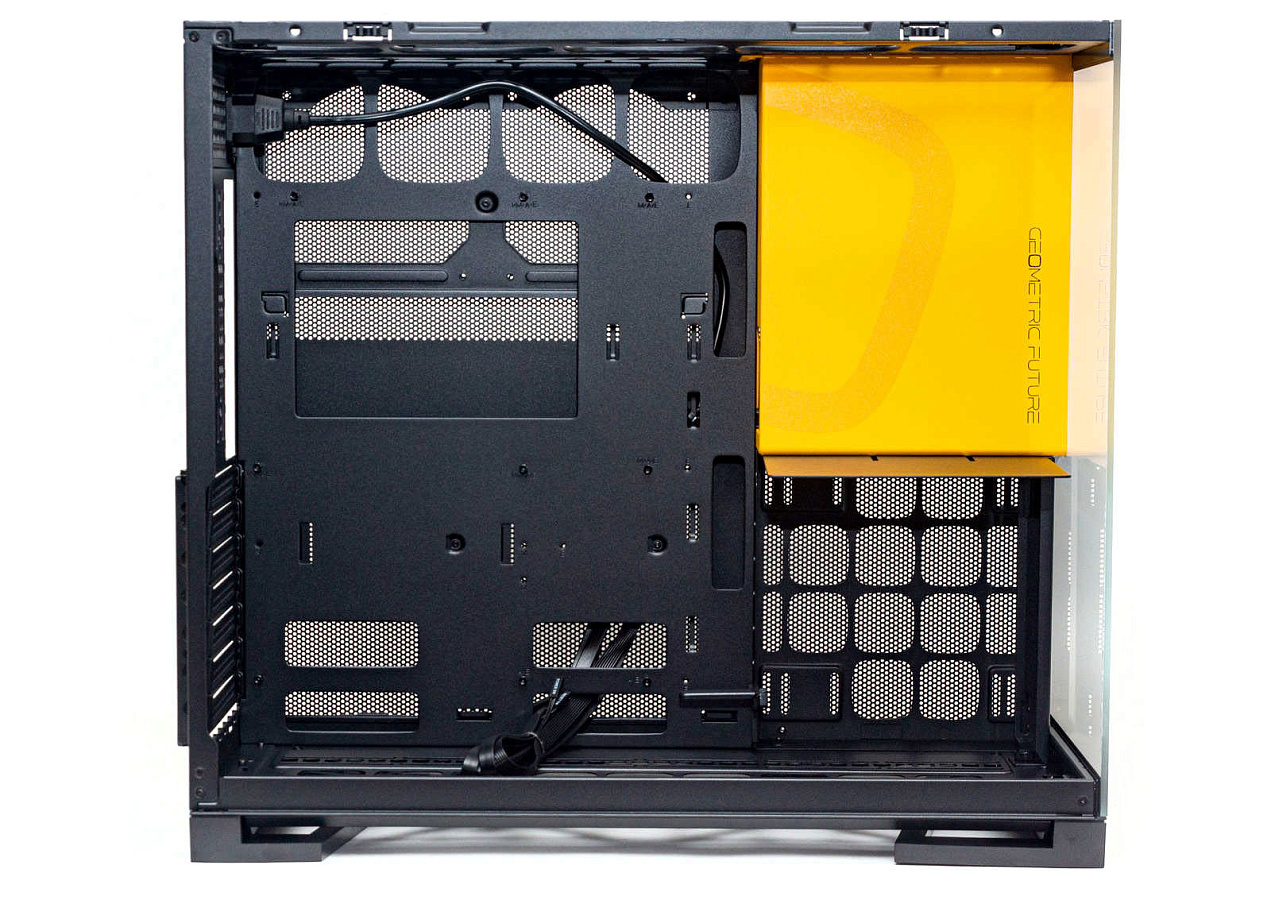

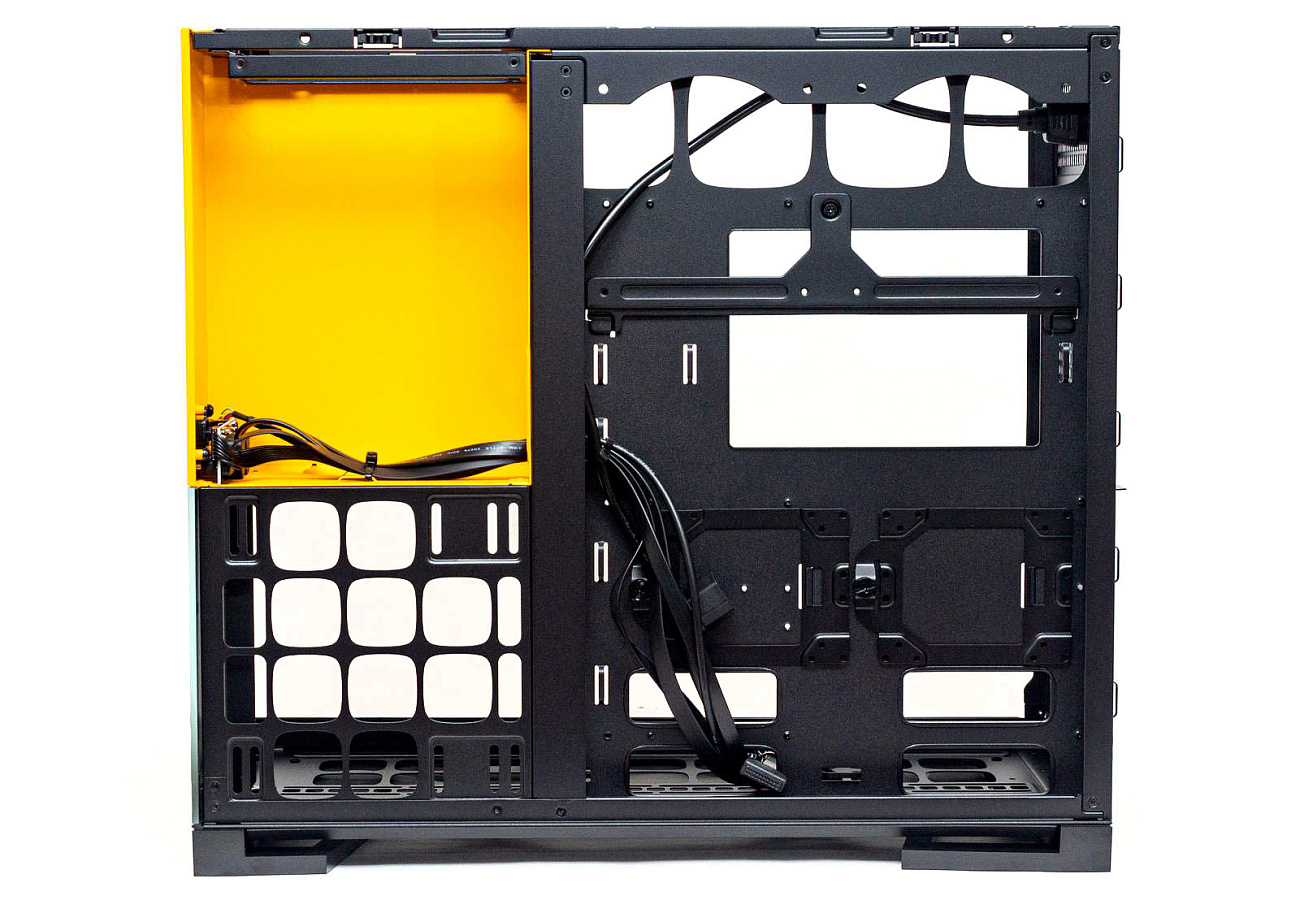

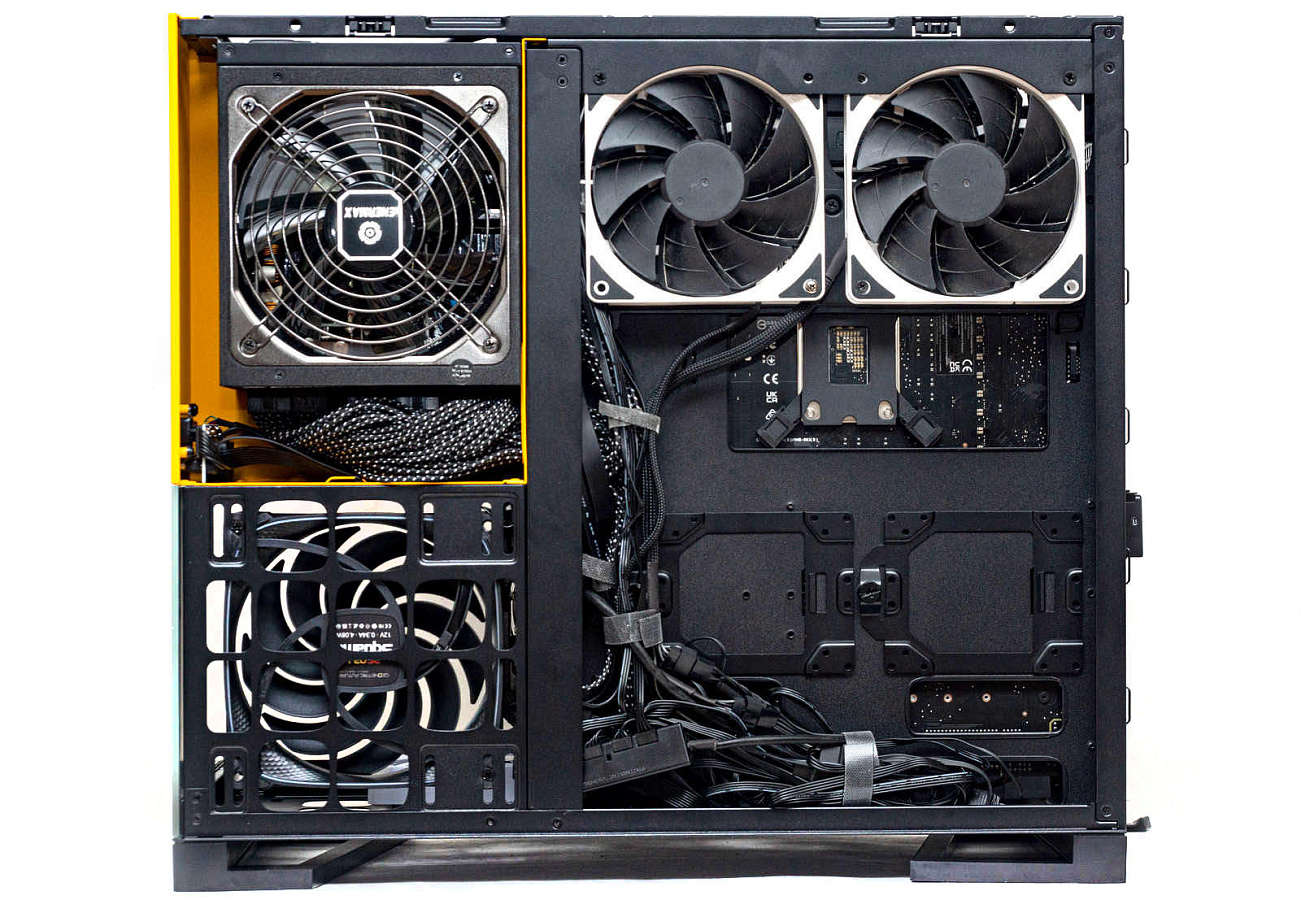

С обратной стороны места не так много. Даже в коробе для БП, хоть и указан размер до 160 мм, лучше ставить короткий блоки питания длиной 140 мм. Кроме кабелей самого БП, здесь еще проходят выводы от интерфейсной панели.

Если ставить сверху два 120 мм вентилятора, то места для укладки кабелей еще меньше, а при установке 3,5” жестких дисков свободного пространства остается очень мало. И об эстетичной прокладке кабелей и множества проводов от вентиляторов с RGB можно забыть. При этом их размещение не должно влиять на воздушные потоки, съемная панель здесь сетчатая.

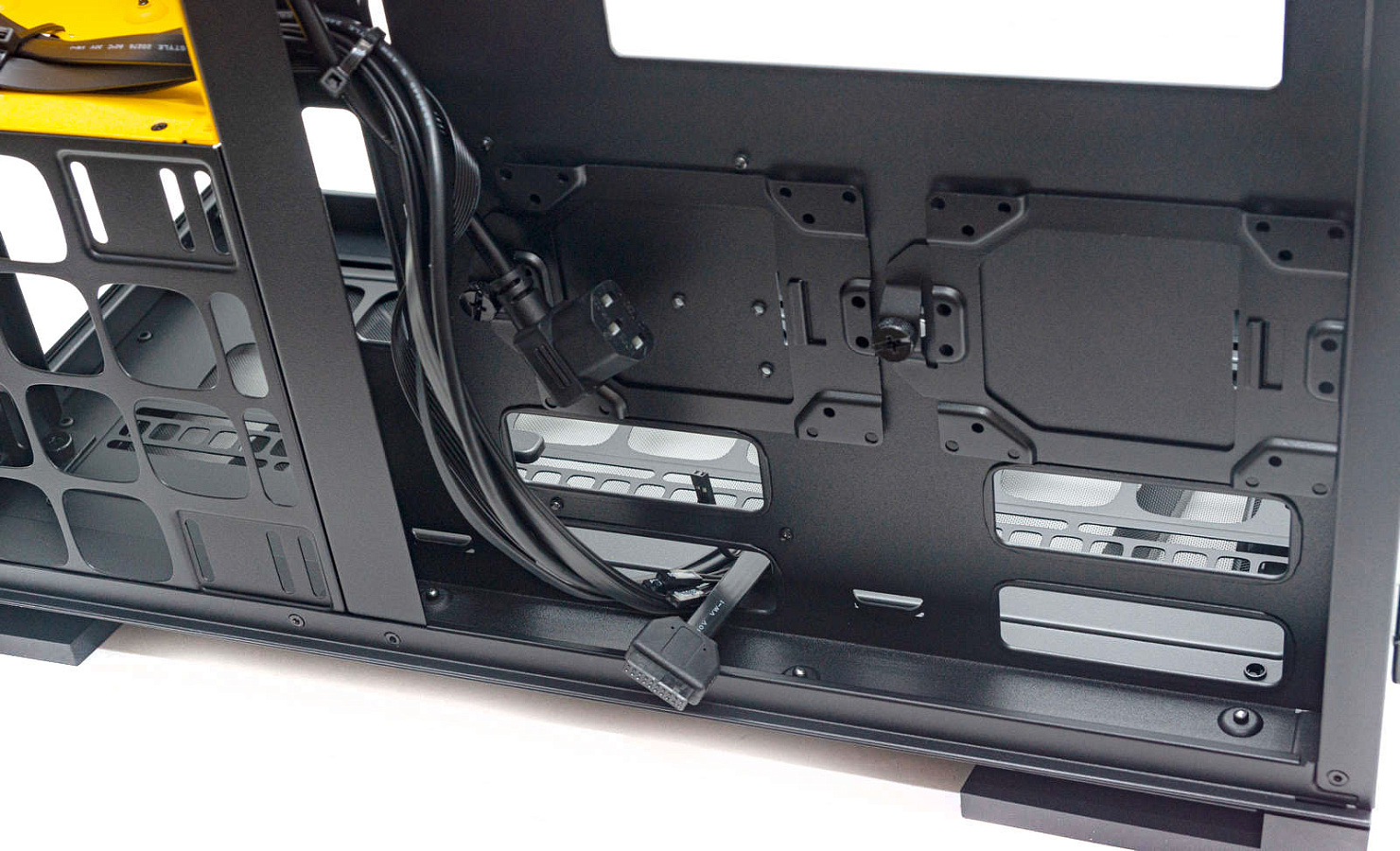

Накопители 3,5” или 2,5” устанавливаются на два кронштейна по низу шасси для материнской платы.

Сборка

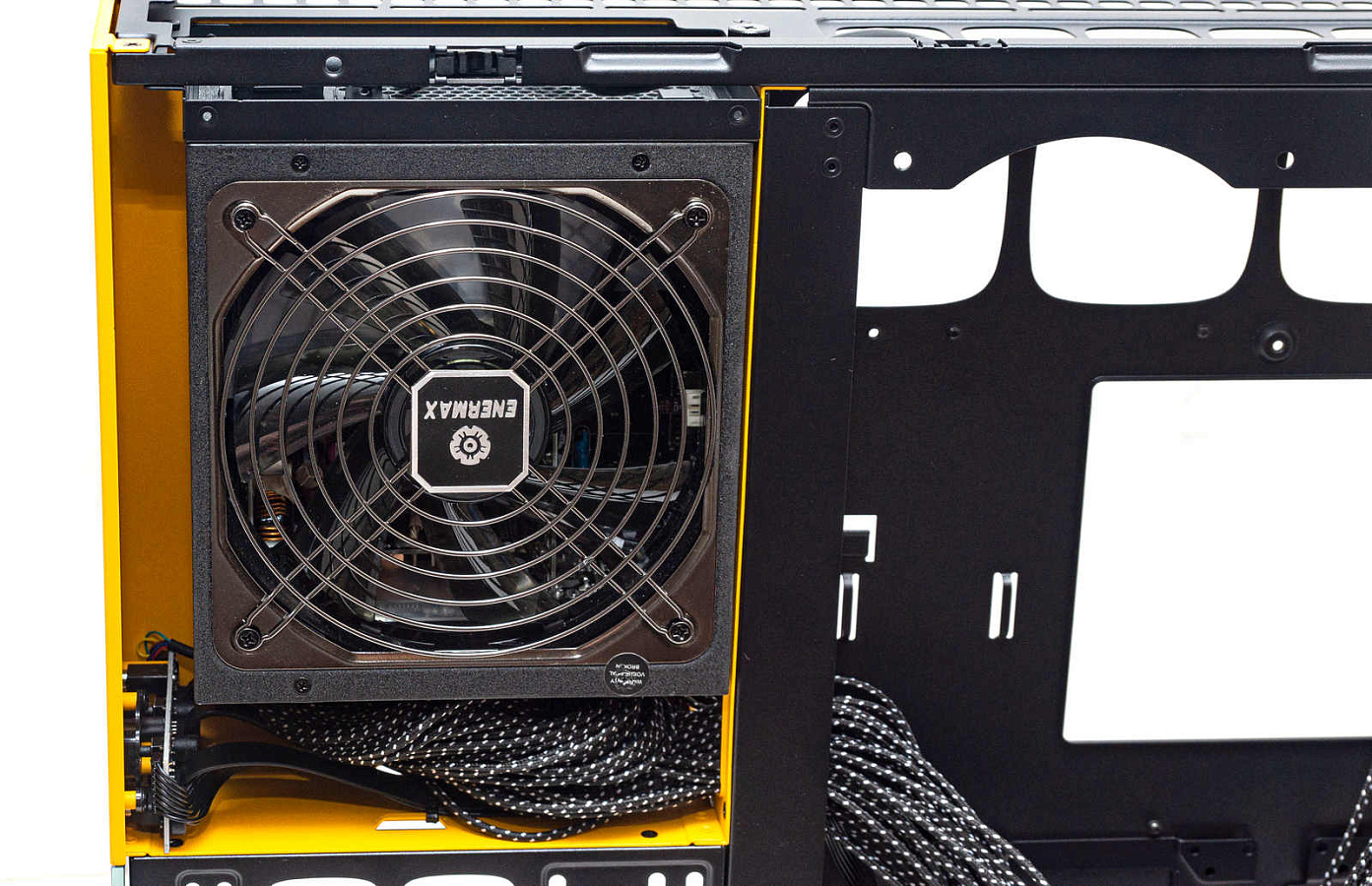

Блок питания прикручивается к съемному кронштейну и вставляется в свою нишу, кабели можно вывести как с обратной стороны поддона, так и частично непосредственно сразу в корпус. Фильтр на стенке перед блоком питания отсутствует, желательно взять его отдельно и поставить, иначе вся пыль будет в БП.

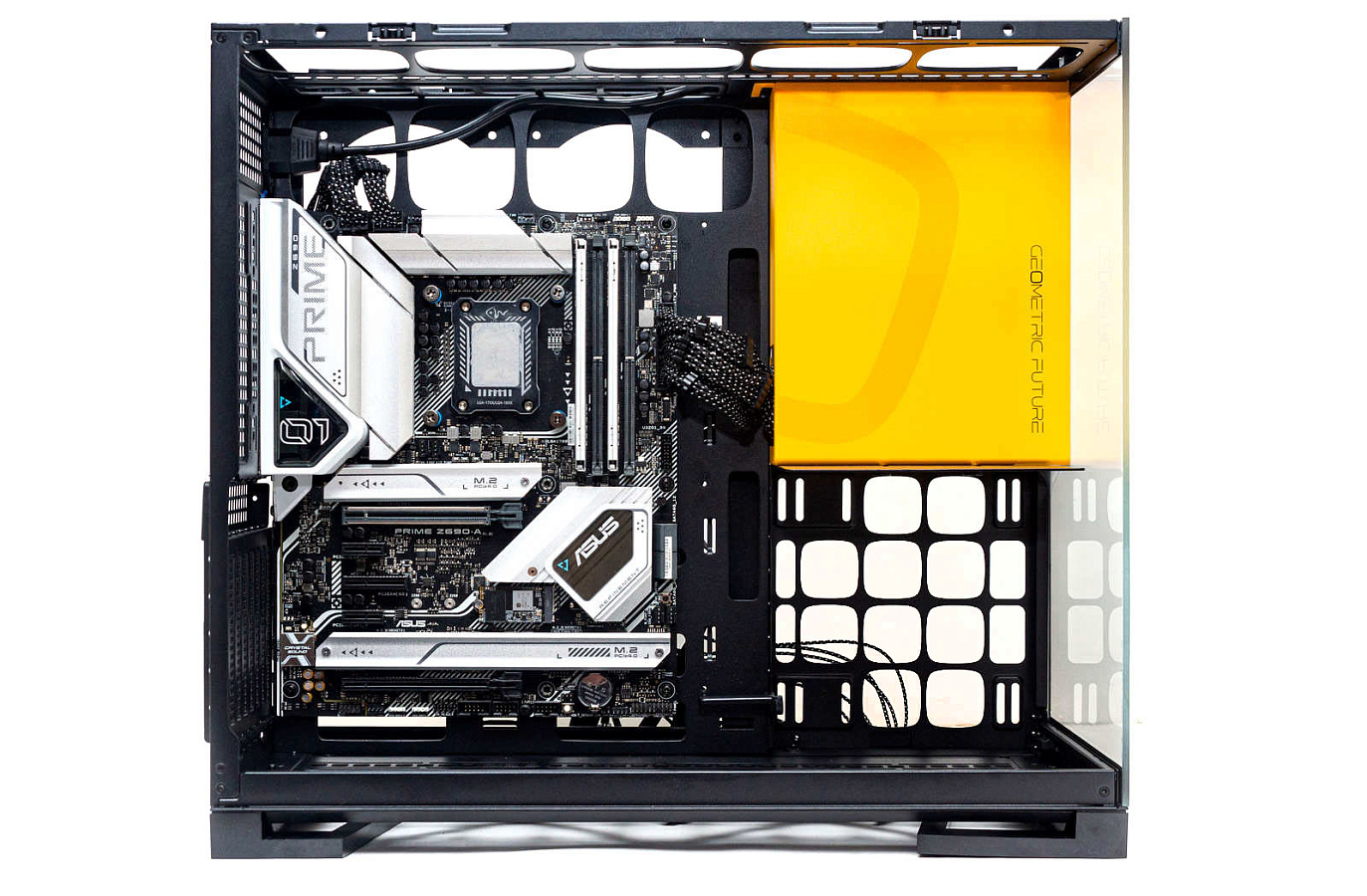

Подведение всех кабелей к материнской плате возможно после её установки в корпус.

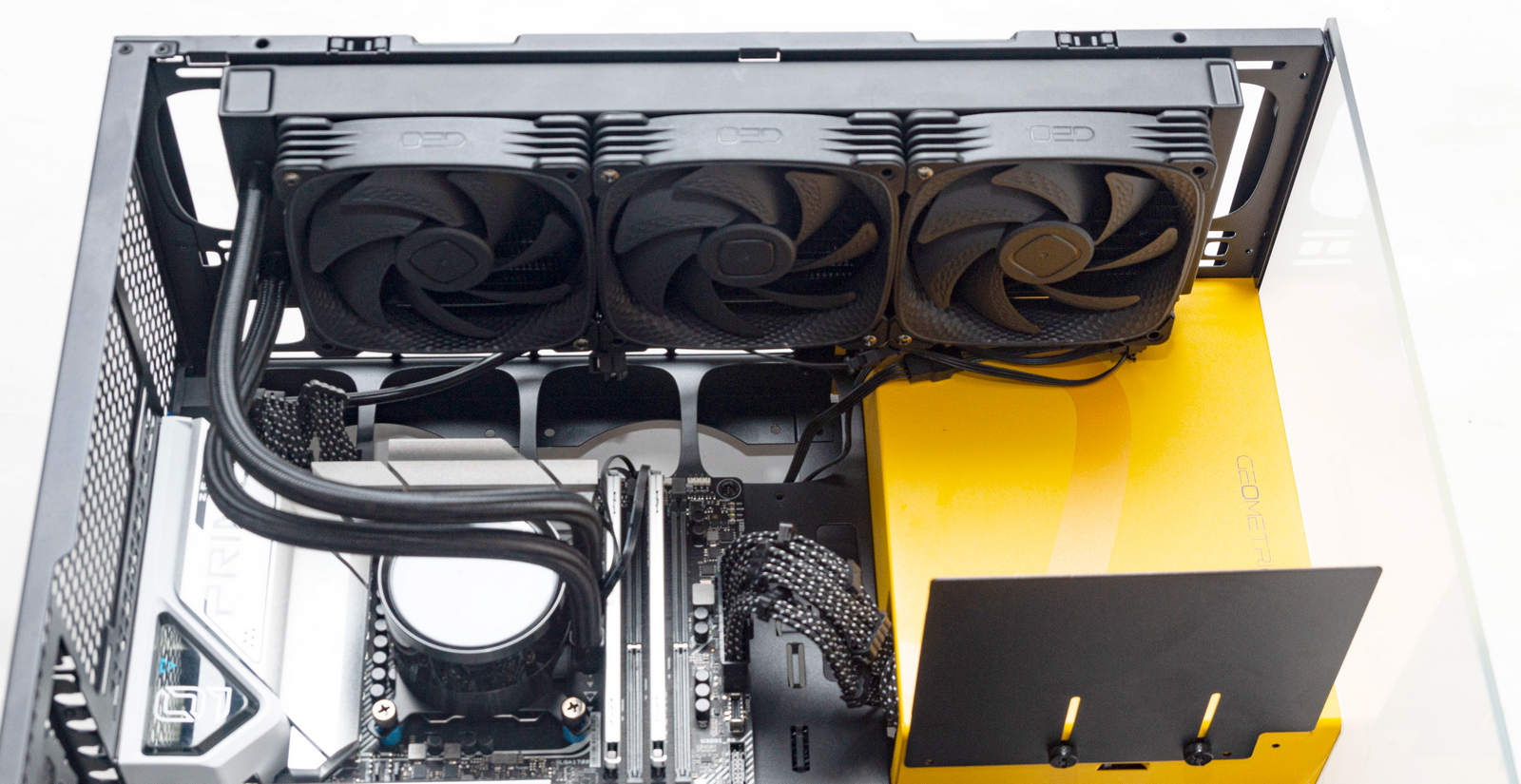

Радиатор СЖО на 360 мм запросто встает сверху и его можно отрегулировать правее/левее, что бы он не мешал установке тыльного вентилятора.

Видеокарту, при наличии райзера (в комплект не входит) можно поставить вертикально.

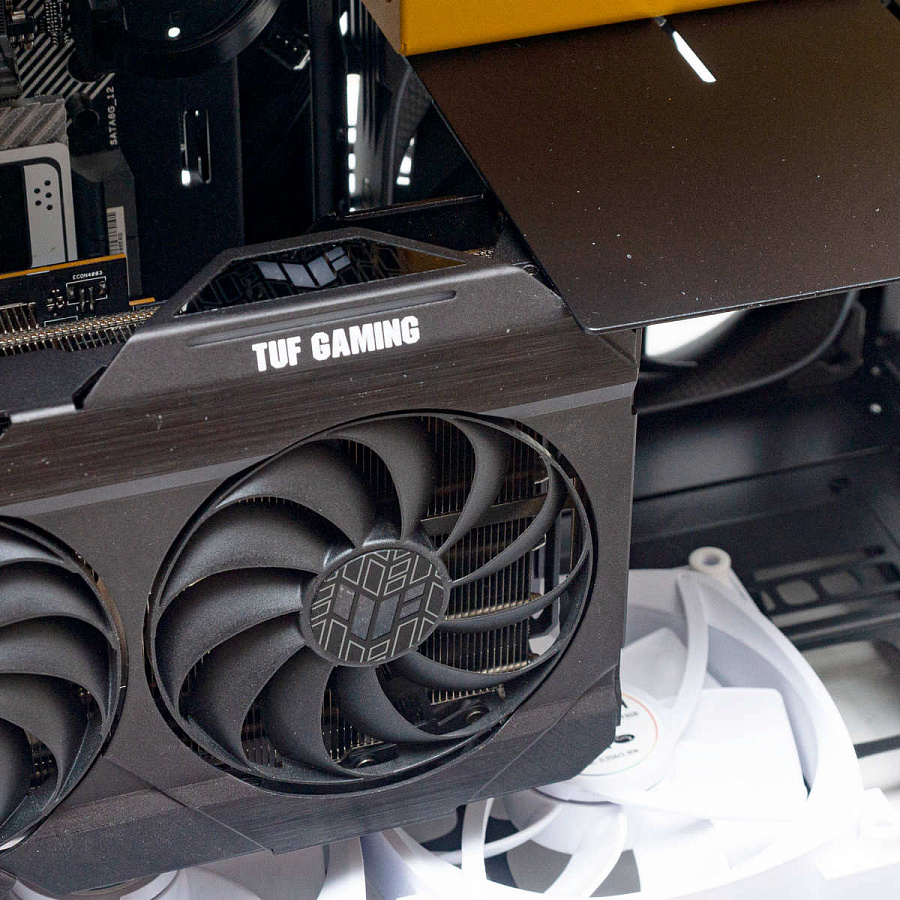

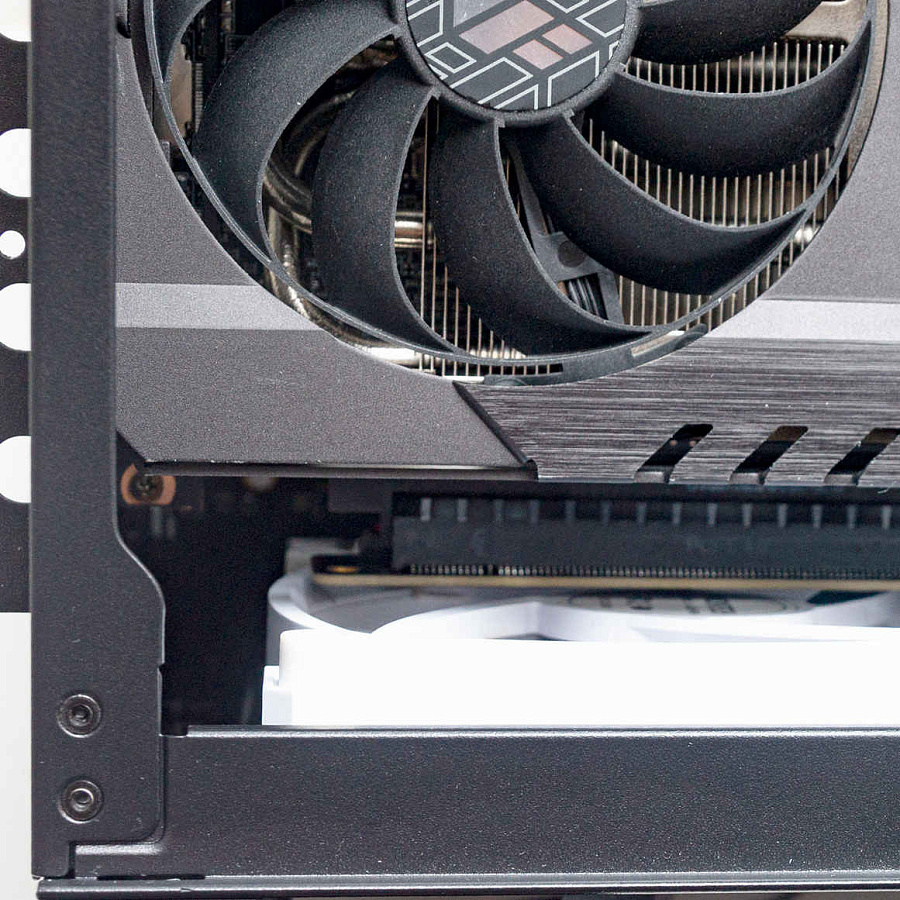

С такой установкой связан ряд неудобств: после этого нет доступа к нижним коннекторам на материнской плате, расстояние от райзера до нижних вентиляторов минимально, и провисшая видеокарта может цеплять за крыльчатку. Придется самим придумывать вариант поддержки, в слотах расширения, в таком положении, видеокарта фиксируется не плотно, имеется небольшой люфт.

Для некоторых моделей райзеров вентилятор снизу и вовсе придется убрать, тогда здесь встанет только два штуки.

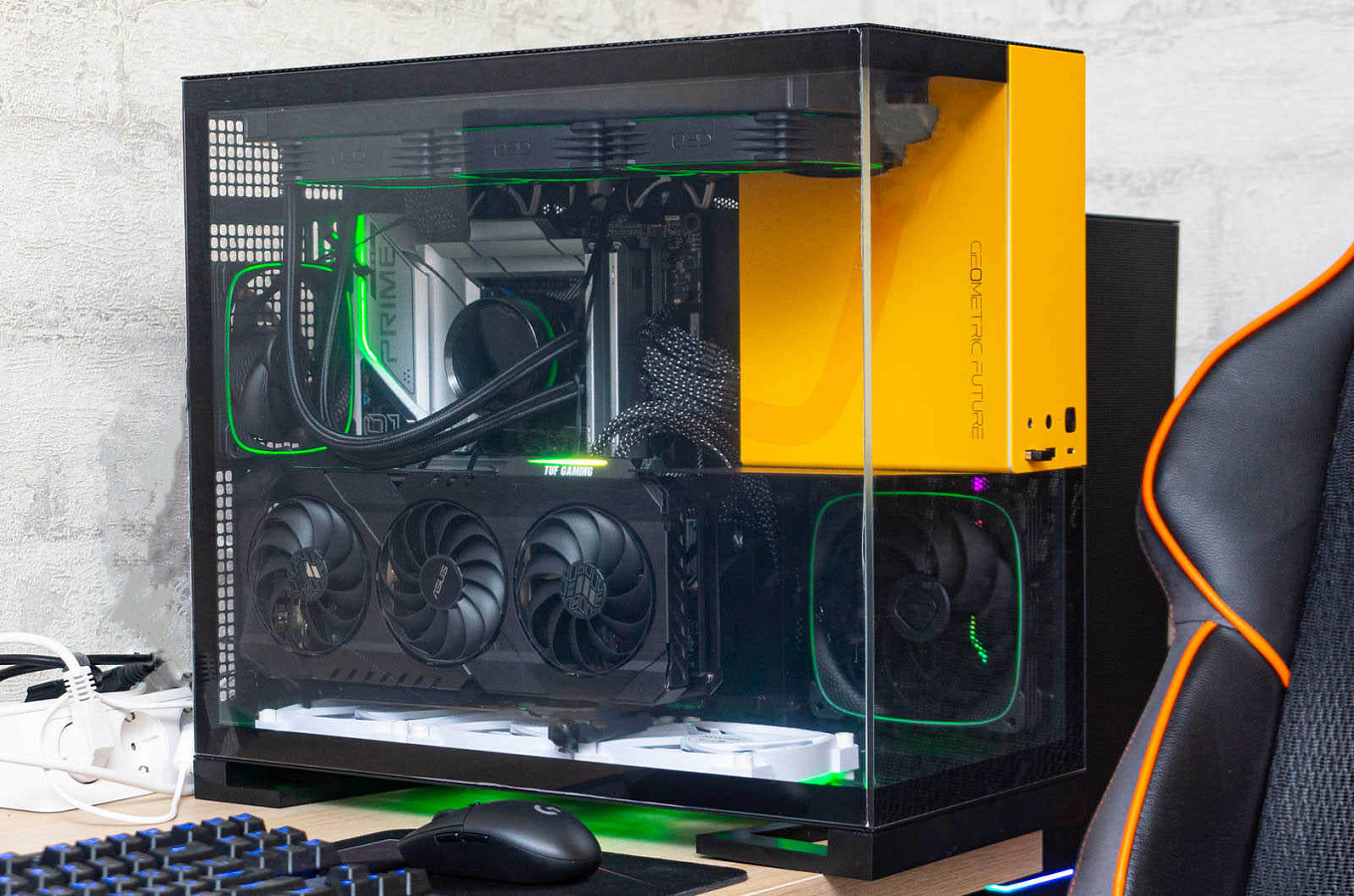

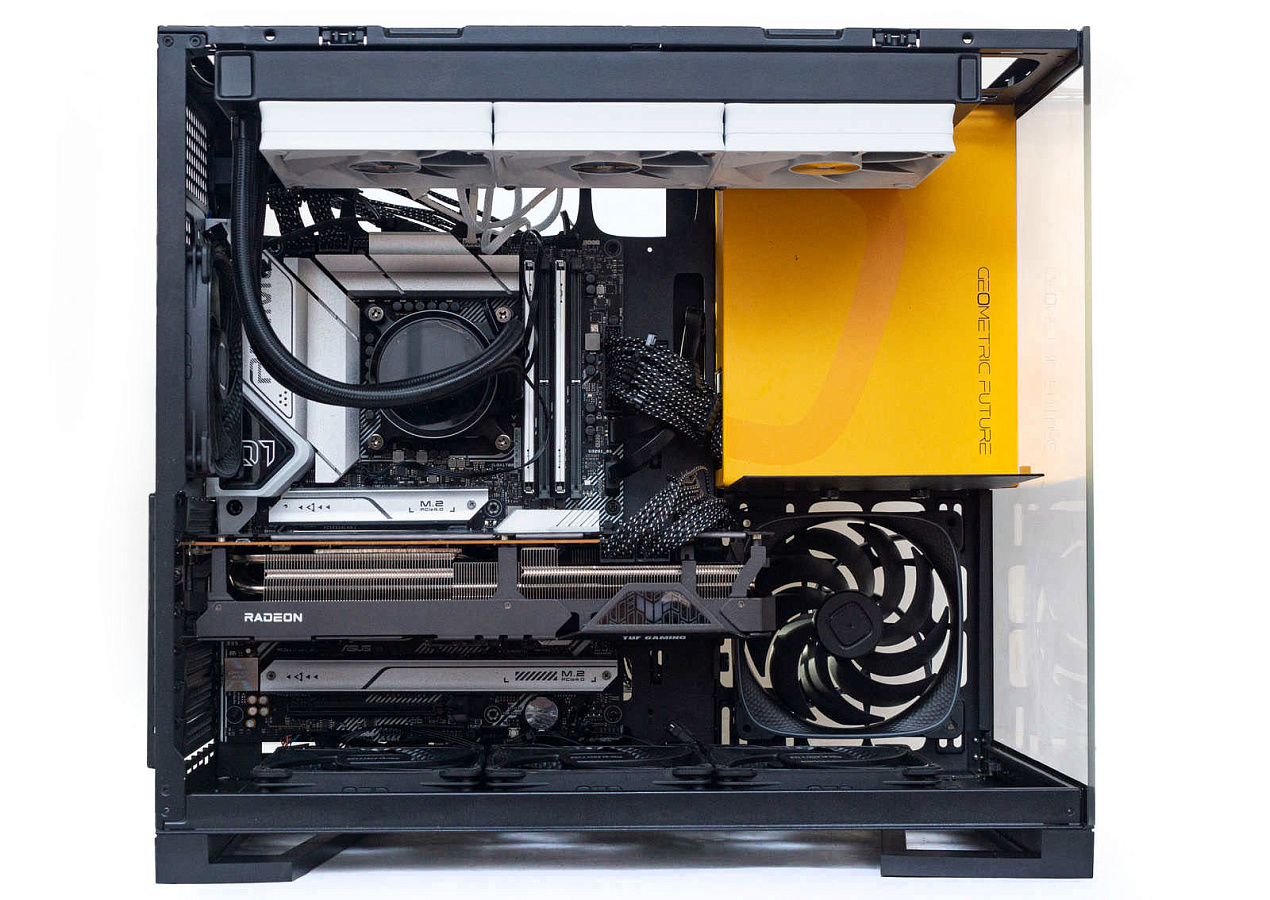

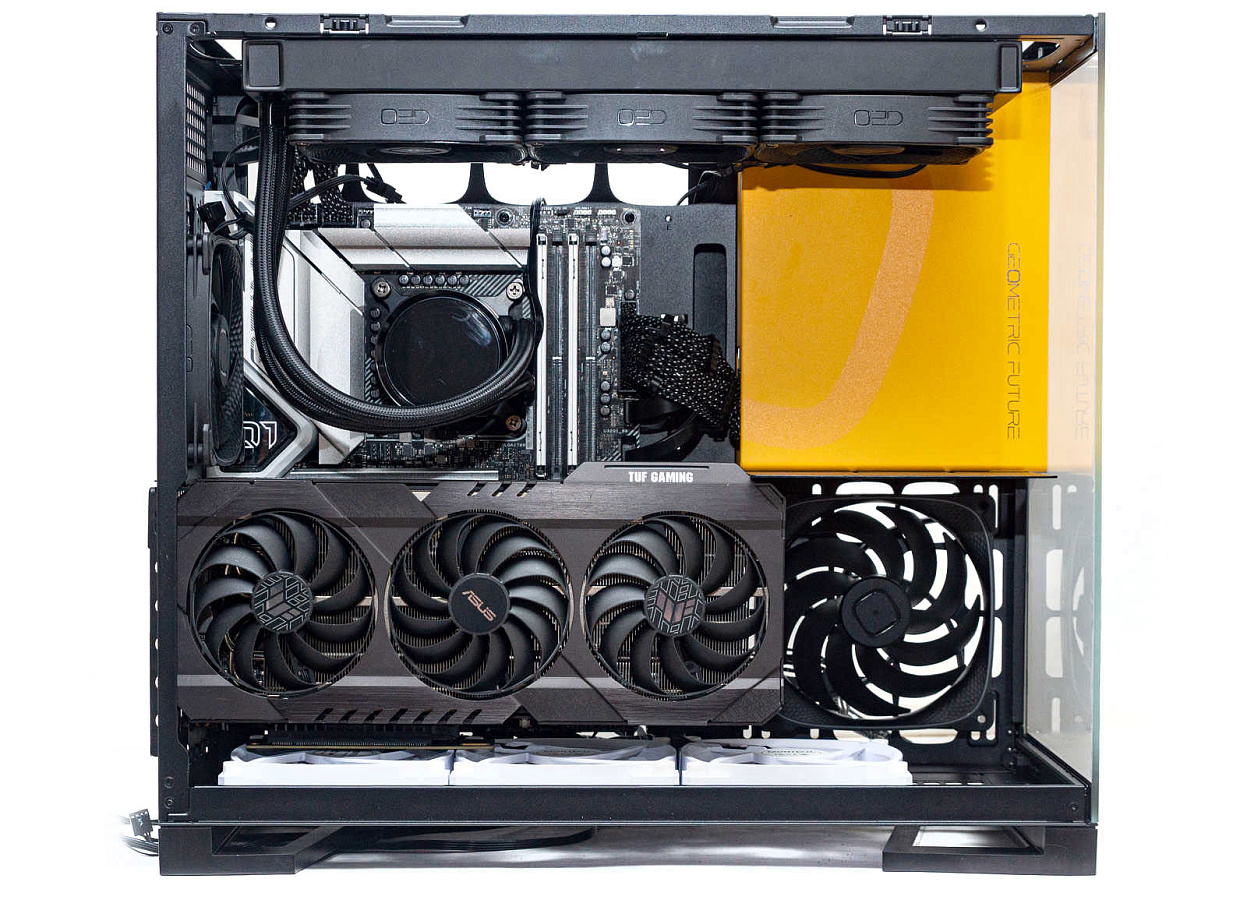

Более удобным, хоть и менее красивым, будет вариант горизонтального размещения видеокарты.

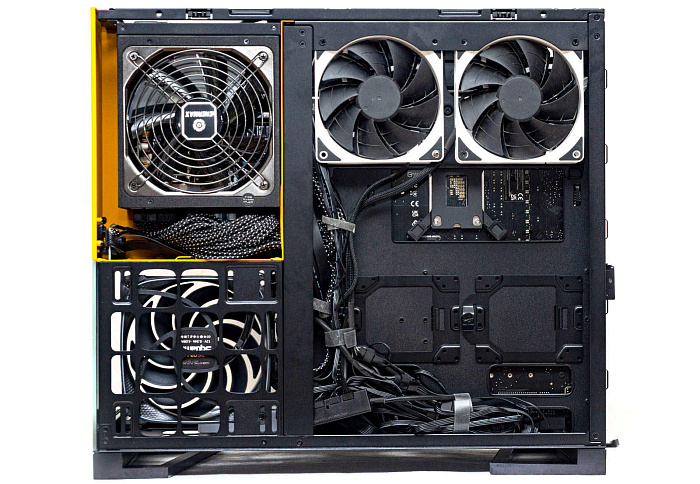

С обратной стороны поддона мы также разместили два вентилятора на вдув.

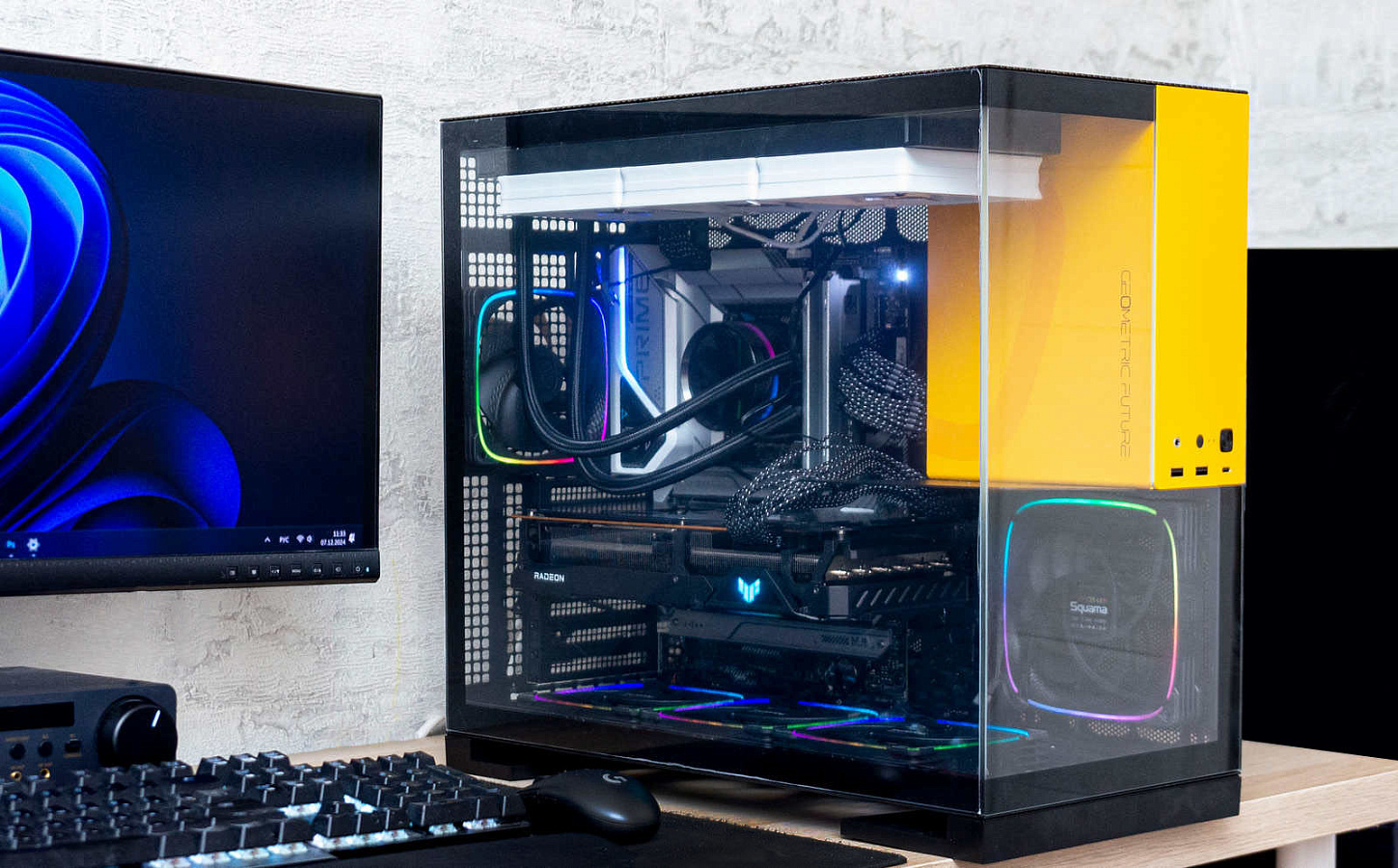

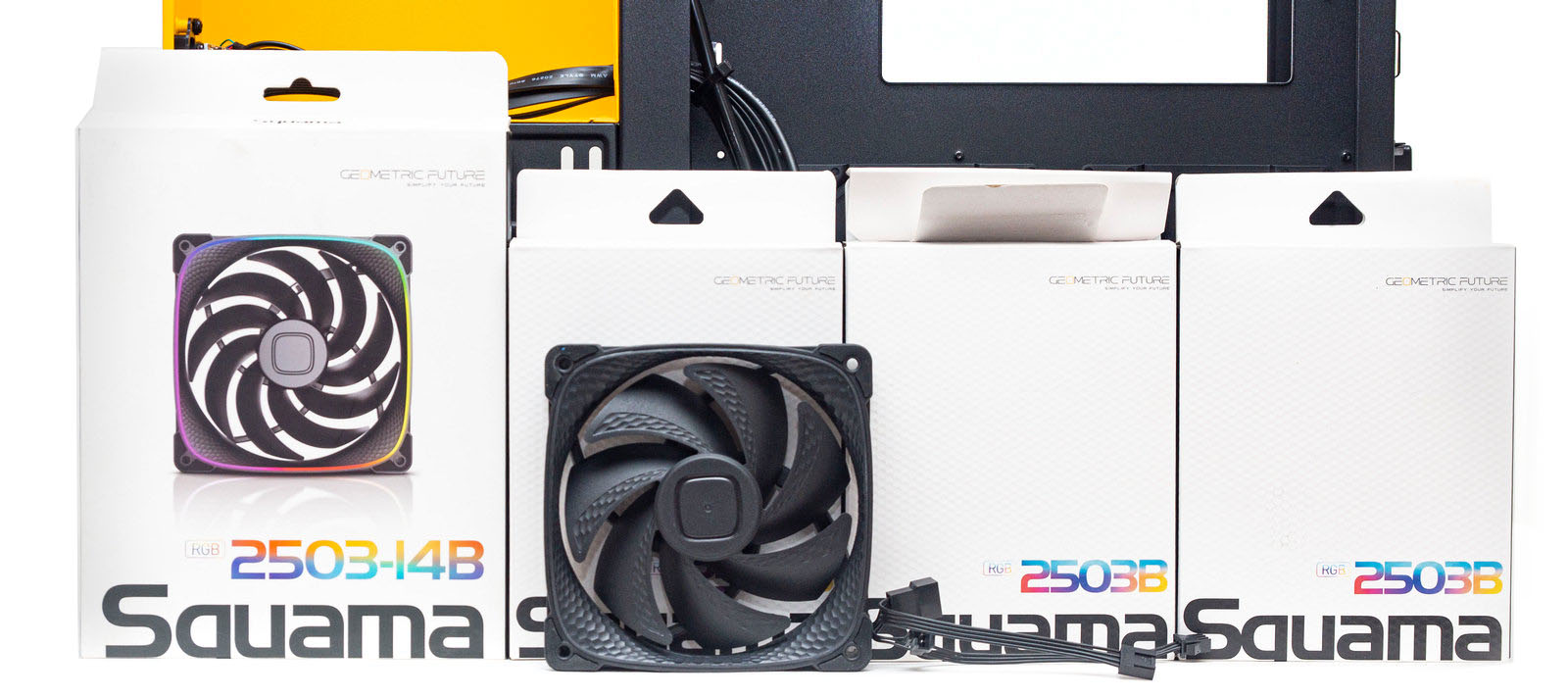

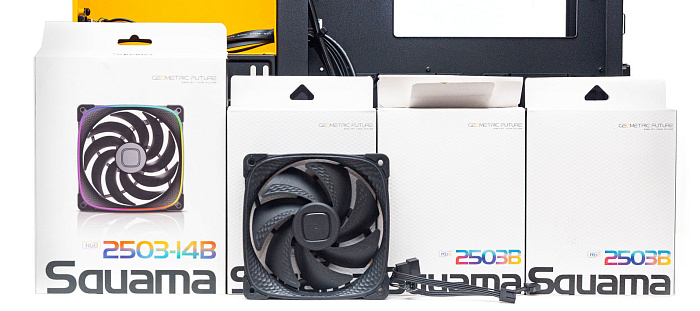

С корпусом не поставляются вентиляторы, и мы поставили в него четыре на 120 мм и один на 140 мм от этого же производителя. Это модели Squama RGB2503B и RGB2503-14B.

Плюс еще пять штук от других производителей, чтобы задействовать все возможности корпуса по отведению тепла.

Тестирование

Тестовый стенд

Без реверсных вентиляторов сложно организовать потоки воздуха сохранив эстетику сборки, этот вопрос необходимо продумывать сразу, чтобы закупить соответствующие модели вентиляторов.

Вентиляторов в комплекте нет не только у корпуса, но и у тестового радиатора СЖО. Вентиляторы Squama RGB2503B с этой работой справлялись не очень эффективно, они больше подходят для установки в корпусе.

Для оценки всех возможностей корпуса мы перепробовали различные варианты организации охлаждения в нем, что дало возможность определить наиболее оптимальные варианты.

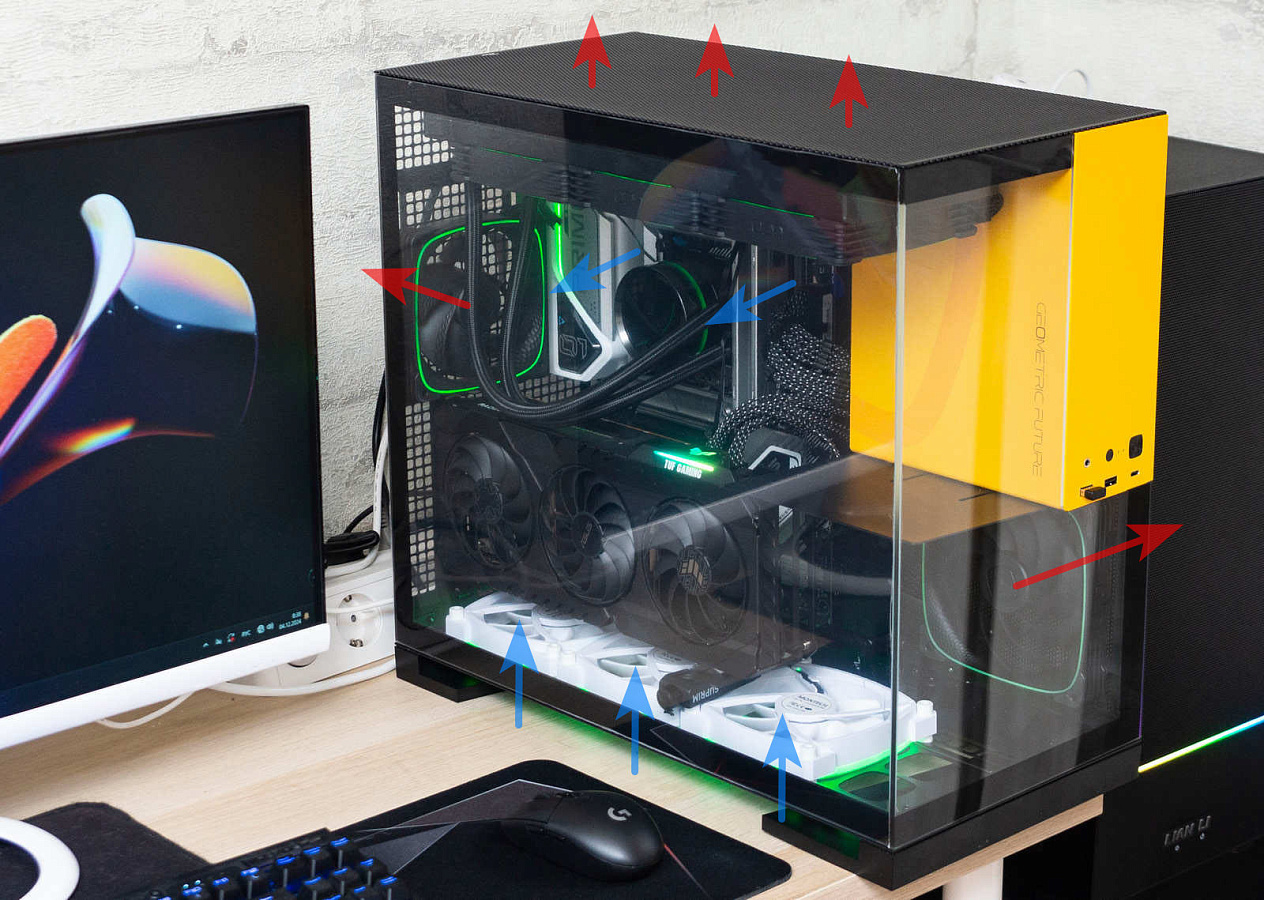

Первый вариант: снизу три вентилятора на вдув, за шасси на вдув, все остальные на выдув, видеокарта вертикально.

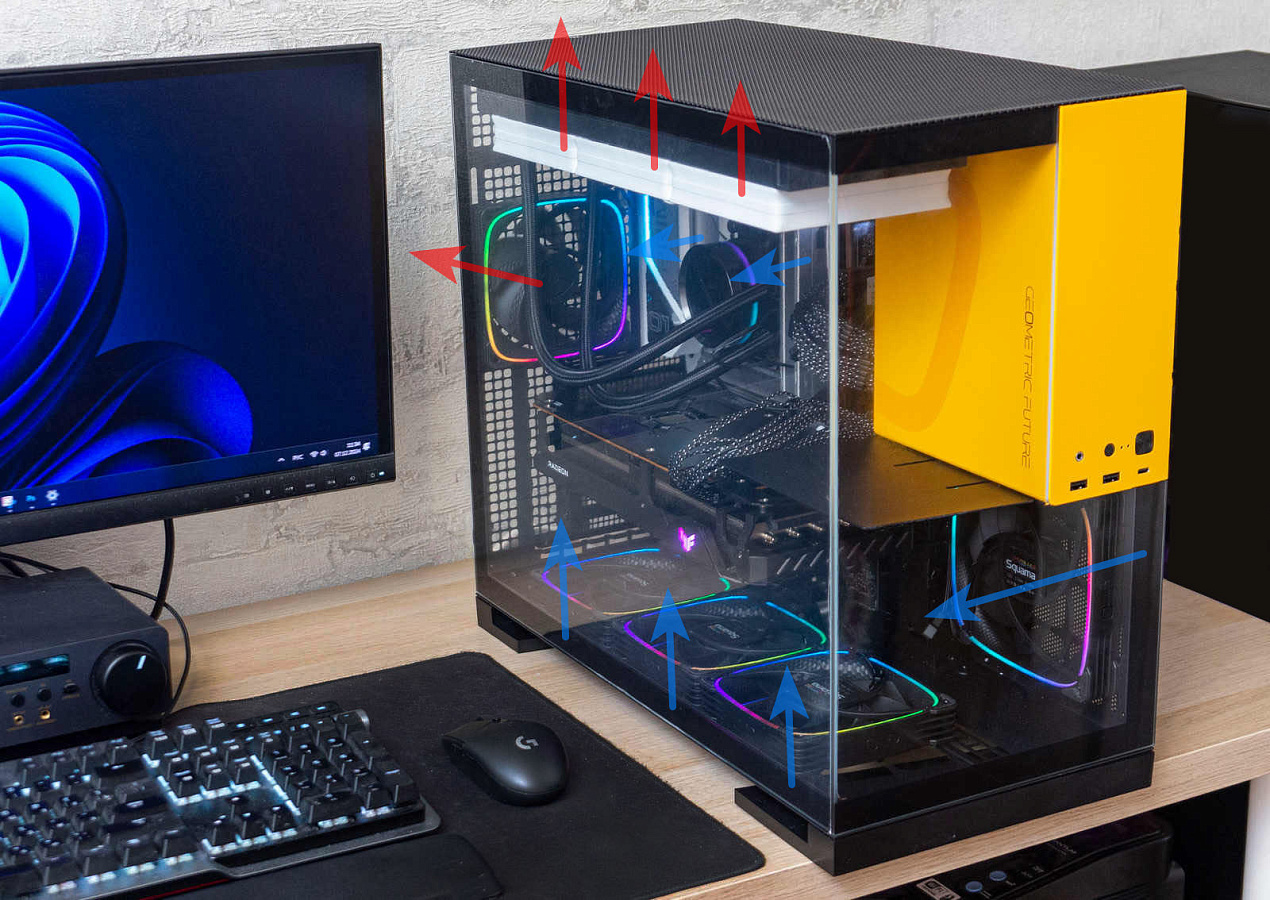

Второй вариант: снизу и сбоку вентиляторы на вдув, за шасси также на вдув, сверху и сзади на выдув, видеокарта горизонтально.

Плюс, во всех вариантах с открытым корпусом, без стеклянной панели сбоку.

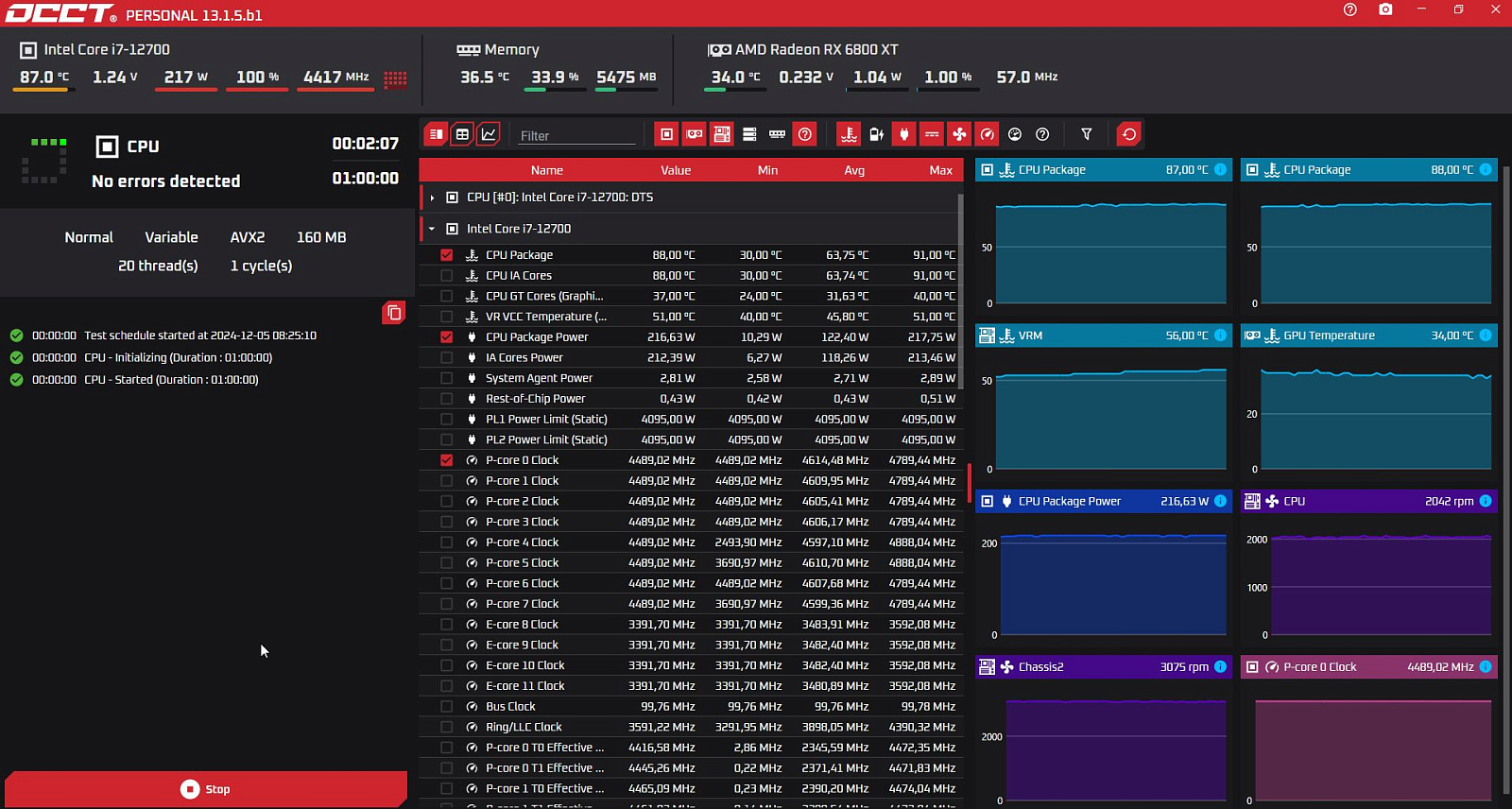

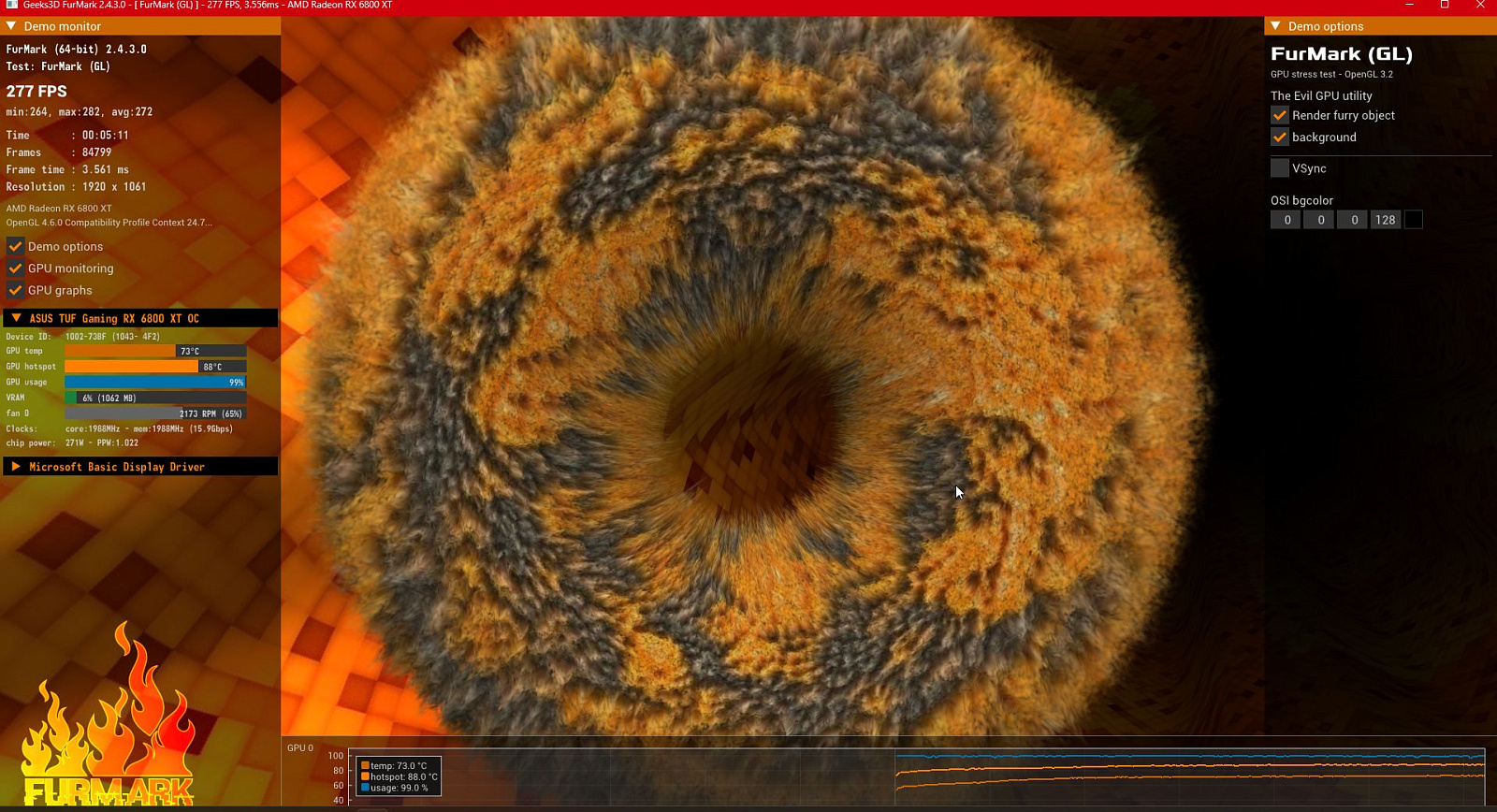

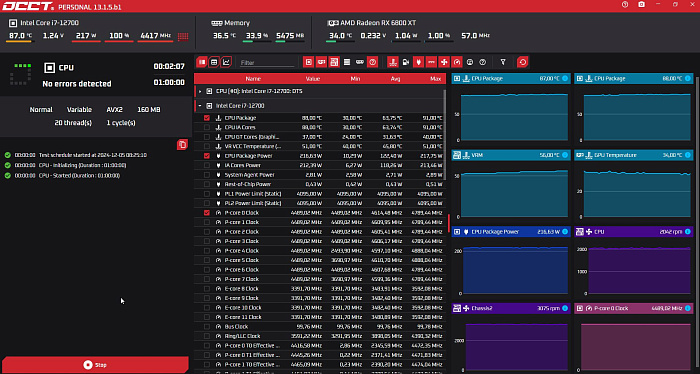

Для тестирования использовалась утилита OCCT v13.1.5.b1, тесты «CPU» и «Power». А также утилита FurMark для нагрузки на GPU.

Процессор работал на частоте 4,5 ГГц. Энергопотребление процессора до 220 Вт.

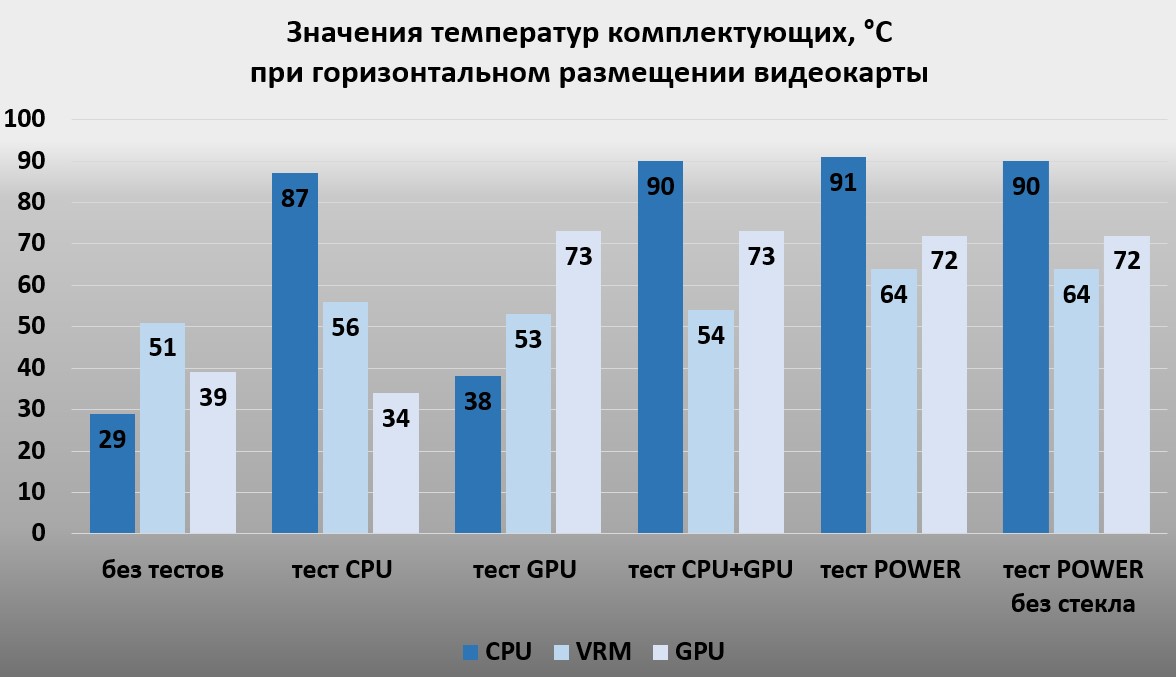

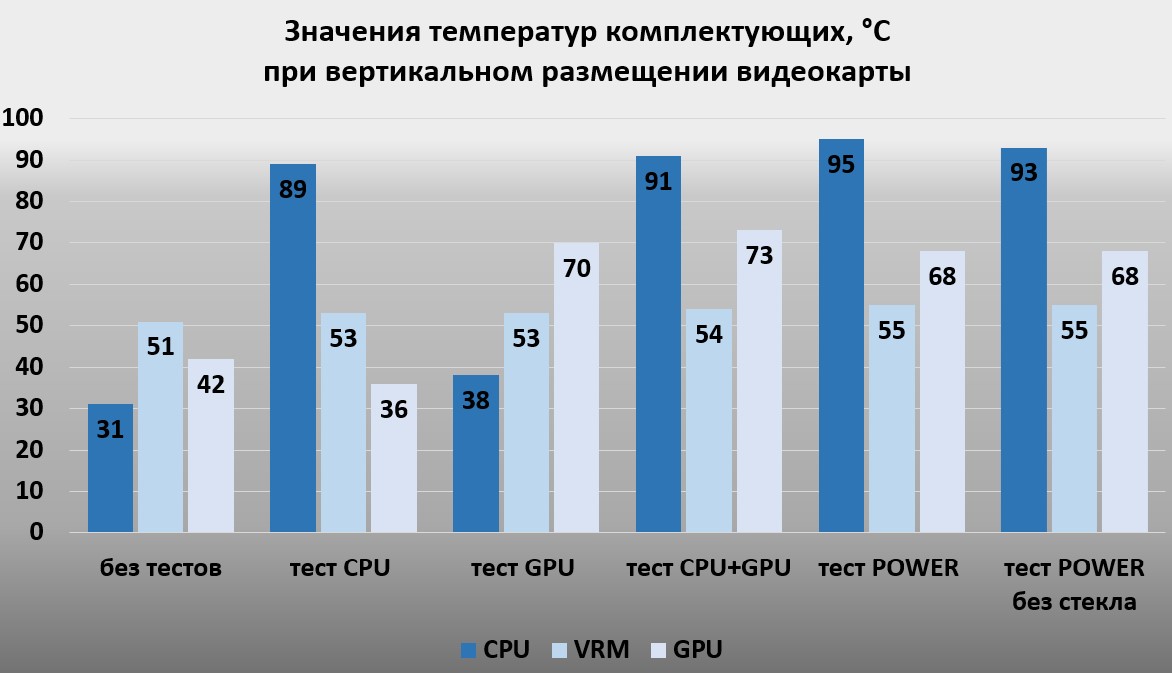

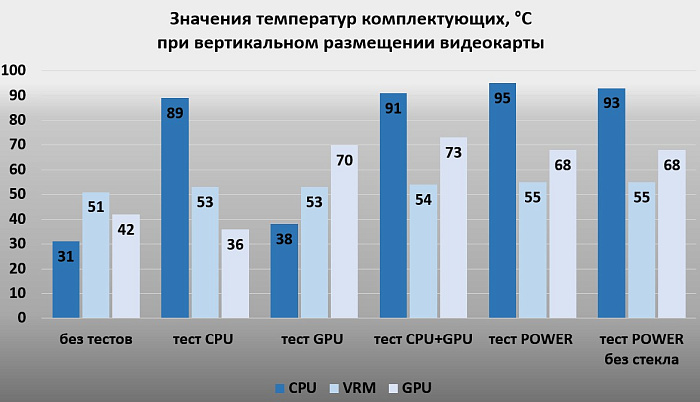

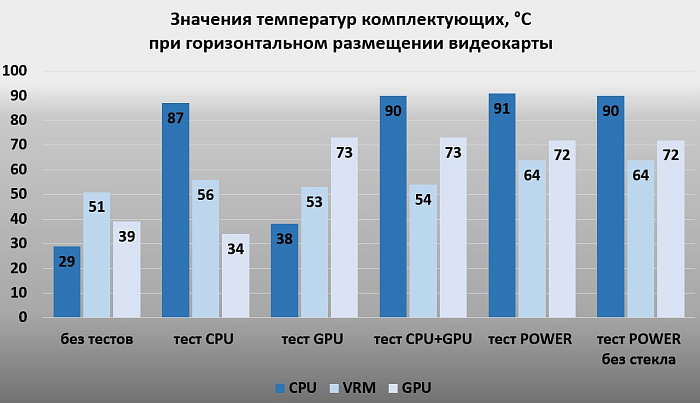

Результаты тестов вполне ожидаемые, при вертикальном расположении видеокарты её температуры немного ниже, а температуры CPU немного выше, при горизонтальном расположении все меняется: процессор снижает температуру, видеокарта повышает. Но это всего пара градусов, изменения различаются не критично. Единственный момент, зона VRM значительно сильнее греется в тестах POWER при горизонтальном размещении видеокарты.

Без боковой стеклянной стенки температуры практически не меняются, немного снижается нагрев CPU за счет притока воздуха к радиатору СЖО.

Заключение

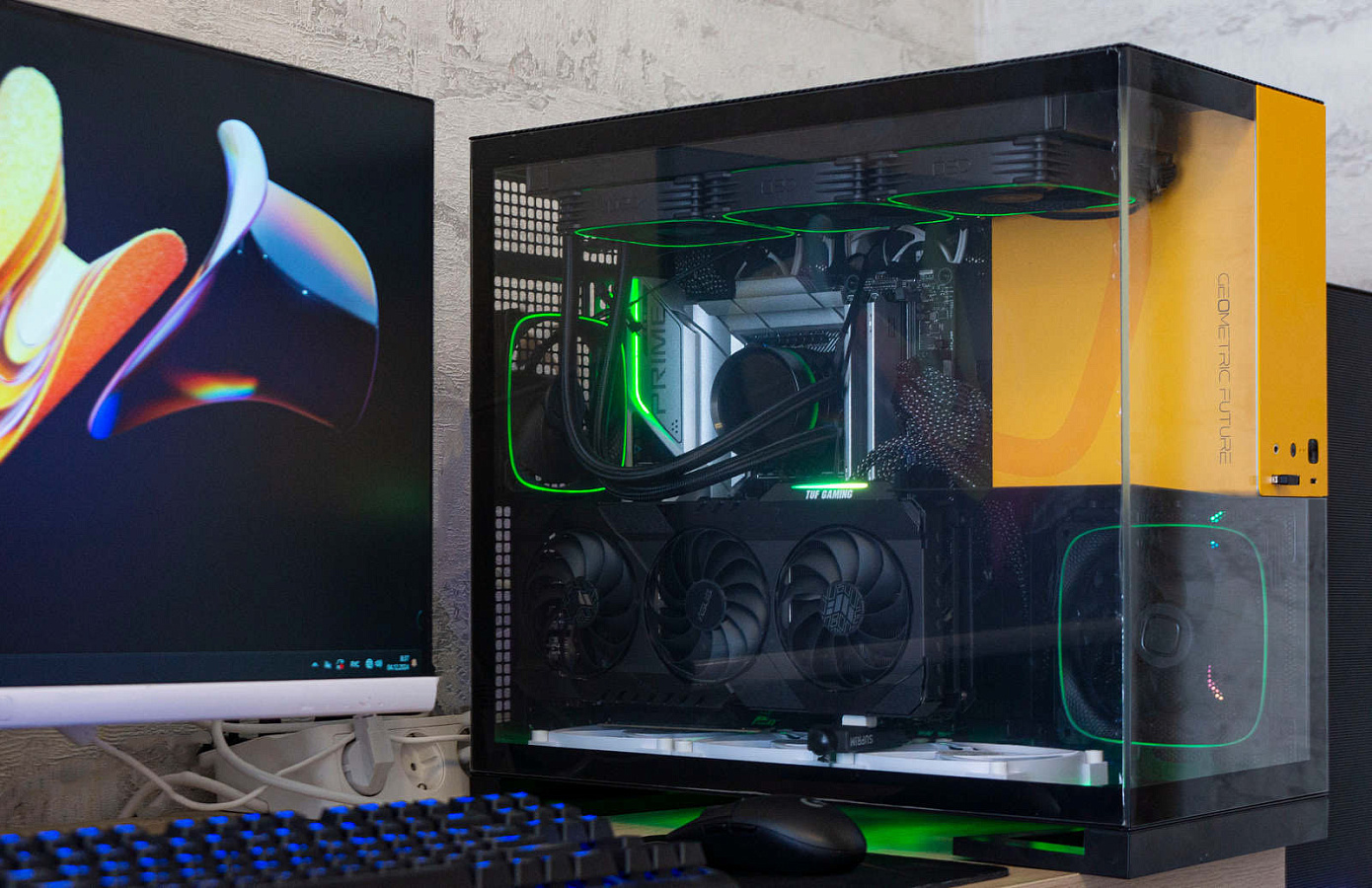

Корпус Geometric Future MODEL 5 хороший компактный вариант для сборки производительного ПК. Качественно изготовленное шасси из хорошего жесткого металла, удобное размещение всех комплектующих.

Немного специфичный дизайн может усложнить сборку и укладку кабелей блока питания, при условии, что вы будете ставить вентиляторы за поддоном материнской платы, использовать БП длиннее 140 мм, и устанавливать парочку HDD формата 3,5”.

На выбор может повлиять отсутствие вентиляторов в комплекте, их отдельное приобретение, особенно реверсных вариантов, всегда выходит дороже, чем цена корпуса с вентиляторами.

Не типичный дизайн с коробкой яркого цвета за фронтальной панелью также на любителя, смотрится оригинально, но не привычно.

Из явных минусов – отсутствие фильтра на правой сетчатой панели, он здесь необходим, так как вентилятор БП работает на вдув, под ним вентилятор и два за шасси материнской платы желательно также ставить на вдув.

Имеется и ряд выгодных отличий от подобных корпусов: возможность вертикальной установки видеокарты, много места сверху для радиатора СЖО, возможность установки габаритного башенного кулера, извлечение нижнего фильтра вбок, съемная площадка для размещения в корпусе фигурки или другого аксессуара.

Плюсы:

Минусы:

Может не понравится:
