Обзор и тест системы охлаждения ID-COOLING FX360 INF

В каталоге жидкостных систем охлаждения компании ID-COOLING накопилось уже несколько модификаций с индексом FX360, но разными приписками. Не так давно на страницах I2HARD была рассмотрена FX360 PRO в строгом чёрном исполнении без подсветки. Пришла очередь модели ID-COOLING FX360 INF в чёрном цвете, которая получила такое окончание названия из-за модуля подсветки водоблока с зеркальным эффектом бесконечности Infiniti Mirror Display.

Спецификация

Упаковка и комплектация

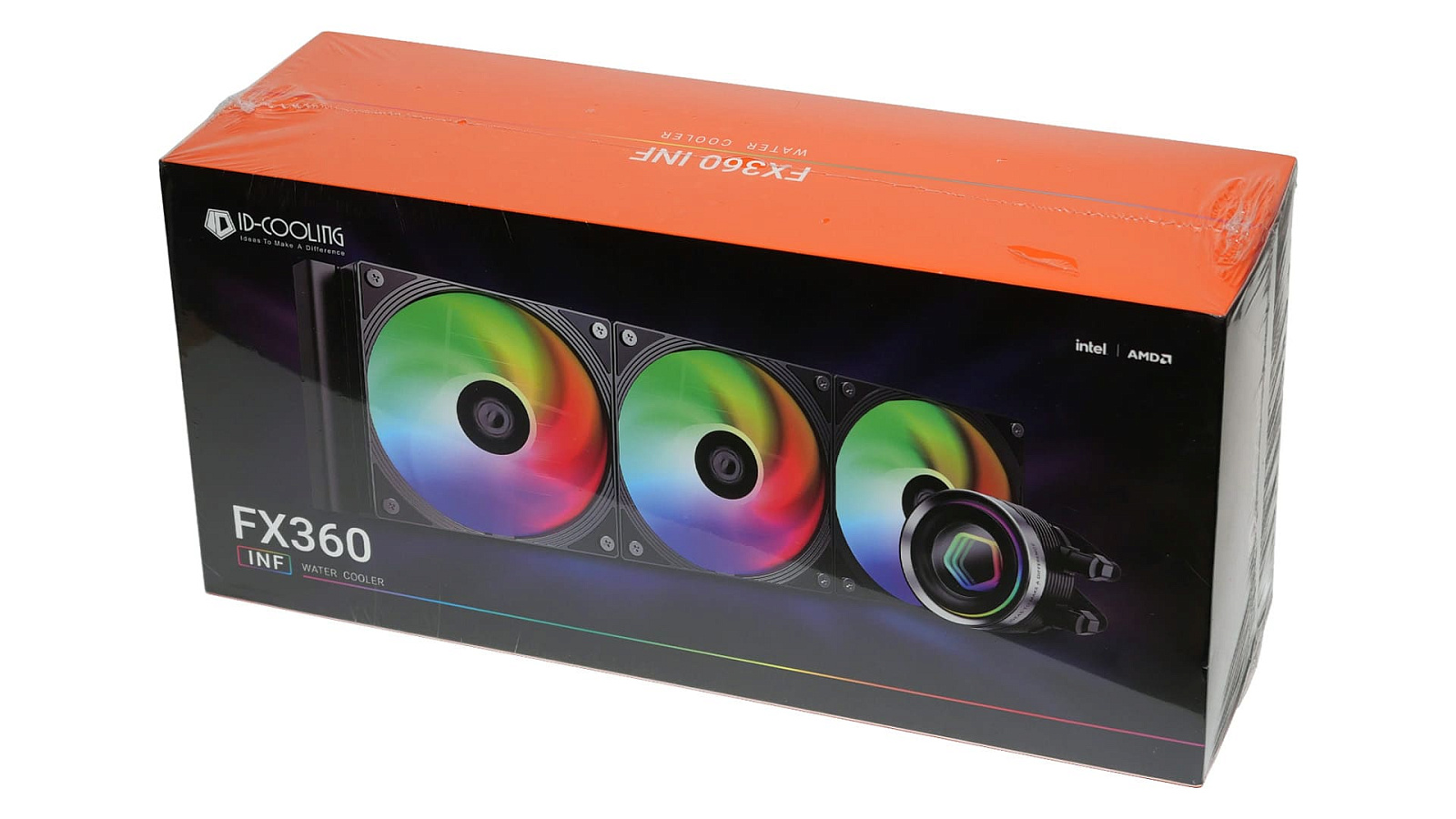

Как и другие протестированные нами ранее 360 мм системы жидкостного охлаждения от данного производителя, ID-COOLING FX360 INF продаётся в запаянной в полиэтилен картонной коробке с красочным цветным оформлением. Контраст оранжевого и чёрного цветов на фоне привлекают к себе внимание издалека. Размеры: 467 x 225 x 144 мм. Боковые грани не только украшены фотореалистичным изображением устройства с ARGB- подсветкой, но и дают ознакомиться с базовыми характеристиками, а также схемами компонентов с указанием размеров ключевых блоков.

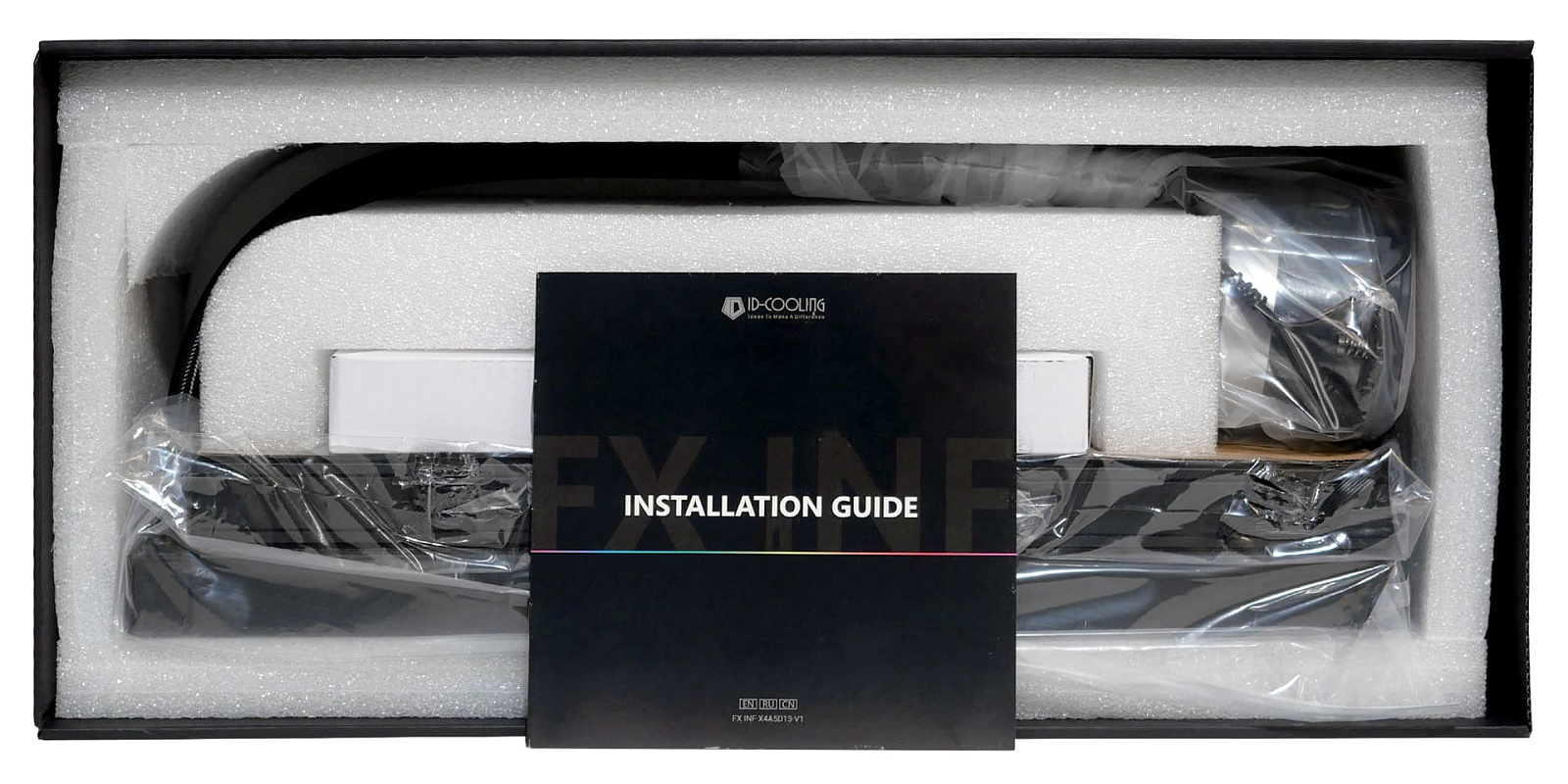

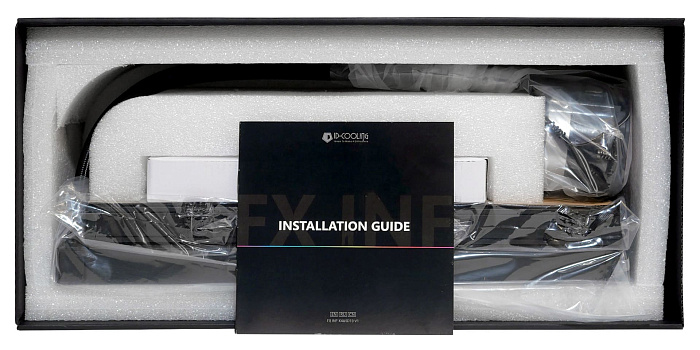

Внутри коробки применён вкладыш из вспененного полиэтилена с отсеками, выполненными по форме основных элементов системы охлаждения. Такой вариант упаковки часто встречается в сегменте СЖО и хорошо защищает от повреждений при транспортировке. Дополнительно мелкие аксессуары и крепежи собраны в отдельную картонную коробочку белого цвета, а вентиляторы отделены от радиатора дополнительной прокладкой из картона.

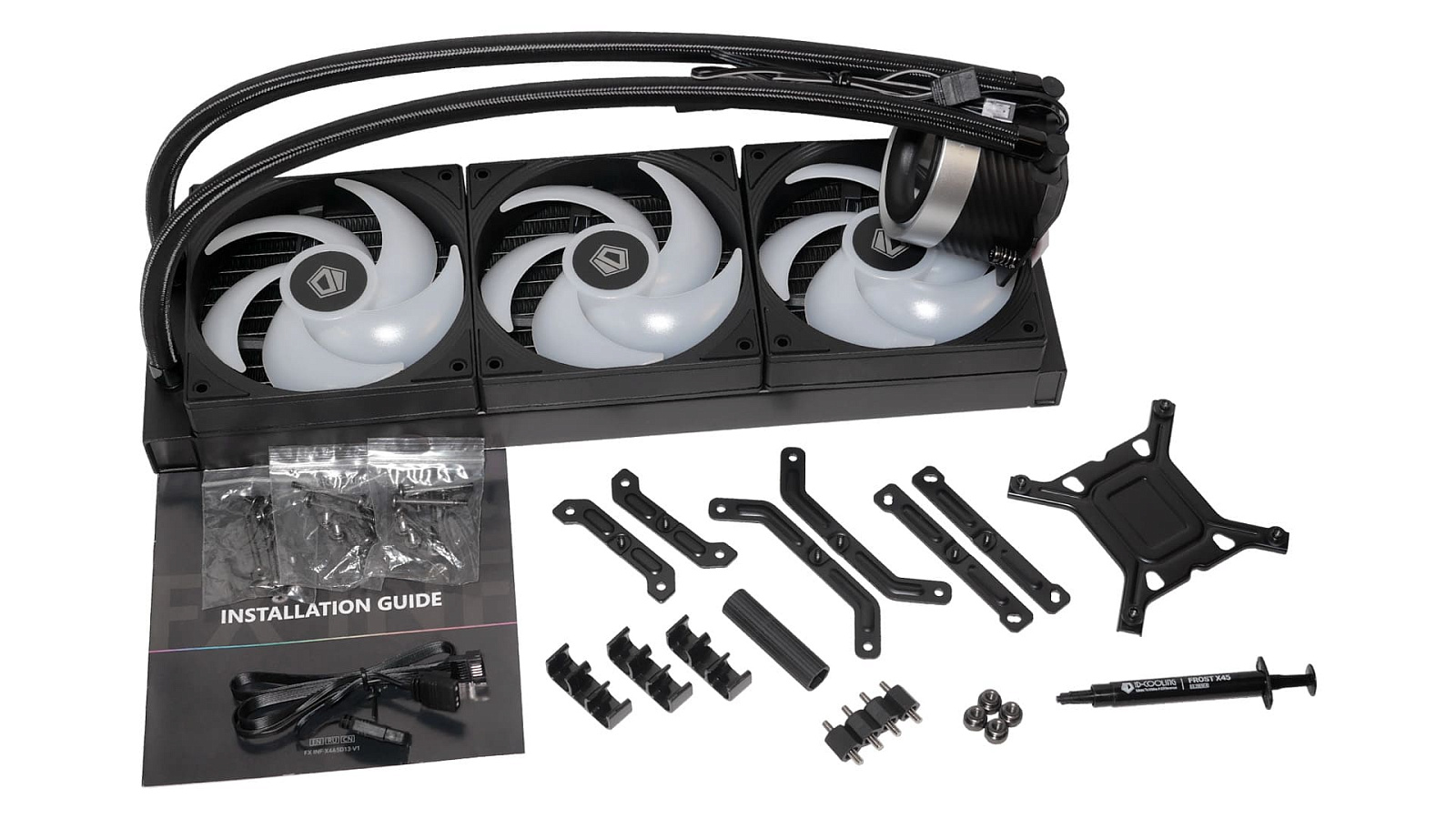

Комплектация ID-COOLING FX360 INF:

Внешний вид и особенности конструкции

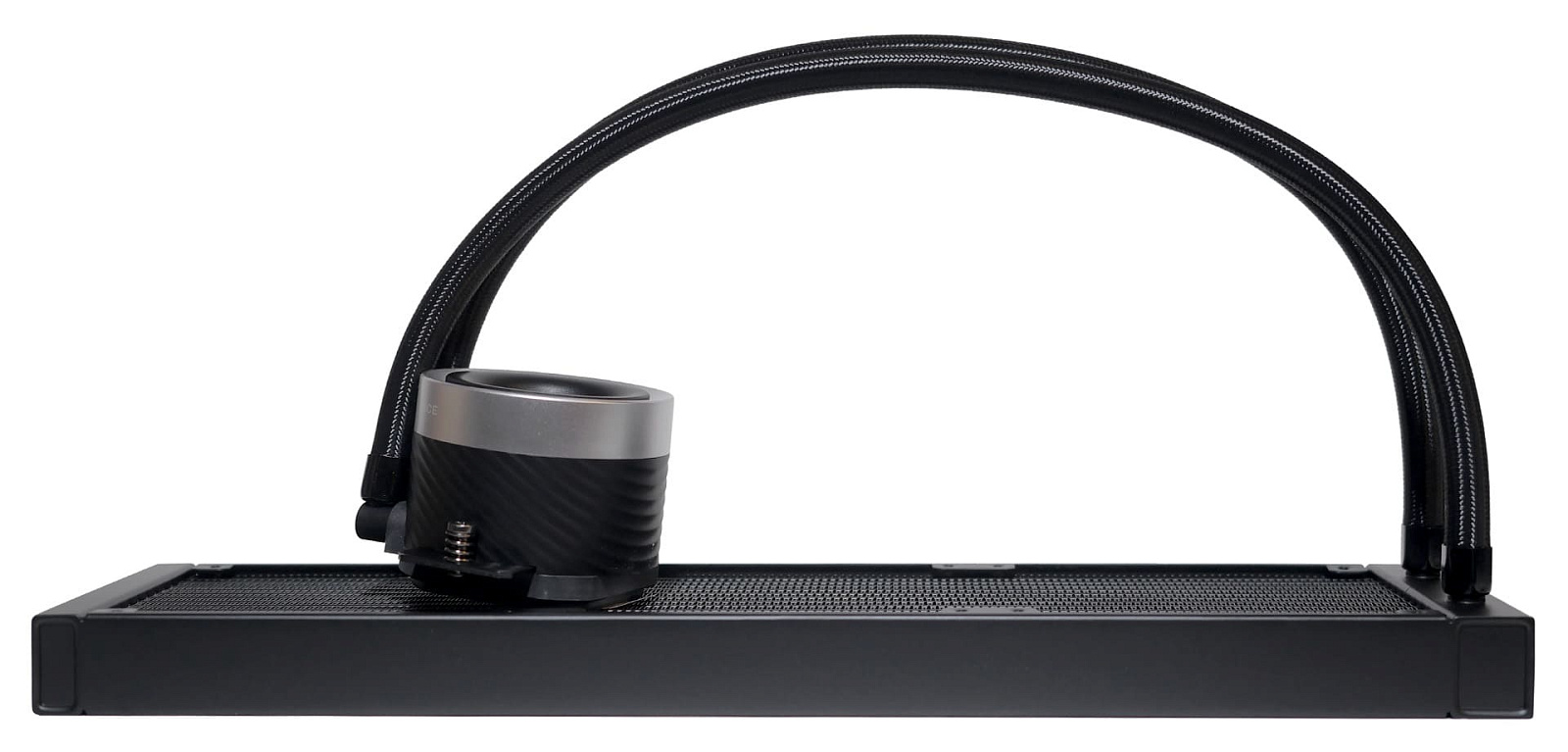

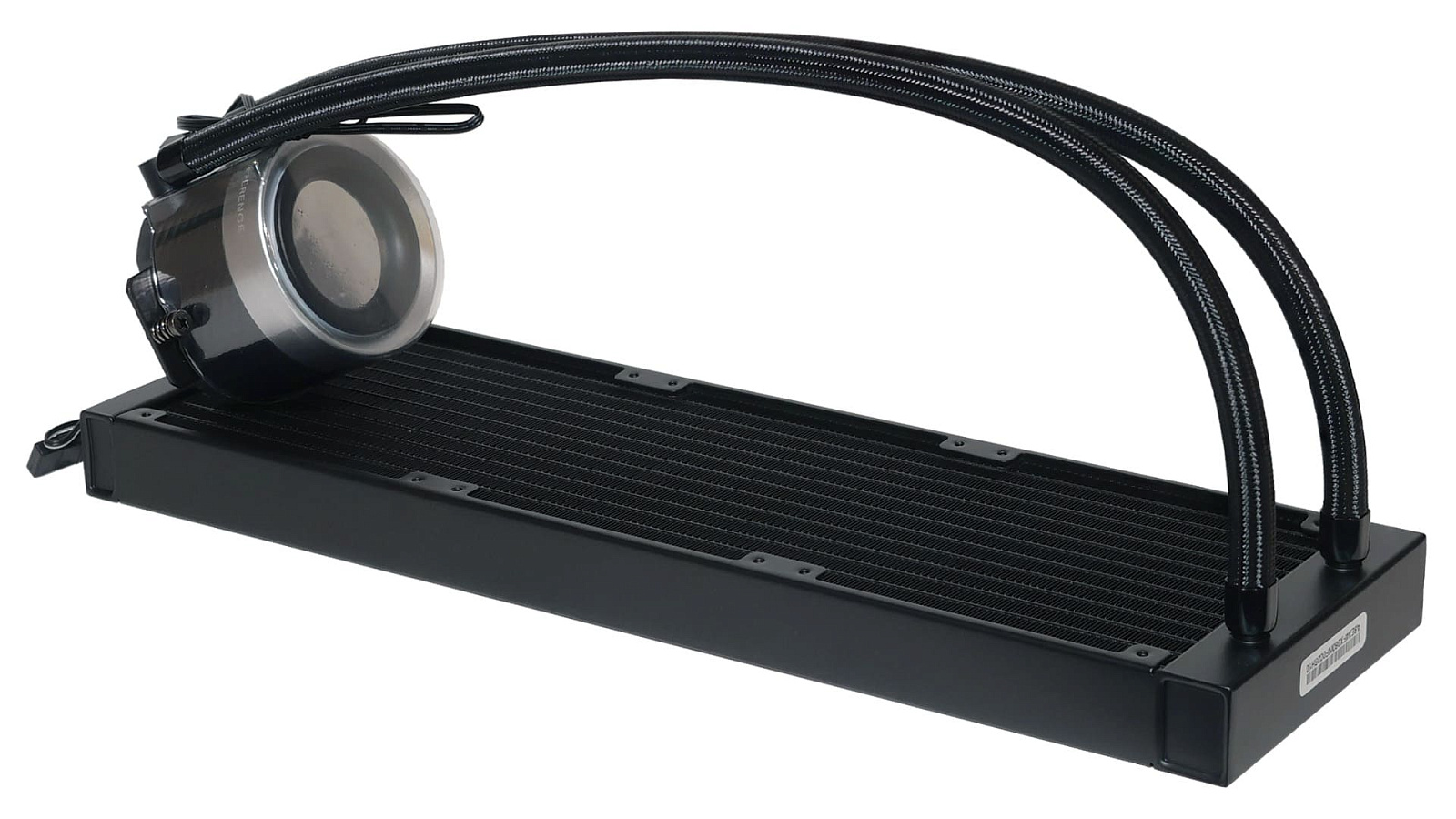

ID-COOLING FX360 INF, как и большинство AIO-систем жидкостного охлаждения процессора desktop-сегмента, построена по классической схеме с соединёнными гибкими трубками: водоблоком, совмещающим теплосъёмник, насос и декоративный элемент, и крупным радиатором, продуваемым несколькими вентиляторами. Устройство относится к классу "необслуживаемых" и не требует каких-то манипуляций с залитой в контур охлаждения специальной жидкостью. Отдельного заливного отверстия для обслуживания за пределами гарантийного срока не предусмотрено. В названии системы охлаждения присутствует цифра 360, которая говорит о том, что в конструкции применены три вентилятора типоразмера 120 мм. Рассмотренная в обзоре версия имела чёрную расцветку, на которой выделяется только серое исполнение модуля подсветки на водоблоке.

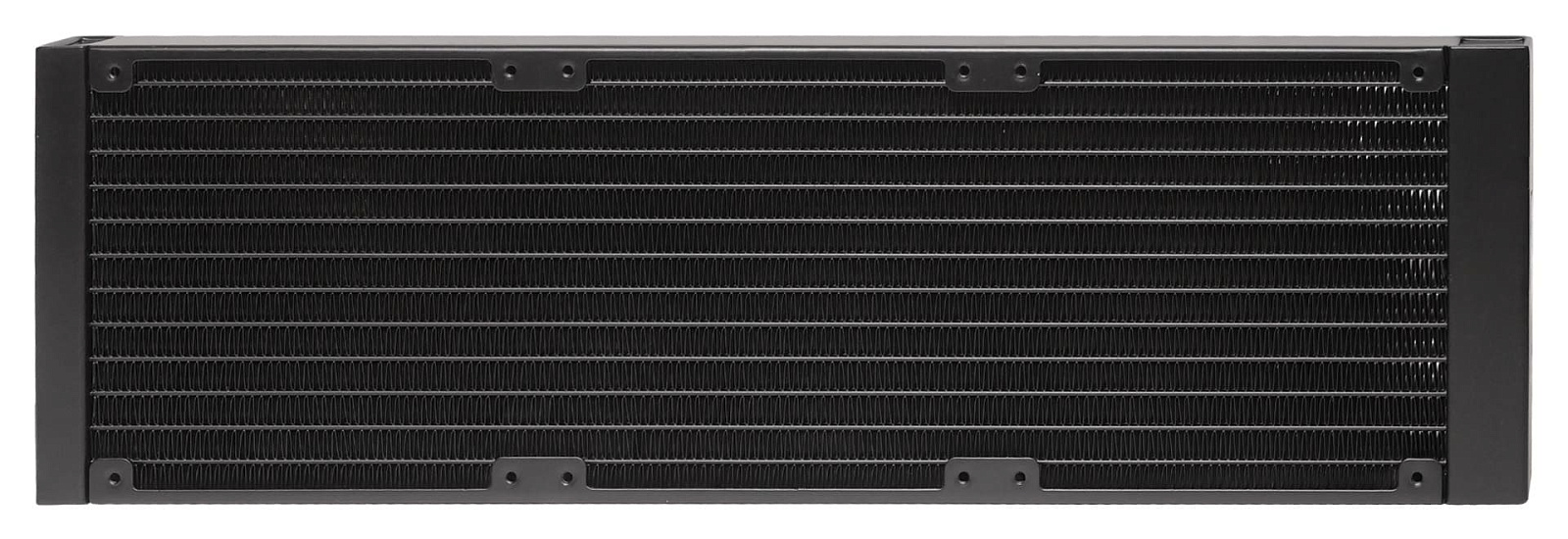

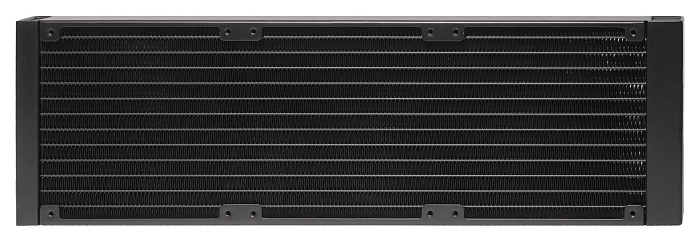

Алюминиевый радиатор имеет привычную для AIO-систем конструкцию. Его окраска в чёрный цвет, судя по всему, выполнялась после сборки и сварки каркаса, так как под выступами для крепления вентиляторов соты непрокрашены. Рабочее тело набрано двенадцатью каналами, полезная площадь которых увеличена плотным заполнением алюминиевой гофролентой.

Общая длина каркаса радиатора — 396 мм. На нём подготовлены выступы со стандартными резьбовыми крепёжными точками как для трёх 120 мм вентиляторов, так и для крепления в корпусе ПК.

Трубки со стороны водоблока присоединены угловыми поворотными фитингами с большим диапазоном углов поворота. Это хорошо, так как упрощает их установку и снижает нагрузку на соединения. Резиновые трубки дополнительно защищены нейлоновой оплёткой чёрного цвета. Их длина вместе с фитингами — 455 мм.

Как и у большинства недорогих СЖО, на радиаторе трубки опрессованы фитингами прямого типа без функции вращения в посадочных местах.

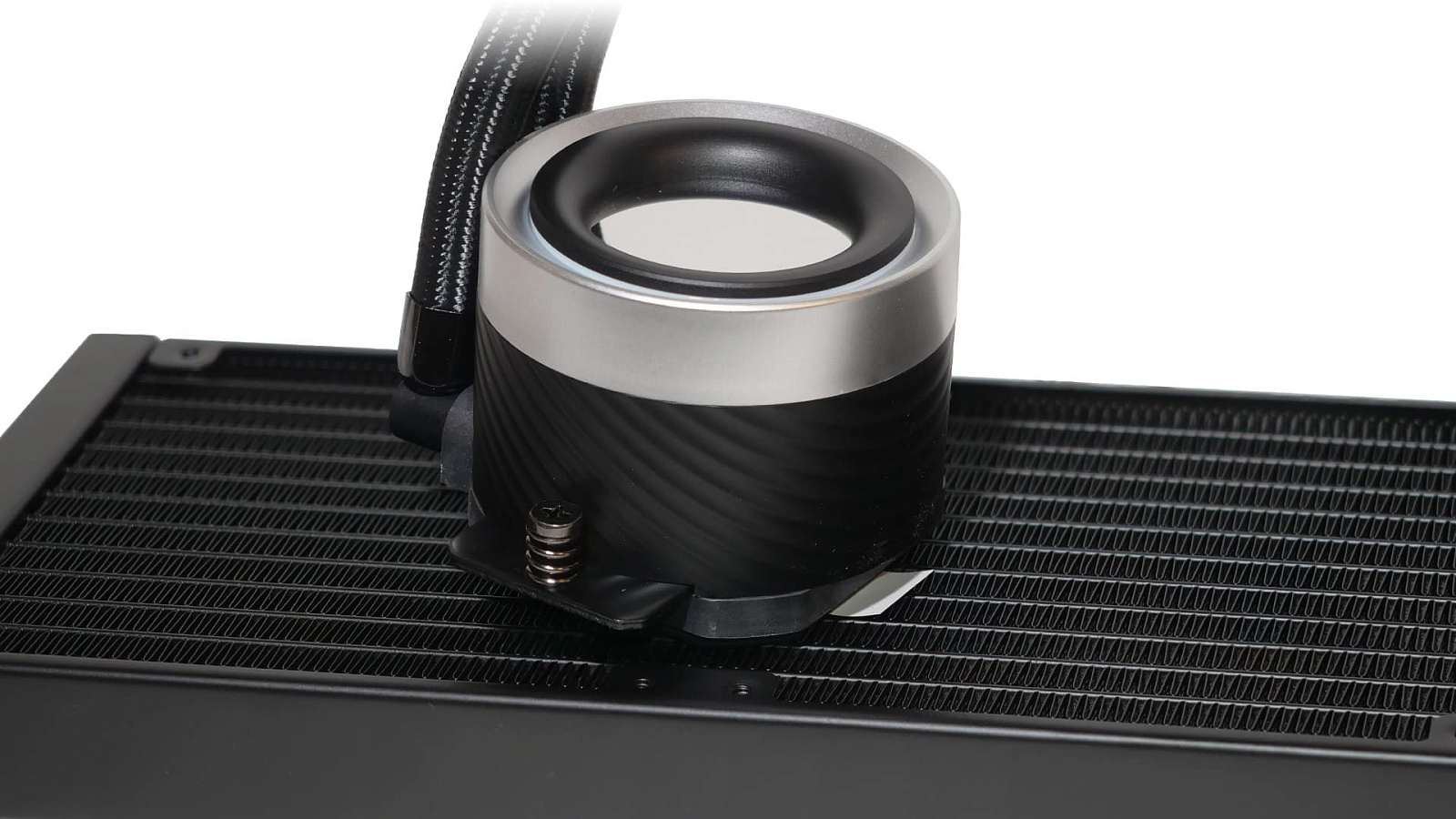

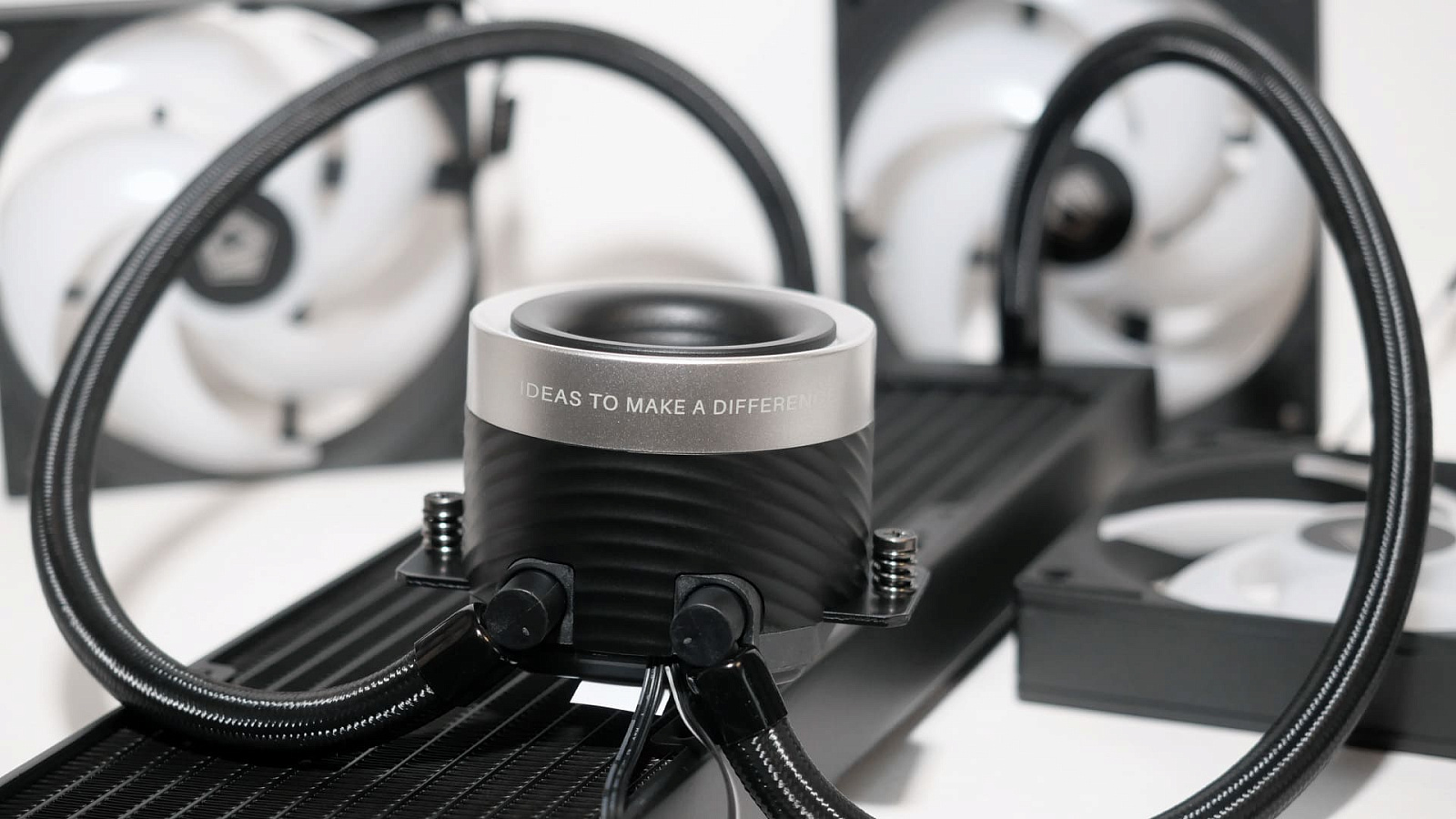

Водоблок сделан в форме цилиндрической башни с диаметром 72 мм и высотой ~60 мм с размещённым в верхней части декоративным блоком с элементом ARGB-подсветки. Он вращается, поэтому можно "подогнать" светящийся "рисунок" под углы наклона комплектующих в нестандартных корпусах и конфигурациях. Корпус пластиковый с хорошей подгонкой деталей и качественно окрашенный.

Провода для подключения подсветки водоблока и питания насоса аккуратно выведены несъёмным кабелем в районе фитингов. Заявленное значение тока потребления умеренное — 0,45 А, поэтому для подключения можно использовать практически любой типовой DC (трёхконтактный) или PWM (четырёхконтактный) типовой разъём для вентиляторов на материнских платах или отдельных контроллерах.

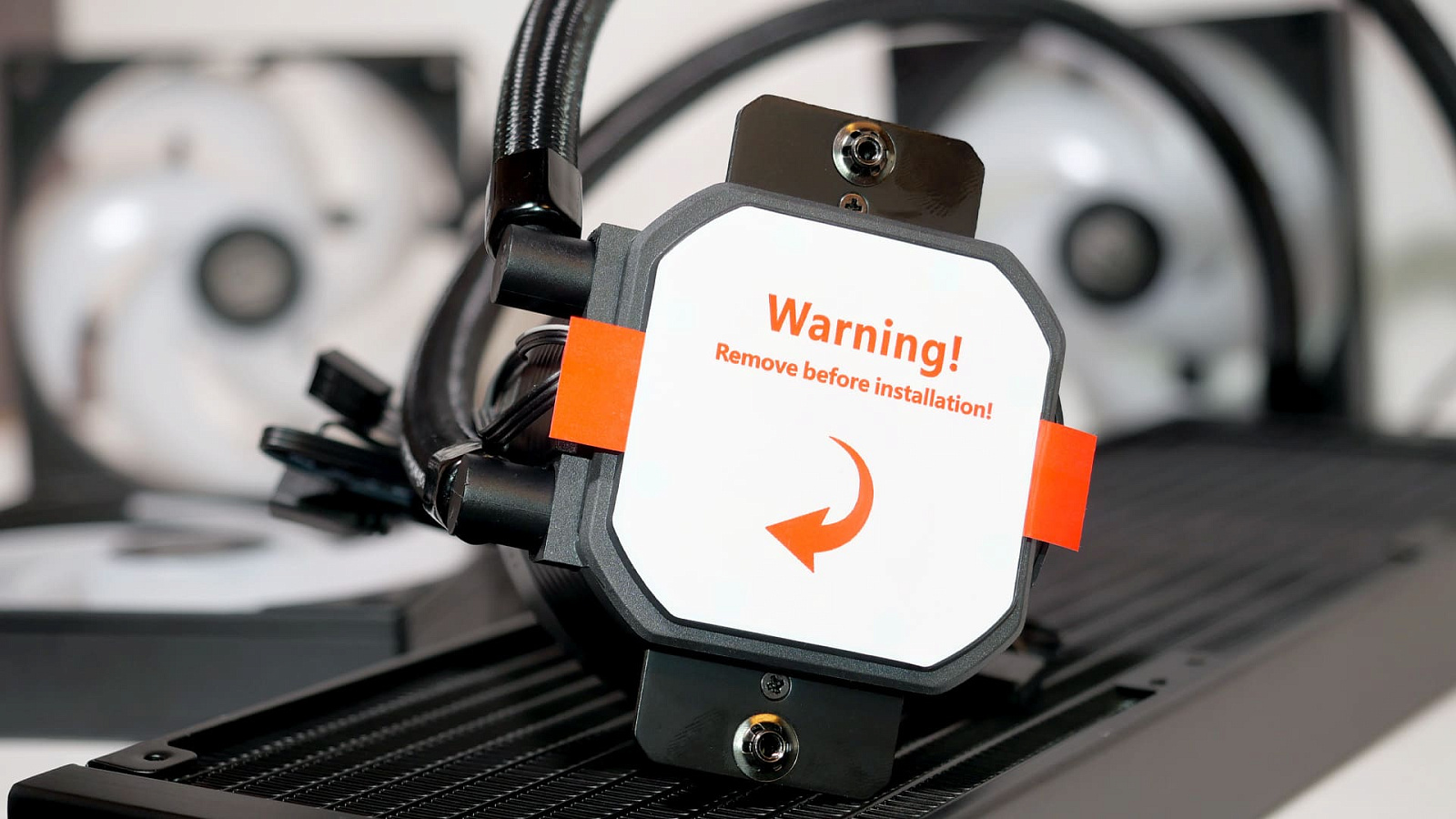

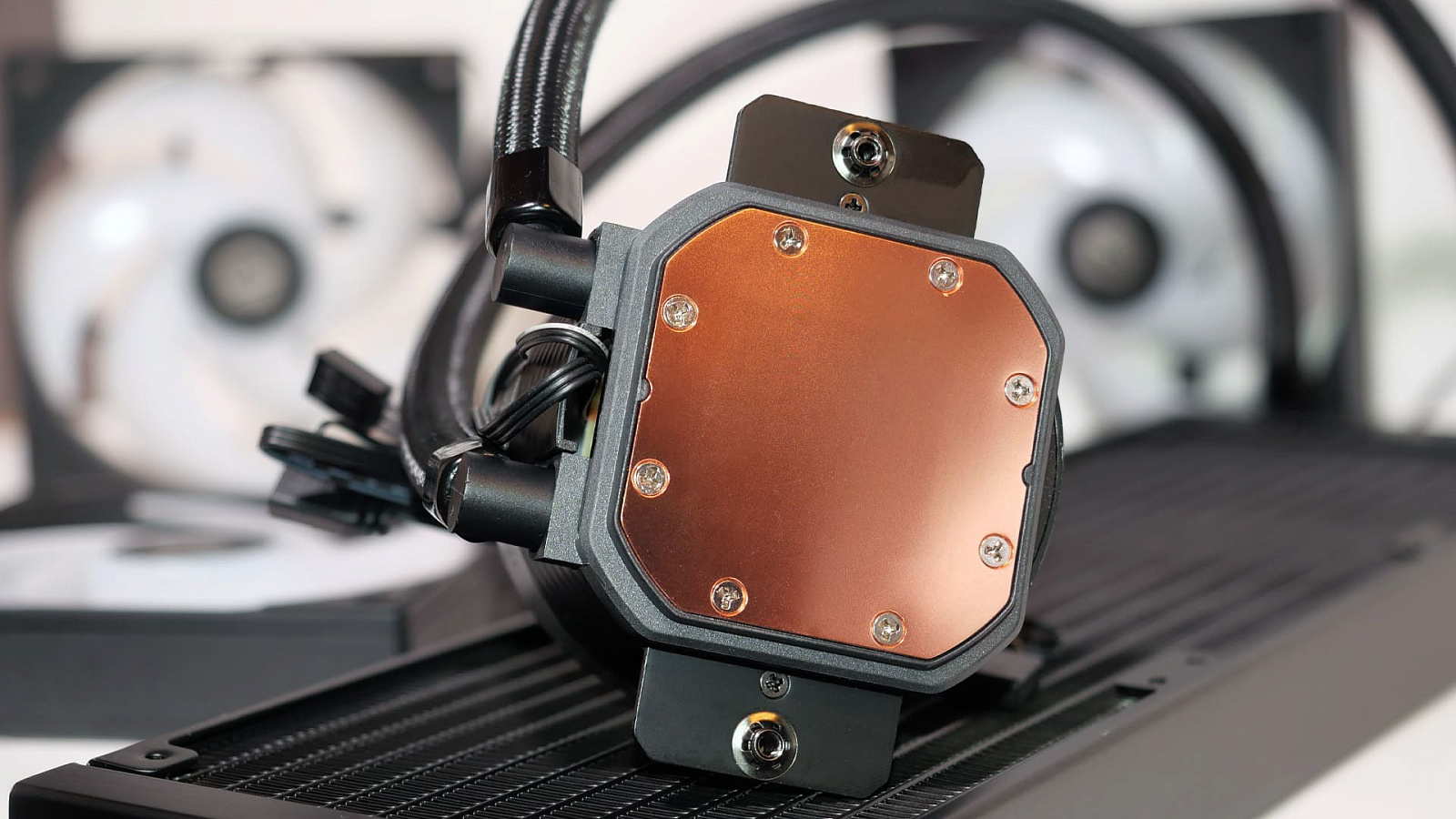

В основании водоблока применена медная пластина со скошенными углами и наружными размерами приблизительно 54 x 54 мм. Производитель явно не хочет, чтобы пользователь имел возможность её легко снять для возможного обслуживания, так как применил восемь винтов малораспространённым трёхлучевым шлицем. На пластине наклеена белая транспортировочная защитная плёнка белого цвета с напоминанием на английском языке о необходимости удалить её перед нанесением термопасты и установкой на процессор.

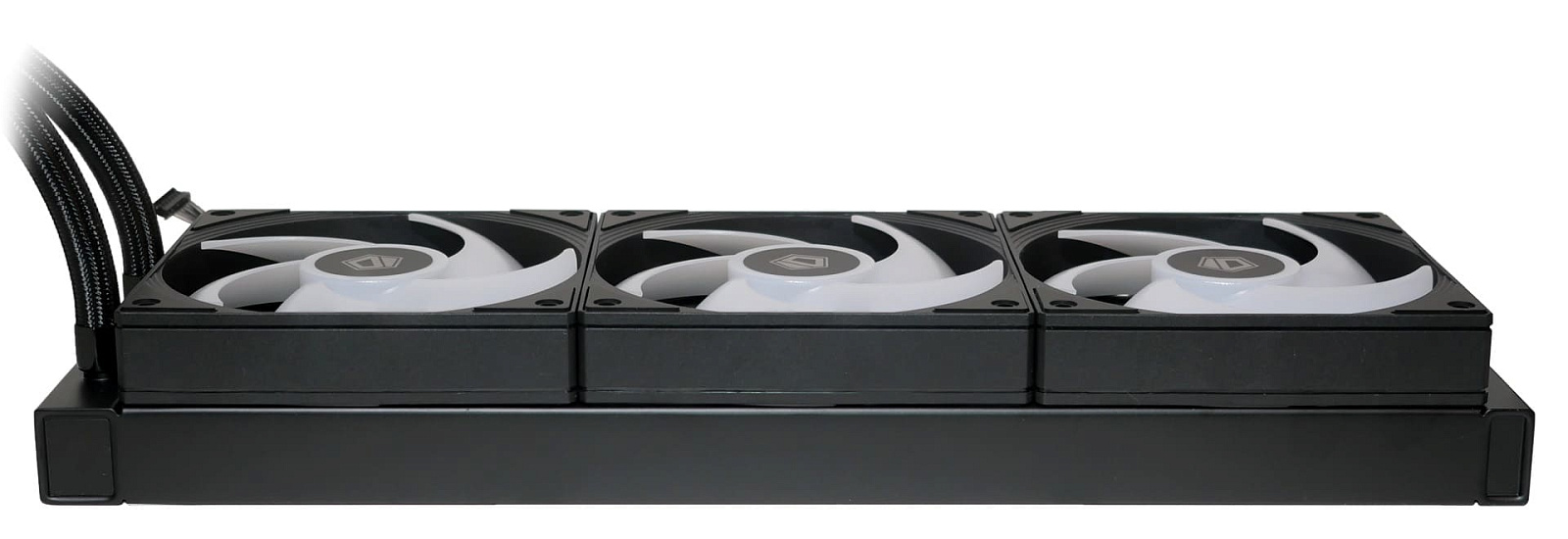

Комплектные вентиляторы вложены в коробке отдельно. Их при сборке СЖО потребуется прикрутить самостоятельно. Для этого в комплекте прилагаются удлинённые винты. Резьбовые отверстия на радиаторе хорошего качества и точной подгонки. Высота каркаса радиатора — типовые 27 мм. В сумме с высотой вентиляторов в 25 мм получаются стандартные для AIO-систем 52 мм.

Пример установки на сокет LGA 1700

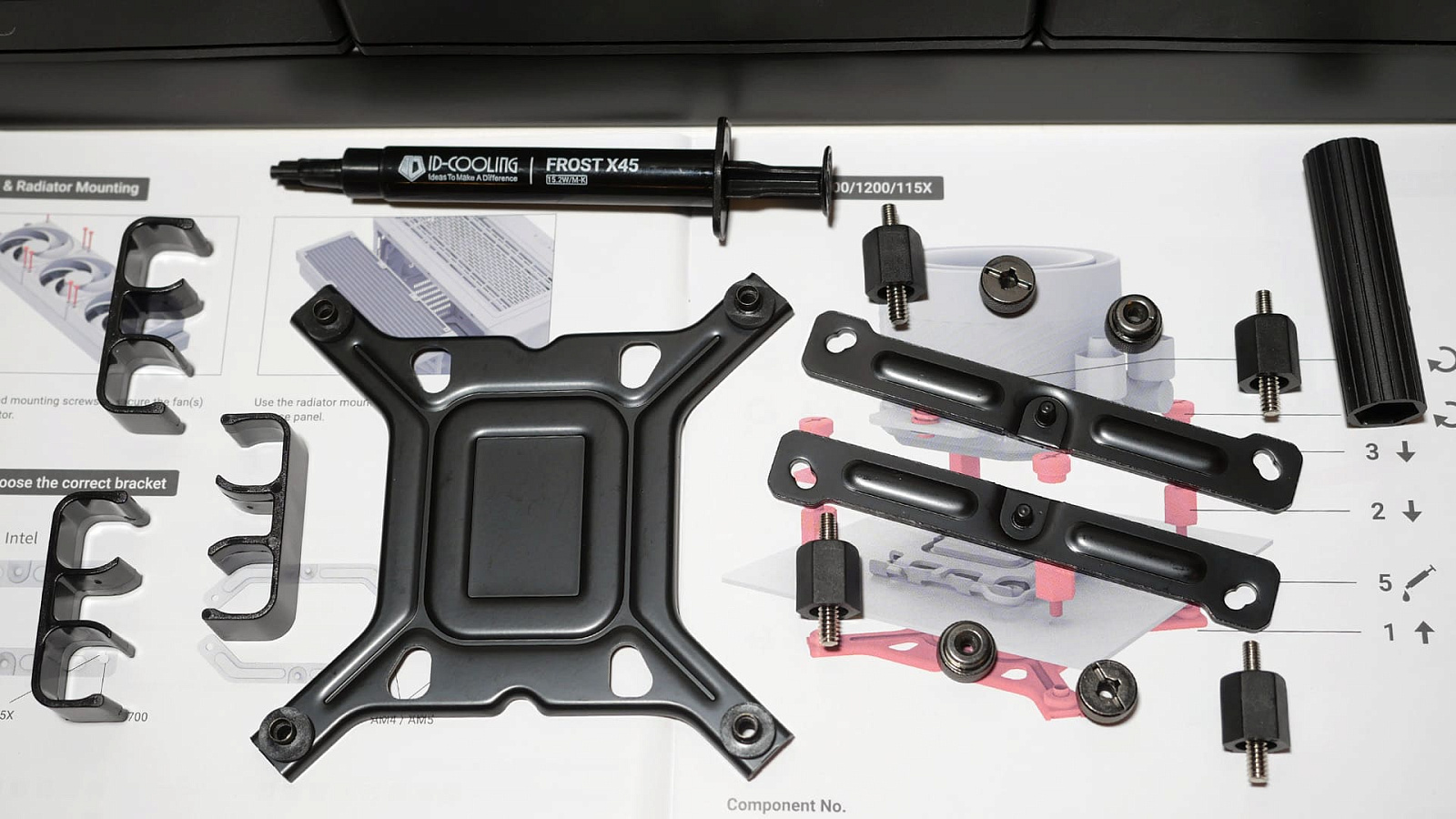

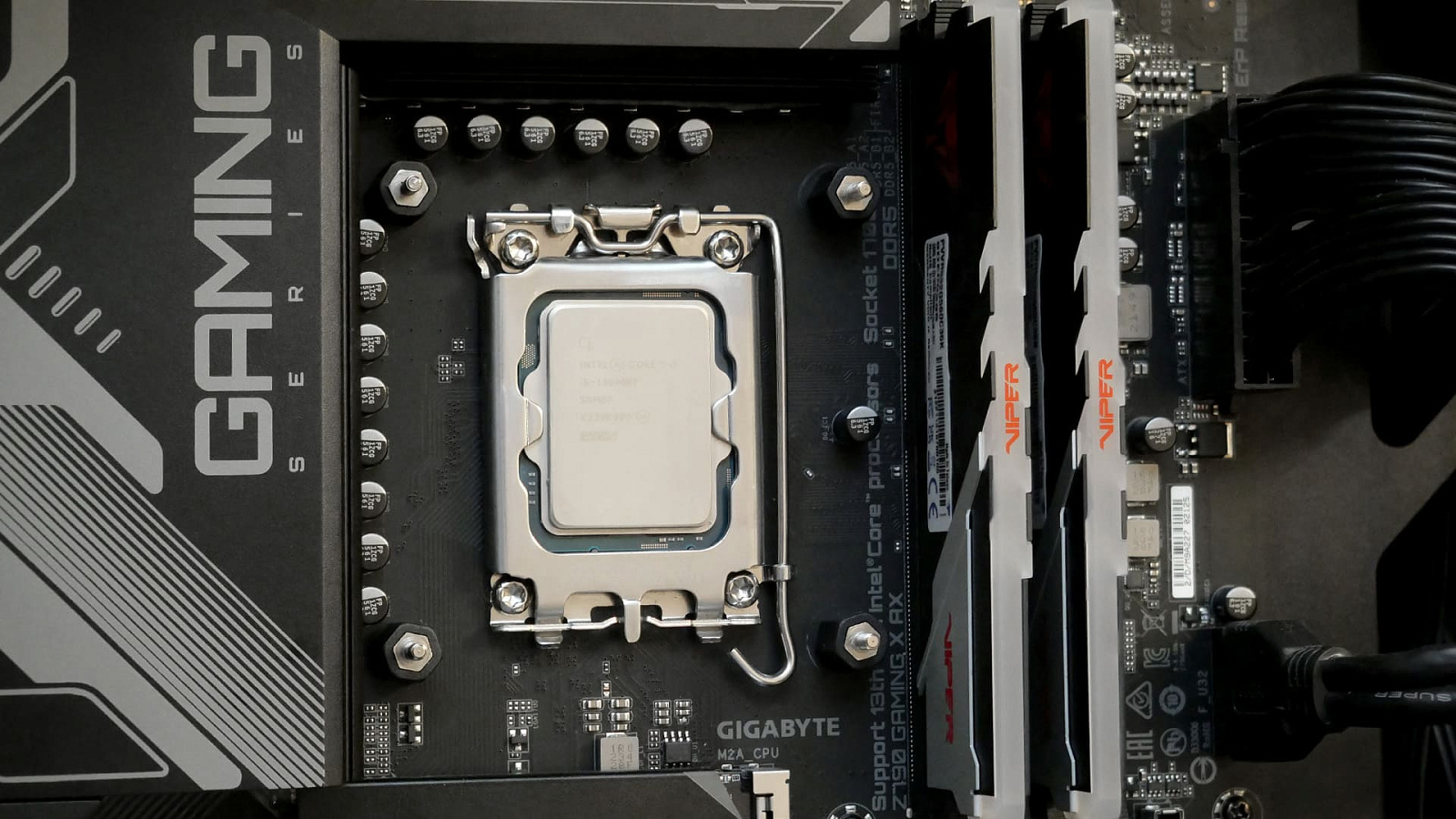

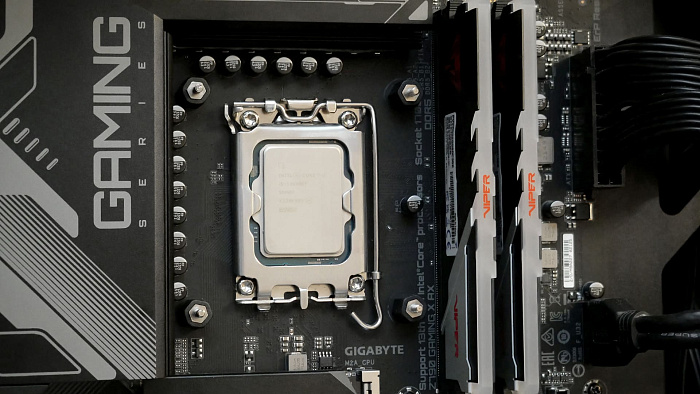

Тестирование системы охлаждения ID-COOLING FX360 INF выполнялось на стенде с процессором Intel Core i5-13600KF, установленном в сокет LGA 1700. Сборка креплений для этого процессорного разъёма несложная. Потребуются следующие компоненты из комплекта поставки: металлическая рамка на водоблок, металлический бэкплейт с предустановленными направляющими, четыре пластиковые подставки в виде полых цилиндров и четыре металлические гайки с накатанной головкой.

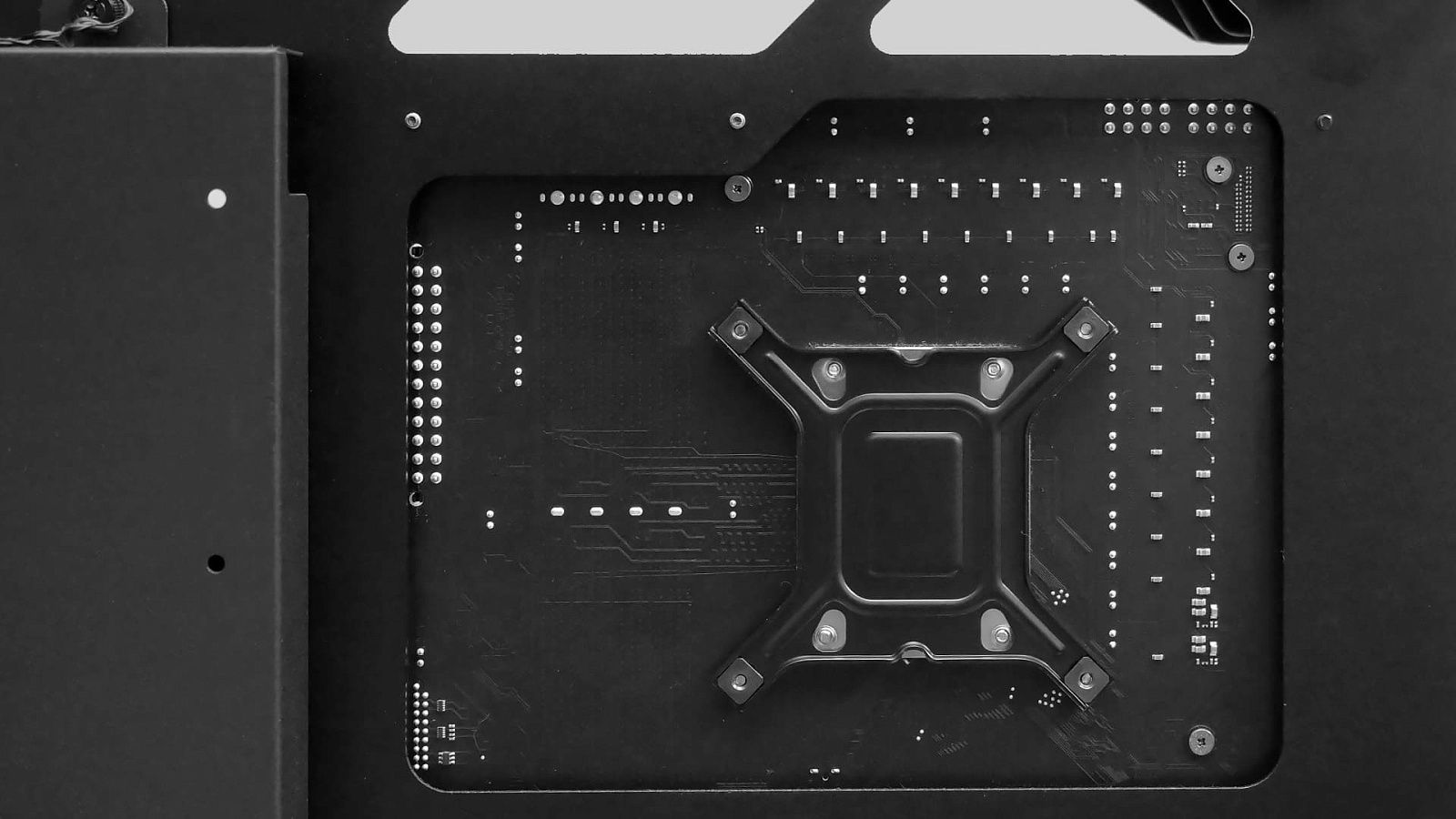

Сборка сокетных креплений на LGA1700 начинается с установки бэкплейта на обратную сторону материнской платы. Он никак не фиксируется (двустороннего скотча нет), поэтому в момент прикручивания его необходимо придерживать рукой на месте.

С лицевой стороны материнской платы в выступающие кончики бэкплейта вкручиваются специальные металлические винтовые подставки с пластиковыми накладками на корпусах. Они закручиваются до упора от руки.

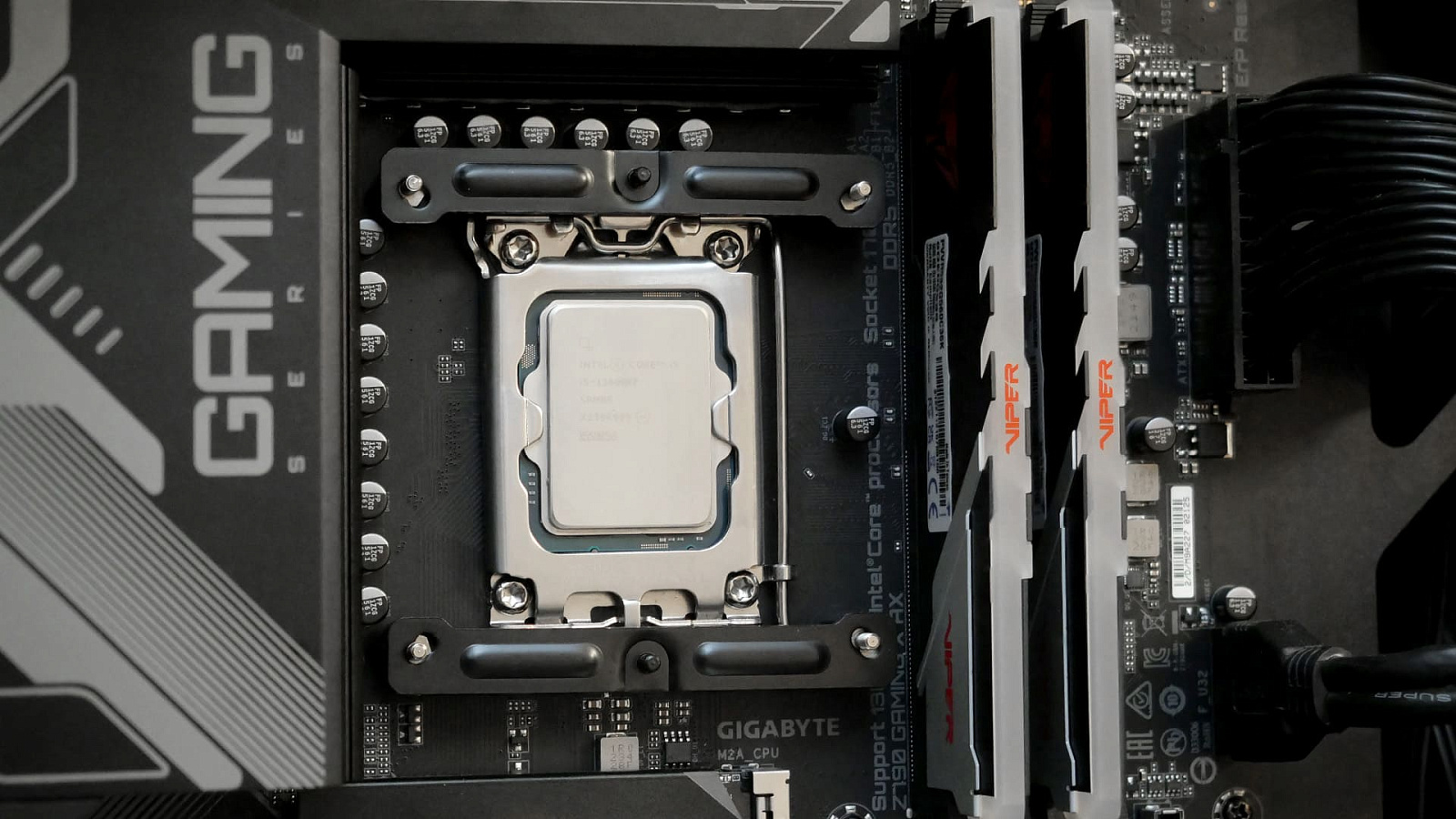

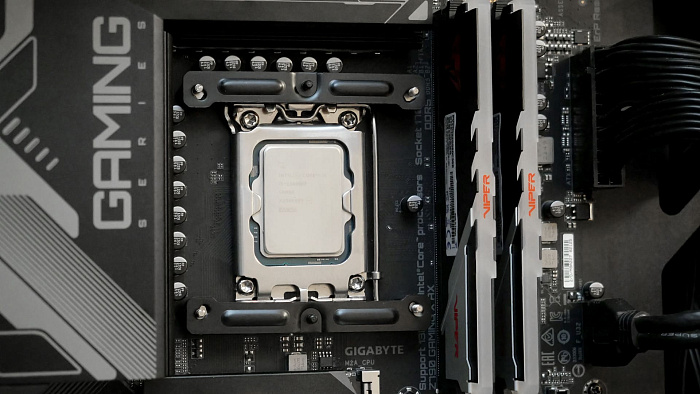

На подставки надеваются две металлические направляющие выступами в районе крепежных отверстий внутрь.

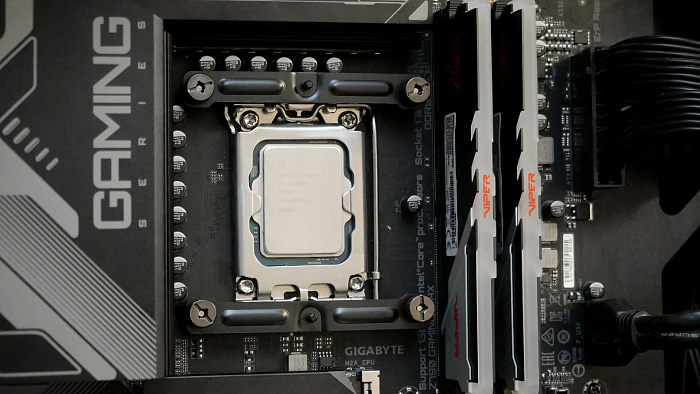

Направляющие фиксируются на местах гайками с накатанной головкой.

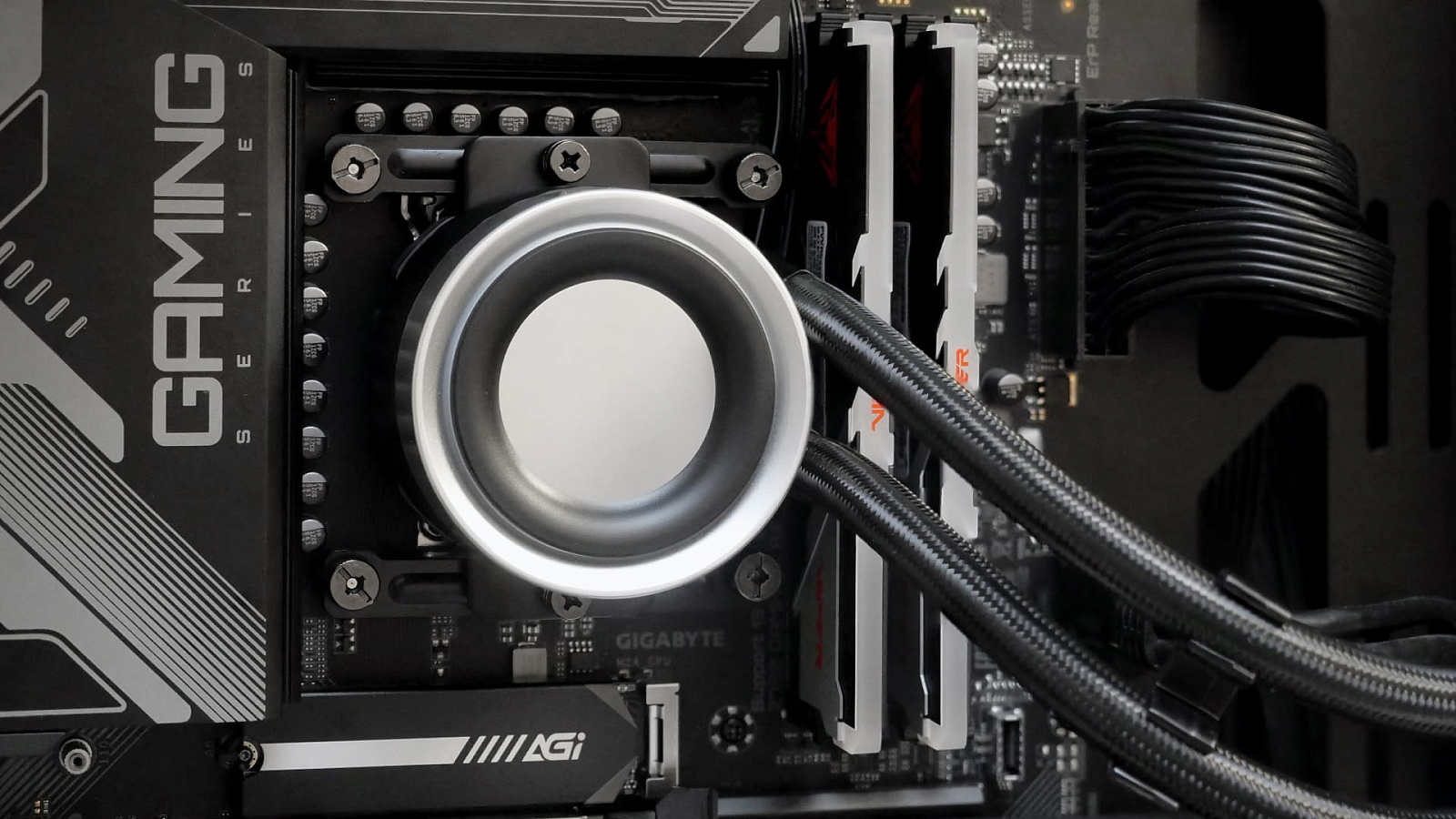

Водоблок прикручивается на собранные околосокетные крепления после нанесения на крышку процессора тонкого слоя термопасты. Крепление двухточечное, но благодаря толстым пластинам в основании самого водоблока достаточно прочное и без перекосов.

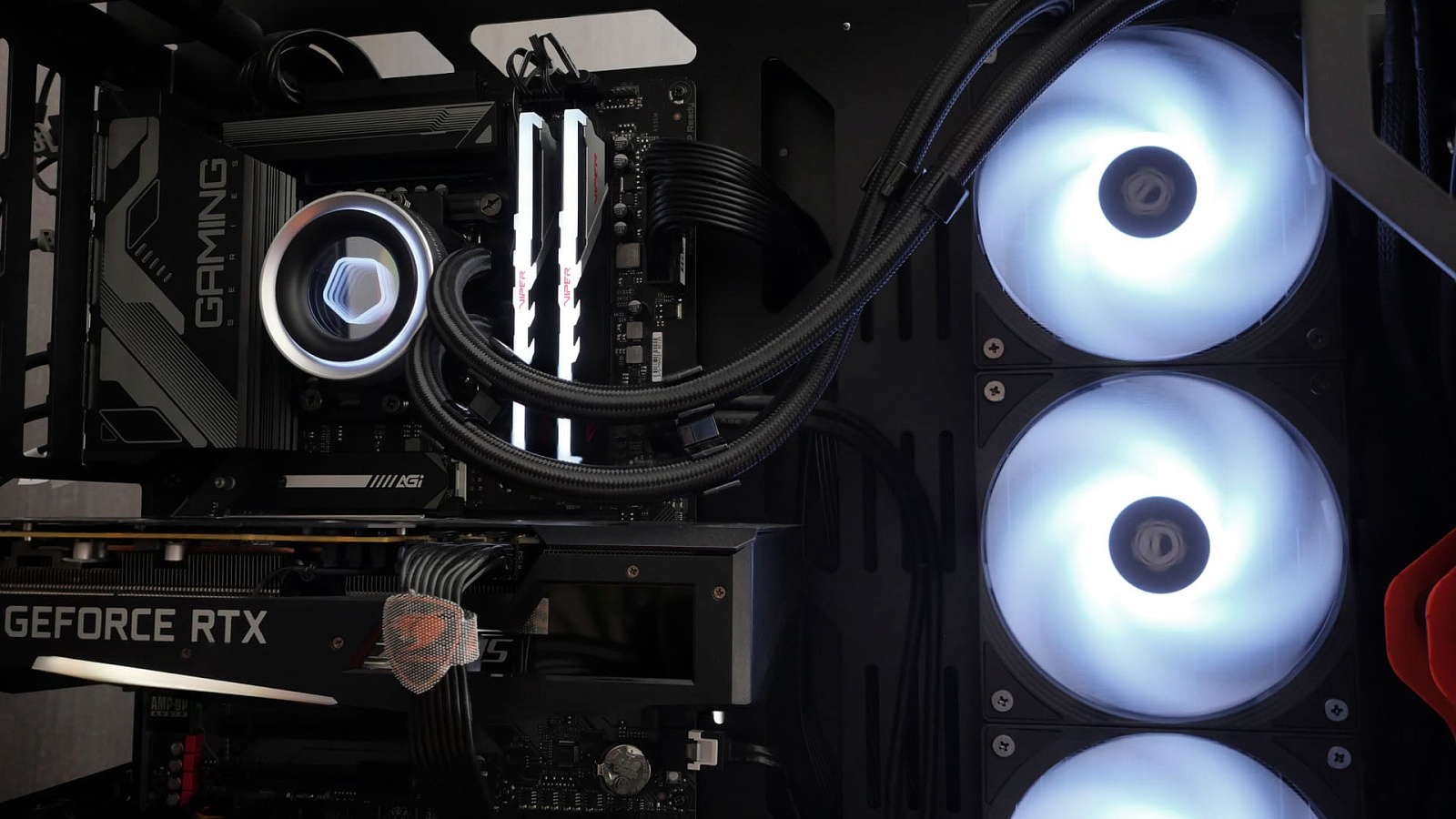

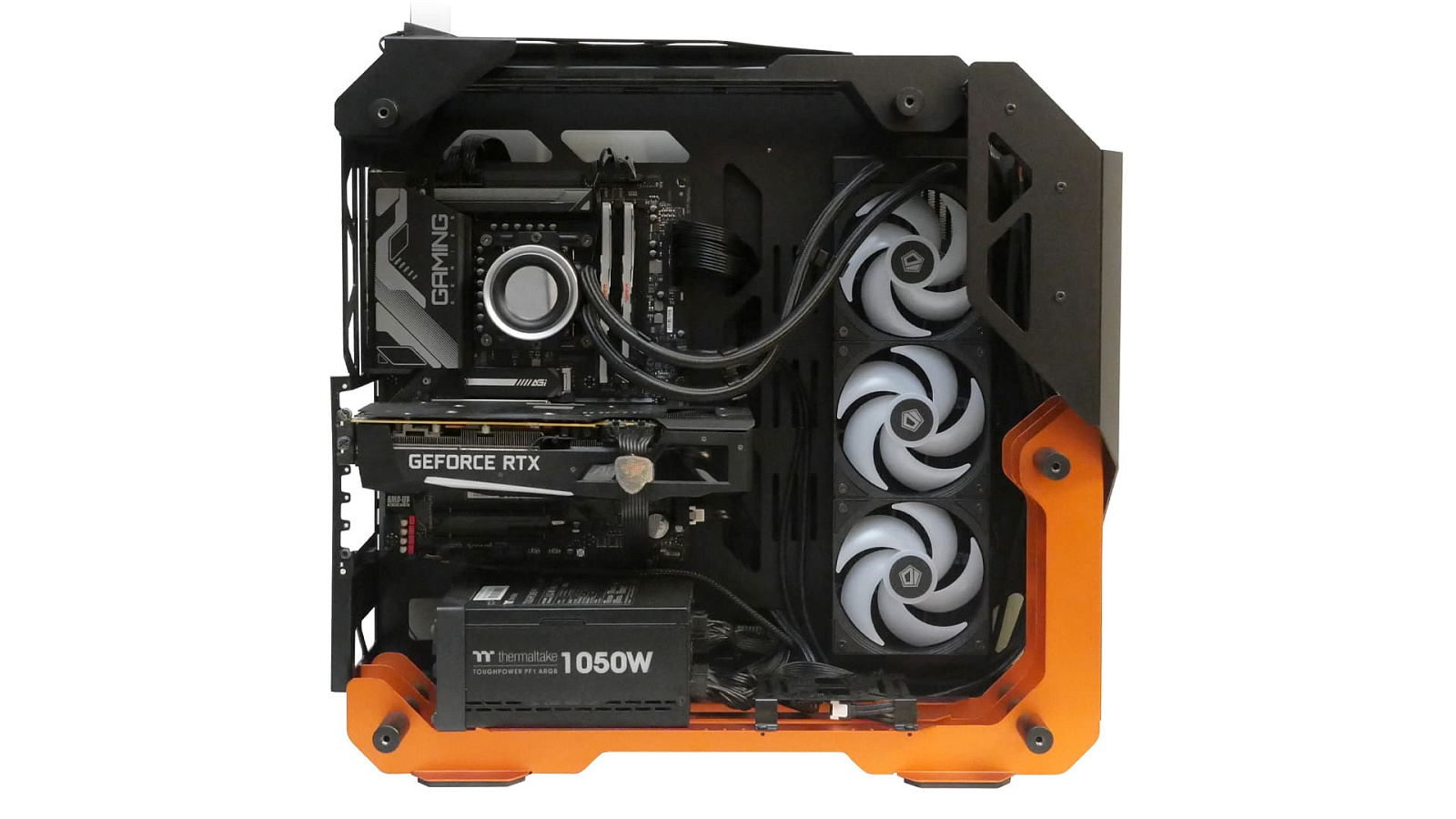

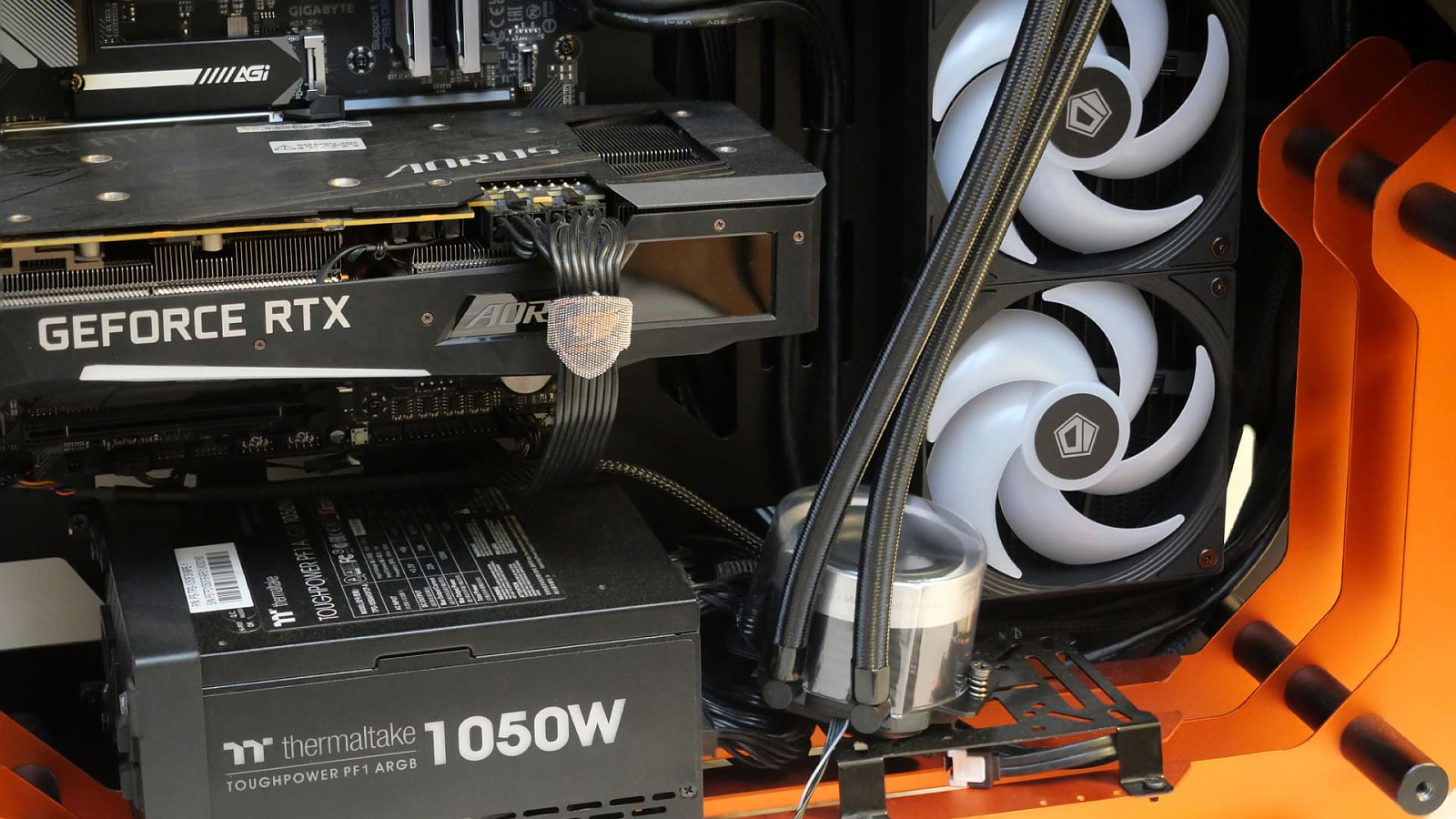

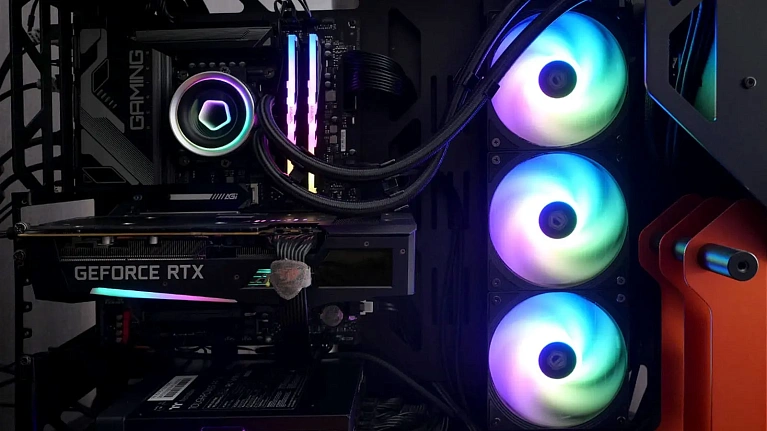

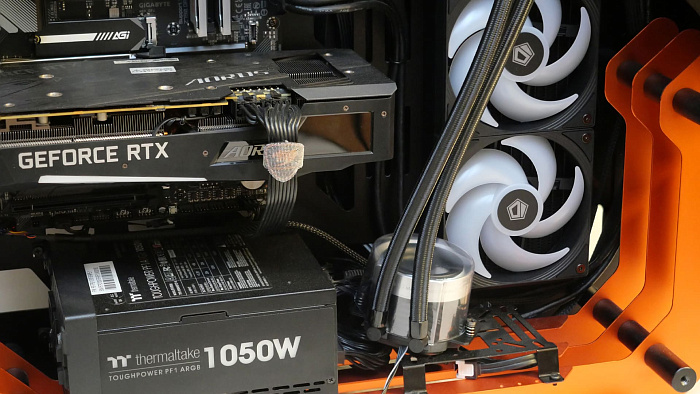

Крепежные отверстия радиатора сделаны точно, а его 396 мм длины обеспечивают хорошую совместимость с корпусами, для которых производителем заявлена поддержка 360 мм AIO-систем охлаждения. В тестовом Cougar Blazer для таких СЖО предусмотрена выделенная вертикальная область правее материнской платы ближе к передней части корпуса, в которую всё легко вместилось.

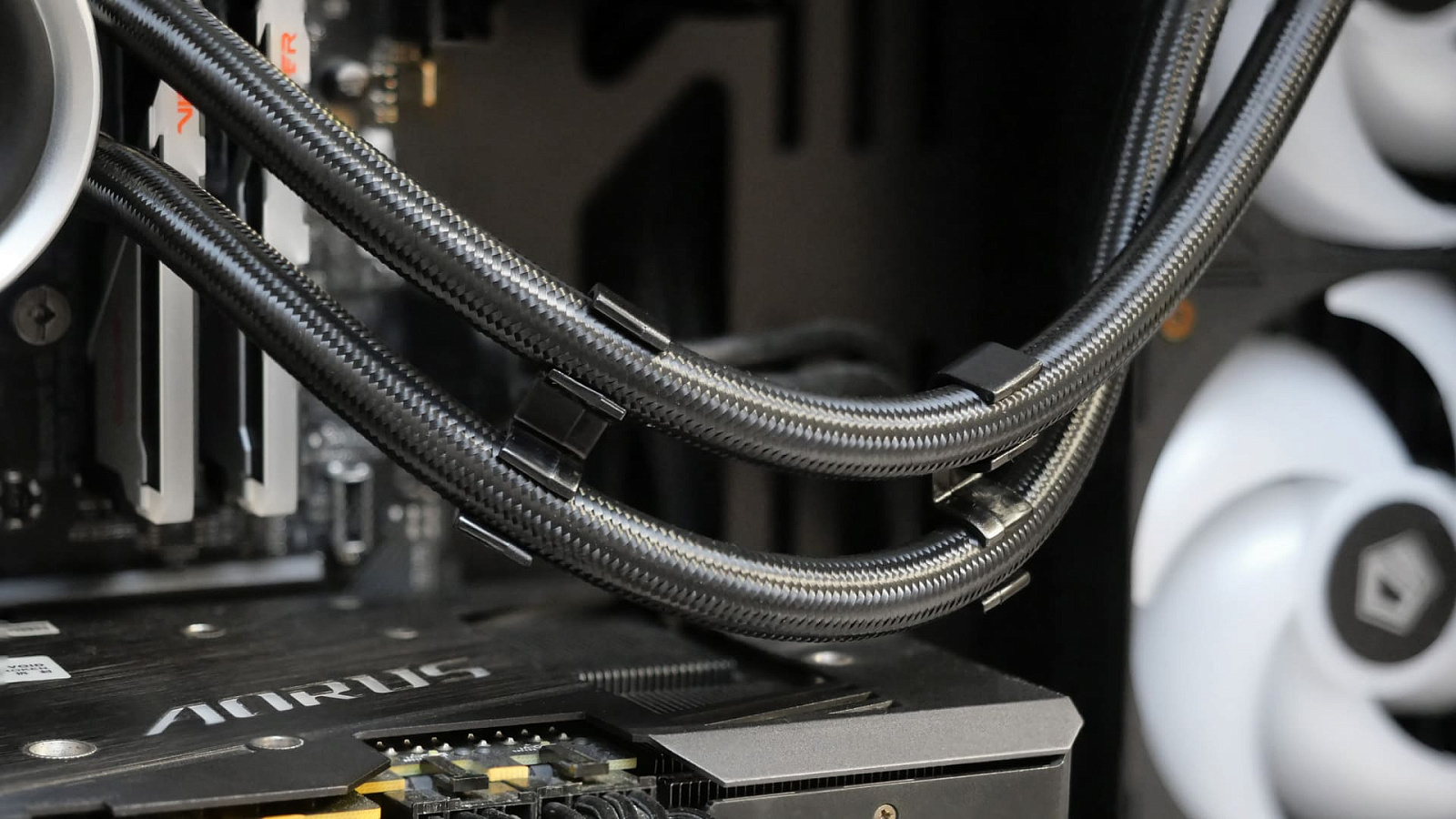

Гибкие шланги можно относительно аккуратно уложить с помощью трёх пластиковых клипс-органайзеров. Они легко устанавливаются и снимаются.

Подсветка

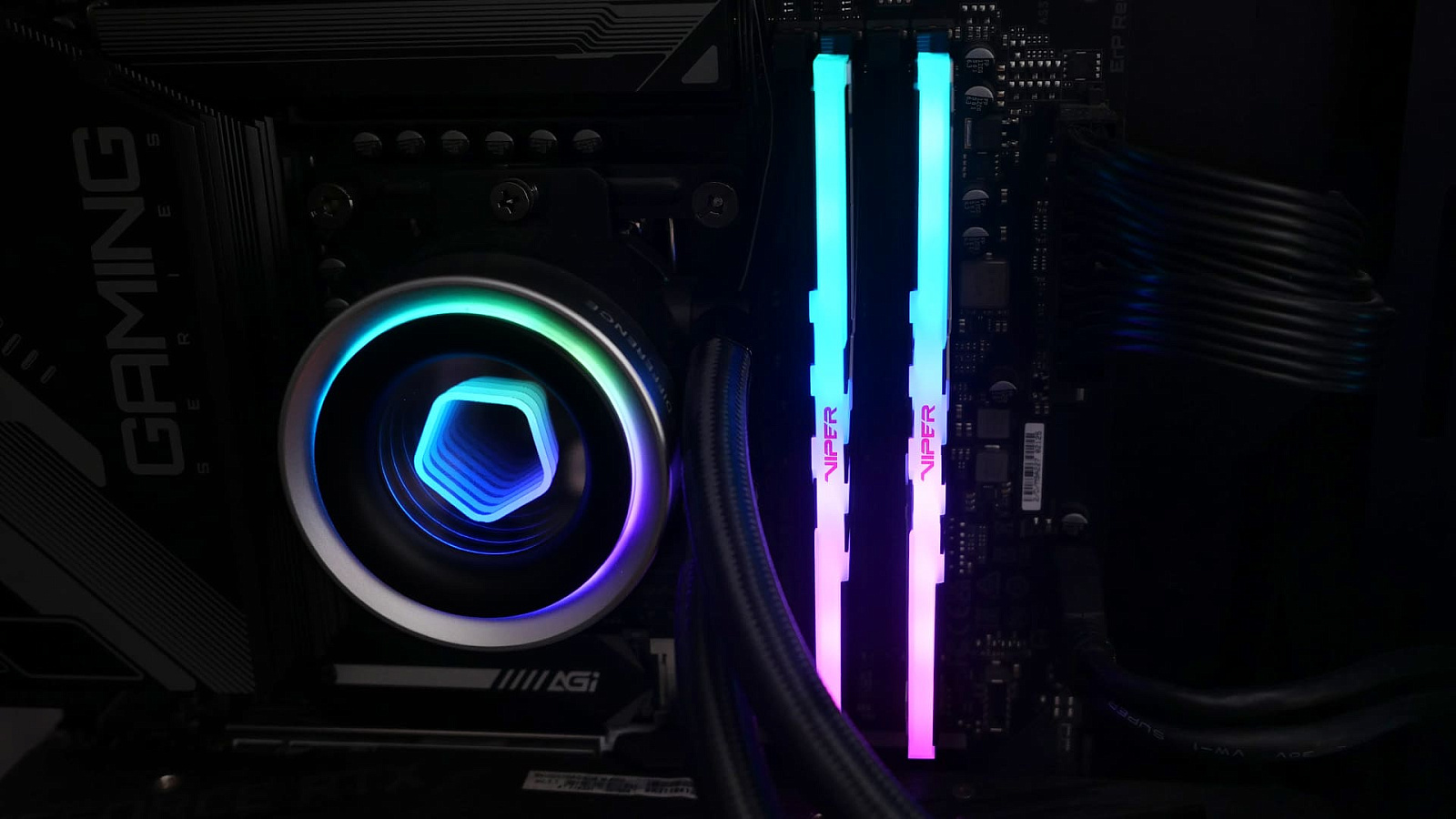

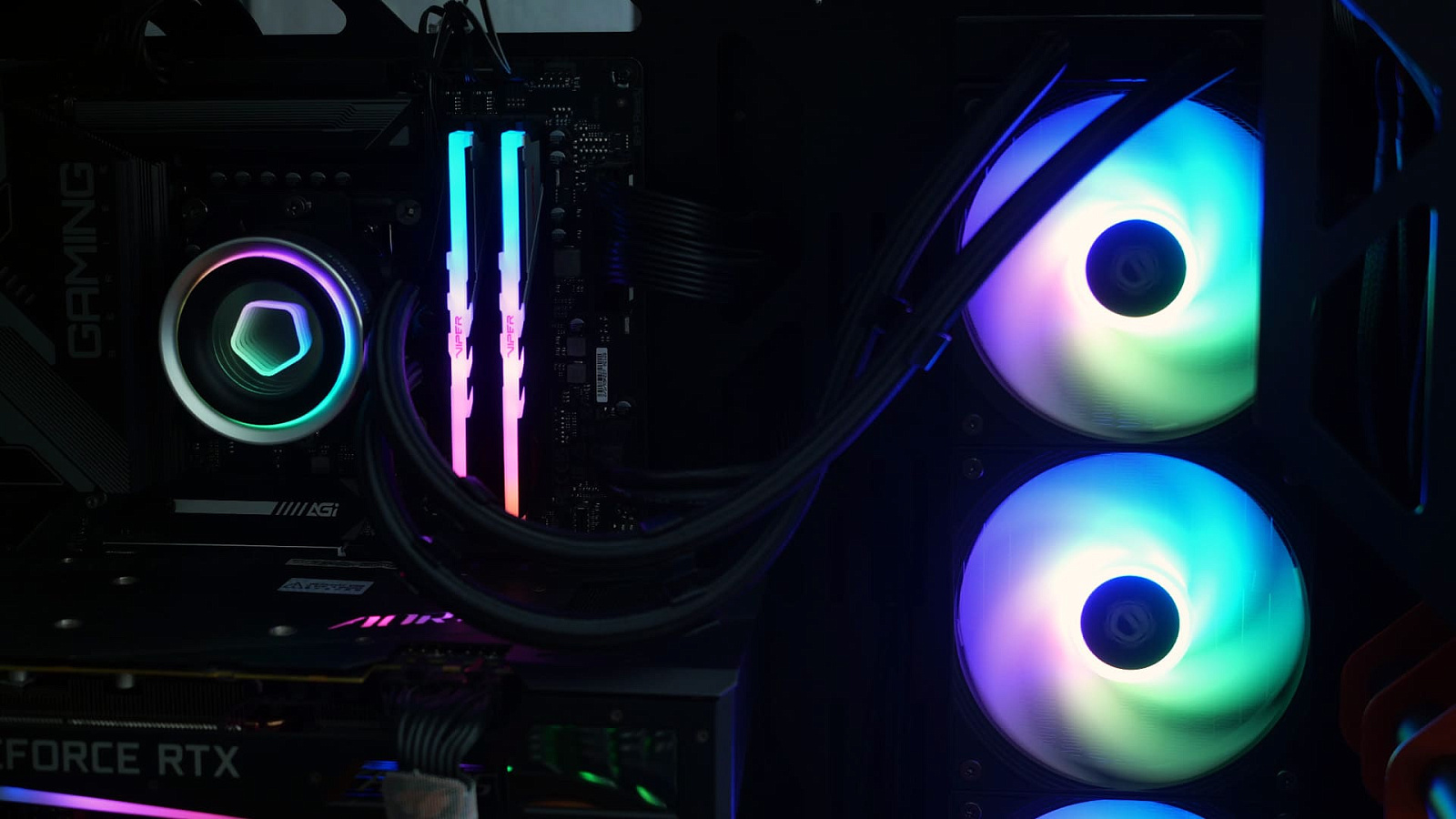

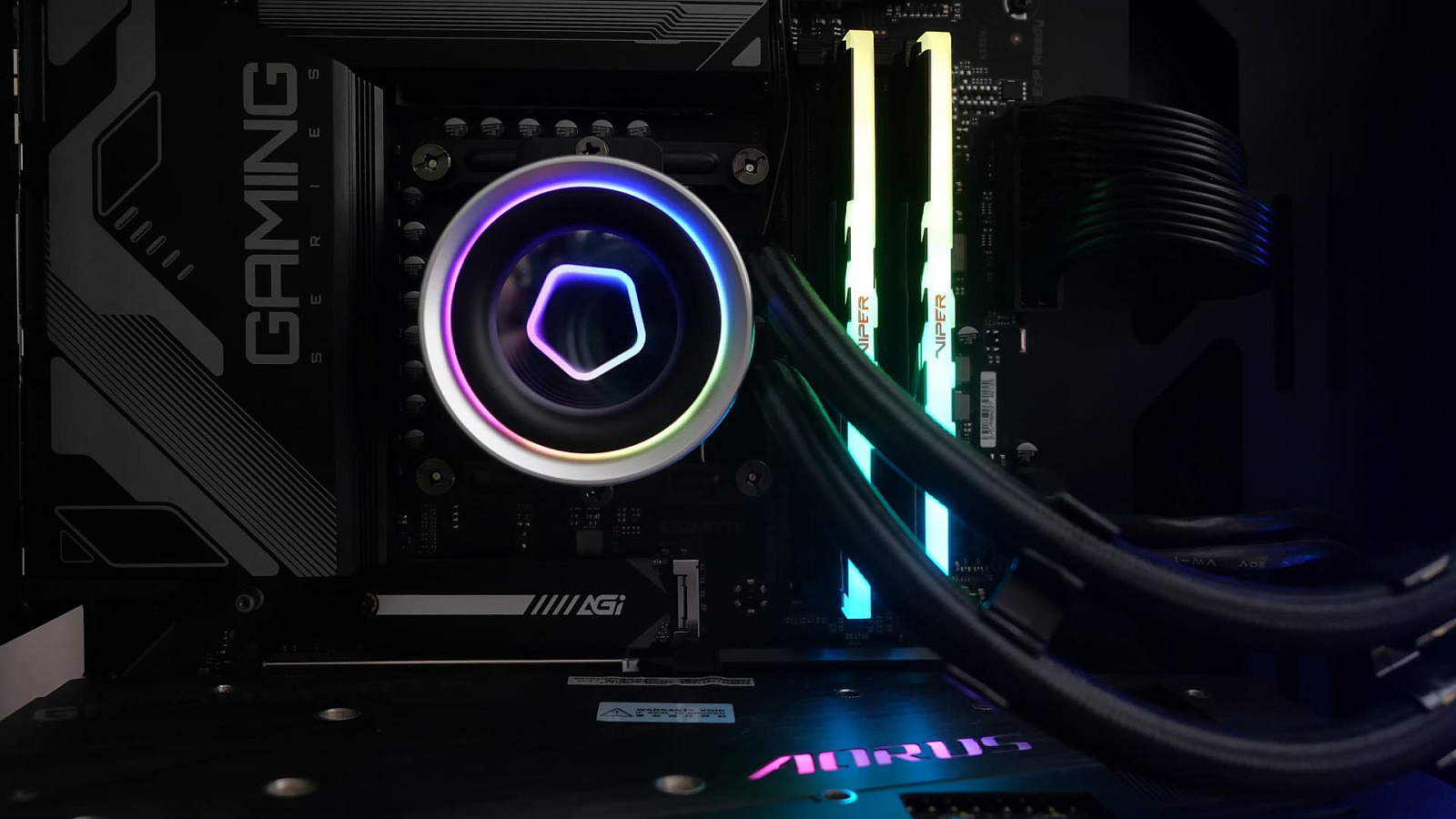

У ID-COOLING FX360 INF подсветка условно разделена на две зоны: зеркальная ARGB-зона с эффектом бесконечности на верхней части водоблока и заполняющая ARGB-подсветка крыльчатки вентиляторов. В качестве основы для рисунка с эффектом бесконечности выбран пятиконечный контур от логотипа ID-COOLING. Сам эффект проявляется, только если смотреть на водоблок под углом.

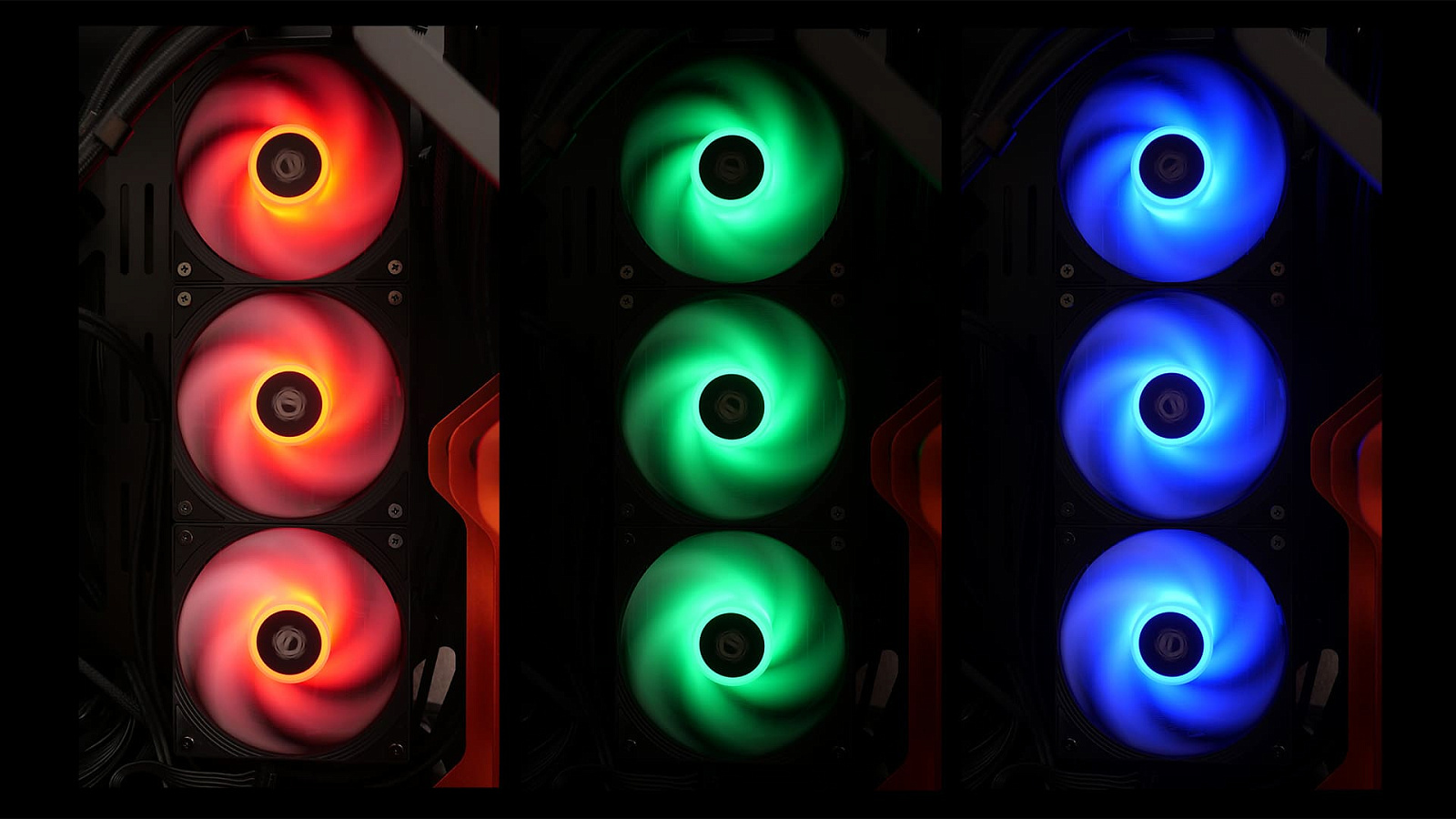

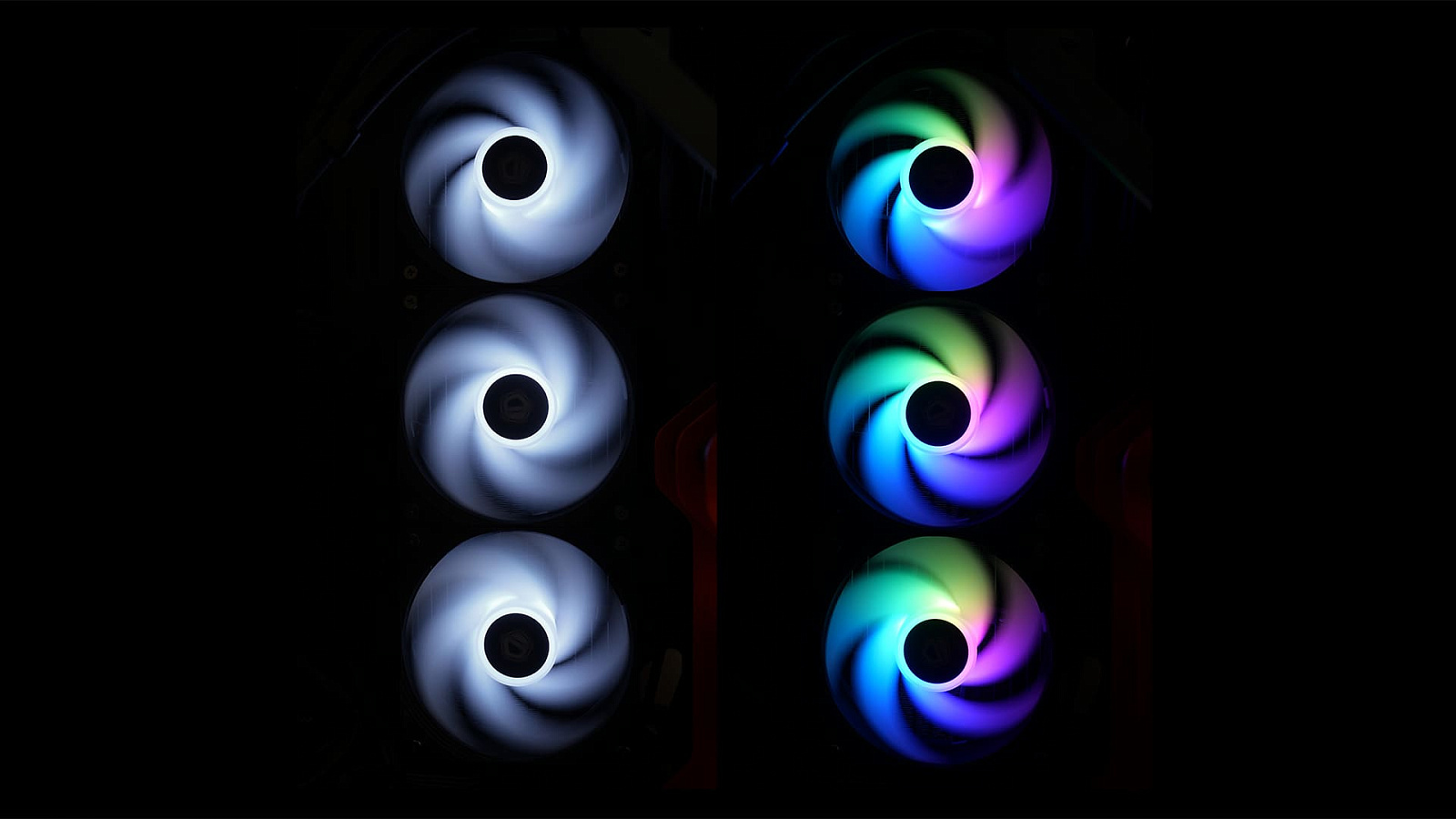

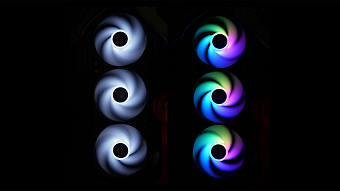

Управляемая подсветка вентиляторов обеспечивается ARGB-светодиодами, которые спрятаны по окружности центральной части крыльчатки, скрытой под непрозрачными наклейками с логотипом ID. Полупрозрачные лопасти при вращении создают эффект заливки без резких переходов цвета. В целом такая реализация далеко не нова и характерна для преобладающего большинства 120 мм вентиляторов с ARGB-подсветкой у продаваемых устройств.

При включении проводов питания и синхронизации ARGB-подсветки в единую цепочку легко добиться эффекта равномерного перехода цветовых эффектов между водоблоком и вентиляторами, а также синхронизировать их с другими устройствами с управляемой подсветкой. Благо, что большинство устройств сейчас используются в качестве стандарта де-факто трёхконтактные разъёмы 5V-D-G для addressable RGB-лент с питанием 5 Вольт, что позволяет легко связывать устройства в единые цепи с программным управлением эффектами, цветом и яркостью.

Тестирование

ID-COOLING FX360 INF протестирована на ПК с конфигурацией, указанной в таблице ниже. Температура компонентов контролировалась по показаниям датчиков с помощью утилиты HWiNFO64 версии 8.14. Для стресс-тестирования применялись утилиты: AIDA64 7.30.6900 (System Stability Test, CPU+FPU), Furmark 1.38.1.0 (CPU Burner 0.1.0, 20 потоков), OCCT 13.1.10 (Power, PL=200W), Prime95 30.5 build 1 (Small FFT's, 14 потоков).

Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры в разрешении 2K (2560x1440 точек) в FarCry 6, FarCry New Dawn (UPlay) при максимальных настройках графики, No Man's Sky (STEAM) при ультра настройках графики с ограничением FPS=60 и PUBG: Battlegrounds (STEAM) при ультра настройках графики. Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс

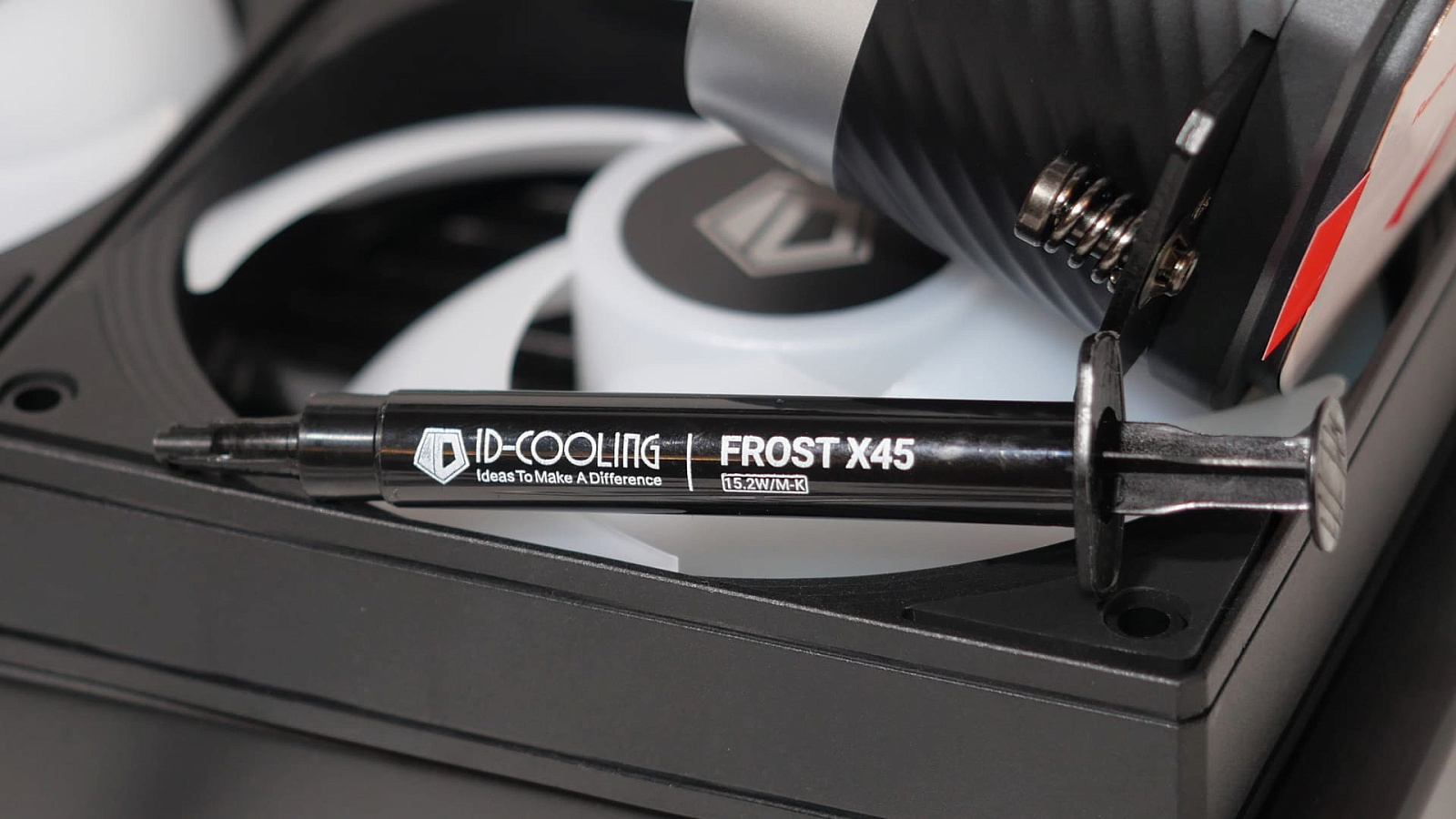

Вместе с ID-COOLING FX360 INF прилагается термопаста ID-COOLING FROST X45 в шприце. Она имеет высокие заявленные показатели теплопроводности 15,2 Вт/мК и достаточно легко наносится на металлические поверхности. Вязкость средняя, достаточная для саморазравнивания под давлением установленного на сокетные крепления водоблока.

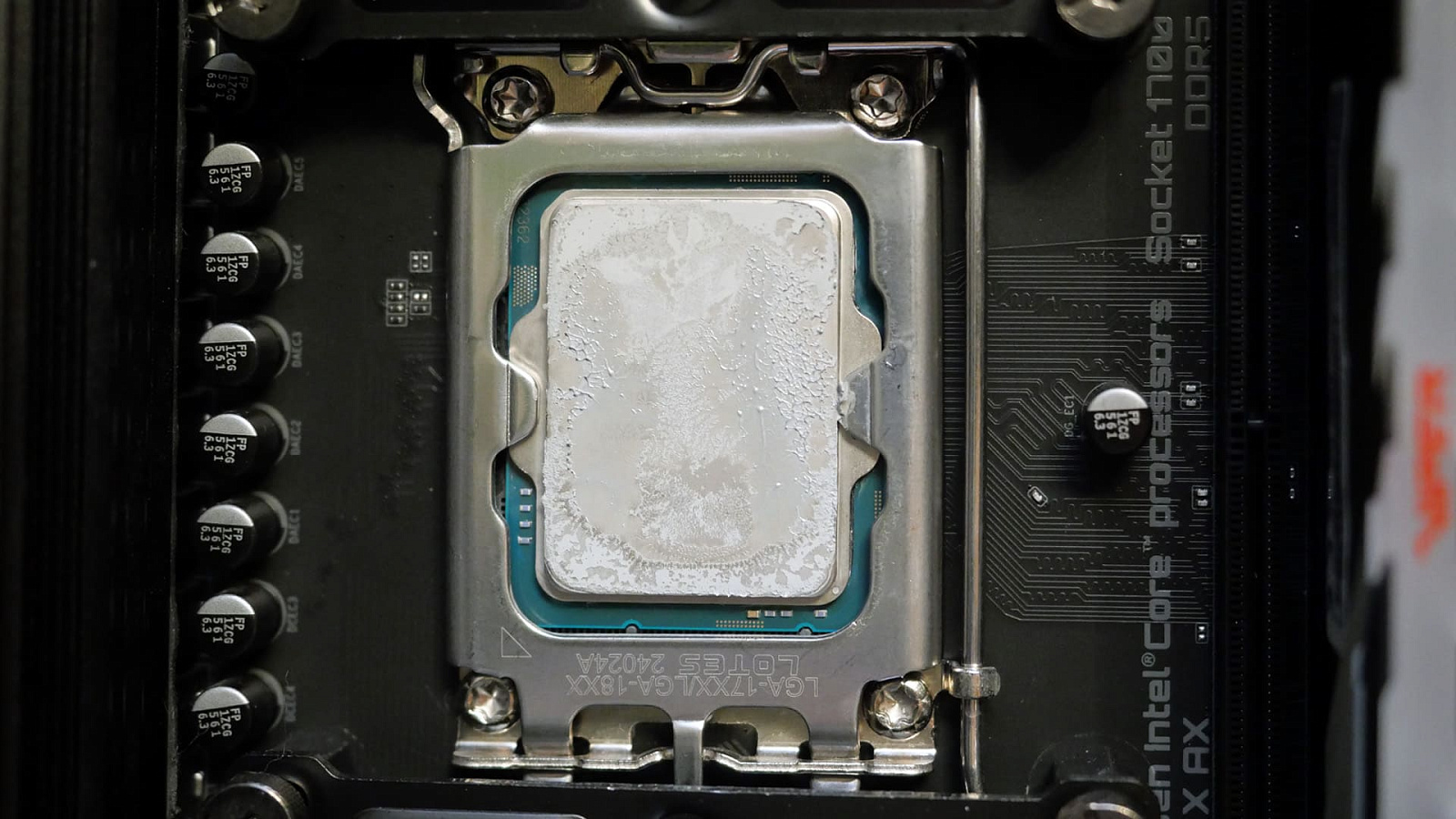

Оценка основания водоблока

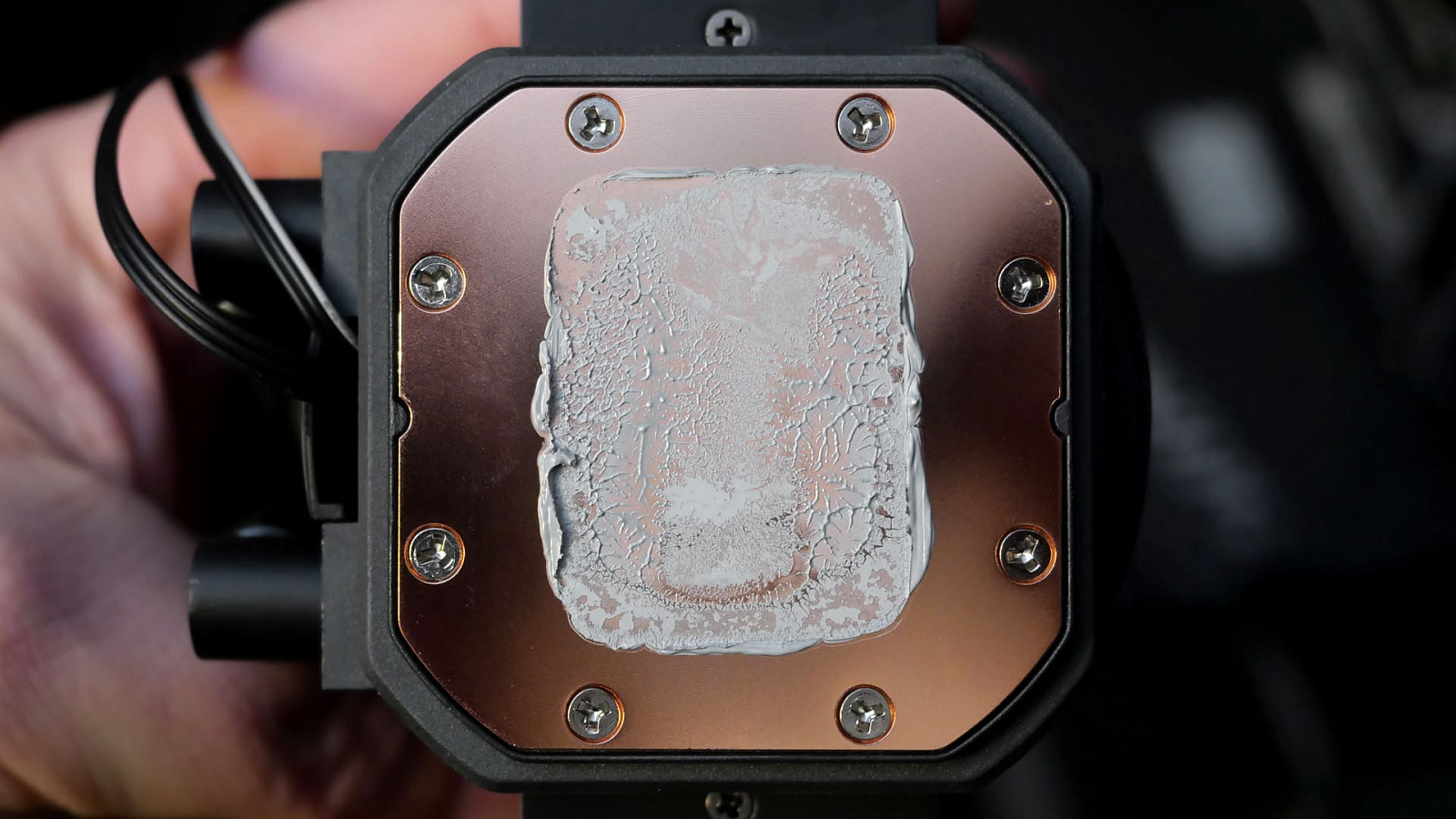

Как и у рассмотренной ранее системы охлаждения FX360 PRO, медная пластина в основании водоблока FX360 INF не имеет привычной выпуклости к центру, которая в старых моделях СЖО обеспечивала акцент на прижатие в центре теплораспределительной крышки процессора. Последние поколения процессоров AMD и Intel имеют сложную структуру кристалла и концентрация наиболее горячих зон не всегда находится в центре крышки, а следовательно максимальный прижим важен по всей поверхности. Отпечаток термоинтерфейса на теплораспределительной крышке процессора Intel i5-13600KF и медной пластине водоблока, полученный в ходе тестирования, показал нормальный прижим поверхностей практически по всей площади, чего достаточно для корректного функционирования системы охлаждения.

Скорость и шум помпы

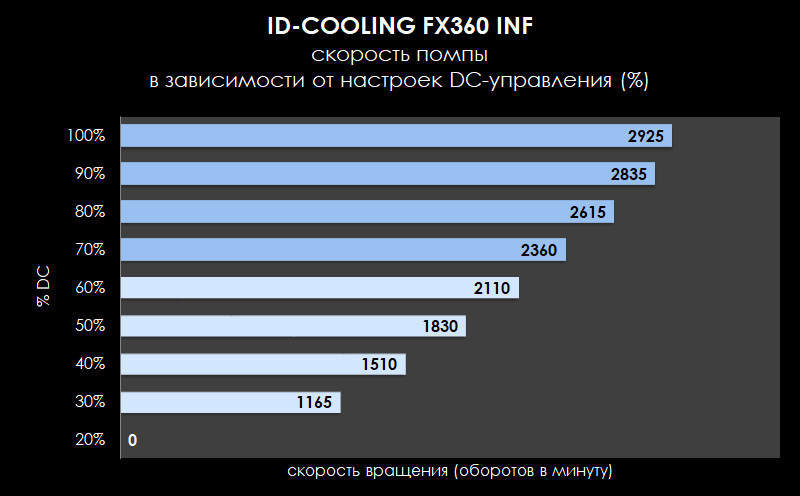

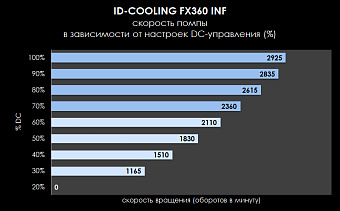

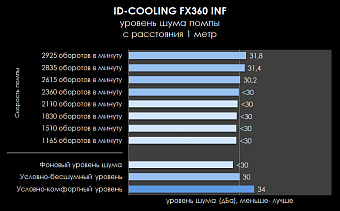

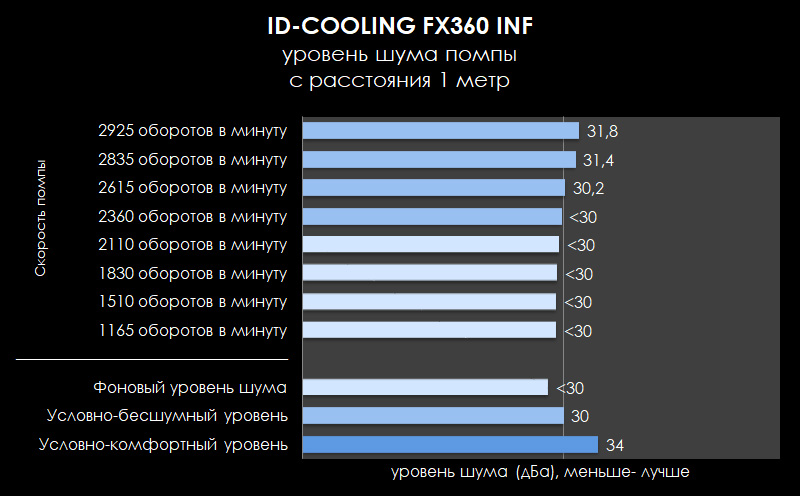

Подключение помпы реализовано через трёхконтактный штекер, поэтому управление только по напряжению (DC). Измеренная скорость — от 1150 до 3000 оборотов в минуту с погрешностью в заявленные производителем ± 10%. Шум от работы при максимальных оборотах высоковат и с расстояния в 1 метр достигал 31,8 дБА. При расположении ПК рядом с пользователем, например, на столе, помпу в угоду бесшумности желательно ограничить на уровне ~60% (~2100 оборотов в минуту). Ниже 30% DC работа насоса нестабильная, поэтому нижний порог включения сильно ограничивать не стоит, чтобы не нарушать циркуляцию жидкости в контуре охлаждения.

Скорость и шум вентиляторов

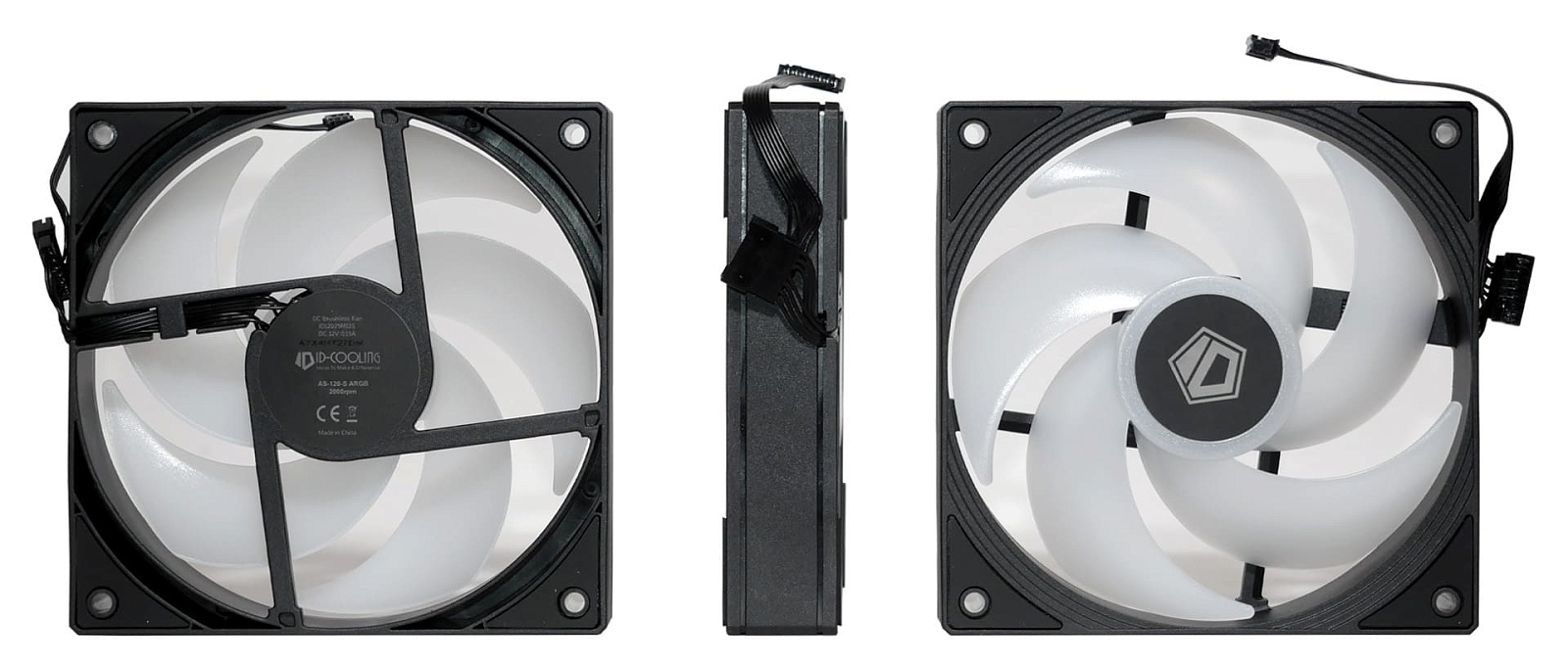

ID-COOLING FX360 INF комплектуется тремя пятилопастными вентиляторами ID-COOLING AS-120-S ARGB (ID12025M12S) с напряжением питания 12 В и заявленным током потребления 0,15 А каждый. Тип применённого подшипника — гидродинамический. Каркасы вентиляторов сделаны с резиновыми противовибрационными вставками по углам с обеих сторон. Центральная часть крыльчатки, под которой скрываются светодиоды подсветки, накрыта непрозрачной наклейкой с логотипом ID-COOLING.

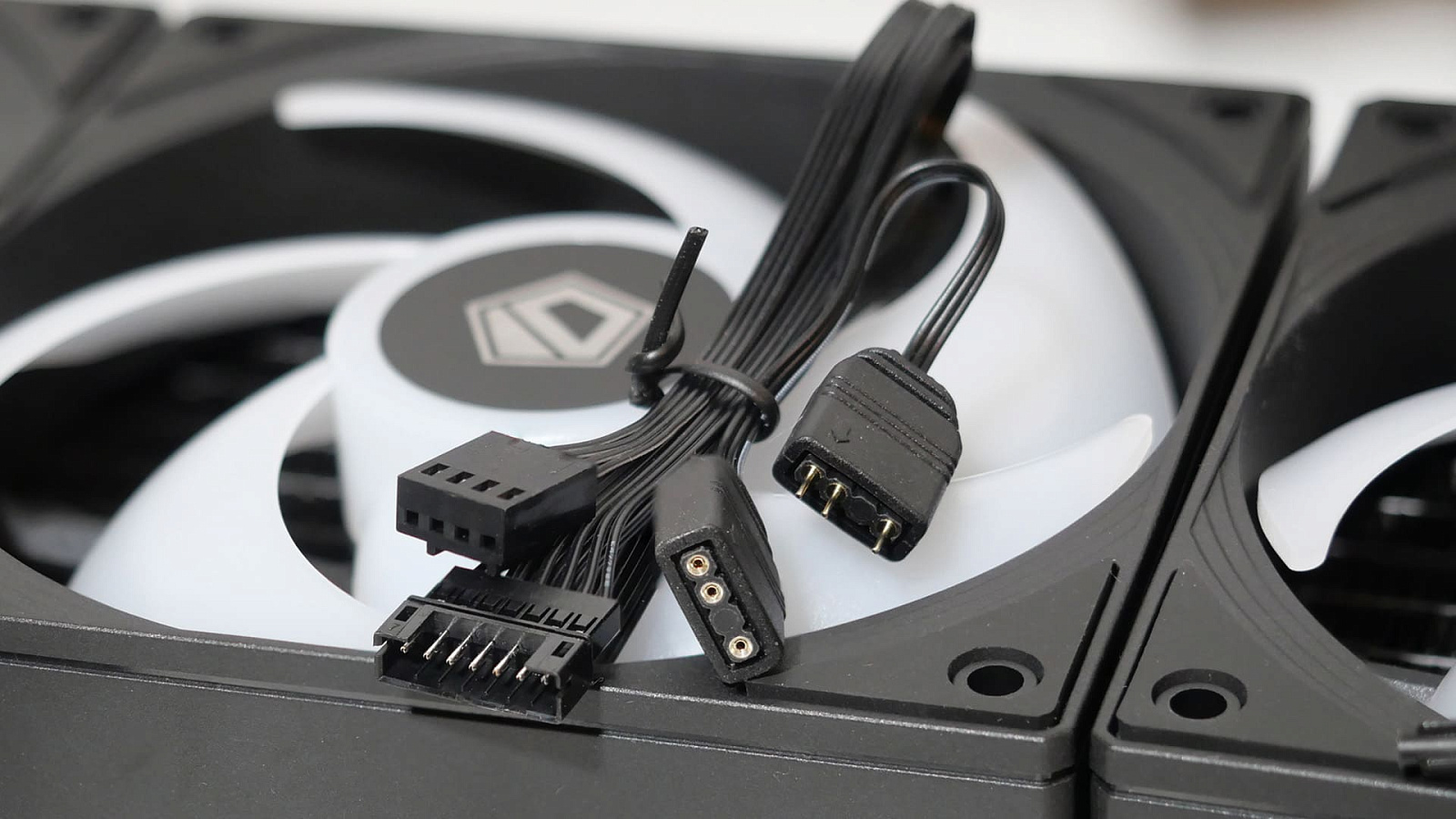

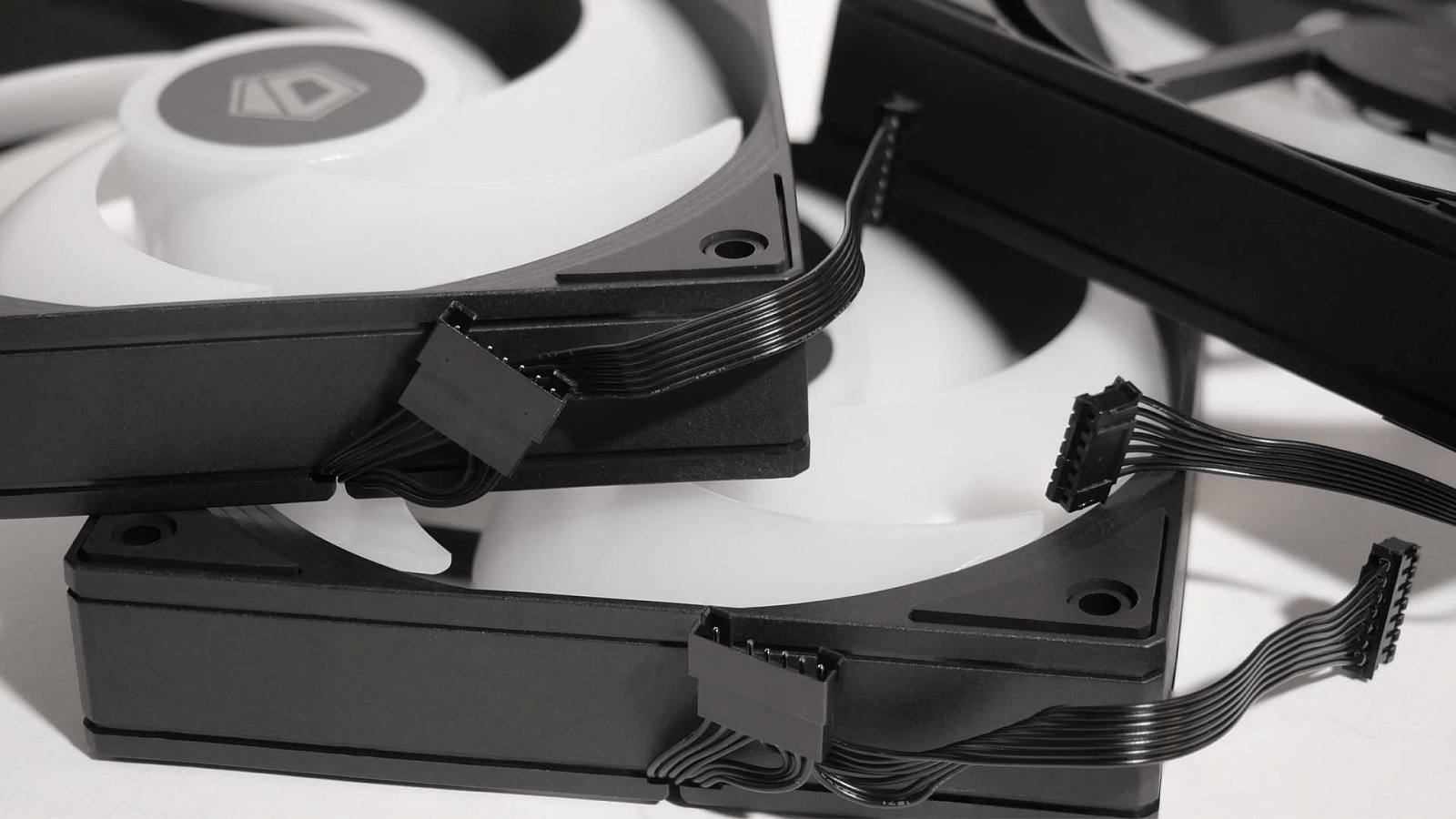

Проводное соединение между вентиляторами сделано по цепочке короткими плоскими шлейфами с семиконтактным широким коннектором нераспространённого типа. Крайний коннектор соединяется с комплектным проводным переходником (длина - 55 см) на стандартные штекеры 4-pin PWM для питания моторов вентиляторов и 3-pin ARGB для работы подсветки.

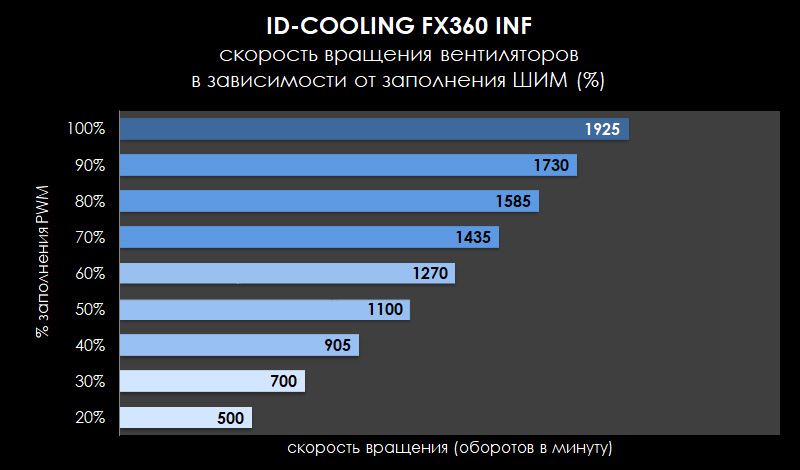

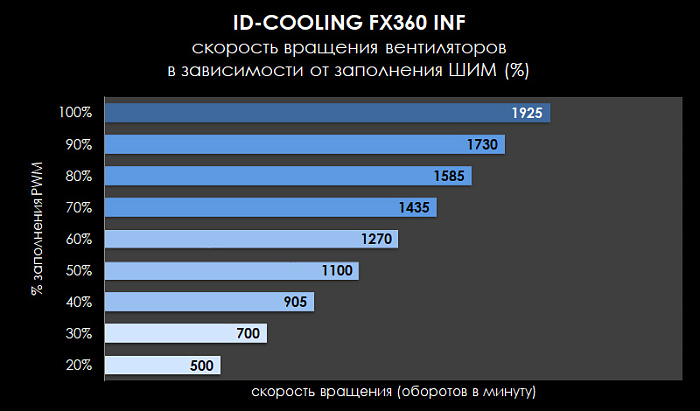

При подключении к разъёму CPU FAN на материнской плате Gigabyte Z790 Gaming X AX скорость вращения крыльчатки вентиляторов ID-COOLING AS-120-S ARGB (ID12025M12S) лежала в диапазоне от 500 до 2000 оборотов в минуту с погрешностью ± 10%.

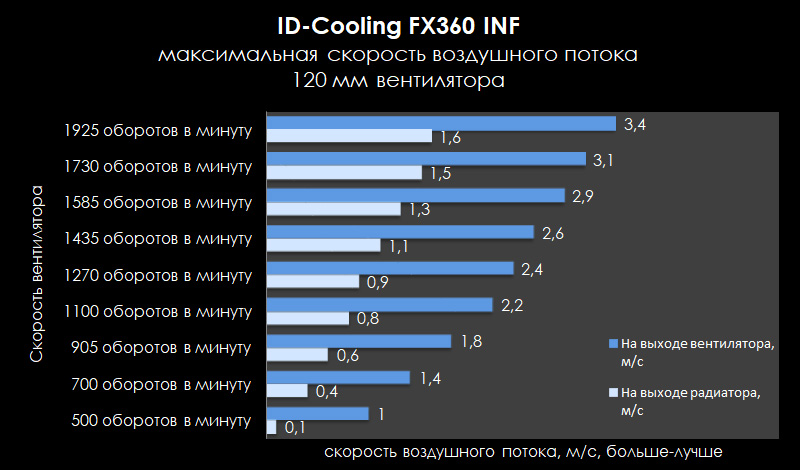

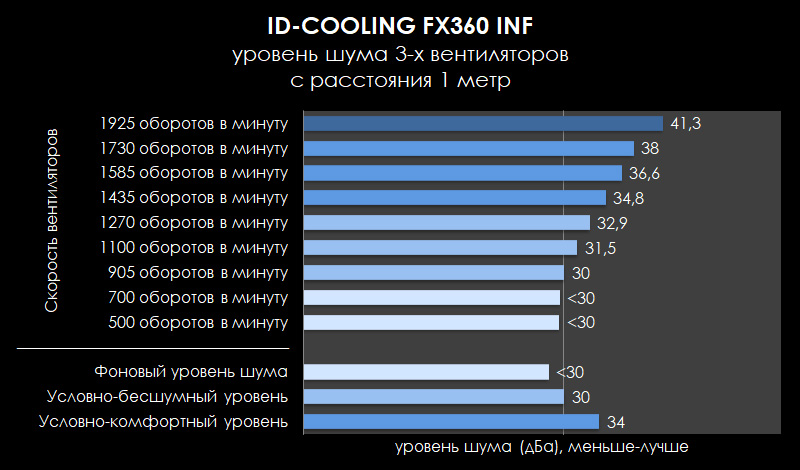

Уровень шума при максимальной скорости высоковат — до 41 дБА с расстояния 1 метр. Вентиляторы можно считать тихими при ограничении скорости вращения в пределах 1050 оборотов в минуту (~50% PWM). Производительность вентиляторов при прокачивании воздуха через радиатор можно назвать условно "средней" для своего класса. Высокой эффективностью, вероятнее всего, производитель немного пожертвовал в угоду ограничения максимального уровня шума.

Температура под нагрузкой

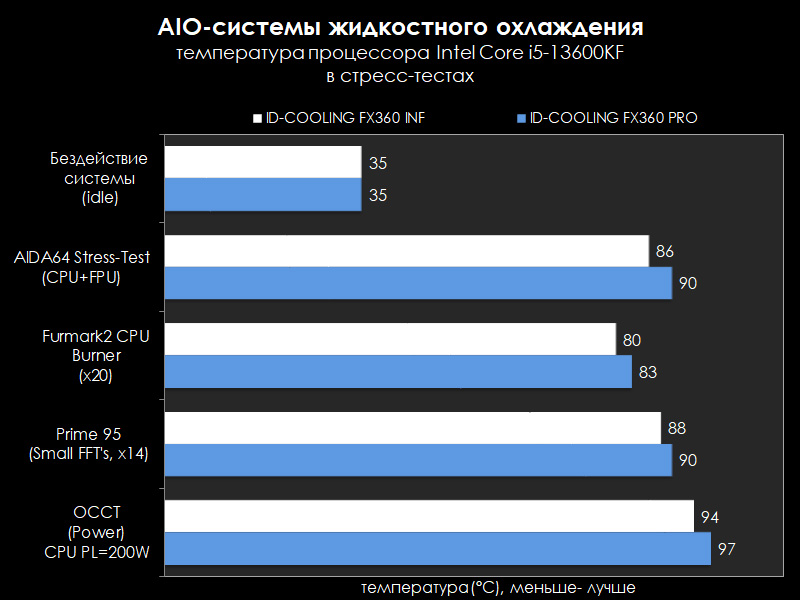

В стресс-тесте Power утилиты OCCT работающий "в стоке" процессор Intel Core i5-13600KF потреблял в пике до 231 Вт (CPU Package Power), что приводило к быстрому нагреву процессора и троттлингу на 100°C. Это типичная для 360 мм AIO-систем ситуация с этим процессором без тюнинга и ограничений. При ограничении потребления процессора на уровне 200 Вт (CPU Package Power) нагрев опускается до средней температуры около 94°C, а это уже неплохой результат, приблизительно на 3 градуса Цельсия лучше, чем у протестированного ранее одноклассника —ID-COOLING FX360 PRO. В других стресс-тестах ситуация в небольшом разрыве в пару градусов между ID-COOLING FX360 INF и FX360 PRO сохранялся. В повседневных задачах на ПК, особенно в домашних и игровых ПК, такие значения нагрузки редко встречаются и показательны только для оценки под максимальной "рабочей" загрузкой, которую, например, можно увидеть при 3D-рендере на CPU или просчёте сложных деталей в программах по моделированию промышленных процессов и конструкций.

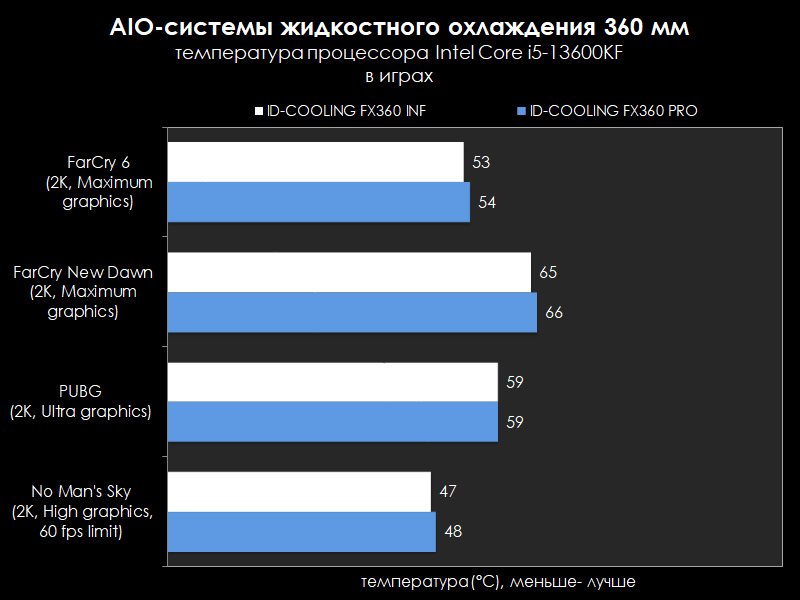

В играх ААА-класса всё намного лучше. Например, в шутере от первого лица с открытым миром FarCry New Dawn при разрешении 2К и максимальных настройках графики среднее потребление процессора составило 85-90 Вт, а средняя температура процессора — "всего" 65°C. В FarCry 6 при тех же настройках среднее потребление процессора ниже —70-75 Вт, а следовательно и средняя температура скромнее — около 53°C. В многопользовательская онлайн-игре в жанре королевской битвы PUBG:Battlegrounds в 2К при пресете графики "Ультра", потребление процессора те же ~70-75 Вт, но средняя температура находилась около значения 59°C. В космической action-adventure с открытым миром и элементами выживания No Man's Sky в 2К с ультра настройками и ограничением частоты кадров 60 fps среднее потребление процессора составило ~50-55 Вт, а средняя температура —47°C. Как видно из диаграммы, результат при игровом применении колеблется около погрешности измерений, если сравнивать FX360 INF и FX360 PRO.

Конкуренты

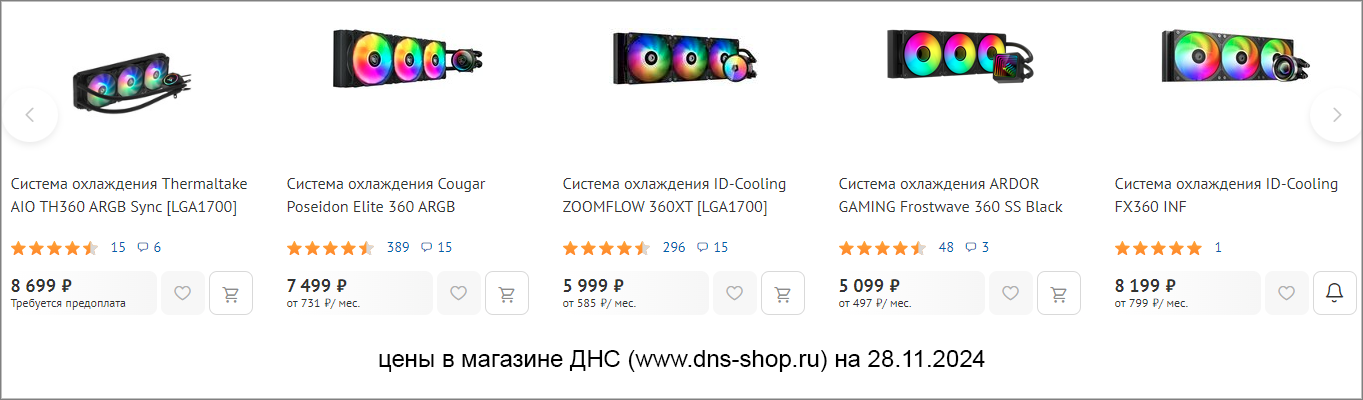

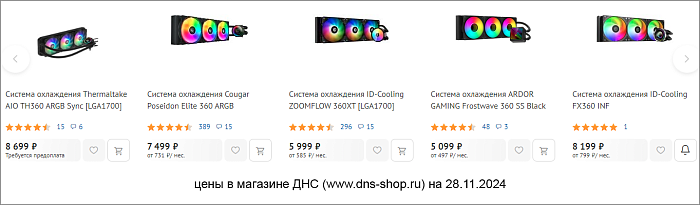

В сегменте 360 мм AIO-СЖО много достойных конкурентов и ID-COOLING FX360 INF может затеряться на их фоне в силу слегка завышенной цены на старте. Если сравнивать с имеющими на момент подготовки обзора предложениями в розничной сети, то по цене привлекательнее выглядят системы охлаждения от ARDOR GAMING (один из брендов компании ДНС) со схожими характеристиками. Да и среди более раскрученных брендов в сегменте систем охлаждения за близкую цену есть варианты с большим сроком гарантии и продвинутым софтом для управления, например, Thermaltake AIO TH360 ARGB Sync.

Заключение

ID-COOLING FX360 INF — типичный представитель недорогих среднепроизводительных AIO-систем жидкостного охлаждения формата 360 мм. Она не выделяется на фоне одноклассников высокими показателями эффективности, но предлагает конструкцию с помпой седьмого поколения, умеренно шумными вентиляторами и поддержкой актуальных новых сокетов процессоров. Визуально она хорошо впишется в современный домашний или игровой ПК с обилием компонентов с ARGB-подсветкой.

Преимущества ID-COOLING FX360 INF:

Недостатки:
