Обзор корпуса LIAN LI A3-mATX TG

LIAN LI A3-mATX TG – компактный корпус со стеклянной стенкой под сборки формата ITX/mATX, который может вмещать достаточно крупные компоненты, например, видеокарты до 415 мм и радиаторы СЖО до 360 мм. Расположение блока питания – переднее. Хорошую вентиляцию должны обеспечивать сетчатые стенки, а съёмный фильтр снизу задержит пыль. Лицевая панель у корпуса съёмная и может быть при желании кастомизирована. Корпус представлен в трёх расцветках и с несколькими вариантами комплектации. Мы рассмотрим модель белого цвета в комплектации [G99.A3W.10R].

Комплектация

LIAN LI A3-mATX поставляется в простой картонной коробке с названием модели и информационной наклейкой. Внутри корпус надёжно уложен в пенопластовые ложементы. Стеклянная стенка покрыта защитной плёнкой.

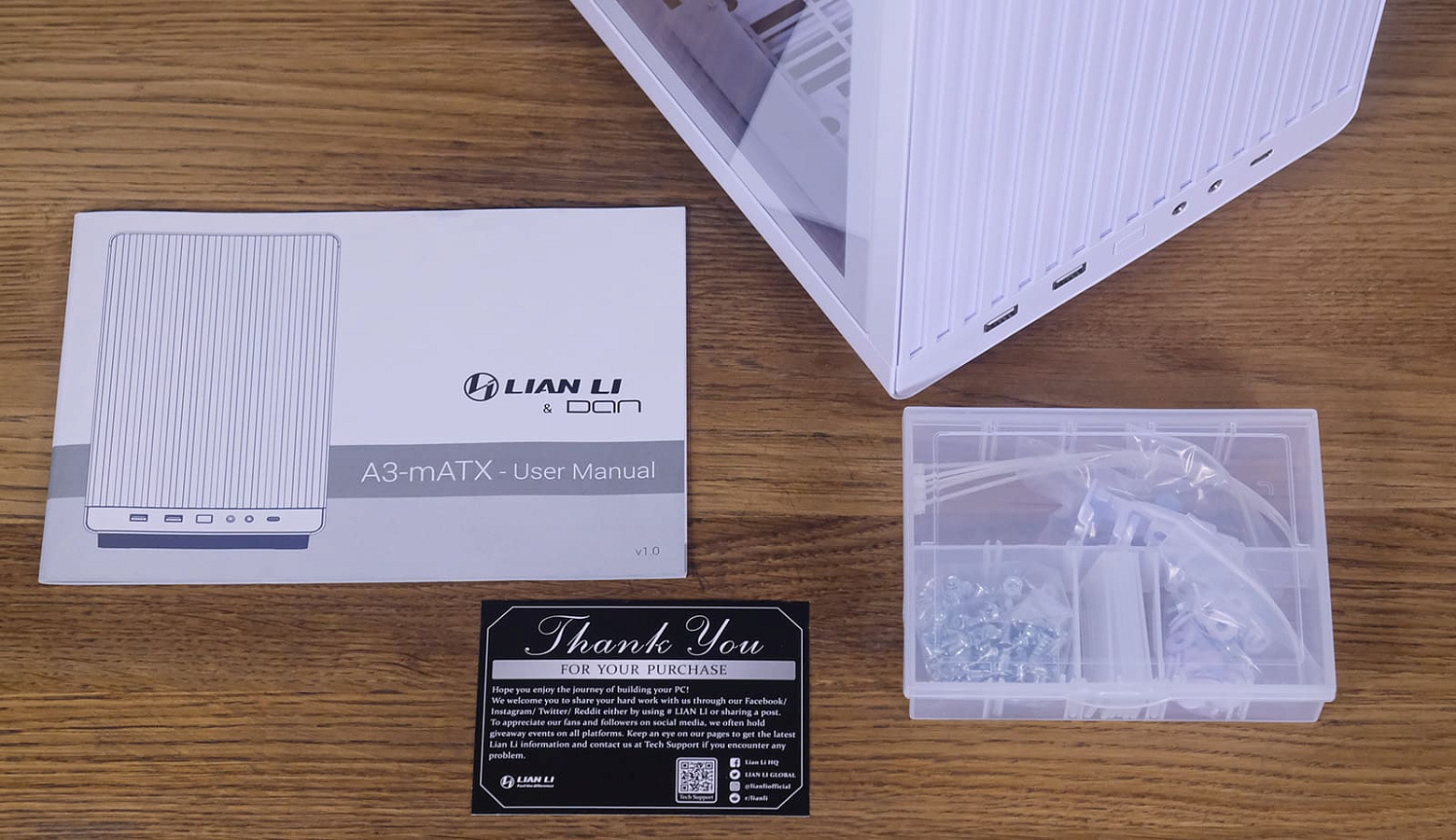

Комплектация модели состоит из руководства пользователя, стикера с благодарностью за покупку от LIAN LI и набора крепежа (он закреплён внутри корпуса). Стоит отметить, что крепёж размещён в качественном пластиковом боксе, что не часто увидишь – такой подход производителя очень приятен. В крепеже также есть подпорка для видеокарты.

Внешний вид и особенности

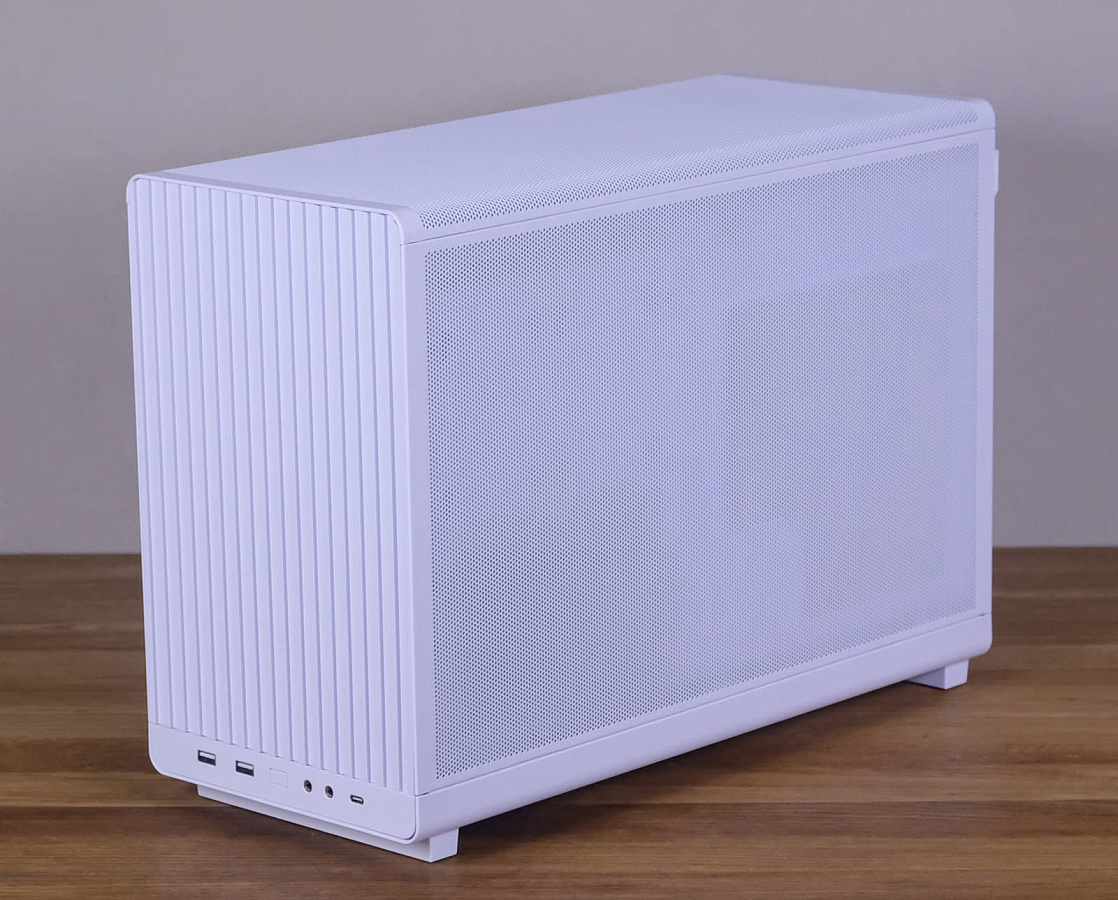

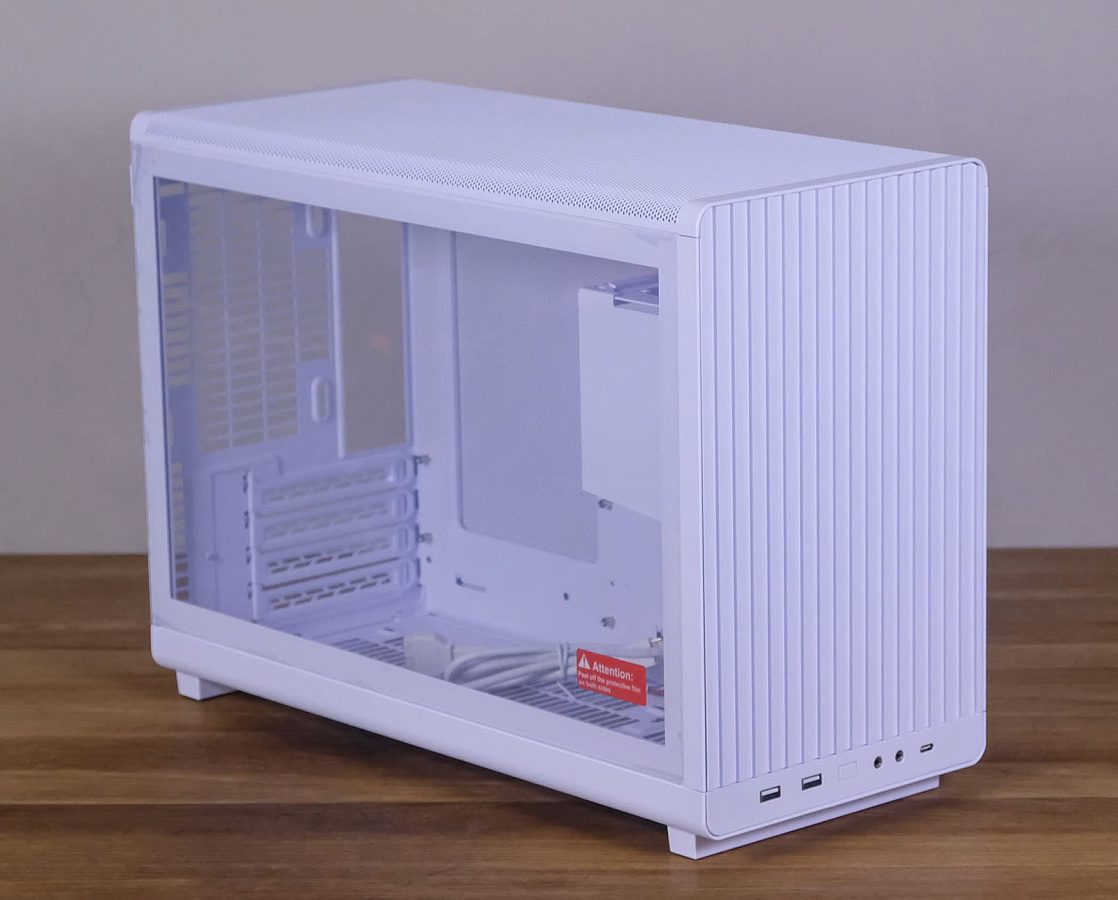

Корпус LIAN LI A3-mATX имеет вытянутую форму. Общие размеры примерно соответствуют стандарту Mini-Tower, но корпус не такой высокий (306 мм). Глубина корпуса в 433 мм при этом позволяет размещать в нём как крупные игровые видеокарты, так и массивный радиаторы СЖО до 360 мм.

Модель выполнена из толстого металла: вес, несмотря на небольшие размеры, около 5 кг. В нашем случае модель в белом цвете, с равномерной и аккуратной матовой краской. В обработке и материалах сразу виден грамотный подход – внешне корпус выполнен очень качественно, нет деталей, к которым можно сходу придраться.

Кабели для подключения контрольной панели здесь полностью белые, причём нужного цвета. Белый даже пластик в разъёмах USB, а весь крепёж – исключительно серебристый/белый, включая амортизирующие уплотнители для накопителей и хомуты. Такое внимание к мелочам подкупает, тем более в белой сборке это может быть очень важно.

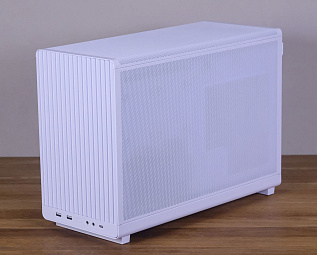

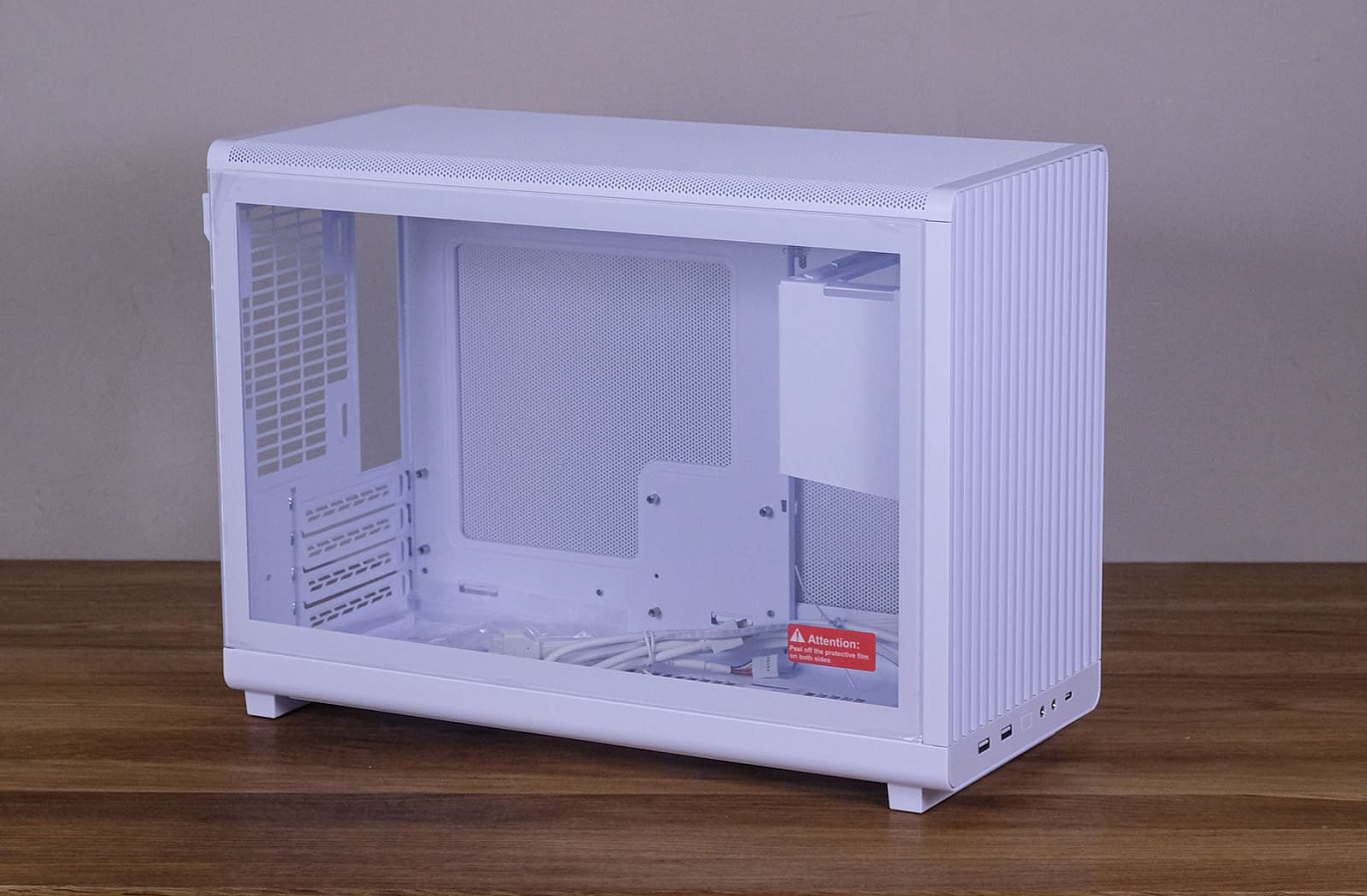

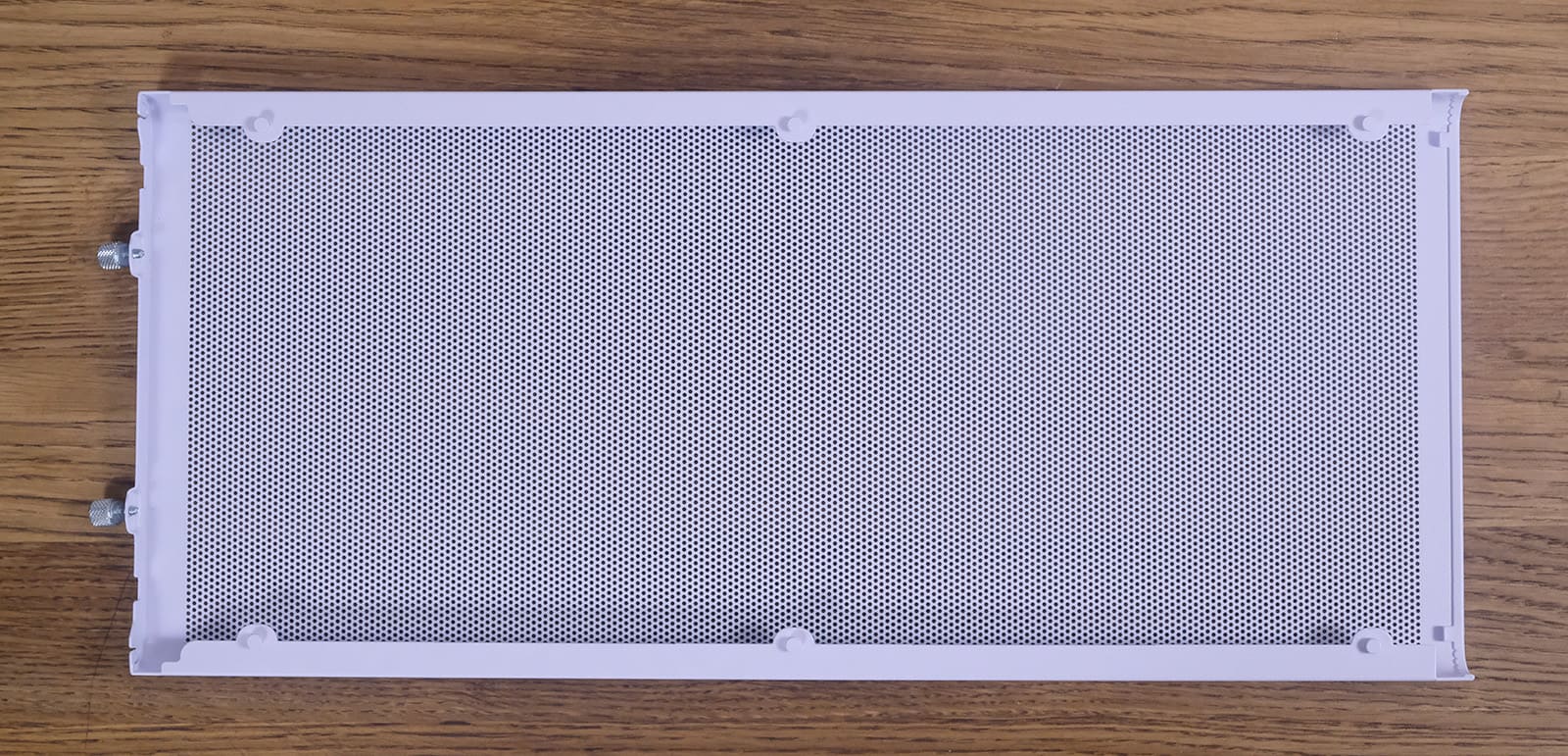

Левая стенка корпуса выполнена из закалённого прозрачного стекла толщиной 3 мм. Оно открывает обзор на всё внутреннее пространство корпуса, за исключением небольшой полосы обрамления по краям. Правая стенка полностью сетчатая и хорошо будет пропускать поток воздуха.

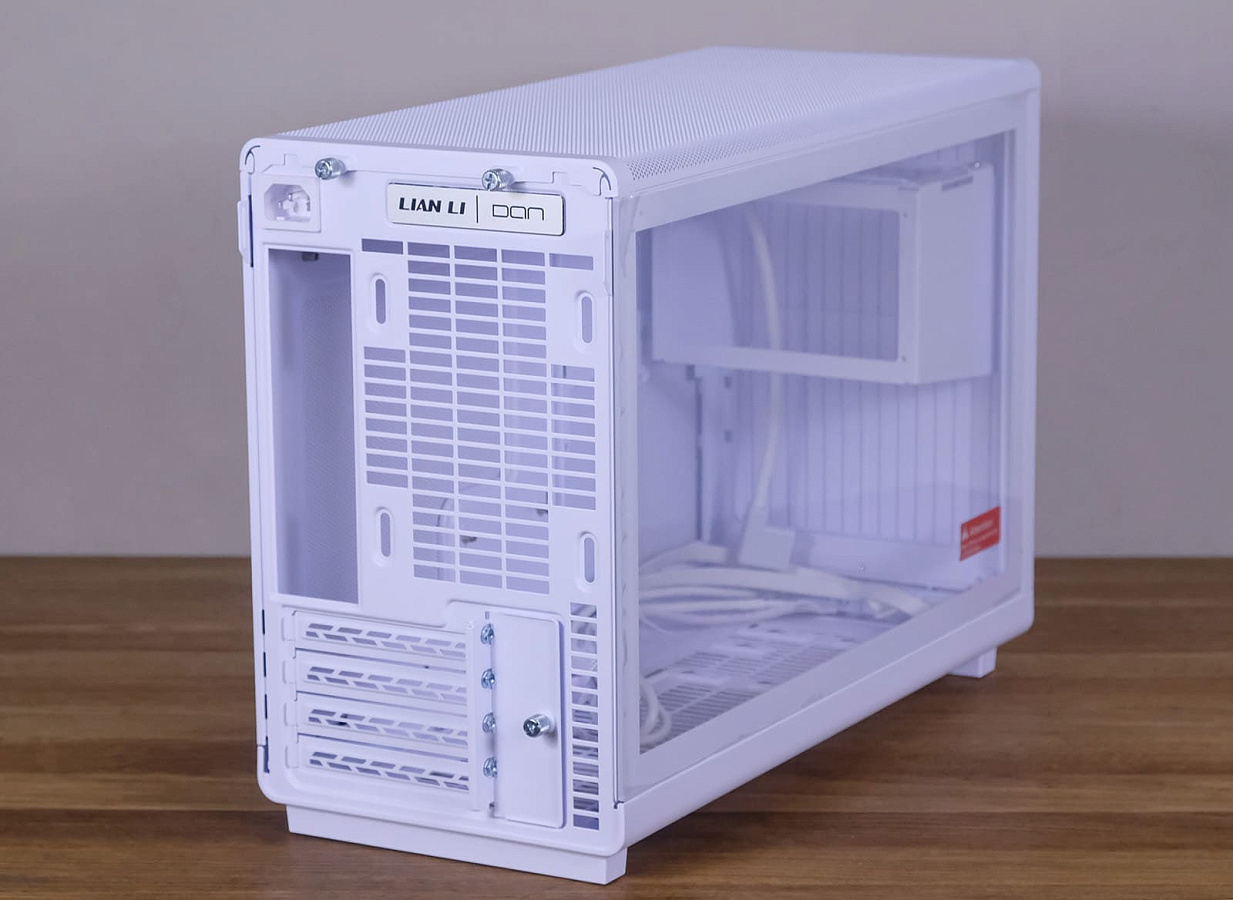

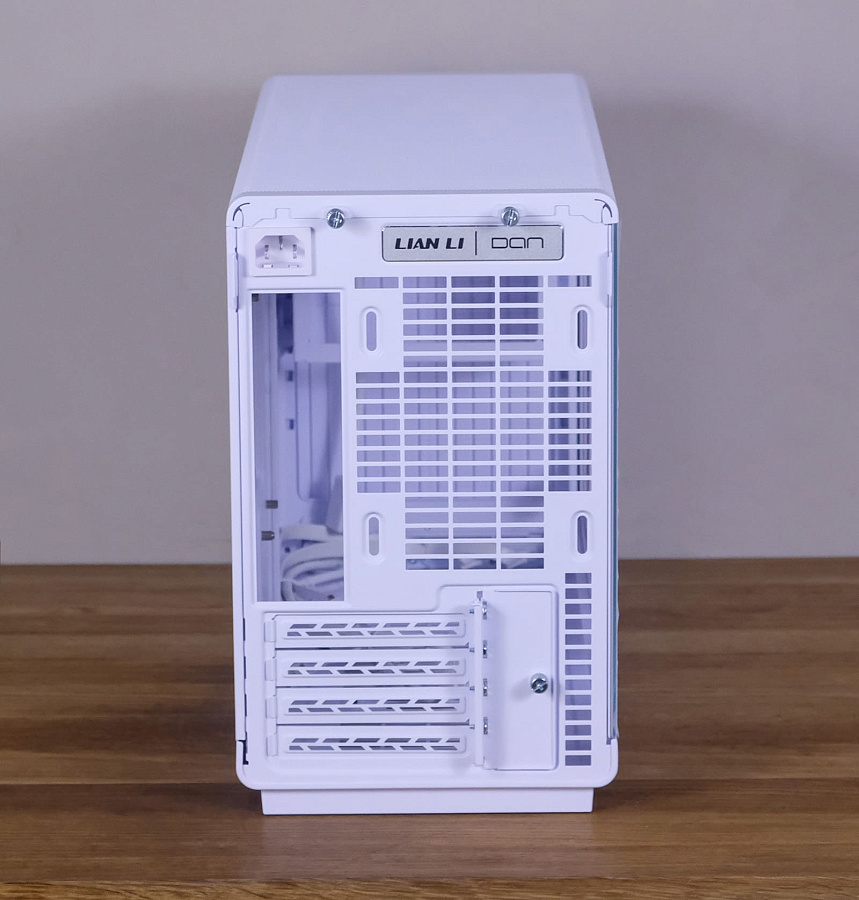

На тыльной стенке корпуса видим сверху шильдик LIAN LI, а слева от него выведен разъём питания от блока, который здесь располагается в передней части. Ниже место для одного вентилятора 120 мм и 4 съёмных слота расширения.

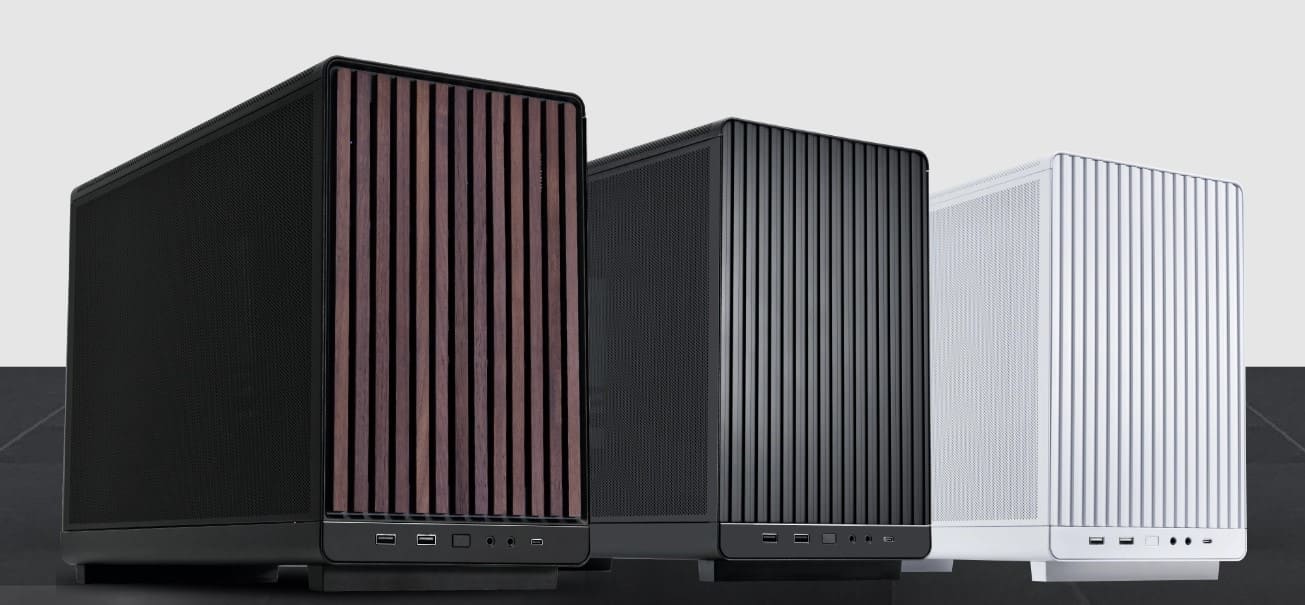

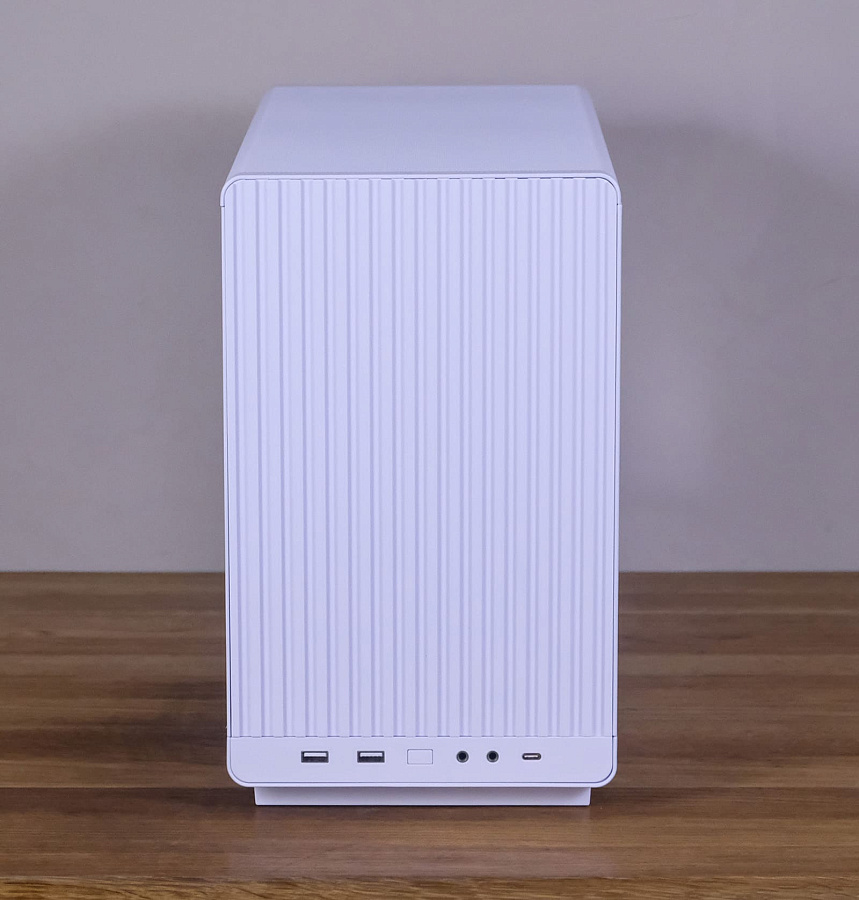

Передняя панель немного отличается конструктивно в разных расцветках LIAN LI A3-mATX. В нашем случае это просто сплошной пластик с декоративной фрезеровкой. В «деревянной» версии это настоящая решётка, сквозь которую хорошо проходит воздух, что позволяет поставить на переднюю стенку дополнительный вентилятор.

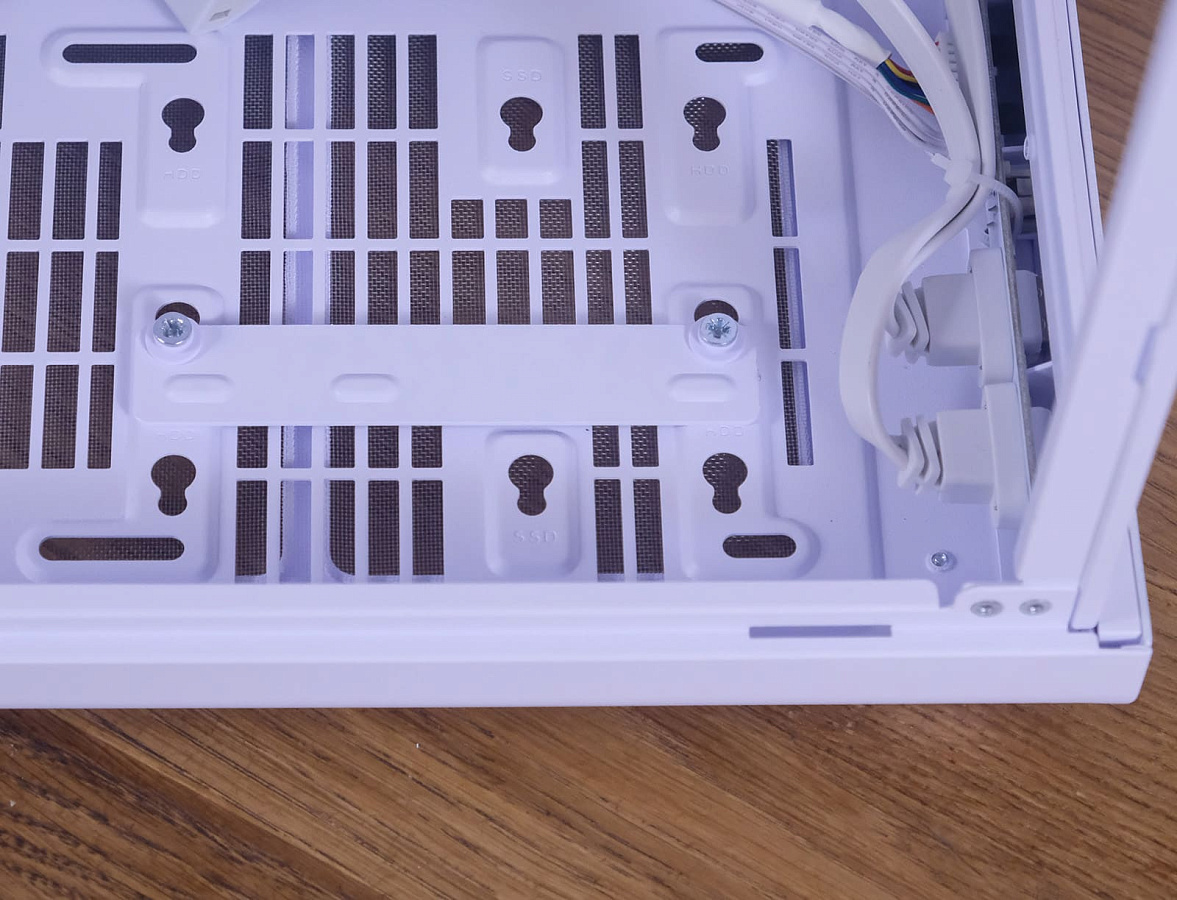

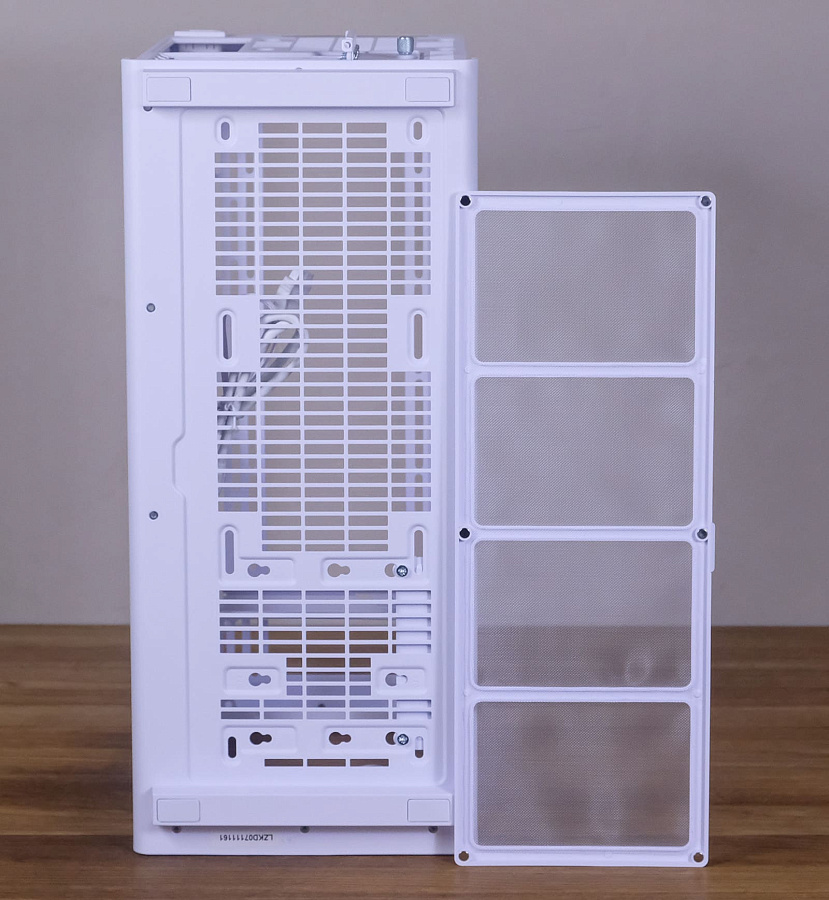

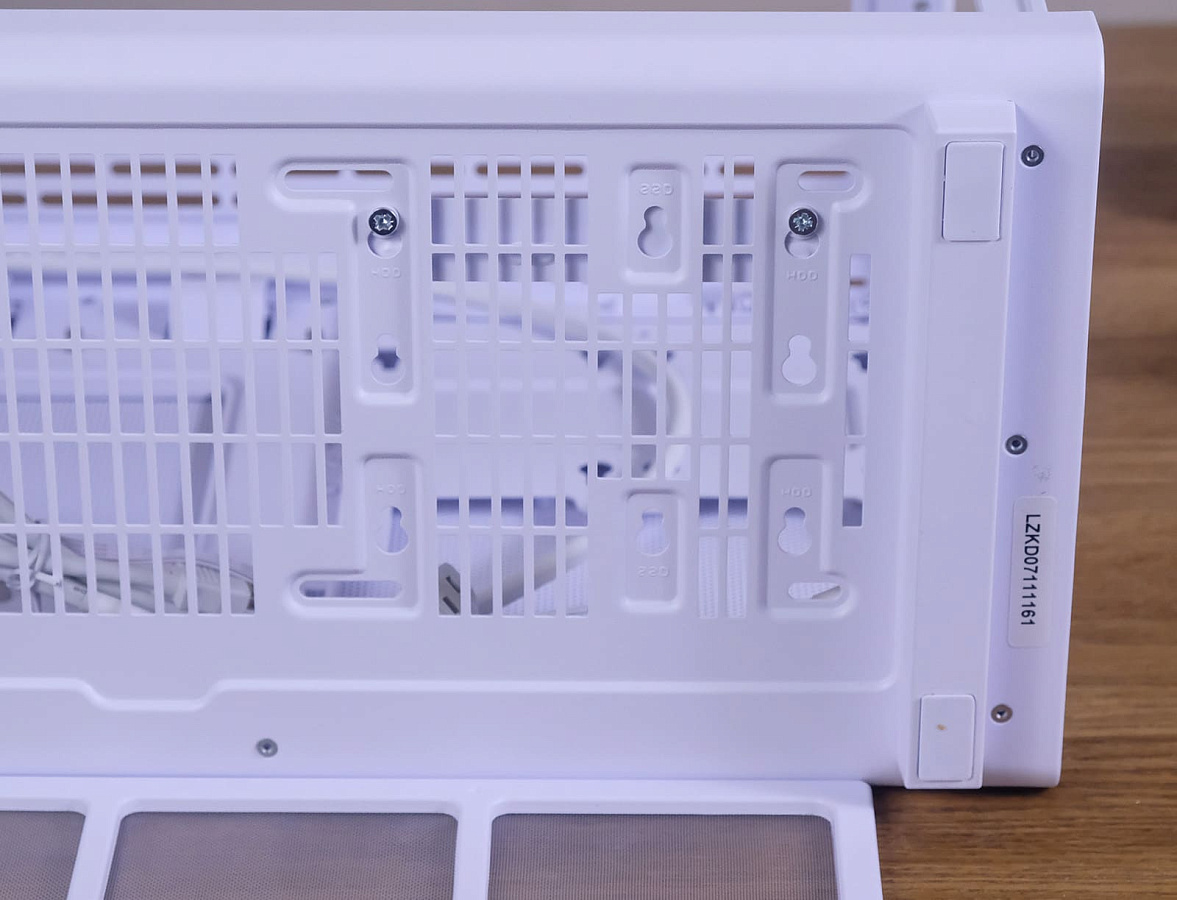

Снизу у корпуса есть накладки на ножки из силикона, самих ножек две – сплошные поперёк корпуса. Предусмотрено крепление до трёх вентиляторов 120 мм. Также имеется пылевой фильтр на магнитах – правда, его будет неудобно вытаскивать, не приподняв корпус – пространства между столешницей и фильтром остаётся порядка 1,5 см. Сам фильтр неплохой – из мелкой нейлоновой сетки.

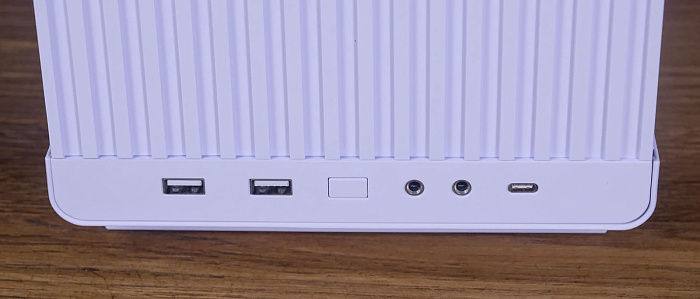

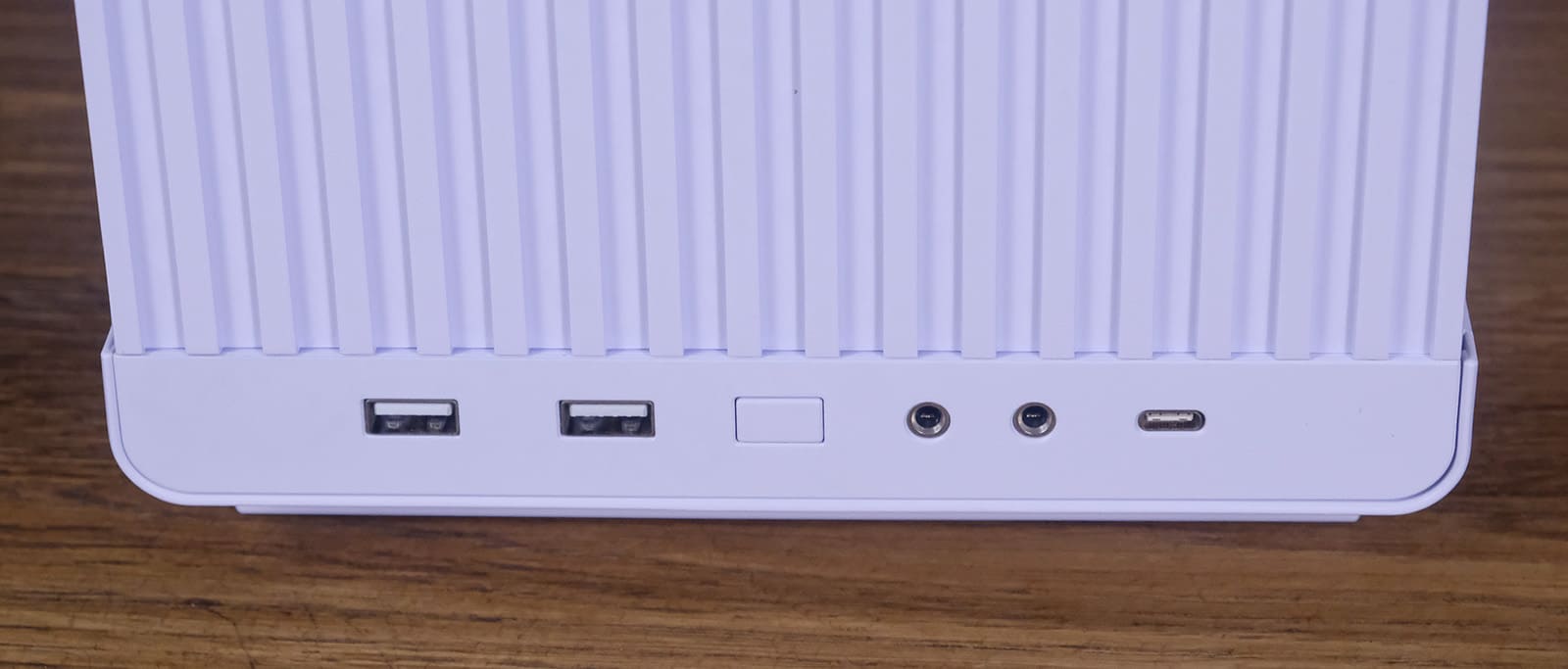

На лицевой панели корпуса находятся 5 разъёмов и кнопка включения (2x USB 3.0, разъем для наушников, разъем для микрофона и 1x USB Type C).

Интерьер и конструкция

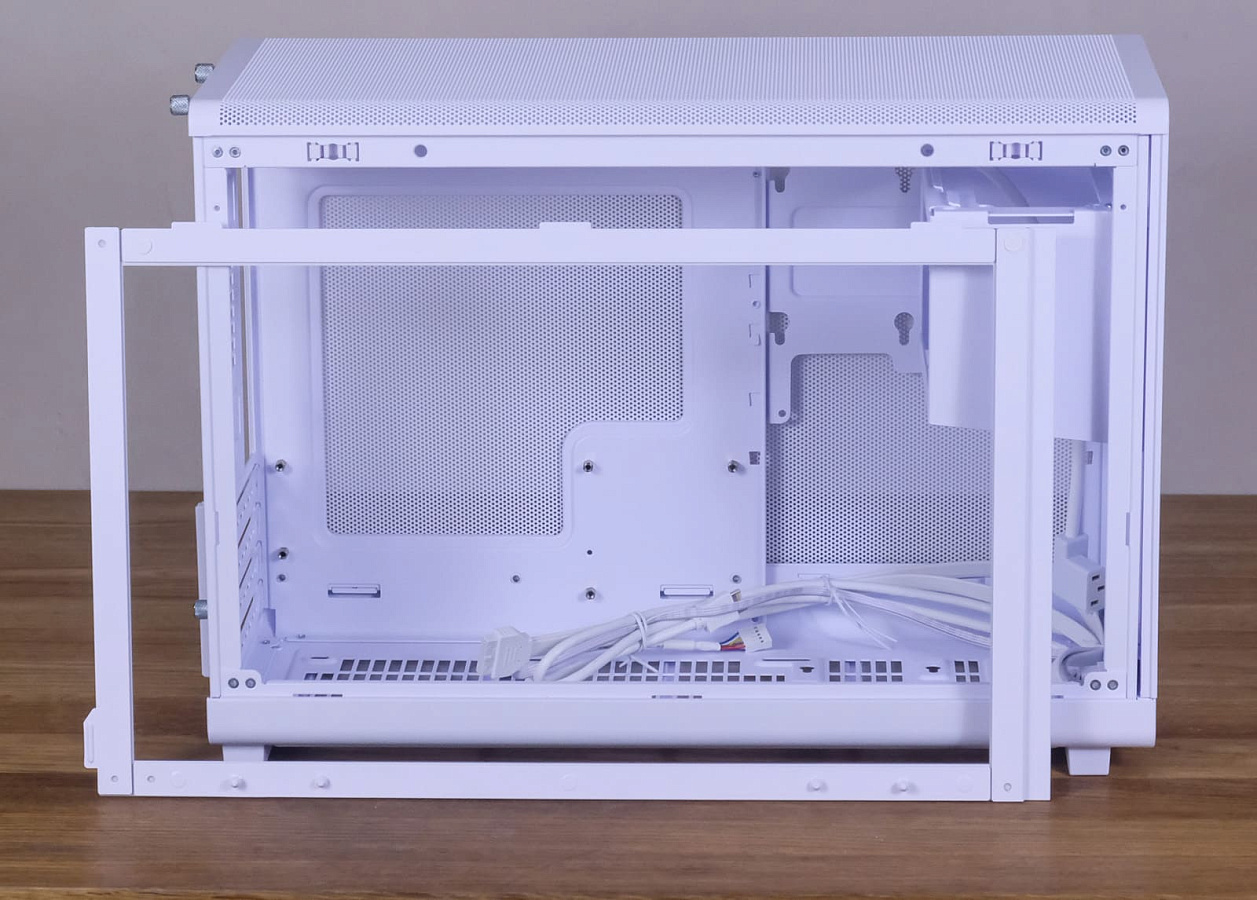

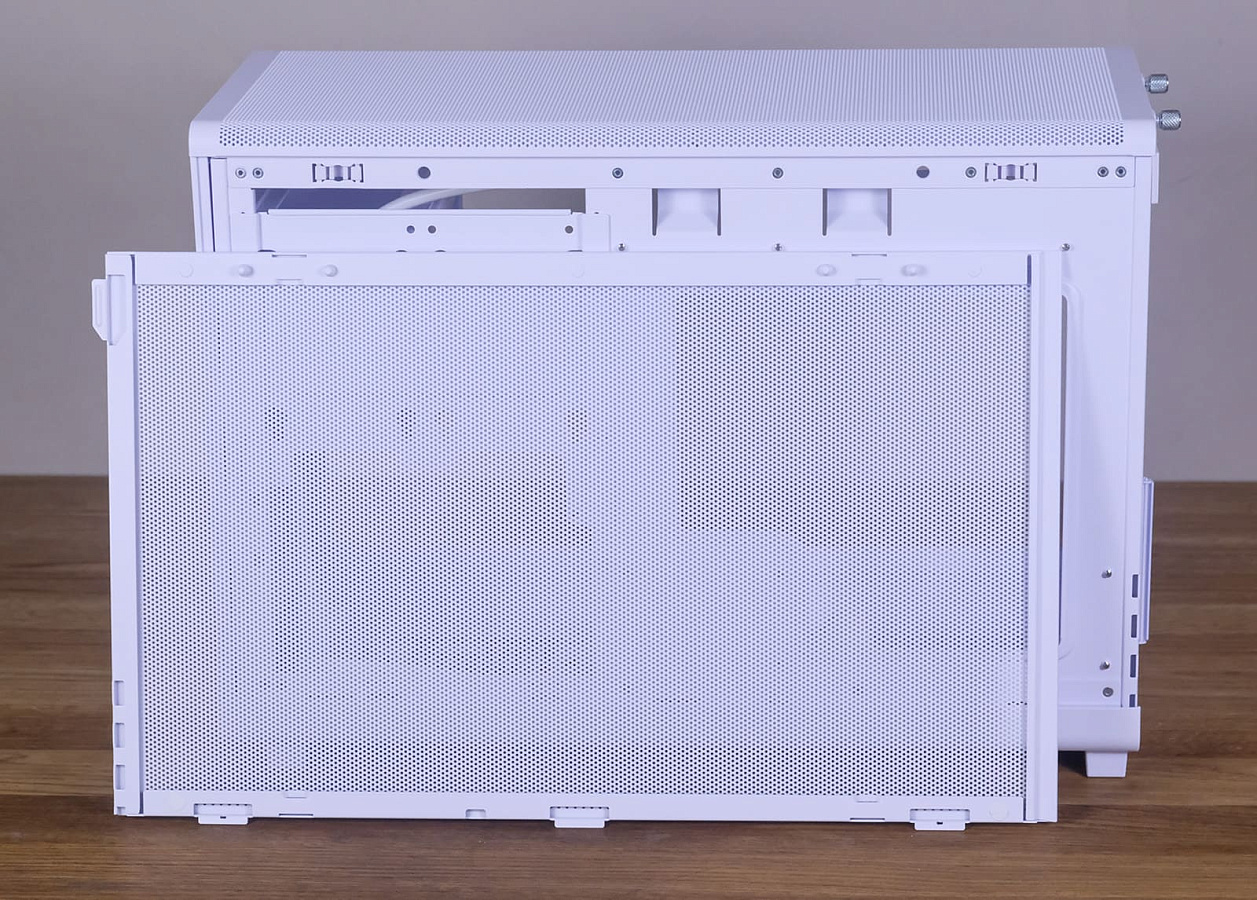

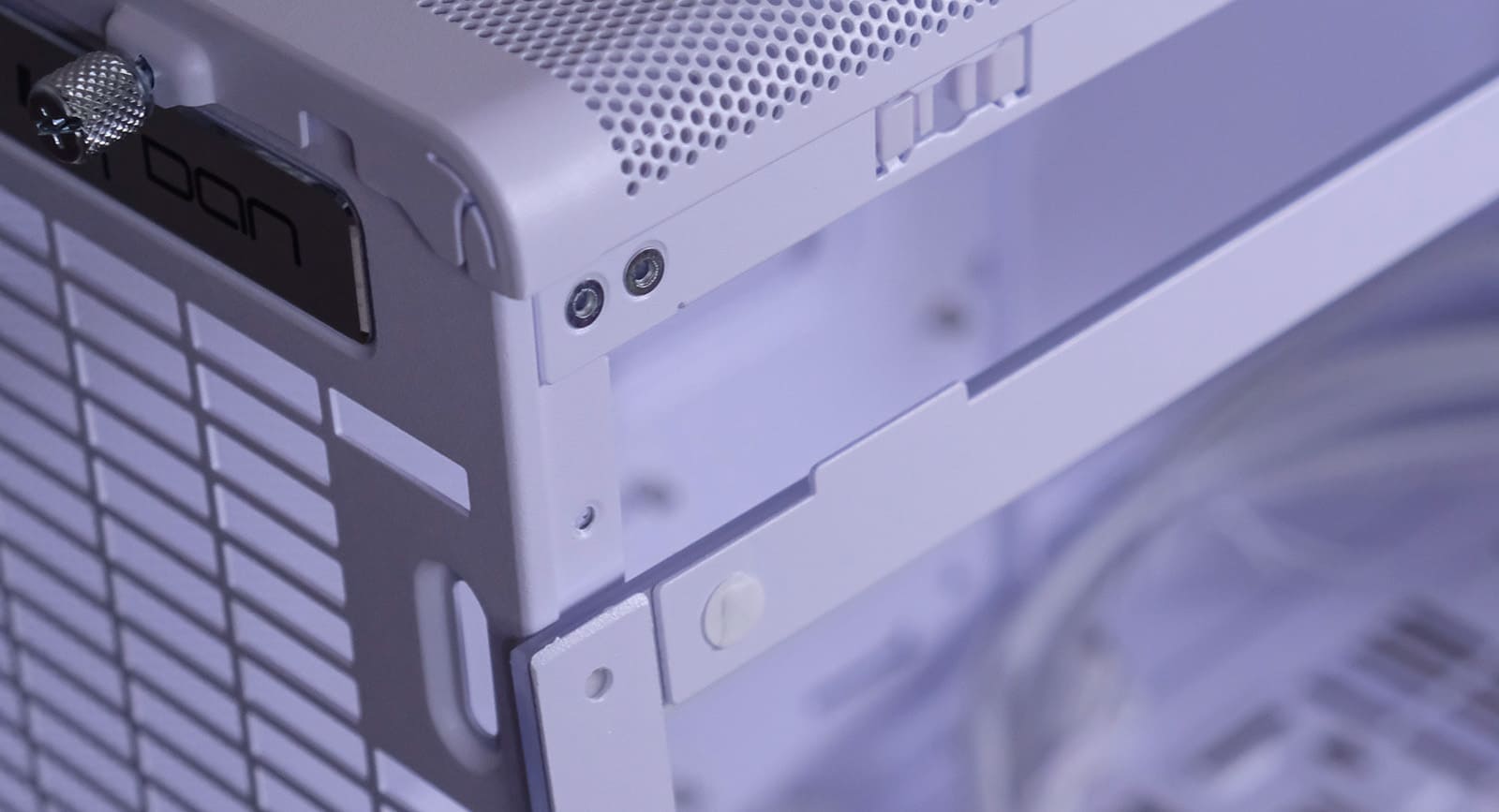

Перейдём к знакомству с внутренней организацией LIAN LI A3-mATX. Боковые стенки у корпуса крепятся на защёлках, что крайне удобно в эксплуатации. При этом везде, где необходимо, на стенках наклеены уплотнители, чтобы предотвратить трение и царапины на покрытии.

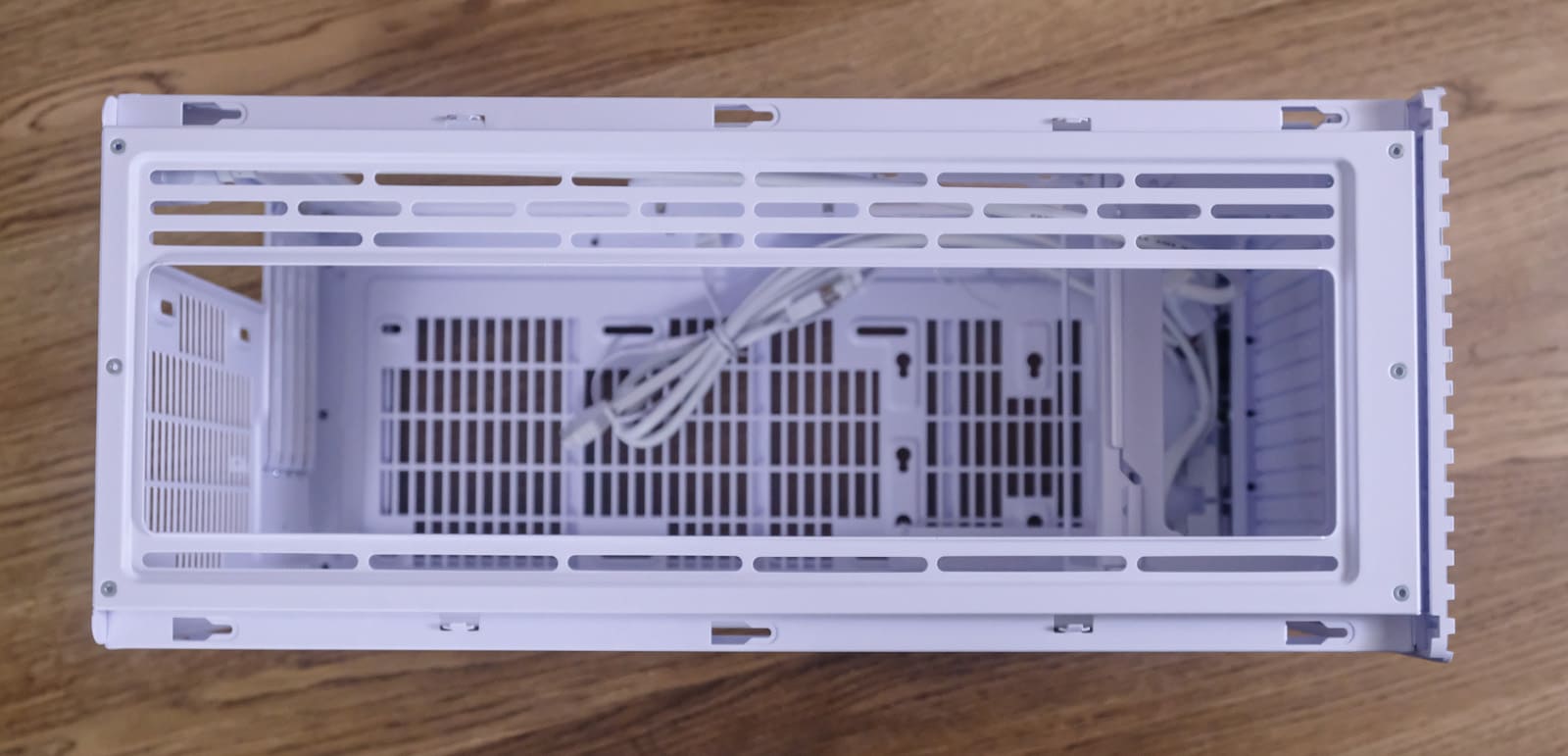

Винты, как крепление, можно увидеть только на верхней крышке корпуса. Сняв её, мы заметим, что на панели под ней достаточно много пространства для крепления элементов: поместятся как 3 вентилятора 120 мм, так и радиаторы СЖО до 280/360 мм.

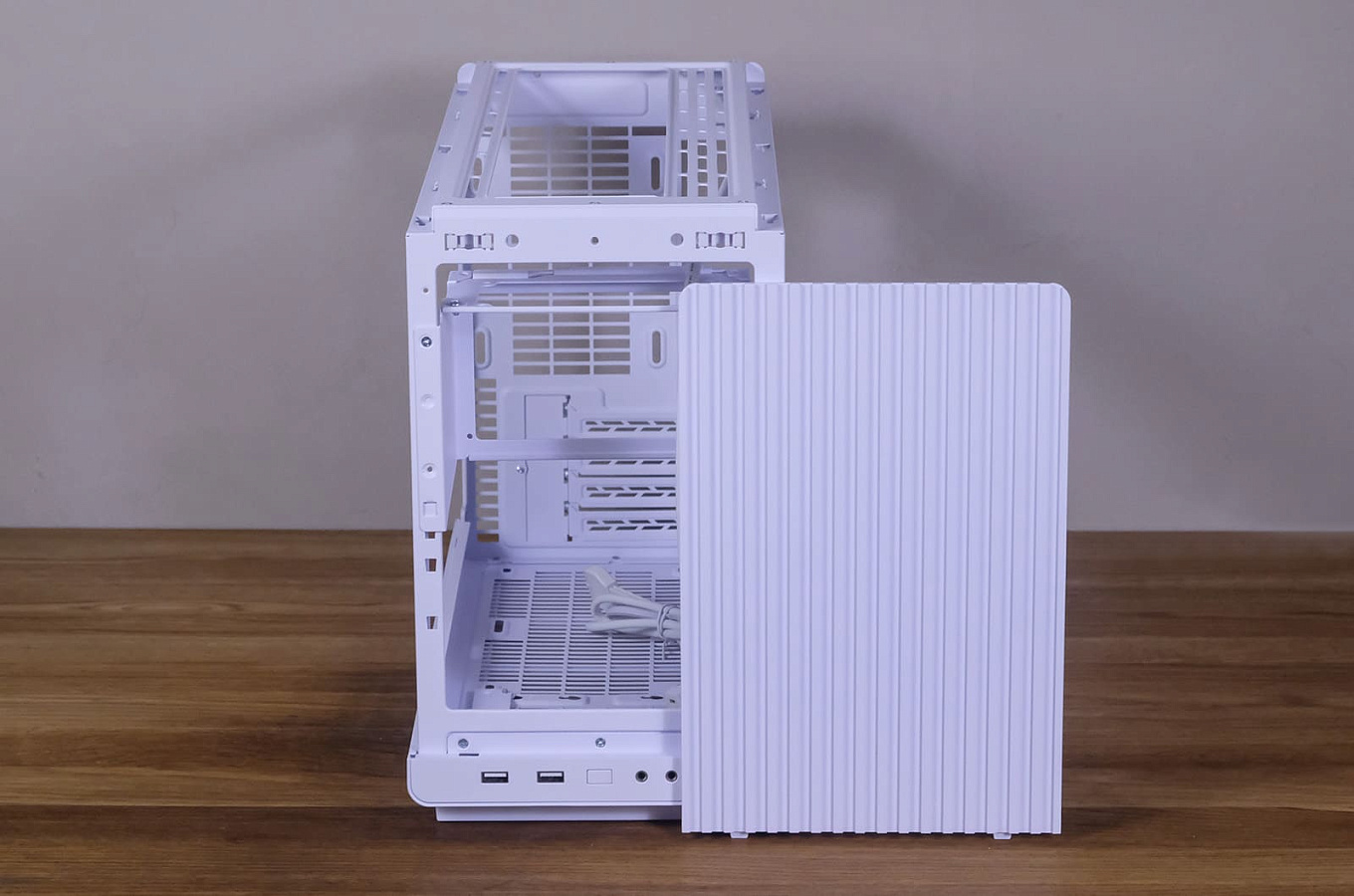

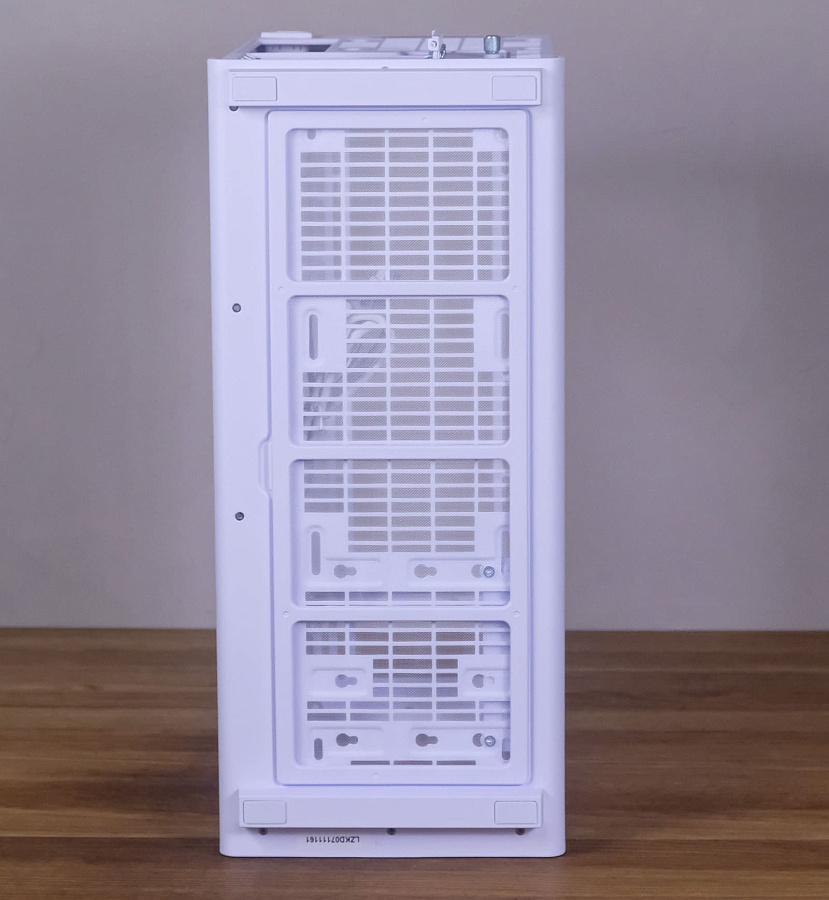

Передняя панель быстросъёмная – как крепления здесь также выступают защёлки. Панель сплошная, так что не пропускает воздух. Сразу возникает желание её кастомизировать и превратить в более функциональную.

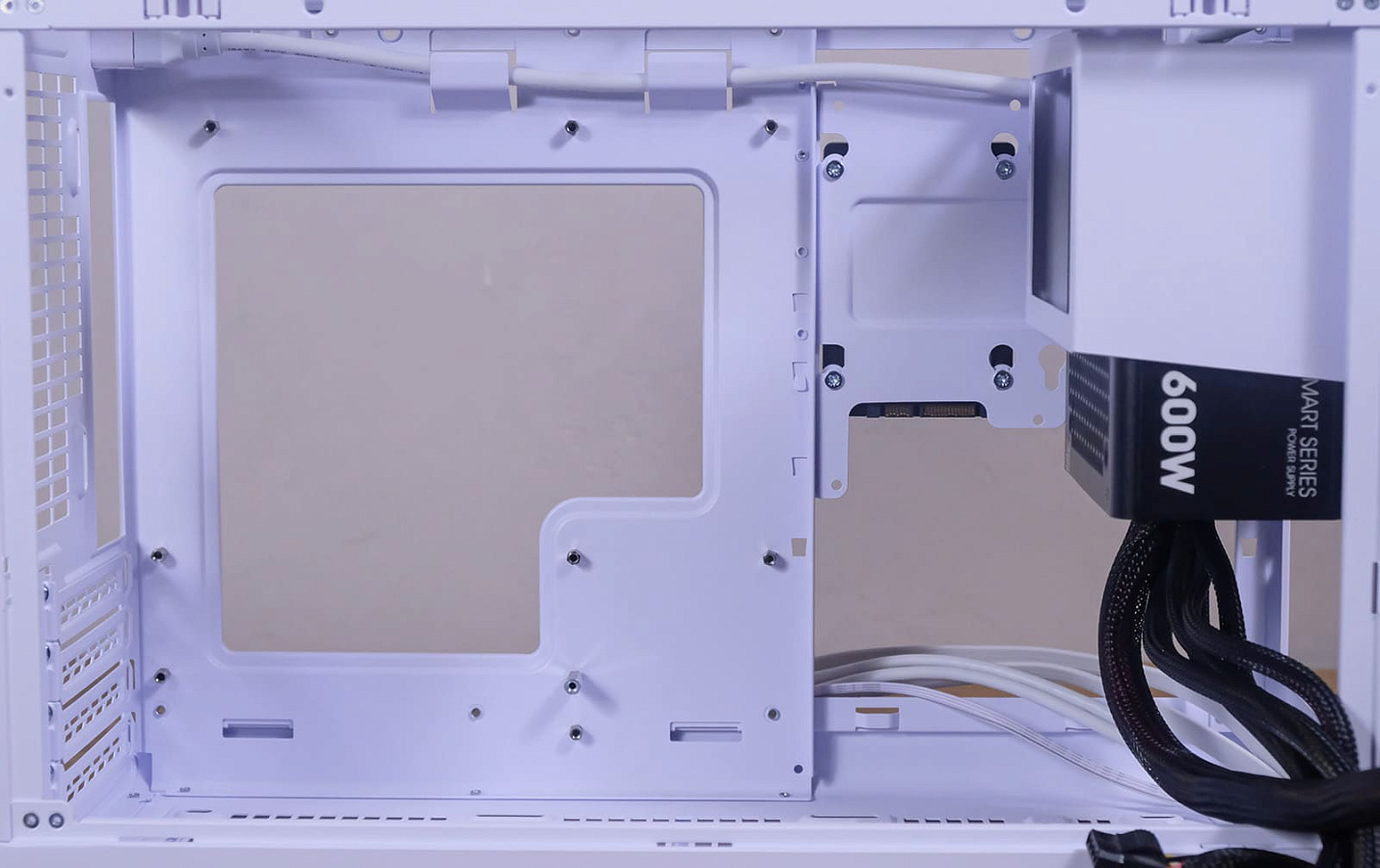

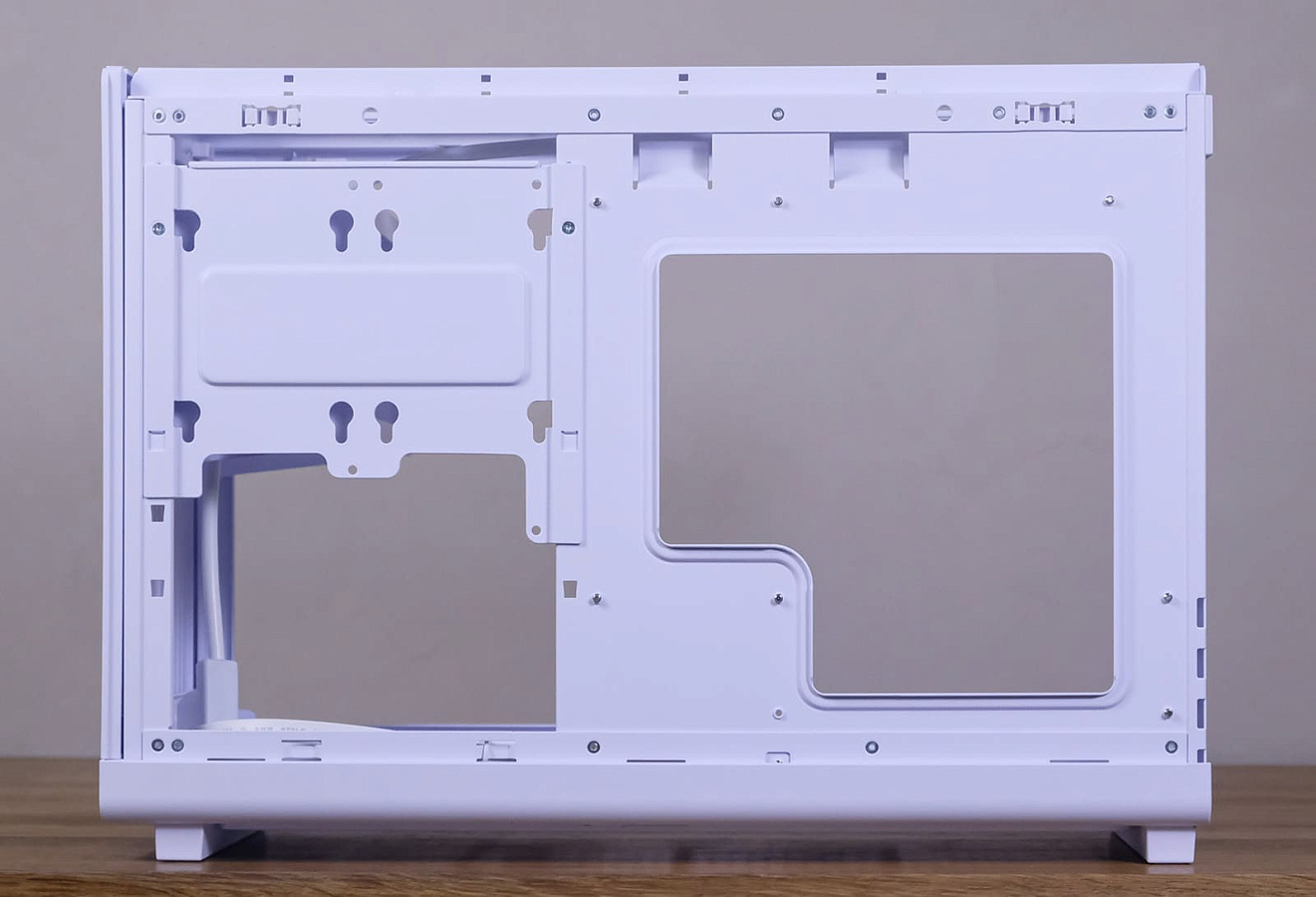

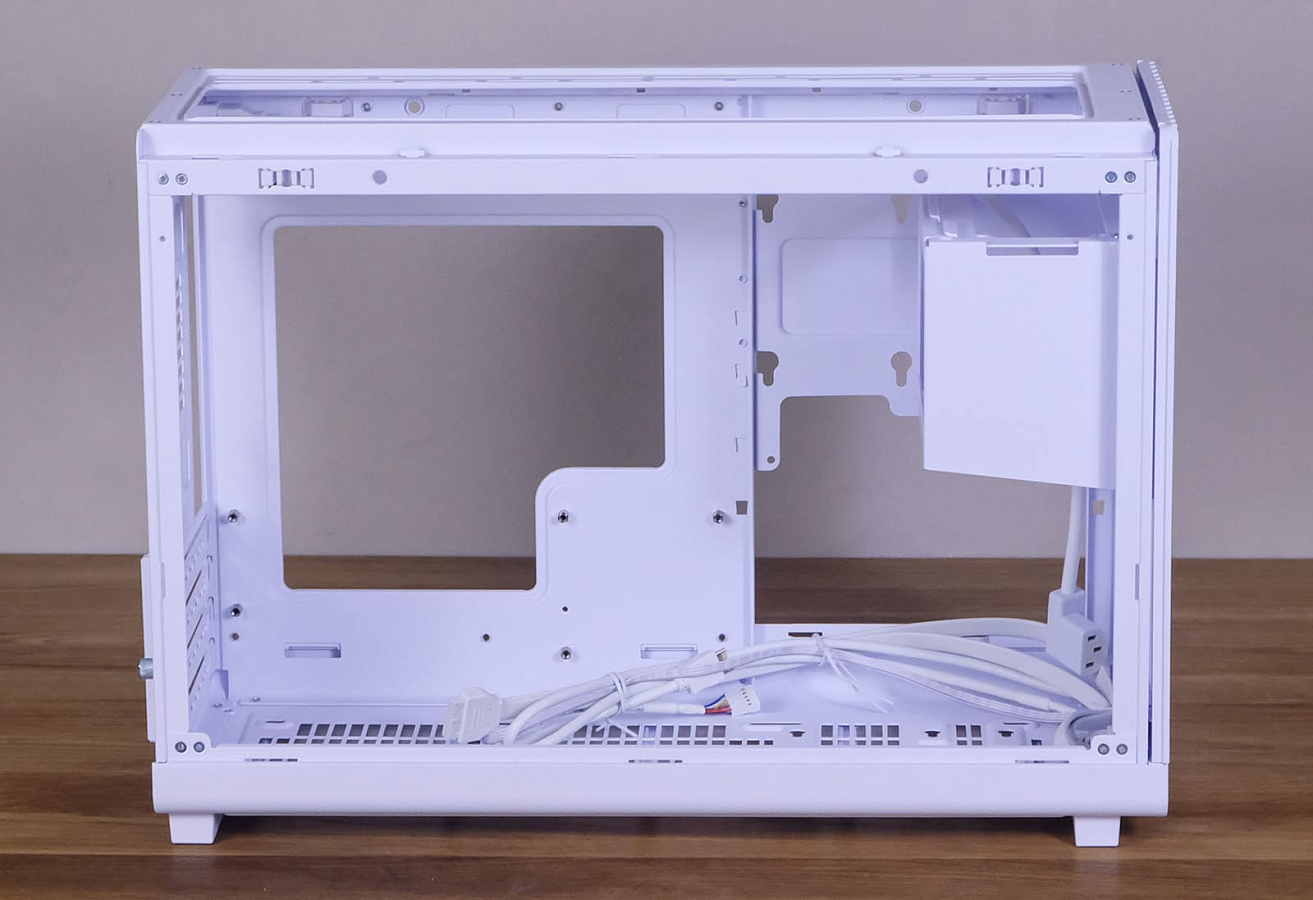

LIAN LI A3-mATX рассчитан как на mATX материнские платы, так и на ITX. Вырез на стойке под плату, во всяком случае здесь, предусмотрительно большой, так что накопители на обратной стороне у ITX-плат должны поместиться. Расположение блока питания – переднее, кабель питания идёт к разъёму по верху корпуса. Саму консоль, к которой крепится блок, можно передвигать по передней стойке вверх-вниз.

Блок питания в LIAN LI A3-mATX лучше выбирать модульный, так как никакого закрытого пространства для неиспользуемых кабелей тут не предусмотрено – всё внутреннее пространство корпуса хорошо просматривается.

Также практически отсутствует пространство для кабель-менеджмента за стойкой. Тут удастся проложить разве что самые тонкие проводки от контрольной панели. Кронштейн для крепления накопителей имеет два посадочных места 2,5”. Ещё одно место под 2,5”/3,5” накопитель есть рядом на нижней стенке корпуса. Эта площадка также может быть занята вентилятором 120 мм.

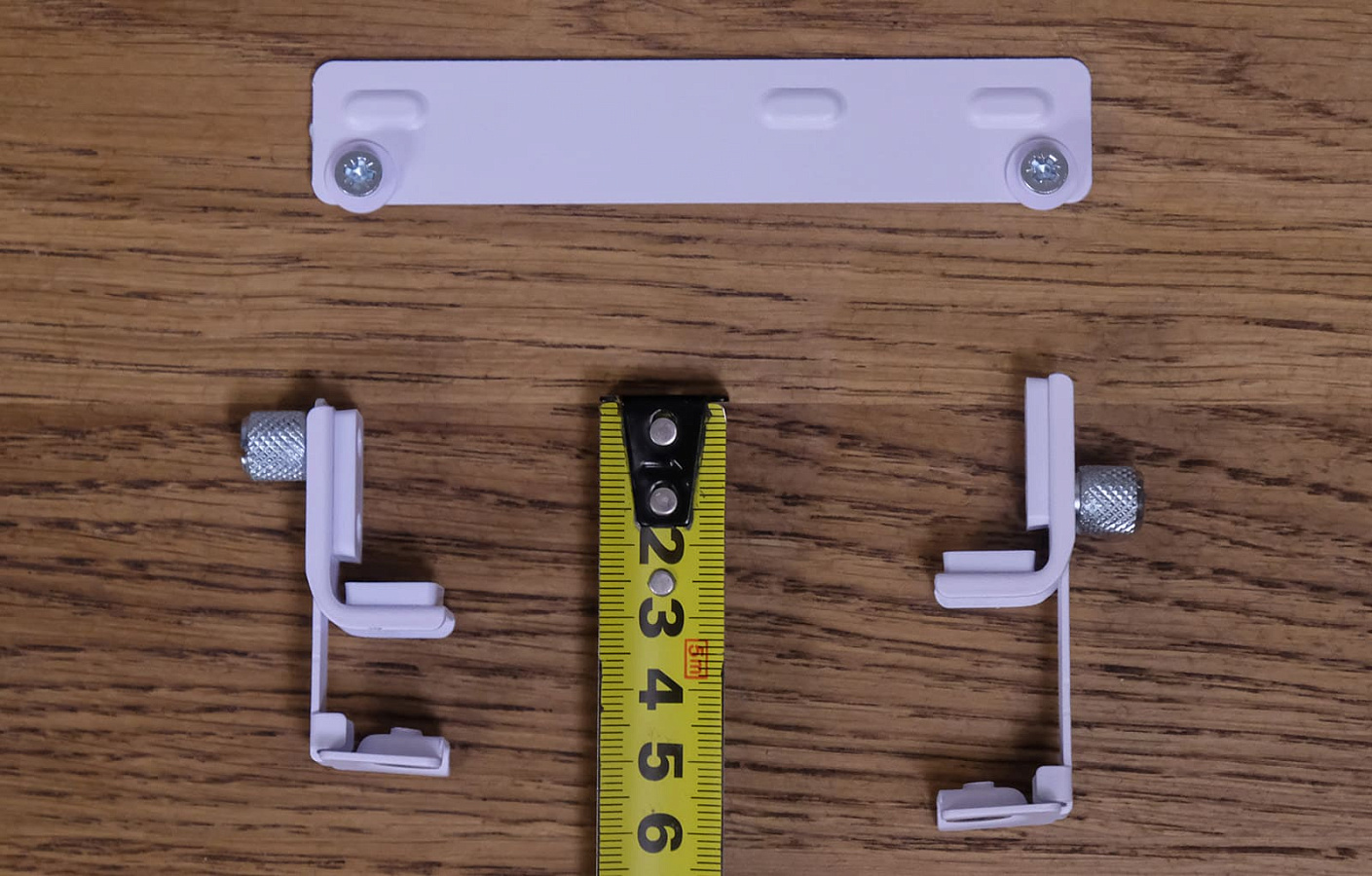

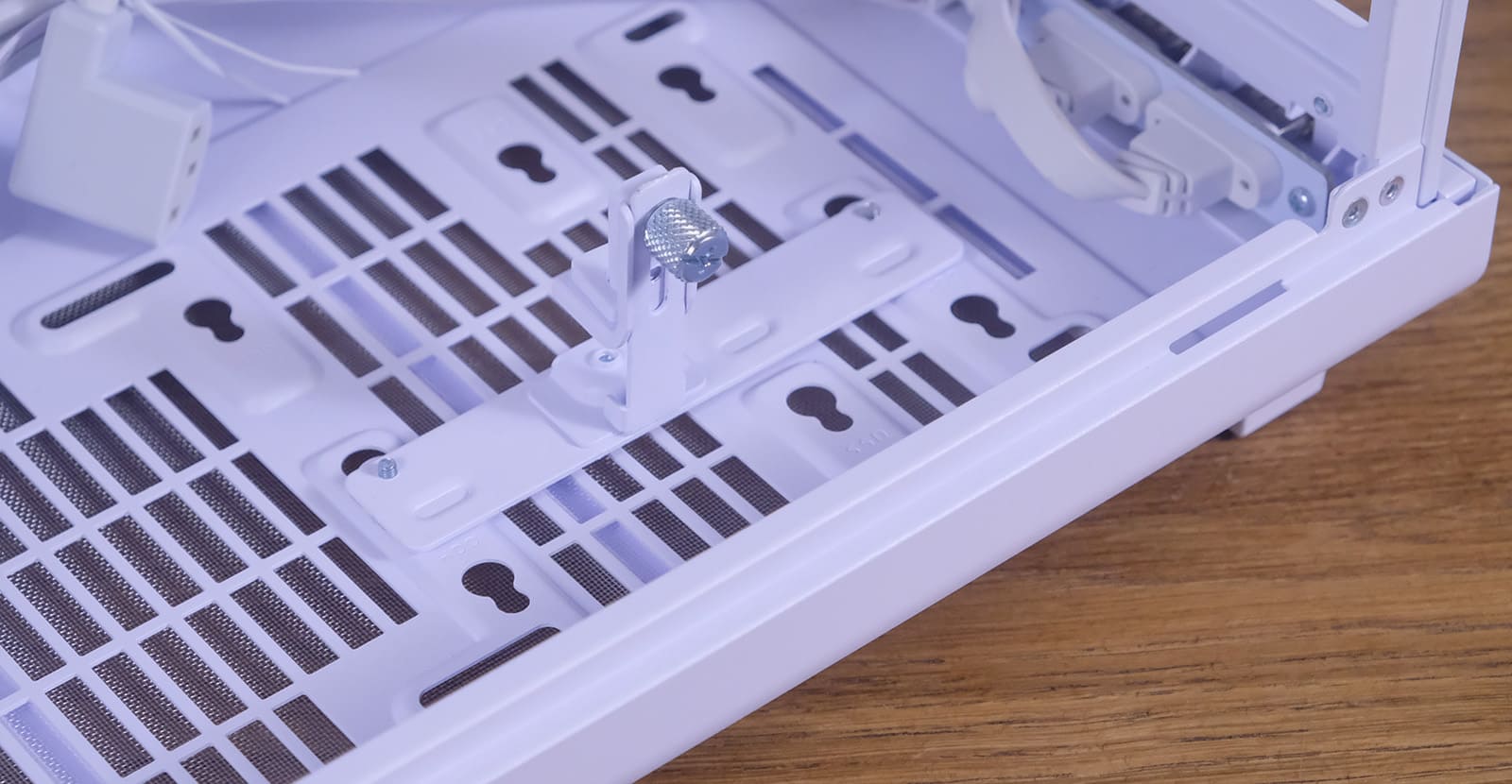

Кроме того, здесь предусмотрено крепление основания для упора для видеокарты – оно представляет собой пластинку металла с двумя винтами, которые крепятся по тому же принципу, что и накопители. В случае установки упора место останется только под один диск 2,5”.

Упор для видеокарты крепится к основанию при помощи магнита – такой фиксации вполне достаточно. Высота подъёма – примерно от 25 до 40 мм. Учитывая, что в корпусе всего 4 слота расширения, большей высоты здесь и не требуется.

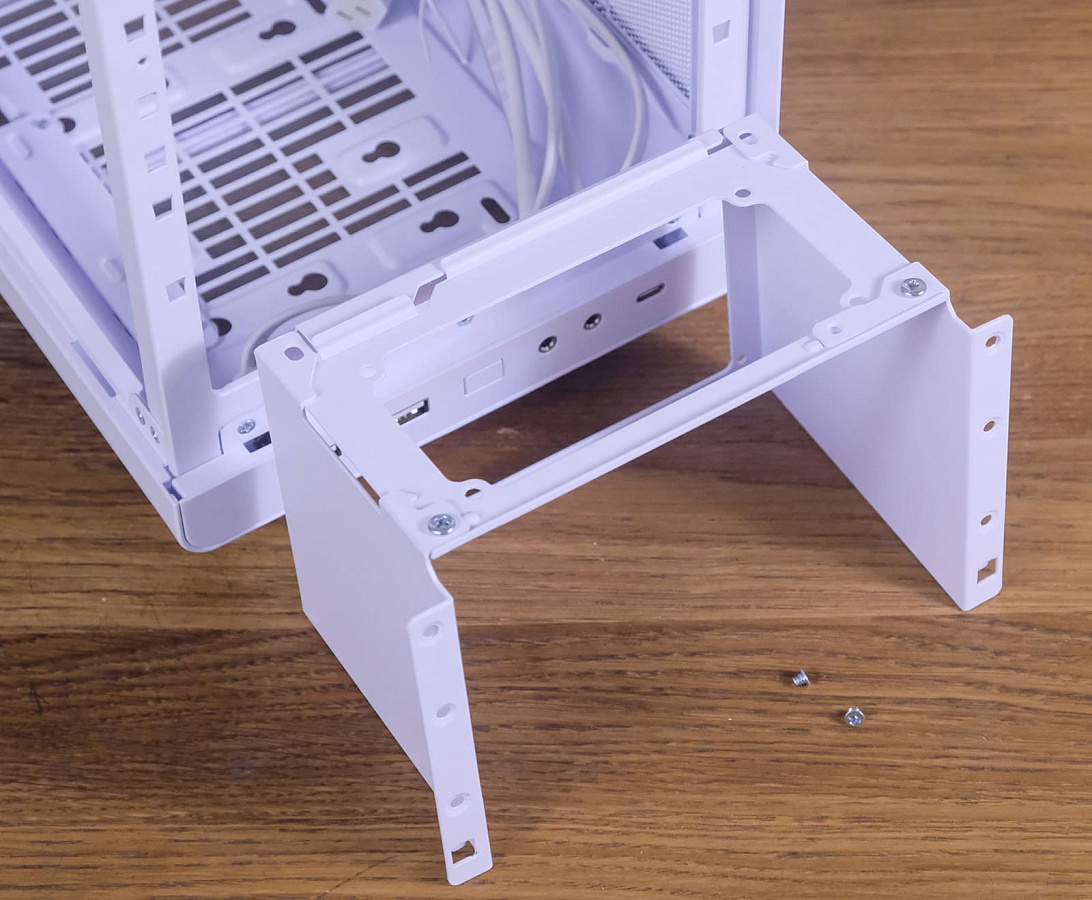

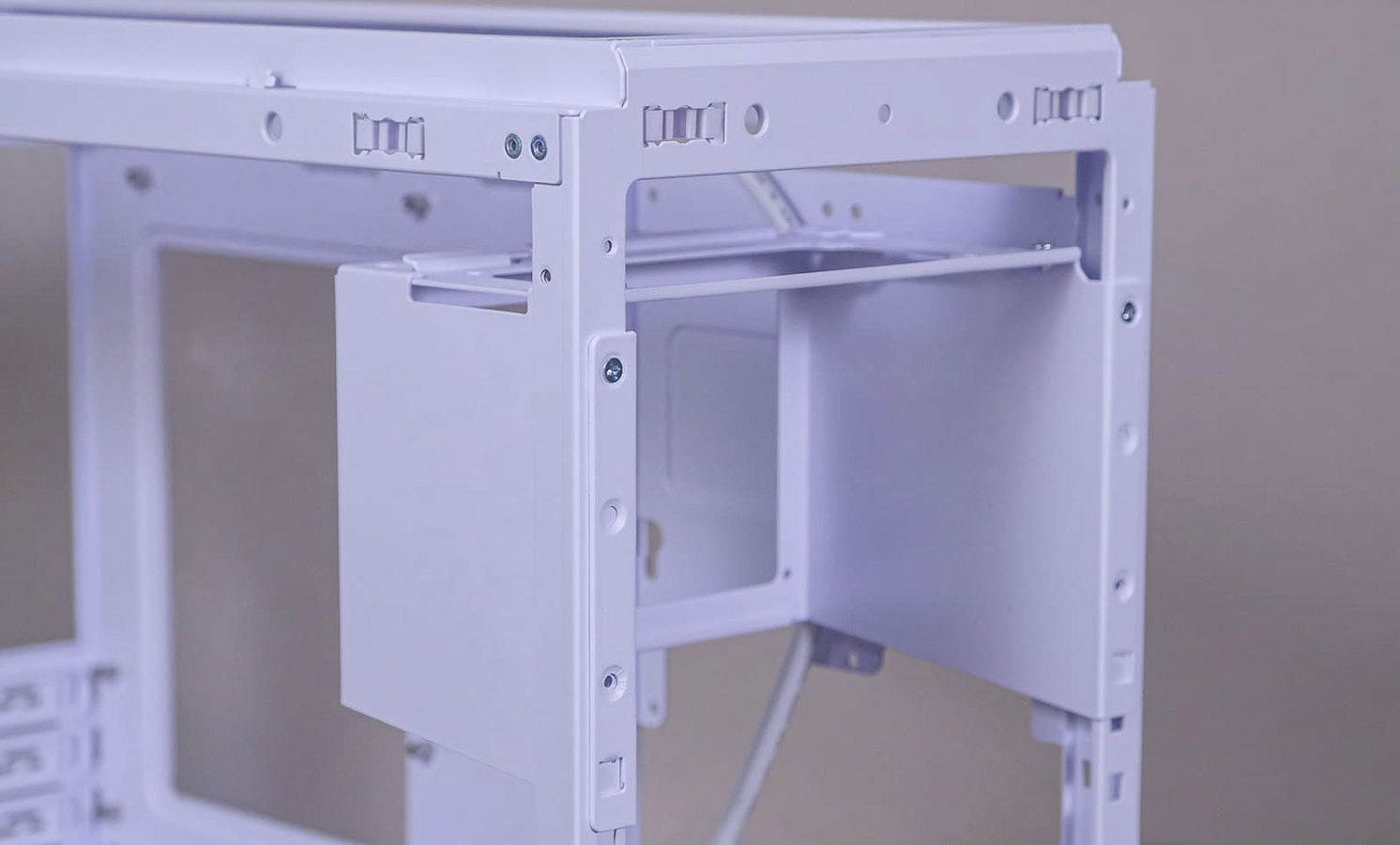

Консоль для крепления блока питания может быть зафиксирована на разной высоте: доступно как максимально нижнее положение, чтобы освободить место сверху под массивный радиатор, так и верхнее – тогда остаётся пространство внизу.

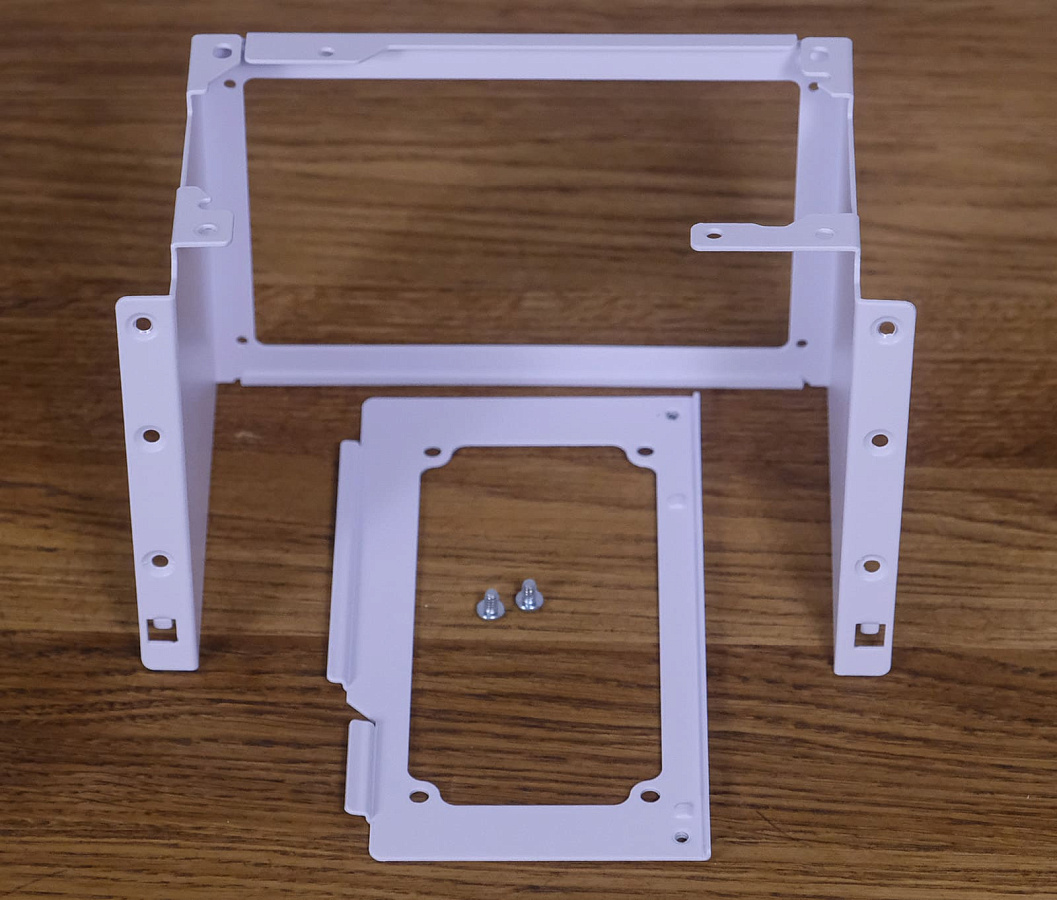

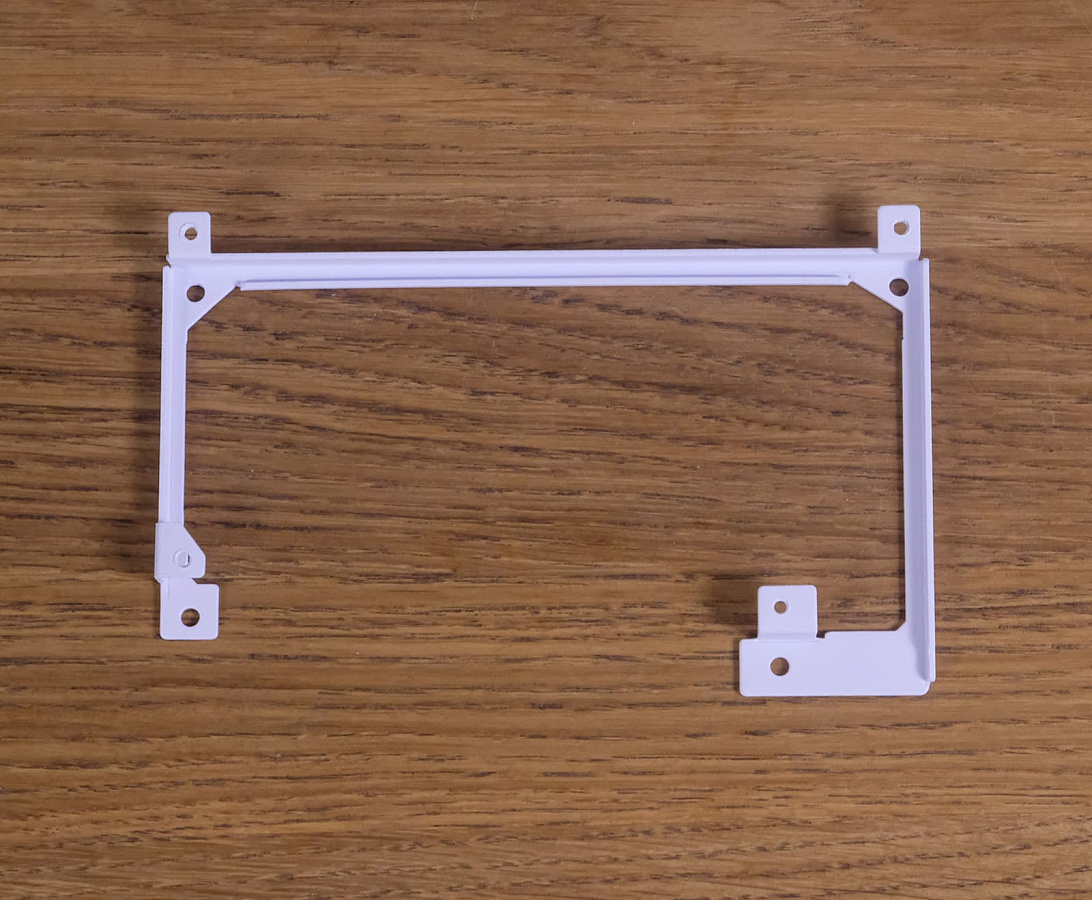

LIAN LI A3-mATX рассчитан на блоки питания как ATX до 220 мм, так и SFX. Для крепления предусмотрена отдельная съёмная рамка.

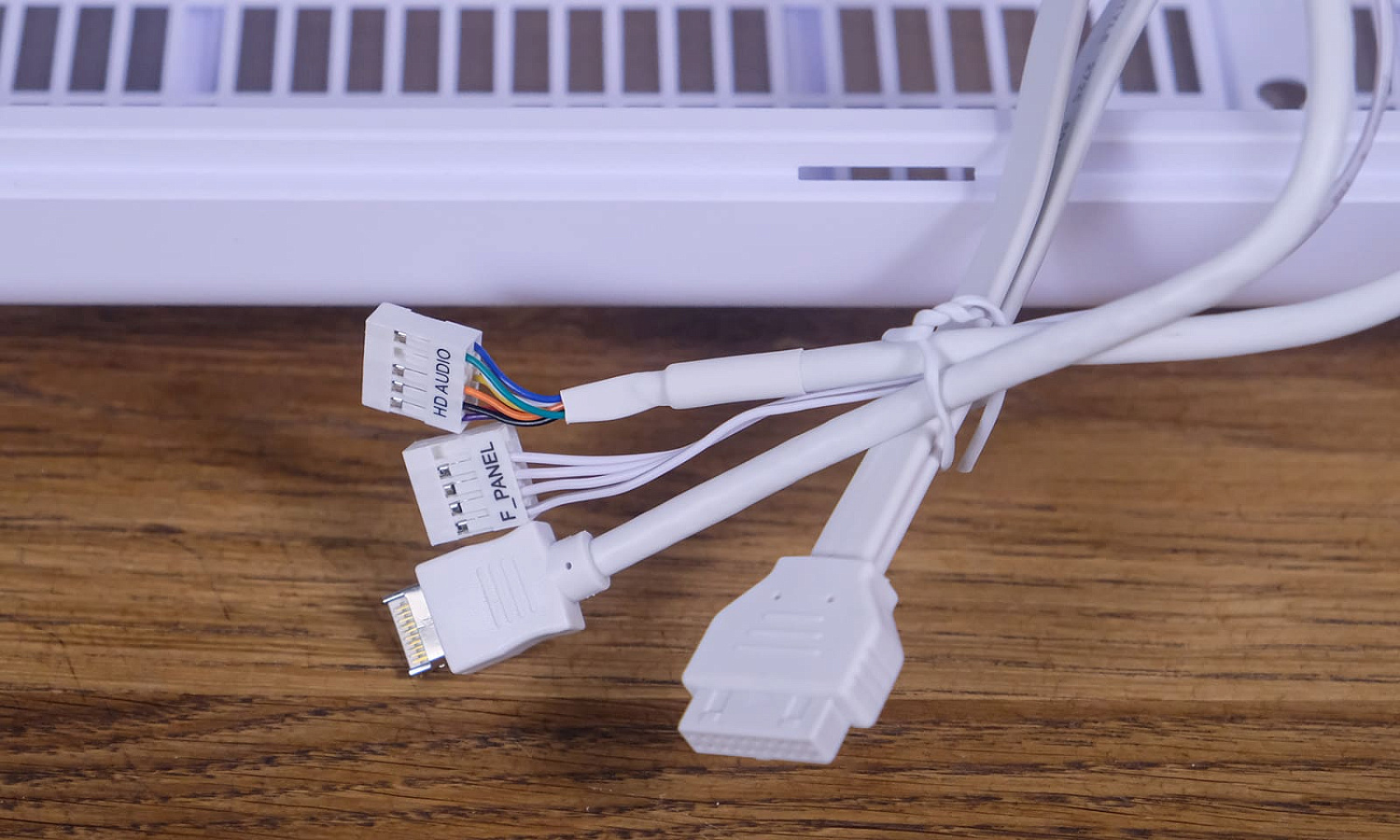

Контрольная панель корпуса находится снизу, поэтому кабели находятся прямо под блоком питания. Как уже отмечали ранее, все они в «правильной» белой расцветке. Всего 4 коннектора для подключения к материнской плате: USB 3, USB-C, F_panel и HD_audio.

Сборка системы

Соберём в LIAN LI A3-mATX компактную тестовую систему ITX-формата на базе Ryzen 7 2700X с потреблением 105+ Вт. Для охлаждения процессора используем стандартный башенный кулер среднего размера. С видеокартой GTX 1080 в разгоне общее максимальное потребление системы в режиме стресс-теста можно оценить в 350-400 Вт.

Тестовый стенд:

• Материнская плата mini-ITX GIGABYTE В550I AORUS PRO AX;
• Процессор Ryzen 7 2700X 3,7 ГГц;
• Кулер JONSBO CR-1000 V2 PRO ARGB White;
• Оперативная память Patriot Viper 4 Blackout 2х16 ГБ 3200 МГц;
• Видеокарта GeForce GTX 1080 Palit GameRock 8 ГБ;
• Накопитель m.2 2280 ADATA Falcon 512 ГБ;
• Накопитель SATA SSD 2,5” GOODRAM CX400 512 ГБ;
• Блок питания Thermaltake SMART RGB 600 Вт;
• Корпусные вентиляторы JONSBO ARGB 120 мм х2.

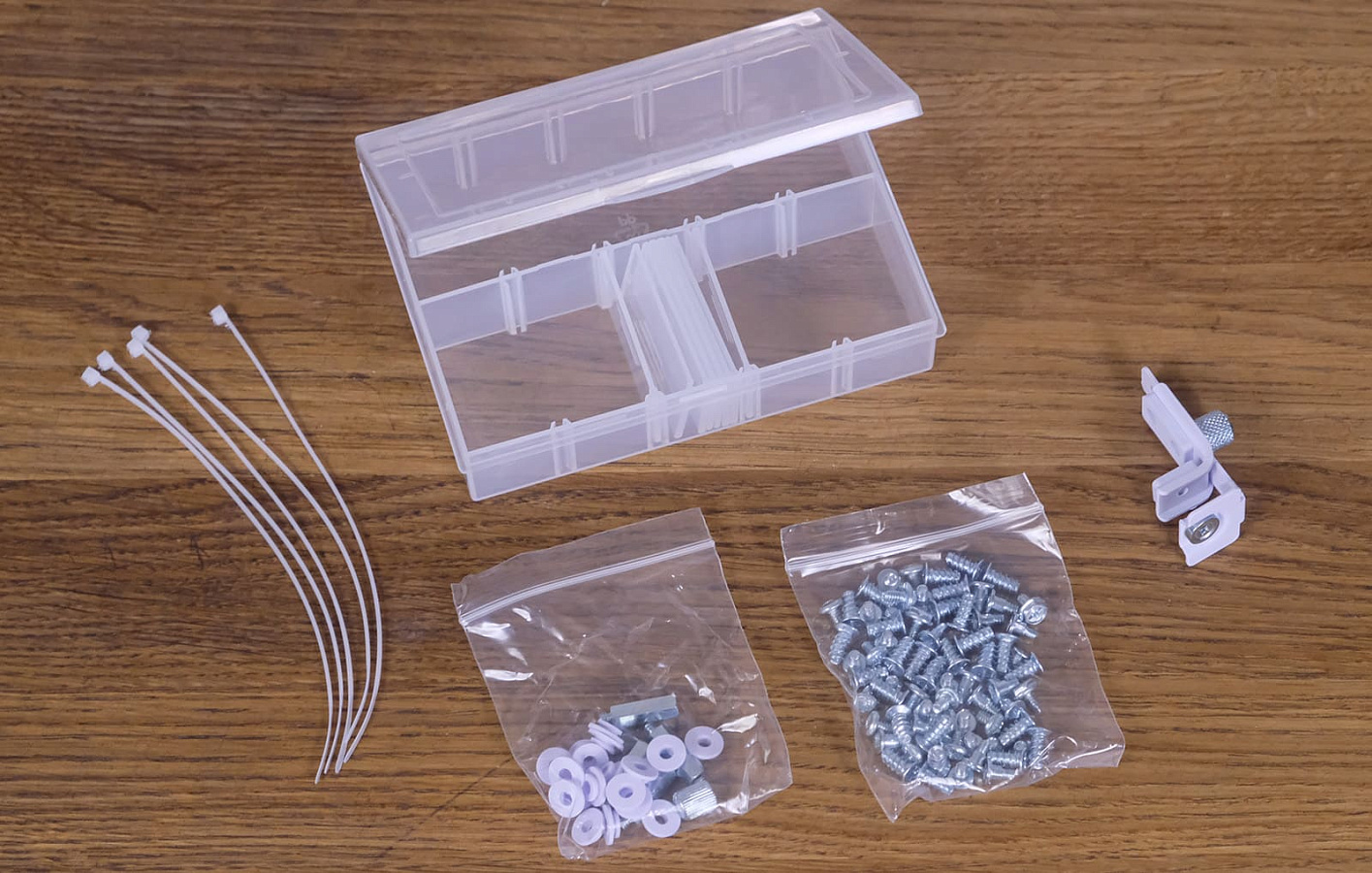

Для сборки у нас есть набор крепежа, который состоит из белых уплотнителей, винтов для разных целей (в том числе отдельный зип-лок под вентиляторы), нескольких хомутов для фиксации кабелей, а также упора видеокарты.

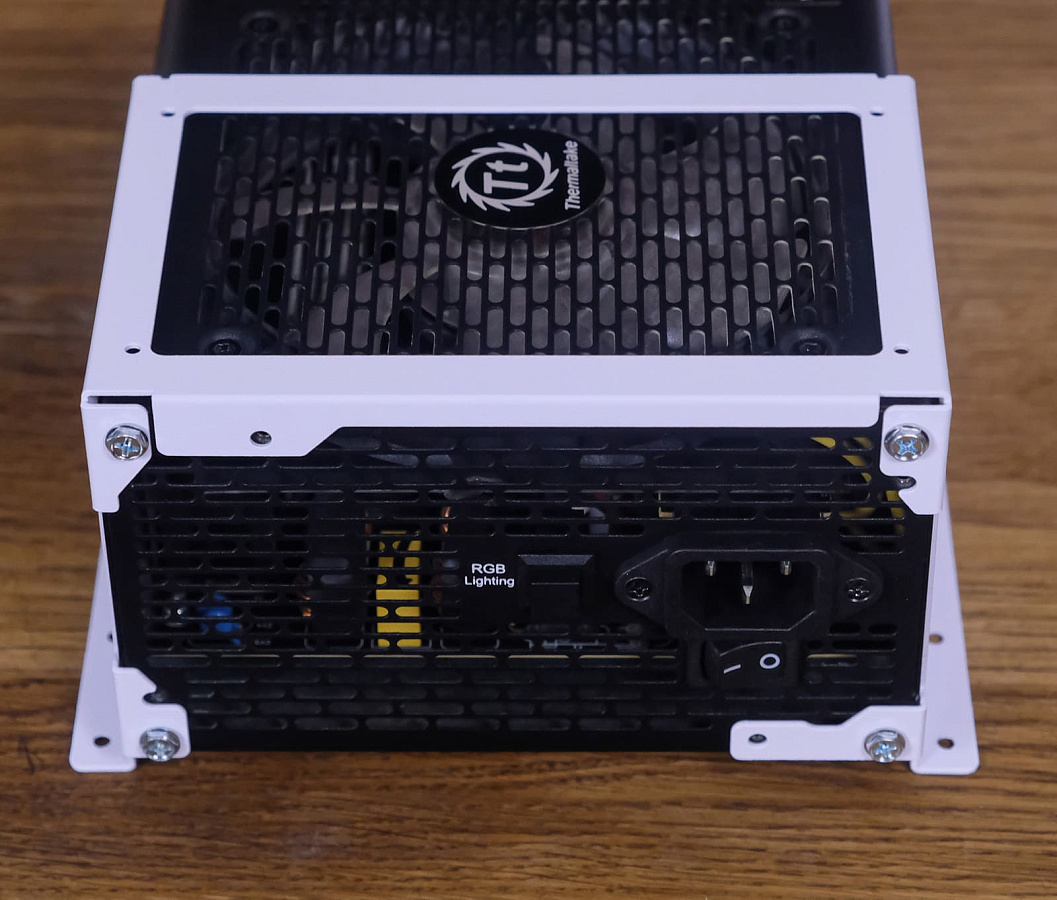

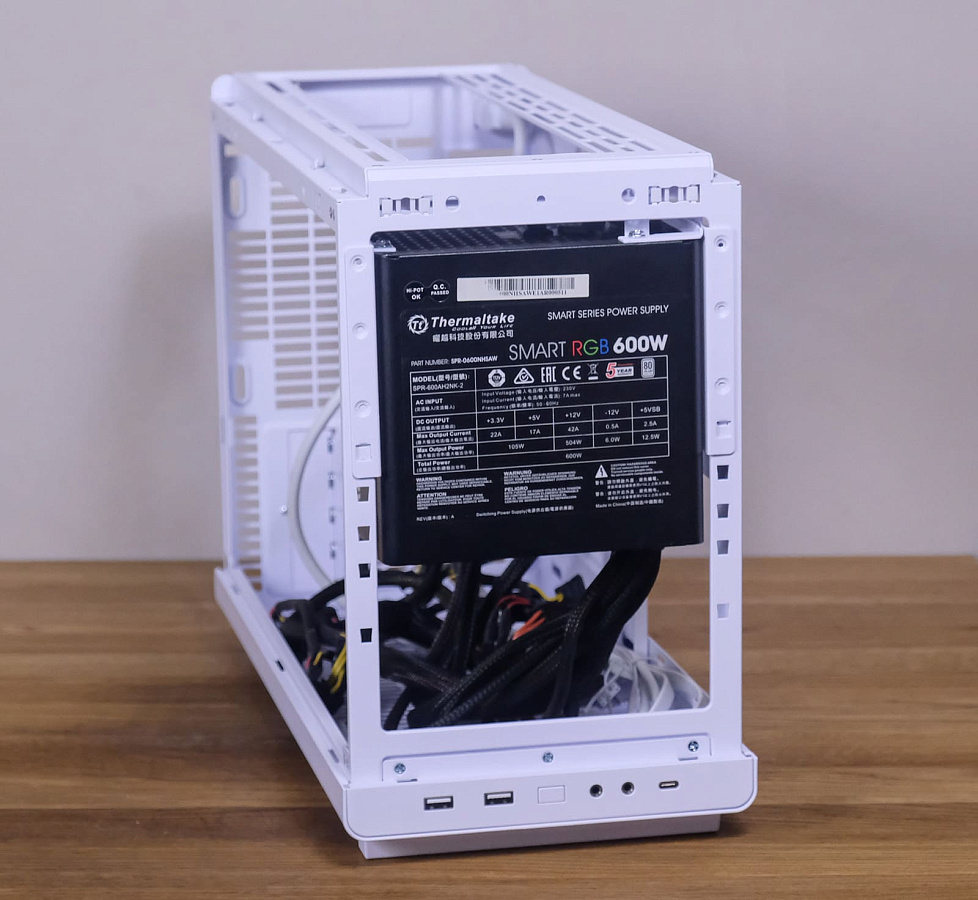

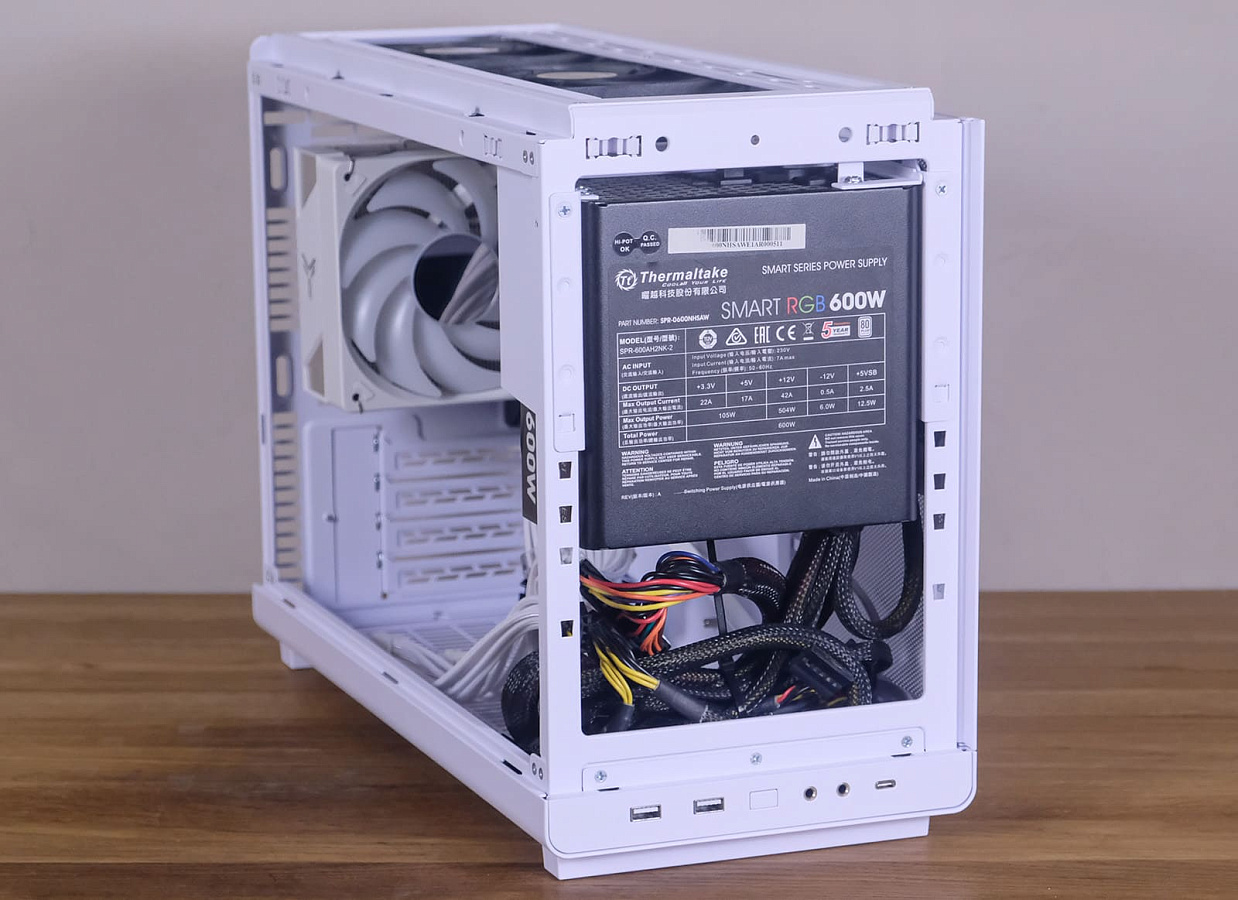

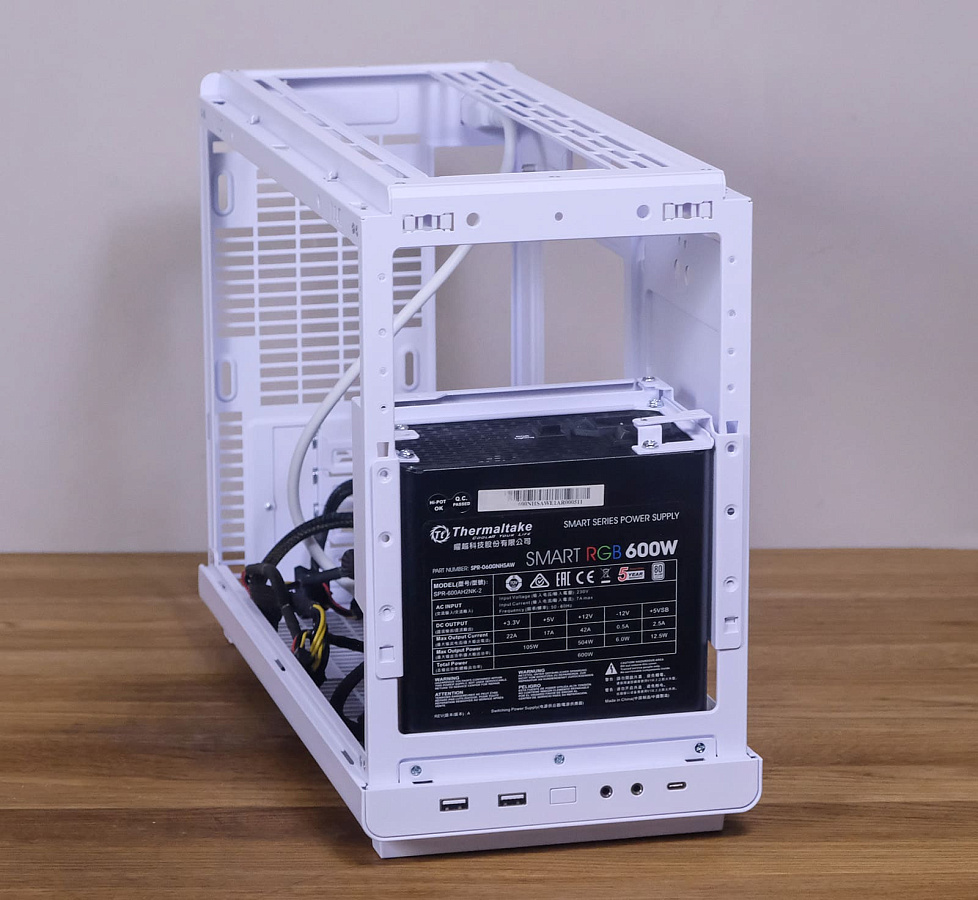

Для крепления блока питания стандартного формата ATX необходимо снять с консоли планку. Крепится блок с расчётом, что из-за непродуваемой передней стенки корпуса вентилятор на нём должен быть ориентирован внутрь.

Для сборки в LIAN LI A3-mATX больше подойдёт блок питания с полным кабель-менеджментом, так как скрыть лишние кабели можно будет только внизу, под блоком – а места там немного, плюс оно просматривается через стекло боковой стенки.

В нашем случае блок питания самый обычный. Попробуем уложить кабели эстетично, несмотря ни на что. Для этого разместим блок питания в самой высокой точке.

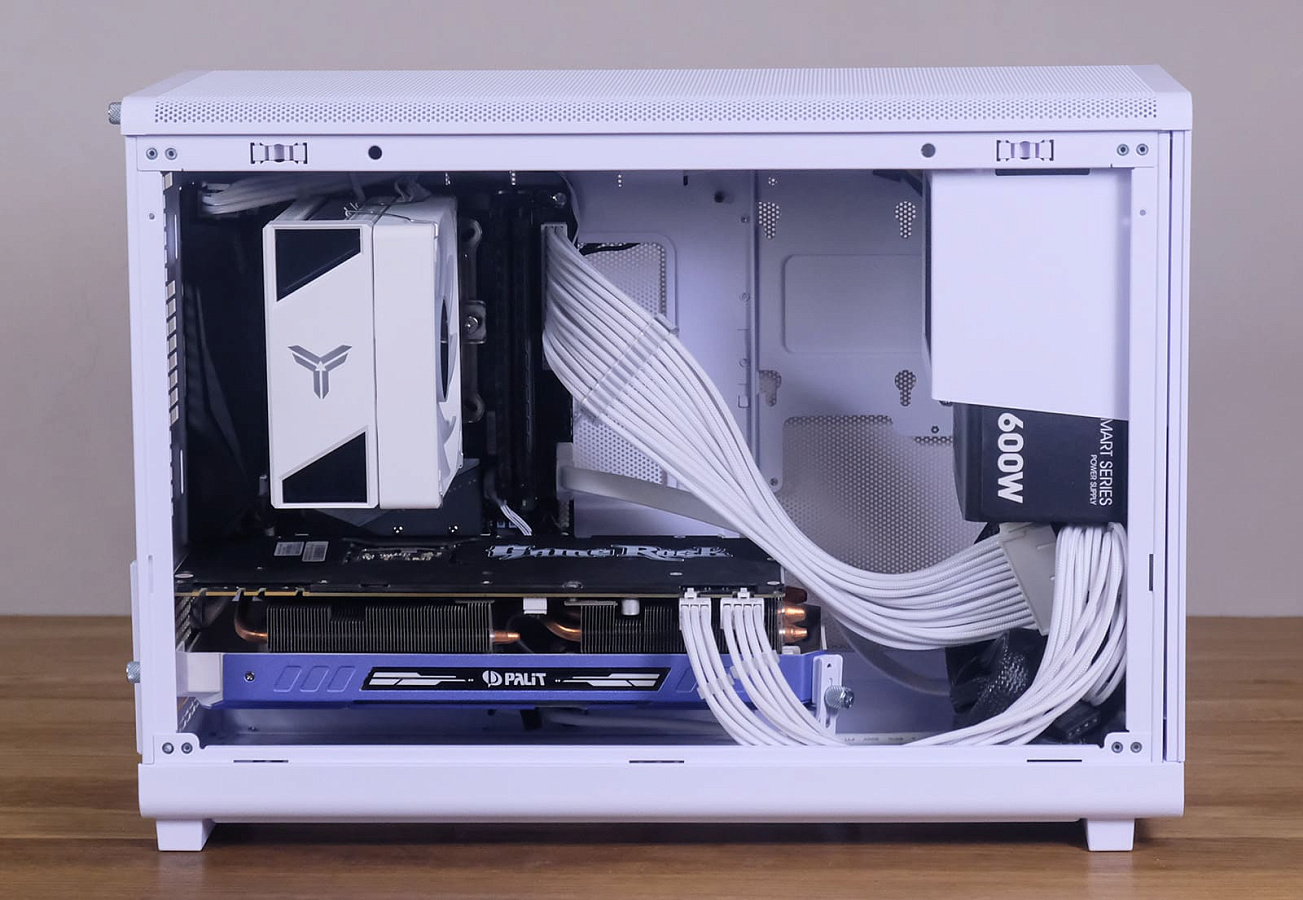

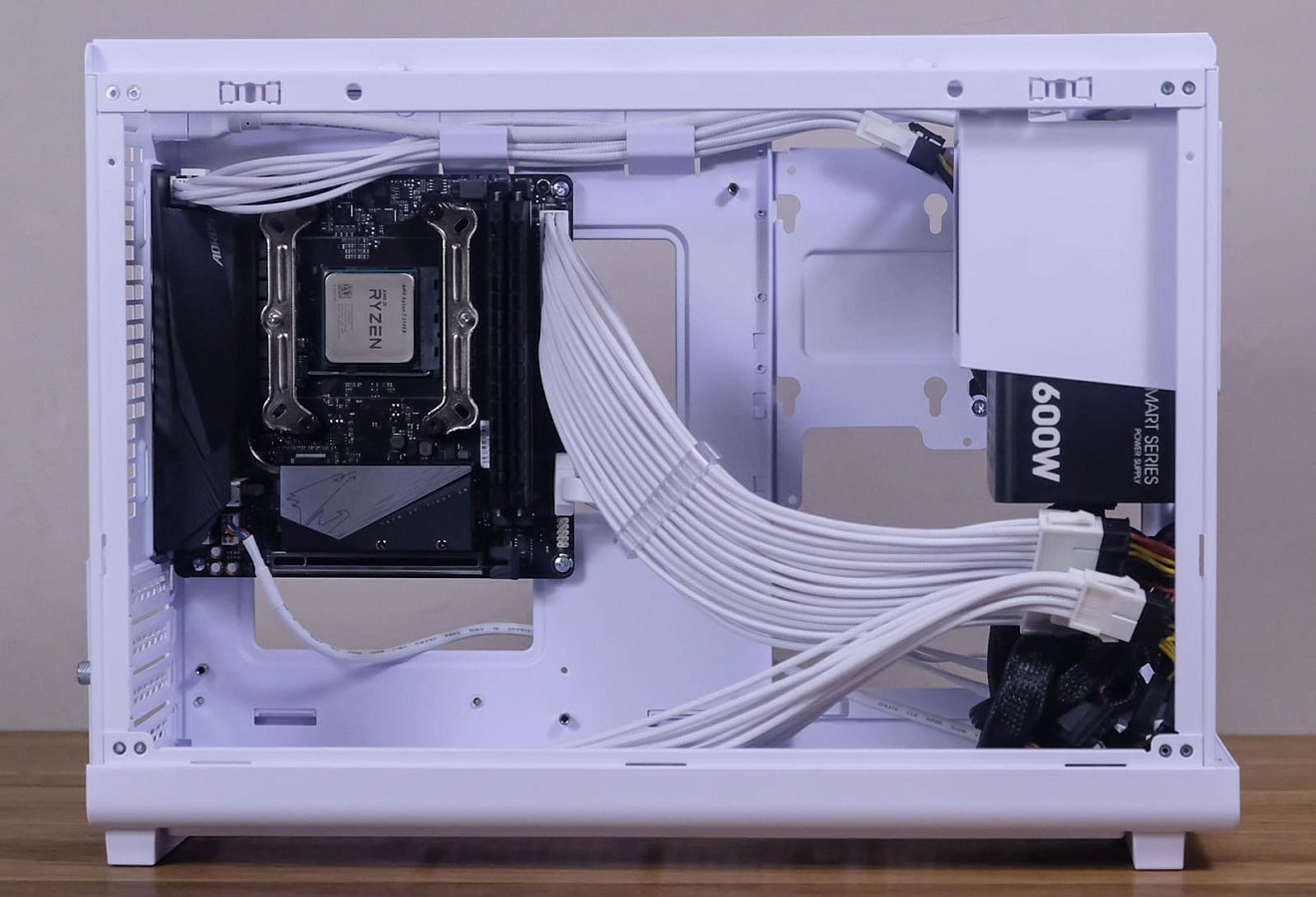

Материнская плата mini-ITX занимает совсем немного места, зато остаётся большое пространство в стойке для укладки отдельных кабелей. Для подключения питания к материнской плате и видеокарте будем использовать белые декоративные удлинители 24-пин и 8-пин.

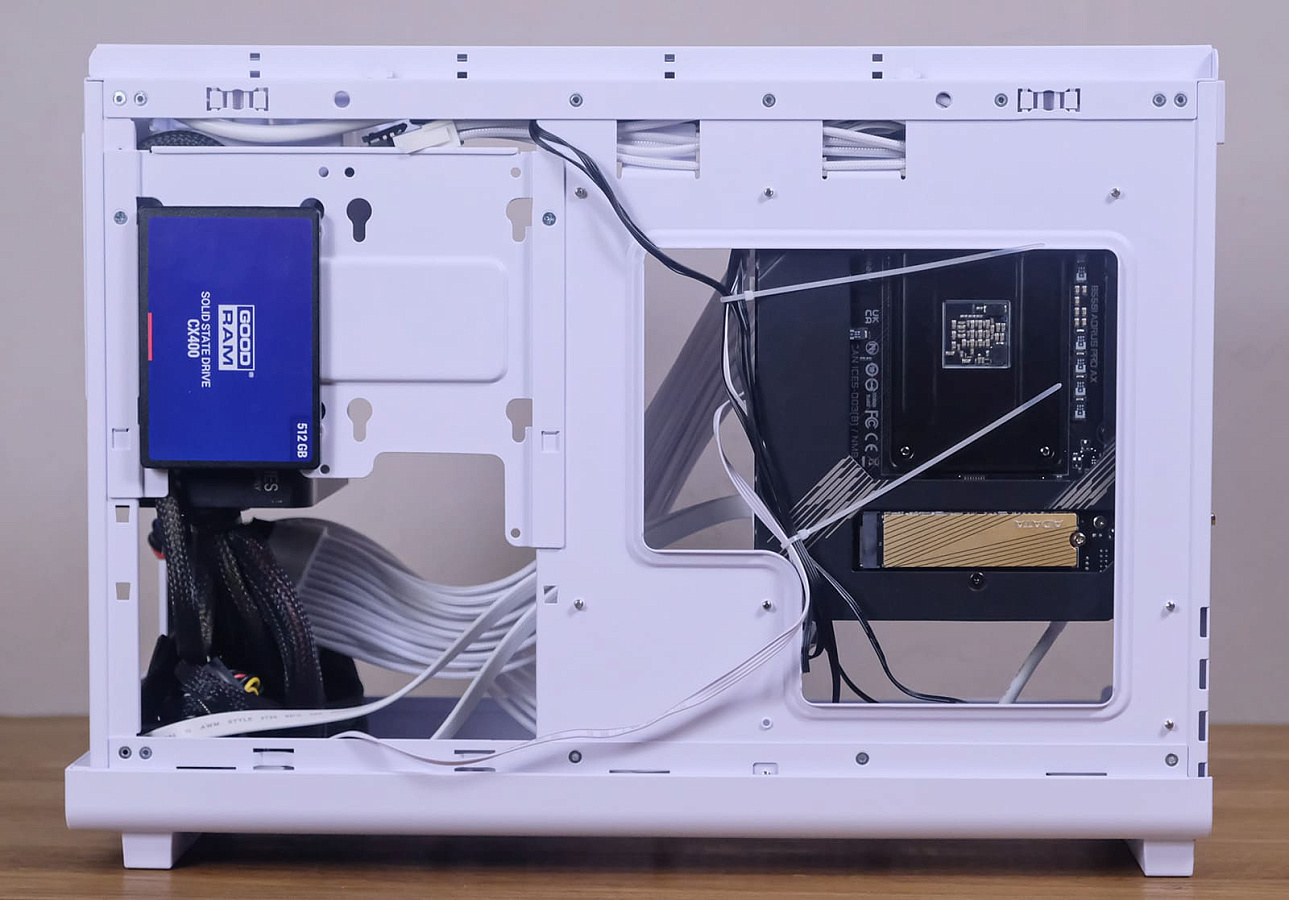

С обратной стороны разместим один накопитель 2,5”, закрепив его сверху за блоком питания – так он станет незаметным снаружи. Также к нему проще будет скрытно подвести питание. При этом стоит обратить внимание, что пространства за стойкой почти нет – свободно поместится только кабель толщиной не больше 2-3 мм. Это заметно усложняет сборку и заставляет проводить кабели либо по верху, либо за видеокартой.

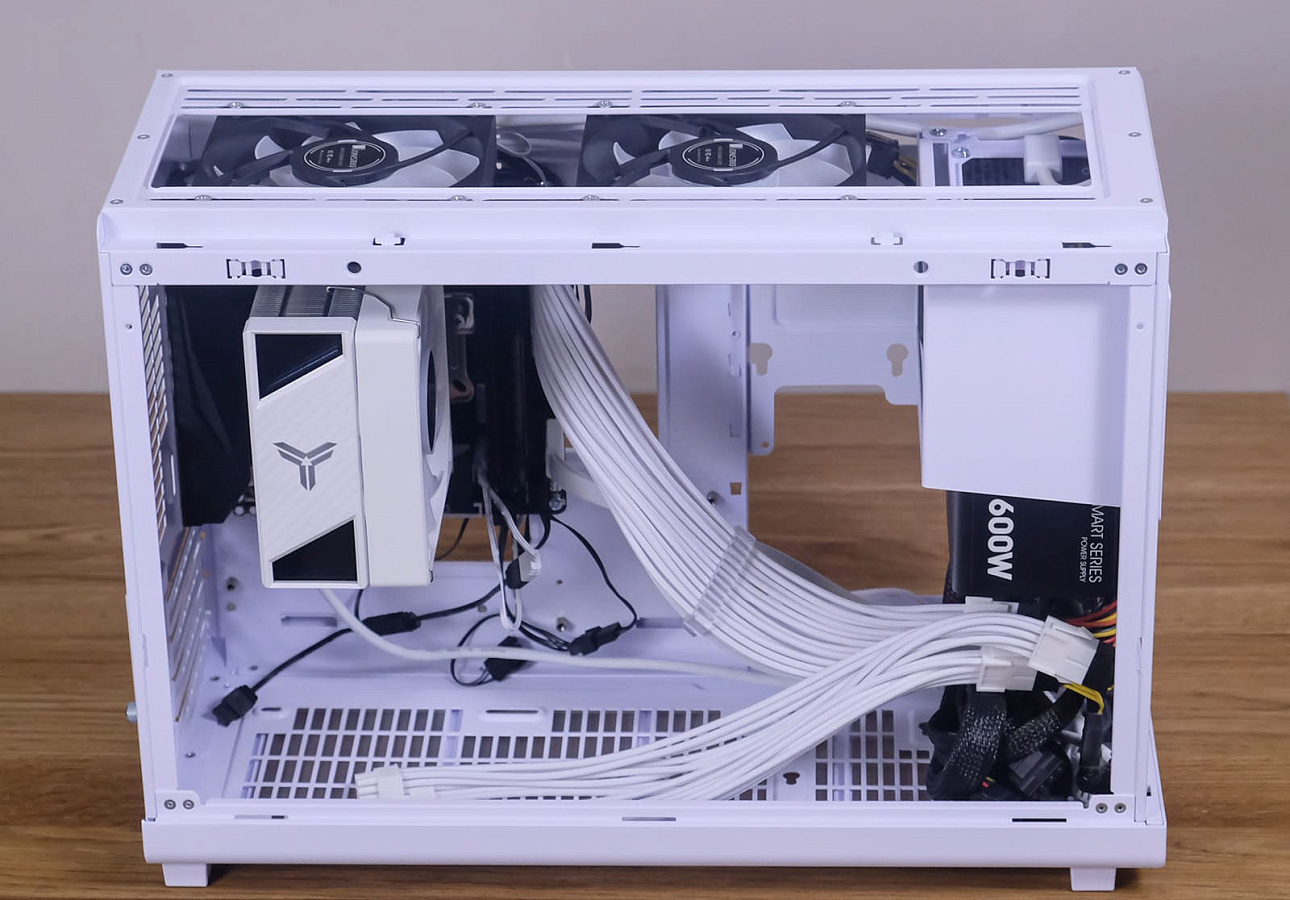

Сверху в LIAN LI A3-mATX можно поместить серьёзную СЖО 360 мм при условии смещения блока питания на средний или нижний уровень. В нашем случае ограничимся двумя ARGB-вентиляторами 120 мм. Они будут отводить горячий воздух из корпуса.

Для охлаждения процессора был выбран башенный кулер JONSBO CR-1000 V2 PRO ARGB. Он имеет высоту 157 мм, а максимально в корпус может поместиться кулер до 165 мм.

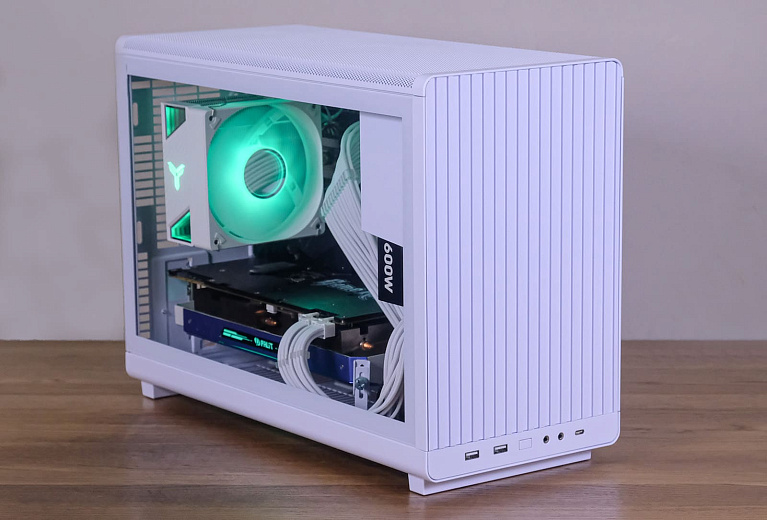

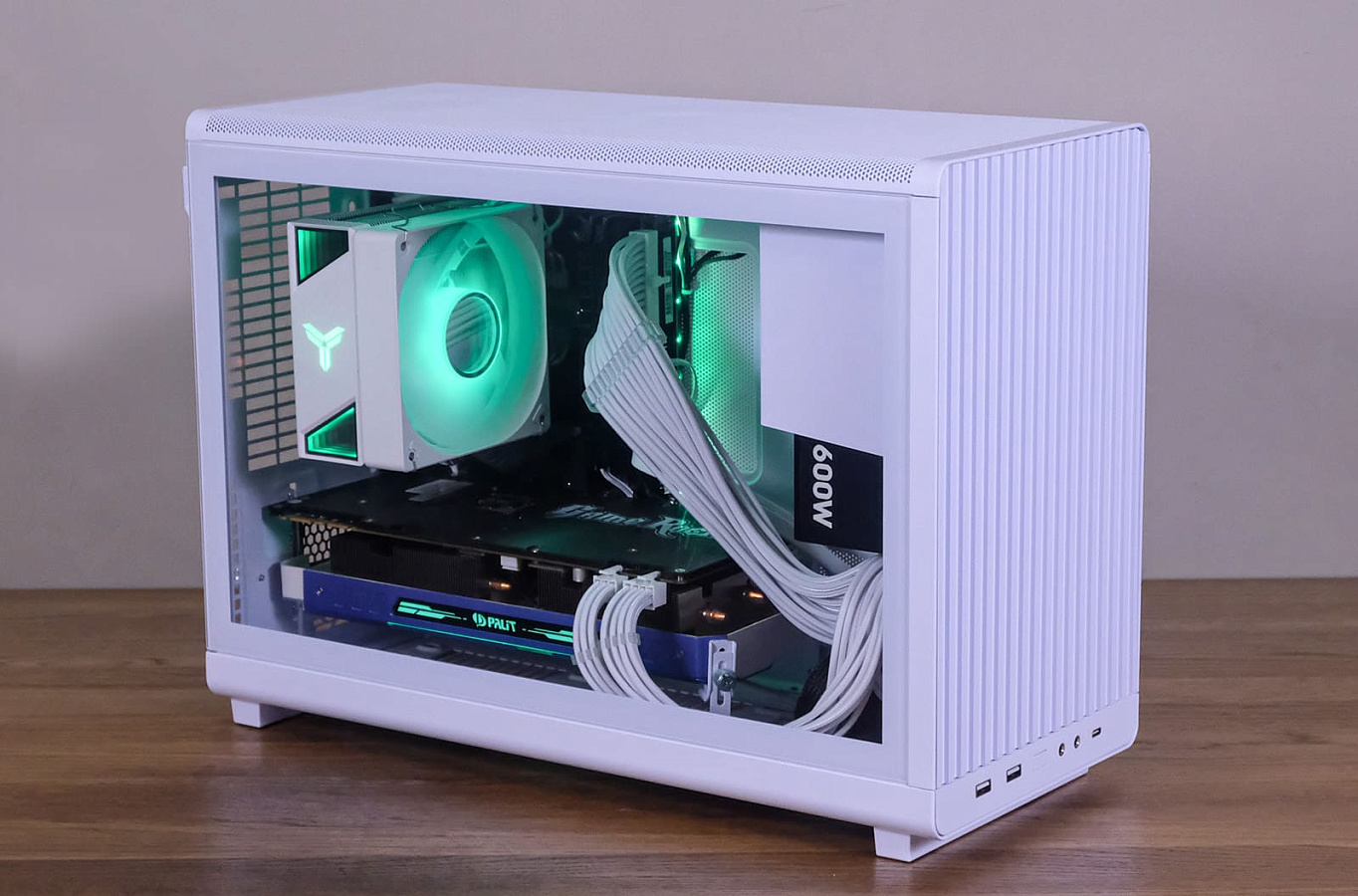

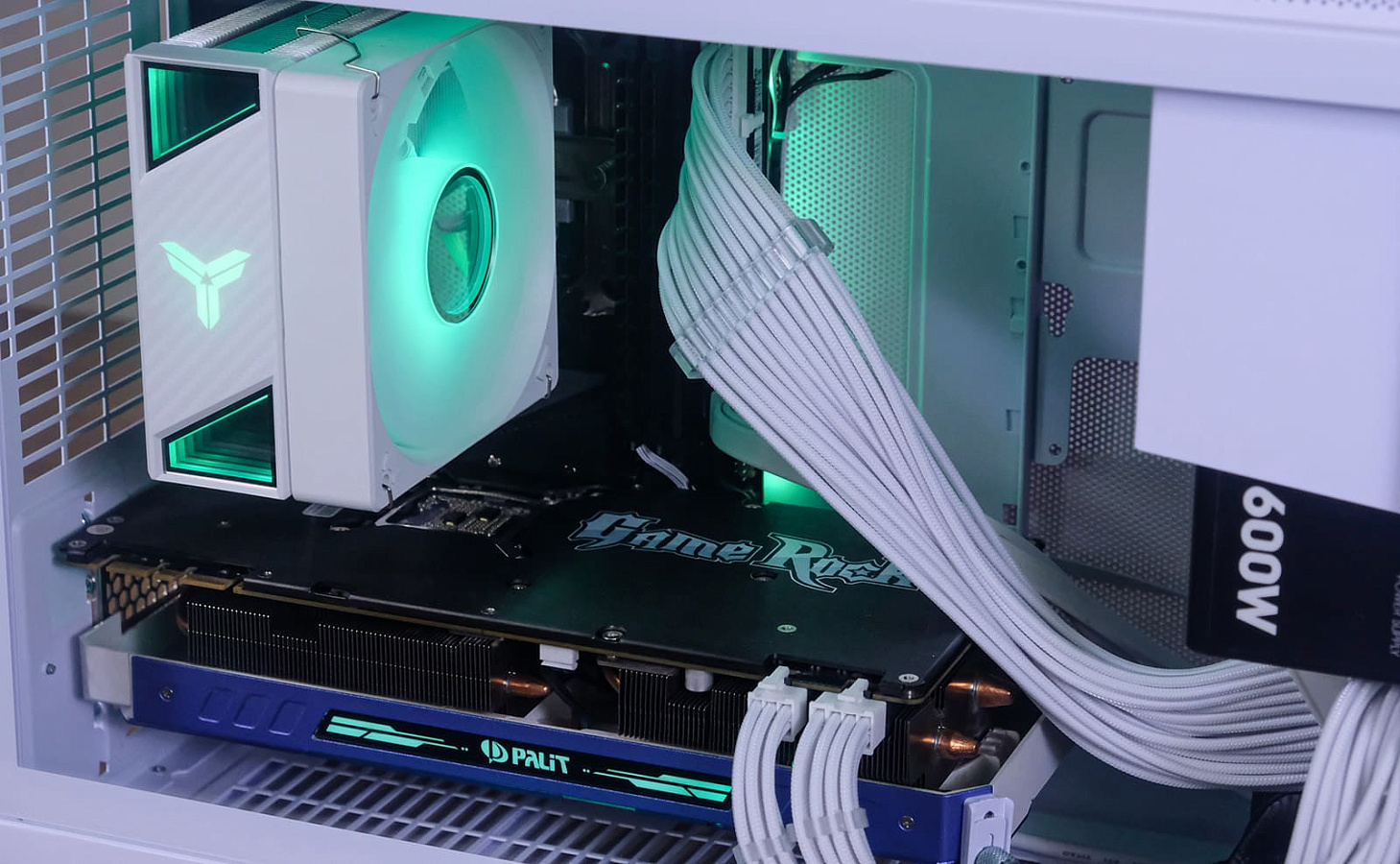

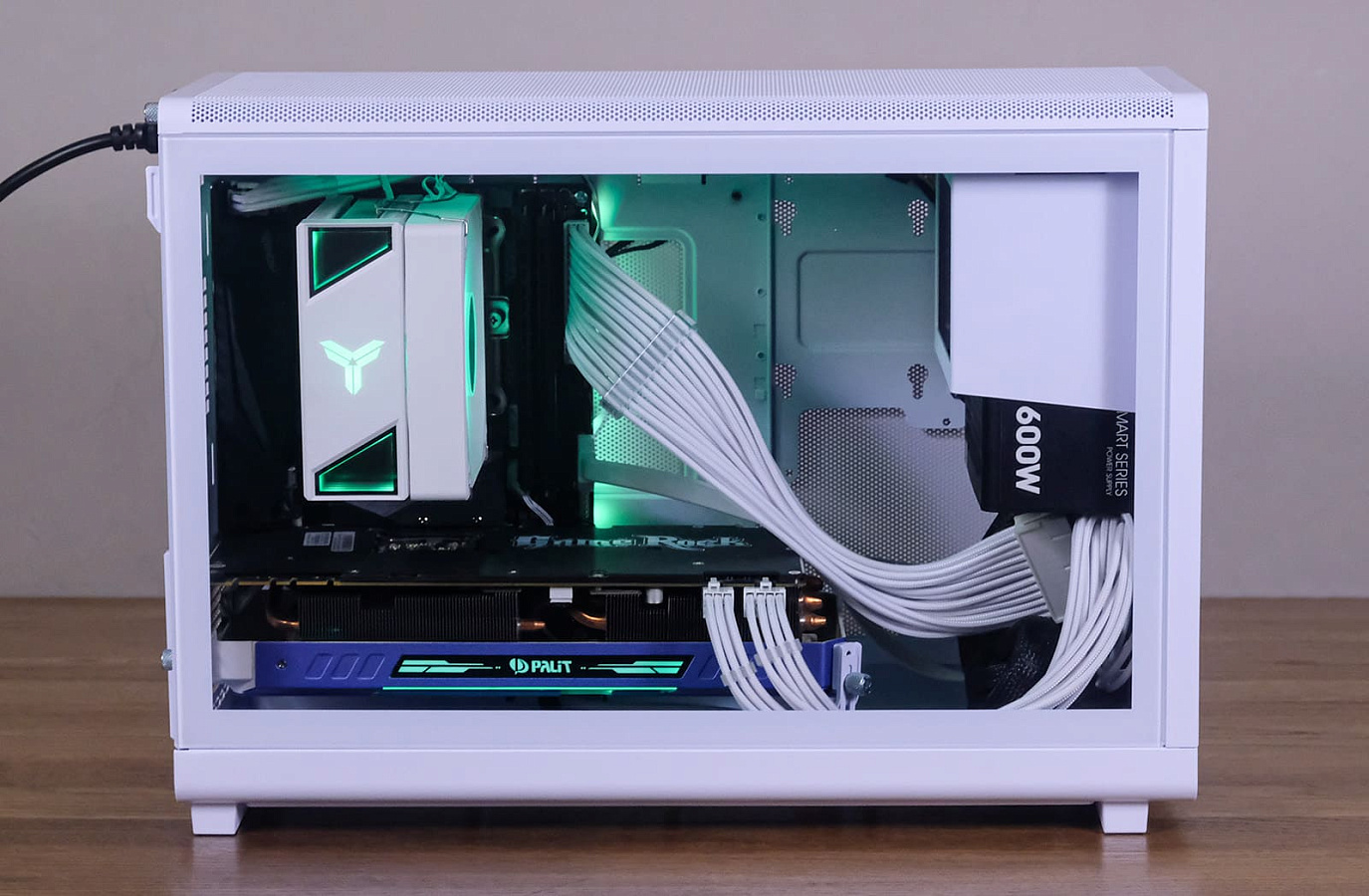

Видеокарта GeForce GTX 1080 Palit GameRock имеет размеры 286х135 мм и занимает 2,5 слота расширения. Как видно, в корпусе она чувствует себя вполне уютно: остаётся достаточный для циркуляции воздуха запас места и снизу, и по длине. LIAN LI A3-mATX как заявлено, может вместить видеокарты до 415 мм, но важно учитывать, что на практике это возможно только с блоком питания SFX. Со стандартным ATX данный показатель можно смело уменьшать до 340-360 мм (в зависимости от количества кабелей внизу). Также конфликт может возникнуть при одновременной установке сверху СЖО 360 мм и видеокарты длиннее 360 мм, так как консоль с блоком питания придётся опустить ниже, и тут не поместится и SFX-формат.

Эксплуатация и температуры

LIAN LI A3-mATX явно рассчитан на сборку компактных, но в то же время производительных игровых систем – в корпусе много пространства под вентиляторы, радиаторы СЖО до 360 мм, а также в нём легко поместится массивная игровая видеокарта. В компактных корпусах при этом ещё больше возрастает важность хорошей вентиляции внутреннего пространства.

В тестовой сборке мы установили башенный кулер, который отводит горячий воздух от процессора к тыльной стенке корпуса. Блок питания также забирает воздух из середины и выводит через верхнюю крышку. Дополнительно наверх установлены два корпусных вентилятора JONSBO CR-1000 V2 PRO (600-1500 об/мин, 28.12-59.48 CFM), роль которых то же отводить горячий воздух от видеокарты.

Для теста будем нагружать системы двумя стресс-тестами одновременно: OCCT 8.0.1 и Furmark в режиме 1920x1080/8xMSAA, чтобы добиться близкого к максимальному энергопотреблению процессора и видеокарты. Продолжительность теста – порядка 15-20 минут.

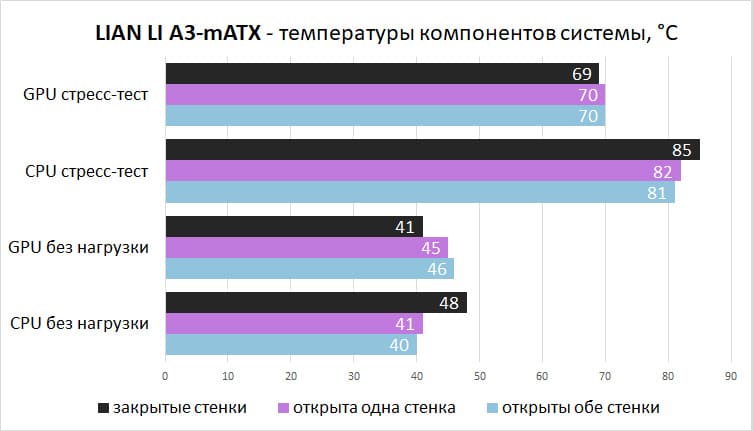

Температуры в LIAN LI A3-mATX были зафиксированы при открытых стенках (имитация открытого стенда), закрытой правой (сетка) и полностью закрытом корпусе. По результатам, отражённым на графике, видно, что температура видеокарты практически не меняется и даже снижается на 1° С при закрытых стенках – значит, вентиляция в корпусе хорошая; притока свежего воздуха через нижнюю сетку хватает для эффективного охлаждения (с открытой стенкой около видеокарты образуется «пузырь» горячего воздуха сбоку, который и мешает охлаждению). Процессор же, напротив, показывает прирост температуры в сравнении с открытыми стенками на 4° С. Это предсказуемо, так как при закрытых стенках в кулер поступает уже тёплый воздух от видеокарты. Тем не менее, все температуры вполне нормальные, особенно для относительно компактного mATX-корпуса.

Как рекомендацию по сборкам в LIAN LI A3-mATX, можно отметить, что для более мощных по TDP процессоров с потреблением 150+ Вт разумно будет использовать СЖО с размещением на верхней стенке, которая будет заодно отводить тёплый воздух из корпуса. Возможно, не помешает пара вентиляторов внизу, работающих на приток – но это очень зависит от видеокарты, так как большие игровые модели скорее всего займут всё место. А снизу даже под 2,5-слотовой видеокартой поставить вентиляторы может быть затруднительно физически, а также нести мало практической пользы. Также при сборке максимально производительной игровой системы можно рекомендовать SFX-блок питания для избегания конфликтов с крупными СЖО/видеокартой.

Заключение

LIAN LI A3-mATX TG в целом оставил хорошее впечатление, начиная от качественного изготовления и продуманности до комфорта сборки в нём системы и показателей температурных тестов. Среди основных преимуществ назовём поддержку как mATX, так и mini-ITX плат, толстый металл каркаса, большое количество мест для размещения элементов системы охлаждения – от СЖО до вентиляторов, переднее размещение блока питания (поддерживает ATX/SFX/SFX-L и LIAN LI Edge) с возможностью регулировки положения. Всё это даёт вариативность при сборке системы.

Дополнительно стоит отметить традиционно качественное исполнение LIAN LI A3-mATX: равномерная окраска, продуманность интерьера, белые кабели и уплотнители, хороший набор крепежа с упором под видеокарту, и общее внимание к мелочам – в белых корпусах это особенно важно.

Среди недостатков – не слишком удачная конструкция нижнего пылевого фильтра (его сложно достать, не приподняв корпус), отсутствие фильтров сбоку и сверху, сплошная передняя стенка в чёрной и белой версии модели, а также практически отсутствие пространства для кабелей за стойкой материнской платы.

Корпус LIAN LI A3-mATX станет удачным решением для относительно компактной игровой сборки. Размеры модели немного меньше, чем у большинства корпусов под формат плат mATX, но при этом сохранён достаточный внутренний объём для хорошей вентиляции и установки игрового железа: легко поместятся топовые видеокарты, СЖО до 360 мм, стандартный блок питания ATX (хотя рекомендуем по возможности подыскать сюда хороший SFX).
