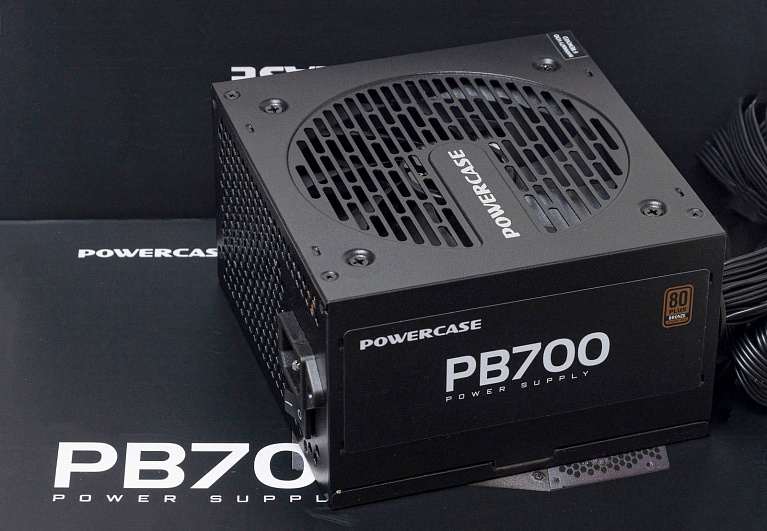

Обзор и тестирование блока питания PowerCase PB700

Компания PowerCase, ранее выпускавшая только корпуса и вентиляторы, взялась за выпуск блоков питания. На данный момент у них в каталоге две линейки: PW (Power White) и PB (Power Bronze). В каждой три модели мощностью 500, 600 и 700 Вт.

У нас побывали представители обеих линеек на 700 Вт и, что примечательно, они обе собраны на одной платформе с идентичной схемотехникой, различия в небольших нюансах. Такой подход не нов, мы его наблюдали в линейке Cooler Master MWE.

Стоимость очень низкая (для начала продвижения своей продукции), но это не говорит о плохом качестве – протестированные модели имеют вполне современную схемотехнику хорошего качества, что делает их на голову выше конкурирующих решений от брендов, давно занявших бюджетную нишу данного рынка.

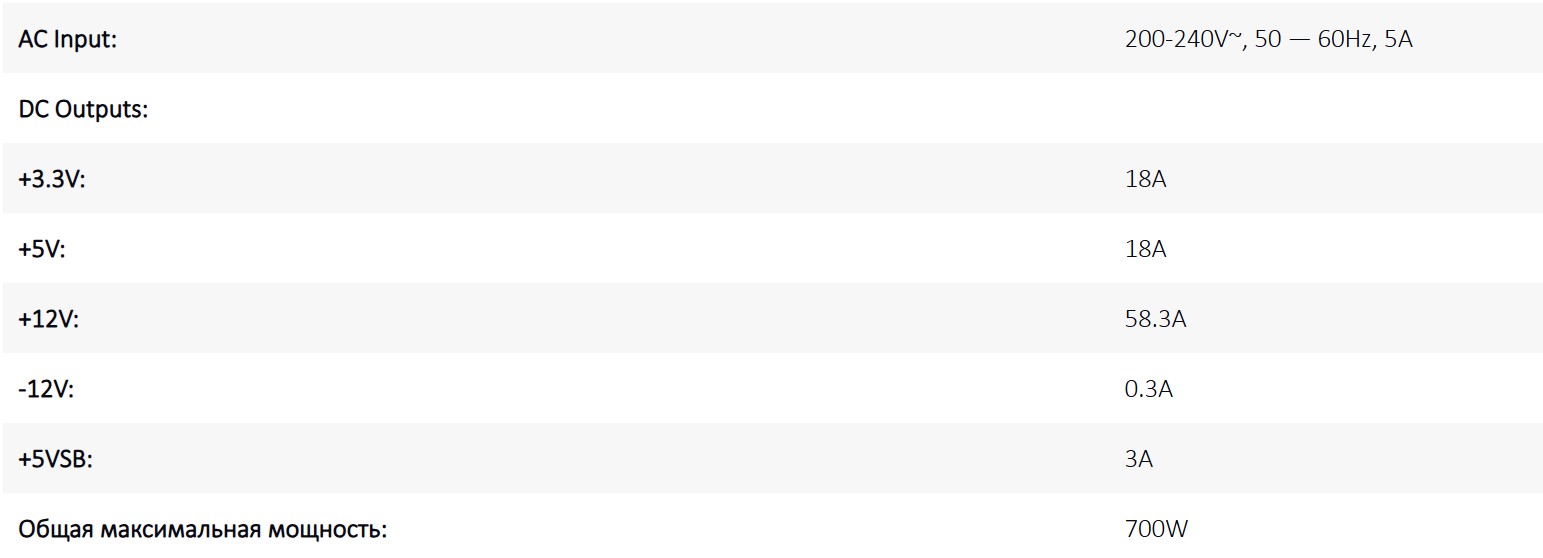

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

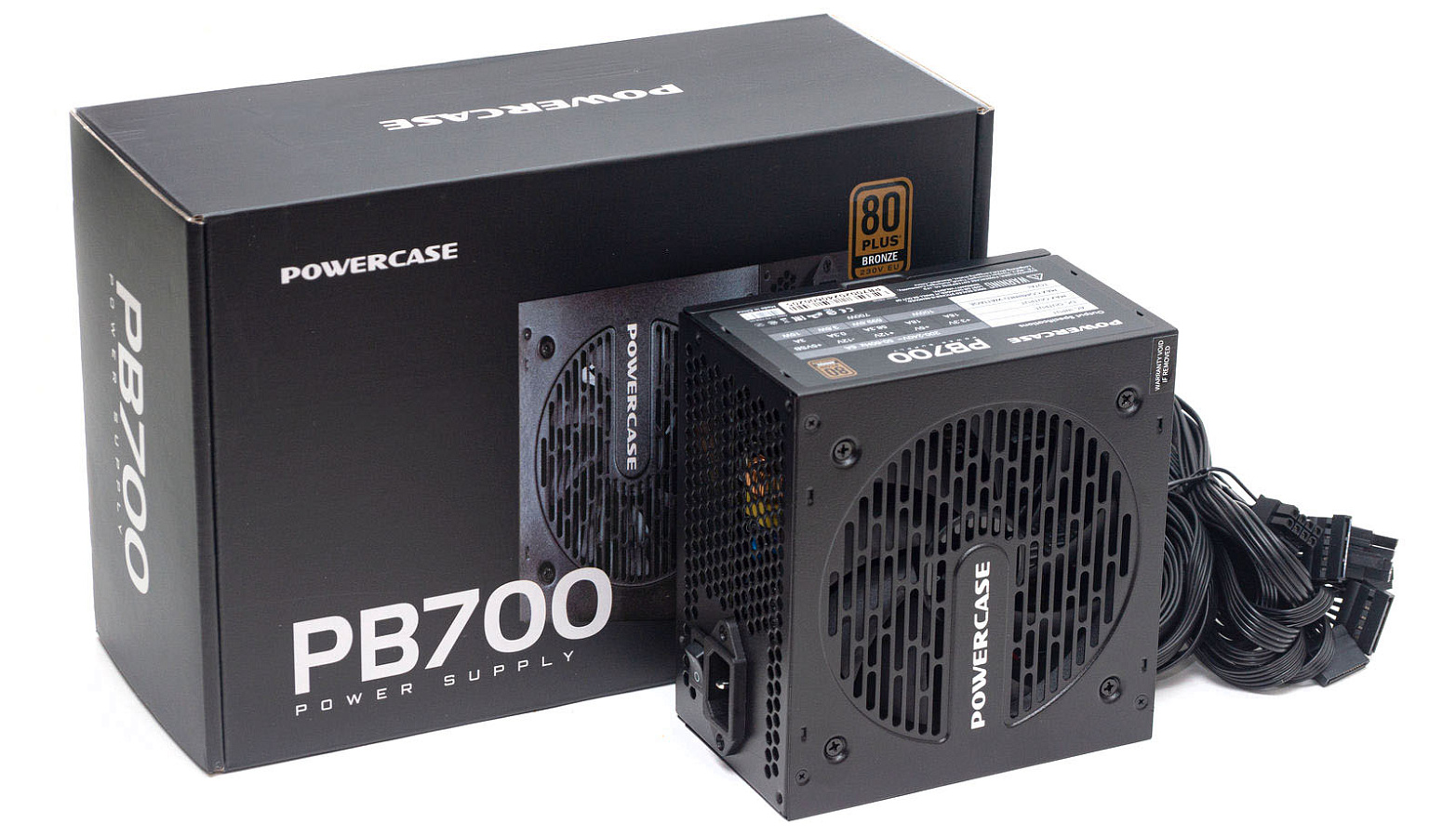

Картонная коробка с рассматриваемой нами моделью окрашена в черный цвет. На лицевой стороне находится фотография блока питания и пиктограмма сертификата Bronze. С обратной стороны - описание особенностей модели, таблица нагрузочных характеристик и еще одно изображение блока питания.

В коробке блок зафиксирован демпферами из вспененного полиуретана. В комплекте, кроме винтов крепления и сетевого кабеля, находится набор стяжек.

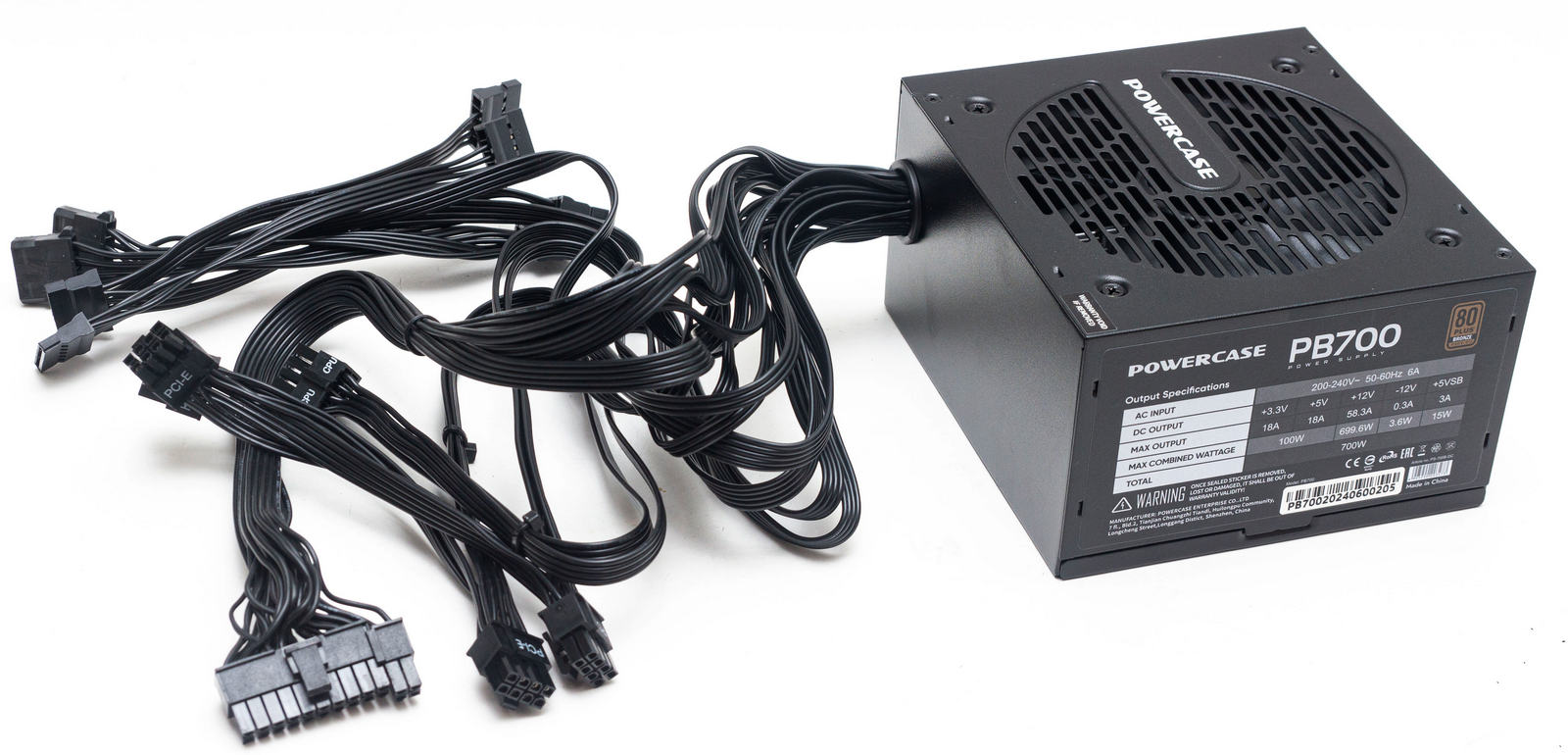

Внешний вид

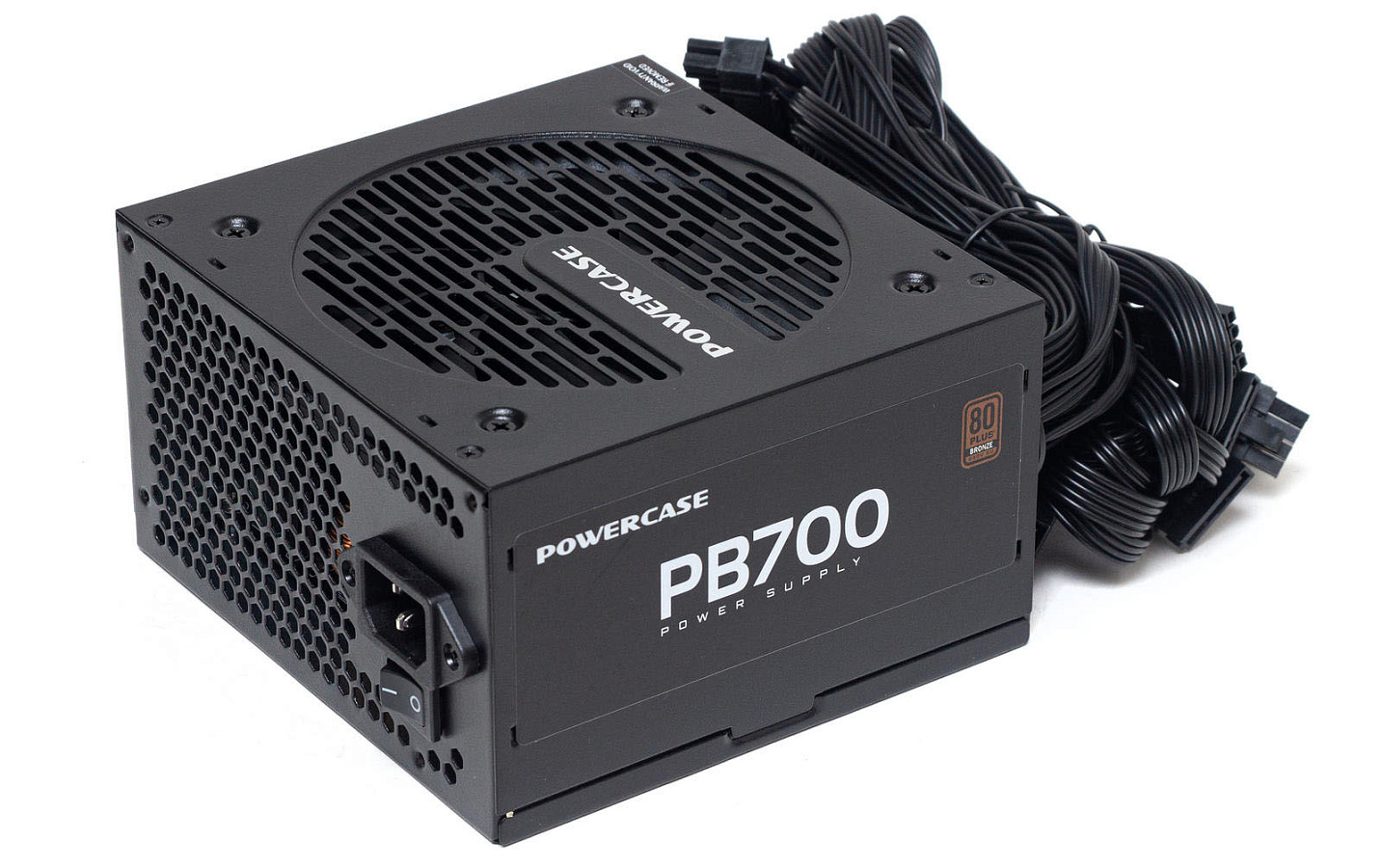

Корпус имеет оригинальную перфорацию над вентилятором, круглая зона покрыта узкими прорезями, есть островок с логотипом.

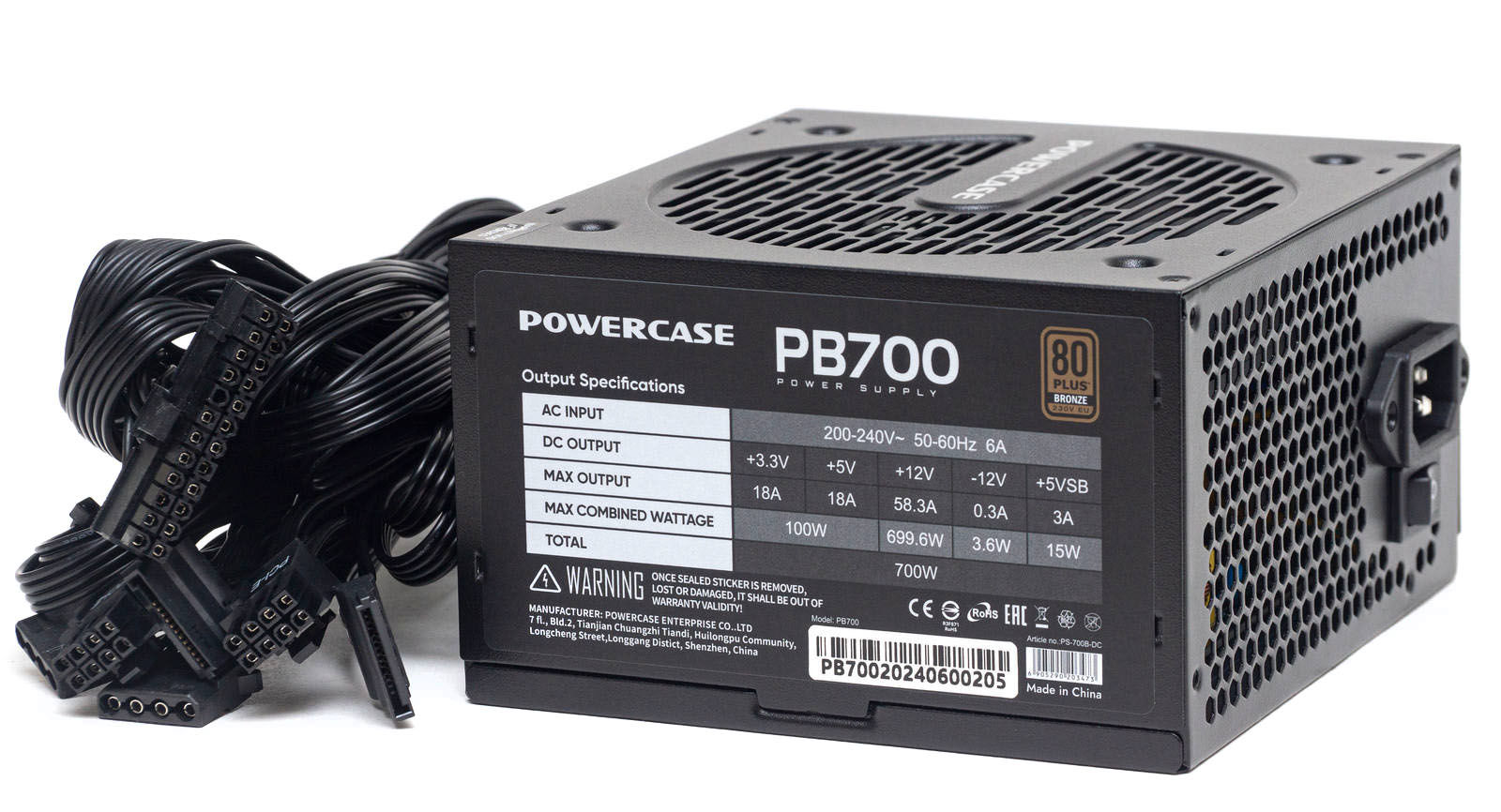

Все остальное стандартно. Наклейки на боках корпуса ориентированы неверно – при установке БП вентилятором вниз они будут перевернуты, что не хорошо смотрится в корпусах со стеклянной панелью.

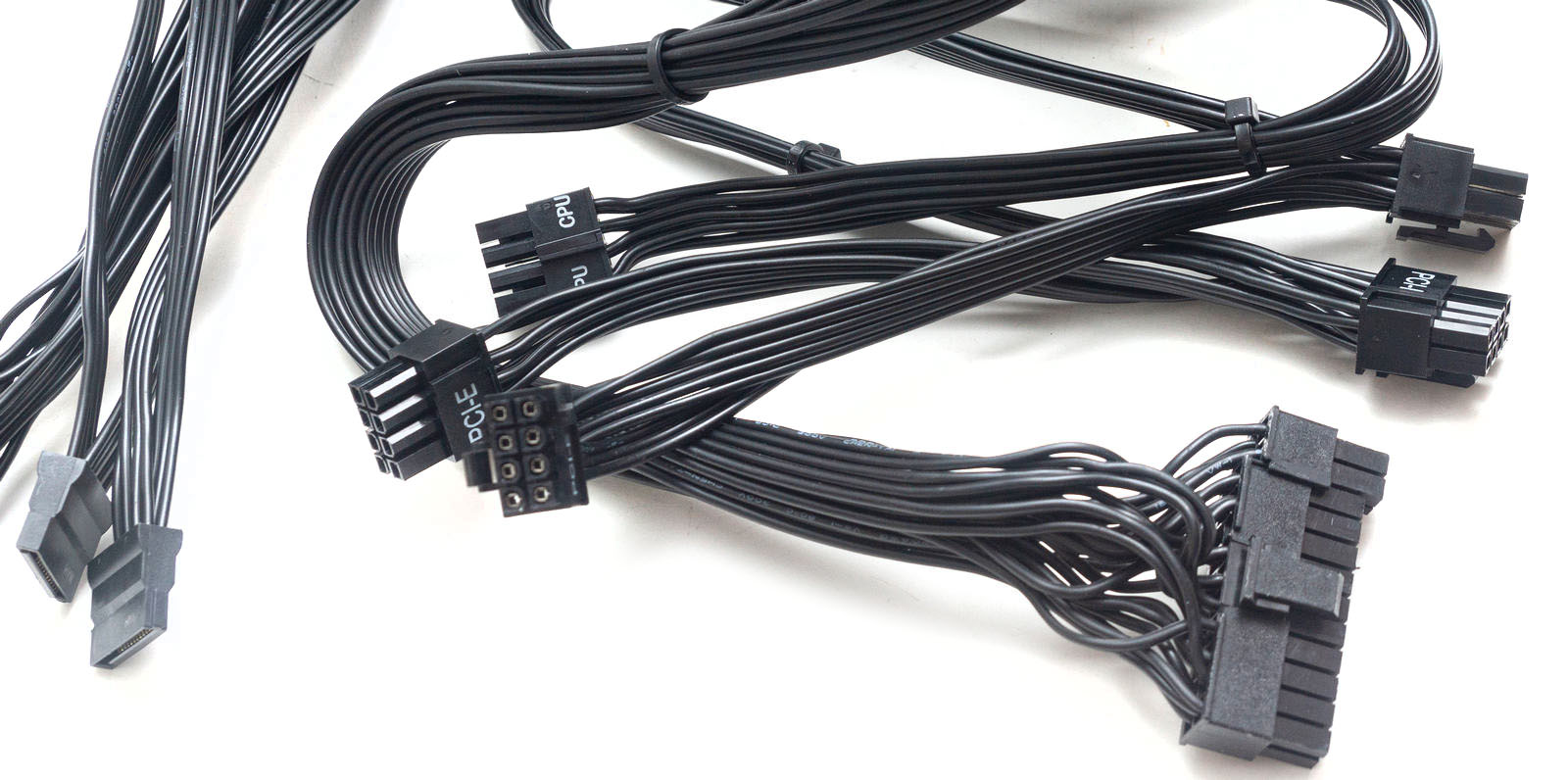

Все кабели плоские, набраны проводами калибра 18AWG. В отличии от версии PW, здесь имеется уже четыре коннектора PCI-E, а вот коннектор 4+4-пин EPS по-прежнему один. Лучше бы добавили второй коннектор для питания CPU, чем лишний кабель для питания VGA.

Для питания VGA два 6+2-пин коннектора на одном кабеле.

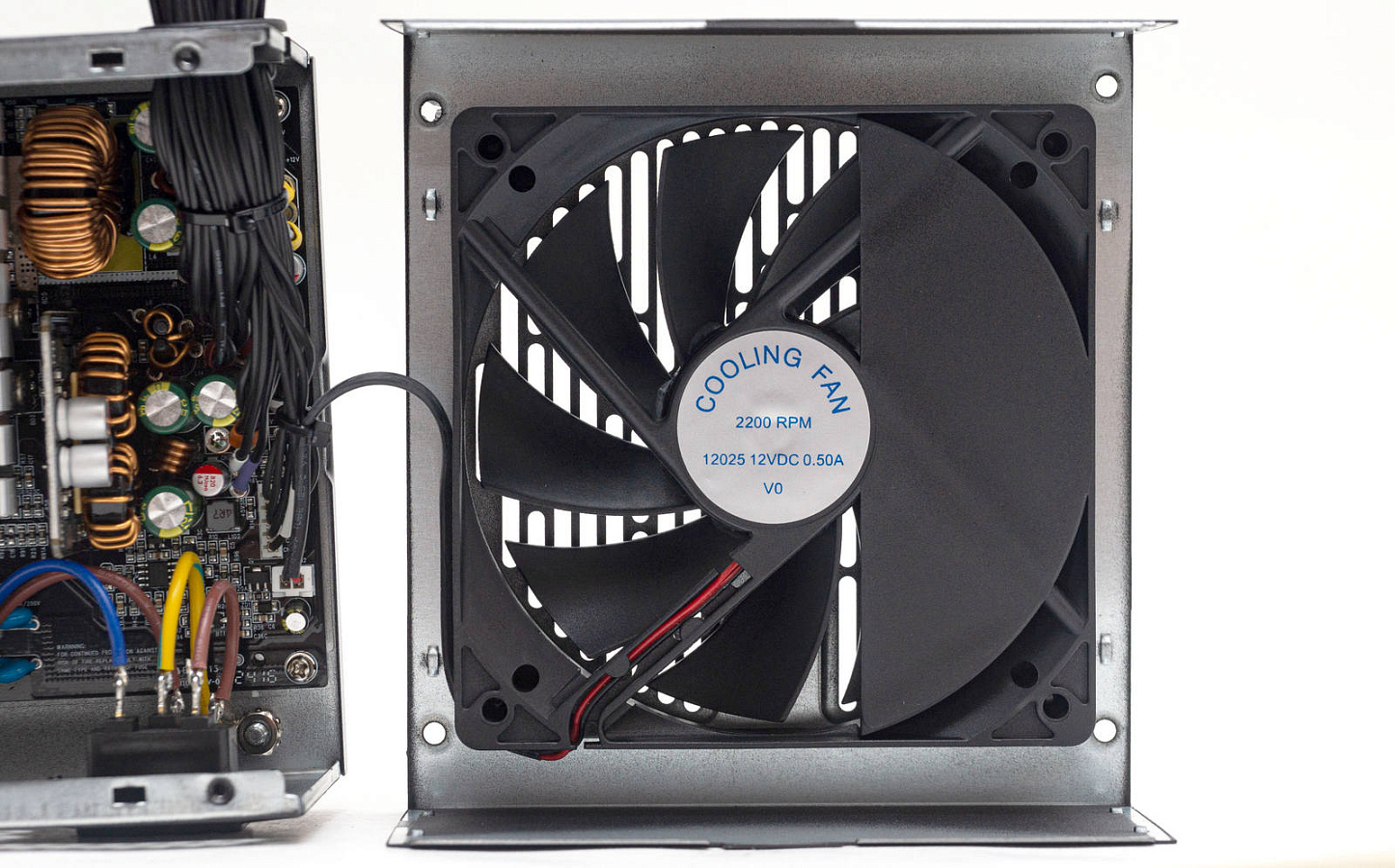

Вентилятор не имеет опознавательной маркировки, указаны только максимальные обороты на 2200 RPM. Но с лицевой стороны находится надпись «Powercase». Скорее всего, это модель собственного бренда, но у них в каталоге именно такой нет.

Схемотехника

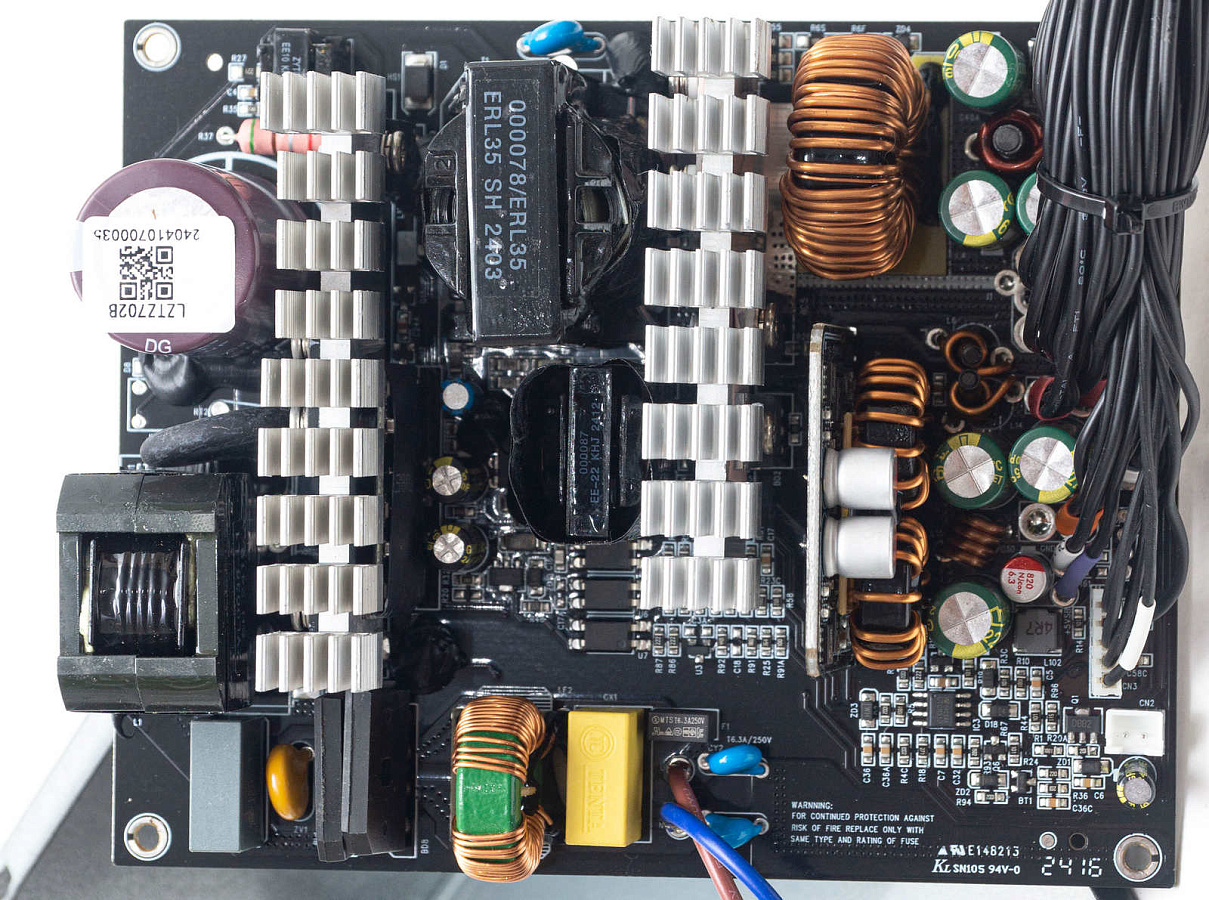

Мы видим современную схемотехнику на основе прямоходового преобразователя, синхронного выпрямителя линии +12В и раздельную DC-DC стабилизацию. Производитель не стал использовать бюджетную платформу с групповой стабилизацией, которую все еще часто можно встретить в недорогих блоках с сертификатом Bronze.

ОЕМ-платформ полностью идентична используемой в модели PW700, отличается только вид дросселя APFC. Можно предположить, что это платформа от компании Zhong yuan power.

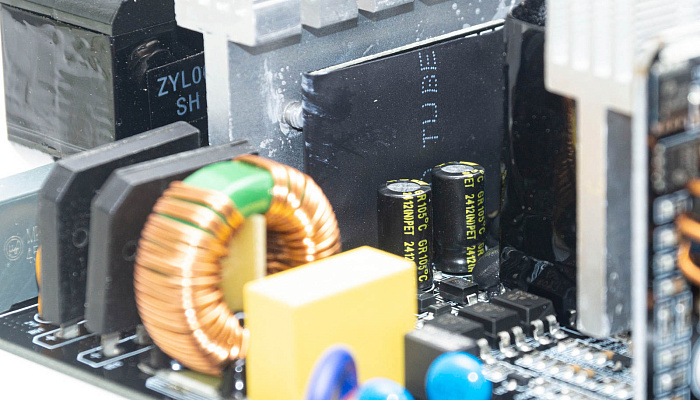

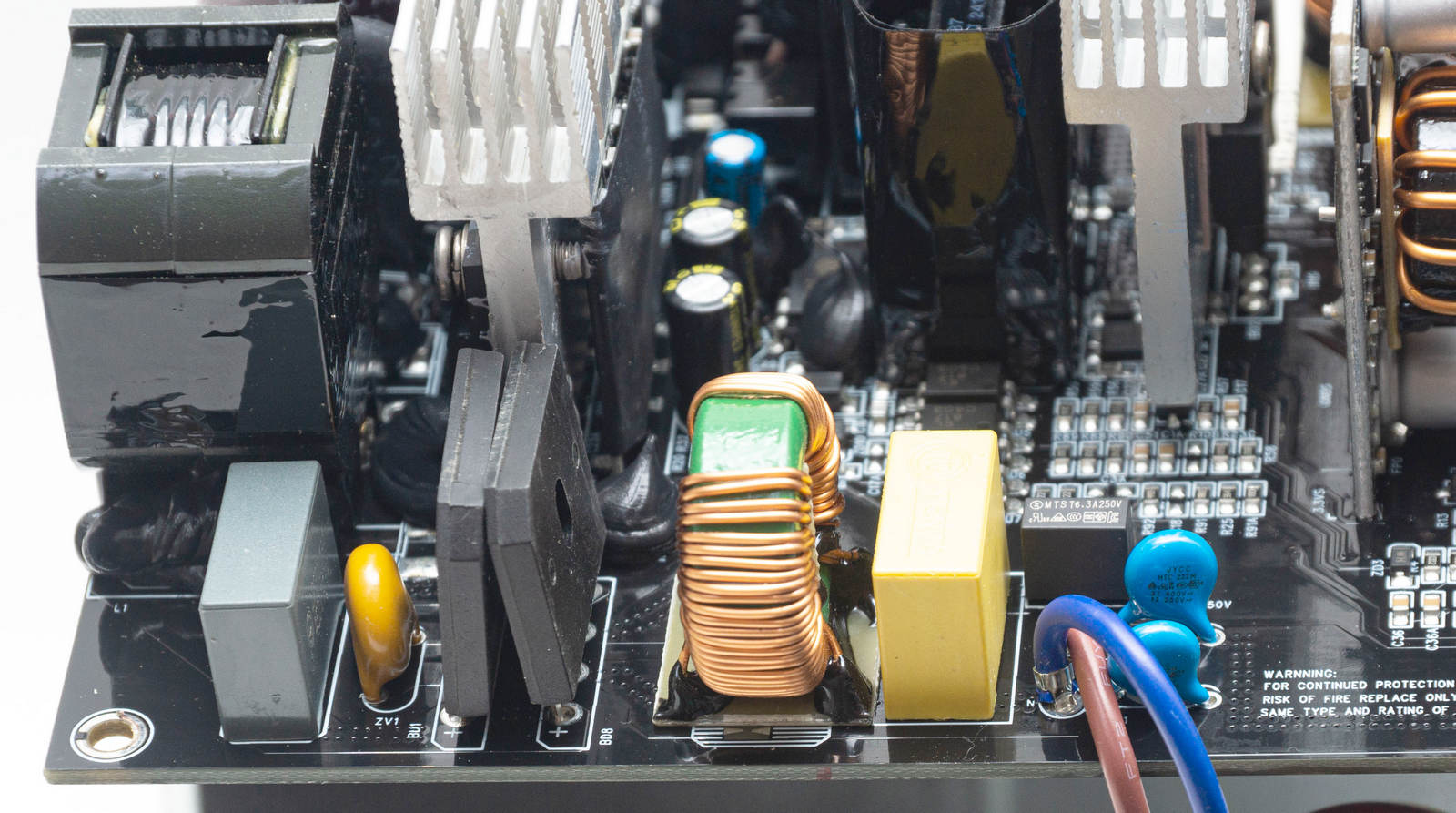

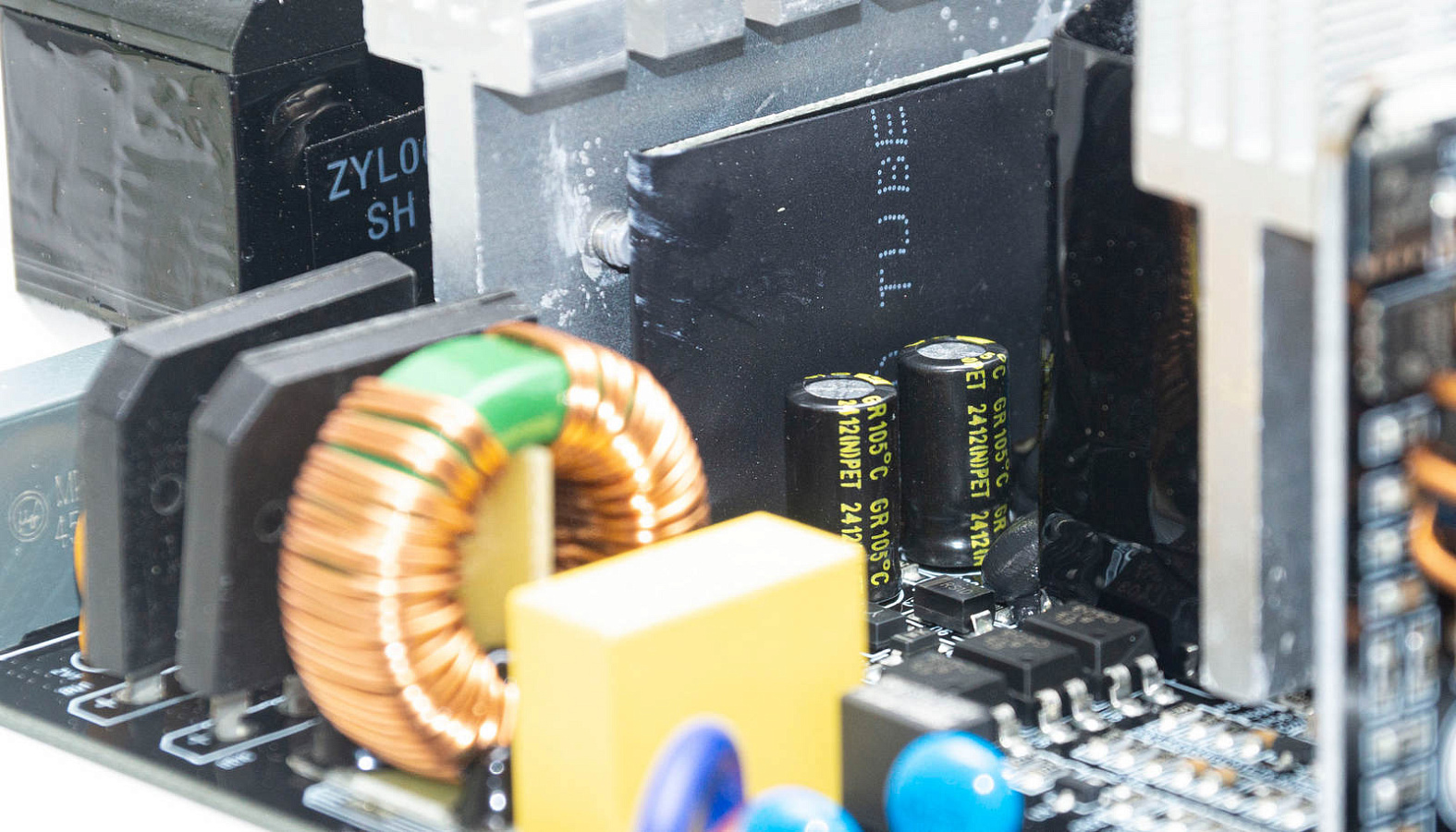

На входе одно звено EMI-фильтра на основной плате: два Y-конденсатора, один Х-конденсатор и дроссель, на входной вилке дополнительные конденсаторы не подвешены.

Для защиты самого БП имеется предохранитель на 3А, варистор и термистор.

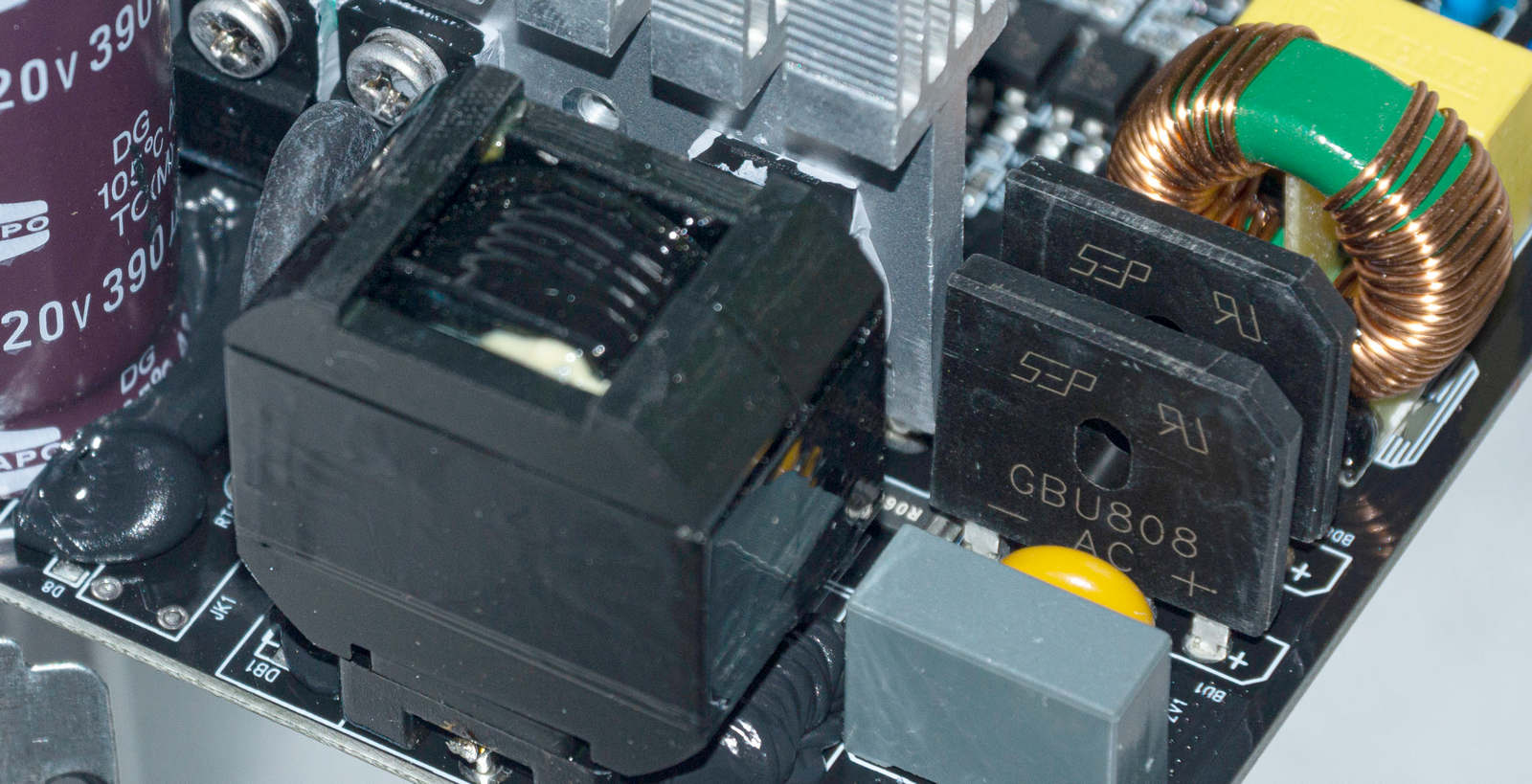

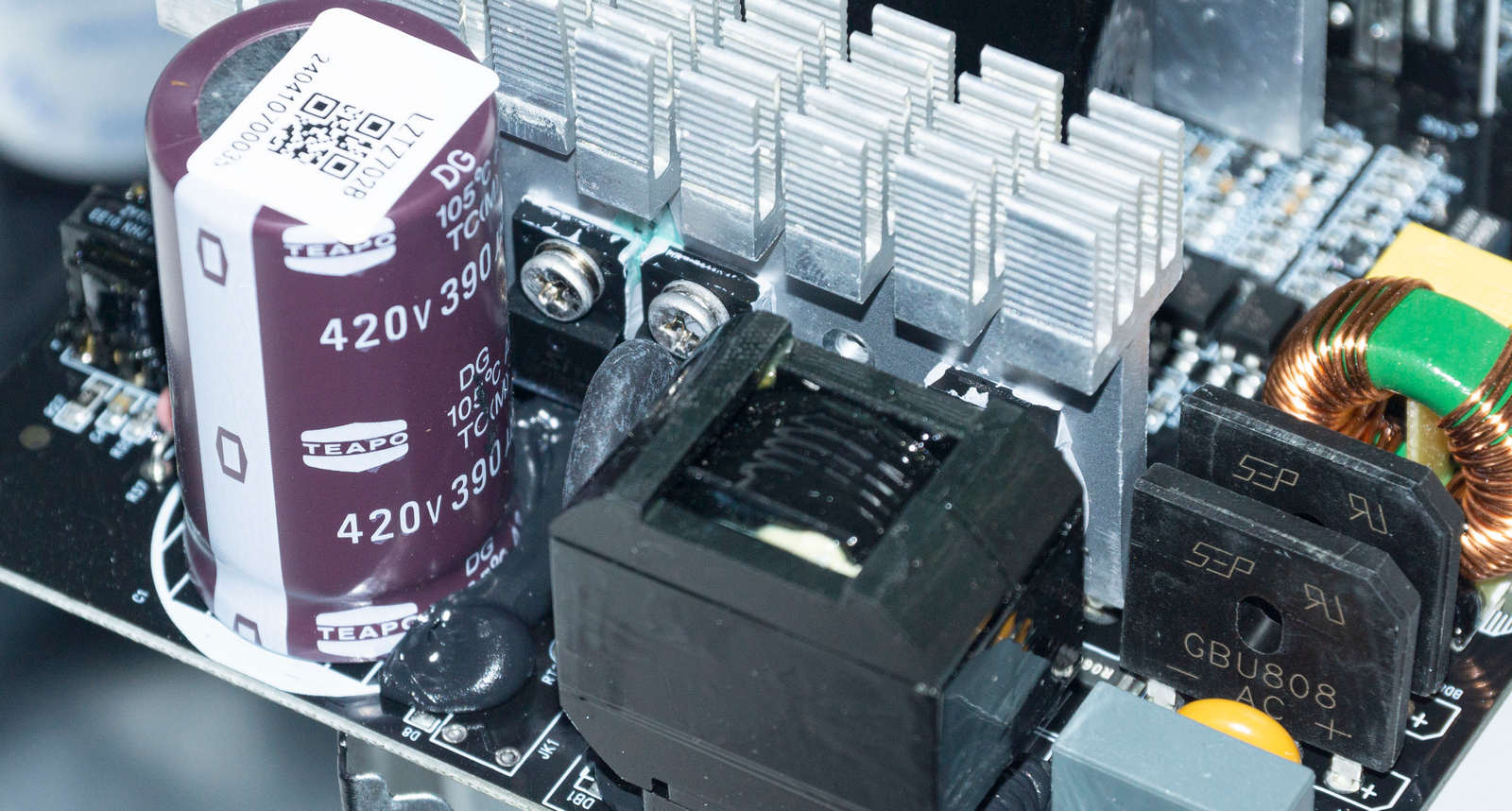

Две диодных сборки GBU808 (8А, 800В) без радиатора, хотя между ними его вполне можно было бы вклеить.

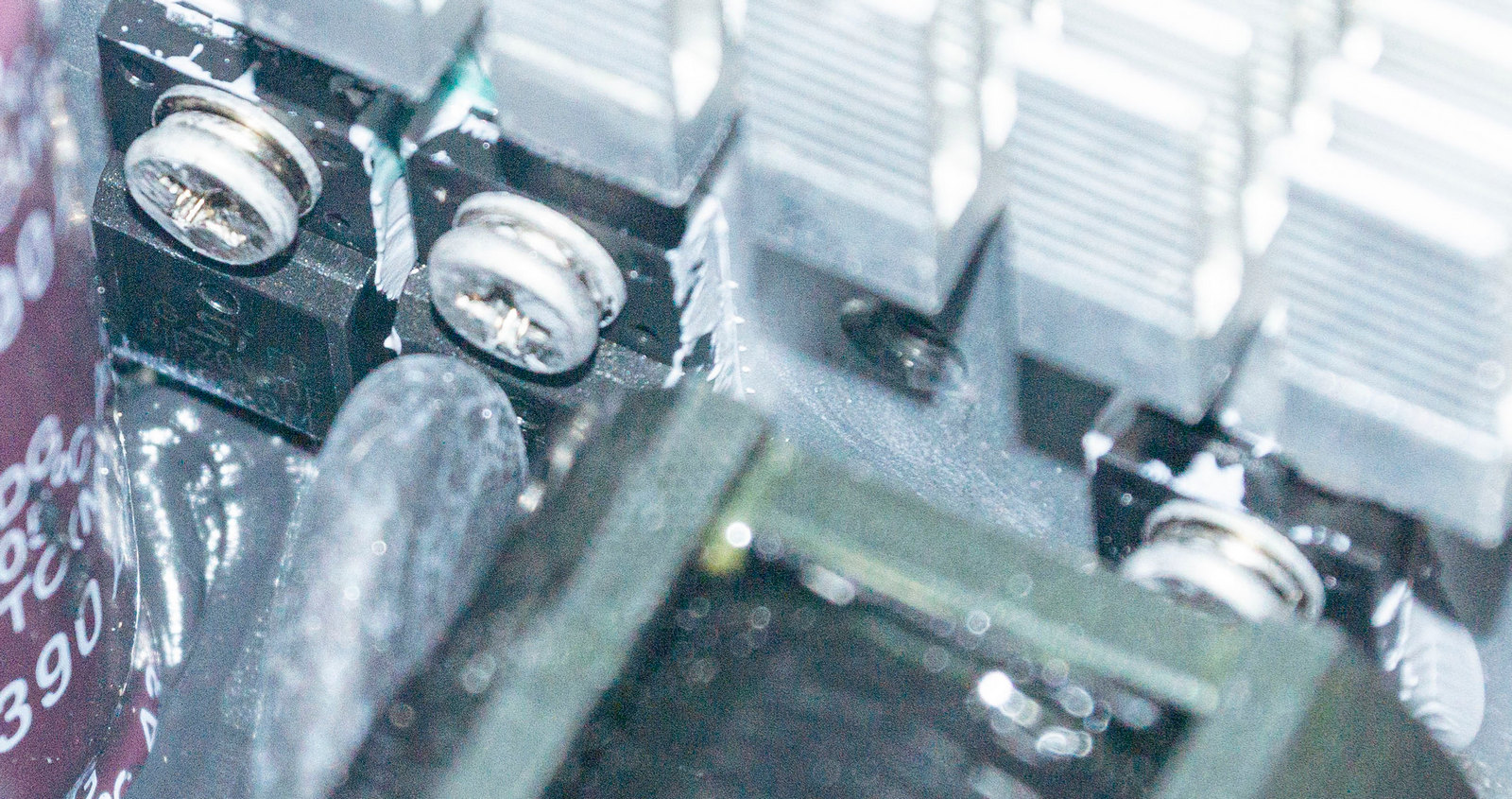

На первом радиаторе силовые элементы APFC: мосфет Msemitek SLF65R170E7 (650В, 22А) и диод 8A60F (600В, 8А).

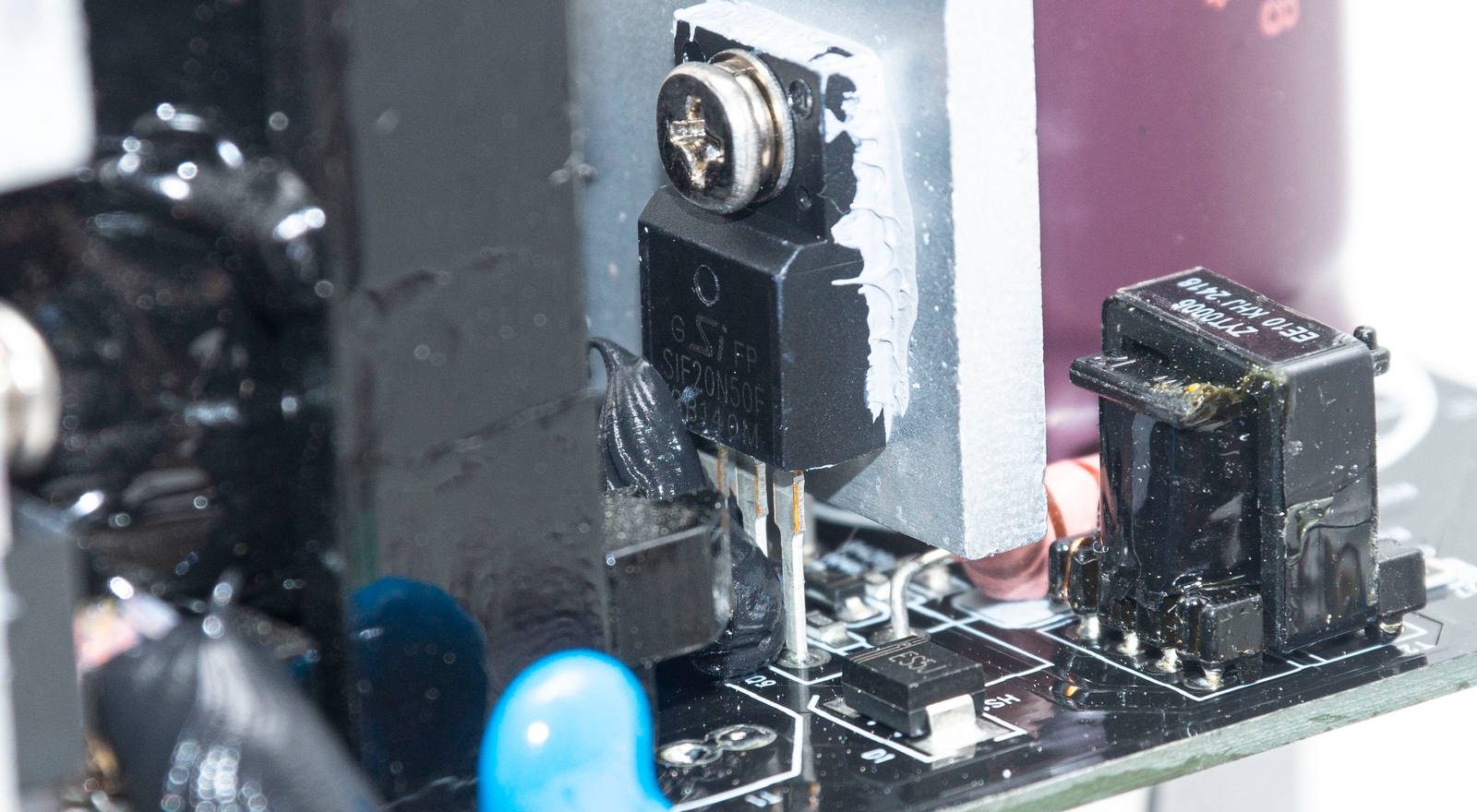

Непосредственно рядом с диодом первый мосфет преобразователя, второй - с обратной стороны радиатора, установлены SI Semiconductors SIF20N50F (500В, 20А).

Возле радиатора плата в термоусадке с ШИМ-контроллером преобразователя и APFC (предполагаем, что это популярный Champion CM6800UX).

Высоковольтный конденсатор Teapo на 390 мкФ, рассчитанный на напряжение 420 В, из температурной серии 105°С.

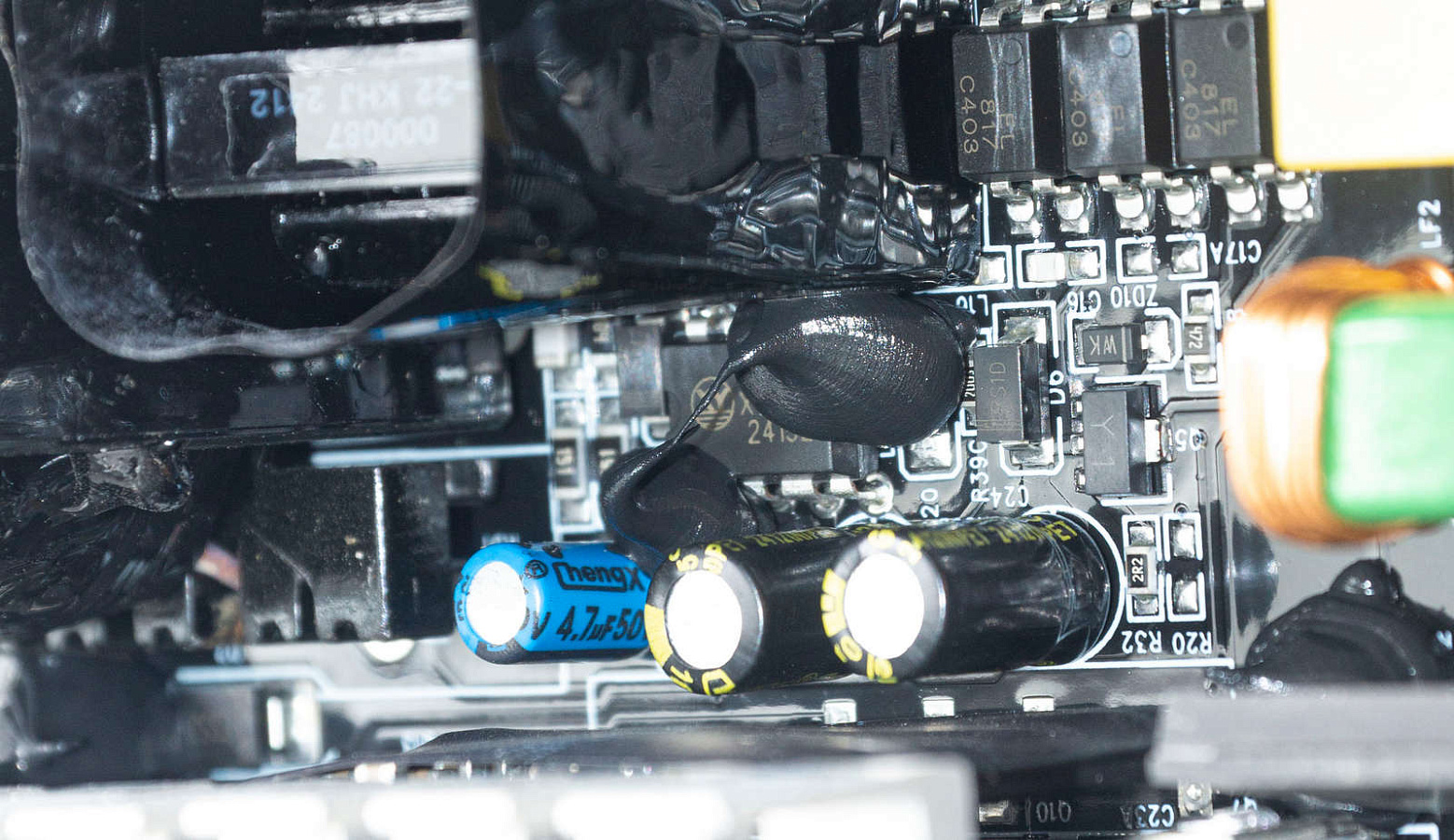

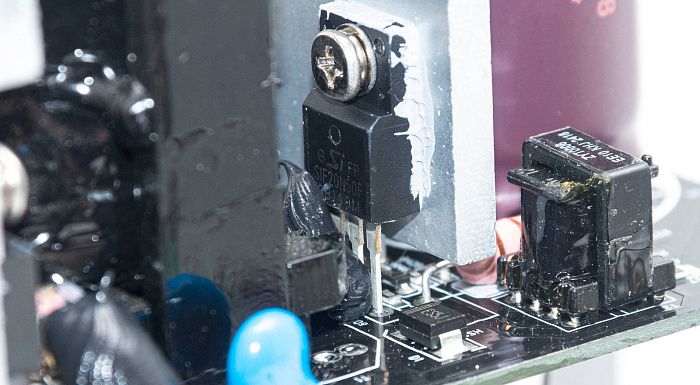

ШИМ-контроллер дежурного питания обильно залит термоклеем, просматривается маркировка 24152.

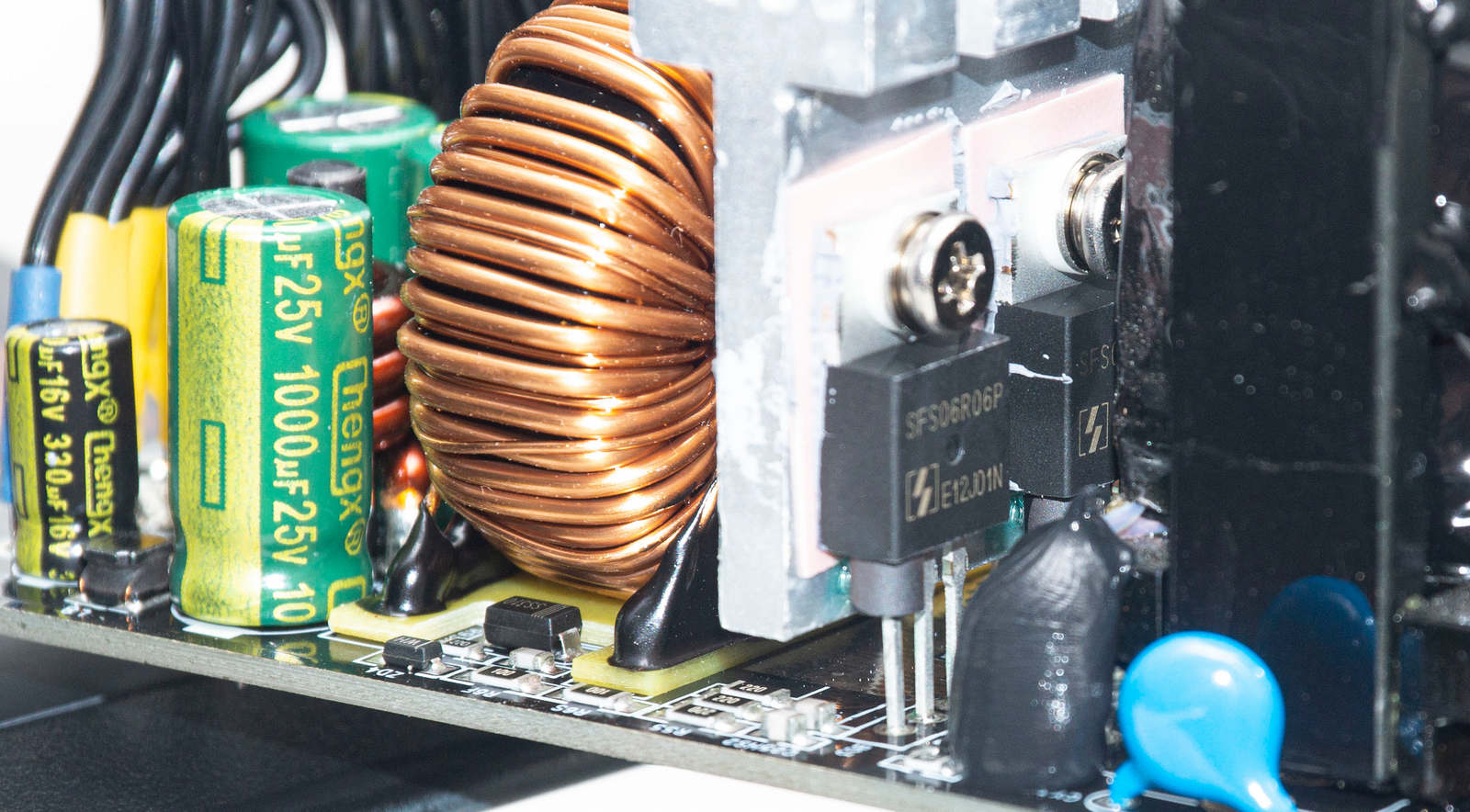

Второй радиатор отводит тепло от мосфетов синхронного выпрямителя линии +12В: четыре Oriental Semiconductor SFS06R06P (60В, 70А).

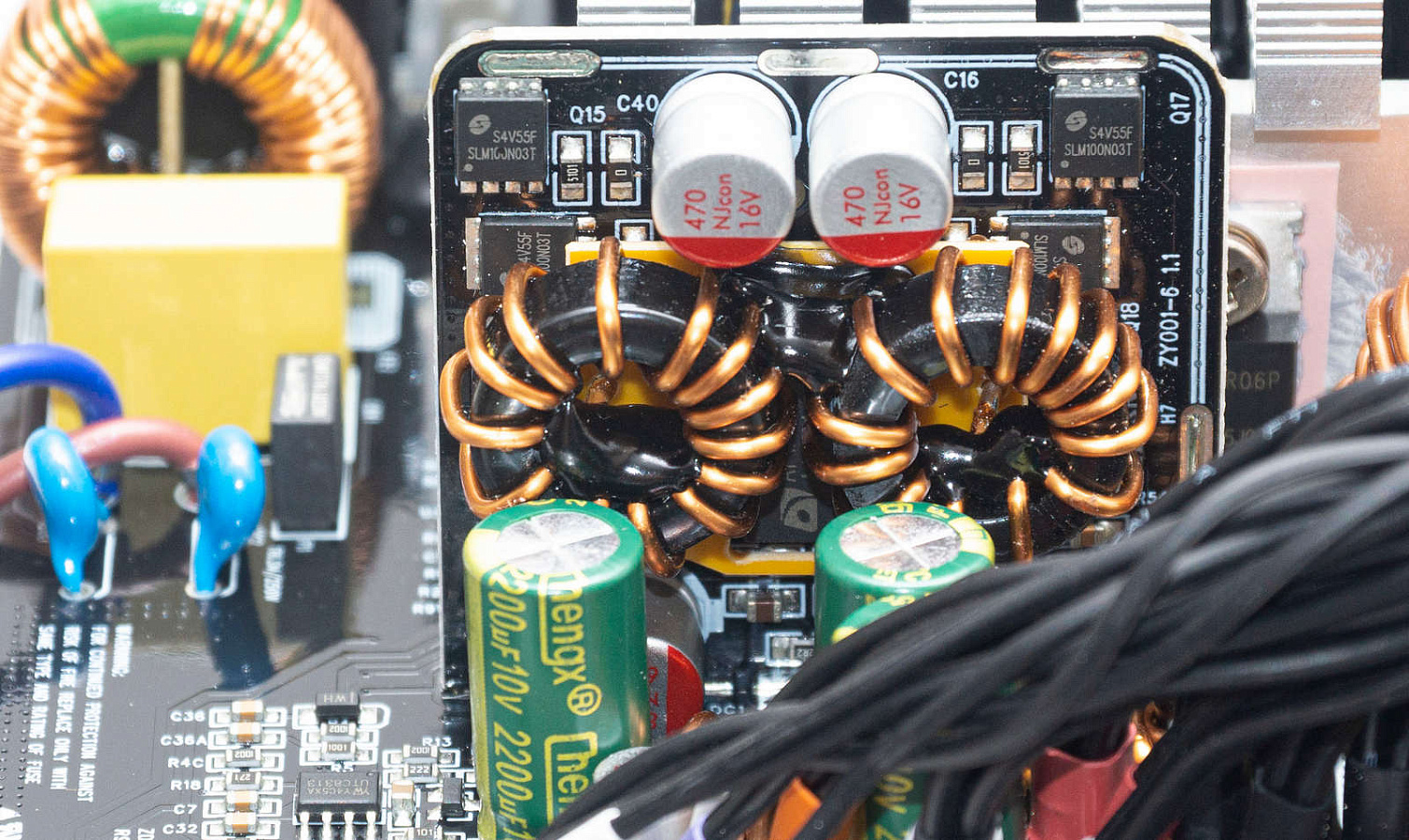

На вертикальной плате разместились элементы DC-DC преобразователя: четыре транзистора SLM100N03T (30В, 90А) и контроллер, маркировка закрыта дросселями.

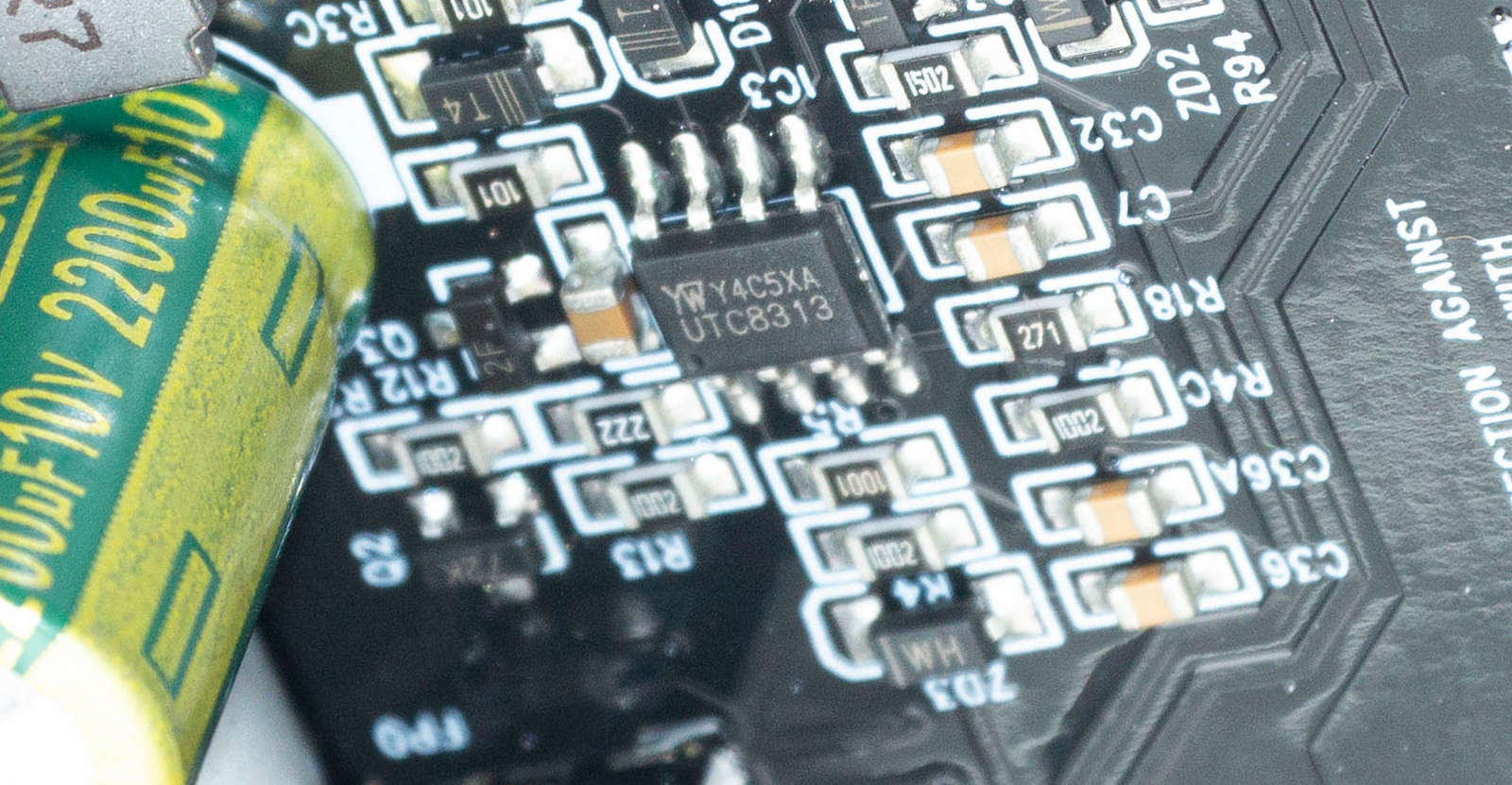

За все виды защиты отвечает супервизор UTC8313.

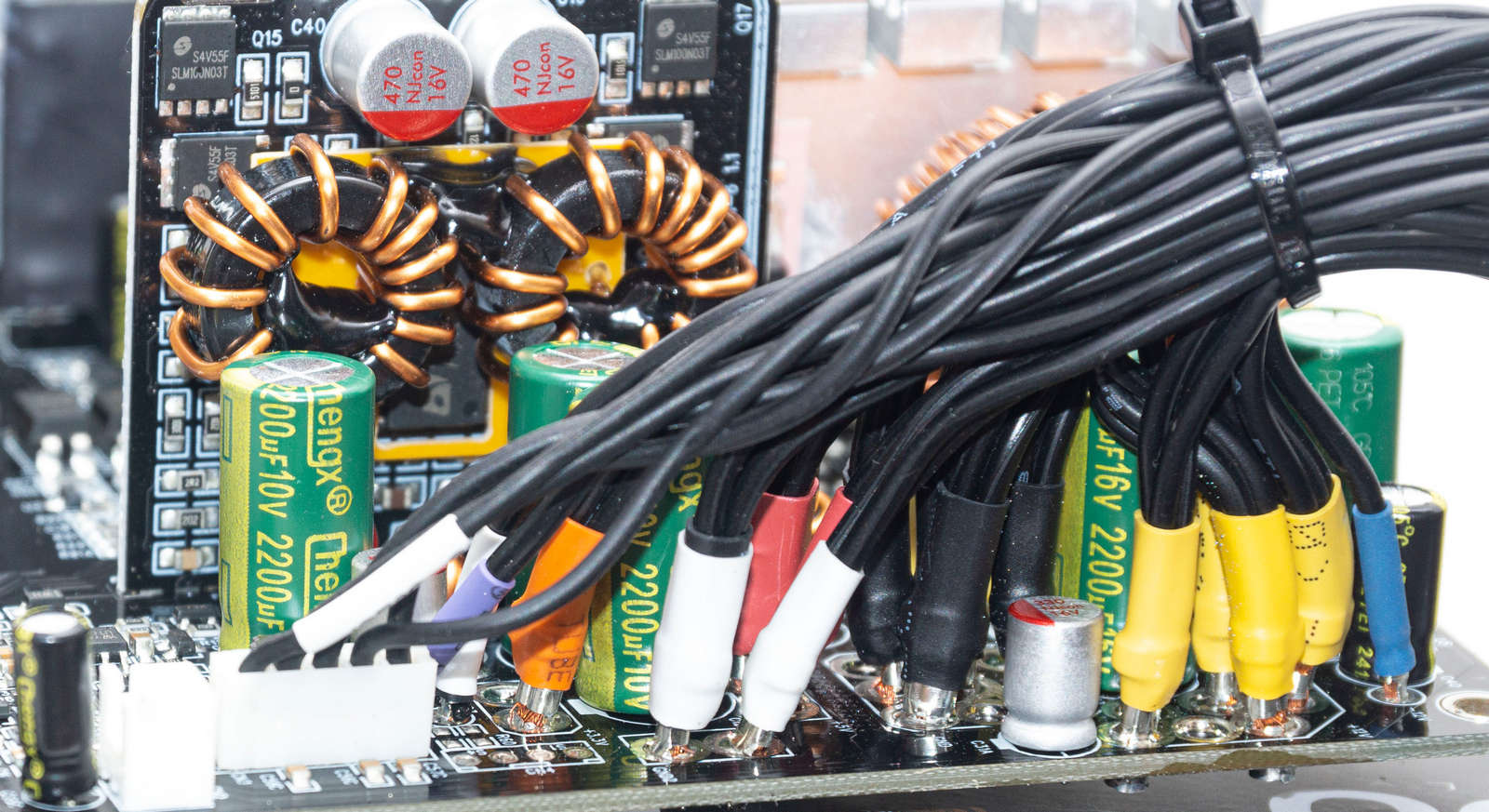

В фильтрах распаяны электролитические конденсаторы ChengX, также имеется несколько твердотельных конденсаторов NJCon.

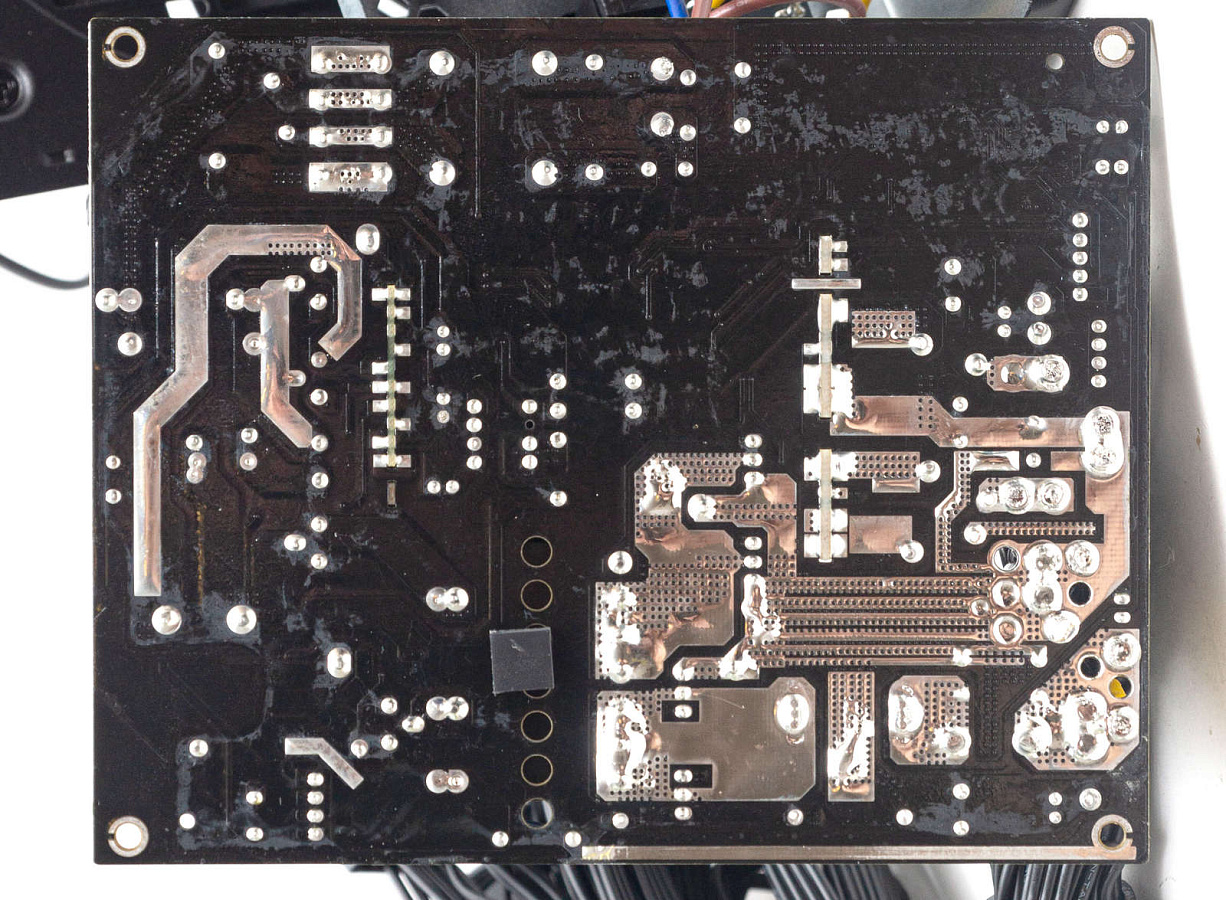

С обратной стороны платы мы видим хорошее качество пайки и монтажа, дорожки усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.

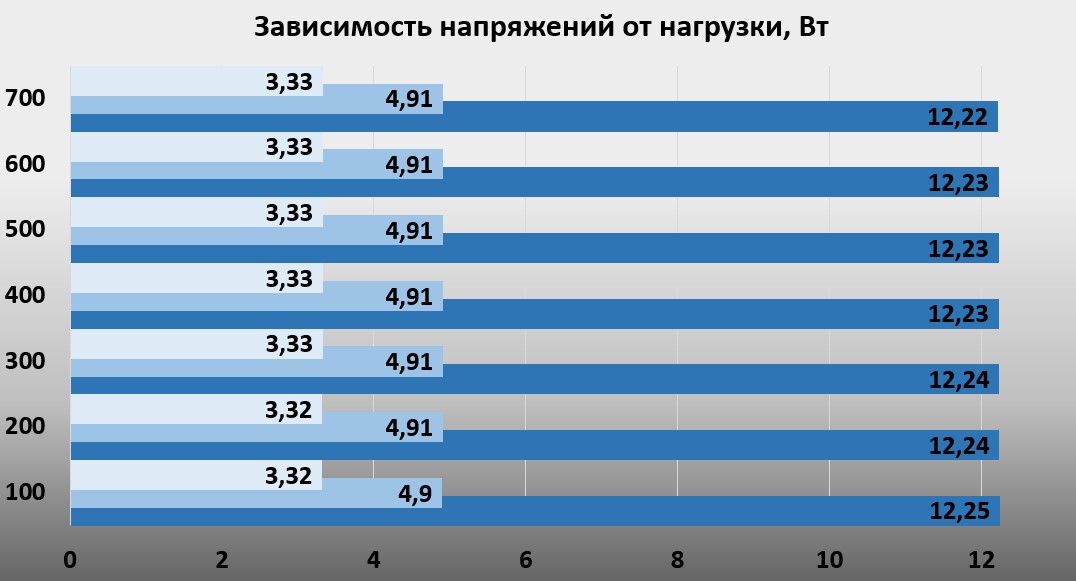

Стабильность напряжений на высоком уровне, изменений под нагрузкой практически нет. Линия +12В изначально завышена на 2%, линия +5В занижена на 2%, линия +3,3В завышена на 1%.

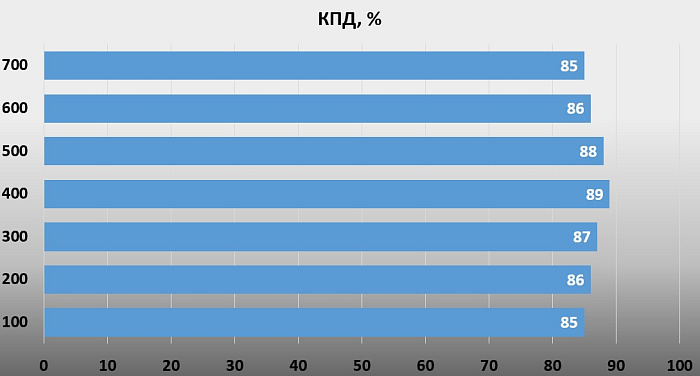

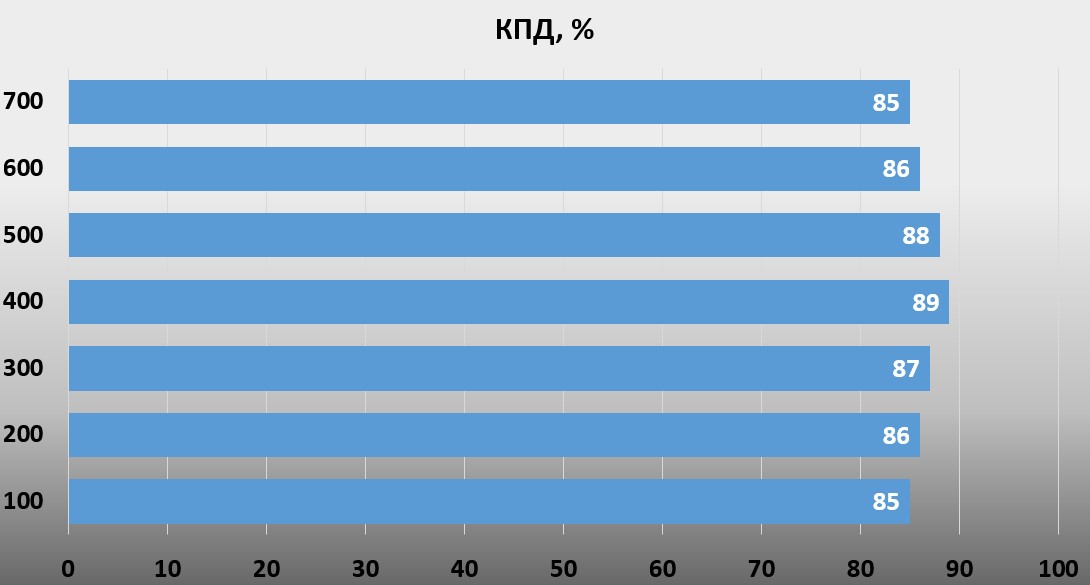

Значения КПД, соответствующие сертификату 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Энергоэффективность блока полностью вписывается в стандарт, но у модели PW мы наблюдали процент немного выше.

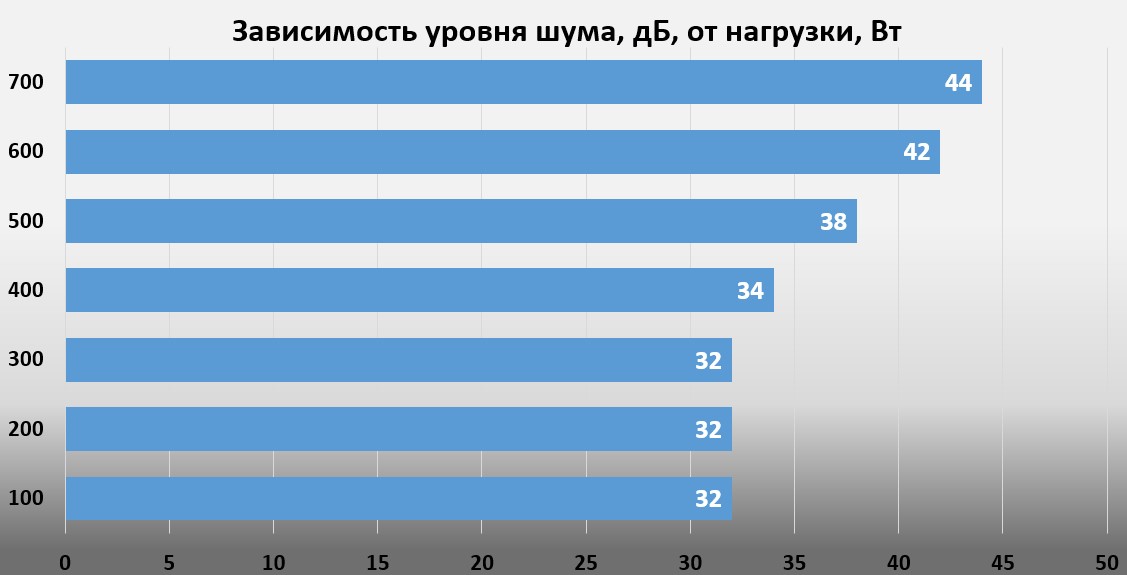

Вентилятор на высоких оборотах шумный, выше комфортного уровня, в реальных сборках большую часть времени он будет работать на комфортных по уровню шума оборотах.

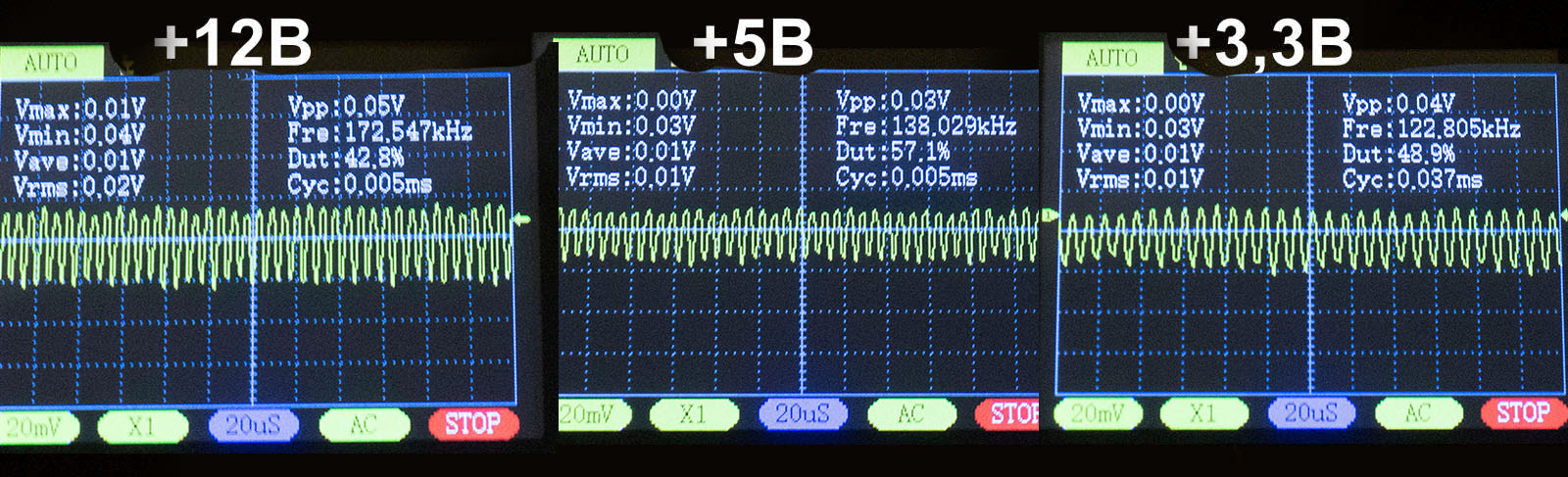

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Пульсации вписываются в стандарт: 50 мВ по линии +12В, 30 и 40 мВ по вторичным линиям.

Конкуренты

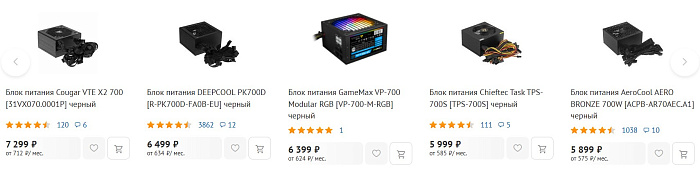

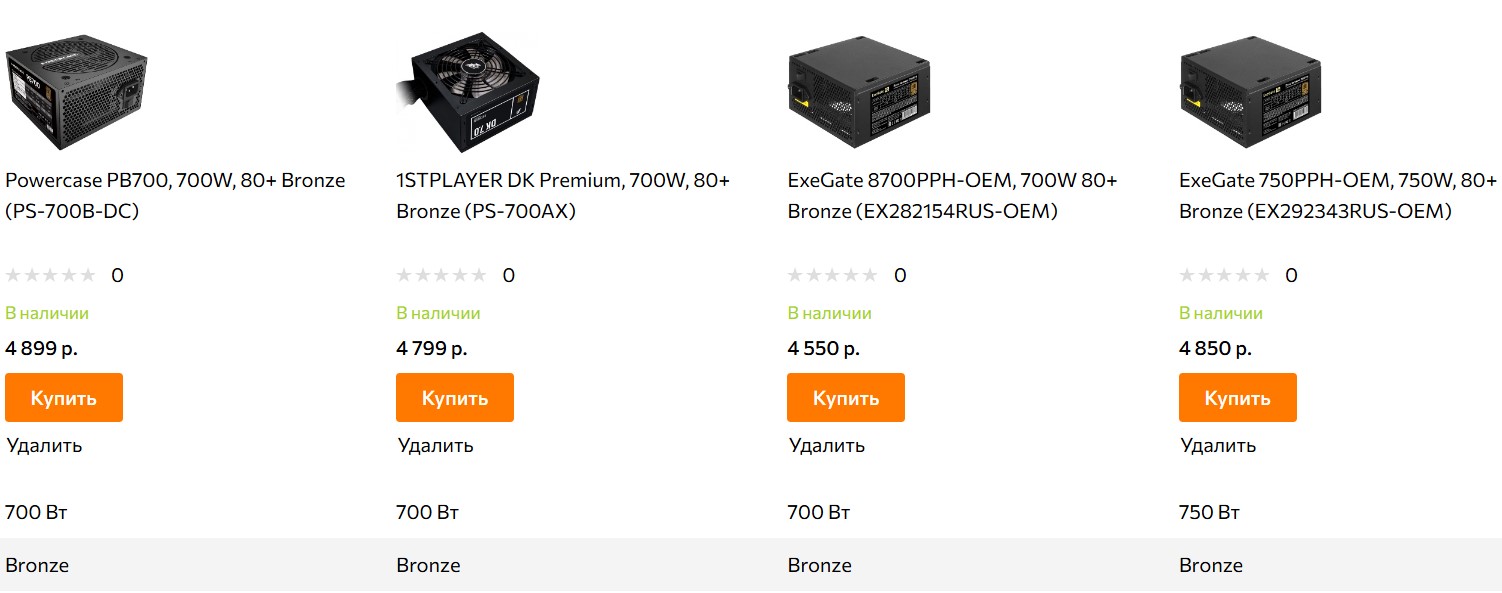

При своей стоимости менее 5000 рублей PowerCase PB700 - однозначно лучшее решение среди вариантов в эту цену.

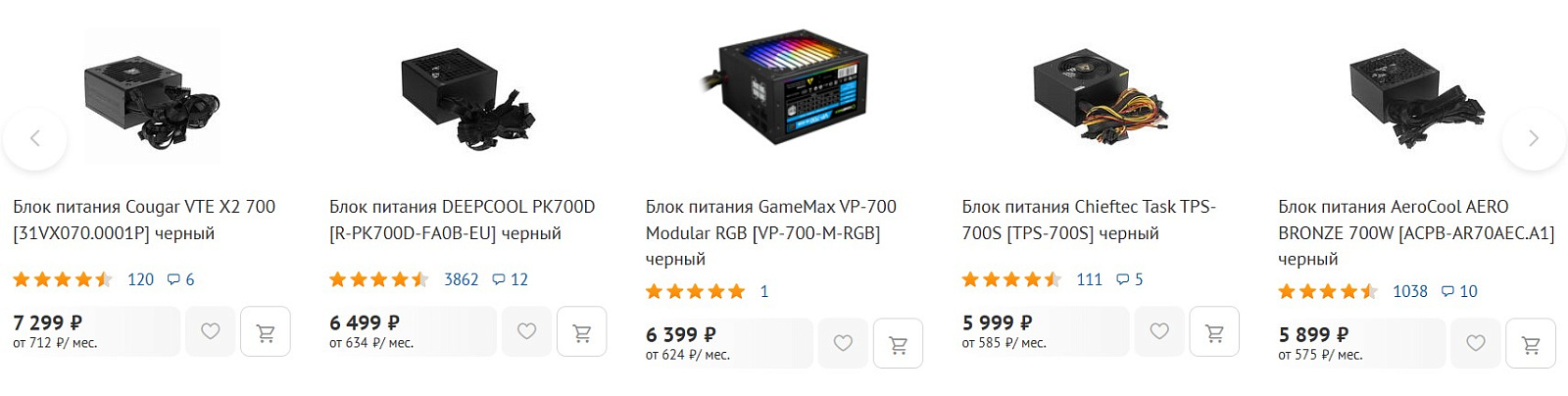

Он скорее может конкурировать с моделями стоимостью от пяти до шести тысяч рублей, например, с AeroCool AERO Bronze.

Но сильную конкуренцию ему составляет PowerCase PW700, который стоит на 800 рублей дешевле, собран на такой же основе и демонстрирует идентичные показатели в тестах; формально отличие только в дополнительном кабеле для питания GPU.

Заключение

Блок питания PowerCase PB700 является одним из лучших вариантов мощностью 700 Вт в ценовом диапазоне до пяти тысяч рублей. Современная схемотехника, что редкость для этого сегмента, сертификат 80 PLUS Bronze, подтвержденный нашими тестами, стабильные напряжения по всем линиям.

При этом он и выглядит солидно за счет дизайна вентиляционной перфорации и черных плоских кабелей.

Из недостатков можно назвать шумный на высоких нагрузках вентилятор и всего один коннектор для питания CPU.

Плюсы:

Минусы:
