Обзор и тестирование блока питания AZZA PSAZ-750W

Доступная по стоимости модель с сертификатом 80 PLUS Bronze, мощностью 750 Вт от малоизвестного бренда.
Обзор и тестирование блока питания AZZA PSAZ-750W

Природа не терпит пустоты, когда одни бренды уходят с рынка их нишу занимают другие. Со своими блоками питания на российский рынок выходит тайваньская компания AZZA - название звучное и больше известно в узком кругу своими необычными корпусами.

Свое знакомство с данным брендом мы начинаем с бюджетной модели PSAZ-750W, имеющей бронзовый сертификат 80 PLUS.

Технические характеристики

Мощность

750 Вт

Вентилятор

120 мм

Сертификат

80 PLUS Bronze

Габариты

150 × 160 × 86 мм

Упаковка и комплектация

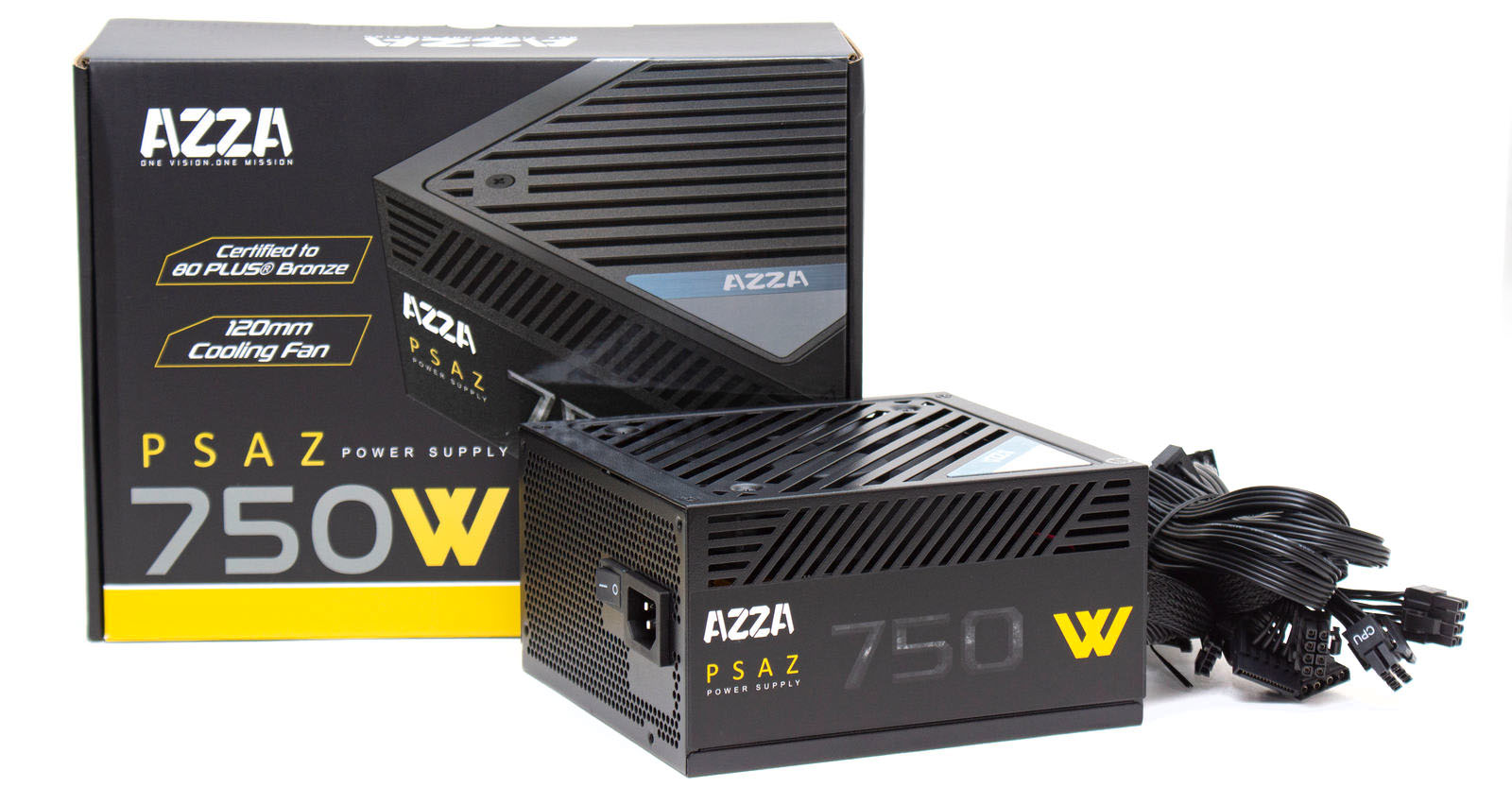

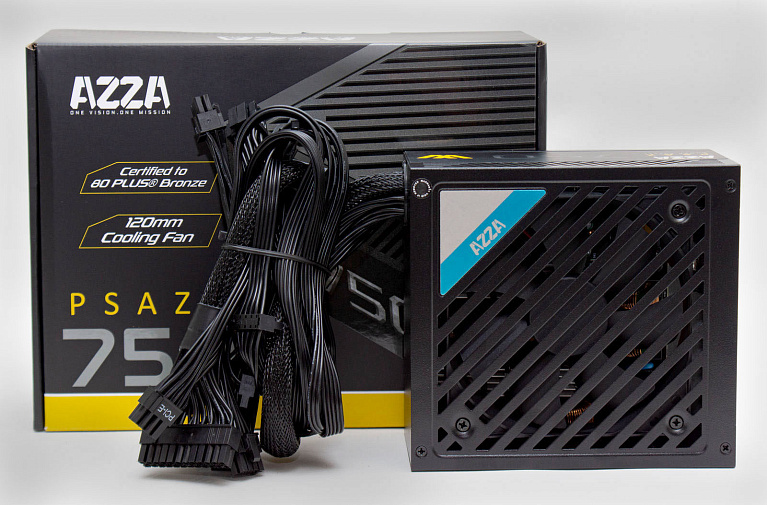

Черная картонная коробка с желтыми вставками и глянцевым изображением девайса на лицевой стороне.

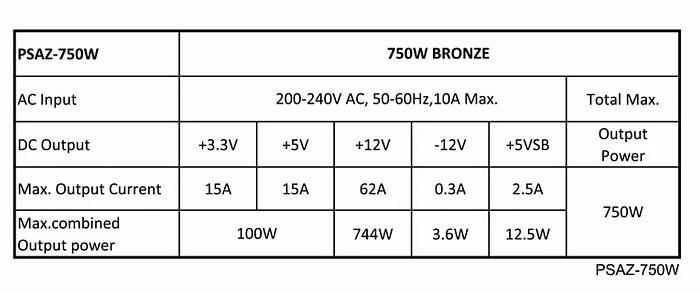

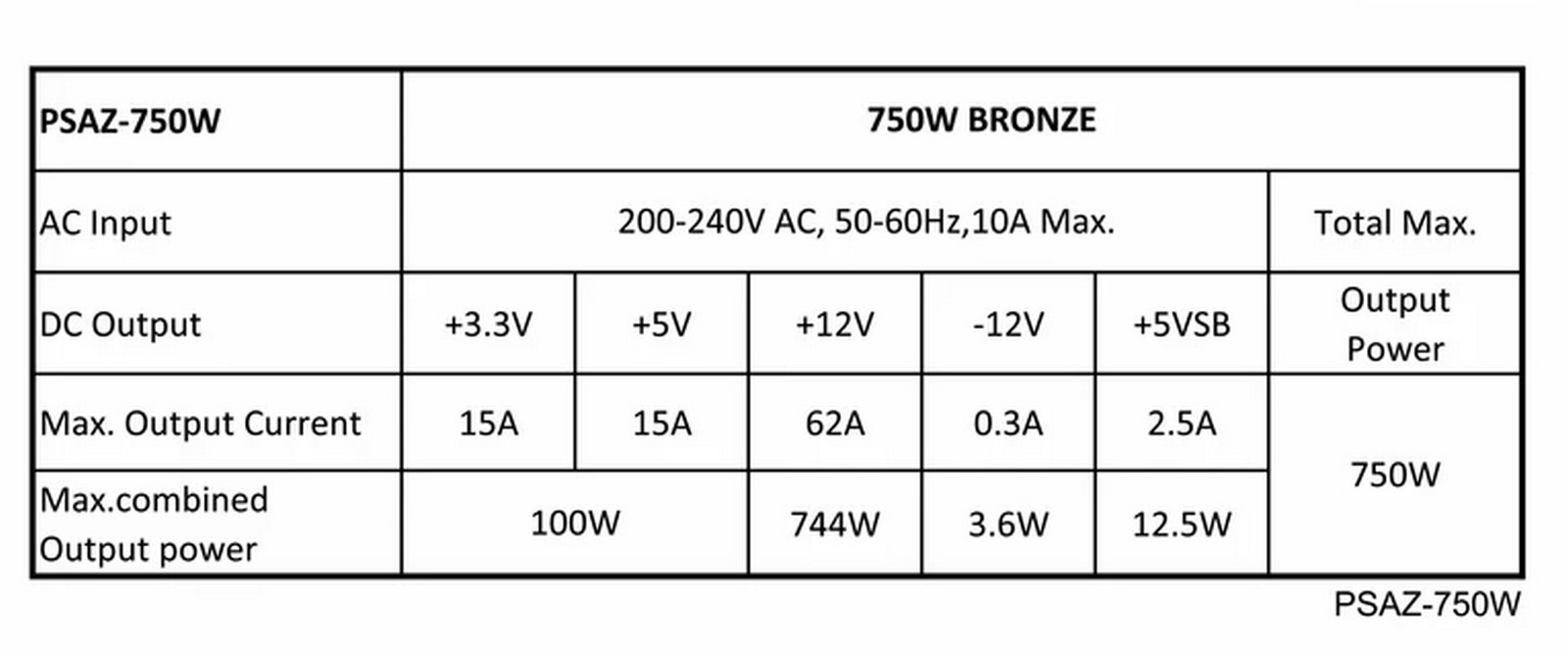

С обратной стороны находится таблица с нагрузочными характеристиками для моделей с входным напряжением 100-240 и 200-240 В. Здесь же приводятся данные о кабелях и коннекторах, а также график эффективности.

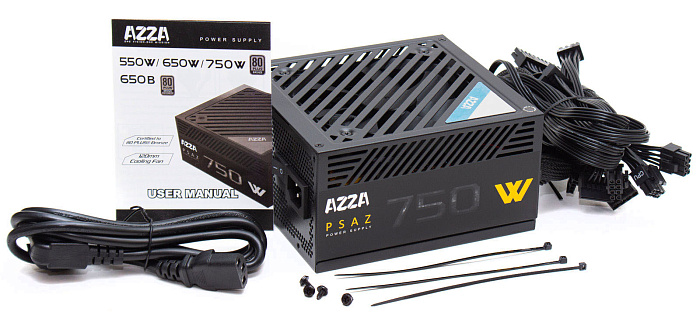

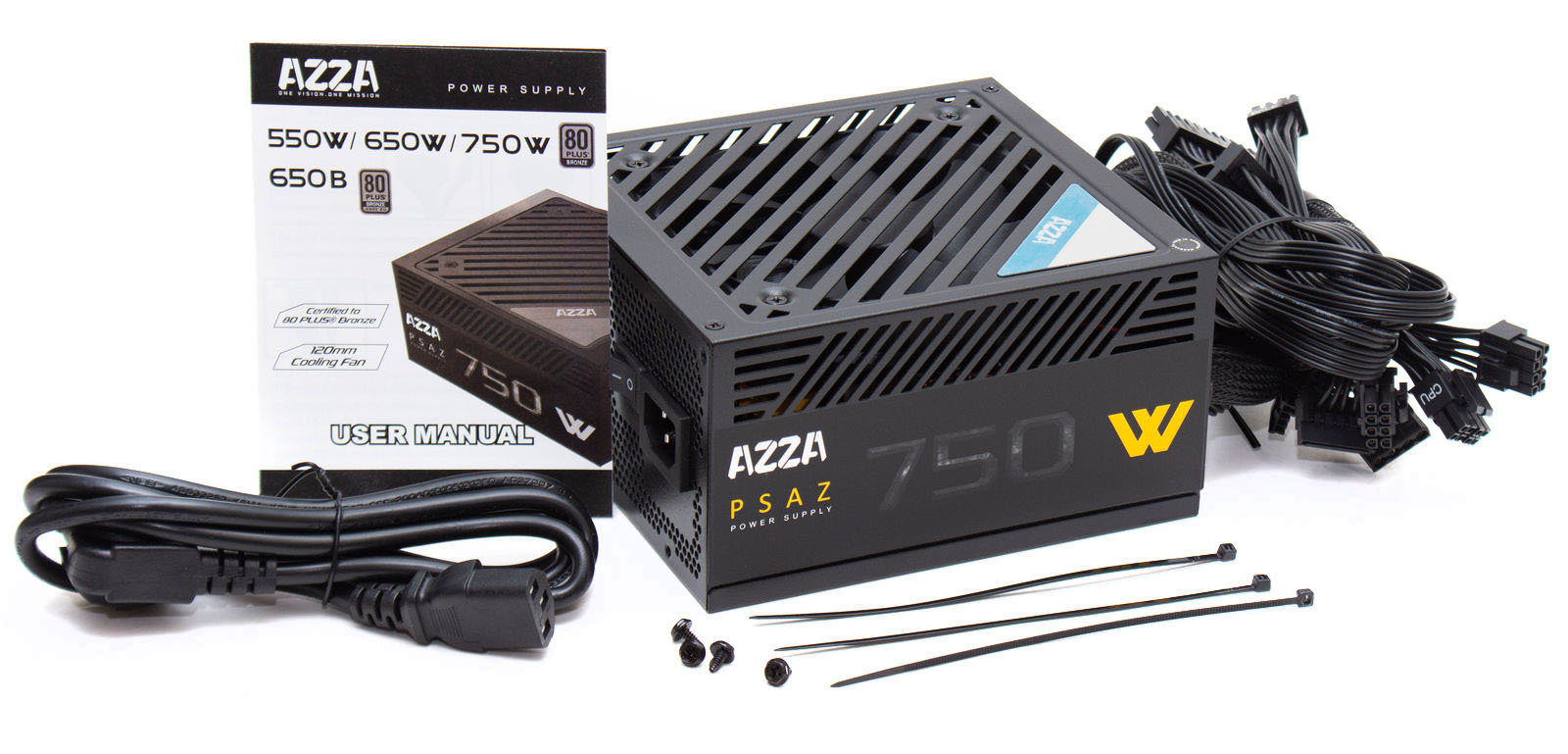

В коробке блок питания зафиксирован демпферами из вспененного полиуретана. В комплекте: инструкция, кабель питания, винты крепления и три пластиковые стяжки.

Кабели и коннекторы

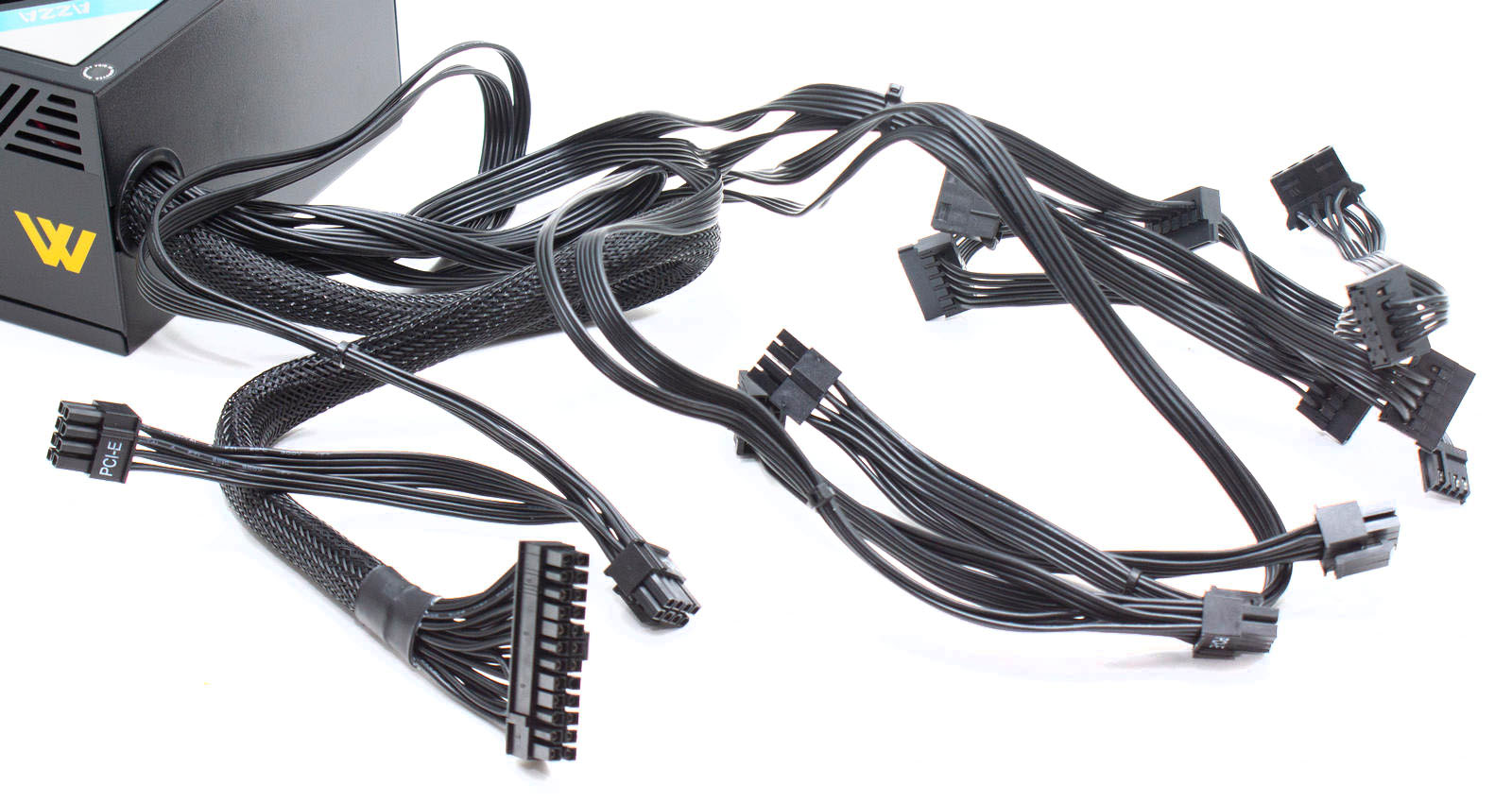

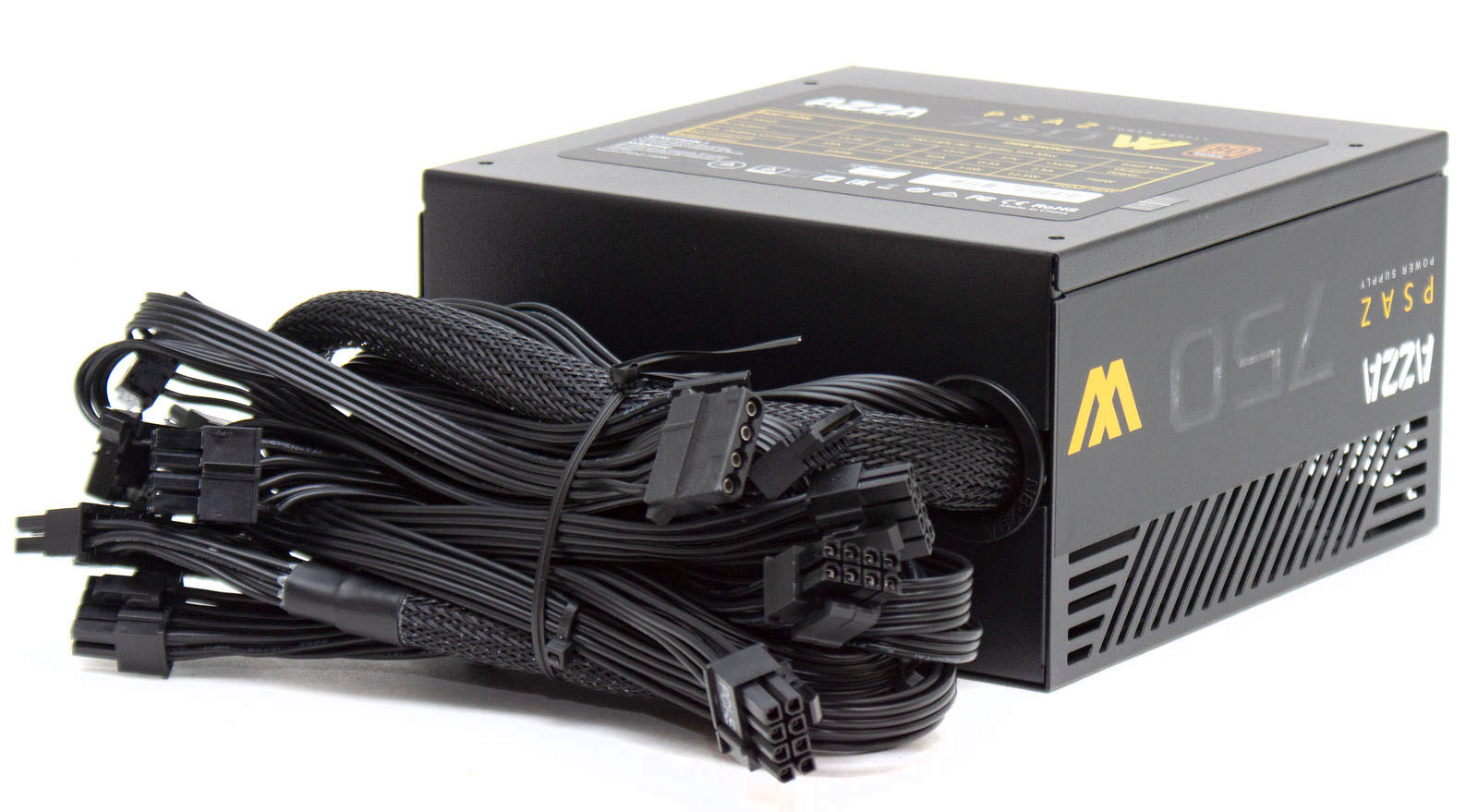

Основной кабель АТХ в нейлоновой оплетке, остальные кабели плоские. Кабели питания CPU и GPU в виде двух узких шлейфов, а не одного широкого.

SATA кабели до первого коннектора 5 проводов, далее по 4 провода и на конце коннектор Molex.

Все провода калибра 18AWG.

  • Кабель ATX 24-пин - 48 см
  • Кабель EPS с двумя 4+4 коннекторами - 60+15 см
  • Два кабеля PCI-E с двумя 6+2-пин коннекторами - 50+15 см
  • Один кабель SATA + Molex - 45+15+15+15 см
  • Один кабель SATA + Molex + FDD - 40+15+15+15 см

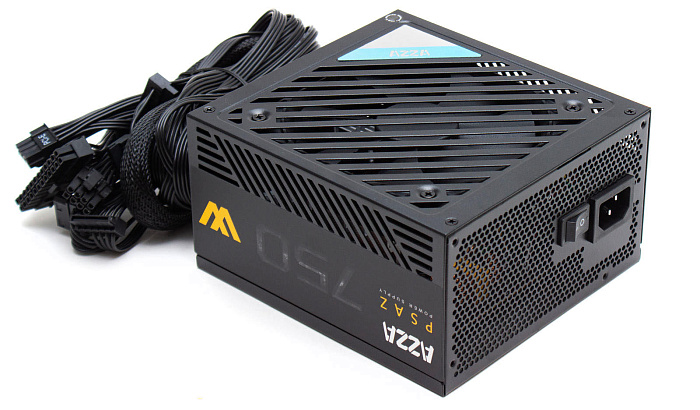

Внешний вид

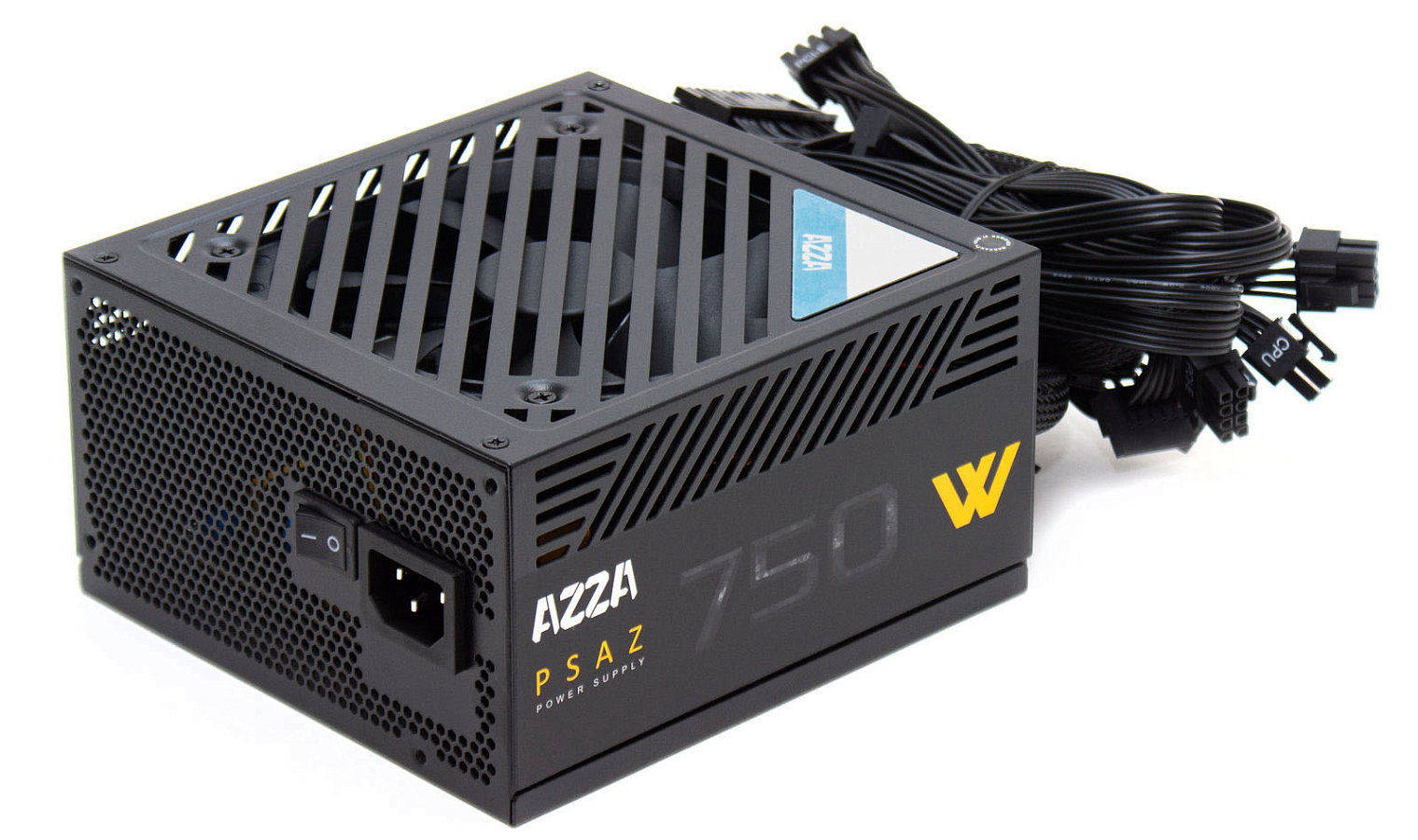

Корпус имеет оригинальную вентиляционную перфорацию. Диагональные прорези над вентилятором и по бокам от вентилятора.

Блестящий шильдик с логотипом бренда на углу нижней поверхности.

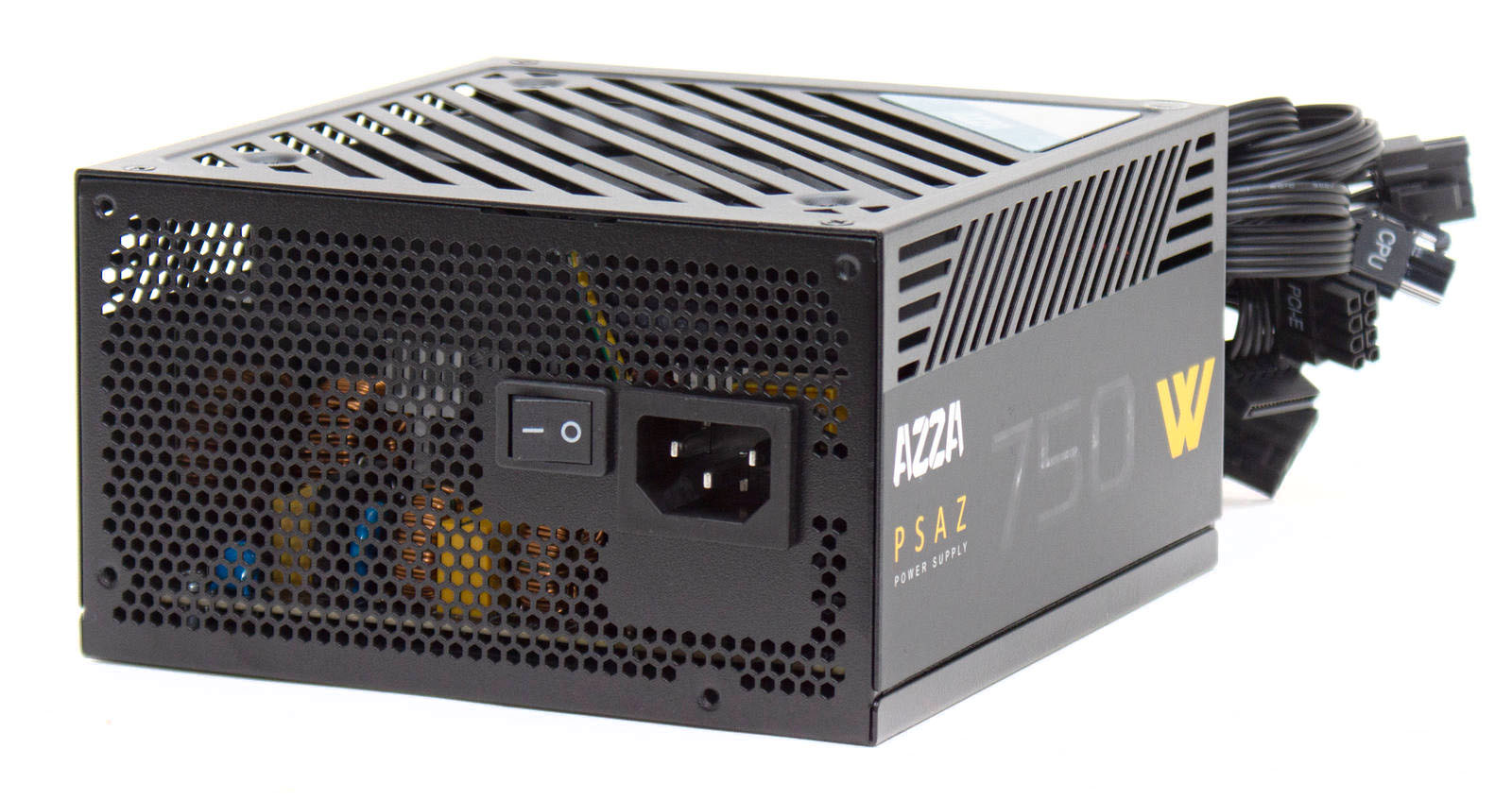

Спереди привычная сотовая перфорация, тумблер включения и сетевая вилка.

По бокам, кроме перфораций, наклейки с еле видным, бледным указанием мощности.

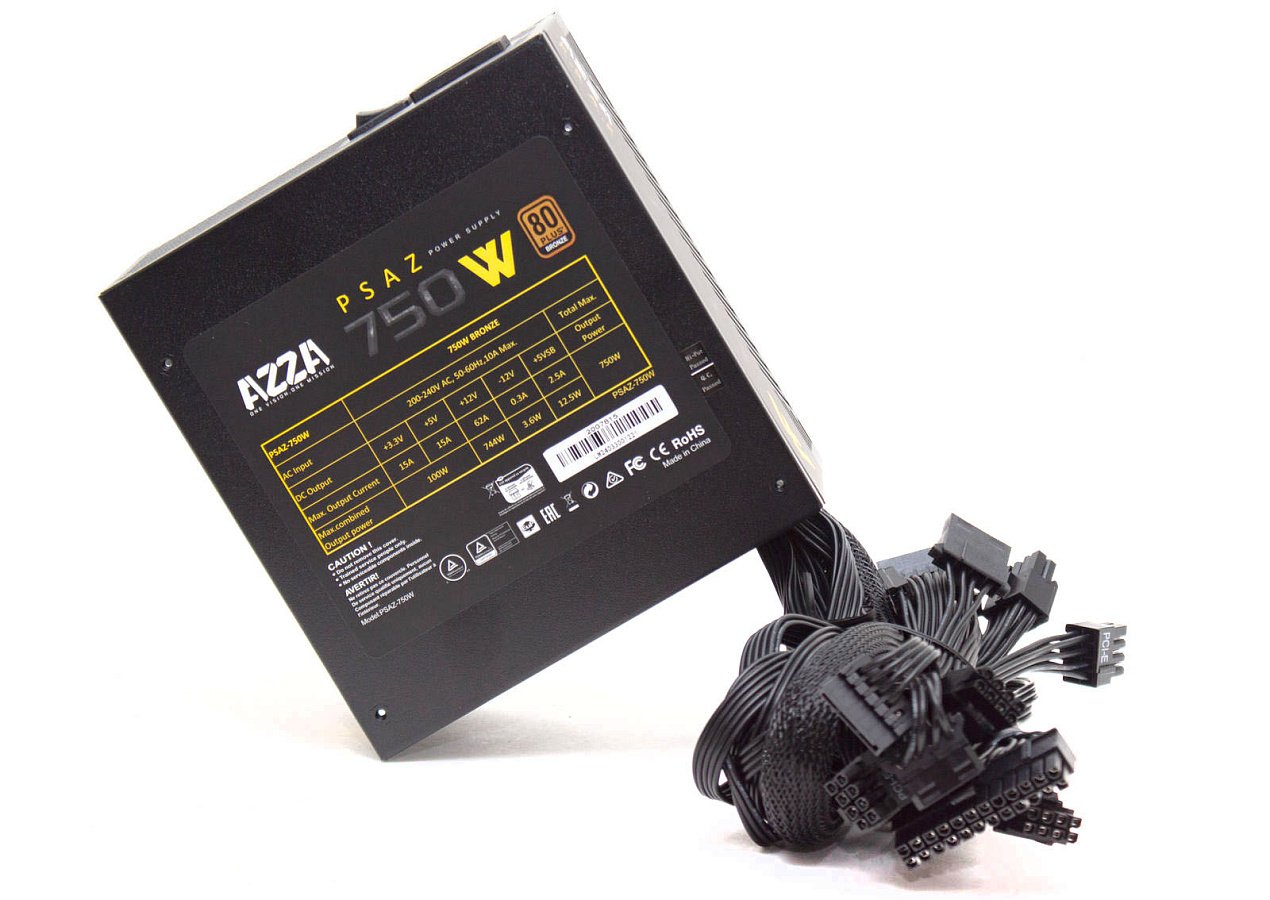

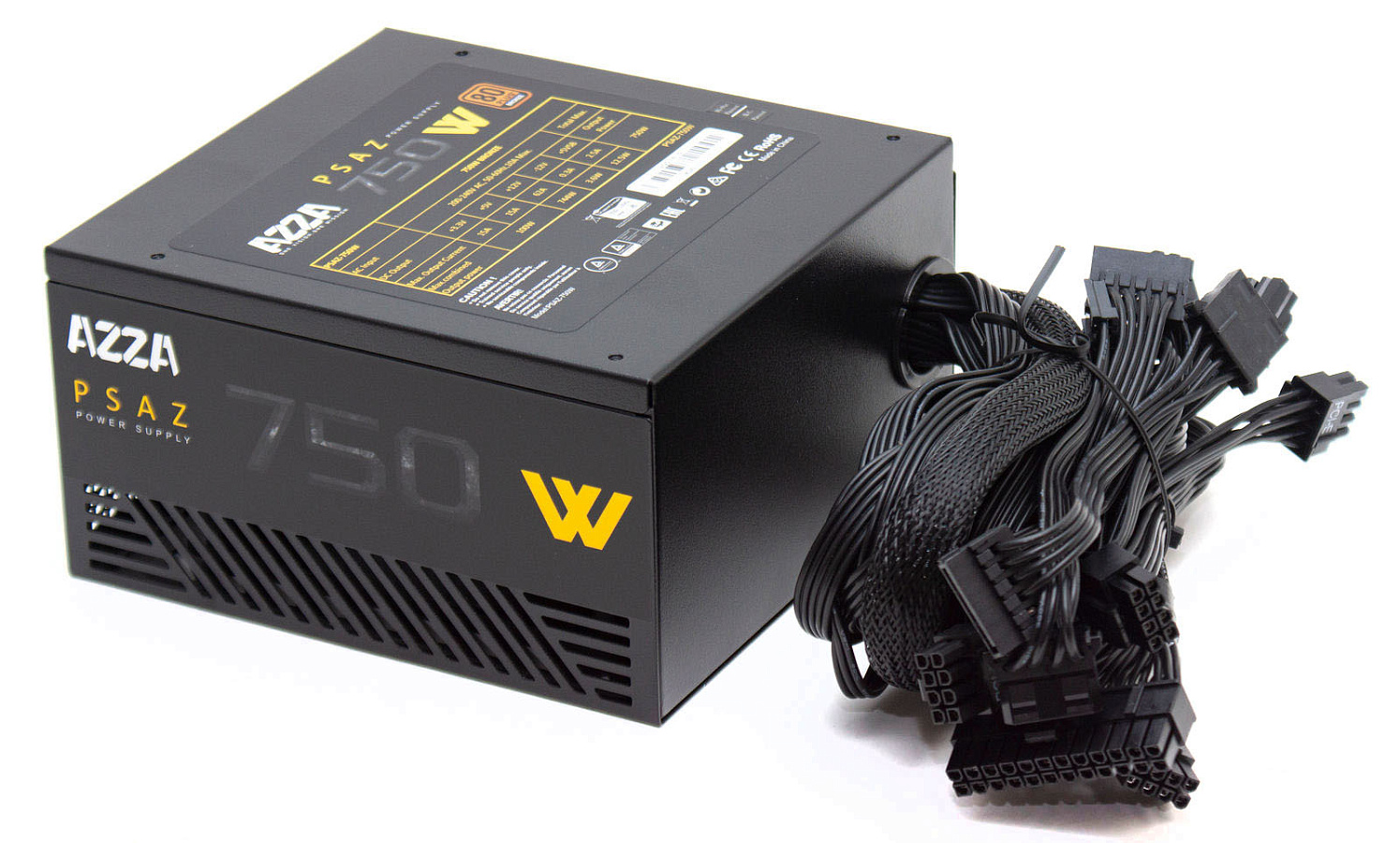

Сверху наклейка с нагрузочными характеристиками, серийным номером и стикерами об успешном заводском тестировании.

С тыльной стороны через окно с пластиковым кольцом выходит пучок кабелей.

Охлаждение

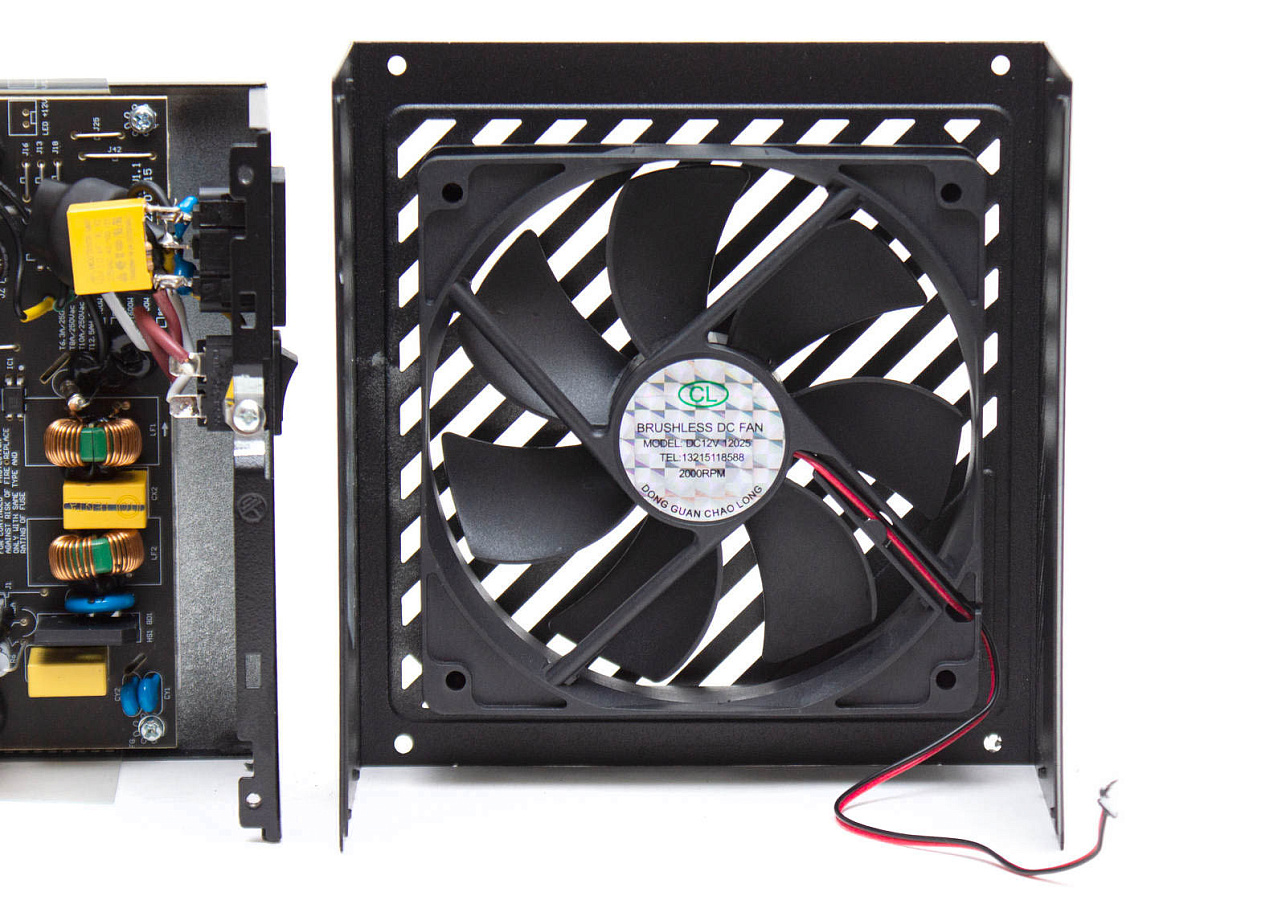

На нижней крышке прикручен 120 мм вентилятор Dong Guan Chao Long на 2000 об/мин. В основе подшипник скольжения.

Как видно на фото, вентилятор меньше, чем вентиляционные прорези, и не закрыт частично пластиковой вставкой.

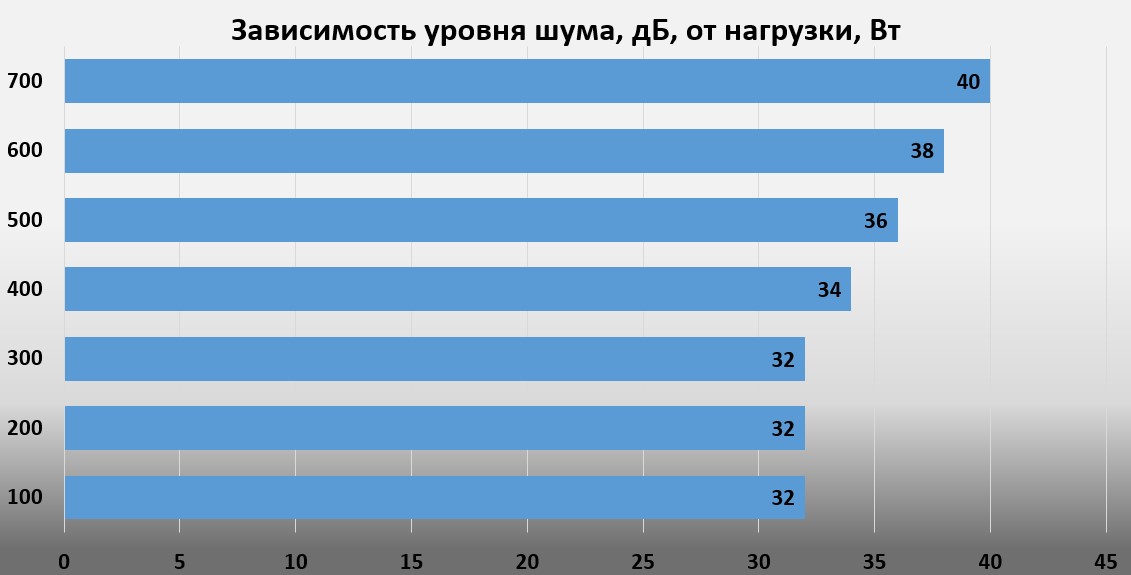

Поведение вентилятора типично: до 300 Вт он работает очень тихо на одном уровне оборотов, с ростом нагрузки обороты растут и на максимальной мощности выходят на шум выше комфортного уровня.

Схемотехника

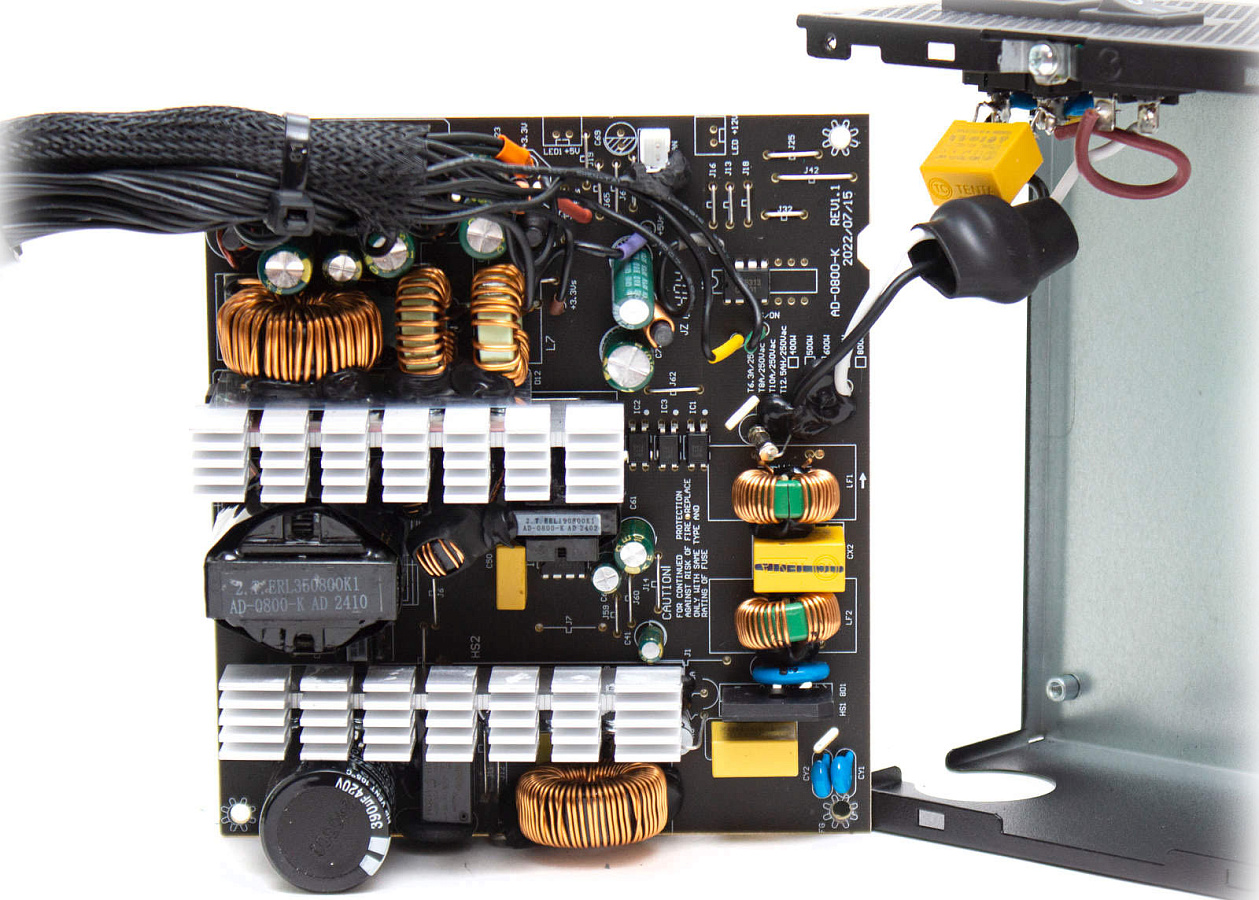

В основе используется платформа Helly AD-0800-K. Построена на прямоходовом преобразователе, во вторичной части синхронный выпрямитель линии +12В и раздельная стабилизация на магнитных усилителях для остальных линий. Редко встречающееся бюджетное решение, применяется также в блоках питания Deepcool PF.

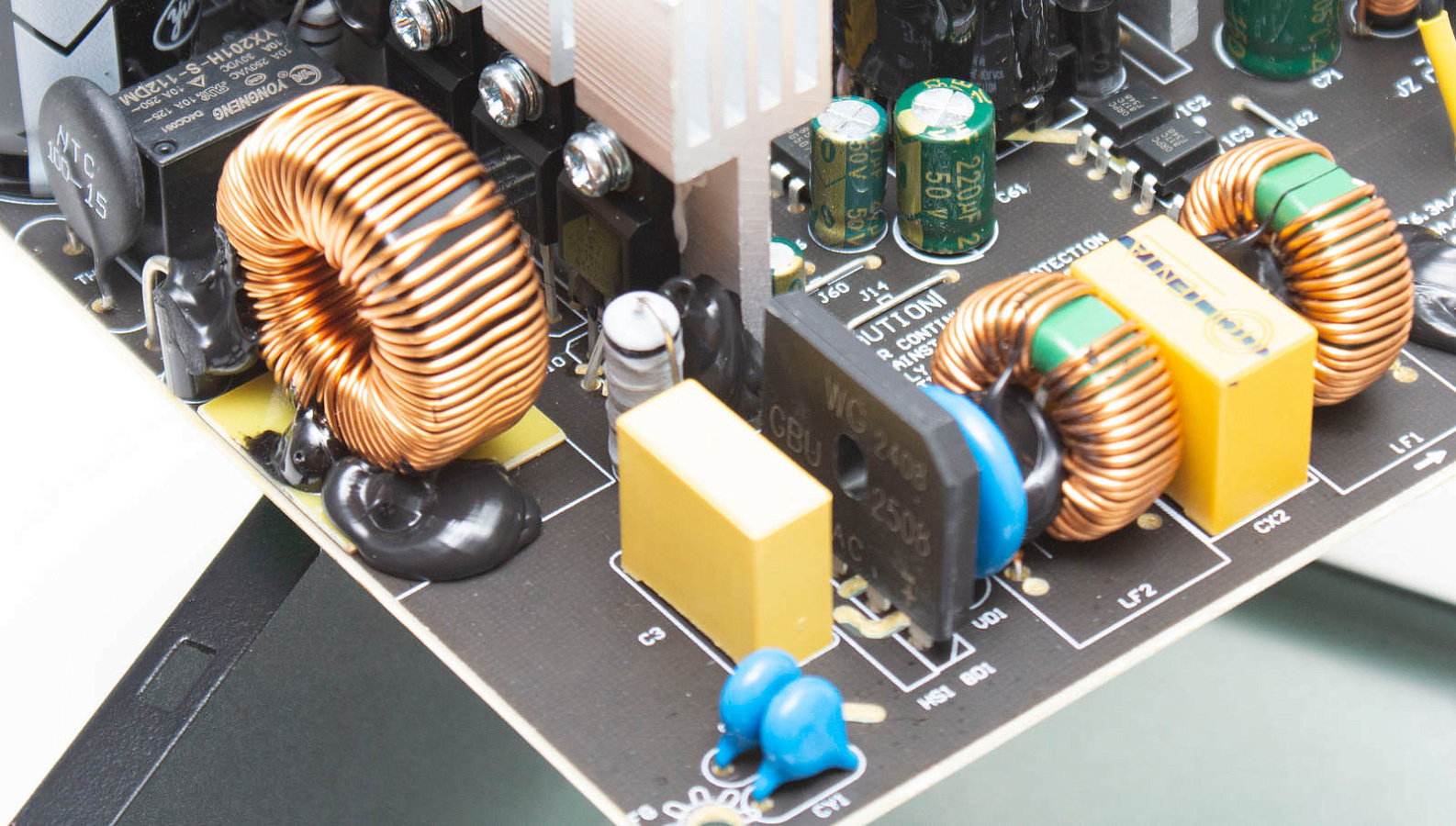

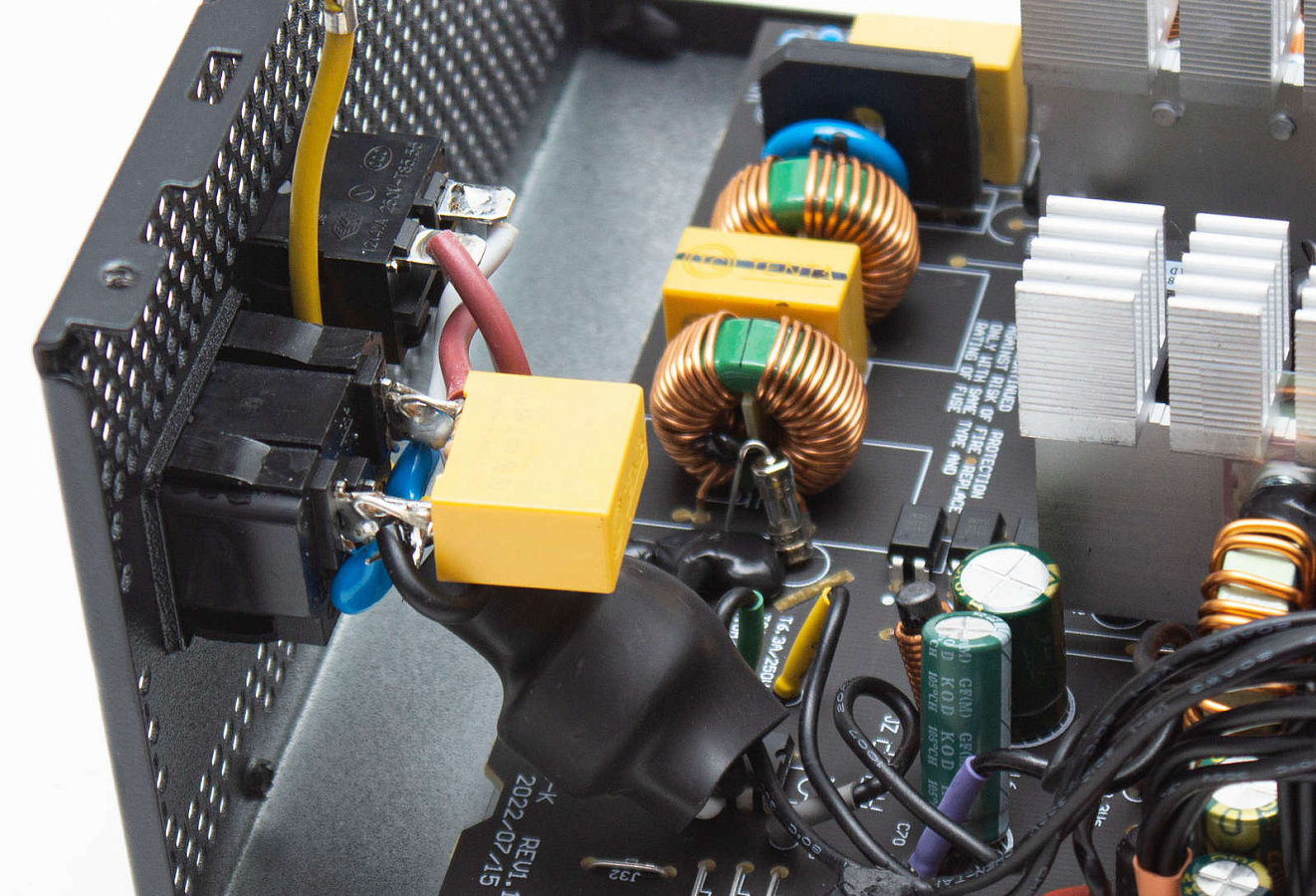

Фильтр помех полноценный: на входной розетке два Y и один Х конденсаторы, такой же набор на краю основной платы.

Имеются варистор и предохранитель, а также термистор с реле.

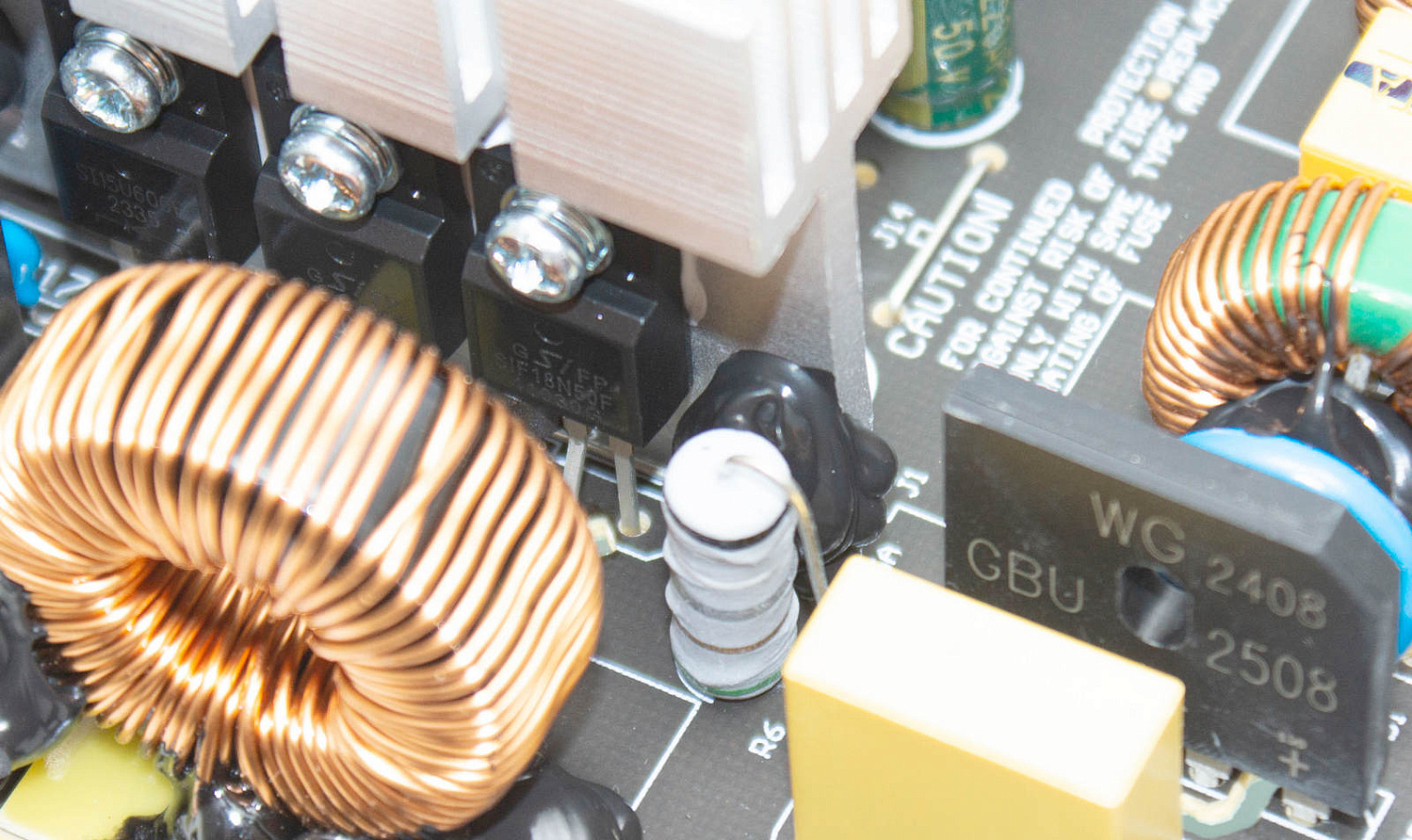

Диодная сборка GBU 2508 (25А, 800В) без собственного радиатора.

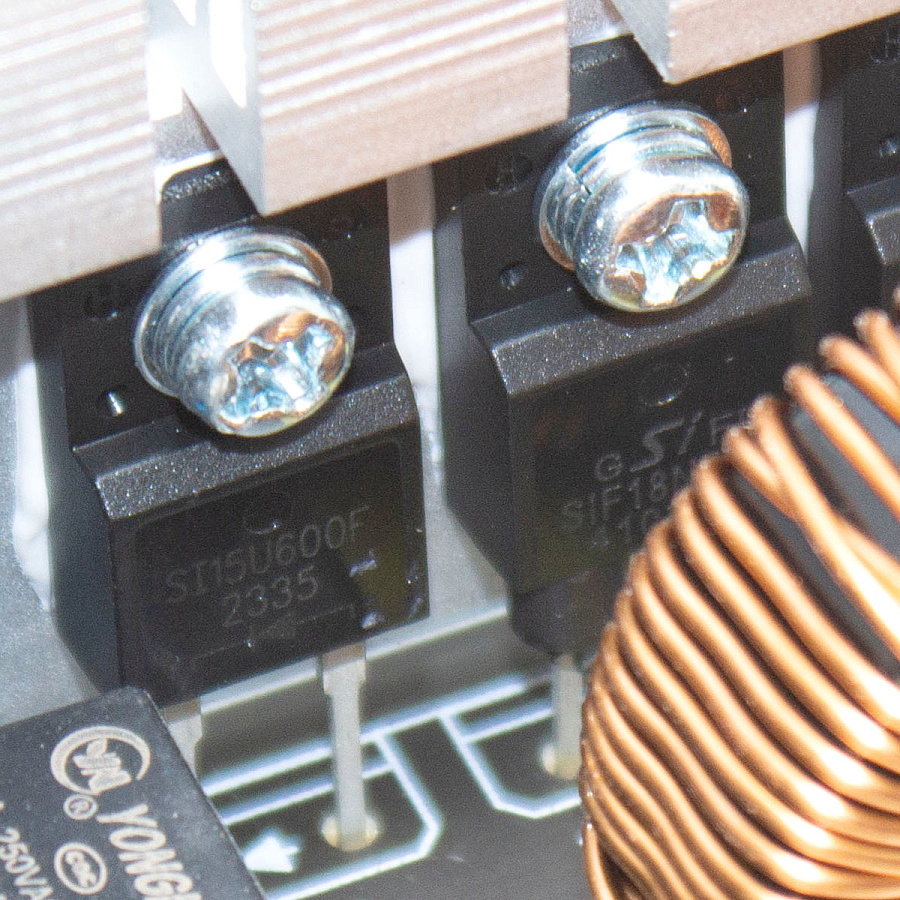

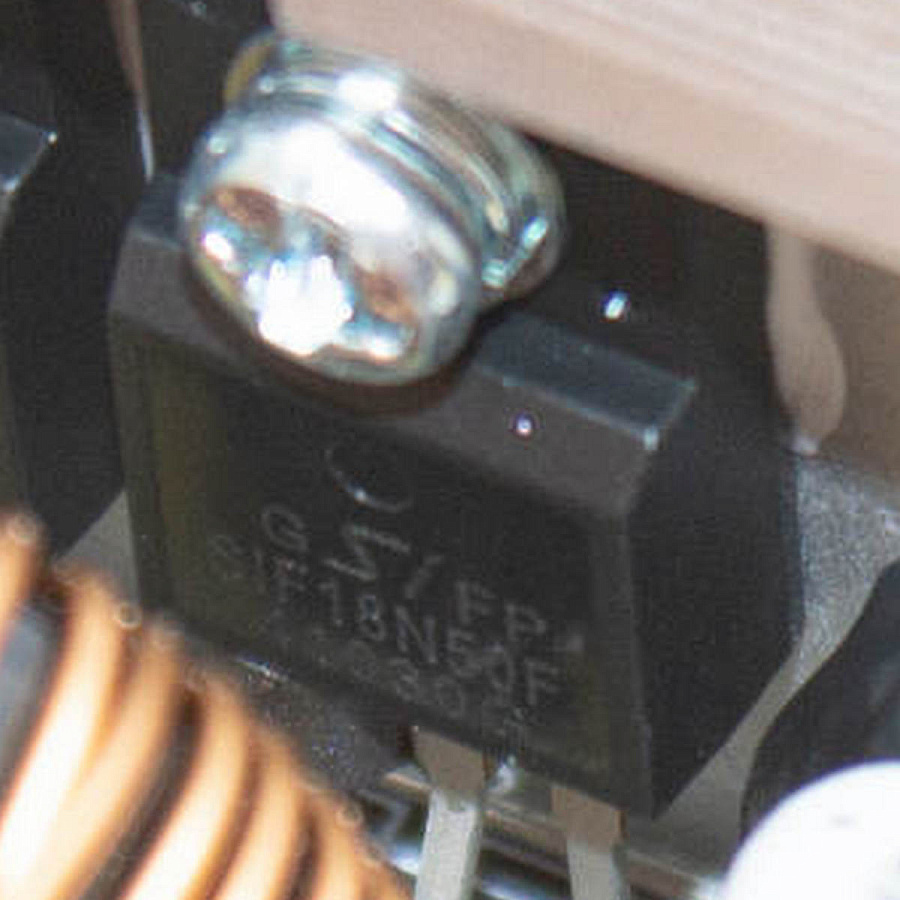

Крупный радиатор отводит тепло от элементов APFC: два мосфета SI Semiconductors SIF18N50F (18А, 500В) и диод SI15U600F (15А, 600В).

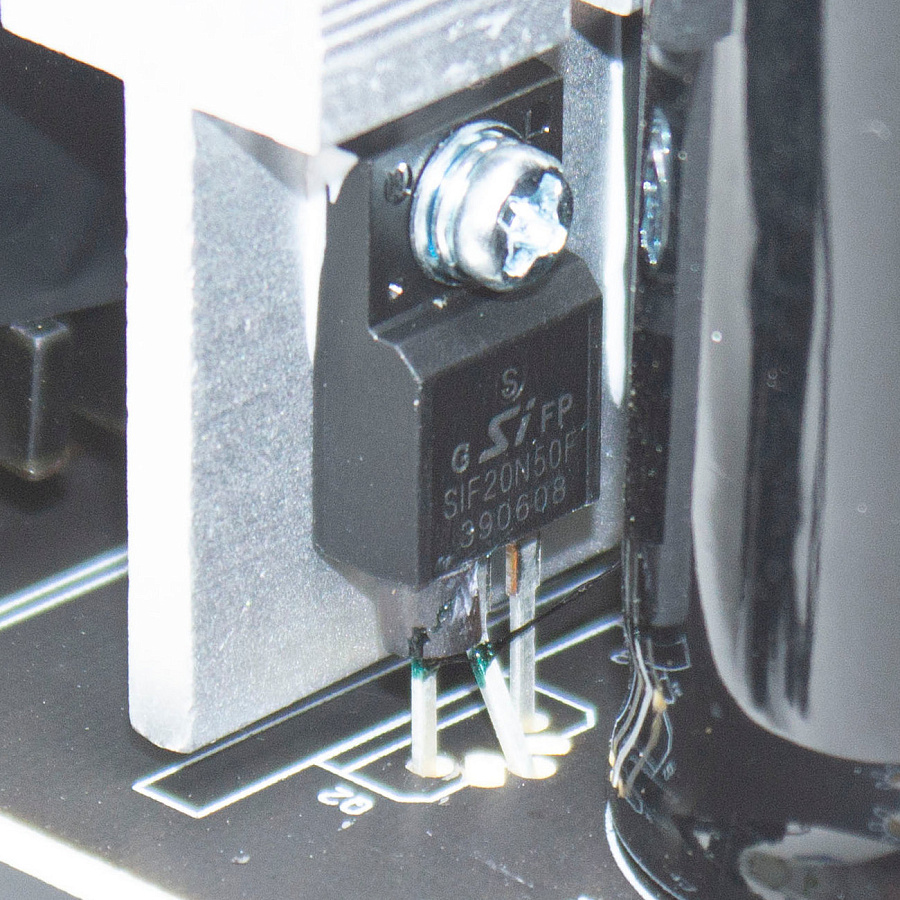

На этом же радиаторе два мосфета преобразователя SI Semiconductors SIF20N50F (20А, 500В).

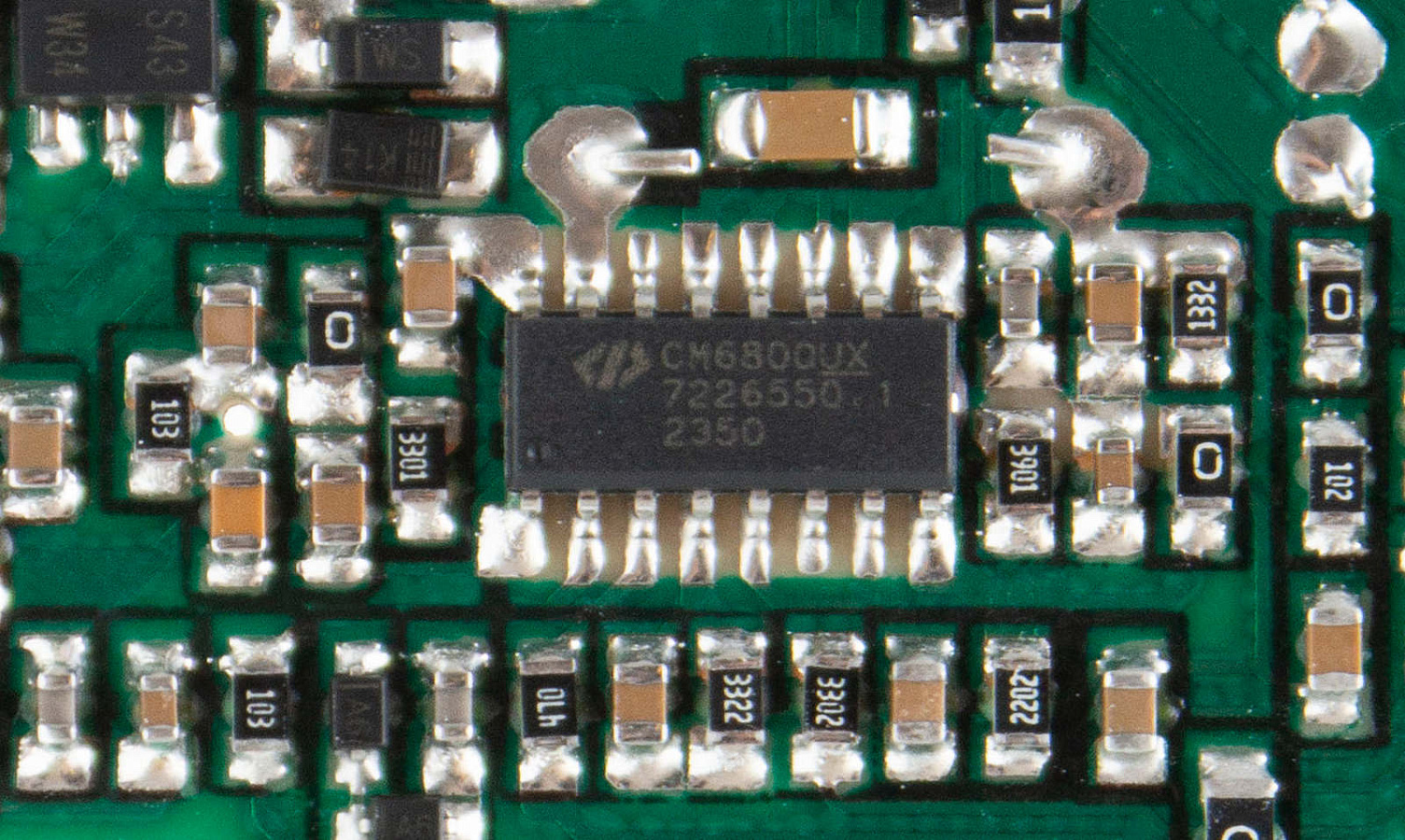

Управляет APFC и преобразователем контроллер Champion CM6800UX с обратной стороны платы.

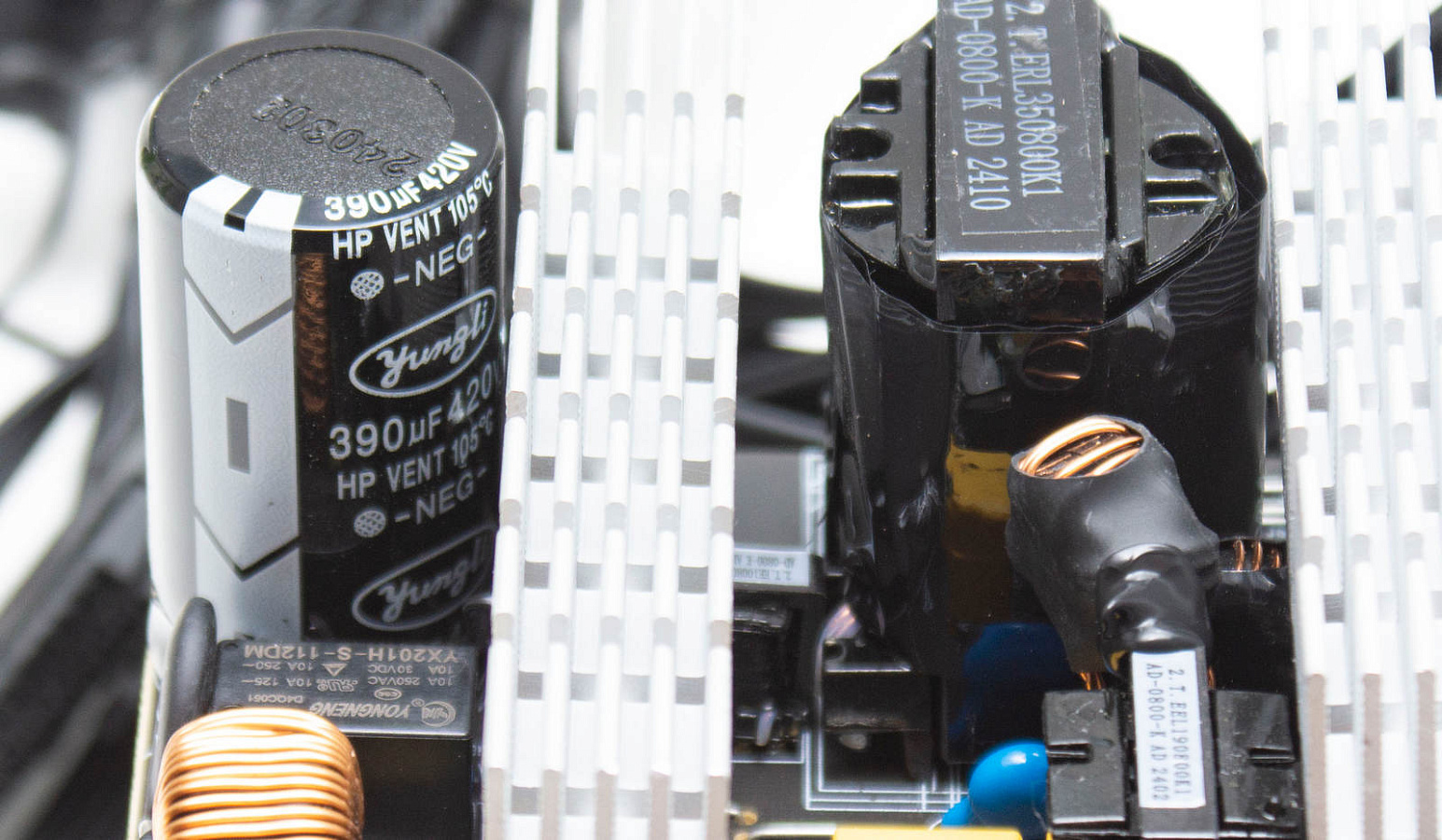

Высоковольтный конденсатор установлен YungLi на 390 мкФ, 420 В из температурной серии 105°С. Ёмкости мало для подобной мощности, тем более если это бюджетный конденсатор.

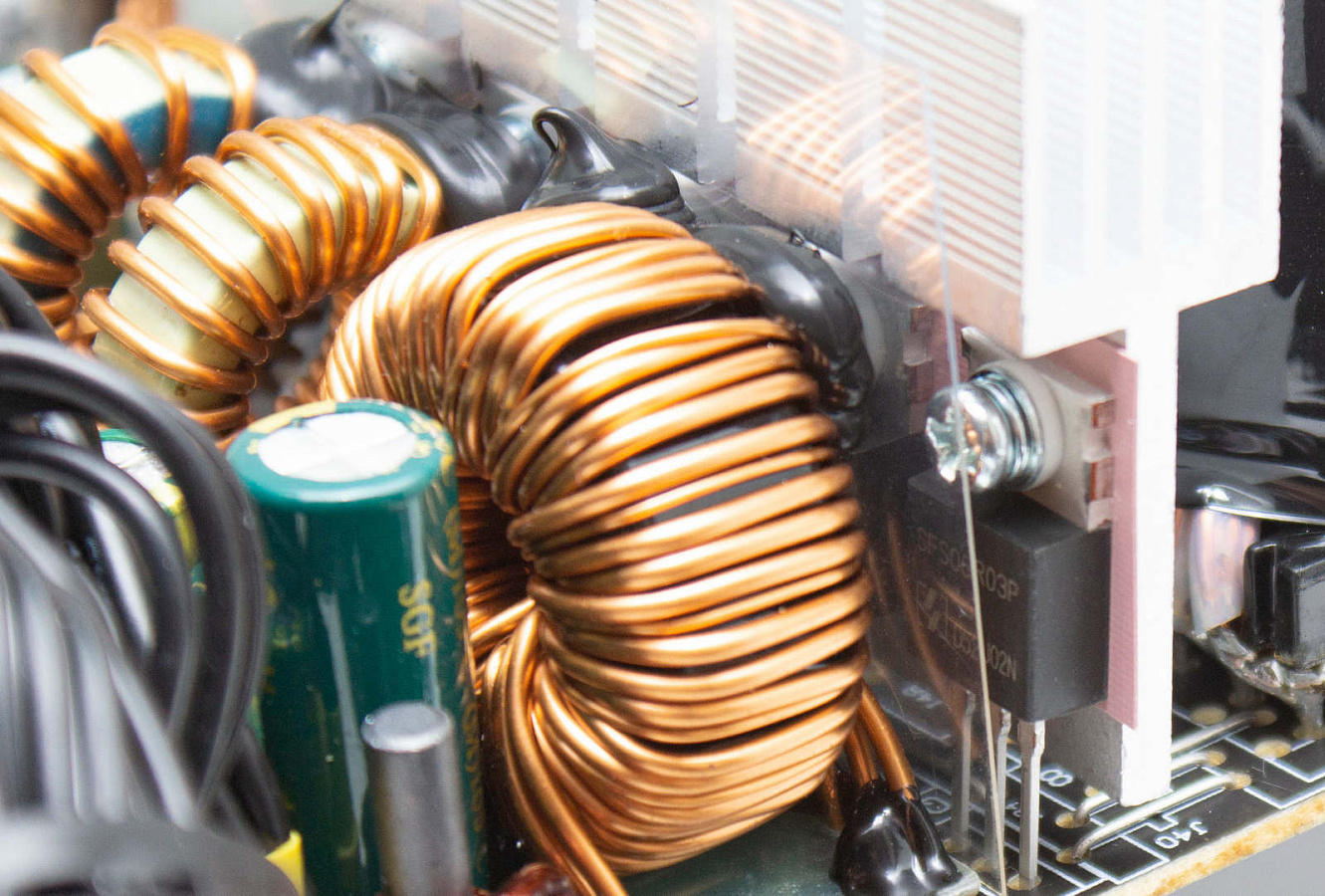

На следующем радиаторе разместились три мосфета синхронного выпрямителя Oriental Semiconductor SFS06R03P (160А, 60В), формирующие линию +12В. Линии +5В и +3,3В на основе диодов Шоттки (маркировку не рассмотреть) - это не привычные DC-DC преобразователи, а стабилизация на магнитных усилителях.

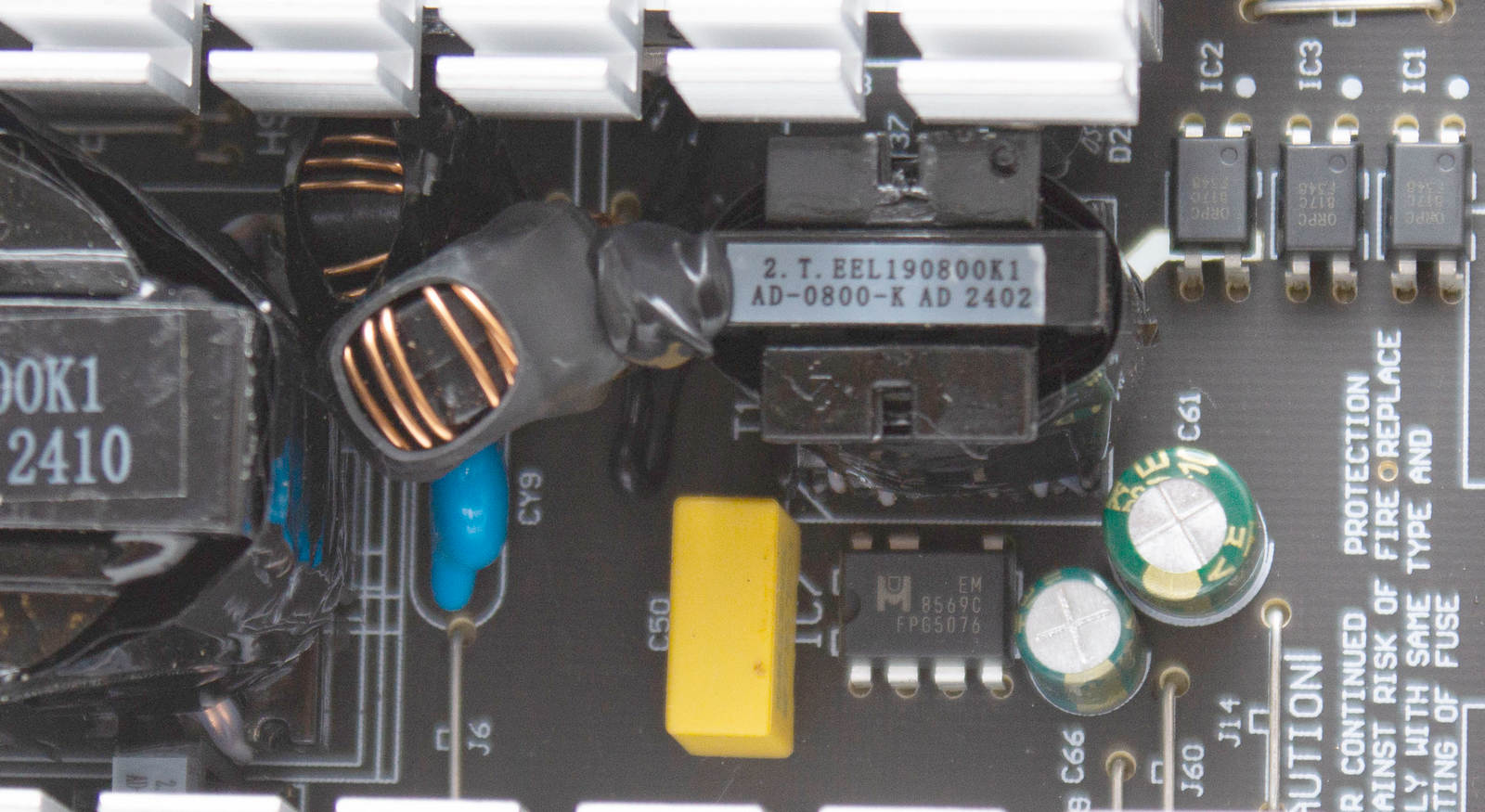

В дежурном питании установлен контроллер EM 8569C.

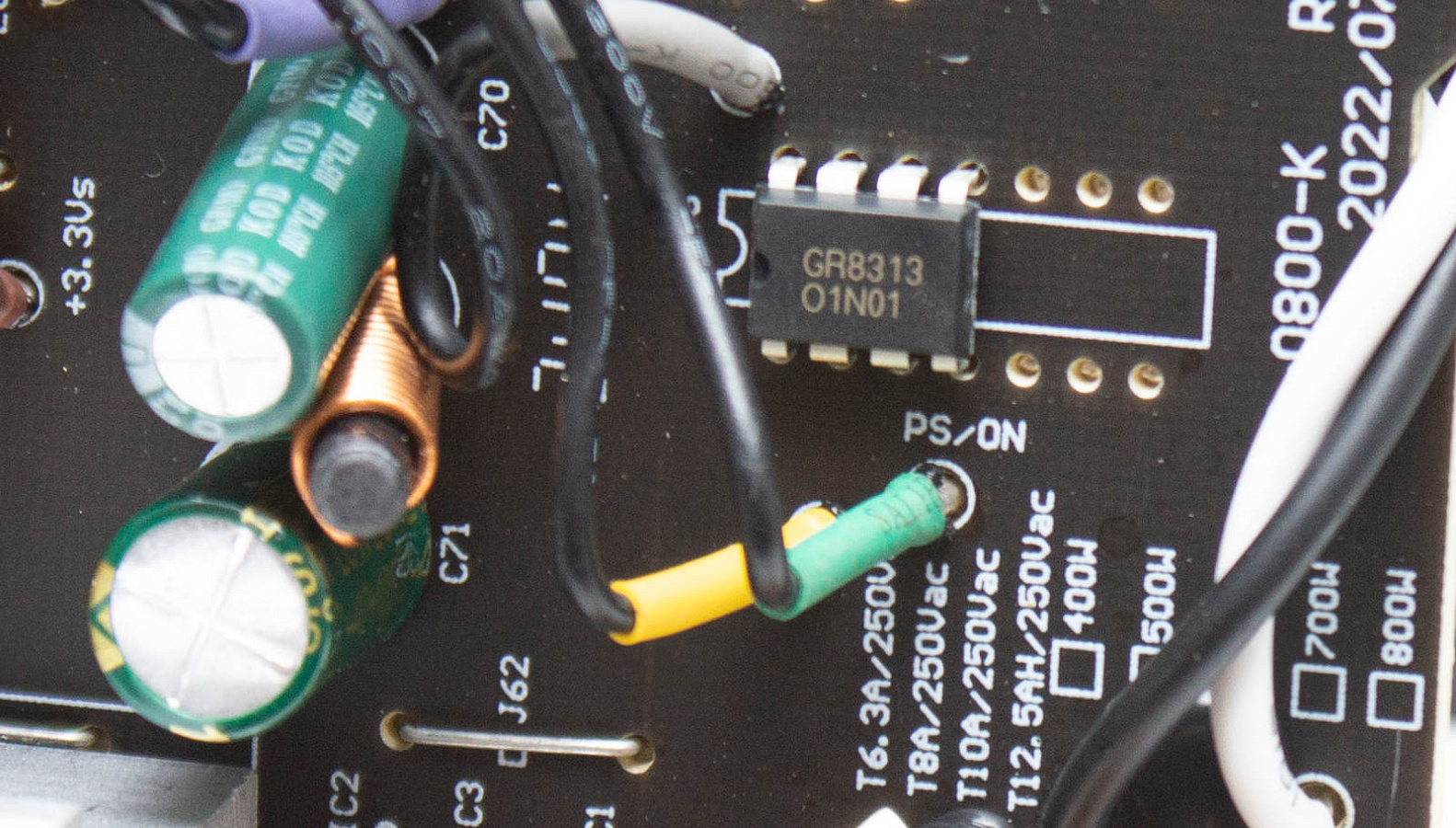

За все виды защиты (UVP, OVP, OPP, OCP, SCP) отвечает супервизор Grenergy GR8313.

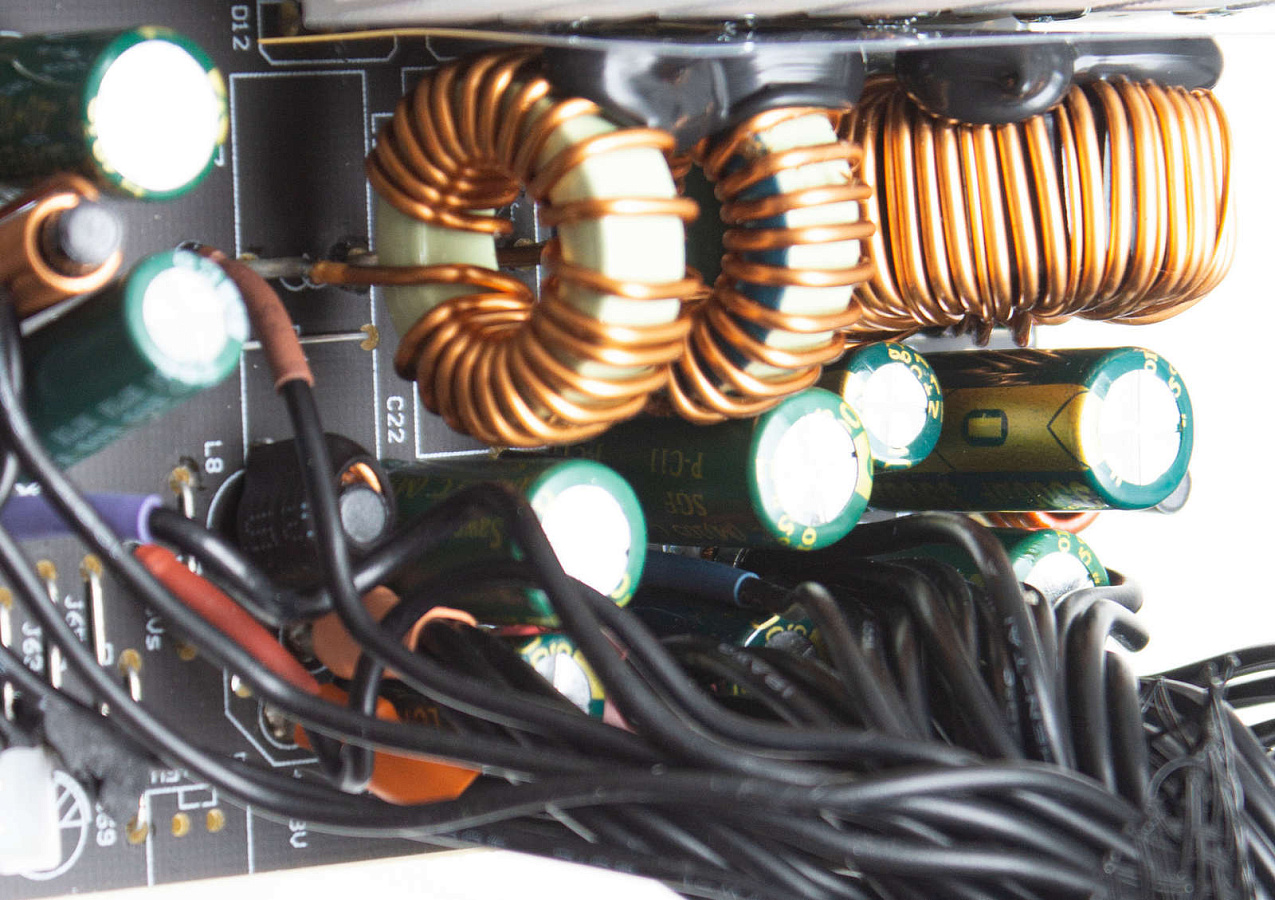

В фильтрах на выходе установлены электролитические конденсаторы Sancon.

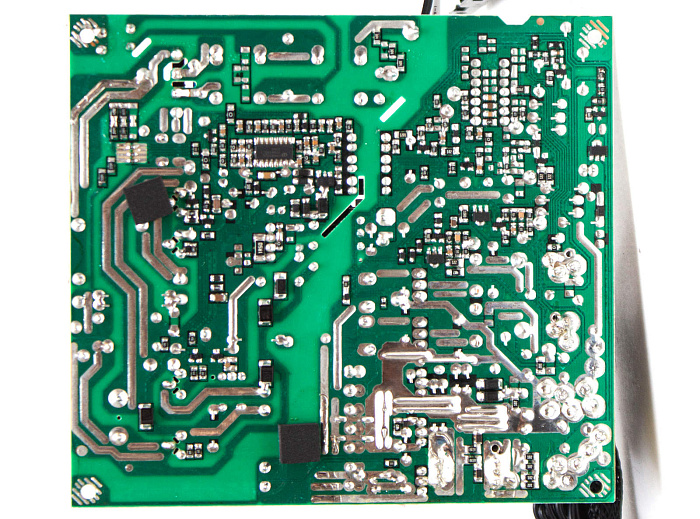

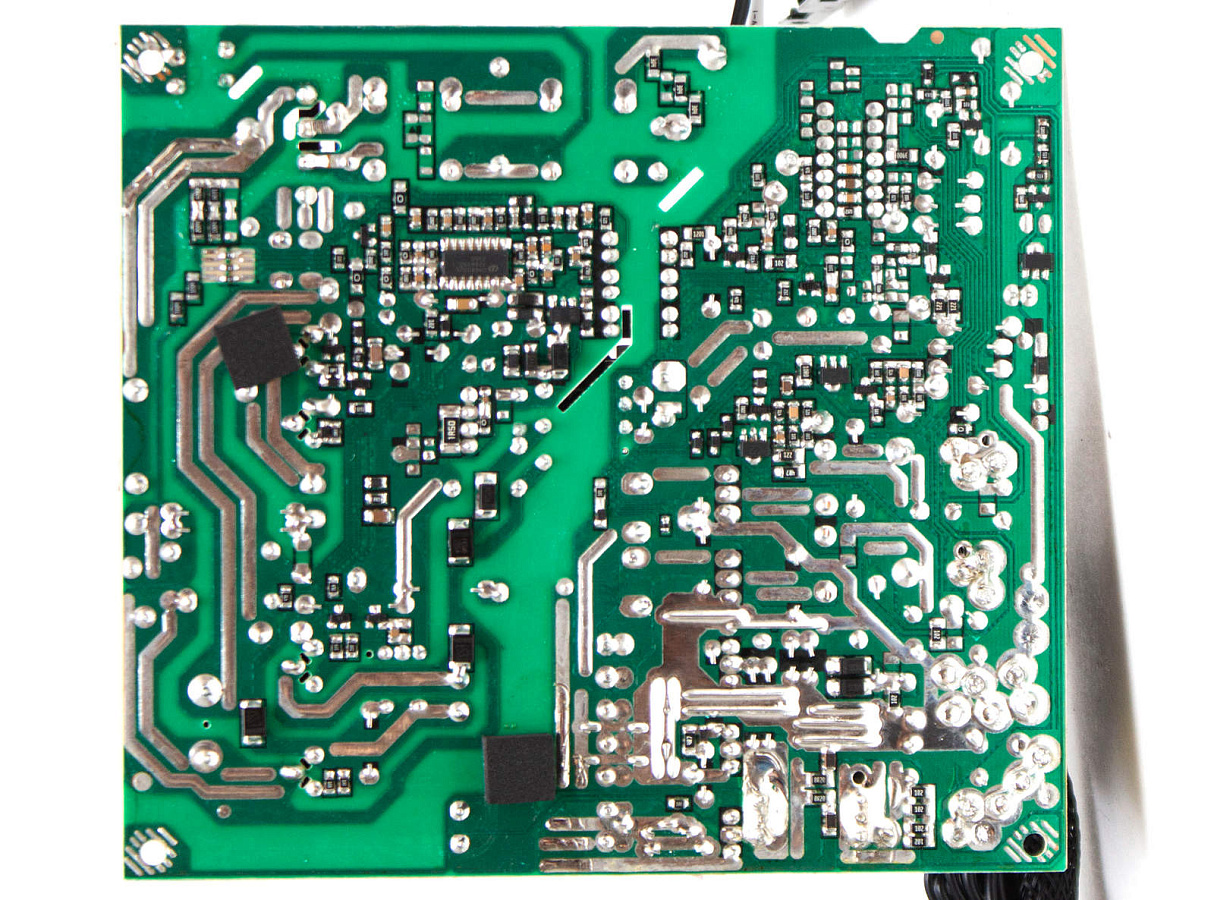

С обратной стороны платы мы видим хорошее качество пайки, множество SMD элементов, дорожки усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.

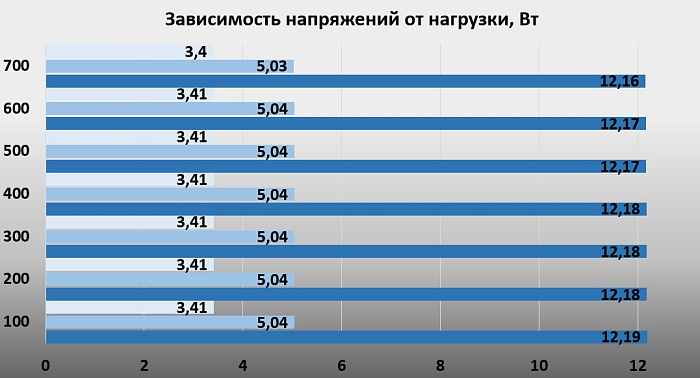

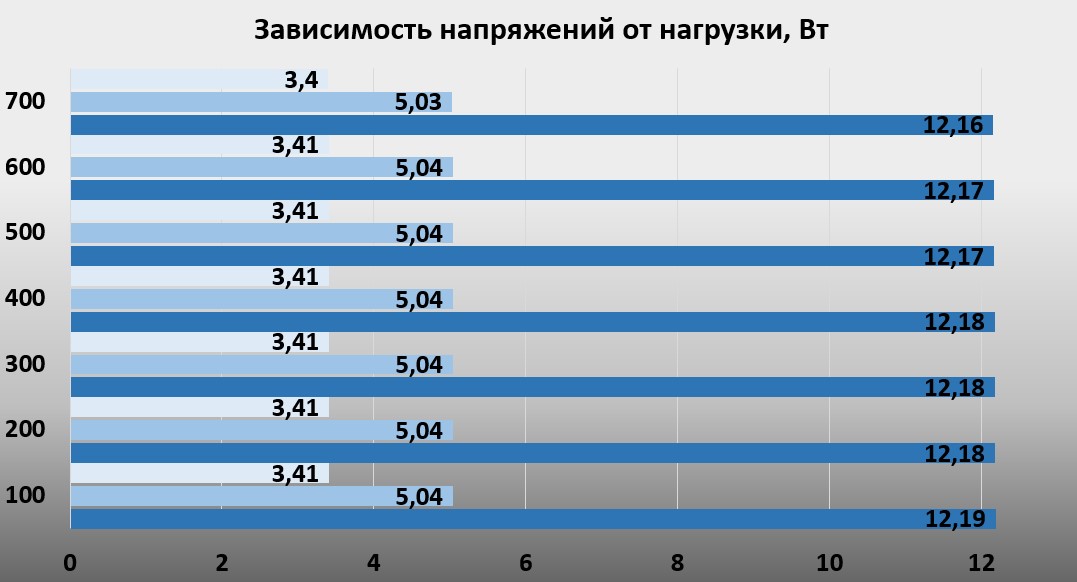

Напряжения стабильные, под нагрузкой изменения минимальные. Изначально по всем линиям напряжения завышены, по линии +12В немного больше 1%, по линии +5В - до 1% и только линия +3,3% завышена значительно - до 4%, что все ещё вписывается в стандарт.

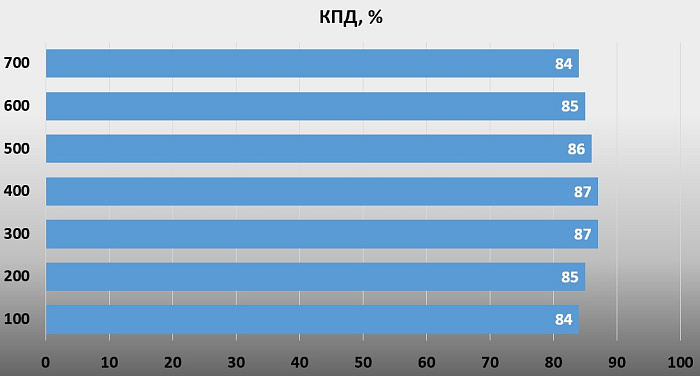

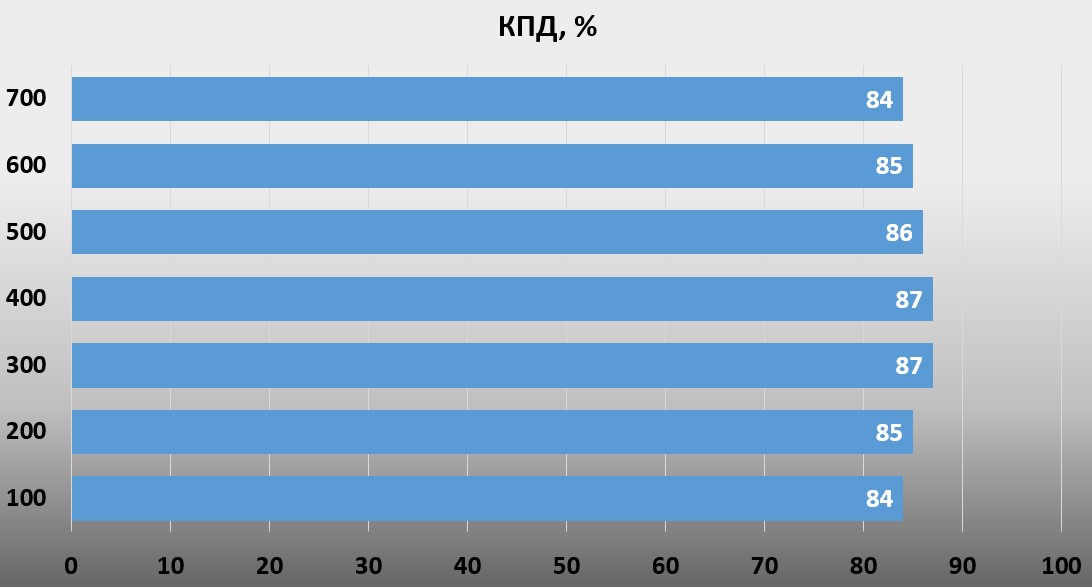

Наш испытуемый немного не дотягивает по энергоэффективности до стандарта, предусмотренного сертификатом 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), минимальные показатели должны быть 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

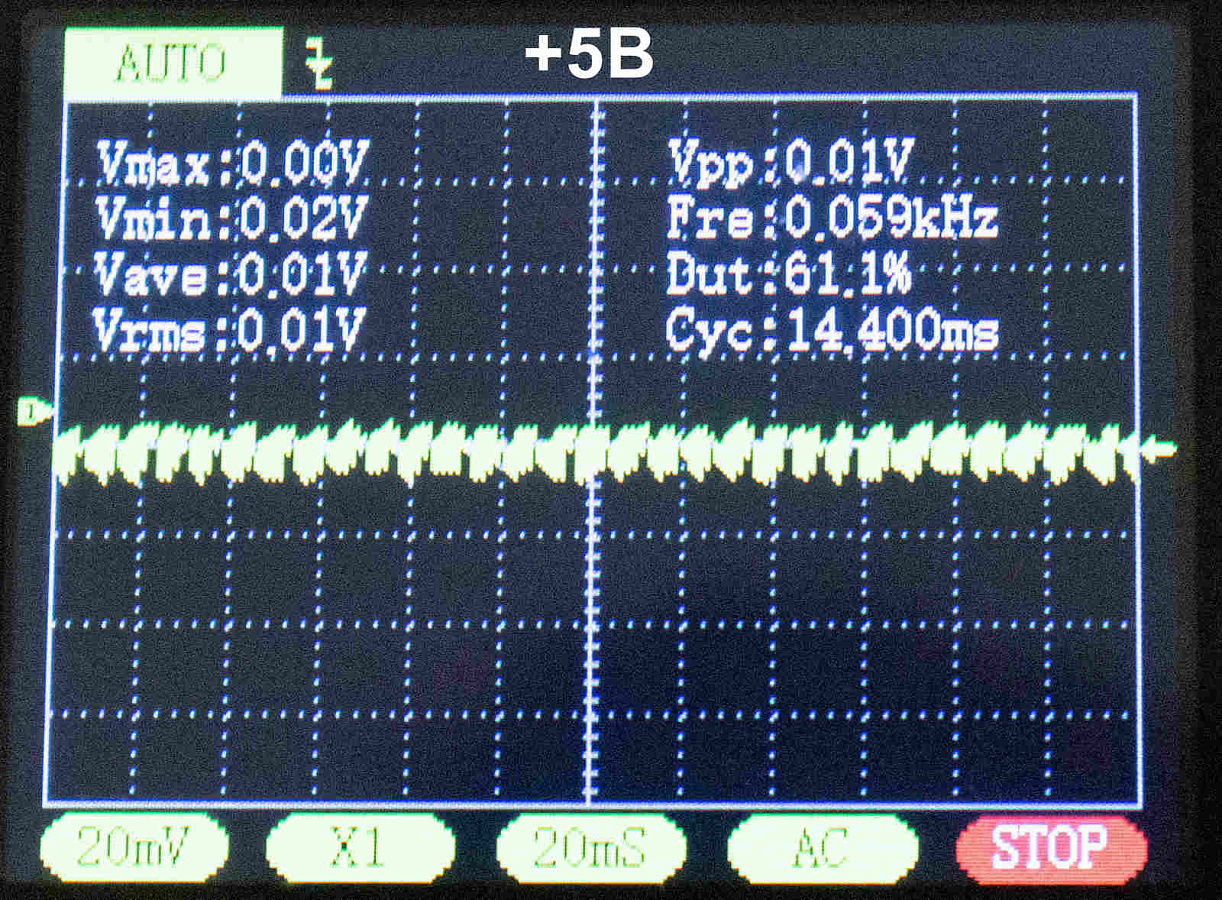

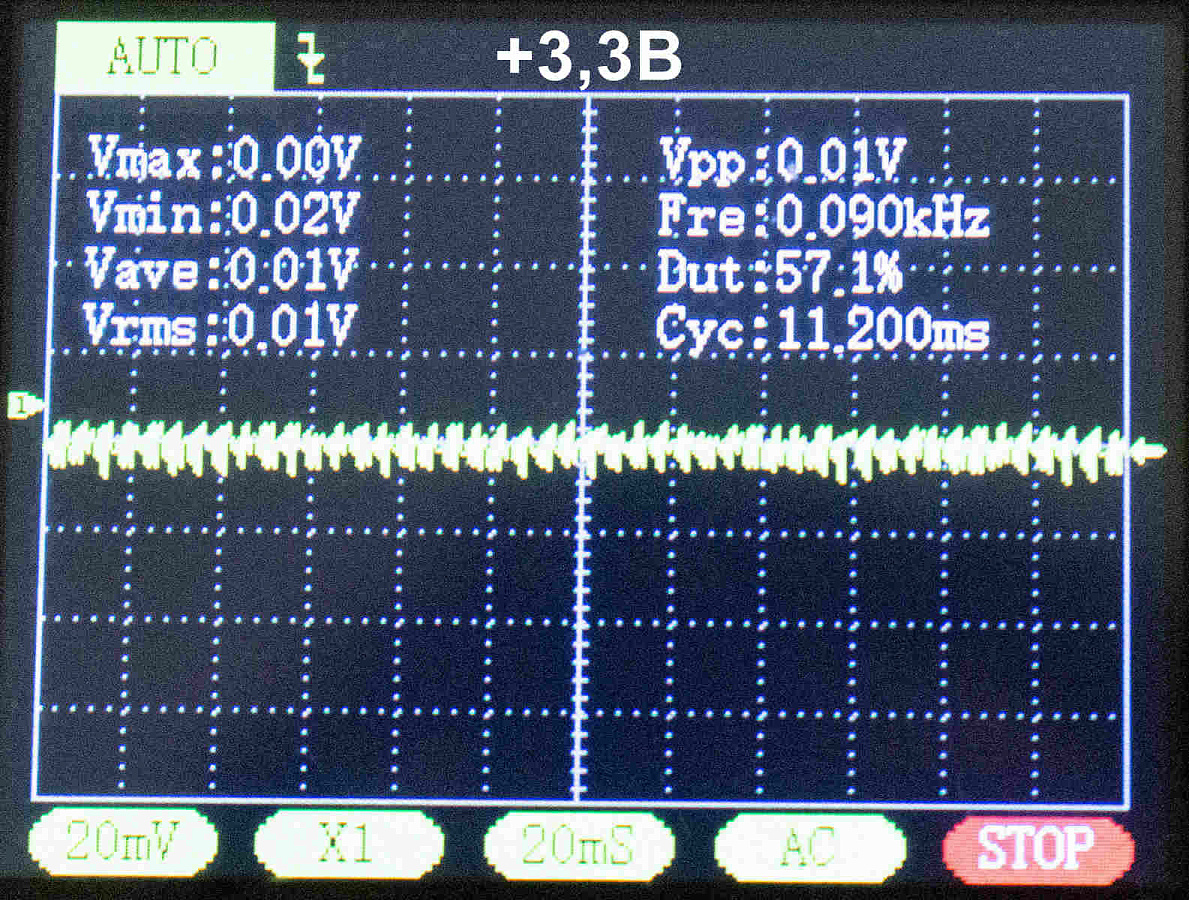

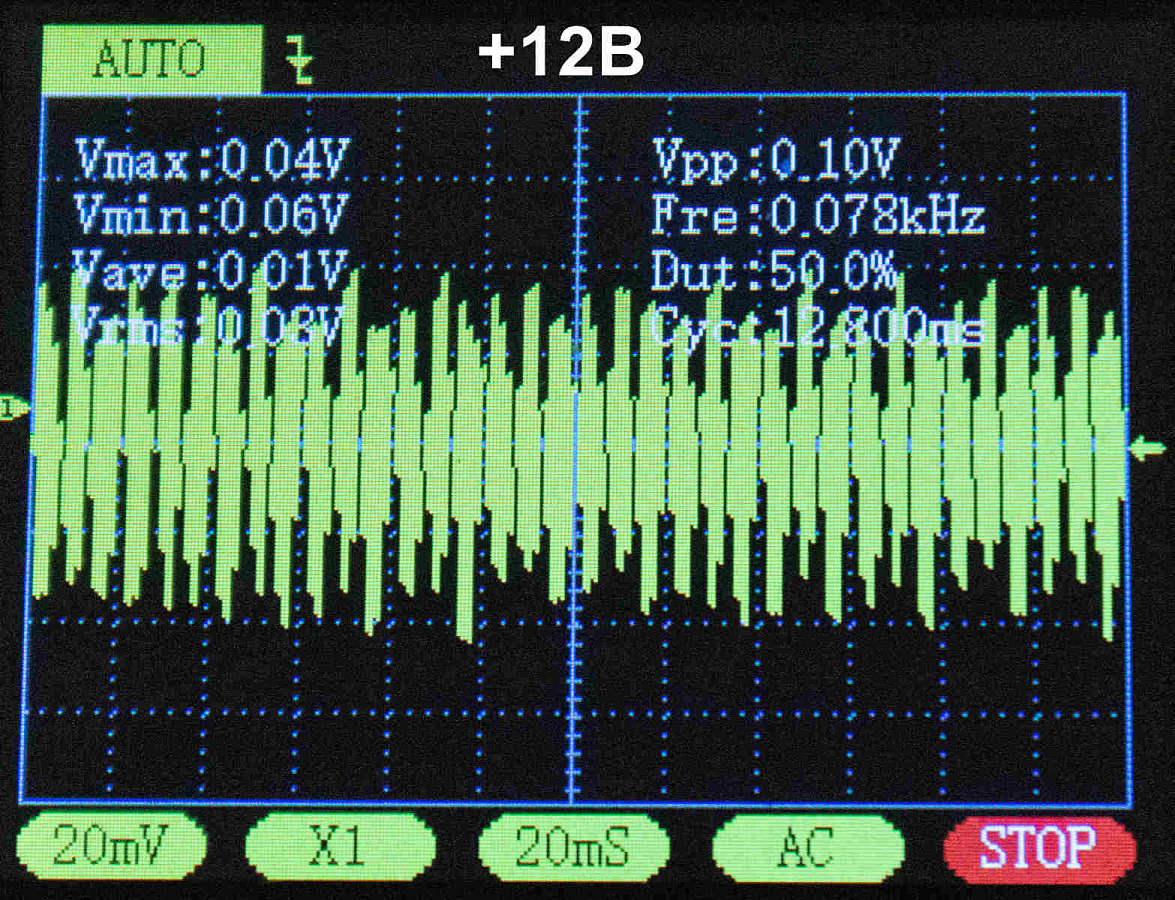

Самые большие пульсации мы наблюдаем на канале +12В, на максимальной нагрузке они доходят до 100 мВ. На остальных каналах пульсации низкие, всего 10 мВ.

Конкуренты

Если сравнивать модель PSAZ-750W с «Бронзовыми» вариантами мощностью 750 Вт, то конкурентов в эту цену мы практически не найдем. Это будут такие же бренды-новички на рынке: GMNG PSU-750W-80BR и Formula MONZA VL-750, мало отличающиеся по качеству и исполнению.

Прямыми конкурентами выступают DeepCool PF750 и 1STPLAYER DK PREMIUM, оба на идентичной платформе.

Как альтернатива, покупка более качественных моделей в эту стоимость, но мощностью 650 Вт: MSI MAG A650BN, AeroCool KCAS PLUS.

Заключение

Блок питания AZZA PSAZ-750W относится к бюджетным моделям, похожих вариантов от брендов-новичков на российском рынке достаточно много.

В целом исполнение выглядит добротно: индивидуальный дизайн корпуса, плоские кабели, необходимый набор коннекторов, в том числе два 4+4 пин для питания CPU.

Схемотехника обычная для этого бюджета, присутствует экономия на комплектующих, но напряжения стабильные, уровень КПД на должном уровне, работа вентилятора и уровень шума вполне типичны для подобных решений.

Стоимость сопоставима с однотипными решениями и даже немного ниже.

Плюсы:

  • Дизайн корпуса;
  • Плоские кабели;
  • Два 4+4 коннектора для питания CPU;
  • Цена немного ниже, чем у конкурентов;
  • Раздельная стабилизация вторичных каналов;
  • Стабильные напряжения.

Минусы:

  • Емкость высоковольтного конденсатора недостаточна для 750 Вт;
  • Высокие пульсации на выходе линии +12В.
