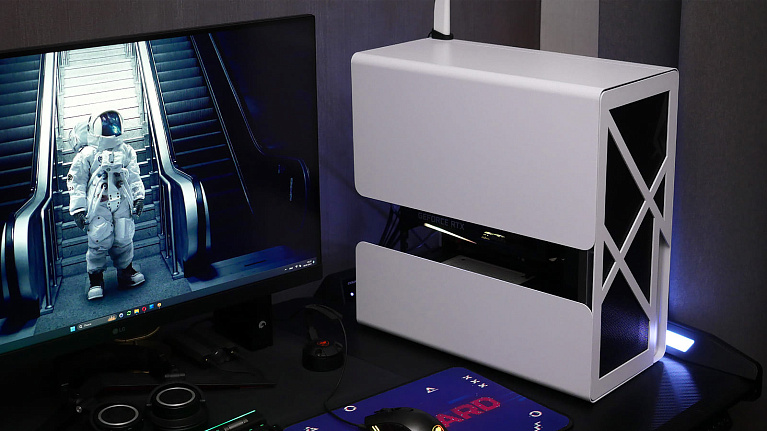

Обзор и тест корпуса Azza Cast (CSAZ-808W-M)

Стильный корпус белого цвета с откидными элементами кожуха, упрощающими доступ к внутренним элементам, двумя вариантами фронтальной панели и извлекаемым каркасом, который можно использовать как платформу для экспериментов с комплектующими.
Обзор и тест корпуса Azza Cast (CSAZ-808W-M)

Дизайнеры корпусов для современных ПК стараются сделать свои детища одним из выделяющихся элементов любого интерьера. Преимущественно это достигается путём инсталляции ярких декоративных модулей ARGB-подсветки или дисплеев, но иногда в основу ложатся аккуратные минималистичные формы в трендовых расцветках с какими-нибудь нетривиальными решениями. Ярким примером необычного технодизайна можно смело назвать корпус Azza Cast, который является представителем средних башен полуоткрытого типа и в конструкции использует интересный вариант откидных боковых панелей с изящными изгибами.

Содержание:

Спецификация

Модель (p/n)

Azza Cast White (CSAZ-808W-M)

Форм-фактор

Mid-Tower (средняя башня)

Цвет

Белый

Размеры (Д х В х Ш)

460 x 470 x 220 мм

Максимальная высота кулера процессора

165 мм

Форм-фактор совместимых материнских плат

Mini-ITX, microATX, ATX

Максимальная длина видеокарты

360 мм

Поддержка блоков питания

ATX PS2

Боковые стенки

Алюминиевый сплав, стальной сплав

Слотов расширения

6 шт. горизонтальных, 3 шт. вертикальных

Количество отсеков 3,5"

До 1 шт.

Количество отсеков 2,5"

До 3 шт.

Интерфейсы верхней панели

1 x USB 3.2 Gen 2x1 Type-C, 2 x USB 3.2 Gen 1x1 Type-A, разъём для наушников, разъём для микрофона, кнопка включения, индикатор питания

Вес

10,9 кг

Упаковка

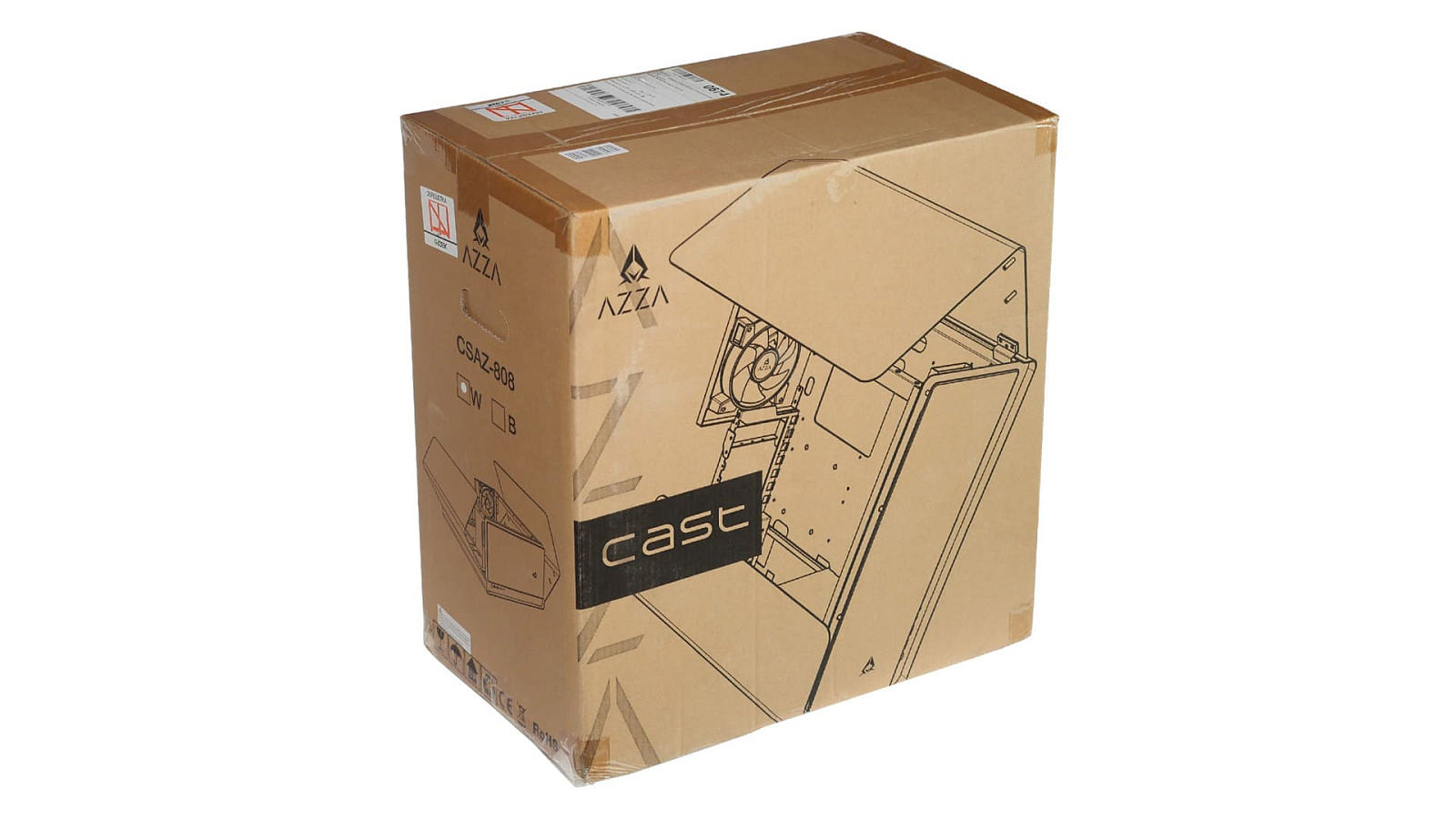

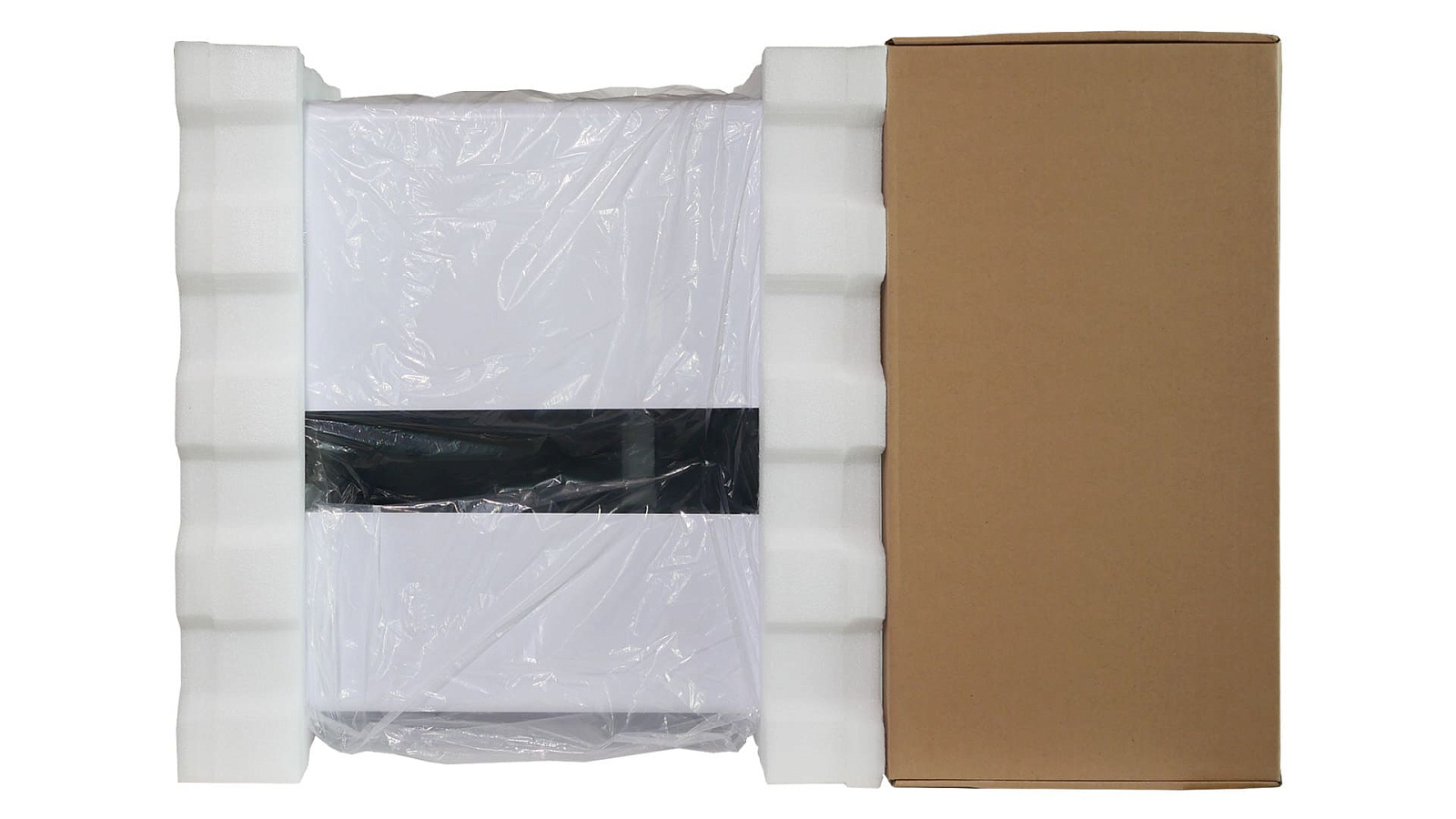

Корпус в целом не сильно крупный, поэтому коробка с ним умеренных габаритов: высота — 570 мм, длина — 527 мм, глубина — 319 мм. Вес брутто — 12 кг. Внутри всё по классике защищено пенопластовыми блоками по бокам и полиэтиленовой обёрткой. Альтернативный сетчатый вариант передней панели аккуратно упакован в отдельную картонную коробку.

Комплектация

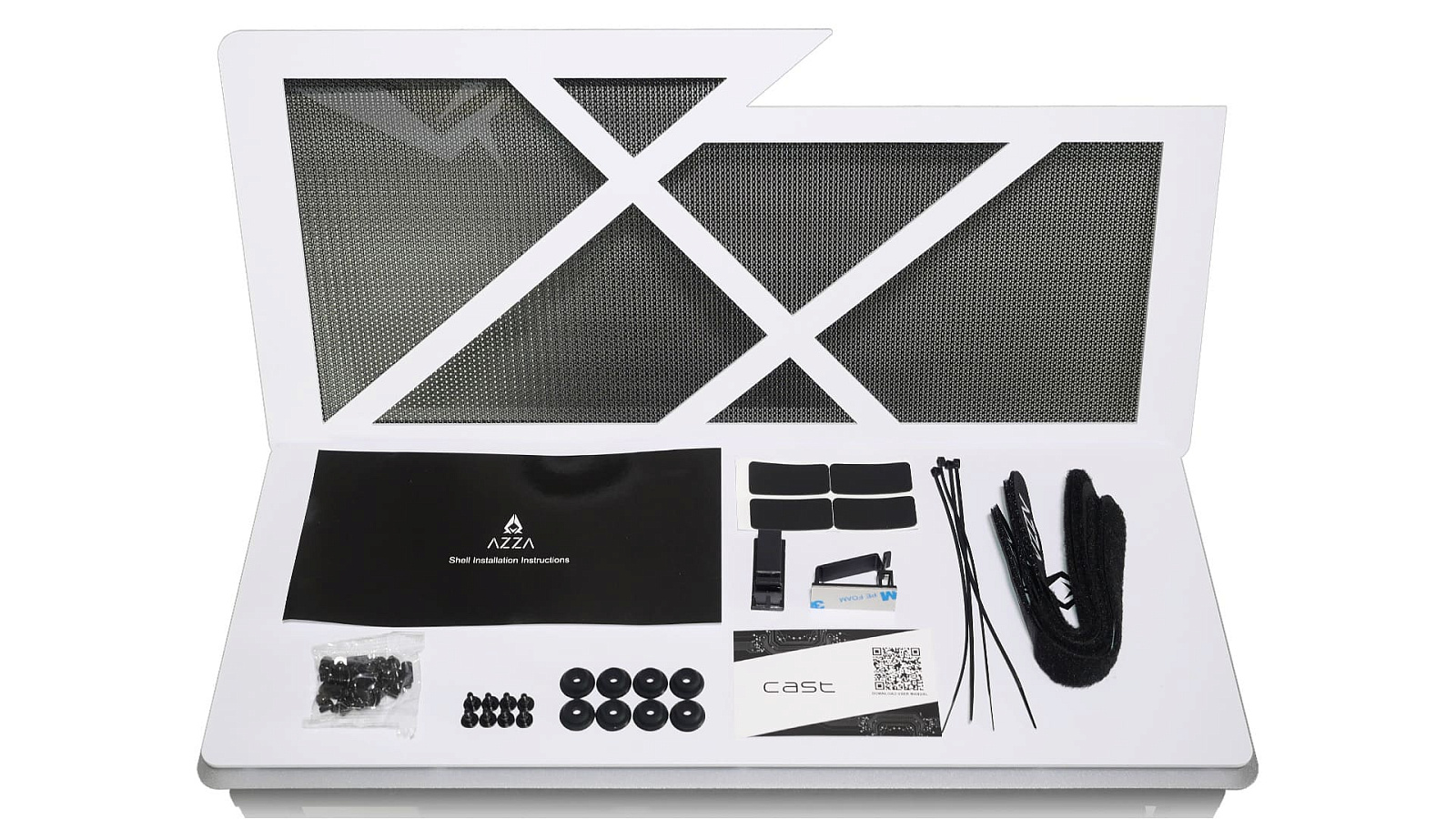

Azza Cast продаётся сразу с двумя видами сменной фронтальной панели (один предустановлен на корпусе, второй вложен в отдельной картонной коробке), кроме того комплект поставки содержит: краткую инструкцию по снятию кожуха, карточку с qr-кодом со ссылкой на подробную инструкцию в электронном виде, четыре запасные самоклеящиеся резиновые прокладки для нижней части корпуса ("ножки"), пару самоклеящихся пластиковых клипс, четыре пластиковых одноразовых хомута, восемь многоразовых хомутов для кабелей, восемь винтов и резиновых бушингов для подвеса накопителей информации, пакетик с крепёжными винтами разного типа. Все крепежные элементы представлены в чёрном цвете.

Экстерьер

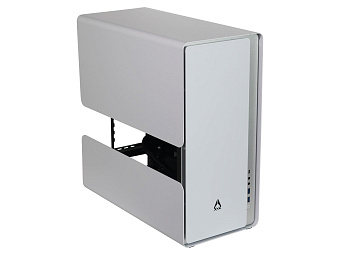

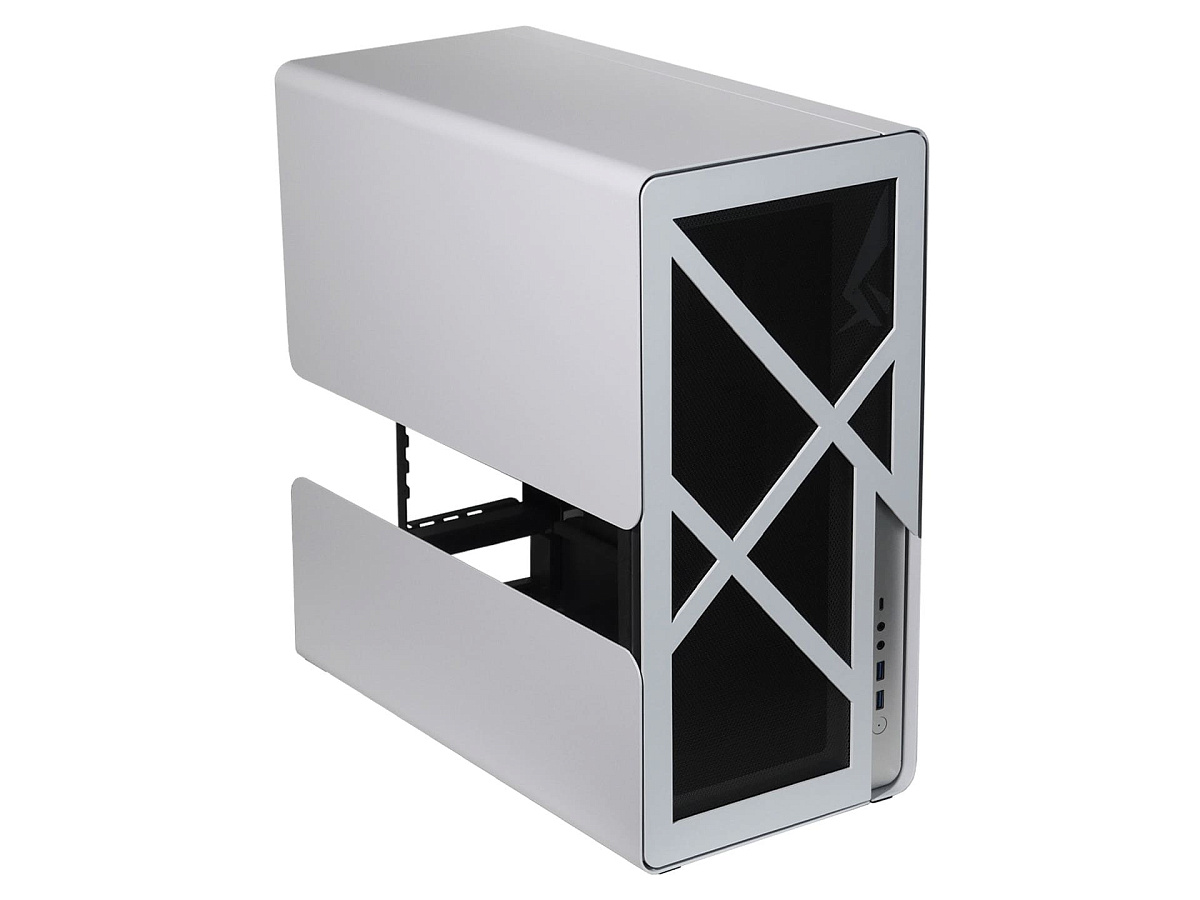

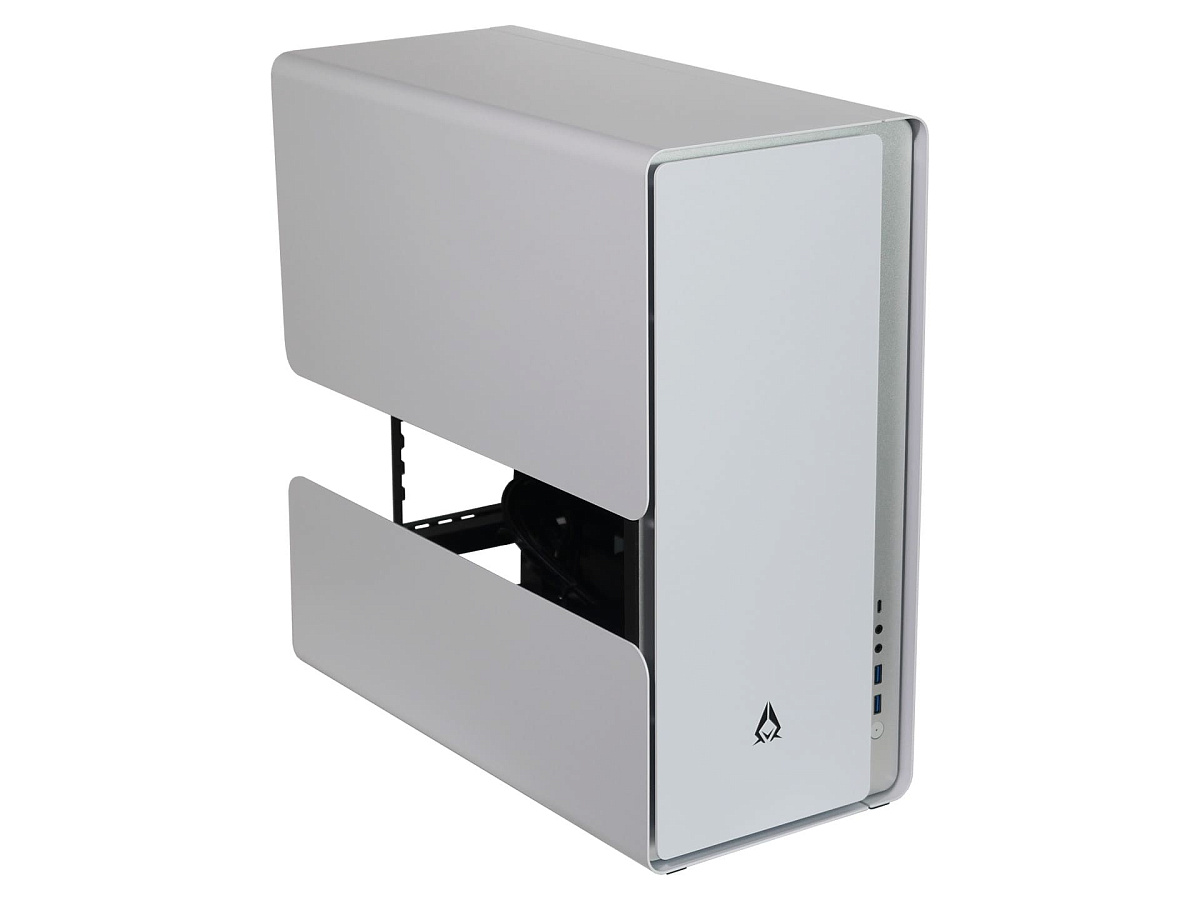

Дизайн Azza Cast выделяется комбинацией лаконичных форм плоских поверхностей с лёгкими скруглениями по краям и эффектного механизма открывания боковых панелей. В зависимости от того, какой тип системы охлаждения процессора планируется к использованию в комплекте прилагаются два вида фронтальной панели: глухая плоская, которая подойдёт при установке кулеров классического типа, и сетчатая фигурная для конфигураций с радиатором СЖО и вентиляторами, которые возможно установить только спереди.

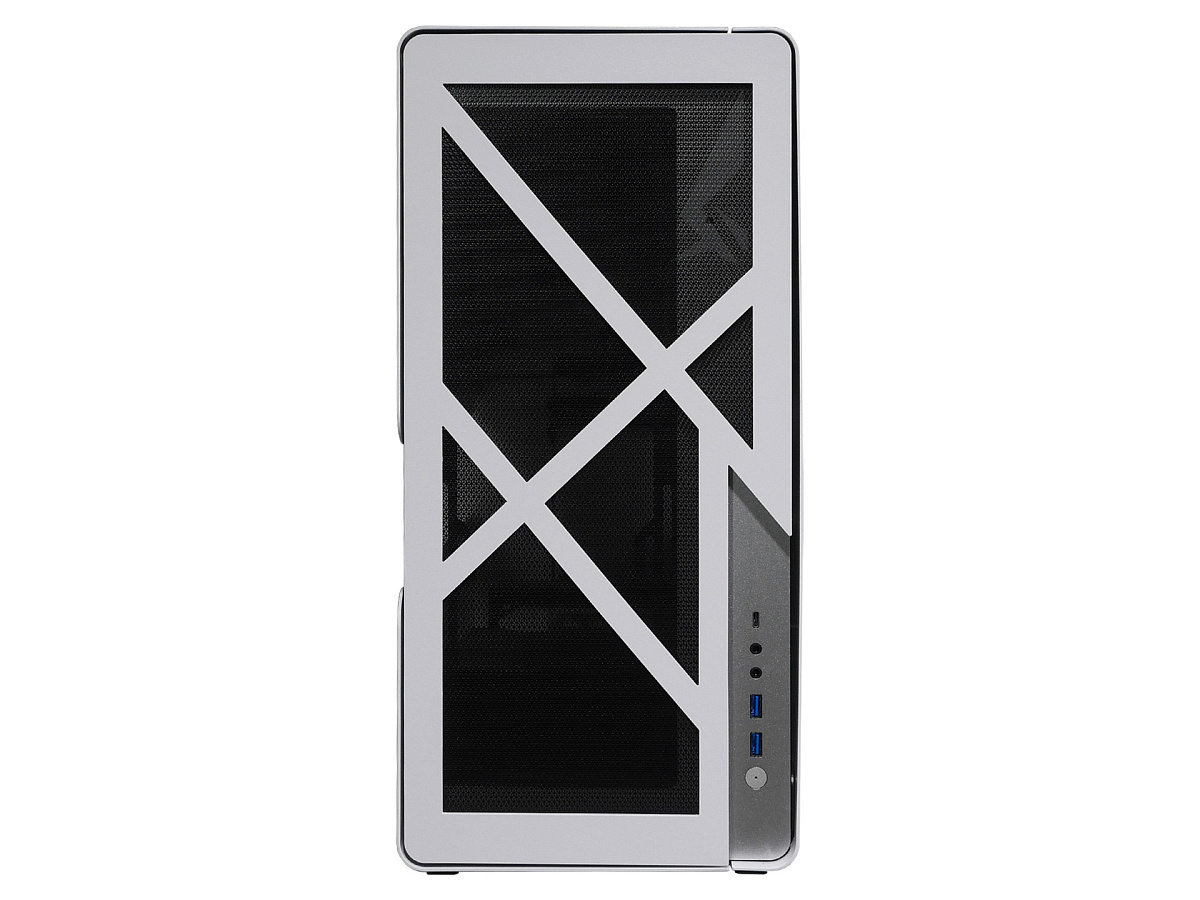

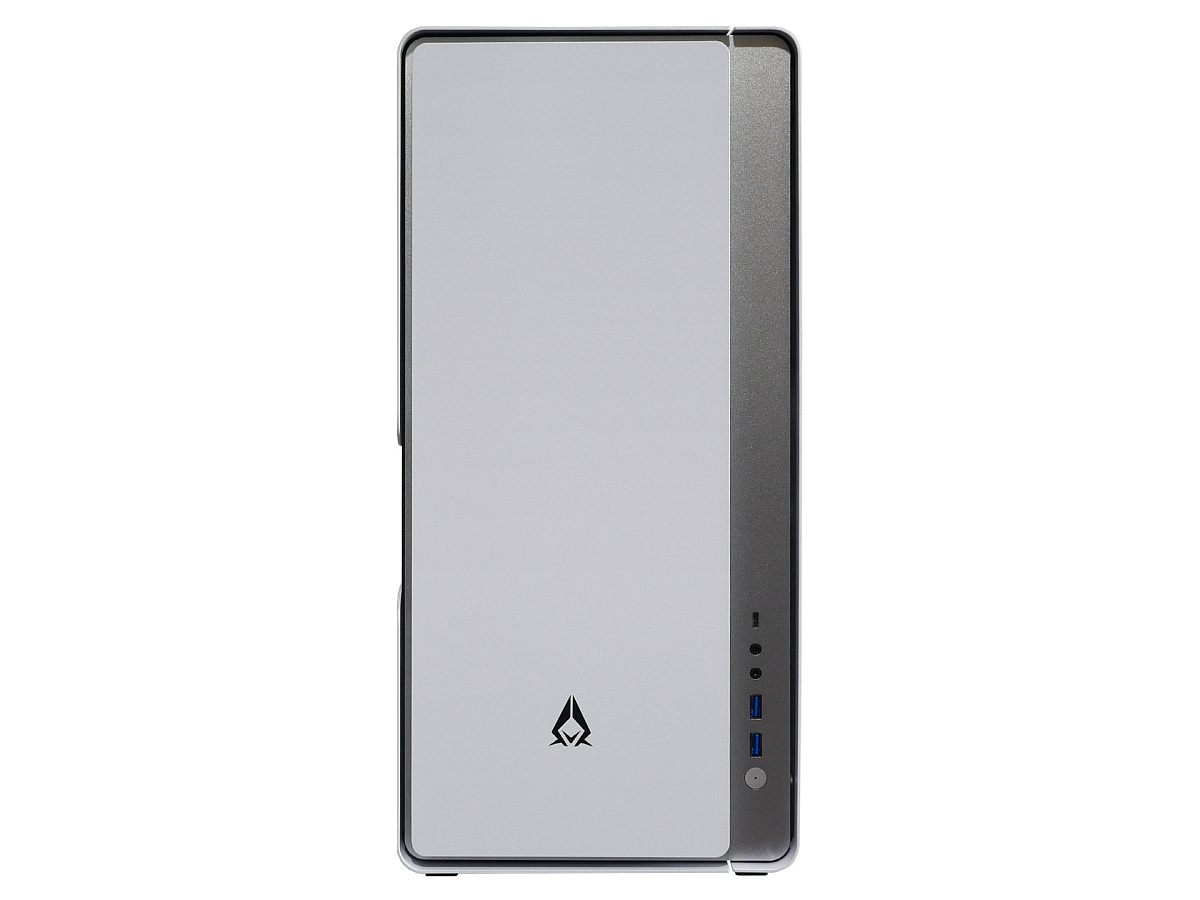

Фронтальная панель составная. В основе лежит алюминиевая неокрашенная рамка толщиной 1,5 мм, а к ней прикручивается центральная декоративная накладка. Базовая накладка белого цвета выполнена из металла толщиной 2,9 мм, а сетчатая имеет фигурный каркас из металла толщиной 2,8 мм (с учетом слоя краски). Оба варианта стилизованы логотипом Azza, выглядят отлично и превосходно вписываются в общий дизайн.

По габаритам корпус Azza Cast отнесен к классу "средних башен" (middle-tower). Его размеры: длина — 46,2 см, высота — 47,2 см (с учетом резиновых "ножек"), ширина — 22,2 см. Каркас и все крепёжные детали изготовлены из металла приличной толщины: 1,5-1,8 мм. Внутренние детали окрашены в чёрный цвет, наружные панели белого цвета. Края металлических деталей и вырезов в них обработаны и скруглены. Качество примененных материалов хорошее, корпус ощущается прочным.

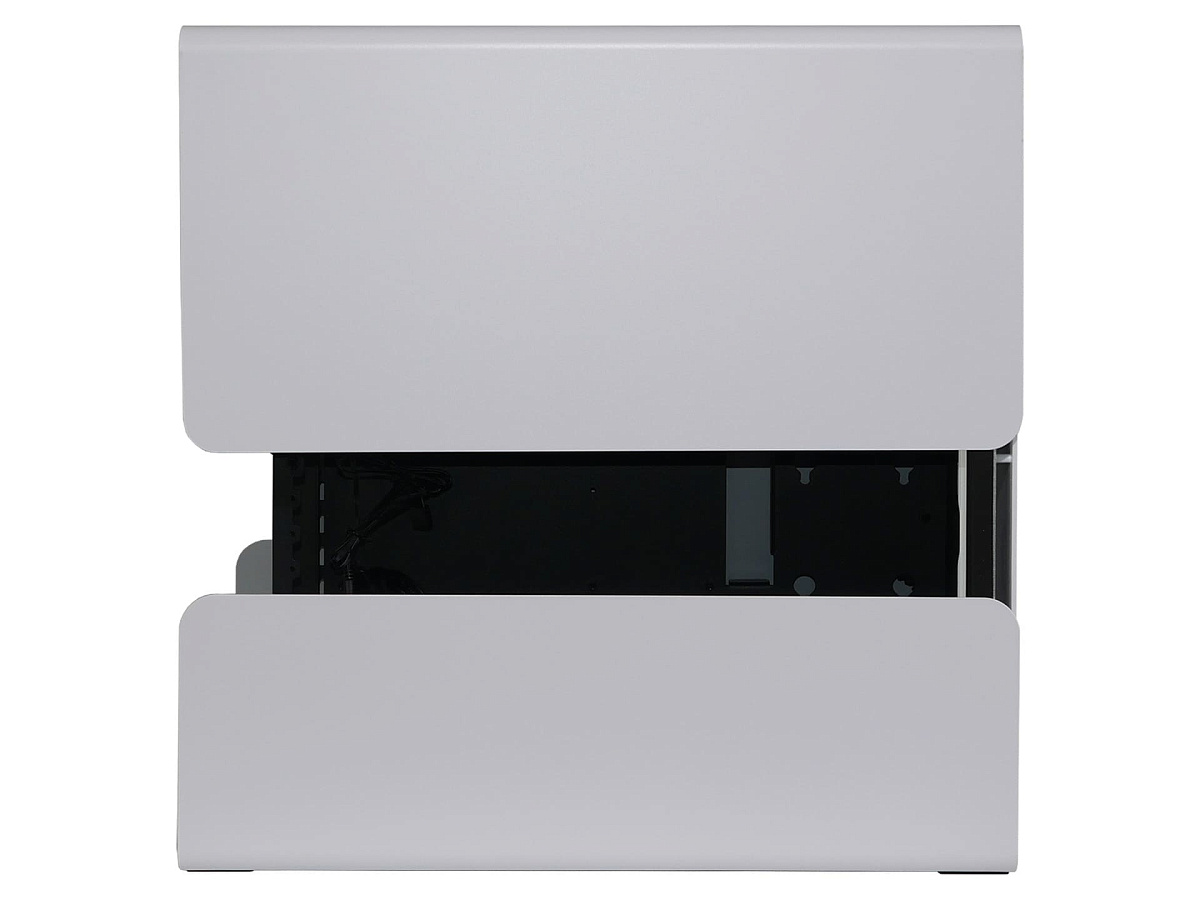

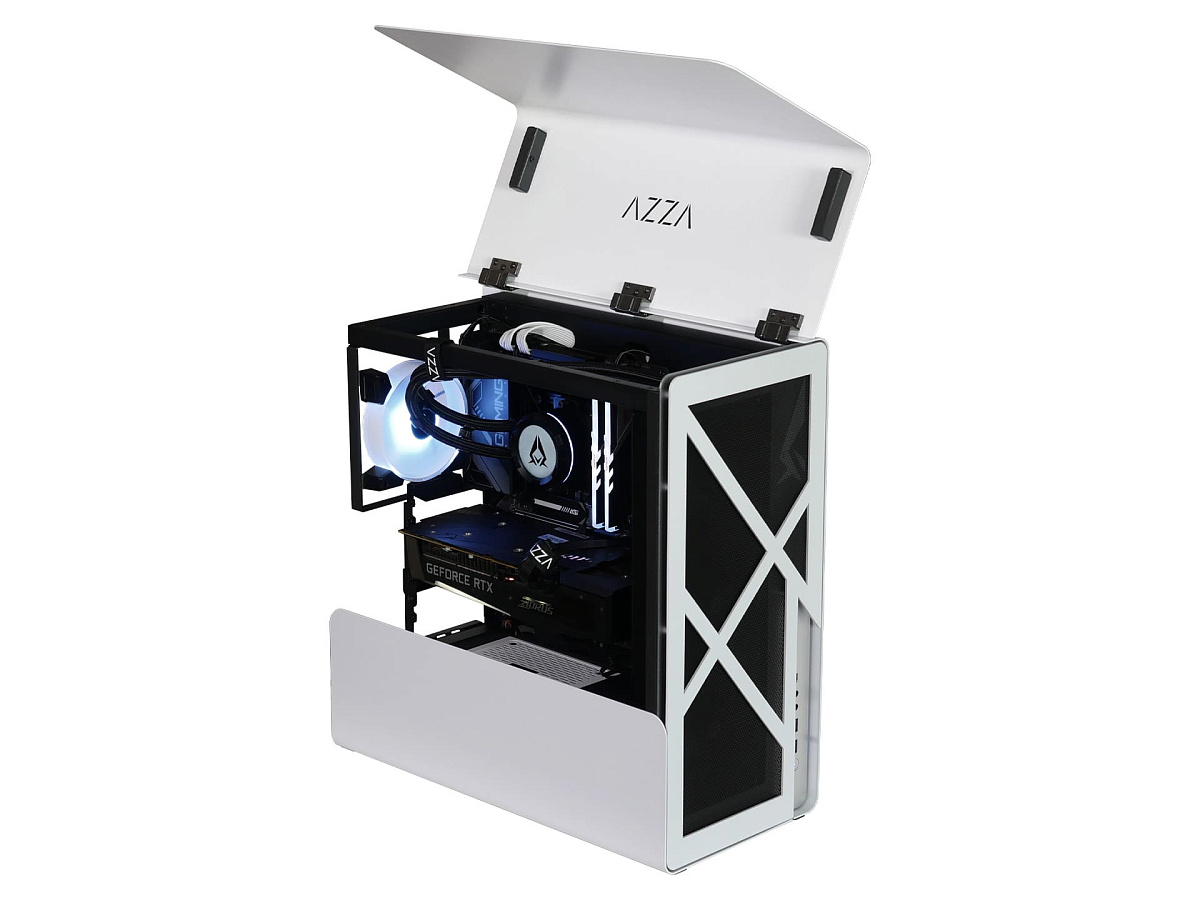

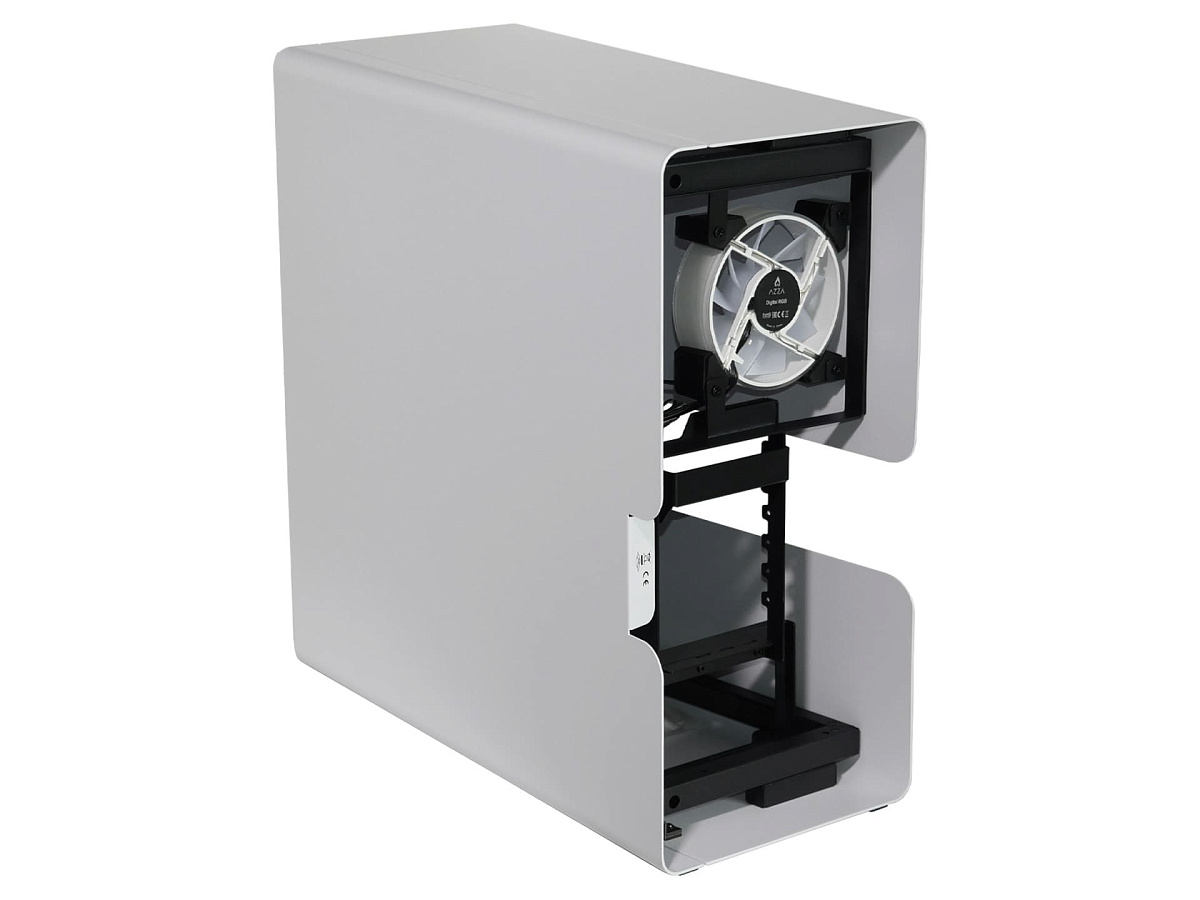

Боковые панели имеют интересную конструкцию. Они сделаны по принципу крыла чайки, двумя изогнутыми деталями с переходом с верхней части набок сверху и снизу. При этом с одной стороны они не стыкуются, оставляя полосу высотой 8 см со свободным доступом внутрь.

Если опустить составную конструкцию с особым подвесом внутреннего каркаса на внешнем кожухе, то корпус выполнен по классической схеме с нижним расположением блока питания и одним вытяжным вентилятором формата 120 мм.

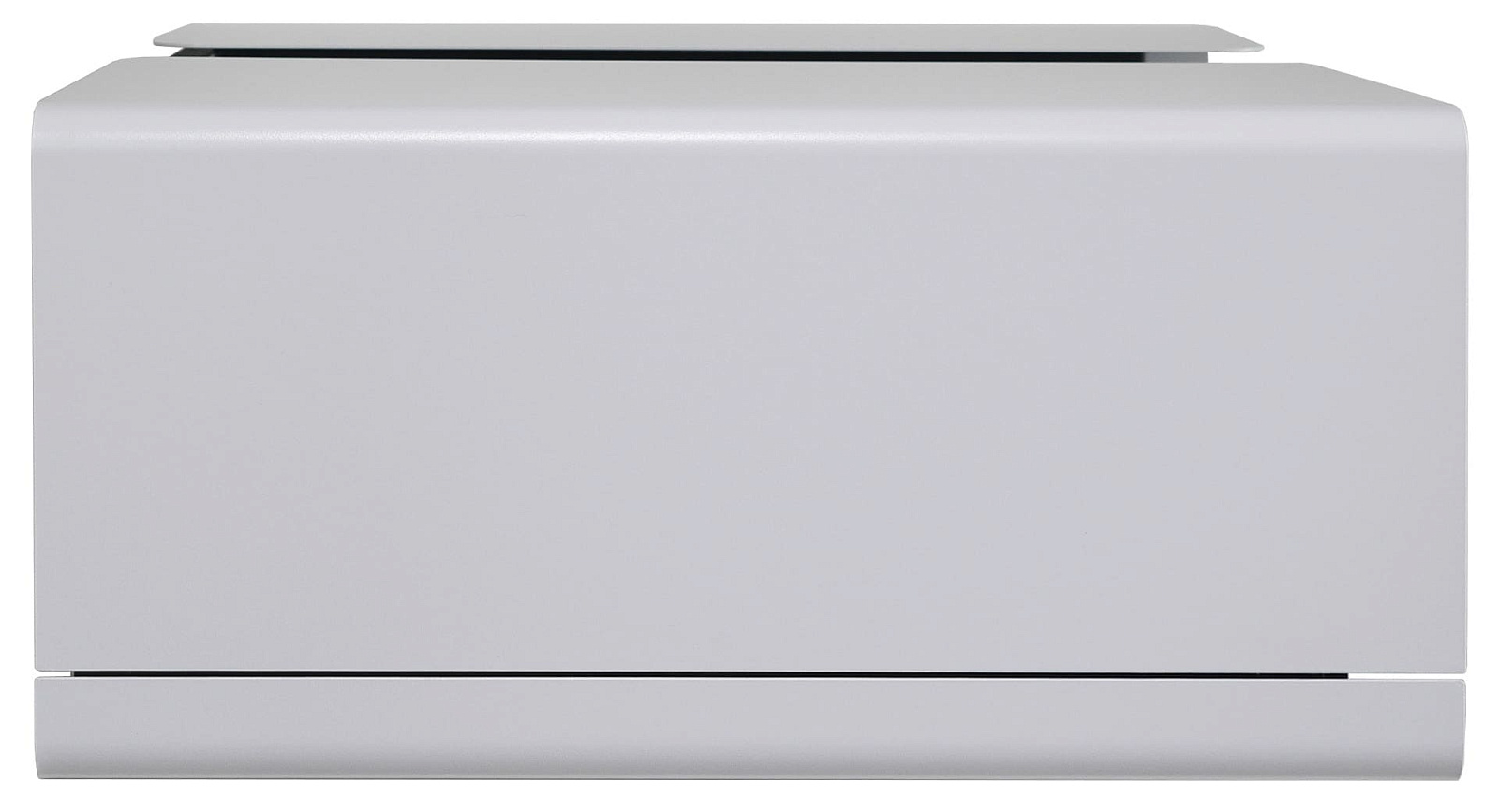

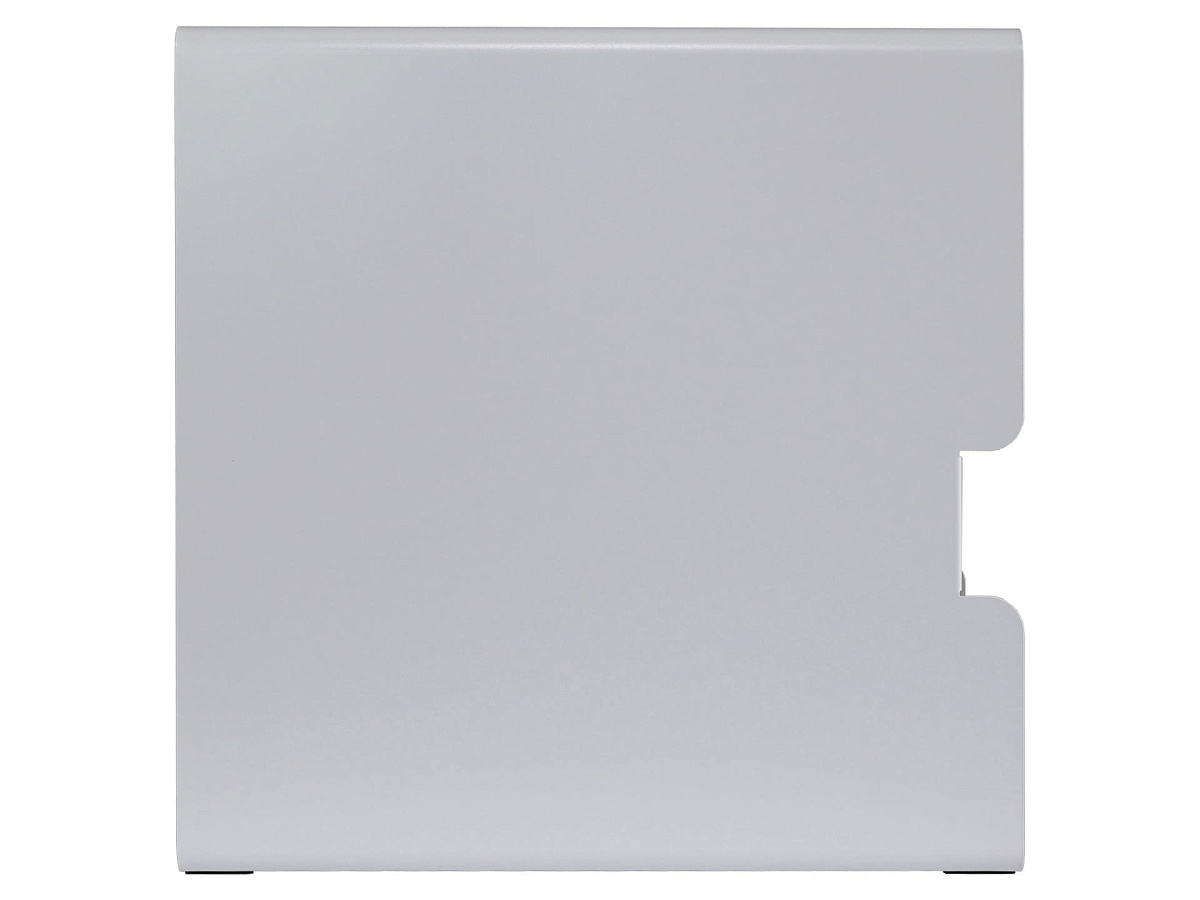

Верхняя часть корпуса выглядит как ровная поверхность с небольшой технологической щелью на всю длину по линии стыка панелей для корректной работы механизма открывания.

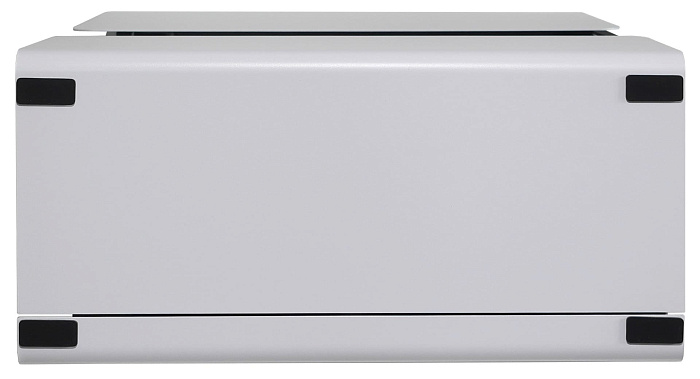

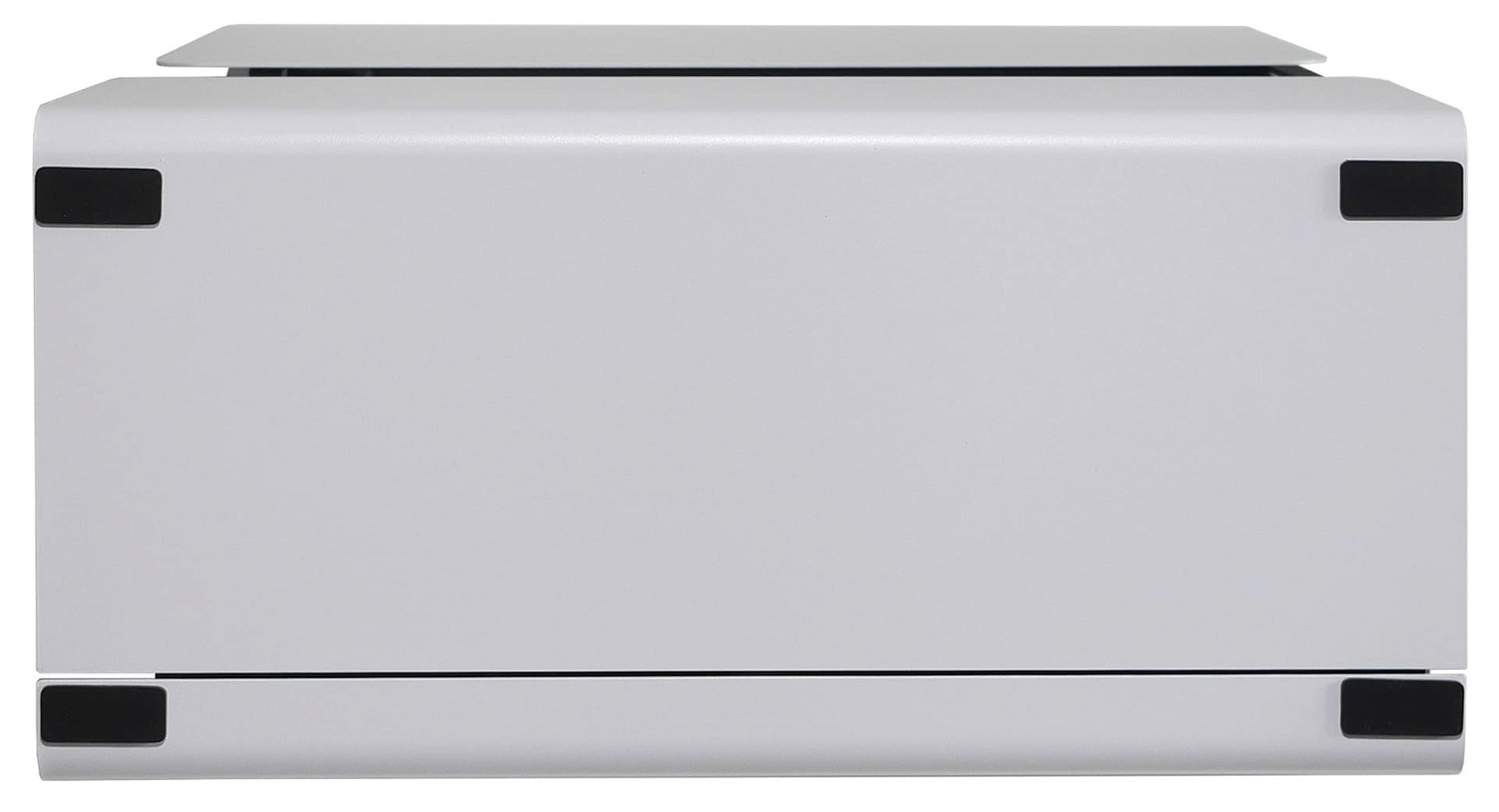

Дно корпуса сделано аналогично верху, за исключением того, что по углам приклеены силиконовые ножки высотой 1 мм для большей устойчивости и чтобы не царапать поверхность столешниц. В комплекте прилагается набор запасных.

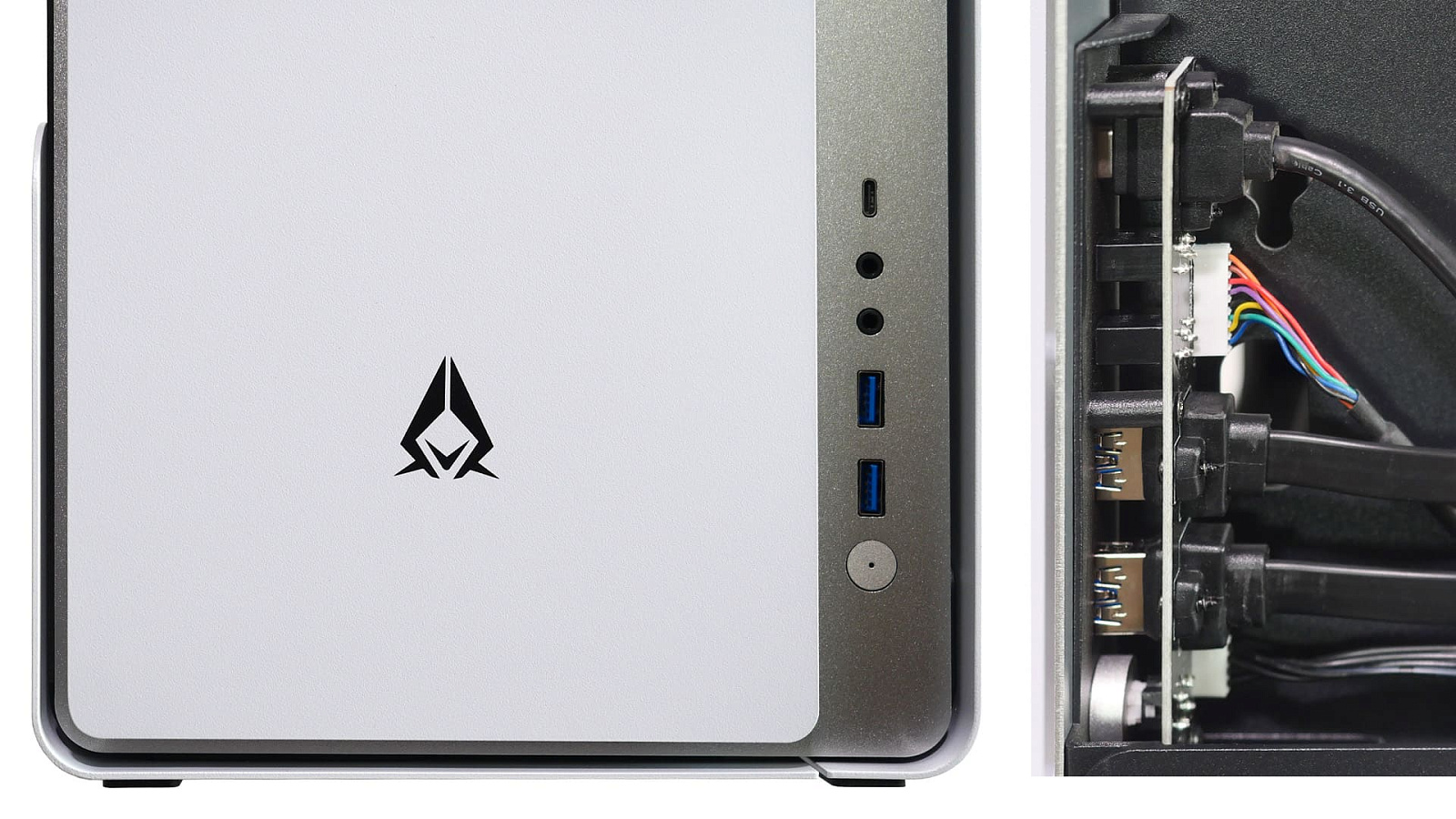

Фронтальные интерфейсы размещены в нижней части фронтальной панели справа. Он сделаны отдельным блоком, закреплённым на каркасе, а в съёмной панели имеются вырезы под них. Набор кнопок и портов актуальный:

  • Один порт USB Type-C;
  • Гнездо 3,5 мм мини-джек для подключения наушников;
  • Гнездо 3,5 мм мини-джек для подключения микрофона;
  • Два порта USB 3.0 Type-A;
  • Кнопка включения и выключения со светодиодом синего цвета, играющим роль индикатора питания.

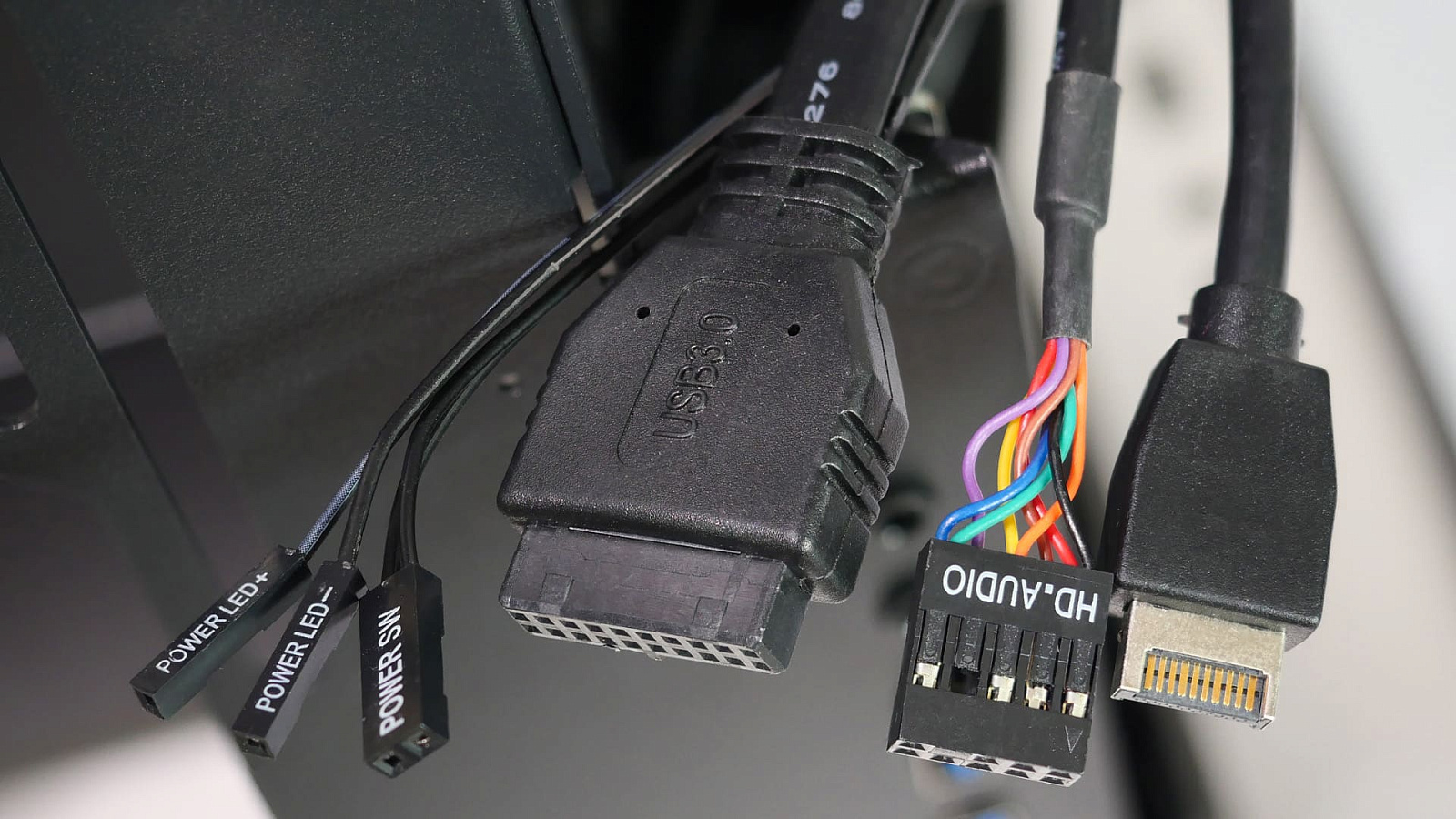

Кнопки перезагрузки и индикатора активности накопителей информации нет. Для подключения фронтального блока к материнской плате используются длинные провода (72-75 см) с типовыми коннекторами, которые несложно аккуратно спрятать в застенках корпуса.

Интерьер

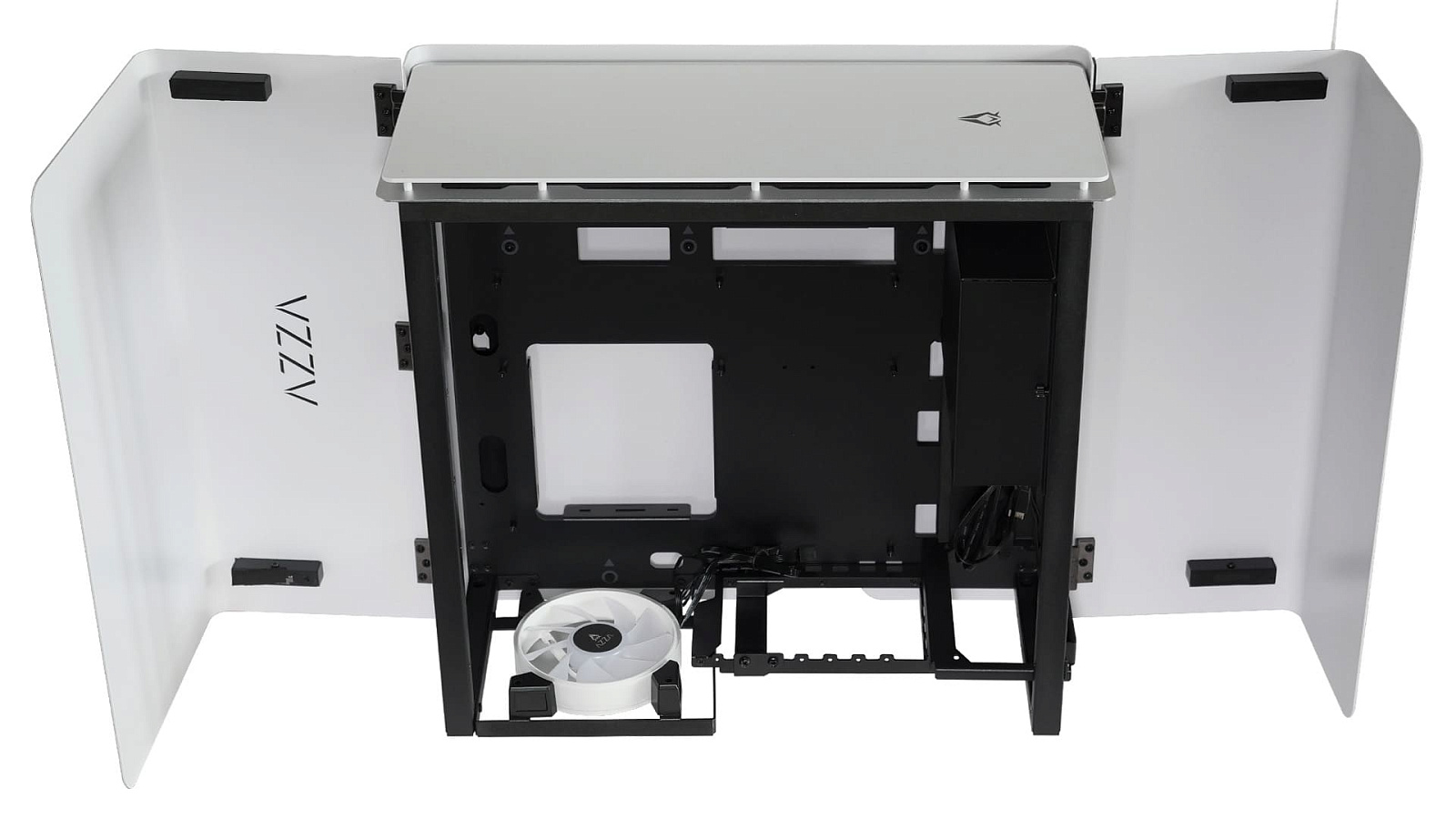

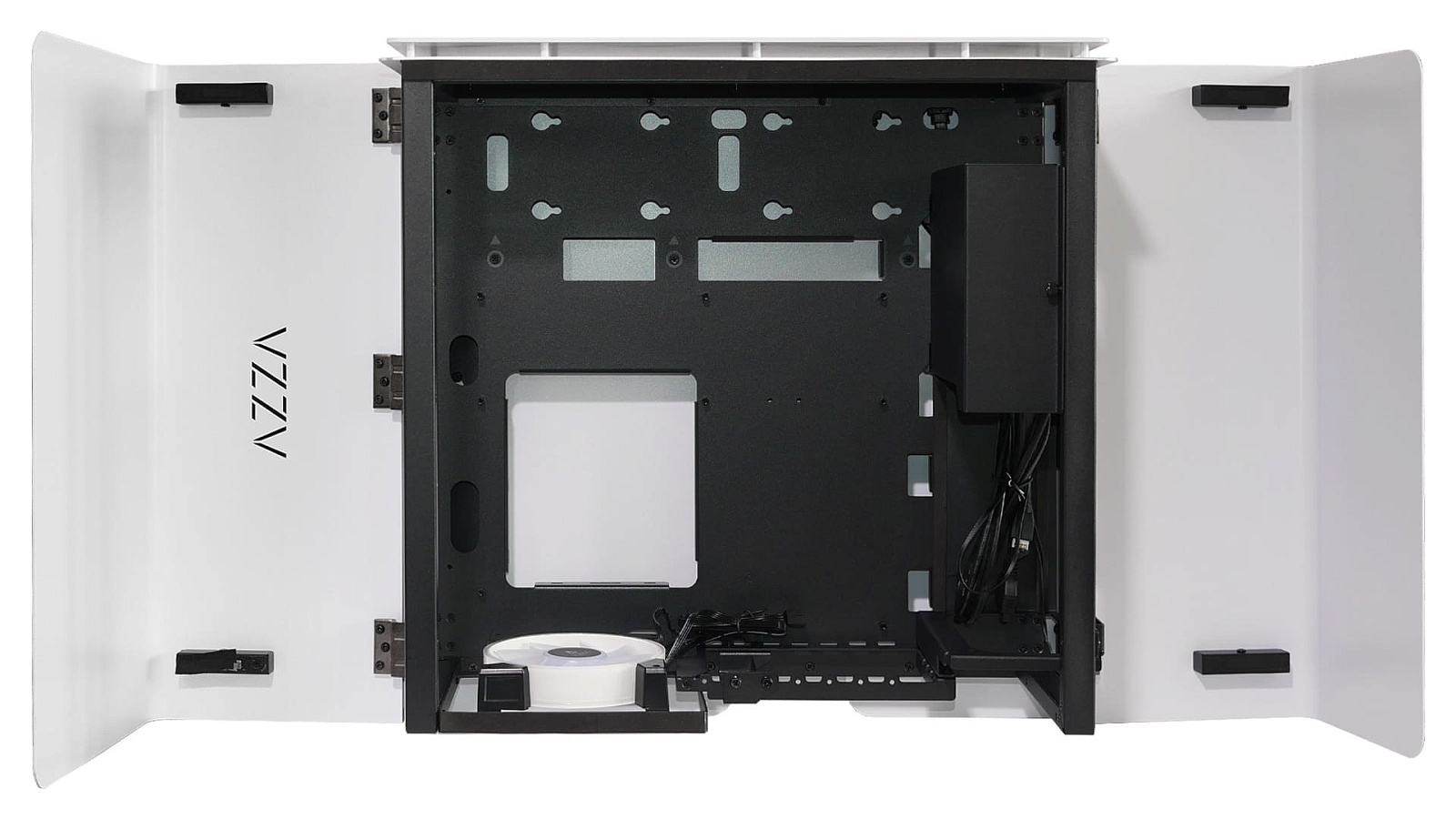

Боковые панели открываются, распахиваясь как дверцы. Удобнее это делать, установив корпус на заднюю часть, либо положить его на боковую нераспашную часть.

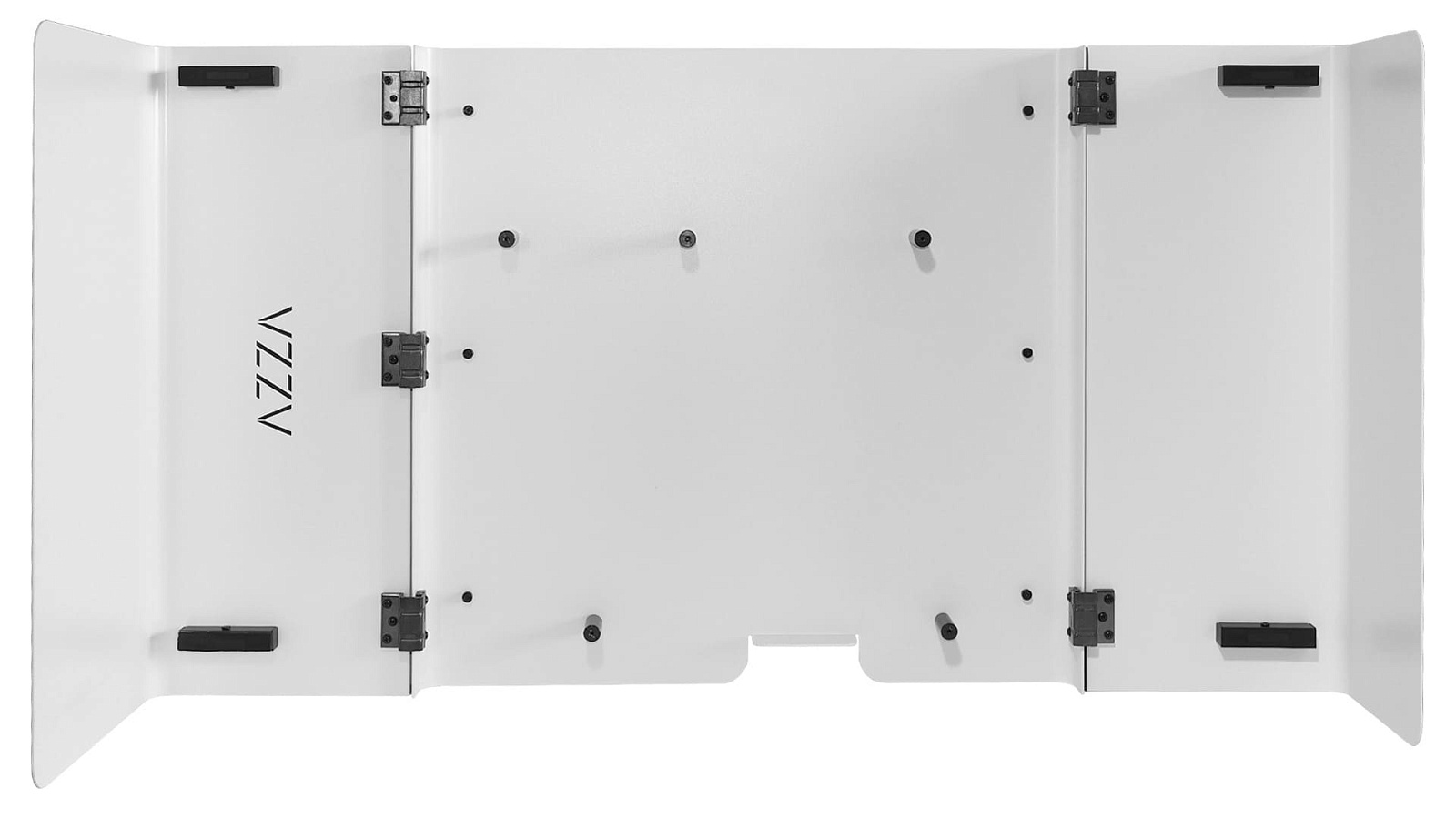

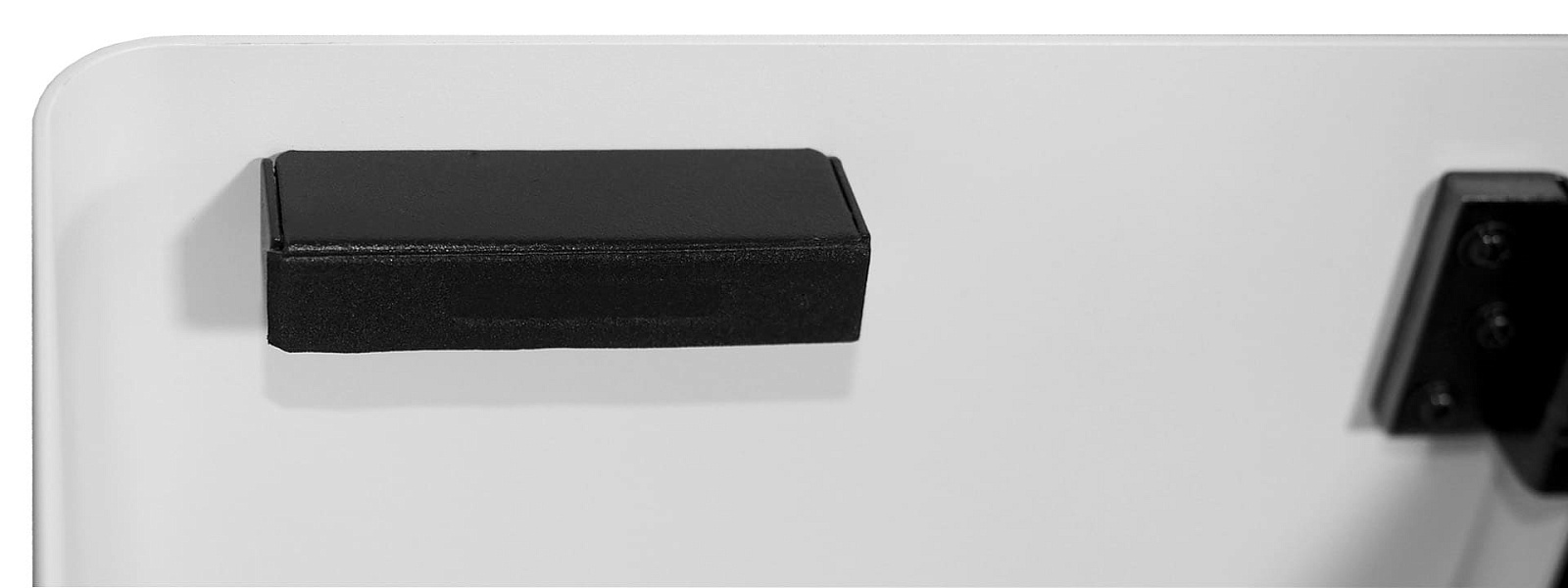

Откидные панели удерживаются в закрытом положении магнитными блоками, на которых приклеены мягкие подкладки. Также мягкие демпферные ленты наклеены вдоль точек соприкосновения на внутреннем каркасе.

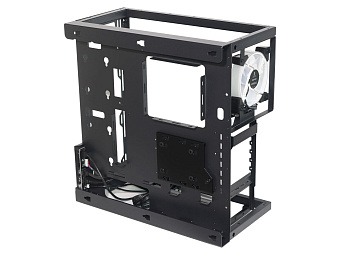

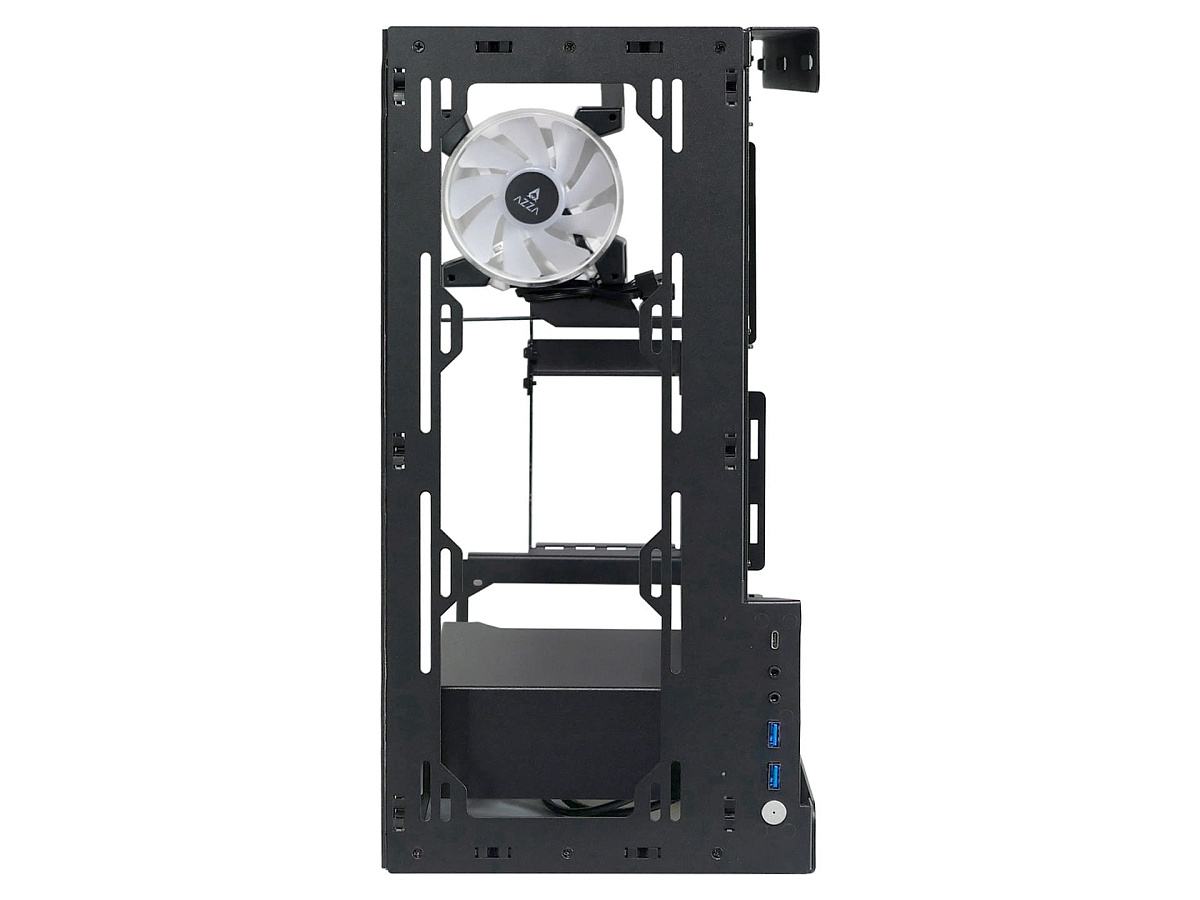

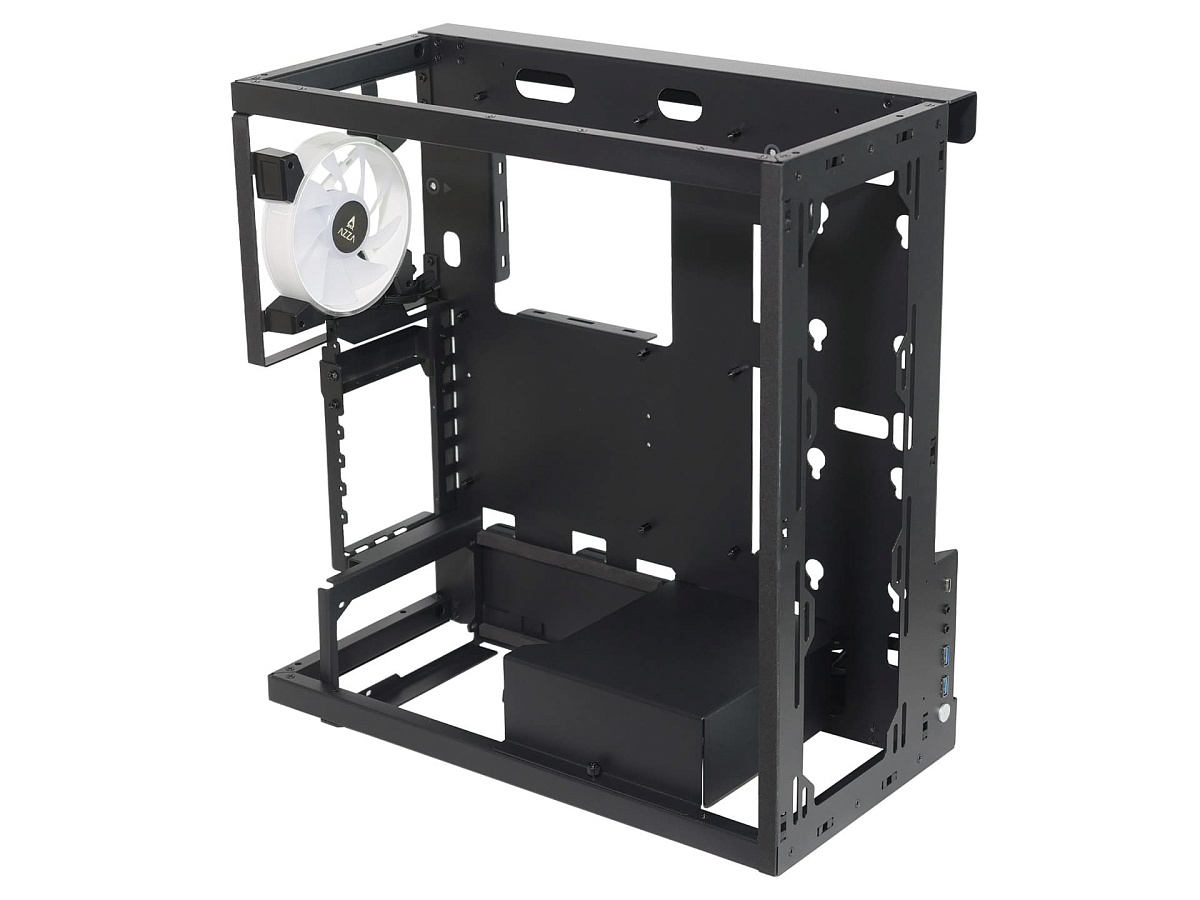

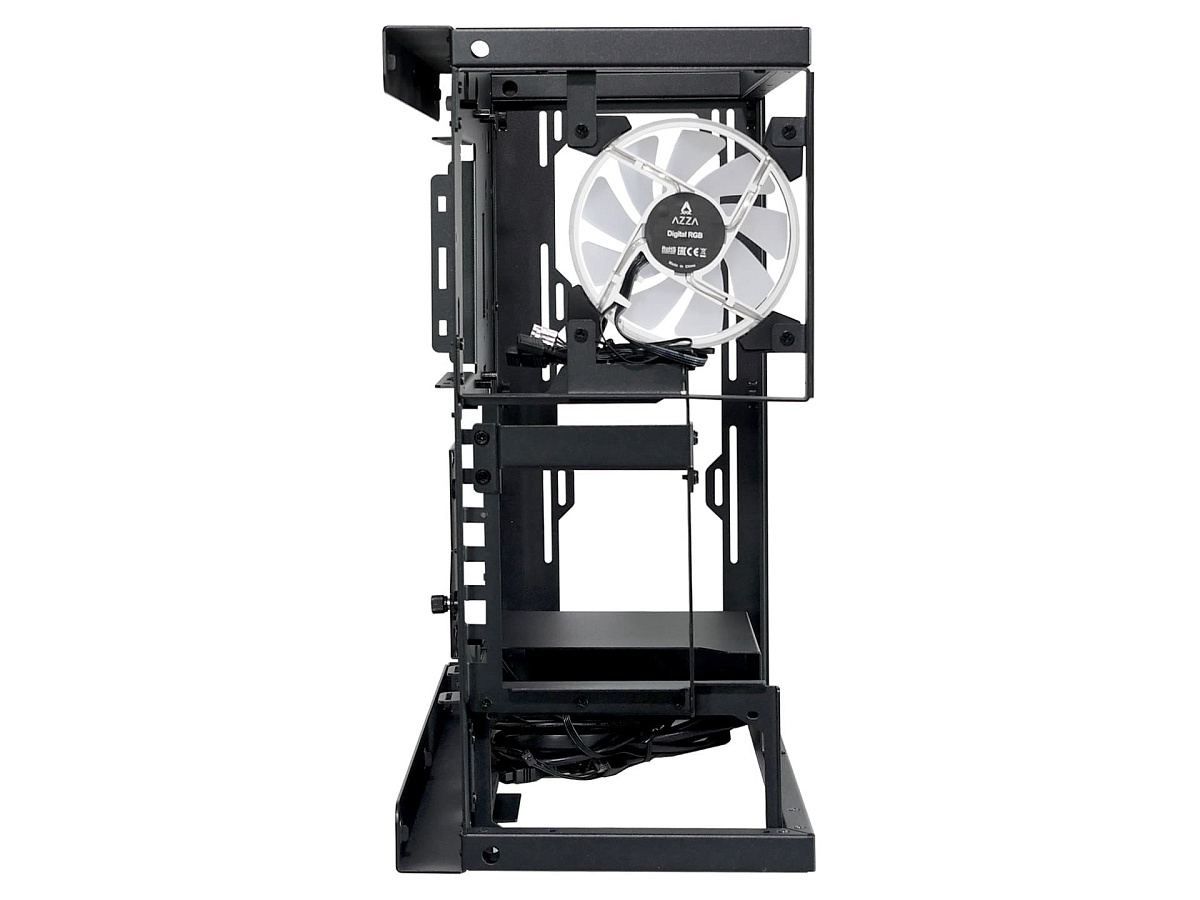

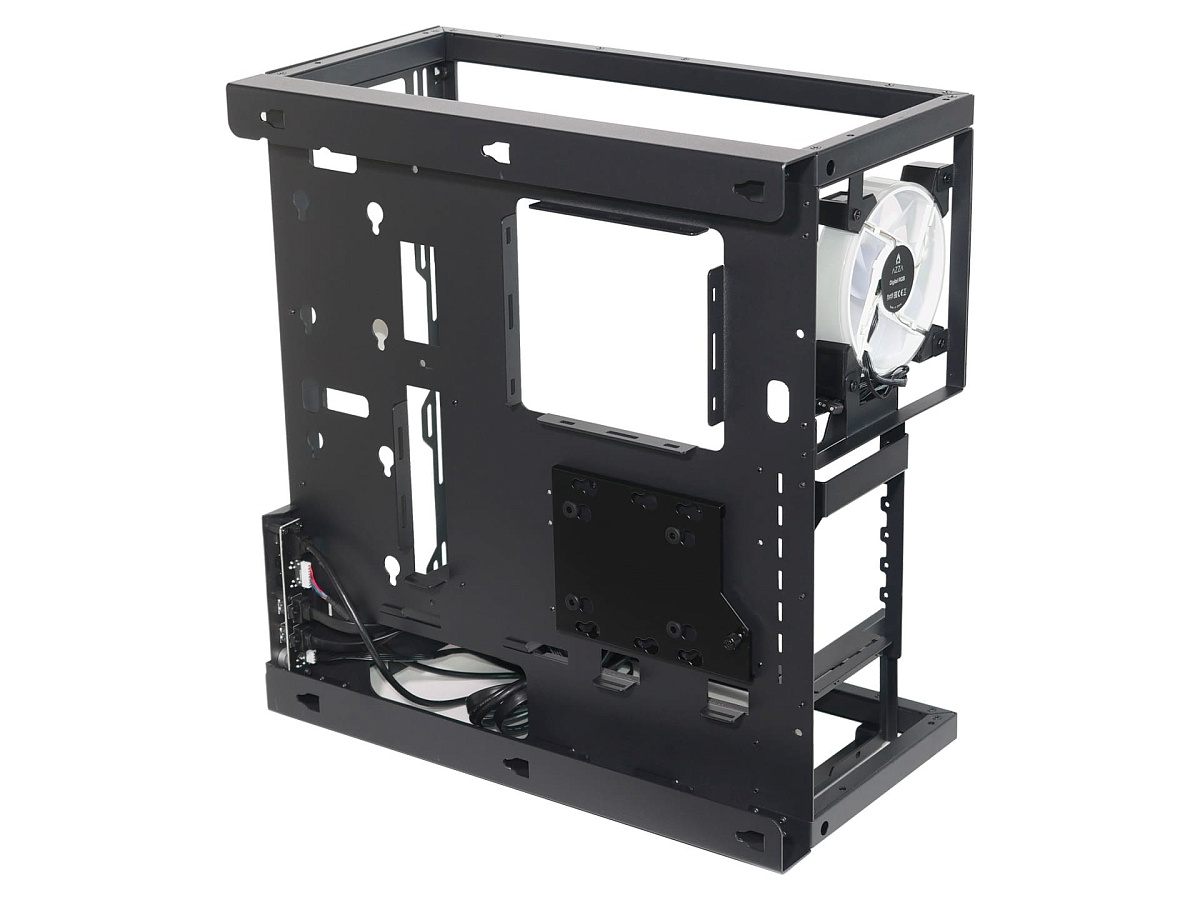

Для извлечения чёрного каркаса из белого кожуха с дверцами необходимо с внутренней стороны корпуса открутить пять винтов и затем снять его сдвигом вверх с шести направляющих.

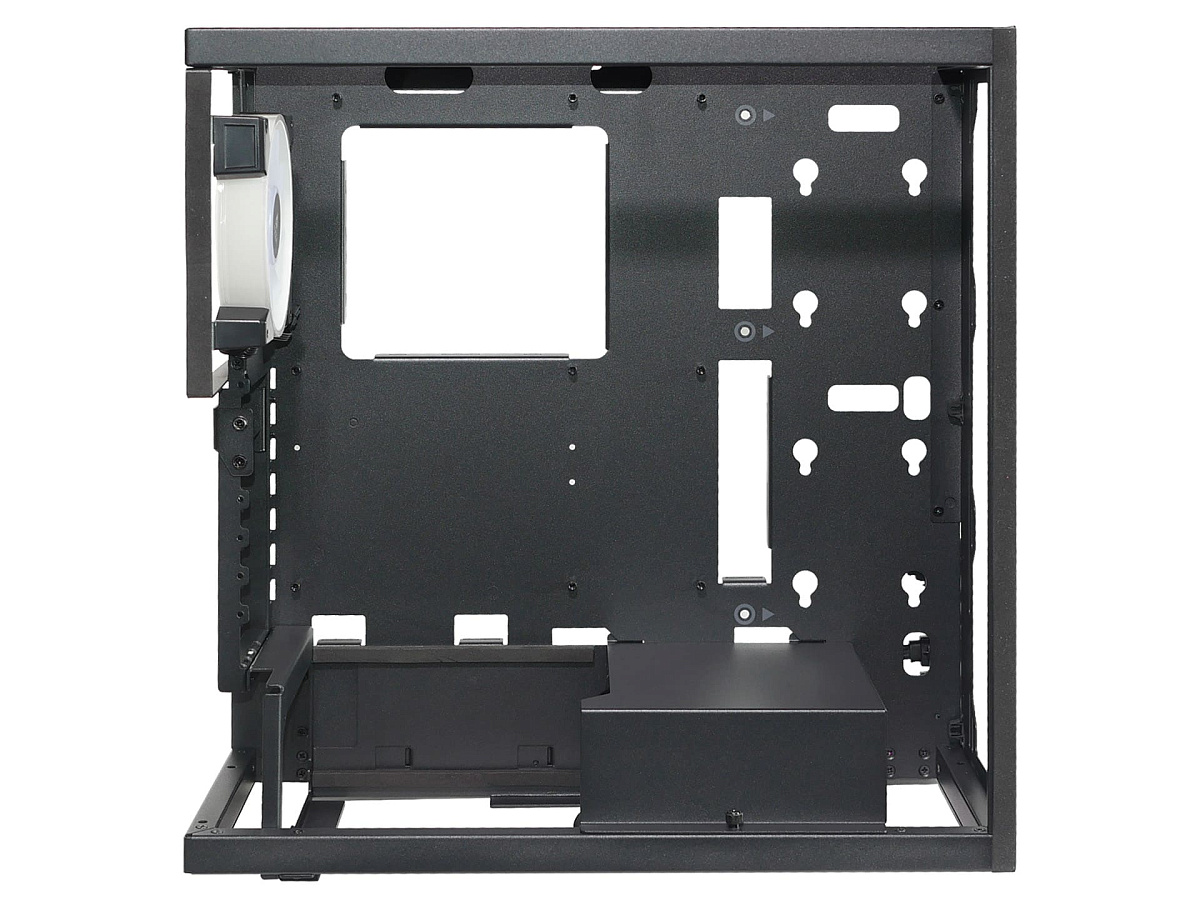

Каркас спроектирован из расчёта совместимости с крупными вариантами видеокарт и минимальным сопротивлением воздушным потокам, поэтому внутри практически отсутствуют выступающие элементы. Исключение - кожух в нижней части, но он расположен ниже края материнской платы и не препятствует устанавливаемым комплектующим.

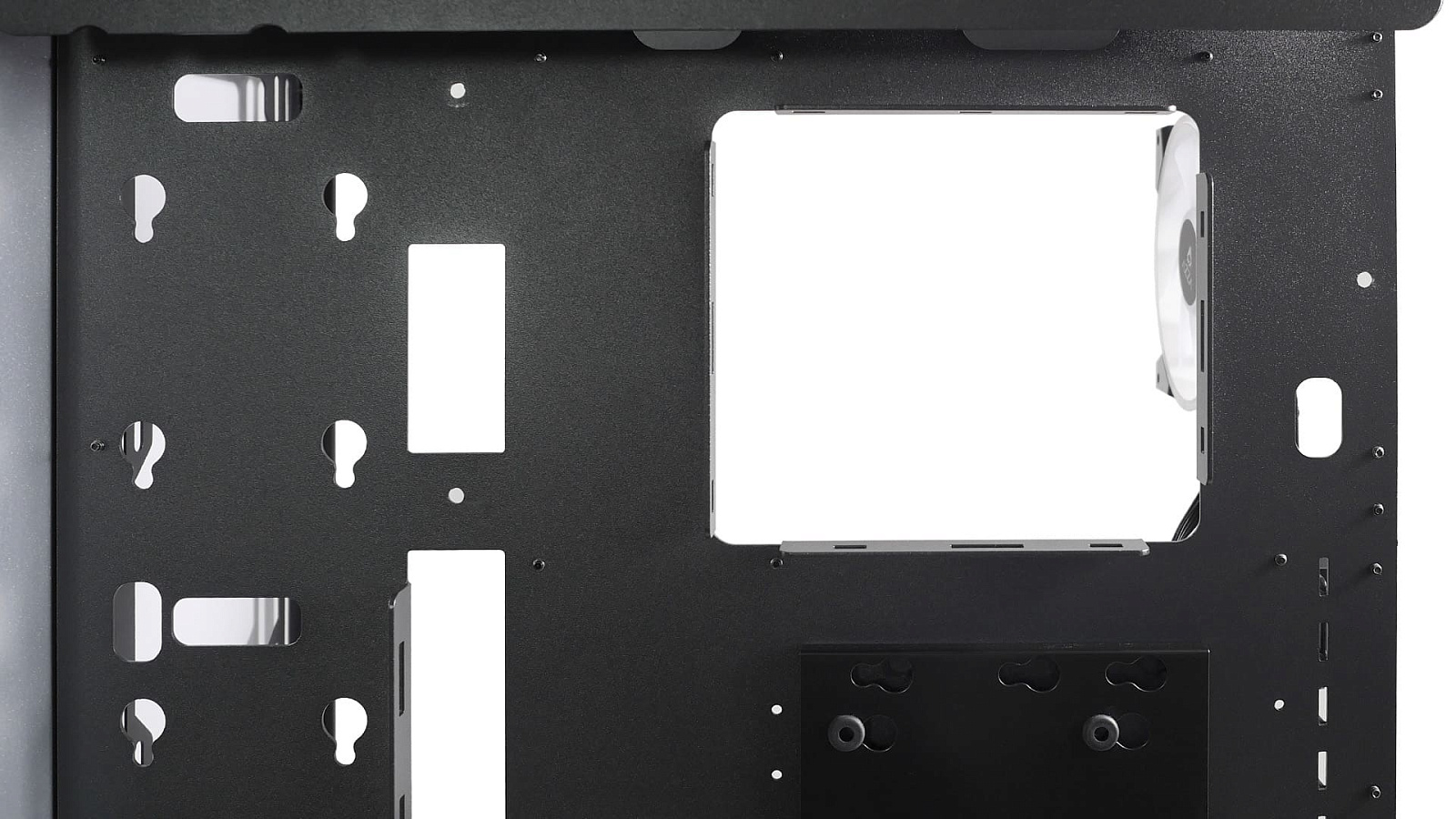

Зона установки материнской платы совместима с форматами: Mini-ITX, microATX, ATX. Конфигурация окошек на поддоне не подразумевает совместимость с новомодными платами, у которых разъёмы выведены назад. Ножки уже вкручены под полноразмерные ATX-платы. Инструмента для перекручивания их в позиции для более мелких плат в комплекте нет.

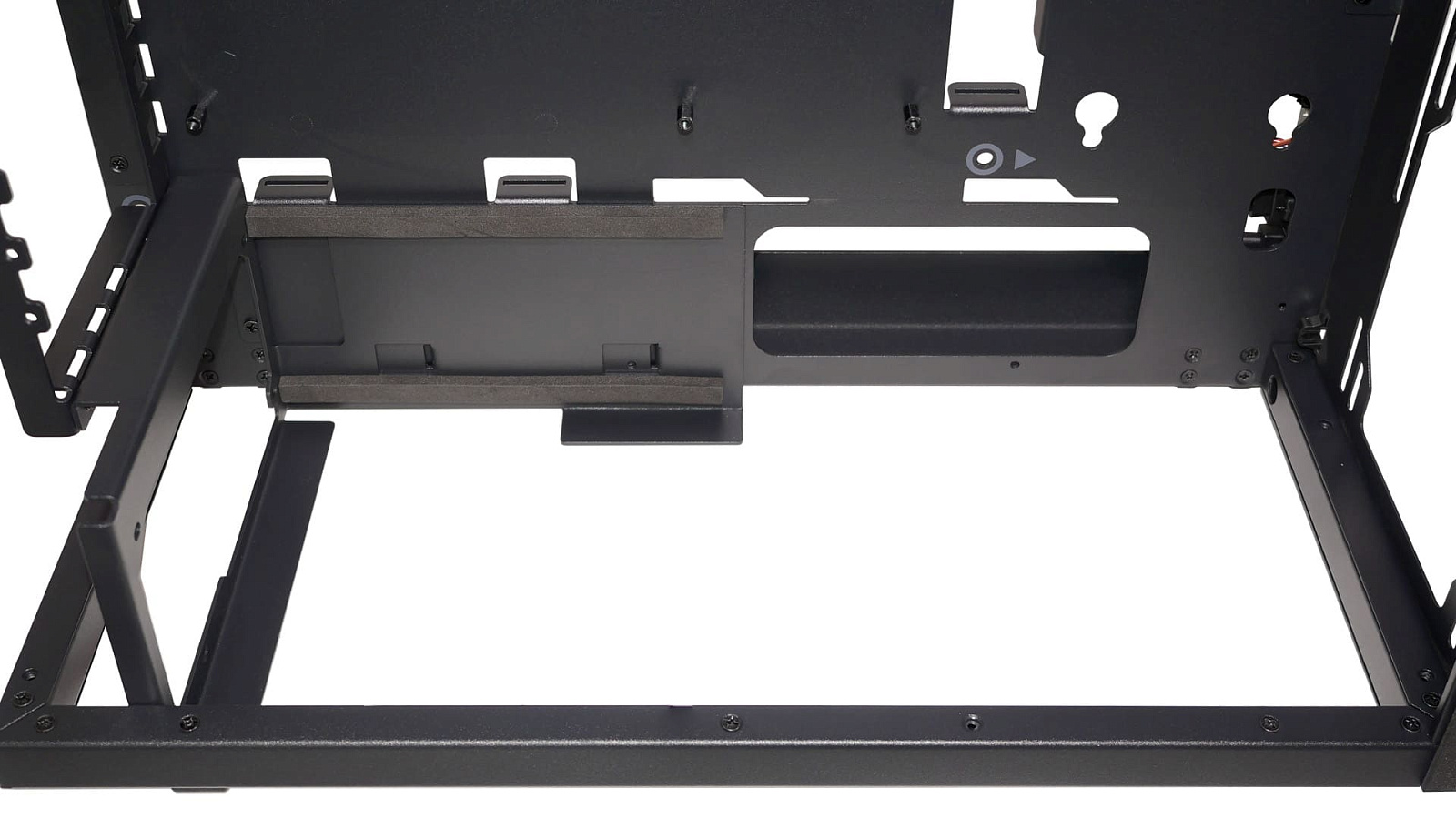

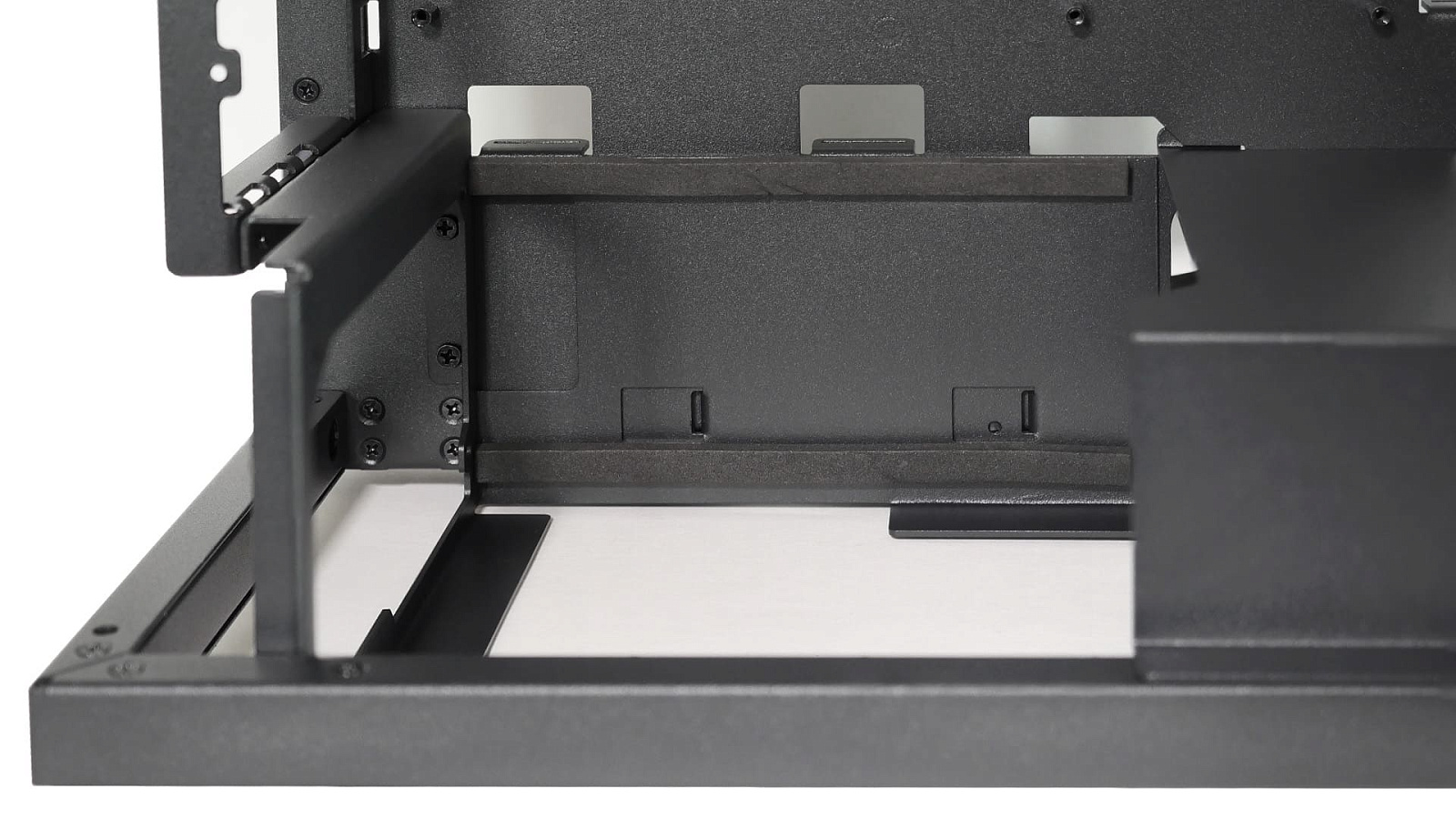

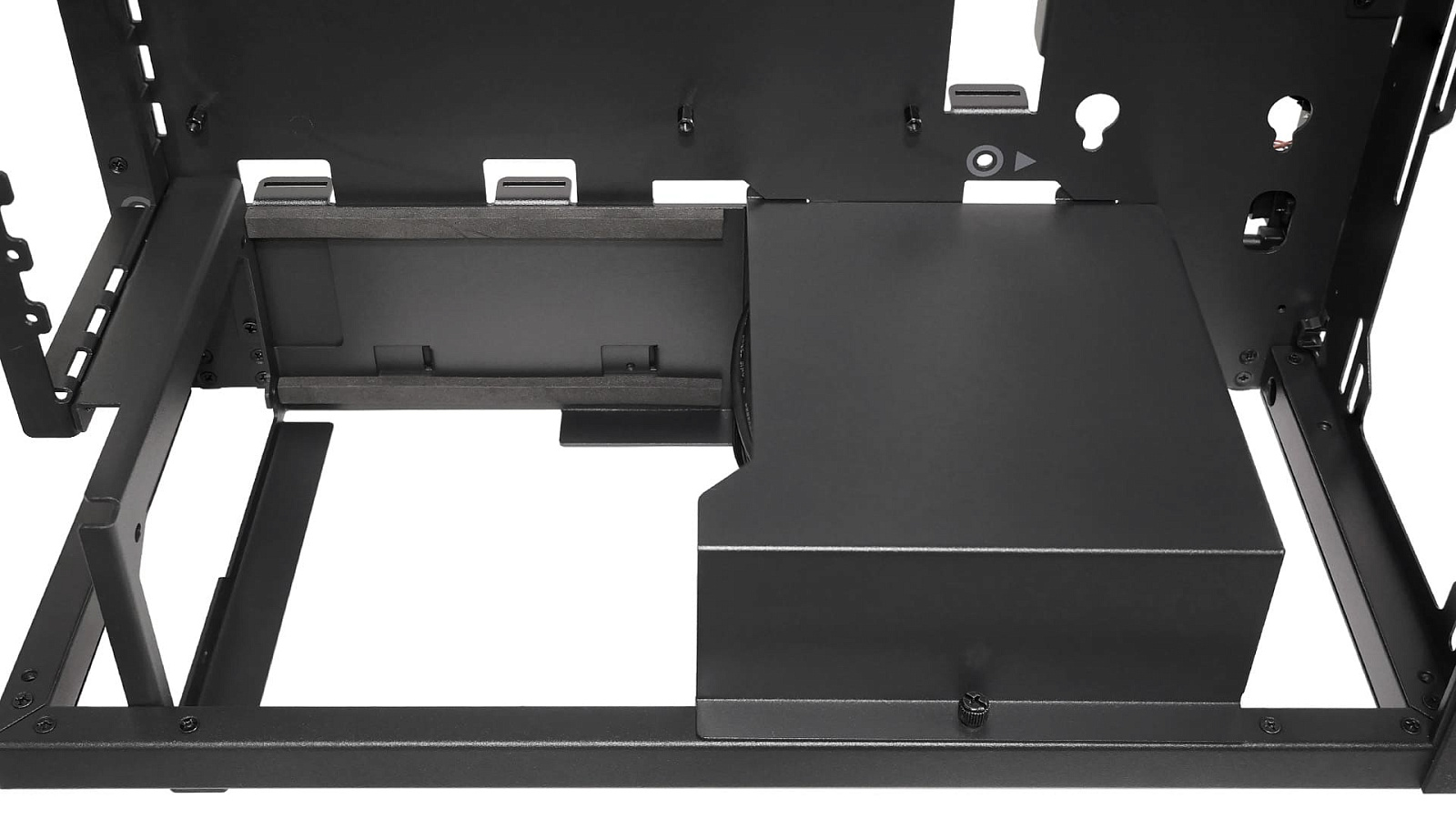

Зона установки блока питания по нижней части имеет подпорки, а вдоль поддона материнской платы проклеена полосками из вспененного уплотнителя, чтобы обеспечить плотную посадку и исключить дребезг металла о металл.

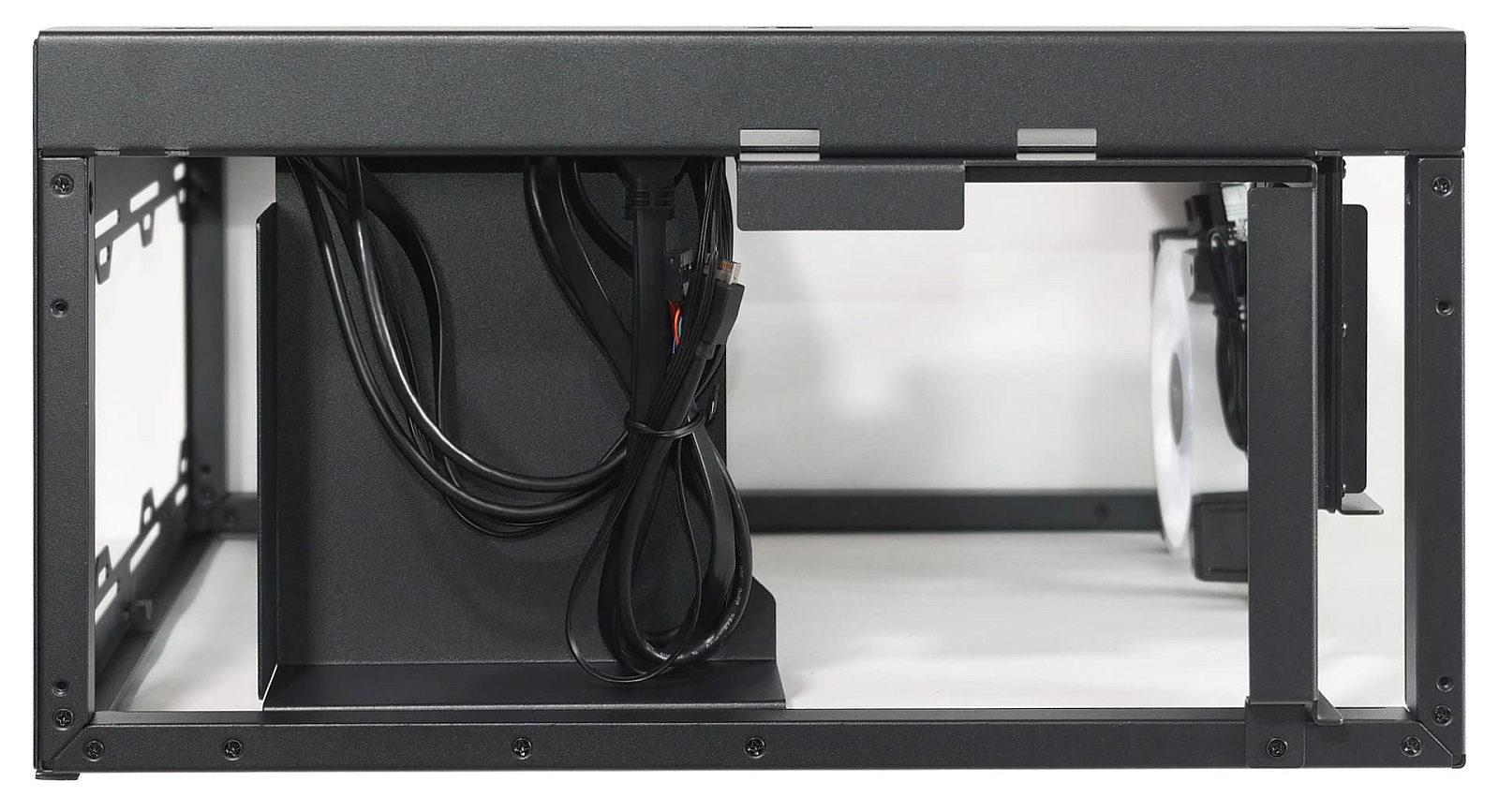

Правее прикручен кожух, который на собранном ПК закроет от взора излишки проводов, выходящих из блока питания. Это достаточно простое решение, которое скрывает самое тяжелое для красивой укладки место. Оптимальная длина блока питания при использовании этого кожуха - 150-160 мм.

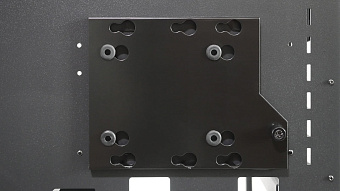

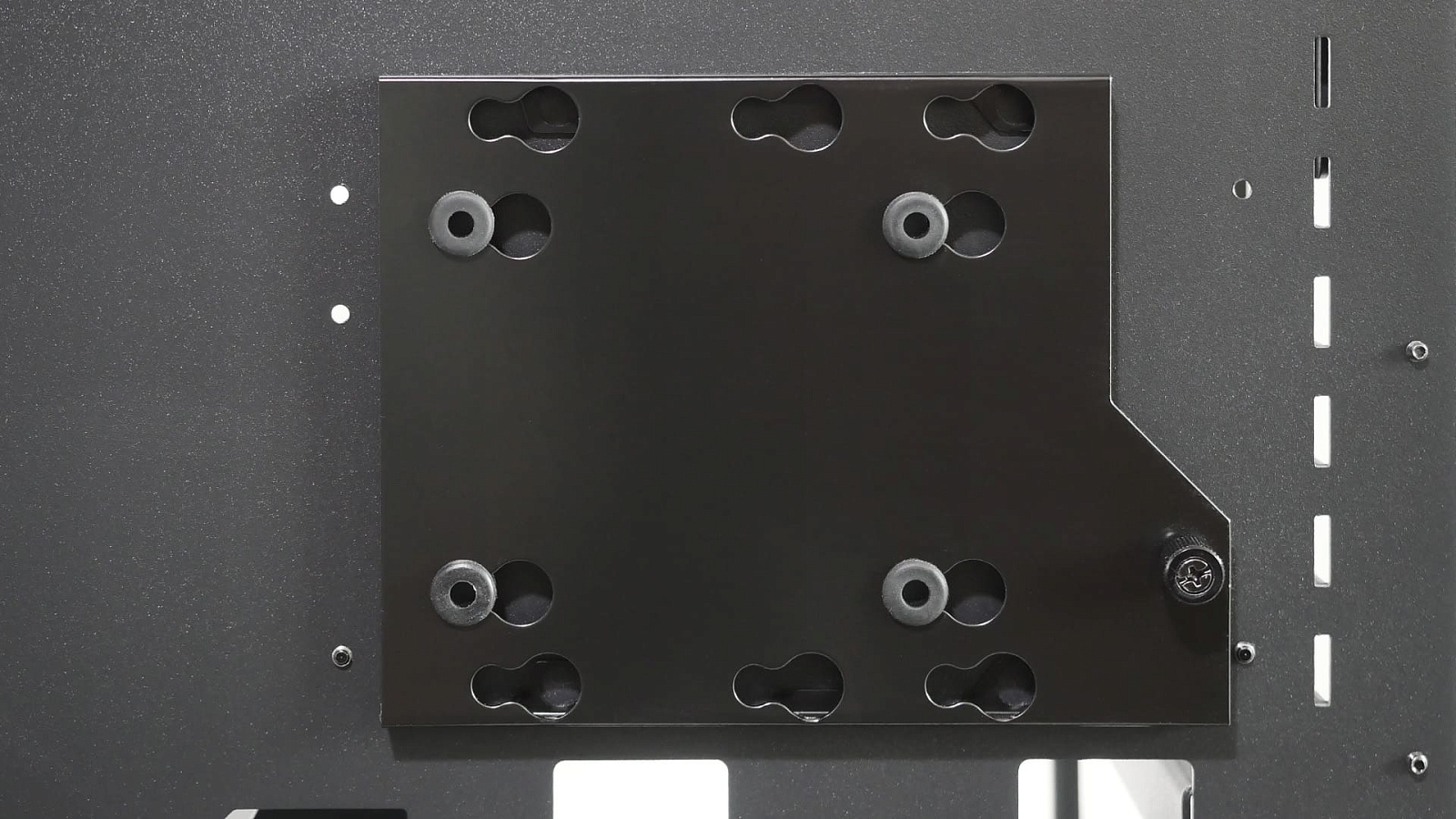

Для установки накопителей информации предусмотрено несколько мест за поддоном материнской платы: две точки подвеса 2,5'' устройств вертикально друг над другом с использованием специальных резиновых колечек, которые идут в комплекте, и одна фигурная пластина для 3,5'' жёсткого диска.

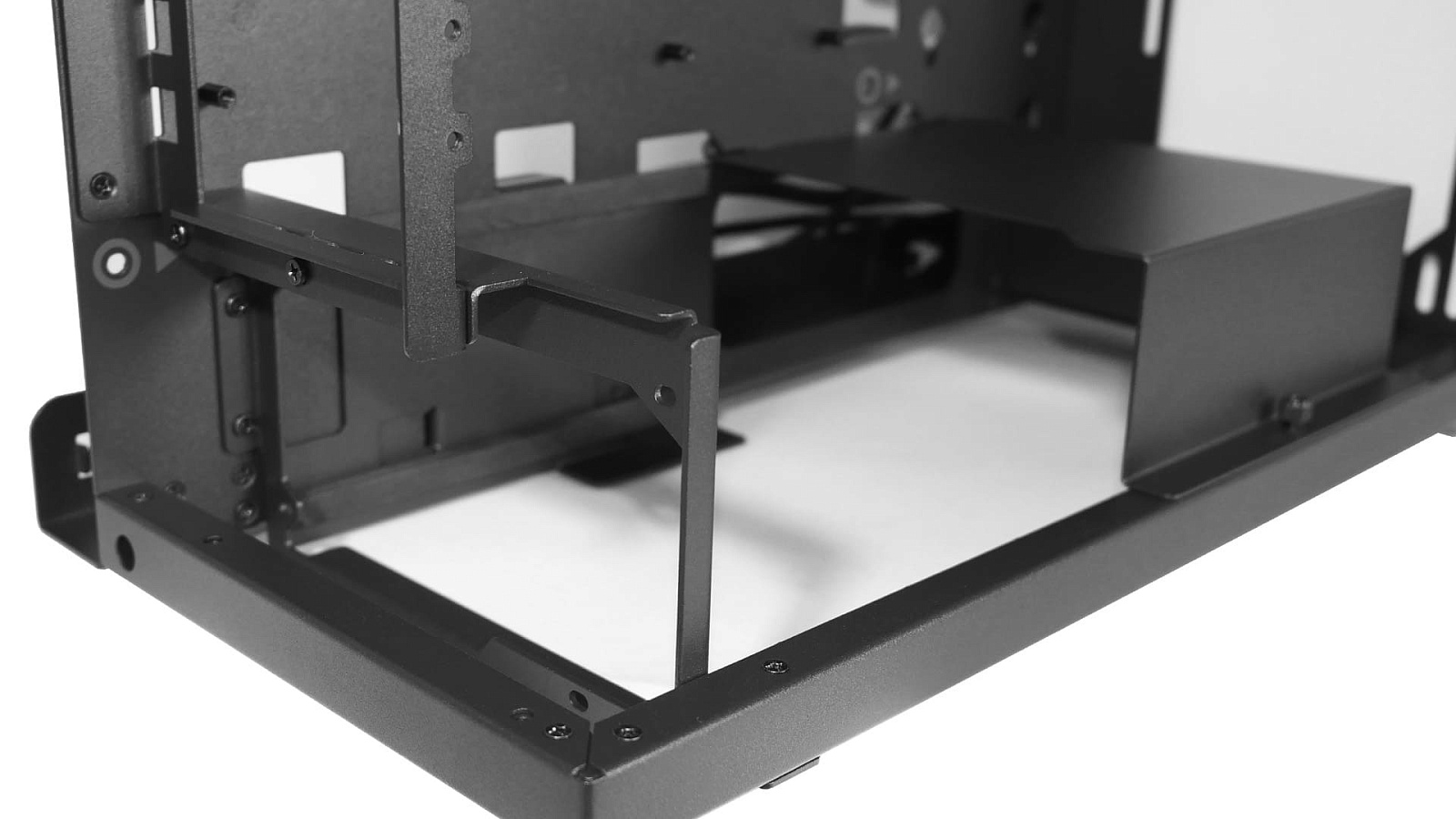

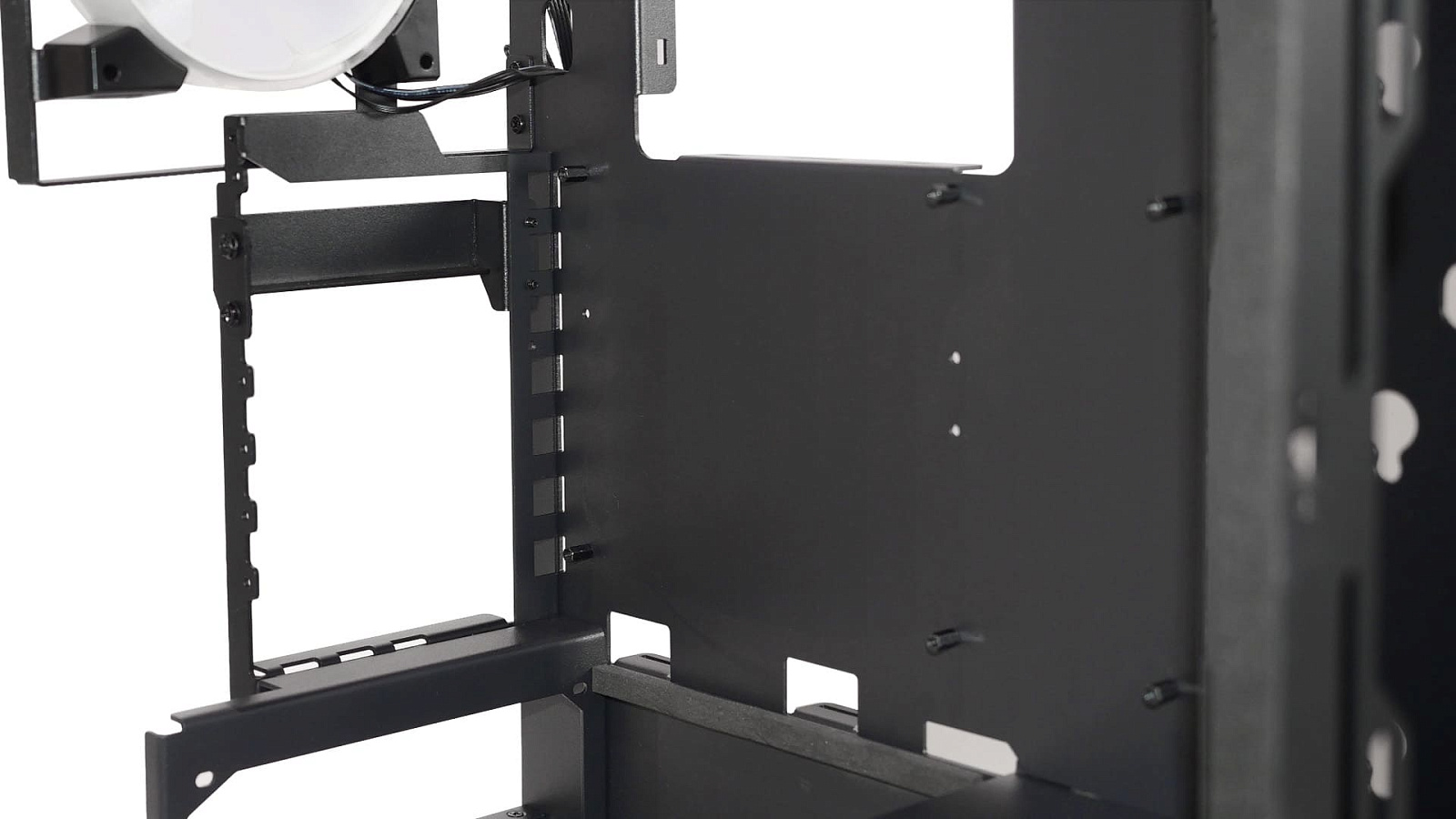

Блок слотов расширения рассчитан на 7 стандартных слотов без заглушек. На нём дополнительно закреплена силовая горизонтальная перегородка для второго и третьего слота, которая используется при вертикальной установке видеокарты или другой PCI-e карты расширения при условии приобретения отдельно PCIe-удлинителя. Перегородка снимается после откручивания четырёх крепёжных винтов. При установке видеокарты горизонтально в верхний слот PCIe x16 на материнской плате её обязательно придётся убрать.

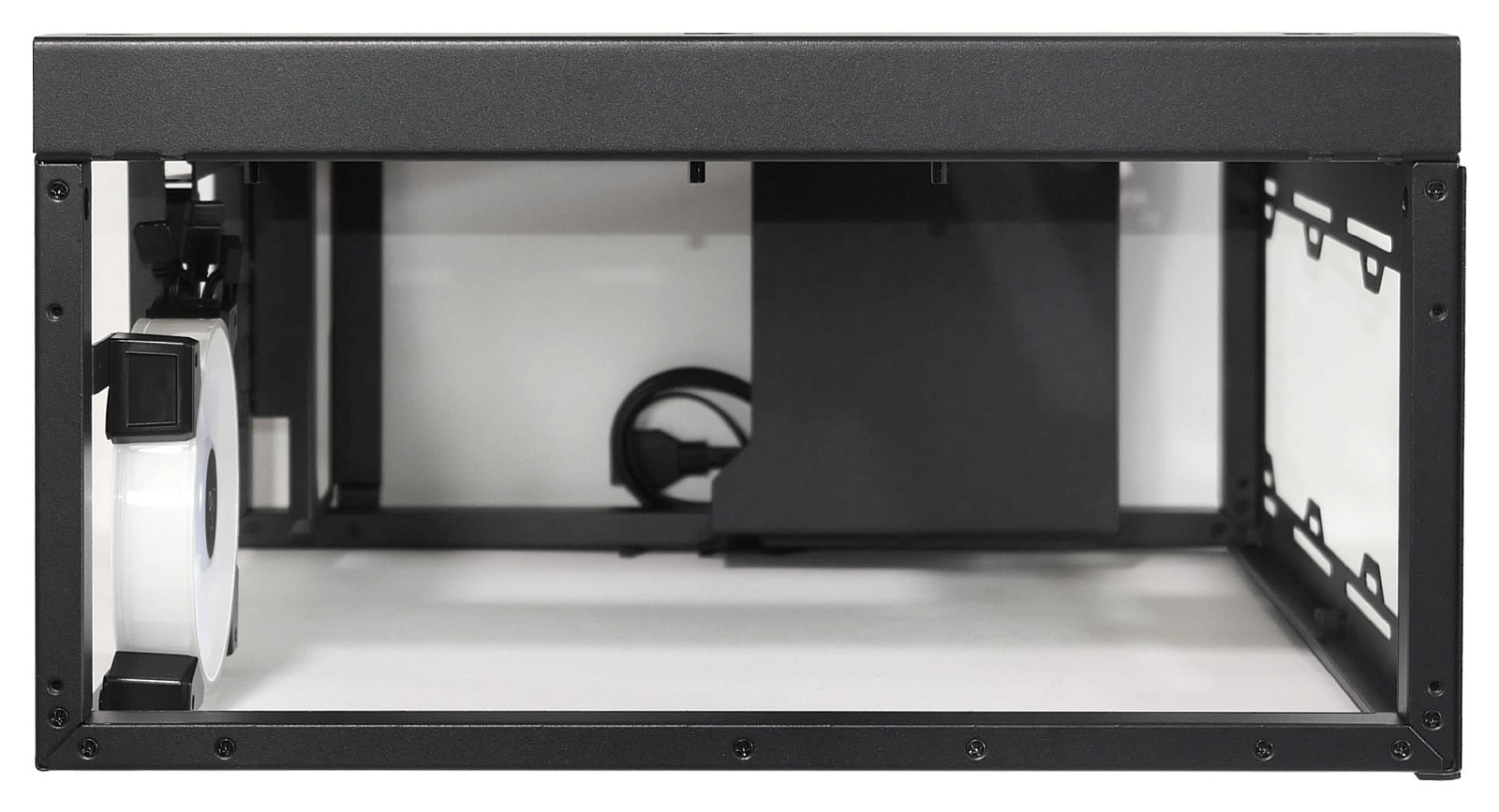

Верхняя и нижняя часть каркаса не имеет крепёжных направляющих для систем охлаждения.

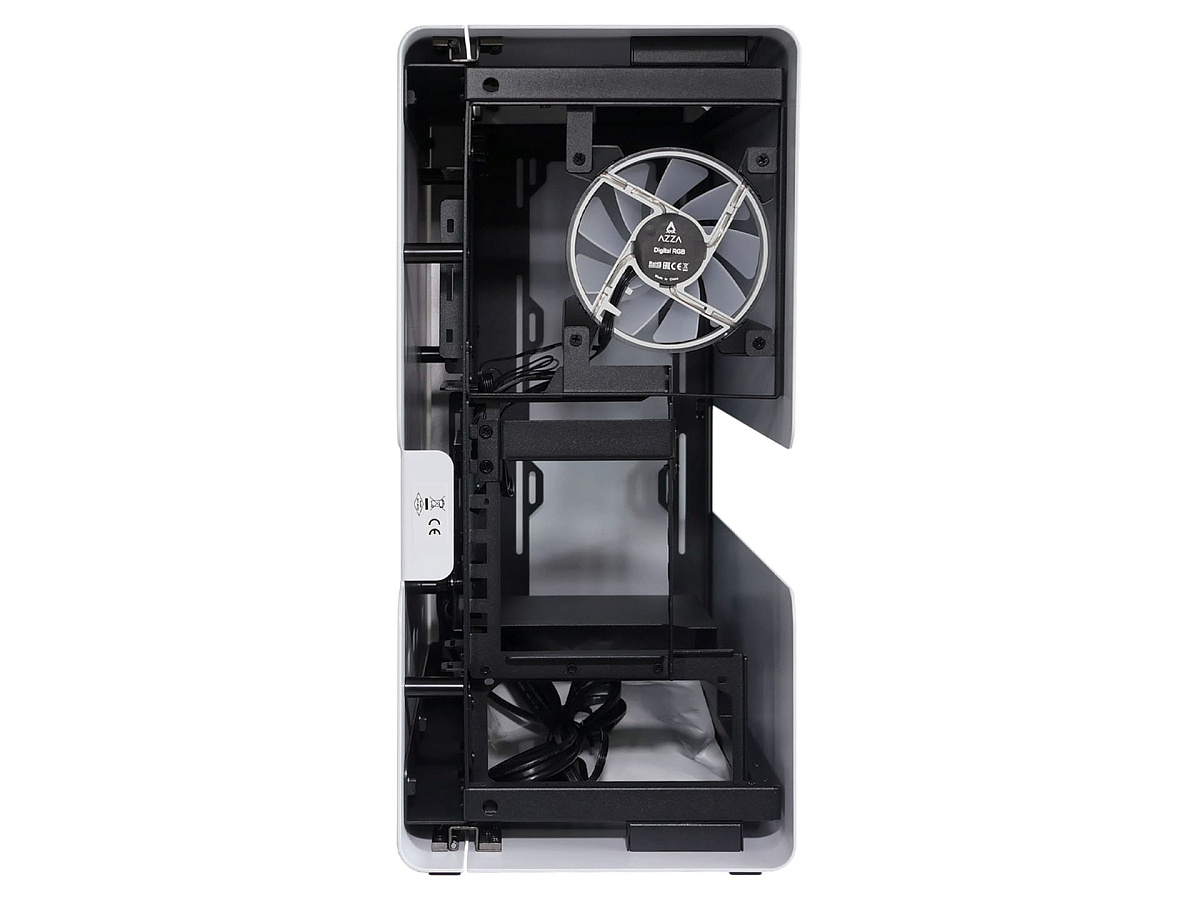

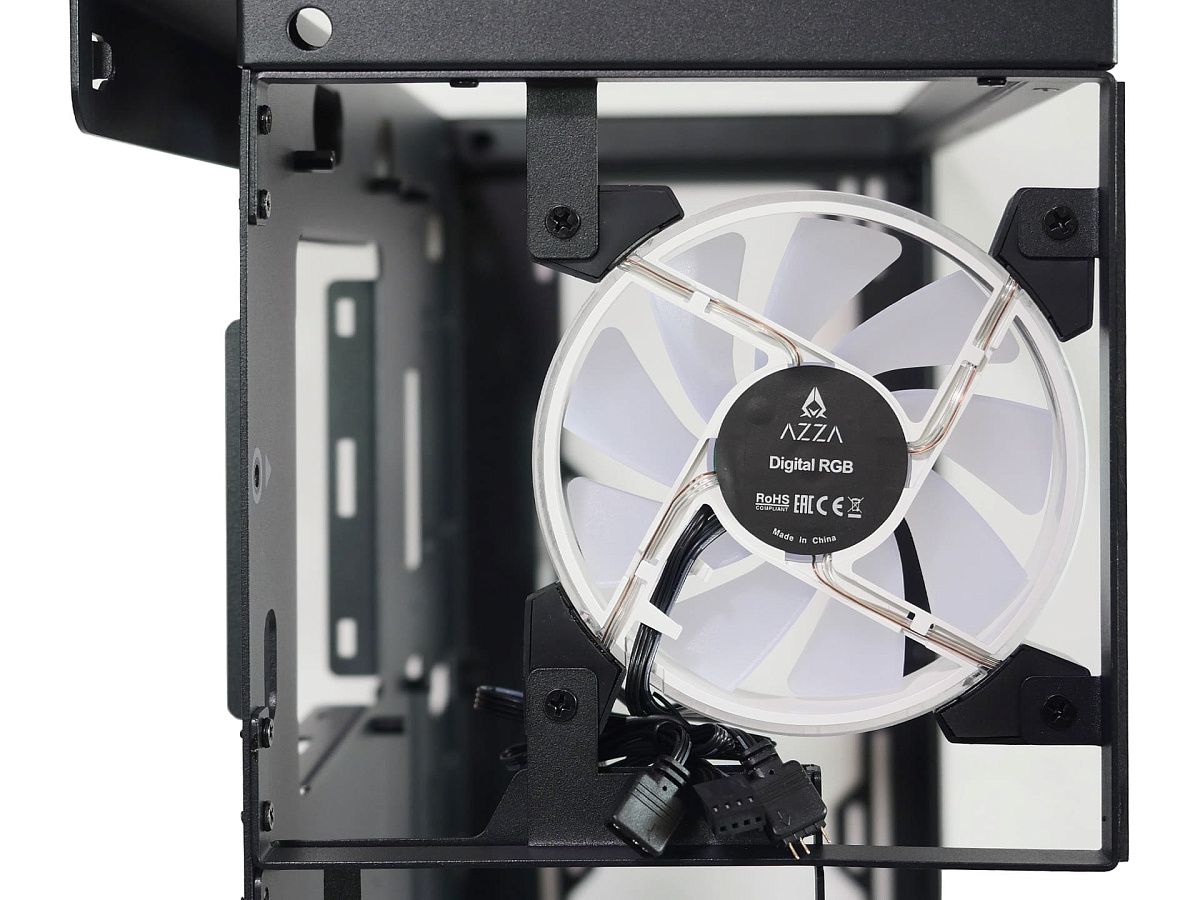

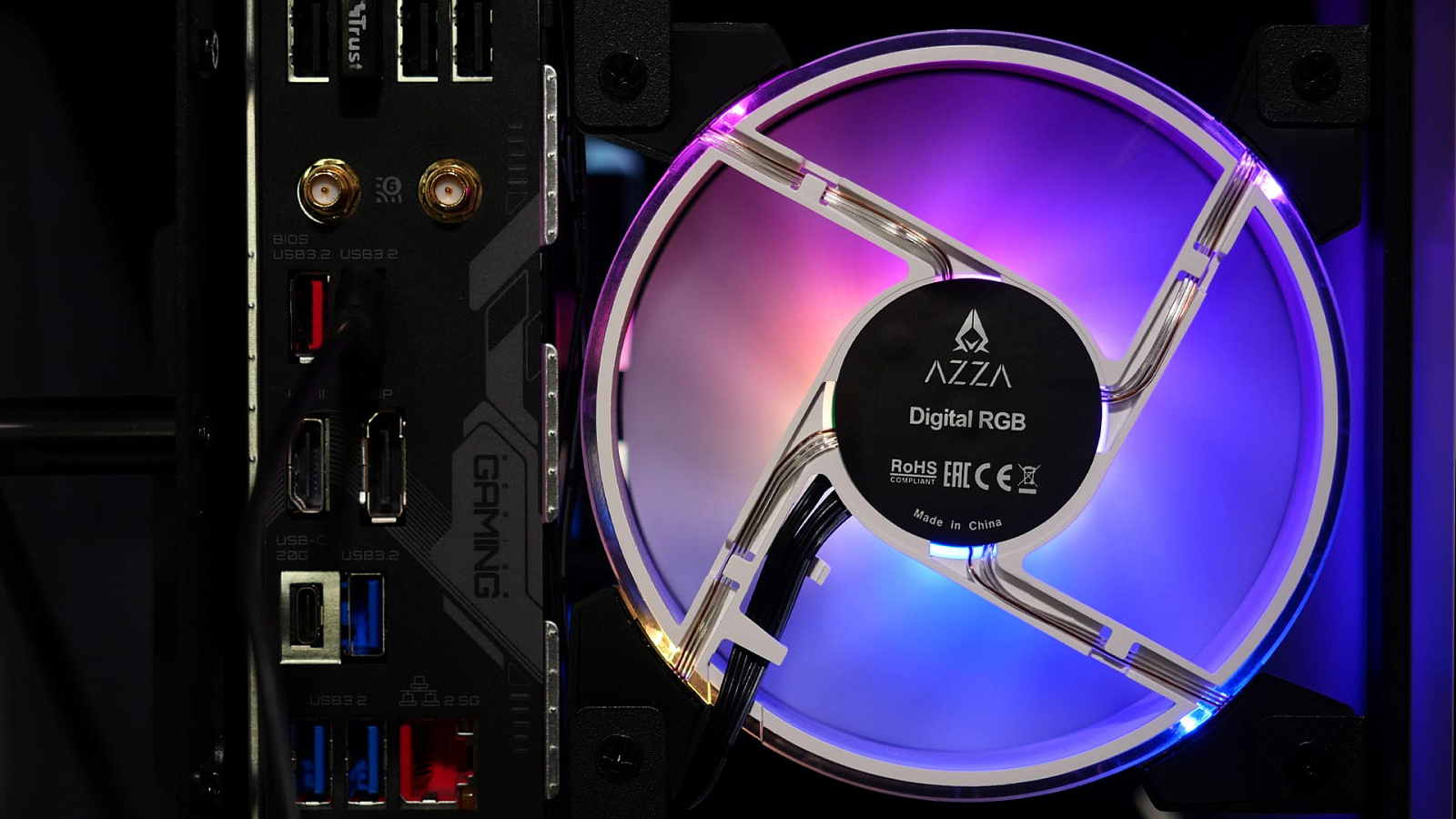

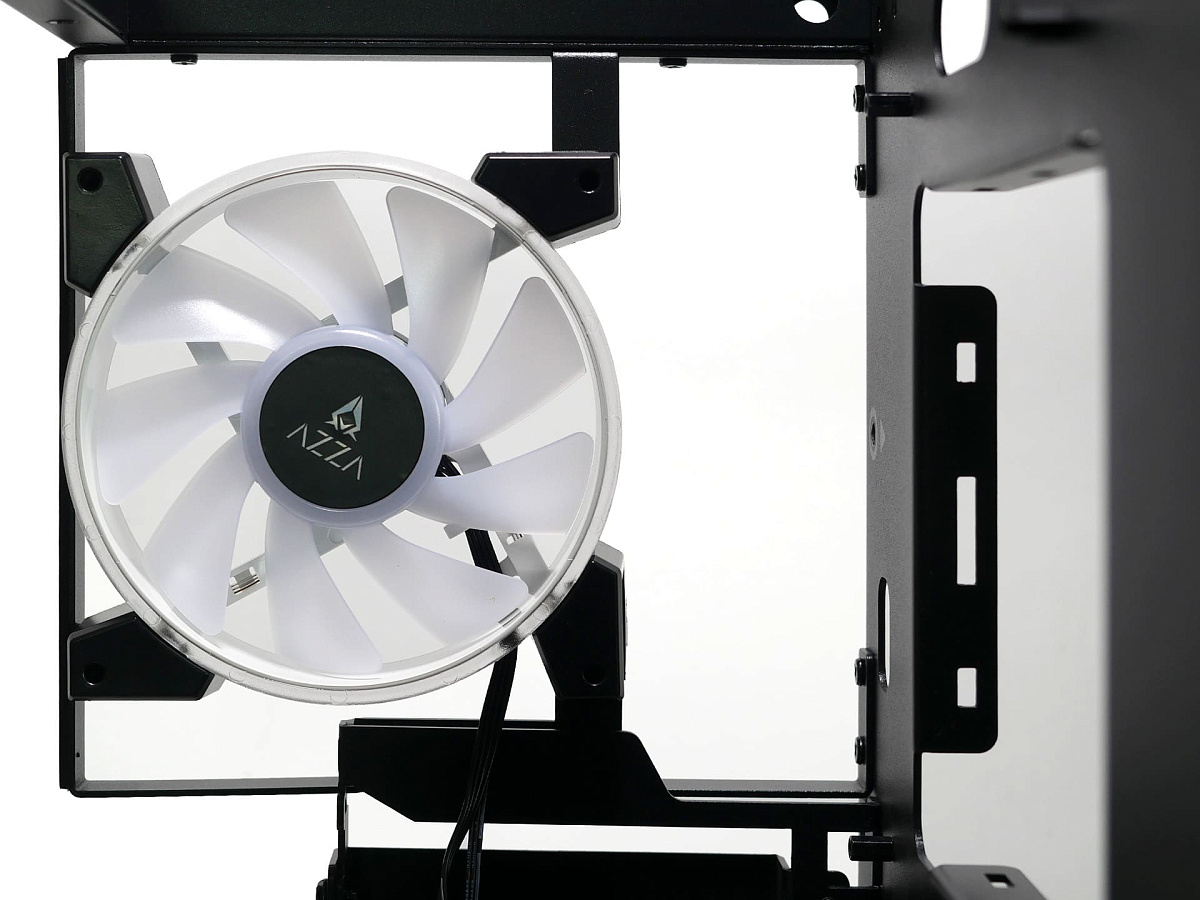

В задней части каркаса сделано крепление для одного вентилятора типоразмера 120 мм, в которое предустановлен вентилятор Azza Digital RGB с ARGB-подсветкой. В передней части корпуса заготовлено место установки до трёх вентиляторов 120 мм или 140 мм, либо радиатора AIO-системы жидкостного охлаждения до 360 мм.

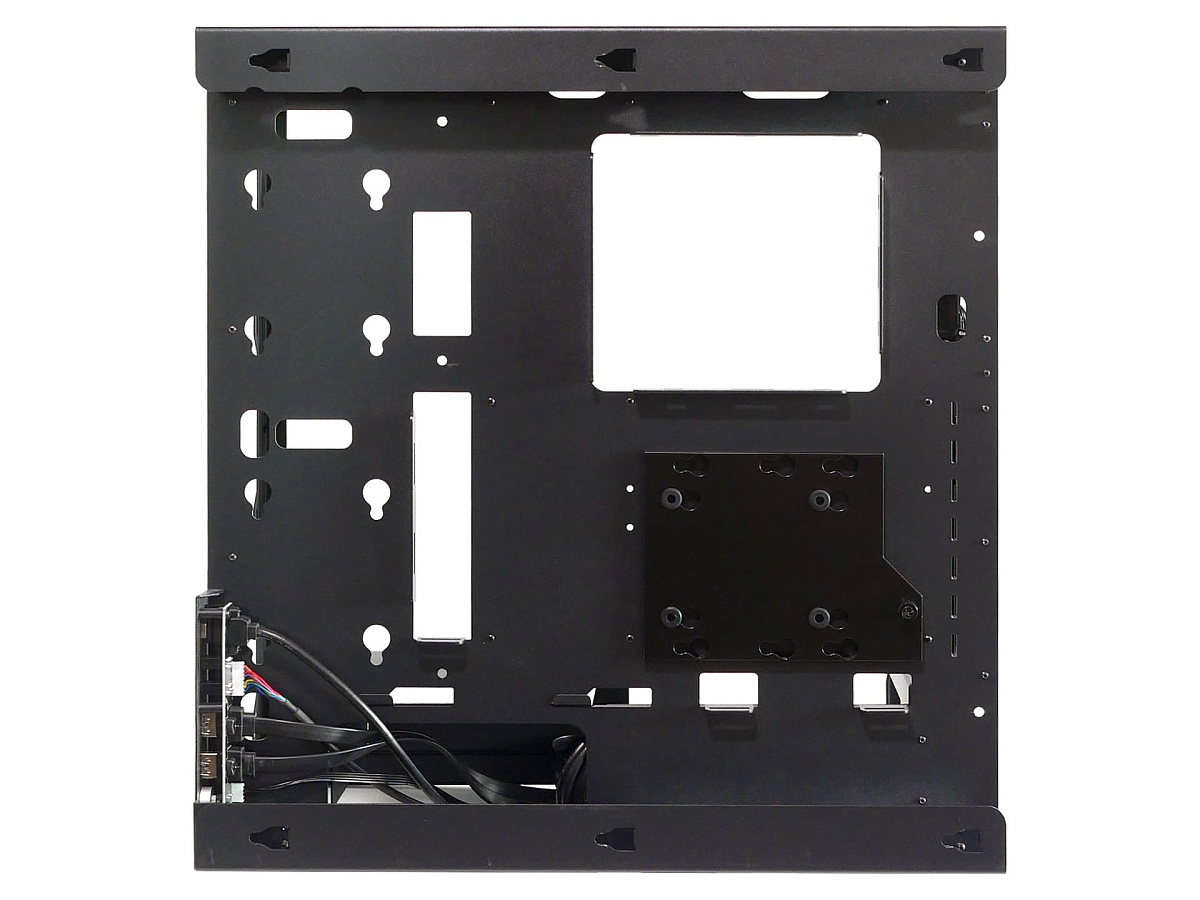

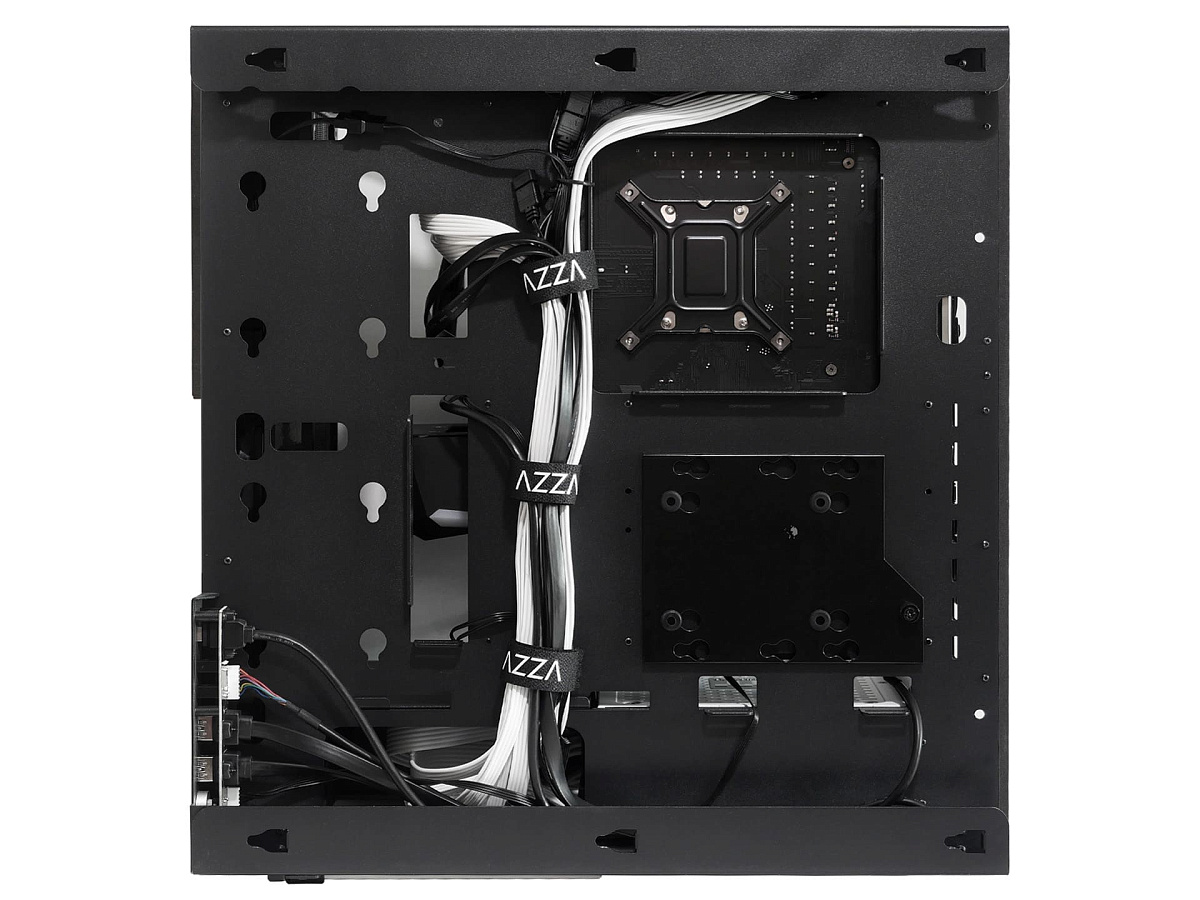

За поддоном материнской платы оставлено прилично места для укладки проводов - до 33 мм глубиной. Вокруг крупного окна для доступа к бэкплейту и части окошек для кабелей по низу сделаны загибы с щелевыми прорезями для хомутов, в которые, в том числе, пролезут комплектные брендированные многоразовые хомуты велкро.

Каркас в целом получился достаточно прочным и удобным для доступа к комплектующим со всех сторон.

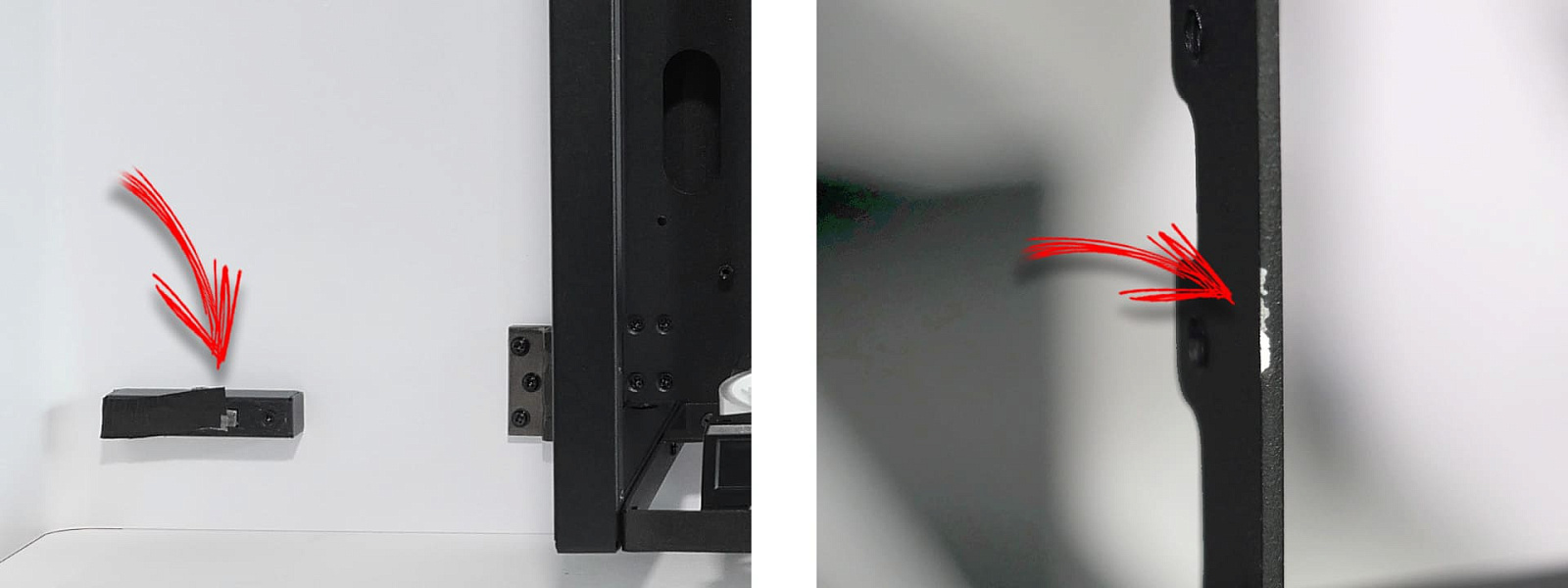

Однако придраться есть к чему. Качество окраски внутренних деталей посредственное. Применена чёрная краска не стойкая к истиранию. У протестированного экземпляра на металлической стойке слотов расширения присутствовали сколы краски, каркас для крепления заднего вентилятора был немного выгнут, а на магнитных креплениях одной из боковых панелей была криво приклеена мягкая прокладка. На пластине для 3,5'' жёстких дисков также быстро появились потертости от простой укладки каркаса на пол.

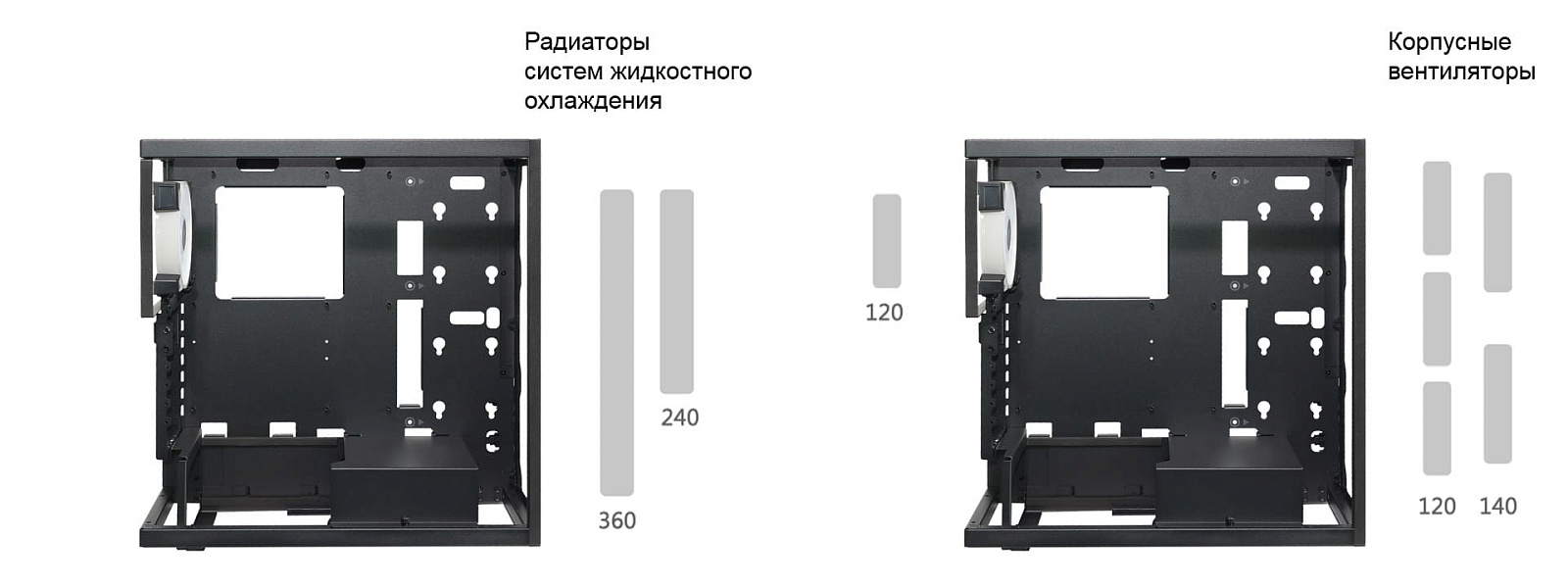

Поддержка систем охлаждения

В корпусе Azza Cast точек крепления систем охлаждения немного: сзади предустановлен 120 мм вентилятор и заменить его на 140 мм экземпляр возможности нет, а спереди подготовлены ушки для прикручивания трёх 120 мм или 140 мм вентиляторов, либо радиатора AIO-СЖО до 360 мм.

Подсветка

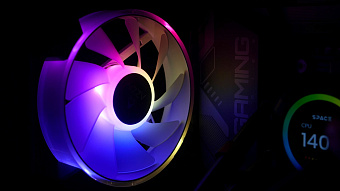

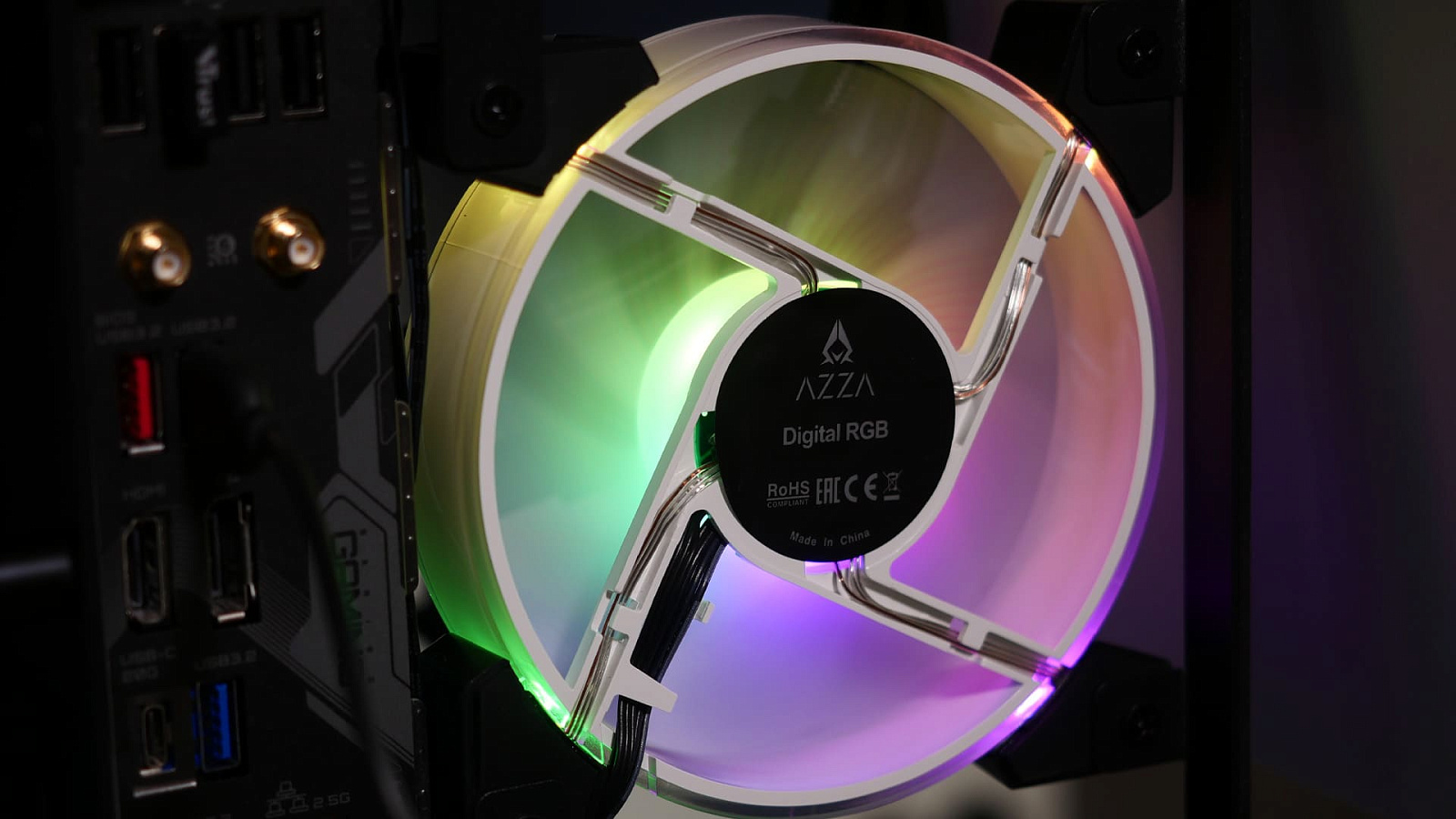

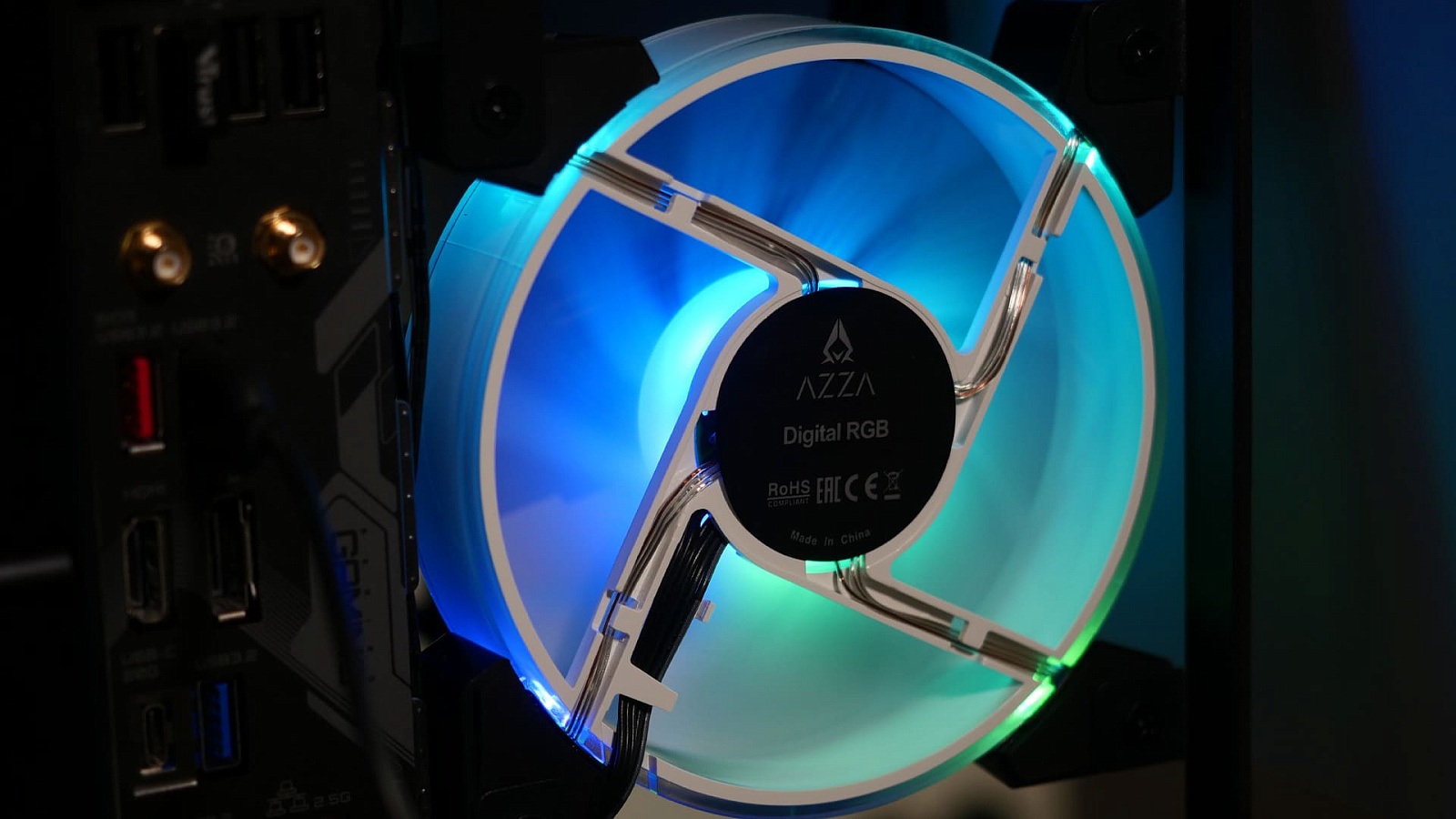

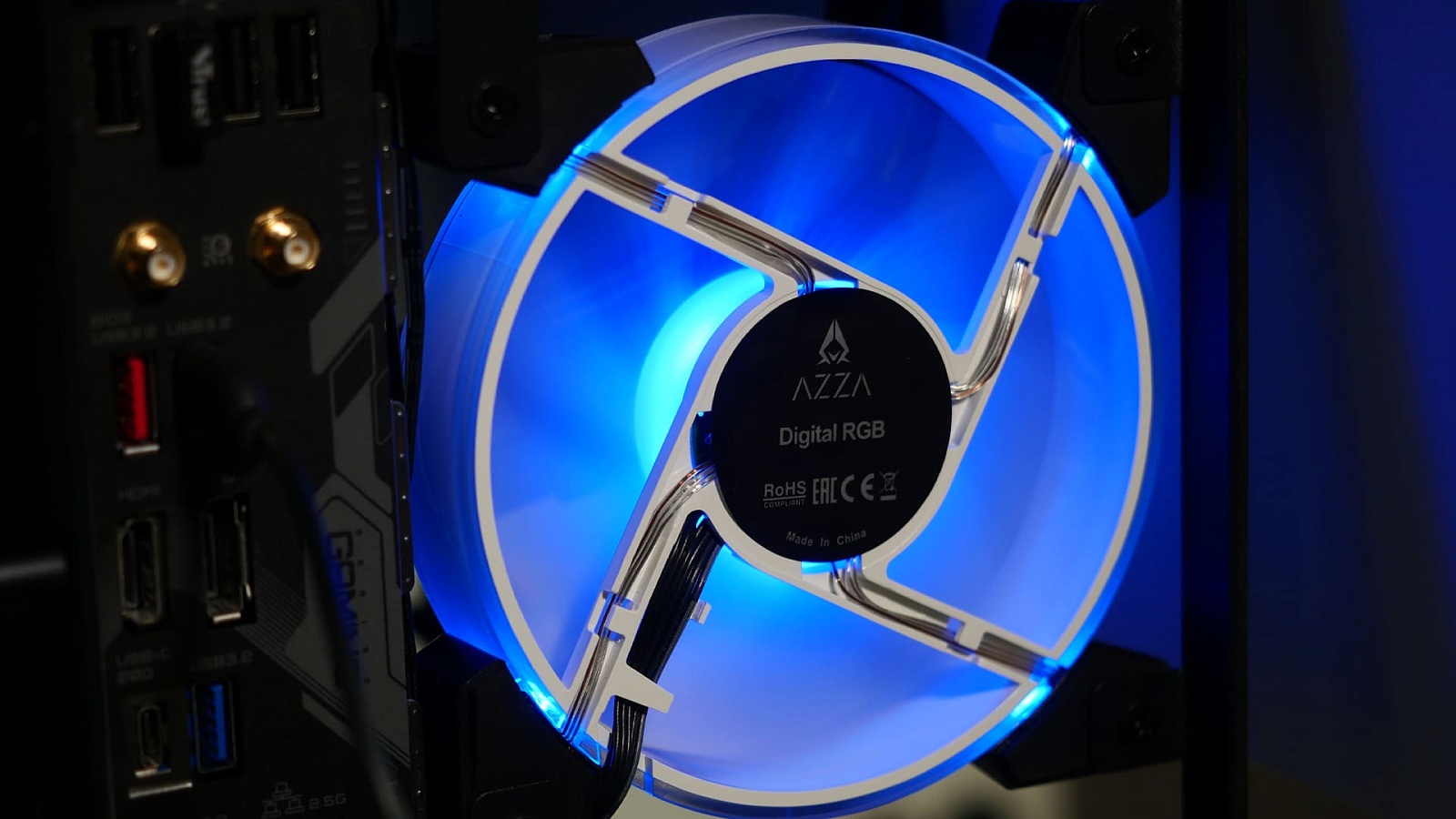

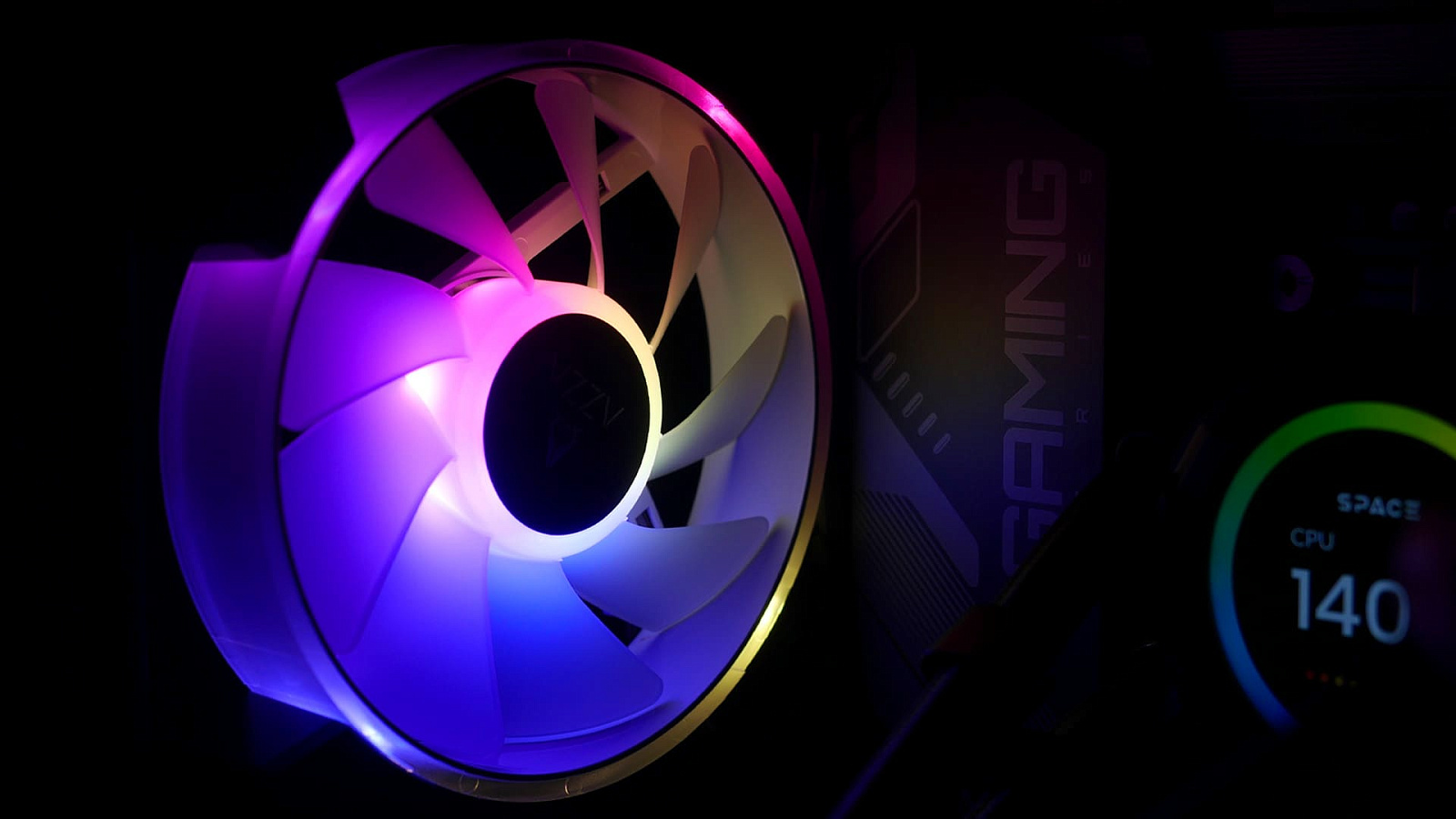

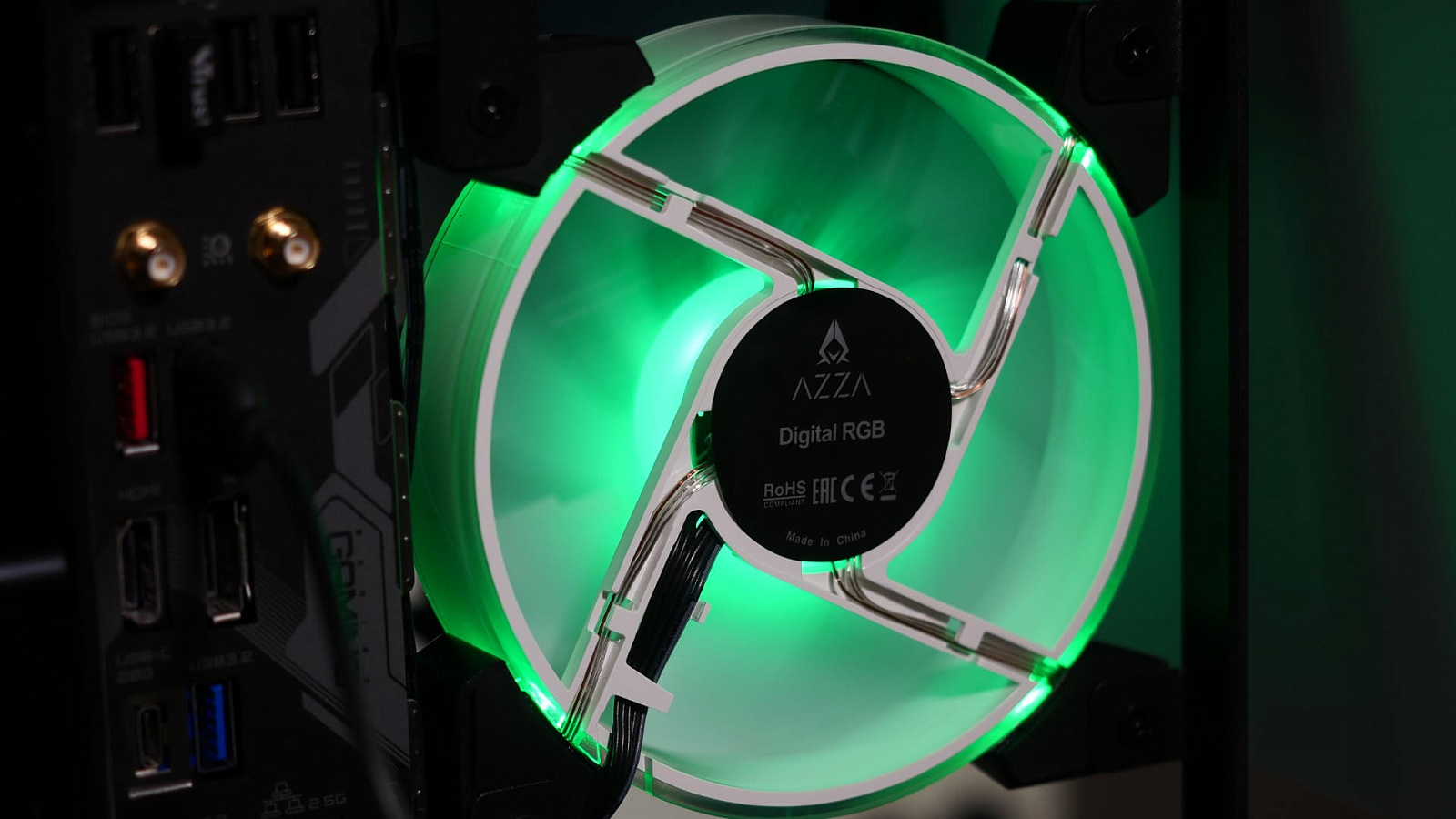

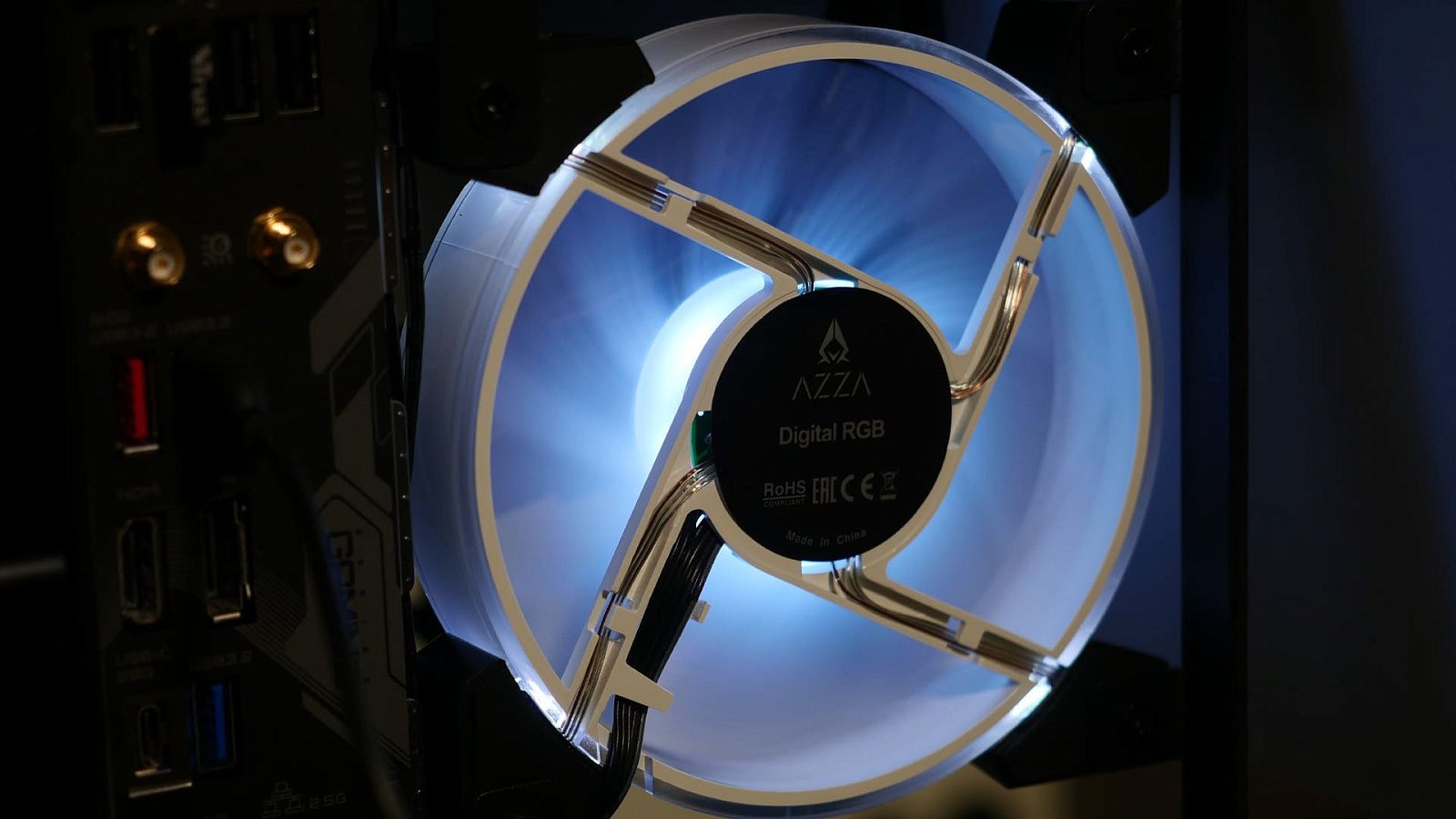

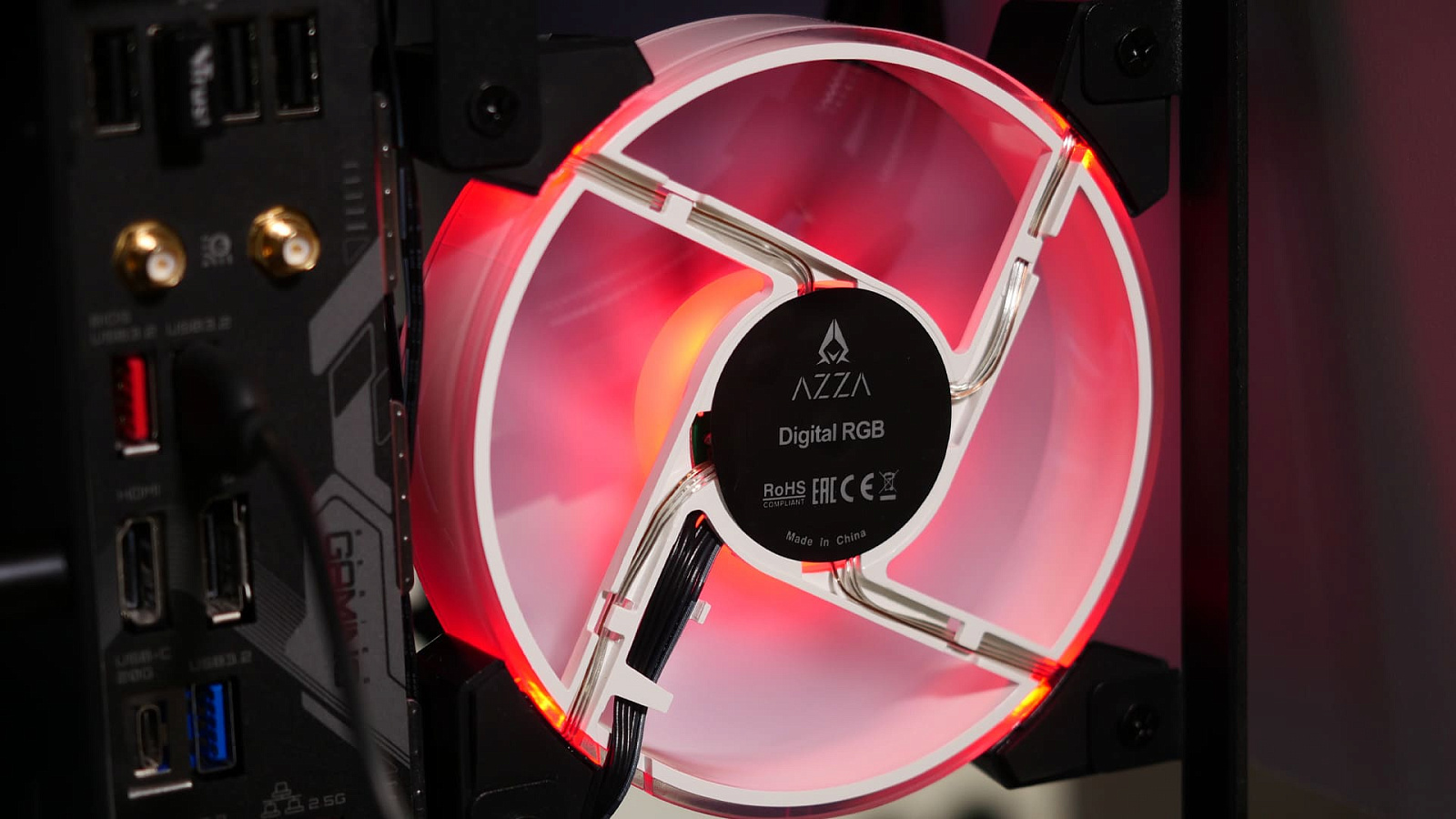

Вентилятор Azza Digital RGB - единственный элемент в корпусе, который оснащён ARGB-подсветкой. Благодаря интересной форме каркаса и полупрозрачной крыльчатке с интегрированными светодиодными лентами он весьма эффектно светится.

Эффекты и цвет подсветки зависят от возможностей материнской платы или внешнего контроллера, к которому вентиляторы будут подключены. Благо, что на современных платах в большинстве случаев даже в бюджетном сегменте разъёмы для управления ARGB-лентами с питанием +5 В реализованы.

Особенности сборки

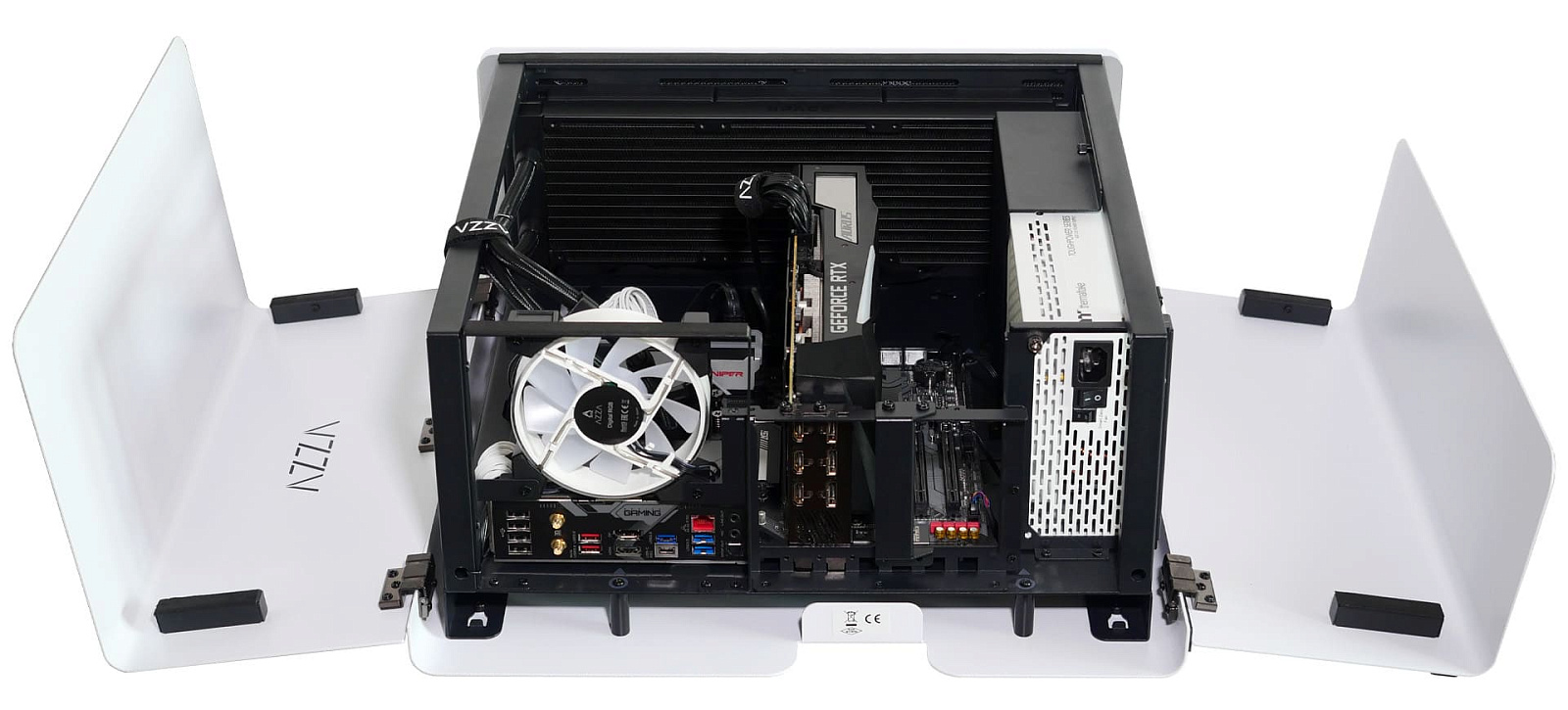

Принцип раскрытия нижней части кожуха предполагает, что корпус будет уложен на бок. Доступ к комплектующим при этом обеспечивается со всех сторон, кроме области за поддоном материнской платы. При первичной сборке и укладке проводов потребуется снять внутренний каркас с кожуха, в дальнейшем при условии экспериментов с материнской платой, процессором и системами охлаждения в большинстве случаев можно будет обойтись открытием одной из крышек.

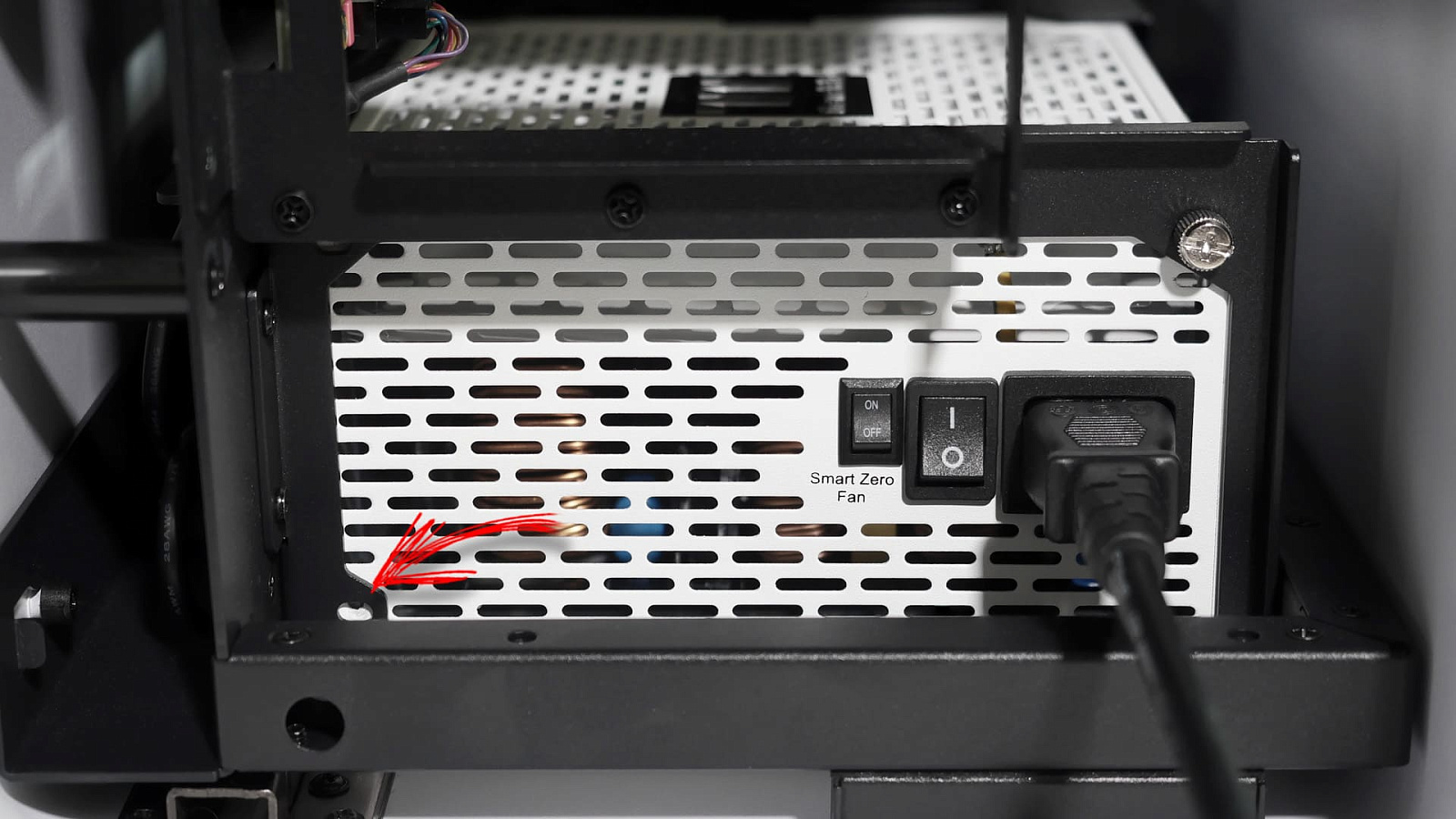

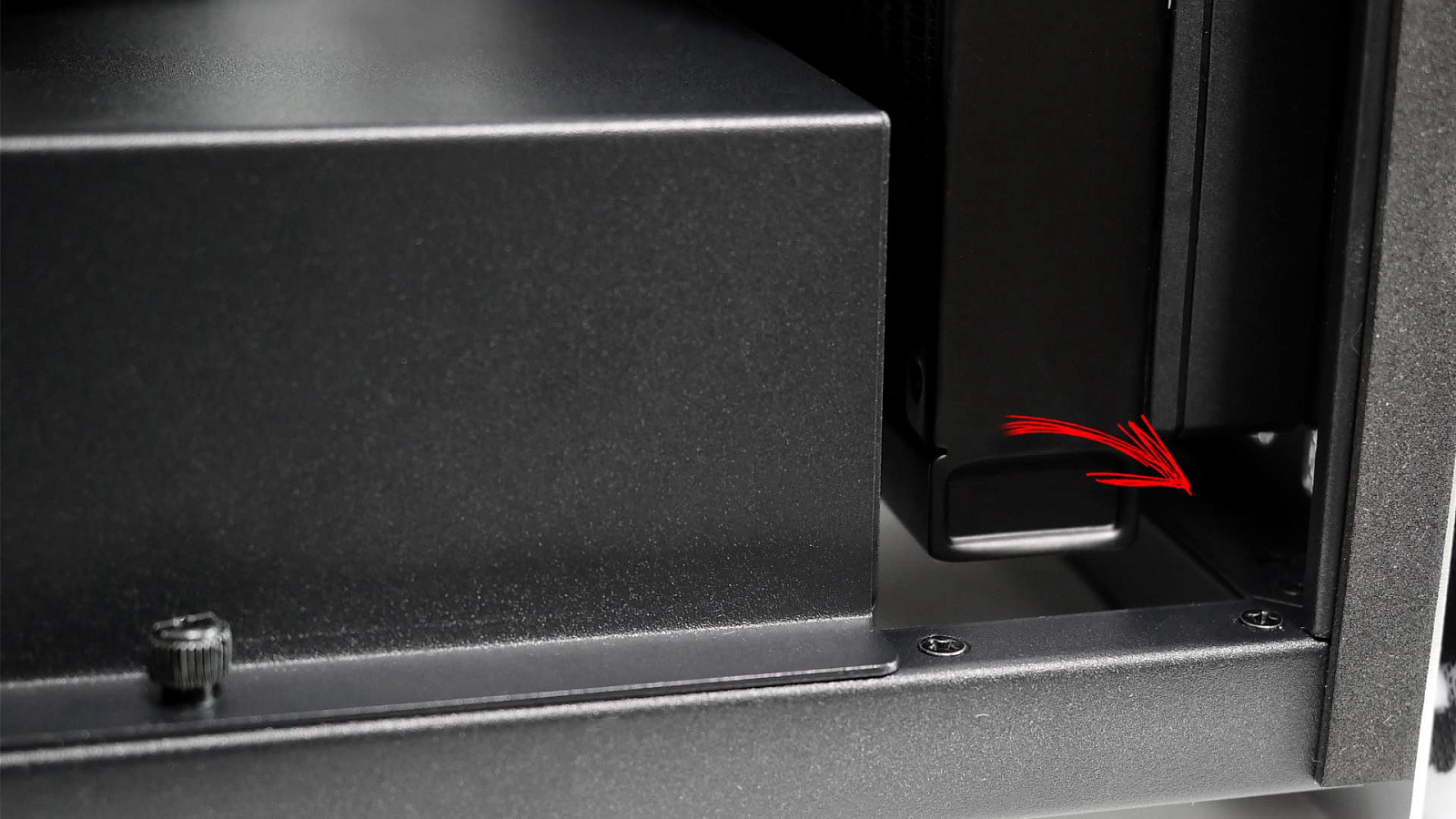

Отверстия для прикручивания блока питания подготовлены неточно и без учета возможности разместить блок питания перевернутым. Тестовый Thermaltake ToughPower GF3 Snow 1200W удалось прикрутить только двумя винтами из четырёх из-за несовпадения отверстий и только в неоптимальном положении вентилятором вверх.

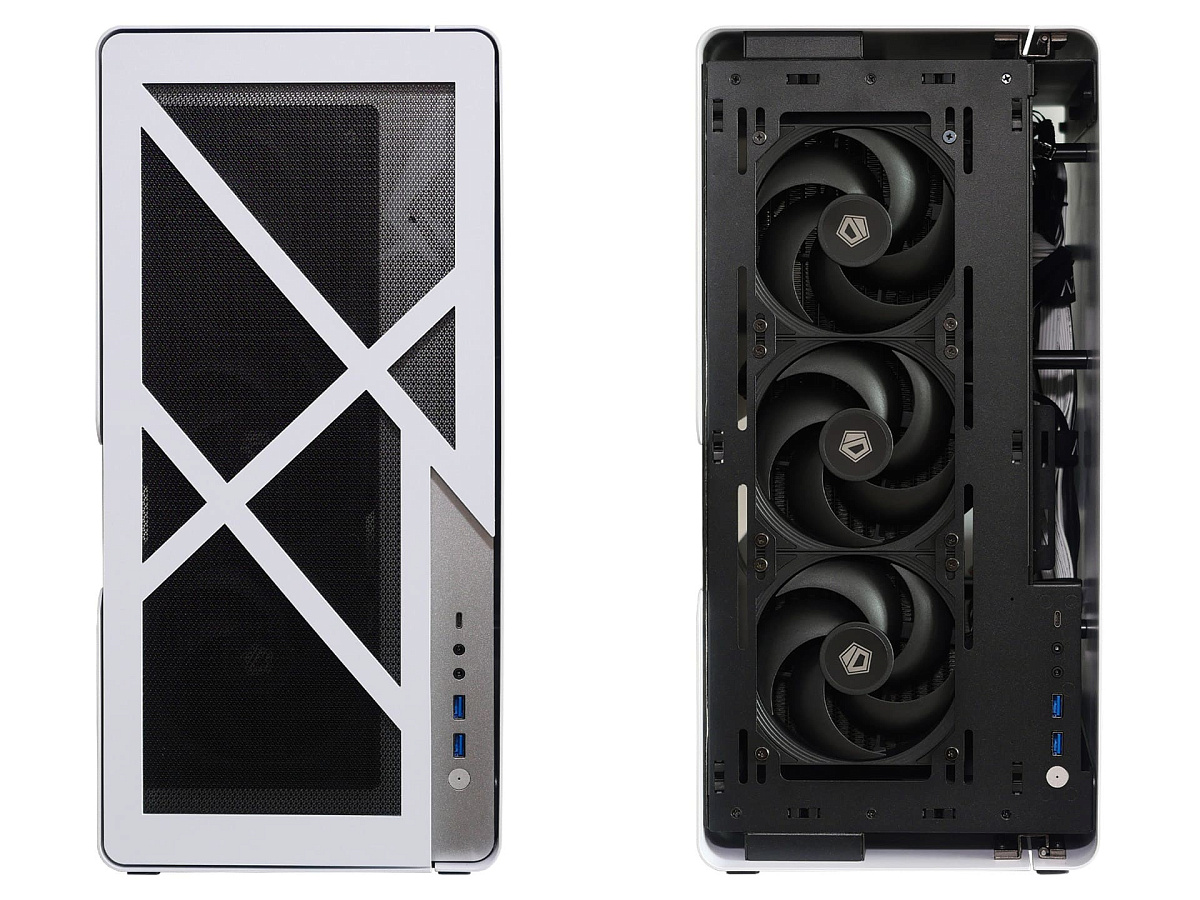

При установке радиатора жидкостной системы охлаждения формата 360 мм важно учитывать особенность ниши под неё в передней части корпуса. Из-за выступов каркаса снизу и сверху высота углубления ограничена значением 391 мм. У 360 мм СЖО радиатор зачастую длиннее, поэтому подвесить его получится, только разместив вентиляторами спереди. При таком варианте "бутерброда" важно учесть, что к толщине радиатора и вентиляторов добавится толщина крепежной рамки корпуса, поэтому удлинённые винты из комплекта некоторых моделей СЖО могут быть коротковаты. В комплекте с использованной при сборке стенда ID-COOLING SL360 PRO SE идут винты длиной 31 мм и их длины оказалось достаточно "под притык".

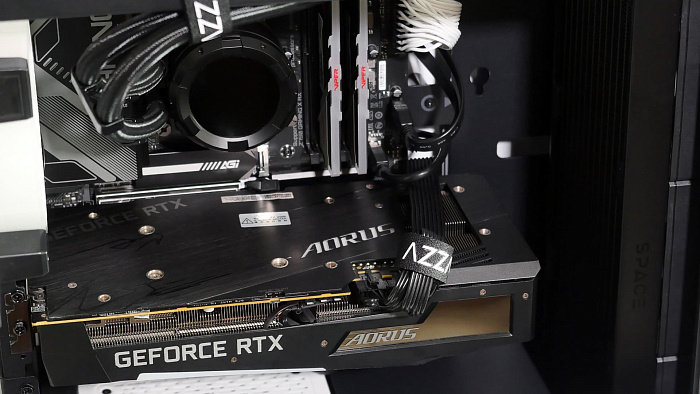

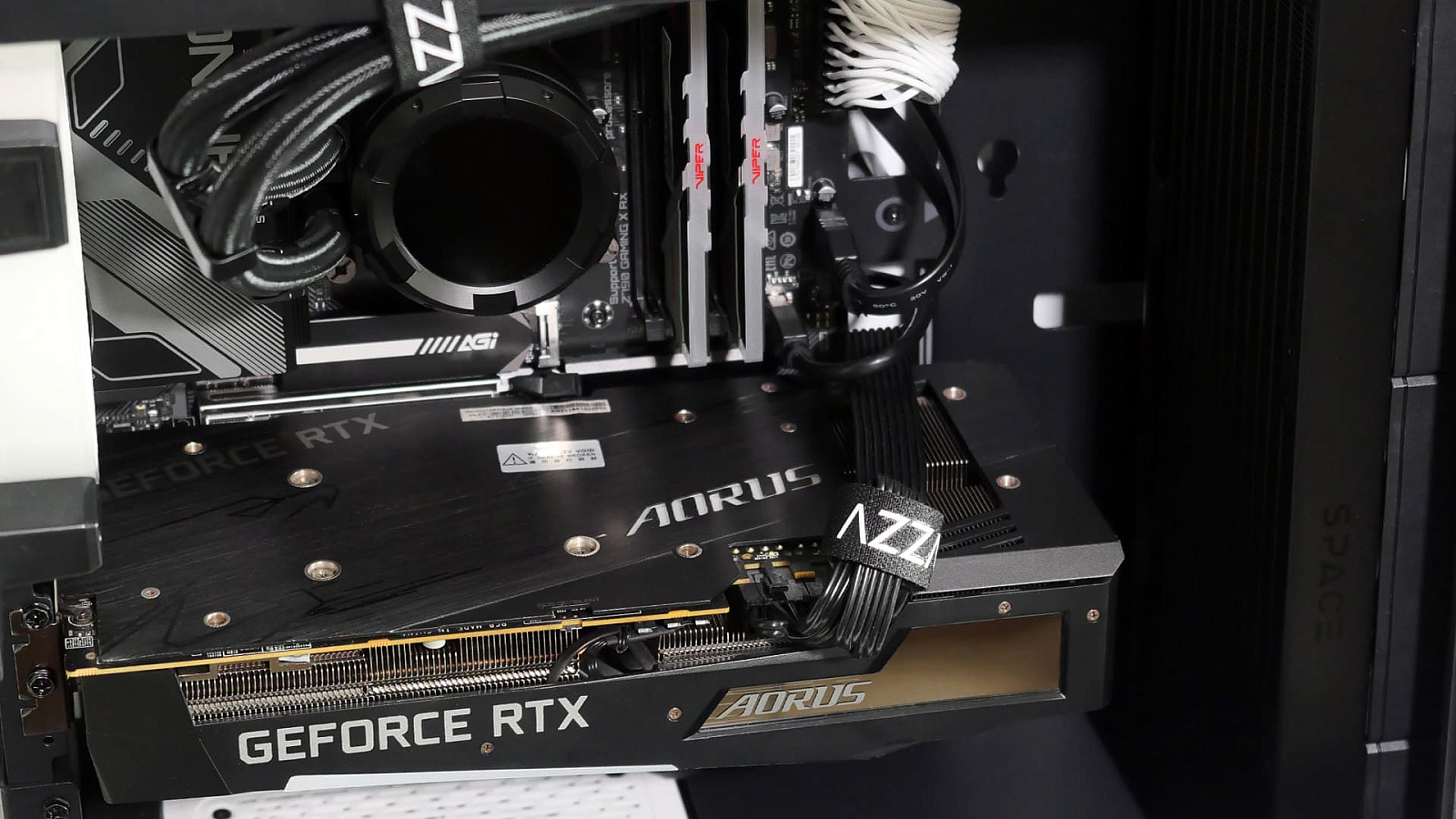

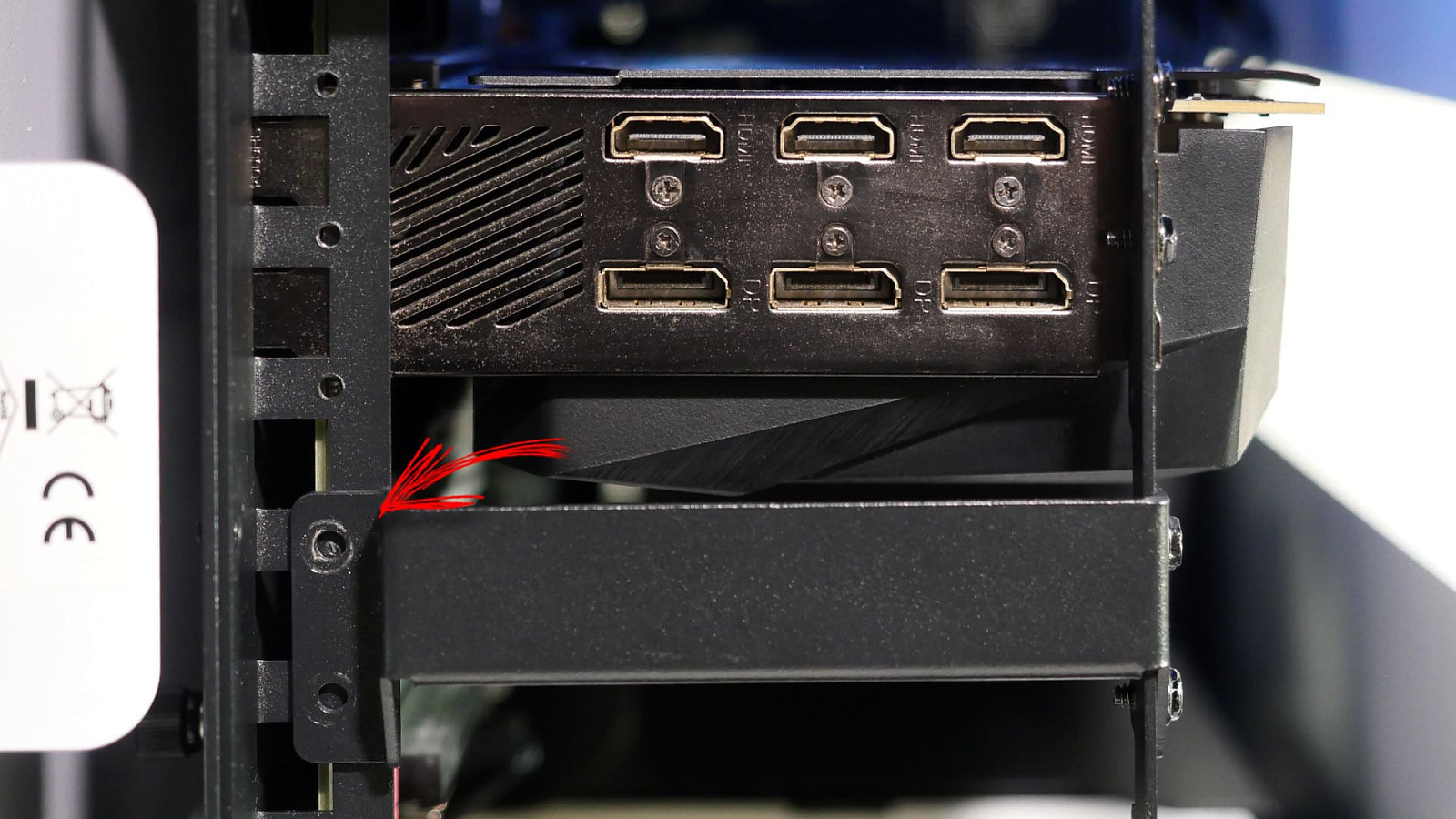

Внутри корпуса нет значимых ограничений на габариты видеокарты. При установке в верхний слот PCIe x16 на материнской плате, как правило, занимается второй и третий слоты расширения на корпусе. В них "из коробки" установлена горизонтальный кронштейн для вертикальной установки плат. Крепёжные отверстия под него на каркасе предусмотрены только на верхних слотах, поэтому при обычном горизонтальном креплении видеокарты кронштейн потребуется убрать. Чтобы не потерялся можно прикрутить его ниже, используя только две крепёжные точки из четырёх.

При длине блока питания до 160 мм включительно провод питания видеокарты ленточного типа возможно аккуратно вывести в щель между ним и кожухом, прикрывающим вывод кабелей.

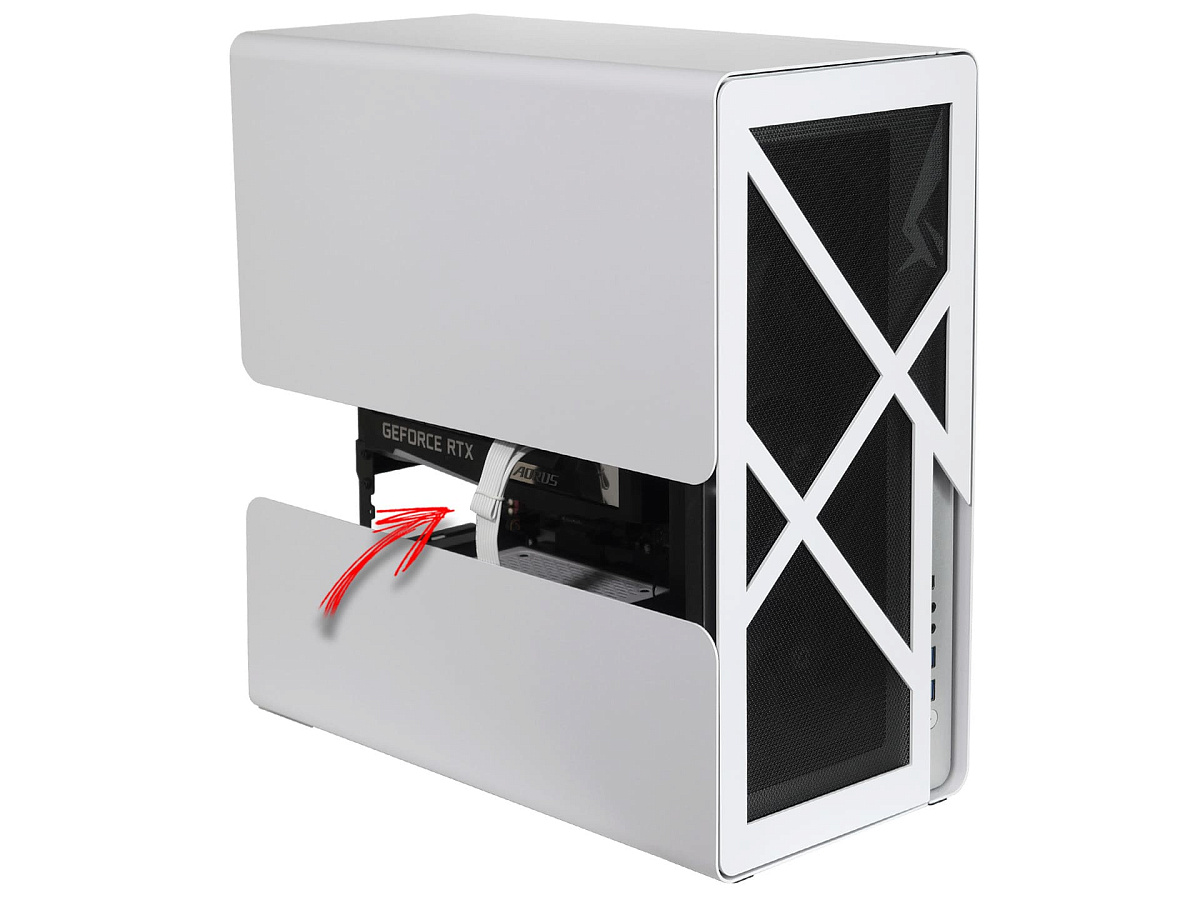

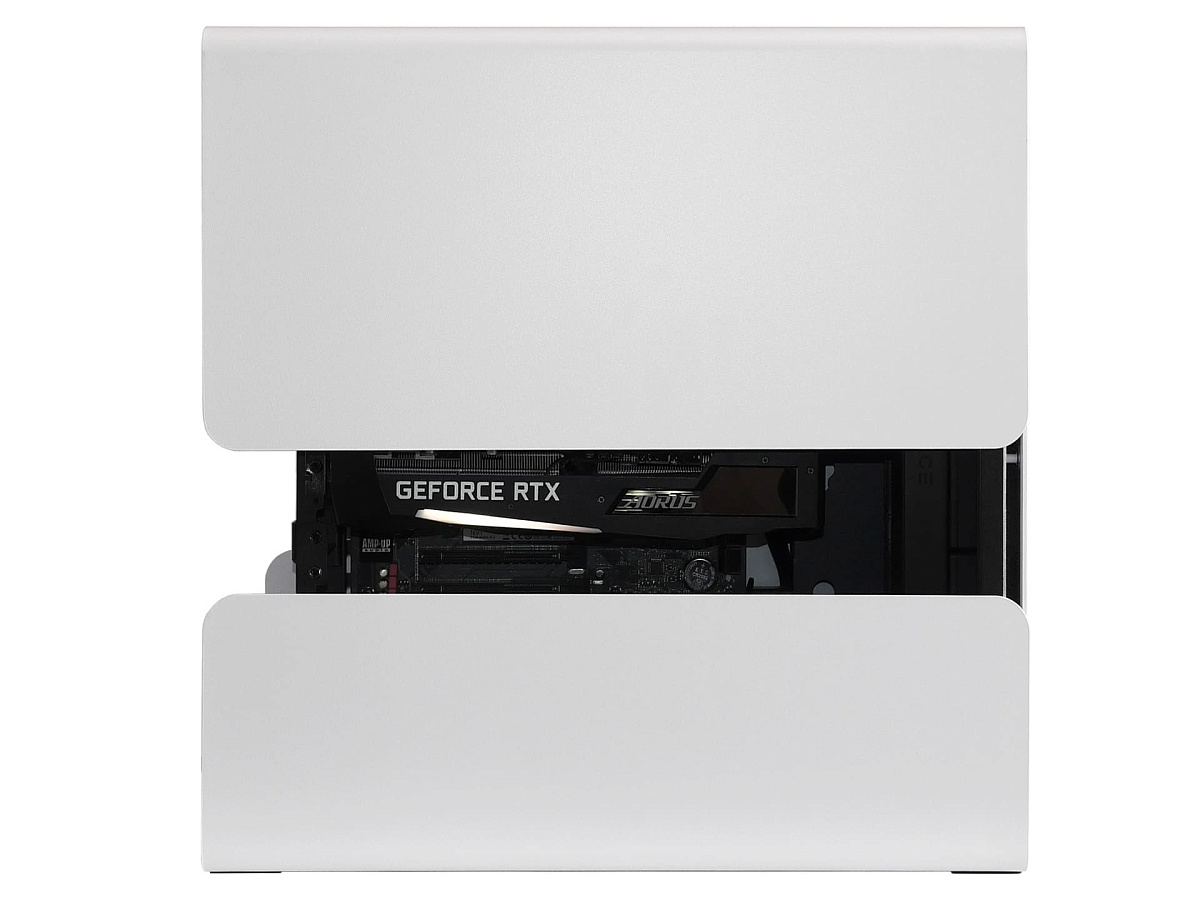

Особенности дизайна боковых панелей корпуса делают видимой снаружи область, где провода подведены к видеокарте. Поэтому гнаться за блоками с белыми проводами не стоит, они слишком выделяются на общем фоне.

Желательно использовать черный кабель, который на тёмном фоне визуально затеряется или маскировать его каким-нибудь декоративным элементом, например, отдельно приобретаемой стильной подставкой под видеокарту. Ещё один вариант обеспечить аккуратный вид при закрытых крышках корпуса - провести провод питания видеокарты над ней, но с 30-й серией NVidia - это может помешать сквозному прохождению воздушных потоков в правой части радиатора видеокарты.

Однако в закрытом виде корпус будет смотреть значительно лучше без выделяющихся белых элементов на фоне тёмной зоны между панелями.

Окна для подведения кабелей к материнской плате по периметру распределены нормально и сделаны достаточной ширины, чтобы не было проблем с протягиванием пучков проводов и крупных штекеров.

Окно для доступа к бэкплейту крупное и позволяет обслужить систему охлаждения центрального процессора без снятия материнской платы с креплений.

Места в "застенках" много, поэтому нормально уложить даже плотные пучки проводов от блока питания труда не составит. Ушек для одноразовых и многоразовых хомутов достаточно для более менее аккуратной укладки пучков за поддоном "материнки". Здесь особо стараться нет необходимости, так как белый кожух скроет всё от взора.

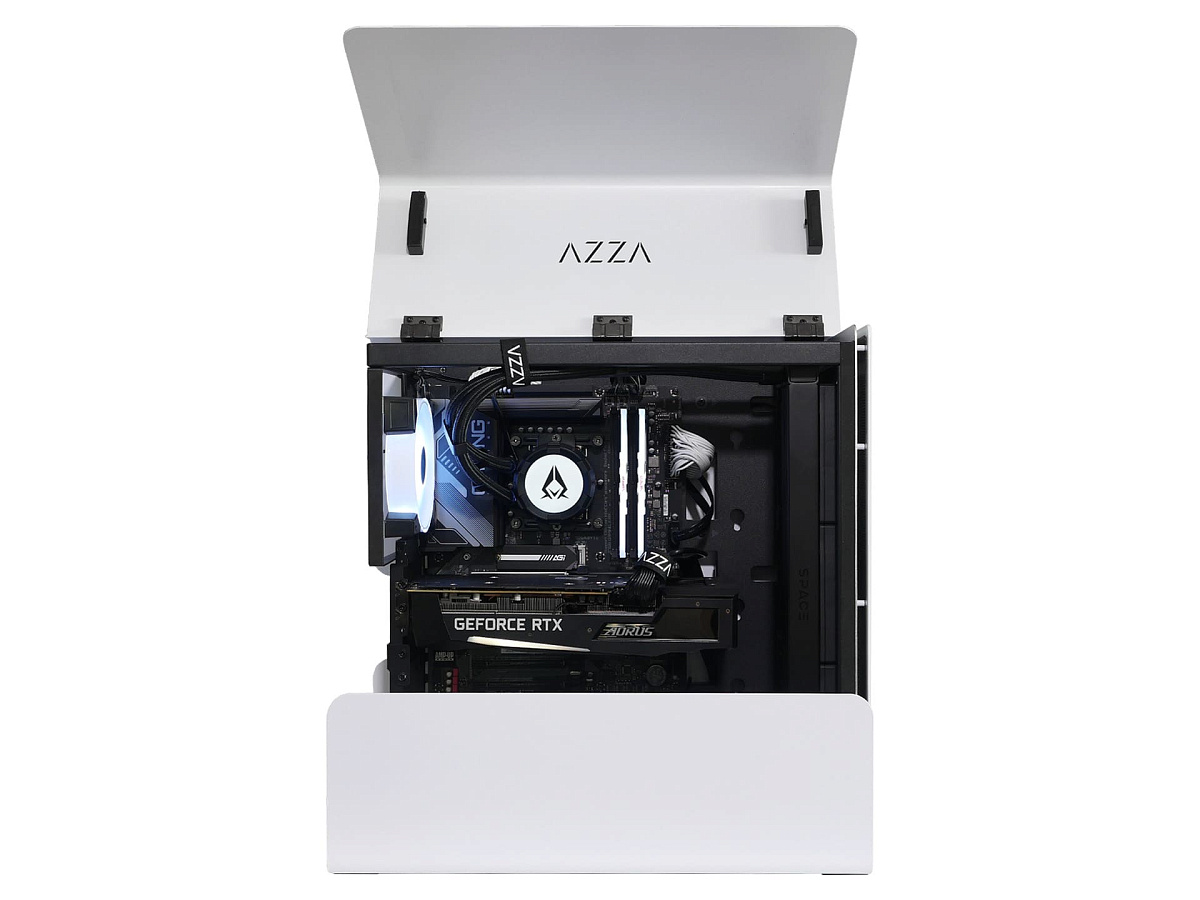

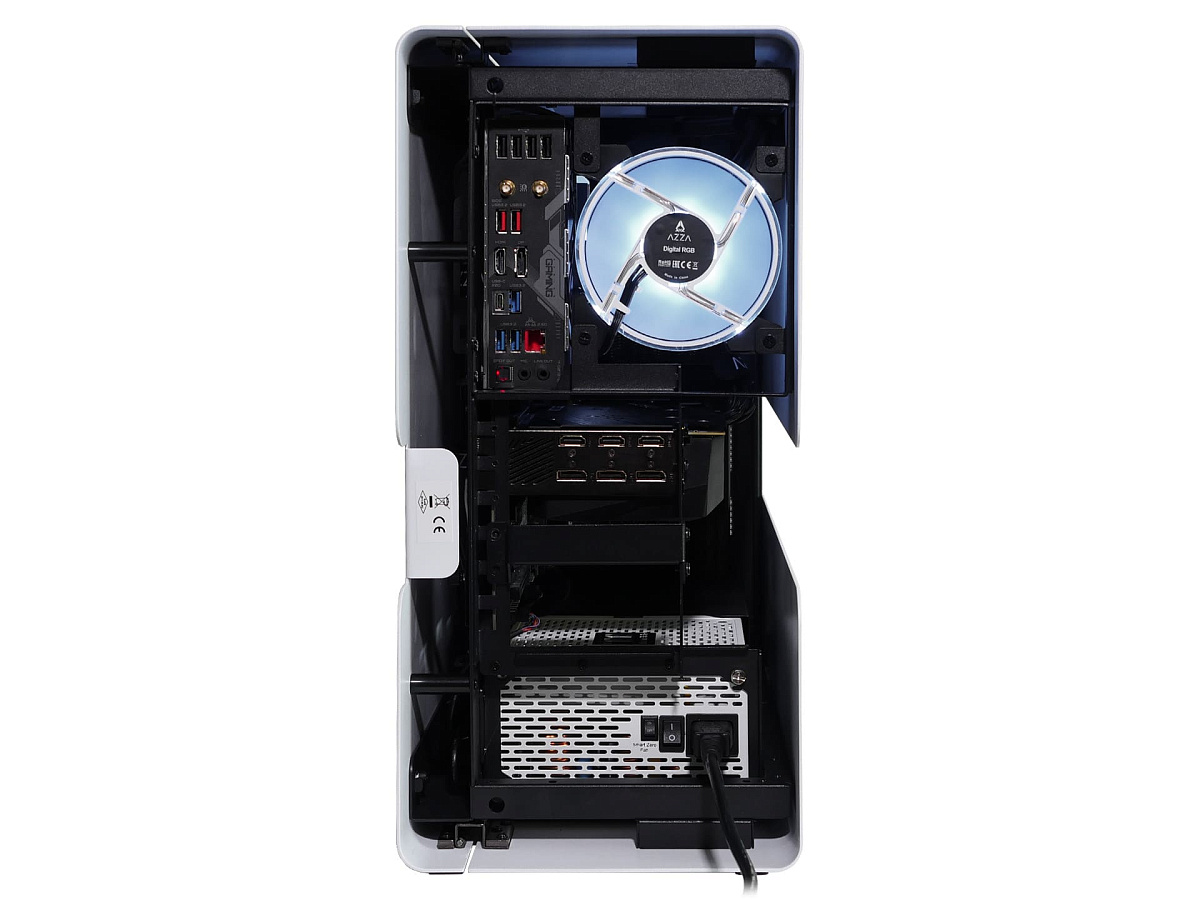

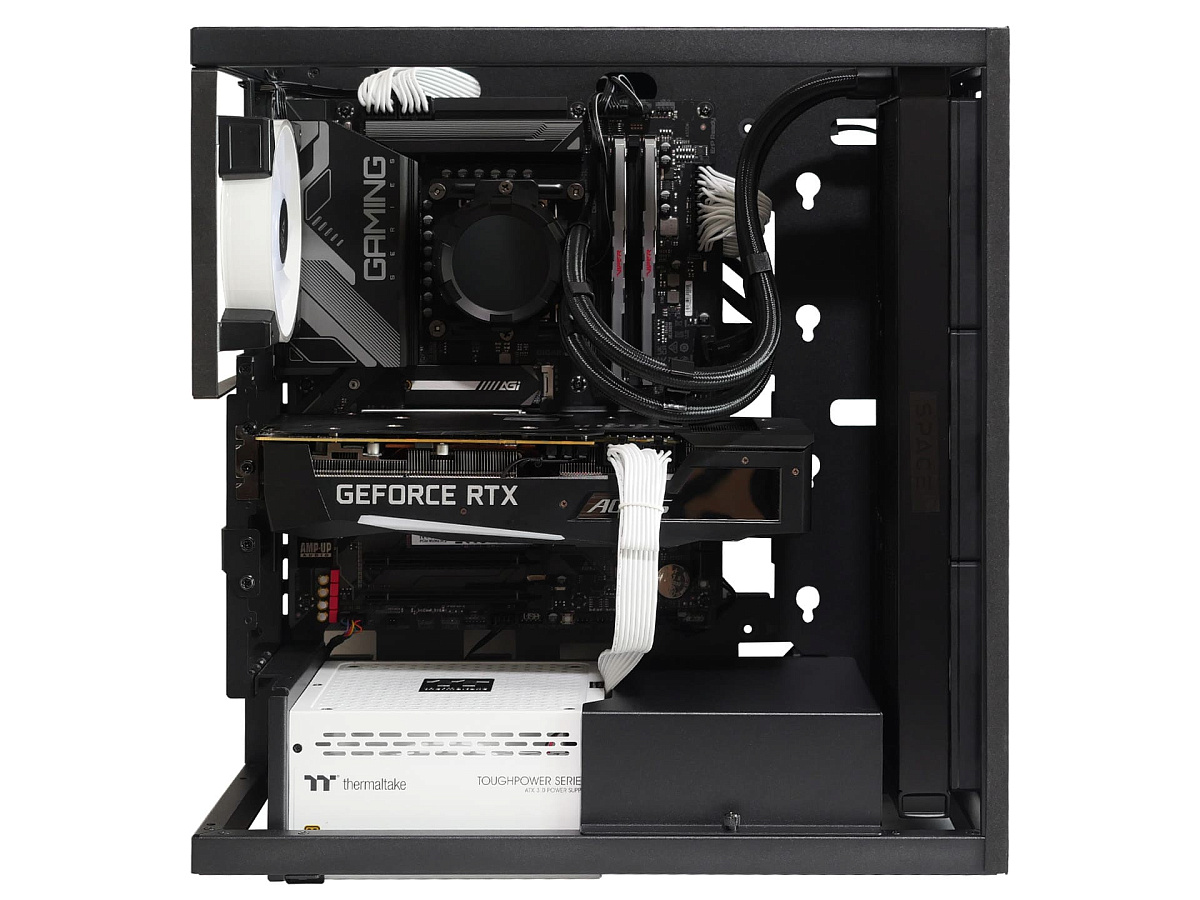

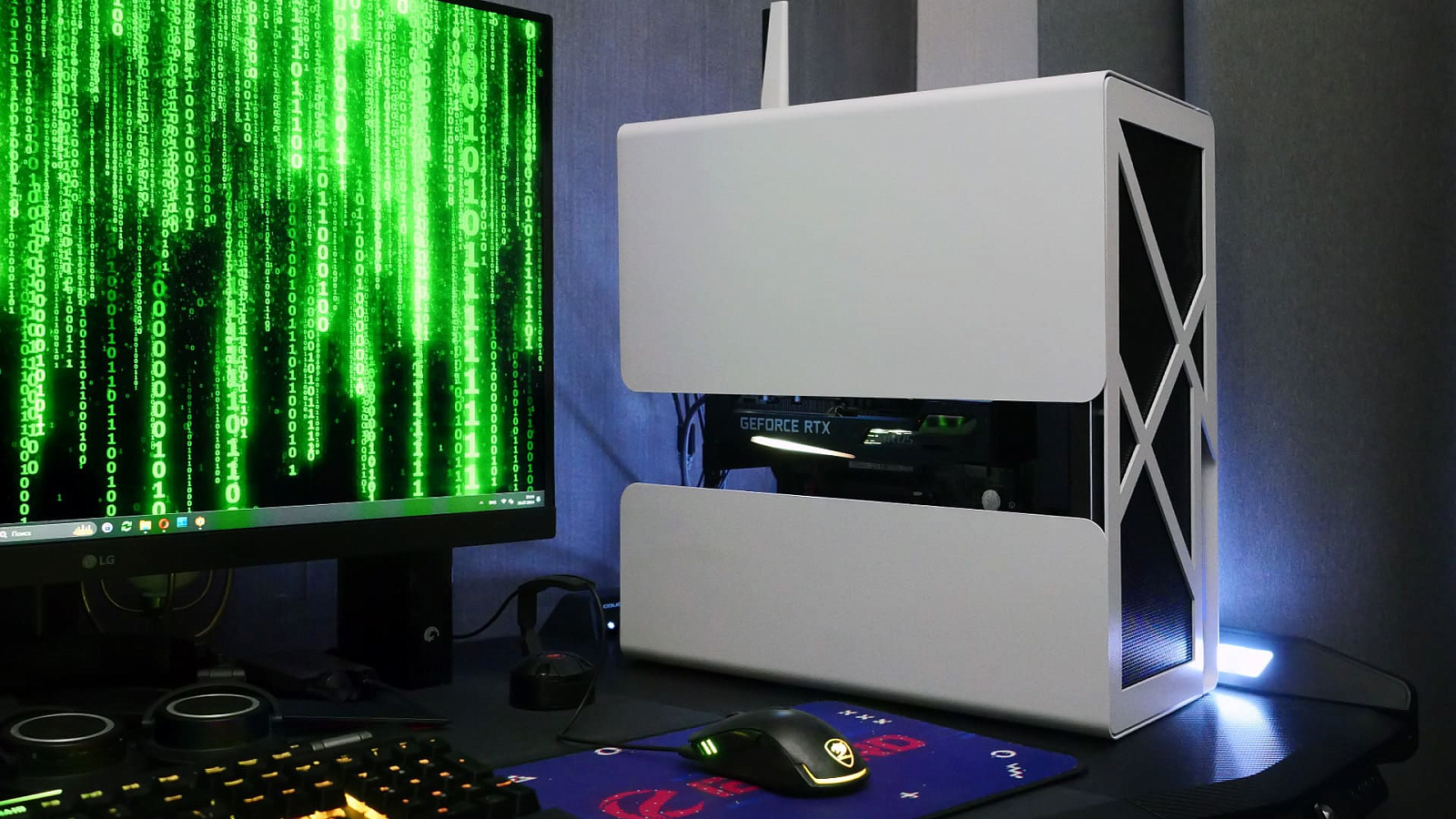

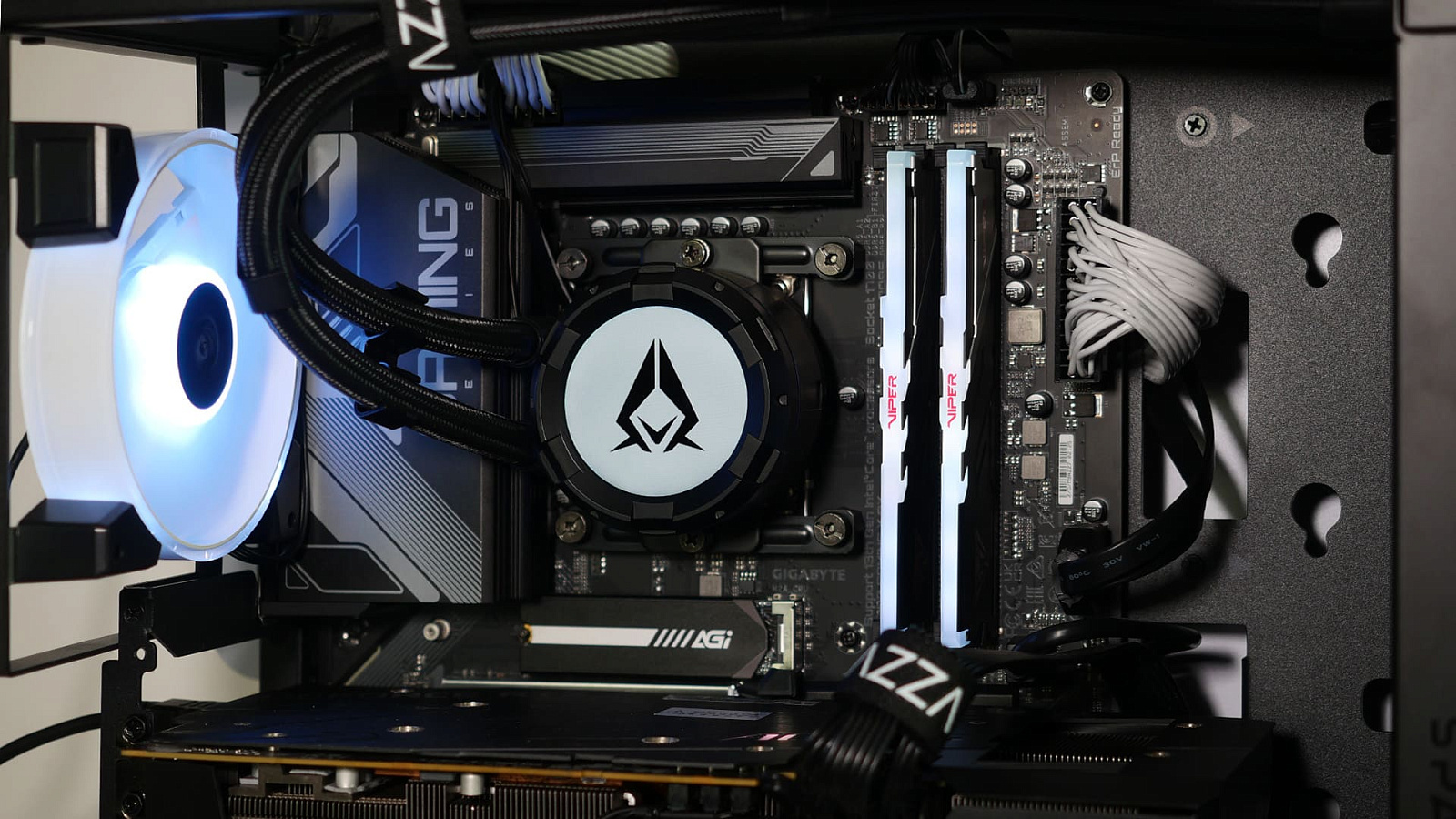

Пример внешнего вида ПК, собранного в корпусе Azza Cast для подготовки обзора приведён на изображениях ниже.

Тестирование

При тестировании Azza Cast применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark 2 x64 версии 2.3.0, Prime95 версии 30.5 build 1 и OCCT версии 13.1.3. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.06. В игровых тестах использовались актуальные на момент подготовки обзора: Steam-версия PUBG: Battlegrounds, UPlay-версия FarCry 6. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока вентиляторов измерена анемометром BTMeter BT-100 вплотную к крыльчатке.

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата

Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F10)

Процессор

Intel i5-13600KF

Система охлаждения процессора

ID-COOLING SL360 PRO SE

Термоинтерфейс

ID-COOLING FROST X45

Оперативная память

32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K)

Системный накопитель

AGI AI818 1 ТБ (M.2, NVMe, PCIe 4.0 x4)

Накопитель для хранения данных

Kingston SNVS2000GB 2 ТБ (M.2, NVMe, PCIe 3.0 x4)

Видеоадаптер

Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1)

Корпус

AZZA CAST

Блок питания

Thermaltake ToughPower GF3 Snow 1200W (1200 Вт)

Операционная система

Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 25.05.2024

Температура в помещении

~26°C

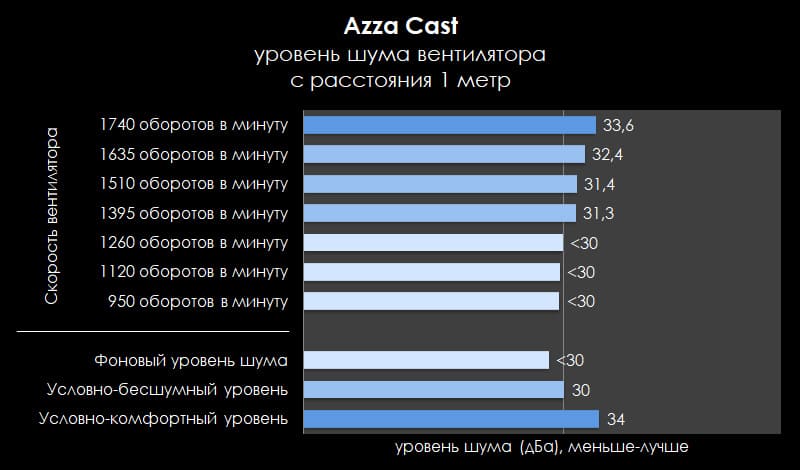

Скорость и шум вентиляторов

Предустановленный вентилятор Azza Digital RGB, несмотря на нестандартный вид каркаса, имеет классические размеры 120 х 120 х 25 мм. По углам на нём с обеих сторон сделаны резиновые вставки для виброразвязки.

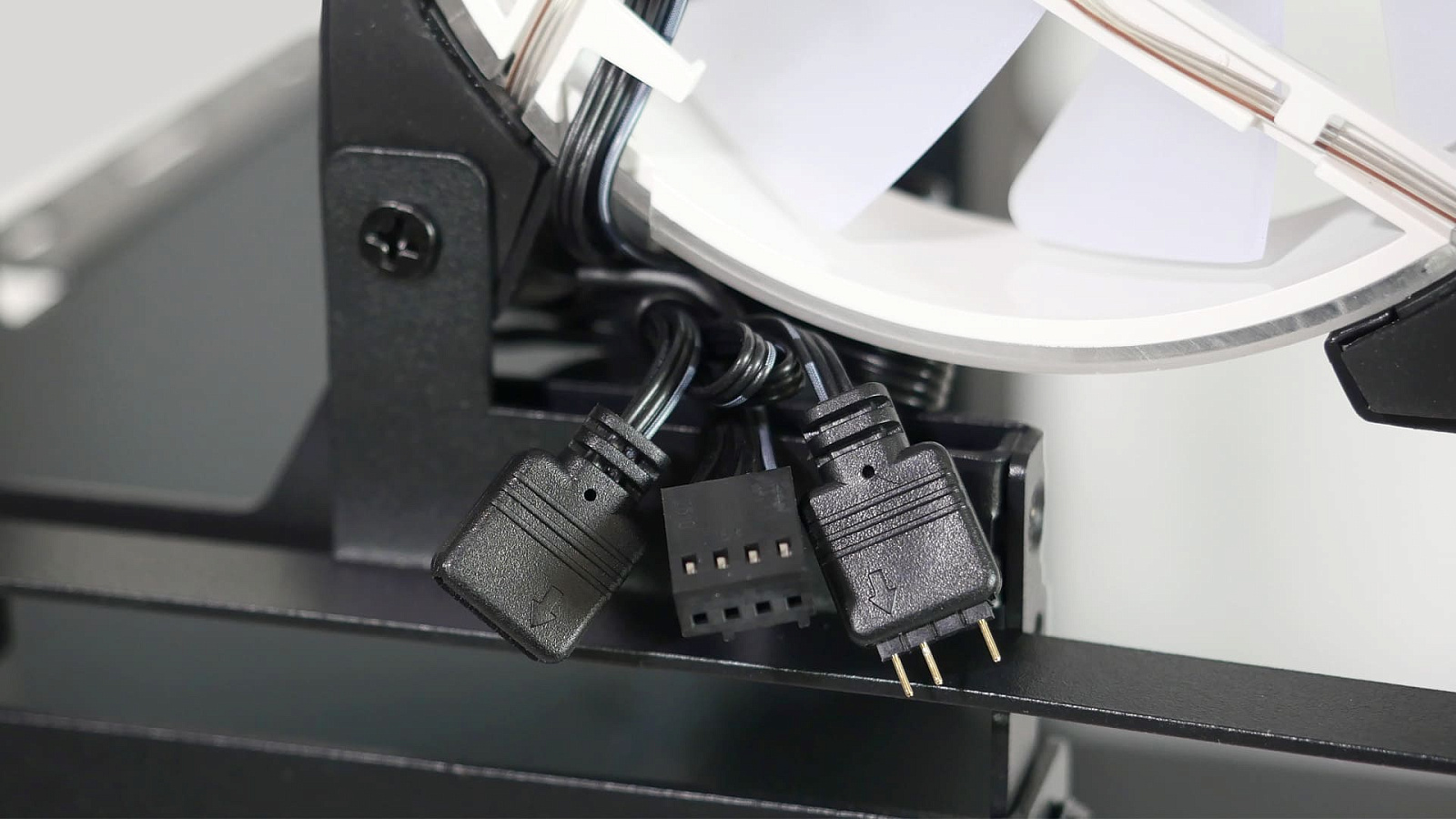

Для подключения используются несъёмные провода: PWM длиной 45 см и ARGB длиной также 45 см, но ещё и с ответвлением 15 см для гирляндного включения.

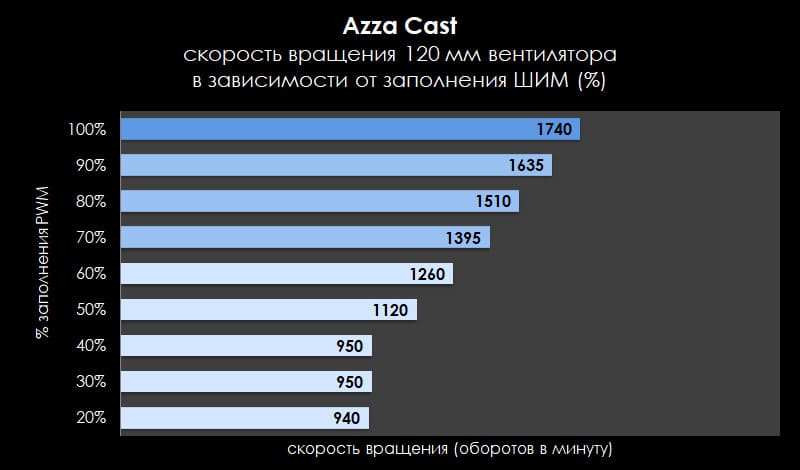

Измеренная скорость вращения крыльчатки — от 950 до 1740 оборотов в минуту. Причём при заполнении PWM от 40% и ниже обеспечивается фиксированная скорость 950 оборотов в минуту.

Уровень шума умеренный, но со специфичными нотками при PWM более 80%. Для тихой работы вентилятора в ближнем поле желательно ограничить на уровне 50% PWM.

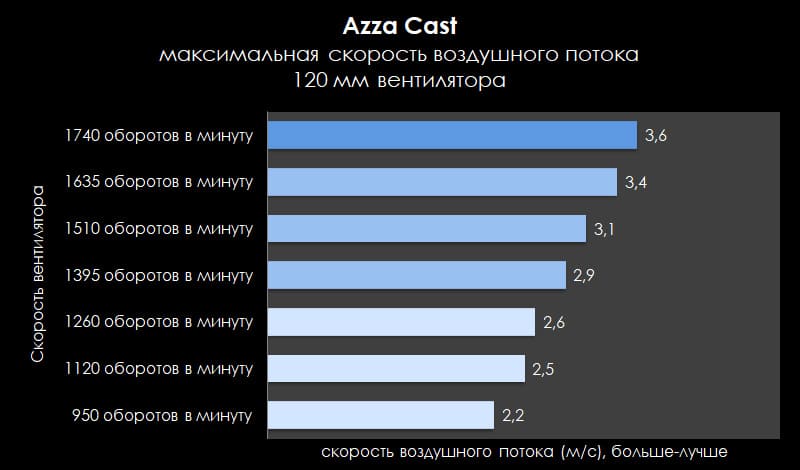

Эффективность для своего класса — условно "средняя". Минимальная скорость воздушного потока около 2,2 м/с, максимальная — до 3,6 м/с. Учитывая, что он работает в "тепличных" условиях без препятствий, фильтров и сеток этого достаточно для формирования направленного потока воздуха за пределы корпуса.

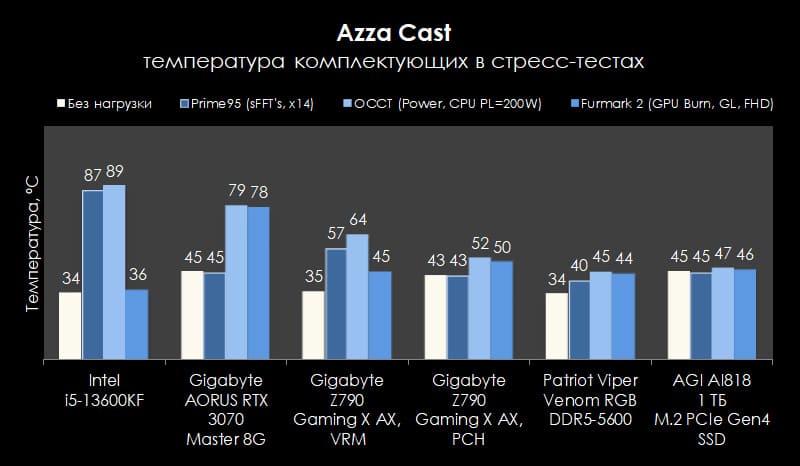

Температура компонентов под нагрузкой

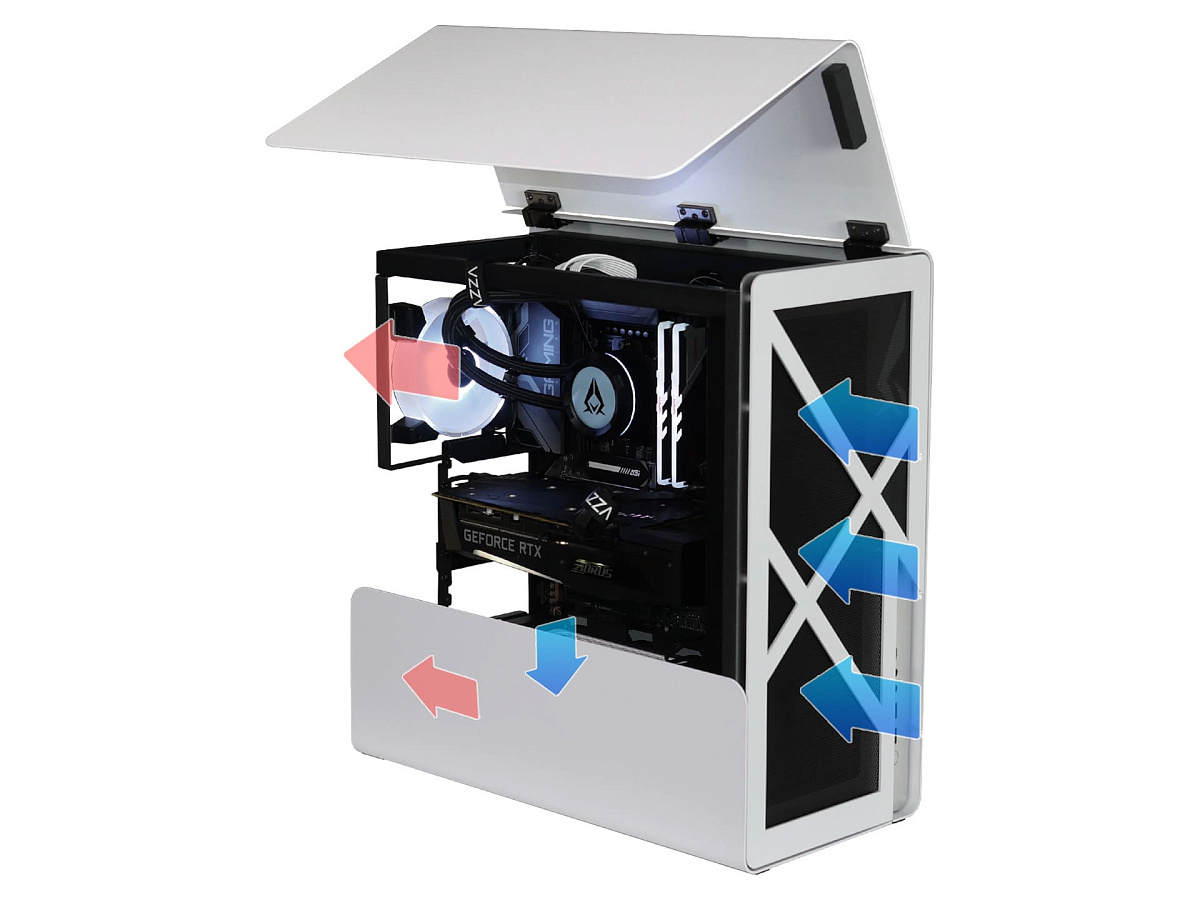

При установке системы жидкостного охлаждения фронтальная сетчатая панель обеспечивает нормальный приток воздуха к радиатору. Полуоткрытая форма кожухов корпуса гарантирует, что внутри комплектующие будут работать в условиях, не сильно отличающихся от открытого стенда. Приблизительная схема получившихся потоков воздуха в тестовом стенде приведена на изображении ниже.

Для оценки нагрева комплектующих в собранной конфигурации использовался ряд стресс-тестов по следующим сценариям:

  • Отсутствие активности при загруженной операционной системе Microsoft Windows 11 Pro 22H2;
  • Нагрузка только на видеокарту с помощью Furmark2 (Graphics Test: GL, разрешение Full HD 1920 x 1080);
  • Нагрузка только на центральный процессор с помощью Prime 95 (тест Small FFTs в 14 потоков);
  • Запуск теста Power в утилите OCCT, нагружающего по максимуму одновременно центральный процессор и видеокарту.

Потребление Intel Core i5-13600KF без разгона достигало значения CPU Package=228 Вт в тесте OCCT:Power. При этом происходил троттлинг процессора, что типично для данной конфигурации и полностью коррелирует с результатами в паре с другими СЖО формата 360 мм, протестированными ранее. Поэтому в тестах его потребление было ограничено на уровне PL=200W с помощью утилиты GCC. Потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G достигало 269 Вт по датчику GPU Power и это типовое значение для данной модели, не требующее дополнительных ограничений в стресс-тестах.

Полученные результаты нагрева компонентов под такой высокой нагрузкой оказались на хорошем для данной конфигурации уровне.

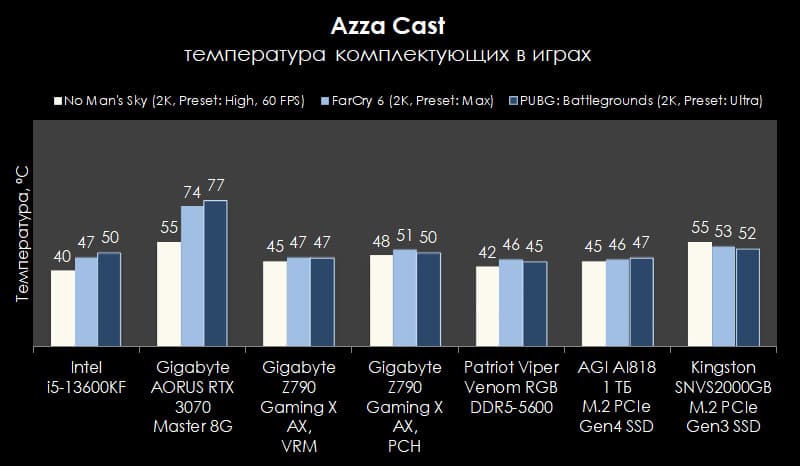

Потребление процессора в играх, как правило, значительно ниже предельно возможных значений, поэтому он слабо греется. Основная нагрузка ложится на видеокарту, но и здесь наблюдался вполне типичный для конкретной модели результат. Конфигурация корпуса со 120 мм вентилятором сзади, сетчатой передней панелью и СЖО спереди, и одной среднепроизводительной видеокартой находится во вполне комфортных условиях внутри корпуса Azza Cast.

Заключение

Azza Cast — очень необычный корпус, который несомненно притягивает к себе внимание окружающих (особенно рассмотренная в обзоре белая модификация). Дизайнерам удалось создать универсальную платформу, которая стильно и законченно смотрится в собранном виде, а также достаточно легко разбирается до уровня каркаса. Он может использоваться как основа для экспериментов с разгоном комплектующих в условиях, приближенных к открытому стенду. Откидные панели в стиле крыла чайки - не новшество в компьютерных корпусах, но реализация в Azza Cast по-своему интересна и в части верхней части кожуха достаточно удобна на практике. Немного подкачала окраска внутреннего каркаса, которая достаточно легко царапается при пересборке очередной конфигурации, в остальном же корпус после нескольких недель активного использования в тестах нескольких конфигураций оставил о себе хорошее впечатление.

Достоинства Azza Cast:

  • Стильный лаконичный дизайн;
  • Добротная конструкция;
  • Два вида передней панели;
  • Съёмный внутренний каркас, который можно использовать как платформу для тестов;
  • Боковые панели с откидным механизмом;
  • Предустановлен один 120 мм вентилятор с ARGB-подсветкой;
  • Многоразовые хомуты для проводов за поддоном материнской платы.

Недостатки:

  • Слабая стойкость краски на чёрном каркасе к истиранию;
  • Неточная подгонка креплений блока питания (возможно, особенность конкретного экземпляра).
