Подробно рассматриваем кристалл процессоров AMD Strix Point

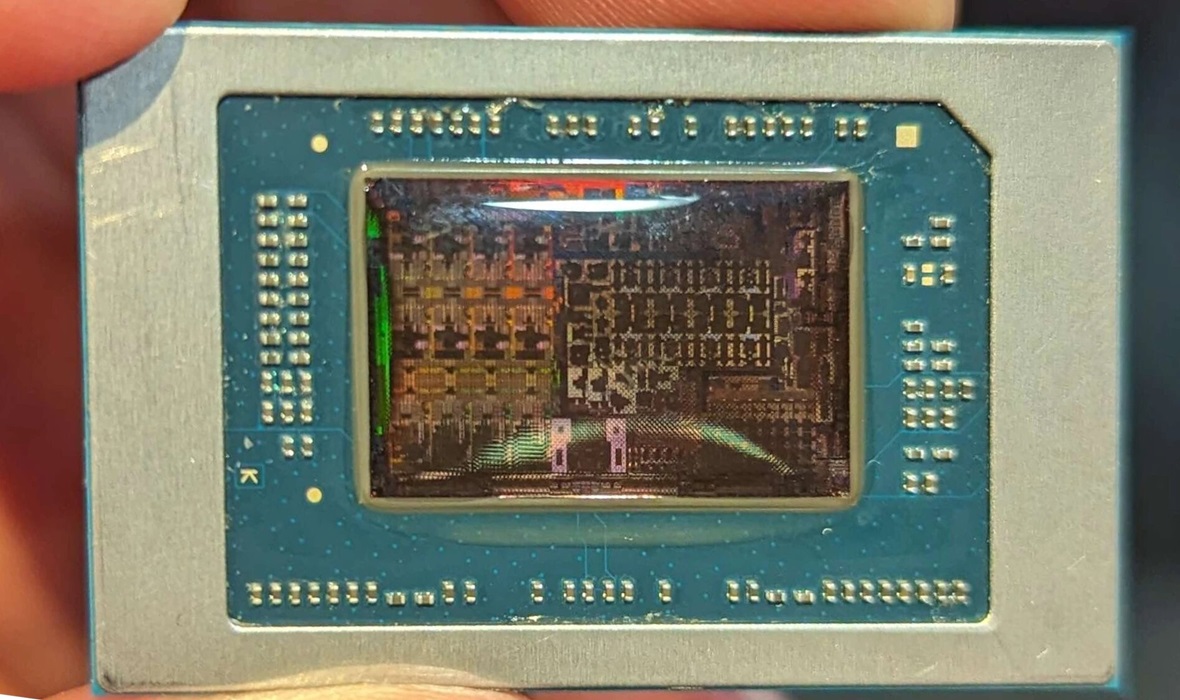

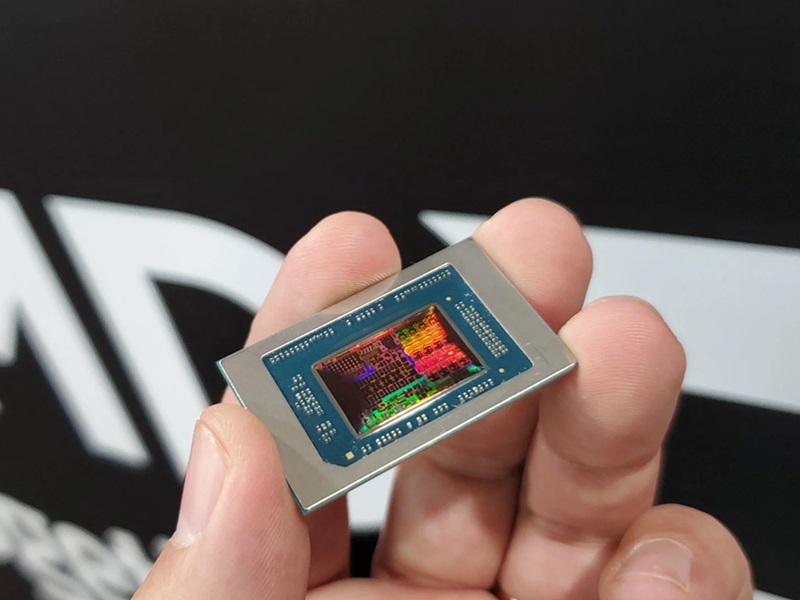

После официального представления мобильного семейства процессоров AMD Strix Point у прессы была возможность изучить одного из представителей поближе, а заодно сделать фотографии и опубликовать их на просторах технических ресурсов.

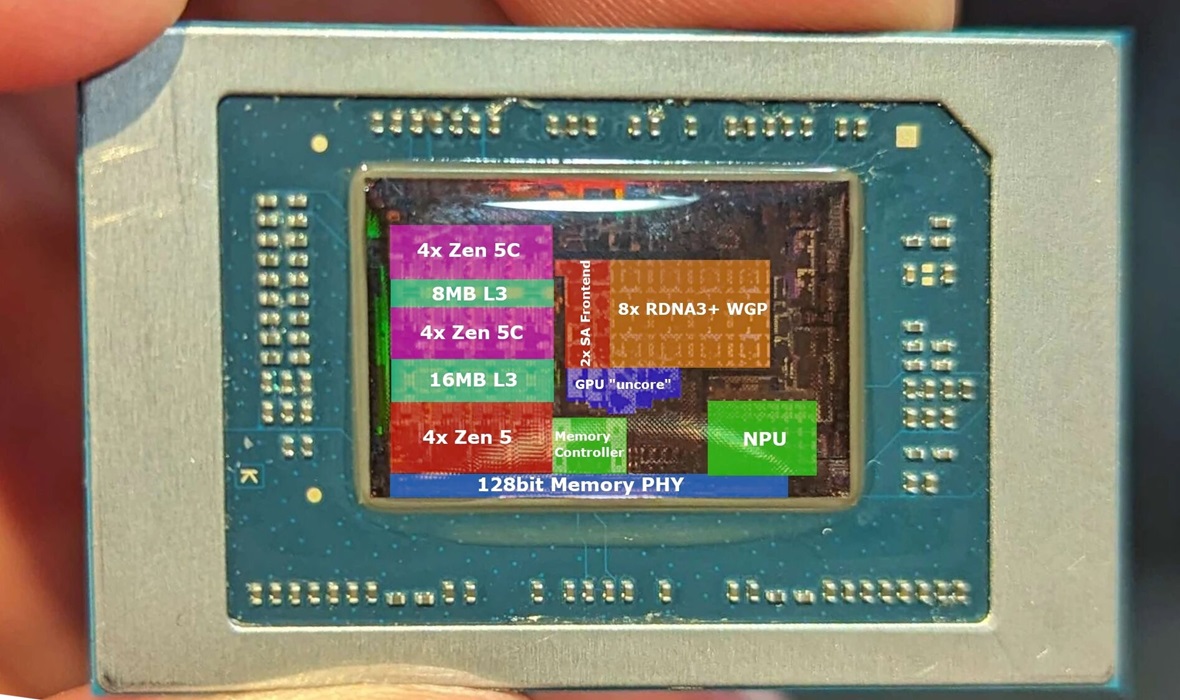

Фотографиями заинтересовались железные специалисты и показали простым пользователям, где расположены основные блоки и какую площадь кристалла они занимают. Напомним, что флагман серии может предложить 12 физических ядер, набранных конфигурацией из 4 высокопроизводительных и 8 энергоэффективных ядер.

Эта конфигурация подтверждается и снимком кристалла, на котором можно заметить два кластера по четыре E-ядра на микроархитектуре Zen 5c, объединенных единым L3 кэшем объемом 8 Мбайт. В случае P-ядер можно заметить один кластер из 4 ядер на Zen 5, работающих с 16 Мбайтами кэша третьего уровня.

Приличную площадь кристалла занимает как интегрированная графика, насчитывающая 16 вычислительных блоков на архитектуре RDNA 3.5, так и нейронный процессор на основе архитектуры XDNA второго поколения. Также в кристалле можно заметить 128-битную шину для подключения оперативной памяти и, собственно, контроллер памяти.
