Рассматриваем кристалл AMD Van Gogh, лежащего в основе Steam Deck

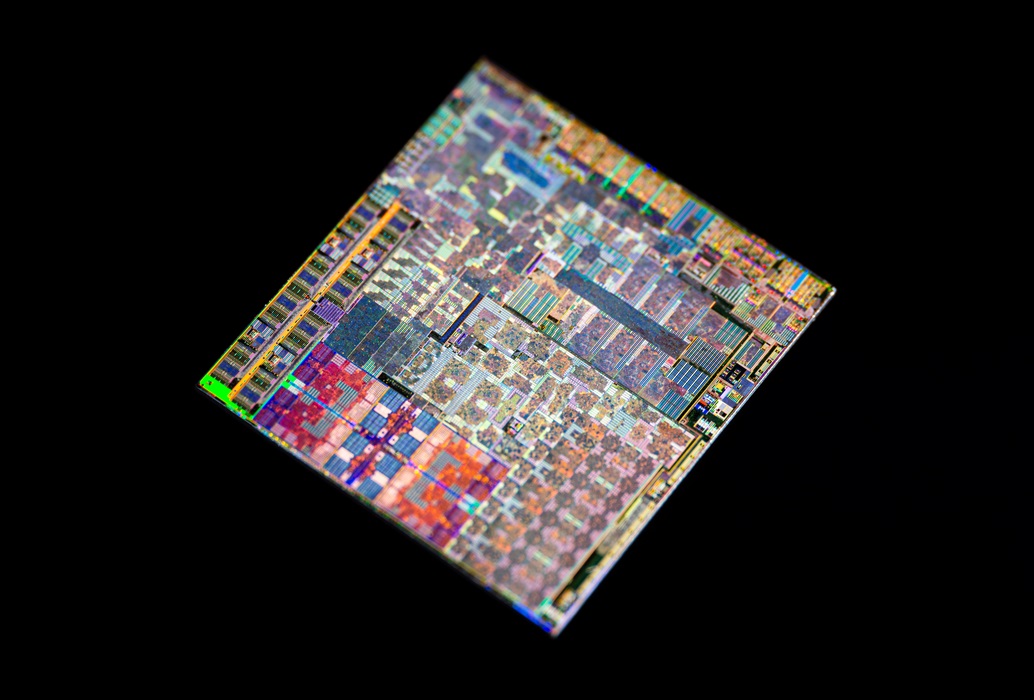

Наш любимый фотограф Фрицченс Фриц (Fritzchens Fritz) опубликовал фотографии очередного кристалла. На этот раз ему удалось заполучить печатную плату от портативной консоли Valve Steam Deck, отпаять с неё процессор и снять его кристалл. Все это для того, чтобы у нас была возможность более детально взглянуть на его внутреннее строение.

В основе консоли лежит APU AMD Van Gogh или, как его предпочитает называть Valve, Aerith. Он изготавливается по 7-нм технологическому процессу, включает в себя четыре ядра на микроархитектуре Zen 2 и восемь вычислительных блоков интегрированной графики на основе RDNA 2.

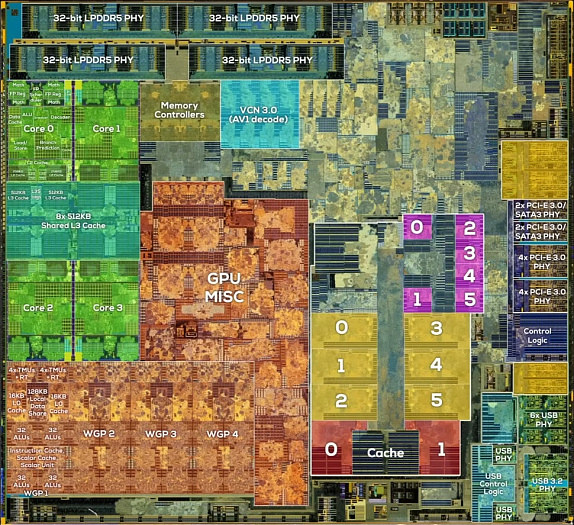

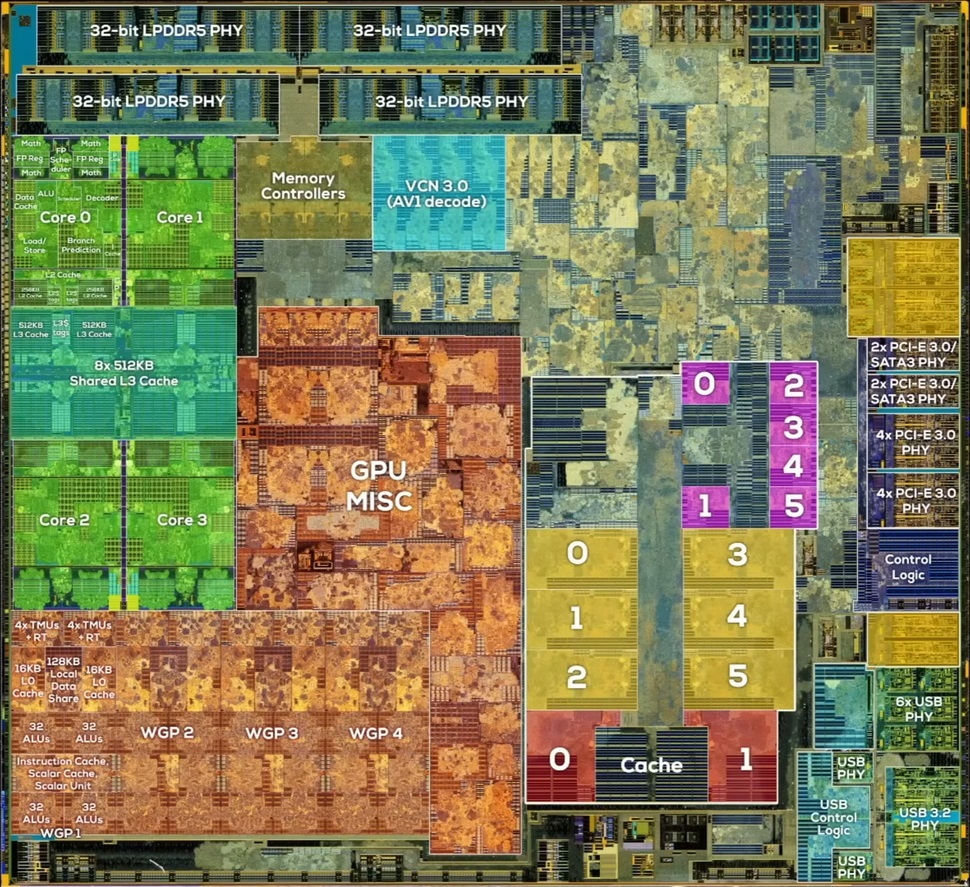

Анализ подтверждает площадь кристалла 162 мм², большую часть которой занимает интегрированная графика, при этом её ядра занимают лишь 11%, что меньше площади центральных ядер, занимаемых 12%. Также приличное количество площади занимают шины памяти LPDDR5, а именно 9%.
