Массовое применение 1.4-нм техпроцесса TSMC A14 ожидается примерно в 2028 году

Intel уже давно раскрыла свои планы относительно технологических норм меньше 2-нм, переходящих в эру ангстрема. TSMC в этом плане предпочитает быть более скоромной и только сейчас её представители поделились планами не только относительно будущих техпроцессов, но и о переходе в новую эру.

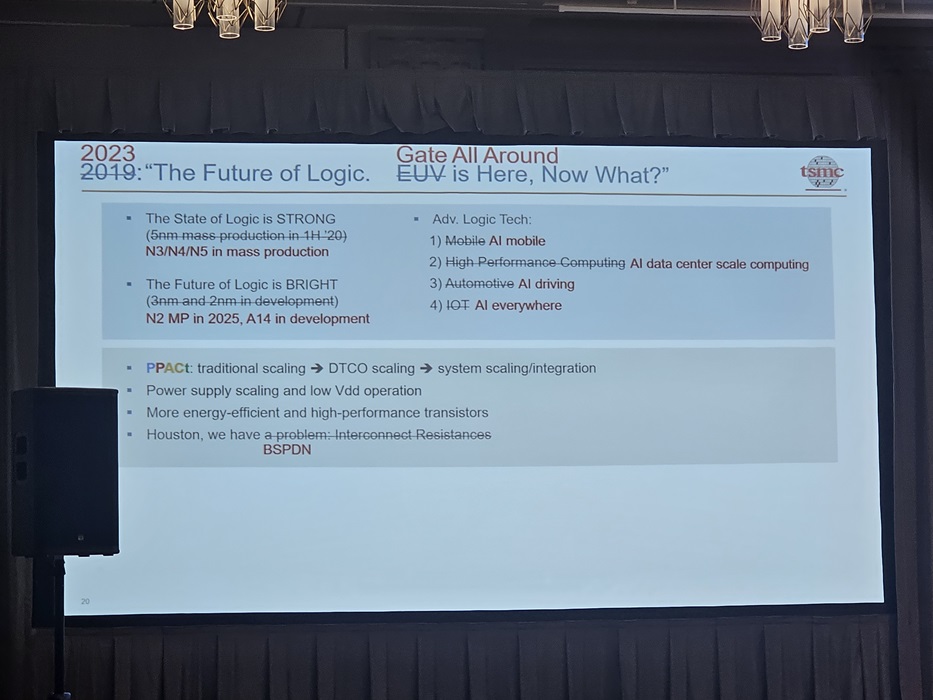

Согласно показанному слайду, тайваньский производитель микросхем собирается выпустить техпроцесс N2 в конце 2025 года, а N2P придется подождать до конца 2026 года, при этом надо понимать, что продукты на их основе будут выпущены позднее. A14, в свою очередь, будет интегрирован в портфель TSMC после них, то есть примерно в конце 2027 года, при этом массовое производство ожидается годом позднее.

Относительно характеристик новой технологической нормы нет никаких подробностей, о типе используемых транзисторов тоже не поступает никакой информации, разве что есть предположение о задействовании GAAFET, так как шансов полноценно перейти на CFET слишком мало, но они все же имеются.
