Какую материнскую плату купить для AMD Ryzen 7xxx?

AMD выпустила большой ассортимент процессоров Ryzen 7000 серии для разных задач и потребностей. Помимо обычных процессоров с большим количеством кеша появилась целая линейка с дополнительным кешем размером 64 Мб - они имеют обозначение 7000x3d. Немного остановимся на самих процессорах, чтобы в дальнейшем мы могли понимать, почему именно такой выбор был сделан в определенной категории. Процессоры с 3d кешем также несут ограничения в виде более низких значений температурных лимитов. Так, у процессоров ограничение в 89 °С, в то время как у обычных процессоров 95 °С. Кроме этого на процессорах с 3d кешем нельзя разгонять сам процессор. Это выражается в том, что мы не можем явно задать значение напряжения и частоты, мы лишь можем сместить кривую частот и напряжений с использованием Curve Optimizer. Да, на обычных процессорах мы тоже можем пользоваться Curve Optimizer. Также на новых биосах мы получили ограничение в 1.3 В на SoC, что повлияло на разгон оперативной памяти. Однако данный пункт будет интересен скорее энтузиастам, чем пользователям. С другой стороны, теперь есть режим 1 к 2, который позволяет разгонять память выше 7000, так что энтузиастам также будет чем заняться, даже с имеющимися ограничениями. Ещё стоит отметить, что у процессоров с 3d кешем меньшая величина TDP, что может повлиять на работу в некоторых задачах, помимо игр. В играх же тепловыделение будет зачастую меньше, производительность выше.

Список процессоров AM5

Для сравнения характеристик процессоров обратимся к таблице ниже.

Модель

Графика

Количество ядер

Количество потоков

Максимальная частота буста

Базовая частота

Система охлаждения

Количество ядер графики

Базовое TDP

AMD Ryzen™ 9 7950X3D

AMD Radeon™ Graphics

16

32

До 5.7 ГГц

4.2 ГГц

Не поставляется

2

120Вт

AMD Ryzen™ 9 7950X

AMD Radeon™ Graphics

16

32

До 5.7 ГГц

4.5 ГГц

Не поставляется

2

170Вт

AMD Ryzen™ 9 7900X3D

AMD Radeon™ Graphics

12

24

До 5.6 ГГц

4.4 ГГц

Не поставляется

2

120Вт

AMD Ryzen™ 9 7900X

AMD Radeon™ Graphics

12

24

До 5.6 ГГц

4.7 ГГц

Не поставляется

2

170Вт

AMD Ryzen™ 9 7900

AMD Radeon™ Graphics

12

24

До 5.4 ГГц

3.7 ГГц

AMD Wraith Stealth

2

65Вт

AMD Ryzen™ 7 7800X3D

AMD Radeon™ Graphics

8

16

До 5.0 ГГц

4.2 ГГц

Не поставляется

2

120Вт

AMD Ryzen™ 7 7700X

AMD Radeon™ Graphics

8

16

До 5.4 ГГц

4.5 ГГц

Не поставляется

2

105Вт

AMD Ryzen™ 7 7700

AMD Radeon™ Graphics

8

16

До 5.3 ГГц

3.8 ГГц

AMD Wraith Stealth

2

65Вт

AMD Ryzen™ 5 7600X

AMD Radeon™ Graphics

6

12

До 5.3 ГГц

4.7 ГГц

Не поставляется

2

105Вт

AMD Ryzen™ 5 7600

AMD Radeon™ Graphics

6

12

До 5.1 ГГц

3.8 ГГц

AMD Wraith Stealth

2

65Вт

AMD Ryzen™ 5 7500F

Нужна дискретная графика

6

12

До 5.0 ГГц

3.7 ГГц

AMD Wraith Stealth

-

65Вт

Обратите внимание, что частота буста у старших процессоров с 3d кешем не отличается от обычных. Всё благодаря второму чиплету, на котором нет дополнительного кеша и его частоты аналогичны таковым на процессорах без кеша не без некоторых особенностей работы. Кроме этого базовая частота несколько ниже у процессоров с 3d кешем, а также снижен порог по TDP, что даёт нам возможность установить такие процессоры на более простые материнские платы и получить хорошую игровую производительность за относительно небольшие деньги.

Сравнение чипсетов

С выходом AM5 AMD сделала большое количество разных чипсетов, у которых есть некоторые различия в количестве интерфейсов, шинах PCIe. В остальном больше всего отличаются материнские платы на A620 чипсете, которые имеют меньшее количество интерфейсов, выполняются в более простых дизайнах и отсутствует разгон процессора, однако разгон оперативной памяти на месте.

Ниже рассмотрим саму таблицу с чипсетами, если в скобках указано "До"(что указывает на максимальное количество интерфейсов), то конкретная реализация будет зависеть от производителя материнской платы.

Чипсет

A620

B650

B650e

X670

X670e

Поддержка процессоров

AGESA ComboAM5 1.0.0.6 или выше

AGESA ComboAM5 1.0.0.6 или выше

AGESA ComboAM5 1.0.0.6 или выше

AGESA ComboAM5 1.0.0.6 или выше

AGESA ComboAM5 1.0.0.6 или выше

Интерфейс линий чипсета

PCIe 4.0 x4

PCIe 4.0 x4

PCIe 4.0 x4

PCIe 4.0 x4

PCIe 4.0 x4

Интерфейс линий видеокарты

1x16 PCIe 4.0

1x16 PCIe 4.0 или 2x8 PCIe 4.0

1x16 PCIe 4.0 или 2x8 PCIe 5.0

1x16 PCIe 4.0 или 2x8 PCIe 4.0

1x16 PCIe 4.0 или 2x8 PCIe 5.0

Интерфейс линий NVMe (+PCIe GPP) (До)

1x4 PCIe 4.0

1x4 PCIe 4.0 (PCIe 5.0 опционально, в зависимости от производителя)

1x4 PCIe 5.0 + 4x PCIe GPP

1x4 PCIe 5.0 + 4x PCIe GPP

1x4 PCIe 5.0 + 4x PCIe GPP

Общее количество линий PCIe (До)

32

36

36

44

44

Количество линий PCIe Gen 5 (До)

0

0

24

8

24

Количество чипсетных SATA III портов (или PCIe 3.0) (До)

4

4

4

8

8

RAID

0, 1, 10

0, 1, 10

0, 1, 10

0, 1, 10

0, 1, 10

Разгон процессора

-

+

+

+

+

Разгон памяти

+

+

+

+

+

USB 3.2 Gen 2×2

-

1

1

2

2

USB 3.2 Gen 1x2

2

6

6

12

12

USB 3.1 Gen 1

2

-

-

-

-

CrossFire

-

+

+

+

+

Как мы теперь видим основные отличия между чипсетами с буквой e (extreme). Количество линий PCIe Gen 5 и интерфейс линий видеокарты, который может быть как PCIe 4.0, так и 5.0. Также есть отличия по количеству высокоскоростных USB. Производители не забывают и про USB 2.0, их становится всё меньше, но на материнских платах они также могут присутствовать, как в виде разъёмов на материнской плате, так и в виде привычных портов на задней панели.

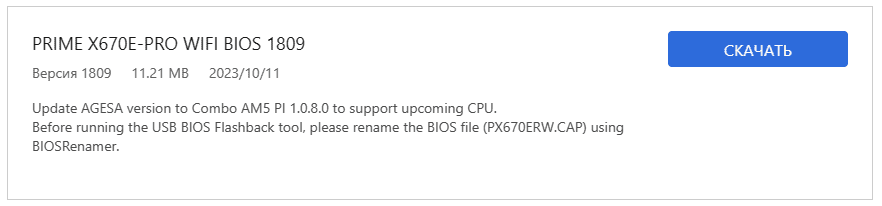

Самый первый пункт - это поддержка процессоров начиная с AGESA ComboAM5 1.0.0.6 или выше. Стоит отметить, что с данной версии появилась поддержка процессоров с 3d кешем, обычные процессоры работают и на более старых версиях AGESA и соответственно биосов, в которых данная AGESA находится. Что же такое AGESA? AMD Generic Encapsulated Software Architecture – процедурная библиотека в BIOS, предназначенная для помощи производителям по внедрению технологии AMD в свои продукты. Говоря иными словами, это - некоторая часть BIOS’а, содержащая код или набор инструкций от самой AMD, которую внедряют в свои BIOS’ы производители материнских плат. В текущий момент производители не могут изменять полученные ими данные и внедряют данную библиотеку себе в BIOS, тем самым в большинстве случаев они «подстраиваются» под неё. Например, ASUS научились обманывать AGESA и заставлять процессор работать иначе. Так появились различные технологии буста и переключения режима работы процессора от ASUS. Мы не будем углубляться в подробности самой AGESA? Информацию можно получить в англоязычном источнике AMD Generic Encapsulated Software Architecture (AGESA™) Interface Specificationfor Arch2008.

Мы будем использовать данную информацию при выборе материнской платы и определения версии BIOS, а также какие конкретно AGESA в них присутствуют. При покупке материнской платы обращайте внимание на версию BIOS. В большинстве случаев новые материнские платы уже будут с актуальной версией BIOS или той, которая поддерживает процессоры с 3d кешем (исключение - это покупка с рук материнской платы, на которой был установлен Ryzen 7xxx без 3d кеша). Если мы знаем дату производства, то можем посмотреть дату выпуска BIOS и, возможно, примерно определить версию BIOS, которая установлена. Также на большинстве материнских плат указана версия BIOS, его место обозначено в инструкции по эксплуатации. В случае если мы покупаем материнскую плату с рук и планируем использование процессора с 3d кешем, то будет не лишним обновить биос со старым процессором. В случае присутствия функции BIOS FlashBack, BIOS можно обновить, как с процессором, так и без него, используя инструкцию на материнскую плату, сайт производителя этой модели и флеш-диск.

C AM5 AMD реализовала шину PCIe 5.0 как для видеокарты, так и для накопителей. У каждого производителя реализация может отличаться, в статье постараемся сделать на это внимание, если в этом будет необходимость. Реализация интерфейса PCIe 5.0 способствовала повышению общей цены на материнские платы по причине повышенных требований к реализации данной шины.

Количество линий PCIe позволяет нам дополнительно оценить какое количество интерфейсов может присутствовать на материнской плате, например, SATA, M2 или USB.

Количество чипсетных SATA III портов указано по умолчанию для данных чипсетов, производители материнских плат могут уменьшить их количество или сделать их максимальным.

RAID, а именно его виды, на всех платах одинаковые. Для большого количества RAID массивов будет лучше присмотреться к материнским платам с большим количество NVMe или SATA.

Разгон процессоров будет отсутствовать на материнских платах A620, но стоит оговориться, что вариант разгона с использованием PBO (Precision Boost Overdrive) или Curve Optimizer может присутствовать, но не на всех материнских платах. Для обычных процессоров и процессоров с приставкой x3d существует метод дополнительного разгона посредством повышения шины BCLK для увеличения частот процессора. Помимо этого теперь мы имеем возможность разгонять шину и повышать частоту только у процессора, так называемый асинхронный режим или eCLK. В случае с BCLK разгону подвергаются все используемые интерфейсы, что может дать дополнительную нестабильность. Так повышается частота памяти, частота работы PCIe, SATA, что для последних двух может привести к выходу из строя NVMe или SATA накопителей. Следует отметить, что корректировка частот может привести к повышенному потреблению и тепловыделению процессора, что может потребовать более производительной системы охлаждения.

Разгон памяти присутствует в материнских плата на всех чипсетах. Если есть необходимость в установлении рекордов по частоте оперативной памяти, то более оптимальным выбором будут материнские платы b650e или x670e, на которых присутствует только два слота оперативной памяти и дополнительным тактовым генератором, что поможет посредством шины BCLK ещё больше увеличить свой результат. Во всех остальных случаях для достижения частот в 6000-6400 нет особой разницы в выборе определенного чипсета.

Если необходимо большое количество USB устройств, то лучше присмотреться к материнским платам на x670 или x670e.

Последний пункт - CrossFire. Если необходимо использовать технологию AMD, то мы не можем использовать чипсет A620. Поддержка CrossFire будет зависеть от конкретного производителя и модели материнской платы.

Количество линий питания и фаз

Как многие из вас знают, количество фаз не всегда равно количеству линий. Производители под количеством фаз предполагают виртуальные фазы или линии. К примеру, может быть указана 12-фазная схема питания, но при этом на самом деле будет 5 фаз с удвоителями/делителями на CPU и 1 фаза с удвоителем/делителем на SoC. Как тогда выбрать материнскую плату? Для нас, как для конечного потребителя, нет особой разницы по какой схеме построена система питания, если только мы не рассчитываем на разгон на пределе возможности процессора или оперативной памяти.

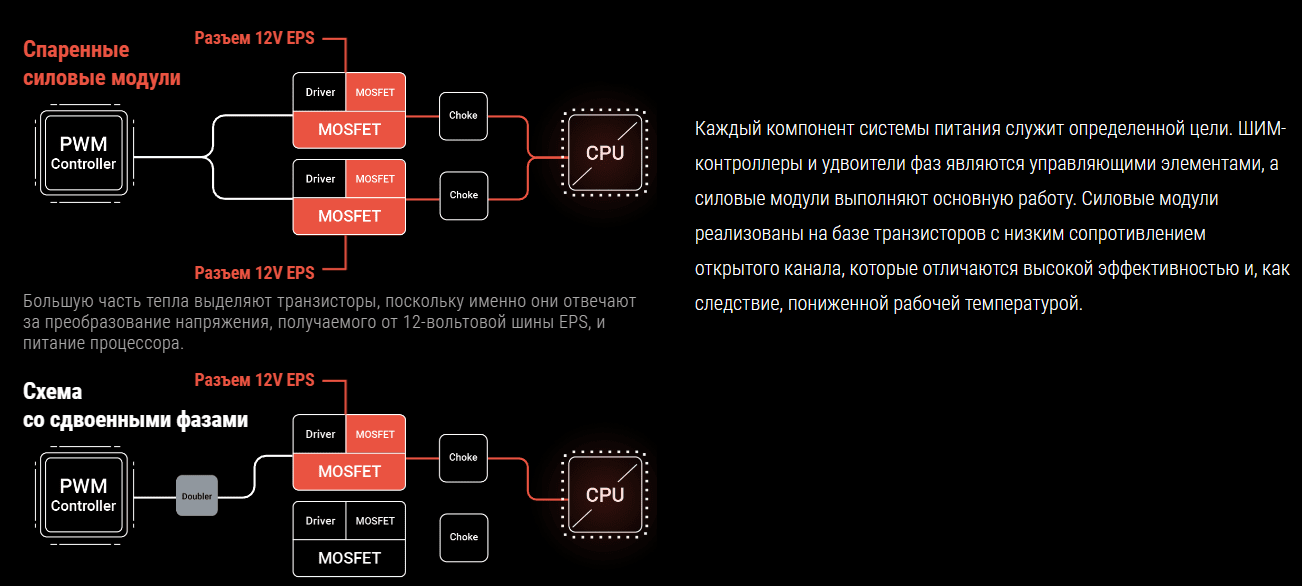

Напомним, что на данный момент существует 3 основные схемы VRM:

  • спаренные силовые модули
  • схема питания с удвоителями
  • прямая схема питания (без удвоителей)

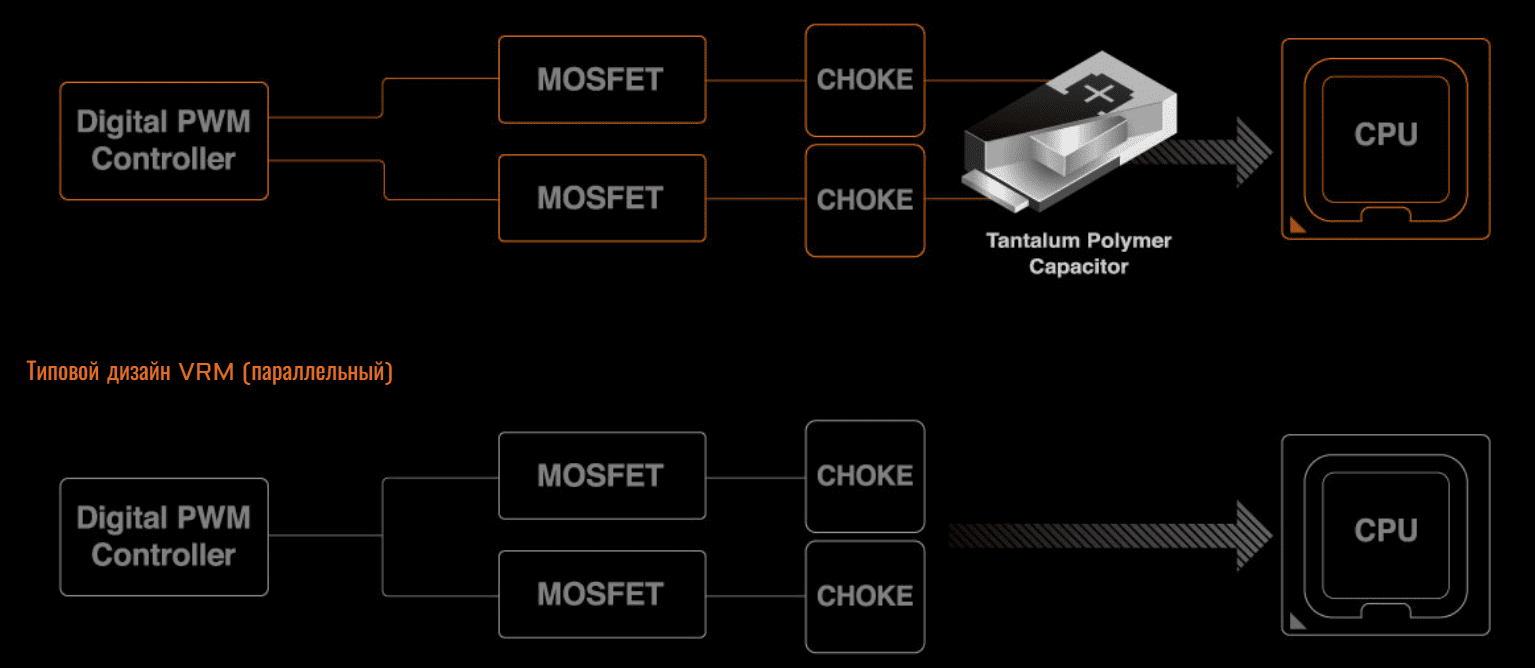

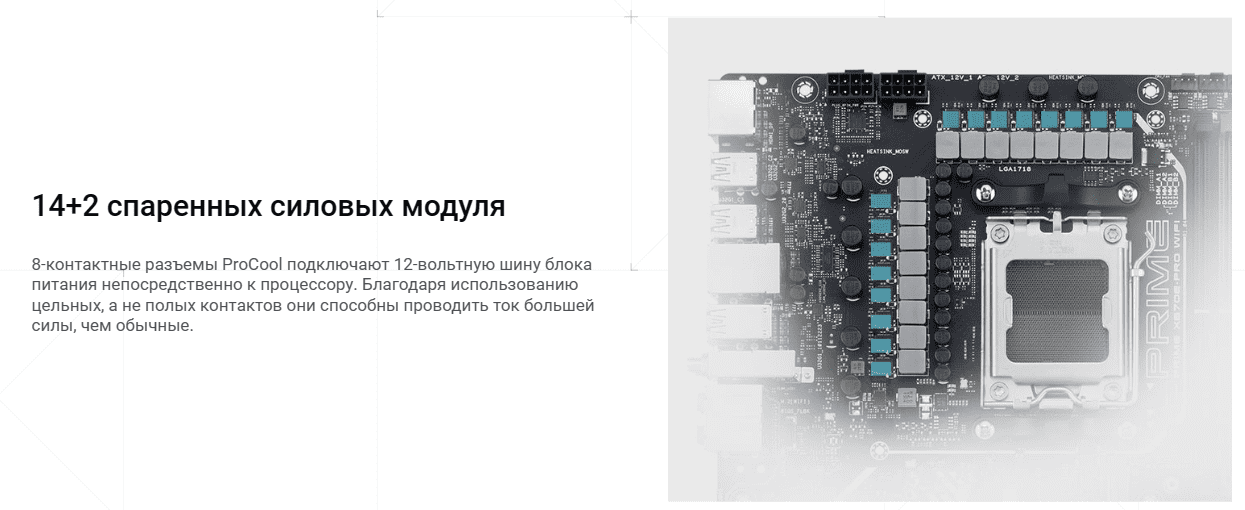

В первой схеме питания со спаренными модулями (Teamed Power Stage Design) от PWM контроллера идёт один сигнал на 2 разных DrMOS, тем самым DrMOS работают на одинаковой частоте, однако в большинстве случаев сам контроллер имеет более высокую частоту.

Похожая схема у Gigabyte, отличие лишь в том, что установлен дополнительный танталовый полимерный конденсатор:

По второй схеме работы на материнской плате есть удвоитель (Doubler). Схема показана выше - схема со сдвоенными фазами (Conventional Phase-doubled Design).

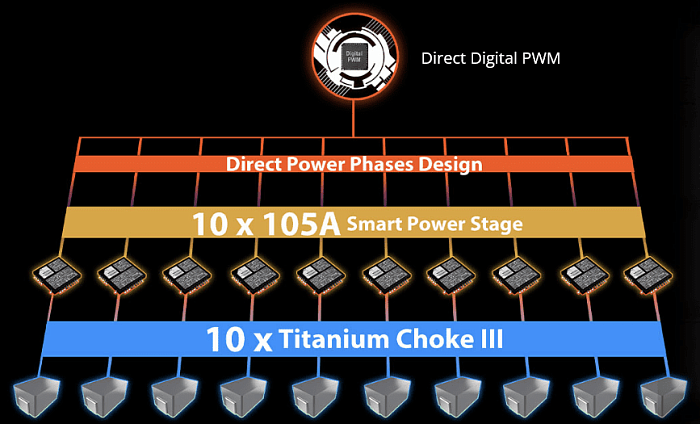

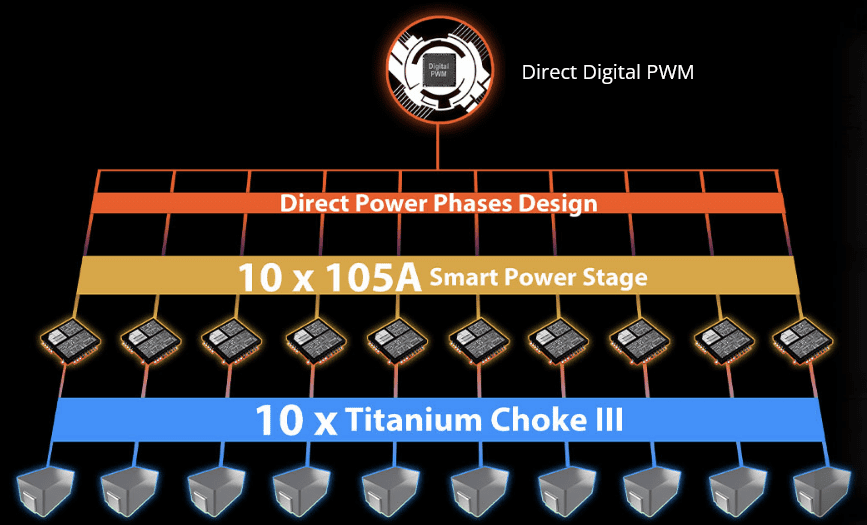

В последней схеме VRM выглядит примерно следующим образом, как показано на принципиальной схеме ниже: на каждом выходе с PWM контроллера по одному DrMOS.

Также отметим, что в более дорогих платах может быть такое же количество линий питания, как и в дешёвых, и это не в последнюю очередь связано с компонентной базой. Так, ток, на который рассчитаны DrMOS может значительно отличаться. К примеру, на недорогих материнских платах максимальный ток, на который рассчитан DrMOS, будет составлять 46 А, а в более дорогих решениях - 70 А. При этом, имея 4 фазы, мы получим в первом случае 184 А, а во втором - 280 А. Кроме этого, если будут какие-то другие особенности, то они будут упомянуты и на них акцентировано внимание.

На флагманских VRM материнские платы могут быть способны на кратковременную отдачу тока до 2500 А. Ни один процессор не сможет потреблять такое количество тока, которое может выдать материнская плата. С другой стороны, это не означает, что такие платы совершенно не нужны. На большинстве таких плат более стабильное питание и меньший нагрев зоны питания. Также стоит отметить, что у DrMOS есть зависимость между температурой и количеством отдаваемого тока. Чем выше температура, тем ниже ток, который может пропустить через себя DrMOS. Стоит учесть, что на небольших температурах потеря минимальна, поэтому не стоит думать, что если DrMOS нагревается до температуры 60 градусов, то необходимо с этим что-либо делать. Пока точно неизвестно, какие ещё процессоры появятся на платформе AM5, но с большой долей вероятности текущих материнских плат хватит на большинство новых процессоров.

Охлаждение зоны питания материнских плат

С появлением новых процессоров и сокетов принцип охлаждения зоны VRM особо не меняется.

Радиаторы имеют разную конфигурацию. Это может быть обработанный алюминиевый «брусок» или же несколько тонких алюминиевых пластин, стоящих в ряд, так называемый составной радиатор. Кроме этого, радиаторы могут быть соединены тепловой трубкой, а также быть без неё. Также существует отдельный вид охлаждения в виде моноблока на процессор и зону VRM. На текущий момент он поставляется отдельно, к примеру, такой можно приобрести у EKWB. Данный вариант мы рассматривать не будем по причине узкого круга людей, которые используют такой вид охлаждения. Как сделать правильный выбор? На качество охлаждения помимо формы радиатора влияет также его размер. В связи с тем, что мы можем оценить систему охлаждения по внешнему виду, то рассмотрим как это выглядит ниже.

Первое место за составным радиатором.

Затем алюминиевый "брусок" определенной формы с тепловой трубкой.

На третьем месте алюминиевые “бруски”.

На последнем месте VRM без охлаждения.

Обратите внимание, что данная группировка достаточно условная, и она влияет на конечную стоимость материнской платы, поэтому выбор на позицию выше не всегда оптимален с точки зрения стоимости и полученного результата в плане охлаждения.

Периферия

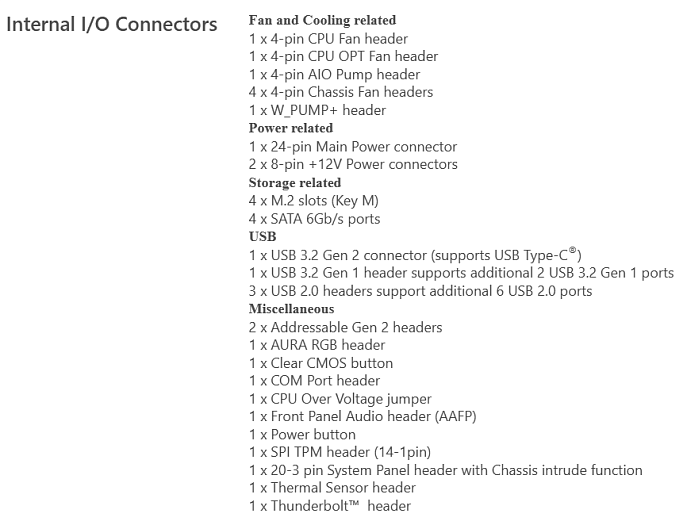

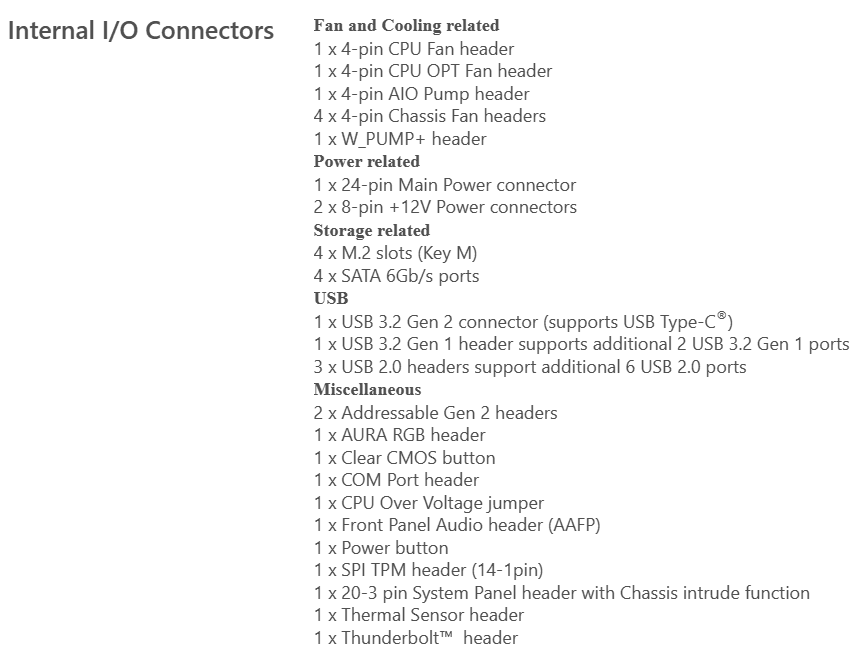

Поговорим о возможной периферии. Всю информацию, конечно же, можно найти на сайте той или иной материнской платы. Информация расположена как на главной странице в виде промоматериалов, технических характеристик и инструкции по эксплуатации. Так и в одной из инструкций есть блок схема чипсетов. Рассмотрим самый “жирный” чипсет x670e для понимания какие линии где используются и какая периферия нам может быть доступна в подобных платах. Стоит напомнить, что количество периферии и их реализация может отличаться в зависимости от производителя.

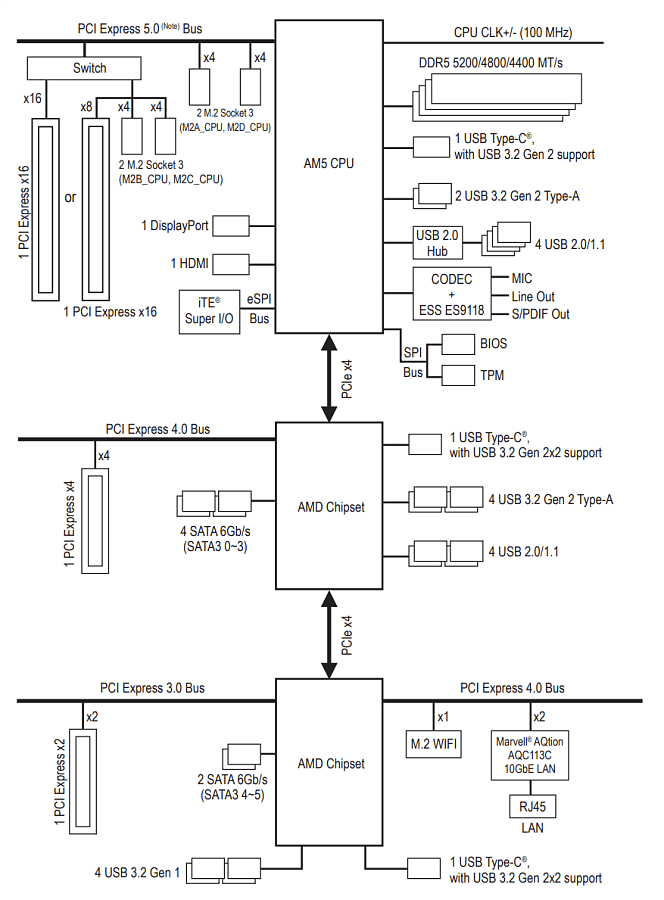

Начнём с основных связей между AM5 CPU и 2 чипсетами. Да, в x670e 2 чипсета. В x670 тоже 2 чипсета, в остальных только по одному. На линиях процессора находится большое количество периферии. Среди них USB 3.2 Gen 2, хаб USB 2.0 с 4 USB 2.0. Кроме этого мы видим аудиокодек и ЦАП ESS ES9118. Далее слева по схеме 1 DisplayPort, 1 HDMI и шина PCIe 5.0. На ней располагается 2 слота под M.2 NVMe накопители и один переключатель (Switch). На нём располагается интересная конфигурация между PCIe слота x16 под видеокарту или PCIe слота x8 и двух накопителей NVMe по x4. В таком случае, если мы установим в разъёмы M2B_CPU и M2C_CPU накопители, то на первом слоте PCIe под видеокарту ширина шины сузится до x8, аналогично если мы установим во второй слот PCIe видеокарту, то первый слот переключит шину в x8. В целом похожая схема работы также присутствует в материнских платах от Intel. Всё будет зависеть от реализации. Далее идёт первый чипсет, на котором находятся 4 SATA порта под накопители, один слот PCIe x4 и порты для USB. В целом мы можем использовать PCIe под накопитель с специальной картой расширения. На втором чипсете находятся две шины, одна PCIe3.0, другая PCIe4.0. На первой располагается PCIe x2, на второй модуль WIFI, сетевой адаптер. Кроме этого к чипсету подключены 2 SATA порта и USB.

Прежде чем перейти к практике, вспомним следующее: PPT - потребление процессором энергии в ваттах, TDC - значение тока, подаваемое на процессор, в амперах в условиях повышенной температуры, а EDC - максимальное кратковременное значение тока, подаваемое на процессор. Пиковые значения взяты из общедоступной информации и вычислены очень грубо в связи с тем, что некоторые платы используют питание через удвоители/разделители, другие же, напротив, делят линии после мосфетов, а в некоторых достаточно много фаз без каких-либо дополнительных элементов. К тому же сами производители не всегда ставят корректные лимиты материнских плат в BIOS и просто так получить их на основе каких-либо данных или программ фактически невозможно. Значение TDC получено ориентировочно с учётом системы охлаждения зоны питания. Учтите, что данные для разгона взяты с запасом и будут зависеть от мощности системы охлаждения, поэтому не каждый сможет достигнуть максимума, но для подбора материнской платы с небольшим запасом это - хороший вариант. Не стоит забывать, что выбор материнских плат не нацелен на покупку определенных, а опирается лишь на информацию, которая доступна каждому из нас.

Материнские платы будем рассматривать в расчёте на потребление тем или иным процессором. Процессоры будем группировать. Некоторые из них достаточно сильно ограничены по TDP, будем дополнительно на этом останавливаться по причине того, что при стоковых значениях процессор может работать спокойно на одной материнской плате, а при разгоне понадобится что-то уже более серьезное.

Материнские платы для Ryzen 5 7500F, Ryzen 5 7600, Ryzen 7 7700, Ryzen 9 7900

В данной категории большое количество процессоров, все их объединяет общие ограничения в 65 Вт на базовой частоте и 88 Вт на частоте буста. Кроме этого, EDC равно 150 А, а TDC 75 А. Количество ядер и частота их работы также отличаются, но об этом мы говорили в самом начале.

Для начала рассмотрим материнские платы в формате без разгона, иначе говоря, поставил и забыл. Такой вариант подойдёт неискушённому пользователю.

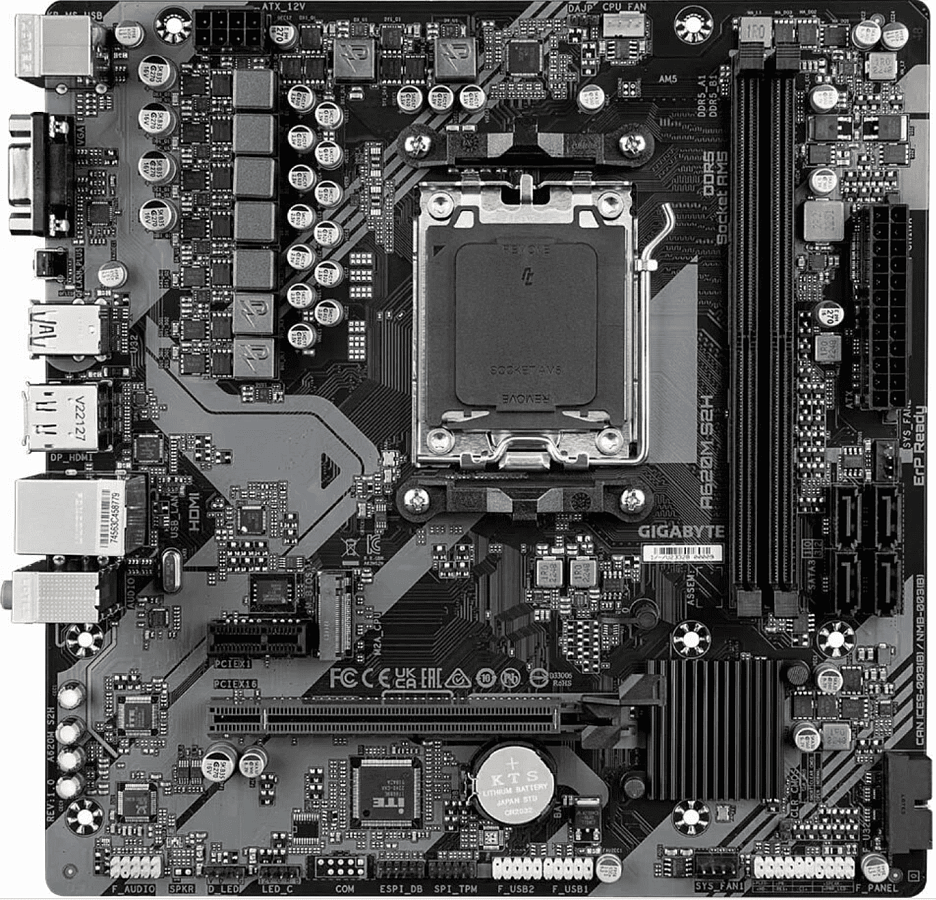

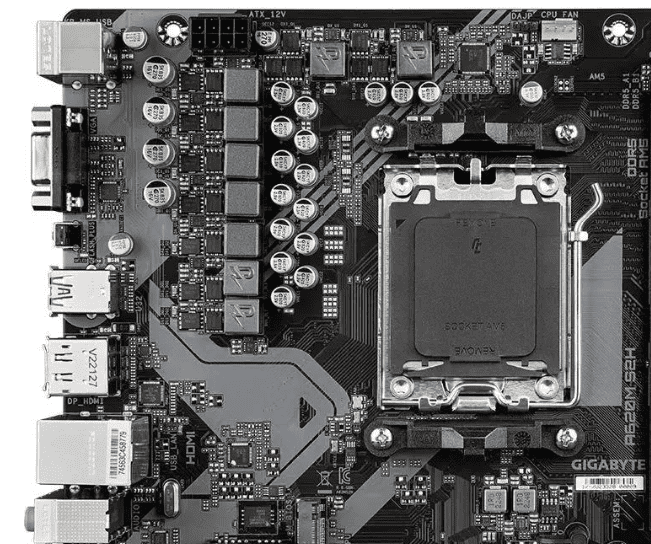

Самой первой платой выступит Gigabyte A620M S2H с конфигурацией фаз 5+2+2, без радиатора, в наличии 2 разъёма под вентиляторы, по одному разъёму для RGB и ARGB. Общее количество USB - 6 шт., среди которых 3.2 Gen 1 - 2 шт. и 2.0 - 4 шт. 4 SATA и 1 разъём под NVMe накопитель. Звуковая система построена на основе ALC897, со стандартным набором аудиоджеков и гигабитной сетевой плате Realtek RTL8111H.

Второй вариант в виде ASUS PRIME A620M-E с конфигурацией 2x4+2+1. Иначе говоря, мы имеем 4 спаренных DrMOS модуля, при этом ASUS ограничила потребление процессора на уровне в 120 Вт. Выглядит логичным решением на фоне того, что радиаторы на материнской плате отсутствуют. Как и на Gigabyte, мы получаем 2 разъёма под вентиляторы. 1 под RGB, но под ARGB - 2. В качестве бонуса есть подсветка работы платы в виде небольшого светодиода. По USB здесь немного богаче. 8 разъёмов, среди которых 4 3.2 Gen 1 и 4 USB 2.0. По SATA и NVMe разъёмам аналогичное количество. По аудио- и сетевым платам также нет изменений в сравнении с платой выше.

В целом можно покупать любую материнскую плату из нижнего сегмента, обращайте внимание только на необходимые интерфейсы.

В разгоне будем брать значение TDC = 90 А. Да, в теории получить значение выше 90 А мы можем, но судя по большому количеству тестов, это - единичные случаи. Рассматривать будем платы только с радиаторами на зоне питания, потому как мы рассчитываем, что плата будет работать с разогнанным процессором в разных сценариях. Ryzen 9 7900 в разгоне выпадает из данной категории, он начинает выделять 200+ Вт с током потребления 150+ А, что автоматически требует материнскую плату аналогичную Ryzen 9 7900x. Для полноценного разгона обратимся к материнским плата на чипсете B650.

Как один из вариантов, Gigabyte B650M Gaming WiFi. В данном случае у нас есть небольшой радиатор на зоне VRM. Схема питания 5+2+2, по своей мощности не отличается от Gigabyte A620M S2H. Из разъёмов всё также 2 под вентиляторы, один под RGB и на один больше, чем в плате A620, т.е. 2 ARGB. По USB разъёмам, SATA, NVMe, аудио- и сетевому интерфейсу всё аналогично плате A620. Фактически мы получаем возможность разгона процессора по множителю.

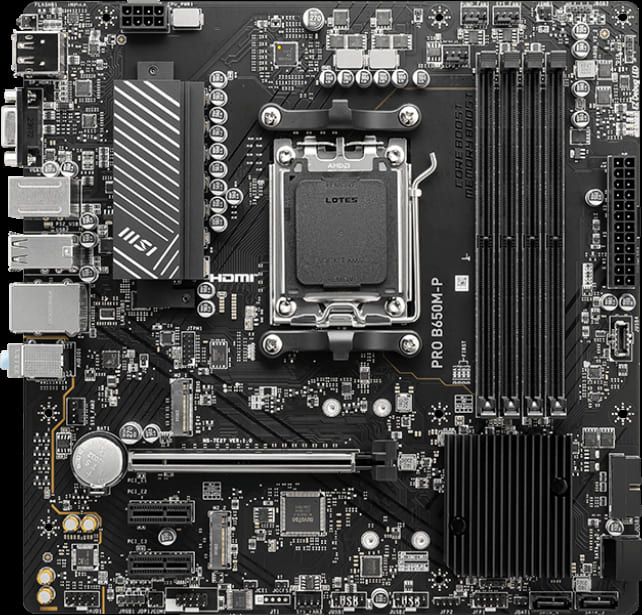

У MSI PRO B650M-P, также как и у Gigabyte, присутствует 1 скромный радиатор на зоне питания. 6+2+1 - схема питания, что по общему количеству аналогично Gigabyte, однако сами фазы перераспределены. По разъёмам вентилятора мы получаем более богатый набор, а именно 4, по подстветке 2 на RGB и 2 на ARGB. Из индикаторов присутствует индикатор инициализации материнской платы. Более богатый USB набор. К двум 3.2 Gen 1 и четырём 2.0 разъёмам добавилось 2 3.2 Gen 2. По стандарту 4 SATA разъёма и NVMe разъёмы, в данном случае на 1 больше, т.е. 2 шт., на одном из которых установлен радиатор. По аудиокарте всё также используется ALC897, но сетевая карта используется Realtek RTL8125BG на 2,5 Гбит.

Материнские платы для Ryzen 7 7800x3d

У Ryzen 7 7800x3d базовый TDP равняется 120 Вт, а при бусте 162 Вт. EDC равно 180 А, а TDC 120 А. На первый взгляд всё ясно, однако на деле несколько иначе. Получить на Ryzen 7800x3d хотя бы 100 Вт в максимальной нагрузки достаточно сложно. В первую очередь будет срабатывать первый лимит по температуре 85 градусов и в последнюю - последний лимит в 89 градусов, что будет нам давать снижение потребляемого тока/напряжений и частот. Лимит в 85 градусов достаточно условный и процессор начинает понижать частоты ещё раньше, однако после 85 градусов данный процесс ощущается и в потере производительности в синтетических тестах.

Начнём с самых простых материнских плат. Процессор хоть и имеет большие лимиты, но теперь мы знаем, что в полной мере он их не использует.

По традиции для A620 у MSI PRO A620M-E отсутствуют радиаторы, схема питания 6+2+1. Количество разъёмов под вентиляторы - 2, один под RGB, для ARGB разъёмов не предусмотрено, присутствует индикатор инициализации материнской платы. Общее количество USB - 4, 3.2 Gen - 1 и 2 USB 2.0. 4 SATA и 1 NVMe. По традиции для A620 аудио ALC897 и 1 Гбит сетевая плата Realtek RTL8111H.

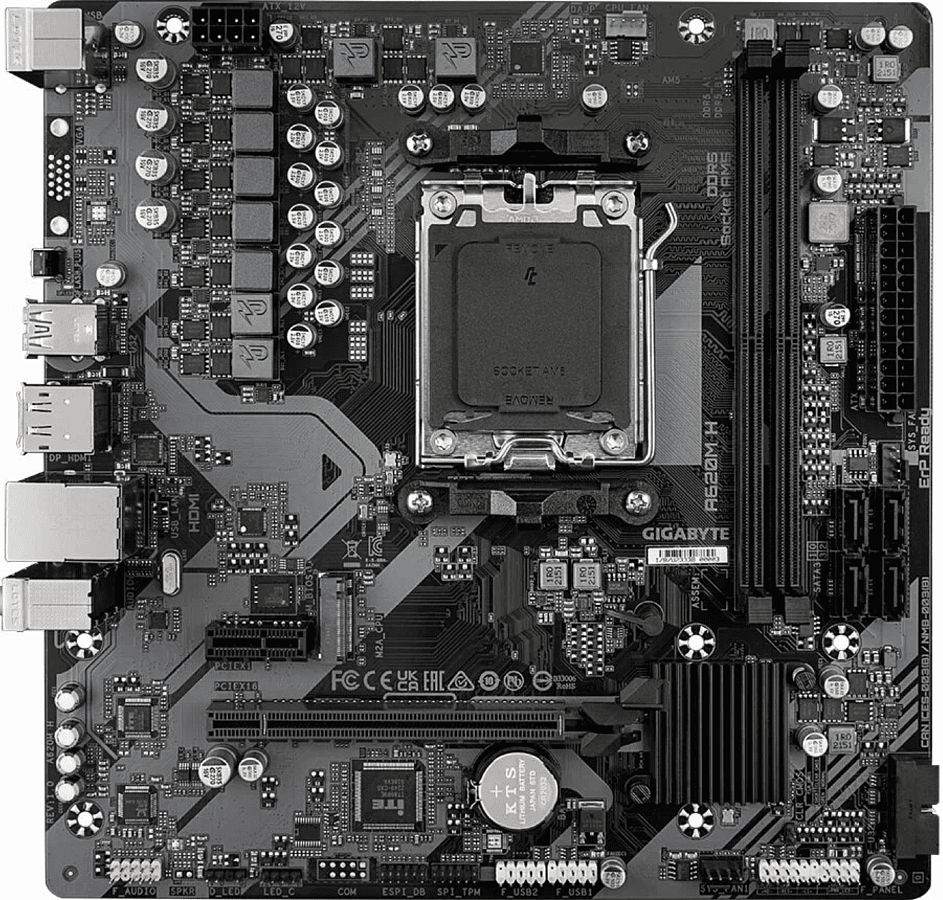

GIGABYTE A620M H без радиаторов, схема питания стандартная в данном сегменте для Gigabyte 5+2+2, по разъёмам для вентиляторов, RGB и ARGB 2, 1, 1. Количество USB аналогично другим рассмотренным платам от Gigabyte - 6, среди которых 4 USB 2.0 и 2 3.2 Gen 1. 4 SATA и 1 NVMe разъём, стандартные аудио- и сетевая карта.

У материнской платы Asus PRIME A620M-K отсутствует радиатор, схема питания 2x4+2+1, ограничение выставлено на 120 Вт. В наличии индикатор работы материнской платы. Всего 1 разъём под вентилятор, 1 разъём под RGB и 2 под ARGB. Количество USB - 6, в соотношении 2 на USB 2.0 и 4 на USB 3.2 Gen 1. 4 SATA и 1 NVMe, по аудио- и сетевой карте всё стандартно.

Хотя 7800x3d не имеет как такового разгона, но с использованием Curve Optimizer мы можем повысить частоты и следовательно его энергопотребление, однако всё равно ограничивающим фактором будет температура. Кроме этого мы можем повысить все виды частот с использованием разгона шины BCLK/eCLK. Сами платы с наличием eCLK на борту стоят не так и дёшево, но Curve Optimizer доступен на всех платах с B650+ чипсетами.

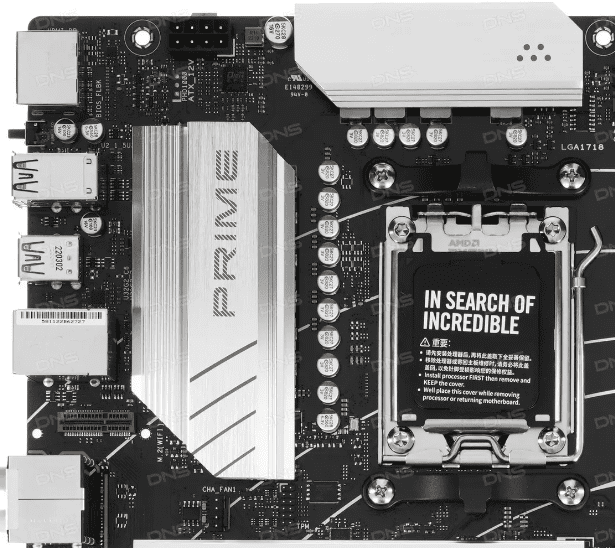

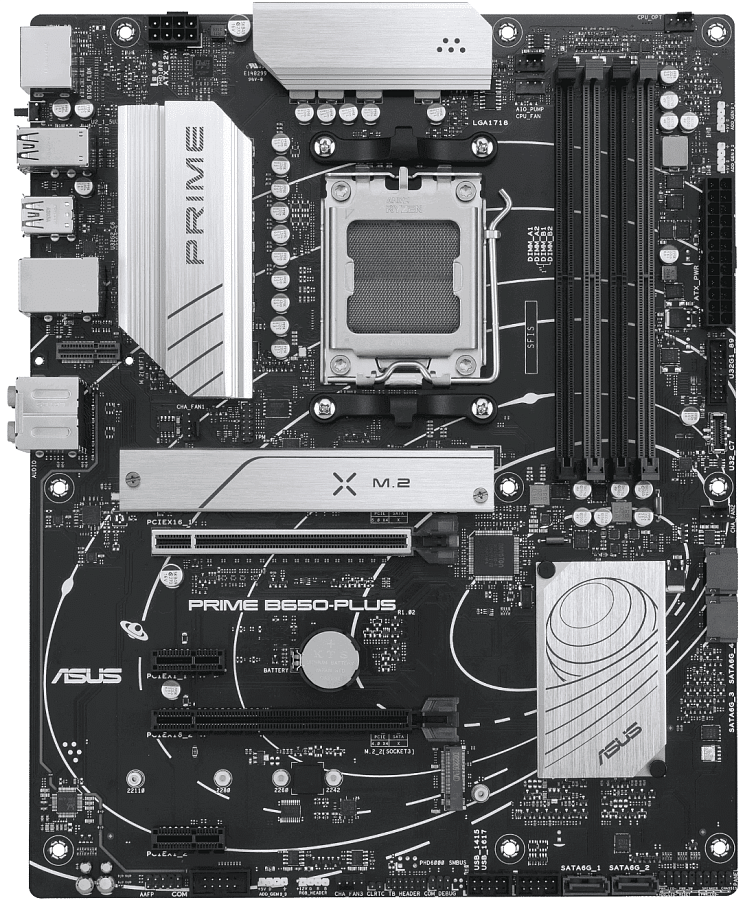

Схема питания Asus PRIME B650-PLUS 3x4+2. На системе питания присутствуют радиаторы. Индикатор работы материнской платы. Среди разъёмов 5 для вентиляторов, 1 для RGB и 3 для ARGB. По USB в наличии 9 шт., среди которых 2 USB 2.0, 1 USB 3.2 Gen 1 и 3 USB 3.2 Gen 2, а также 1 USB Type C 3.2 Gen 2. По стандарту 4 SATA разъёма, но с M.2 немного богаче, на материнской плате их 2, при этом один поддерживает стандарт PCIe 5.0. Также на одном M.2 вместе с материнской платой есть небольшой радиатор. По остальным интерфейсам отличие только в сетевой карте на 2.5 Гбит Realtek RTL8125BG.

На Msi PRO B650M-A WIFI присутствуют радиаторы на зоне питания, также не обделили радиатором 1 M.2. Сама схема питания 2x4+2+1. В наличии 4 разъёма под вентиляторы, 2 под RGB и 2 под ARGB. Также на материнской плате присутствует индикатор инициализации материнской платы. 9 USB, при этом MSI решили не использовать старый стандарт USB. Здесь 4 USB 3.2 Gen 1, 4 USB 3.2 Gen 2 и 1 USB 3.2 Gen 2x2. 4 SATA и 2 M.2 NVMe. По аудио- и сетевой карте всё аналогично плате от ASUS. Также на плате присутствует модуль RZ616 или, иначе говоря, Wifi 6E.

Материнские платы для Ryzen 5 7600X, Ryzen 7 7700X

Снова в одной категории достаточно сильно отличающиеся процессоры. Здесь всё также просто. TDP 105 Вт для базовых частот и 142 Вт для буста. EDC равно 170 А, а TDC - 110 А. Ryzen 5 7600X при использовании Curve Optimizer не выходит за границы 120 Вт, в то время как 7700X спокойно ограничивается своим лимитом в 142 Вт и не прочь взять ещё немного. Конечно, можно использовать разгон с выставлением напряжения и частот, но мы опять же будем ограничены температурой. На обычных процессорах лимит повыше, поэтому первый нам встретится на 90 градусах, а последний - на 95.

В связи с тем, что мы рассматриваем два процессора, которые с одними лимитами потребляют разное количество тока, то будем опираться на Ryzen 7 7700X, хотя Ryzen 5 7600X будет на таких материнских платах работать ещё проще. В целом можно использовать платы B650, которые находятся в категории выше, но мы рассмотрим ещё несколько вариантов подороже.

Казалось бы, все привыкли видеть GIGABYTE B650M DS3H в достаточно компромиссном исполнении, однако здесь в наличии радиаторы на зоне питания. Схема питания без удвоений 6+2+1, что хватит на любой разгон, даже процессора с большим количеством ядер. 3 разъёма под вентиляторы, по одному на RGB и ARGB. Всего 8 USB, среди которых 4 USB 2.0, 2 USB 3.2 Gen 1, 1 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2. Для накопителей 4 SATA и 2 NVMe с общим радиатором. По звуку и сети нет ничего особенного. Сетевая карта на 2.5 Гбит.

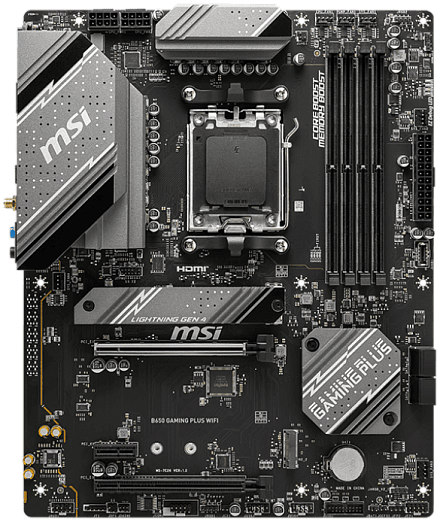

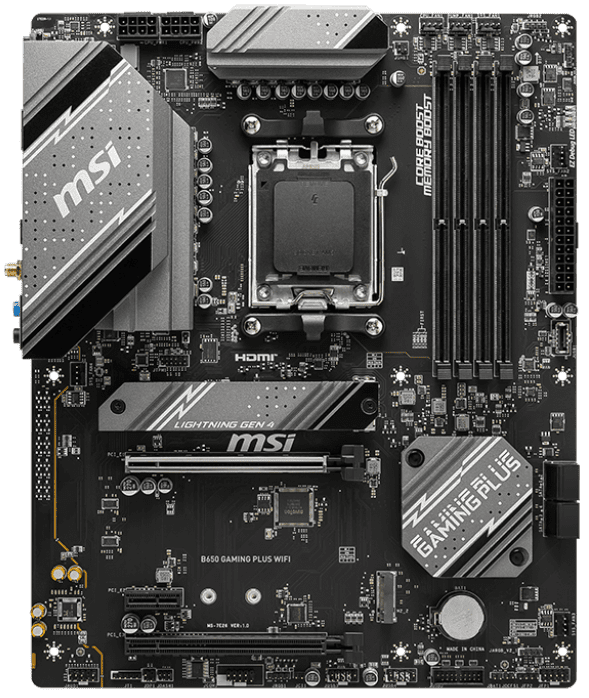

MSI B650 Gaming+ WIFI встречает с радиаторами на зоне питания. Достаточно “жирная” материнская плата с точки питания, схема 2x6+2+1. На плате установлены индикаторы инициализации. 5 разъёмов под вентиляторы, по 2 разъёма для RGB и ARGB. 8 USB, среди которых отсутствуют версии 2.0. 4 USB 3.2 Gen 1, 3 USB 3.2 Gen 2, 1 USB Type C 3.2 Gen 2x2. 4 SATA, 2 M.2 NVMe с радиатором под один накопитель, WIFI 6E, 2.5 Гбит сетевая карта и стандартный аудиочип для данного класса материнских плат.

Материнские платы для Ryzen 9 7900x3d, Ryzen 9 7950x3d

Возвращаемся к процессорам с 3d кешем. Ограничения по TDP у них одинаковые и они составляют 120 Вт для базовых частот и 162 Вт для частот буста, EDC 180 А и TDC 120 А. Снова одинаковые лимиты, но разное потребление. Ryzen 9 7900x3d при своей работе редко выходит за 120 Вт потребления, в то время как Ryzen 9 7950x3d спокойно потребляет 162 Вт. Конечно же, мы опять же упираемся в температурный лимит в 85 и 89 градусов раньше, однако как и в случаем со всеми процессорами 7000 линейки всё будет зависеть от системы охлаждения и многих других факторов, о которых AMD не забывает упомянуть на сайте в графе максимальных частот. Так, например, Ryzen 9 7950x3d может потреблять и 200 Вт, если это позволит система охлаждения.

Посмотрим на материнские платы для данных процессоров. При этом поделим выбор на две категории с разными чипсетами. Всё же мы рассматривает флагманы линеек AMD и выбирать только B650 чипсет будет не совсем правильным решением. Материнские платы, которые указаны ниже подходят под любой режим работы процессоров, но если говорить совсем честно, то материнские платы уровня B650, которые находятся в категории с процессором 7800x3d также будут нормально работать.

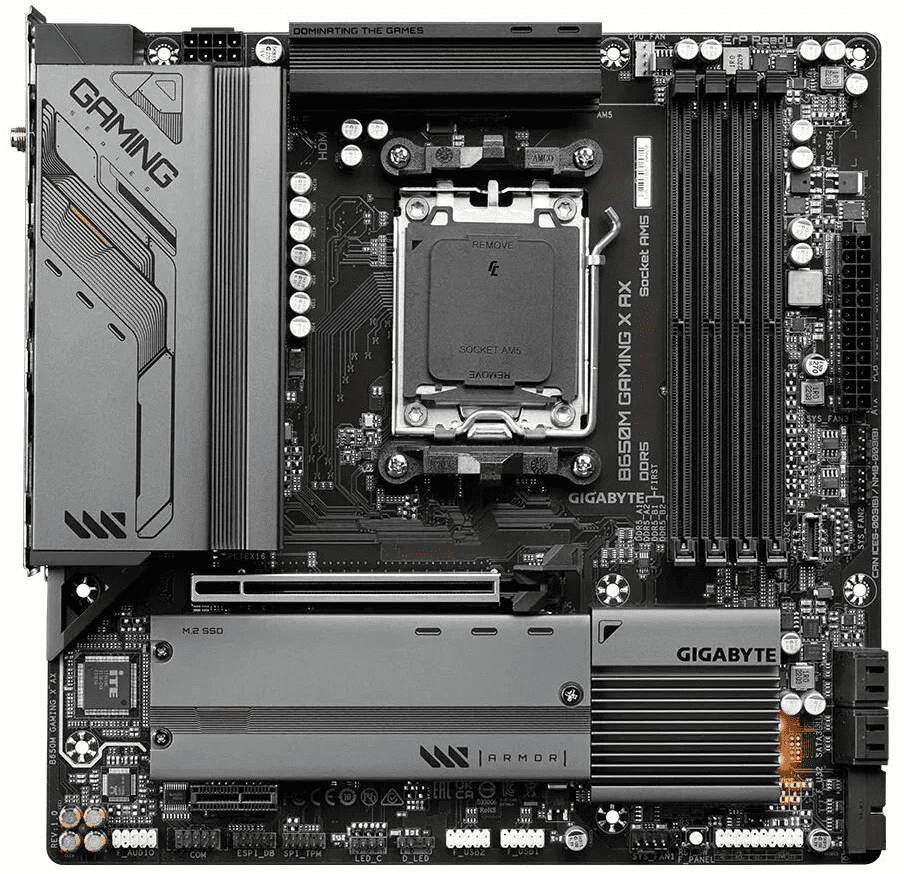

Зона питания GigaByte B650M Gaming X AX построена по схеме 6+2+1 без спаренных модулей. Из разъёмов 3 под вентиляторы и по одному на RGB и ARGB, на новых ревизиях может быть уже 2 разъёма под ARGB. 8 USB: 4 USB 2.0, 2 USB 3.2 Gen 1, 1 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2. Для накопителей предусмотрено 4 SATA и 2 M.2 NVMe. Под 2 M.2 присутствует общий радиатор. По аудио всё стандартно, сетевая карта на 2.5 Гбит и WIFI 6E

На ASUS TUF GAMING B650M-E используется схема питания 2x4+2 со спаренными модулями. 4 разъёма под вентиляторы, 1 под RGB и 3 под ARGB, также на плате присутствует индикаторы инициализации. Как ни странно, но USB повторяет конфигурацию платы выше 1 в 1. По накопителям 4 SATA и 2 M.2 NVMe, при этом один разъём предусматривает поддержку PCIe 5.0 и на нём имеется радиатор, для второго накопителя M.2 радиатор придётся использовать внешний. По остальным интерфейсам копия платы выше, за исключением WIFI6, который на данной плате отсутствует. Однако существует материнская плата с припиской WIFI, на которой будет WIFI 6 MT7921.

Зона VRM MSI PRO B650-S WIFI построена по схеме 2x6+2+1 со спаренными модулями. 5 разъёмов под вентиляторы и по 2 на RGB и ARGB, индикаторы инициализации. По USB в наличии 8 шт., при этом ни одного USB 2.0. 4 USB 3.2 Gen 1, 3 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. По накопителем стандартно 4 SATA и 2 M.2 NVMe, на одном из которых радиатор.

Перейдем к x670. В данной категории цены значительно выше, чем у B650. Необходимы ли такие платы, каждый сделает выбор для себя сам с учётом описания ниже.

Несмотря на более высокий класс, материнская плата Gigabyte X670 Gaming X AX не может похвастаться чем-то выдающимся в плане аудио и сетевых интерфейсов. Так, аудиочип находится на уровне большинства A620 и B650 моделей материнских плат, сетевая карта на 2.5 Гбит и WIFI 6E RZ616. По радиаторам на зоне питания всё неплохо, хотя это и вырезанные определённой формы металлические “бруски” однако они соединены 8 мм теплотрубкой. Из удобств появилась кнопка сброса CMOS. По схеме питания здесь всё немного интереснее, а именно 2x8+2+2, которые включают в себя спаренные модули, 2 8 pin, хотя учитывая потребление процессоров, в большинстве случаев достаточно 1 8 pin, если уж хочется больше, то добавочно 4 pin. По разъёмам под вентиляторы не сильно много, однако есть 4 шт., 3 разъёма под RGB и 2 под ARGB, индикаторы инициализации. Далее нас встречает 13 USB разъёмов, среди которых 4 USB 2.0, 6 USB 3.2 Gen 1, 2 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. По накопителям для нас доступно 4 SATA и 4 разъёма под M.2 NVMe, среди которых 1 под стандарт PCIe 5.0. Для всех будущих накопителей предусмотрены радиаторы, отдельный для накопителя PCIe 5.0.

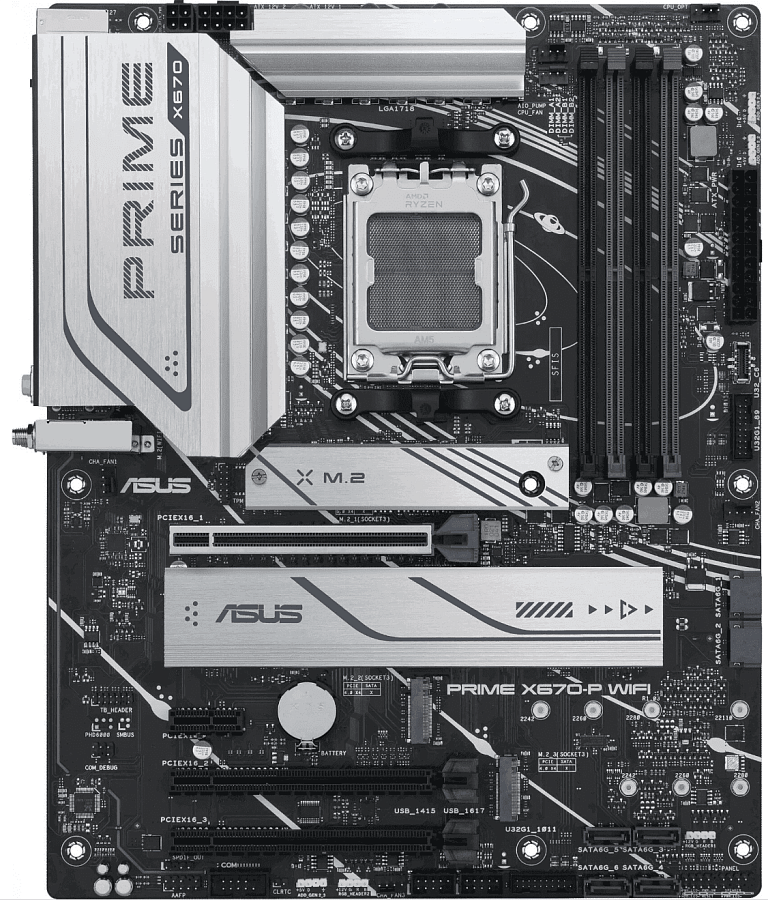

Asus PRIME X670-P - более скросная по зоне питания материнская плата. Радиаторы не имеют тепловой трубки. По аудио- и сетевой карте всё аналогично, модуль WIFI отсутствует, но имеется возможность установки стандарта M.2-2230. Схема 2x6+2 с спаренными модулями, мощность самих DrMOS также немного слабее, чем у варианта выше. Под процессор выделено 8+4 pin, что в целом достаточно. Под вентиляторы предусмотрено 5 разъёмов, 2 под RGB и 3 под ARGB. Индикатор работы материнской платы. Количество USB равно 10, среди которых 2 USB 2.0, 4 USB 3.2 Gen 1, 3 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. Для накопителей доступно 6 SATA, что достаточно редко для материнских плат и 3 M.2 NVMe, среди которых 1 с стандартом PCIe 5.0. Радиатор предусмотрен только для одного накопителя стандарта PCIe 5.0. 2 дополнительных разъёма под SATA получены не просто так, они делят пропускную способность с слотом PCIe 3.0 x1, поэтому имеется возможность использовать либо 2 SATA, либо один PCIe 3.0 x1.

На материнской плате MSI PRO X670-P WIFI аналогично ASUS отсутствует тепловая трубка на VRM, при этом используются спаренные модули и более мощная система питания по схеме 2x7+2+1. 8+8 pin питание процессора. Из отличий с предыдущими платами здесь установлена звуковая карта другого уровня ALC4080 с 5 аудиоджеками и одним разъёмом S/PDIF. По сетевой карте и WIFI всё аналогично Gigabyte. Имеется возможность подключить 7 вентиляторов, 2 RGB и 2 ARGB. Кроме этого на плате находятся индикаторы инициализации. По USB на плате всего 8 шт., при этом их компоновка не совсем стандартная. Нас встречает 4 USB 3.2 Gen 1, 2 USB 3.2 Gen 2, 1 USB Type C 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. Для накопителей предусмотрено 6 SATA разъёмов и 4 M.2 NVMe, среди которых 1 стандарта PCIe 5.0. Радиатор предусмотрен только для одного с новым стандартом. Стоит также сказать, что M2_4 или самый нижний слот M.2 делит пропускную способность с PCI_E4 или самым последним слотом PCI, поэтому мы используем либо слот, либо разъём M.2. Одновременная работа невозможна.

Материнские платы для Ryzen 9 7900x, Ryzen 9 7950x

Заключительными процессорами будут процессоры без 3d кеша. Они - не самый лучший выбор для игровых задач, чем 3d. При этом данные процессоры имеют значительно большие аппетиты и частоты, на которых они могут работать. Это не означает, что в играх будет всё совсем плохо, к тому же в иных задачах не всегда нужен дополнительный кеш, а более высокие частоты, которые можно достигнуть на процессорах без индекса 3d. Базовое TDP равняется 170 Вт, в бусте - 230 Вт. Значение TDC равно 160 А, а EDC 225 А. Не будем уходить в сторону максимального разгона по причине того, что потребление тока увеличится не настолько, что стоит выбирать материнскую плату уровнем выше.

Посмотрим также на B650.

Материнская плата ASUS TUF GAMING B650-PLUS также прекрасно подходит для 7900x или 7950x, её мы подробно рассматривали в разделе с 7800x3d.

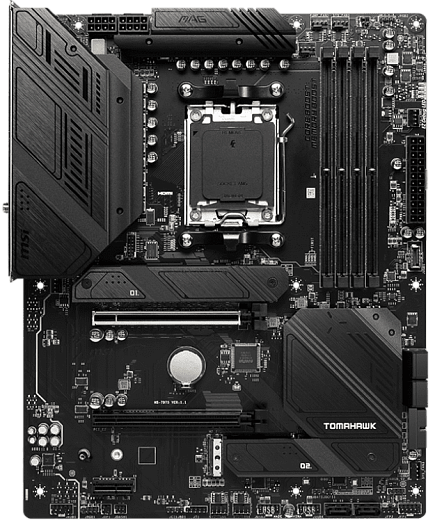

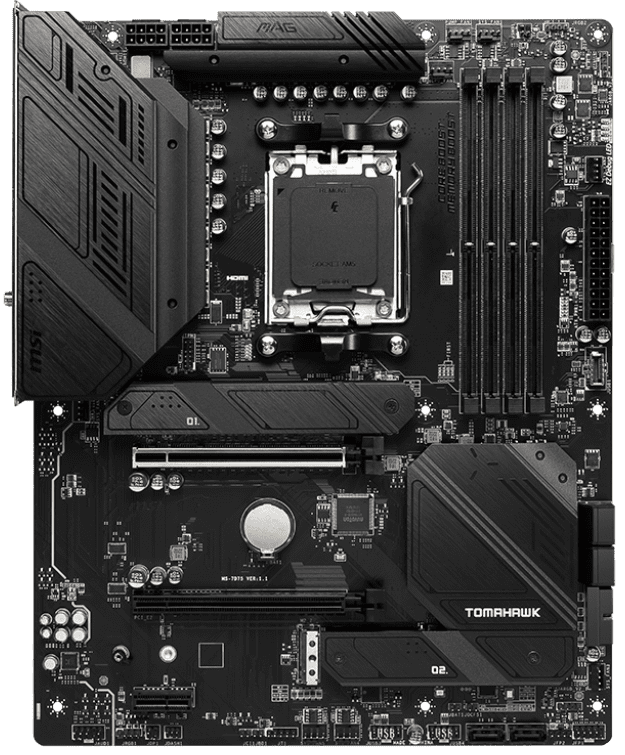

Материнская плата MSI MAG B650 TOMAHAWK WIFI не имеет особых различий по сетевой карте на 2.5 Гбит и модулю WIFI. В качестве звуковой карты используется ALC4080 c 5 аудиоджеками. По схеме питания 2x7+2+1. Сами модули накрыты радиаторами без тепловой трубки. По разъёмам нам доступны 5 для вентиляторов, 1 для RGB и 3 для ARGB, также предусмотрены индикаторы инициализации. Под USB на плате есть 10 портов. Из них 2 USB 2.0, 4 USB 3.2 Gen 1, 3 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. Для накопителей предусмотрено 6 SATA, по M.2 3 разъёма стандарта PCIe 4.0. Радиаторы предусмотрены для двух накопителей. Второй слот PCIe и nравый нижний разъем M2_3 разделяют полосу пропускания. Если  установлены устройства в во второй слот PCIe и разъем M2_3, последний слот PCIe будет работать в режиме x2.

Материнская плата GigaByte B650 AORUS ELITE AX пережила несколько ревизий, которые повлияли на версию модуля WIFI 6E, а точнее на его производителя: начинали с AMD, потом перешли на Intel, а закончили Realtek. По аудио- и сетевой карте отличий от других плат особых нет. Схема питания 2x7+2+1 на спаренных модулях с радиаторами, которые соединены между собой тепловой трубкой 6 мм. 8+4 pin разъёмы на питание процессора. 5 разъёмов под вентиляторы 3 под RGB и 2 под ARGB. Также на плате установлен индикаторы инициализации. 12 USB предусмотрено на материнской плате, среди которых 4 USB 2.0, 2 USB 3.2 Gen 1, 5 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2. Под SATA выделено 4 разъёма и 3 под M.2 NVMe. 1 M.2 NVMe версии PCIe 5.0. Под все M.2 накопители предусмотрены радиаторы. Отдельный для стандарта PCIe 5.0 и общий для стандарта PCIe 4.0.

Переходим к рассмотрению материнских плат на чипсете x670.

Материнская плата ASUS TUF GAMING X670E-PLUS отличается от других иной звуковой платой S1220A с 5 аудиоджеками, WIFI модуль отсутствует, а сетевая карта аналогична другим материнским платам с 2.5 Гбит. По зоне питания 2x7+2 со спаренными модулями, всё накрыто радиаторами без тепловой трубки. На плате располагается индикаторы инициализации. 10 USB, а именно 5 USB 3.2 Gen 1, 3 USB 3.2 Gen 2, 1 USB Type C 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. Для накопителей предусмотрено 4 SATA и 4 M.2 NVMe. По M.2 есть некоторые моменты, а именно 1 стандарта PCIe 5.0, 2 PCIe 4.0 и один PCIe 3.0, при этом он делит пропускную способность с SATA портами 1 и 2. Таким образом, мы можем использовать только одно или M.2 или 2 SATA. Под несколько M.2 предусмотрены радиаторы.

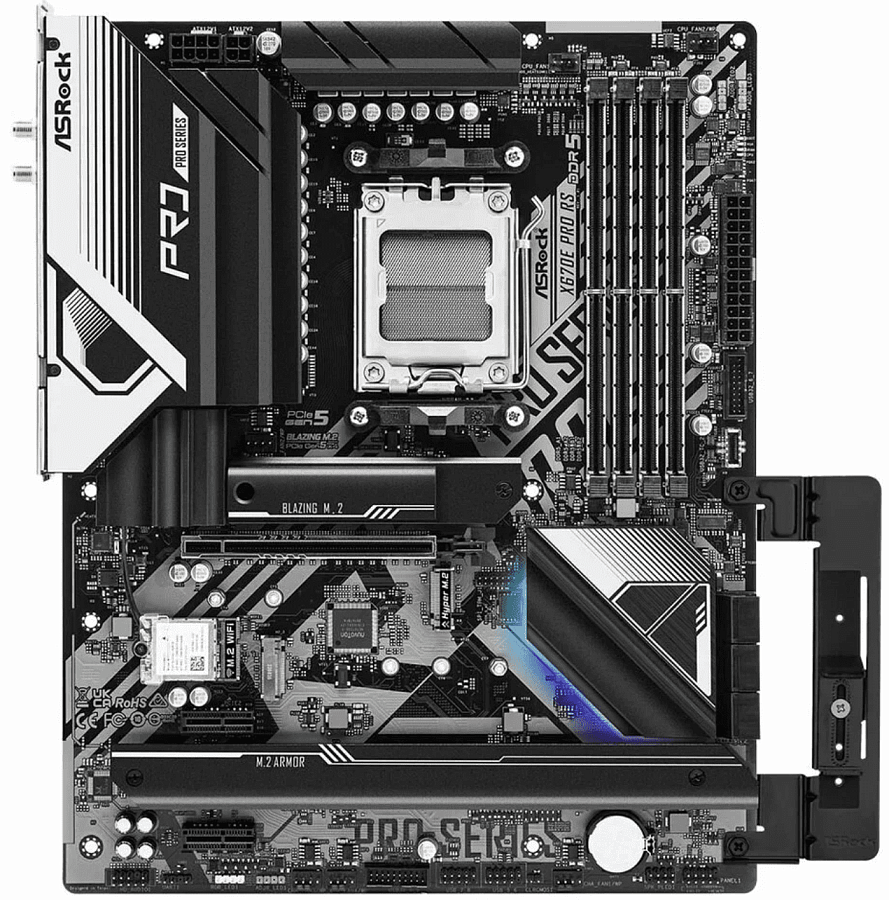

Материнская плата ASRock X670E PRO RS ничем не выделяется по аудио и сетевым интерфейсам, WIFI 6E присутствует на борту. Схема питания 2x7+2+1, которая накрыта радиаторами без тепловой трубки. 8+4 pin разъёмы для питания процессора. Из разъёмов 5 под вентиляторы 1 RGB и 3 ARGB. На плате присутствуют индикаторы инициализации. Предусмотрено 10 USB в конфигурации 4 USB 2.0, 4 USB 3.2 Gen 1, 1 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2. Для накопителей доступно 6 SATA портов, 5 M.2 NVMe, но с некоторыми особенностями. 1 разъём стандарта PCIe 5.0, 3 стандарта PCIe 4.0 и последний PCIe 3.0 с шириной шины x2, который можно переключать в режим работы SATA.

Материнская плата Gigabyte X670 AORUS ELITE AX пережила несколько ревизий, по традиции сменила поставщиков модулей WIFI 6E и несколько изменила форму радиаторов, что не особо критично. По звуку и сетевой карте на 2.5 Гбит нет особых отличий. Схема питания 2x8+2+2 со спаренными модулями, всё это закрыто радиаторами, которые объединены 8 мм тепловой трубкой. На плате присутсвуют индикаторы инициализации, кроме этого есть кнопка очистки CMOS. По разъёмам: 4 под вентиляторы, 3 RGB и 2 ARGB. Под USB предусмотрено 13 портов, среди которых 4 USB 2.0, 6 USB 3.2 Gen 1, 2 USB 3.2 Gen 2 и 1 USB Type C 3.2 Gen 2x2. 4 SATA и 4 M.2 NVMe, один стандарта PCIe 5.0 с отдельным радиатором, остальные PCIe 4.0 с общим радиатором.

Материнские платы для разгона по шине eCLK

В отдельный раздел занесём материнские платы для энтузиастов, которые захотят воспользоваться разгоном по шине eCLK, которая отвязана от всех периферийных устройств и применима только к шине процессора. Это единственный способ заставить работать процессор на более высоких частотах, если говорить о процессорах с 3d кешем, при этом потребляя большее количество энергии. Конечно, мы можем заставить потреблять больше, если настроим Curve Optimizer. Для процессоров без дополнительного кеша доступен множитель во всех чипсетах, за исключением A620. Сначала рассмотрим весь список, а также остановимся на рекомендуемых вариантах.

Внешний тактовый генератор на чипсетах B650E присутствует на материнских платах:

  • Gigabyte B650E Tachyon
  • Gigabyte B650E Aorus Master
  • ASRock B650E Taichi
  • ASRock B650E Taichi Lite

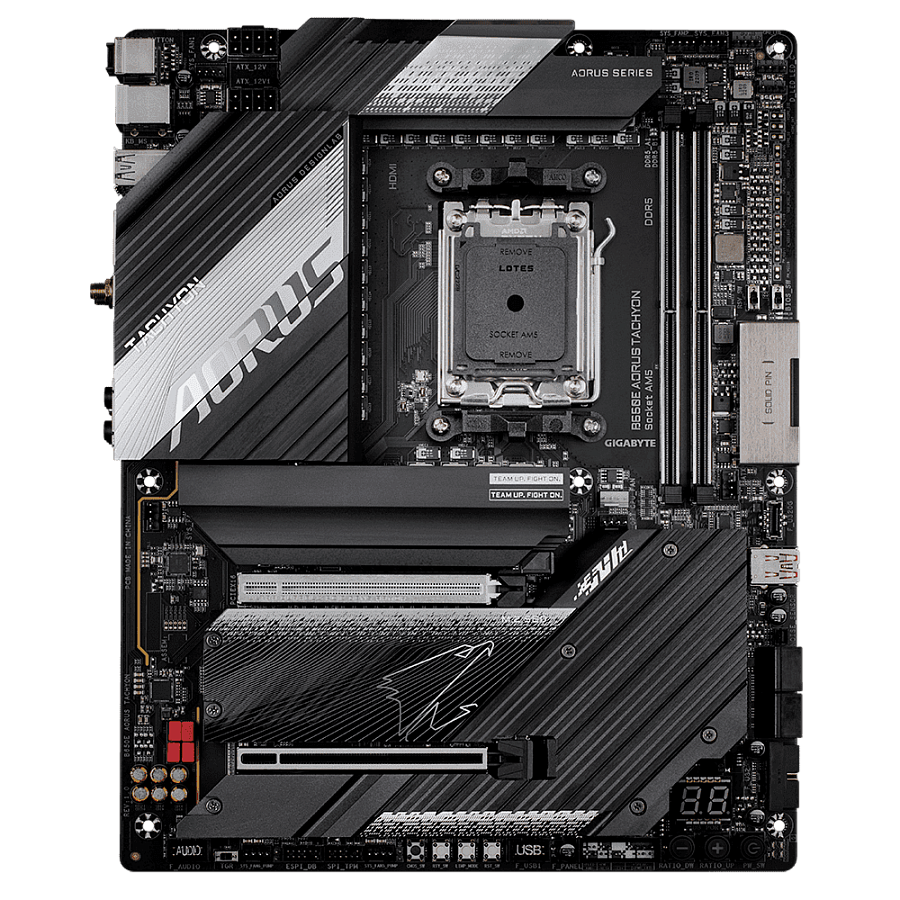

Хотелось бы порекомендовать плату Gigabyte B650E Tachyon, однако ввиду ограниченного тиража данную плату достаточно сложно достать. Кроме этого, на материнских платах тактовый генератор работает, но необходимо знать последовательность, по которой он включается. В остальном же Gigabyte достаточно неплохие материнские платы. ASRock же на чипсетах B650E достаточно сложно найти в продаже.

Материнские платы на X670E:

  • ASUS ROG Crosshair X670E Extreme
  • ASUS ROG Crosshair X670E Hero
  • ASUS ROG Crosshair X670E Gene
  • ASUS ROG STRIX X670E-E Wifi
  • ASUS ROG STRIX X670E-F Wifi
  • ASRock X670E Taichi Carrara
  • ASRock X670E Taichi

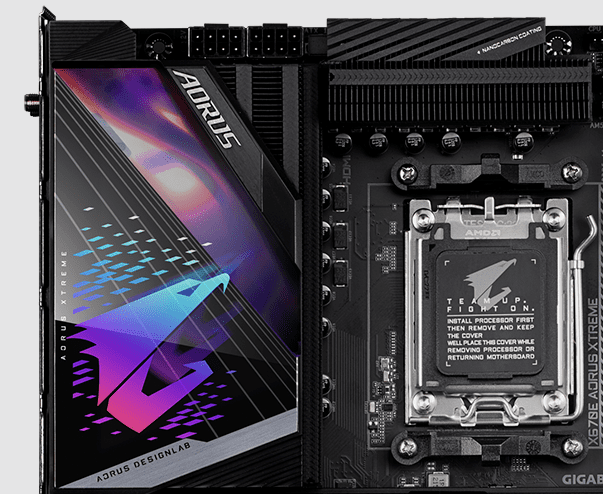

  • Gigabyte X670E Aorus Xtreme
  • Gigabyte X670E Aorus Master

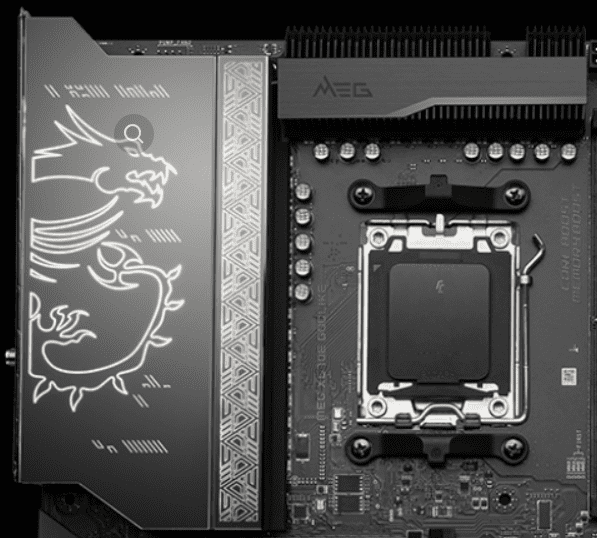

  • MSI MEG X670E Godlike
  • MSI MEG X670E Ace

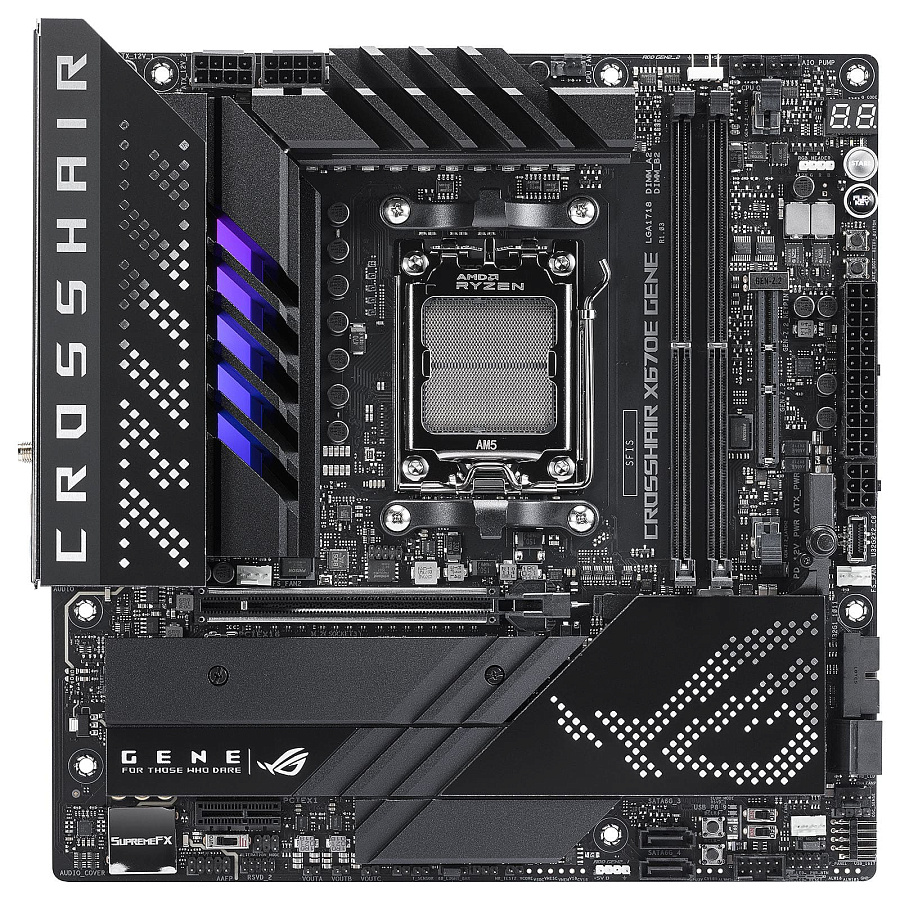

Материнская плата ASUS ROG Crosshair X670E Gene самая интересная с точки зрения разгона как по шине, так и оперативной памяти. ASUS не заморачивается с производителем WIFI 6E - какой попадётся (обычно либо Intel, либо AMD). По звуку здесь установлен ALC4080 + ЦАП SV3H712. По сетевой карте всё теже 2.5 Гбит, но на Intel I225-V. Из дополнительных функций полный набор всех кнопок на материнской плате: сброс CMOS, перезагрузка, включение и прочие, также индикатор ошибок. Одна из самых мощных систем питания с учётом габаритных размеров материнской платы 2x8+2+2 с спаренными модулями, на них установлен радиатор с тепловой трубкой. 8+8 pin на питание процессора плюс дополнительный 6 pin на питание PCIe. Далее неоднозначные моменты по разъёмам. Всего для вентиляторов предусмотрено 6 шт. и 1 для помп без возможности регулировки вращения. Из 6 разъёмов только 3 регулируются, остальные 3 работают на максимальной скорости вращения, без регулировки. По RGB - 1 разъём, а по ARGB - 2. Для USB предусмотрено 10 портов. 2 USB 2.0, 5 USB 3.2 Gen 2, 2 USB 4 Type C, 1 USB 3.2 Gen 2. По накопителям 4 SATA и 3 M.2 NVMe. С M.2 здесь не так всё просто. Технически для всех накопителей данного типа предусмотрены радиаторы, однако есть некоторые нюансы при установке. 1 M.2 накопитель устанавливается на саму материнскую плату и имеет интерфейс PCIe 5.0, другие два накопителя устанавливаются в специальную карту расширения, которая находится рядом с DDR слотами, так называемая GEN-Z. На неё устанавливается один накопитель PCIe 5.0 и второй накопитель PCIe 4.0, на карте расширения предусмотрены радиаторы.

Ничего особо критичного слышно не было про плату, но рассматриваем с осторожностью вариант ниже.

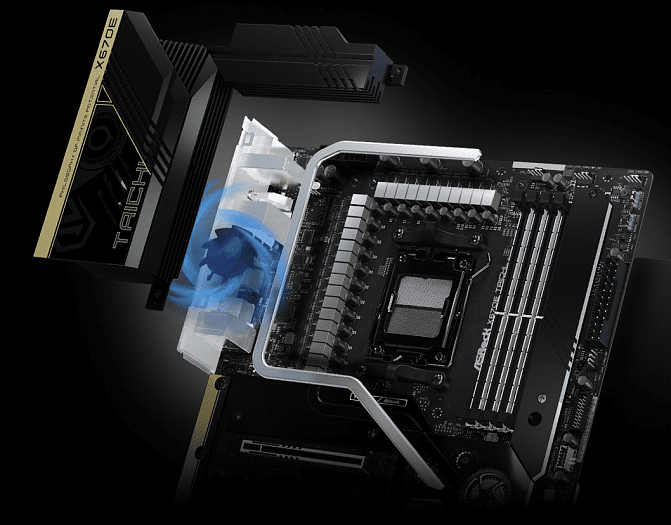

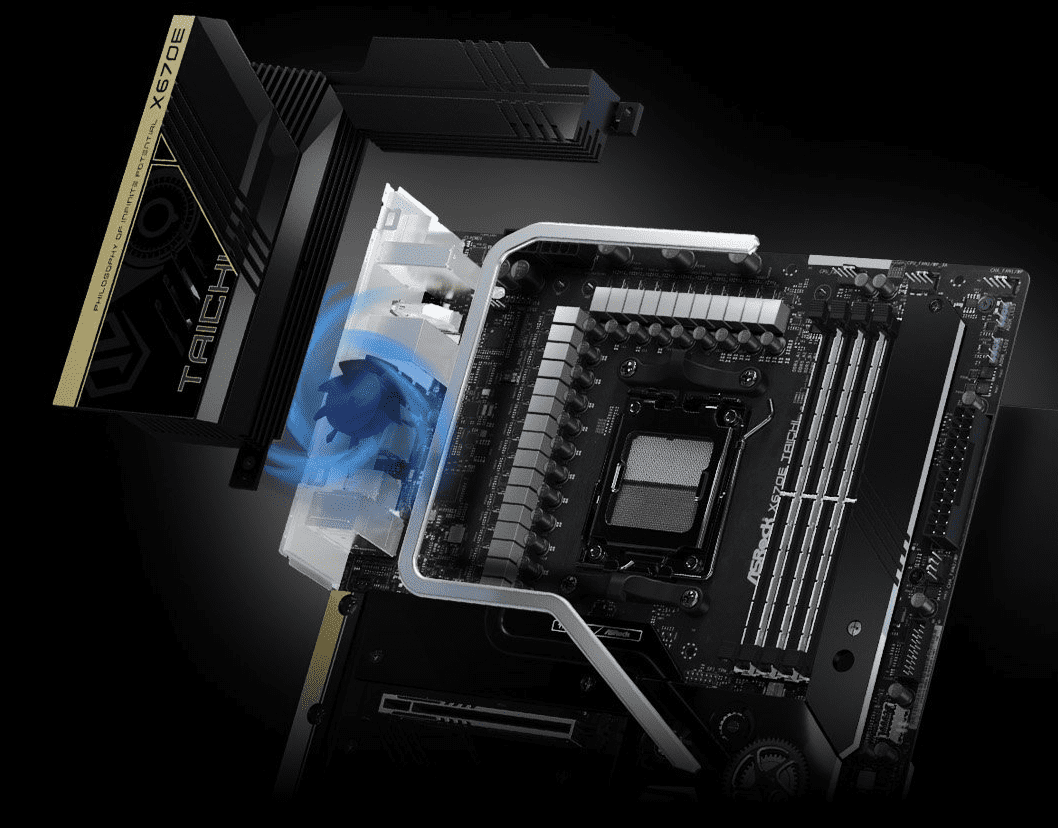

Как не было грустно, но ASRock не могут расстаться с вентиляторами на зоне VRM в свой материнской плате ASRock X670E Taichi. Он один, но он есть. Сама конфигурация радиаторов достаточно необычная. Обычные алюминиевые радиаторы, изготовленные определённой формы, под которой располагается теплотрубка, что в целом обычное явление для данного класса материнских плат, однако данная трубка достаточно длинная. Длинная настолько, что она покрывает не только все DrMOS, но и чипсет. По системе питания 2x12+2+1 с спаренными модулями. 8+8 pin питание процессора. По различным кнопкам, включая очистку CMOS, всё присутствует. Также есть индикатор ошибок. По вентиляторам 7 портов, 1 разъём для RGB и 3 для ARGB. 10 USB портов, а именно 3 USB 3.2 Gen 1, 5 USB 3.2 Gen 2 и 2 USB 4 Type C. По разъёмам под накопители самая “жирная” материнская плата. 8 SATA и 4 M.2 NVMe. 1 NVMe по стандарту PCIe 5.0, остальные 3 PCIe 4.0. Все M.2 будут закрыты радиаторами. Радиатор под M.2 включает в себя вентилятор, который располагается параллельно видеокарте. Один из минусов, который может не понравится - это формат материнской платы E-ATX. Иначе говоря, плата шире, возможно, благодаря этому один M.2 занимает своё место рядом с оперативной памятью. С установкой накопителей не всё так гладко. Если мы устанавливаем M.2 в слот рядом с оперативной памятью, то отключается 4 SATA разъёма. Таким образом мы получаем конфигурацию 4 NVMe M.2 и 4 SATA. Если же мы хотим использовать от 5 до 8 SATA разъёмов, тогда конфигурация, в случае использовании всех портов под накопители будет следующая: 8 SATA + 3 M.2 NVMe. В итоге в первом случае 8 накопителей, 4 из которых высокоскоростные, а во втором - 11 с 3 M.2 NVMe. По аудио установлены ALC4082 + ЦАП ESS9218. В качестве сетевой карты установлен Intel Killer E3100G на 2,5 Гбит. WIFI 6E Killer AX1675x.

Важные детали

Относительно AMD процессоров серии 5000 и ниже, 7000 линейка потребляет немного больше, не говоря о линейке 3D, которая за счёт небольшого потребления и дополнительного кеша способна работать практически на любой материнской плате. Самые бюджетные варианты доступны только на чипсете A620, относительно бюджетные по текущим меркам можно найти и на B650 чипсете. На таких материнских платах будут отсутствовать радиаторы. B650E и X670E чипсеты благодаря своей стоимости находятся на другом, запредельном уровне. Особенно это видно у материнских плат ASUS и MSI на чипсете X670E.

Честно говоря, старт продаж платформы AM5 не задался, ASUS активно “обманывала” AGESA от AMD, что в итоге вылилось в прогары процессоров и материнских плат. У остальных вендоров также горели процессоры, но материнские платы оставались целыми.

На текущий момент мы получили жёсткое ограничение напряжений для процессоров 7000 серии на биосах начиная с марта 2023 года, в виде основных напряжений, таких как VCORE SOC, CPU VDDIO, CPU VDD MISC.

Это не значит, что стало хуже. С точки зрения стабильности, беспроблемной и безопасной работы всё стало значительно лучше. Процессоры и материнские платы перестали выходить из строя.

Что же принесли ограничения? ASUS продолжает “обманывать” AGESA. Конечно, будем совсем честны, на AM4 практически все вендоры также обманывали AGESA, что позволяло видеть более высокий буст процессоров. Весь обман заключается в изменении базовой работы с памятью. В связи с тем, что на оперативной памяти DDR5 присутствуют контроллеры. Естественно, их производят разные фирмы. Это не накладывает никаких ограничений, пока мы говорим о безопасных напряжениях, которые для DDR5 установлены на уровне 1.43 В. Всё, что выше считается режимом высокого напряжения, который на момент выхода 7000 процессоров от AMD зависит от нескольких факторов. Например, от самого процессора, а именно: от возможности переходить в режим высокого напряжения на оперативной памяти с текущими ограничениями напряжений. Кроме этого материнская плата должна поддерживать переход в режим высокого напряжения на определённом виде контроллера оперативной памяти. С некоторыми планками оперативной памяти материнская плата будет спокойно работать в режиме высокого напряжения, с другими же встречаться с ограничением на уровне 1.43 В. Каким же образом происходит обман со стороны ASUS? Некоторые материнские платы (из флагманской линейки) переходят в режим высокого напряжения без каких-либо ограничений. Другие же производители не могут себе позволить такого, т.к. ограничения AGESA не дают этого сделать. В основном это касается ограничения напряжения CPU VDDIO. Если верить информации в сети, то условно безопасный порог находится на уровне 1.7 В, но по итогу мы имеем порог в 1.3-1.4 В. Иначе говоря, процессор должен на таком напряжении переходить в режим высокого напряжения, либо оперативная память не будет работать выше 1.43 В.

Ограничения CPU SOC принесли за собой ограничение в максимально доступной частоте оперативной памяти. Конечно, каждый из экземпляров процессоров имеет свою степень удачности, если мы говорим о частоте на текущем значении CPU SOC, но текущее ограничение задано жёстко 1.3 В. Даже при использовании максимальных уровней LLC SOC напряжение не выйдет за порог 1.3 В. Некоторые производители на своих материнских платах и вовсе отключили возможность регулирования LLC SOC для процессоров.

Отметим, что данные ограничения будут значительными для энтузиастов, кто хочет заняться разгоном и выжать максимум из своего железа. Для обычного же пользователя, данные ограничения имеют только положительные стороны. Процессор при работе в стоке не потерял своей производительность, XMP или EXPO спокойно работают на уровне 6000-6200 MT/s.

С некоторых пор на платах MSI невозможно было отключить GDM, в последних BIOS такая возможность появилась, потом её убрали. Всё будет зависеть от BIOS.

GIGABYTE не забыла про пользователей с небольшим бюджетом и лишила возможности ручного разгона из-за аппаратных особенностей и рыночного позиционирования моделей своих материнских плат. Полный список моделей с аналогичными ограничениями на сегодня (09.01.2024):

B550M K (1.0)

B550M K (1.1)

B650 UD AC

B650M D3HP

B650M D3HP AX

B650M C V2

B650M GAMING WIFI

B650M D2H

B650M S2H

B650M H

По различным интерфейсам были специально упущены моменты. Так, например, возможность подключения USB хабов к материнской плате, таких как 2.0, 3.0, USB-C. Кроме этого на некоторых платах есть Thunderbolt. Также обращайте внимание на видеовыходы, на разных платах они будут немного отличаться. Особенно важно это будет тем, кто захочет на первое время сэкономить на покупке видеокарты или же купить процессоры с производительным видеоядром (относительно обычных процессоров).

В остальном могут быть какие-либо недочёты в зависимости от производителя и материнской платы, что актуально было для любых платформ.

В качестве заключения хочется отметить то, что чипсеты A620 и B650 без индекса E получились во многом похожими, если говорить о начальном ценовом сегменте. Фактически одинаковая элементная база и уровень охлаждения, практически вся разница сводится к разгону процессора по множителю. Если говорить о мощности VRM плат, то как таковых плохих плат с чипсетами B650 и X670 в сегменте следующем за начальным нет. Материнские платы получились достаточно мощные. Готовы к следующему поколению Ryzen. Большое количество интерфейсов в различных комбинациях должно удовлетворить любого пользователя при наличии соответствующего бюджета. Конечно, некоторые интерфейсы могут быть взаимоисключающие, но это актуально для практически любой материнской платы настольного сегмента. В таком случае важно понимать какое количество и каких именно интерфейсов нам нужно.

Если говорить о недостатках, то компания AMD уже не один год показывает производительные процессоры, которые работают достаточно своеобразно. Фактически в Ryzen 7000 один главный лимит - это температура. На некоторых процессорах лимиты по TDP и потреблению выставлены настолько высоко, что они никогда не достигаются, на других же спокойно выходят за пределы, потому что на материнских платах данные лимиты зачастую отключены; видимо, своеобразная дань моде Intel, где только производитель материнской платы выбирает ограничивать процессор по току и TDP или нет в зависимости от мощности своей компонентной базы. Ещё одним недостатком можно назвать цену. Платы мощные, платы дорогие. Если мы будем привязываться к цене, а не к классу материнской платы, то на практике весь выбор может ограничится малым набором материнских плат для практически любого процессора.
