Valve внесла большие изменения в дизайн печатной платы Steam Deck с OLED

Как оказалось, Valve не только улучшила некоторые характеристики своей портативной игровой консоли Steam Deck, предлагающей дисплей с матрицей OLED, но и кардинально изменила дизайн печатной платы, изменив расположение компонентов поверхностного монтажа.

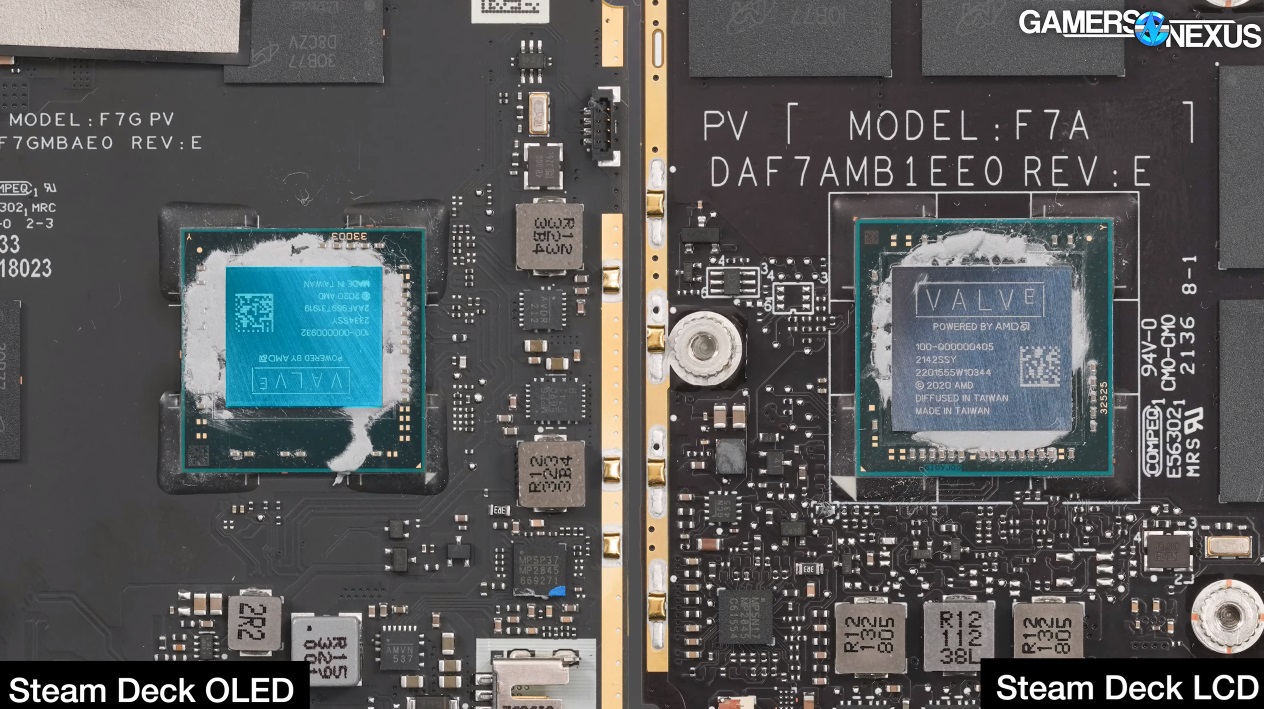

Ресурс Gamers Nexus провел детальное изучение новой версии консоли и пришел к выводу, что изменению подверглись практически все элементы, расположенные на печатной плате. Для начала надо вспомнить о применении 6-нм технологического процесса для создания APU, площадь которого уменьшилась с 13.5 x 12.3 мм. до 12.26 x 10.82 мм.

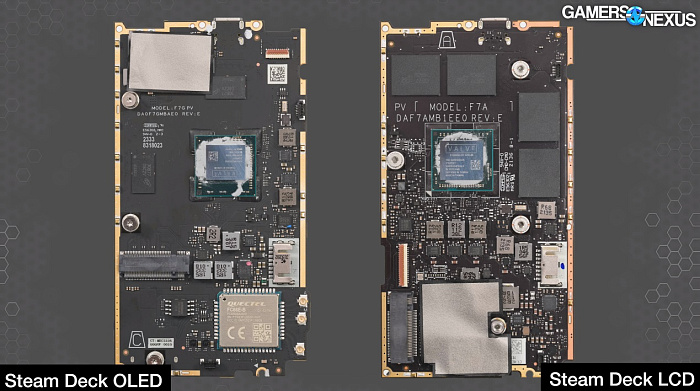

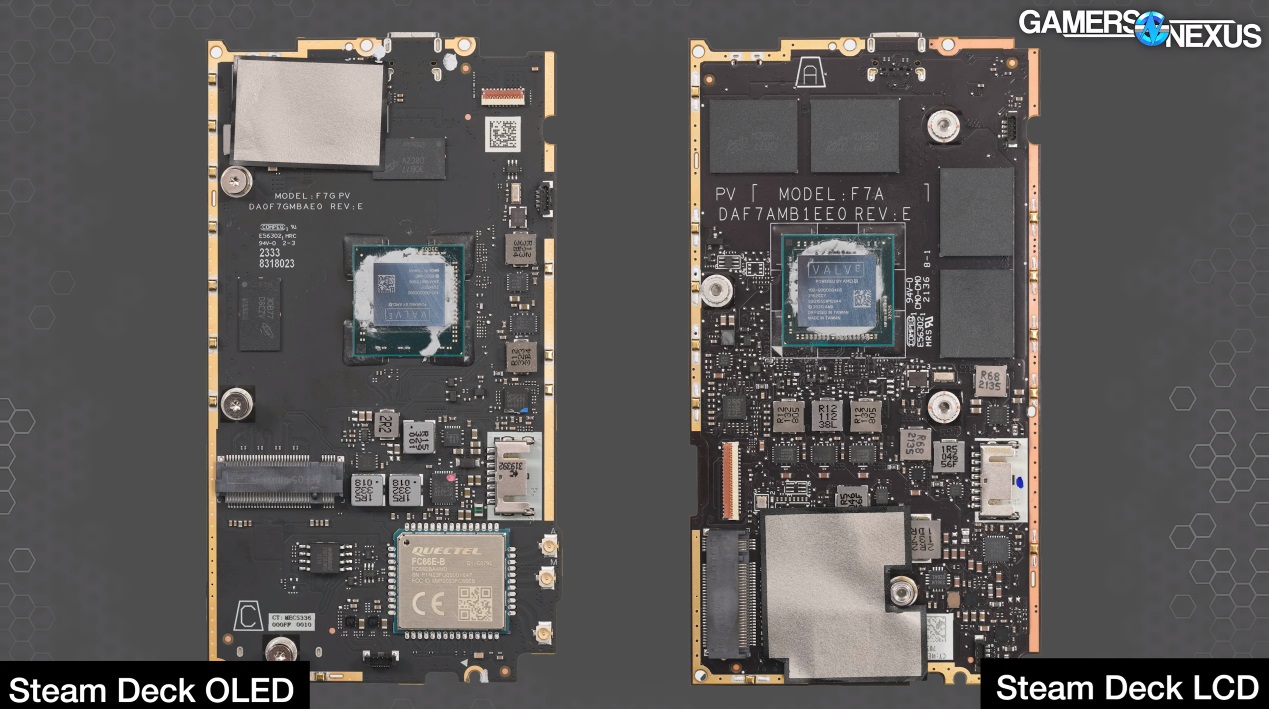

Также при осмотре печатной платы сразу бросается в глаза уменьшение как количества, так и размеров компонентов поверхностного монтажа. Более того, работяги Valve решили перейти на использование двух микросхем памяти Micron D8CZV LPDDR5-6400 вместо четырех Micron D8BCW LPDDR5-5500, каждая из которых имеет площадь 12.4 x 7 мм вместо 15 x 12.4 мм.

Может показаться, что значительное количество печатной платы остается незадействованным, но это не так, ведь в её недрах, между слоями, проходят дорожки для связи различных компонентов, поэтому уменьшить плату, по всей видимости, не является возможным.
