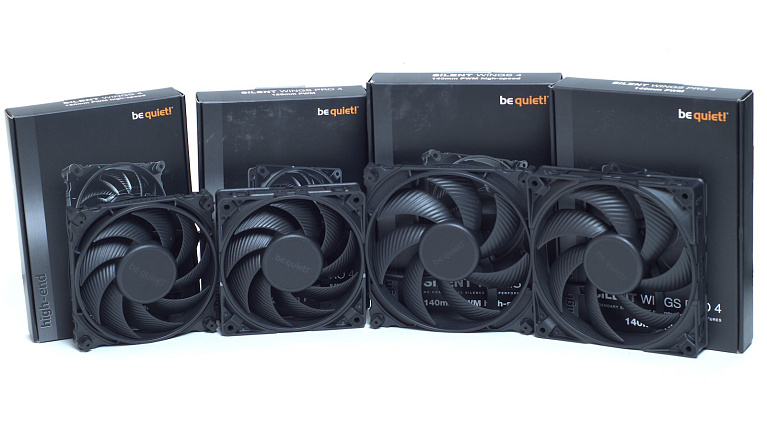

Обзор 120 мм и 140 мм вентиляторов be quiet! Silent Wings 4 PWM high-speed и Silent Wings PRO 4 PWM

В данной статье пойдет речь о производительных 120/140 мм вентиляторах немецкой компании be quiet! из серий be quiet! Silent Wings 4 PWM high-speed и Silent Wings PRO 4 PWM.

Технические характеристики

Характеристики be quiet! Silent Wings 4 PWM high-speed

Характеристики be quiet! Silent Wings PRO 4 PWM

Вентиляторы be quiet! Silent Wings 4 PWM high-speed

Упаковка и комплектация

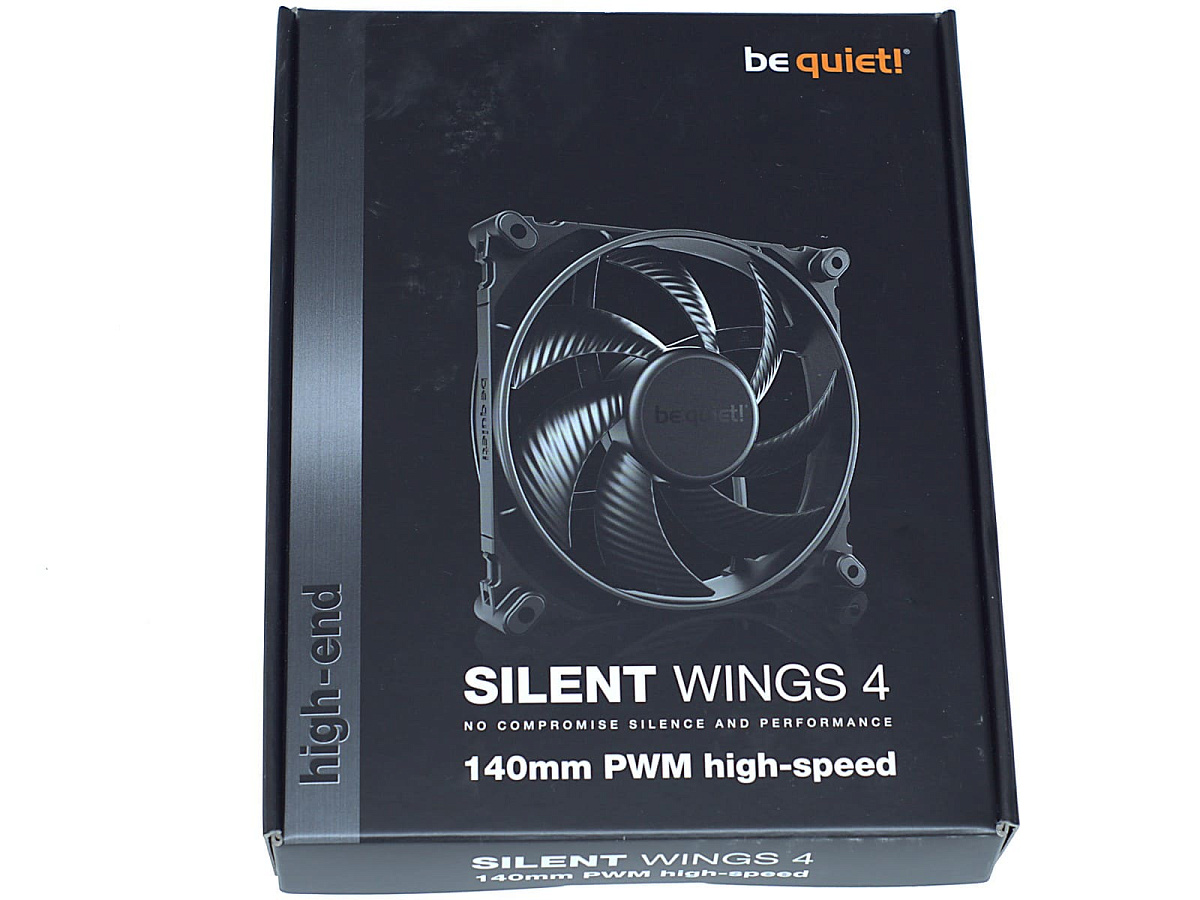

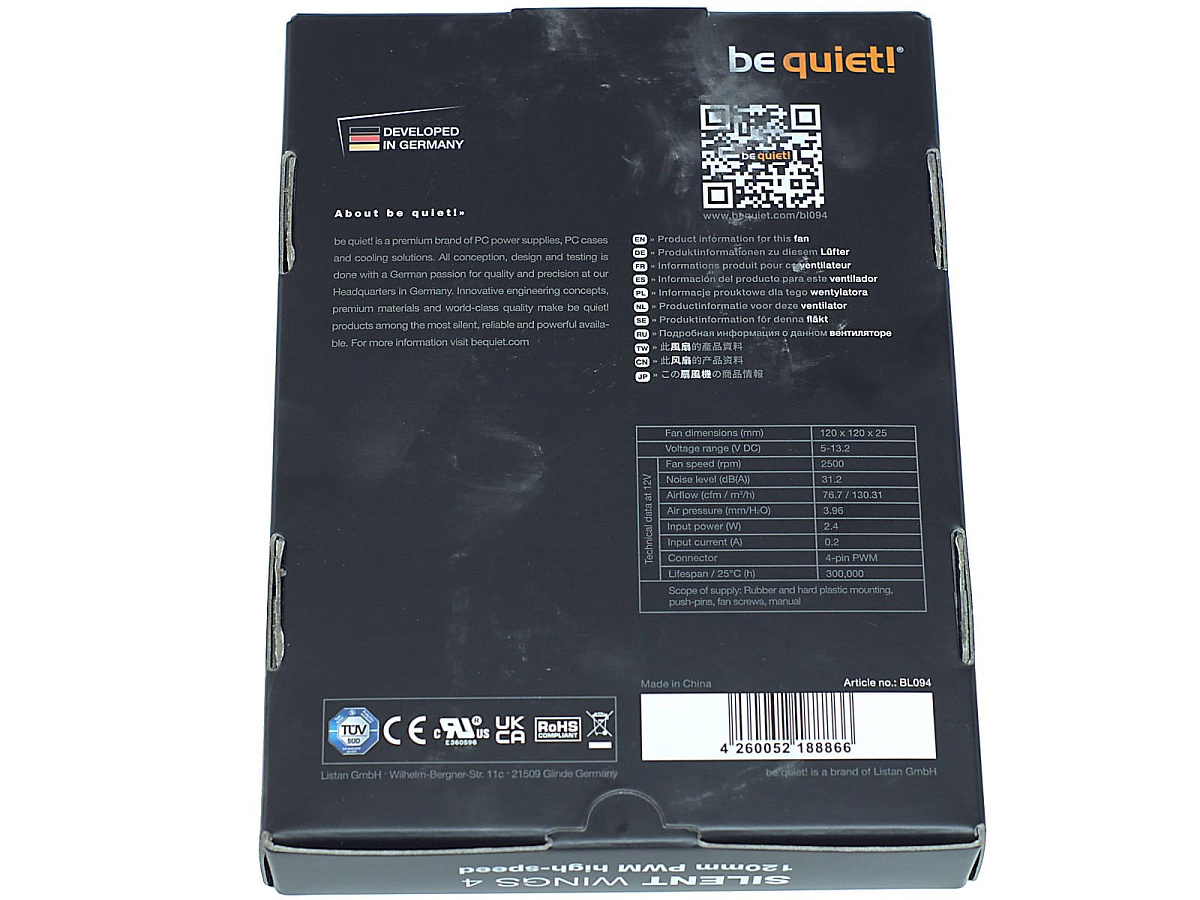

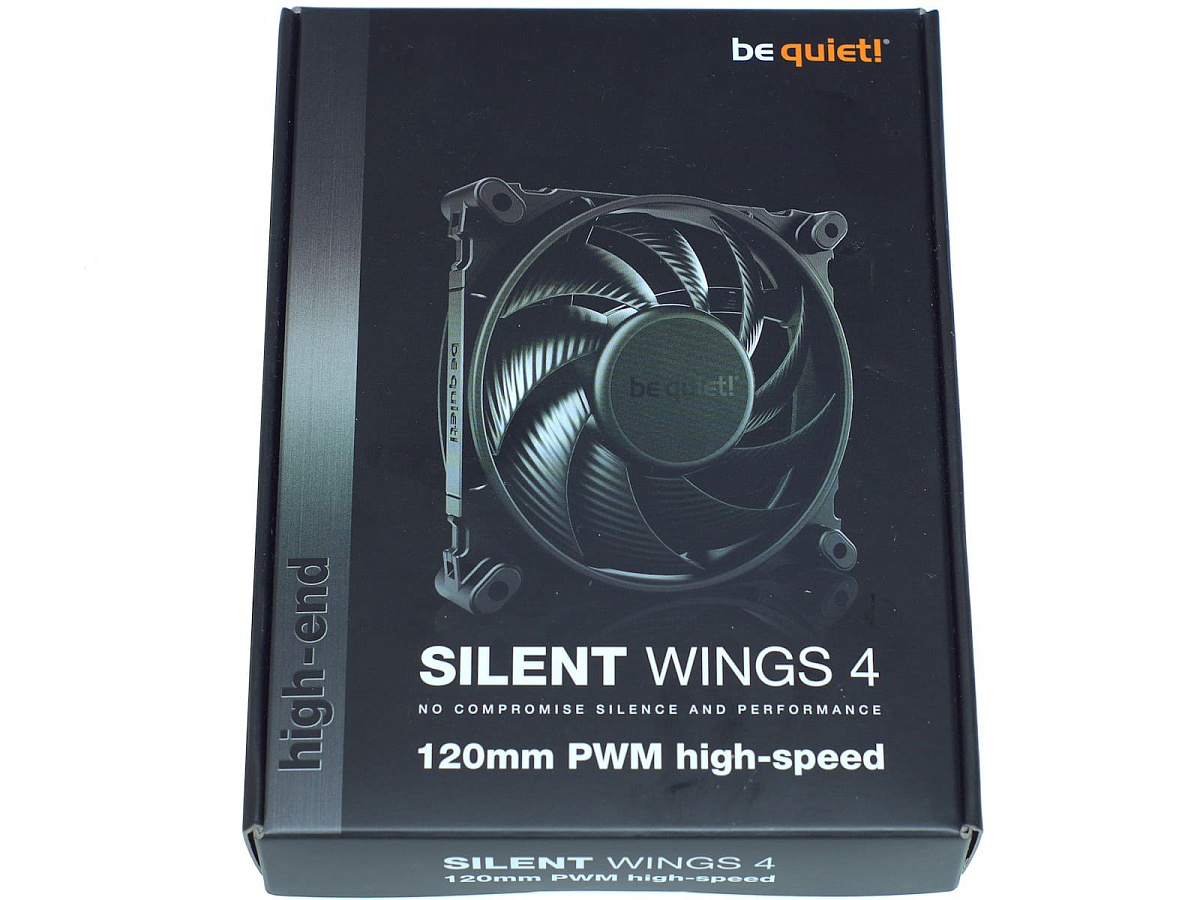

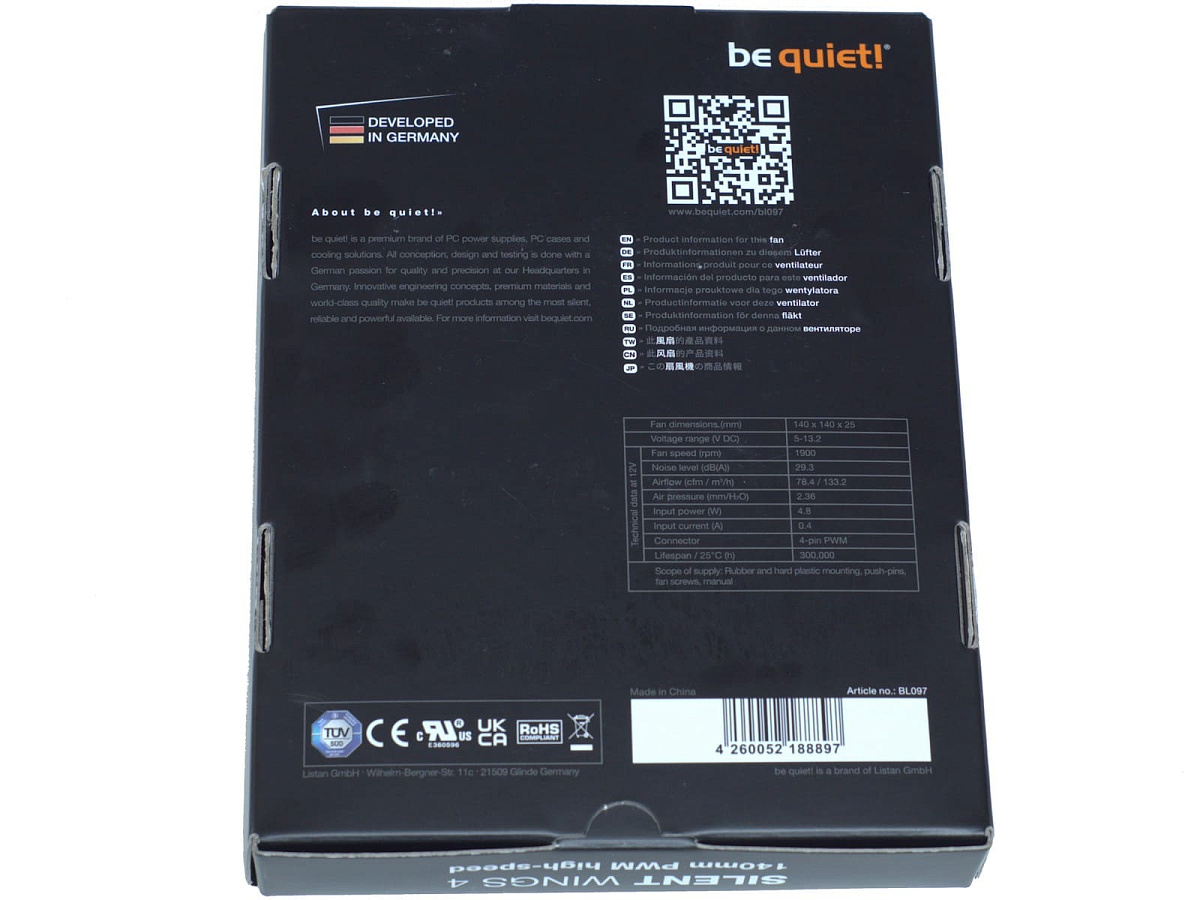

120 мм и 140 мм вентиляторы из серии be quiet! Silent Wings 4 PWM high-speed поставляются в картонных упаковках с фирменным дизайном, характерным для компании be quiet! – черная коробка с изображением вентилятора на лицевой части и указанием технических характеристик с QR-кодом, ведущим на сайт производителя для получения большей информации, на другой стороне.

Ключевые элементы серии, которые подчеркивает производитель – это «бескомпромиссная тишина и производительность».

Отличия упаковок только в размерах и, естественно, в названии (be quiet! Silent Wings 4 120mm PWM high-speed и be quiet! Silent Wings 4 140mm PWM high-speed), а также их характеристиках. Краткие названия моделей указаны справа внизу – это BL094 и BL097 соответственно.

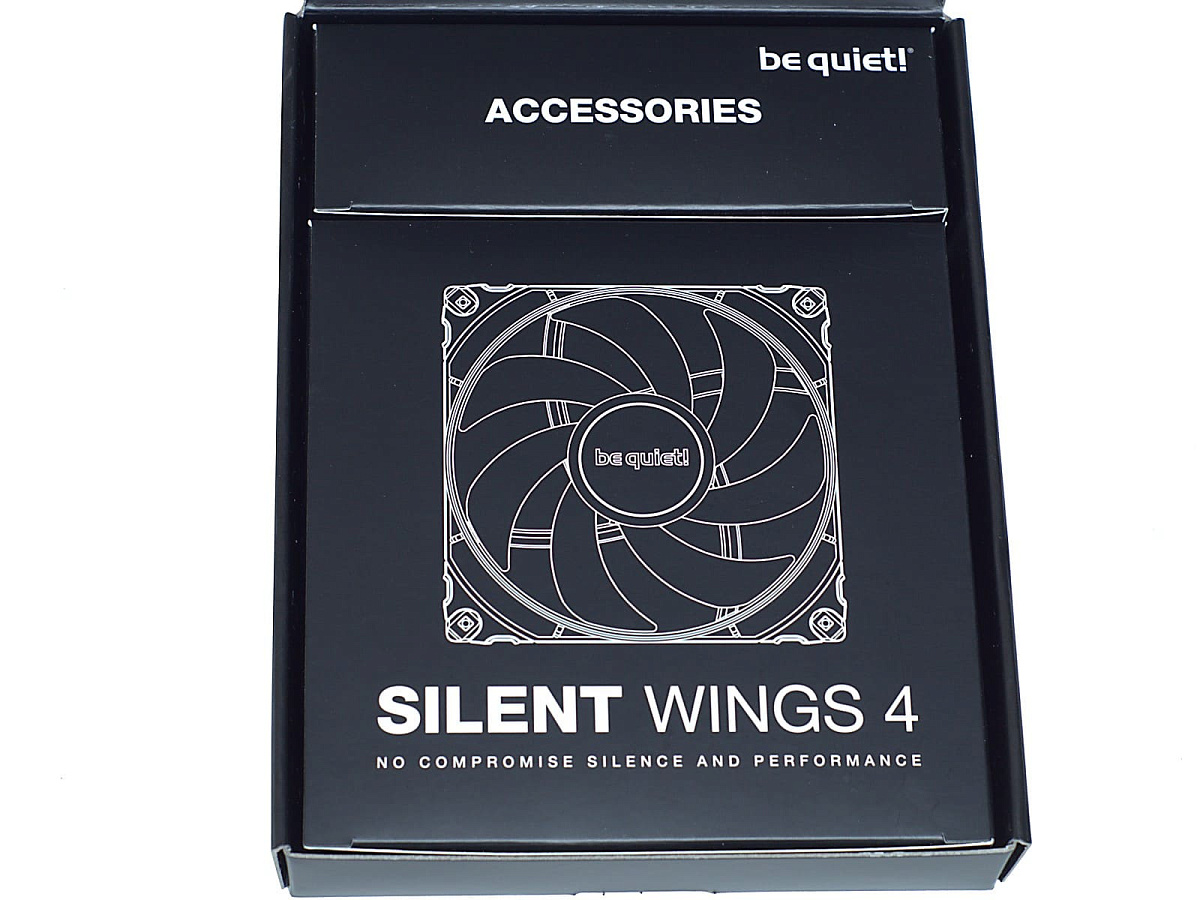

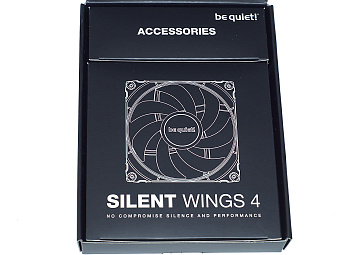

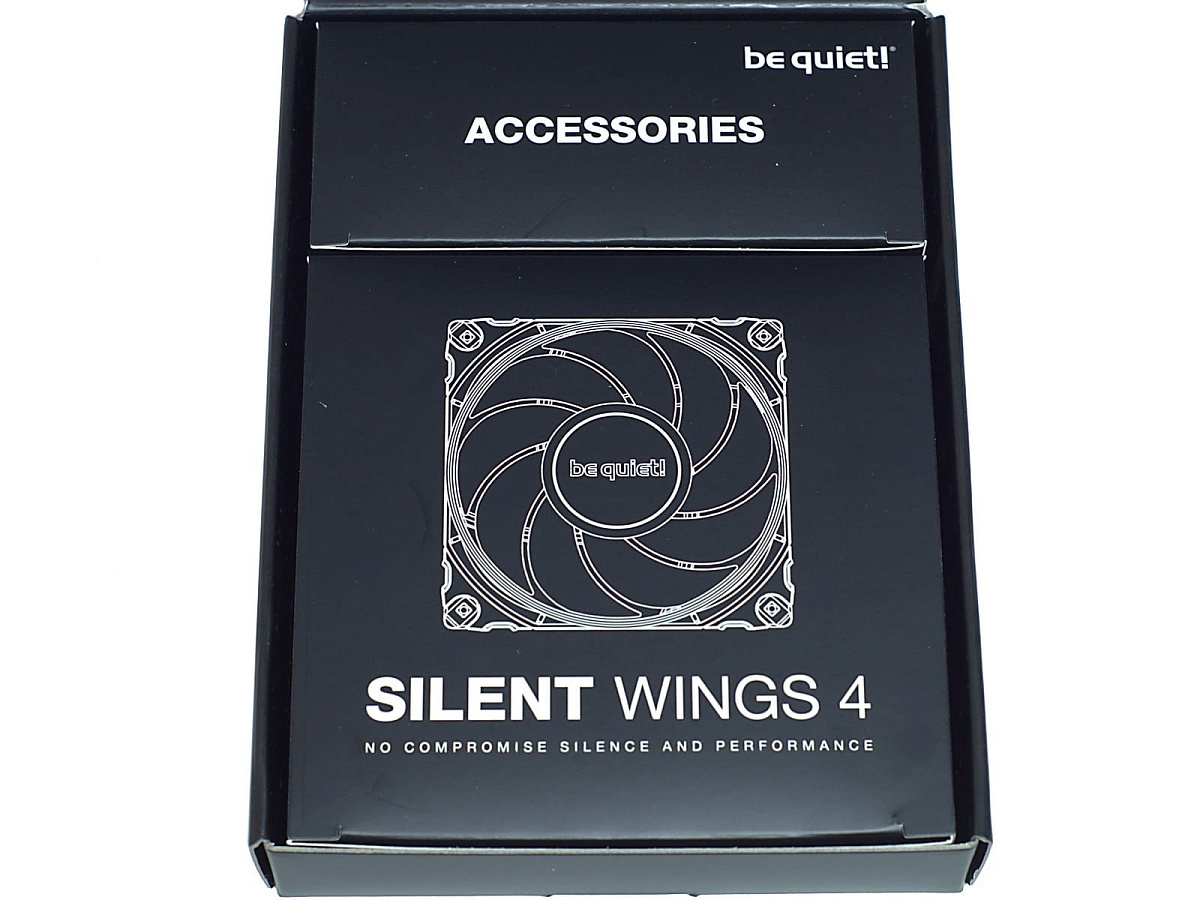

Формат поставки вентиляторов и комплектация идентичные. Внутри в отдельных коробках находится набор аксессуаров и сам вентилятор.

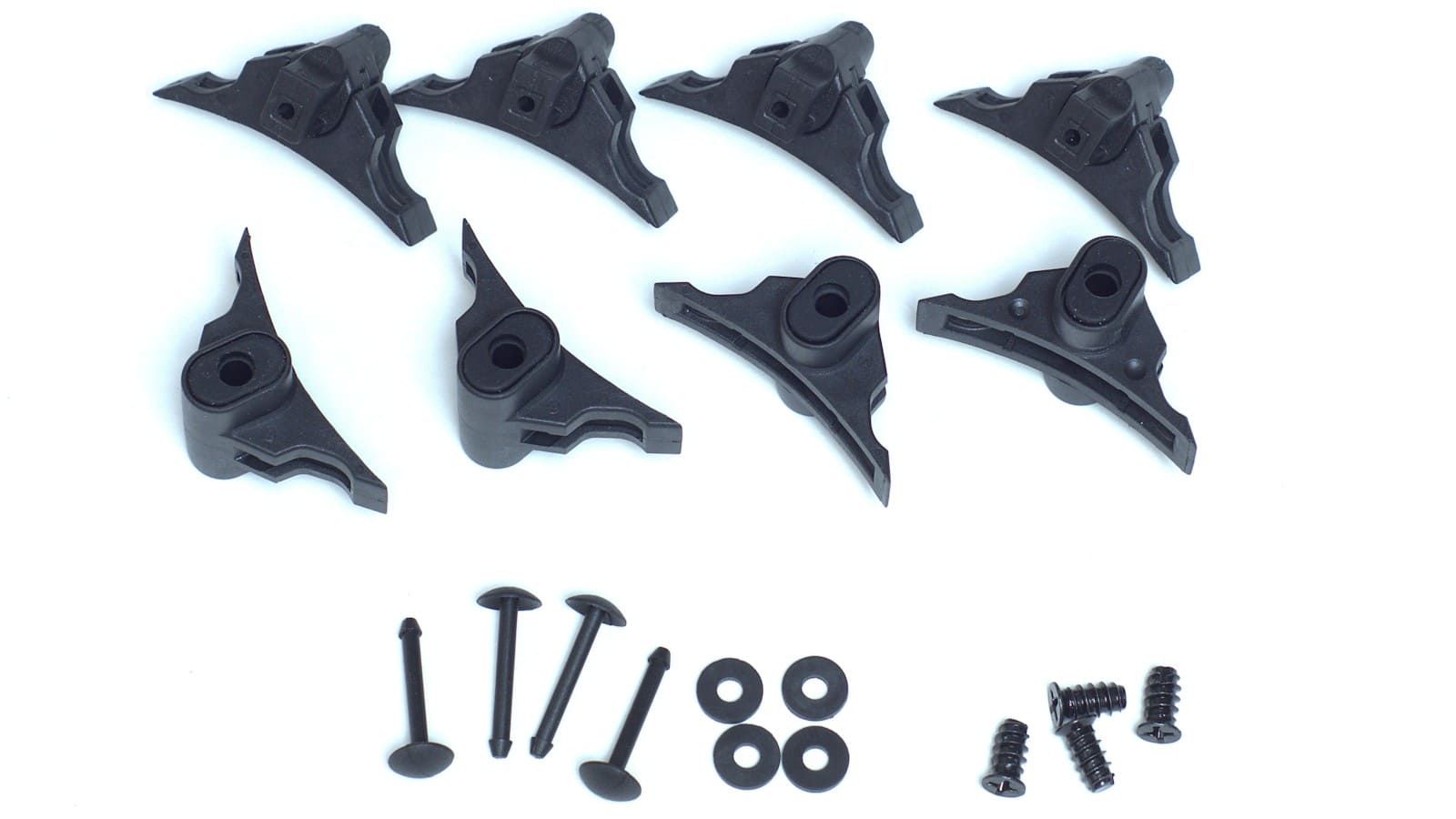

Вместе с вентиляторами поставляются 4 винта для «стандартной» фиксации, 4 крепежных штифта, 4 силиконовые прокладки и 4 антивибрационных уголка (уголки с пластиковым корпусом и силиконовым демпфером уже установлены на вентиляторах).

Внешний вид

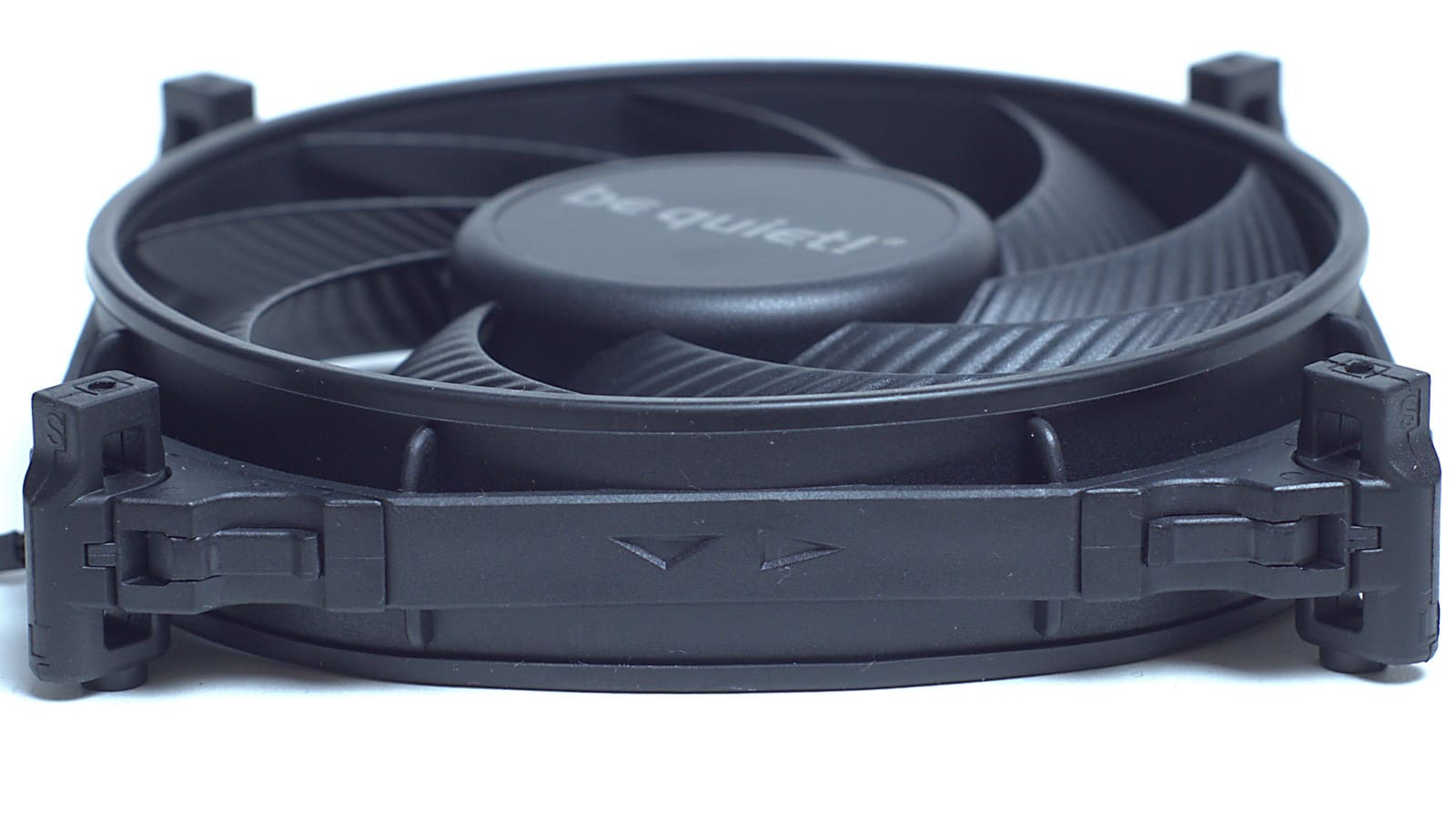

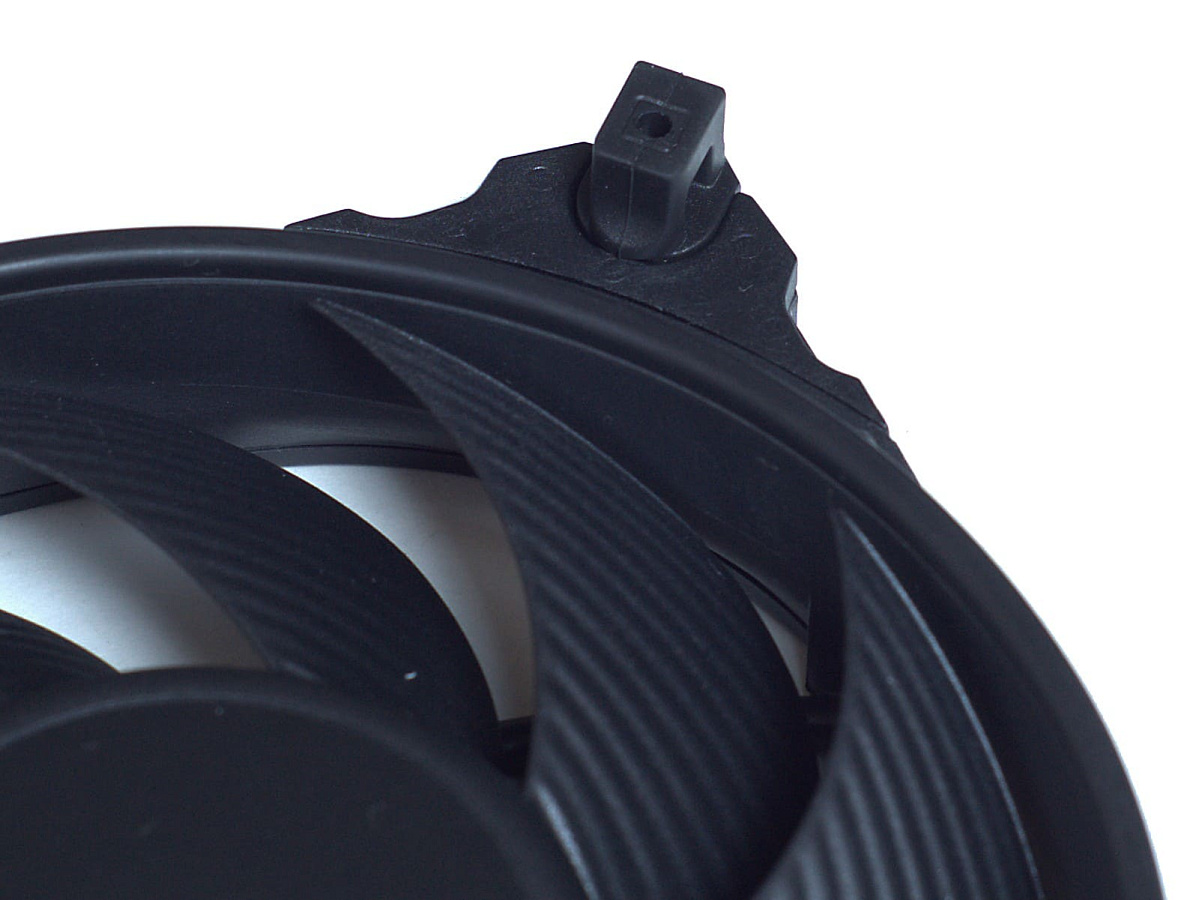

Черный пластик и рифленая поверхность лопастей являются фирменной чертой вентиляторов компании be quiet!. Внешне модели be quiet! Silent Wings 4 120mm PWM high-speed и be quiet! Silent Wings 4 140mm PWM high-speed отличаются от типичных вентиляторов за счет наличия съемных уголков, позволяющих зафиксировать их стандартными винтами или с помощью безвинтового крепления штифтами, и эта особенность визуально «уменьшает» их размеры. Подсветки в них не предусмотрено.

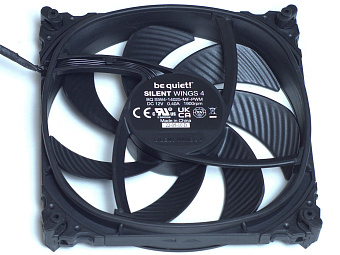

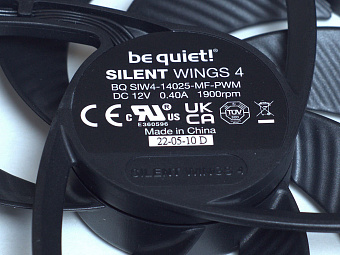

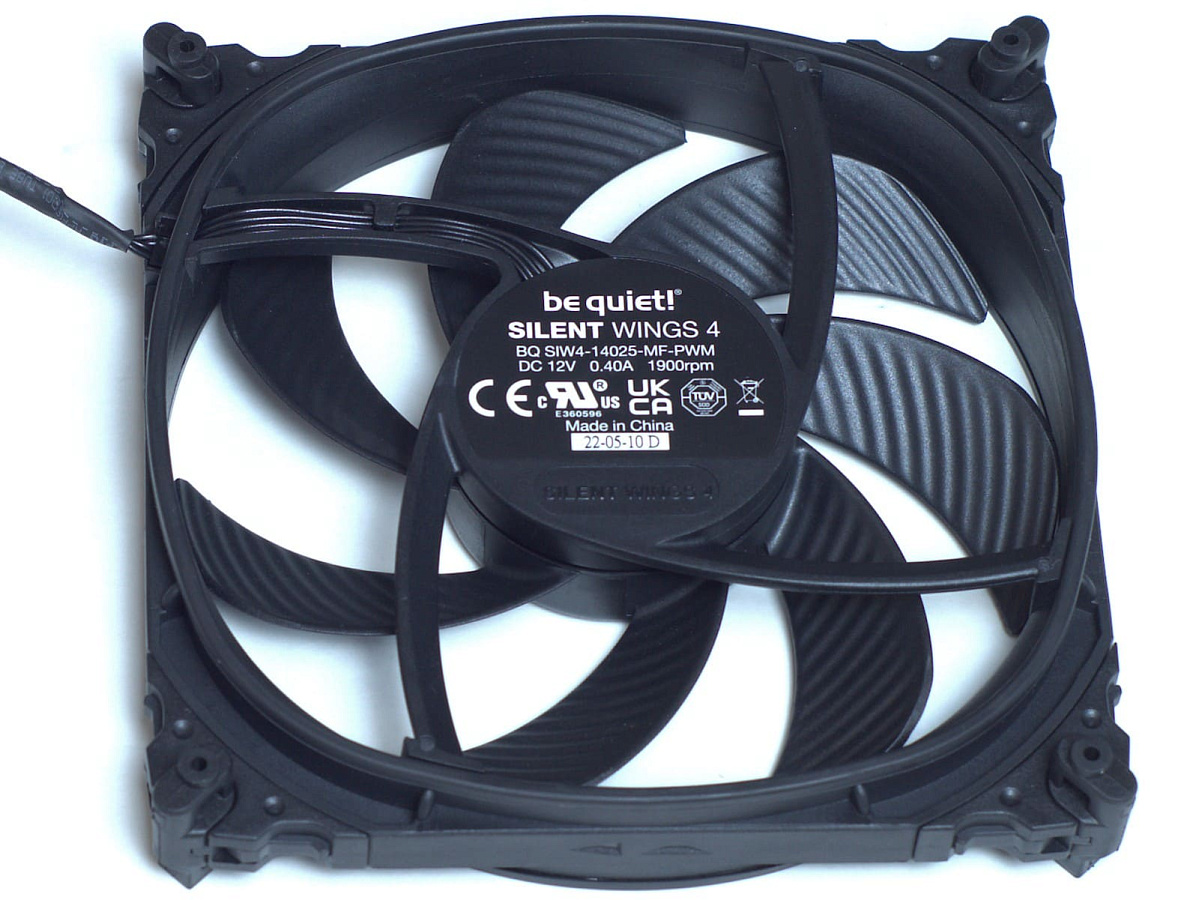

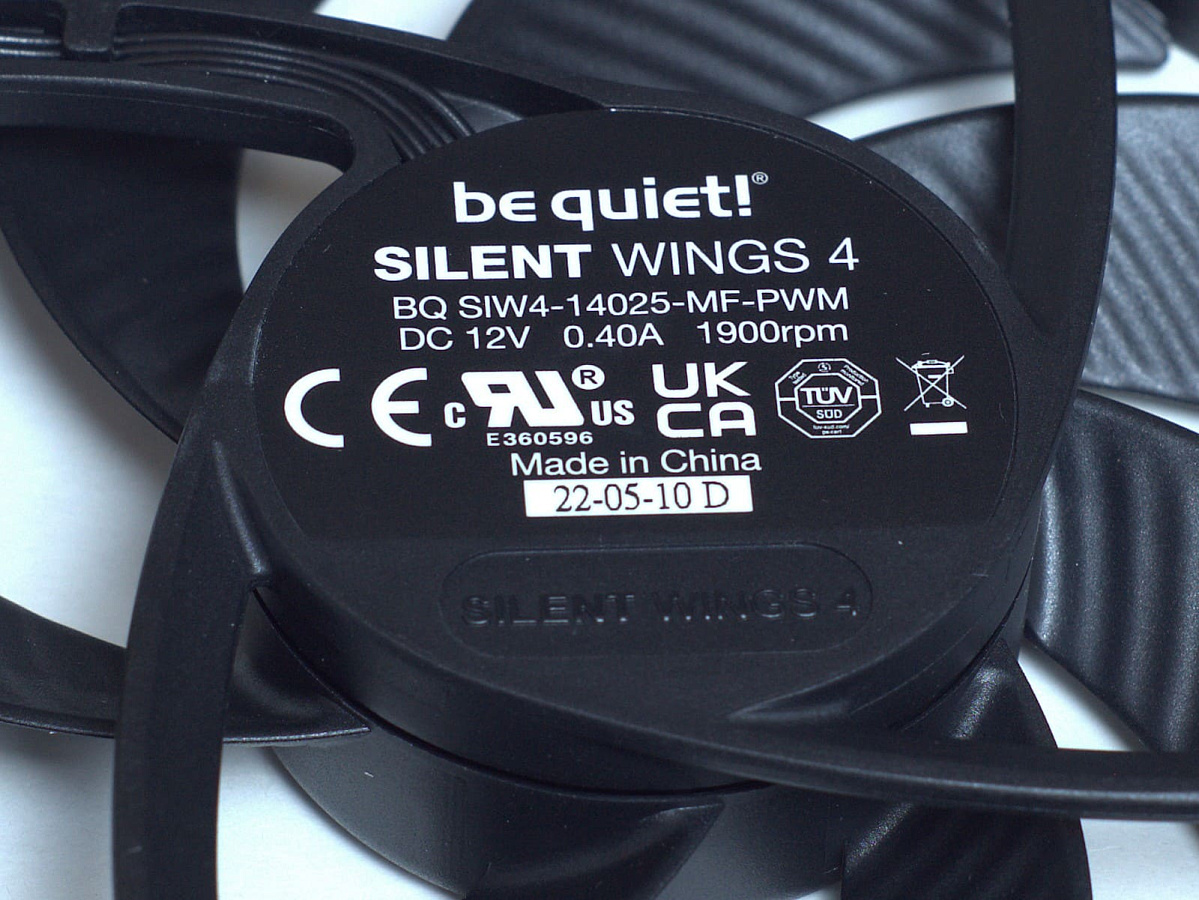

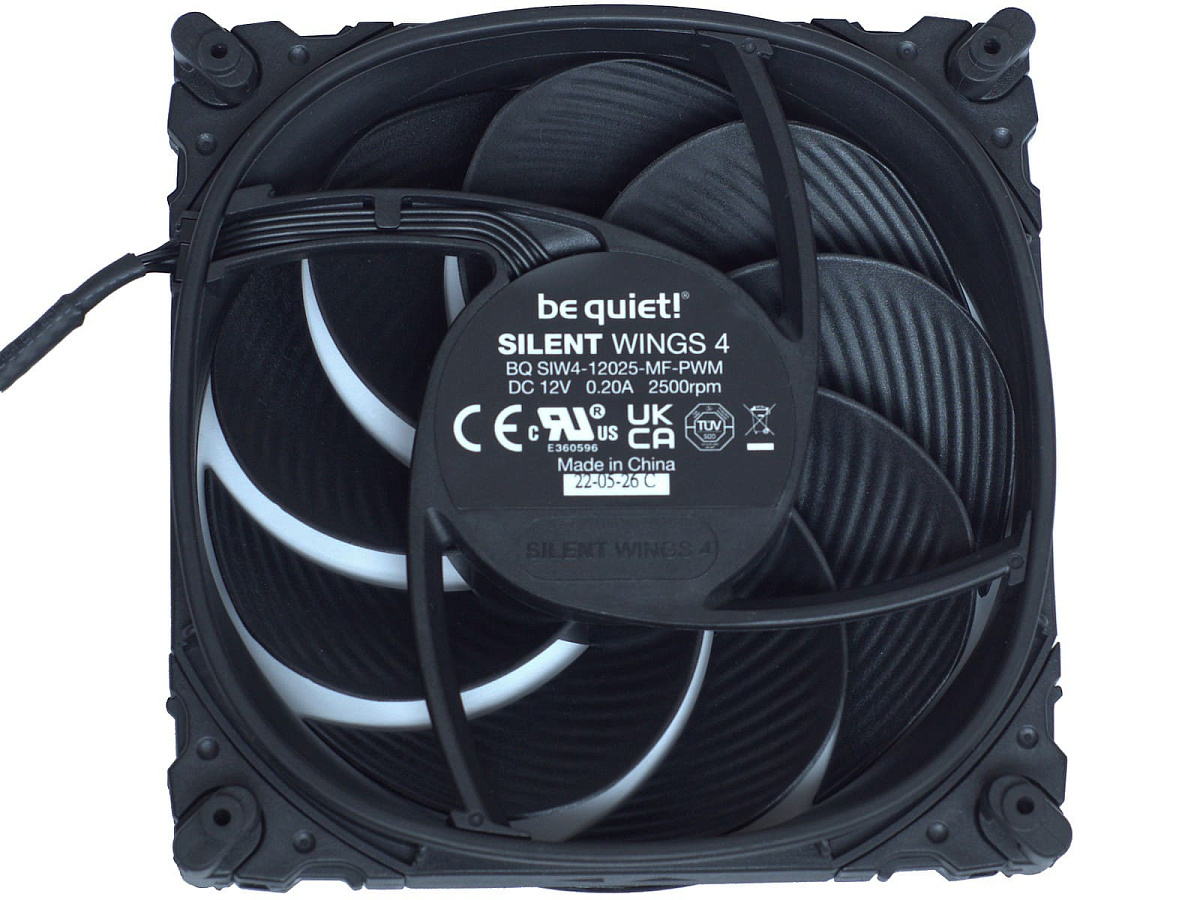

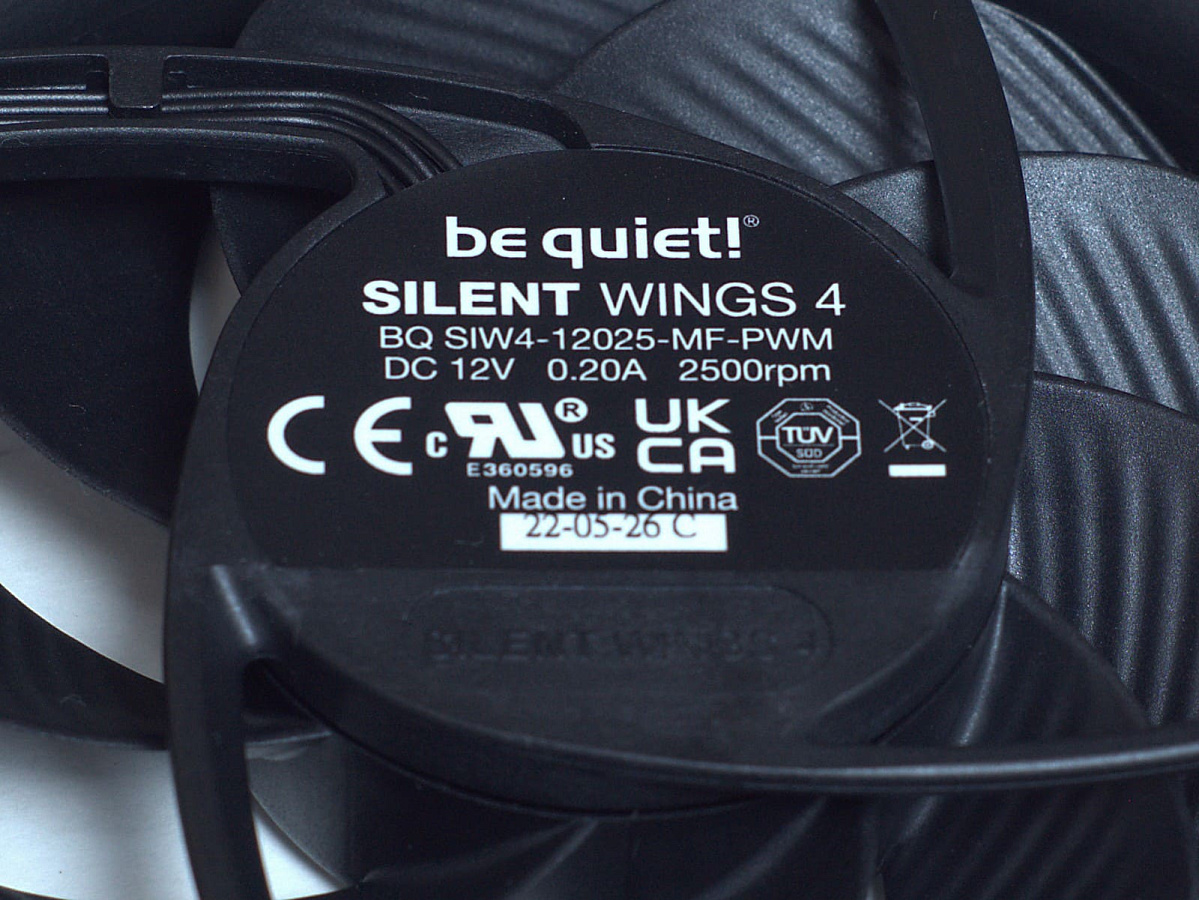

На каждом из вентиляторов с обратной стороны присутствует наклейка с названием модели и их максимальными оборотами. Для 120 мм модели (SIW4-12025-MF-PWM) они составляют 2500 rpm, а для 140 мм (SIW4-14025-MF-PWM) – 1900 rpm. У обоих вентиляторов используется шестиполюсный мотор и гидродинамический подшипник (FDB), позволяющие им демонстрировать невысокое энергопотребление и обеспечивающие высокий ресурс работы (300000 часов).

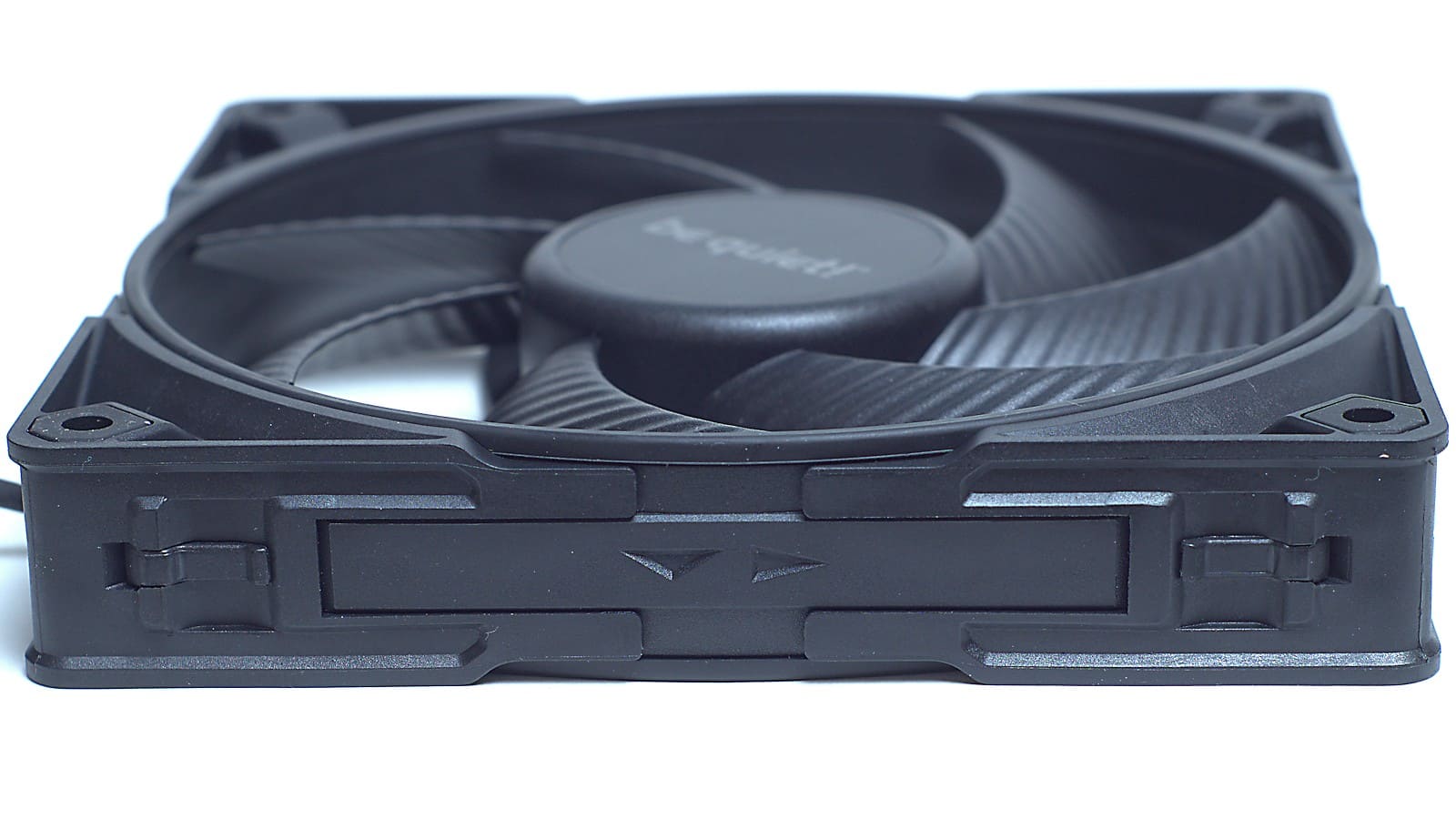

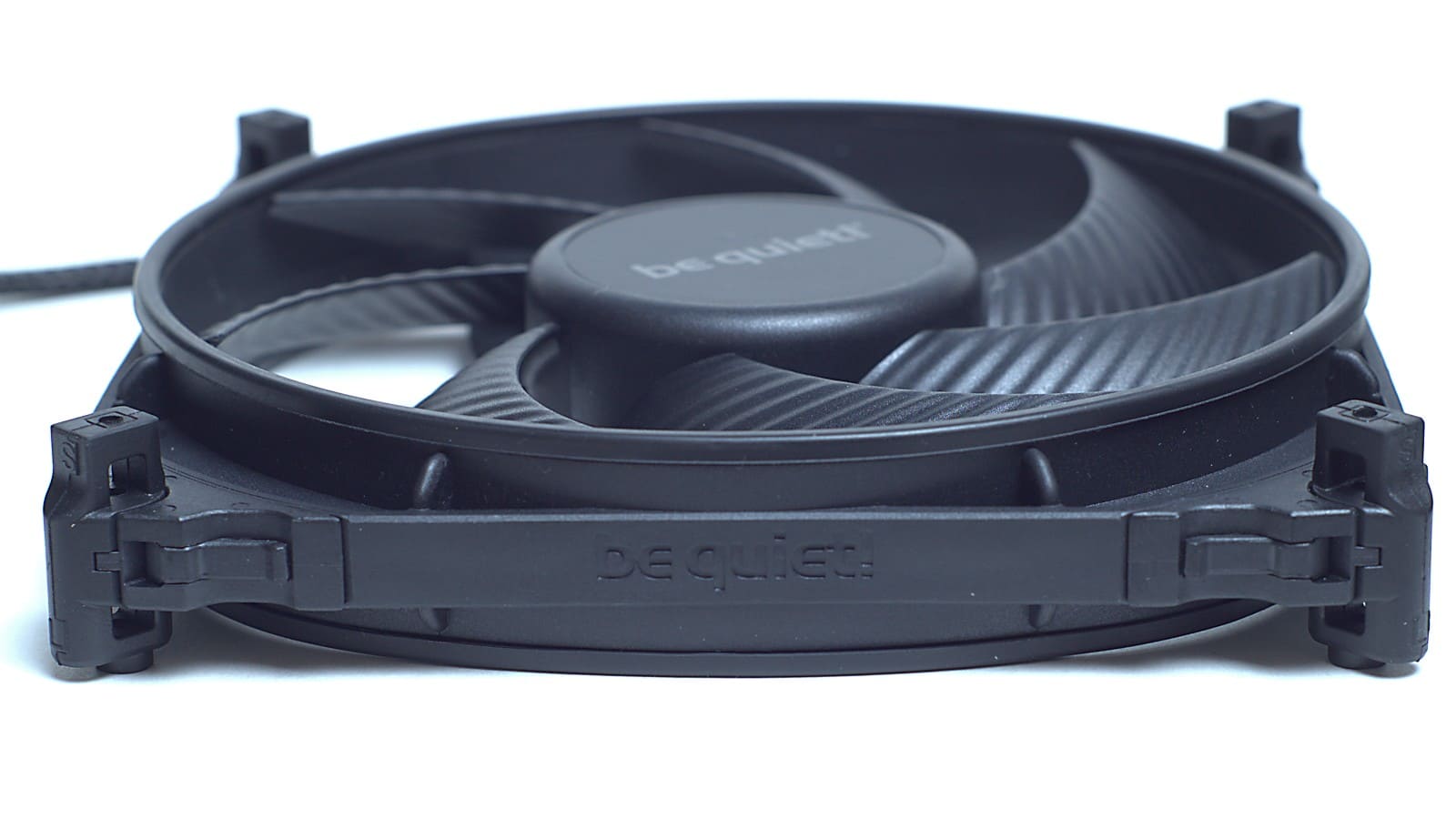

Толщина у вентиляторов стандартная – 25 мм, а на самих торцах размещено название производителя и указано «движение» воздушного потока.

Не обошлось без оптимизаций, нацеленных на увеличение статического давления при сохранении низкого уровня шума. Так, был переработан профиль лопастей и уменьшено до 1 мм расстояние между лопастями и внутренней рамкой корпуса вентилятора. Само выходное отверстие рамки вентилятора получило форму воронки для улучшения рассеивания воздуха. В результате производитель говорит о возможности их использования в кулерах или в составе систем жидкостного охлаждения, так как они обладают большим воздушным потоком (для 120 мм модели 76.7 CFM и для 140 мм –78.4 CFM) и имеют высокие показатели статического давления – 3.96 мм и 2.36 мм водного столба соответственно.

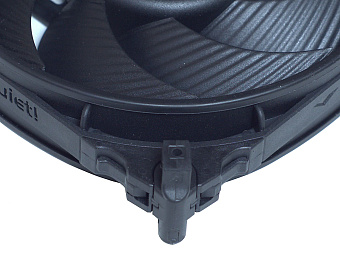

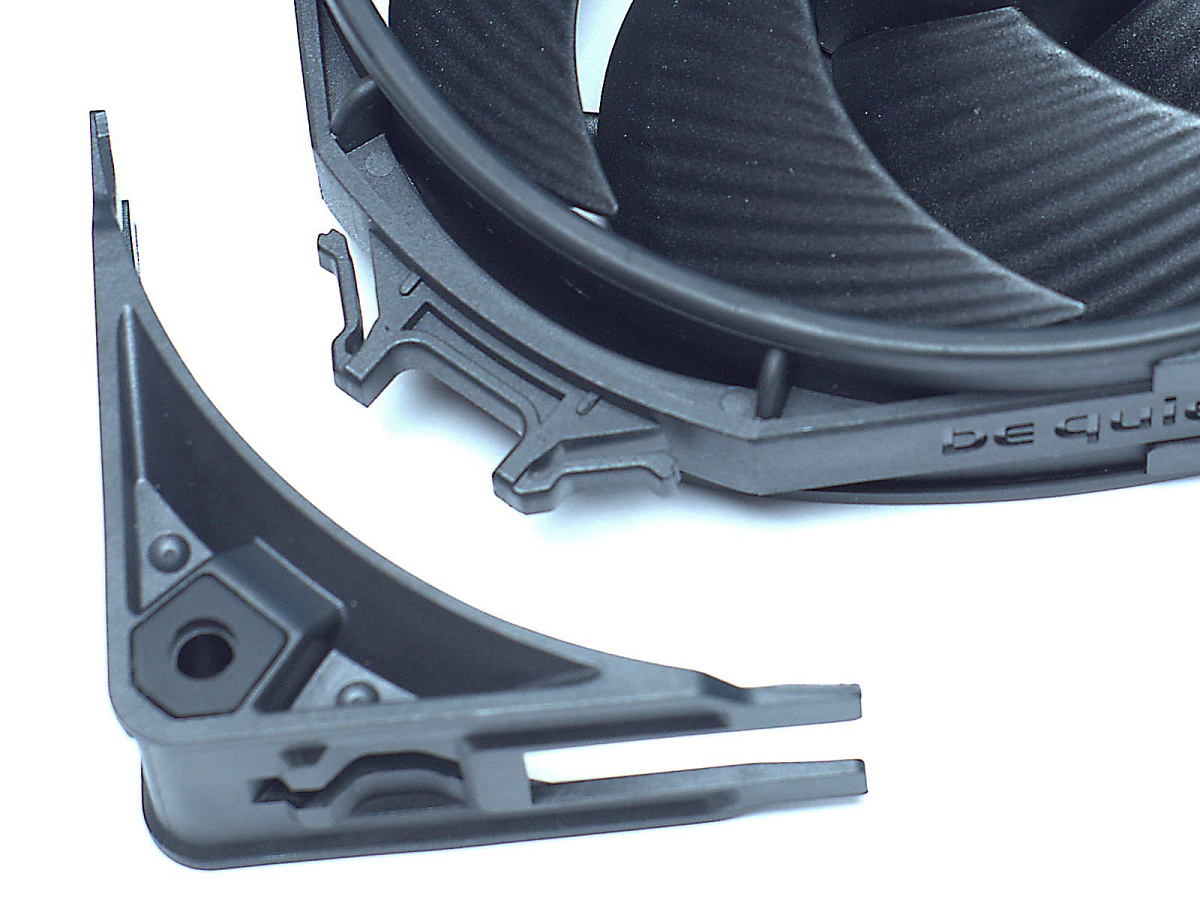

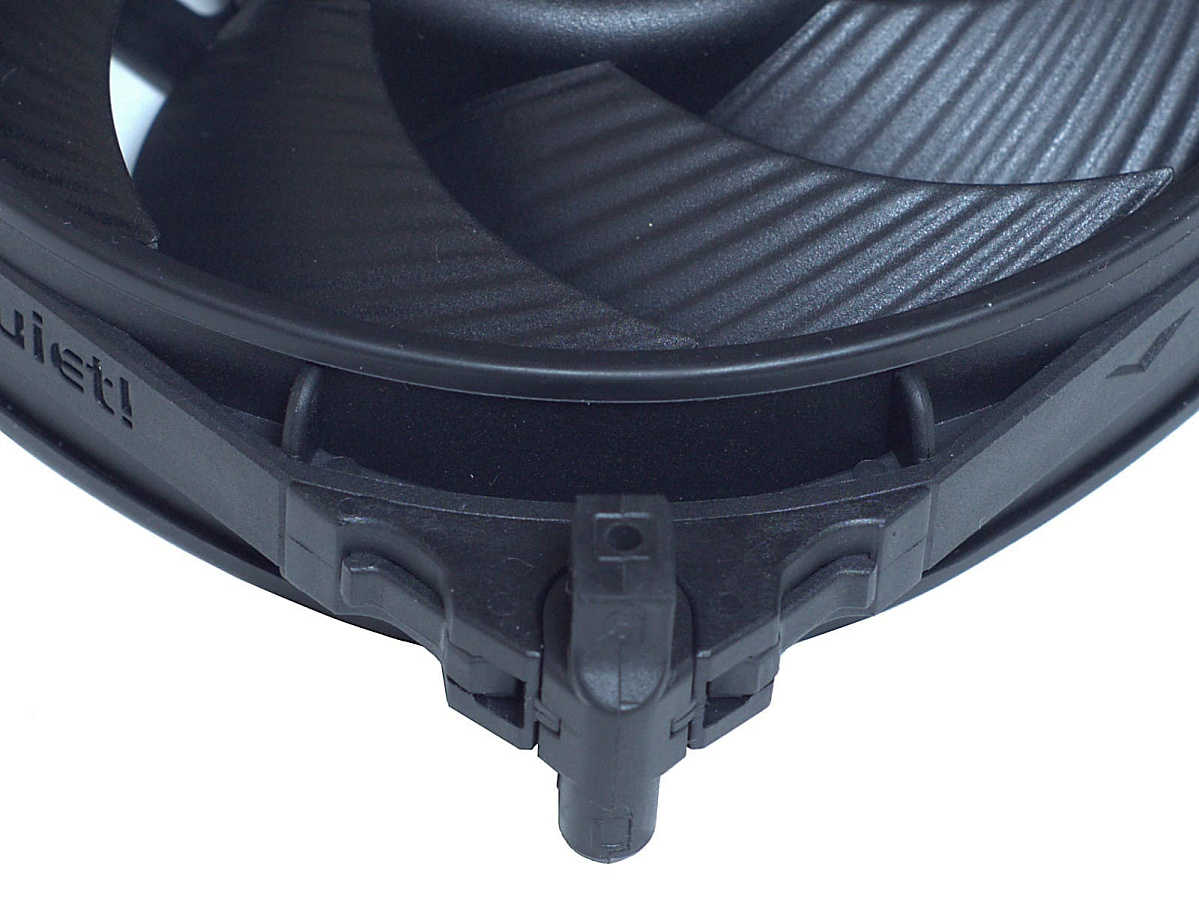

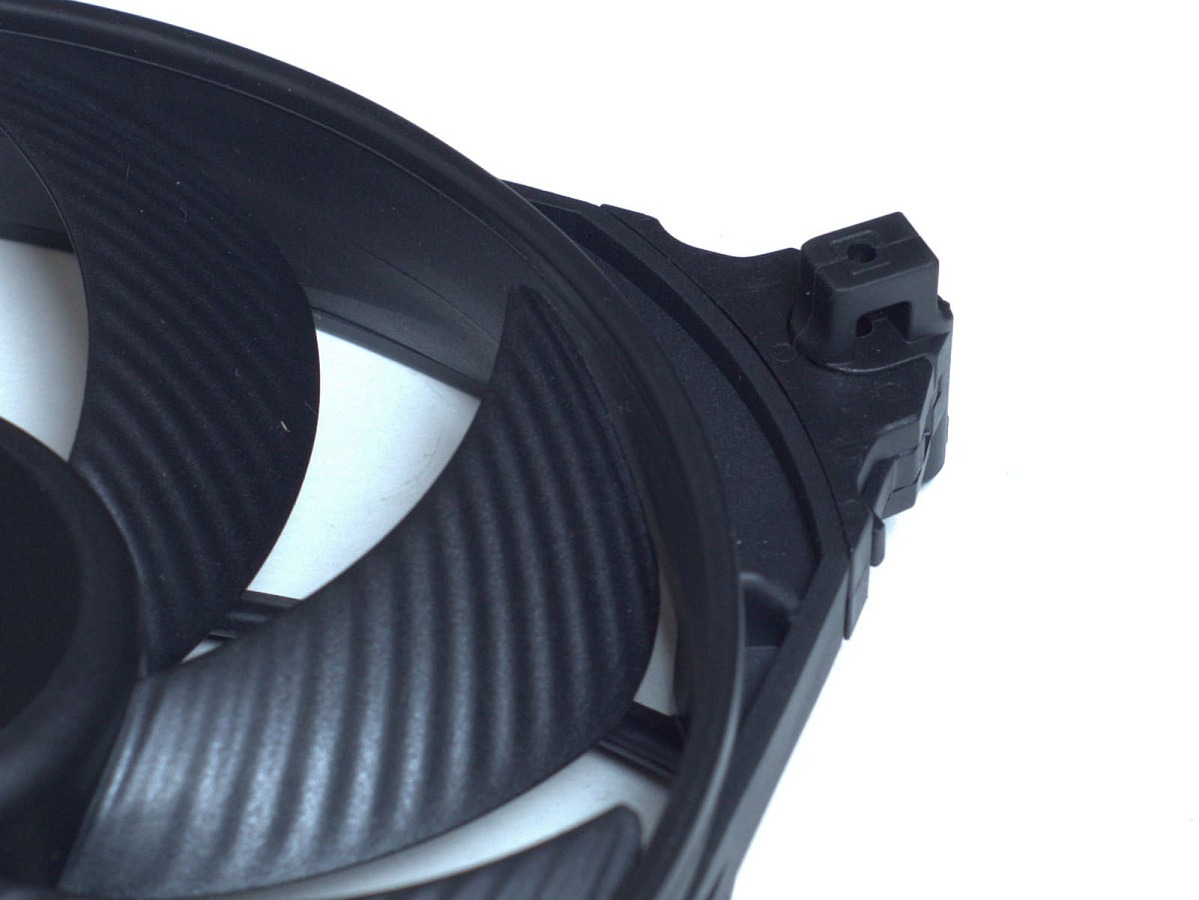

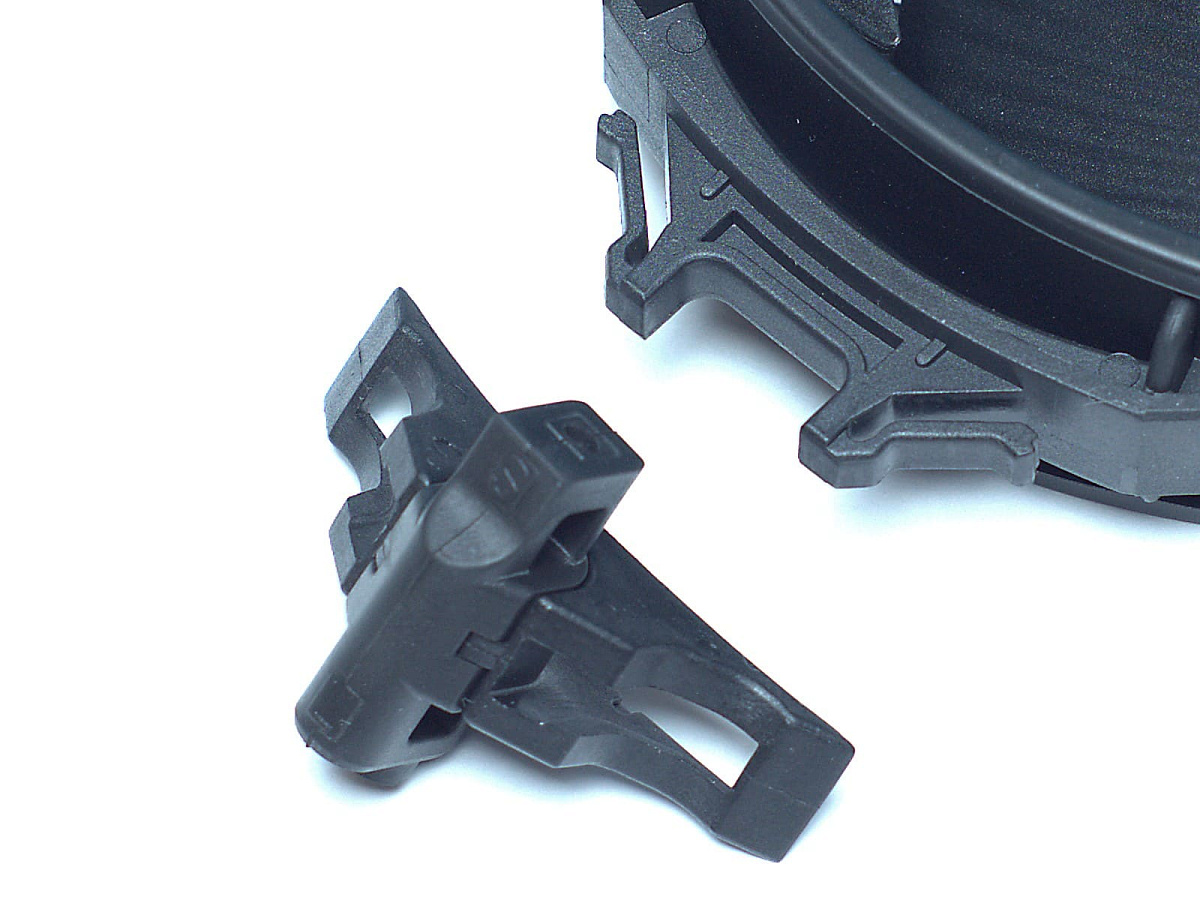

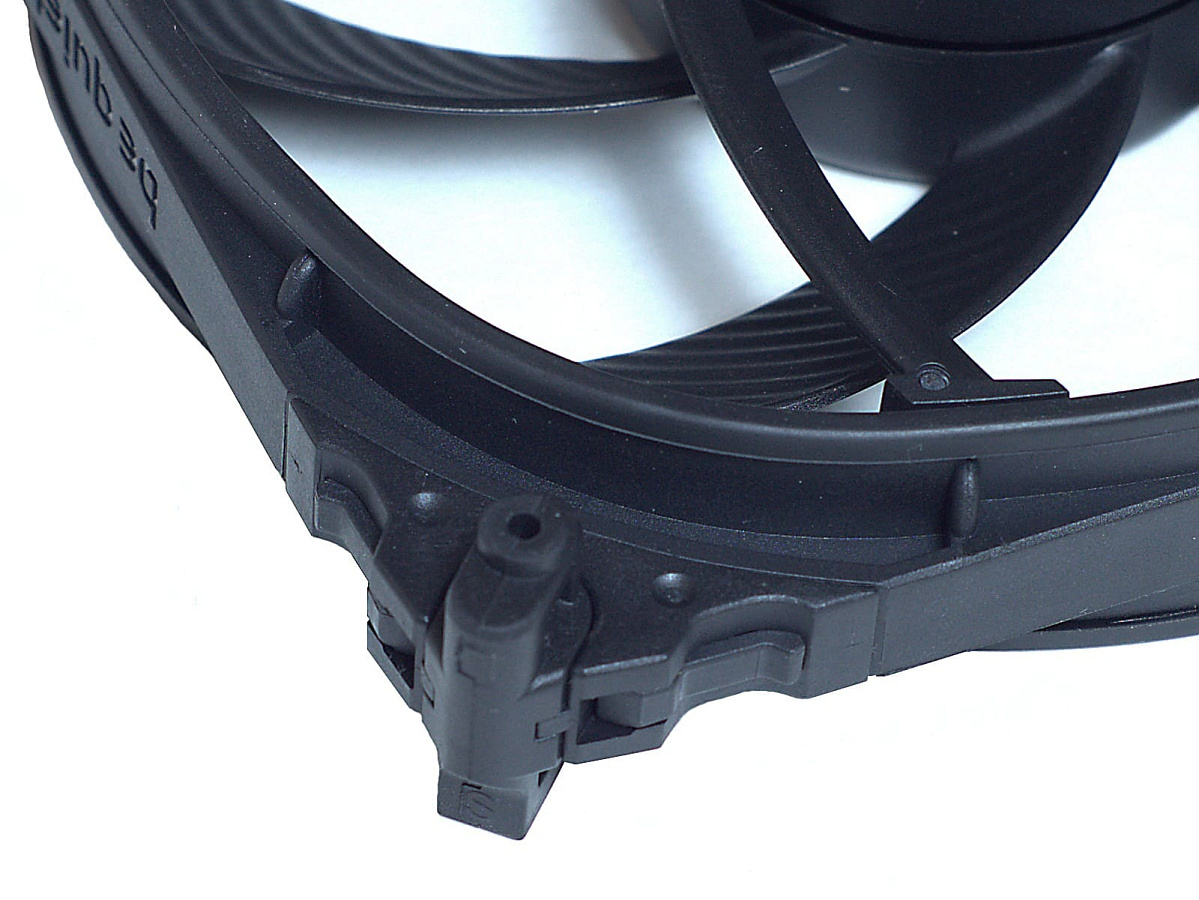

В данной серии предусмотрена возможность замены уголков, в одном из вариантов используется механизм фиксации винтами, а второй – это использование штифтов.

Замена осуществляется путем нажатия на боковины при снятии и защелкивании новых.

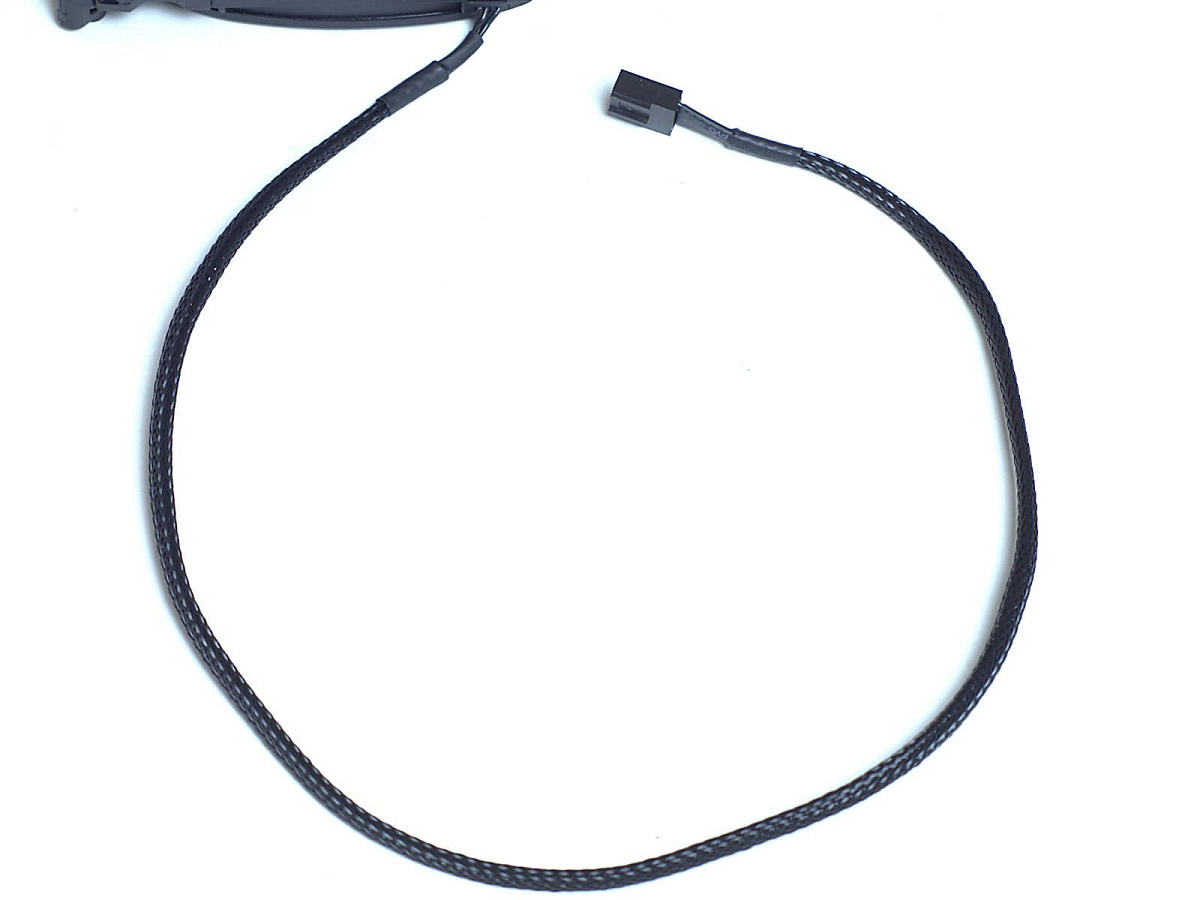

Общая черта серии – использование длинных кабелей (500 мм) в простой тканевой оплетке. Разъем подключения PWM.

Вентиляторы be quiet! Silent Wings PRO 4 PWM

Упаковка и комплектация

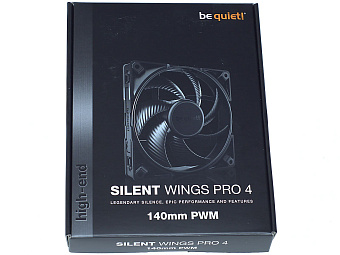

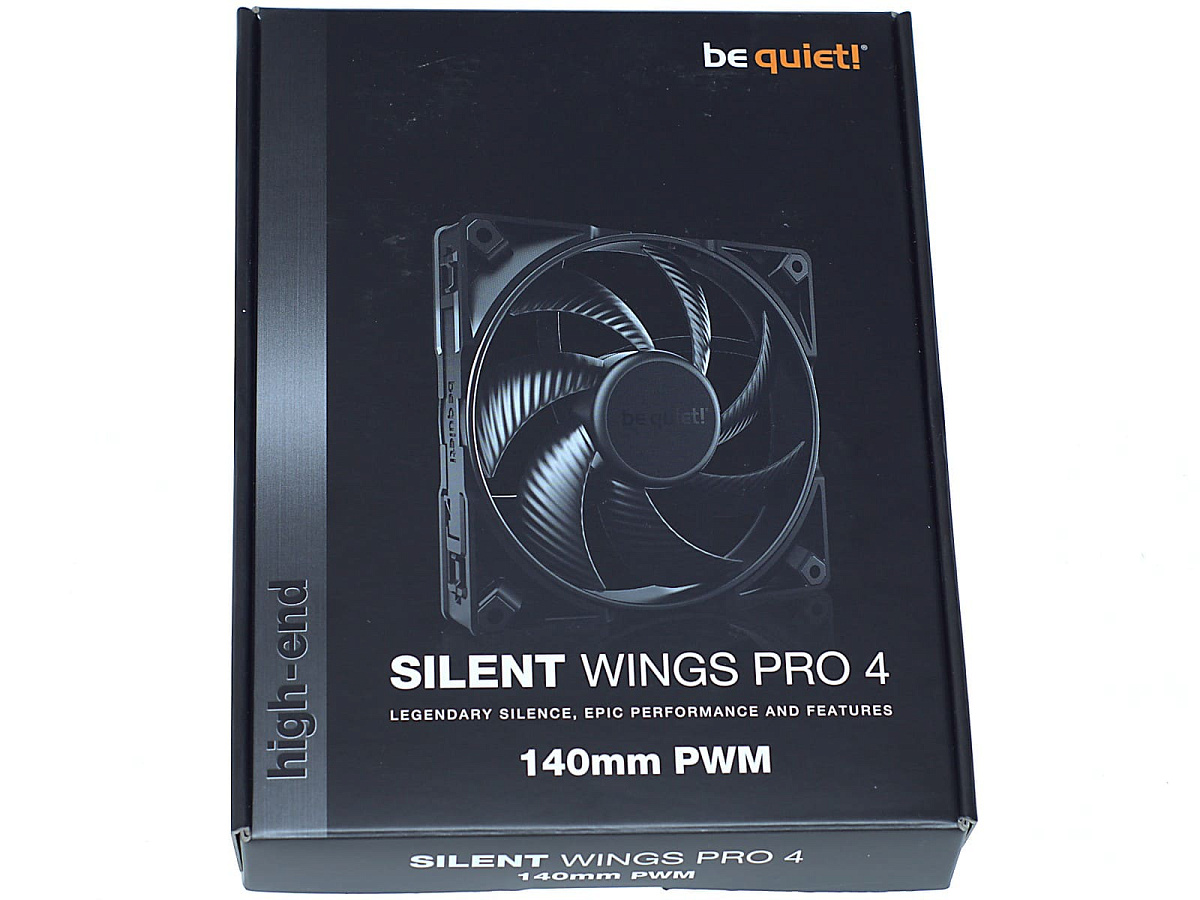

В оформлении коробок со 120 мм и 140 мм вентиляторами серии be quiet! Silent Wings PRO 4 PWM также используется фирменный дизайн be quiet!, а отличия заключаются в названии и приведенном внешнем виде вентиляторов. Для данной серии ключевыми особенностями являются «легендарная тишина, невероятная производительность и возможности».

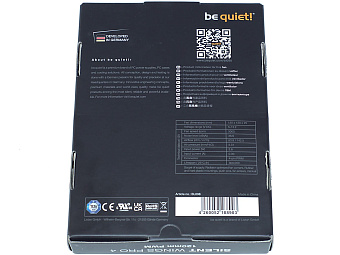

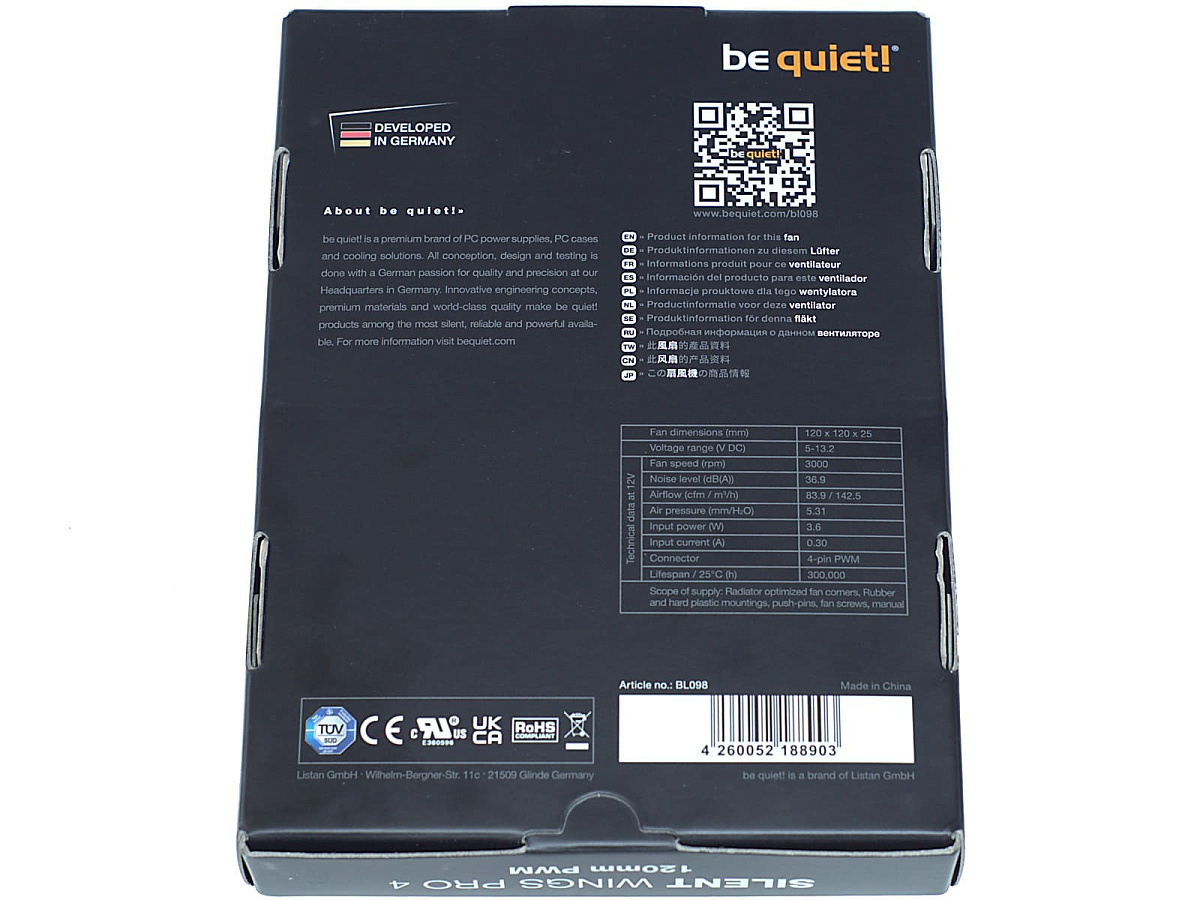

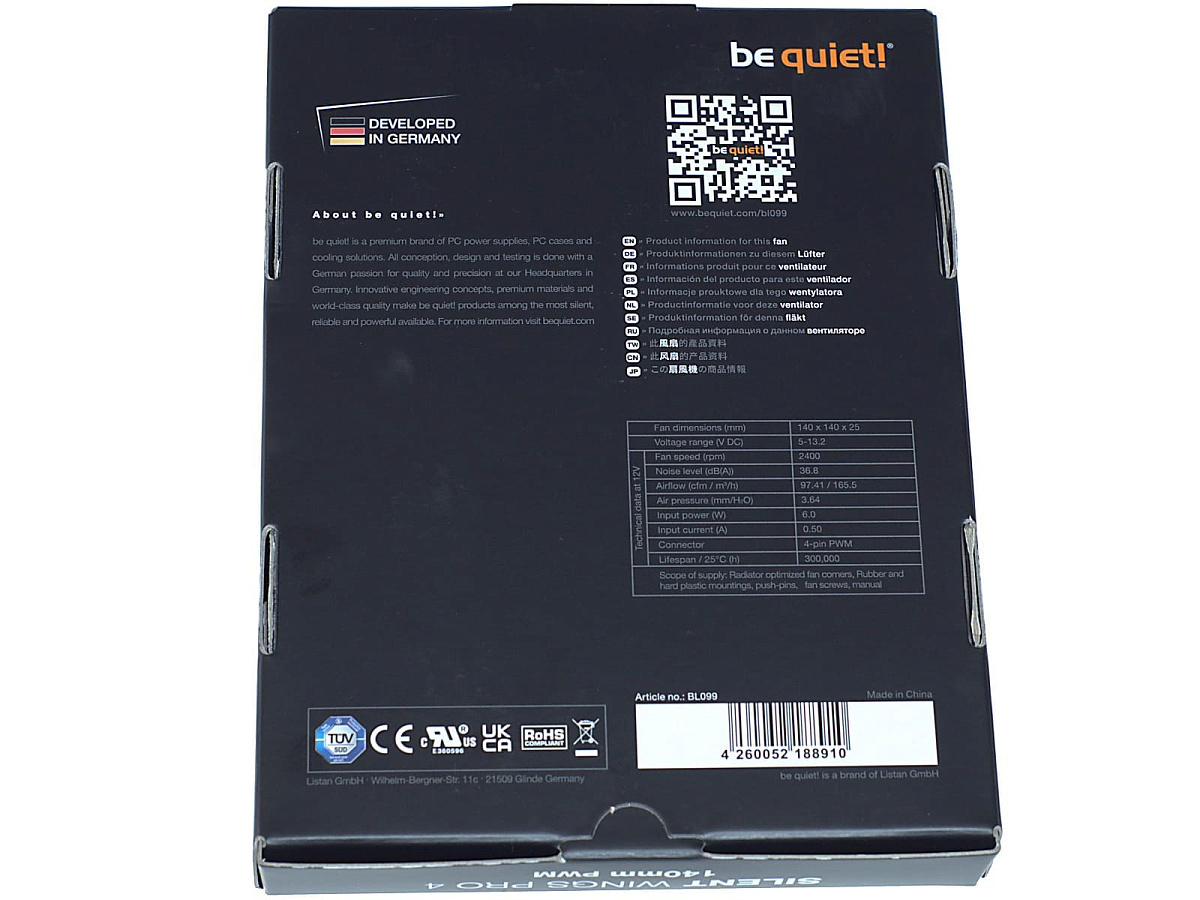

С обратной стороны присутствует QR-код для получения более подробной информации о вентиляторах. По короткому названию модели, размещенному справа внизу над серийным номером, можно определить полное название: BL098 – это be quiet! Silent Wings PRO 4 120mm PWM и BL099 – это be quiet! Silent Wings PRO 4 140mm PWM.

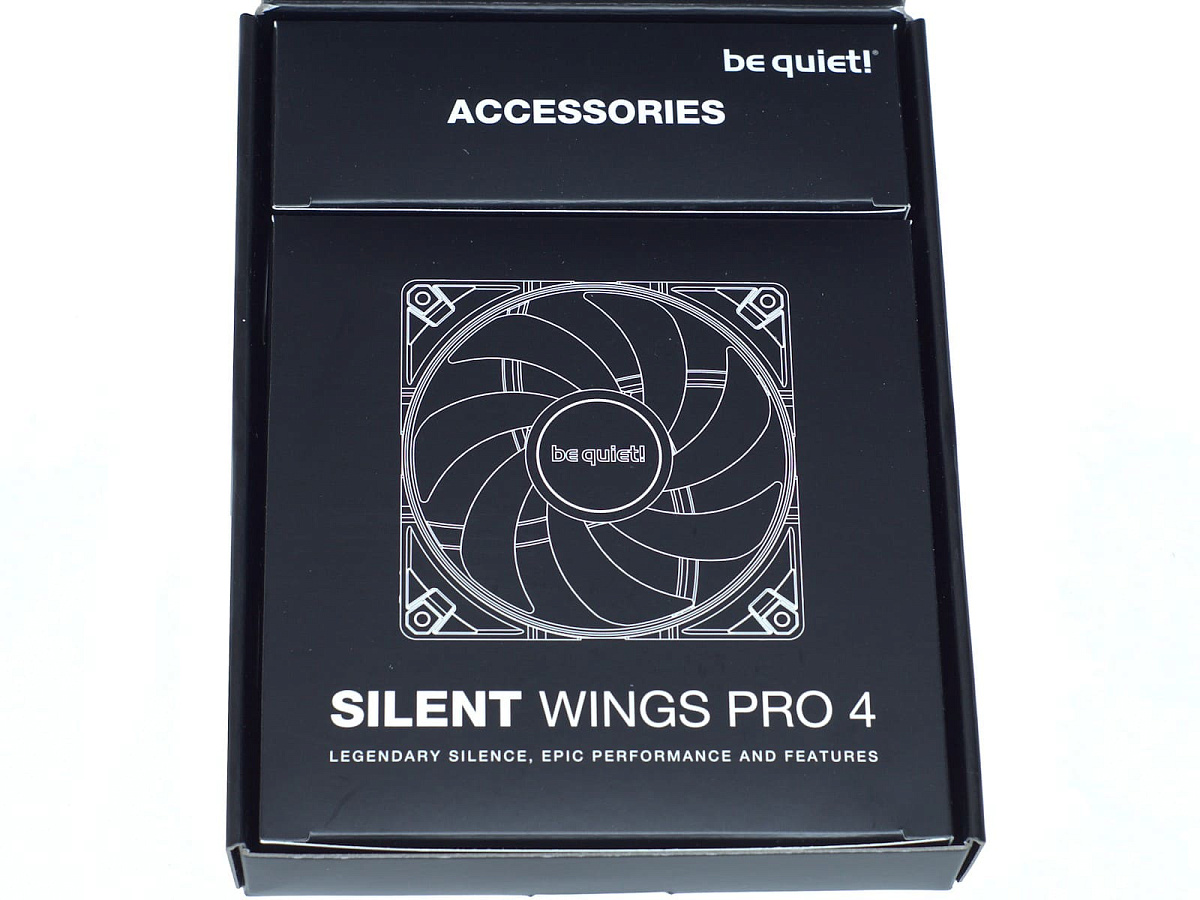

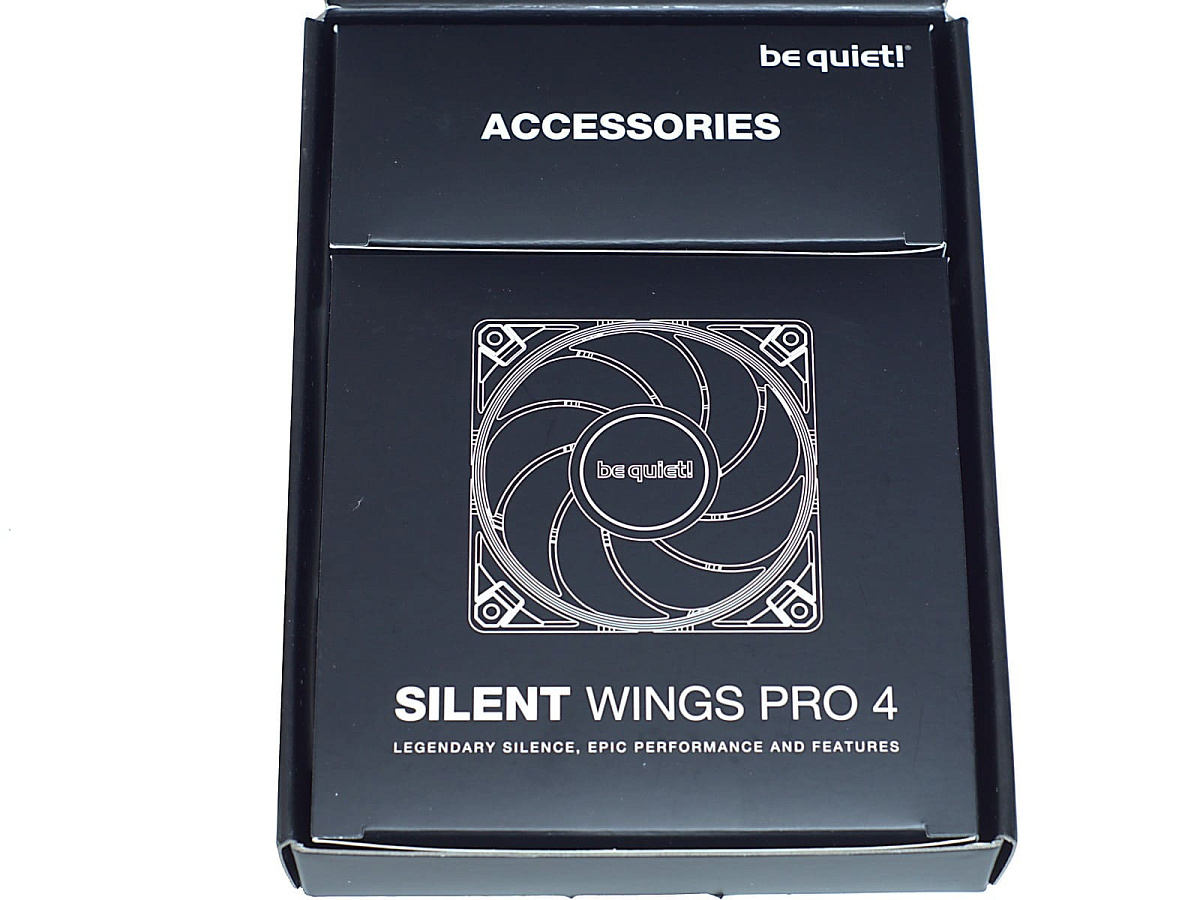

Также как и в серии Silent Wings 4, в Silent Wings PRO 4 аксессуары и вентилятор упакованы в отдельных коробках.

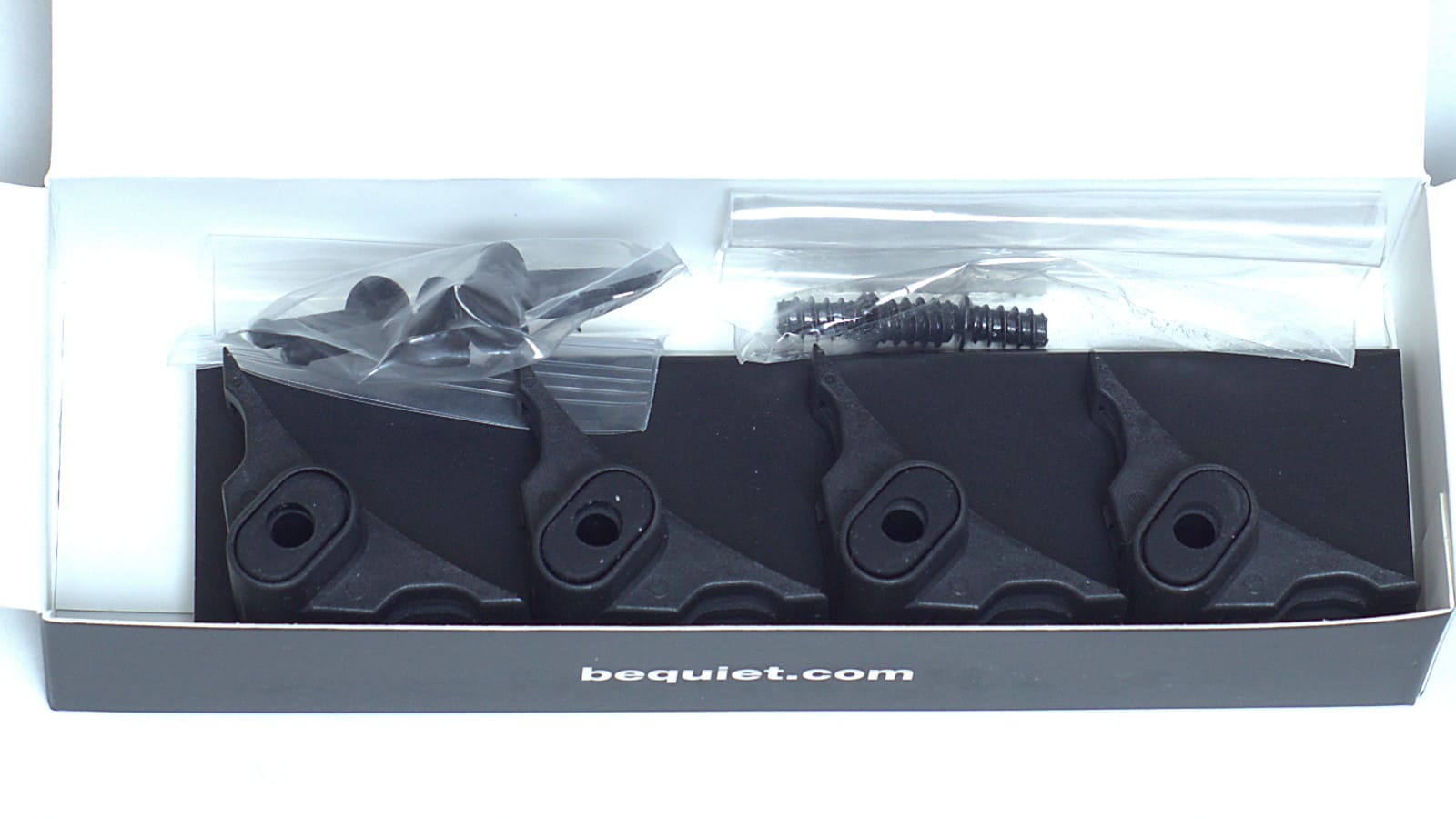

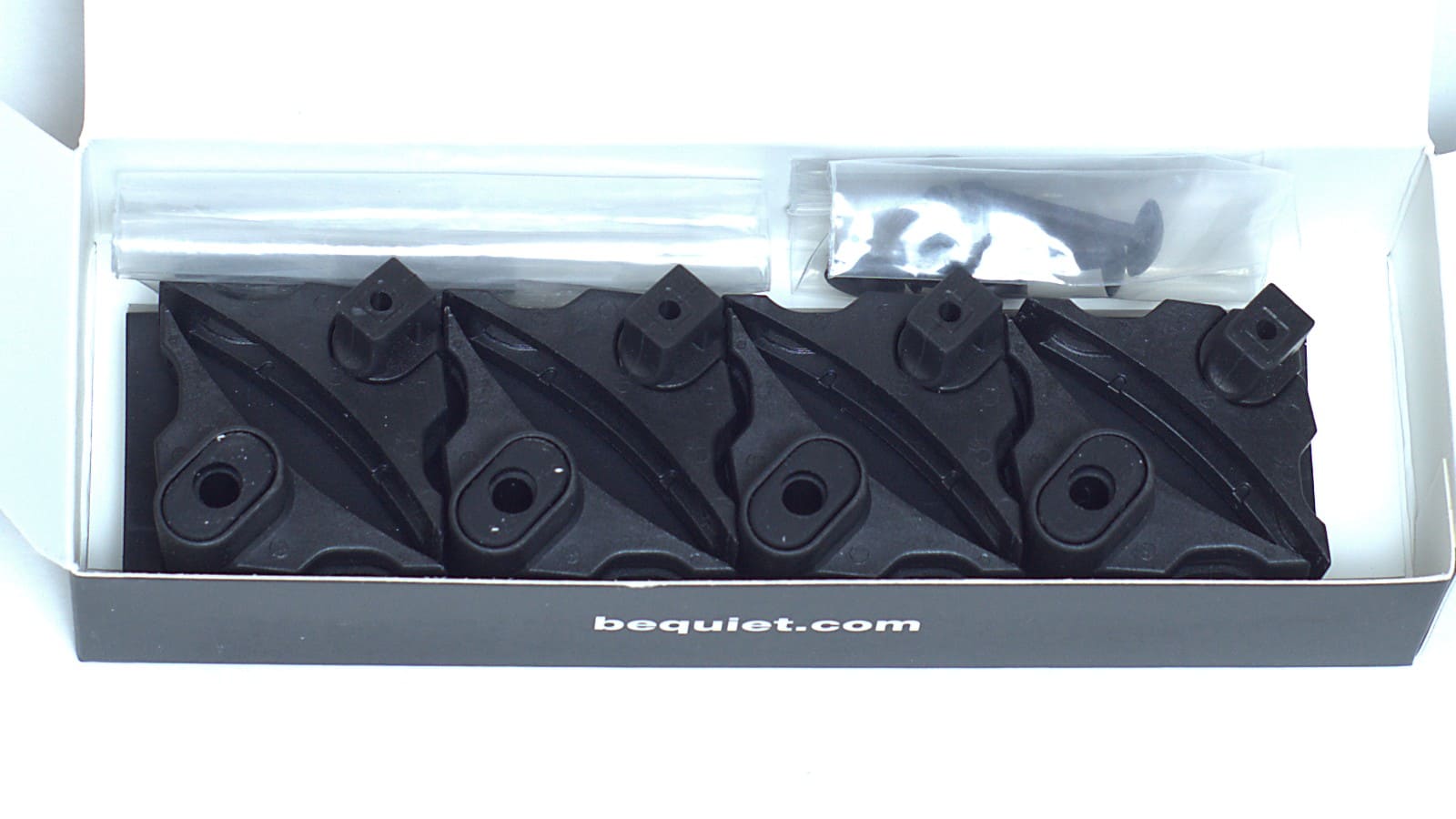

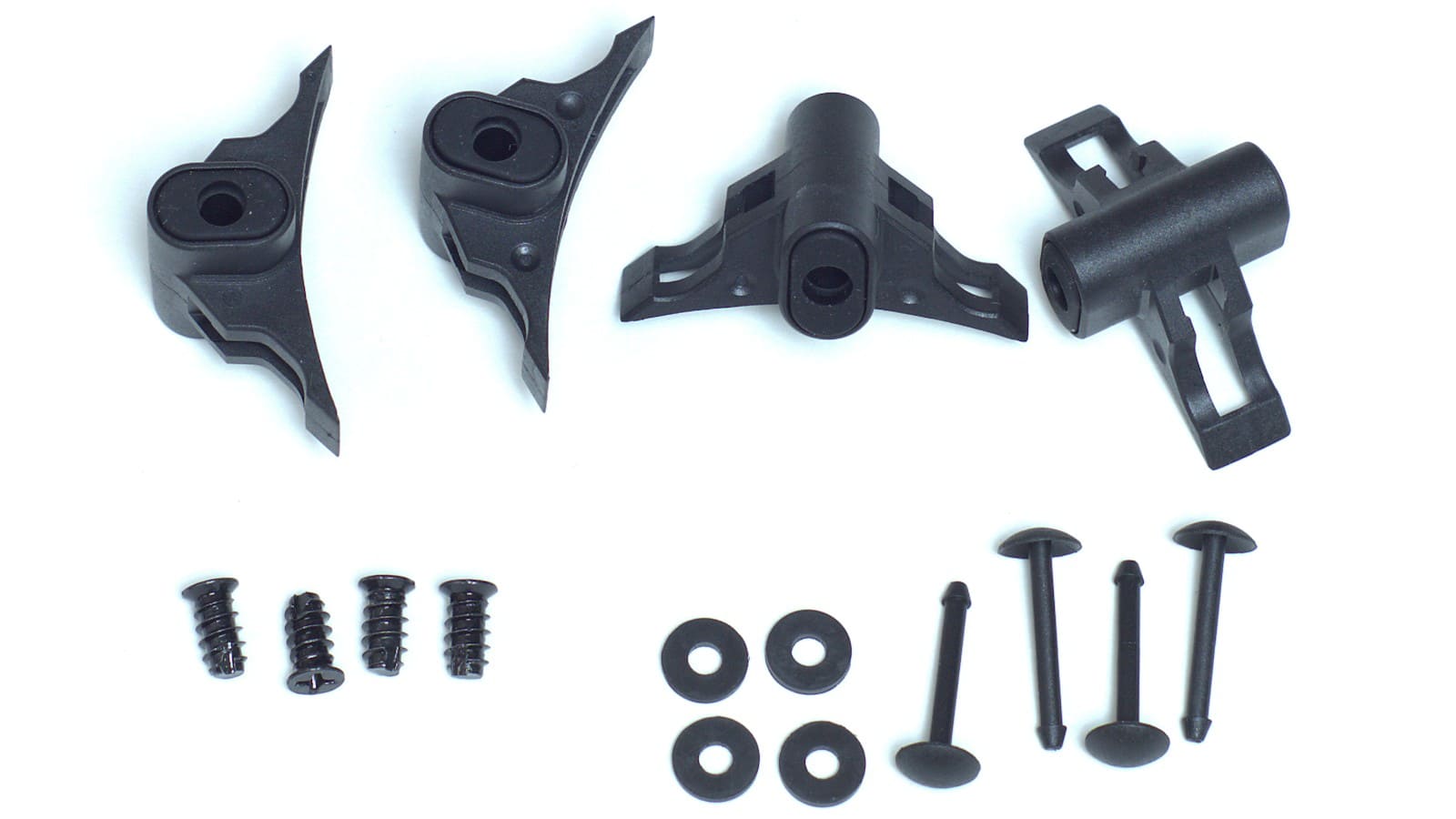

В PRO версии набор чуть побогаче. В штатную комплектацию обоих вентиляторов серии входят по 4 уголка с демпферами для монтажа безвинтовым/винтовым способом (а также для установки на радиаторы СЖО), 4 крепежных штифта, 4 силиконовые прокладки и 4 винта.

Внешний вид

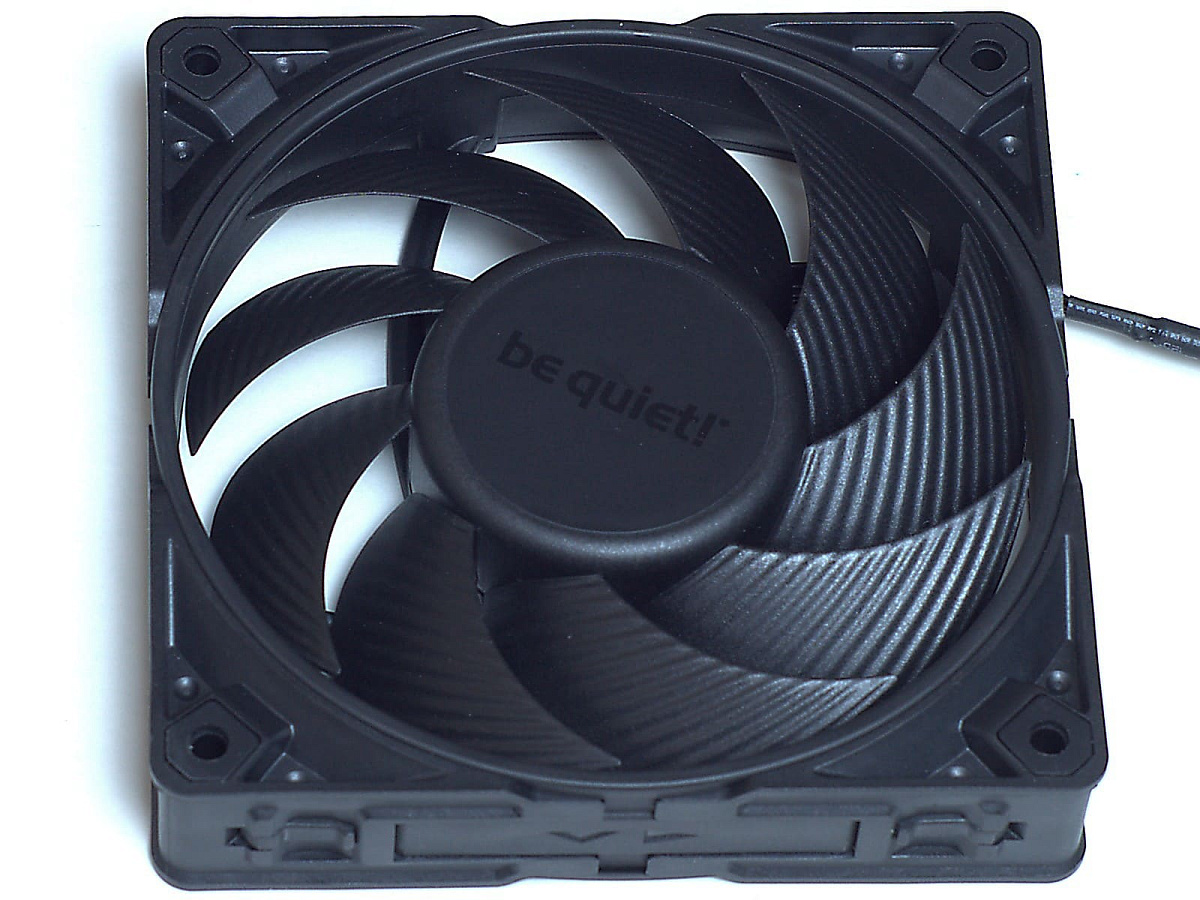

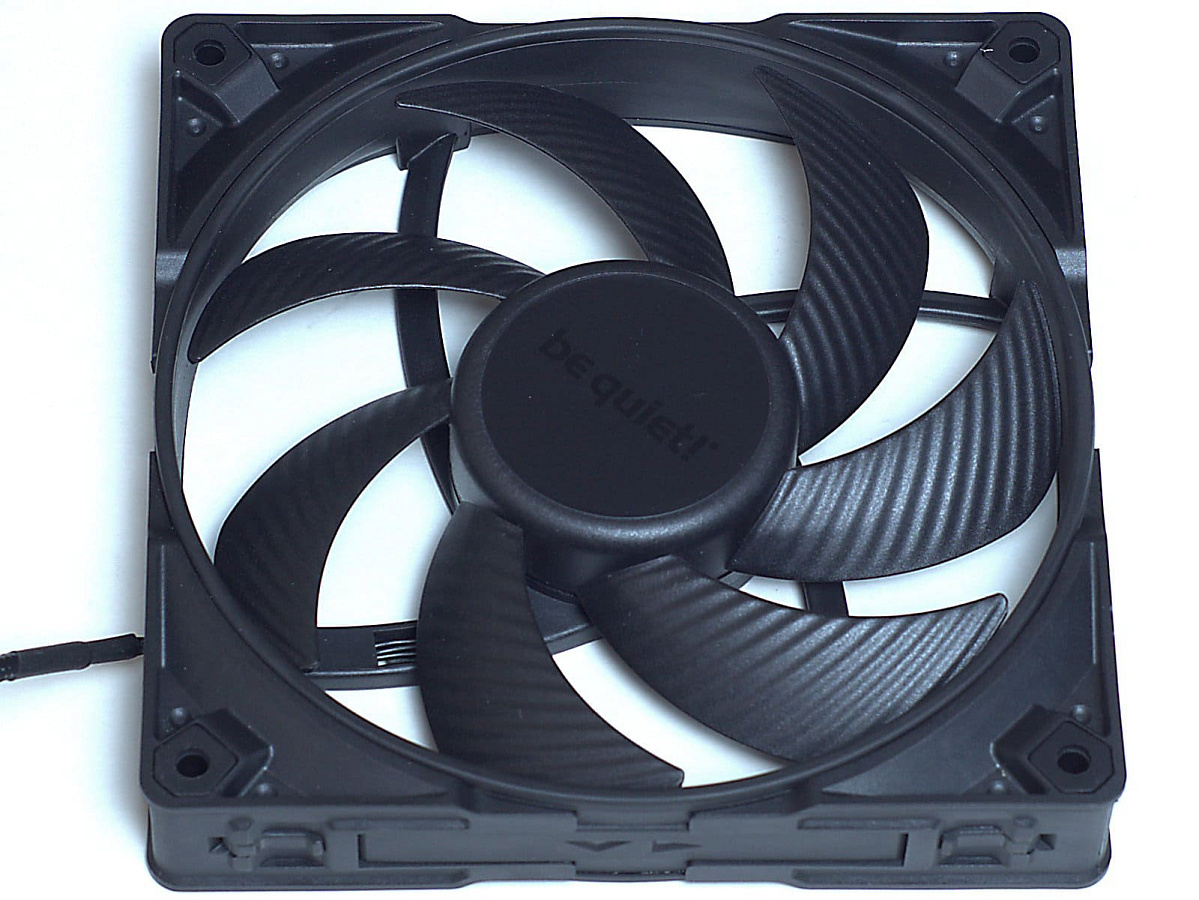

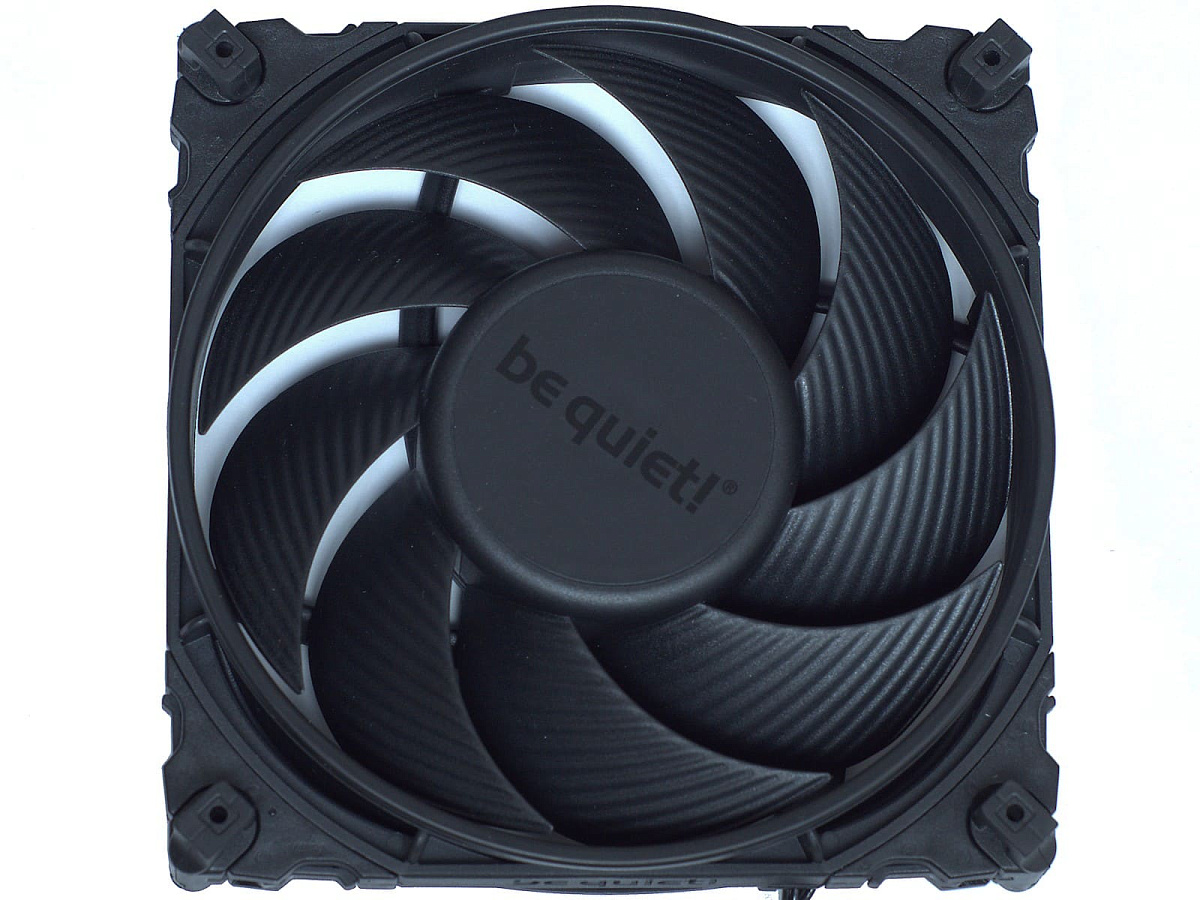

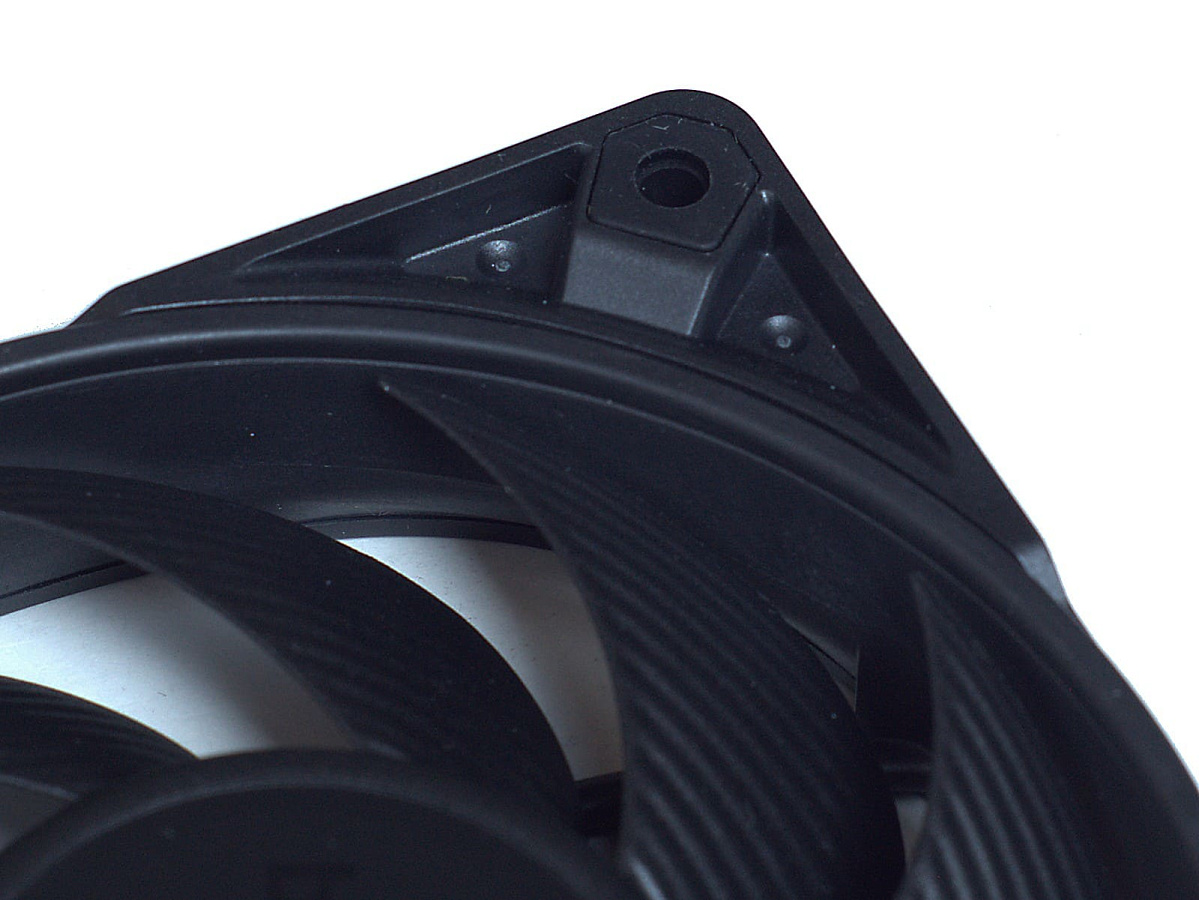

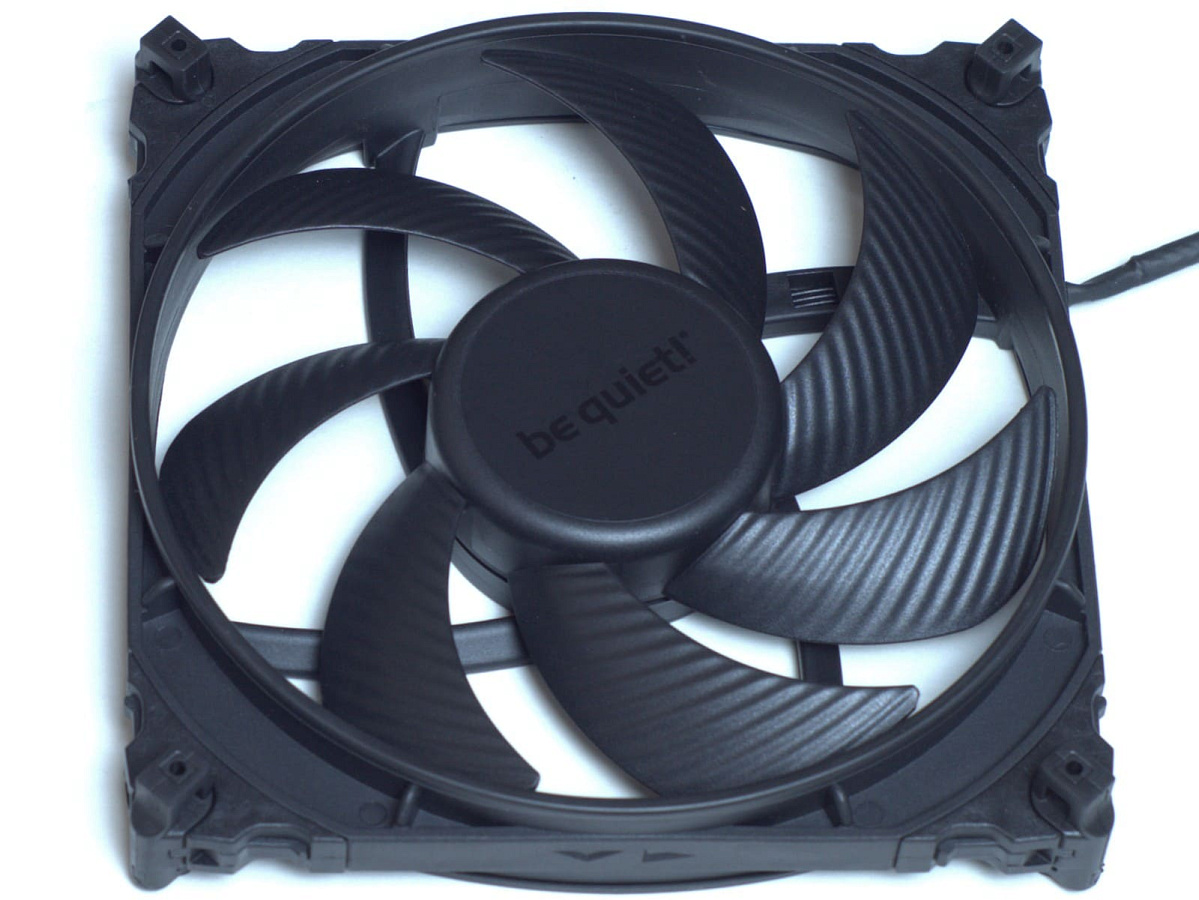

За счет другого типа уголков по бокам вентиляторы серии be quiet! Silent Wings PRO 4 PWM получили классическую «квадратную» форму и этим визуально отличаются от серии be quiet! Silent Wings 4 PWM high-speed. Хотя в целом фирменная особенность вентиляторов be quiet! хорошо заметна – это использование лопастей с рифленым профилем.

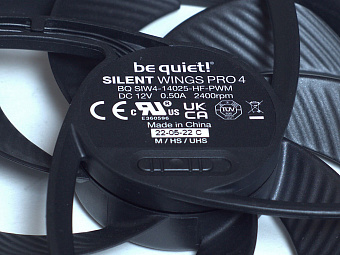

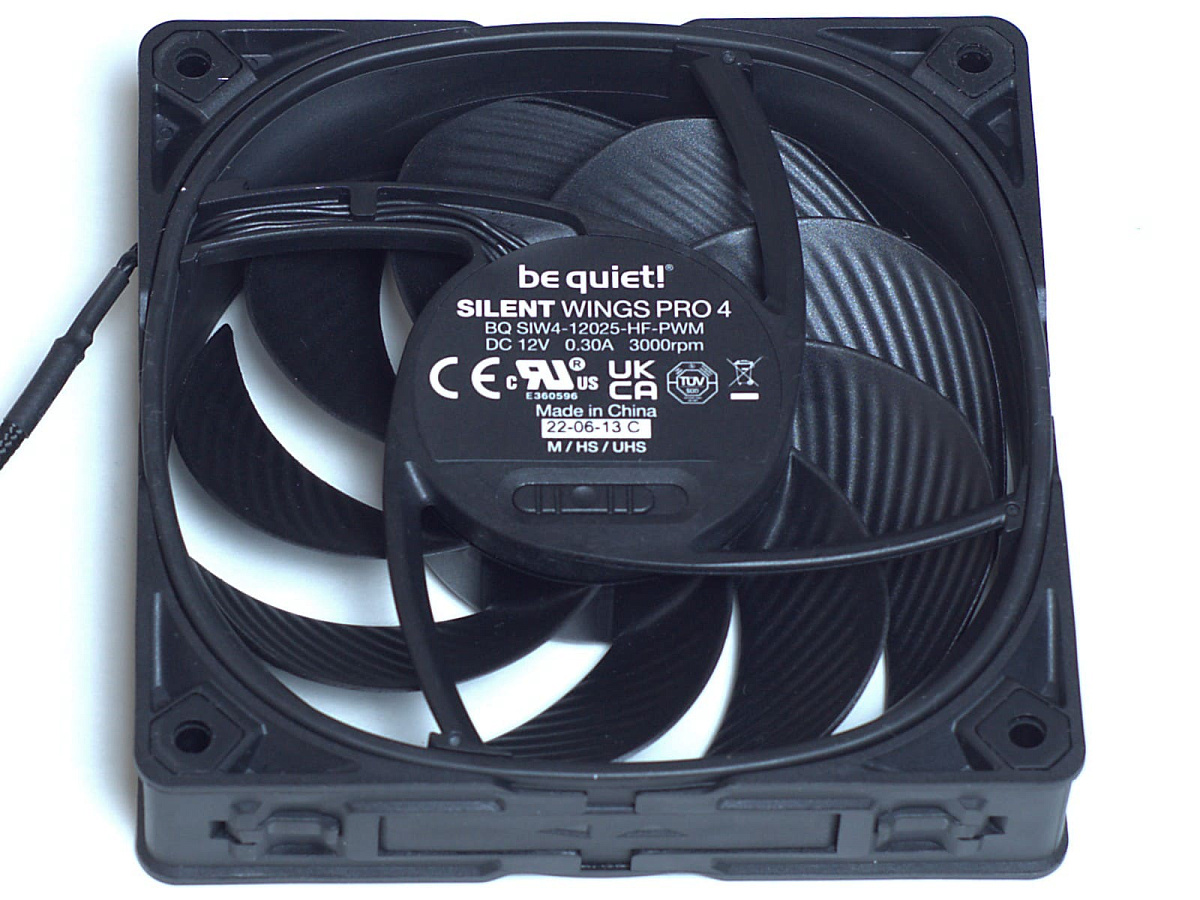

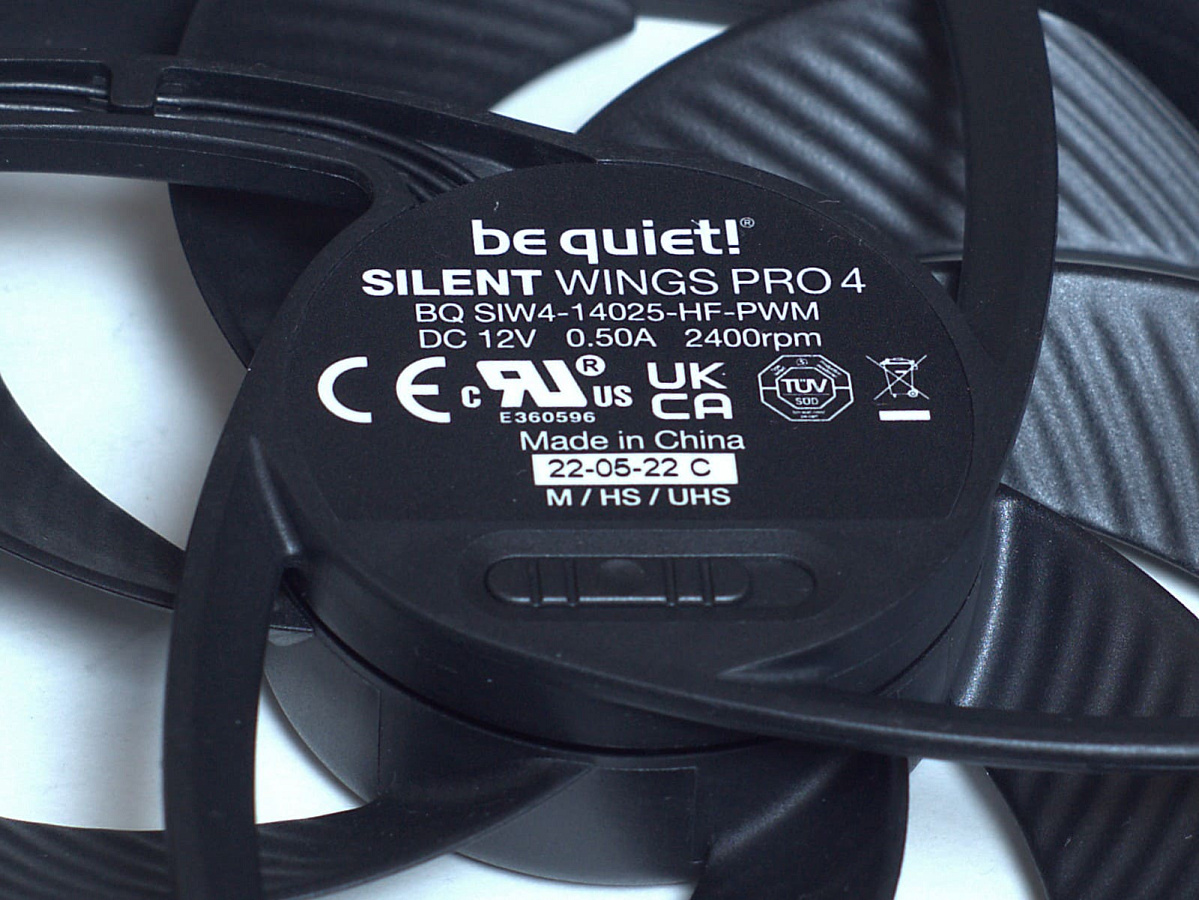

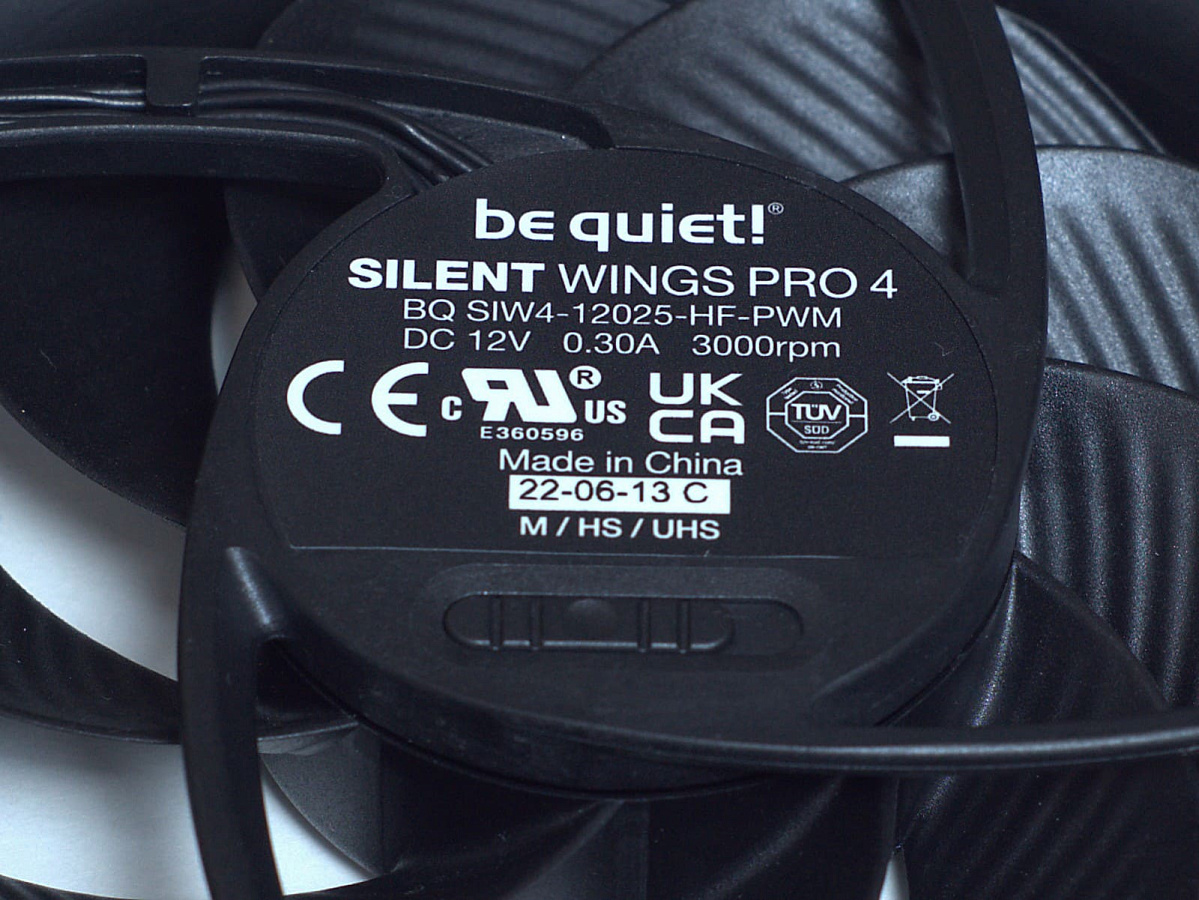

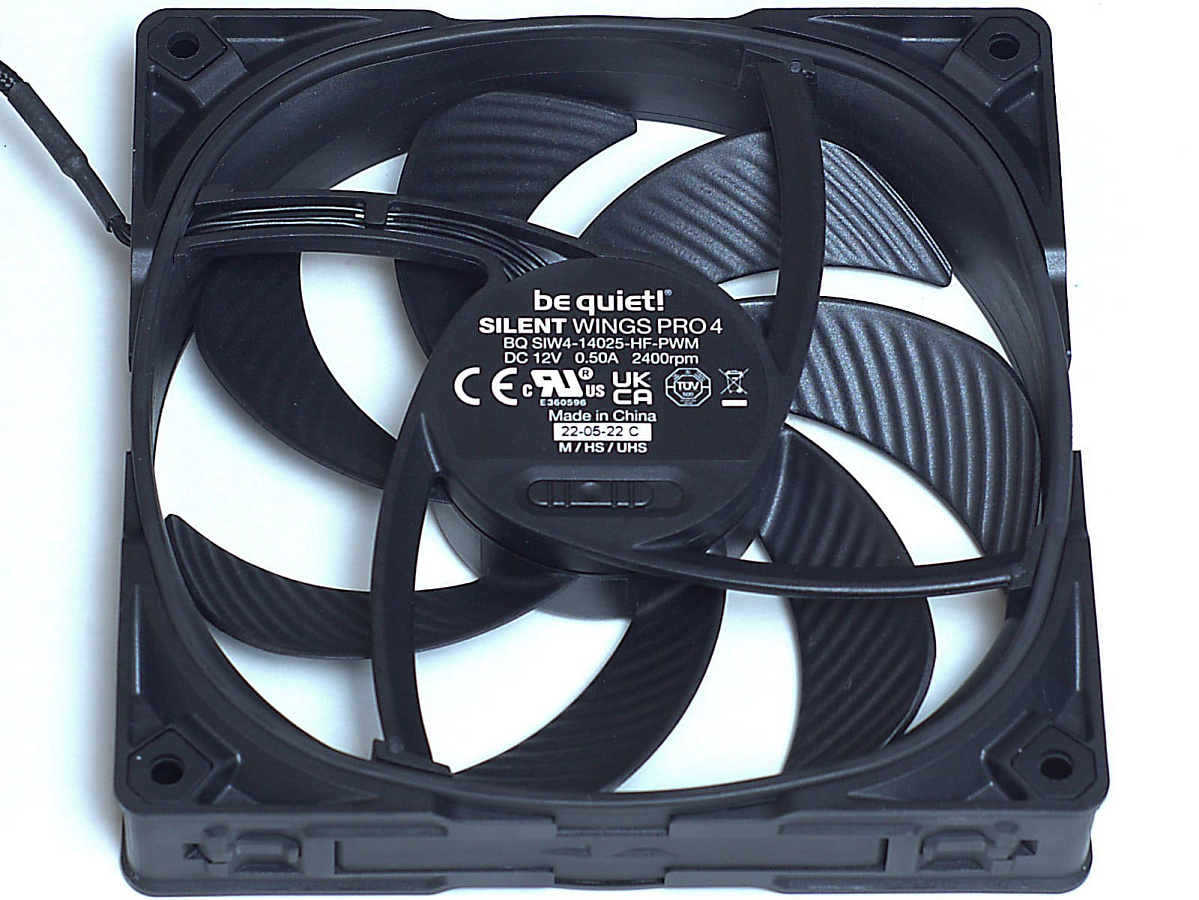

Полное название каждого из вентиляторов приведено на наклейке, размещенной с обратной стороны: 120 мм вентилятор маркирован как SIW4-12025-HF-PWM, а 140 мм - SIW4-14025-HF-PWM. В каждом из них применяется шестиполюсный мотор и гидродинамический подшипник с ресурсом работы 300000 часов. Отдельного внимания заслуживает наличие трехпозиционного переключателя скоростей, обеспечивающего выбор режима работы. Первый “M” позиционируется производителем как бесшумный, второй “HS” – сбалансированный между производительностью/уровнем шума, а третий “UHS” – максимальная производительность. Для 120 мм модели максимальные обороты могут быть 1600/2400/3000 rpm, а для 140 мм модели они составляют 1000/1800/2400 rpm соответственно.

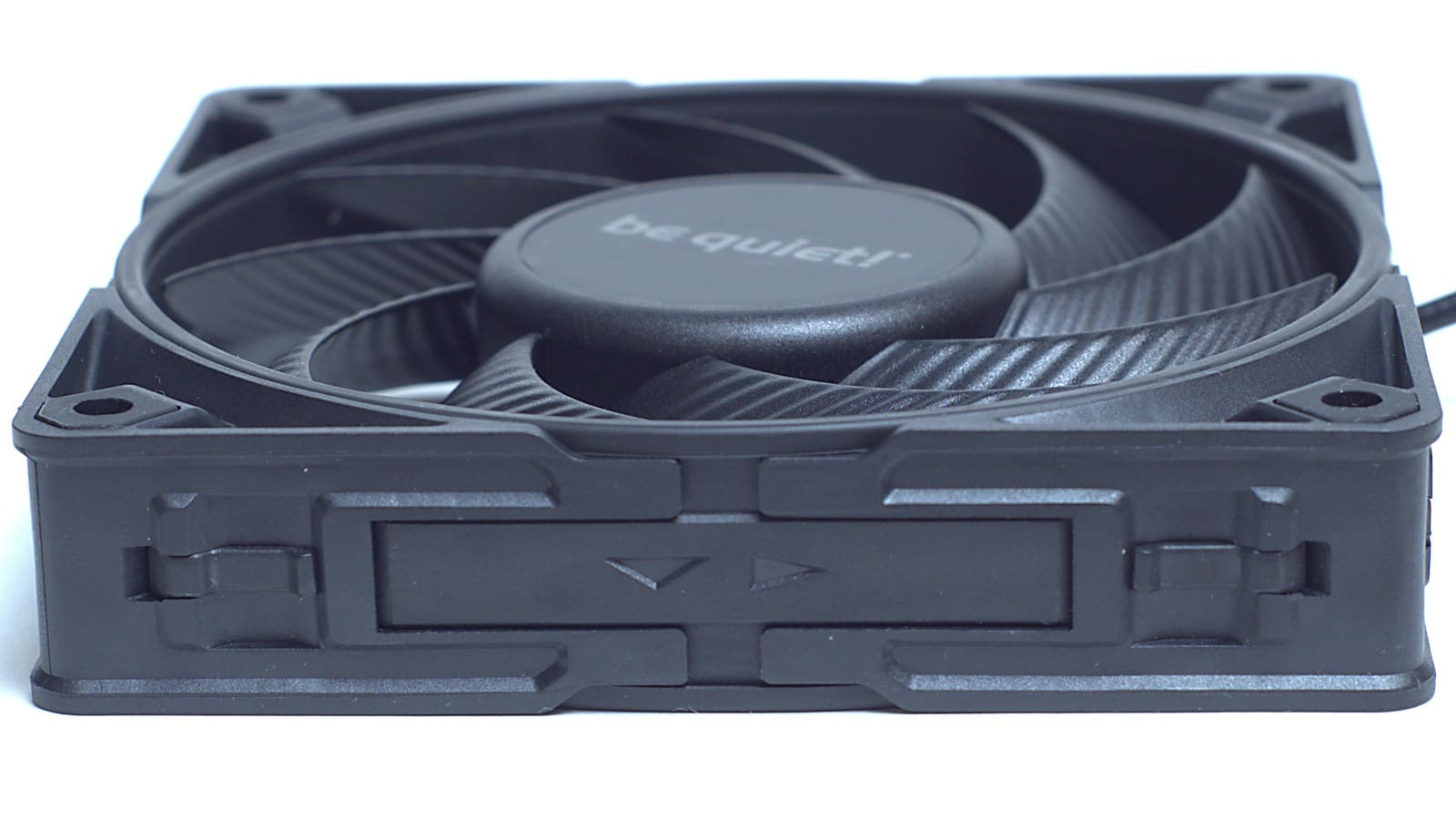

Толщина вентиляторов стандартная – 25 мм.

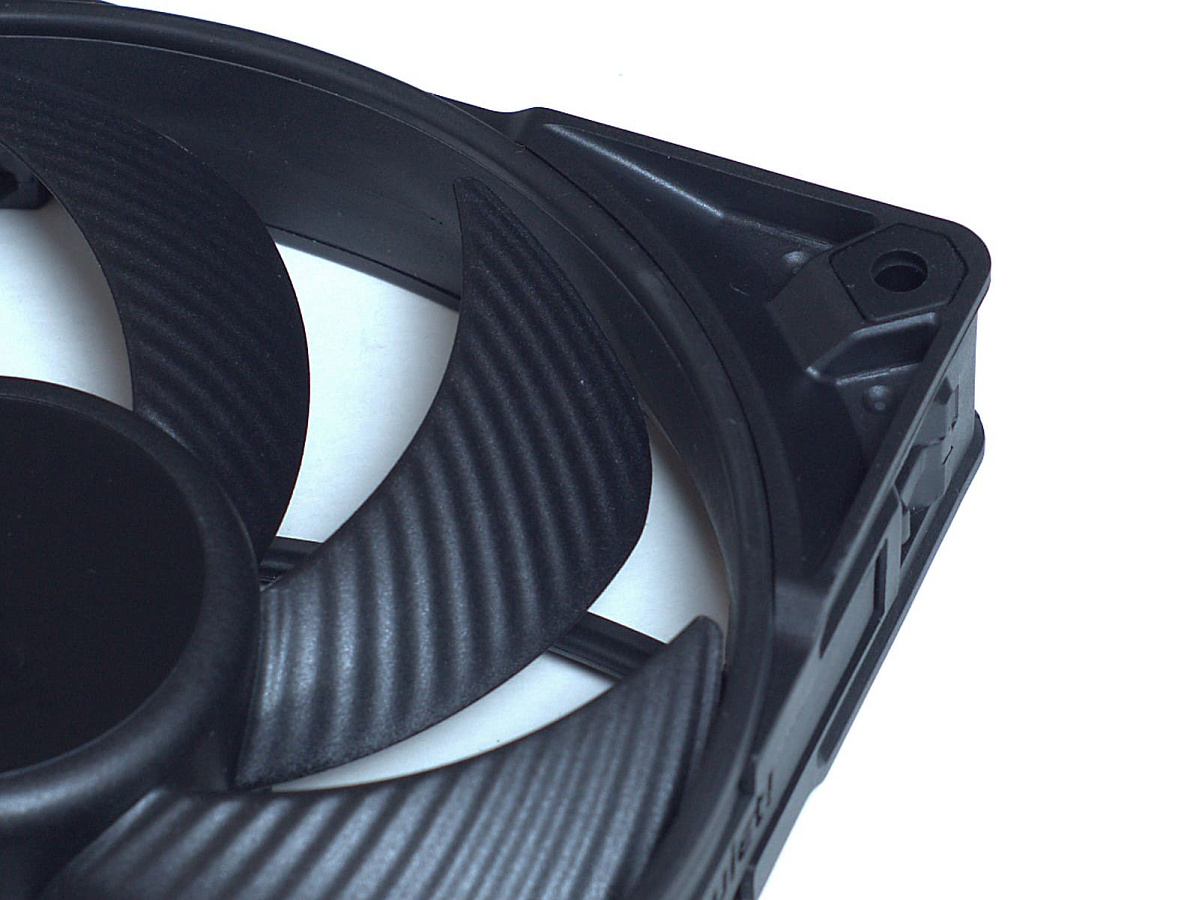

В серии Silent Wings PRO 4 также уменьшено расстояние до 1 мм между лопастями и внутренней рамкой корпуса, а также оптимизирован профиль лопастей. В сочетании с максимальными паспортными оборотами это обеспечивает высокий воздушный поток (для 120 мм модели он равен 83.9 CFM, а для 140 мм – 97.41 CFM) и высокое статическое давление (5.31 мм и 3.64 мм водного столба соответственно). Поэтому данная серия также может использоваться в составе производительных воздушных кулеров или для установки на радиаторы систем жидкостного охлаждения.

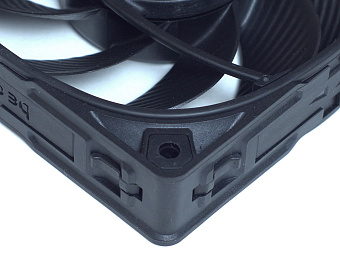

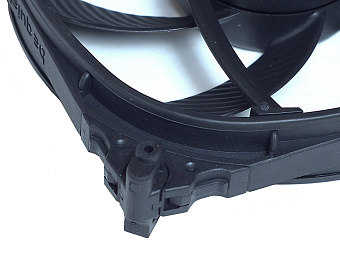

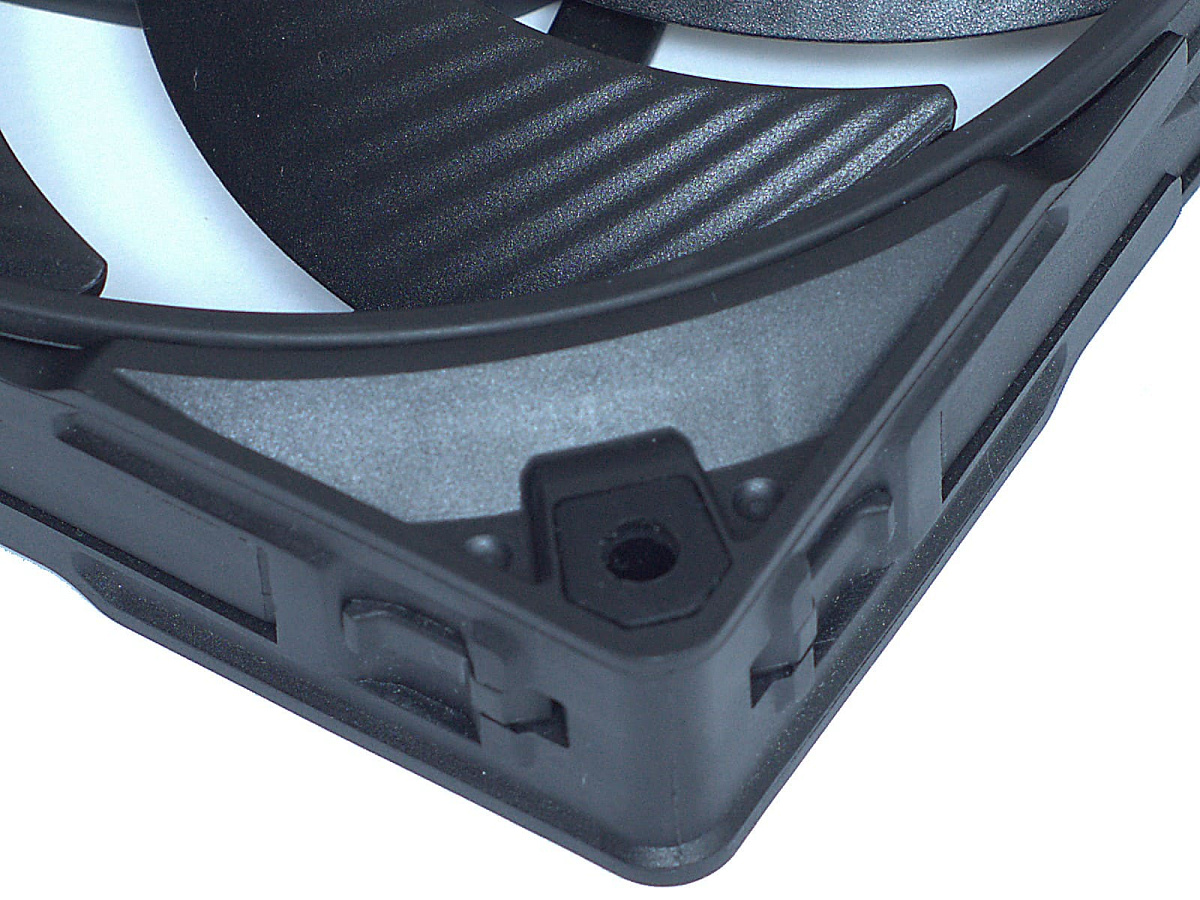

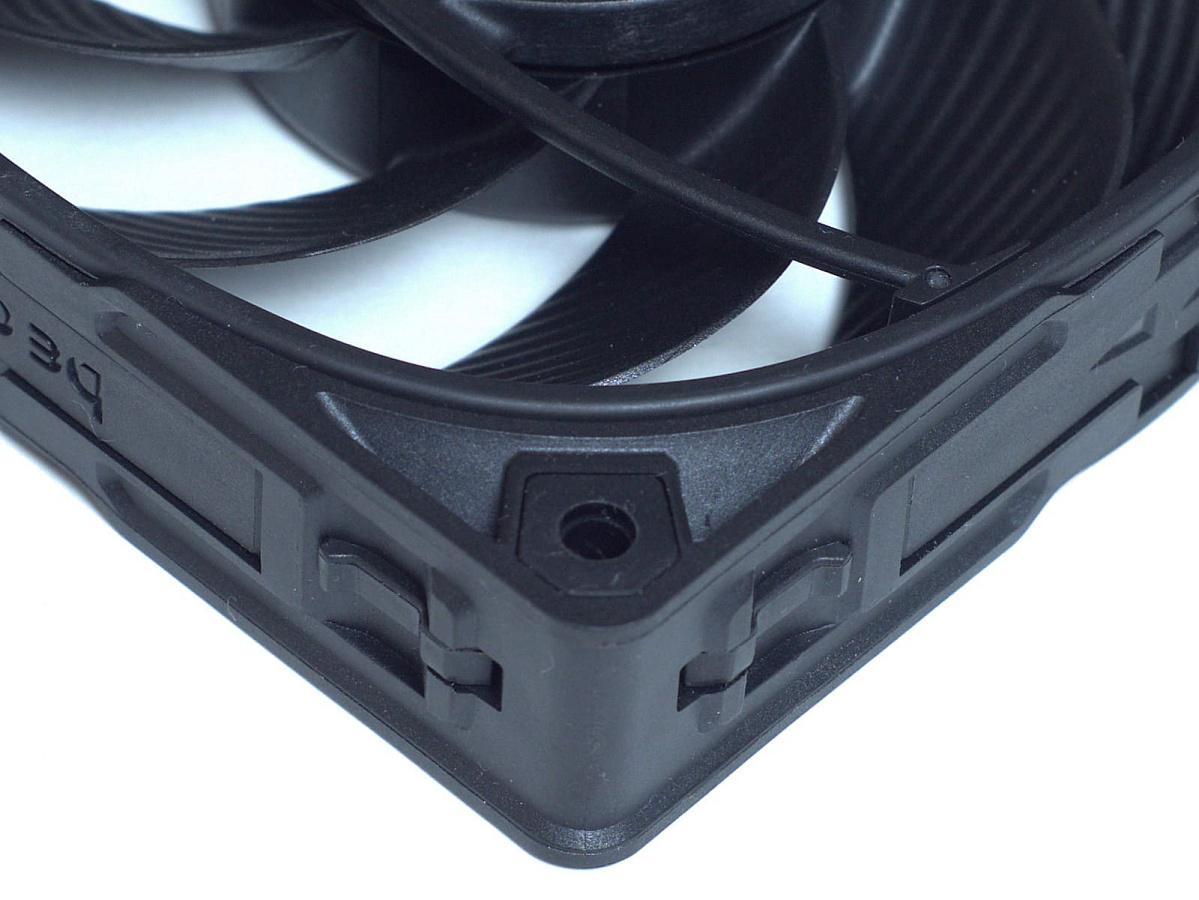

В штатной комплектации установлены уголки «прямоугольной» формы с демпферами.

При необходимости они демонтируются и устанавливаются варианты из комплекта аксессуаров.

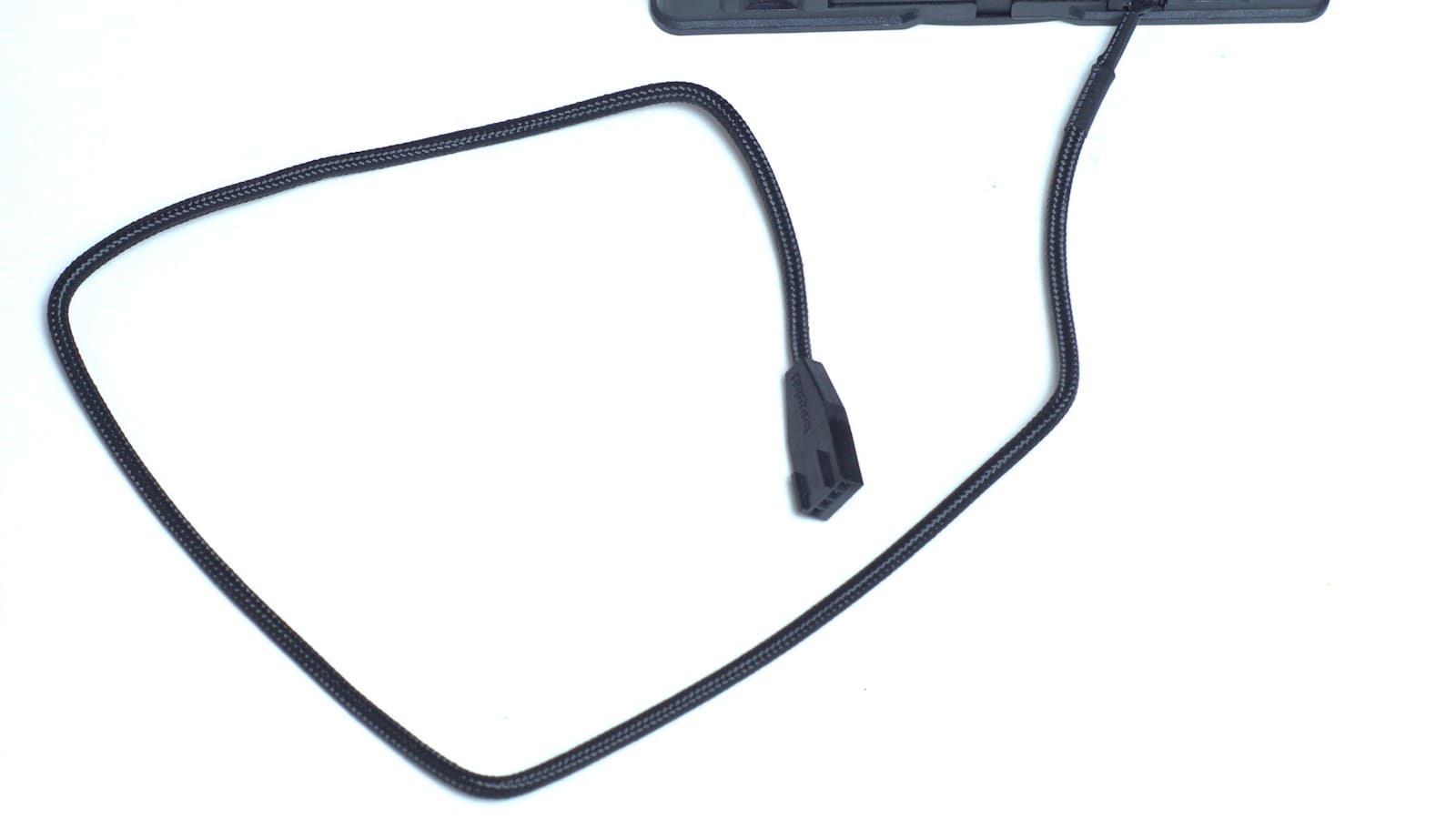

Длина PWM-кабеля вентиляторов равна 500 мм, а сам кабель получил улучшенную тканевую оплетку и удобный коннектор, с которым будет легко устанавливать/демонтировать при подключении к материнской плате или контроллерам управления.

Тестирование

Рабочее напряжение и обороты вентиляторов

Для вентиляторов серии be quiet! Silent Wings 4 PWM high-speed заявлено рабочее напряжение от 5 В.

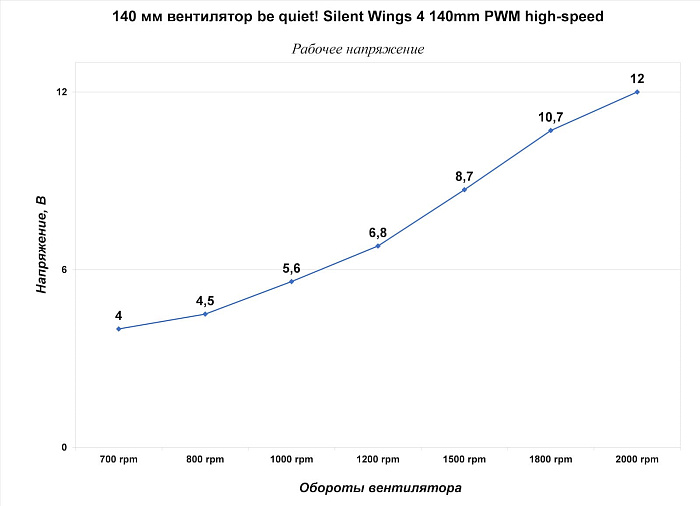

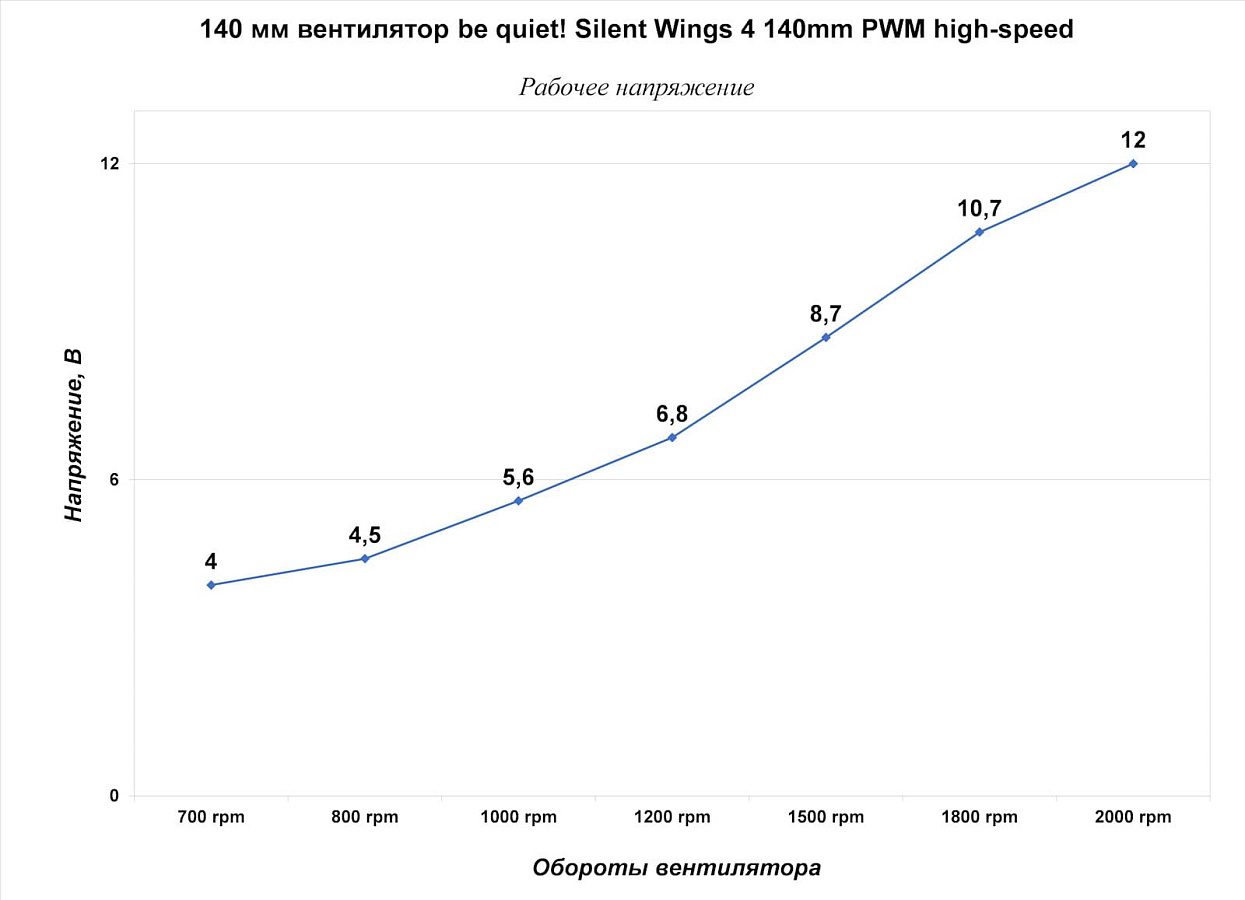

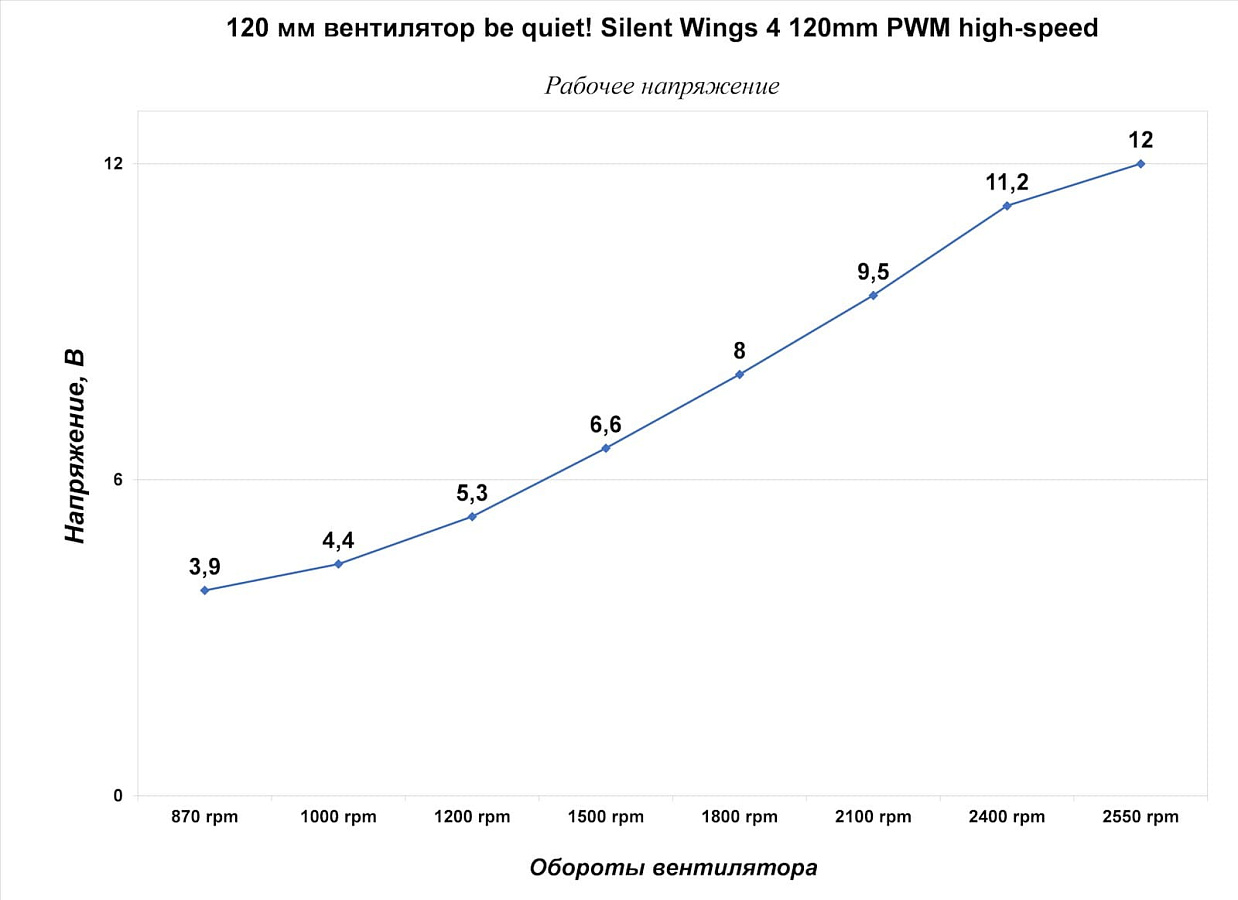

Как видно, рабочее напряжение получается меньше указанного значения, и это хорошо. По факту стартовое напряжение 120 мм вентилятора be quiet! Silent Wings 4 120mm PWM high-speed составило 3.9 В, а для 140 мм модели be quiet! Silent Wings 4 140mm PWM high-speed оказалось равным 4 В.

Для серии be quiet! Silent Wings PRO 4 заявлено рабочее напряжение от 7 В.

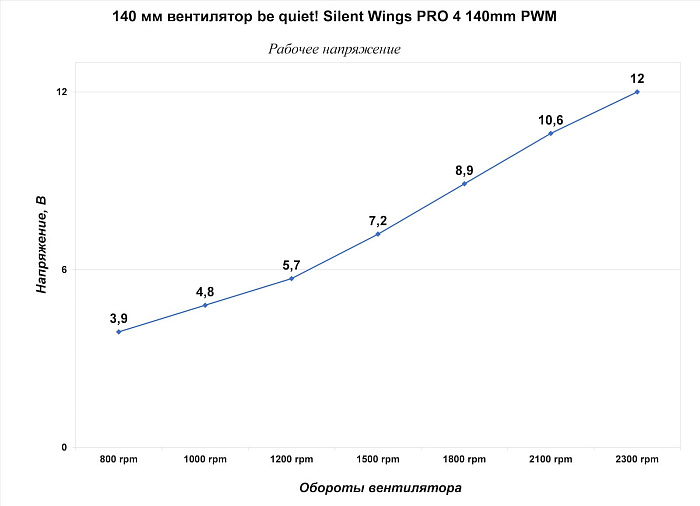

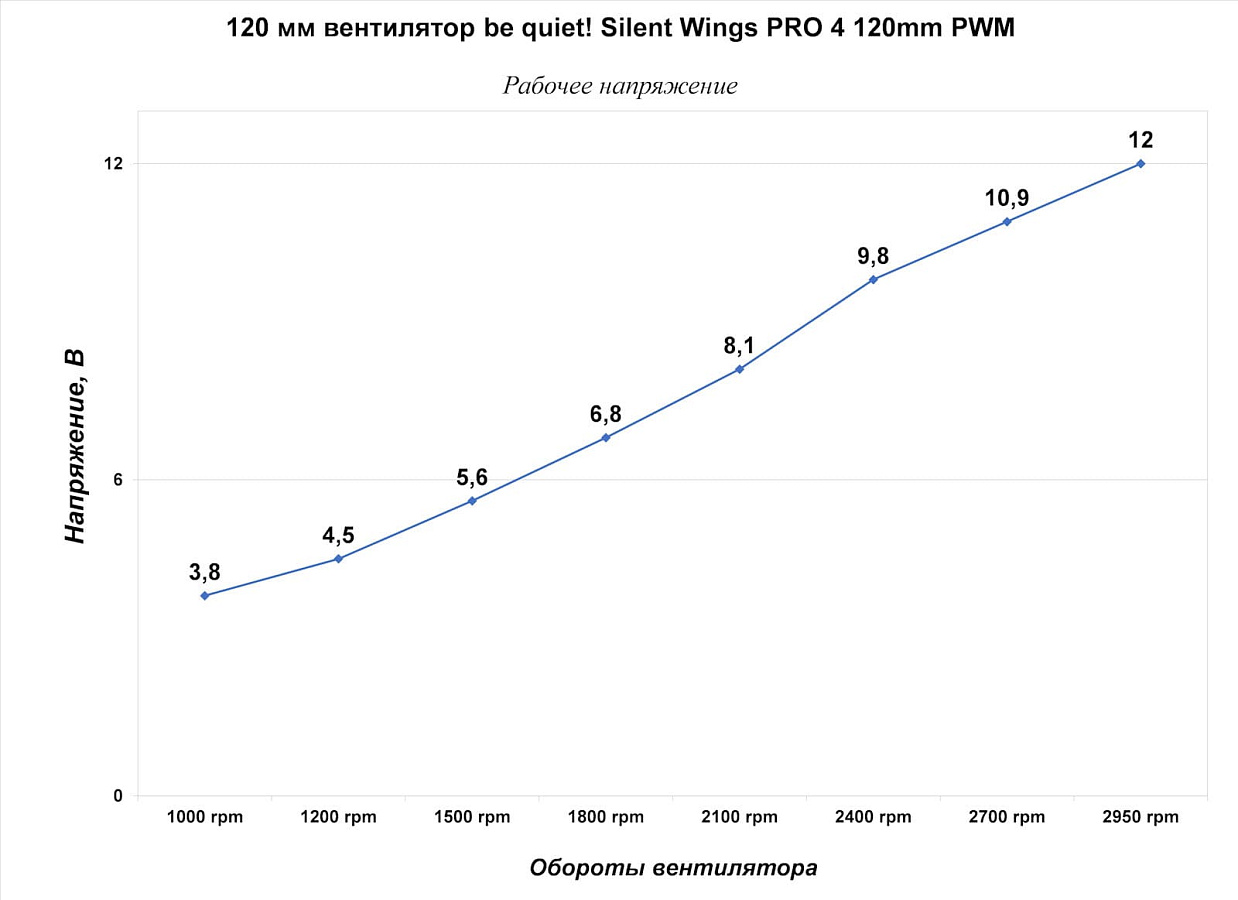

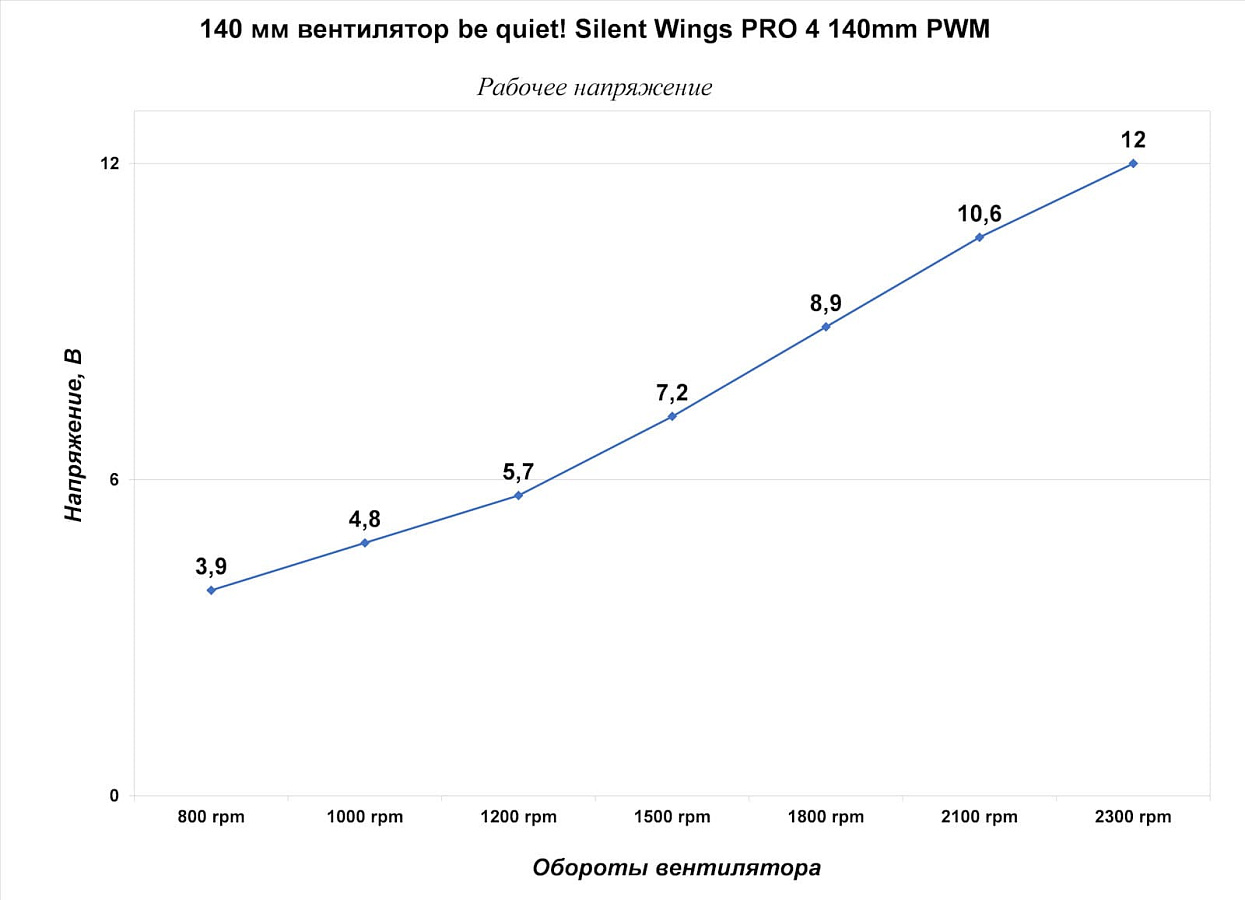

На практике обе модели вентиляторов (be quiet! Silent Wings PRO 4 120mm PWM и be quiet! Silent Wings PRO 4 140mm PWM) начинают работать при подаче напряжения 5.3 В, а в «рабочем состоянии», если дальше снижать напряжение, то способны поддерживать стабильные обороты вентиляторов вплоть до напряжения 3.8 В для 120 мм модели и до 3.9 В для 140 мм модели.

Уровень шума

Для измерения уровня шума использовался шумомер китайского производства с заявленными характеристиками:

Полученные результаты.

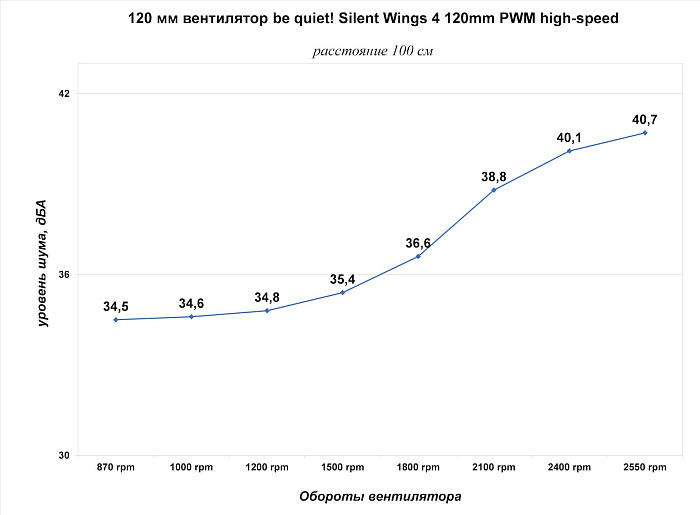

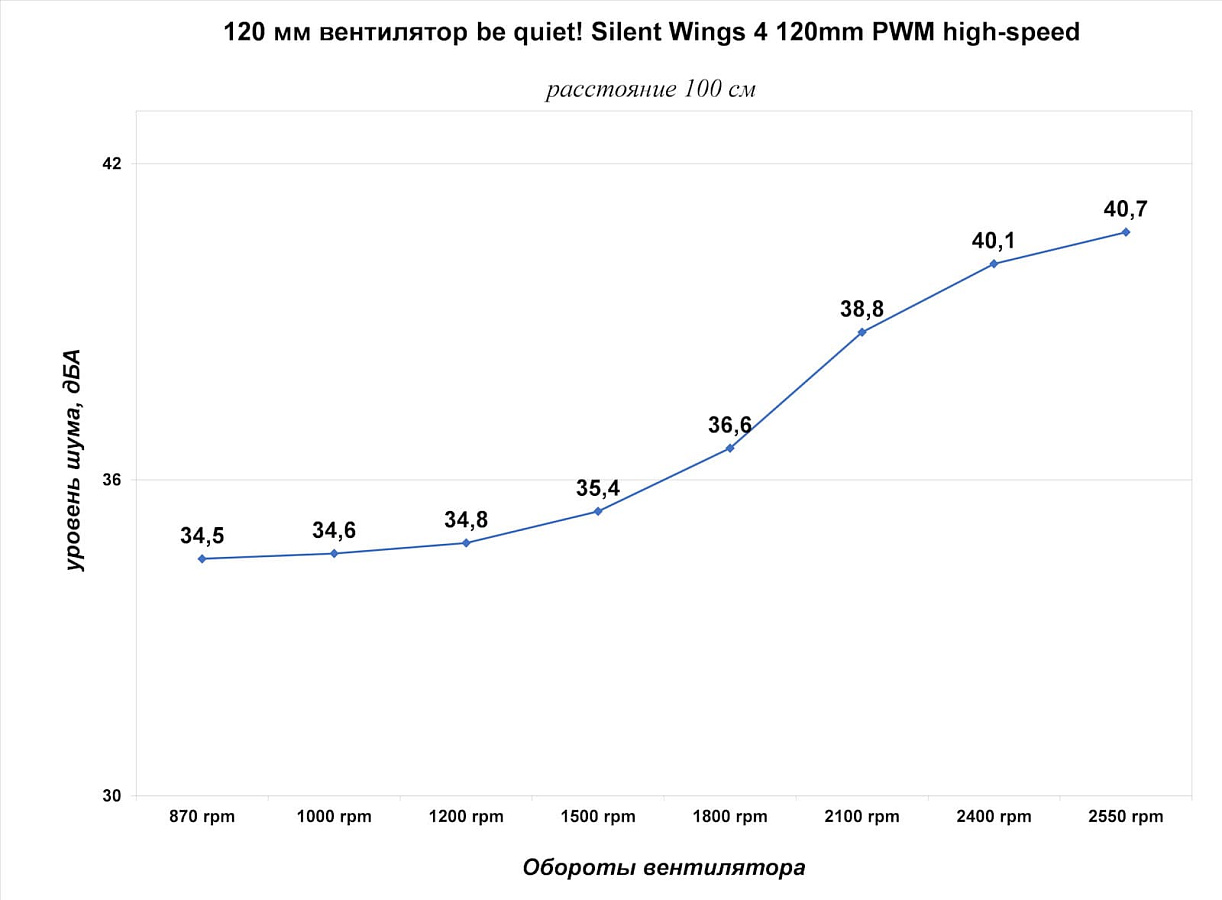

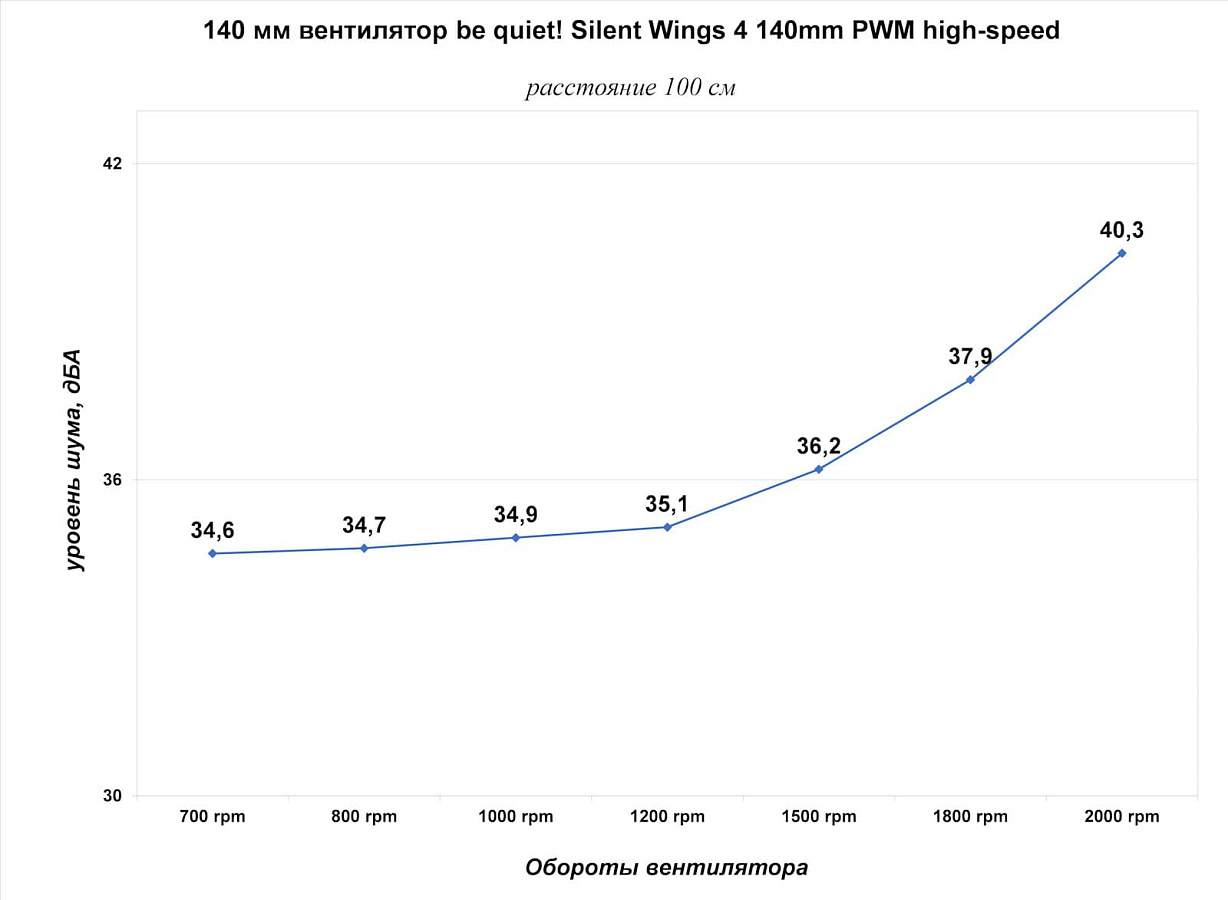

За счет высоких оборотов (high-speed) серии be quiet! Silent Wings 4 PWM high-speed нельзя считать тихой. На высоких оборотах шум от них будет заметный, причем 120 мм вентилятор оказался чуть шумнее за счет максимальных 2550 rpm.

Однако стоит выделить, что тихую работу они способны обеспечить при больших оборотах, чем типовые 120/140 мм вентиляторы.

Так, модель be quiet! Silent Wings 4 120mm PWM high-speed демонстрирует тихую работу вплоть до 1400 rpm (уровень шума менее 35 дБ), модель be quiet! Silent Wings 4 140mm PWM high-speed при оборотах менее 1100 rpm.

Для вентиляторов серии be quiet! Silent Wings PRO 4 использовался UHS режим работы, обеспечивающий более широкий диапазон оборотов.

Вентиляторы be quiet! Silent Wings PRO 4, в режиме UHS, также оказываются весьма шумными, но за счет ограничения оборотов с помощью переключателей вполне способы на тихую работу. При этом уровень шума обоих вентиляторов сопоставим.

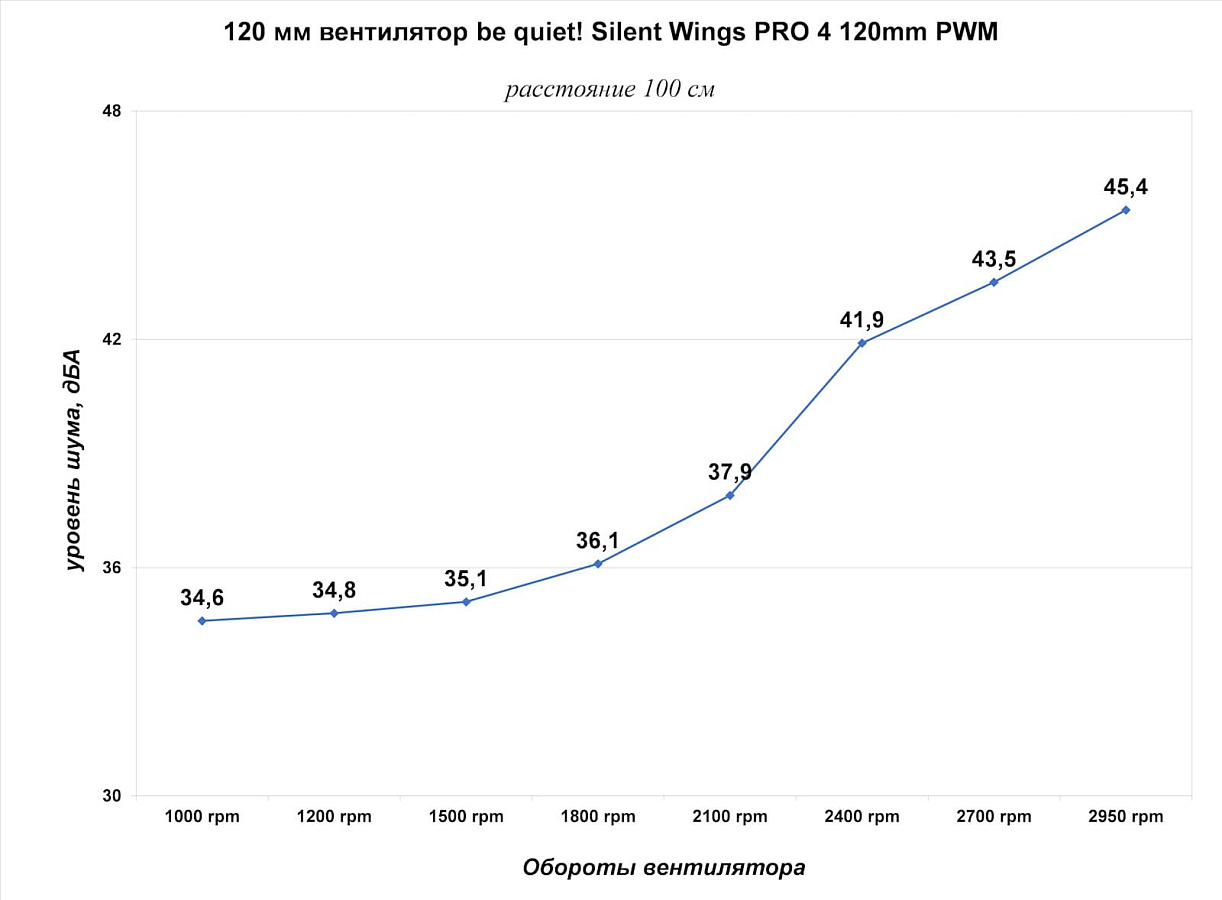

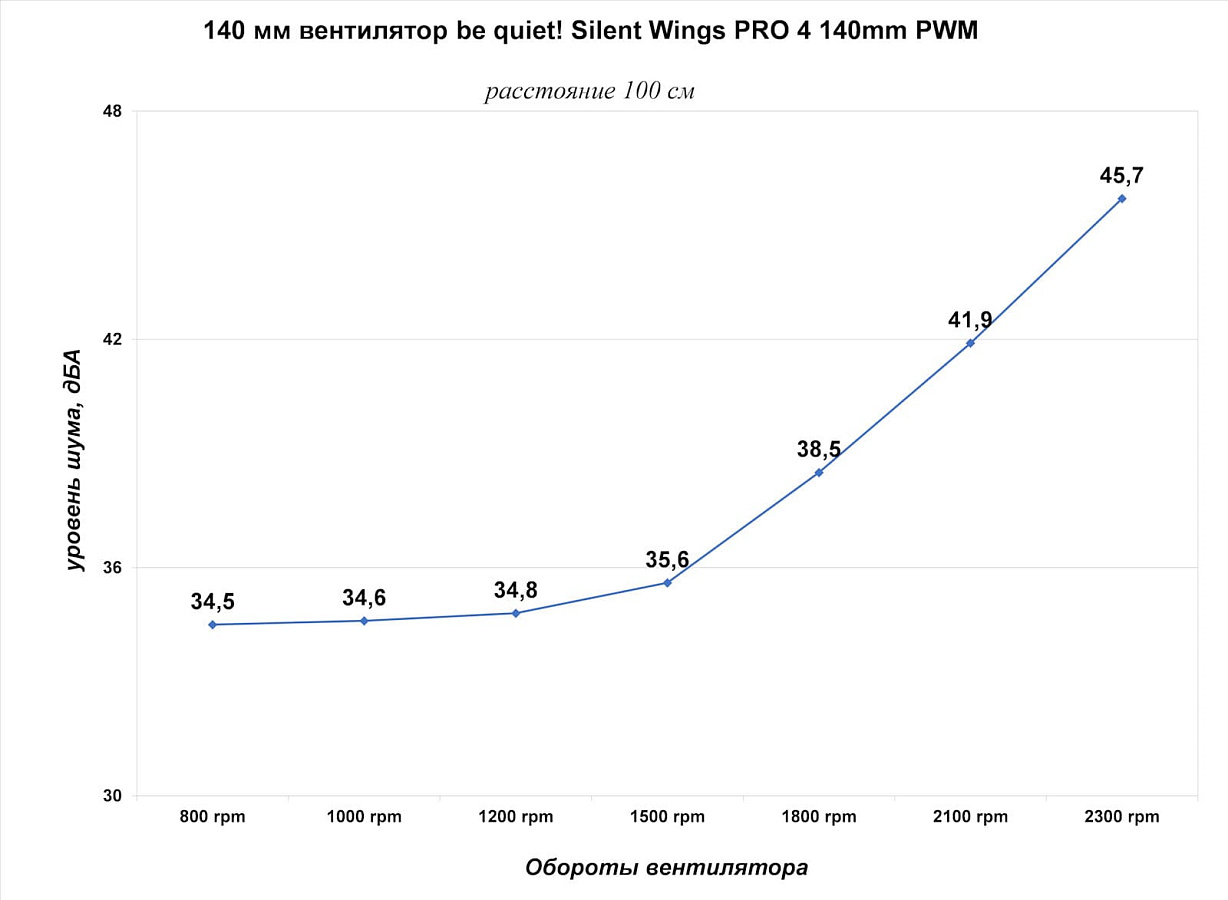

Тихий режим 120 мм модель be quiet! Silent Wings PRO 4 120mm PWM обеспечивает при оборотах менее 1450 rpm, а be quiet! Silent Wings PRO 4 140mm PWM – при оборотах менее 1250 rpm.

Эффективность охлаждения

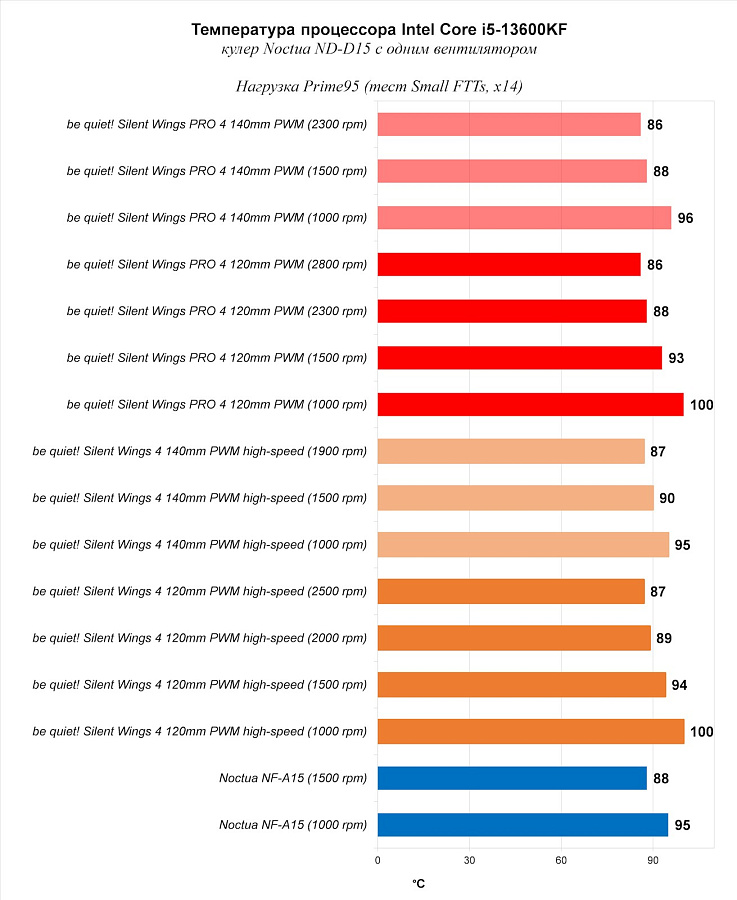

Для оценки эффективности охлаждения тестируемые вентиляторы be quiet! использовались в составе воздушной системы охлаждения Noctua NH-D15. Тестирование проводилось с одним вентилятором. Для сравнения использовался штатный 140 мм Noctua NF-A15.

Производительные вентиляторы be quiet!, за счет своих высоких максимальных оборотов, способны обеспечить лучший температурный режим (на 1-2 °С) , чем штатный 140 мм вентилятор Noctua NF-A15 кулера Noctua NH-D15.

Если сравнивать эффективность охлаждения процессора Intel Core i5-13600KF при одинаковых оборотах вентиляторов, то при 1500 rpm вентилятор be quiet! Silent Wings PRO 4 140mm PWM показывает абсолютно такую же температуру, что и вентилятор Noctua. Вентилятор be quiet! Silent Wings 4 140mm PWM high-speed чуть уступает (2 °С), ну а 120 мм модели be quiet! Silent Wings PRO 4 120mm PWM и be quiet! Silent Wings 4 120mm PWM high-speed проигрывают ощутимее (5-6 °С) соответственно. При 1000 rpm картина получается схожая.

Выводы

Каждая из рассмотренных серий производительных вентиляторов премиум уровня be quiet! Silent Wings 4 high-speed и be quiet! Silent Wings PRO 4 интересна по-своему, хоть и обладает общими чертами в виде переработанного профиля лопастей, уменьшенного расстояния между лопастями и внутренним ободом рамки, высоким ресурсом работы (300000 часов), а также ориентацию на использование в составе воздушных и жидкостных систем охлаждения.

Вентиляторы be quiet! Silent Wings 4 120mm PWM high-speed (BL094) и be quiet! Silent Wings 4 140mm PWM high-speed (BL097) имеют высокие максимальные обороты (2500 rpm и 1900 rpm соответственно), но вместе с тем они оказываются менее шумными, чем вентиляторы be quiet! Silent Wings PRO 4 120mm PWM (BL098) и be quiet! Silent Wings PRO 4 140mm PWM (BL099) при таких же оборотах. Последние, за счет более высоких максимальных оборотов 3000 rpm и 2400 rpm соответственно, получаются шумными.

Особо стоит выделить вентиляторы be quiet! Silent Wings PRO 4, имеющие богатую комплектацию, куда входит несколько типов сменных уголков (один из них рассчитан на использование с радиаторами СЖО), и оснащенные трехпозиционным переключателем максимальных оборотов – для 120 мм модели они могут быть 1600/2400/3000 rpm, а в 140 мм модели обороты ограничены 1000/1800/2400 rpm. В результате, при желании, их работа может быть тихой.

Преимущества серии be quiet! Silent Wings 4 PWM high-speed:

Недостатки be quiet! Silent Wings 4 PWM high-speed:

Преимущества серии be quiet! Silent Wings PRO 4 PWM:

Недостатки be quiet! Silent Wings PRO 4 PWM:
