Обзор и тест корпуса JONSBO D31 MESH SC White

Компактный корпус со съёмным цветным дисплеем и mesh-панелями, рассчитанный на применение в качестве основы для производительного ПК.
Обзор и тест корпуса JONSBO D31 MESH SC White

В конце 2022 года JONSBO представили новую серию корпусов для ПК небольших габаритов, но с заявленной поддержкой производительных комплектующих. Новинка поступила в продажу в нескольких модификациях: D31 STD — с гладкими металлическими панелями, D31 MESH — с перфорированными панелями, а также их вариации c припиской SC (сокращение от Screen), получившие восьмидюймовый TFT LCD-дисплей на фронтальной панели. Все варианты доступны в двух цветах: чёрном и белом. Мы остановили свой выбор на топовой модификации JONSBO D31 MESH SC White с перфорированными панелями, дисплеем и в белом исполнении.

Содержание:

Спецификация

Модель JONSBO D31 MESH SC White
Код модели
Форм-фактор Mini-Tower (малая башня)
Цвет Белый
Размеры (Д х В х Ш) 452 мм x 363 мм x 205 мм
Максимальная высота кулера процессора 168 мм
Форм-фактор совместимых материнских плат Mini-ITX, Mini-DTX, microATX
Максимальная длина видеокарты 400 мм
Поддержка блоков питания ATX PS2
Боковые стенки Закаленное стекло, сталь, пластик
Слотов расширения 4 шт.
Количество отсеков 3,5" 1 шт.
Количество отсеков 2,5" 2 шт.
Интерфейсы верхней панели 1 x USB 3.1 Gen 2 Type-C, 1 x USB 3.0, комбинированное аудиогнёздо для наушников и микрофона, кнопка включения
Вес 6,4 кг
Особенности Цветной TFT-LCD дисплей 8", разрешение 1280*800/60 Гц. Подключение по MINI-HDMI*1 (видеосигнал) TYPE-C*1.
Гарантия 1 год

Упаковка

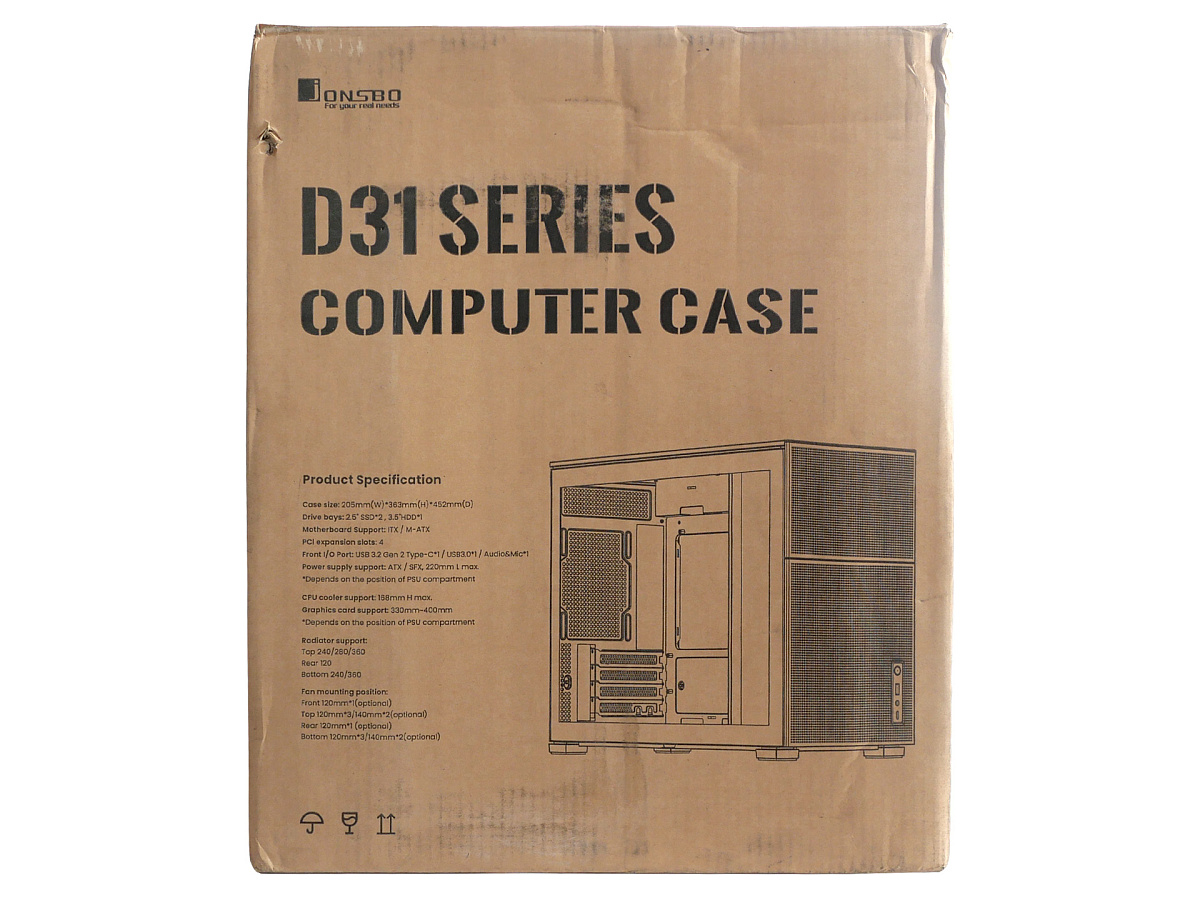

Заводская упаковка компьютерного корпуса JONSBO D31 MESH SC White — коробка из плотного картона светло-оранжевого оттенка с нанесёнными чёрной краской схематичными изображениями, спецификацией и описанием основных "фишек". Её размеры: длина — 436 мм, высота — 530 мм, ширина — 290 мм.

Так как существуют несколько базовых модификации JONSBO D31, которые отличаются наличием или отсутствием дисплея на фронтальной панели и типом панелей ("глухие", либо перфорированные), то и коробка для них унифицирована. Тип конкретной модели и цвет корпуса нанесены наклейками на одной из её боковых граней.

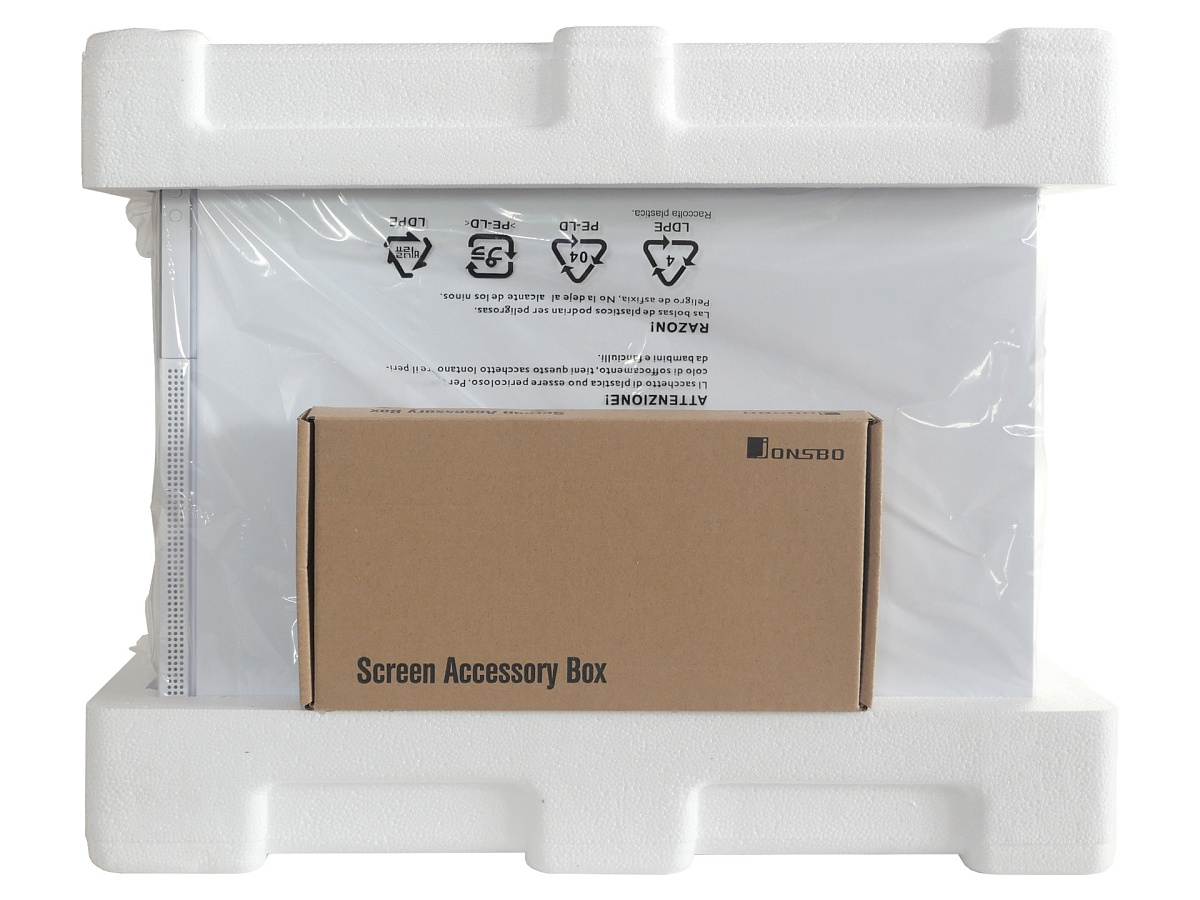

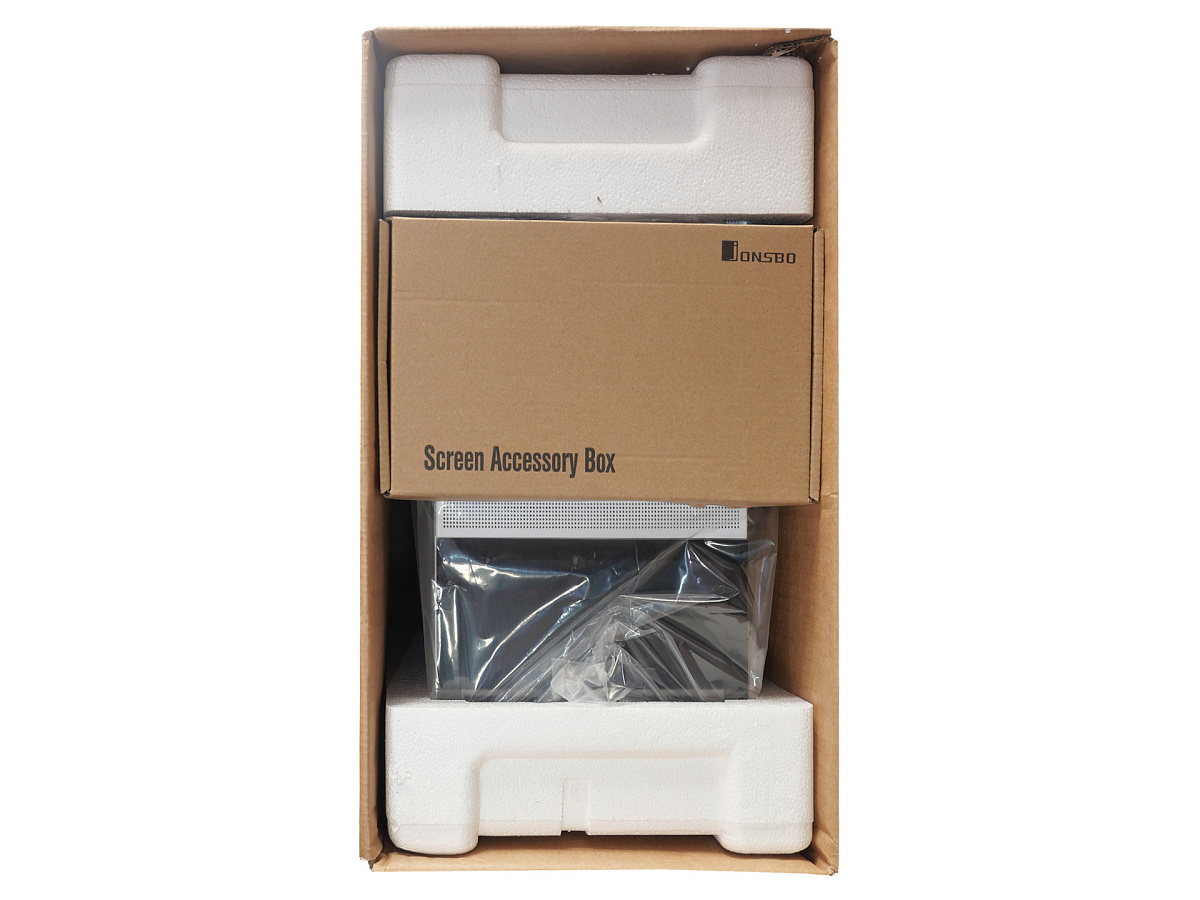

Внутри коробки корпус обернут прозрачными полиэтиленом и защищен от механических повреждений во время транспортировки массивными пенопластовыми фигурными элементами.

Комплектация

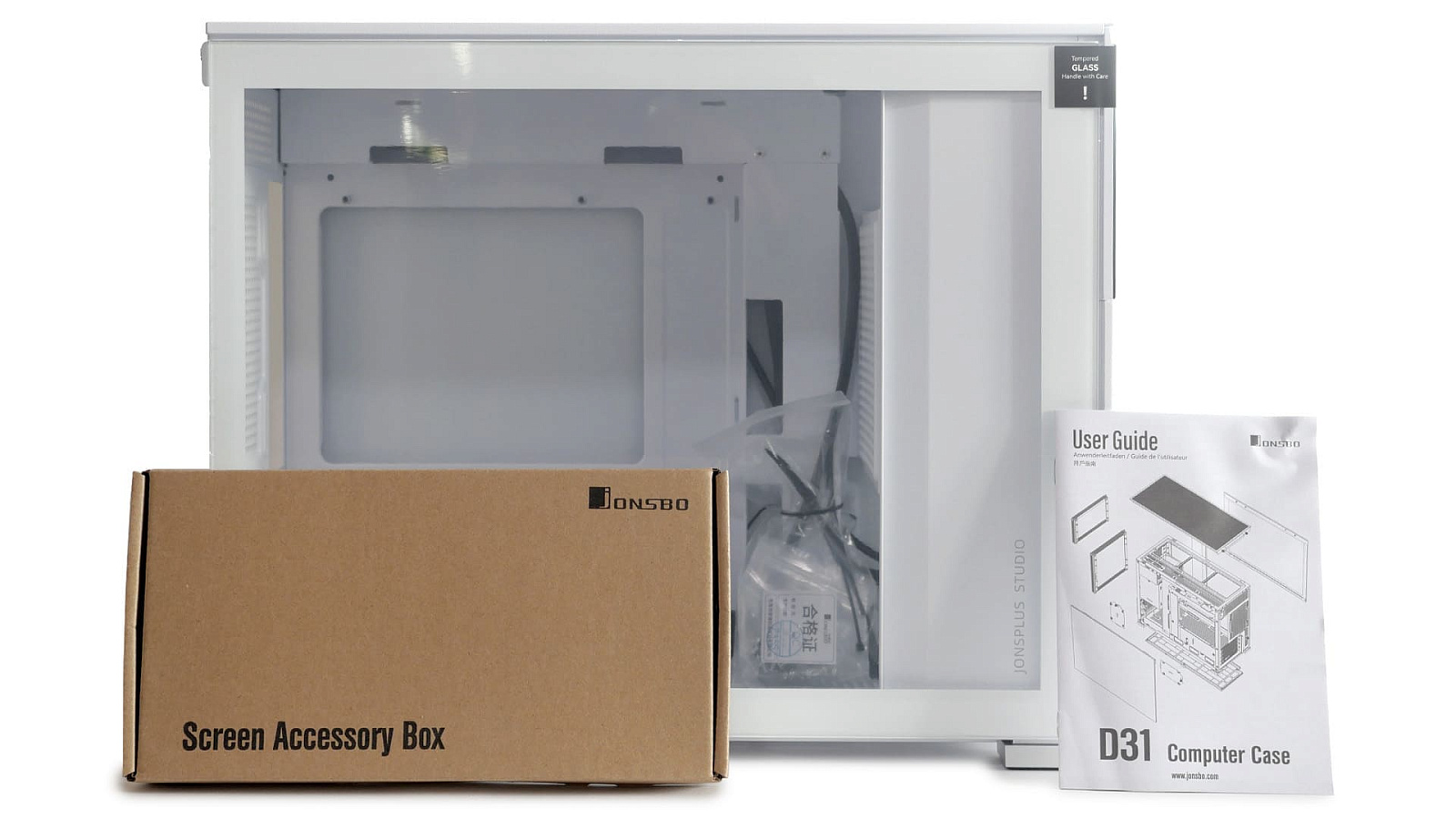

Комплектные аксессуары разделены на две части: крепежные элементы находятся в пакете, закрепленном внутри корпуса, а всё остальное собрано в компактную картонную коробочку размером 277 x 144 x 34 мм.

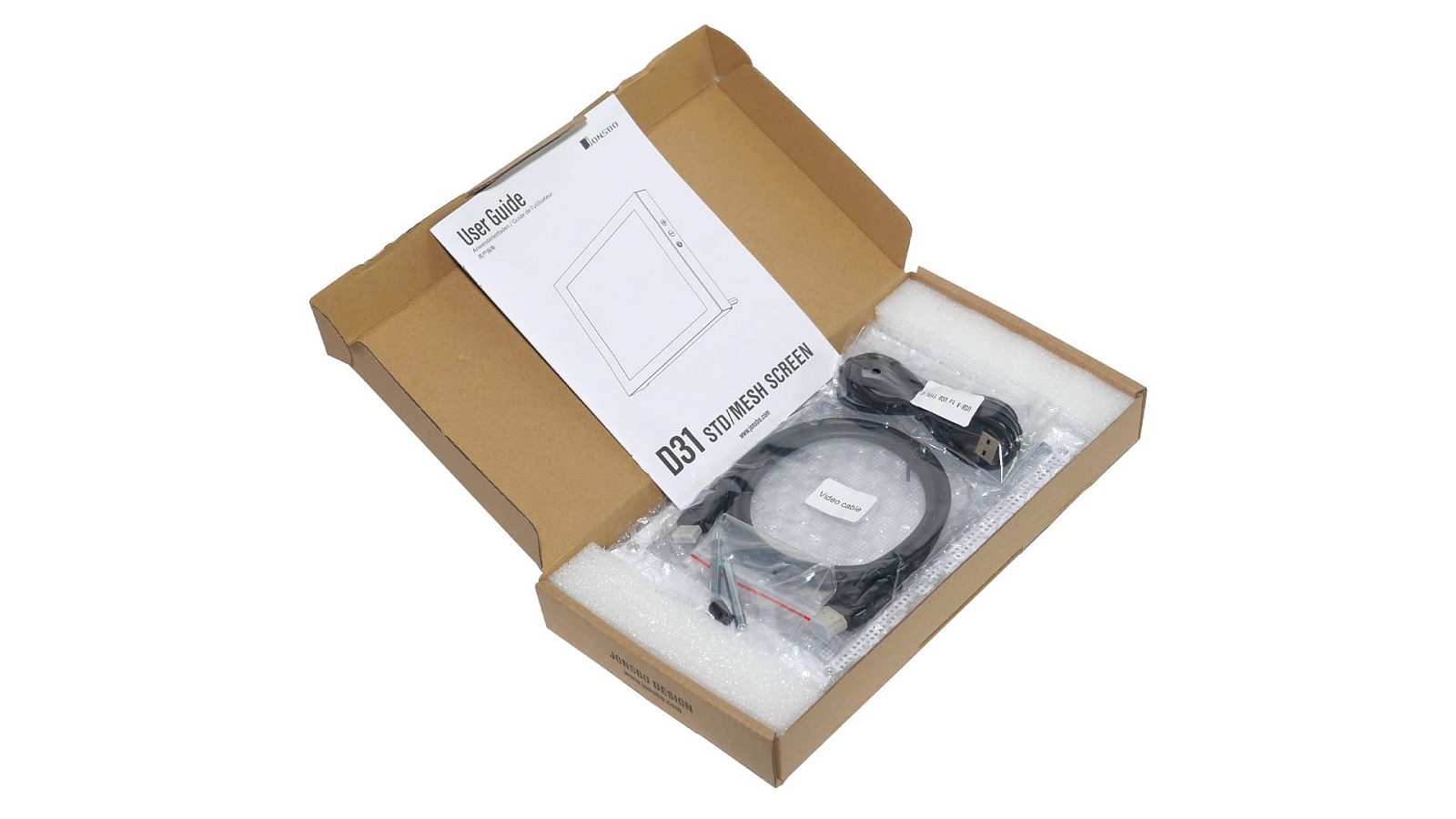

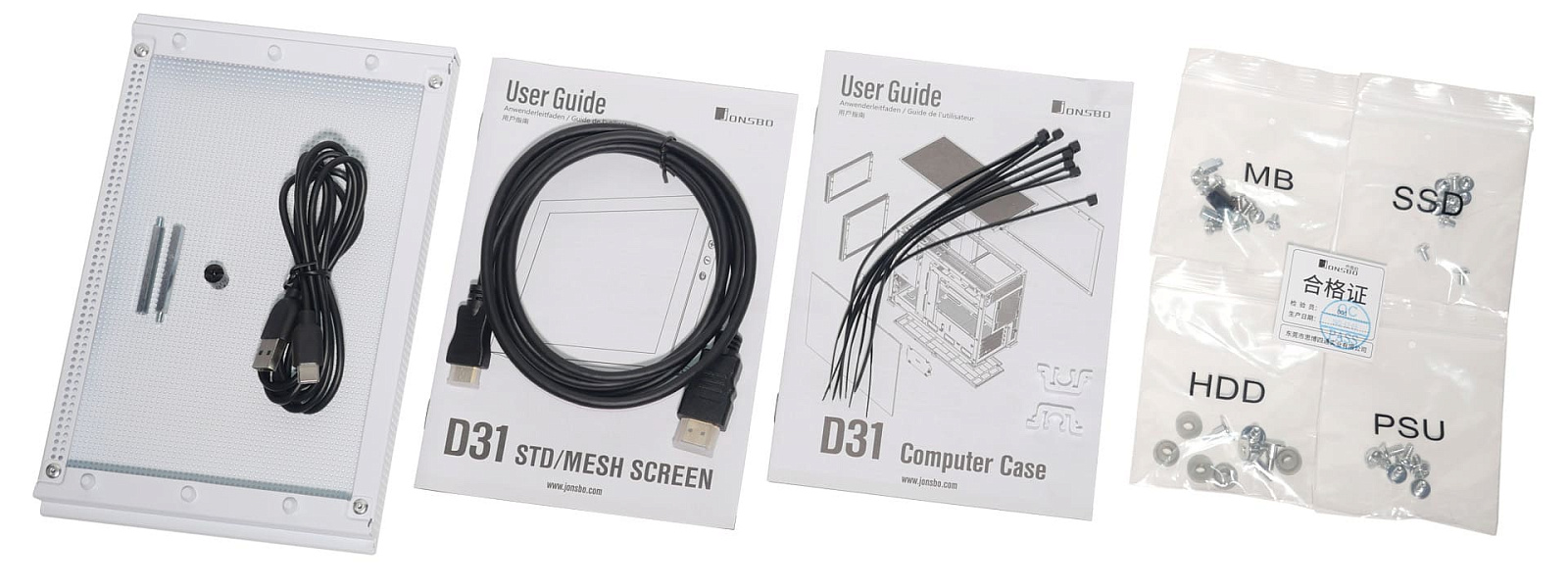

В состав Screen Accessory Box входят: инструкция по работе с дисплеем, кабель mini HDMI на HDMI, кабель USB-A на USB-C, ножки для дисплейного модуля с инструментом для их вкручивания, а также сменная mesh-панель на замену дисплея.

Комплект крепежа расфасован на небольшие пакетики, подписанные по назначению: MB — винты и пара стоек для материнской платы, включая специальную головку под шестигранник для вкручивания последних, SSD — винты для твердотельных накопителей, HDD — винты для жёстких дисков и PSU — винты для крепления блока питания.

Экстерьер

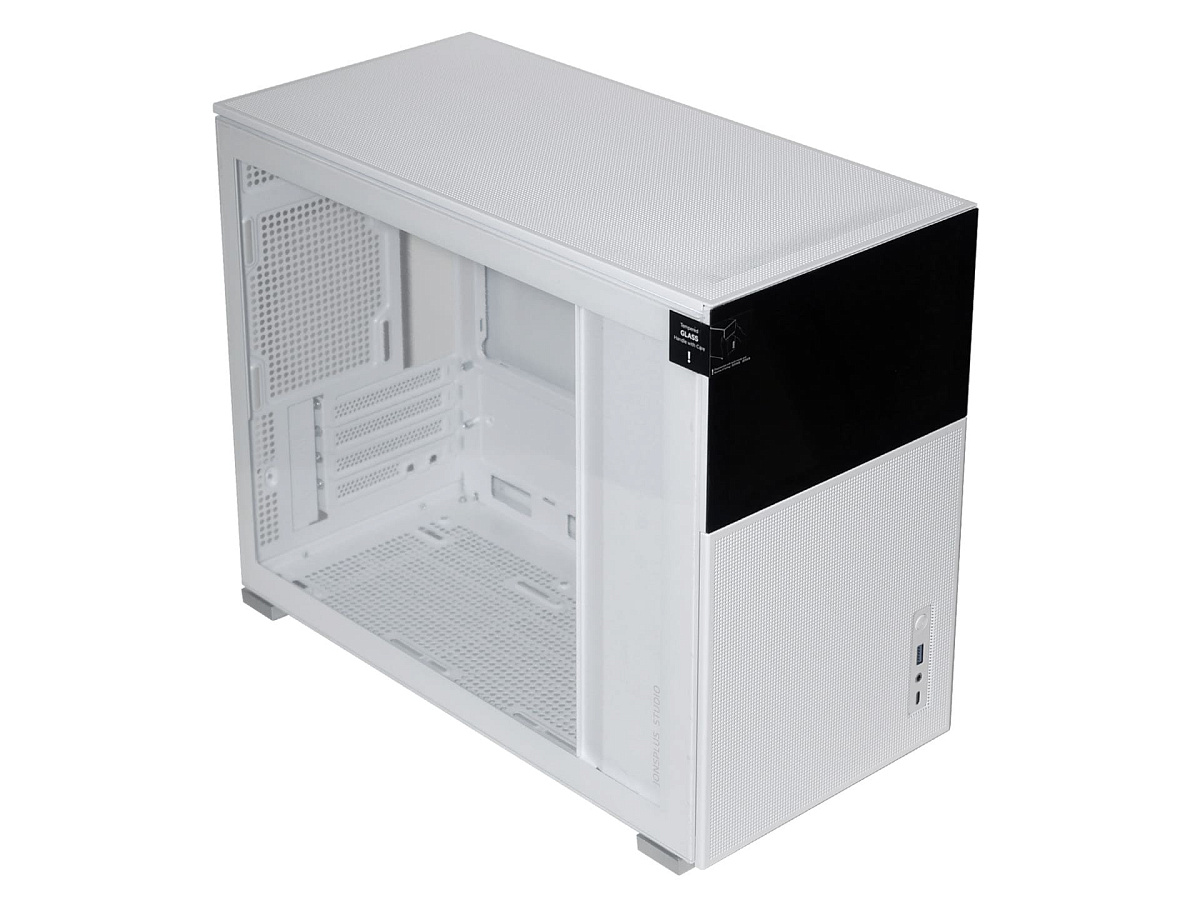

Корпус JONSBO D31 MESH SC White выглядит очень лаконично и современно. Простые прямые линии и аккуратные mesh-панели белого цвета хорошо сочетаются со строгой формой чёрного модуля с дисплеем. Каркас и большая часть навесных элементов сделаны из металла толщиной ~0,8-1 мм. Одна из боковых стенок выполнена из закалённого стекла толщиной 3 мм. Несъёмные части металлической рамы корпуса соединены клёпками.

Габариты корпуса относительно небольшие: 452 мм в длину, 363 - в высоту и 205 - в ширину, что относит его к условному классу "малых башен" (mini-tower).

Качество примененных в конструкции материалов не вызывает нареканий. Подгонка деталей отличная. Все края металлических элементов и "окошек" для кабелей завальцованные. Окраска металлических панелей выполнена хорошо, а вот пластиковые ножки на протестированном экземпляре успели немного облезть по углам ещё на этапе первичной сборки.

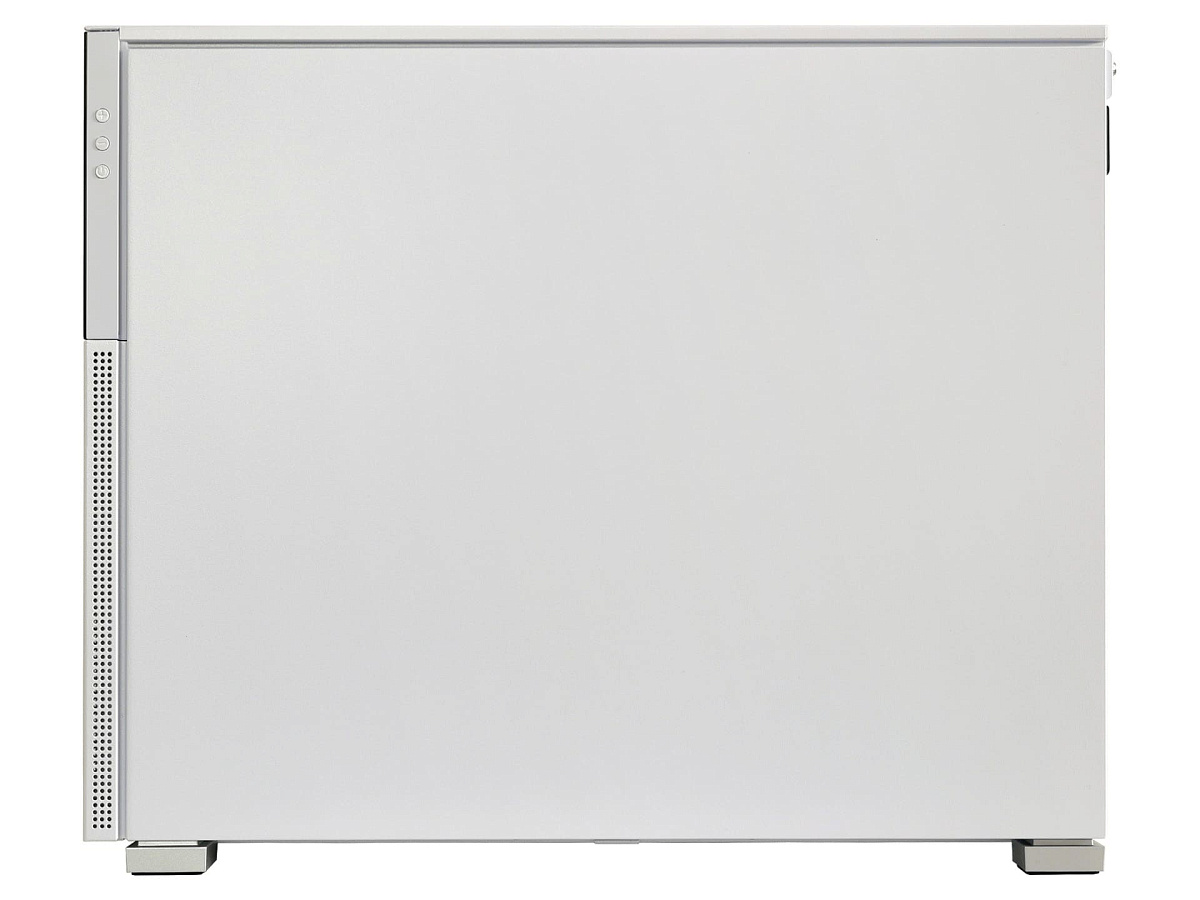

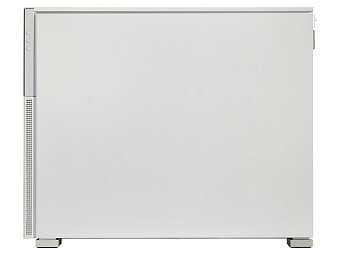

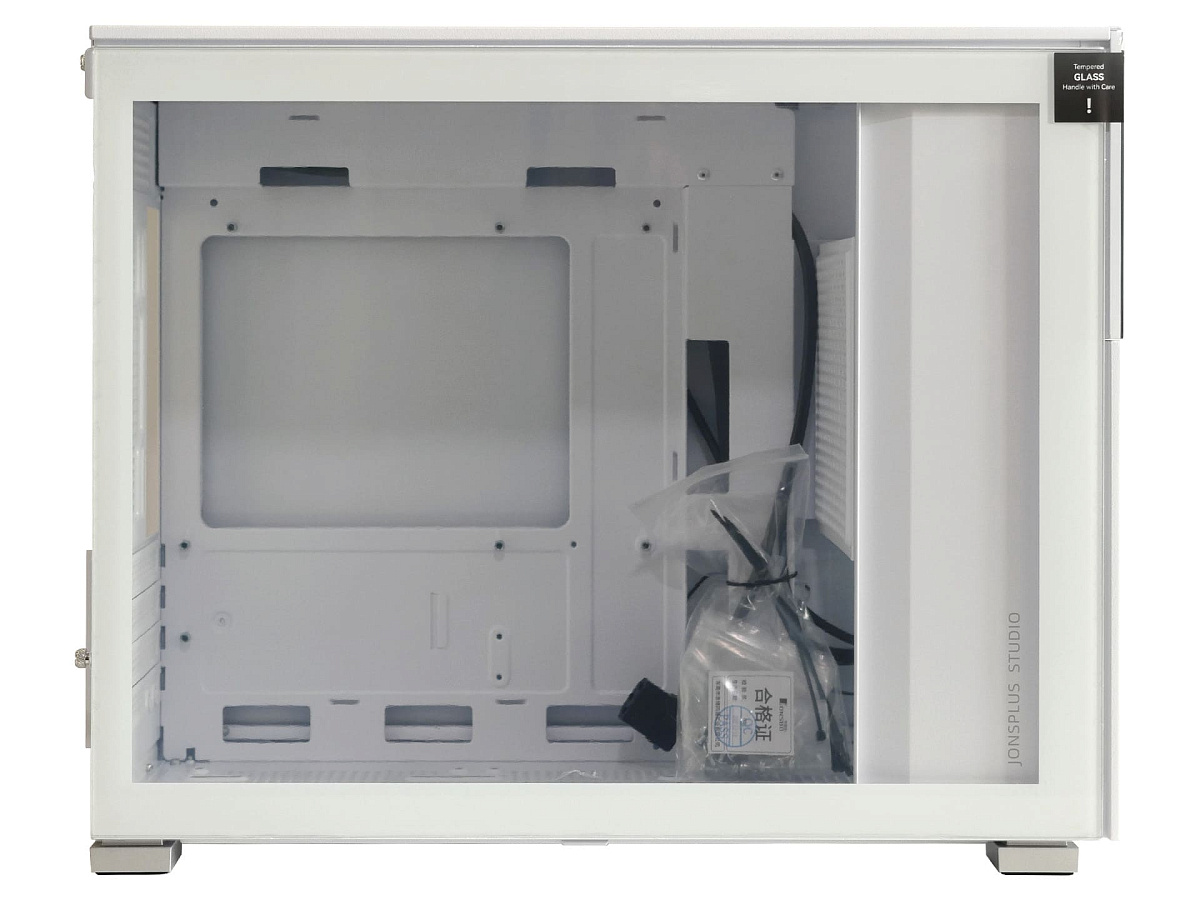

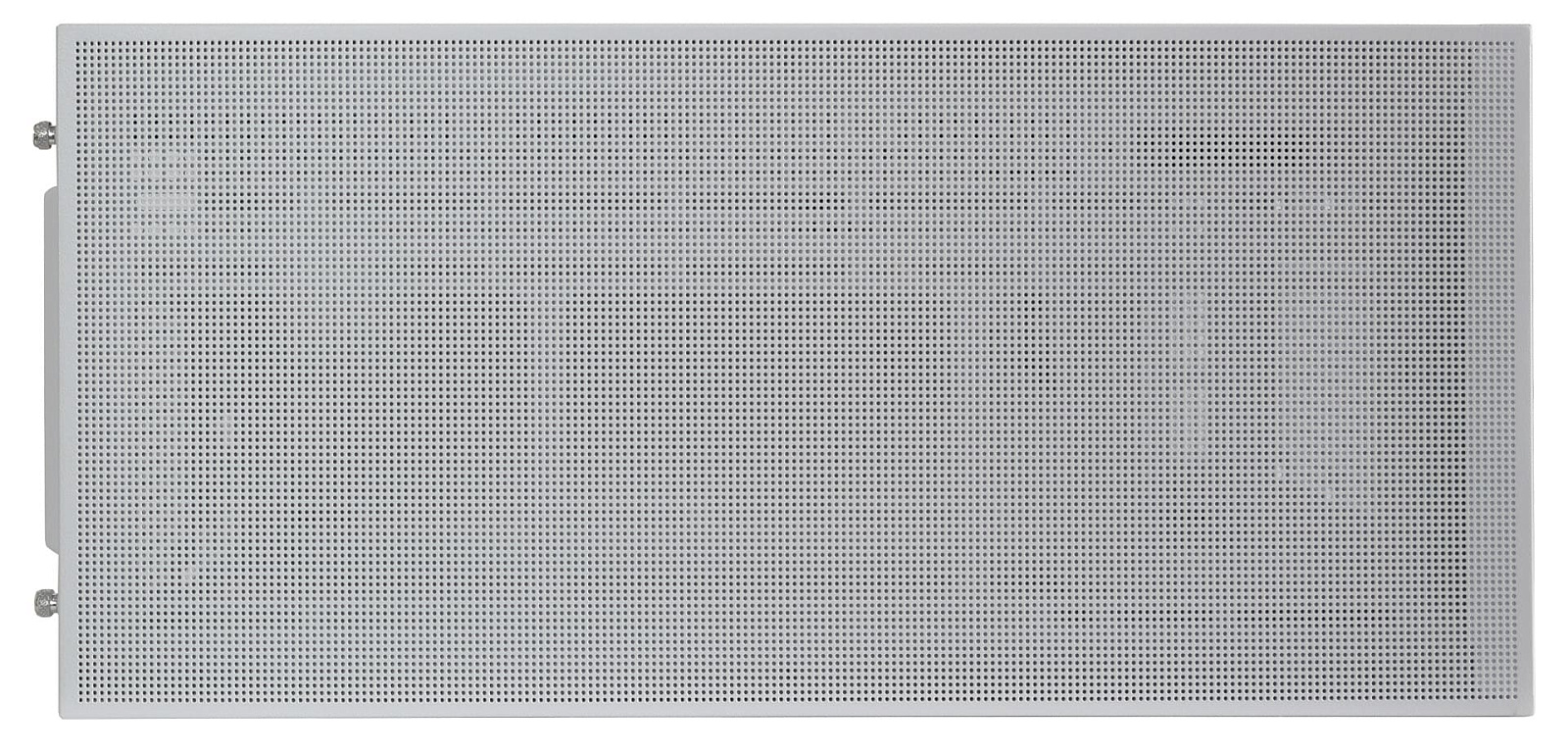

Крупные боковые панели имеют распространенную конфигурацию: сзади — "глухая" металлическая реализация, со стороны установки основных комплектующих — закалённое стекло толщиной 3 мм с лёгкой тонировкой.

Небольшие габариты корпуса по высоте привели к необычной компоновке с размещением блока питания за фронтальной панелью. Это отразилось и на компоновке задней части корпуса.

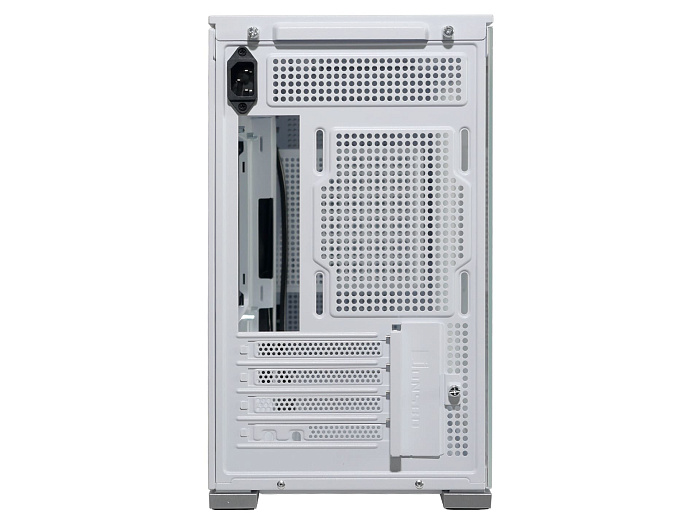

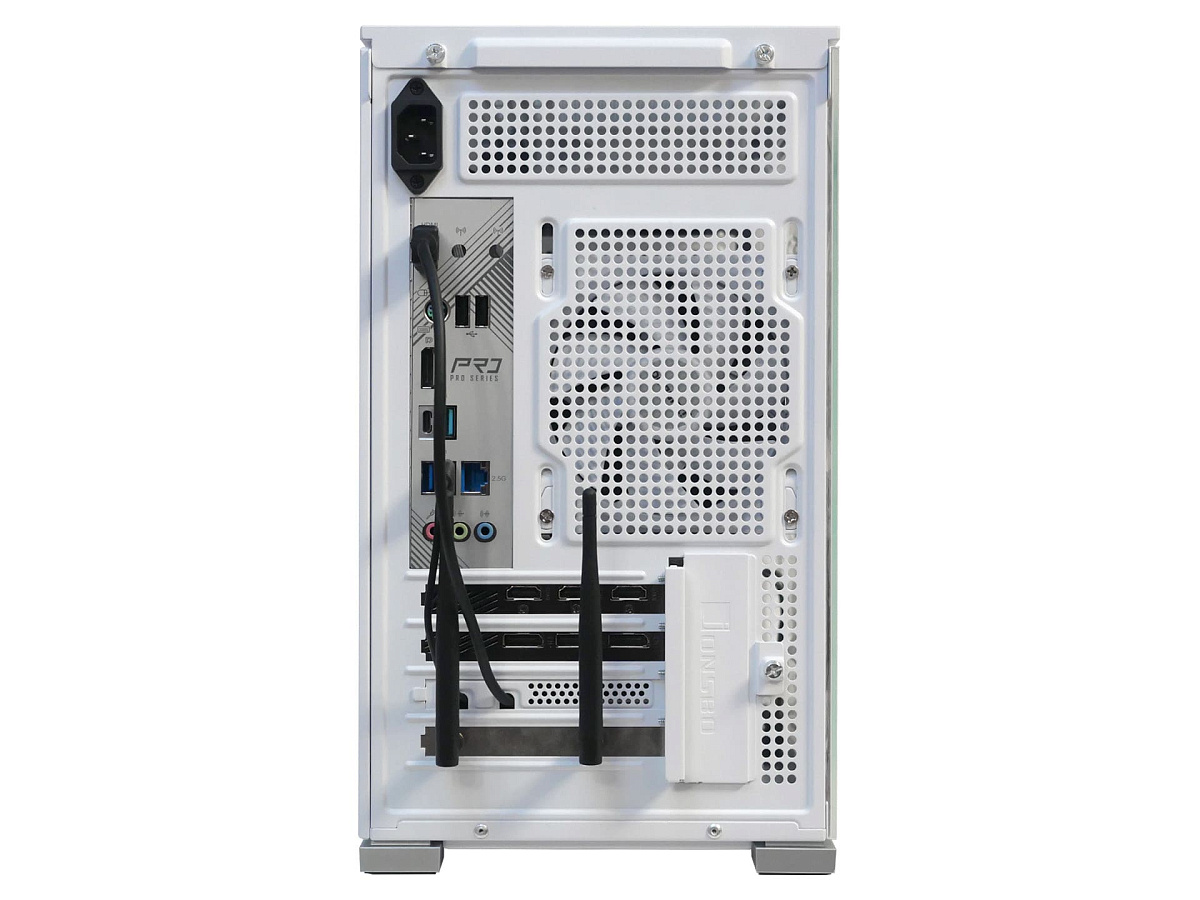

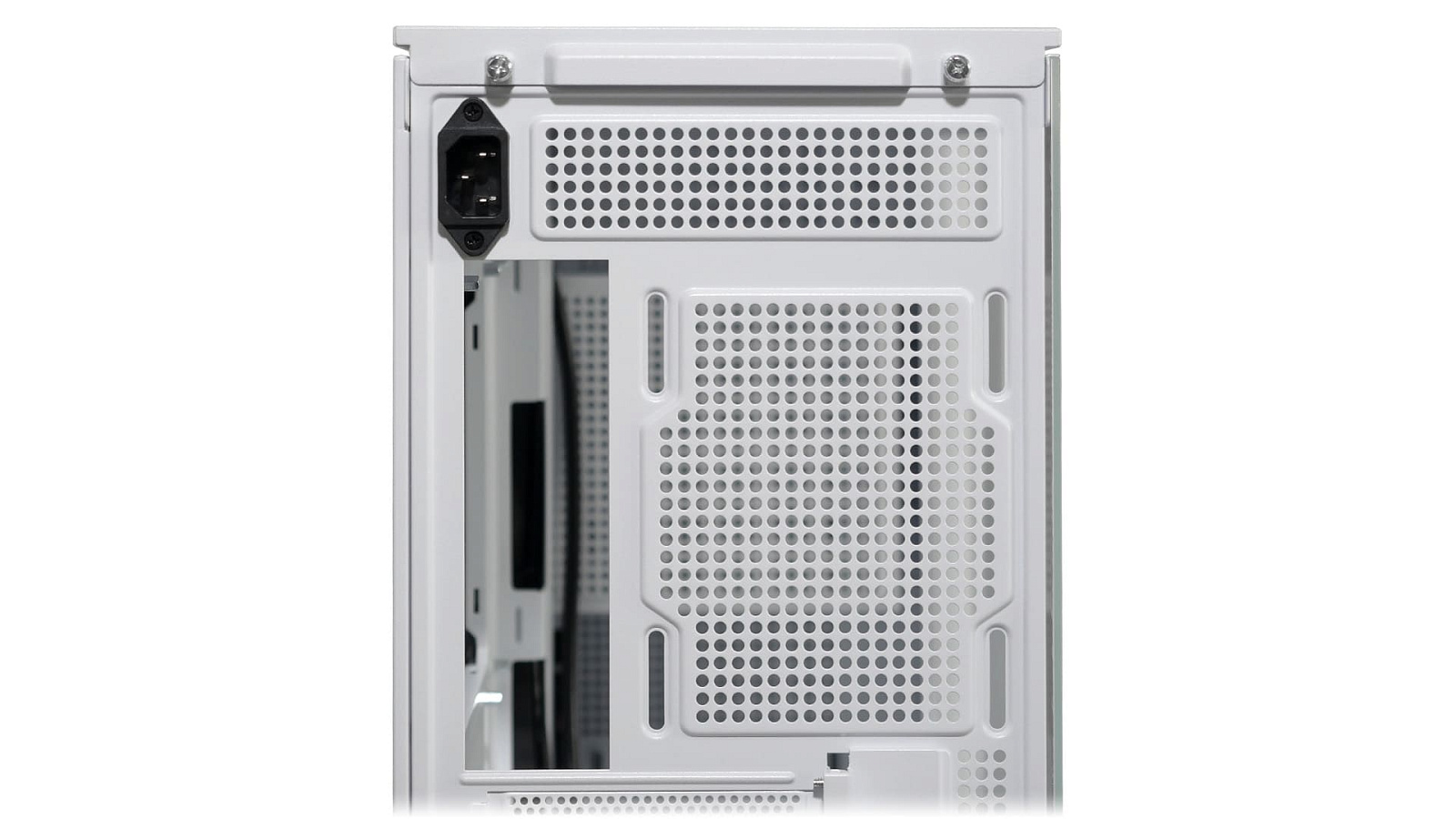

С задней стороны корпуса вверху сделана небольшая полоска вентиляционных отверстий, левее которой вертикально установлен типовой разъём для подключения питания.

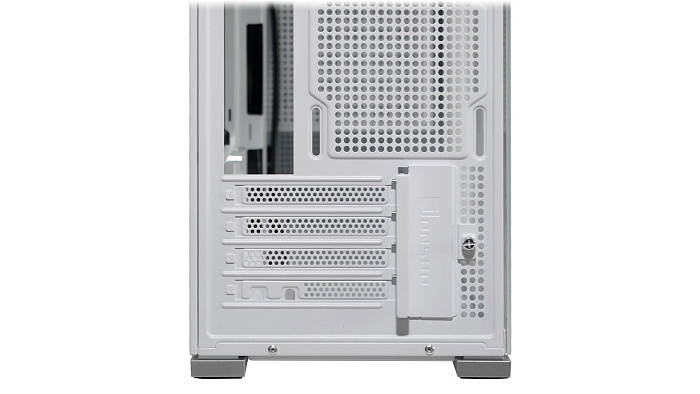

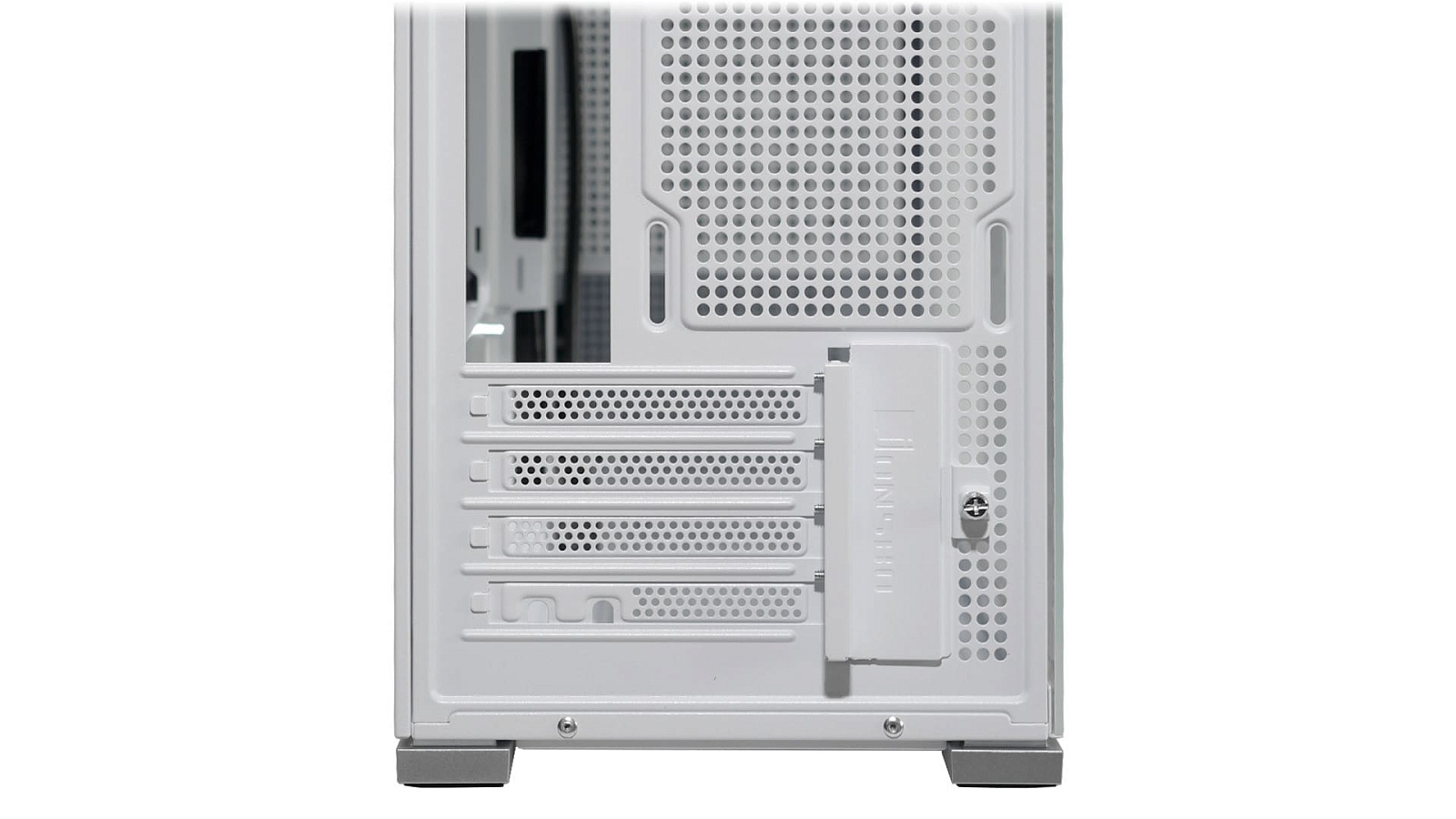

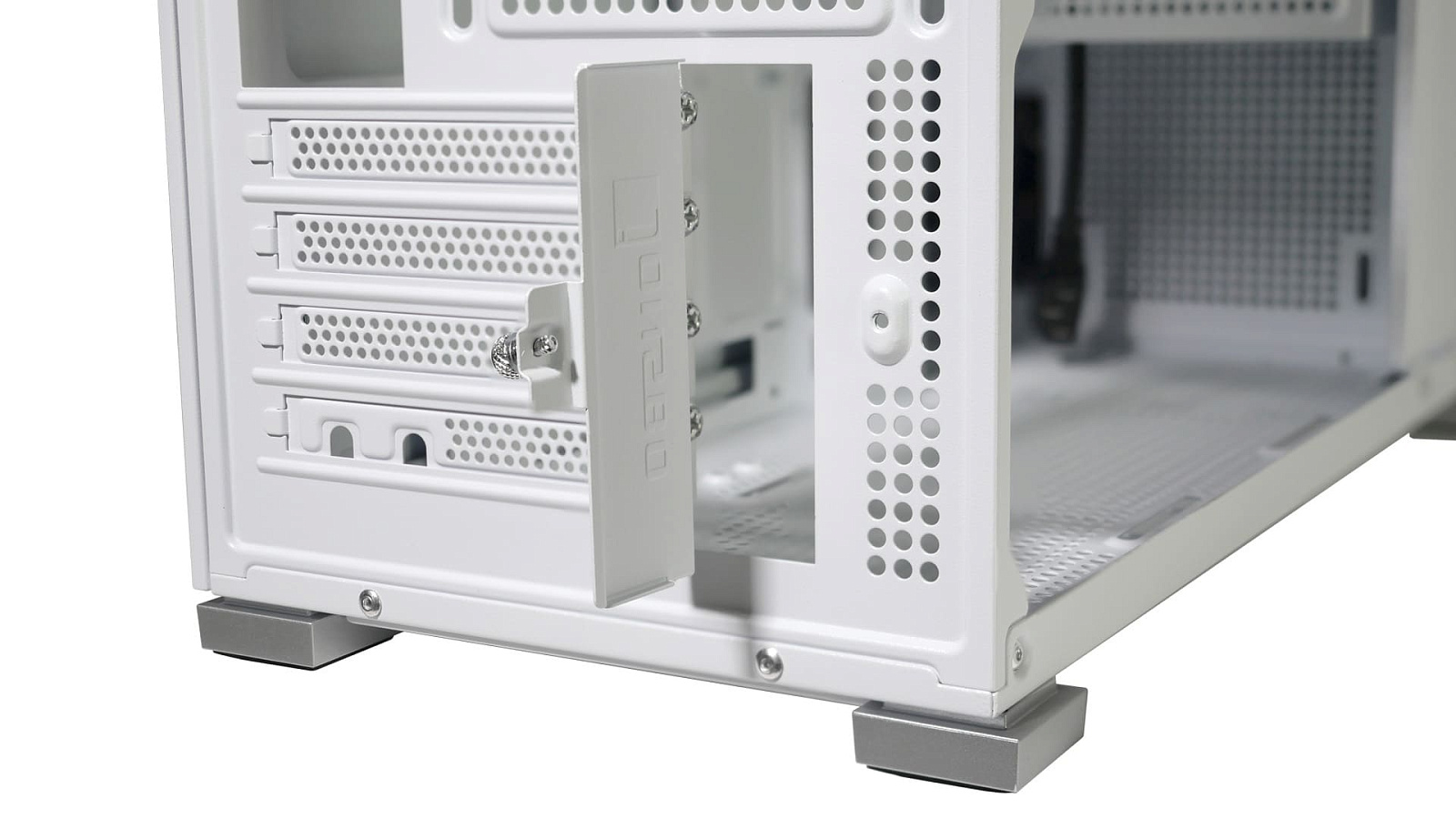

Блок с заглушками слотов расширения четырёхслотовый. Одна из заглушек имеет специальные вырезы, предназначенные для вывода кабелей от дисплея наружу.

Верхняя панель представляет собой металлическую mesh-поверхность с удобным креплением в пазы и фиксацией сзади двумя винтами с накатанной головкой. Удобно, что винты при откручивании не выпадают из посадочных мест. Под панелью скрывается зона подвеса систем охлаждения с заготовленными креплениями под стандартные вентиляторы и радиаторы типоразмеров, кратных 120 и 140 мм. Пылевого фильтра в этой области нет.

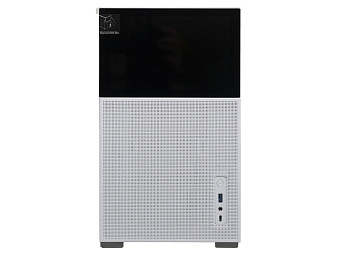

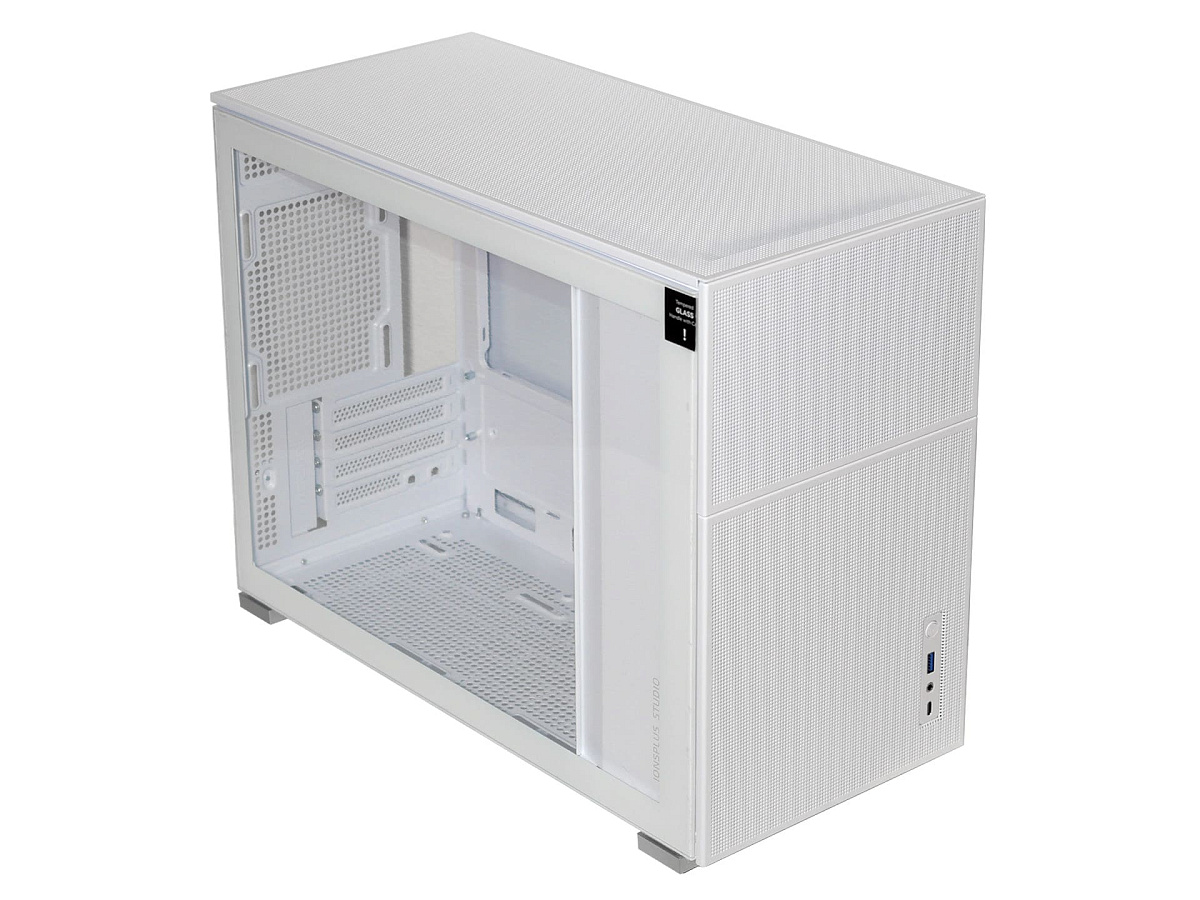

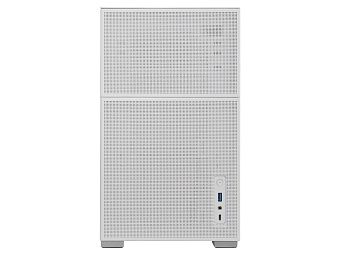

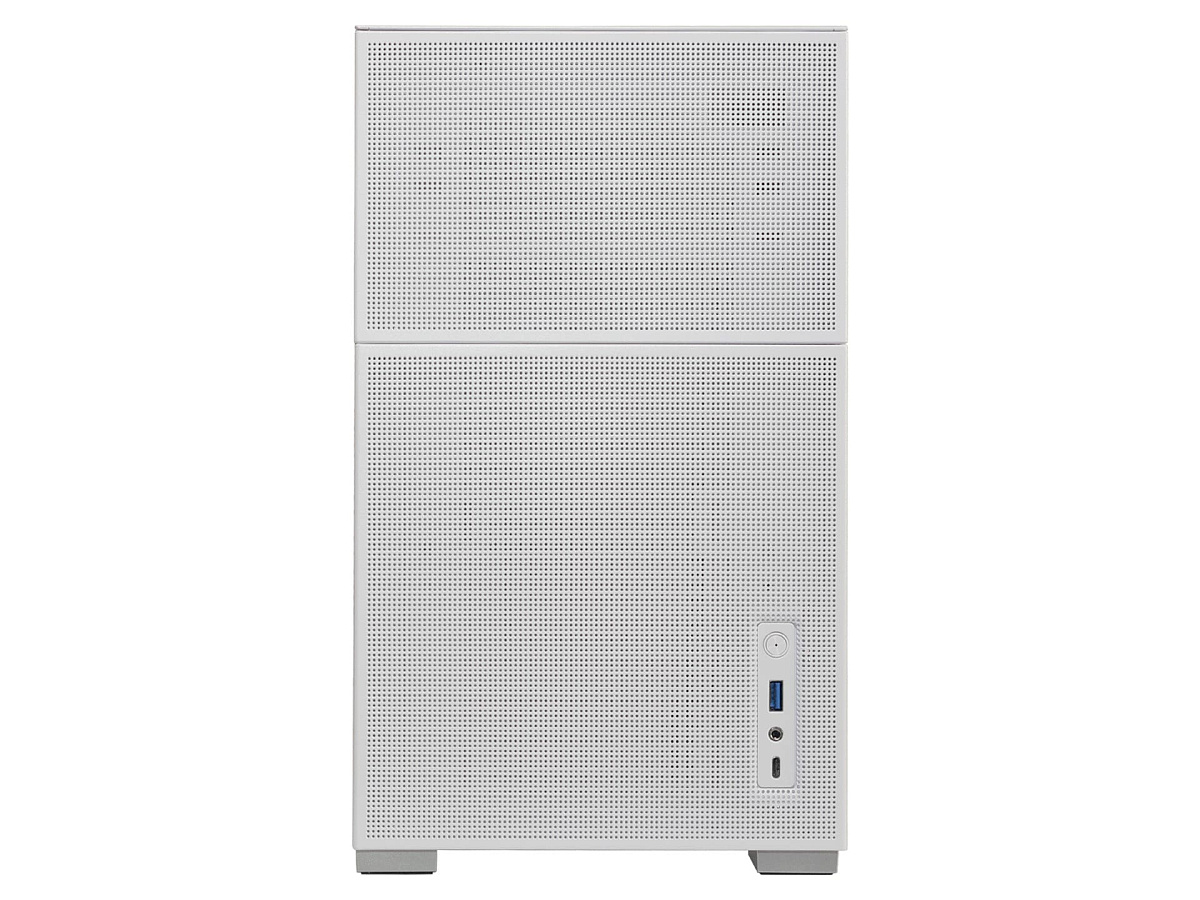

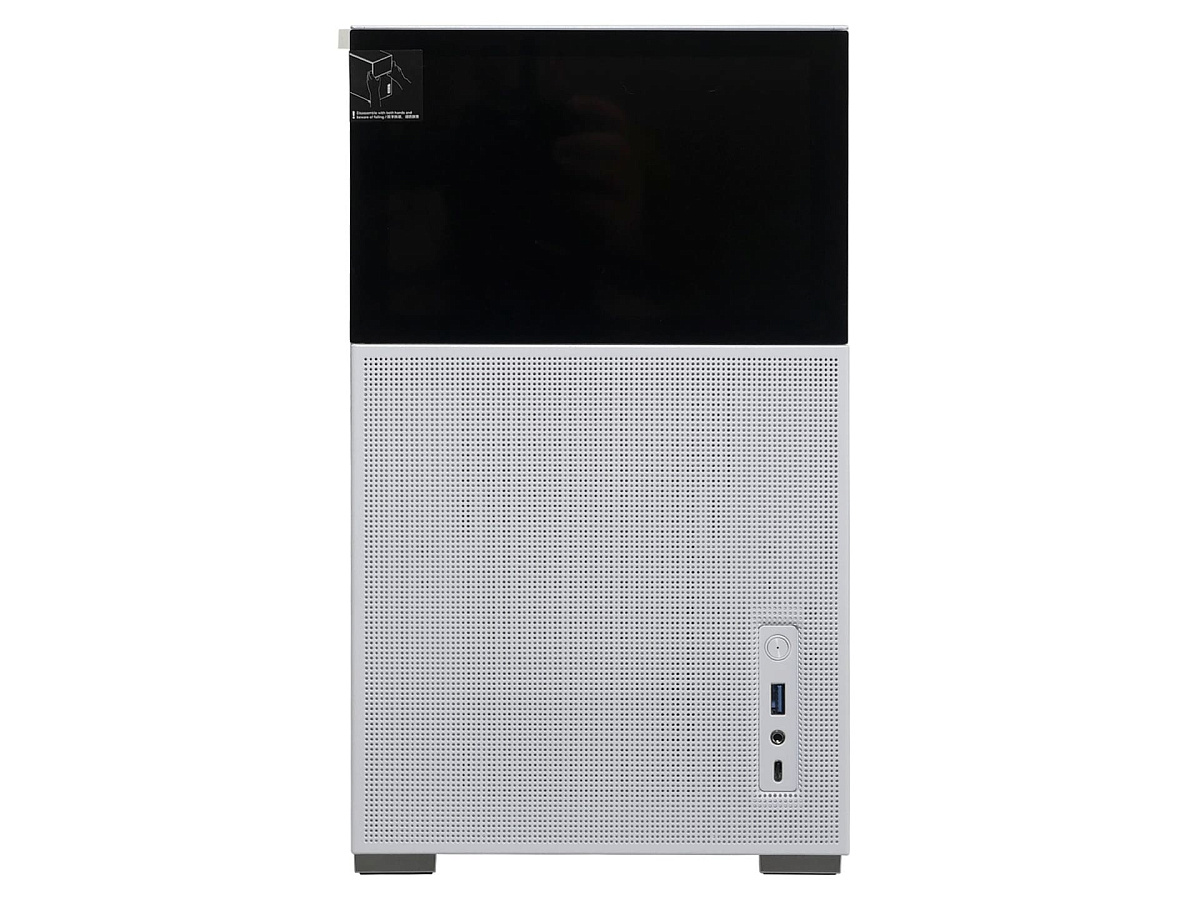

Фронтальная часть состоит из двух сегментов. Верхний по умолчанию используется для крепления 8'' дисплея. В комплекте вложена ещё и mesh-панель на его замену.

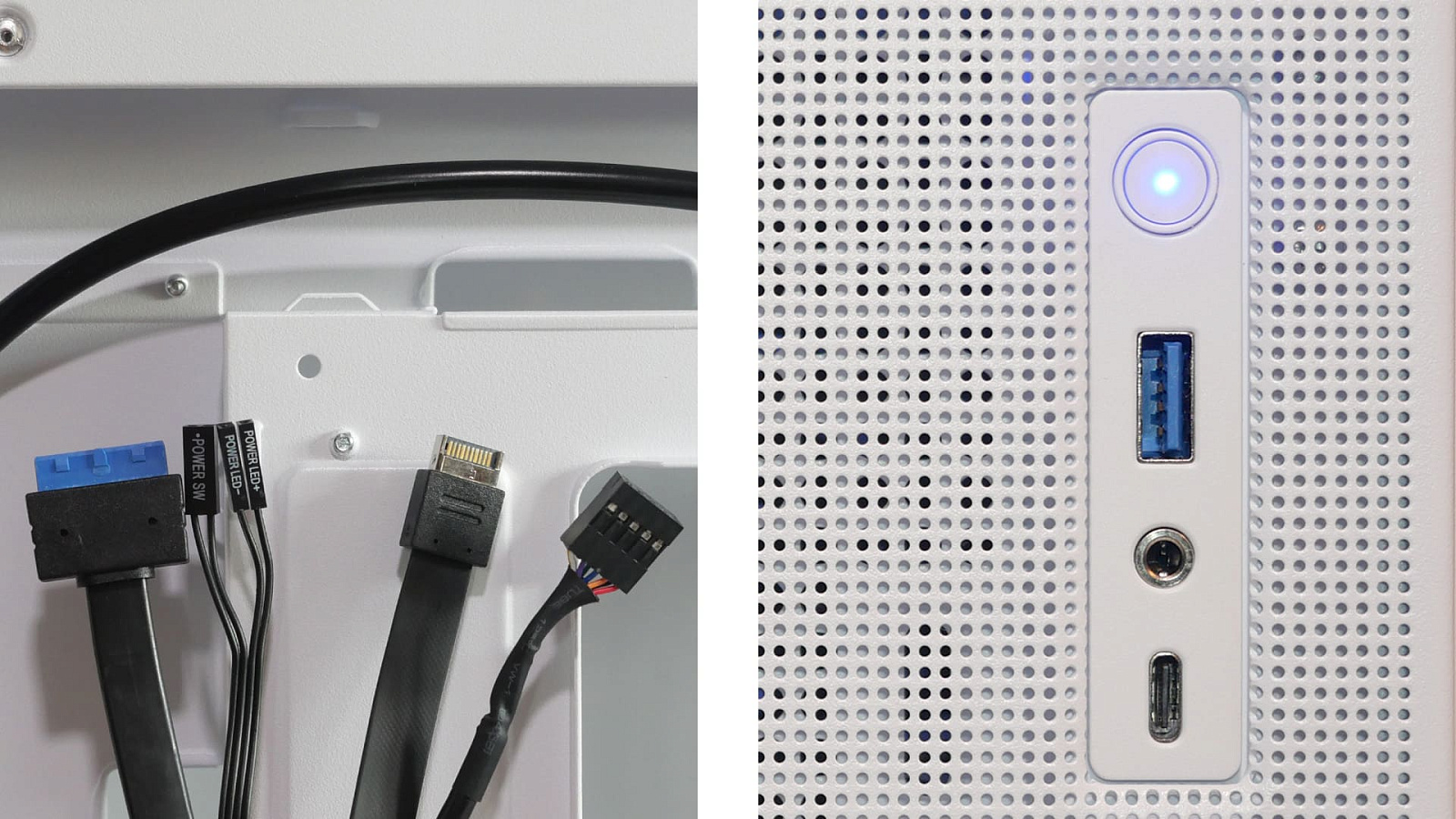

Блок фронтальных интерфейсов расположен спереди в нижнем правом углу. Набор разъёмов и кнопок относительно небольшой (сверху вниз): круглая кнопка включения и выключения с индикатором синего цвета в середине, один разъём USB 3.1 Gen 1 (бывший USB 3.0) Type-A, комбинированное 3,5 мм аудиогнездо для гарнитуры и один разъём USB 3.2 Type-C. Кнопки перезагрузки и индикатора активности накопителей информации нет. Провода от интерфейсного блока сделаны плоскими и оканчиваются типовыми штекерами и коннекторами. Их длины достаточно для комфортной укладки в застенках корпуса без натяжения.

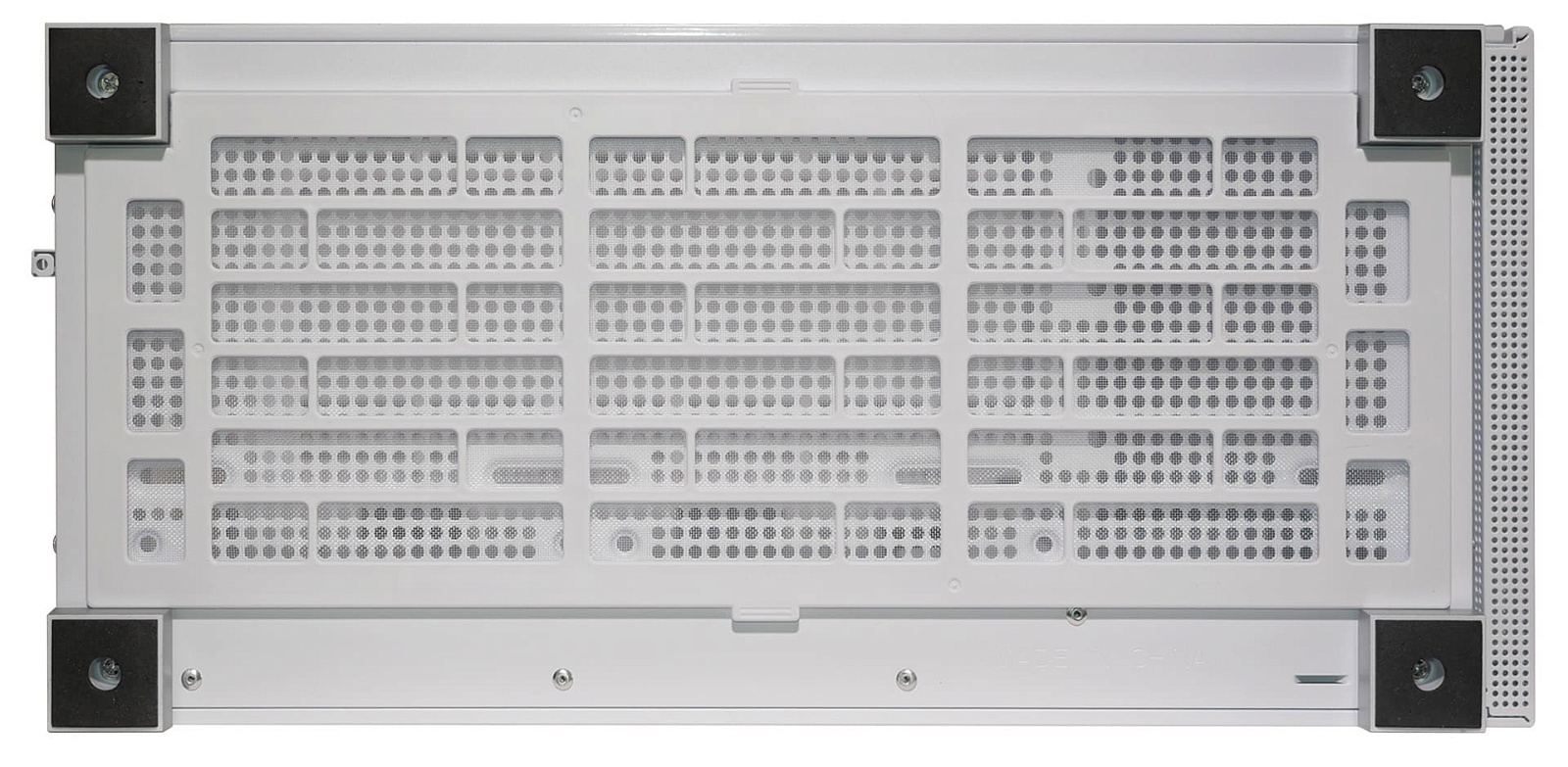

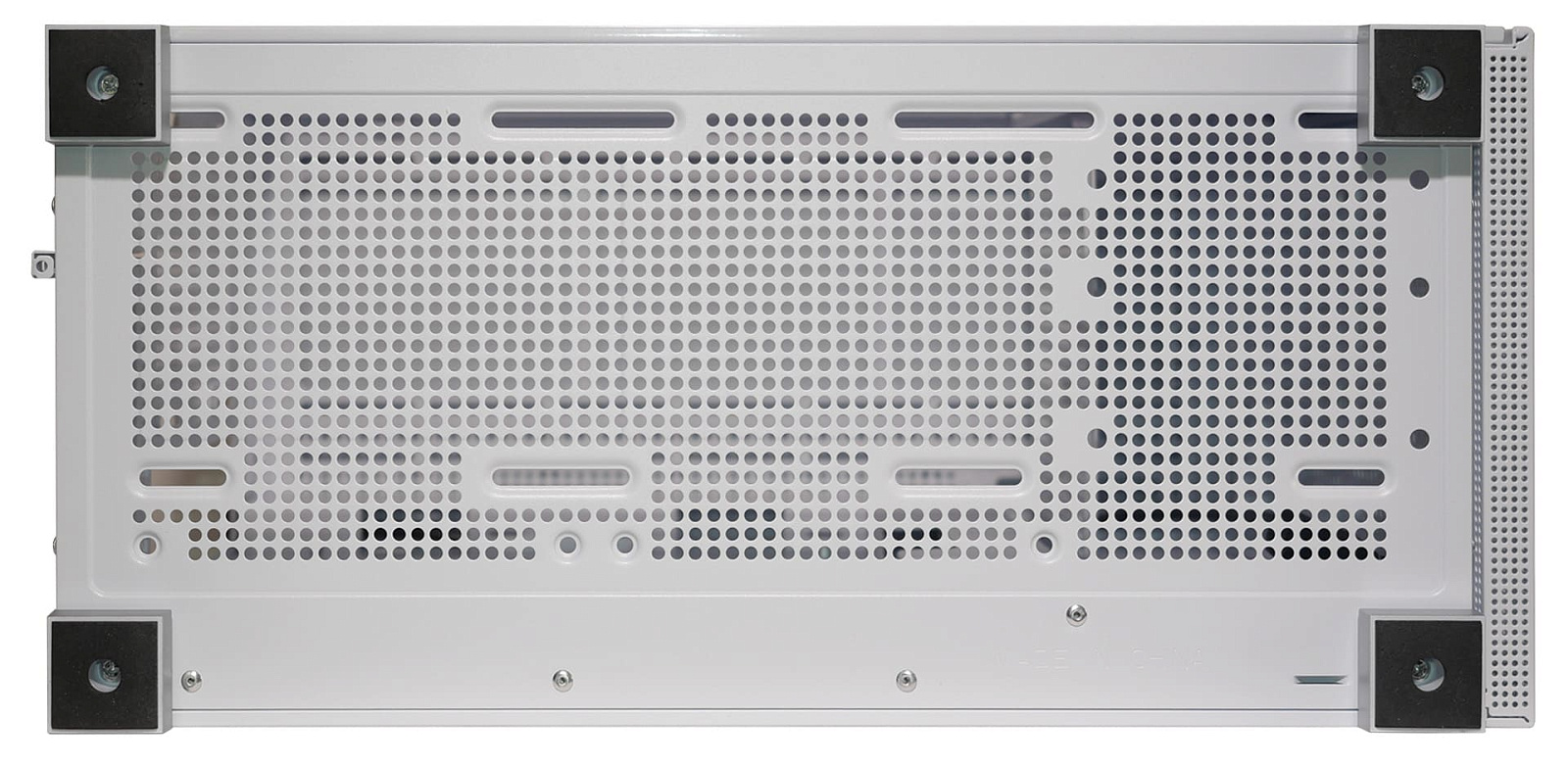

На дне корпуса большую часть поверхности занимает перфорированная область, размеченная для установки вентиляторов или радиатора системы жидкостного охлаждения. Здесь производитель разместил пылевой фильтр на магнитном креплении. Он хорошо удерживается на месте и защищен от случайного сдвига небольшим углублением места подвеса. Однако из-за этой же особенности его неудобно стягивать вбок на уже собранном системном блоке. Приходится немного наклонять корпус.

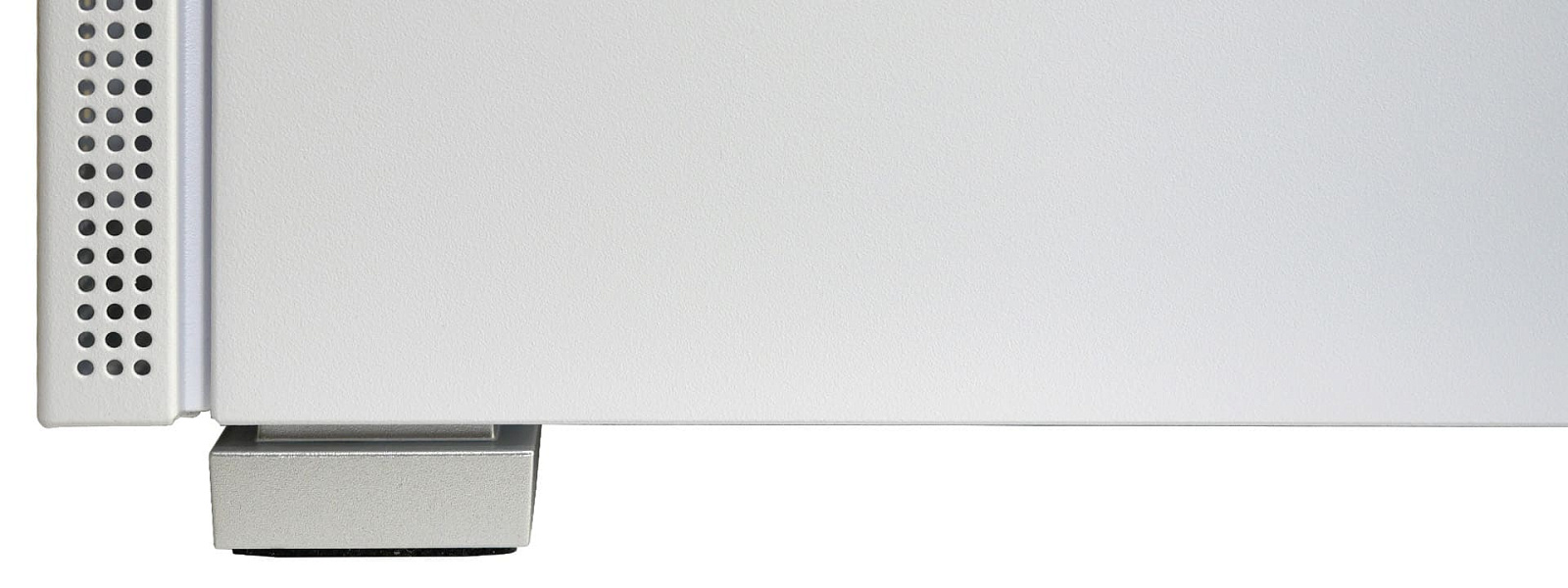

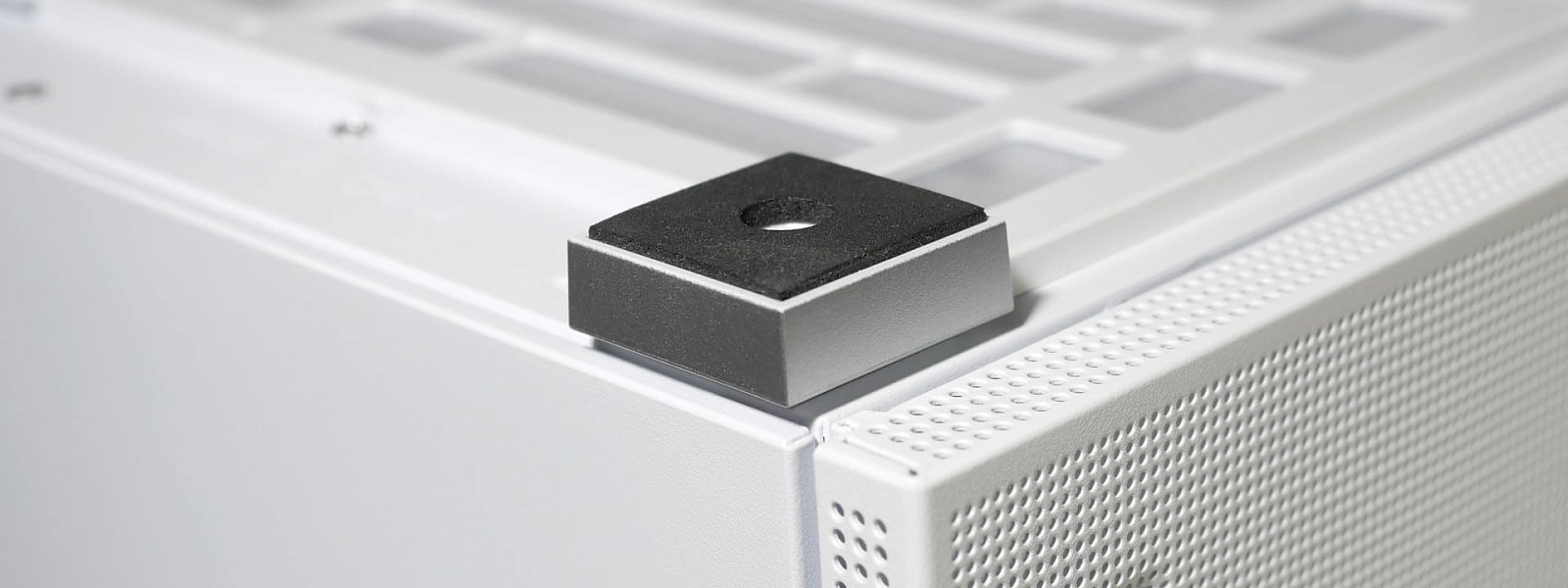

В основании по углам прикручены четыре пластиковые ножки с мягкими накладками из вспененного материала на самоклеящейся основе. Они обеспечивают хорошую устойчивость корпусу.

Высота ножек небольшая — 15 мм, а от поверхности столешницы до корпуса пылевого фильтра остаётся ещё меньше — приблизительно 10 мм, что не очень хорошо для корпуса, в котором просматривается приоритетное построение вертикального воздушного потока с притоком воздуха снизу.

Интерьер

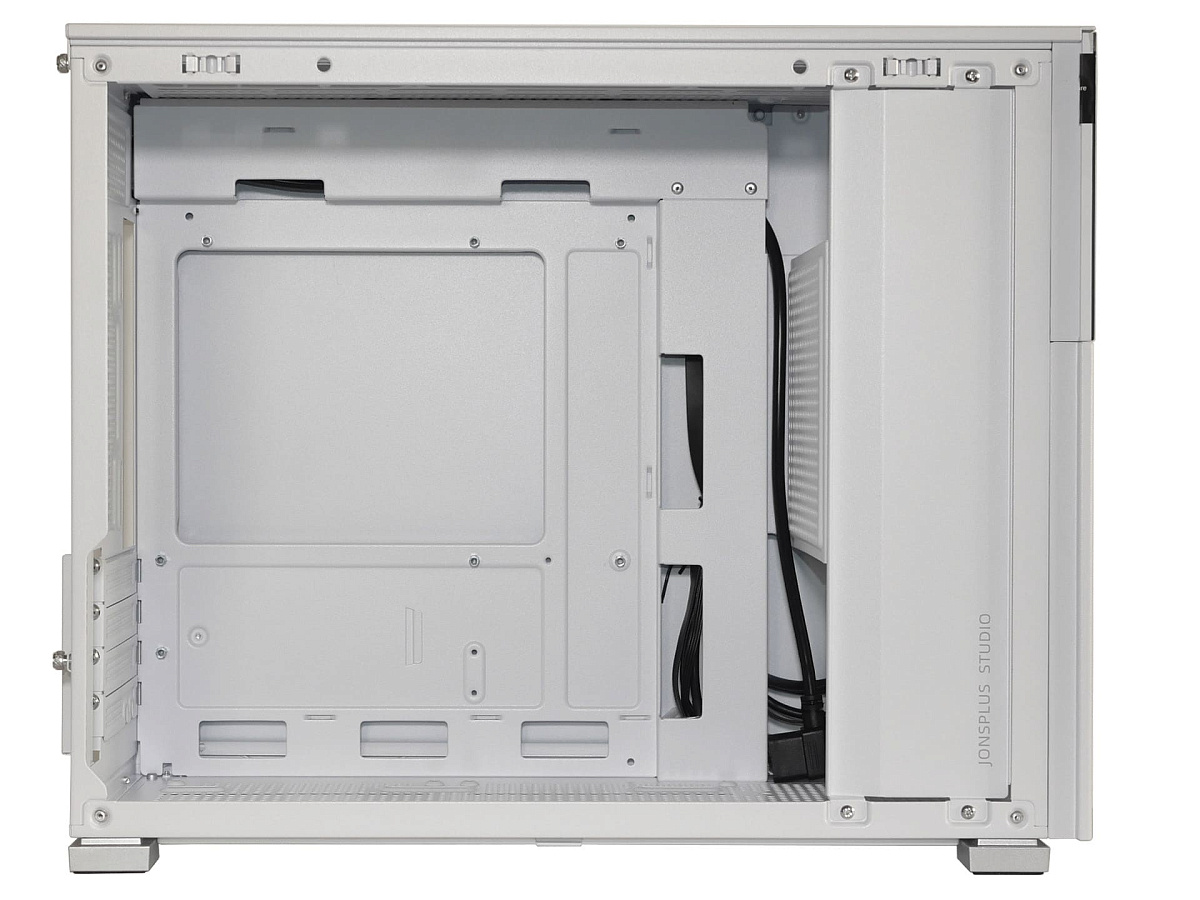

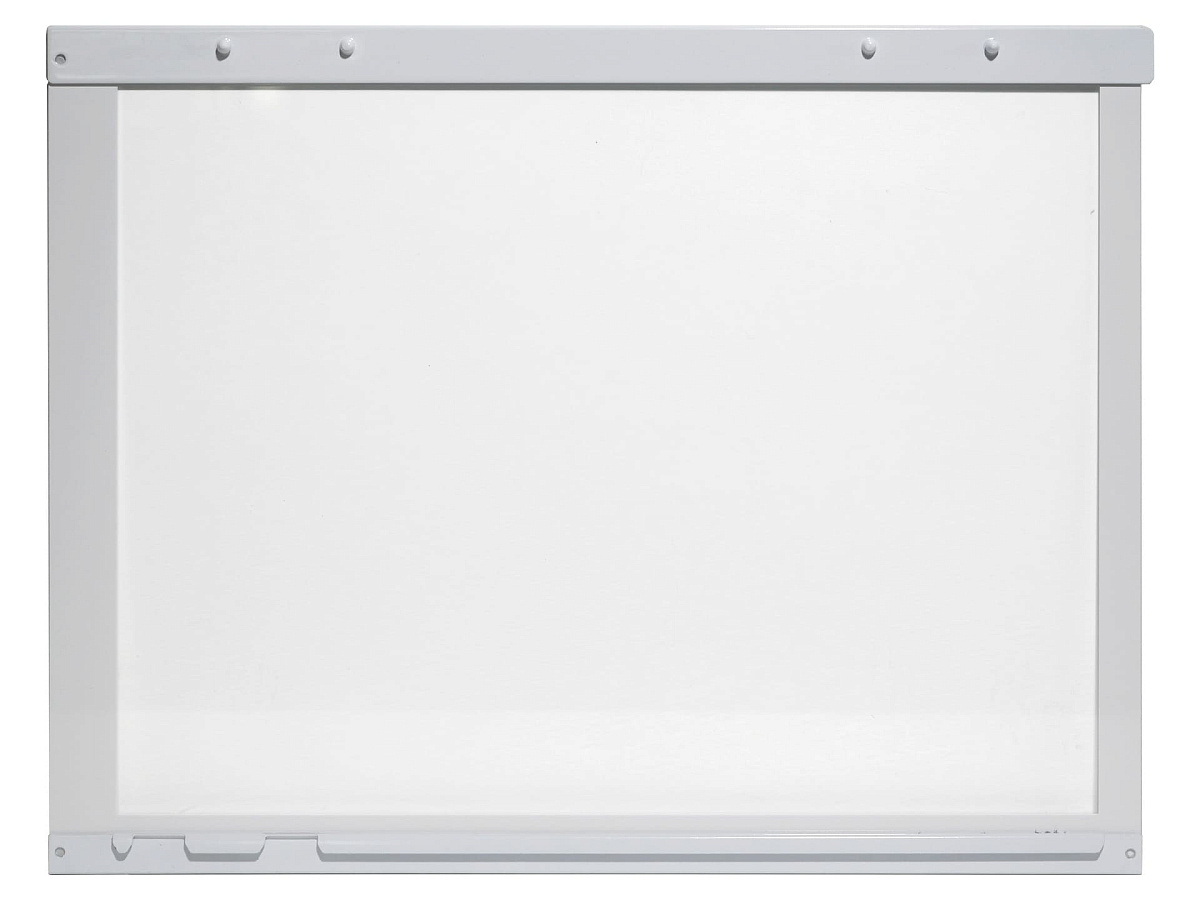

Боковые крупные стеклянная и металлическая панели опираются снизу на специальный паз, а сверху защёлкиваются в специальные крепления с клипсами. Пара запасных пластиковых клипс входит в комплект корпуса на случай, если потребуется замена. Снимаются панели удобно, на обеих в задней части сверху сделаны выступы, в которые можно упереться пальцами. Удержание панелей в пазах нормальное, склонности к самопроизвольному выпадению нет.

Размещение зоны для подвеса блока питания в передней части корпуса внесло особенности в конструкцию корпуса. В передней части добавлена фигурная вертикальная металлическая вставка в цвет корпуса с пометкой JOHNSPLUS STUDIO, которая прикручена на четыре винта и прикрывает блок питания и выводы его кабелей от взора сбоку через закалённое стекло. Простое и эстетичное решение, которое работает в том числе и как дополнительное ребро жёсткости.

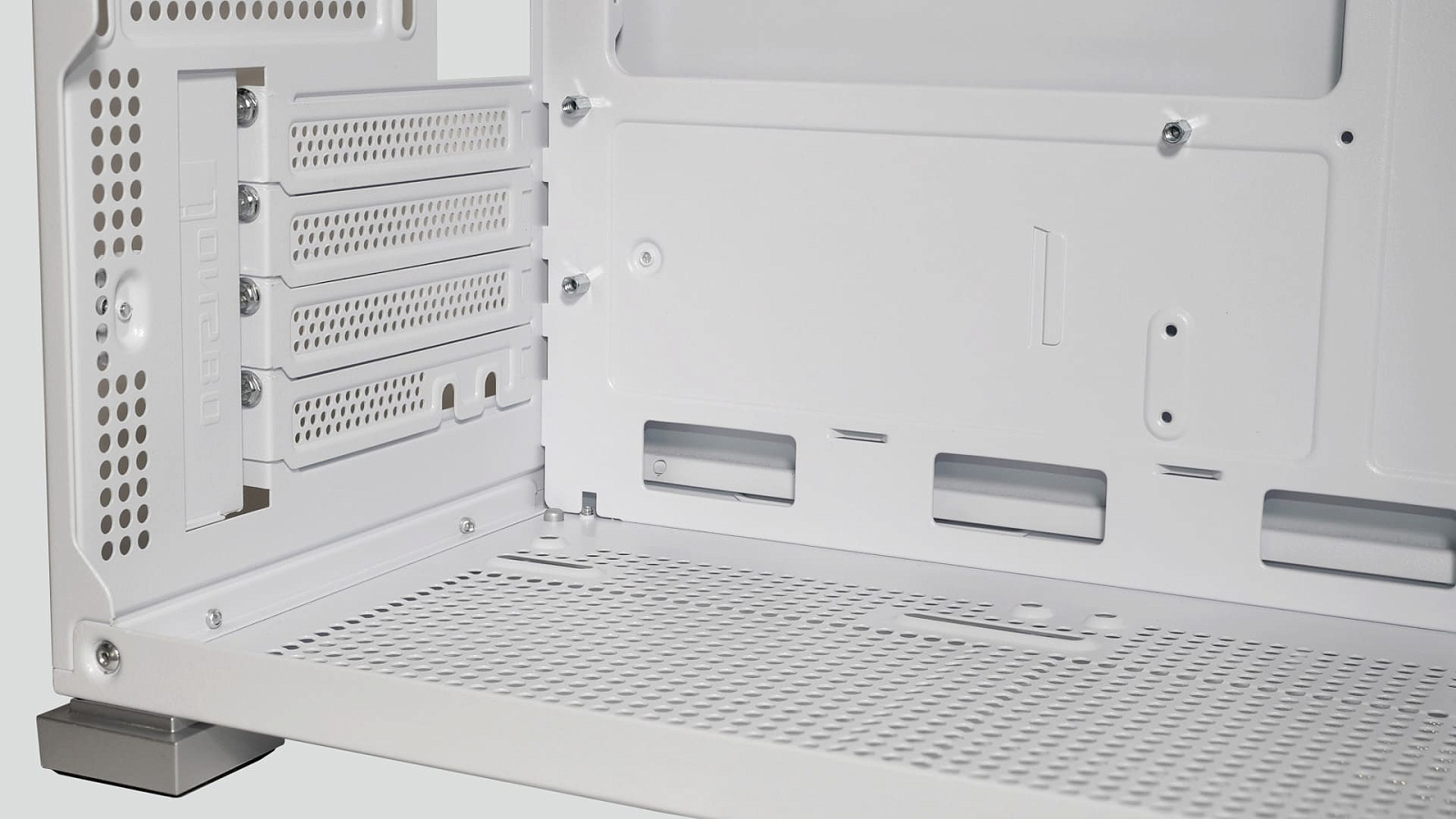

Все четыре заглушки слотов расширения многоразовые. Доступ к их крепежным винтам прикрывает небольшая дверца с фиксацией в закрытом положении винтом с накатанной головкой. Вертикальное размещение видеокарты не предусмотрено конструкцией корпуса, хотя место позволяет.

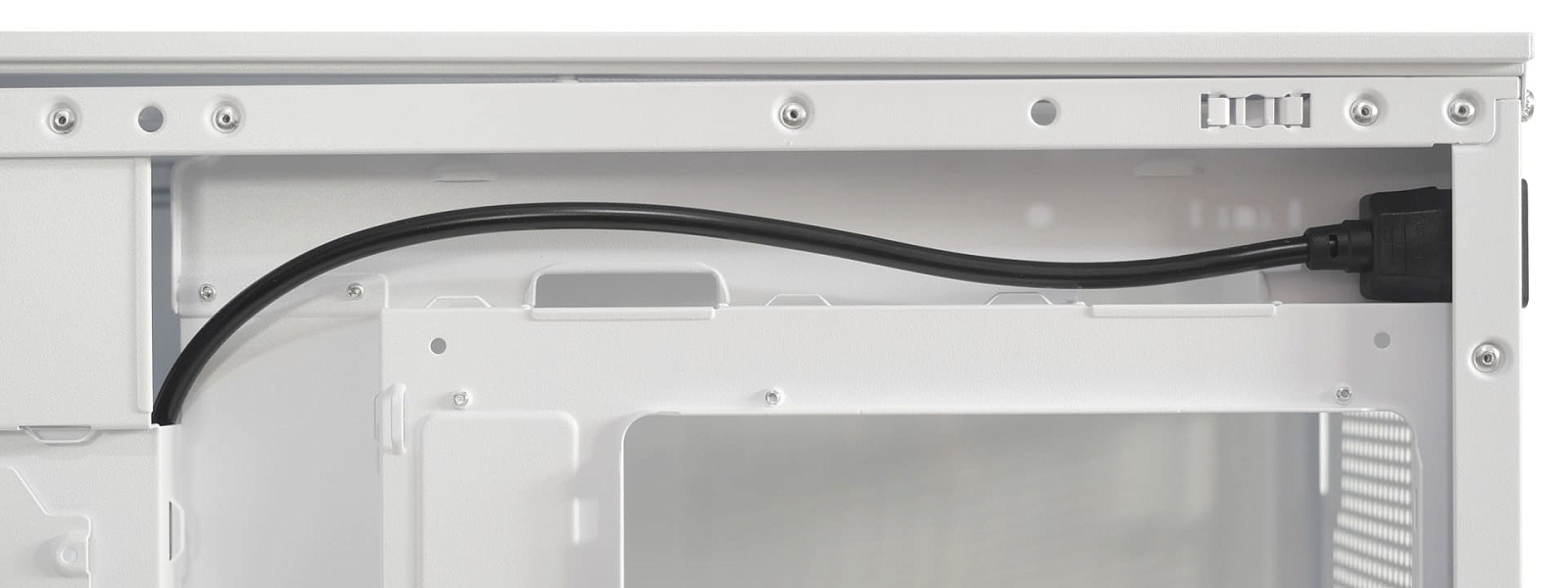

Так как блок питания крепится в передней части корпуса, от задней стенки за поддоном материнской платы к нему проложен кабель питания длиной 50 см с проводами сечением 3х18AWG (0,824 мм2) и допустимой нагрузкой до 10 А. Он легко вмещается в имеющиеся ниши для кабель-менеджмента.

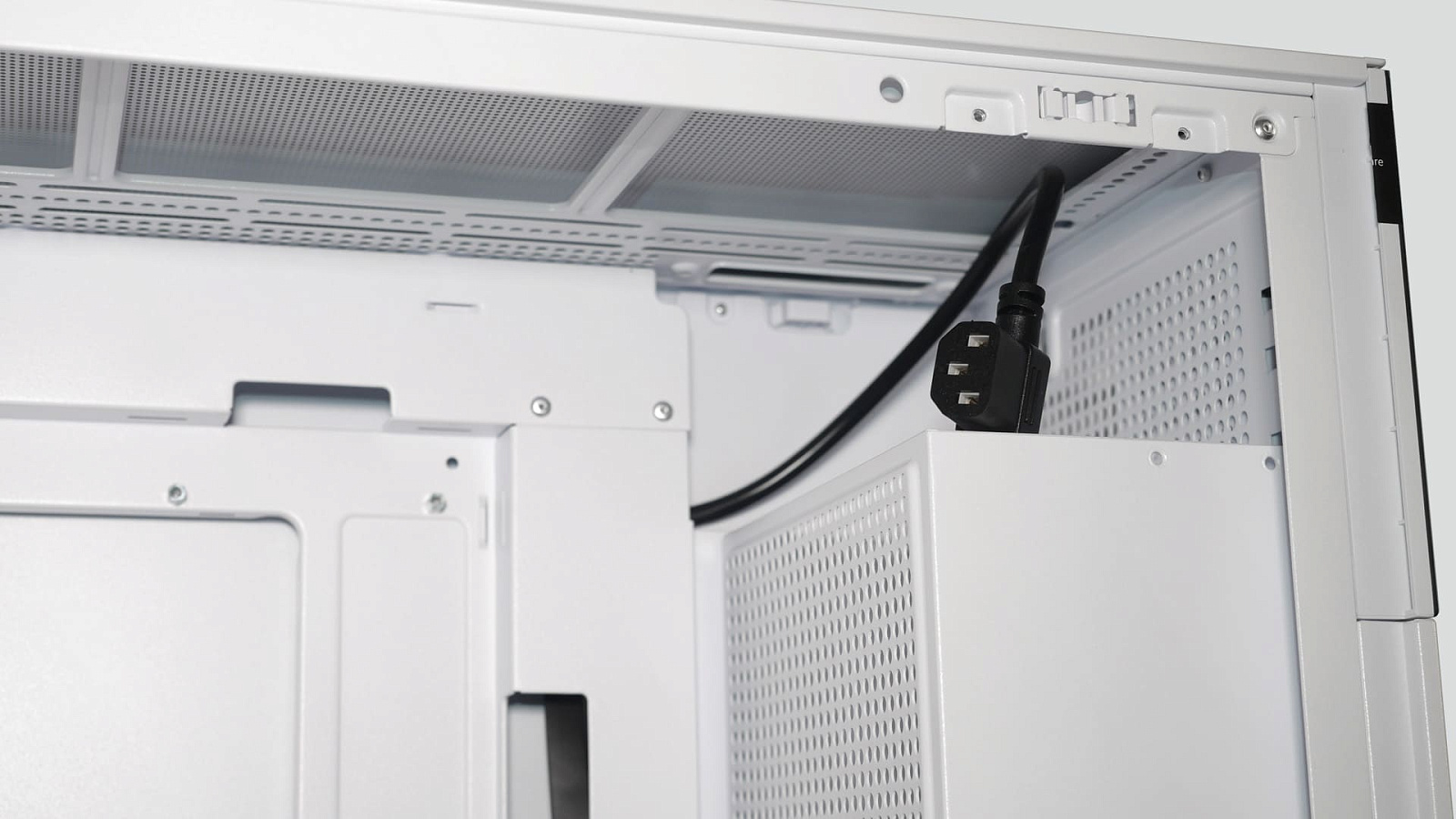

Штекер на этом кабеле угловой и при дальнейшем подключении в разъём на блоке питания он может перекрывать кнопку принудительного выключения, которая зачастую расположена вплотную к входному разъёму питания.

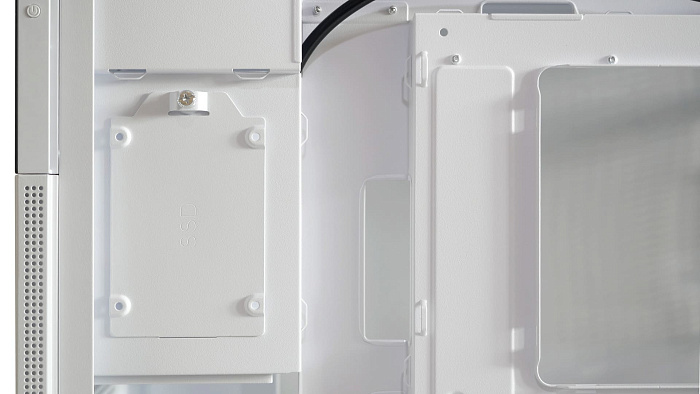

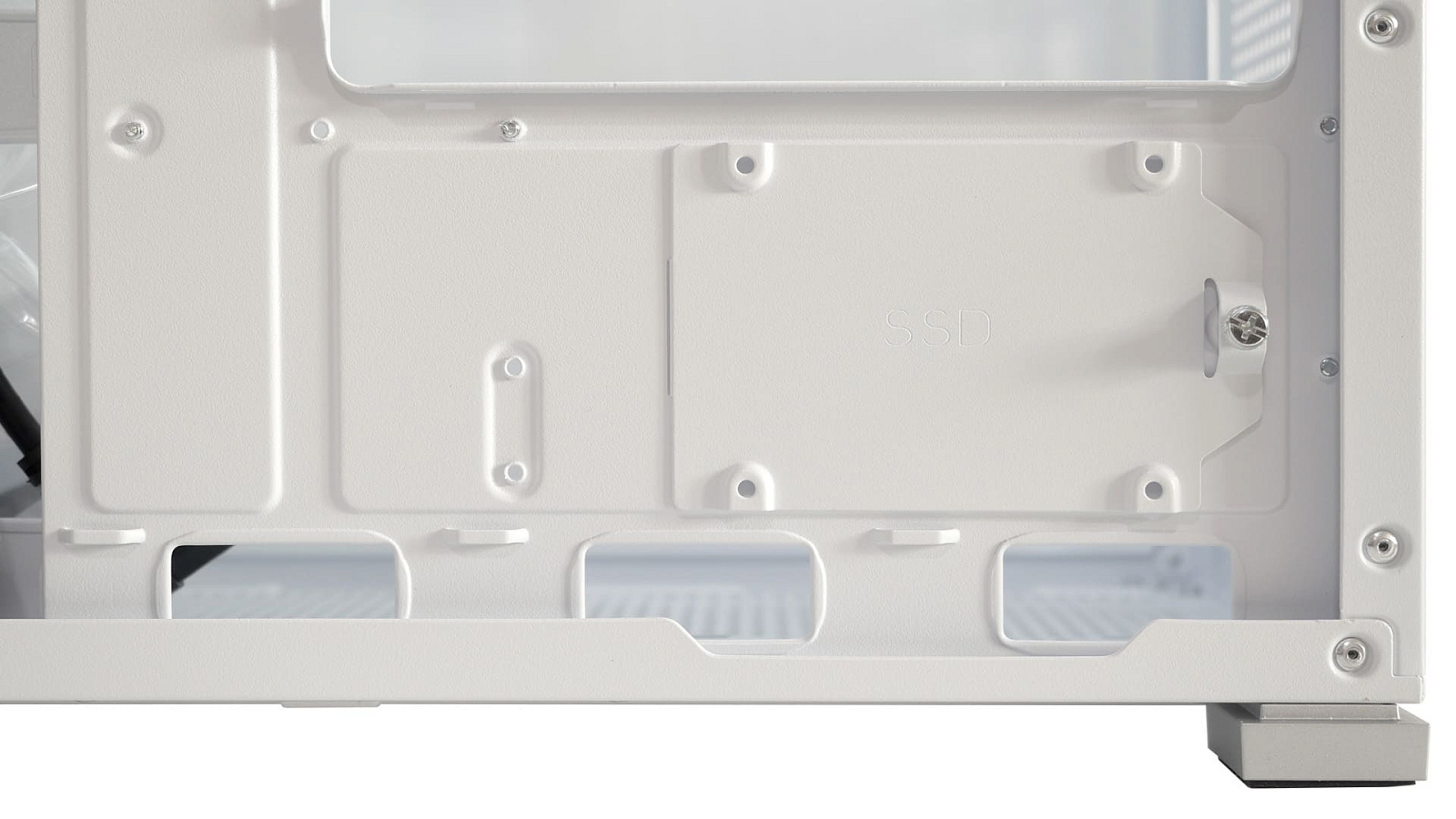

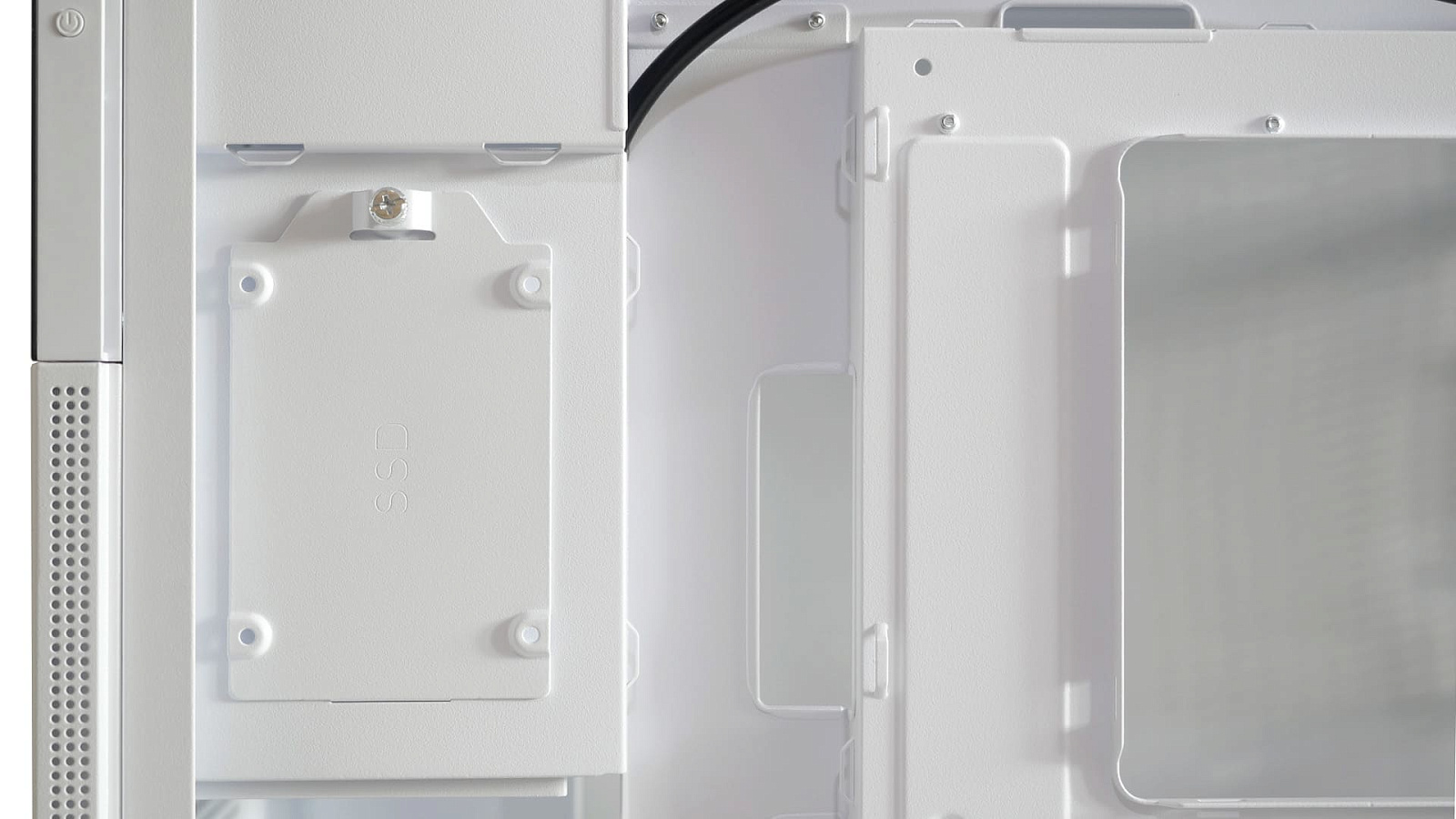

Для установки 2,5'' накопителей информации за поддоном материнской платы установлены двое салазок с винтовым креплением. Одни прикручены на вертикальной стойке.

Вторые салазки прикручены ниже окна для доступа к бэкплейту материнской платы.

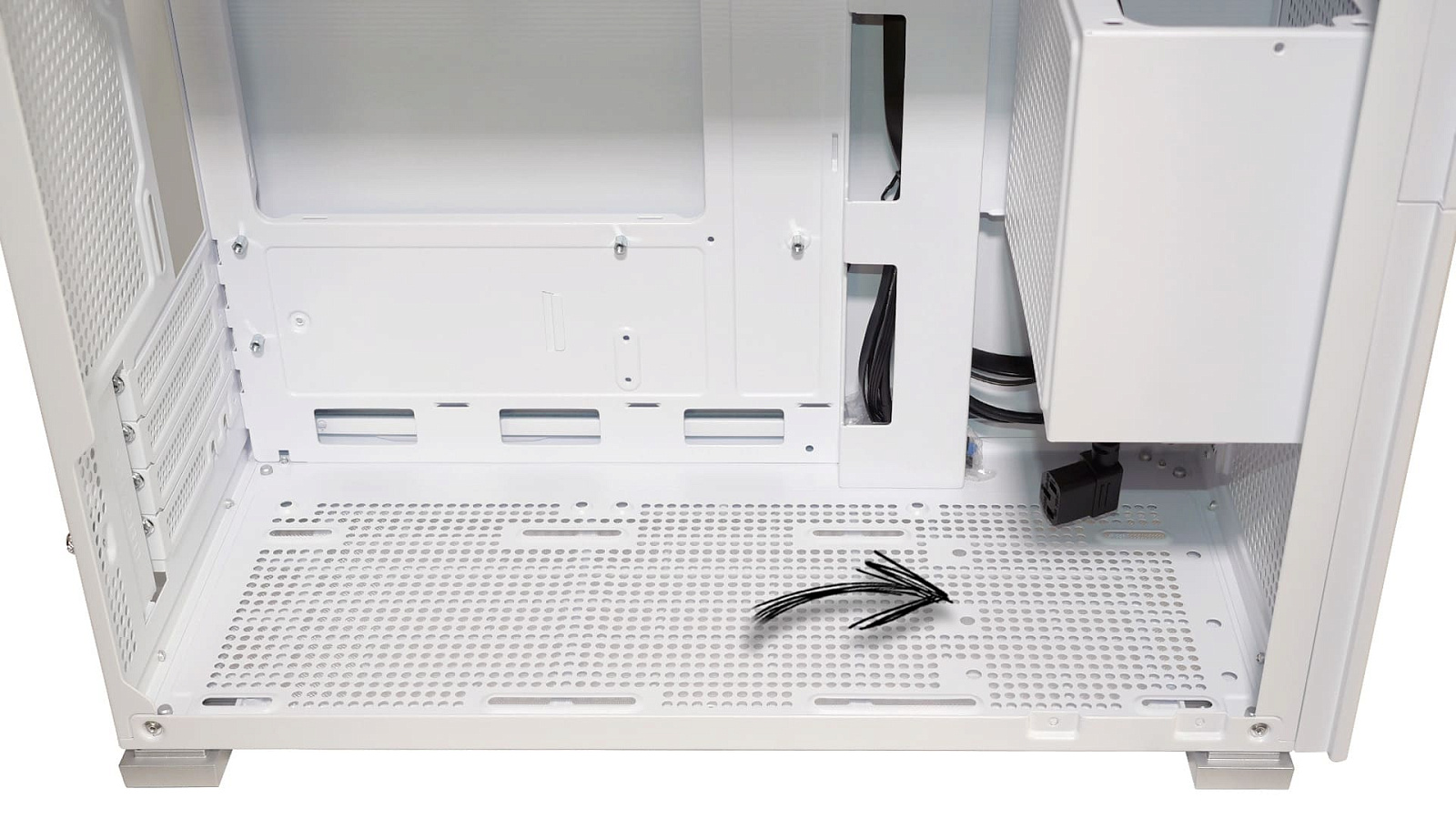

В корпусе возможна установка одного жёсткого диска типоразмера 3,5''. Для этого в основном отсеке ближе к передней части на дне предусмотрены крепёжные отверстия под винты. К такому варианту крепления подойдут только жёсткие диски, у которых также на дне есть соответствующие отверстия.

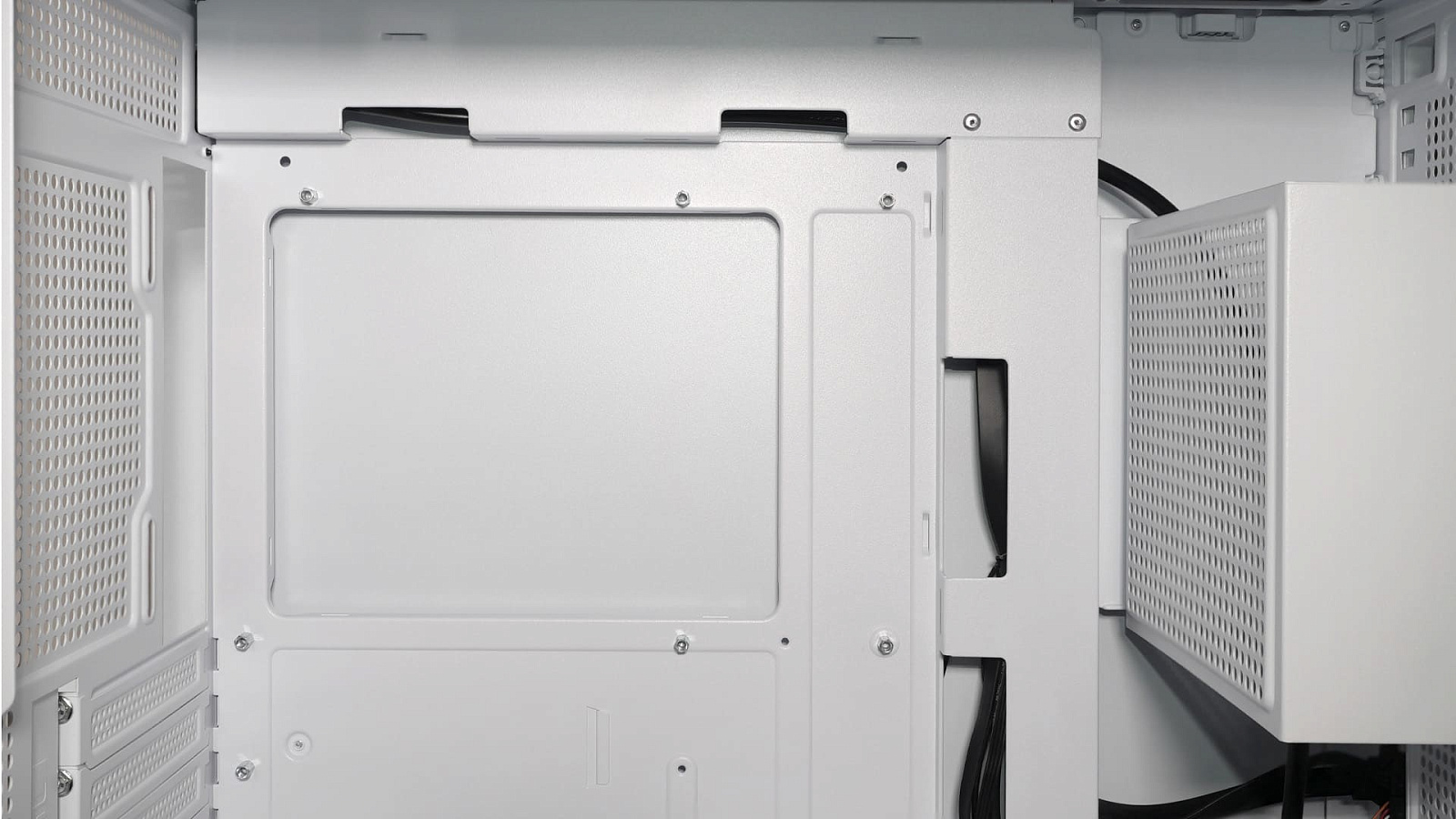

Фигурная стенка для подвеса материнской платы сделана в небольшом углублении. Все необходимые крепёжные отверстия и подставки подготовлены аккуратно и точно. Вместятся компактные платы форматов Mini-ITX, Mini-DTX и microATX. В монтажном комплекте есть одна запасная подставка и шестигранная головка для её вкручивания.

По периметру вокруг зоны установки материнской платы сделаны все необходимые окошки для протягивания кабелей к точкам подключения. На них не используются какие-либо заглушки.

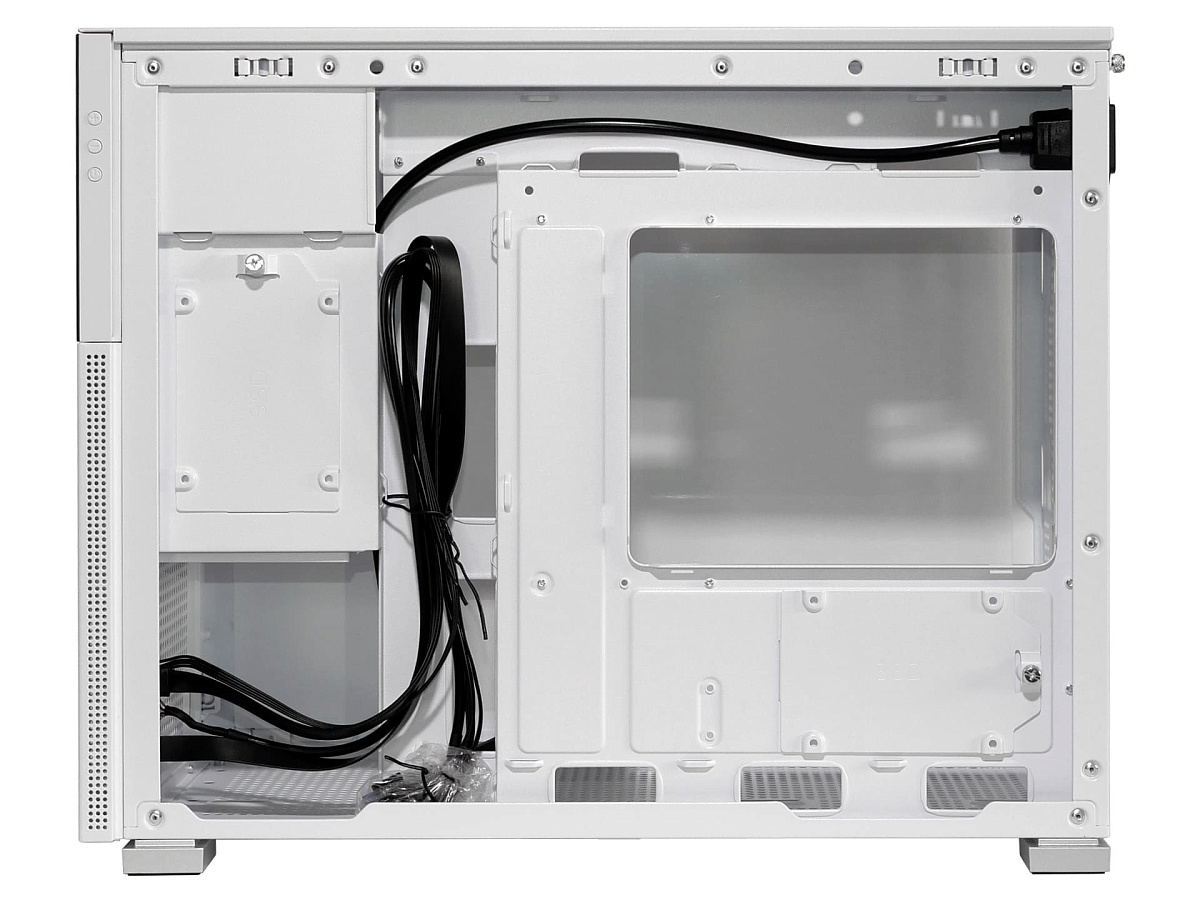

За поддоном корпуса остаётся немалый запас места под кабели. В глубоких нишах расстояние до боковой стенки достигает ~28 мм, в остальных местах - до ~10 мм.

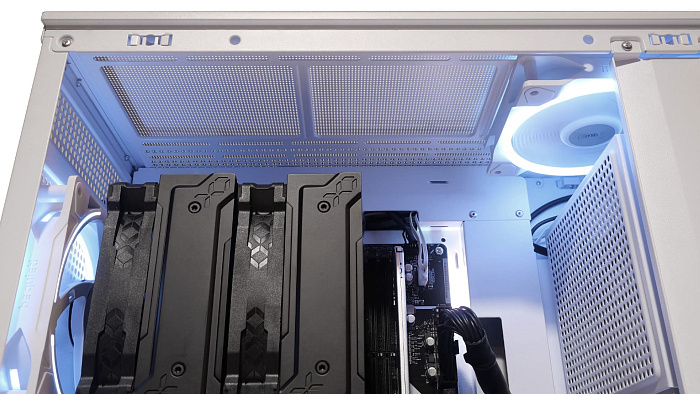

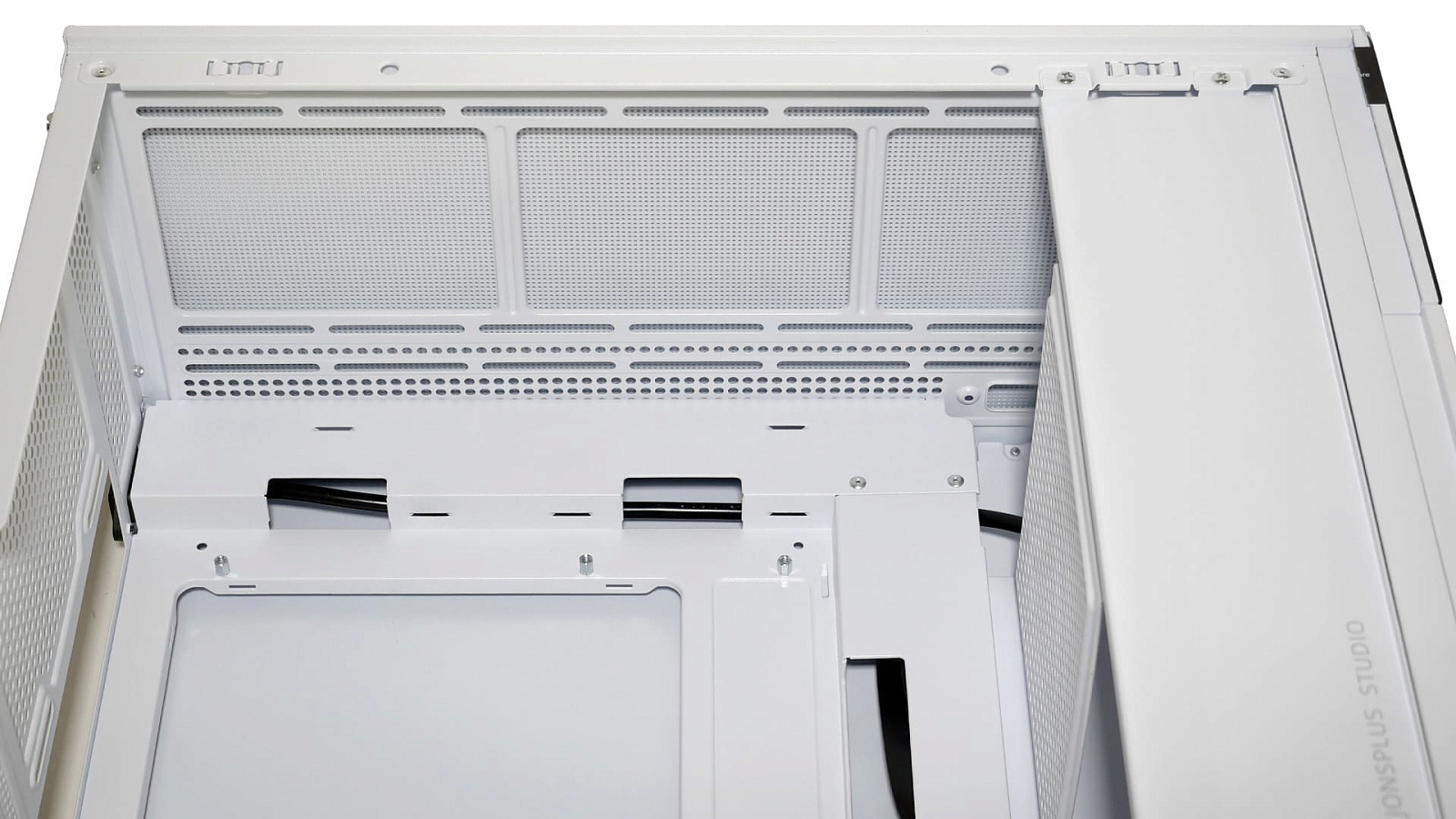

Верхняя часть каркаса корпуса выделена под крепление радиатора системы жидкостного охлаждения либо вентиляторов. Она несъёмная и не имеет выдвигающихся рамок для облегчения сборки или обслуживания.

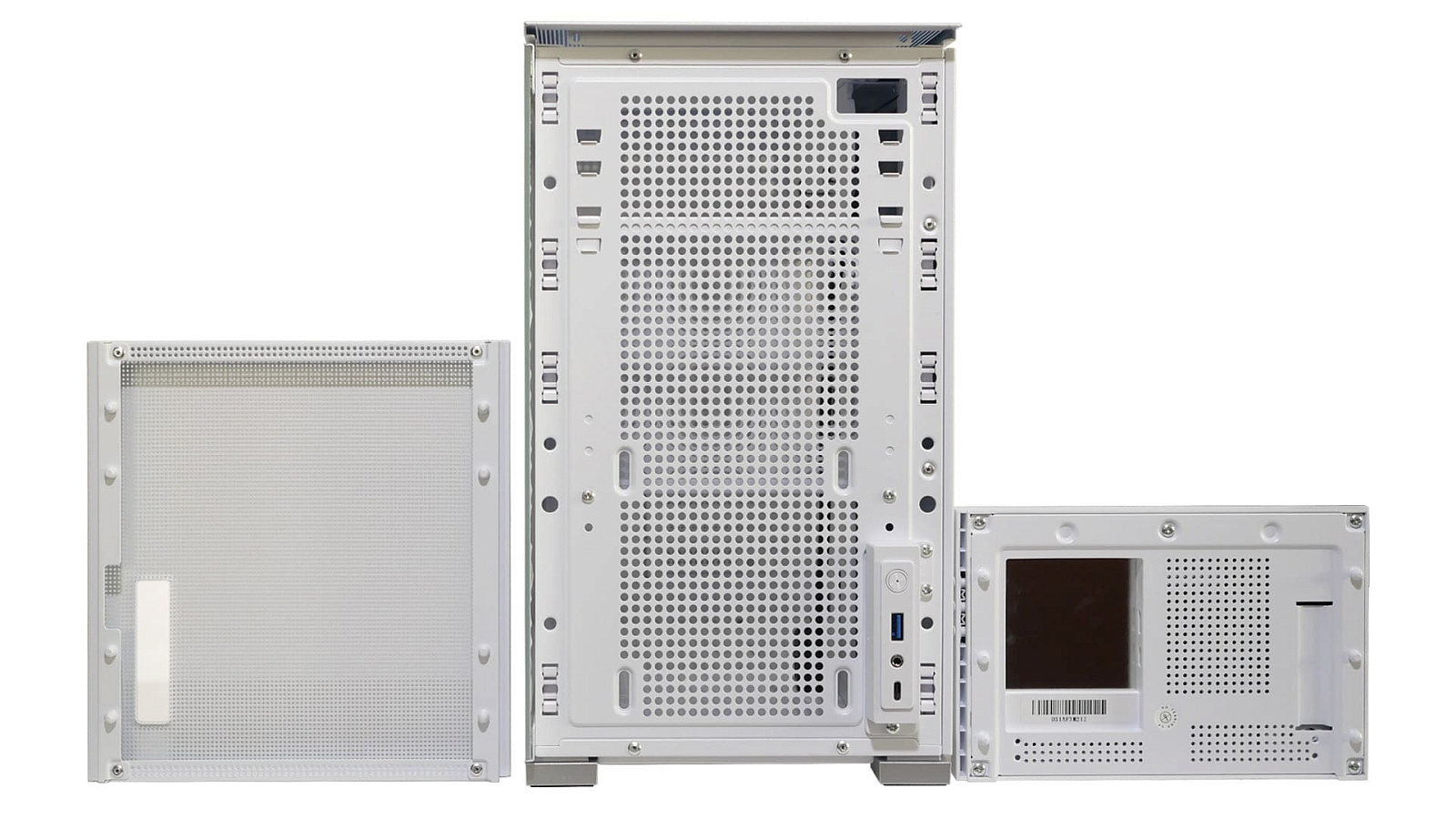

Передняя панель удерживается на таких же пластиковых защёлках и клипсах, как и у боковых панелей. Они снимаются с комфортным усилием обычным рывком "на себя". За дисплеем на каркасе предусмотрено отверстие для протягивания кабелей от него вдоль задней стенки корпуса к слотам расширения. Между mesh-панелями и фронтальным каркасом остаётся запас места, в который, в принципе, возможно разместить один 120-мм вентилятор в slim-корпусе толщиной ~17 мм, но с заведением провода от него внутрь корпуса придётся повозиться, так как окошек для этого рядом не сделано.

Поддержка систем охлаждения

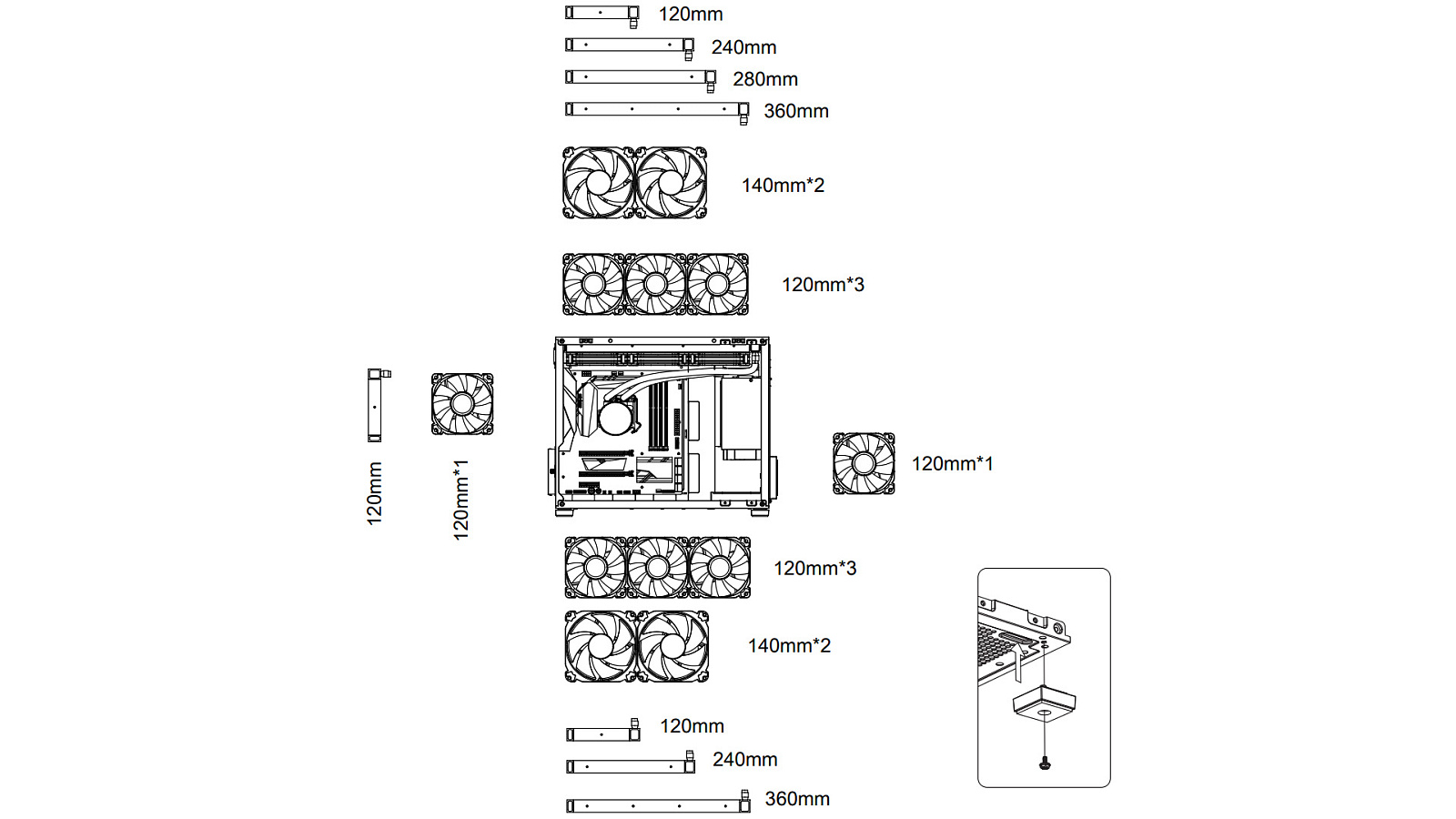

Возможные варианты размещения компонентов систем охлаждения в JONSBO D31 MESH:

  • Передняя панель — один вентилятор 120 мм;
  • Верхняя панель и низ — до трёх вентиляторов 120 мм или двух вентиляторов 140 мм, либо один радиатор СЖО типоразмеров от 120 мм до 360 мм;
  • Задняя панель — один вентилятор 120 мм, либо один радиатор СЖО типоразмера 120 мм.

Дисплей

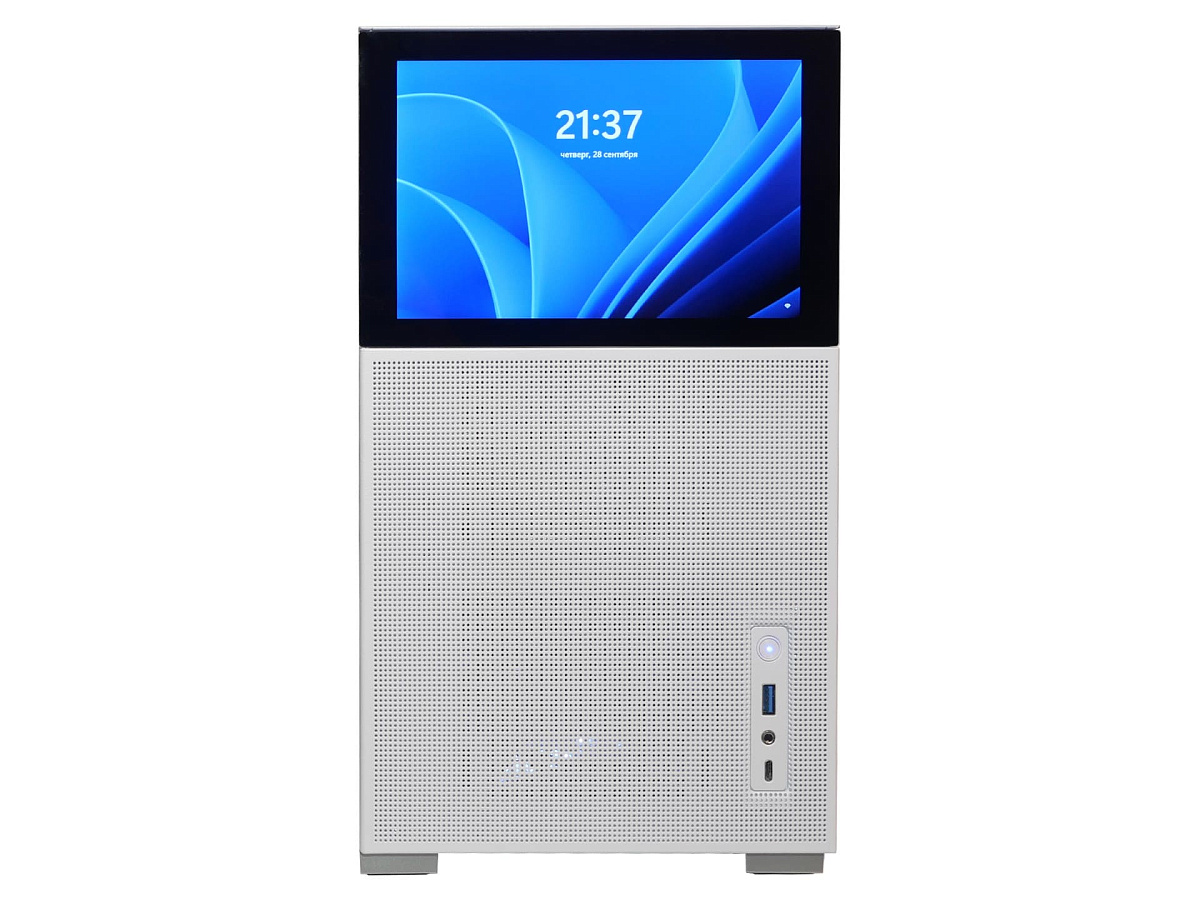

Примененный в качестве верхней части фронтальной панели дисплей имеет неплохие параметры. Он основан на восьмибитной (16,7 млн.) цветной TFT-LCD матрице с диагональю 8'', соотношением сторон 3:2, разрешением 800 на 1200 точек и частотой обновления 60 Гц. У дисплея относительно неплохой запас яркости (300 кд/м2) и контрастности (1000), а также естественная цветопередача и широкие углы обзора.

На корпусе дисплея сбоку сделаны три кнопки: две для регулировки яркости (пять степеней) и одна для включения или выключения. Для подключения к источникам видеосигнала со стороны дисплея используется разъём mini HDMI, а для питания — USB-C. В комплекте прилагаются кабели HDMI на mini HDMI и USB-C на USB-A, оба длиной по 1,44 м.

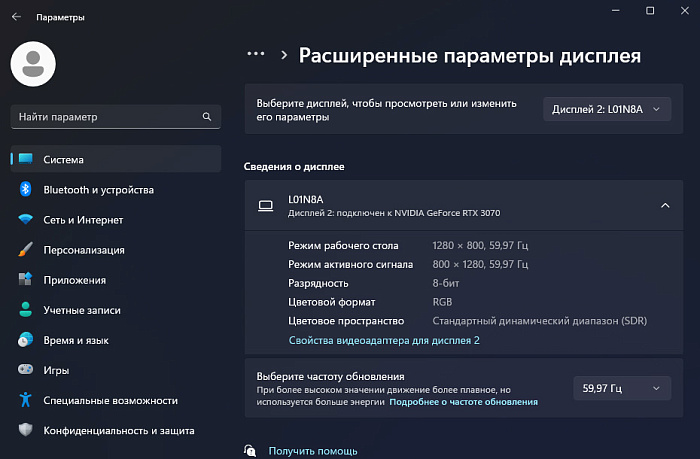

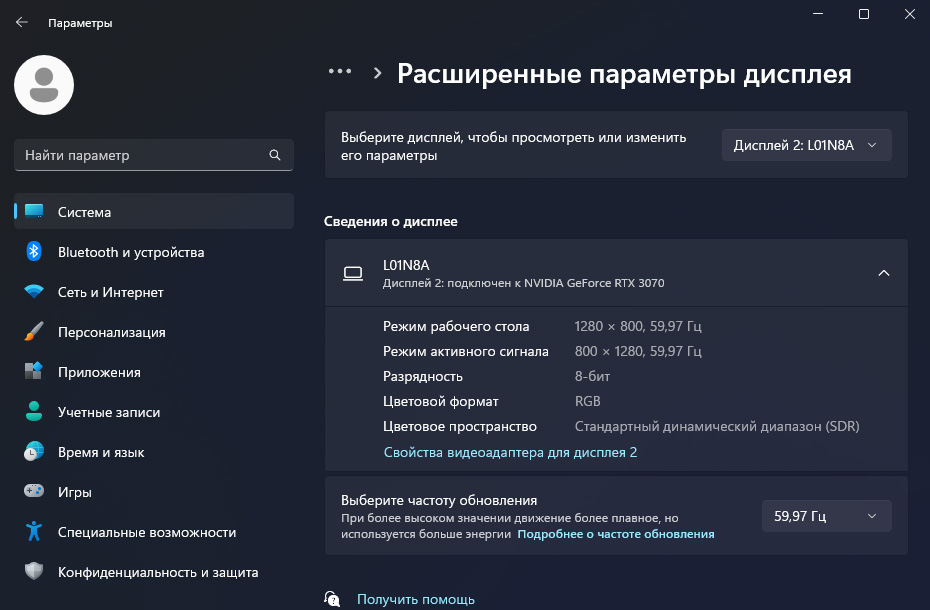

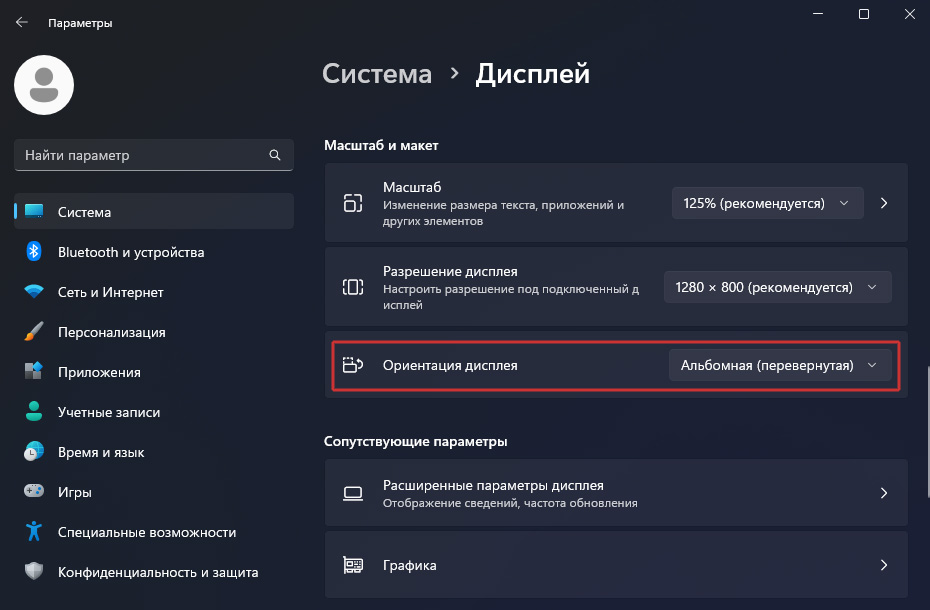

Из неудобных особенностей — он по умолчанию отображает видеосигнал в книжной ориентации, т.е. повернутым набок. Поэтому после подключения в настройках операционной системы необходимо выбрать ориентацию дисплея "Альбомная (перевернутая)". При использовании в настройках Windows или другой операционной системы желательно отключить отображение панели задач на втором рабочем столе, чтобы по максимуму использовать небольшой запас отображаемых пикселей по вертикали.

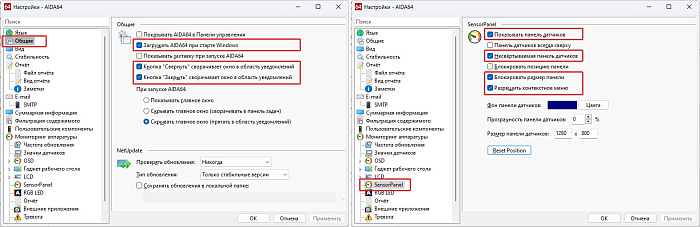

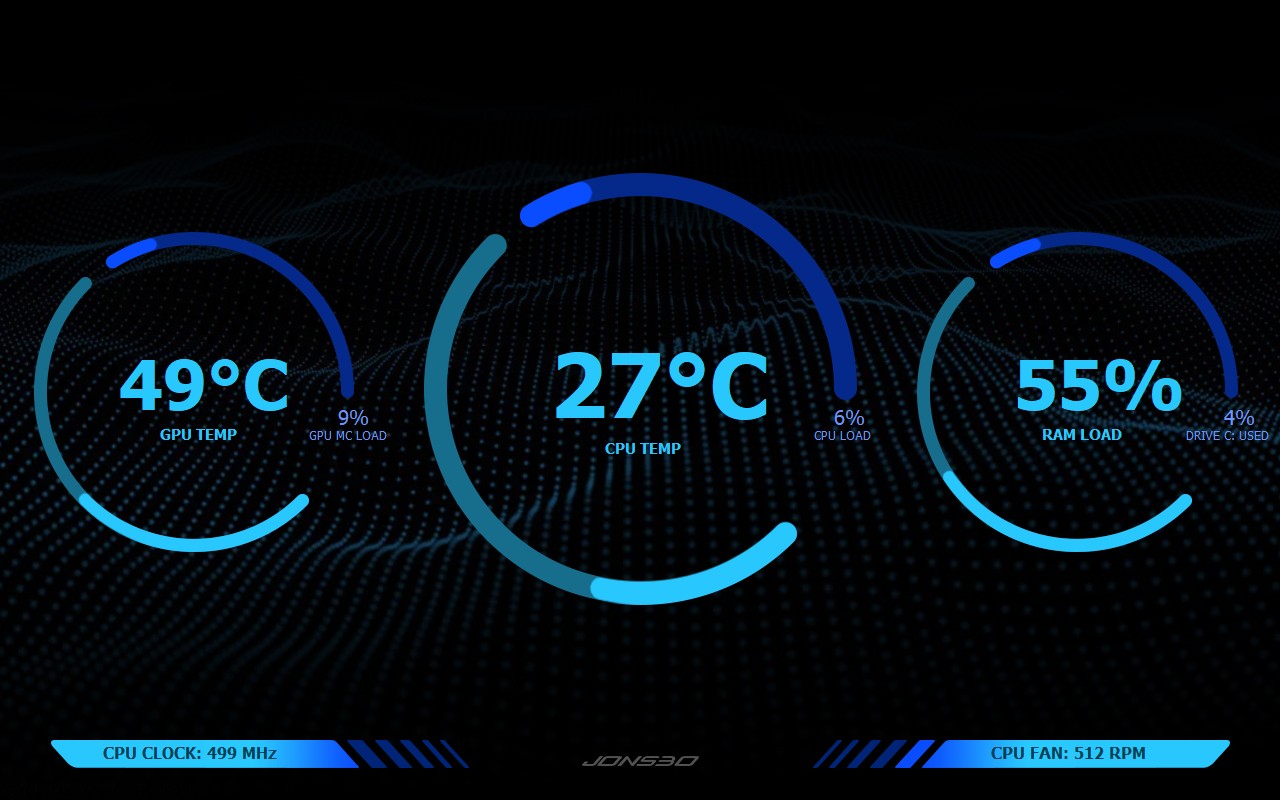

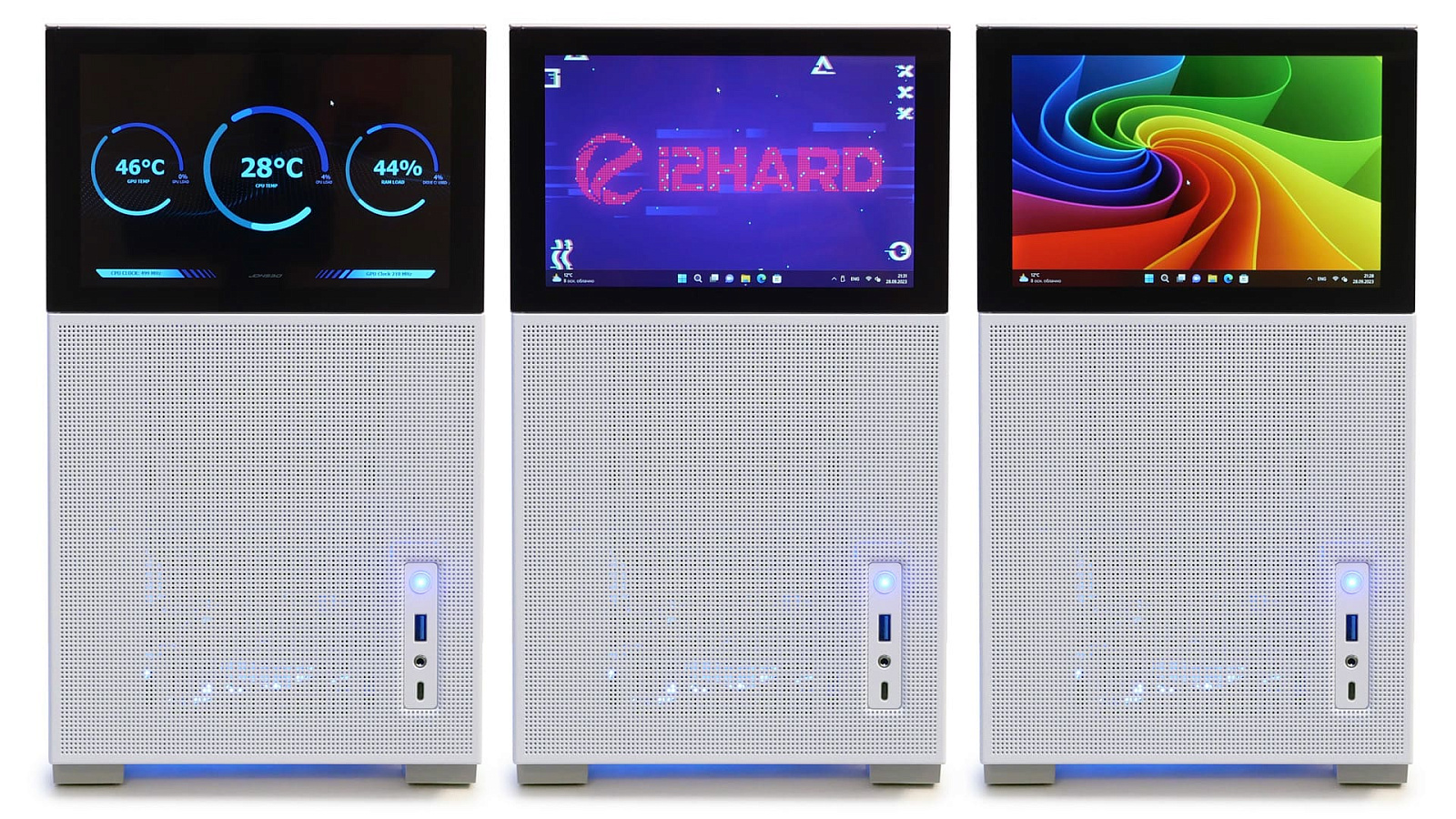

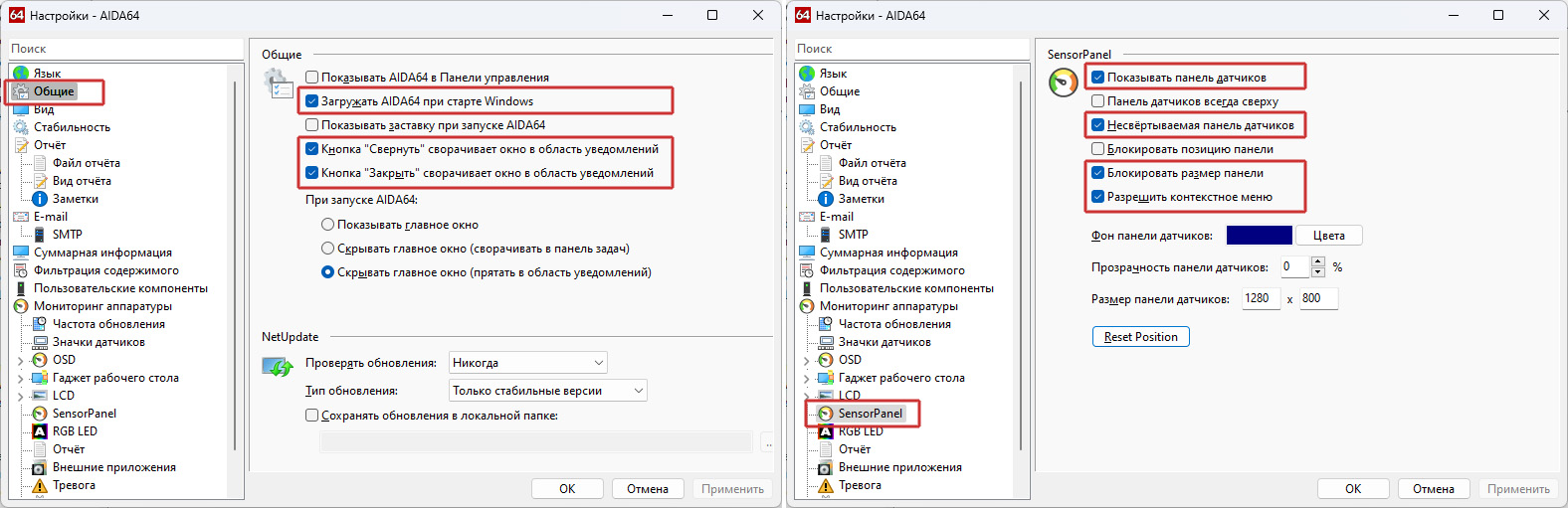

В отдельной инструкции по дисплею производитель предлагает использовать его как цифровую панель датчиков, для чего приводит пример с популярной диагностической программой AIDA64, в настройках которой необходимо сделать включить несколько опций, представленных на скриншоте ниже.

Дополнительно потребуется скачать на сайте Jonsbo заготовленные шаблоны оформления в нескольких цветах. Получившуюся панель датчиков останется только перетащить на второй дисплей и она будет отображать после запуска операционной системы и автоматического старта программы AIDA64.

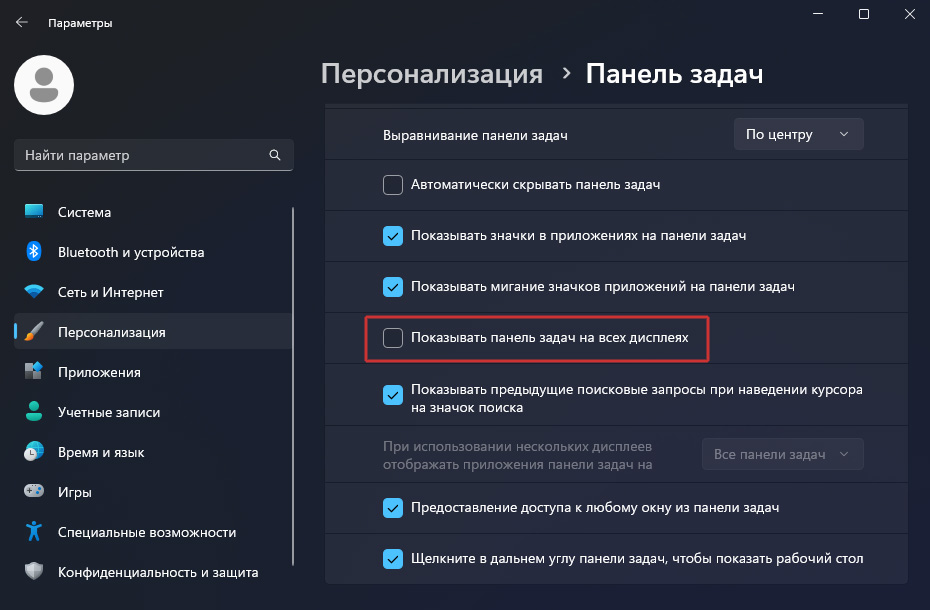

Также нет никаких ограничений по использованию дисплея в качестве второго монитора и вывода на него любого изображения: от рабочего стола операционной системы и живых обоев до любых программ, видеороликов и даже компьютерных игр.

К тому же дисплей можно использовать в качестве выносного монитора. В комплекте с ним идут две удлиненные шестигранные подставки, играющие роль ножек, обеспечивающие достаточно устойчивое положение на столешницах отдельно от корпуса. Из недостатков такого решения можно отметить, что ножки металлические и будут царапать поверхность столов. Если часто дисплей снимать и ставить на столе, то потребуется второй комплект USB-C и mini HDMI-кабелей, чтобы не разбирать корпус для их извлечения из заглушки в слоте расширения, а также при каждом возврате дисплея на корпус ножки-подставки нужно будет открутить. В общем решение не для частого снятия и постановки назад.

Особенности сборки

Несмотря на относительно небольшие габариты корпуса, благодаря продуманной конструкции сборка ПК в нём не сложнее, чем в полноразмерных аналогах.

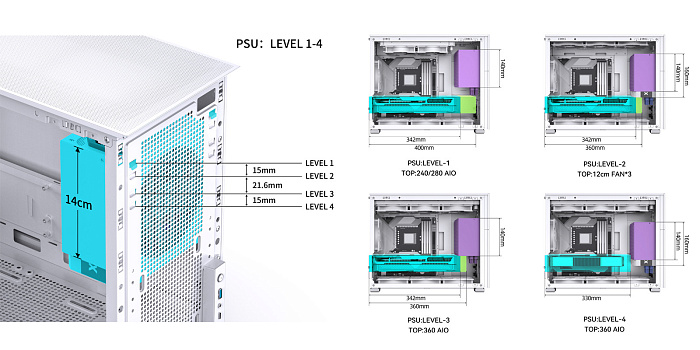

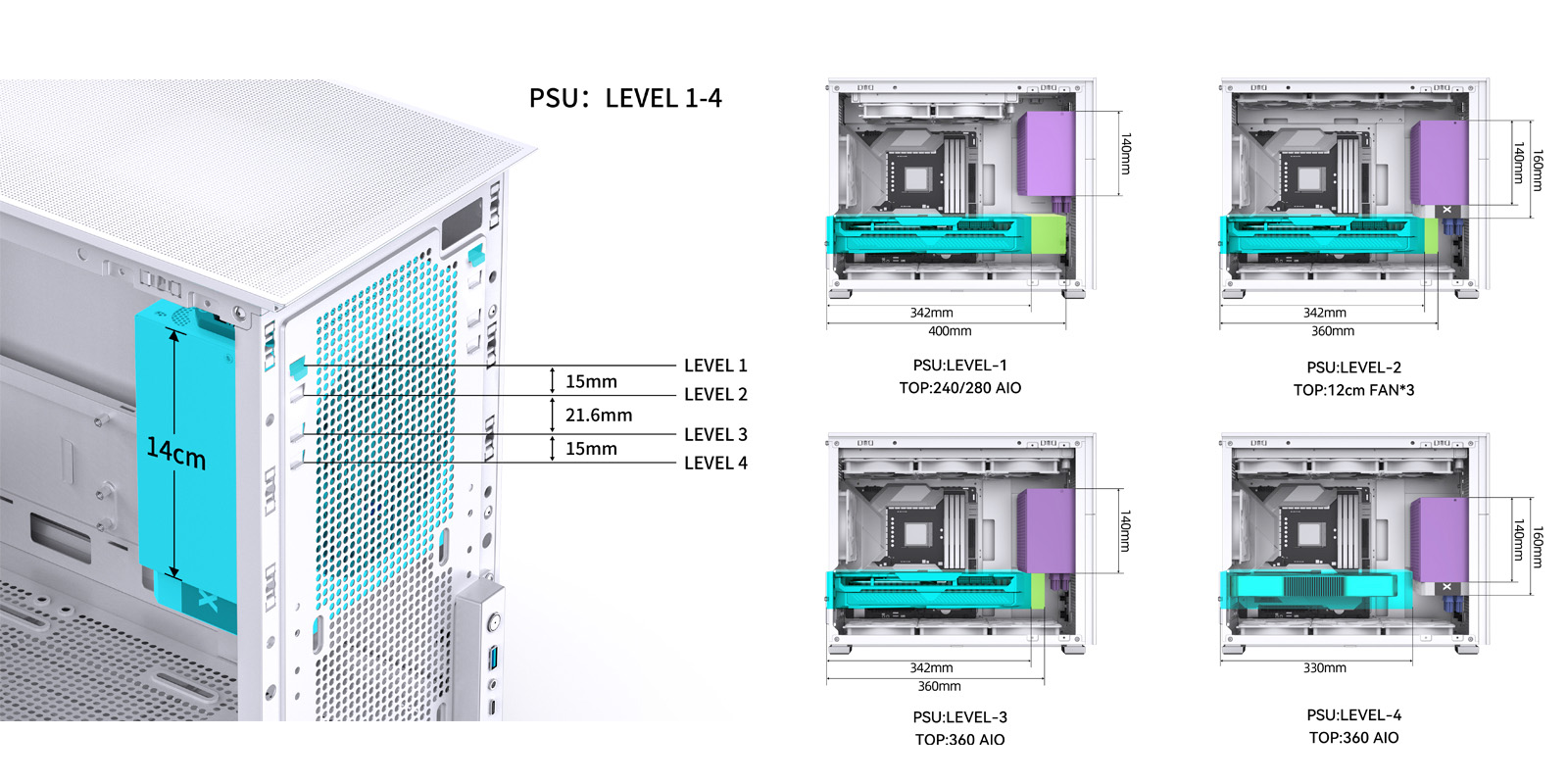

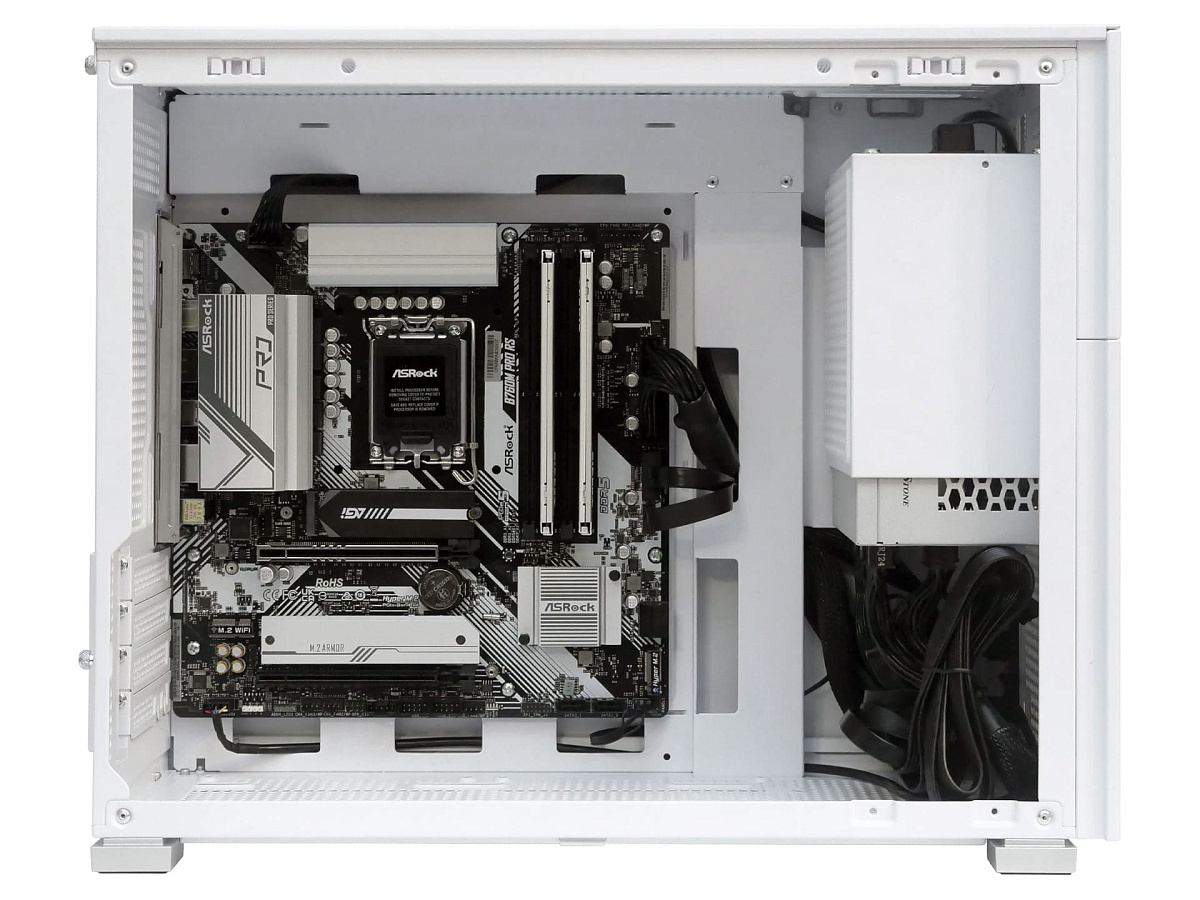

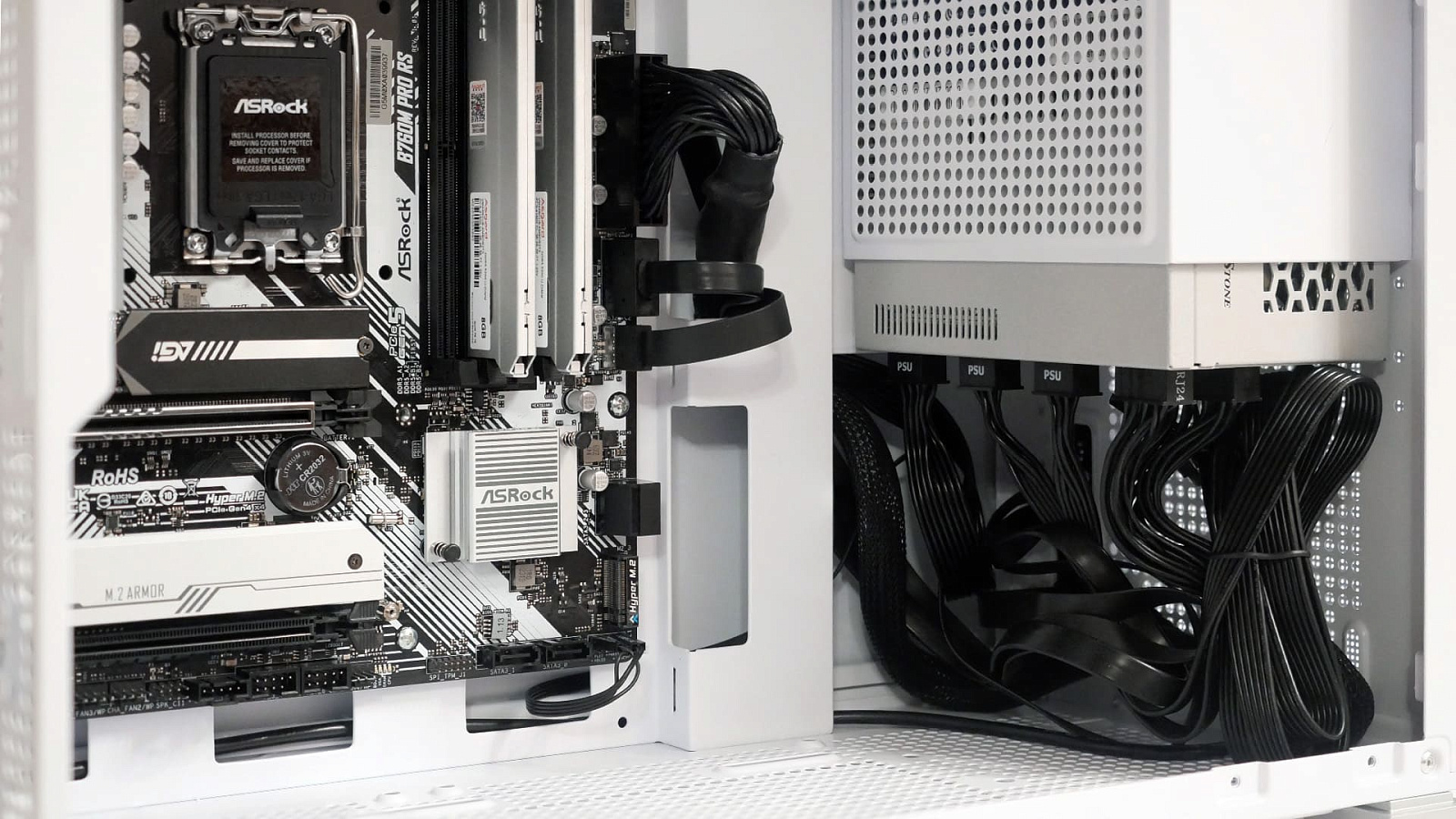

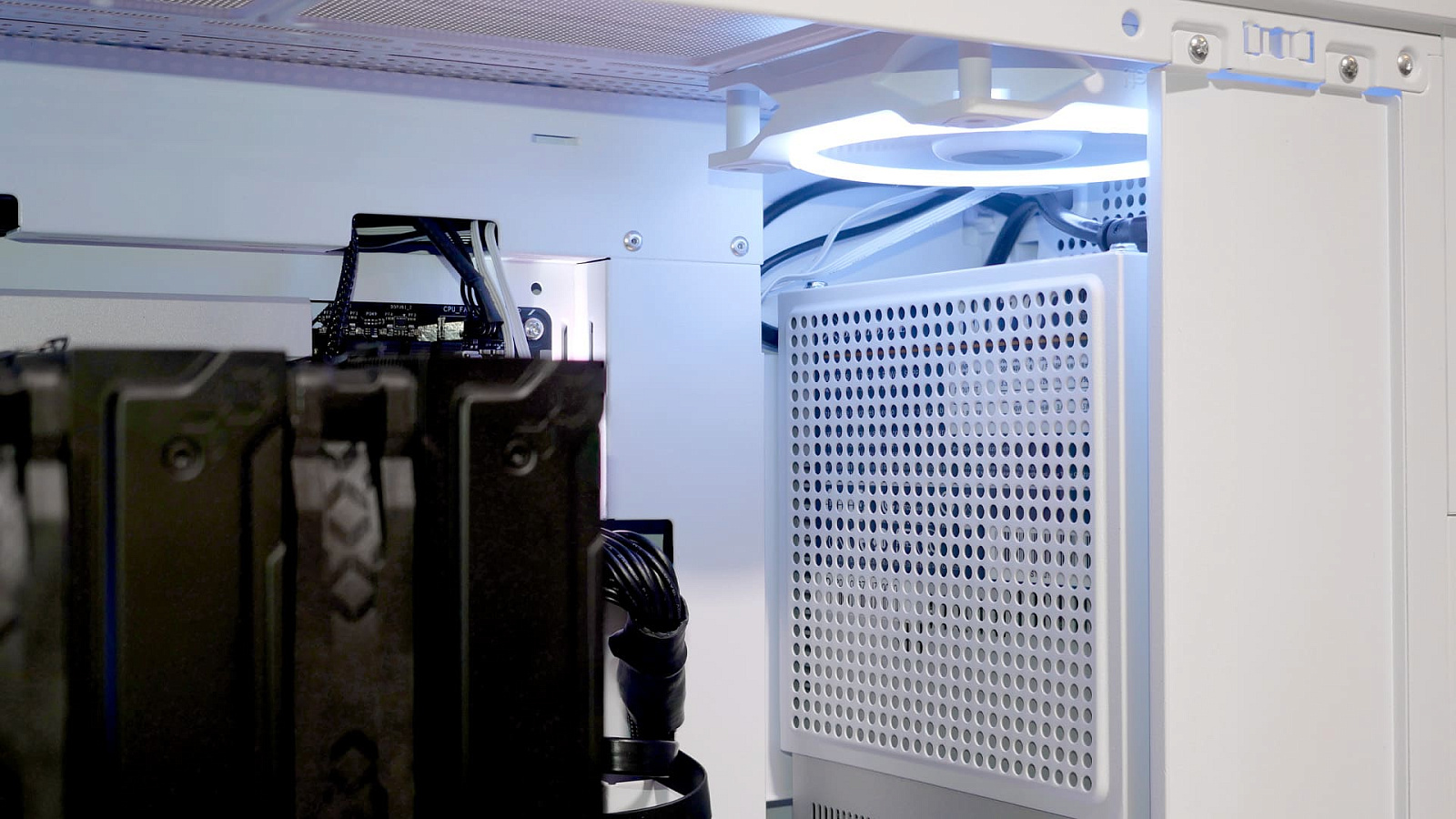

Съёмная рамка для подвеса блока питания не мешает установке материнской платы. С её помощью блок питания можно подвесить чуть ниже или чуть выше (с шагами 15 мм, 21,6 мм, 15 мм), подбирая оптимальный вариант в зависимости от применения систем жидкостного охлаждения с длинными радиаторами или корпусных вентиляторов.

Рекомендуется устанавливать блок питания длиной 140 мм, но вмещаются и более длинные модели, просто они немного торчат из рамки вниз. Перфорация на кожухе позволяет развернуть блок питания как вентилятором на захват воздуха из корпуса, так и с фронтальной панели (если там стоит не дисплей, а mesh-панель). Как лучше будет закрепить в конкретной конфигурации будет зависеть от воздушных потоков корпусных вентиляторов или систем охлаждения.

В тестовой сборке был применен модульный блок питания SilverStone NJ700, длина которого 170 мм, и это не внесло значимых ограничений в возможную конфигурацию. Остался хороший запас сверху под установку СЖО и достаточно места снизу для вывода кабелей питания.

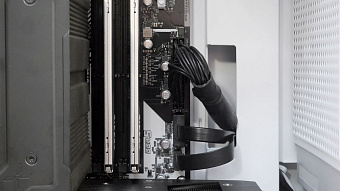

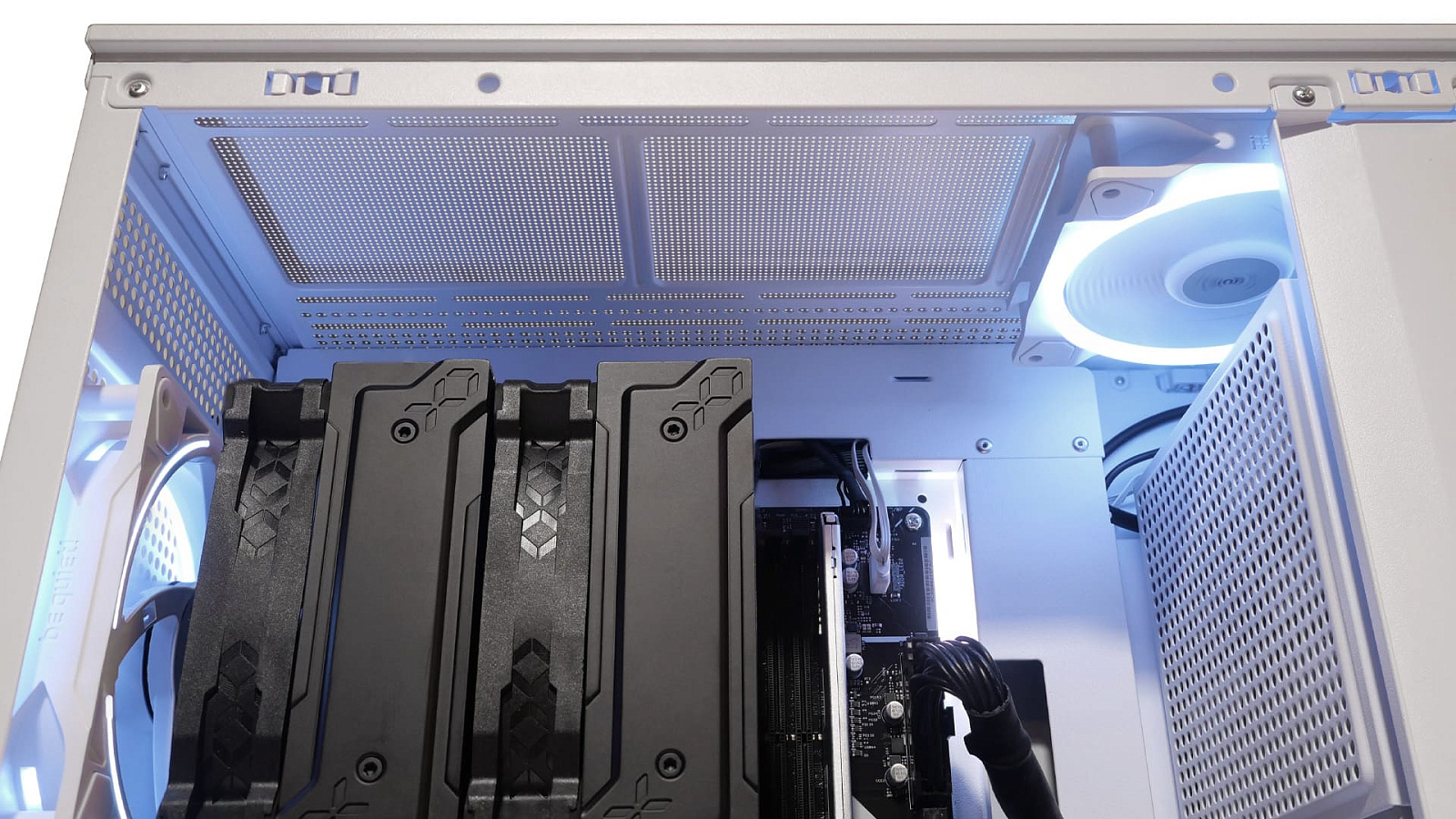

Между верхом материнской платы и верхней панелью оставлен нормальный отступ, в который вмещается стандартный "пирог" из радиатора СЖО высотой 27 мм и вентиляторов стандартной высоты 25 мм.

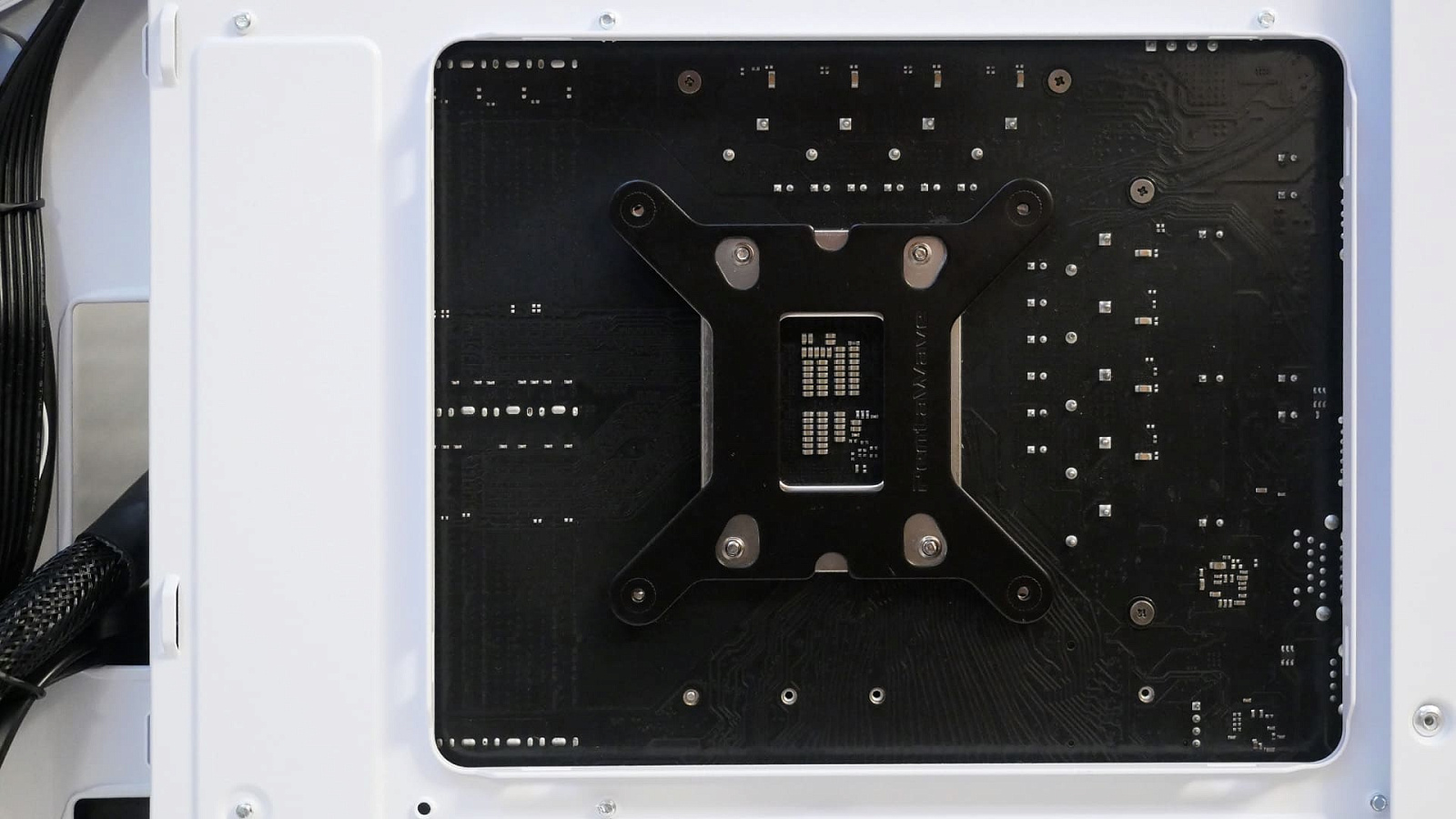

Большое "окно" размером 182 х 145 мм для доступа к обратной стороне сокета процессора и бэкплейту системы его охлаждения обеспечивает возможность обслуживания без снятия материнской платы с креплений. Это удобно и на этапе сборке и при дальнейшем периодическом обслуживании и чистке от пыли.

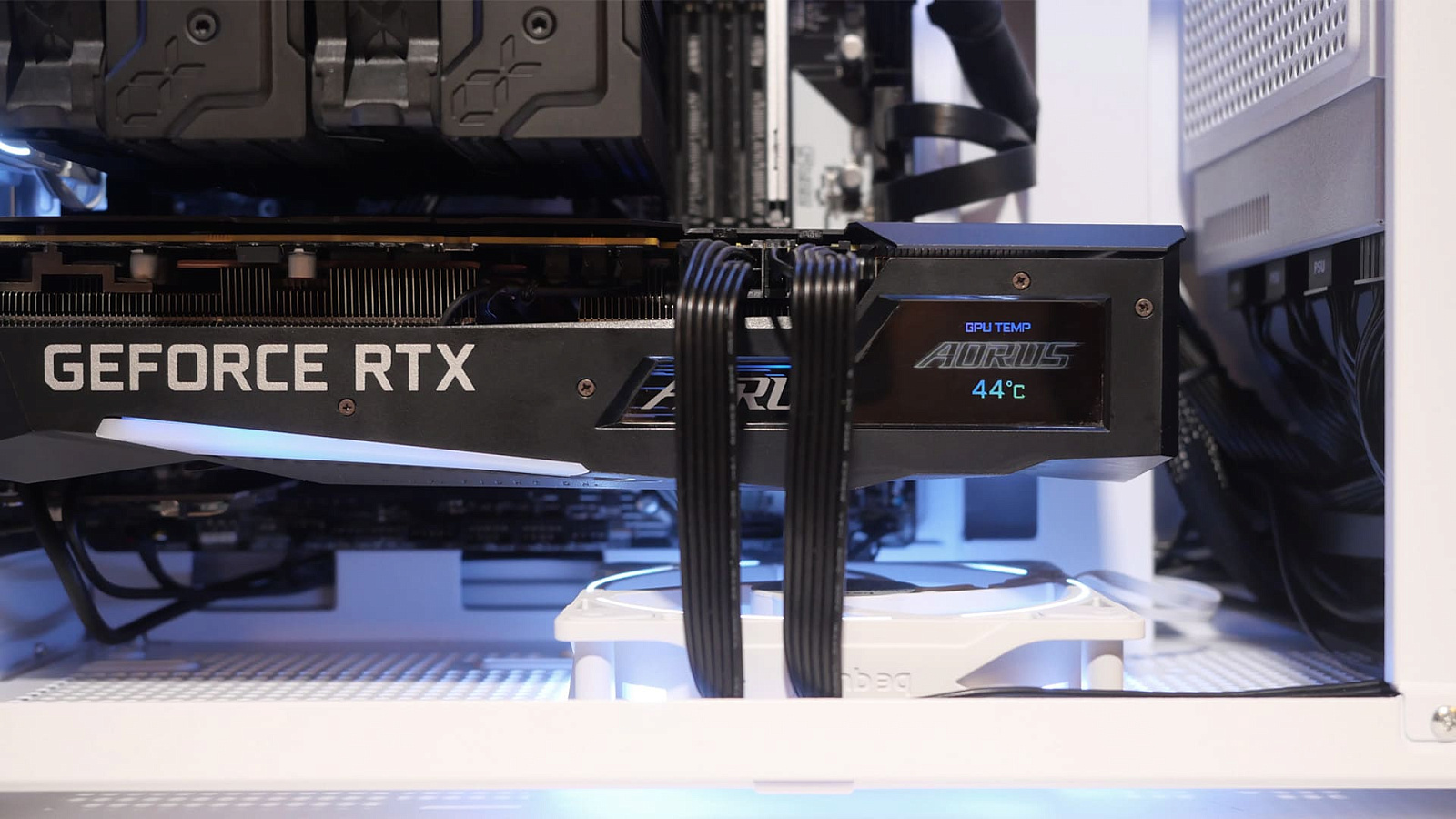

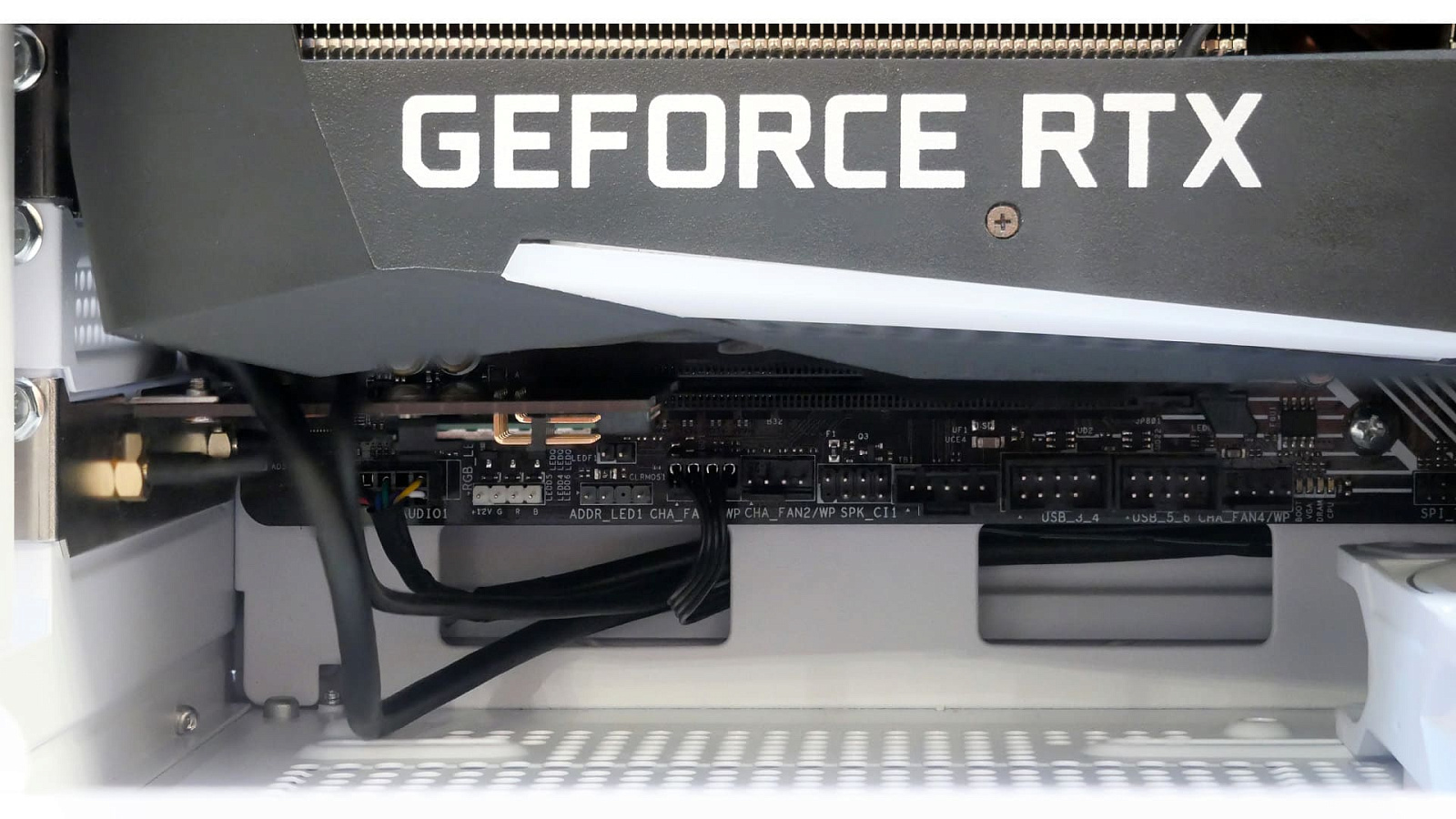

Для установки производительных видеокарт также оставлено достаточно места. На примере ниже показан запас места при использовании достаточно крупной Gigabyte AORUS RTX 3070 Master 8G, длина которой составляет 290 мм. Как видно, всё отлично вмещается. Возможна установка и более длинных экземпляров, вплоть до ~400 мм, но блок питания нужно будет подвесить максимально высоко и постараться не использовать модели длиной более 140 мм, чтобы выводы проводов питания не мешали.

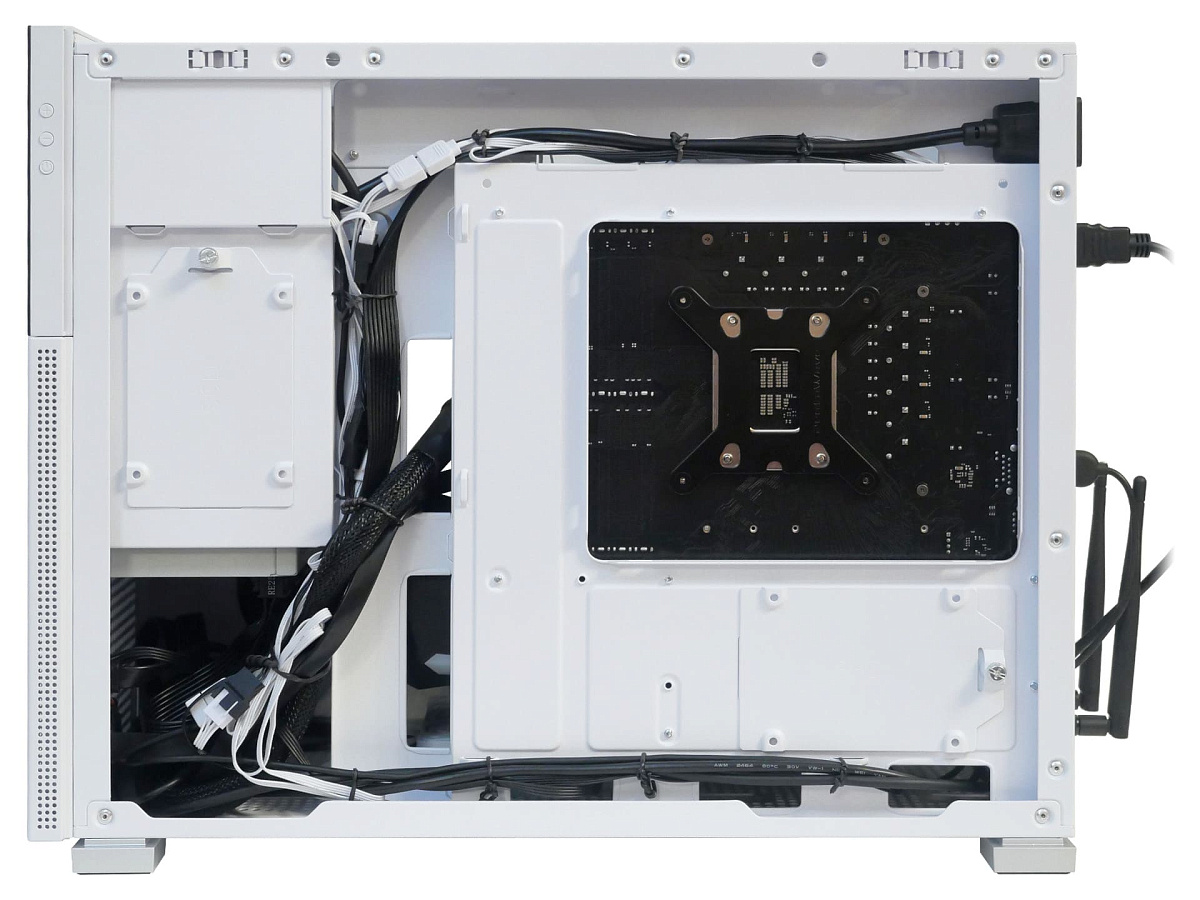

В застенках корпуса немало места для прокладывания кабелей. Своеобразная ниша по верхней части и левее материнской платы (если смотреть сзади) позволяет уложить не только тонкие ленточные кабели от модульных блоков питания, но и пучки несъёмных кабелей в оплётке. Вдоль всех возможных мест протягивания проводов сделаны проушины для стяжек, поэтому при наличии желания и усидчивости можно добиться аккуратного кабель-менеджмента.

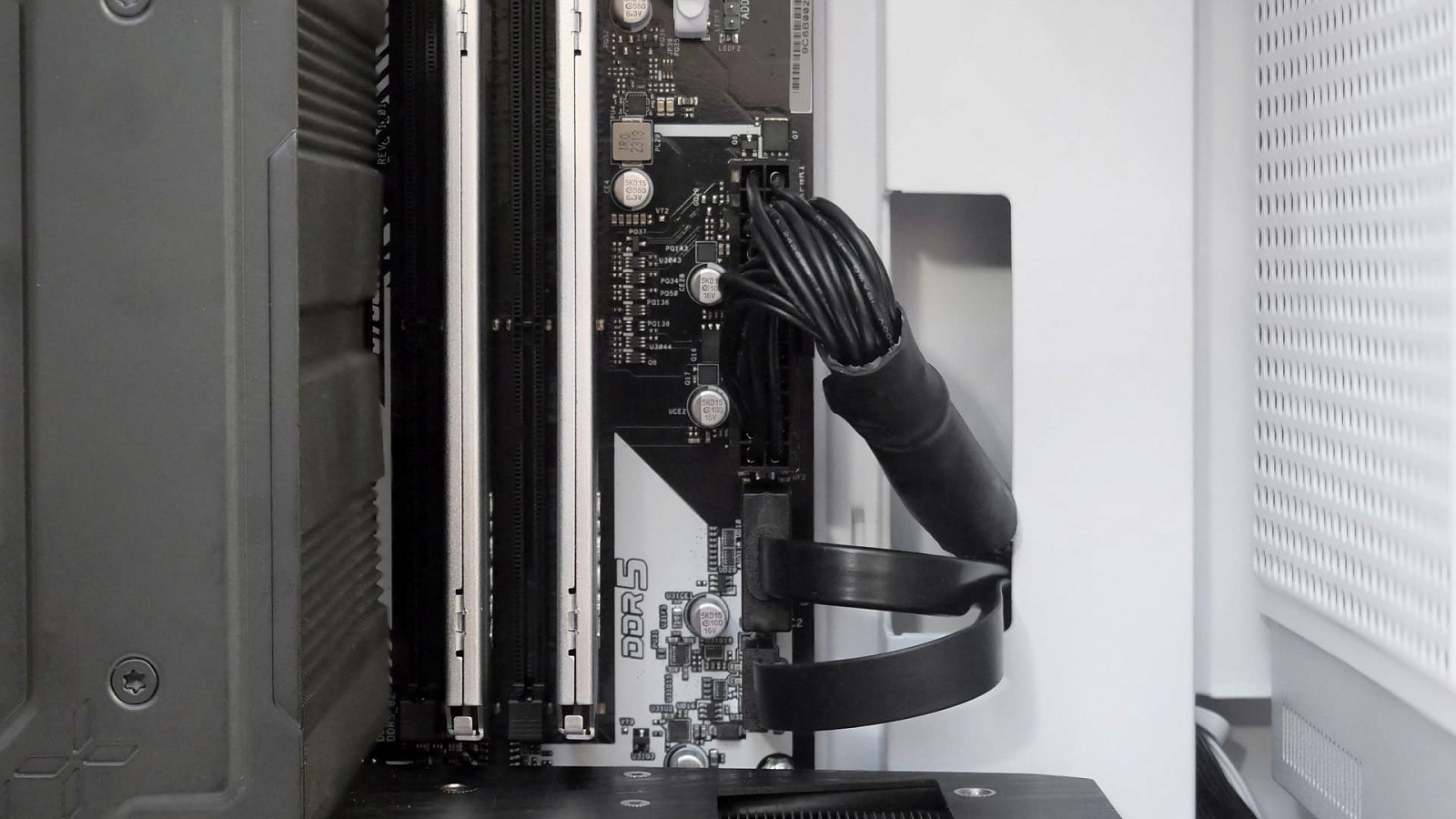

Окошки по периметру материнской платы позволяют без усилий протянуть штекеры и кабели к основным точкам подключения на материнской плате. Они не перекрываются элементами корпуса и доступны для быстрого доступа в любой момент. При использовании в нижнем PCIe-слоте платы расширения нужно будет немного поиграться с подведением кабелей от дисплея к заглушке с вырезами под них.

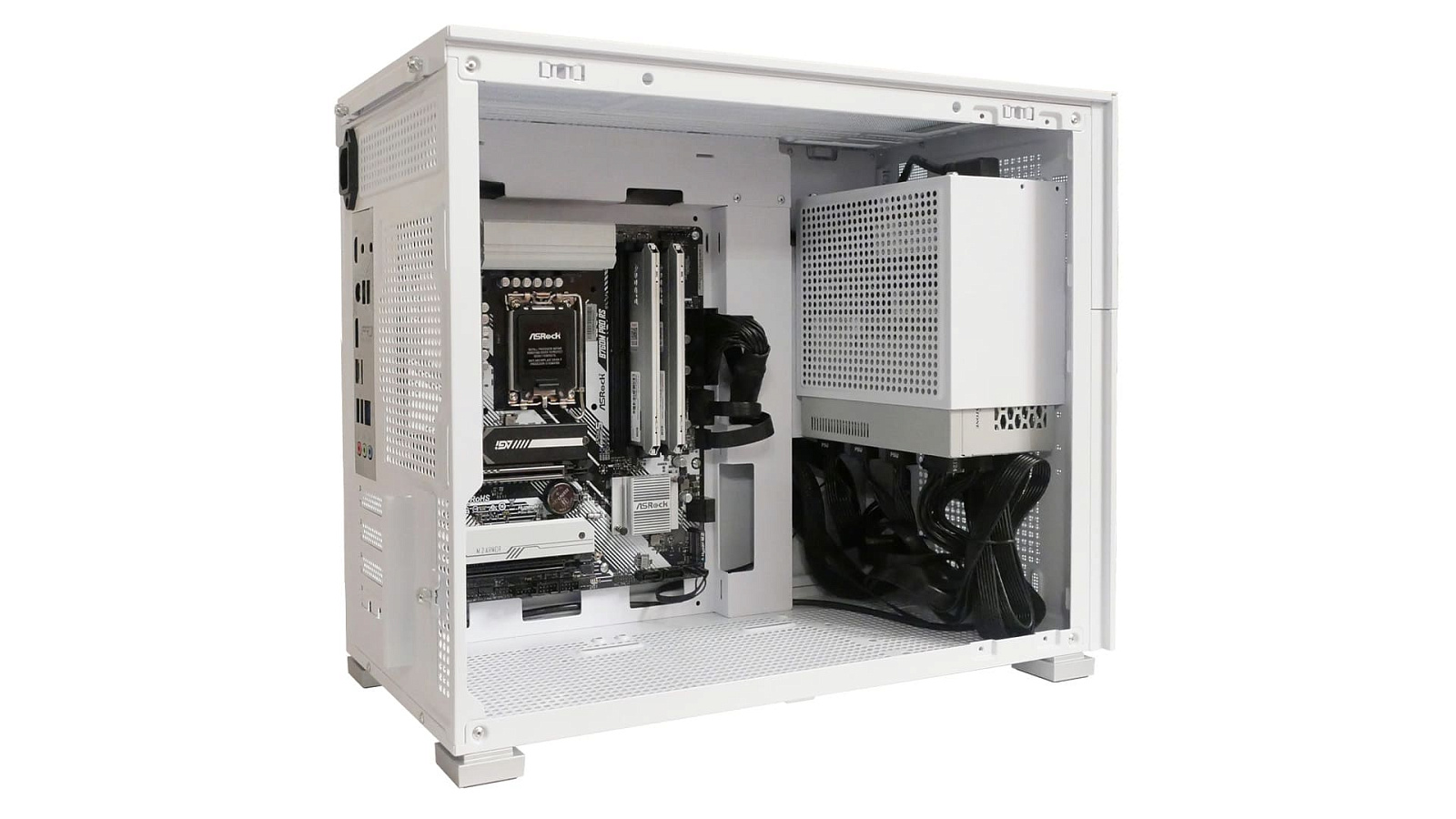

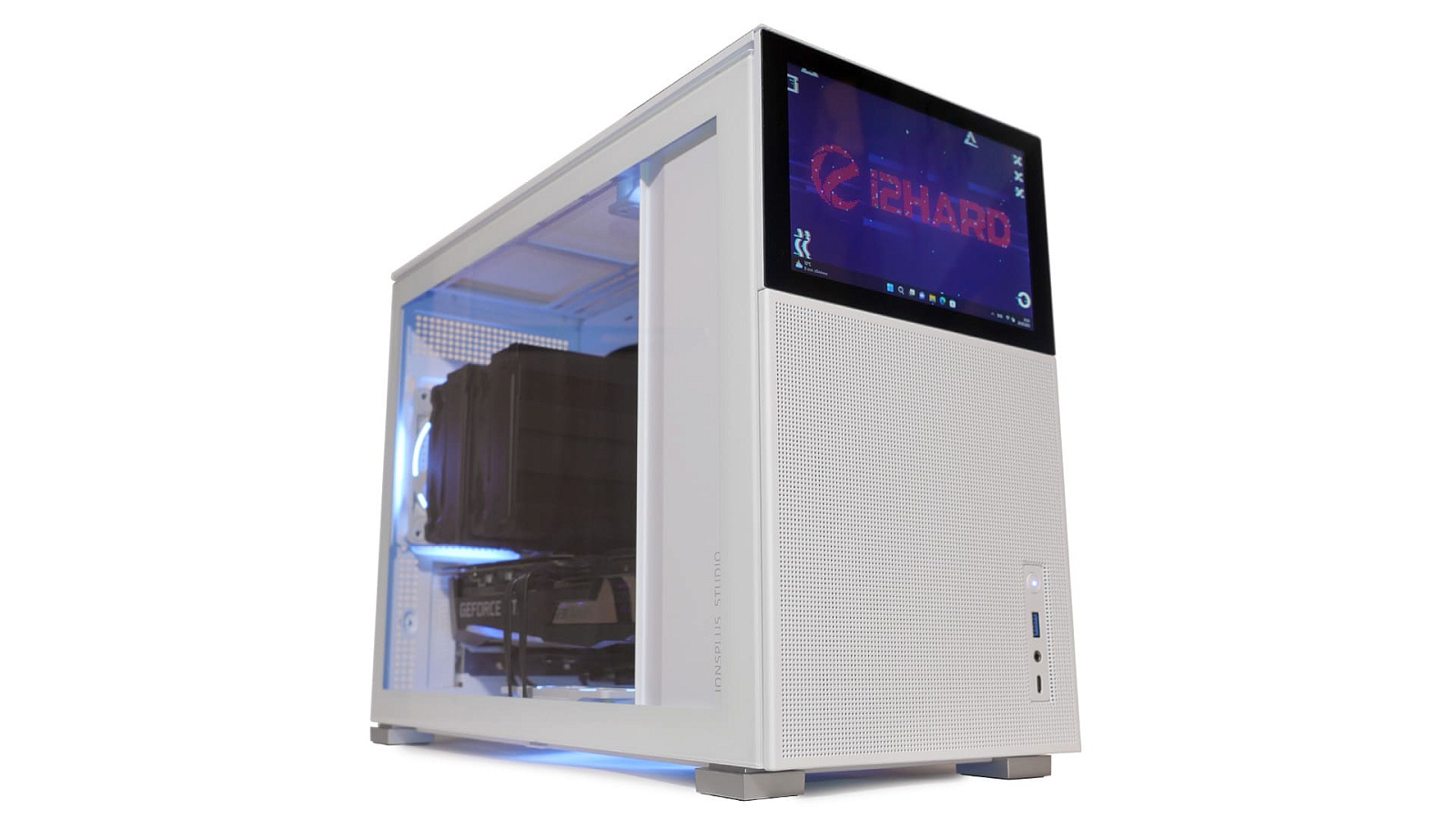

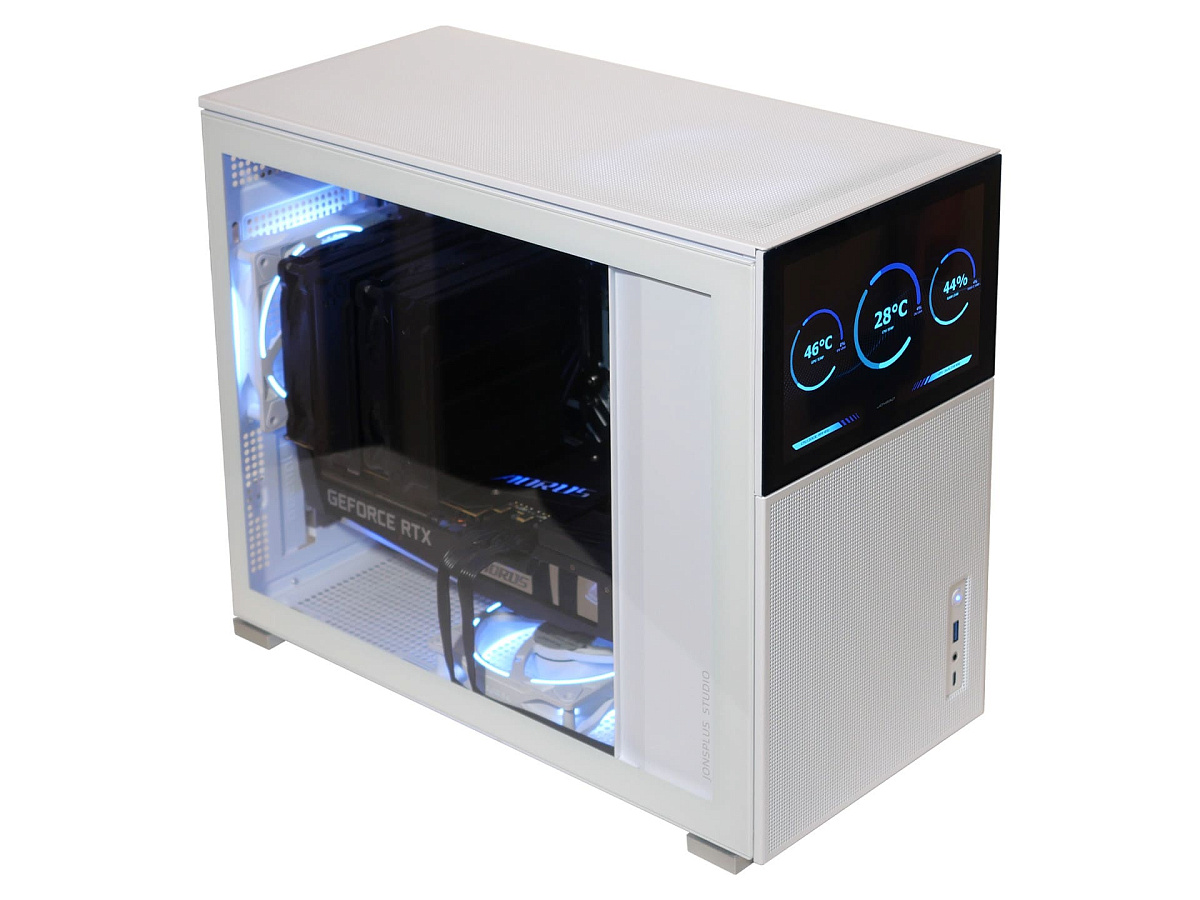

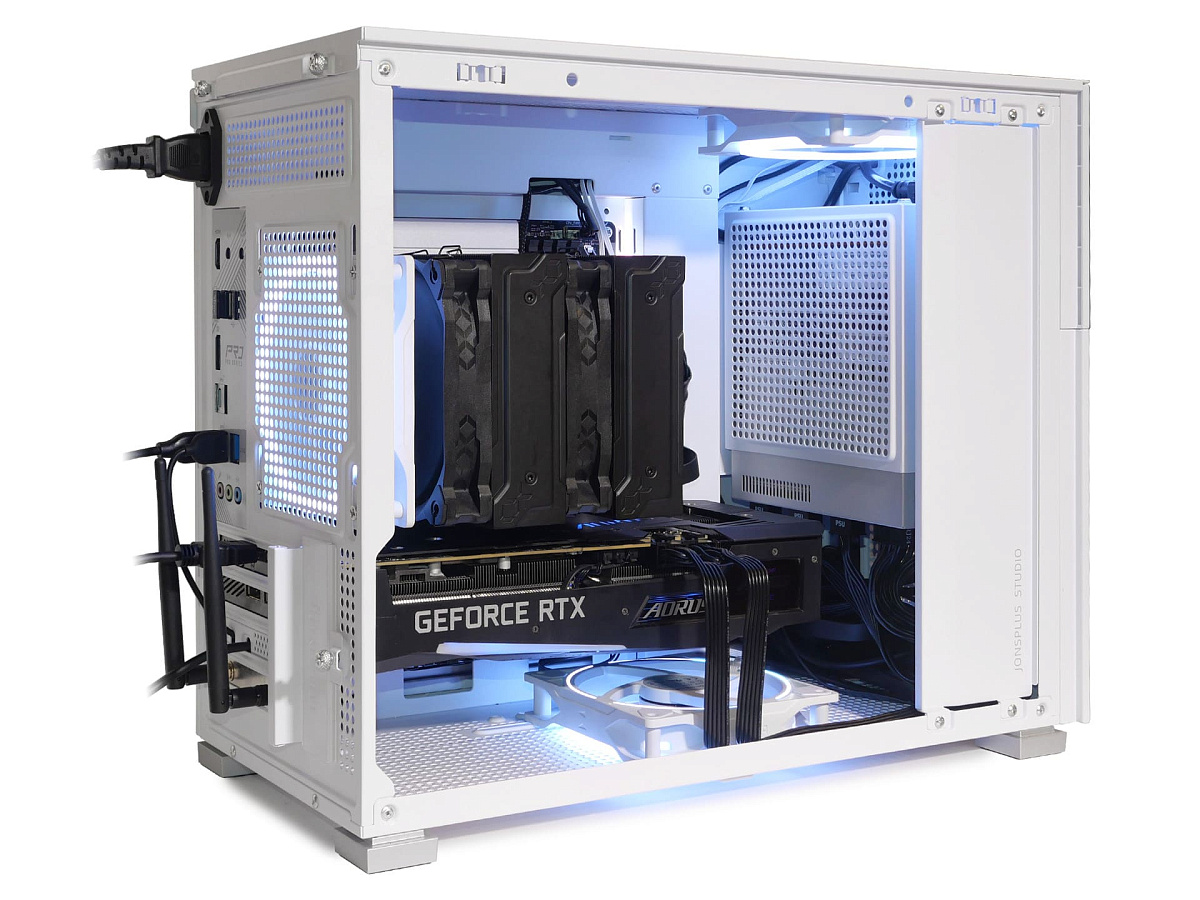

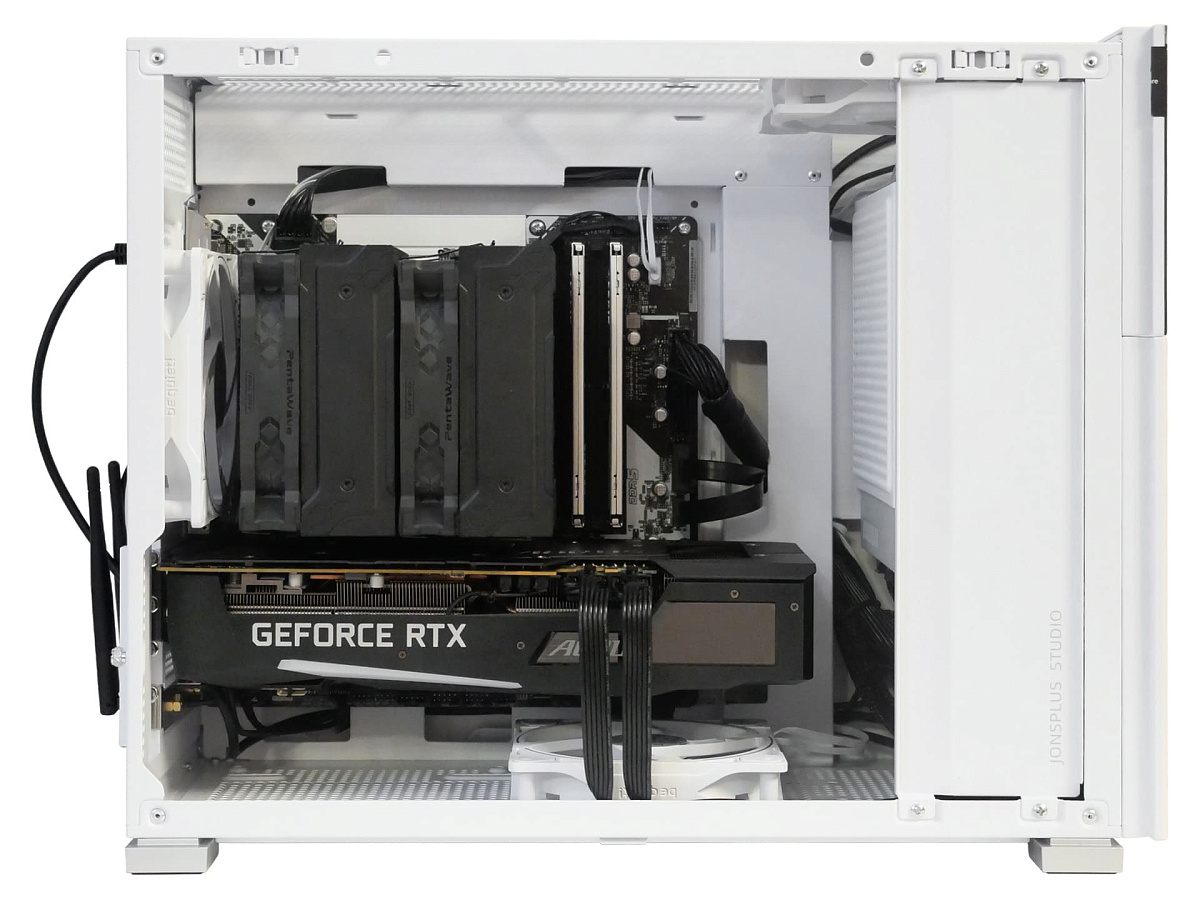

Вид тестовой конфигурации, рассмотренной в обзоре, представлен на фотографиях ниже.

Тестирование

В ходе тестирования корпуса JONSBO D31 MESH SC White использовались получившие широкое распространение утилиты для стресс-нагрузки основных комплектующих: FurMark версии 1.36.0, Prime95 версии 30.5 и OCCT версии 12.1.7. Мониторинг показаний встроенных температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 7.62.

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата AsRock B760M Pro RS (BIOS: 4.07)
Процессор Intel i5-13400
Система охлаждения процессора PentaWave Z06D Black
Термоинтерфейс ARCTIC MX-4
Оперативная память 16 ГБ (2x8 ГБ) Asgard Freyr T3 DDR5-4800
Системный накопитель AGI AI818 M.2 PCIE Gen4 SSD 1 ТБ (AGI1T0G44AI818)
Видеоадаптер Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1)
Корпус JONSBO D31 MESH SC White
Блок питания SilverStone NJ700 (700 Вт)
Платы расширения Wi-Fi-адаптер MSI
Операционная система Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 15.09.2023
Температура в помещении ~26°C

Температура компонентов под нагрузкой

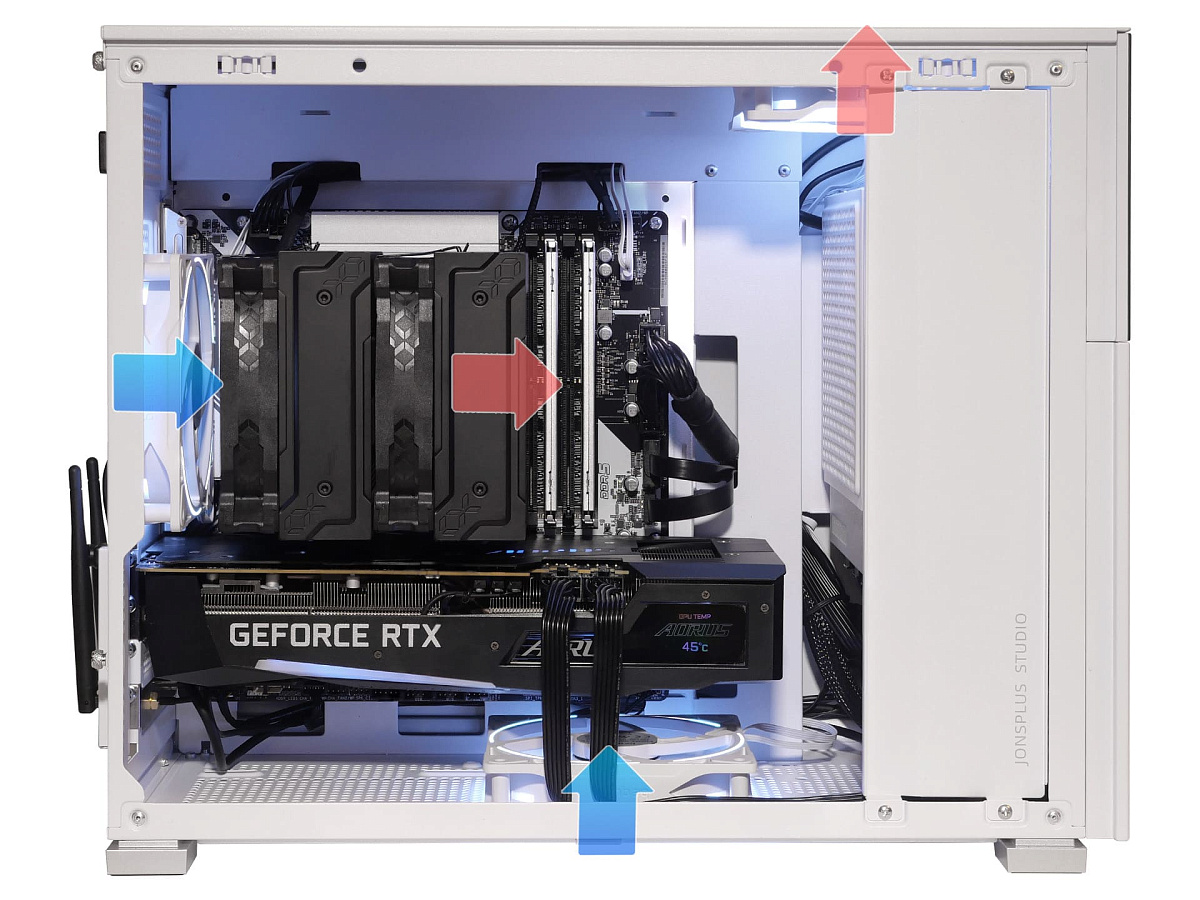

Приблизительная схема воздушных потоков в тестовом стенде:

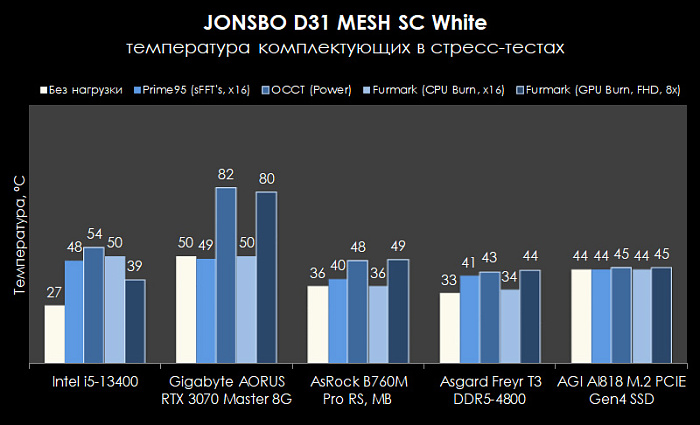

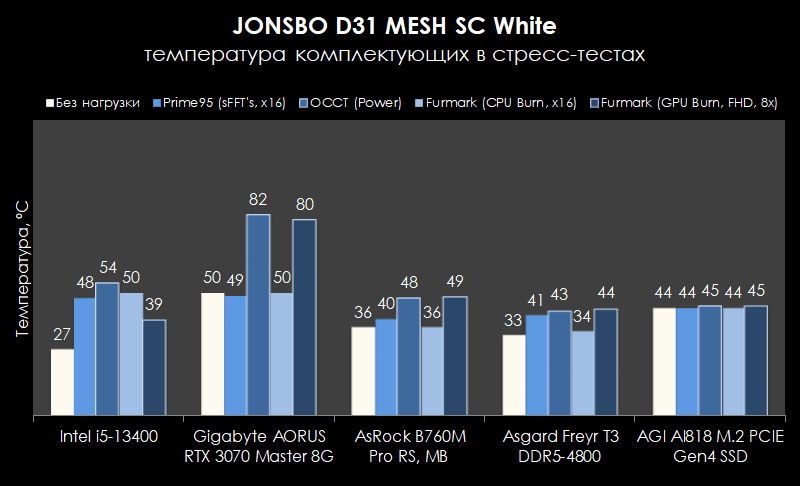

В качестве значений для построения диаграммы уровня нагрева использовалась средняя температура комплектующих за 30 минут стресс-тестов при трёх сценариях работы ПК:

  • Отсутствие активности при загруженной операционной системе Microsoft Windows 11 Pro 22H2;
  • Стресс-нагрузка только на центральный процессор с помощью "горячего" теста Small FFT's в 14 потоков в утилите Prime95;
  • Запуск теста Power в утилите OCCT, нагружающего одновременно центральный процессор и видеокарту.

При тестировании потребление процессора Intel Core i5-13400 в OCCT достигало значения CPU Package=65 Вт, а потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G поднималось до значения GPU Power=268 Вт. В рассмотренной конфигурации зависимости температуры внутри корпуса от применения дисплейного модуля или mesh-панели на фронтальной части не было, так как воздушный поток был сформирован в вертикальном направлении, а блок питания с пассивным охлаждением (безвентиляторный). В таких условиях температура комплектующих находилась на типовом уровне именно для этой конфигурации и нехватки продуваемости или влияния небольшого объёма корпуса не наблюдалось.

Заключение

JONSBO D31 MESH SC White — очень интересный представитель компактных корпусов класса mini-tower. Во-первых, несмотря на скромные габариты он очень грамотно спроектирован и позволяет собрать ПК с весьма производительной конфигурацией, в том числе благодаря применению хорошо продуваемых mesh-панелей. Универсальность проглядывается во всём: начиная от поддержки крупных видеокарт, стандартных блоков питания, немаленьких башенных кулеров и систем жидкостного охлаждения с радиаторами до 280 или 360 мм. Фактически в JONSBO D31 вмещается одновременно AIO-СЖО 360 мм и современная топовая видеокарта (практически вся линейка RTX 4XXX). В компактных корпусах такой набор преимуществ — нечастое явление. При этом производитель уделил немалое внимание кабель-менеджменту, сделав удобные ниши под провода и прикрыв зону блока питания съёмной декоративной панелью. Не говоря уже о по-своему уникальной "фишке" — 8'' универсальном дисплее, который может использоваться не только для визуального подчёркивания стильной сборки анимированными или статичными изображениями, или вывода диагностической информации, но и легко снимается для использования в качестве дополнительного монитора за пределами корпуса.

Достоинства JONSBO D31 MESH SC White:

  • Отличная вместительность при компактных размерах;
  • Добротная конструкция и материалы;
  • Хороший запас места под системы охлаждения;
  • Поддержка длинных видеокарт;
  • Обилие перфорации для лучшей продуваемости;
  • Быстродоступный пылевой фильтр снизу на магнитах;
  • Удобные крепления боковых панелей;
  • Съёмный универсальный цветной дисплей 8'';
  • Хороший запас места для скрытой укладки проводов.

Недостатки:

  • Отсутствие пылевого фильтра в месте крепления заднего вентилятора;
  • Краска на ножках легко царапается.
