Обзор и тестирование блока питания GMNG PSU-700W-80+

Бюджетный блок питания мощностью 700 Вт от геймерского российского бренда GMNG.
Обзор и тестирование блока питания GMNG PSU-700W-80+

Бренд GMNG – это российская линейка игровой компьютерной периферии и комплектующих. Разрабатывался бренд компанией Merlion, а его продукцию можно встретить на полках магазинов Ситилинк.

У нас на обзоре бюджетный блок питания PSU-700W-80+. На рынке уже полно моделей из данного сегмента. Как правило, у них низкая стоимость из-за значительной экономии на начинке, и очень интересно, что нам предложит новый игрок.

Содержание:

Технические характеристики

  • Габариты: 140×150×86 мм;
  • Форм-фактор: ATX 12V 2.31;
  • Мощность: 700 Вт;
  • Сертифицирован в стандарте: 80 PLUS;
  • Активный PFC;
  • Производительность (КПД): 80 %;
  • Вентилятор: 120 мм, термоконтроль оборотов;
  • Защита: OVP, UVP, SCP, OPP;
  • Гарантия: 3 года.

Нагрузочные характеристики

Номинальная мощность 700 Вт
Входящие параметры 220-240 В; 5 А; 50/60 Гц
Напряжения по линиям питания +3,3 В +5 В +12 В -12 В +5VSB
Максимальный ток 16А 20А 60А 0,3А
Максимальная мощность 103 Вт 672 Вт 3,6 Вт 10 Вт

Упаковка и комплектация

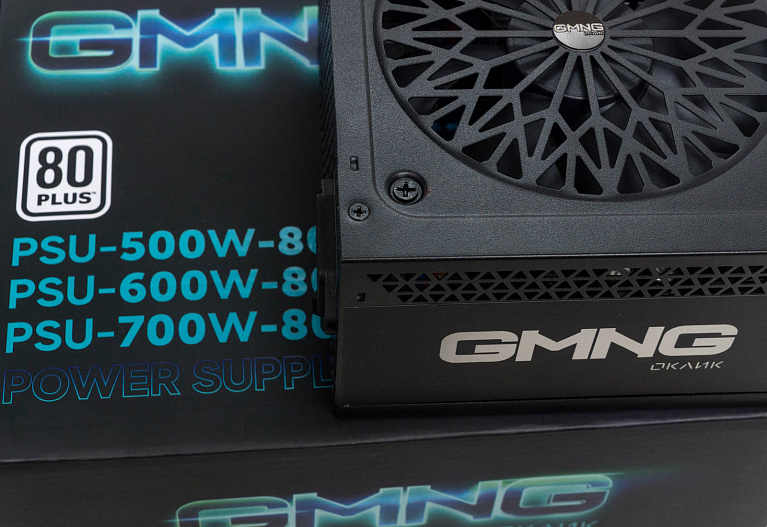

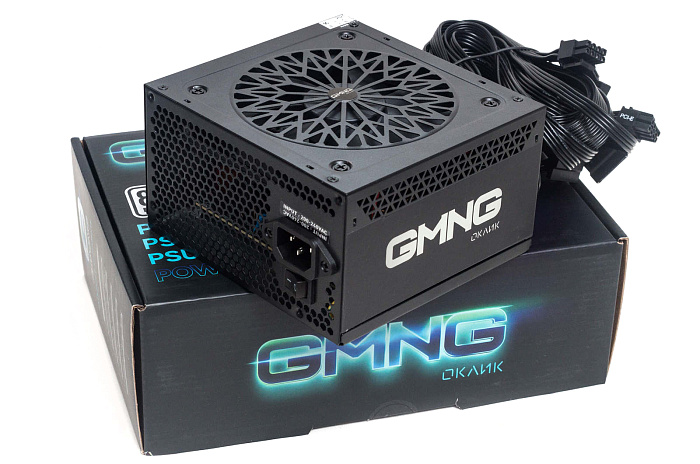

Блок питания поставляется в черной картонной коробке с ярким оформлением. На лицевой стороне расположено глянцевое изображение блока питания, наименование бренда и указание трех моделей – на 500, 600 и 700 Вт.

Мощность модели, находящейся в коробке, отмечена на нижней грани.

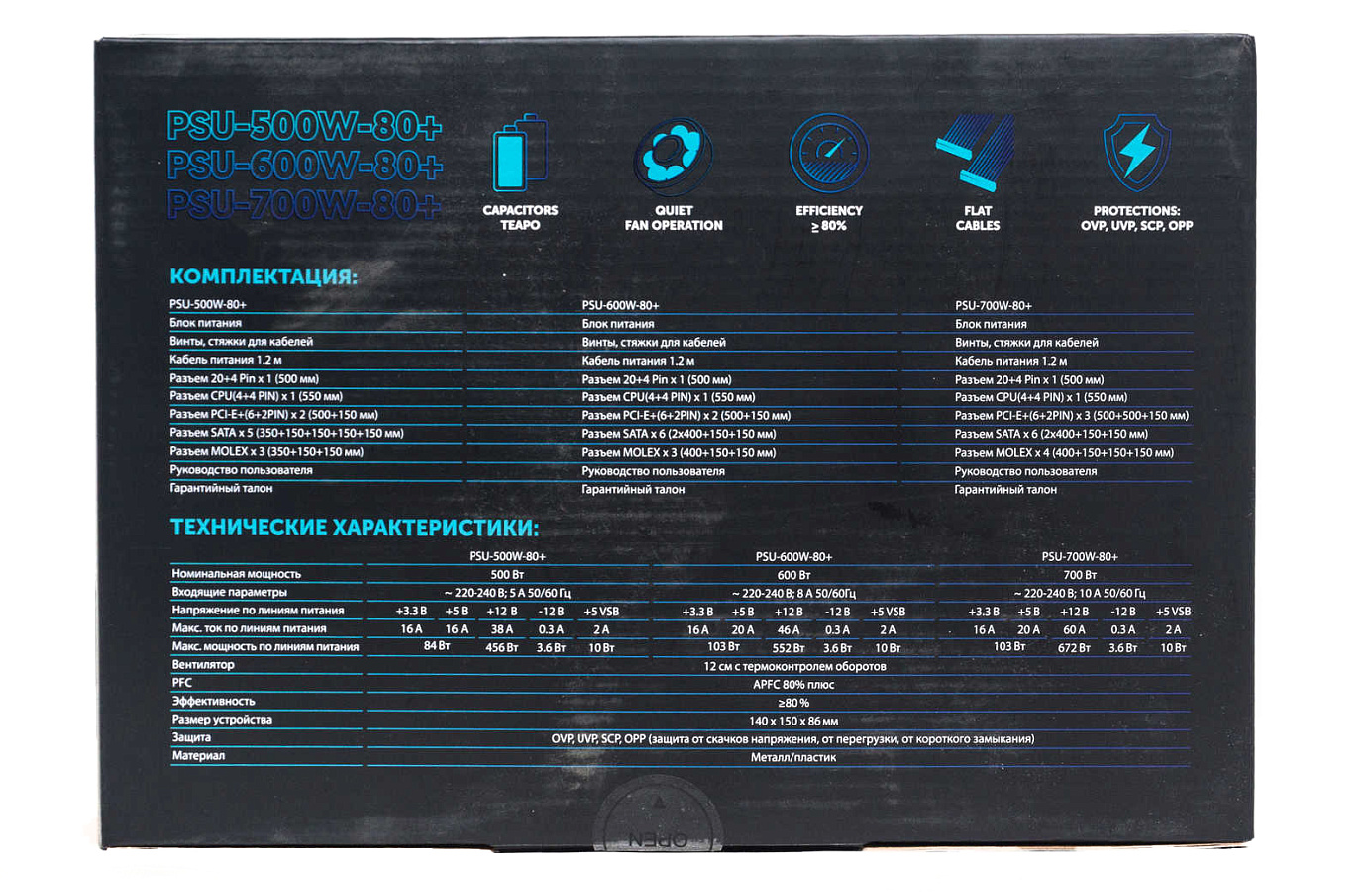

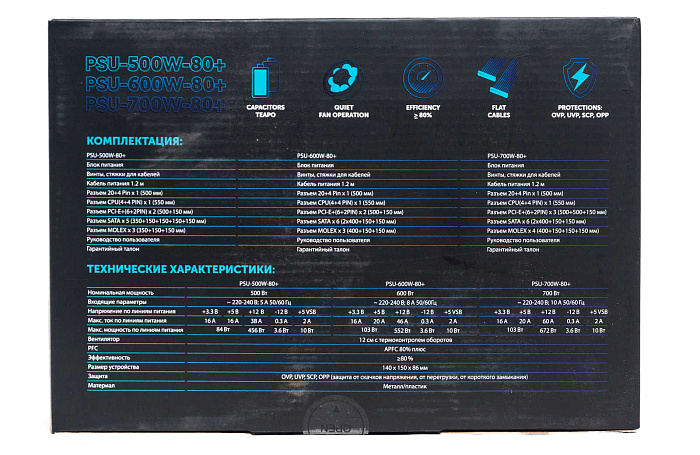

С обратной стороны указан комплект кабелей и коннекторов, а также приводятся нагрузочные характеристики для всех моделей. Наглядно длина кабелей и количество коннекторов на них показана на боковой грани.

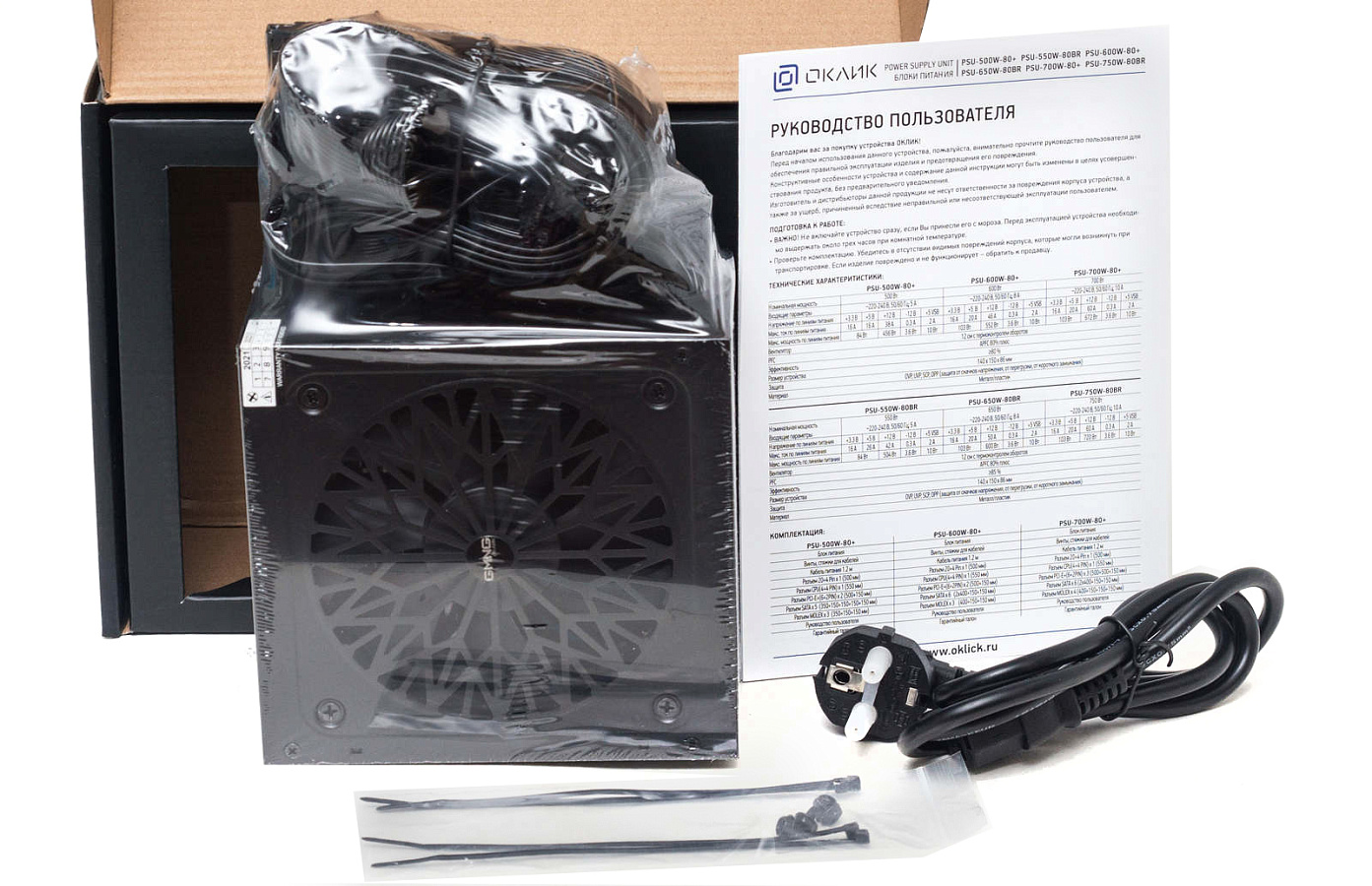

Блок питания с кабелями запаян в целлофан и зафиксирован в коробке картонной вставкой. В комплект входит кабель питания, четыре стяжки, винты крепления и руководство пользователя.

Внешний вид

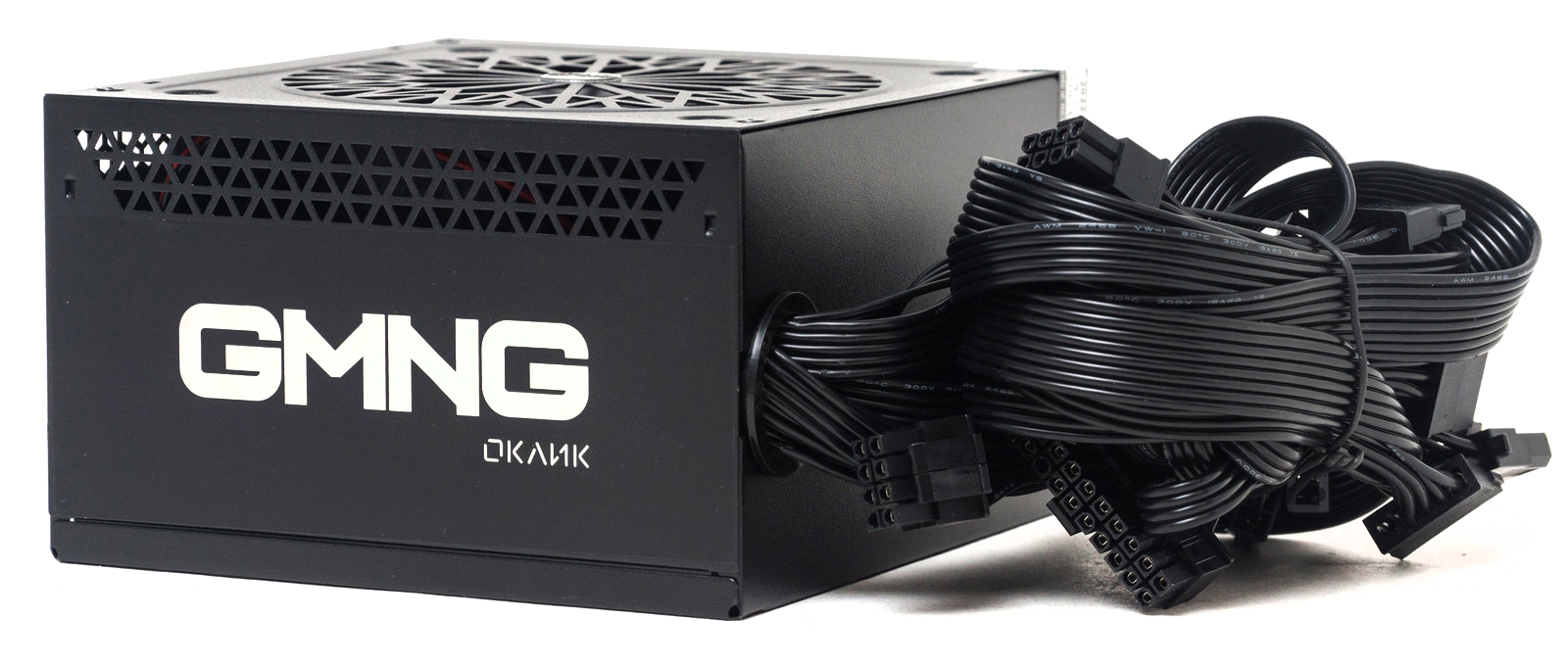

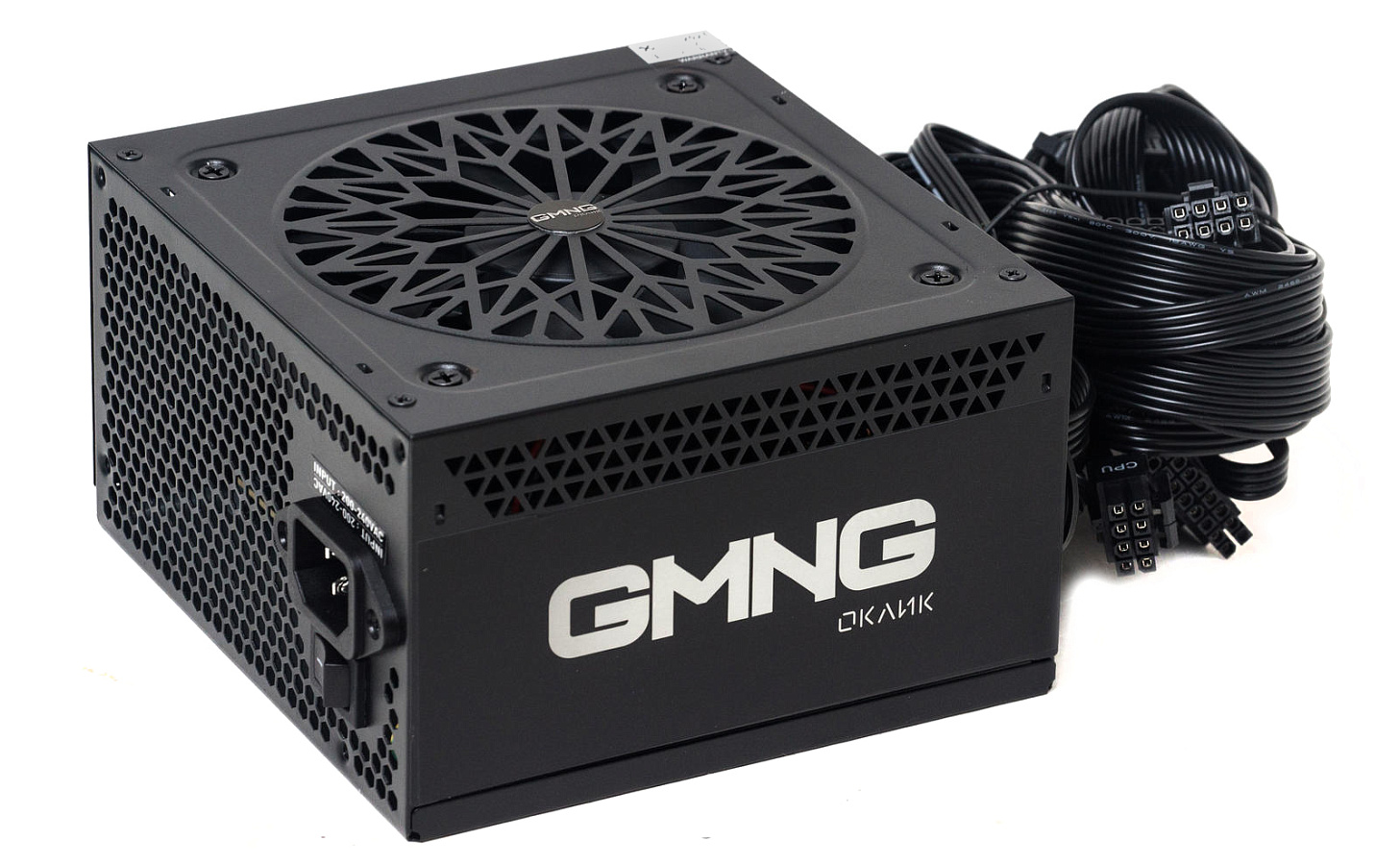

Призматический корпус собран из двух П-образных металлических штампованных половинок, окрашенных снаружи в черный цвет.

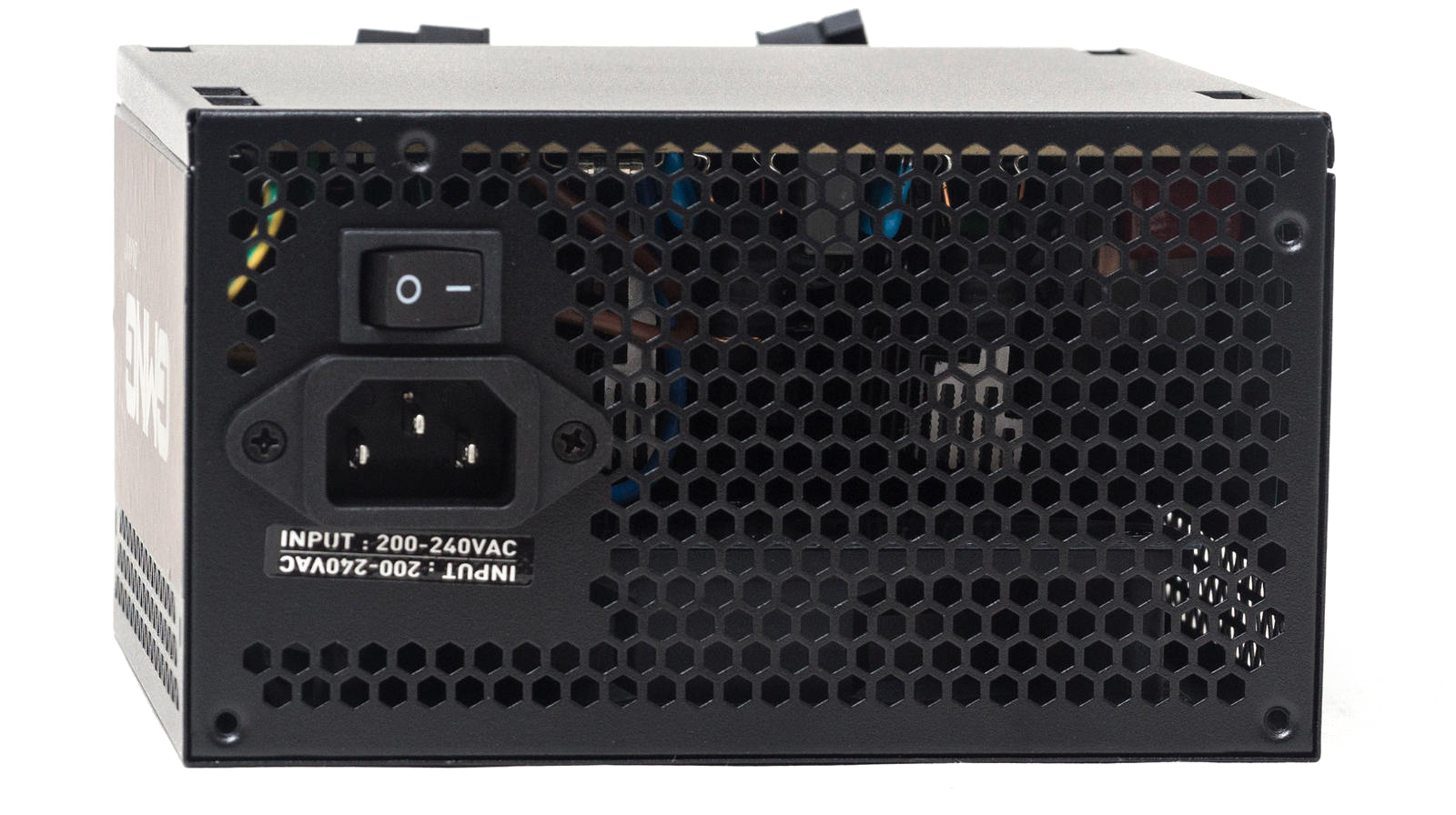

С лицевой стороны привычная перфорация в виде сот, сетевая розетка и тумблер включения. На наклейке указано входное напряжение от 200 до 240 В.

Нижняя панель над вентилятором имеет штампованную перфорацию в виде снежинки, вписанной в круг.

На боковых гранях также имеется вентиляционная перфорация в нижней части.

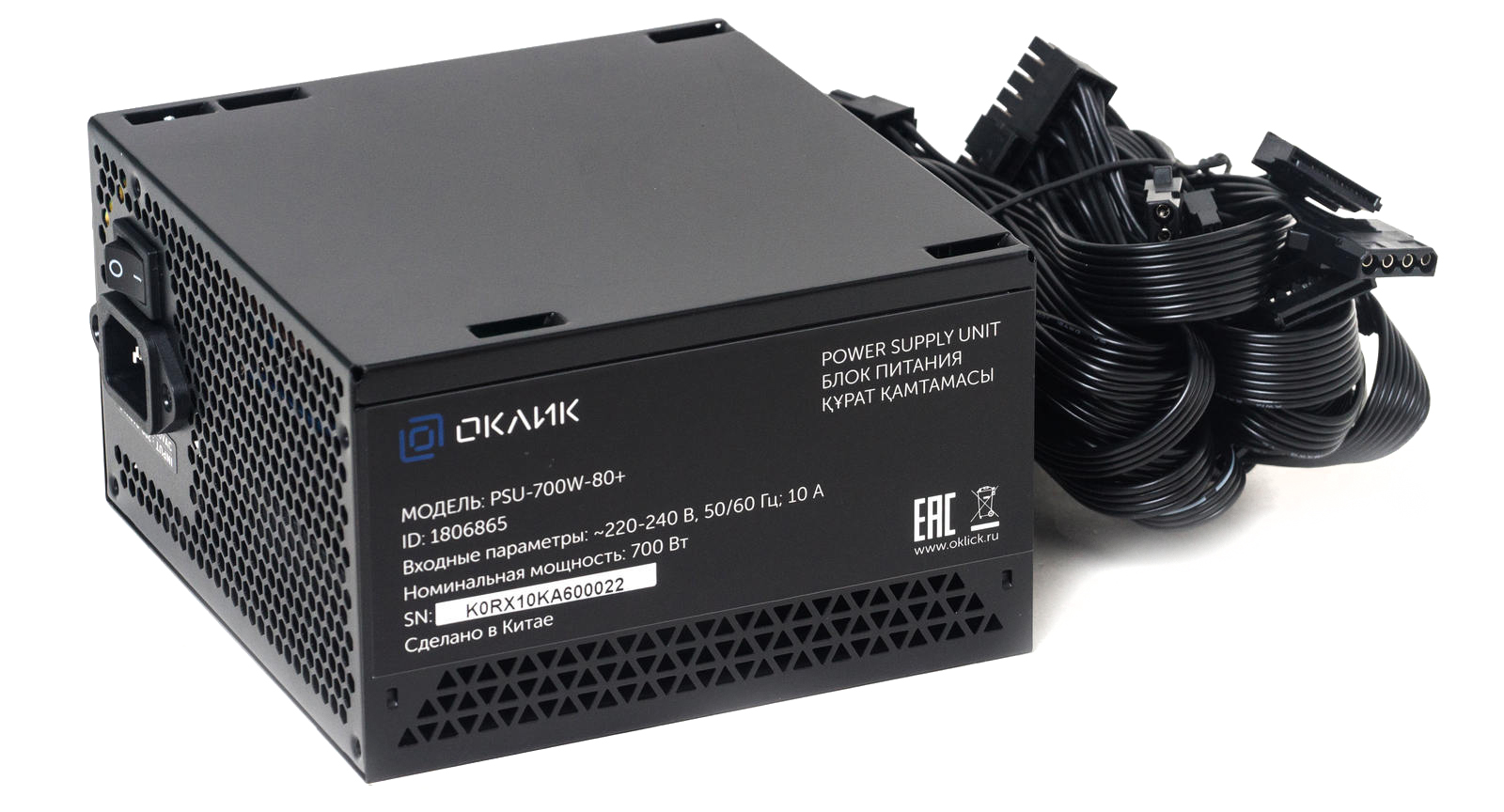

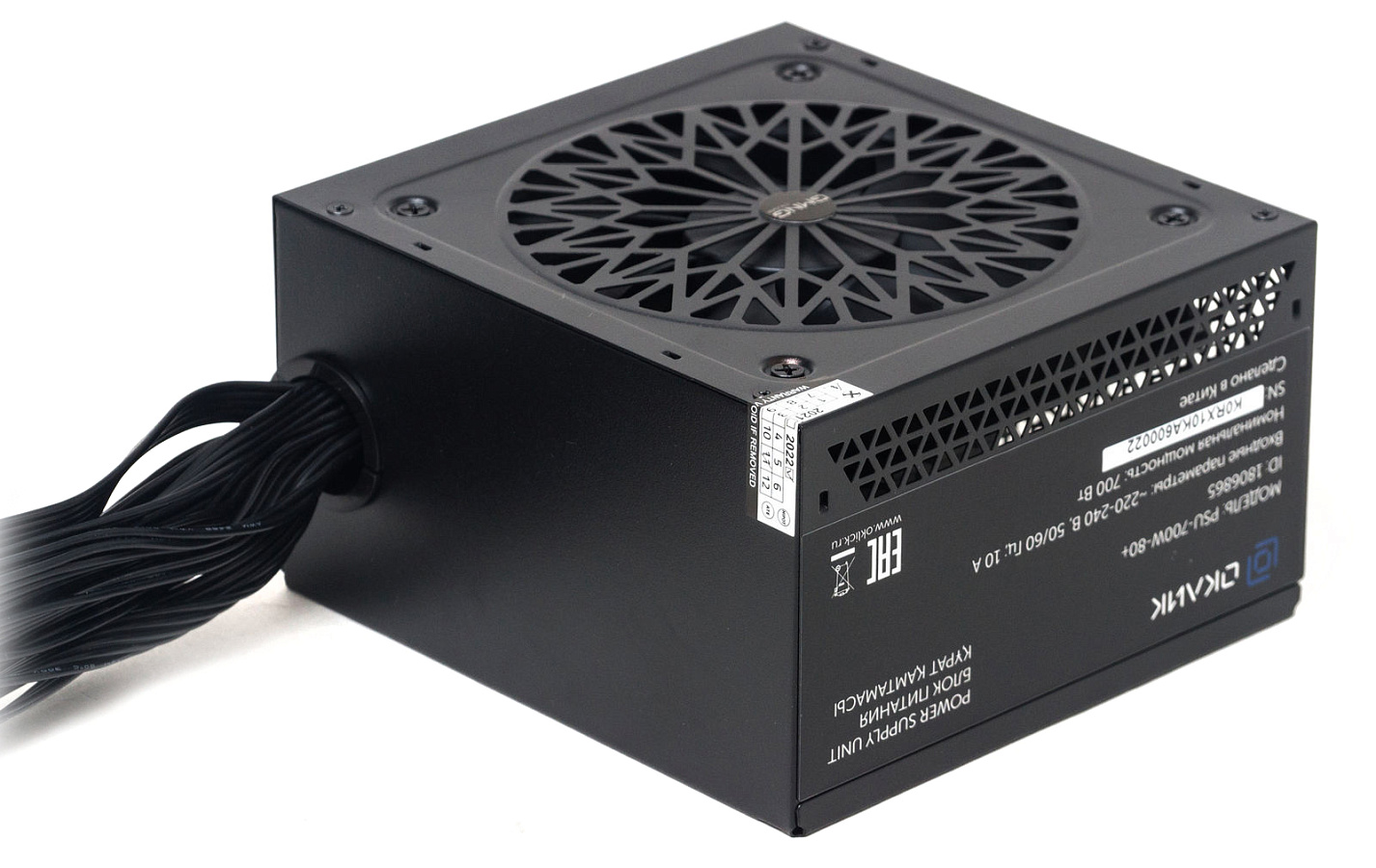

На левой грани находится логотип бренда, на правой - наклейка с указанием серийного номера.

На верхней панели видим только проштампованные ушки для крепления платы.

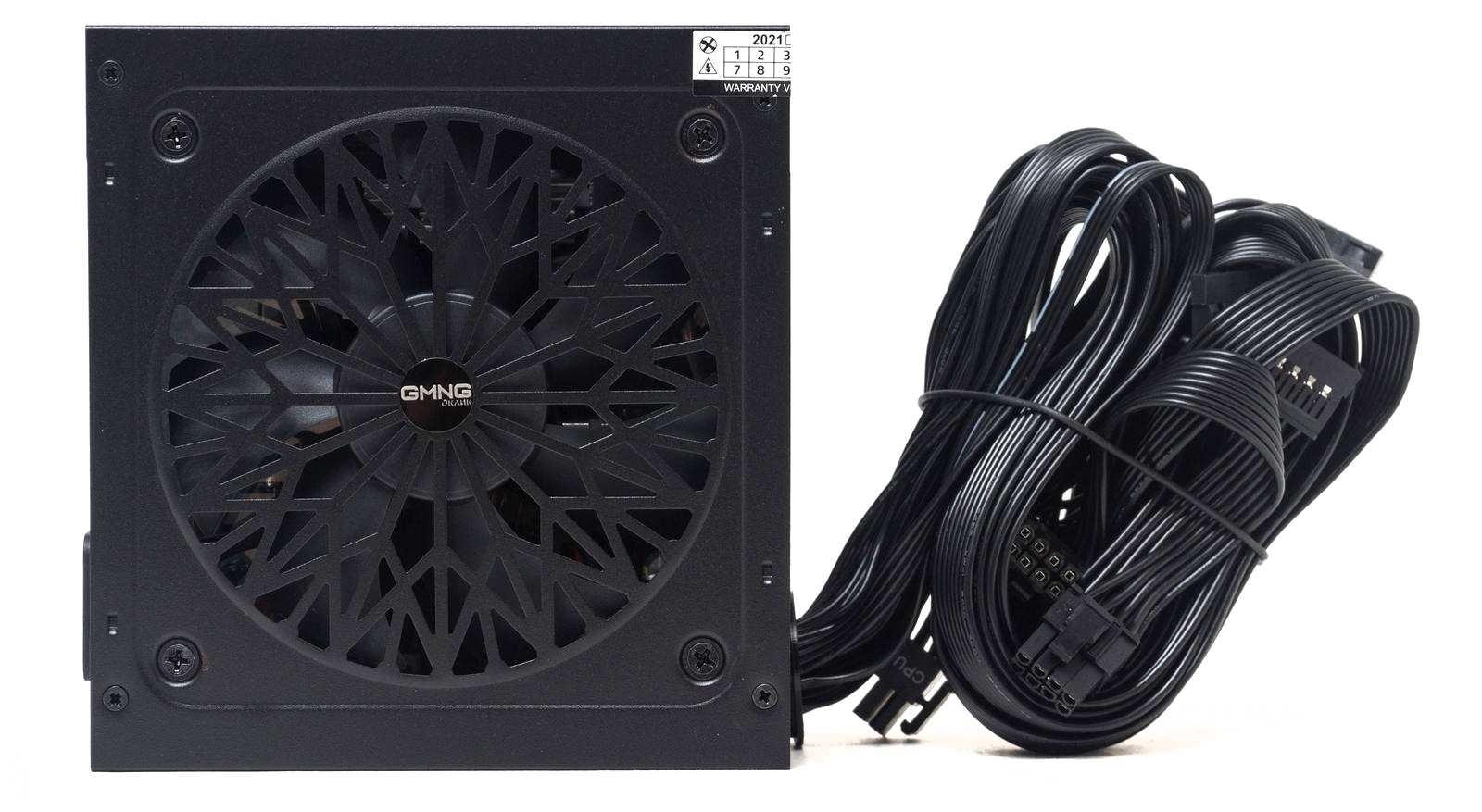

С тыльной стороны через круглое отверстие с пластиковой рамкой выходят плоские кабели.

Кабели и коннекторы

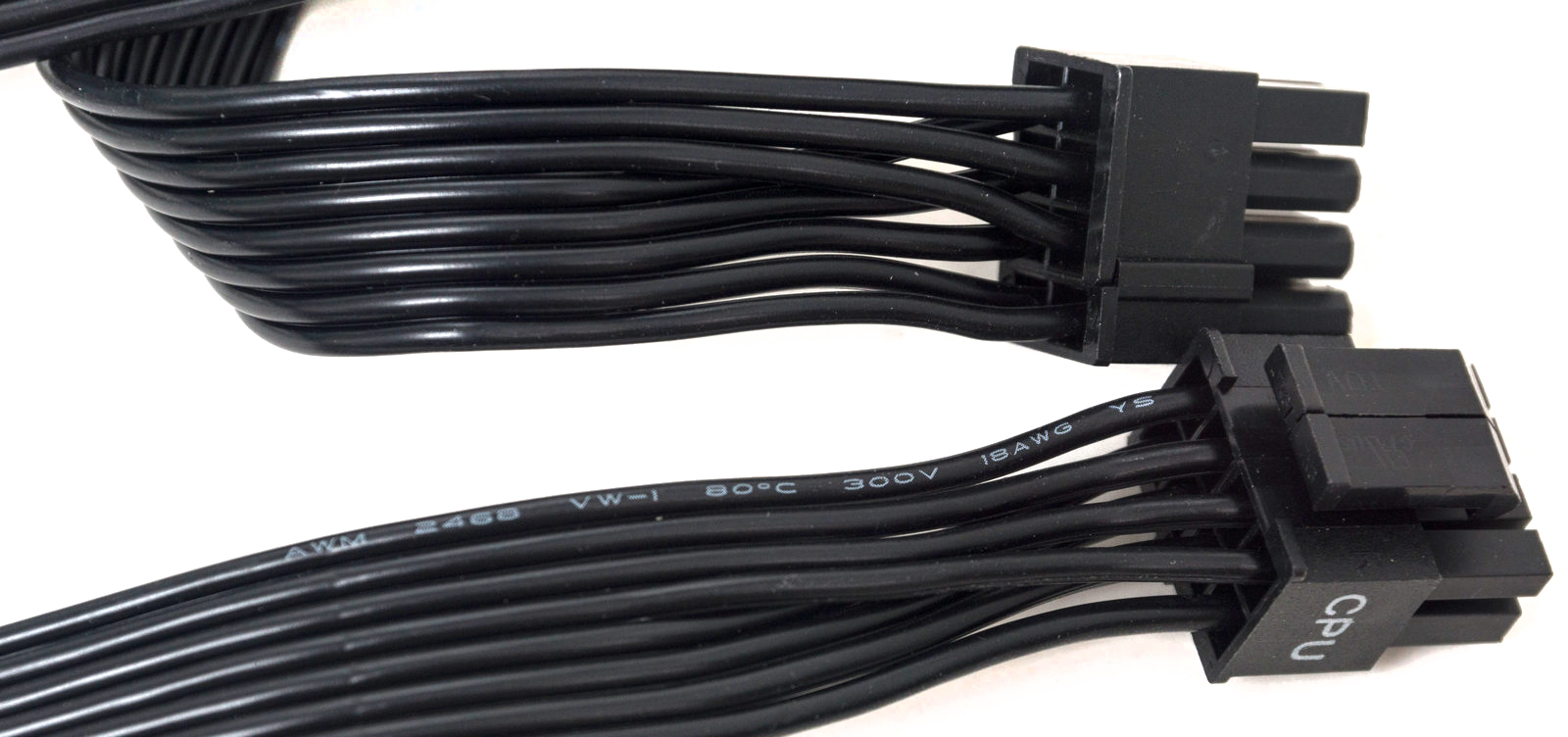

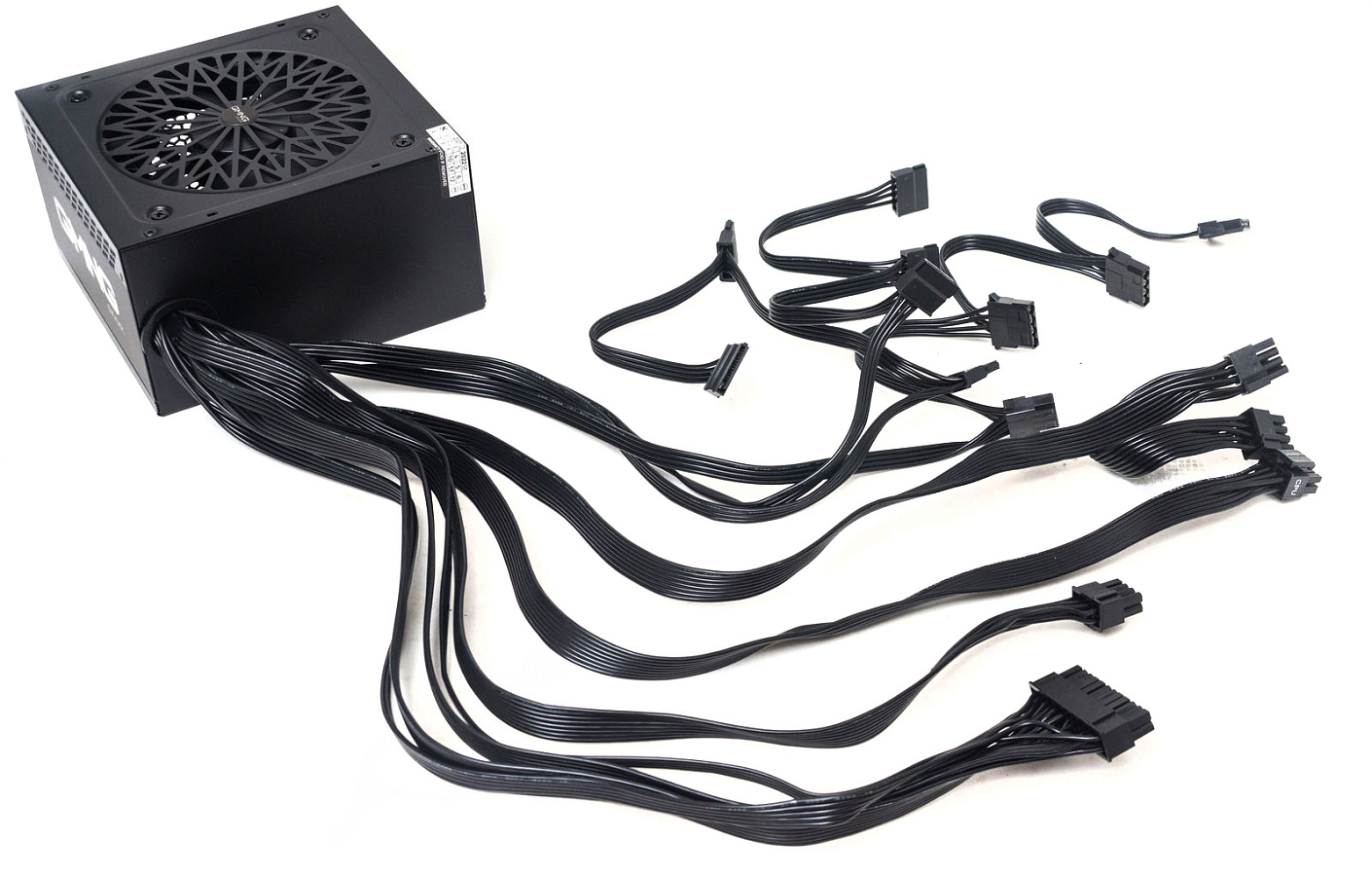

Все кабели плоские, шлейфы набраны проводами калибра 18AWG. Они достаточно мягкие.

  • Кабель питания АТХ 24-пин – 50 см
  • Кабель питания CPU 8-пин – 55 см
  • Кабель PCI-E 8-пин – 50 см
  • Кабель PCI-E с двумя коннекторами 6+2-пин – 55+15 см
  • Два кабеля SATA по 3 коннектора – 40+15+15 см
  • Кабель на 4 MOLEX коннектора – 40+15+15+15 см.

Все SATA коннекторы на четыре провода, напряжение 3,3 В не подключено.

Охлаждение

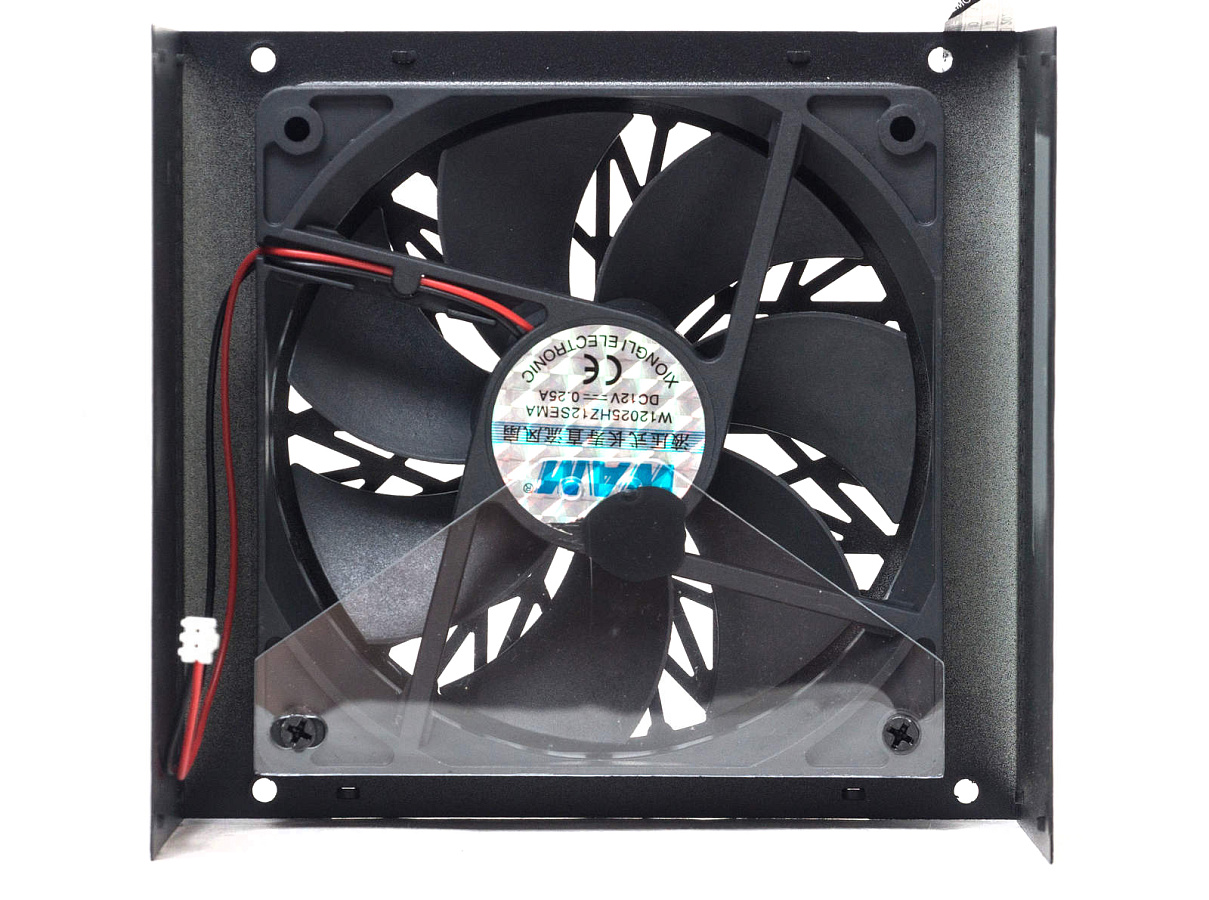

В корпусе установлен вентилятор Xiongli Electronic W12025HZ12SEMA, по данным производителя он на подшипнике скольжения с винтовой нарезкой.

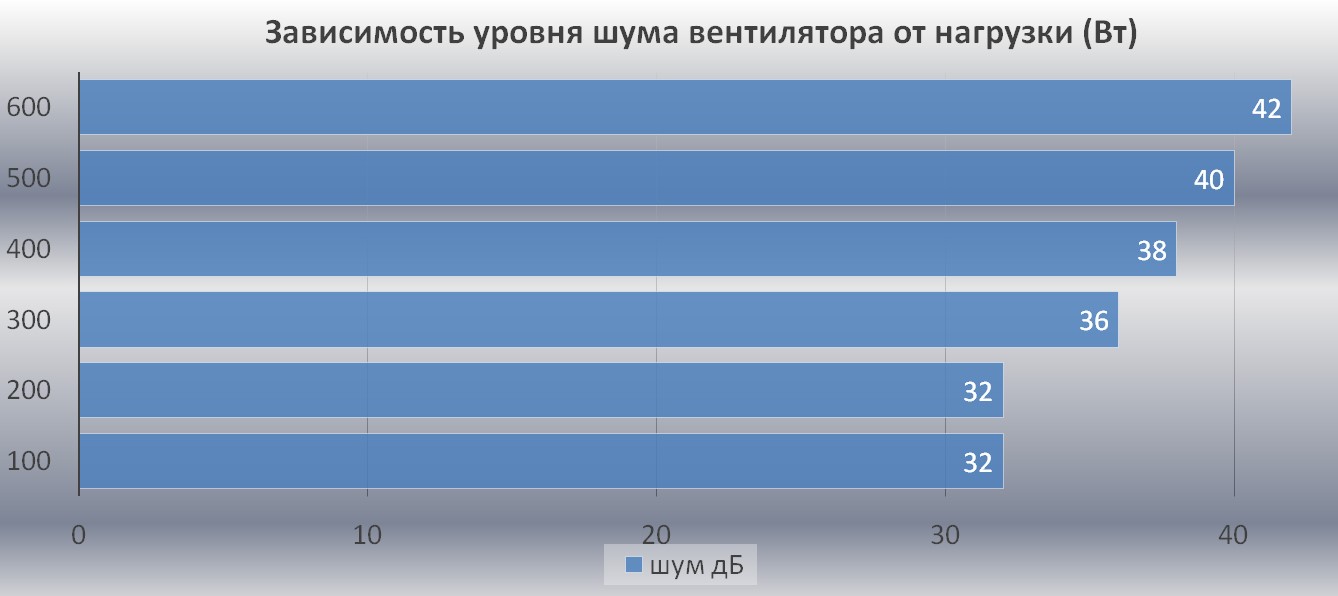

Обороты вентилятора зависят от температуры. На низких оборотах его еле слышно – шум незначительный. С ростом оборотов шум увеличивается и превышает условно комфортный уровень в 40 дБ.

Схемотехника

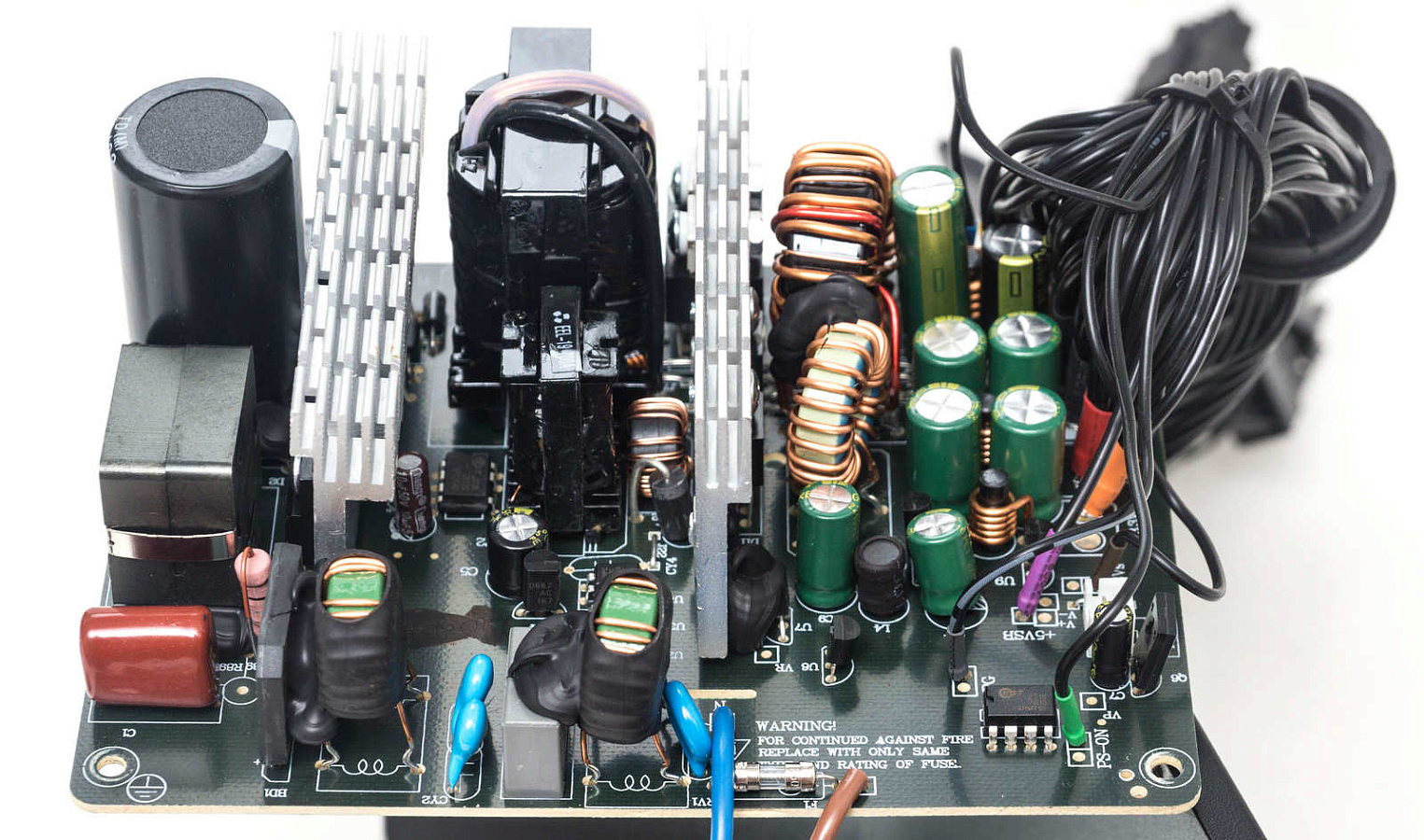

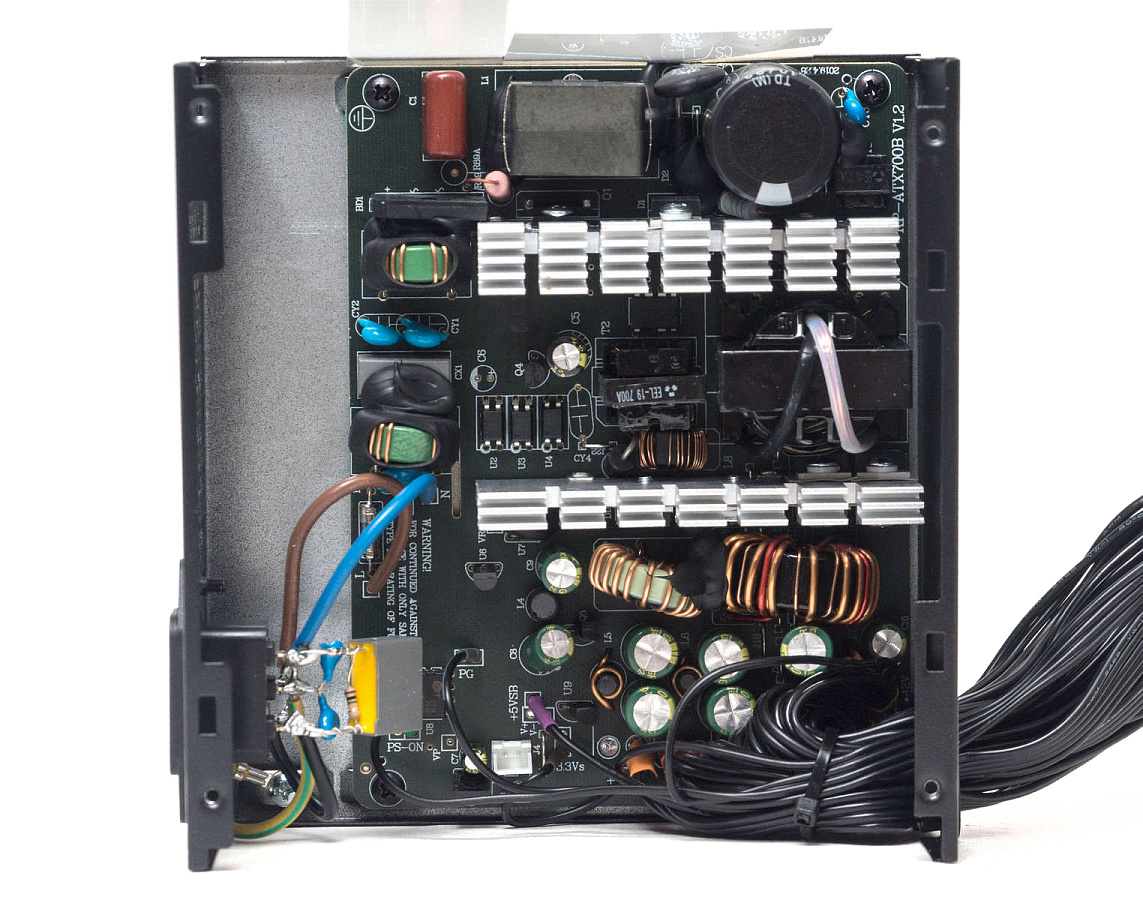

В основе лежит ОЕМ-платформа Kinpower ATX700B. Используется устаревшая топология прямоходового преобразователя (Double Forward), встречающаяся только в бюджетных моделях. Во вторичной части также устаревший вариант групповой стабилизации и выпрямителя на диодах Шоттки.

Все чаще даже в бюджетных моделях можно встретить синхронный выпрямитель и DC-DC преобразователи.

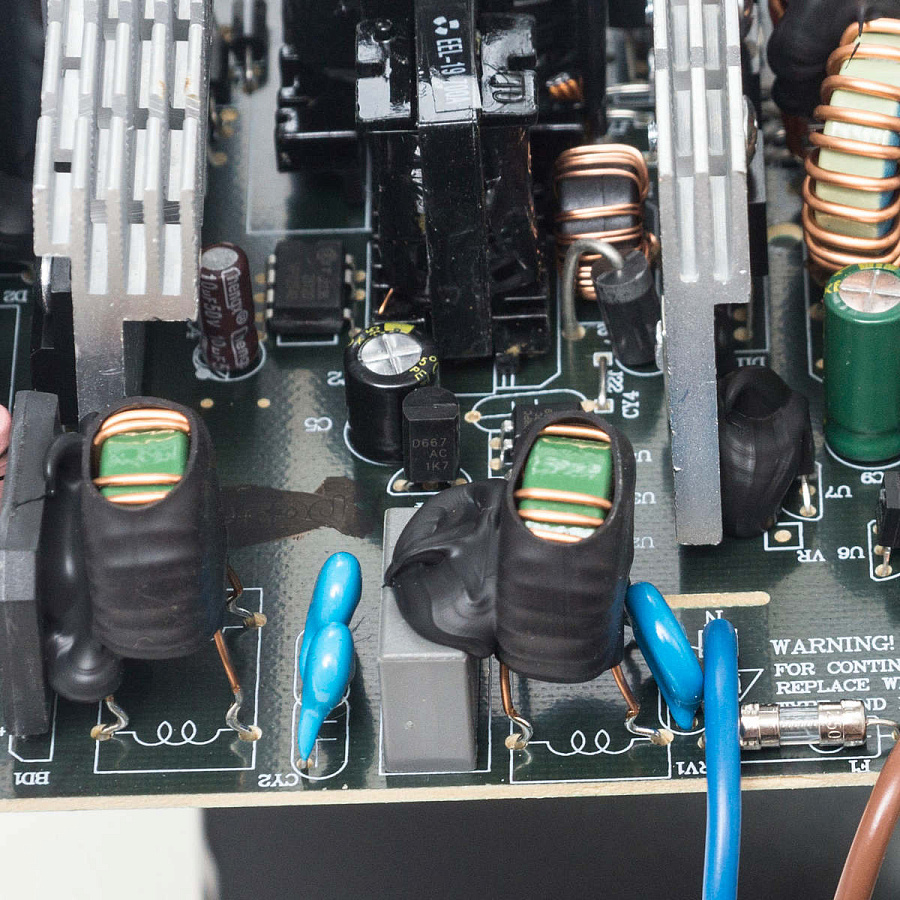

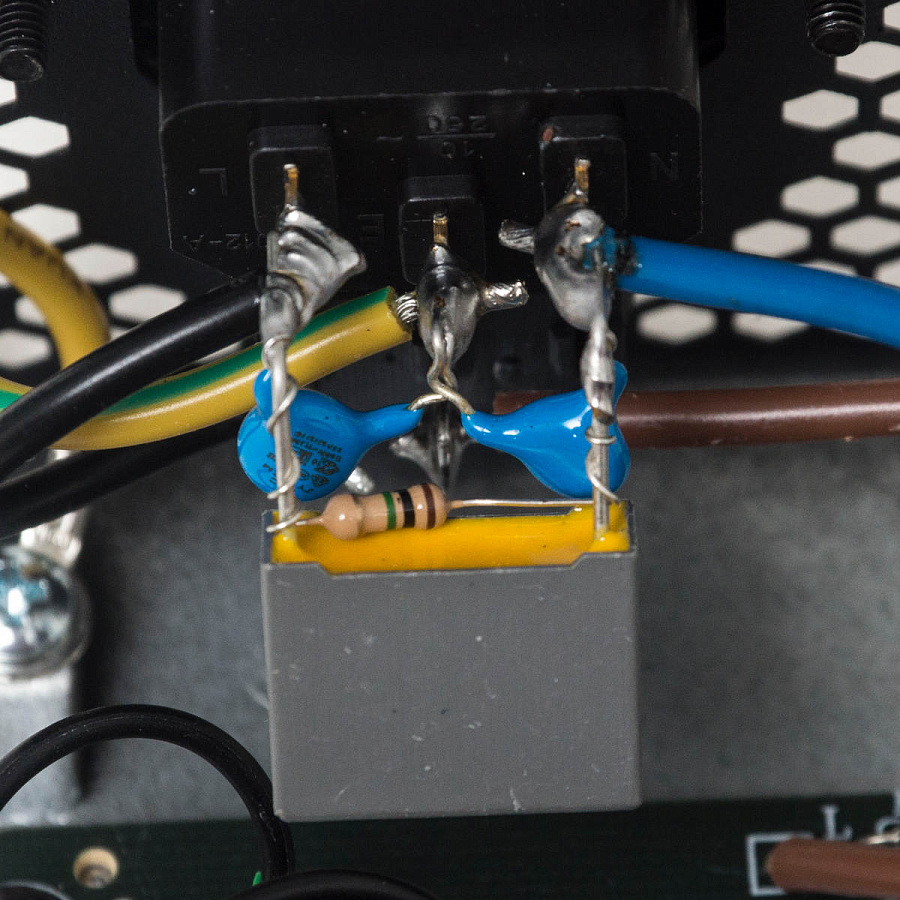

EMI-фильтр в наличии: два Y-конденсатора и один Х-конденсатор с резистором на входной розетке. На основной плате еще два Y-конденсатора и один Х-конденсатор, два небольших дросселя. Для защиты БП имеется предохранитель и варистор.

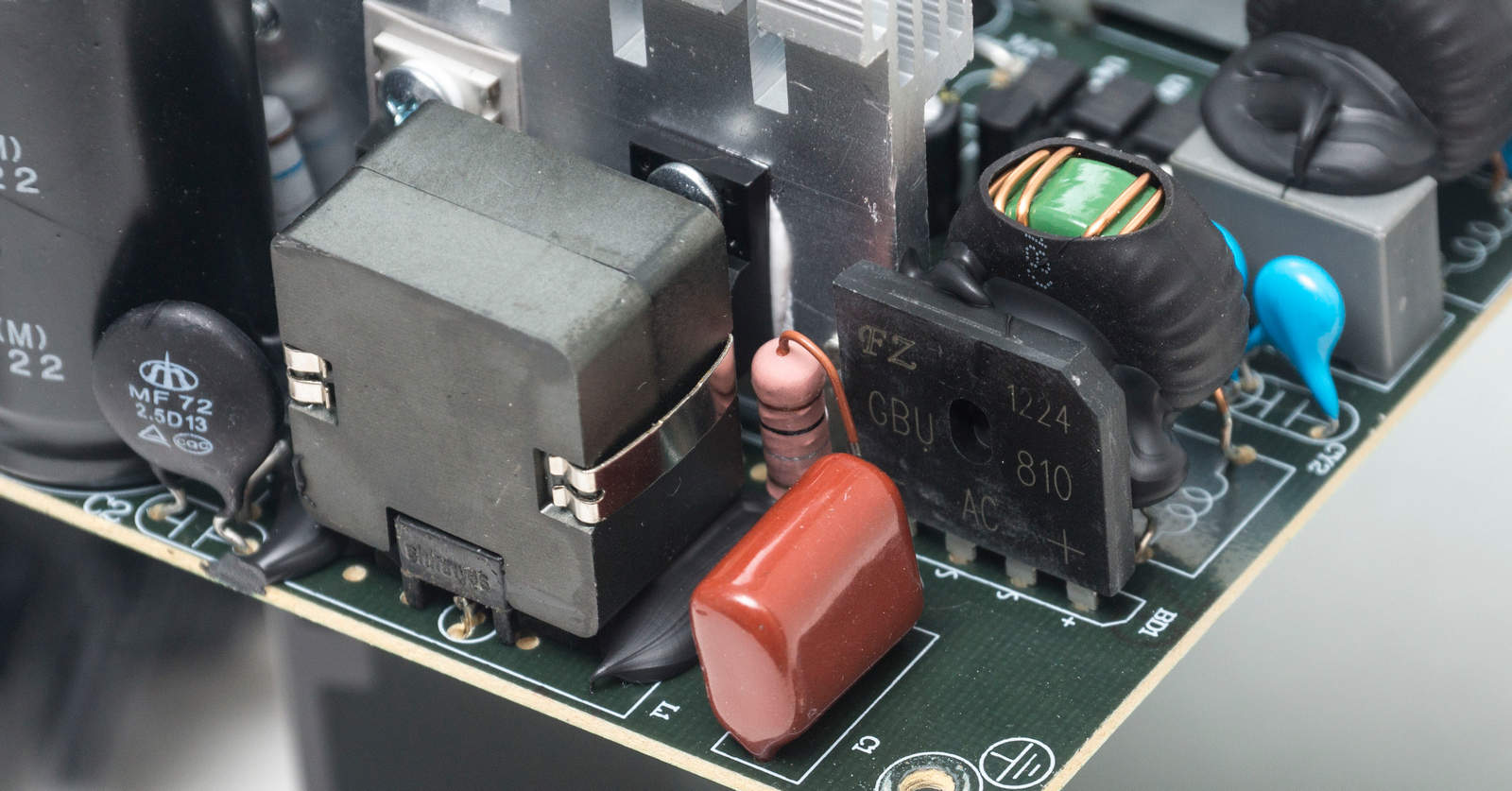

Для преобразования переменного тока используется диодная сборка GBU 810 (8А, 1000В) без собственного радиатора.

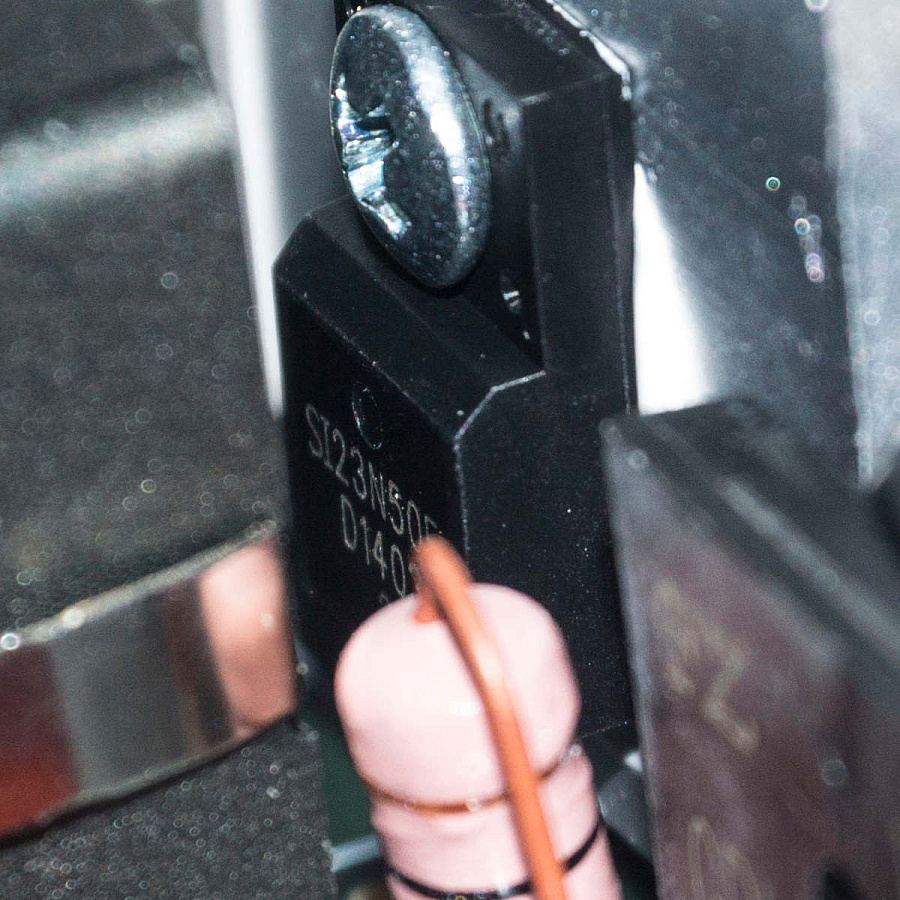

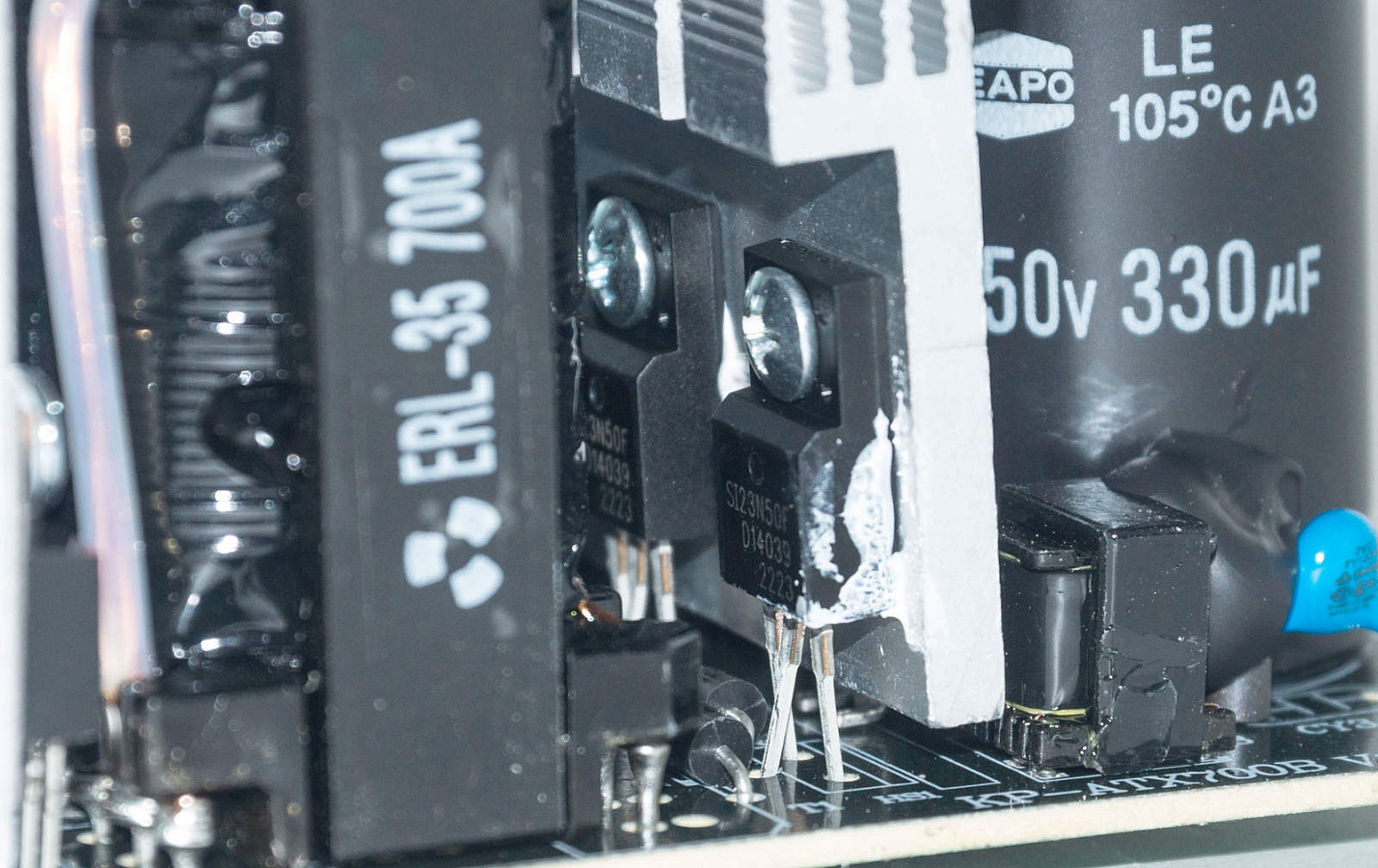

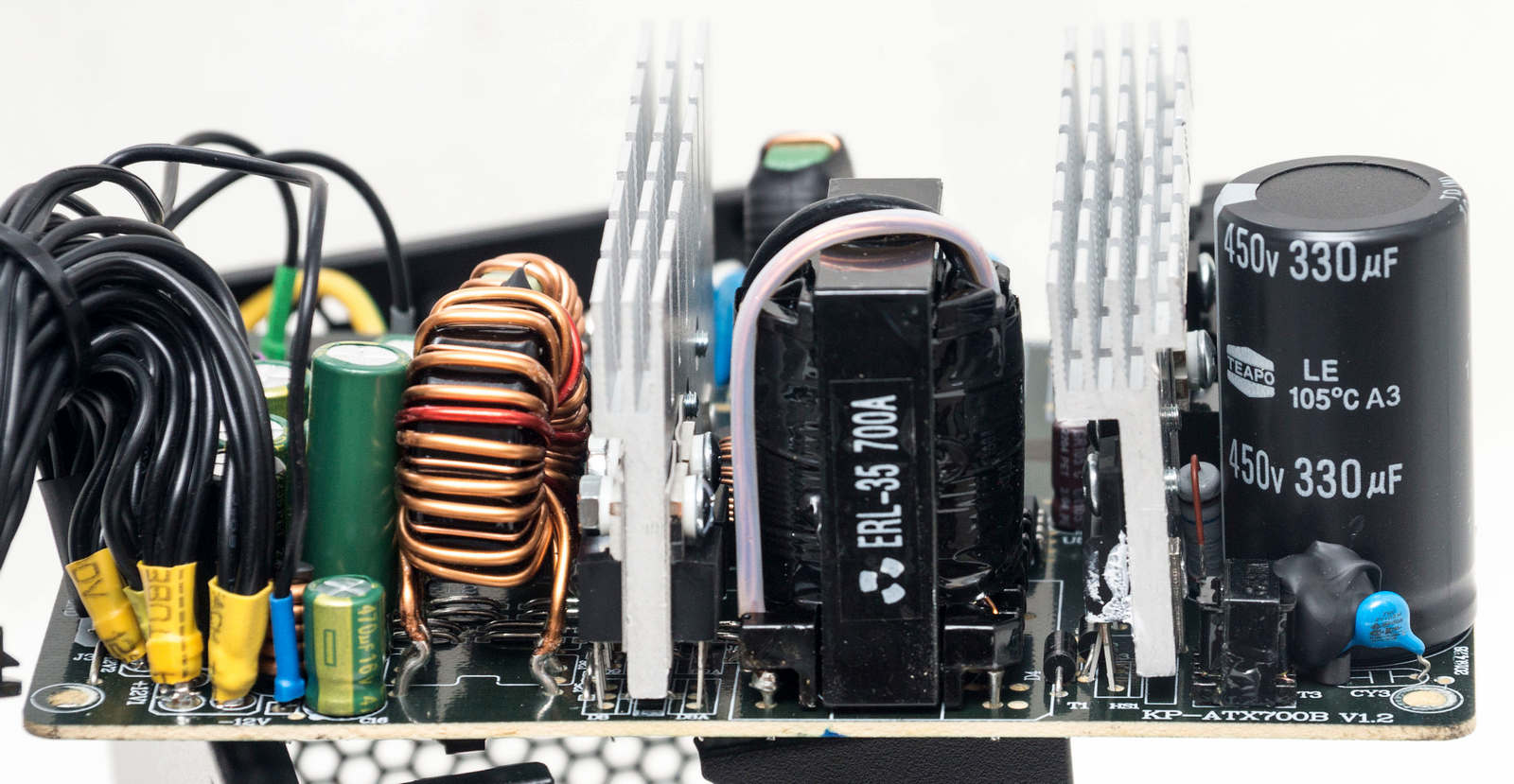

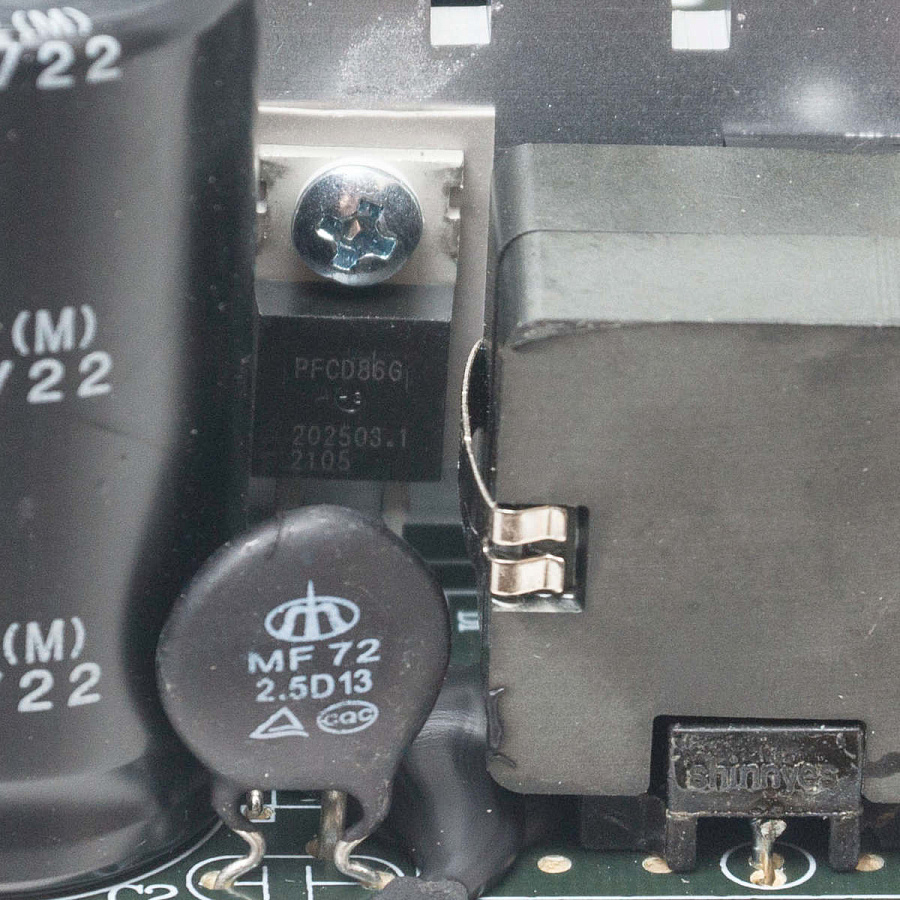

На первом крупном радиаторе силовые элементы APFC – мосфет ST23N50F (23А, 500В) и диод PFCD86G (8А, 600В).

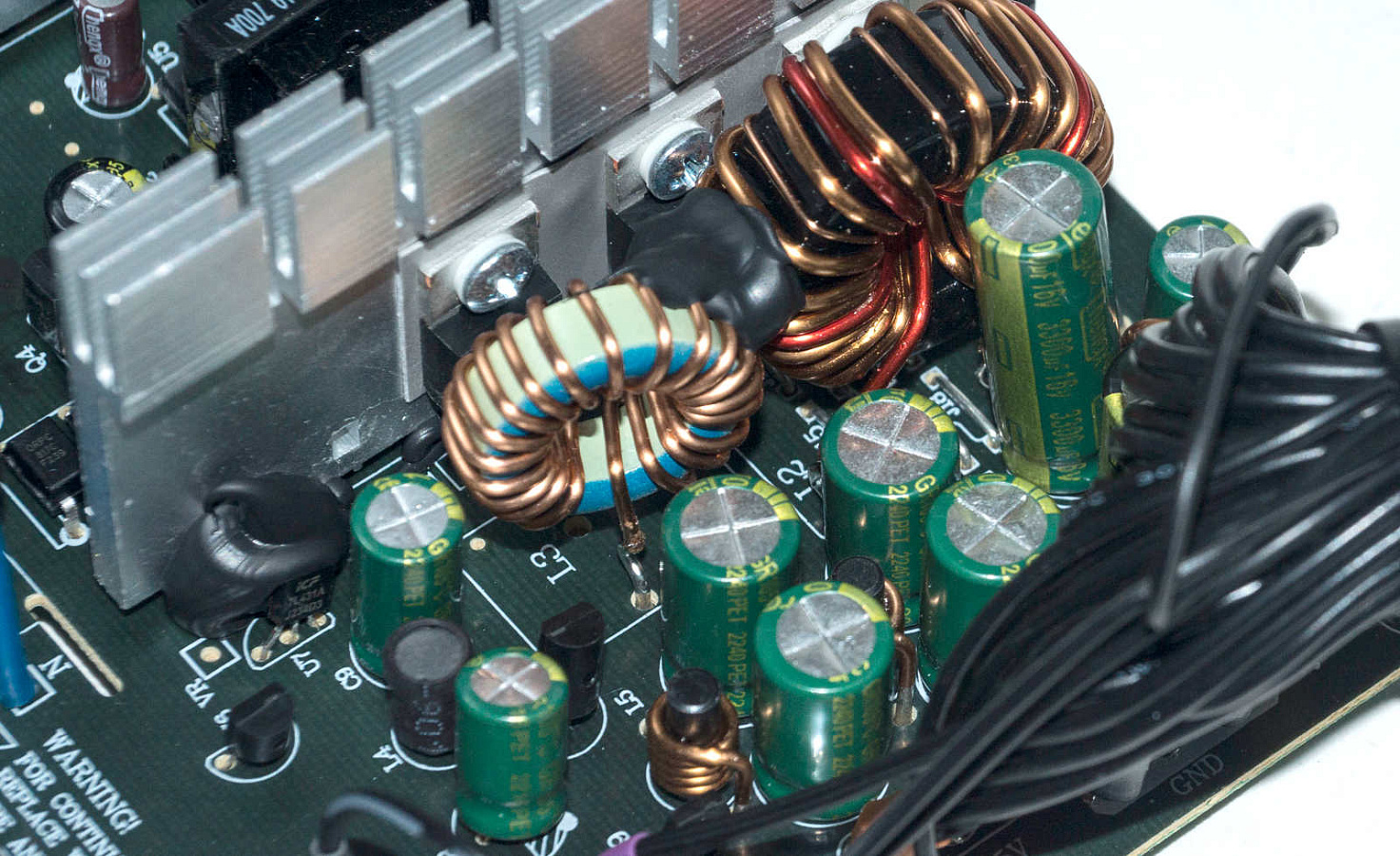

Высоковольтный конденсатор Teapo на 450 В, 330 мФ из высокотемпературной серии 105°С.

С обратной стороны радиатора находятся два транзистора преобразователя ST23N50F (23А, 500В).

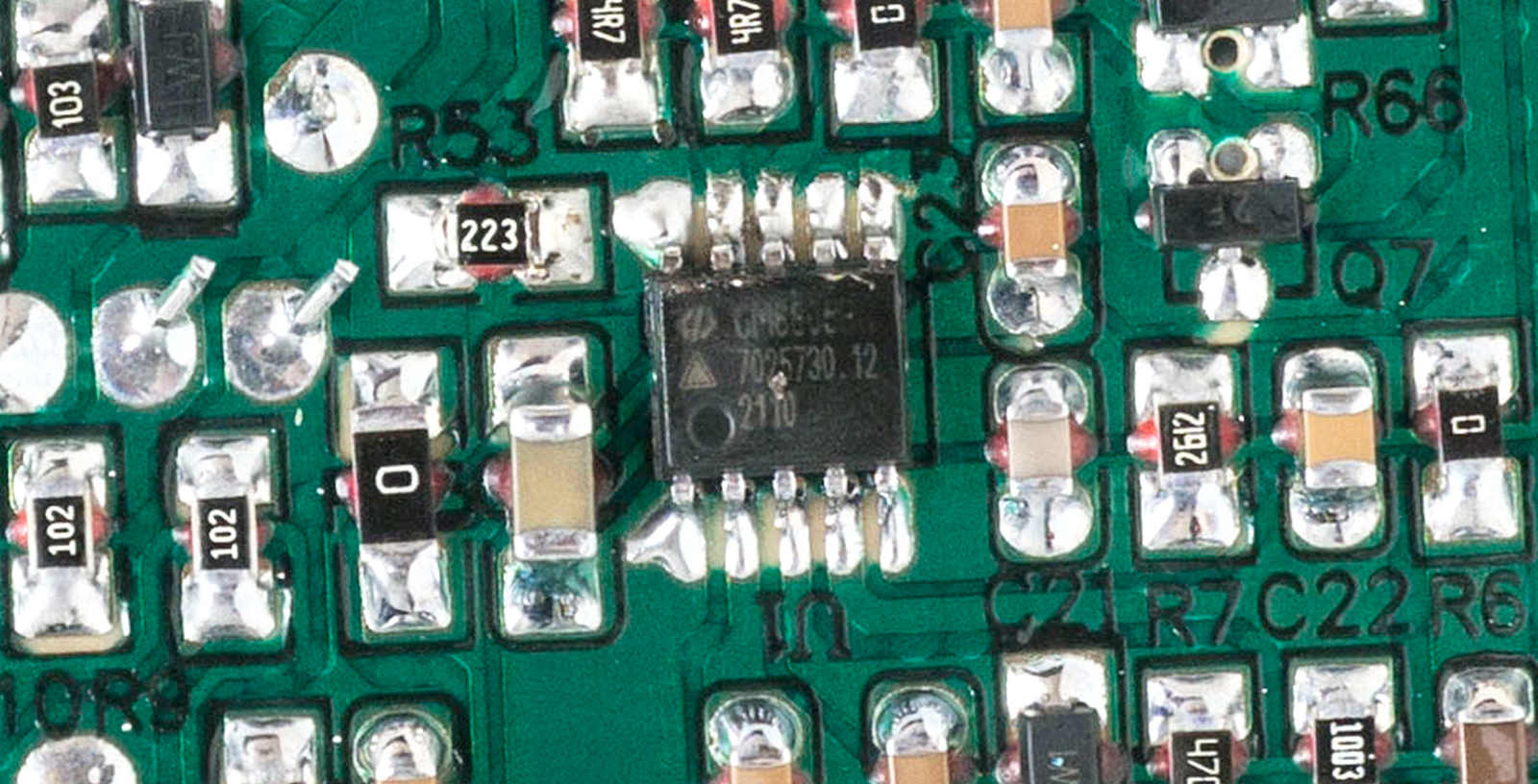

Контроллер APFC в виде микросхемы CM6800 расположен с обратной стороны платы, он же является ШИМ-контроллером основного преобразователя.

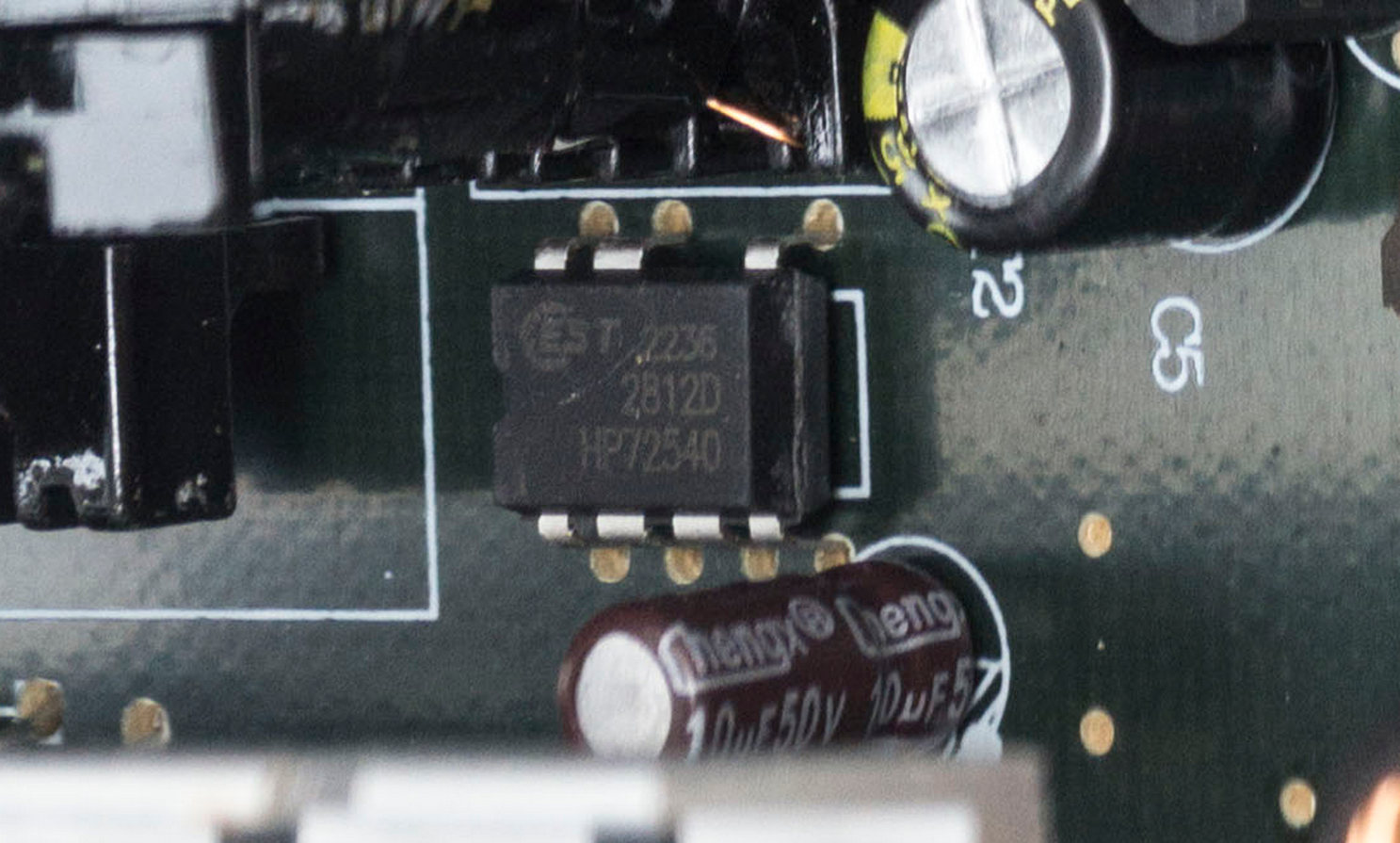

В цепи дежурного питания установлен контроллер EST 2236, конденсатор ChengX с рабочей температурой до 105°С.

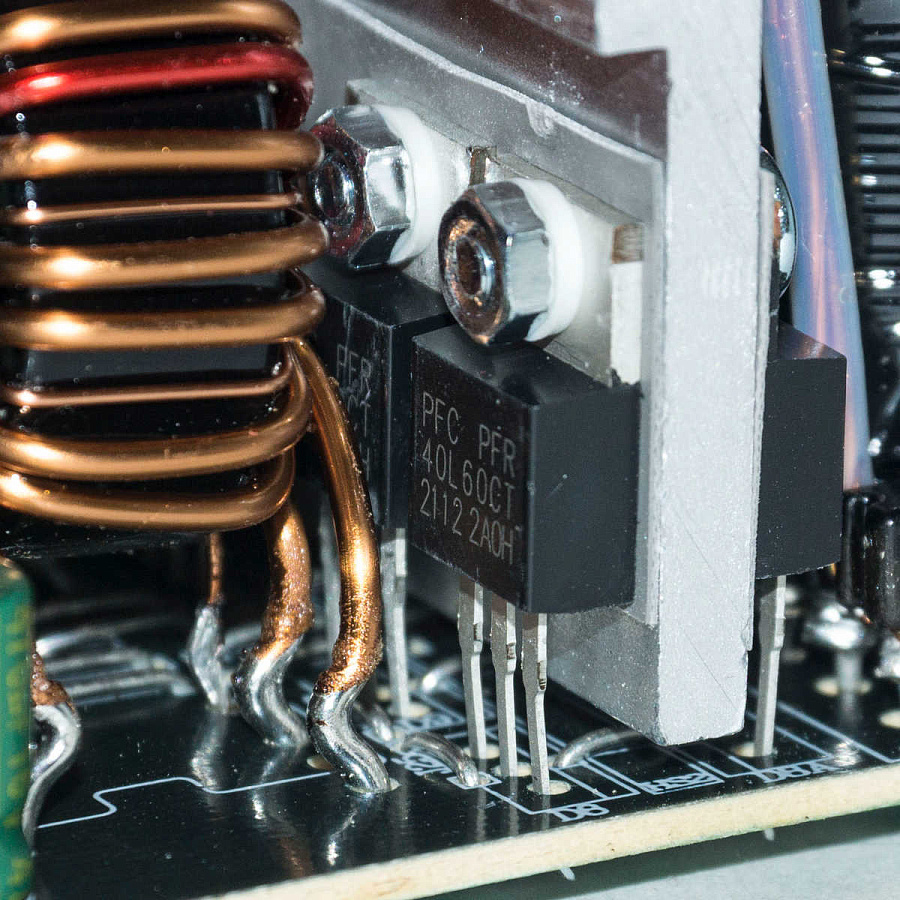

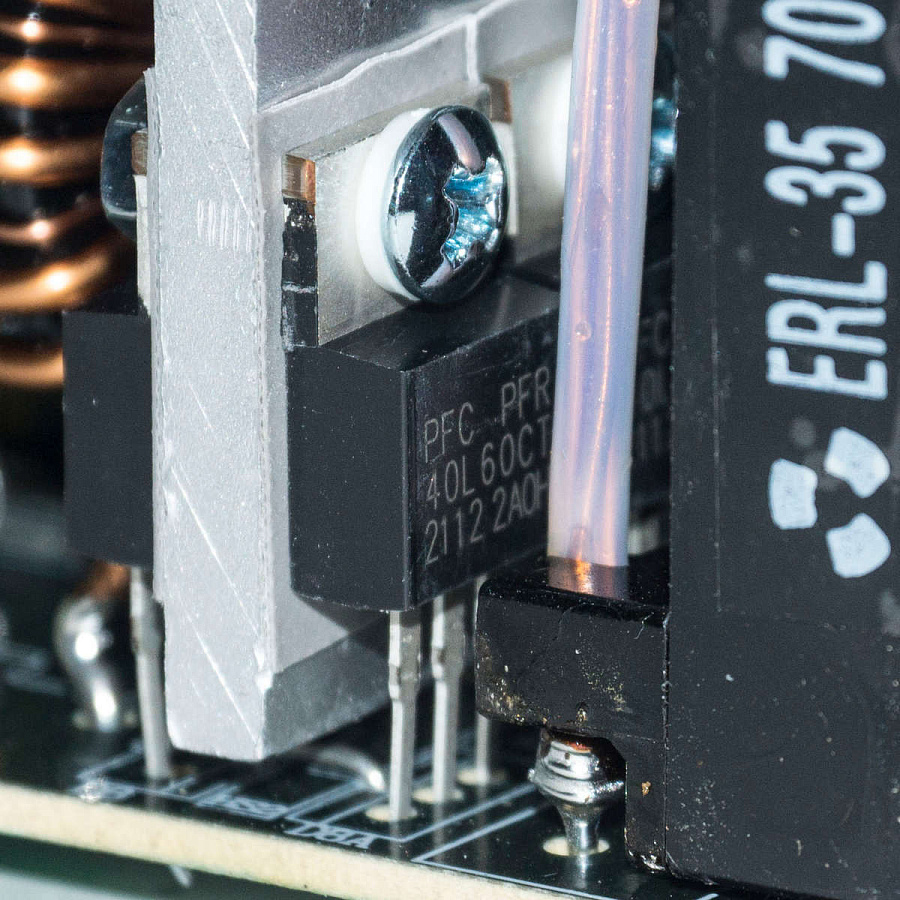

Выпрямитель линии +12 В собран на четырех диодах Шоттки PFR40L60CT.

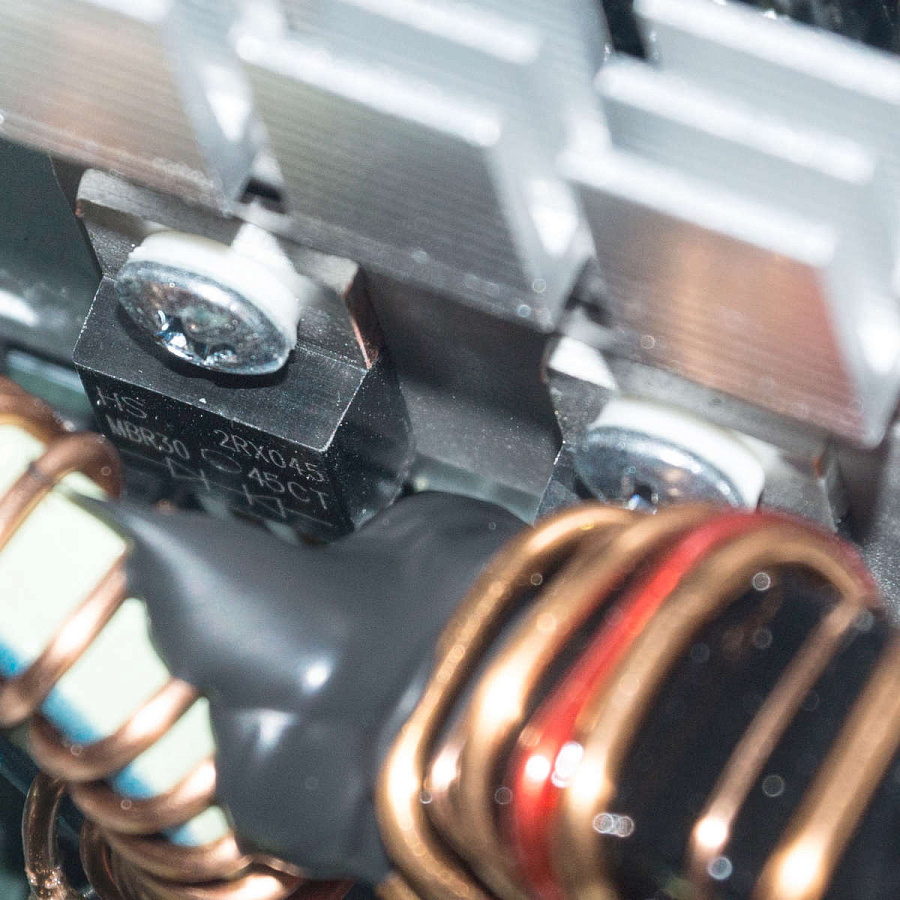

Для выпрямлений линий +5 и +3,3 В используются диодные сборки MBR3045CT (2×15А, 45В).

В выходных фильтрах используются конденсаторы ChengX. Твердотельные конденсаторы отсутствуют.

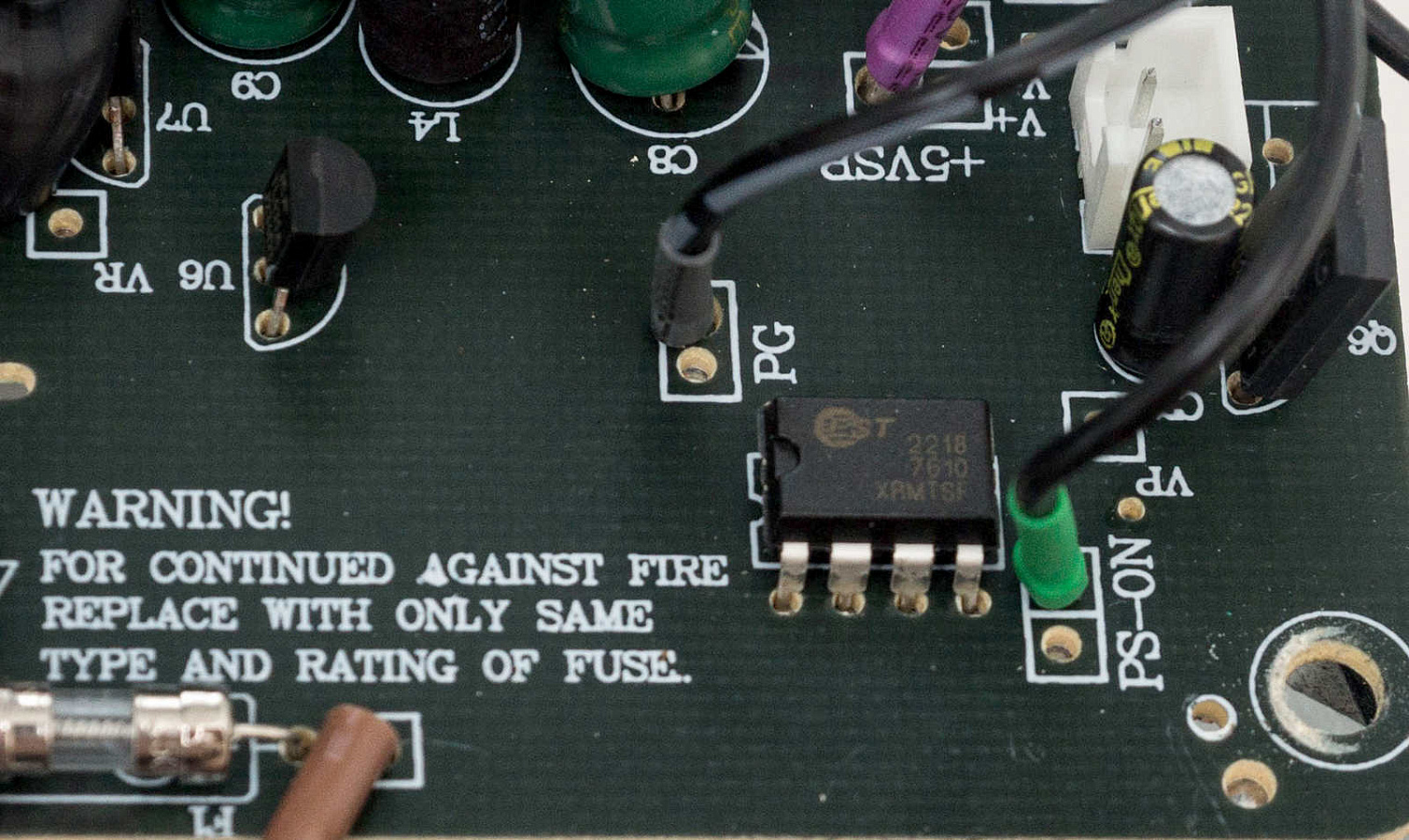

Супервизор установлен EST7610, он защищает от коротких замыканий и контролирует выходные напряжения.

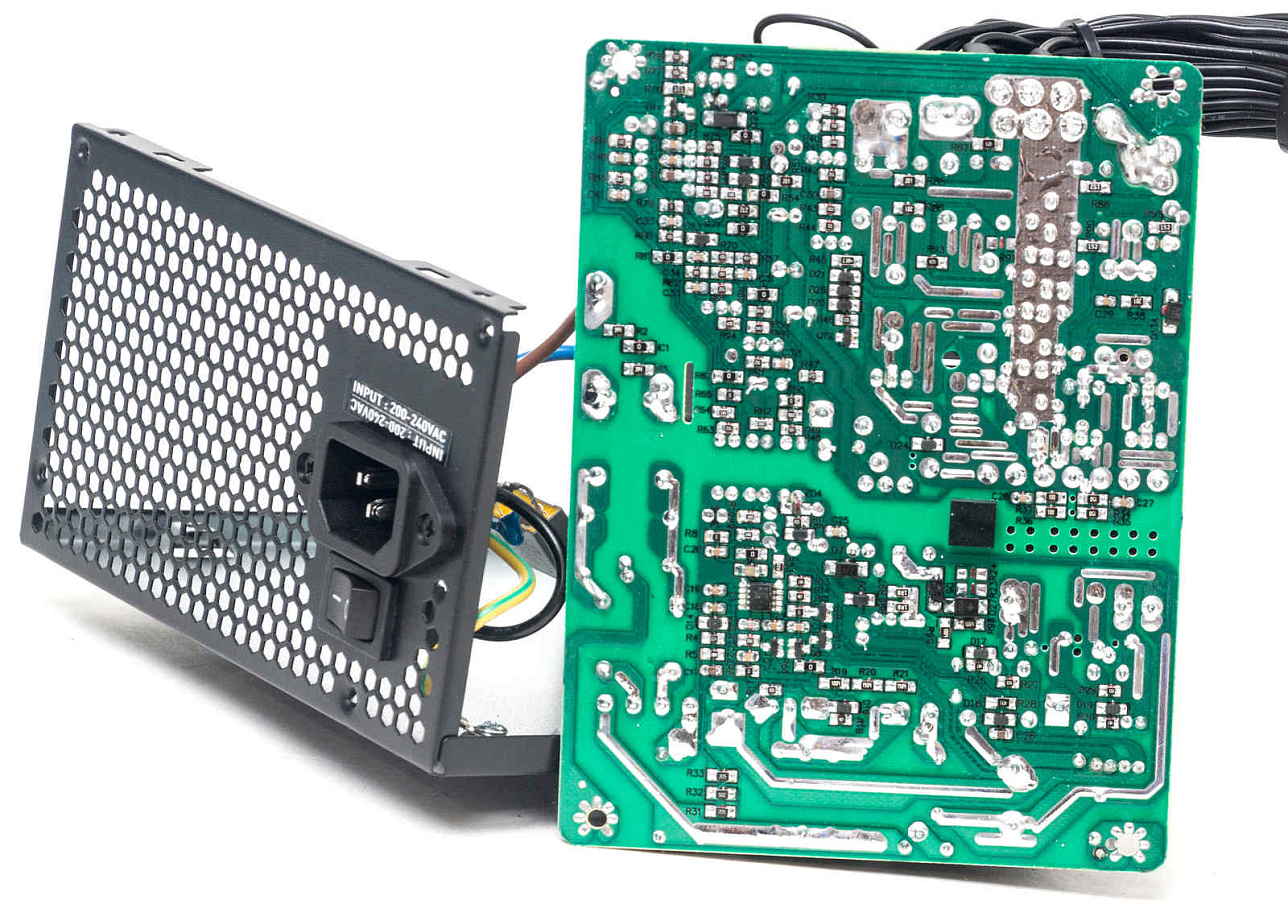

С обратной стороны платы мы видим хорошее качество пайки, следов флюса нет, дорожки усилены припоем, низковольтная и высоковольтная части разделены широкой дорожкой с прорезями на отдельных участках.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 2.0 отклонения по всем линиям должны укладываться в диапазон от +5% до -5%, что соответствует значениям от +11.4 до +12.6 В.

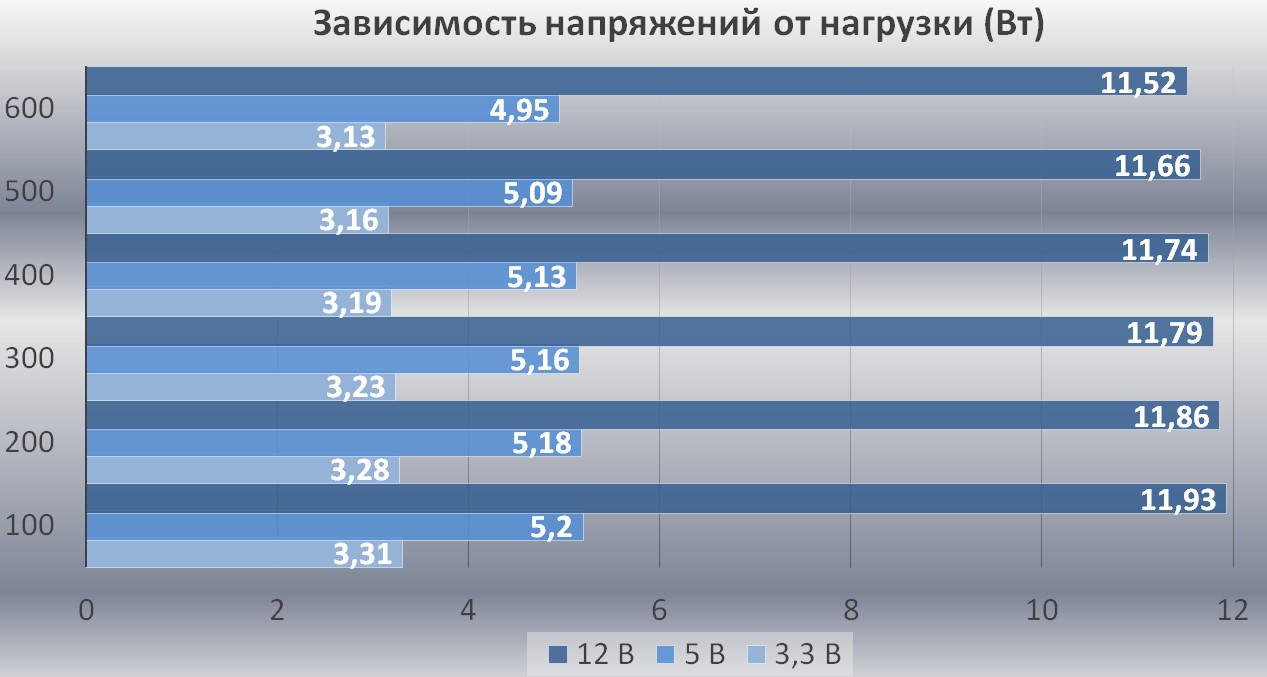

Просадки по напряжениям у рассматриваемого блока питания очень значительные, у современных моделей мы привыкли видеть изменения в 1-3% от номинала.

Изначально напряжение по линии +5В завышено на 4%, под нагрузкой проседает на -1%.

Линия +12В сразу имеет значение менее номинального на -0,5%, под нагрузкой оно проседает на -4%.

Самое печальное положение у линии +3,3В, здесь просадки значительные и выходят за стандартные -5% под нагрузкой.

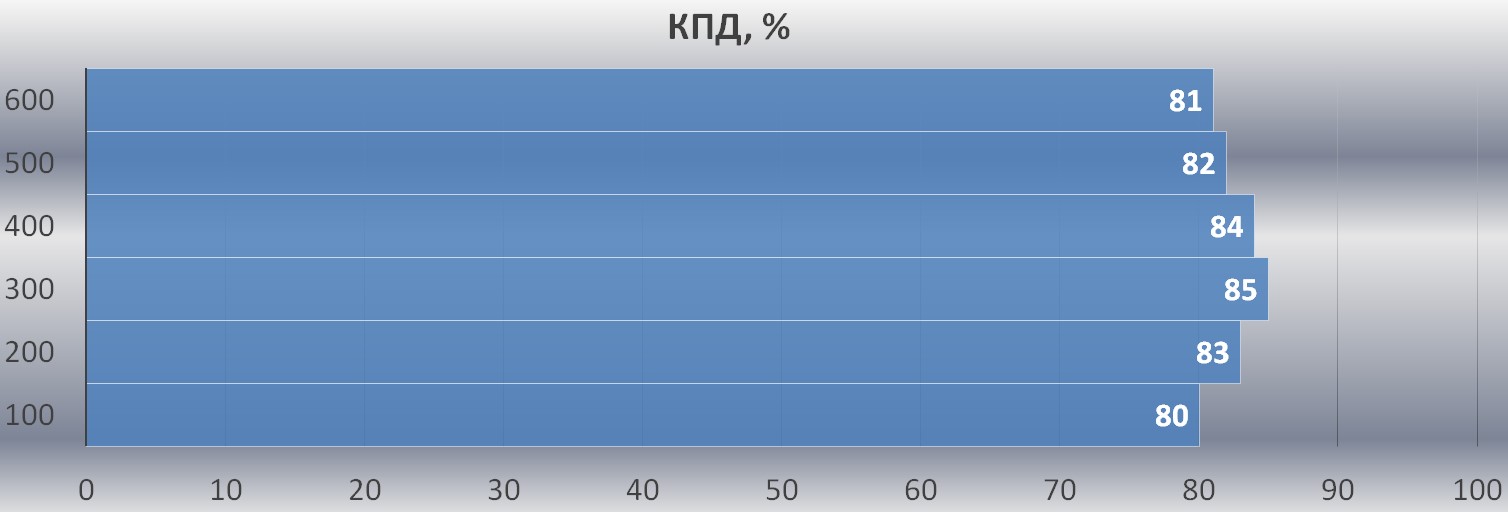

КПД блока питания вписывается с запасом в заявленный стандарт 80 Plus.

Конкуренты

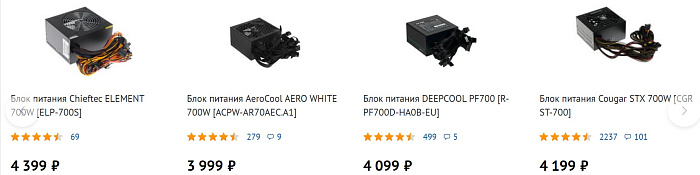

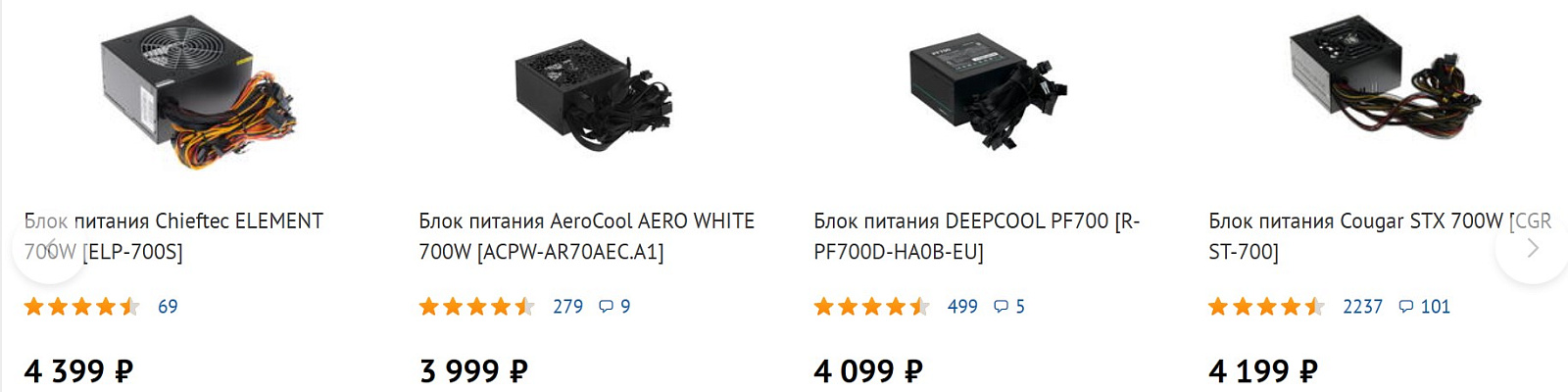

Стоимость GMNG PSU-700W в среднем около 4000 рублей. Решений в эту сумму с похожими характеристиками достаточно много. Откинув самые бюджетные варианты, можно выделить несколько популярных у пользователей моделей:

  • AeroCool AERO WHITE 700W с японским высоковольтным конденсатором;
  • DEEPCOOL PF700 собран на платформе Helly ATX-600B, с синхронным выпрямителем линии +12В и раздельной стабилизацией;
  • Cougar STX 700W с конденсаторами Teapo, но без плоских кабелей, демонстрирует более стабильные напряжения;
  • Chieftec ELEMENT 700W имеет самую высокую стоимость из рассмотренных моделей, но ничем примечательным от них не отличается.


Стоит также учесть, что практически все из этих моделей (кроме DEEPCOOL PF700) выдают по линии +12В всего около 650 Вт, а не 700 Вт, как фигурирует в названиях моделей. Это можно посмотреть в нагрузочных характеристиках.

Заключение

Блок питания GMNG PSU-700W может стать интересным вариантом для приобретения, если пользователь ищет бюджетную модель для питания нетребовательной по мощности сборки, с условием что его стоимость будет ниже или сопоставима с перечисленными выше конкурентами, имеющими плюс/минус одинаковые характеристики и качество.

Как минимум, вы получите интересный дизайн вентиляции, плоские мягкие кабели с хорошим набором коннекторов и достаточно тихий вентилятор на средних нагрузках.

Стабильность напряжений не самая лучшая, но в реальной системе таких нагрузок не будет, тем более на линии +3,3 В.


Плюсы:

  • Интересный дизайн вентиляционных отверстий;
  • Качественное изготовление;
  • Стоимость на уровне конкурентов;
  • Тихая работа вентилятора на средних нагрузках;
  • Мягкие плоские кабели;
  • В комплекте кабель питания PCI-E с одним коннектором 6+2-пин;
  • Длина корпуса всего 140 мм;
  • Гарантия 3 года.

Может не понравиться:

  • Всего один коннектор 8-пин для питания CPU;
  • Максимальная нагрузка 670 Вт по линии +12 В.

Минусы:

  • Стабилизация напряжений.
