Изучаем разницу между ядрами Zen 4 и Zen 4c на примере серверных AMD EPYC Bergamo

На следующей неделе AMD представит новое поколение серверных процессоров EPYC Bergamo, отличающихся от всех ранее представленных семейств использованием нового типа ядра на микроархитектуре Zen 4c. Подробностями относительно будущих процессоров, а точнее о новых ядрах, поделился ресурс SemiAnalysis.

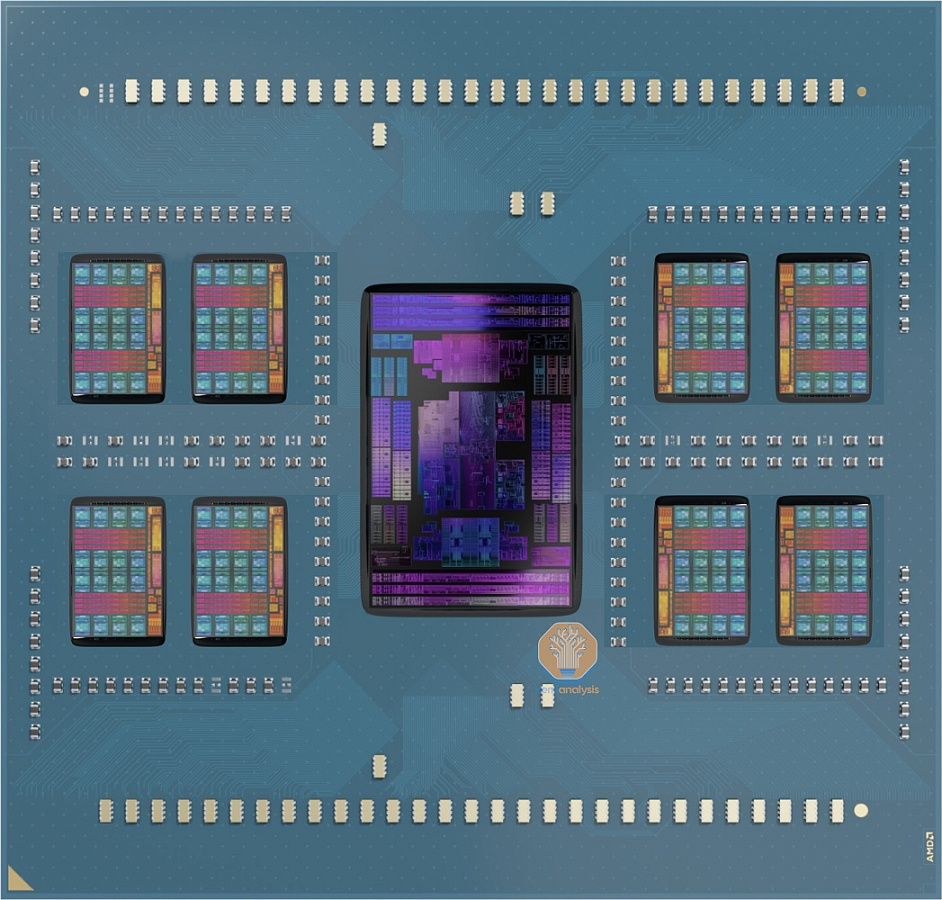

Новые серверные процессоры компании получат девять чиплетов: один кристалл ввода-вывода и восемь вычислительных кристаллов, каждый из которых оснащается 16 физическими ядрами. Несмотря на двукратное увеличение количества ядер в одном CCD, площадь чиплета увеличилась совсем немного: 72.7 мм² против 66.3 мм² у Genoa.

Существенное увеличение ядер было осуществлено за счет уменьшения кэша третьего уровня, который теперь составляет не 32 Мбайта на весь CCD, а только 16 Мбайт. Также компания снизила тактовую частоту ядер с 3.7 до 3.1 GHz, чтобы более плотно расположить сигнальные пути и увеличить плотность стандартных ячеек.

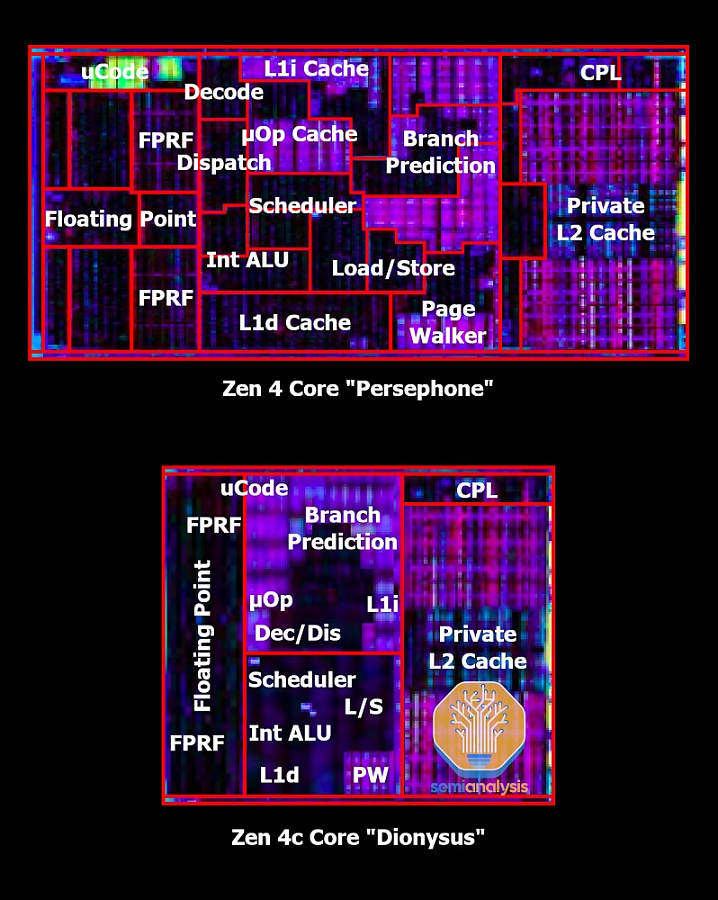

Помимо этого, для создания встроенной памяти компания предпочла использовать двухпортовые ячейки SRAM 6T, в то время как ядра на Zen 4 используют двухпортовые SRAM 8T. С одной стороны, это позволило снизить занимаемую площадь. С другой стороны, его скорость работы стала ниже. Последней оптимизацией, отличающей Zen 4с от Zen 4, является удаление сквозных переходных отверстий TSV, предназначенных для наложения слоя дополнительного кэша.

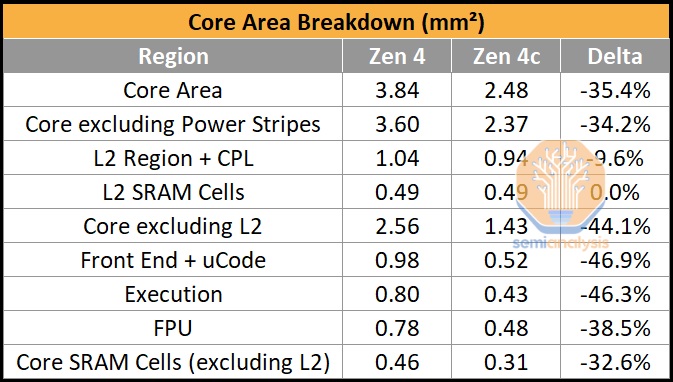

Все эти решения позволили увеличить плотность компонентов внутри вычислительных чиплетов, что положительно сказалось на количестве ядер, однако негативно сказалось на тактовой частоте, кэше и встроенной памяти.
