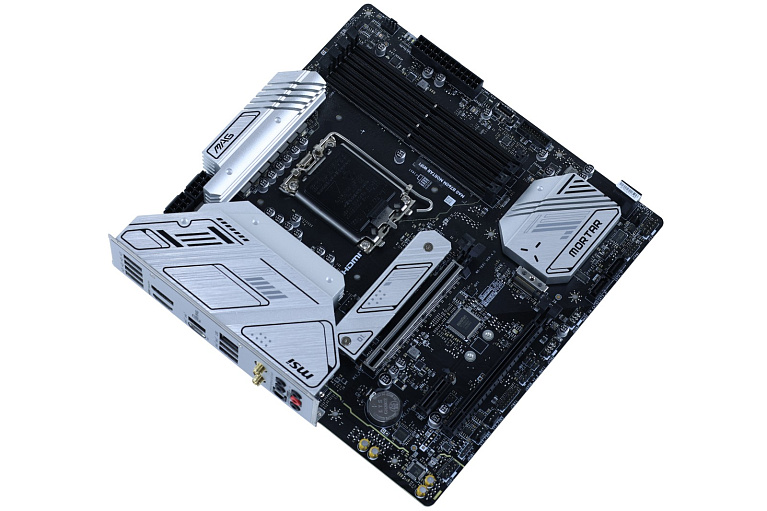

Обзор и тест материнской платы MSI MAG B760M Mortar Wi-Fi

Процессоры Intel поколения Raptor Lake и новая память с чипами Hynix A-die привнесли много интересного в разгон DDR5. Но, как показывает практика, для этого совершенно необязательно покупать дорогую плату. С успехом подойдет и MSI MAG B760M Mortar Wi-Fi с новым набором логики. Мы взяли на тест эту плату Micro-ATX и оказались впечатлены результатами.

Технические характеристики

Упаковка и комплектация

MAG B760M Mortar Wi-Fi относится к категории компактных материнских плат, поэтому данный девайс поставляется в небольшой картонной коробке. Фронтальная грань упаковки содержит игровую тематику в виде артиллерийской мины.

Тыльная сторона коробки, напротив, изобилует технической информацией о девайсе. Производитель делает акцент на ключевые особенности MAG B760M Mortar Wi-Fi, которые должны заинтересовать потенциального владельца. Отдельными блоками демонстрируется перечень разъемов тыльной панели и главные технические характеристики.

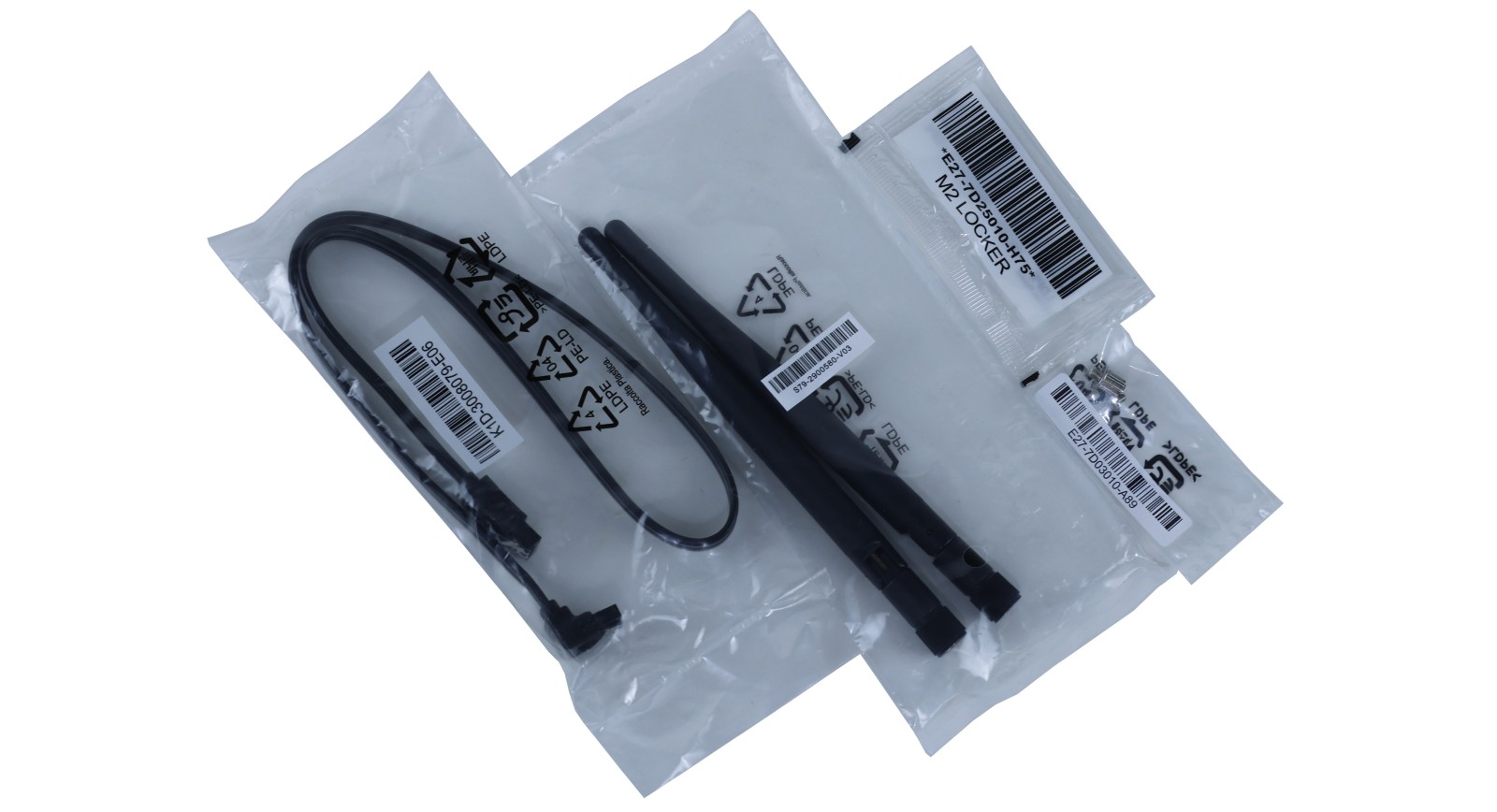

В комплект поставки MAG B760M Mortar Wi-Fi входит:

• документация;
• набор наклеек MSI Gaming;
• кабель SATA-3 6 Гбит/с;
• две антенны Wi-Fi;
• два набора винтов для М.2 накопителей.


Внешний вид и особенности

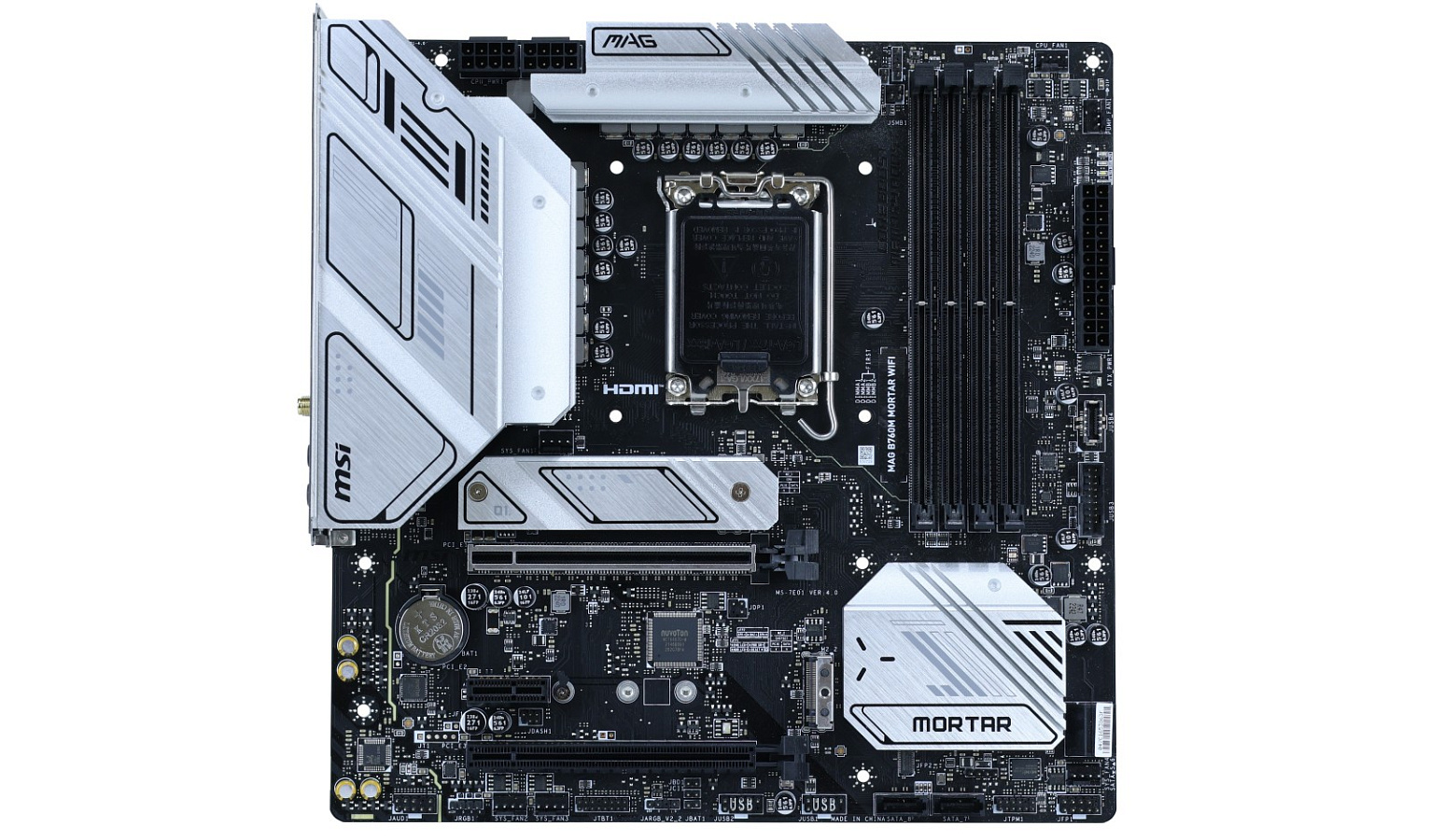

Ставка в MAG B760M Mortar Wi-Fi сделана на серебристые радиаторы охлаждения, которые по задумке производителя будут выделяться на фоне печатной платы черного цвета. В итоге внешний вид получится вполне привлекательным.

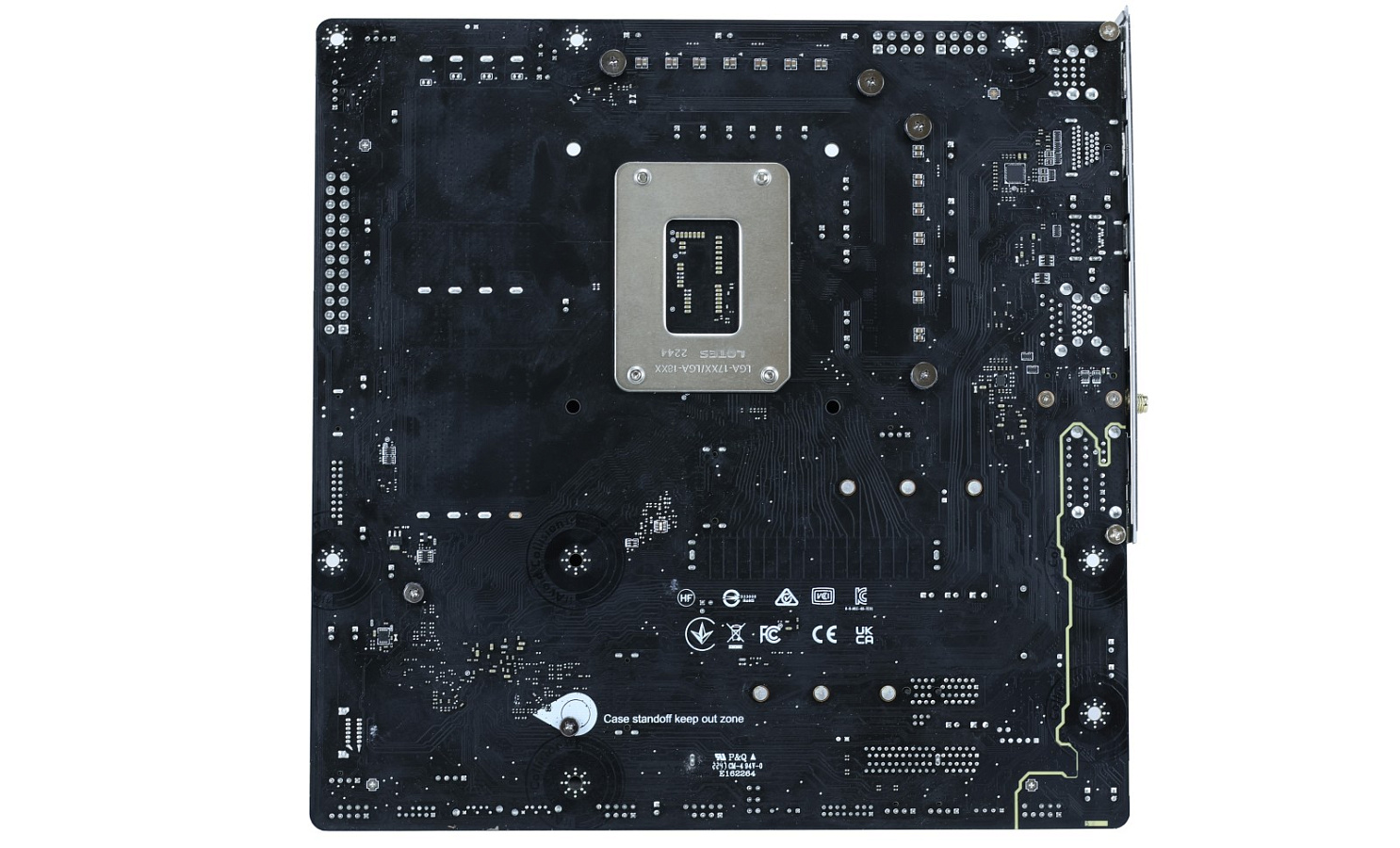

С форм-фактором Micro-ATX и габаритами 244  х244 мм MAG B760M Mortar Wi-Fi рассчитана на игровую сборку компактного игрового ПК. Для установки в корпус плата оборудована восемью крепежными отверстиями.

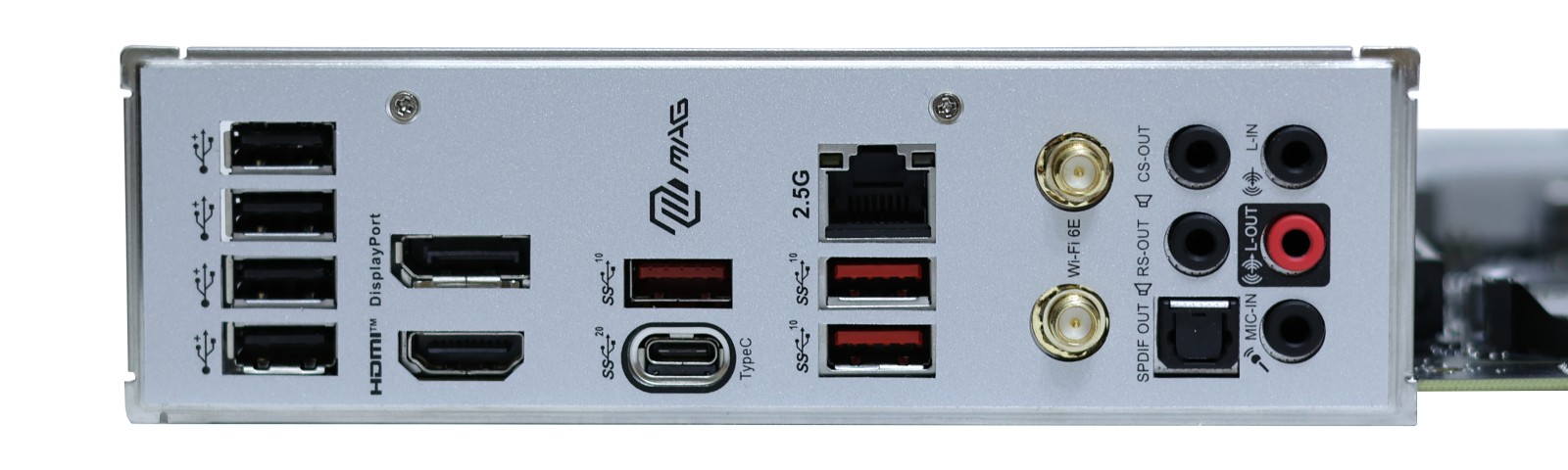

Тыльная панель разъемов MAG B760M Mortar Wi-Fi включает в себя следующие интерфейсы:

• четыре USB 2.0;
• три USB 3.2 Gen 2 Type-A;
• один USB 3.2 Gen 2x2 Type-C;
• HDMI;
• DisplayPort;
• 2.5-гигабитный LAN;
• два гнезда для антенн Wi-Fi;
• оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.


В верхней части материнской платы находятся два массивных радиатора, которые отвечают за охлаждение 12+1+1 фазной системы питания процессора.

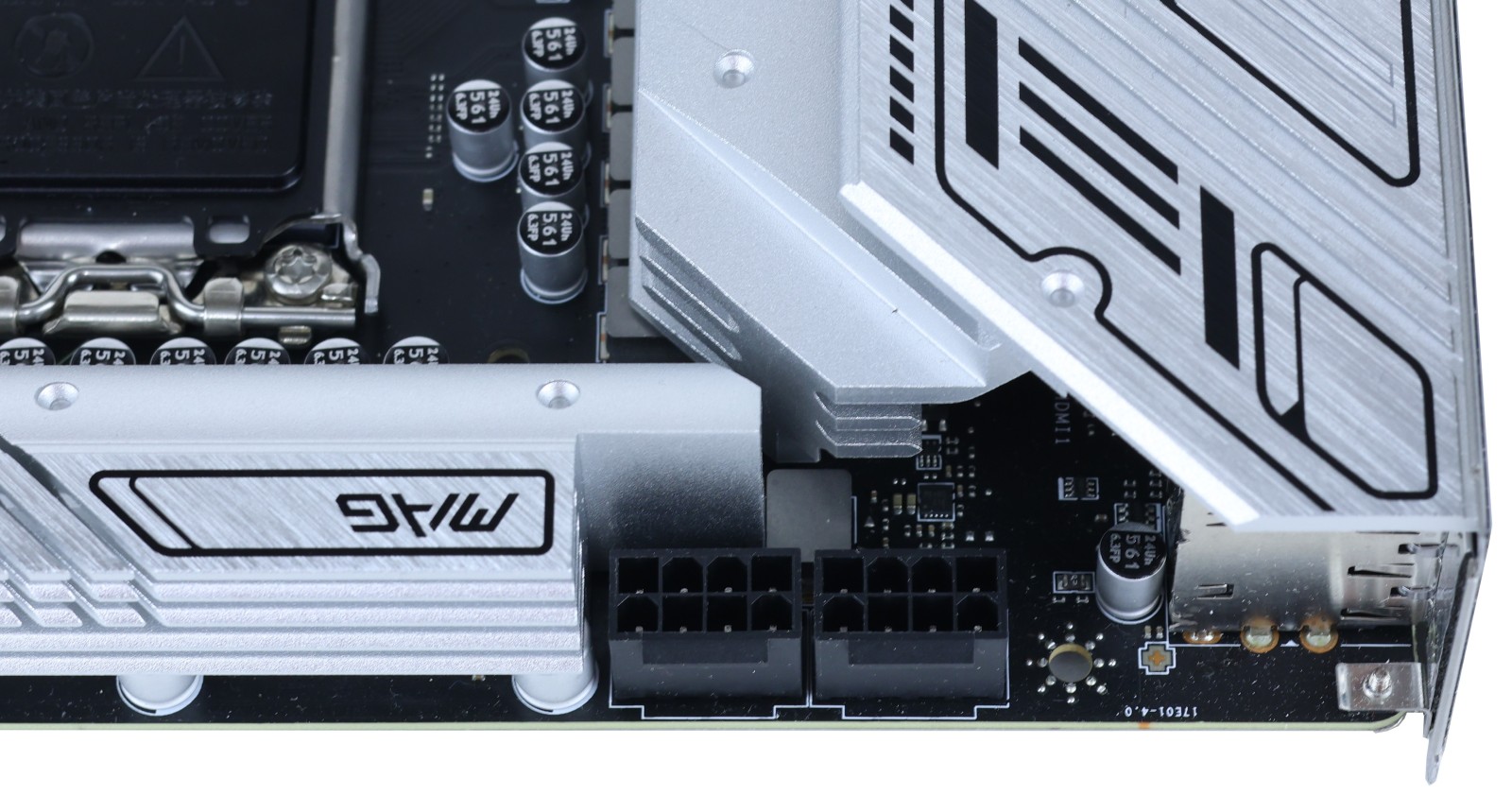

MAG B760M Mortar Wi-Fi готова принять на борт любой CPU, включая старшие модели семейства Core i9, достаточное питание которым обеспечат два силовых разъема 8-пин, распаянные в левом верхнем углу материнской платы.

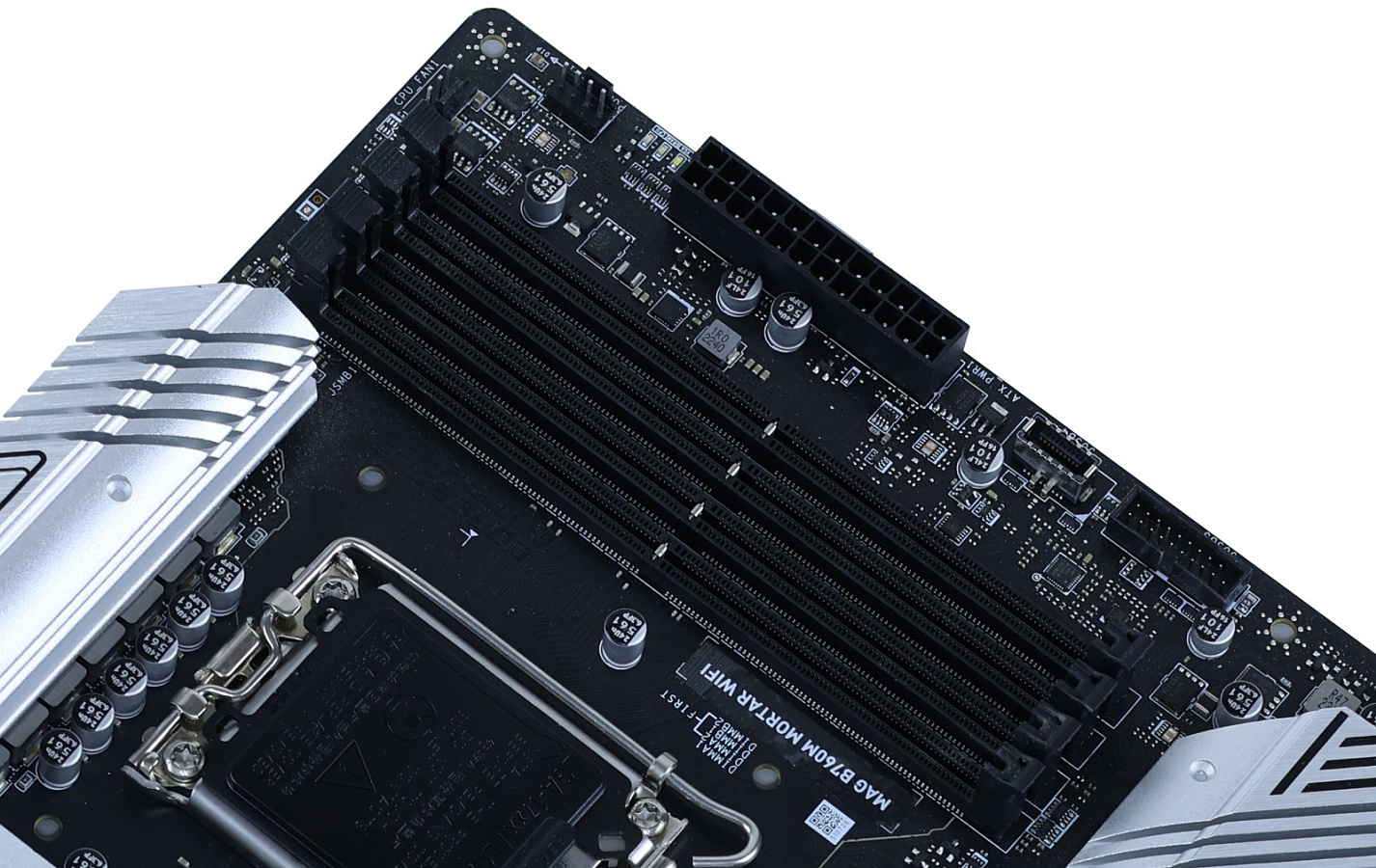

Для установки оперативной памяти MAG B760M Mortar Wi-Fi оборудована четырьмя DIMM DDR5. При заполнении всех слотов 32 Гб модулями пользователь сможет получить общий объем памяти 128 Гб. Если же использовать два одноранговых модуля, то по заявлению производителя их можно разогнать до 7000+ МГц.

Для установки видеокарты и других устройств MAG B760M Mortar Wi-Fi предлагает слоты расширения:

• PCIe 5.0 x16 (работает от линий PCI Express процессора);
• PCIe 3.0 x1 (работает от линий PCI Express чипсета);
• PCIe 4.0 x4 (работает от линий PCI Express чипсета).

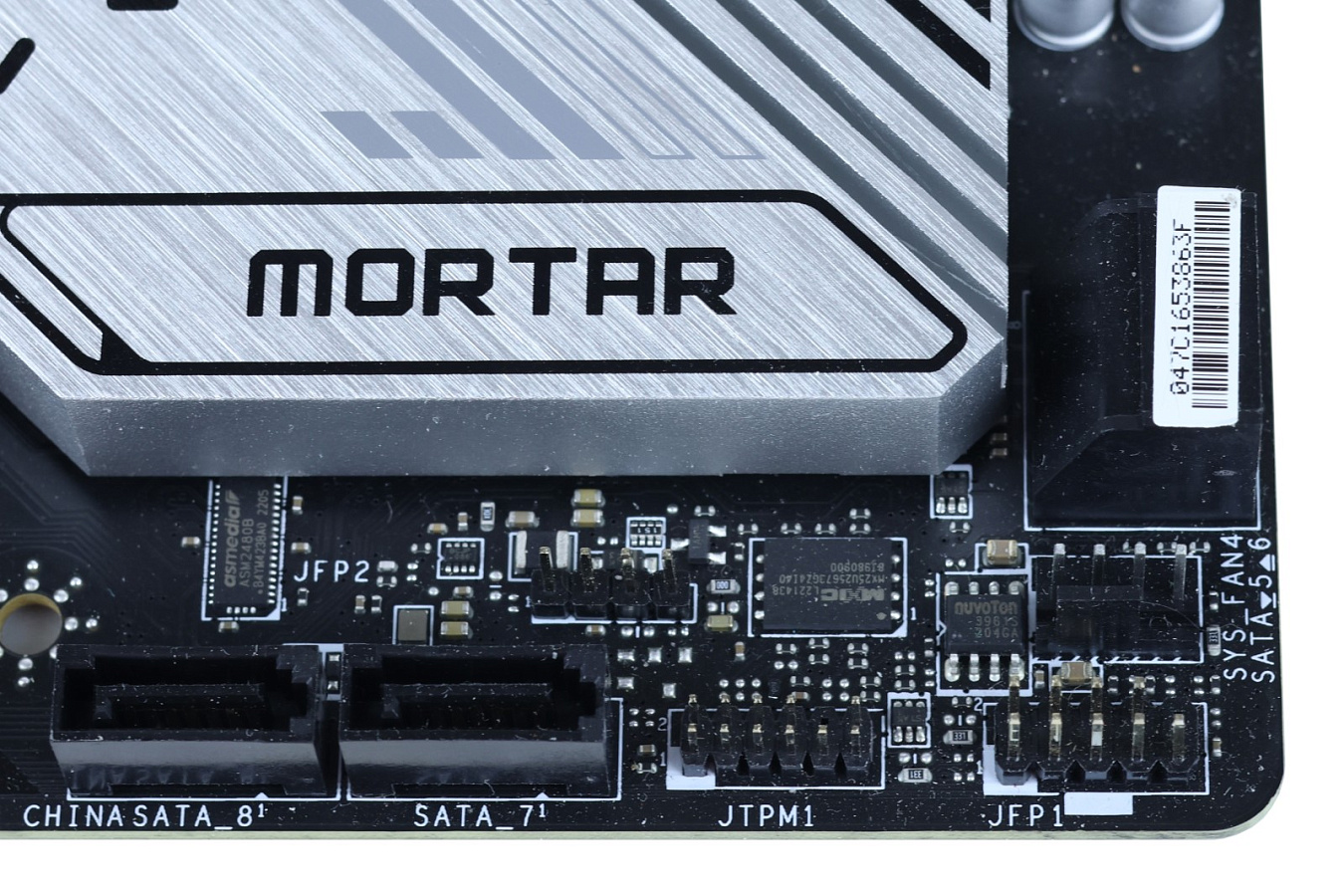

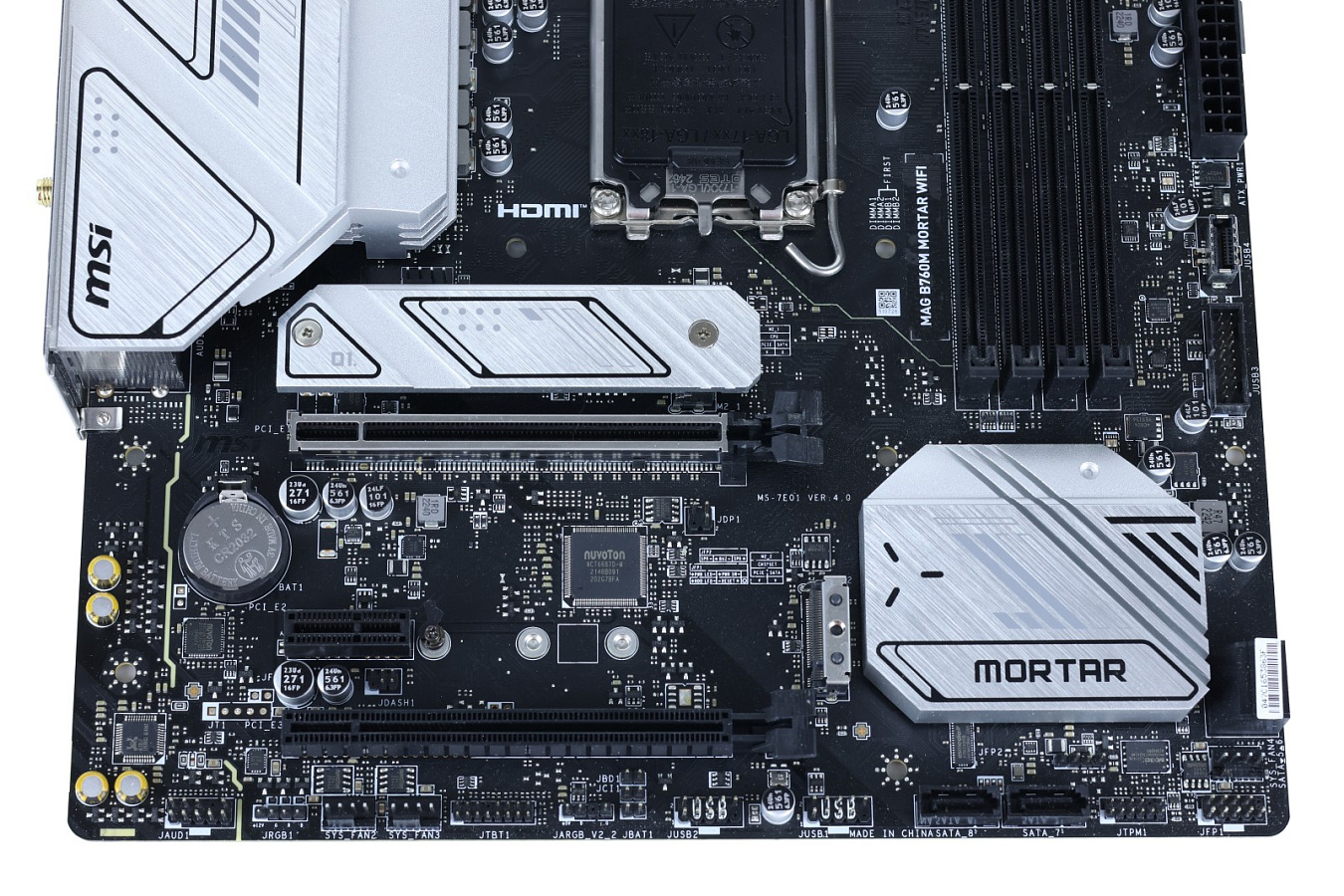

Также на MAG B760M Mortar Wi-Fi предусмотрена возможность установки твердотельных накопителей. Верхний разъем М.2 с радиатором охлаждения может работать с устройствами PCIe 4.0 x4. А нижний М.2 поддерживает одновременно устройства с протоколом передачи данных PCIe 4.0 x4 и SATA. Помимо этого на плате также есть четыре разъема SATA-3 6 Гбит/с, которые расположены в правом нижнем углу MAG B760M Mortar Wi-Fi.

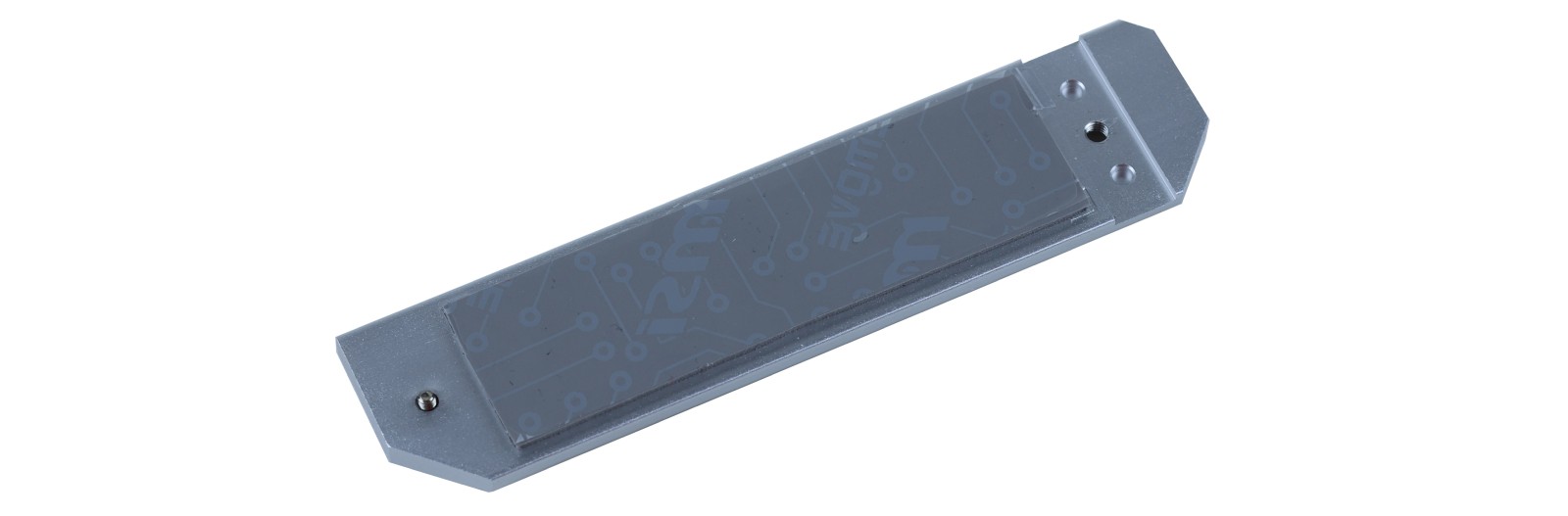

А так выглядит радиатор охлаждения для верхнего М.2. Он представляет собой небольшую алюминиевую пластину с термопрокладкой.

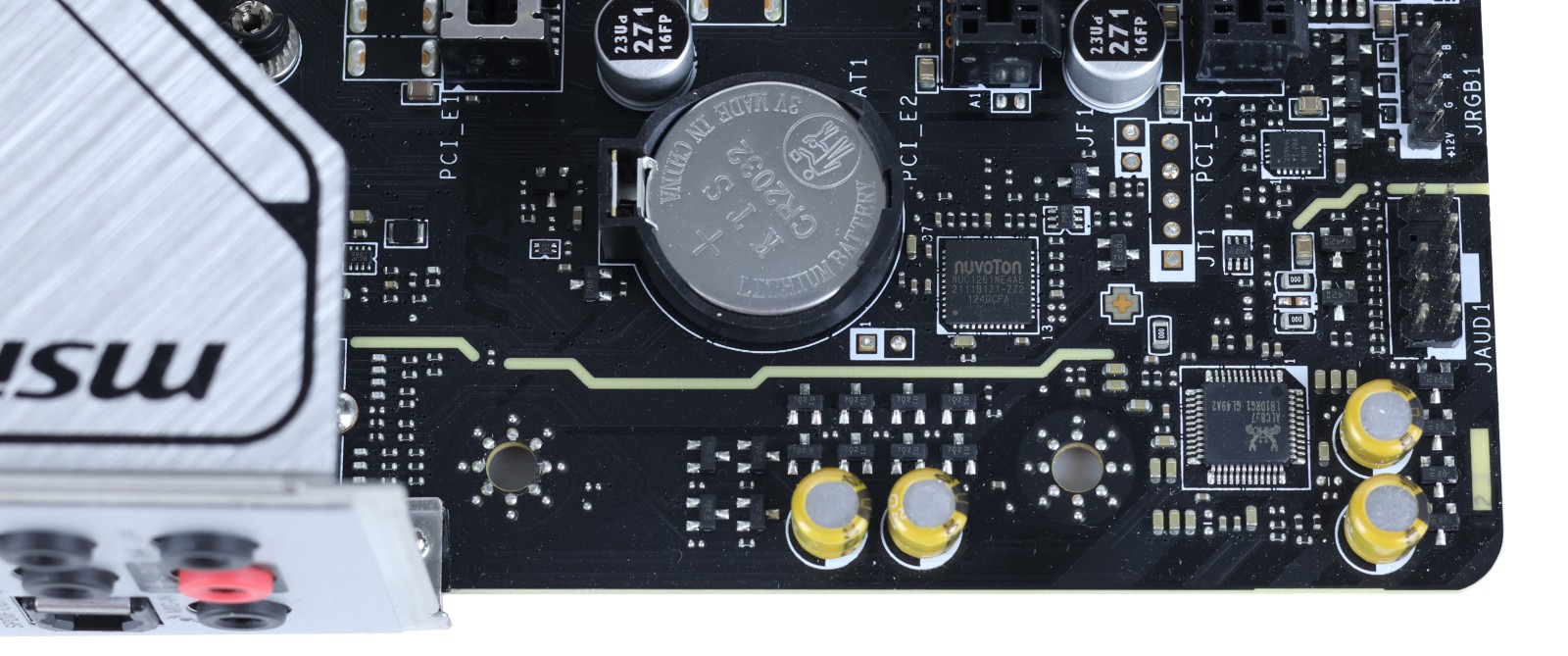

Звуковые возможности MAG B760M Mortar Wi-Fi реализованы силами 7.1-канального кодека Realtek ALC897. Для улучшения качества звука и удаления помех аудиообвязка отделена от других компонентов платы изолирующим трактом.

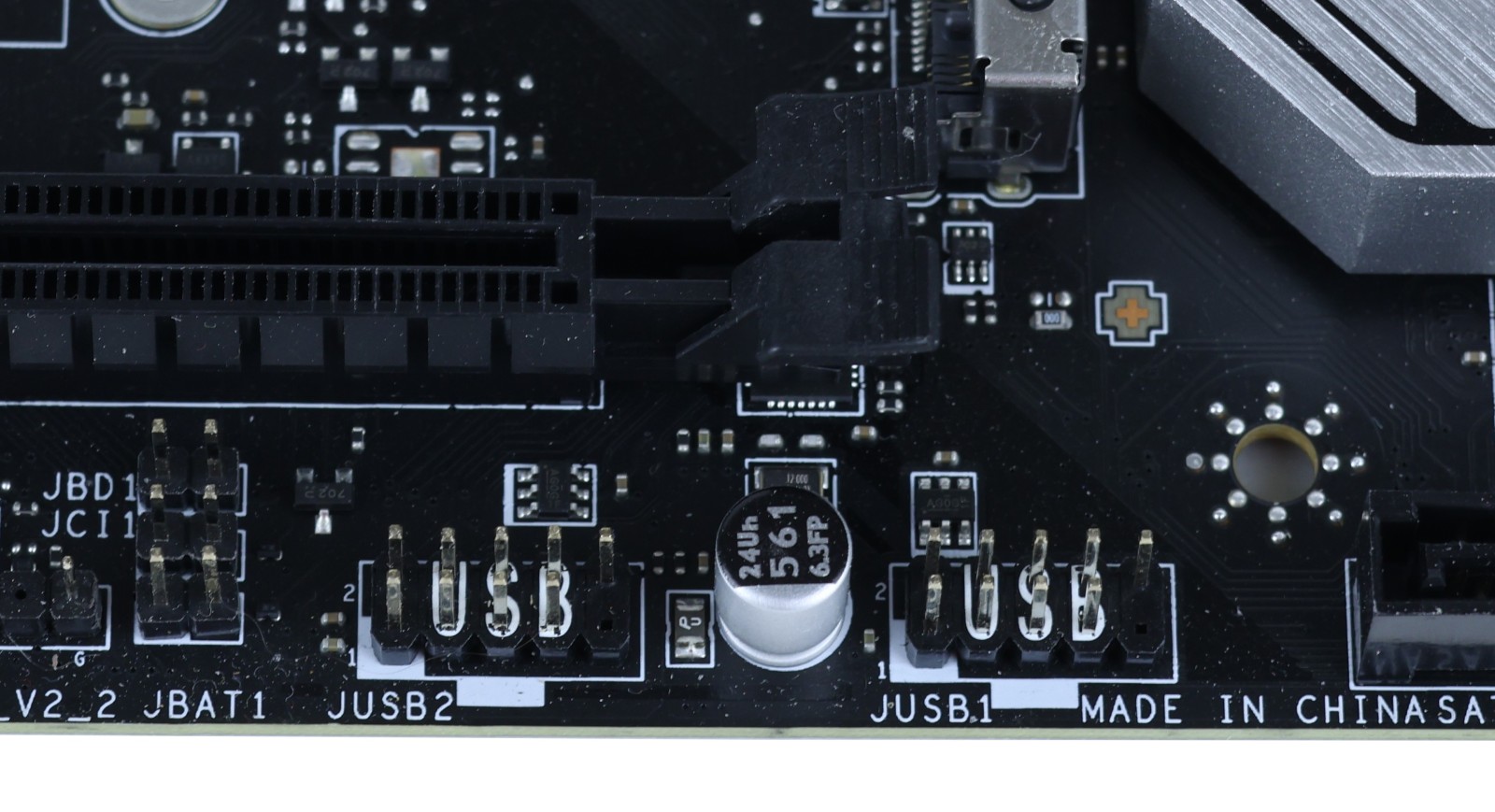

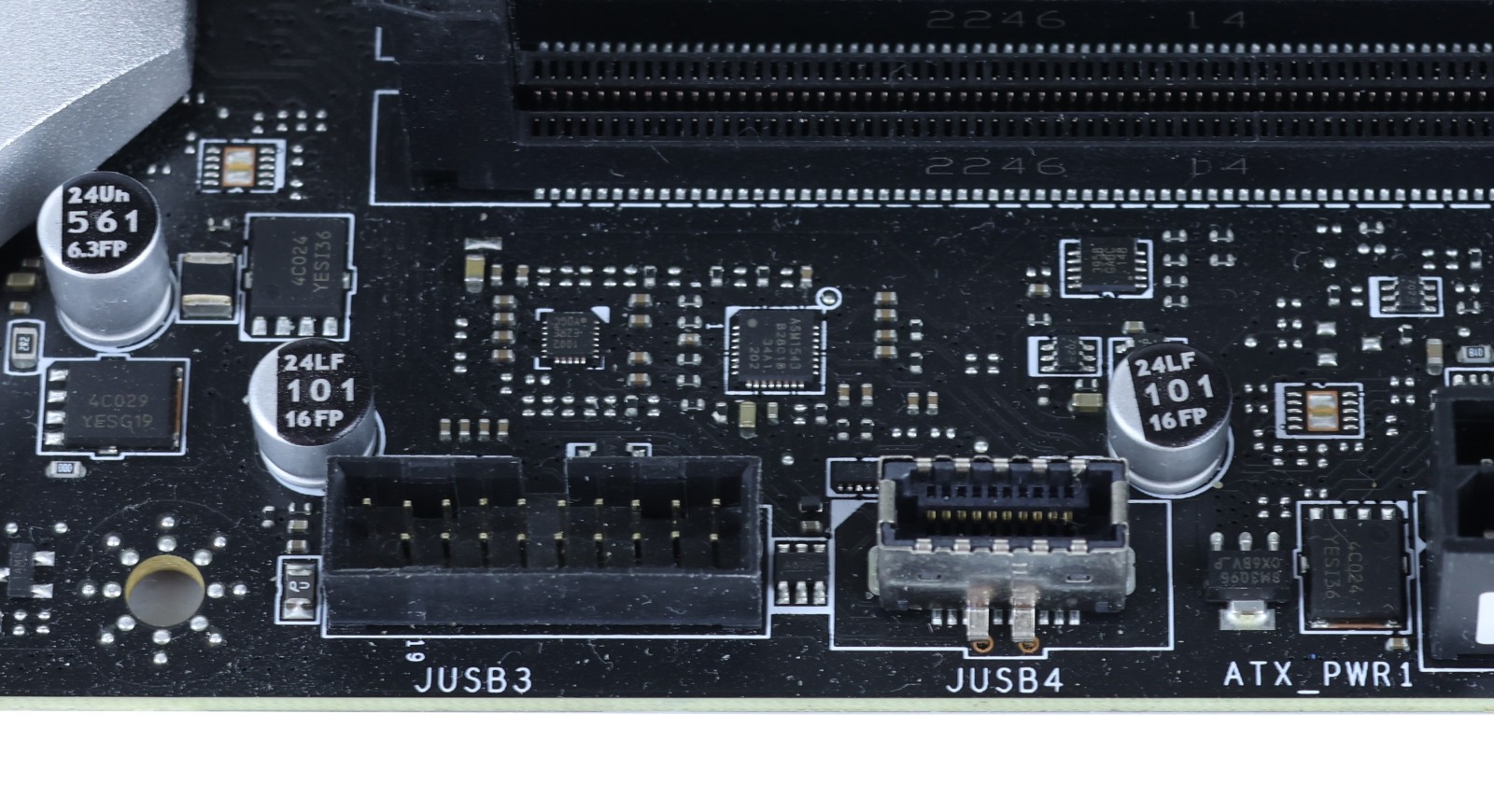

Увеличить количество разъемов на тыльной и передней панелях корпуса ПК призваны следующие элементы:

• две колодки для вывода четырех USB 2.0;
• два колодка для вывода двух USB 3.2 Gen 1 Type-A;
• одна колодка для вывода одного USB 3.2 Gen 2 Type-C.

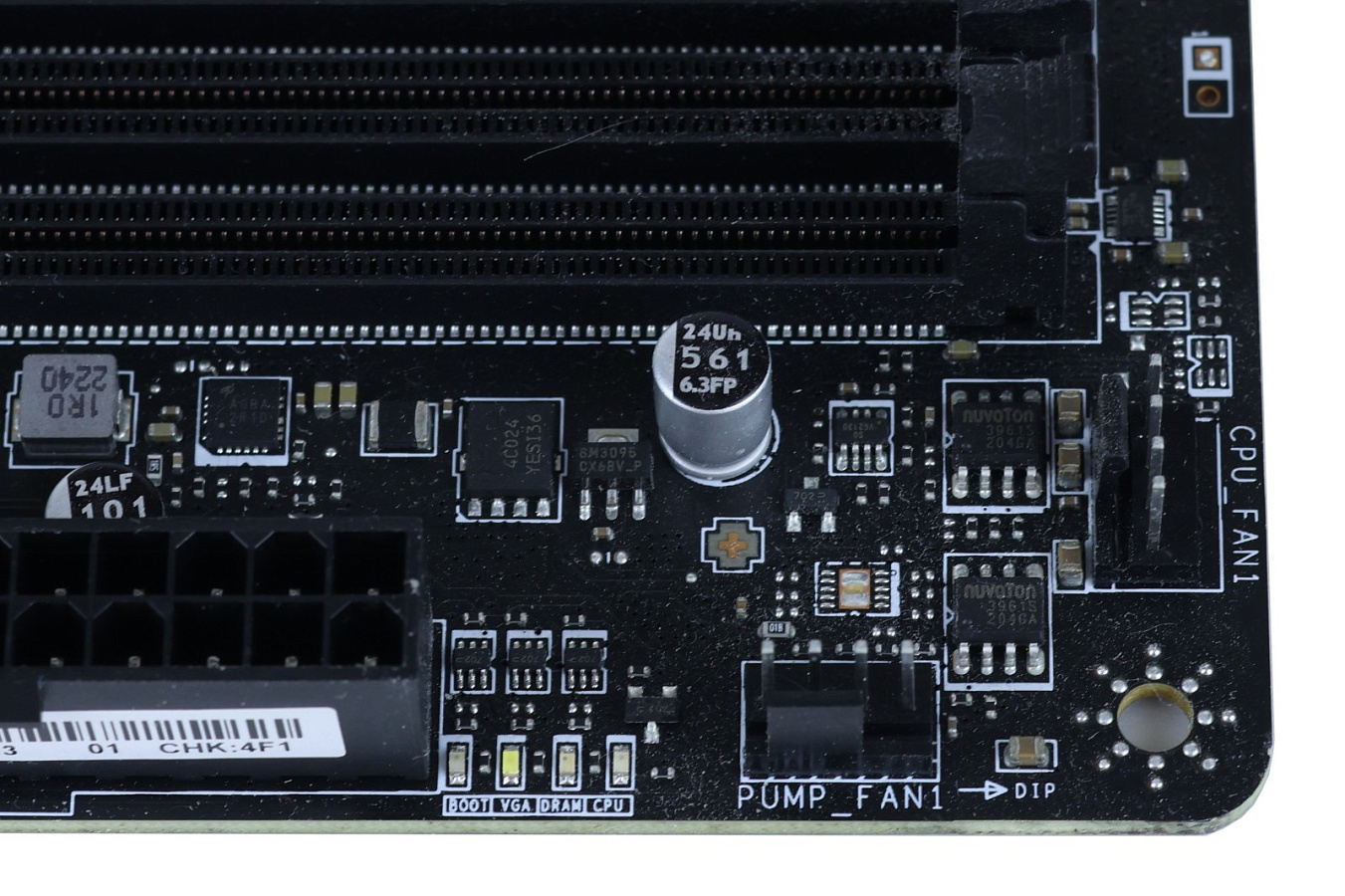

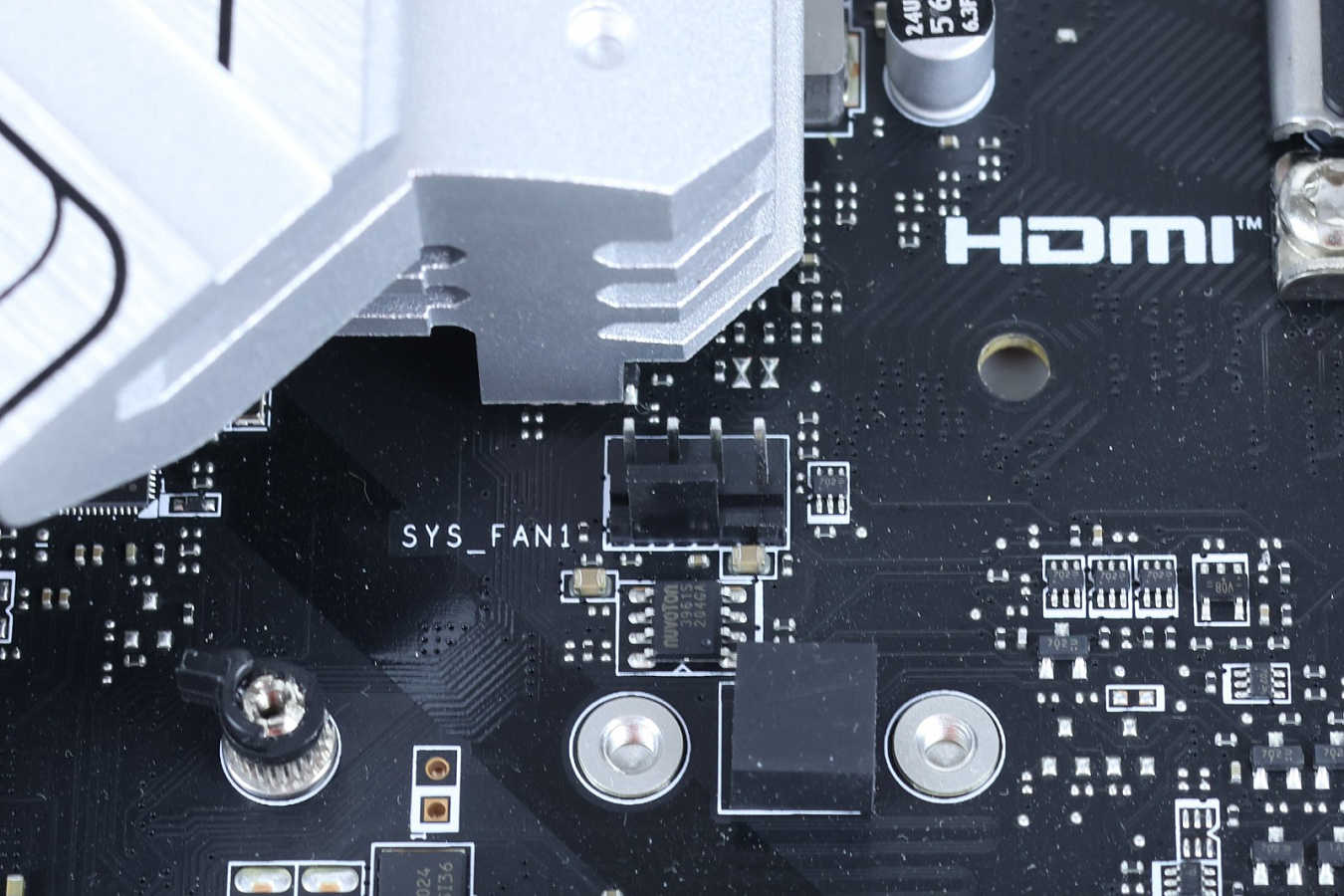

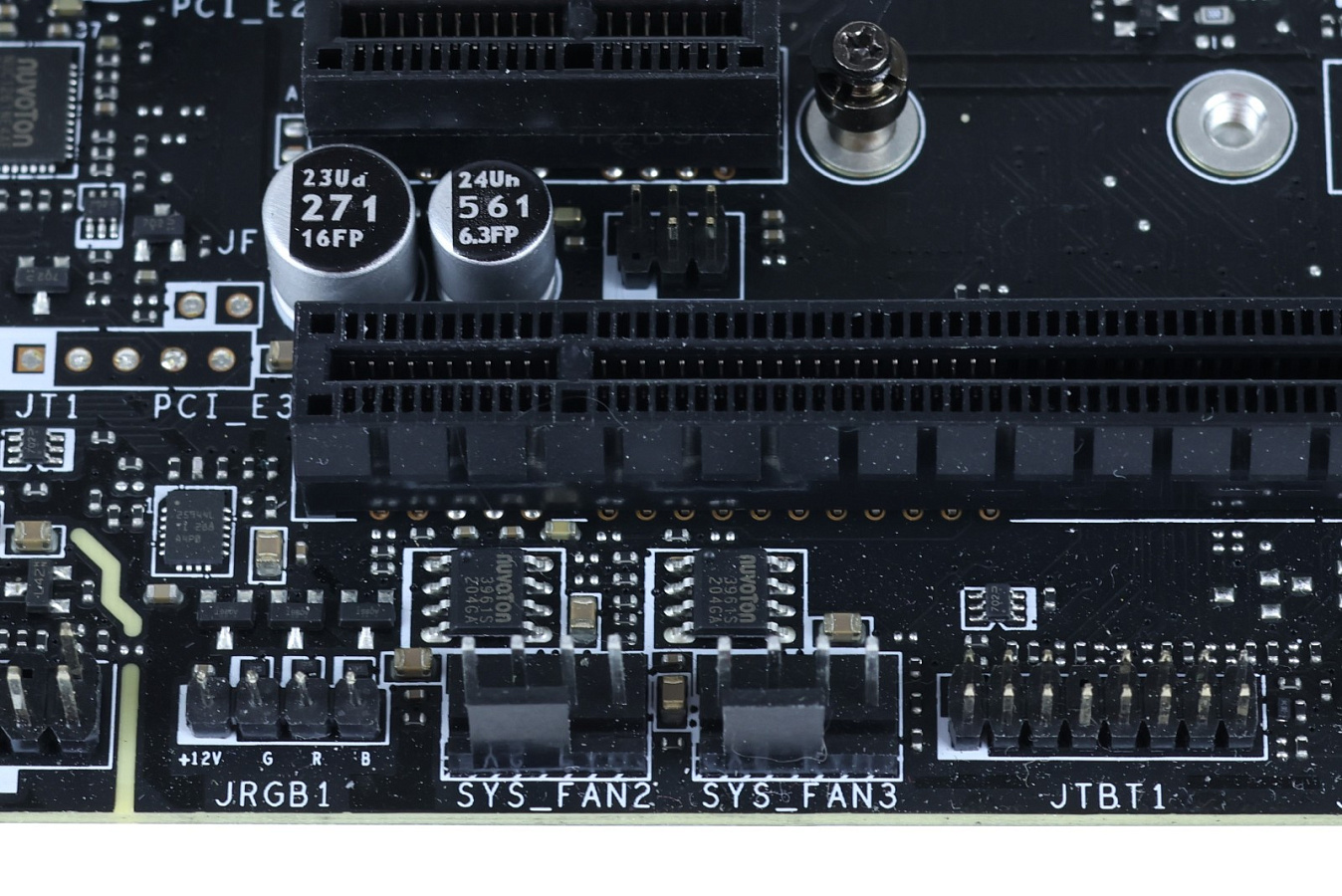

Для подключения охлаждения MAG B760M Mortar Wi-Fi предлагает сразу шесть разъемов 4-пин PWM. Три из них находятся в околосокетном пространстве и еще три на нижней грани материнской платы.

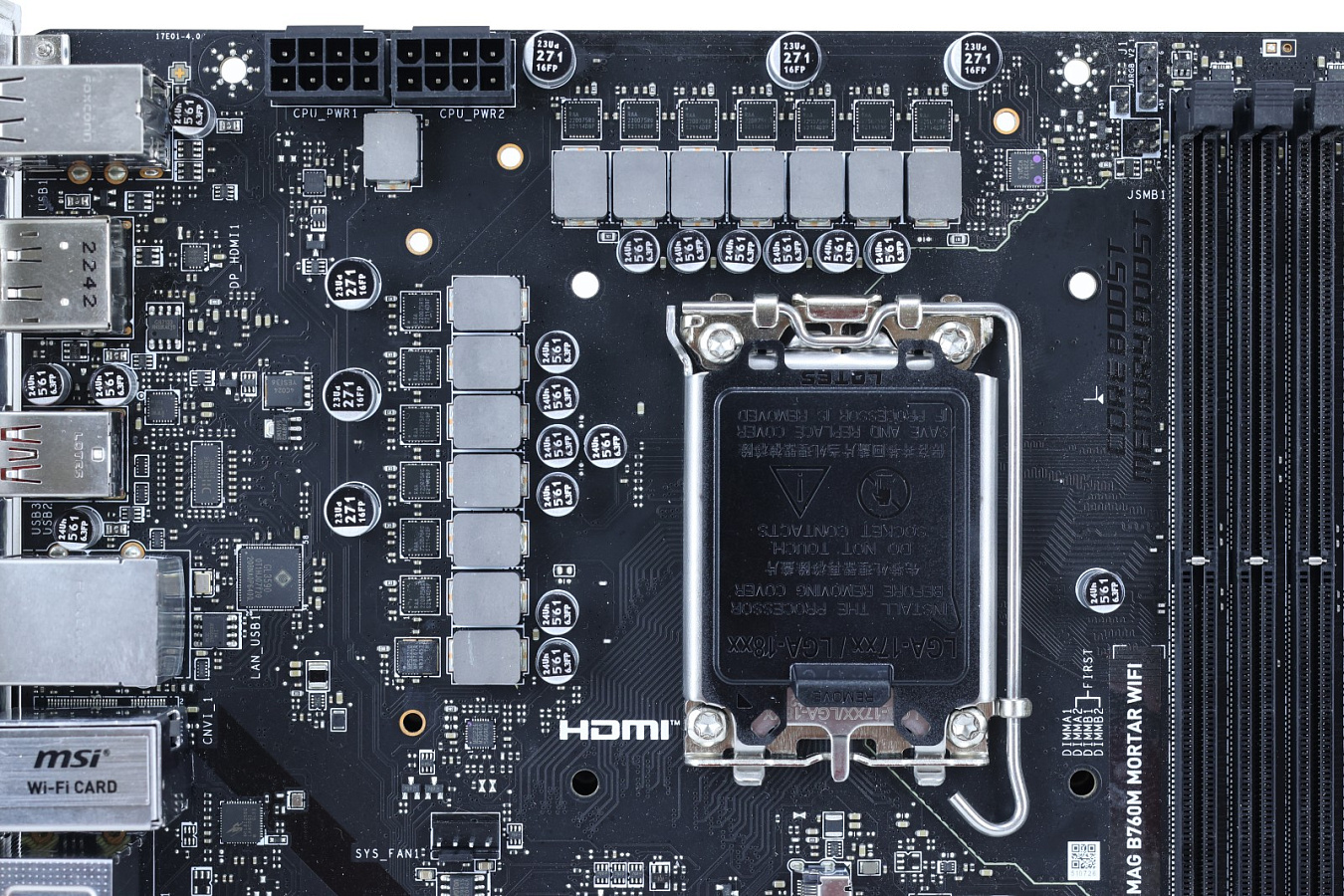

Как уже подчеркивалось ранее, система питания процессора на MAG B760M Mortar Wi-Fi построена по 12+1+1 фазной схеме. Она включает в себя 12 фаз для ядер CPU, а также по одной фазе для встроенного видеоядра и AUX.

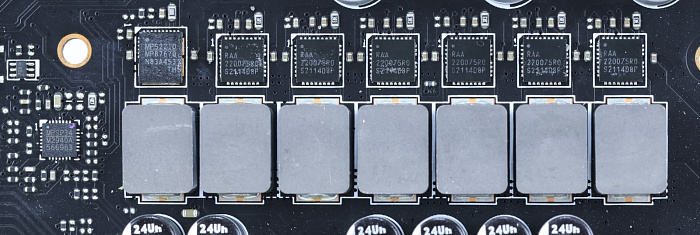

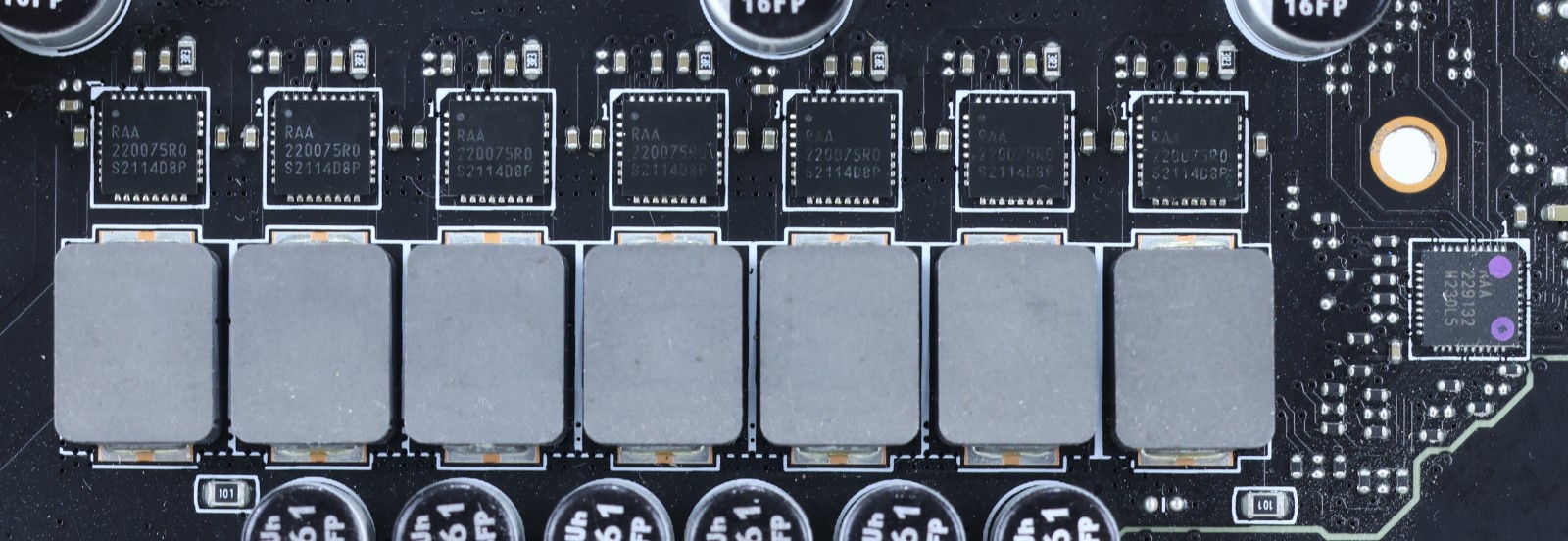

В силовой обвязке MAG B760M Mortar Wi-Fi можно видеть 75А сборки Renesas RAA220075, а также использование цифрового ШИМ-контроллера Renesas RAA229132.

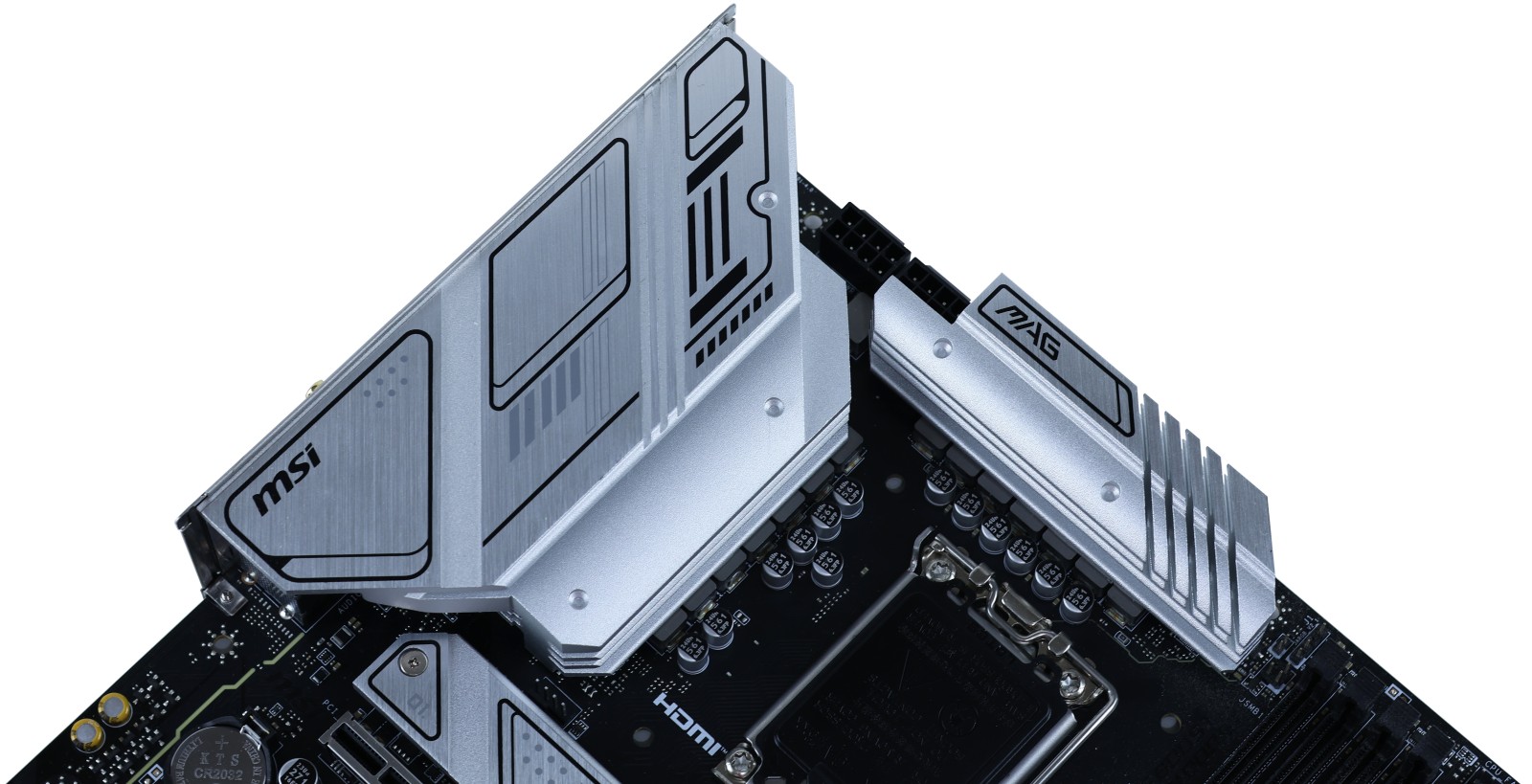

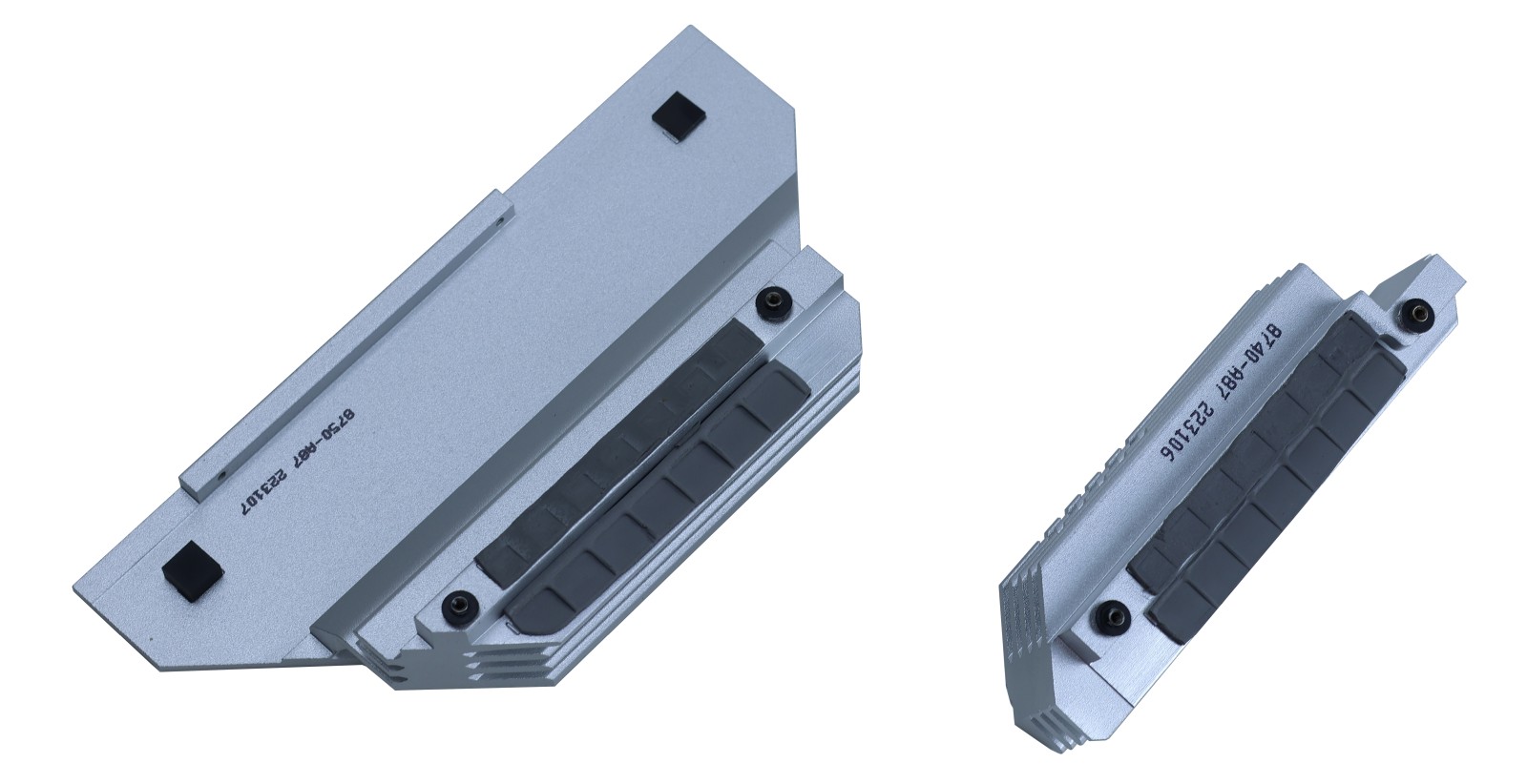

За охлаждение зоны VRM отвечает пара алюминиевых радиаторов внушительного размера, контактирующих с элементами через термопрокладки.

Возможности BIOS

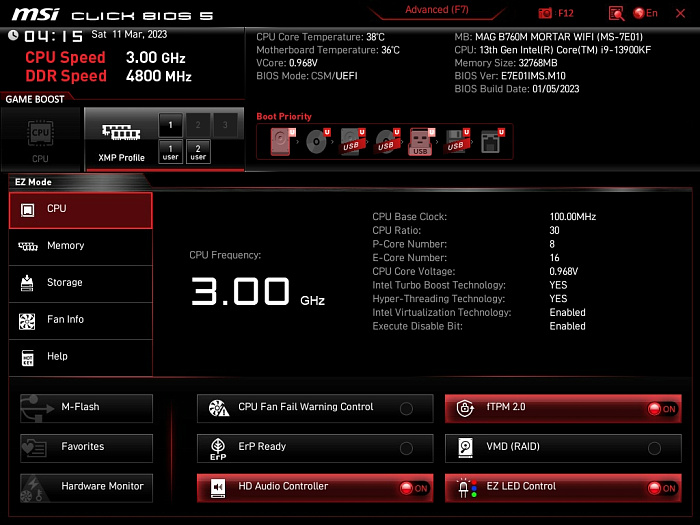

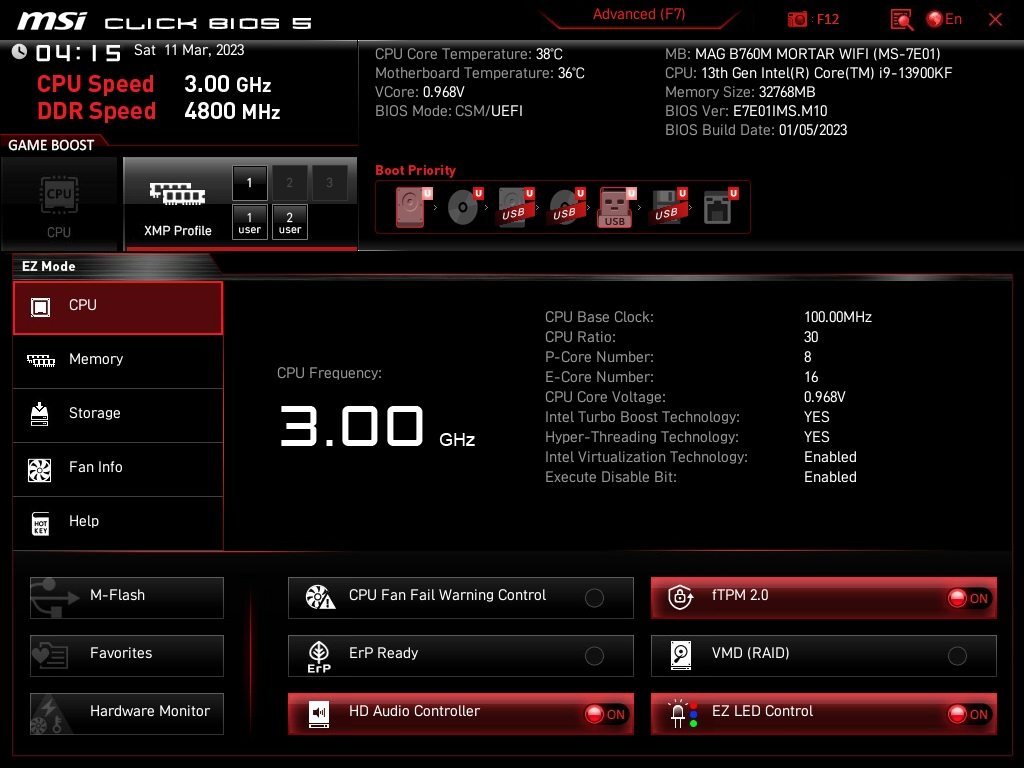

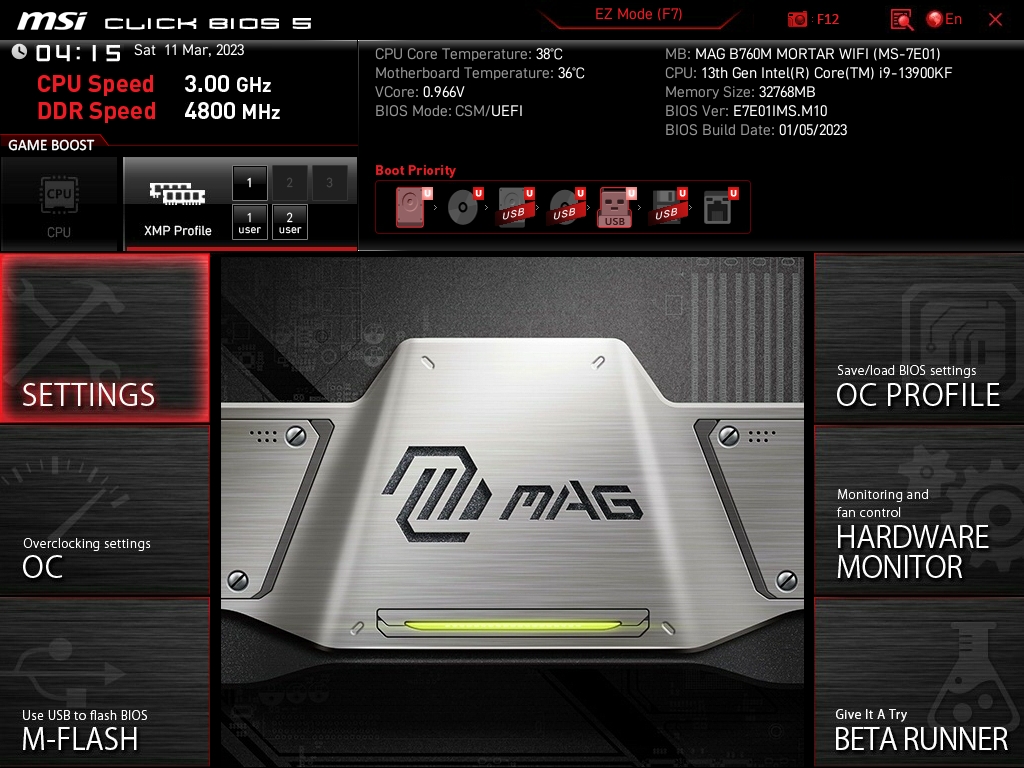

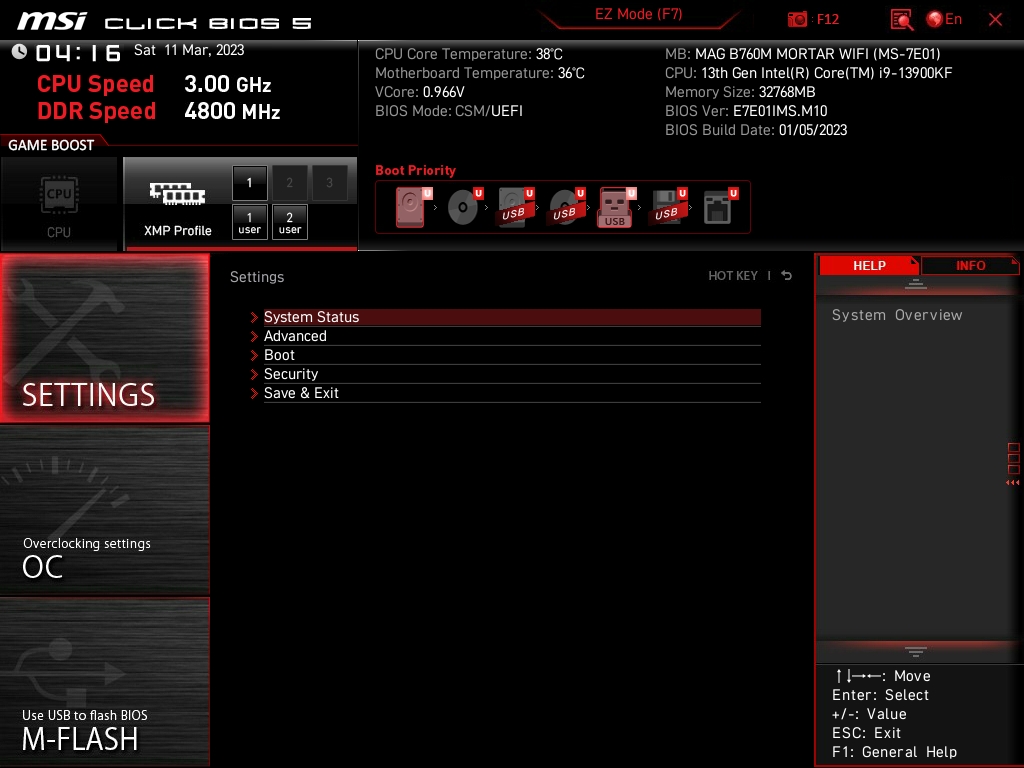

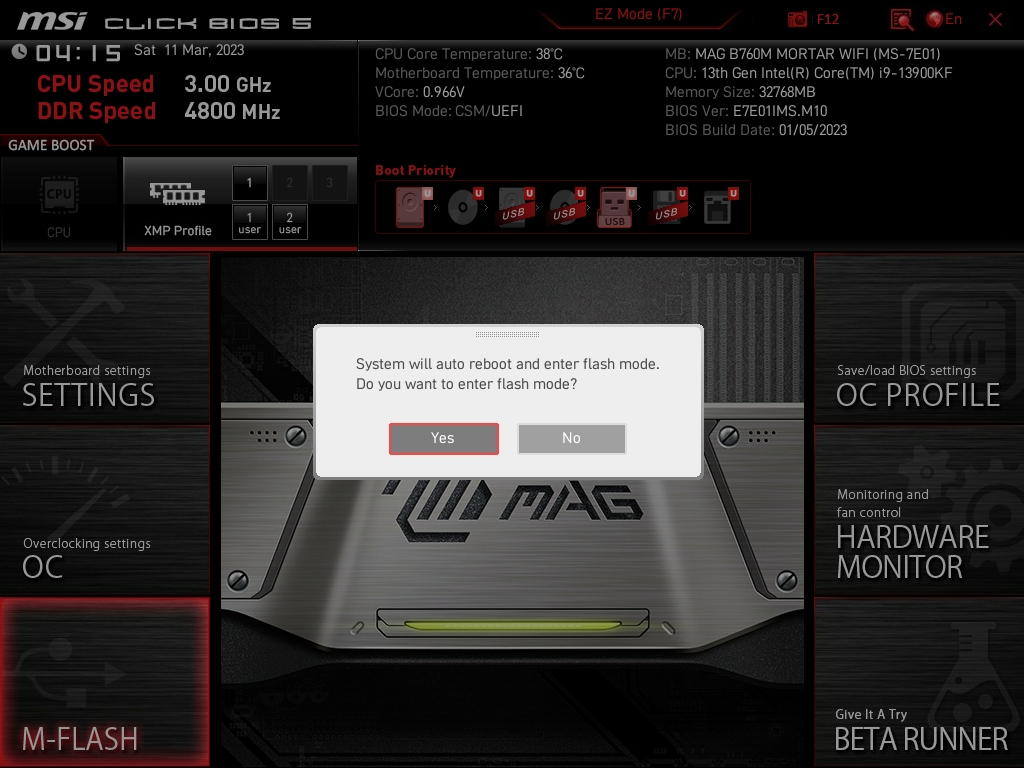

Настройки материнской платы выполнены в узнаваемой оболочке Click BIOS 5, которая использует красно-белое оформление на черном фоне. Переключение на полный доступ к настройкам выполняется клавишей F7.

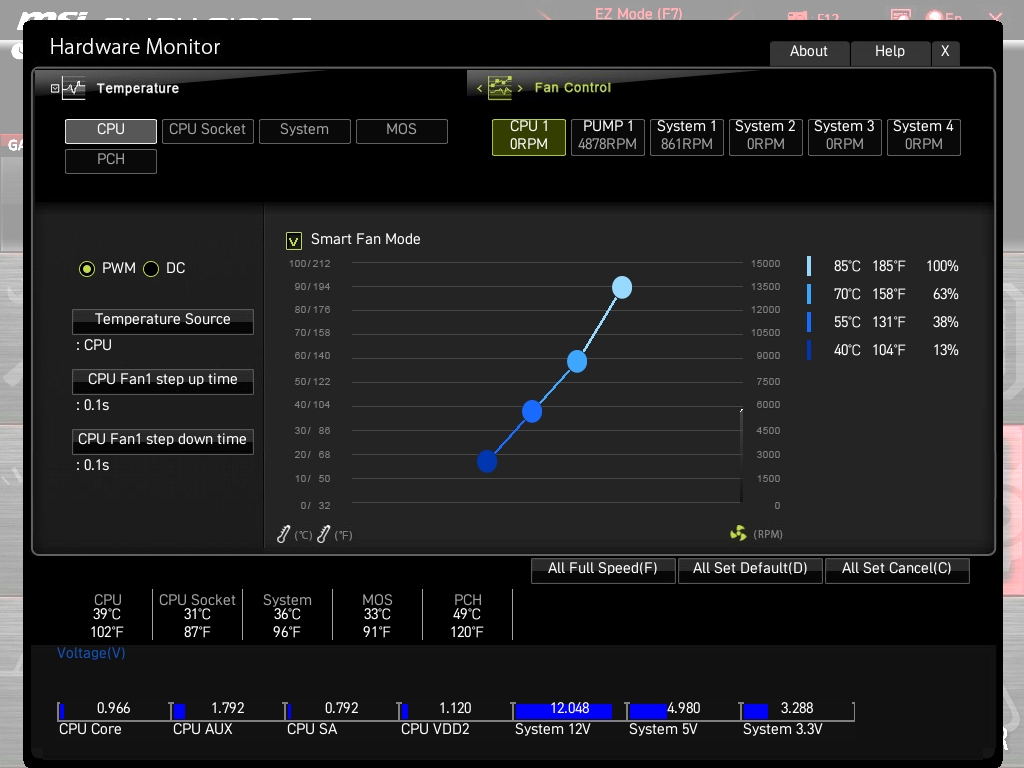

Возможности BIOS позволяют настроить работу системы охлаждения и корпусных вентиляторов по точкам на графике. Поддерживается управление по PWM и DC каналам.

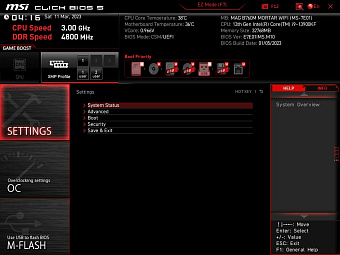

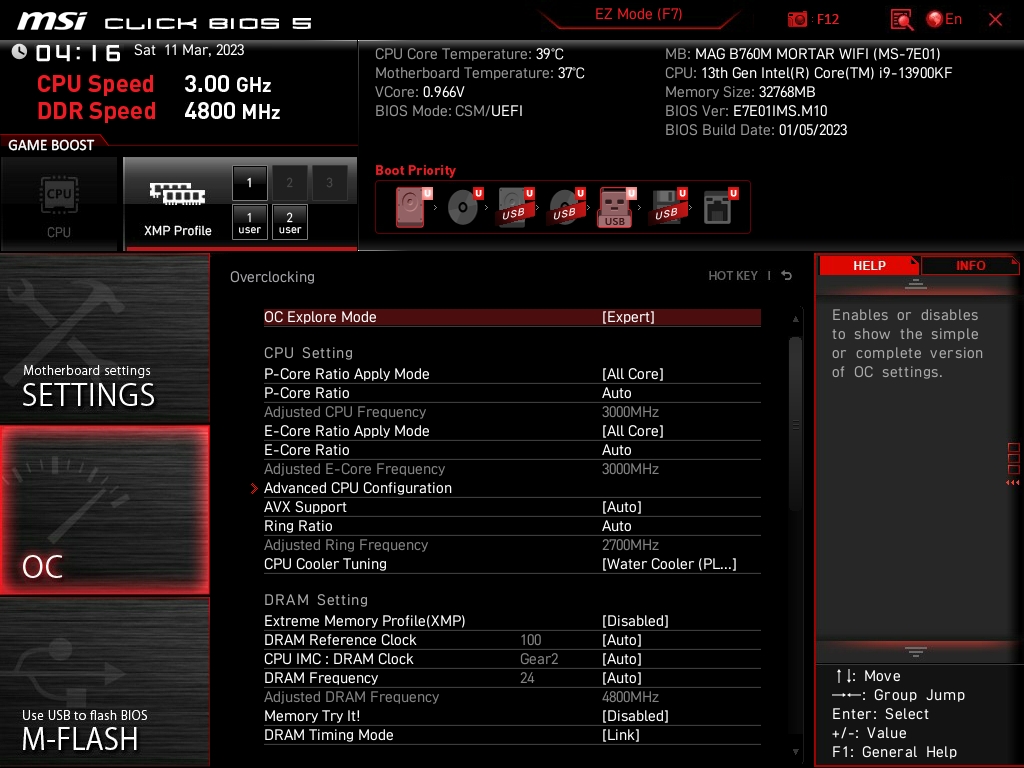

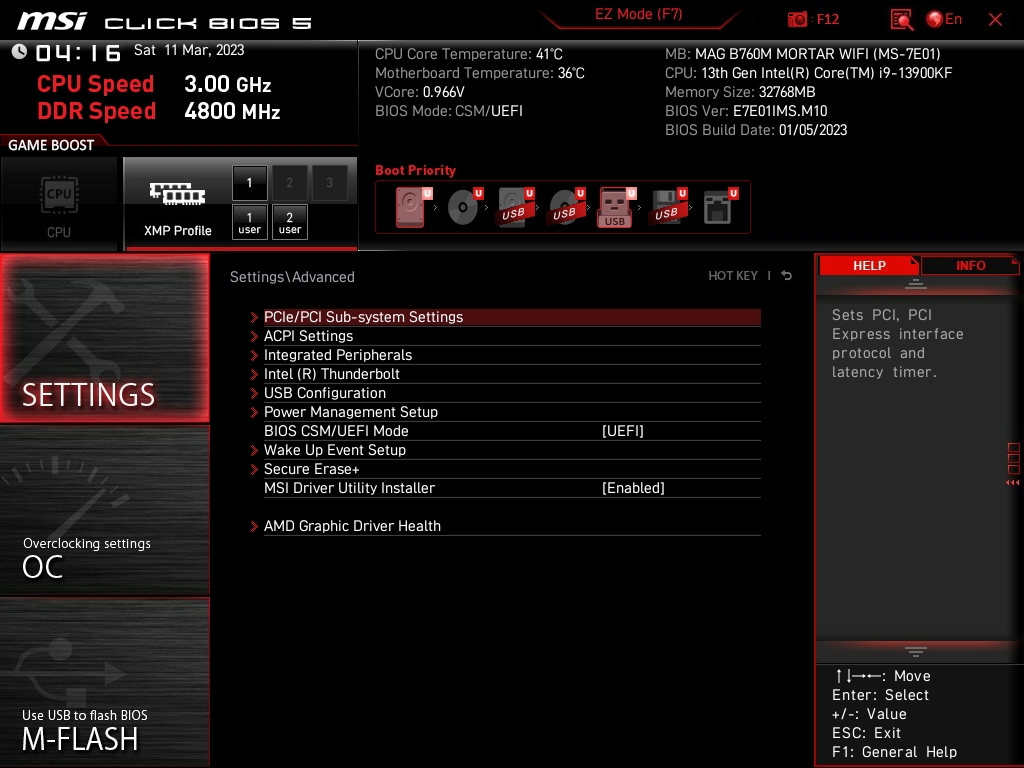

Переход на полный доступ к настройкам BIOS делит опции на шесть тематических разделов.

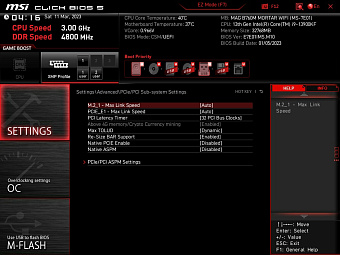

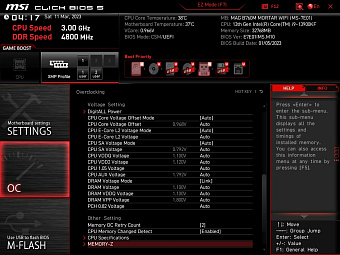

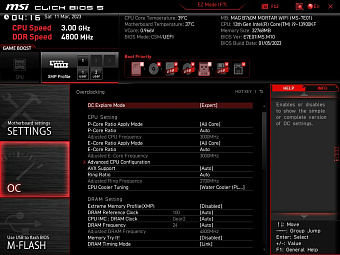

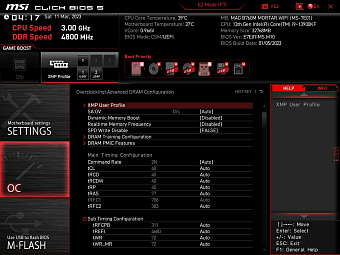

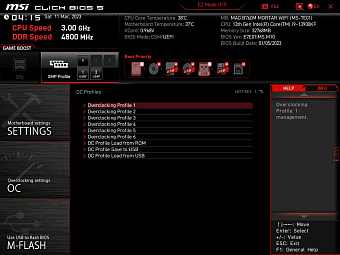

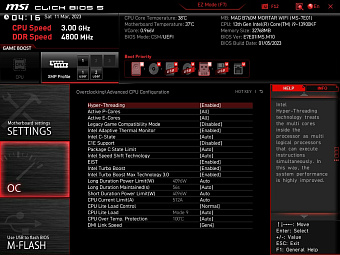

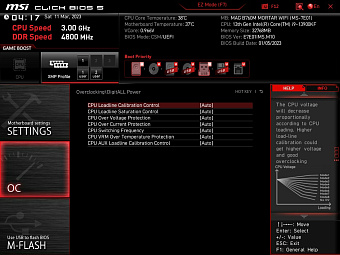

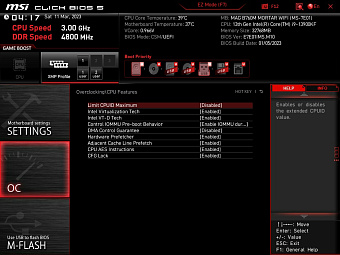

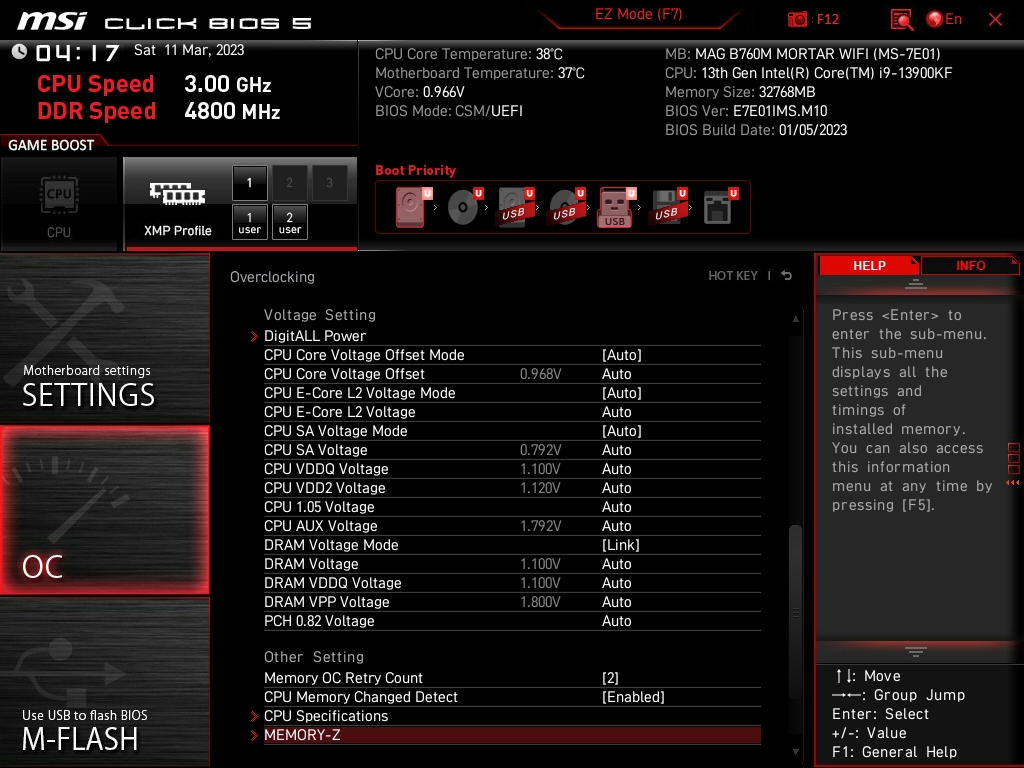

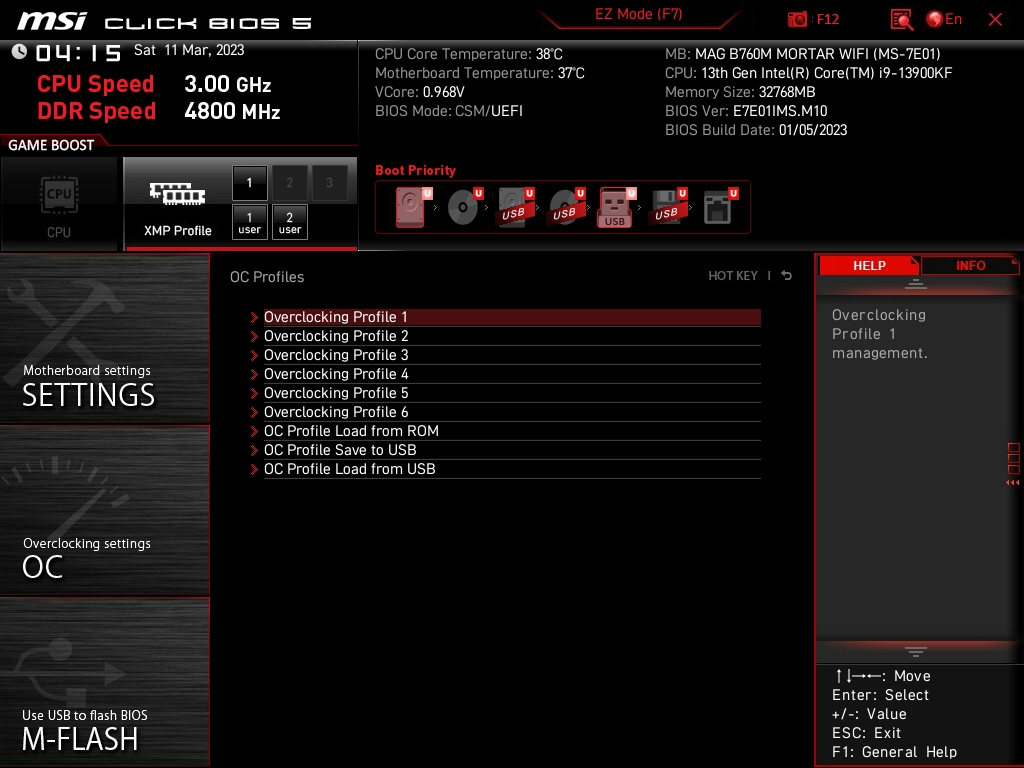

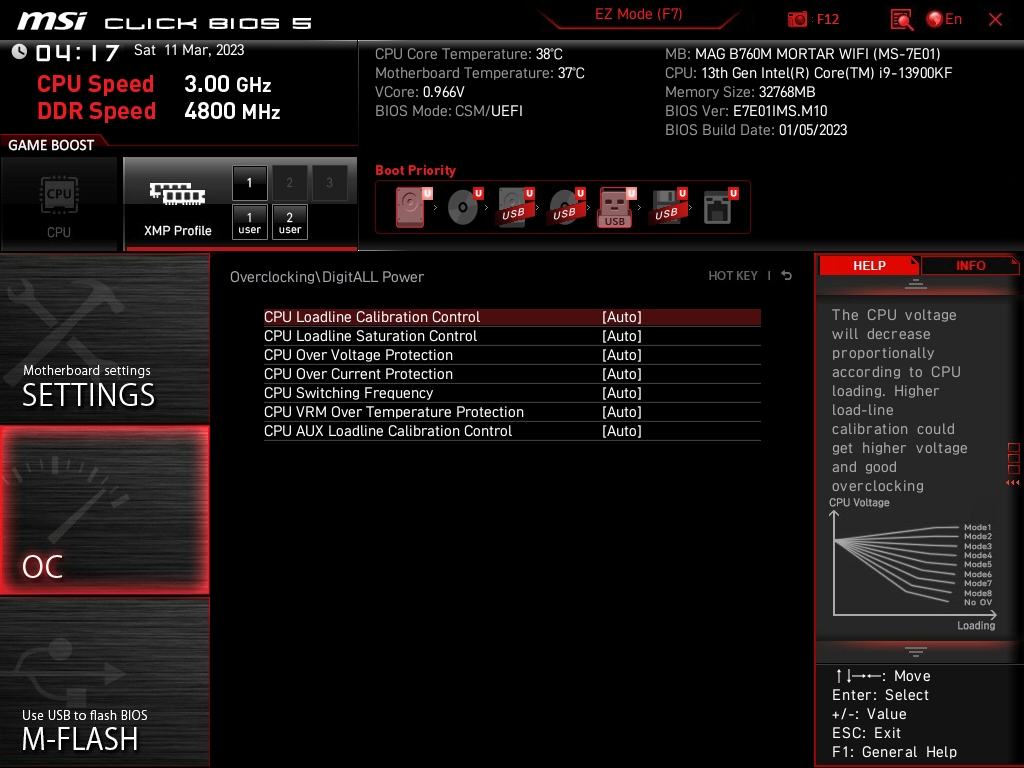

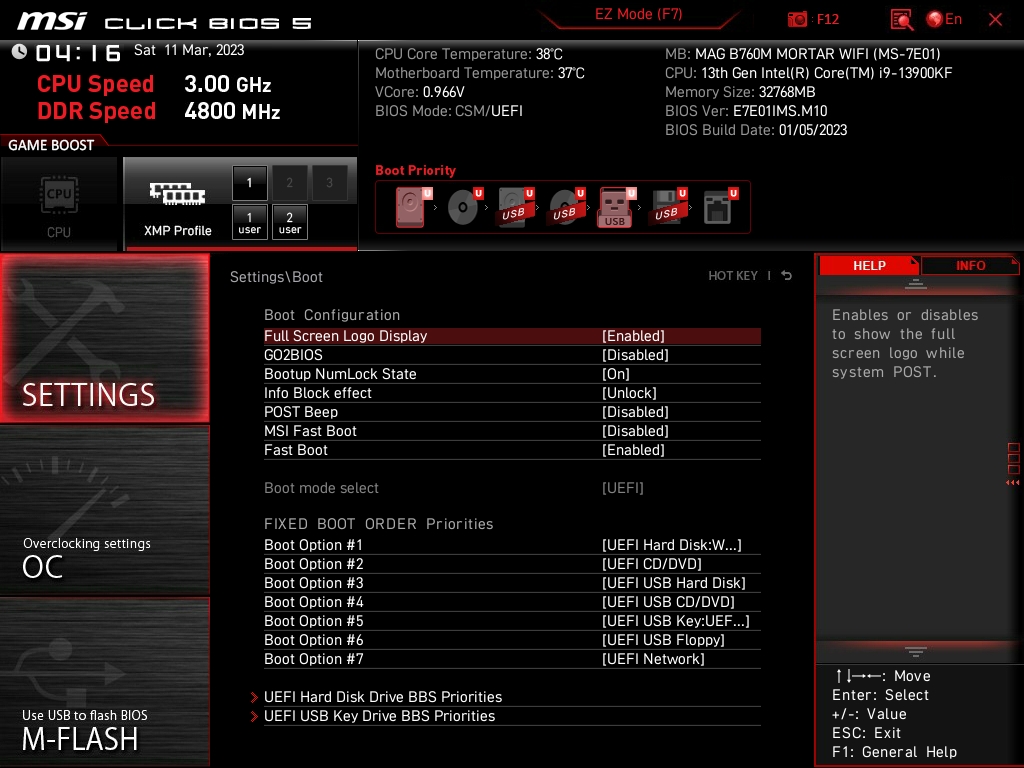

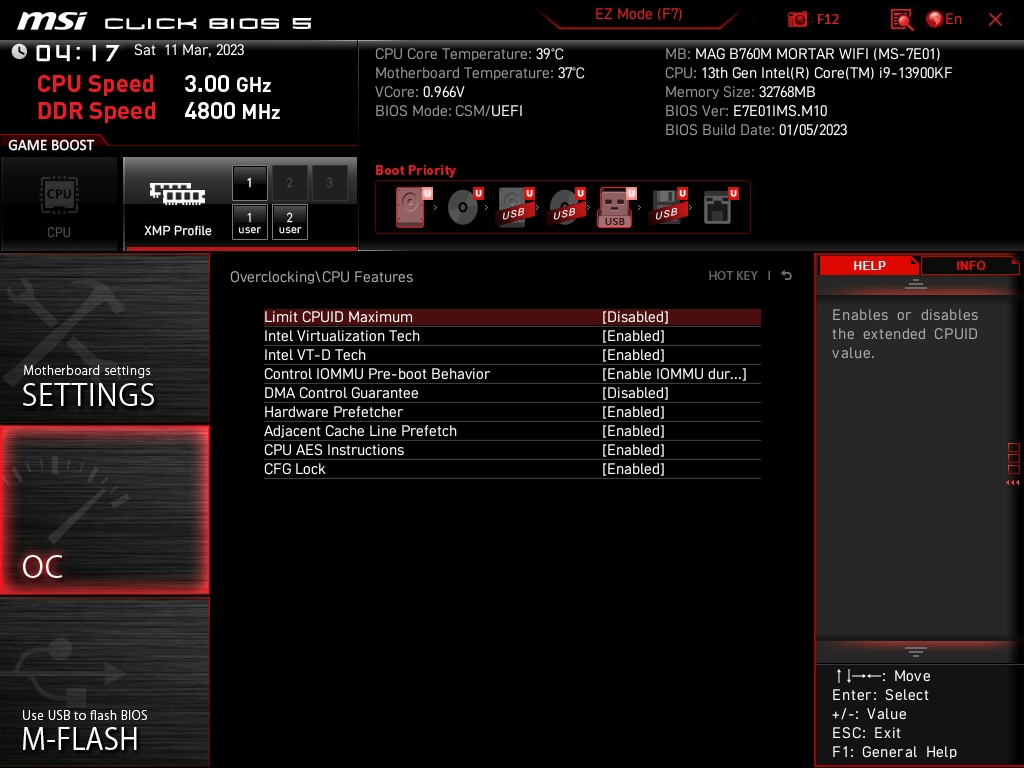

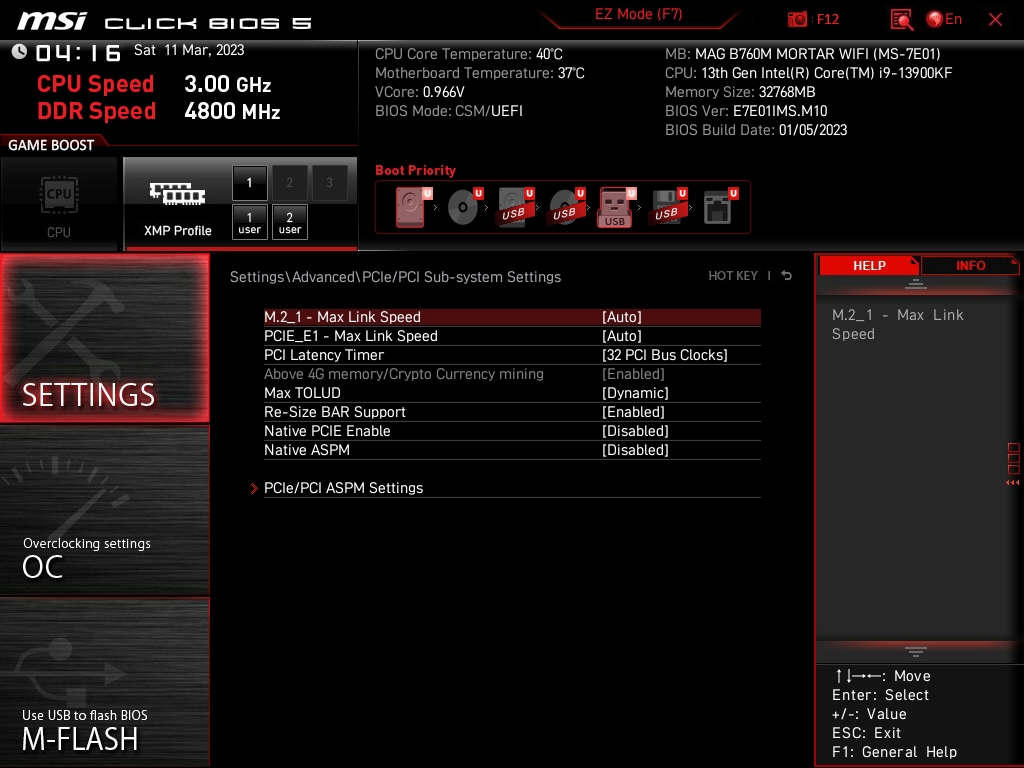

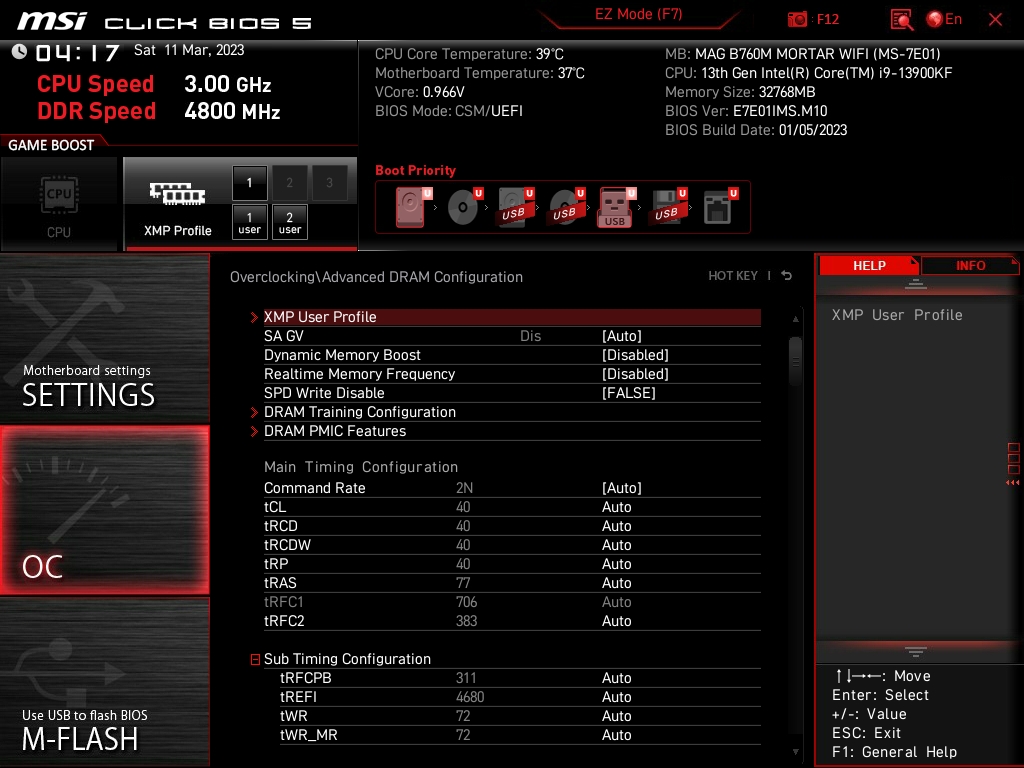

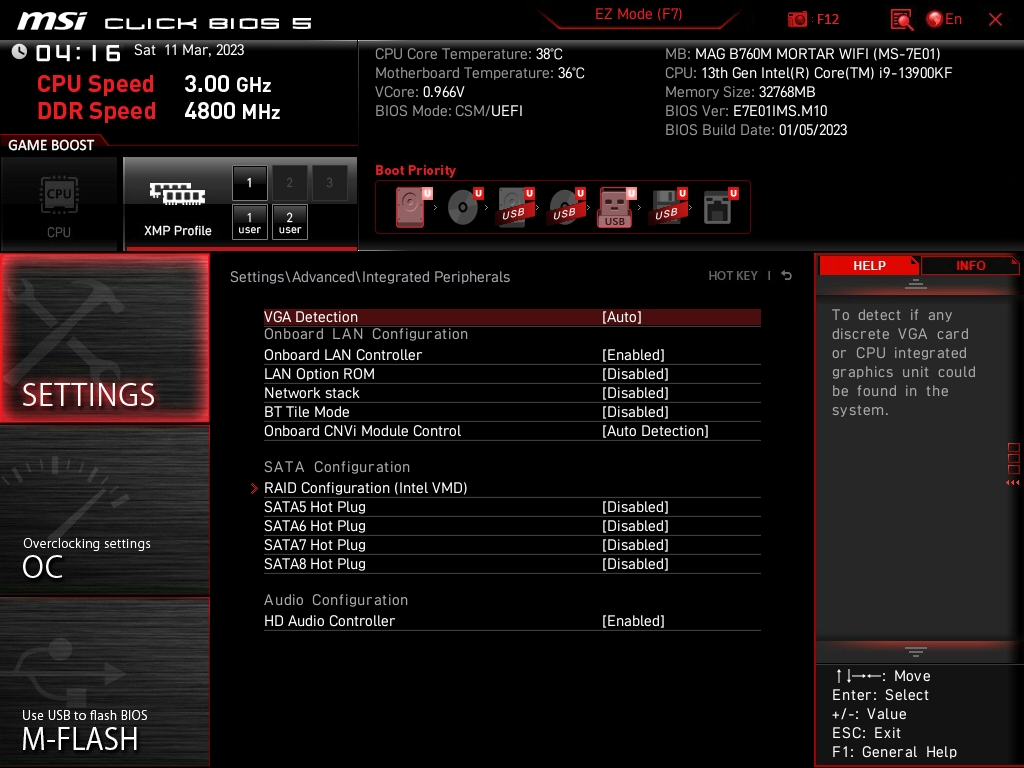

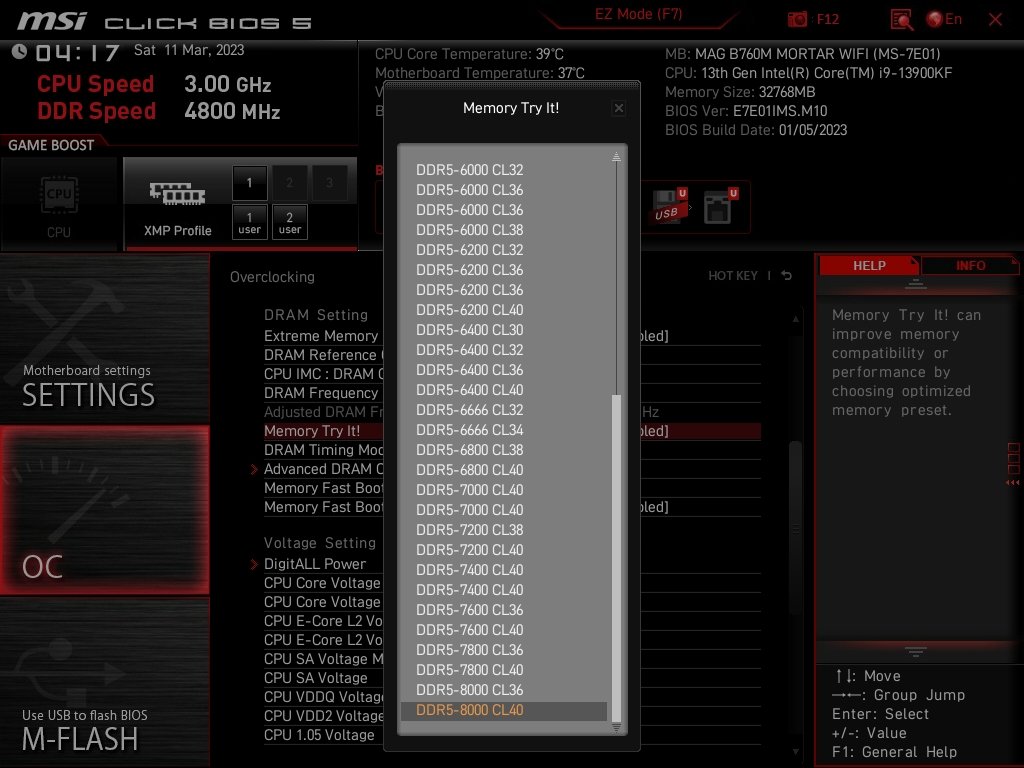

Перечень наиболее важных и часто используемых настроек BIOS материнской платы MAG B760M Mortar Wi-Fi представлен на скриншотах ниже.

Тестовый стенд

•     Процессор - Intel Core i9-13900KF
•     Материнская плата - MSI MAG B760M Mortar Wi-Fi (bios M.10)
•     Видеокарта - Sapphire AMD Radeon RX 6800 XT 16 Гб
•     Оперативная память - Patriot Signature DDR5-5600 CL46 2x16 Гб
•     Система охлаждения - EKWB Custom Loop
•     Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
•     Блок питания - Corsair RM850x мощностью 850W
•     Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
•     Операционная система - Windows 11 Pro 64-bit 22H2

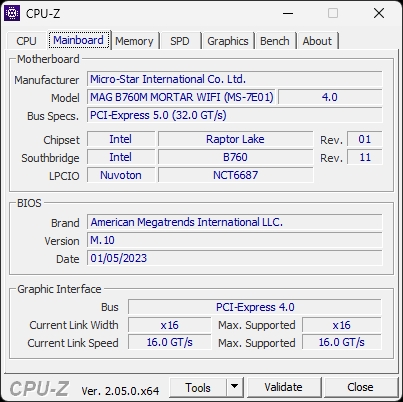

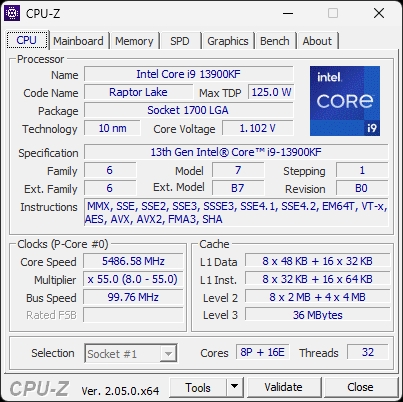

Для проверки возможностей MAG B760M Mortar Wi-Fi на материнскую плату был установлен мощный процессор Intel Core i9-13900KF и пара одноранговых модулей памяти с чипами Hynix A-die. Сразу после первого старта системы BIOS был обновлен до актуальной версии M.10.

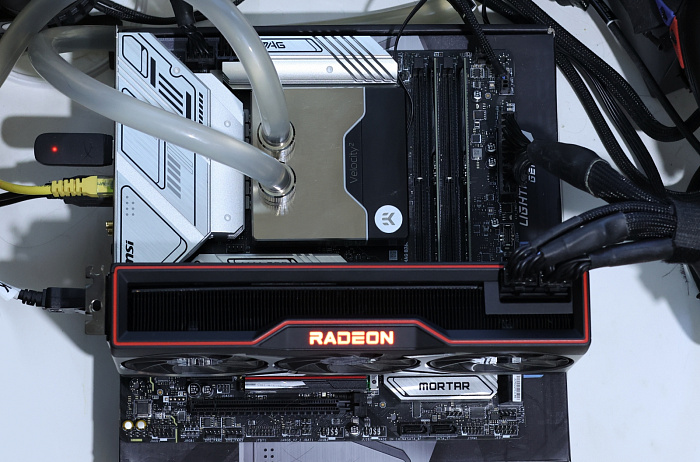

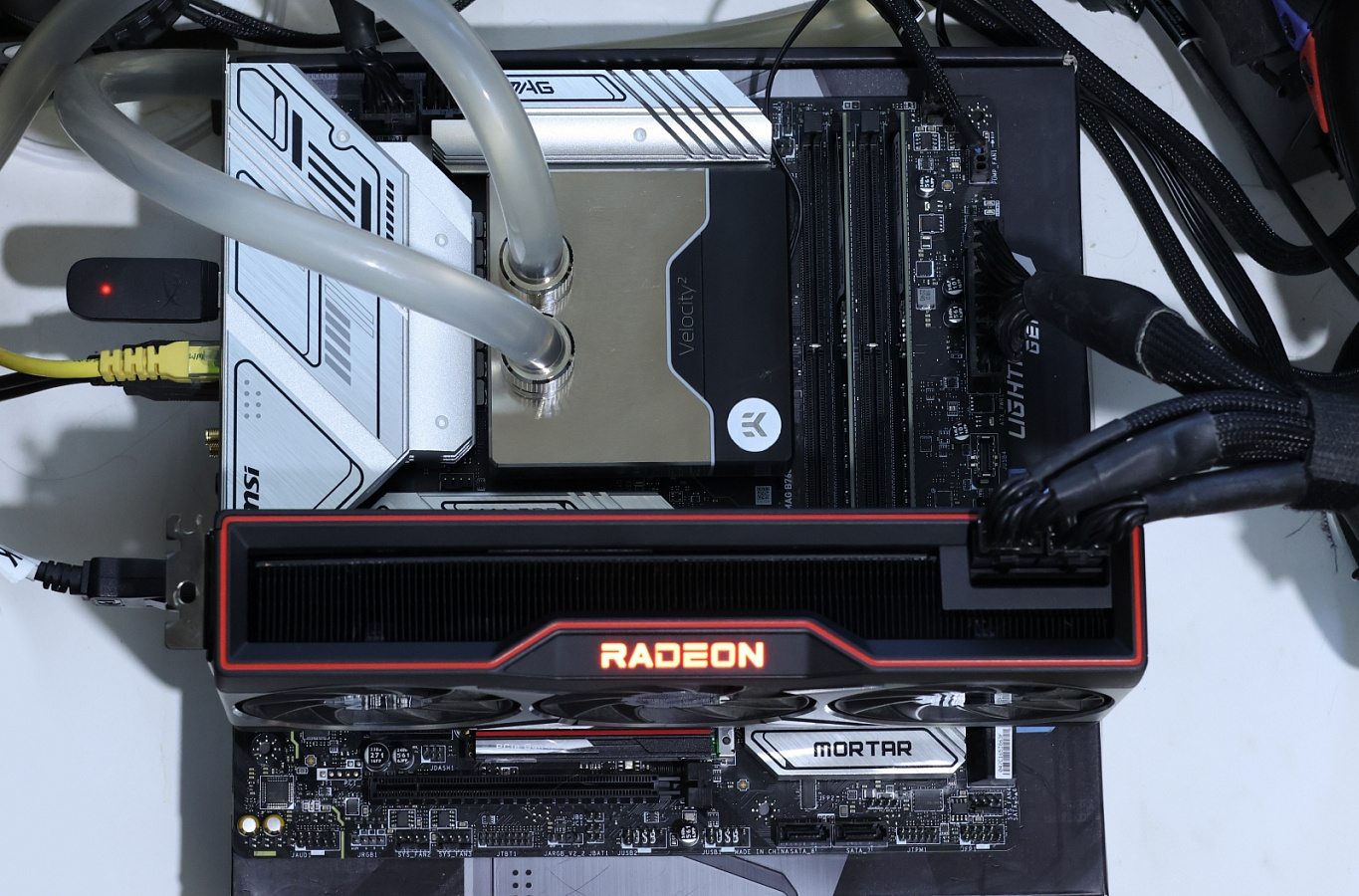

Тестовый стенд с MAG B760M Mortar Wi-Fi выглядел следующим образом.

Работа с DDR5 и Core i9-13900KF

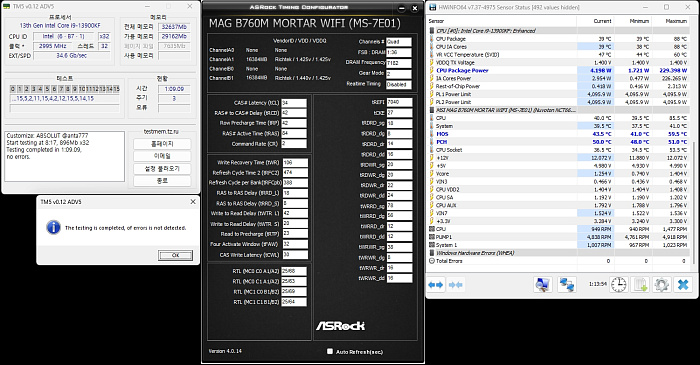

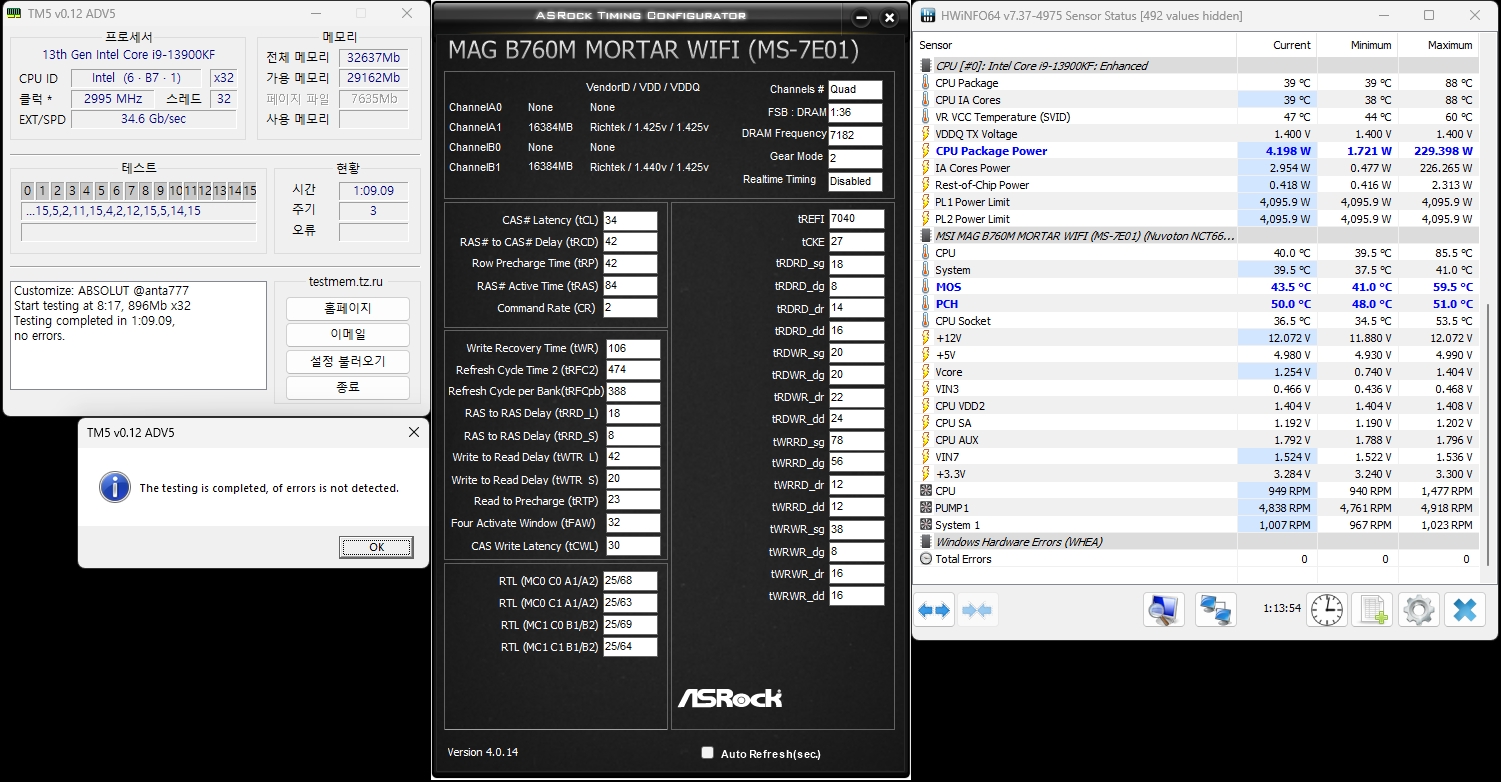

Поскольку MAG B760M Mortar Wi-Fi ввиду ограничений чипсета не позволяет разгонять центральный процессор, мы уделили пристальное внимание оверклокингу одноранговых модулей с чипами Hynix A-die. И в этом вопросе материнская плата нас определенно порадовала. Добиться стабильной работы ОЗУ на MAG B760M Mortar Wi-Fi получилось в режиме DDR5-7200 CL34. А это на 200 МГц выше декларируемых производителем возможностей данной материнской платы.

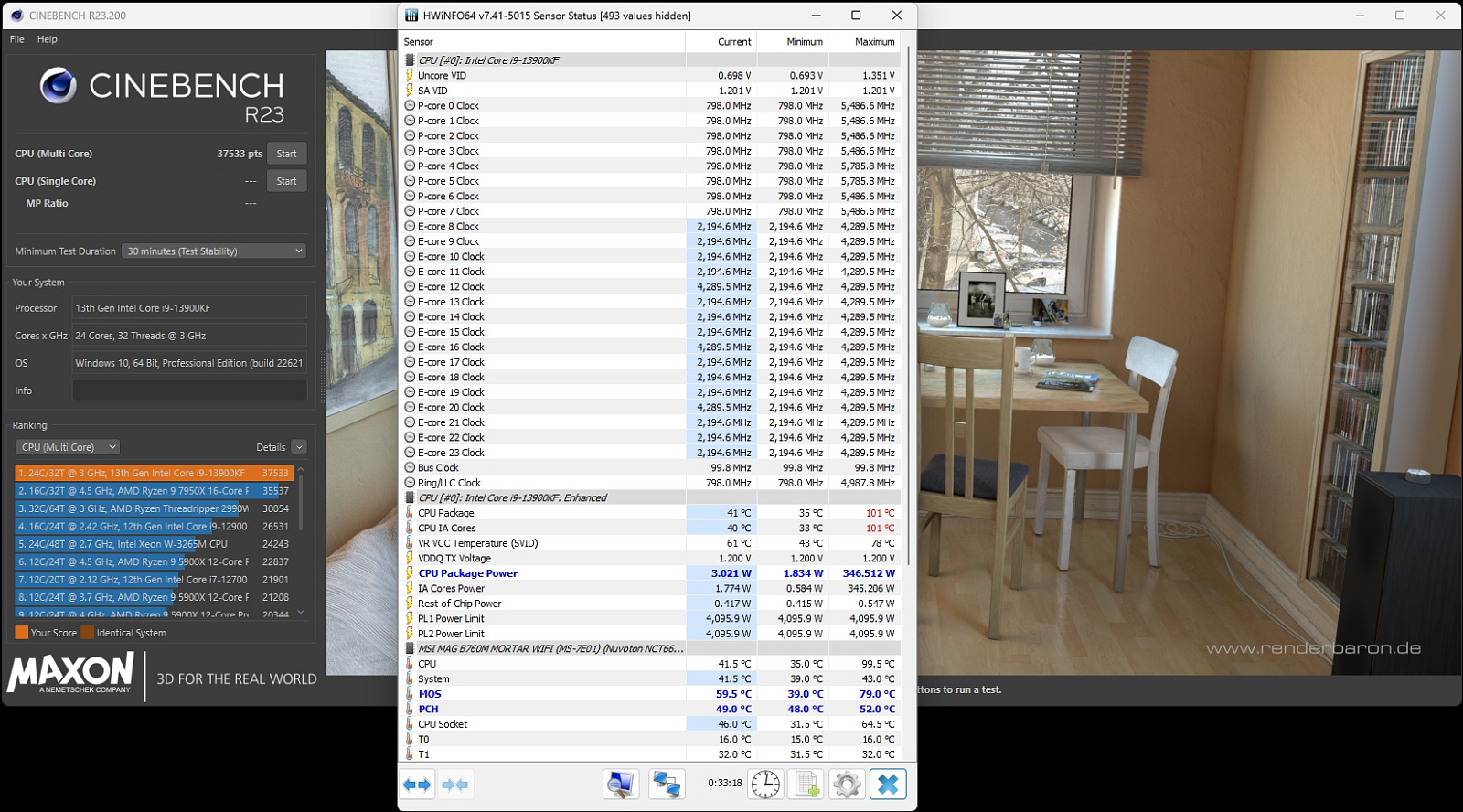

Зона VRM на MAG B760M Mortar Wi-Fi также прошла проверку с помощью стресс-теста. Используя 30-минутный рендер в Cinebench R23, силами центрального процессора нам удалось увидеть возможности этой материнской платы. При постоянном потреблении процессором Core i9-13900KF более 340 Вт силовая обвязка MAG B760M Mortar Wi-Fi разогрелась с 39 до 79 градусов Цельсия. Это достаточно немало. Но если сюда поставить Core i7-13700K или Core i5-13600K, то с ними материнская плата будет работать в рамках более комфортных температур. Также стоит обратить внимание на достаточно низкую температуру чипсета во время нагрузки, которая менялась во время теста от 48 до 52 градусов Цельсия.

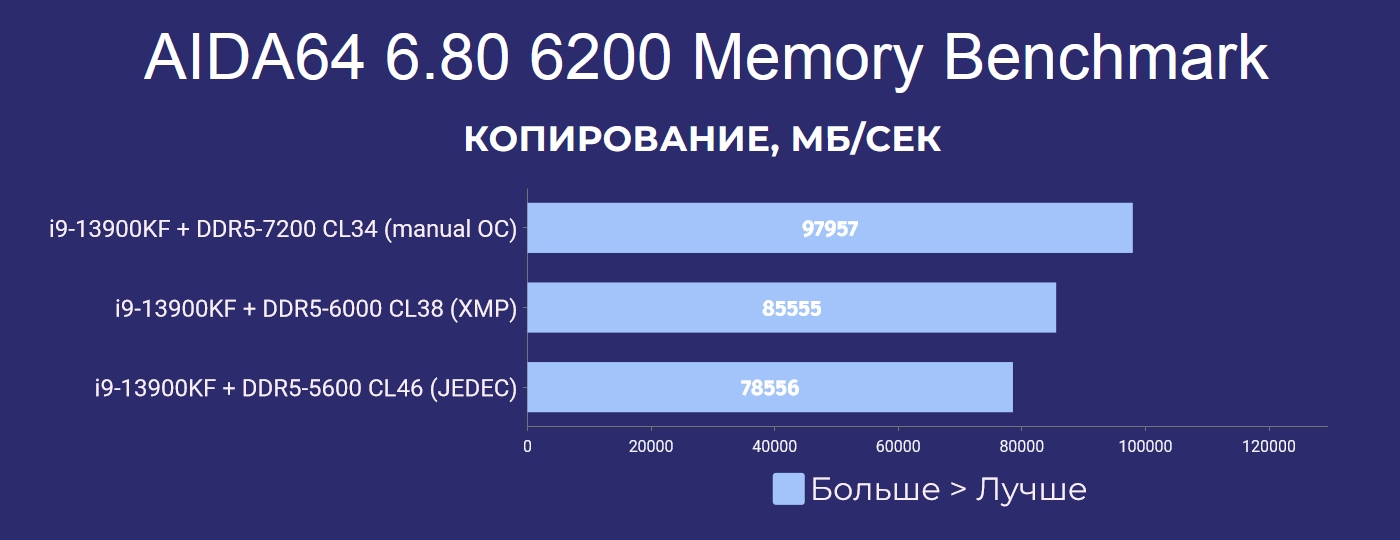

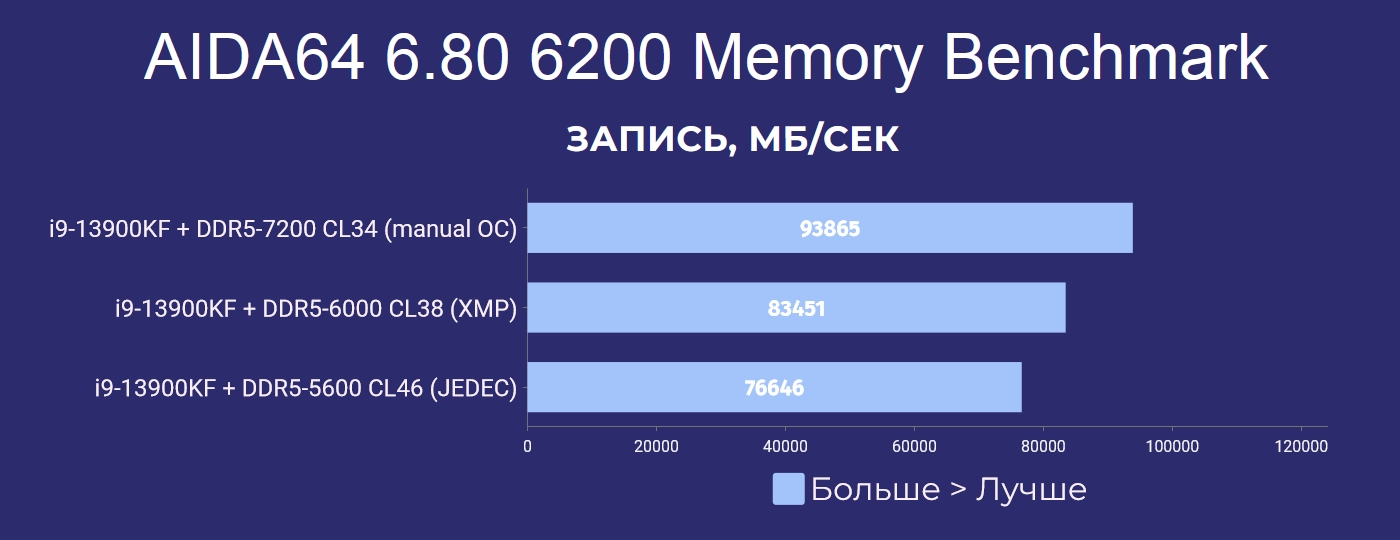

Пользу от разгона оперативной памяти на MAG B760M Mortar Wi-Fi отлично продемонстрировали тесты производительности системы. В качестве сравнения мы взяли полученный вариант разгона до DDR5-7200 CL34, типичный профиль XMP DDR5-6000 CL38, а также профиль JEDEC DDR5-5600 CL46.

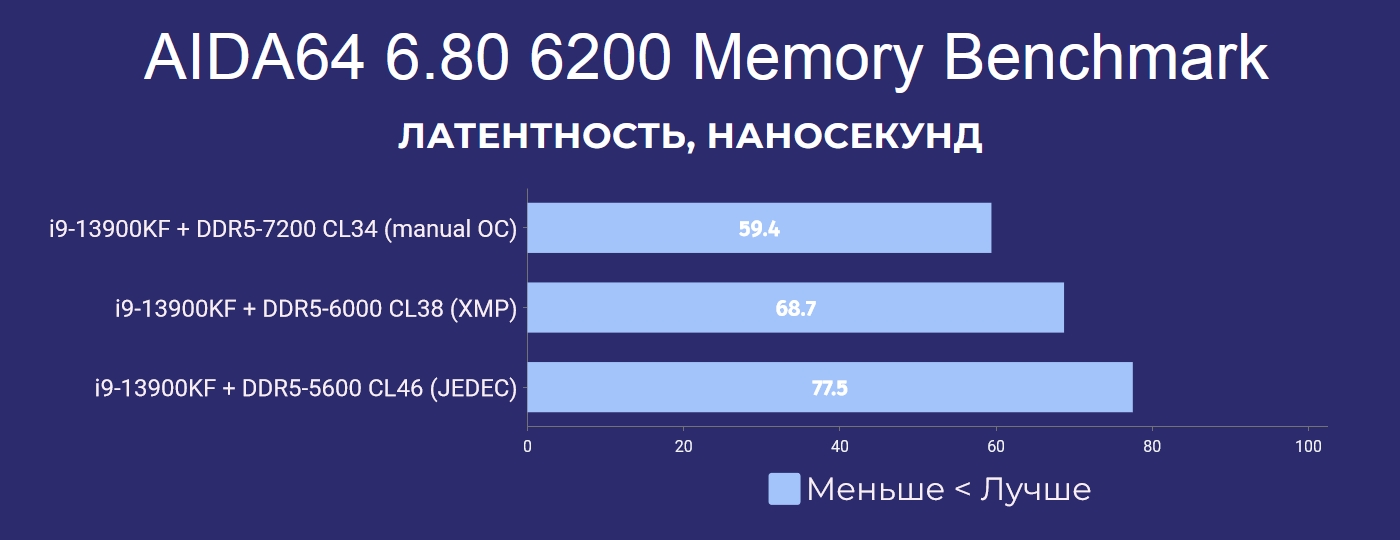

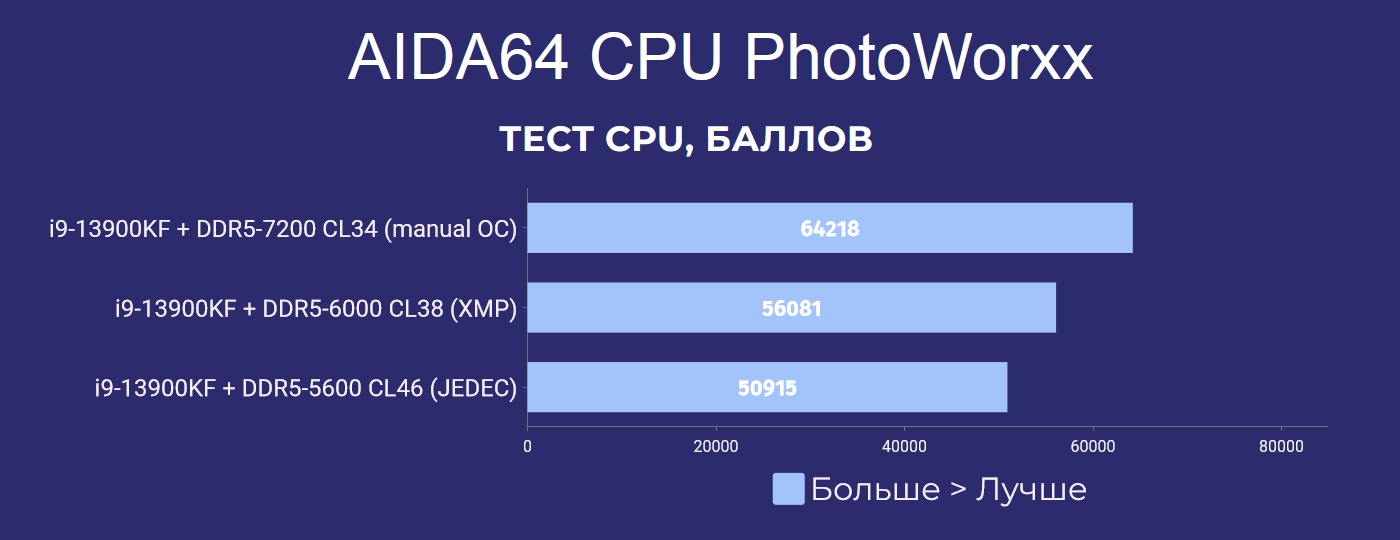

Помимо увеличения пропускной способности и снижения латентности, разгон памяти также сильно повлиял и на результаты в AIDA64 CPU PhotoWorxx.

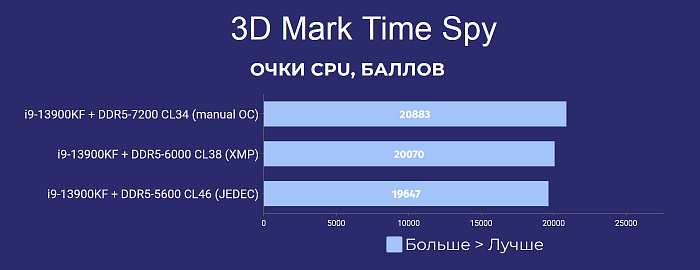

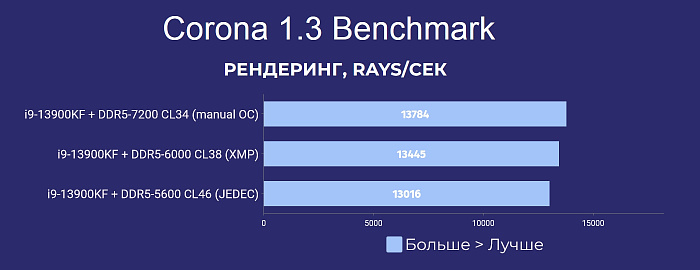

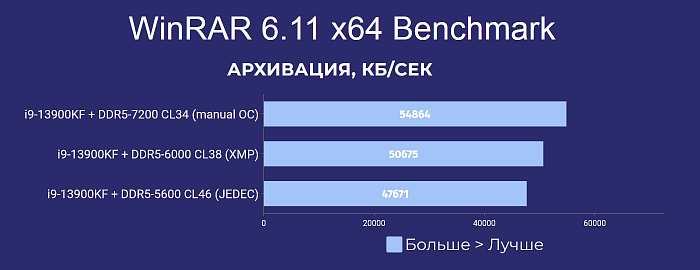

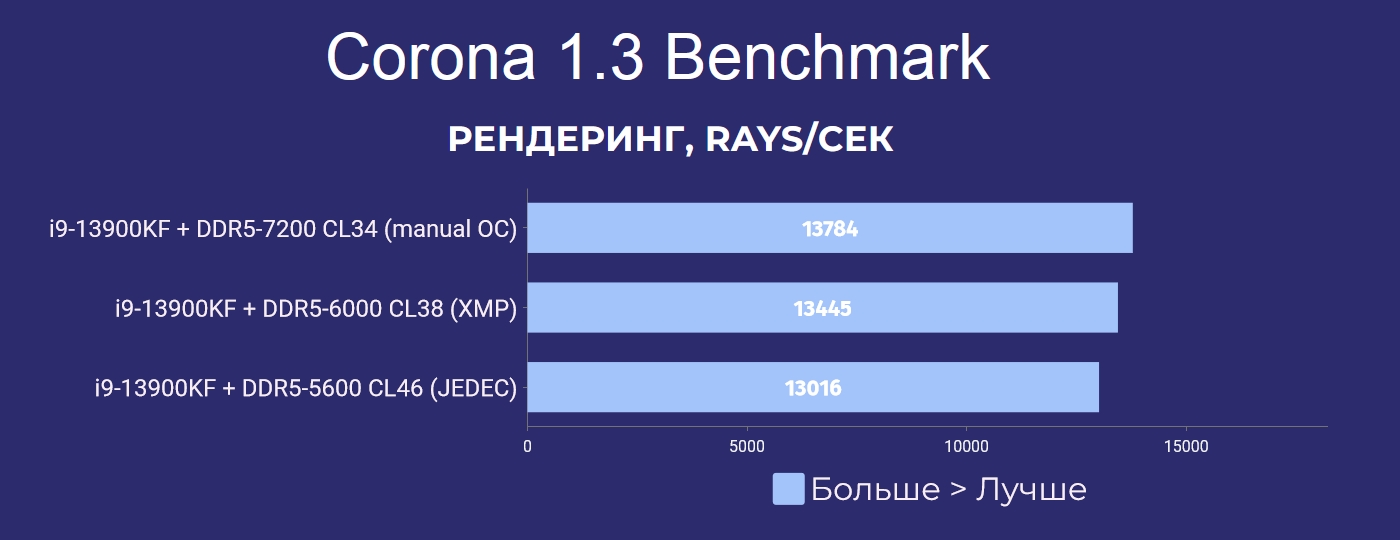

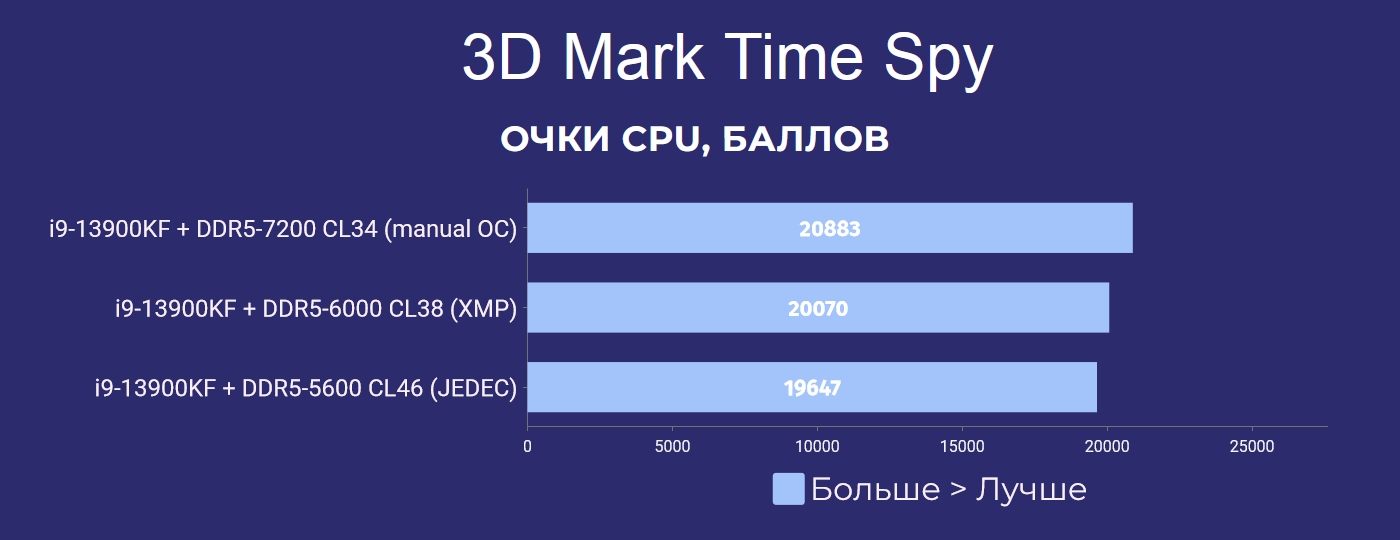

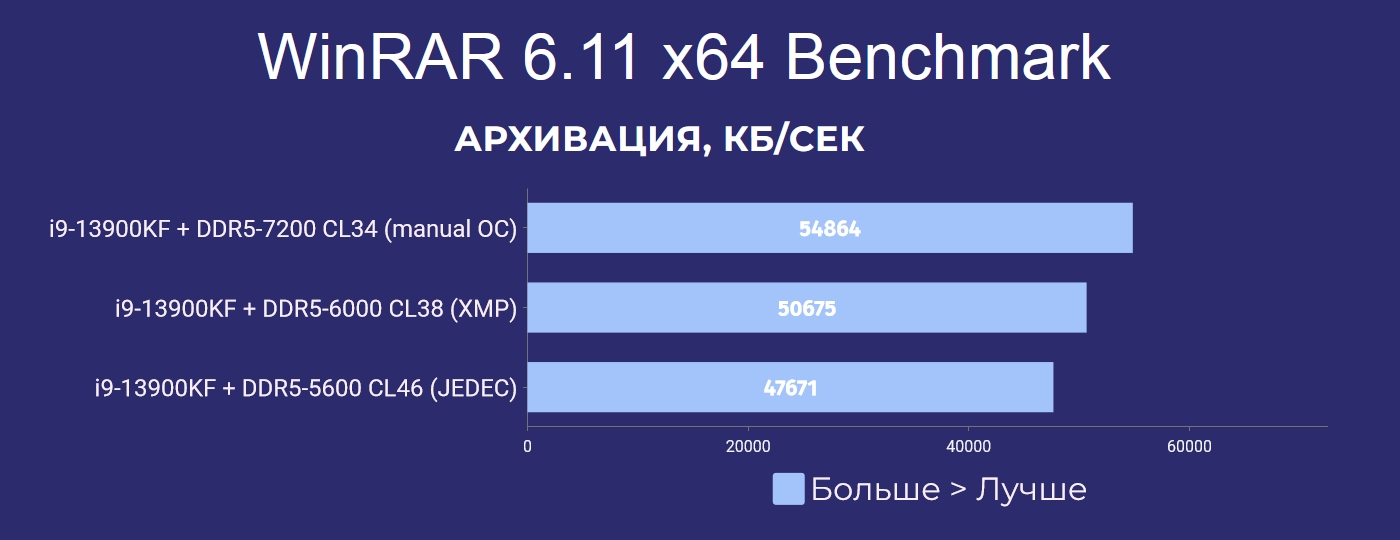

Изменение быстродействия в лучшую сторону удалось заметить в бенчмарках Corona 1.3 и WinRAR x64. Скорость работы процессора также подросла при просчете физики в 3D Mark Time Spy.

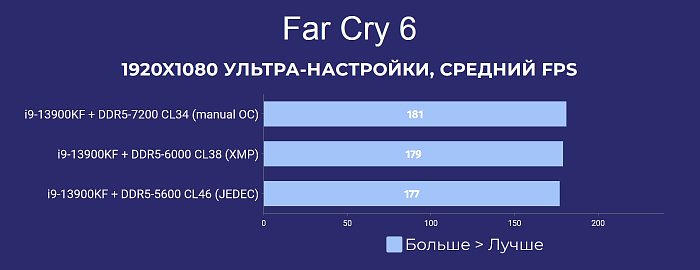

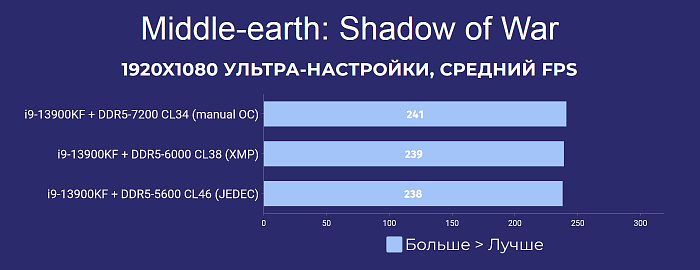

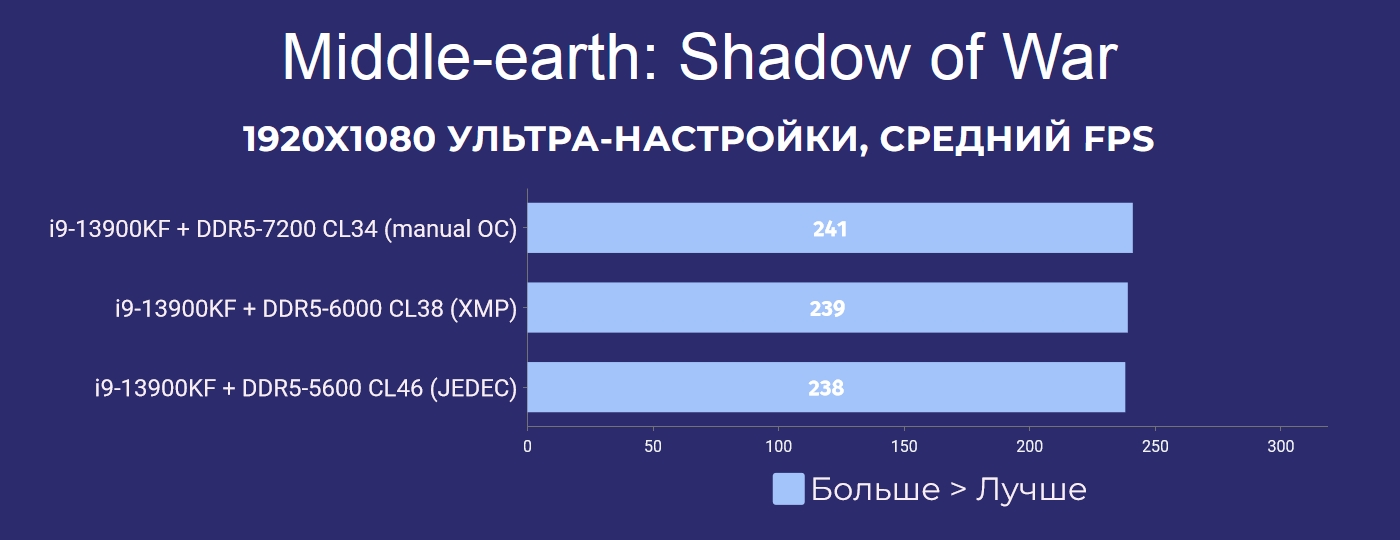

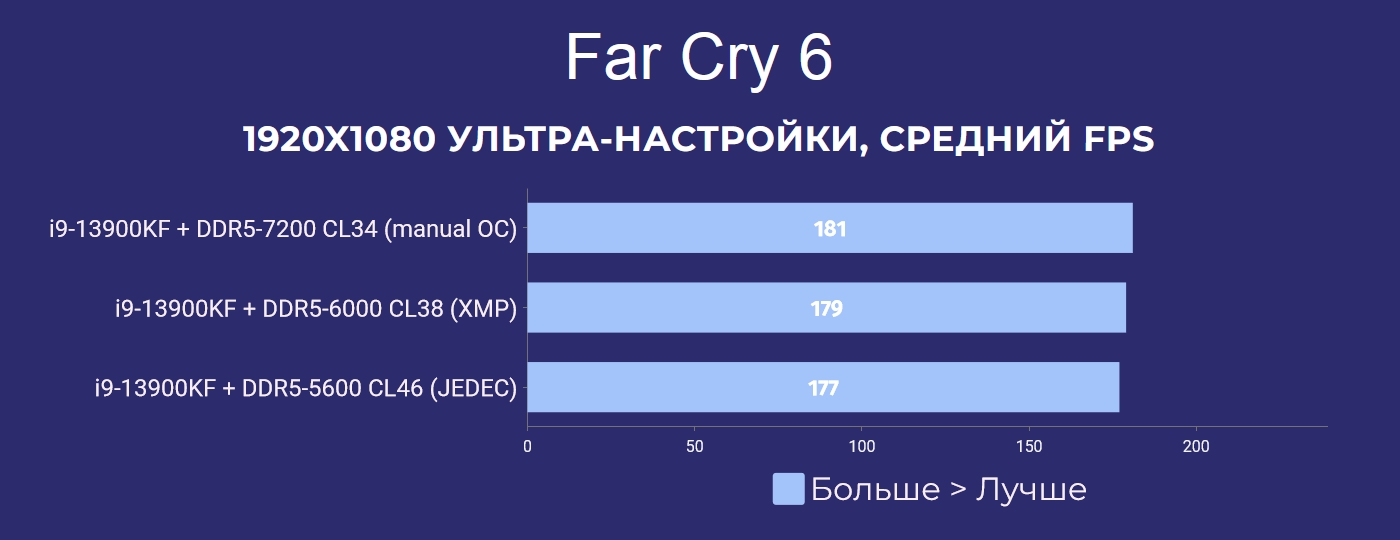

В реальных играх прибавка FPS составила лишь 2-4 кадра. Но даже такой небольшой бонус является плюсом в копилку возможностей MAG B760M Mortar Wi-Fi.

Заключение

MSI MAG B760M Mortar Wi-Fi - интересная материнская плата, которая наверняка заинтересует прагматичных и экономных пользователей. Ввиду ограничений чипсета она не позволит разгонять процессоры, но поля для экспериментов с ОЗУ предоставит достаточно. Чего только стоит результат разгона Hynix A-die до DDR5-7200 CL34, полученный нами в практических условиях. Весьма достойно плата работает и с Core i9-13900KF в случае серьезных нагрузок. Силовая обвязка MAG B760M Mortar Wi-Fi отлично "держит удар", не приводя к перегреву VRM и сваливанию CPU в троттлинг. Что же касается технического оснащения, то в этом плане все согласно стоимости продукта. А во всем остальном данная плата является неплохим вариантом для сборки сбалансированного игрового ПК.

Плюсы:

• 12+1+1 фазная система питания CPU с 75А сборками;
• слот PCIe 5.0 x16 для графического адаптера;
• современные разъемы USB 3.2 Type-A и USB 3.2 Type-C;
• шесть разъемов 4-пин PWM для охлаждения;
• поддержка высокочастотной памяти DDR5-7000+.

Минусы:

• нет радиатора охлаждения для второго М.2;

• нет функции обновления BIOS Flashback.
