Обзор материнской платы MSI MPG Z790 Edge Wi-Fi DDR4

Продолжая рассказывать про материнские платы с разъемом LGA1700, в этом обзоре мы рассмотрим MSI MPG Z790 Edge Wi-Fi DDR4. Данная модель относится к категории продуктов, призванных сделать апгрейд более плавным для пользователя. Продукт нацелен, прежде всего, на владельцев памяти DDR4, желающих обновиться на платформу с процессорами Alder Lake и Raptor Lake. Изучать MPG Z790 Edge Wi-Fi DDR4 будем с топовым Intel Core i9-13900KF и парой одноранговых модулей ОЗУ.

Технические характеристики

• Модель: MPG Z790 Edge Wi-Fi DDR4
• Socket: LGA1700
• Чипсет: Intel Z790
• Тип памяти: DDR-4
• Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5333(O.C) - 3333(O.C.), 3200 МГц
• Слоты расширения: PCI-E 5.0 x16, PCI-E 4.0 x16 (x4 max), PCI-E 3.0 x1, 5*PCI-E M.2
• Тип слотов M.2:
• M.2_1, 2260/2280/22110 PCIe 4.0 x4 (CPU)
• M.2_2, 2260/2280 PCIe 4.0 x4 (Chipset)
• M.2_3, 2242/2260/2280 PCIe 4.0 x4 & SATA (Chipset)
• M.2_4, 2242/2260/2280 PCIe 4.0 x4 (Chipset)
• M.2_5, 2260/2280 PCIe 4.0 x4 Chipset)
• Звук: 8-канальный (7.1) Realtek ALC4080
• Сетевой интерфейс: 2.5 Gigabit (Intel I226-V), Wi-Fi 6E, Bluetooth 5.3
• Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

MPG Z790 Edge Wi-Fi DDR4 поставляется в белоснежной картонной коробке, на фронтальной грани которой указана модель материнской платы.

Основная информация о MPG Z790 Edge Wi-Fi DDR4 доводится до потребителя на тыльной стороне упаковки. Здесь представлено изображение материнской платы, ее ключевые особенности и технические характеристики. Также присутствует карта разъемов тыльной панели.

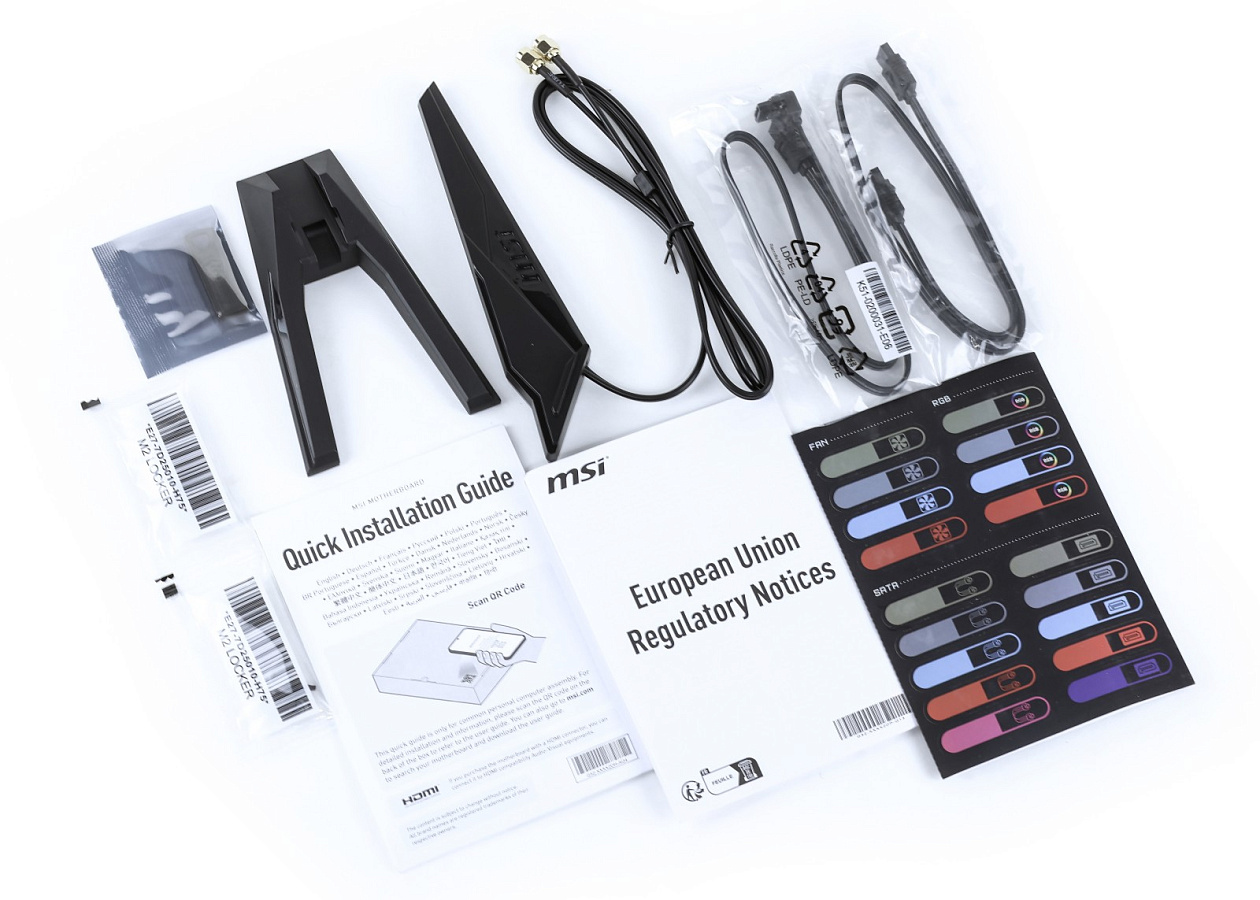

В комплект поставки MPG Z790 Edge Wi-Fi DDR4 входит:

• документация;
• набор наклеек;
• антенна Wi-Fi с подставкой;
• два кабеля SATA-3 6 Гбит/с;
• накопитель USB с драйверами и фирменным ПО;
• два набора винтов для М.2 накопителей.

Внешний вид и особенности

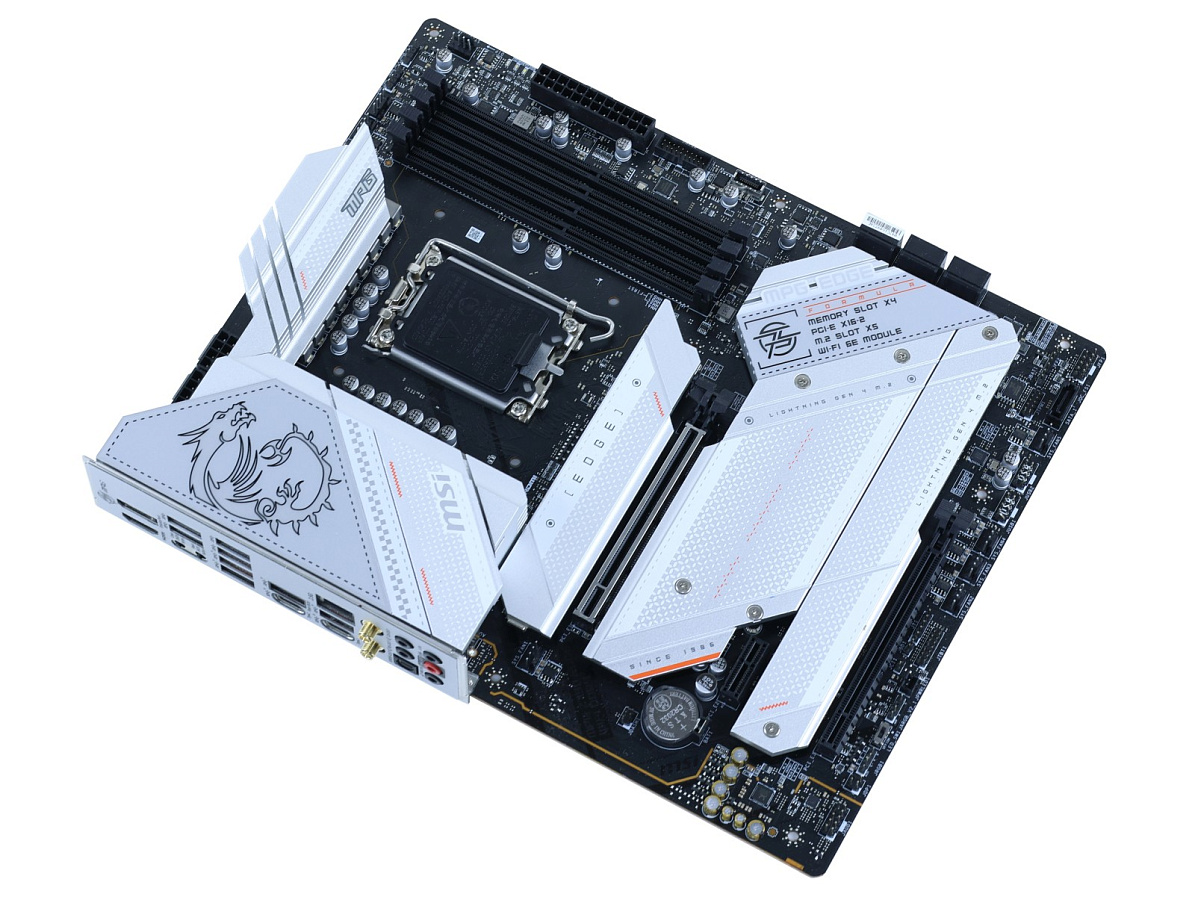

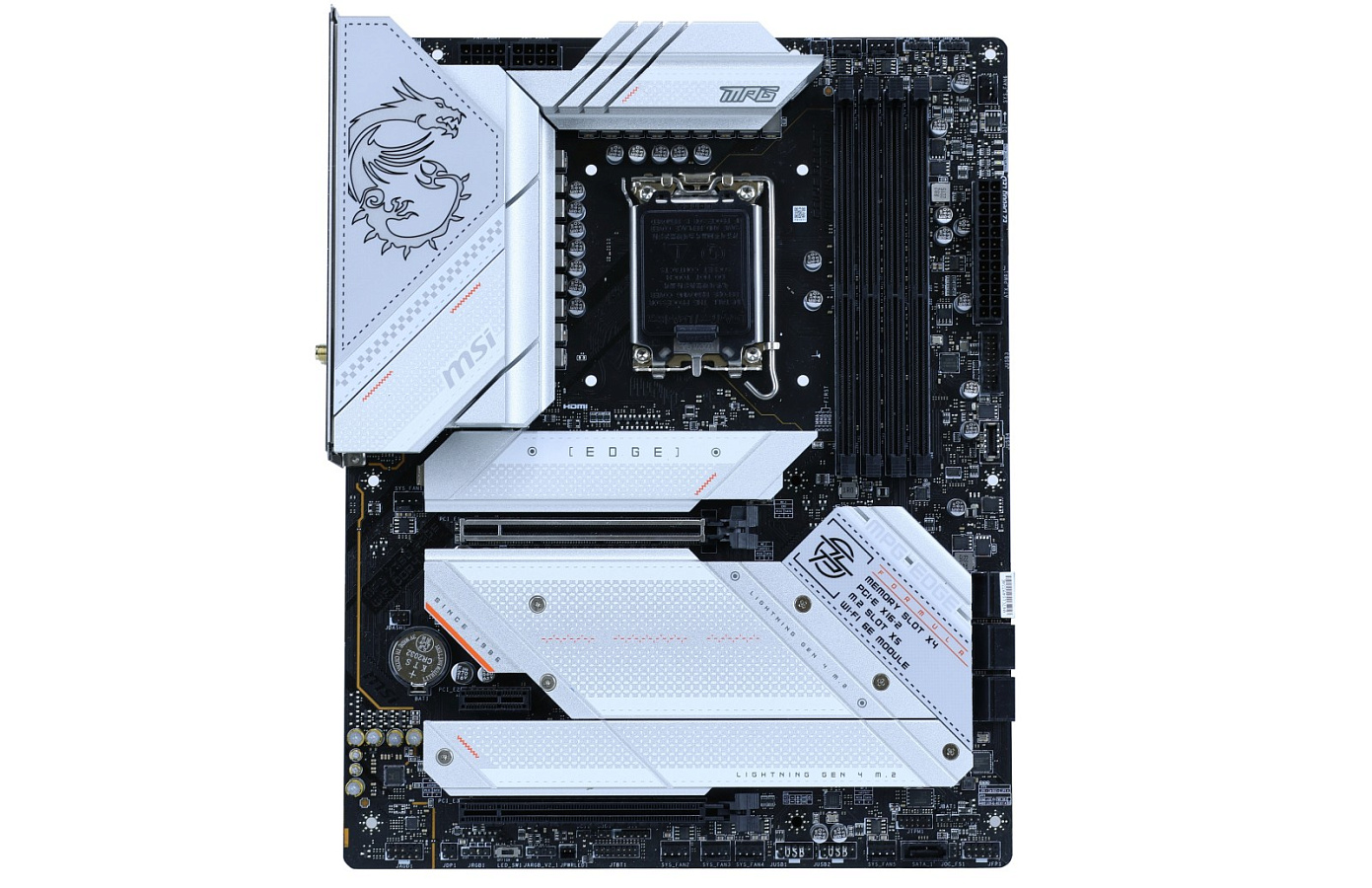

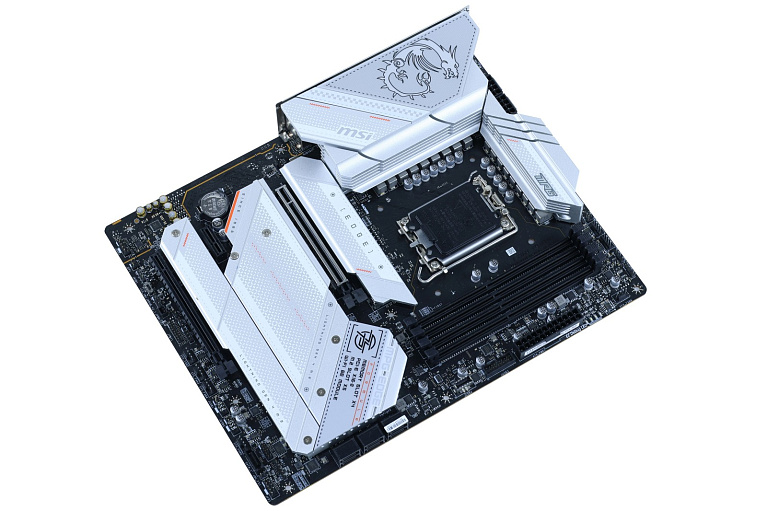

Материнская плата MPG Z790 Edge Wi-Fi DDR4 использует форм-фактор АТХ с габаритами 305 х 244 мм. Для установки в корпус ПК печатная плата имеет девять соответствующих отверстий.

Стильный внешний вид плате MPG Z790 Edge Wi-Fi DDR4 придают серебристые радиаторы охлаждения VRM и накопителей М.2. Они отлично контрастируют на фоне PCB серо-черного цвета.

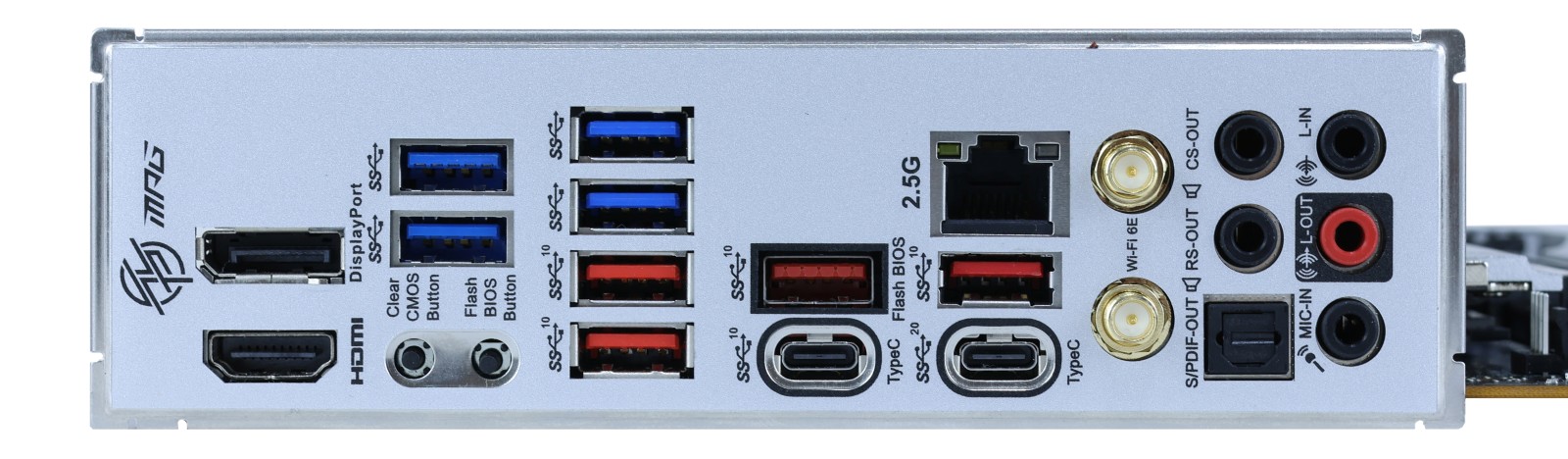

На тыльной панели разъемов MPG Z790 Edge Wi-Fi DDR4 находится:

• один HDMI;
• один DisplayPort;
• кнопка сброса настроек BIOS;
• кнопка обновления прошивки BIOS;
• четыре USB 3.2 Gen 1;
• четыре USB 3.2 Gen 2;
• один USB 3.2 Gen 2 Type-C;
• один USB 3.2 Gen 2x2 Type-C;
• 2.5-гигабитный LAN;
• два гнезда для антенны Wi-Fi;
• оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.

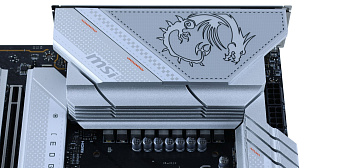

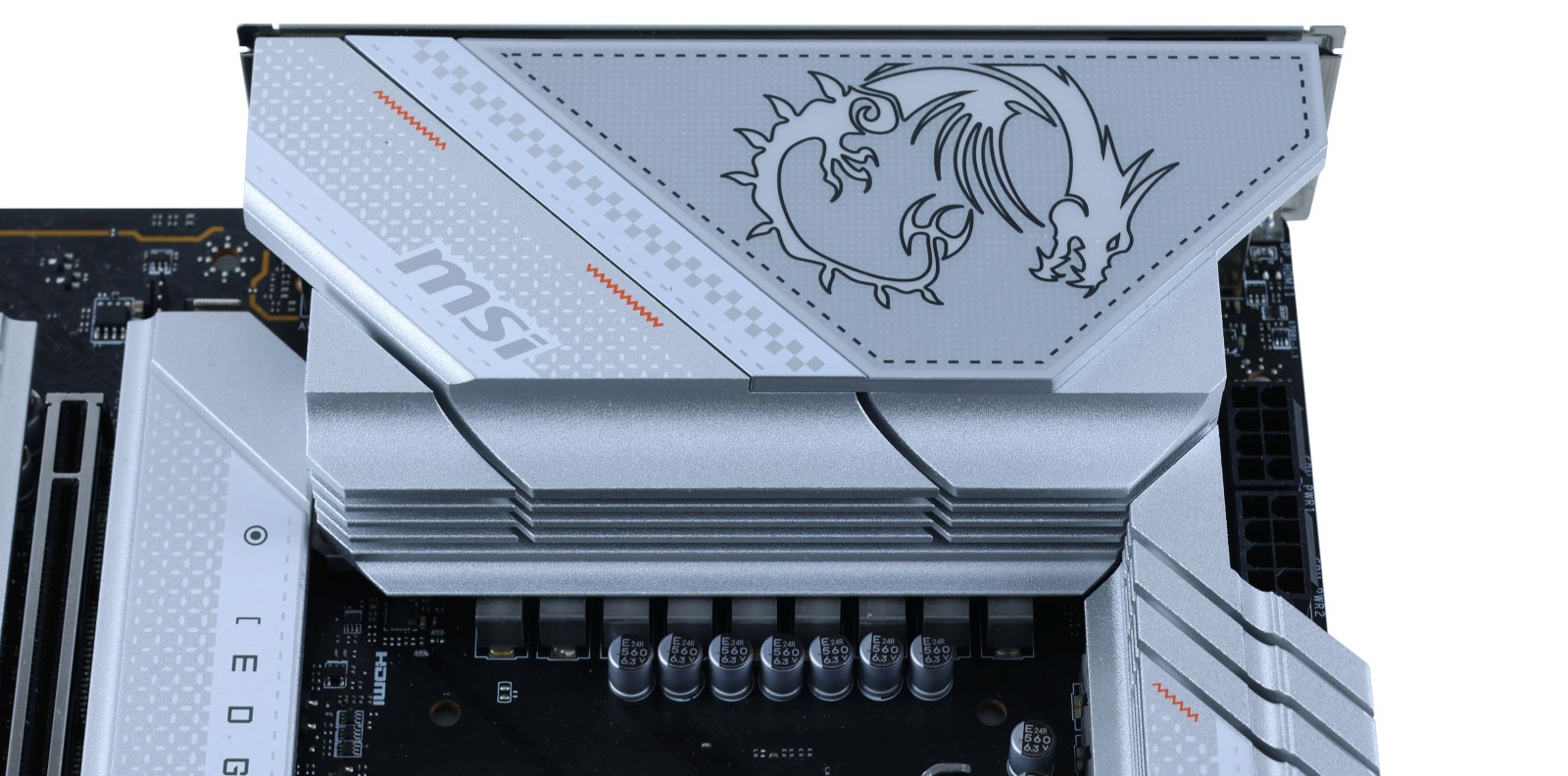

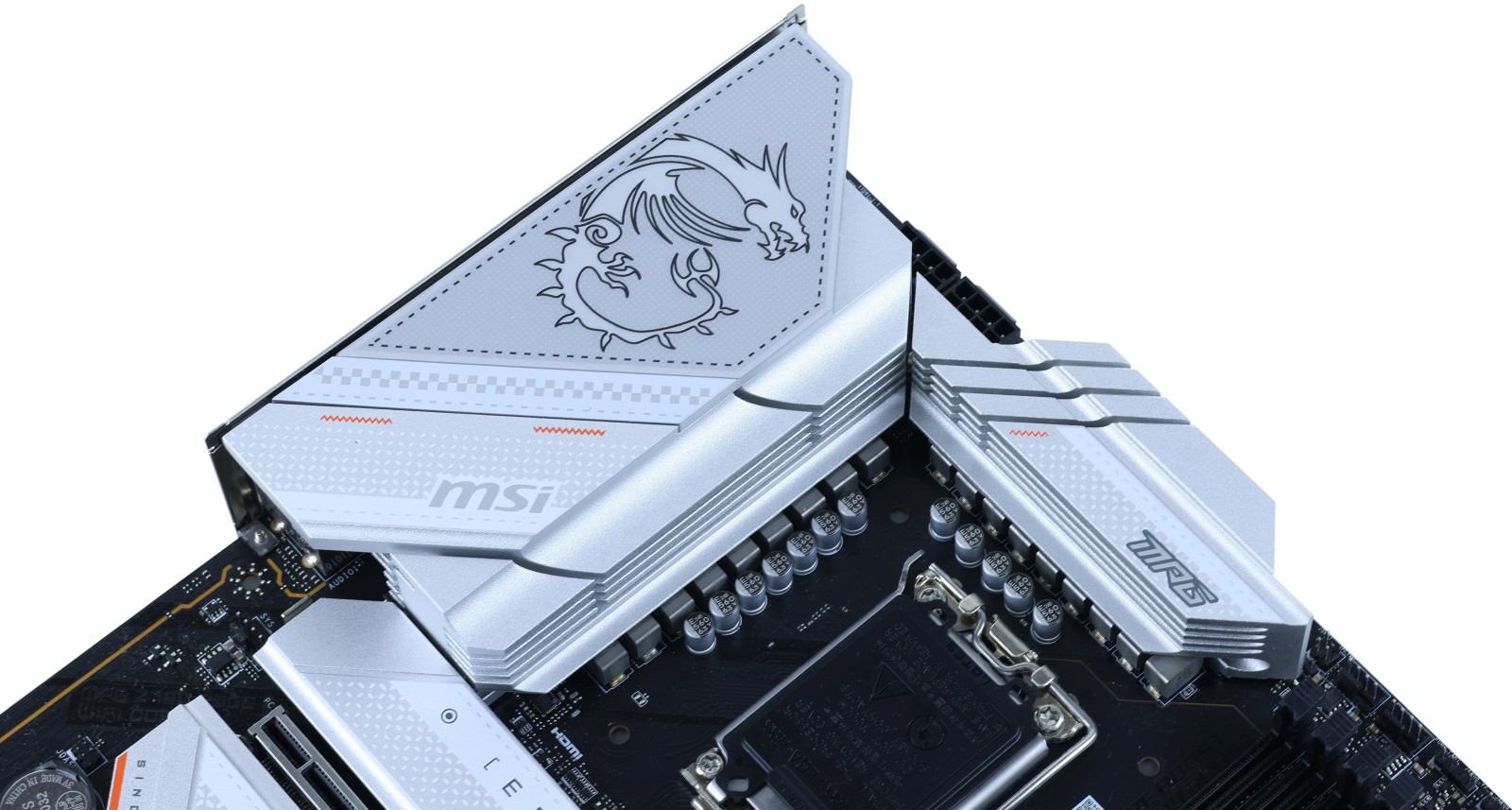

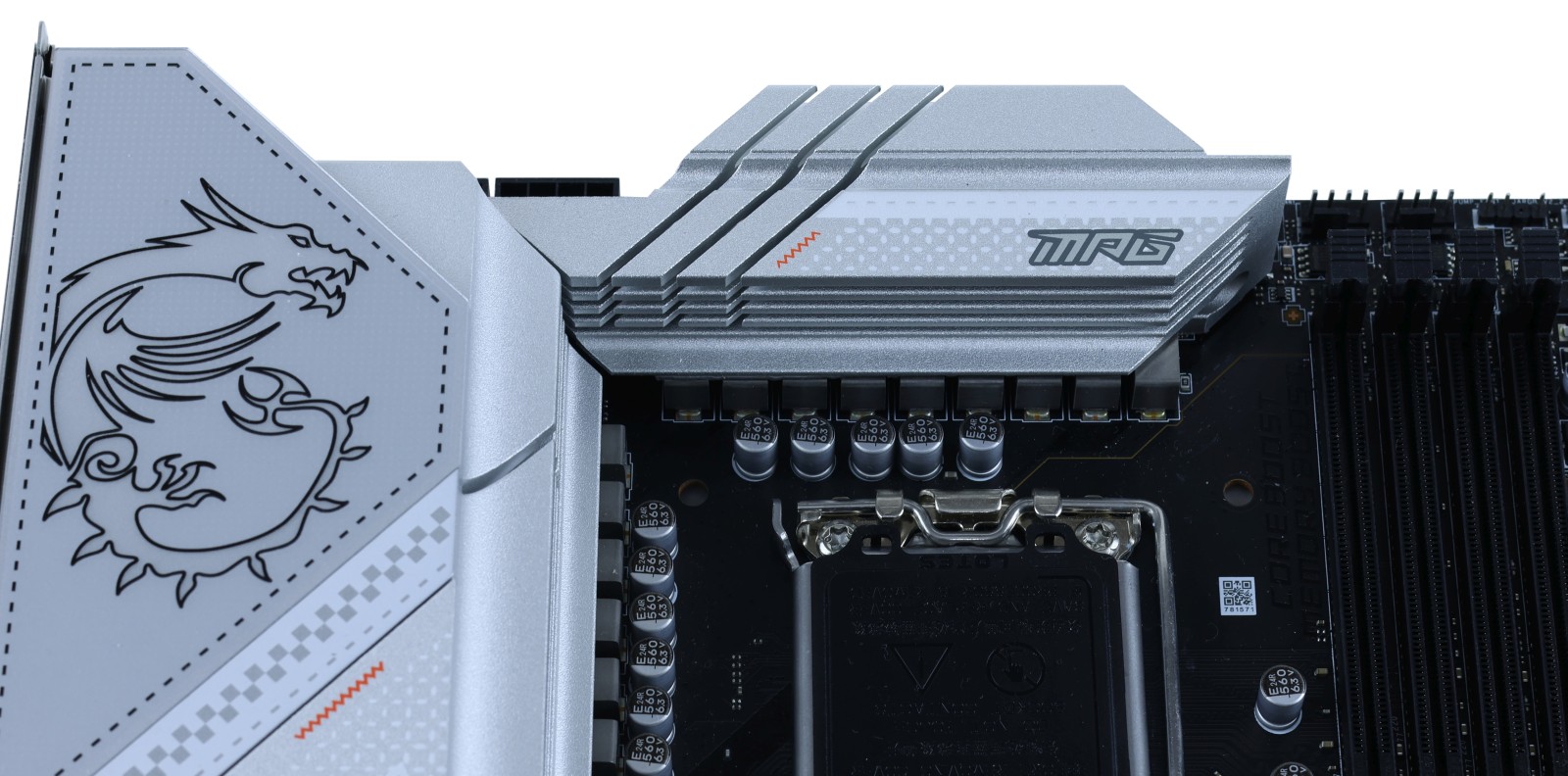

Система питания процессора на MPG Z790 Edge Wi-Fi DDR4 обеспечена эффективным охлаждением в виде двух алюминиевых радиаторов. Они имеют многоуровневую оребренную форму и объединены между собой тепловой трубкой.

В корпус основного радиатора охлаждения встроен модуль RGB-подсветки с логотипом MSI Gaming. На верхнюю часть второго радиатора нанесена аббревиатура "MSI Performance Gaming".

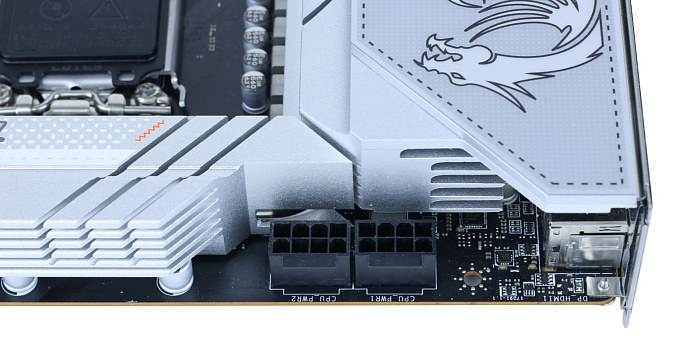

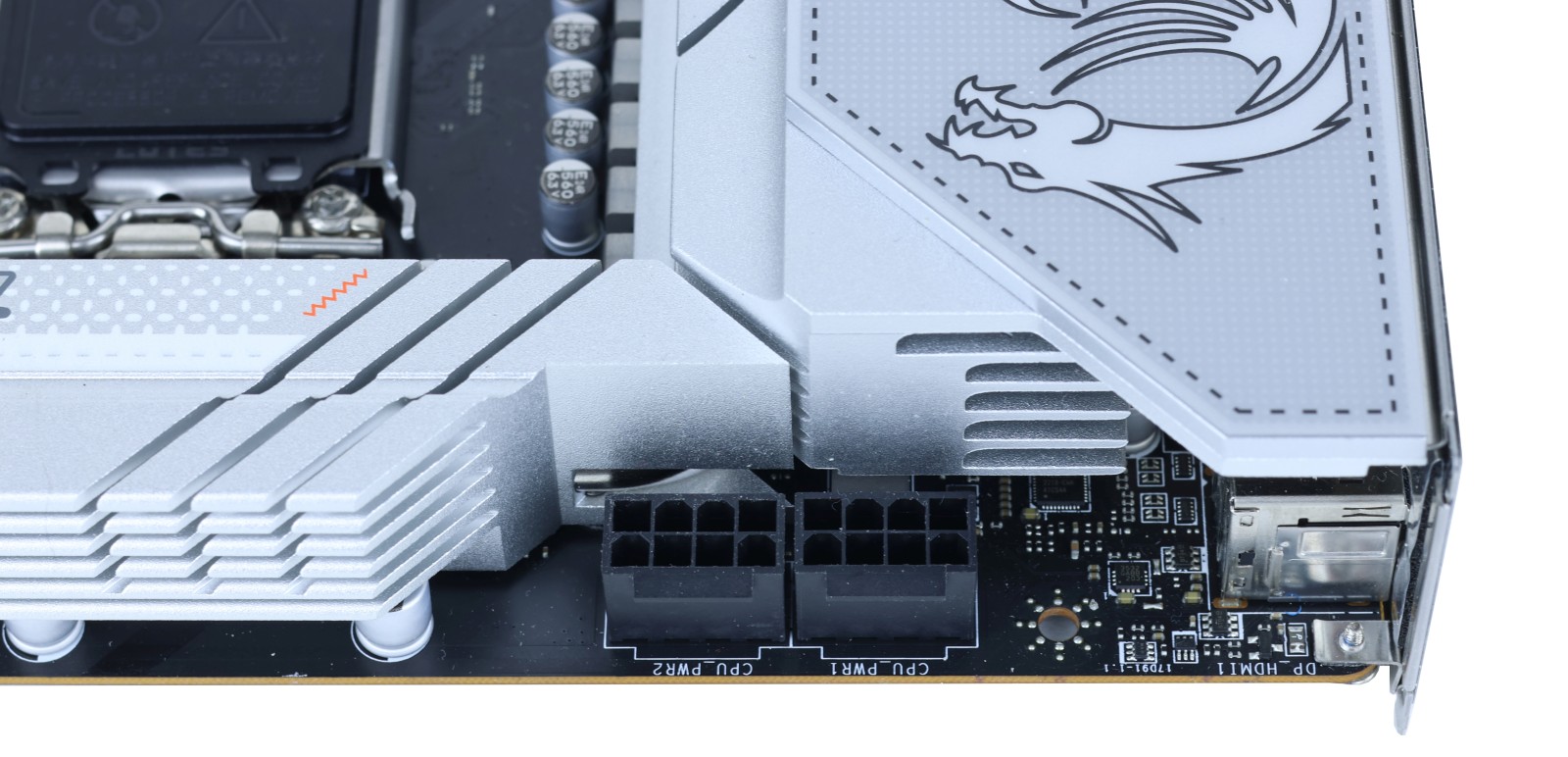

Питание для процессора на MPG Z790 Edge Wi-Fi DDR4 заводится по двум разъемам 8-пин. Они расположены в правом верхнем углу PCB, сразу над радиаторами охлаждения силовой обвязки.

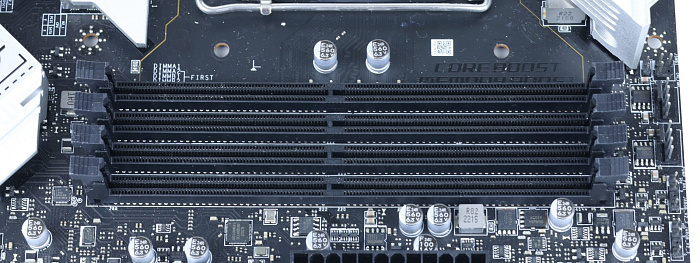

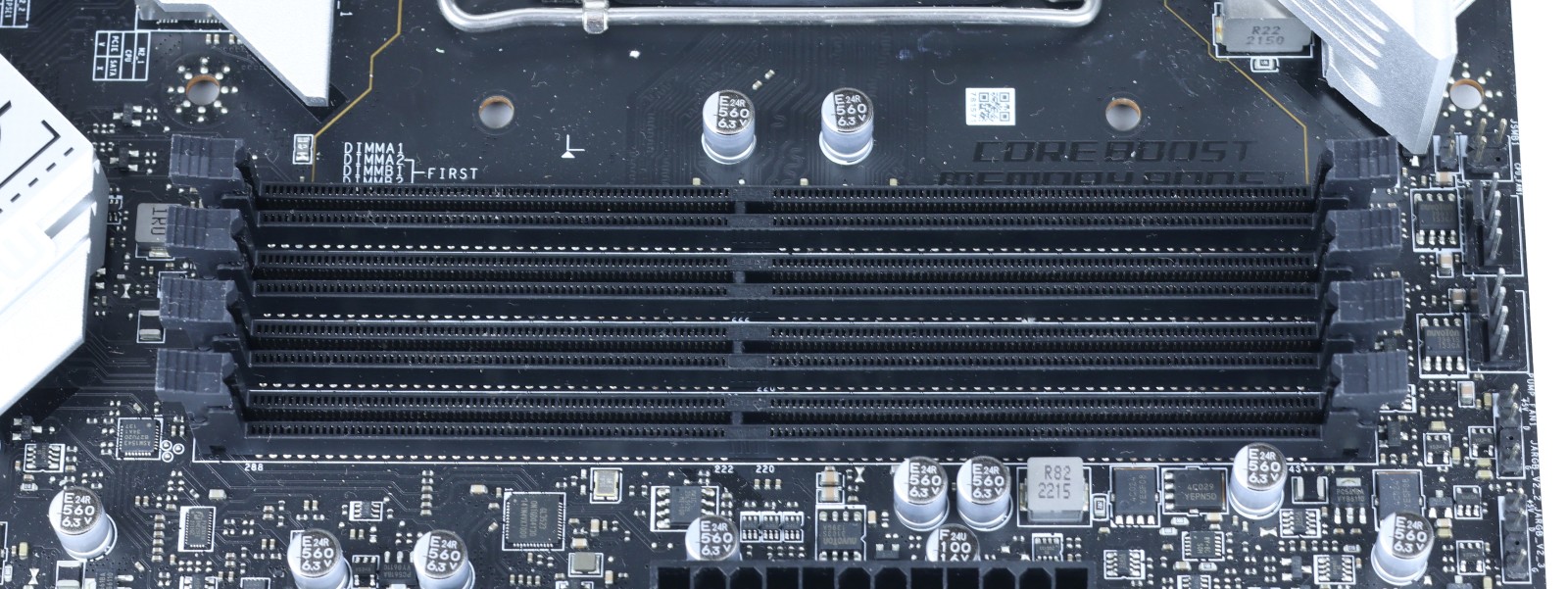

Для установки ОЗУ плата MPG Z790 Edge Wi-Fi DDR4 предлагает четыре разъема DIMM DDR4. Суммарный объем памяти может составлять до 128 Гб, а декларируемые частоты от 3200 до 5333 МГц.

Для установки видеокарты MPG Z790 Edge Wi-Fi DDR4 оборудована слотом расширения PCIe 5.0 x16. Для надежности конструкции этот слот усилен металлическим кожухом с множественными точками припоя. Также на плате имеются слот PCIe 4.0 x16 (может работать максимум на скорости x4), а также слот PCIe 3.0 x1. Оба этих слота расширения функционируют за счет линий PCI Express чипсета Intel Z790.

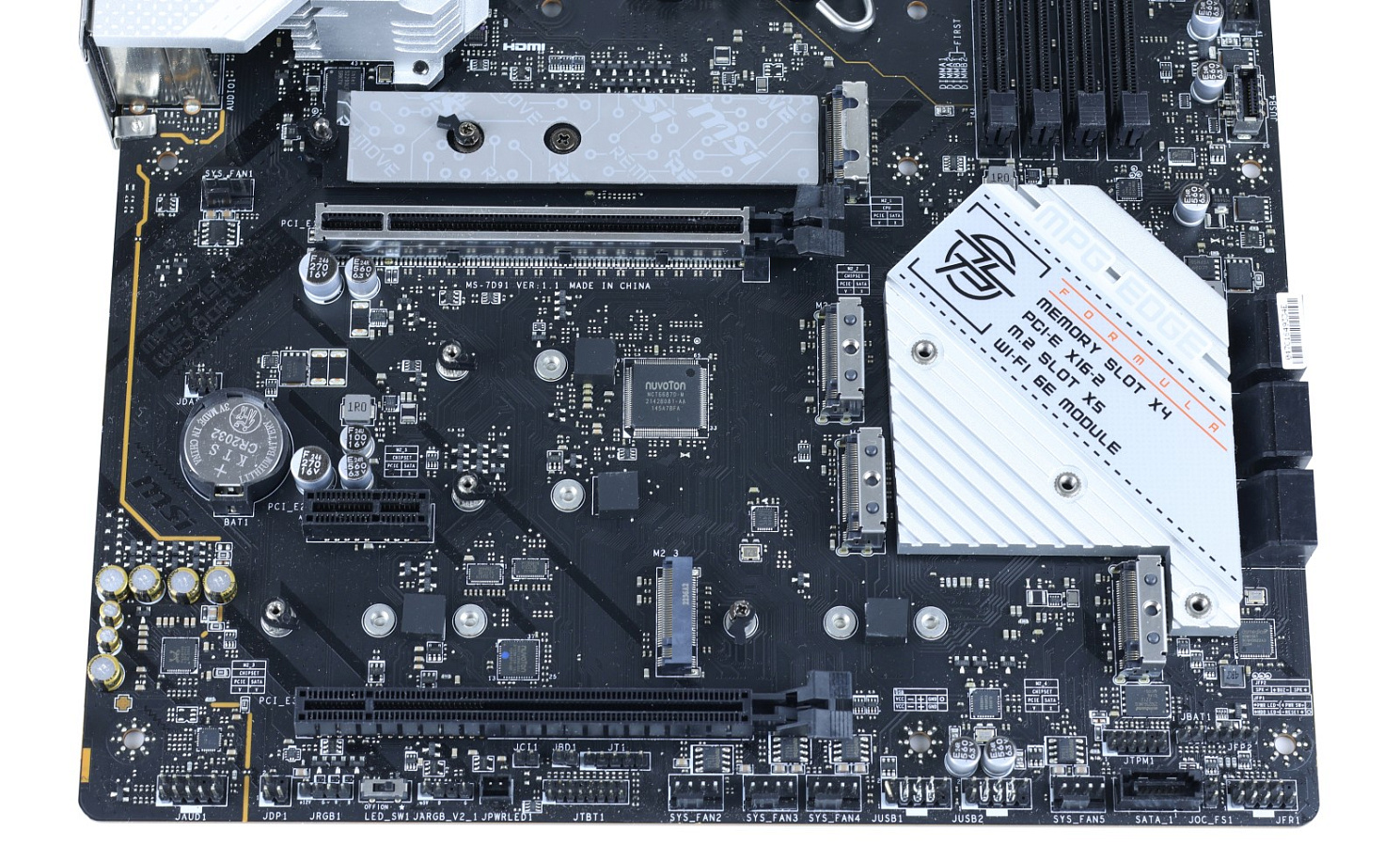

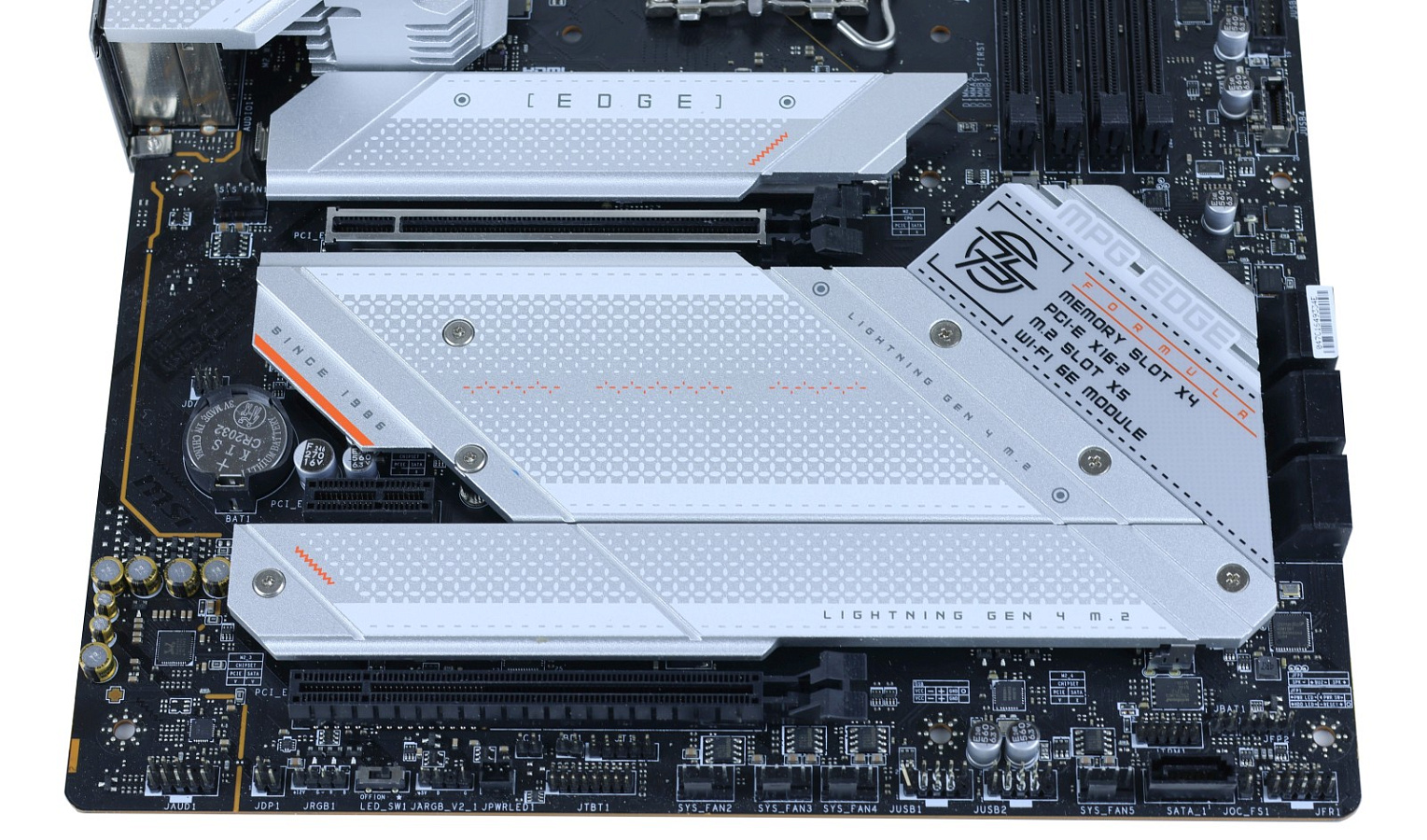

Для установки современных накопителей NVMe плата MPG Z790 Edge Wi-Fi DDR4 предлагает сразу пять разъемов М.2. Причем все эти разъемы оборудованы радиаторами охлаждения. А главный разъем М.2_1, работающий в формате PCIe 4.0 x4, использует двухсторонний теплоотвод с помощью термопрокладок. На него линии PCI Express выделяются непосредственно от центрального процессора. Остальные четыре разъема М.2 функционируют за счет чипсета Intel Z790. Они все поддерживают протокол передачи данных PCIe 4.0 x4, а разъем М.2_3 умеет также работать и с накопителями SATA.

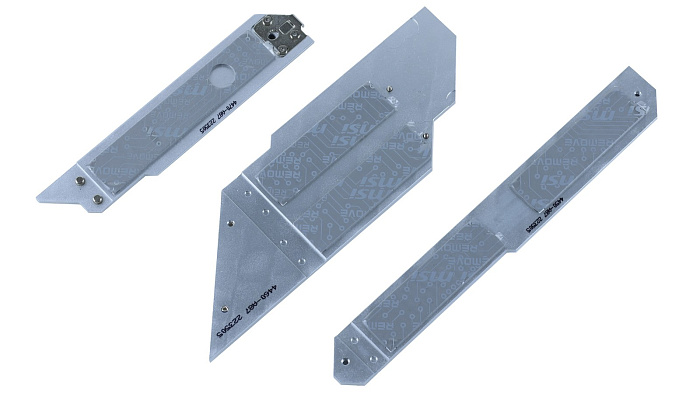

А так выглядят радиаторы охлаждения для М.2 накопителей. Видно, что для первого разъема М.2 используется радиатор охлаждения с застегивающимся механизмом крепления.

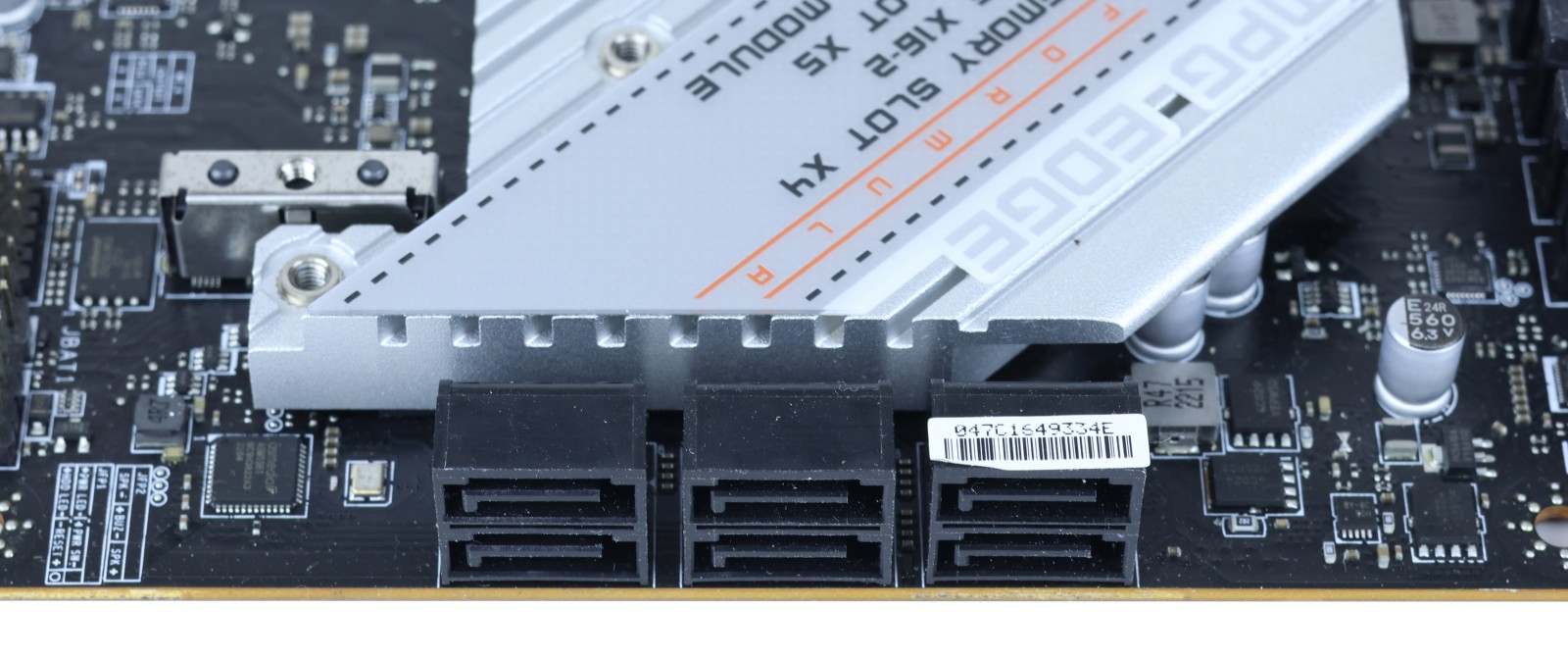

Также MPG Z790 Edge Wi-Fi DDR4 может предложить семь разъемов SATA-3 6 Гбит/с. Шесть таких разъемов распаяны на правом торце материнской платы и еще один в правом нижнем углу PCB.

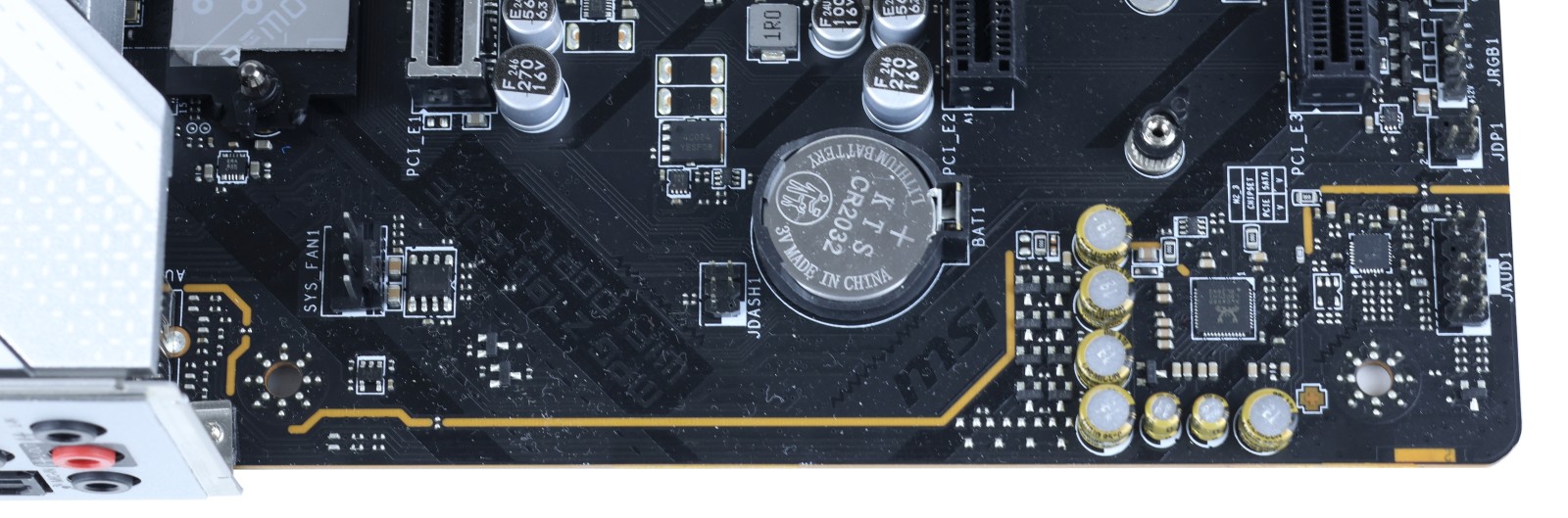

За звук на MPG Z790 Edge Wi-Fi DDR4 отвечает 7.1-канальный кодек Realtek ALC4080. Во избежание помех от других компонентов звуковая обвязка отделена изолирующим аудиотрактом.

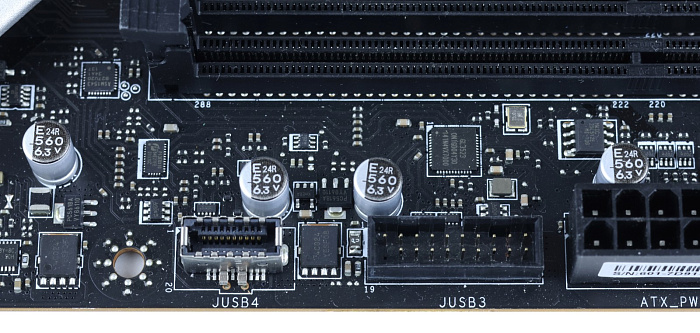

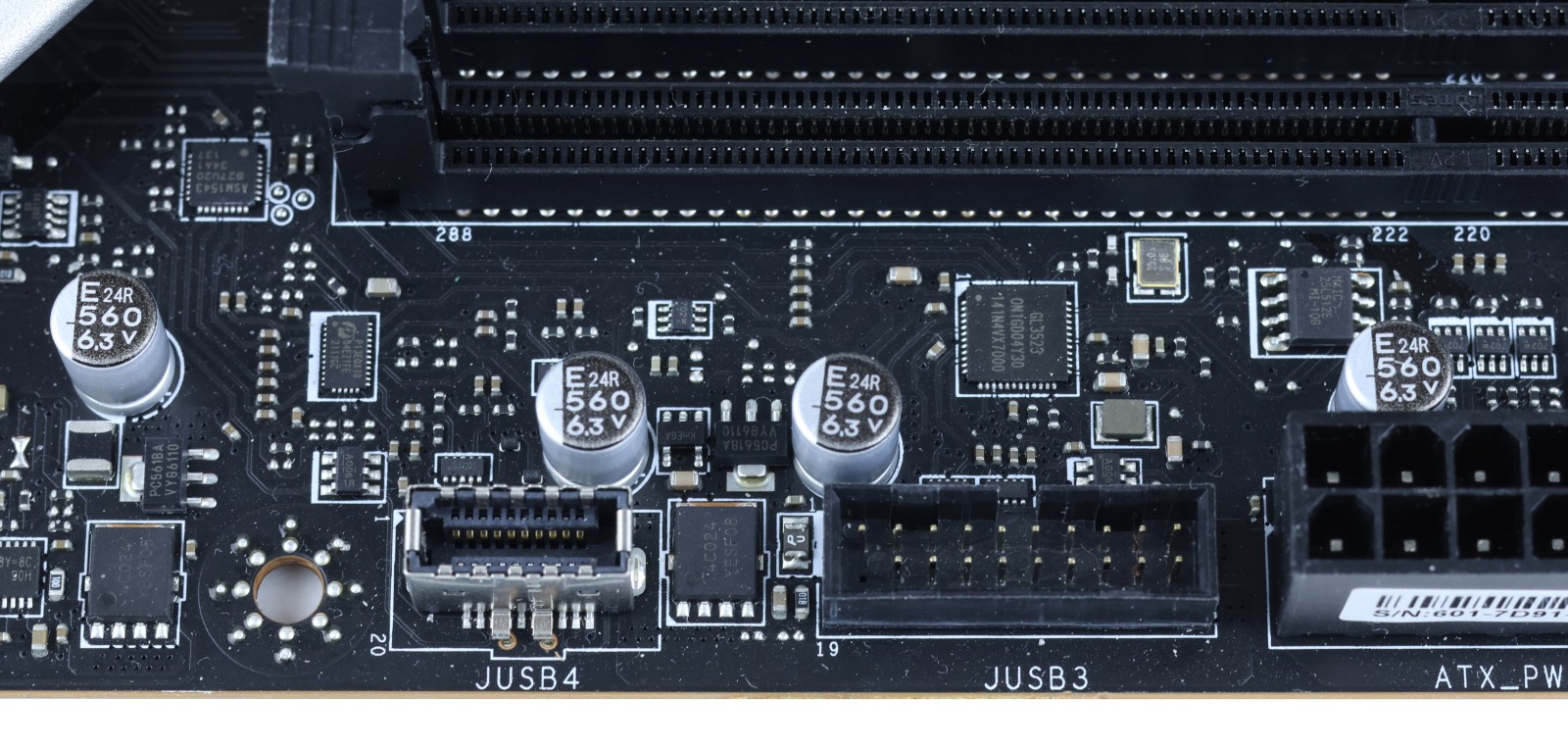

Для увеличения количества разъемов USB плата MPG Z790 Edge Wi-Fi DDR4 оборудована колодками USB 3.2 Gen 2 Type-C и USB 3.2 Gen 1 Type-A. Они позволят вывести на фронтальную панель ПК один и два соответствующих разъема.

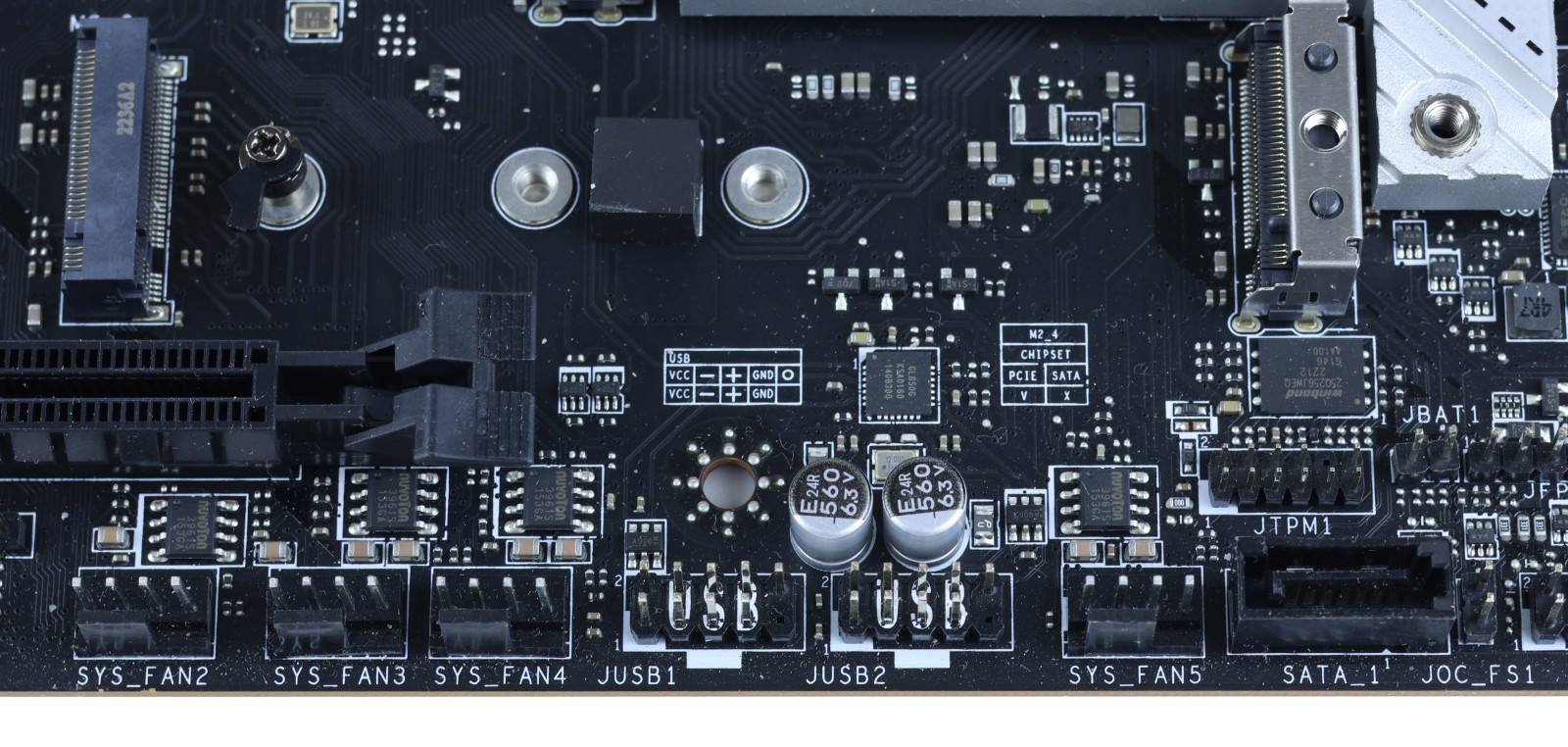

Также на нижней грани MPG Z790 Edge Wi-Fi DDR4 имеются две колодки USB 2.0, с помощью которых пользователь получит четыре соответствующих разъема.

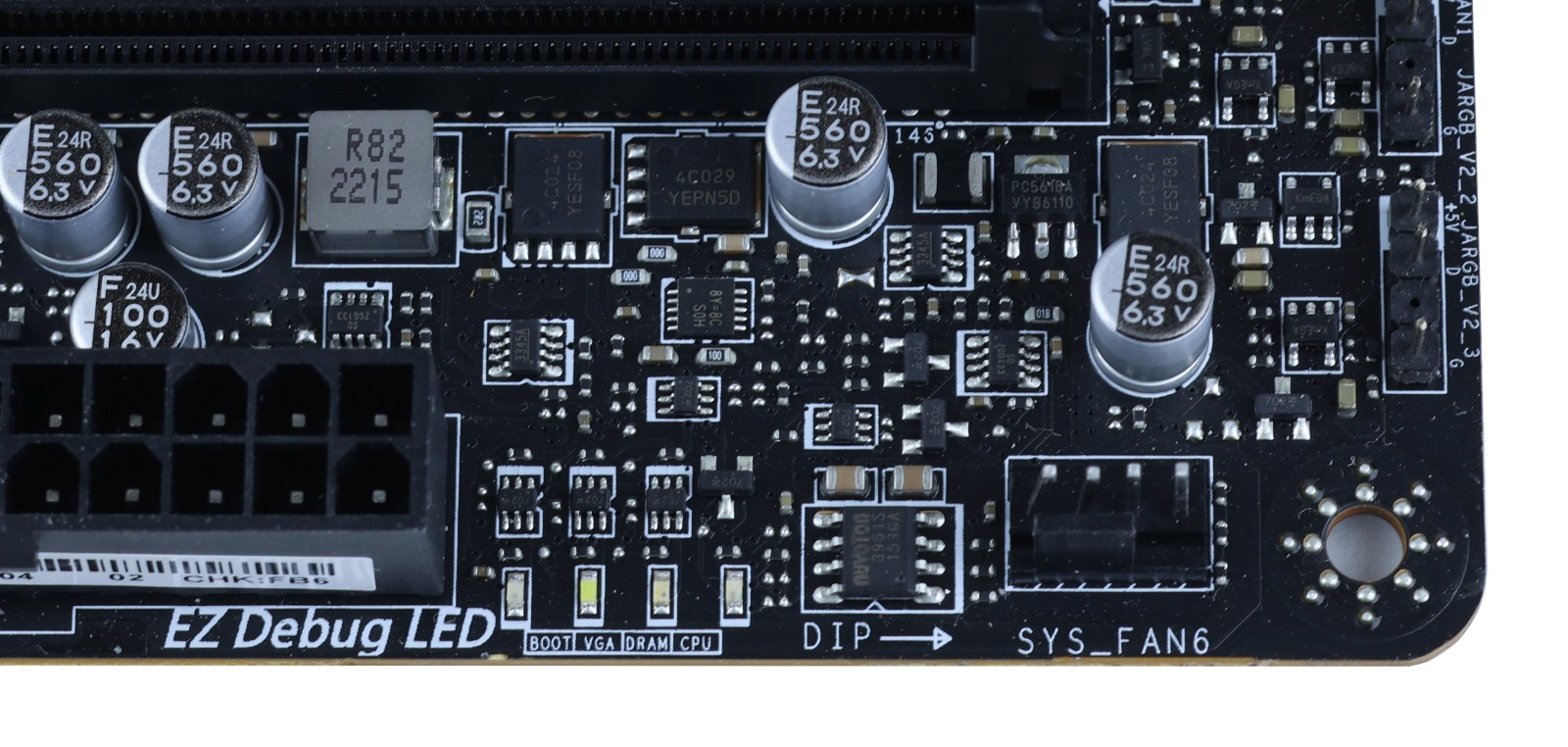

Облегчить диагностику и выявить причину отказа старта системы на MPG Z790 Edge Wi-Fi DDR4 призван ряд светодиодов BOOT/VGA/DRAM/CPU, реализованный в правом верхнем углу материнской платы.

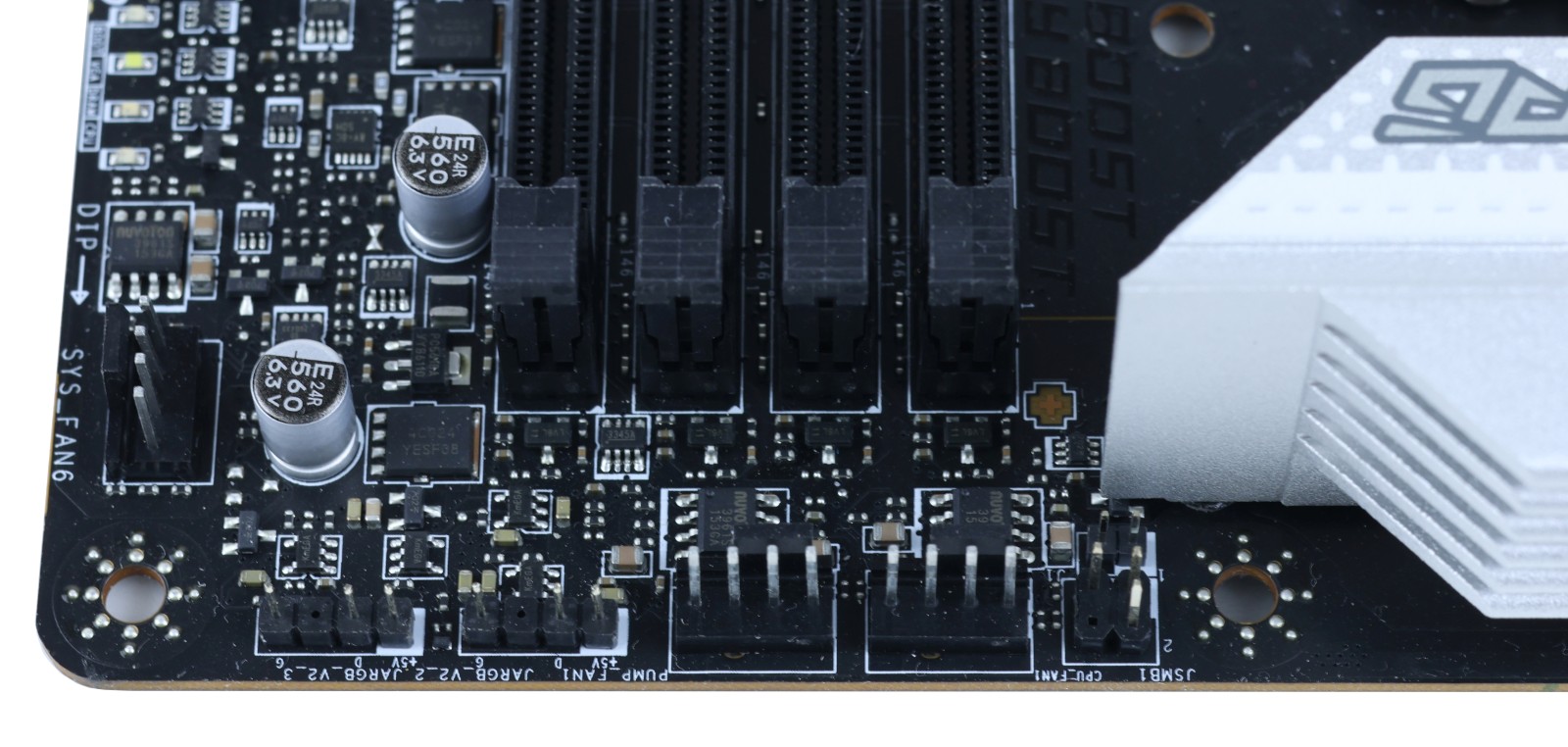

Для подключения систем охлаждения плата MPG Z790 Edge Wi-Fi DDR4 предлагает сразу восемь разъемов 4-пин PWM. Три из них находятся справа сверху, один слева от первого М.2, а еще четыре на нижней грани PCB.

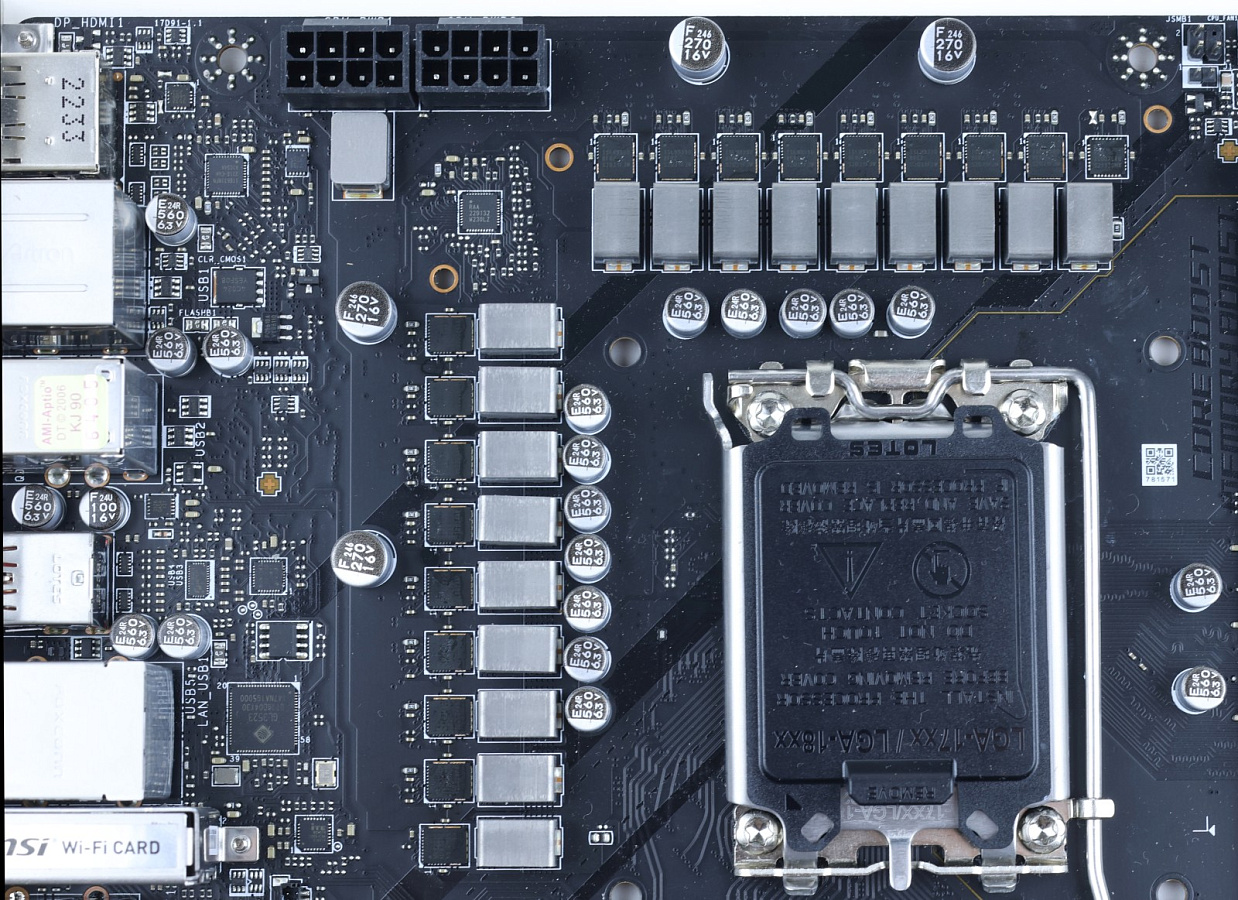

Система питания процессора на MPG Z790 Edge Wi-Fi DDR4 реализована по 16+1+1 фазной схеме. Компоненты располагаются в непосредственной близости от сокета. За управление питанием отвечают контроллеры Renesas RAA229132 и Monolithic Power Systems MPSN47.

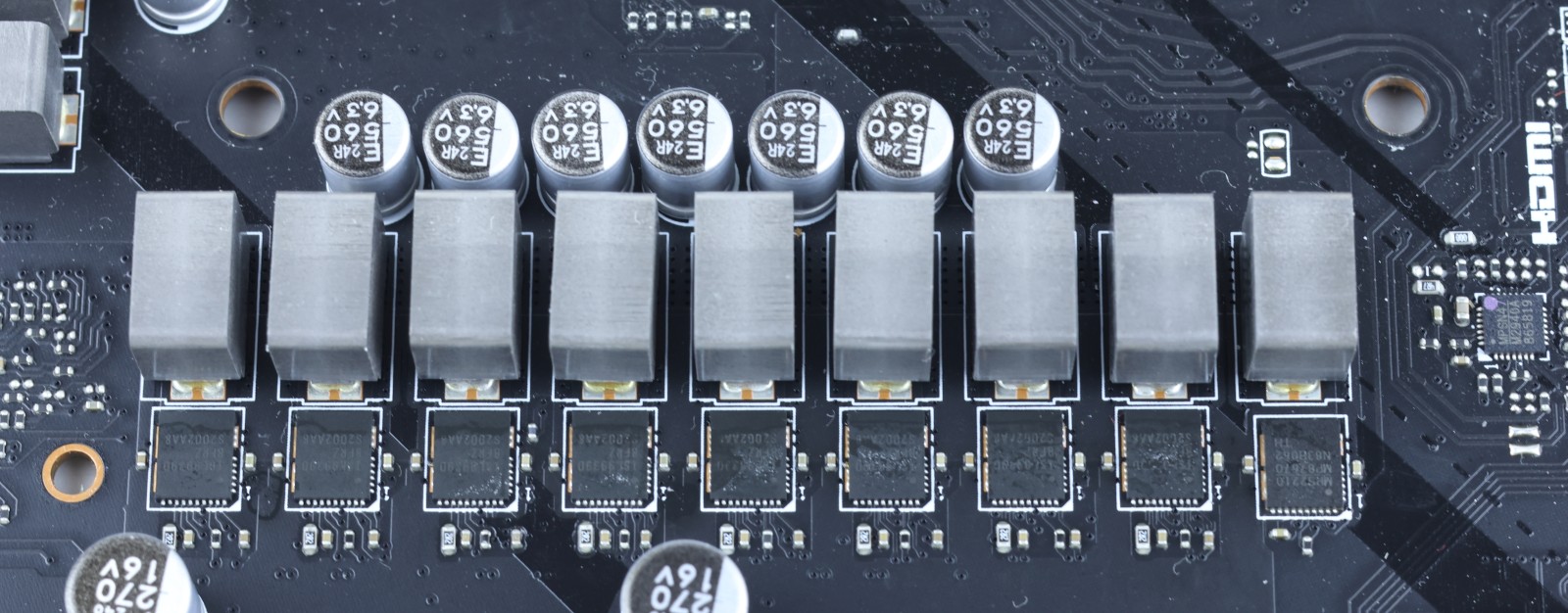

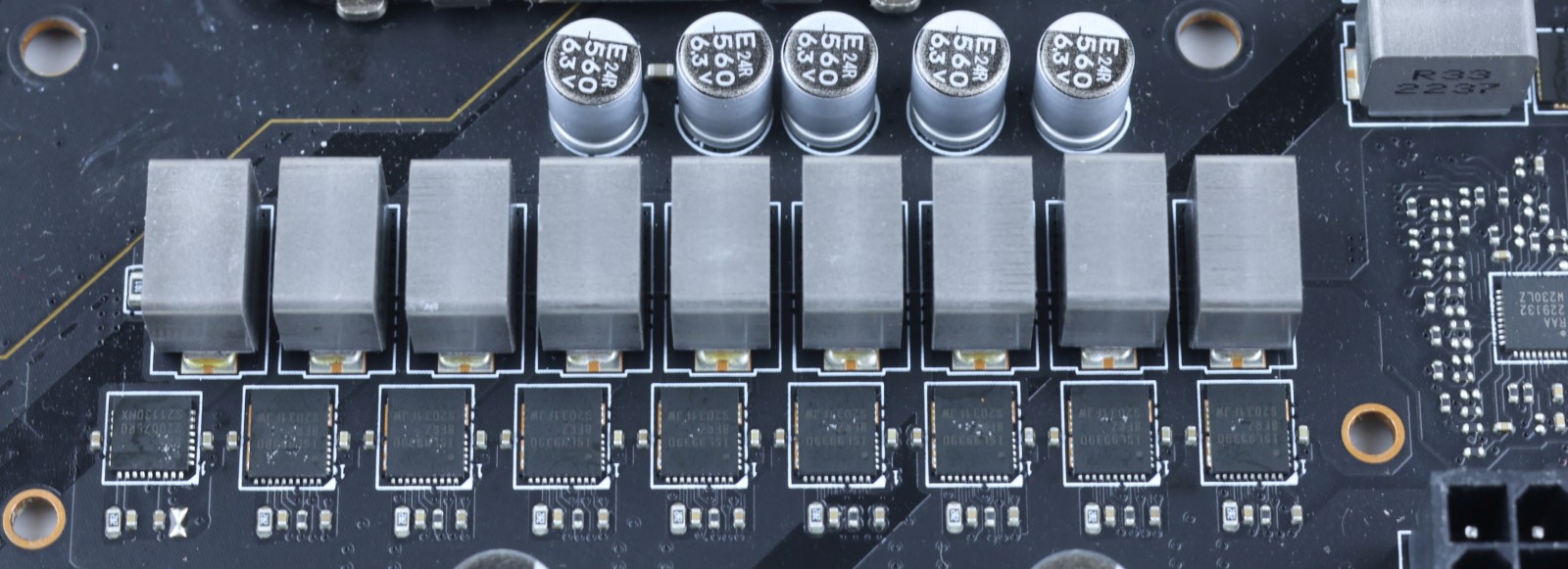

Осмотр силовой обвязки показывает, что здесь используются 90А сборки Renesas ISL99390 для ядер процессора. А одна 75А сборка Renesas RAA220075RO и одна 70А сборка Monolithic Power Systems MP87670 отведены для встроенной графики и VCCIO.

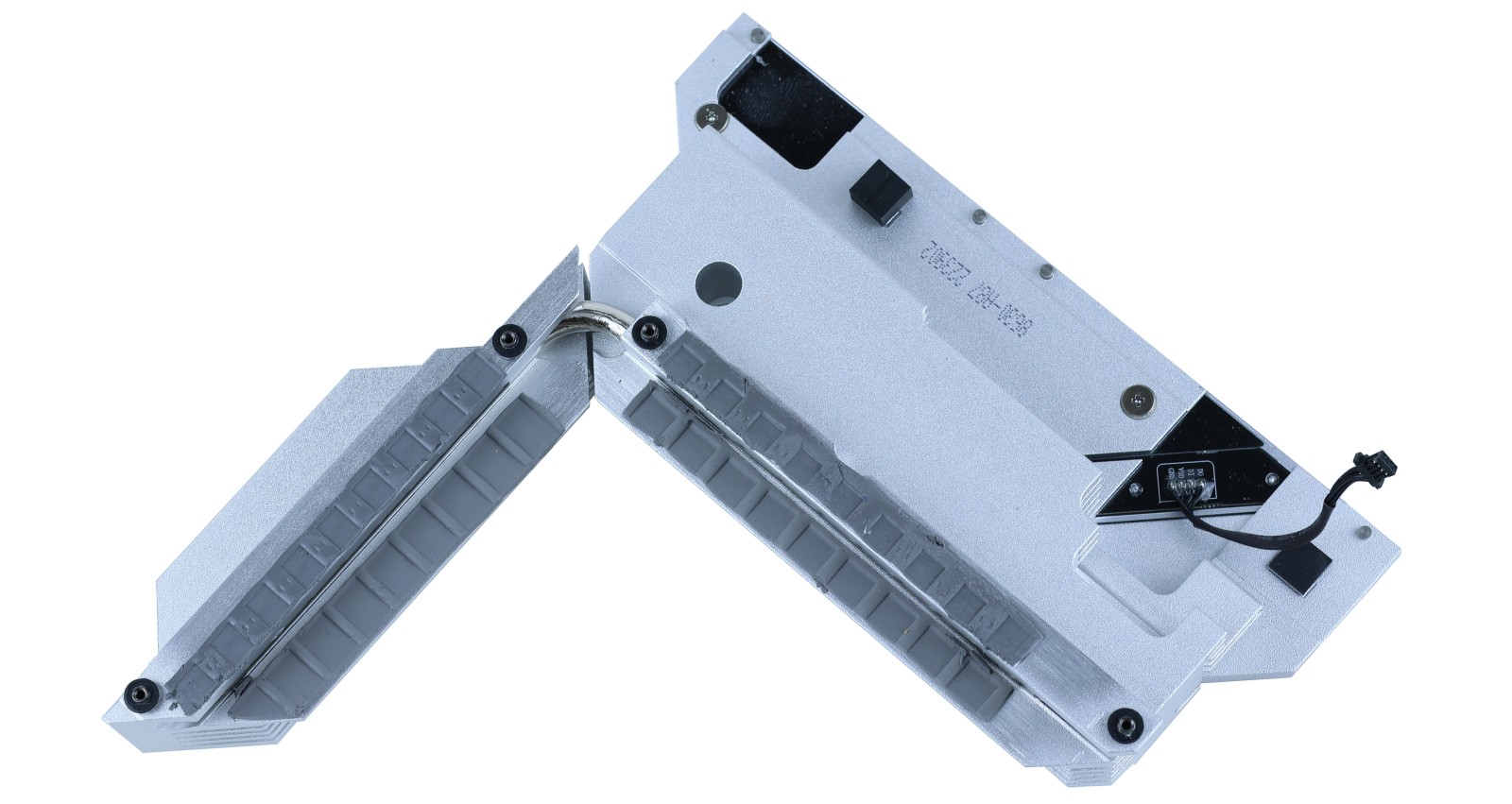

За охлаждение системы питания процессора на MPG Z790 Edge Wi-Fi DDR4 отвечает комплекс из двух радиаторов охлаждения с тепловой трубкой. Отвод тепла реализован через четыре ряда термопрокладок.

Возможности BIOS

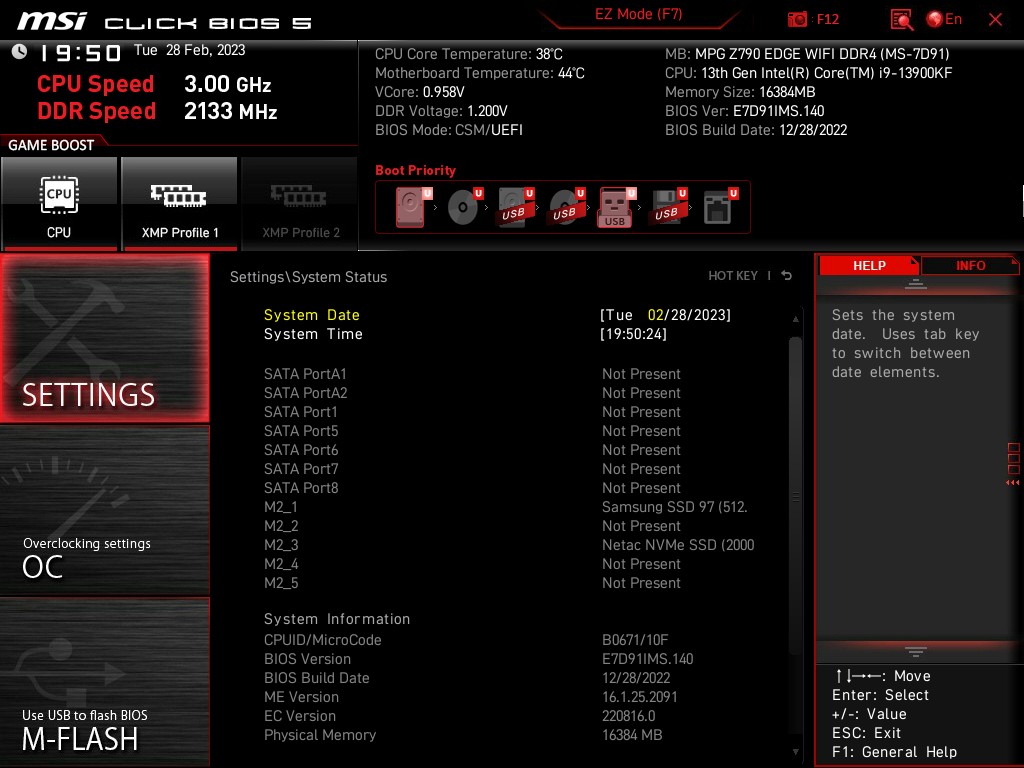

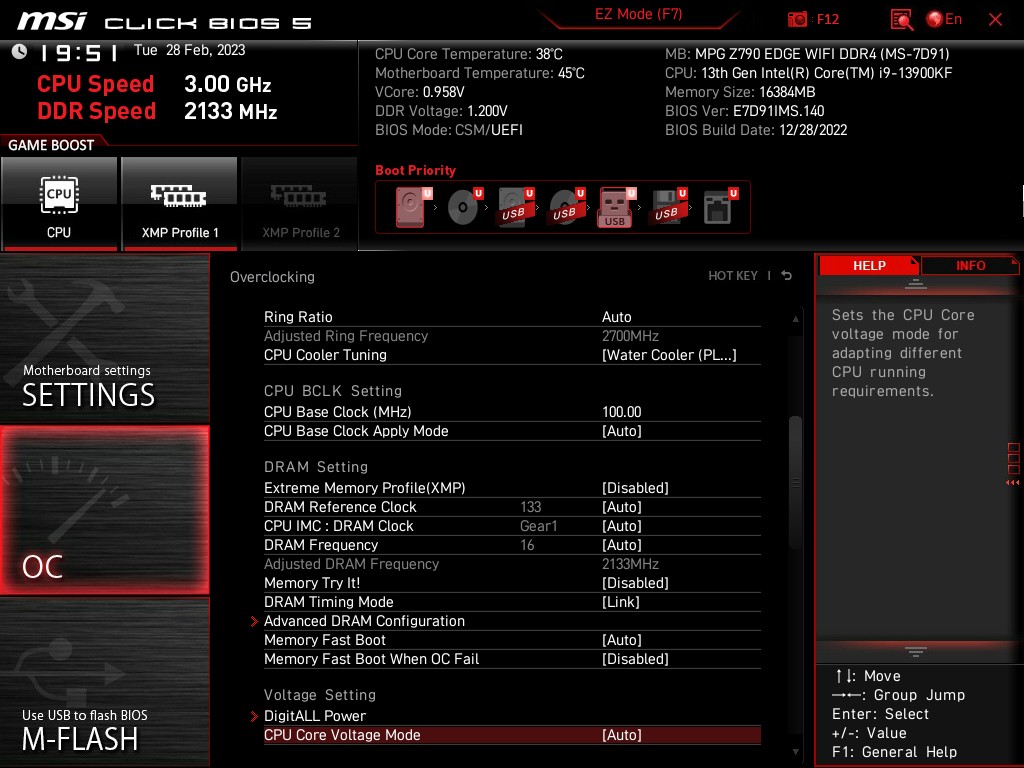

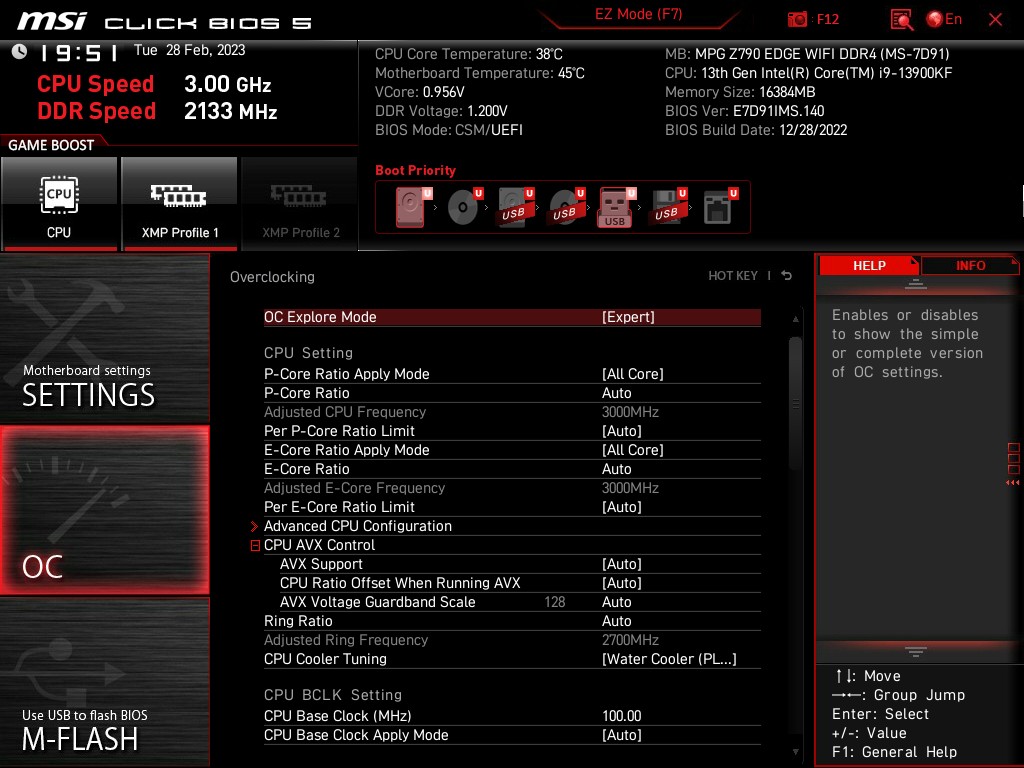

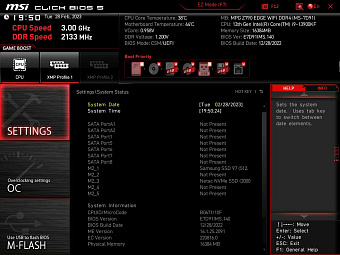

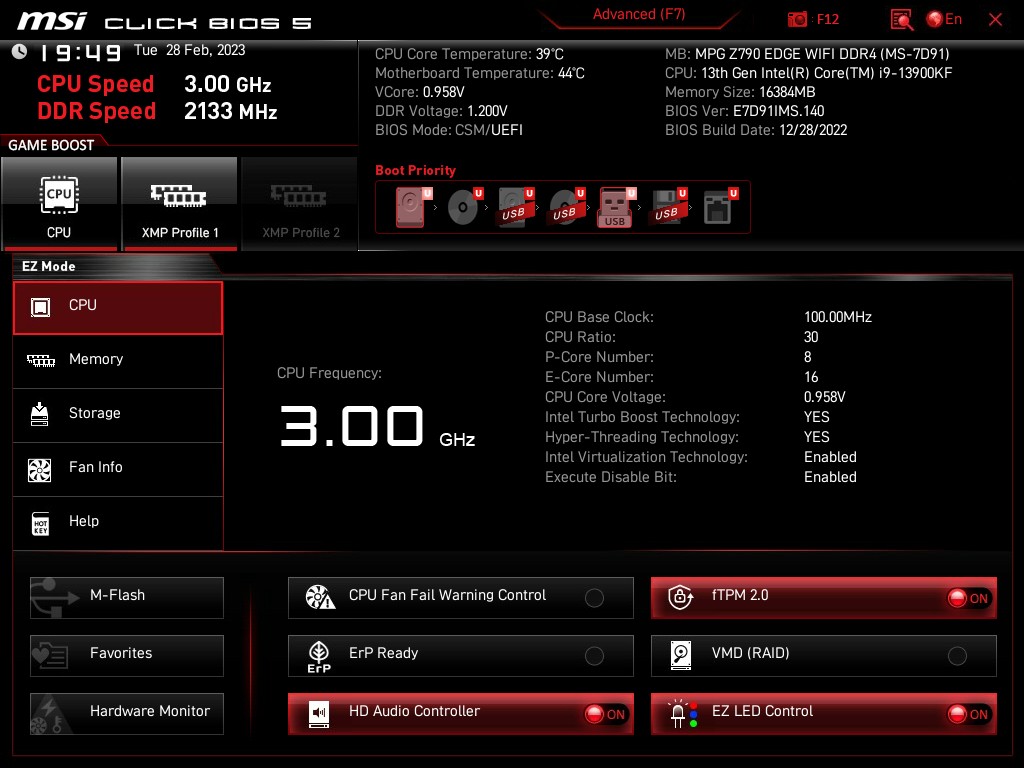

Материнская плата MPG Z790 Edge Wi-Fi DDR4 оборудована информативной оболочкой Click BIOS 5. Главное меню настроек встречает пользователя информацией о ключевых параметрах системы.

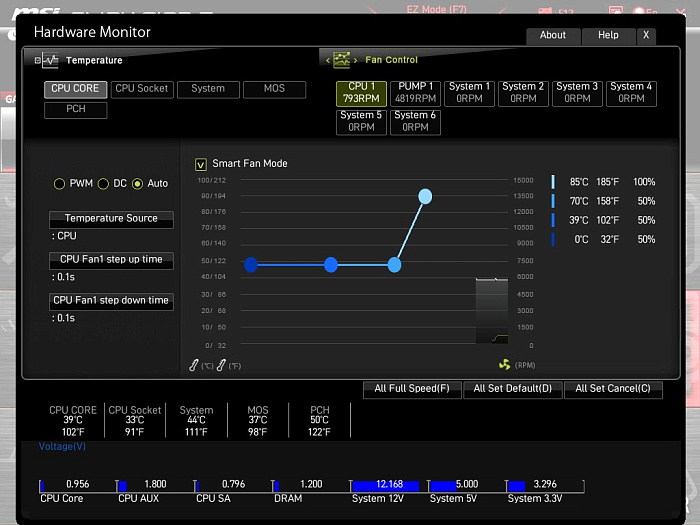

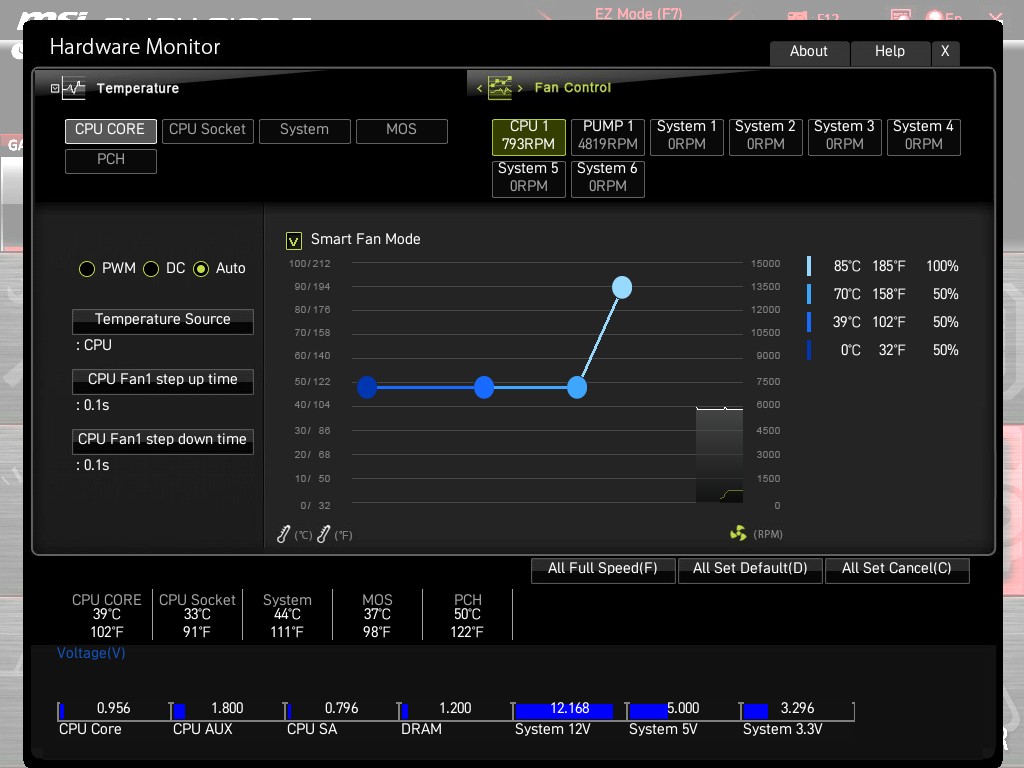

Весьма гибкий и удобный инструментарий в BIOS реализован для управления системами охлаждения. Настроить корпусные вентиляторы и СЖО можно по кривой на графике. Доступны режимы PWM и DC, в зависимости от типа подключенного охлаждения.

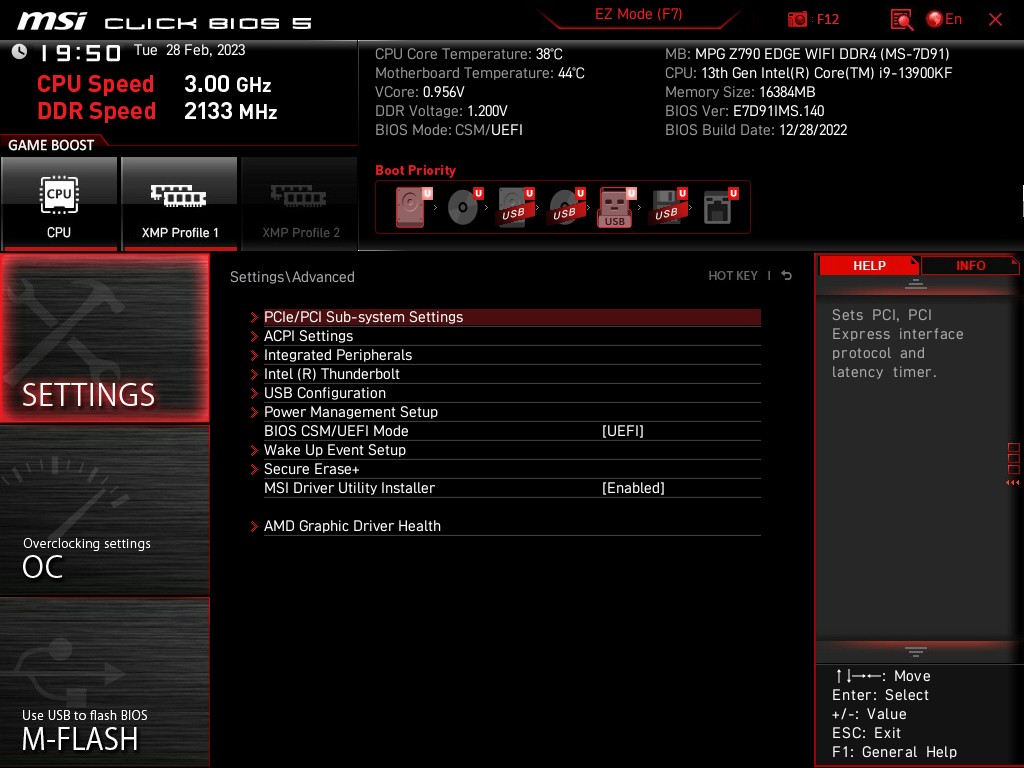

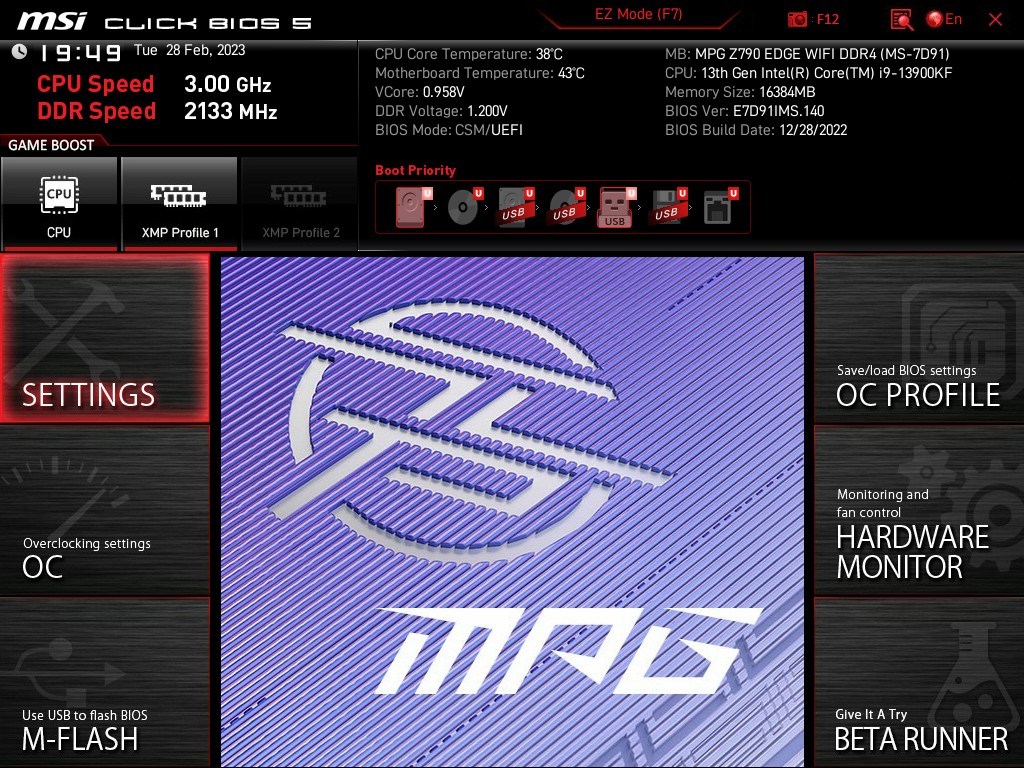

Переход в полные настройки BIOS открывает интерфейс с шестью разделами в виде плиток.

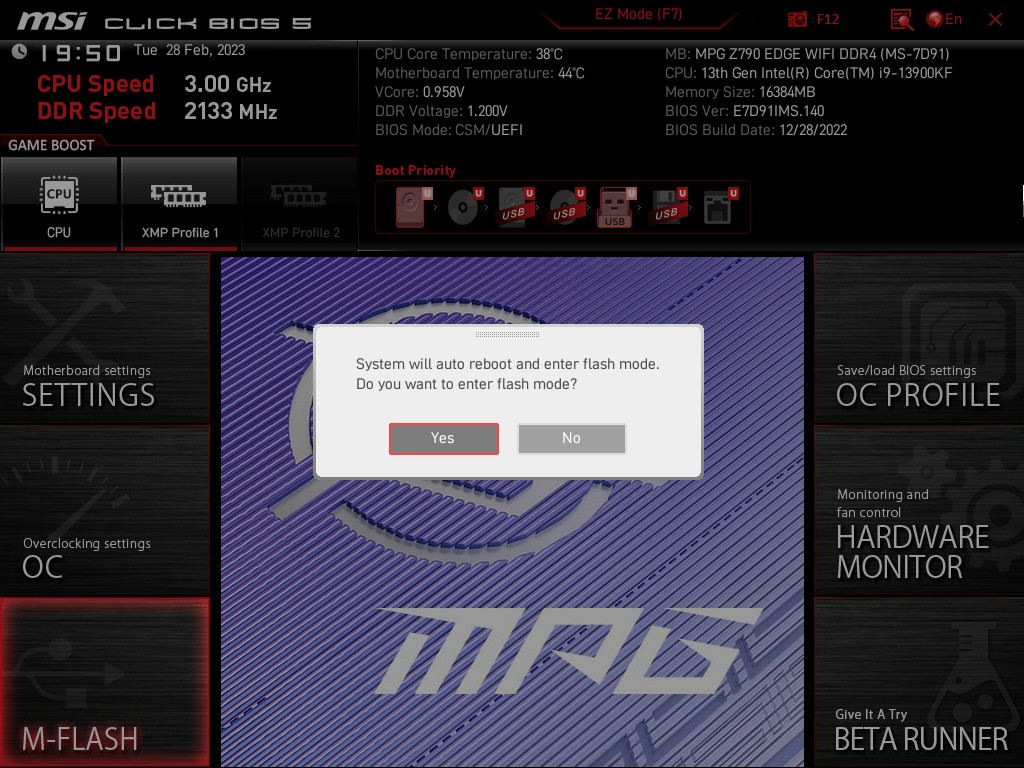

Особенно важным тут является инструмент M-Flash, позволяющий быстро и удобно обновить прошивку BIOS с внешнего накопителя.

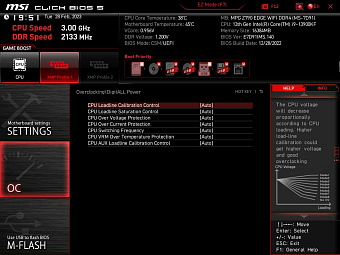

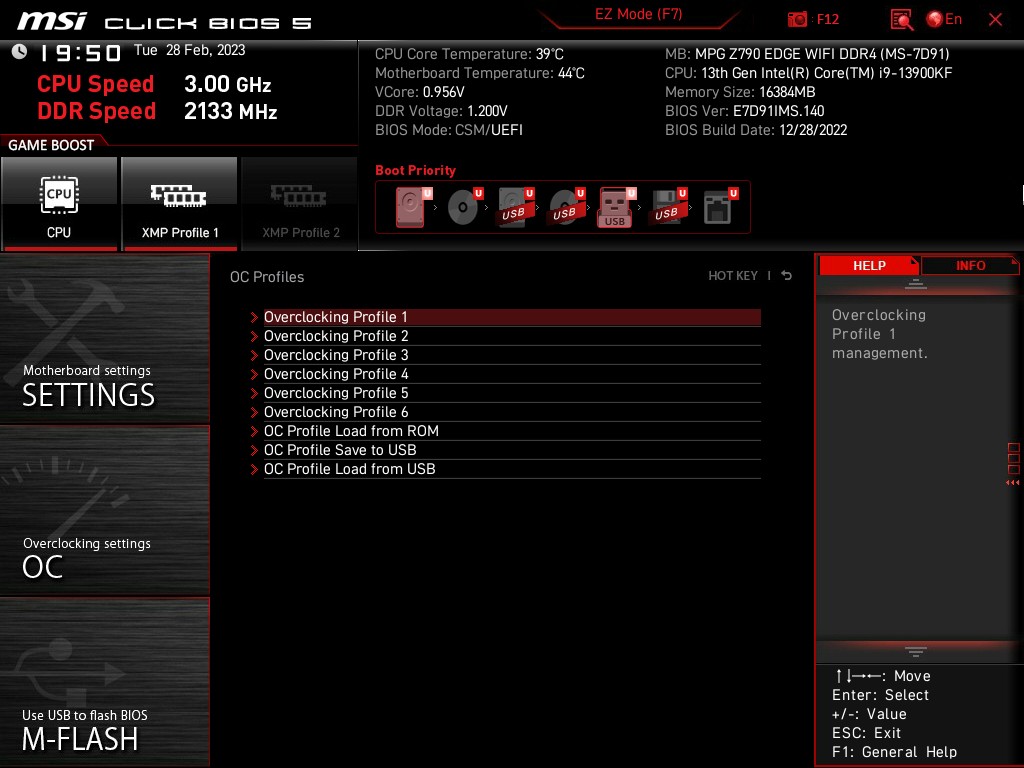

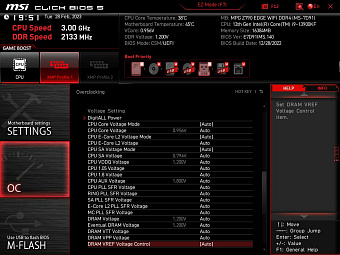

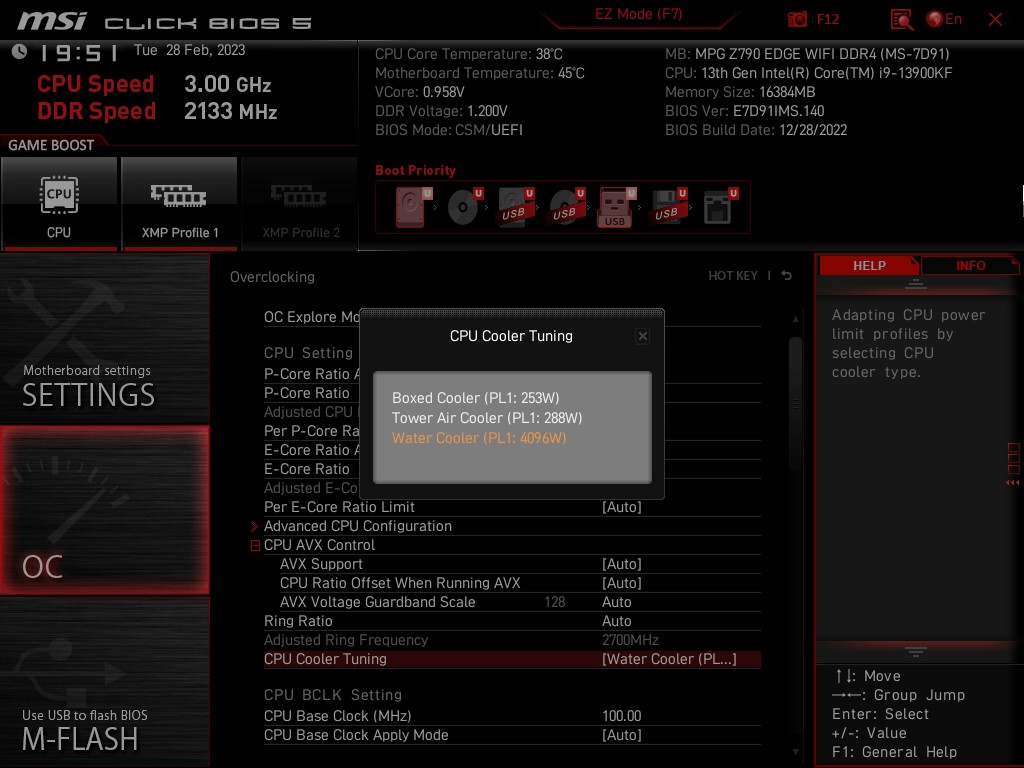

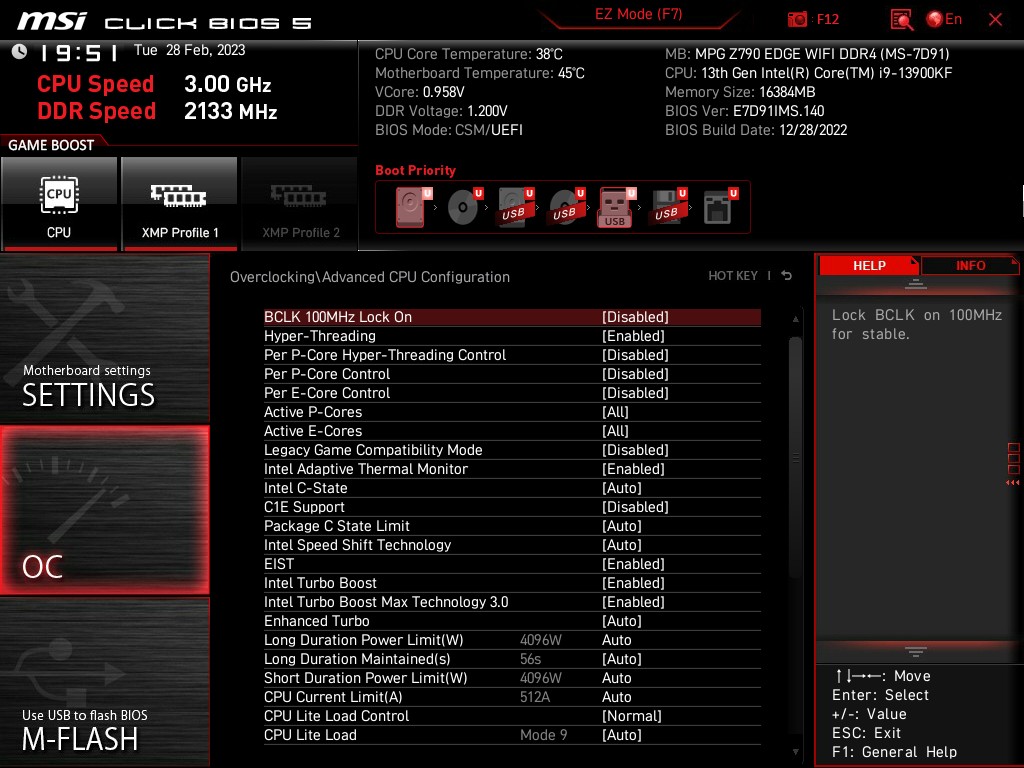

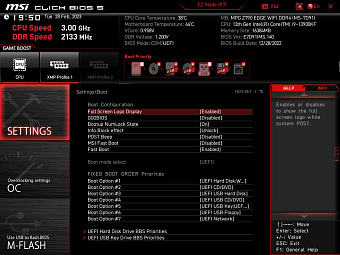

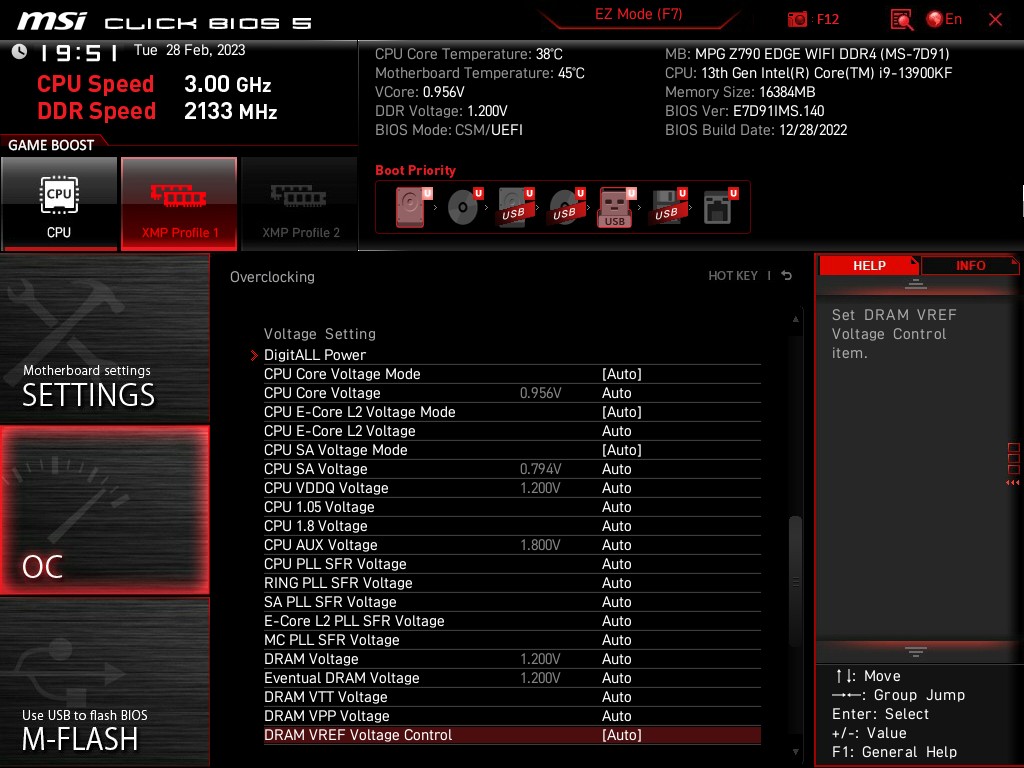

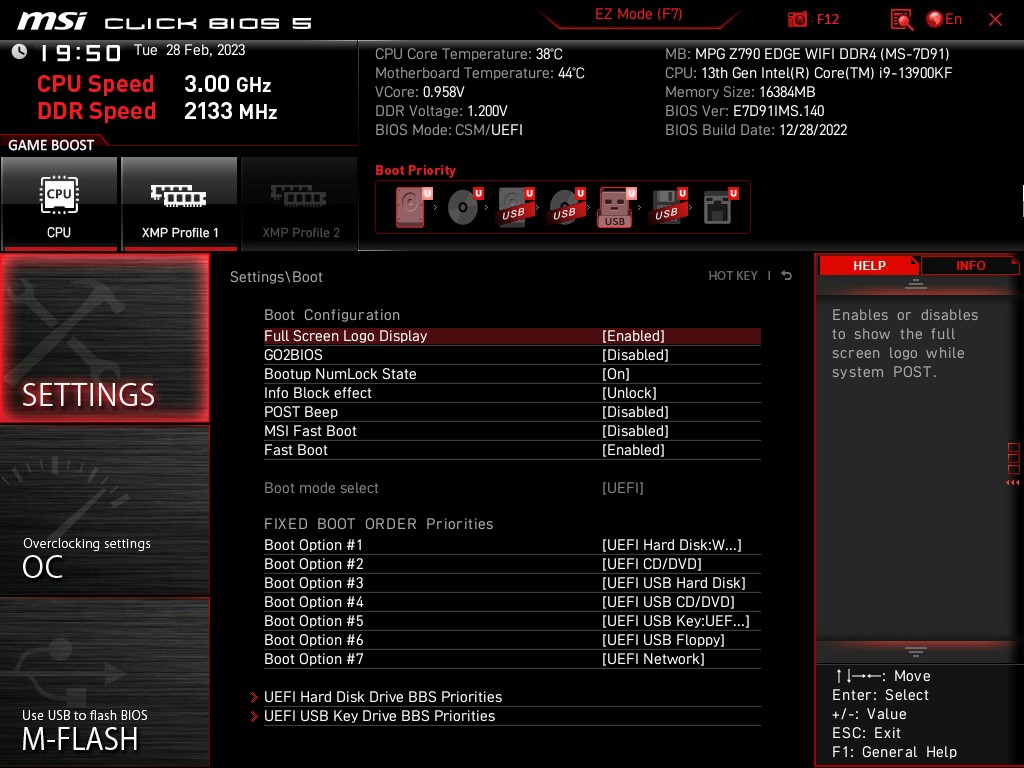

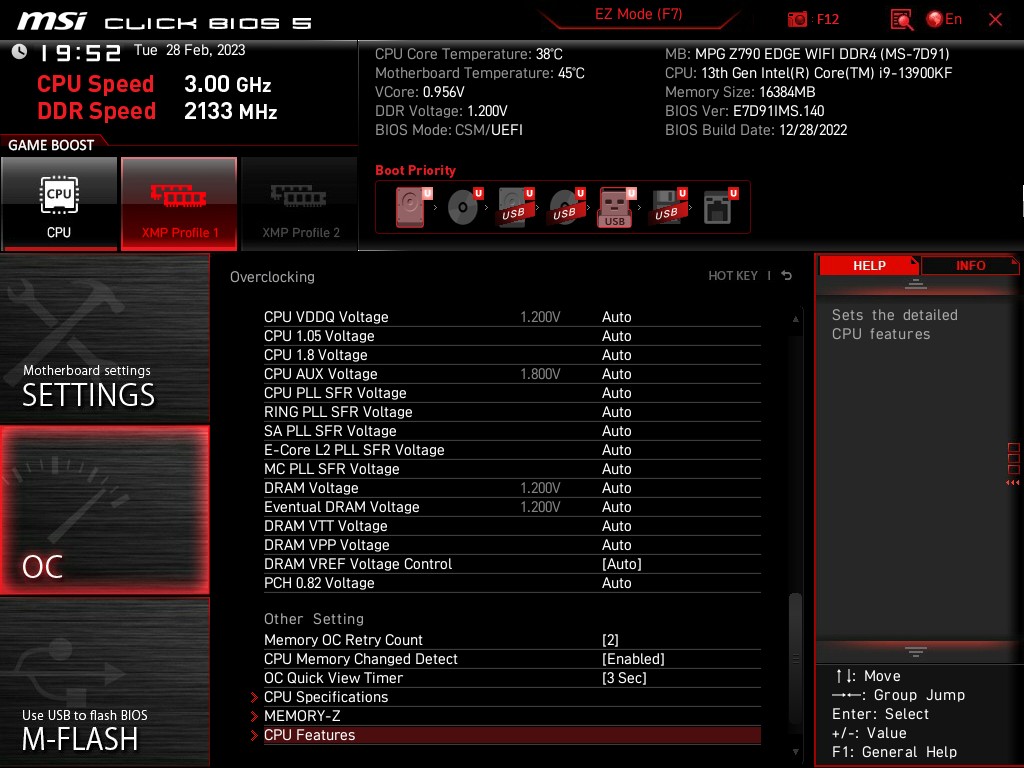

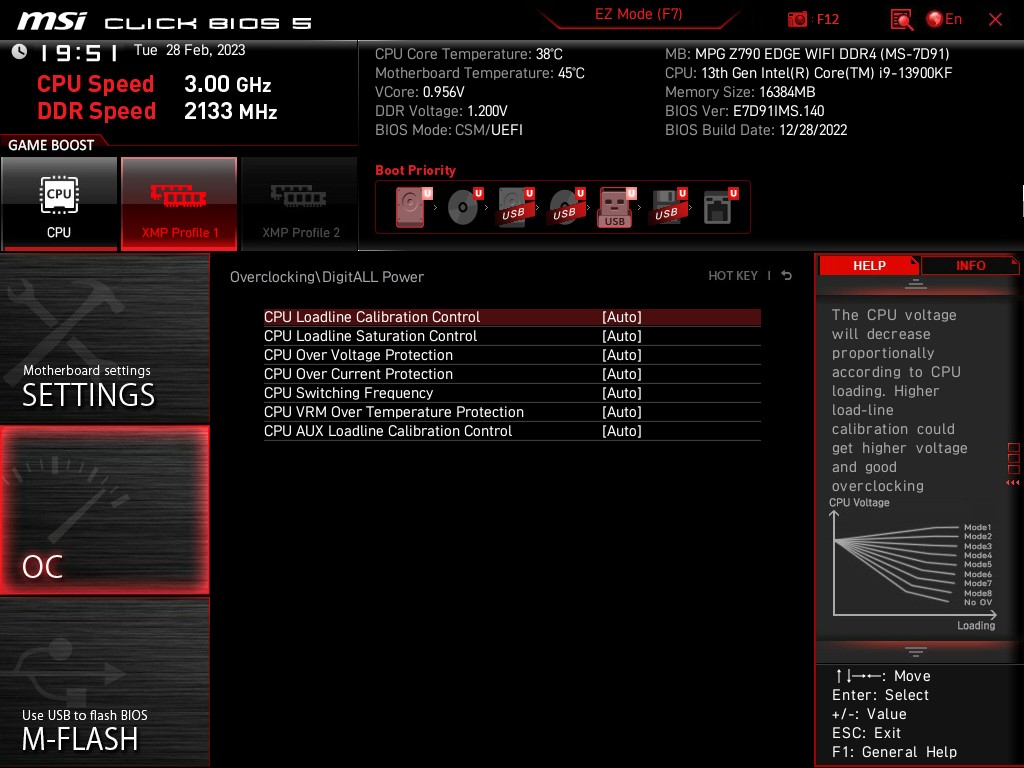

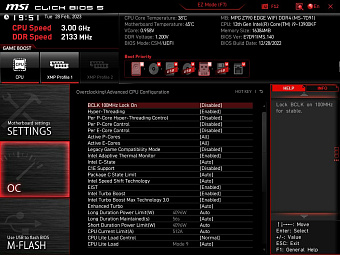

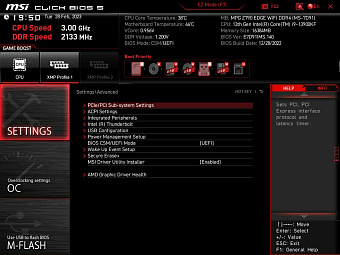

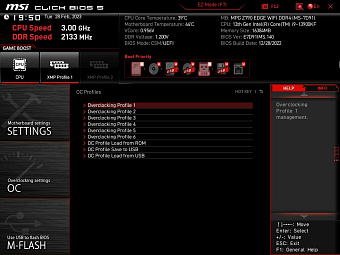

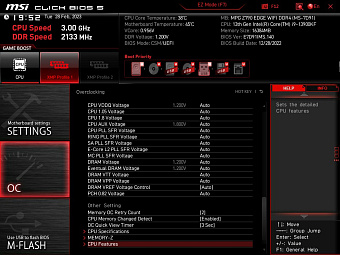

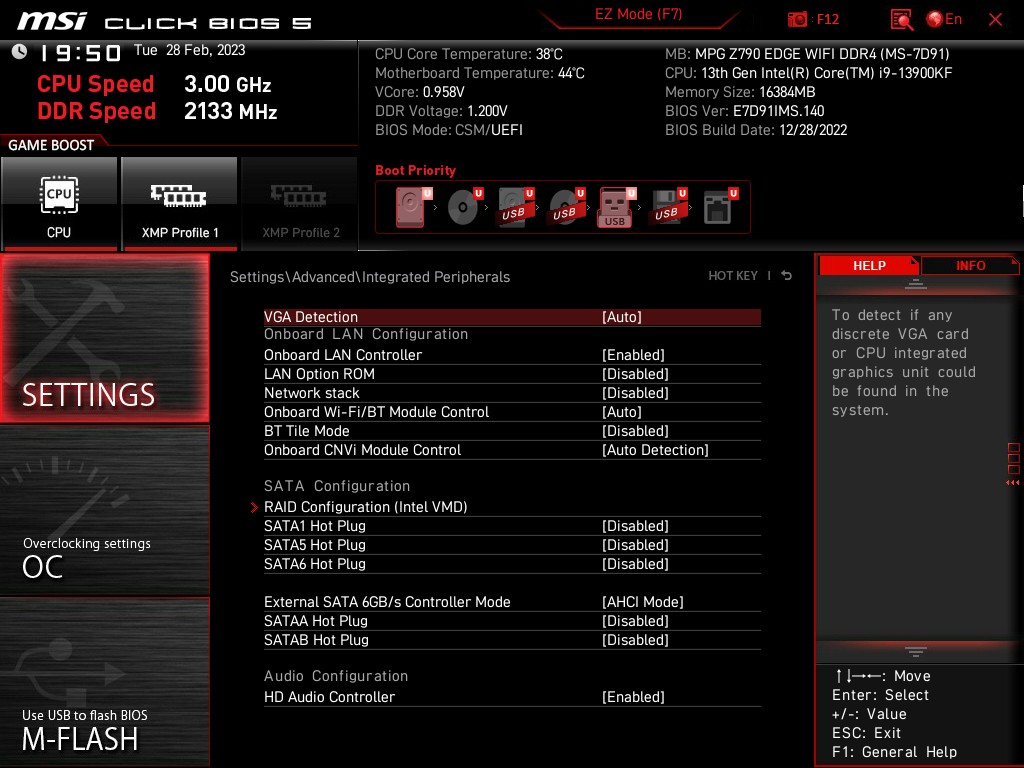

Подробный перечень настроек BIOS материнской платы MPG Z790 Edge Wi-Fi DDR4 продемонстрирован на скриншотах ниже.

Тестовый стенд

• Процессор - Intel Core i9-13900KF
• Материнская плата - MSI MPG Z790 Edge Wi-Fi DDR4 (bios 1.40)
• Видеокарта - Sapphire AMD Radeon RX 6800 XT 16 Гб
• Оперативная память - G.Skill AEGIS DDR4-3200 CL16 2x8 Гб
• Система охлаждения - EKWB Custom Loop
• Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
• Блок питания - Corsair RM850x мощностью 850W
• Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
• Операционная система - Windows 11 Pro 64-bit 21H2

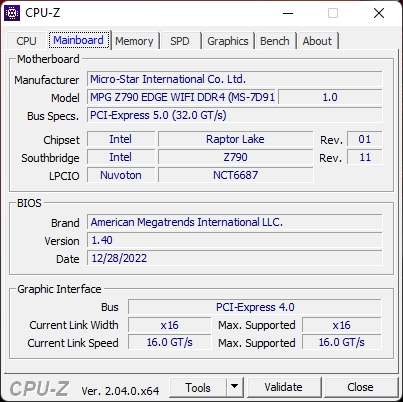

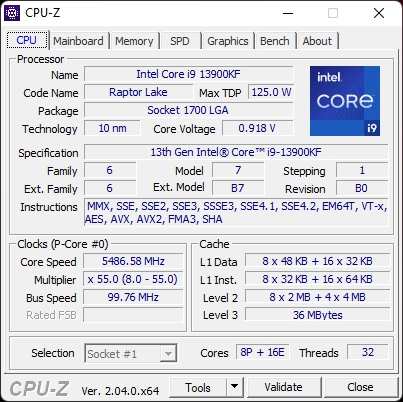

Для тестирования MPG Z790 Edge Wi-Fi DDR4 использовался процессор Intel Core i9-13900KF. Сразу после первого старта системы BIOS материнской платы был обновлен до актуальной версии 1.40.

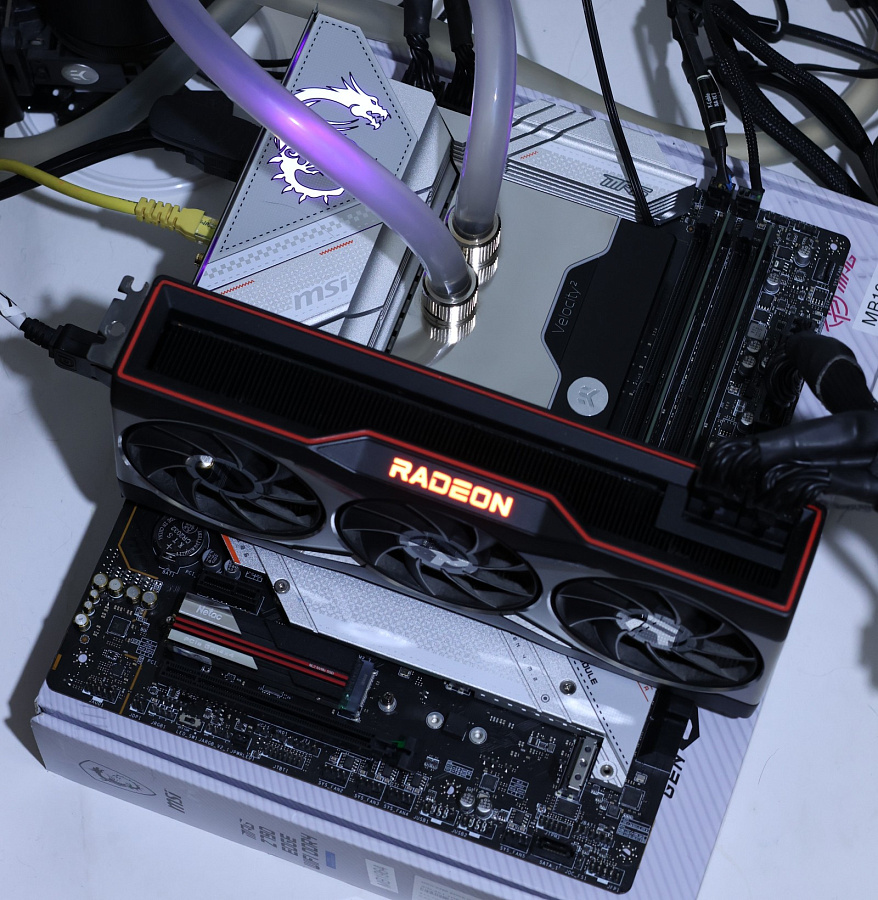

В составе тестовой сборки на открытом стенде материнская плата MPG Z790 Edge Wi-Fi DDR4 выглядела следующим образом.

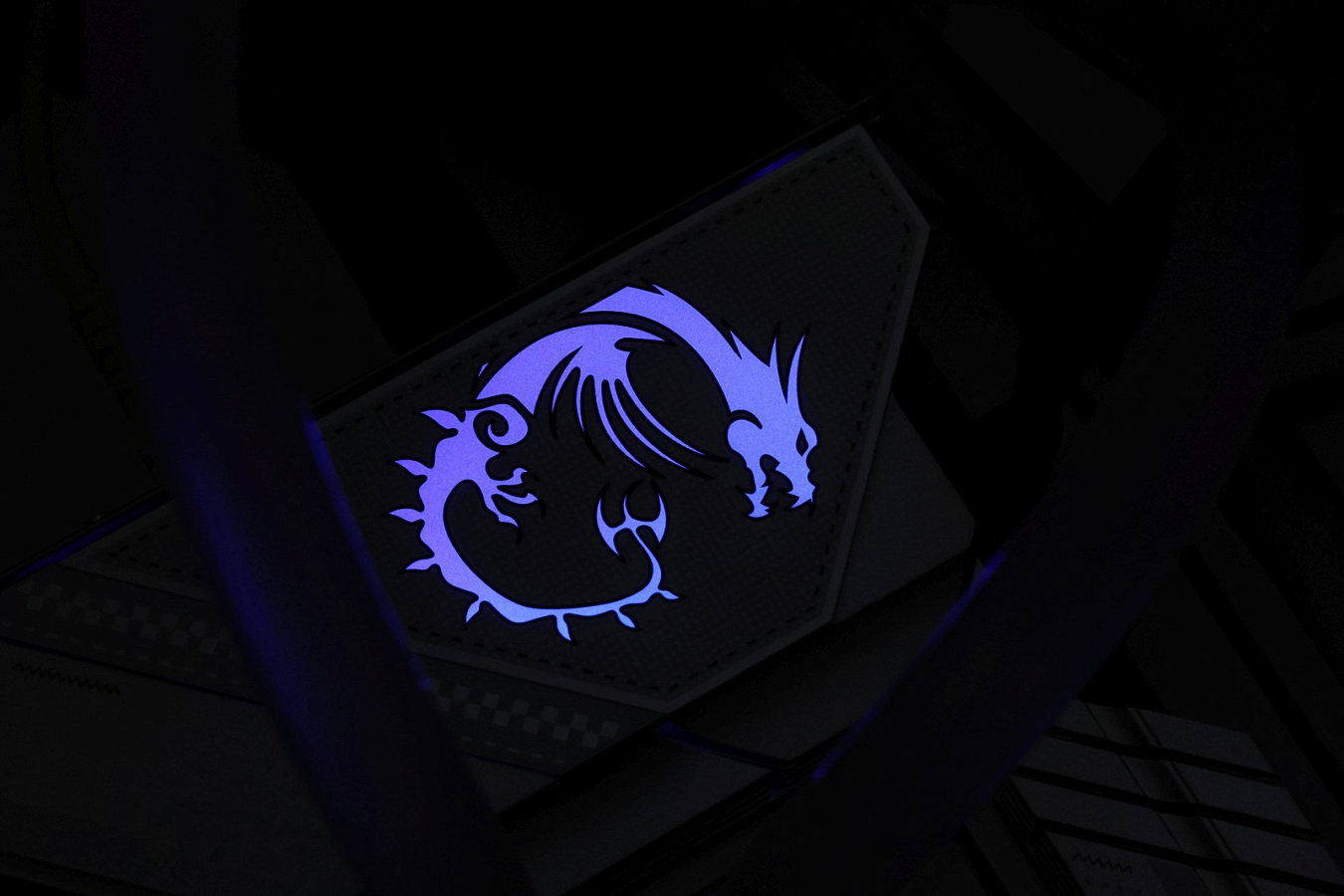

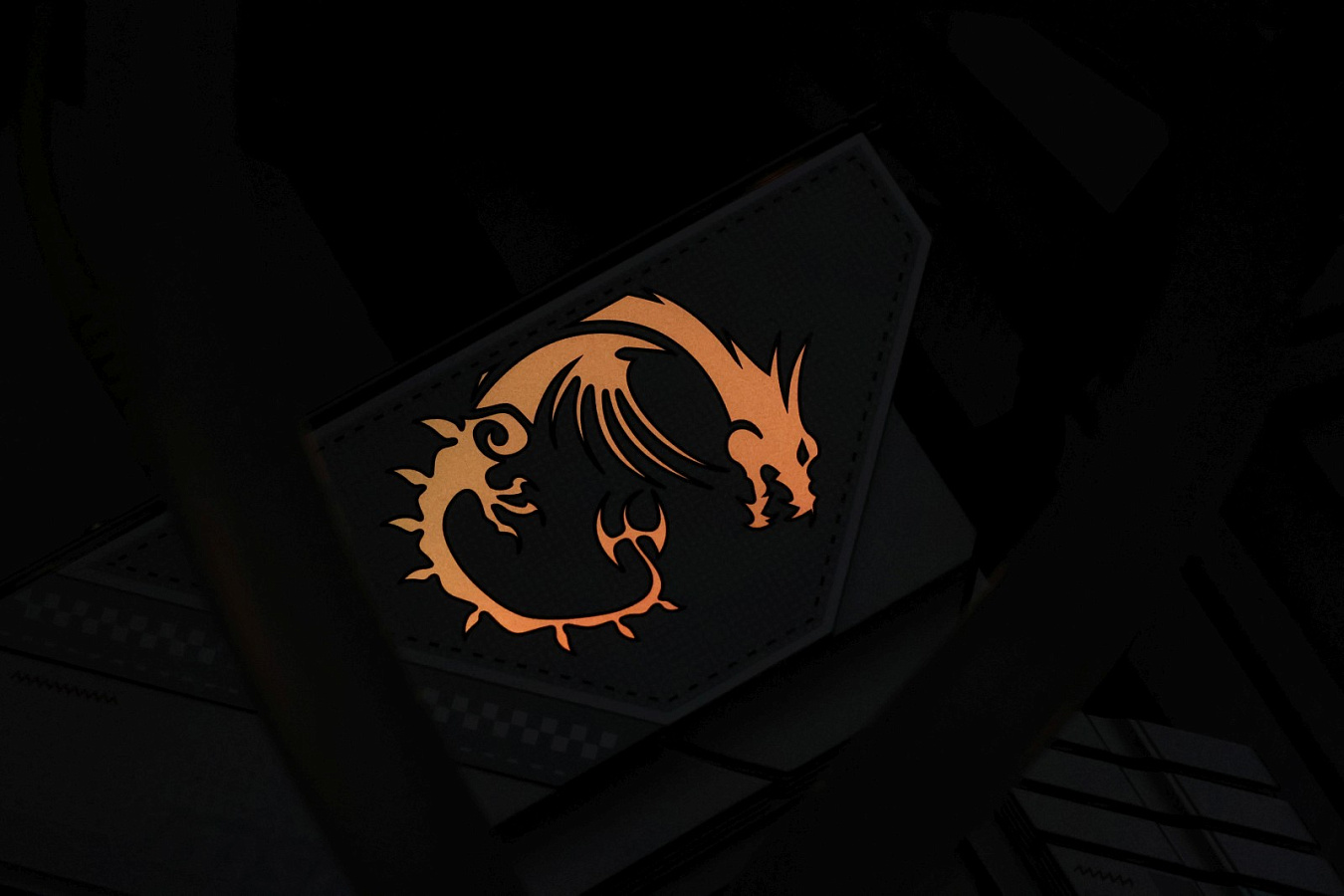

Встроенный в радиатор VRM модуль светодиодной подсветки очень выразительно рисовал логотип MSI Gaming в темное время суток.

Работа с DDR4 и Core i9-13900KF

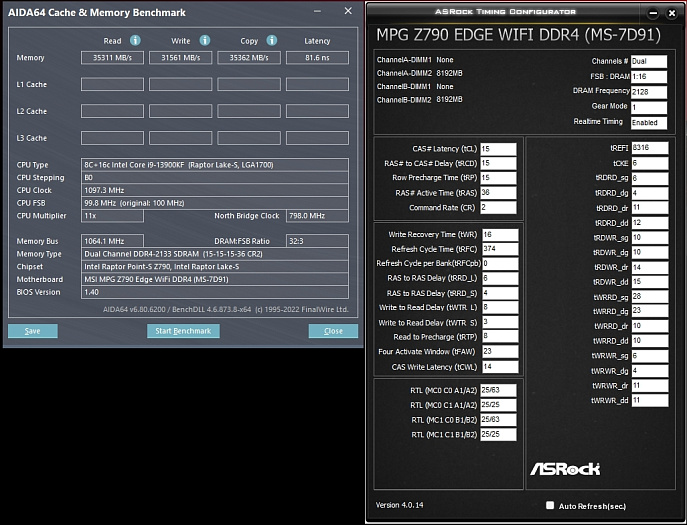

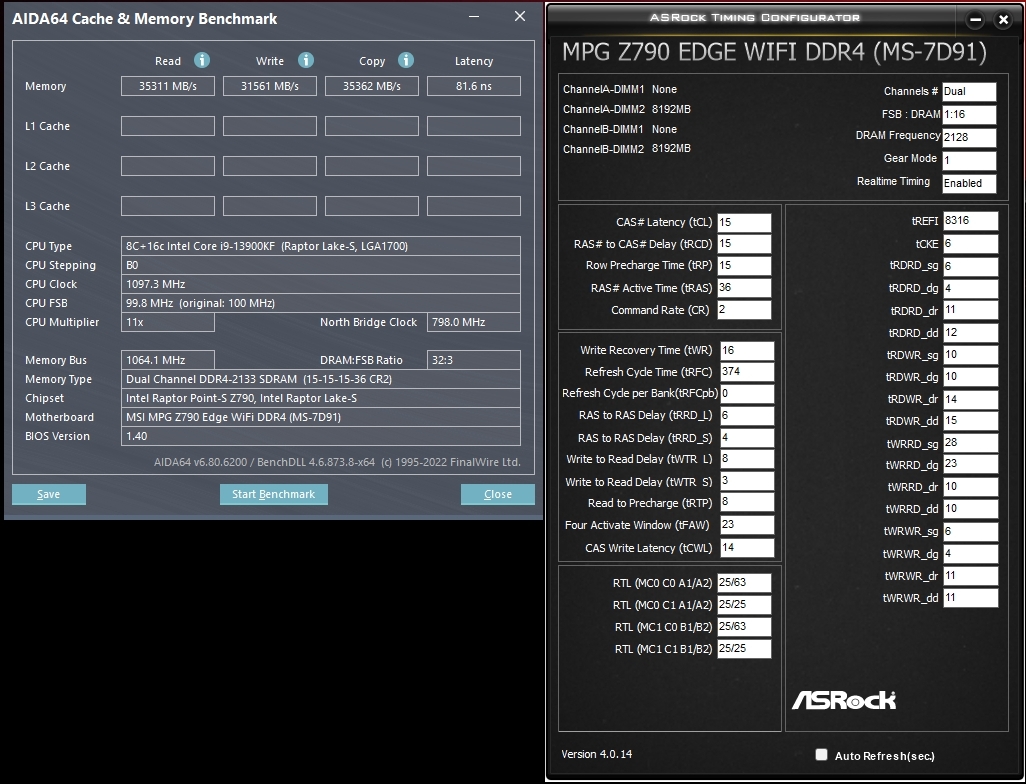

Материнские платы MSI славятся своей всеядностью к оперативной памяти, работая с модулями самых разных производителей. По умолчанию MPG Z790 Edge Wi-Fi DDR4 запускает любую ОЗУ на частоте 2133 МГц с таймингами 15-15-15-36, использует JEDEC профиль. Это позволяет обеспечить старт системы с памятью любого бренда и модели.

Профили XMP на MPG Z790 Edge Wi-Fi DDR4 также работают без проблем. Простая активация в BIOS одним кликом переключает используемый комплект ОЗУ на частоту 3200 МГц с таймингами 16-18-18-38. Видно, что после задействования XMP профиля существенно подрастает пропускная способность памяти и сокращаются задержки.

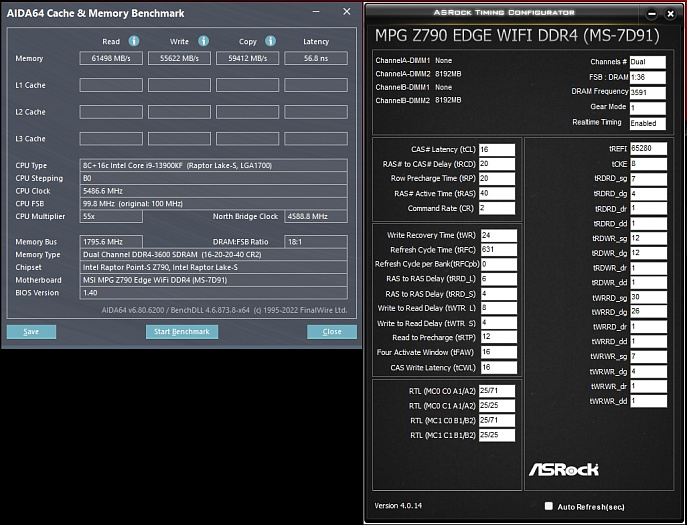

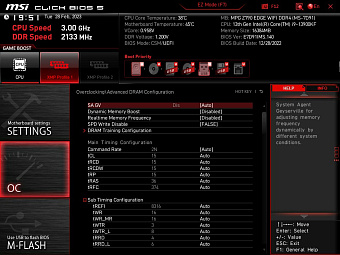

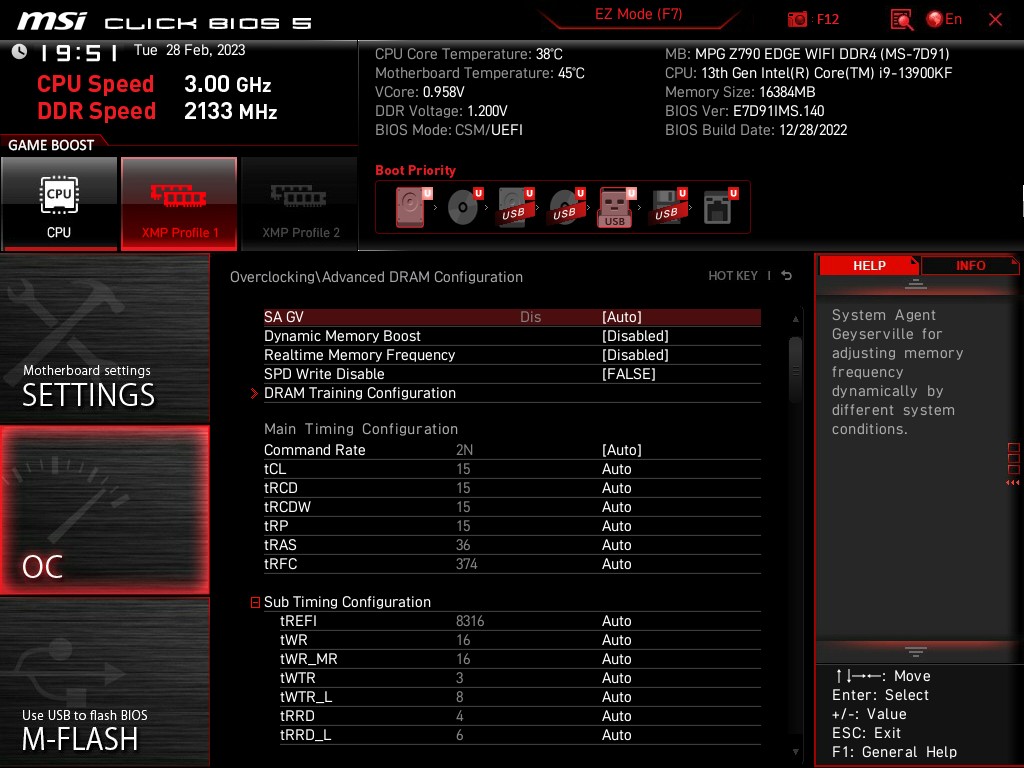

Ручной разгон памяти на MPG Z790 Edge Wi-Fi DDR4 работает великолепно. В случае с используемым комплектом удается добиться стабильной работы на частоте 3600 МГц с таймингами 16-20-20-40. При этом плата позволяет весьма гибко тюнинговать вторичные и третичные тайминги. И что немаловажно - корректно работает тренинг ОЗУ.

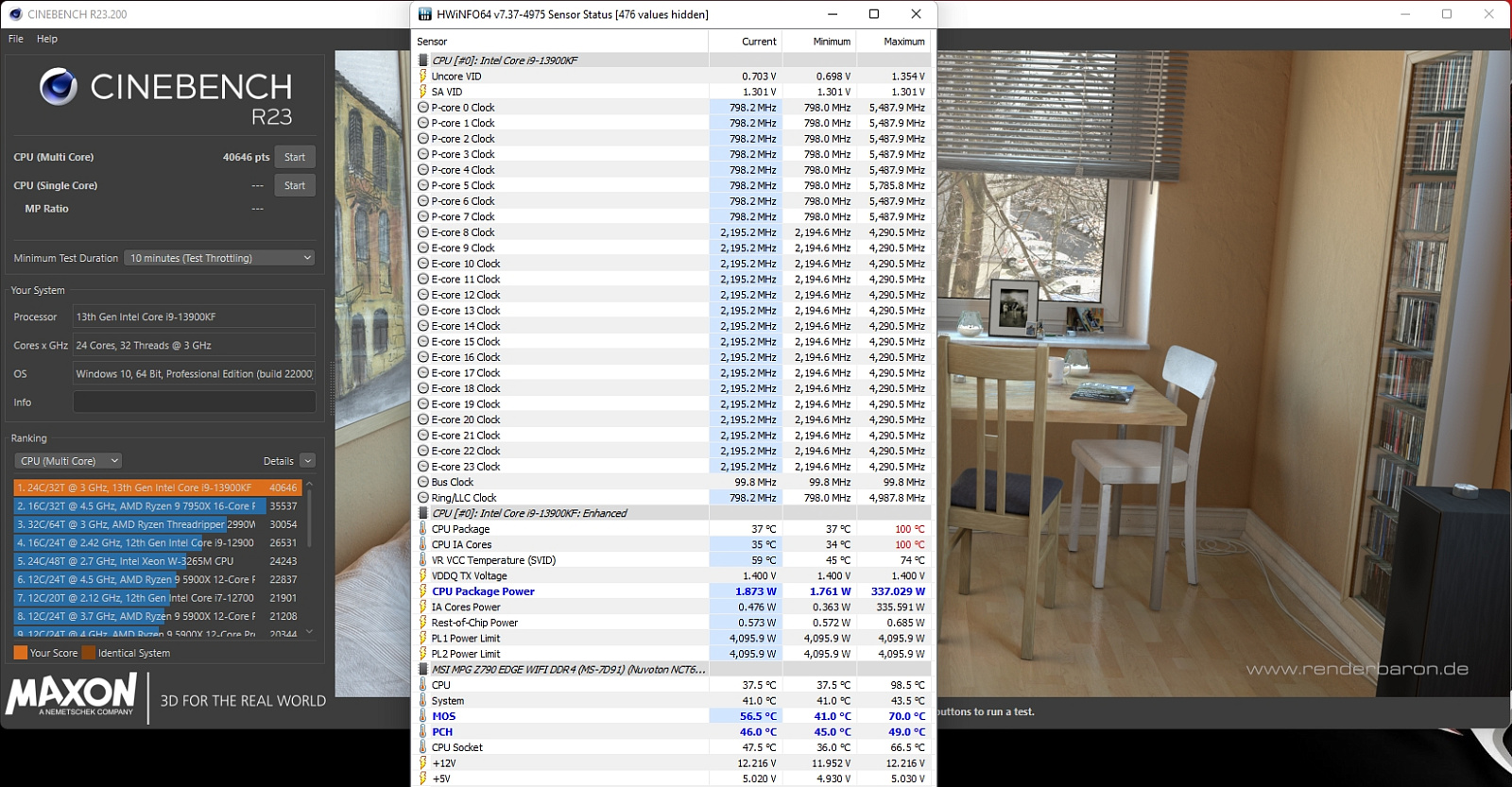

Текущее поколение процессоров Raptor Lake получилось настолько прожорливым и горячим, что осуществить разгон того же Core i9-13900KF позволит не всякая система охлаждения. Хорошо, если такой процессор вообще сможет работать в системе хотя бы на штатных настройках. В случае с MPG Z790 Edge Wi-Fi DDR4 это вполне возможно. Система питания процессора у этой платы без труда переваривает потребление в 337 Вт, разогреваясь с 41 до 70 градусов Цельсия. При этом чипсет Intel Z790 на плате нагревается с 45 до 49 градусов при тяжелой нагрузке.

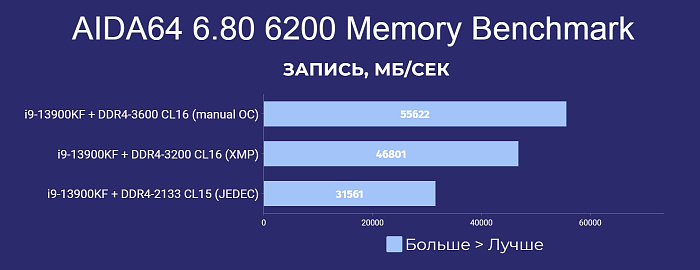

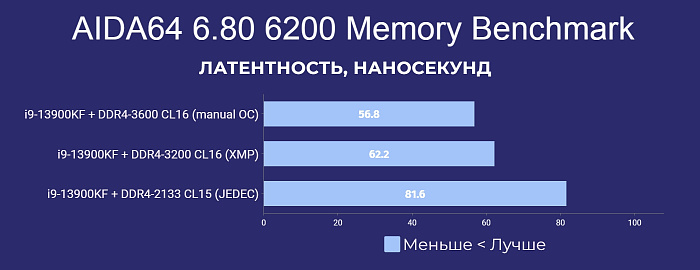

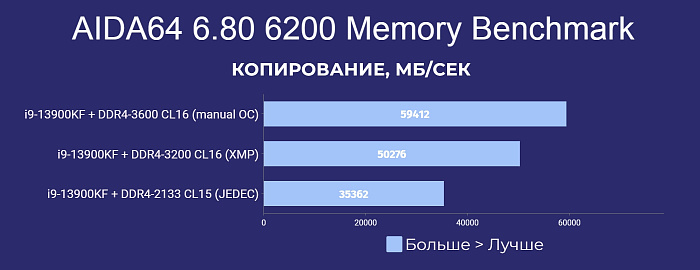

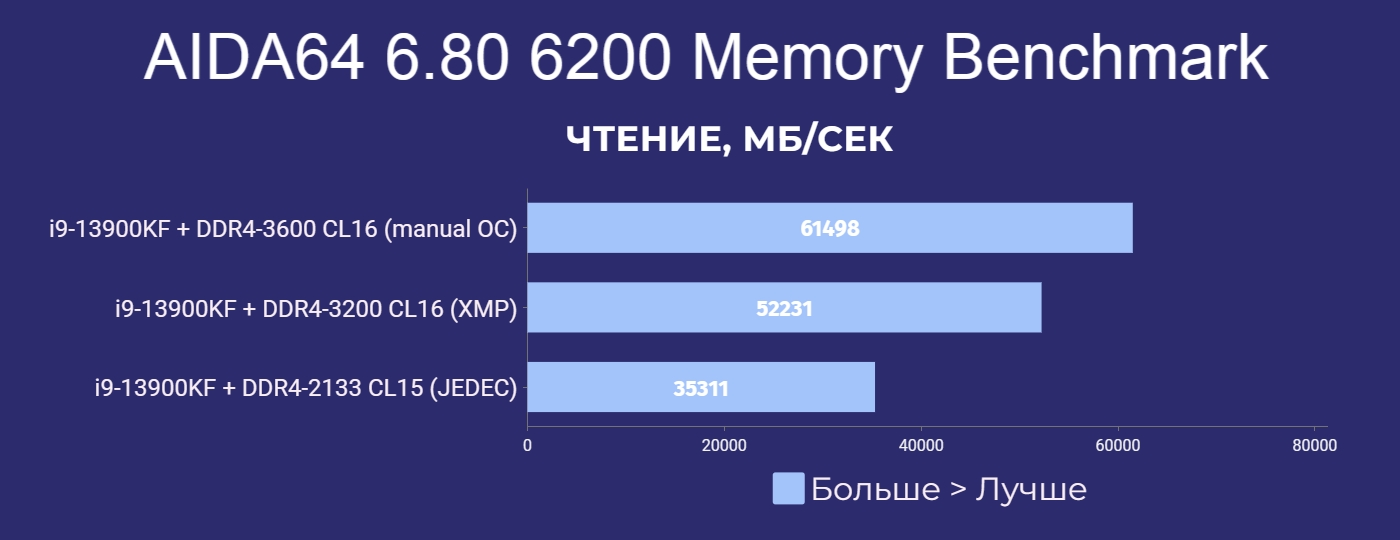

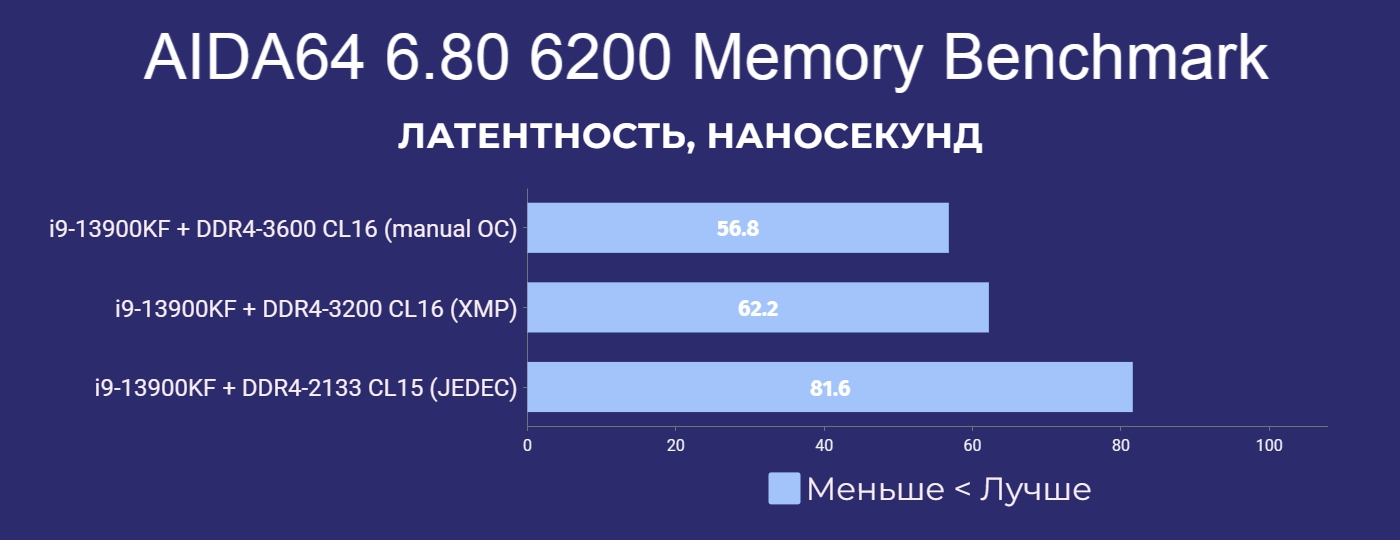

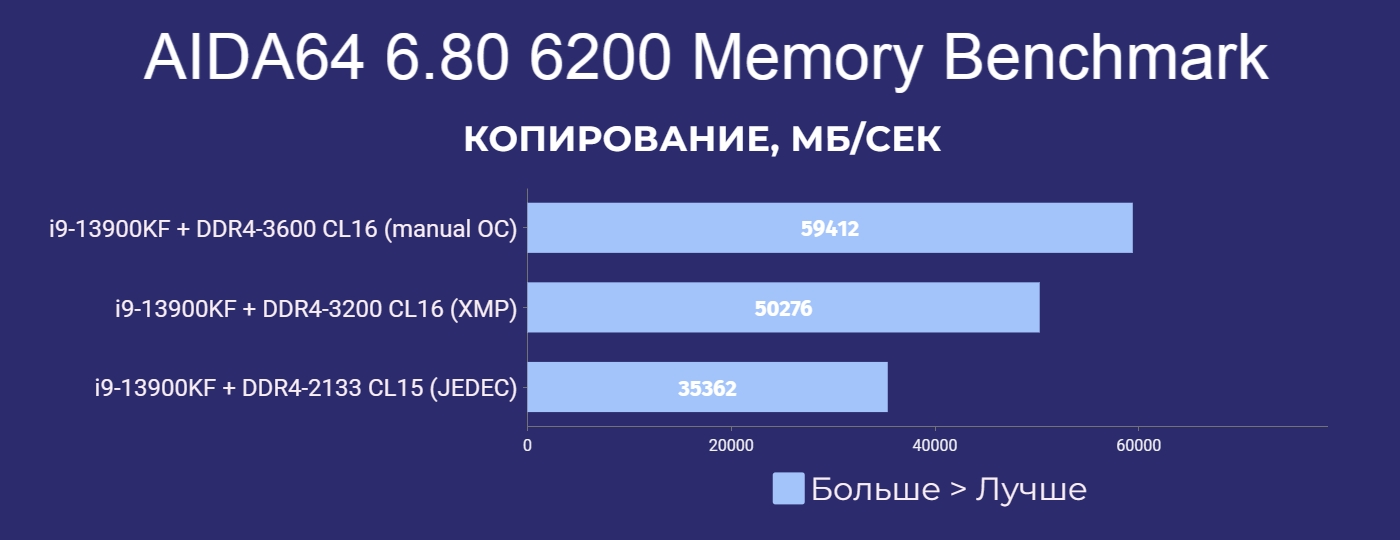

Возможности MPG Z790 Edge Wi-Fi DDR4 в настройке и разгоне оперативной памяти позволили увеличить быстродействие системы в самых различных сценариях. Наиболее показательно это продемонстрировал пакет AIDA64, в котором существенно выросла пропускная способность и снизилась латентность ОЗУ.

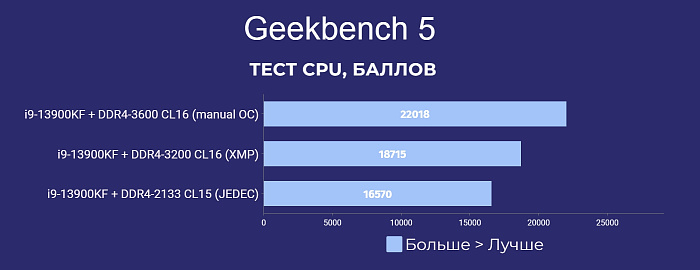

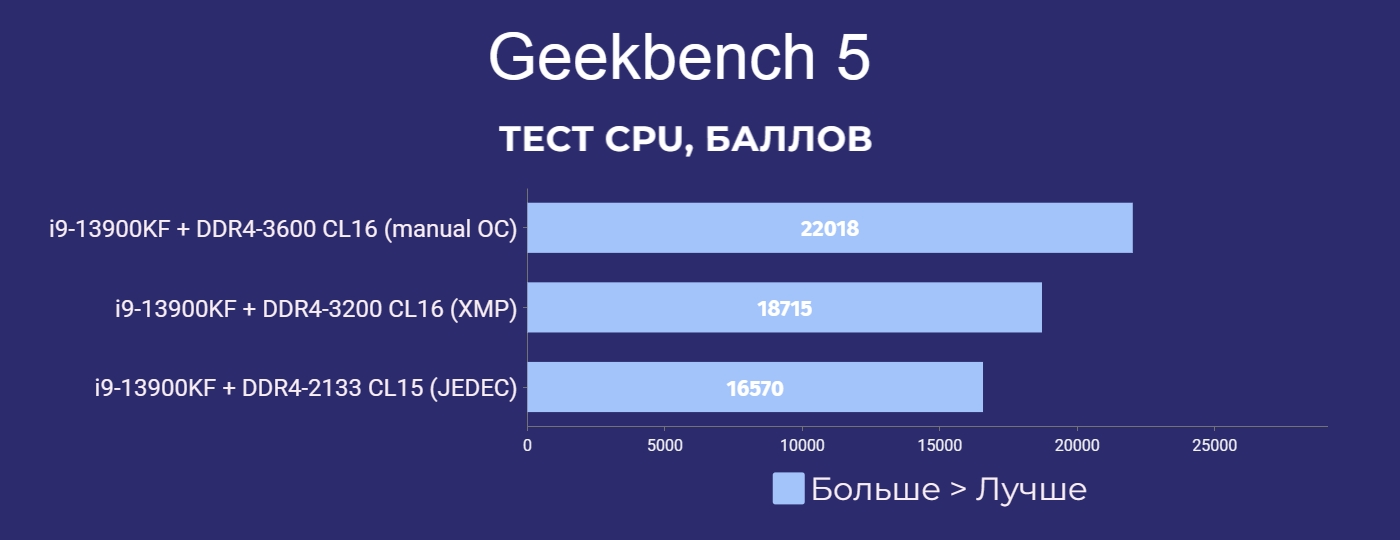

Оценивающий производительность связки CPU+MEM пакет Geekbench 5 также заметил рост быстродействия.

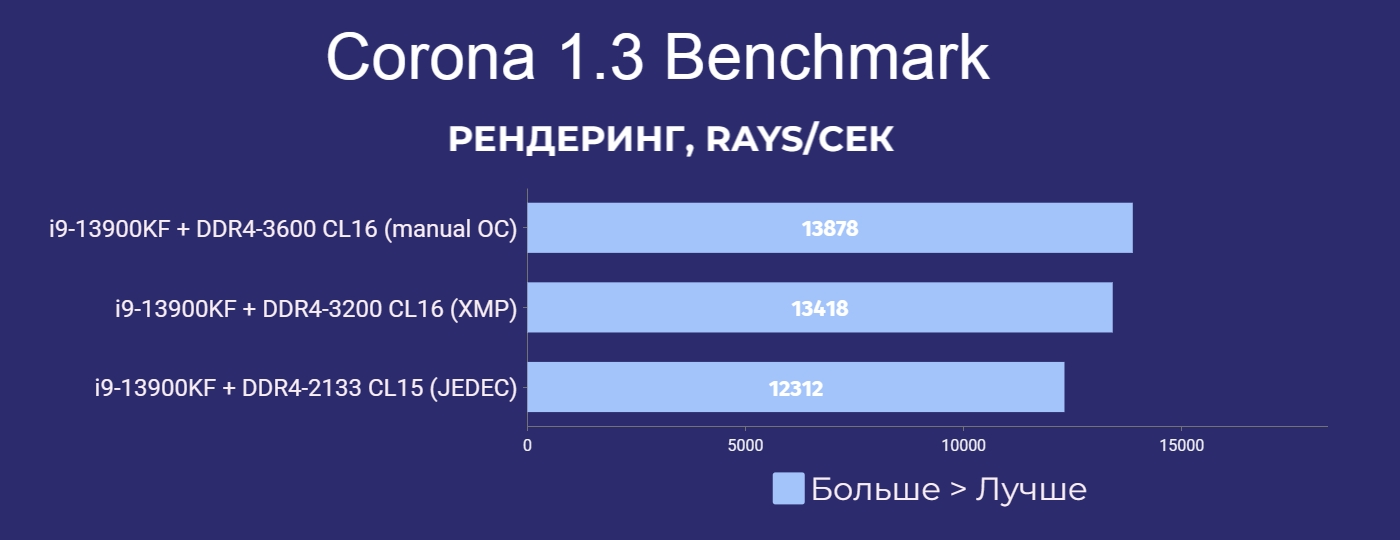

Тонкая настройка ОЗУ на MPG Z790 Edge Wi-Fi DDR4 нашла свой отклик и в рендеринге силами CPU. Результат увеличился с базового в 12312 Rays/сек до 13878 Rays/сек.

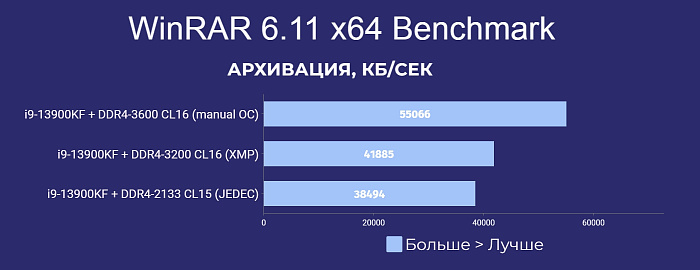

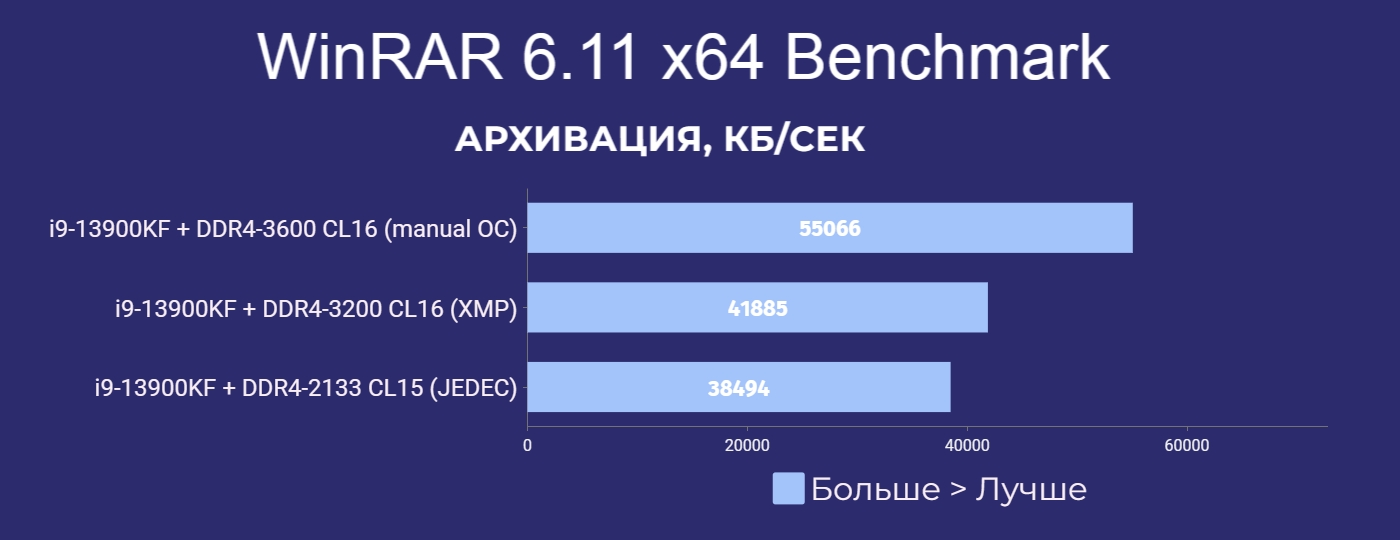

Существенный скачок производительности система получила после ручного разгона памяти на MPG Z790 Edge Wi-Fi DDR4 при архивировании. Именно тонкая настройка ОЗУ сильно повлияла на результаты встроенного бенчмарка в пакет WinRAR.

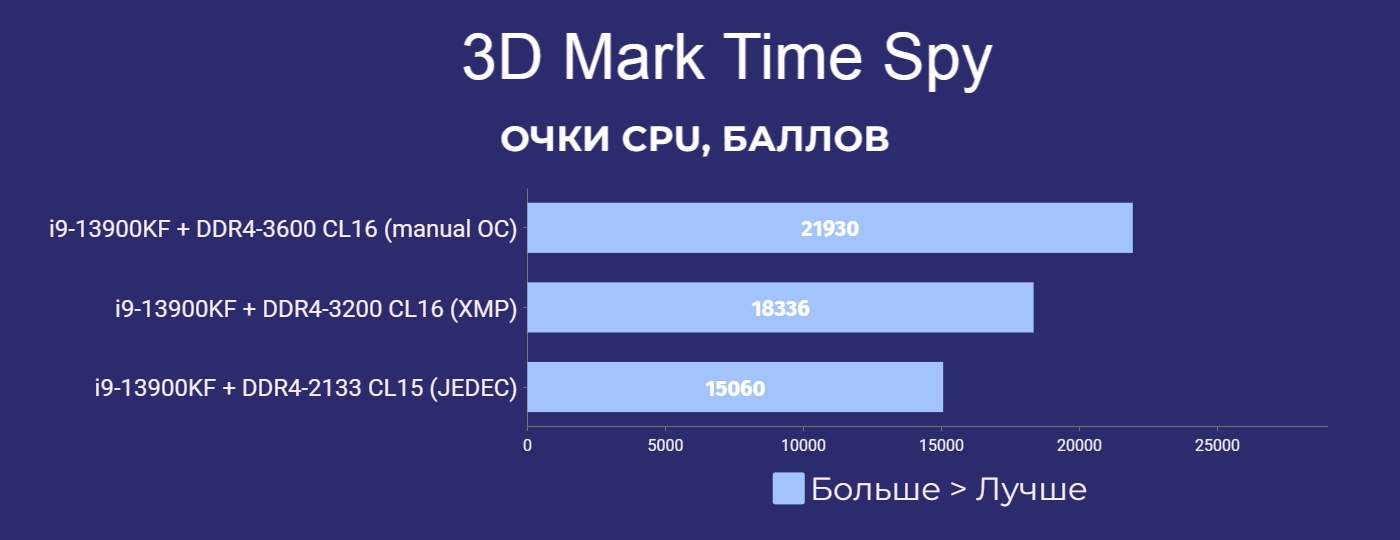

Еще одной дисциплиной, в которой можно было заметить сильное влияние на результат от настроек ОЗУ, стал 3D Mark Time Spy. Очки CPU в нем выросли с 15060 до 21930 баллов.

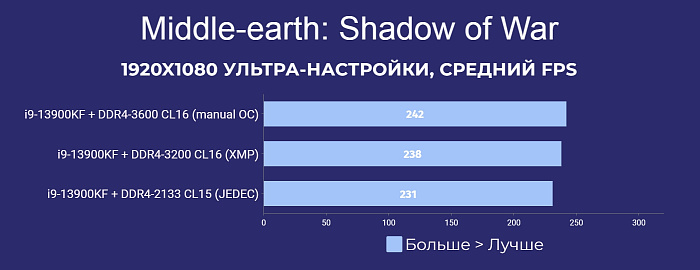

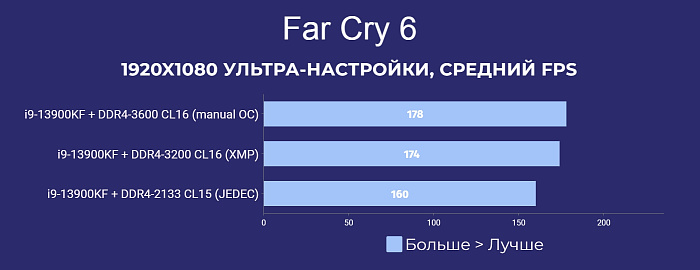

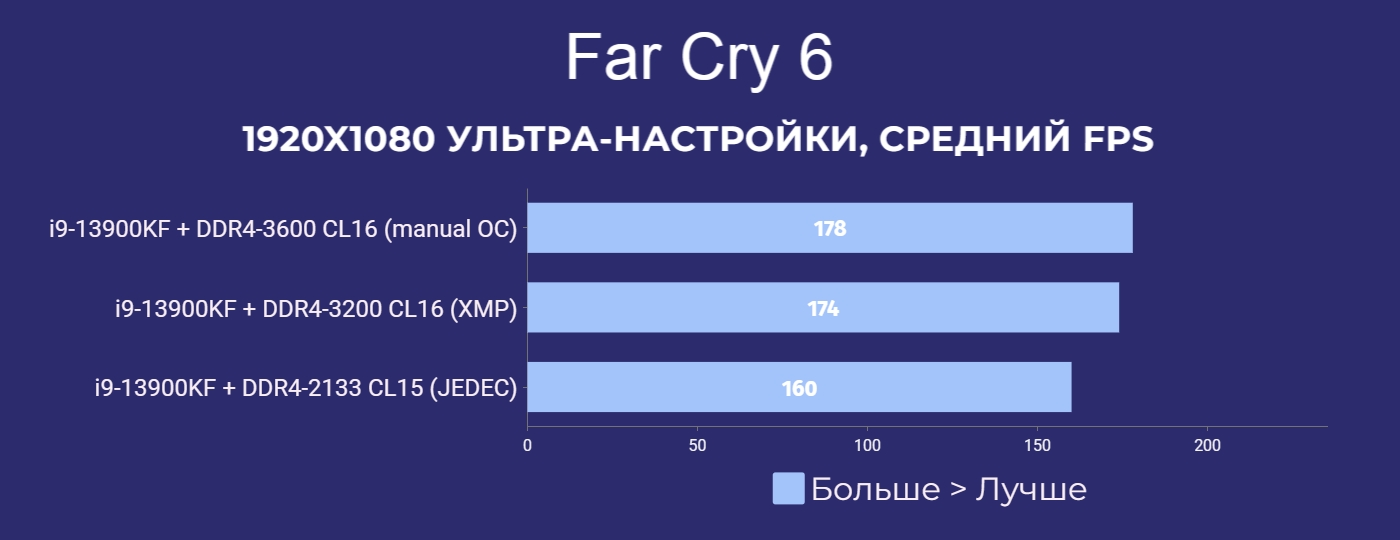

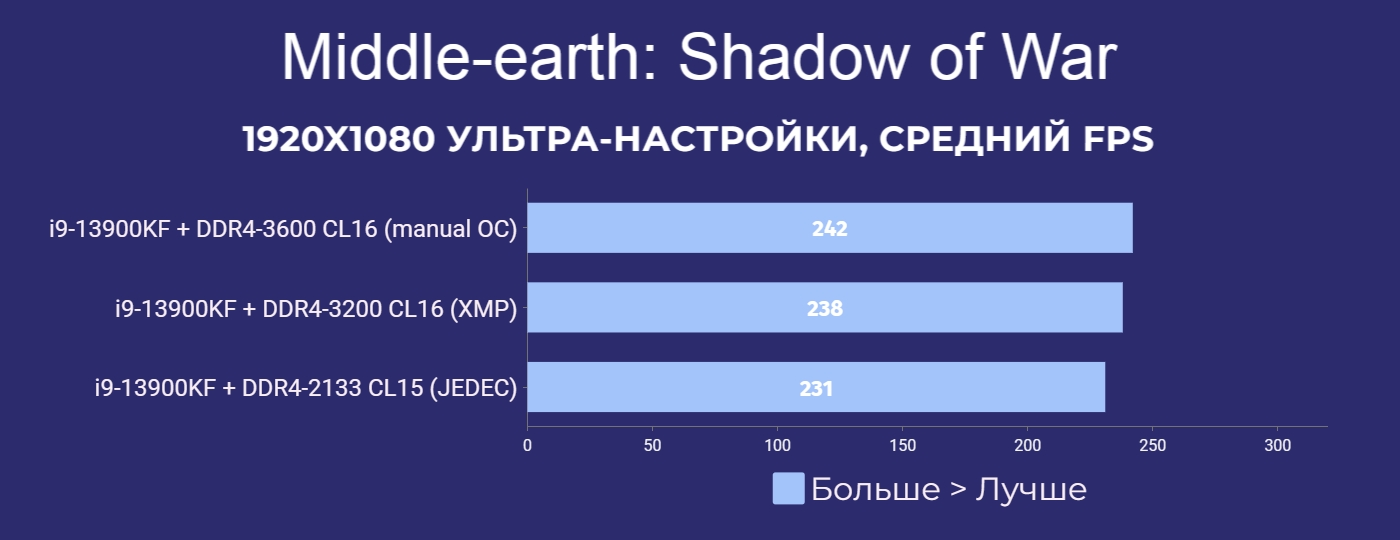

В играх после разгона памяти на MPG Z790 Edge Wi-Fi DDR4 также увеличился средний FPS. Особенно сильно это было заметно в проектах Middle-earth: Shadow of War и Far Cry 6.

Заключение

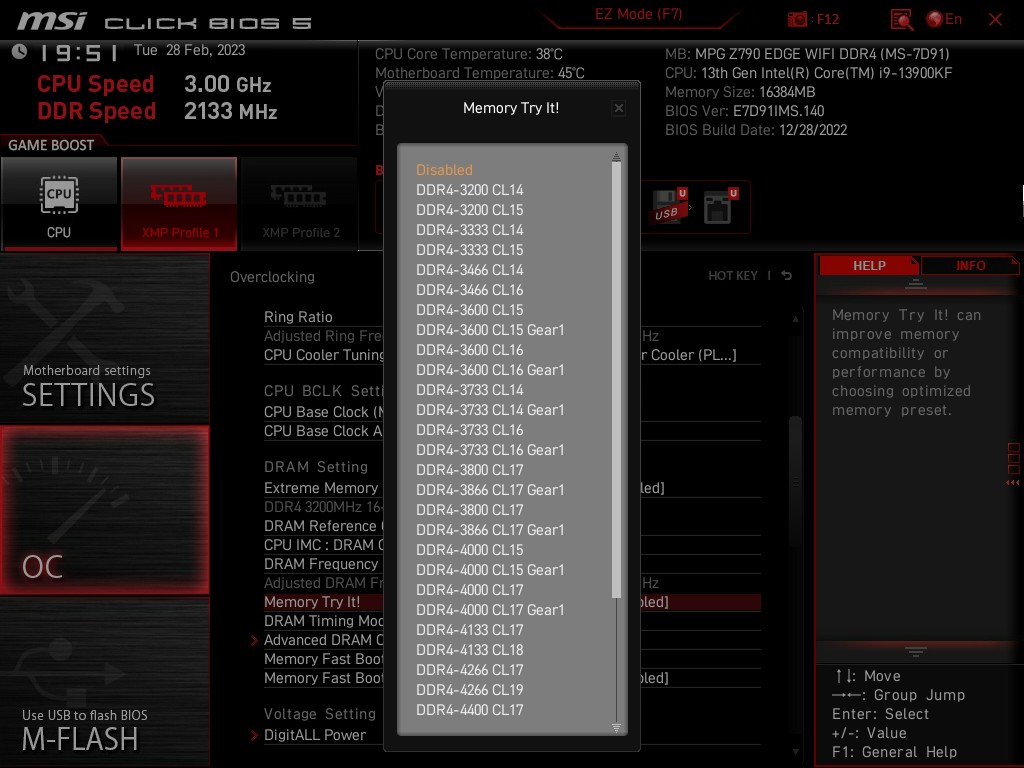

MSI MPG Z790 Edge Wi-Fi DDR4 - заряженная материнская плата, системы питания которой достаточно даже для мощного процессора Core i9-13900KF. Причем, как показало тестирование, с охлаждением зоны VRM при потреблении 337 Вт штатные радиаторы данной платы отлично справляются. Эту модель можно смело рекомендовать для всей линейки CPU семейств Alder Lake и Raptor Lake. Любителям устанавливать сразу много накопителей MPG Z790 Edge Wi-Fi DDR4 готова предложить сразу пять разъемов М.2 и семь SATA. Что же касается настройки и разгона памяти DDR4, то этот функционал в BIOS хорошо проработан. А для начинающих пользователей даже производитель предусмотрел заводские пресеты. Вызывают уважение у этой платы и возможности для подключения систем охлаждения. Сразу восемь разъемов 4-пин PWM позволят подключить СЖО и достаточное большое количество корпусных вентиляторов. Да и внешне данная материнская плата производит впечатление высококачественного продукта. MPG Z790 Edge Wi-Fi DDR4 - это тот редкий случай, когда в девайсе сложно отыскать какие-либо недостатки.
