ASUS ROG STRIX X67O-I действительно имеет отдельную плату с вторым чипсетом

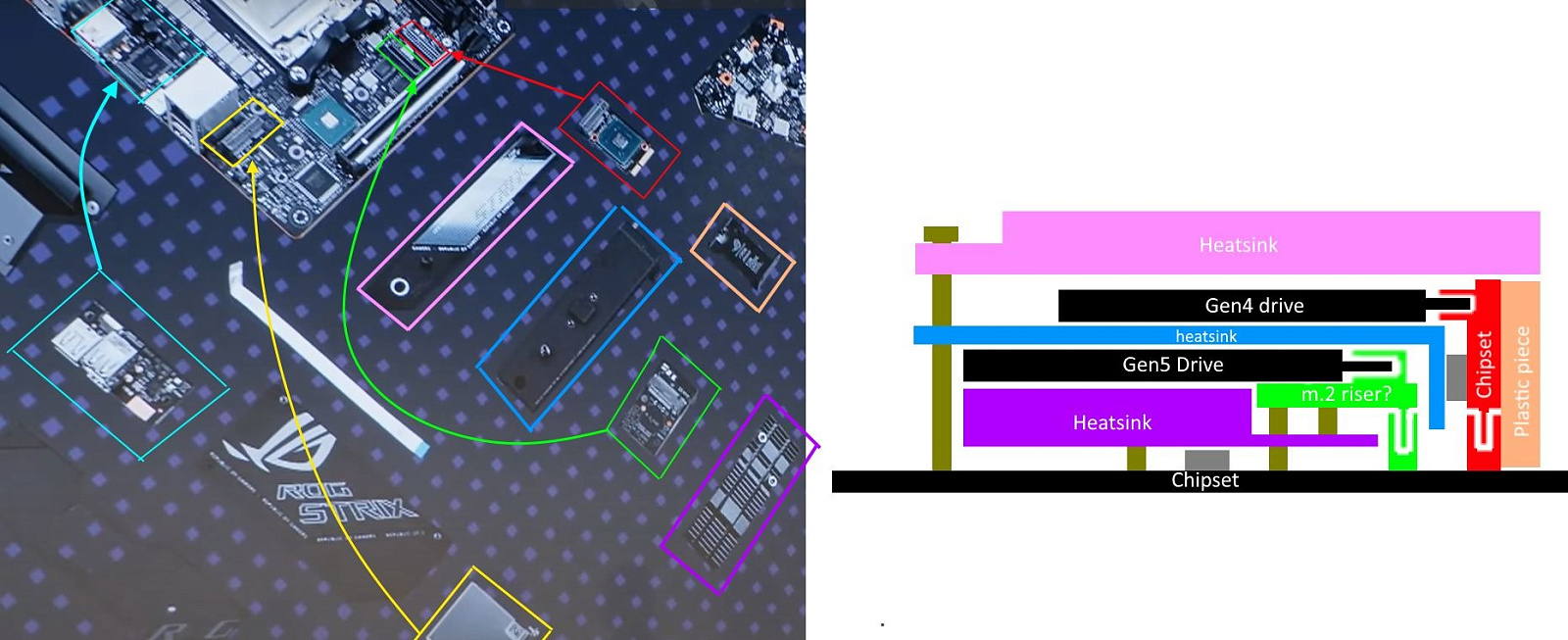

Еще в прошлом году, до официального старта продаж AMD Ryzen 7000, компания ASUS показала материнскую плату ROG STRIX X67O-I. Она была примечательна тем, что имеет “бутербродную” структуру, то есть инженеры компании постарались и уложили большое количество компонентов друг на друга, экономя драгоценное место.

Как мы знаем, один набор системной логики X670 состоит из двух B650 или двух кристаллов Promotory 21, однако очень компактные материнские платы форм-фактора Mini-ITX попросту не могут вместить два кристалла, поэтому инженеры компании поместили один кристалл на основную плату, а для второго придумали отдельную, которую подключили к основной, что позволило сделать “костыльный”, но полностью рабочий X670.

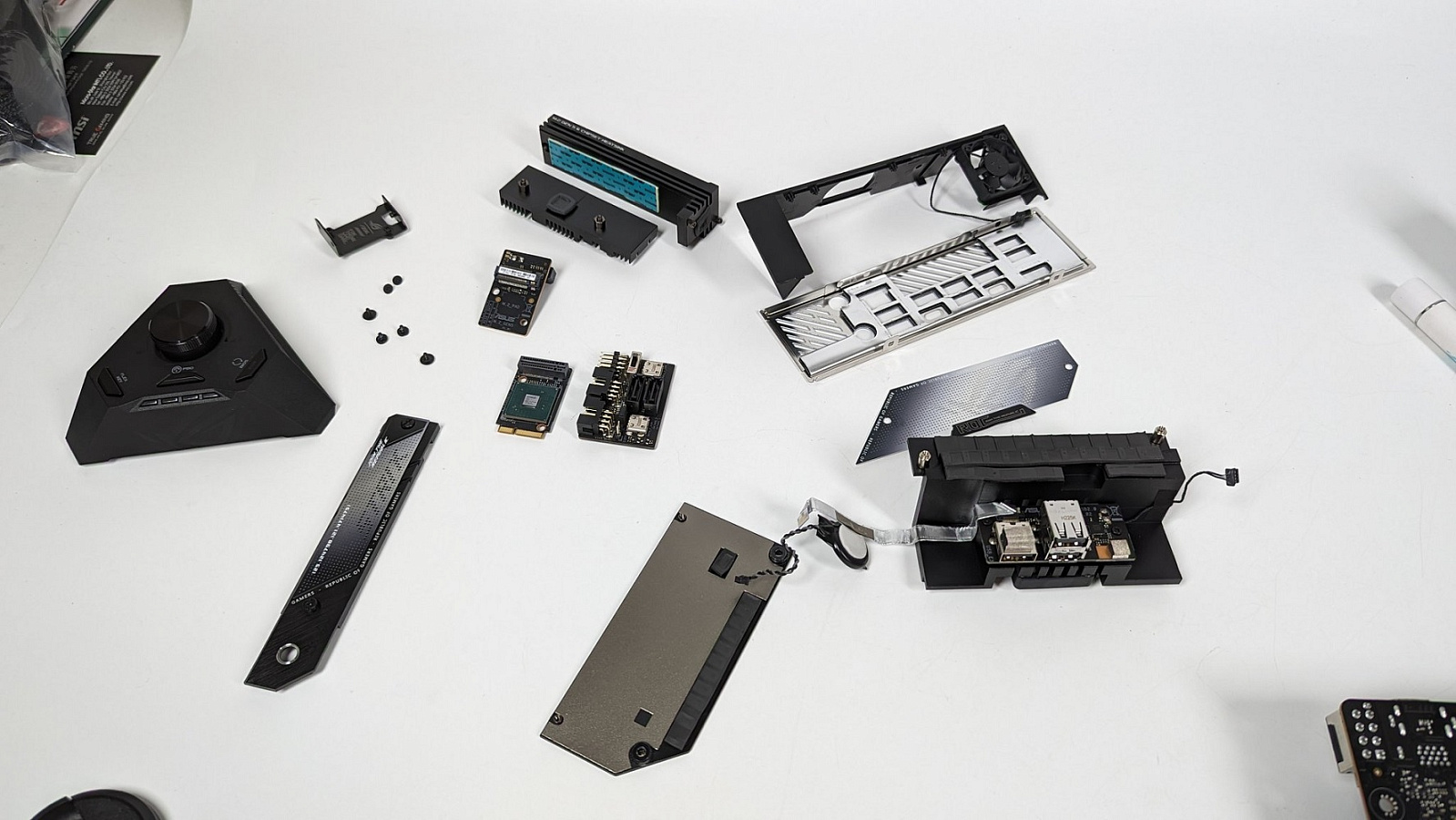

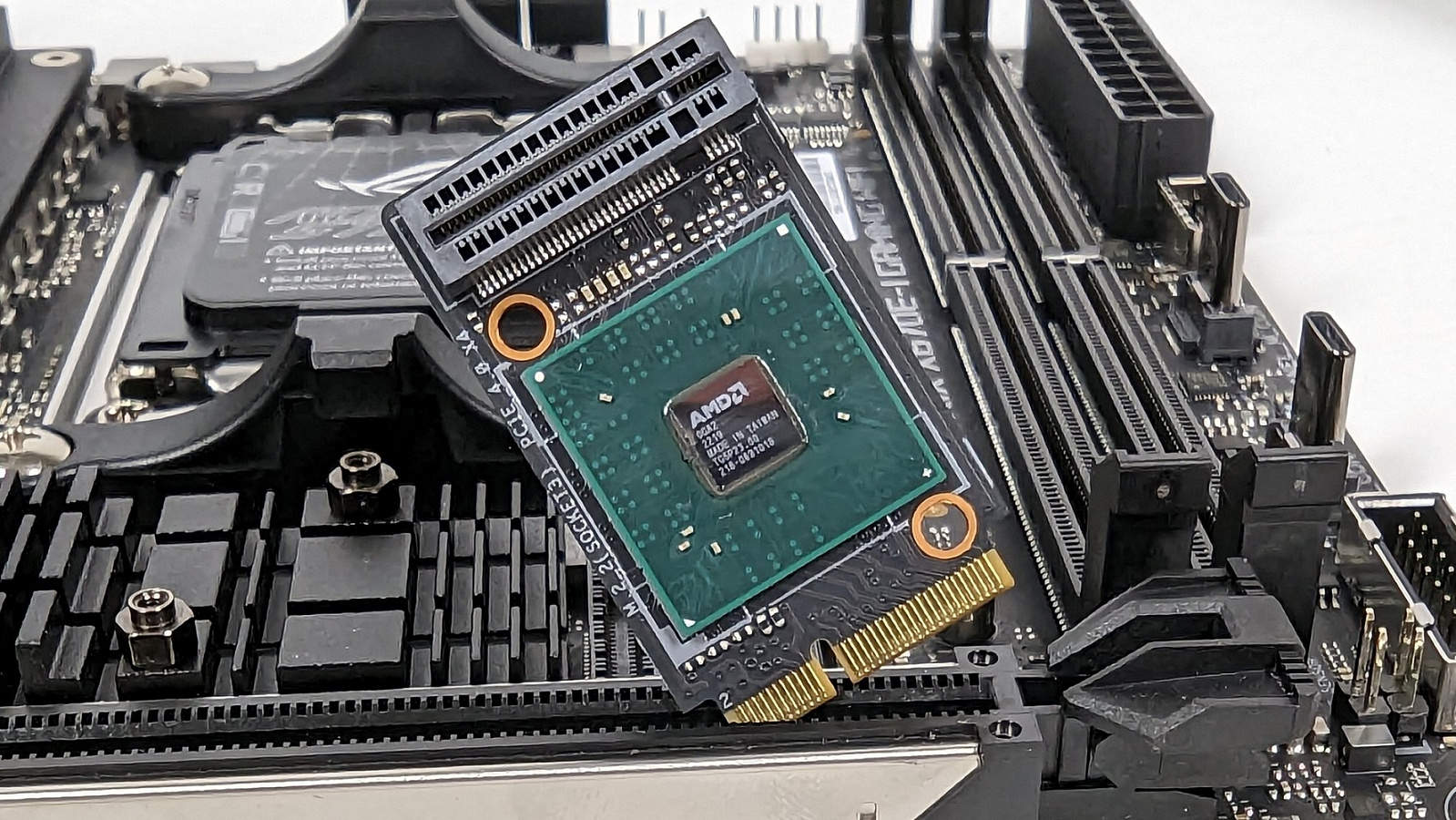

Сегодня у нас появилась возможность взглянуть на эту плату, ведь её фотографиями поделился пользователь Твиттера @unikoshardware. По сути, плата, на которой разместился второй кристалл чипсета, также необходима для подключения твердотельного накопителя, поэтому она выполняет сразу две функции: удваивает возможности чипсета и передает данные с подключенного накопителя.

Примечательно, что эта плата подключается к материнской плате при помощи порта M.2, использующего линии интерфейса PCI Express. Будет интересно взглянуть на то, как она поведет себя в случае подключения к другим платам, оснащенным одним кристаллом Promotory 21.
