Какую видеокарту GeForce RTX 4090 купить?
12 октября 2022 года в магазинах появились серии NVIDIA GeForce RTX 4090. По вышедшим тестам в производительности карт никто не сомневается. NVIDIA перешла на новый техпроцесс 5 нм. Такой переход позволил увеличить количество транзисторов в 2.7 раза в сравнении с RTX 3090 Ti. Теперь это 76,3 млрд транзисторов. Цифра, конечно же, огромная. Мы же остановимся совсем немного на характеристиках и рассмотрим, какую видеокарту лучше взять, не в последнюю очередь благодаря коллегам и их обзорам. Будем рассматривать среди тех видеокарт, на которые на момент написания статьи существуют обзоры. Конечно, можно будет выбрать любую другую, но учтите, что стоимость может как соответствовать системе охлаждения и схемотехнике платы, так и нет, особенно в моменты дефицита. Во всех видеокартах достаточно массивные системы охлаждения как по габаритным размерам, так и по весу. Компактные версии существуют, но только в виде версий под водяные системы охлаждения с собственными или сторонними водоблоками. Видеокарты получились горячими и дело здесь не столько в температуре, сколько в количестве выделяемого тепла. Максимальное значение TDP может составлять 600 Вт (в зависимости от производителя), на которое рассчитан новый разъём, который NVIDIA начала устанавливать с RTX 3090 Ti.
Технические характеристики
GPU | AD102 |
Число транзисторов | 76,3 млрд. |
Техпроцесс | 5 нм |
Площадь кристалла | 608,3 мм² |
Число FP32 ALU | 16384 |
Число блоков SM | 128 |
Тензорные ядра | 512 |
RT ядра | 128 |
Базовая частота | 2230 МГц |
Частота буста | 2520 МГц |
Объем памяти | 24 Гб |
Тип памяти | GDDR6X |
Шина памяти | 384 бит |
Частота памяти (эффективная) | 21000 MHz |
Пропускная способность памяти | 1008 Гбайт/с |
TDP | 450-600 Вт |
Ядра для трассировки лучей | 3-е поколение |
Тензорные ядра | 4-е поколение |
NVIDIA DLSS | 3 |
PCI Express | Gen 4 |
Энкодер NVIDIA (NVENC) | 2x 8-го поколения |
Декодер NVIDIA (NVDEC) | 5-е поколение |
Кодирование AV1 | Да |
Декодирование AV1 | Да |
Значения базовой частоты, частоты буста и TDP зависят от схемотехники, которую использует тот или иной вендор: ASUS, Palit и др. Разгонный потенциал по частоте видеочипа и видеопамяти будет зависеть от их удачности. Увеличенное значение TDP и частот влияет на стоимость видеокарты, иногда существенно, но это не всегда означает, что видеочип и память возьмут максимально возможные частоты при разгоне. Вероятно, это даст немного свободнее работать видеокарте, при этом разница может составлять порядка 4-6 процентов, а при попадании на отборный образец может доходить до 10 процентов.
Будем стараться упоминать в статье диаметр вентиляторов, чтобы мы имели понятие, на какой видеокарте больший воздушный поток при аналогичной скорости вращения. Конечно, на поток, а также создаваемое давление влияет количество лопастей, их профиль, но для точного выяснения того, какое количество лопастей и их профиль дают максимальную производительность, необходимо отдельное тестирование, поэтому будем опираться на более доступные параметры.
У каждой площадки, обозревающей ту или иную видеокарту, имеется свой тестовый стенд, который может быть в виде корпуса, открытого стенда; температуры будут упоминаться, но учтите, что в вашем случае они могут быть несколько иными. Это всё необходимо для того, чтобы мы могли оценить, какая система охлаждения будет производительнее. Максимальная граница температур для видеочипа немного сдвинулась и теперь находится на 84 градусах, что больше на 2 градуса в сравнении с прошлым поколением. Расширенные лимиты по TDP теперь позволяют поднять планку только до 88 градусов (вместо 92 как раньше). Исходя из данного ограничения, производители видеокарт могут сделать такую систему охлаждения, которая будет упираться в температурный лимит в 82 градуса. Достаточной же температурой для повседневной работы чипа может быть значение в 72-76 градусов. Если значение будет ниже, то ещё лучше. Системы охлаждения флагманского уровня позволяют охладить видеочип до 62-66 градусов и ниже. Чем нам поможет знание о текущих температурах видеокарты? Если карта будет стоять до замены на более новую, то температуры особой роли не играют, если же хочется получить более долгоживущую и тихую карту, то лучше присмотреться к производительным системам охлаждения.
Видеокарта также фиксирует температуру HOT SPOT или температуру самой горячей точки. В большинстве случаев, особенно с воздушными системами охлаждения, она будет выше, чем температура видеочипа. Минимальная разница между HOT SPOT и видеочипом говорит о качестве системы охлаждения и используемых термоинтерфейсов. На данную разницу мы опираться не будем по причине того, что температура самой горячей точки может быть вплоть до 110 градусов, что даже при слабом охлаждении и лимите температур для видеочипа в 82 градуса не даст упереться температуре HOT SPOT в свой предел.
Кроме температуры самой горячей точки будем смотреть на температуры памяти. Лимит по температурам памяти находится в пределах 110 градусов. Более качественная система охлаждения позволит держать температуру чипов на более низком уровне. В данном случае у нас 12 чипов памяти по 2 Гб.
Также обратим внимания на уровни шума видеокарт. Конечно, они получены в разных условиях, но дадут нам некоторое представление о шуме видеокарты под нагрузкой. Без нагрузки мы не будем сравнивать по причине технологий FAN STOP, когда вентиляторы совсем не работают или же у некоторых производителей вращаются на низких оборотах. Для понимания величины шума обратите внимание на картинку ниже:
Ещё раз стоит повторить, что условия для замеров у разных площадок, где выкладывают обзоры - разные. Это только примерный ориентир, он даст понять, как хорошо охлаждается видеокарта, как быстро вращаются вентиляторы и на чём производитель всё же сэкономил.

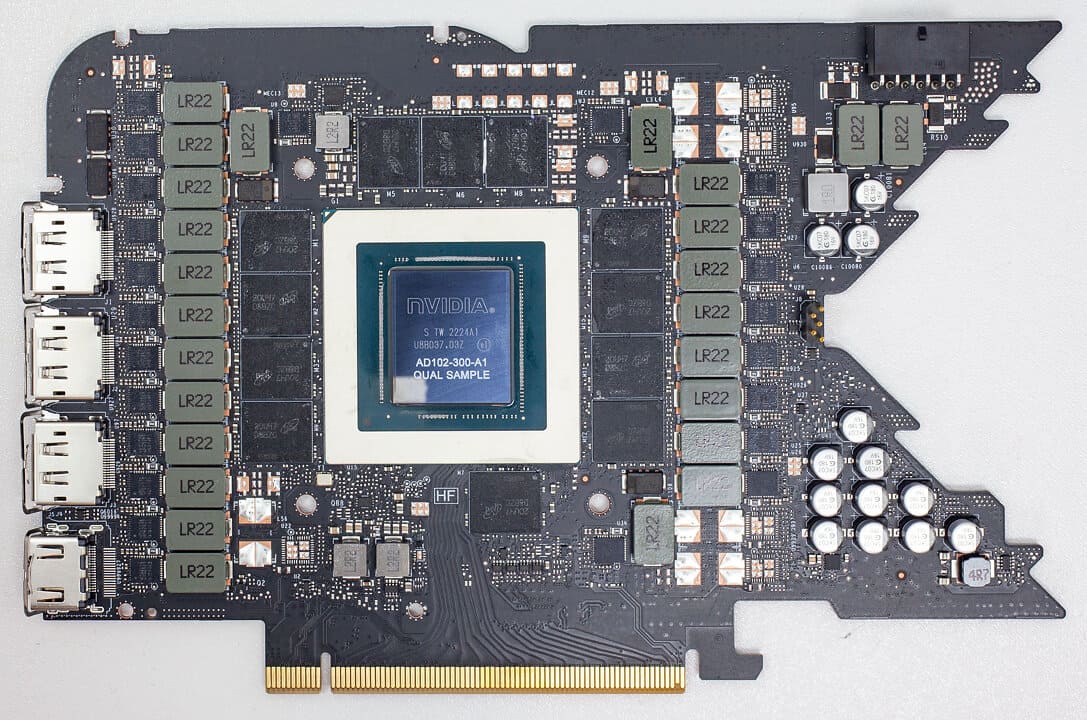

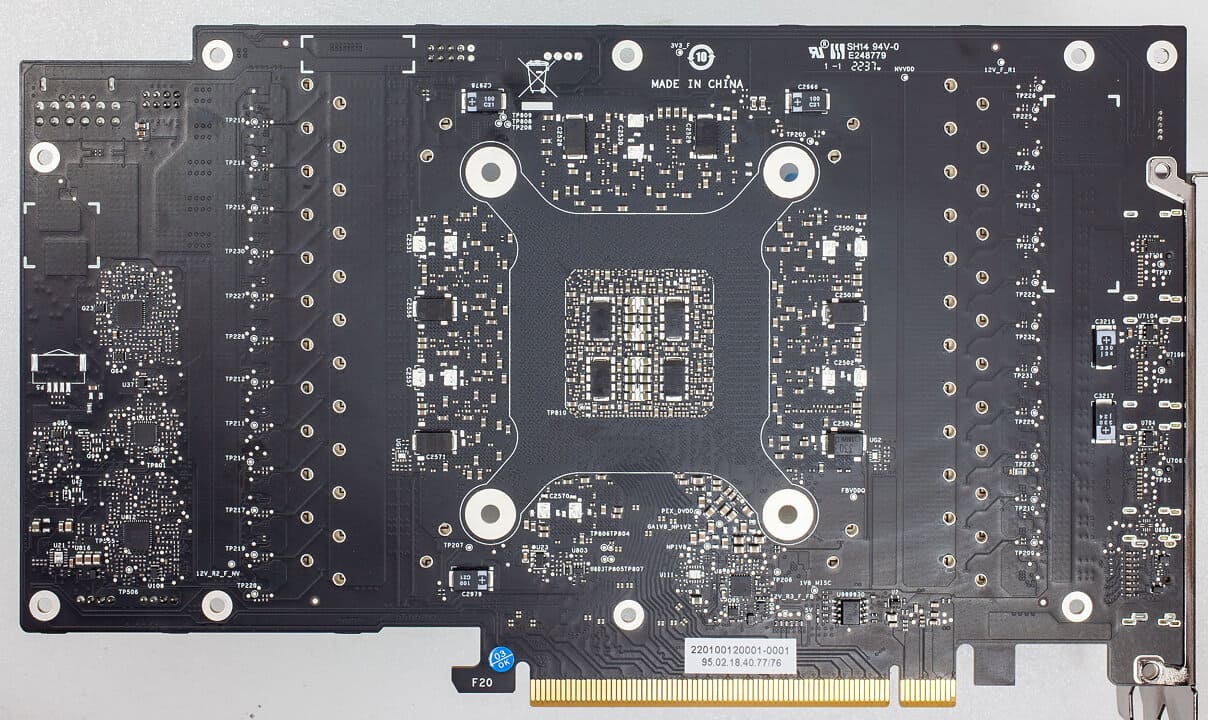

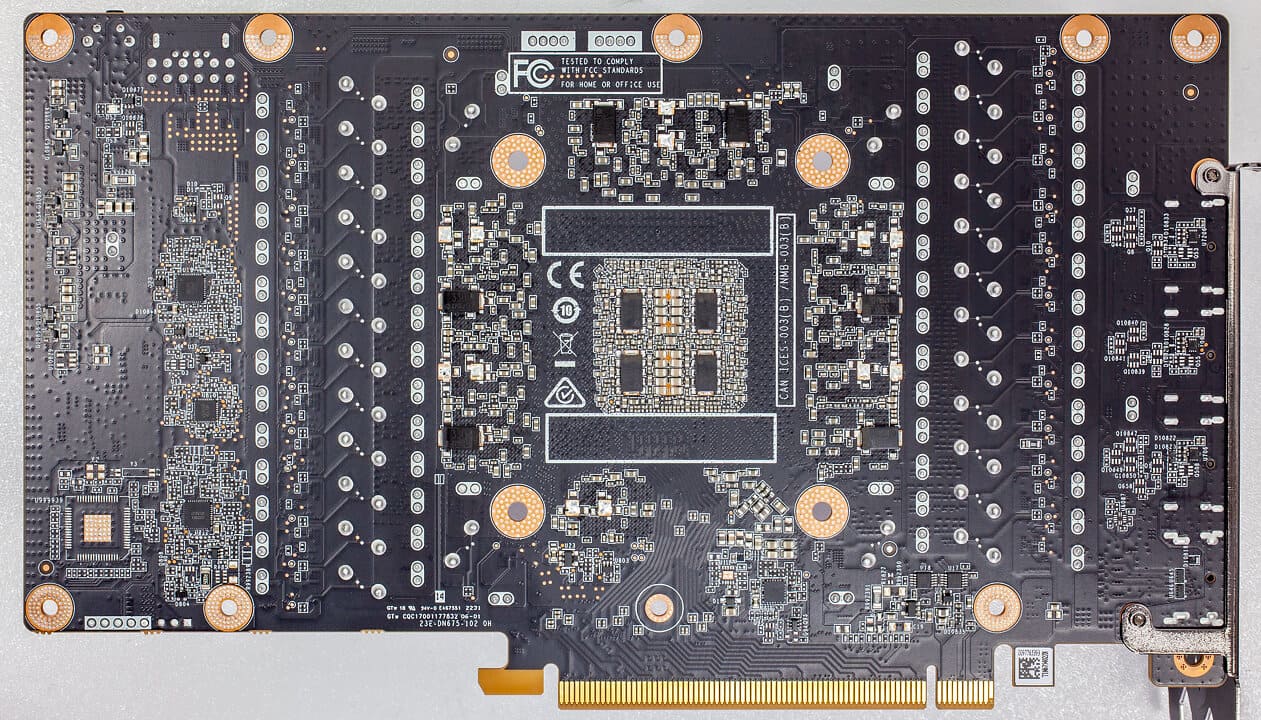

Эталонный дизайн печатной платы
Поговорим немного о эталонном (референсном) дизайне видеокарт. В текущем поколении карт всё немного сложнее, чем в прошлом. В RTX 4090 практически все платы в той или иной степени различаются. Конечно, за основу взят эталонный дизайн и он хорошо прослеживается во многих видеокартах, но где-то производителям понадобилось немного увеличить печатную плату, чтобы разместить на ней дополнительные коннекторы или разъёмы, поэтому мы не можем сказать, что это референсный дизайн, а скорее референсно подобный. Некоторые сложности это может дать только тем, кто использует системы водяного охлаждения, где соответствие отверстий и нахождения элементов на плате достаточно важно для правильной фиксации водоблока и последующего охлаждения видеокарты. В лучшем случае не будет проблем совершенно, в менее плохом случае водоблок может оказаться чуть меньше, чем сама видеокарта, при этом всё будет подходить по отверстиям, а в худшем случае мы получим полную несовместимость.
На данный момент сложно сказать какой дизайн печатной платы является эталонным. Будем опираться на информацию из интернета и опыта по RTX 30 серии. Была надежда на Palit, но плата немного отличается от референсной; у Gigabyte, на которую мы нашли обзоры, также видоизменённая плата. А вот у Inno3D достаточно сильно похожа на эталонный дизайн.
Что это означает? То, что производители берут за основу референсный дизайн и к нему проектируют систему охлаждения. Конечно, нереференсные дизайны в большинстве случаев будут немного лучше по причине увеличенных размеров. Больше печатная плата, больше тепла отводит от нагревающихся компонентов, например мосфетов, меньше температуры. Однако увеличенная плата на 1-3 см по сравнению с эталонным дизайном не даст особого преимущества.
Системы охлаждения и платы видеокарт
Ниже мы рассмотрим те характеристики, которые отличаются у разных версий RTX 4090. По возможности будем рассматривать TDP видеокарт, если информация не скрыта. В рассмотренных моделях RTX 4090 везде используется испарительная камера.

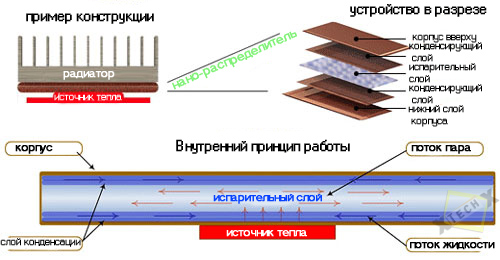

Испарительная камера выполнена из нескольких слоёв: конденсации, испарения и транспортировки. Все слои состоят из материала с миллионами капилляров, по которым двигается вода или пар.
Вода нагревается в слое транспортировки, вырастает давление, что заставляет её двигаться в следующий - испарительный слой, где она и испаряется. Образовавшийся пар под давлением движется в слой конденсации, где происходит передача тепловой энергии радиаторам, а при отсутствии источника тепла пар переходит в состояние жидкости, выдавливаясь в слой траспортировки. Так происходит циклично.
В испарительной камере понижено давление с целью снижения температуры кипения воды значительно ниже 100 градусов по Цельсию. В испарительной камере вода кипит при 50 градусах.
Камера позволяет уменьшить площадь оребрения радиатора в сравнении с тепловыми трубками, сохраняя аналогичную эффективность.
У каждого подхода есть как свои плюсы, так и минусы. В данном случае повреждение испарительной камеры приведёт к полному выходу из строя системы охлаждения.

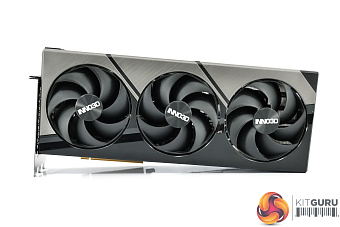

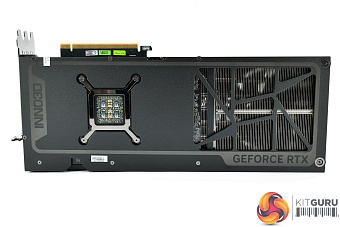

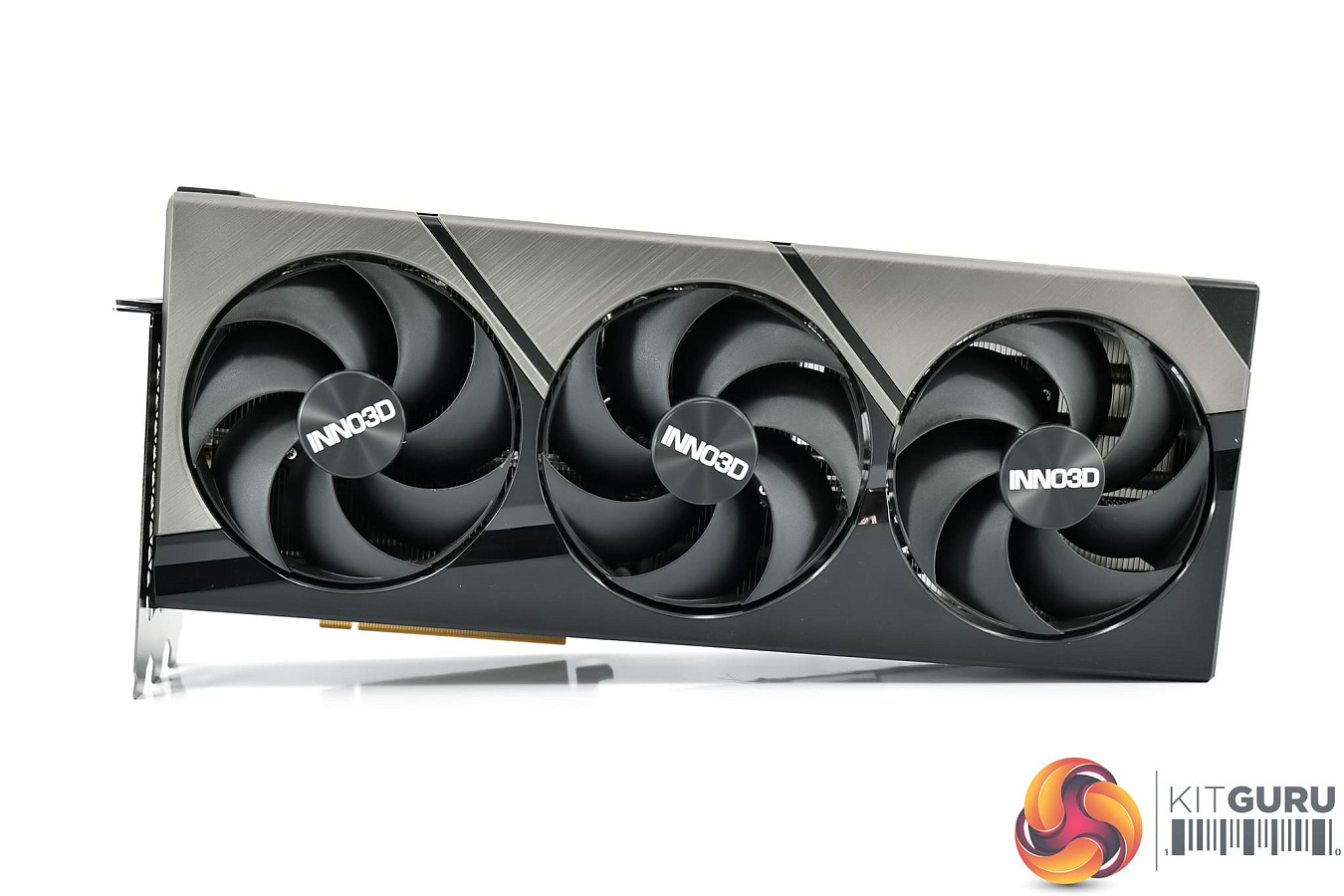

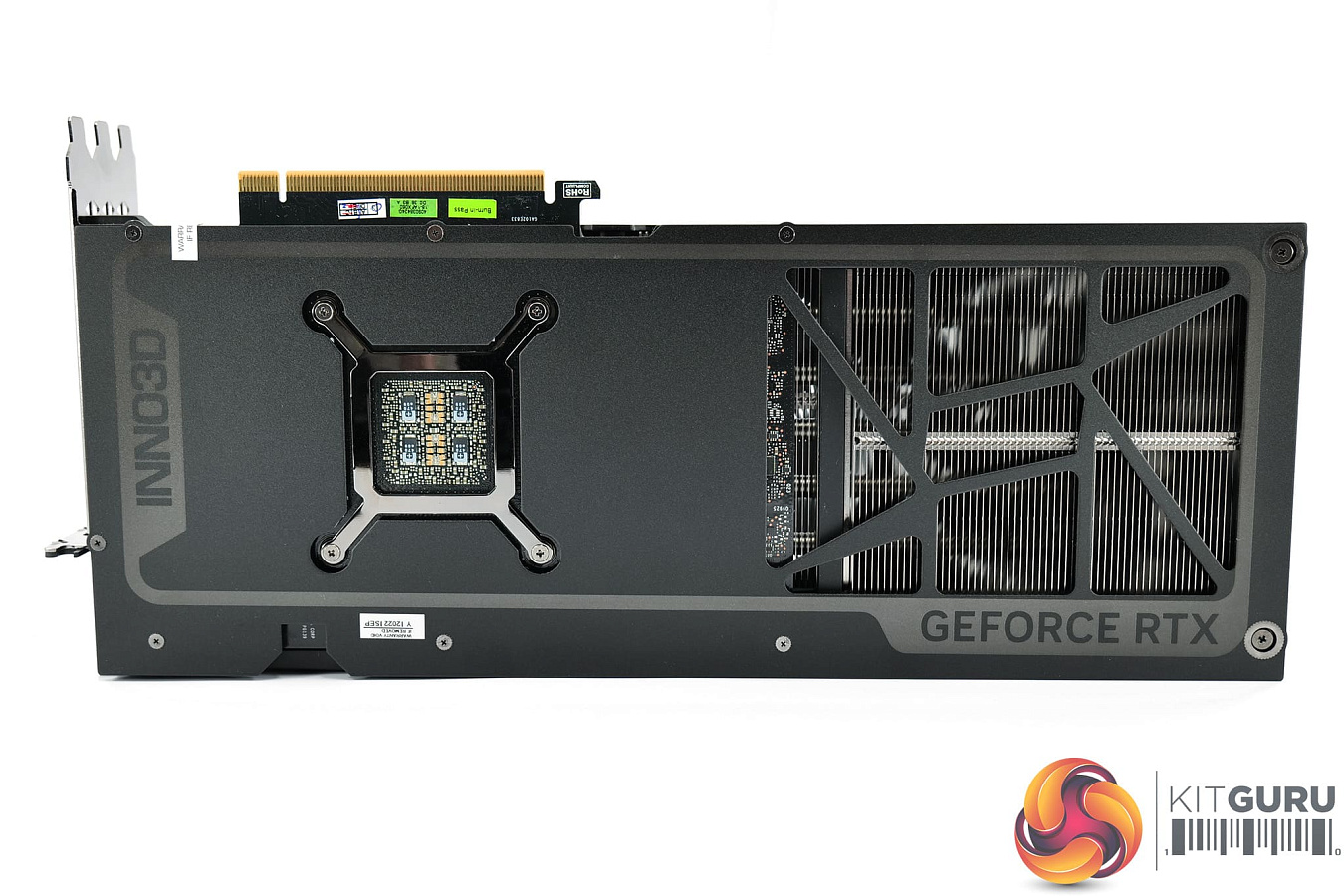

Inno3D RTX 4090 X3 OC

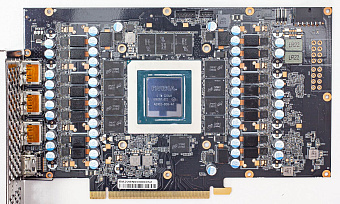

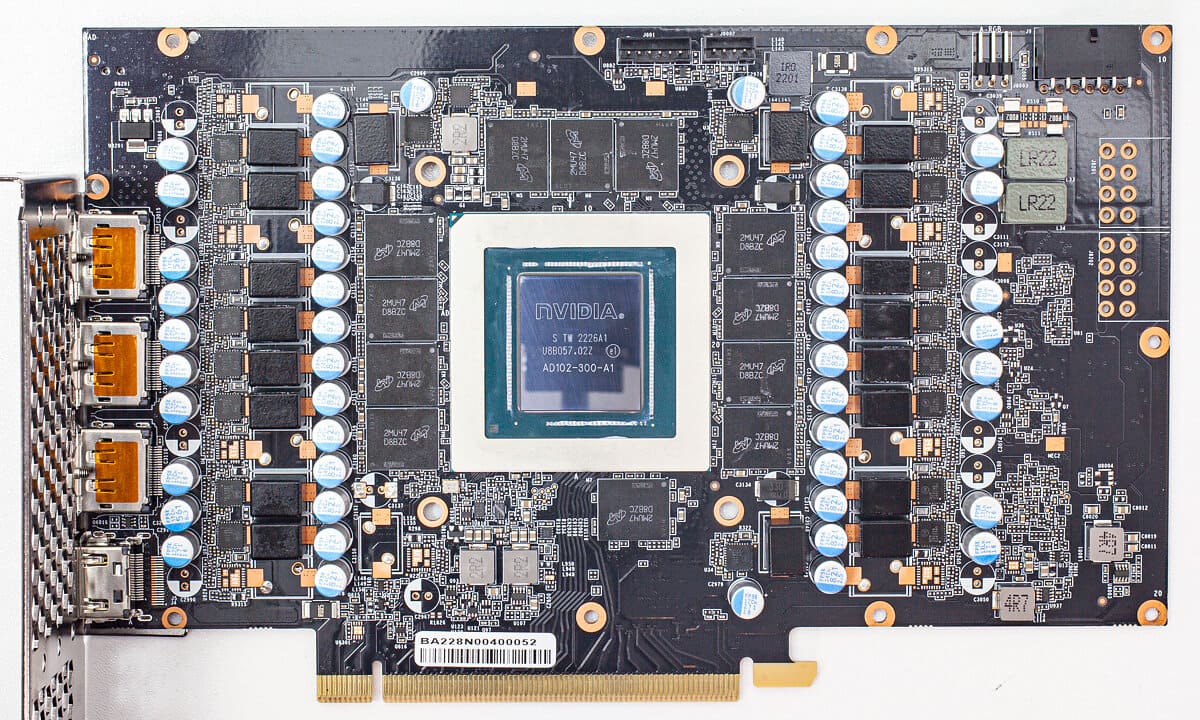

Inno3D RTX 4090 X3 OC - одна из видеокарт RTX 4090, в которой используется эталонный дизайн. Inno3D не изменяет себе и проектирует только систему охлаждения. Подход стандартный и он помогает снизить конечную стоимость продукта, исключая затраты на разработку печатной платы.
Основные характеристики
- Базовая частота — 2235 МГц
- Частота буста — 2550 МГц
- Стандартный уровень TDP — 450 Вт
- Максимальный уровень TDP — 450 Вт
- Габариты (ДxШxВ) —336x145x60 мм
Стоит начать с того, что уровень TDP в видеокарте ограничен 450 Вт и без дополнительного вмешательства его не увеличить. Кроме этого, как и во всех видеокартах 4090, установлен разъём 12VHPWR на 600 Вт. Ограничение установлено не просто так. Как можно видеть ниже по печатной плате, количество фаз меньше, чем могло бы быть. Этому свидетельствуют пустые места на плате без распаянных элементов. Кроме этого в комплекте лежит переходник для блоков питания без поддержки нового разъёма на 3x8 pin. 8 pin равен 150 Вт, итого получается 450 Вт. Если мы каким-то образом увеличим максимальную потребляемую мощность, то у нас возрастет нагрузка на текущие фазы, при условии большего потребления (разгона) и увеличится нагрев на переходнике, в среднем на 30-40 Вт. Если мы захотим поставить водяное охлаждение, то если с нагревом текущих фаз, скорее всего, проблема исчезнет, то нам придётся решить другие, а именно: ограниченный лимит мощности и слабый переходник.
В составе системы охлаждения используются три вентилятора диаметрами по 98 мм. Центральный вращается против часовой стрелки, как у систем охлаждения Gigabyte. Как уже говорилось ранее у нас имеется испарительная камера. Бекплейт состоит из металла, участвует в охлаждении, т.к. на нём размещены прокладки. Сам по себе он имеет небольшую толщину и специальные отверстия, чтобы горячий воздух со второй части карты мог уходить в верхнюю часть корпуса.
По температурным показателям видеокарта холоднее Founders Edition в среднем на 5 градусов. Температура согласно тестам с ресурса KitGuru составила 65 для чипа и 72,9 для самой горячей точки. Температура памяти достигла только 70 градусов. В целом неплохой результат. Учтите, что лимит мощности у нас ограничен 450 Вт, а с такой мощностью справлялись и меньшие системы охлаждения. Шум при этом составлял 39 дБ(A), что немного ниже, чем у FE версии от NVIDIA. Не забывайте, что если в наличии будет плохо продуваемый корпус, то мы получим более высокие температуры.

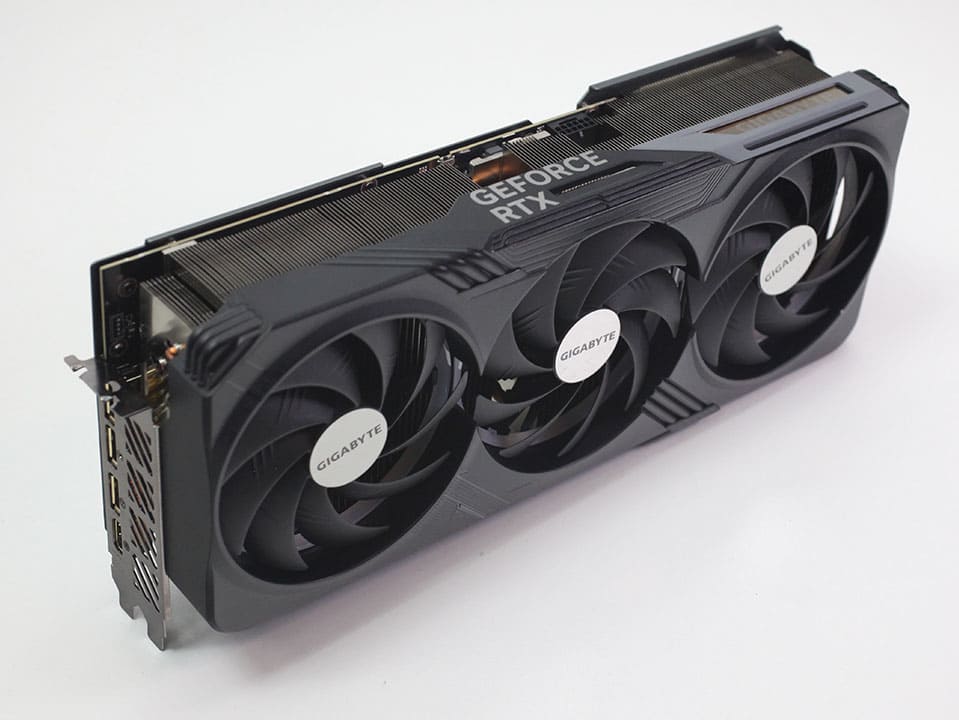

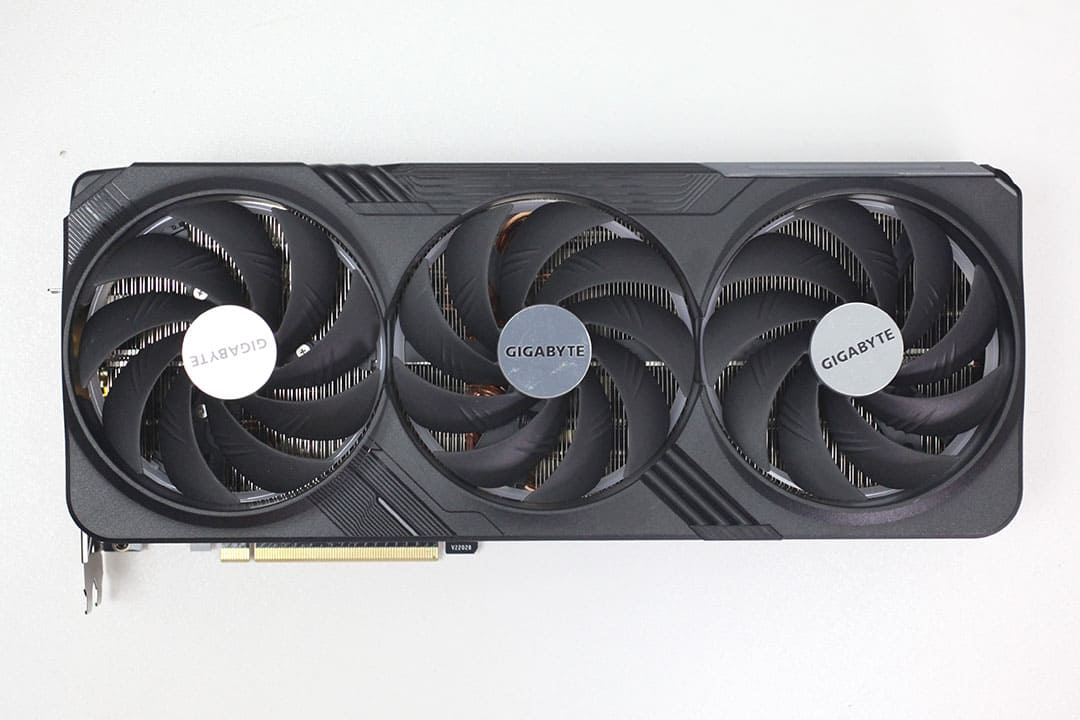

Gigabyte RTX 4090 Gaming OC

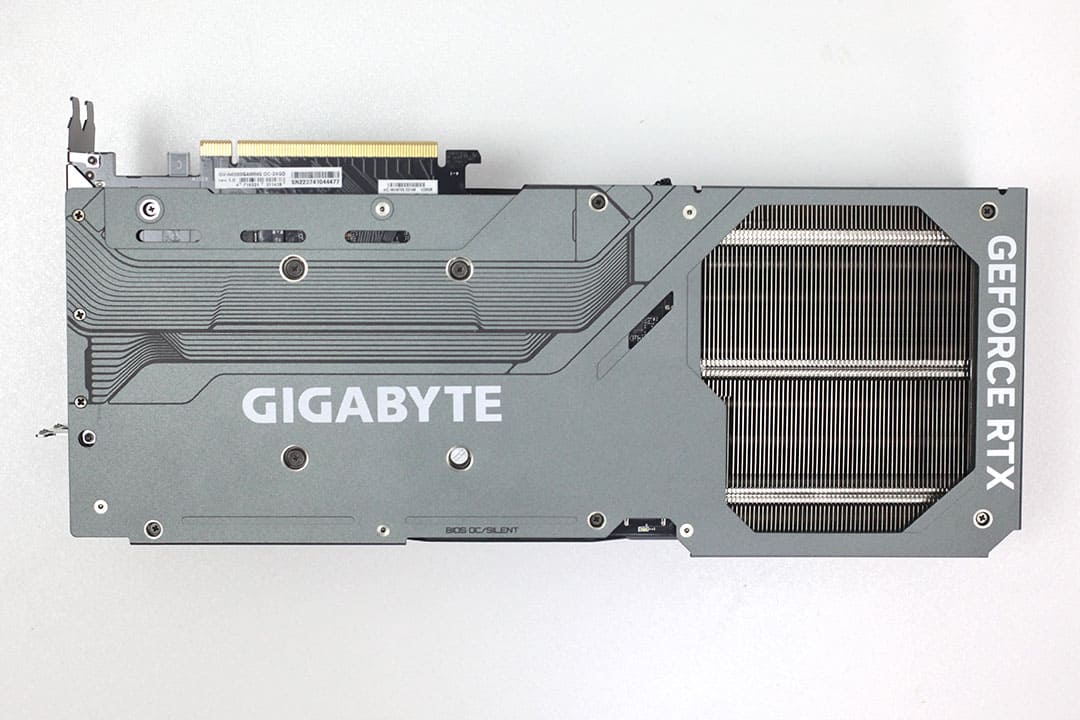

Далее переходим к Gigabyte. Это не самая флагманская модель, однако размеры всё также внушительные. Gaming OC имеет большие габариты в сравнении с вариантом от Inno3D.
Технические характеристики:
- Базовая частота — 2520 МГц
- Частота буста — 2535 МГц
- Стандартный уровень TDP — 130 Вт
- Максимальный уровень TDP — 164 Вт
- Габариты (ДxШxВ) — 340x150,2x75,2 мм
Однако здесь всё несколько иначе. TDP теперь у нас не ограничено 450 Вт, хотя это также базовый лимит. Теперь мы можем расширить лимит на 33 процента до 600 Вт. Базовые частоты тоже находятся на более высоком уровне, однако частота буста выше всего на 15 МГц относительно базовой частоты.

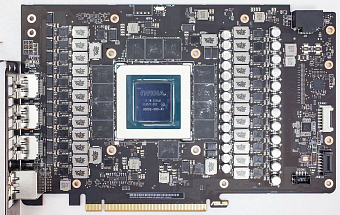

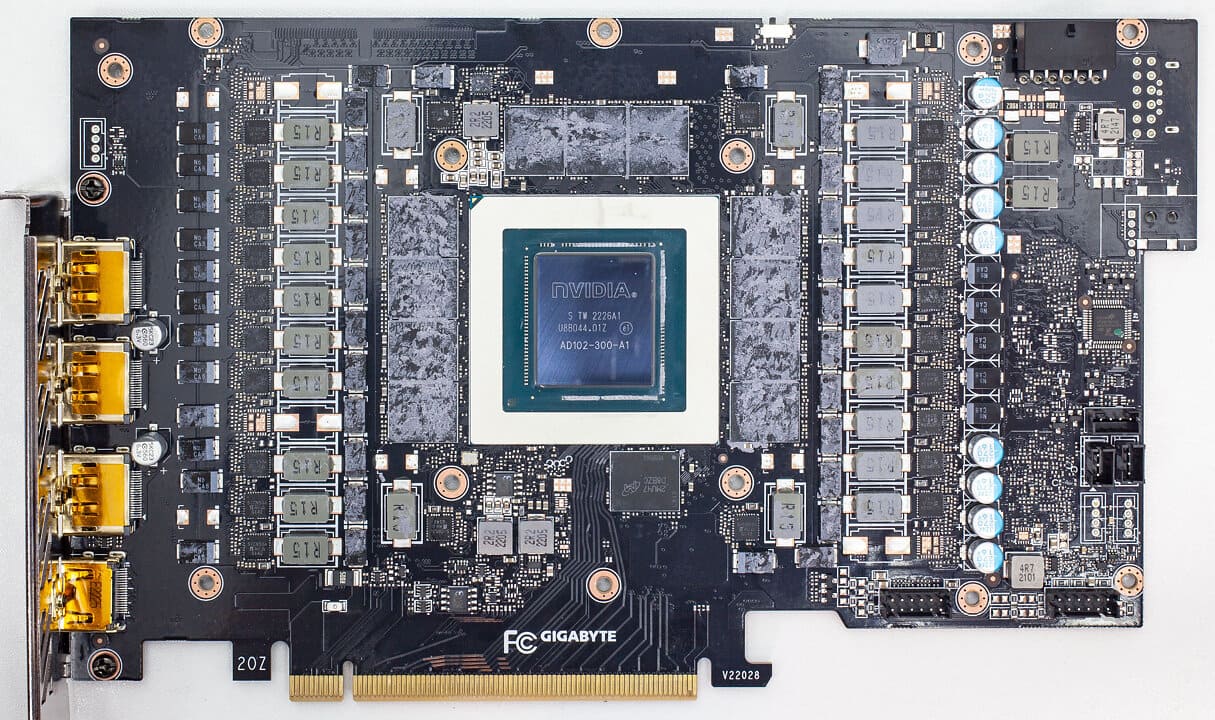

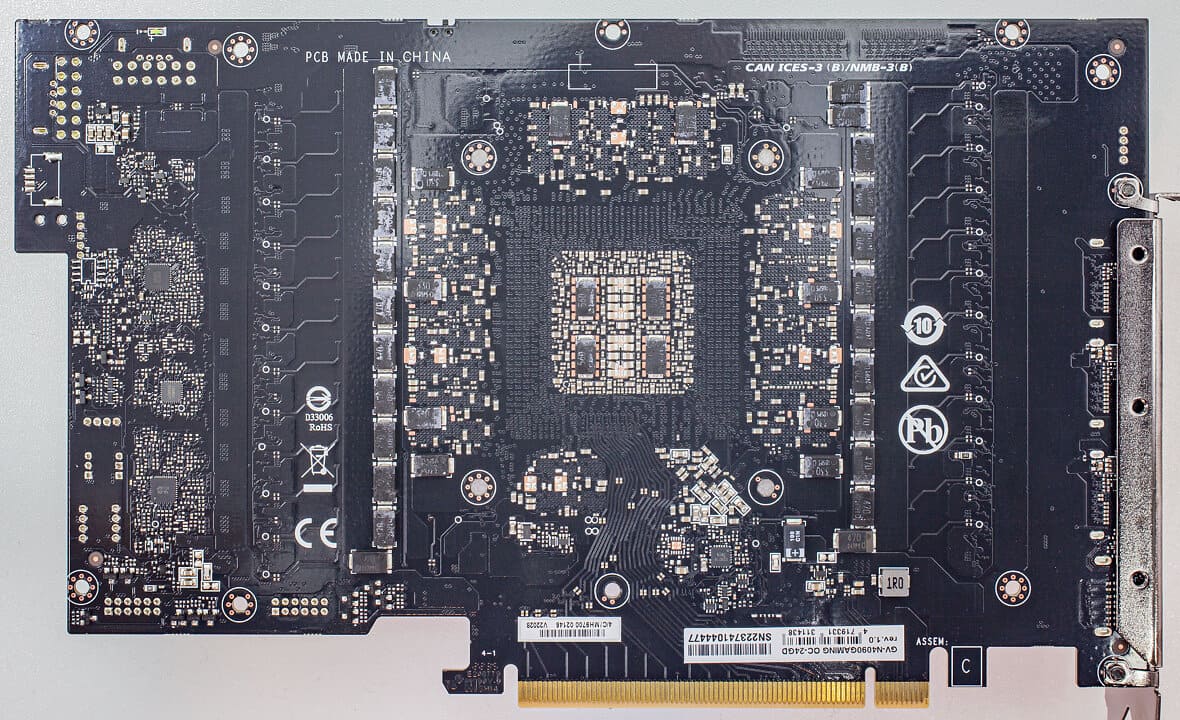

Плата сама по себе очень похожа на эталонный дизайн, однако, как можно увидеть, есть небольшой кусок рядом с коннектором. Кроме этого печатная плата имеет в некоторых местах дополнительные отверстия для системы охлаждения. В отличии от Inno3D свободных не распаянных мест здесь значительно меньше, не зря мы видим расширенный лимит в 600 Вт.
Система охлаждения также включает в себя 3 вентилятора, диаметр которых Gigabyte скрывает, однако судя по размерам они должны быть не меньше варианта от Inno3D. Центральный вентилятор всё также крутится против часовой стрелки. Испарительная камера на месте, однако поверх неё сделана пластина, которая контактирует с чипами памяти, что выглядит несколько странно на фоне Inno3D. К сожалению, на нескольких разных фотографиях не видно припаяна ли эта пластина или нет. В наличии металлический бекплейт с термопрокладками и "окно" для прохождения воздуха. Сама система охлаждения имеет схожие температуры по чипу 65.6 градусов, однако более худшую температуру по самой горячей точке 77.6, температура памяти аналогична и составляла 70 градусов, шум при этом был 41 дБ(A), что выше, чем у Inno3D и находится на уровне FE версии от NVIDIA. Однако, переключив на тихий биос, мы получаем 37 дБ(А), что уже ниже конкурента. Относительно конкурента система охлаждения ничем не выделяется, а местами даже немного хуже, однако мы имеем возможность расширить лимит потребления до 600 Вт, при этом температура на чипе будет значительно выше.

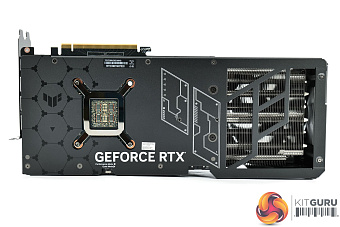

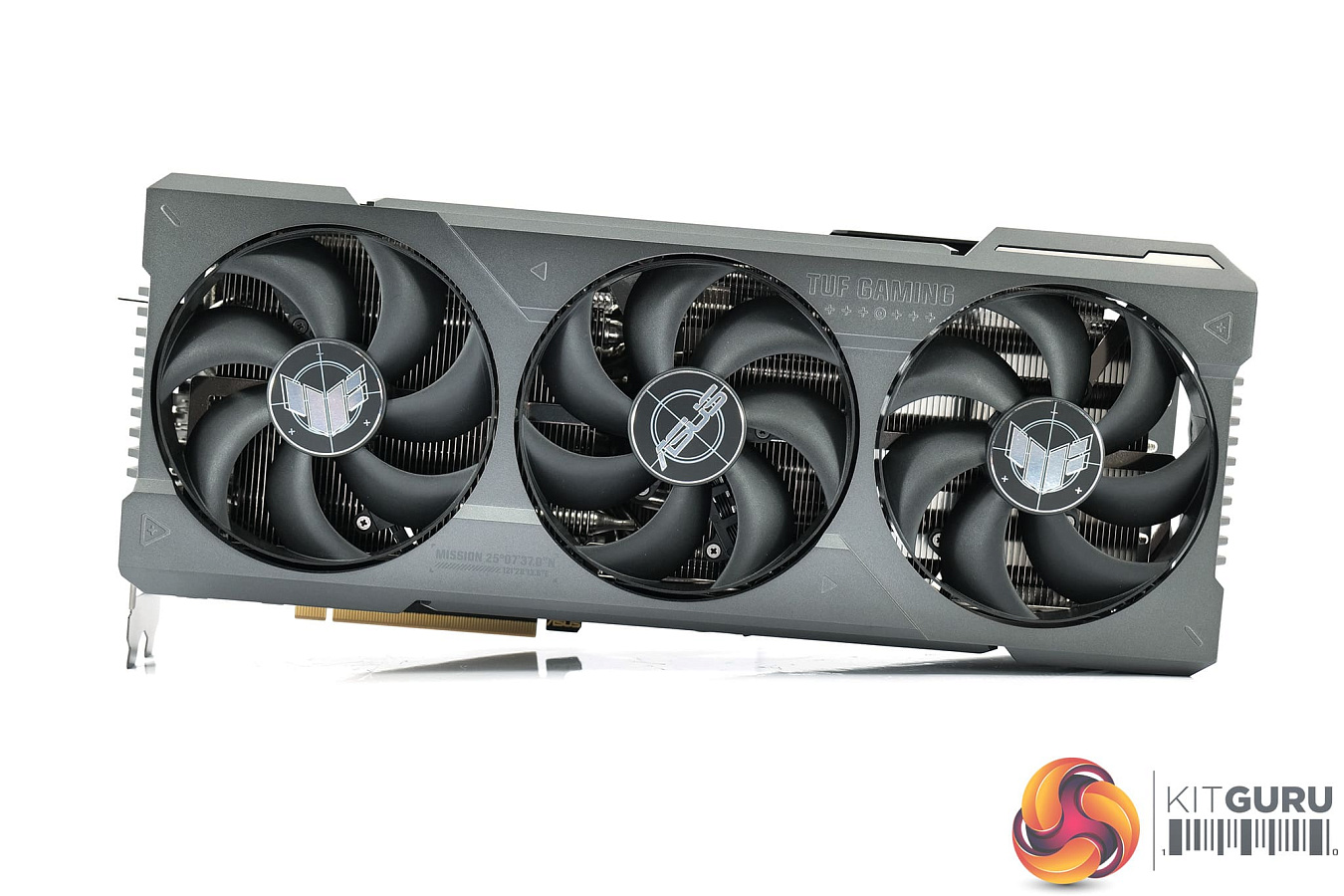

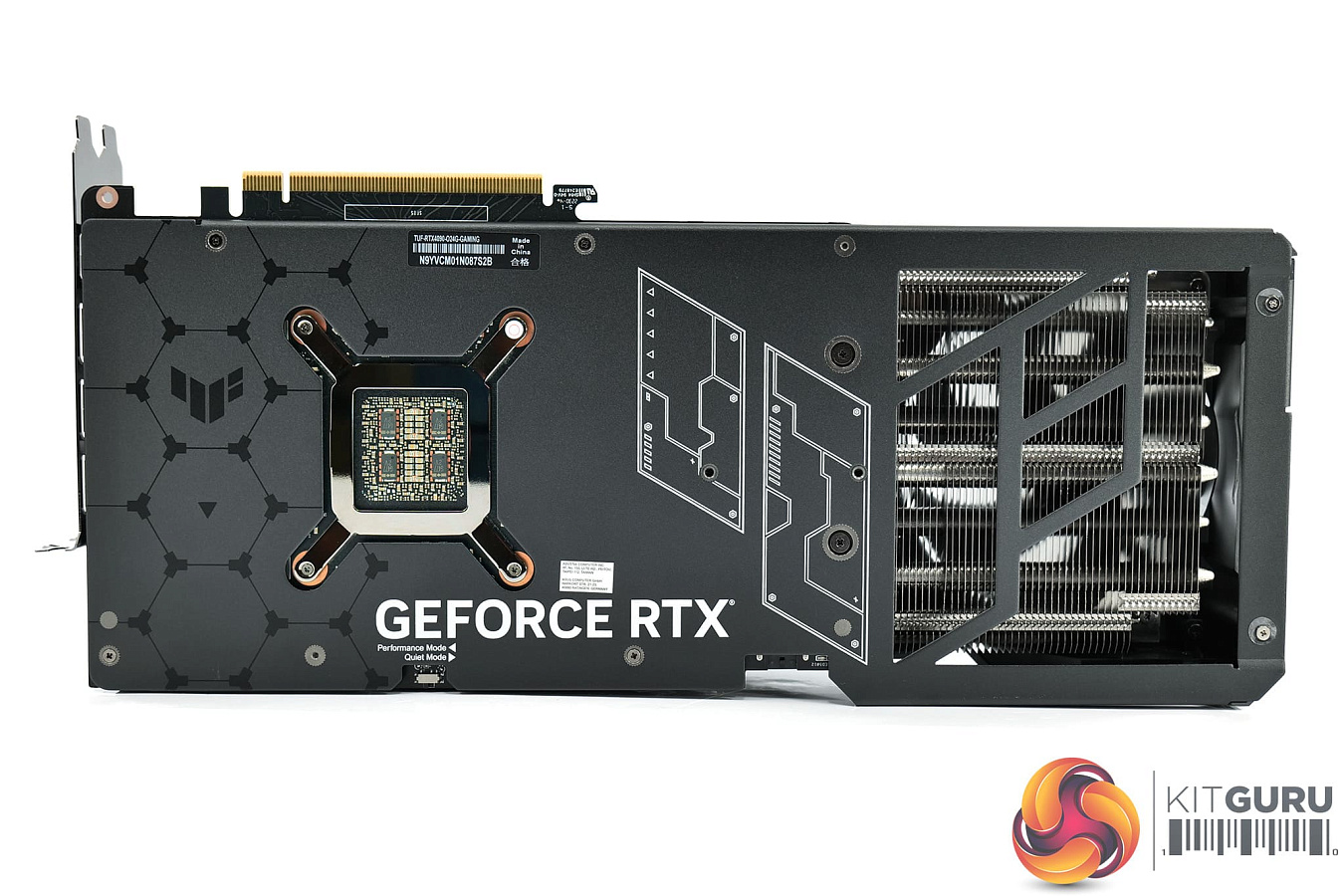

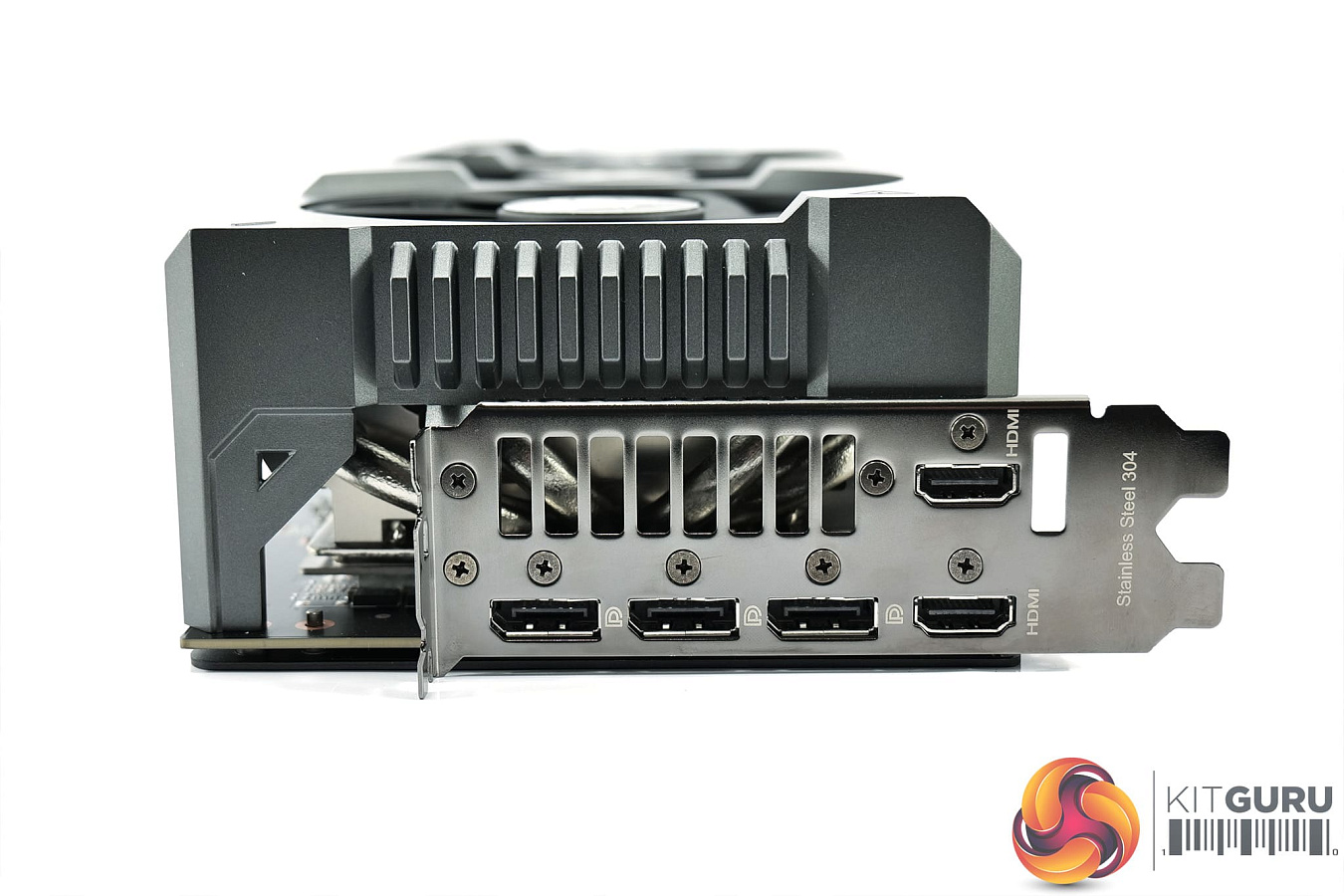

ASUS RTX 4090 TUF Gaming OC
Переходим к решению от ASUS, а именно TUF Gaming OC. В отличии от версии Gigabyte видеокарта имеет чуть большую длину на 8 мм и меньшую высоту на 2.6 мм. Лимиты по потреблению аналогичны 450 и 600 Вт. Базовые частоты также немного увеличены на 45 и 60 МГц относительно конкурента.
Технические характеристики:
- Базовая частота — 2565 МГц
- Частота буста — 2595 МГц
- Стандартный уровеньTDP — 450 Вт
- Максимальный уровень TDP — 600 Вт
- Габариты (ДxШxВ) —348,2 x 150 x 72,6 мм

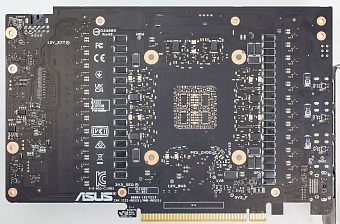

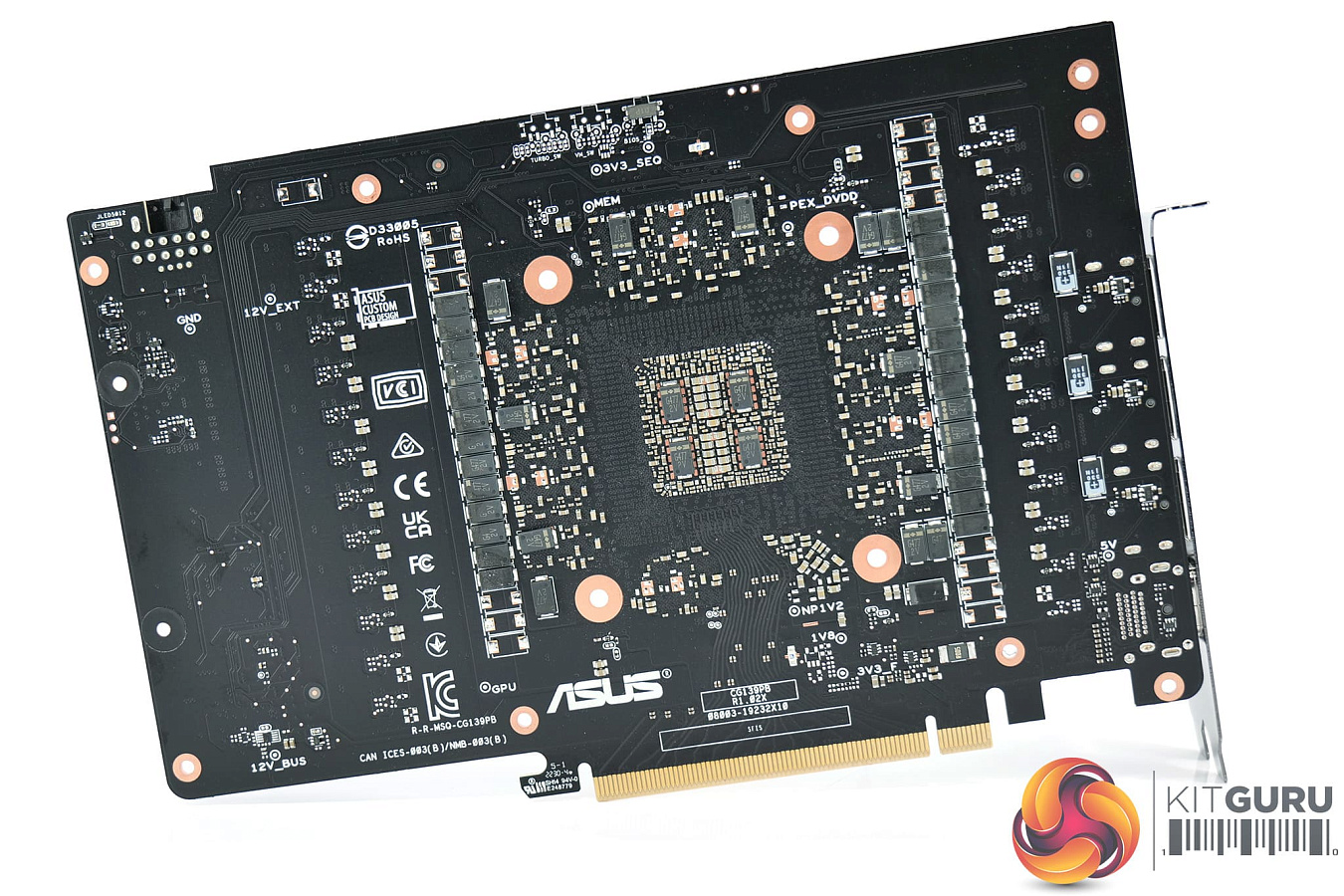

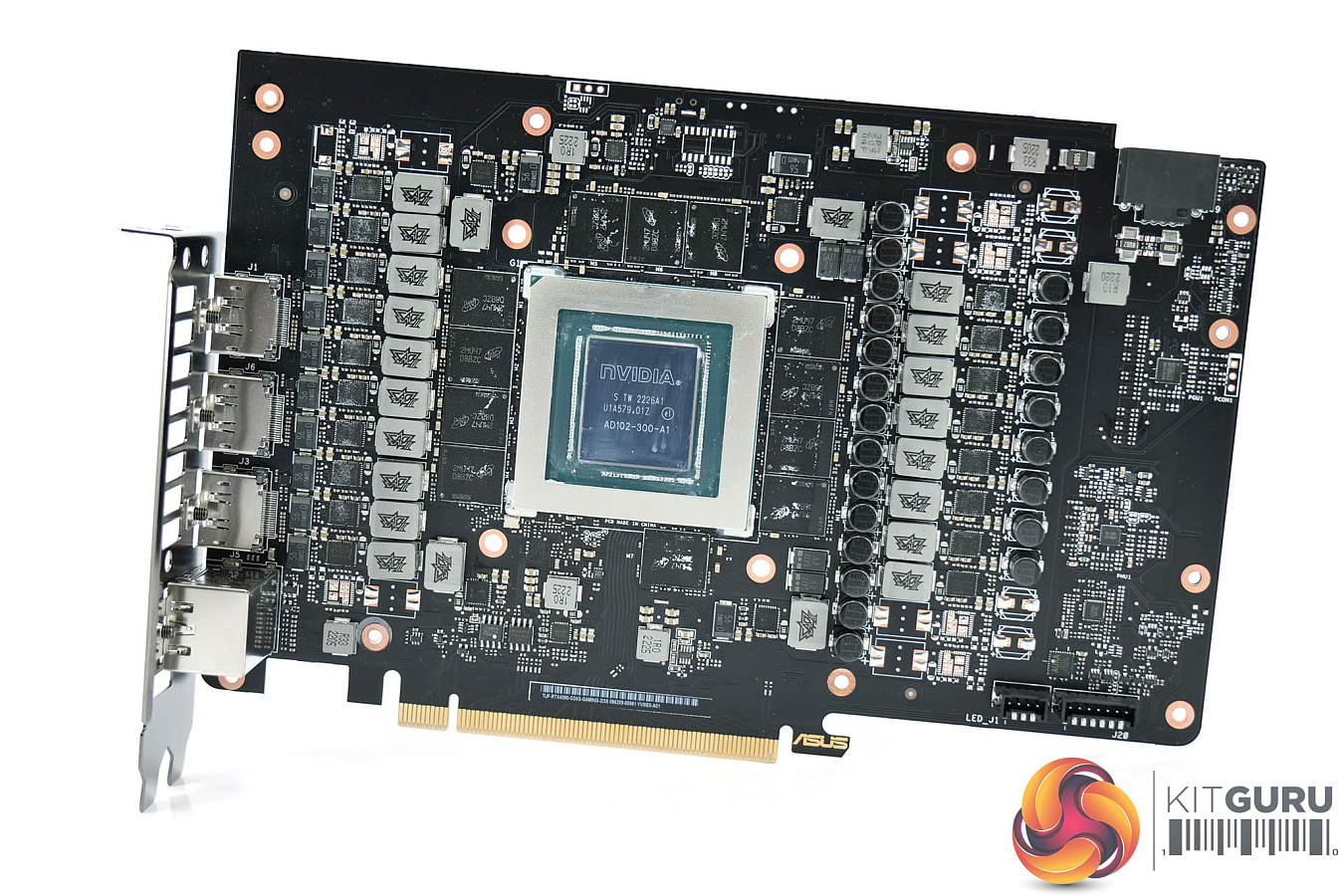

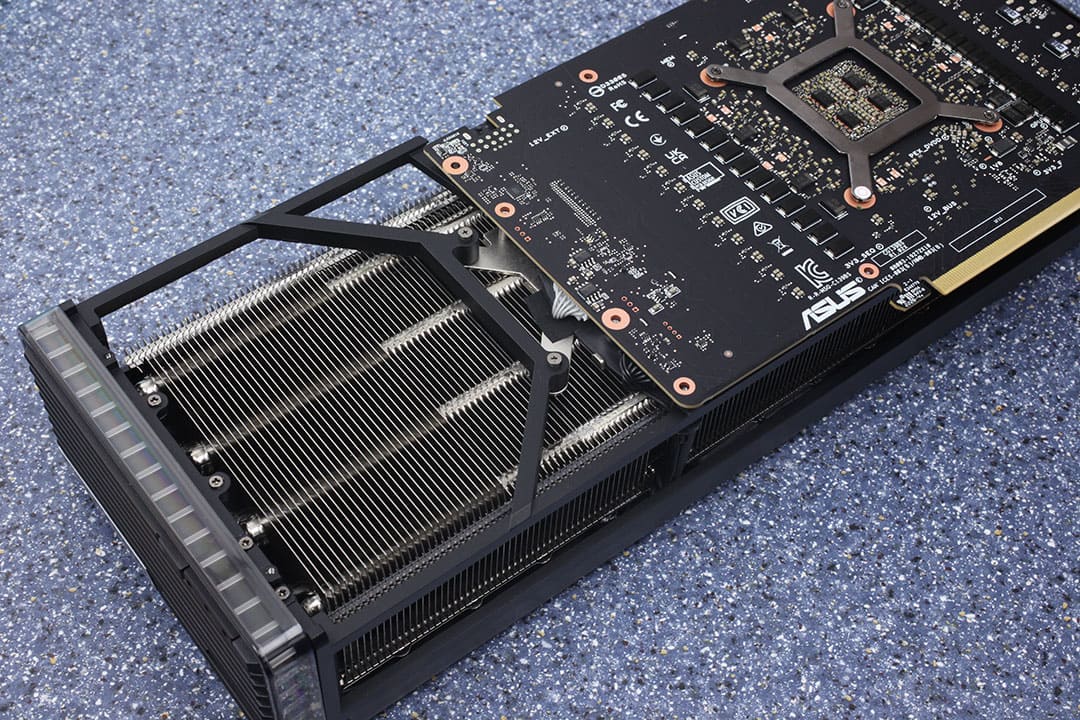

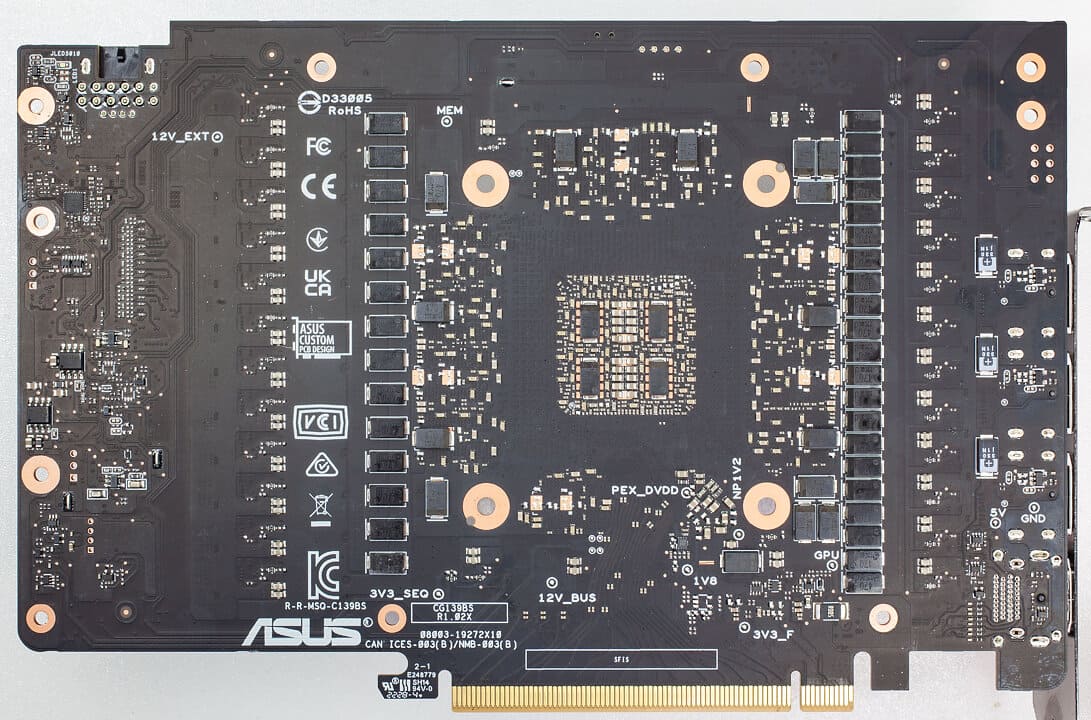

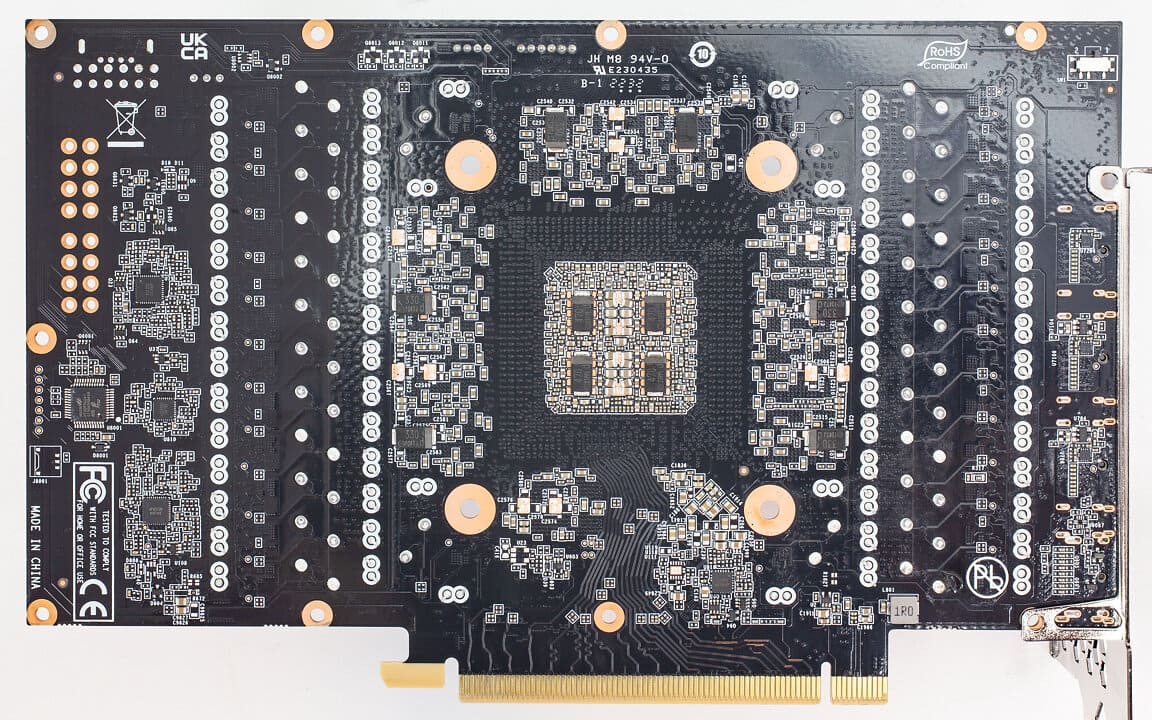

Печатная плата похожа на эталонный дизайн, однако имеет большее количество отверстий и при этом они расположены немного в других местах, поэтому если будет желание поставить на видеокарту водоблок, то придётся поискать подходящий. Фаз у ASUS меньше, всего 18, в отличии от конкурента выше, у которого 20. Однако сами фазы мощнее. И как казалось бы не странно, но запас по мощности выше на 20 процентов у видеокарты от ASUS.
Нас встречает также испарительная камера, однако здесь нет дополнительной пластины под память, что должно лучше сказываться на её охлаждении. Однако мы видим белого цвета термопрокладки, что заставляет усомниться в их качестве. На данный момент, как ни странно, хорошие термопрокладки с большой теплопроводностью имеют серый цвет. Бекплейт также металлический, на нём есть также термопрокладки сомнительного качества и такое же "окно" для прохождения воздуха сквозь радиатор и выходу его в верхнюю часть корпуса. Производитель нам также не даёт размеры вентиляторов, но исходя из габаритных размеров они также должны составлять порядка 100 мм, при этом вращение вентиляторов несколько необычное. Вентиляторы по краям вращаются против часовой стрелки, в то время как центральный по часовой стрелке. Система охлаждения по температуре чипа аналогично находится в районе 65 градусов, по самой горячей точке дела обстоят похоже с Gigabyte и составляет 78,3 градуса. По температуре памяти несколько хуже температура на 4 градуса и составляет 74 градуса. Однако помимо минусов, есть и плюсы. Вентиляторы всё же здесь потише, чем у конкурента и на производительном биосе тише на 2 дБ(А), а на тихом - на 3 дБ(А). В целом видеокарта получилась неоднозначная по температурным показателям, скорее всего, причина тому используемые термоинтерфейсы.

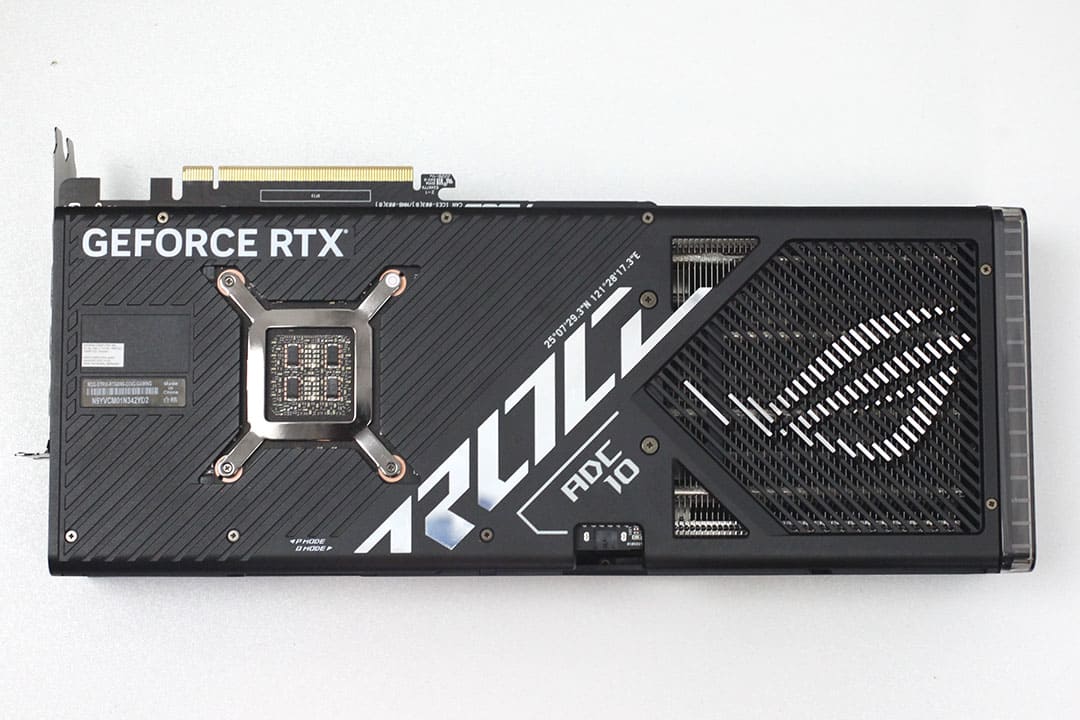

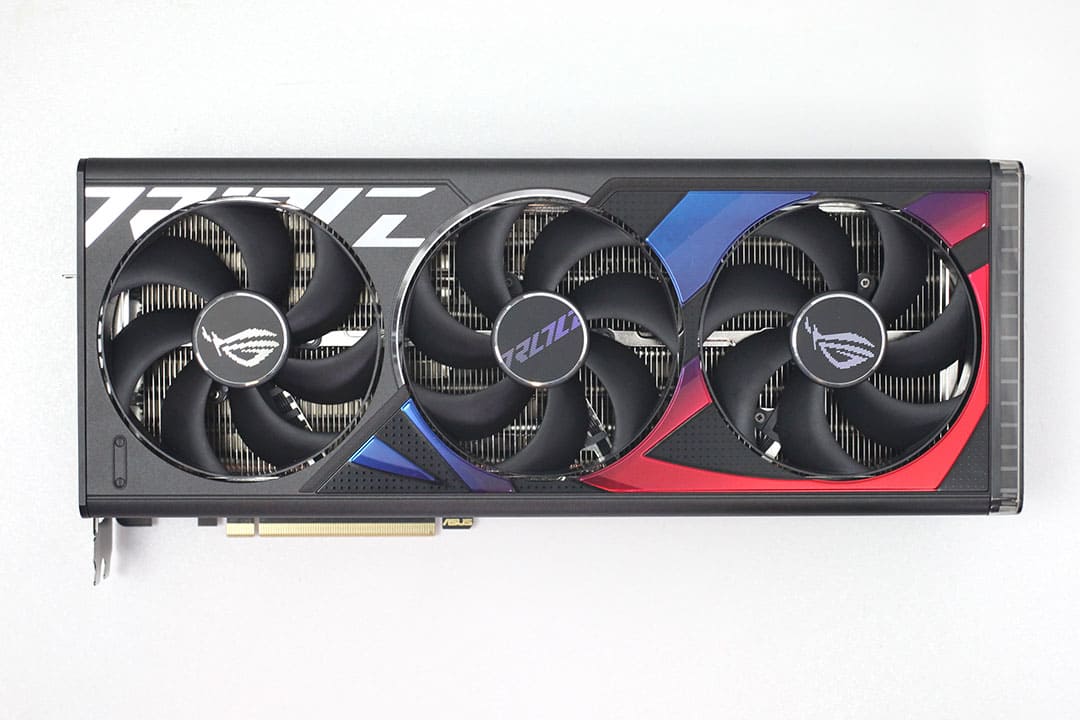

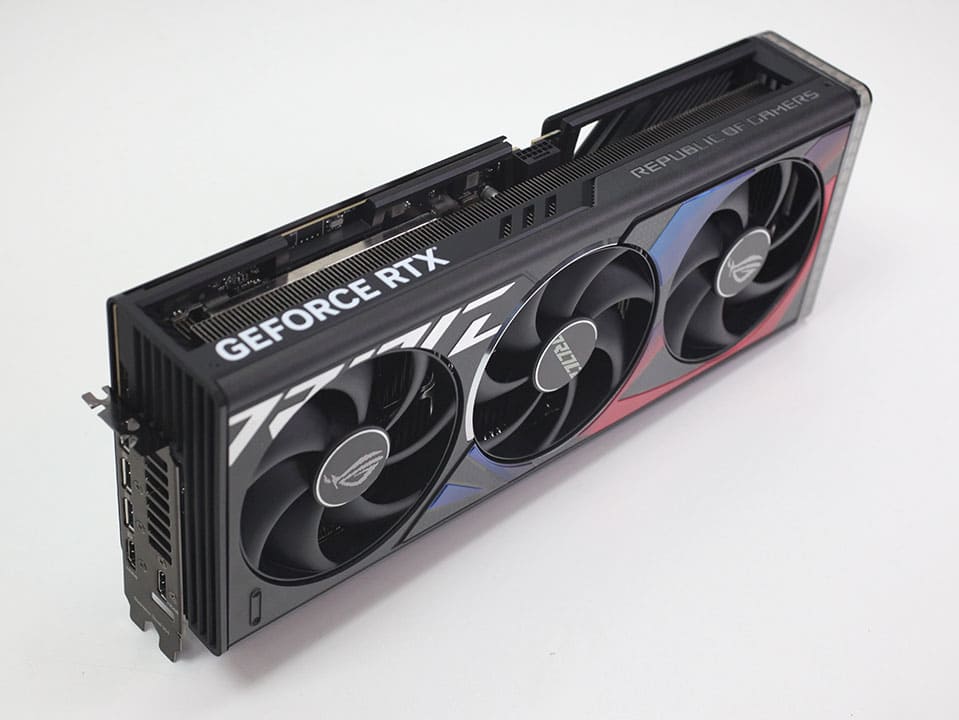

ASUS ROG Strix GeForce RTX 4090 OC
Флагман линейки видеокарт от ASUS - ROG Strix GeForce RTX 4090 OC. Здесь ASUS сделала видеокарту ещё более тонкой, уменьшив высоту ещё на 2.5 мм, однако она стала на 9.4 мм длиннее. Карты сами по себе немаленькие, так флагман ещё и длинный. Интересное решение. Частоты видеокарты выше на 45 МГц. Однако ASUS здесь немного схитрили. На производительном биосе лимит энергопотребления выше на 50 МГц, чем у вариантов выше и составляет 500 Вт, что скорее всего и даёт нам более высокие частоты. Однако на тихом биосе мы имеем всё теже 450 Вт. Расширение лимита также доступно до 600 Вт.
Технические характеристики:
- Базовая частота — 2610 МГц
- Частота буста — 2640 МГц
- Стандартный уровень TDP — 450 или 500 Вт
- Максимальный уровень TDP — 600 Вт
- Габариты (ДxШxВ) — 357.6 x 149,3 x 70.1 мм

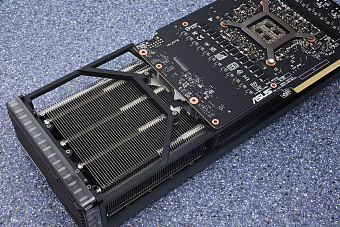

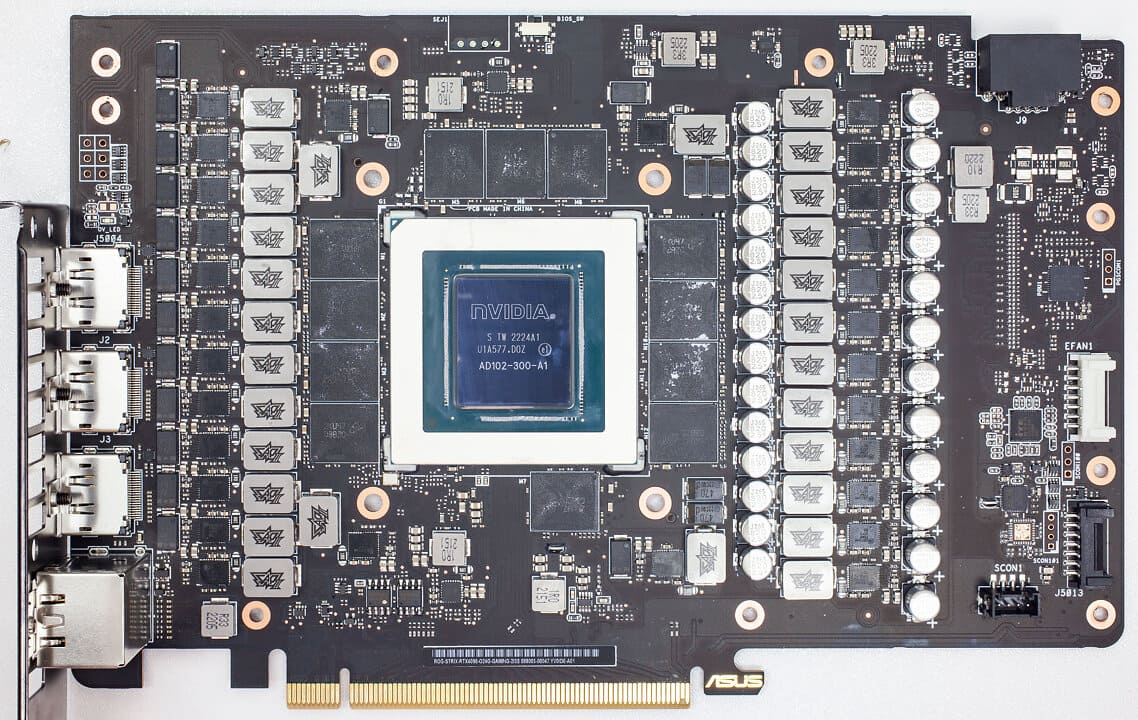

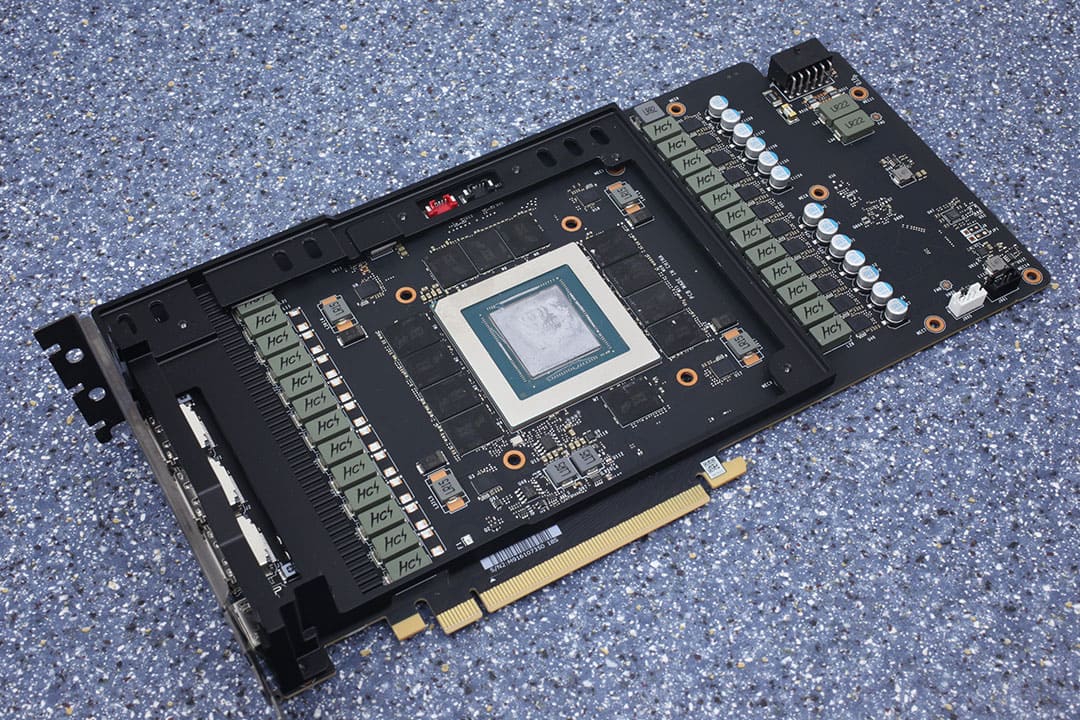

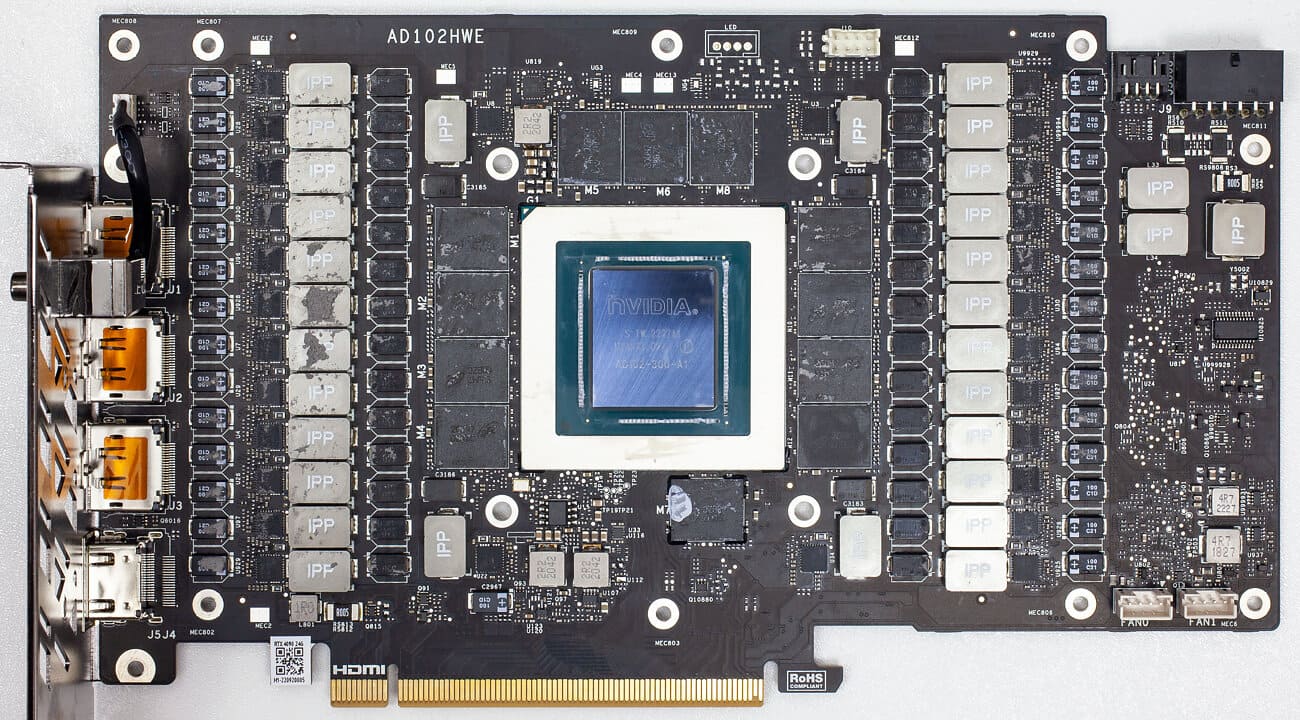

Как ни странно, но печатная плата аналогична TUF версии, однако есть отличия в расположении контроллеров и обвязки, а также количество фаз забито по максимуму и составляет 24 фазы, мосфеты с аналогичными характеристиками, по сравнению с версией TUF мощность системы питания выше на больше чем 30 процентов.

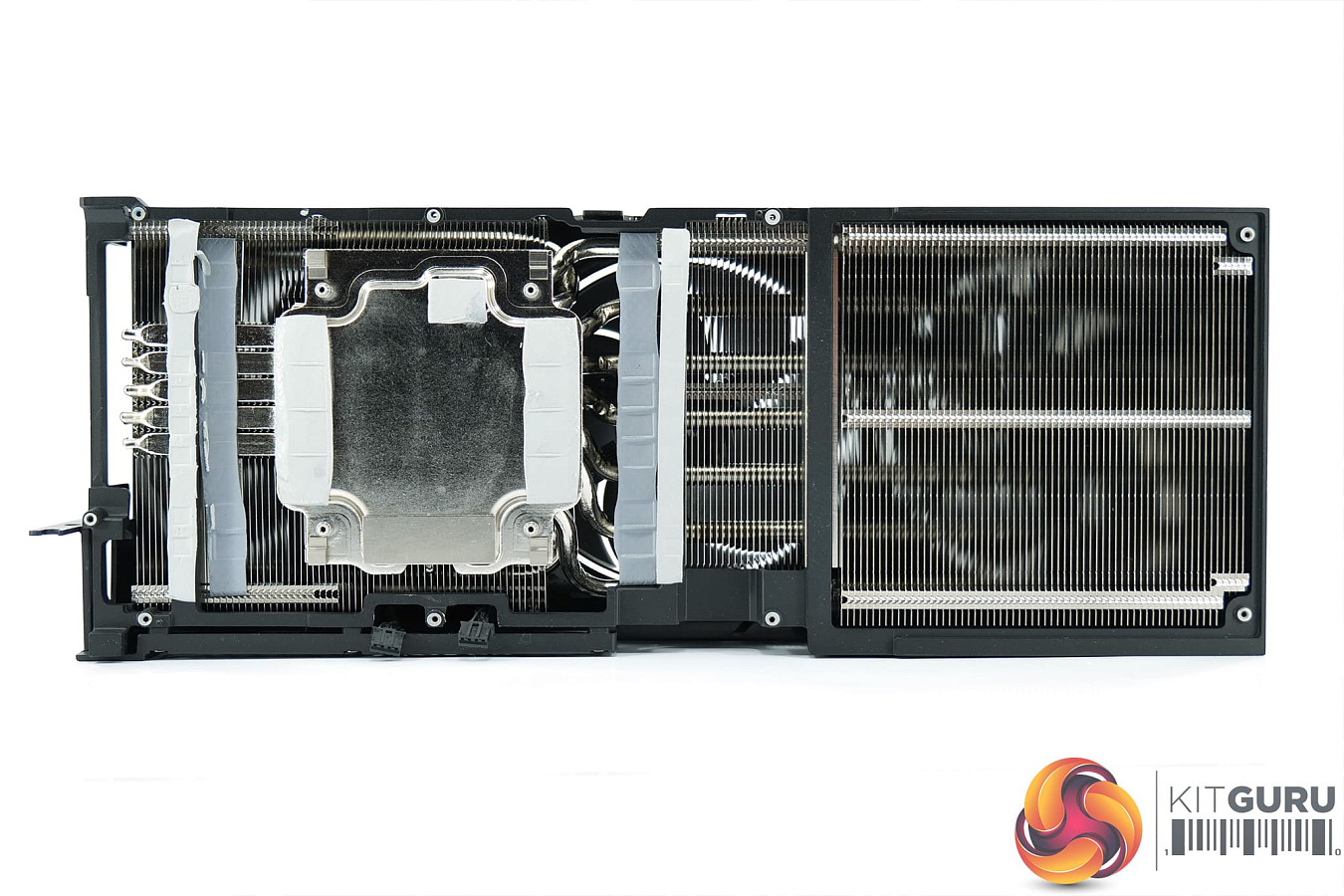

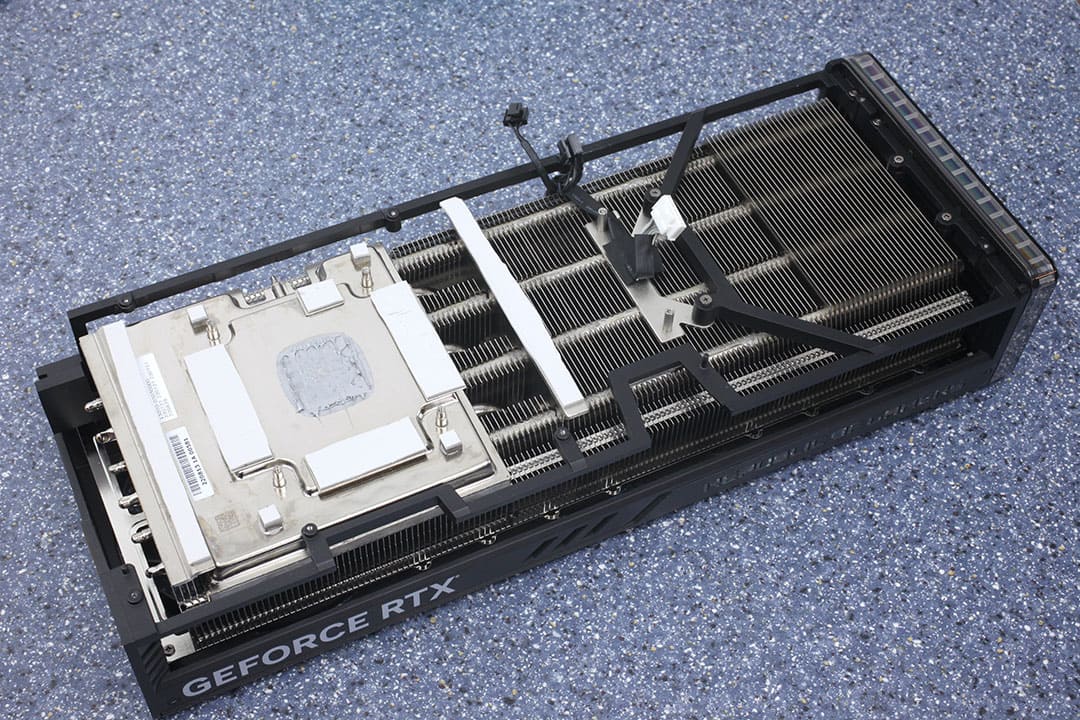

Система охлаждения включает в себя всё также 3 вентилятора размером по 104 мм, при этом вращение аналогично версии TUF. Испарительная камера на месте, однако и белые термопрокладки от TUF также никуда не делись. Кроме этого видеокарта имеет интересную структуру с дополнительным ребром жёсткости со всю систему охлаждения. Ребро прикручивается к основной части охлаждения, к нему же прикручивается печатная плата и бекплейт. К слову, бекплейт также металлический с термопрокладками и немного участвует в теплоотведении. А вот с температурами здесь достаточно интересная история. Они не отличаются от температур видеокарты от Gigabyte. Однако шум, который издаёт видеокарта ниже на 5 дБ(А) в производительном режиме и на 3 дБ(А) в тихом режиме. В чём же дело? Всё просто: согласно сравнительной таблицы вентиляторы видеокарты ASUS вращаются значительно медленнее, тем самым издают меньше шума. Тем самым можно сделать вывод, что сама система охлаждения производительнее решения от Gigabyte, однако термоинтерфейсы такие же, что и в младшей модели.

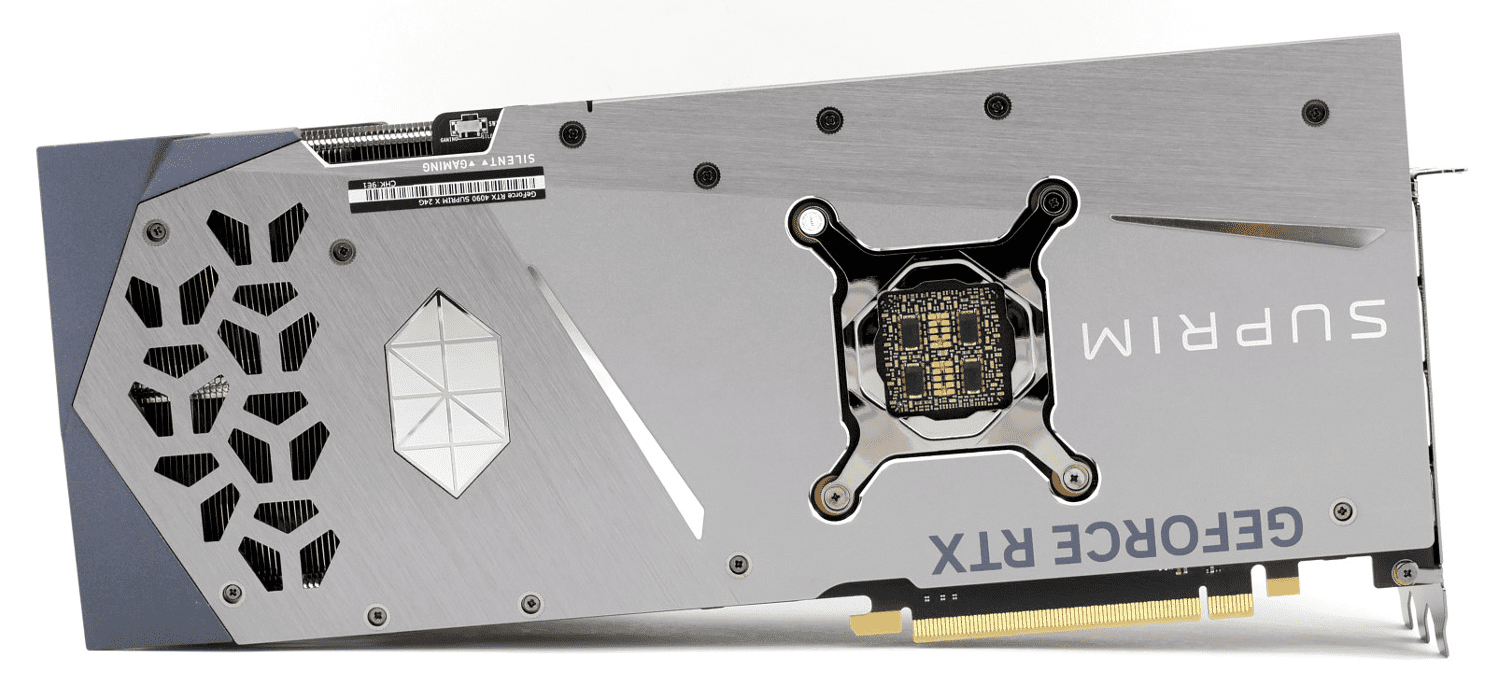

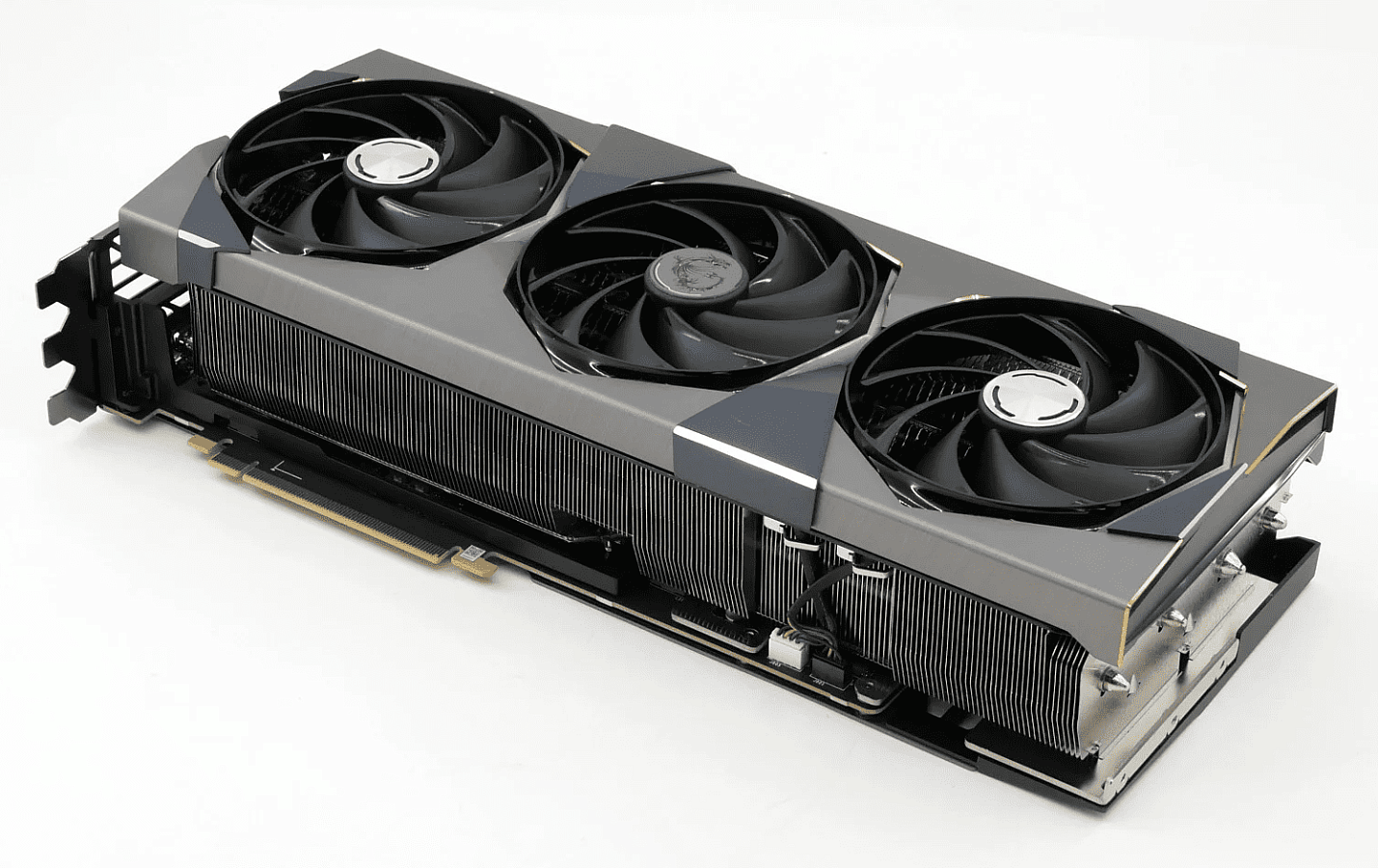

MSI GeForce RTX 4090 Suprim X

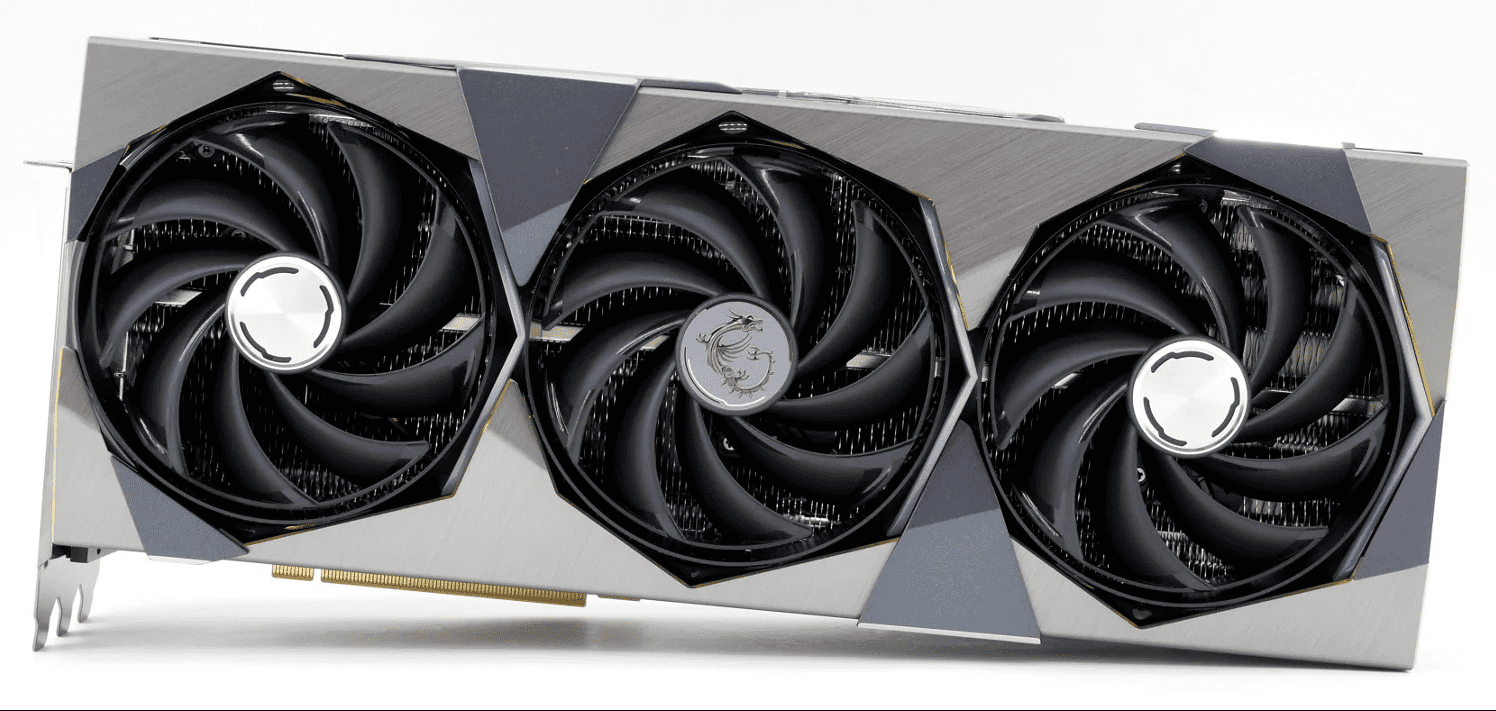

Следом нас встречаетMSI GeForce RTX 4090 Suprim X. Одна из узких карт, при этом не самая большая по длине относительно карты 40 серии; высота составляет целых 78 мм. Частота буста ниже, чем у версии Strix от ASUS. Кроме этого странно выглядит уровень максимального TDP равный 520 Вт и немного повышенный стандартный уровень до 480 Вт, что скорее всего и даёт нам такую прибавку по частотам буста.
Технические характеристики:
- Базовая частота — 2520 МГц
- Частота буста — 2625 МГц
- Стандартный уровень TDP — 480 Вт
- Максимальный уровень TDP — 520 Вт
- Габариты (ДxШxВ) —336 x 142 x 78 мм

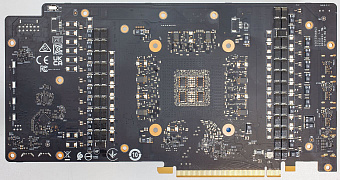

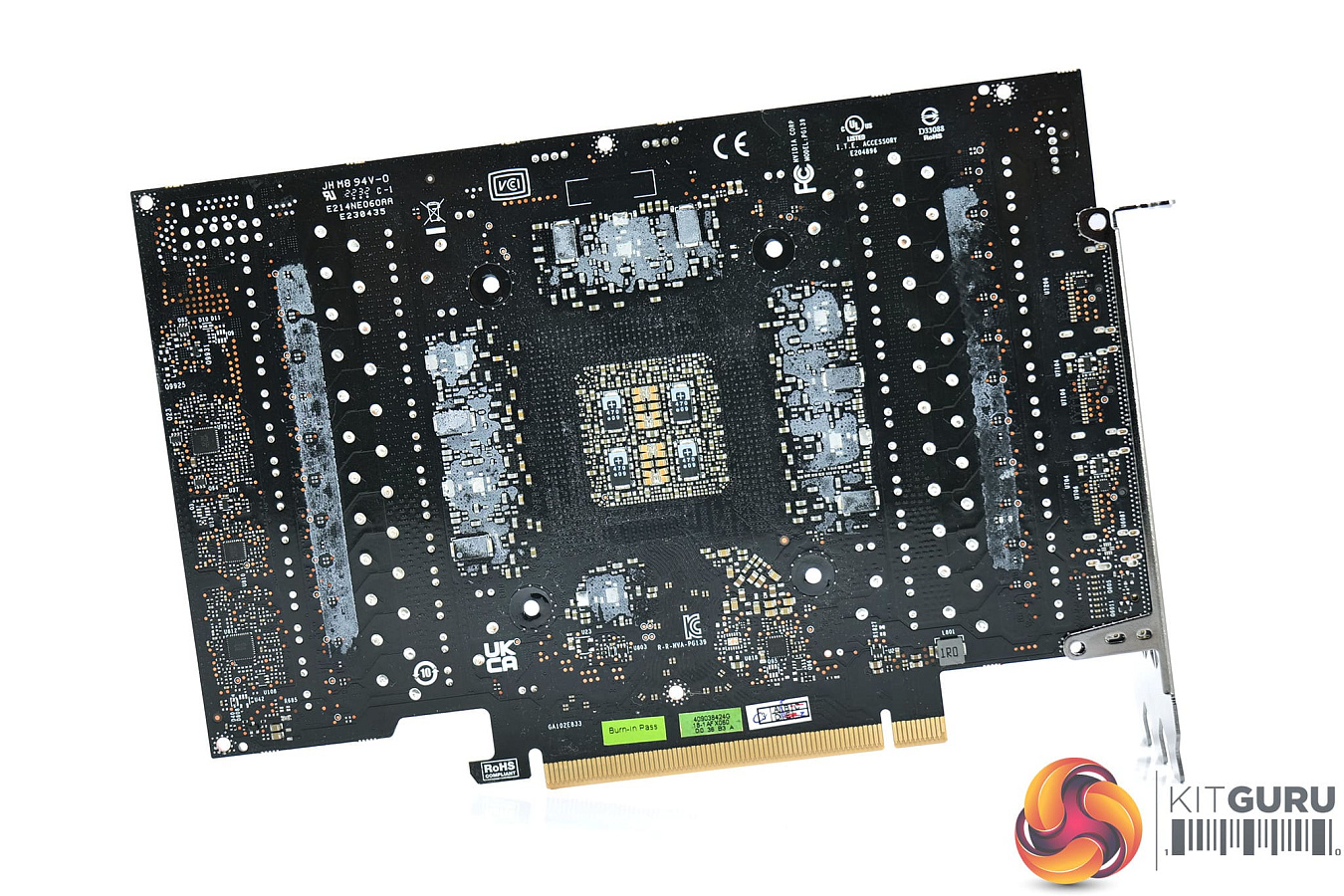

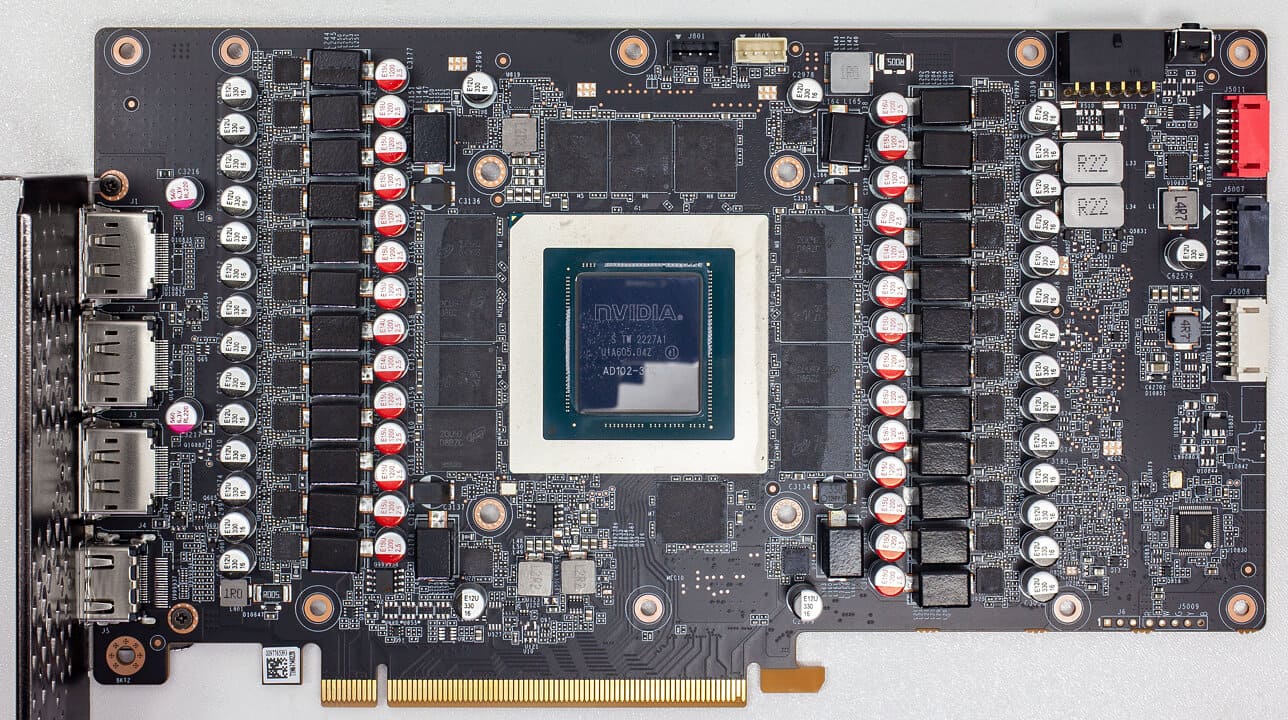

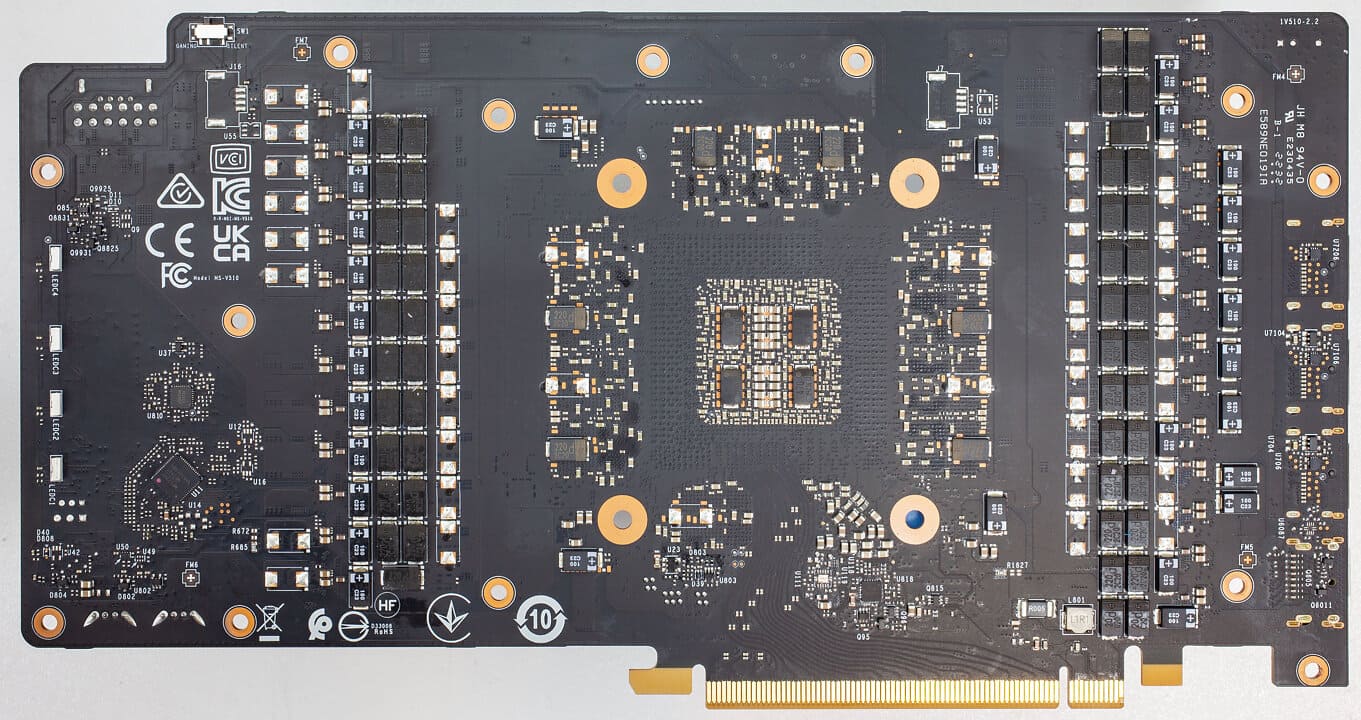

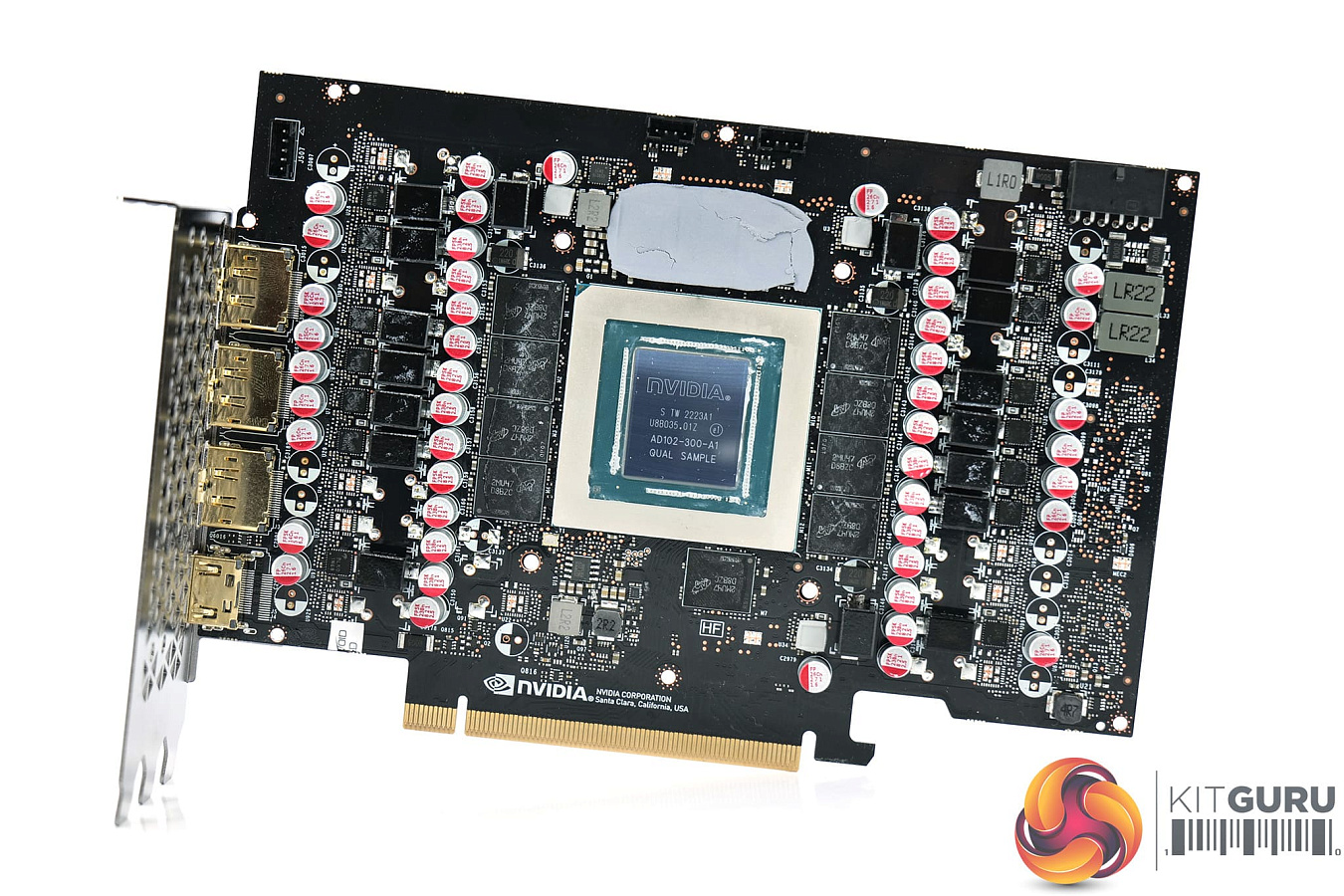

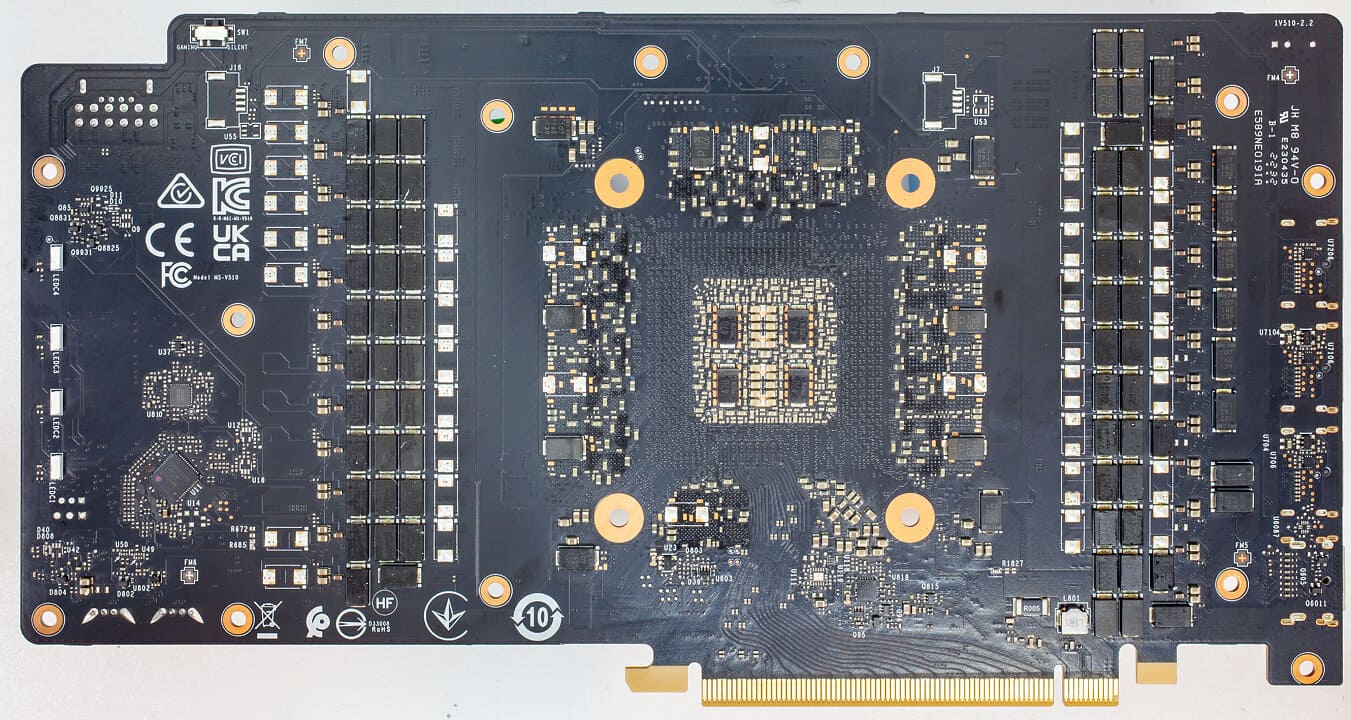

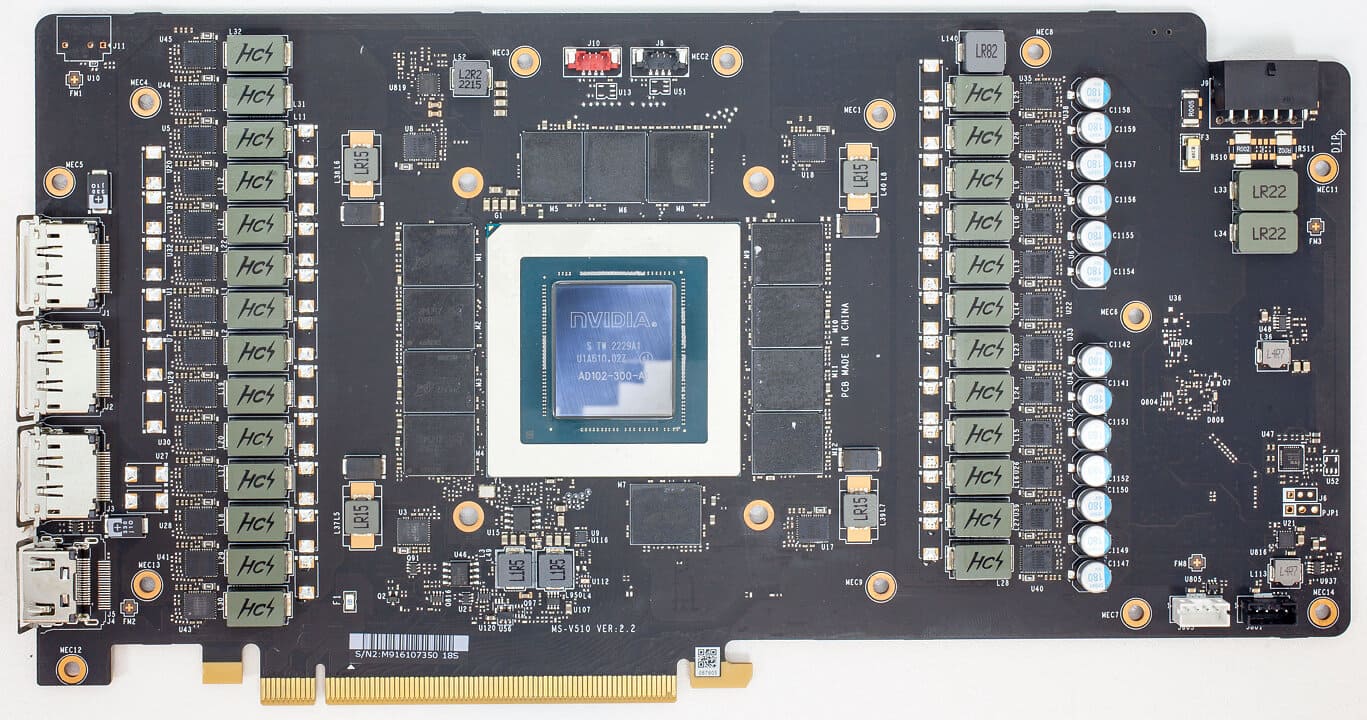

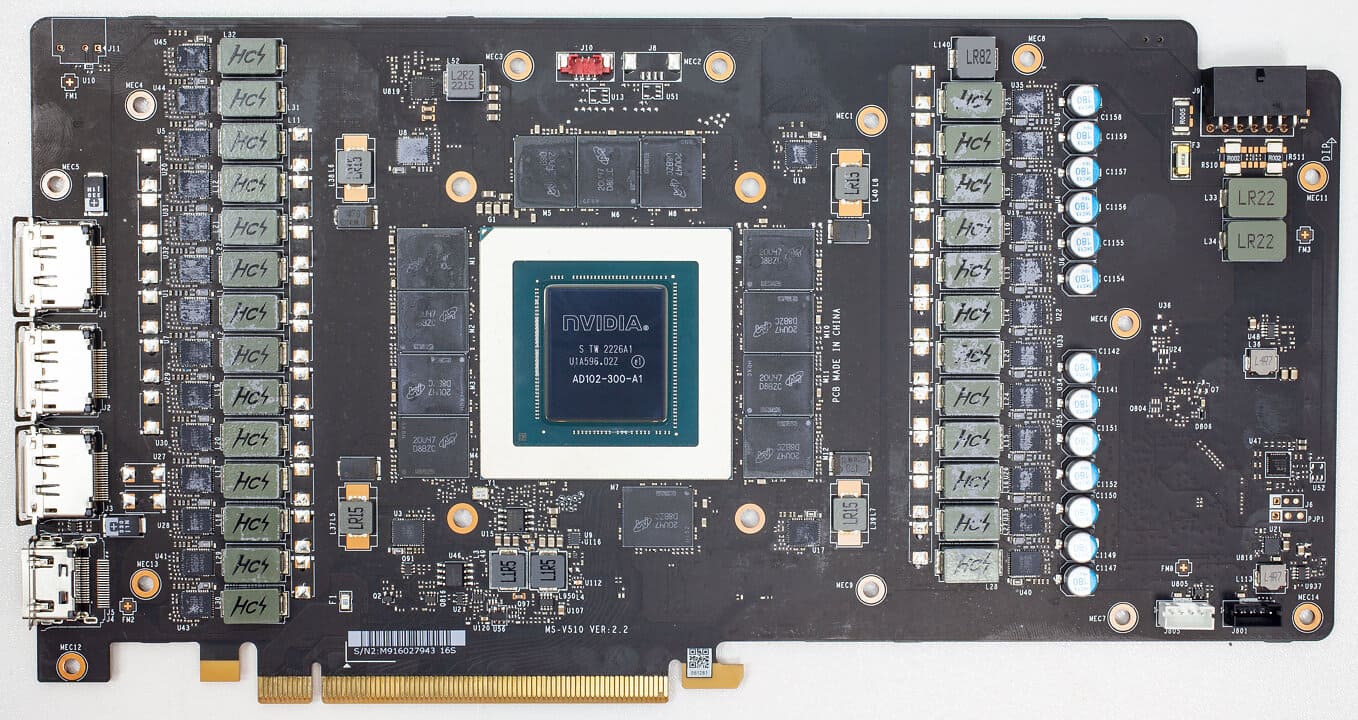

В данном случае печатная плата совершенно отличается от референсного дизайна. Она длиннее и свободного пространсва на ней больше, что должно благотворно сказаться на теплораспределении температуры с нагревающихся элементов. Нас встречает 26 фазная система питания, что на 2 фазы выше, чем у Asus Strix, при этом общая мощность питания выше на примерно 8 процентов. Однако мы имеем лимит в 520 Вт в отличии от ASUS, у которого максимальный лимит составляет 600 Вт.

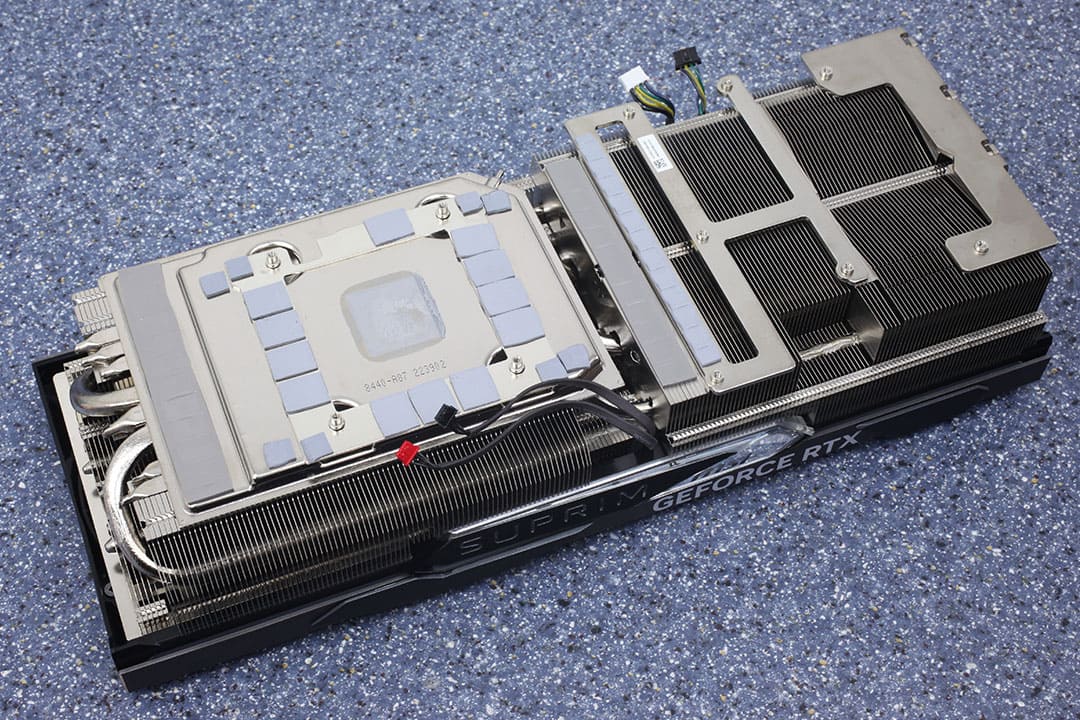

Сама система охлаждения выглядит довольно странно. Здесь нас встречает два разных вида термопрокладок, усилительная пластина, которая частично охлаждает зону питания с одной стороны и тепло дальше передаётся через термопрокладку уже на радиатор, при этом с другой стороны питание охлаждается сразу радиатором. Кроме этого сделана дополнительная пластина для памяти и находится сверху от испарительной камеры. Прокладки на памяти нарезаны под чипы. В то время как у конкурентов просто полосками. На вид прокладки не самые плохие, но и не графитовые, чтобы была необходимость в нарезке под чипы. Вентиляторов 3, при этом они имеют меньший размер, чем у конкурентов, а именно 90 мм. По температурам чипа дела обстоят немного хуже на 2 градуса, чем у ASUS Strix. По температуре самой горячей точке аналогично, как у ASUS, по шуму ничем не отличается, при этом вентиляторы вращаются быстрее, что логичнее по причине того, что они имеют меньший диаметр. В целом система охлаждения неоднозначная, в виде пластин на памяти и усиления, которое играет частично роль радиатора. Возможно, это и явилось причиной лимита в 520 Вт с такой "жирной" системой питания.
Видеокарта также была протестирована нами в статье - Обзор видеокарты MSI GeForce RTX 4090 SUPRIM X 24G. В результате тестов при стоковых лимитах были получены температуры до 64°С по чипу и 72°С по памяти. Из минусов в обозреваемом образце был обнаружен писк дросселей.
На момент написания статьи в сети появился биос с лимитом до 600 Вт для некоторых видеокарт. На какой видеокарте будет какой лимит точно не известно.

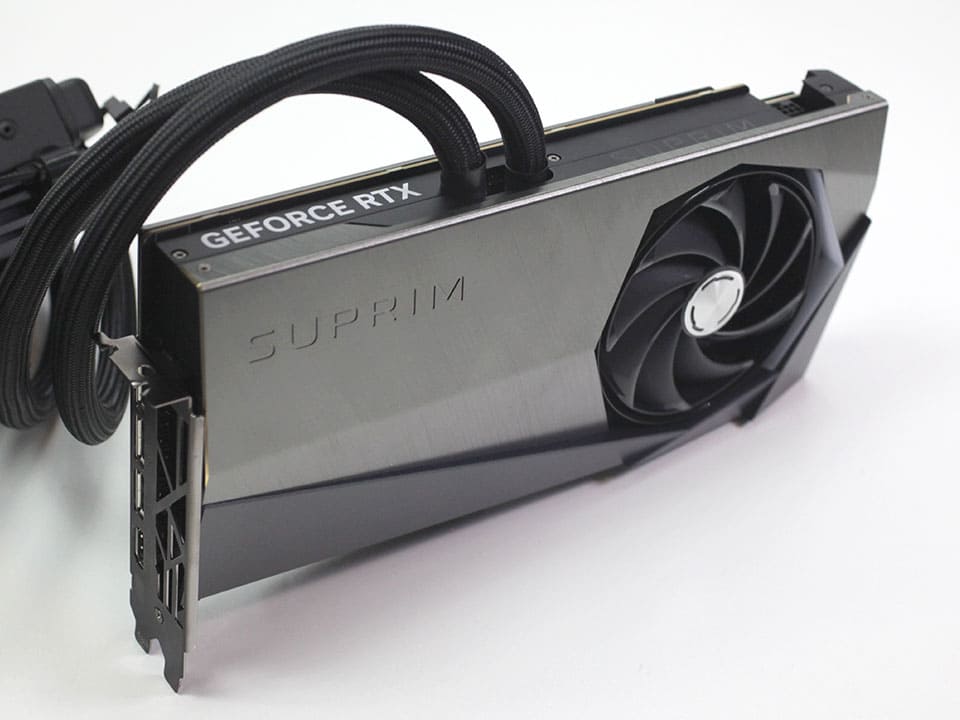

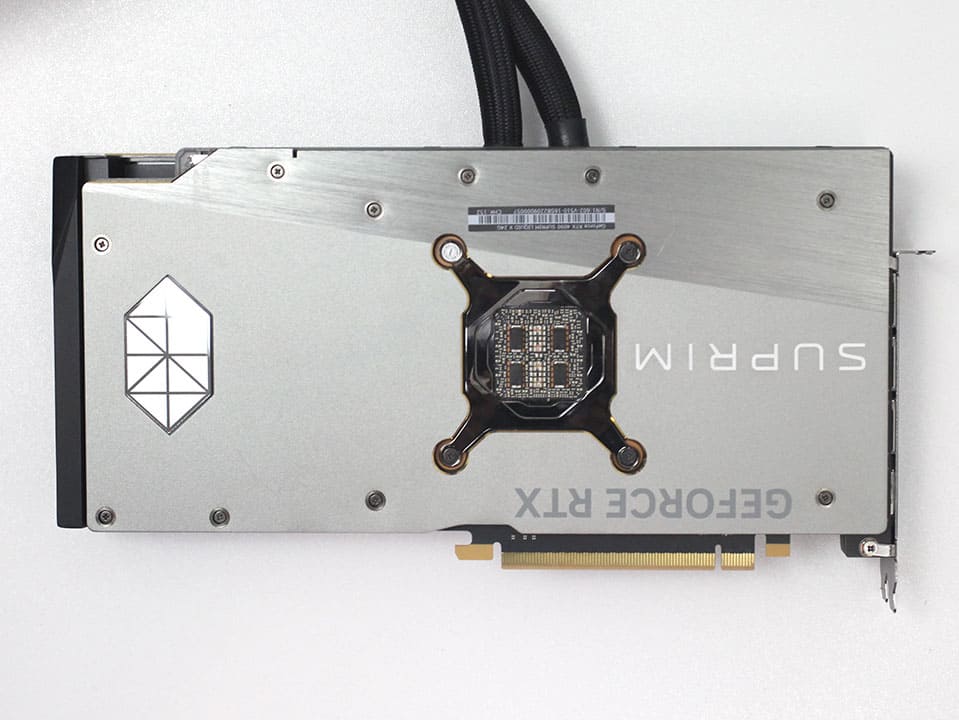

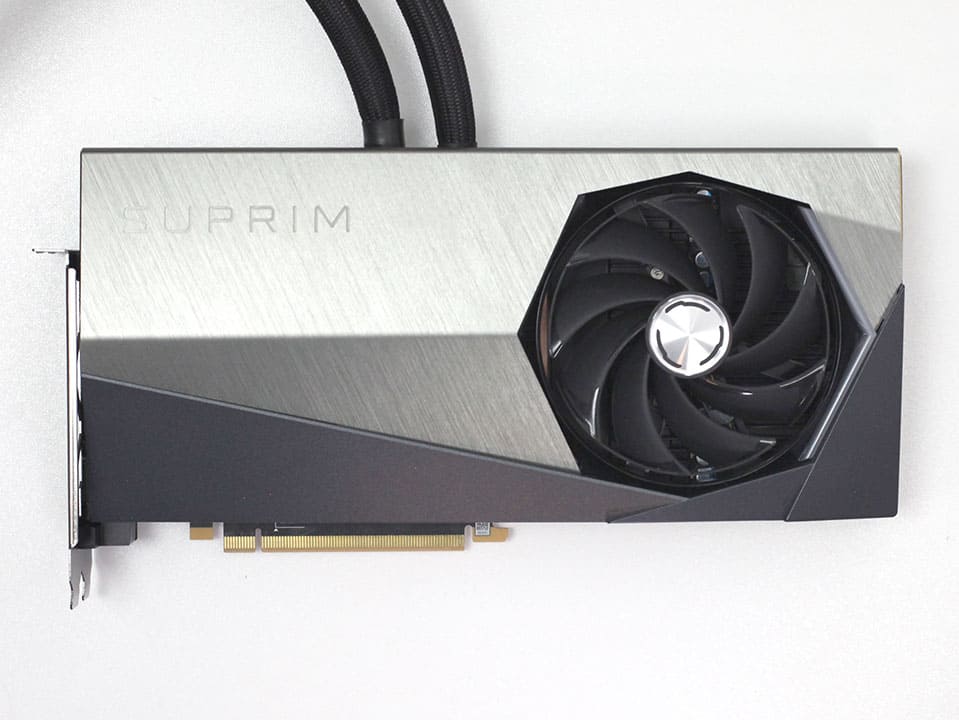

MSI GeForce RTX 4090 Suprim Liquid X
Следующей видеокартой будет модель на гибридном охлаждении MSI GeForce RTX 4090 Suprim Liquid X. Одна из самых маленьких карт по своим габаритным размерам, однако если считать общий объём занимаемый в корпусе, то и самая большая. Лимиты по потреблению отличаются совсем немного и то для максимального TDP на 10 Вт. Частота буста поднята на 15 МГц.
Технические характеристики:
- Базовая частота — 2625 МГц
- Частота буста — 2640 МГц
- Стандартный уровень TDP — 480 Вт
- Максимальный уровень TDP — 530 Вт
- Габариты (ДxШxВ) — 280 x 140 x 43 мм
- Габариты радиатора + вентиляторов (ДxШxВ) — 274 x 121 x 55 мм
- Характеристики шлангов — Длина: 470 +- 10 мм, диаметр 11.2 мм
По печатной плате добавить нечего, она аналогична версии на воздухе.

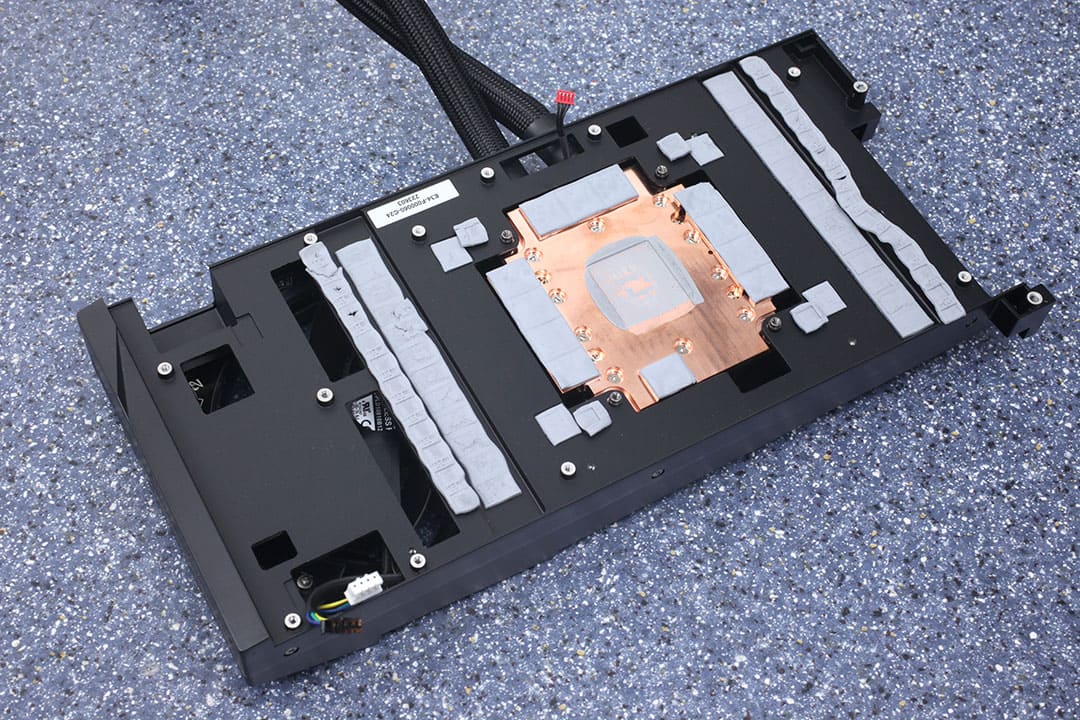

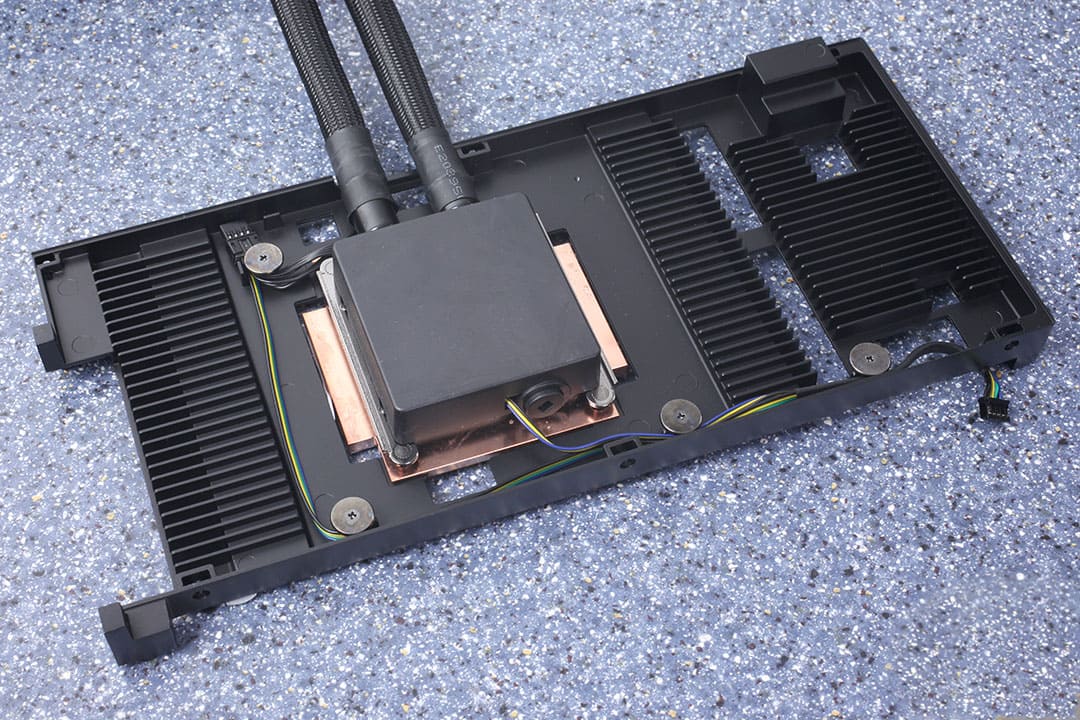

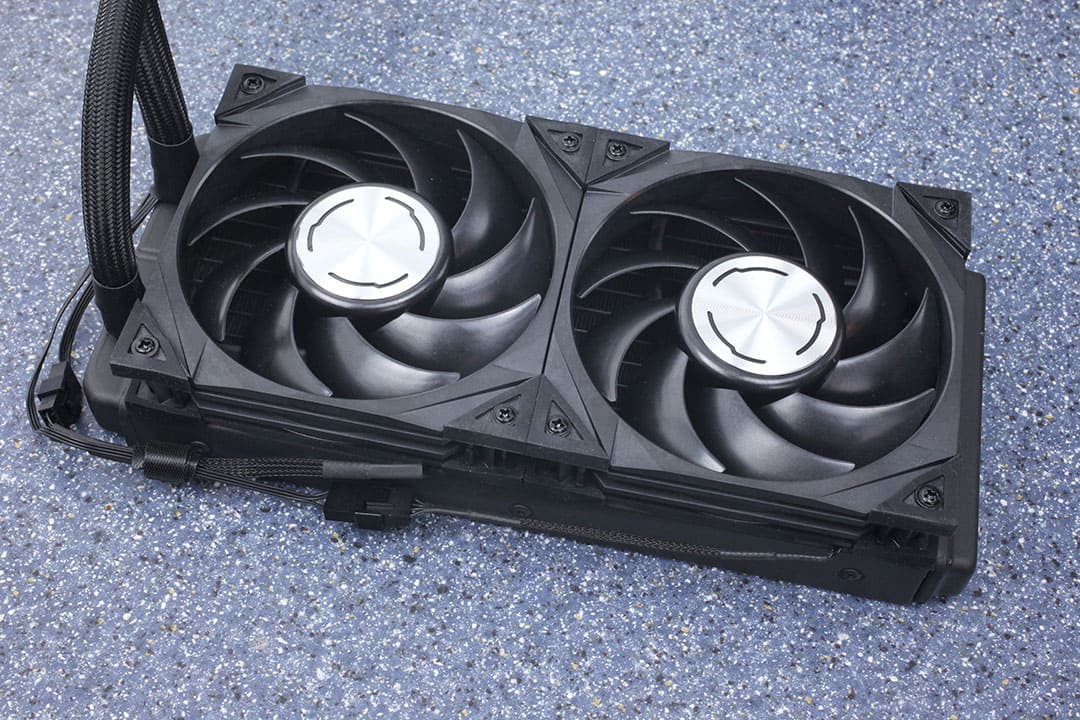

Система охлаждения гибридного типа. За охлаждения цепей питания у нас отвечает один большой вентилятор, за охлаждение видеочипа с памятью - водоблок, совмещенный с помпой. Двухсекционный радиатор 280 мм, вентиляторы имеют профиль лопастей такой, что можно сделать вывод, что они создаются высокое статическое давление, что и нужно для радиаторов. Бекплейт металлический, термопрокладки присутствуют. Однако в зоне питания они тоньше, чем рядом с чипом. Здесь MSI вырезала полоски из термопрокладок. По температурам здесь обстоит дело немного лучше, чем на воздушной версии на 0.4 дБ(А), что и не особо будет чувствоваться. Видеочип холоднее на 4 градуса в сравнении с версией на воздухе и составлял на тестовом стенде 58 градусов, память на обычном режиме находится на том же уровне в 68 градусов, в тихом режиме горячее на 2 градуса. FAN STOP здесь тоже работает, но помпа продолжает работать на низких оборотах, что логично. В целом карта получилась неоднозначная, лимит по энергопотреблению - 530 Вт, небольшой выигрыш в тихом биосе по памяти и по видеочипу.

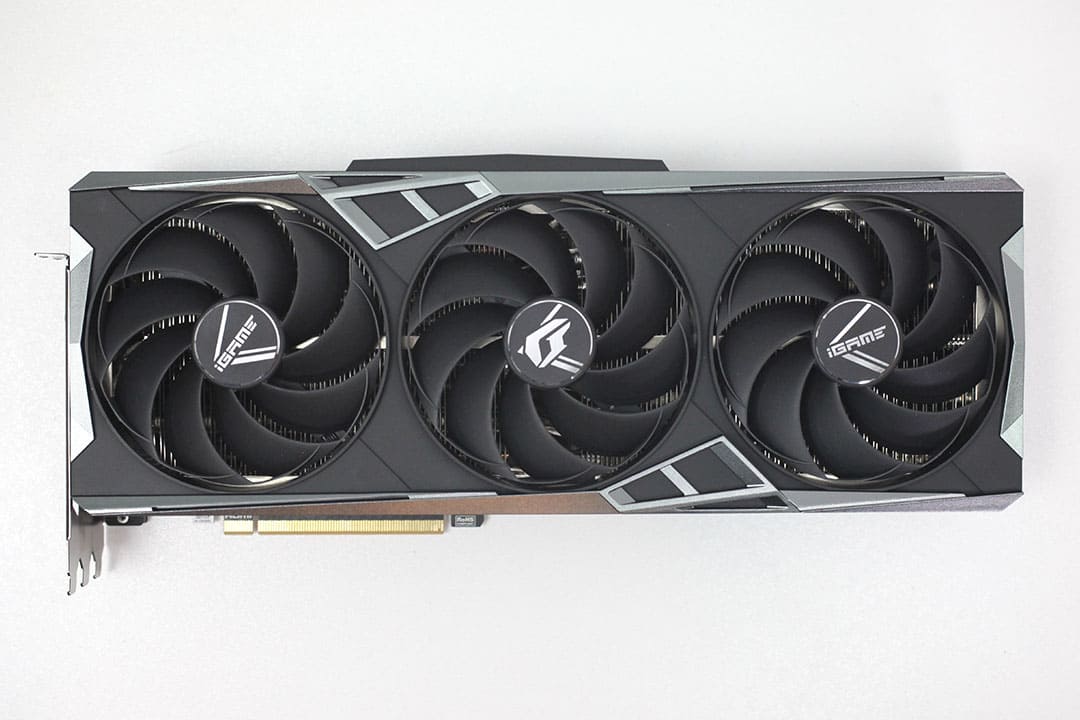

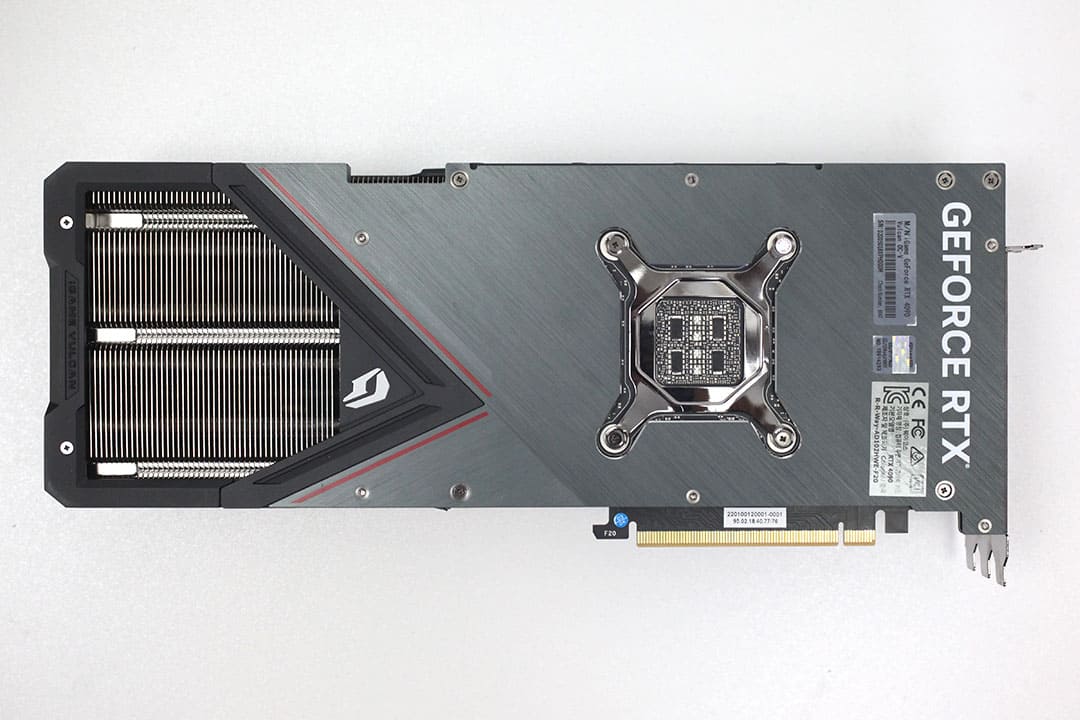

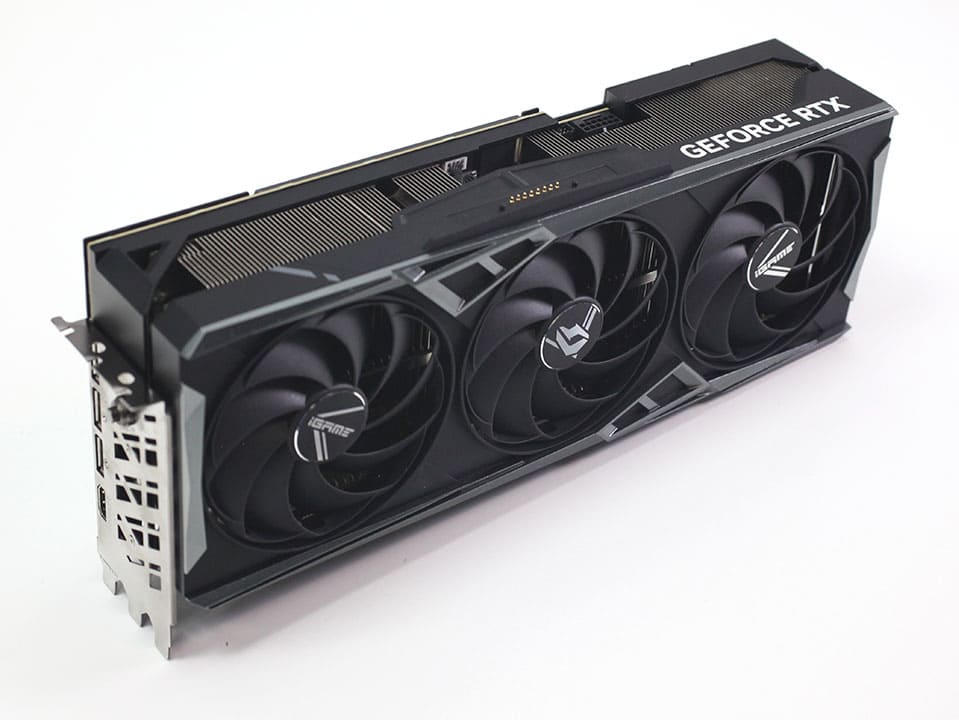

Colorful GeForce RTX 4090 Vulcan OC-V
Следующий представитель серии RTX 4090 - Colorful Vulcan OC-V. Colorful по длине сделали карту аналогично Gigabyte, однако она значительно шире её на 9,5 мм, но по высоте меньше. По TDP Colorful решили ограничить карту на 480 Вт, что в целом выше, чем у Inno3D. Частоты буста при этом не самые низкие и составляют 2625 МГц в режиме нажатой кнопки One-Key OC.
Основные характеристики
- Базовая частота — 2235 МГц
- Частота буста — 2520 или 2625 МГц (One-Key OC)
- Стандартный уровень TDP — 450 Вт
- Максимальный уровень TDP — 480 Вт
- Габариты (ДxШxВ) — 348.5 x 159.5 x 70.4 мм
А теперь начинаются странности. На плате 24 фазы, как у ASUS Strix, но по мощности мы занимаем промежуточное место и немного опережаем ASUS TUF. Уже второй производитель ограничивает TDP больше, чем могла бы работать видеокарта. Сам дизайн платы похож на эталонный, но опять же мы можем видеть, что отличия есть, сама по себе карта по шире, а также есть небольшой вырез перед разъемом. Кроме этого некоторые отверстия находятся на других местах.
Система охлаждения имеет в своём составе также 3 вентилятора порядка 100 мм. Также мы видим испарительную камеру. На ней располагается в очередной раз пластина, где-то мы уже это видели? Кроме неё мы можем видеть усилительную конструкцию, которая участвует в охлаждении некоторых мосфетов. Остальные мосфеты охлаждает уже радиатор. Очередное странное решение. Бекплейт несёт только защитную функцию, в охлаждении не участвует. Охлаждение видеочипа чуть хуже версии с водяным охлаждением от MSI и составило 62 градуса, температура памяти на уровне 70 градусов. Уровень шума, который создаёт видеокарта составляет 36.7 дБ(А). Вот здесь и раскрывается секрет не самых высоких температур и относительно высокого значения шума относительно других видеокарт. Вентиляторы вращаются на более высоком уровне. Если сравнивать с ASUS Strix, то на 50 процентов скорость вращения выше. По итогу неплохая по мощности карта, но со странными моментами в виде охлаждения мосфетов дополнительными конструкциями, использованием разного типа термопрокладок и ограничением по потребляемой энергии в 480 Вт.

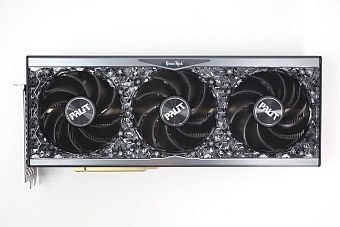

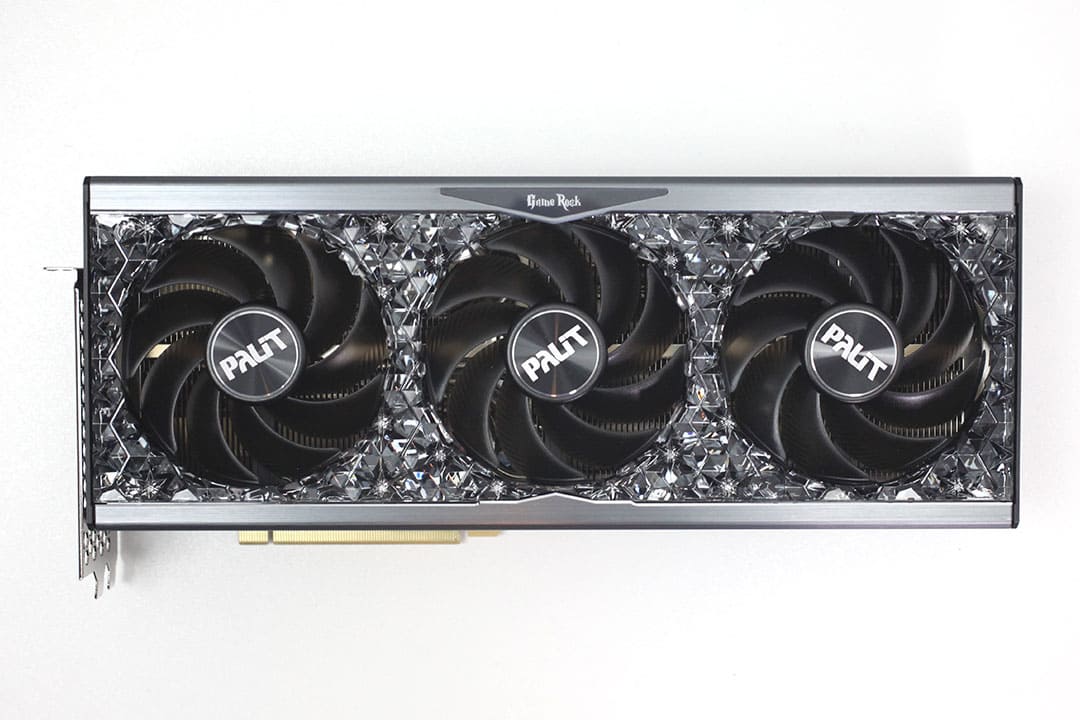

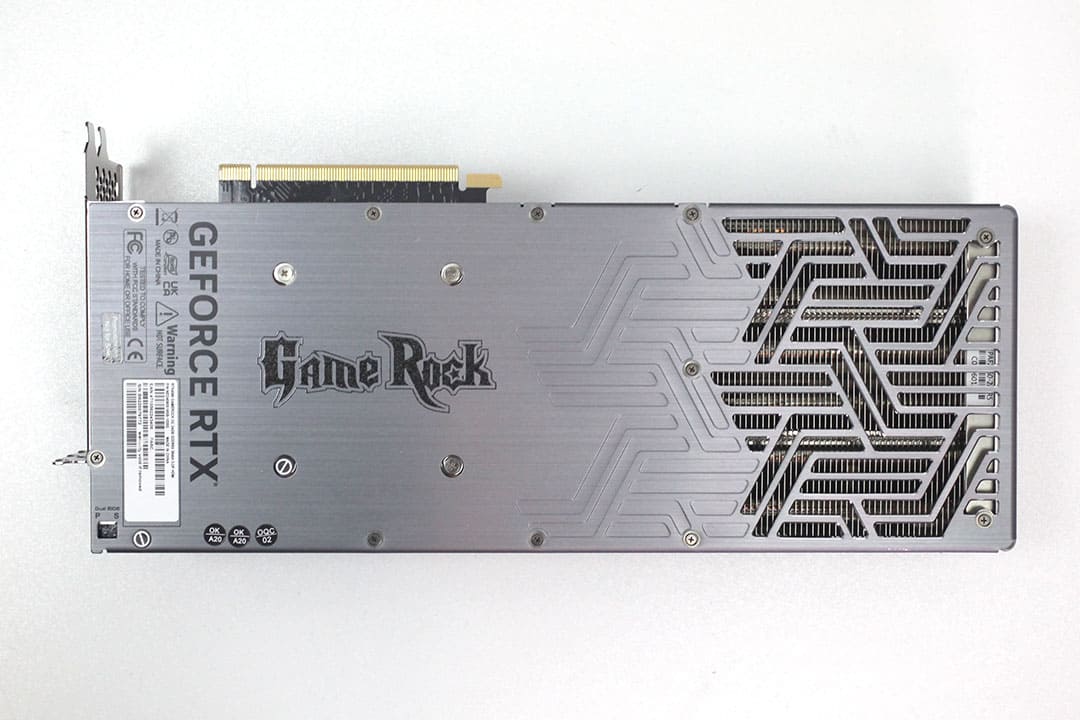

Palit GeForce RTX 4090 GameRock OC

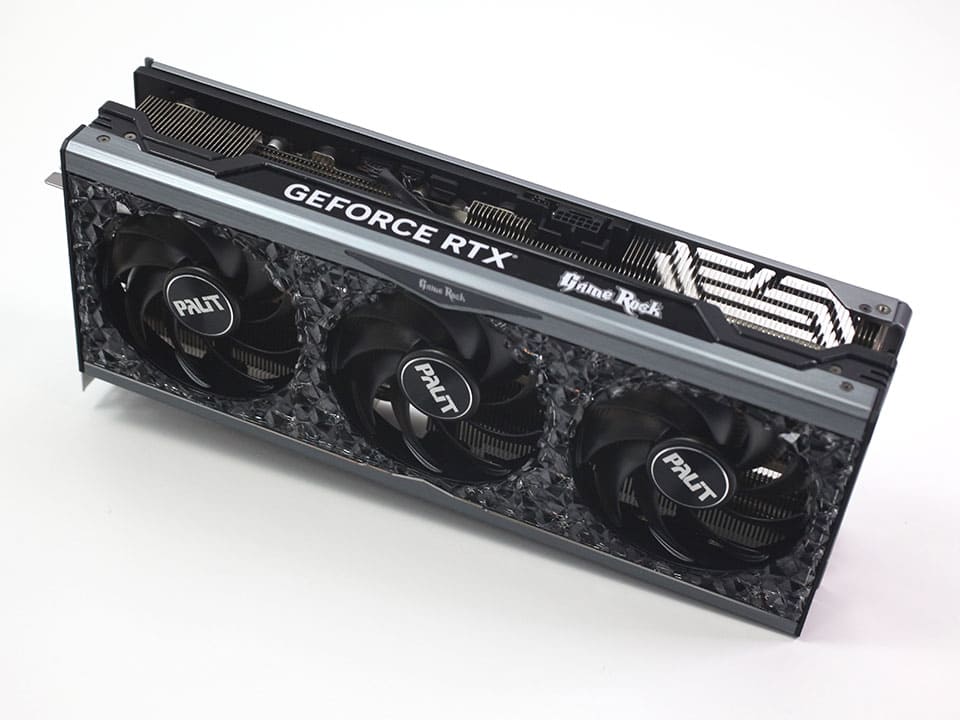

А где же Palit? А вот он GameRock OC. Palit не стали менять дизайн видеокарты в серии RTX 4090. Частоты буста у Palit не самые высокие, которые мы уже успели посмотреть, а именно 2610 МГц. При этом габариты карты также не самые крупные, что по длине и ширине. По высоте несколько уже даже стандартно 3.5 слота. Кроме того, мы снова видим ограничение максимального энергопотребления в 500 Вт. Разъём позволяет, но производители неохотно ставят 600 Вт.
Основные характеристики
- Базовая частота — 2235 МГц
- Частота буста — 2610 МГц
- Стандартный уровень TDP — 450 Вт
- Максимальный уровень TDP — 500 Вт
- Габариты (ДxШxВ) — 329,4 x 137,5 x 71,5 мм

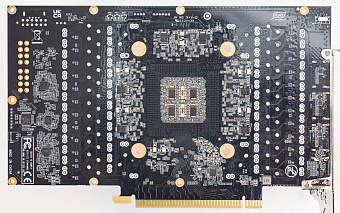

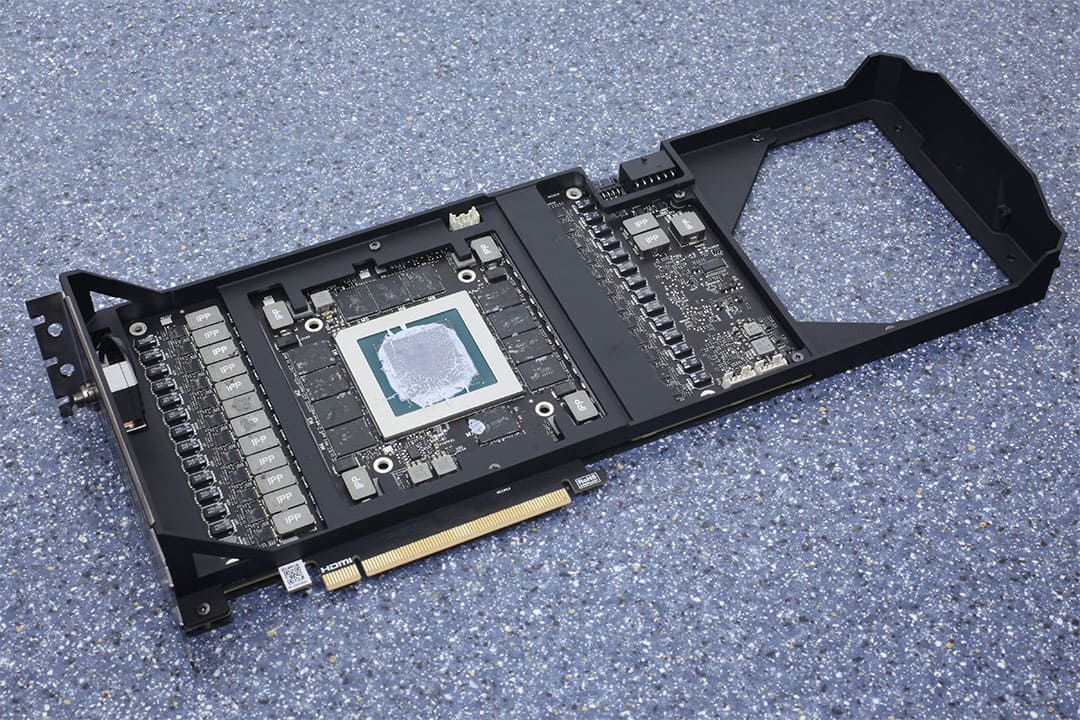

Печатная плата несколько длиннее референсной и на ней есть посадочные места под стандартные разъёмы. При этом уже можно понять, почему всего 500 Вт. На плате у нас 16 фаз и по общей мощности они чуть выше, чем видеокарта от Inno3D.

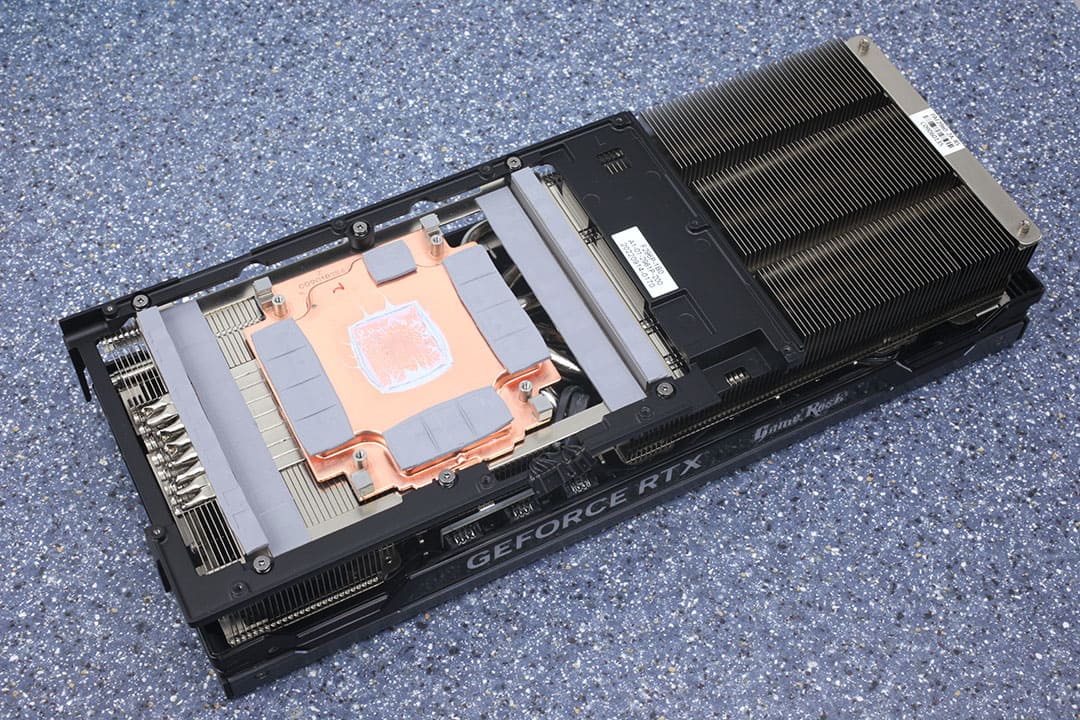

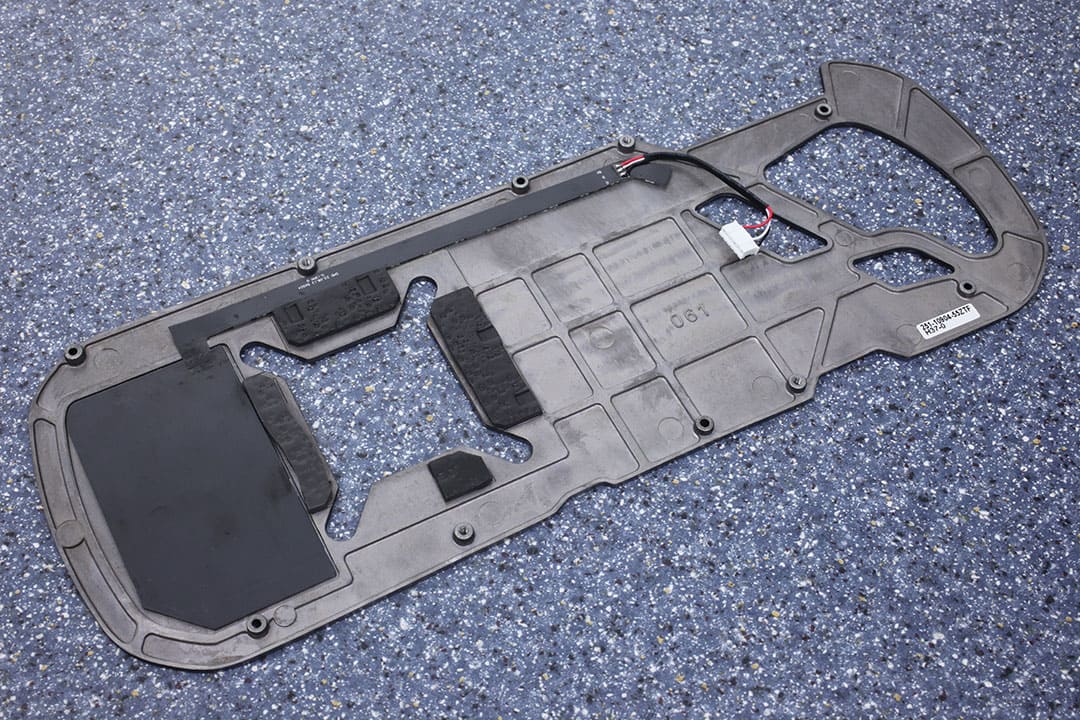

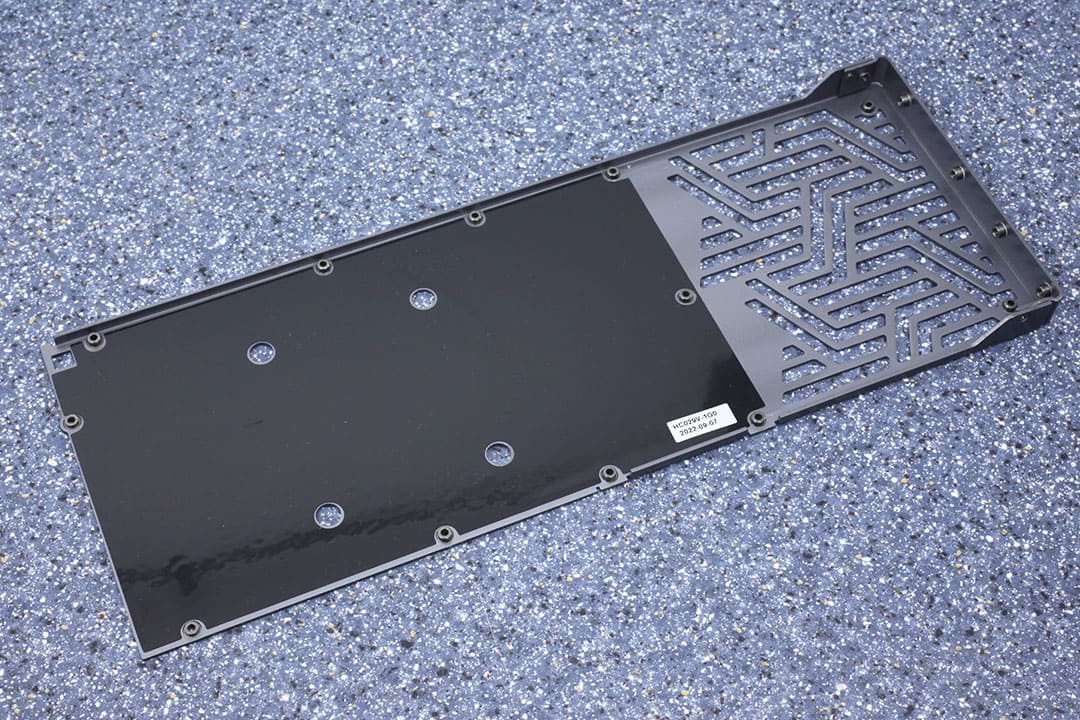

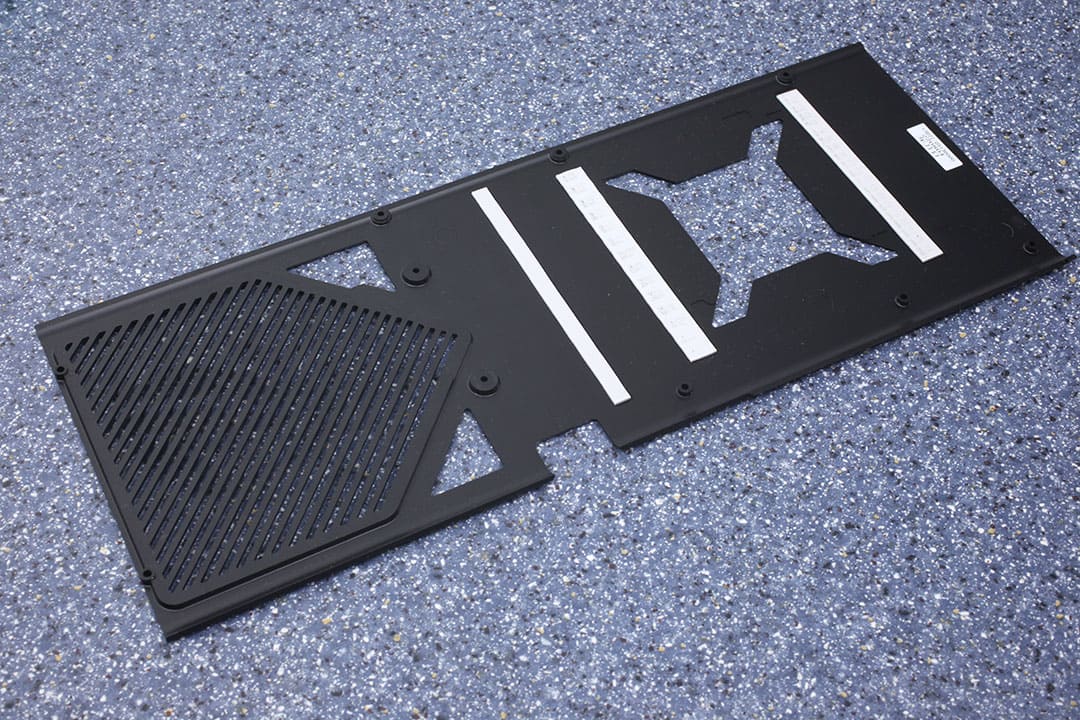

По системе охлаждения мы видим испарительную камеру, усилительную пластину и бекплейт, который не участвует в охлаждении видеокарты с прорезями для сквозного продува радиатора. Вентиляторы размером около 90 мм. Температура чипа составляет 66 градусов на тестовом стенде, хуже было пока только у версии на воздухе от MSI на обычном, не производительном биосе. Температура самой горячей точки - 73 градуса. В целом видеокарта по температурам держится на уровне Founders Edition от Nvidia. Видеокарта хоть и имеет габариты меньшие относительно других видеокарт, но со своей работой справляется на уровне стандартного TDP.

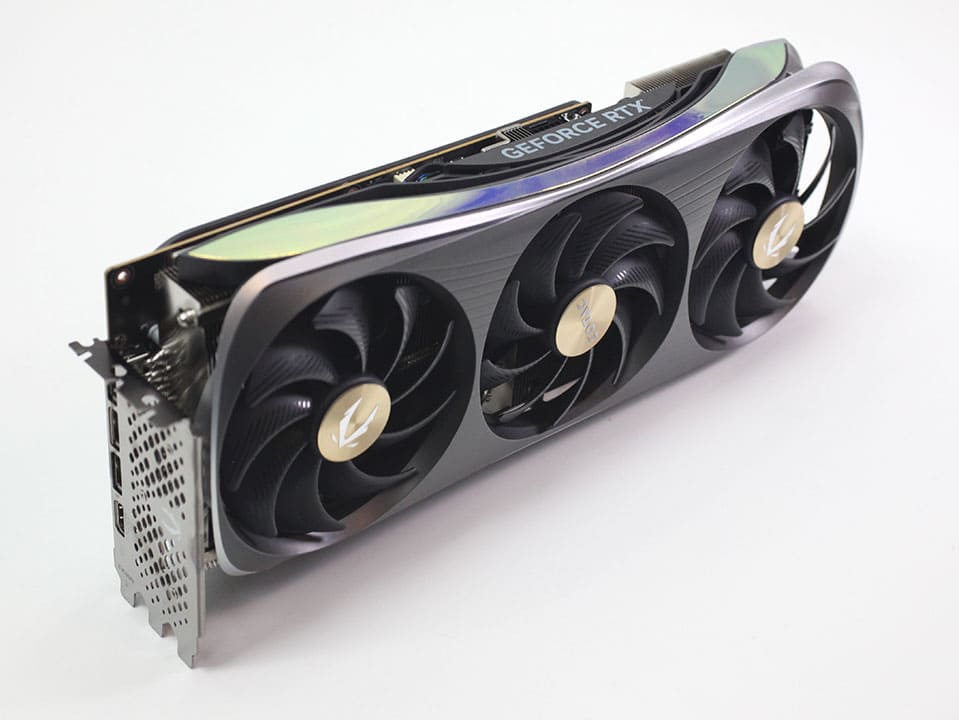

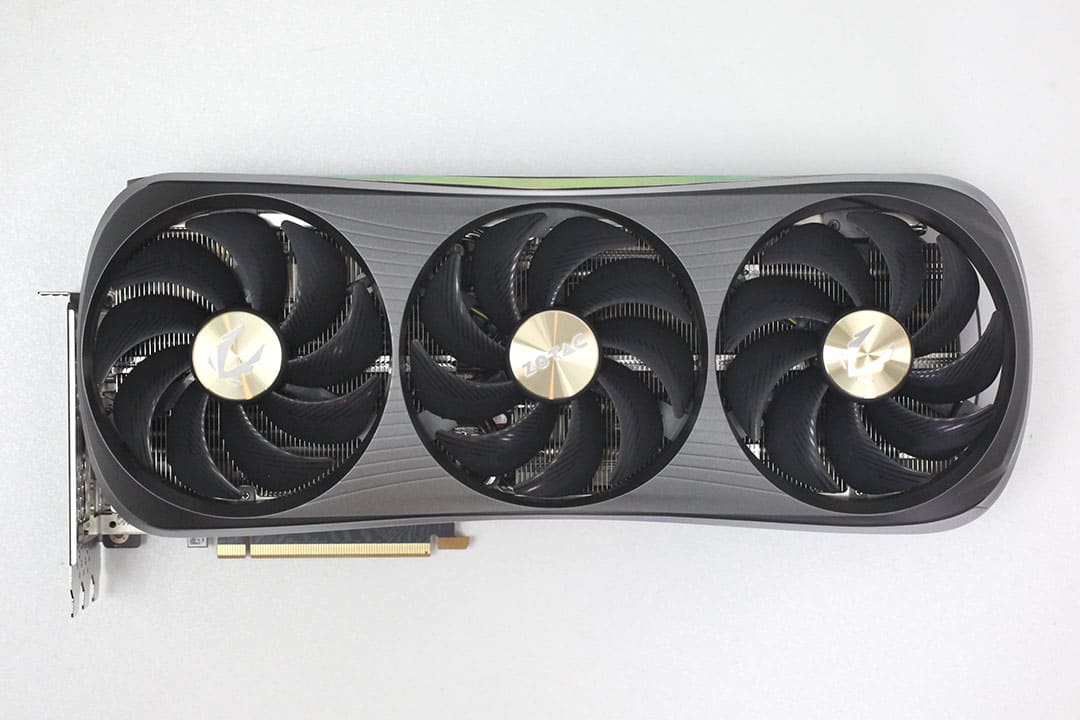

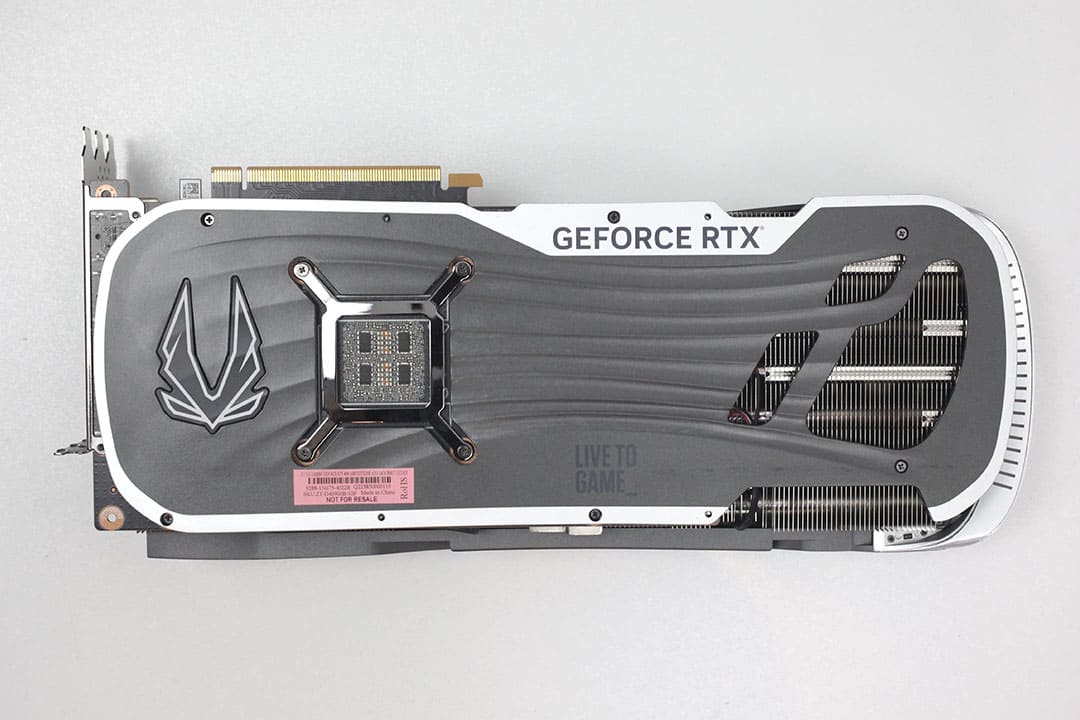

Zotac GeForce RTX 4090 Amp Extreme Airo
Следующая на очередь карта от Zotac - Amp Extreme Airo. Достаточно длинная карта, по ширине и высоте ничем не отличается от других карт. При этом лимиты по энергопотреблению находятся на уровне 495 Вт, что достаточно скромно относительно других версий. Частоты буста тоже не выделяются и находятся на уровне 2580 МГц.
Основные характеристики
- Базовая частота — 2520 МГц
- Частота буста — 2580 МГц
- Стандартный уровень TDP — 450 Вт
- Максимальный уровень TDP — 495 Вт
- Габариты (ДxШxВ) — 355.5 x 149.6 x 72.1 мм
Печатная плата относительно эталонного дизайна имеет большие размеры в длину за счёт того, что необходимо было как-то расположить 3 разъема справа. Кроме этого на плате рядом с разъёмом расположился переключатель биосов. Количество фаз как на ASUS Strix - 24. Однако не стоит обольщаться - по общей мощности карта находится на уровне Colorful Vulcan OC-V.

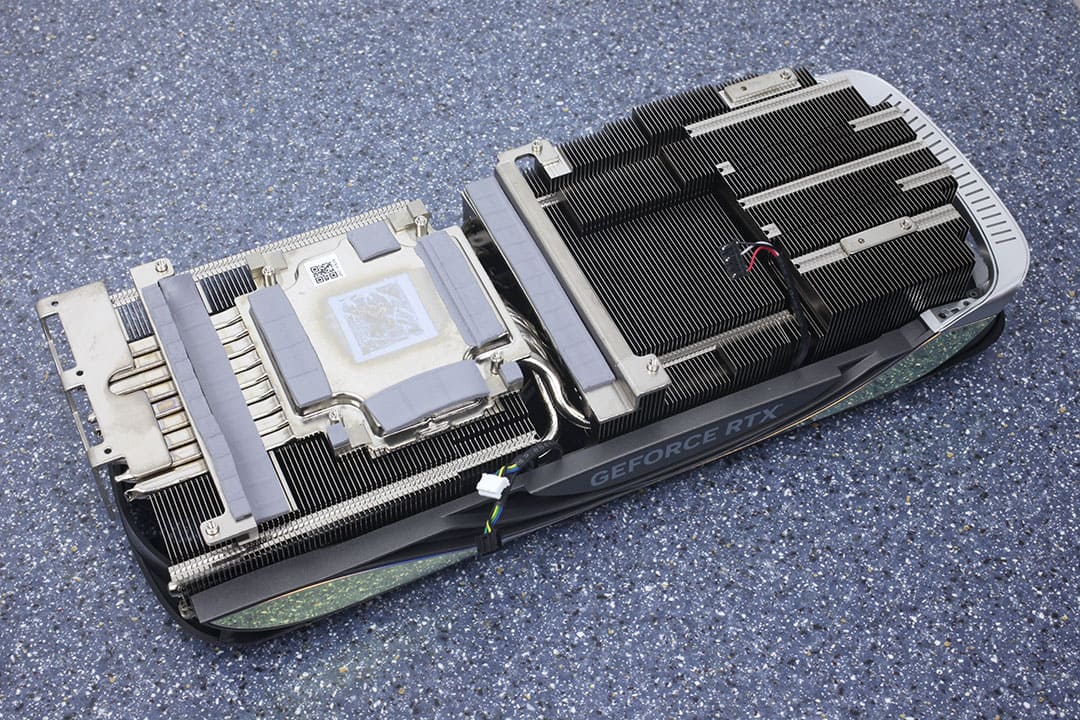

Нас встречает уже стандартная трехкулерная версия с размером вентиляторов порядка 100 мм, испарительная камера и в образце коллег встретился неприятный момент в виде смещённой прокладки, поэтому чипы памяти накрывались не полностью с одной стороны. Мелочь, а не приятно. Если со стороны памяти термопрокладки ещё более менее, то со стороны бекплейта любимые прокладки от Zotac в виде толстой терморезины. На обычном биосе видеокарта показывает уровень охлаждения Suprim X и GameRock OC, на чипе - 66 градусов. При этом самая горячая точка находится на уровне 75 градусов, а при тихом биосе температуры вырастают до 72 и 81 соответственно. На памяти же благодаря такому стечению обстоятельств со сдвинутой прокладкой мы видим 76 градусов на обычном биосе и 82 на тихом. Кроме этого шум, который исходит от видеокарты нельзя назвать отличным, он находится на уровне 37.1 дБ(А). Конечно, вентиляторы при этом вращаются не особо быстро, но если сравнивать с конкурентами, то вентиляторы при меньшей скорости вращения издают аналогичный шум. В целом хотя и по общему виду системы охлаждения особо нет вопросов, то просчёт с термопрокладкой и уровень шума вентиляторов портит всё ощущение.

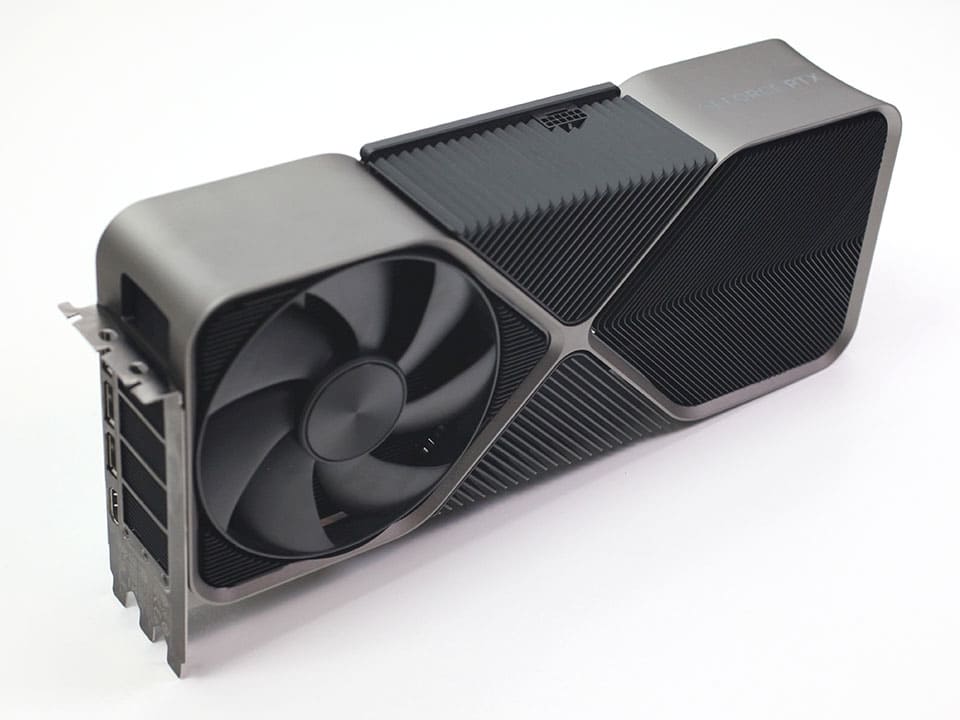

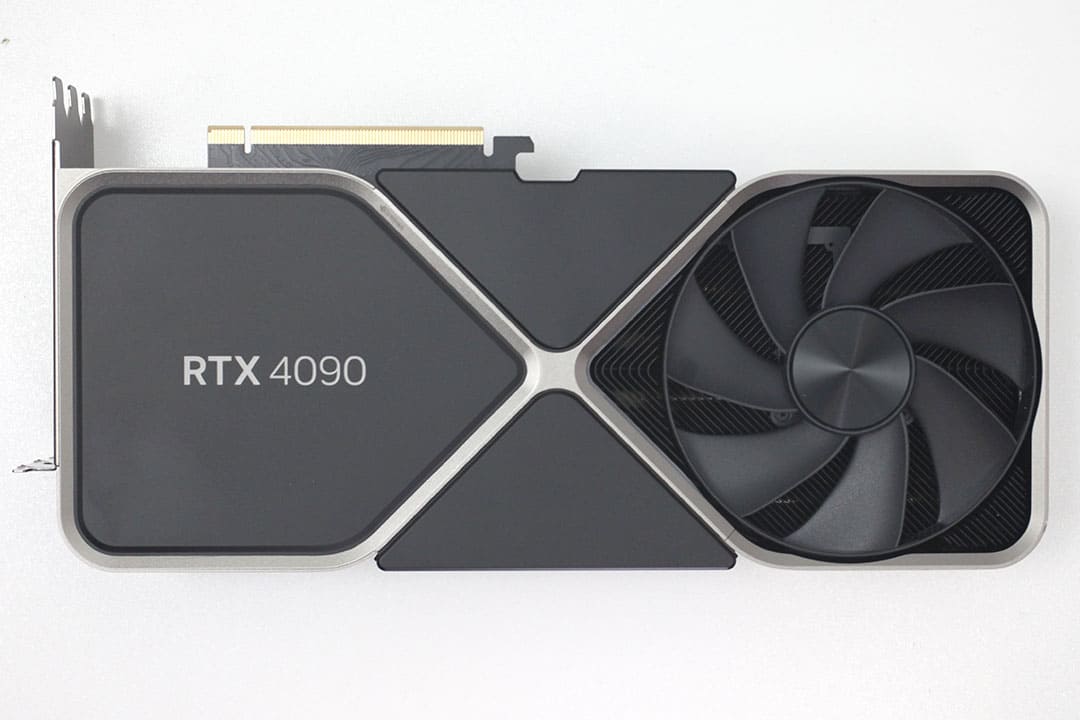

NVIDIA GeForce RTX 4090 Founders Edition

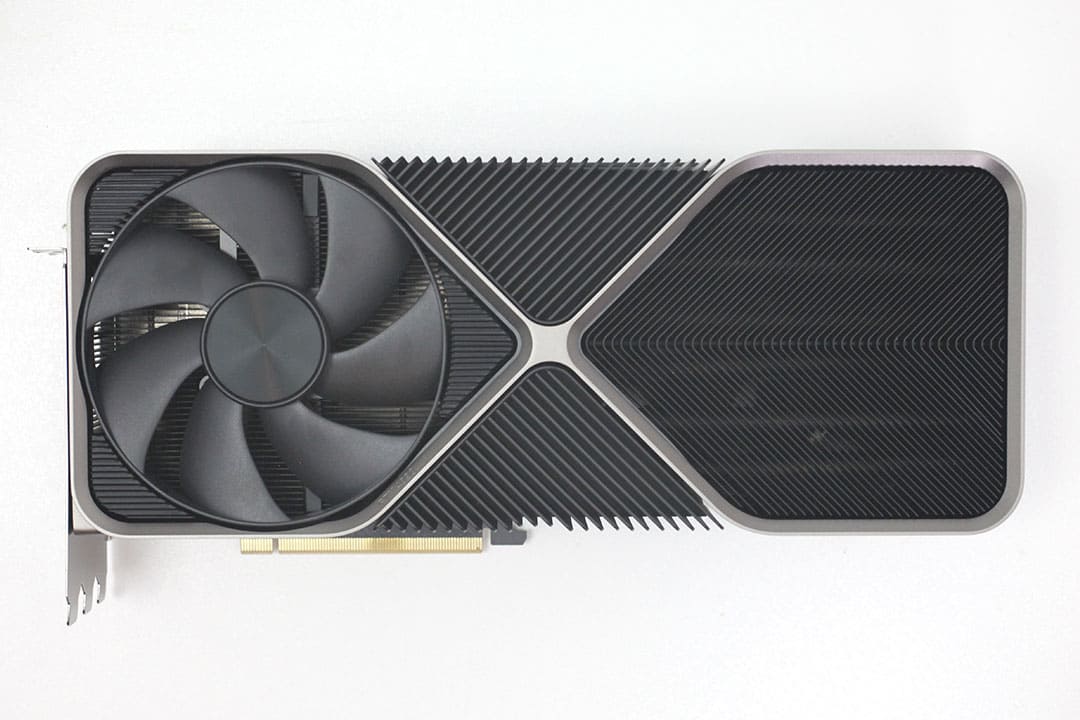

Напоследок рассмотрим видеокарту от Nvidia - Founders Edition. Это самая малогабаритная карта из рассмотренных в данной статьи. Звучит, конечно, странно, только посмотрев на её размеры, но на самом деле так и есть. 3 слота, вместо 3.5. Частоты буста стандартные для видеокарт RTX 4090. Однако лимит мощности ограничен 600 Вт, что как оказалось не могут себе позволить некоторые производители.
Основные характеристики
- Базовая частота — 2235 МГц
- Частота буста — 2520 МГц (для OC)
- Стандартный уровень TDP — 450 Вт
- Максимальный уровень TDP — 600 Вт
- Габариты (ДxШxВ) — 304 x 137 x 61 мм

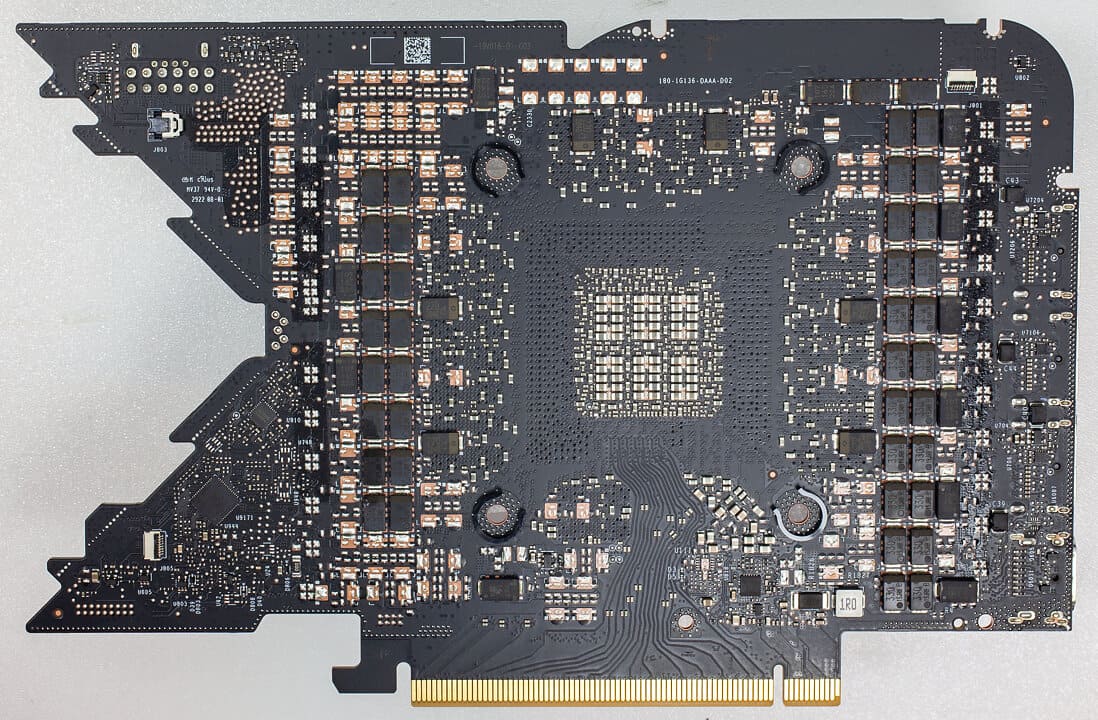

Founders Edition имеет необычный дизайн печатной платы, что повелось ещё с 30 серии. На плате 20 фаз, при этом мосфеты стоят на аналогичный ток, как на ASUS Strix, но по общей мощности до ASUS карта от Nvidia не дотягивает. С другой стороны у нас лимит в 600 Вт есть и ограничений как у других производителей нет. Founders Edition и в этот раз отличилась не самой плохой элементной базой.

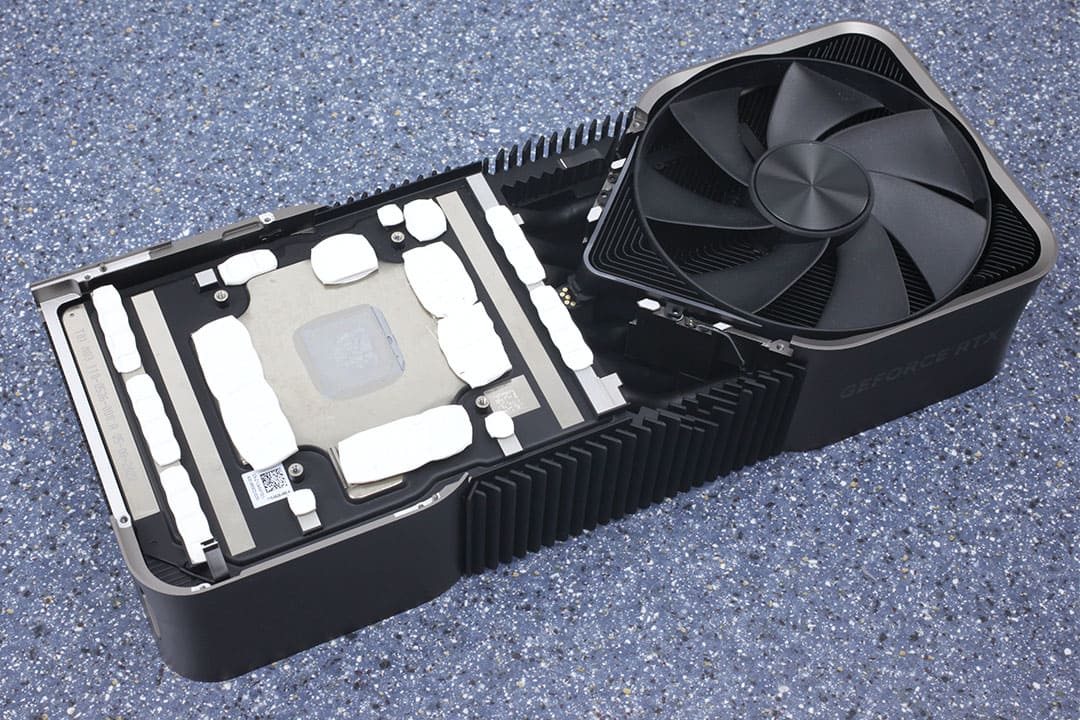

А вот с термоинтерфейсом, видимо, уже по традиции всё не так радужно. Какие-то интересные белые термопрокладки, которые очень похожи на жидкие. Также на карте используется 2 вентилятора с двух разных сторон размером около 110 мм. На основании находится испарительная камера, на которой вырезаны небольшие ребра для прокладок - интересное решение. На бекплейте есть несколько прокладок, но в таком количестве они не дадут ощутимого эффекта. Температура чипа составляет 66 градусов, самой горячей точки - 74 градуса, температура памяти - 72 градуса, а шум по разным источникам различается: кто-то пишет 35.1 дБ(А), а кто-то 41 дБ(А). Всё, конечно же, зависит от методики замеров. Однако если взять одинаковую методику и сравнить Founders Edition с картами от ASUS, Zotac, Palit, MSI, Colorful, то карта находится на уровне Palit RTX 4090 GameRock OC, что и отмечалось ранее.
Выбираем RTX 4090
Что же выбрать? Мы посмотрели на охлаждения и системы питания. К сожалению, выбор был несколько ограничен, исходя из существующих обзоров. Однако, как можно было заметить, все видеокарты достаточно сильно похожи. Печатные платы различаются незначительно, в основном своими габаритами. Все версии имеют 3 вентилятора, но эффективность охлаждения у всех различается.
Конечно, если говорить о видеокарте с гарантией, то нет особого смысла смотреть, где система охлаждения или схемотехника лучше. В самом плохом сценарии гарантия покроет возможные возникающие проблемы. Однако не все пользователи используют видеокарту только в пределах гарантийного срока или покупают видеокарты без гарантий, тогда эффективность охлаждения и компоненты платы выходят не на последний уровень. При сравнении моделей с одинаковой стоимостью выбирайте более хорошую систему охлаждения и желательно нереференсную печатную плату. Конечно, это не говорит о том, что эталонное исполнение хуже, но, как говорилось в статье, большая плата лучше распределяет выделяемое тепло. В случае, когда выбор будет затруднён, учитывайте следующее:
- Количество теплотрубок. Большее количество теплотрубок и их диаметр будут способствовать лучшему отведению тепла при условии наличия соответствующего радиатора.
- Количество вентиляторов и размер радиатора, так как мы убедились, что на видеокарте от Palit используется не самая большая система охлаждения относительно конкурентов, а также диаметр вентиляторов один из не самых крупных. Всё в совокупности даёт менее хороший результат, однако производительно системы охлаждения всё равно находится на уровне NVIDIA Founders Edition.
- Размеры видеокарты. Все видеокарты RTX 4090 получились достаточно громоздкими, однако выбор всё равно есть. Не забывайте, что высота является также важным параметром по причине того, что видеокарта может упереться в нижнюю часть корпуса, тем самым будет затруднён подвод свежего воздуха. Тех же, кто будет устанавливать водоблок, такая проблема будет касаться в меньшей степени. Если только производитель не решит сделать водоблок больше печатной платы.
- Подсветка. О подсветке мы совсем не упоминали в связи с тем, что ставили в первую очередь эффективность охлаждения. Однако если необходимо разное свечение, то присматривайтесь к вариантам с RGB, но стоимость у таких решений будет выше.
Оптимальные варианты
Распределим оптимальные варианты на 3 категории:
- Высокий TDP по умолчанию,
- лучшая система питания и наиболее подходящий вариант для использование в водяных системах охлаждения, путём установки водоблока, а также для энтузиастов,
- Простые варианты без возможности расширения лимитов, зато с возможностью сэкономить. В этом случае всё будет зависеть от магазина.
В первую категорию отнесём три видеокарты по убыванию эффективности системы охлаждения:
- ASUS ROG Strix GeForce RTX 4090 OC
- ASUS RTX 4090 TUF Gaming OC
- NVIDIA GeForce RTX 4090 Founders Edition
Самая производительная система охлаждения у ASUS, на последнем месте Founders Edition. Также в данных версиях нам доступно расширение лимита до 600 Вт. Версию от Gigabyte не рассматриваем по причине применения сомнительного решения в виде дополнительной пластины над испарительной камерой под память. Если же говорить о мощности системы питания, то Founders Edition смотрится интереснее, чем TUF Gaming OC.
Во второй категории:
- MSI GeForce RTX 4090 Suprim X или MSI GeForce RTX 4090 Suprim Liquid X
- ASUS ROG Strix GeForce RTX 4090 OC
- NVIDIA GeForce RTX 4090 Founders Edition
У MSI самая "жирная" система питания, однако нам придётся решить проблему с лимитом в 520 и 530 Вт, которая зашита в стандартные биосы. Ограничений по мощности в 520 Вт на физическом уровне в карте нет. Однако для некоторых карт существуют биосы в 600 Вт и они уже находятся в открытом доступе. Почему мы получили такую ситуацию с биосами известно только MSI. Касательно ASUS и Founders Edition, то у ASUS система питания на втором месте, следом уже версия от NVIDIA. Кроме этого лимиты в 600 Вт доступны в базовых версиях биоса.
В третью категорию отнесём:
- Palit GeForce RTX 4090 GameRock OC
- Inno3D RTX 4090 X3 OC
Система охлаждения от Palit находится на уровне FE от NVIDIA, система питания слабее и доступно всего 500 Вт. С другой стороны, такая версия будет стоить явно дешевле и всегда есть возможность сделать андервольт. В Inno3D RTX 4090 X3 OC нам не доступно расширение мощности; также, если необходимо, андервольтим или используем как есть. Обе системы охлаждения не вызывают особых вопросов и они во многом похожи.
В итоге видеокарты получились очень похожими на 30 серию, однако системы охлаждения на этот раз получились достаточно массивными с испарительными камерами. Это сказалось на эффективности охлаждения, большинство карт снизили температуры по чипу и памяти на 10+ градусов. Нам же остаётся только подбирать карту согласно своим предпочтениям по питанию, лимитам, акустическому комфорту, дизайну и RGB.
