Обзор и тест материнской платы MSI MAG B660M Mortar Wi-Fi

Игровая плата на базе чипсета Intel B660 с поддержкой памяти DDR5.
Обзор и тест материнской платы MSI MAG B660M Mortar Wi-Fi

Популяризировать платформу LGA1700 с оперативной памятью DDR5 помогают недорогие и достаточно функциональные материнские платы. Например, такие как MSI MAG B660M Mortar Wi-Fi. Эта материнская плата форм-фактора Micro-ATX обладает добротной системой питания процессора и поддержкой разгона ОЗУ нового поколения. Чтобы убедиться в заявлениях производителя, мы взяли данную модель на обзор, протестировали с процессором Intel Core i5-12600KF и высокочастотной памятью с чипами SK Hynix. Делимся впечатлениями после опыта эксплуатации этой материнской платы в составе игрового ПК.

Технические характеристики

  • Модель: MAG B660M Mortar Wi-Fi
  • Socket: LGA 1700
  • Чипсет: Intel B660
  • Тип памяти: DDR-5
  • Количество слотов памяти: 4
  • Оперативная память: 2*DIMM, Max. 128 Гб, DDR5 6200(O.C) - 5200(O.C.), 4800 МГц
  • Слоты расширения: PCI-E 4.0 x16, PCI-E 3.0 x4, PCI-E 3.0 x1, 2*PCI-E M.2
  • Тип слотов M.2:
  • Key M, 2242/2260/2280 (PCIe 4.0 x4)
  • Key M, 2242/2260/2280 (PCIe 4.0 x4 & SATA)
  • Звук: 8-канальный (7.1) Realtek ALC1200
  • Сетевой интерфейс: 2.5 Gigabit (Realtek 8125BG), Wi-Fi 6E, Bluetooth
  • Форм-фактор: Micro-ATX (244 * 244 мм)

Упаковка и комплектация

Материнская плата MAG B660M Mortar Wi-Fi поставляется в небольшой картонной коробке серого цвета, на тыльной стороне которой присутствует подробная техническая информация о девайсе. Производитель рассказывает не только о ключевых особенностях платы, но и демонстрирует перечень разъемов тыльной панели.

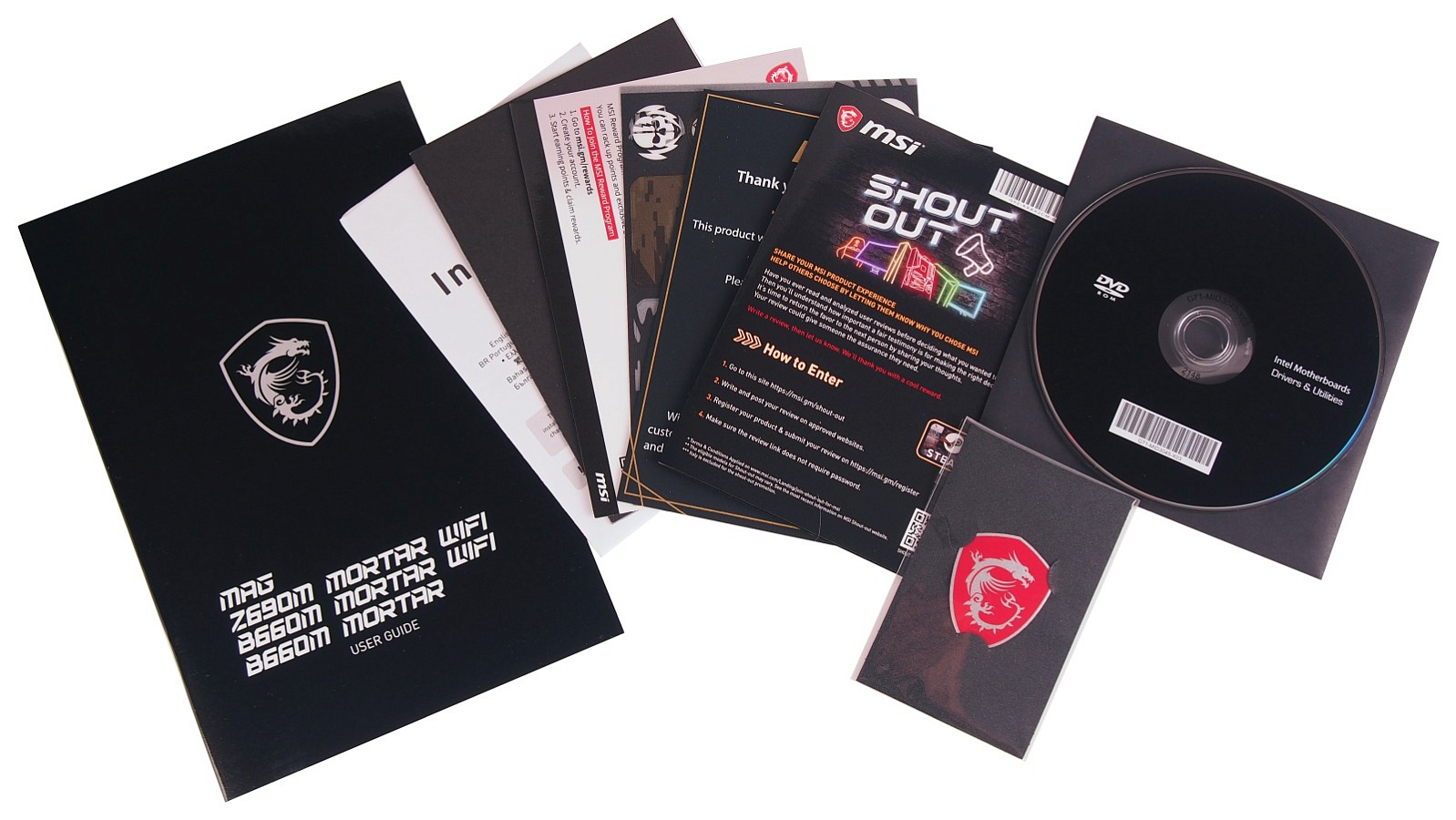

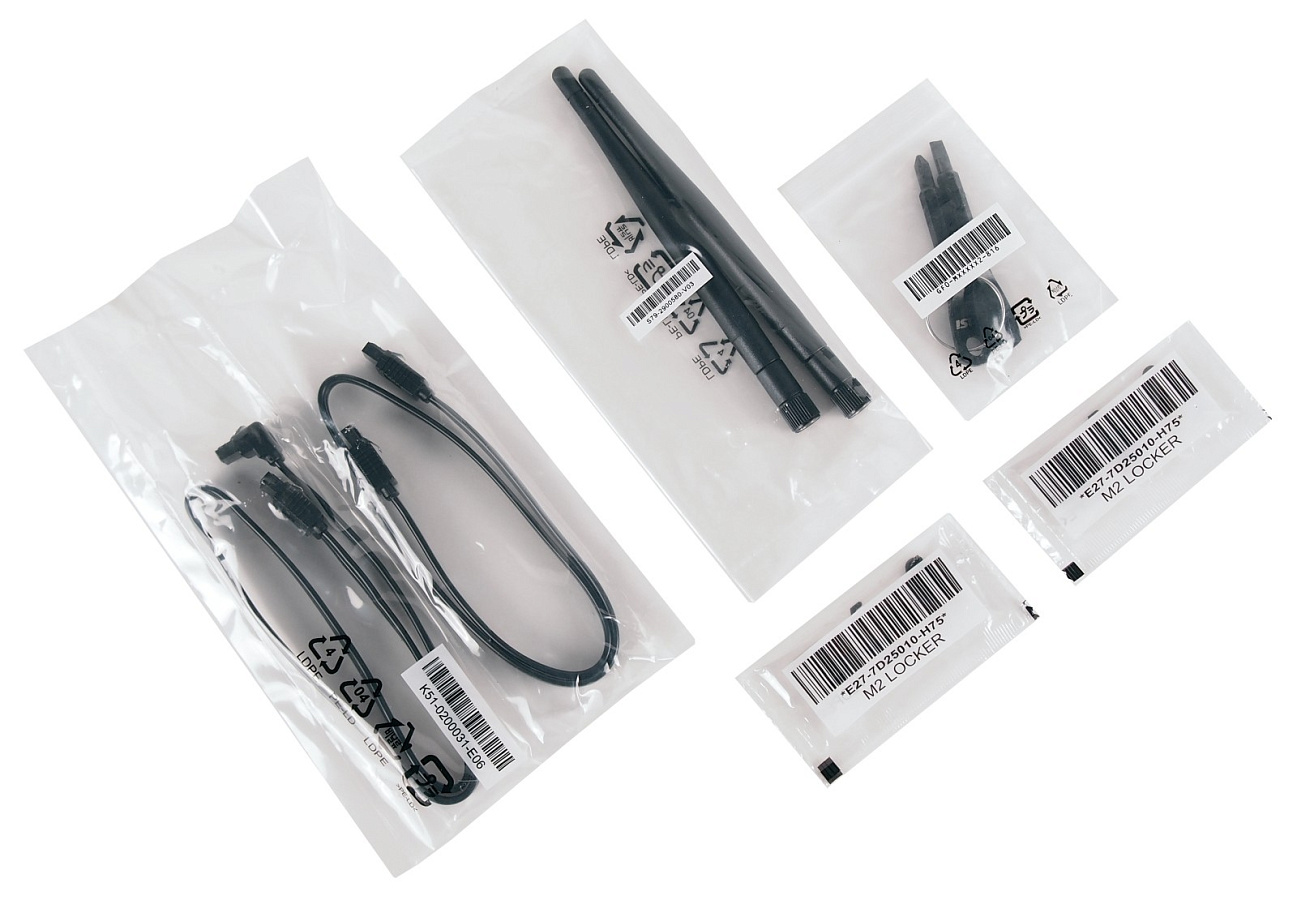

Комплект поставки MAG B660M Mortar Wi-Fi включает в себя:

  • руководство пользователя;
  • множество рекламных буклетов;
  • накопитель DVD с драйверами и фирменным ПО;
  • значок MSI Gaming;
  • два кабеля SATA-3 6 Гбит/с;
  • две антенны Wi-Fi;
  • два набора винтов для М.2 накопителей;
  • фирменные отвертки для сборки ПК.

Внешний вид и особенности

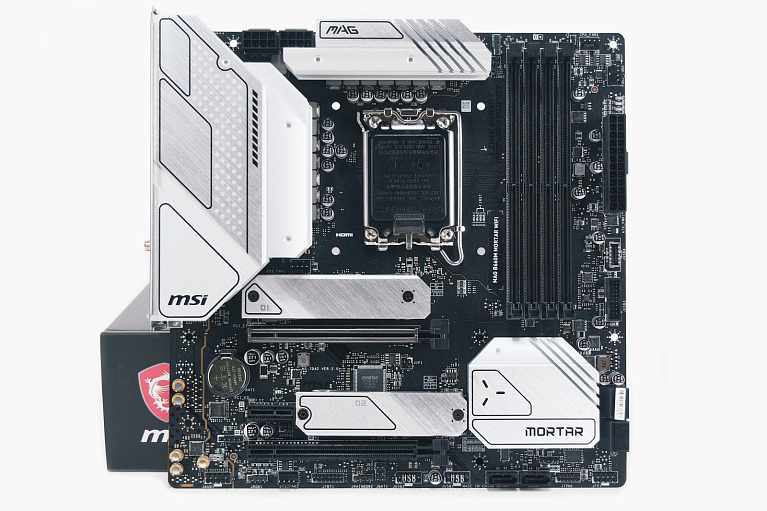

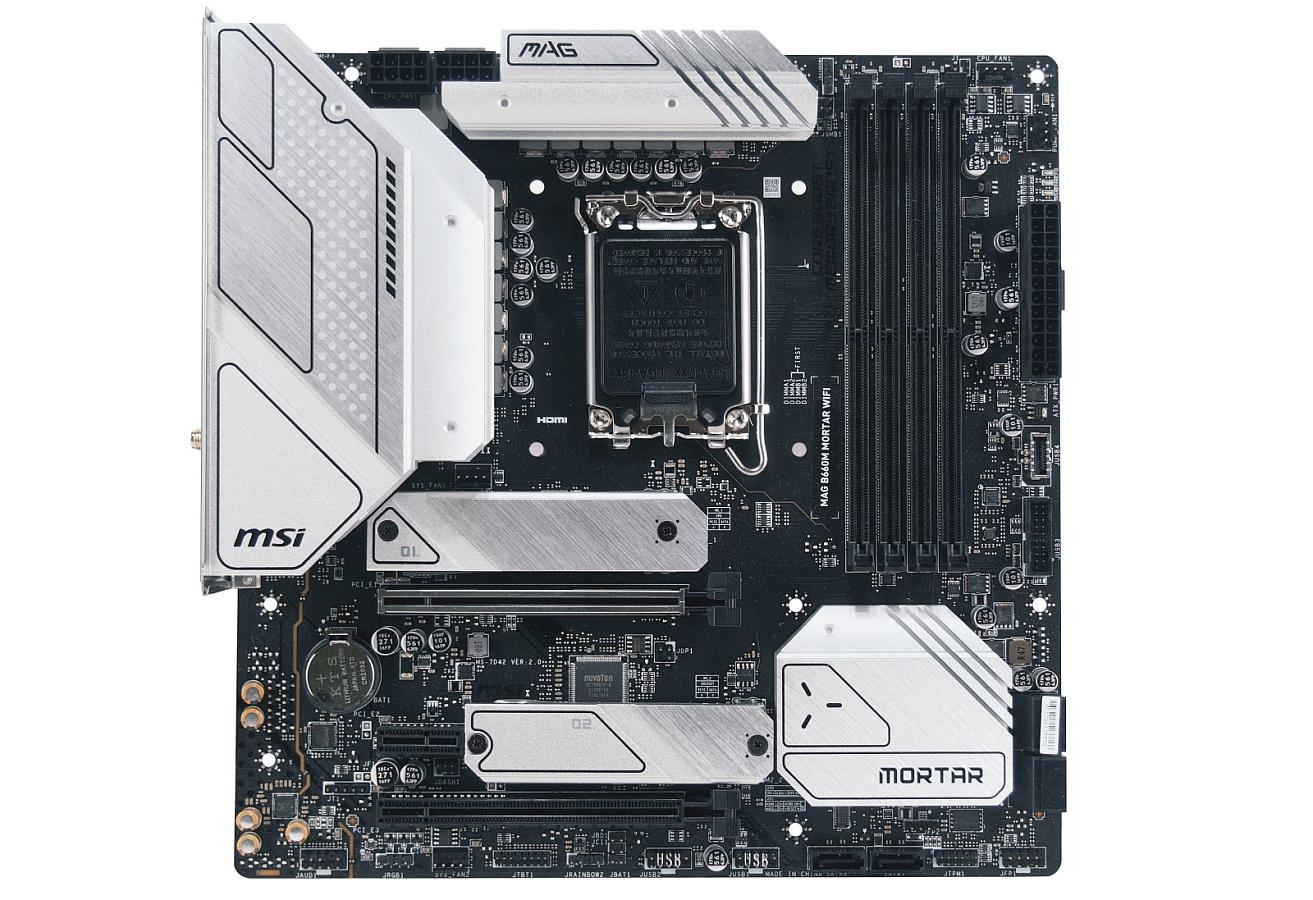

Будучи выполненной в форм-факторе Micro-ATX, плата MAG B660M Mortar Wi-Fi обладает габаритами 244 х 244 мм. Для установки в корпус ПК предусмотрено восемь технологических отверстий. Дизайн и внешнее оформление платы выполнены с использованием черного и серебристого цветов.

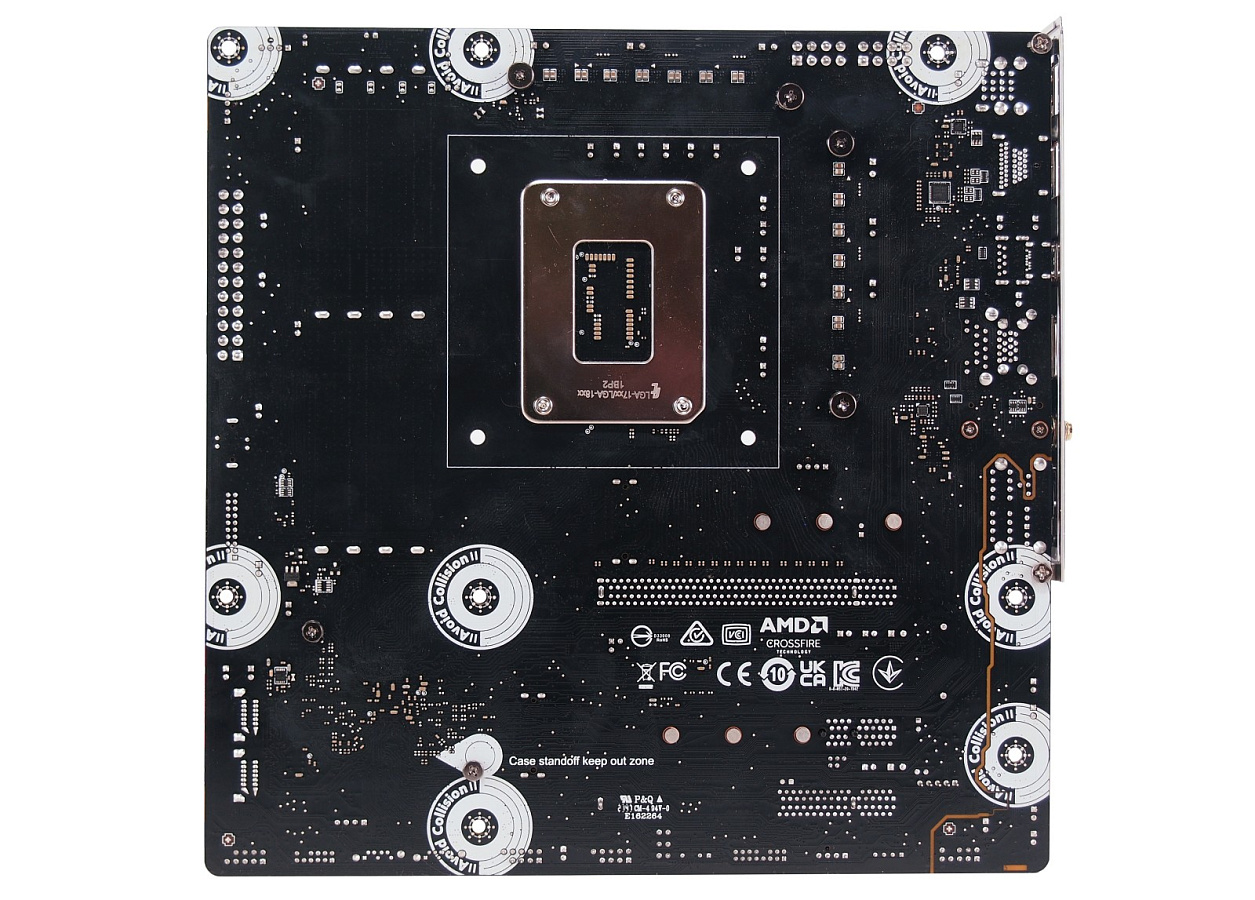

Часть компонентной базы MAG B660M Mortar Wi-Fi вынесена на тыльную сторону PCB.

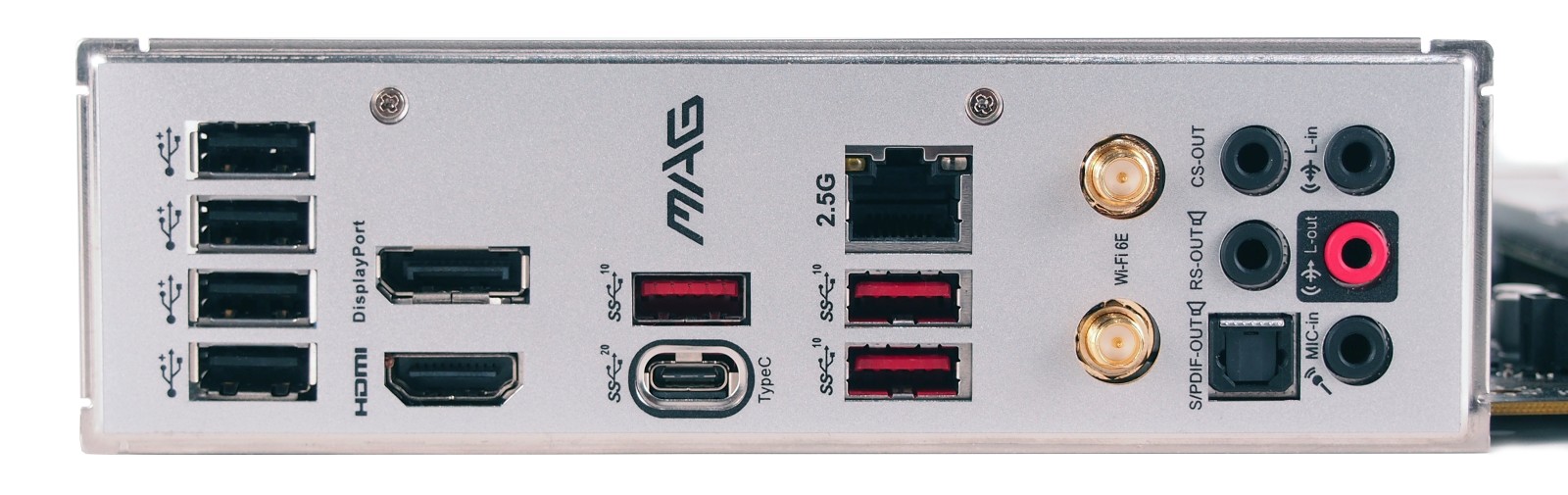

Как и другие современные материнские платы, MAG B660M Mortar Wi-Fi оснащена предустановленной панелью тыльных разъемов. Здесь пользователь обнаружит:

  • четыре порта USB 2.0;
  • три порта USB 3.2 Gen 2 Type-A;
  • один порт USB 3.2 Gen 2x2 Type-C;
  • один HDMI;
  • один DisplayPort;
  • один 2.5-гигабитный LAN;
  • два гнезда для антенн Wi-Fi;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.

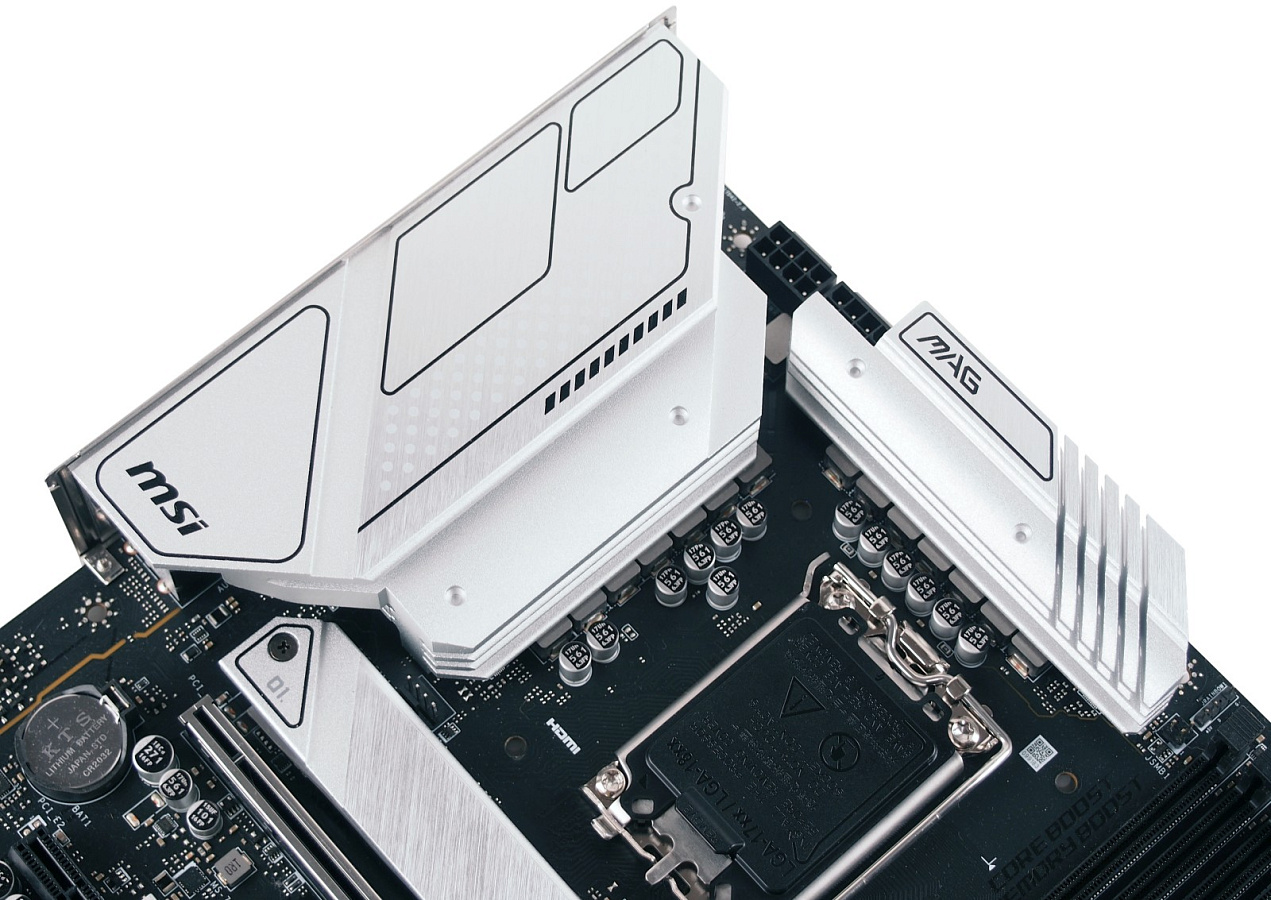

MAG B660M Mortar Wi-Fi рассчитана на надежную работу с любым процессором поколения Alder Lake, включая флагманские модели. Поэтому система питания процессора тут построена с использованием качественных компонентов. Обвязка из 12+1+1 фазы покрыта массивными радиаторами охлаждения. Для подвода питания к CPU предусмотрены два силовых разъема 8-пин.

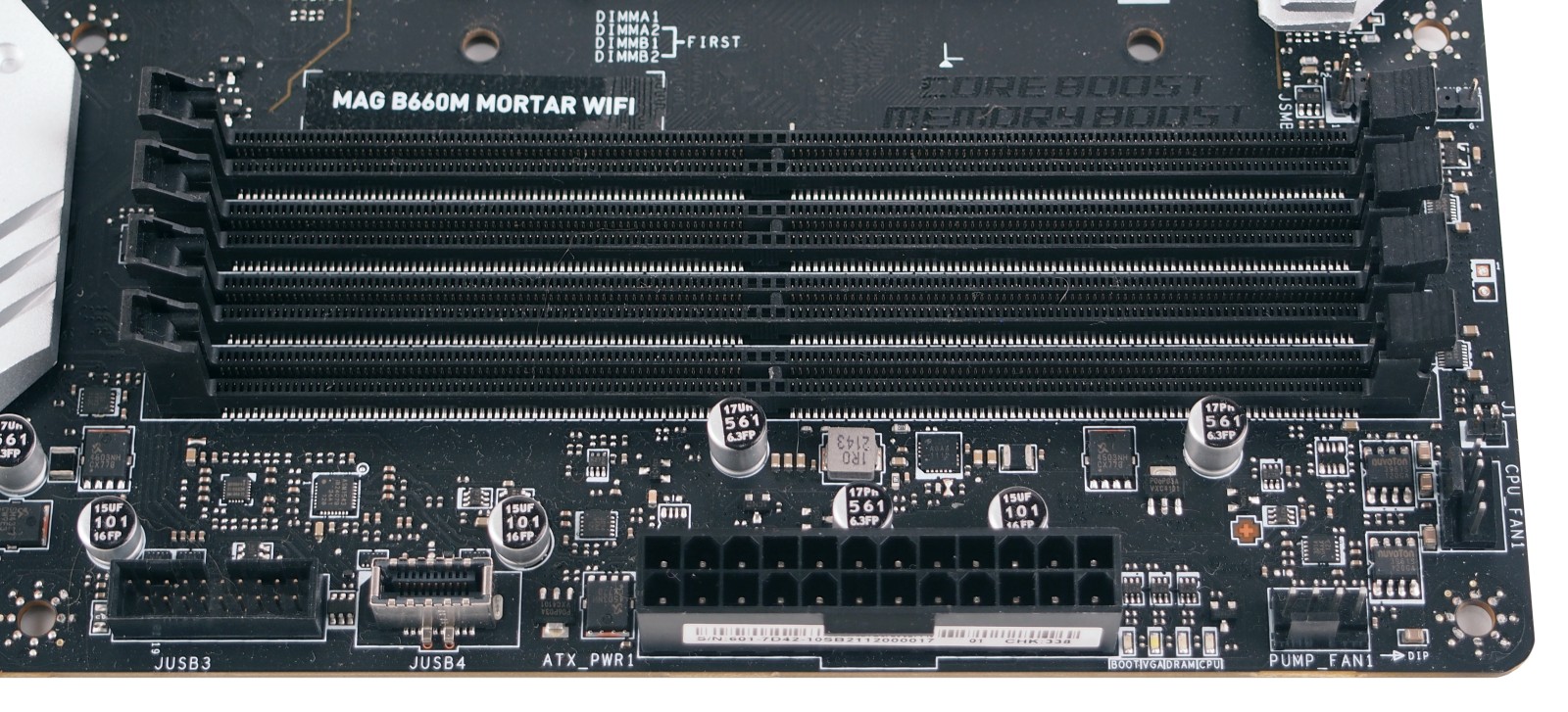

С помощью четырех разъемов DIMM DDR5 на плату MAG B660M Mortar Wi-Fi можно установить до 128 Гб оперативной памяти. Производитель заявляет о поддержке ОЗУ с частотой 6200 МГц и выше в случае одноранговой памяти и количества модулей не более двух штук.

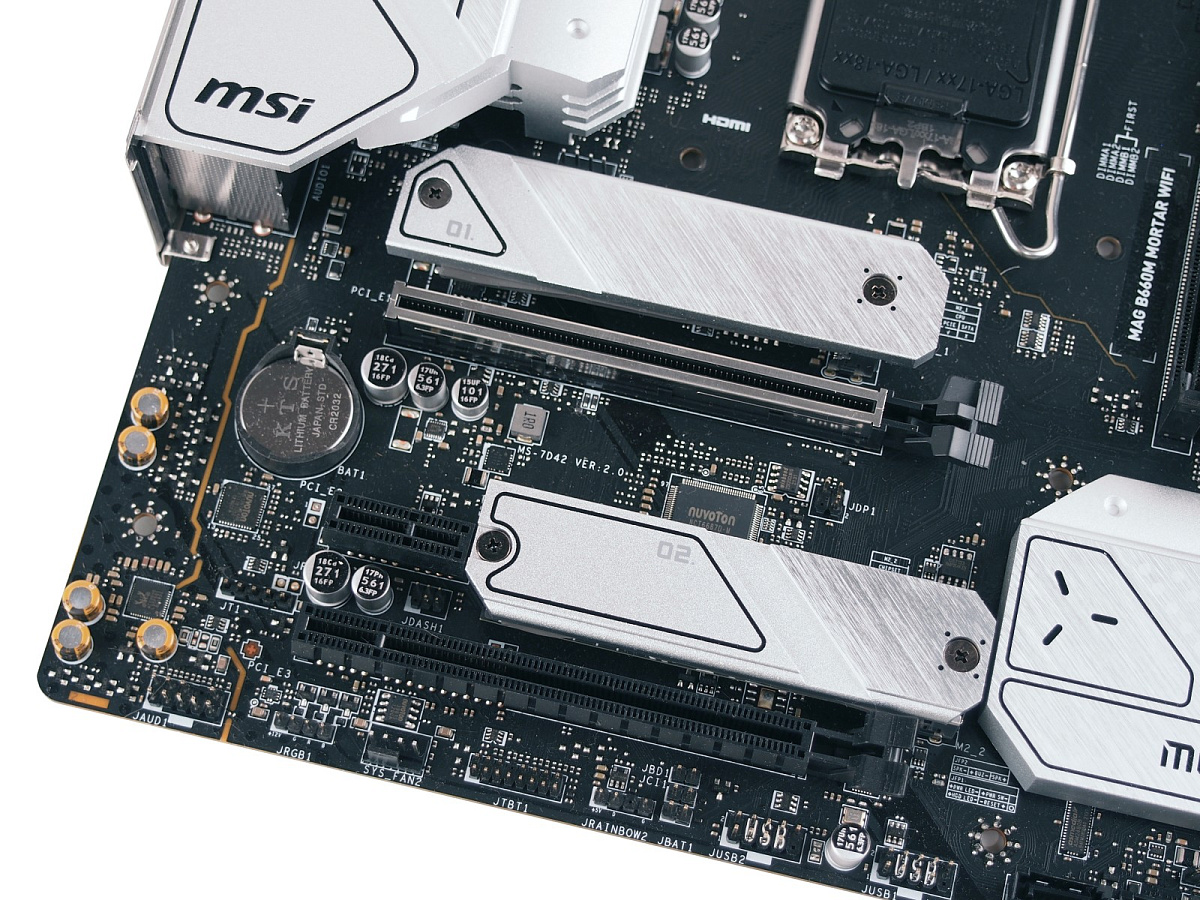

Для установки графического адаптера и других плат расширений MAG B660M Mortar Wi-Fi предлагает следующие слоты:

  • PCIe 4.0 x16 (линии PCI Express от процессора);
  • PCIe 3.0 x1 (линии PCI Express от чипсета Intel B660);
  • PCIe 3.0 x4 (линии PCI Express от чипсета Intel B660).

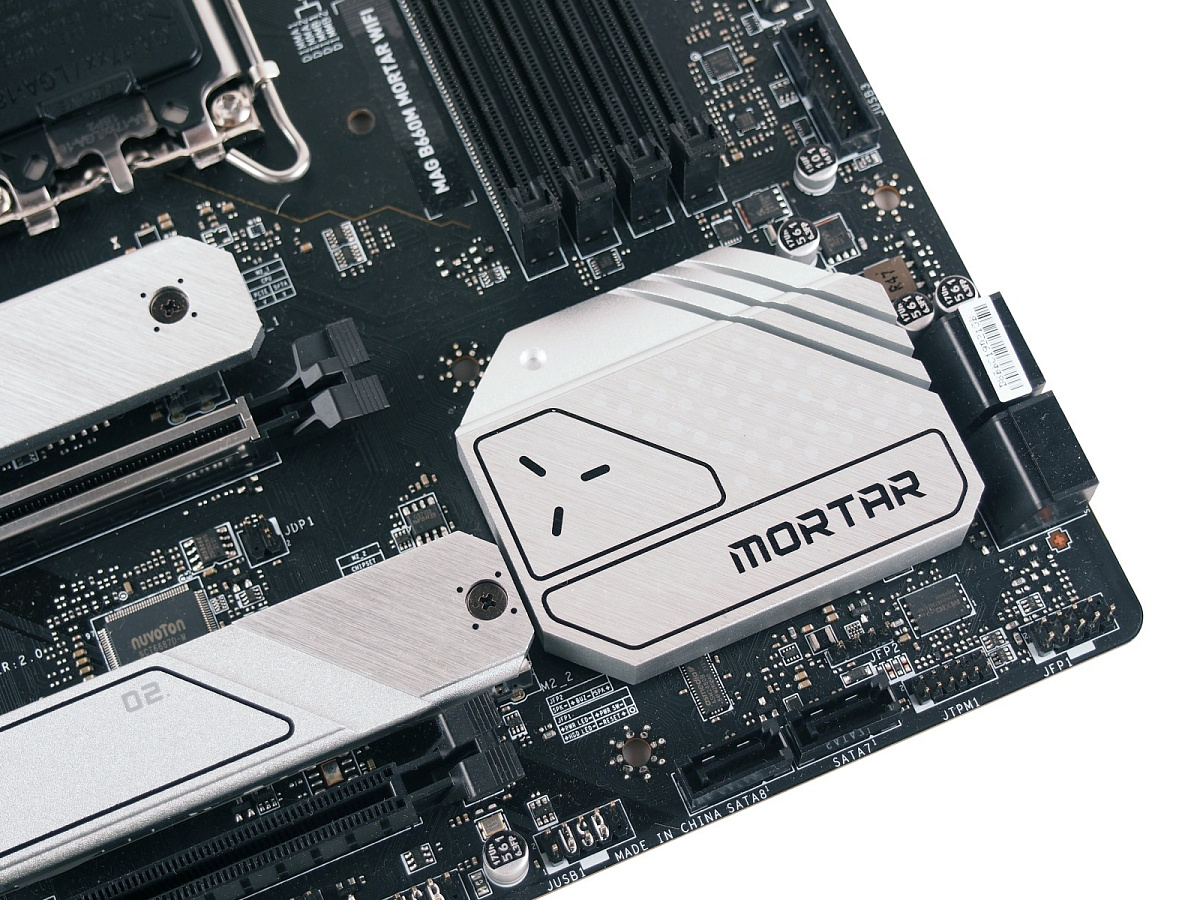

Сам же чипсет Intel B660 прячется под габаритным радиатором охлаждения в правом нижнем углу материнской платы. Вокруг этого радиатора распаяны шесть разъемов SATA-3 6 Гбит/с для накопителей и оптических устройств.

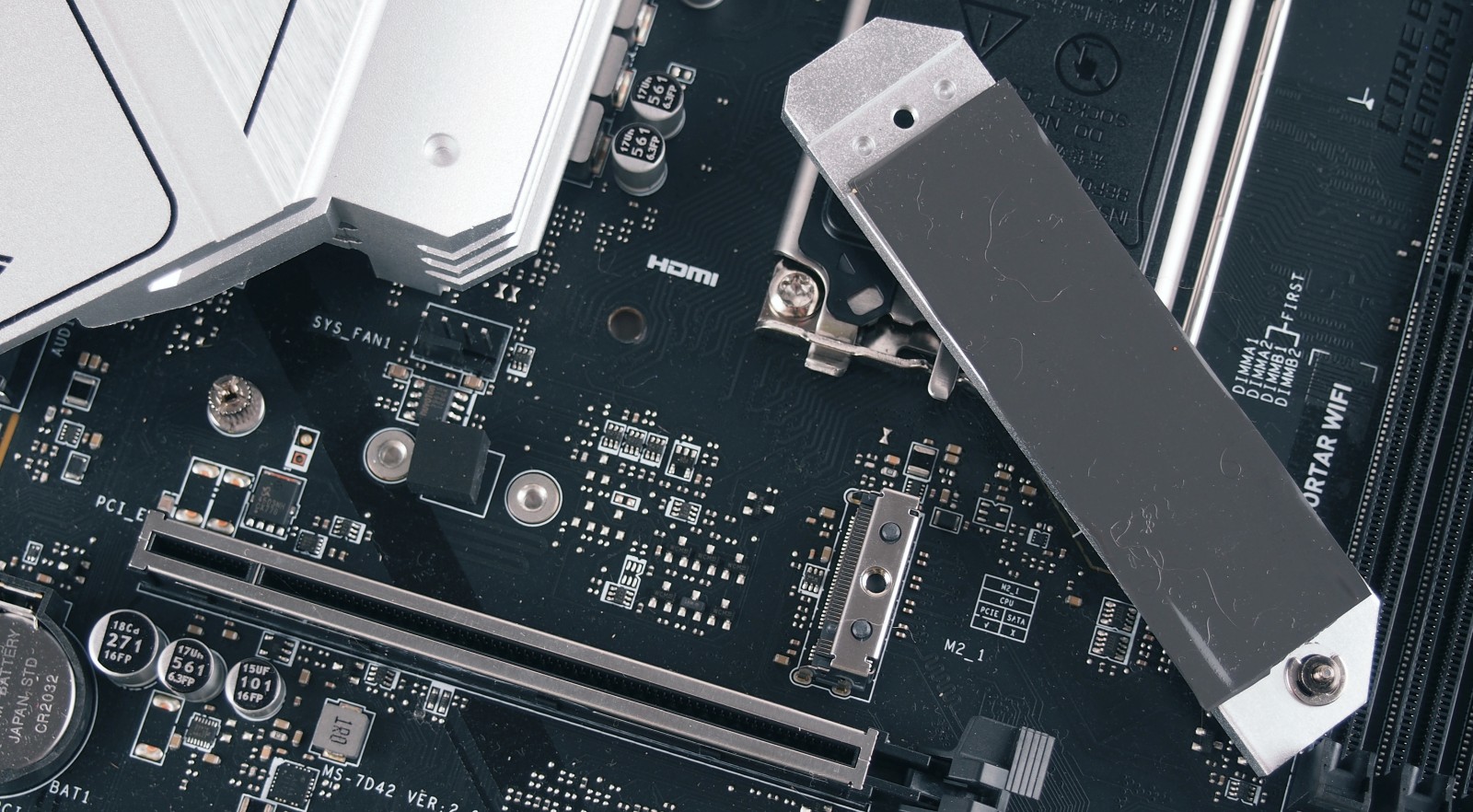

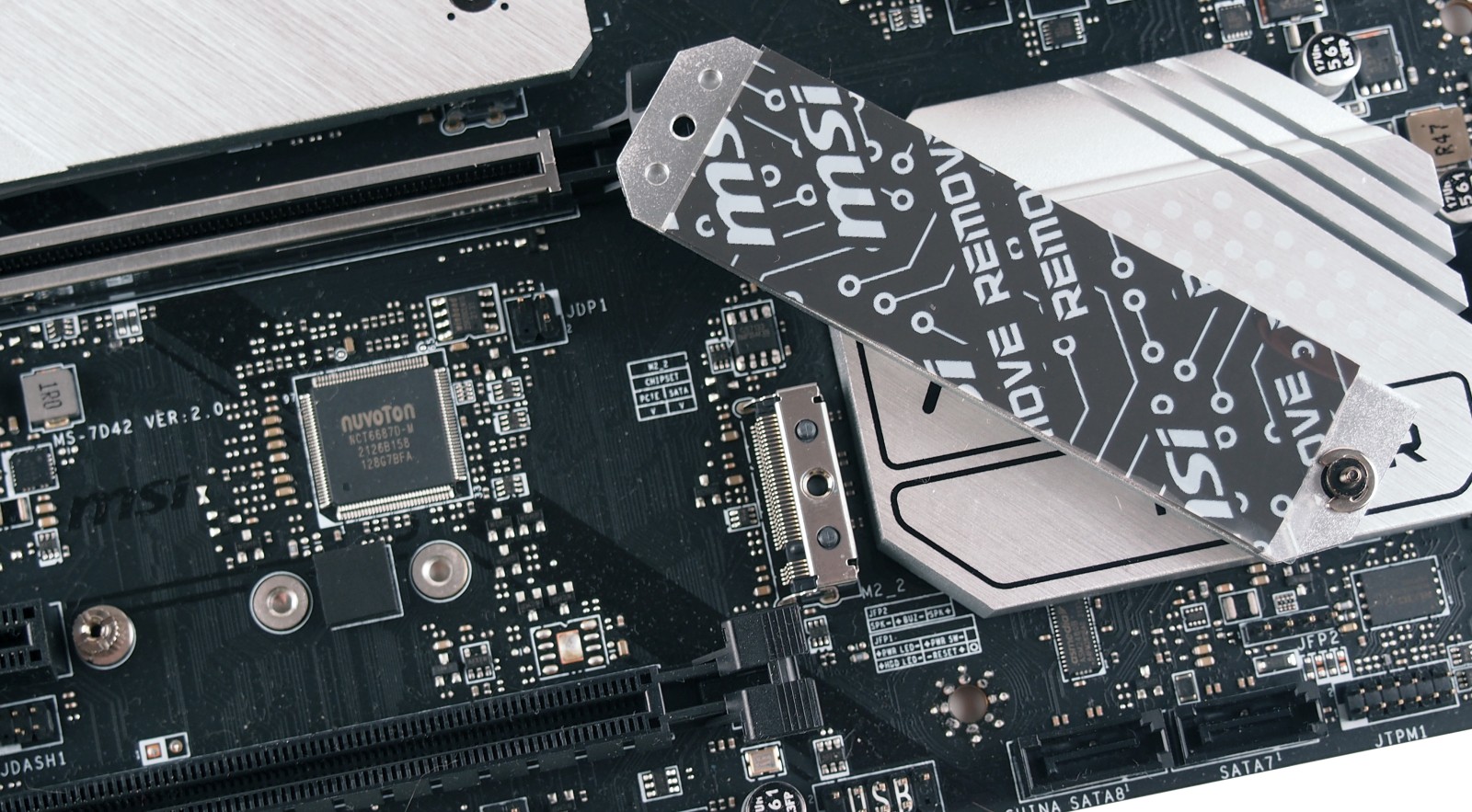

Скоростные твердотельные накопители пользователь может установить в любой из двух имеющихся разъемов М.2. Первый поддерживает устройства NVMe с протоколом передачи данных PCIe 4.0 x4 и типоразмерами 2242/2260/2280. Линии PCI Express для этого разъема выделяются напрямую от центрального процессора. За охлаждение накопителя отвечает радиатор с термопрокладкой.

Второй разъем М.2 может принять на борт накопители с протоколами передачи данных PCIe 4.0 x4 и SATA, поскольку обслуживается силами чипсета Intel B660. Тут также предусмотрен радиатор охлаждения, а сами накопители допускаются с типоразмерами 2242/2260/2280.

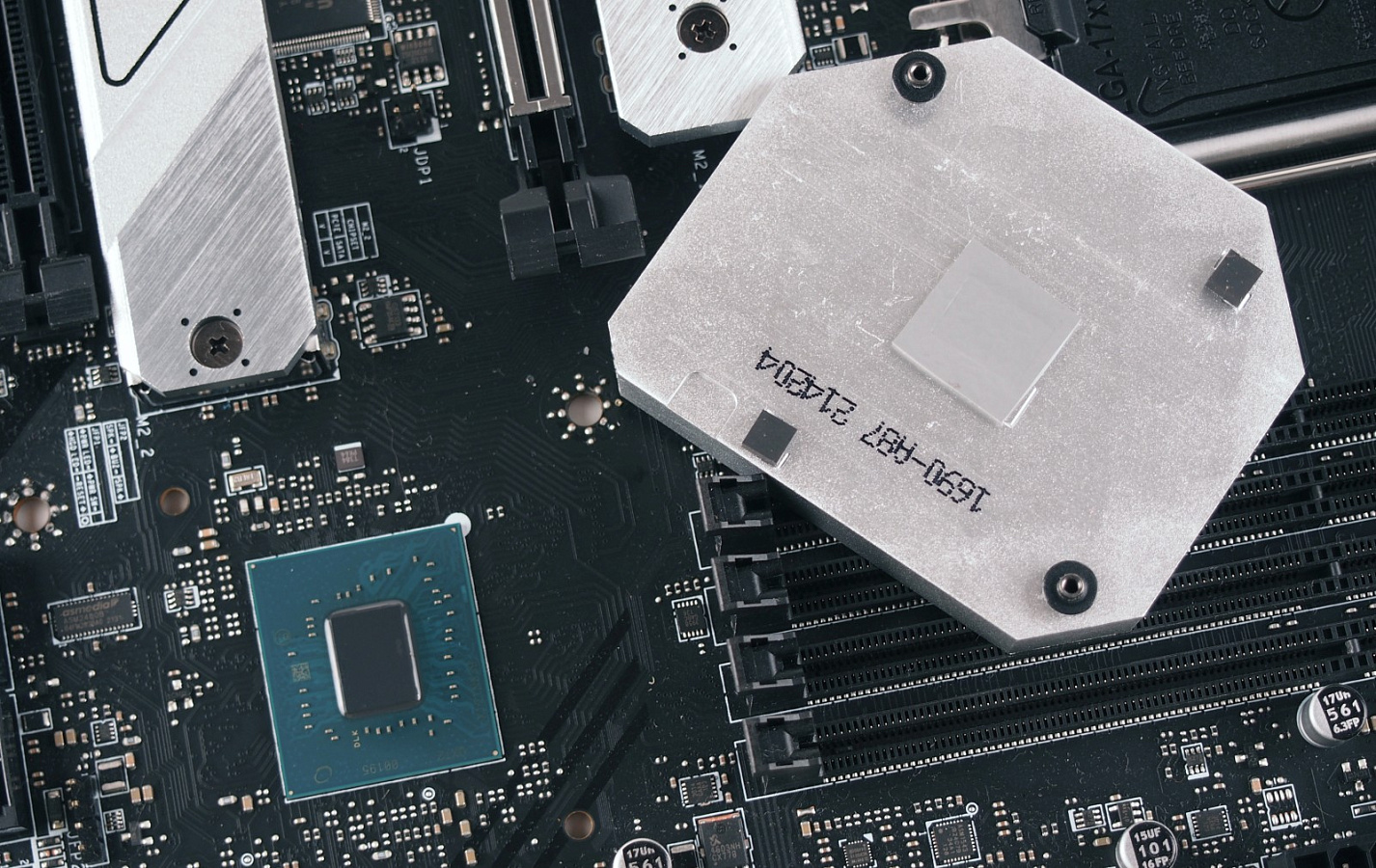

Что же касается непосредственно набора логики Intel B660, то он охлаждается алюминиевым радиатором через термопрокладку.

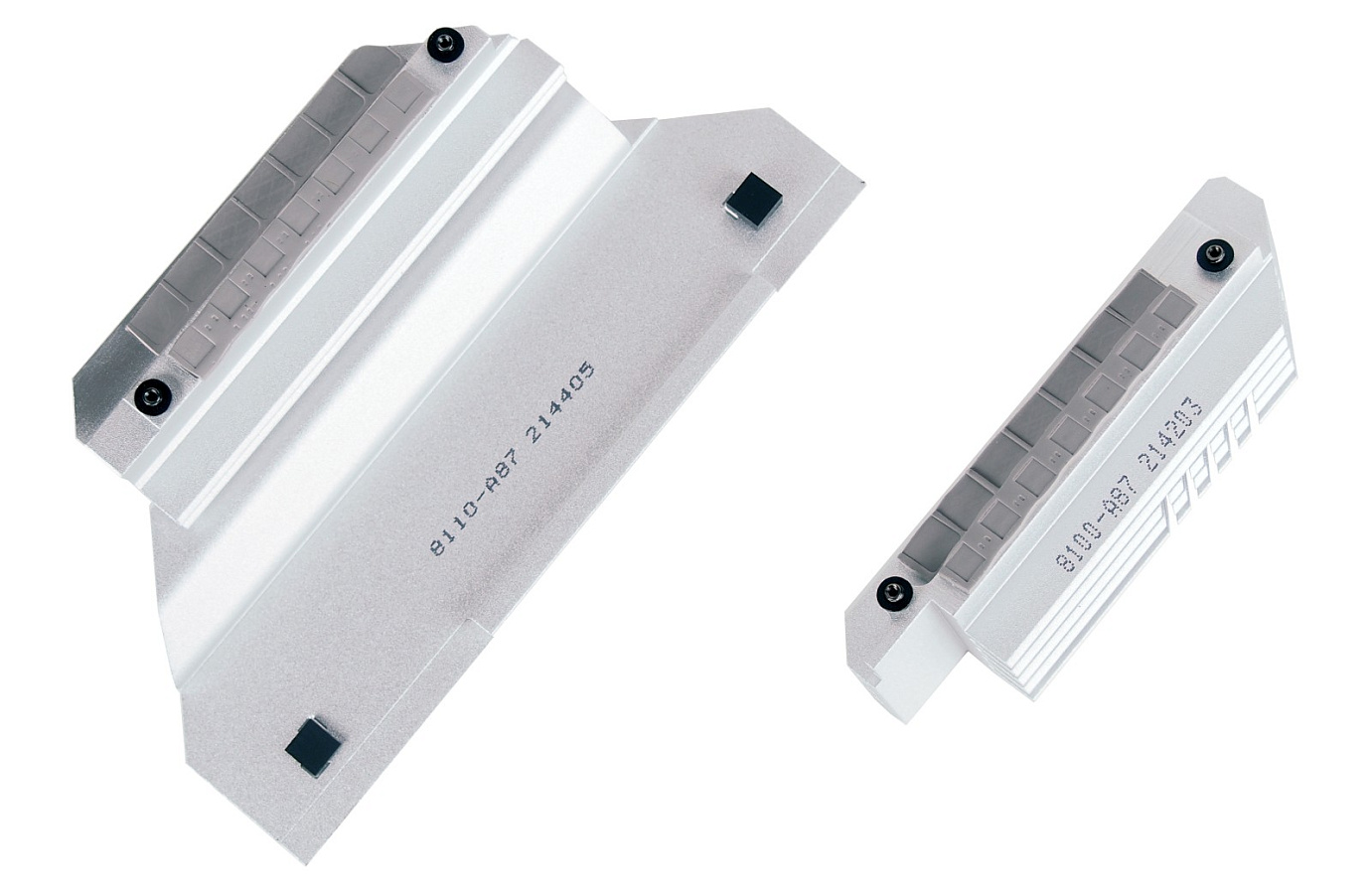

Аналогичные радиаторы охлаждения предусмотрены на MAG B660M Mortar Wi-Fi и для системы питания процессора. По ярко выраженным следам на термопрокладках можно понять, что прижим у этих элементов охлаждения лучше некуда.

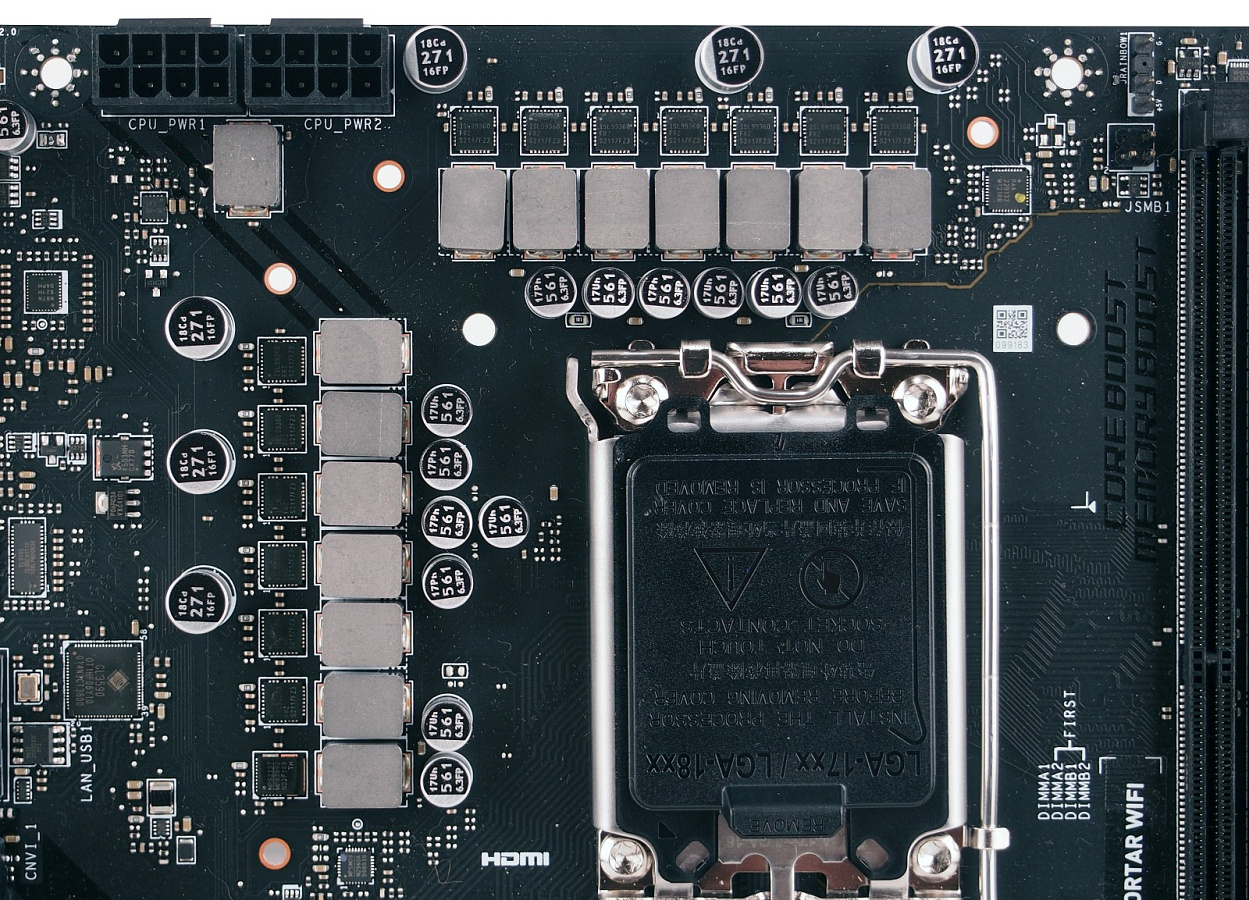

Демонтировав радиаторы охлаждения с MAG B660M Mortar Wi-Fi, можно рассмотреть устройство VRM центрального процессора. Он построен по 12+1+1 фазной схеме (Vcore+AUX+GT). Силовая обвязка включает в себя 60А сборки Renesas ISL99360 и 70А Monolithic Power Systems MP87992.

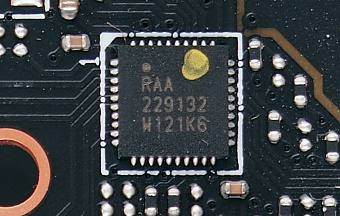

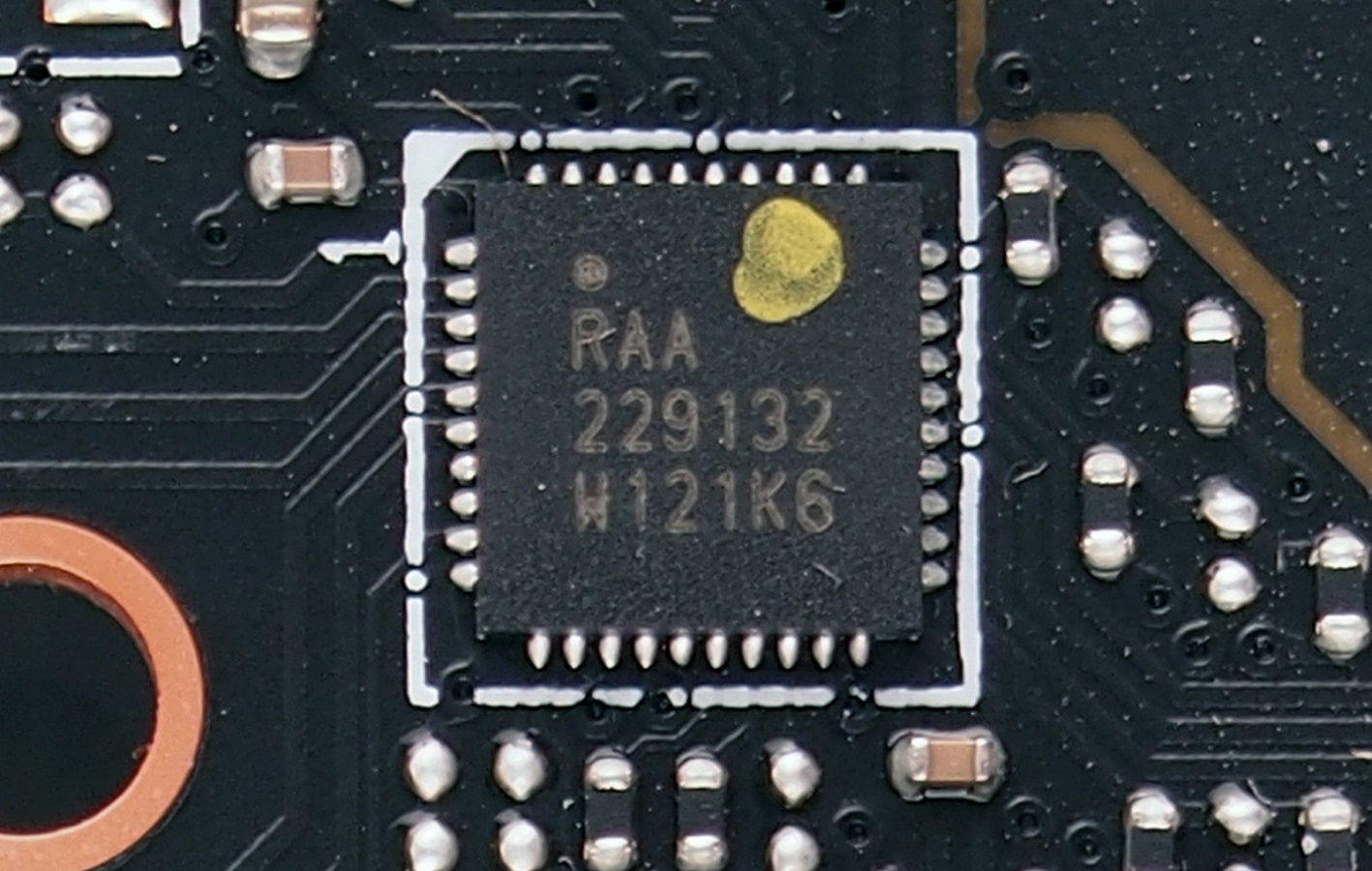

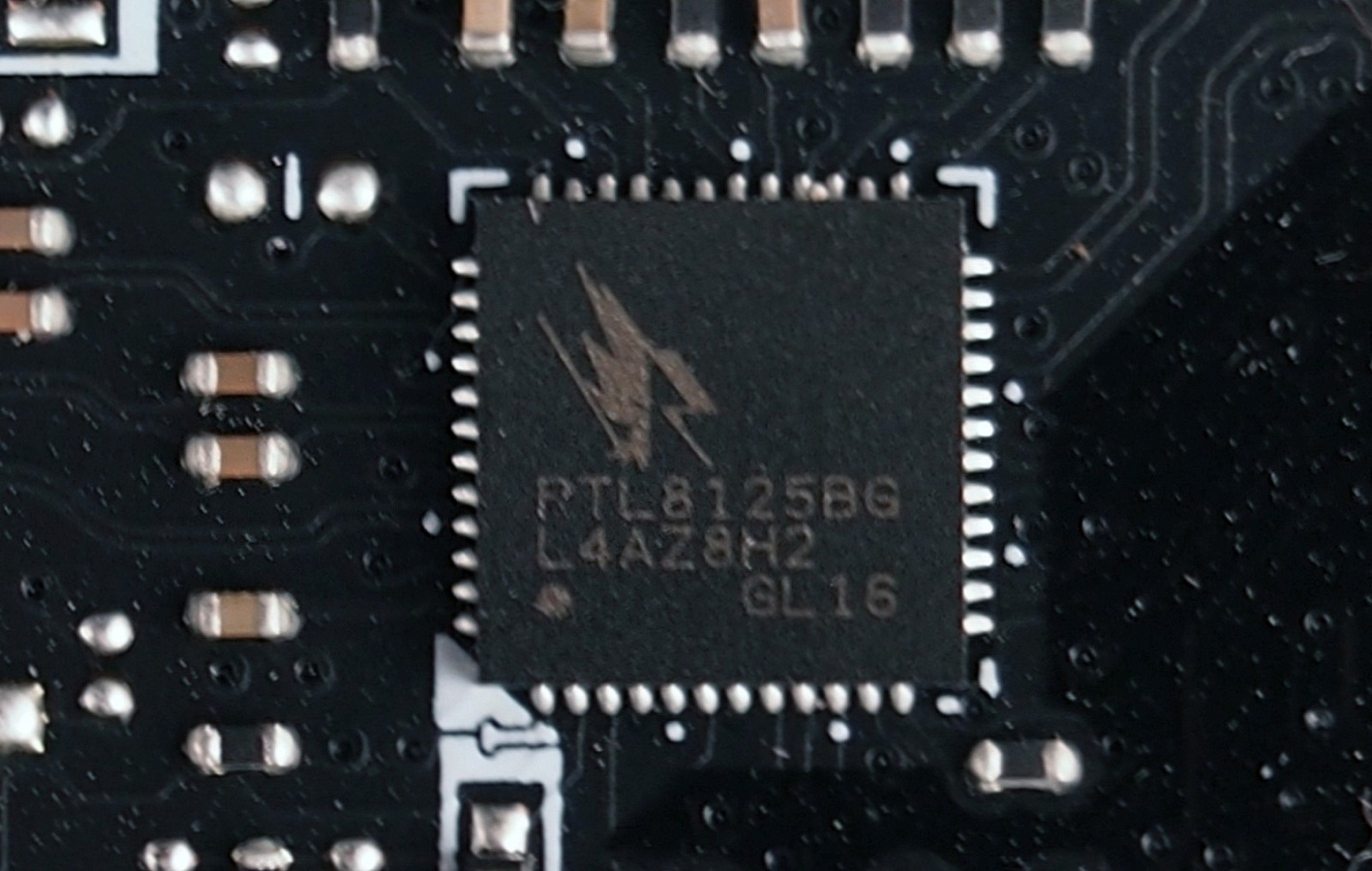

Управление питания на плате возложено на цифровой ШИМ-контроллер Renesas RAA229132. Работу проводной 2.5-гигабитной сети обеспечивает контроллер Realtek RTL8125BG.

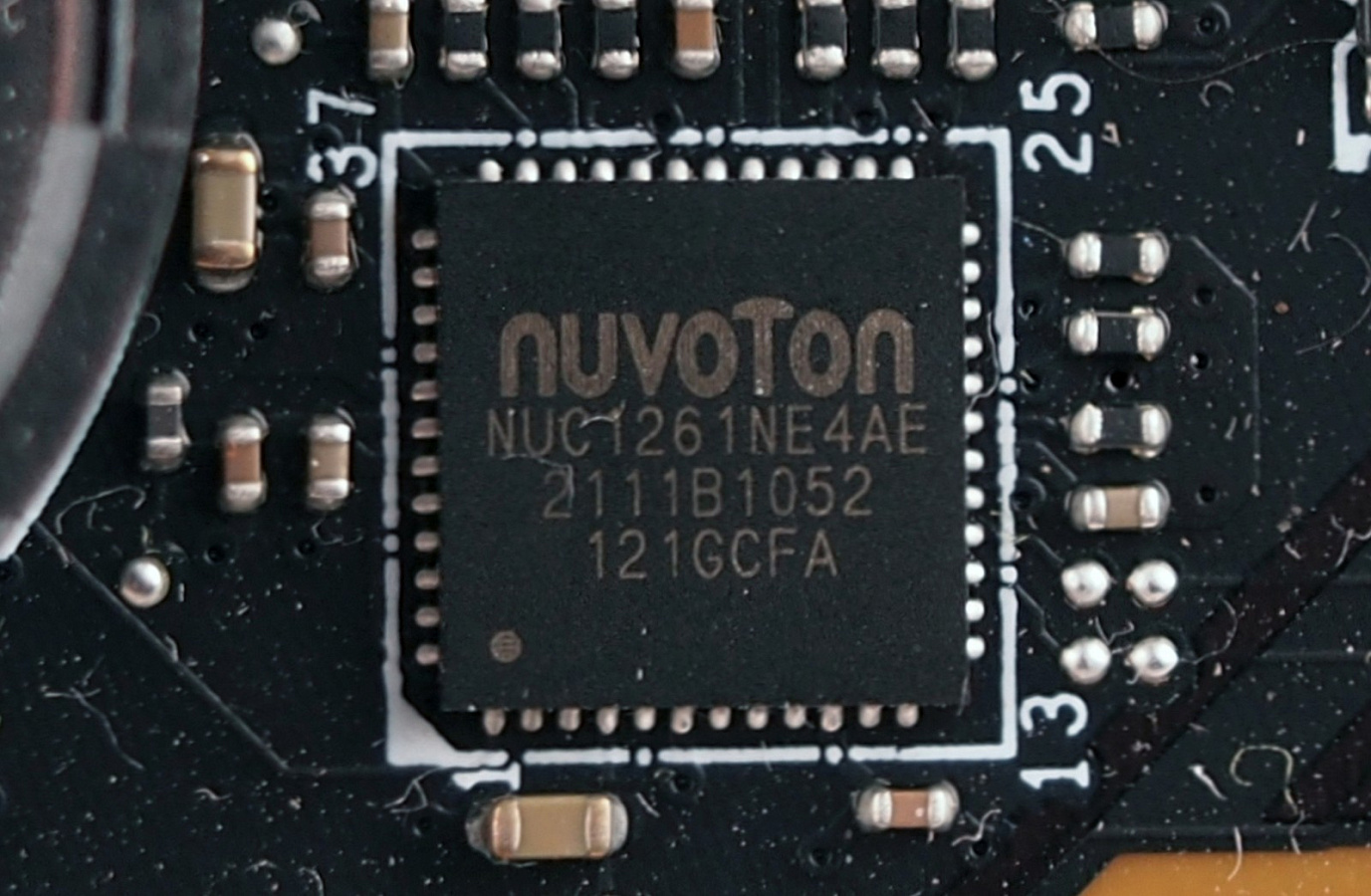

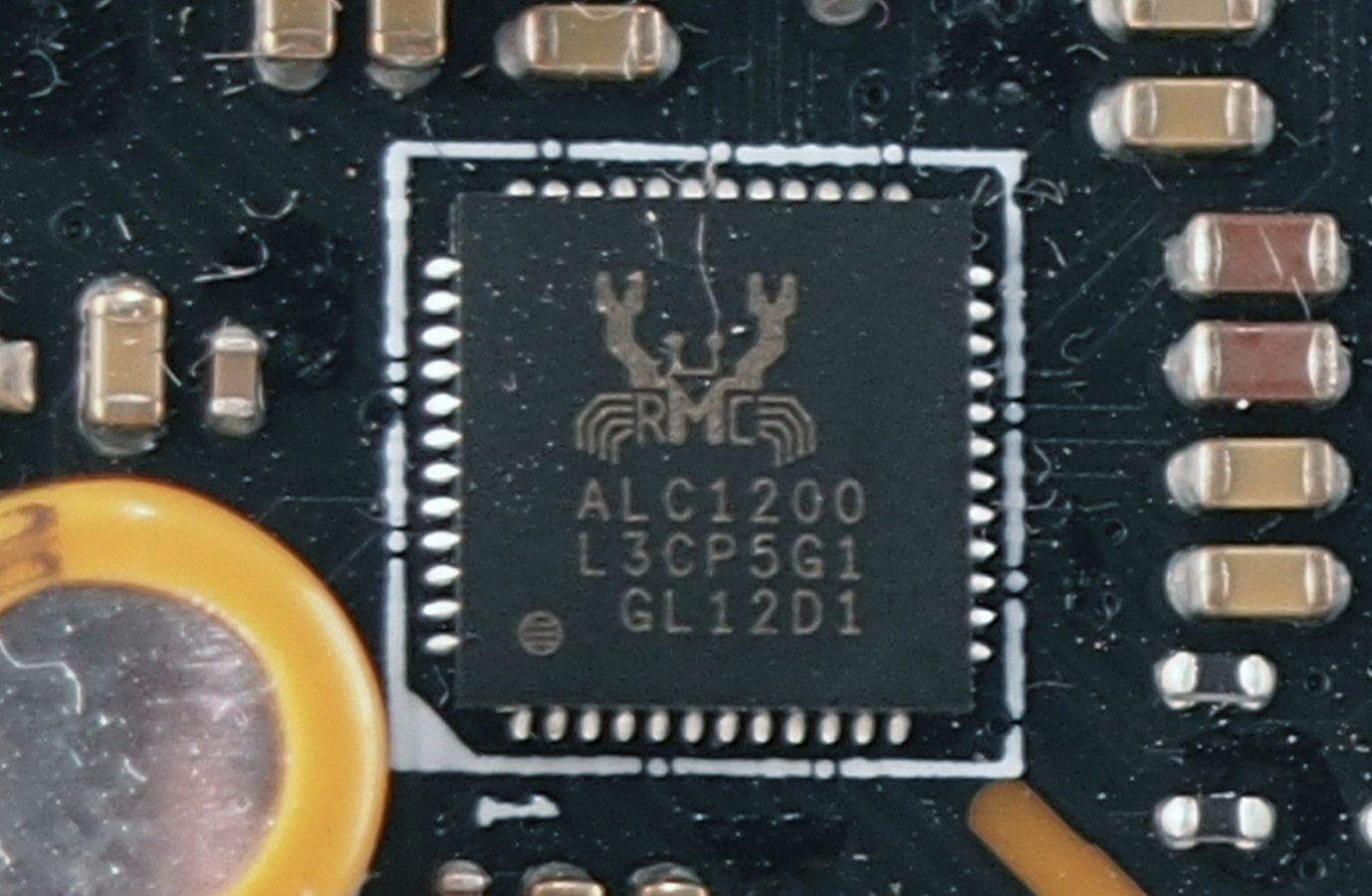

Звуковые возможности MAG B660M Mortar Wi-Fi представлены 7.1-канальным кодеком Realtek ALC1200. За ввод/вывод и мониторинг охлаждения отвечает контроллер Nuvoton NUC1261NE4AE.

Возможности BIOS

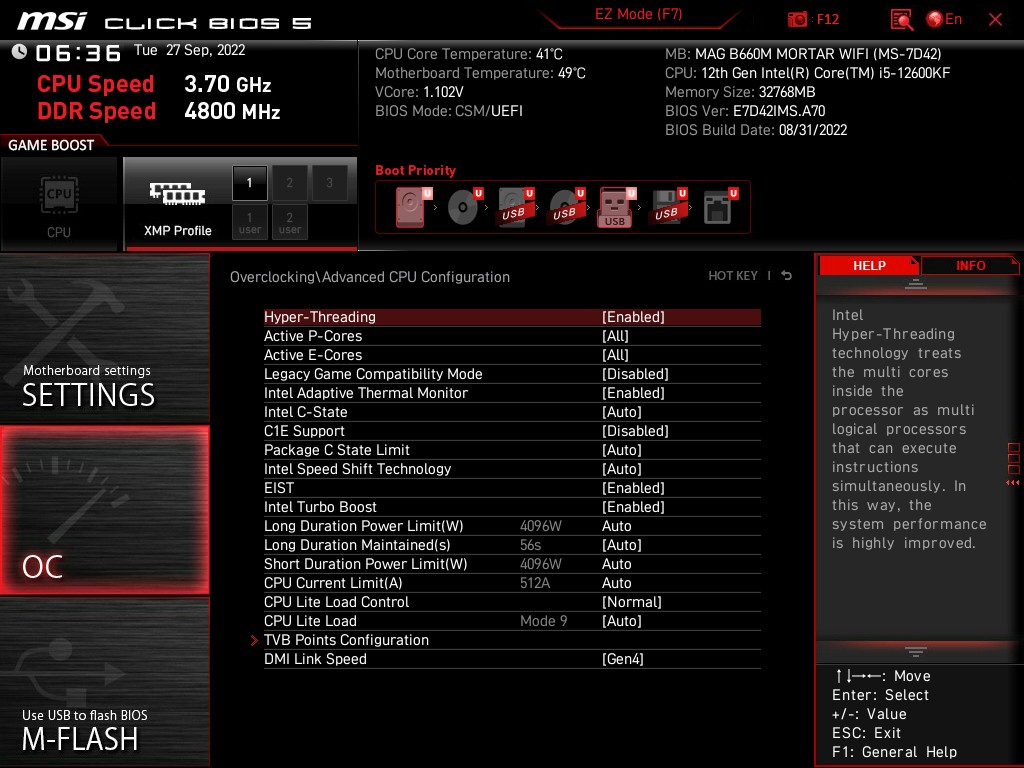

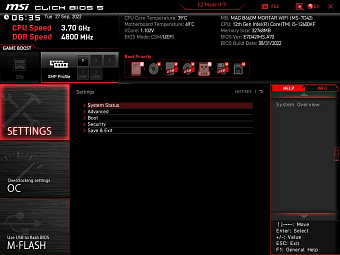

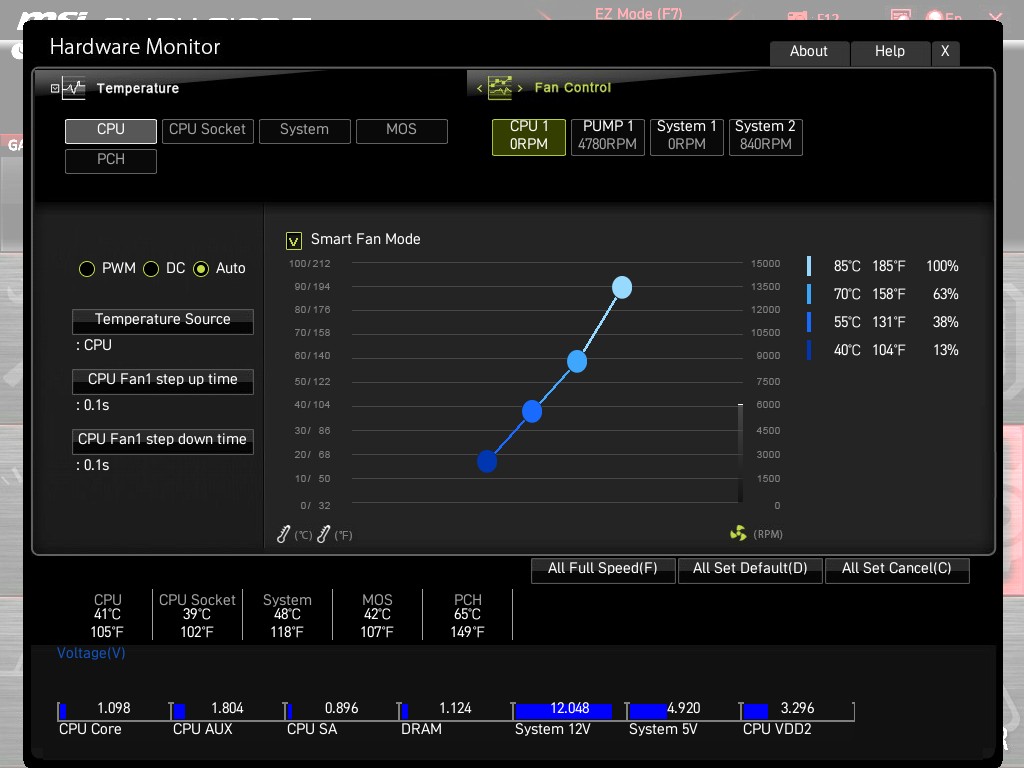

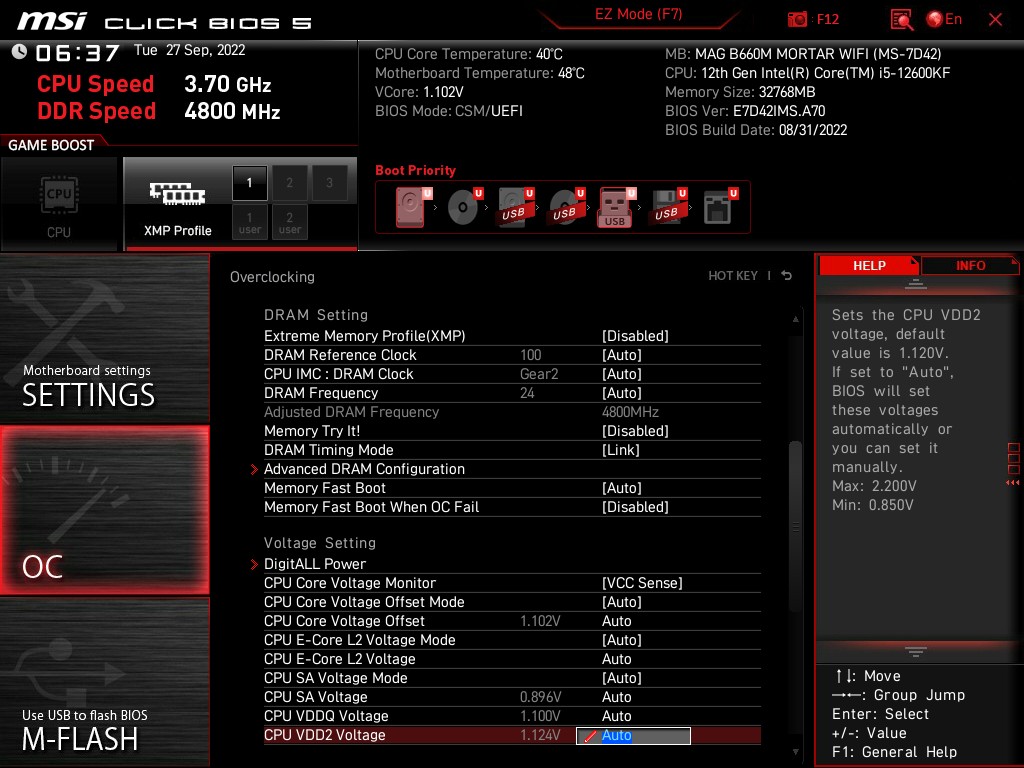

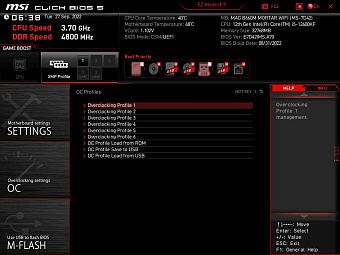

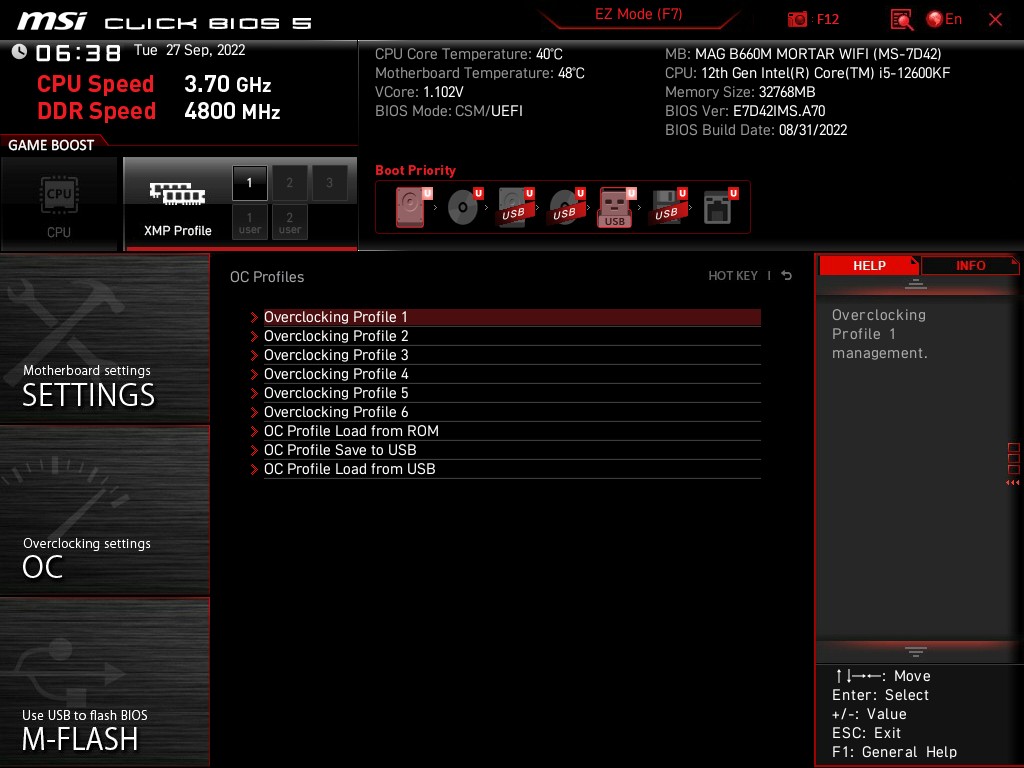

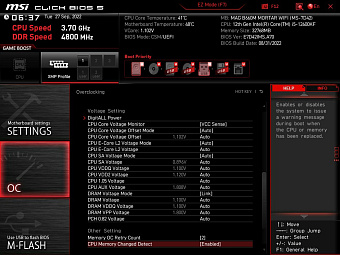

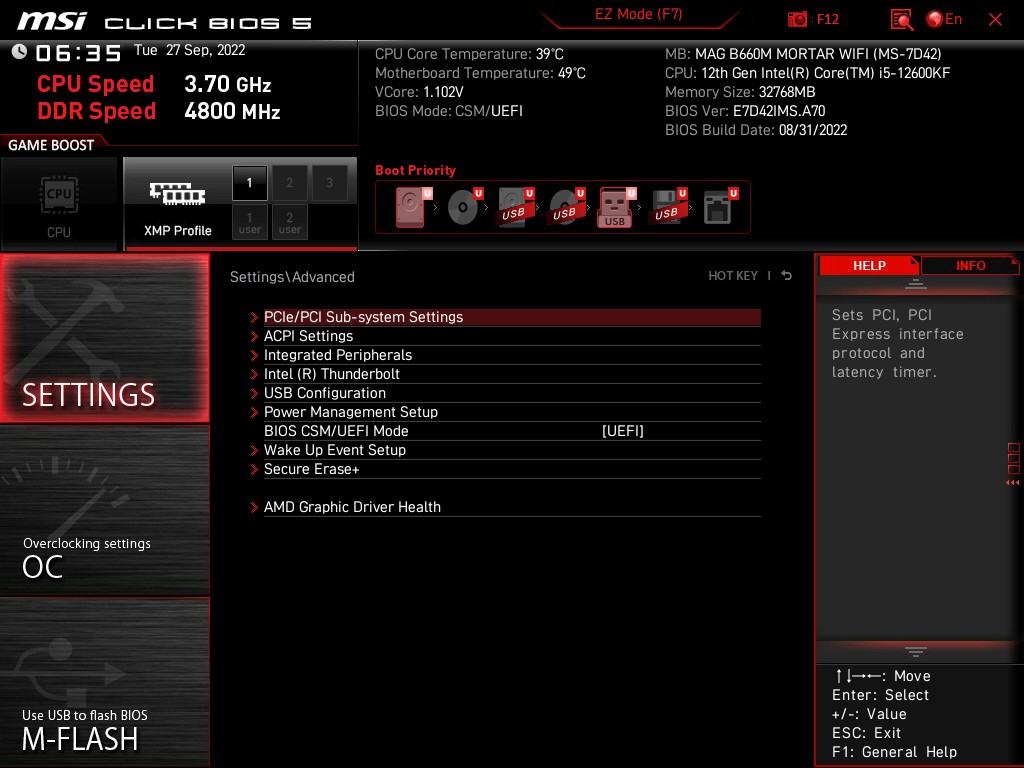

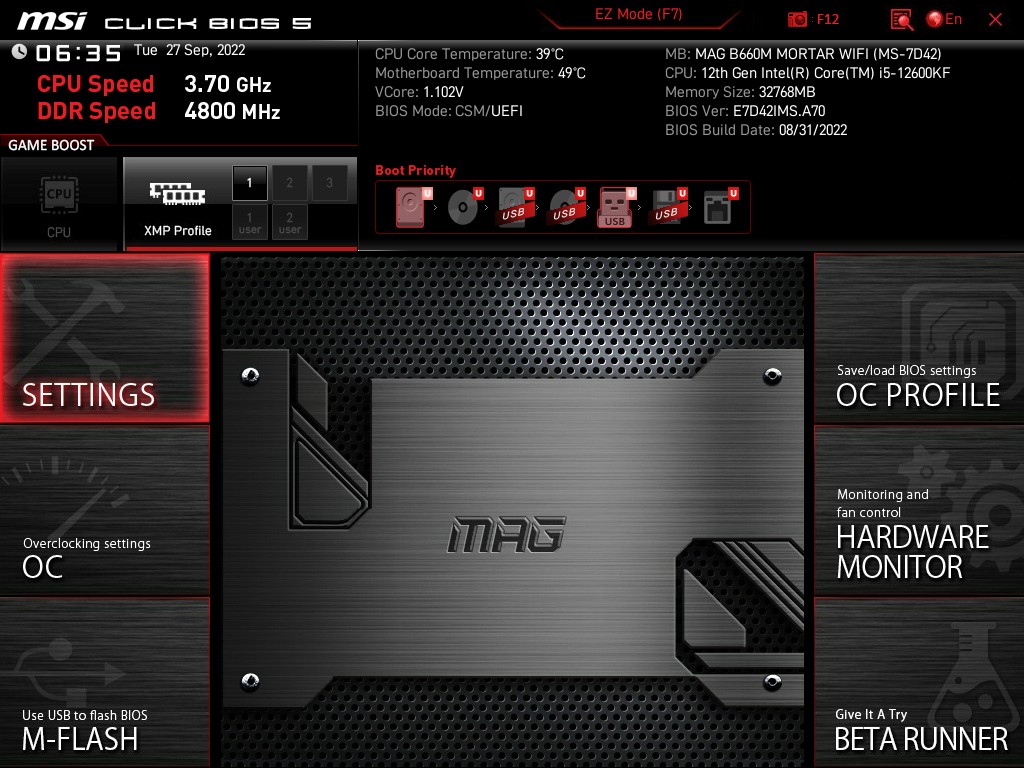

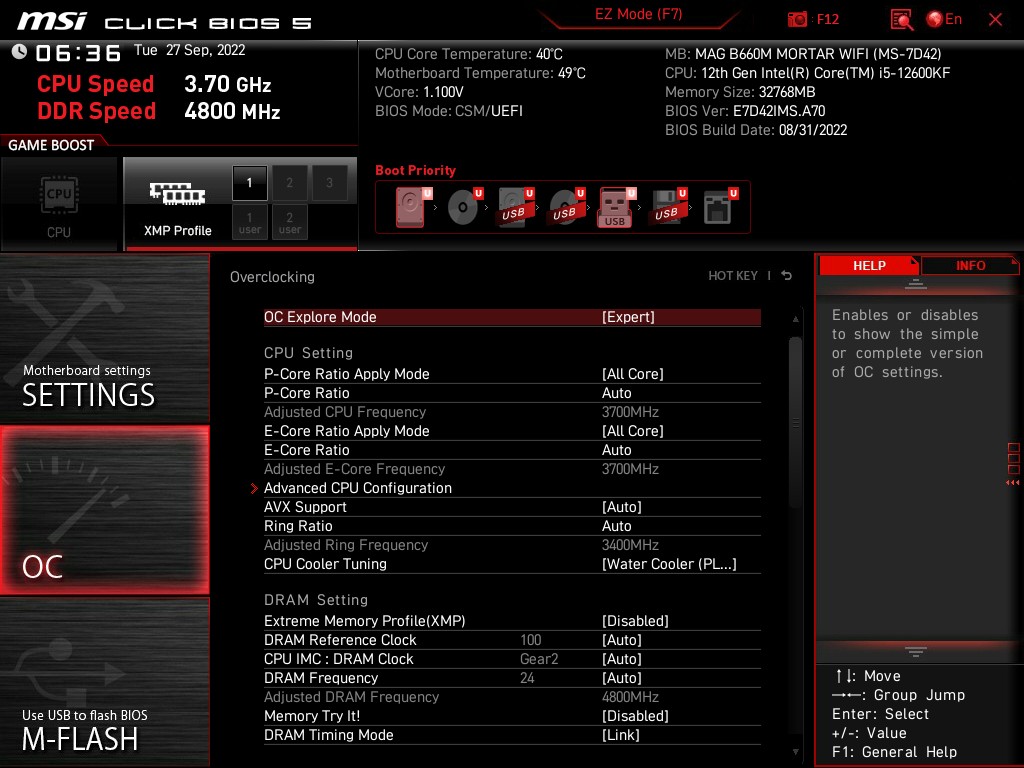

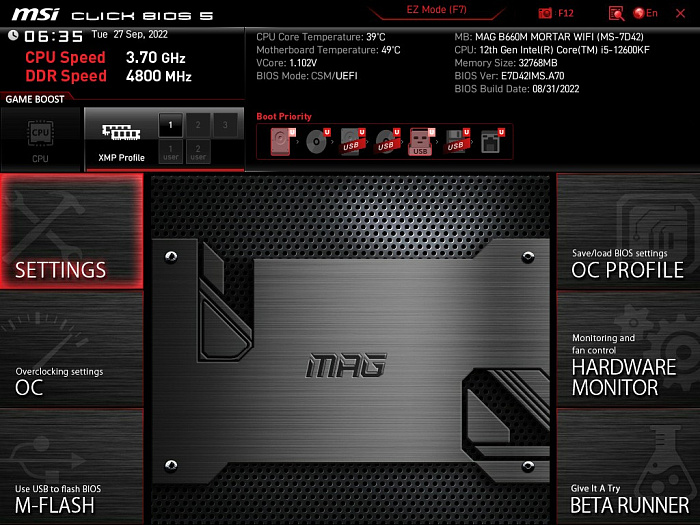

Настройки материнской платы MAG B660M Mortar Wi-Fi оформлены в оболочку Click BIOS 5. Она удобна информативным отображением главной информации в верхней части интерфейса и разделением настроек по тематическим разделам.

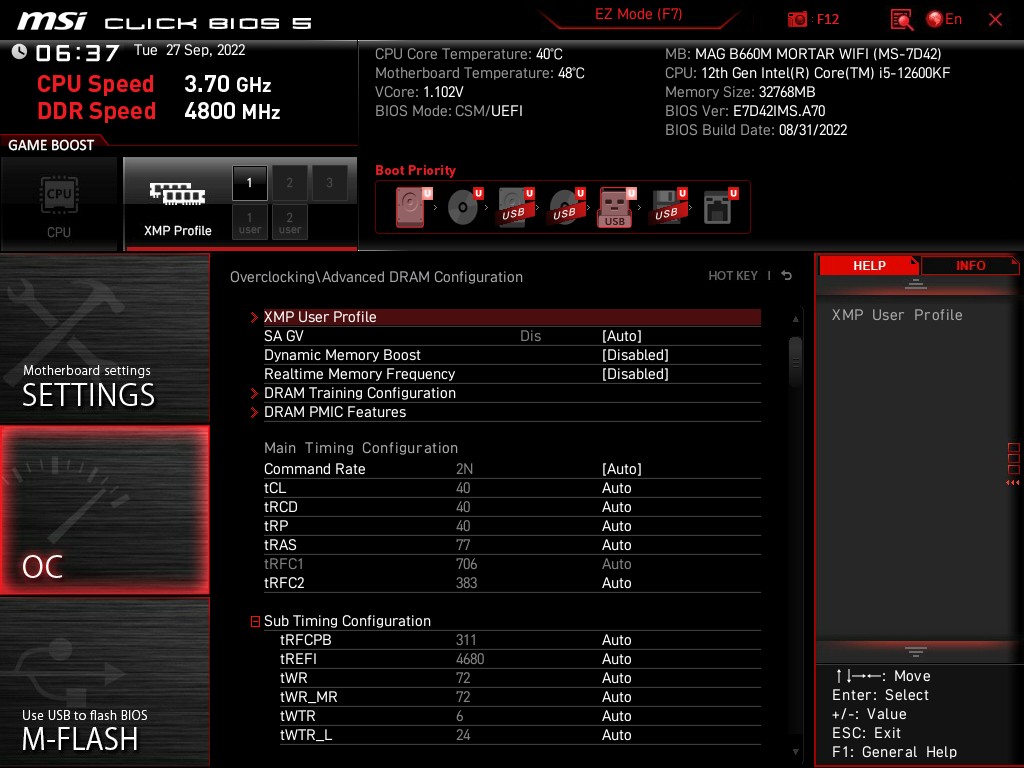

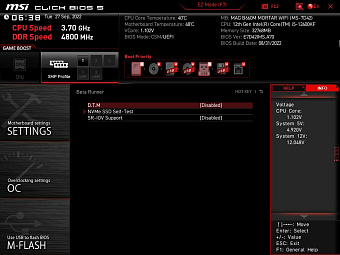

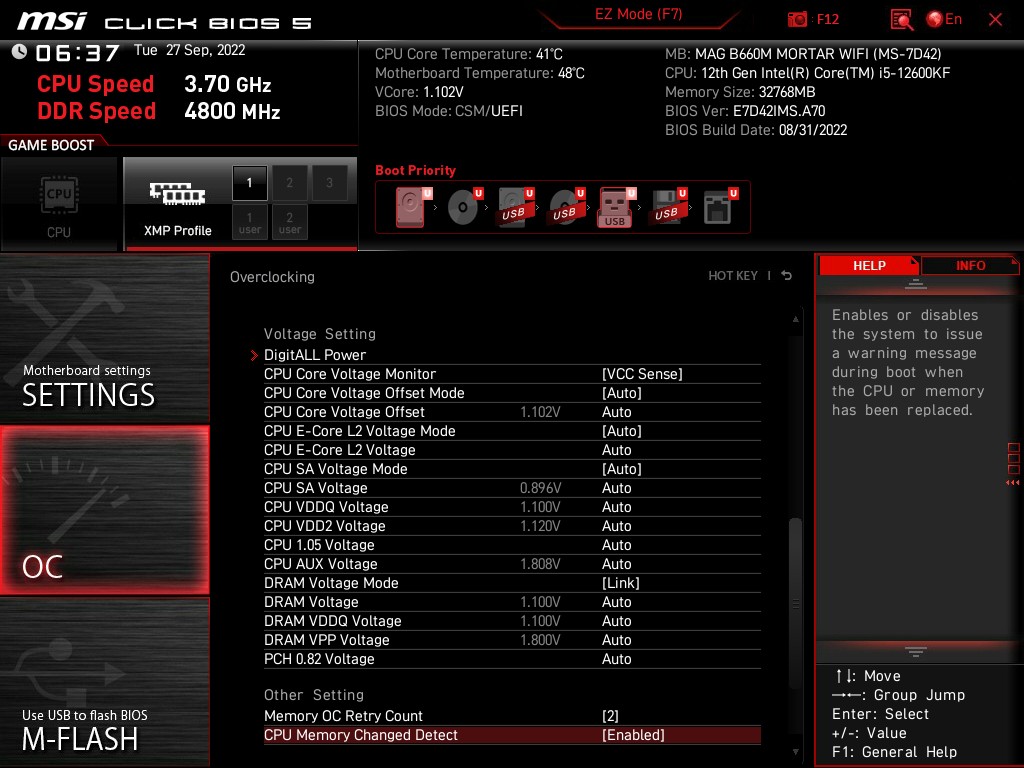

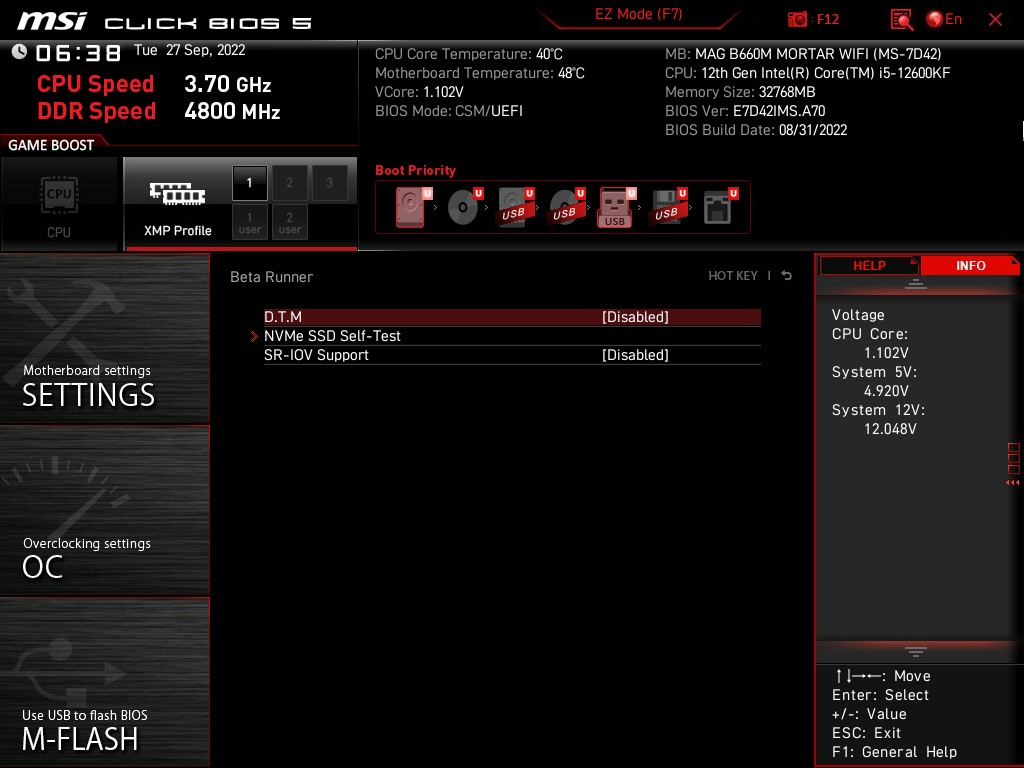

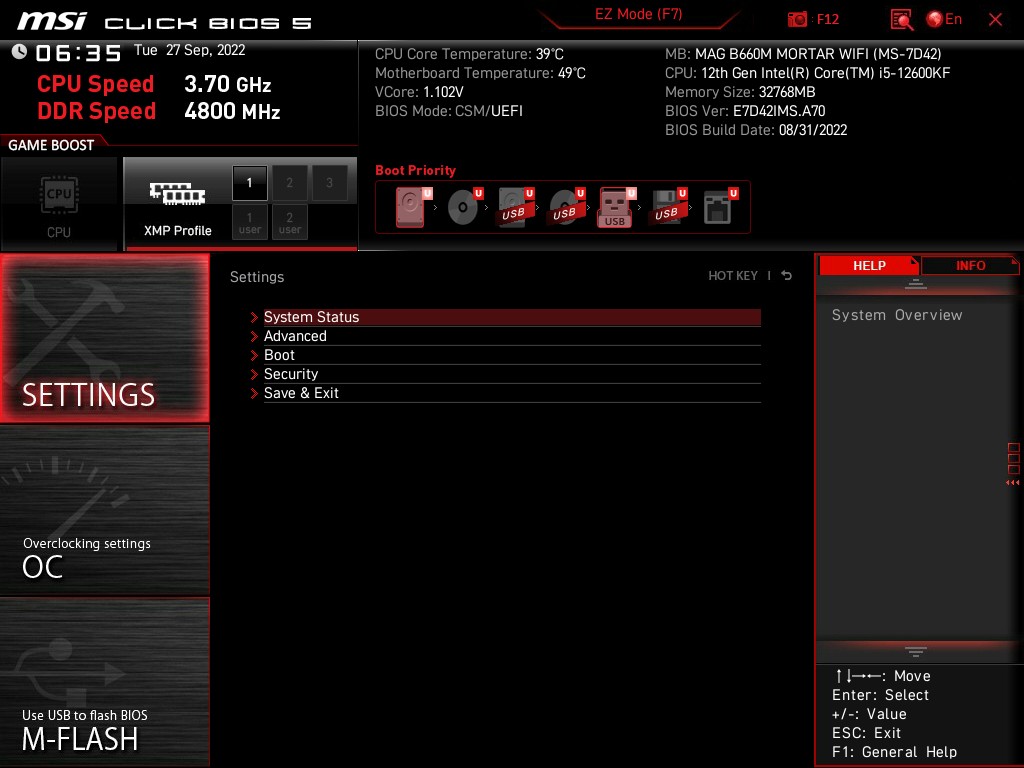

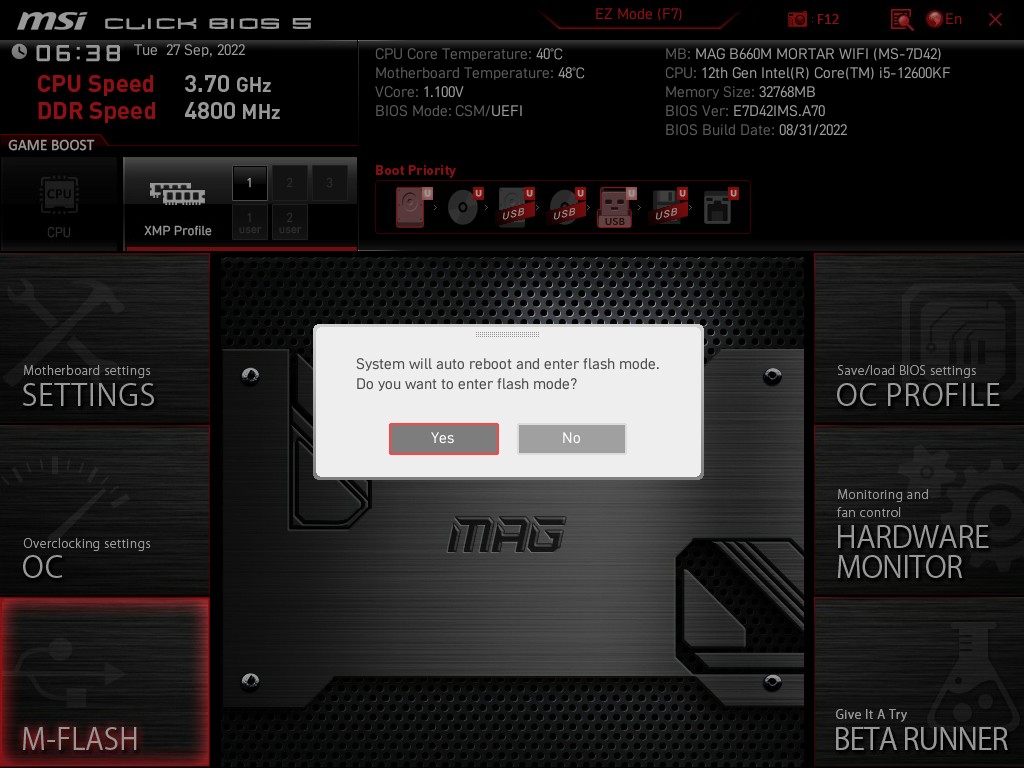

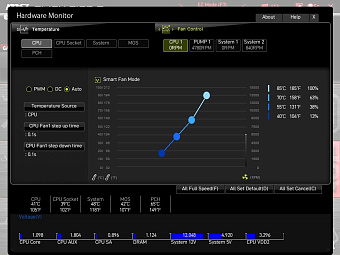

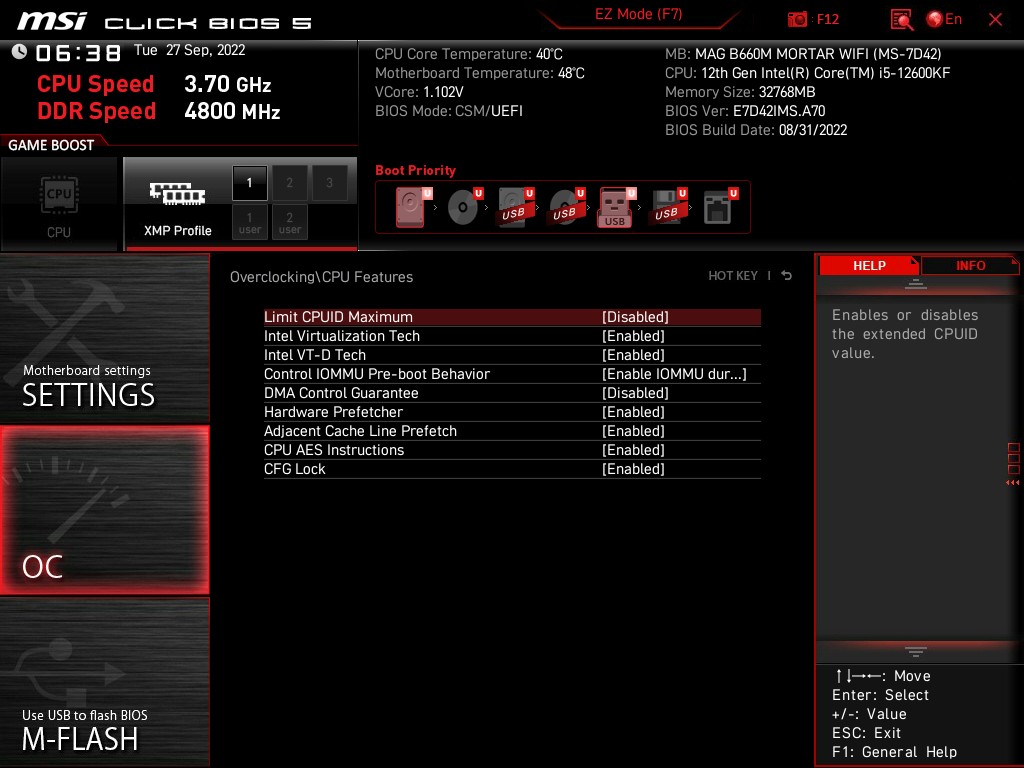

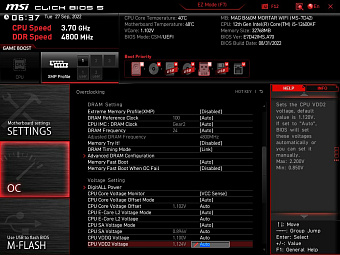

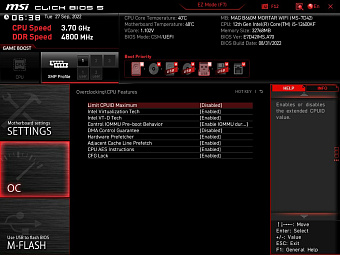

Полный перечень настроек BIOS материнской платы MAG B660M Mortar Wi-Fi представлен на скриншотах ниже.

Тестовый стенд

  • Процессор - Intel Core i5-12600KF
  • Материнская плата - MSI MAG B660M Mortar Wi-Fi (bios A.70)

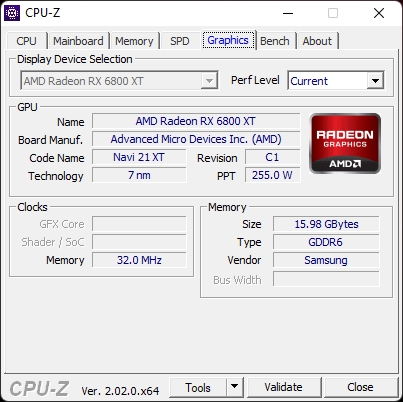

  • Видеокарта - Sapphire AMD Radeon RX 6800 XT 16 Гб
  • Оперативная память - ADATA XPG Lancer RGB DDR5-6000 2x16 Гб
  • Система охлаждения - EKWB Custom loop
  • Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
  • Блок питания - Corsair RM850x мощностью 850W
  • Корпус - Открытый стенд
  • Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
  • Операционная система - Windows 11 Pro 64-bit 21H2

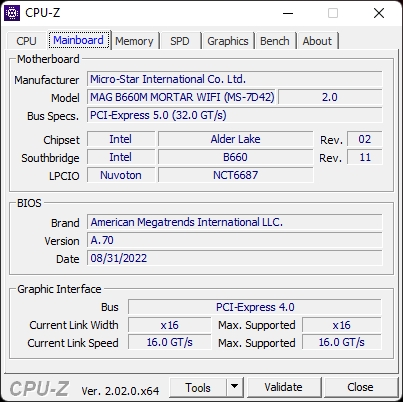

Сразу после первого включения ПК мы обновили BIOS до самой свежей версии A.70, включающей в себя все исправления и поддержку процессоров следующего поколения Intel Gen 13.

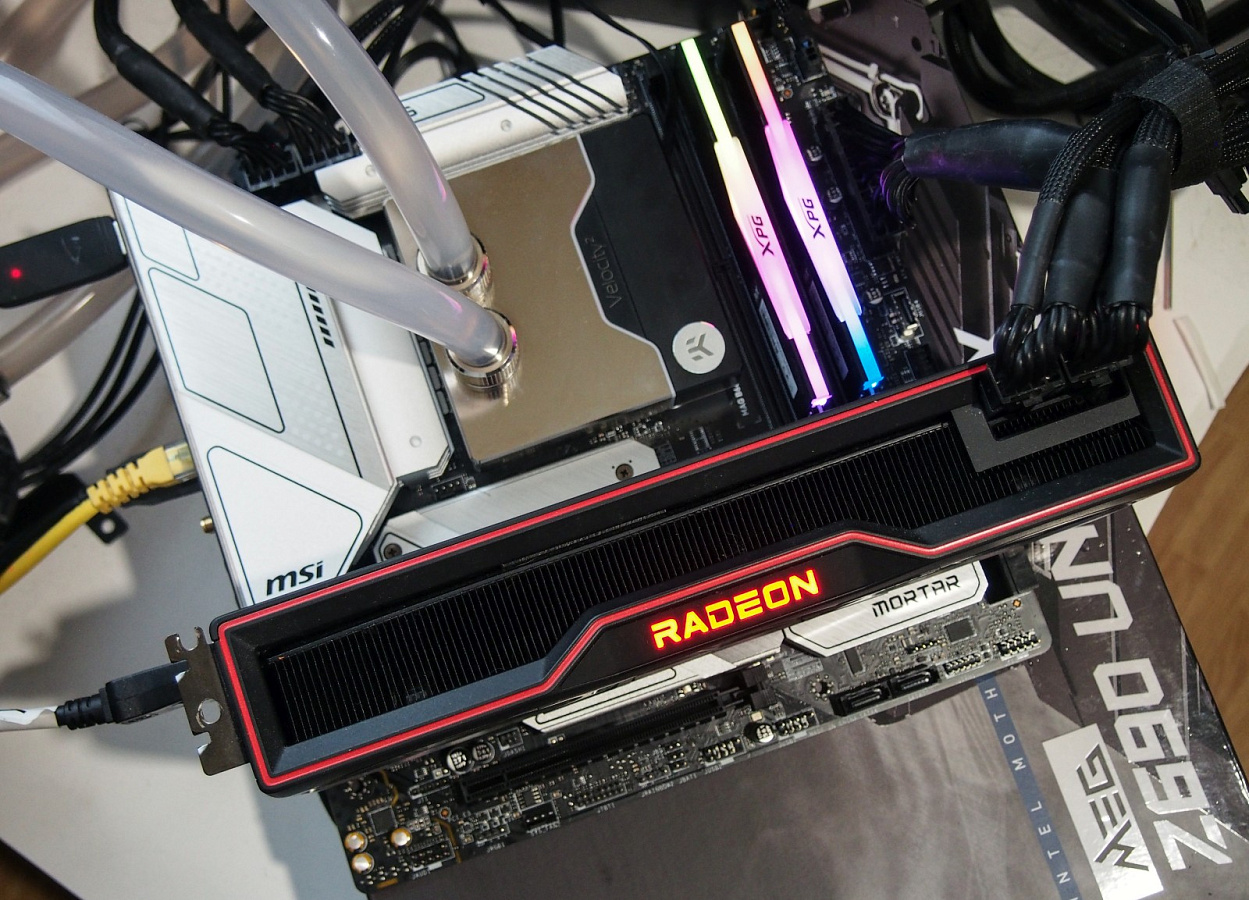

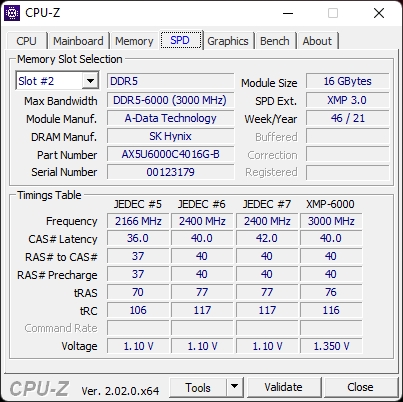

Для тестирования MAG B660M Mortar Wi-Fi мы использовали процессор Intel Core i5-12600KF и оперативную память ADATA XPG Lancer RGB DDR5-6000 2x16 Гб с чипами SK Hynix. Место графического адаптера заняла видеокарта Sapphire AMD Radeon RX 6800 XT 16 Гб.

Сборка тестовой системы была выполнена в виде открытого стенда. За охлаждение центрального процессора отвечала кастомная СВО с водоблоком EK-Quantum Velocity² D-RGB LGA1700 Full Nickel.

Работа с Core i5-12600KF и разгон DDR5

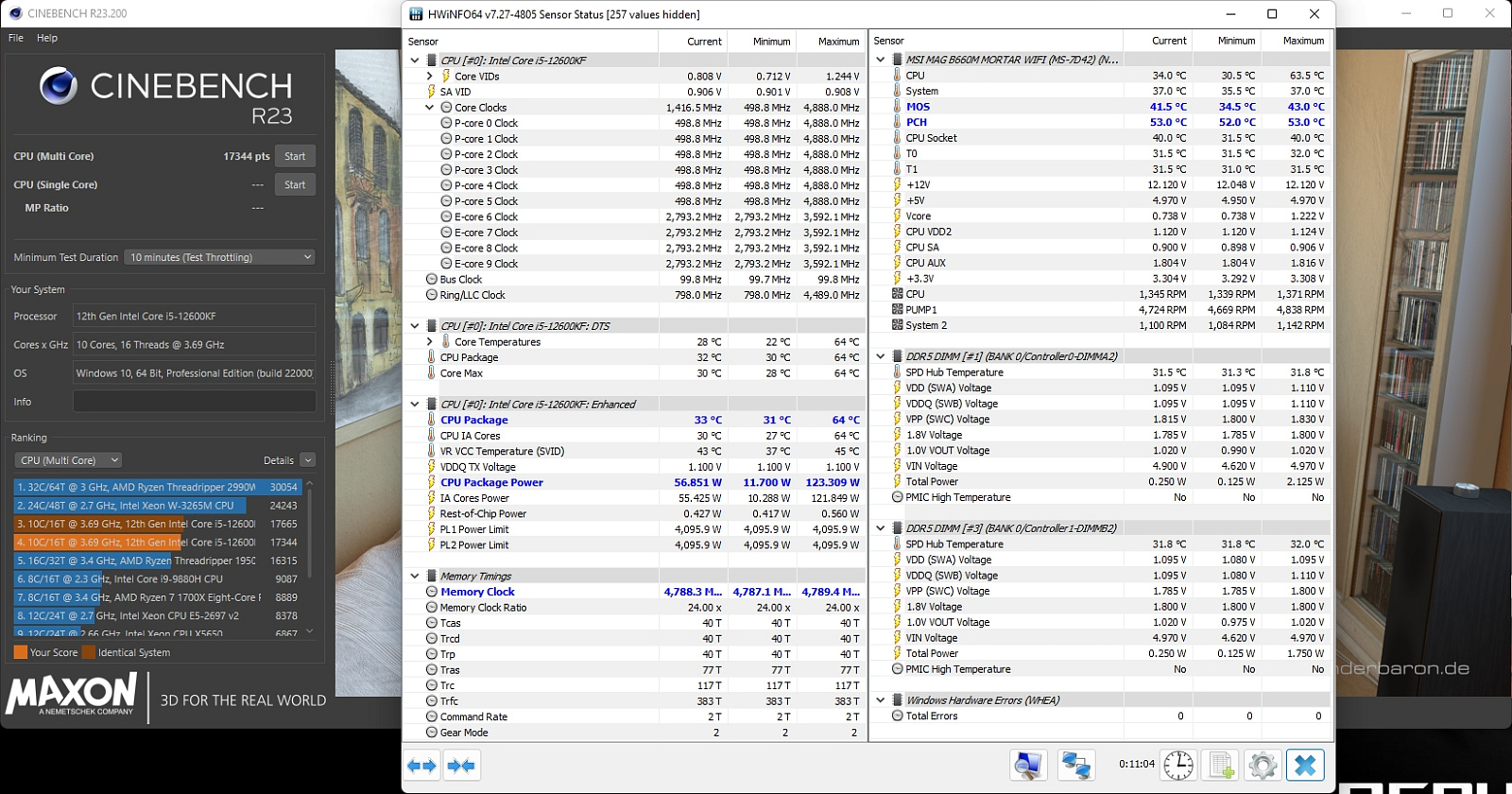

Поскольку у платы MAG B660M Mortar Wi-Fi не предусмотрен разгон центрального процессора, то проверить работу CPU можно лишь на штатных частотах. Даже в случае серьезной рабочей нагрузки на Core i5-12600KF, VRM платы справляется на "отлично". При потреблении более чем 120 Вт нагрев силовой обвязки не превышает 44 градусов Цельсия.

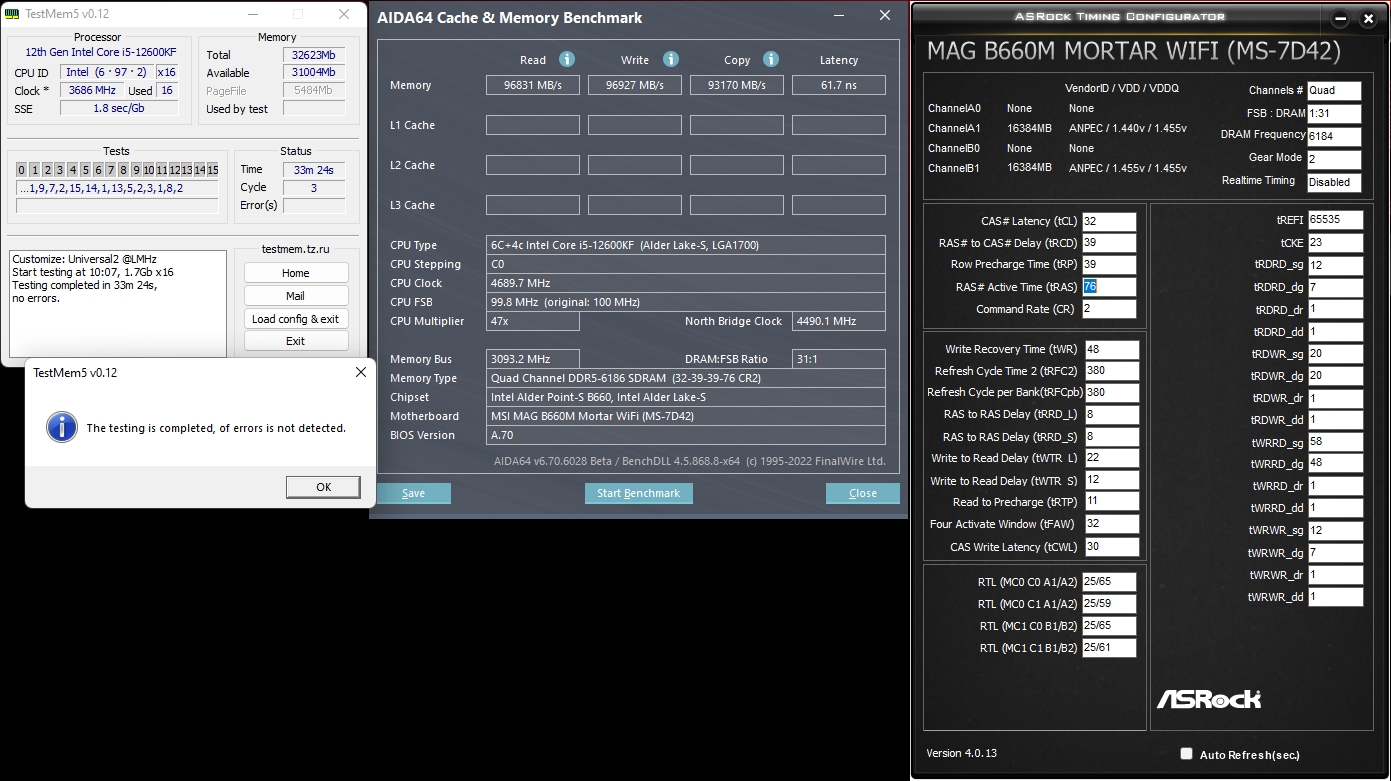

Достойно MAG B660M Mortar Wi-Fi выглядит и при попытке разгона оперативной памяти. Настроить ОЗУ на работу в режиме DDR5-6200 CL32 с тонким тюнингом таймингов получается с первого раза.

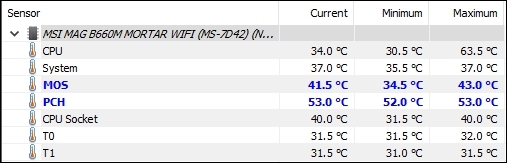

Также мы изучили вопрос нагрева чипсета Intel B660 в зависимости от типа нагрузки на тестовую систему. В случае рендеринга силами центрального процессора пиковая температура чипсета составила 53 градуса Цельсия.

В играх набор логики нагревался до 68 градусов Цельсия, поскольку горячий воздух активно нагнетался на чипсет вентиляторами графического адаптера.

Рабочая и игровая производительность

Быстродействие системы с материнской платой MAG B660M Mortar Wi-Fi было решено проверить при следующих настройках оперативной памяти:

  • DDR5-4800 CL40 - дефолтные настройки BIOS;
  • DDR5-6000 CL40 - активированный профиль XMP;
  • DDR5-6200 CL32 - ручной разгон ОЗУ с тюнингом таймингов.

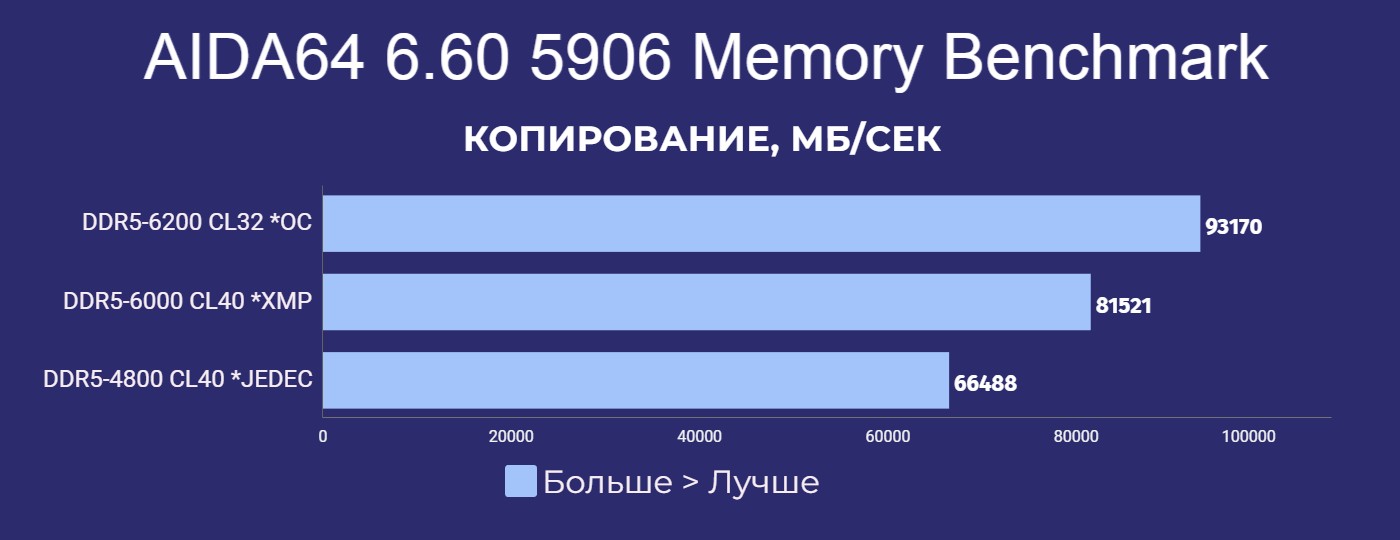

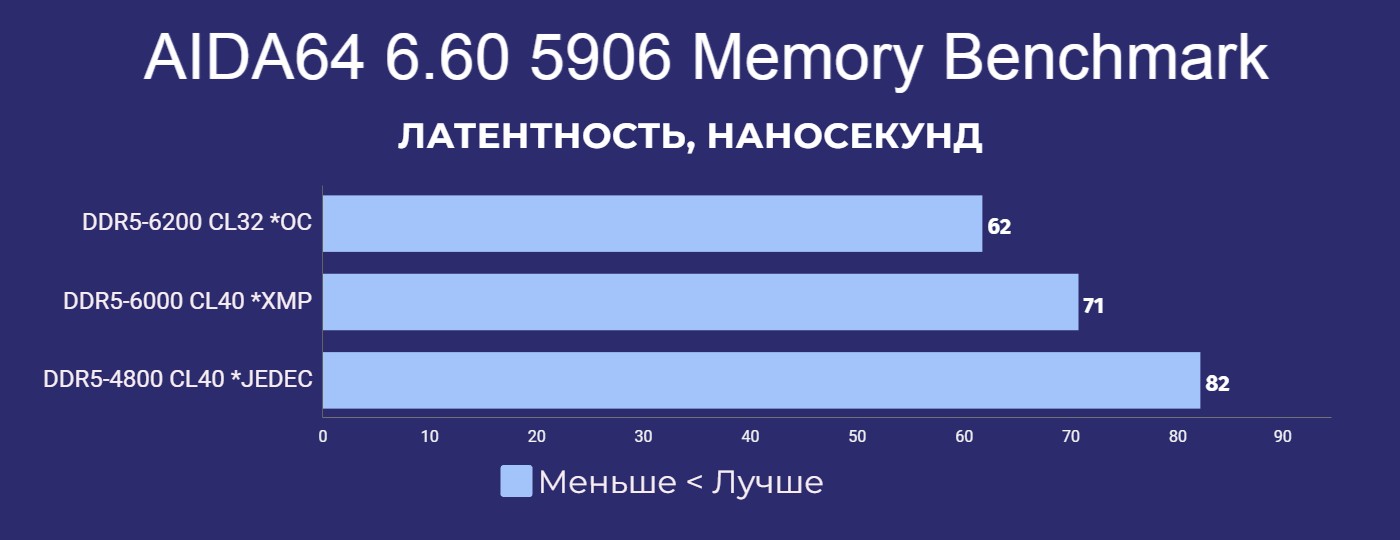

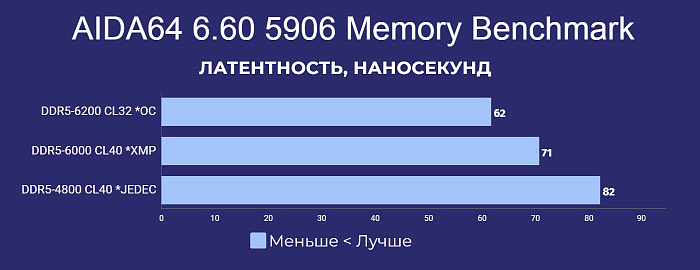

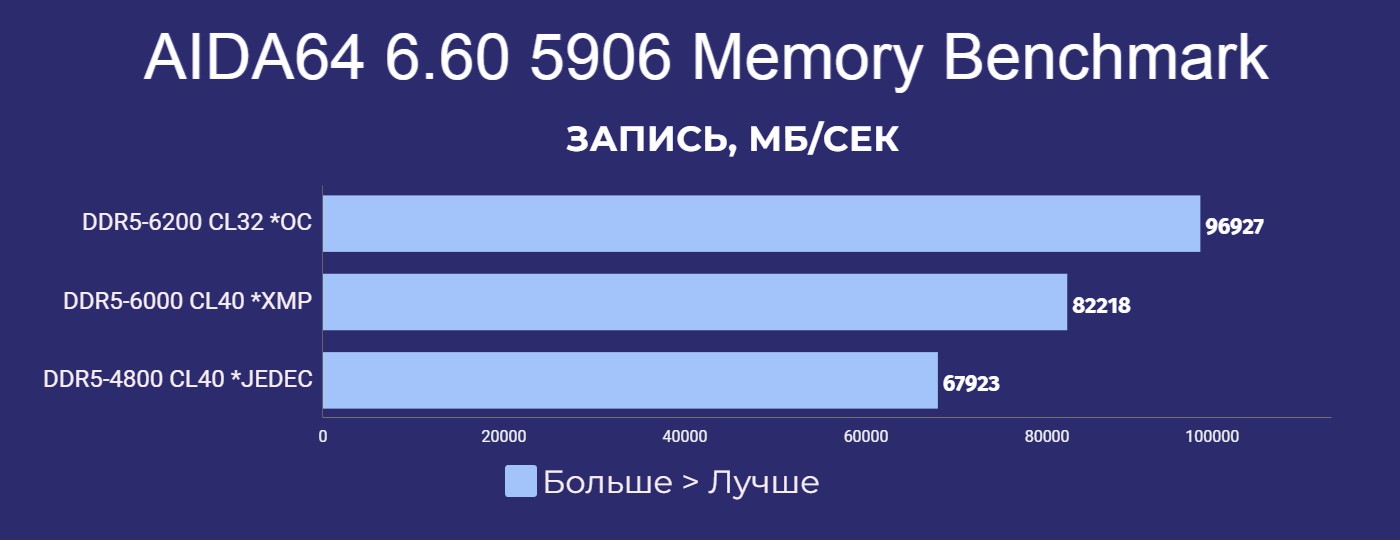

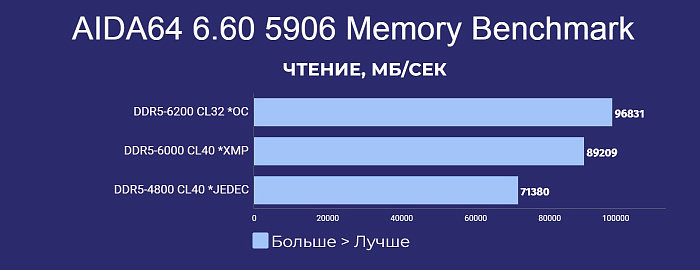

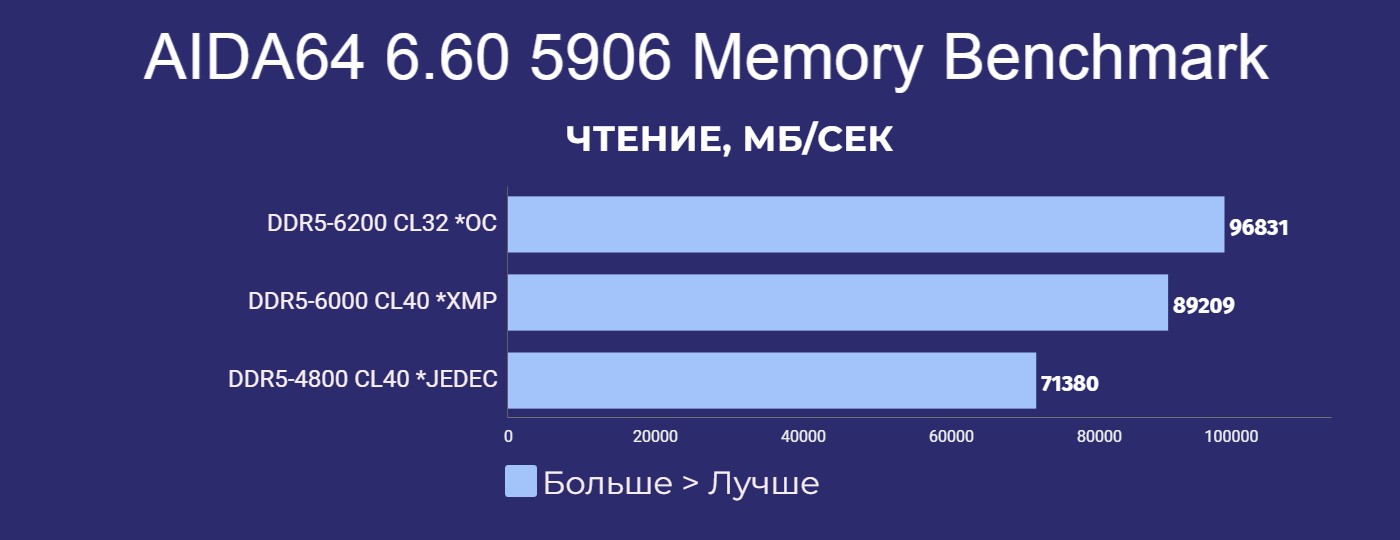

Бенчмарк AIDA64 сразу же показал наглядную пользу от разгона оперативной памяти. Существенно подросла пропускная способность и снизилась латентность ОЗУ.

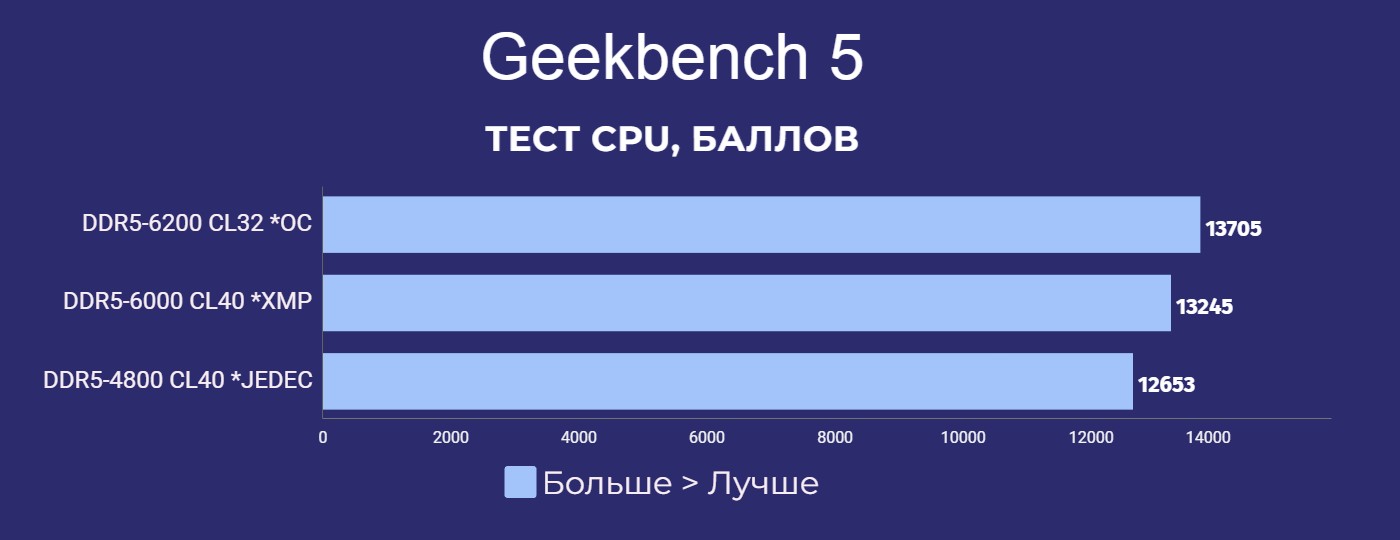

Производительность системы в комплексном тесте Geekbench 5 также выросла после включения XMP и ручного разгона памяти.

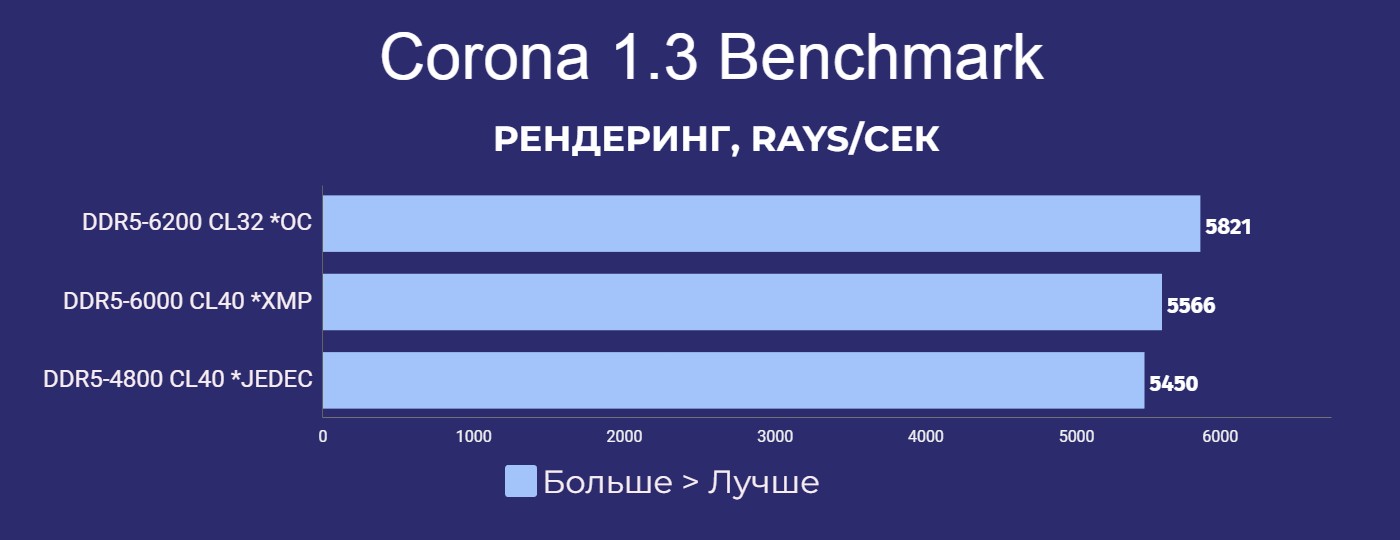

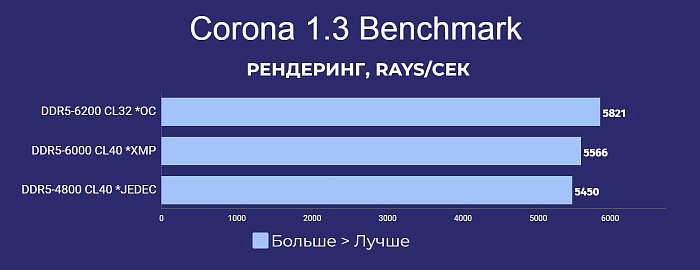

Рендеринг в Corona 1.3 заметно ускорился после ручного разгона ОЗУ, с которым у платы MAG B660M Mortar Wi-Fi не возникло никаких проблем.

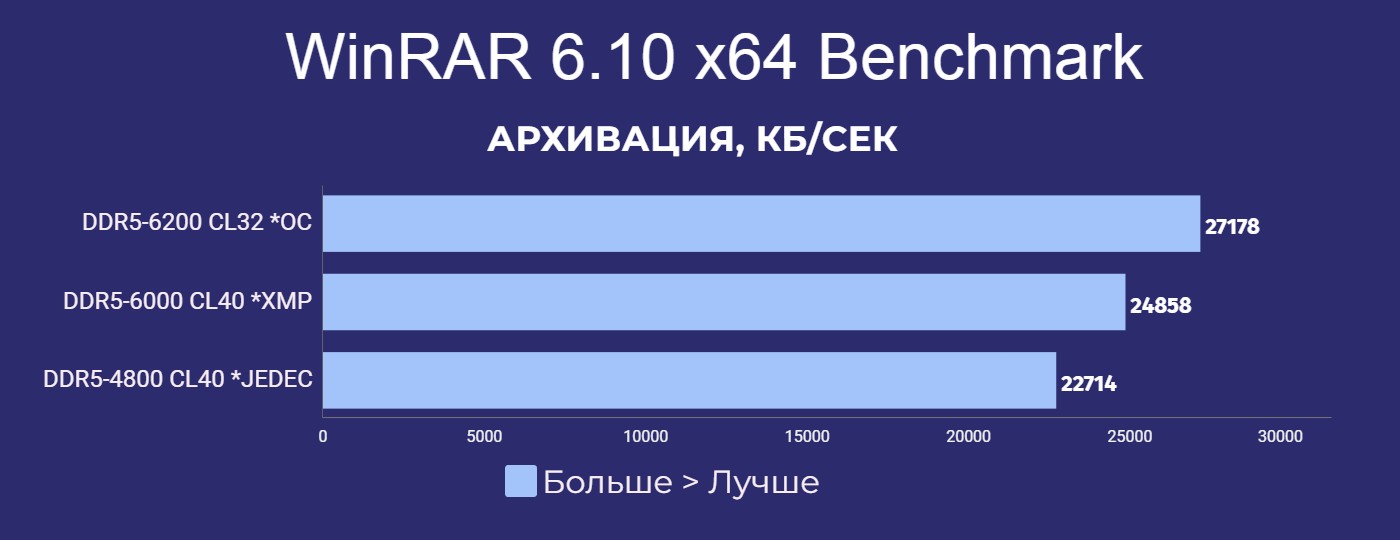

Положительно на ускорение памяти отреагировал и архиватор WinRAR.

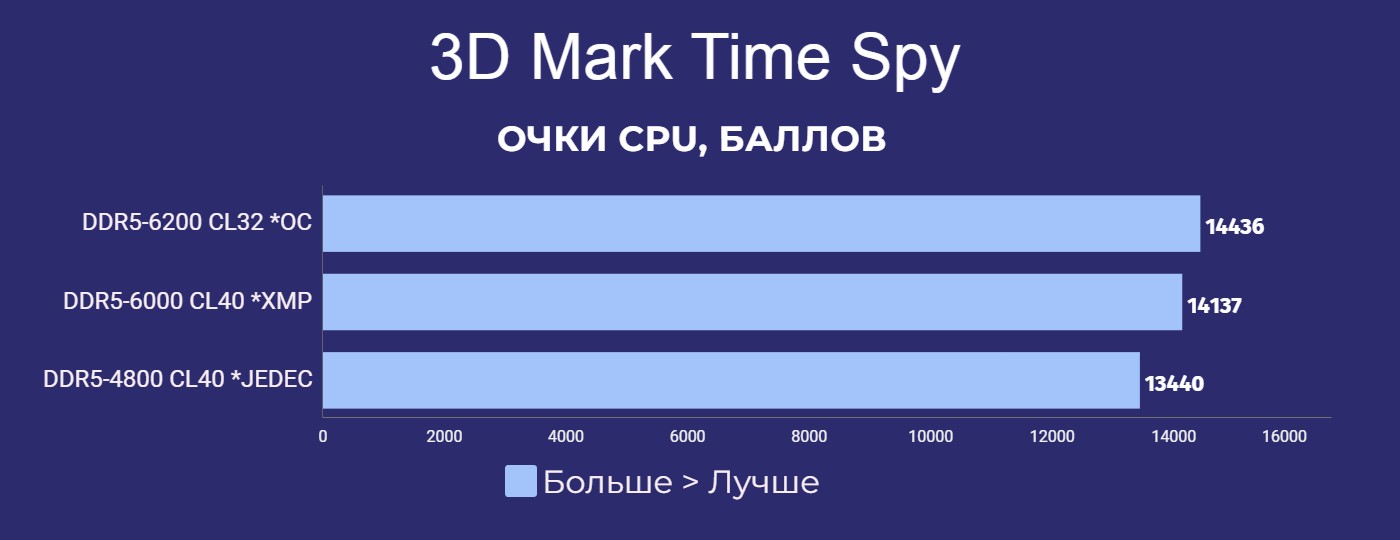

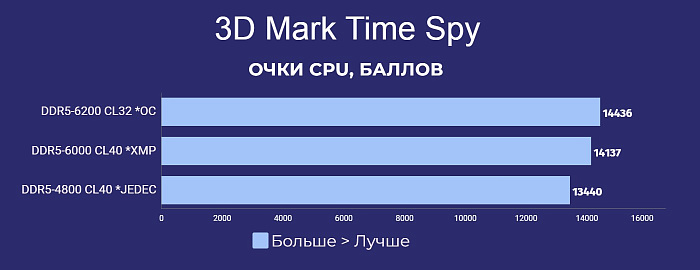

В графическом бенчмарке 3D Mark итоговая оценка системы существенно увеличилась после включения XMP в настройках BIOS материнской платы.

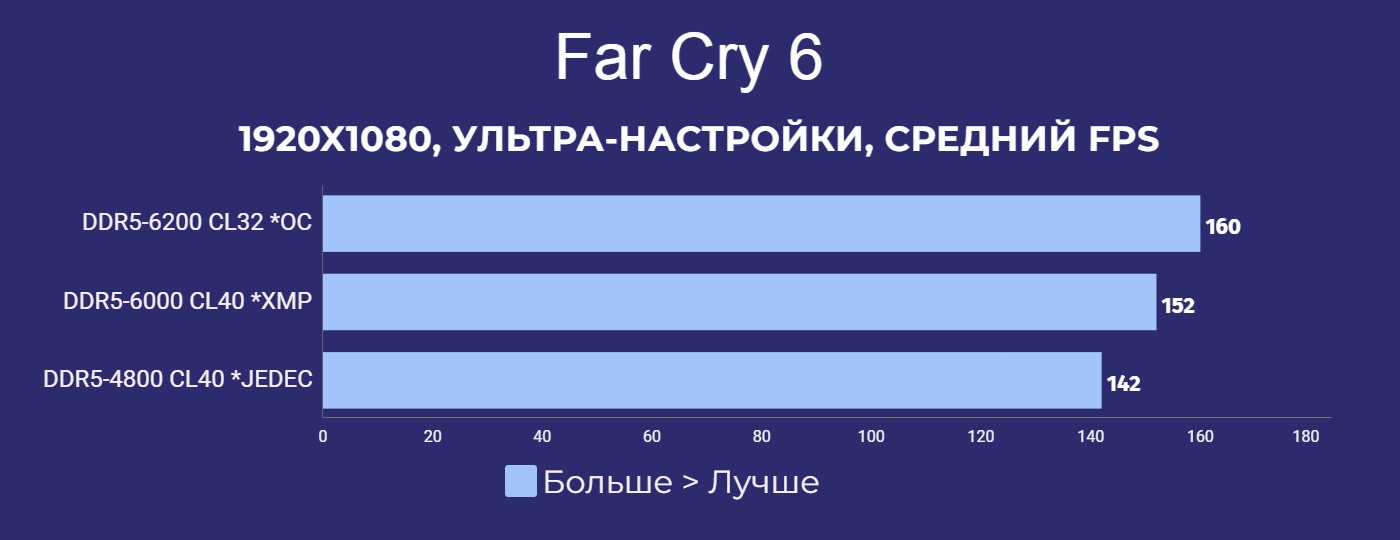

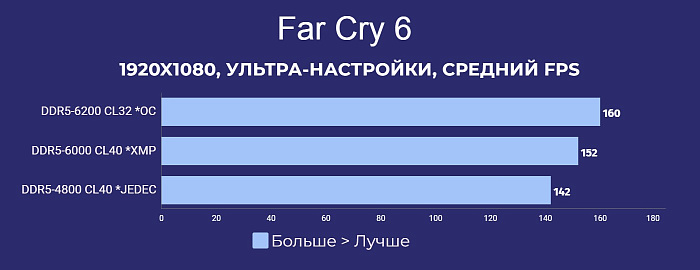

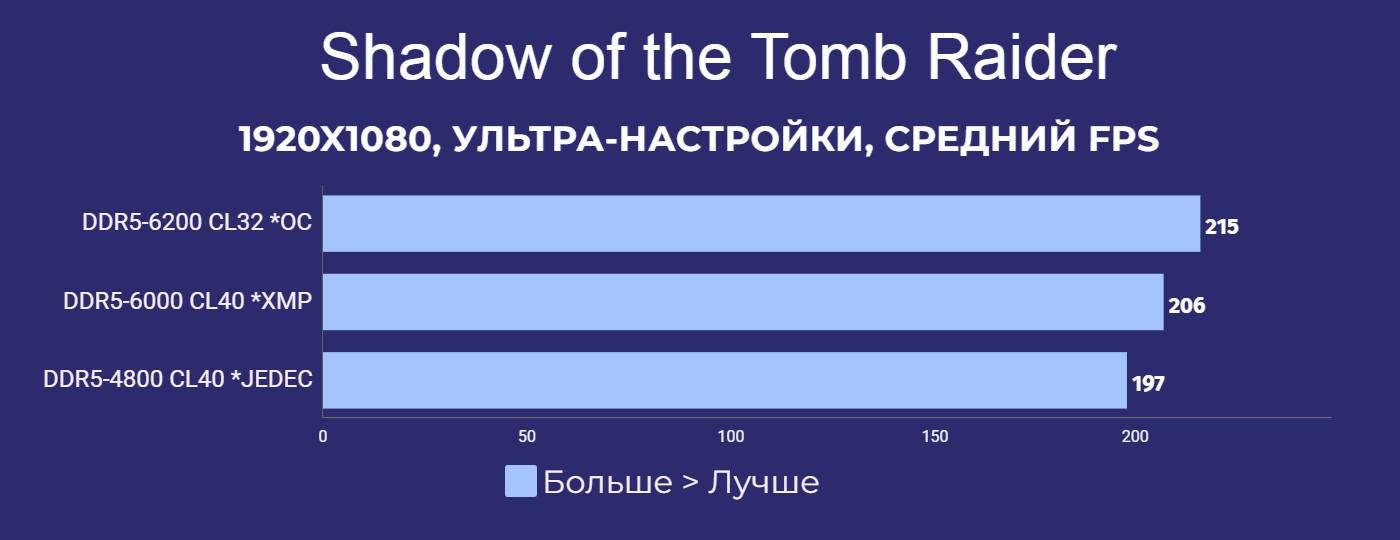

Весьма полезным оказался разгон памяти DDR5 на плате MAG B660M Mortar Wi-Fi и для игр. По сравнению с дефолтными настройками прирост среднего FPS составил порядка 9%.

Заключение

MSI MAG B660M Mortar Wi-Fi - отличная материнская плата среднего ценового сегмента, которая обязательно найдет свое место в игровых ПК. Вместо перегруженного функционала, которым большинство рядовых пользователей чаще всего и не воспользуется, в этой материнской плате были реализованы более важные наработки. Во-первых, производитель наделил плату добротной системой питания процессора, запаса прочности которой хватит даже для флагманских CPU. И во-вторых, реализовал гибкую возможность разгона памяти DDR5 за счет тонких настроек BIOS. Вместе с этим MAG B660M Mortar Wi-Fi получила достаточное оснащение и по периферии. Быструю 2.5-гигабитную сеть, беспроводные протоколы Wi-Fi и Bluetooth, а также современные USB 3.2 Gen2 различных модификаций.

Плюсы:

  • 12+1+1 фазная система питания процессора;
  • поддержка памяти DDR5-6200+;
  • эффективные радиаторы охлаждения VRM;
  • два разъема М.2 с радиаторами охлаждения;
  • беспроводные протоколы Wi-Fi и Bluetooth;
  • много гибких настроек BIOS для разгона ОЗУ;
  • доступная прошивка BIOS с поддержкой Intel Gen 13.

Минусы:

  • высокая температура чипсета в играх из-за графического адаптера.
