Обзор корпуса SilverStone ALTA F1

Стандарт ATX уходит корнями в то далёкое время, когда видеокарты и процессоры и не помышляли потреблять, а самое главное - выделять сотни Вт внутри корпуса. Современные комплектующие требуют особого подхода. Разворот всего системника так, чтобы пути воздухообмена были естественными, выглядит логичным и обоснованным решением. Этим способом решается вопрос теплового кармана под видеокартой и устраняется необходимость выстраивания хитрых воздушных потоков. В ALTA F1 верное направление продува строго одно - снизу вверх, что полностью поддерживается физическими законами и должно положительно сказаться на эффективности охлаждения.

Спецификации

Внешний вид и упаковка

Упаковка корпуса имеет действительно внушительные размеры, о транспортировке лучше подумать заранее. На коробке предусмотрены две прорезанные ручки. Кроме изображения двух вариантов цветового исполнения корпуса, на упаковке нанесены все ключевые характеристики и необходимая обязательная информация.

Сам корпус выделяется своей необычной вытянутостью вверх, поворот лотка материнской платы на 90° вынудил искать способы скрытого подключения проводов в верхней части системного блока, что вылилось в создание отдельной секции.

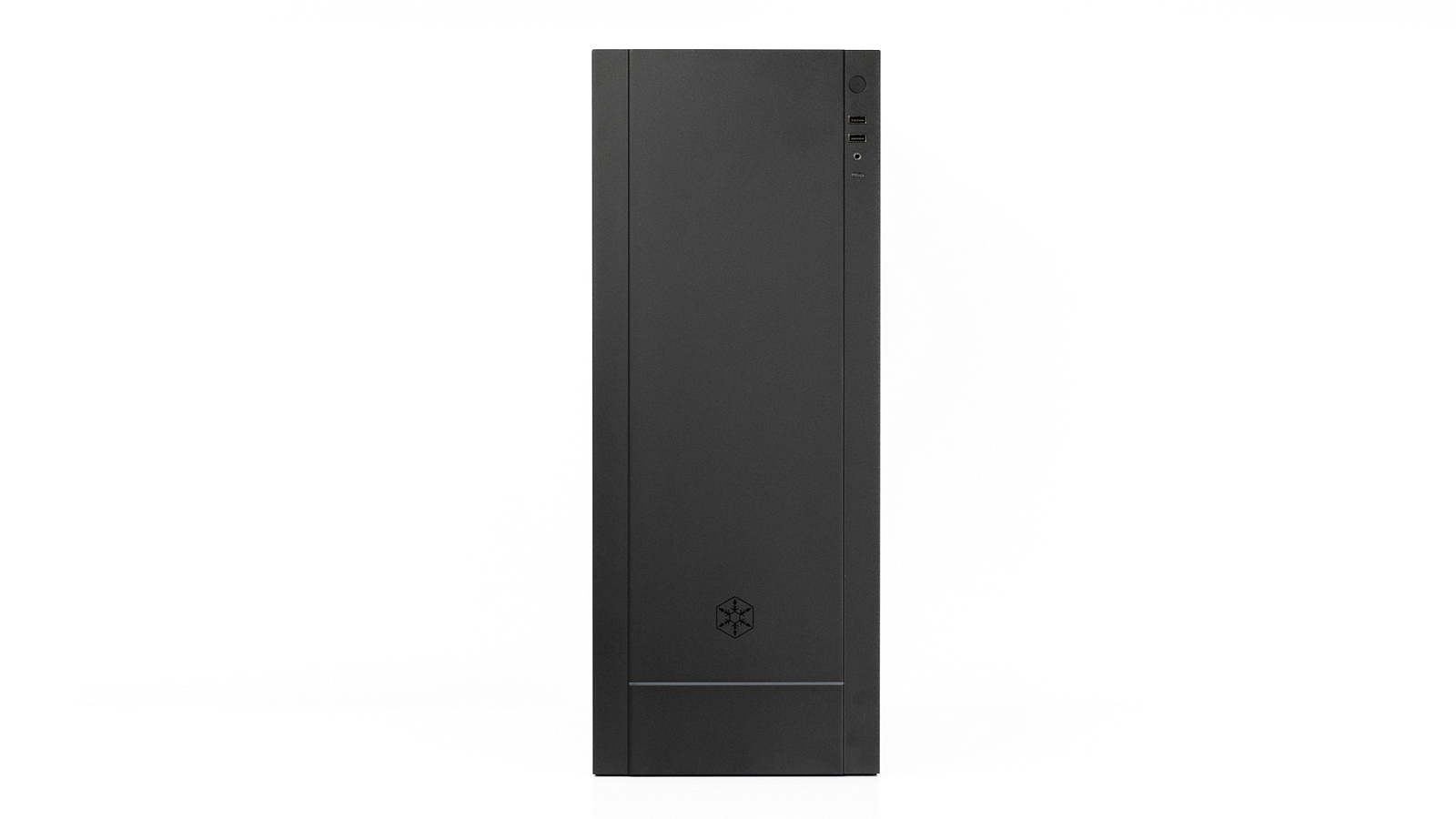

При этом передняя часть выполнена в максимально минималистическом стиле. Толстая алюминиевая панель практически лишена декора - лишь тонкая полоска рассеивателя подсветки и сдержанный логотип производителя.

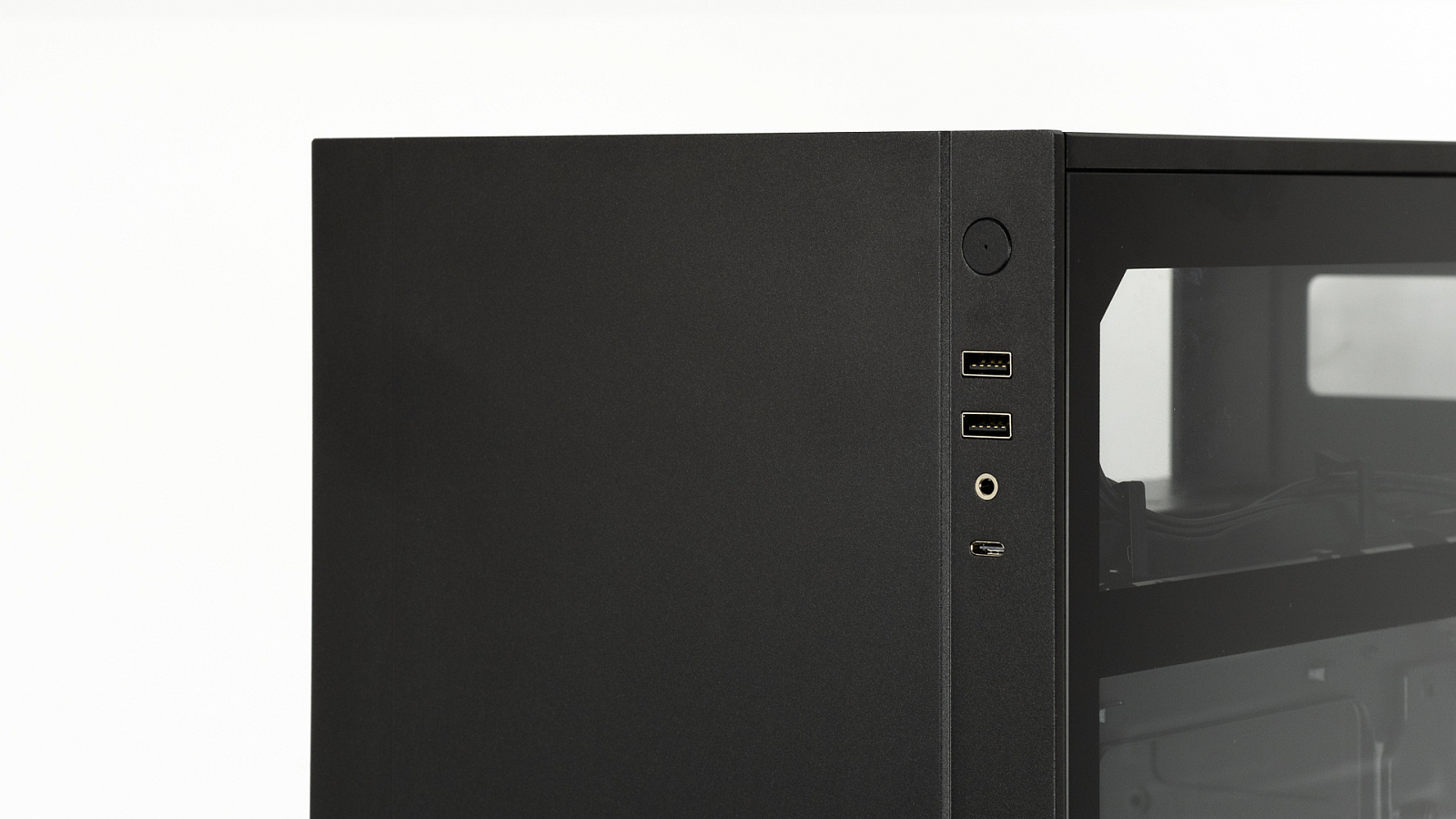

Кнопка включения, USB порты и комбинированный аудиоразъём компактно разместились в верхнем углу. При таком размещении интерфейсов удобно будет расположить корпус ниже уровня стола.

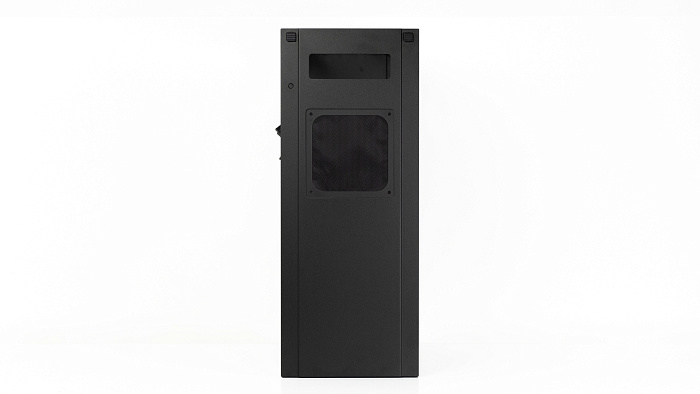

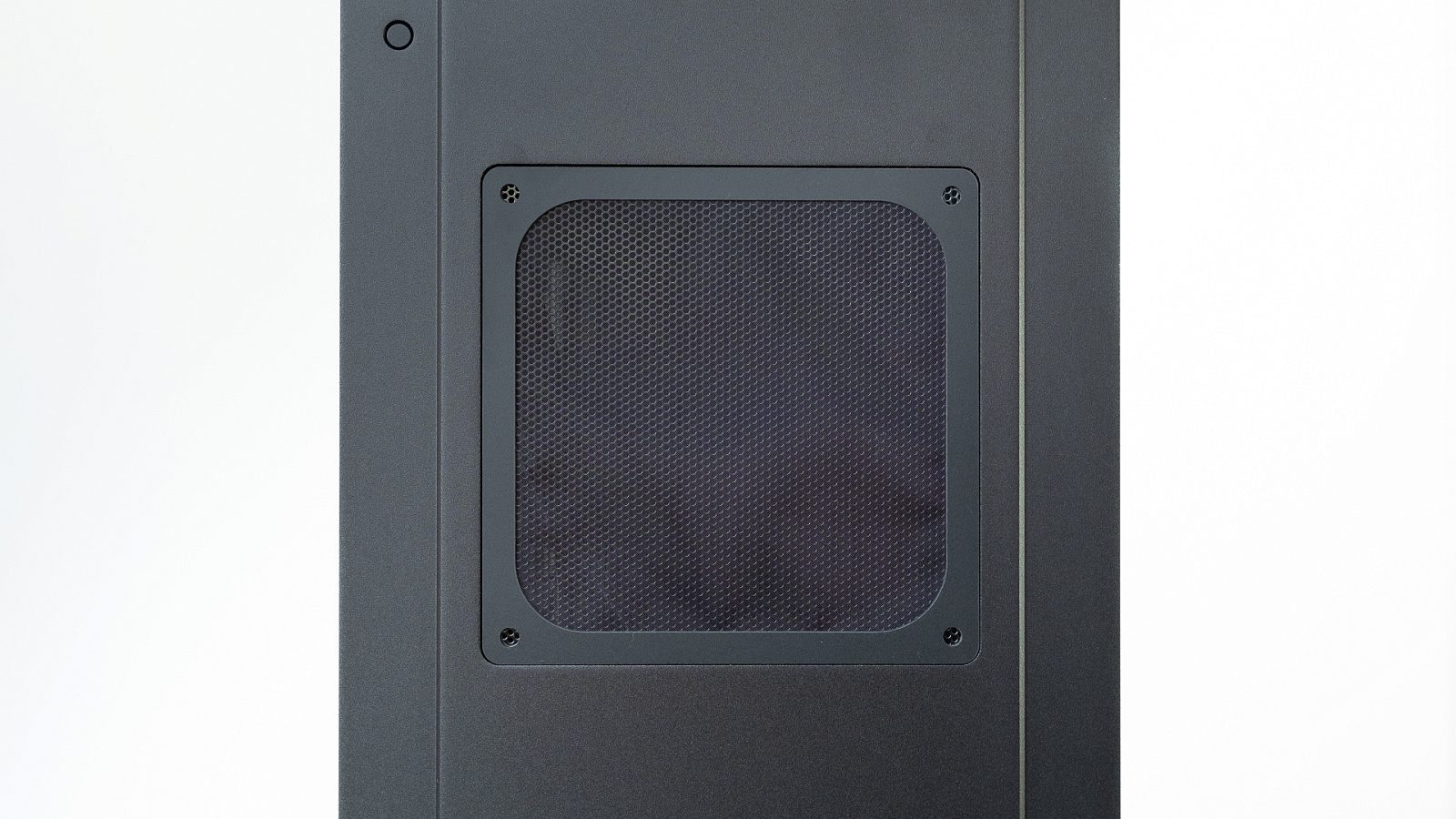

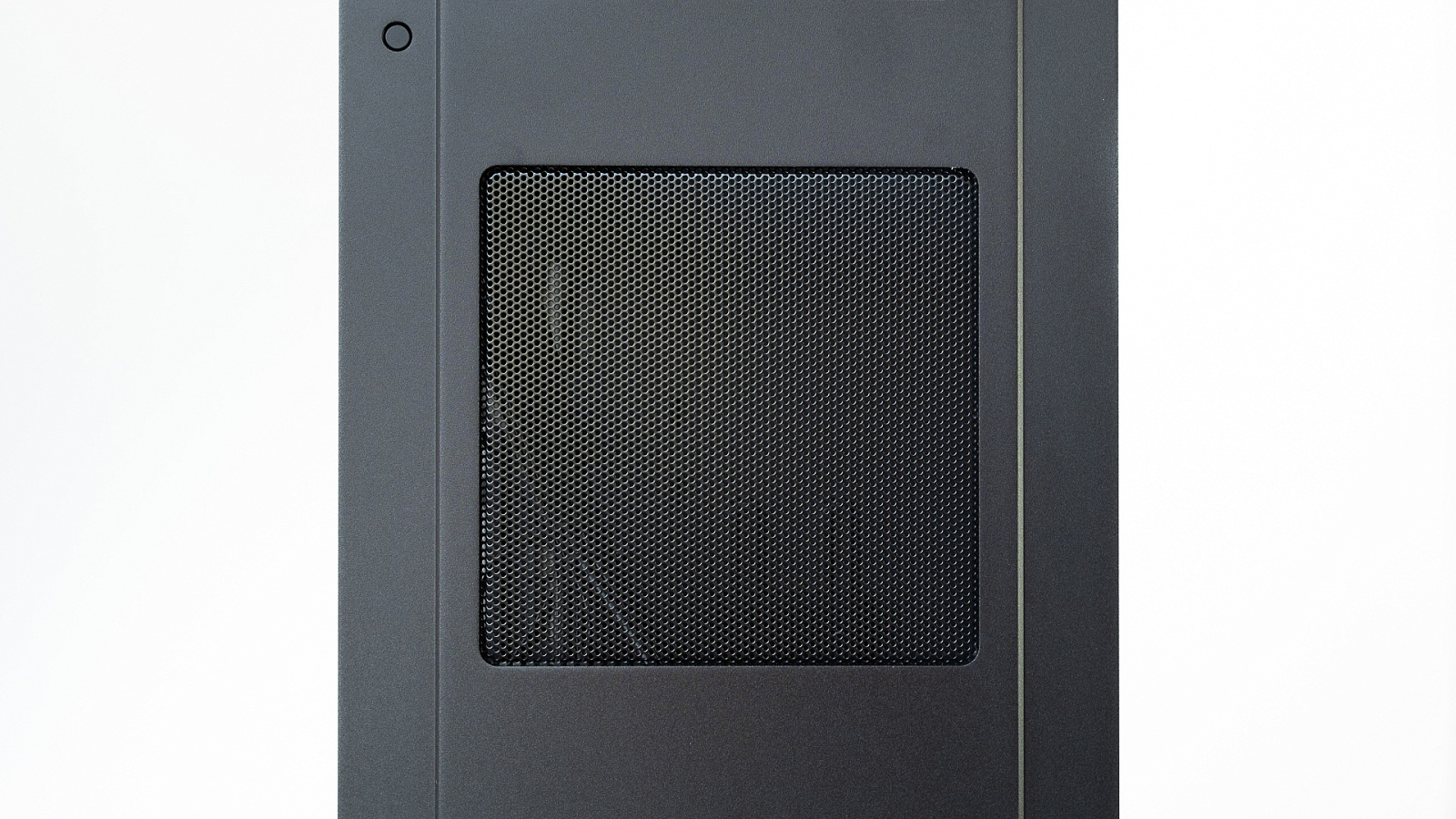

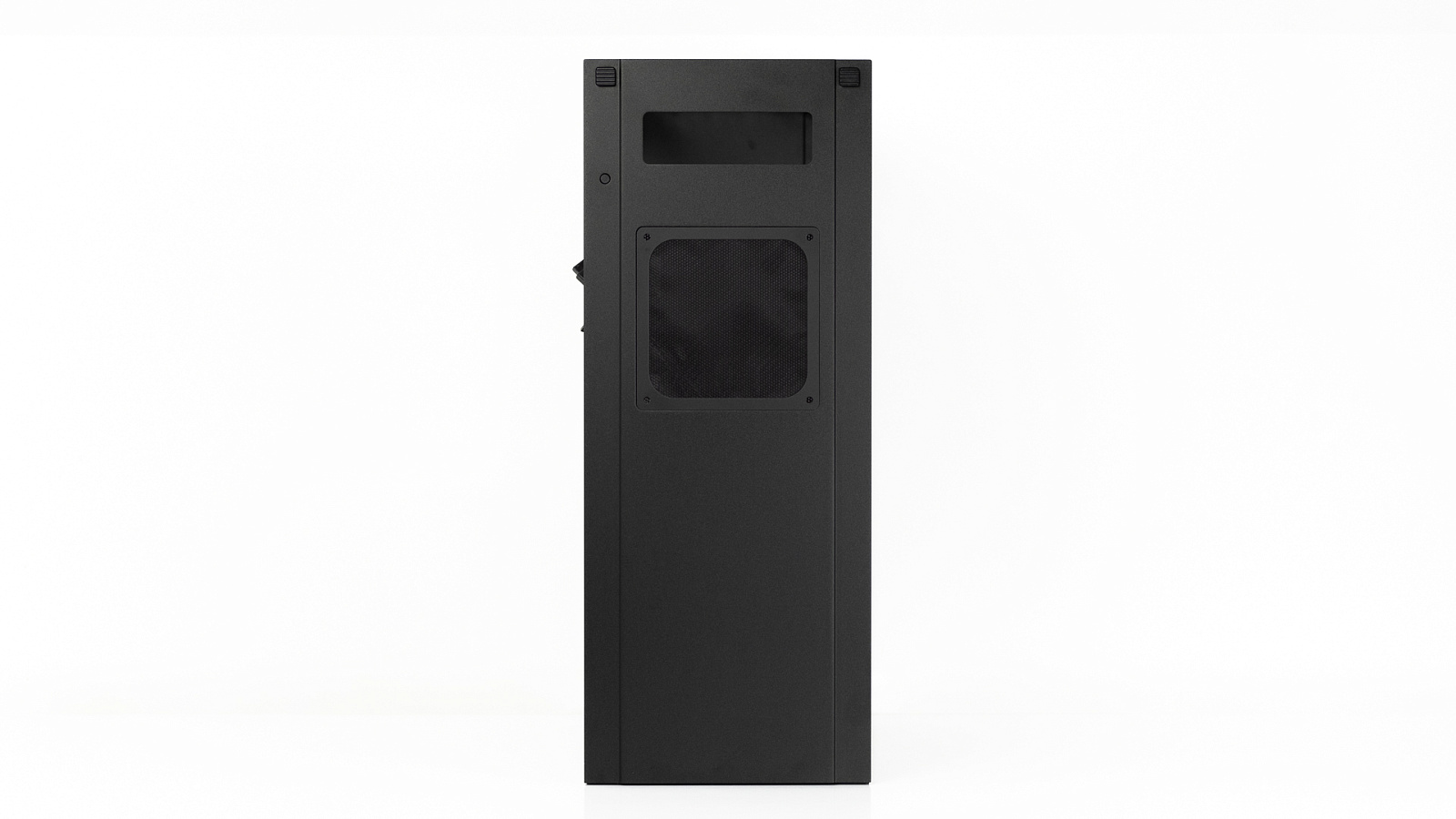

Задняя панель выглядит непривычно, но вполне логично, если принять во внимание нестандартную ориентацию комплектующих. Толщина декоративной панели аналогична передней и достигает 5 мм по краям. Большой вырез закрытый решёткой и пылевым фильтром - отверстие для забора воздуха блоком питания.

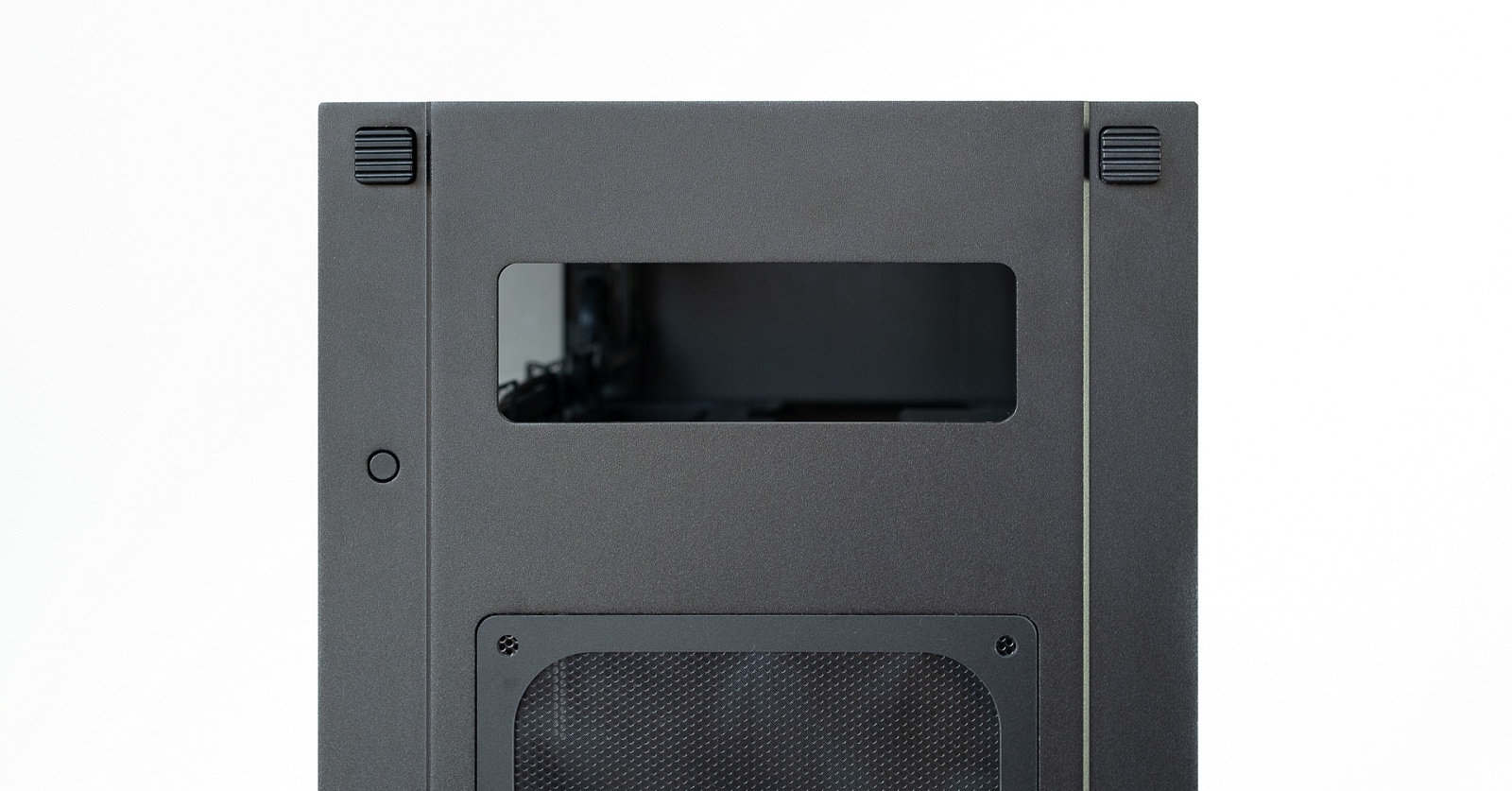

В верхней части задней панели располагается вырез для проводов, которые в стандартных корпусах подключаются сзади. Квадратные элементы в углах - кнопки разблокировки боковых панелей. Ещё одним необычным решением можно назвать размещение кнопки Reset на задней панели корпуса. В некоторых случаях это может оказаться не очень удобно, но точно убережёт от случайного нажатия.

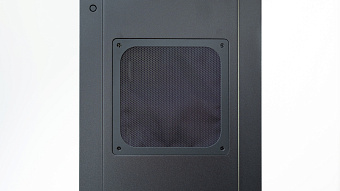

Пылевой фильтр блока питания крепится с помощью магнитной рамки и легко снимается. Шаг его сетки довольно мелкий. Любопытно, что в магнитной рамке предусмотрены стандартные для 140 мм вентиляторов места крепления.

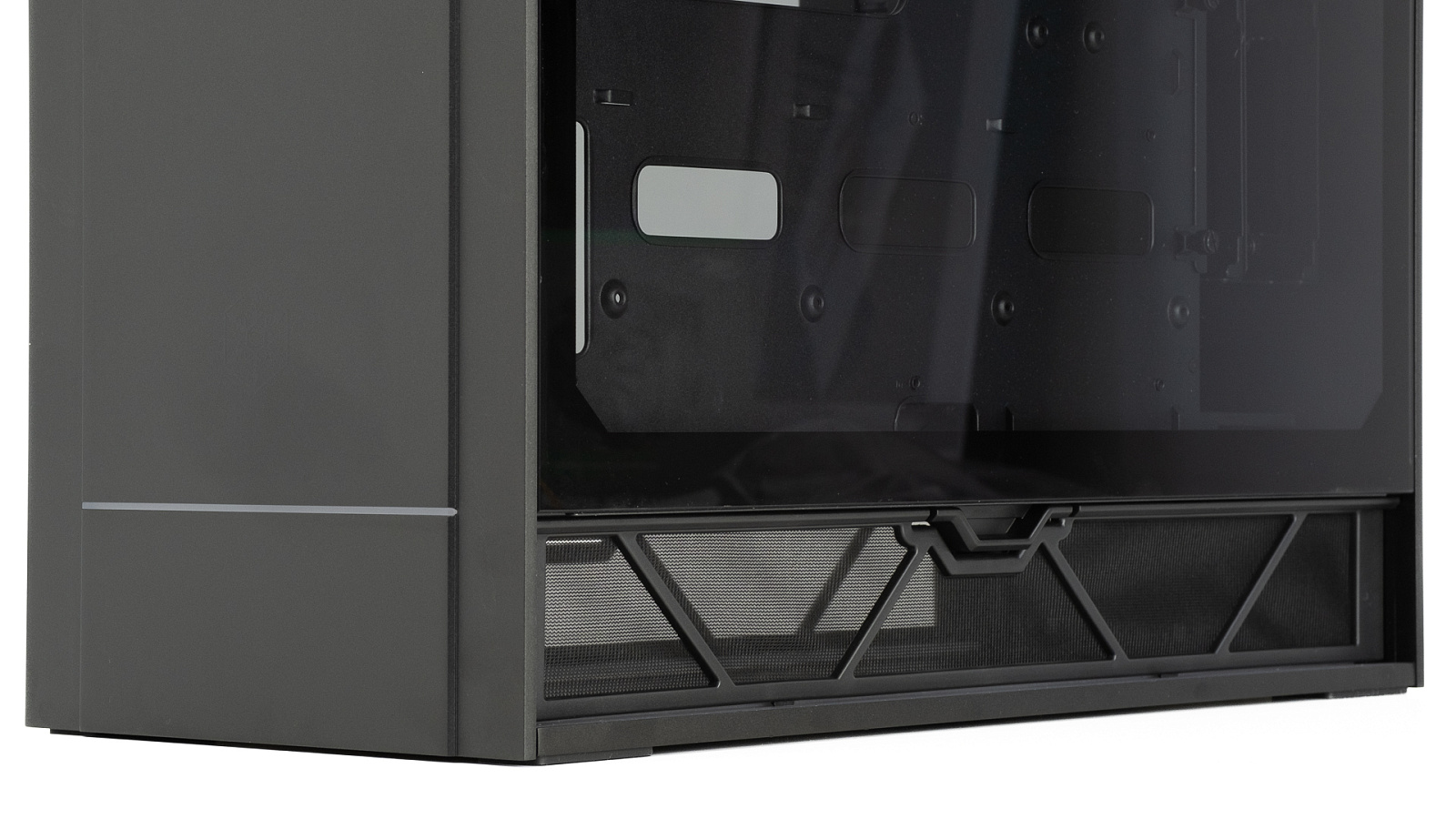

Единственное место забора воздуха для основного отделения корпуса тоже закрыто пылевыми фильтрами. Нижняя часть SilverStone ALTA F1 выполнена в виде постамента, высота проёма для забора воздуха - около 5,5 см.

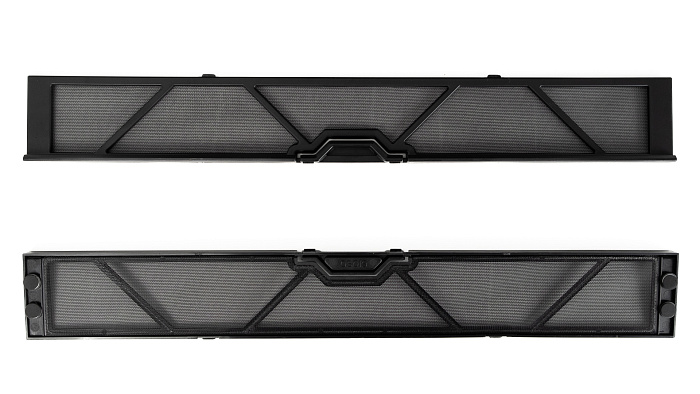

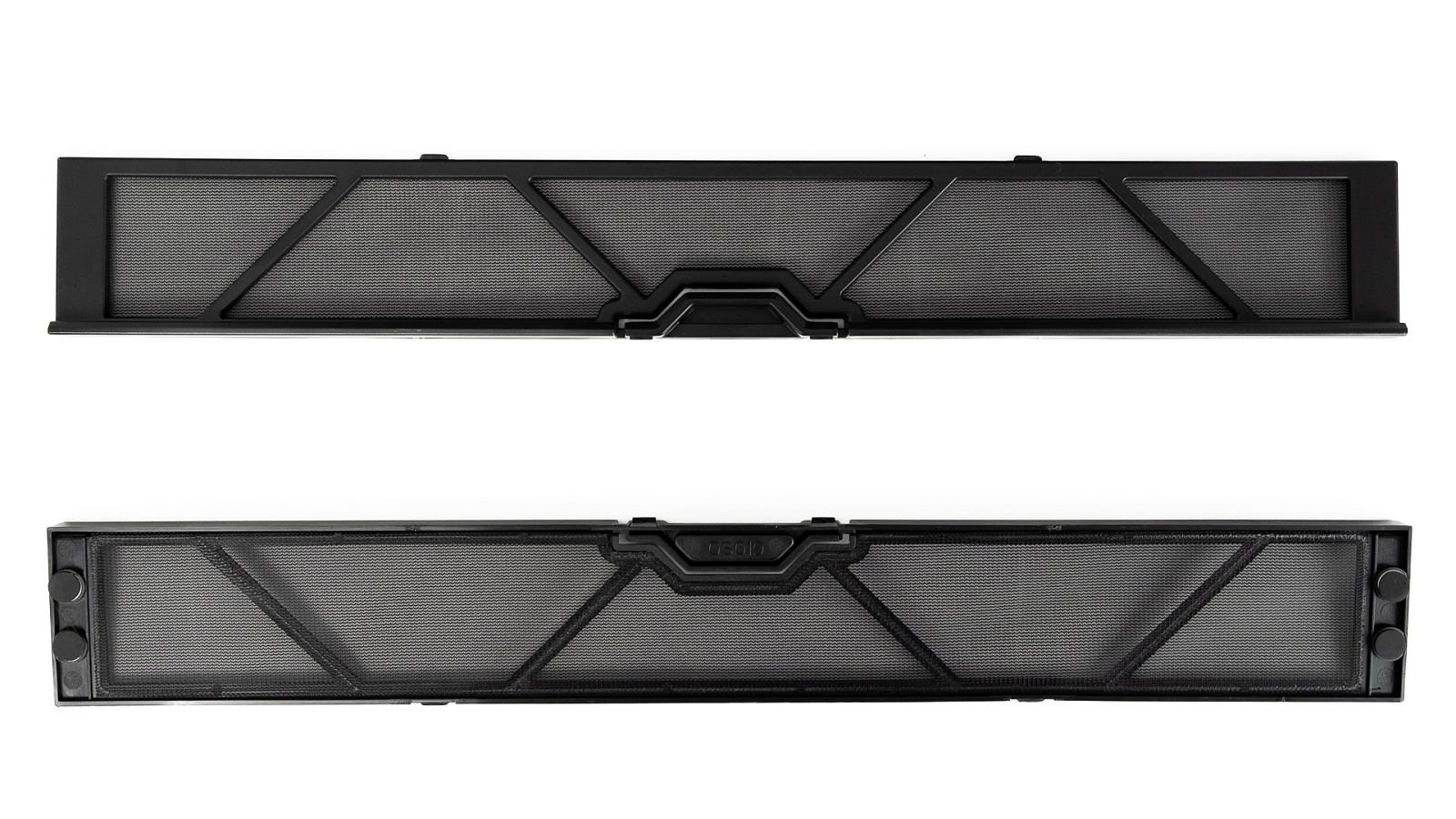

Оба фильтра можно снять и почистить в случае необходимости. Механизм их крепления не самый удобный, но некоторое количество тренировочных попыток позволят снимать фильтры довольно быстро и устанавливать на место ровно. Шаг сетки мелкий, что может создать помеху эффективному продуву корпуса. Этот момент стоит проверить отдельно.

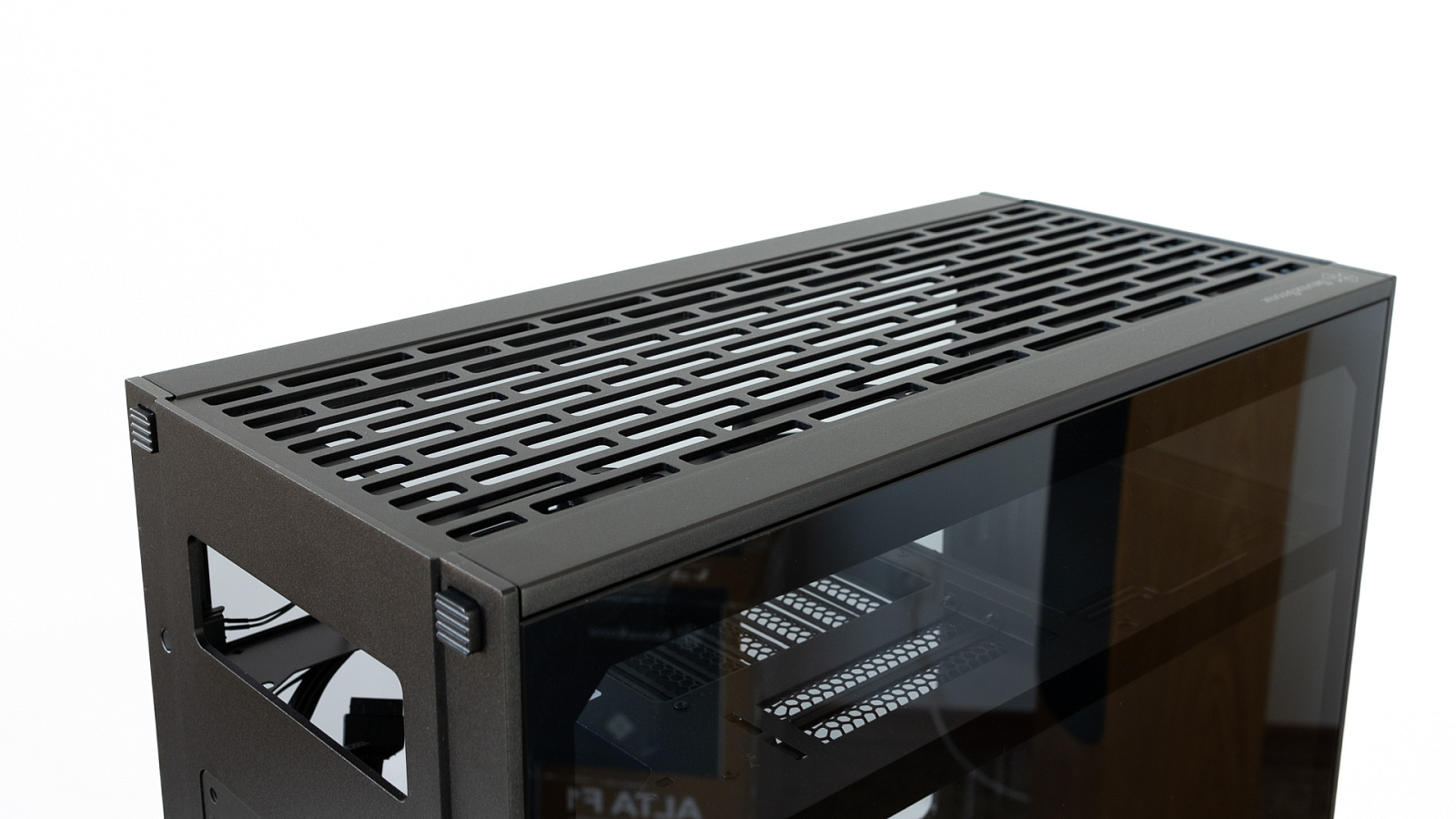

Верхняя панель съёмная, для неё не предусмотрено никакой фиксации. Обширная перфорация не помешает перемещению воздушных масс.

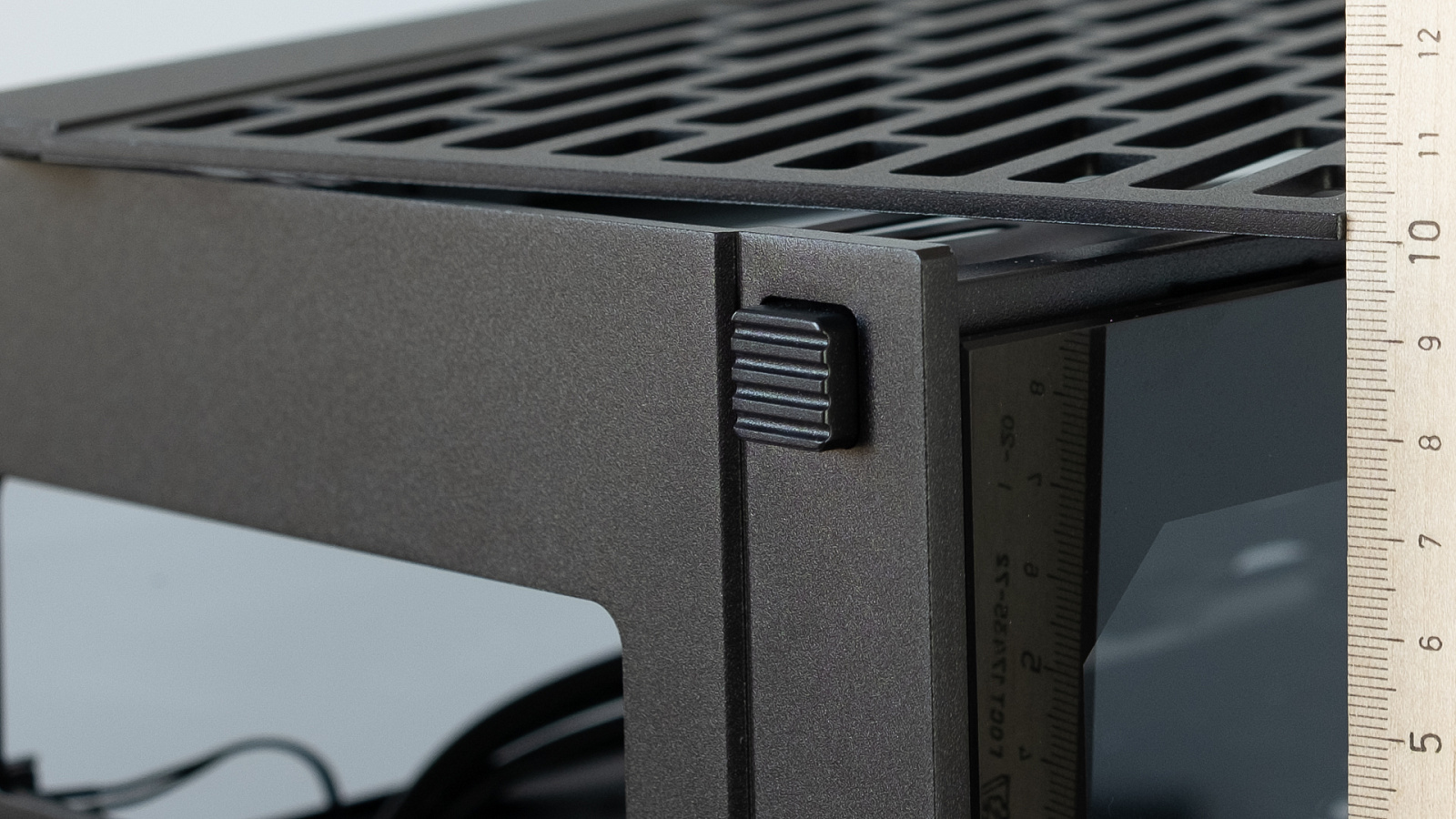

Толщина верхней съёмной решётки - около 3 мм.

Внутреннее устройство и комплектация

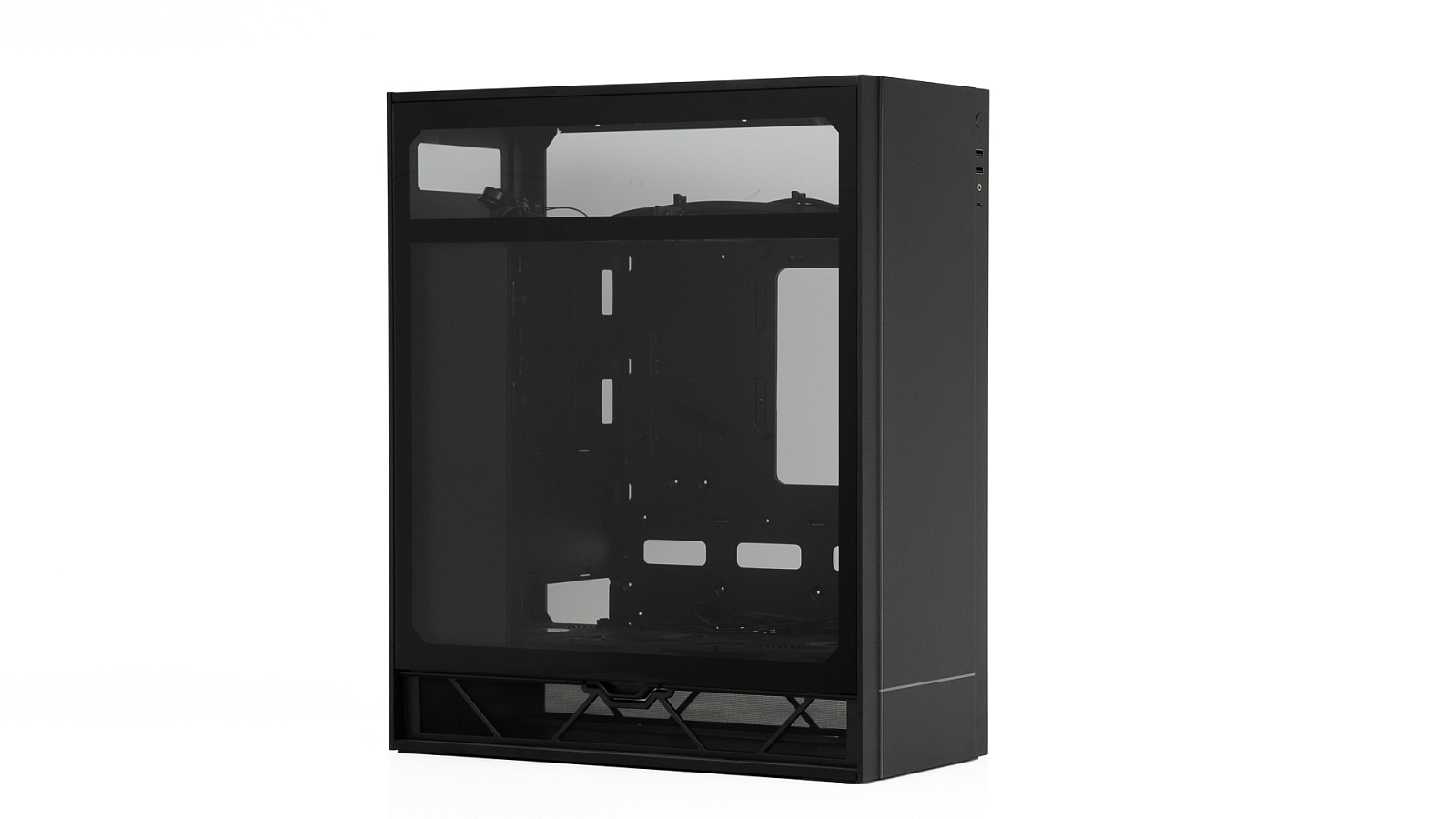

Обе боковые панели выполнены из прозрачного закалённого стекла, различий между ними нет, стёкла взаимозаменяемые. По периметру выполнено затемнение, чтобы скрыть места крепления. Такая же тёмная полоса проходит и над частью силового каркаса, выполняющего функцию разделения основного отсека корпуса и верхней секции.

Фиксация стекла в верхней части осуществляется тремя фигурными шипами. Кнопки в задней части корпуса позволяют снять обе боковые панели.

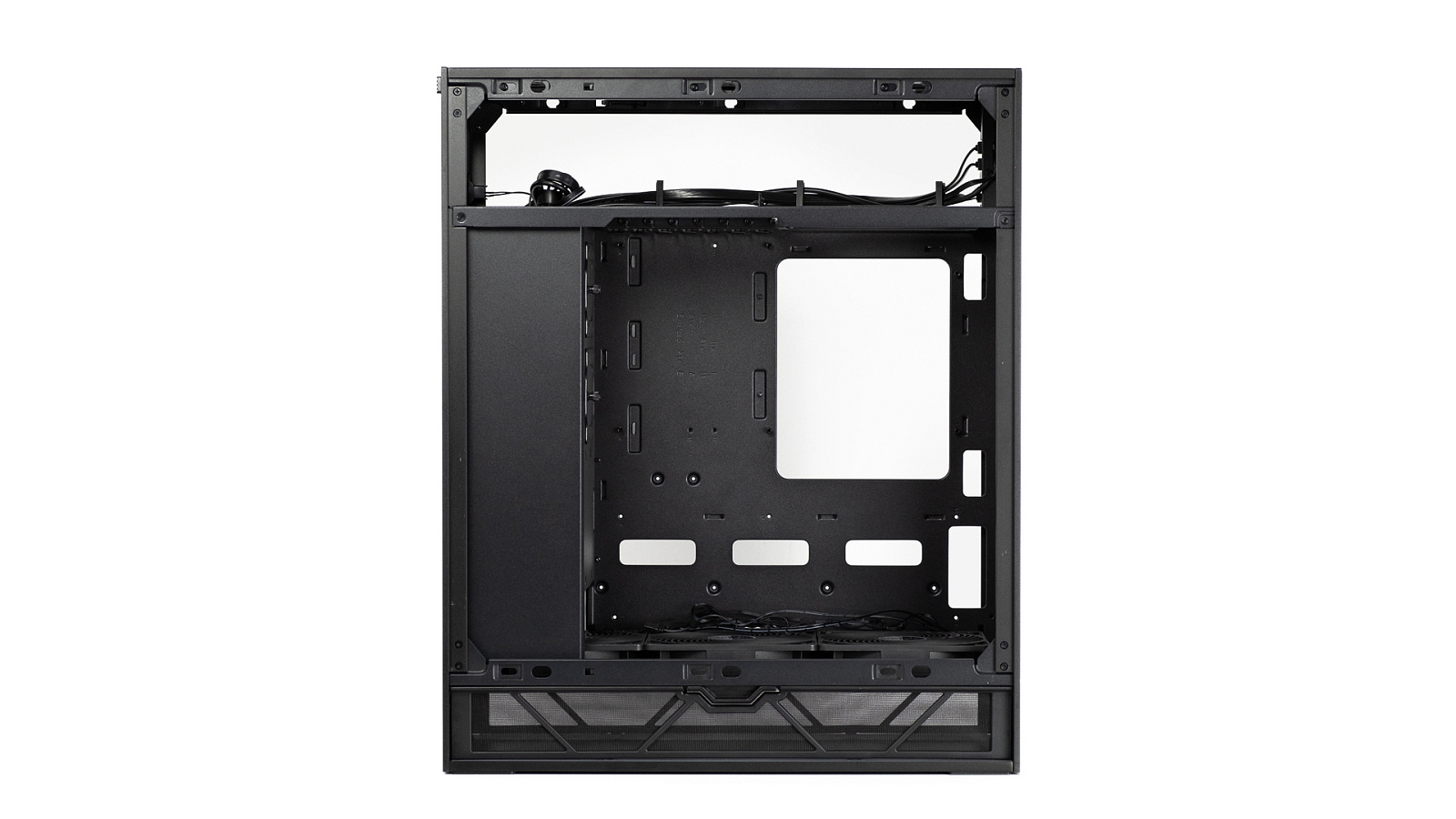

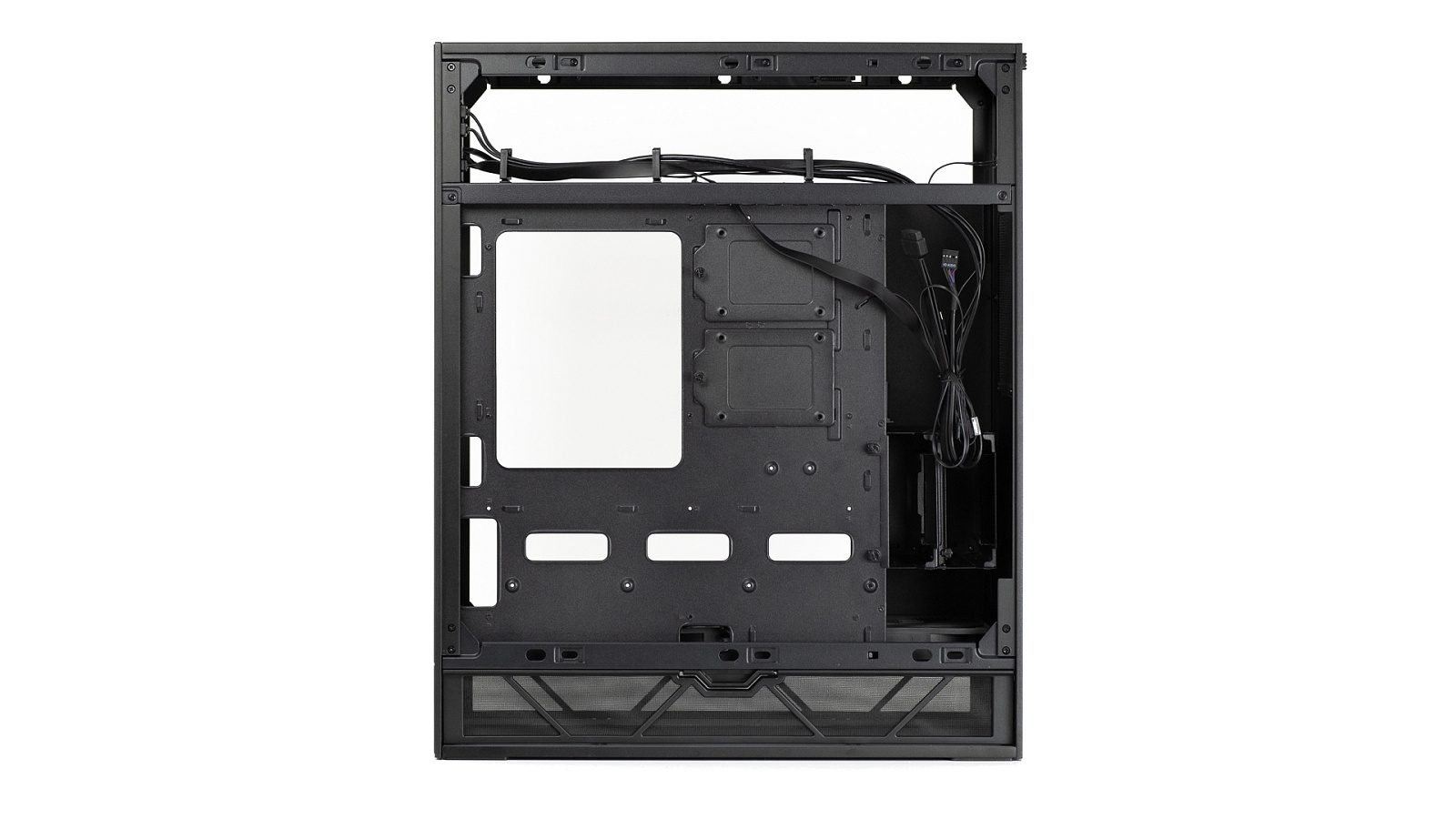

Поддон материнской платы плоский, достаточное количество технологических отверстий позволит разместить в корпусе не только ATX, но и многие EATX платы, которые чаще всего выделяются только немного большей шириной.

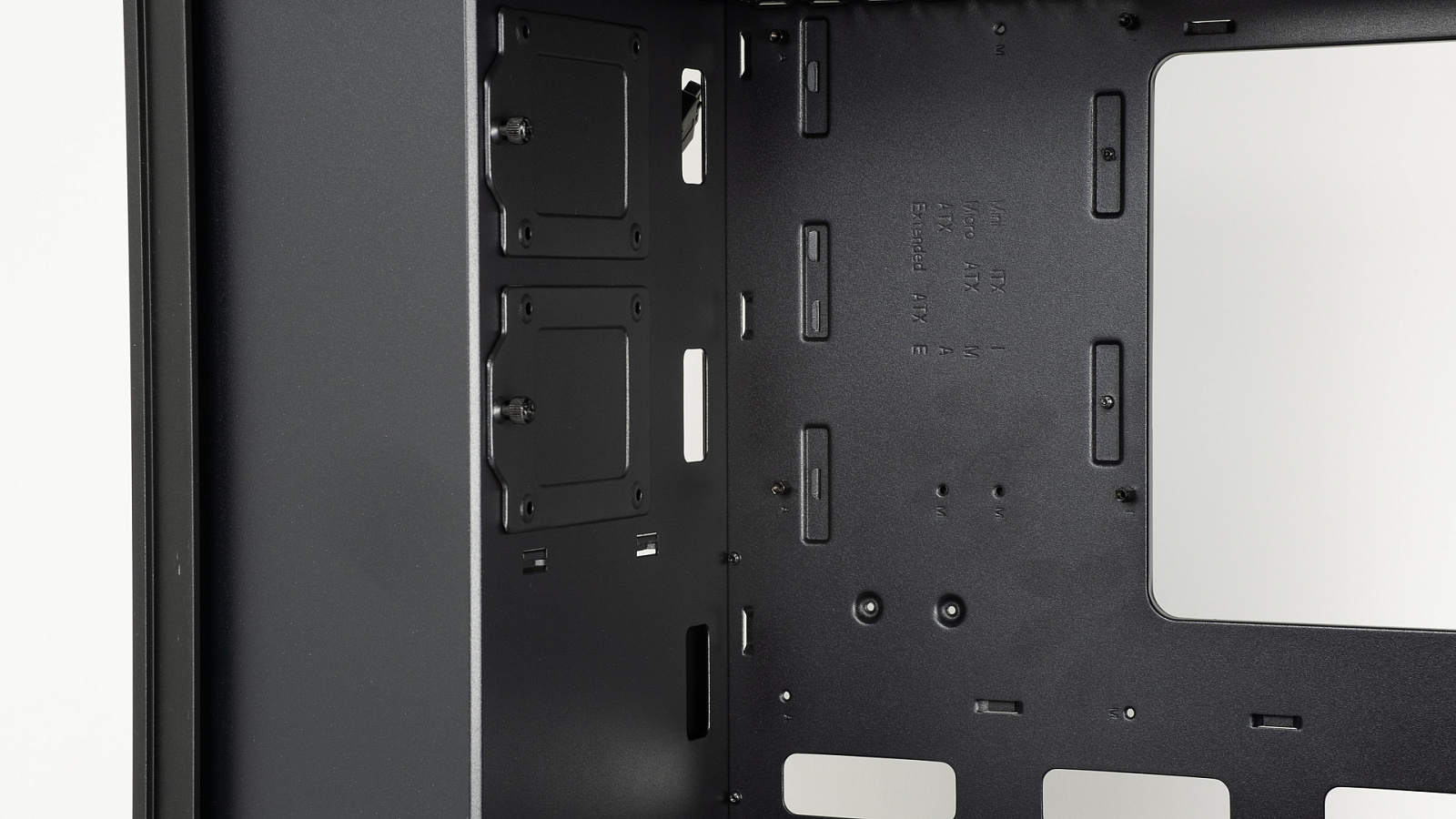

В основном объёме корпуса предусмотрено два места крепления 2,5" накопителей. Кроме того, можно отметить большое количество мест для скрытого подведения проводов к коннекторам в любой части материнской платы.

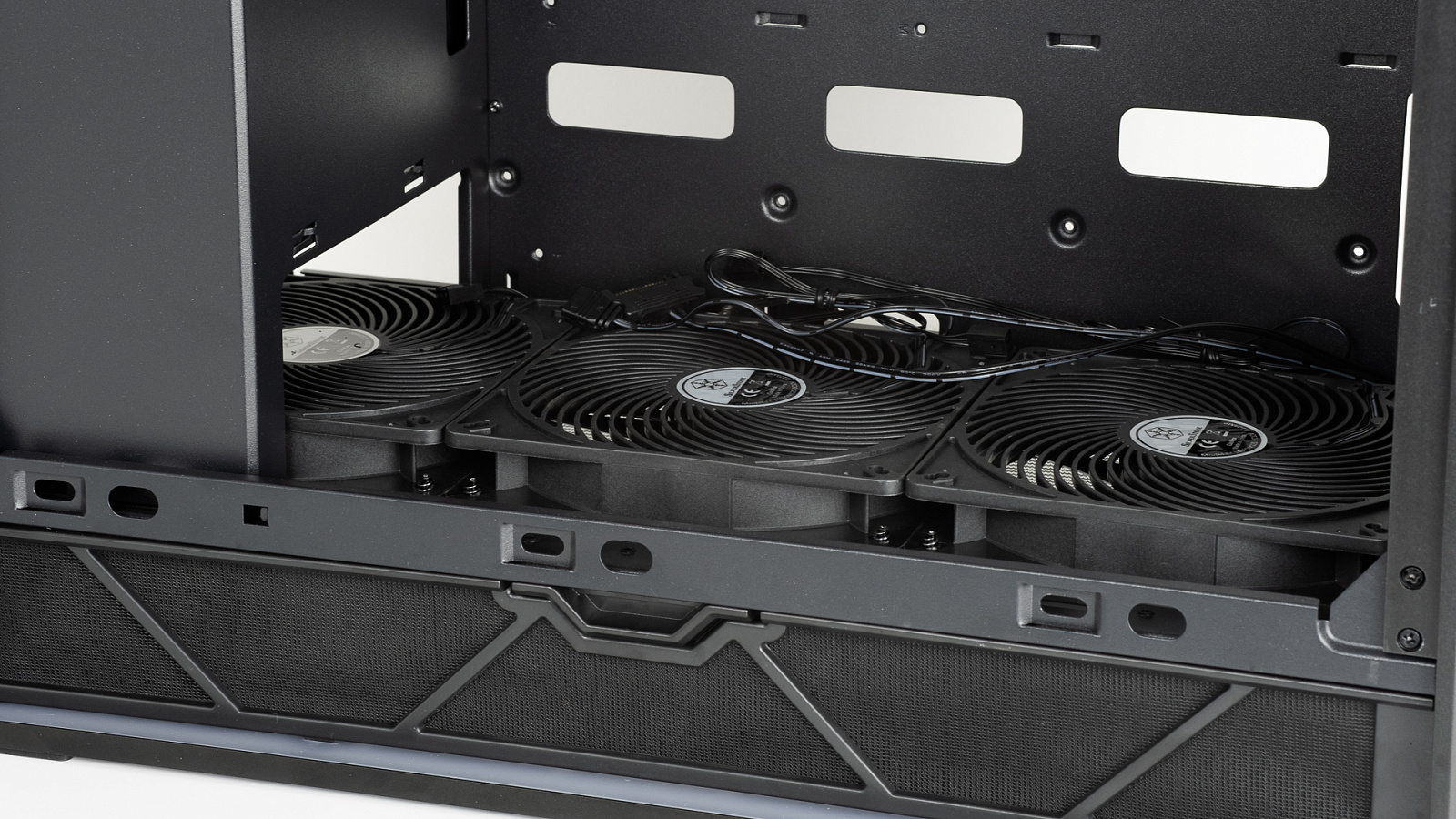

В нижней части корпуса предустановлены три 140 мм вентилятора SilverStone Air Penetrator с маркировкой CC14025M12S. Конструкция корпуса подразумевает интенсивный продув снизу вверх, поэтому размещение всех трёх комплектных вертушек именно в этой зоне оправдано и даже необходимо. Можно отметить наличие защитного пластикового "гриля" у установленных вентиляторов - интересное решение.

Пространство за поддоном материнской платы не вызывает удивления. Всё знакомо, но повёрнуто на 90°.

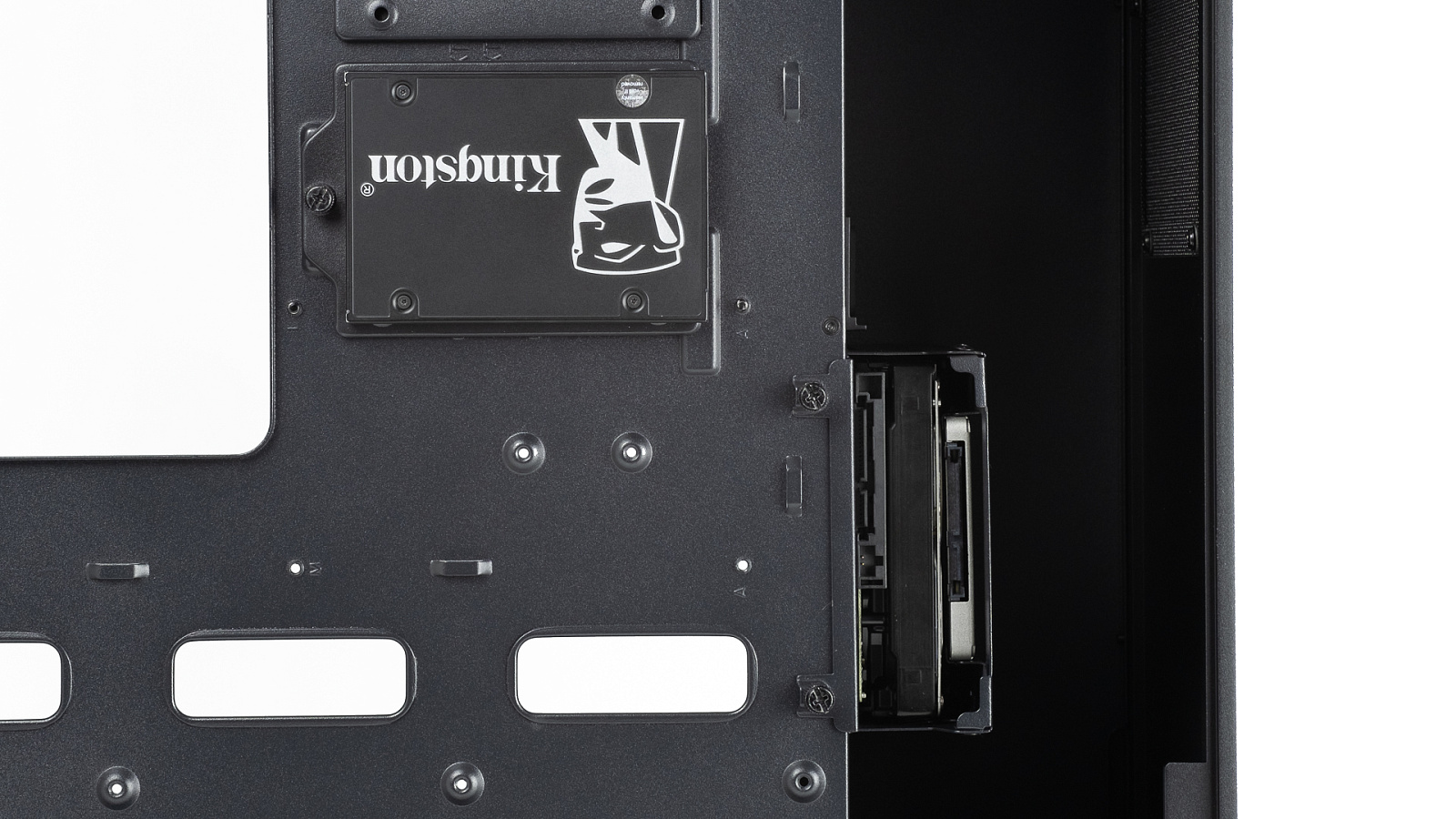

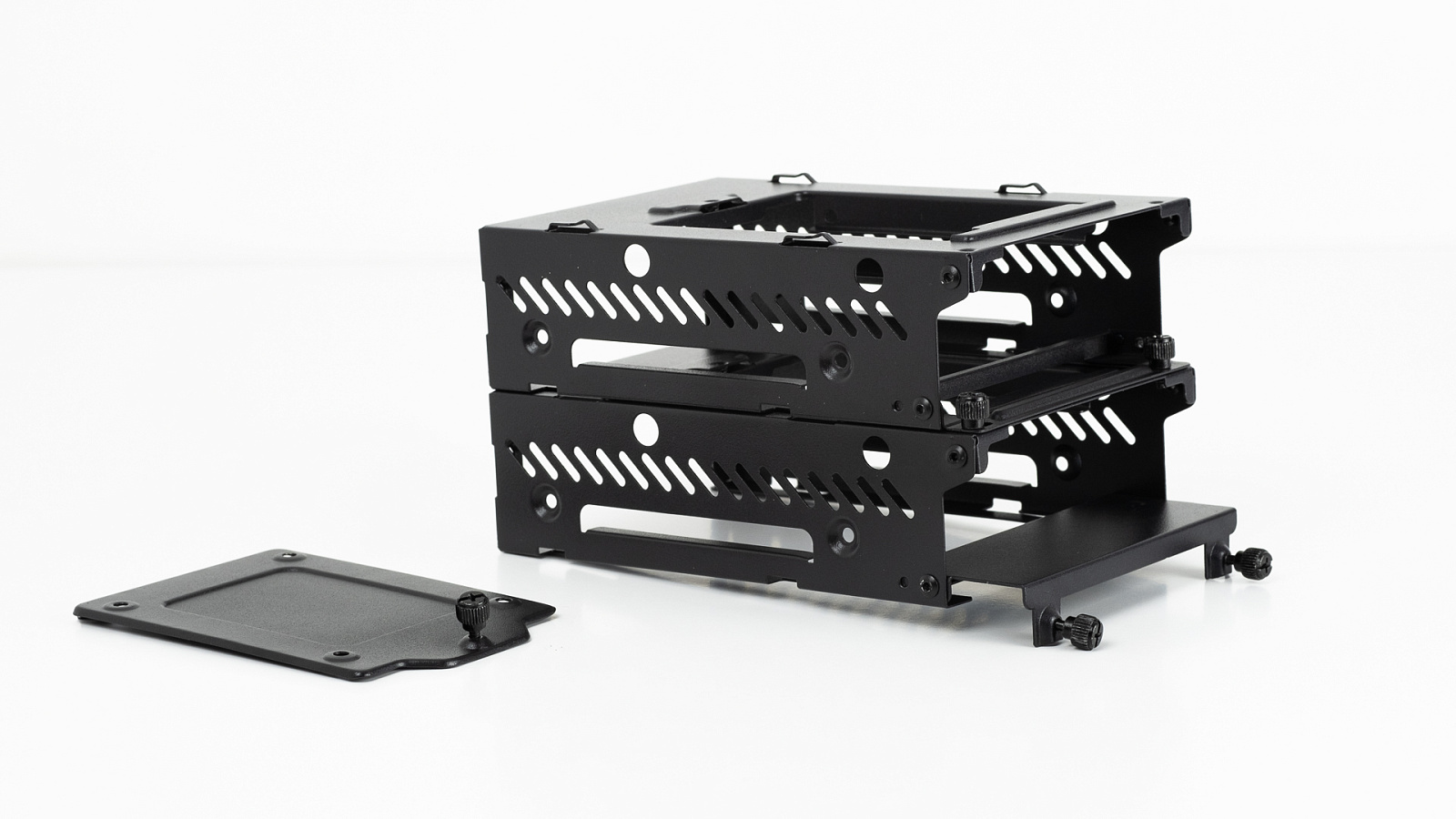

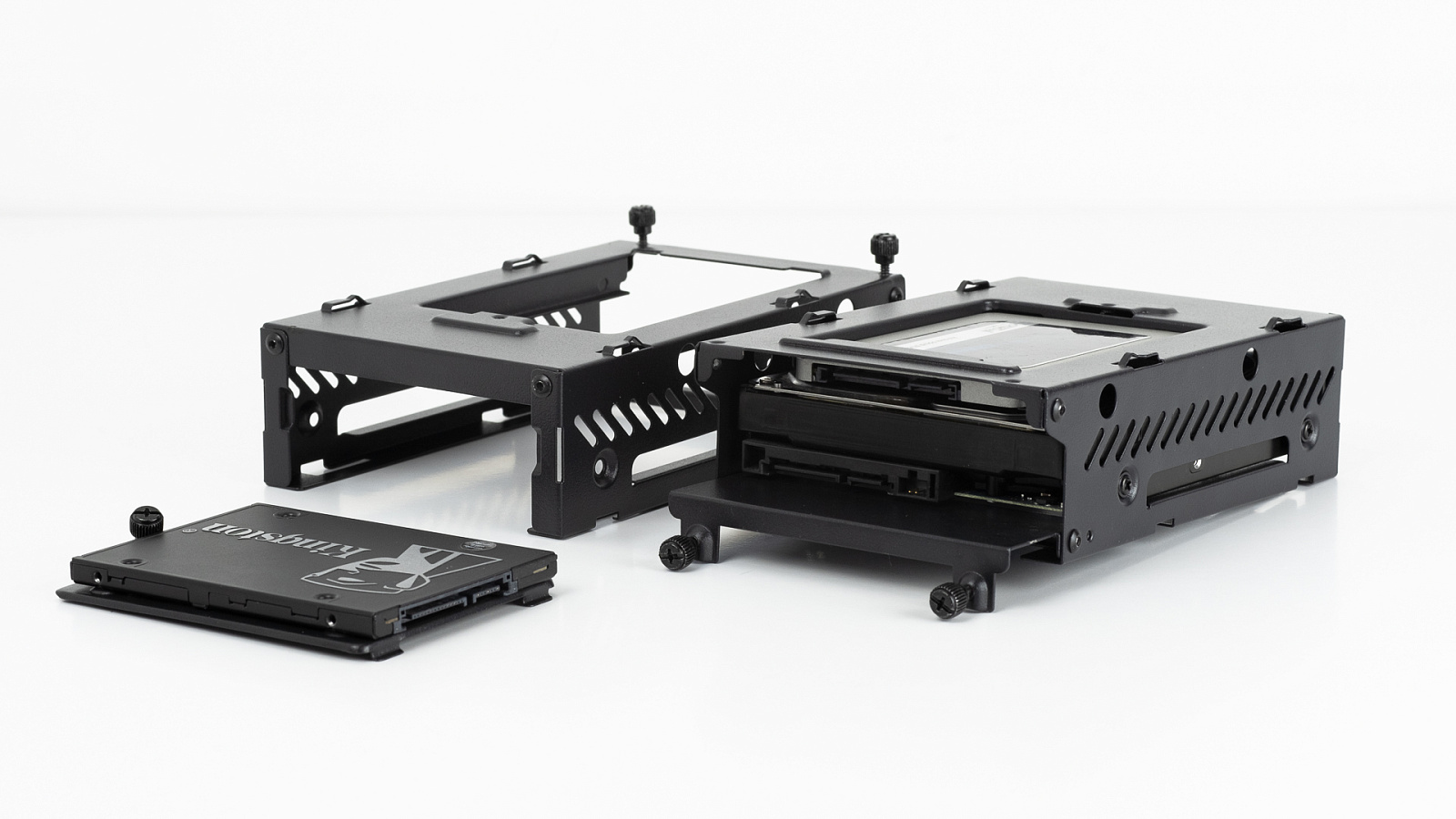

За поддоном размещены ещё два лотка для 2,5" накопителей. Дополнительно под кожухом блока питания расположены две корзины, в каждой можно закрепить два накопителя: один 2,5" и один 3,5"

Вместо 3,5" можно разместить 2,5" устройство через соответствующие переходники, но в комплекте корпуса их нет.

Корзины накопителей опциональны и не обязательно использовать обе одновременно.

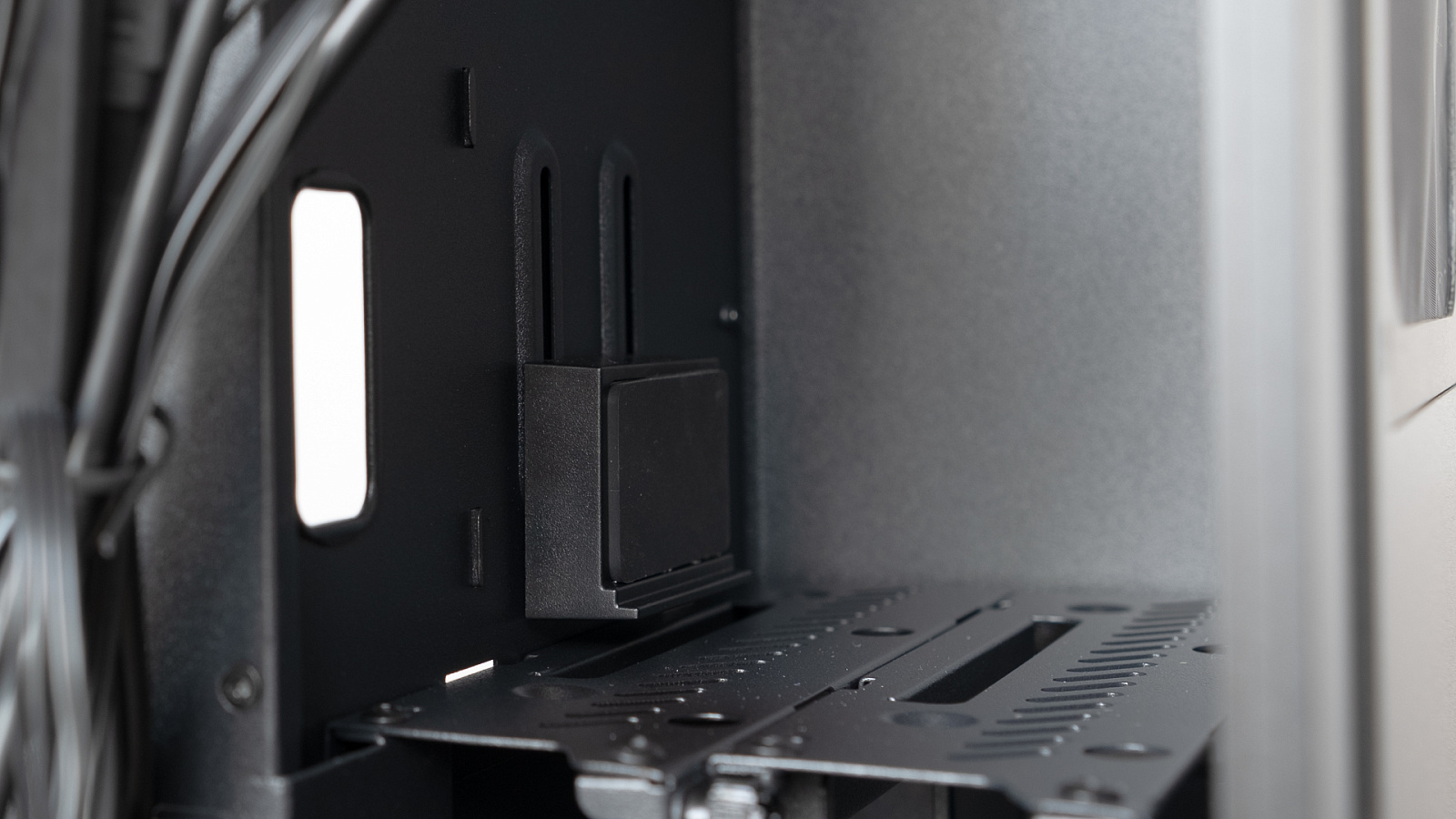

Для фиксации блока питания предусмотрен подвижный упор, его можно выставить в необходимое положение в зависимости от длины источника питания.

В спецификациях корпуса указывается возможность установки блока питания длиной 16 см без снятия корзин накопителей, однако полностью модульный БП длиной 17 см удалось разместить, сняв одну из двух корзин.

Каких-то специальных требований к длине проводов источника питания нет, геометрически основной отсек ALTA F1 не отличается от большинства корпусов mid tower.

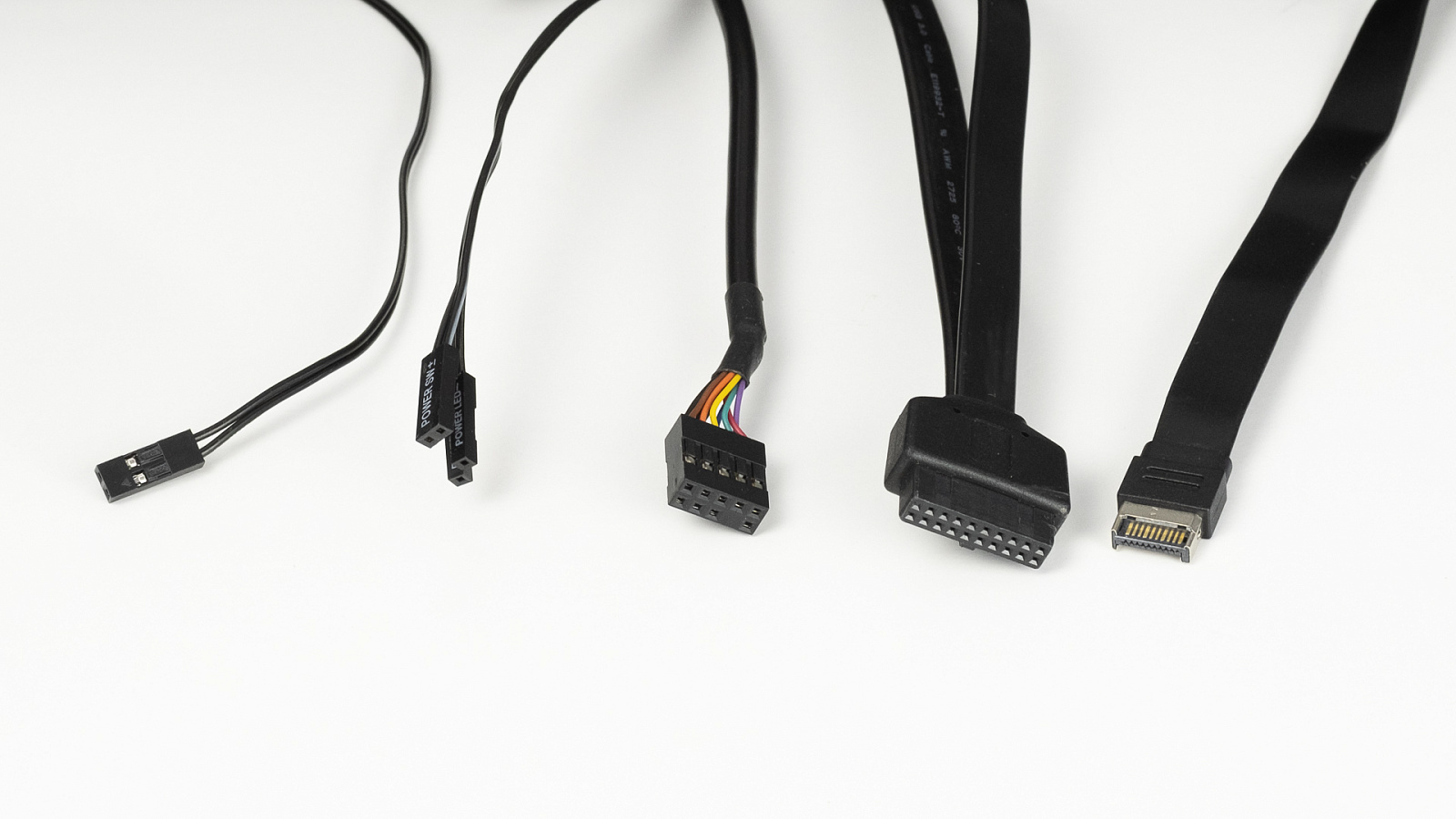

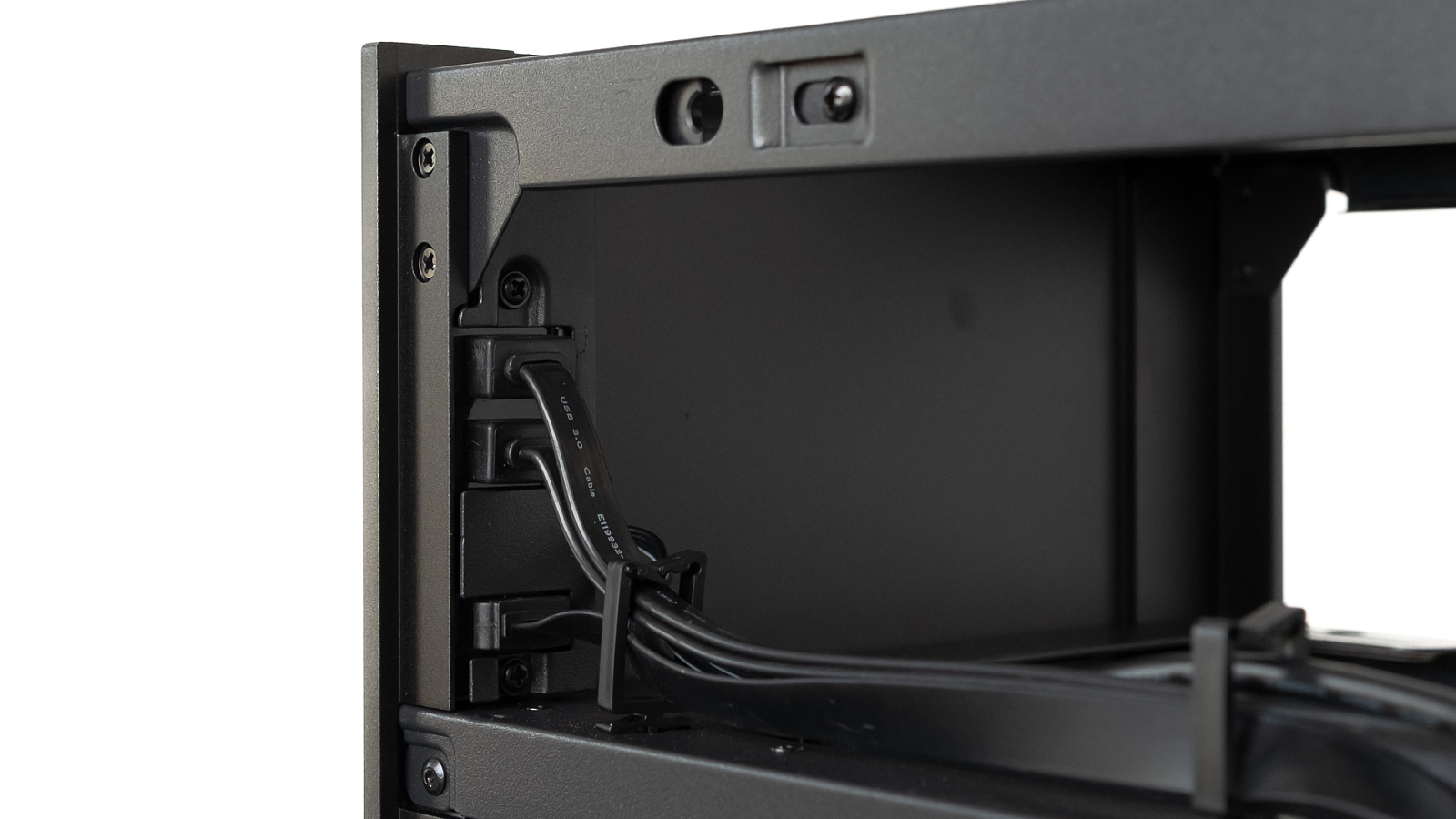

Провода интерфейсов передней панели плоские и гибкие. Пластиковые клипсы держат пучок проводов вместе.

Даже кабель USB Type A портов передней панели обладает завидной гибкостью и его подведение к месту подключения не вызовет проблем. USB Type C имеет самый короткий провод (но его длина при этом более 60 см), в целом проблем с подключением передней панели и кнопки Reset не возникнет даже с самой экзотической материнской платой.

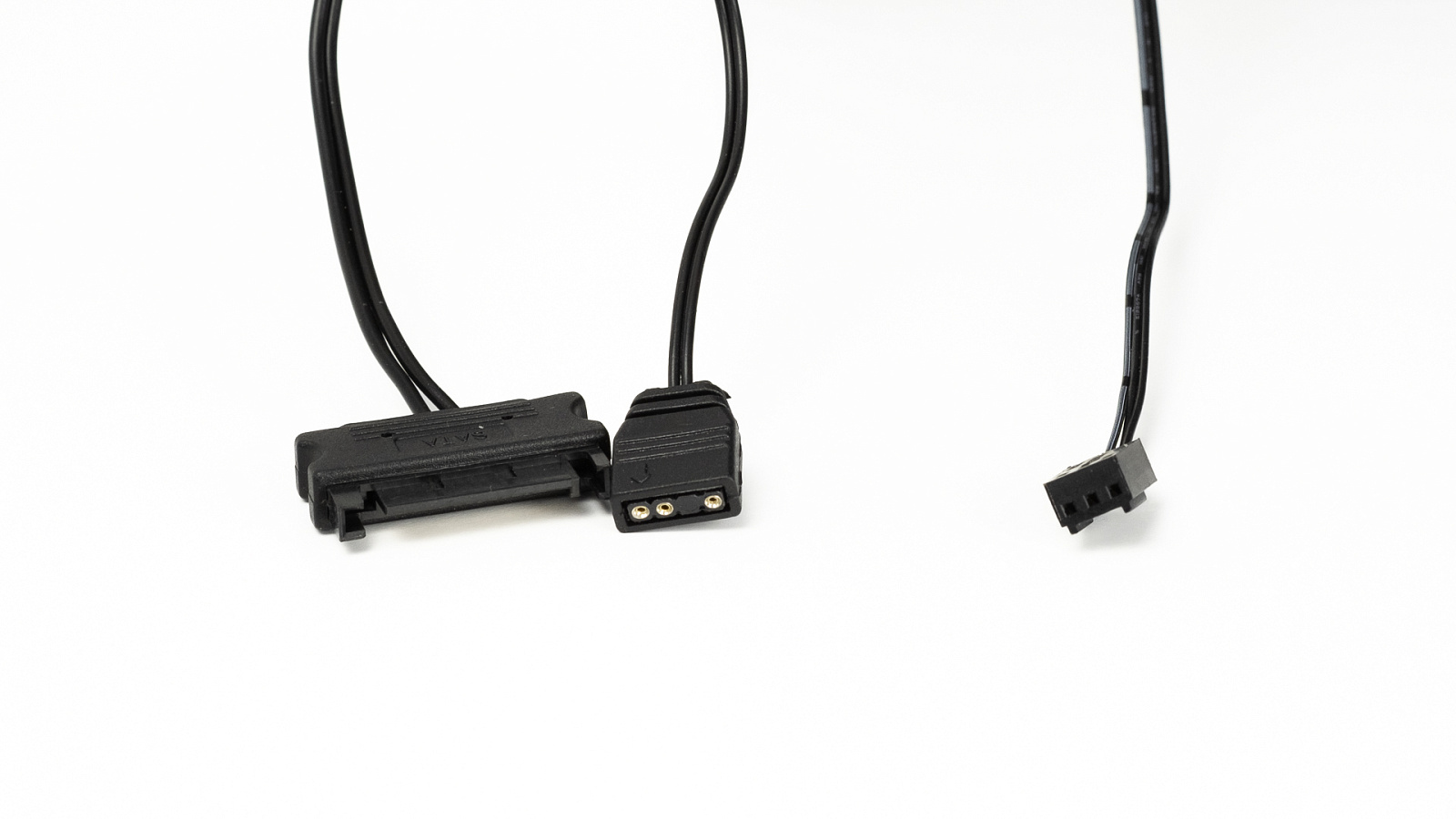

Для полосы подсветки на передней панели предусмотрено отдельное питание через SATA коннектор, RGB-подсветка адресуемая. Установленные вентиляторы подразумевают только DC регулировку скорости вращения.

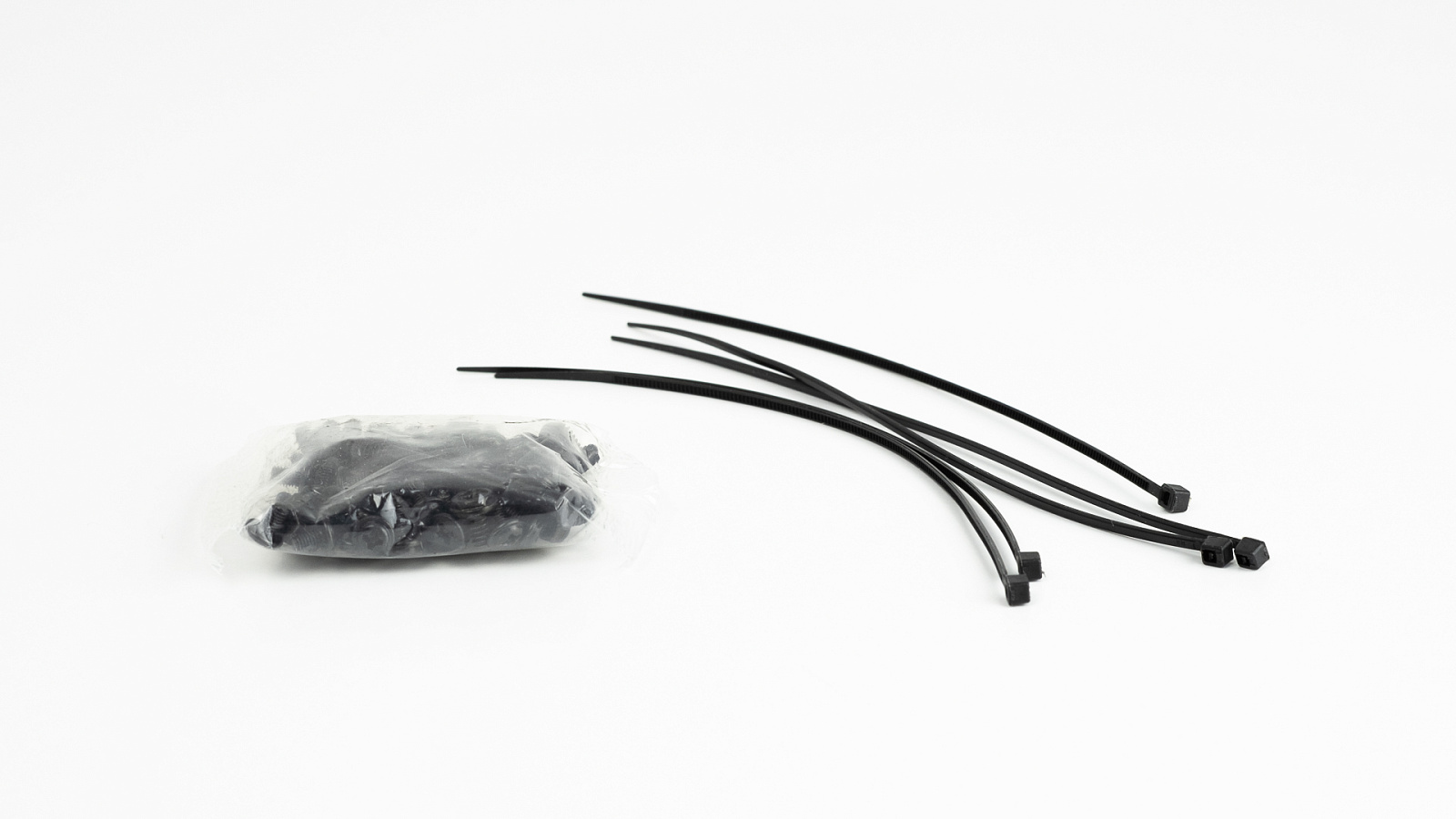

В комплектации корпуса присутствует пакетик с винтами и несколько стяжек.

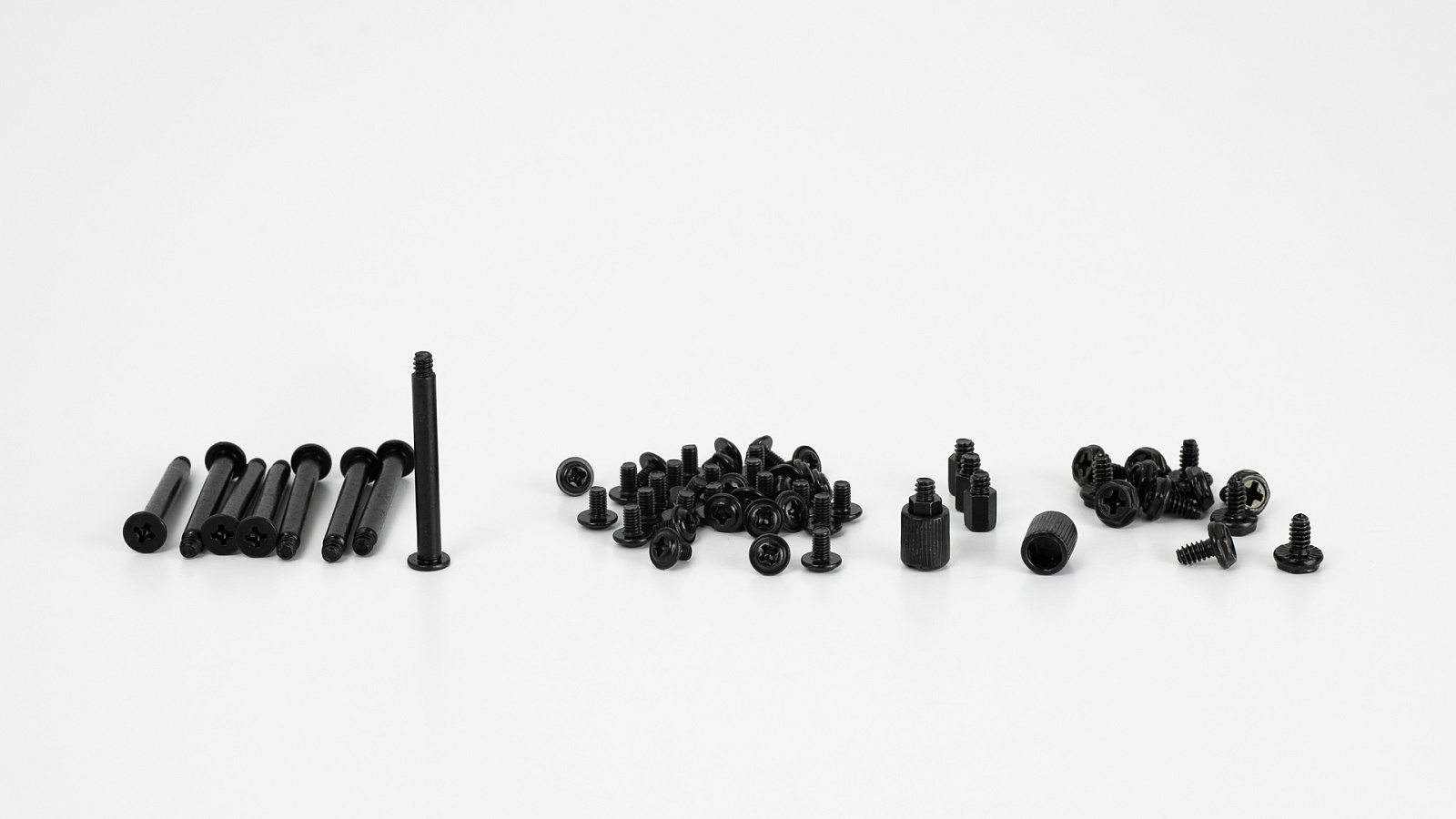

К сожалению, винты не рассортированы по типу. Исправим это. Всё необходимое для сборки ПК присутствует, даже два адаптера для вкручивания стоек материнской платы. Длинные винты предназначены для установки двух больших 180 мм вентиляторов толщиной до 32 мм.

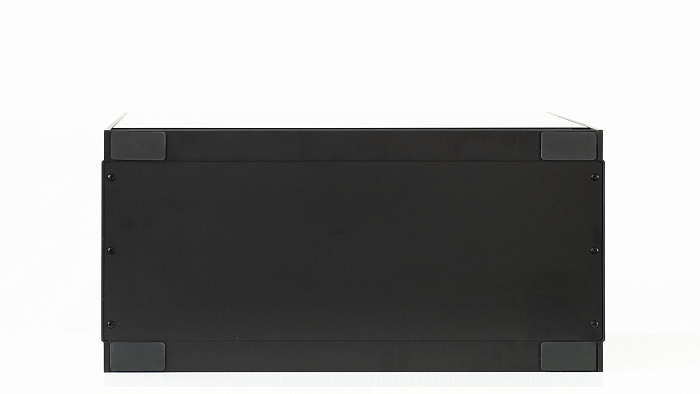

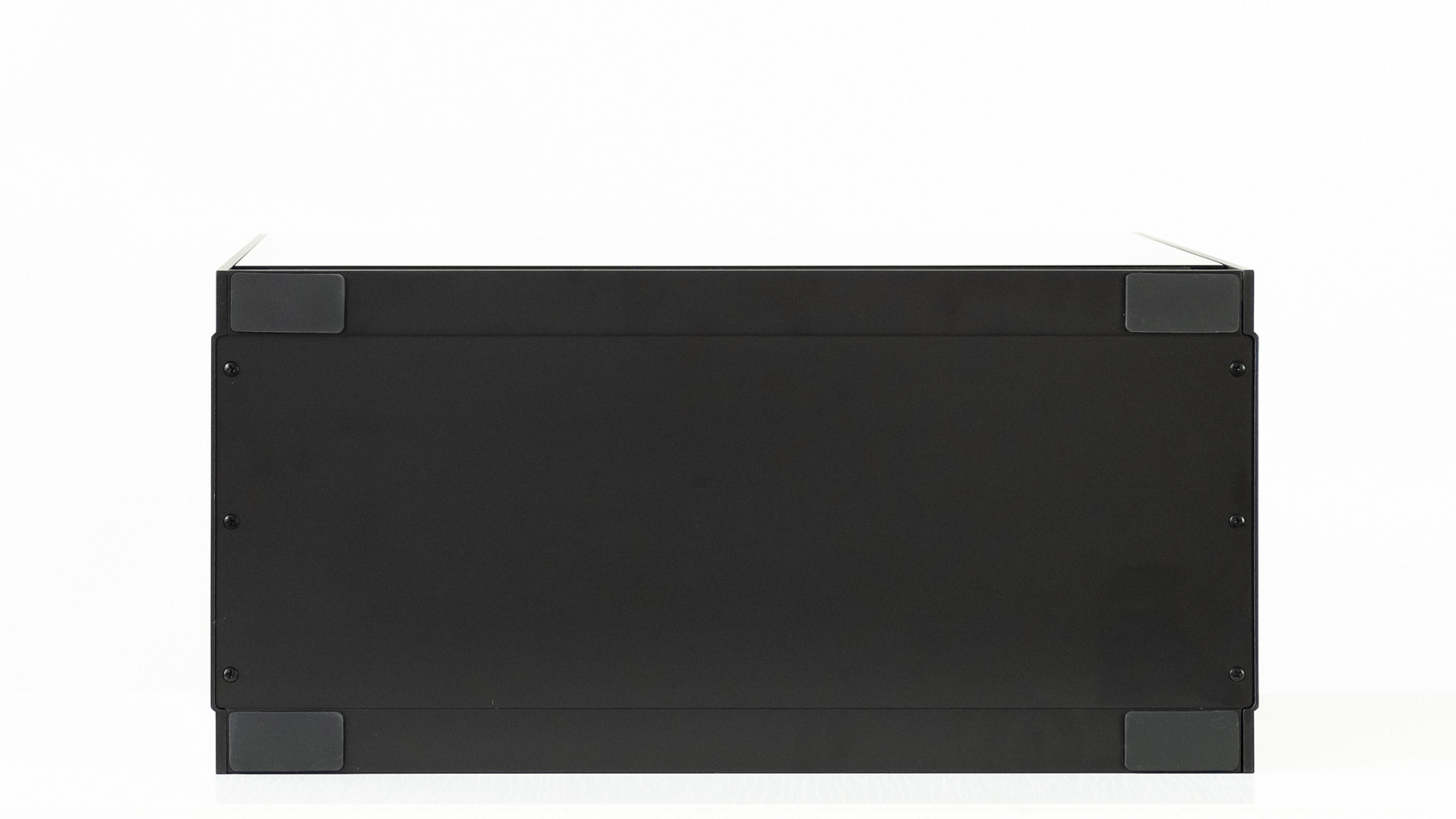

Пришло время взглянуть на корпус снизу. Четыре прорезиненные ножки и сплошная алюминиевая пластина - минималистично.

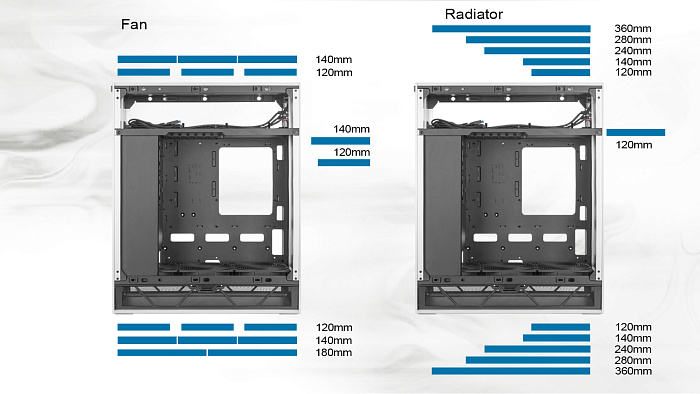

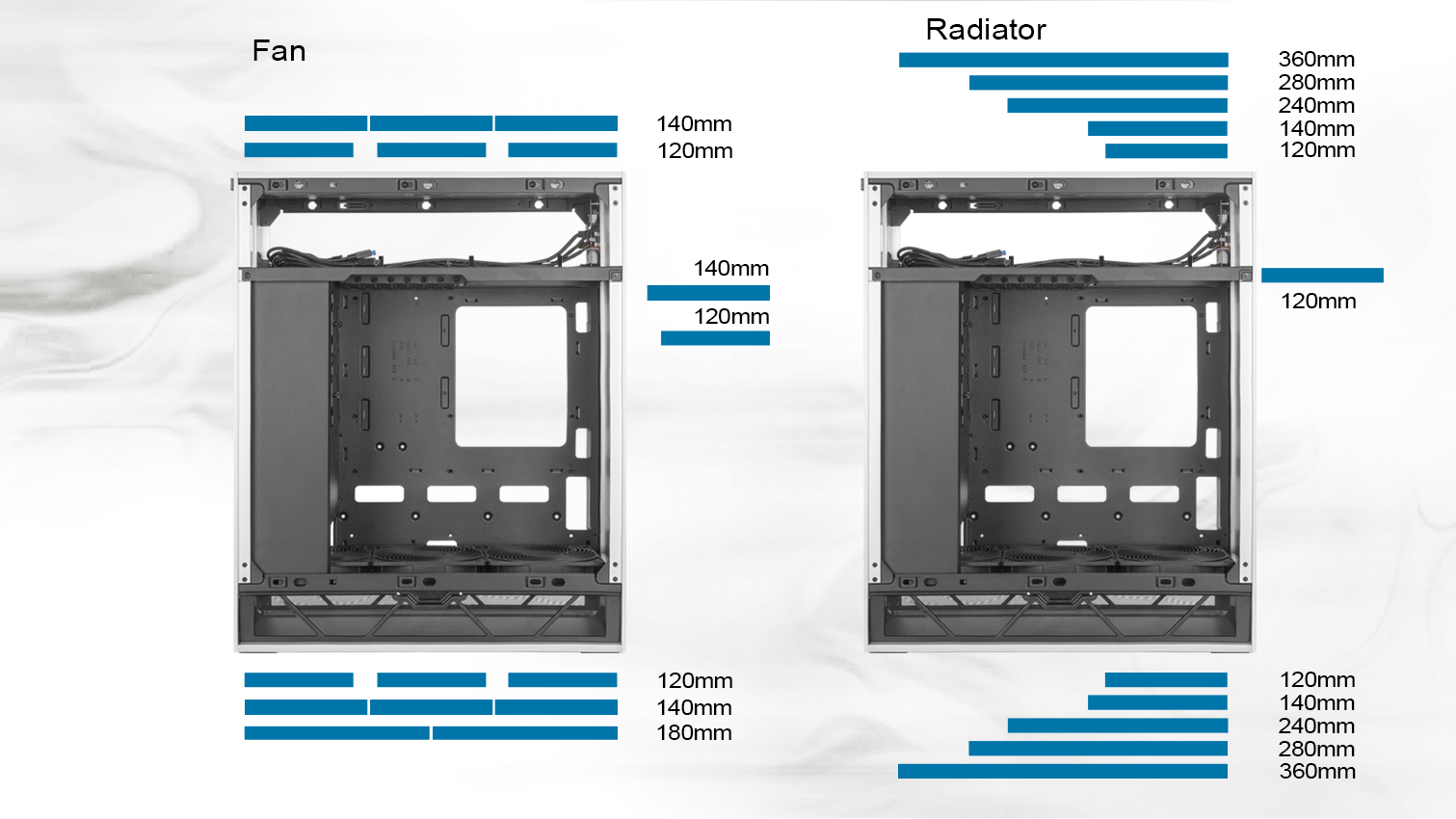

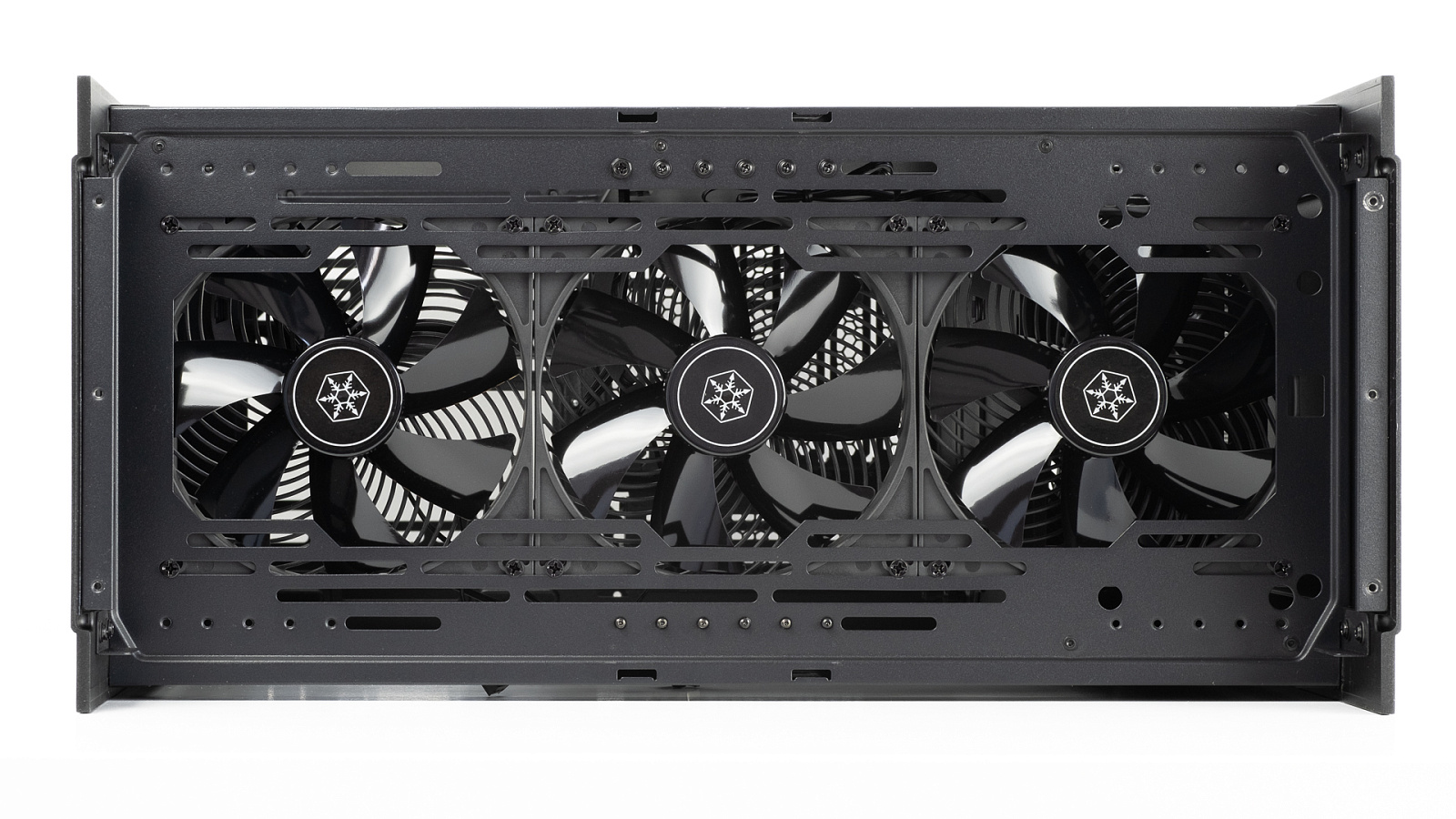

Панель держится шестью винтами и легко снимается, после этого можно получить доступ в секцию поддона. Хорошо видны посадочные места для вентиляторов 120/140/180 мм. Причём для 180 мм предусмотрены отверстия с резьбой, которые дополнительно можно использовать как места хранения комплектных крепёжных винтов.

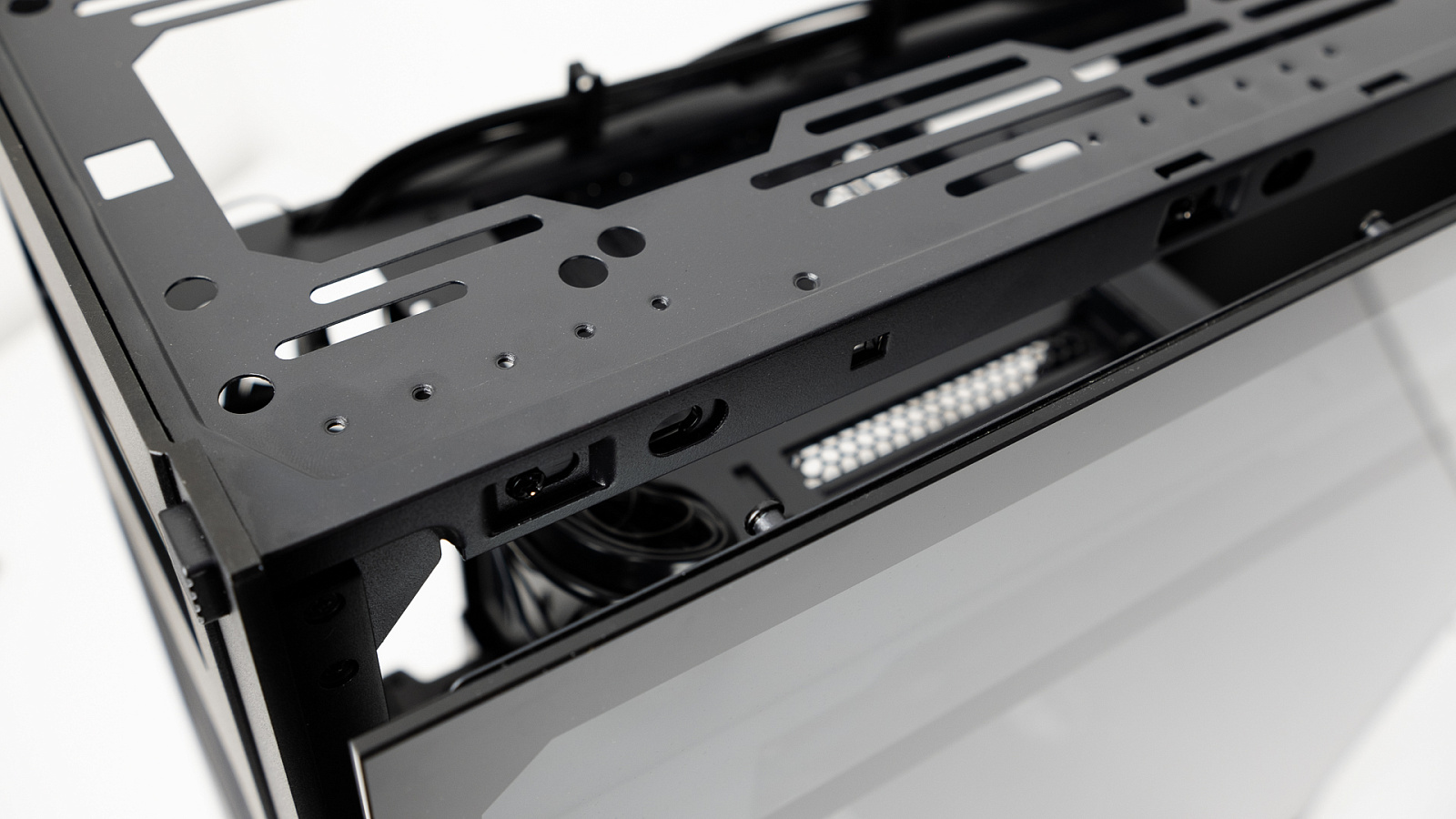

Верхний отсек имеет абсолютно идентичную нижней рамку для крепления вентиляторов. Единственное отличие - наличие механизма блокировки боковых стенок.

В такой ситуации немного странно выглядит совместимость с крупными 180 мм вентиляторами только для нижнего отсека. Теоретически и геометрически ничего не помешает установить их и сверху, но проверить на практике этот факт не удалось.

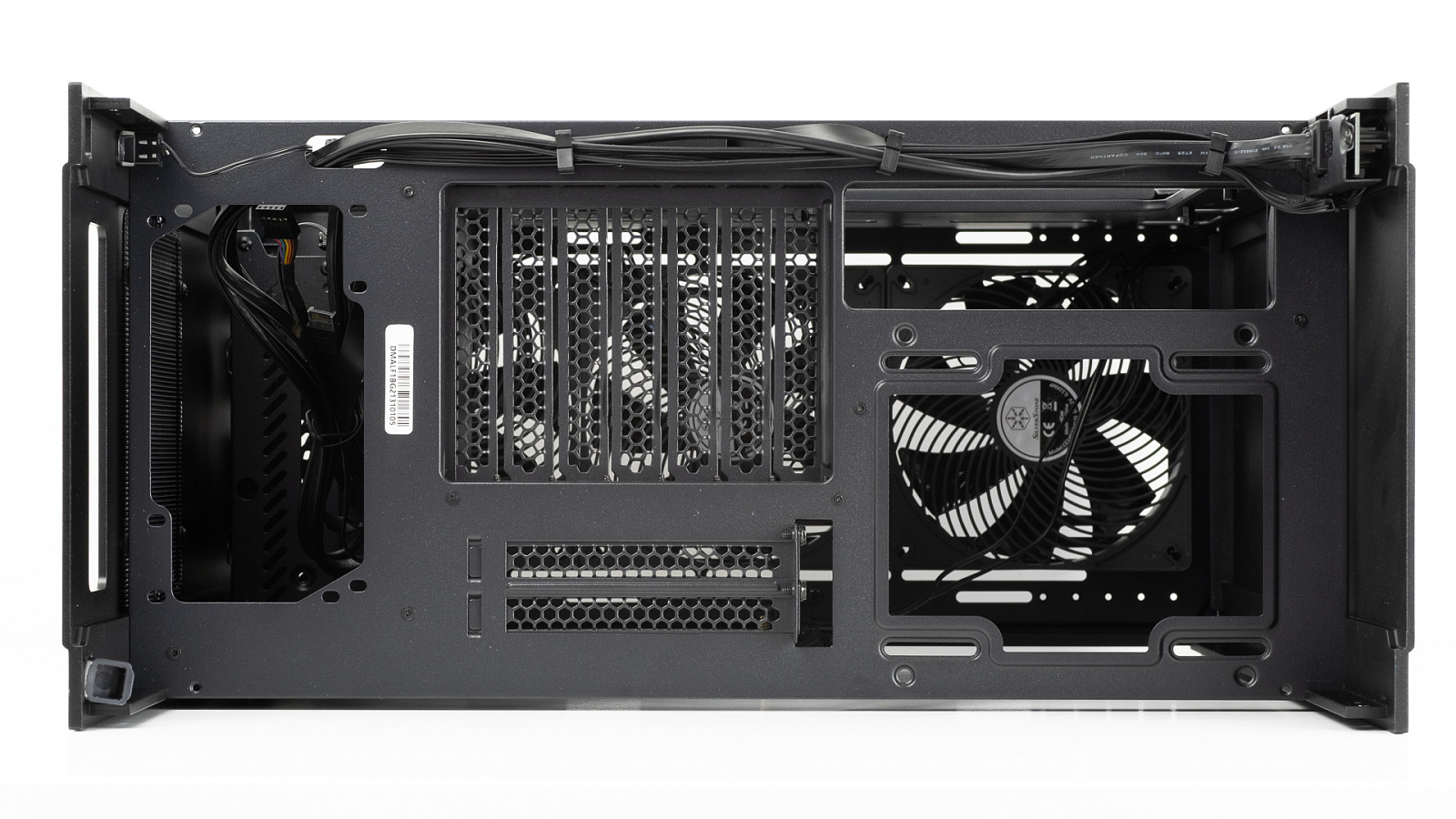

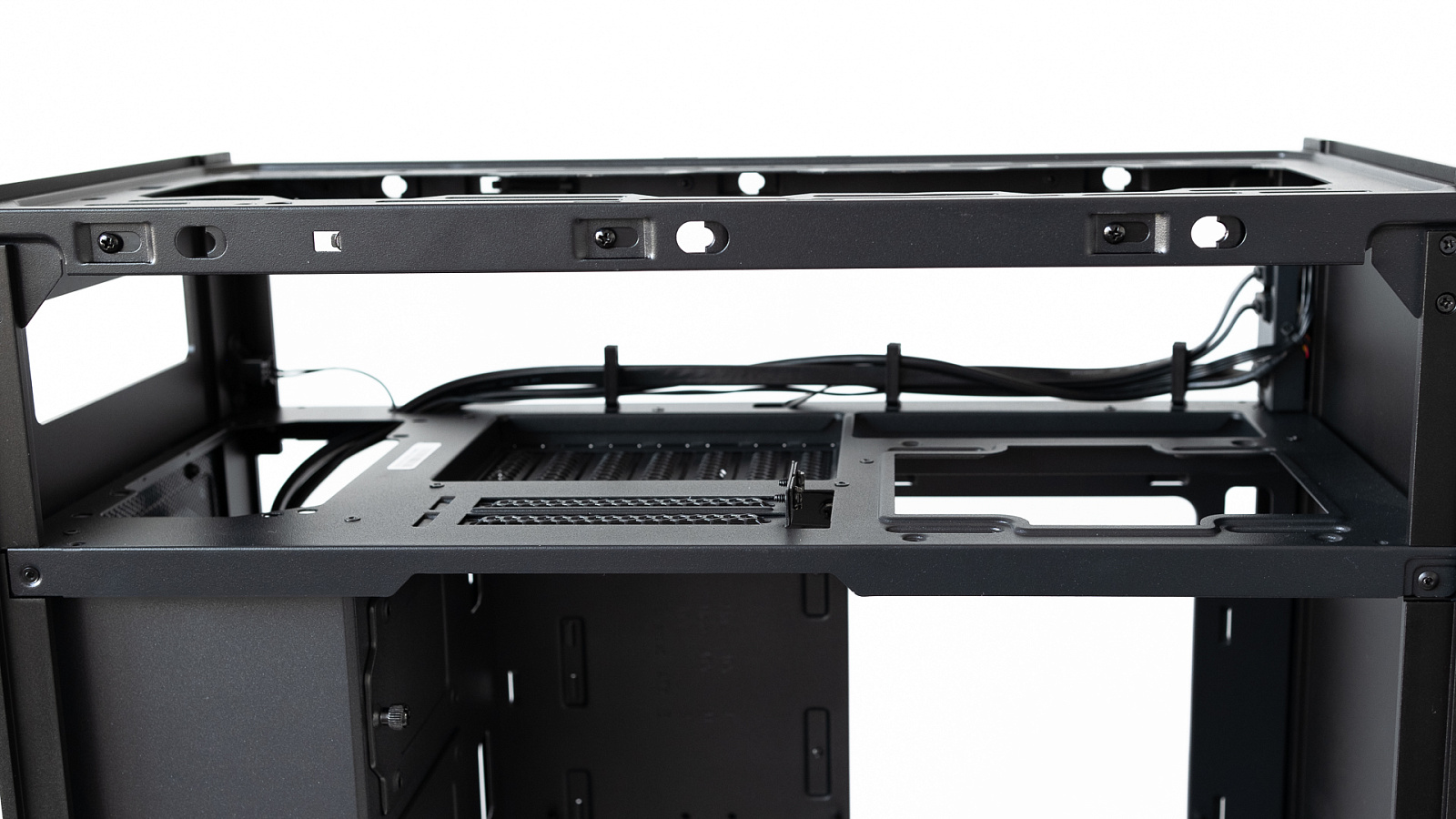

Верхнюю рамку можно снять, но во время сборки необходимости в этом нет. В таком состоянии вид сверху открывает абсолютно стандартный вид на корпус с нижним расположением блока питания, только обычно это задняя сторона. Место крепления внутреннего вентилятора 120/140 мм представляет собой сквозной проём в основной отсек системного блока.

Сборка компьютера

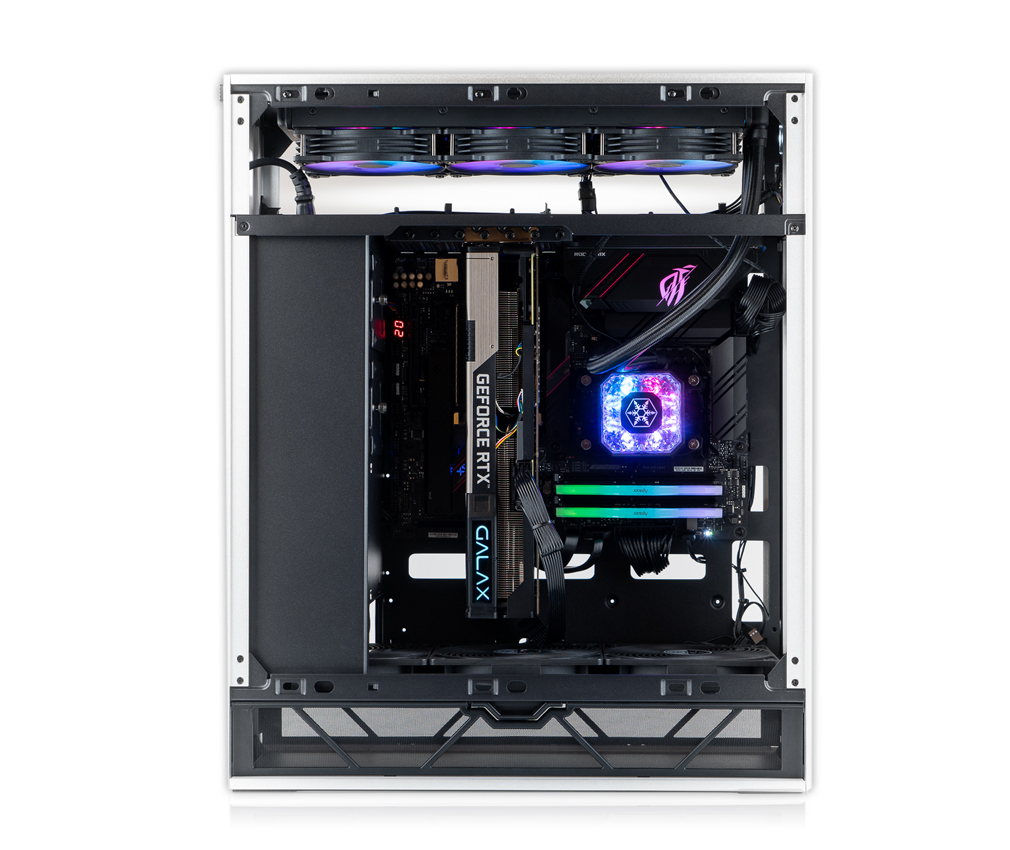

Сборка компьютера в ALTA F1 абсолютно стандартна и лишена каких-либо сложностей. Всё как обычно, только повёрнуто на 90°. Видеокарту можно разместить до 334 мм, а значит подавляющее большинство видеоускорителей, если не все, с комфортом поместятся в этом корпусе.

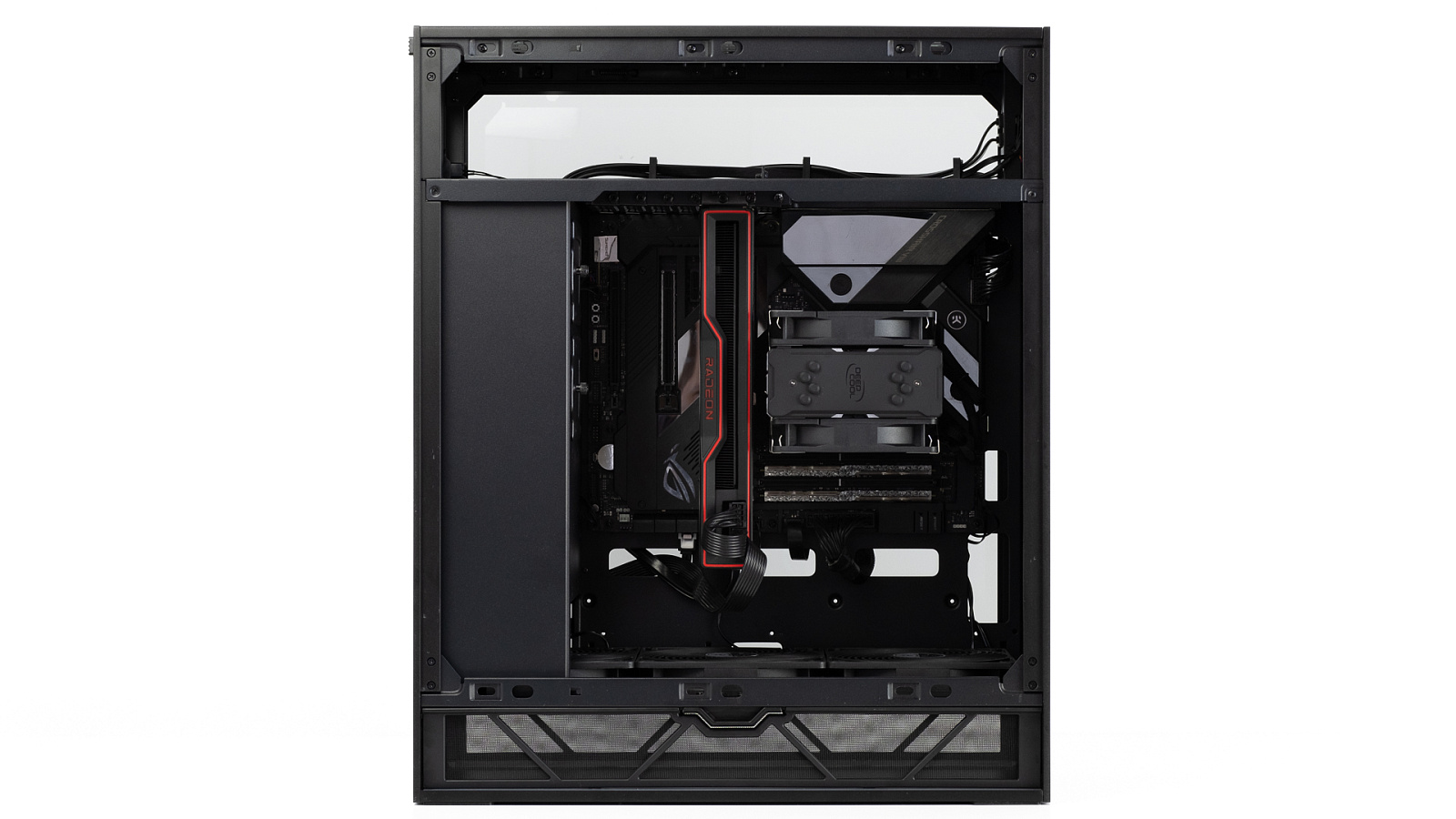

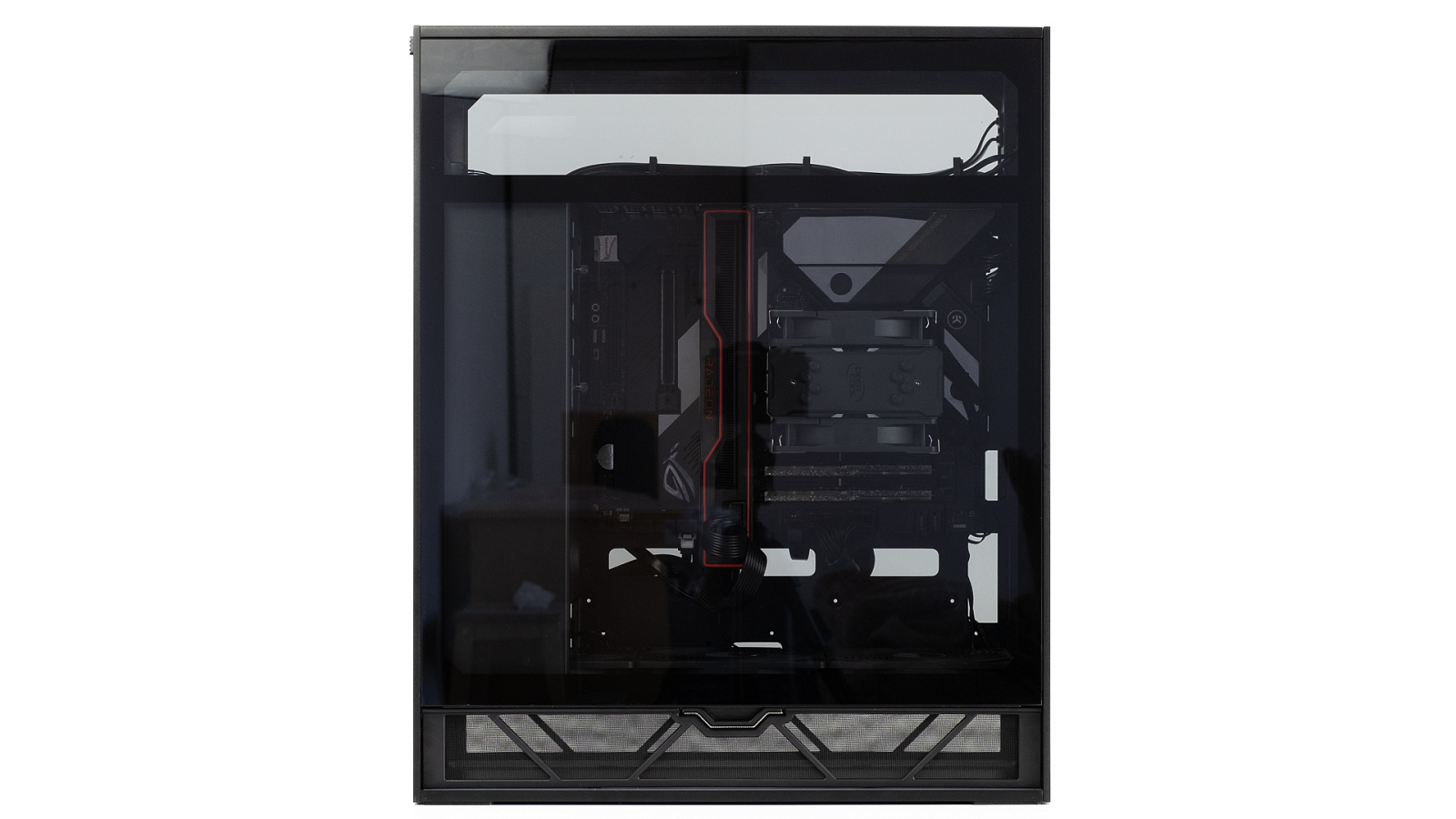

Стекло без тонировки и сквозь него отлично просматривается набор комплектующих.

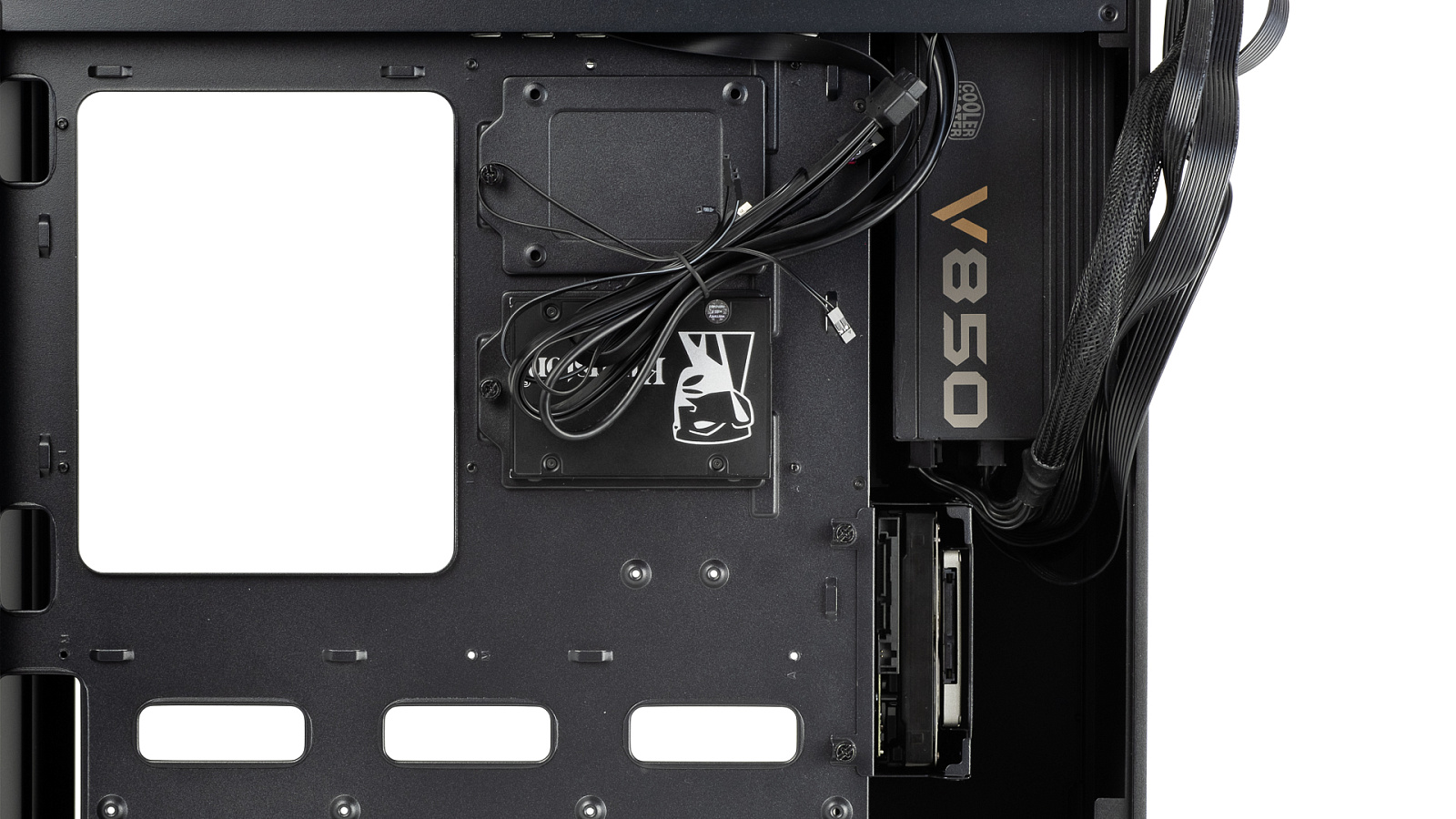

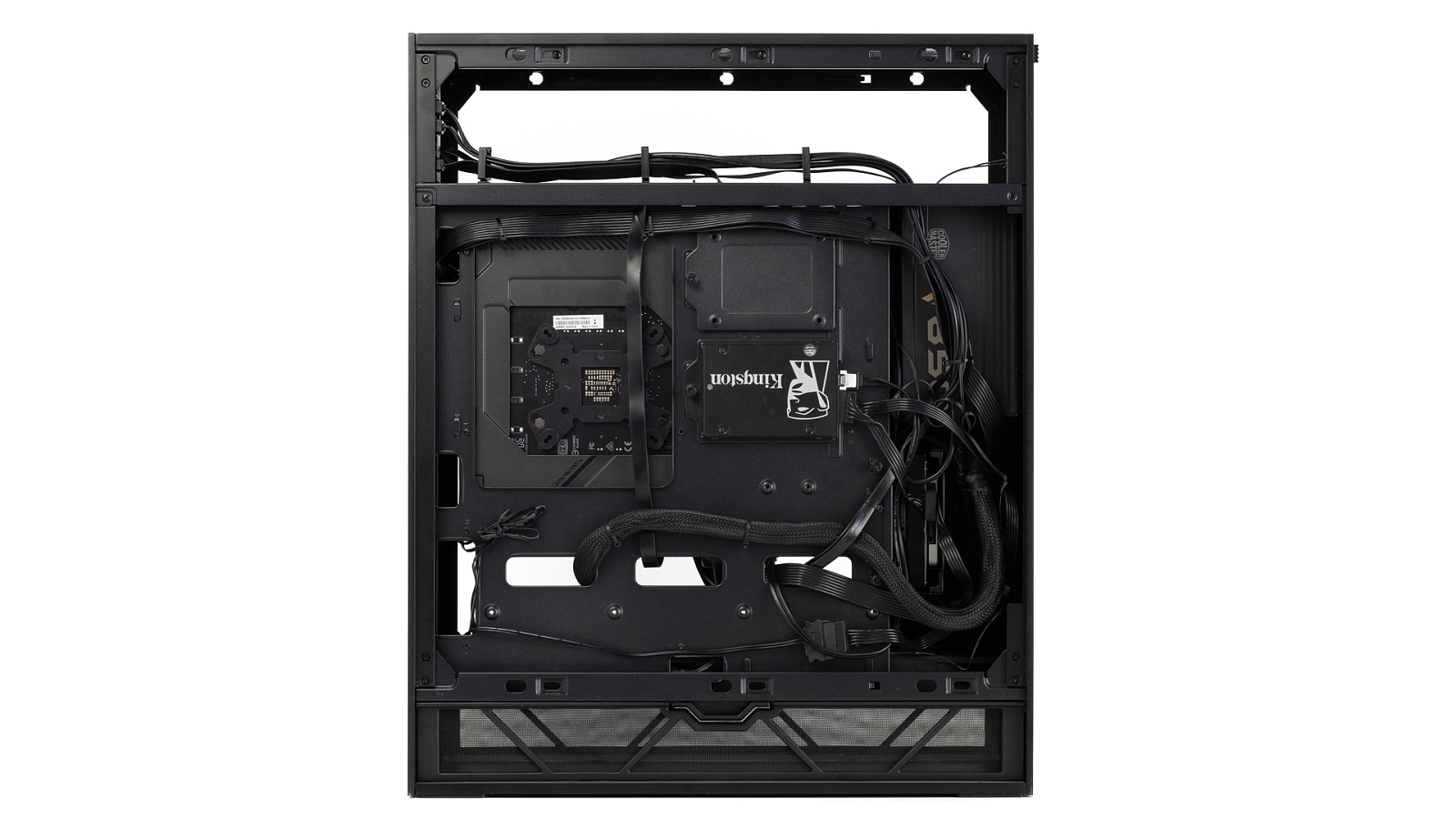

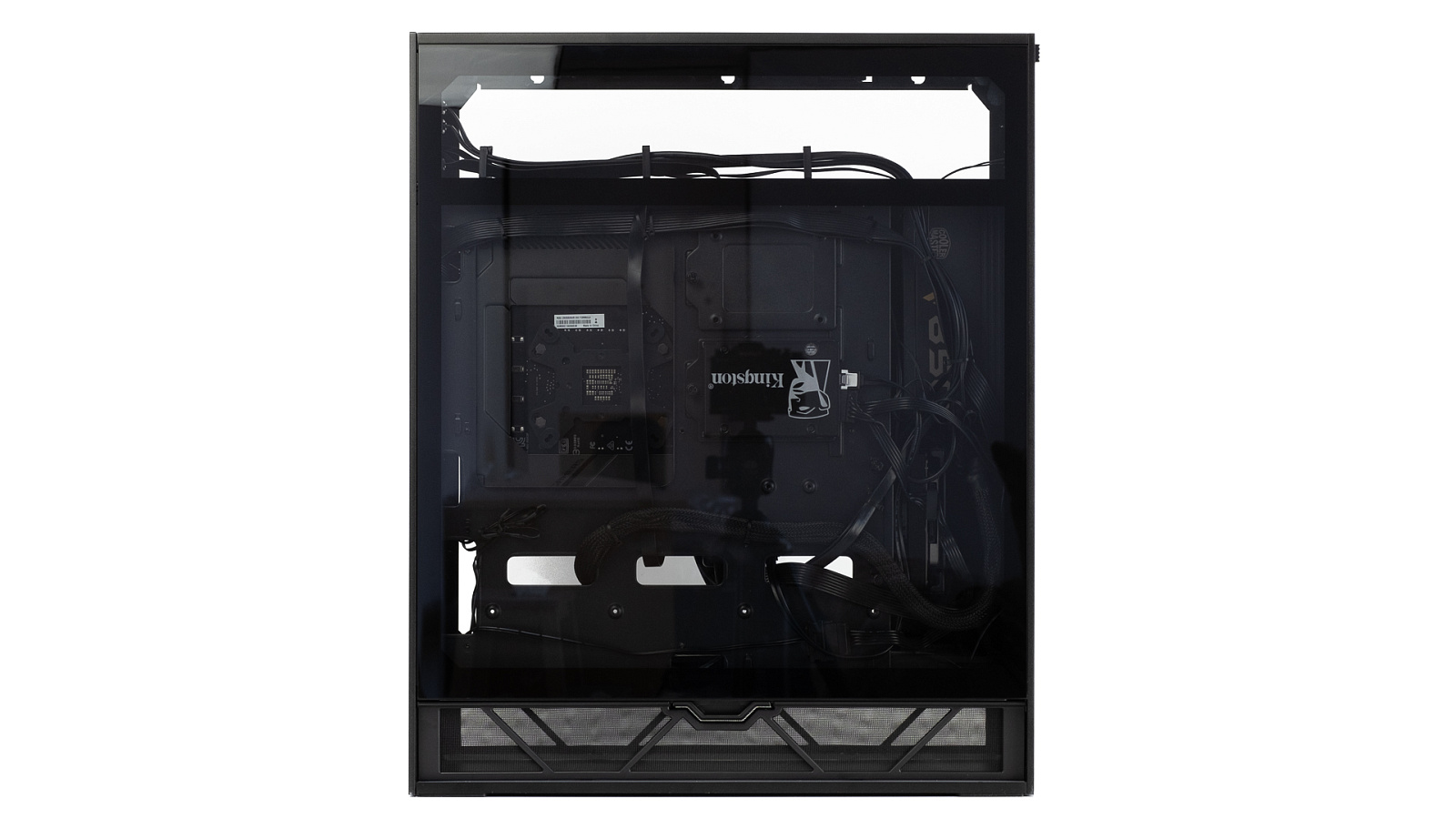

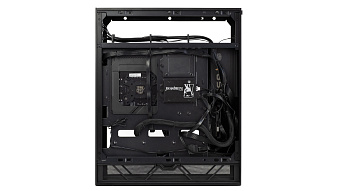

Стекло задней стенки тоже прозрачное, поэтому стоит приложить усилия для организации порядка в подведении всех проводов. Но даже если не сильно стараться, результат скорее всего получится сносный, как в нашем случае. Места за поддоном достаточно.

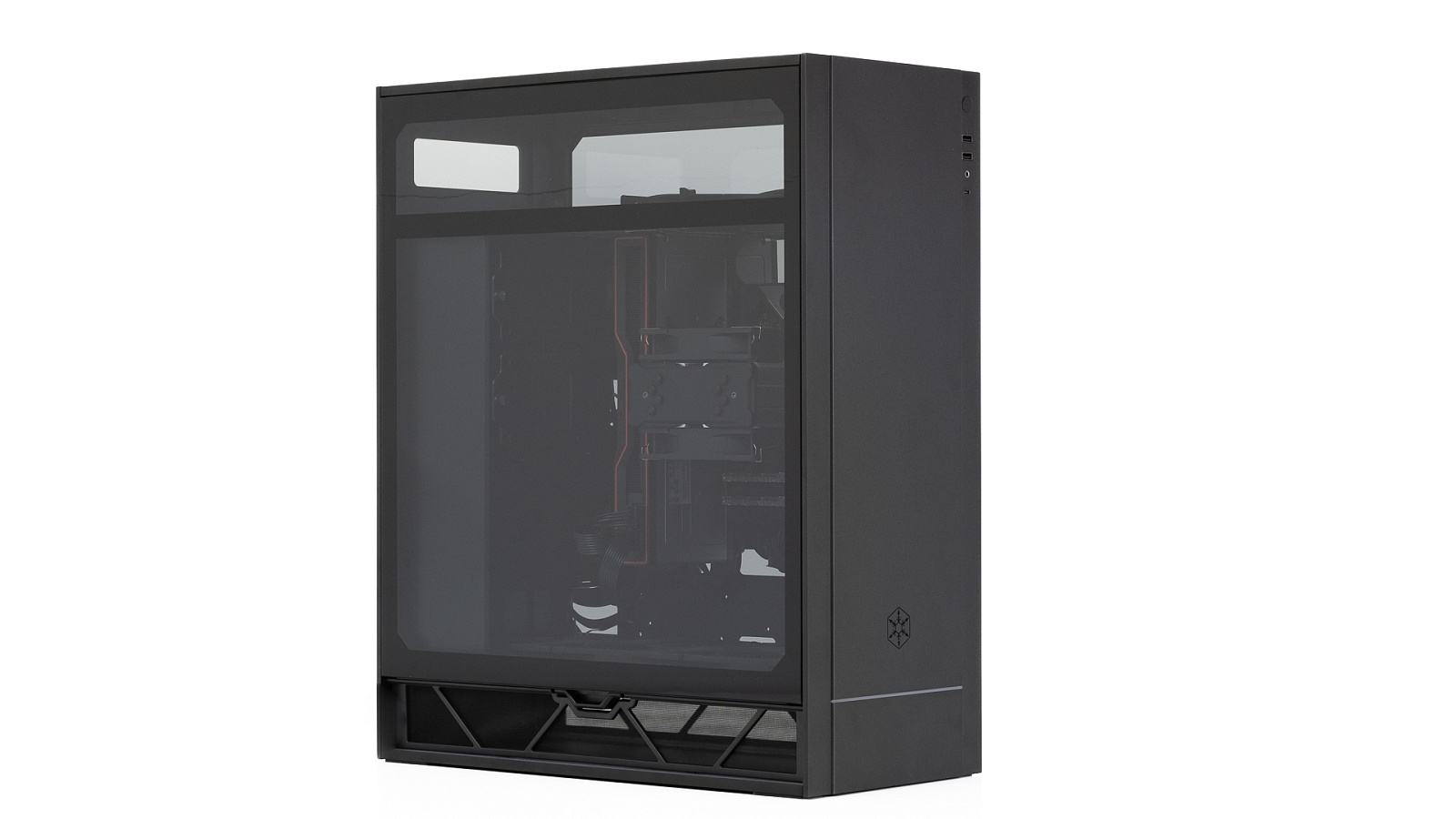

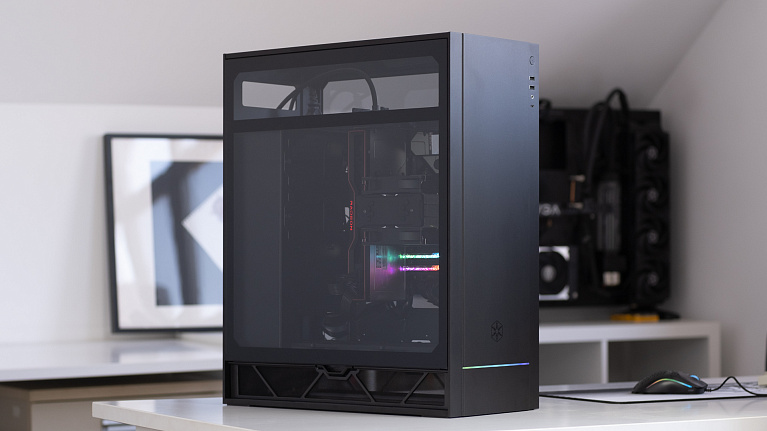

Готовый, собранный системный блок выглядит строго, массивные алюминиевые панели добавляют солидности и статуса.

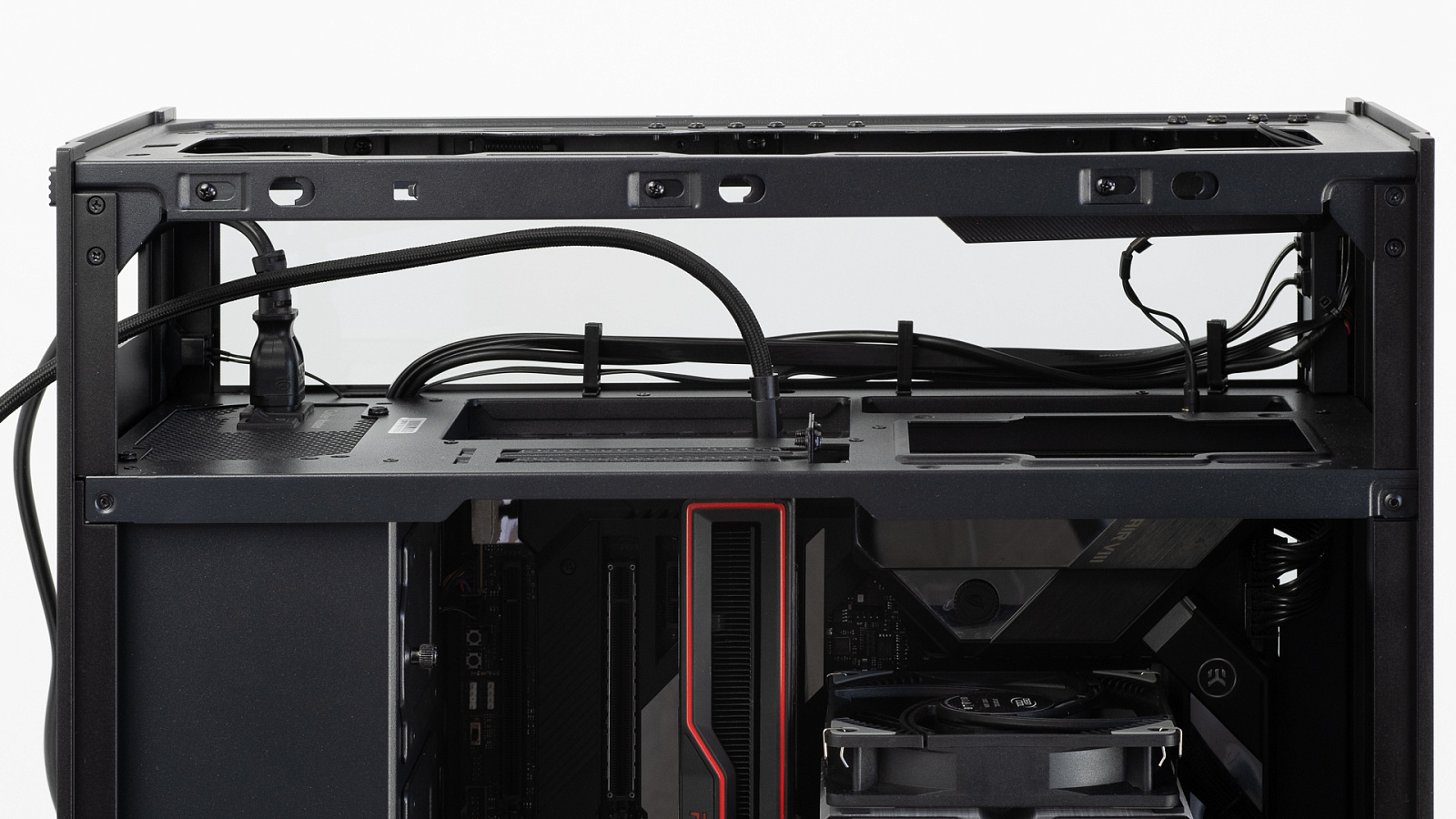

Открытым остаётся вопрос с подключением мониторов, USB, Lan и прочего к портам на "задней" панели, которая в ALTA F1 сверху. Легко снимающаяся решётка сверху предоставляет удобный доступ ко всем интерфейсам, но в случае установки вентиляторов или радиатора сверху такая возможность пропадёт, тогда придётся использовать доступ сбоку. Хорошим советом будет использовать в этом отсеке вентиляторы с "грилем", либо переставить комплектные вверх.

RGB-подсветка

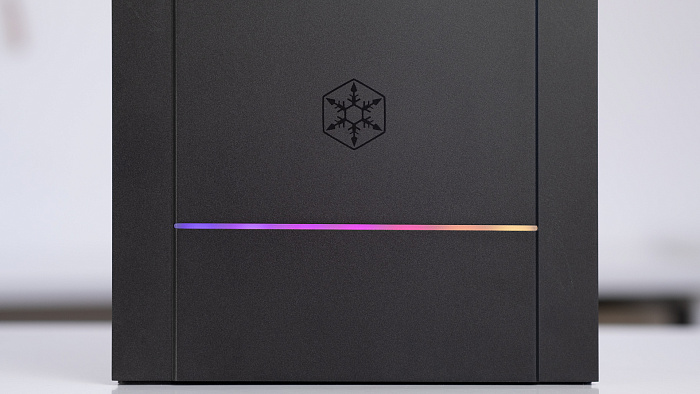

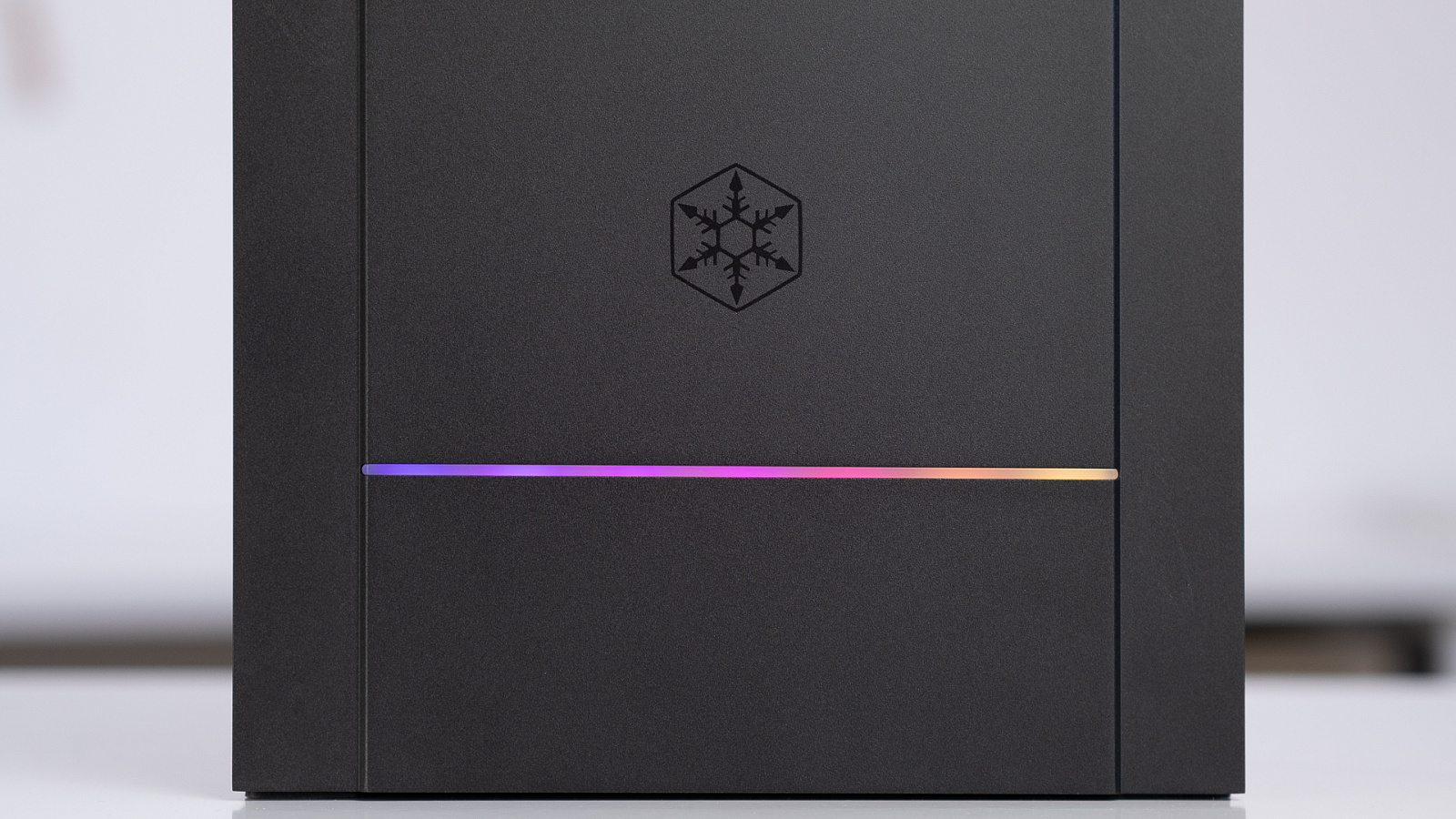

Минималистичность дизайна подчёркивает и реализация ARGB подсветки (аккуратная полоса в нижней части передней панели). В выключенном состоянии она смотрится в едином стиле с оформлением корпуса, но если этого мало, то настроение придётся создавать светом комплектующих из-за бокового стекла.

Тестирование

В сборке и тестировании возможностей корпуса использовался следующий набор комплектующих:

Тип нагрузки в испытании корпуса не имеет решающего значения, важнее создать стабильность тепловыделения для узлов, на которых производится замер температур. Процессор будет нагружен стресс-тестом CPU из пакета Aida64, а видеокарта займётся обработкой теста Heaven Benchmark 4.0, причём тест будет зафиксирован паузой на одинаковом участке. Комнатная температура во время замеров составляла около 22°С, полное потребление всех комплектующих от розетки - около 450 Вт.

Скорость вращения вентиляторов ЦПУ и ГПУ зафиксируем на комфортном акустическом уровне, частоты ядер процессора и подаваемое напряжение тоже фиксированное. Для каждой конкретной сборки переменные будут разными. В этом тесте важно обеспечить стабильность входных данных. Оперативная память с XMP 1,45В.

Изменяем скорость только комплектных корпусных вентиляторов. Ниже 850 оборотов в минуту их можно назвать условно бесшумными на расстоянии метра от закрытого системного блока. Это значение и будет отправной точкой.

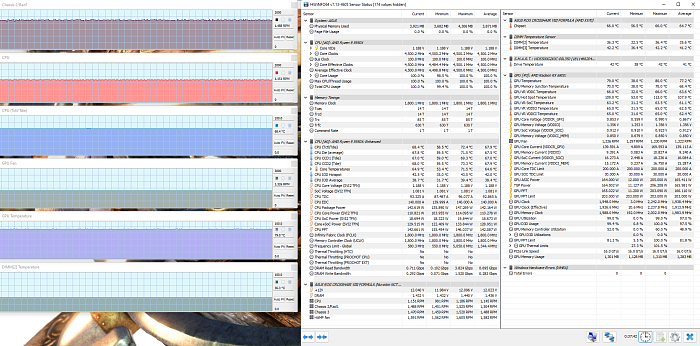

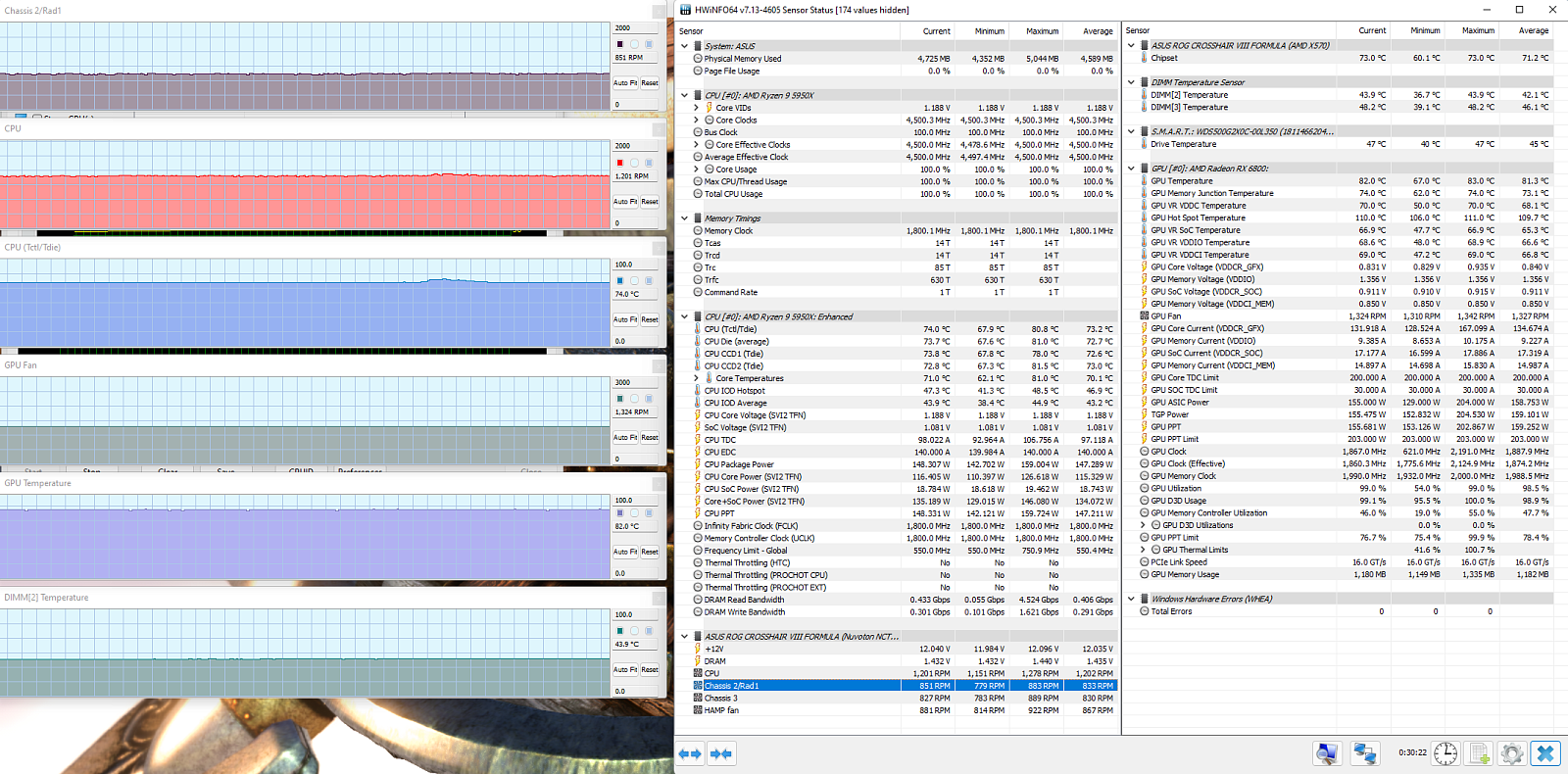

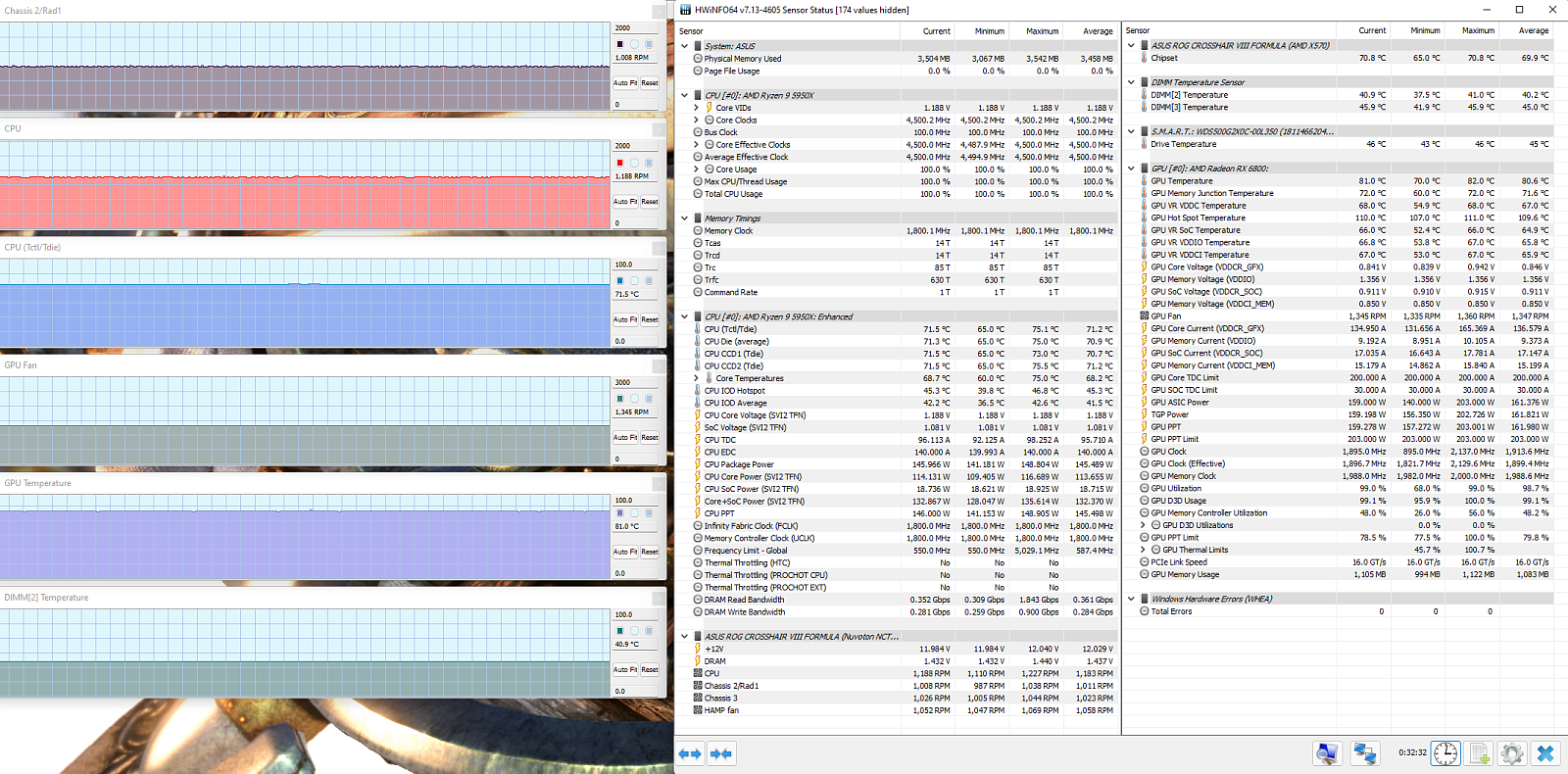

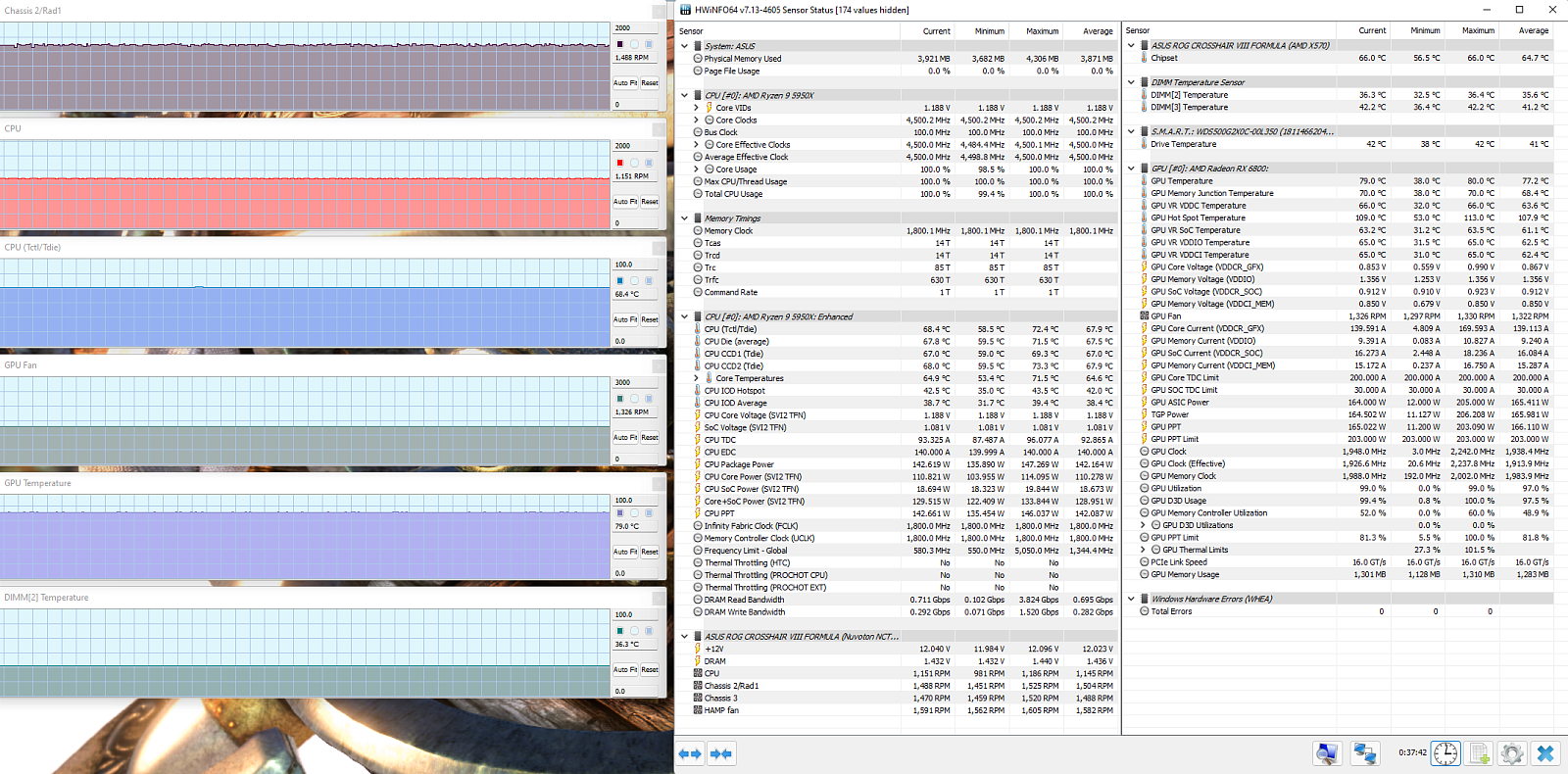

Самыми важными температурами элементов сборки будем считать значения для процессора, видеокарты и первого модуля оперативной памяти, но все важные значения из мониторинга состояния системы можно почерпнуть из приведённого скриншота. Фактически стабилизация температур наступает примерно после 10 минут теста, но для верности замер останавливался по достижению получаса нагрузки.

Такой же замер проведём и для 1000 оборотов в минуту корпусных вентиляторов. После этого значения шум их работы можно слышать с расстояния метра от системного блока, но характер звука не раздражающий, а громкость вполне позволительная.

Температуры процессора и оперативной памяти снизились почти синхронно на 2,5-3°С. Видеокарта отреагировала не так заметно, но стоит отметить, что в отличии от процессора её частоты не зафиксированы и улучшение снабжения прохладным воздухом позволило ускорителю использовать частоты ядер примерно на 20-25 МГц выше, энергопотребление чипа тоже выросло на 3-5Вт, а итоговая температура графического чипа всё равно получилась на градус ниже результата первого замера. То есть в условиях автоматического регулирования частот и напряжений можно получить более высокую производительность или заметное снижение температур.

Заключительным этапом будет замер на максимальной скорости вращения комплектных вентиляторов. Интенсивный воздушный поток положительно сказался на температурах всех элементов, а в случае видеокарты позволил ей нарастить частоты и энергопотребление при снижении температуры чипа. Температура SSD тоже снизилась стремительно.

Наглядно можно представить замеры основных компонентов в совместной диаграмме.

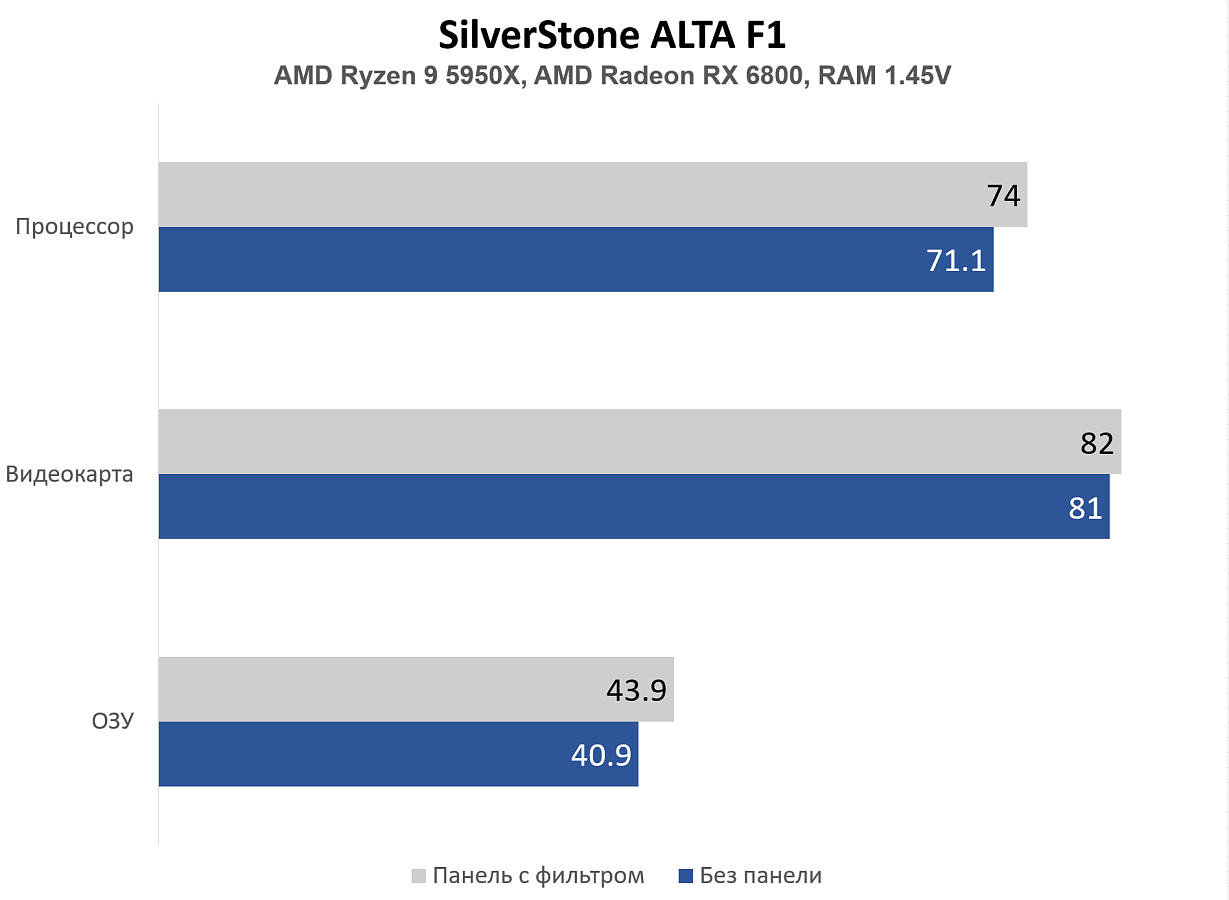

Дополнительно измерим влияние пылевых фильтров на воздушный поток (сравнение проводилось на 850 оборотах в минуту для комплектных вентиляторов). Можно отметить, что значения температур комплектующих очень схожи с полученными в замере с фильтрами, но на 1000 об/мин.

Влияние пылевых фильтров заметное, но стоит иметь в виду и разумеющуюся пользу от их наличия.

Если говорить в целом о достигнутых результатах в охлаждении, то корпус и установленные изначально три вентилятора справляются достойно, а добавление дополнительных на выдув может ещё улучшить показатели.

Заключение

Попытаемся обобщить впечатления от SilverStone ALTA F1. Экстерьер внушает уважение: толстые алюминиевые пластины, строгий дизайн, качественная покраска, набор из быстрых и актуальных USB на передней панели - всё по высшему разряду. Нечасто встречающаяся конструкция с повёрнутым на 90° внутренним пространством применена вполне успешно. Можно найти плюсы и минусы в конкретной реализации верхней секции, но совсем без нюансов такой поворот не осуществить.

Сквозной проём в месте крепления внутреннего вентилятора позволяет использовать AIO для охлаждения процессора. Для кастомного жидкостного охлаждения тоже широкий простор, в этом случае может пригодиться возможность "вертикально" установить видеокарту. Единственный вопрос, который придётся решить - это фиксация проводов, подключенных к ПК в верхней секции корпуса. Если доступ к портам в данном отсеке не требуется часто, то и какого-то неудобства пользователь не ощутит, но если подключать или отключать провода приходится постоянно, то с AIO или вытяжными вентиляторами сверху придётся идти на ухищрения или компромиссы.

Высокий постамент снизу обеспечивает корпус отличным притоком воздуха, но вместе с верхней секцией общая высота корпуса получается значительной - почти 56 см. Этот факт не запретит разместить корпус на столе, но и выпускать из виду его не стоит.

В остальном конструкторские решения внутри корпуса вполне привычны и не потребуют каких-то особенных комплектующих. Самое главное - "эффект дымохода", как он именуется на страничке ALTA F1 сайта производителя, отлично справляется с функцией быстрой смены воздуха внутри корпуса.

Преимущества:

• эффектный внешний вид;
• большое количество мест размещения накопителей;
• качественные материалы и покраска;
• эффективная схема воздухообмена.

Может не устроить:

• относительно высокая цена;
• сложности с доступом к портам в верхней секции при добавлении вытяжных вентиляторов.
