Обзор и тест видеокарты INNO3D GeForce RTX 3060 ICHILL X3 RED (C30603-12D6X-1671VA39A)
Первые признаки стабилизации рынка игровых видеокарт появились, как с увеличением количества предложений в свободной продаже, так и с понижением интереса к криптовалюте. Это хороший момент для того, чтобы рассказать о графическом ускорителе INNO3D GeForce RTX 3060 ICHILL X3 RED, а также оценить его быстродействие. С массивным 3-слотовым исполнением данная видеокарта даёт надежду на низкие температуры и хороший разгон. И, что немаловажно, на тихую работу при постоянной игровой нагрузке.
Технические характеристики
- Производитель: INNO3D
- Модель: GeForce RTX 3060 ICHILL X3 RED
- Графический процессор: Ampere GA106
- Техпроцесс: 8 нм;
- Частота GPU: 1320 МГц
- Частота GPU Boost в играх: 1837 МГц
- Количество шейдерных процессоров: 3584
- Видеопамять: 12 Гб
- Тип видеопамяти: GDDR6
- Разрядность шины видеопамяти: 192 бит
- Частота видеопамяти: 15000 МГц (1875 МГц)
- Порты: 3 x DisplayPort 1.4a, HDMI 2.1
- Разъем дополнительного питания: 8-pin
- Параметр TDP: 170 Вт
- Габариты: 300 x 128 x 60 мм
Упаковка и комплект поставки
Графический адаптер RTX 3060 ICHILL X3 RED поставляется в красочно оформленной картонной коробке. С помощью фотографии девайса производитель знакомит окружающих с внешним видом видеокарты. Наименование графического адаптера также намекает на то, что RTX 3060 ICHILL X3 RED оснащается подсветкой красного цвета.
Немного полезной информации о технологиях NVIDIA доносится до потребителя на тыльной стороне упаковки. Здесь же производитель указывает технические требования для корректной работы устройства.
Вместе с видеокартой RTX 3060 ICHILL X3 RED пользователь обнаружит руководство пользователя по установке в корпус, гайд по требуемой мощности блока питания, купон на покупку игр в Steam номиналом 20 евро, а также пластиковое лого "Х3" с креплением и шестигранником.
Внешний вид и особенности

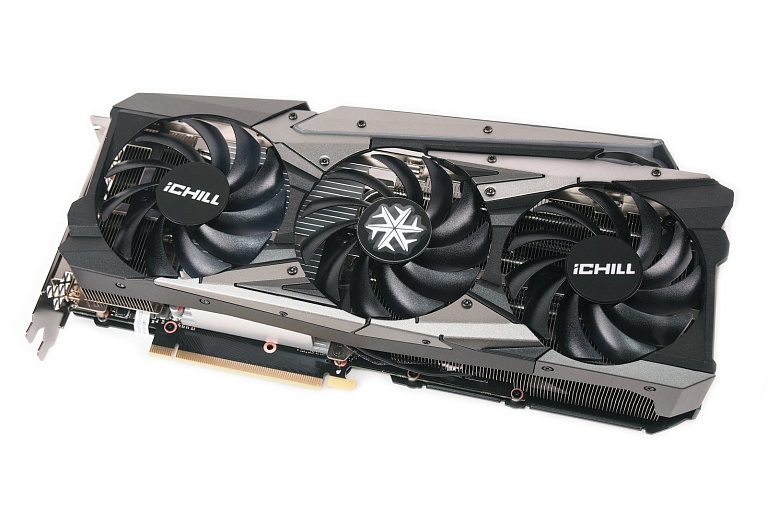

Своего владельца RTX 3060 ICHILL X3 RED встречает агрессивными формами кожуха системы охлаждения. Солидность видеокарте придают внушительные габариты 300 х 128 х 60 мм и три больших вентилятора, предназначенных для эффективного рассеивания тепла.
Тыльная сторона графического адаптера защищена металлической пластиной, предотвращающей изгиб и провисание печатной платы. Этот же элемент попутно делает видеокарту зрительно более солидной и привлекательной.
Обозначить в ночное время суток в игровой системе устройство призвана подсветка красного цвета, предусмотренная на верхнем торце графического адаптера. На RTX 3060 ICHILL X3 RED она не управляемая и её нельзя выключить, но смотрится подсветка выразительно и эффектно.
Кожух спроектирован таким образом, чтобы обеспечить вентиляцию и свободный теплоотвод от печатной платы графического адаптера. Для этого на верхнем и нижнем торце предусмотрен срез пластиковой конструкции кожуха, что позволяет рассмотреть частично строение радиатора СО.
Вывод изображения на RTX 3060 ICHILL X3 RED возможен с помощью одного порта HDMI 2.1 и трех DisplayPort 1.4a. Эти интерфейсы позволяют задействовать до четырёх мониторов одновременно. Другой торец графического ускорителя украшен стильной металлической решёткой с наименованием производителя.
Укороченная печатная плата графического адаптера позволяет организовать сквозной продув радиатора третьим вентилятором. Поэтому в этом месте бэкплейт имеет множество треугольных отверстий.
Питание на RTX 3060 ICHILL X3 RED подаётся через слот расширения PCI-E 4.0 x16 и разъём 8-пин на верхнем торце графического адаптера. Теоретически это даёт возможность потреблять до 225 Вт энергии, однако на уровне BIOS энергопотребление видеокарты ограничено значением в 170 Вт.
Система охлаждения
Конструкция СО графического адаптера состоит из трехсекционного радиатора, четырёх тепловых трубок и металлической рамы. На последнюю тепло отводится от чипов памяти GDDR6 через термопрокладки. Быстро отвести и распределить тепло по телу радиатора от GPU помогают тепловые трубки. Они контактируют с кристаллом графического процессора напрямую. Диаметр медных трубок составляет 6 мм. Также в системе охлаждения видеокарты предусмотрен отвод тепла и от силовой обвязки. Контакт с этими элементами осуществляется с помощью термопрокладок.
Металлическая пластина на RTX 3060 ICHILL X3 RED призвана защищать PCB. Отвода тепла на этот элемент конструкции с помощью термопрокладок, как это можно было встретить в старших моделях видеокарт данного производителя, здесь не предусмотрено.
Печатная плата
Видеокарта RTX 3060 ICHILL X3 RED использует PCB черного цвета, две трети которой имеют плотное заполнение компонентной базой. В центре печатной платы установлен графический процессор, вокруг которого распаяно шесть чипов памяти GDDR6.
Часть элементов вынесено на тыльную сторону печатной платы, поэтому использование защитной пластины у RTX 3060 ICHILL X3 RED является более чем оправданным решением.
Основу вычислительной мощности видеокарты составляет графический процессор GA106-302-A1, произведенный на 41-й неделе 2021 года. Он выполнен по 8 нм техпроцессу. Наборная память объемом 12 Гб представлена шестью микросхемами Samsung GDDR6 с рабочей частотой 15000 МГц. Обмен информацией между GPU и чипами памяти осуществляется по 192-битной шине.
Питание графического адаптера организовано по 8-фазной схеме, где шесть фаз отводится для GPU и еще две фазы - чипов памяти.
За контроль и управление системой питания отвечают контроллеры uP9512R и uP1666Q производства ON Semiconductor.
Тестовый стенд
Процессор | Intel Core i9-12900K |
Материнская плата | ASUS ROG Maximus Z690 Apex (bios 9901) |
Оперативная память | Kingston ValueRAM DDR5-4800 2x16 Гб@DDR5-6200 CL30 |
Термоинтерфейс | Arctic MX-2 |
Система охлаждения | ADATA XPG Levante 360 |
Накопитель | M.2 SSD Samsung 970 Pro 512 Гб |
Блок питания | Corsair RM850x мощностью 850W |
Корпус | Открытый стенд |
Монитор | LG UltraGear 32GP850, 2560x1440, 180 Гц |
Операционная система | Windows 11 Pro 64-bit 21H2 |
Для тестирования графического адаптера использовался стенд с процессором Intel Core i9-12900K и оперативной памятью Kingston ValueRAM DDR5-4800 2x16 Гб, разогнанной до DDR5-6200 CL30.
Комплектующие были собраны в виде открытого тестового стенда.
Температуры, шум, энергопотребление и разгон
Тестирование видеокарты RTX 3060 ICHILL X3 RED проводилось с версией драйвера NVIDIA 511.23 в среде операционной системы Windows 11 x64.
Оценку эффективности охлаждения видеокарты мы начали с пассивного режима работы СО. Это возможно при полном отсутствии нагрузки на графический адаптер, при котором температура GPU принимает комфортные значения в 37.7 градусов Цельсия.
Следующим подходом была полная нагрузка видеокарты стресс-тестом MSI Kombuster. Графический адаптер RTX 3060 ICHILL X3 RED после продолжительного тестирования стабилизовал частоту GPU на значении 1920 МГц при 60.5 градусах Цельсия. При этом скорость вращения вентиляторов СО составила лишь 1214 об/мин, что вылилось в очень комфортный уровень шума в районе 37 дБА.
С разгоном видеокарты температура GPU не поменялась существенно и составила 60.6 градусов Цельсия при практически той же скорости вращения вентиляторов. Но удалось добиться стабильной и уверенной работы графического процессора на частоте 2032 МГц и памяти GDDR6 на частоте 17400 МГц.
Для разгона была использована программа MSI Afterburner, в которой значения частот GPU и MEM были увеличены на +150 и +1200 пунктов соответственно.
Игровая и рабочая производительность
Учитывая, что нам удалось неплохо ускорить RTX 3060 ICHILL X3 RED, мы проверили быстродействие этой видеокарты до и после разгона. Первым на очереди стал бенчмарк 3D Mark с тестами DirectX11 и DirectX12.
Также мы посмотрели на быстродействие RTX 3060 ICHILL X3 RED в ряде популярных игр со следующими настройками:
- Wolfenstein Youngblood - встроенный бенчмарк, качество графики meune leben, vsinc off, сглаживание TSSAA;
- Middle-earth: Shadow of War - встроенный бенчмарк, качество графики ультра, vsinc off, сглаживание TAA;
- Shadow of the Tomb Raider - встроенный бенчмарк, качество графики максимальное, vsinc off, сглаживание TAA;
- Tom Clancy's The Division II - встроенный бенчмарк, качество графики максимальное, vsinc off, сглаживание TAA;
- Far Cry 6 - встроенный бенчмарк, качество графики ультра, vsinc off, сглаживание TAA;
- Metro Exodus - встроенный бенчмарк, качество графики ультра, vsinc off;
- Watch Dogs Legion - встроенный бенчмарк, качество графики ультра, vsinc off, сглаживание TAA.
Если в 2K разрешении графический адаптер не везде смог обеспечить заветные 60+ кадров, то в FullHD эта видеокарта показала себя замечательно.
Эксперименты с включением технологий Ray tracing и DLSS показали, что мощности RTX 3060 ICHILL X3 RED для такой нагрузки не совсем достаточно. По-настоящему "играбельный" FPS остался лишь в Shadow of the Tomb Raider.
Если же использовать RTX 3060 ICHILL X3 RED для рабочих задач, то разгон графического адаптера в этом случае также будет полезным. Повышение частот GPU и памяти GDDR6 позволило сократить выполнение тестовой сцены в V-Ray с 45 до 38 секунд.
Заключение
INNO3D RTX 3060 ICHILL X3 RED - недорогая и достаточно производительная видеокарта с эффективным охлаждением и интересным исполнением. Тестирование показало, что этому графическому адаптеру присущи низкие температуры и очень тихий режим работы СО. Даже с жестким лимитом энергопотребления в 170 Вт данную видеокарту можно разогнать сверх заводских значений, что позволит увеличить быстродействие в игровых и рабочих задачах. А немного украсить внешний вид этого девайса поможет яркая красная подсветка.
Плюсы:
- высокая игровая производительность в FullHD;
- 12 Гб видеопамяти для современных игр;
- эффективная система охлаждения;
- поддержка технологий Ray tracing и DLSS;
- хороший оверклокерский потенциал;
- металлическая пластина для защиты PCB.
Минусы:
- подсветка не выключается и не регулируется.
