Сводный обзор и тестирование трех моделей ИБП Hiper: CITY-650U, CITY-850U и CITY-1000U

Сегодня протестируем доступные по цене линейно-интерактивные ИБП от компании Hiper для офисных ПК из модельного ряда CITY.
Сводный обзор и тестирование трех моделей ИБП Hiper: CITY-650U, CITY-850U и CITY-1000U

Источники бесперебойного питания все еще востребованы, особенно в корпоративном сегменте. Они могут спасти данные и результаты длительной работы при внезапном отключении электропитания, а также спасти ваше оборудование от выхода из строя из-за скачков напряжения в сети.

Самыми распространенными и доступными по стоимости являются линейно-интерактивные ИБП. Мы рассмотрим три таких прибора от компании Hiper: CITY-650U, CITY-850U и CITY-1000U. Они рассчитаны на разные максимальные нагрузки от 360 до 600 Вт, что соответствует потреблению офисных ПК с подключенным монитором.

Технические характеристики

  • Диапазон входных напряжений: 165-290 В;
  • Диапазон выходных напряжений: 220 В +/- 10%;
  • Форма выходного напряжения: ступенчатая апроксимация синусоиды;
  • Габариты: 96×138×286 мм;
  • Время зарядки: 8 часов;
  • Выходные разъемы: 2×CEE 7/4, USB порт.

Различия между моделями только в мощности (650 ВА/365 Вт, 850 ВА/480 Вт, 1000 ВА/600 Вт) и в аккумуляторах с их временем поддержки (этот показатель мы рассмотрим ниже более подробно).

Упаковка и комплектация

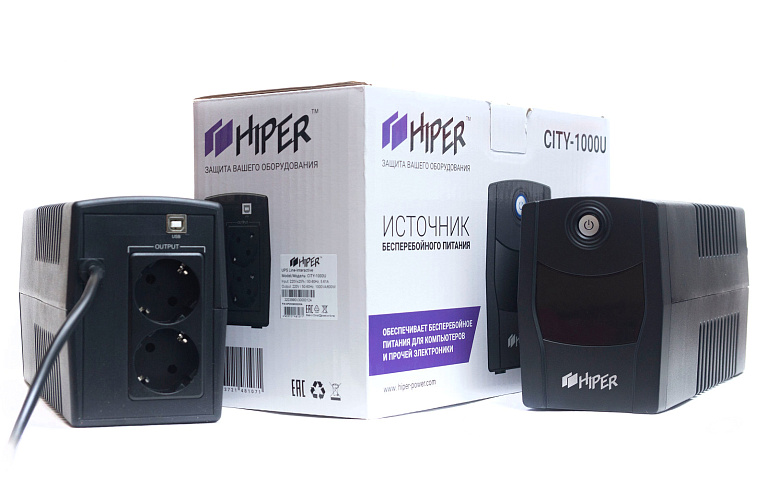

Все ИБП поставляются в идентичных картонных белых глянцевых коробках. С двух сторон размещено изображение прибора и его краткое описание.

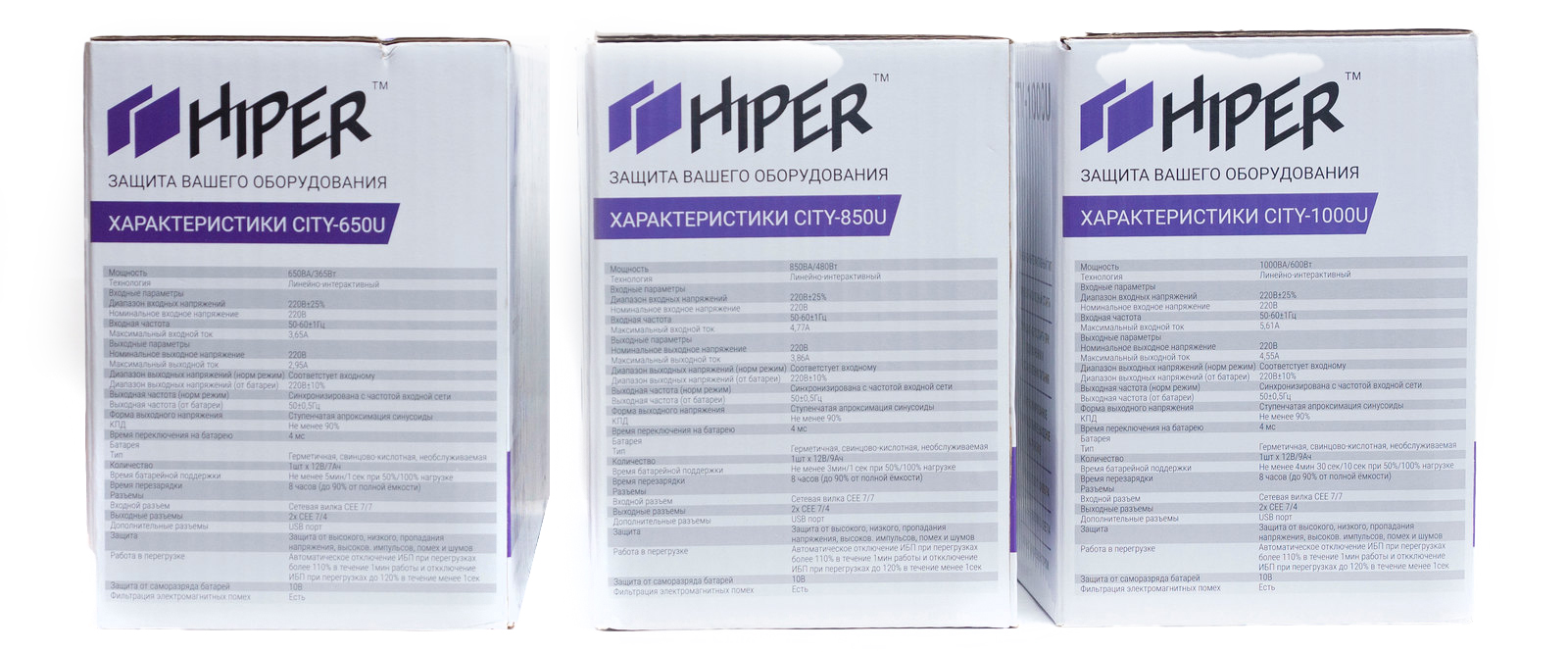

На торце приводятся подробные технические характеристики. Различия только в указании модели.

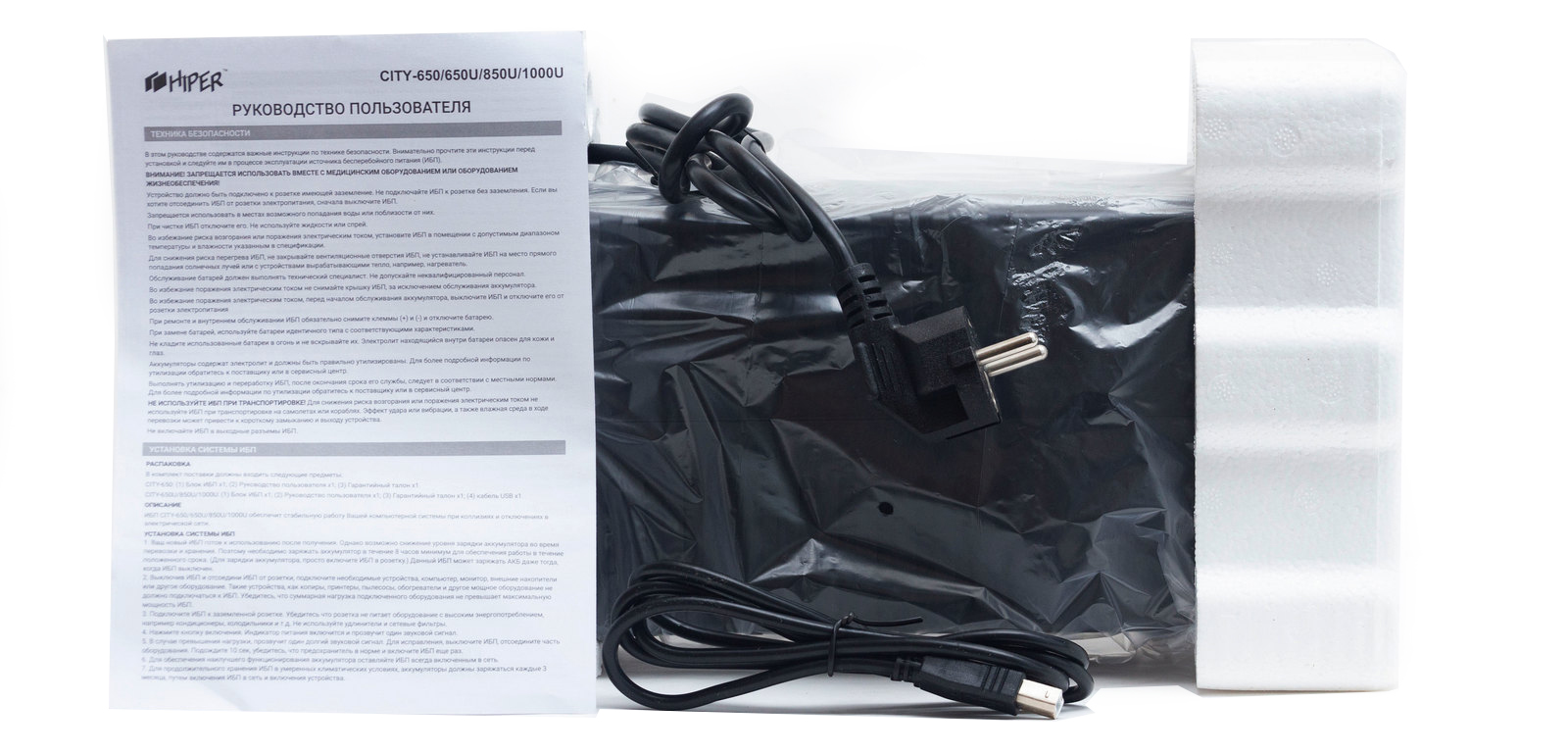

В коробках приборы зафиксированы вставками из пенопласта и защищены от влаги полиэтиленовыми пакетами.

В комплекте идет руководство пользователя на русском языке и шнур USB.

Внешний вид

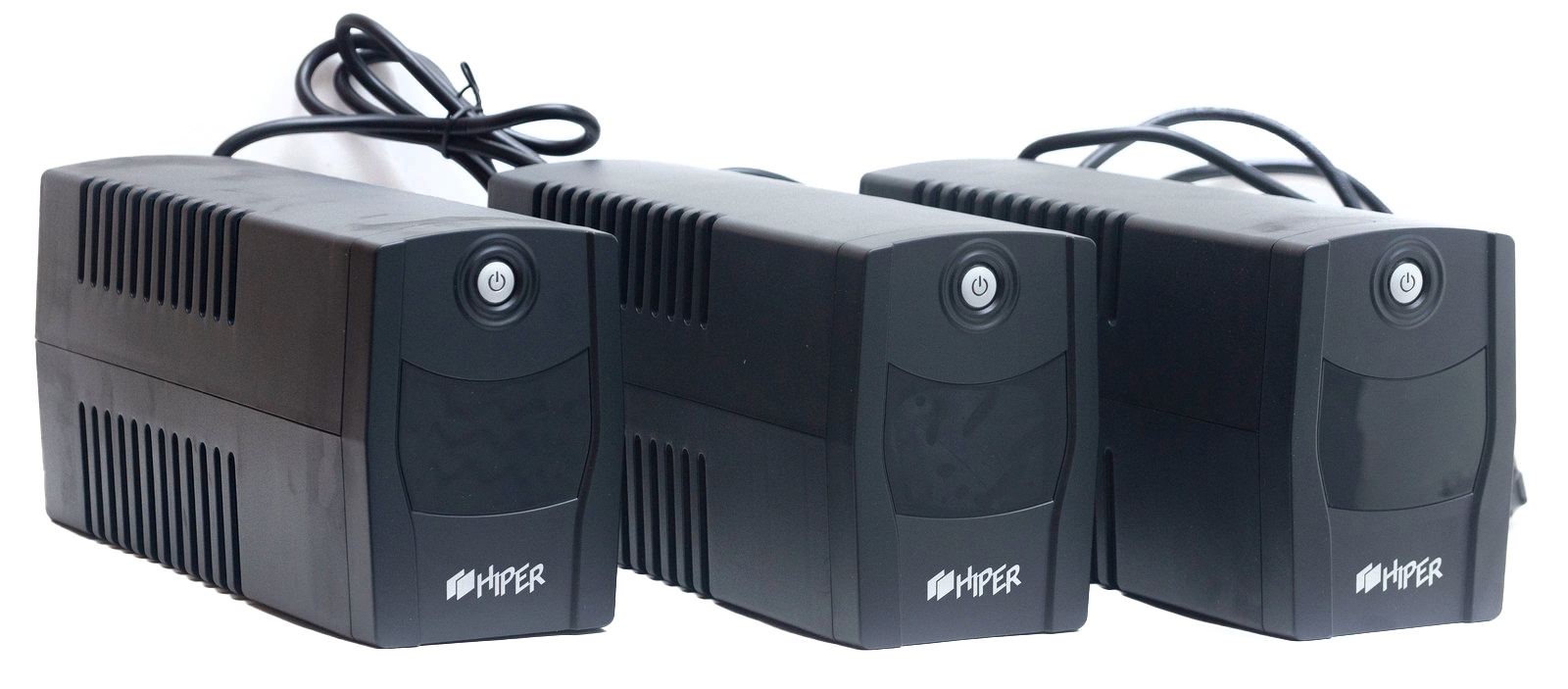

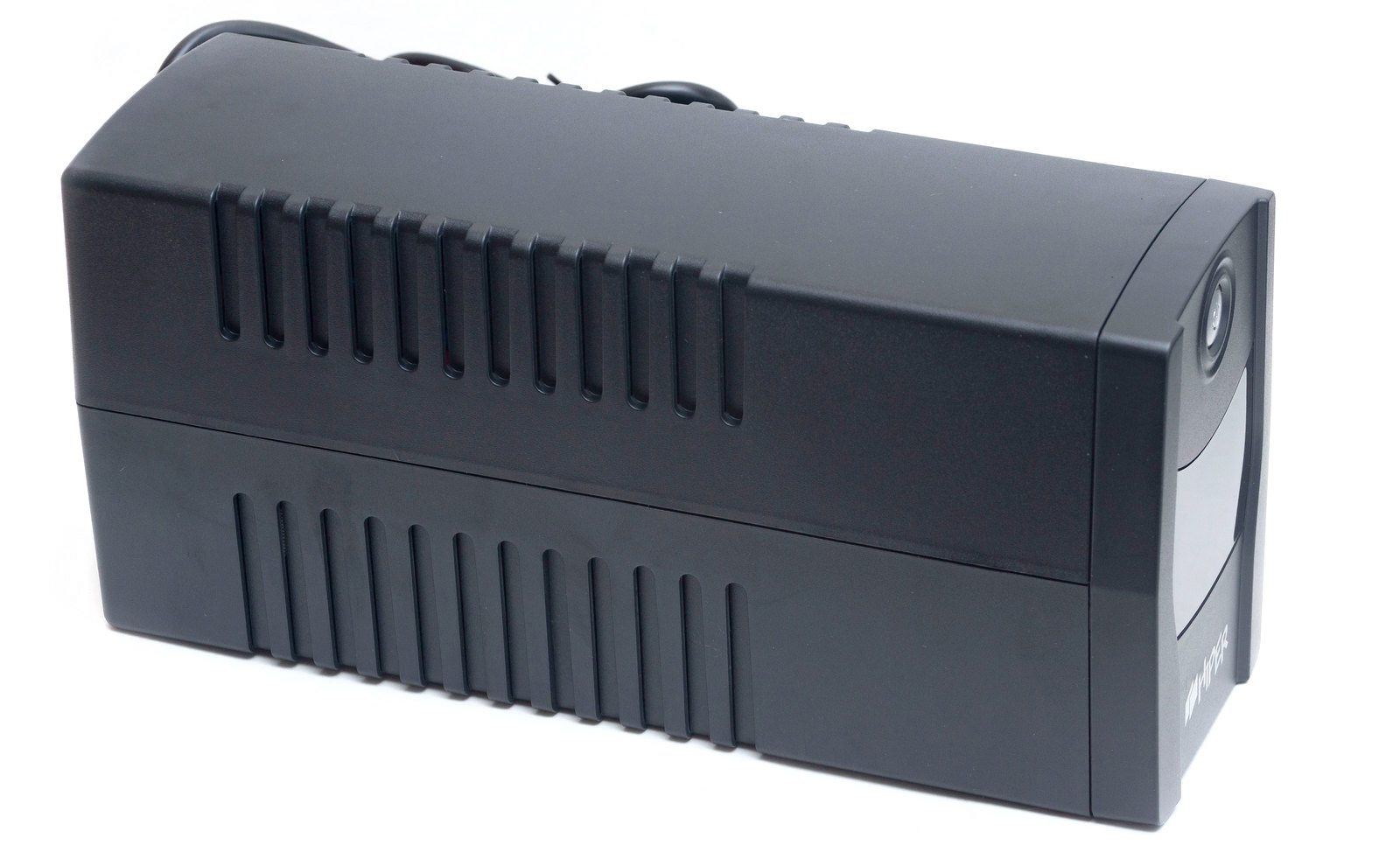

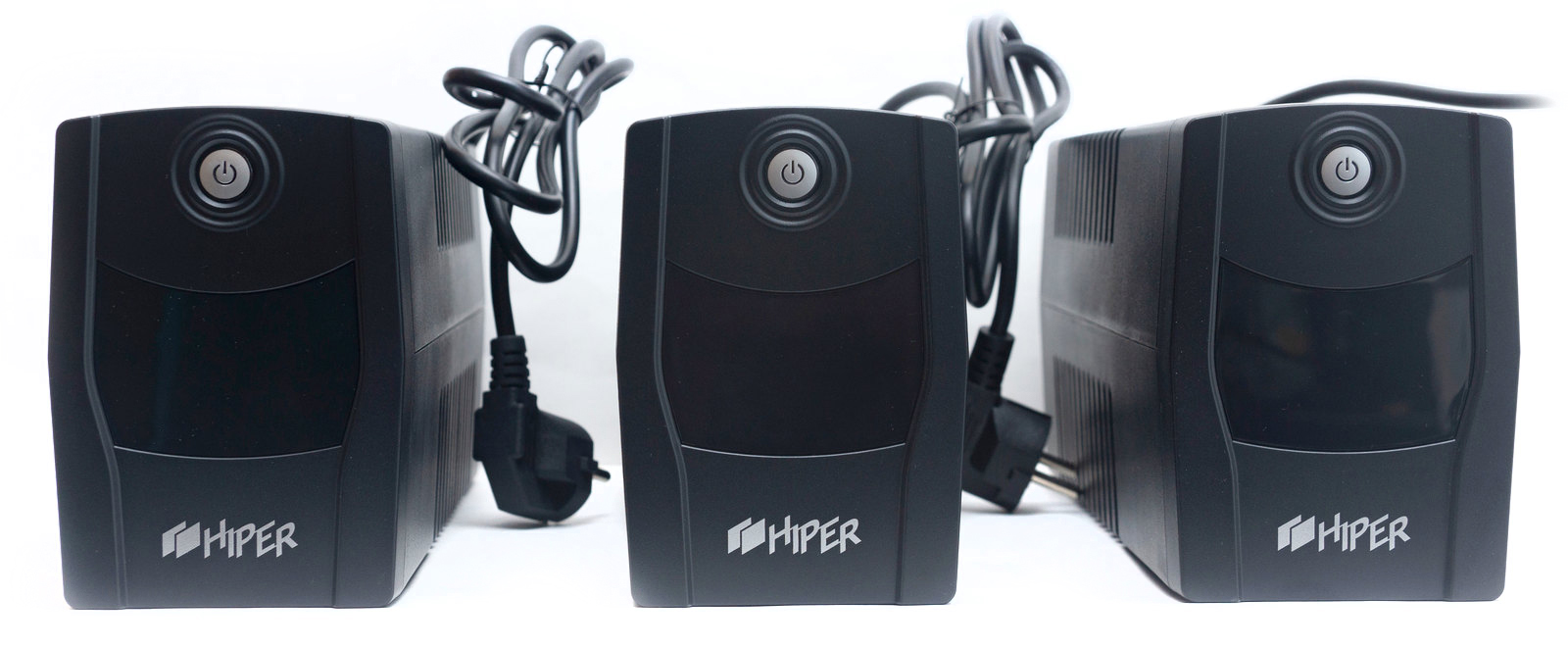

Все модели собраны в одинаковых корпусах из черного матового пластика. Корпус стандартной призматической формы, вытянутый в глубину.

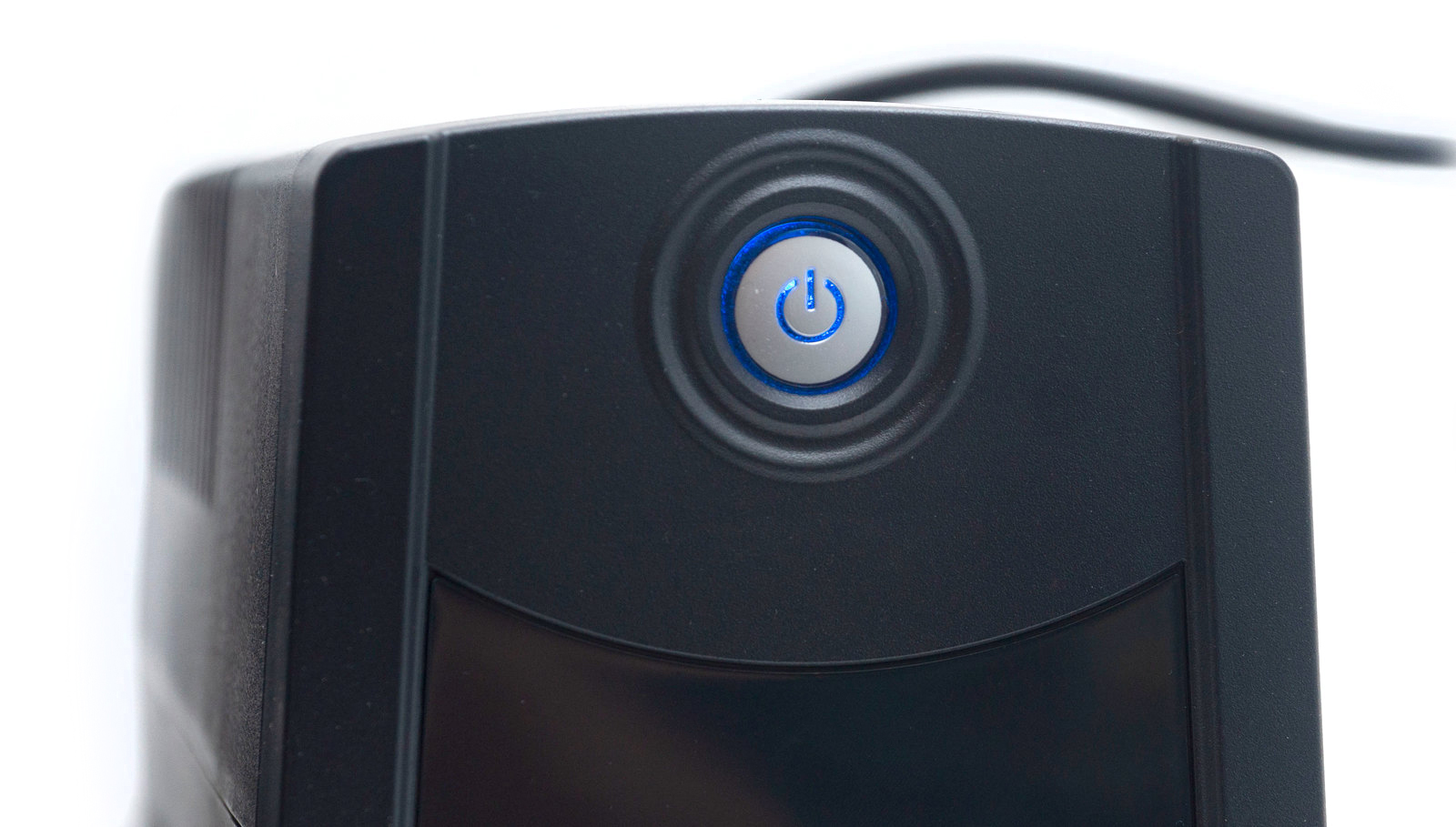

На лицевой стороне находится круглая кнопка включения с синей индикацией по контуру.

По центру - вставка из глянцевого пластика, имитирующая LCD-панель. Снизу белой краской нанесен логотип компании.

По бокам находятся параллельные ребра жесткости с узкими вентиляционными отверстиями. Охлаждение прибора пассивное.

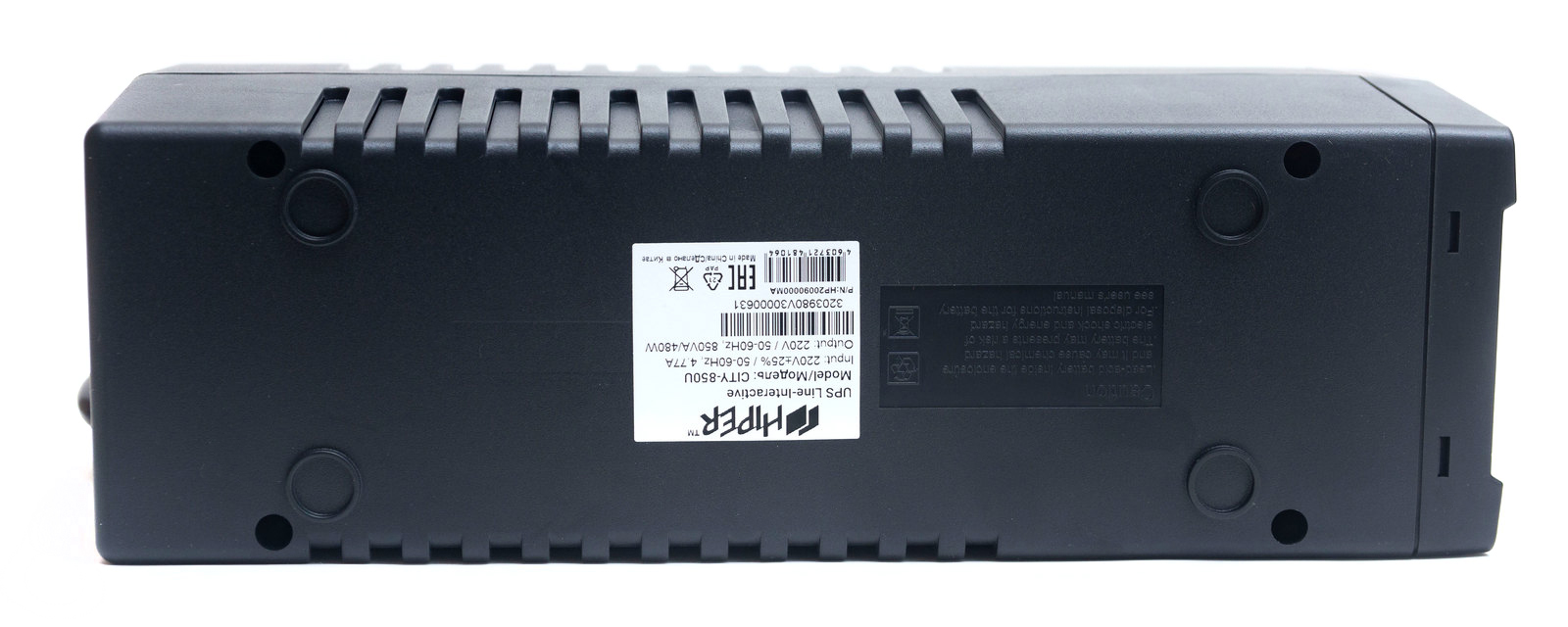

Снизу имеются четыре небольшие ножки, наклейка с характеристиками напряжений и серийным номером модели.

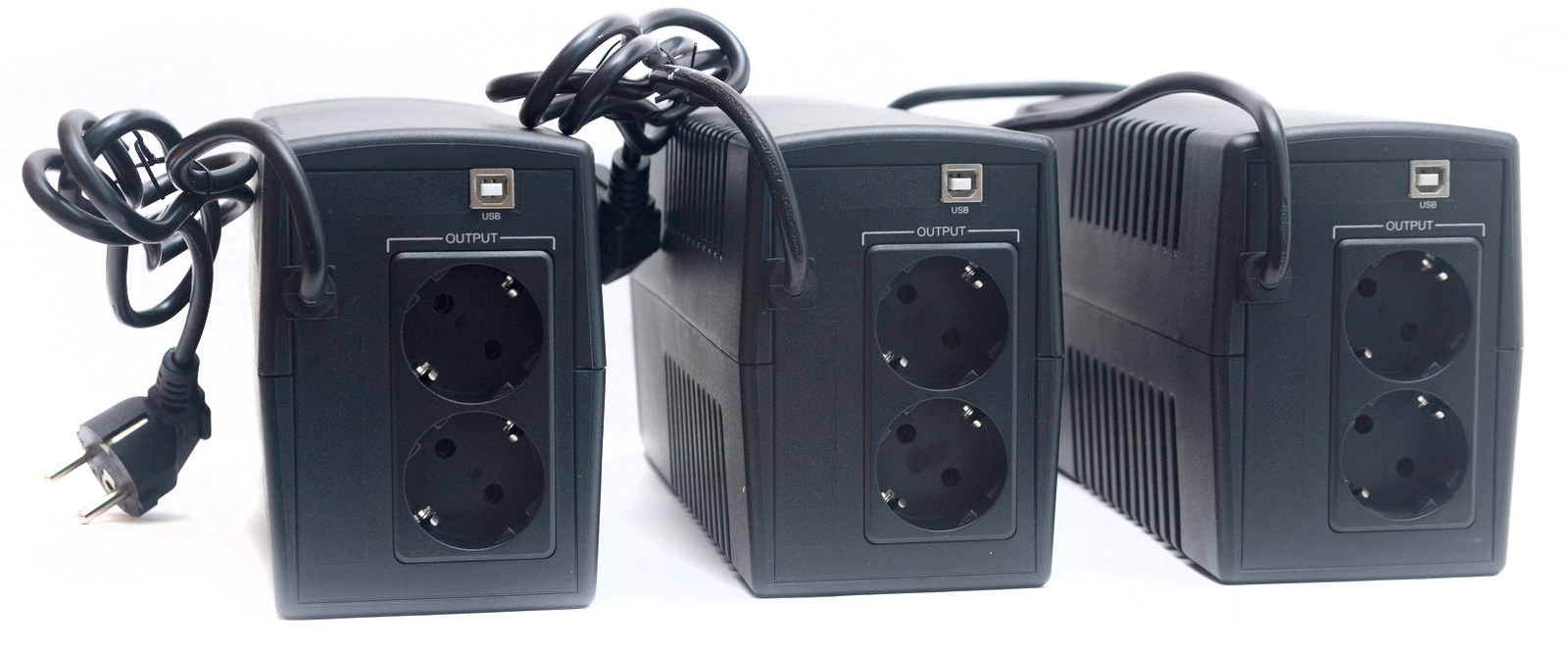

С тыльной стороны - две розетки под евровилки с заземлением. В верхней части - разъем USB Type B.

Кабель питания несъемный, в толстой пластиковой оплетке. Длина кабеля - 120 мм.

Внутреннее устройство

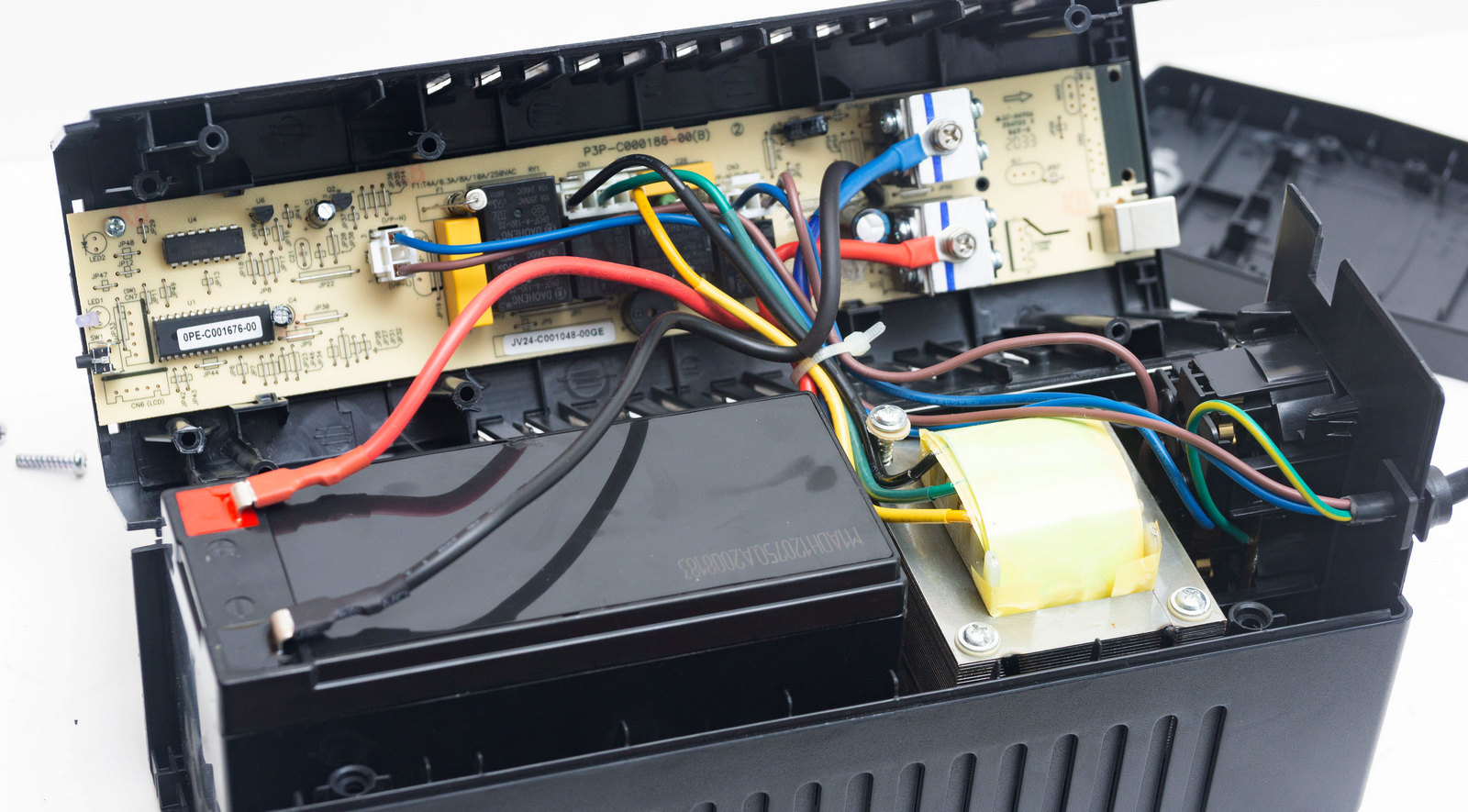

Большую часть корпуса занимает свинцово-кислотный необслуживаемый аккумулятор и трансформатор. Аккумулятор не прикручен, он фиксируется только половинками корпуса.

Основная плата с электронными компонентами прикручена к крышке корпуса.

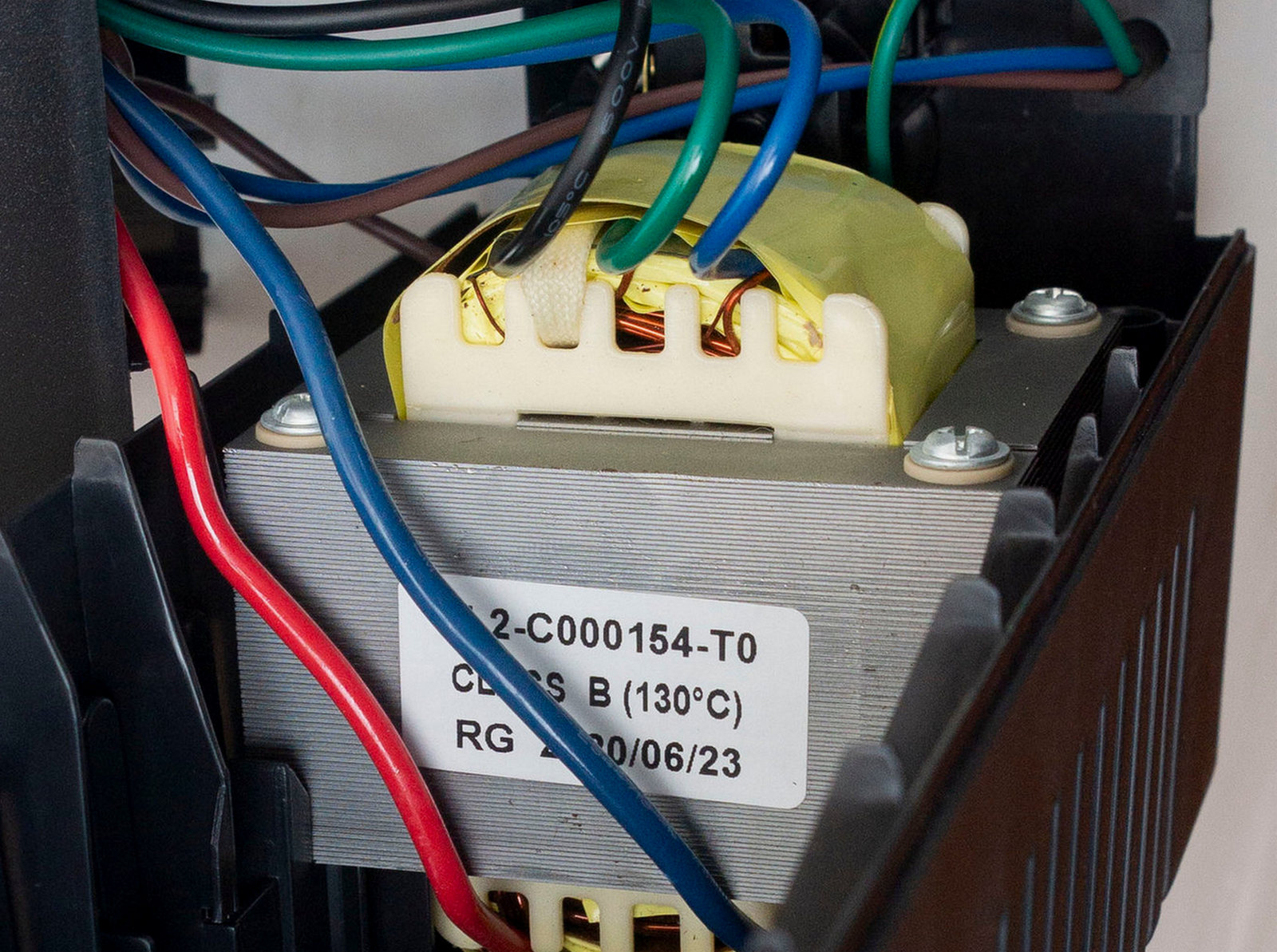

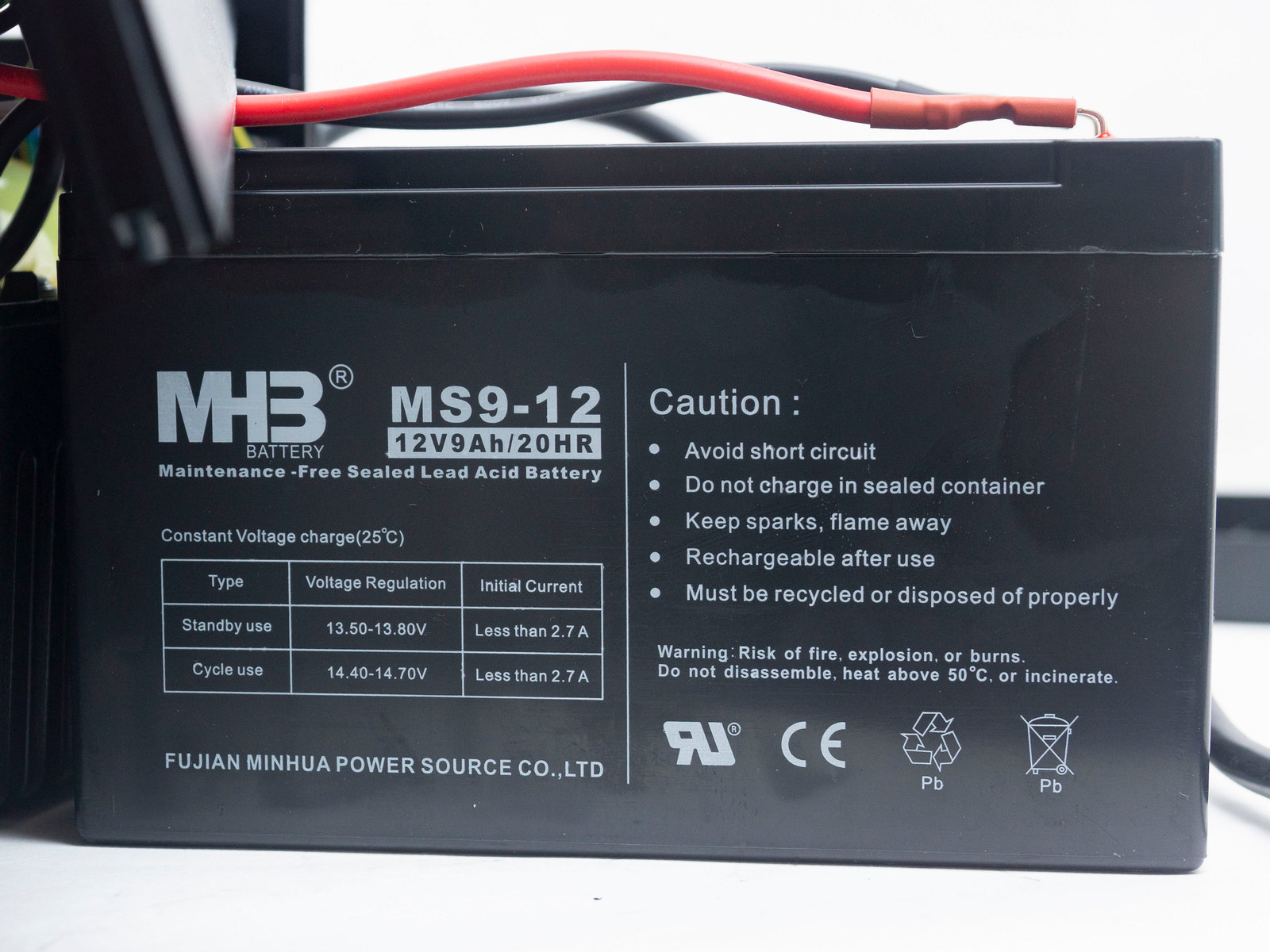

В моделях 850U и 1000U установлен аккумулятор MS9-12 на 12В 9Ач, в модели 850U - трансформатор TL2-C000154-T0, в модели 1000U - трансформатор без маркировки.

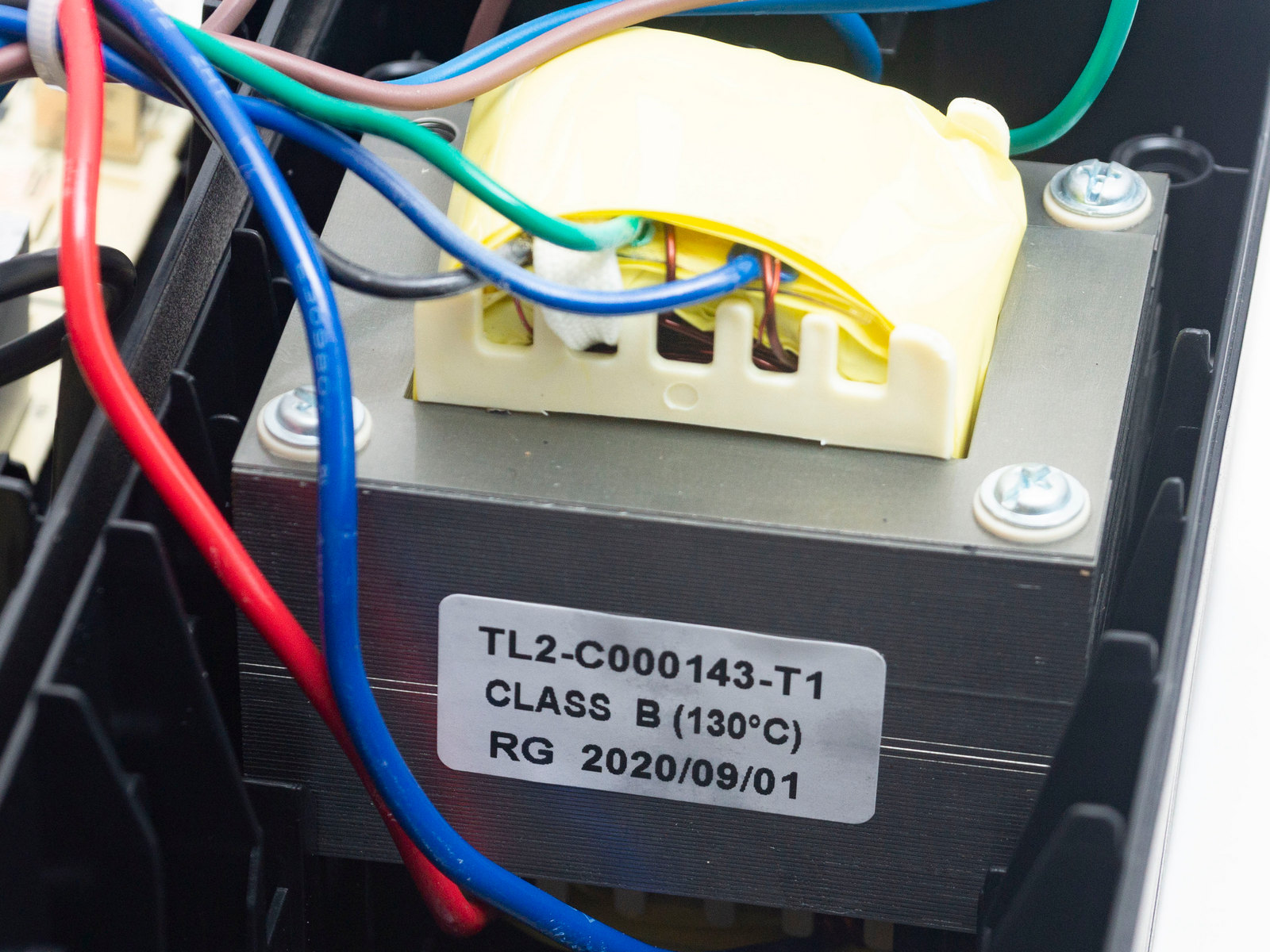

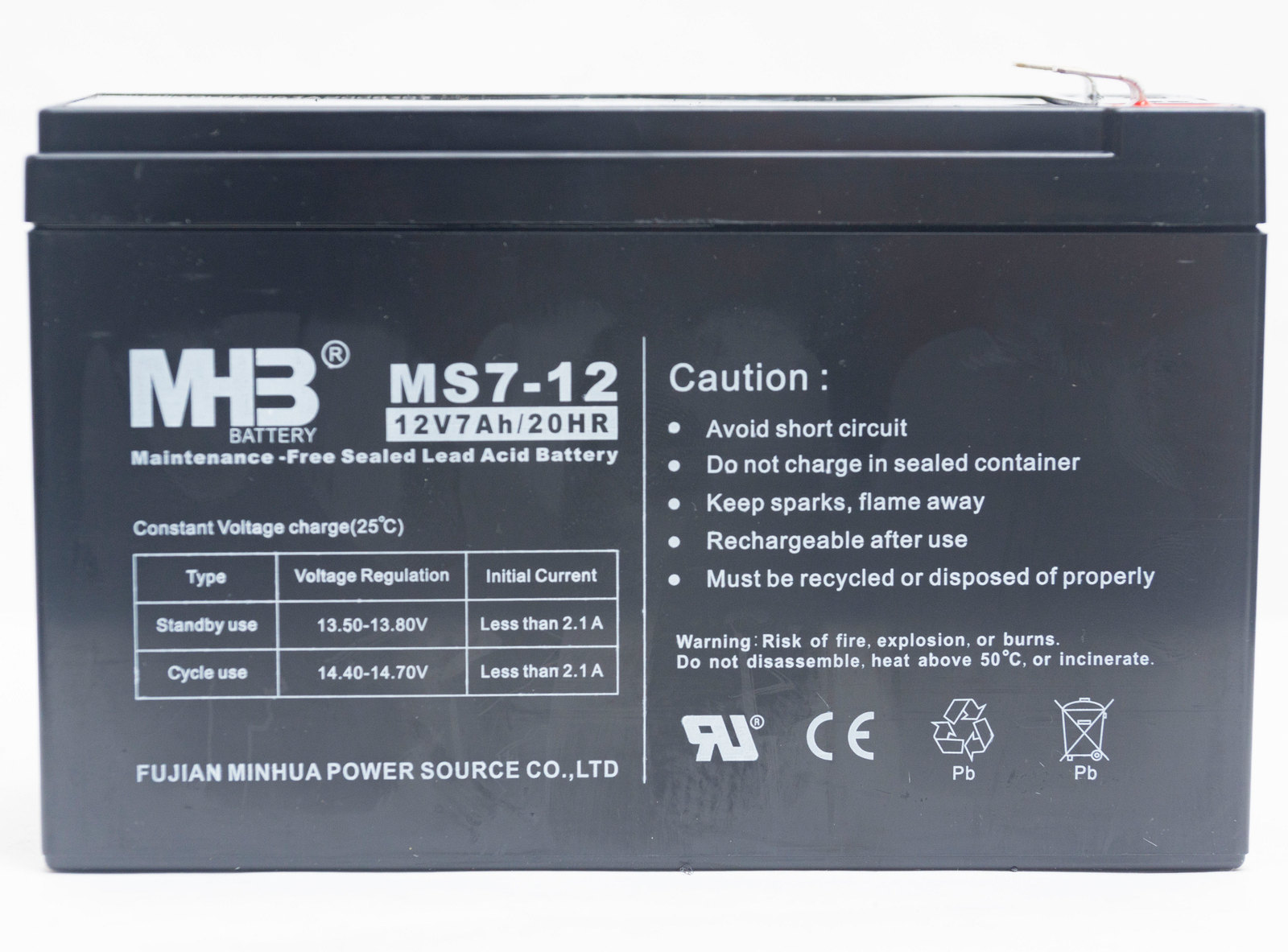

В модели 650U - аккумулятор MS7-12 на 12В 7Ач и трансформатор TL2-C000143-T1.

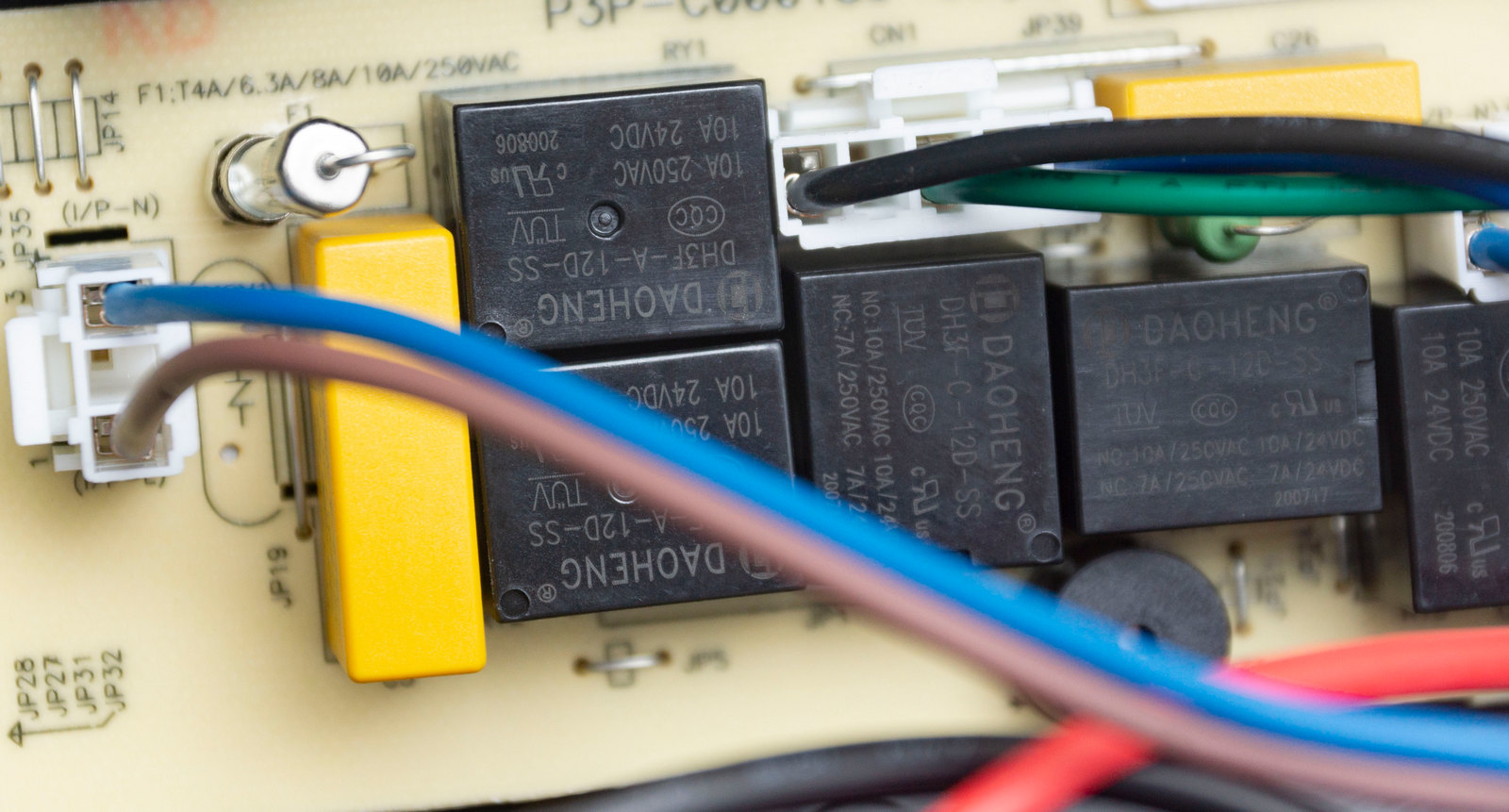

На основной плате мы видим пять реле коммутатора DH3F-A-12D-SS, рассчитанные на 10А при напряжении 250 В.

Входной фильтр состоит всего из двух Х-конденсаторов, дросселей и Y-конденсаторов нет, вместо резисторов перемычки. Варистор отсутствует, имеется только плавкий предохранитель. Для фильтрации помех этого явно недостаточно.

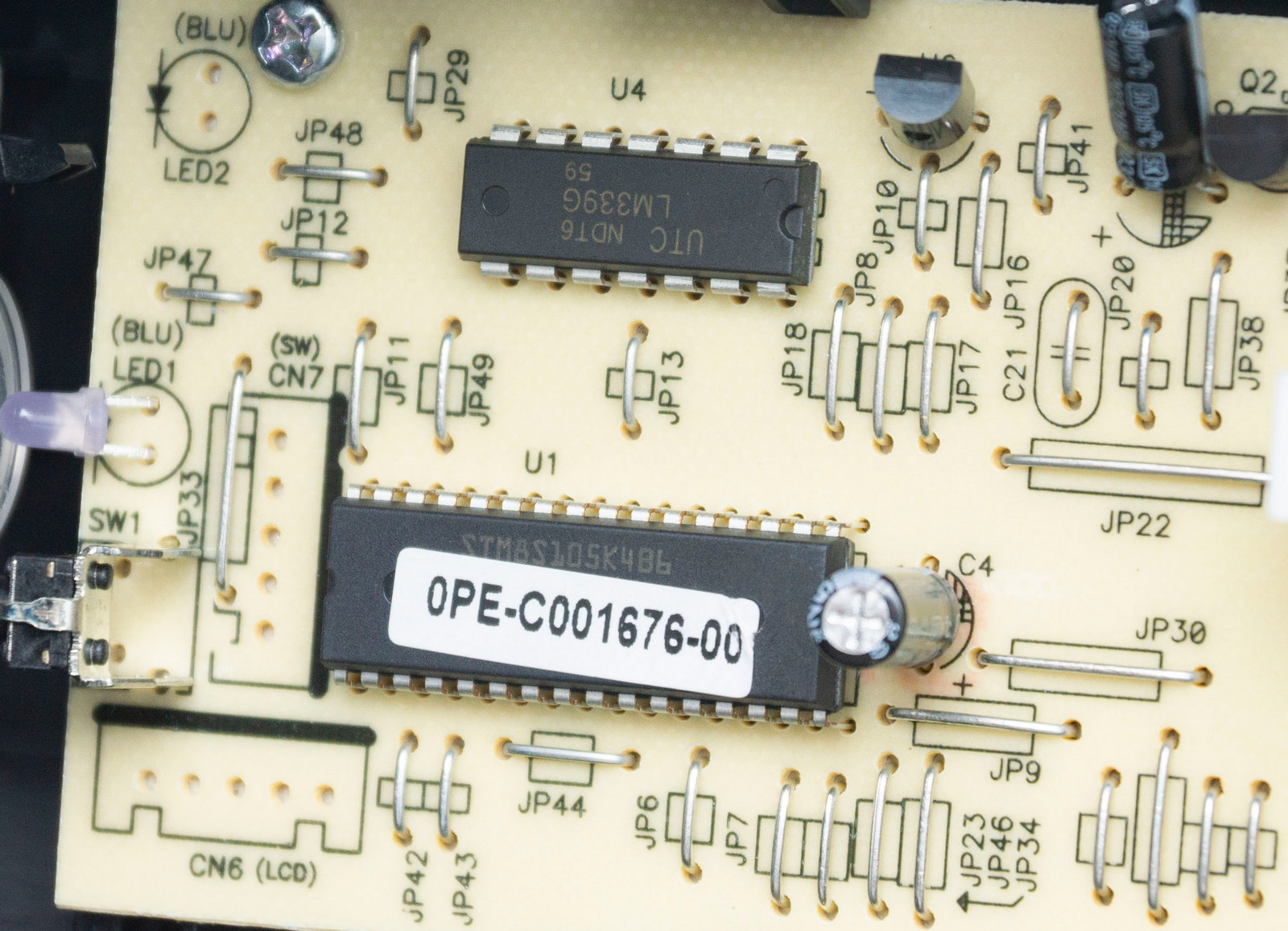

Управляет работой ИБП 8-битный контроллер STM8S105K4B6. Стабилизатор управляется компаратором LM339G.

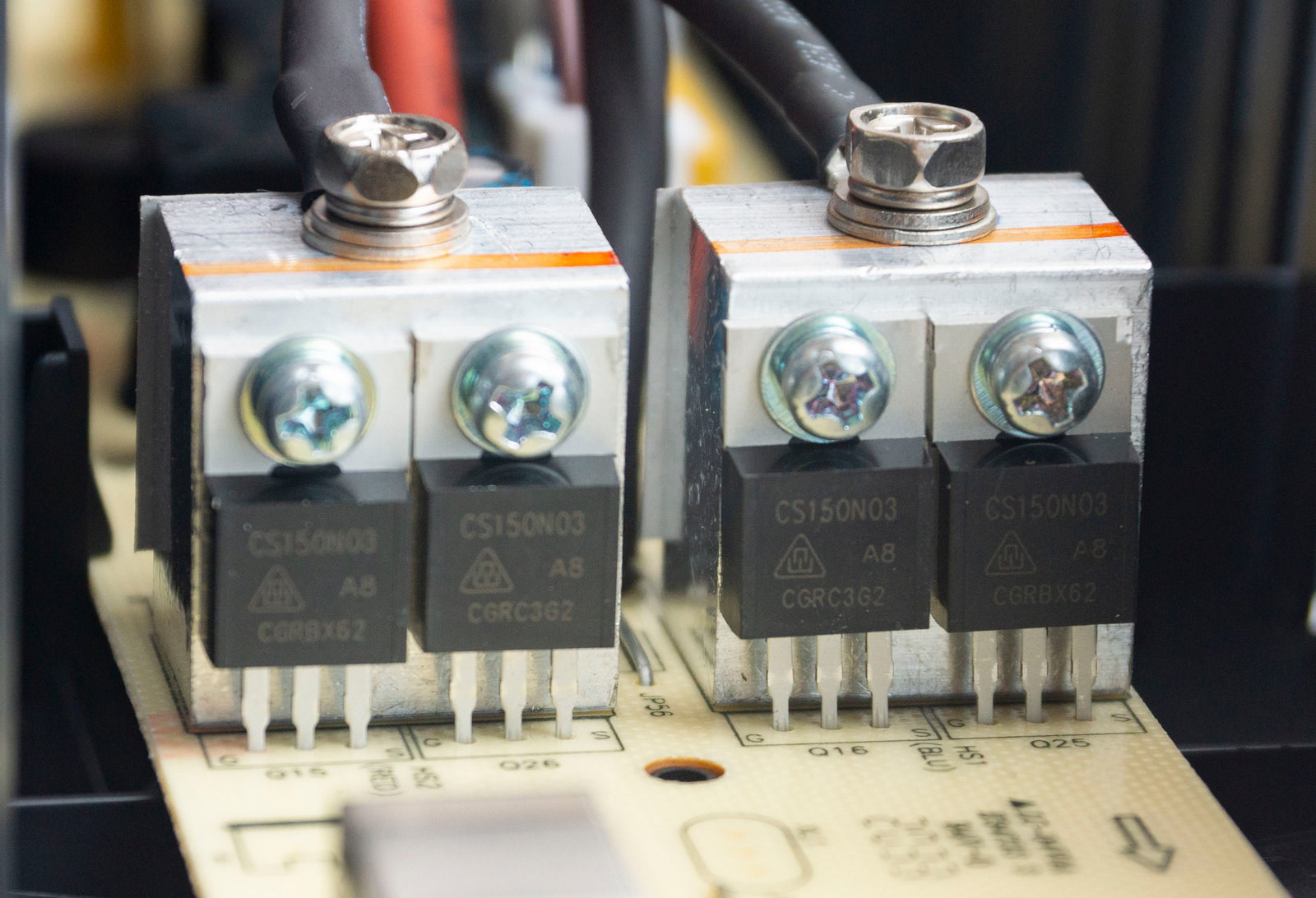

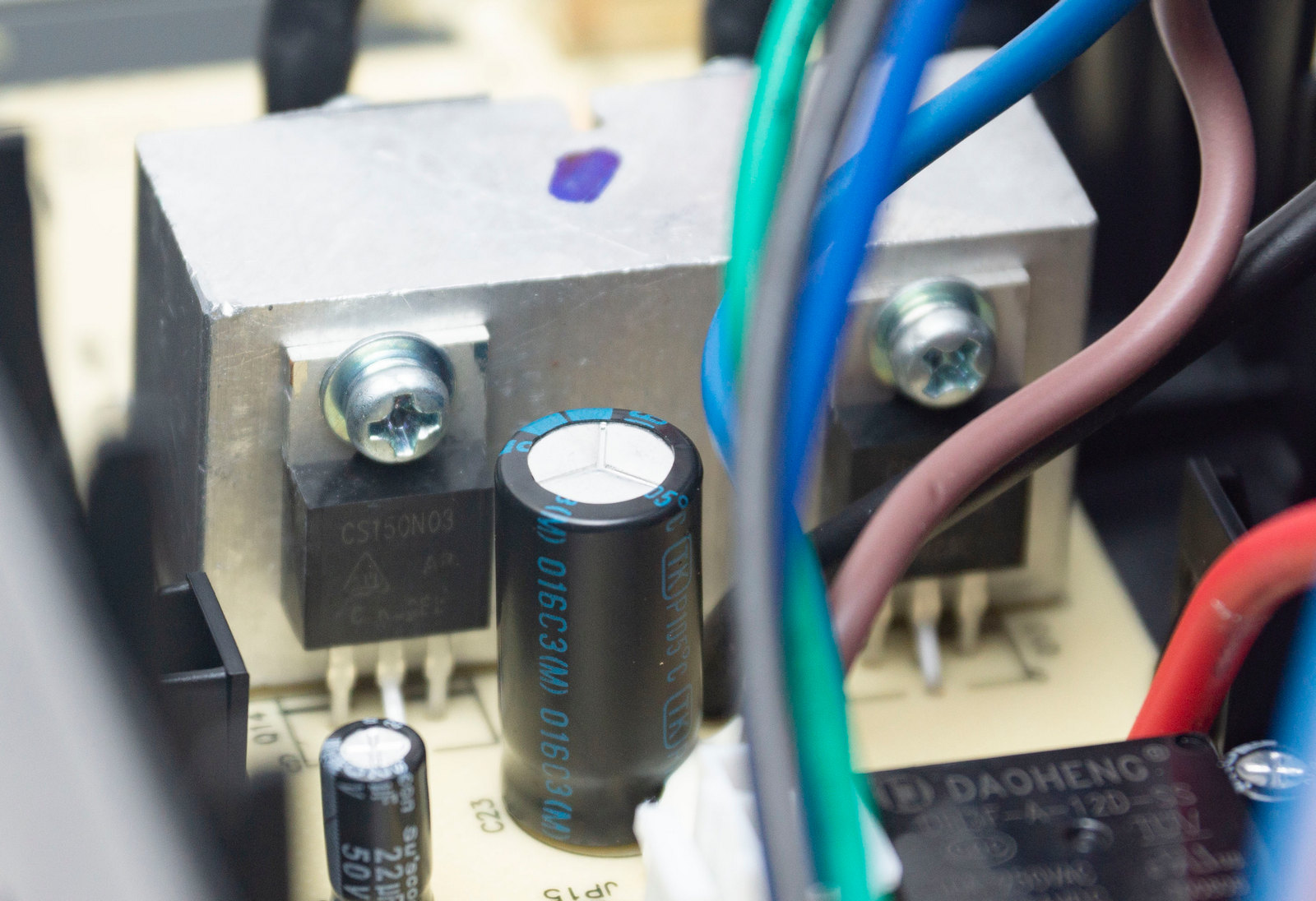

Отличаются модели также по составу инвертора. В младшей модели он собран на основе четырех транзисторов CS150N03. Они рассчитаны на мощность по 100 Вт каждый, допустимый ток 150 А и температуру до 175°С. Расположены транзисторы на одном небольшом радиаторе.

В старших моделях транзисторов уже восемь, на двух радиаторах. Используются идентичные транзисторы, как и у младшей модели.

Сборка качественная, провода используются большого сечения. Заметно отсутствие части элементов на плате - видимо, это универсальная схемотехника, которая используется и для более продвинутых моделей.

Из конструктивных особенностей не понравилась труднодоступность предохранителя. Многие производители устанавливают его непосредственно возле розеток для оперативной замены. Также на большом количестве моделей можно встретить автоматический предохранитель, здесь его нет.

Тестирование

Стабилизация напряжения

Линейно-интерактивные ИБП имеют встроенный стабилизатор, или AVR. Это позволяет работать с более широким диапазоном входных напряжений без перехода питания на батарею. В рассматриваемых моделях трансформатор имеет две ступени переключения: одна на повышение и одна на понижение. Данная технология имеет и свои недостатки – при переключении обмоток трансформатора происходят скачки напряжения на выходе.

Для тестирования ИБП подключаем к автотрансформатору «Экран» с регулировкой входного напряжения от 150 до 290 В. К ИБП была подключена нагрузка 100 Вт. Напряжения отслеживались по цифровому мультиметру.

На повышение трансформаторы всех моделей срабатывают при входящем напряжении 110 В. На понижение - при напряжении 250 В. Что соответствует +/- 10 % от номинальных 230 В по российскому стандарту ГОСТ 29322-92.

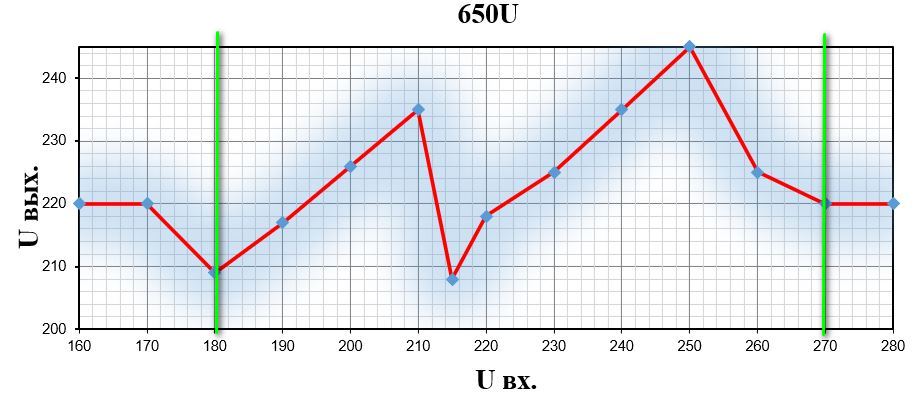

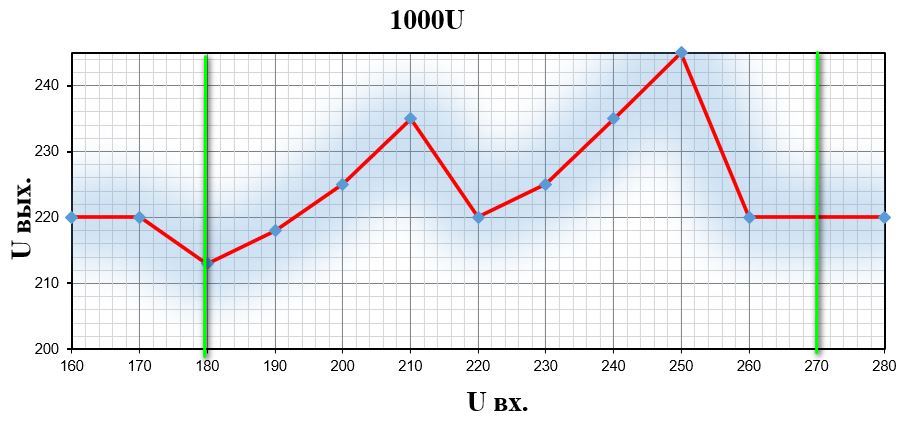

Графики, полученные на разных моделях, практически идентичны, различия только в отклонении напряжений на выходе. Это зависит от модели установленного трансформатора. Самый стабильный график у модели 1000U, минимальные просадки - 213 В, максимальные - до 245 В.

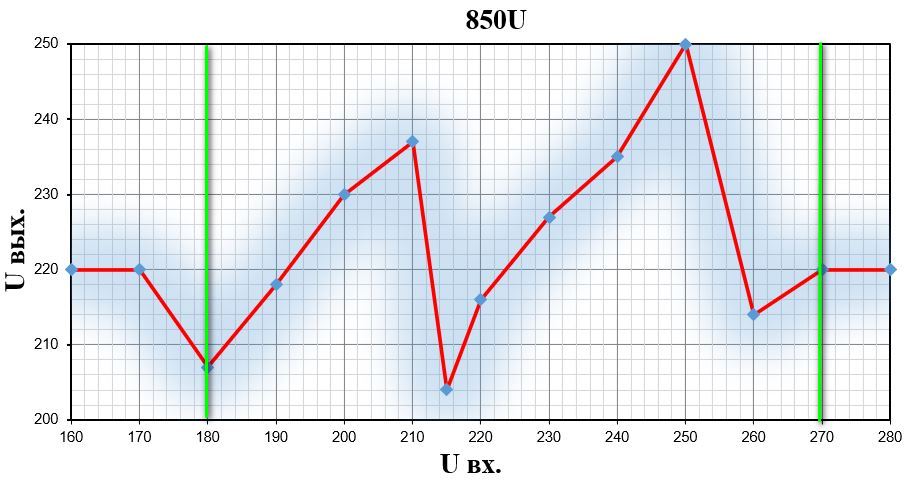

650U проседал до 206 В. Самые большие колебания были у модели 850U – 204 В по минимуму и 250 В по максимуму.

Во всех моделях переключение на питание от аккумулятора происходило при входящих напряжениях менее 180 В и более 270 В. Что составляет +/- 20%. Момент переключения на графиках обозначен зеленой линией.

Автономная работа

Для определения времени работы ИБП от батареи при отключения питания от сети они подключались к компьютеру в следующей конфигурации:

  • Материнская плата: ASRock X570 Extreme 4;
  • Процессор: AMD Ryzen 7 3700X;
  • Оперативная память: Kingston HyperX FURY Black [HX426C16FB3K4/32];
  • Накопитель: Goodram IRDM Ultimate X NVMe PCIe Gen 4×4 на 500 ГБ;
  • Видеокарта: ZOTAC GeForce GTX 1070 Mini;
  • Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold.

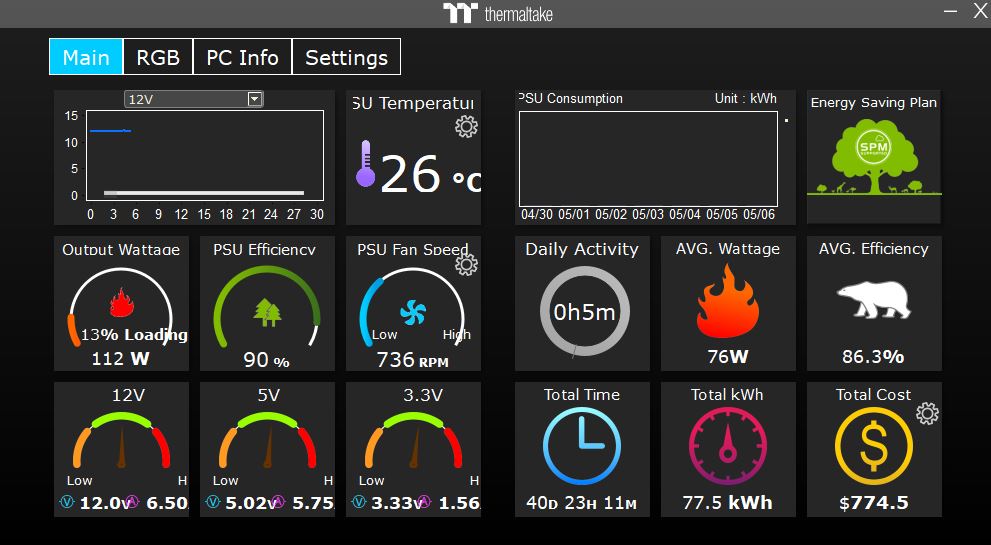

Используемый блок питания контролируется ПО Tt DPS G App, которое точно показывает энергопотребление тестового стенда и его КПД, соответственно легко посчитать потребление тестового стенда из розетки. Нагружали систему в программе OCCT, максимальная нагрузка на БП составила 350 Вт в режиме теста Power.

Предварительно все ИБП были на зарядке аккумуляторов не менее 10 часов. Производитель заявляет время полной зарядки 8 часов. Никакой индикации об уровне заряда нет.

В спецификации указано время работы каждого прибора при нагрузке 50% и 100%:

  • 650U – 180 Вт/8 мин, 365 Вт/2 мин;
  • 850U – 240 Вт/3 мин, 480 Вт/1,5 мин;
  • 1000U – 300 Вт/4,5 мин, 600 Вт/1 мин.

Первое испытание – это офисный режим: браузер, текстовые документы, музыка и видео. В данном режиме стенд потребляет в диапазоне 80-100 Вт. При отключении от сети ИБП выдавали на выходе 190-200 В.

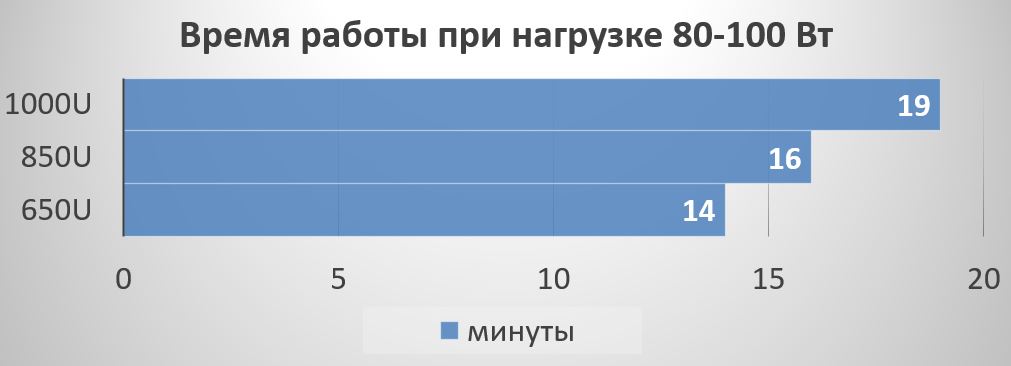

Результаты приведем в таблице:

Как видим, время у пользователя достаточно много, чтобы завершить работу, сохранив все данные. Устройство через каждые 30 сек подает звуковой сигнал, при низком заряде сигнал подается через каждые 2 сек. Кстати, сигнализацию можно отключить, нажав на кнопку питания два раза.

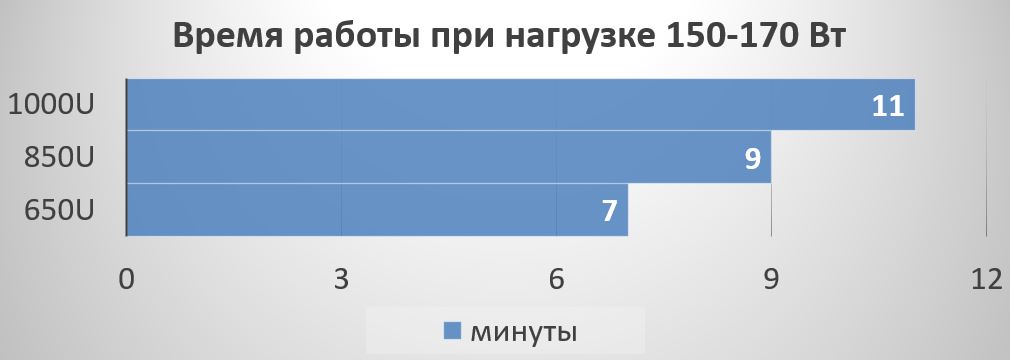

Второе испытание – нагрузка 150-170 Вт:

Время автономной работы уменьшилось вдвое. Младшая модель 650U справилась только с нагрузкой не более 170 Вт.

При нагрузке более 200-250 Вт также не справились и старшие модели. Поведение было следующее: если нагрузить стенд на эту величину, а затем отключить от ИБП питание, напряжение у него на выходе кратковременно падает до 140-160 В, и система сразу отключается. Тоже самое поведение было и при включении высокой нагрузки уже после того, как ИБП были отключены от сети – падение напряжения на выходе и отключение системы.

Это типичное поведение ИБП с AVR при работе с блоками питания, у которых APFC настроен на работу в большом диапазоне напряжений – 100-240 В.

При работе с периферийными приборами общим энергопотреблением более 200 Вт ИБП ведут себя корректно, при отключении от сети продолжают работать.

При работе от сети с нормальным напряжением все модели бесшумные. При низком или высоком напряжении хорошо слышно гудение трансформатора. При питании от аккумулятора приборы также ведут себя тихо. Во время переключения между обмоток трансформатора хорошо слышны щелчки реле.

Холодный старт срабатывает без проблем. Также имеется функция автостарта после возобновления подачи питания на входе.

Заключение

Линейка источников бесперебойного питания Hiper CITY является хорошим вариантом для подключения офисных компьютеров и имеет доступную цену на момент написания статьи: 3500 руб. за младшую модель, 4000 руб. за 850U и 5000 руб. за старшую. Также в продаже имеется модель CITY-650 без USB-порта и с четырьмя розетками всего за 2600 руб.

Наличие AVR позволяет работать в сетях с перепадами напряжения без частого переключения на работу от батареи. Время автономной работы при нагрузке на ПК от 80 до 150 Вт достаточно продолжительное для того, чтобы не спеша завершить и сохранить выполняемую работу, а затем отключить ПК.

К сожалению, при нагрузке системы более чем на 200 Вт (например, в игровом ПК) во время отключении от сети с большинством моделей современных блоков питания большой мощности ИБП работает некорректно и отключается, не успев перейти на питание от аккумулятора. Но это вполне типичное поведение подобных ИБП в связке с блоками питания.

Что действительно можно отнести к минусам, так это реализацию фильтра помех, шумов и импульсов из сети. Всего пара конденсаторов, без дросселей. Также нам не понравилось отсутствие автоматического предохранителя на задней панели.

Из плюсов, отличающих данные модели, можно отметить наличие двух розеток CEE 7/4 (Schuko), а не IEC C14. Что обеспечивает большую совместимость с периферийными и бытовыми приборами.

Плюсы:

  • Доступная стоимость;
  • Наличие двухступенчатой стабилизации напряжения;
  • Длительное время автономной работы при нагрузках +/- 100 Вт;
  • Две розетки CEE 7/4;
  • Лаконичный внешний вид;
  • Простое управление одной кнопкой;
  • Возможность контроля через USB.

Минусы:

  • Реализация фильтра помех;
  • Нет автоматического предохранителя.

Особенности:

  • Некорректное поведение с некоторыми моделями блоков питания – отключение при нагрузке выше 200 Вт при питании от батареи.
