Обзор и тест корпуса Aerocool Quantum Mesh

Бюджетный корпус с эффектным внешним видом и тремя предустановленными 120 мм вентиляторами с FRGB-подсветкой (модификация Mesh-G-BK-V2).
Обзор и тест корпуса Aerocool Quantum Mesh

Осенью 2020 года хорошо известная компания Aerocool представила несколько моделей Mid-Tower корпусов Aerocool Quantum и Aerocool Quantum Mesh, ориентированных на сборку игровой системы. Модели отличаются внешним видом за счет разной лицевой панели. В первом случае она выполнена из прозрачного акрила, а во втором представляет собой сетку.

Корпуса поставляются в трех возможных вариантах: с одним 120 мм вентилятором на задней стенке (…-G-BK-V1), с тремя 120 мм вентиляторами с FRGB-подсветкой (…-G-BK-V2) и тремя 120 мм вентиляторами с настраиваемой RGB-подсветкой (…-G-BK-V3).

В нашем распоряжении оказался корпус Aerocool Quantum Mesh в модификации с тремя 120 мм вентиляторами с FRGB-подсветкой (Mesh-G-BK-V2), который можно купить в рознице по цене от 3500 рублей. Последнее делает его весьма привлекательным в плане покупки.

Технические характеристики

  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 450 (высота) х 206 (ширина) х 360 (глубина) мм;
  • Материал: сталь SPCC, толщина стали - 0.5 мм, передняя панель - ABS пластик, левая боковая панель - закаленное стекло;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX;
  • Слотов расширения: 7;
  • Отсеки для накопителей:
    • Отсек 3.5": макс. 2 шт (2 х 2.5"/3.5");
    • Отсек 2.5": макс. 2 шт (2 х 2.5"/3.5" для micro ATX/ATX плат) или макс. 4шт (для mini ITX плат);
  • Система охлаждения:
    • Места под вентиляторы:
      • Спереди: 3 х 120 мм или 2 х 140 мм;
      • Сверху:2 х 120 мм;
      • Сзади:1 х 120 мм;
      • Кожух блока питания: 2 х 120 мм.
    • Места под радиаторы СЖО:
      • Спереди: 1 х 120/140/240/280 мм (для 280 мм максимальная длина до 323 мм при толщине до 28 мм);
      • Сзади: 1 х 120 мм.
  • Панель ввода-вывода: 2 x USB 3.0, 1 x USB 2.0, 2 x 3.5 мм миниджек (наушники/микрофон);
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по глубине блока питания: до 160 мм (вместе с кабелями);
  • Ограничение по высоте кулера: до 158 мм;
  • Ограничение по длине плат расширения: до 297 мм;
  • Внутренний кабель-менеджмент (пространство за поддоном): 18.9 мм.

Упаковка и комплектация

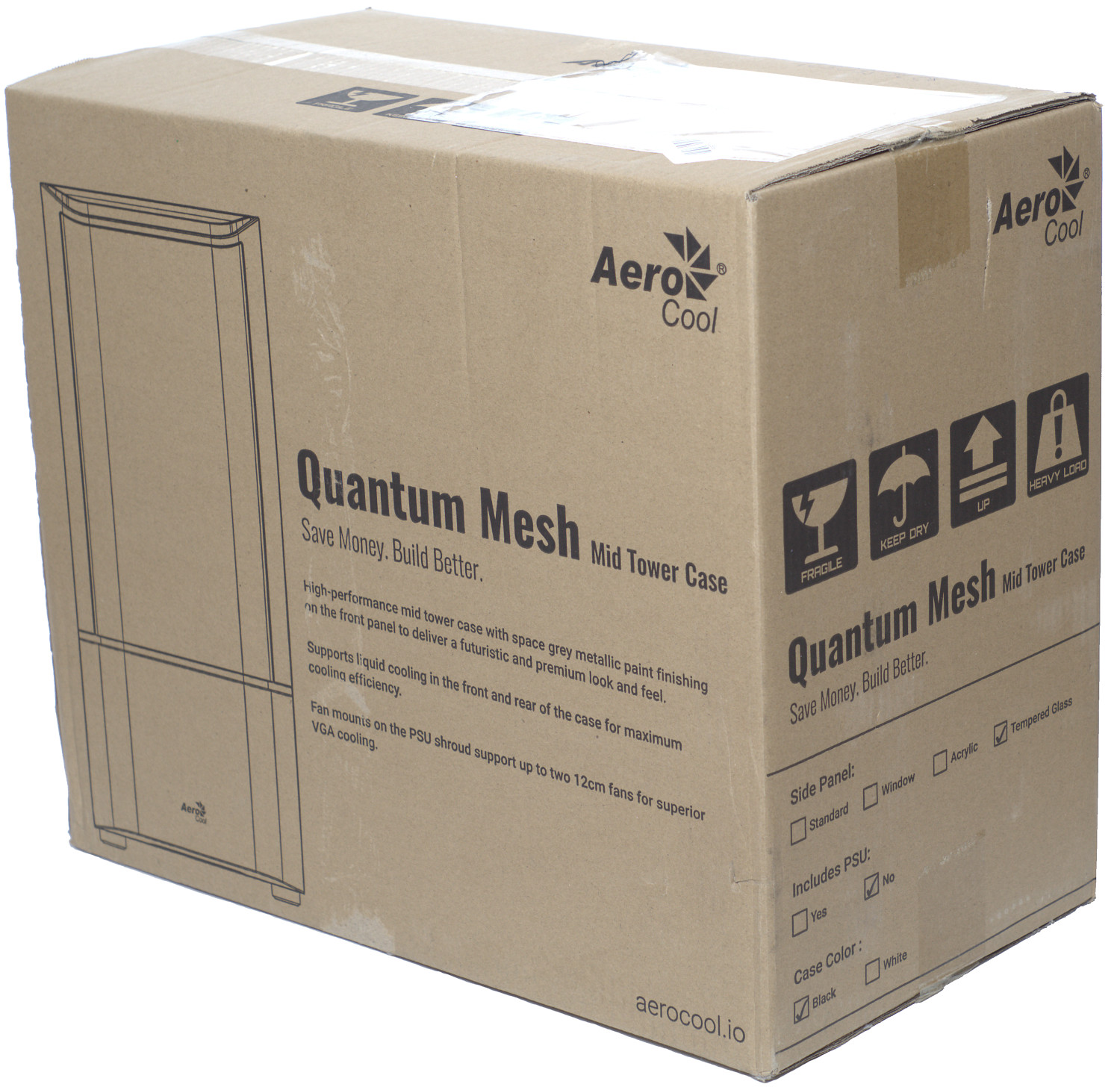

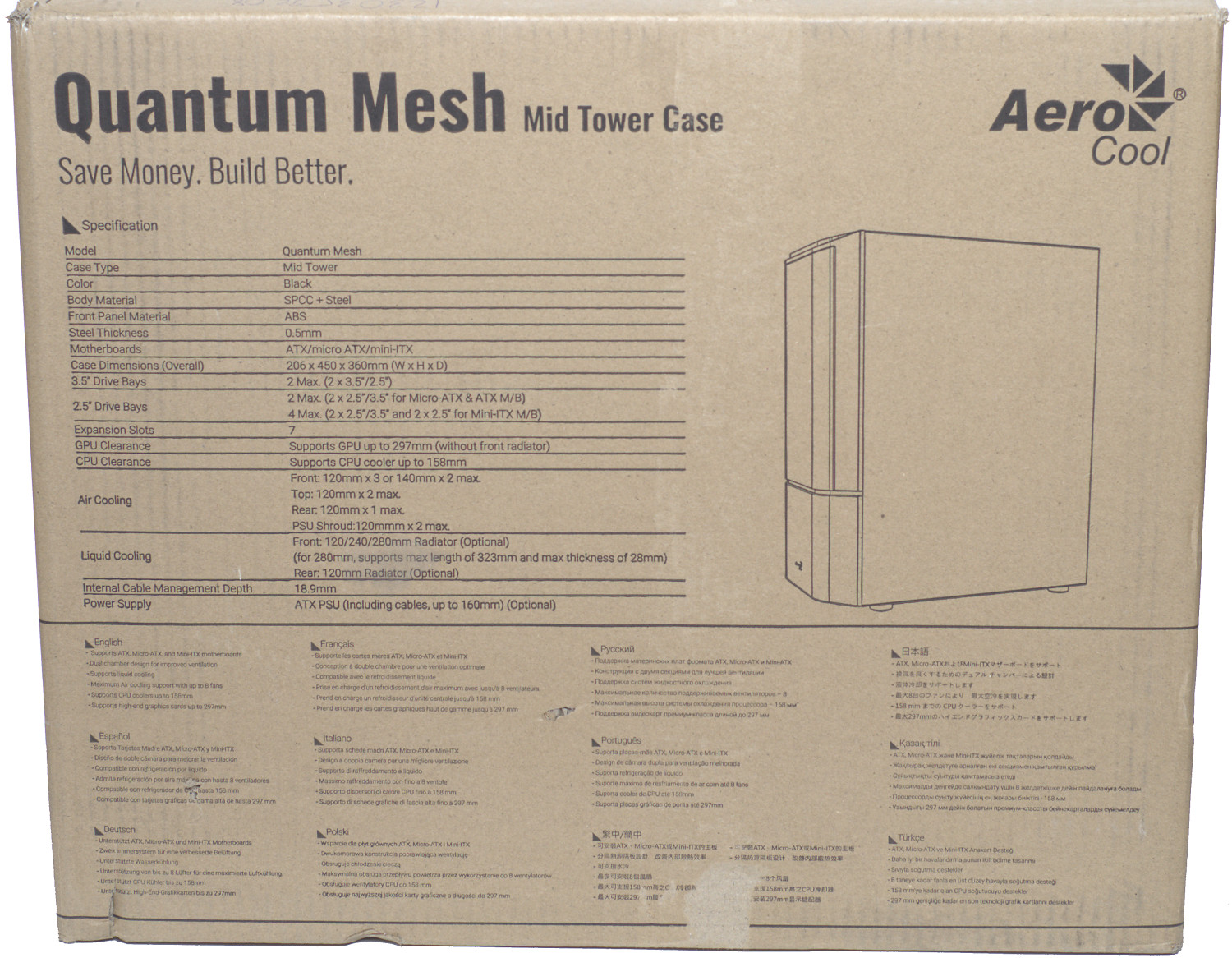

Mid-Tower корпус Aerocool Quantum Mesh поставляется в простой картонной коробке с неброской информационной частью, содержащей англоязычное описание с одной из сторон и технические характеристики с обратной. Производитель решил «сэкономить» и не стал делать ручки с боков коробки. Благо, что коробка сравнительно небольшая и имеет небольшой вес, но все равно они бы не помешали, особенно если нужно перенести корпус на большое расстояние (от магазина до дома).

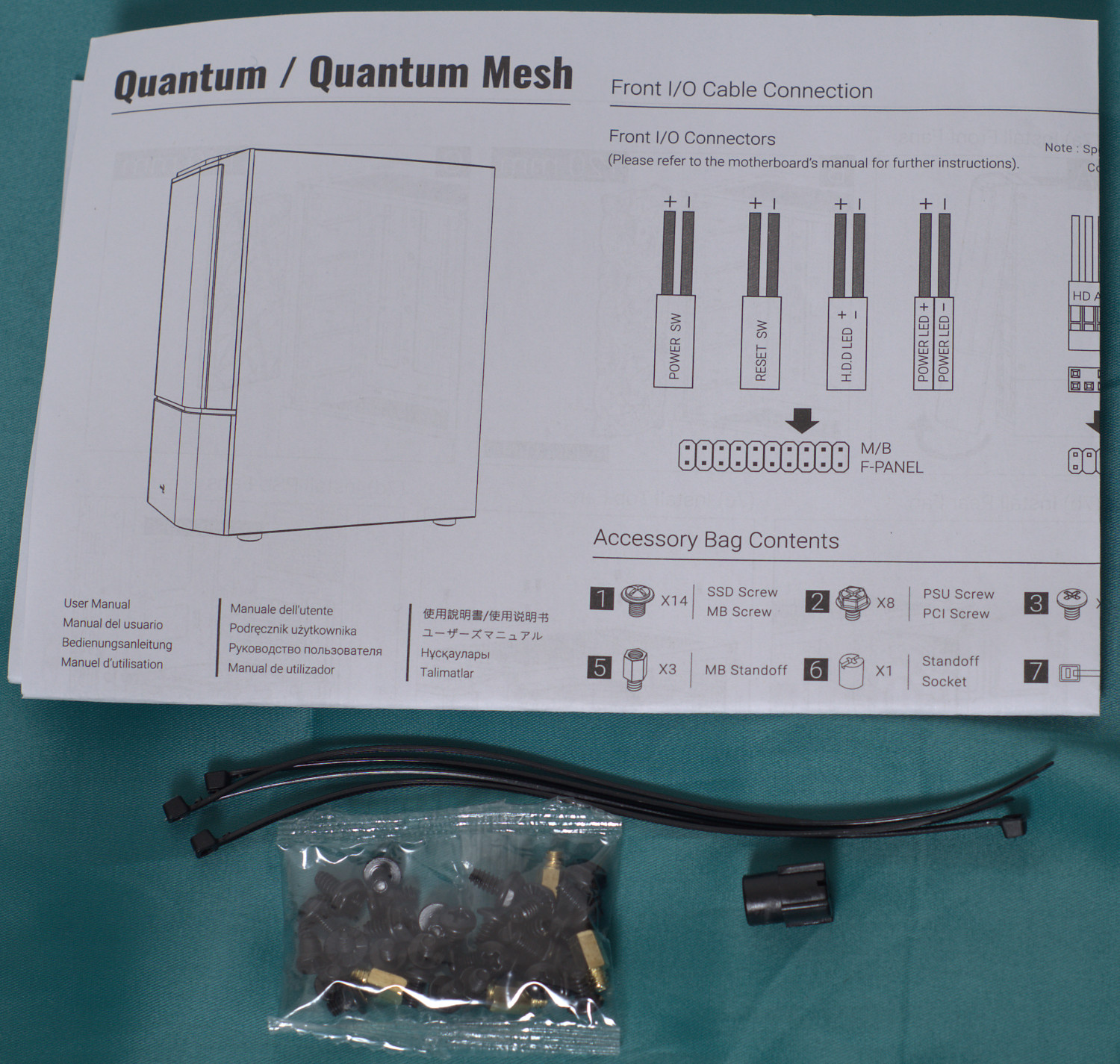

Внутренняя защита у корпуса простая – поролон с обоих боков. Сам корпус находится в целлофановом пакете. Комплектация практически минимальная: руководство пользователя, имеется комплект винтов, колпачок под отвертку для закручивания в поддон креплений материнской платы и четыре одноразовых стяжки.

Внешний вид

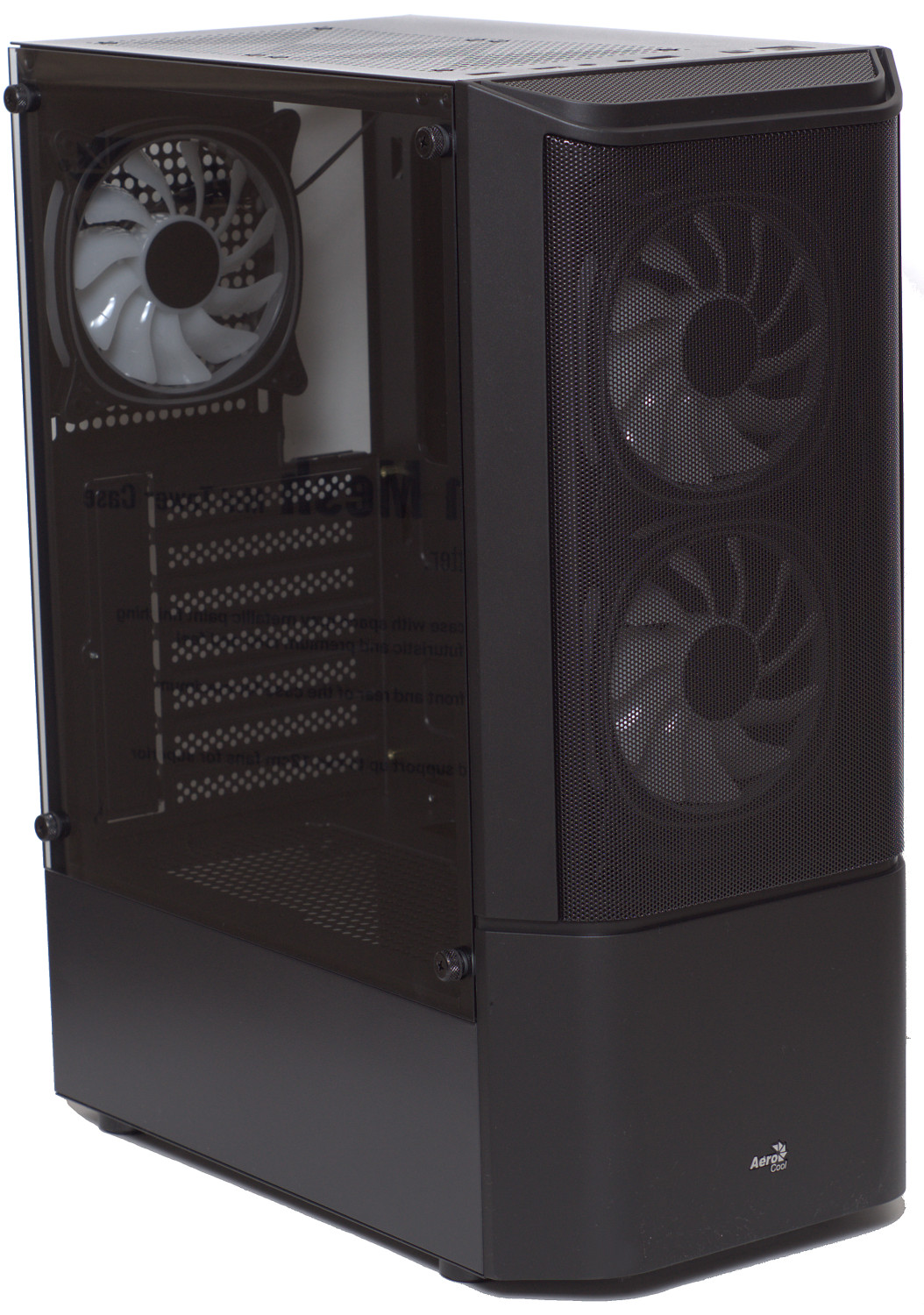

Для корпусов классической конструкции производители обычно «экспериментируют» с внешним видом и зачастую эти эксперименты касаются лицевой панели. В этом плане Mid-Tower корпус Aerocool Quantum Mesh выделяется наличием закруглений на боках лицевой панели и пластиковой нижней частью. Корпус имеет компактные размеры и этим он также обращает на себя внимание: 450 (высота) х 206 (ширина) х 360 (глубина) мм.

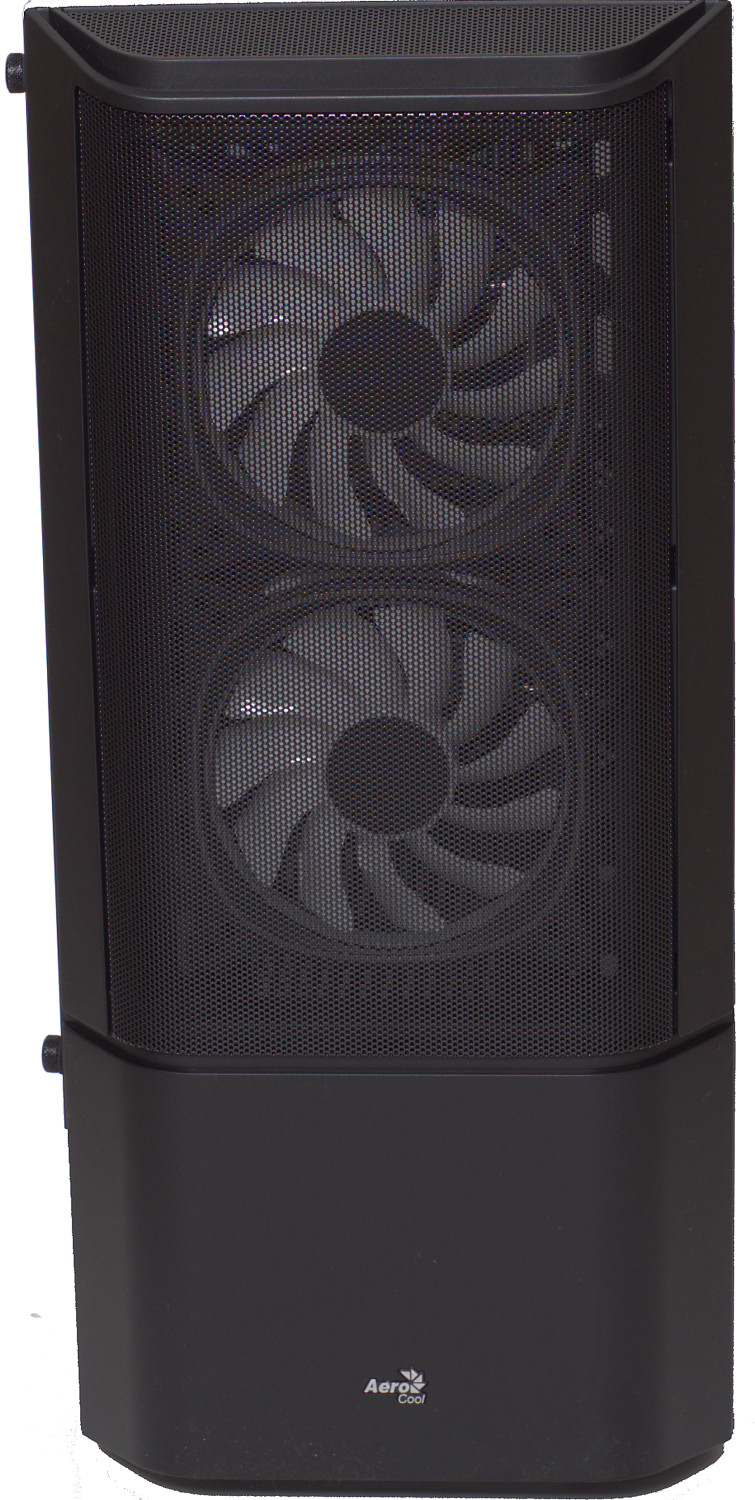

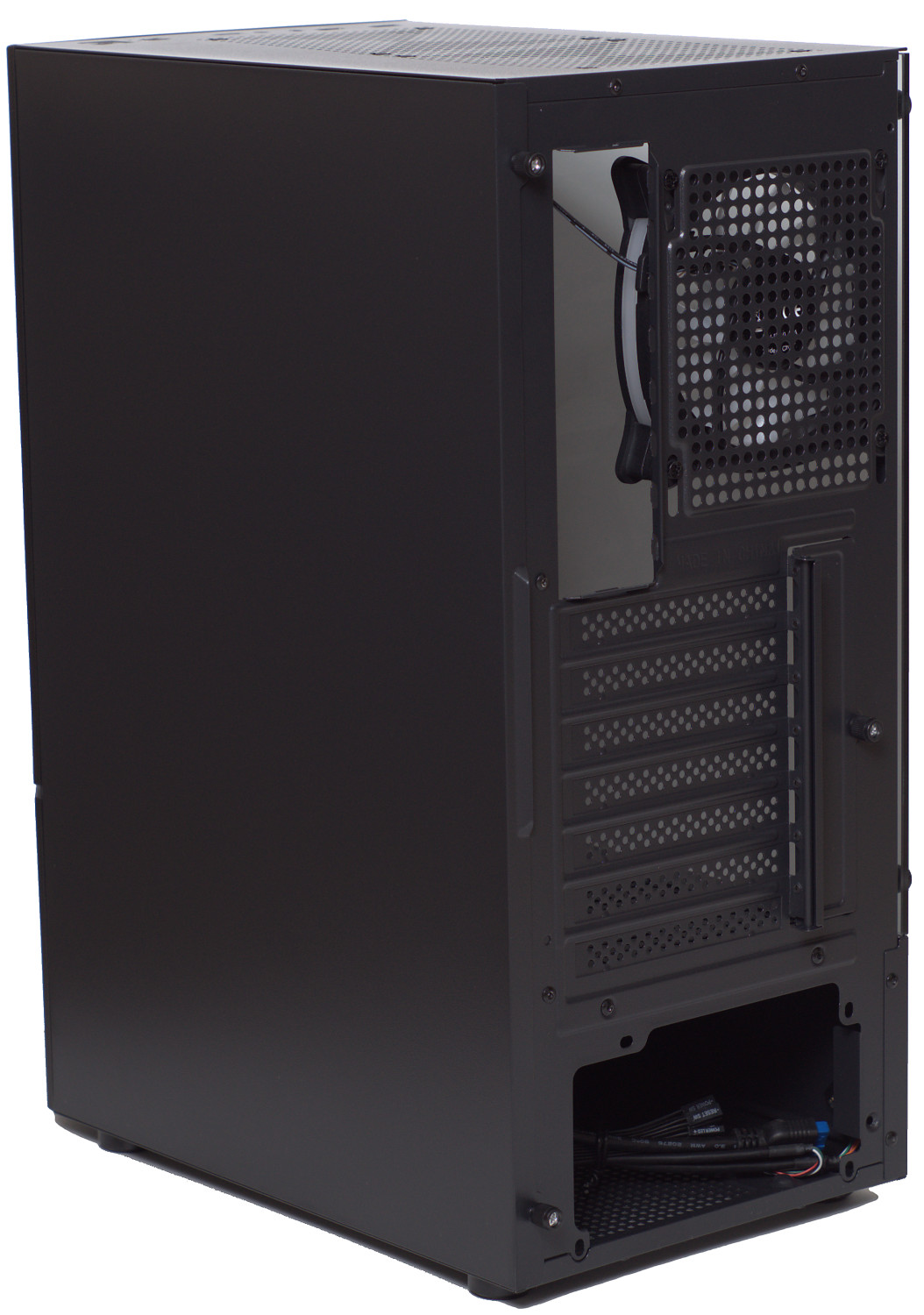

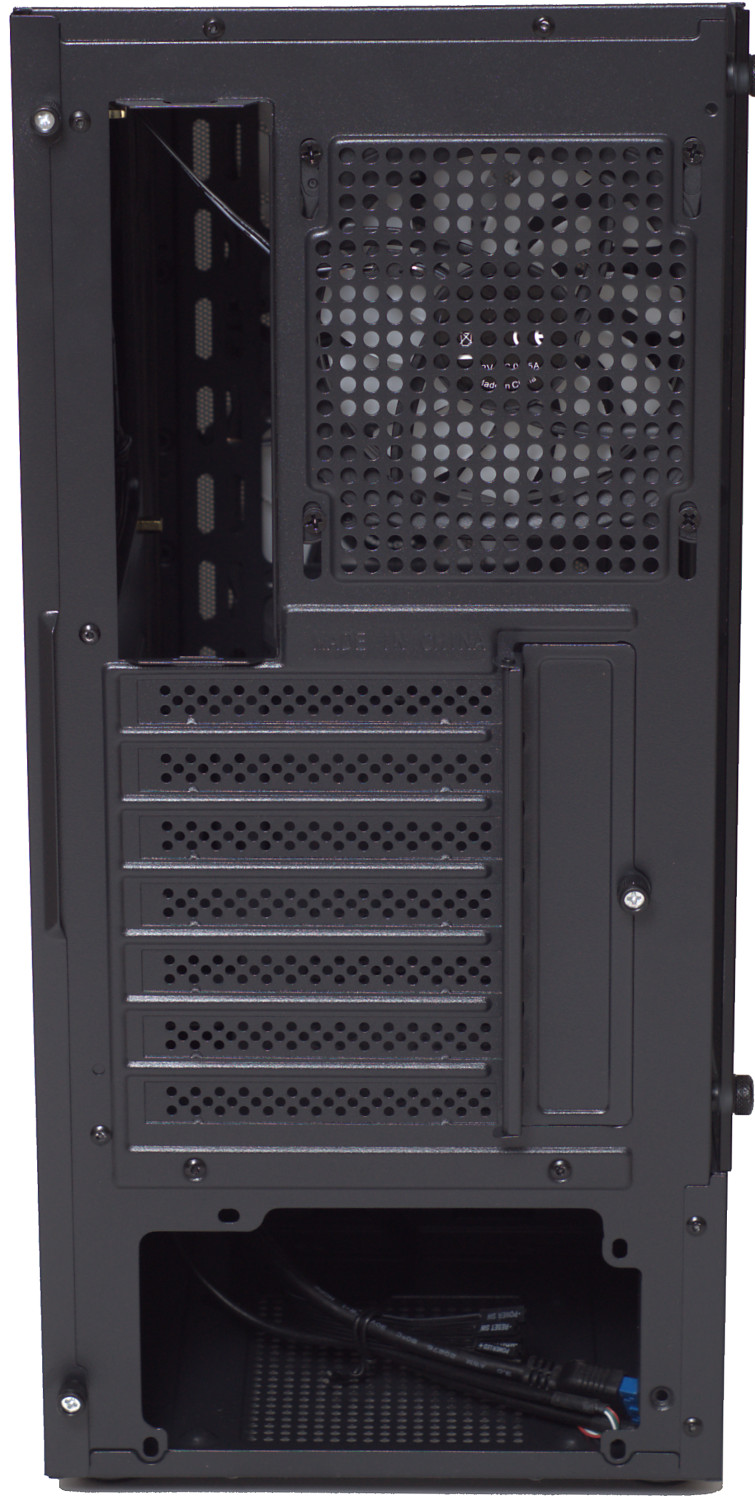

Как видно, дизайн лицевой панели оригинальный: в верхней части (в области размещения вентиляторов) панель имеет несъемную мелкую сетку, а низ выполнен из пластика и на нем размещен логотип компании Aerocool. Конфигурация задней стенки типовая: нижнее расположение блока питания, семь отсеков для плат расширения и выше уже предустановлен 120 мм вентилятор.

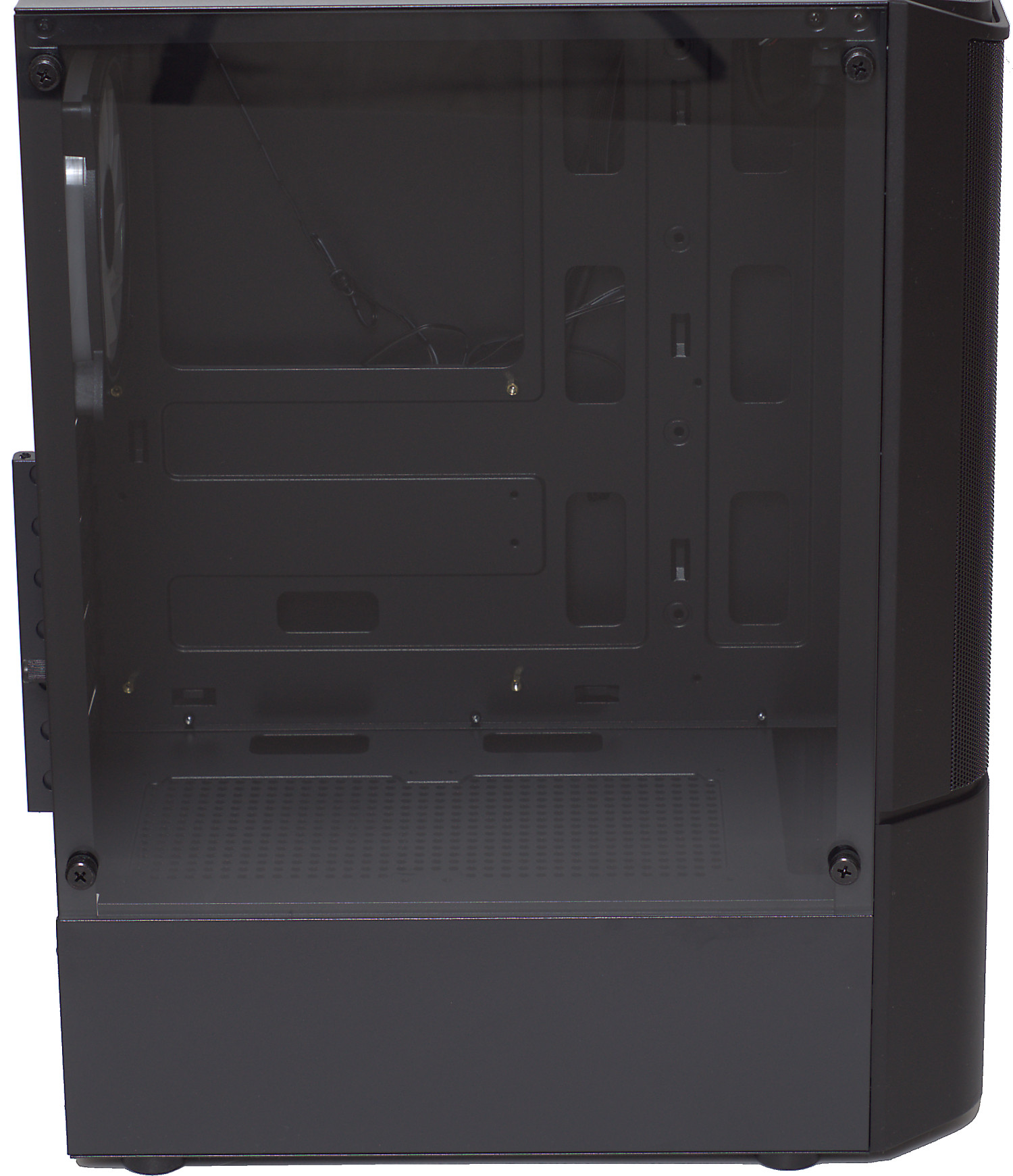

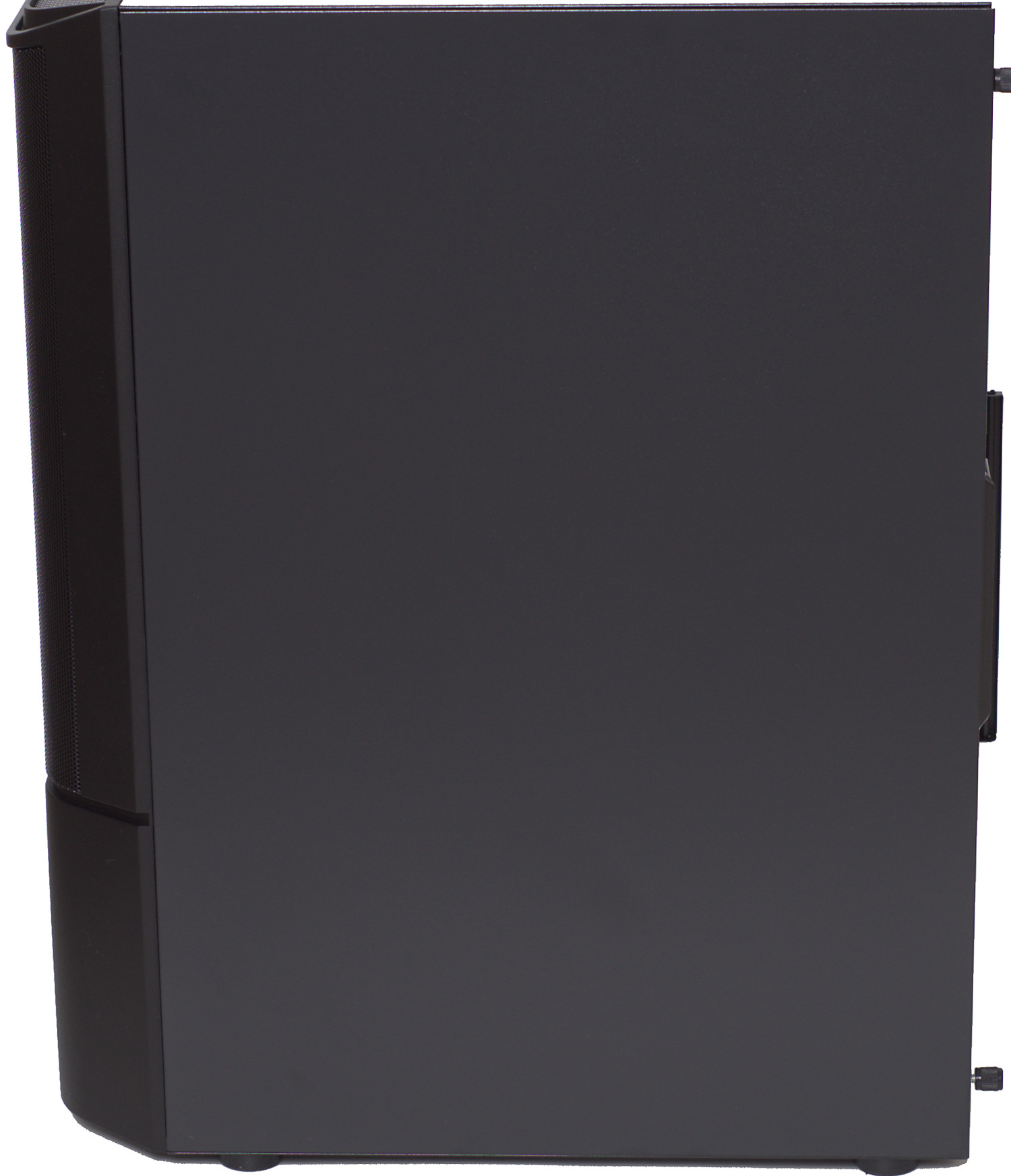

Бока корпуса: слева - закаленное стекло, справа - металлическая стенка толщиной 0.5 мм.

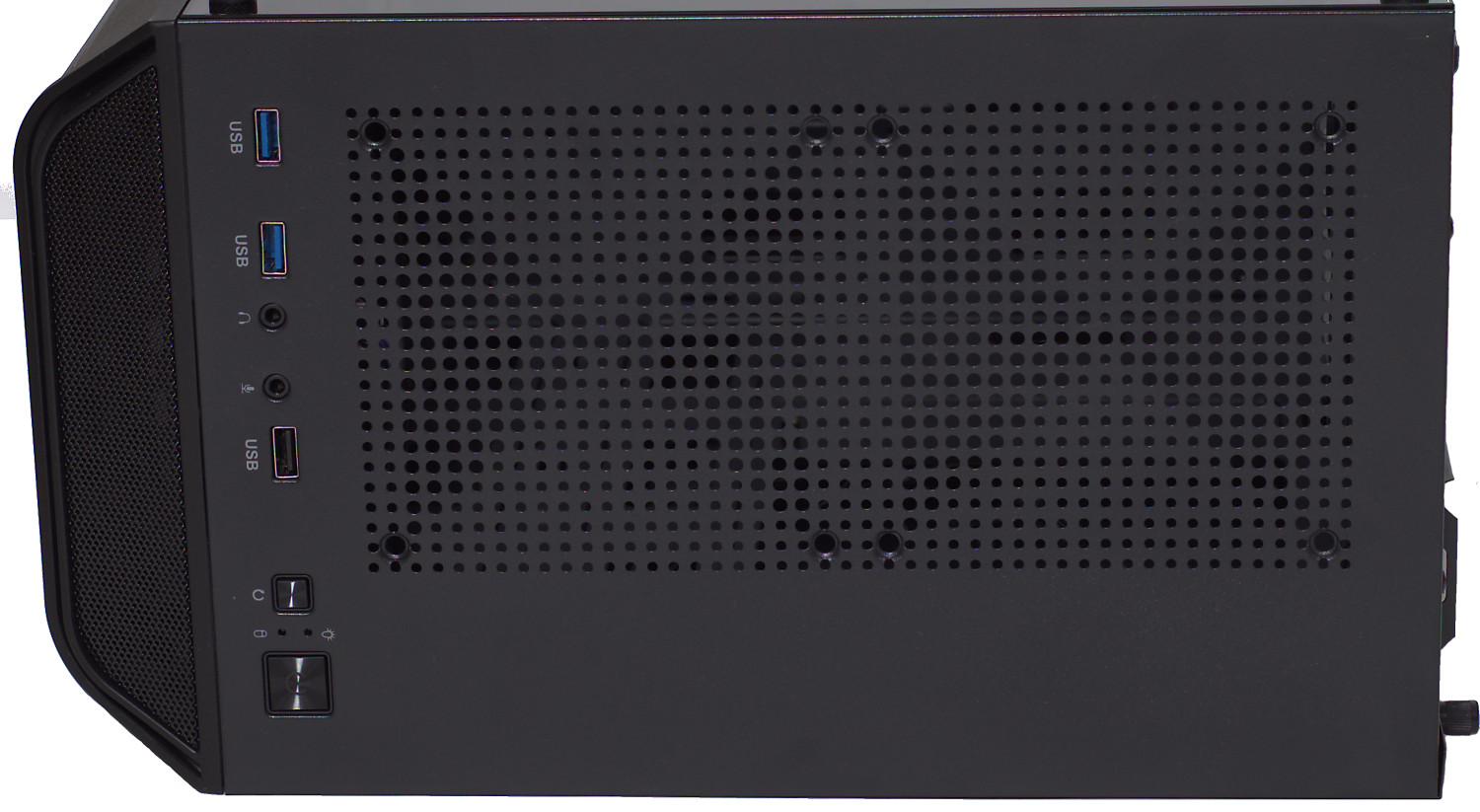

По верхней части можно понять бюджетный уровень корпуса: есть зона перфорации с более крупным шагом и не предусмотрен противопылевой фильтр, пусть даже на магнитах, который был бы не лишним.

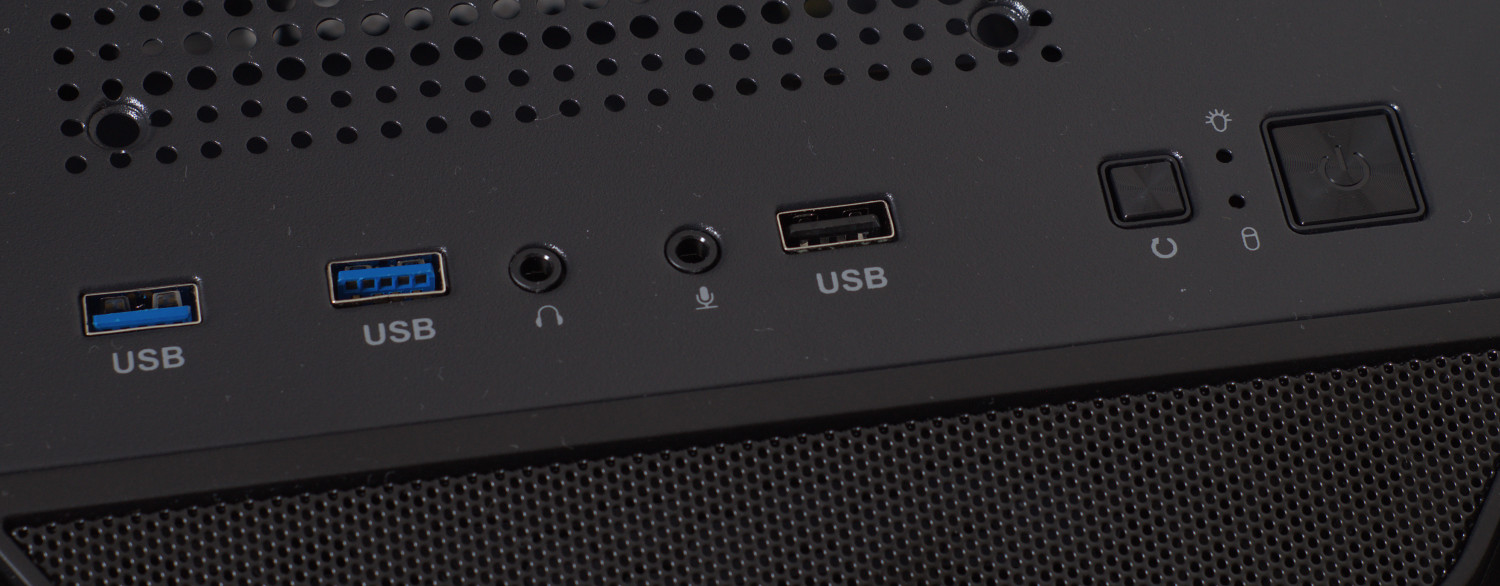

Все порты и органы управления находятся вверху спереди и стоит отдать должное, производитель не стал «экономить» на портах USB 3.0, которых 2 штуки, еще один – это USB 2.0, есть пара разъемов HD-аудио (наушники, микрофон), кнопка сброса и питания. Правда качество изготовления несколько страдает. Внутреннее гнездо левого порта USB 3.0 смещено и это может привести к замыканию контактов, особенно при установке USB накопителя или другого устройства, и, как следствие, выходу из строя материнской платы. Так что при покупке лучше все лишний раз проверить!

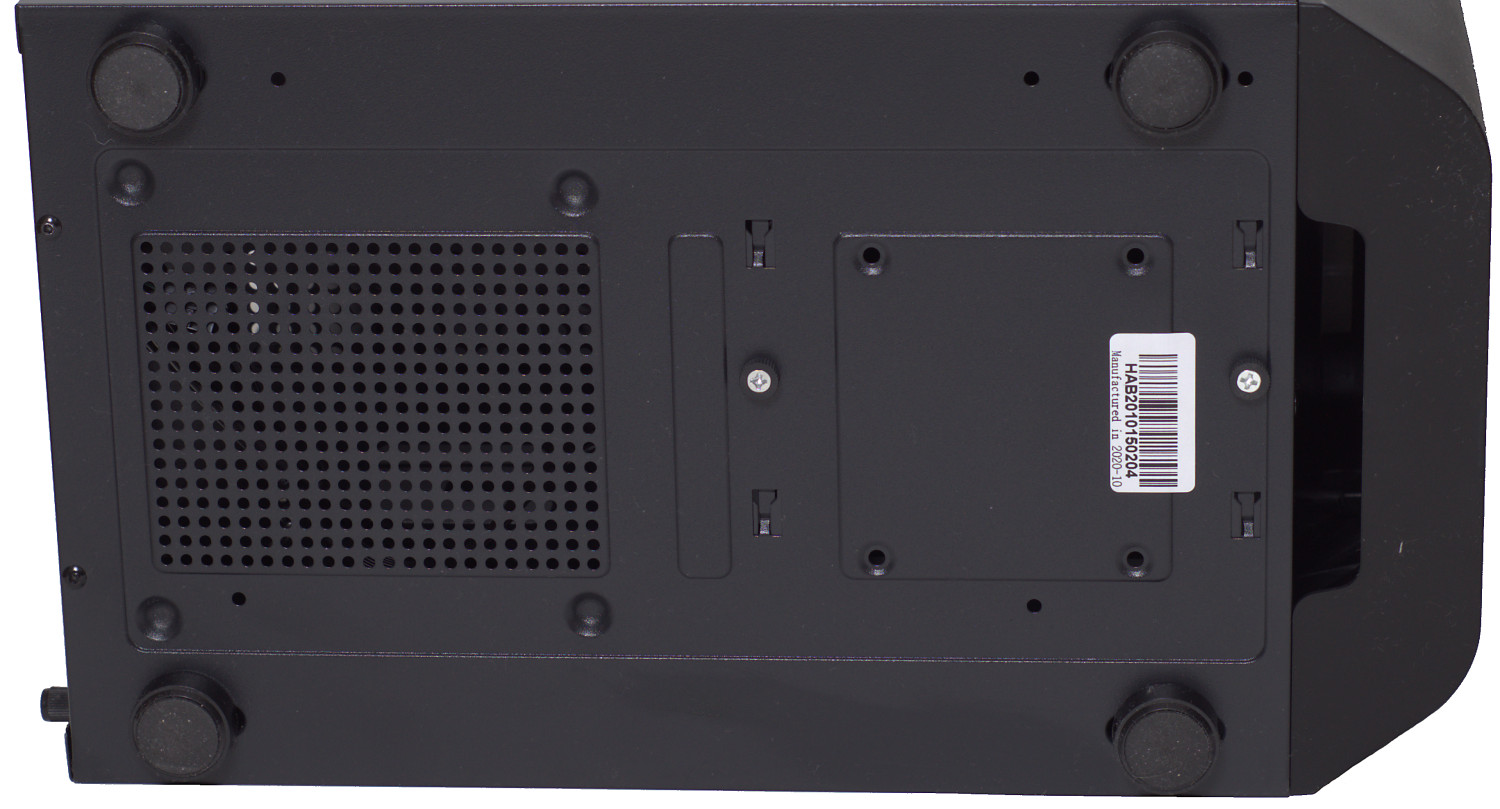

Компоновка дна корпуса Aerocool Quantum Mesh заставляет нас вспомнить о другом корпусе – ThunderX3 Cronus. Она такая же: перфорация в области блока питания и наличие двух винтов крепления, фиксирующих корзину с накопителями. Отличие - в Quantum Mesh нет противопылевой сетки напротив блока питания.

Внутренняя конструкция

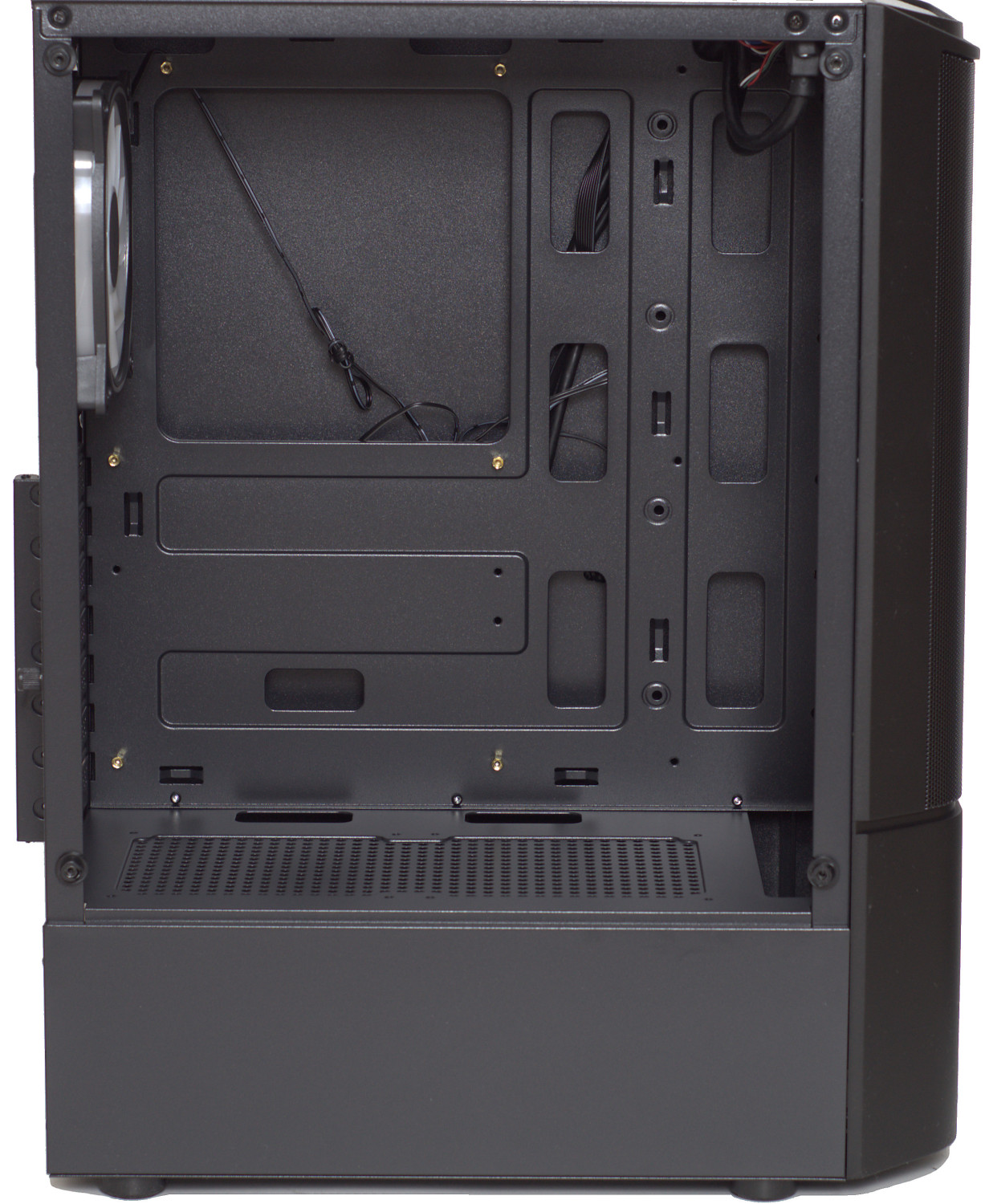

По современным меркам внутренняя компоновка Mid-Tower корпуса Aerocool Quantum Mesh стандартная. Имеется большое пространство в области установки материнской платы вплоть до форм-фактора ATX и кожух, скрывающий блок питания, накопители. Оригинальности добавляет боковина кожуха, являющаяся внешней частью корпуса. Однако небольшие размеры предопределили ограничения, которые накладываются на корпуса подобного формата: высота кулера - до 158 мм, длина видеокарты - до 297 мм.

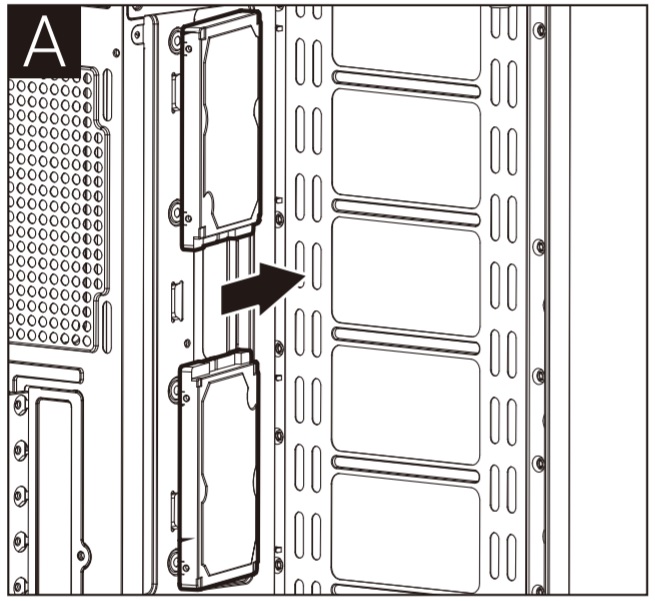

Из-за компактности есть ограничения и на установку двух дополнительных 2.5" накопителей на поддоне. Это возможно только в случае использования материнской платы форм-фактора mini ITX.

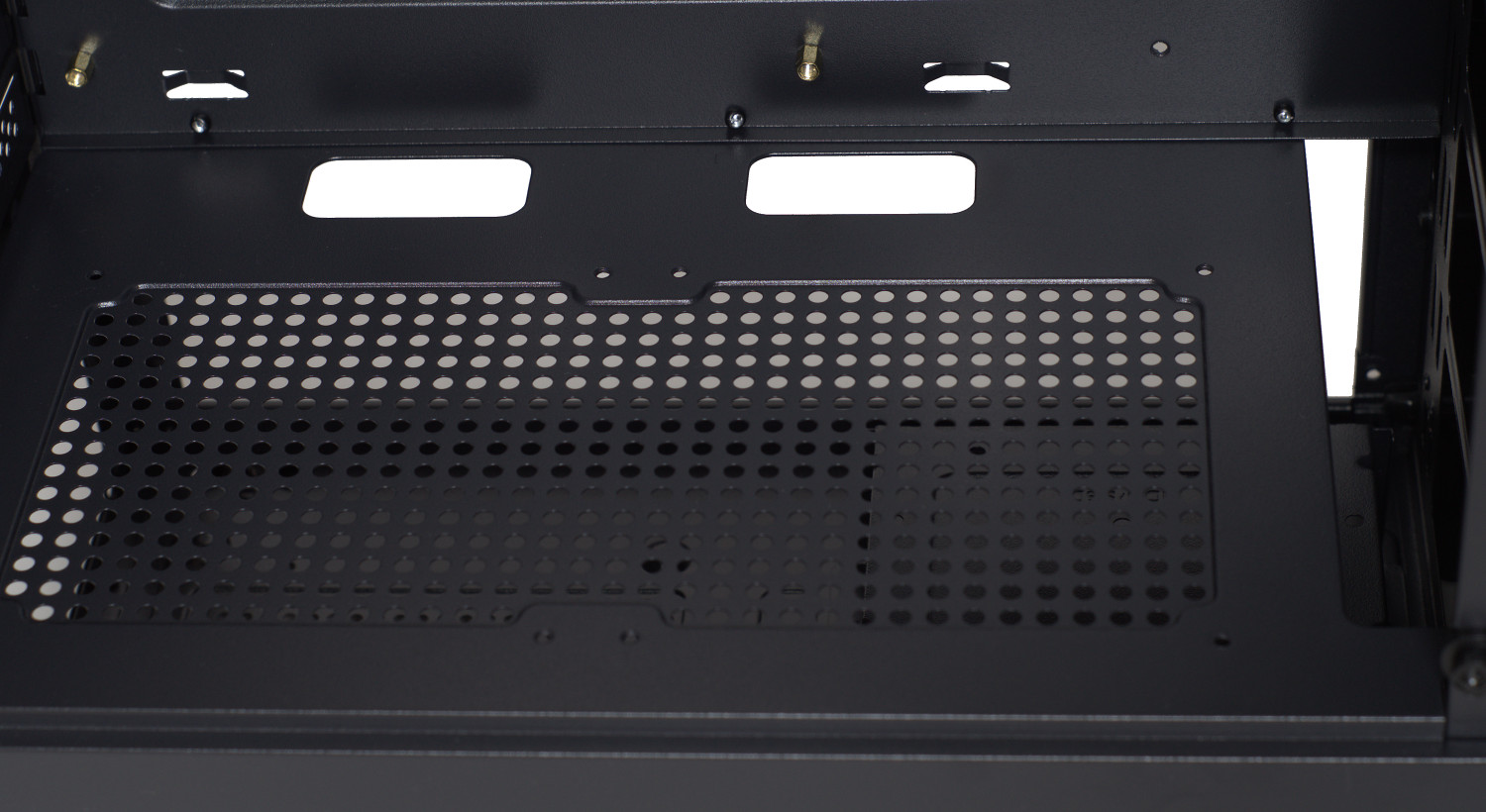

В верхней части кожуха предусмотрены отверстия для вывода кабелей к материнской плате и есть зона с перфорацией, на которой можно установить два 120 мм вентилятора.

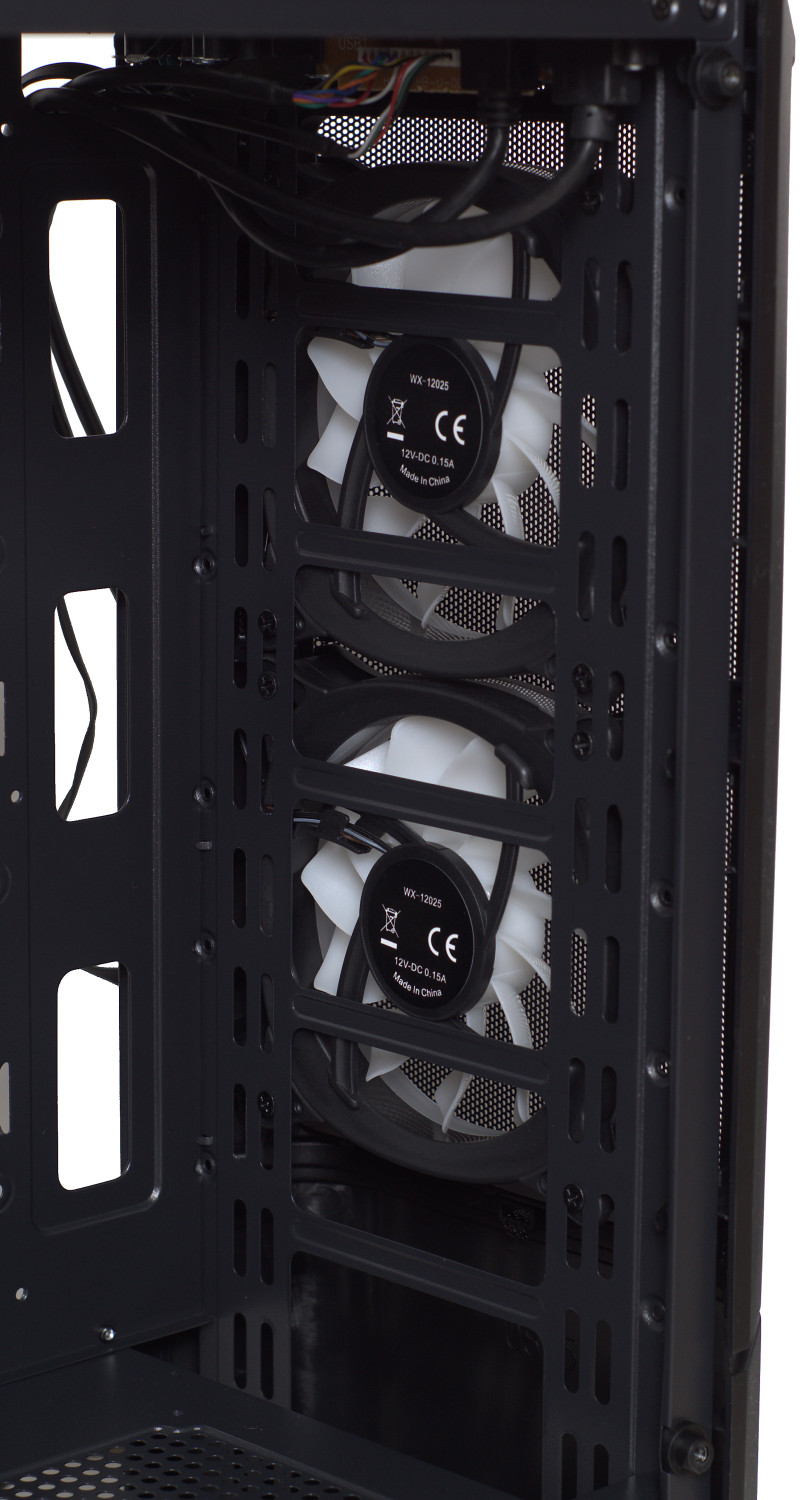

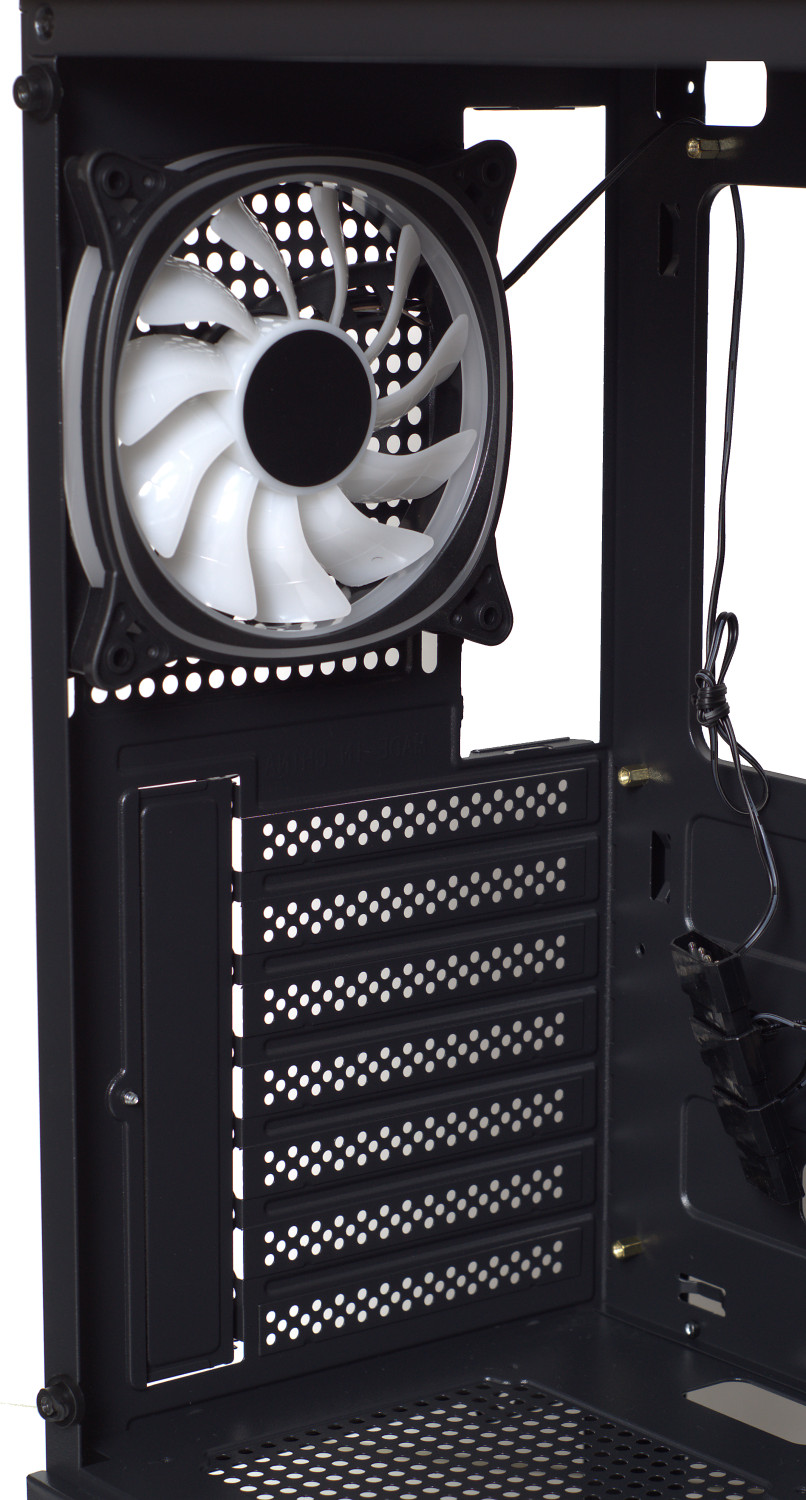

Несмотря на бюджетный уровень, в модификации Mesh-G-BK-V2 корпус имеет три предустановленных 120 мм вентилятора с FRGB-подсветкой: один размещен на задней стенке, два спереди. Кроме маркировки WX-12025 и электрических характеристик (напряжение 12 В, ток 0.15 А) о них больше ничего неизвестно. Подключаются они через сквозные Molex-разъемы питания, а значит управление оборотами и подсветкой невозможно.

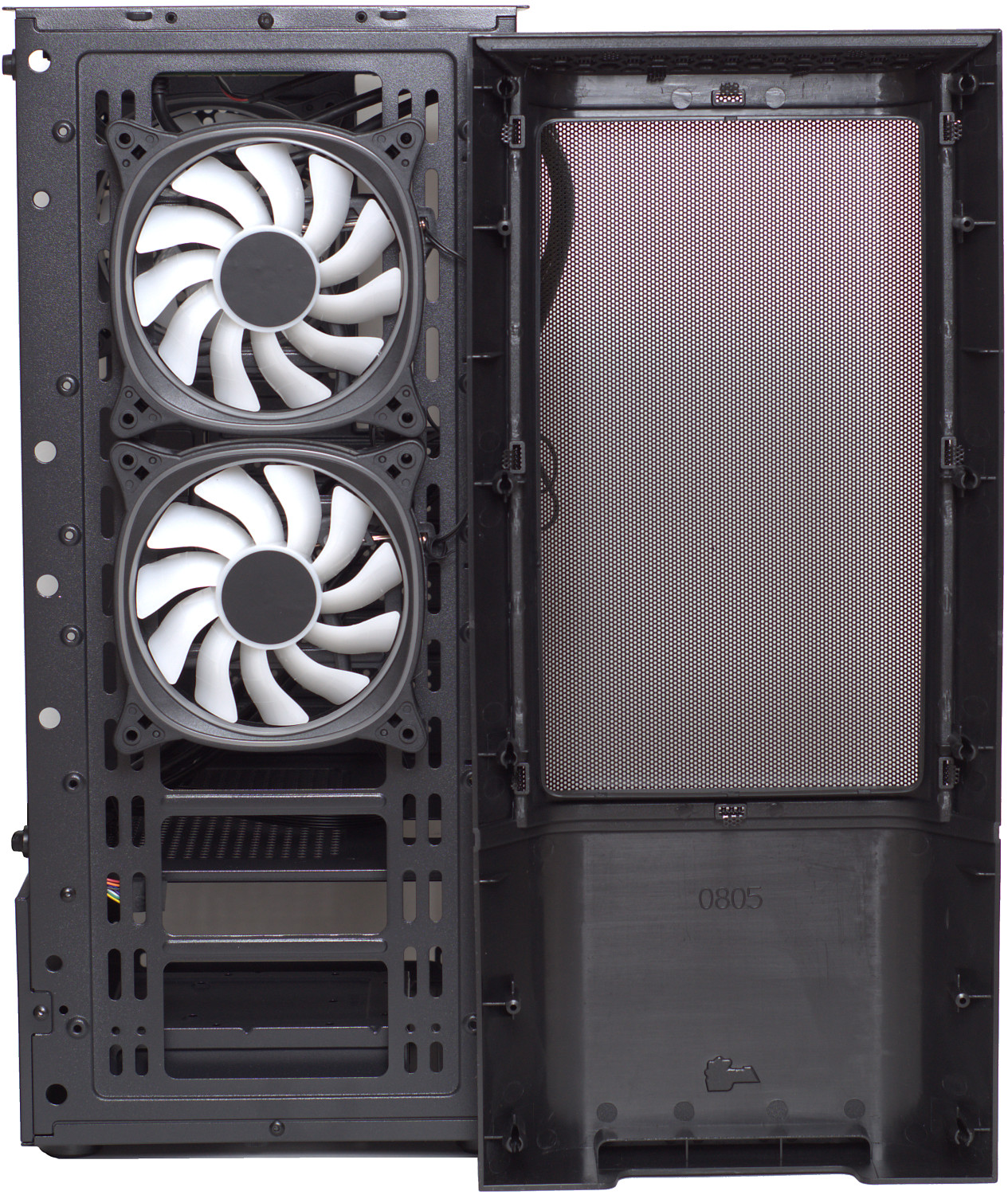

Вообще спереди можно установить до трех 120 мм или два 140 мм вентилятора, либо один 240/280 мм радиатор жидкостной системы охлаждения (СЖО). Доступ производится путем снятия передней стенки. Она, кстати, также не имеет противопылевого фильтра. Частично будет спасать ситуацию наличие мелкой сетки, являющейся частью лицевой панели, но проще чистить отдельный фильтр, чем целую лицевую панель.

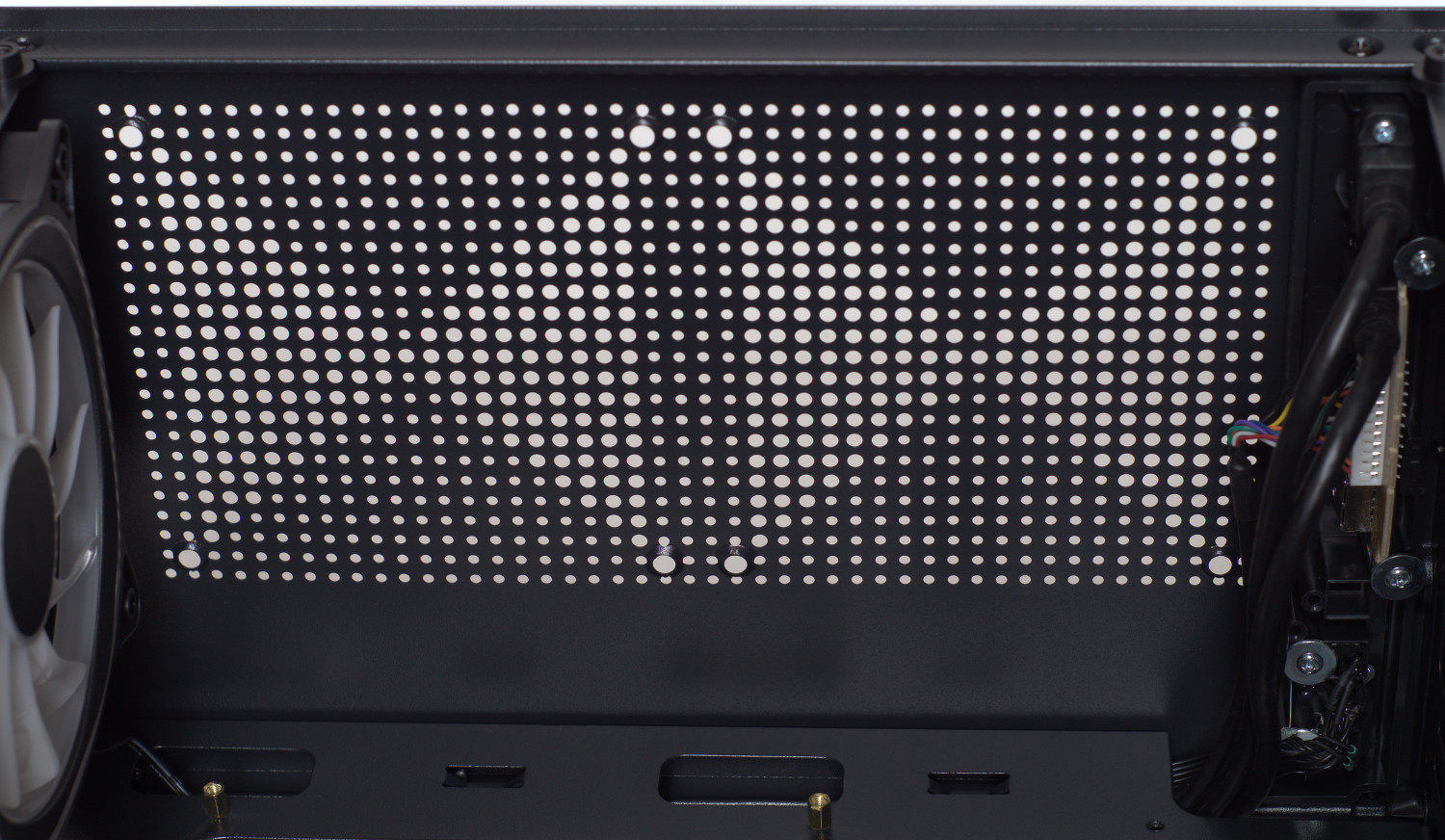

Дополнительные места под вентиляторы сделаны на верхней панели, где можно закрепить два 120 мм вентилятора. Правда, как отмечали, противопылевых фильтров для этой зоны не предусмотрено. Установка радиатора невозможна из-за небольшого пространства между областью размещения материнской платы и верхней стенкой.

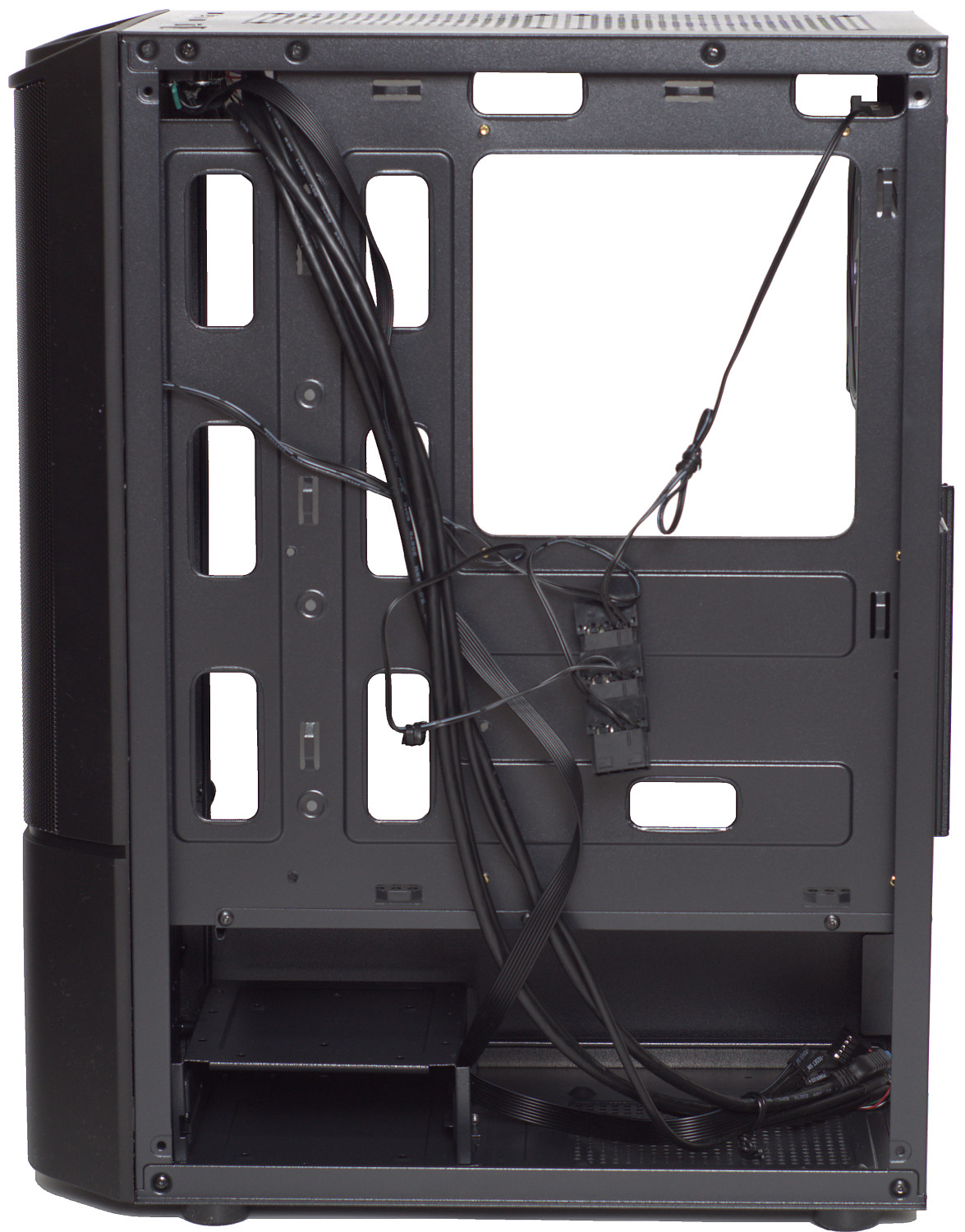

Компоновка за поддоном стандартная. Свободное пространство для укладки кабелей не превышает 18.9 мм, что может оказаться маловатым для толстых кабелей блока питания.

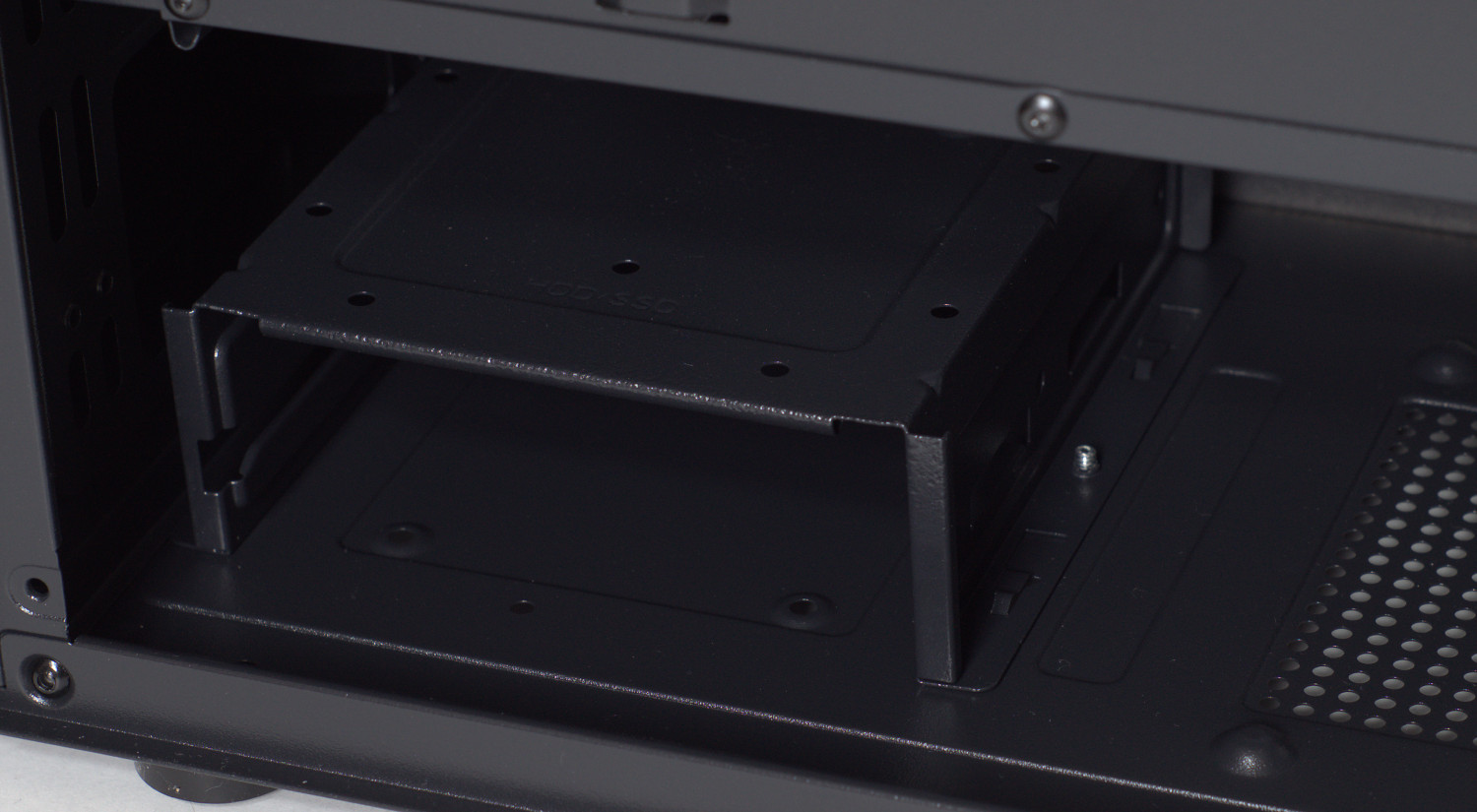

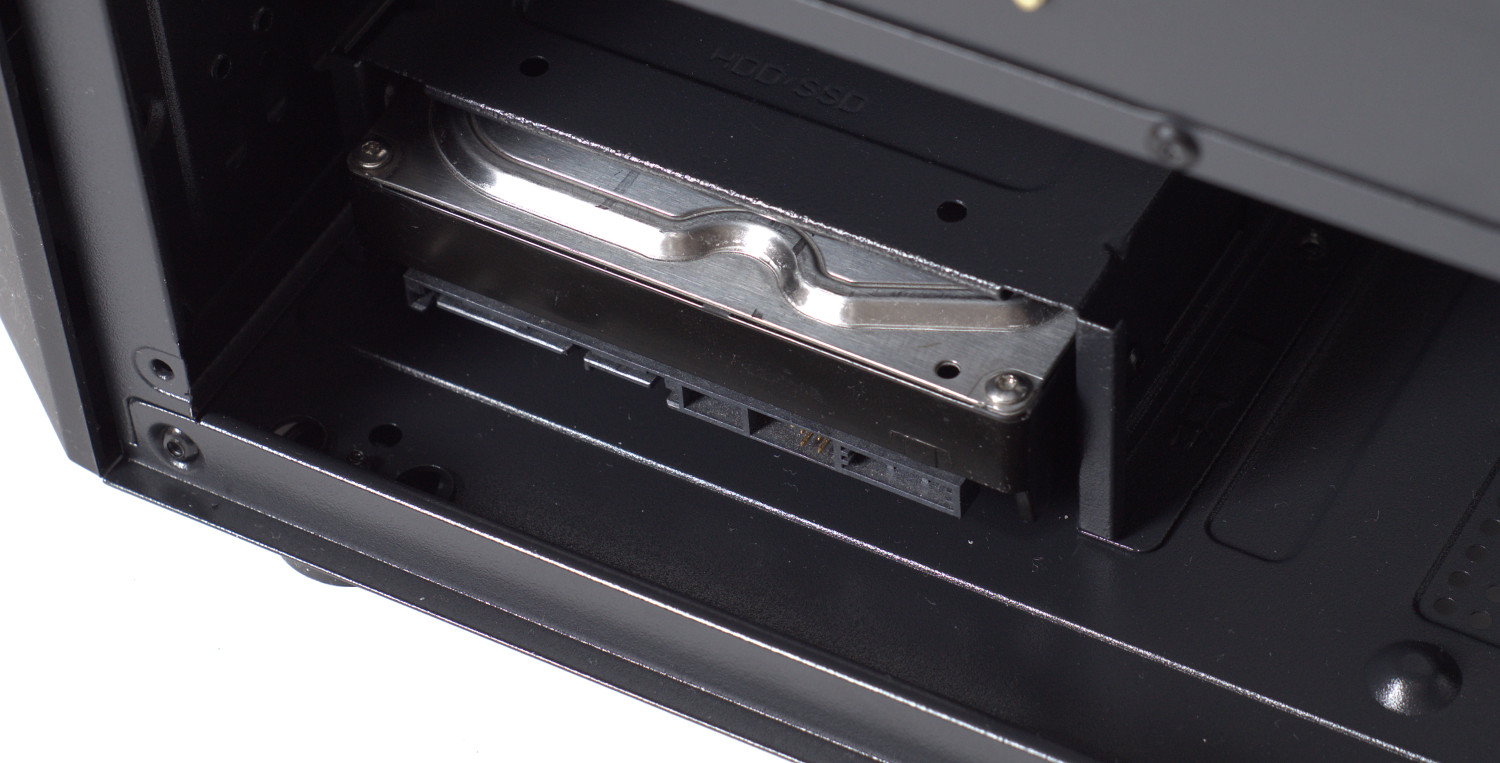

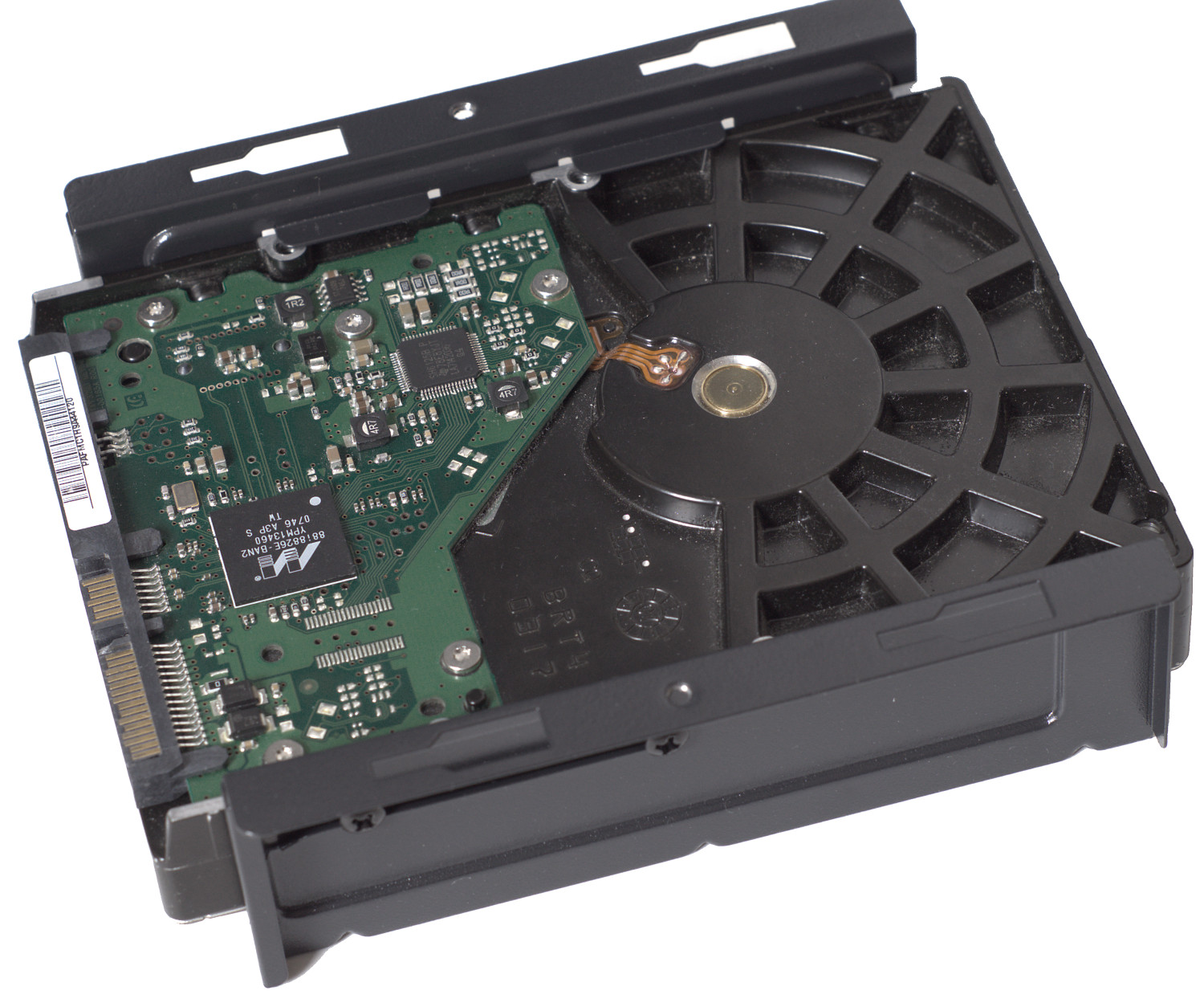

Внизу есть корзина на два 3.5" накопителя или в этой области устанавливается два 2.5" накопителя (один на дне, другой в корзине).

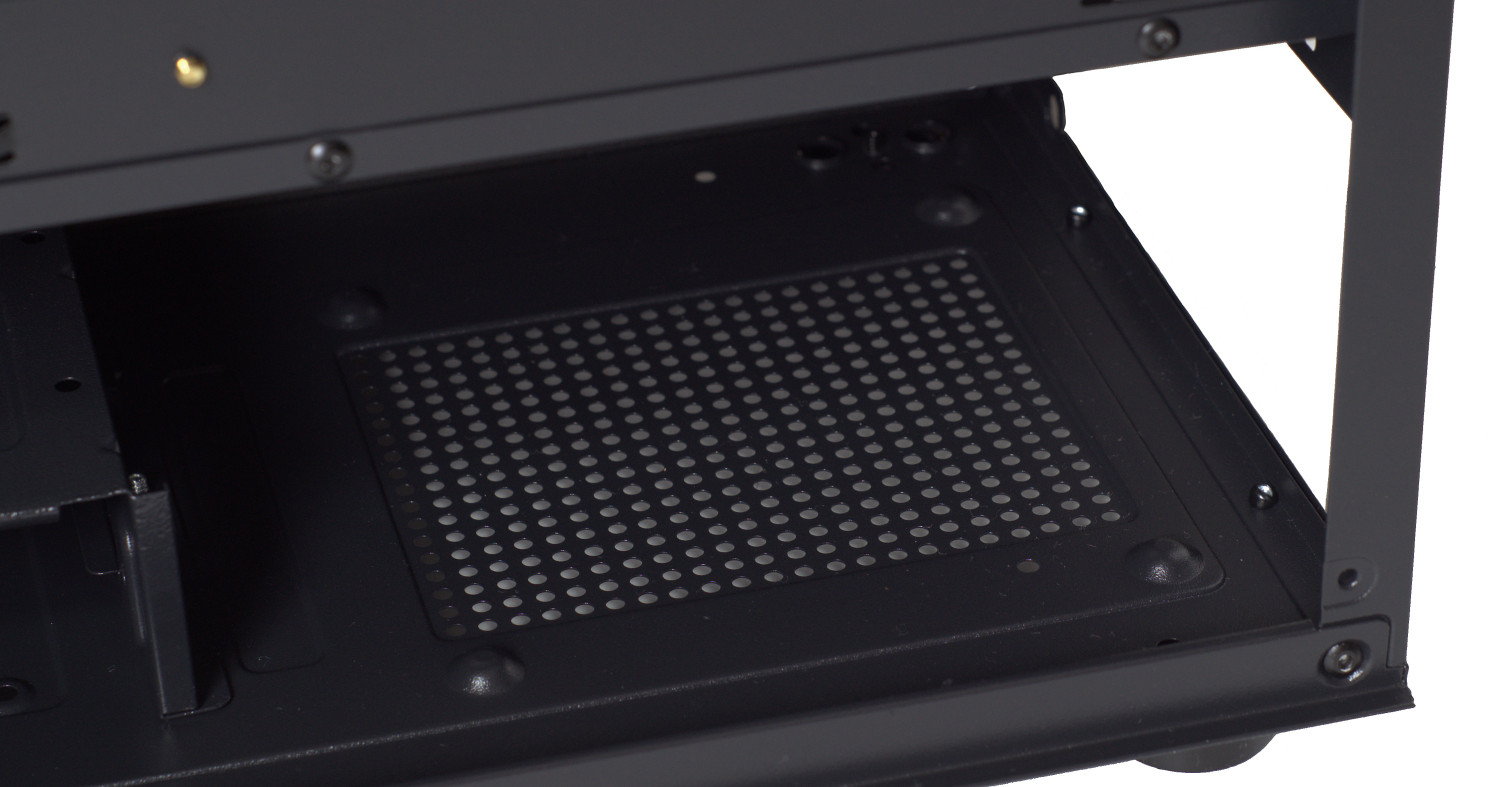

Ограничение на глубину ATX блока питания составляет 160 мм и «ставится» он на металлические выступы, что характерно для бюджетных корпусов (демпферы не предусмотрены).

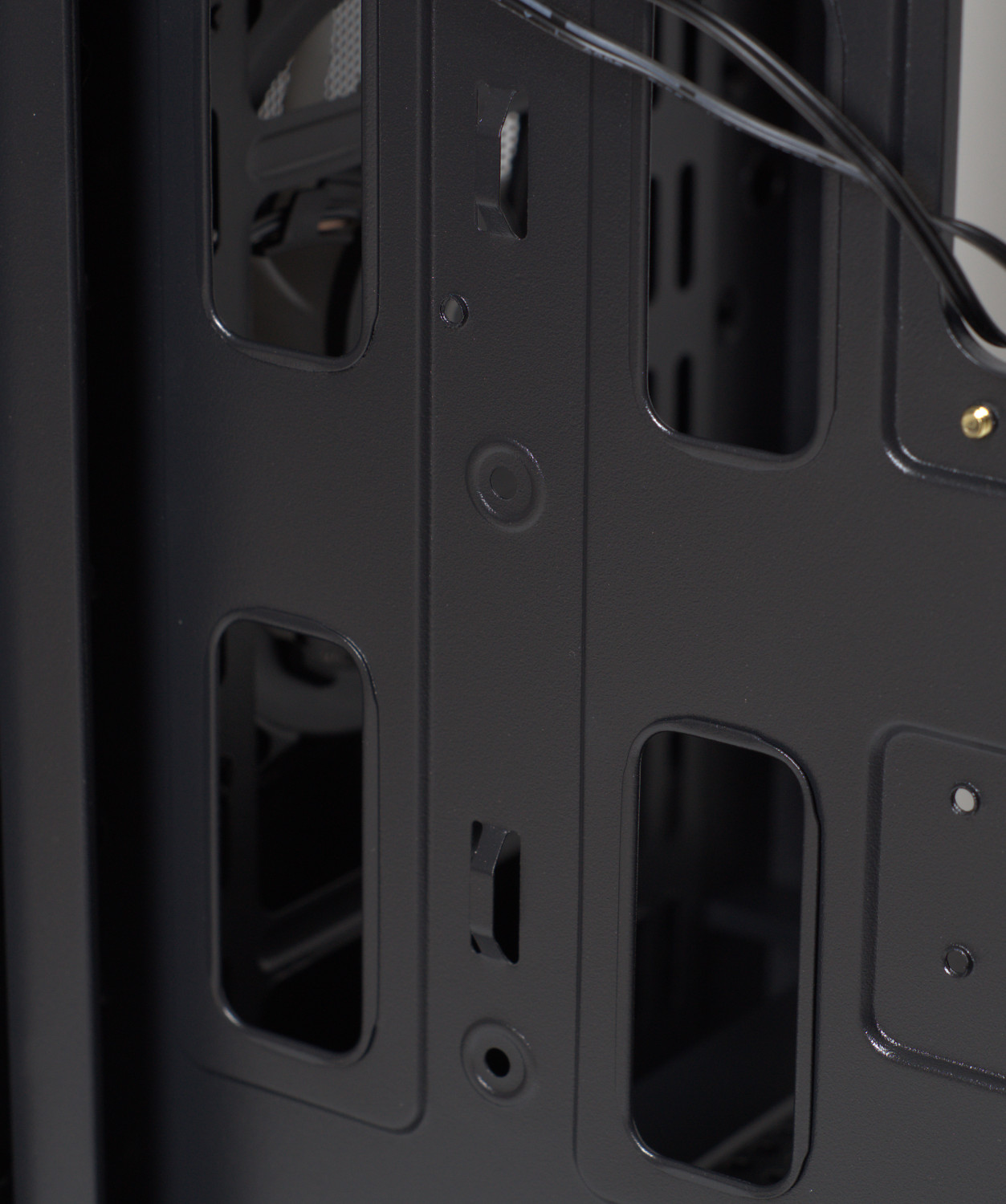

Если говорить с точки зрения кабель-менеджмента, то есть выемки для фиксации кабелей стяжками и имеется достаточное количество окон для их вывода. Края у окон завальцованы и это хорошо.



Особенности сборки

Mid-Tower корпус Aerocool Quantum Mesh сравнительно небольшой корпус и ограничения по устанавливаемым комплектующим чуть более жесткие (в плане максимальных значений). Поэтому процедура сборки хоть кажется простой при классической компоновке, но все-таки потребует учитывать эти ограничения и, возможно, изменить последовательность выполняемых операций.

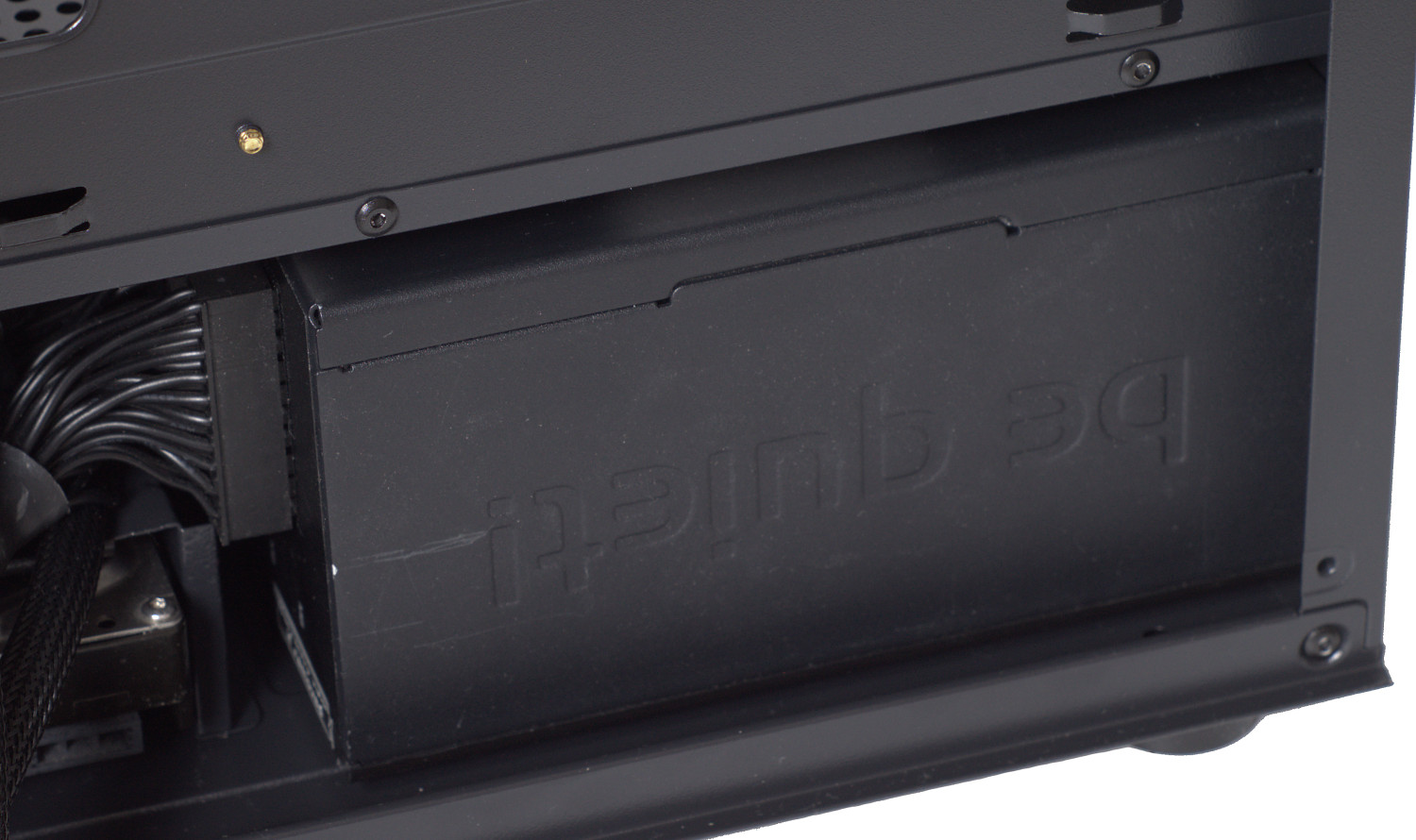

В нашем случае из-за того, что кабели блока питания be quiet! Straight Power 11 650W (глубина - 160 мм) упирались в корзину под накопители, пришлось сначала установить в корзину 3.5" накопитель и зафиксировать ее в корпусе.

Только после этого блок питания едва-едва протиснулся внутрь. Обратим внимание, что с данным блоком питания будет проблематично установить второй накопитель вверху (разве только 2.5"), так как места для вывода кабелей не остается.

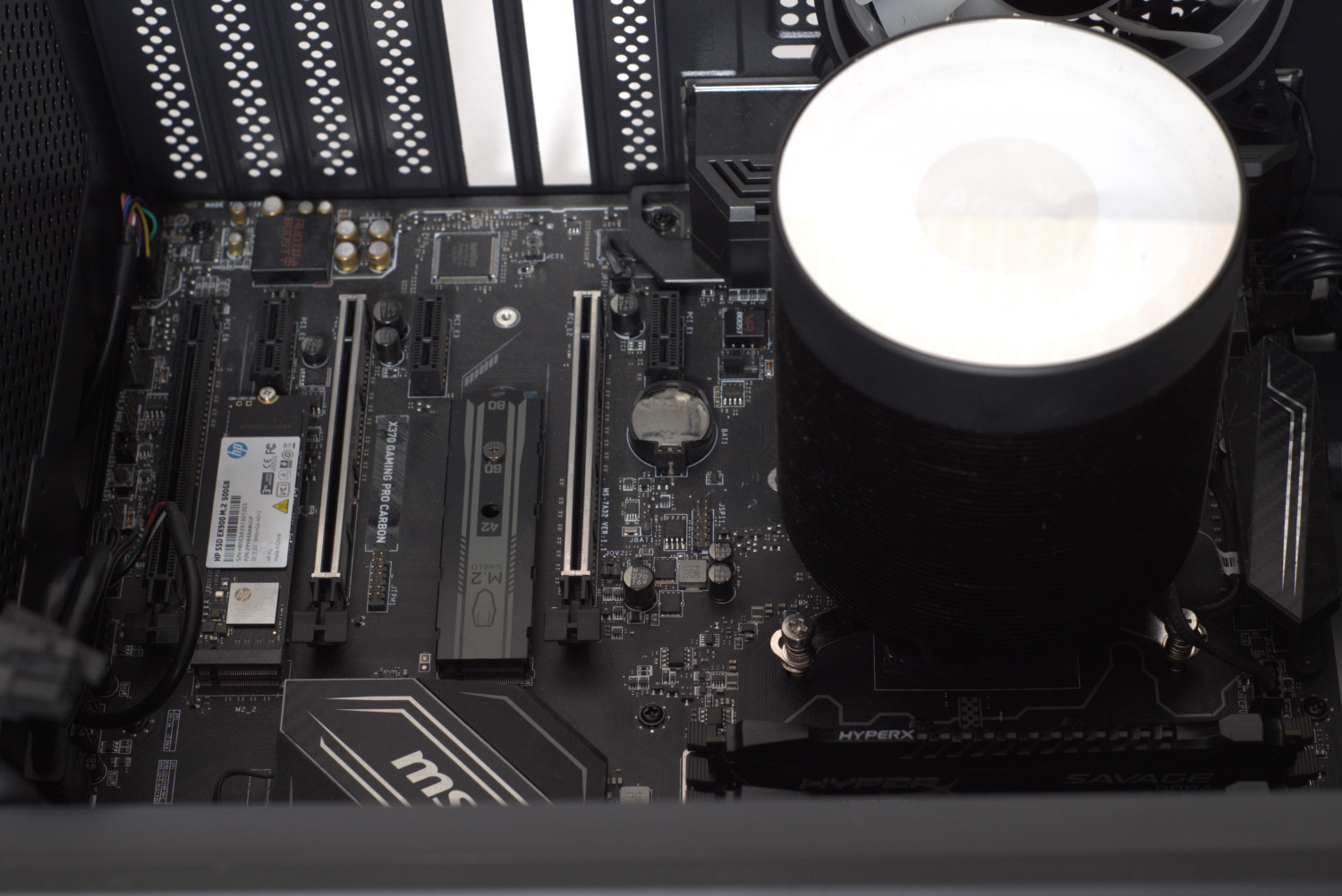

Следом устанавливаем материнскую плату (ATX)…

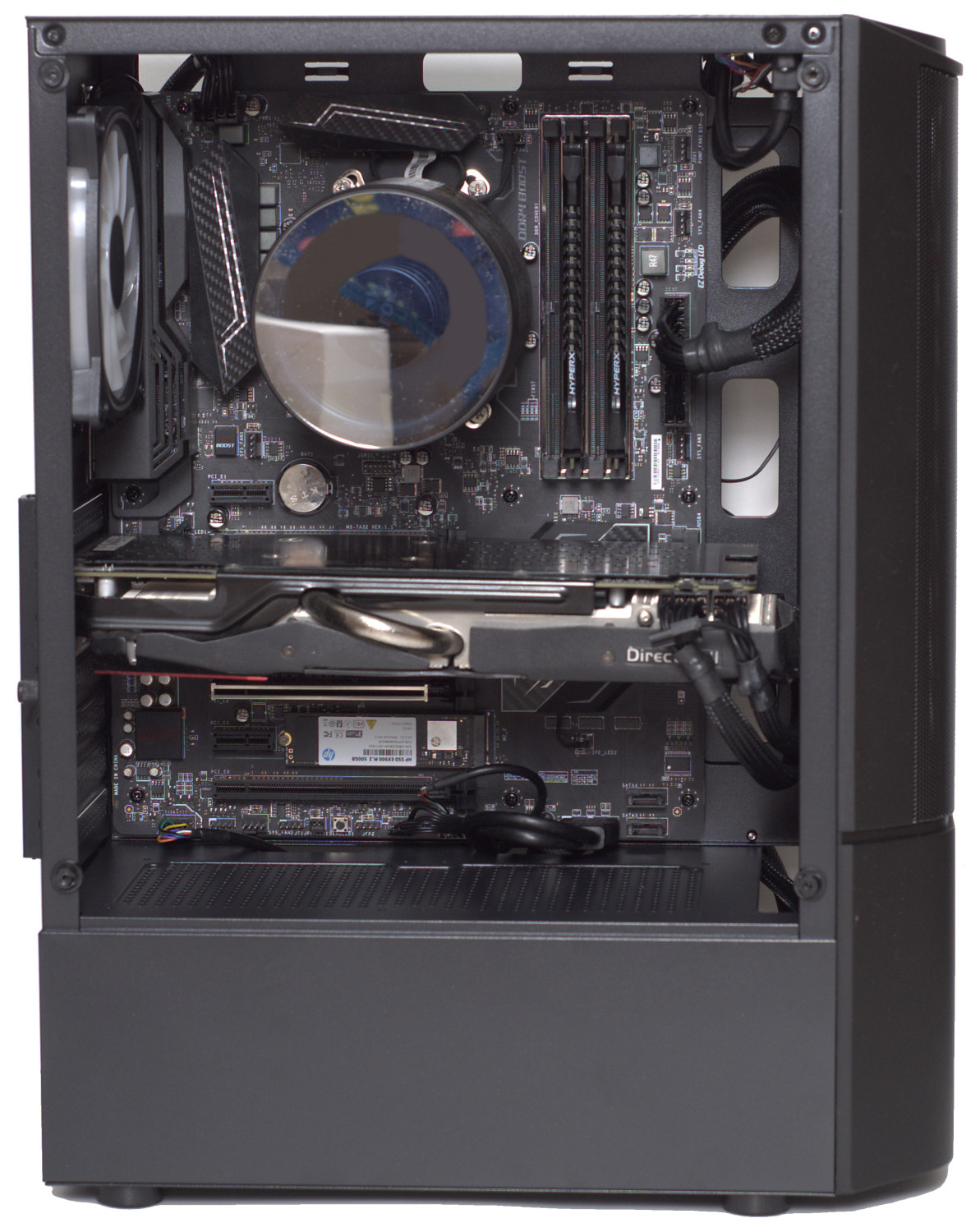

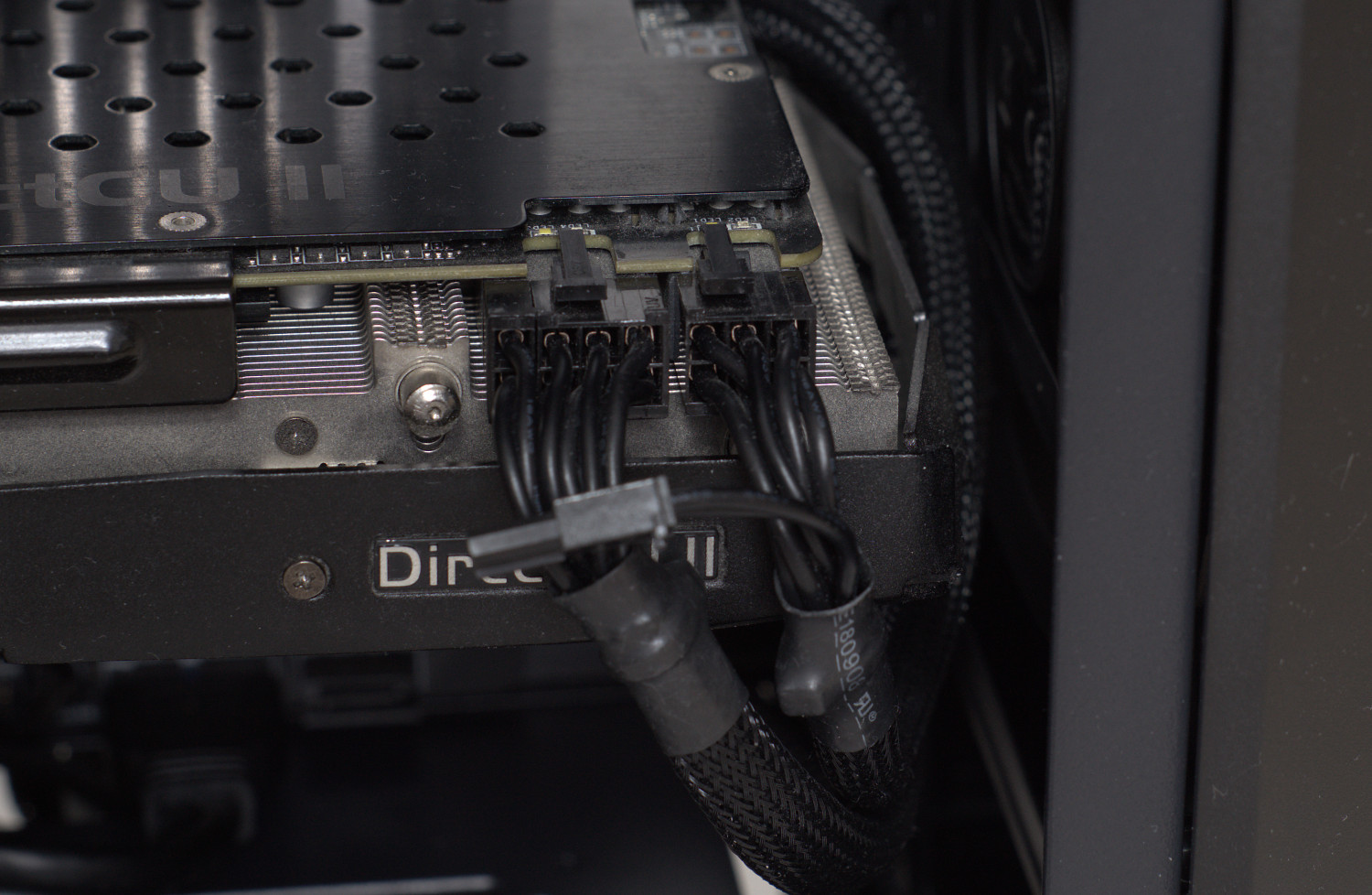

… и видеокарту. Ограничение на ее длину – 297 мм, поэтому ASUS Radeon R9 390 8 Gb DirectCUII поместилась с небольшим запасом.

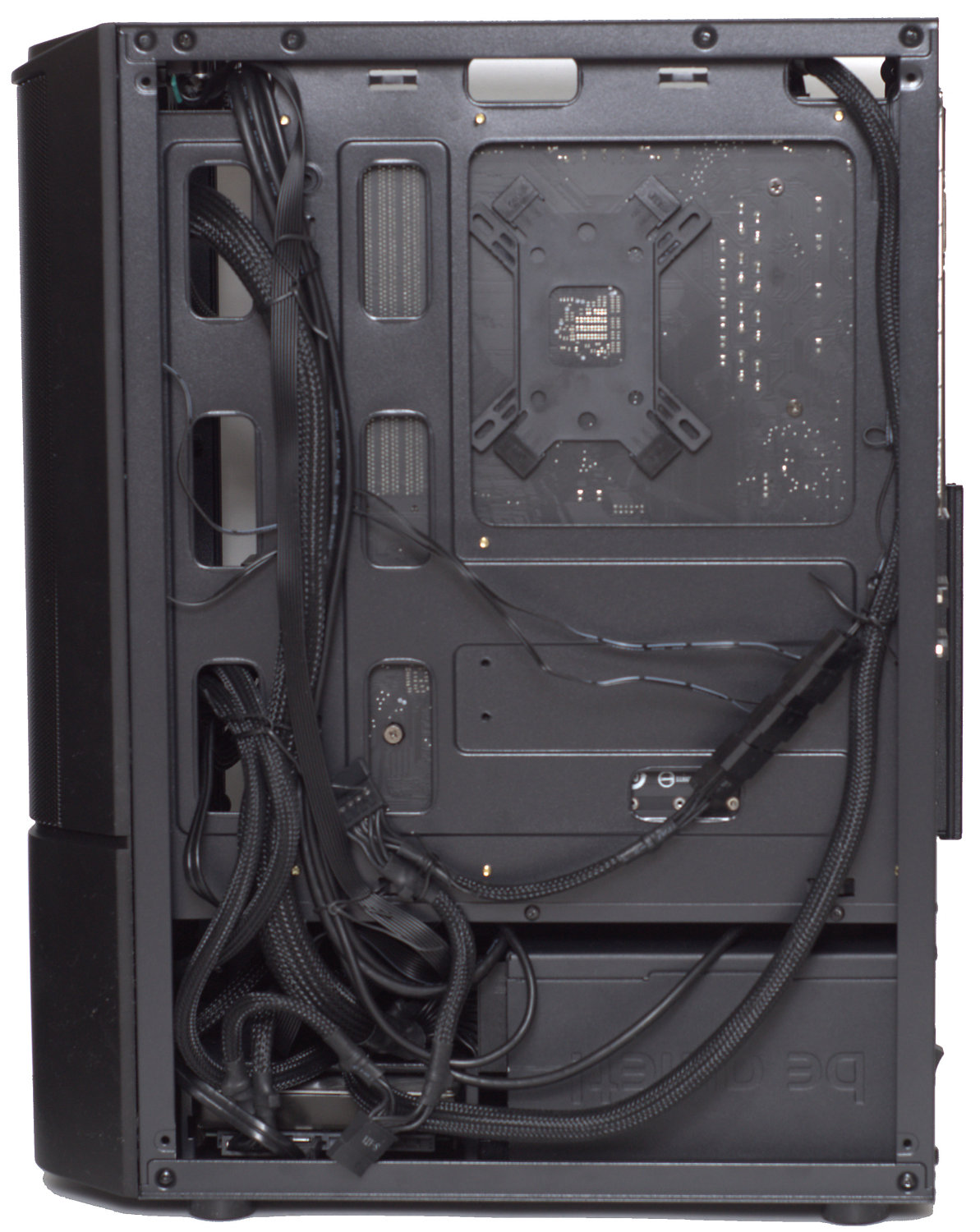

Результат сборки. Свободного пространства за поддоном немного, поэтому кабели пришлось распределять по всему поддону.

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Aerocool Mirage 5;
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 GbKingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCUII;
  • Накопители:
    • SSD: HP EX900 500 Gb NVMe;
    • Жесткий диск: Samsung HD753LJ (7200 rpm);
  • Корпус: Aerocool Quantum Mesh;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

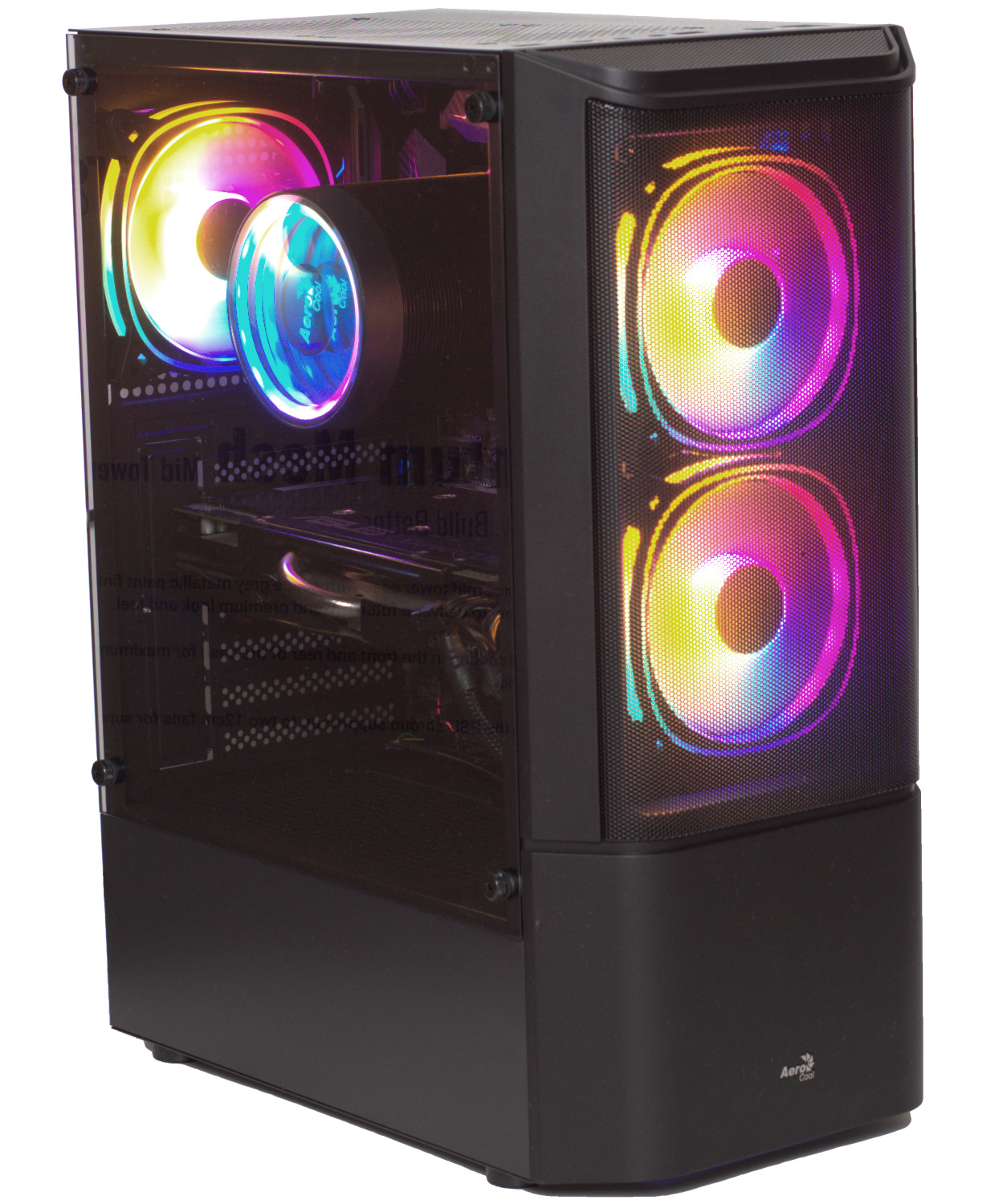

Модификация Mesh-G-BK-V2 корпуса Aerocool Quantum Mesh, в котором предустановлено три 120 мм вентилятора с FRGB-подсветкой, обеспечивает эффектный внешний вид системе.

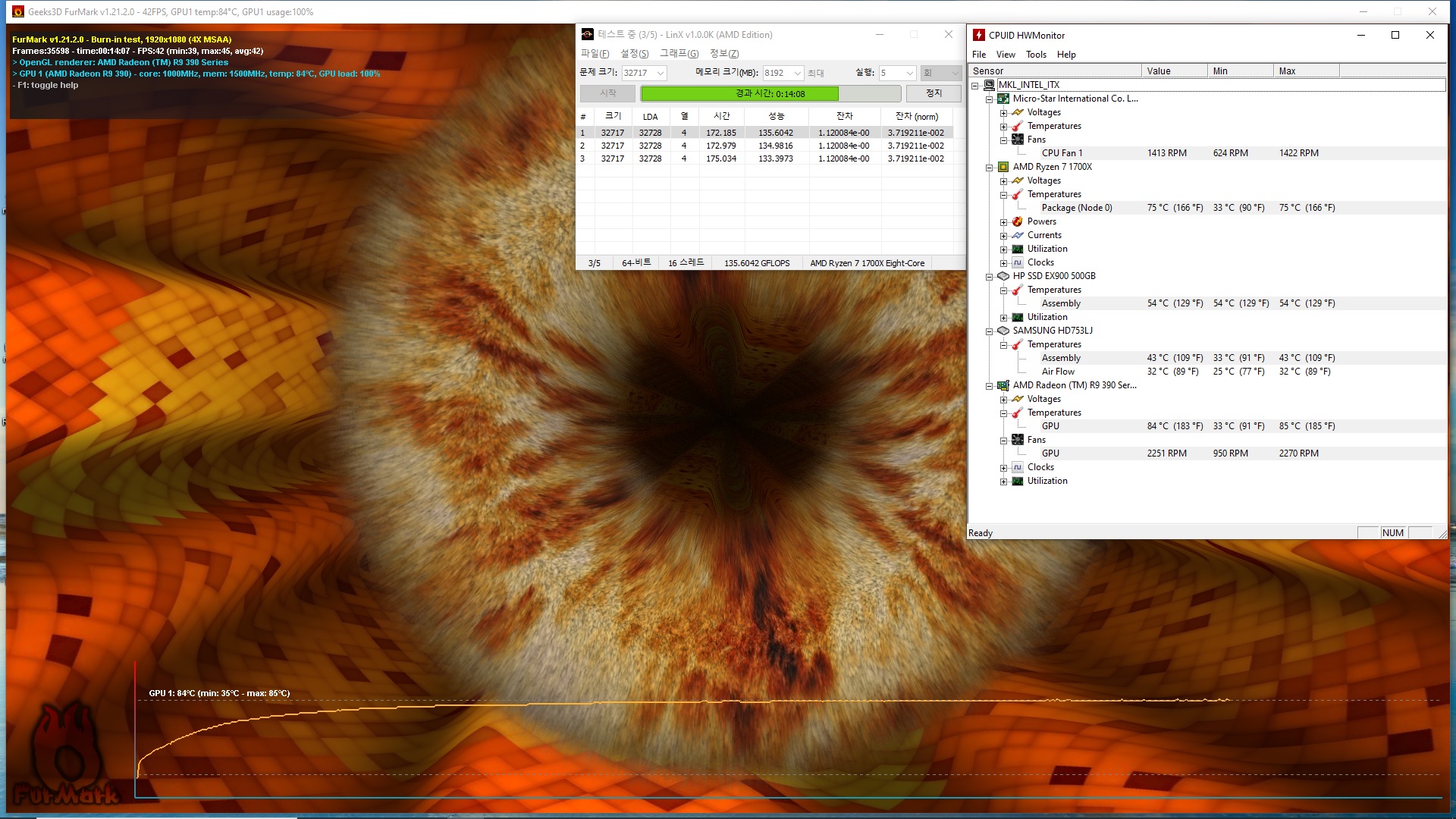

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресетDefault, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 26,1 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

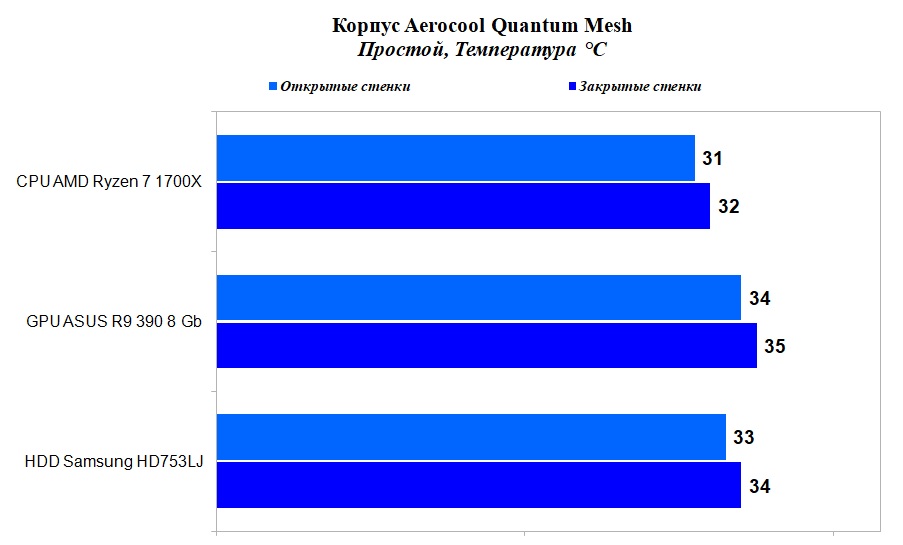

Нагрев компонентов. Простой системы.

Три предустановленных 120 мм вентилятора обеспечивают неплохие температуры процессора и видеокарты в простое.

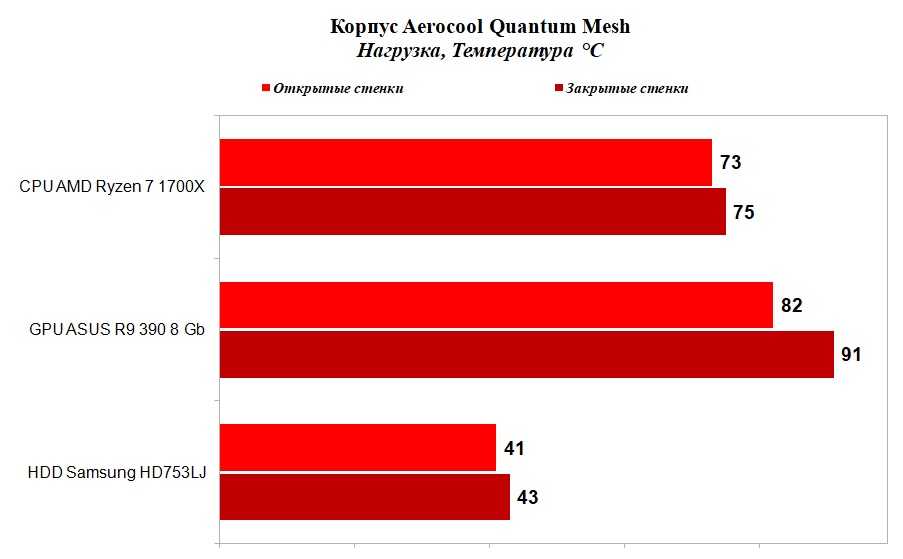

Нагрузка системы.

Нагрузка все-таки выявляет недостаточную продуваемость «горячих» комплектующих в небольшом корпусе, так как в нем на выдув установлен только один 120 мм вентилятор, не справляющийся с выводом нагретого воздуха. Для процессора AMD Ryzen 7 1700X разница в температуре относительно варианта со снятыми боковыми стенками составляет 2 °С, а для видеокарты ASUS Radeon R9 390 – 9  °С. Отметим повышенный нагрев накопителя, так как передние вентиляторы обдувают только центральную зону, где размещена материнская плата.

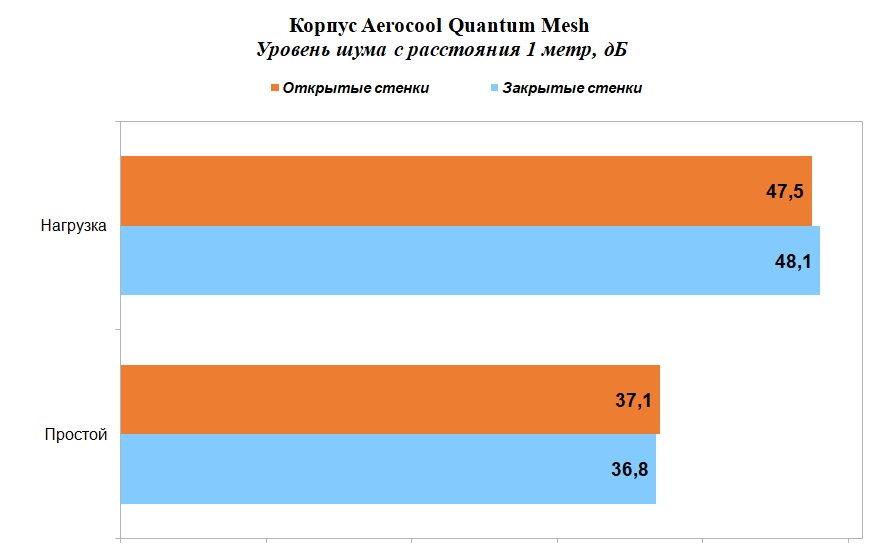

Уровень шума

Три предустановленных вентилятора без возможности регулировки оборотов и особенности конструкции корпуса Aerocool Quantum Mesh, нацеленные на лучшую вентиляцию, не позволяют говорить, что он получился тихим. Небольшой шум от работающих вентиляторов присутствует. Что касается снижения уровня шума, то корпус нельзя отнести к таким, так как зон перфорации у него много и в самом корпусе не применяются элементы, способные существенно снизить уровень шума.

Выводы

Представленный компанией Aerocool Mid-Tower корпус Aerocool Quantum Mesh относится к бюджетной категории корпусов (стоимость от 3500 рублей за модификацию Mesh-G-BK-V2) и с этой точки зрения является неплохой моделью для сборки игровой системы, так как в нем уже предустановлены три 120 мм вентилятора с FRGB-подсветкой, обеспечивающие эффектный вид системе.

В плане возможностей перед нами типовой середнячок с небольшими габаритами, в котором можно установить материнскую плату до форм-фактора ATX, видеокарту длиной до 297 мм и кулер высотой до 158 мм, при необходимости - один 240/280 мм радиатор жидкостной системы охлаждения.

Недостатки у корпуса тоже есть и связаны они с экономией на деталях. Так, корпус лишен противопылевых фильтров, а значит чистить его и блок питания придется чаще. При сборке мы столкнулись с необходимостью изменения процедуры сборки, так как разъемы кабелей блока питания глубиной 160 мм упирались в корзину под накопители. Еще один момент связан с неаккуратным изготовлением. Внутренняя часть одного из USB 3.0 оказалась выгнута в противоположную сторону, а это могло привести к выходу из строя материнской платы при попытке установки USB-устройства (замыкание контактов).

Плюсы:

  • Оригинальный вид лицевой панели;
  • Боковая стенка из закаленного стекла;
  • Три предустановленных 120 мм вентилятора с FRGB-подсветкой (модификация корпуса Mesh-G-BK-V2);
  • Сравнительно тихие вентиляторы;
  • Неплохая продуваемость (модификация Mesh-G-BK-V2);
  • Наличие двух портов USB 3.0;
  • Невысокая стоимость.

Минусы:

  • Отсутствуют противопылевые фильтры;
  • Возможные ограничения на установку блока питания длиной 160 мм;
  • Проблема с качеством изготовления одного из портов USB 3.0 (конкретный экземпляр корпуса).
