Обзор корпуса be quiet! Silent Base 802

Обновление «тихой» линейки be quiet! - поддержка радиаторов СВО до 420 мм, контроллер оборотов на 6 вентиляторов и куча мест под накопители.
Обзор корпуса be quiet! Silent Base 802

Новая модель «тихой» линейки корпусов от be quiet! получила название Silent Base 802, хотя по сути является обновлённой и улучшенной версией уже знакомого публике корпуса Silent Base 801. Основное отличие заключается в наборе сменных сетчатых панелей, которые могут превратить корпус в легко продуваемый, но лишат его шумоизоляции. Кроме того, в корпусе возможна инверсная сборка – лоток материнской платы можно развернуть на правую сторону, также переносится и прозрачная стенка из закалённого стекла.

Корпус Silent Base 802 интересен как доработанная версия предшественника с возможностью установки радиаторов до 420 мм на переднюю стенку, большим внутренним объёмом, модульностью каркаса, с вертикальной установкой видеокарты (до 432 мм) и в целом богатыми возможностями для сборки кастомных систем. В обзоре рассмотрим вариант Silent Base 802 с прозрачной боковой стенкой из стекла (есть также стандартная версия с двумя глухими стенками и шумоизоляцией).

Технические характеристики

  • Форм-фактор: Mid-Tower
  • Размеры: 539х281х553 мм (с подставкой)
  • Вес: 13,15 кг
  • Материал: сталь, ABS-пластик, тонированное закаленное стекло 4 мм (левая боковая панель)
  • Поддержка материнских плат: E-ATX (305х275 мм), ATX, mATX, mini ITX
  • Слоты расширения: 7+2 (вертикальные)
  • Слоты 3.5": максимум 7 (в комплекте 3)
  • Слоты 2.5": максимум 15 (в комплекте 7)
  • Разъемы передней панели: 2xUSB 3.2 Gen 1, 1xUSB 3.1 Gen 2 Type C, HD-аудио (наушники, микрофон)
  • Вентиляторы: спереди 2x140 мм Pure Wings 2 (1000 rpm), и сзади 1x140 мм Pure Wings 2 (1000 rpm)
  • Места под установку дополнительных вентиляторов: спереди 1x140 мм / 3x140 мм, сверху 3x120/140 мм и кожух блока питания 1х120/140 мм
  • Поддерживаемые радиаторы: спереди 120/140/240/280/360/420 мм, сверху 120/240/360 мм, сзади 120/140 мм
  • Максимальная высота кулера: 185 мм
  • Максимальная длина видеокарты: 287/432 мм (с корзиной HDD/без корзины HDD)
  • Максимальная глубина блока питания: 288 мм
  • Особенности: возможность инверсной установки материнской платы

Комплектация

Поставляется be quiet! Silent Base 802 в простой картонной коробке внушительных габаритов, с полным описанием конструкции и основных особенностей.

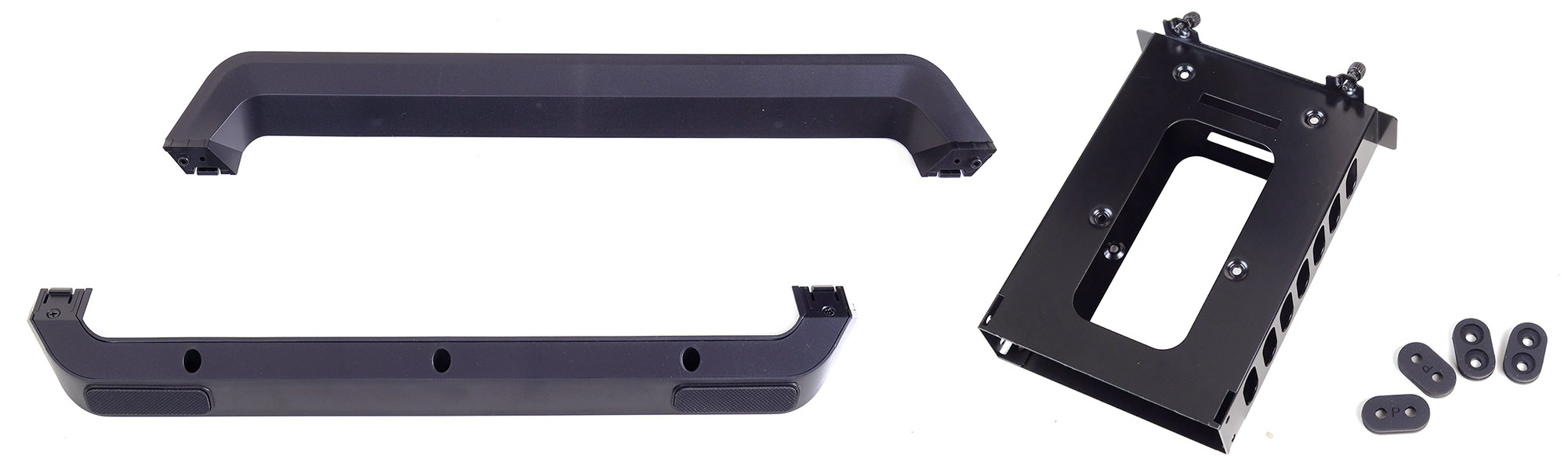

Внутри корпус находится в полусобранном состоянии – ножки нужно будет присоединить самостоятельно после распаковки. Также в отдельной коробке находятся дополнительная корзина для накопителей.

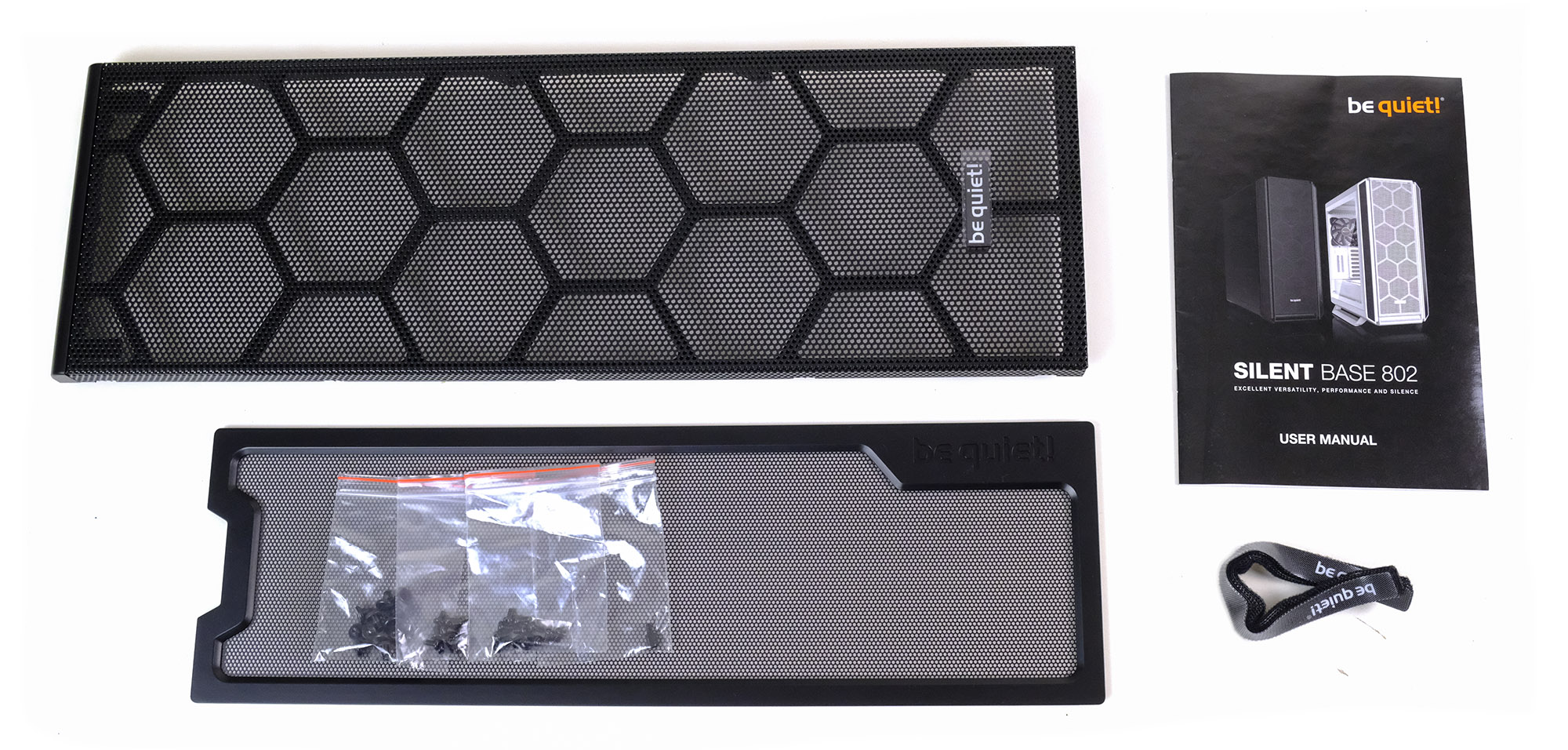

Кроме того, имеется комплект из легко продуваемой передней стенки и верхней сетки на магнитах. Также есть комплект крепежа с брендированными стяжками-липучками Velcro и очень подробная инструкция пользователя на разных языках.


Внешний вид и конструкция

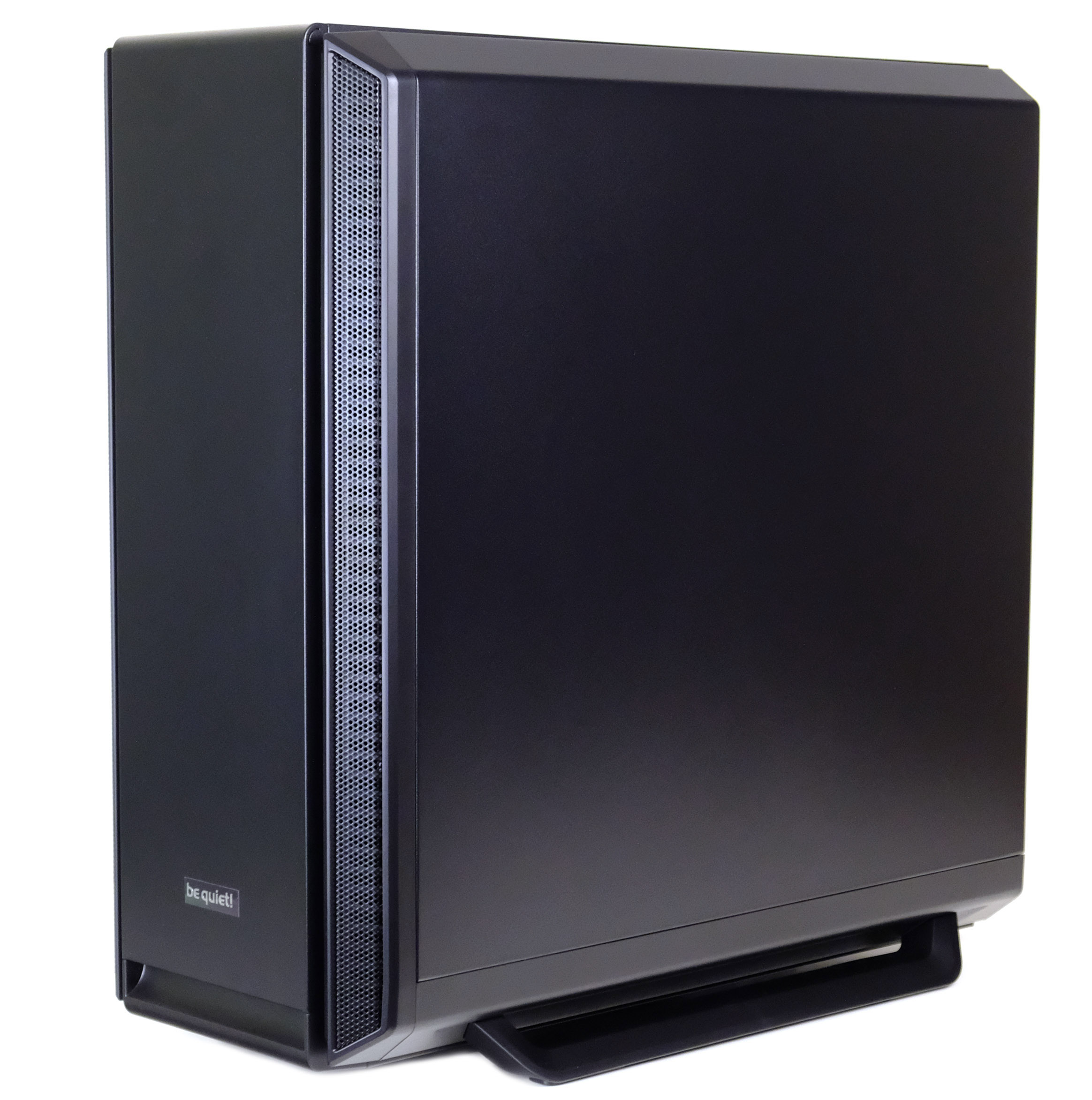

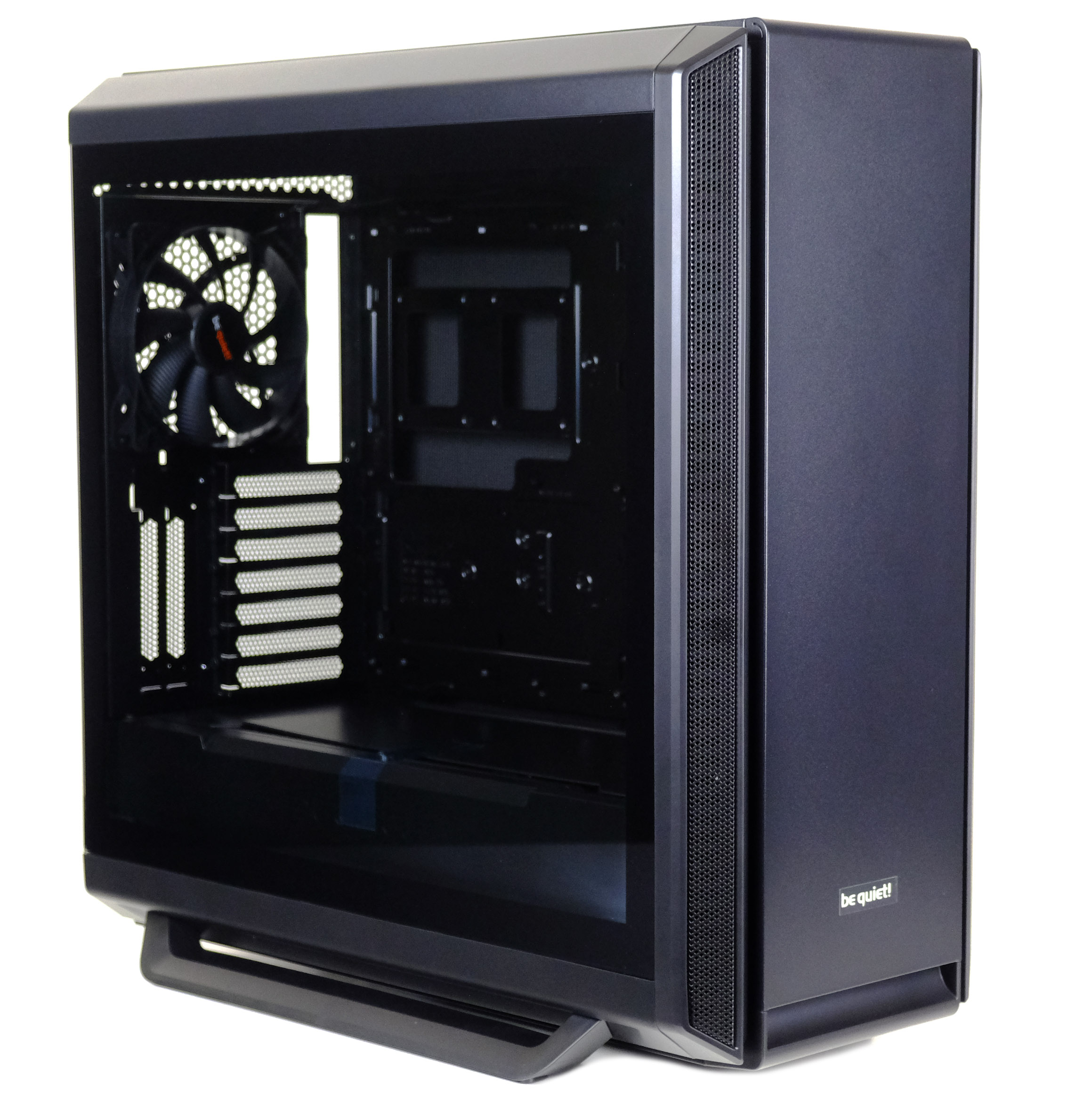

Внешне новинку сложно отличить от Silent Base 801. Это всё тот же сдержанный и строгий стиль be quiet!: прямые линии, острые углы, сдержанная простота форм. Такое решение достаточно универсально и подойдёт и под разные по внешнему стилю сборки. Конечно, боковая стенка из закалённого стекла предполагает установку элементов с подсветкой.

Материалы корпуса – сталь и ABS-пластик в основном в передней части. Из пластика также выполнены верхние заглушки и ножки. Достаточно странное решение для тяжёлого корпуса (больше 13 кг), но на практике ножки оказались достаточно крепкими, никаких опасений по этому поводу не возникает. Установить их при сборке достаточно непросто, но держатся в пазах они очень надёжно.

Главный плюс такого шасси – подъём корпуса над поверхностью (примерно на 20 мм), благодаря чему продуваемость корпуса значительно улучшается, так как воздух свободно попадает внутрь через нижнюю сетку. Она сделана выдвижной, держится на салазках с защёлкой. Сетка достаточно мелкая и хорошо фильтрует пыль, а при загрязнении её легко вытащить и очистить.

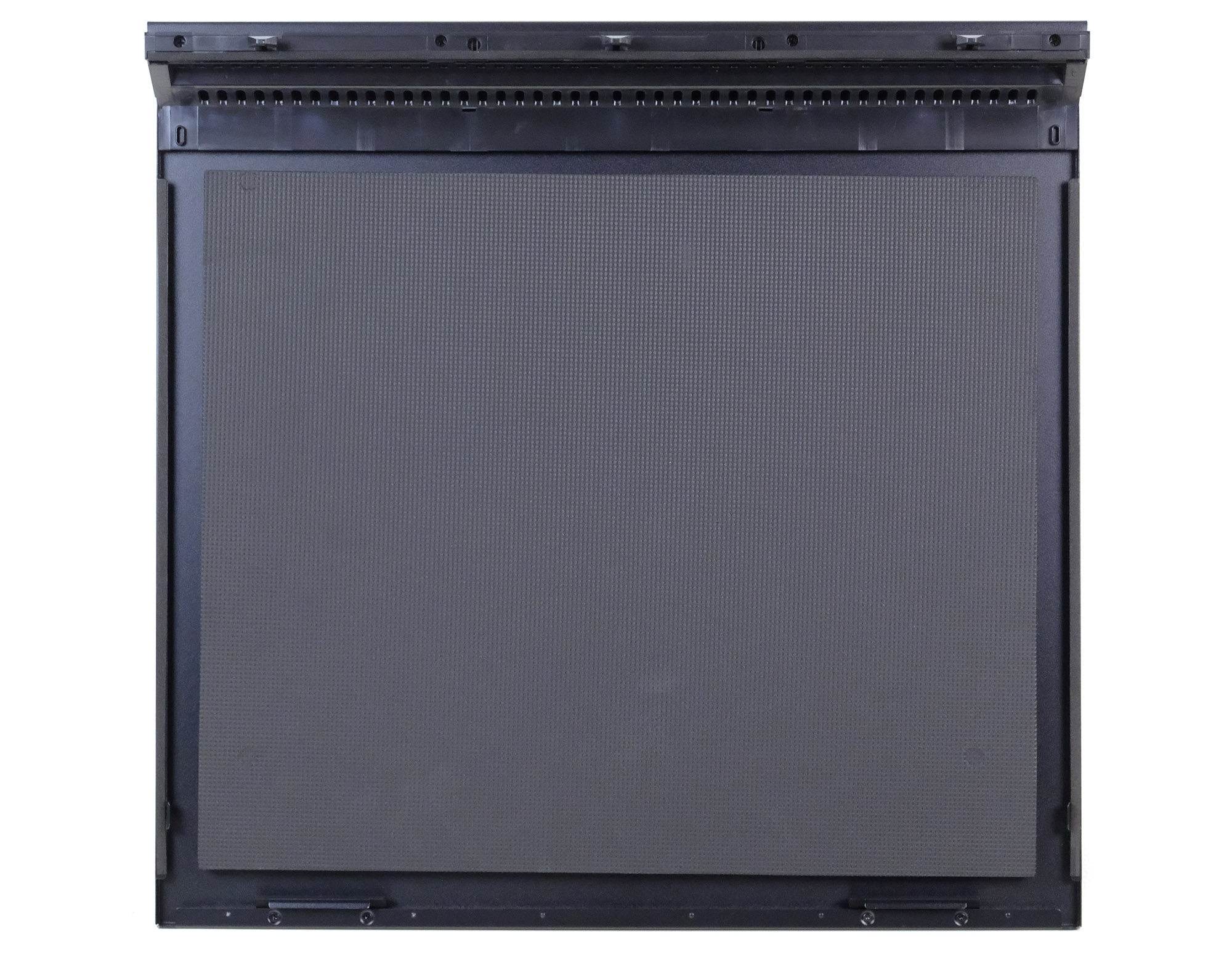

Вторая стенка у Silent Base 802 глухая, с фирменной шумоизоляцией be quiet! – слой внушительный, толщиной 10 мм. Такая же изоляция есть и на передней глухой стенке.

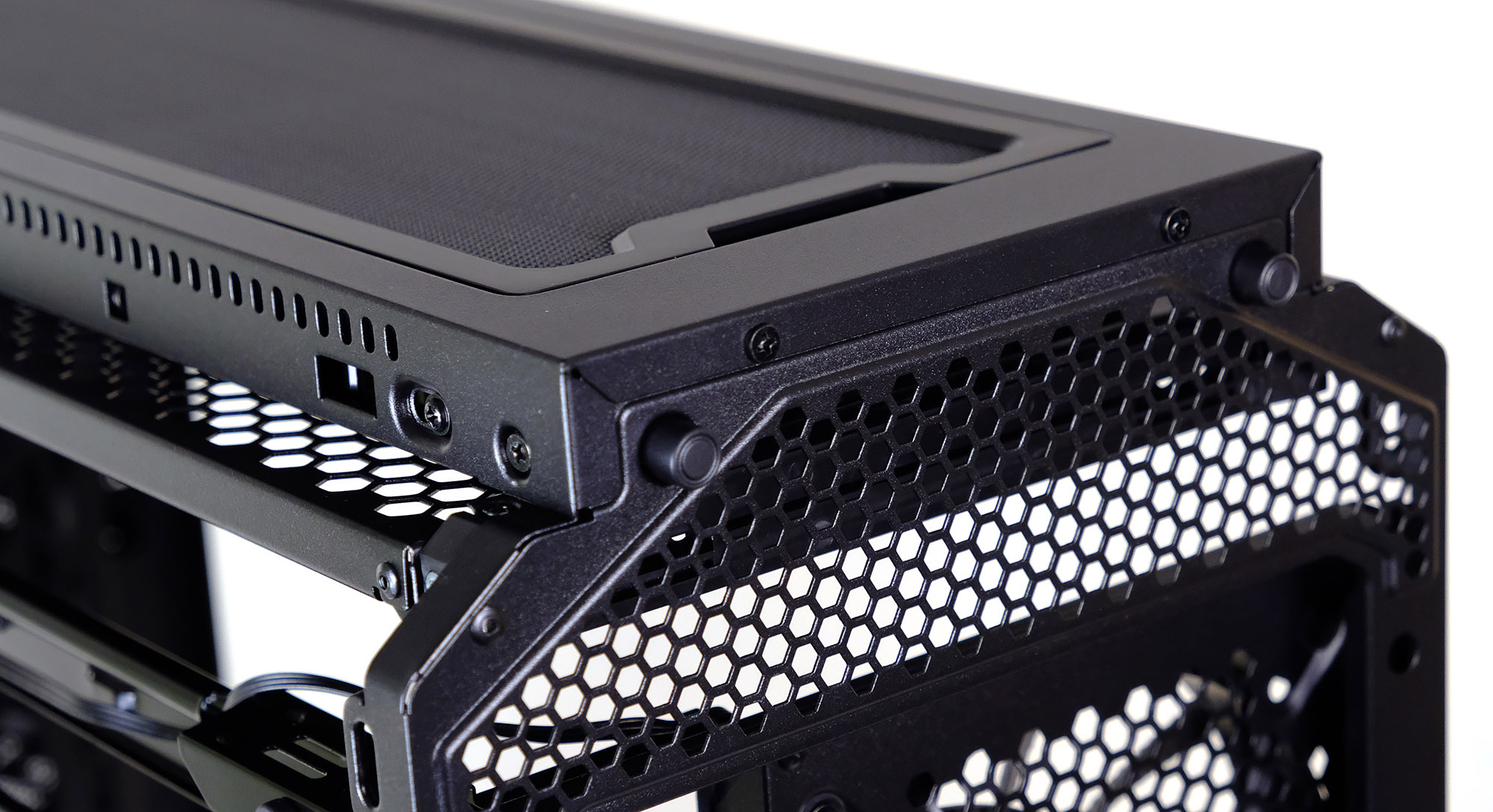

Одной из основных особенностей корпуса является лёгкий съём боковых панелей. Для этого предусмотрены две кнопки на задней стенке сверху, которые отжимают защёлку, и панели свободно вытаскиваются. Никаких винтов и опасности уронить стекло – очень удобно при эксплуатации и сборке.

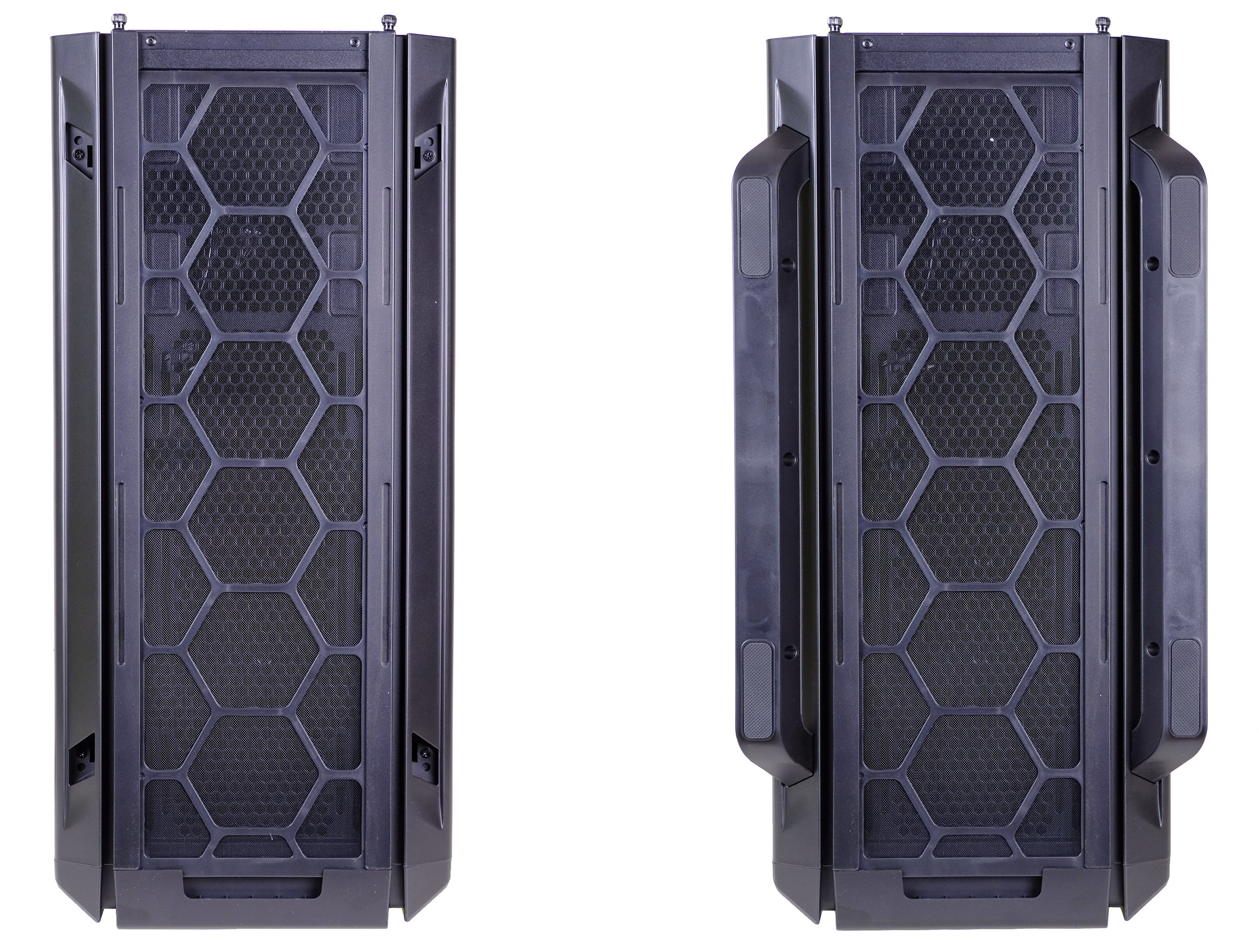

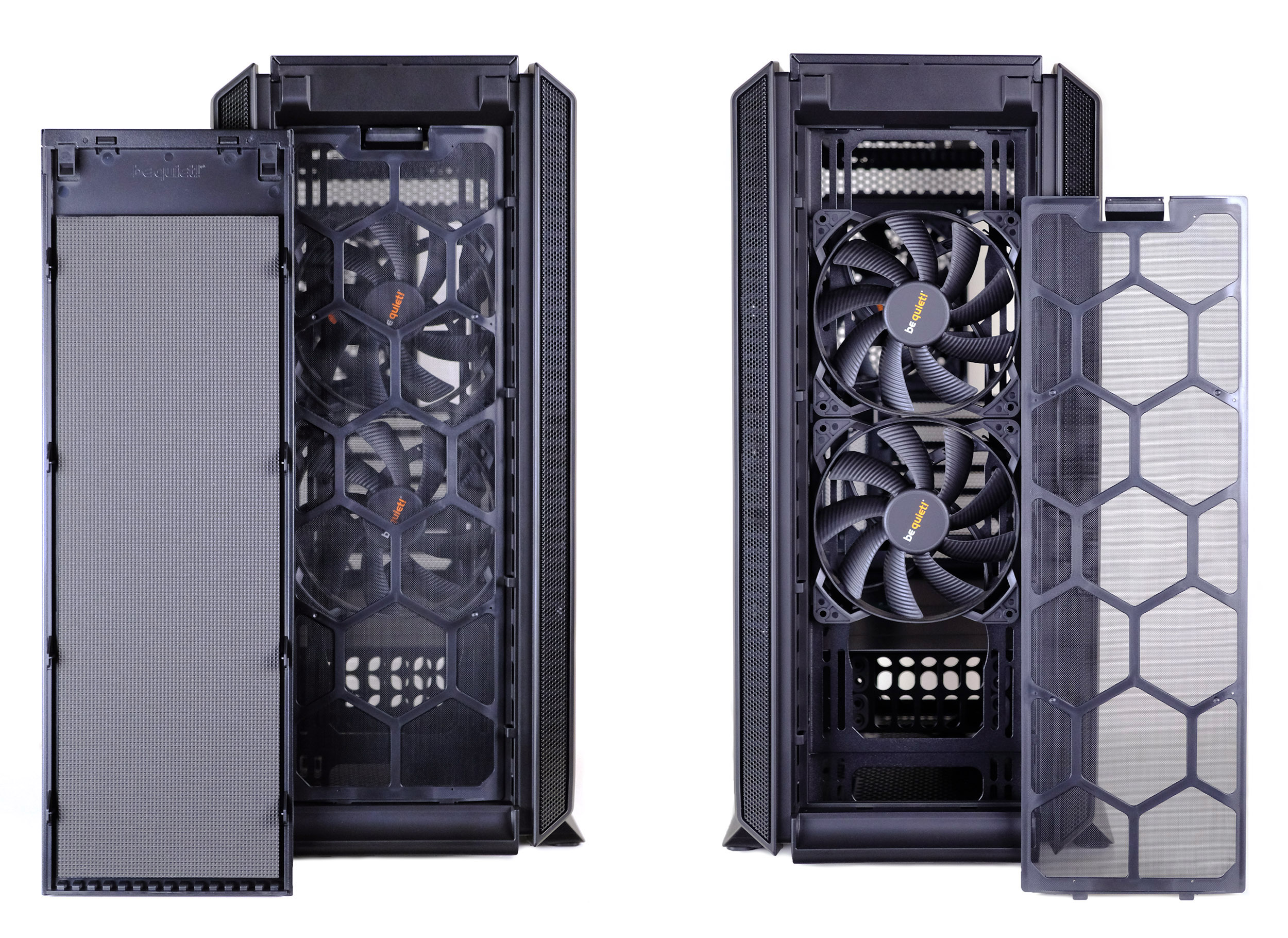

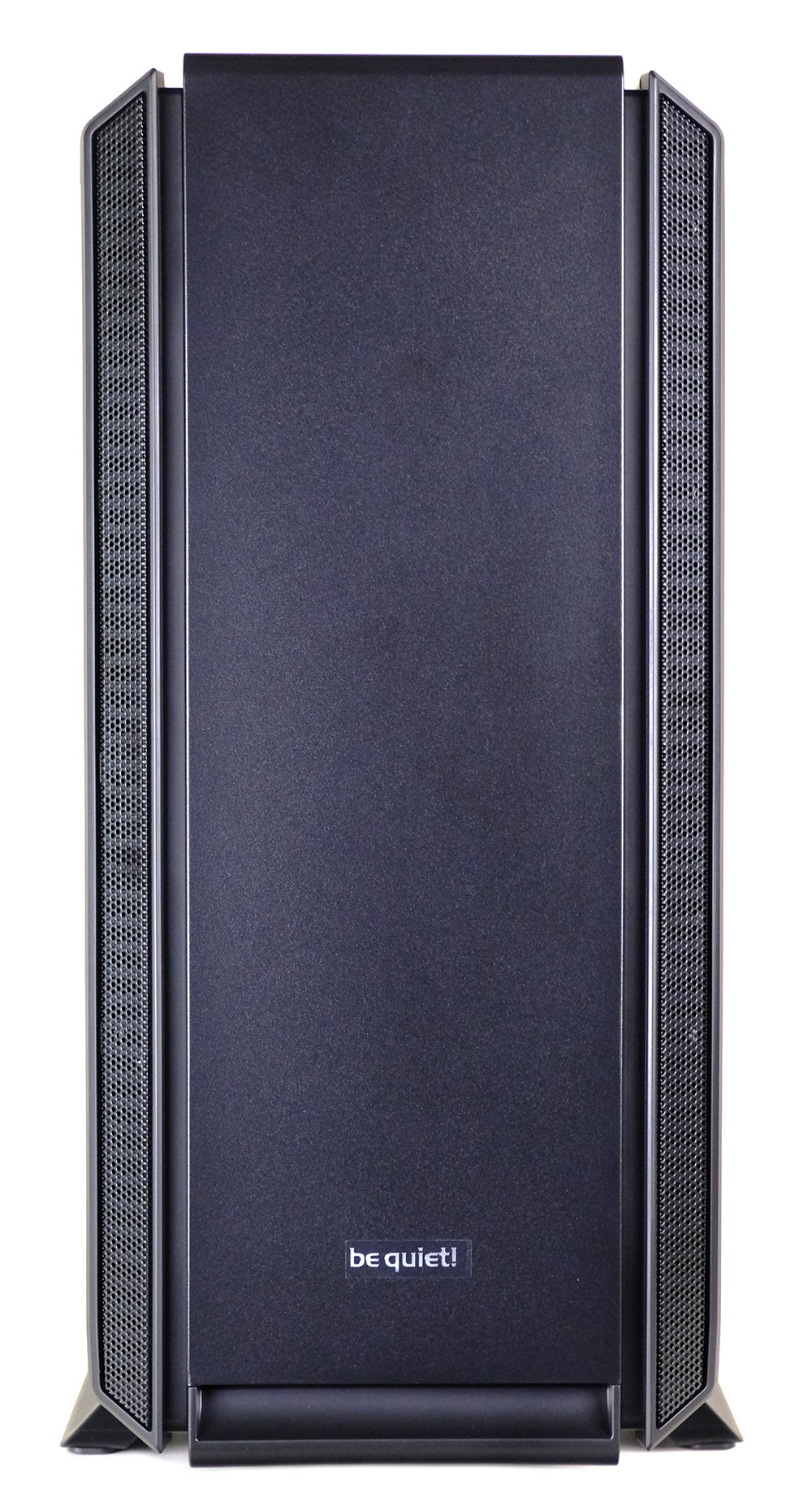

Передняя стенка крепится на задвижках и её легко снять, потянув вверх. Под глухой панелью с шумоизоляцией есть такой же пылевой фильтр, как и снизу, из мелкой пластиковой сетки. Держится она на одной крупной защёлке.


Предусмотрен огромный простор для установки элементов охлаждения спереди – поместится радиатор СВО до 420 мм или сразу 3 вентилятора 120/140 мм. Глубина ниши перед пылевым фильтром – около 30 мм, также закрепить вентиляторы можно с внутренней стороны.

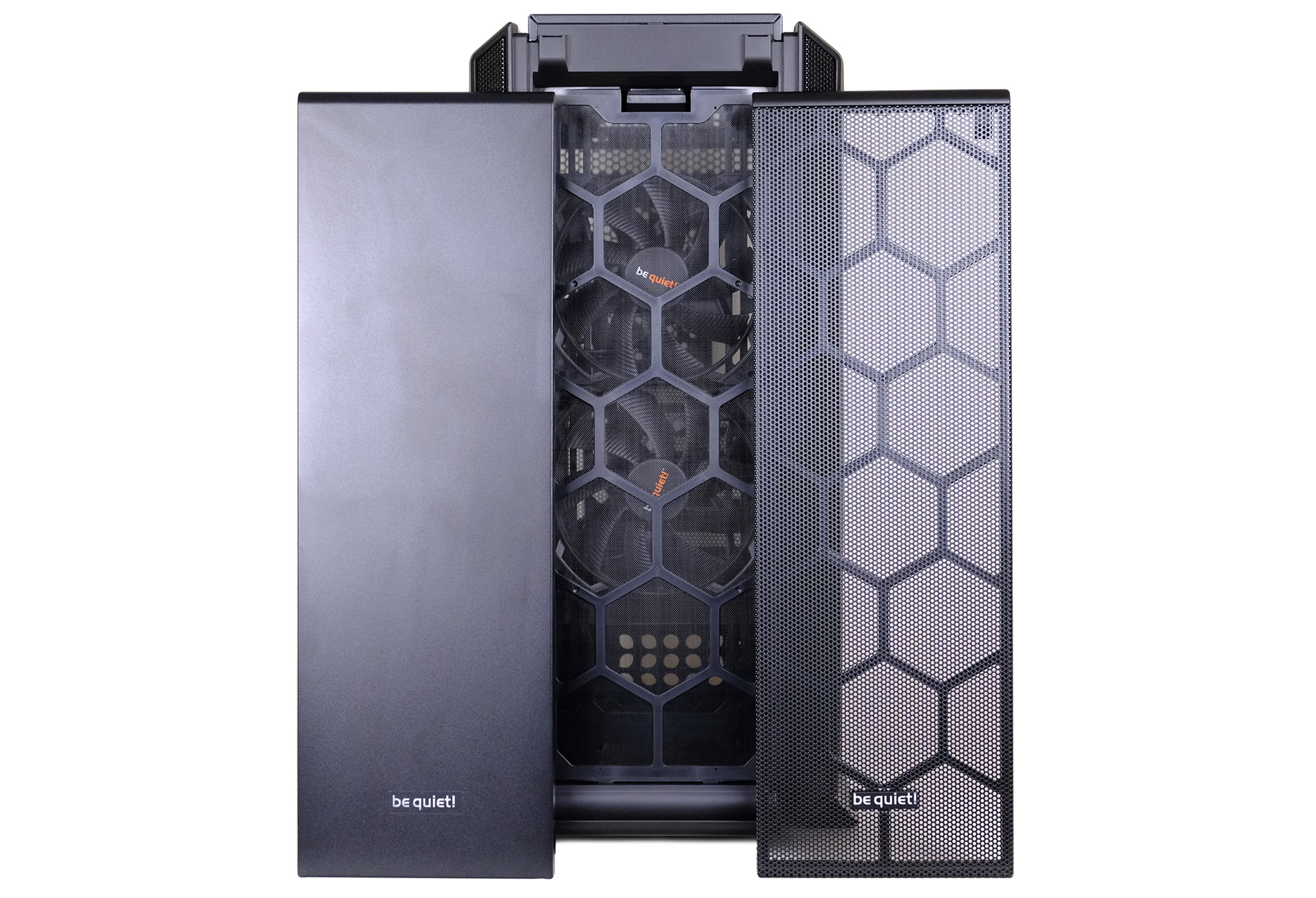

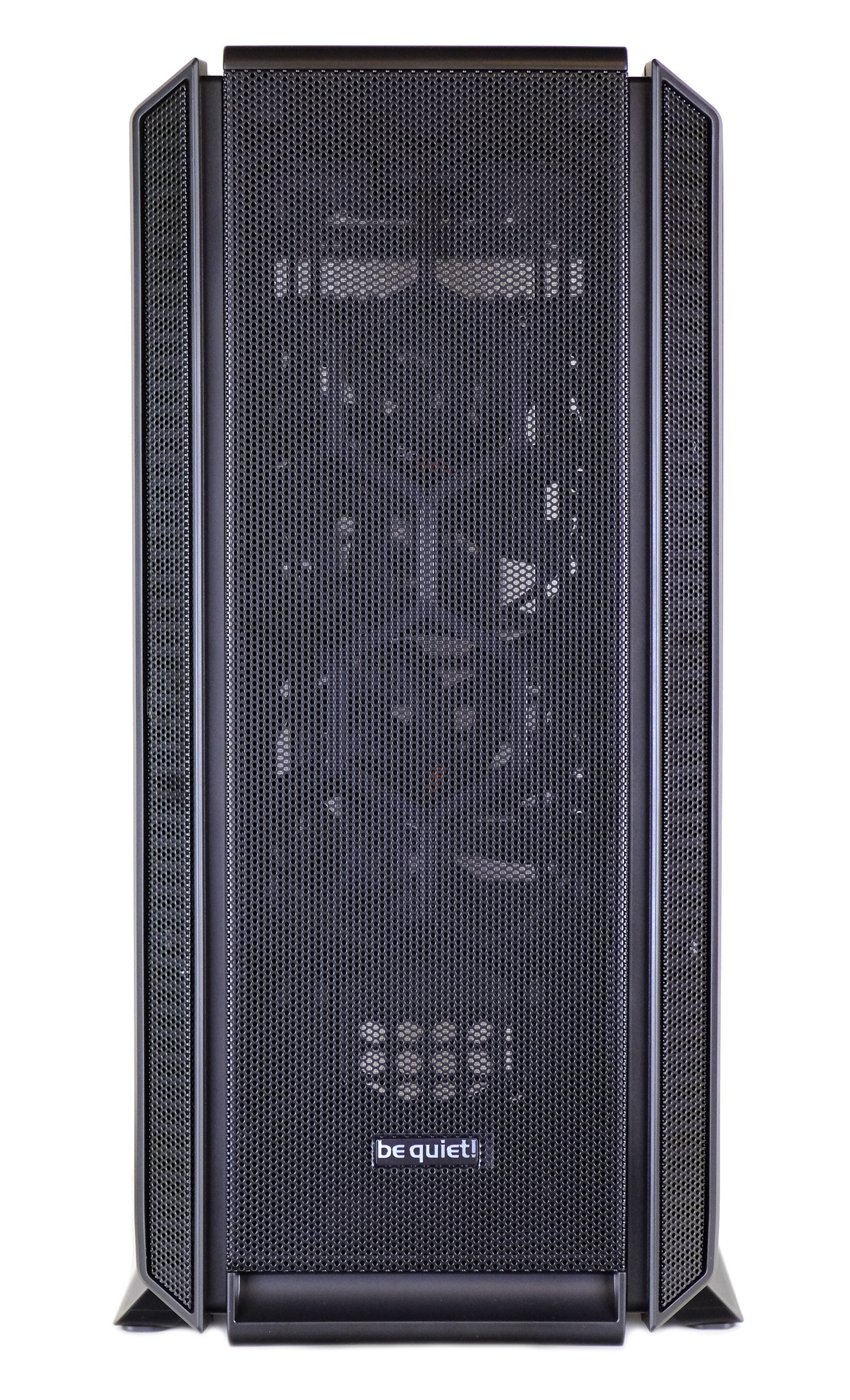

В комплекте прилагается продуваемая передняя стенка из крупной металлической сетки – её можно поставить, если важна в первую очередь эффективность охлаждения компонентов системы.

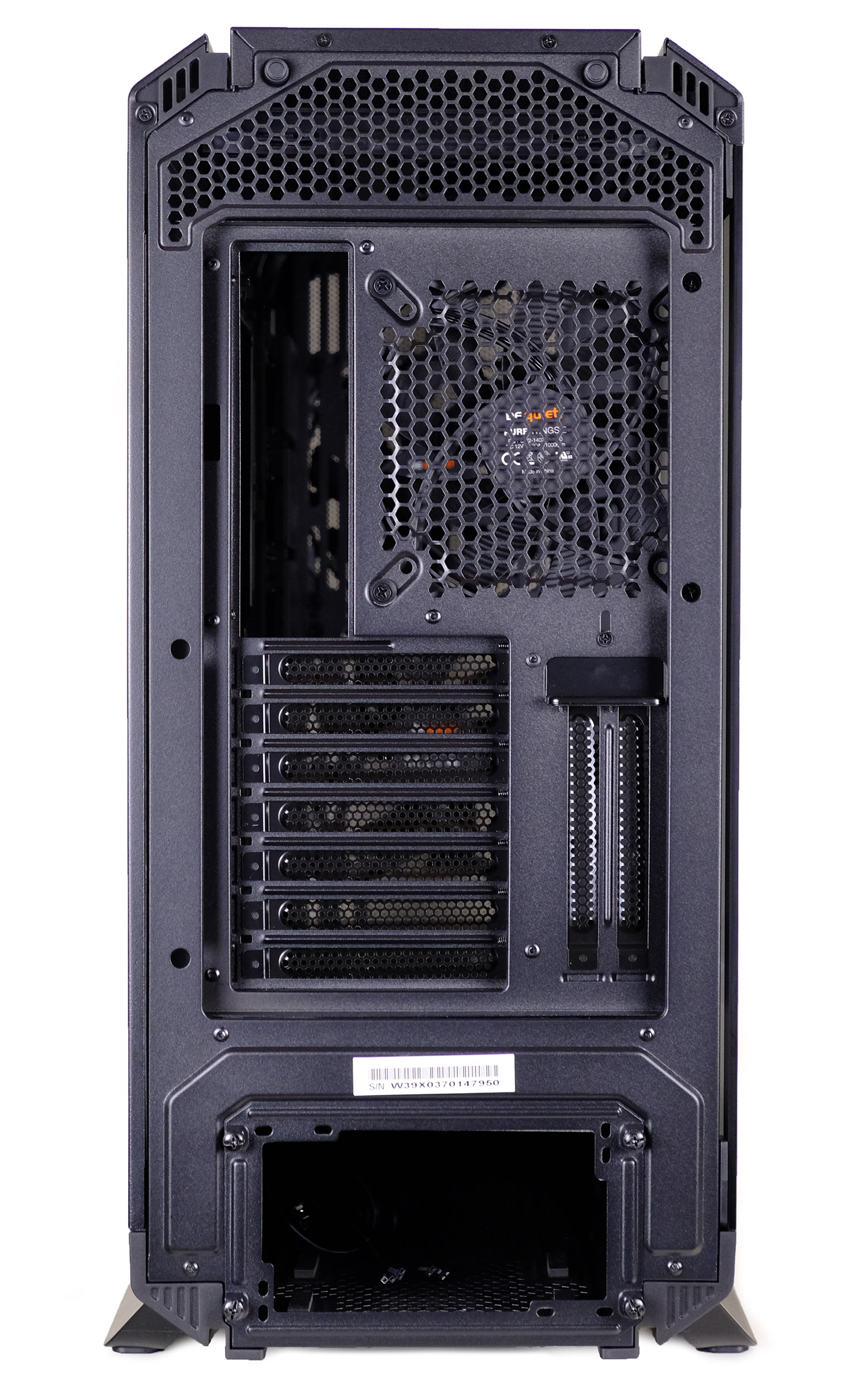

Задняя стенка корпуса перфорирована в верхней части, плюс имеет площадку для вентилятора 140 мм. Доступно 7 слотов расширения – заглушки прижаты винтами с удобной головкой «под пальцы». Также есть возможность вертикальной установки видеокарты – доступны 2 вертикальных слота. Для установки блока питания предусмотрена установка с внешней стороны с креплением на рамку – на наш взгляд, одно из самых удобных современных решений.

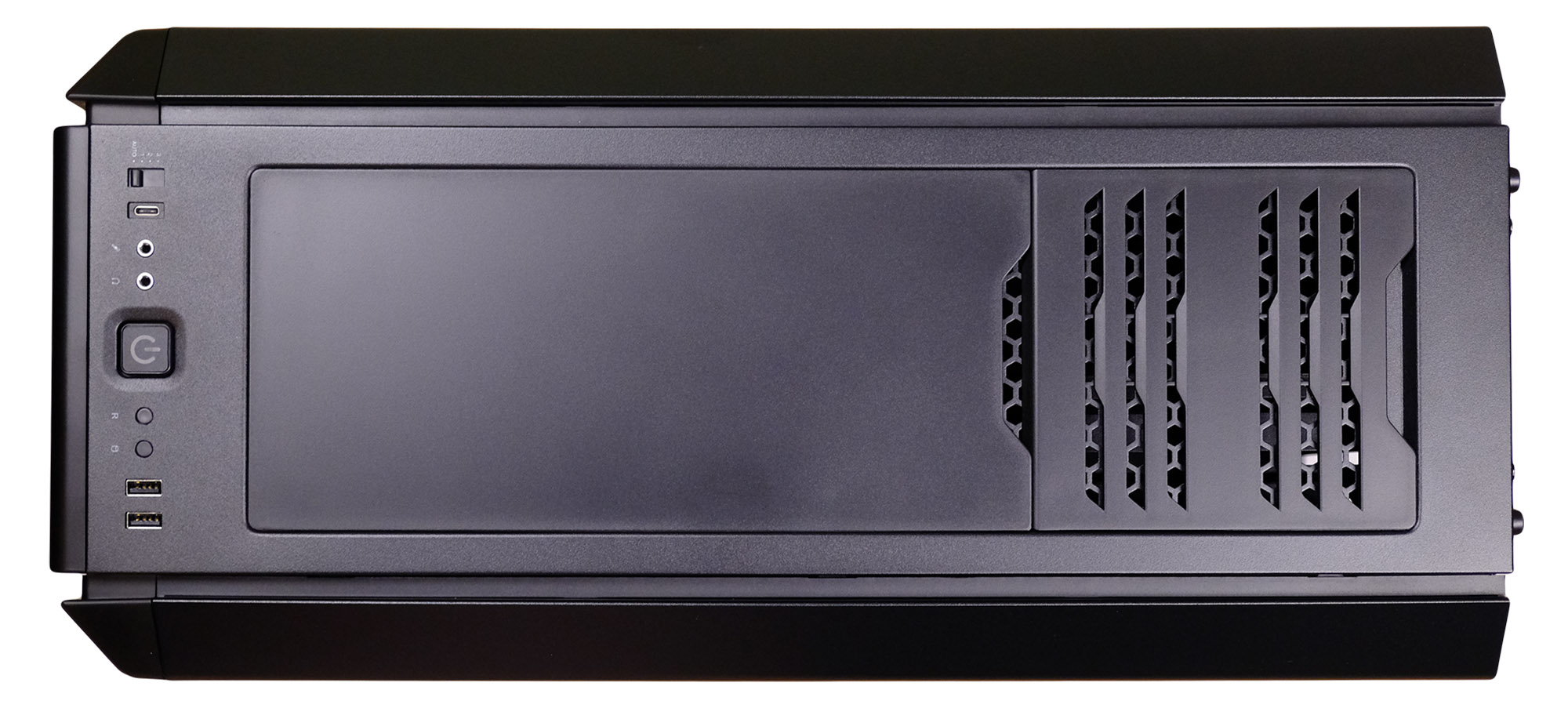

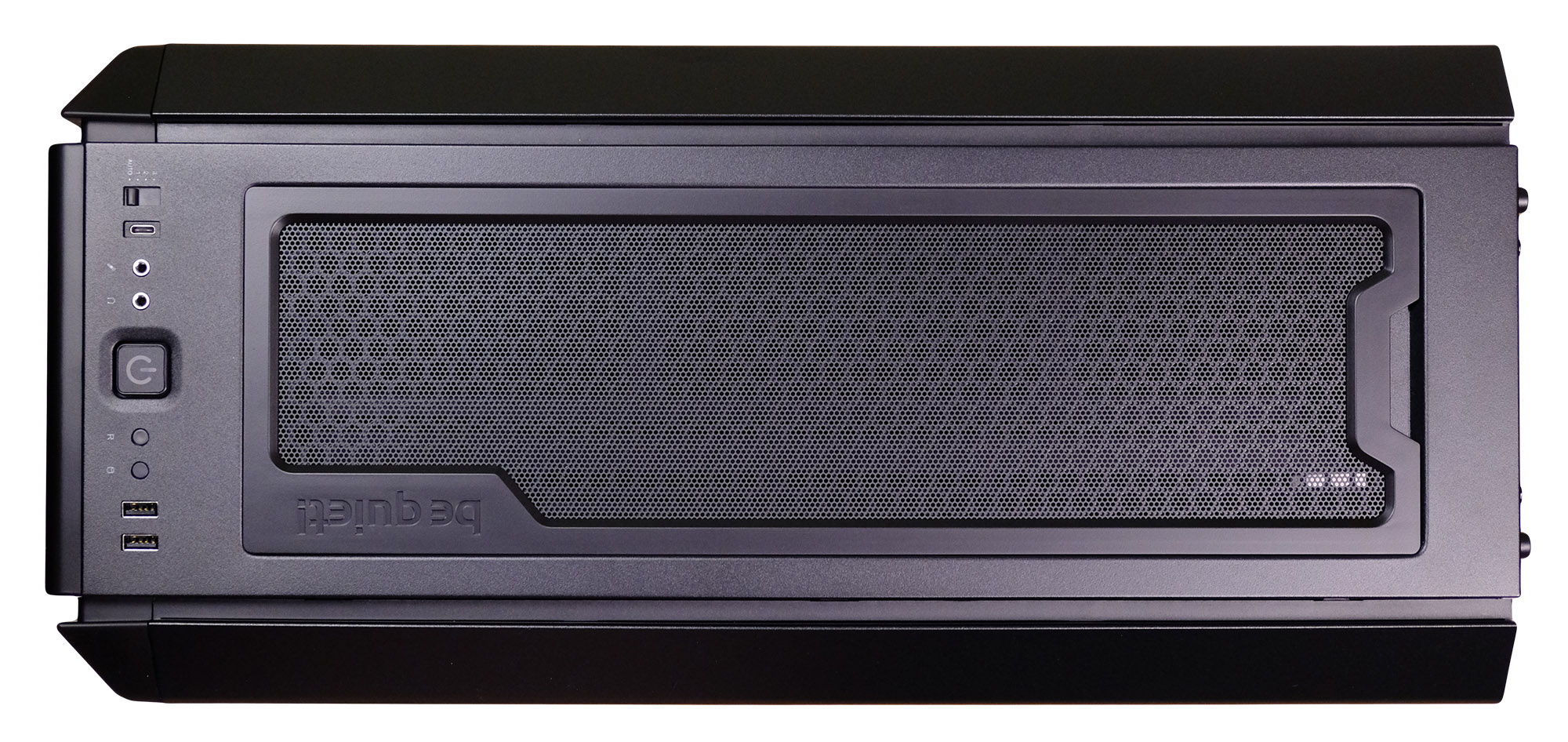

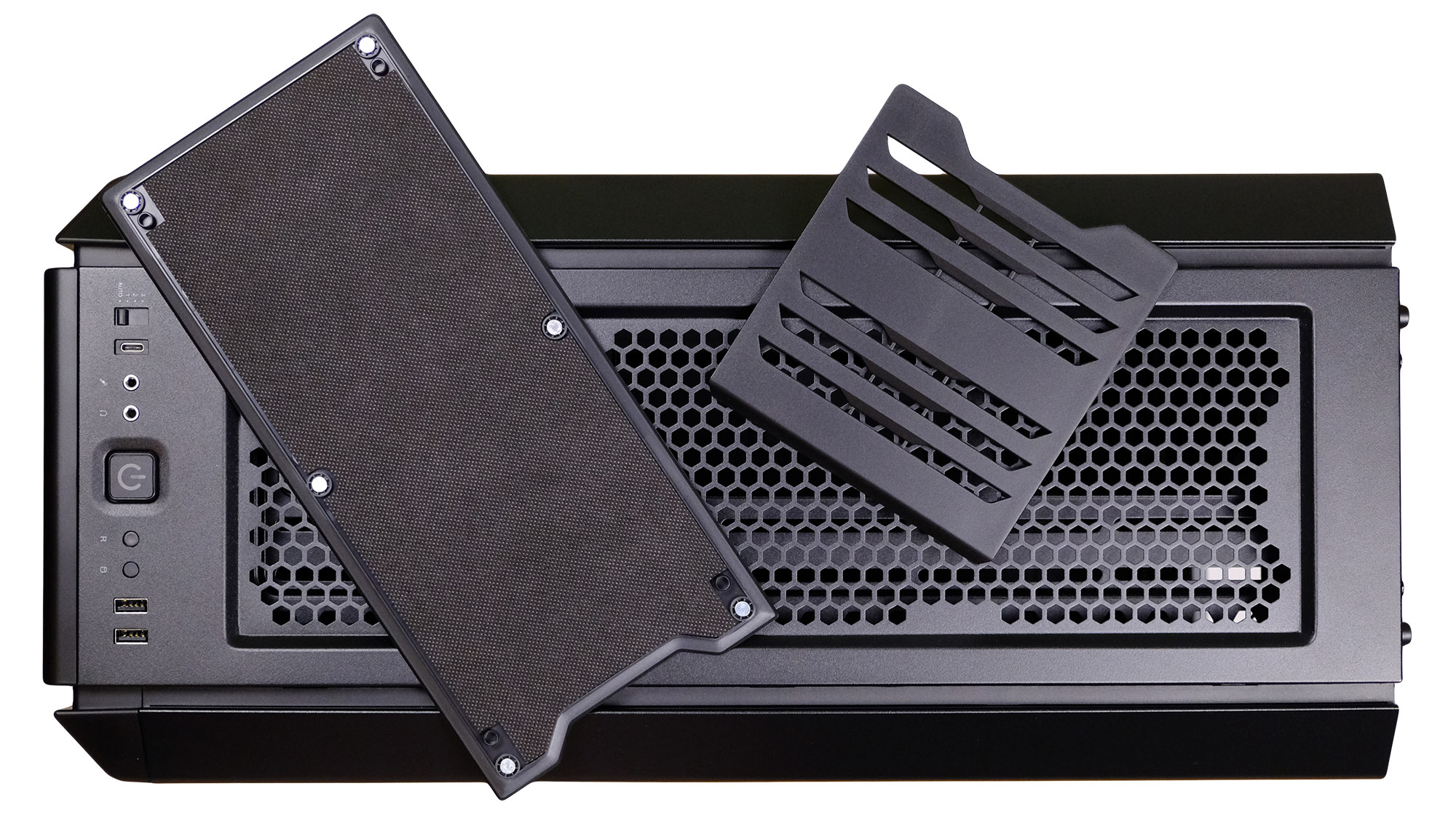

На верхней панели корпуса доступен выбор между практически глухой стенкой и сетчатой. Они утоплены в нише и не выступают за общую поверхность стенки, крепятся на магнитах и выступающих ножках, попадающих в прорези нижней решётки.


Шумоизоляция есть только на 2/3 площади, на первой панели, причём она здесь заметно тоньше, всего 3-4 мм. Дальний участок подложки не имеет совсем. Сделано это для свободного выхода горячего воздуха от области процессора.


При установке сетчатой панели вентиляция корпуса должна существенно улучшиться. Особенно актуально это будет при монтаже крупных радиаторов СВО или нескольких вентиляторов, выбрасывающих горячий воздух.

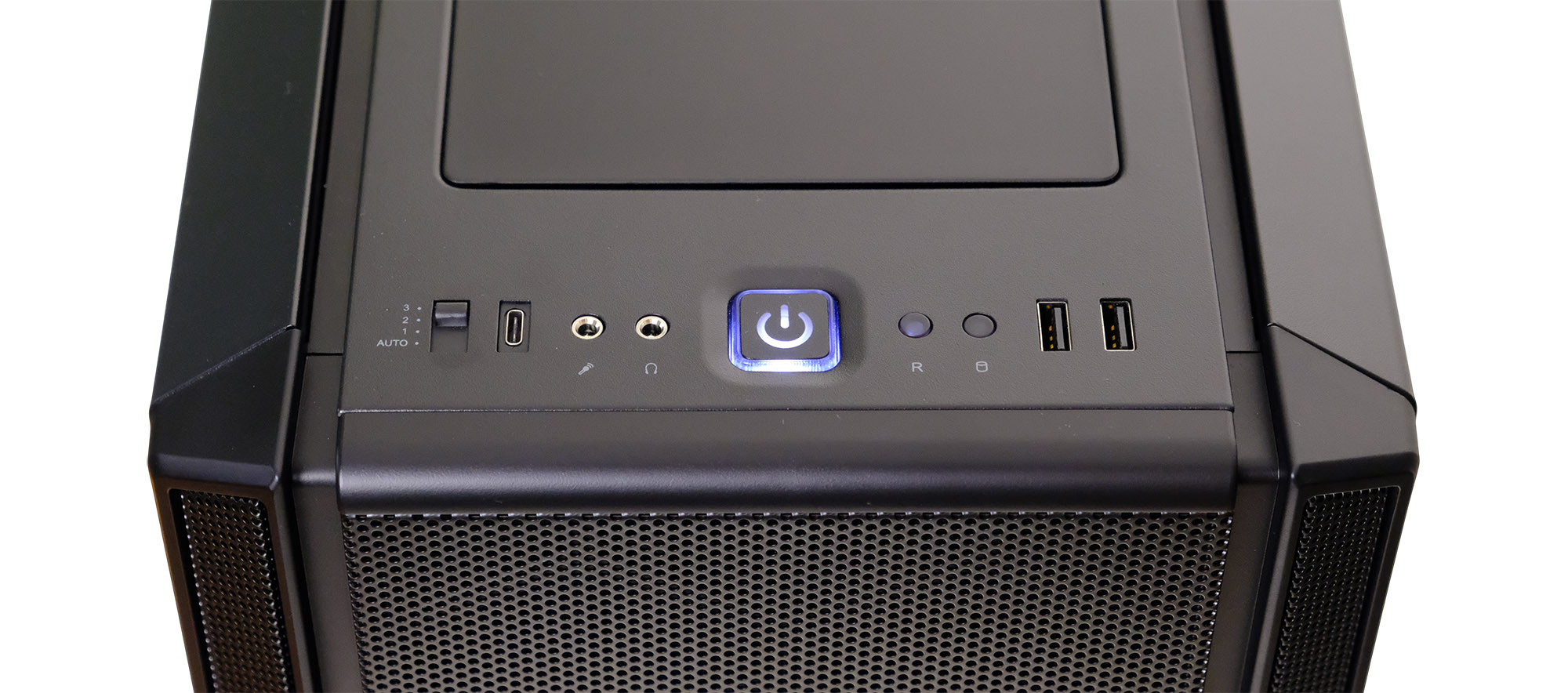

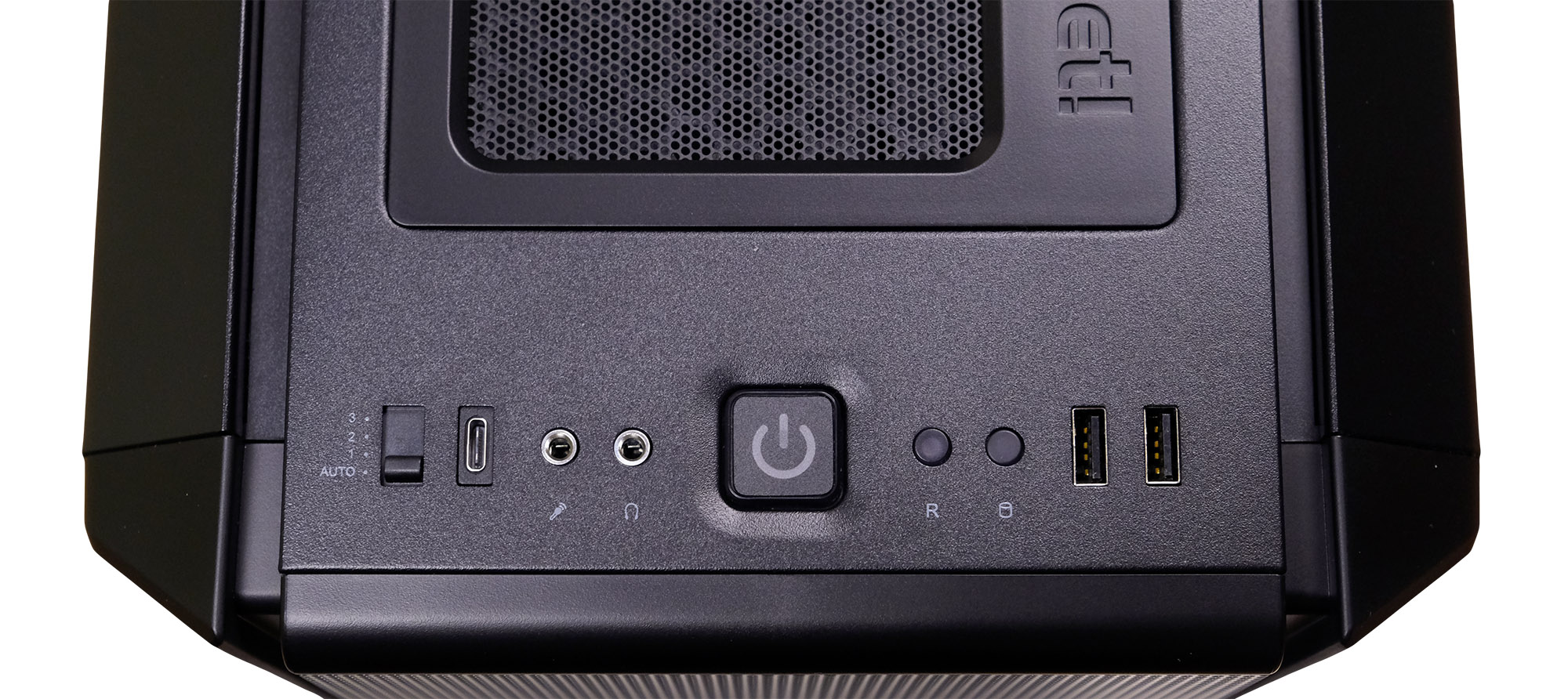

На контрольной панели в верхней части вынесены раздельный кнопки питания/перезагрузки, а также есть два разъёма USB 3.2 Gen 1, один USB 3.1 Gen 2 Type C, раздельные аудиовыходы 3,5 мм под наушники и микрофон. Кроме того, для регулировки оборотов корпусных вентиляторов есть удобный 4-позиционный переключатель с auto-режимом.

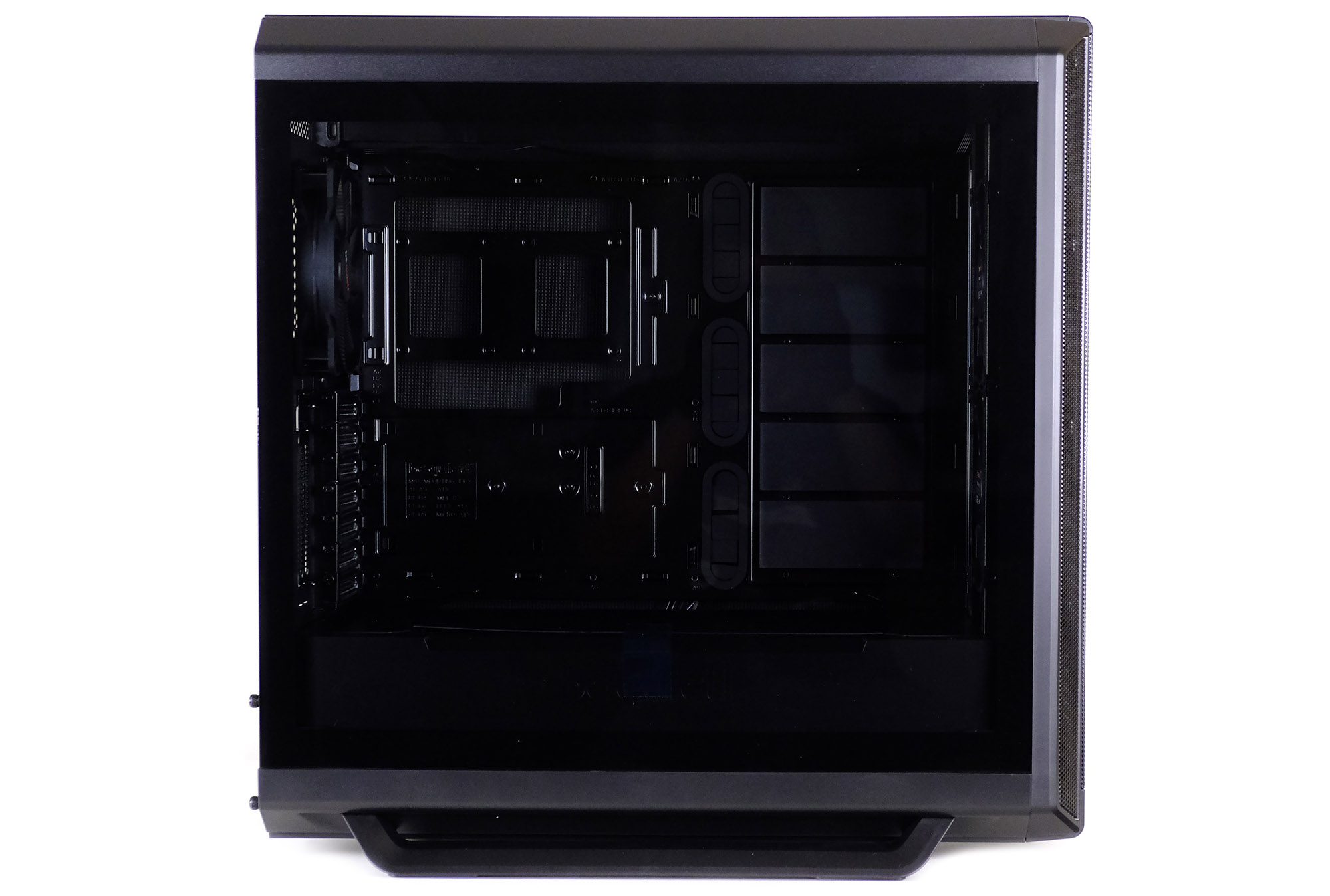

Прозрачная боковая стенка выполнена из закалённого стекла толщиной 4 мм. Присутствует лёгкая тонировка и виньетирование по краям – чёрная полоска около 2 см. В зоне контакта с задней стенкой между каркасом и стеклом оставлен зазор шириной 4 мм, никакого уплотнителя в этой части производитель не предусмотрел. Скорее всего, это решение связано с и без того сильно перфорированной задней стенкой, так что практического смысла закрывать эту щель было бы немного.


Интерьер

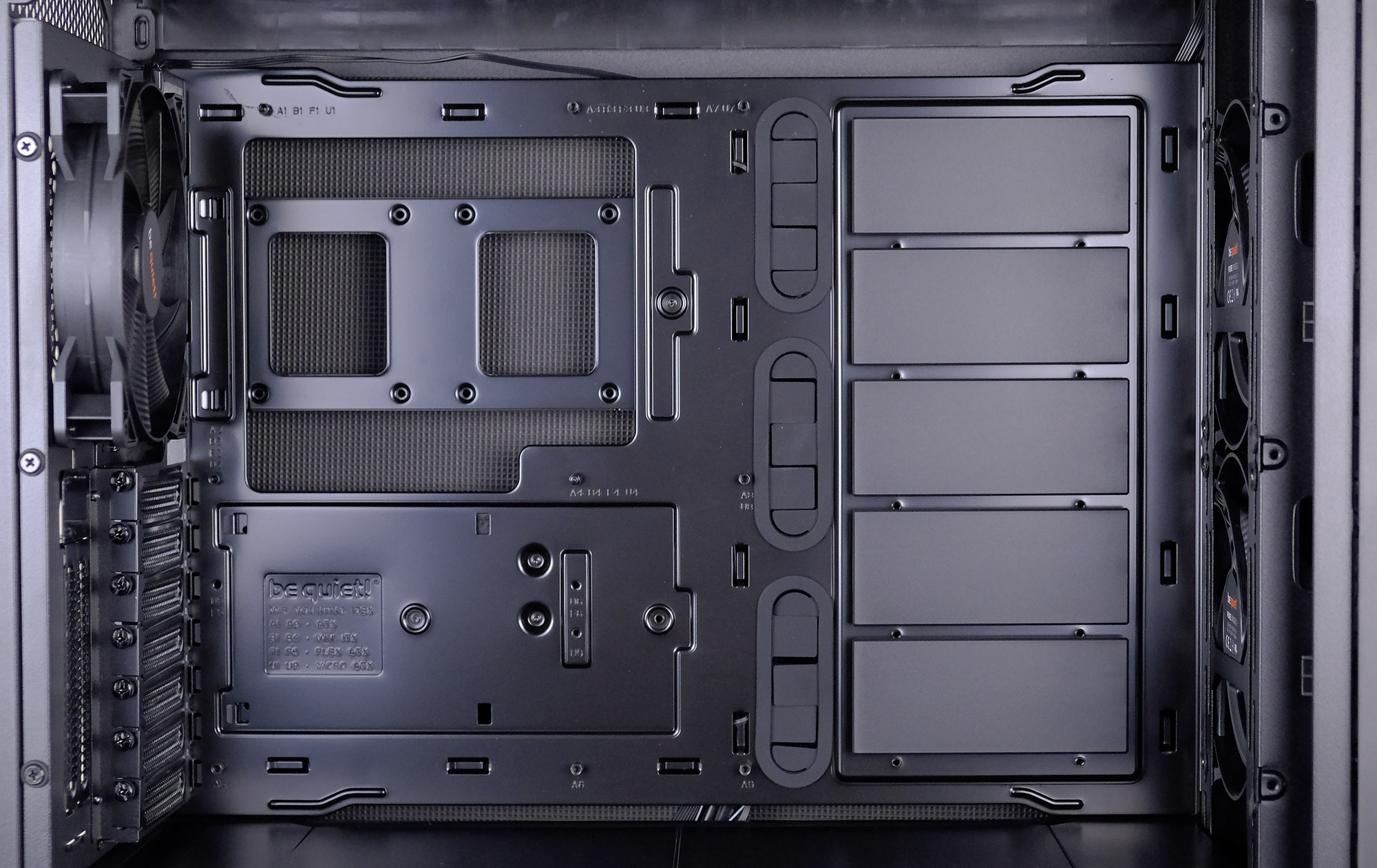

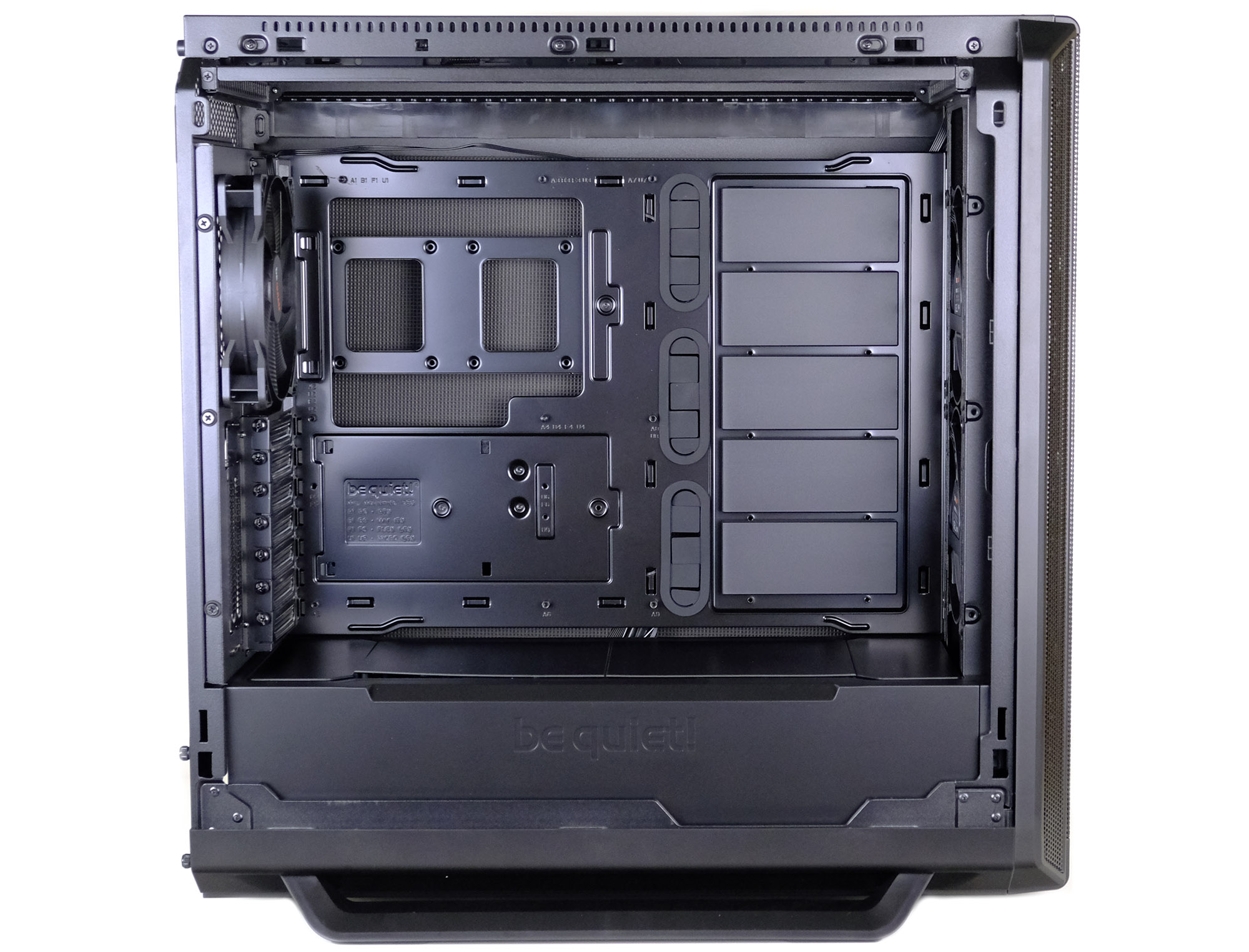

Внутреннее пространство Silent Base 802 разделено на нижний отсек под блок питания и основную часть, которая отличается большой высотой за счёт общих размеров корпуса. Над материнской платой здесь останется много свободного места, что позволит без труда монтировать вентиляторы или крупные радиаторы СВО. Поддерживаются все типоразмеры материнских плат, включая E-ATX и mini ITX. Под материнской платой предусмотрено широкое окно для свободного доступа к обратной стороне, например, для удобства установки M.2 накопителей в mini ITX платы. Максимальная высота процессорного кулера – 185 мм.


Для кабелей выделены три отверстия в фирменных мягких манжетах be quiet!, а правее располагаются 5 слотов для дополнительных корзин под накопители, устанавливающихся с обратной стороны. В каждой может поместиться один диск 3,5” или два 2,5”. Изначально они закрыты матовыми пластиковыми заглушками, которые хорошо вписываются в общий вид.

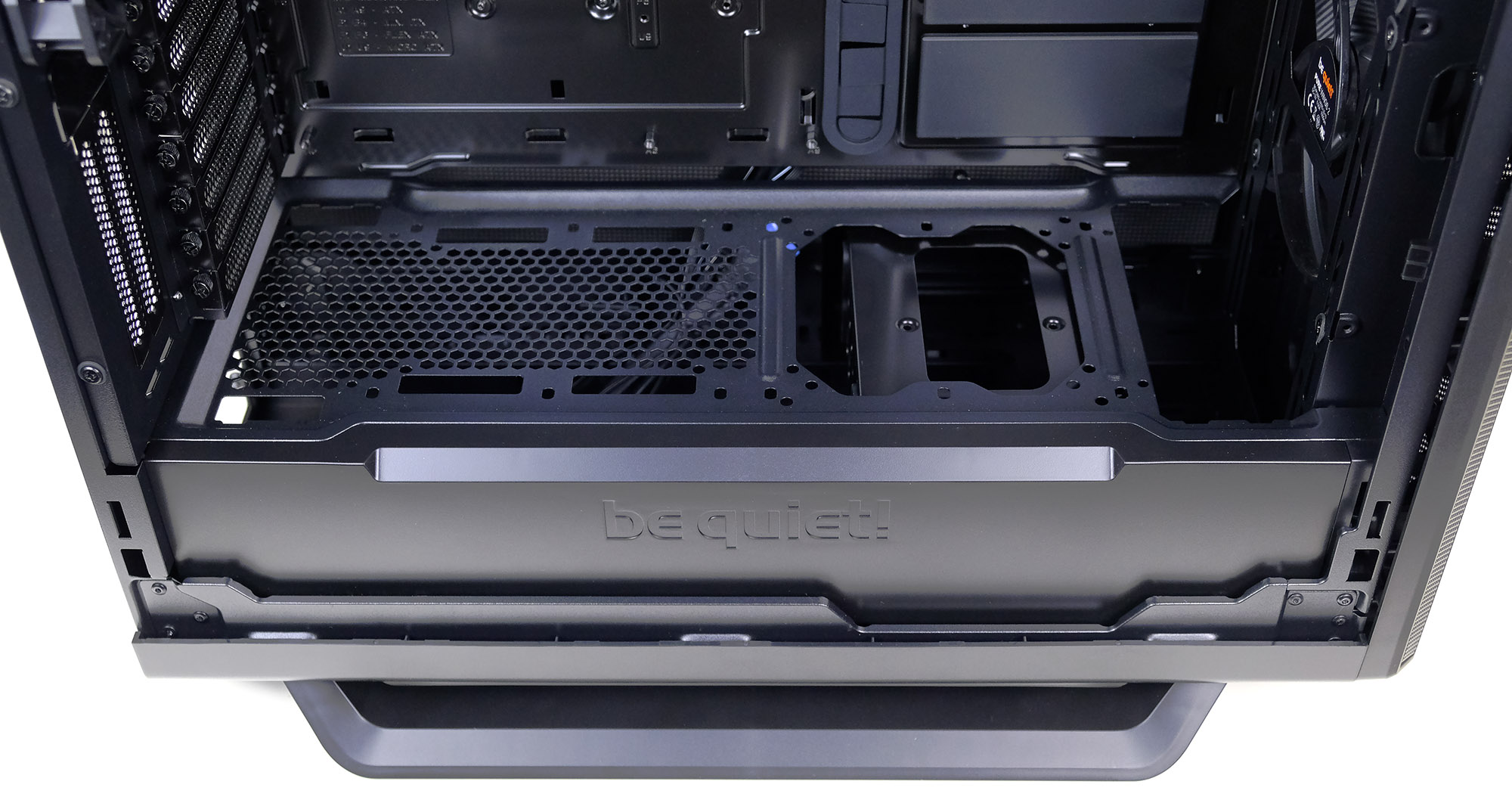

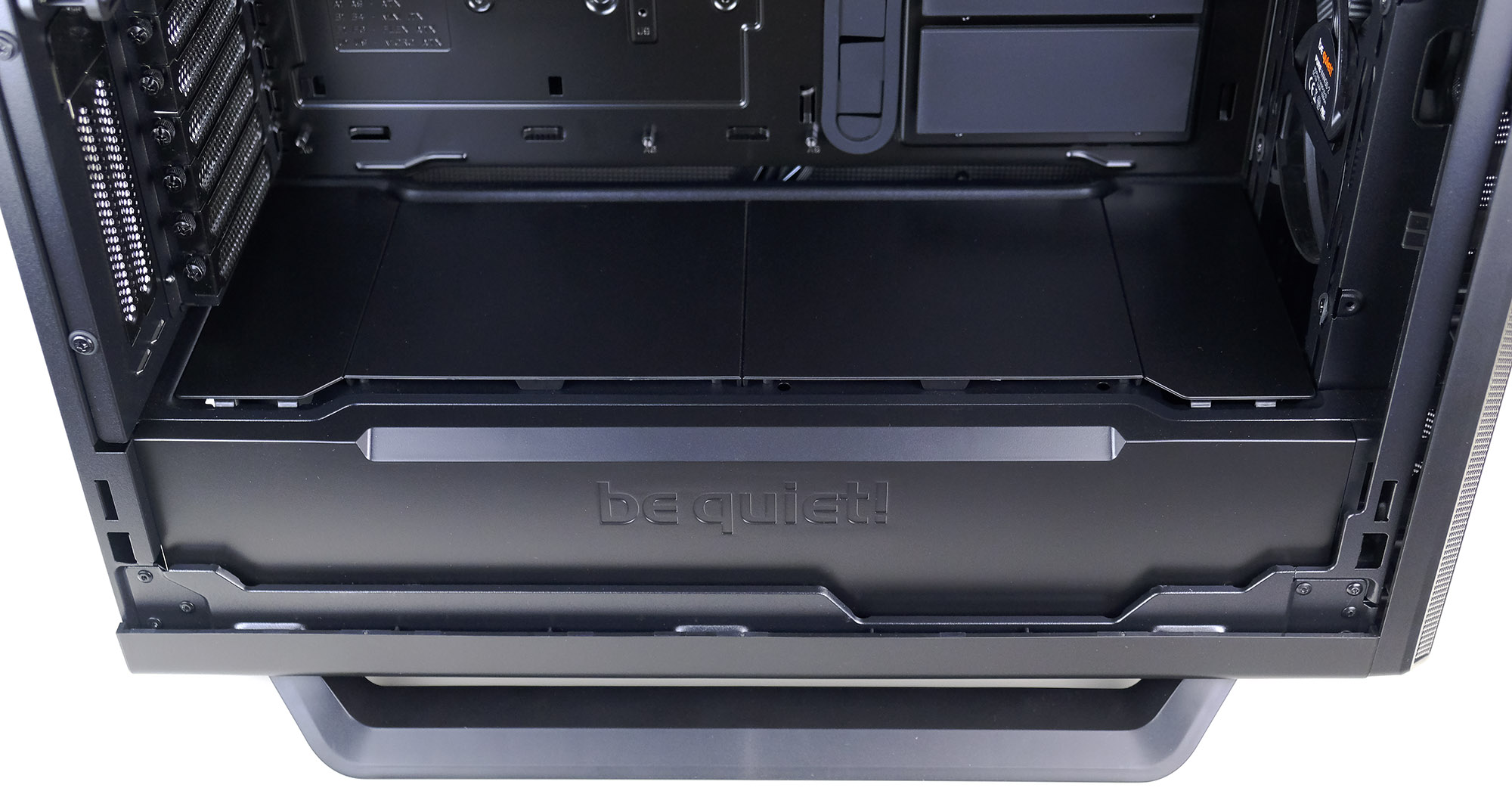

Нижний отсек имеет 4 пластиковых заглушки, полностью отделяющие его от основного объёма – таким образом можно разделить потоки воздуха в корпусе, а также визуально скрыть кабели блоки питания.


Если важнее окажется продуваемость корпуса, то заглушки легко снимаются. Под ними есть перфорированная стенка с местом под один вентилятор 120/140 мм над нижней корзиной накопителей. Места под установку блока питания предостаточно – максимальная длина до 288 мм, что среди обычных пользовательских БП встречается очень редко.

Сбоку отсек прикрыт съёмной пластиковой панелью с логотипом be quiet!.

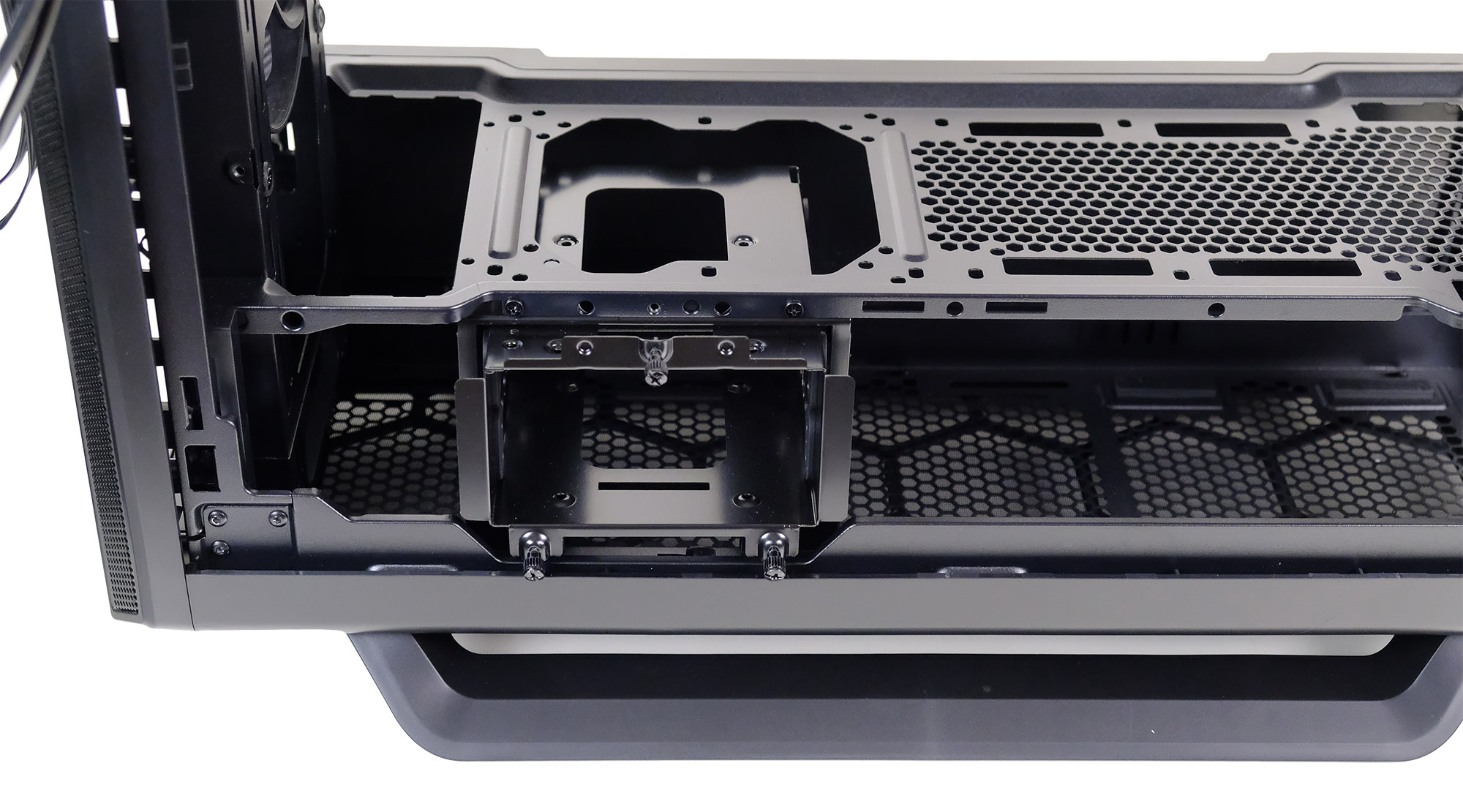

Нижняя корзина для накопителей крепится к каркасу 3 винтами и выезжает на салазках из отсека. Для это предусмотрен небольшой вырез снизу, что делает работу с корпусом гораздо приятнее. Положение корзины фиксированное, но между передней стенкой оставлен большой запас пространства для установки крупного радиатора с вентилятором.


Под блоком питания есть довольно толстые резиновые подкладки, предотвращающие передачу вибрации на корпус и дополнительно приподнимающие блок от нижней стенки. БП можно установить как вниз, так и вверх вентилятором – с обеих сторон организованы продуваемые сетки.

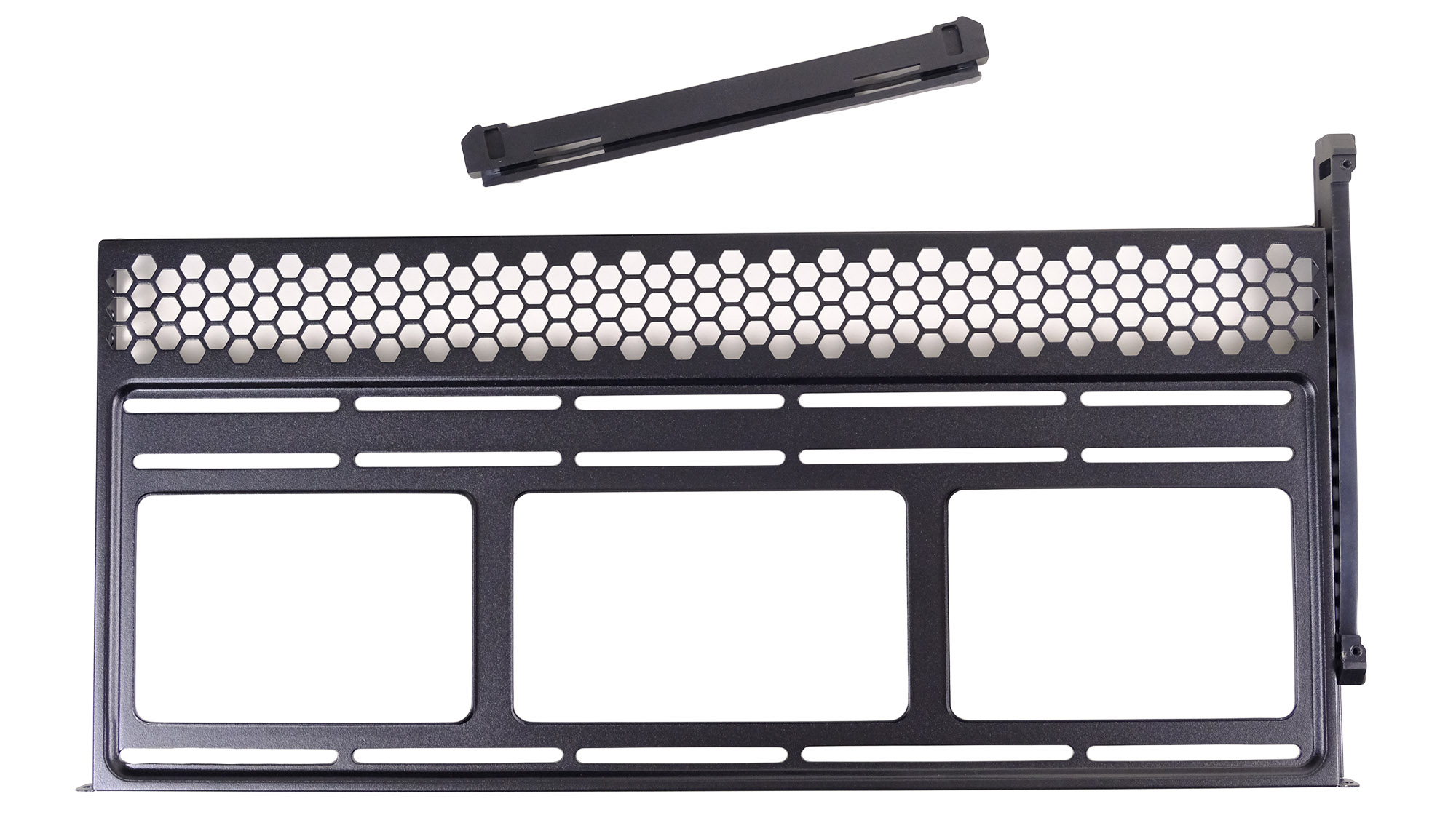

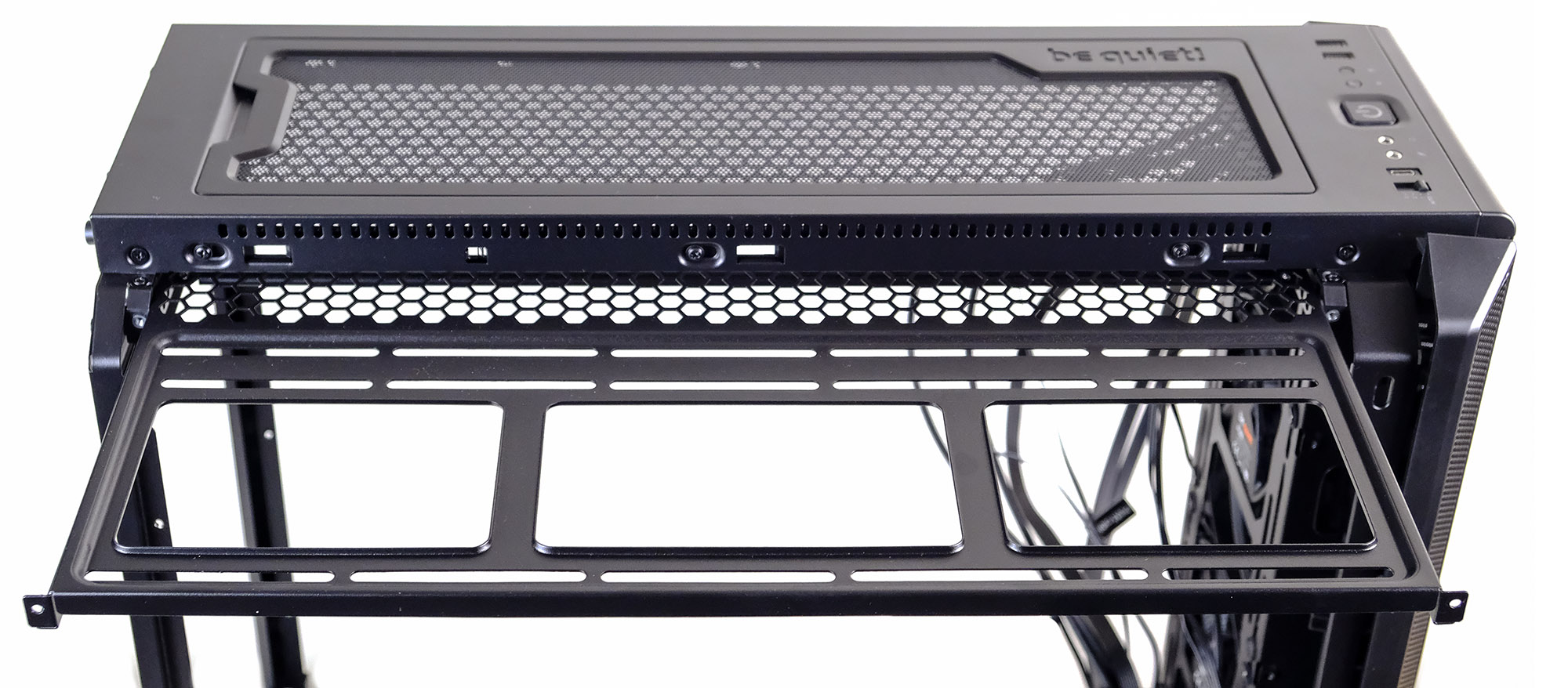

Исключительно продуманно выполнена и верхняя стенка. Для удобства монтажа элементов охлаждения она имеет салазки и её можно выдвинуть. При желании можно вообще её снять и ставить на направляющие уже вместе с установленными элементами.


В закрытом положении полка крепится при помощи двух винтов. Возможна установка 3 вентиляторов 120/140 мм или радиатора СВО длиной до 360 мм. Расстояние между полкой и верхней стенкой корпуса – порядка 25 мм.

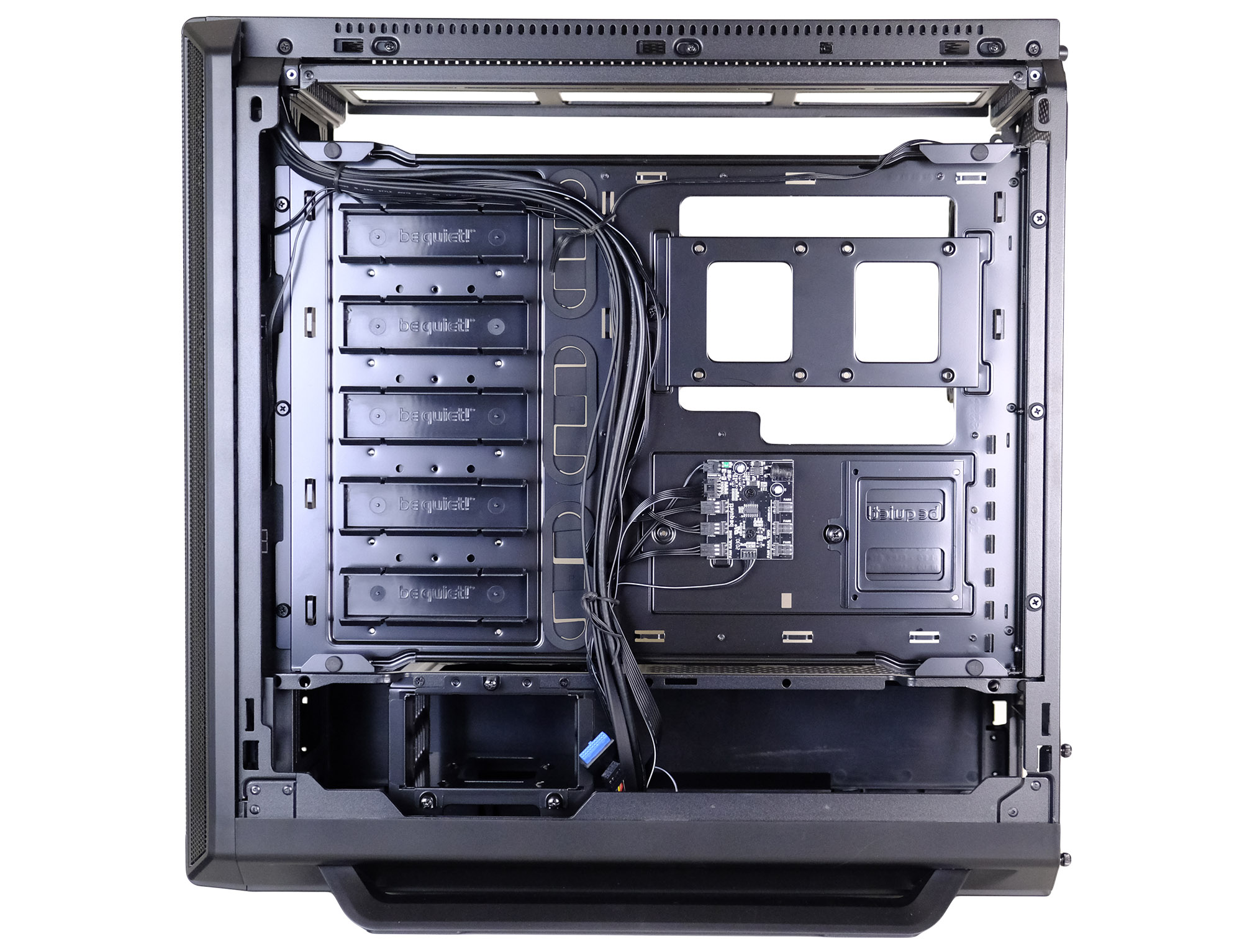

С обратной стороны перегородки оставлено достаточно место для укладки кабелей – порядка 35 мм. Правда, стоит учитывать, что на боковой стенке изнутри есть ещё толстый слой звукоизоляции, который это пространство будет съедать.


Кроме слотов под корзины с накопителями есть ещё 3 дополнительных места под диски 2,5” на съёмных салазках сразу за материнской платой. Крепятся при помощи винтов, которые легко открутить пальцами.

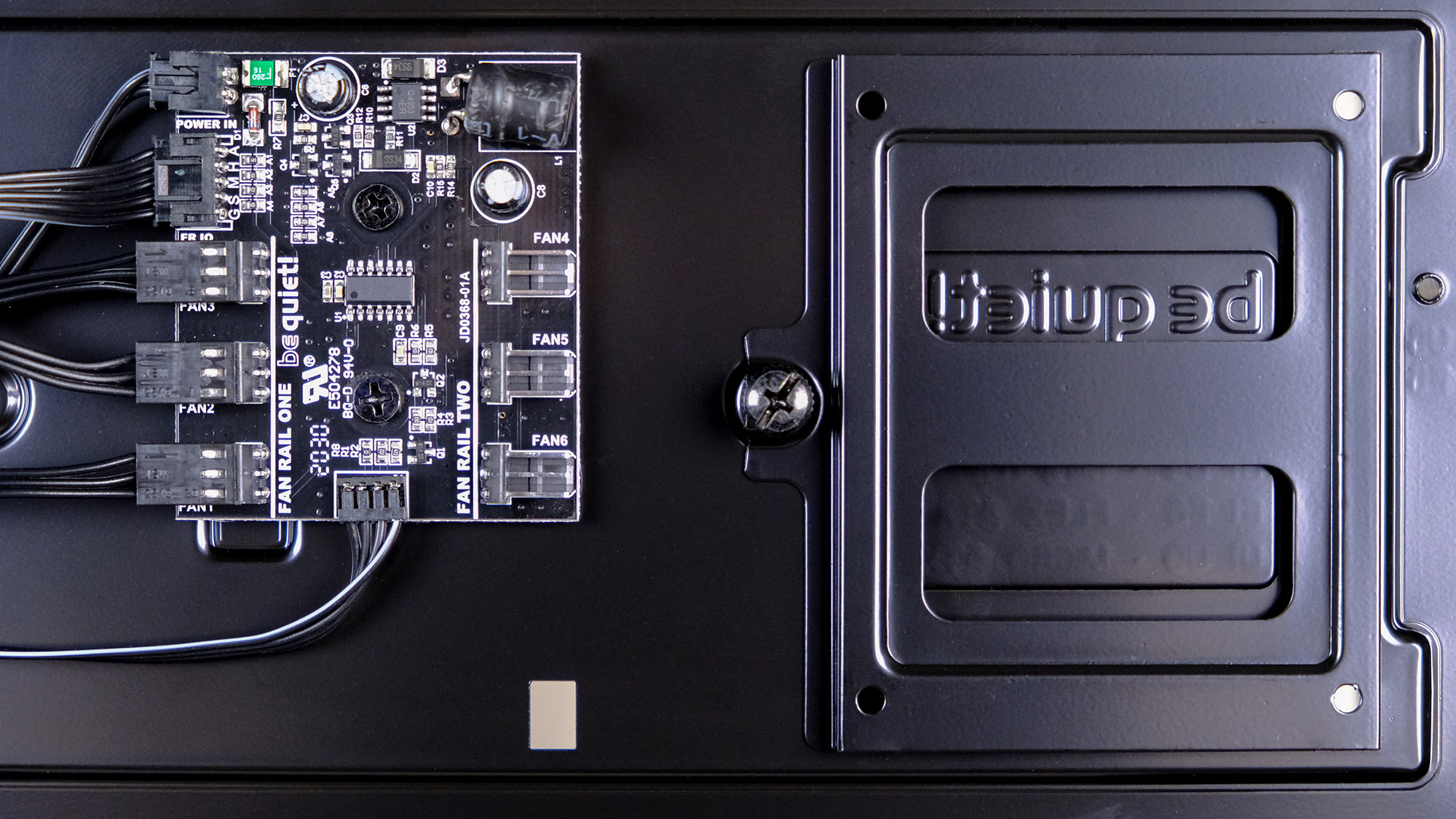

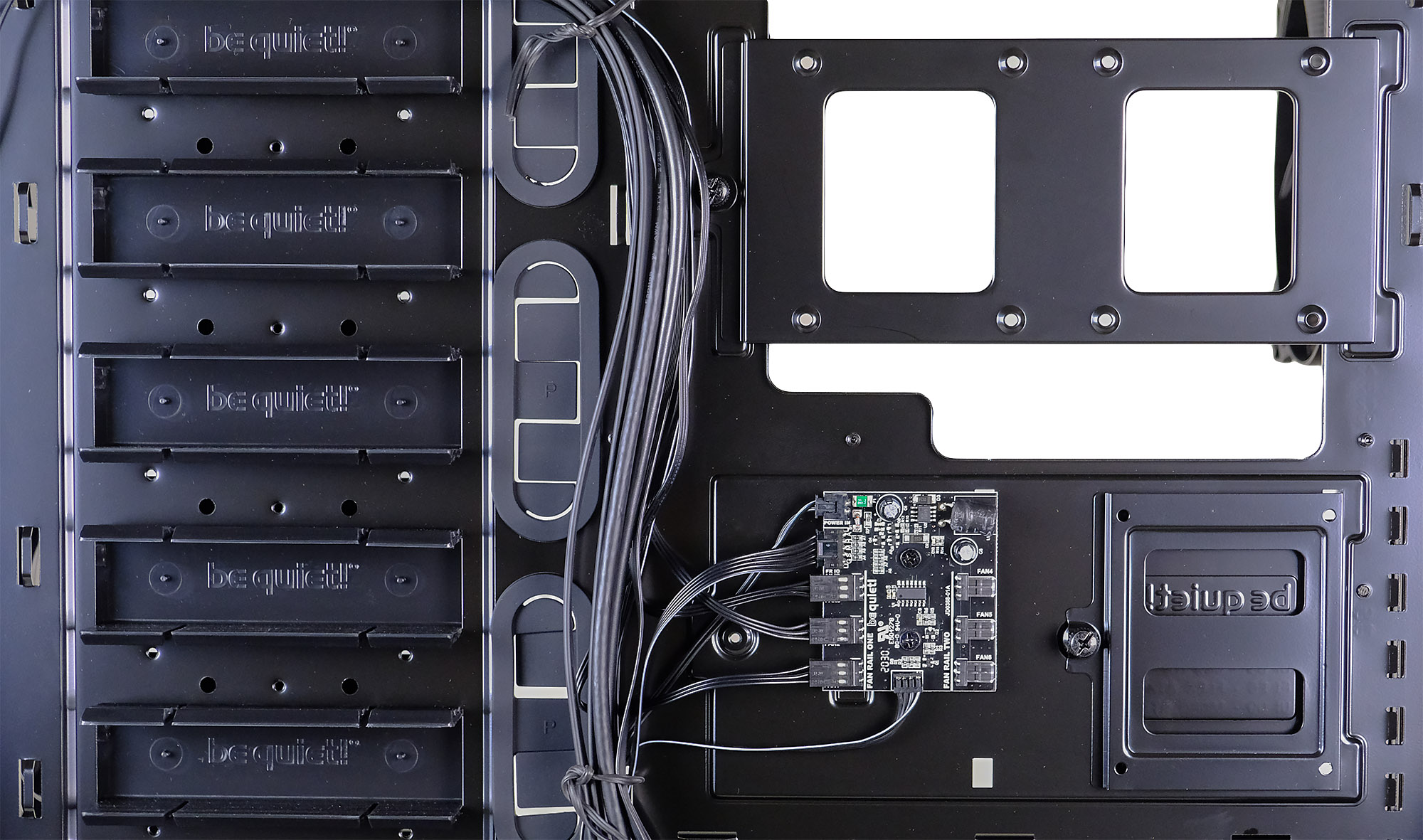

Здесь же размещён контроллер оборотов корпусных вентиляторов, доступны сразу 6 входов 3pin. Так образом, при желании можно подключить все вентиляторы сюда, тогда удобно будет настраивать их скорость вращения через контрольную панель.

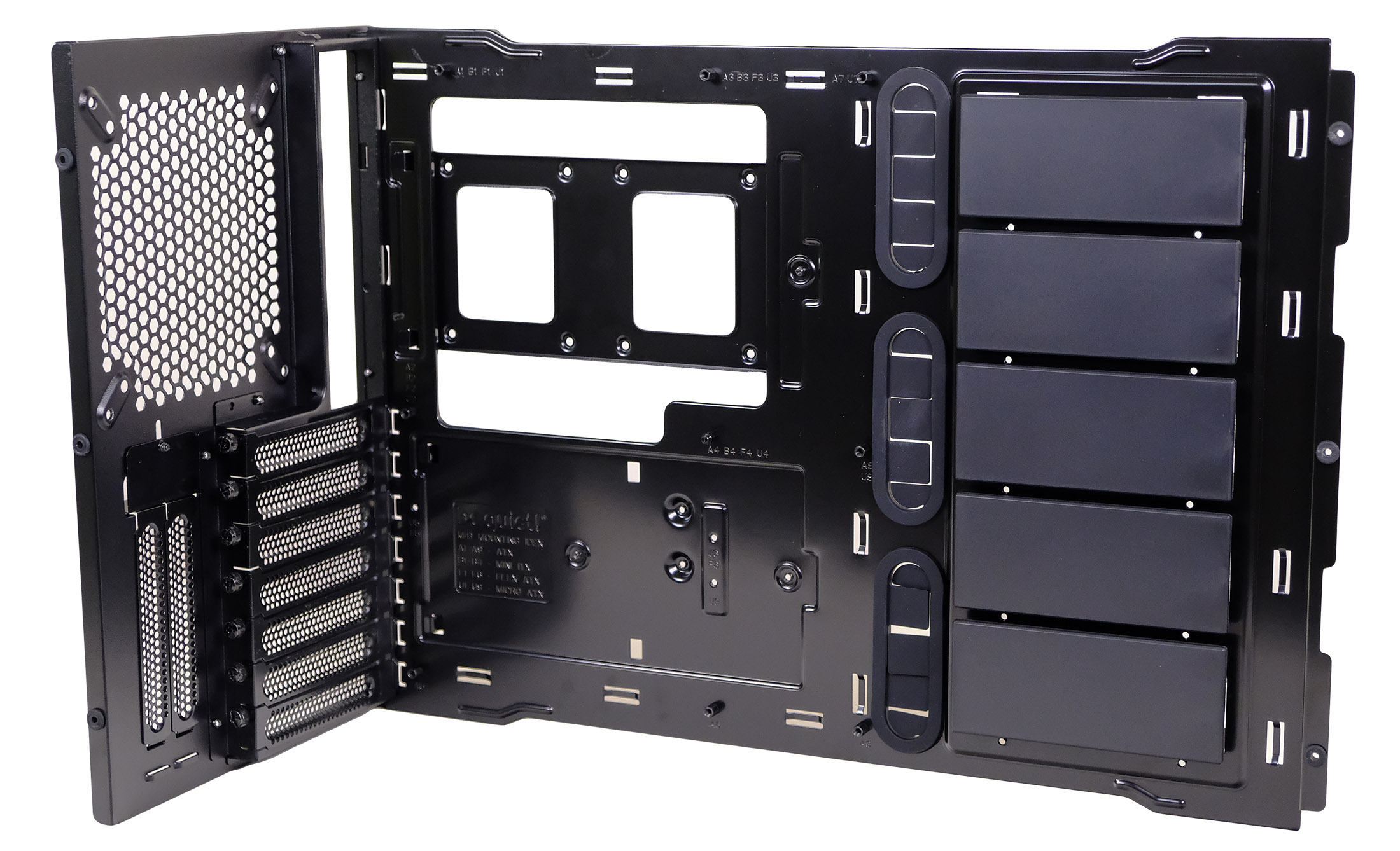

Значимой особенностью Silent Base 802 является съёмный лоток под материнскую плату. Снимается сразу вся перегородка вместе с задней стенкой и слотами расширения, так что сборка системы обещает быть очень удобной. Кроме того, лоток можно перевернуть и установить инверсно. Все съёмные детали корпуса легко переставляются на другую сторону – каркас симметричен по вертикали, так что Silent Base 802 легко переориентировать на правую или левую сторону. Эта особенность может быть для кого-то решающей – не всем удобно размещать системный блок справа от монитора.

На лотке предусмотрены даже удобные ножки с резиновыми подкладками, чтобы было удобно поставить его на стол, устанавливая материнскую плату. Крепится он при помощи 9 винтов, по 3 на каждой вертикальной грани.

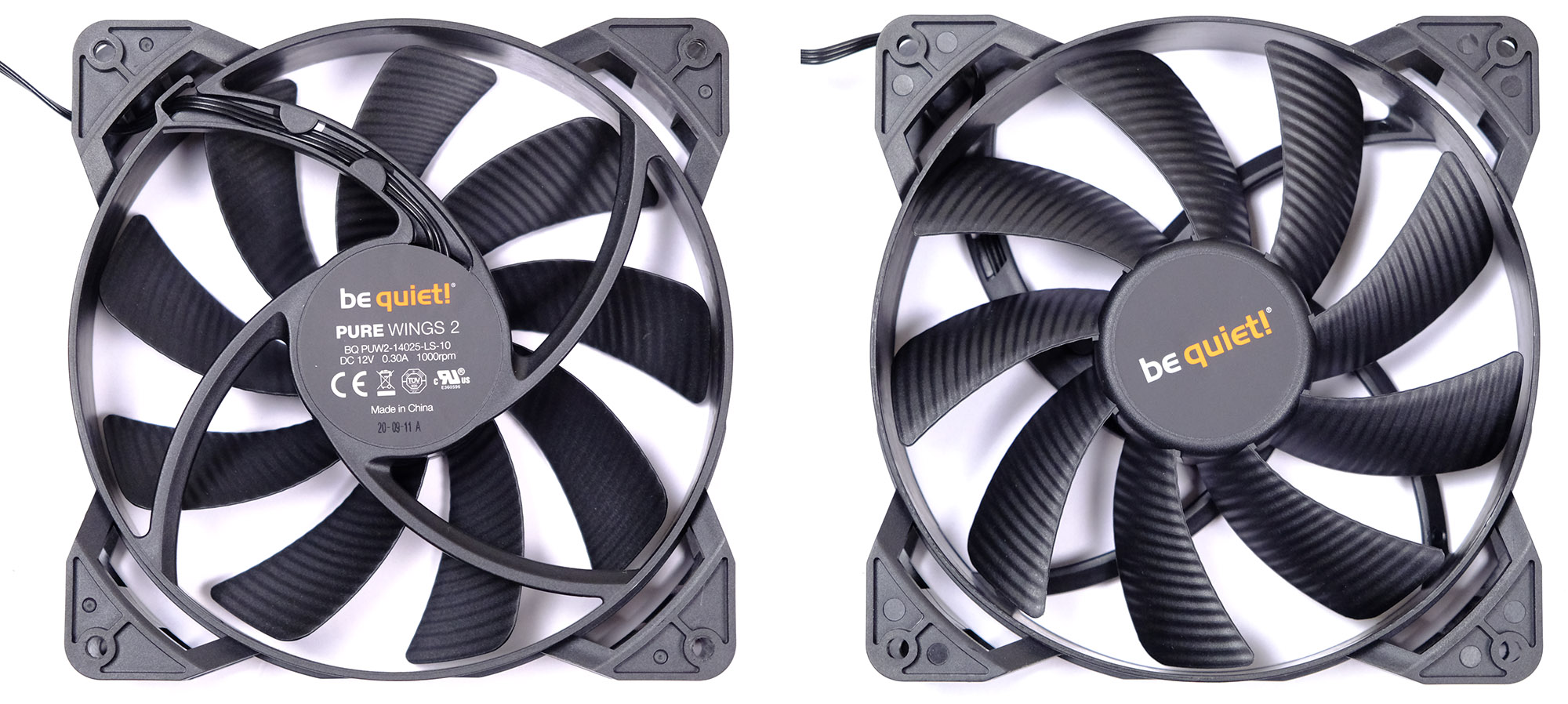

В комплекте с Silent Base 802 идут три вентилятора 140 мм – это фирменные be quiet! Pure Wings 2 с максимальными оборотами 1000 rpm. Они относятся к премиальной, средней по стоимости линейке be quiet!, но не являются самыми тихими. Бесшумными можно назвать их только на оборотах меньше максимальных. При этом вентиляторы достаточно производительные и выдают воздушный поток в 61,2 CFM при 100% PWM.

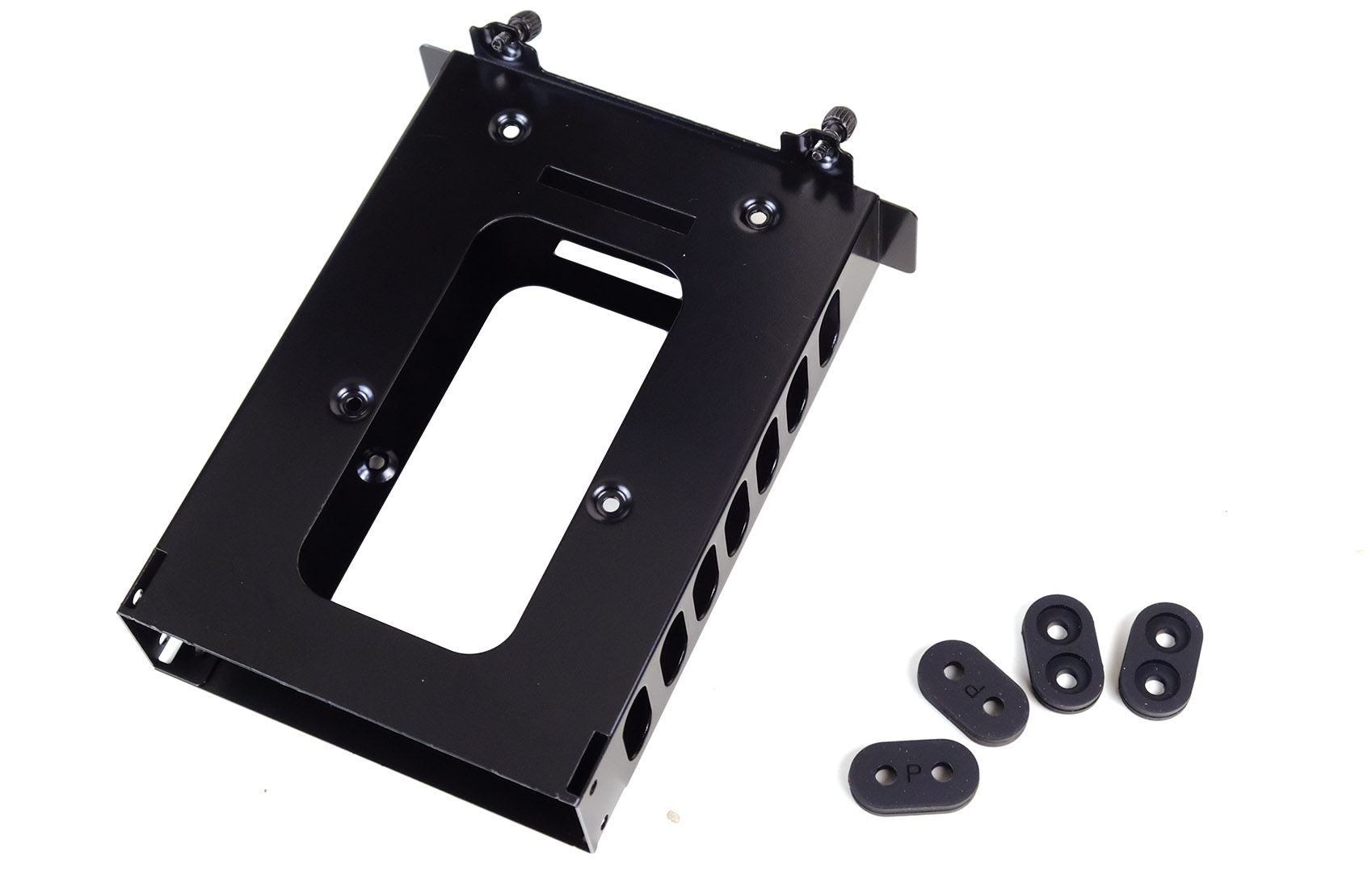

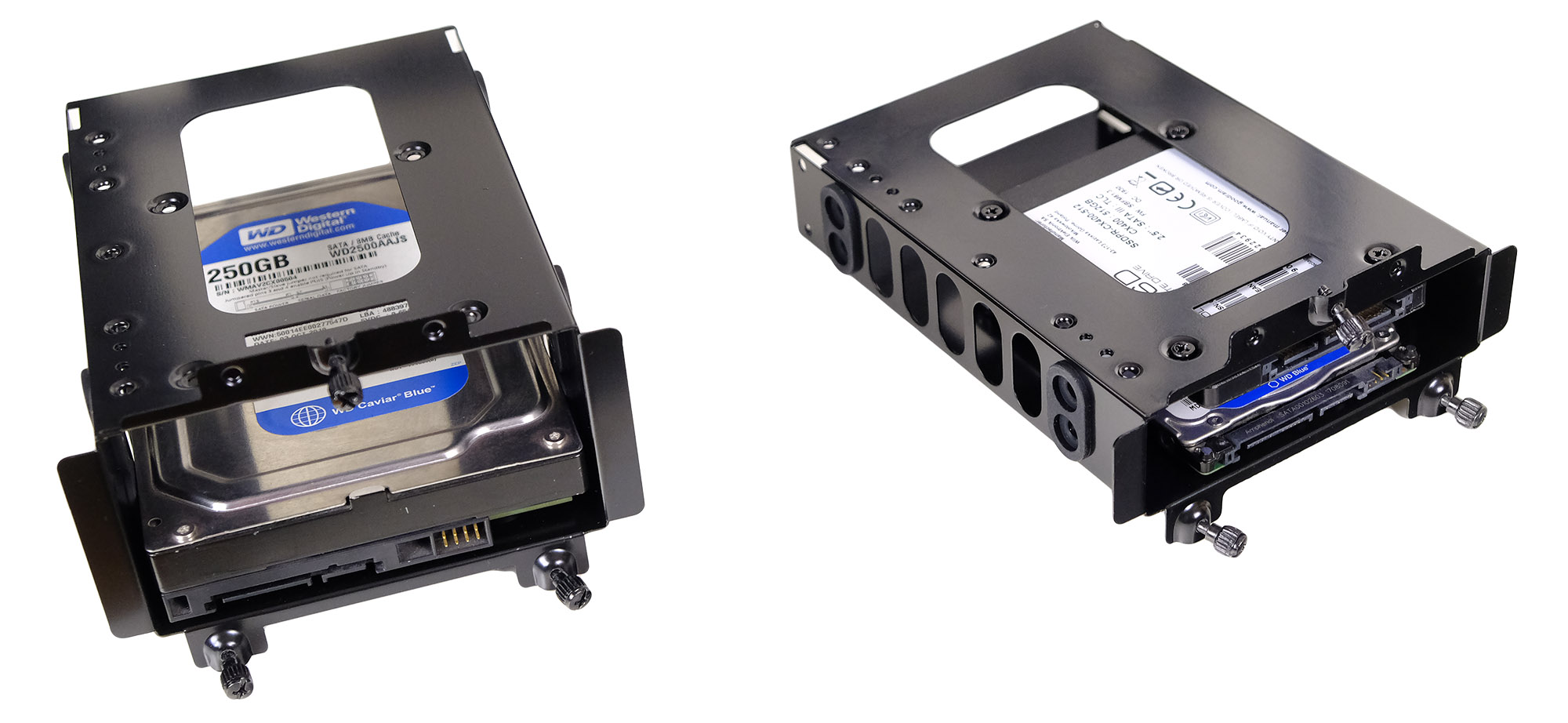

Комплектная дополнительная корзина для накопителей имеет два посадочных места для дисков формата 2,5” или один для диска 3,5”. В этом случае крепление осуществляется винтами с боков, резиновые уплотнители присутствуют. Странно, что здесь не реализовали какое-либо из более удобных безвинтовых решений по типу салазок.

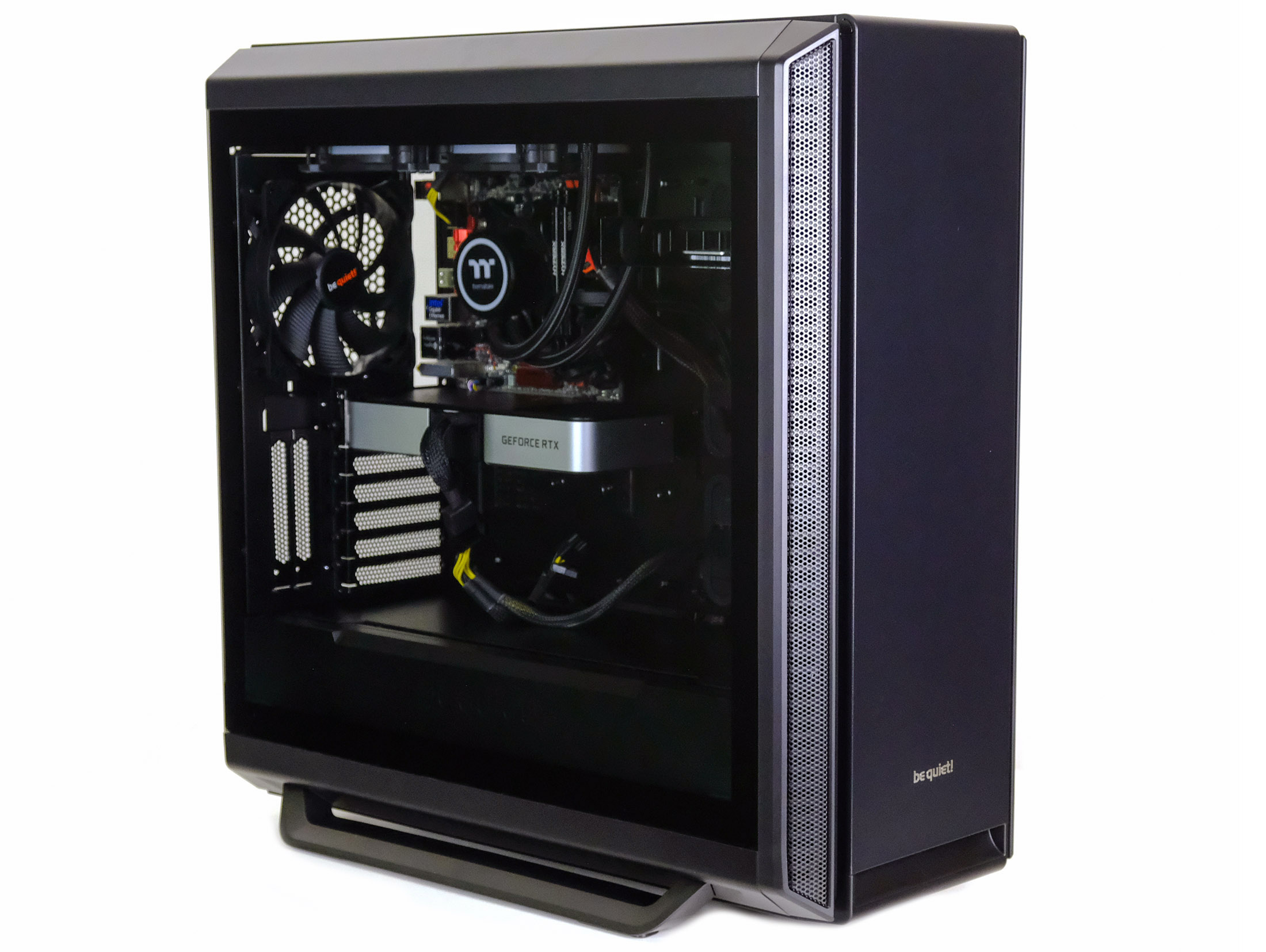

Сборка системы

В качестве тестового стенда в корпусе Silent Base 802 будем использовать следующие комплектующие:

  • Процессор AMD Ryzen 7 2700X 3.8 ГГц
  • Материнская плата ASRock Fatal1ty AB350 mini ITX
  • Оперативная память 2х8 ГБ DDR4 3200
  • СЖО Thermaltake DX Floe 240 Premium Edition
  • Видеокарта NVIDIA GeForce RTX 3060 Ti
  • БП Thermaltake Smart RGB 600 Вт
  • SDD GoodRam CX400 512 ГБ, ADATA SU650 128 ГБ, M.2 FALCON 512 ГБ
  • HDD WesternDigital 3,5” 320 ГБ

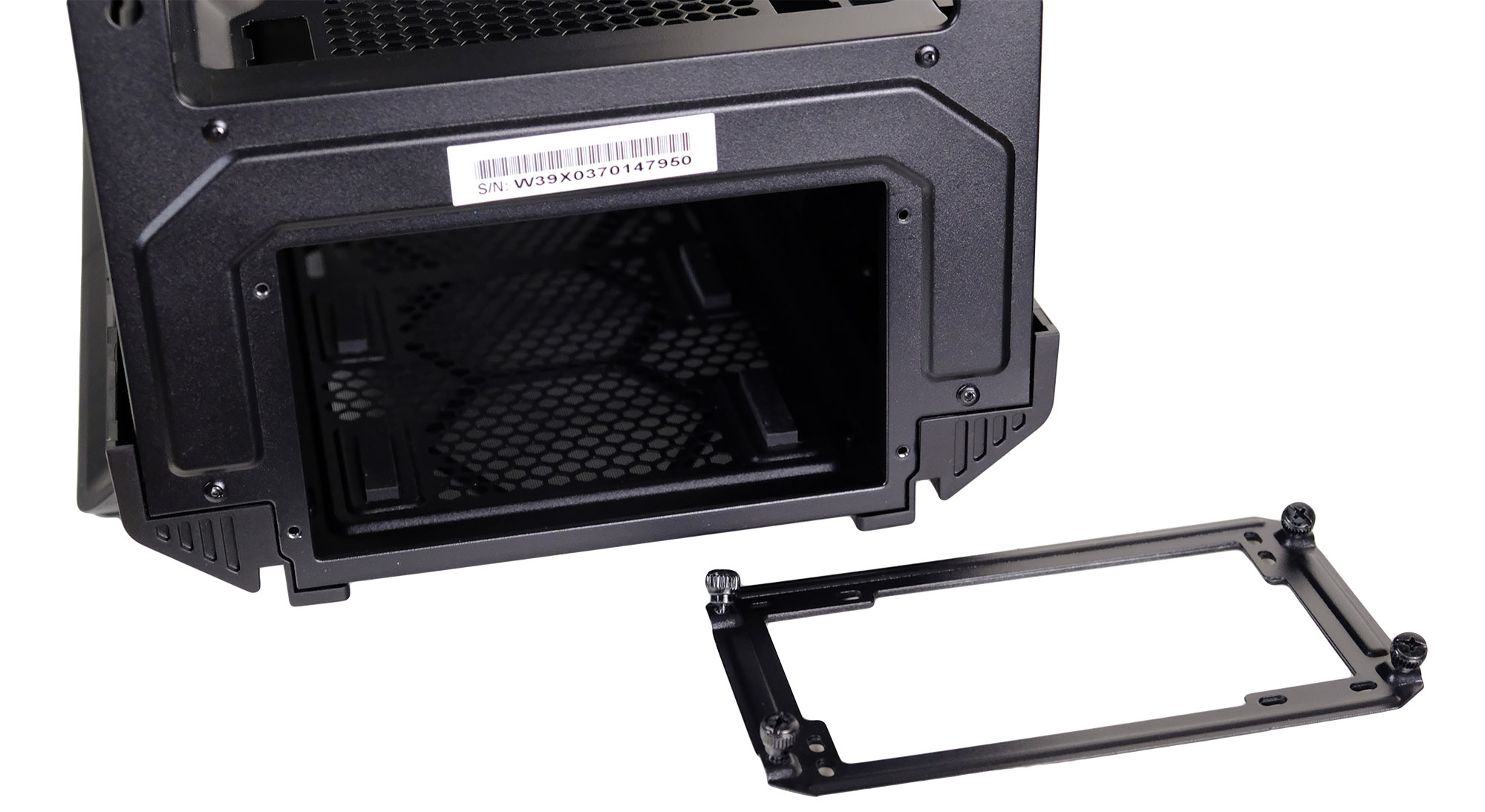

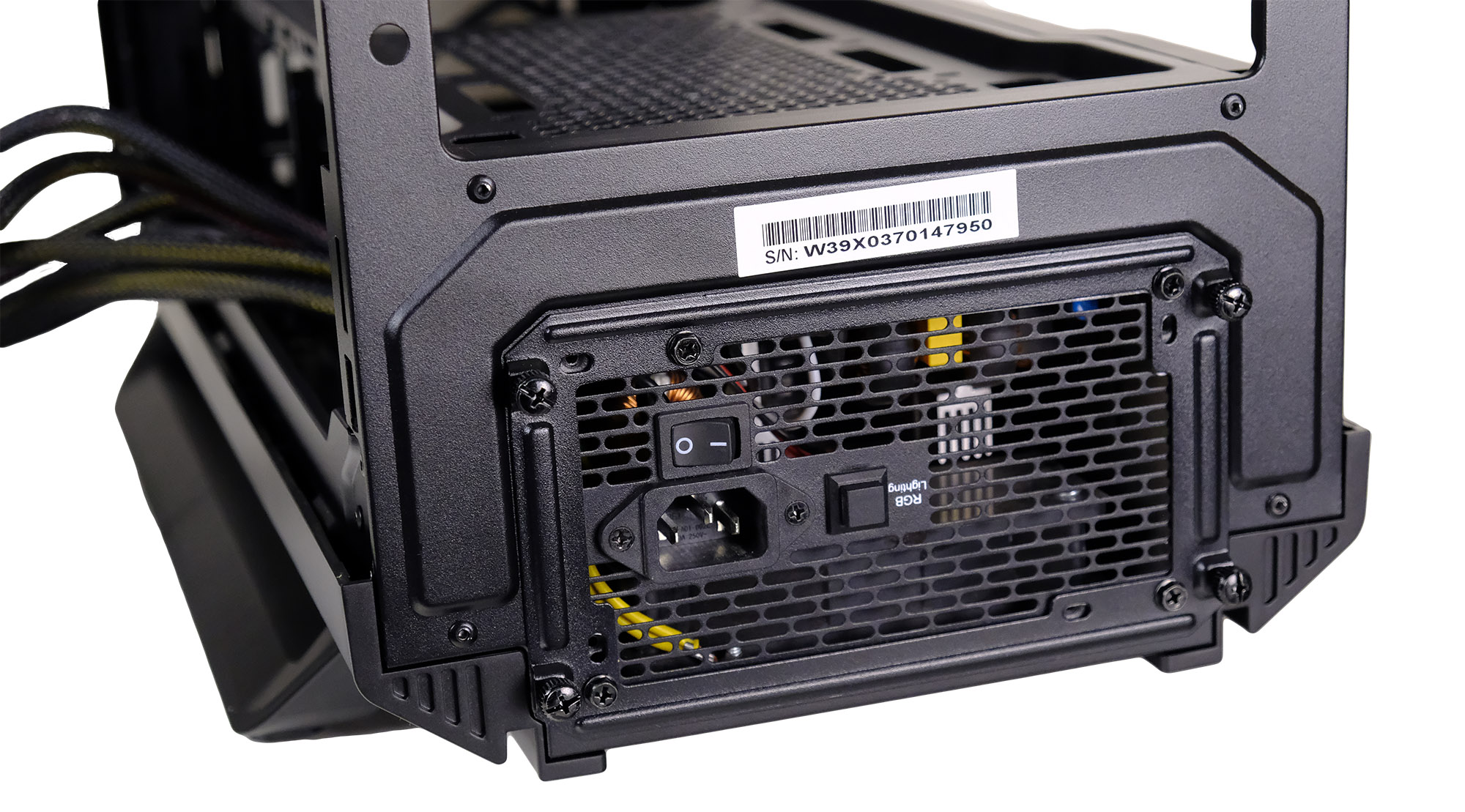

Удобнее всего будет начать сборку с установки блока питания. Он очень удобно задвигается на своё место и крепится к внешней рамке. На практике это одно из самых удобных решений.

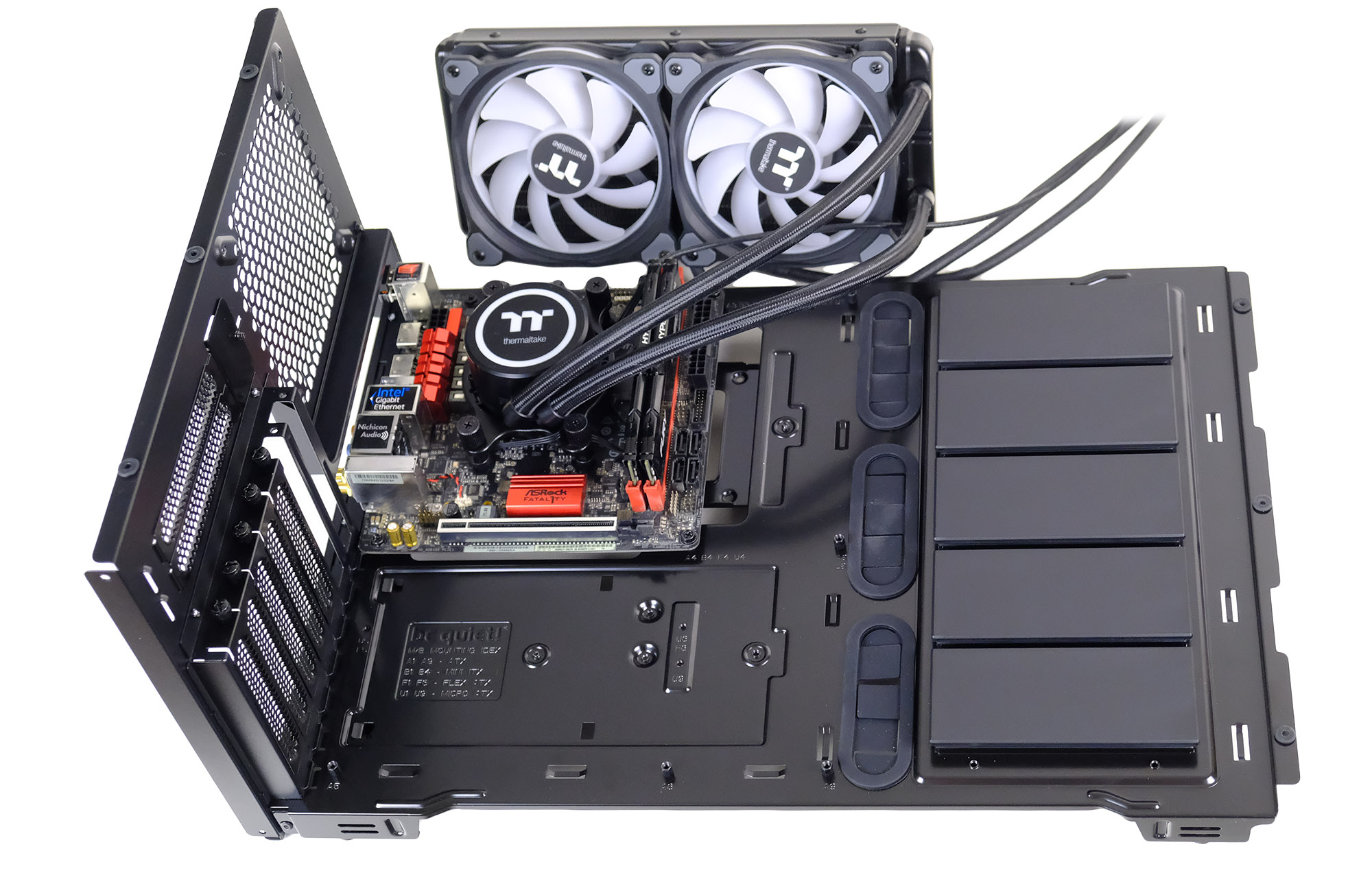

Далее можно приступить к монтажу материнской платы, спокойно вытащив из корпуса лоток. Если предстоит крепить сверху радиатор СВО, как в нашем случае, можно заодно вытащить верхнюю полку и сразу закрепить её, чтобы потом поставить на место уже вместе с лотком. Пожалуй, одна из самых комфортных сборок за последнее время, не надо никуда подлезать с отвёрткой или рисковать что-то уронить или поцарапать.


В нижнюю корзину установлен 3,5” HDD-накопитель, в дополнительную – два SSD. Здесь уже придётся закрутить немало винтов. Хоть это и несложно, всё-таки хотелось бы видеть безвинтовое решение.

Для монтажа дополнительной корзины вытащим верхнюю пластиковую заглушку. Корзина почти незаметна и не загромождает внутреннее пространство.

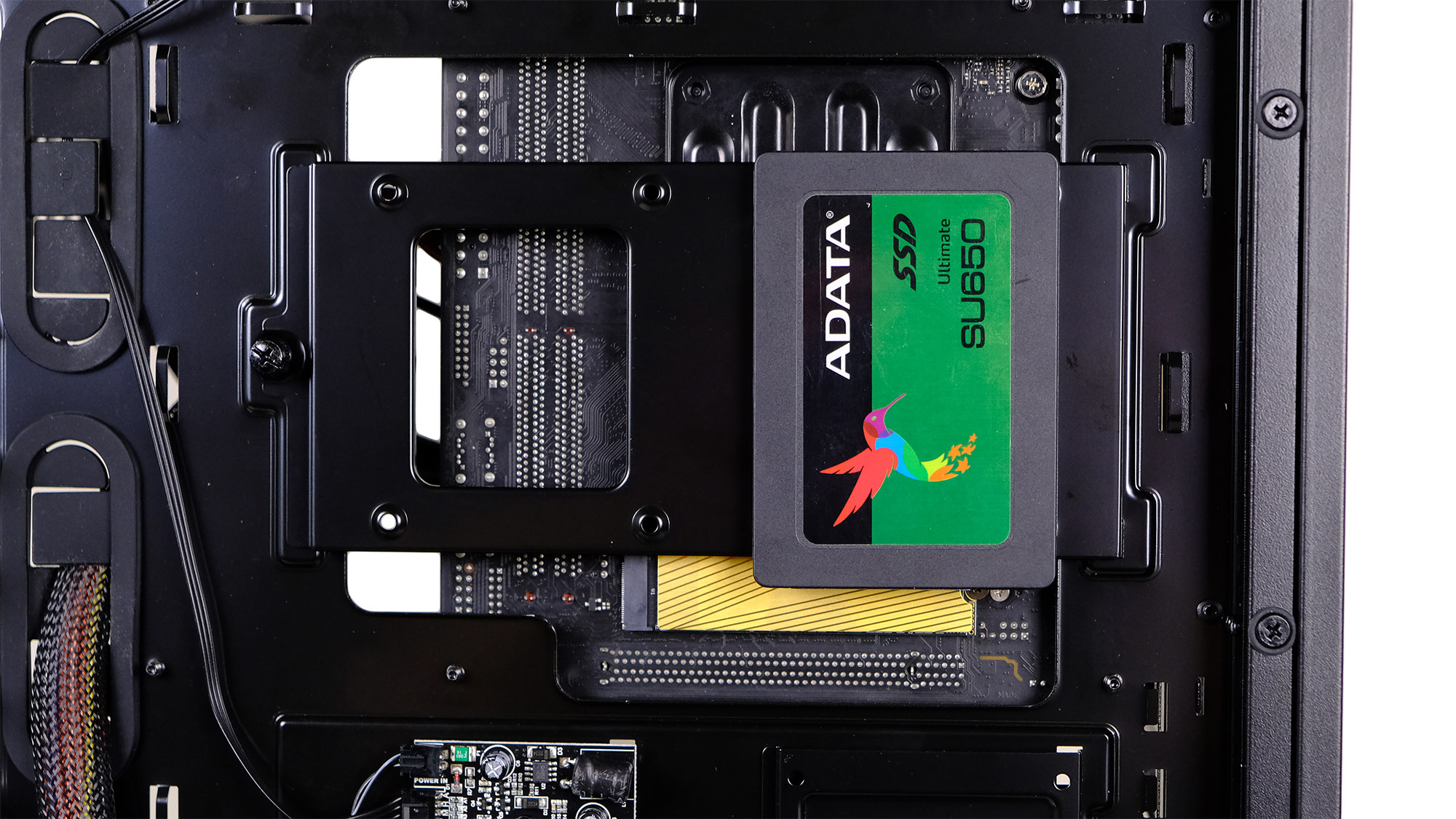

Ещё один SSD 2,5” удобно будет закрепить на лотке с обратной стороны. В отверстии под материнской платой предусмотрен вырез снизу для удобного доступа к M.2 накопителю в слоте платы.

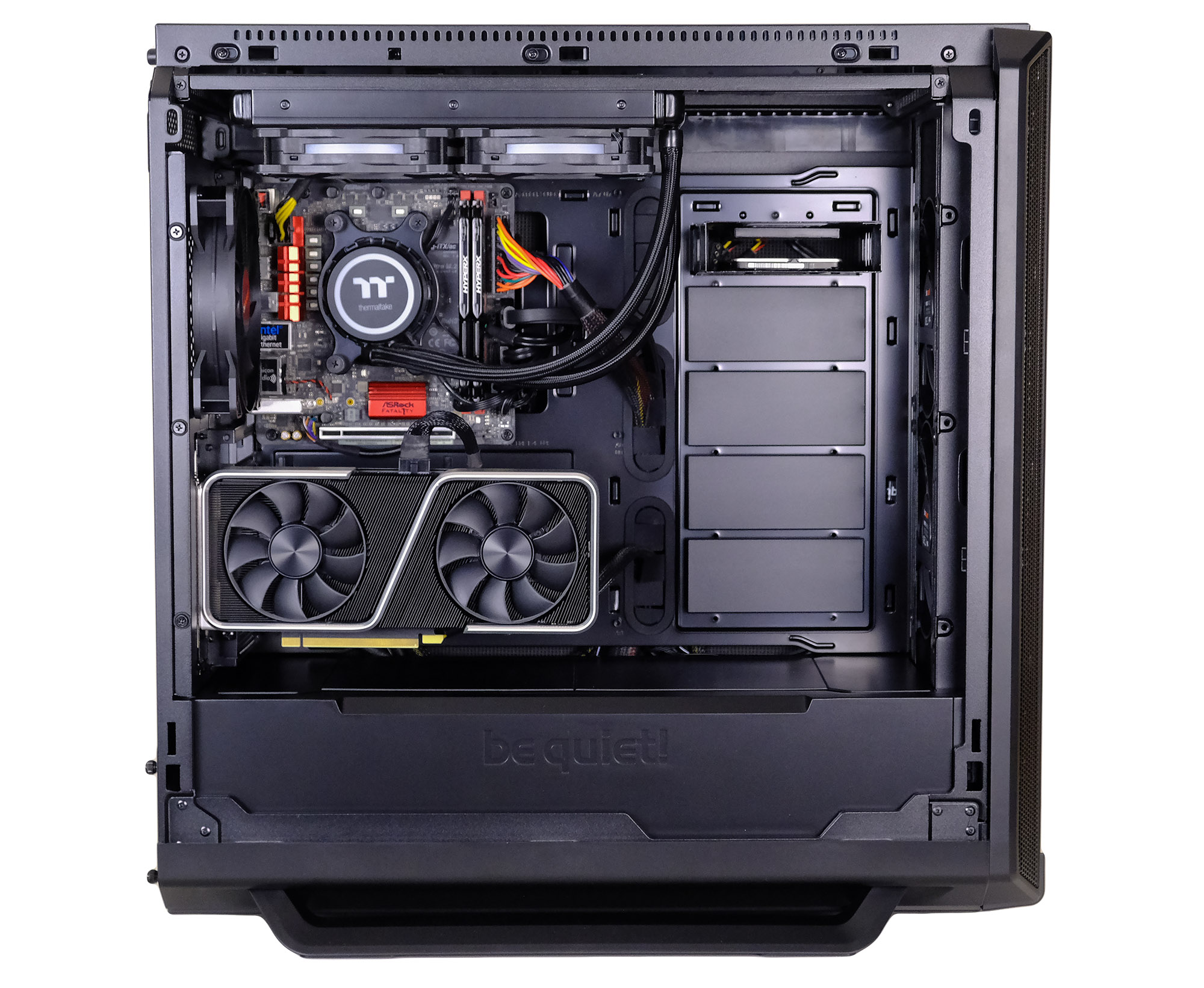

Для видеокарты в корпусе выделено огромное количество места, поместятся видеоускорители длиной до 432 мм, если не ставить на её уровне корзину HDD (с ней – до 287 мм). Наша RTX 3060 Ti в референсном исполнении смотрится просто малюткой. В корпусе без проблем поместятся две видеокарты одна под другой, доступно 7 слотов расширения. Жаль, в корпусе не предусмотрено никакой подпорки для видеокарты.

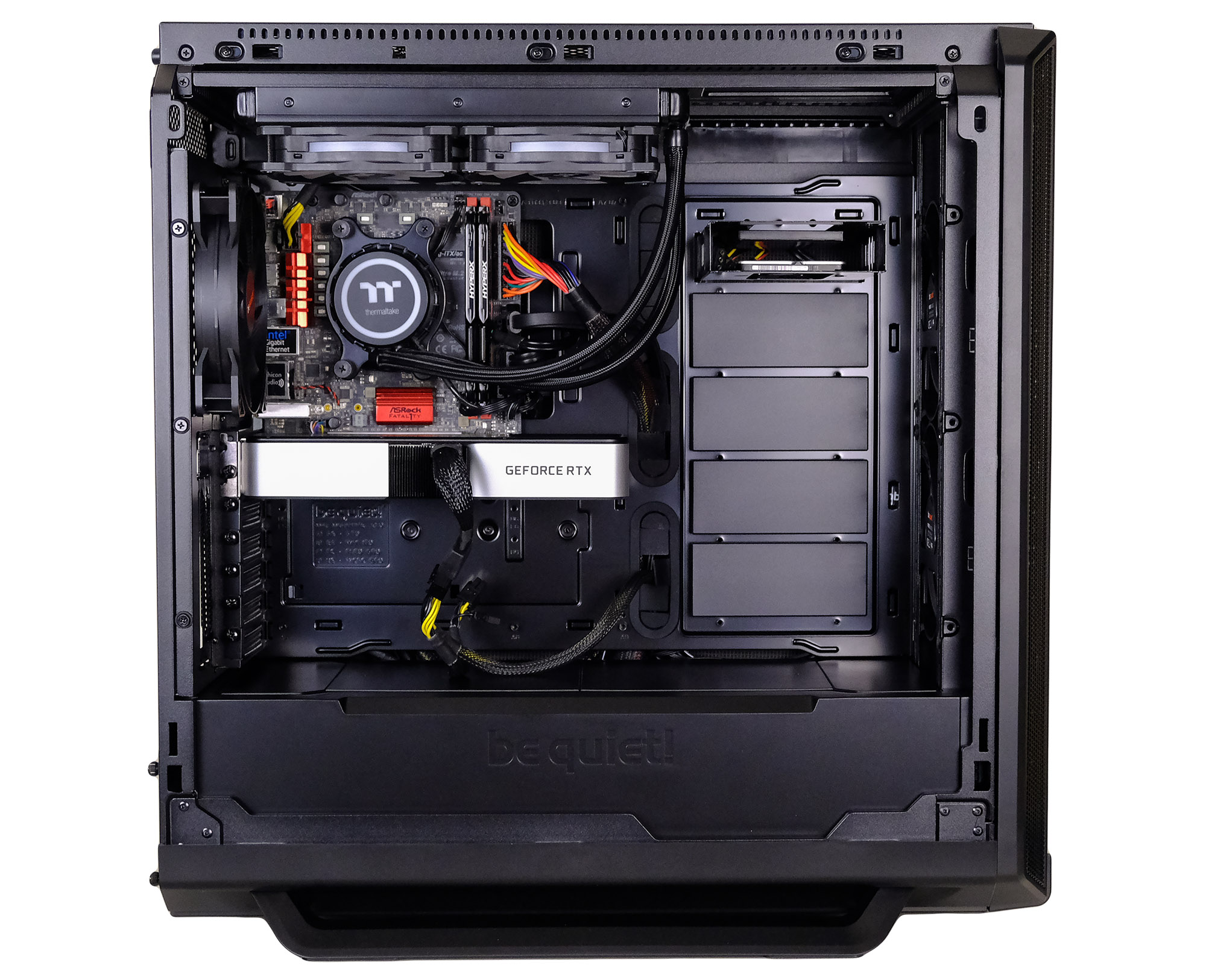

Кроме того, реализована возможность вертикальной установки видеокарты. Райзера для этого, к сожалению, в комплекте не предусмотрено. Ограничением в этом случае будет толщина карты – до 2,5 слотов.

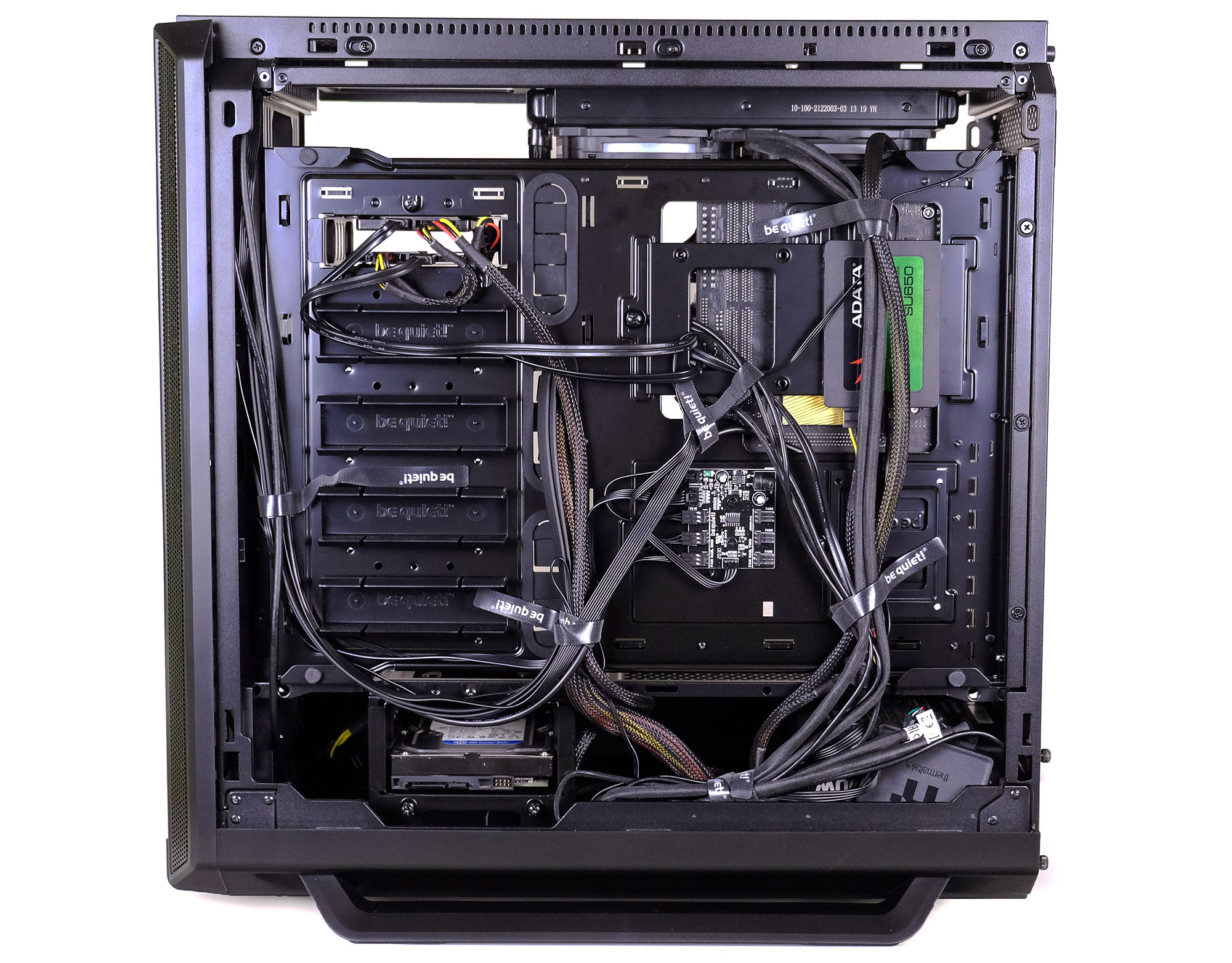

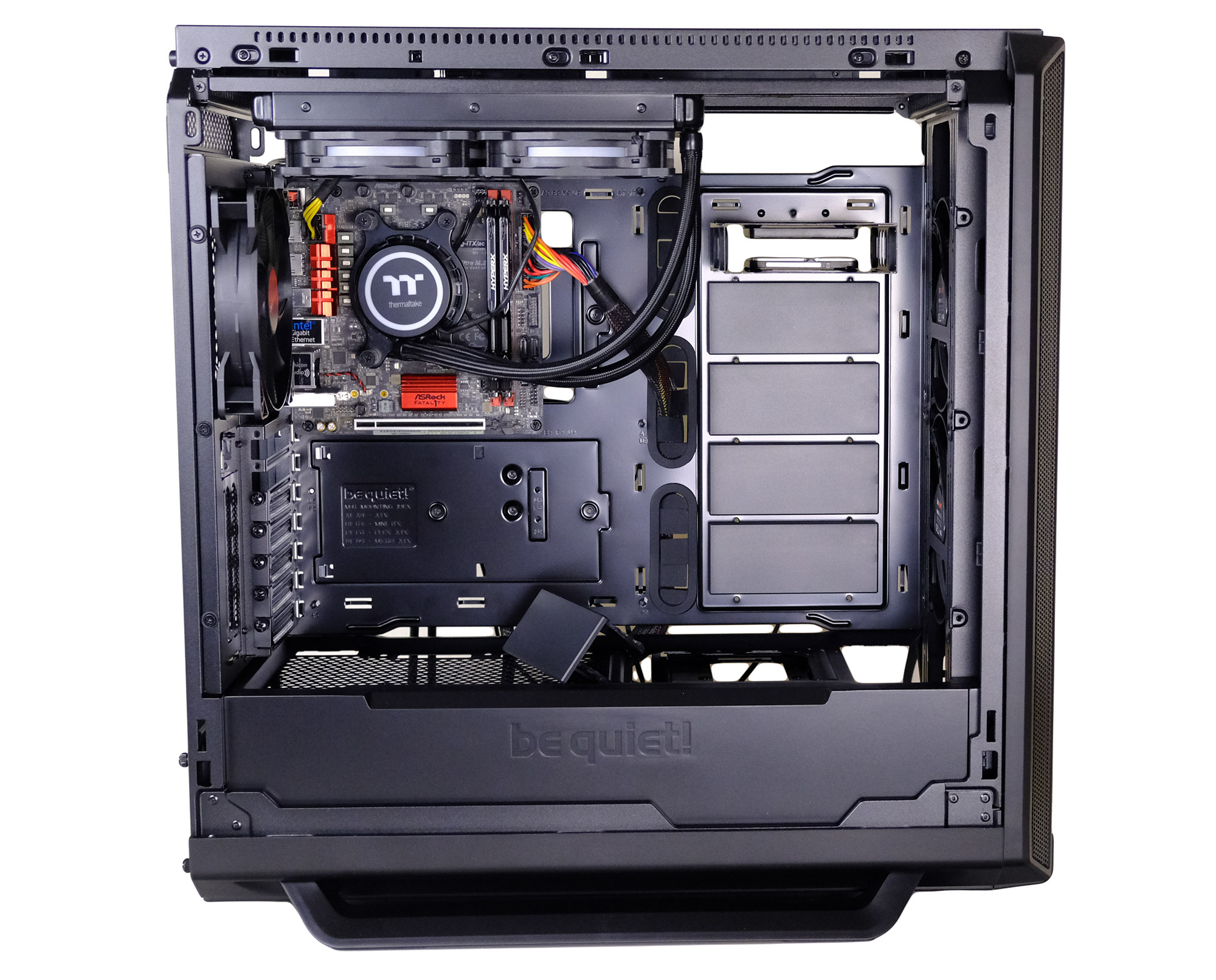

При укладке кабелей пригодились стяжки-липучки из комплекта. Они достаточно длинные, так что ими удобно стягивать провода. Под укладку кабелей выделено достаточно пространства – примерно 35 мм до боковой стенки, так что никаких сложностей с этим не возникло; также без проблем снизу поместился контроллер подсветки от СВО TT Floe 240.


Длины кабелей от контрольной панели хватает с большим запасом. Прокладка кабелей не слишком продумана, всё оставлено на волю сборщика, что, конечно, не самое удобное решение.

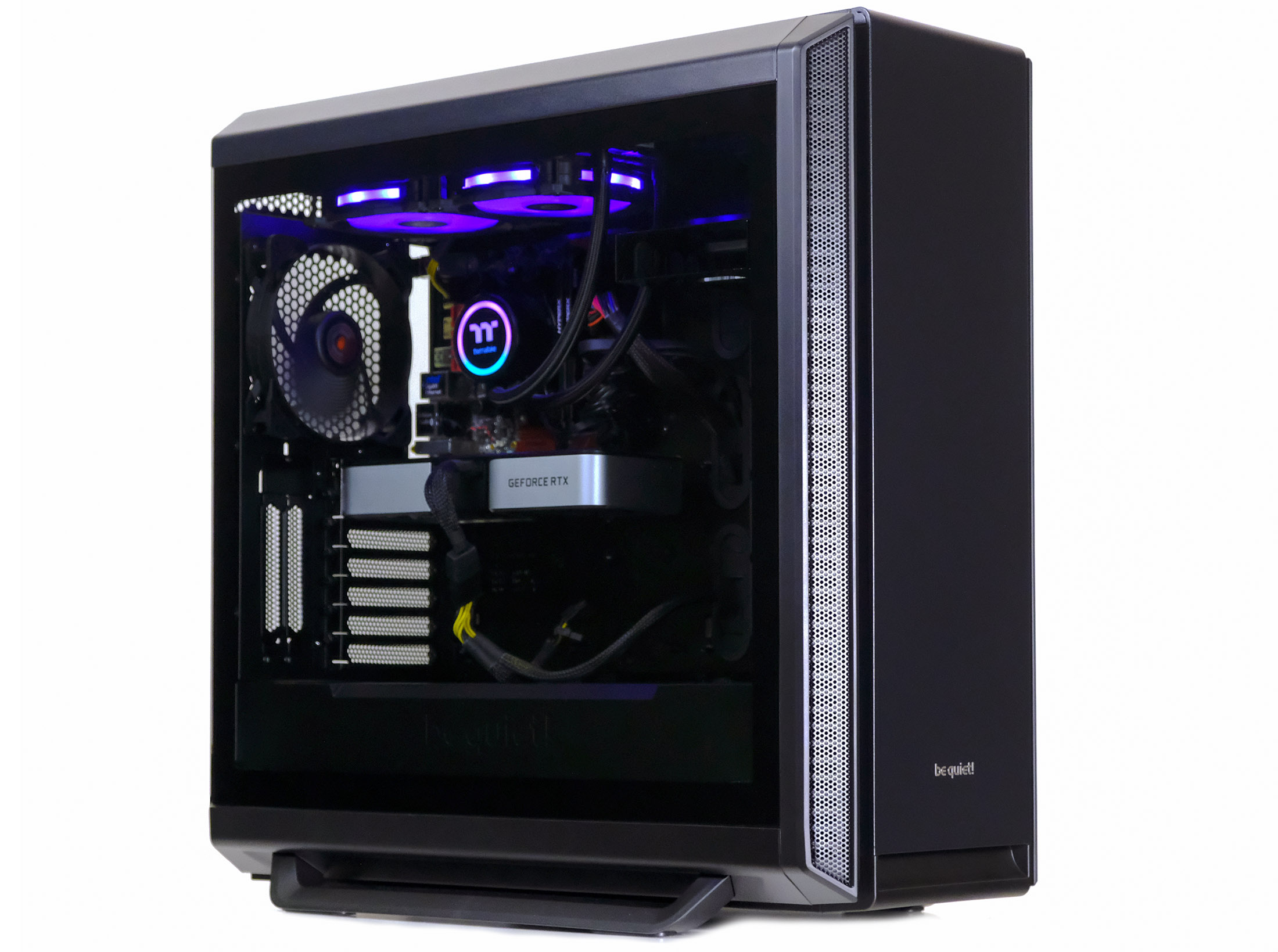

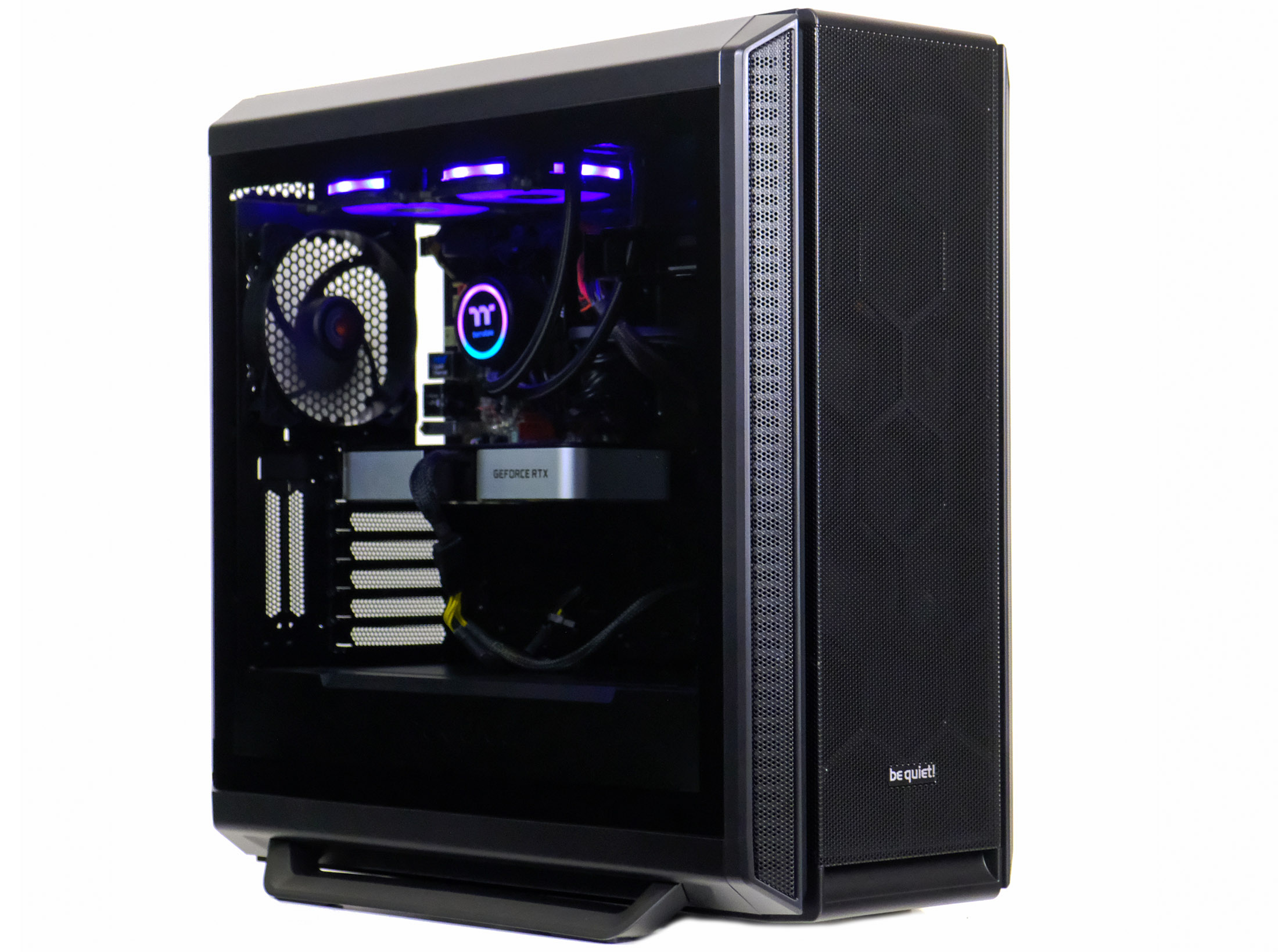

На контрольной панели подсвечены кнопки включения и перезагрузки, а также рядом есть индикация работы HDD. Светодиоды не слишком яркие и не бьют в глаза в темноте.


Температуры и уровень шума

Для оценки показателей продуваемости корпуса будем сравнивать температуры комплектующих при разных скоростях корпусных вентиляторов и с разными наборами панелей – глухими и сетчатыми. Для нагрузки на процессор и видеокарту будем использовать бенчмарк FurMark и стресс-тест AIDA 64.

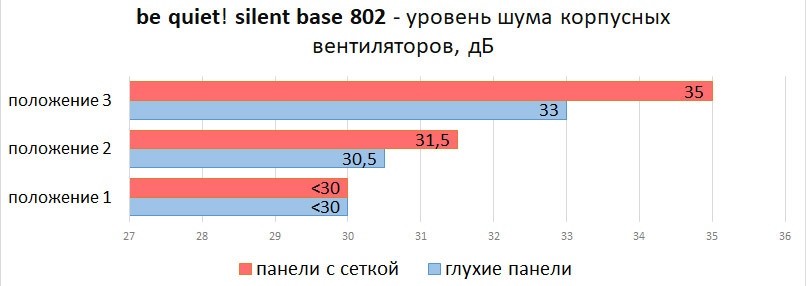

Для начала оценим уровень шума, создаваемый одними корпусными вентиляторами. Для этого задействуем три положения регулятора оборотов на контрольной панели.


В результате при минимальной скорости вращения и положении «1» вентиляторов не слышно на фоне системы. На расстоянии метра звуковое давление меньше 30 дБ. Примерно такая же картина и при положении «2». А вот на максимальных оборотах Pure Wings 2 становятся слышны. При сетчатых панелях шум достигает 35 дБ.

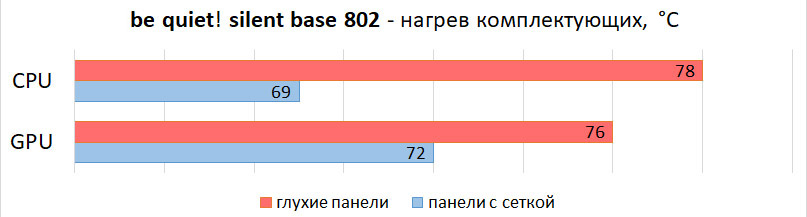

Если сравнить нагрев чипа видеокарты и процессора, то заметна большая разница при разных панелях. Продуваемость верхней панели из сетки обеспечивает разницу в 9 °С у процессора, что означает значительный застой горячего воздуха в верхней части корпуса при глухих панелях.


Также, вероятно, сказывается сильно уменьшающийся приток воздуха через переднюю стенку. При глухих панелях разумнее всего будет устанавливать ещё один дополнительный вентилятор на выдув на верхнюю стенку.

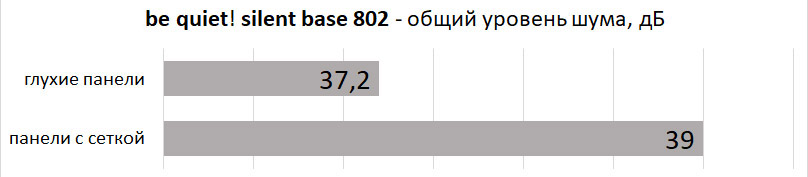

Уровень шума системы под нагрузкой также заметно отличается. На слух эту разницу заметить вполне можно, хотя она и не кардинальная. Скорее всего, у варианта Silent Base 802 без стеклянной стенки ситуация ещё лучше. В нашем же случае разница составила порядка 2 дБ, что тоже неплохо.


Заключение

Корпус be quiet! Silent Base 802 можно по праву считать улучшенной версией предшествующей модели (Silent Base 801). Модель сохранила все прежние достоинства, а также получила дополнительный функционал в виде набора сменных панелей, благодаря которым можно подстроить корпус под конкретную сборку и условия внешней среды. С глухими панелями со слоем шумоизоляции до 10 мм системный блок действительно становится ощутимо более тихим, а при установке сетчатых панелей может похвастаться отличной продуваемостью и, как следствие, большой производительностью систем охлаждения.

Также отдельным достоинство корпуса является его зеркальность и возможность инверсной сборки: лоток под материнскую плату легко переориентировать на правую сторону, также легко местами меняются боковые стенки и остальные элементы внутри корпуса. В комплекте к корпусу идут 3 вентилятора 140 мм Pure Wings 2 с хорошей производительностью. Да, это не совсем бесшумные Pure Wings 3, но на максимальных оборотах на фоне системы под нагрузкой их вряд ли будет слышно.

Преимуществом Silent Base 802 является большой внутренний объём. На переднюю стенку, например, помещаются радиаторы СВО длиной до 420 мм или до 3 вентиляторов по 140 мм, что позволяет собрать в корпусе мощное и горячее железо. Также можно отметить продуманность корпуса и комфорт при сборке и эксплуатации: боковые панели снимаются при помощи одной кнопки, отдельная верхняя полка выезжает на салазках, почти все элементы съёмные. Есть качественные пылевые фильтры, регулировка оборотов вентиляторов, разъём USB type-C, дополнительная корзина под накопители. Дисков, кстати, помещается огромное количество: в теории максимум 15 2,5” или 7 3,5” и 3 2,5”.

В целом be quiet! Silent Base 802 не заставляет идти ни на какие компромиссы. Наоборот, предлагается сразу два отличных варианта корпуса в одном c серьёзными возможностями. Стоимость новинки, соответственно, тоже серьёзная, но вполне оправданная. Существенных недостатков при сборке замечено не было, некоторые вопросы вызвали только не самые тихие вентиляторы для серии Silent и щель между стеклом и задней стенкой.

Достоинства

  • Качественная сборка и материалы
  • Наличие шумоизоляции до 10 мм
  • Набор сменных сетчатых панелей
  • 3 тихих вентилятора 140 мм Pure Wings 2 в комплекте
  • Высокая производительность системы охлаждения «из коробки»
  • Огромное количество мест под накопители
  • Совместимость с радиаторами СВО до 420 мм
  • Поддержка видеокарт длиной до 432 мм и процессорных кулеров до 185 мм
  • Регулировка оборотов вентиляторов с контрольной панели
  • Наличие USB type-C на контрольной панели
  • Контроллер оборотов на 6 коннекторов 3pin
  • Раздельные аудиоразъёмы под наушники и микрофон
  • Съёмный лоток материнской платы
  • Возможность вертикальной установки видеокарты
  • Возможность инверсной сборки
  • Закрытый нижний отсек со съёмными панелями

Недостатки

  • Щель между стеклом и задней стенкой
  • Не самые тихие вентиляторы be quiet! - Pure Wings 2
  • Достаточно высокая стоимость
