Инфракрасные снимки графического процессора видеокарт NVIDIA GeForce RTX 3080 и RTX 3090

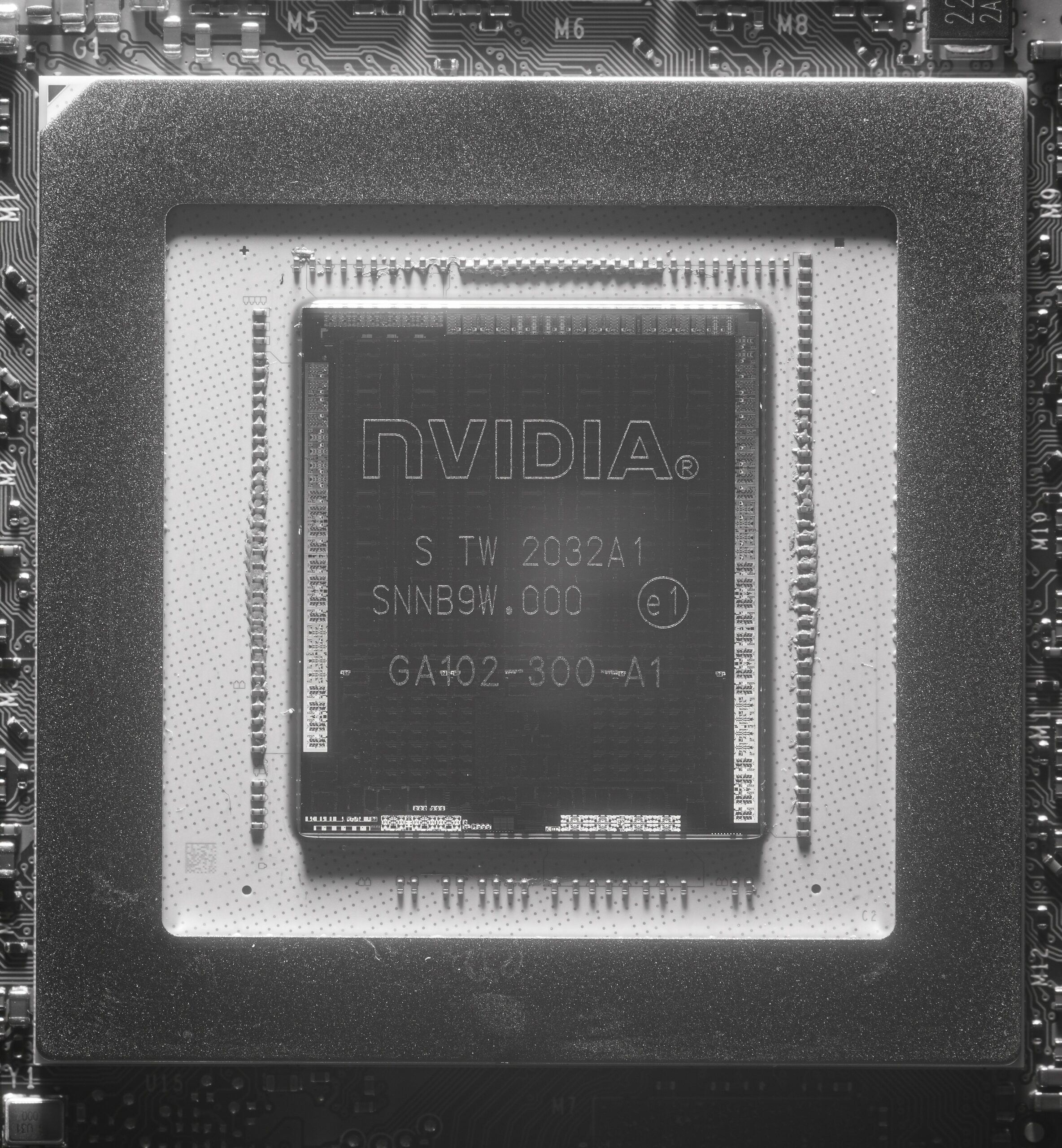

Не каждый день получается посмотреть на внутренности графического процессора GA102, который лежит в основе игровых видеокарт NVIDIA GeForce RTX 3080 и RTX 3090. Фотографиями поделился Фрицченс Фриц (Fritzchens Fritz) – известный в узких кругах фотограф, использующий инфракрасную камеру, чтобы насквозь просматривать кремниевые кристаллы.

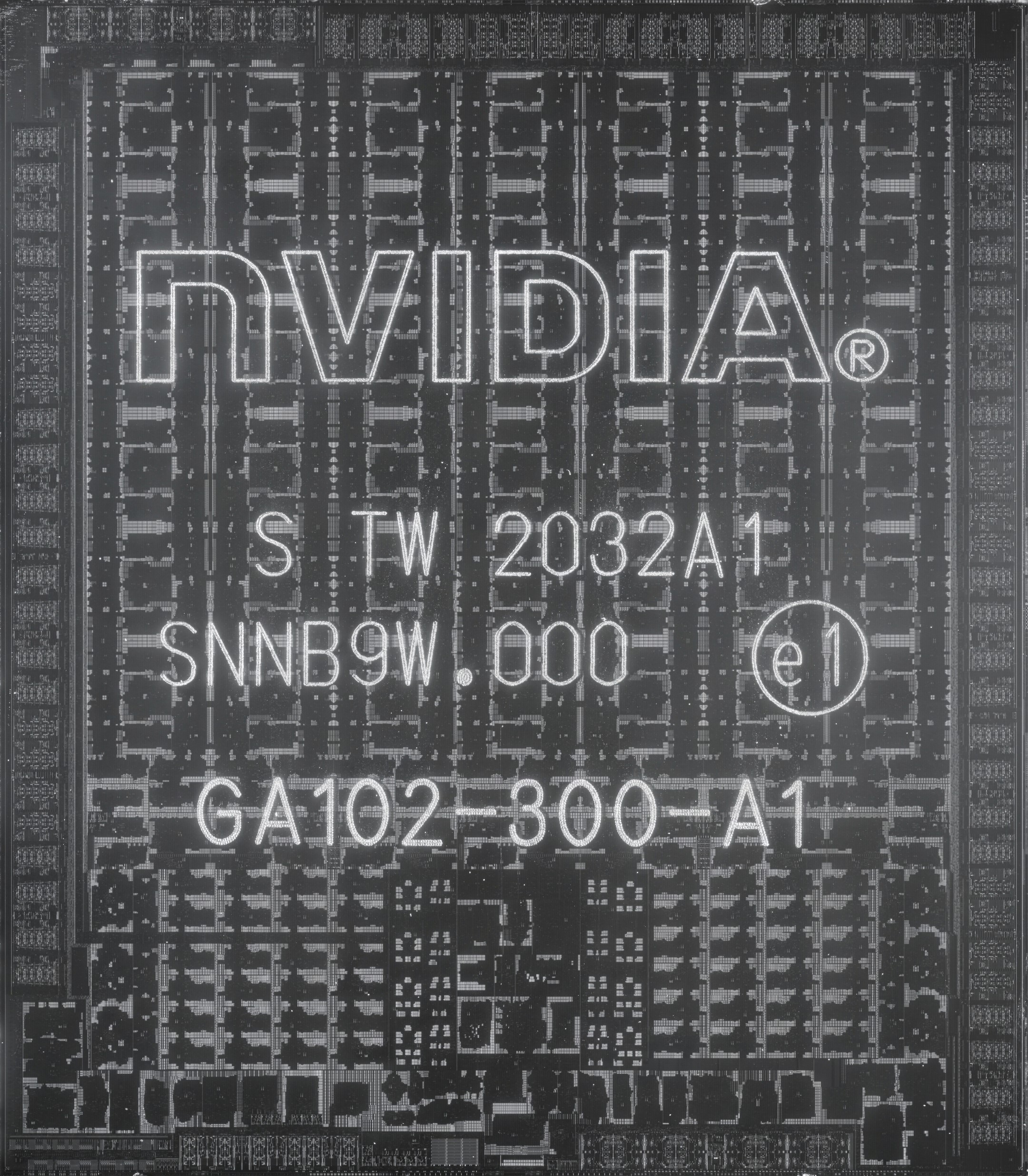

Снимки оказались довольно качественными, что позволяет более детально разобрать строение графического процессора. В этом деле стоит обратиться за помощью к пользователю Твиттера @Locuza_. Он рассмотрел строение кристалла и подробно расписал о том, где находится тот или иной блок.

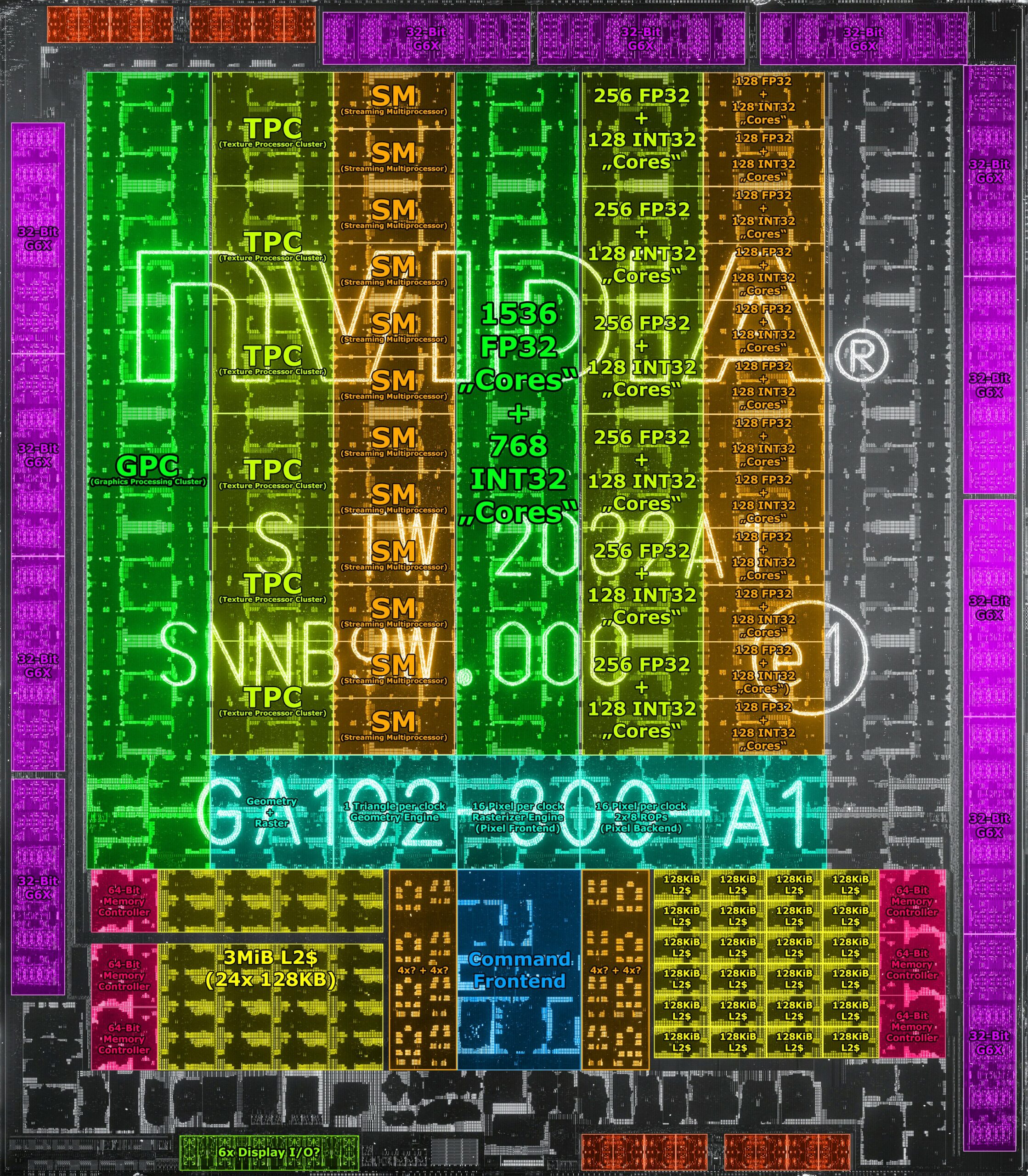

Большую часть площади кристалла занимают SM-блоки, в которых находятся CUDA-ядра, отвечающие за обработку FP32 и INT32 операций. Всего в кристалле разместилось 84 SM-блока или 10752 CUDA-ядра. Также на кристалле можно заметить кэш, 32-битные мосты подключения GDDR6X памяти, блоки геометрии, растеризации и многое другое.

Было бы интересно аналогичным образом взглянуть на графический процессор видеокарты AMD Radeon RX 6900 XT. Правда, скорее всего, произойдет это очень не скоро.
