Подробно рассматриваем внутреннее строение процессора AMD Ryzen 5 5600X

На прошлой неделе начались продажи настольных процессоров AMD Ryzen 5000. Многие энтузиасты уже обзавелись необходимыми экземплярами и проводят над ними различного рода эксперименты. Большинство из них предпочитает разгонять новинки под жидким азотом, а вот Flitzchens Fritz предпочитает снимать теплораспределительную крышечку, удалять термоинтерфейс и рассматривать строение процессоров.

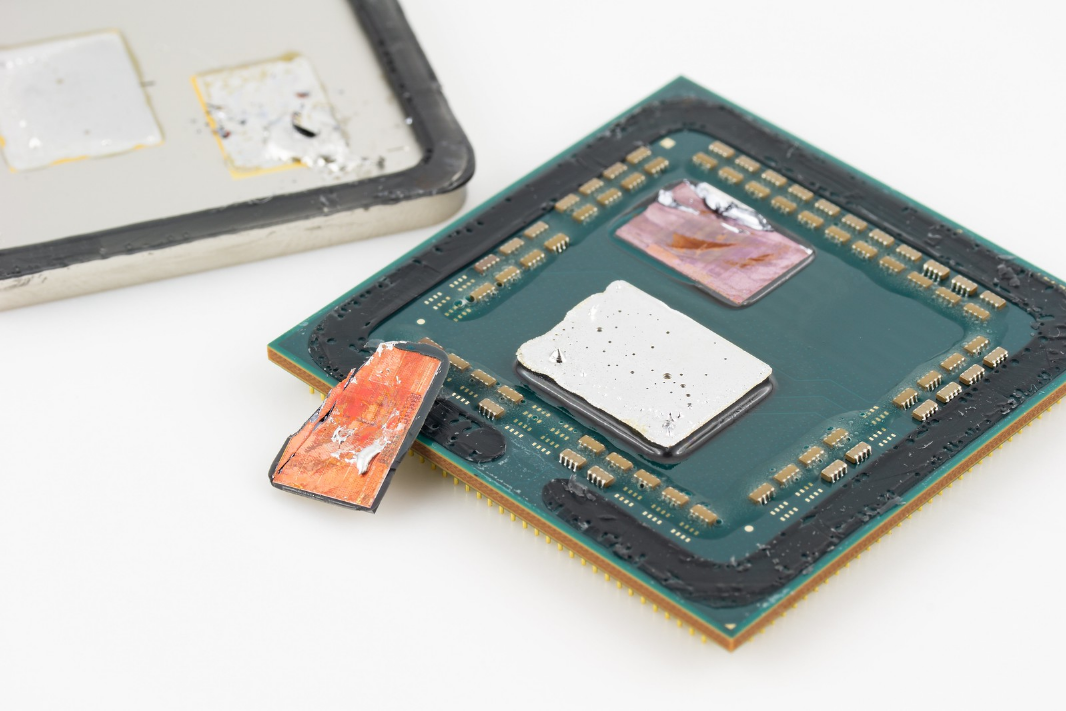

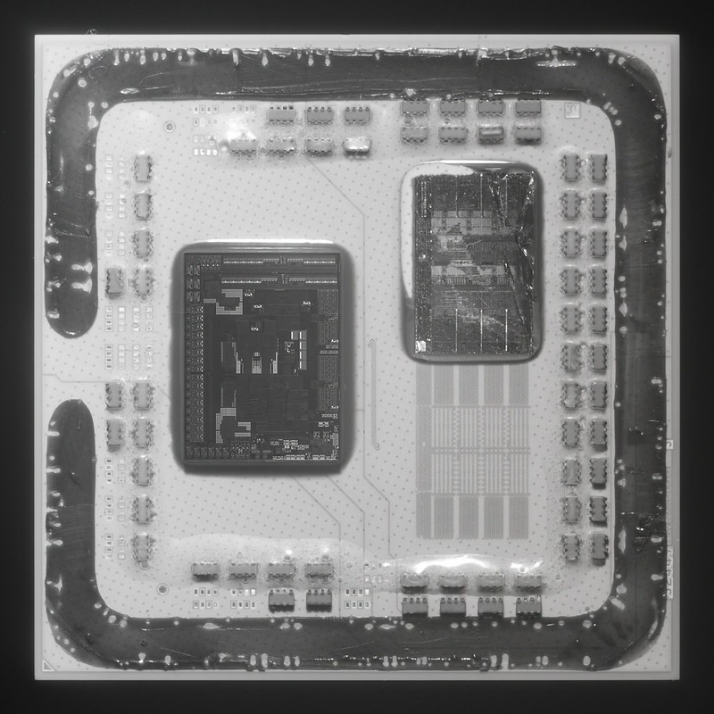

На этот раз в руки энтузиаста попал AMD Ryzen 5 5600X. Операция по снятию теплораспределительной крышечки, к сожалению, прошла со “сносом башки” кристалла CCD. Кристалл ввода-вывода информации хоть и не пострадал, работать центральный процессор уже точно не будет.

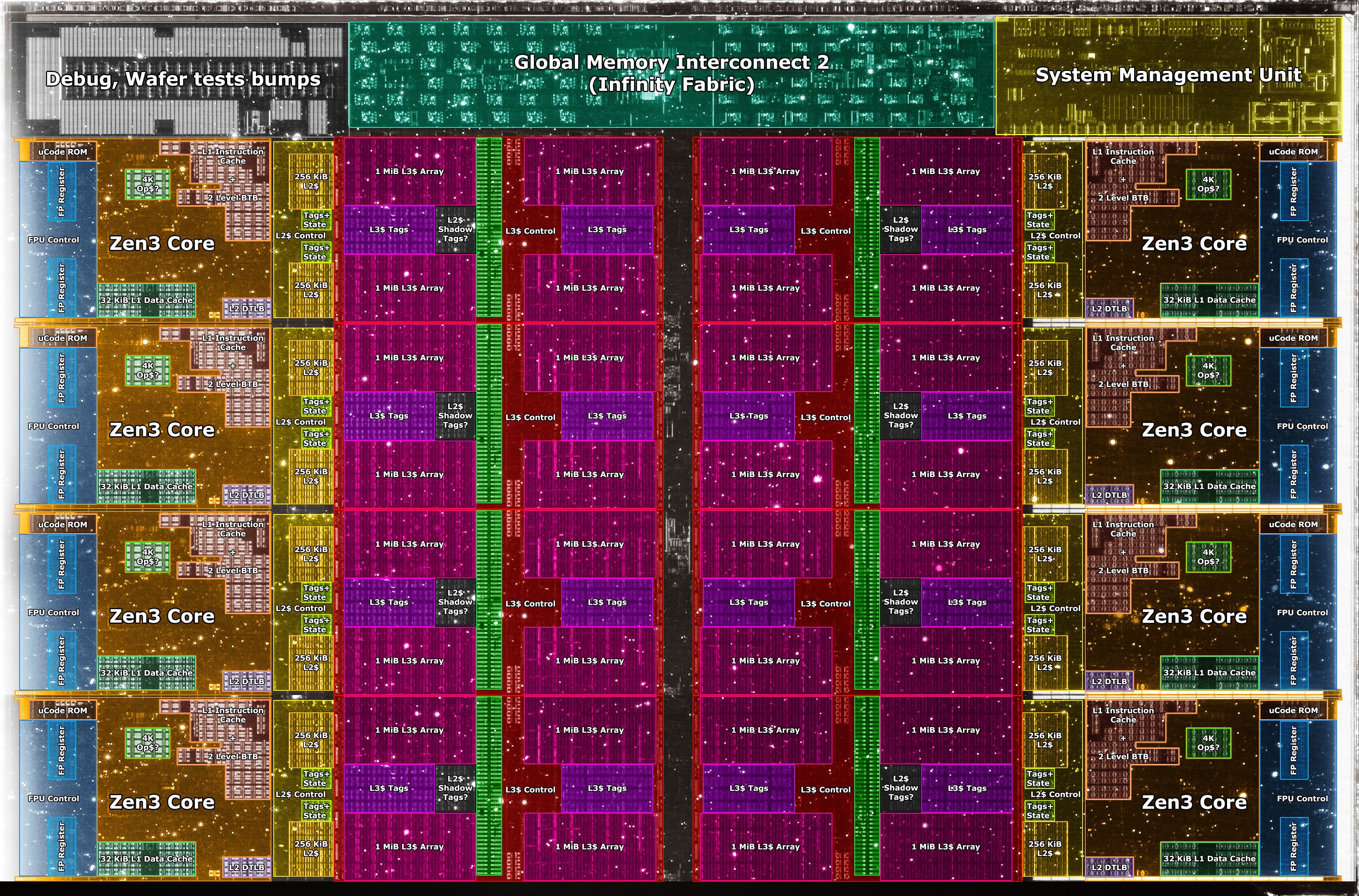

Внутри кристалла CCD разместился один CCX-блок, который получил 8 физических ядер, 32 Мбайта L3 кэша, знакомую нам шину Infinity Fabric и множество других вещей для полноценной работы процессора. CCD изготавливается по 7-нм технологическому процессу компании TSMC, его площадь составляет 83.74 мм², 4.15 млрд транзисторов.

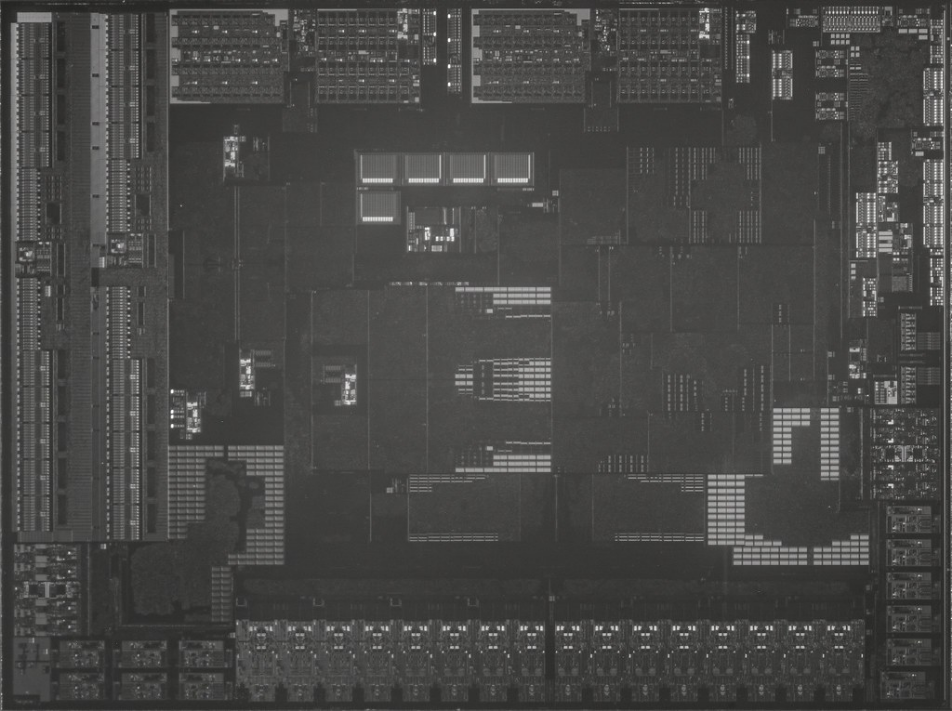

Кристалл ввода-вывода информации остался без каких-либо изменений, как и контроллер памяти. Он изготавливается по 12-нм технологическому процессу компании GlobalFoundries, на площади 125 мм² разместилось 2.09 млрд транзисторов.

Строение старших моделей в лицах AMD Ryzen 9 5900X и Ryzen 9 5950X ничем не отличается от младших моделей. Вся разница в том, что на текстолите старших процессоров находится не один, а два кристалла CCD. Вот и вся разница.
