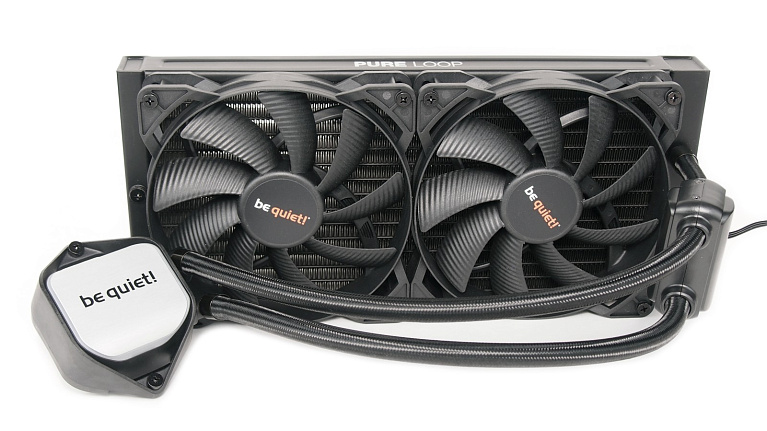

Обзор и тест системы жидкостного охлаждения be quiet! Pure Loop 280mm

В то время, пока другие производители систем жидкостного охлаждения наращивают количество моделей с RGB-подсветкой, компания be quiet! делает ставку на качество и стиль. Прекрасный повод убедиться в этом есть сегодня, поскольку на тесты в нашу редакцию приехала новенькая be quiet! Pure Loop 280mm. Отличительными чертами этой СЖО являются: особая конструкция контура с изолированной помпой, строгий и стильный внешний вид, а также тихая работа при сохранении высокой эффективности охлаждения. Встретить be quiet! Pure Loop 280mm в продаже на территории РФ можно по цене от 8990 рублей.

Размеры радиатора	317×140×27 мм
Материал радиатора	Алюминий
Длина трубок	400 мм
Разъем помпы	3-пин
Скорость помпы	5500 RPM±10%
Количество и тип вентиляторов	2*140 мм
Габариты вентилятора	140×140×25 мм
Скорость вентилятора	500-1600 RPM±10%
Воздушный поток вентилятора	61.2 CFM (Max)
Уровень шума вентилятора	22.5-38.1 дБА
Тип коннектора вентилятора	4-pin PWM
Тип подшипника	Hydro Bearing
Тип подсветки	White (водоблок)
Поддерживаемые платформы Intel	LGA2066/2011/1200/1151/1150/1155/1156
Поддерживаемые платформы AMD	AM4/AM3+

Новая линейка систем жидкостного охлаждения Pure Loop предлагается с радиаторами на 120, 240, 280 и 360 мм. В нашем распоряжении самый оптимальный по размеру вариант в лице Pure Loop 280mm. С такими габаритами радиатора эта модель СЖО поместится в большинство корпусов ПК средней ценовой категории. Коробка системы жидкостного охлаждения Pure Loop 280mm оформлена очень лаконично, словно внутри находится девайс, не нуждающийся в представлении.

Но ключевая информация все же присутствует на тыльной стороне упаковки Pure Loop 280mm. Производитель акцентирует внимание на помпе с двойной изоляцией, фирменных вентиляторах Pure Wings 2 140mm PWM, водоблоке с белой LED подсветкой, а также возможности долива жидкости при длительной эксплуатации.

Технические характеристики Pure Loop 280mm доводятся до сведения потребителя на торцевой грани упаковки. СЖО поддерживает все актуальные платформы Intel и AMD, за исключением Socket TR4.

На время транспортировки Pure Loop 280mm надежно защищена от повреждений. Для радиатора СЖО предусмотрен картонный чехол, а трубки и водоблок обернуты в полиэтилен. Вся конструкция системы жидкостного охлаждения, включая комплект поставки Pure Loop 280mm, уложена в отформованную картонную ванну.

Водянка Pure Loop 280mm комплектуется двумя фирменными вентиляторами Pure Wings 2 140mm PWM, хладагентом для дозаправки контура, а также руководством пользователя.

В отдельном картоном боксе пользователь обнаружит:

• набор креплений для платформ Intel LGA 2066, 2011v3, 1200, 115x;
• набор креплений для платформ AMD Socket AM4, AM3+;
• набор винтов для крепления вентиляторов к радиатору СЖО;
• набор винтов для установки радиатора в корпус ПК;
• три одноразовые пластиковые стяжки;
• шприц с термопастой;
• кабель-переходник 2х4-пин > 4-пин для питания вентиляторов;
• кабель-переходник 2х3-пин > SATA для питания помпы и подсветки водоблока.

Модель Pure Loop 280mm выполнена в классическом и в некотором смысле слова даже строгом стиле. Производитель использовал минимум глянцевых элементов в конструкции контура, выделив лишь водоблок. Последний получил наименование производителя на серебристом фоне с тонкой окантовкой в виде белой LED подсветки.

Габариты радиатора Pure Loop 280mm составляют 317 х 140 х 27 мм, и вместе с фирменными вентиляторами Pure Wings 2 140mm PWM толщина конструкции получается 52 мм. В конструкции радиатора используется алюминий, в то время как водоблок данной СЖО выполнен из меди. Технологически радиатор Pure Loop 280mm состоит из 16 каналов для циркуляции хладагента, между которыми уложена гофрированная лента.

На обоих торцах радиатора Pure Loop 280mm красуется наименование серии этого жидкостного охлаждения, нанесенного большими белыми буквами.

Для обслуживания контура предусмотрен заправочный клапан, а в комплекте с Pure Loop 280mm имеется 100 мл хладагента.

Еще одной интересной особенностью в Pure Loop 280mm является вынесенная за пределы водоблока помпа с двойным изолированием. За счет ее расположения на соединительных тепловых трубках производитель добился снижения вибрации и минимизации шума при работе. Вместе с этим существенно была увеличена и скорость вращения ротора помпы - до 5500 об/мин, что должно положительно сказаться на эффективности охлаждения.

Соединительные трубки на Pure Loop 280mm спрятаны в плотную тканевую оплетку. Их длины в 400 мм должно быть достаточно при установке данной СЖО в корпуса формата Mid-Tower и Full-Tower.

Поскольку помпа вынесена за пределы корпуса водоблока, габариты последнего составили 86 х 96 х 42 мм. Металлическая рамка водоблока Pure Loop 280mm является элементом крепления. Подчеркнуть стильный внешний вид призвана серебристая крышка с наименованием производителя с кольцевой LED подсветкой белого цвета.

Соединительные трубки крепятся к водоблоку Pure Loop 280mm с помощью поворотных фитингов, степень свободы которых весьма существенная. Поворотный механизм позволяет уложить трубки максимально горизонтально, как в левую, так и в правую сторону. При этом провод, питающий LED подсветку, для поворотных фитингов не является ограничителем.

Как мы уже говорили ранее, водоблок Pure Loop 280mm выполнен из меди. На время транспортировки СЖО контактная площадка защищена от царапин наклейкой.

Изюминкой контактной площадки водоблока Pure Loop 280mm является никелированное покрытие, позволяющее использовать в качестве термоинтерфейса жидкий металл. К ровности самой контактной площадки сложно предъявить какие-либо претензии. Следы фрезы на поверхности присутствуют, но еле заметны на глаз.

За обдув 280-мм радиатора СЖО отвечает пара фирменных вентиляторов Pure Wings 2 140mm PWM. Данные модели вертушек отличаются высоким уровнем статистического давления и тихой работой крыльчатки.

Для этих 140-мм вертушек с 9-лопастной крыльчаткой документирована скорость вращения от 500 до 1600 об/мин. Генерируемый одним вентилятором уровень шума должен составлять значение от 22.5 до 38.1 дБА.

Особенностью комплектных вентиляторов Pure Wings 2 140mm PWM является кабель питания длиной 460 мм с разъемом подключения 4-пин.

С точки зрения удобства и простоты установки водянка Pure Loop 280mm наверняка заслуживает твердой "пятерки". Весь процесс установки потребует не более пяти минут и минимум движений. Продемонстрируем на примере платформы Intel LGA 1200. Переворачиваем плату и прикладываем к ней металлическую крестовину с вставленными в нее винтами. Переворачиваем аккуратно плату и накручиваем металлические стойки пластиковыми накладками.

Далее на металлические стойки фиксируем две рамки крепления, предварительно выбрав нужную ориентацию водоблока. После нанесения термопасты на процессор прикручиваем водоблок Pure Loop 280mm к рамкам крепления с помощью двух подпружиненных винтов.

Стоит отметить, что, несмотря на вытянутую форму водоблока Pure Loop 280mm, он не мешает установке оперативной памяти в ближний слот DDR4, даже в случае использования компактной платы форм-фактора Mini-ITX.

Процессор	Intel Core i7-10700k
Материнская плата	Gigabyte Z490I Aorus Ultra
Видеокарта	Gigabyte AMD Radeon RX 5600 XT Gaming OC
Термоинтерфейс	Arctic MX-2
Оперативная память	G.Skill Trident Z RGB DDR4-4266 16Gb (2*8Gb)
Накопитель	M.2 SSD Samsung 970 Pro 512 Гб
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Открытый тестовый стенд
Монитор	ASUS PB298Q, 29", 2560x1080, IPS
Операционная система	Windows 10 Pro 64-bit 2004

Тестирование системы жидкостного охлаждения Pure Loop 280mm выполнялось на 8-ядерном процессоре Intel Core i7-10700k, тепловыделение которого может составлять значения от 190 до 250 Вт (в зависимости от режима эксплуатации).

Собранный тестовый стенд вместе с установленной Pure Loop 280mm выглядел следующим образом.

Перед тем, как приступить к анализу полученных результатов, скажем пару слов о ходе тестирования системы жидкостного охлаждения Pure Loop 280mm с использованием процессора Intel Core i7-10700k. Без разгона CPU его тепловыделение под нагрузкой Prime95 составило немногим менее 200 Вт.

Разгон Core i7-10700k до 4.9 ГГц с повышением напряжения до 1.38 В позволил добиться тепловыделения в районе 240 Вт. Таким образом мы получили для Pure Loop 280mm два уровня "сложности": один <200 Вт, второй <250 Вт. Перейдем к результатам тестирования и проанализируем полученные цифры.

Первое, на что стоит обратить внимание - поведение комплектных 140-мм вентиляторов СЖО при регулировании ШИМ. Скорость вращения вертушек составила диапазон от 480 до 1490 об/мин с достаточно ровным шагом.

По показаниям бытового шумомера, установленного на расстоянии 30 см от тестовой системы с водянкой Pure Loop 280mm, были зарегистрированы следующие значения. По характеру роста можно сказать, что заметными в системе для слуха пользователя вертушки Pure Loop 280mm становятся после преодоления ими барьера в 1000 об/мин. Выше скорости вращения 1300 об/мин вентиляторы СЖО уже можно назвать шумными.

Температуры 8-ядерного Intel Core i7-10700k при серьезной нагрузке Prime95 свидетельствовали о высокой эффективности охлаждения Pure Loop 280mm. Без разгона процессора вентиляторы СЖО можно было смело оставить на минимальных значениях, т.к. даже обдува при скорости 750 об/мин было достаточно для комфортных температур. Что касается разгона процессора, то в этой ситуации Pure Loop 280mm не спасовала, удержав Core i7-10700k с тепловыделением 240 Вт в пределах 85 градусов Цельсия.

be quiet! Pure Loop 280mm - тот самый редкий пример СЖО, приоритетами в которой являются высокая эффективность охлаждения, простая и быстрая установка, а также лаконичный и стильный внешний вид. Pure Loop 280mm не сможет похвастать красочными RGB-вентиляторами, но обеспечит низкие температуры и возможность разгона процессора. Если оценивать эту систему охлаждения в цифрах, то Pure Loop 280mm можно смело рекомендовать для топовых CPU с реальным тепловыделением 200-250 Вт. Уровень шума вентиляторов данной СЖО можно считать комфортным, поскольку эксплуатация Pure Wings 2 140mm PWM на максимальных оборотах не дает заметного снижения в температурах для тонкого 27мм радиатора. К положительным качествам Pure Loop 280mm можно отнести возможность дозаправки хладагента, выносную помпу с двойным изолированием, а также 3 года гарантии производителя.

Плюсы:

• очень высокая эффективность охлаждения;
• качественная сборка и стильный внешний вид;
• фирменные вентиляторы Pure Wings 2 140mm PWM;
• выносная помпа с двойным изолированием;
• простая и легкая установка;
• заправочный клапан для долива хладагента;
• никелированное покрытие водоблока позволит использовать в качестве термоинтерфейса жидкий металл.

Минусы:

• шумные вентиляторы на высоких и максимальных оборотах;
• звон от помпы СЖО при превышении скорости 4500 об/мин.
