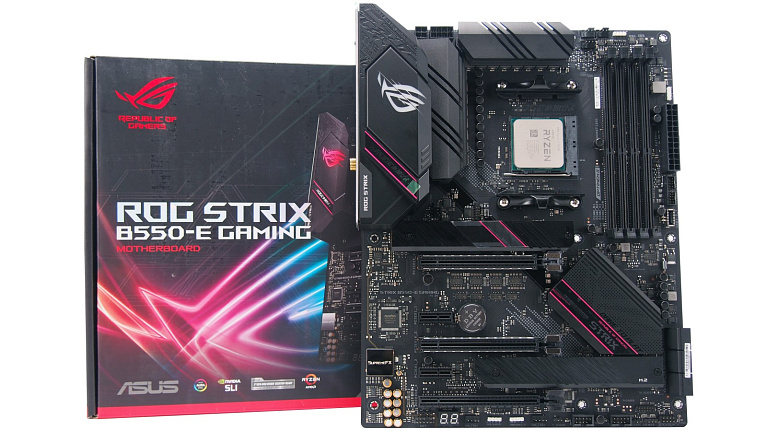

Обзор и тест материнской платы ASUS ROG Strix B550-E Gaming

ASUS ROG Strix B550-E Gaming - самая функциональная и укомплектованная материнская плата с чипсетом AMD B550.
Обзор и тест материнской платы ASUS ROG Strix B550-E Gaming

Поклонники CPU семейства Ryzen уже привыкли к тому, что компания AMD всегда выпускает пару наборов логики с возможностью разгона процессора и памяти. С последним поколением чипсетов для процессоров Zen 2 этот процесс растянулся на год. Летом 2019 года вместе с Ryzen 3000 были представлены материнские платы с чипсетом AMD X570, в то время как более доступный набор логики в лице AMD B550 поступил в продажу лишь сейчас. Нам выпала честь познакомиться с новым чипсетом на примере самой дорогой и функциональной материнской платы ASUS ROG Strix B550-E Gaming. При цене в 21000 рублей доступным это решение назвать сложно. Но не спешите делать выводы, ведь у данной материнской платы есть вполне очевидные причины такой стоимости. Впрочем, обо всем по порядку.

Технические характеристики

  • Модель - ROG Strix B550-E Gaming
  • Socket - AM4
  • Чипсет- AMD B550
  • Тип памяти- DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4400(O.C) - 3466(O.C.), 2133 - 3200 МГц
  • Слоты расширения - 2*PCI-E 4.0 x16, PCI-E 3.0 x16, 2*PCI-E x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA)
  • Звук - 8-канальный (7.1) SupremeFX S1220A
  • Сетевой интерфейс - 2.5 Gigabit Ethernet (Intel I225-V), Wi-Fi, Bluetooth (Intel 6 AX200)
  • Разъёмы на задней панели - 4*USB 2.0, USB 2.0 Type-C (аудио), 2*USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45
  • Форм-фактор - ATX (305 мм*244 мм)

Упаковка и комплектация

В ASUS ROG Strix B550-E Gaming реализована идея производителя о материнской плате с максимальными игровыми возможностями при использовании процессоров AMD Ryzen третьего поколения. Этот продукт обладает всем необходимым для построения высокопроизводительной системы, на что делается главный акцент на упаковке материнской платы.

На тыльной стороне коробки производитель в подробностях рассказывает о технических характеристиках и фирменных особенностях ROG Strix B550-E Gaming. Также приводится фотография материнской платы и карта разъемов тыльной панели.

Комплектация ROG Strix B550-E Gaming включает в себя:

  • руководство пользователя;
  • набор наклеек ROG Strix;
  • карточку благодарности покупателя;
  • диск с драйверами и фирменными программами;
  • четыре кабеля SATA 6 Гбит/с;
  • два кабеля для лент подсветки RGB;
  • фирменный брелок;
  • винты и фиксаторы для установки М.2 накопителей;
  • антенну Wi-Fi с подставкой;
  • кабель USB Type-C - 3.5 мм miniJack;
  • набор одноразовых пластиковых стяжек.

Внешний вид и особенности

ROG Strix B550-E Gaming является, прежде всего, игровой материнской платой, поэтому внешне она оформлена соответственно. Это и фирменные формы радиаторов подсистемы питания процессора, и сложный рисунок на текстолите с обеих сторон PCB. Форм-фактор материнской платы АТХ с габаритами 305 х 244 мм. ROG Strix B550-E Gaming имеет девять точек крепления в корпус системного блока и предустановленную заглушку для тыльной панели разъемов.

На тыльной панели разъемов ROG Strix B550-E Gaming присутствует кнопка для обновления BIOS материнской платы с помощью USB накопителя. Помимо кнопки BIOS FlashBack здесь имеется:
  • четыре порта USB 2.0;
  • один порт USB 3.2 Gen 2 Type-C;
  • два порта USB 3.2 Gen 2 Type-A;
  • 2.5-гигабитный разъем RJ-45;
  • HDMI и DisplayPort;
  • два гнезда для антенны Wi-Fi;
  • пять аудиоразъемов 3.5 мм miniJack;
  • один аудио USB Type-C.
Колодки тыльных разъемов ROG Strix B550-E Gaming прикрыты декоративным пластиковым кожухом с логотипом производителя. Подсистема питания выглядит массивно и всем своим видом намекает на то, что способна гарантировать работу самых производительных процессоров. Для питания процессора материнская плата оборудована двумя разъемами 8+4 пин, расположенными в верхнем левом углу.
Для установки оперативной памяти ROG Strix B550-E Gaming может предложить сразу четыре разъема DIMM DDR4 с технологией ASUS Optimem II. Поддерживается до 128 Гб памяти с частотой от 2133 до 3200 МГц. Разгон на ROG Strix B550-E Gaming декларирован производителем, начиная от 3466 МГц и заканчивая 4400 МГц.
В отличии от материнских плат с чипсетом Х570, решения на базе чипсетов В550 не обеспечивают стандарт PCIe 4.0 на всех слотах расширения и М.2 разъемах. Поэтому на этом вопросе при рассмотрении ROG Strix B550-E Gaming стоит остановиться подробнее. Данная материнская плата имеет два разъема PCI-E 4.0 x16, которые могут работать по формуле х16+х0 или х8+х8. На оба этих слота приходятся линии PCIe 4.0, поскольку они выделяются от процессора. Самый же нижний слот PCI-E x16, способный работать максимально на скорости х4, наделяется лишь PCIe 3.0 линиями от чипсета AMD B550. То же самое относится и к паре слотов расширения PCI-E 3.0 x1, которые также реализованы с помощью набора логики. Это же "классовое неравенство" в ROG Strix B550-E Gaming касается и М.2 разъемов для накопителей. Верхний М.2_1 разъем работает с линиями PCI Express 4.0 процессора, а нижний М.2_2 только в режиме PCIe 3.0 через чипсет В550.
Ряд мультиплексоров, распаянных между первым и вторым слотом PCIe 4.0 x16, служит для распределения линий PCIe в случае задействования обоих разъемов. Материнская плата ROG Strix B550-E Gaming поддерживает мульти-GPU технологии NVIDIA 2-Way SLI и AMD 3-Way CrossFireX.

Верхний разъем М.2_1 для накопителей может принять на борт устройства типа 2242/2260/2280/22110 с протоколами передачи данных PCIe 4.0 x4 или SATA. Поскольку линии PCIe приходят на этот разъем от процессора, то конфликтов с какими-либо другими портами или разъемами у М.2_1 попросту нет.

Нижний разъем М.2_2 также рассчитан на устройства 2242/2260/2280/22100. Поскольку он реализован силами чипсета В550, то на нем доступны протоколы передачи данных PCIe 3.0 x4 или SATA. При использовании М.2_2 разъема также становятся недоступными порты SATA6G_5 и SATA6G_6. Позитивной особенностью ROG Strix B550-E Gaming является то, что оба М.2 разъема на материнской плате оборудованы радиаторами охлаждения с термопрокладками.

Колодки портов SATA 6 Гбит/с в количестве шести штук нашли свое место на правой грани ROG Strix B550-E Gaming.

Рядом с колодками разъемов SATA находится чипсет AMD B550, охлаждаемый массивным алюминиевым радиатором со стильным оформлением в духе ROG Strix. Пассивное охлаждение набора логики является еще одной особенностью чипсетов В550 в сравнении с флагманским Х570.

За звук на ROG Strix B550-E Gaming отвечает аудиокодек SupremeFX S1220A с 7.1-канальным звучанием. В составе этой обвязки производитель использует качественные японские конденсаторы, а от помех и наводок защищает с помощью изолирующего аудиотракта.
Для увеличения периферийных портов ROG Strix B550-E Gaming предлагает два USB 3.1 Gen2 и один USB 3.2 Gen2 Type-C для фронтальной панели корпуса. Также на плате присутствуют две колодки USB 2.0 для подключения внутренних устройств или вывода 4-х разъемов на тыльную или фронтальную панель кейса.
Любителей RGB-подсветки плата ROG Strix B550-E Gaming обрадует сразу четырьмя разъемами для подключения. При этом пара из этих разъемов поддерживает адресуемые элементы подсветки +5В RGB.
Для подключения корпусных вентиляторов и элементов жидкостного охлаждения на ROG Strix B550-E Gaming реализовано шесть разъемов 4-пин PWM. Четыре из них находятся возле процессорного разъема АМ4, а еще два - на нижней грани материнской платы.
Силовые элементы системы питания процессора охлаждаются двумя массивными радиаторами с многоуровневым оребрением.
А так выглядит с внутренней стороны декоративная пластиковая панель, нависающая над тыльными разъемами материнской платы. Подсветка логотипа ROG Strix реализована здесь с помощью модуля RGB-подсветки.
Система питания процессора на ROG Strix B550-E Gaming состоит из 14+2 силовых модулей, каждый из которых рассчитан на 70 А нагрузки.
Маркировка интегральных сборок - MPS MP86992. Управление питанием возложено на 8-фазный цифровой ШИМ-контроллер Digi+ ASP2006.
Также стоит отметить и сетевые возможности платы ROG Strix B550-E Gaming. За работу проводной сети отвечает 2.5-гигабитный контроллер Intel I225-V. Беспроводная сеть на ROG Strix B550-E Gaming представлена контроллером Intel Wi-Fi 6 AX200.

Возможности BIOS

В тот момент, когда материнская плата ROG Strix B550-E Gaming попала в наше распоряжение, на сайте производителя уже была доступна версия микропрограммного кода 0805. Интерфейс BIOS привычный и интуитивно понятный для пользователей материнских плат ASUS. Оболочка представлена в черно-красном оформлении. Присутствует два вида отображения настроек: EZ Mode и Advanced Mode.

Как и прежде, мы выкладываем большинство настроек BIOS материнской платы ROG Strix B550-E Gaming, доступных на актуальной версии прошивки.

Тестовый стенд

Процессор AMD Ryzen 9 3950X (16-ядер)
Видеокарта
MSI GeForce GTX 1080 Ti
Система охлаждения Noctua NH-U12S Chromax.black
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1909
Драйвера GeForce 446.14
Для тестирования ROG Strix B550-E Gaming нам удалось достать процессор AMD Ryzen 9 3950X, способный серьезно нагрузить VRM материнской платы. В качестве памяти были задействованы два модуля Corsair Vengeance RGB Pro объемом 8 Гб каждый, работающие на частоте 3600 МГц.

Если же говорить о том, как ROG Strix B550-E Gaming может смотреться в составе игровой сборки, то эта материнская плата выгодно выделяется элементами RGB-подсветки и стильным радиатором чипсета В550.

Работа с AMD Ryzen 9 3950X и производительность

Оценивать возможности материнской платы ROG Strix B550-E Gaming начнем с режима работы "из коробки". Используя 16-ядерный процессор Ryzen 9 3950Х, получается неплохо нагрузить систему питания материнской платы. В операции 3D рендеринга силами CPU достигается нагрузка в районе 130 Вт. При этом средняя частота по ядрам процессора (при настройке PBO в положении Auto) равна 3400 МГц.
Стресс-тест Prime95 FPU понижает рабочие частоты ядер процессора на плате ROG Strix B550-E Gaming до 3200 МГц. При этом энергопотребление Ryzen 9 3950X при долговременной нагрузке стремится к 115 Вт.
Теперь посмотрим, как поведет себя материнская плата ROG Strix B550-E Gaming, если в настройках BIOS переключить PBO в положение "Enabled". Первое, что бросается в глаза - это существенно возросшее до 190 Вт энергопотребление 16-ядерного Ryzen 9 3950X. Однако форсирование технологии PBO позволяет материнской плате удерживать частоты ядер процессора на уровне 3800-3850 МГц при рендеринге.
Более серьезная нагрузка в виде стресс-теста Prime95 FPU немного понижает частоты ядер до 3750-3775 МГц. При этом энергопотребление CPU также немного падает до 168 Вт.
Наиболее интересный вариант на ROG Strix B550-E Gaming получается с ручным разгоном процессора. Частоту всех ядер Ryzen 9 3950X на этой плате нам удается зафиксировать на значениях 4200 МГц без потери стабильности. При этом мы получаем не только максимальную температуру процессора, но и существенно возросшую производительность в Cinebench R20.
Что же касается оперативной памяти, то стабильная работа на материнской плате ROG Strix B550-E Gaming в нашем случае составила 3600 МГц при таймингах 16-16-16-36-1Т. Это коснулось всех трех режимов работы системы, включая ручной разгон Ryzen 9 3950X. Добиться большей частоты памяти, чем 3600 МГц, при соотношении с FCLK 1:1 нам не удалось.
Зато при соотношении частоты памяти и FCLK 2:1 материнской плате ROG Strix B550-E Gaming покорился режим DDR4-4400 с таймингами 18-16-16-36-1Т. Впрочем, как известно, при таком режиме работы на платформе AMD существенно возрастает латентность памяти, что влечет за собой падение производительности. Поэтому при оценке производительности системы разгон памяти до 4400 МГц практического применения в нашем тестировании не получил.
Больший сравнительный интерес для нас имели результаты производительности системы при следующих условиях:
  • процессор в режиме PBO Auto, память на частоте 3600 МГц;
  • процессор в режиме PBO Enabled, память на частоте 3600 МГц;
  • процессор в ручном разгоне до 4.2 ГГц, память на частоте 3600 МГц.
В большинстве синтетических бенчмарков и рабочих приложений лучшая производительность системы с Ryzen 9 3950X наблюдалась с активной технологией PBO или ручным разгоном до 4.2 ГГц.
А вот игры практически никак не отреагировали на различные условия работы процессора, даже в тестовом разрешении 720р. Впрочем, возможно, в столь низком разрешении все упирается в видеокарту GTX 1080 Ti.
Отдельно стоит проанализировать и то, насколько сильно нам удалось нагрузить силовую часть материнской платы ROG Strix B550-E Gaming. Используя 16-ядерный Ryzen 9 3950X, получилось обеспечить нагрузку на зону VRM от 130 до 190 Вт. Однако даже такое серьезное испытание не привело к перегреву VRM платы ROG Strix B550-E Gaming. В пике температура системы питания процессора составила безопасные 67-68 градусов Цельсия.

Заключение

ASUS ROG Strix B550-E Gaming - пример функциональной и укомплектованной материнской платы, способной соответствовать самым высоким амбициям поклонников процессоров AMD Ryzen 3000-серии. Как показало наше тестирование, эта плата без проблем справляется даже с топовым 16-ядерным Ryzen 9 3950X. Будучи построенной на новом чипсете AMD B550 участница данного обзора вобрала в себя максимум возможностей от текущей платформы. Скоростные интерфейсы PCIe 4.0 для графических адаптеров и накопителя М.2 присутствуют на ROG Strix B550-E Gaming в полной мере. Вместе с этим на плате реализовано сразу несколько сетевых интерфейсов, современные порты USB 3.2 Gen2 и четыре разъема для подключения элементов подсветки. В вопросе охлаждения у ROG Strix B550-E Gaming все выполнено на "отлично". Зону VRM охлаждают два массивных радиатора, для обоих накопителей М.2 предусмотрены алюминиевые пластины, а для подключения вентиляторов на ROG Strix B550-E Gaming присутствует сразу 6 разъемов 4-пин PWM. Поэтому в нашем понимании материнская плата ASUS ROG Strix B550-E Gaming - это в своем классе топовый продукт. Использование более доступного чипсета В550 позволяет этой плате стать лишь немного доступнее для тех пользователей, которые являются поклонниками серии ROG Strix, а также просто любят качественные и флагманские решения.
Плюсы:
  • новый чипсет AMD B550 с пассивным охлаждением;
  • PCIe 4.0 для слотов расширения под видеокарту и для одного М.2;
  • множество современных разъемов USB 3.2 Gen2;
  • радиаторы охлаждения для обоих накопителей М.2;
  • мощная система питания по схеме 14+2 силовых модулей;
  • 2.5-гигабитный проводной сетевой контроллер;
  • беспроводный контроллер Wi-Fi 6 AX200;
  • четыре разъема для подключения элементов подсветки RGB;
  • готовность работать с любым процессором, включая 16-ядерный Ryzen 9 3950X.
Минусы:
  • цена в 21000 рублей может отпугнуть экономного пользователя;
  • при использовании второго разъема М.2 блокируются порты SATA6G_5 и SATA6G_6;
  • при использовании слотов расширения PCIe 3.0 x1 нижний слот PCIe 3.0 x16 переходит в режим х2.
