Обзор корпуса Thermaltake S500 TG

Новинка от Thermaltake, корпус S500 TG, может внешне кому-то показаться уже знакомой. Причина простая: внешне в ней мало отличий от премиумного A500 TG, который вышел на рынок годом ранее. Оба корпуса имеют боковины из закалённого стекла, стильный дизайн и массивные металлические стенки. Только в новинке S500 TG вместо алюминия используется обычная сталь и вместо двух стеклянных стенок – одна.

Таким образом, S500 TG можно рассматривать как удешевлённую младшую версию A500 TG: дизайн и интерьер у них схожи, различия только в материалах и опциях вроде дополнительных корзин для накопителей в старшей версии. По цене между моделями расхождение очень ощутимое, почти в два раза.

Характеристики

Модель	Thermaltake S500 TG
Класс	Midi-Tower
Форм-факторы материнских плат	Mini-ITX, Micro-ATX, ATX
Размеры (Д x Ш x В)	565 x 240 x 500 мм
Вес	15 кг
Материалы	Сталь, закаленное стекло, пластик
Отсеки 5,25 дюйма	0
Отсеки 3,5 дюйма	2
Отсеки 2,5 дюйма	3+2
Разъемы	2 x USB 3.0, 2 x USB 2.0, аудиоразъемы
Слоты расширения	8
Поддержка вентиляторов	3x120/3x140/2х200 мм спереди, 1x120 мм сзади, 3x120/2x140/2х200 мм сверху
Поддержка радиаторов	до 420-мм спереди, 360-мм сверху, 120-мм сзади, до 420-мм справа
Высота процессорного кулера	До 172 мм
Длина видеокарты	До 400 мм
Длина блока питания	До 220 мм

Распаковка и комплектация

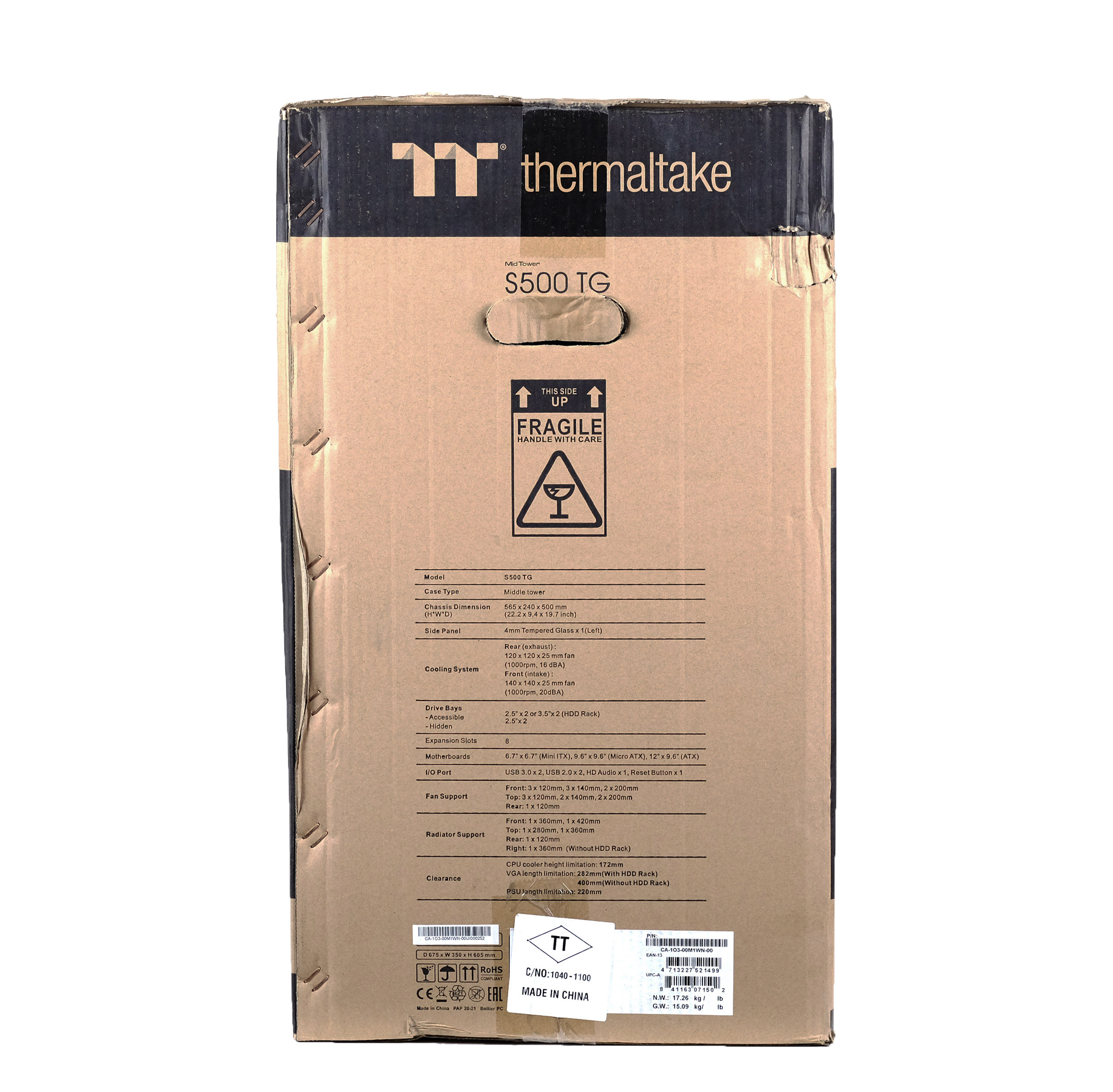

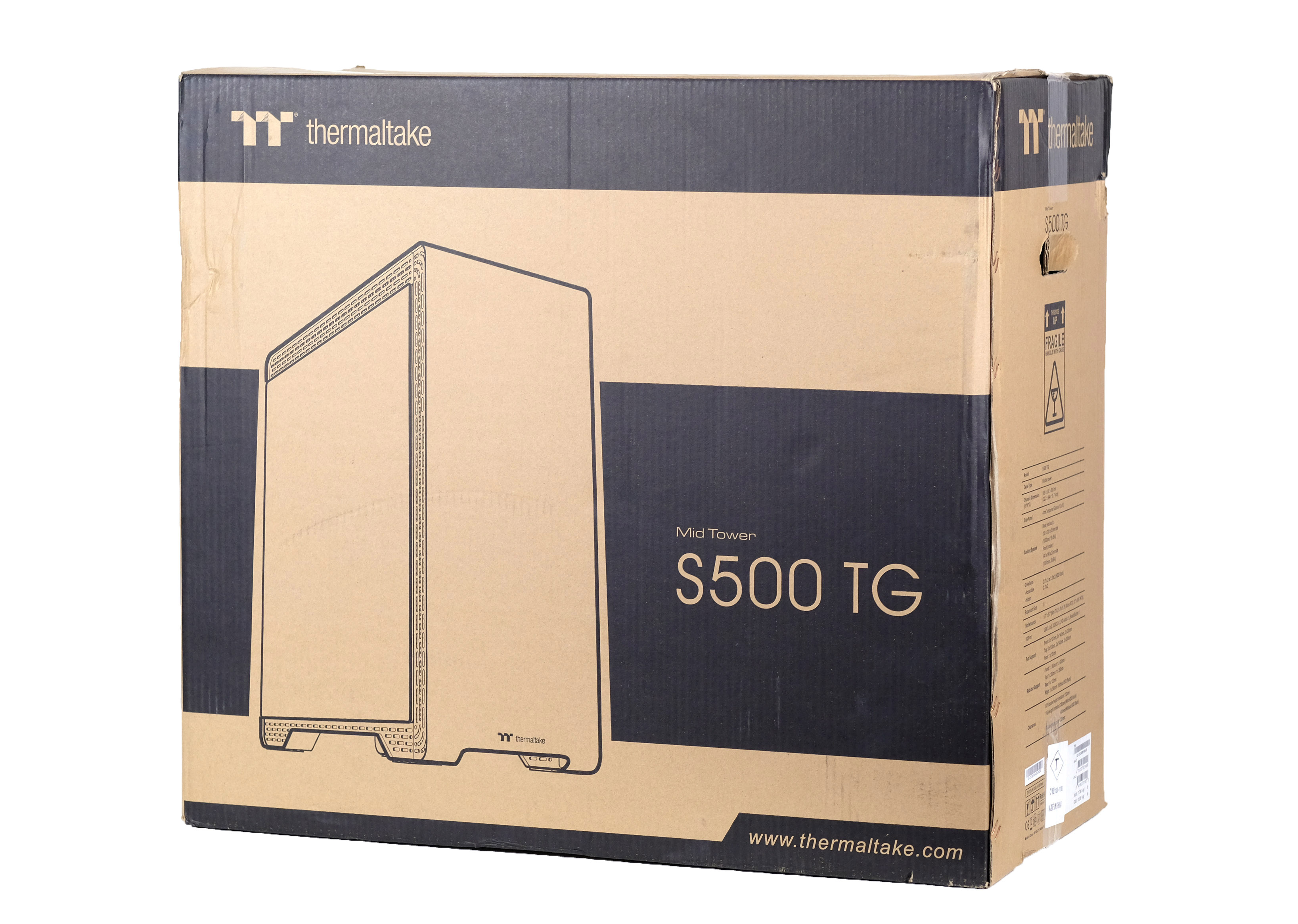

Thermaltake S500 TG поставляется в коробке из простого картона с ч/б полиграфией. На ней есть стилизованное изображение корпуса и полная спецификация на боковой стенке. Габариты и вес коробки серьёзные: 35 х 61 х 67 см и около 15 кг.

Внутри корпус зажат в двух объёмных уплотнителях из вспененного полиэтилена, которые очень надёжно его фиксируют при транспортировке. Боковая стенка корпуса из закалённого стекла заклеена защитной плёнкой.

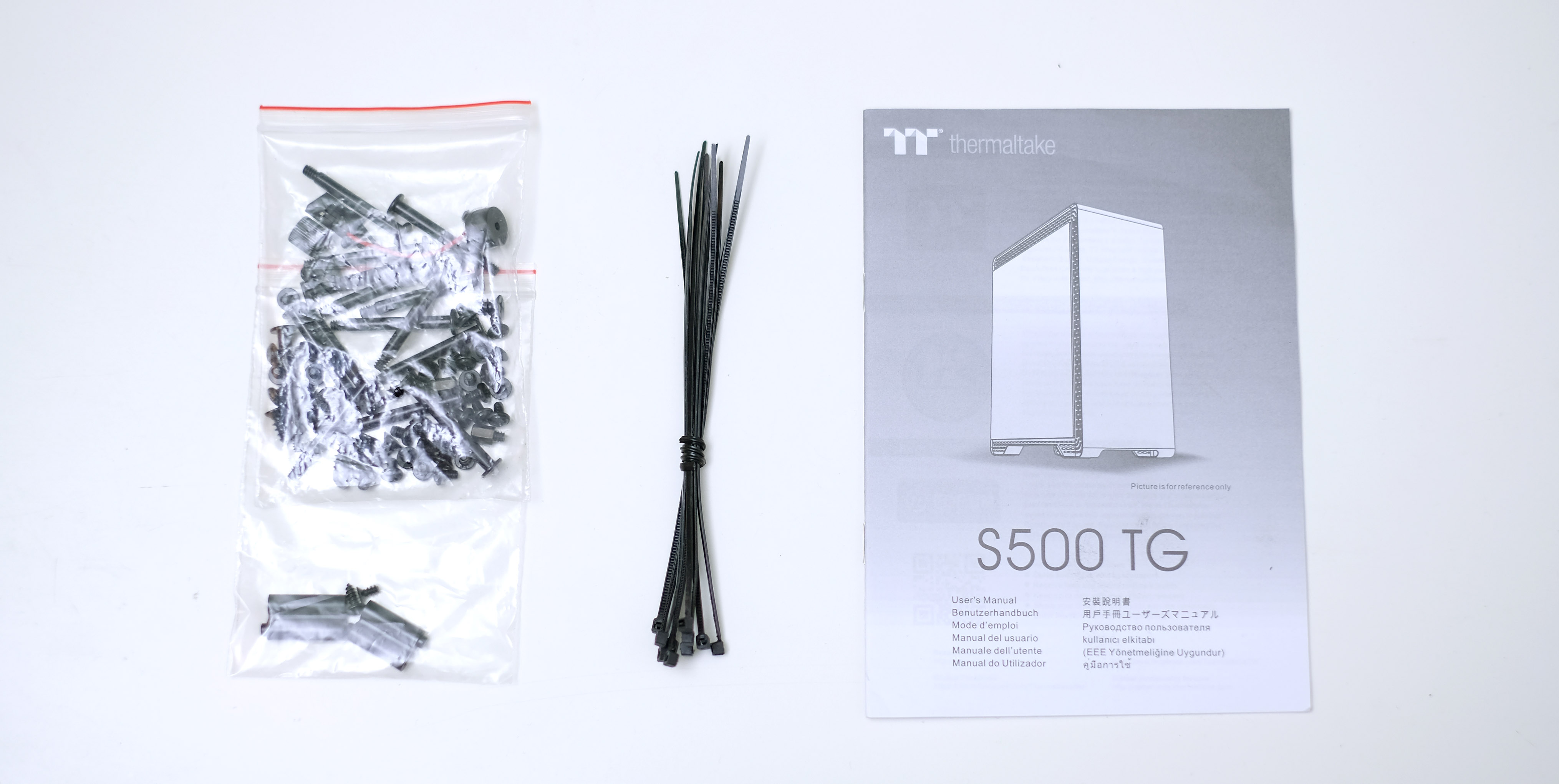

Комплектация не балует: только набор крепежа (есть биппер), немного пластиковых хомутов для стяжки кабелей и книжечка инструкции по сборке. При этом отсутствует райзер для вертикального расположения видеокарты.

Дизайн и интерьер

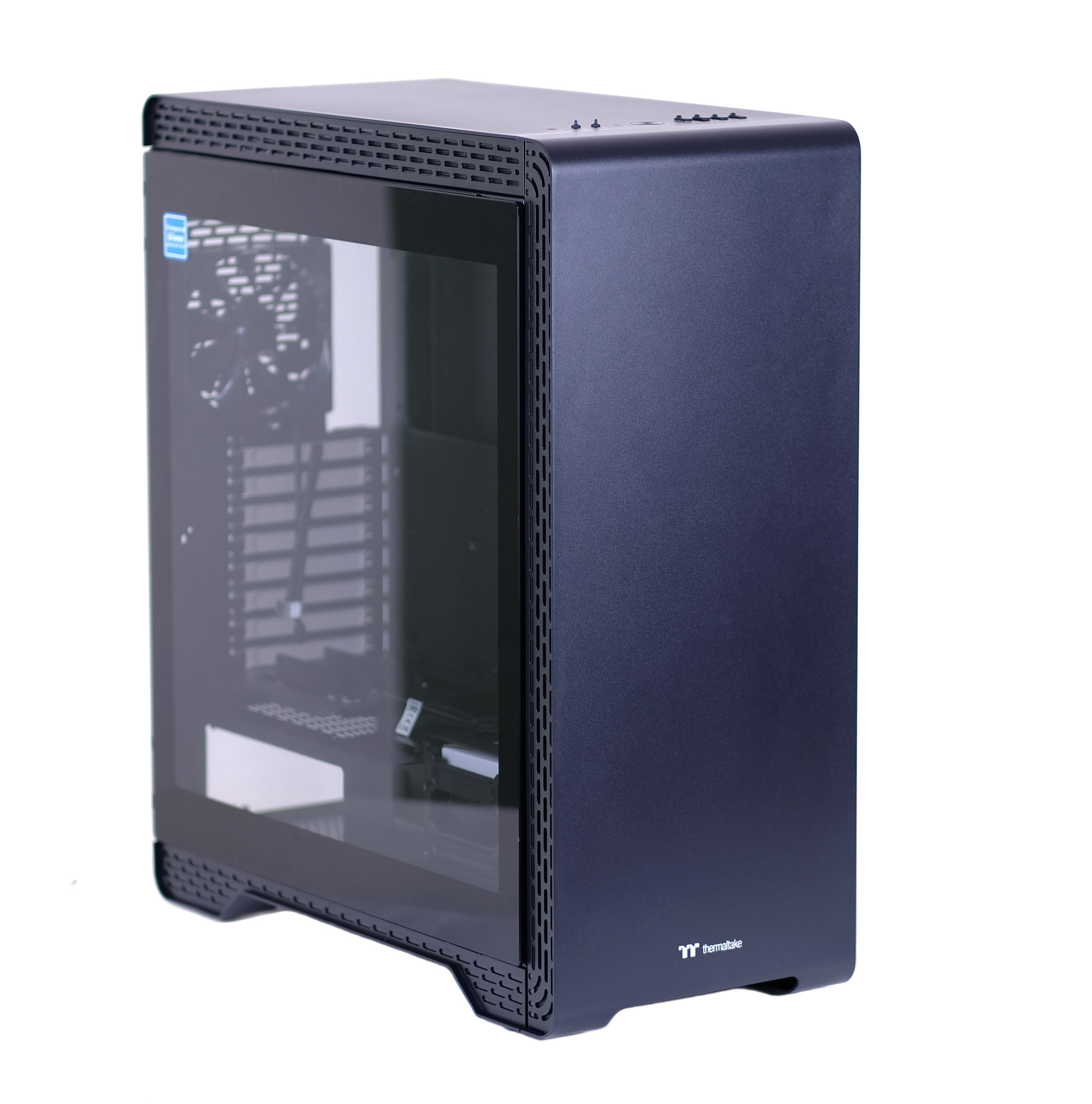

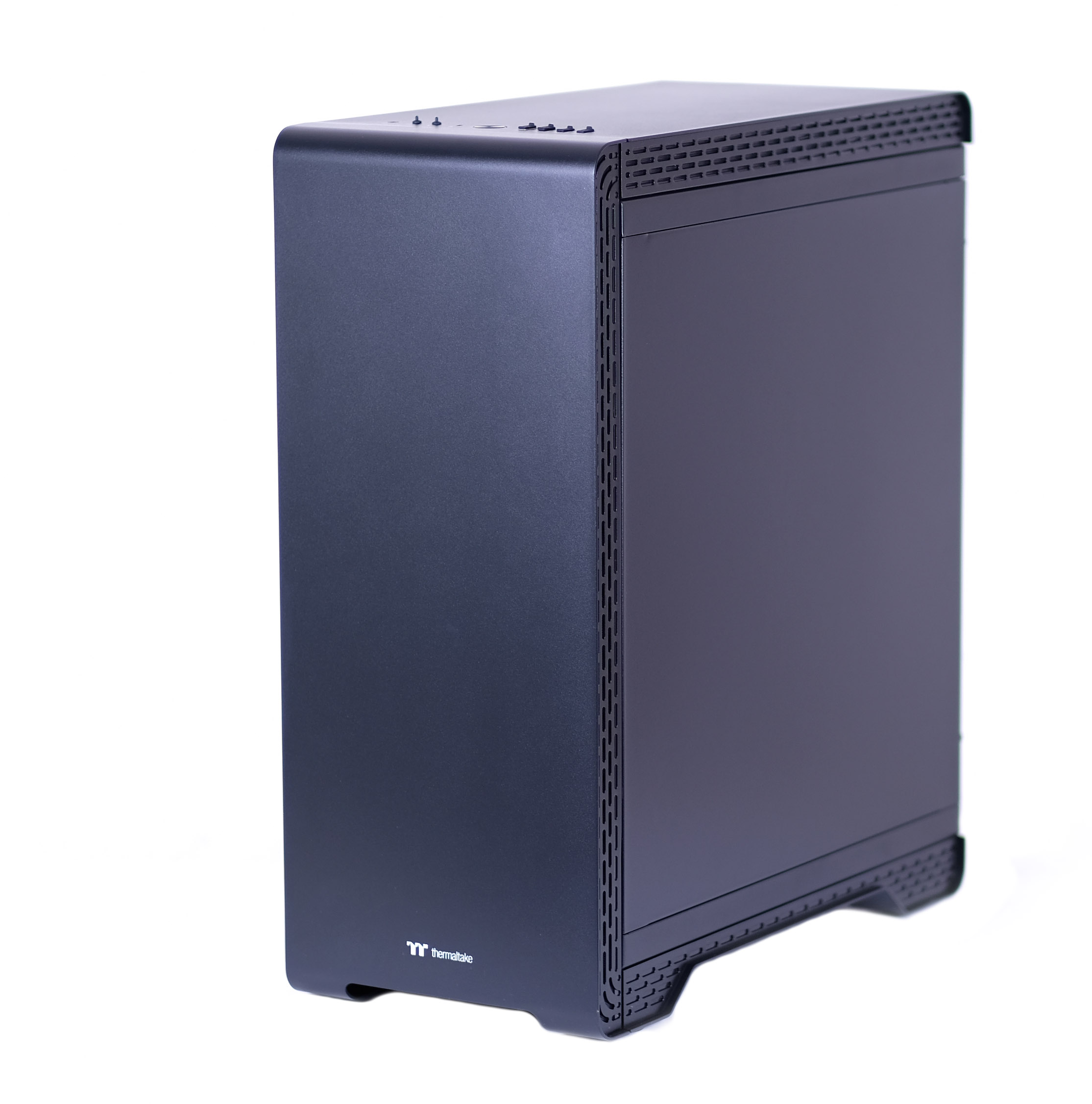

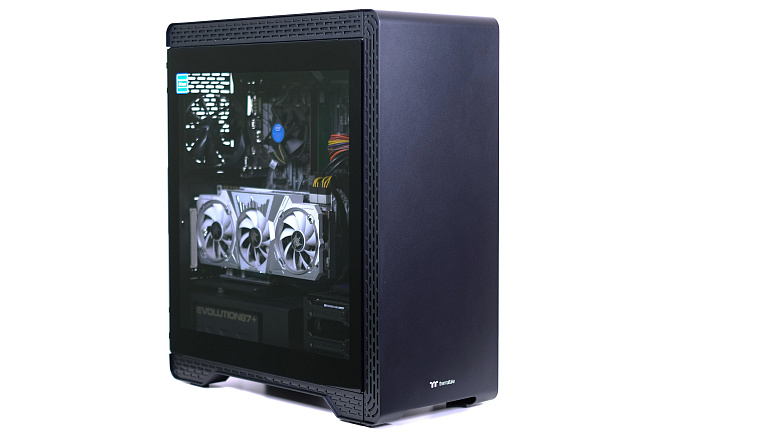

Внешне Thermaltake S500 TG смотрится очень стильно: единая скруглённая линия верха и передней стенки придают монолитный вид, в котором нет лишних деталей, а решётки забора воздуха по боковому периметру хорошо подчёркивают это. Прозрачная стеклянная стенка сделана специально выступающей за пределы поверхности. Шасси также вписаны в одну линию обводов, благодаря чему дизайн получился довольно гармоничным и цельным.

Визуально сразу чувствуется основательность, массивность корпуса и качество примененных материалов. Размеры действительно достаточно внушительные: 240 х 565 х 500 мм. Покрытие у корпуса чёрное матовое, но неплохо сопротивляется следам от пальцев и пыли.

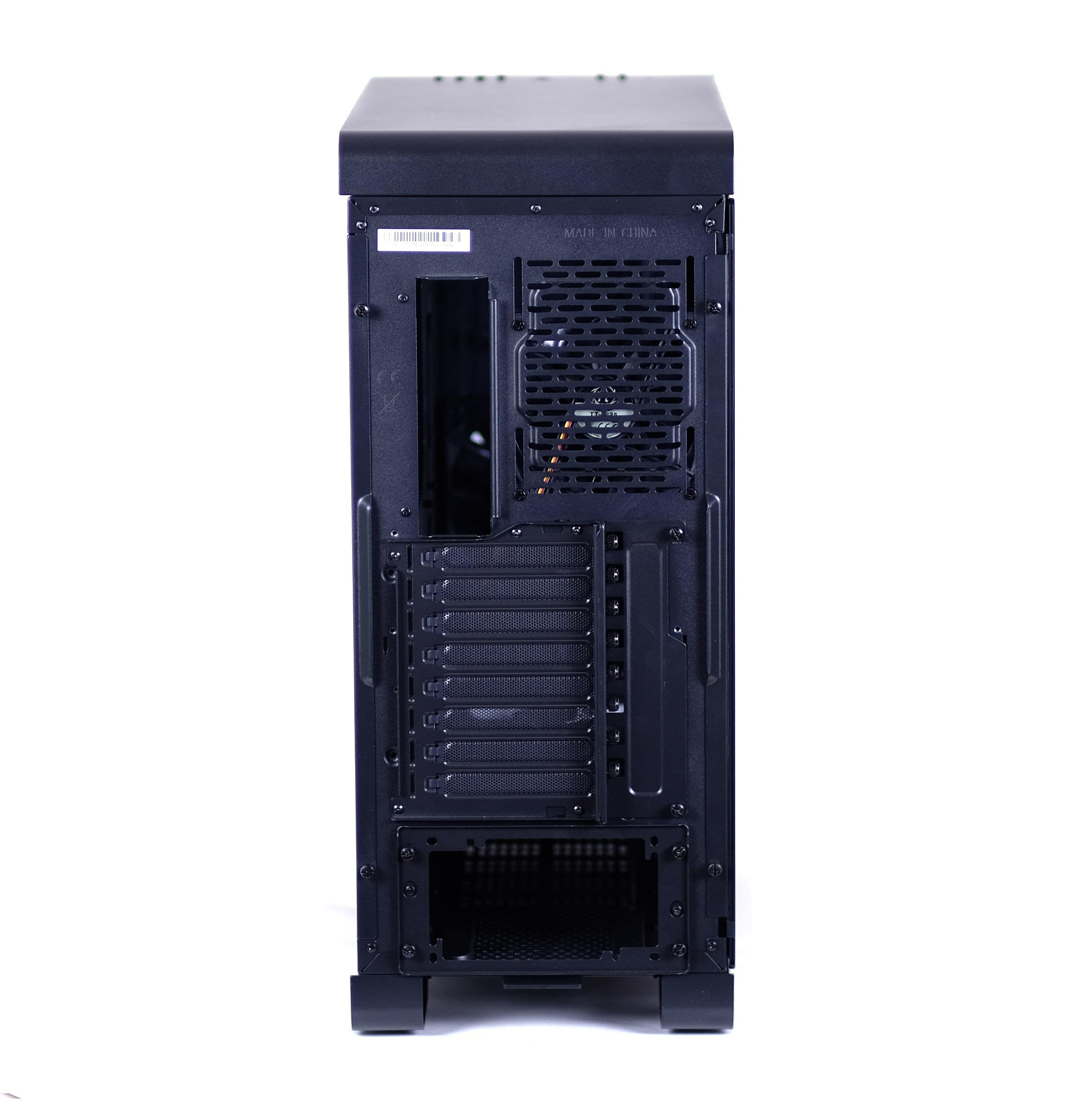

На передней стенке нет совсем никаких деталей, кроме небольшого логотипа Thermaltake в самом низу. Расположение блока питания – нижнее. Поскольку корпус подразумевает возможность вертикального расположения видеокарты, есть съёмные панели, которые можно ориентировать как вертикально, так и горизонтально. Сверху есть решётка, на которой можно уместить кулер или радиатор размером до 120 мм.

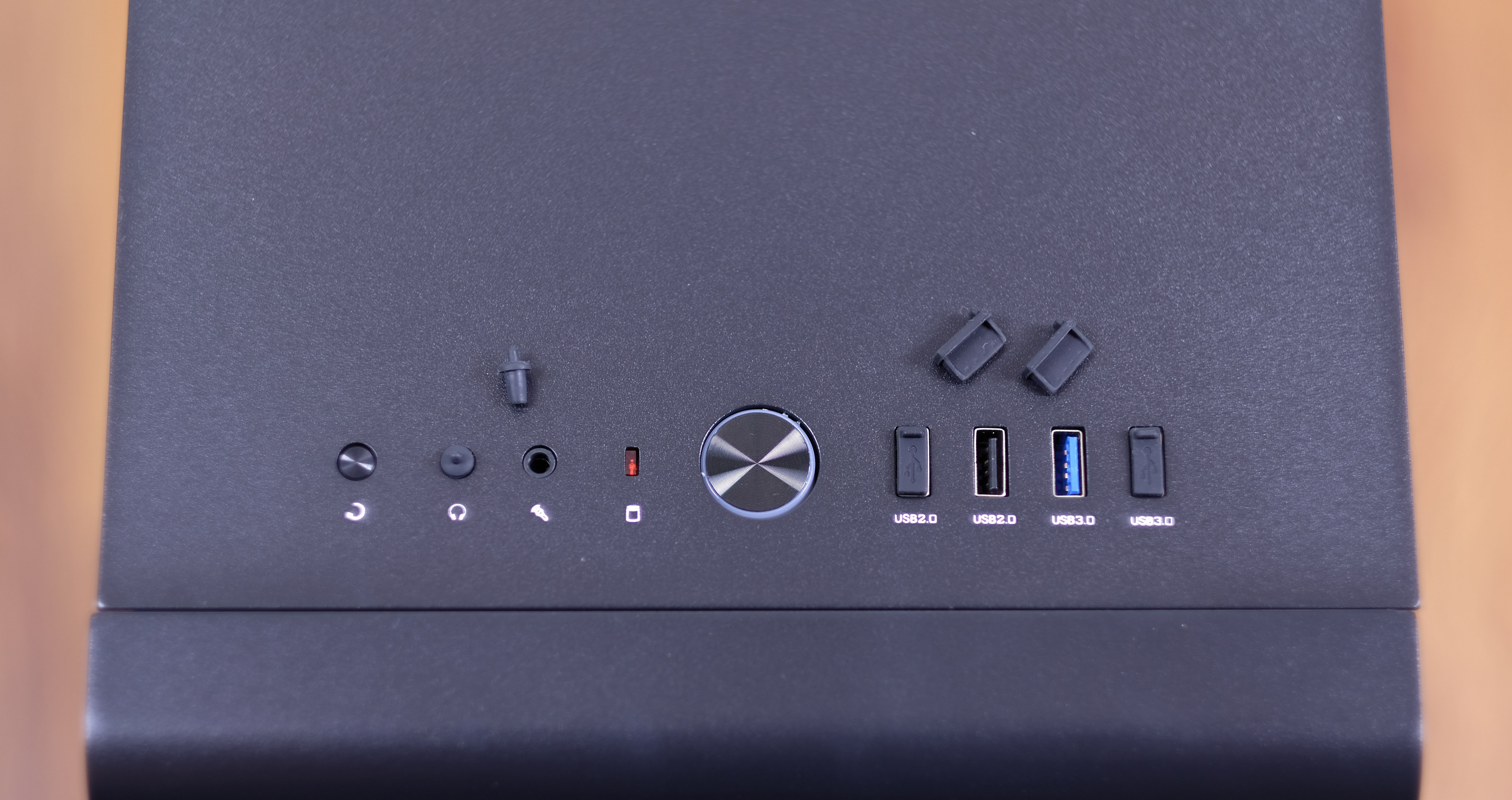

Все разъёмы и кнопки управления питанием вынесены на верхнюю панель. Учитывая высоту корпуса, такое решение подразумевает его расположение на уровне пола. Предусмотрены резиновые заглушки, которые предотвратят попадание пыли, если разъёмы не используются. Есть два отдельных аудиоразъёма 3,5 мм и четыре USB, два из которых версии 3.0.

Боковые стенки крепятся на направляющих и фиксируются двумя винтами с головкой «под пальцы». Тем не менее, из-за толщины металла пальцами закрутить их проблематично.

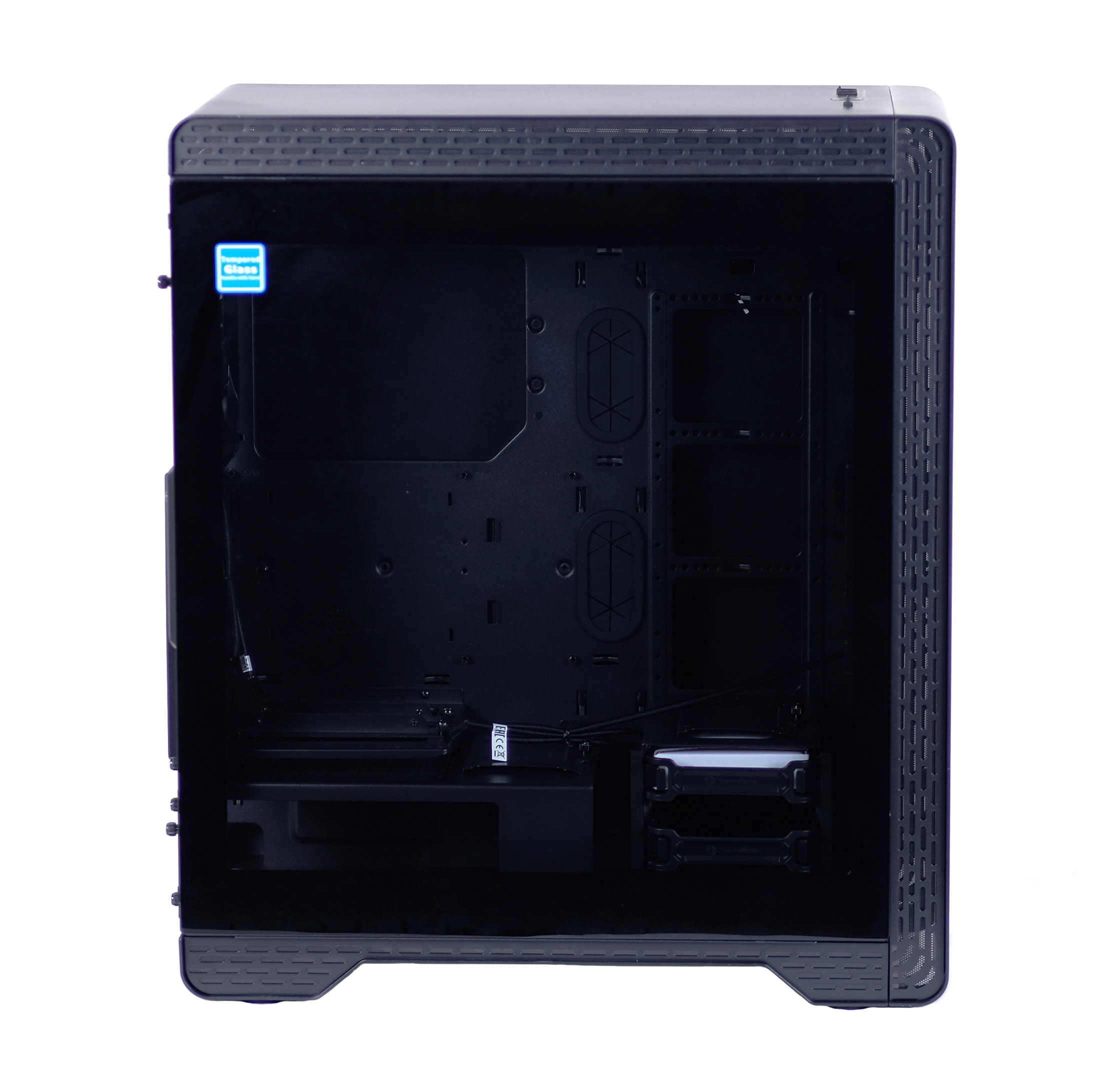

Левая стенка прозрачная, из закалённого стекла, о чём и предупреждает маленькая синяя наклейка. По краям стекло затонировано для улучшения визуального вида собранной системы – не будет заметно лишнего. Центральная часть также имеет небольшую тонировку. Толщина стекла – 3 мм.

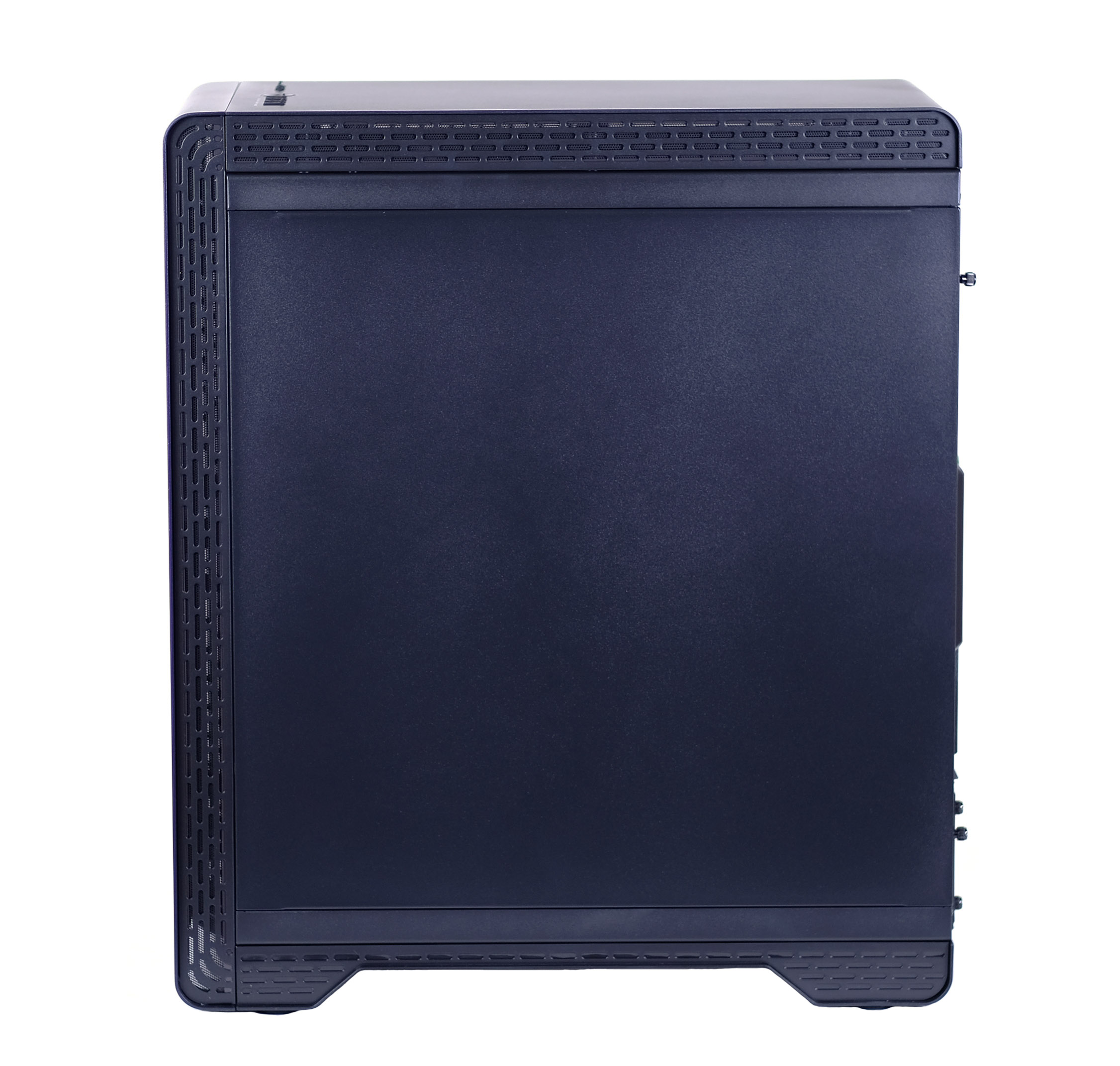

Правая стенка сплошная, из достаточно толстого металла, который не гнётся и не «гуляет» при монтаже стенки.

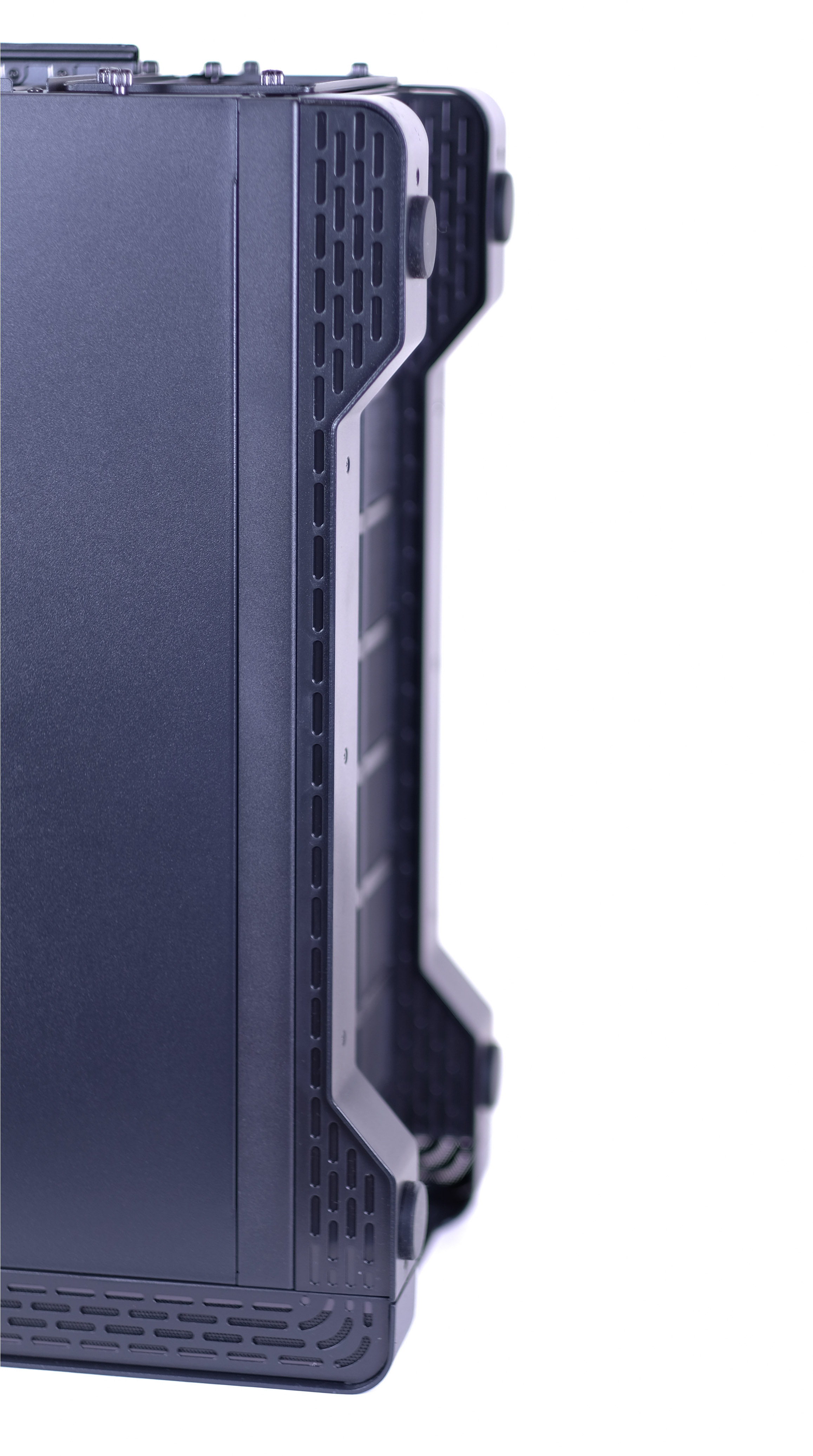

С обоих боков корпуса по периметру расположены решётки для забора и отвода воздуха. Они защищены изнутри противопылевым фильтром-сеткой.

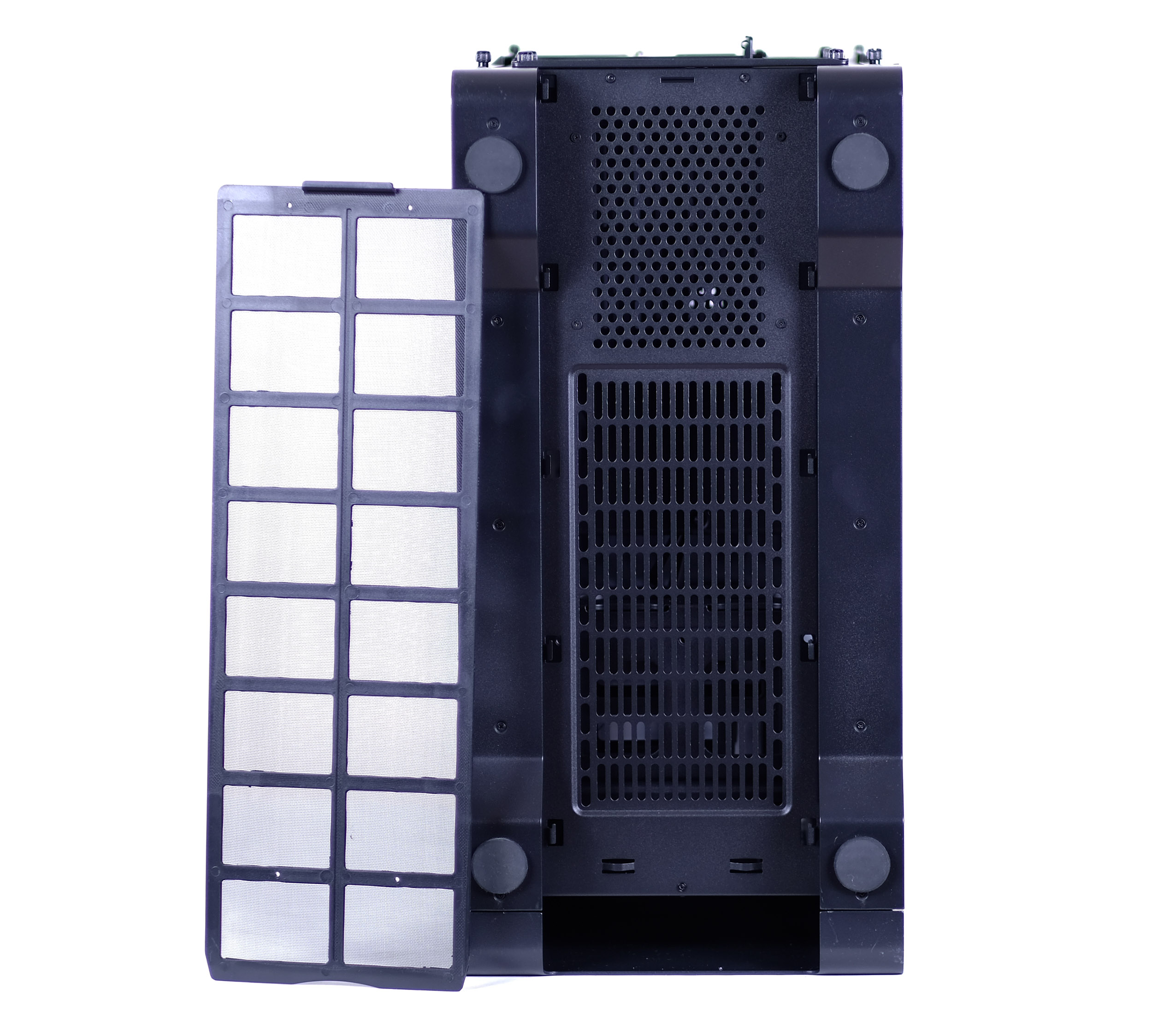

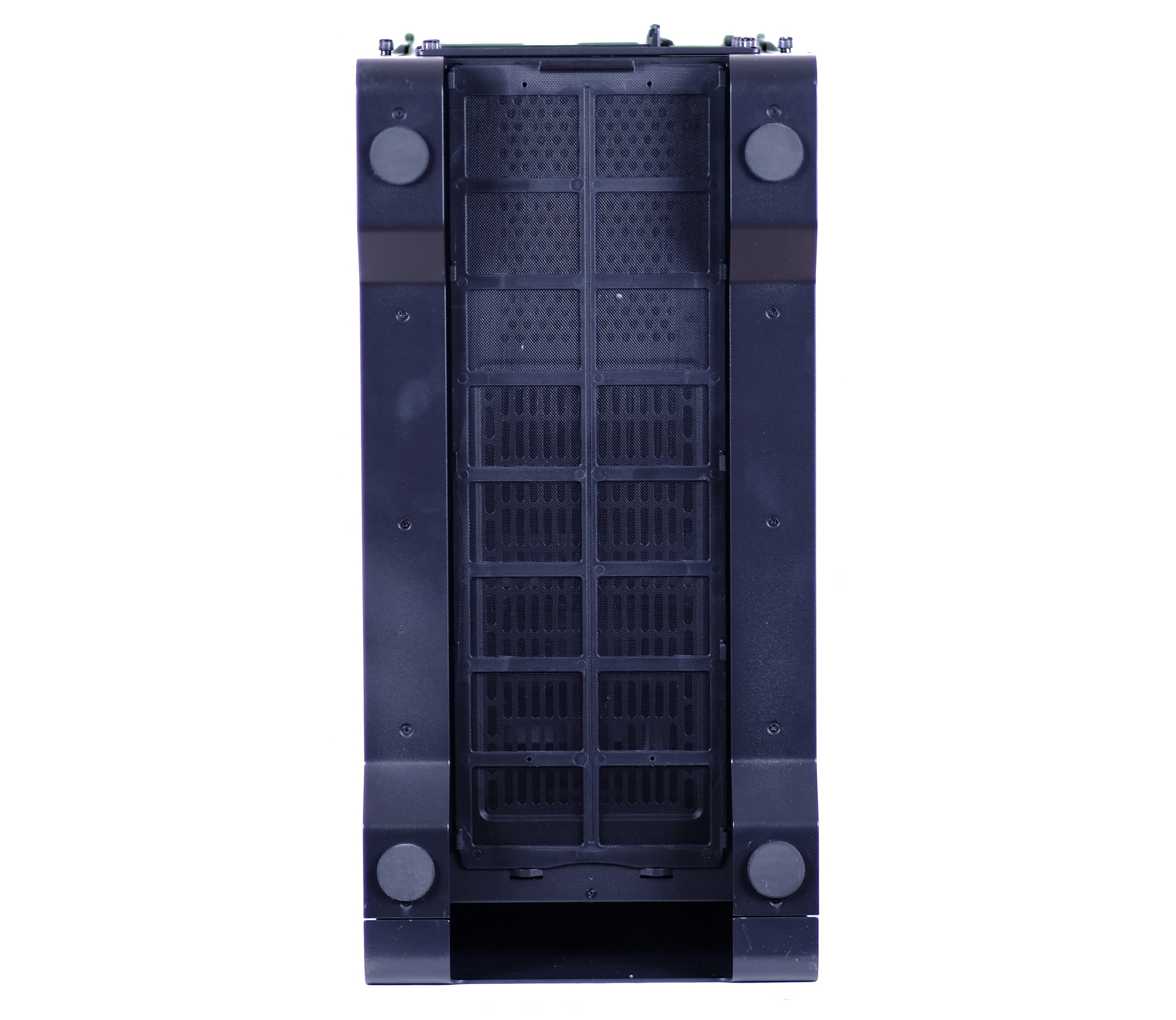

Такой же фильтр есть и на нижней поверхности корпуса. Вся площадь дна представляет собой решётку, а фильтр при необходимости может быть легко снят – он выдвигается назад.

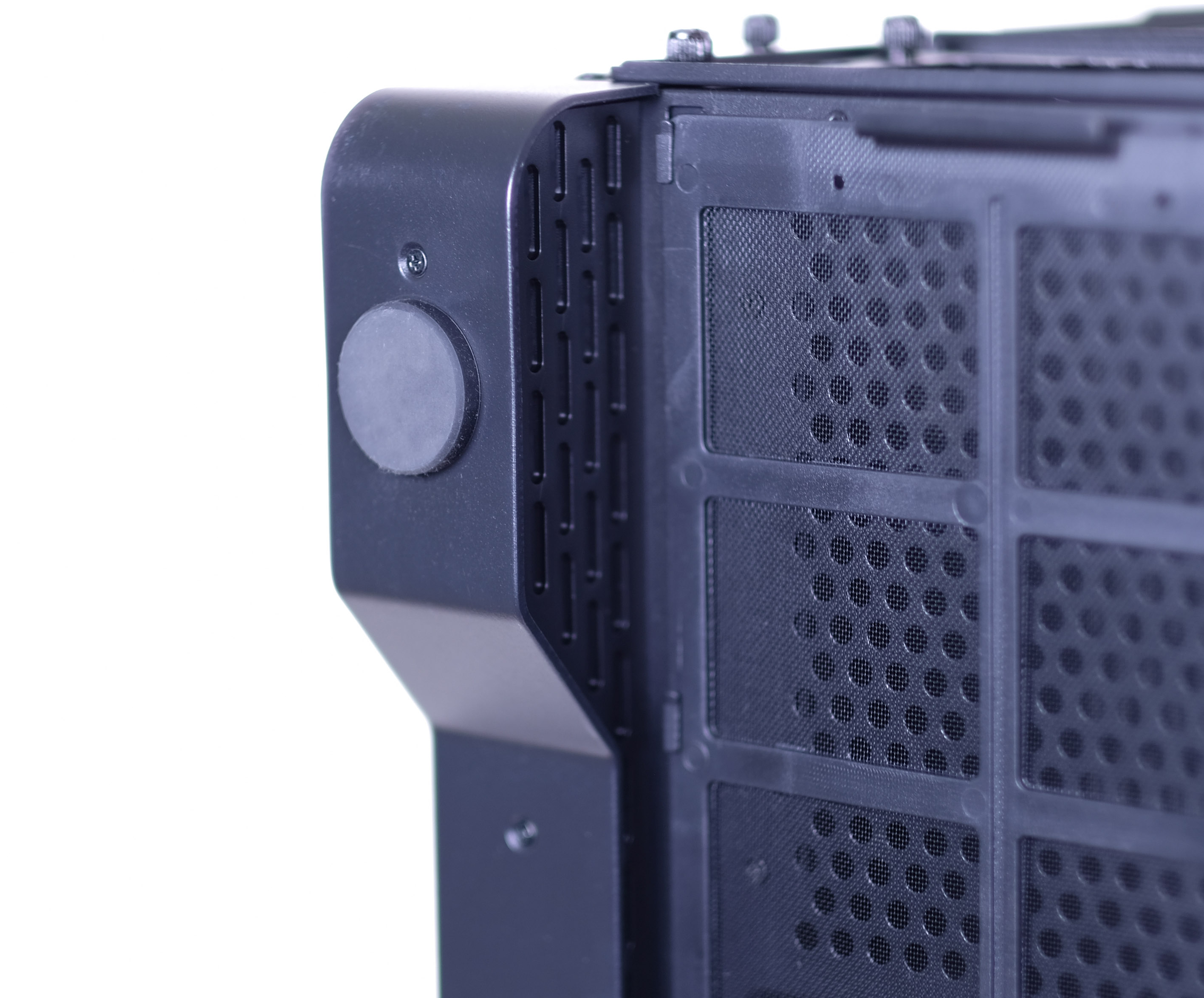

У Thermaltake S500 TG мощные шасси – они основаны на стальной пластине толщиной 2 мм и снабжены прорезиненными круглыми накладками. Это важная деталь, поскольку вес данного корпуса с собранной системой легко переваливает за 20 кг.

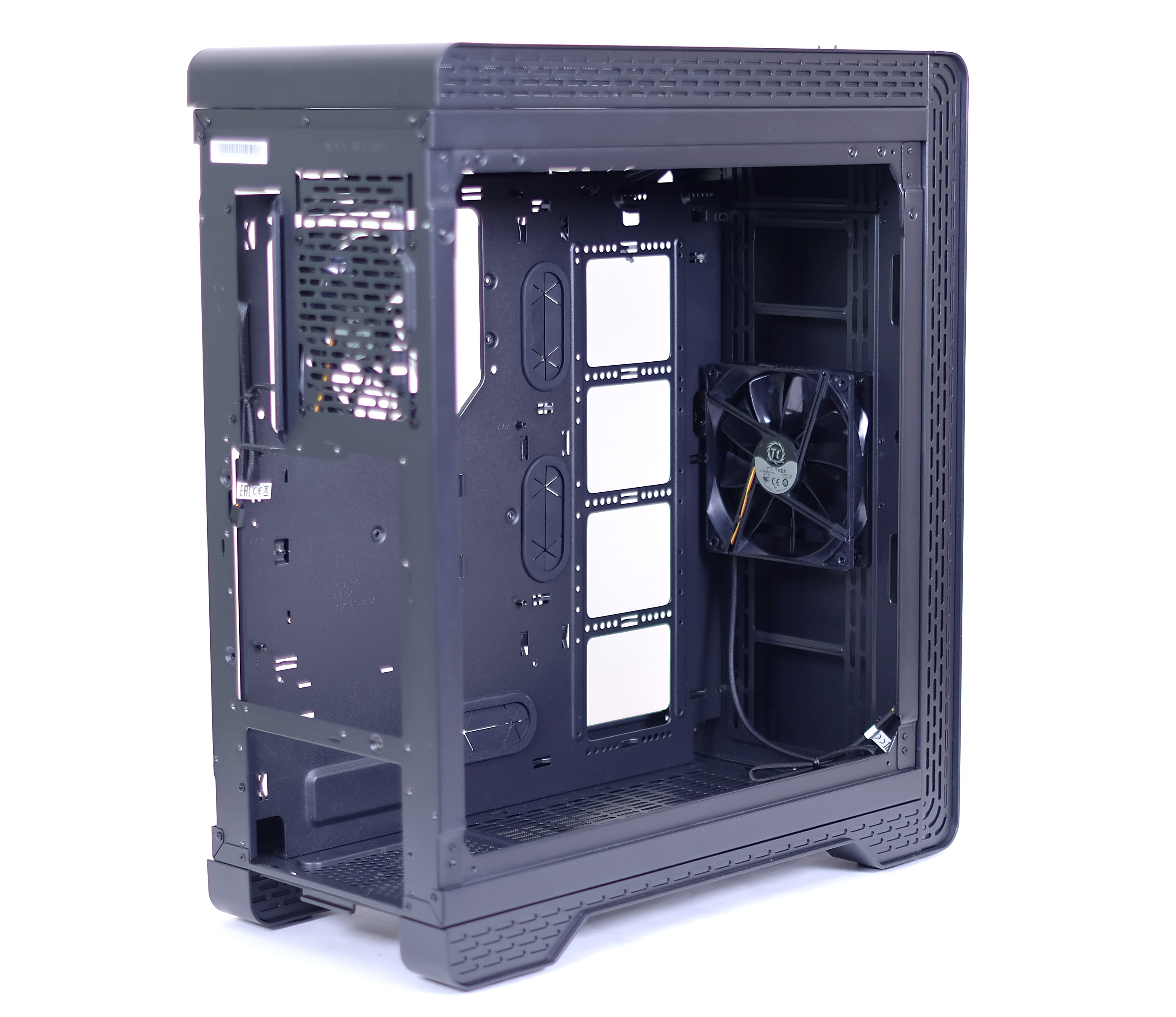

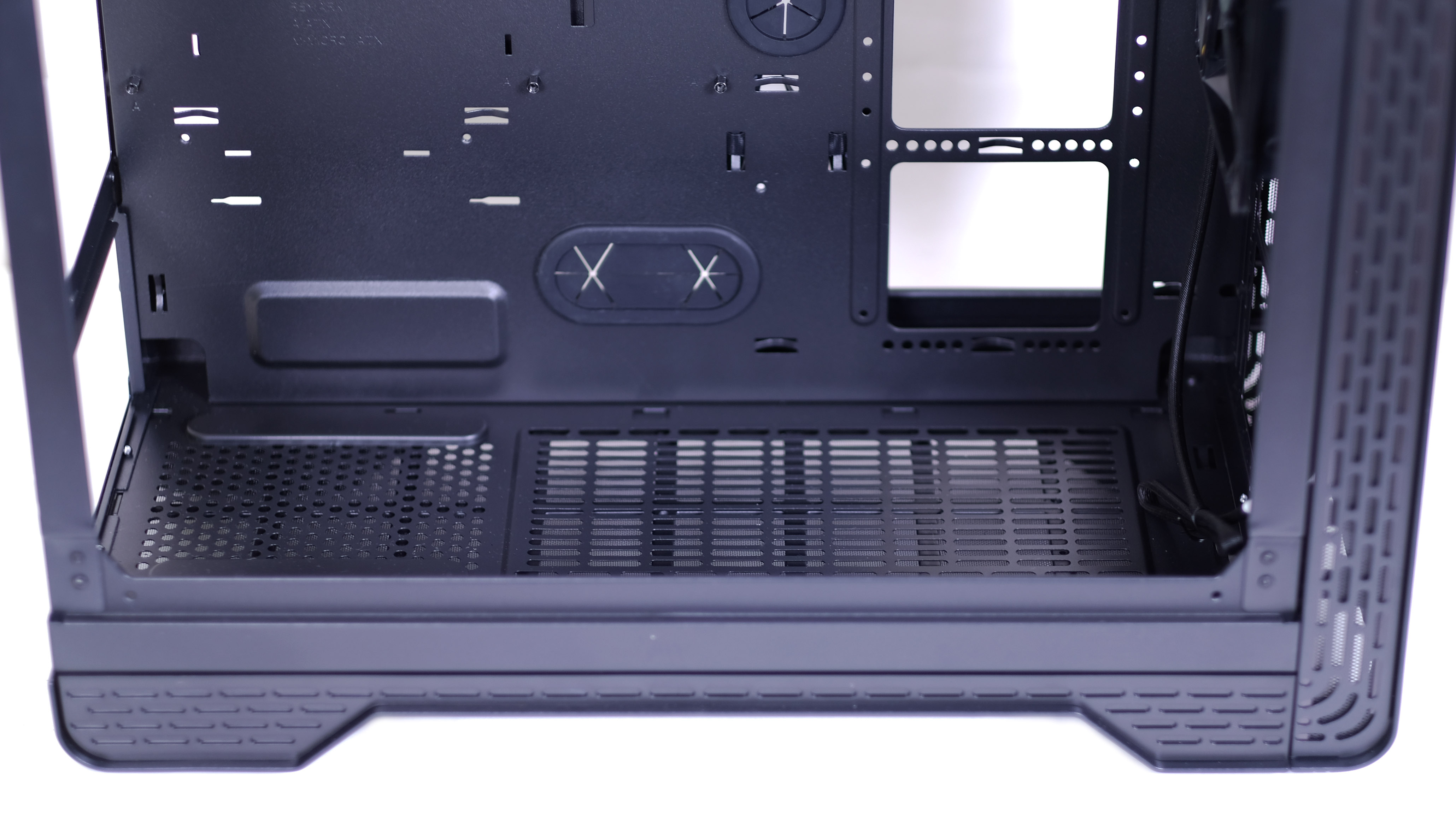

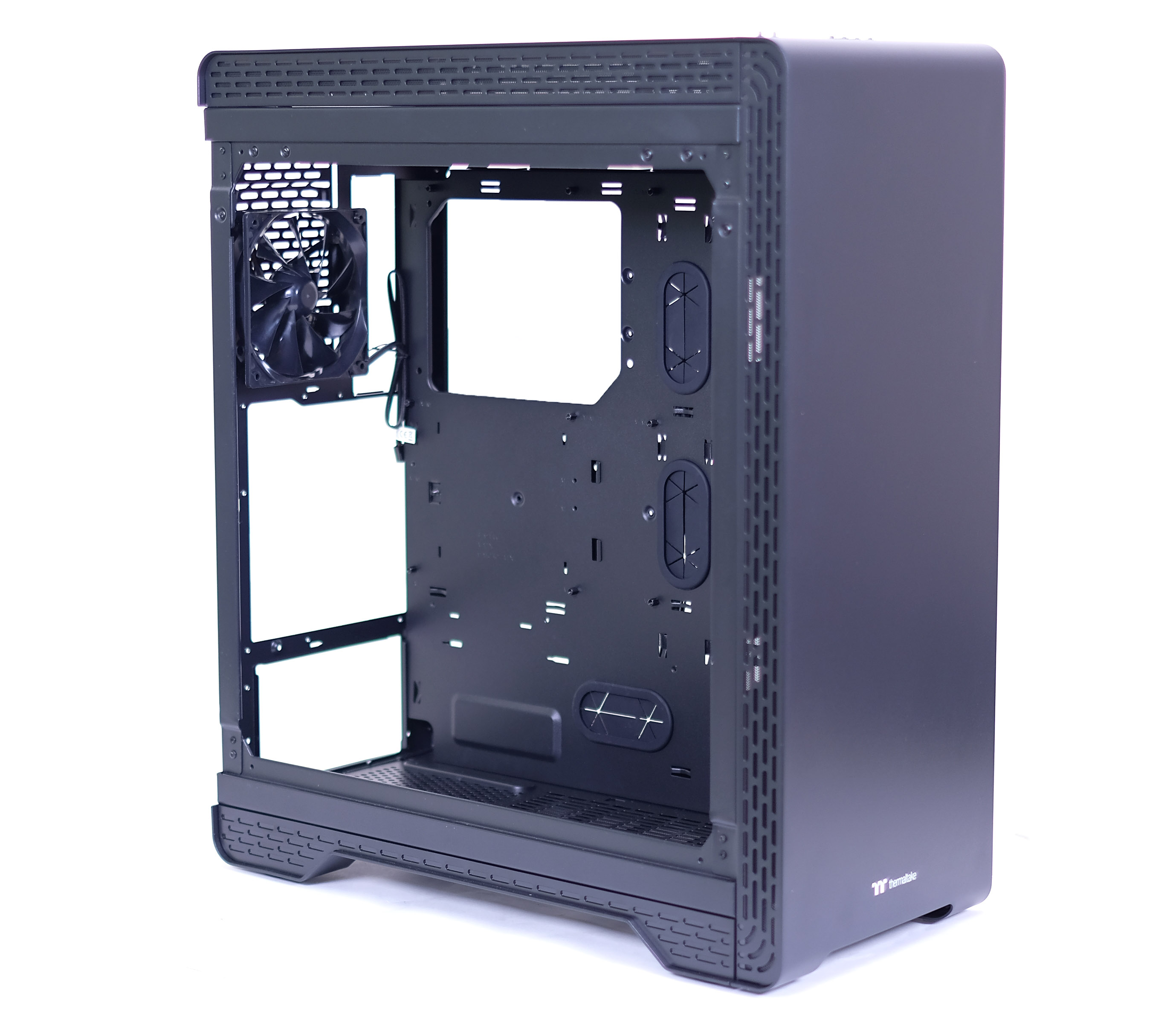

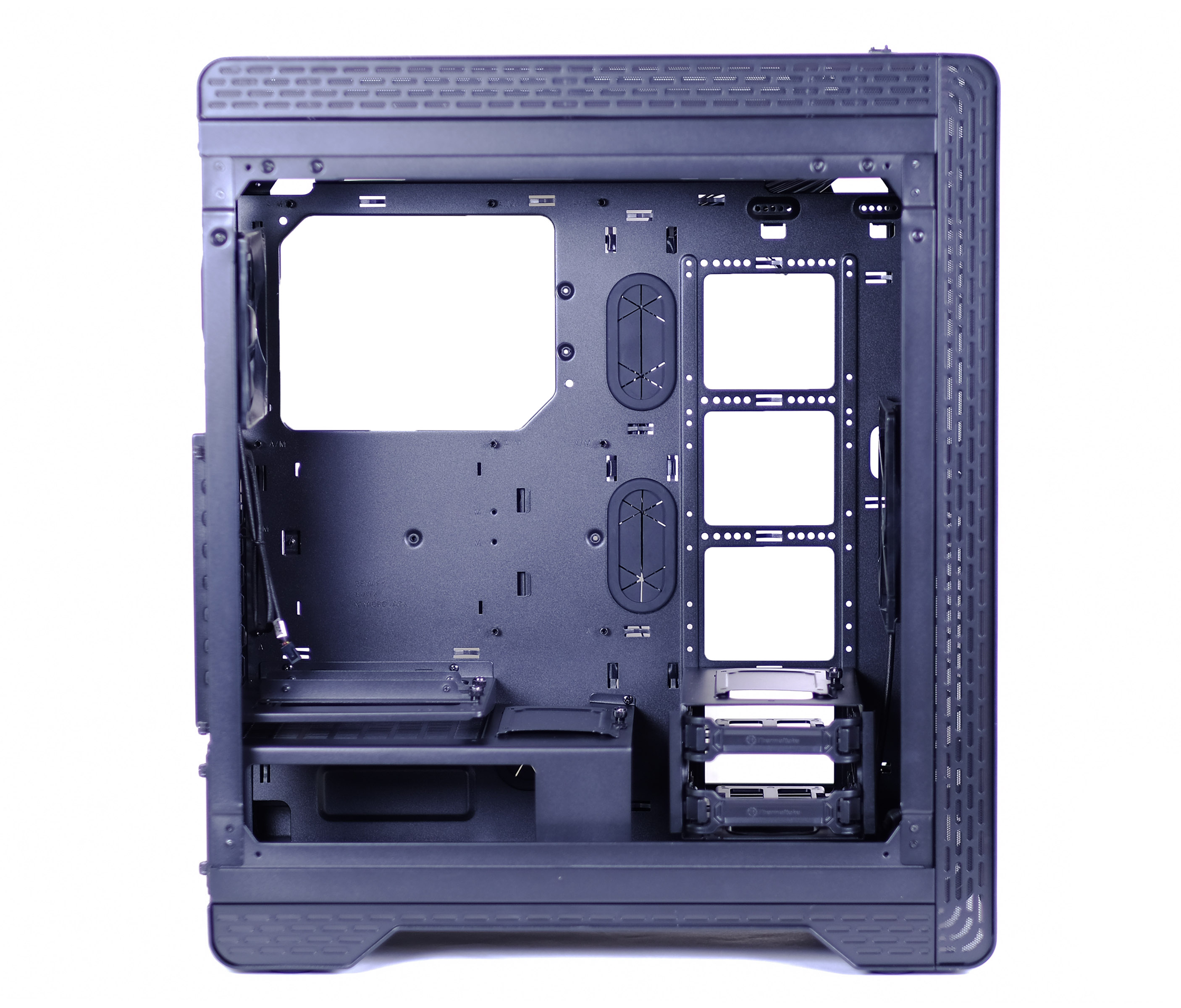

Сняв боковые стенки, добираемся до интерьера корпуса. За перегородкой оставлено достаточно места для укладки кабелей – около 35 мм. В нижней части есть отверстий с лепестковой заглушкой для кабелей питания. Кроме того, имеются три утяжки на липучках, работать с которыми будет удобно. Ниже отверстия под материнской платой есть дополнительный съёмный отсек для крепления двух SSD 2,5” или одного 3,5” накопителя.

S500 TG рассчитан на материнские платы форматов Mini-ITX, Micro-ATX и ATX. Справа от платы предусмотрено два отверстия с заглушками под проводку кабелей. Рядом на перегородке предусмотрено место для размещения радиаторов до 420 мм или для установки помпы СЖО. Конечно, в случае помпы или крупного радиатора потребуется убрать корзину для накопителей.

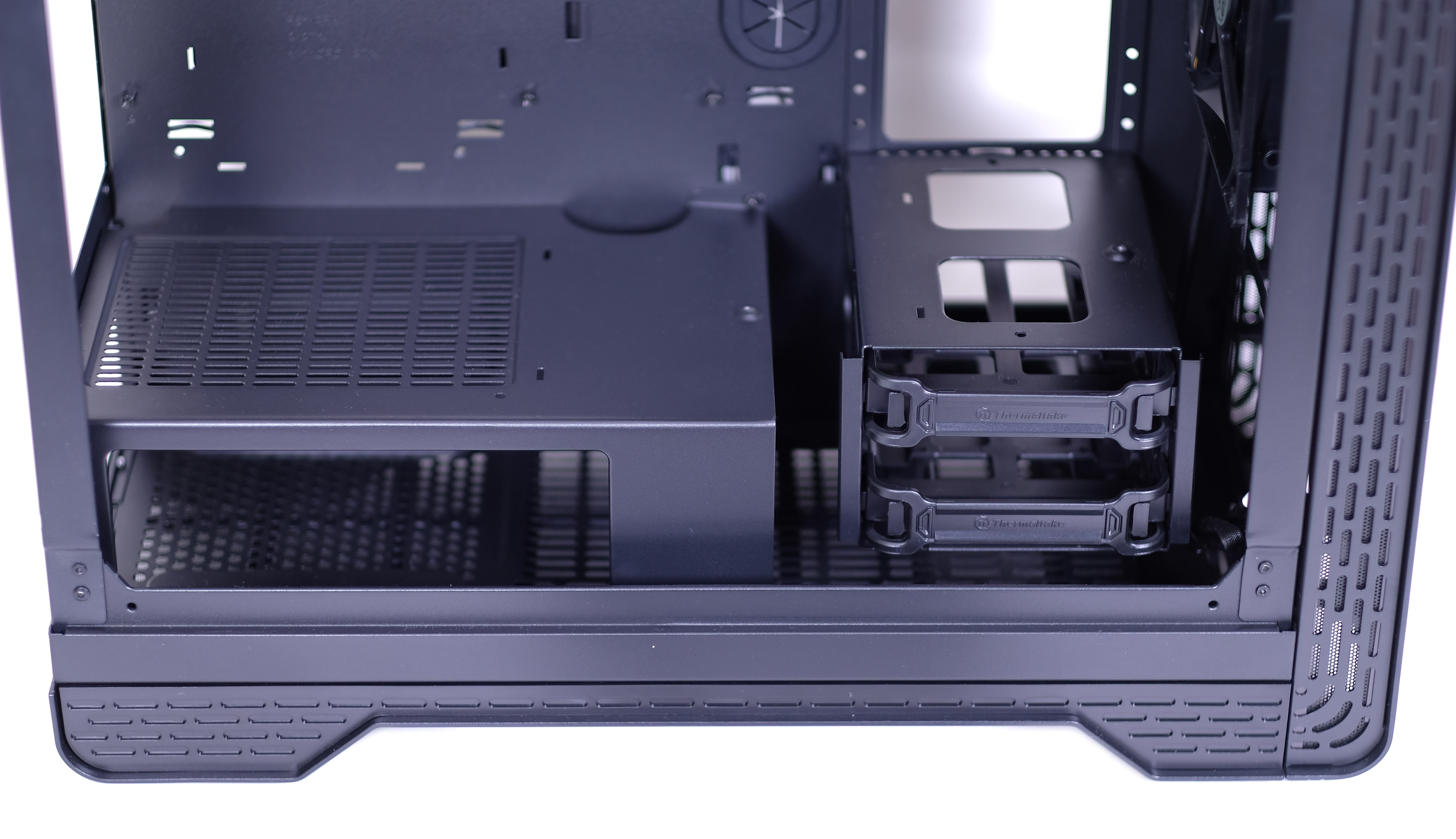

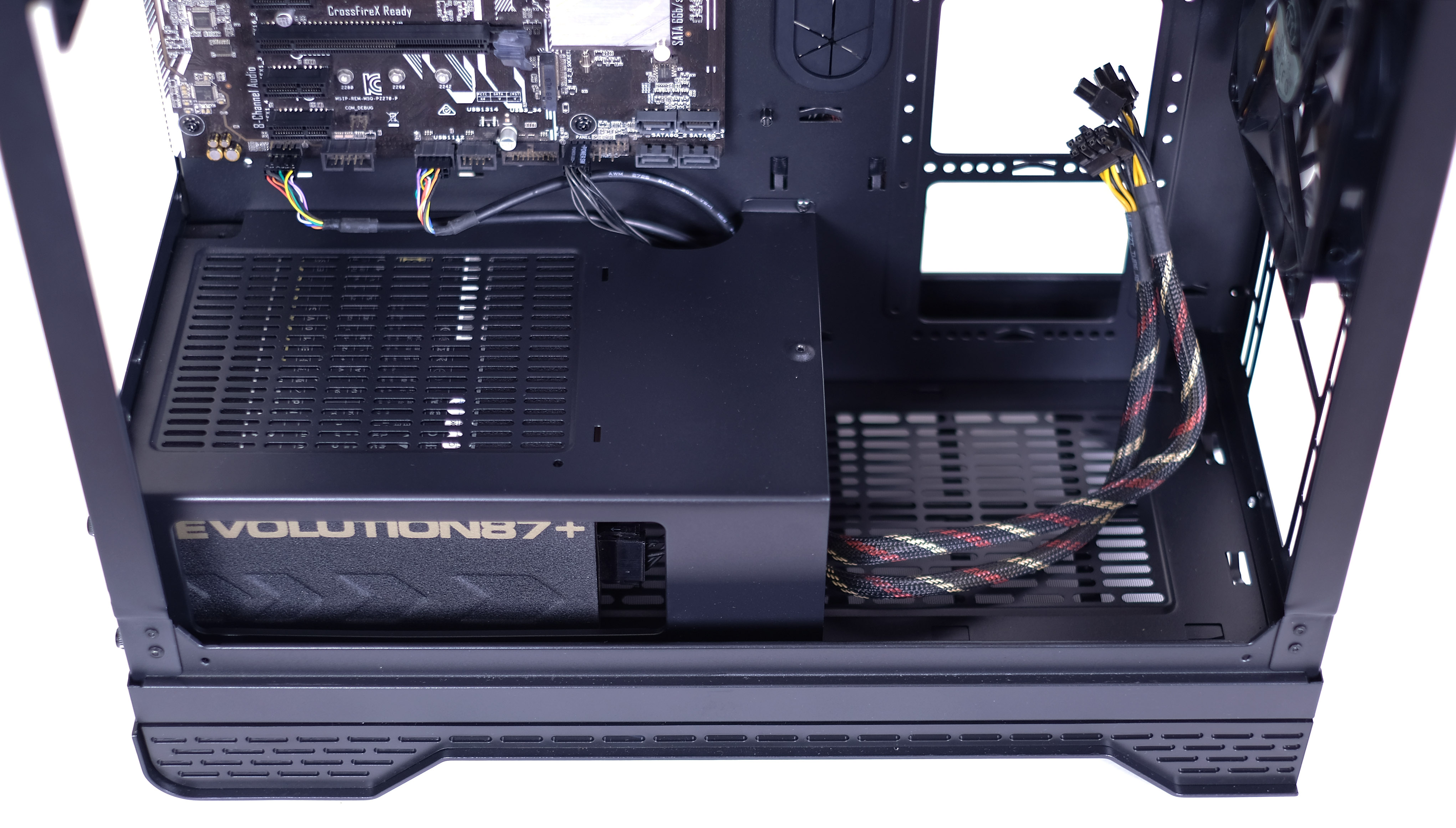

В нижней части место под блок питания отделено стенкой с вырезом сбоку. Стенка съёмная. Также предусмотрено отверстие у основной перегородки для прокладки кабелей к материнской плате и от накопителя рядом.

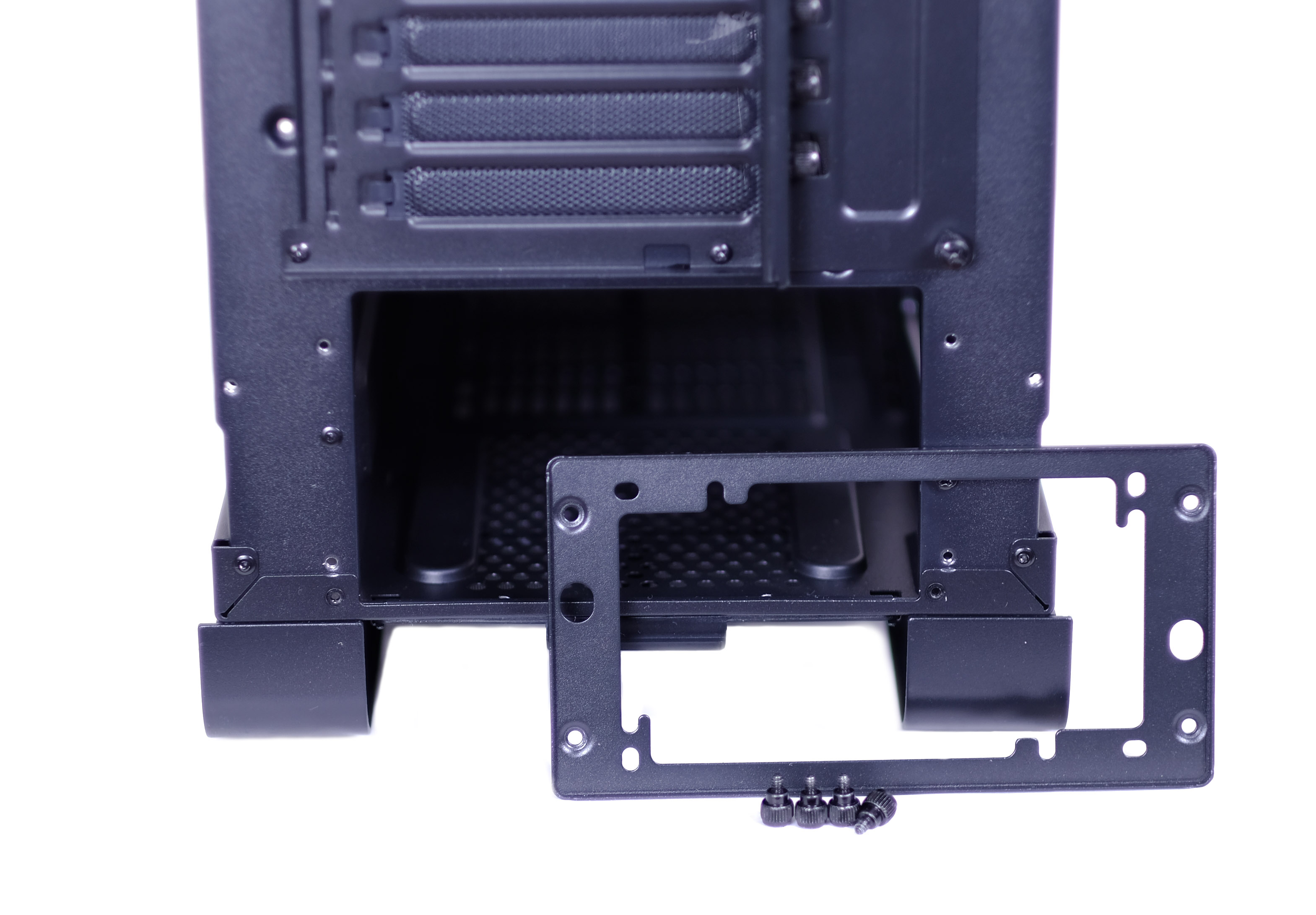

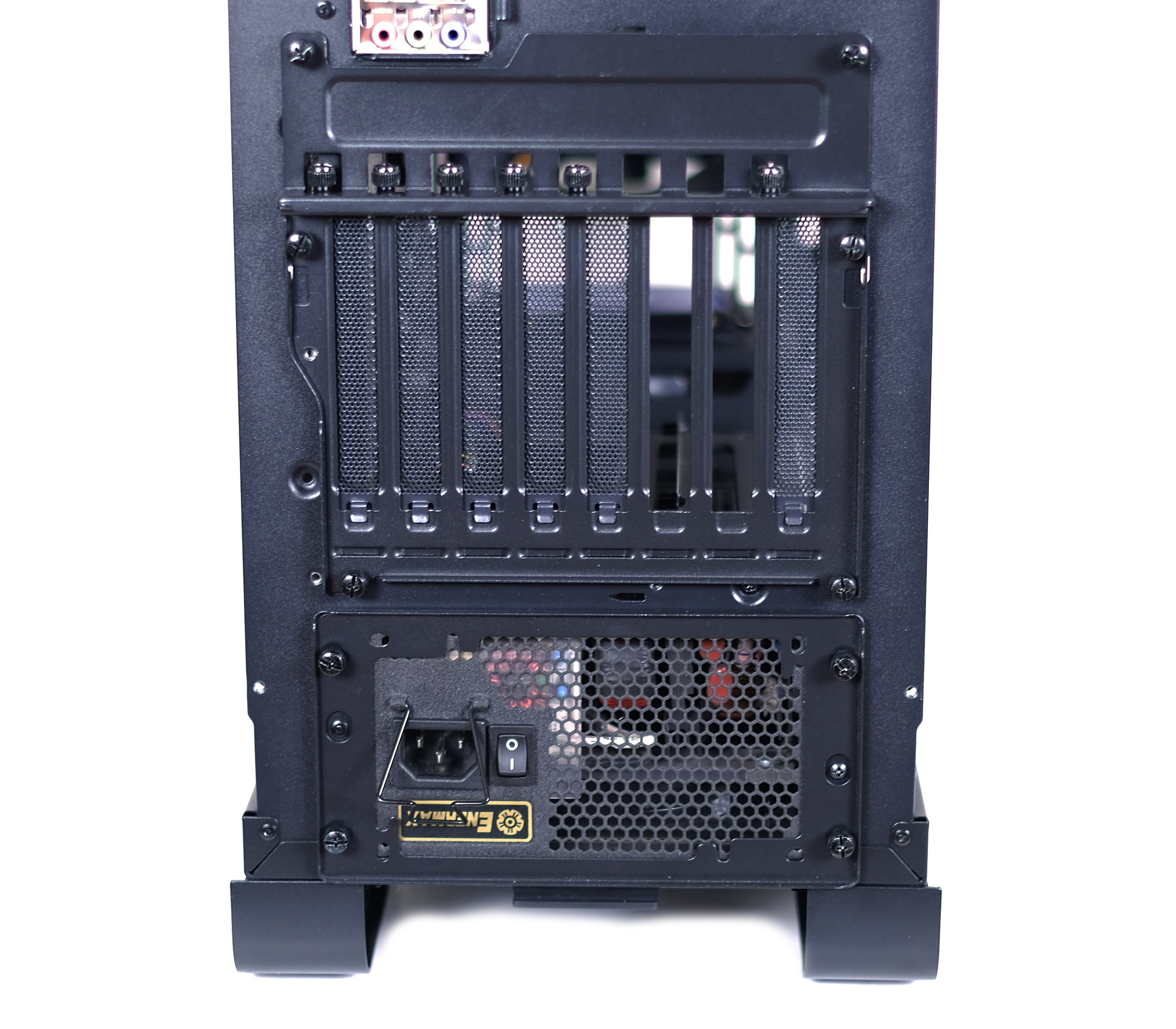

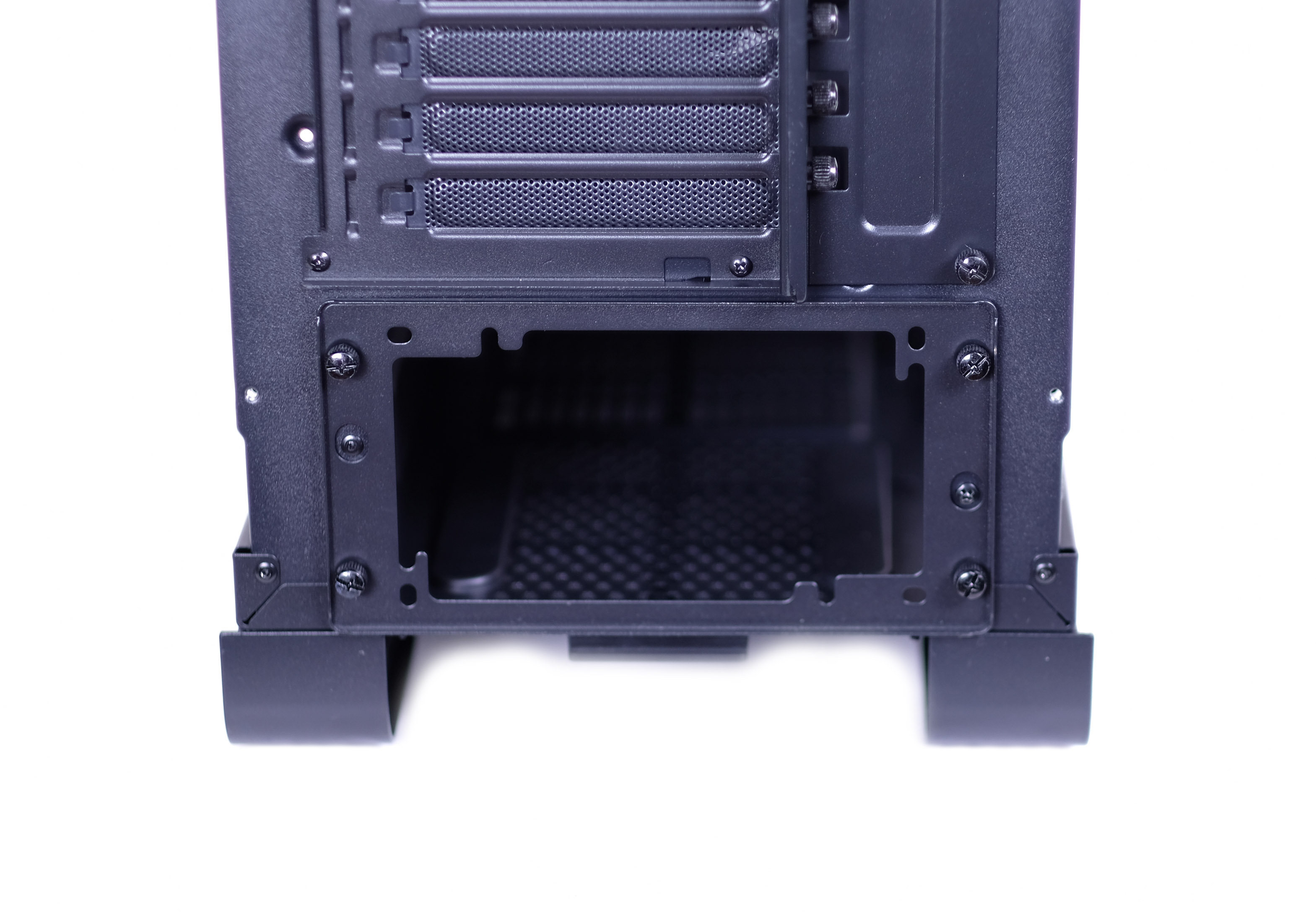

Блок питания здесь крепится сначала к рамке и после задвигается на место. Предусмотрено разное ориентирование блока – можно разместить его как кулером вверх, так и кулером вниз. Решётки для забора воздуха есть с обеих сторон.

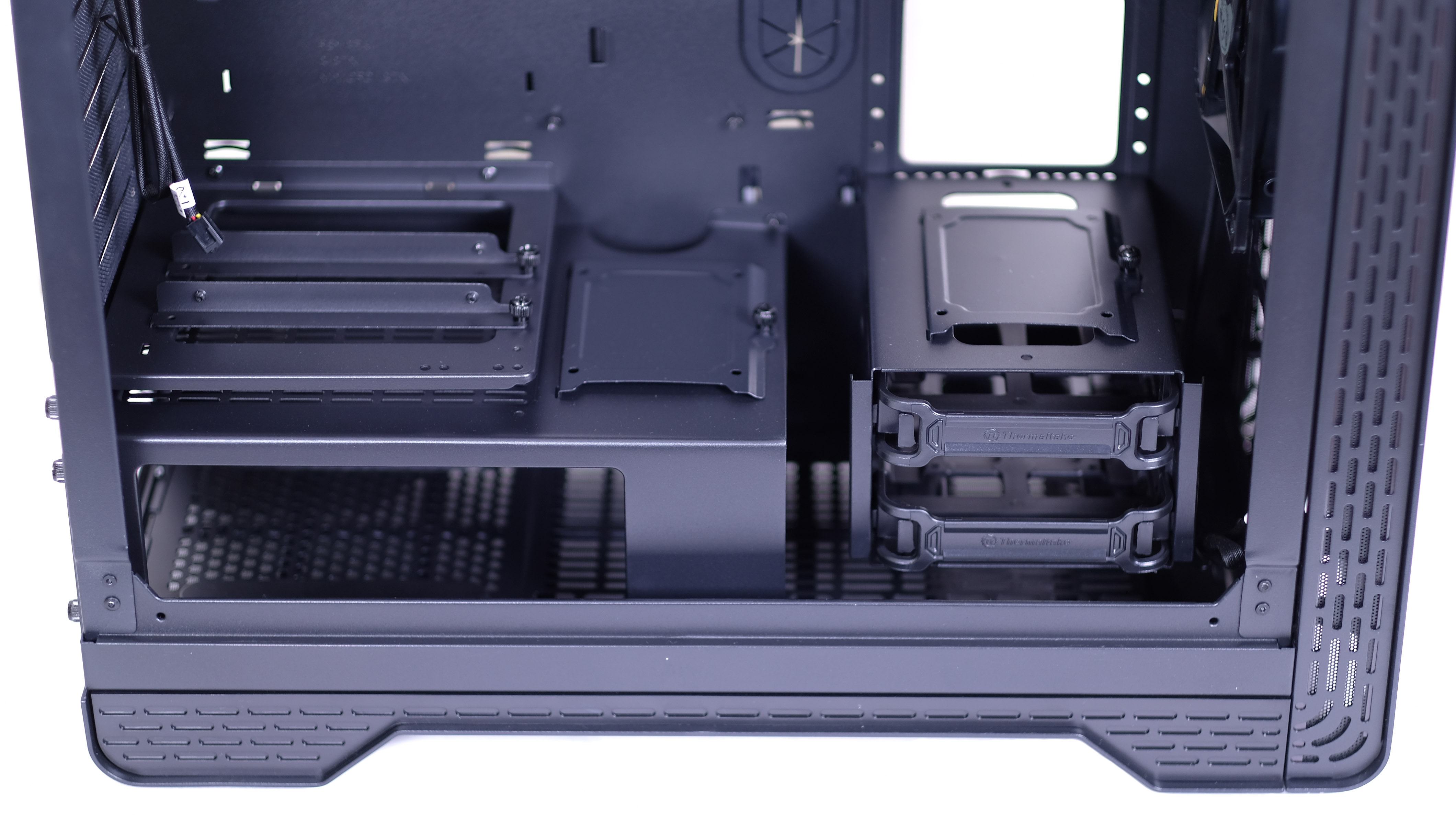

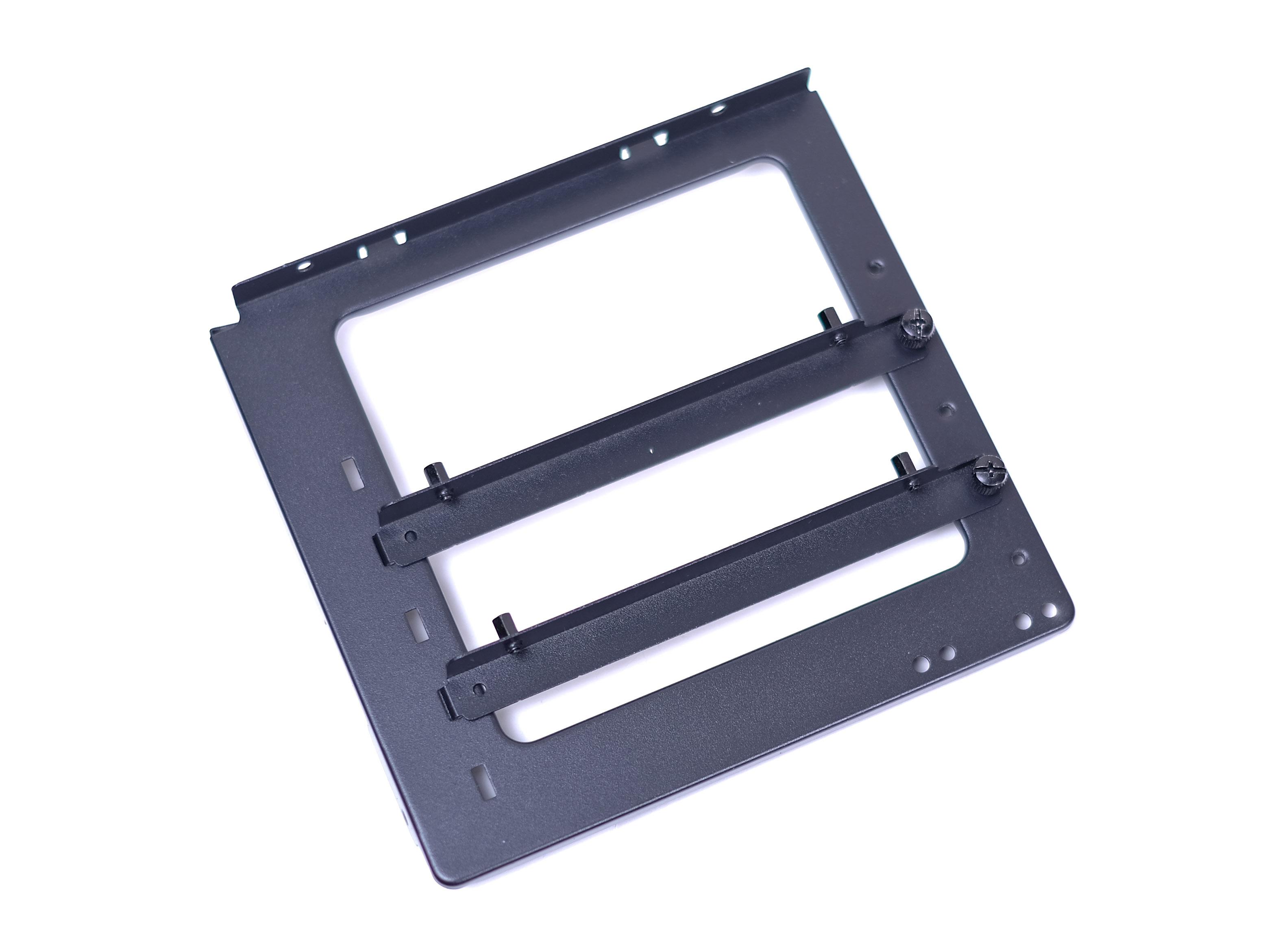

Сразу над блоком питания установлена платформа для райзера, если видеокарта будет размещена вертикально.

Ширина позволяет заполнить вертикально 5 слотов. Есть две планки для крепления райзеров, которые можно передвинуть под нужные слоты.

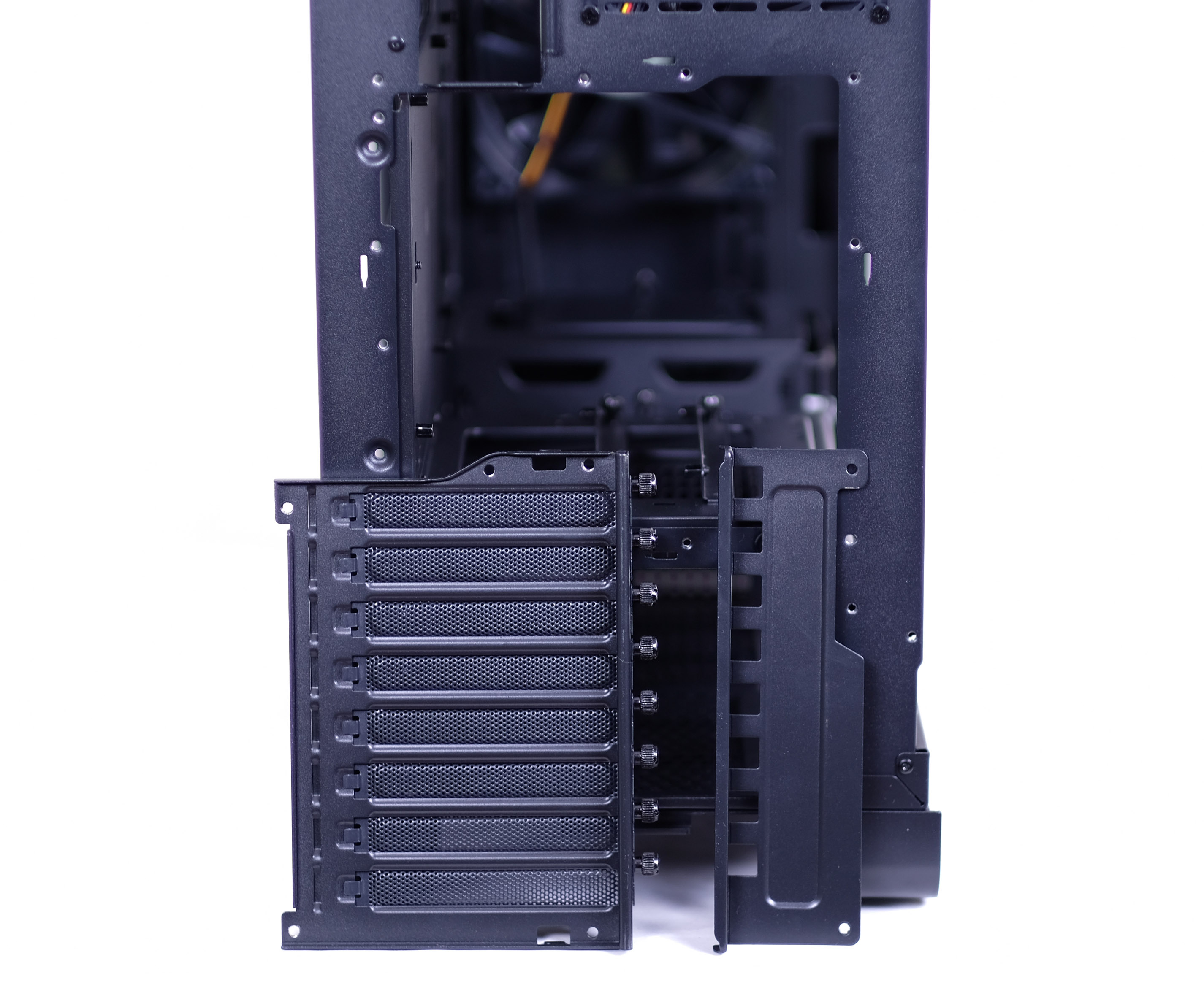

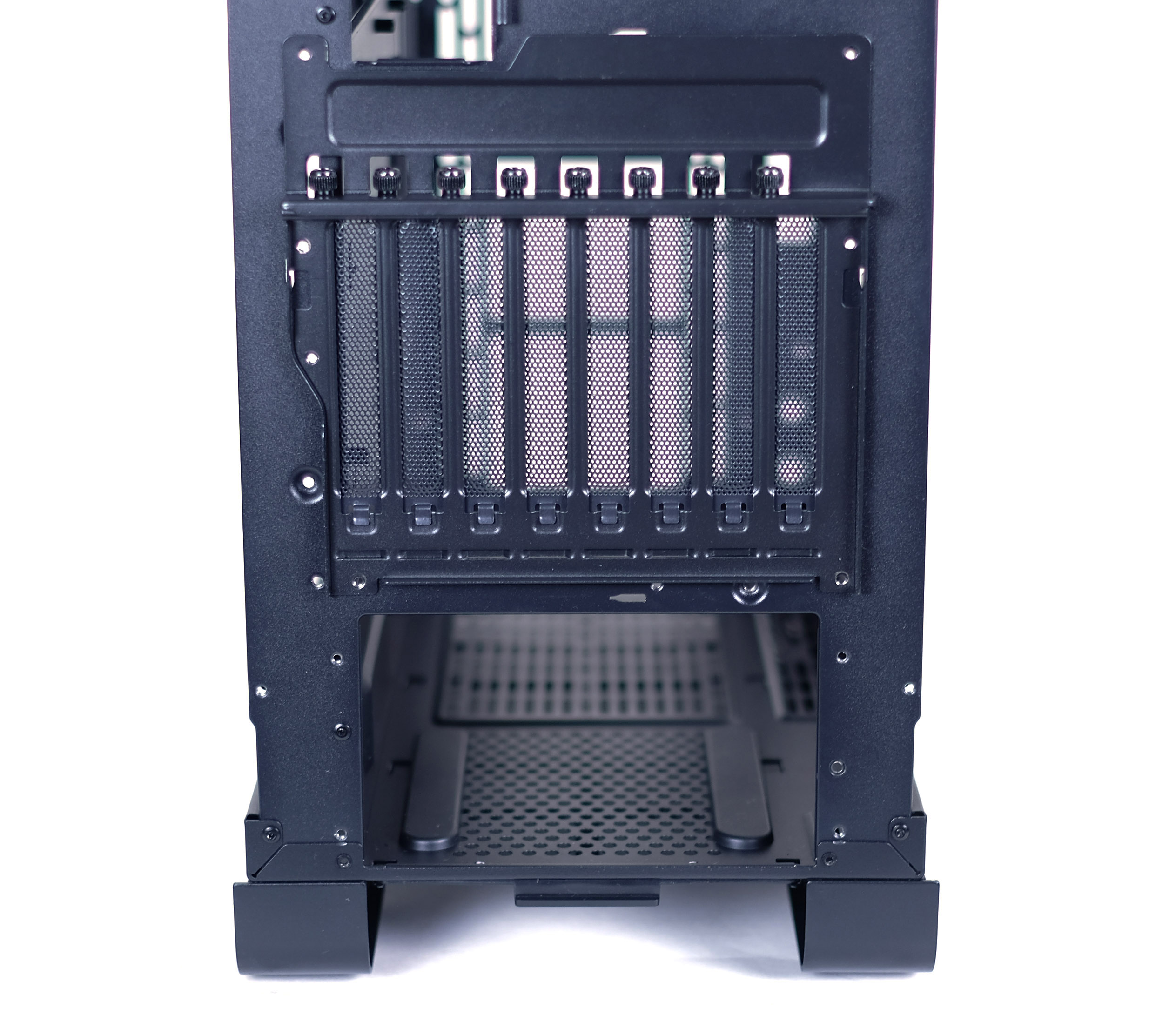

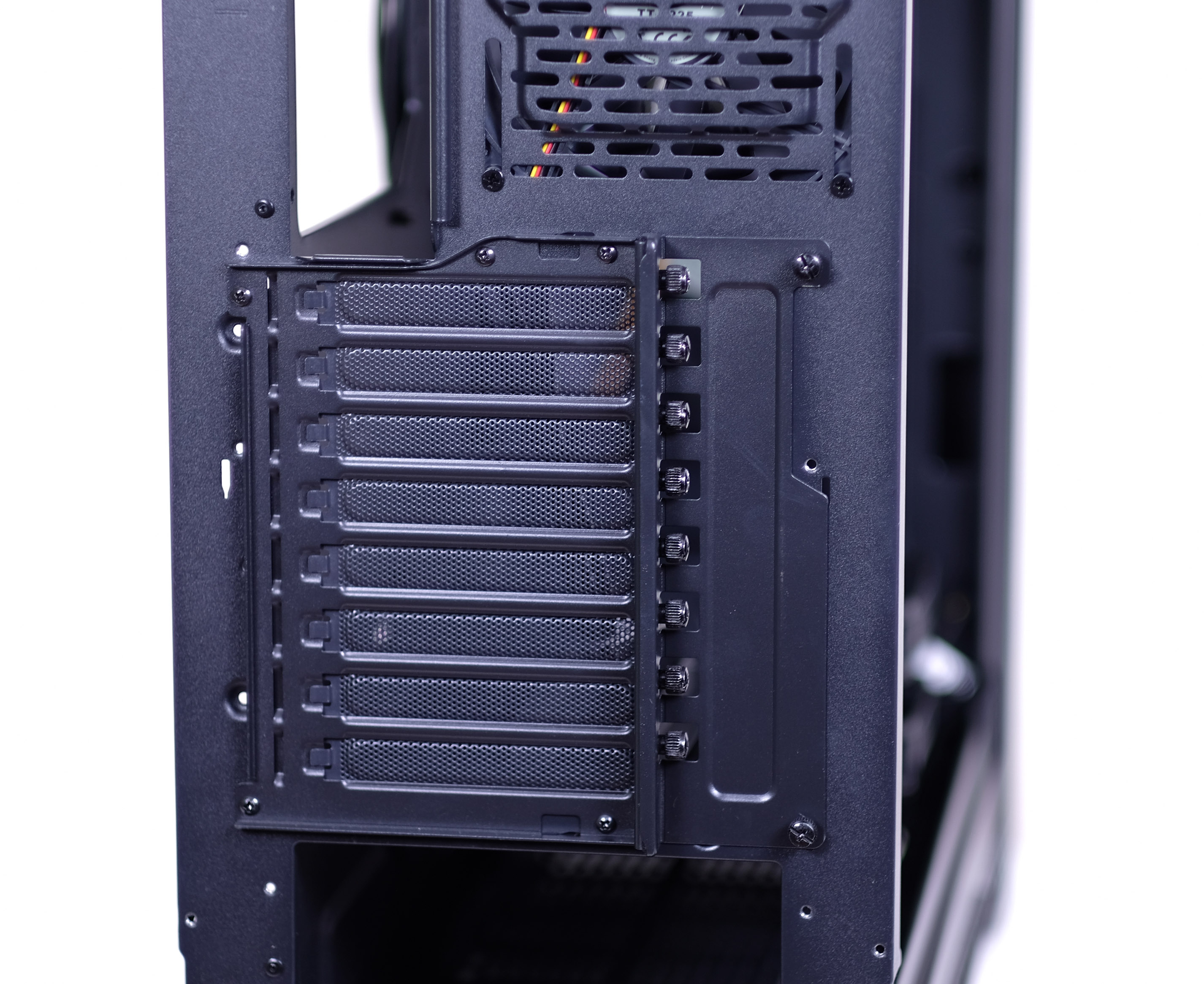

Также нужно будет снять панель слотов расширения с задней стенки и перевернуть её в нужной положение. Фиксируется она при помощи винтов и пазов.

Для накопителей предусмотрены места в отдельной корзине – два 3,5” или два 2,5” плюс один 2,5” сверху, сверху отсека блока питания – один 2,5”, позади материнской платы – два 2,5” или один 3,5”. Таким образом в корпус можно уместить до 6 2,5” накопителей или 3 накопителя 3,5” плюс 2 накопителя 2,5”.

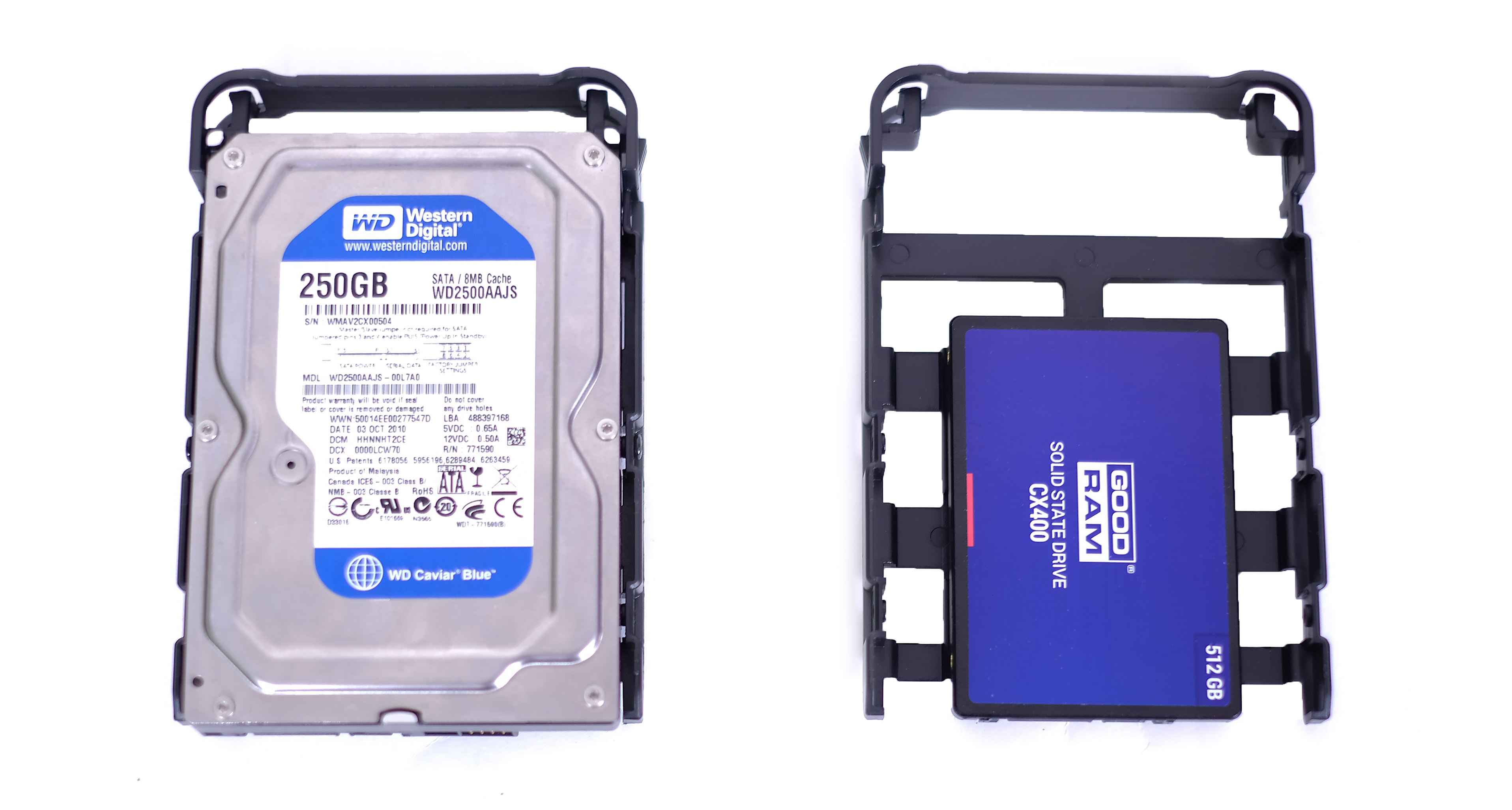

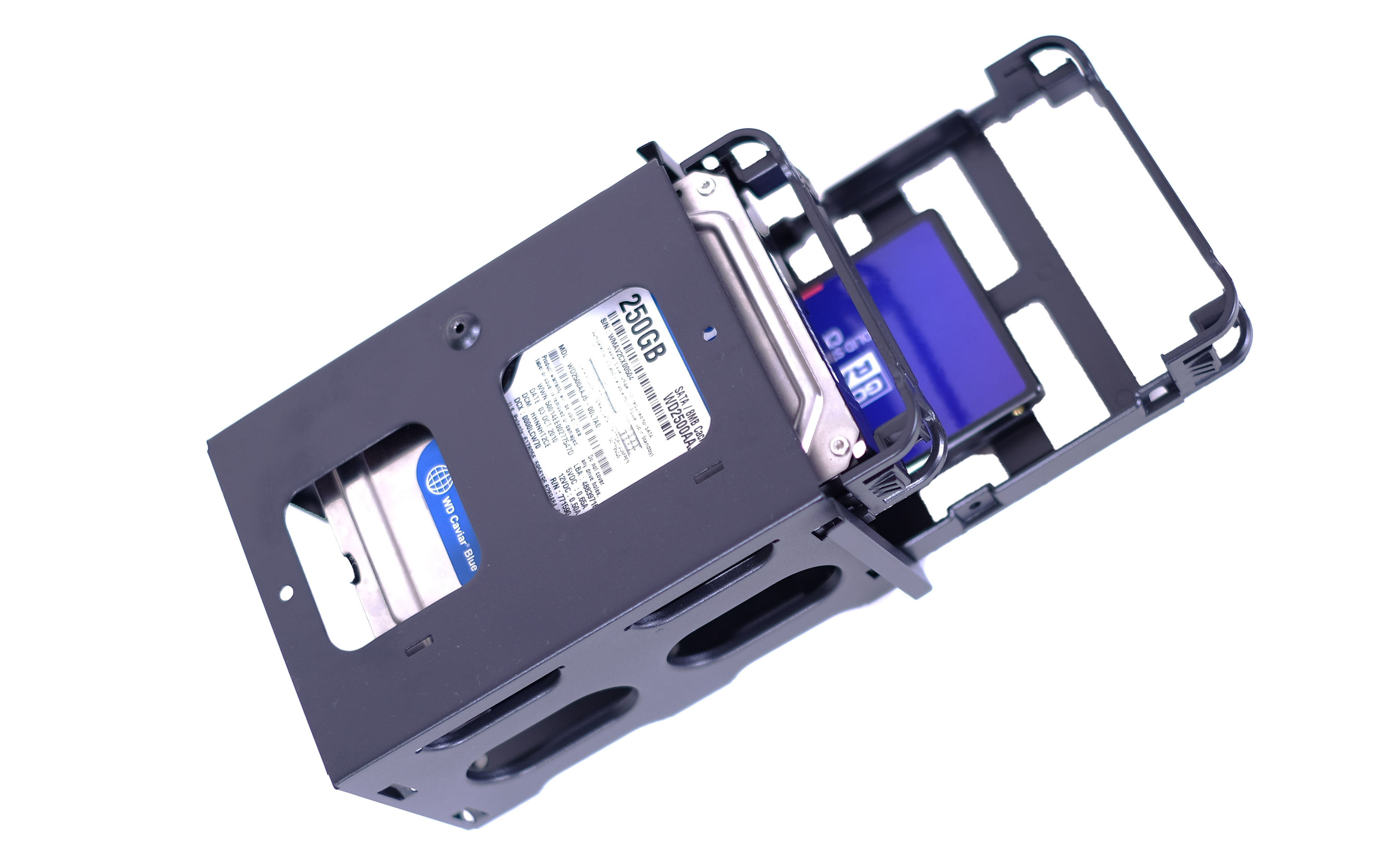

В корзине можно закрепить диски на двух выдвигающихся лотках. Никаких мягких прокладок для виброизоляции у лотков не предусмотрено. Накопителя крепятся в них просто винтами к пластику, причём можно закрепить либо 3,5” диск, либо 2,5”, но не оба сразу. Странно, почему этого не предусмотрели, разместив диски по разные стороны лотка.

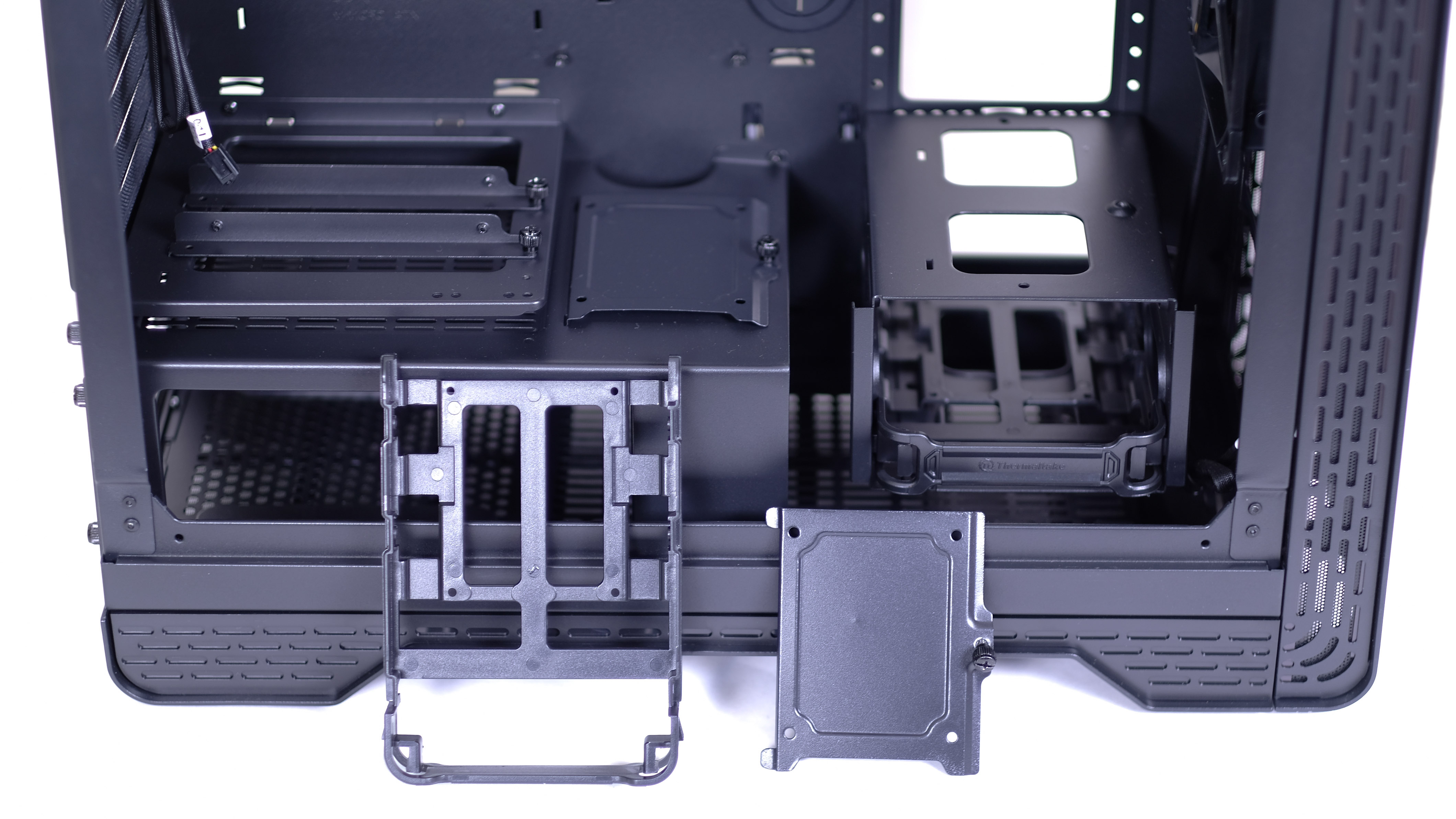

При необходимости все элементы в нижней части корпуса снимаются. Корзина накопителей и крышка отсека блока питания закреплены винтами.

Если их убрать, освобождается площадка в передней части корпуса для установки помпы СЖО или массивного радиатора на перегородку или переднюю стенку. И там, и там может поместиться радиатор до 420 мм при убранной корзине.

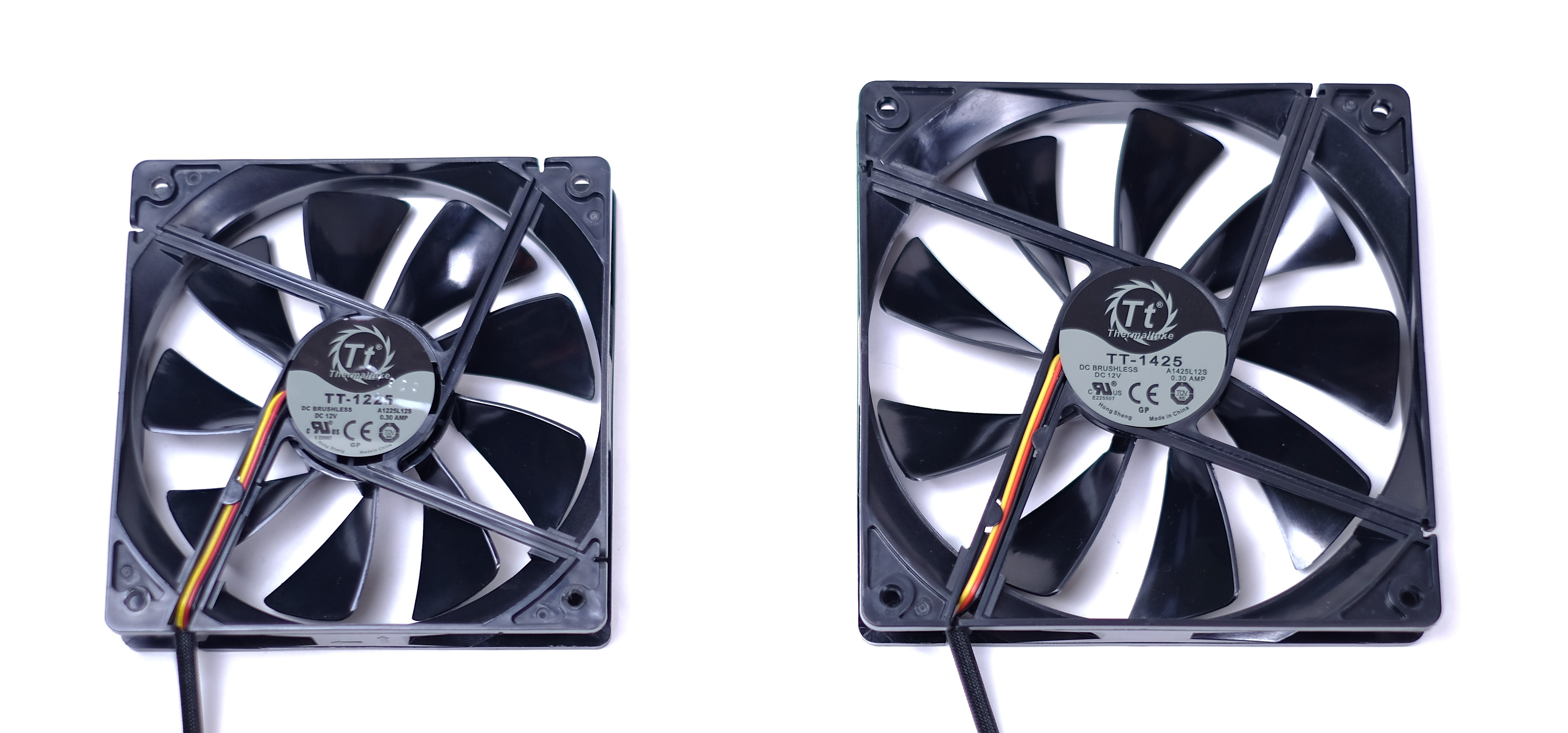

В корпусе по умолчанию установлено два вентилятора – 120 и 140 мм Thermaltake TT-1225/1425, толщиной 25 мм. Они достаточно тихие, но не слишком производительные и играют в таком корпусе вспомогательную роль. Логичнее было бы видеть в комплекте подобного корпуса вентиляторы с подсветкой.

Комплектные кулеры имеют 3-pin коннекторы и крутятся со скоростью до 1000 rpm. Заявленные уровни шума пропорциональны размерам - 16 и 20 дБ.

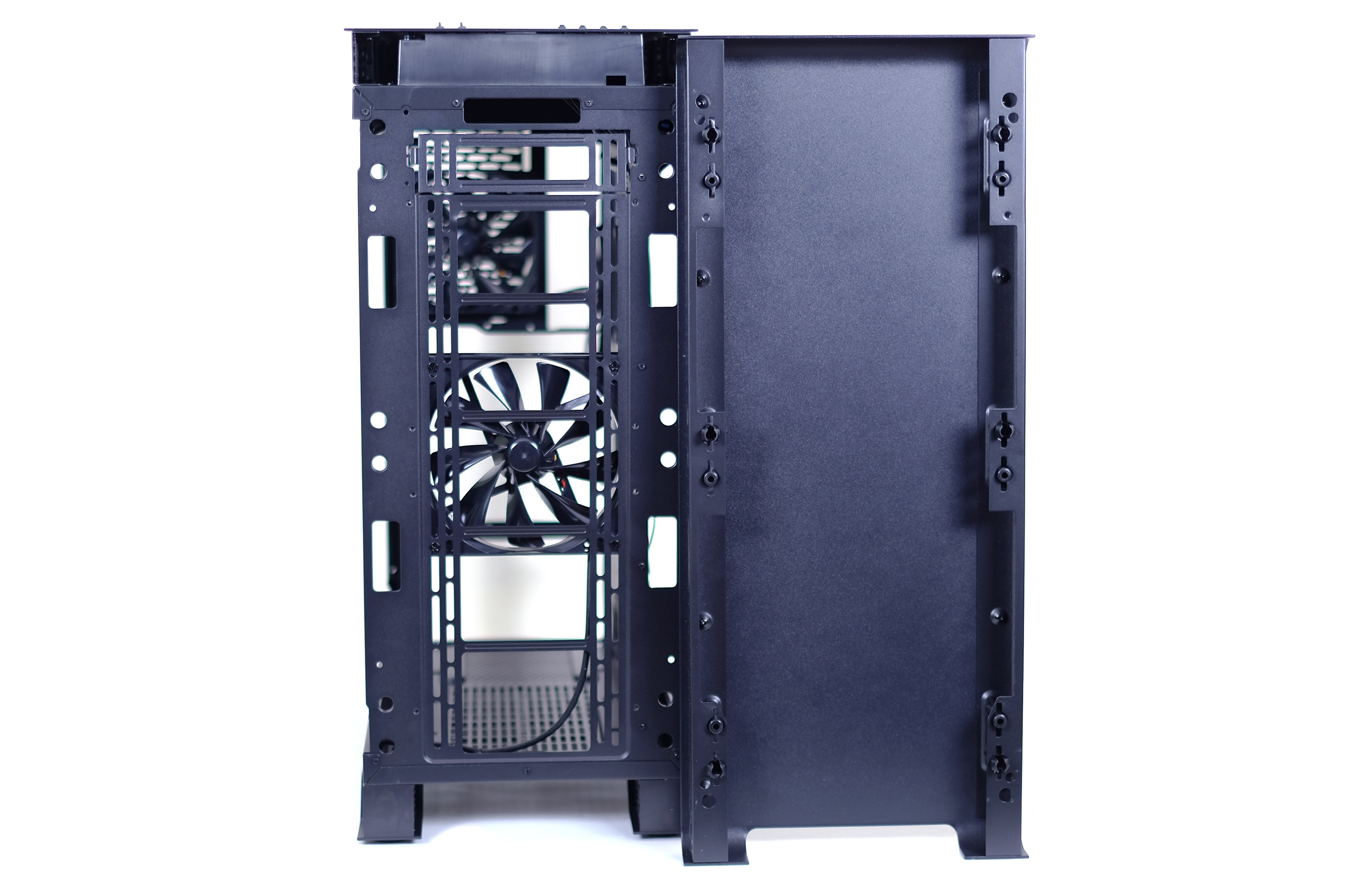

Верхняя и передняя панели корпуса крепятся к каркасу на пластиковых защёлках и снимаются (хотя и с трудом, часто повторять процедуру вы вряд ли захотите). Радиаторы СЖО или вентиляторы можно устанавливать как с внутренней стороны, так и с наружной (под крышки).

На передней стенке может разместится 3 кулера по 120/140 мм, либо 2 по 200 мм. В верхней части есть выламывающаяся панелька – скорее всего для удобного размещения радиатора СЖО под крышкой.

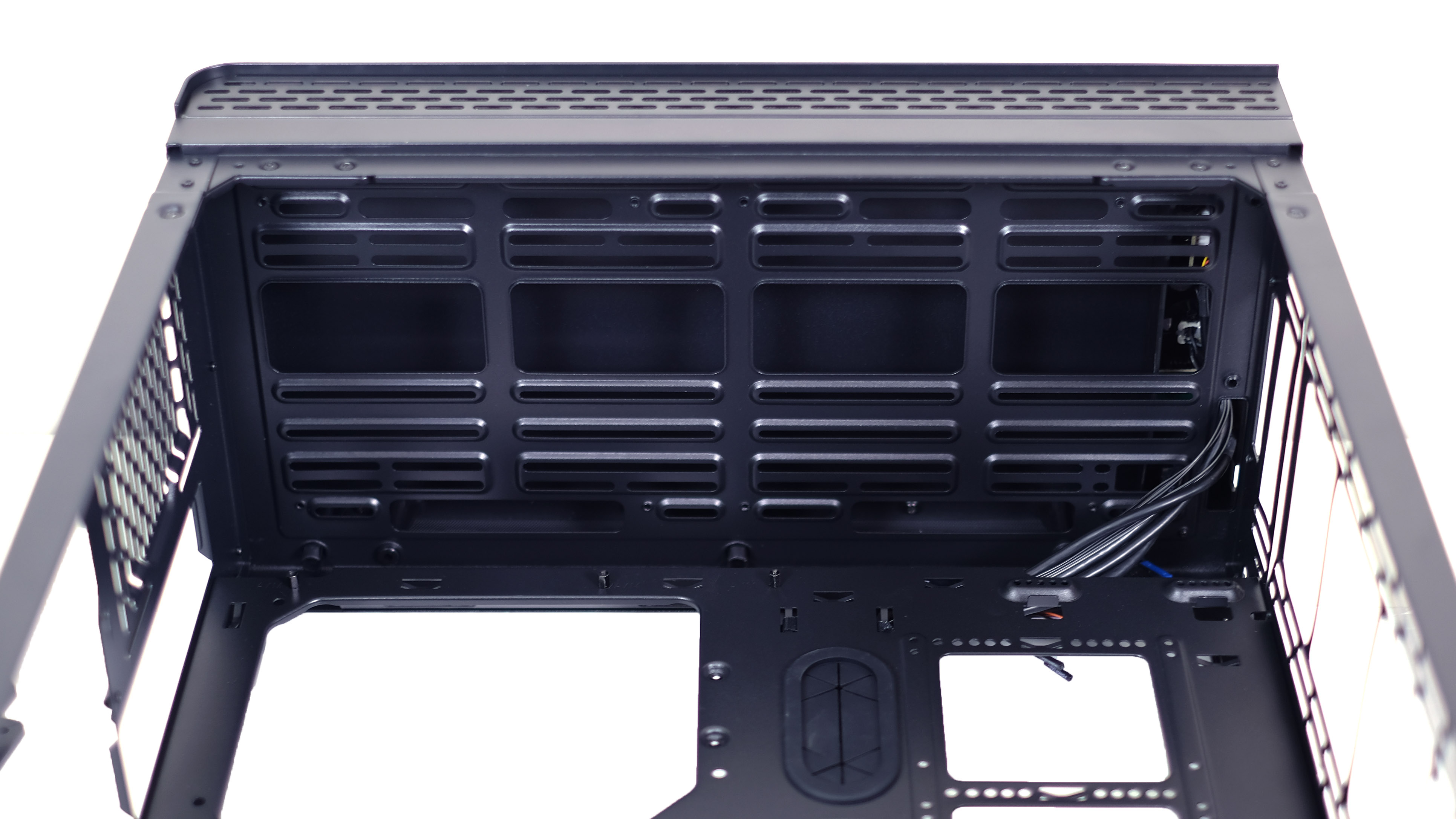

На верхней стенке места для 2-х вентиляторов 140/200 мм или для 3-х по 120 мм.

В целом, в корпусе огромное количество мест для систем охлаждения, причём можно размещать вентиляторы и радиаторы как с внутренней стороны, так и с наружной, под крышкой – это даёт неплохую свободу для сборок мощных систем.

Сборка системы

Для сборки системы в S500 TG будет использоваться следующее железо.

• Блок питания Enermax REVOLUTION 87+ 1000 Вт
• Материнская плата ATX, ASUS Z270 PLUS
• Процессор Intel Celeron G3900, box
• Оперативная память DDR4 Patriot 2666 МГц 2х8 ГБ
• Видеокарта GTX 1070 KFA2 Hall of Fame
• SSD 2,5” Goodram 512 ГБ
• HDD 3,5” WesternDigital 320 ГБ 7200 rpm

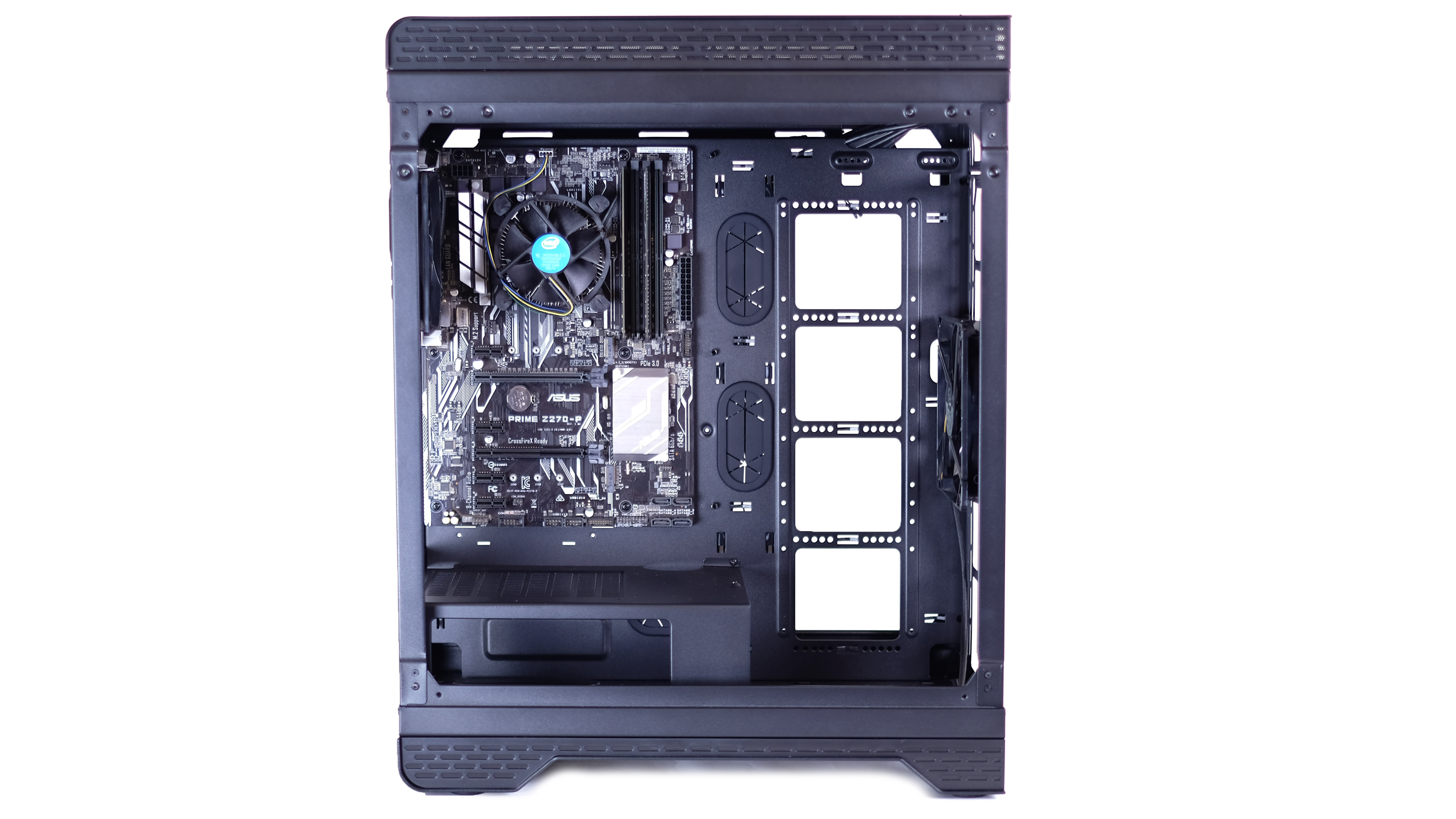

Начнём с установки материнской платы и блока питания. Обратив внимание, насколько мало места занимает в корпусе плата формата ATX, можно понять, насколько корпус в действительности просторный. Это нужно учитывать при выборе блока питания, чтобы хватило длины кабелей.

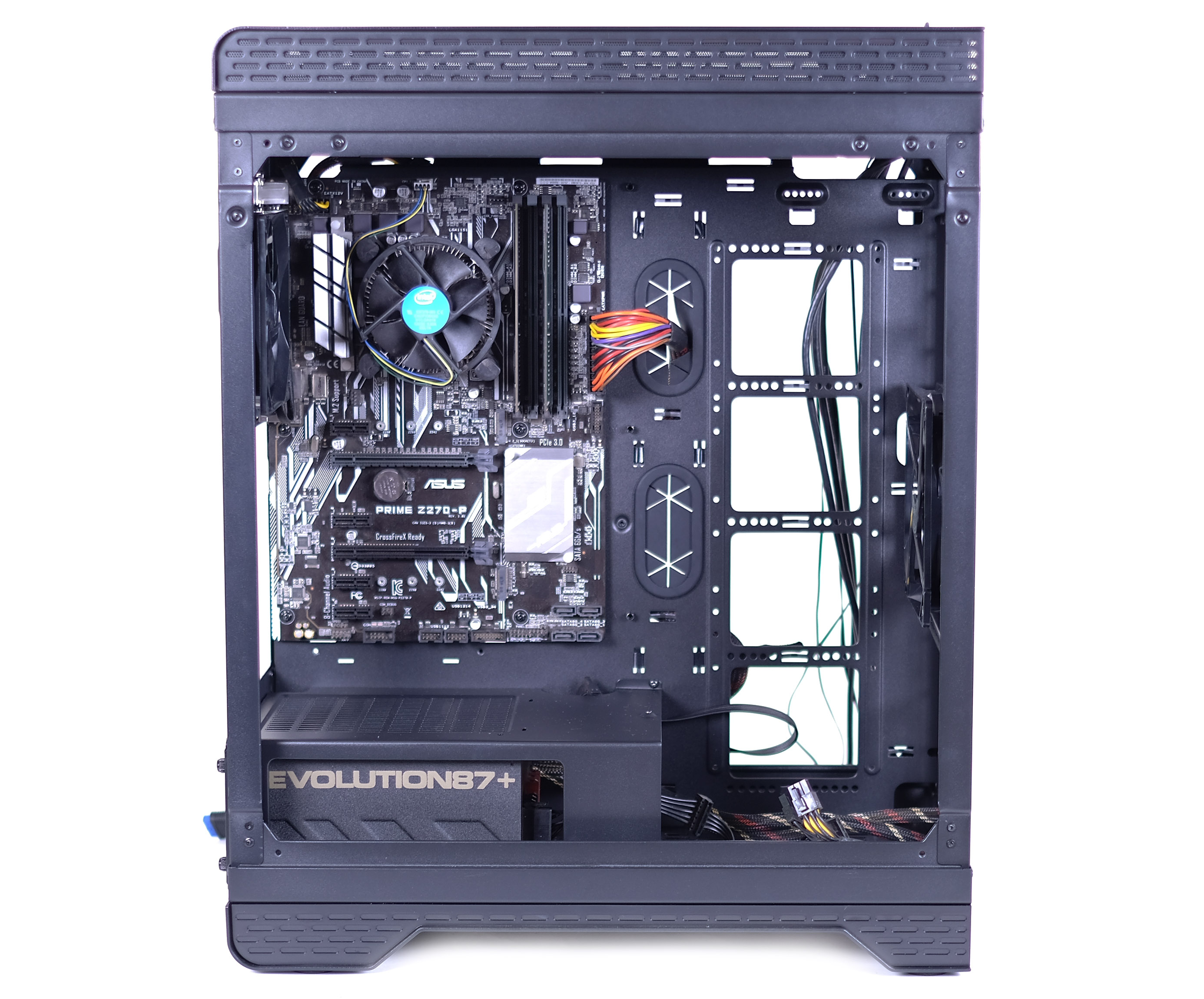

В нашем случае длины кабелей питания 24 pin и 8 pin Enermax Revolution 87+ едва хватило, причём только в положении вентилятором вверх. При этом почему-то отверстия на планке не совпали с отверстиями на блоке, и закрепить его винтами не удалось.

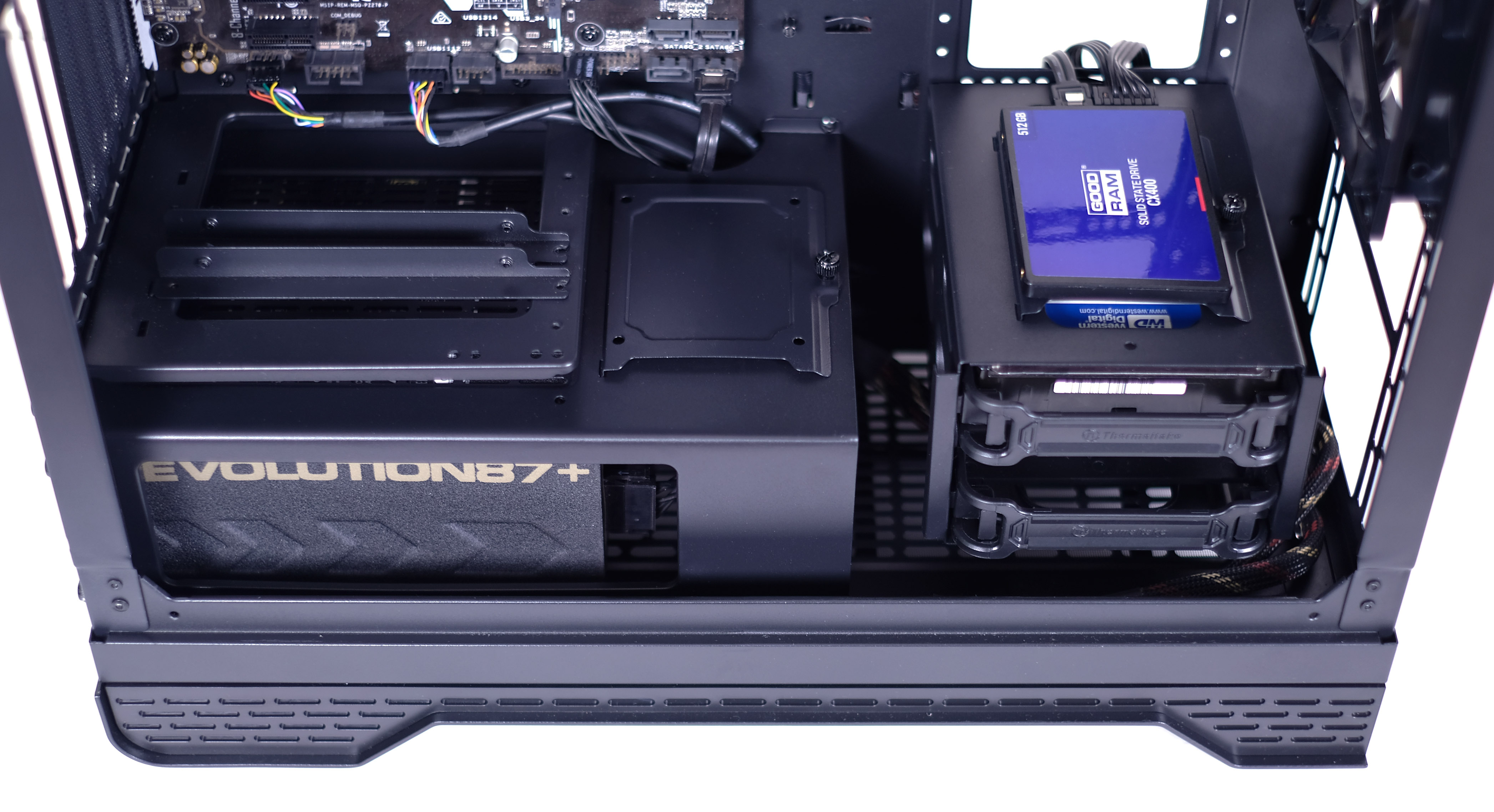

По длине блока питания есть большой запас: максимально возможная длина - 220 мм. Некоторые кабели к материнской плате удобно подключать через отверстие над блоком.

Накопители удобнее всего размещать в корзине. Она крепится к перегородке обычными винтами, так что снимать её не слишком удобно – придётся сначала снять вторую стенку корпуса. Зато корзину можно разместить на любом уровне, не обязательно внизу.

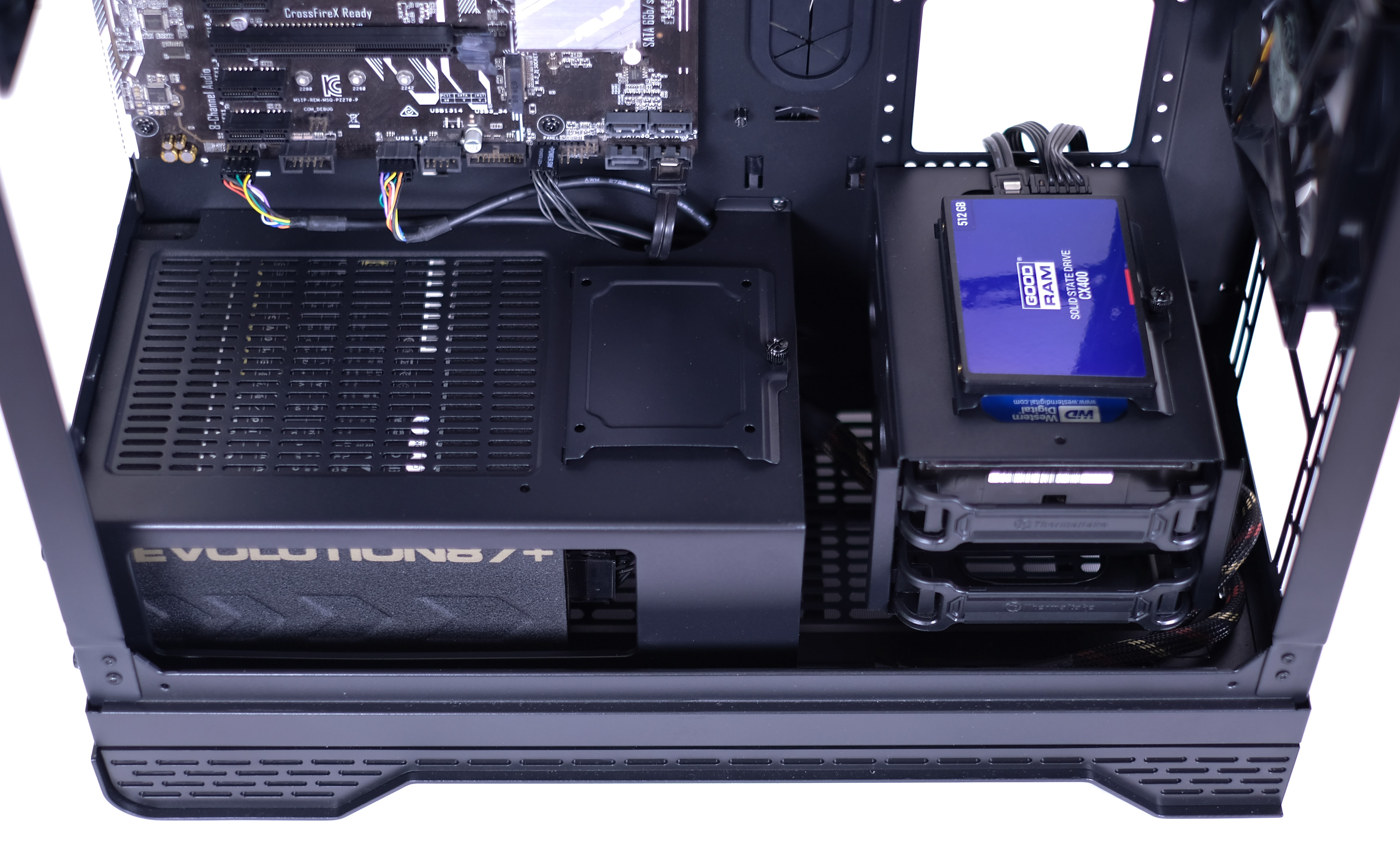

Для SSD удобнее верхние слоты для размещения – в верхней части корзины и над блоком питания. Эти площадки имеют быструю фиксацию одним винтом, и они под руками.

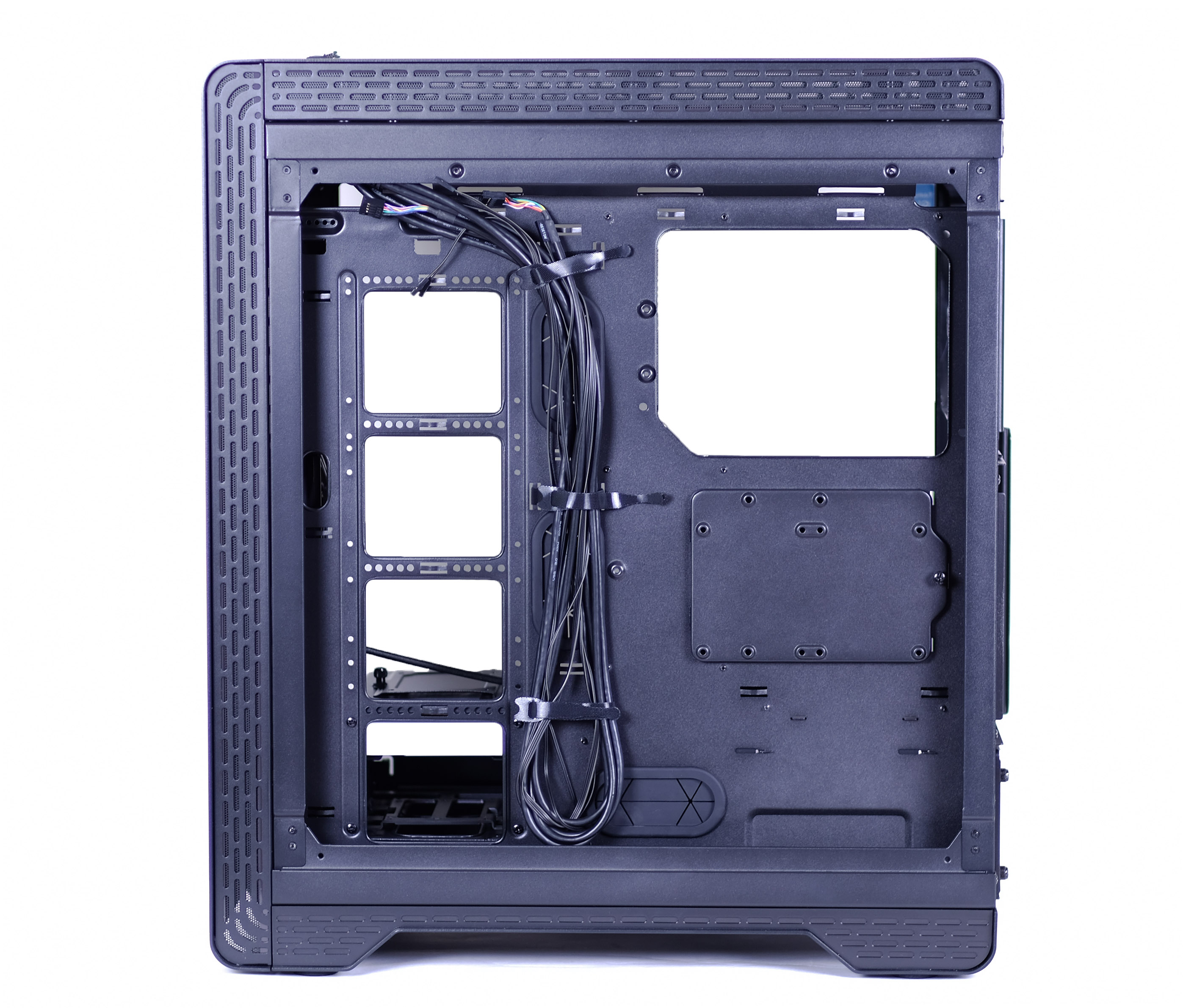

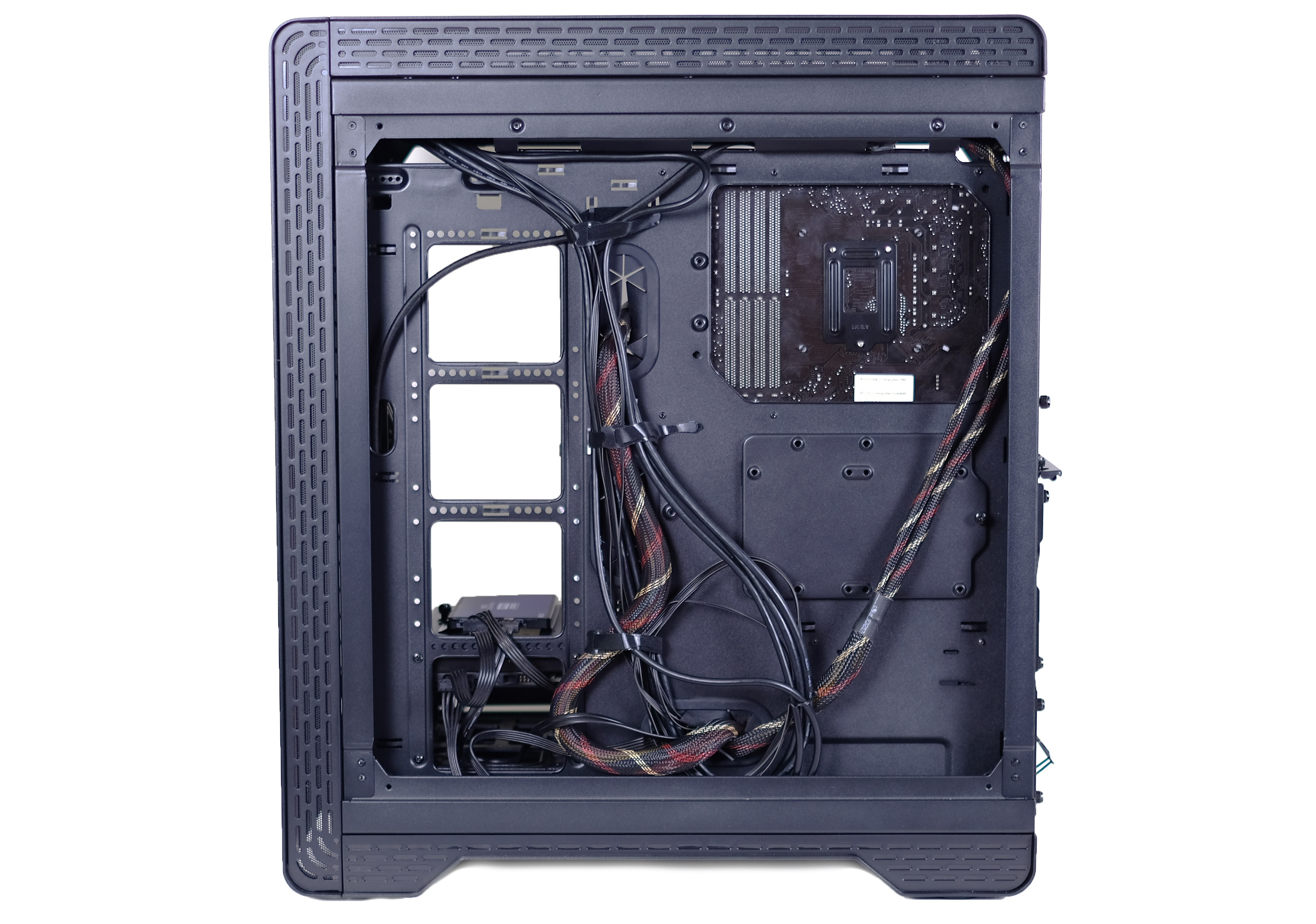

Места для укладки кабелей за перегородкой достаточно для комфортной сборки (35 мм). Три стяжки на липучках приходятся очень к месту и помогают собрать кабели вместе. Есть места для крепления дополнительных стяжек.

Для вертикальной установки видеокарты понадобится райзер, который в комплекте отсутствует. Ожидаемо, учитывая, что в S500 TG производитель пытался сэкономить, и что даже в премиумном A500 TG райзер в комплект не добавили.

Максимальная длина устанавливаемой в корпус видеокарты – до 400 мм, если корзина накопителей не расположена на одном с ней уровне (в таком случае максимальная длина – до 282 мм). Если оставить корзину внизу, то видеокарту ограничивать она никак не будет.

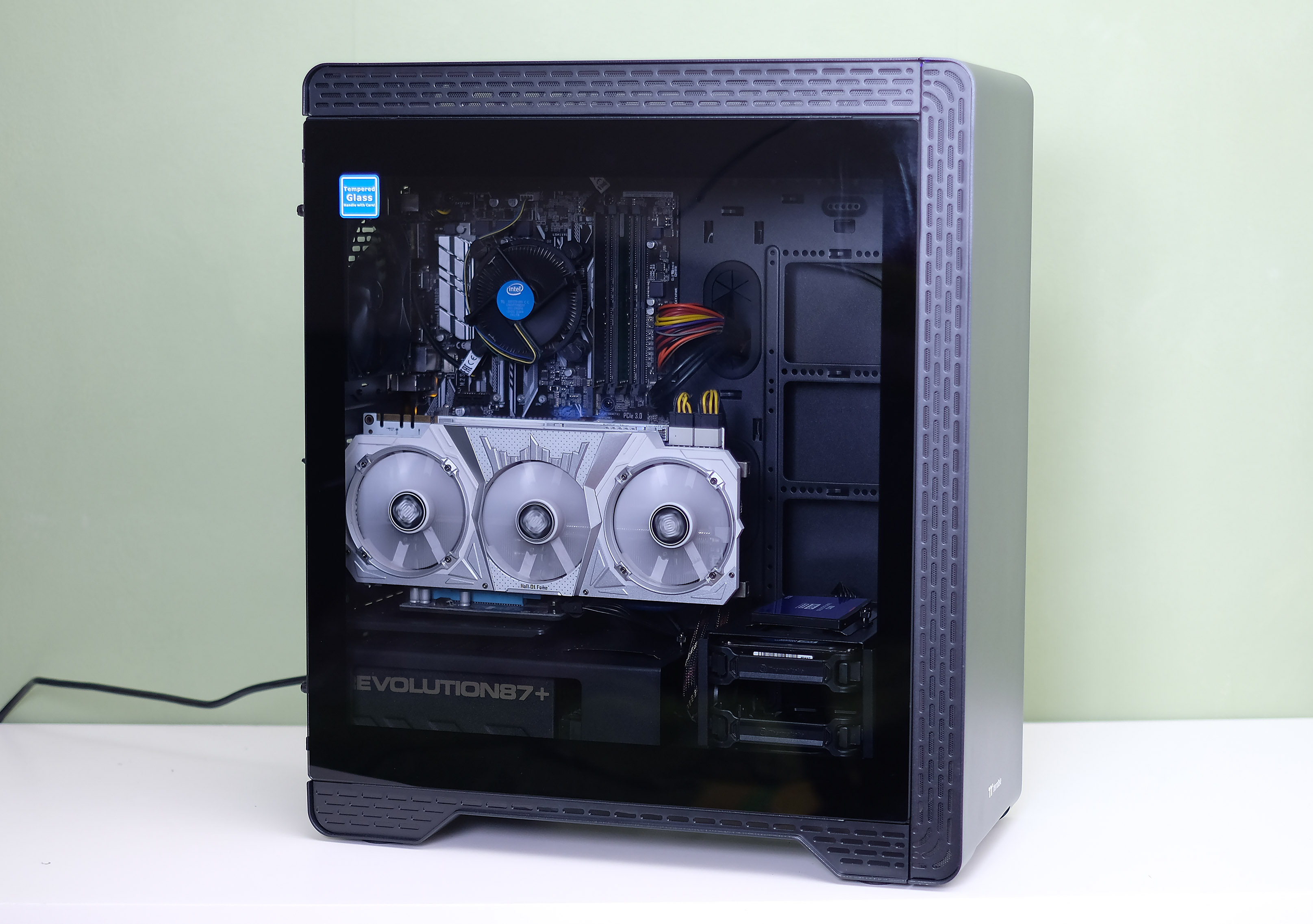

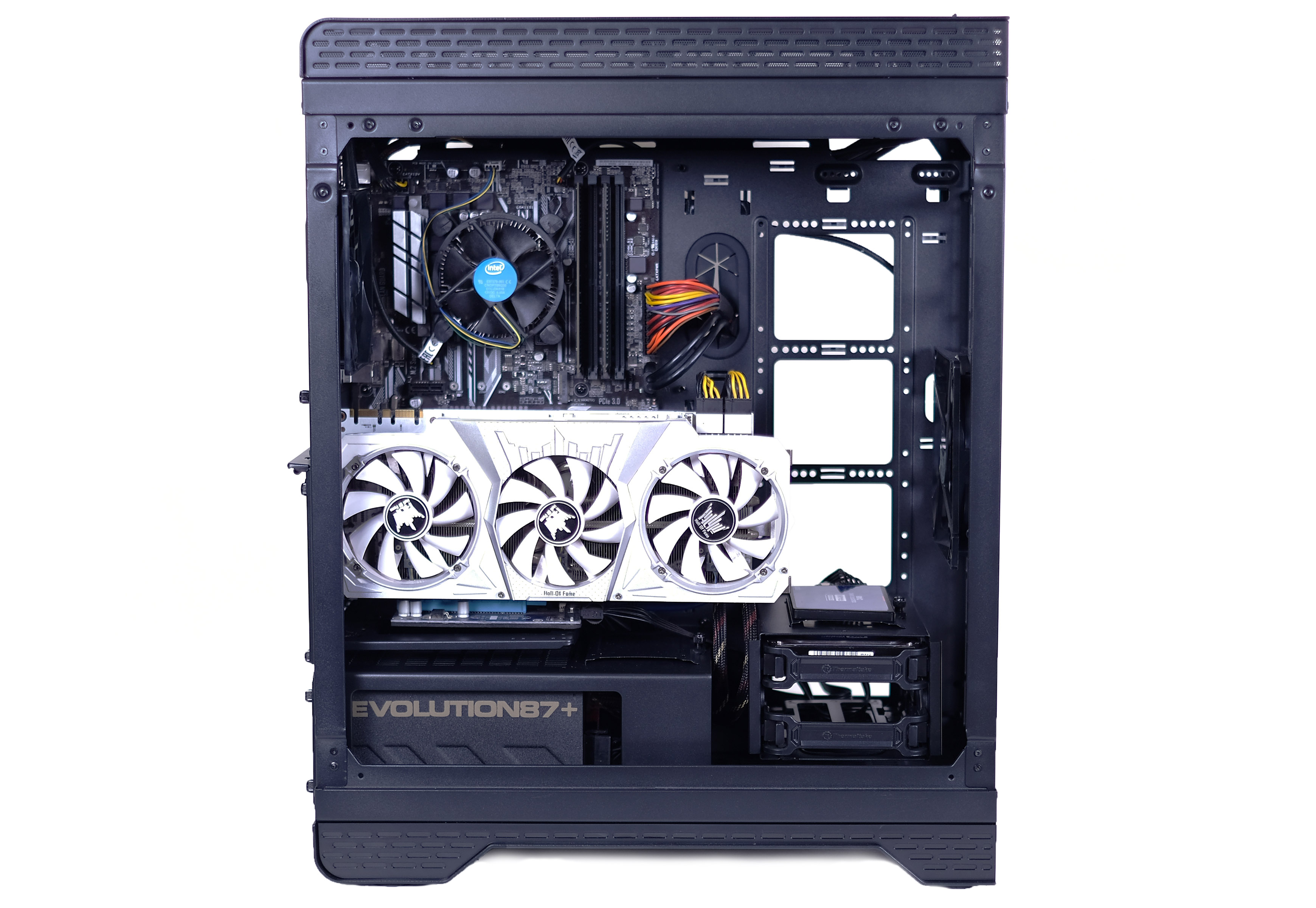

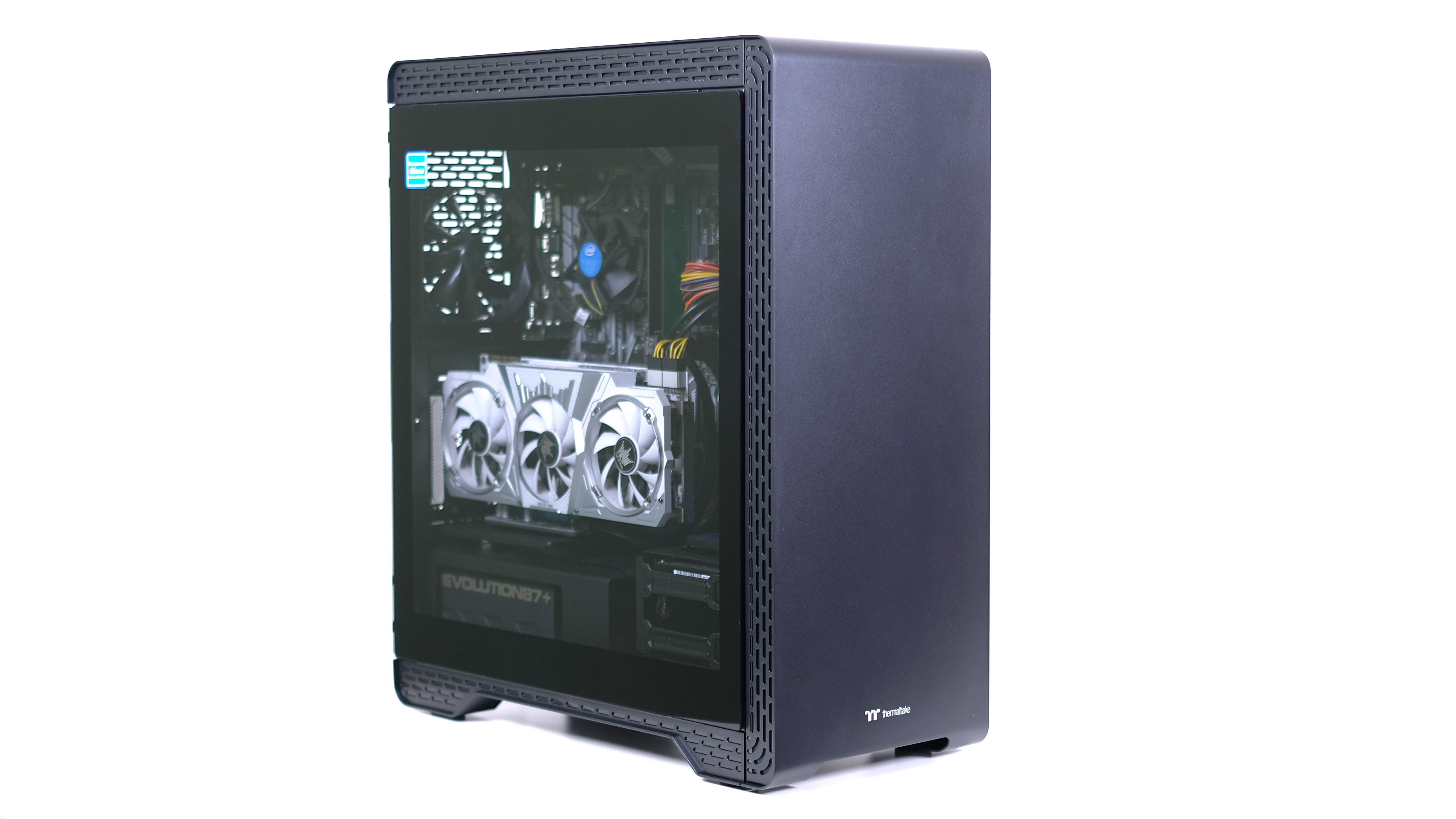

Для нашей сборки взята GTX 1070 KFA2 Hall of Fame, которая имеет длину 310 мм и помещается в корпус с большим запасом. Можно считать, что S500 TG вместит практически любую современную видеокарту.

В сборку попал скромный боксовый процессорный кулер высотой всего около 60 мм. Однако корпус рассчитан на системы с большим тепловыделением и поэтому максимально может вместить в себя процессорный кулер башенного типа высотой до 172 мм.

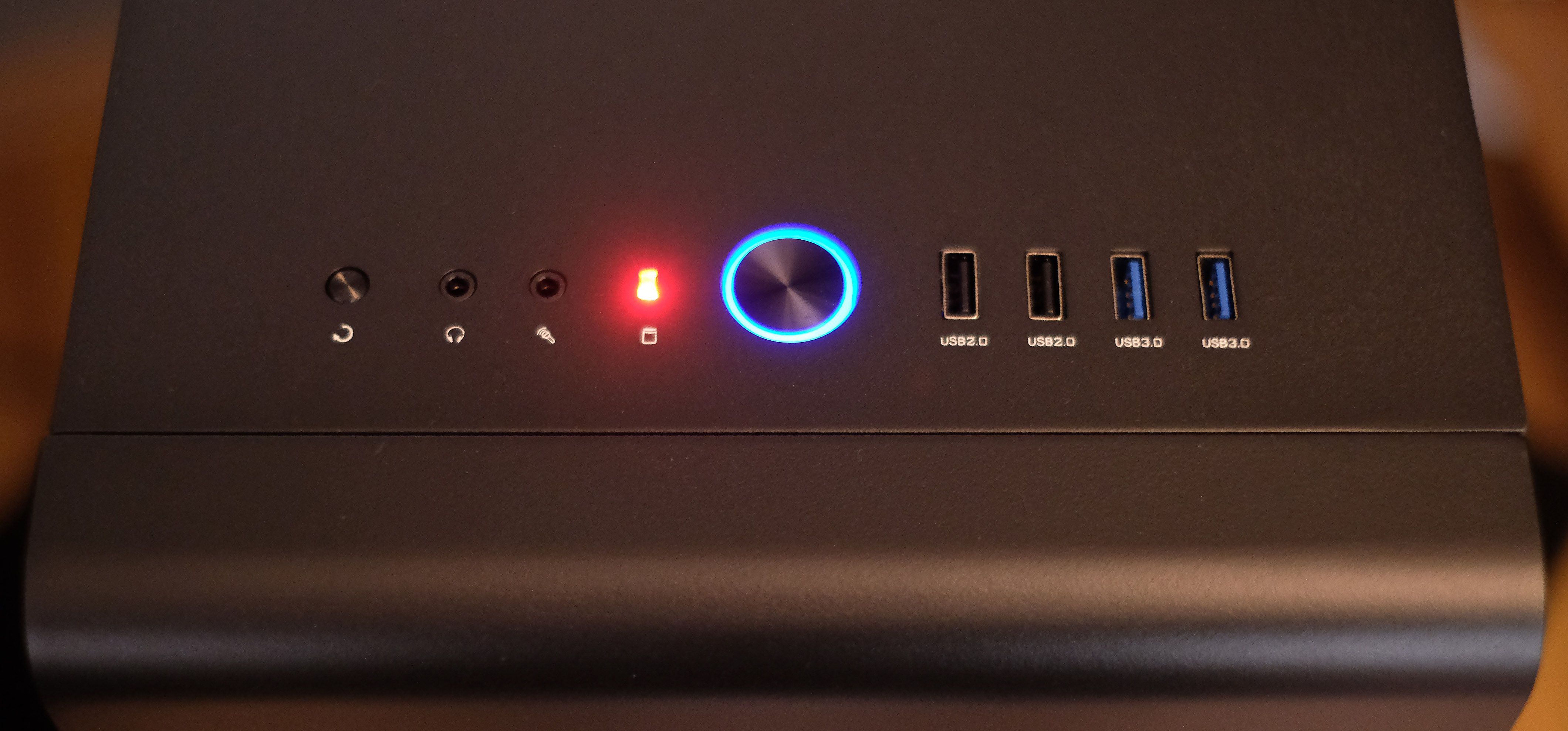

Кнопка питания у корпуса подсвечена синим, а индикатор работы жёсткого диска красным диодом. Подсветка достаточно яркая и может надоедать в тёмное время суток.

После сборки системы в данном корпусе осталось двоякое впечатление. С одной стороны, сложностей в процессе не возникло, корпус очень просторный и располагает массой вариантов расположения и компоновки частей, что является несомненным плюсом. С другой стороны, возникло несколько неприятных моментов: обилие винтов делает процесс сборки не слишком быстрым, вдобавок из-за толстого (вроде бы, тоже плюс) и мягкого металла усилие закручивания винтов достаточно большое. Руками закрутить их сложно, несмотря на головки винтов «под пальцы». Также в некоторых местах отверстия для крепежа оказались размещены не очень точно, что также затрудняет сборку.

Тестирование

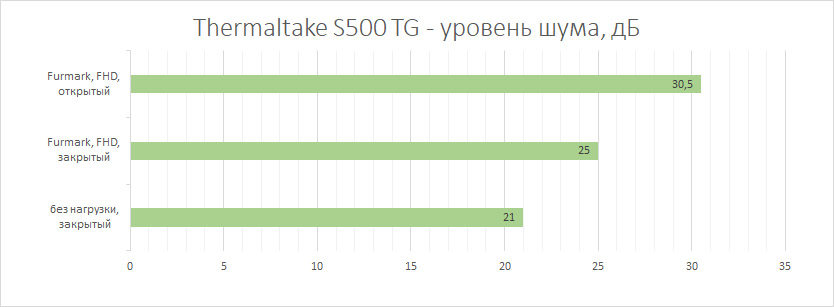

Для представления об эффективности охлаждения компонентов в корпусе и уровне шумоизоляции проведём ряд тестов системы. Сравним уровень шума под нагрузкой с закрытой и открыткой крышкой и в простое. Нагружать систему будем стресс-тестом для видеокарты Furmark в разрешении 1920 х 1080.

Под нагрузкой уровень шума при закрытой и открытой стенке различаются на 5 дБ. Можно сделать вывод, что корпус обладает небольшим свойством шумопоглощения. Скорее всего, это происходит за счёт «двойных» стенок (каркас плюс внешняя панель), а также из-за толстых листов металла спереди и сверху.

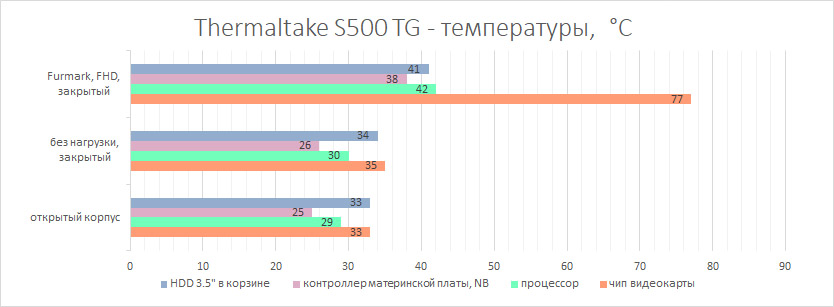

Далее сравним температуры важных компонентов системы в подобных режимах.

Корпус отлично продувается – температуры под нагрузкой с закрытой стенкой стремятся к температурам в открытом стенде. Этому способствуют большие площади воздухозаборников по периметру боковых стенок, а также полностью перфорированный низ корпуса.

Заключение

После тестирования и сборки системы в нём корпус Thermaltake S500 TG показал себя с разных сторон. Если рассматривать его исключительно как дешёвую версию A500 TG, то можно заметить множество не слишком радующих отличий: кроме смены материалов, корпус лишился петель боковых стенок, одна из которых теперь не прозрачная, исчез разъём USB Type C с фронтальной панели, как и вторая корзина для накопителей.

Из более обоснованных недостатков корпуса можно назвать излишнее обилие винтового крепежа – без отвёртки не получится даже снять накопитель, что порой может раздражать. Также для накопителей не предусмотрено совсем никакой виброизоляции.

Не совсем понравилось качество подгонки деталей и точность монтажных отверстий (скорее всего, погрешность конкретного экземпляра). Стеклянная боковая панель ставится на место с некоторым трудом, правильно её устанавливать надо будет приловчится.

При сборке стоит учитывать, что для нормальной прокладки кабелей важна их длина, так что выбор блока питания в данный корпус не должен быть случаен.

Впрочем, большинство обнаруженных недостатков корпуса относятся к удобству сборки и замены комплектующих, снятию боковых стенок и тому подобным действиям. Таким образом, если вы постоянно не залезаете в системный блок и не меняете часто компоненты, такие недостатки останутся незамеченными.

Преимуществ у корпуса Thermaltake S500 TG гораздо больше, тем более, если рассматривать его как отдельную модель в среднем ценовом сегменте, а не в связке с достаточно дорогим A500 TG.

Корпус отлично продувается благодаря большой площади решёток по периметру боковых стенок. Есть достаточно большая свобода в организации интерьера – все части корпуса съёмные, корзину накопителей можно размещать свободно по стойке. Для установки систем охлаждения у S500 TG огромный простор – вентиляторы и радиаторы можно размещать как внутри корпуса, так и снаружи под крышкой. Максимальная длина устанавливаемых радиаторов – до 420 мм, причём корпус может вместить сразу два таких монстра. Видеокарта может поместится длиной до 400 мм, при этом можно разместить, например, сразу две вертикально и в SLI, если будет желание. В корпус поместится и будет хорошо смотреться и помпа СЖО.

Обратив внимание на сильные стороны Thermaltake S500 TG, можно смело предположить, что его стихия – сборка ультимативных систем с высокой производительностью и тепловыделением, либо систем с СЖО на всех компонентах и помпой, которые требуют просторного корпуса. При таких сборках цена корпуса будет очень привлекательной, учитывая, что конкурентов с такими достоинства в категории не так много. А выглядеть при этом Thermaltake S500 TG будет ничуть не хуже старшей модели, благодаря всё тому же лаконичному дизайну и стенке из закалённого стекла. Главное, не слишком часто залезать внутрь корпуса и не нарушать гармонии.

Достоинства

• Доступная цена
• Дизайн: матовые чёрные поверхности и закалённое стекло
• Очень много места для установки систем охлаждения
• Возможна установка СО под лицевыми панелями и внутри корпуса одновременно
• Помещаются радиаторы СЖО до 420 мм
• Поместятся подавляющее большинство башенных кулеров и видеокарт
• Неплохое шумопоглощение
• Хорошая продуваемость
• Есть пылевые фильтры
• Удобные затяжки для кабелей на липучках
• Вертикальное расположение видеокарты

Недостатки

• Без отвёртки сложно снять даже боковые стенки
• Нет виброизоляции для накопителей
• Обилие винтовых креплений
