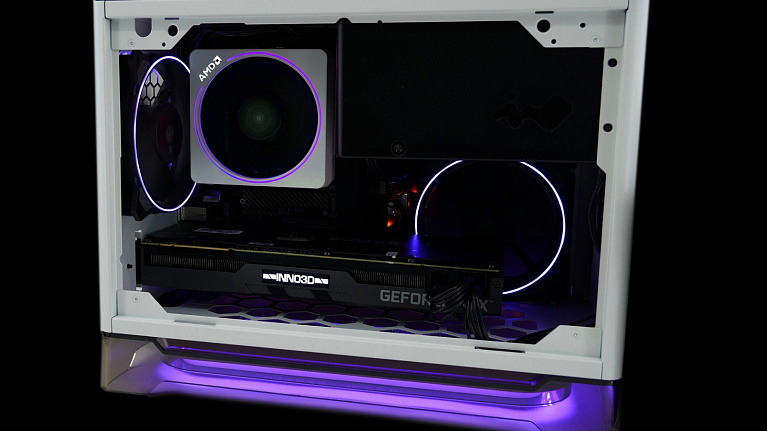

Обзор корпуса InWin A1 Plus

Ажиотаж вокруг mini-ITX систем позволил новым игрокам и энтузиастам под собственными брендами организовать выпуск интересных решений и запоминающихся компактных корпусов озвученного стандарта. Однако небольшое производство и большие затраты на транспортировку подобного продукта накладывают свой отпечаток на итоговую стоимость, заставляя геймеров и любителей моддинга дважды подумать о предстоящем шаге. Также остается открытым вопрос гарантии, качества реализации и, конечно же, доставки до конечного покупателя сервисом нашей любимой почты. Много различных  "но", которые стоит учитывать. Однако, что насчет серийного продукта, который доступен в магазинах?

На компьютерном рынке не так много производителей, анонсировавших интересные модели, которые отличаются совместимостью с полноразмерными графическими ускорителями и способны даже в малом объеме похвастаться хорошей вместимостью. Такие продукты можно пересчитать по пальцам одной руки, и имя одному из них - InWin A1, модификация Plus с беспроводной зарядкой Qi версии 1.2.

Технические характеристики

• Тип: Mini-ITX Tower;
• Цвет: черный / белый;
• Размеры: 273 мм (высота) х 224 мм (ширина) х 357 мм (глубина);
• Материал: сталь SECC 1,2 мм, закаленное стекло;
• Вес: 7,1 кг;

• Поддержка материнских плат: mini-ITX;
• Слотов расширения: 2;
• Количество устанавливаемых накопителей: 2 х 2.5;
• Панель ввода-вывода: 2 x USB 3.0, 2 x 3.5 мм миниджек (наушники/микрофон), кнопка включения;
• Места под вентиляторы: снизу - 2 х 120 мм + 2 предустановленных вентилятора ARGB на боковой и задней панелях;
• Места под радиаторы СЖО: сзади - 1 х 120 мм (неофициально 1 х 120 мм снизу).

• Ограничение по высоте кулера: до 160 мм;
• Ограничение по длине плат расширения: до 320 мм;
• Блок питания: стандартный ATX (входит в комплект).

Упаковка и комплектация

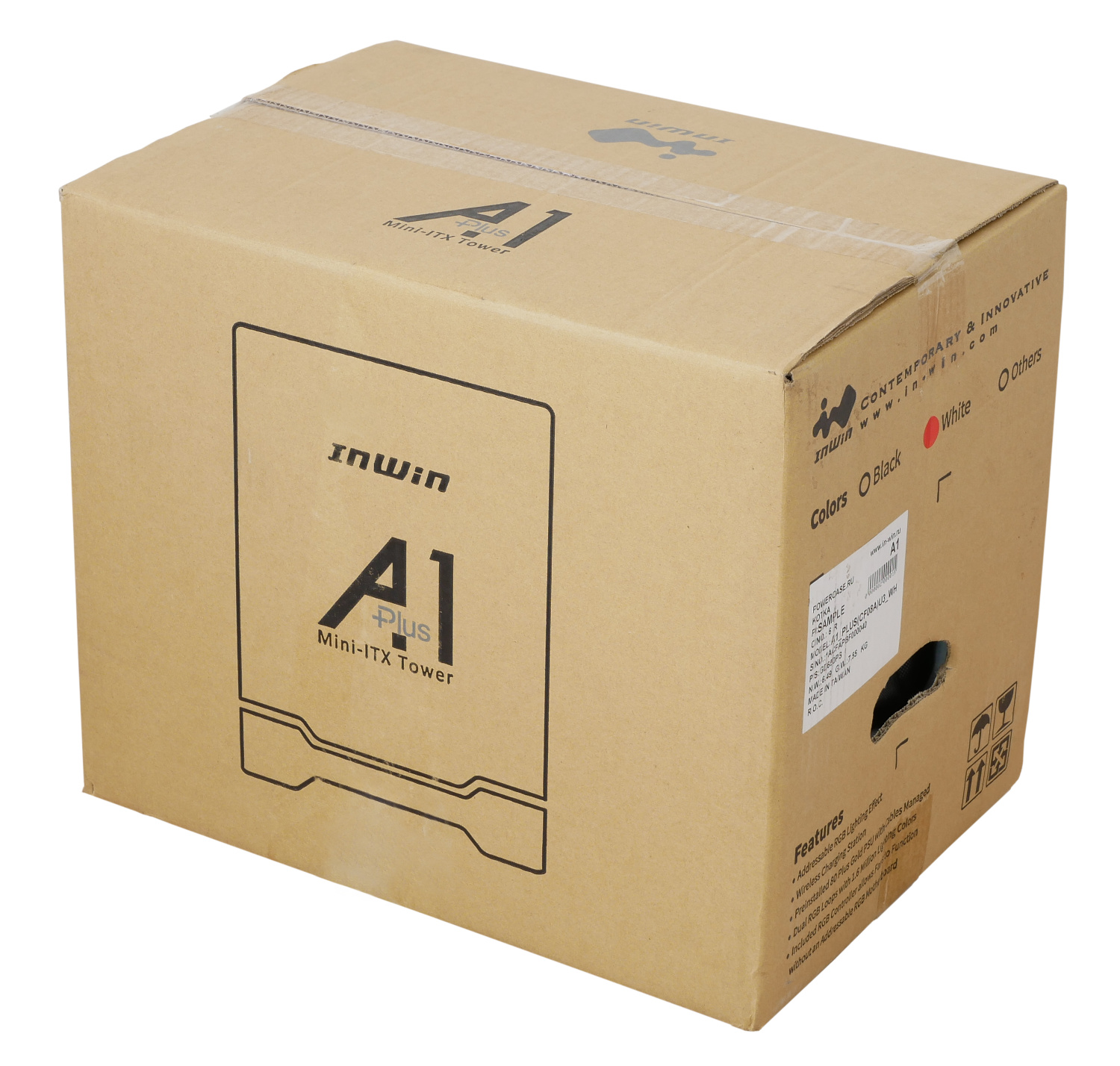

InWin A1 Plus поставляется в картонной коробке практически кубического объема, но производитель предусмотрел ручки для переноски с нижним расположением, что позволяет более удобно распределить массу при транспортировке, а главное - упаковка не будет бить вас по коленям, пока вы ее несете.

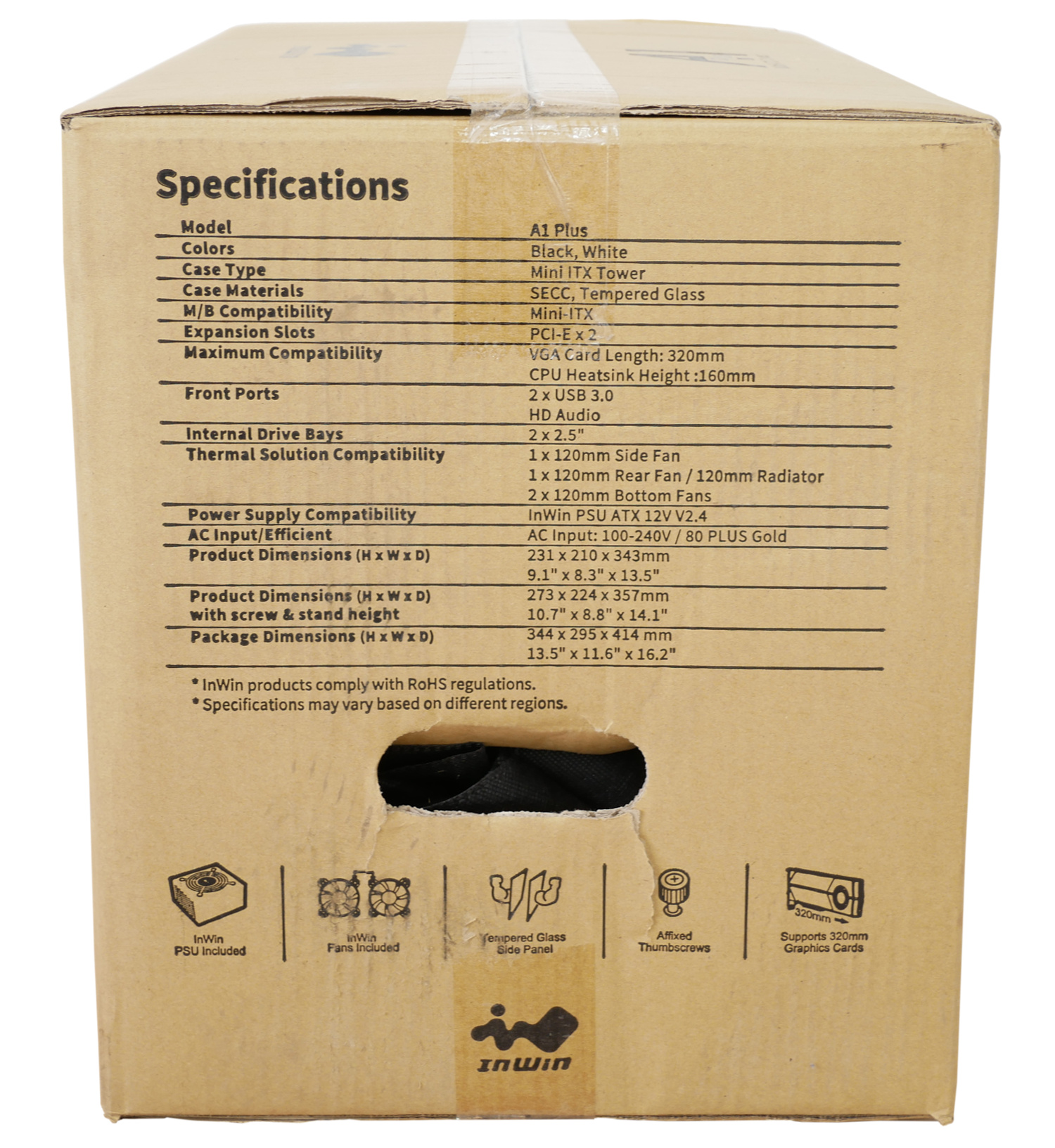

На торцах располагается спецификация корпуса, выделенная в отдельной таблице с техническими характеристиками. Отдельный пункт информирует о комплекте поставки. Модель InWin A1 Plus поставляется в классическом черном варианте и изысканном белом; также недавно производитель анонсировал версию в розовых тонах.

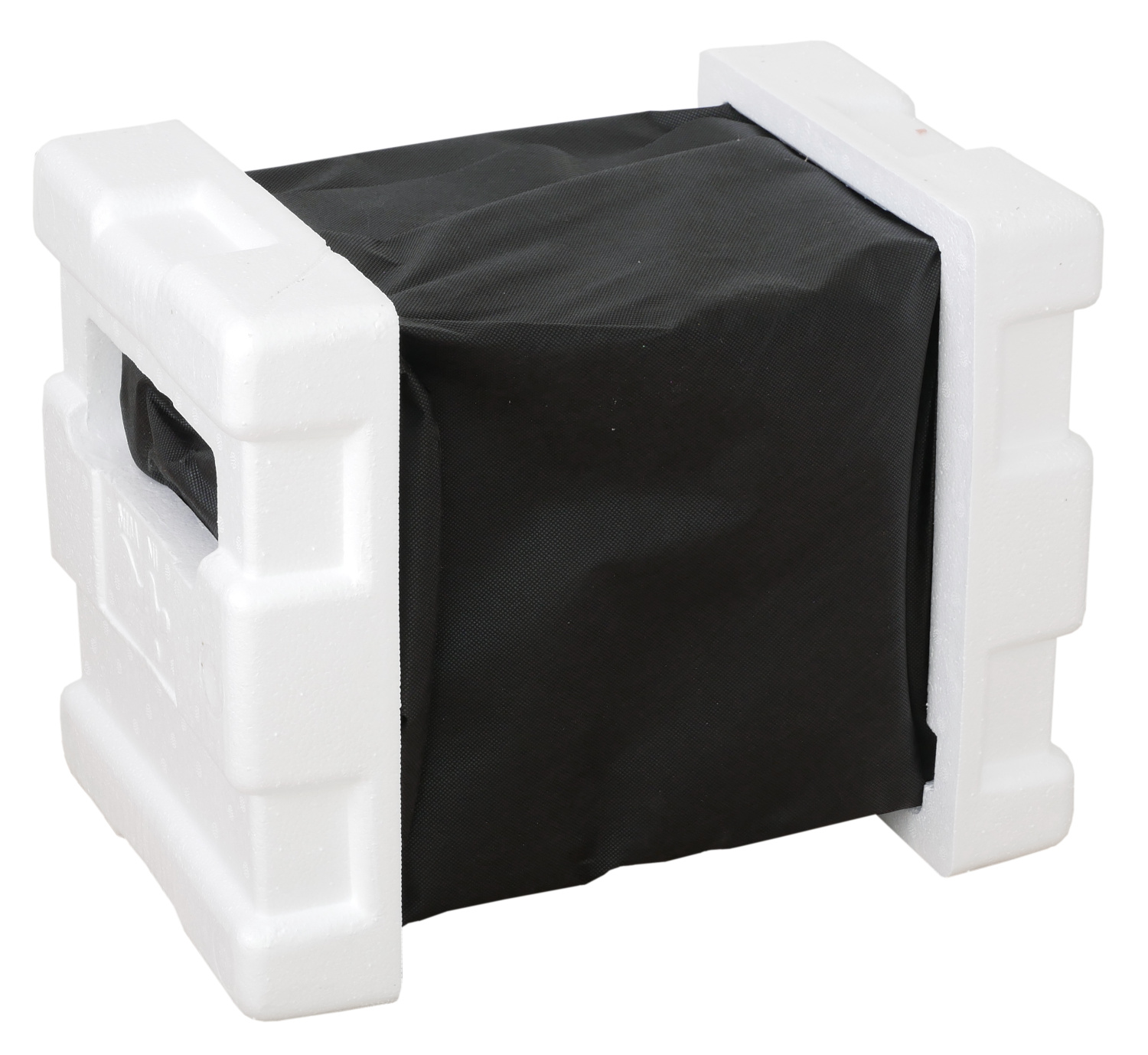

Металлический кейс массой почти до 8 кг бережно помещен в тканевый мешок и закреплен в листах пенопласта, уберегающих новинку от внешних воздействий при долгой транспортировке за тысячи километров.

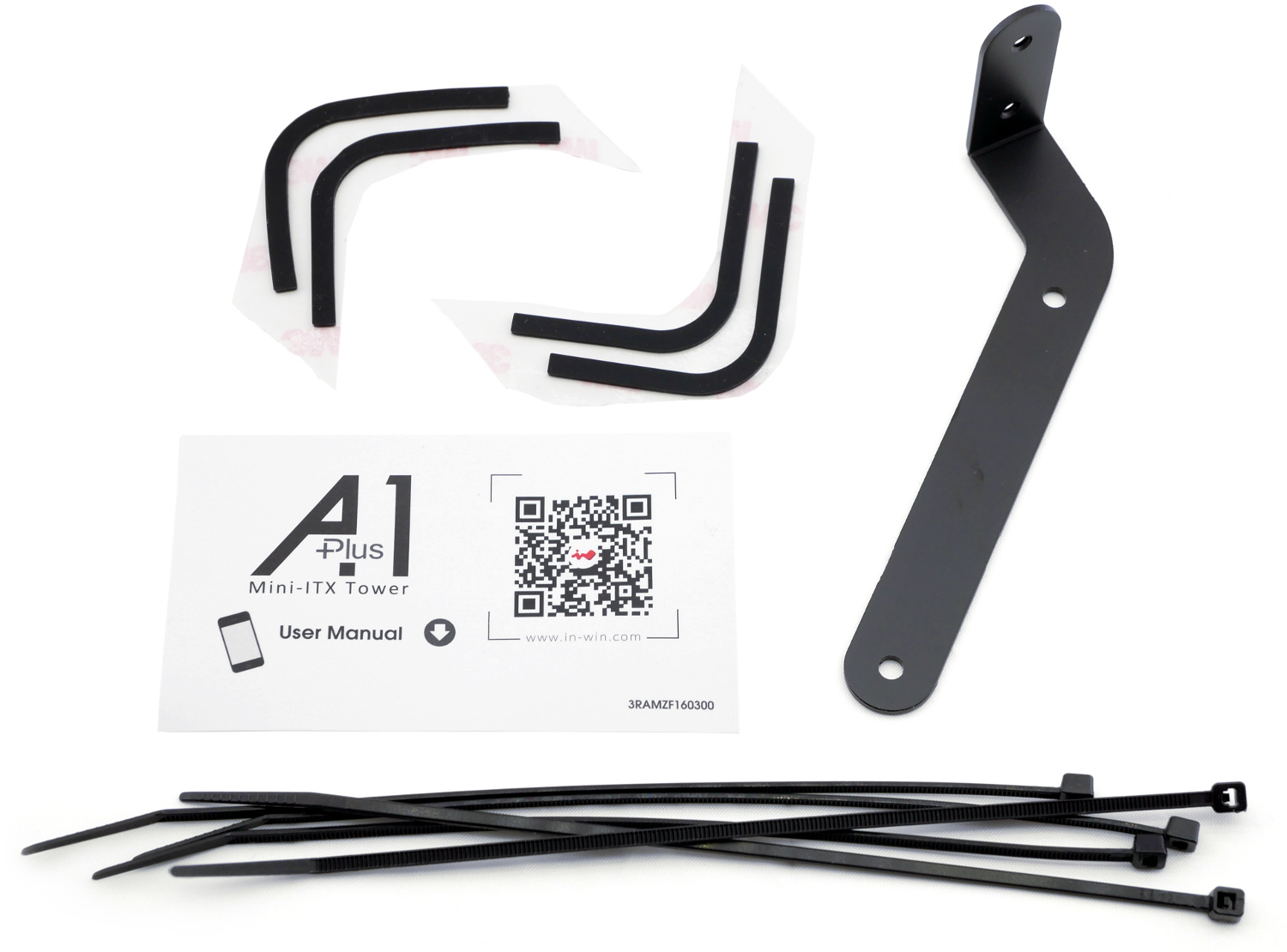

Набор аксессуаров InWin A1 Plus достаточно разнообразен и включает антивибрационные накладки на основание корпуса, электронную версию руководства пользователя, металлический держатель для видеокарты, стяжки для проводов.

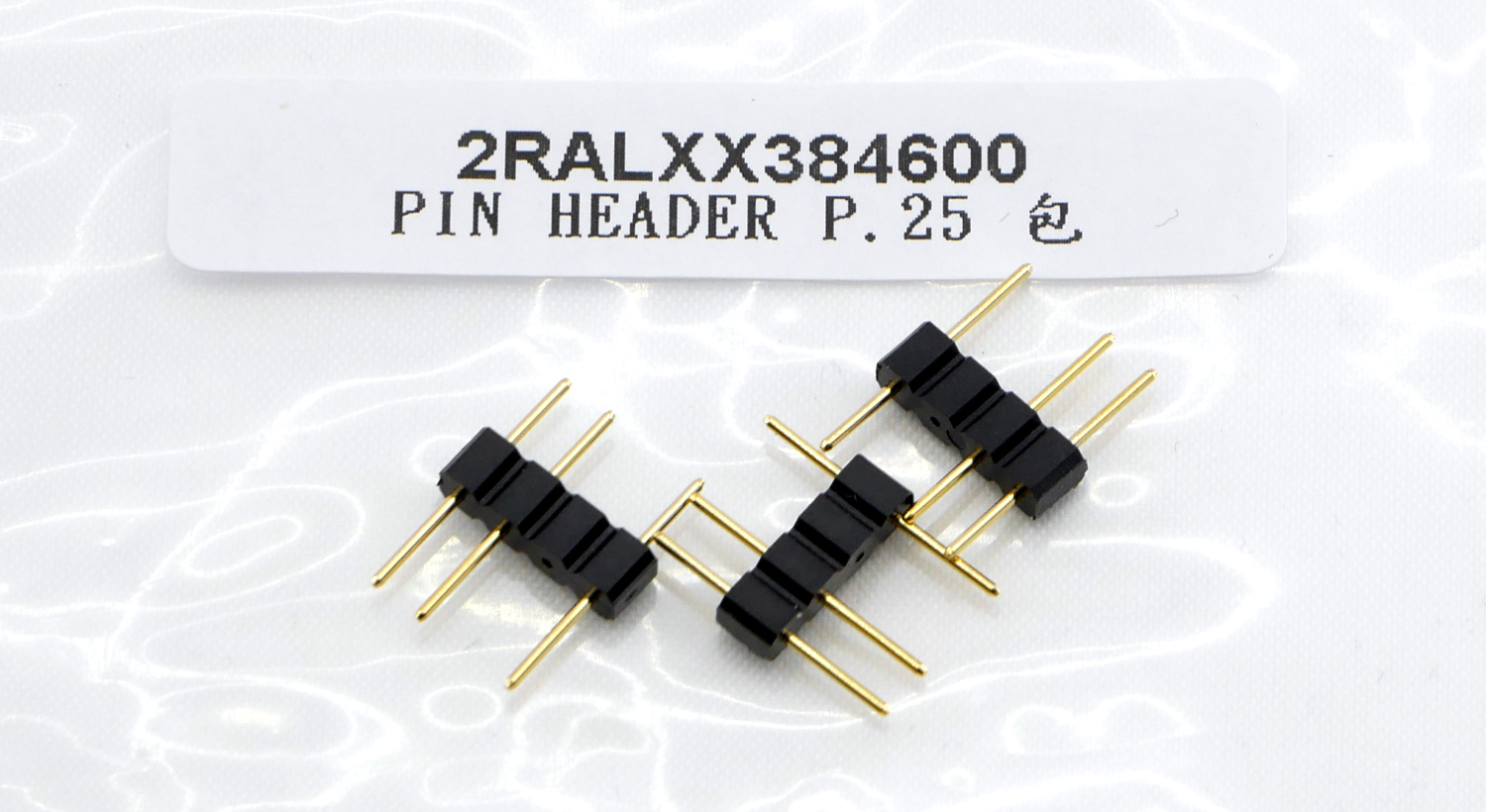

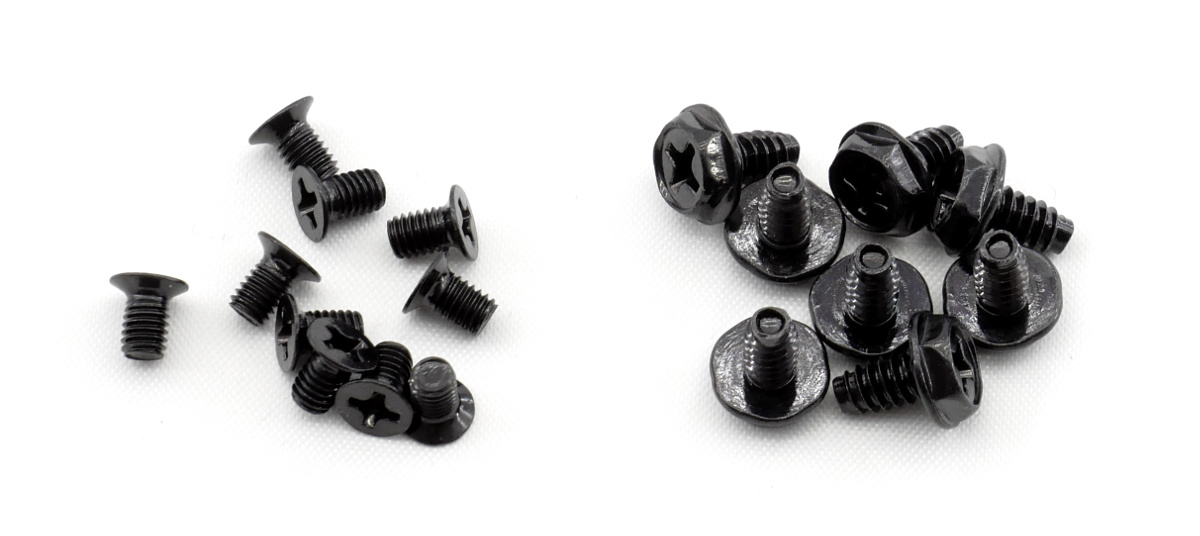

Дополнительно новинка укомплектована необходимыми винтиками двух типов для фиксации оборудования и переходниками 3-pin для устройств с ARGB-подсветкой.

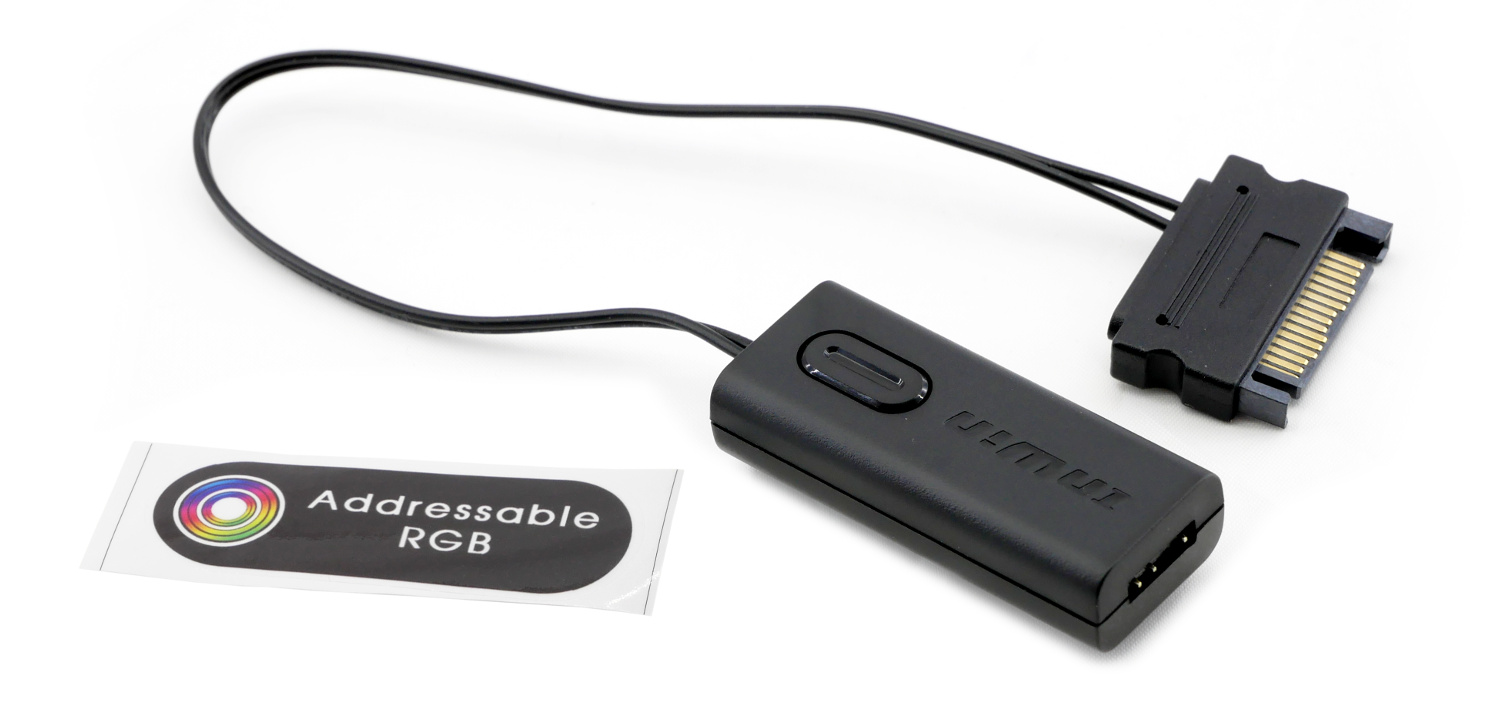

Завершает наше знакомство специальный контроллер для управления подсветкой с необходимым разъемом, если соответствующий коннектор 3-pin 5V отсутствует на материнской плате, о котором мы поговорим далее в процессе нашего повествования.

Внешний вид и конструкция корпуса

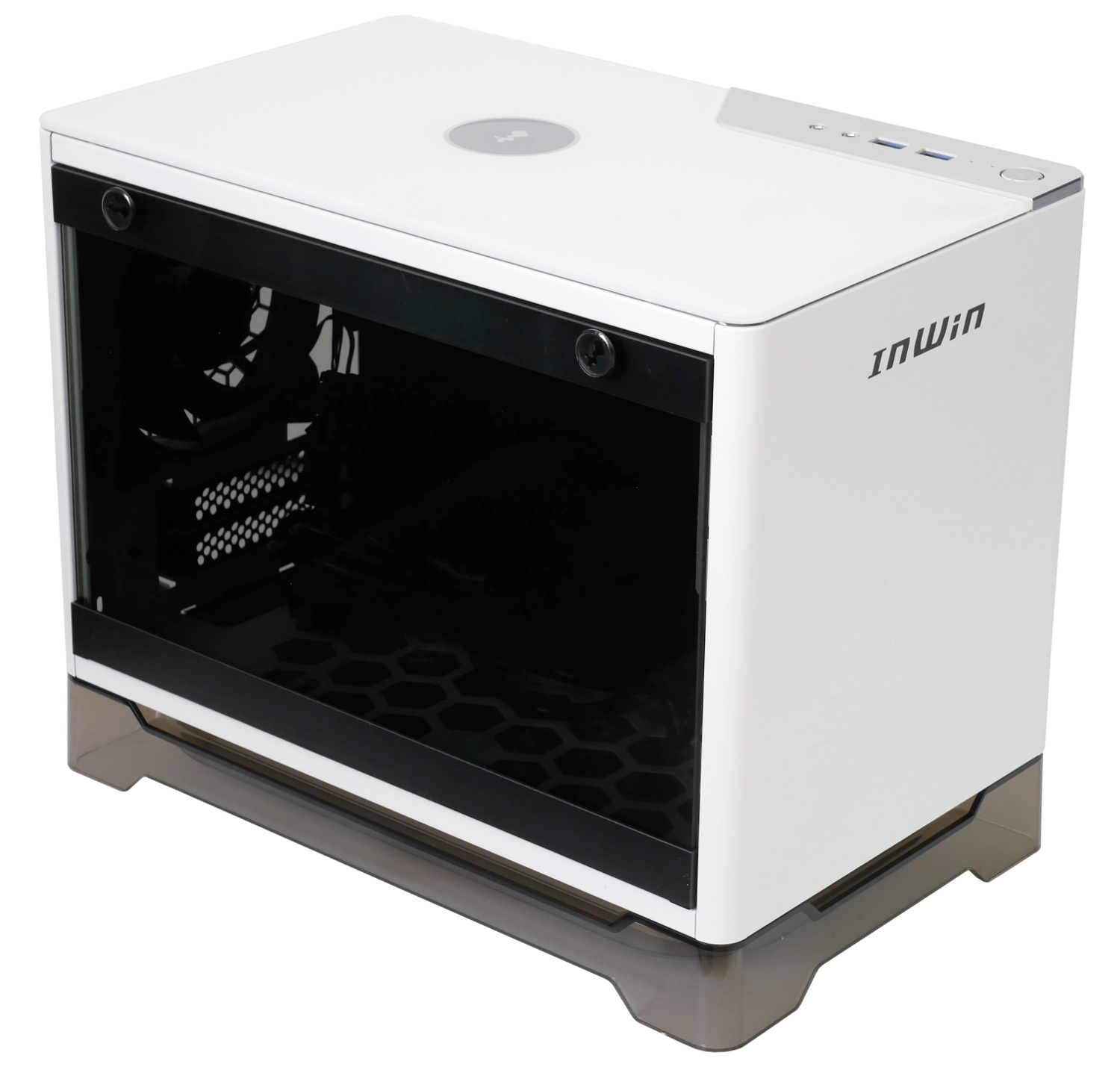

Модель корпуса InWin A1 Plus в белом исполнении выглядит поистине потрясающе и притягивает взгляды не только благодаря необычному форм-фактору, но и качественному исполнению! Вообразите: минимум пластмассовых деталей, только закаленное стекло и сталь толщиной 1,2 мм, выполненная по стандарту SECC. Такой "малыш" пусть и относительно компактен, а весит более 7 кг! InWin A1 Plus так и излучает надежность и уверенность.

InWin A1 Plus выполнен в форм-факторе mini-ITX с передним верхним расположением блока питания для экономии пространства и характерной полупрозрачной подставкой, в которой скрывается настраиваемая подсветка и часть системы охлаждения. Длина корпуса составляет 357 мм, ширина - 224 мм, высота - 273 мм.

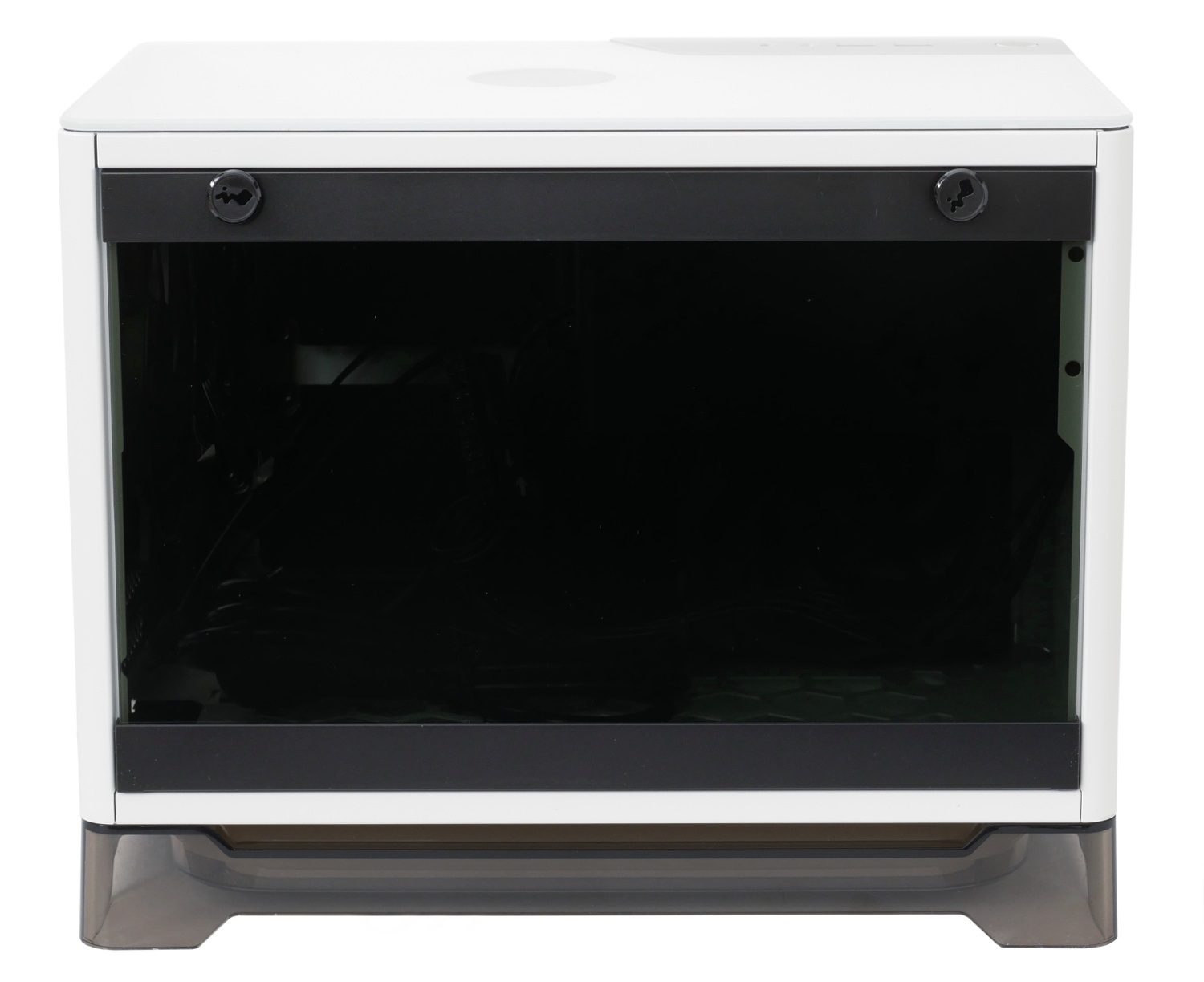

Основную боковую дверцу замещает панель из закаленного темного стекла с удобными фиксаторами. Противоположную стороны прикрывает дверца с фирменной шестиугольной перфорацией.

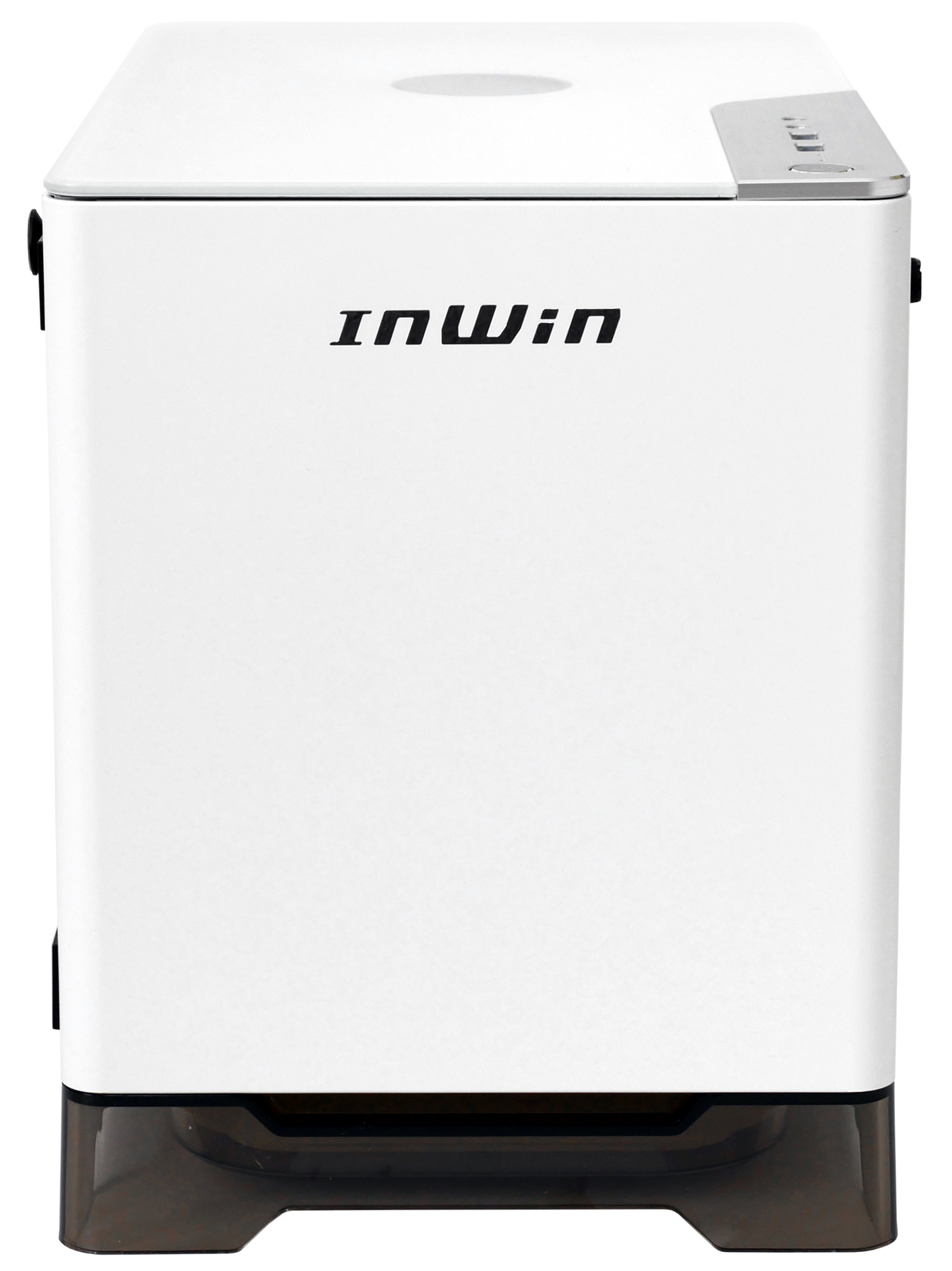

Лицевую панель производитель украсил крупным наименованием в собственную честь. Для организации новой компоновки по размещению блока питания спереди разработчики разместили необходимый коннектор питания сзади, выведя его через удлинитель.

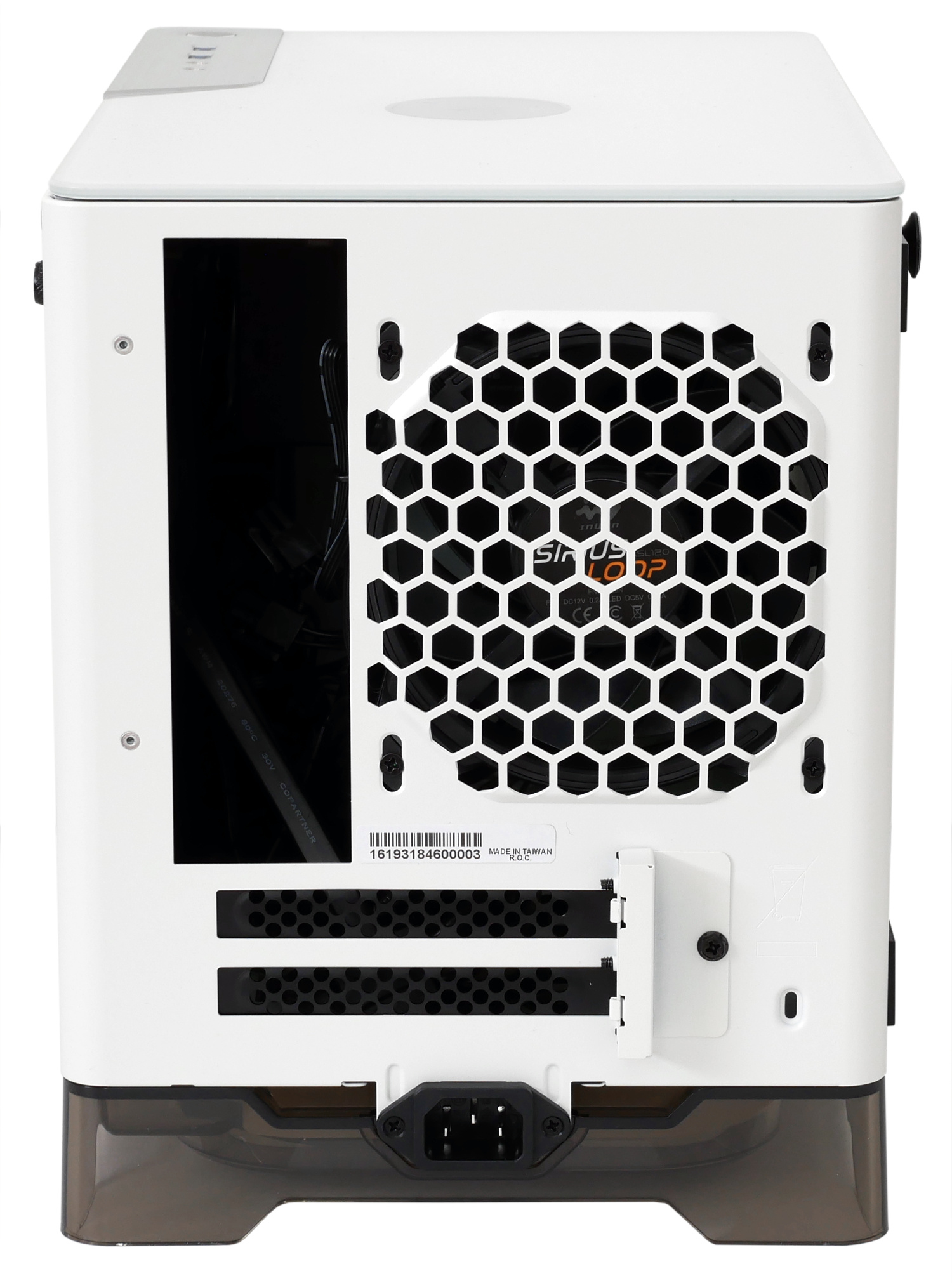

Видеокарта в подобном типе конструкции корпуса располагается внизу и получает свежий приток воздуха через перфорацию в основании. Для закрепления успеха инженеры расположили у InWin A1 Plus два посадочных места для установки двух вентиляторов типоразмера 120 мм, которые не входят в комплектацию, и, возможно, это - единственное замечание к новинке. Дополнительным важным плюсом является пылевой несъемный фильтр.

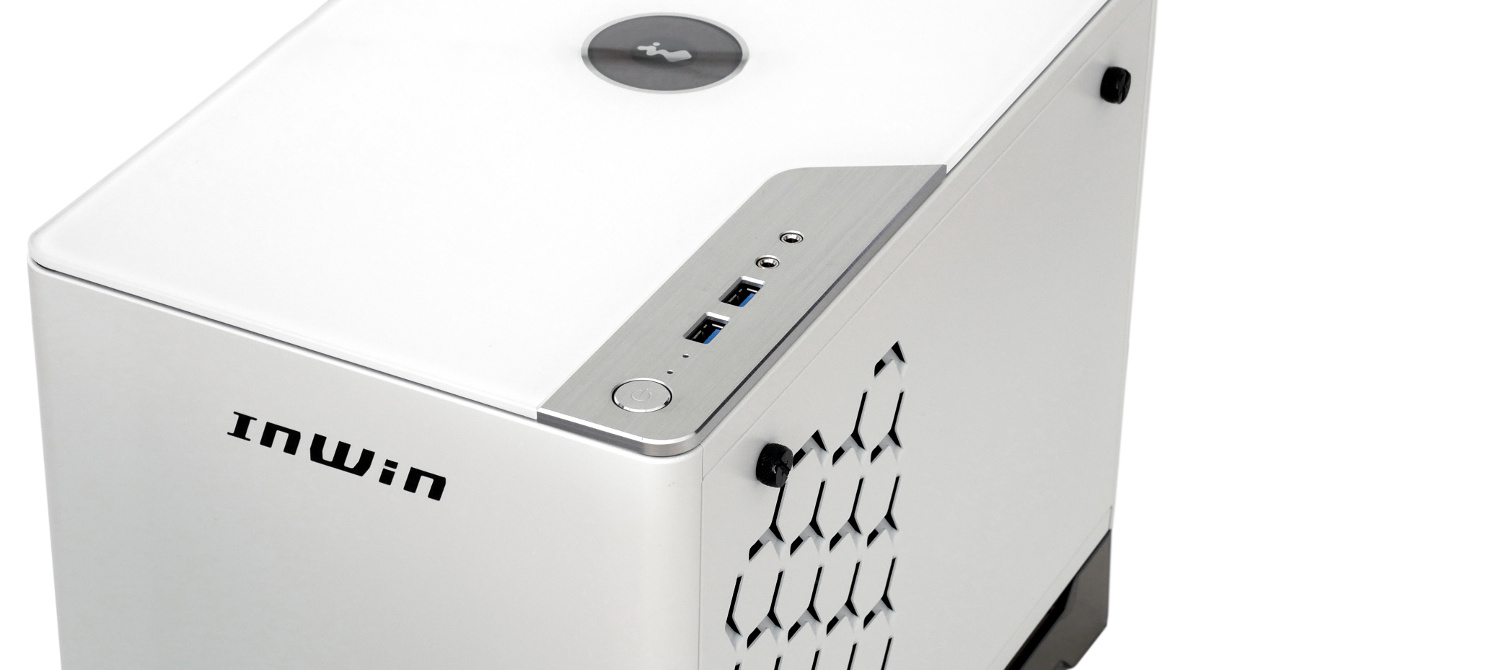

Верхняя часть модели InWin A1 Plus выделяется стеклянной панелью с поддержкой беспроводной зарядки Qi 1.2 мощностью 10 Вт. К сожалению, из-за отсутствия смартфона с необходимой технологией проверить данную функцию оказалось невозможно.

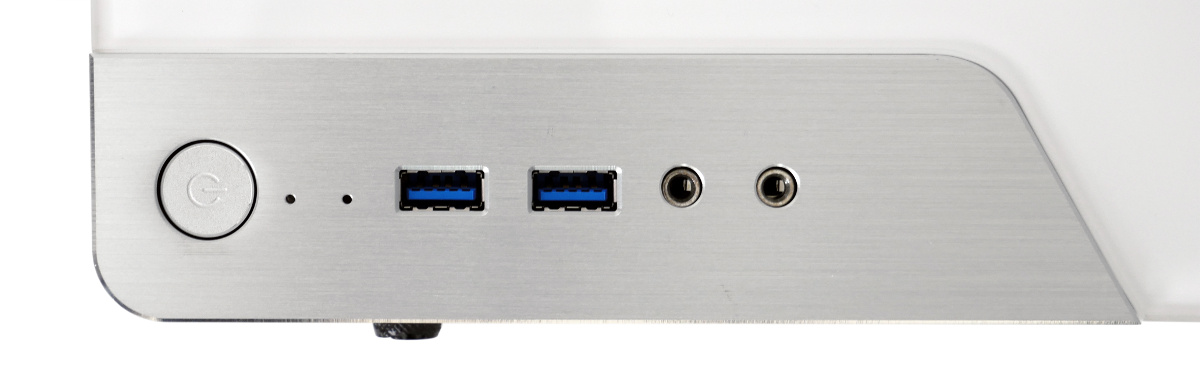

Основные органы управления и порты ввода-вывода расположились по правую часть корпуса. Пользователю доступна кнопка включения, пара световых индикаторов активности системы, пара USB 3.0 портов и аудиоразъемы для гарнитуры.

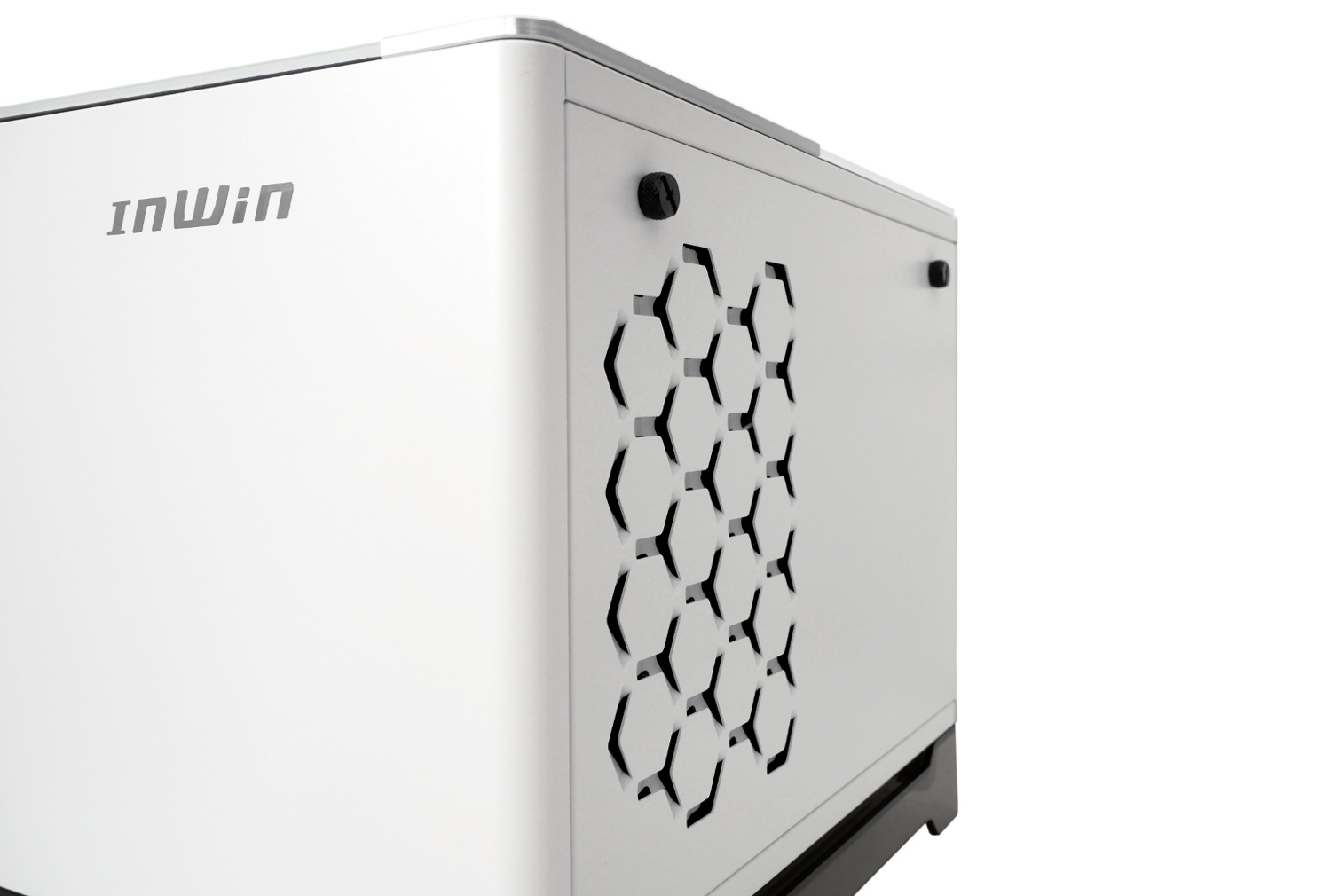

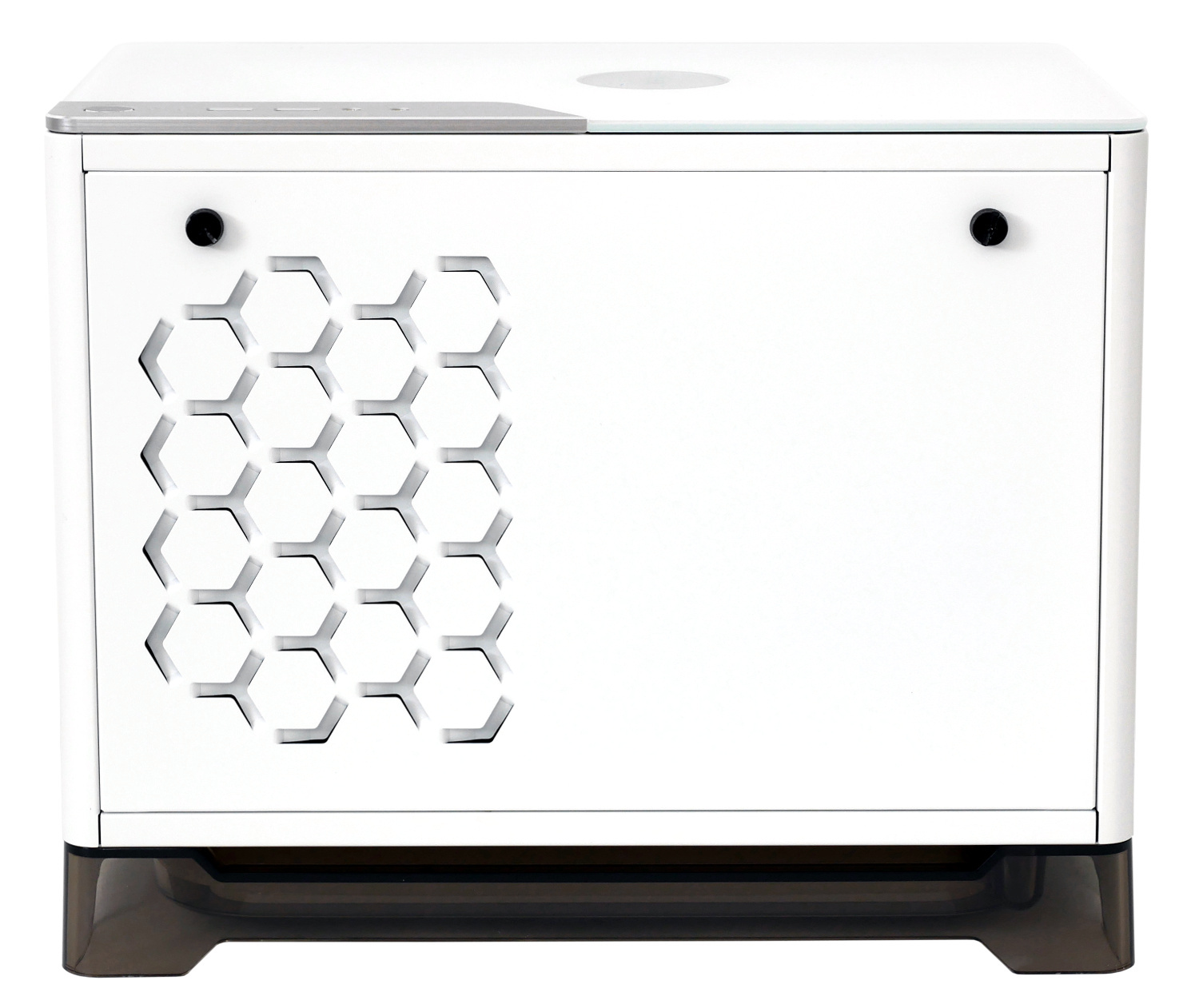

Следующим выделяющимся элементом монолитной конструкции корпуса с минималистичным дизайном является боковая перфорация с характерным рисунком осиных сот.

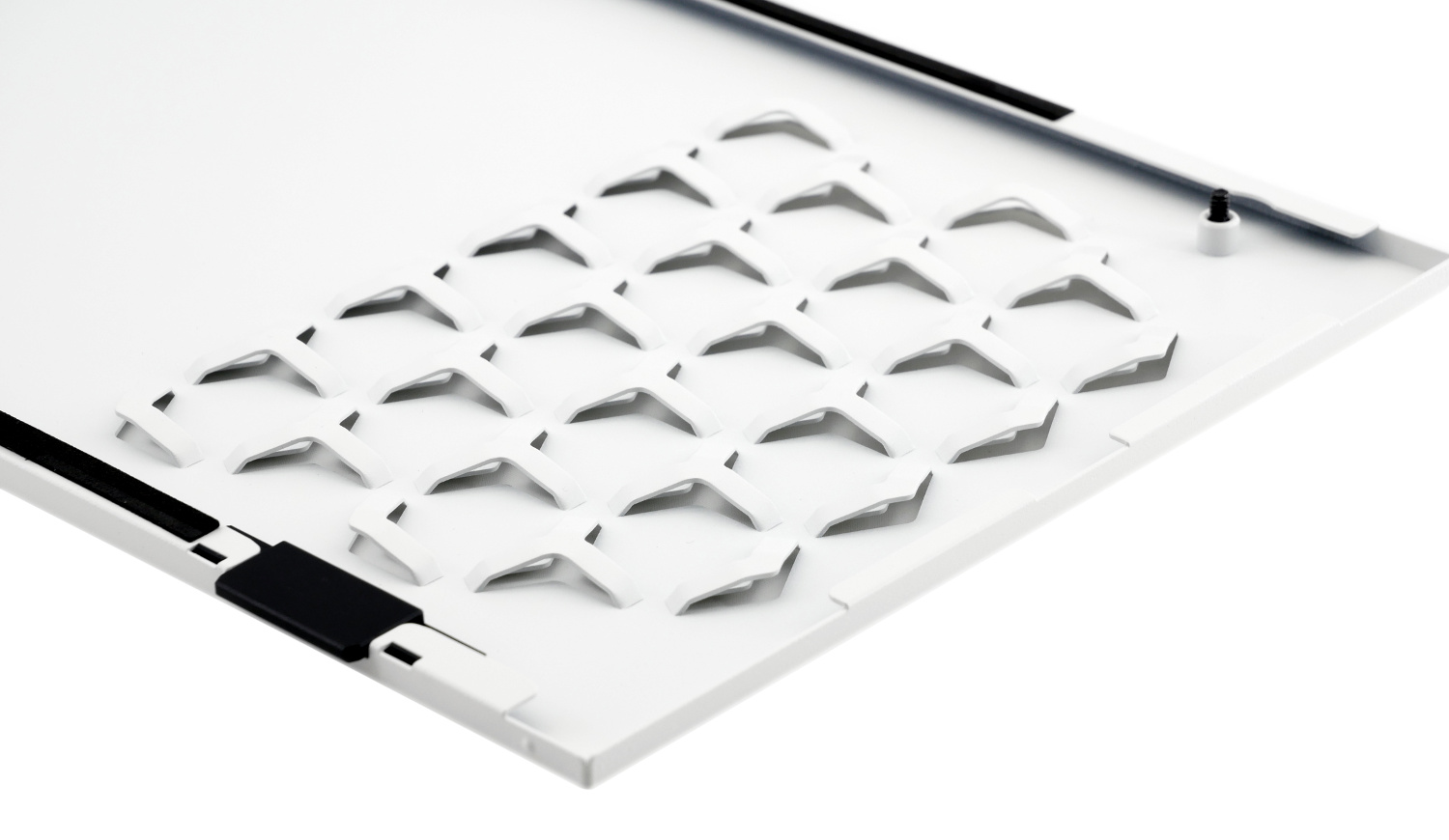

Перфорация выполнена путем штамповки основных направляющих, что положительно отражается на качестве изготовления и финальной реализации.

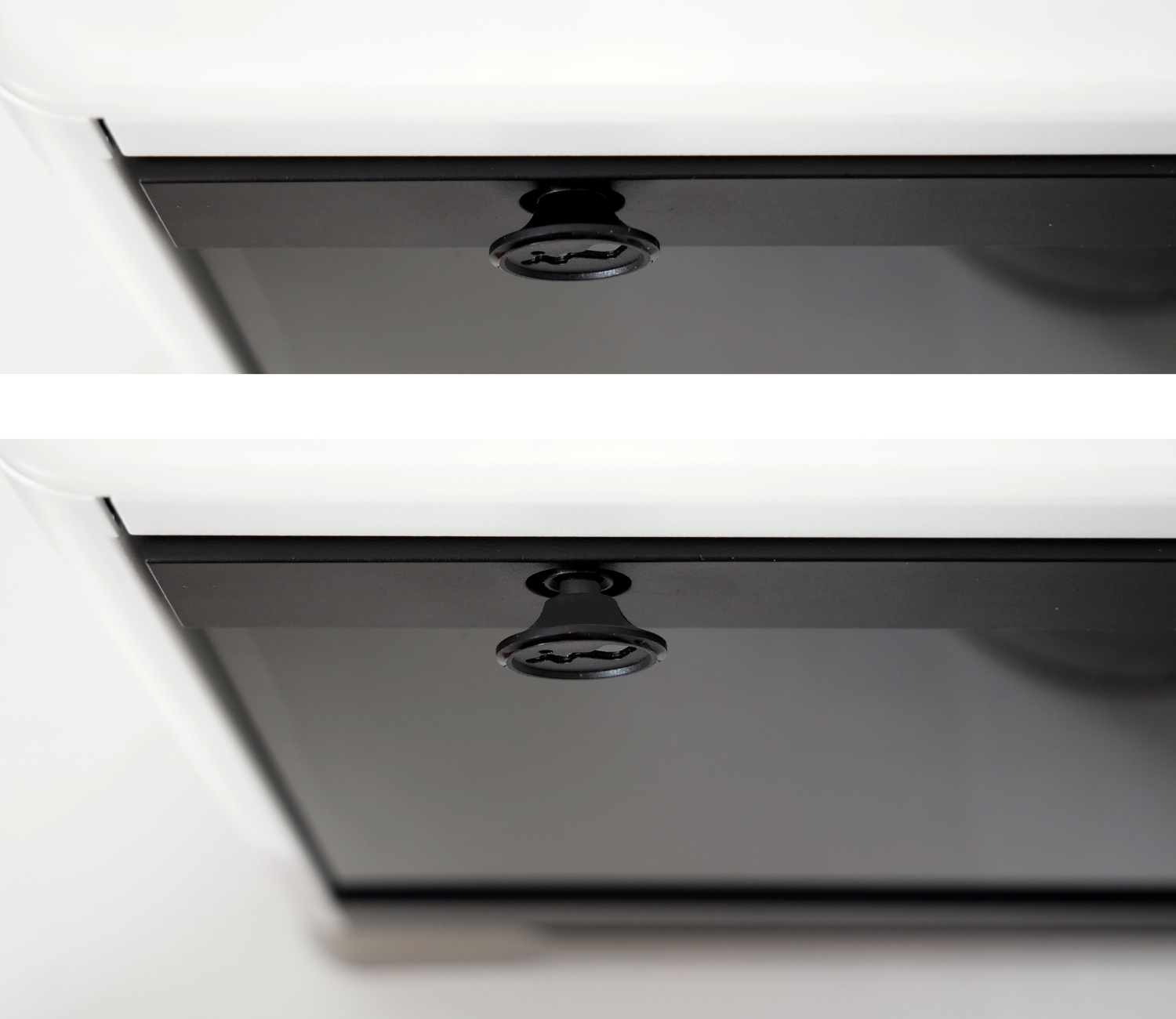

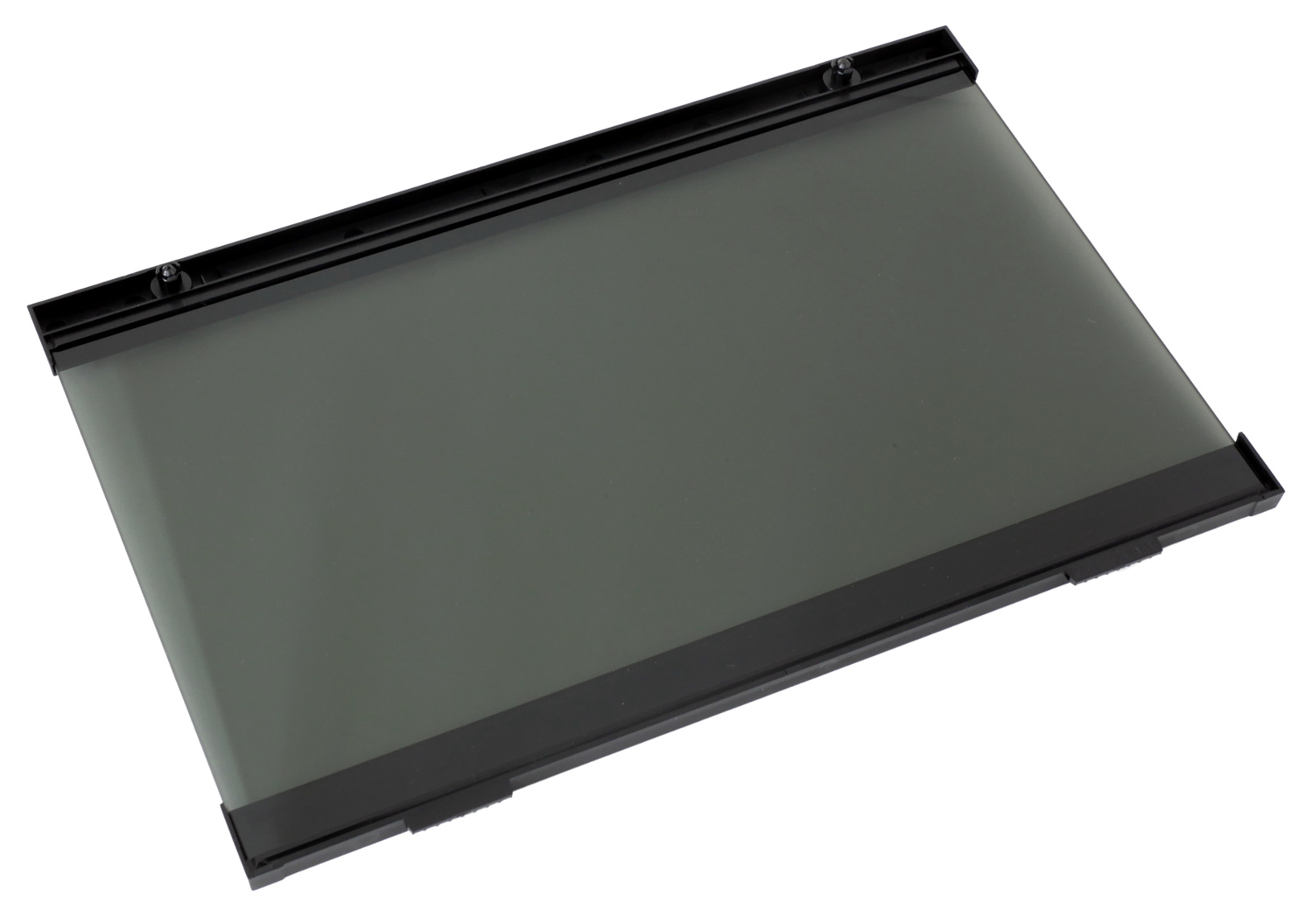

Лицевая панель из закаленного стекла блокируется парой кнопок-держателей с удобным фиксатором: стоит слегка потянуть и регулятор откроет доступ к внутренним комплектующим.

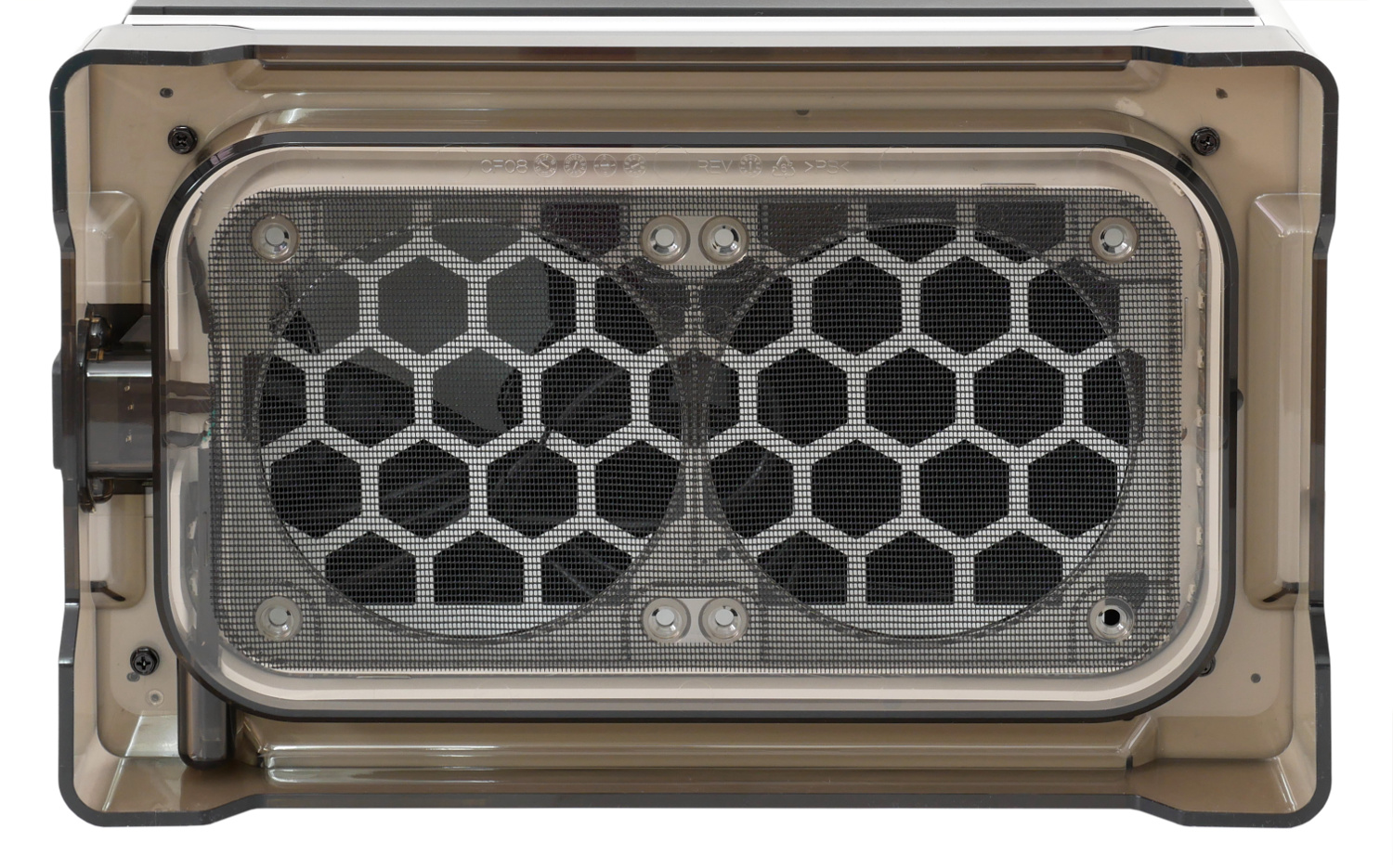

Нижняя и верхняя рамки выполнены из пластиковых деталей, что позволяет надежно фиксировать стеклянную вставку и не царапать покрашенные элементы.

Достаточно бесхитростная реализация с простым механизмом лишь добавляет удобства пользования корпусом InWin A1 Plus.

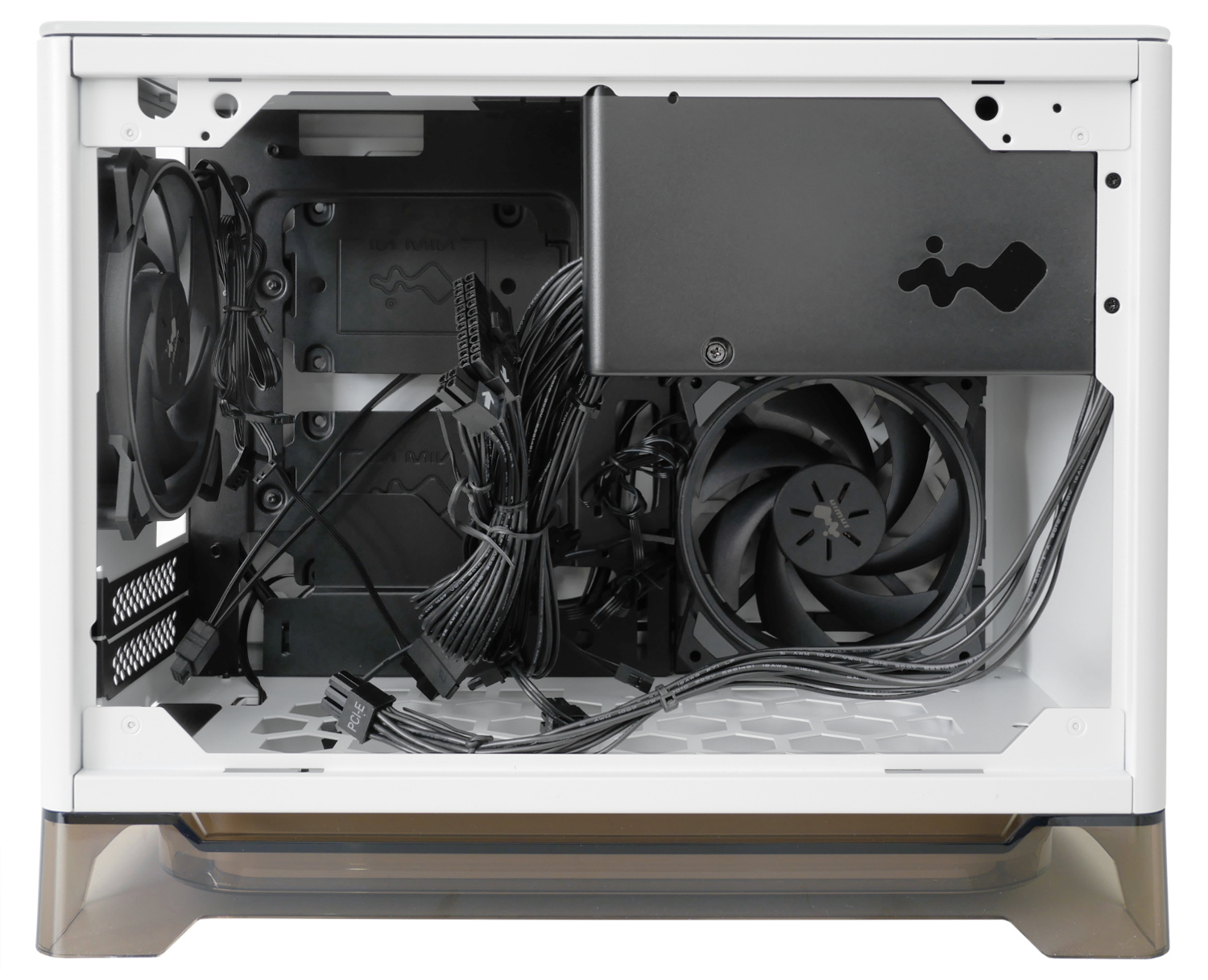

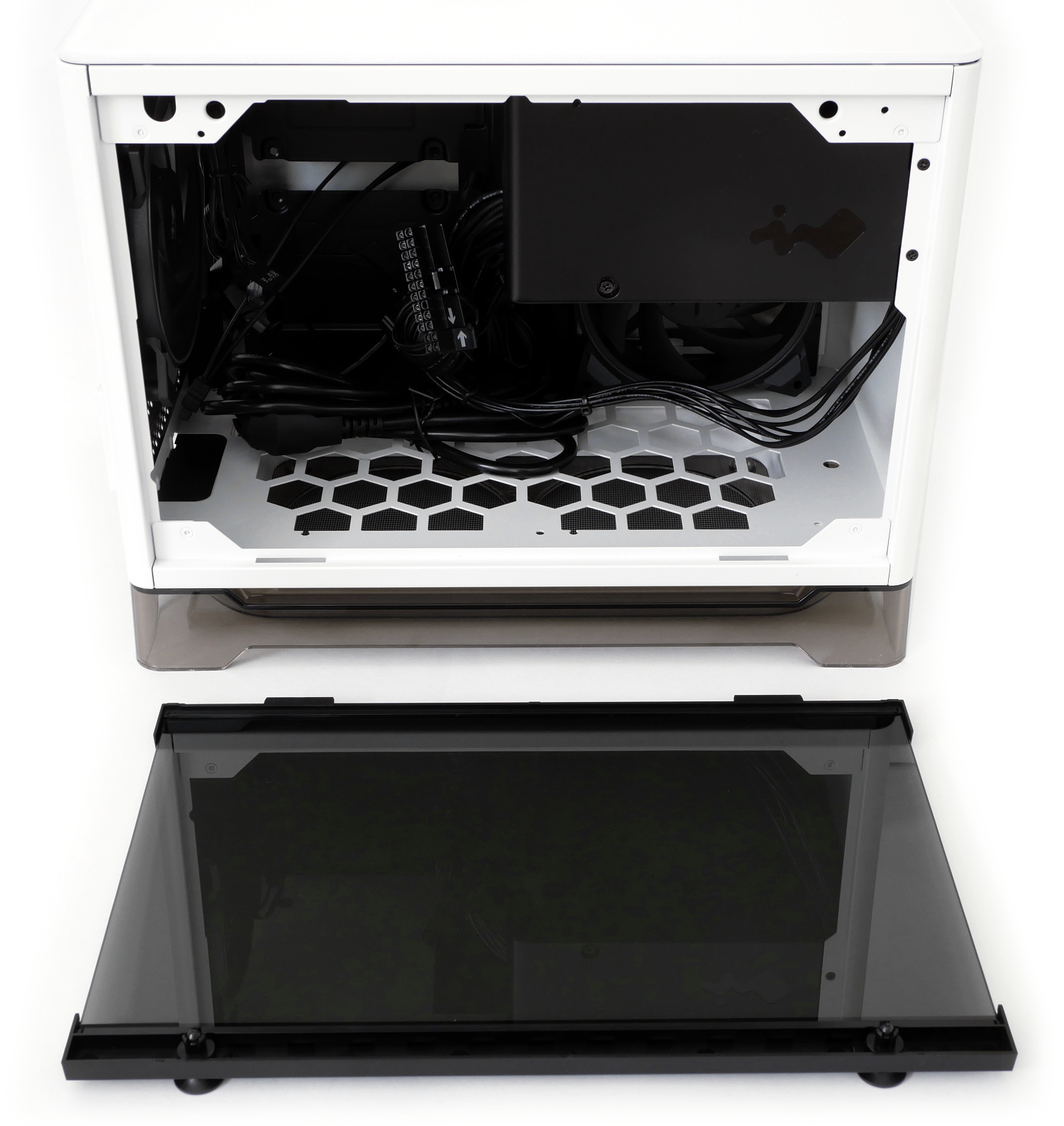

Наконец нам открывается внутреннее убранство новинки, и мы можем вплотную познакомиться с реализованной организацией компонентов внутри ПК. По умолчанию нас встречает заводской бардак из проводов и кабелей, который мы с удовольствием распутаем.

Поговорим о системе охлаждения модели InWin A1 Plus. В корпусе установлены два вентилятора 120 мм на боковой и задней панелях на выдув, опционально можно установить дополнительно два вентилятора 120 мм на вдув в основании, тем самым организовав хороший воздушный поток и циркуляцию, что в рамках компактной конструкции обеспечит хорошую продуваемость компонентов. Официально нет информации о возможности установки жидкостной системы охлаждения, однако необходимое пространство имеется. Например, радиатор 120 мм можно зафиксировать на задней стенке или придумать другие оригинальные идеи.

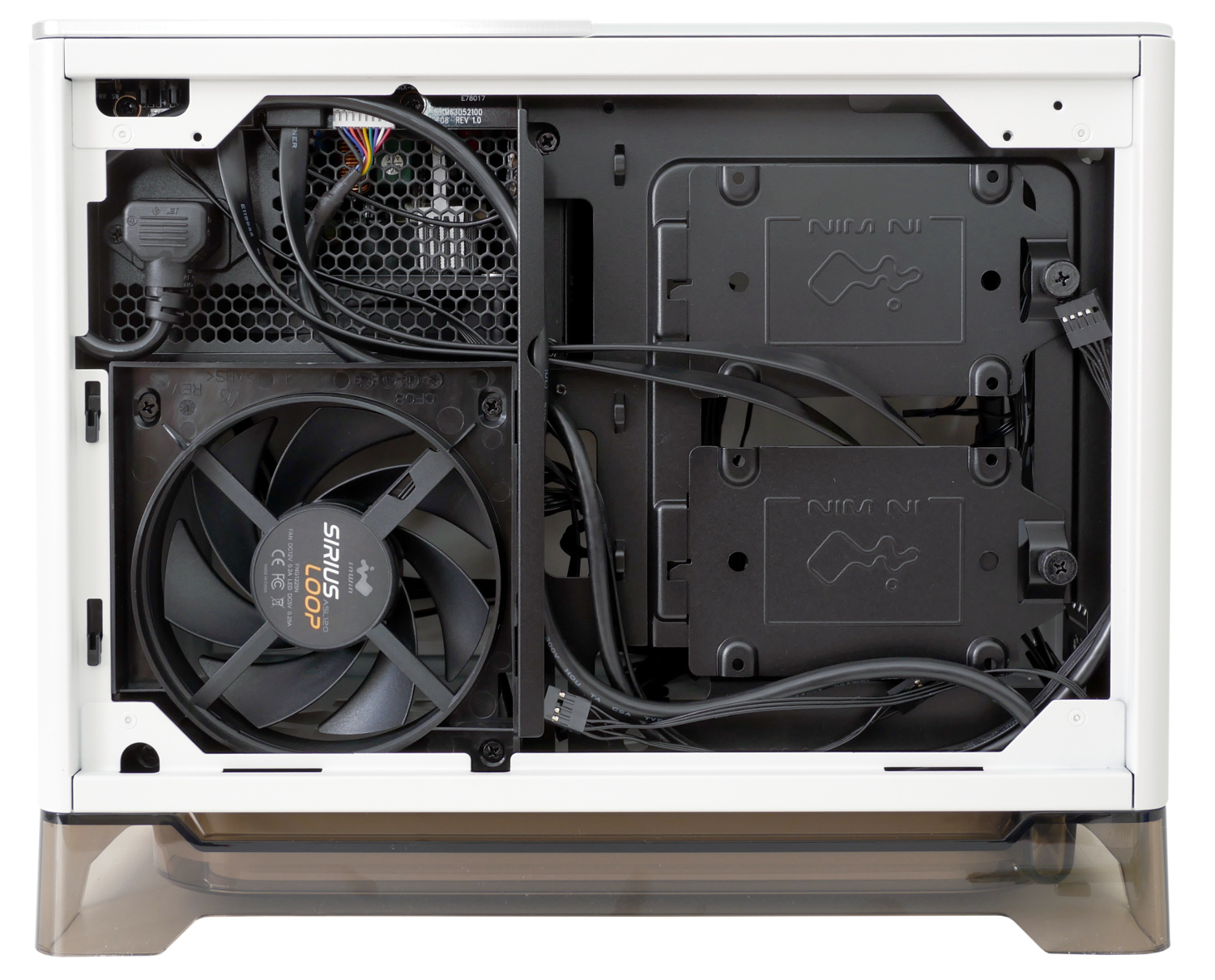

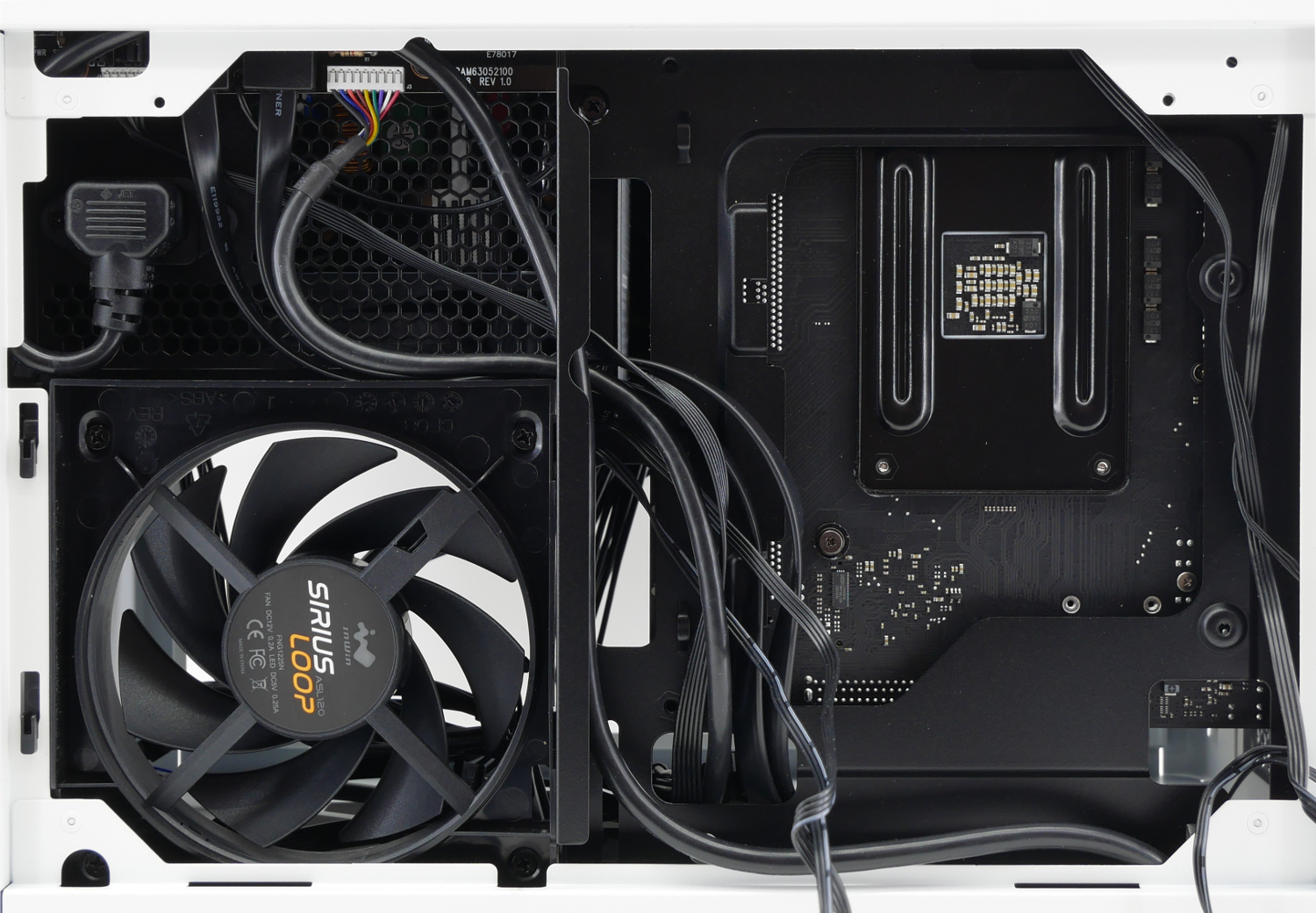

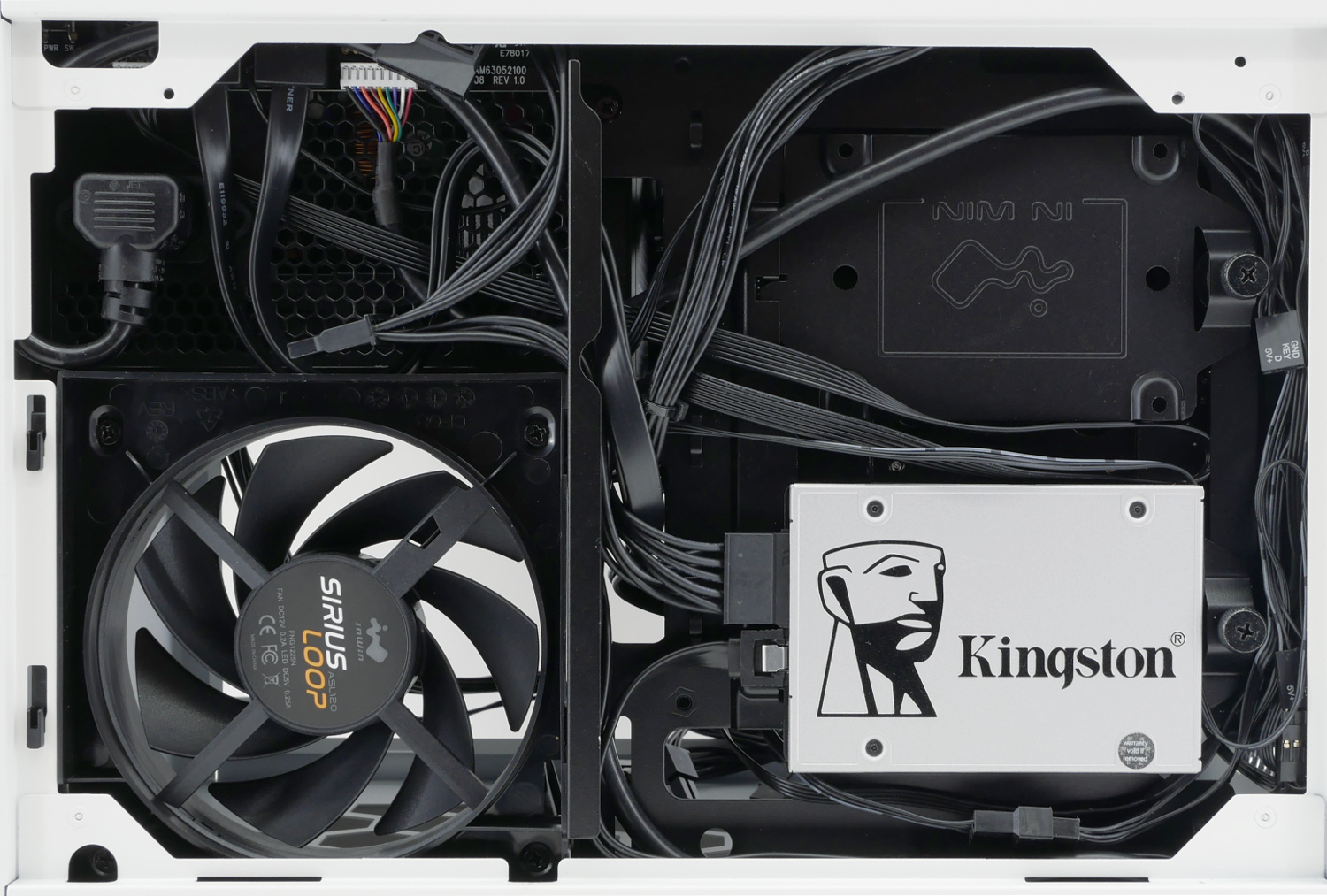

Задняя стенка открывает доступ к кабель-менеджменту корпуса InWin A1 Plus и наглядно демонстрирует свободное пространство, остающееся для прокладки проводов. С точки зрения реализации у данной модели все достаточно неплохо: инженеры предусмотрели достаточное количество прорезей между отсеками и специальных заглушек, позволяющих упростить сборку.

Сделаем то, что никто ранее не делал, а именно, разберем модель InWin A1 Plus до основания и уберем все лишнее!

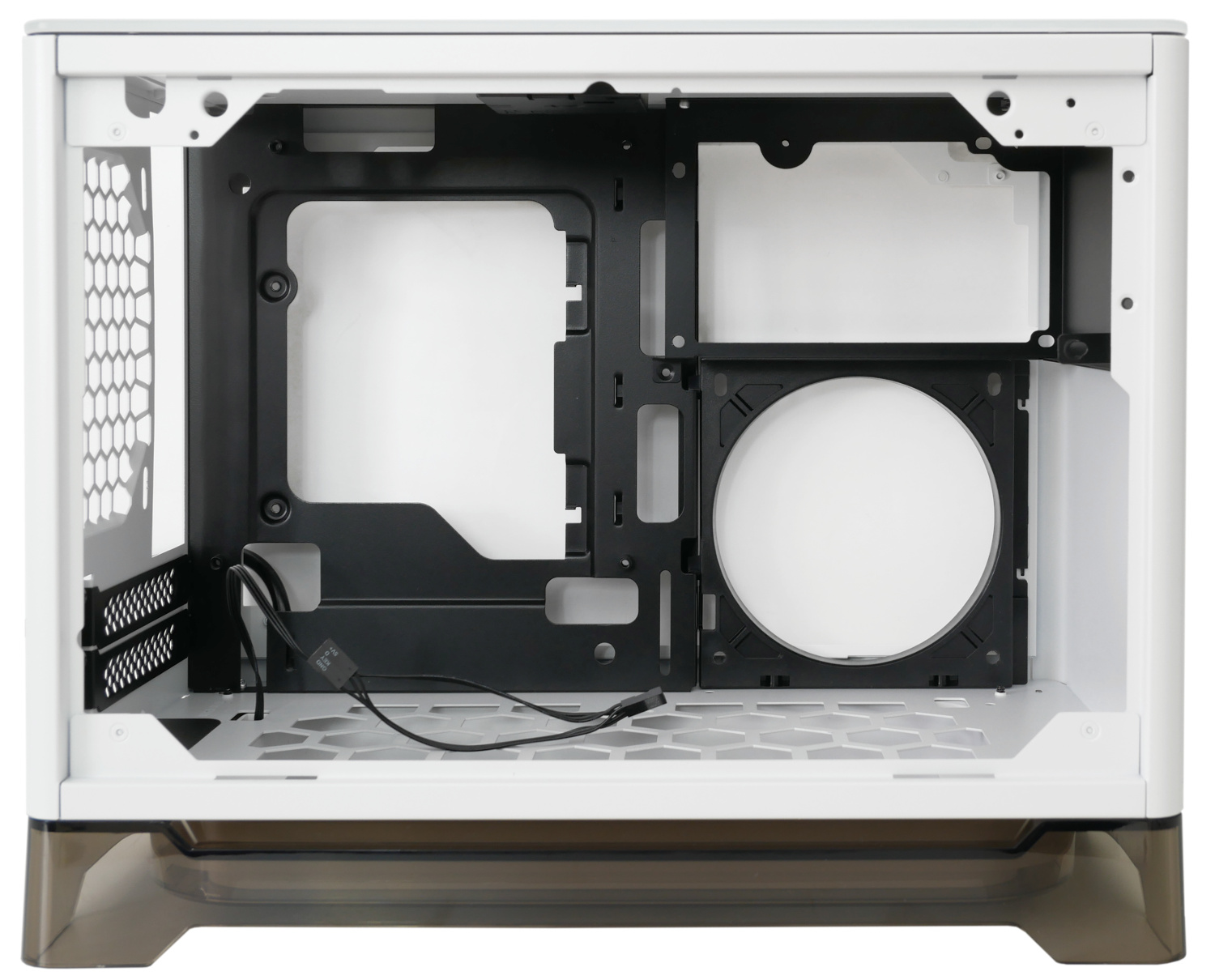

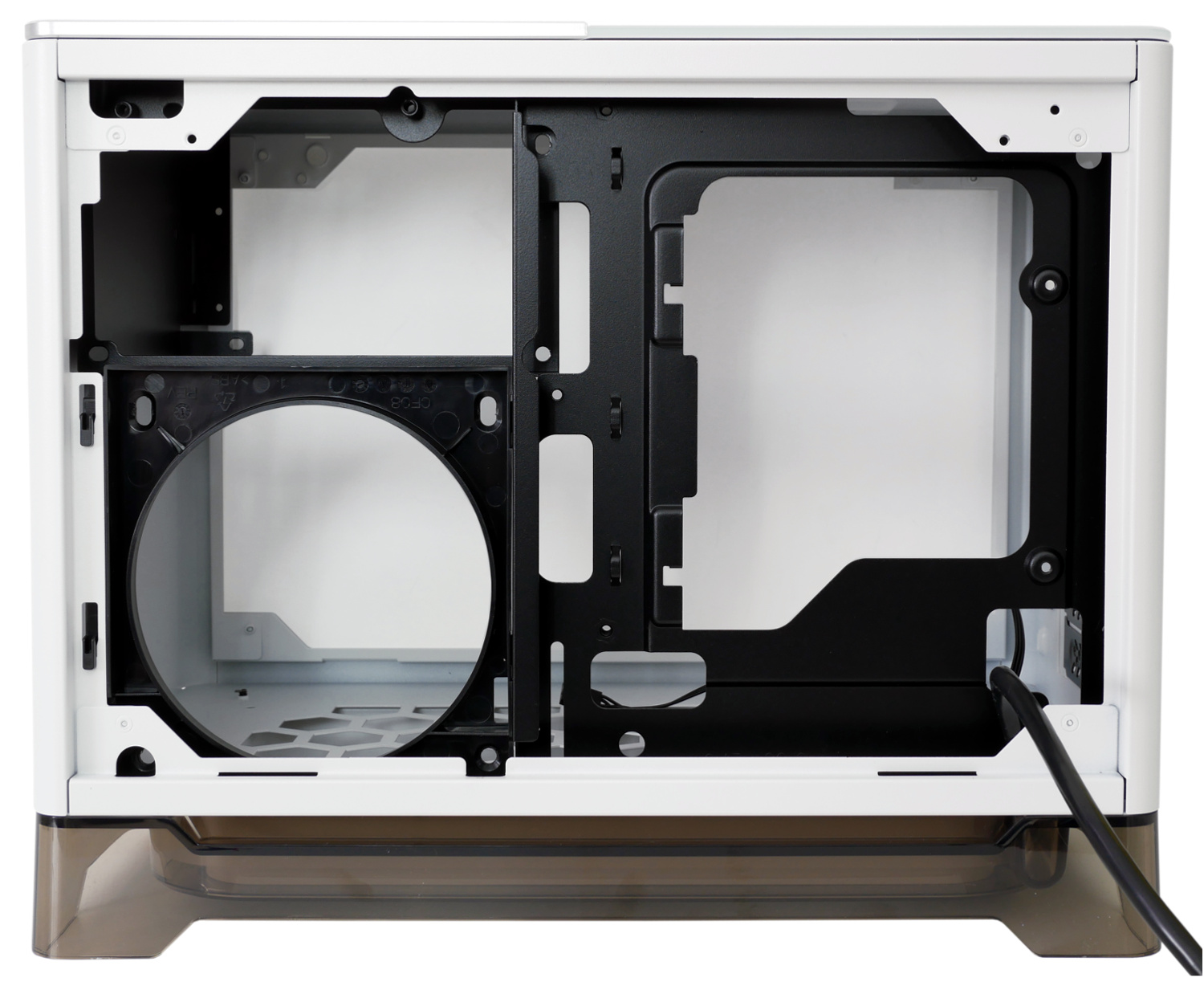

Так-с, 5 минут и все готово! После удаления вентиляторов, блока питания и платы с коннекторами остается пустая металлическая оболочка, но даже в таком виде корпус InWin A1 Plus демонстрирует хорошую жесткость конструкции, отличную покраску и продуманность во многих деталях. Твердая пятерка по всем параметрам.

Штатный блок питания

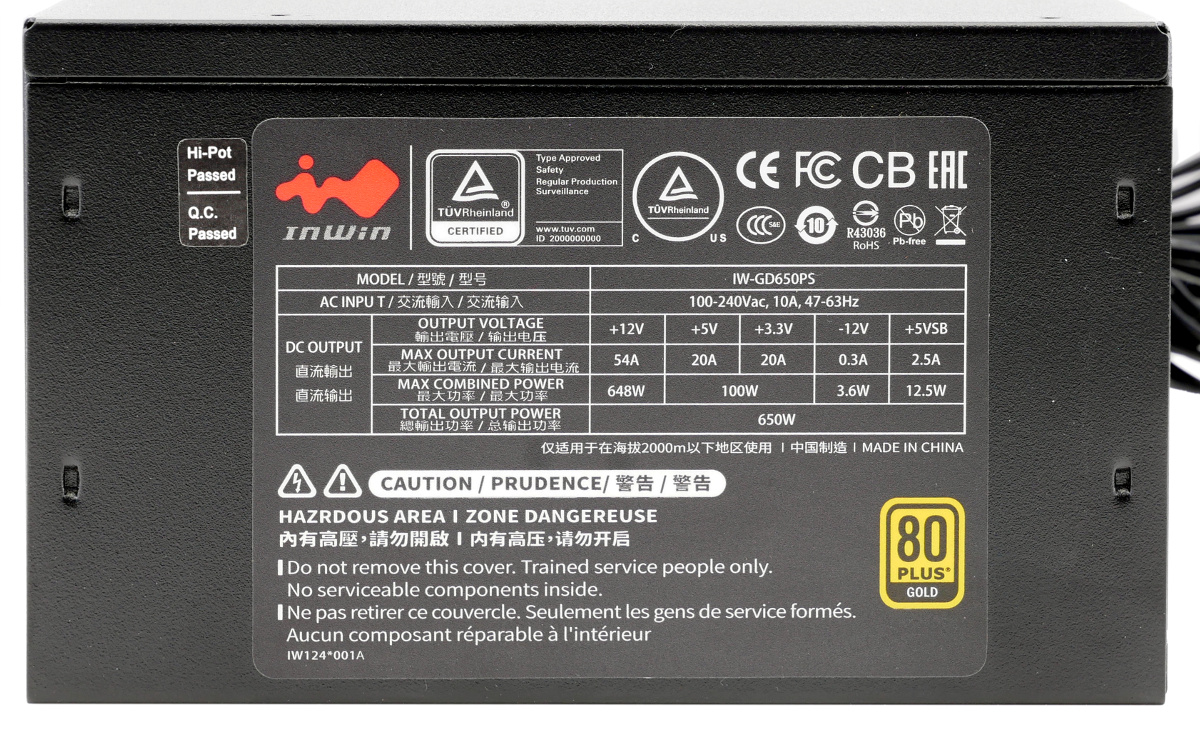

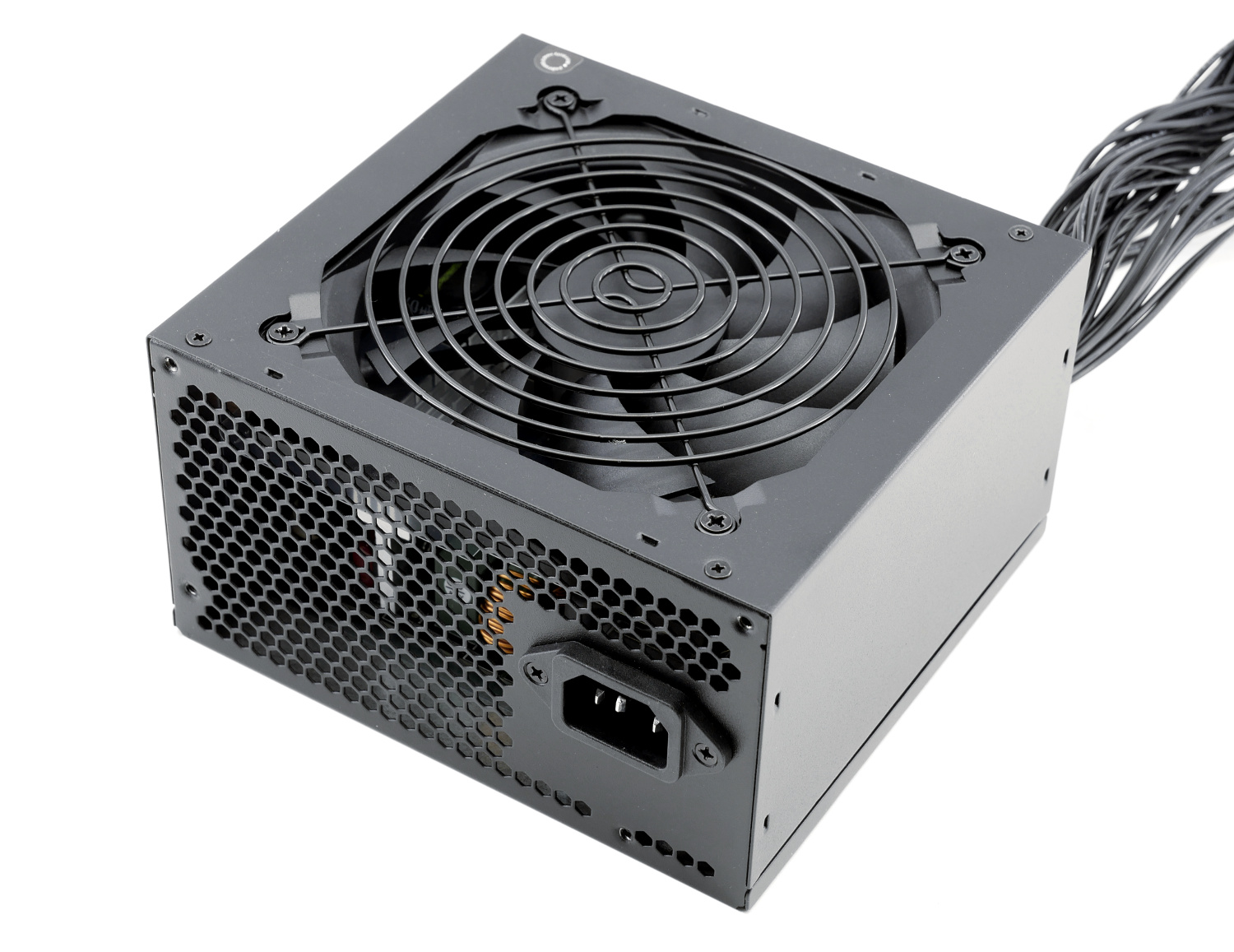

Одной из отличительных черт модели InWin A1 Plus является штатный предустановленный блок питания InWin IW-GD650PS с сертификацией 80 Plus Gold, разработанный исключительно для данного корпуса! Рассмотрим его более подробно и заглянем внутрь, чтобы оценить схемотехнику.

Для начала отмечаем отсутствие привычной кнопки включения на самом блоке питания и последующем удлинителе для возможности безопасного отключения устройства от сети. Сбоку располагается техническая наклейка с таблицей нагрузочных характеристик. Перед нами блок питания мощностью 650 Вт, линия +12 В у модели одна, рассчитанная на ток 54 А, допустимая нагрузка составляет 648 Вт.

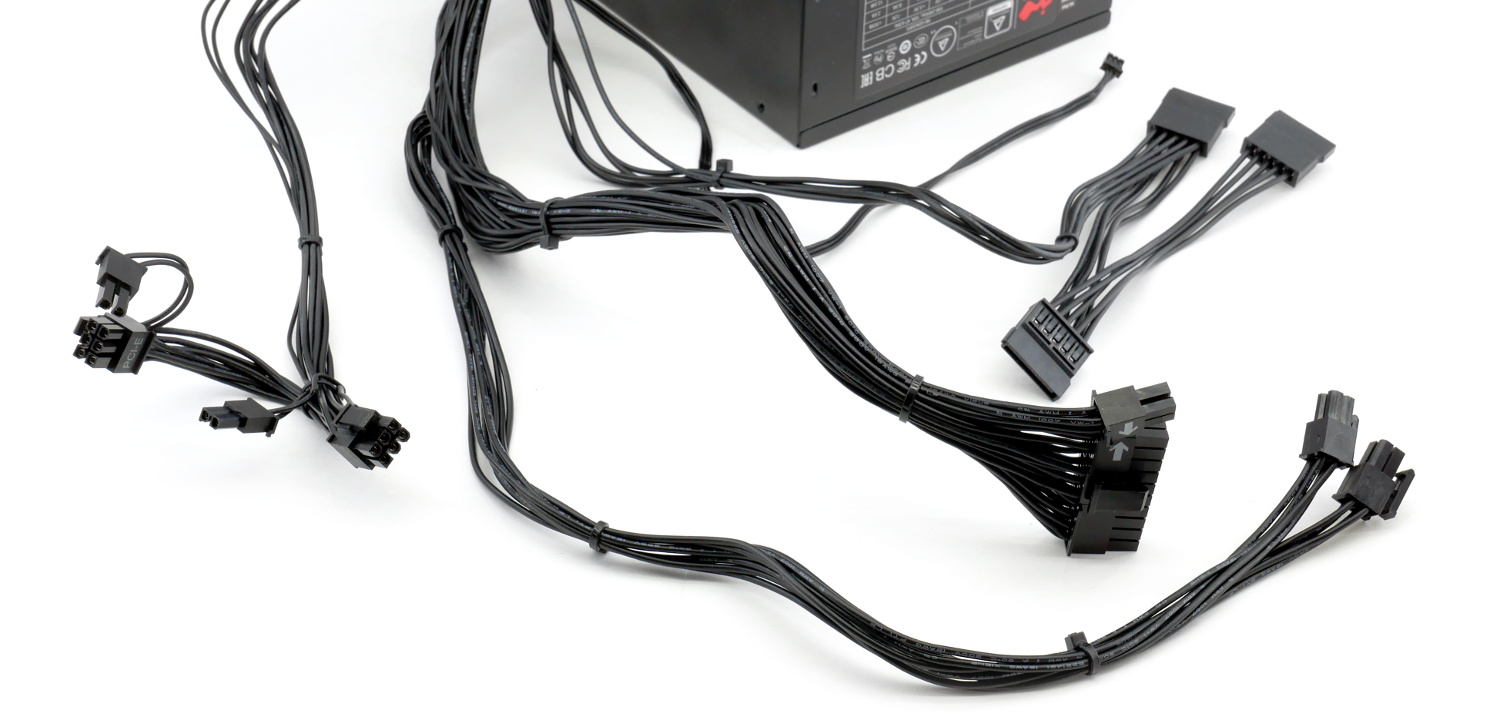

Блок питания InWin IW-GD650PS получил немодульную конструкцию, что в рамках компактности и сохранения пространства выглядит достаточно необдуманно. Всего у данной модели 5 кабелей:

• Основной разъём питания 24 (20+4) pin: 1 шт., 450 мм;
• ATX 12 В 8 (4+4) pin: 1 шт, 580 мм.;
• PCI-E с двумя разъемами (6+2) pin: 1 шт., 300 мм + 100 мм;
• SATA- SATA - SATA: 1 шт., 400 мм + 100 мм + 100 мм;
• 3-pin питания модуля Qi: 1 шт.

Стоит отметить, что разработчики дополнительно перестраховались, сделав провода длиннее, нежели требует конструкция. Излишки приходится скрывать за пластиковой насадкой и в заднем отсеке.

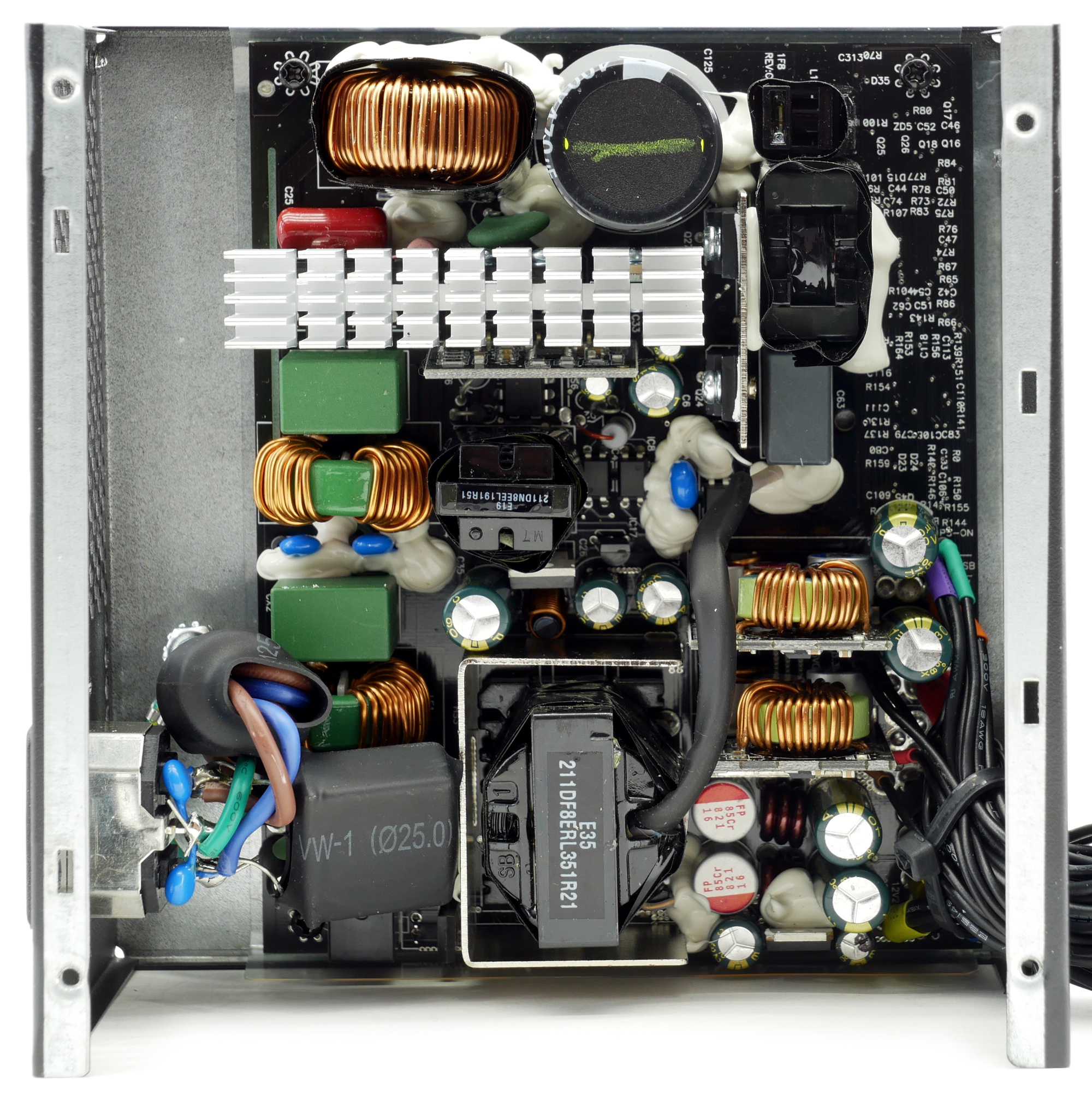

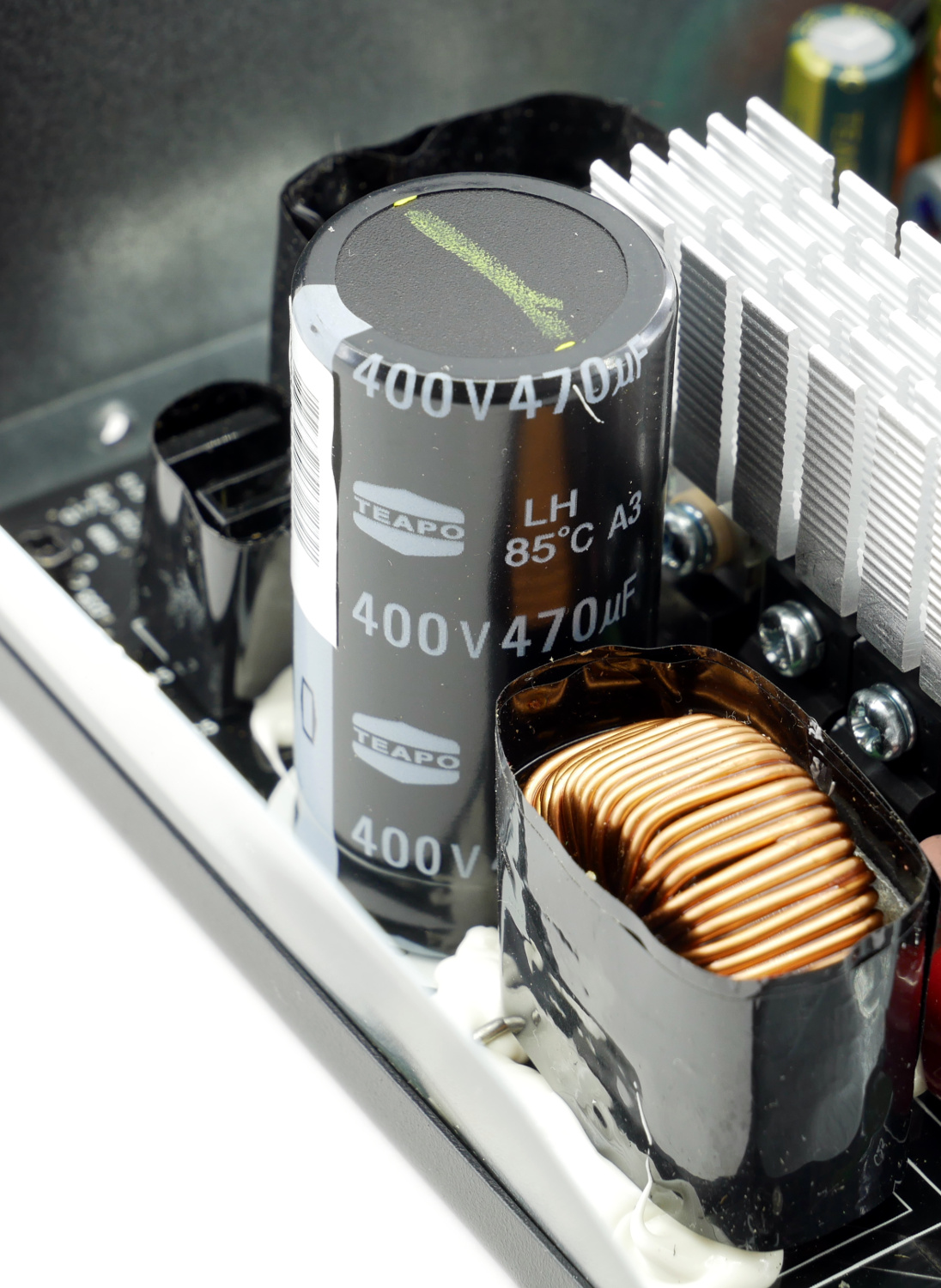

Модель InWin IW-GD650PS построена на основе LLC-преобразователя и DC-DC преобразователя во вторичной цепи, что позволяет надеяться на стабильные напряжения и высокий показатель КПД. На входе мы видим полноценный EMI-фильтр подавления помех. Используется высоковольтный конденсатор, но огорчает, что он не японского производства и низкотемпературный: всего 85*С.

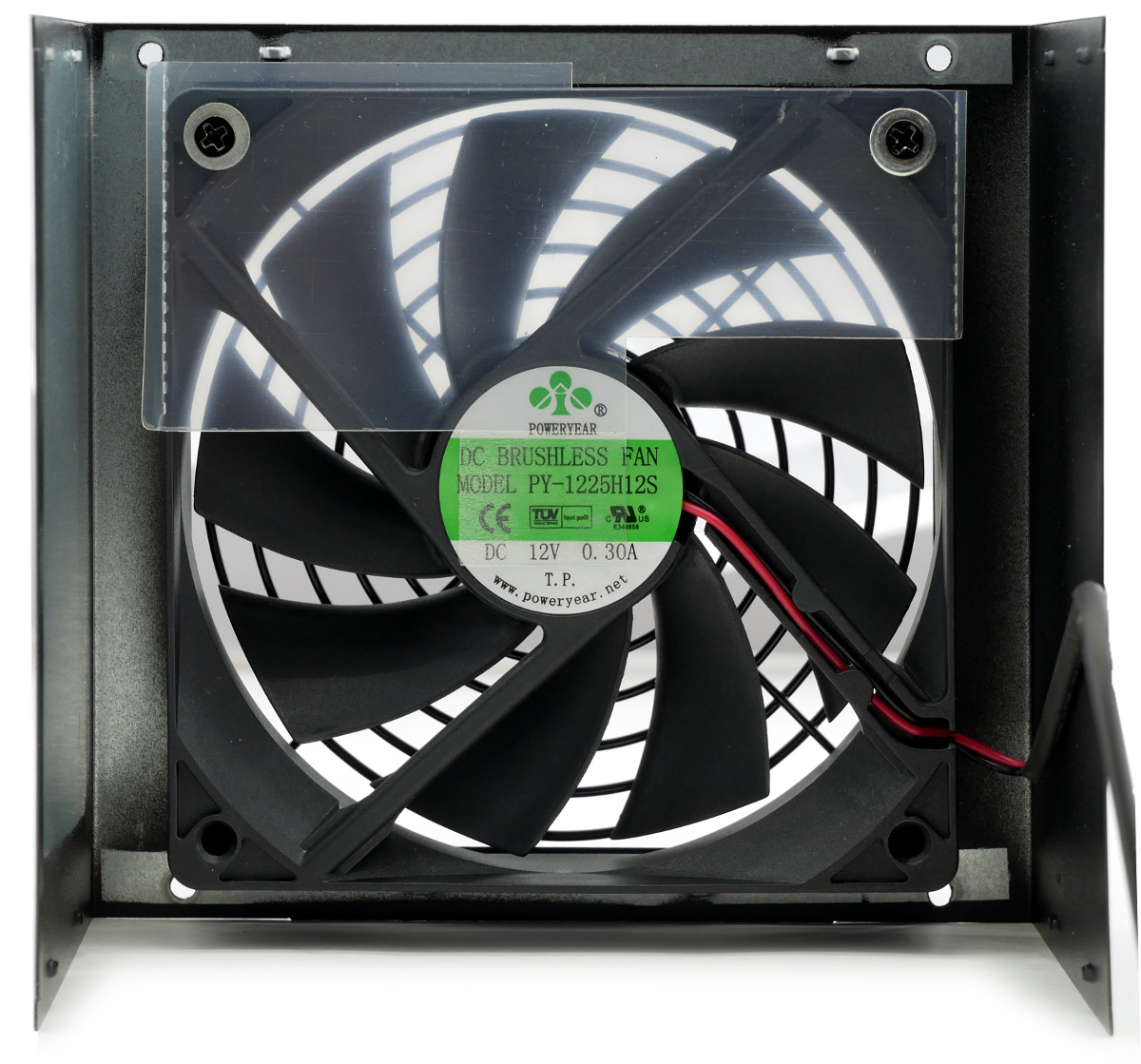

За активное охлаждение компонентов блока питания отвечает вентилятор PY-122H12S компании Poweryear с заявленной скоростью вращения 1800 оборотов в минуту, построенный на подшипнике скольжения. Минимальная скорость вращения составляет 800 об/мин и при нагрузке до 300 Вт данный БП работает очень тихо, не позволяя услышать его шум внутри ПК. С повышением нагрузки вентилятор разгоняется, достигая в пике 1550 об/мин, но оставаясь достаточно комфортным даже на открытом стенде, не говоря уже о закрытом корпусе.

Подводя итоги, блок питания получает твердую четверку.

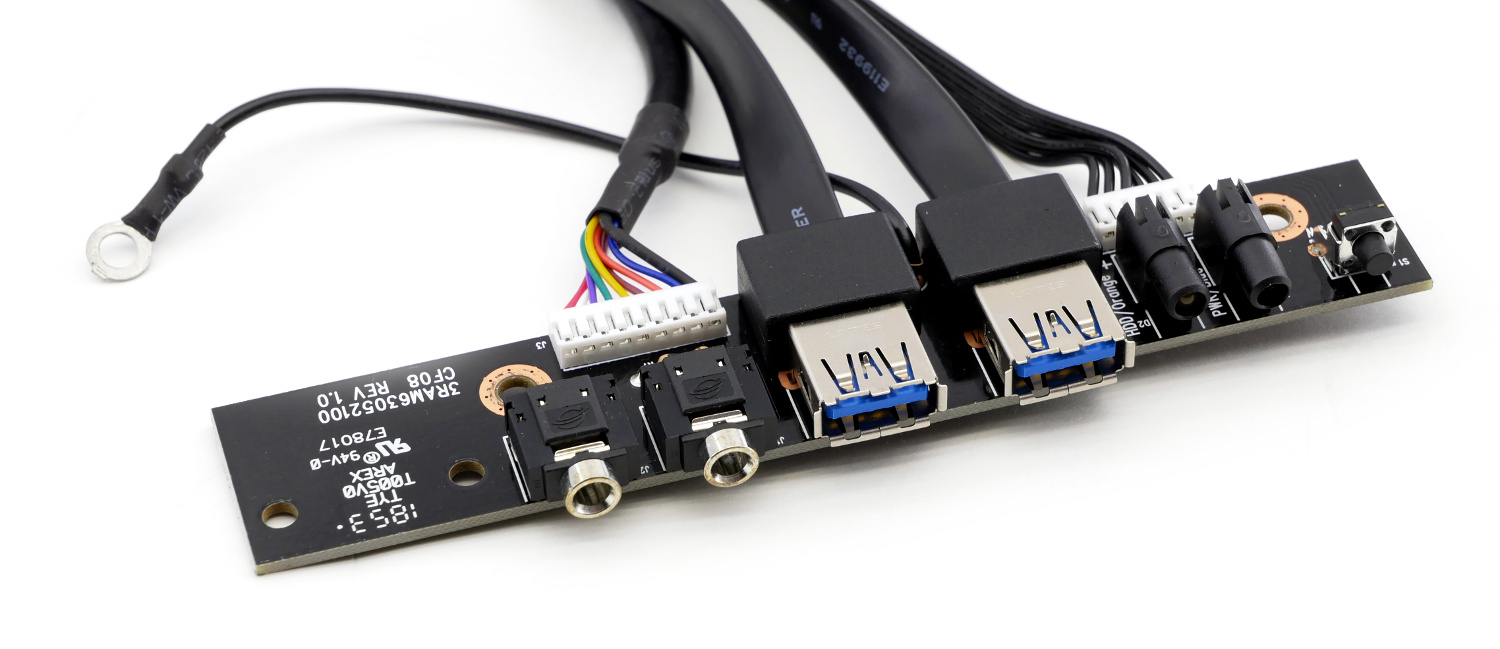

После изъятия последнего становится доступна плата с портами ввода-вывода. Разработчики предусмотрели отдельный провод для заземления, чтобы избежать непреднамеренной перезагрузки ПК или выхода из строя подключаемых флешек при статическом электричестве.

Система охлаждения корпуса

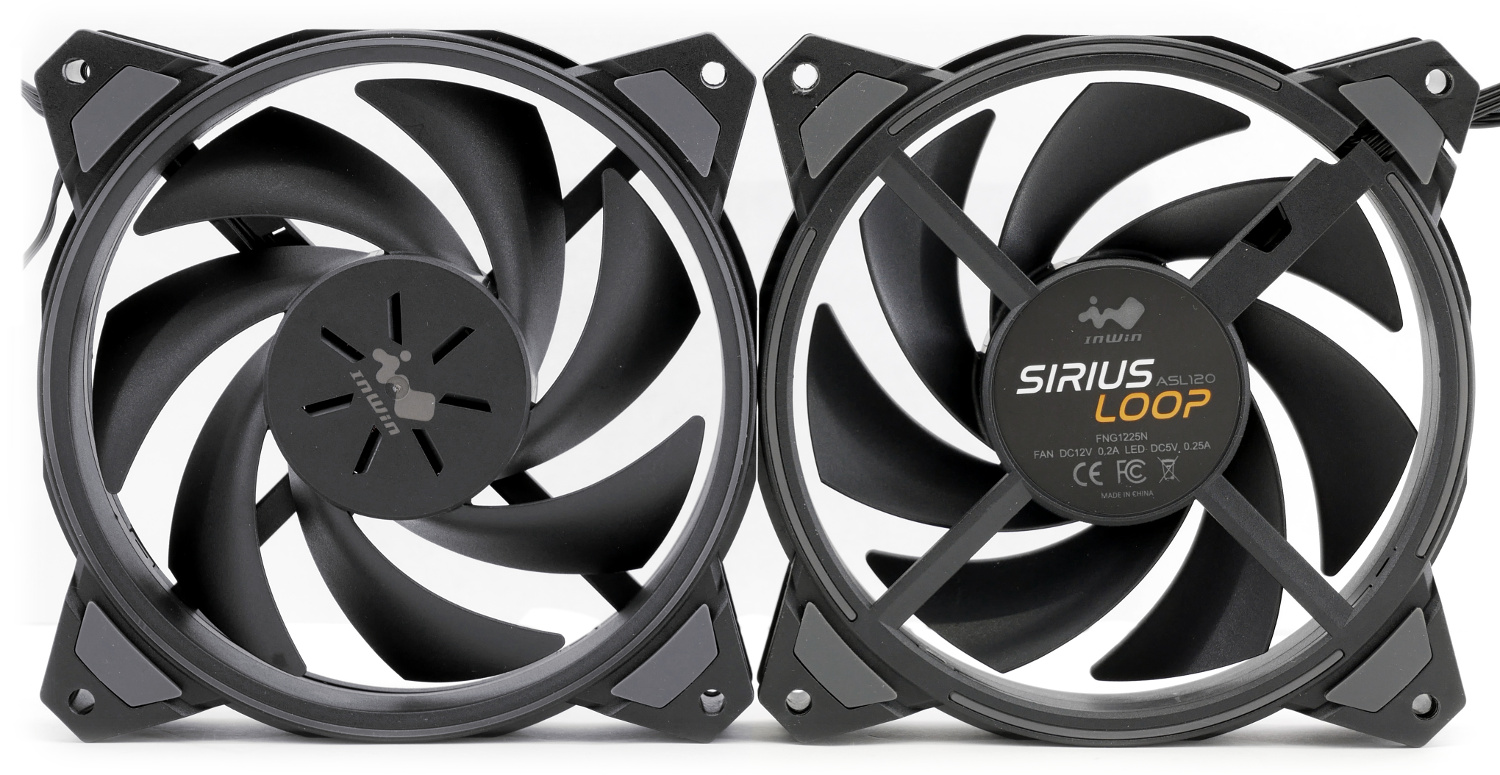

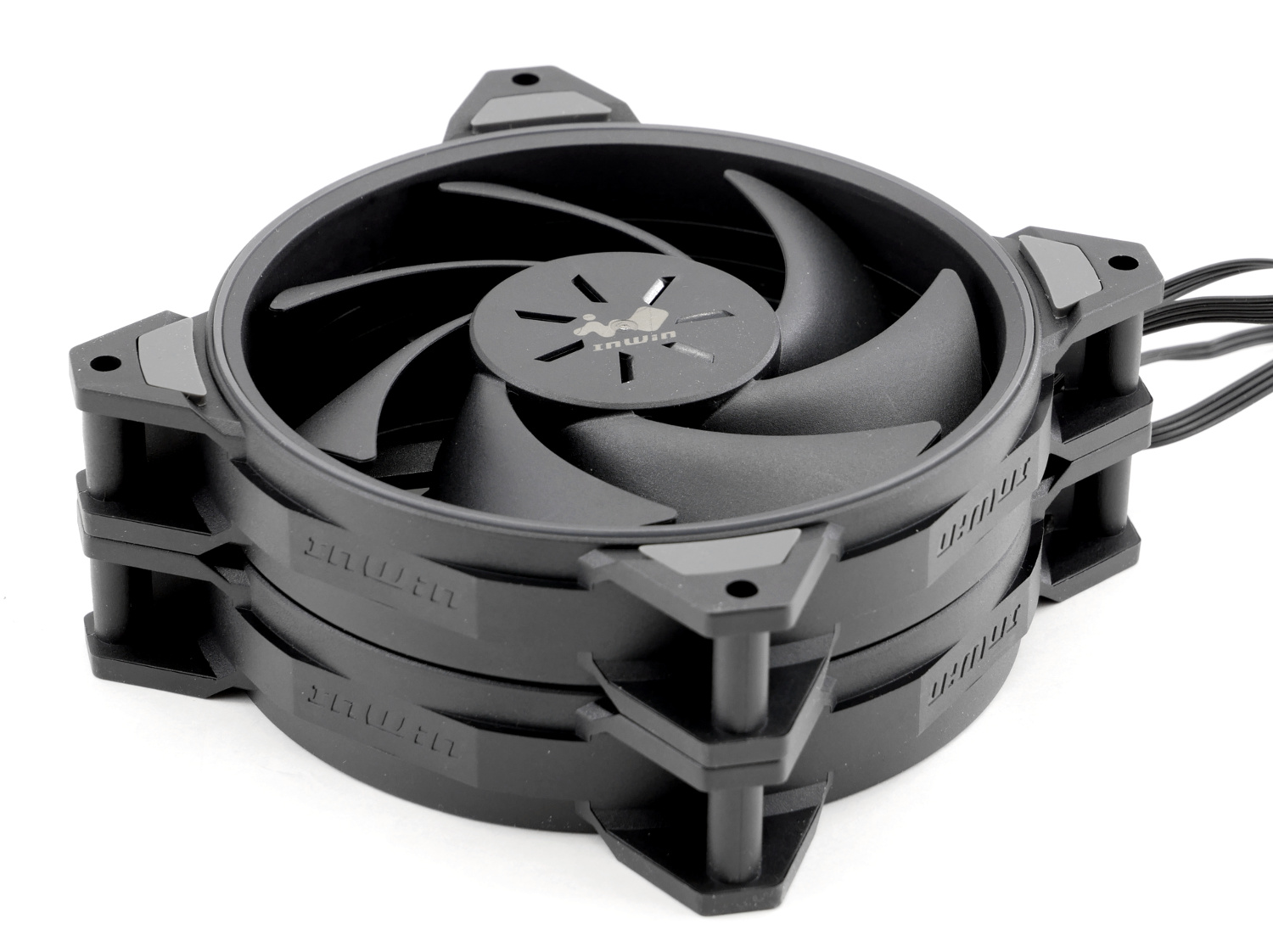

InWin A1 Plus может похвастаться двумя установленными вентиляторами Sirius Loop ASL120 с кольцевой RGB-подсветкой. Корпус вертушек выполнен в округлой форме и оснащен антивибрационными накладками, ротор получил небольшие прорези, что по заявлению производителя обеспечивает собственное охлаждение подшипников.

Вентилятор Sirius Loop ASL120 построен на подшипнике скольжения с увеличенным сроком службы (Long lifespan sleeve bearing). Производитель заявляет, что данная модель способна проработать, как минимум, 30 000 часов (почти 3,5 года непрерывной работы). Заявленная скорость вращения составляет 500-1800 об/мин, при этом обеспечивается воздушный поток до 50 кубических футов в минуту и создаётся статическое давление в 1,67 мм вод. ст.

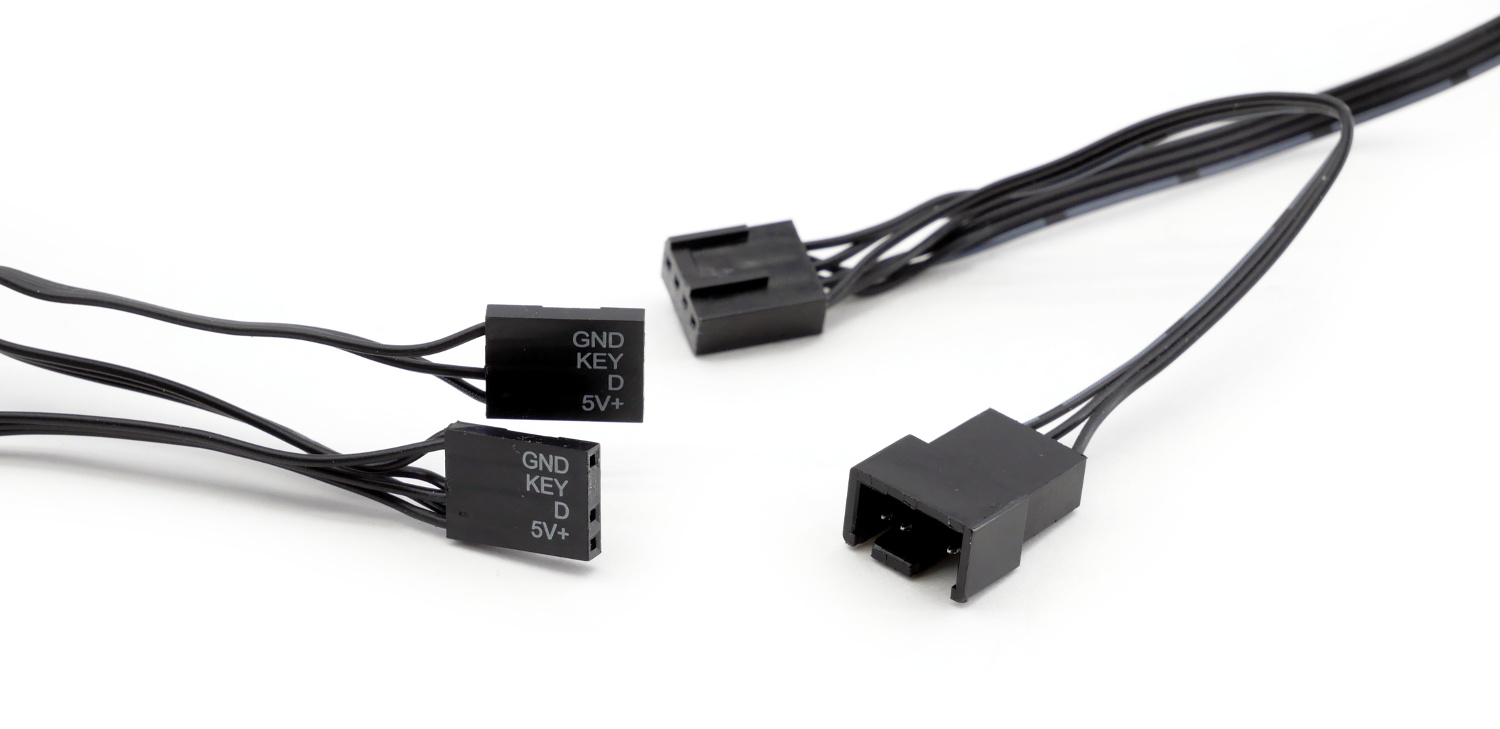

Вентилятор оснащен коннекторами 4-pin с поддержкой PWM-управления и ARGB-подсветкой 3-pin 5V с ответвлением каждого разъема, что позволяет подключать устройства последовательно с синхронной регулировкой скорости вращения и свечения.

Особенности сборки

Благодаря своим конструктивным особенностям, сборка компьютера в корпусе InWin A1 Plus слегка отличается от классической, что в первую очередь связано с компактностью и кое-какой труднодоступностью к определенным элементам.

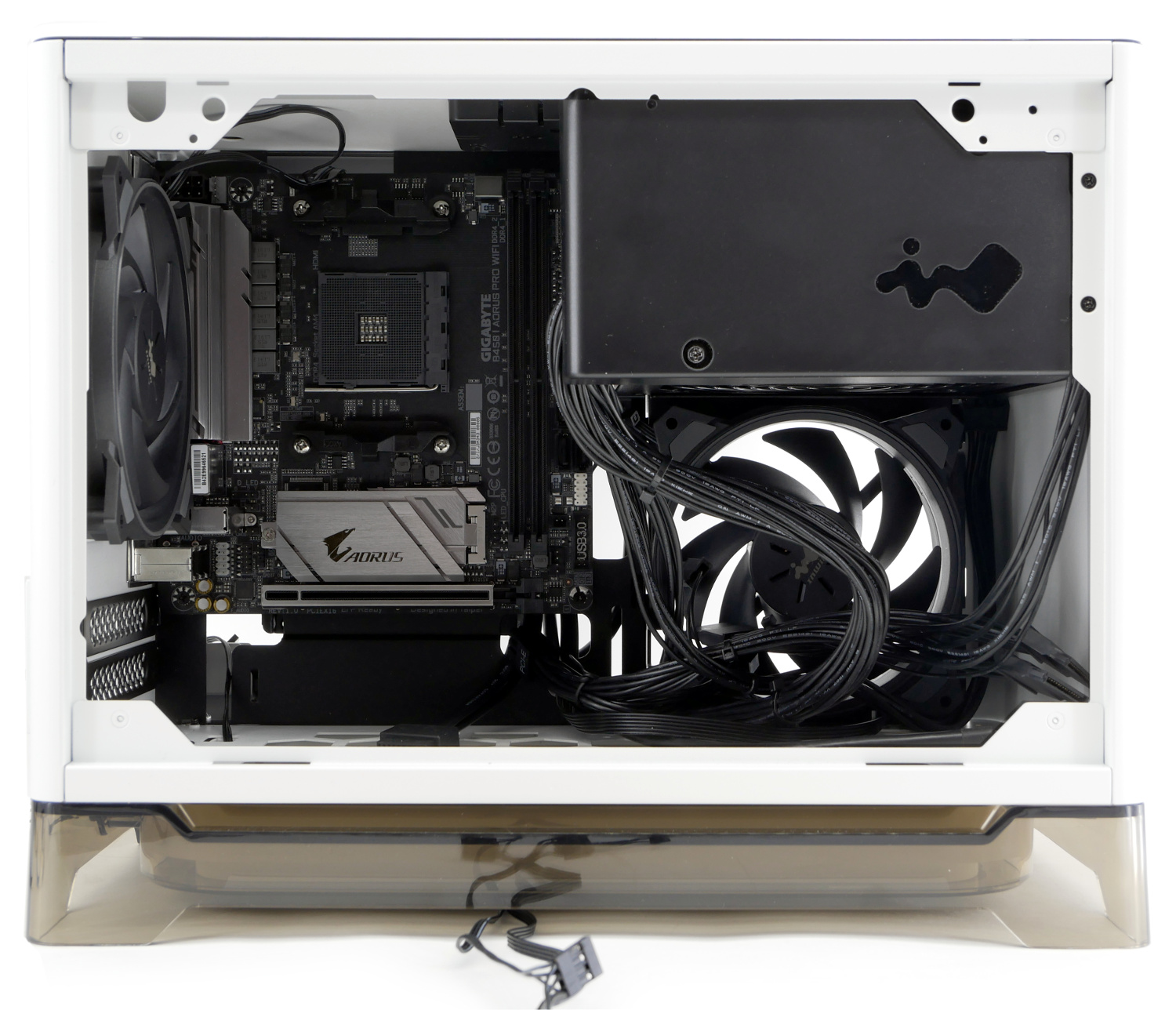

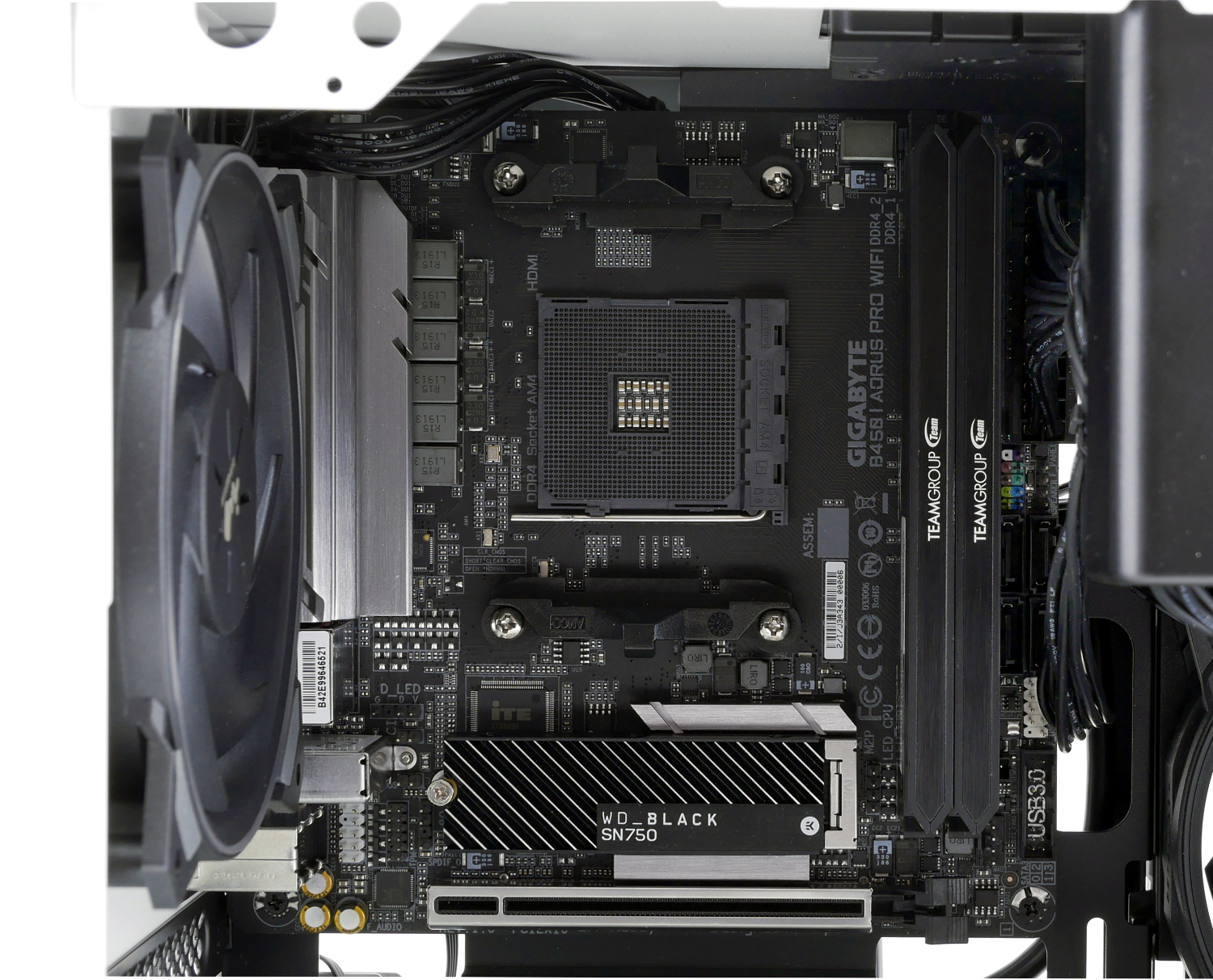

Сборка ПК будет происходить на платформе AM4, где в качестве основы выступит материнская плата Gigabyte B450i Aorus Pro WiFi. Для простоты установки следует демонтировать пластиковую панель, скрывающую провода блока питания, и вентилятор на задней стенке.

Стоит отметить, что конструкция корпуса InWin A1 Plus ориентирована для беспроблемной установки бэкплейта на процессоры Intel с сокетом LGA115x, для чего на основании имеется соответствующий вырез, а для AM4 придется об данной процедуре задуматься заранее, так как два фиксирующих винта скрыты.

Разработчики предусмотрели достаточно широкие прорези для прокладки проводов, которые позволяют втиснуть и толстые коннекторы блока питания.

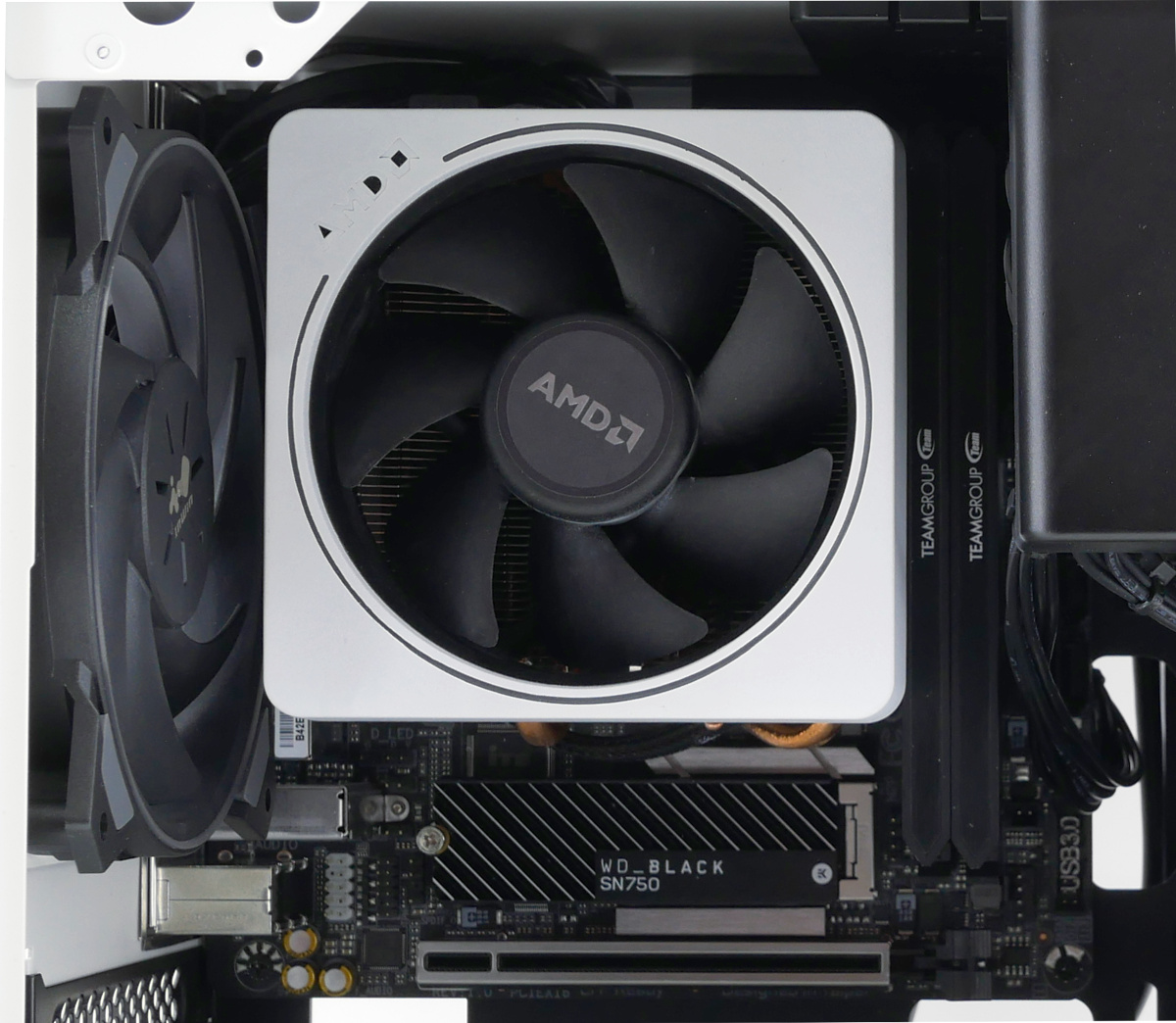

На примере боксового кулера AMD Wraith MAX проявляется основной минус близкого расположения системы охлаждения к верхней панели без возможности ее демонтажа: защелкнуть фиксатор удается не с первой попытки. Данный недостаток не коснется другие кулеры с различающимся типом крепления от штатного.

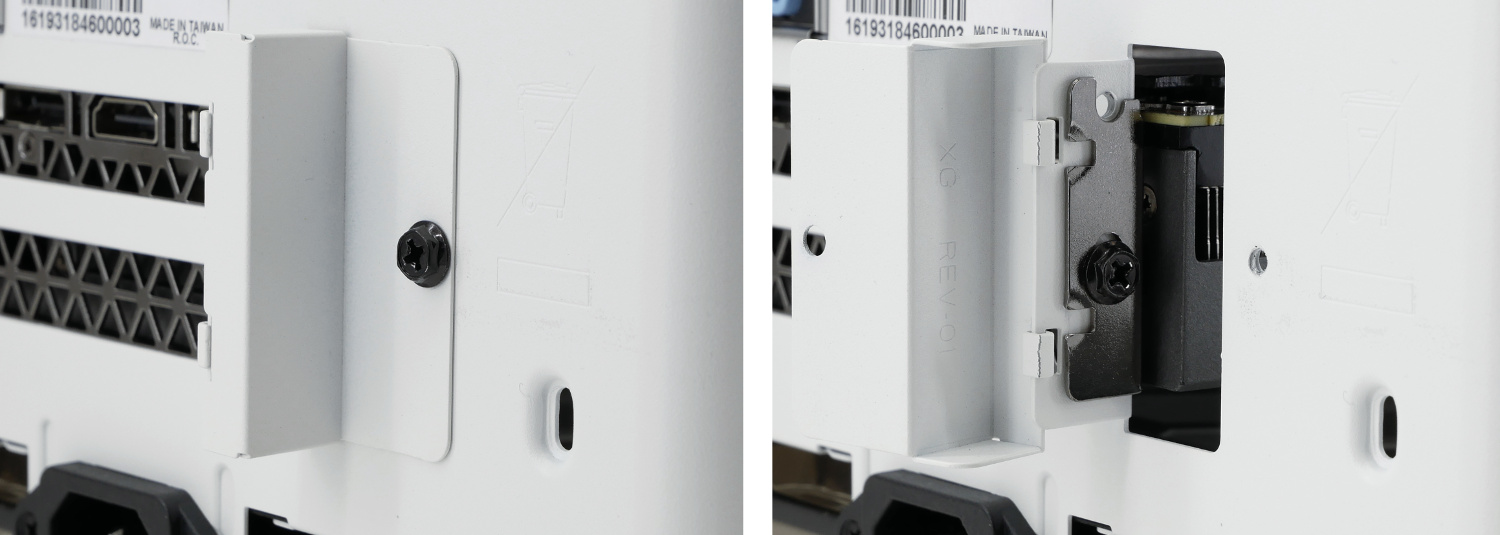

Установка графического ускорителя происходит привычным способом. Винты крепления удобно прячет металлическая вставка, фиксирующаяся на двух "качельках", поэтому потерять ее сложно. Здесь же отмечаем замок Кенсингтона: пусть корпус и нелегкий, но на какой-нибудь выставке меры предосторожности не помешают.

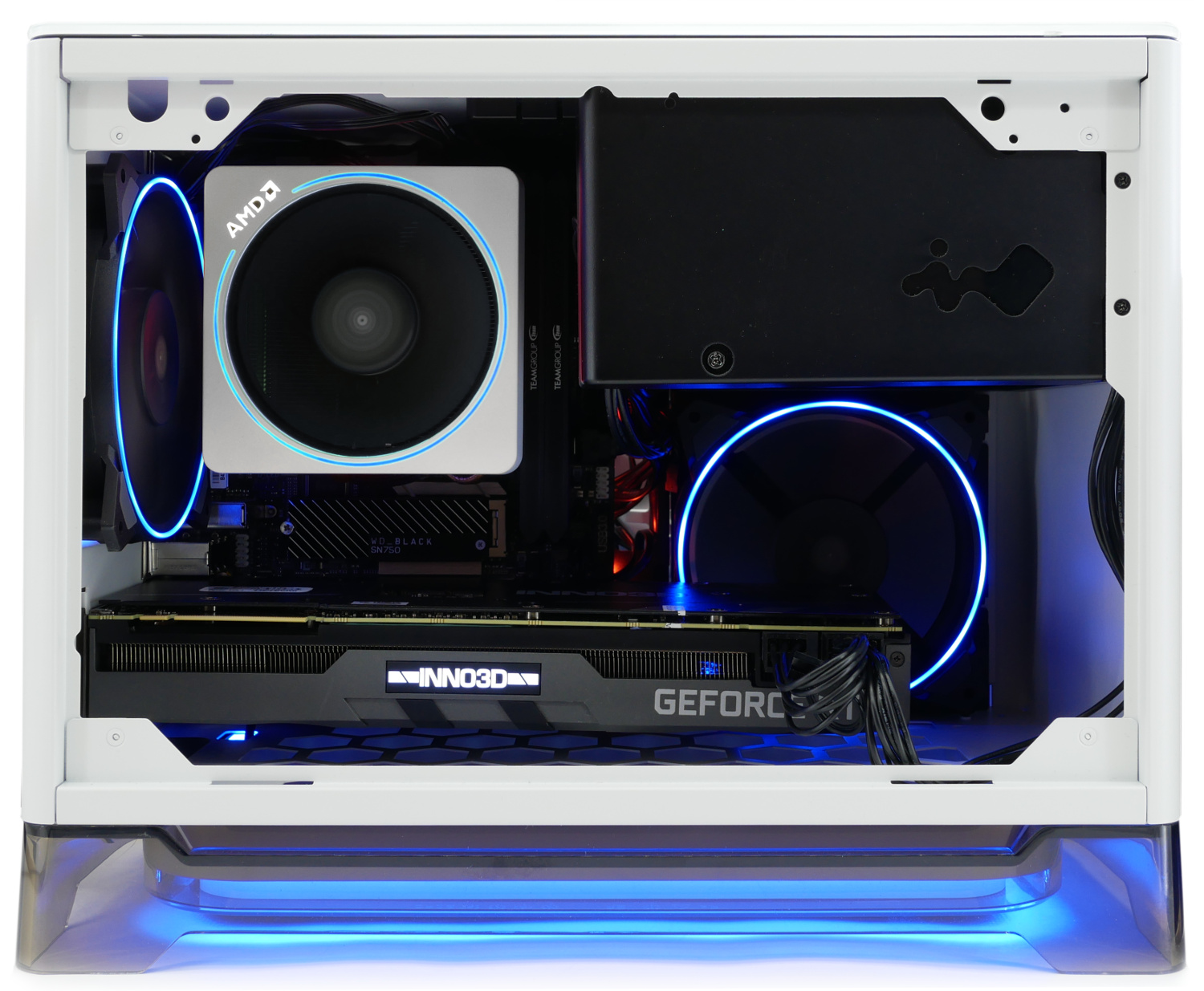

У корпуса достаточно продуманная функция кабель-менеджмента. Ее слегка портят немодульные провода блока питания и их чрезмерная длина (провода приходится прятать за твердотельным накопителем 2.5-дюйма). Представленный пример укладки кабелей является не лучшим вариантом, но позволяет скрыть с лицевой стороны все недостатки.

Корпус InWin A1 Plus поддерживает видеокарты длиной до 320 мм, и что немаловажно - толщиной до 55 мм, позволяя установить практически любой топовый графический ускоритель с 2.5-слотовым кулером, скажем, ASUS ROG Strix GeForce RTX 2080 Super.

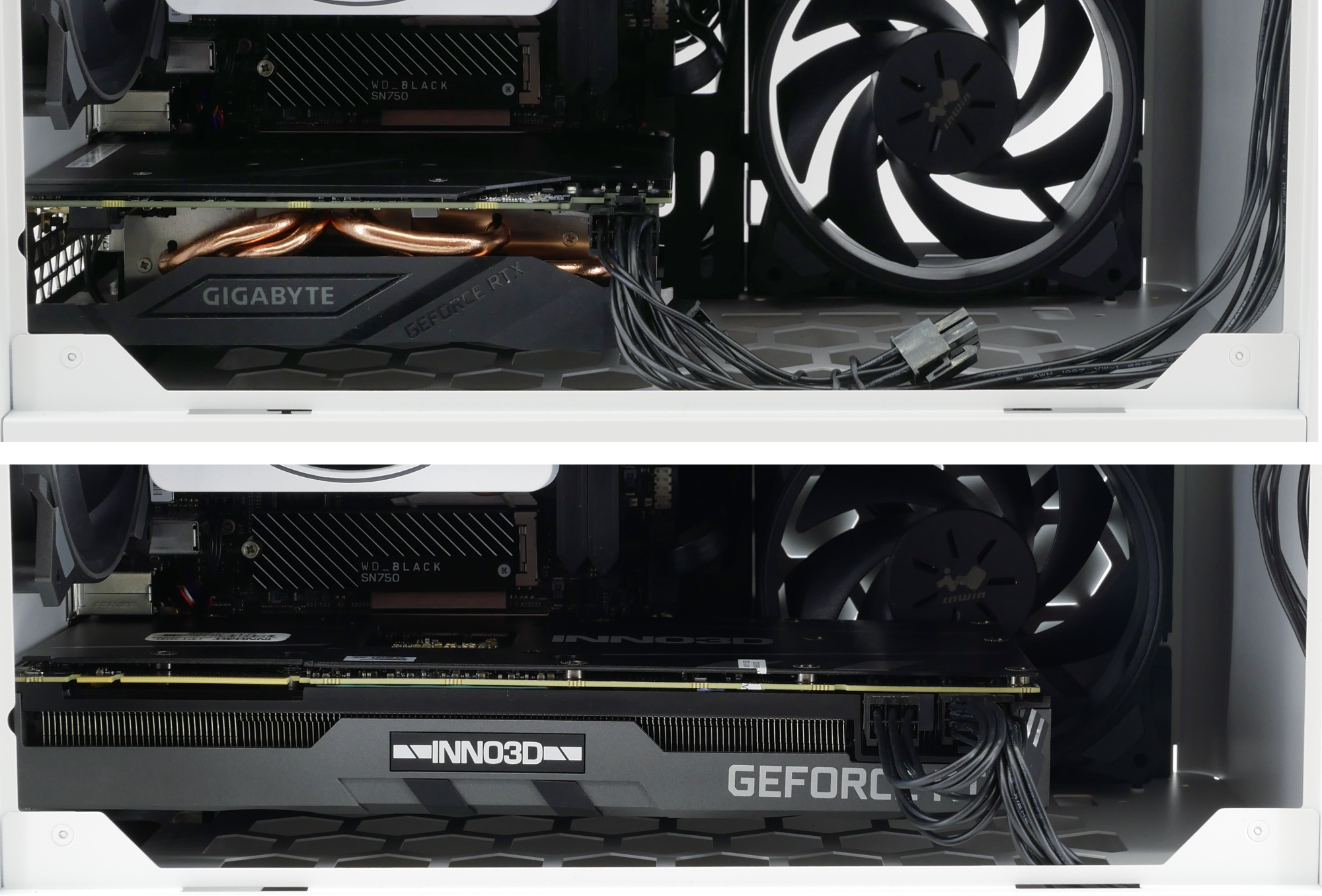

На примере видеокарты Gigabyte GeForce RTX 2070 Mini ITX длиной 170 мм и Inno3D GeForce RTX 2070 Super Twin X2 длиной 268 мм отлично видно, какой запас остается у корпуса.

Подсветка корпуса

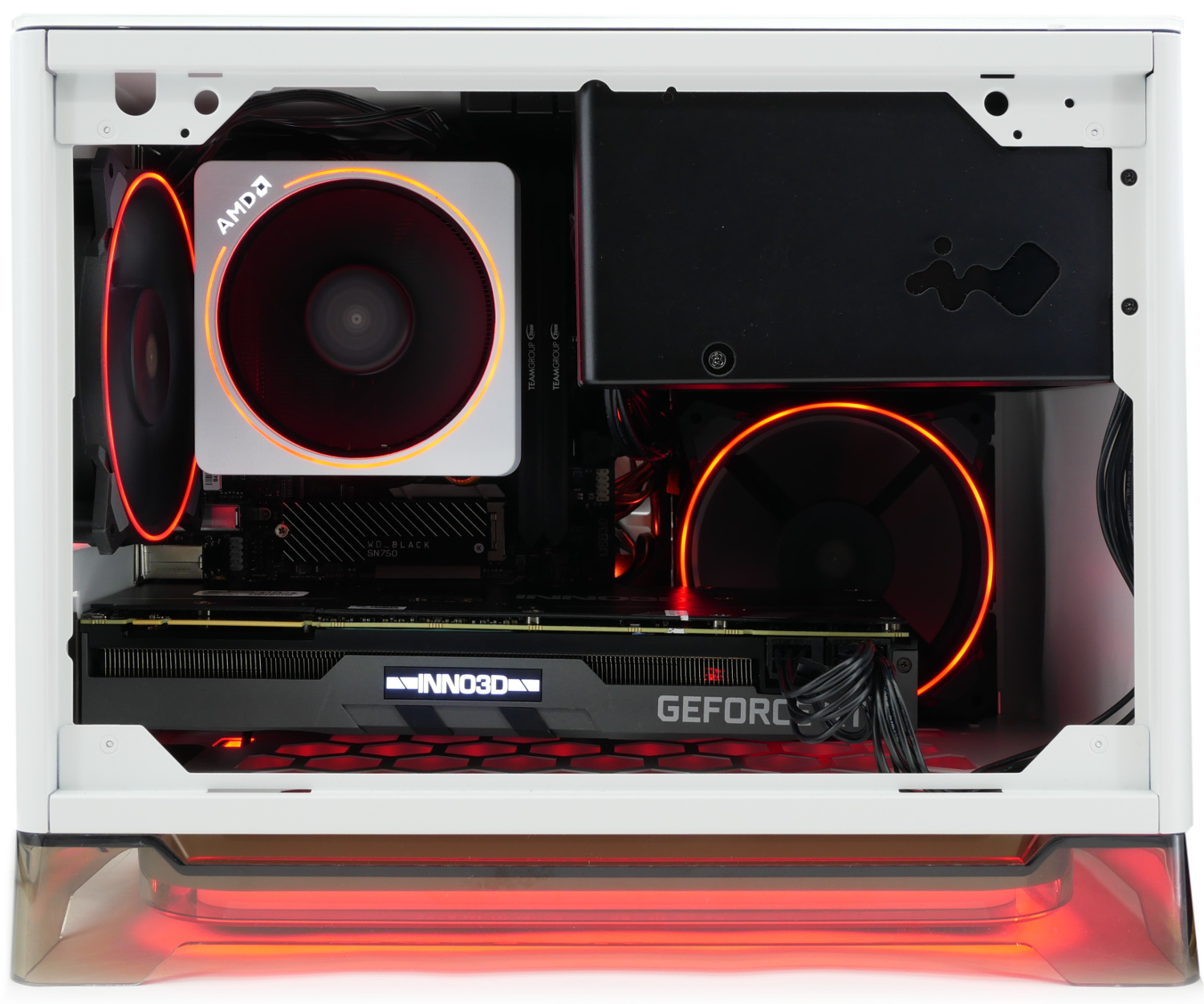

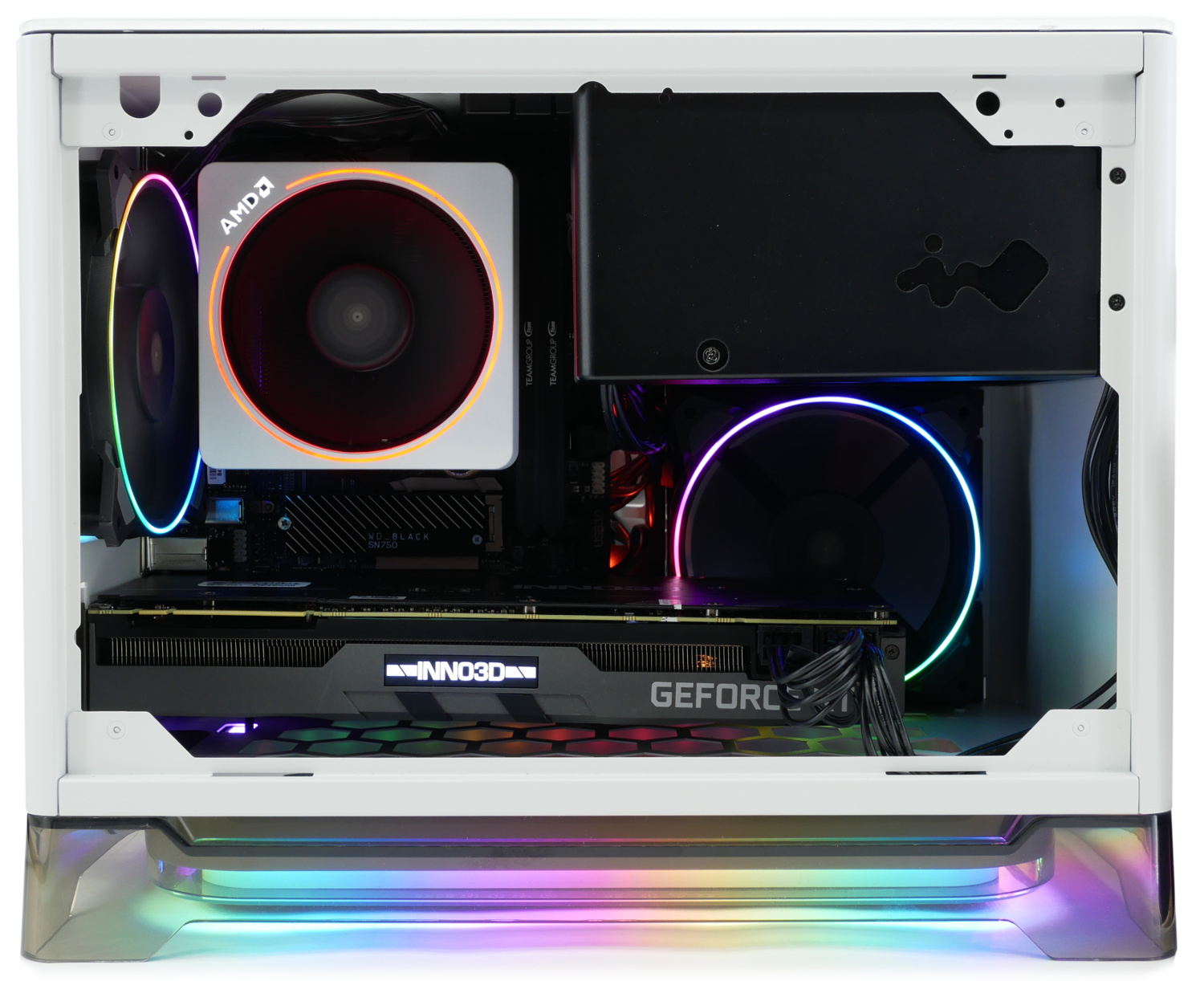

Корпус InWin A1 Plus оснащен тремя устройствами с адресуемой RGB-подсветкой (два вентилятора и светодиодная лента в основании), позволяющими асинхронно управлять эффектами отдельного элемента посредством коннектора 3-pin (+5V-D-no pin-Ground). Данным разъемом обладают многие материнские платы Gigabyte, модели среднего и топового сегмента остальных производителей. В случае отсутствия нужного порта производитель предусмотрительно расположил в комплекте необходимый внешний контроллер.

Благодаря возможности последовательного подключения, появляется отличная реализация синхронного управления.

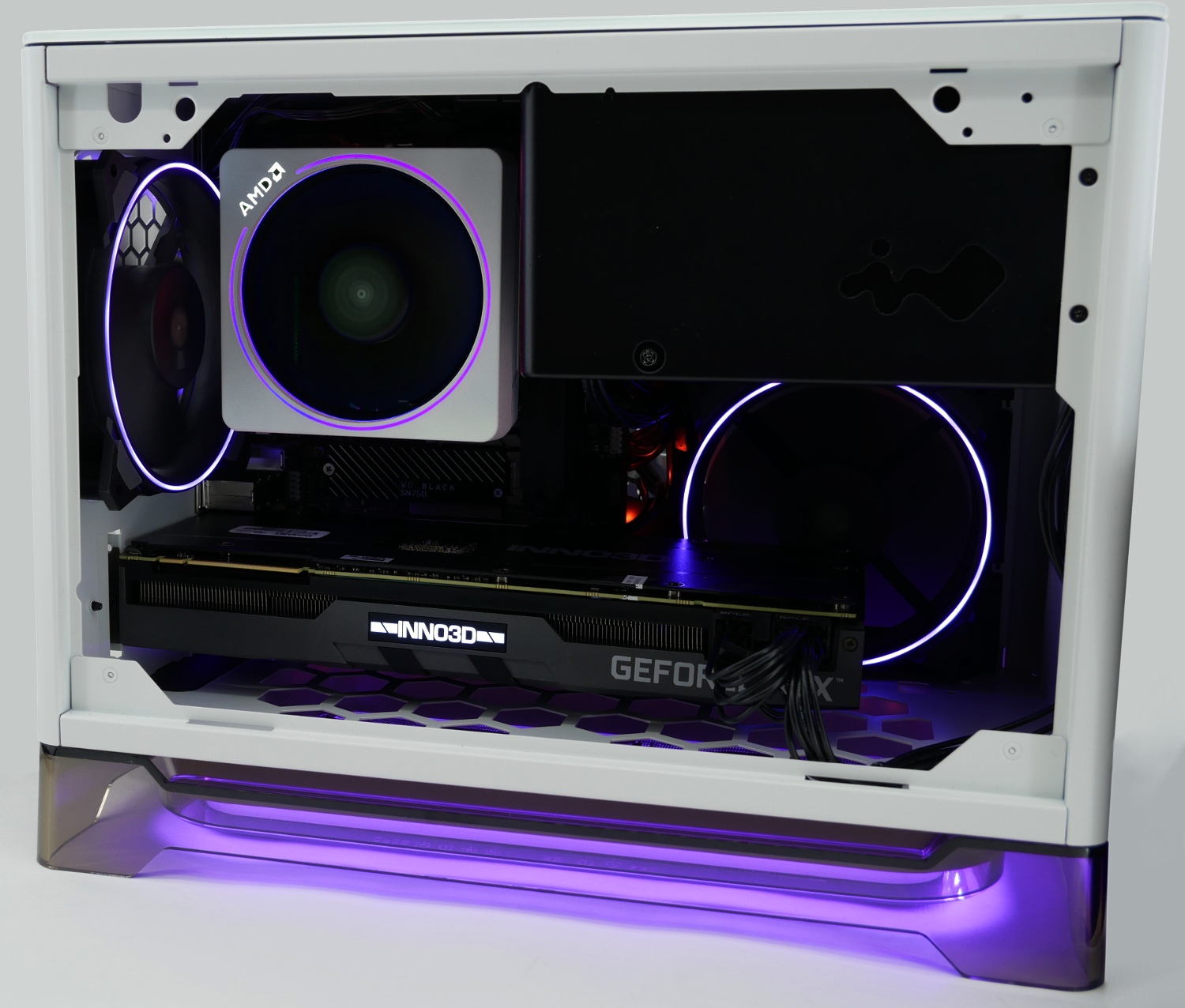

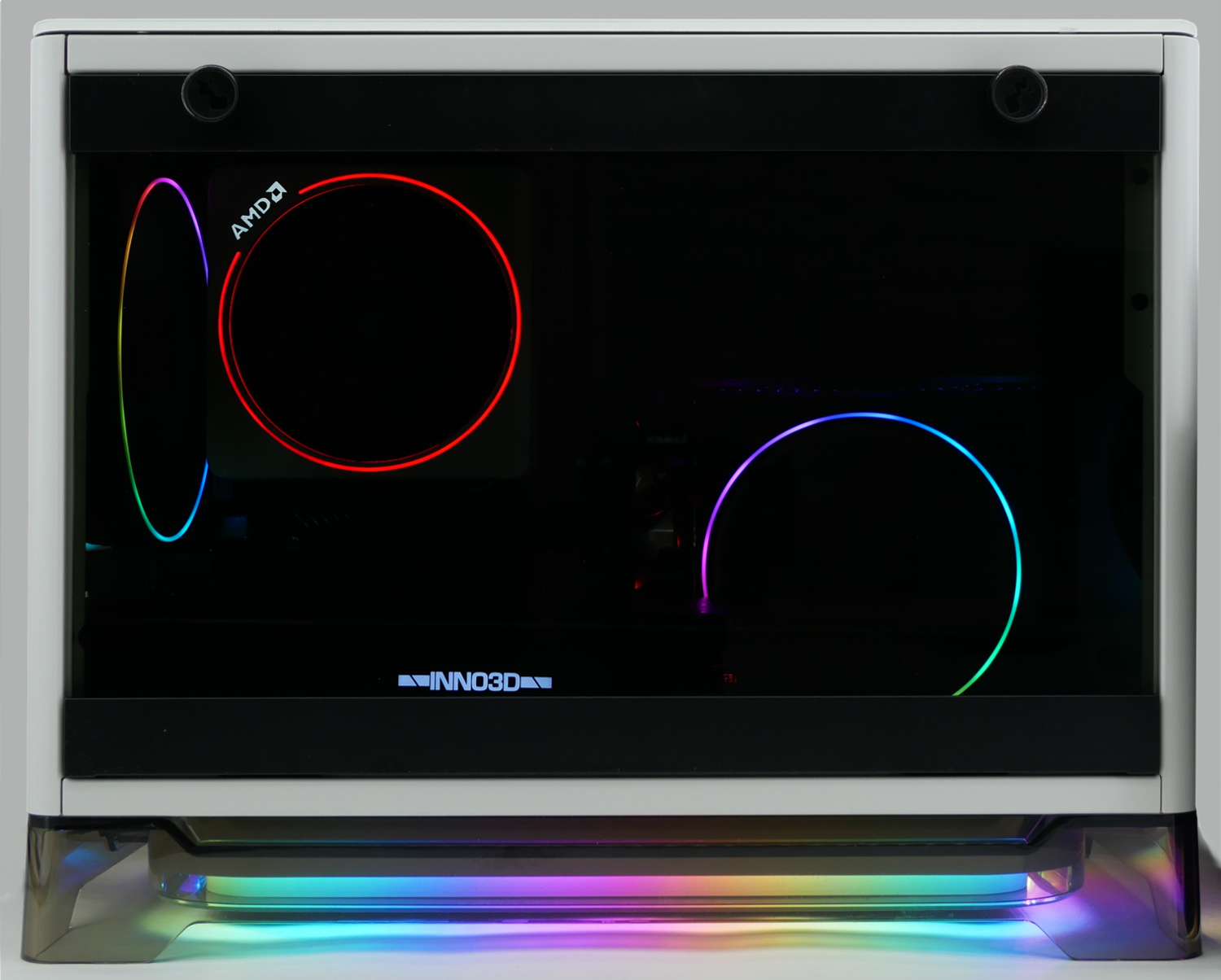

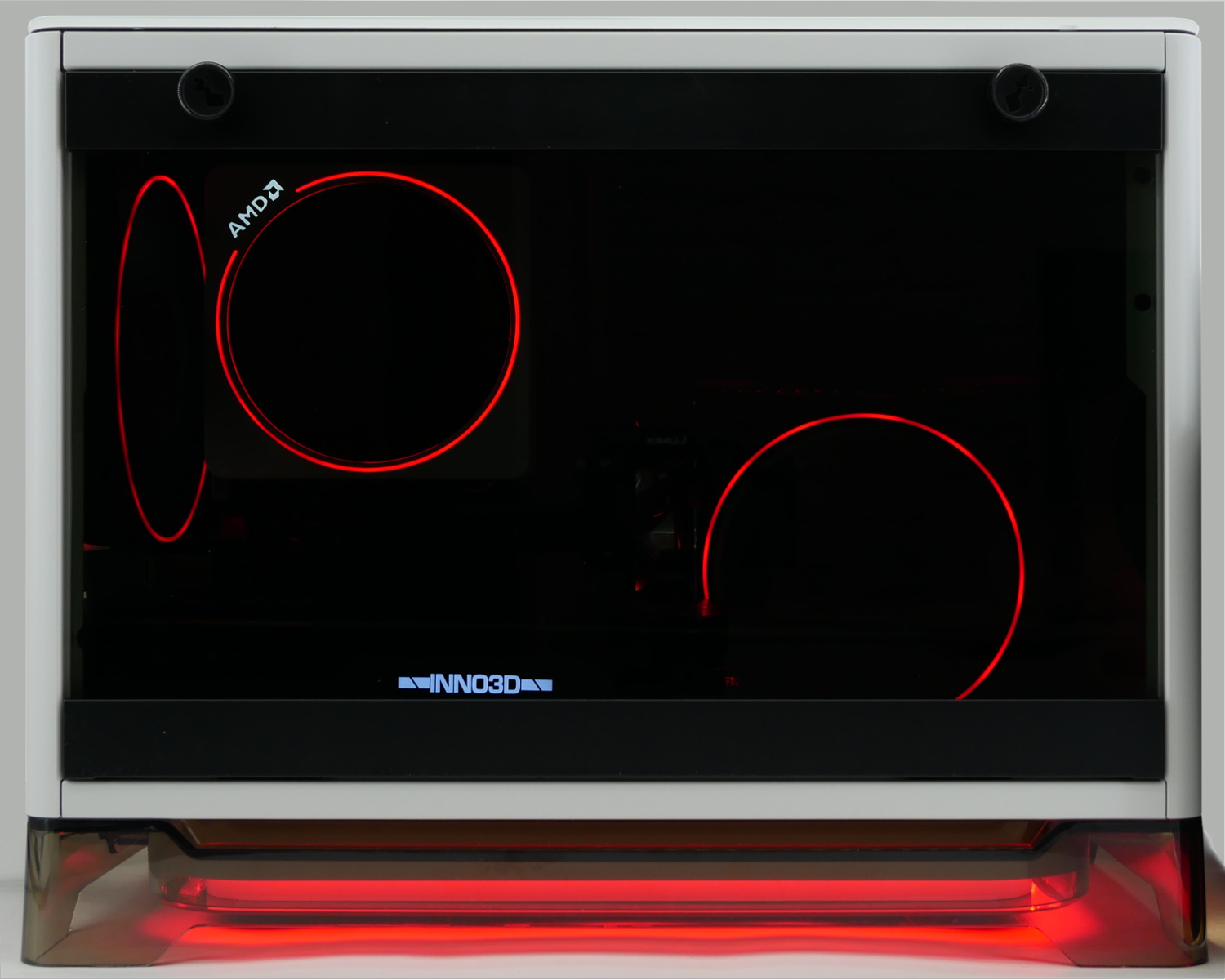

Ночной режим работы с установленным боковым закаленным стеклом, скрывающим мелкие недостатки кабель-менеджмента и демонстрирующий яркую подсветку:

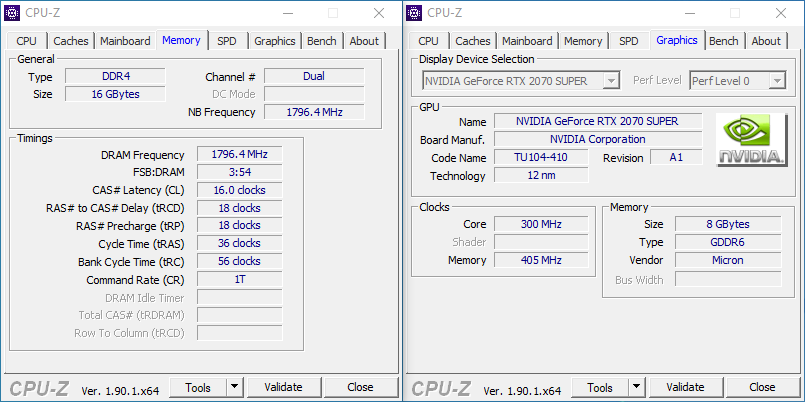

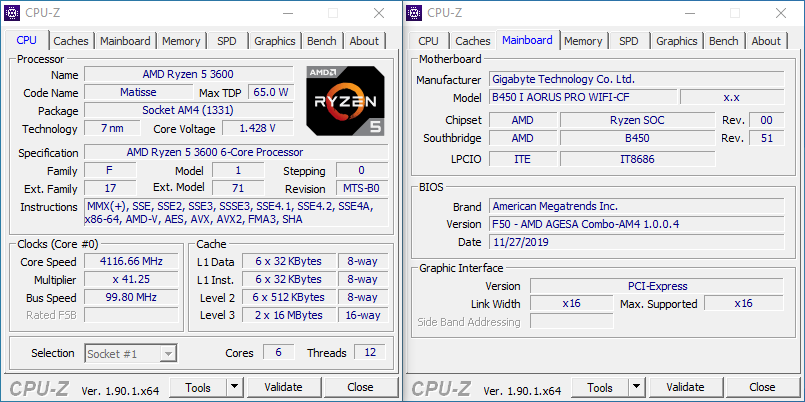

Тестовый стенд и методика тестирования

• Процессор: AMD Ryzen 5 3600 (6 ядер, 3600 МГц);
• Материнская плата: Gigabyte B450i Aorus Pro WiFi;
• Кулер: AMD Wraith MAX;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
• Видеокарта: Inno3D GeForce RTX 2070 Super Twin X2;
• Накопитель SSD: Western Digital Black SN750 1000 Гбайт / Kingston A400;
• Блок питания: InWin IW-GD650PS;
• Корпус: InWin A1 Plus;
• Монитор:Samsung C34F791WQI, разрешение - 3440 x 1440;
• Операционная система: Windows 10 64-bit.
• Драйвера: NVIDIA ForceWare 440.97.

Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO, для видеокарты использовалась программа MSI Afterburner. На графиках во всех случаях указана температура самого горячего ядра. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Дополнительно измерялся уровень шума при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА.

Результаты тестирования

В тестировании использовался процессор AMD Ryzen 5 3600 с тактовой частотой 3600 МГц (Turbo-boost до 4200 МГц) и материнская плата Gigabyte B450i Aorus Pro WiFi, обновленная до последней версии BIOS с AGESA 1.0.0.4.

Роль видеоподсистемы досталась модели Inno3D GeForce RTX 2070 Super Twin X2 с высоким уровнем производительности и оригинальной системой охлаждения, приближенной к референсной. Также приняла участие оперативная память Team Xtreem 8Pack с пресетом 3600 МГц (16-18-18 36-1Т).

Данная конфигурация отлично имитирует сборку сбалансированного ПК, ориентированного на игровую составляющую. Комплектные вентиляторы Sirius Loop ASL120 удалось регулировать в диапазоне 530-1870 об/мин, что соответствует паспортным данным. В процессе тестирования использовались три профиля с настройками:

• Максимальная производительность (Max) - вентиляторы вращаются при 1800 об/мин;
• Режим Auto (отмечен как Auto) - материнская плата регулирует мощность от 600 об/мин до 1350 об/мин;
• Минимальный уровень шума (Min) - скорость ~570 об/мин.

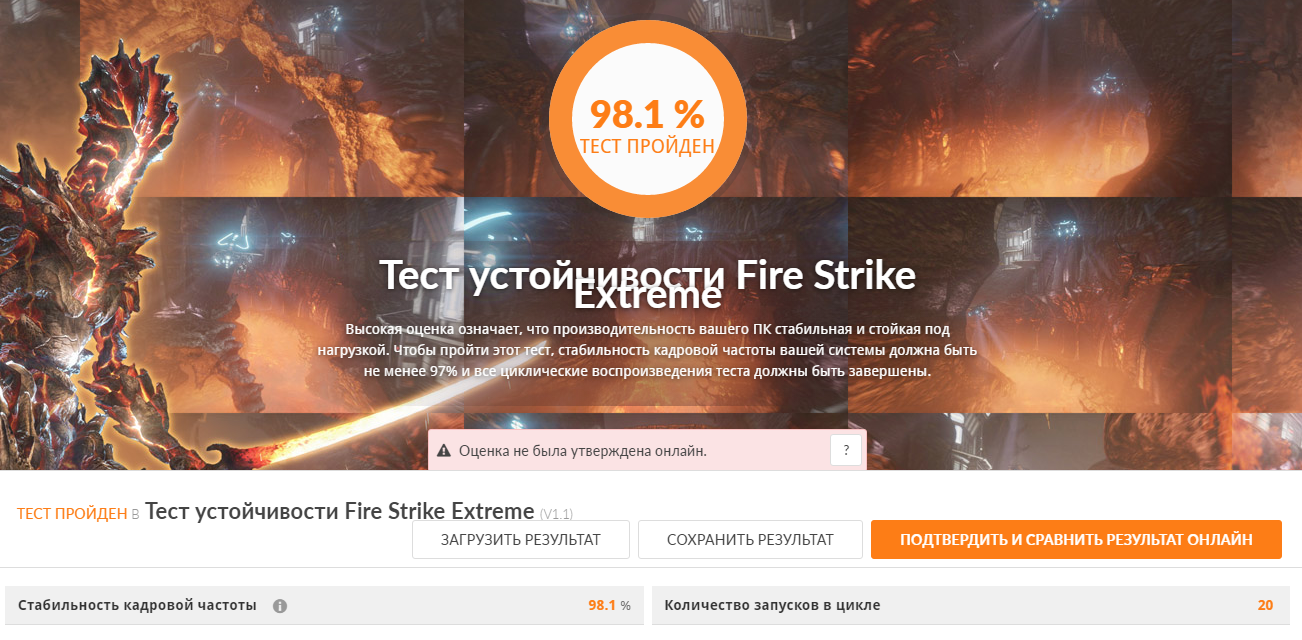

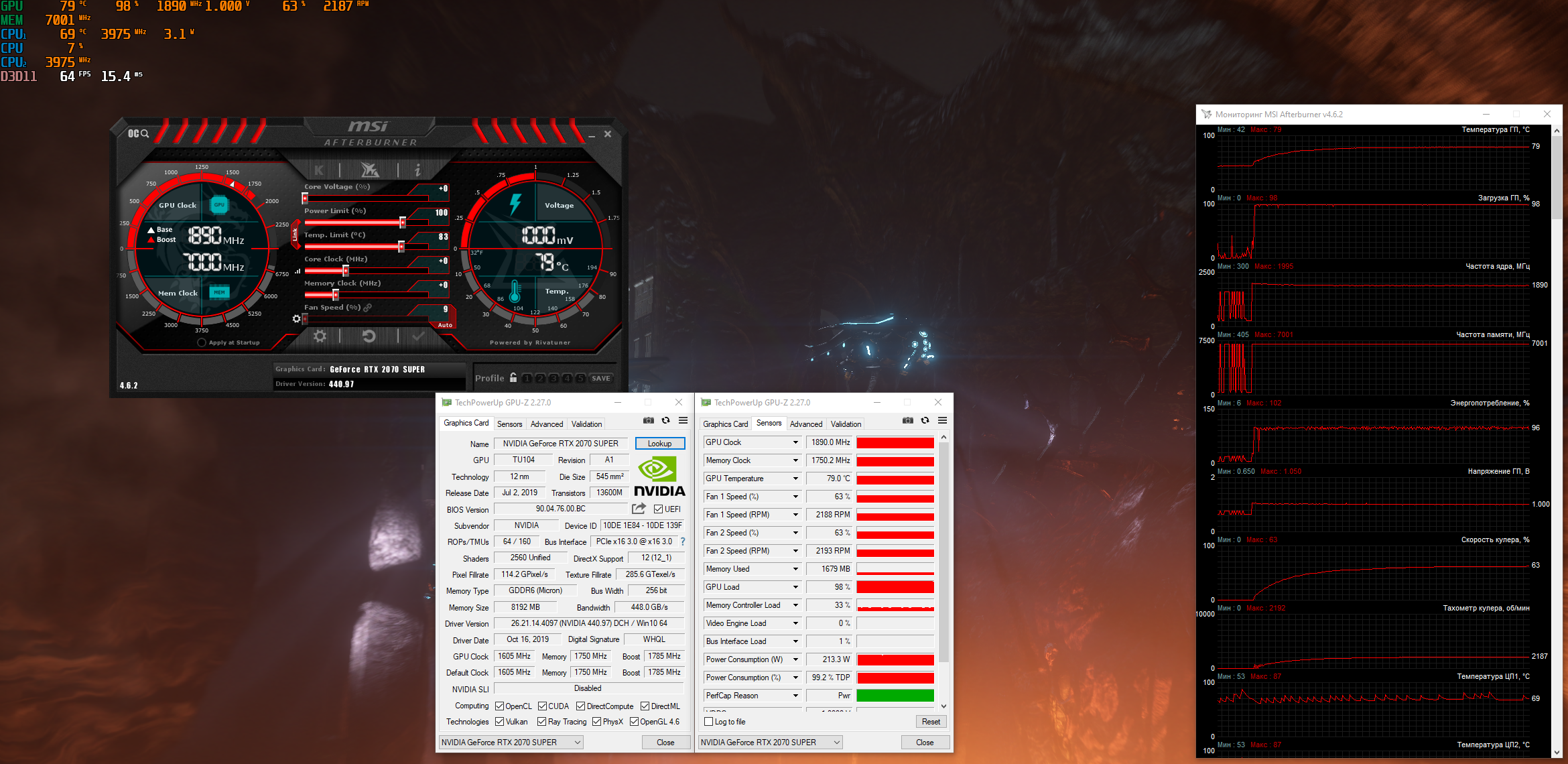

И начнем с бенчмарка 3DMark Fire Strike Extreme в режиме теста устойчивости для высокой нагрузки на графический ускоритель, параллельно запущен стресс-тест AIDA64 для процессора.

Благодаря вентилятору на выдув рядом с видеокартой, который подхватывает нагретый воздух и тут же выбрасывает его вовне, вертушке на задней стенке и такому же вентилятору в блоке питания, работающему также на выдув, графический ускоритель чувствует себя поистине хорошо, прогреваясь до 79*С, несмотря на компактные размеры корпуса. Далее мы сравним полученные результаты. Процессор AMD Ryzen 5 3600 из-за своих конструктивных особенностей чипсета CCD и модуля IOD испытывает нагрев в разбросе 69-78*С.

Стоит отметить, что Inno3D GeForce RTX 2070 Super Twin X2 завершила тест с оценкой 98,1%, что более успешно, нежели в отдельном обзоре видеокарты в полноразмерном Full Tower.

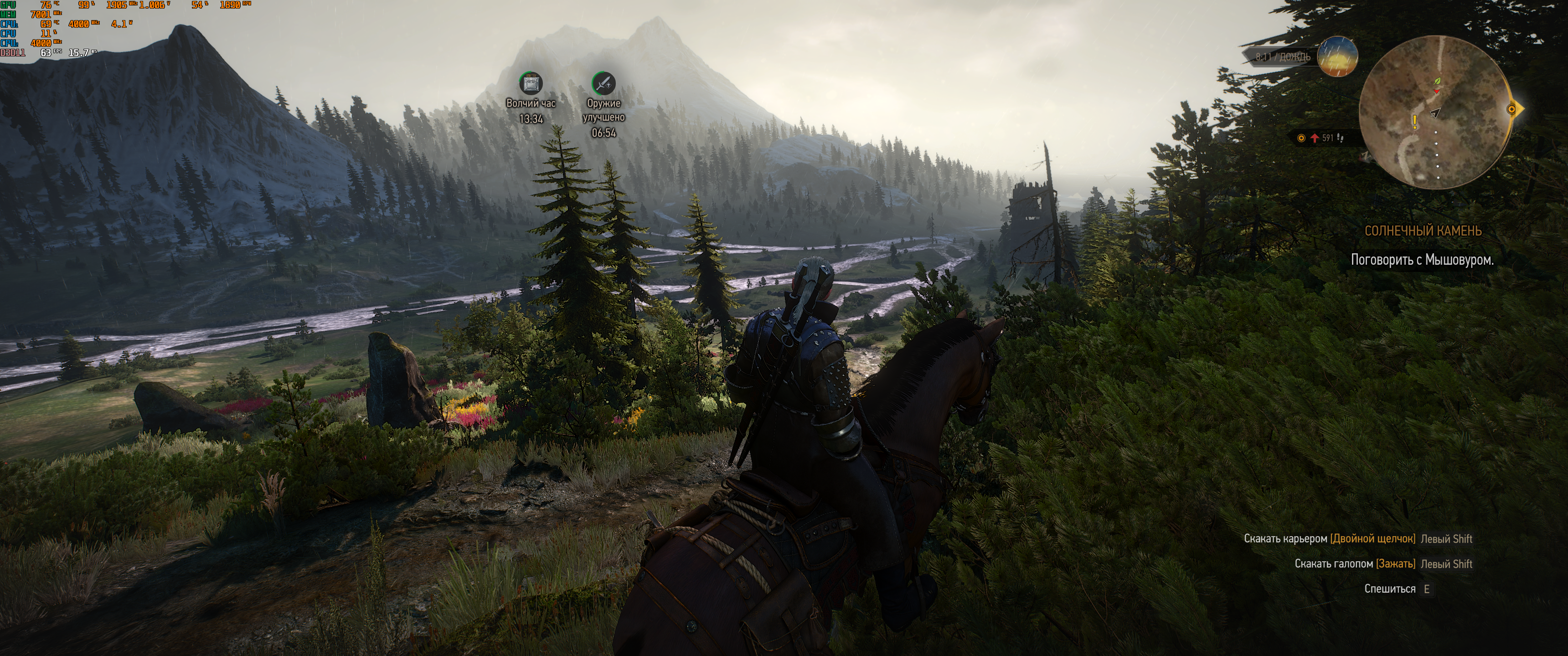

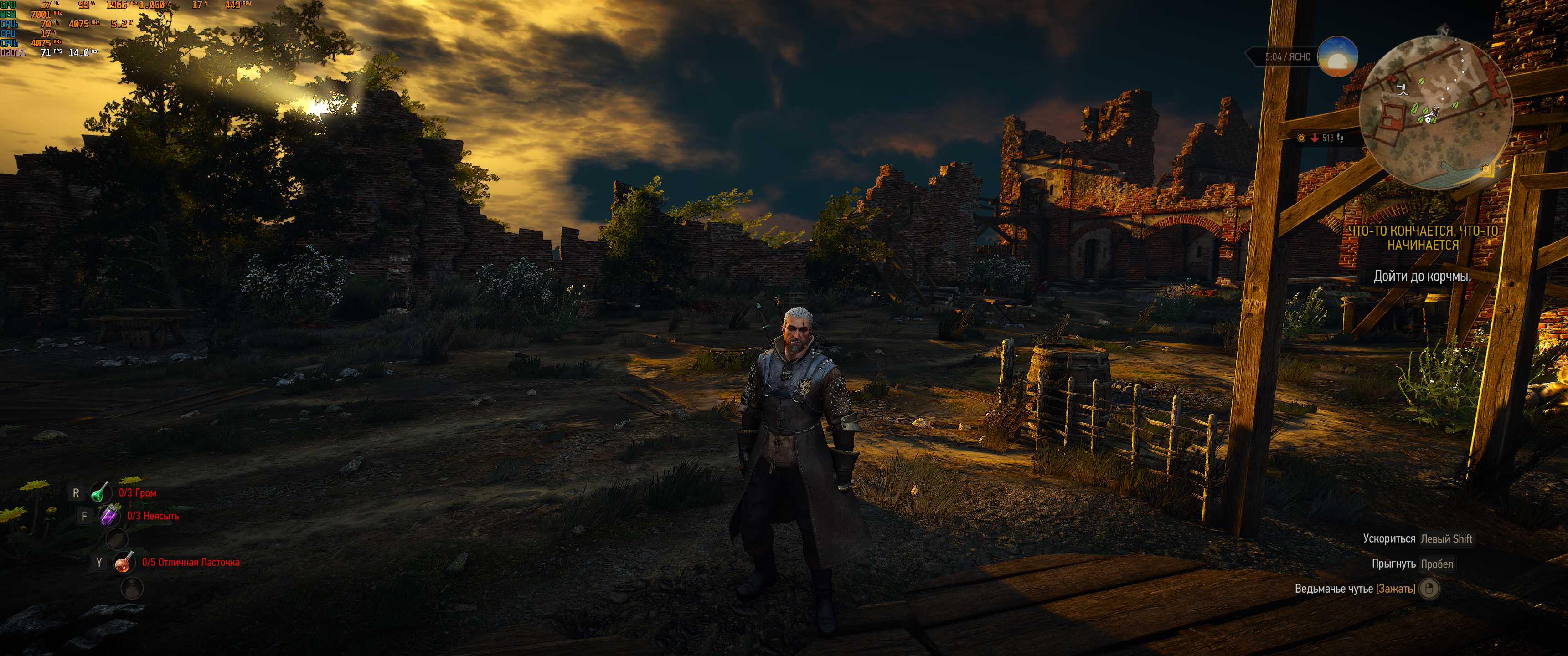

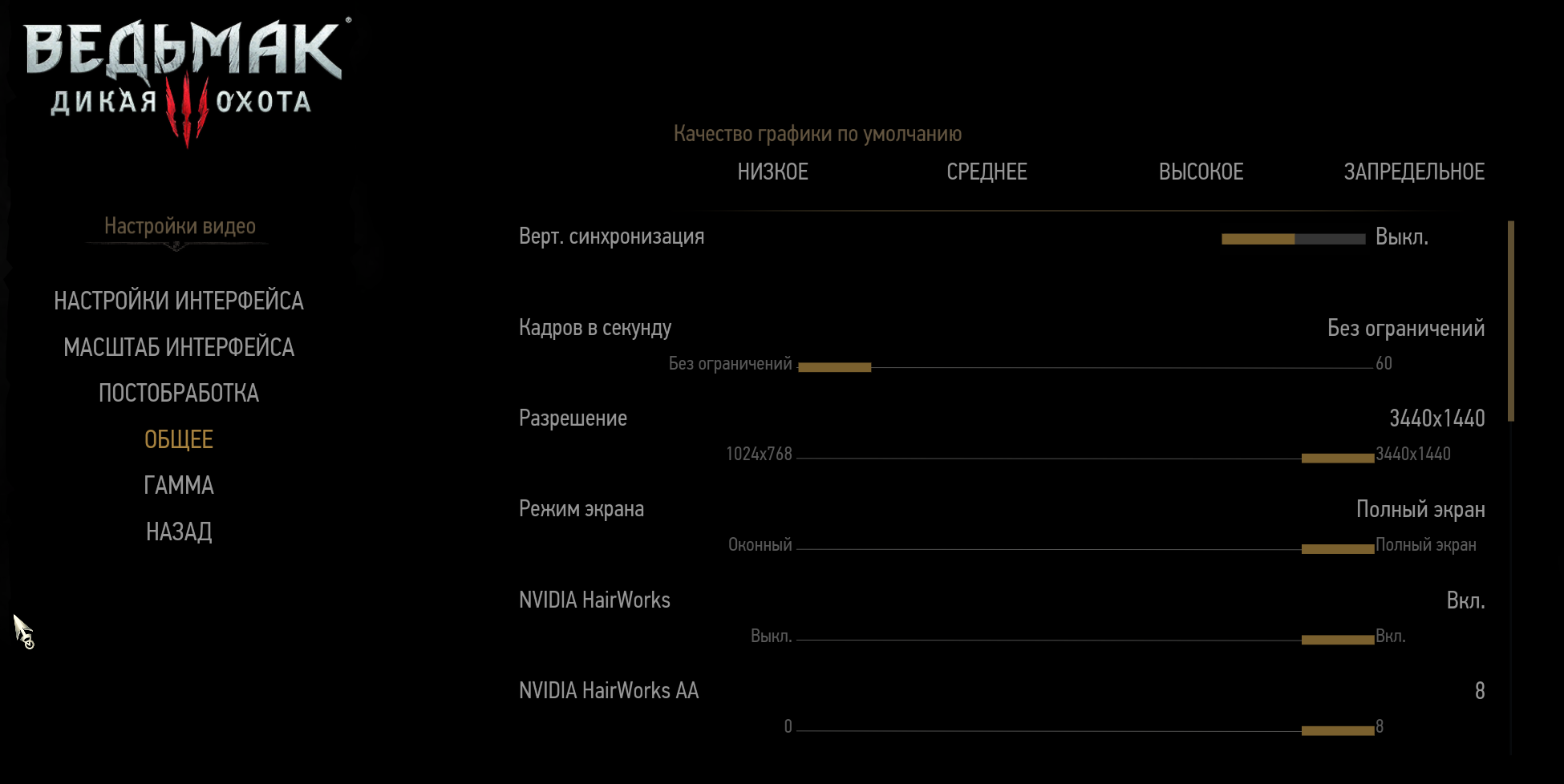

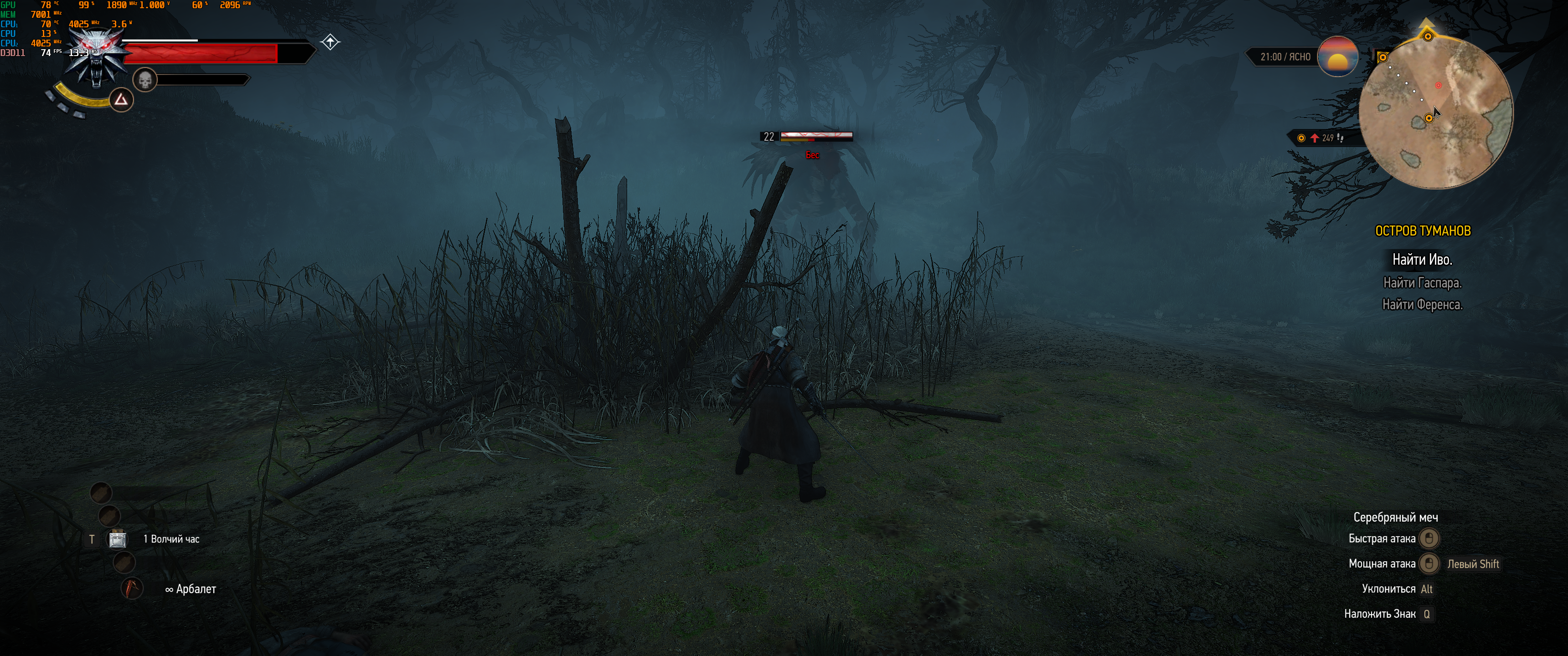

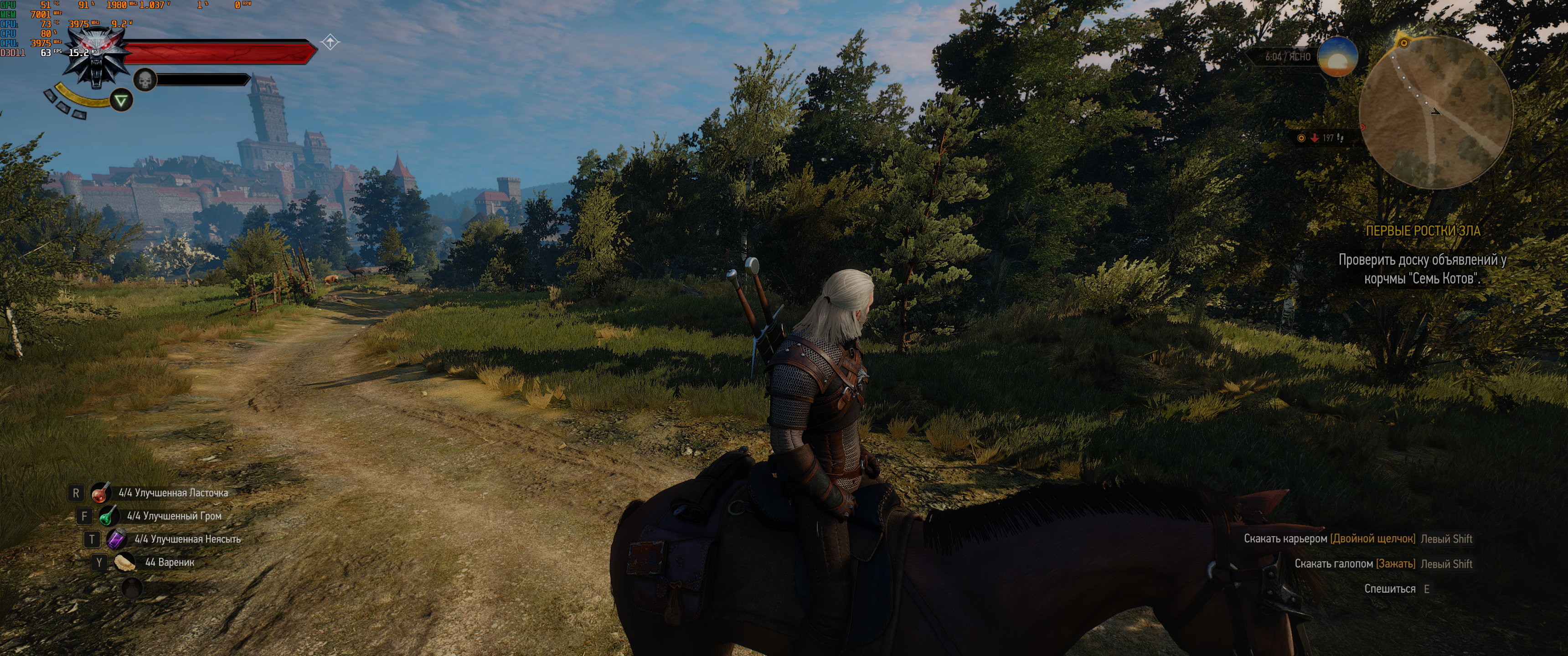

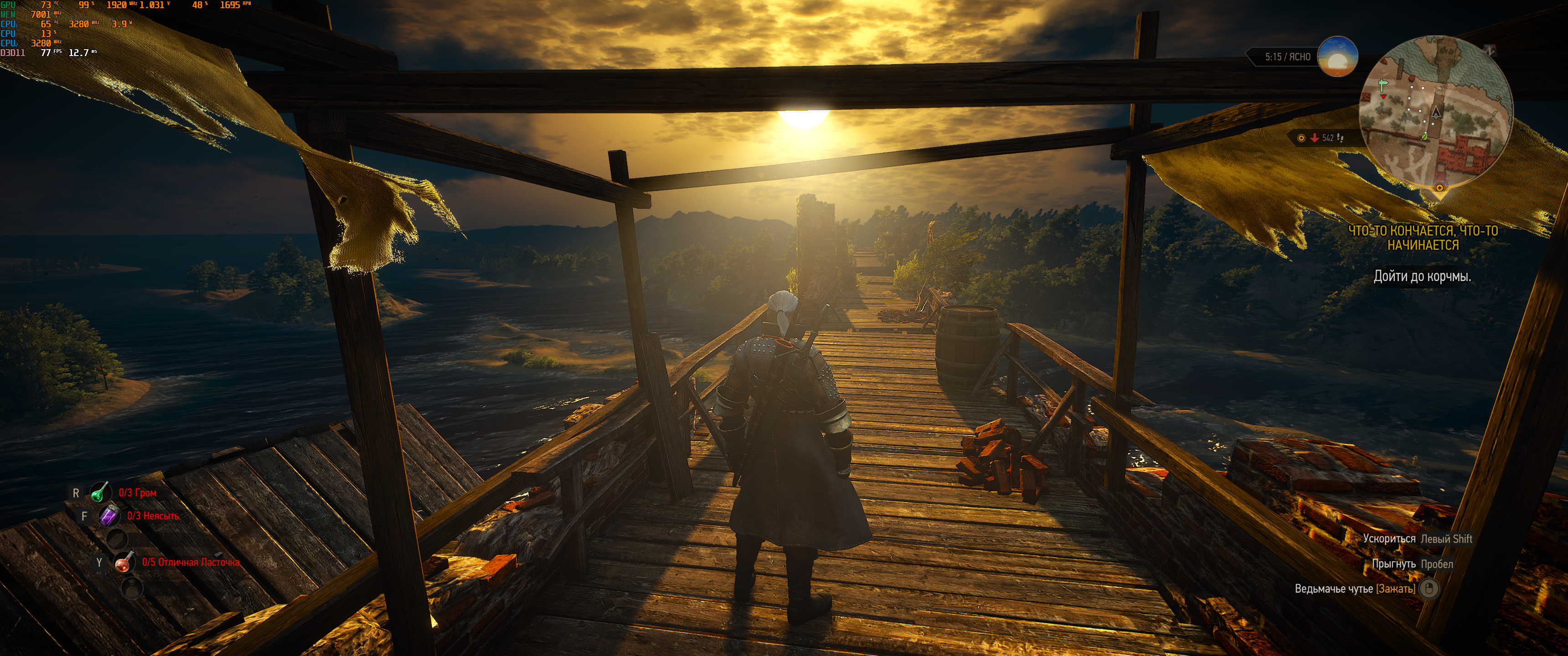

Более реалистичный сценарий тестирования и использования будет происходить непосредственно в игре, и наиболее интересным и тяжелым проектом выступит "Ведьмак 3: Дикая Охота" при максимальных настройках графики в разрешении 3.5К (3440х1400)!

Каждое отдельное прохождение записывалось в лог CSV-файла и анализировалось, время теста - 30 минут (чтобы внутренние компоненты значительно "прогрелись").

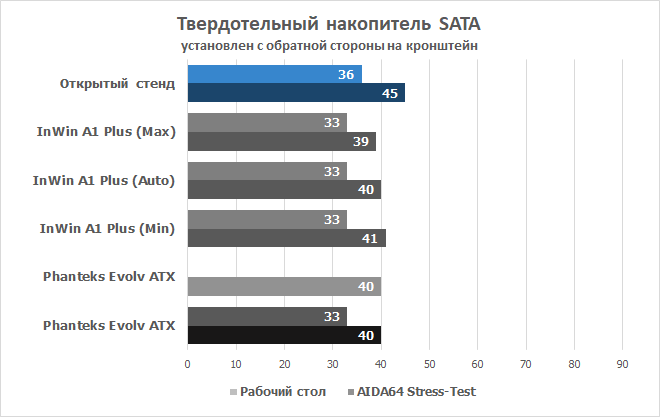

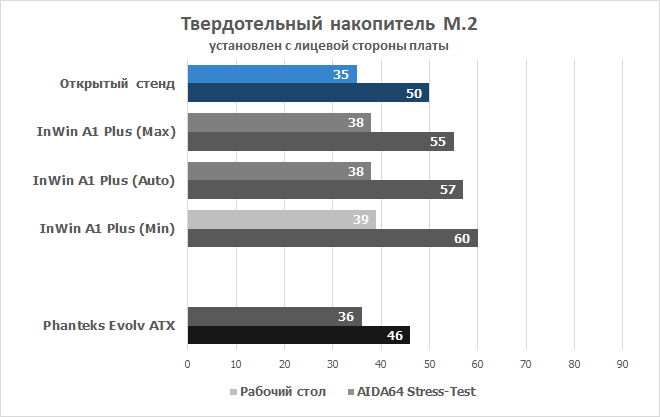

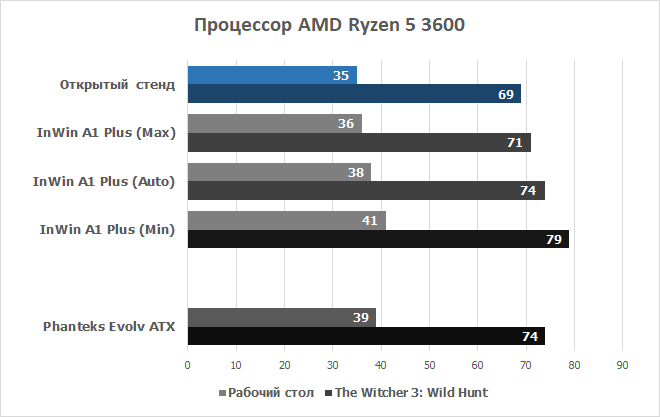

Полученные результаты занесены в единую таблицу. Чтобы результаты были более объективны и не сводились к сравнению корпуса InWin A1 Plus себя с самим же в различных режимах, к тестам добавлены показатели, полученные на открытом стенде и в корпусе Phanteks Evolv ATX.

За счет близкого расположения вытяжного вентилятора 120 мм у процессора AMD Ryzen 5 3600 хорошие температурные результаты, которые сопоставимы с полноразмерным Full Tower.

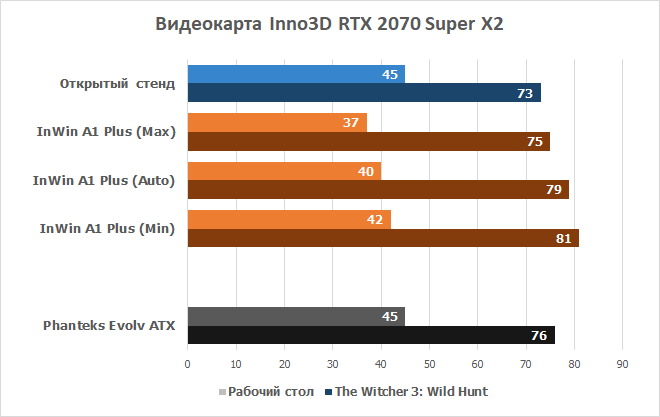

В процессе тестирования корпуса InWin A1 Plus наиболее лучшие условия у графического ускорителя, так как играют несколько факторов: близкое расположение к перфорации на основании, вытяжной вентилятор в передней части. Стоит отметить, что установка пары дополнительных вертушек в нижней секции позволила бы видеокарте чувствовать себя еще комфортнее.

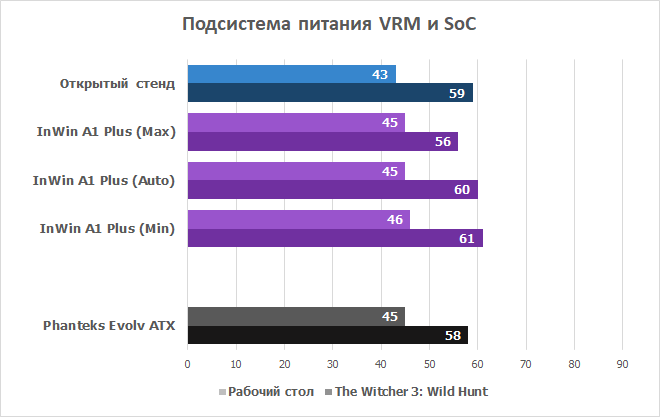

Ситуация повторяется и с подсистемой питания VRM материнской платы, которая попадает под прямой обдув боксового кулера и задней вертушки.

Слабым местом в сложившейся ситуации выступает участок между видеокартой и центральным процессором, обычно рассчитанный на установку твердотельного накопителя формата M.2, подогреваемый в данном случае графическим ускорителем с одной стороны и заслоненный радиатором кулера с другой. Здесь согласно показаниям пирометра образуется небольшая "мертвая зона", где воздушный поток минимален, что отражается на высоком нагреве, пусть и далеком от температуры троттлинга, но не полученный ни на одной из других систем. В свою очередь менее производительный накопитель SSD с интерфейсом SATA-III с обратной стороны все же попадает под влияние вентилятора на выдув со стороны GPU.

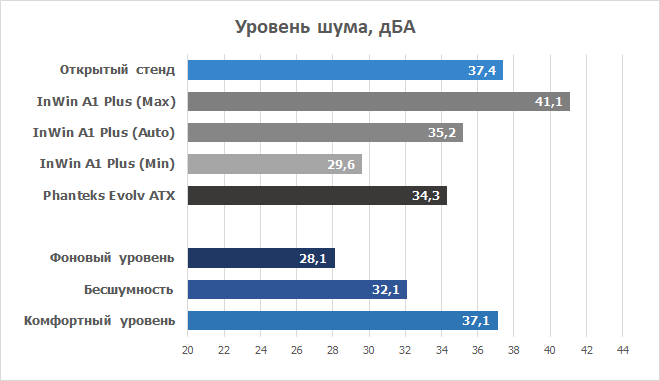

Последний тест - замер уровня шума InWin A1 Plus в различных режимах. Благодаря толстому металлу и неплохой герметичности, у данной модели хорошие свойства звукоизоляции, что позволяет корпусу быть тише открытого стенда. Вентиляторы с автоматической настройкой демонстрируют хороший акустический комфорт, позволяя насладится работой за ПК и тем более играми не только без наушников, но и в ночное время.

Заключение

В первую очередь корпус InWin A1 Plus интересен энтузиастам благодаря своим тактико-техническим характеристикам и форм-фактору mini-ITX с поддержкой крупногабаритых видеокарт и целым списком особенностей, которым может похвастаться не каждая модель. Версия Plus также отличается рядом нововведений - это более мощный блок питания с сертификатом 80 Plus Gold, установленными вентиляторами Sirius Loop ASL120 с адресуемой RGB-подсветкой и модулем беспроводной зарядки Qi 1.2 10W. Одним словом, разработчики в обновленной модели постарались устранить слабые места предшественника, и, как показало близкое знакомство с новинкой, им это удалось.

Корпус InWin A1 Plus хорош практически во всем. Он использует стильный дизайн с матовым покрытием и боковым окном, позволяя лицезреть комплектующие и активную подсветку. Собирать систему в нем без кое-каких оговорок очень приятно благодаря продуманной конструкции. Очень понравились мелкие нюансы: простые фиксаторы закаленного стекла, пылевой фильтр, вытяжной вентилятор напротив видеокарты, комплектный контроллер ARGB, достаточно неплохие штатные вентиляторы.

Но не обошлось и без "ложки дегтя": непосредственно полноразмерный штатный блок питания ATX с немодульной конструкцией и длинными кабелями, который следовало бы заменить на форм-фактор SFX для экономии пространства или вовсе от него отказаться, чтобы сделать корпус более доступным, и пользователь мог сам выбирать, что в него поставить. Исходя из первого, мы переходим ко второму - это высокая стоимость модели, которая ориентировочно будет составлять 14500 рублей, что, согласитесь, немало и при таком ценнике имеет альтернативы, особенно в сегменте решений от энтузиастов, например, DAN A4-SFX, имеющий схожую конструкцию. Не хватает и пары вентиляторов на основании корпуса, которые подключались бы последовательно к основным, ведь количество коннекторов 4-pin PWM на материнских платах mini-ITX ограничено.

Подводя итоги: InWin A1 Plus - это красивый, функциональный и удобный корпус с отличной реализацией, но в шаге от совершенства.

Достоинства:

• Стильный дизайн и внешний вид;
• Продуманная конструкция;
• Наличие пары вентиляторов Sirius Loop ASL120;
• Множество продуманных отверстий для протяжки кабелей;
• Антипылевой фильтр;
• Сталь толщиной 1.2 мм SECC;
• Закаленное стекло;
• Возможность установки видеокарты длиной до 320 мм и толщиной до 55 мм;
• Варианты в белом, черном и розовом исполнении.

Особенности:

• Модуль беспроводной зарядки Qi 1.2 10W;
• Комплектный блок питания мощностью 650 Вт с сертификатом 80 Plus Gold.

Недостатки:

• Высокая стоимость;

• Немодульная конструкция блока питания.


Корпус на обзор предоставило российское представительство InWin.
