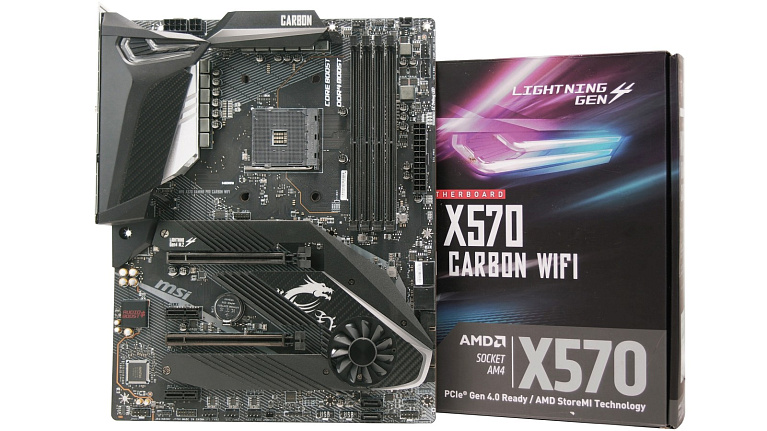

Обзор и тест материнской платы MSI MPG X570 Gaming Pro Carbon Wi-Fi
Мы продолжаем изучать материнские платы с чипсетом X570 для процессоров AMD Ryzen 3000-й серии. И на этот раз в гостях нашей редакции MSI MPG X570 Gaming Pro Carbon Wi-Fi - плата, отличающаяся добротным набором функций и возможностей при относительно доступной цене. Стоимость этой модели на территории России начинается от 18000 рублей. И с одной стороны, это - немало. Но если посмотреть, что предлагают конкуренты, то понимаешь - X570 Gaming Pro Carbon Wi-Fi имеет право на рассмотрение в качестве покупки. В рамках данного обзора мы посмотрим, как эта материнская плата работает с процессором AMD Ryzen 7 3700X, накопителем Corsair MP600 с поддержкой PCIe 4.0 x4, и что в целом может предложить расчетливому пользователю.

Технические характеристики

  • Модель - MPG X570 Gaming Pro Carbon Wi-Fi
  • Socket - AM4
  • Чипсет- AMD X570
  • Тип памяти- DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4400(O.C) - 3333(O.C.), 1866 - 3200 МГц
  • Слоты расширения - 2*PCI-E 4.0 x16, 2*PCI-E x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280 (PCIe 4.0 x4), М.2_2 - 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA)
  • Звук - 8-канальный (7.1) Realtek ALC1220
  • Сетевой интерфейс - Gigabit Ethernet (Intel I211AT), Wi-Fi, Bluetooth (Intel 6 AX200)
  • Разъёмы на задней панели - PS/2, 2*USB 2.0, 5*USB 3.1, USB 3.1 Type-C, HDMI, RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм*244 мм)

Упаковка и комплектация

Материнская плата X570 Gaming Pro Carbon Wi-Fi, как становится понятно из названия, относится к категории продуктов для сборки игровых ПК. Поэтому во многом стиль и оформление упаковки платы имеет игровой характер. На фронтальной стороне коробки указано полное название материнской платы, совместимость с процессорами AMD Ryzen 2000-й и 3000-й серии и другие ключевые особенности продукта.
Всю тыльную сторону коробки X570 Gaming Pro Carbon Wi-Fi занимает информация о фирменных фишках материнской платы. К ним относятся технологии авторазгона, новый интерфейс PCIe 4.0 x4 для твердотельных накопителей, беспроводные сетевые интерфейсы Wi-Fi и Bluetooth, а также предустановленная заглушка тыльных разъемов. Отдельным блоком кратко указаны технические характеристики X570 Gaming Pro Carbon Wi-Fi.
На торце упаковки материнской платы производитель напоминает о том, что X570 Gaming Pro Carbon Wi-Fi не поддерживает бюджетные процессоры AMD серий Athlon.
В комплектацию X570 Gaming Pro Carbon Wi-Fi входит:
  • документация, включая подробное руководство пользователя;
  • диск с драйверами и фирменным программным обеспечением;
  • набор наклеек для кабелей и алюминиевый логотип-наклейка MSI Gaming;
  • два винта для крепления М.2 накопителей;
  • три кабеля для подключения лент подсветки RGB;
  • два кабеля SATA;
  • антенна Wi-Fi/Bluetooth.

Внешний вид и особенности

Материнская плата X570 Gaming Pro Carbon Wi-Fi выполнена в форм-факторе АТХ с габаритами 305 х 244 мм. За счет множества навесных элементов (радиаторы охлаждения, кожух разъемов тыльной панели, вентилятора чипсета) плата выглядит впечатляюще и эффектно. Для крепления в корпус ПК предусмотрено девять соответствующих отверстий.
Особенностью X570 Gaming Pro Carbon Wi-Fi является наличие светодиодной подсветки по всему правому краю платы с тыльной стороны PCB. Ряд светодиодов входит в сферу влияния экосистемы подсветки MSI Mystic Light.
На тыльной панели X570 Gaming Pro Carbon Wi-Fi находится:
  • кнопка обновления Flash BIOS Button;
  • разъем PS/2;
  • два разъема USB 2.0;
  • три разъема USB 3.2 Gen2 Type-A;
  • два разъема USB 3.2 Gen1 Type-A;
  • один разъем USB 3.2 Gen2 Type-C;
  • один разъем HDMI;
  • два разъема для антенн Wi-Fi;
  • один гигабитный LAN RJ-45;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 miniJack с позолоченными контактами.
Украшением X570 Gaming Pro Carbon Wi-Fi является пластиковая накладка над тыльными разъемами платы, куда производитель встроил светодиодную подсветку RGB. Этот элемент оформления делает продукт визуально более солидным.
Не менее массивными являются и радиаторы для охлаждения цепей питания процессора. Здесь они имеют многоуровневое оребрение, материал радиаторов - алюминий.
Питание на материнскую плату X570 Gaming Pro Carbon Wi-Fi подается по трем разъемам согласно комбинации 24+8+4-пин. Очевидно, что с последними двумя разъемами установленный процессор не будет испытывать недостатка в питании в случае разгона.
Плата X570 Gaming Pro Carbon Wi-Fi поддерживает установку до 128 Гб оперативной памяти DDR4 с частотой от 1866 до 3200 МГц. Для оверклокеров доступны отдельные режимы в диапазоне от 3333 до 4400 МГц. Четыре разъема для модулей памяти имеют обозначение приоритета установки на печатной плате X570 Gaming Pro Carbon Wi-Fi.
Еще интереснее обстоят дела у X570 Gaming Pro Carbon Wi-Fi с разъемами PCIe. Для видеокарт производитель реализовал пару PCIe 4.0 x16, и оба разъема являются усиленными слотами MSI Steel Armor. Поддерживается установка двух видеокарт по технологии AMD CrossFireX, при этом режим NVIDIA SLI не предусмотрен. Также на плате можно увидеть два слота PCIe 4.0 x1 для подключения периферийных устройств. Линии PCIe 4.0 на второй слот х16 и слоты х1 "приходят" от чипсета AMD X570, в то время как на первый слот х16 "поступают" напрямую от процессора.
Не обошлось в конструкции материнской платы X570 Gaming Pro Carbon Wi-Fi и без вентилятора для охлаждения чипсета AMD X570, известного своим горячим нравом. Здесь он смещен немного вниз, что не позволит перекрыть его длинной видеокартой, установленной в первый слот PCIe 4.0 x16.
За звуковые возможности X570 Gaming Pro Carbon Wi-Fi отвечает 7.1 аудиокодек Realtek ALC1220. Звуковая обвязка включает в себя использование японских аудиоконденсаторов, изолирующий от помех аудиотракт и оптический S/PDIF Out на тыльной панели разъемов платы.
Пара колодок USB 3.2 Gen1 на правом торце X570 Gaming Pro Carbon Wi-Fi позволяет вывести на фронтальную панель корпуса до четырех разъемов этого типа.
Для накопителей с разъемом подключения SATA материнская плата X570 Gaming Pro Carbon Wi-Fi может предложить шесть гнезд, четыре из которых реализованы силами чипсета AMD X570 и еще интегрированы с помощью контроллера ASMedia ASM1061.
Нижняя грань X570 Gaming Pro Carbon Wi-Fi буквально изобилует набором полезных и востребованных коннекторов. Среди них хочется отметить три 4-pin PWM для подключения корпусных вентиляторов и две колодки USB 2.0. Кроме того, плата X570 Gaming Pro Carbon Wi-Fi располагает двумя +5В ARGB, одним +12В RGB и одним Corsair RGB разъемом для подключения лент светодиодной подсветки.
Для современных накопителей М.2 плата X570 Gaming Pro Carbon Wi-Fi может предложить сразу два соответствующих разъема. Первый разъем М.2_1 получает линии PCIe 4.0 x4 от процессора, поэтому поддерживает только накопители NVMe. Второй разъем М.2_2 работает за счет чипсета AMD X570, поэтому может быть совместим как с PCIe 4.0 x4, так и с SATA накопителями М.2.
Для обоих накопителей, устанавливаемых в разъемы М.2, на плате X570 Gaming Pro Carbon Wi-Fi предусмотрены алюминиевые радиаторы охлаждения.
Радиатором охлаждения оснащается и чипсет материнской платы AMD X570. Новый набор логики обладает существенным нагревом, поэтому в конструкции радиатора присутствует небольшой вентилятор.
Относительно заряженной на X570 Gaming Pro Carbon Wi-Fi выглядит 7-фазная подсистема питания процессора. Здесь она построена по формуле 5+2 фазы с использованием удвоителей. За управление питанием отвечает цифровой ШИМ-контроллер IR35201 от компании International Rectifier.
Силовые компоненты подсистемы питания процессора охлаждаются двумя массивными алюминиевыми радиаторами, контактирующими через термопрокладки.
Пластиковый кожух совмещен с заглушкой тыльных разъемов платы и крепится к X570 Gaming Pro Carbon Wi-Fi на два самореза. Модуль подсветки RGB, встроенный в пластиковый кожух, сообщается с материнской платой по небольшому интерфейсному кабелю.
Наличием беспроводных интерфейсов Wi-Fi и Bluetooth материнская плата X570 Gaming Pro Carbon Wi-Fi обязана контроллеру Intel Wi-Fi 6 AX200.
Гигабитная проводная сеть на X570 Gaming Pro Carbon Wi-Fi реализована силами контроллера Intel WGI211AT. За мониторинг подключаемых вентиляторов и ввод/вывод информации отвечает контроллер Nuvoton NCT6797D.

Возможности BIOS

Для материнской платы X570 Gaming Pro Carbon Wi-Fi интерфейс BIOS облачен в оболочку Click BIOS 5. Все настройки представлены двумя интерфейсами, переключение между которыми выполняется клавишей F7. Продвинутый режим настроек включает в себя шесть тематических разделов.
Вкладка "Settings" содержит общие настройки материнской платы, периферийные устройства, выбор загрузочного накопителя и сброс BIOS на дефолтные значения.
Наиболее обширной и богатой по настройкам является вкладка "ОС". Здесь находится множество опций для разгона процессора и оперативной памяти. Возможности BIOS позволяют не только управлять частотами и регулировать напряжения, но и детально настраивать тайминги оперативной памяти.
Для обновления прошивки BIOS предусмотрен инструментарий "M-Flash". За хранение профилей настроек пользователя отвечает раздел "OC Profile".
Не менее детально в интерфейсе BIOS проработан функционал по управлению подключенными вентиляторами. Для понимания, какие устройства установлены в системе, служит вкладка "Board Explorer".

Тестовый стенд

Процессор AMD Ryzen 7 3700X (8-ядер)
Видеокарта
MSI GeForce GTX 1070 Ti Gaming 8G
Система охлаждения ID-Cooling ZoomFlow 360
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb)
Накопитель M.2 SSD Corsair MP600 500 Гб
Блок питания Corsair RM850x мощностью 850Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1903
Драйвера GeForce 431.60
Для проверки возможностей X570 Gaming Pro Carbon Wi-Fi мы задействовали процессор AMD Ryzen 7 3700X и твердотельный накопитель Corsair MP600 500 ГБ. До начала тестирования производитель материнской платы выпустил долгожданное обновление BIOS с AGESA 1.0.0.4, воспользоваться которым мы смогли сразу же после сборки тестовой системы.

Так выглядела материнская плата X570 Gaming Pro Carbon Wi-Fi в составе тестового стенда. Видно, что RGB-подсветка присутствует на декоративной панели в верхнем левом углу и на правом торце X570 Gaming Pro Carbon Wi-Fi.

Работа с Ryzen 7 3700X и производительность

Взяв на тесты 8-ядерный процессор AMD Ryzen 7 3700X, мы рассчитывали серьезно нагрузить силовую обвязку материнской платы X570 Gaming Pro Carbon Wi-Fi. И нам удалось это сделать с помощью стресс-теста Prime95. Без активации технологии PBO (Precision Boost Overdrive) с процессором Ryzen 7 3700X мы получили следующие ключевые значения:
  • частота каждого ядра в нагрузке - 3675 МГц;
  • максимальная температура процессора - 64,5°С;
  • максимальная температура чипсета - 59,3°С;
  • максимальная температура VRM - 70,0°С.
Программный мониторинг температуры VRM указывал на пиковую температуру в 70,0°С. С помощью пирометра мы выявили наиболее горячие точки каждого из радиаторов цепей питания процессора, температура на которых составила 52,2°С и 52,4°С.
Следующим этапом тестирования материнской платы X570 Gaming Pro Carbon Wi-Fi стала активация технологии PBO (Precision Boost Overdrive). Снова нагрузив процессор Ryzen 7 3700X стресс-тестом Prime95, мы повторно сняли ключевые показания после 10-минутной работы системы. Цифры получились следующими:
  • частота каждого ядра в нагрузке - 3950-3975 МГц;
  • максимальная температура процессора - 94,3°С;
  • максимальная температура чипсета - 58,3°С;
  • максимальная температура VRM - 100,0°С.
Программа HWiNFO64 рапортовала о нагреве VRM до внушительных 100,0°С. Пирометр показывал, что радиаторы цепей питания нагревались в верхних наиболее горячих точках до 71,4°С и 66,8°С.
Была оценена пропускная способность и латентность оперативной памяти, работающей на частоте 3600 МГц на материнской плате X570 Gaming Pro Carbon Wi-Fi. Показатели после активации технологии PBO (Precision Boost Overdrive) практически никак не поменялись.
Интересные результаты при оценке производительности накопителя Corsair MP600, работающего по интерфейсу PCIe 4.0 x4, показала программа CrystalDiskMark. Особенно впечатлила линейная скорость чтения твердотельного диска, доступная с устройствами М.2 пока что лишь на платформах с чипсетом AMD X570 и процессорами AMD Ryzen 3000-й серии.

Также мы предприняли попытку ручного разгона процессора AMD Ryzen 7 3700X на материнской плате X570 Gaming Pro Carbon Wi-Fi. Наш экземпляр CPU оставался стабильным на частоте 4200 МГц по всем ядрам, правда без тестирования стресс-тестами наподобие Prime95 и AIDA64 FPU. Несмотря на это, нам удалось провести оценку производительности системы с ручным разгоном процессора, с выключенной и включенной технологией PBO (Precision Boost Overdrive).



В подавляющем большинстве тестовых приложений лучший результат дал ручной разгон процессора. Но незначительная разница в производительности позволяет говорить о том, что с новыми процессорами AMD Ryzen 3000-й серии на материнской плате X570 Gaming Pro Carbon Wi-Fi для получения достойного результата будет достаточно активации технологии PBO (Precision Boost Overdrive).

Заключение

У рассмотренной платы X570 Gaming Pro Carbon Wi-Fi с точки зрения технического оснащения не удалось найти каких-либо слабых сторон. Напротив, это решение оказалось достаточно хорошо сбалансировано и построено так, чтобы удовлетворить запросам большинства пользователей. В актив X570 Gaming Pro Carbon Wi-Fi можно отнести наличие множества современных разъемов и интерфейсов, богатые возможности для подключения лент подсветки, два разъема М.2 с радиаторами охлаждения и поддержкой накопителей PCIe 4.0 x4, а также беспроводные протоколы Wi-Fi и Bluetooth. Что стоит отметить отдельно, так это очень тихую работу вентилятора для охлаждения чипсета AMD X570, шум от работы которого мы не услышали на протяжении всего цикла тестирования X570 Gaming Pro Carbon Wi-Fi. Что немного насторожило нас в работе этой материнской платы, так это высокая температура VRM после активации технологии PBO (Precision Boost Overdrive). Впрочем, понадобится или нет разгонять AMD Ryzen 3000-й серии геймеру - еще большой вопрос. Но, как игровая плата, MSI MPG X570 Gaming Pro Carbon Wi-Fi видится нам привлекательным продуктом.
Плюсы:
  • стильный дизайн в духе суперкаров;
  • богатые возможности для подключения лент подсветки и экосистема MSI Mystic Light;
  • два разъема М.2 с радиаторами охлаждения и поддержкой накопителей PCIe 4.0 x4 NVMe 1.3;
  • предустановленная панель тыльных разъемов материнской платы;
  • тихий вентилятор охлаждения чипсета AMD X570;
  • простой и интуитивно понятный BIOS.
Минусы:
  • высокий нагрев VRM при использовании Precision Boost Overdrive или ручном разгоне процессора;
  • всего шесть разъемов 4-pin PWM на плате за 18000 рублей.
