История охлаждения видеокарт SAPPHIRE. Часть 4
Третья часть нашего путешествия в прошлое закончилась тем, что мы начали рассматривать видеокарты с двумя чипами GPU. Предлагаем продолжить с этого же места. Чуть подробнее остановимся на задней панели.
Изначально бэкплейт устанавливался только на карты, на которых чипы памяти располагались исключительно на задней стороне печатной платы и выполнял он важную роль – охлаждение этой самой памяти. Хорошим примером является карта HD 3870 X2.

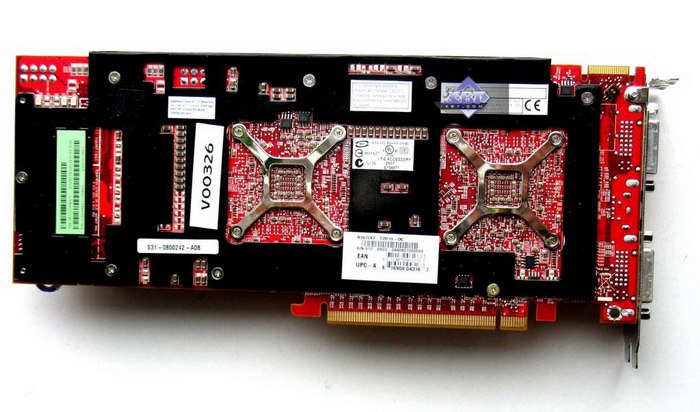

HD3870 X2, 2008 год.
Также бэкплейт на этой карте служил для усиления жесткости печатной платы. Посмотрите на чёрную часть, которая согнута под углом 90 градусов и перекрывает верхний край платы.
Задняя панель следующей HD 4870 X2 не сильно отличалась от предшественника, собственно, как и у HD 5970. По внешнему виду этих видеокарт можно понять, что с фантазией и эстетикой у дизайнеров в то время были определённые проблемы. Бэкплейт – это просто чёрная пластина без каких-либо дизайнерских решений, которая выполняет несколько возложенных на неё несложных функций.

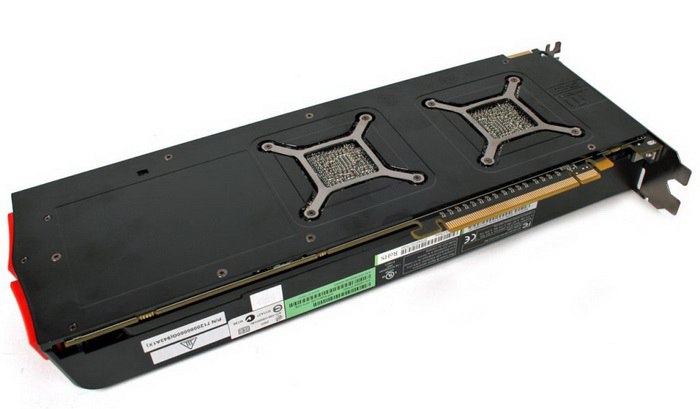

HD 5970, 2009 год.
Примерно в это же время у Sapphire вышла достойная альтернатива референсной «двухголовой» карте – HD 5970 Toxic. Что касается бэкплейта, он был практически аналогичен референсным картам, а вот основное охлаждение было гораздо эффективнее и больше. Если вы давно интересуетесь «железом», то, скорее всего, вы узнали этот кулер. Это Arctic Accelero Xtreme, который эволюционировал от версии, которая устанавливалась на видеокарты HD 2900 XT. Кстати, стоит заметить, что это практически финальная версия Accelero Xtreme, если вы посмотрите на современные кулеры этой линейки, то значительных изменений во внешности не увидите.

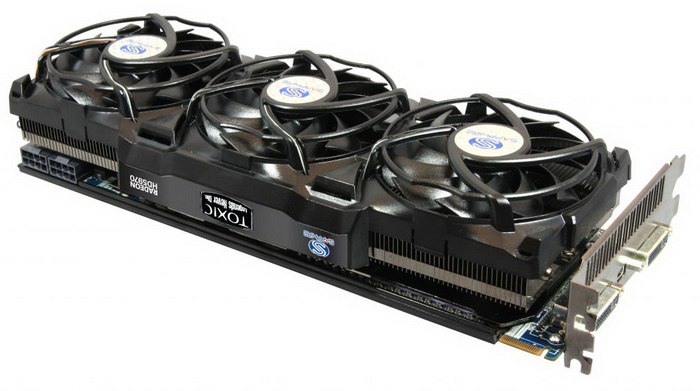

HD 5970 Toxic, 2010 год.
Ещё одним важным моментом, который произошёл именно с выходом серии HD 5xxx, является практика установки бэкплейта на видеокарты с одним чипом GPU. Ранее это не практиковалось. Так что 2009 год стал знаковым в истории охлаждения видеокарт именно началом массового использования бэкплейта, без которого сейчас не обходится ни одна видеокарта высокого и среднего ценового диапазона.

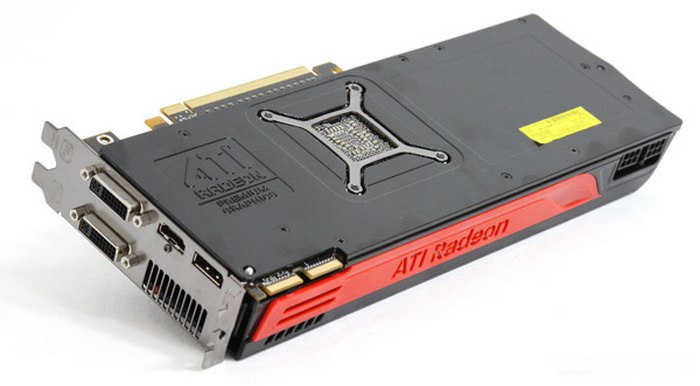

HD 5870, 2009 год.
С выходом серии видеокарт HD 6xxx производители применили и другой подход к охлаждению карт с двумя GPU. Раньше чипы располагались друг за другом и их охлаждал поток воздуха, который прогонялся через всю поверхность видеокарты вентилятором, расположенным сбоку. Логично, что уже нагретый воздух от первого чипа поступал ко второму и охлаждал его гораздо хуже. Конструкцию такого кулера вы видите ниже на фото.

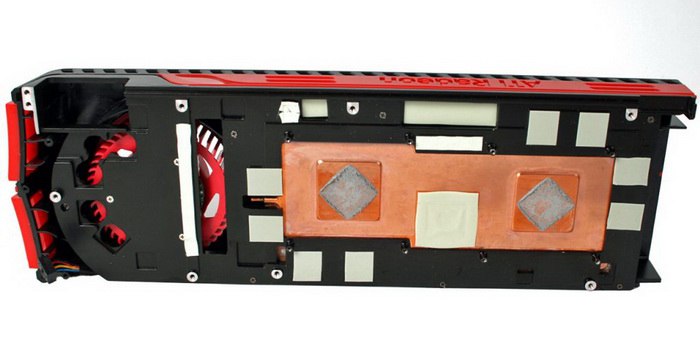

Кулер HD 5970.
В новых видеокартах расположение поменяли. Теперь вентилятор установлен посередине, а чипы разнесены по разные стороны печатной платы. Такая конструкция позволила значительно понизить температуру GPU, но в тоже время она увеличила общую температуру в корпусе компьютера. Горячий воздух от одного из чипов выдувался за пределы корпуса, но от второго чипа воздух выходил внутрь корпуса. Вот такие трудности возникли при охлаждении очень горячих двухчиповых видеокарт HD 6990. Эта модель, кстати, была довольно популярна и используется некоторыми пользователями до сих пор.

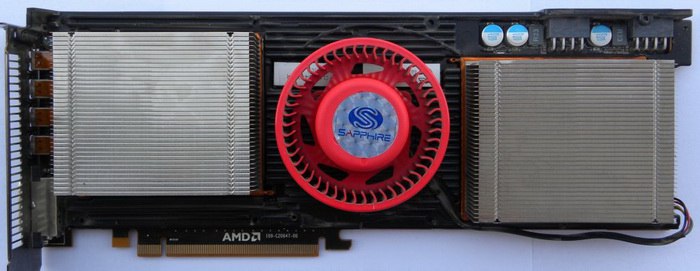

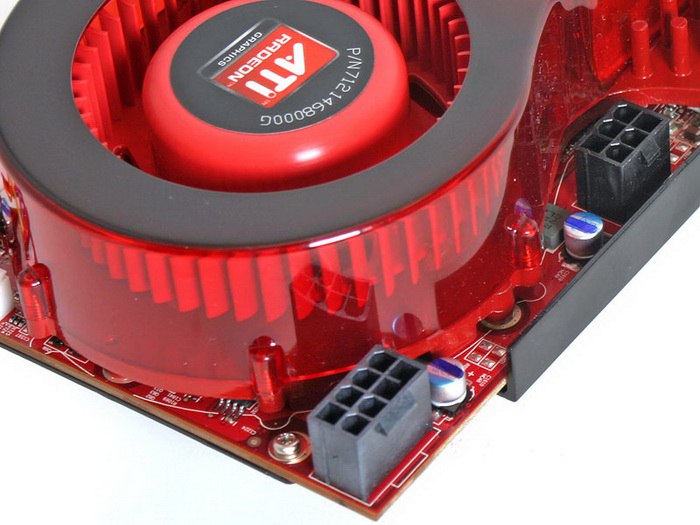

HD 6990, 2011 год.
В это время компания Thermalright анонсировала и выпустила на рынок очень интересный продукт - кулер для видеокарт под названием Spitfire.
Действительно, единственный в своём роде, Spitfire был предназначен для размещения перпендикулярно видеокарте и имел довольно большую поверхность рассеивания тепла. К тому же, этот кулер предполагал возможность крепления 140-мм вентилятора.

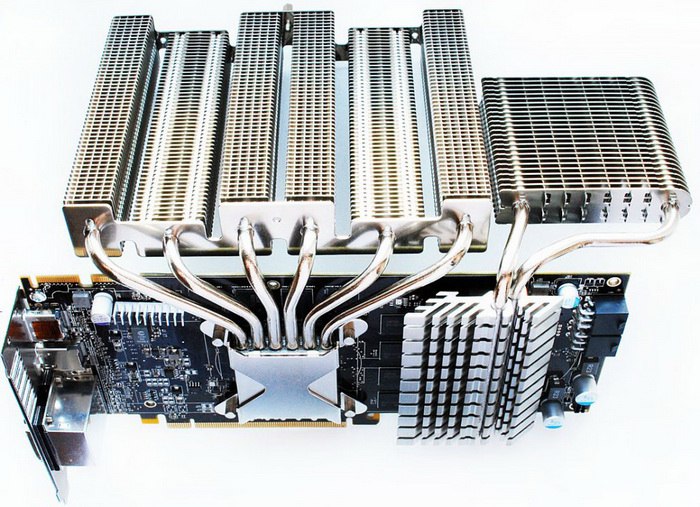

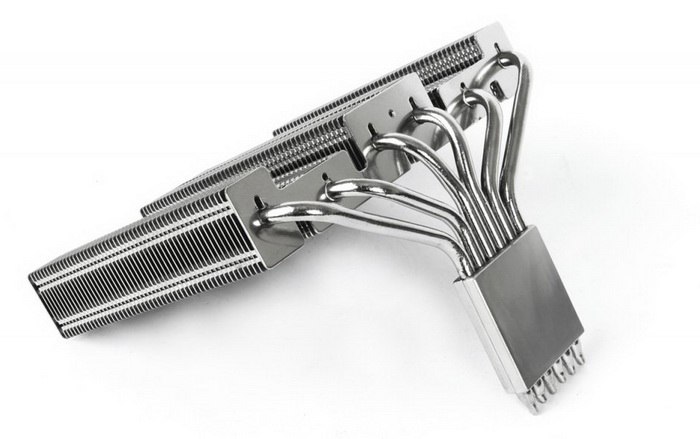

Thermalright Spitfire, 2009 год.

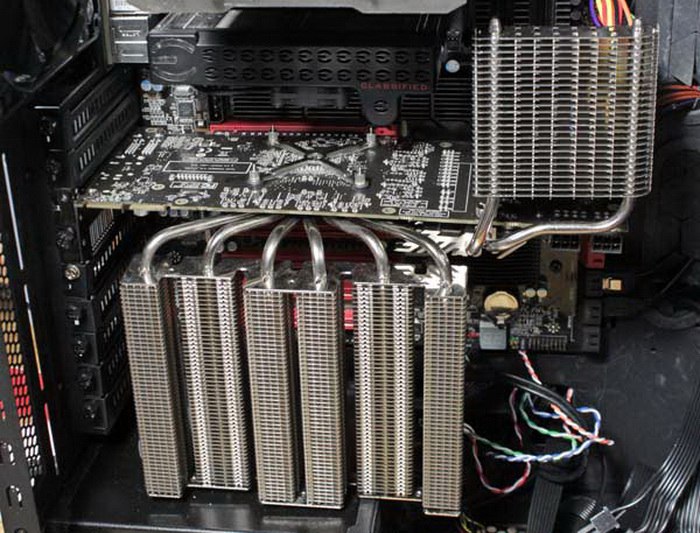

Конструкция с установленным кулером.
Радиатор можно было расположить и вниз. Также обратите внимание на дополнительное охлаждение Thermalright VRM.
Согласитесь, выглядит устрашающе. Эффективность данного кулера была на высоком уровне, но и без недостатков не обошлось. Кроме того, что он был весьма громоздким, из-за конструкции тепловых трубок верхний ряд VRAM лишался какого-либо охлаждения, на него нельзя было поставить дополнительные радиаторы.
На этом Thermalright не остановились и сделали ещё одно необычное решение – специальный кулер для установки на заднюю часть карты. Он выполнял вспомогательные функции для основного кулера, то есть был призван повысить его эффективность. И самое удивительное, это действительно сработало, правда, не дало такого сильного эффекта, как многие ожидали.

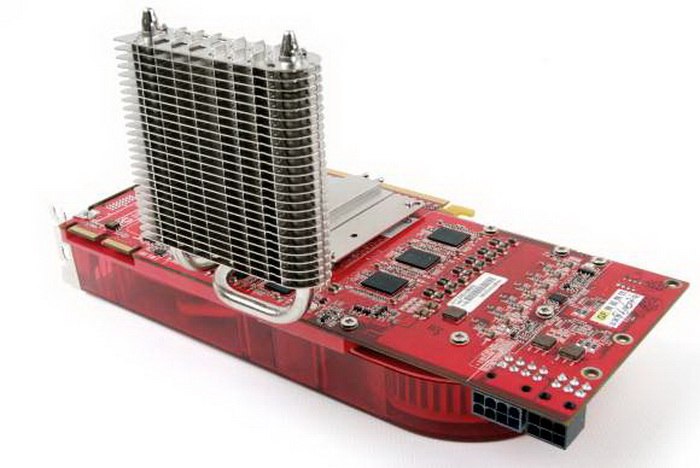

Thermalright HR-11, 2007 год, кулер предполагал возможность размещения дополнительного вентилятора 80 мм.
Продолжение следует. В следующей части мы рассмотрим интересные системы охлаждения для видеокарт серии HD 79xx и выше.
