Обзор и тест видеокарты MSI GeForce RTX 2070 Gaming Z 8G

Линейка графических ускорителей Gaming X является очень популярной среди пользователей, ине побоимся данных слов - лучшей в распоряжении компании MSI. Производитель прекрасно это понимаети, несмотря на расширение модельного ряда продуктами DUKE И GAMING X TRIO, не собирается списывать геймерскую серию со счетов.

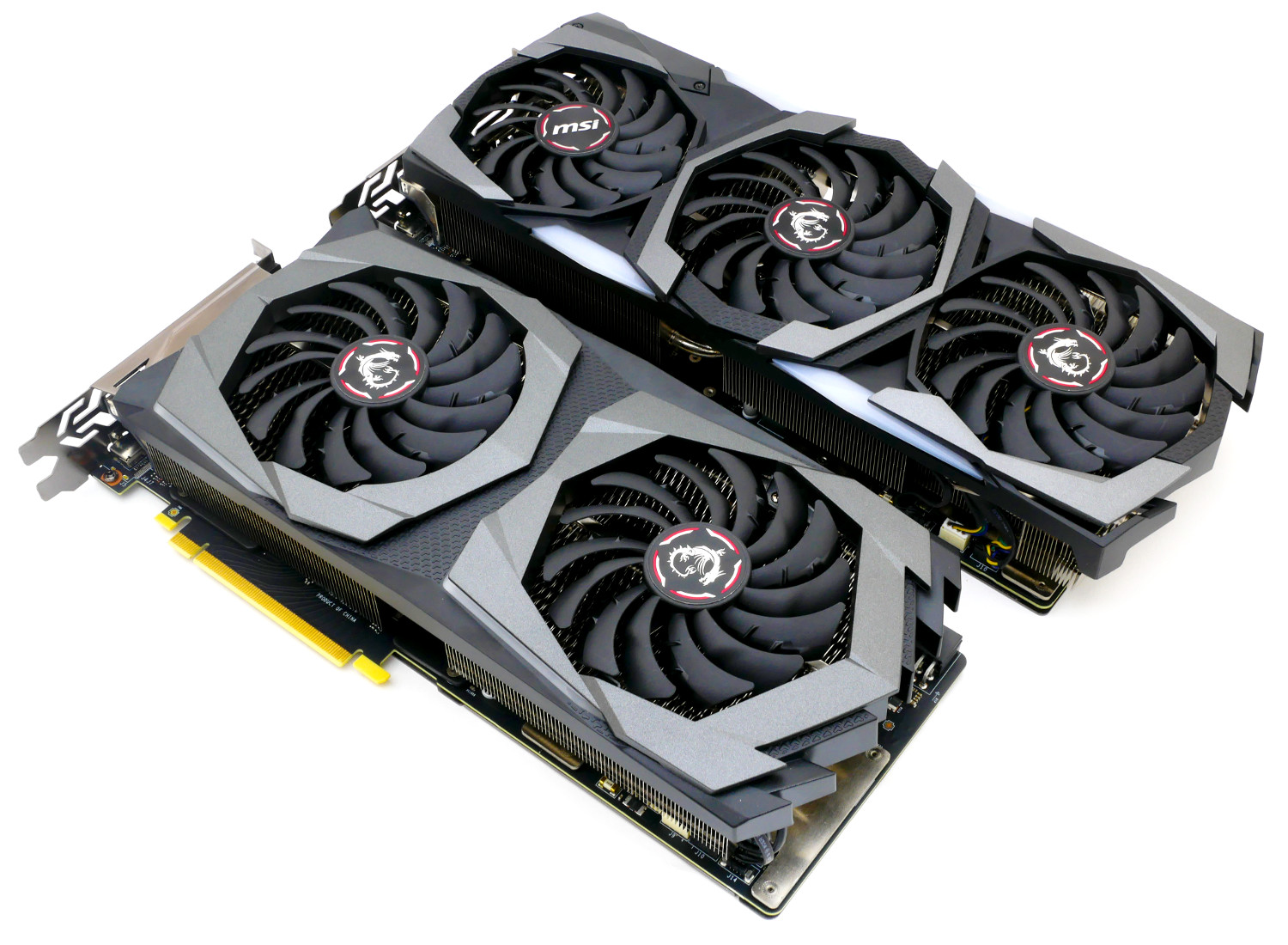

В сегодняшнем материале мы познакомимся с видеокартой MSI GeForce RTX 2070 Gaming Z 8G, которая разительным образом отличается от ранее протестированных моделей известной серии, и поговорим, в чем именно это проявляется.

Спецификация

• Производитель: MSI;
• Модель: GeForce RTX 2070 Gaming Z 8G;
• Графический процессор: Turing TU106;
• Техпроцесс: 12нм;
• Частота GPU: 1410 МГц;
• Частота GPU Boost в играх: 1935 МГц;
• Количество шейдерных процессоров: 2304;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR6;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти:1750 МГц (14ГГц QDR);
• Поддержка SLI: присутствует, NVLink;
• Порты: HDMI 2.0b, 3 x DisplayPort 1.4, USB Type-C;
• Разъем дополнительного питания: 6-pin + 8-pin;
• Параметр TDP: 225-250 Вт;
• Длина: 307 мм.

Внешний вид и дизайн

С анонсом нового поколения графических ускорителей NVIDIA GeForce RTX двадцатой сериикомпания MSI перешла от узнаваемого черно-красного дизайна к более темным строгим тонам, наделенным способностью преображаться благодаря активной подсветке Mystic Light. Вместе с архитектурой Turing производители столкнулись с возросшими аппетитами новинок. Именно по этой причине инженеры наделили GeForce RTX 2070 Gaming Z 8G эффективной и переработаннойсистемой охлаждения Twin Frozr 7, которая в сравнении со старшей трехвентиляторной моделью MSI GeForce RTX 2080 Gaming X Trio выглядит впечатляюще.

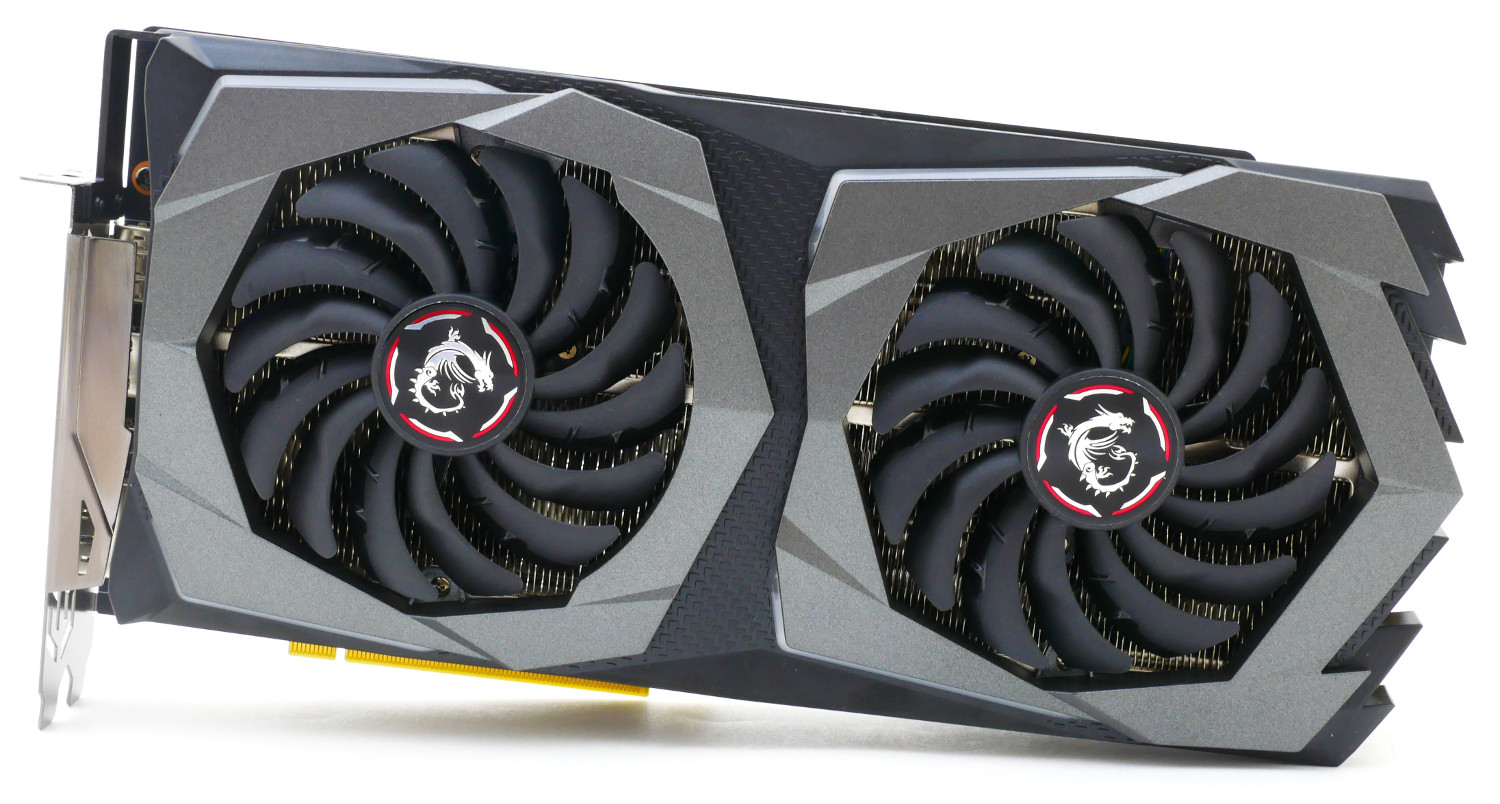

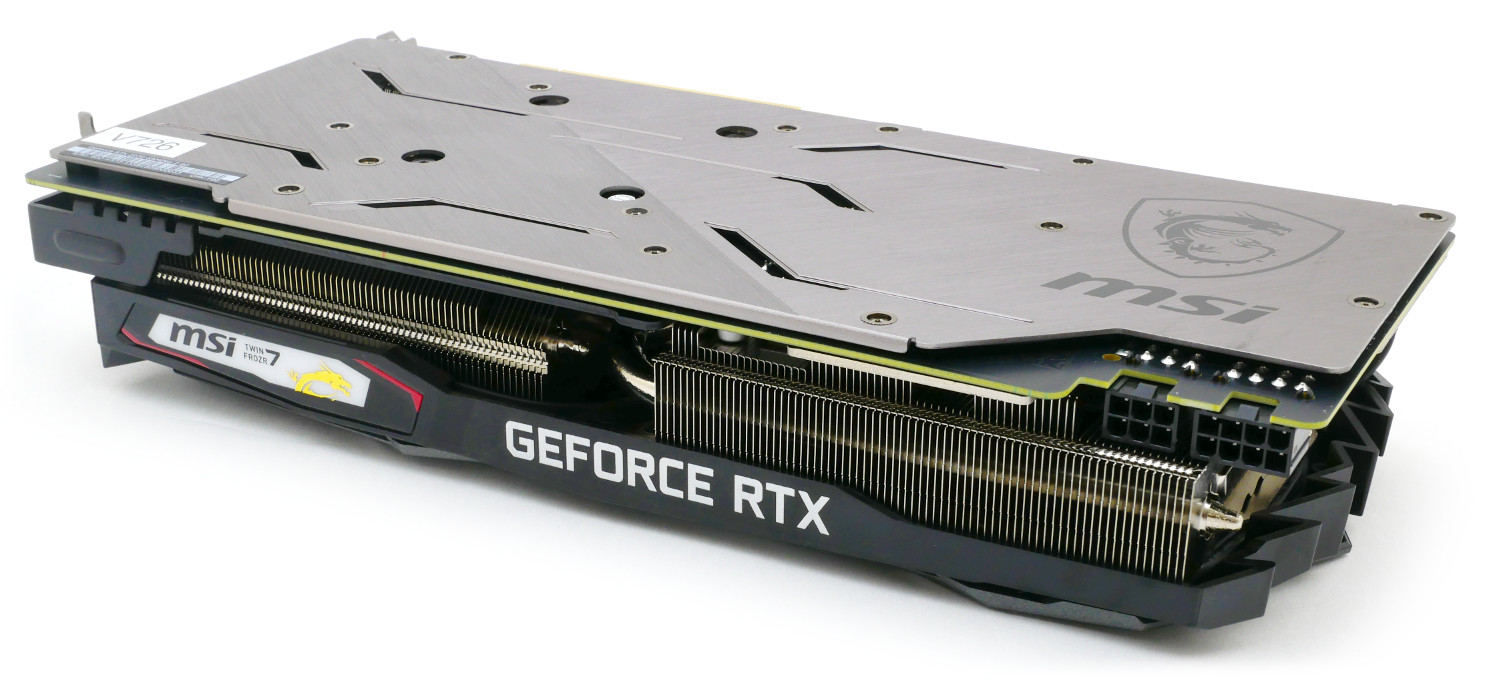

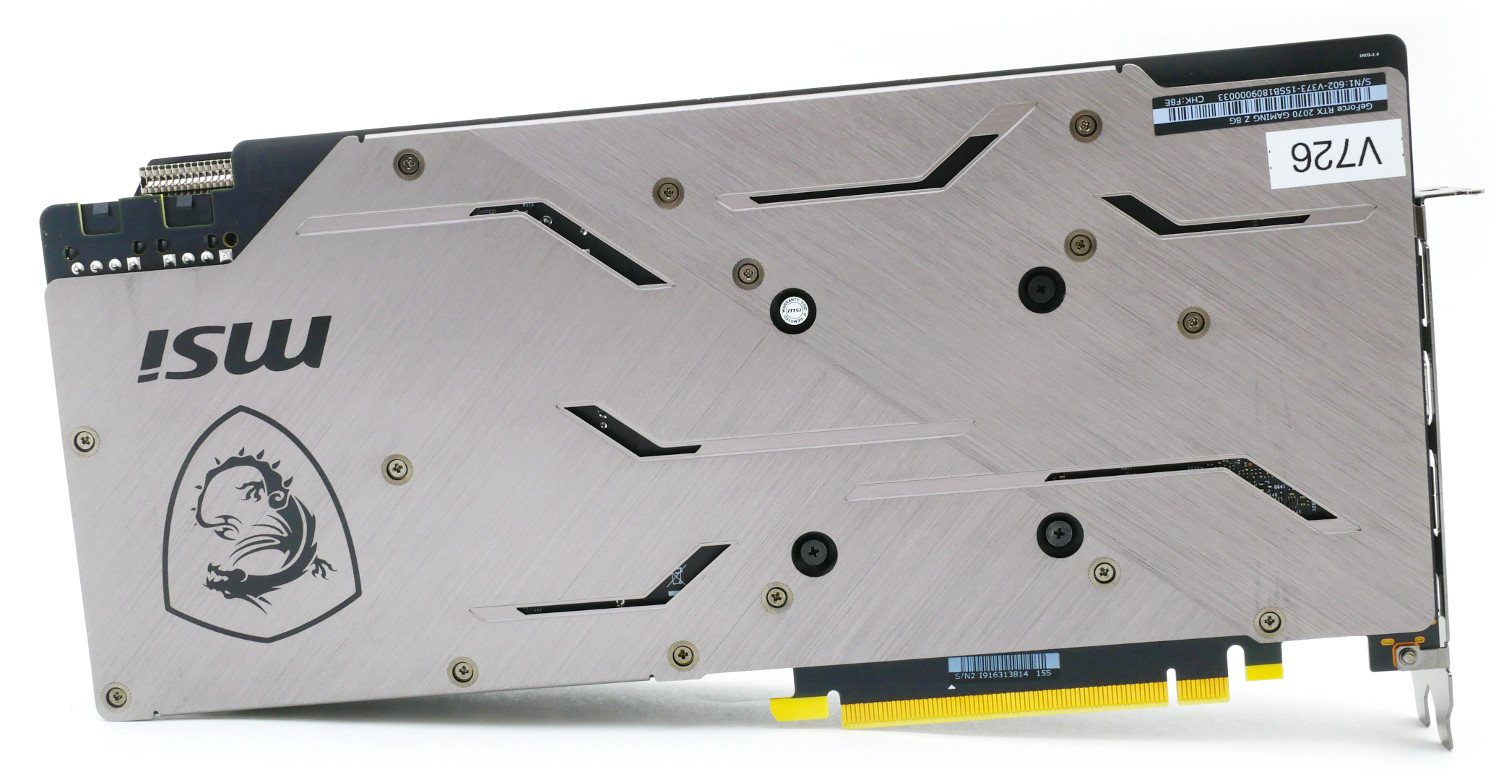

MSI GeForce RTX 2070 Gaming Z 8G выделяет пара 100 мм вентиляторов и карбоновый кожух, подчеркнутый усиливающей пластиной с характерной металлической обработкой. Благодаря использованию алюминиевого бэкплейта большой толщины, он отлично справляется с отводом тепла от печатной платы посредством термопрокладок.

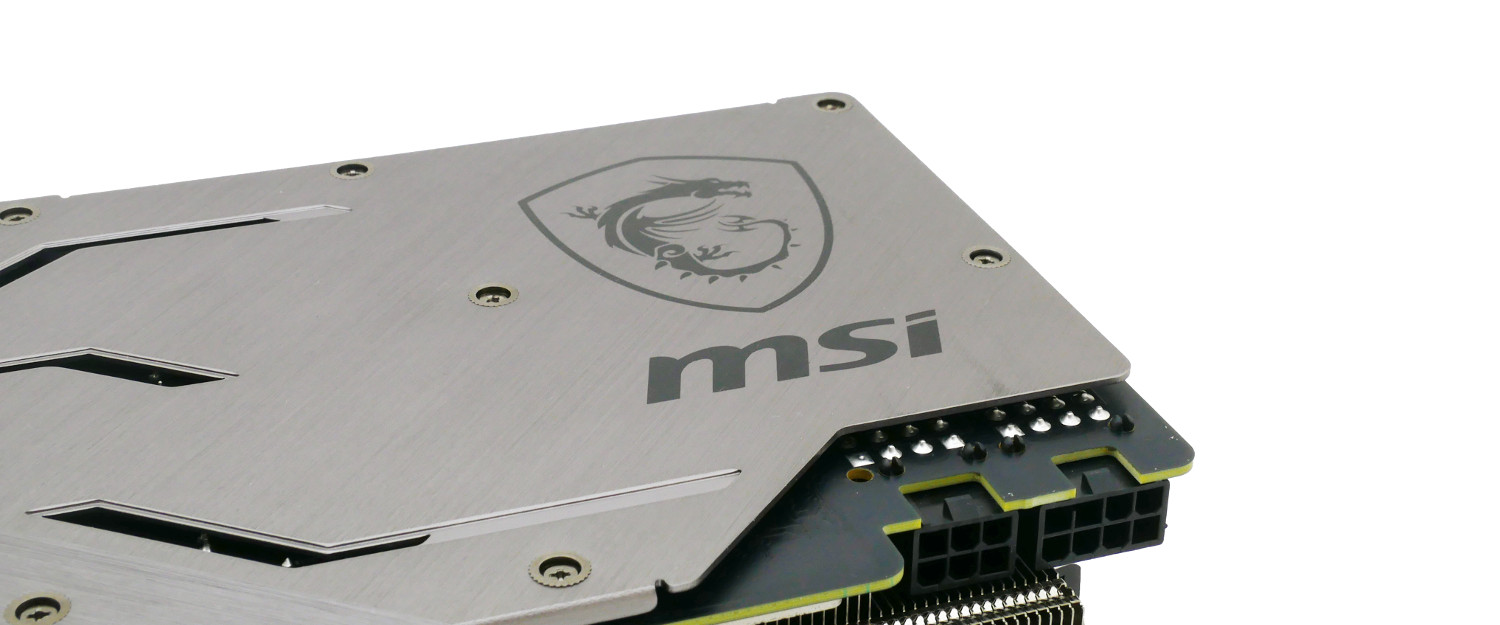

Переднюю часть новинки украшает логотип компании MSI - фирменный дракон на щите. Дополнительное питание реализовано с помощью одного шести- и одного восьмиконтактного разъема, обеспечивающего новинку энергией. Показатель TDP составляет 225-250 Вт.

В большинстве корпусов видеокарты устанавливаются горизонтально, поэтому производители тщательно уделяют внимание боковой вставке: наименование линейки GeForce RTX сопровождено незаметной белой зоной с элементами MSI.

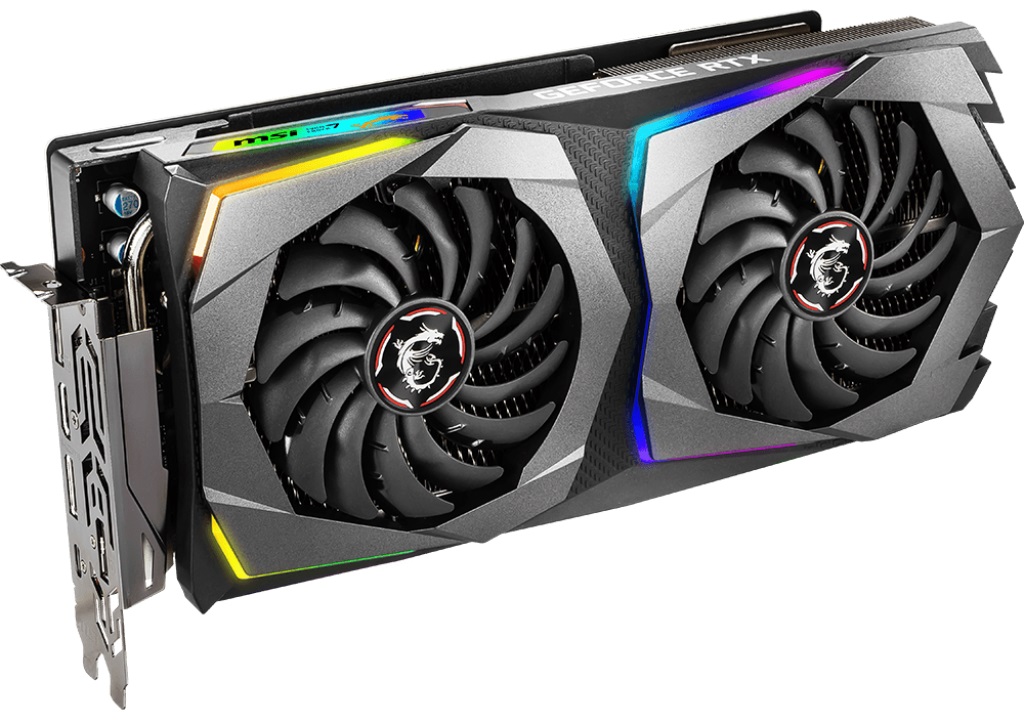

Благодаря подсветке Mystic Light, видеокарту MSI GeForce RTX 2070 Gaming Z 8G можно кастомизировать, ацветовую составляющую настроить под стать вашему настроению и гамме комплектующих.

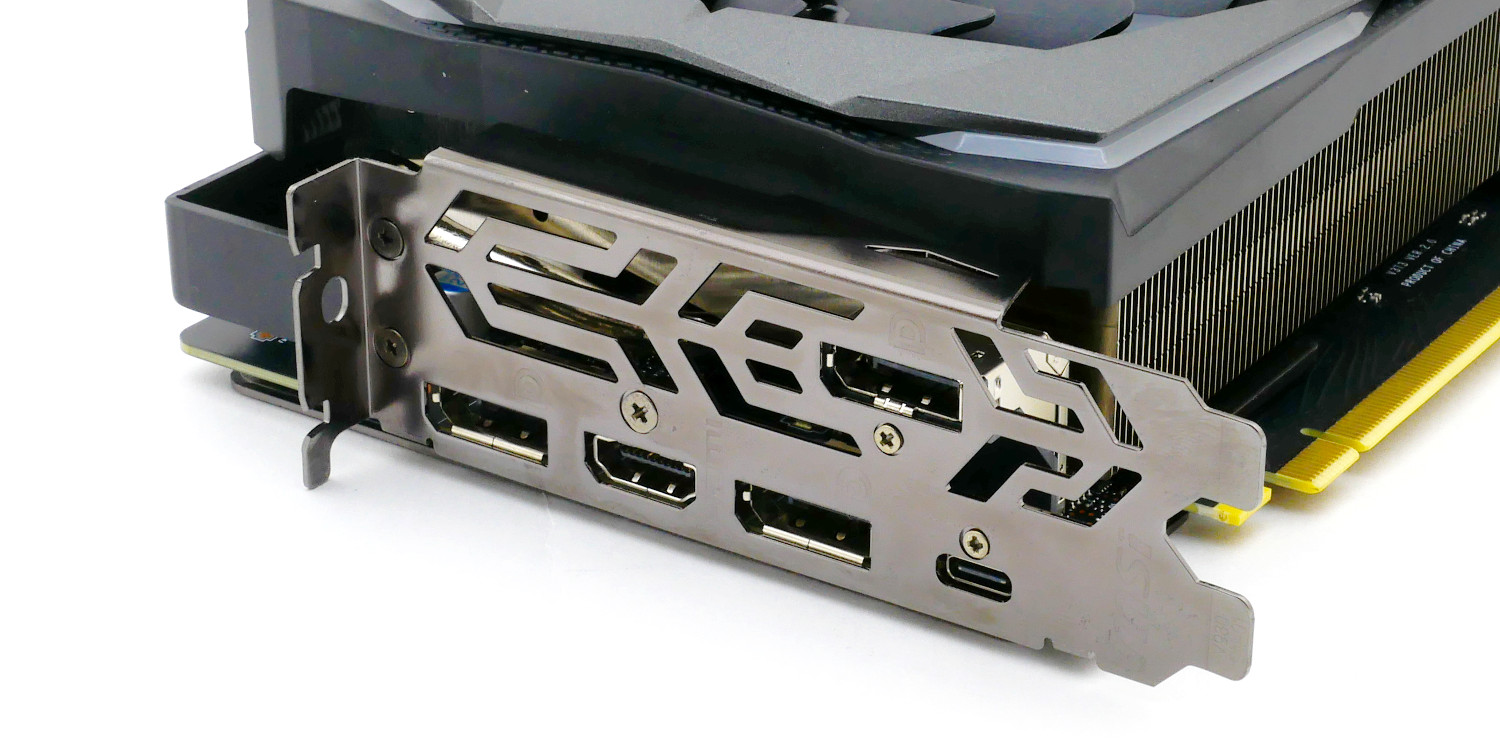

На задней панели представлены следующие интерфейсы: четыре видеовыхода (HDMI 2.0b, 3 x DisplayPort 1.4) и порт Type-C для мультизадач.

Система охлаждения

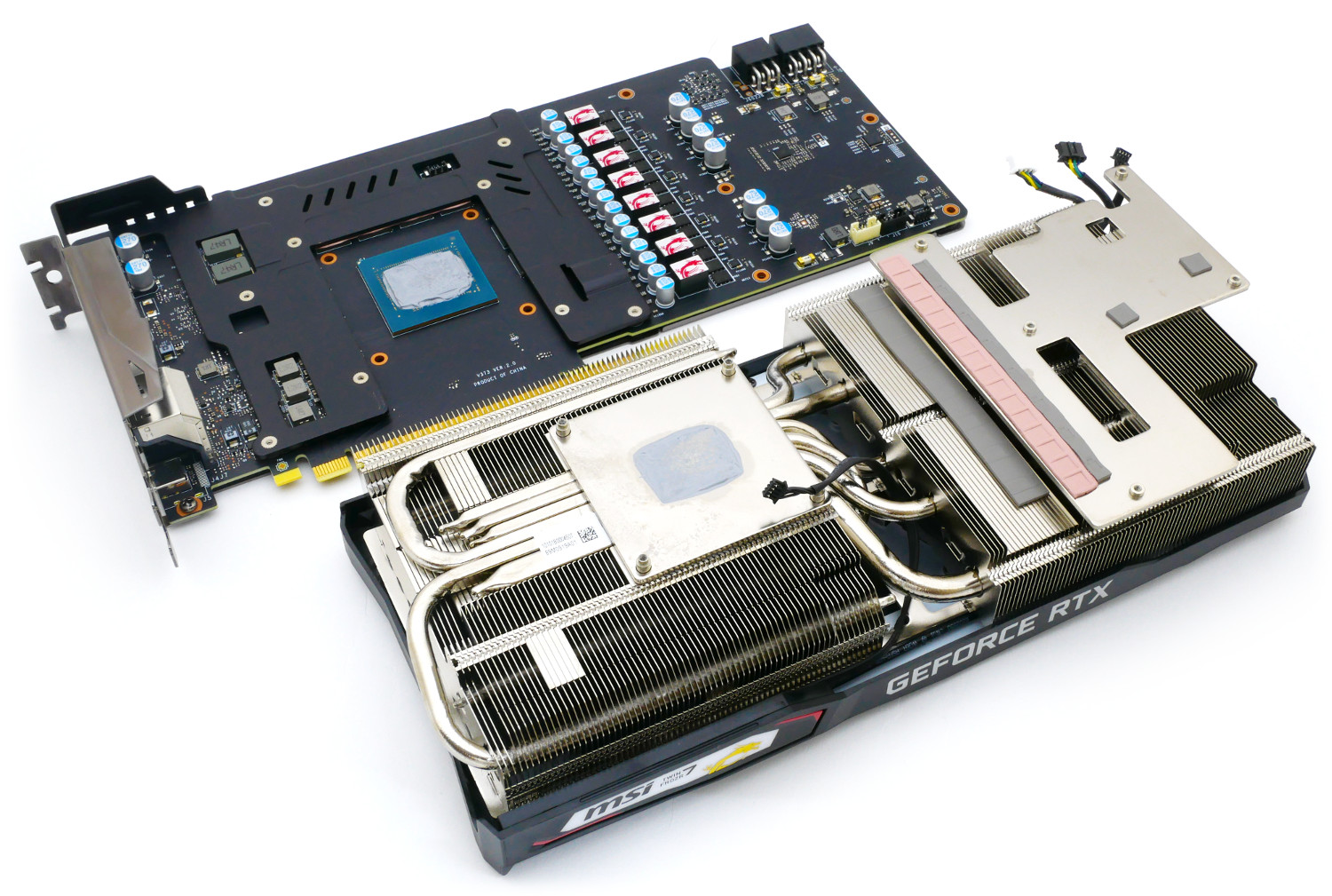

MSI GeForce RTX 2070 Gaming Z 8G наделена поистине уникальной системой охлаждения Twin Frozr седьмого поколения с вентиляторами Torx версии 3.0, с которой мы знакомимся впервые. Разработчики постарались настолько максимально эффективно выделится на рынке благодаря новому кулеру с превосходными характеристиками, что не стали обращать внимание на возросшие габариты (длина видеокарты достигает 307 мм, ширина - 155 мм, в ПК модель перекроет 2.5-слота расширения, а масса достигает 1480 г. ;)

Для равномерного прилегания СО крепится четырьмя подпружиненными винтиками в области GPU и пятью - в районе подсистемы питания.

Для лучшей передачи тепла в основании располагается медная никелированная пластина с высоким качеством полировки, которая контактирует с пятью тепловыми трубками диаметром 6 мм и одной крупной трубкой 8 мм.

За охлаждение зоны VRM отвечает напаянная пластина второй секции. Разработчики заменили термопрокладки, которые на ощупь стали значительно суше, что в долгоиграющей перспективе устранит подтеки и следы на печатной плате.

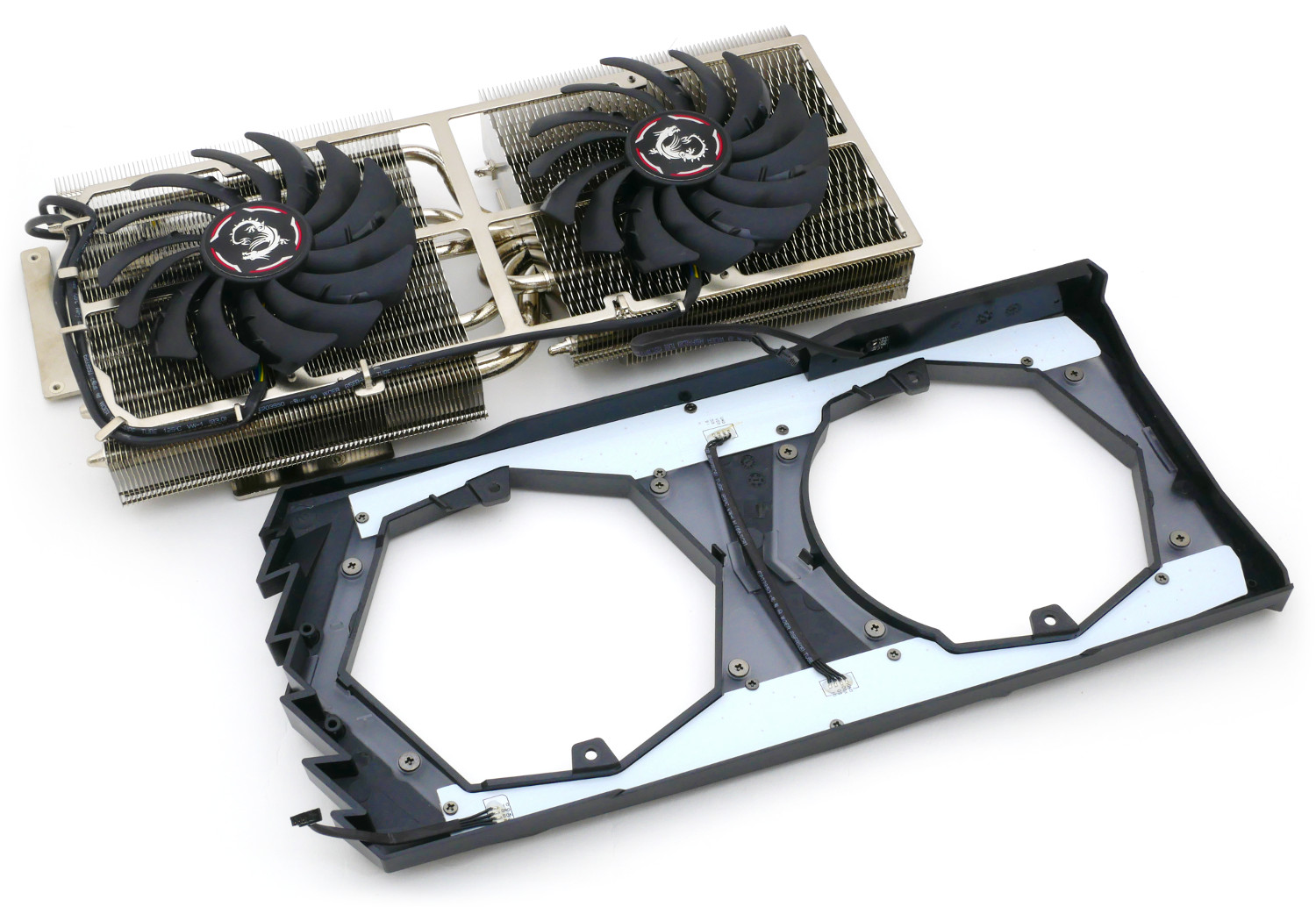

Теперь вентиляторы крепятся напрямую на радиаторе, а декоративный кожух обрел свою независимость, приютив две настраиваемые RGB зоны (полосы по периметру кулера инадписьTwin Frozr 7).

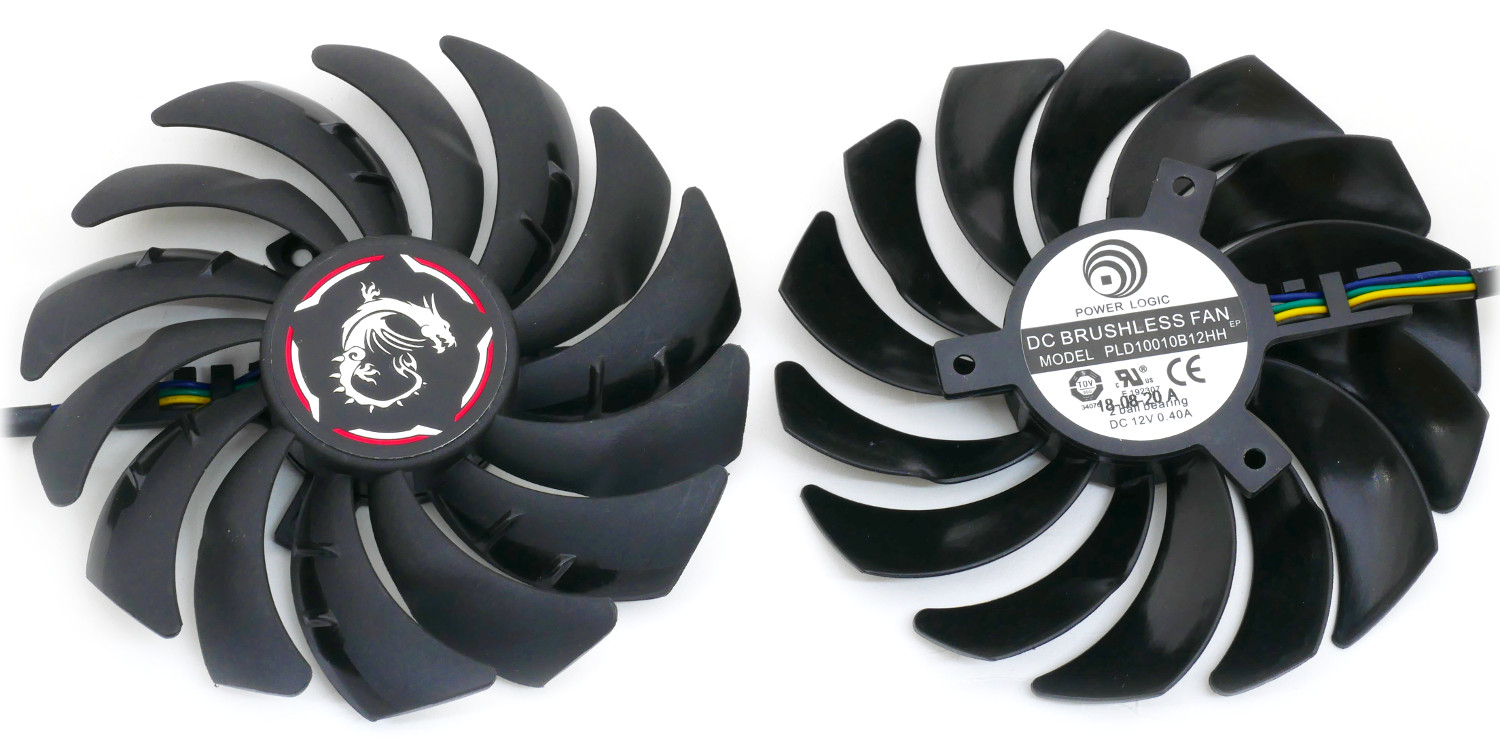

За активную часть отвечает пара вертушек PLD10010B12HH производства Power Logic со скоростью вращения 0 - 2700 об/мин. Фирменные вентиляторы нового поколения Torx 3.0 получили двухрядные подшипники и измененную форму лопастей для обеспечения низкого уровня шума и увеличения статического давления.

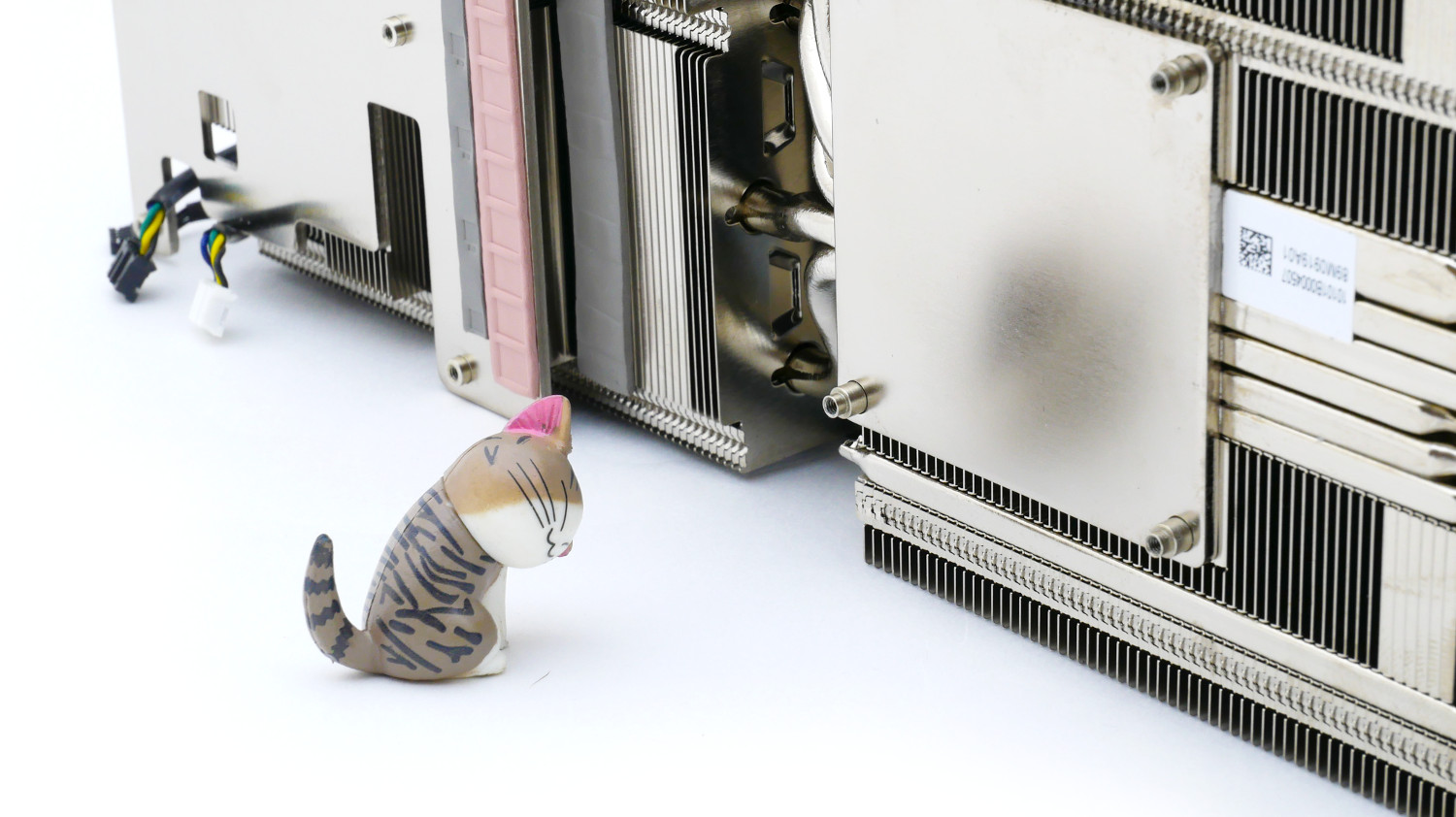

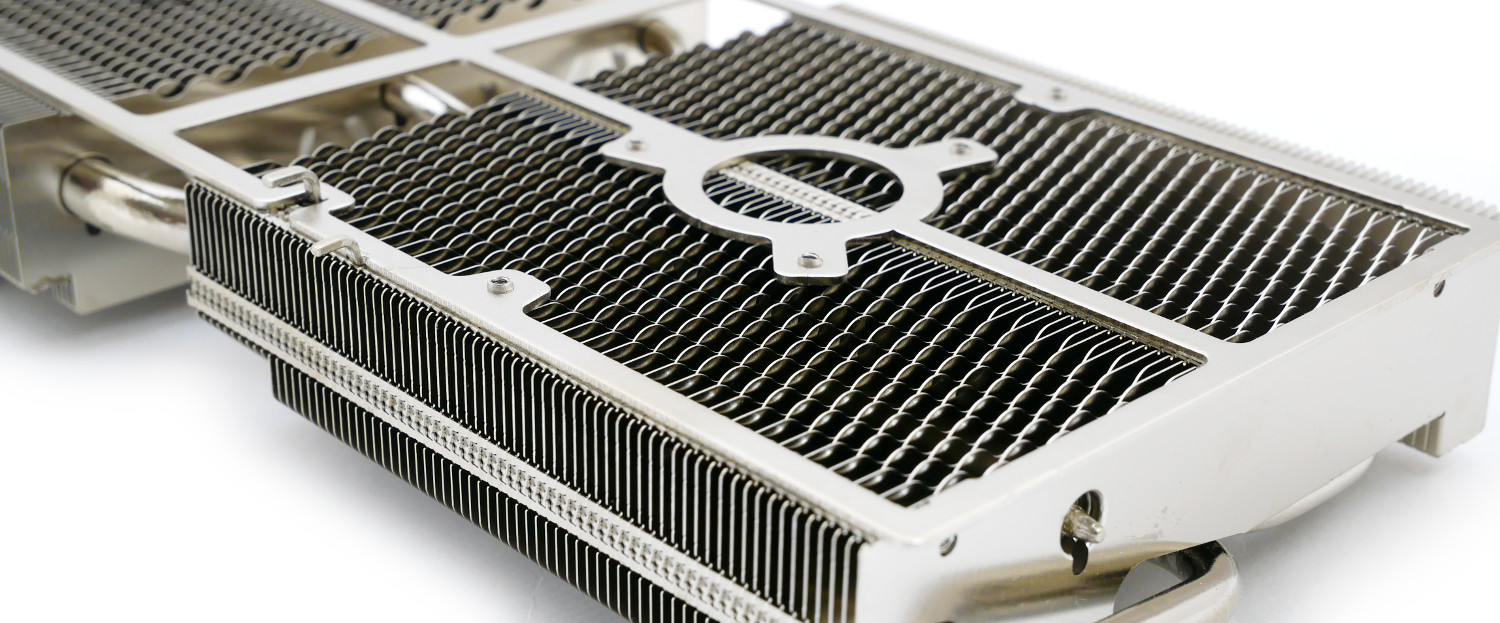

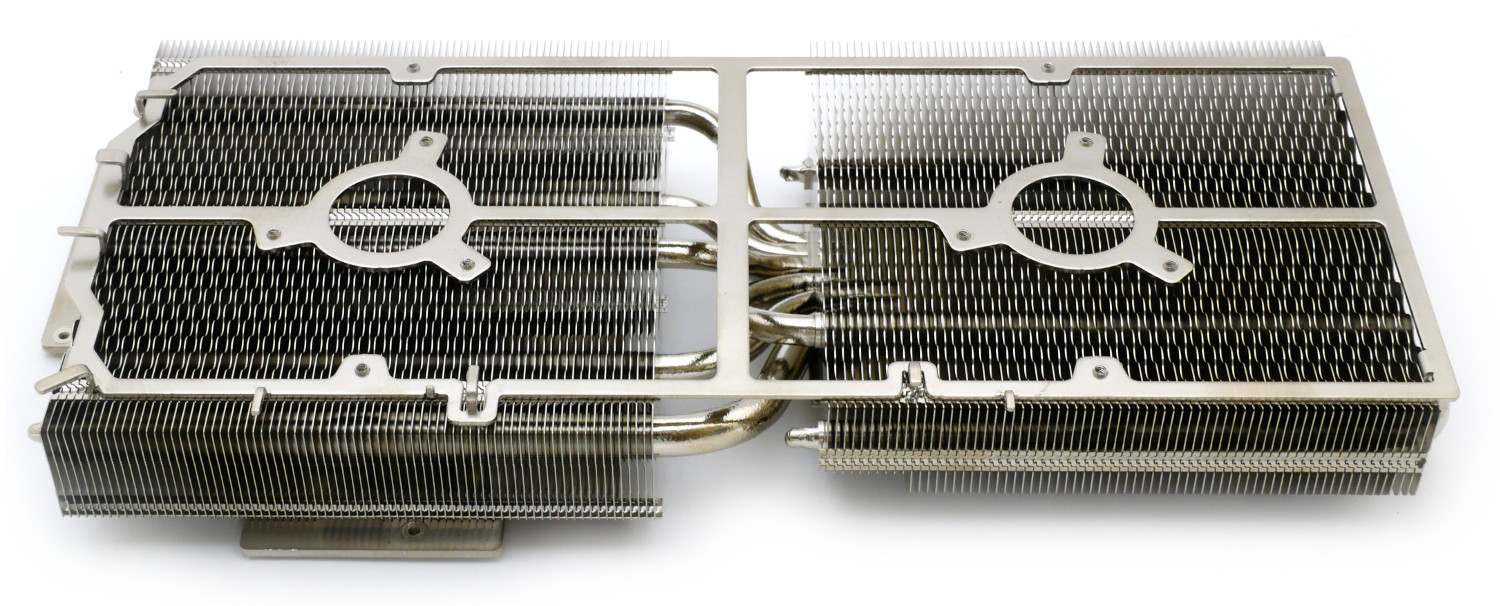

Охладитель представляет двухсекционный радиатор, набранный 76 и 70 алюминиевыми никелированными ребрами.

Пластины получили волнистую форму с технологией Airflow Control, направляющую воздушный поток на тепловые трубки для увеличения площади теплоотдачи.

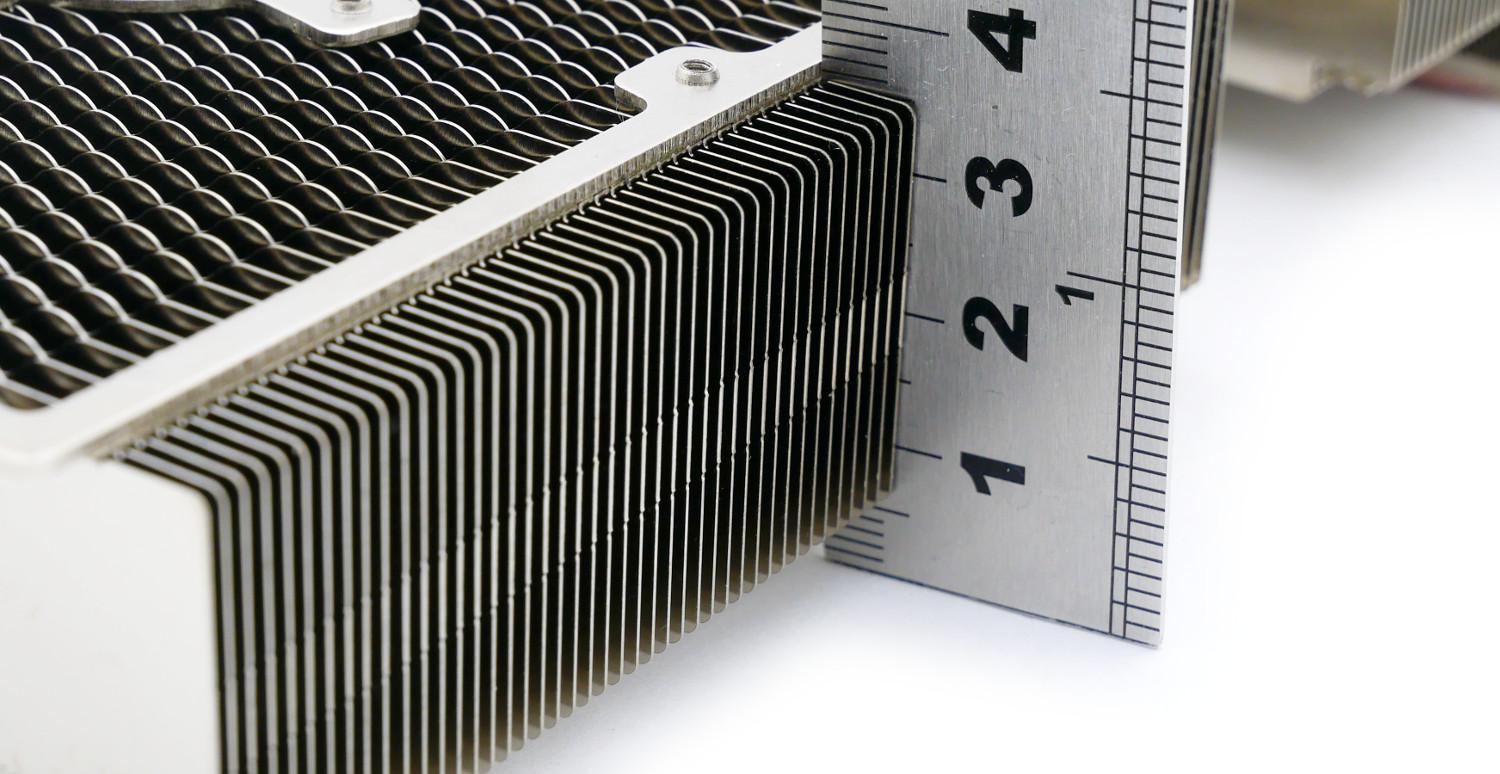

Высота тела радиатора впечатляет - 28 мм, что делает кулер видеокарты MSI GeForce RTX 2070 Gaming Z 8G одним из самых крупных.

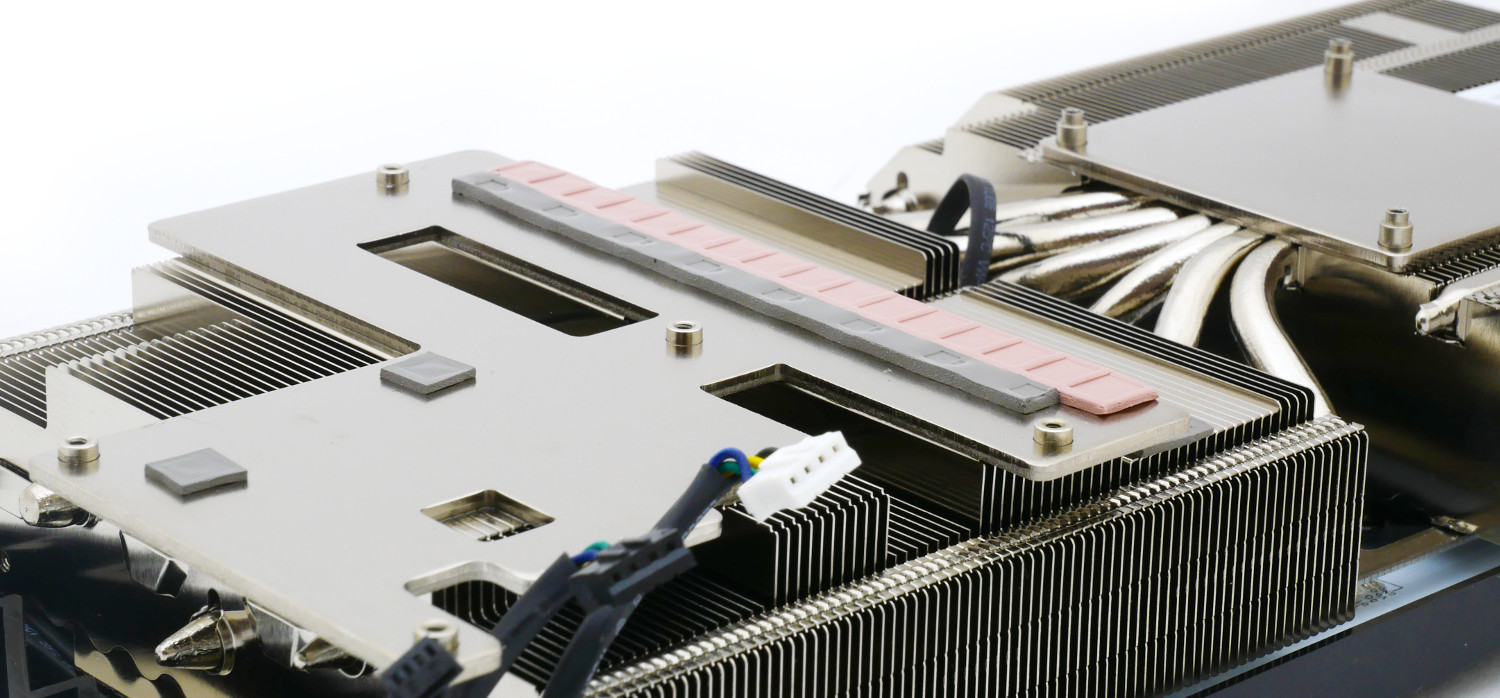

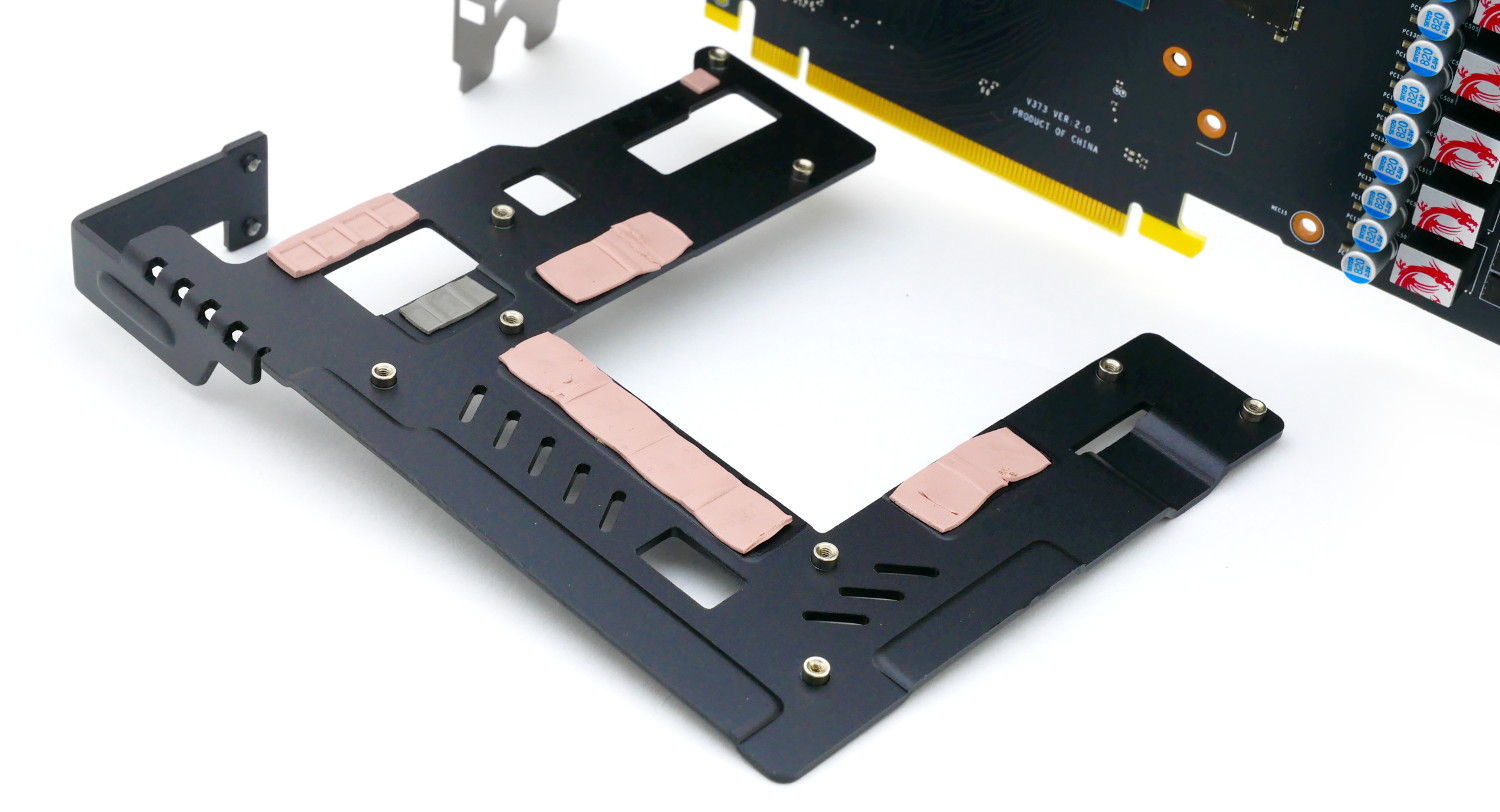

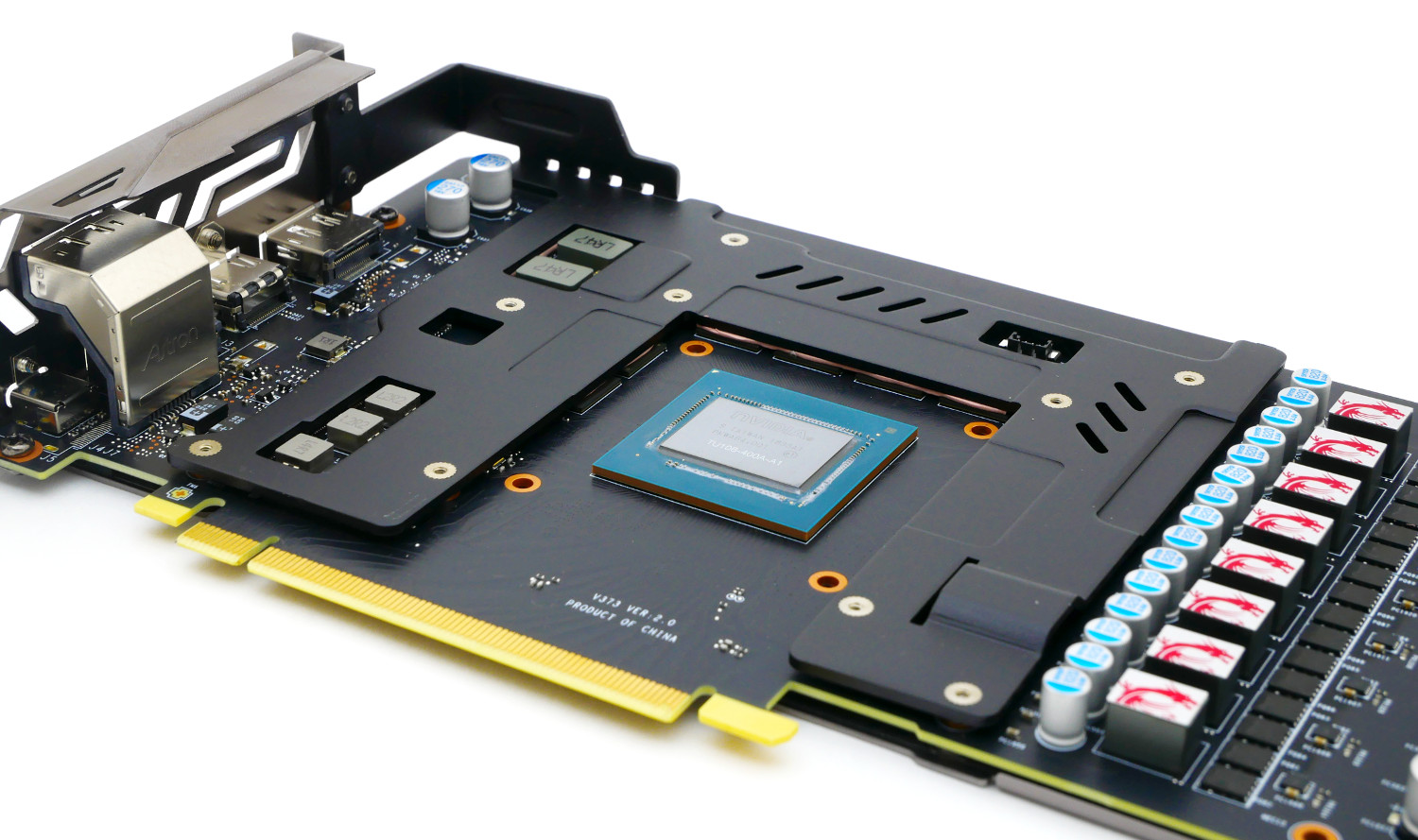

Микросхемы видеопамяти и две фазы питания vMem охлаждаются отдельной планкой, плавно перетекающей в элемент жесткости и фиксируемой к задней планке.

Термопрокладки используются схожие, что и на силовых транзисторах - розовые, толщина 1 мм.

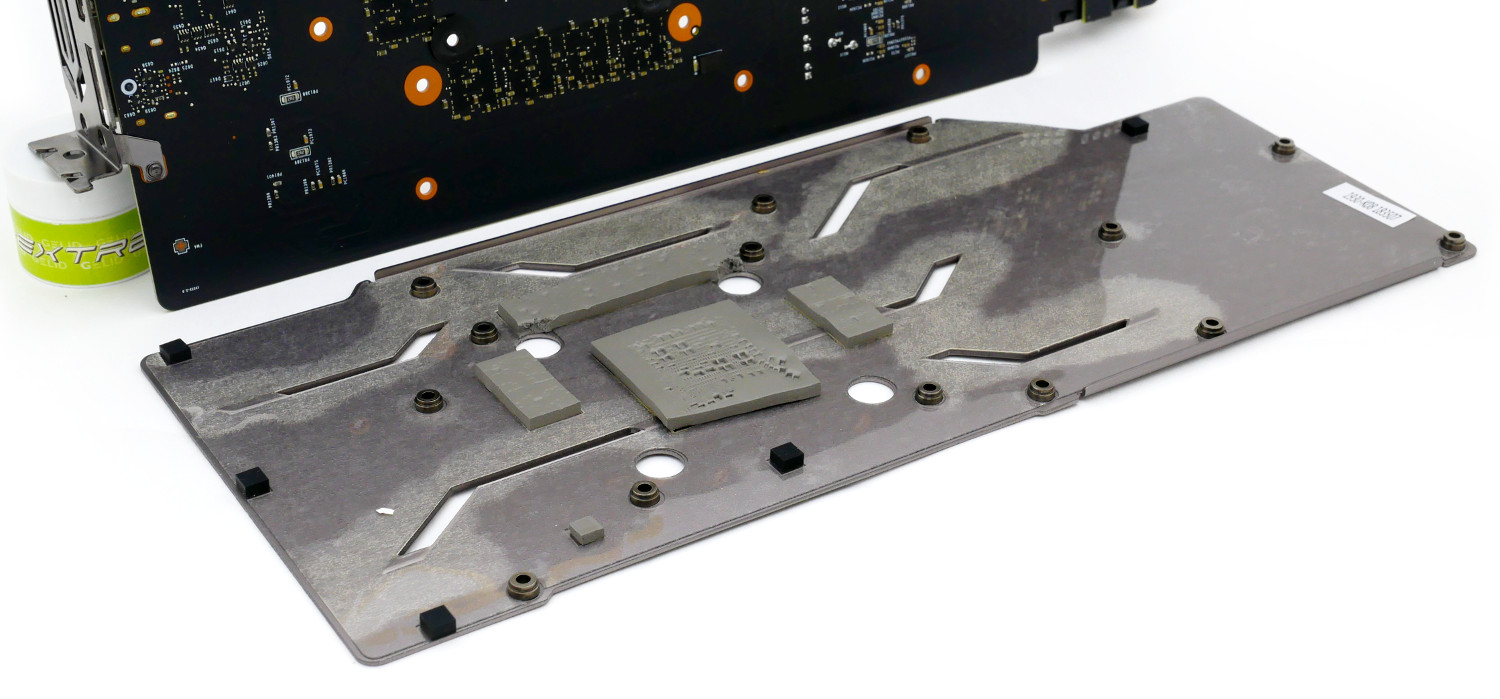

Очередным трендом двадцатой серии GeForce RTX стало использование бэкплейта в роли пассивного теплоотвода, и производитель никак не мог упустить шанс сделать систему охлаждения еще эффективнее.

Печатная плата

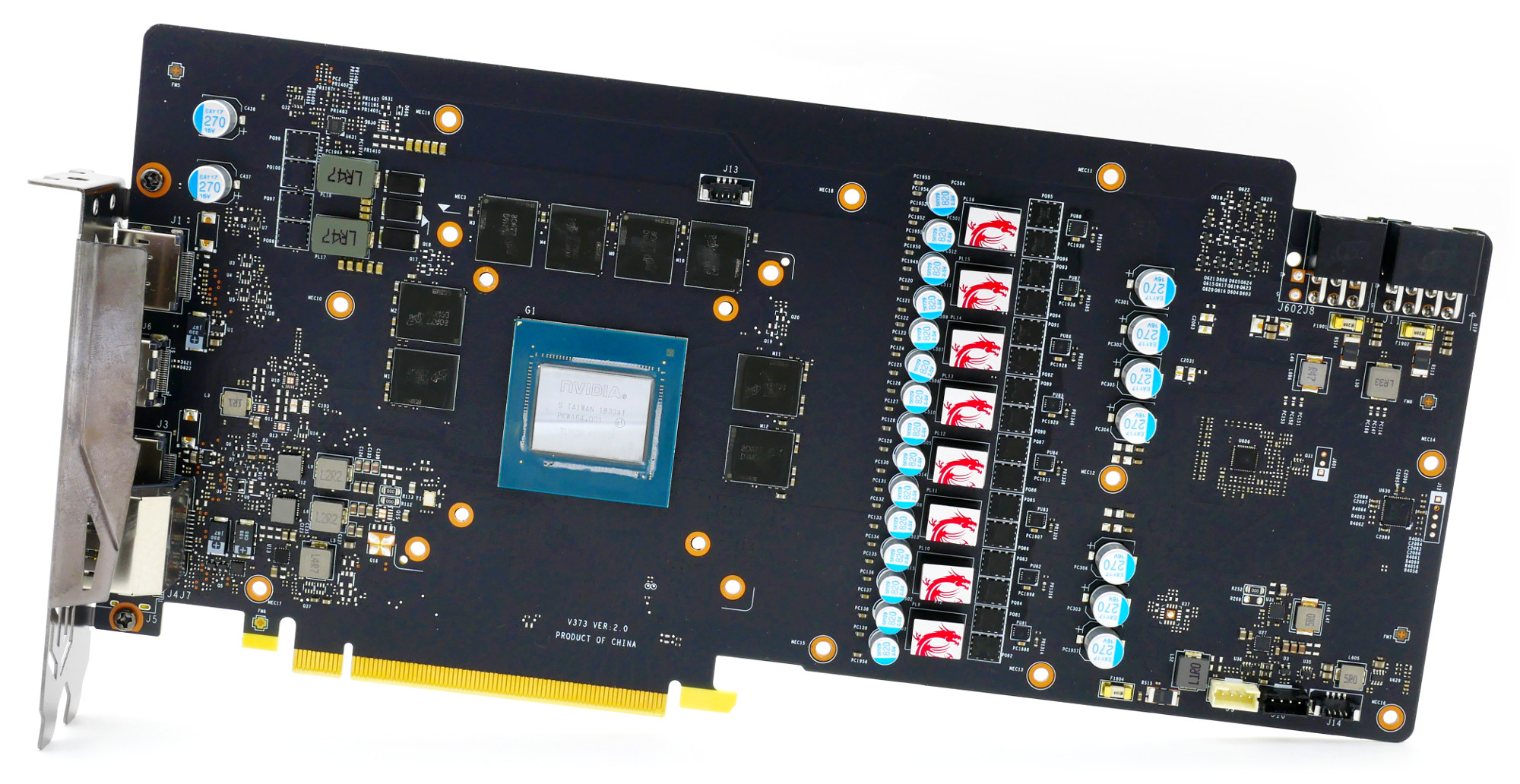

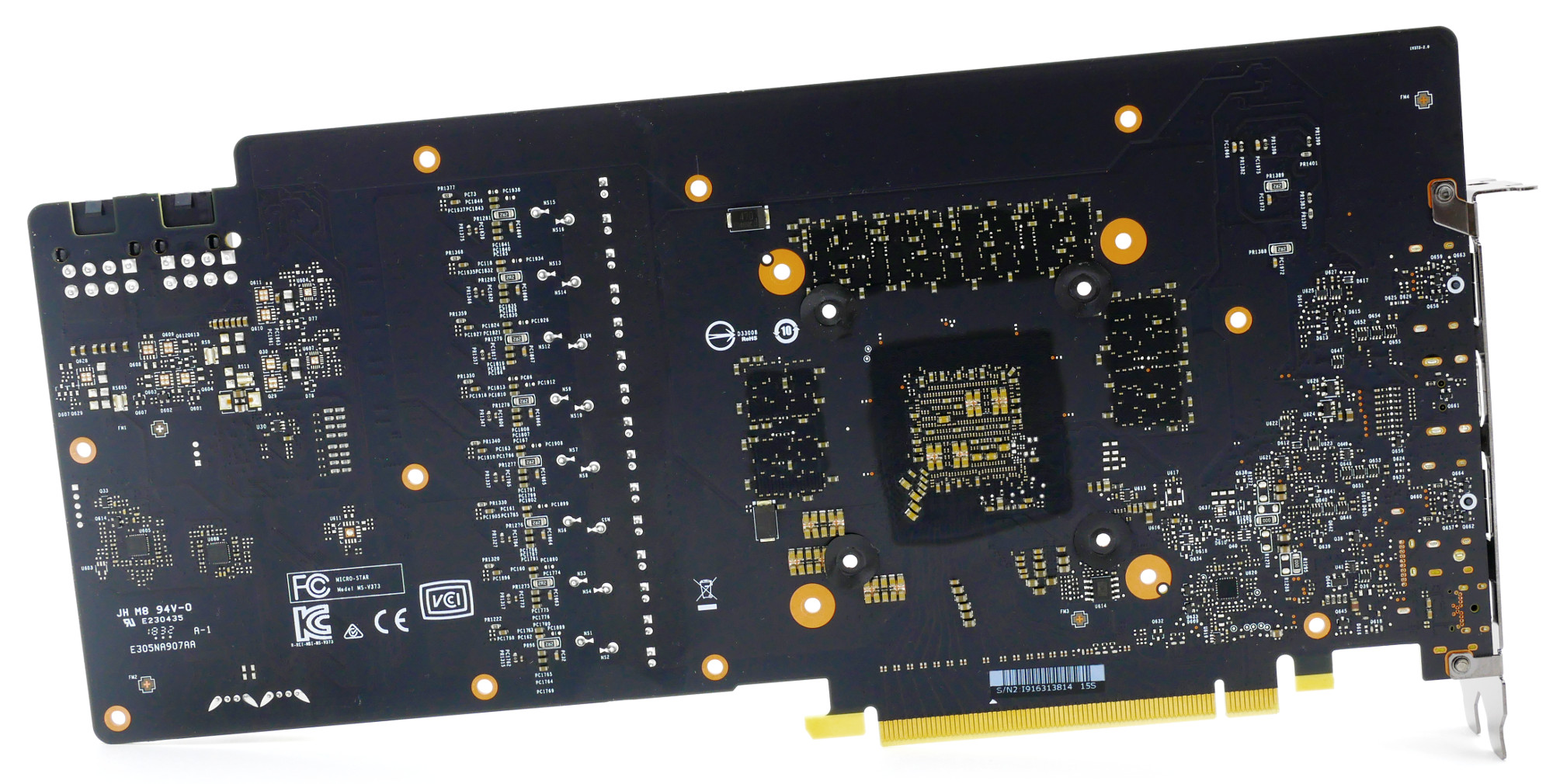

MSI GeForce RTX 2070 Gaming Z 8G построена на оригинальной печатной плате черного цвета увеличенной ширины для размещения подсистемы питания в один ряд. Разработчики применили высококачественную элементную базу и улучшили PCB.

.

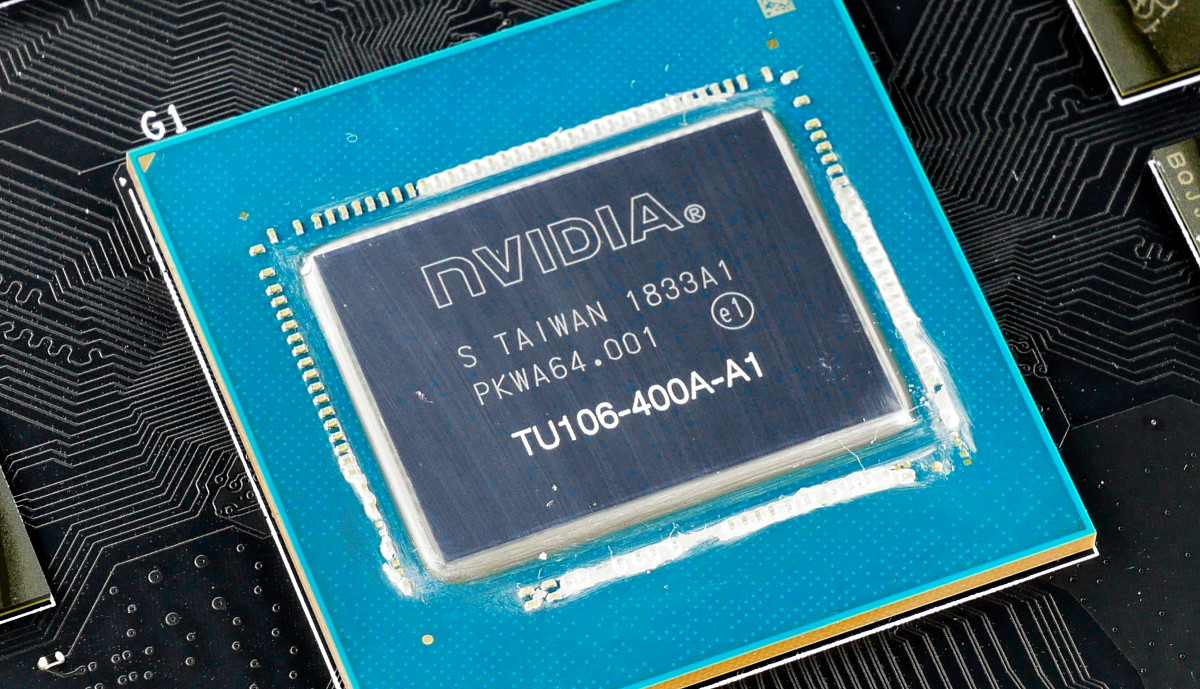

Сердцем героя обзора стал графический процессор TU106-400A-A1, который является одной из модификаций TU104 и произведенпо 12-нм техпроцессу на 33-й неделе 2018 года. Он включает 2944 шейдера, 64 блока растеризации и 144 текстурных блока.

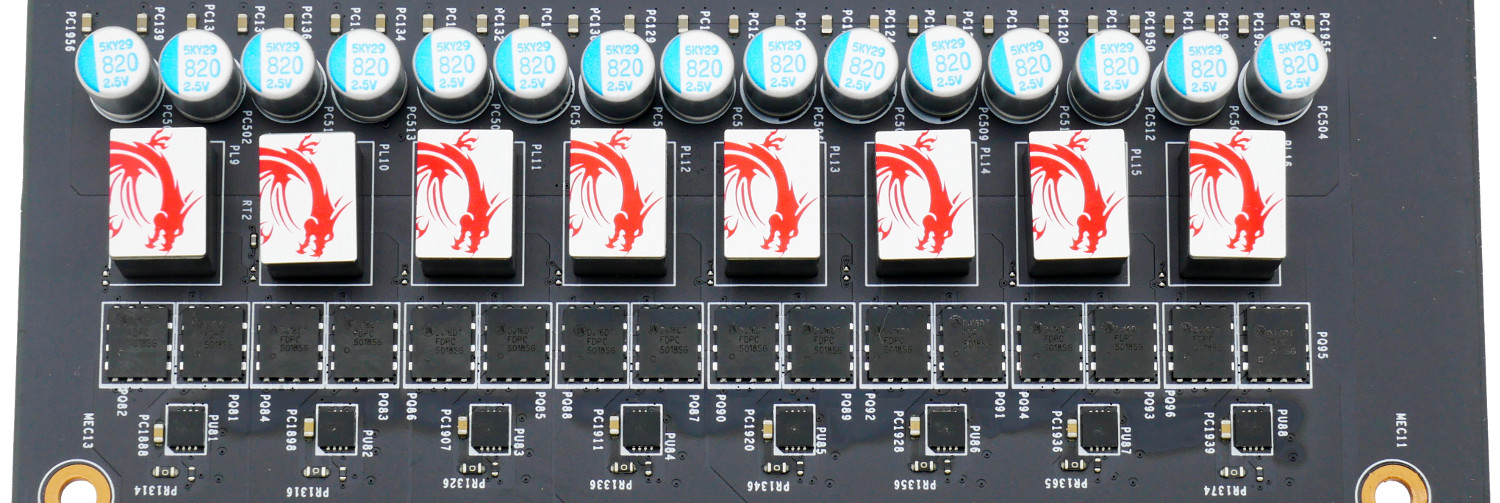

Модель MSI GeForce RTX 2070 Gaming Z 8G оснащена десятифазной системой питания, где восемь фаз отведены на графический процессор и две - на видеопамять. За управление фазами GPU отвечает ШИМ-контроллер uP9512P. Кроме этого, разработчики установили предохранители, задача которых предотвратить повреждение силовой части от перегрузок.

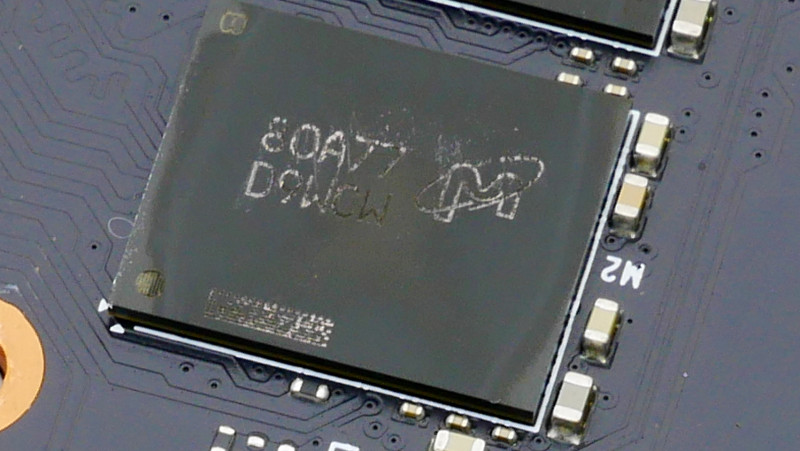

В качестве видеопамяти выступают микросхемы Micron нового стандарта GDDR6 с маркировкой 8QA77 D9WCW. Тактовая частота составляет 1750 МГц (эффективная частота – 14000 МГц). Согласно официальной информации, полученной с портала Micron, номинальное напряжение равняется 1,35 В, а рабочая температура – до 95*С.

Комплектация

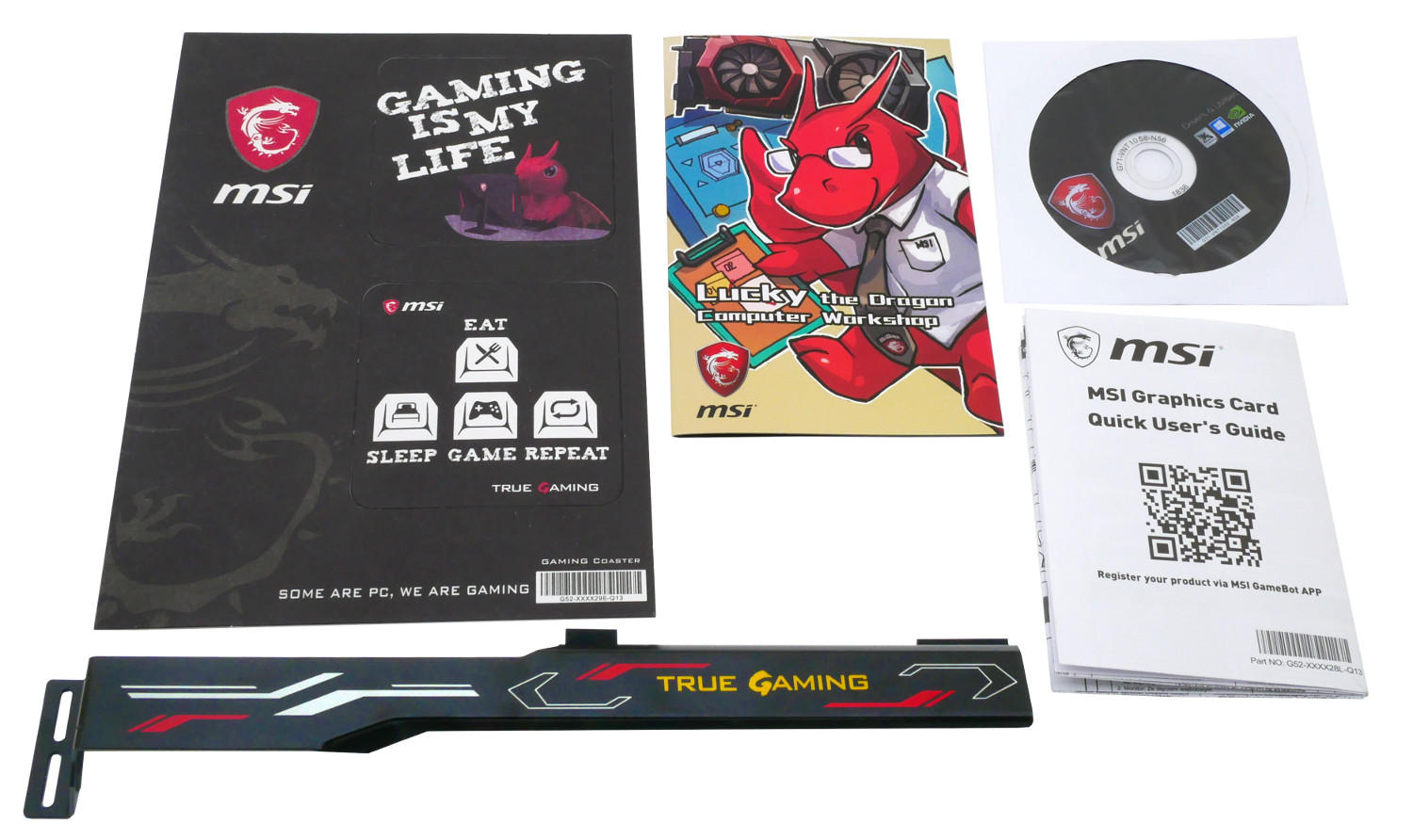

С MSI GeForce RTX 2070 Gaming Z 8G можно обнаружить привычный диск с драйверами и руководство пользователя, а также новенькие аксессуары: комикс с драконом Лаки по установке, две картонные подставки под чашки и металлический кронштейн для фиксации тяжелой видеокарты в корпусе.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: MSI X99A Workstation;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: MSI GeForce RTX 2070 Gaming Z 8G;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: ASUS MG279Q;
• Операционная система: Windows 10 64-bit.
• Драйвера: NVIDIA ForceWare 416.34.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

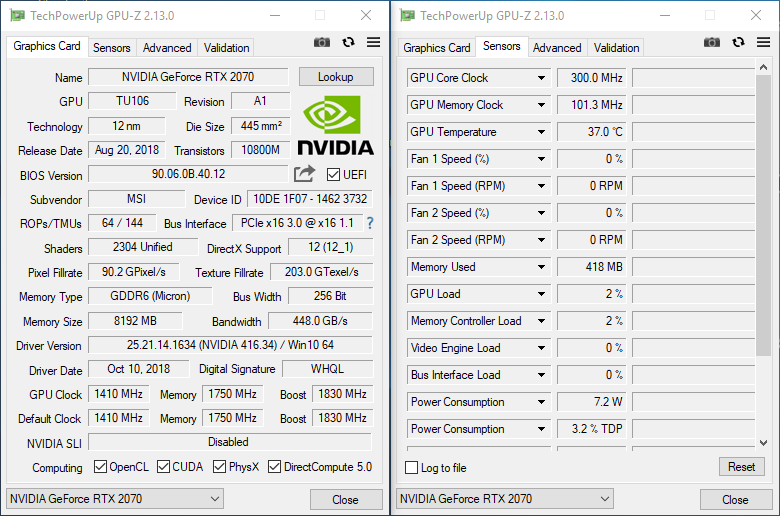

MSI GeForce RTX 2070 Gaming Z 8G может похвастаться внушительным заводским разгоном с 1710 МГц до 1830 МГц при напряжении 1,05 В, что делает новинку одной из самых производительных на базе GeForce RTX 2070.

В простое вентиляторы бездействуют, переводя систему охлаждения Twin Frozr 7 в пассивный режим - температура в таком случае составляет 37*С.

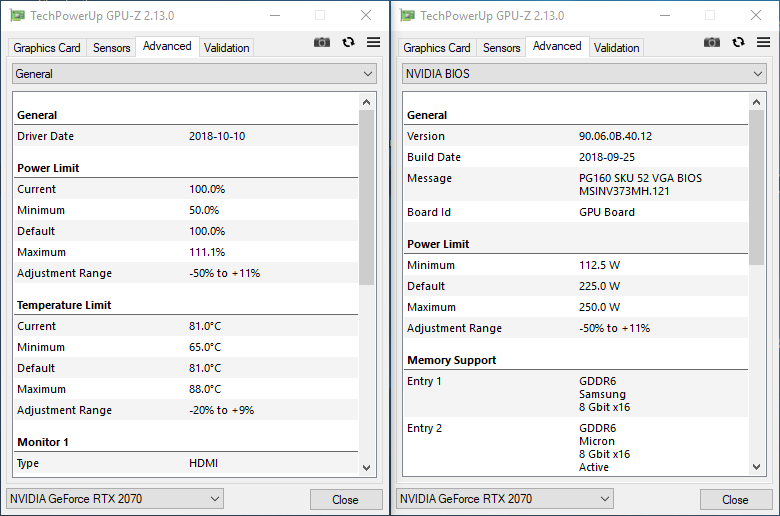

Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2070 Gaming Z 8G. Показатель ее уровня TDP равен 225 Вт с увеличением до 250 Вт.

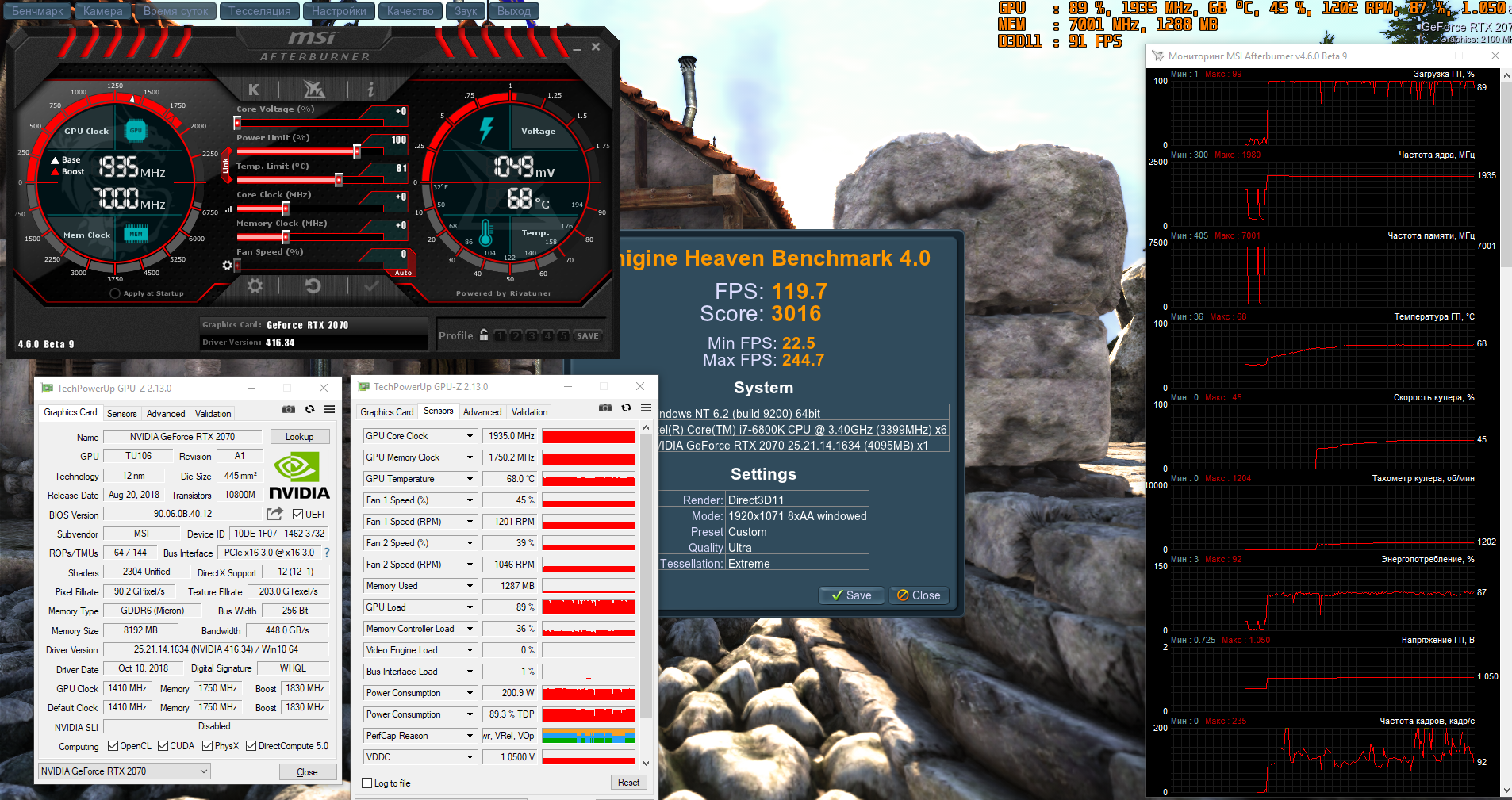

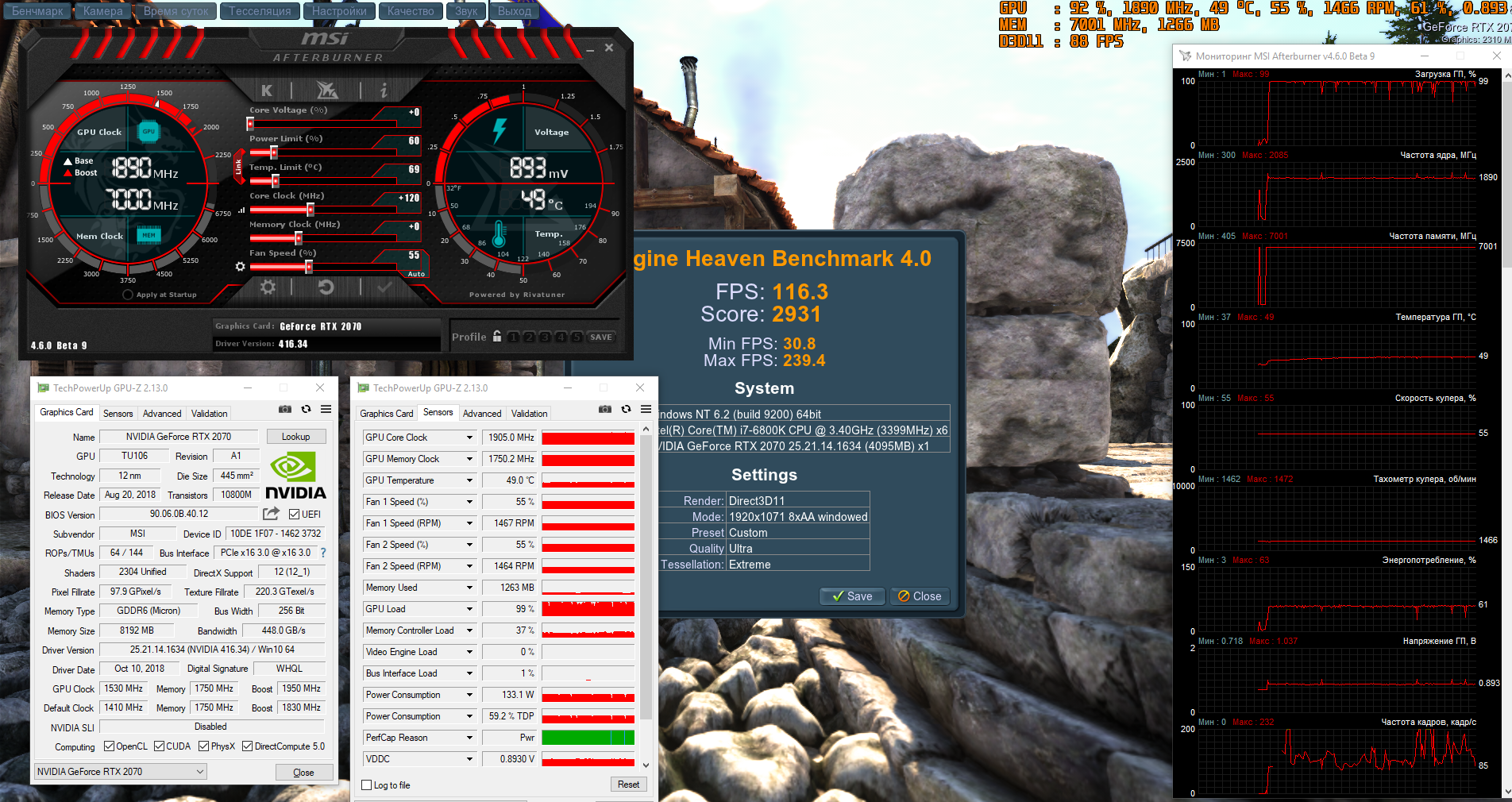

В играх видеокарта MSI GeForce RTX 2070 Gaming Z 8Gбустит до 1980 МГц, среднее значение по прошествии определенного времени и нагрева составляет 1935 МГц. Кулер Twin Frozr 7 проявил себя в лучшем свете, показав 68*С по графическому процессору и 70*C по подсистеме питания всего лишь при 1200 об/мин; уровень шума ниже среднего, комфортный для продолжительной работы.

Несмотря на комфортные температуры, запас прочности системы охлаждения позволяет еще эффективнее справляться с GeForce RTX 2070. При максимальной скорости крыльчатки вентиляторов MSI GeForce RTX 2070 Gaming Z 8Gохлаждается до 51*C по GPU и до 61*C по подсистеме питания.

По просьбе наших читателей мы вводим отдельную рубрику по даунвольтингу, чтобы посмотреть на возможности видеокарты при пониженном напряжении и зафиксированной скорости вентиляторов. И в данном плане MSI GeForce RTX 2070 Gaming Z 8G демонстрирует потрясающие результаты! При Power Limit 60% (которые можно компенсировать +120 МГц по ядру) и 1450 об/минмодель демонстрирует схожий уровень производительности, однако с одним отличием: температуры стали гораздо ниже. Новинка с легкостью удерживает 49*С по GPU и 57*С по силовой части, а потребление по показанию программы GPU-Z с 200 Вт понизилось до 135 Вт.

Ручной разгон и OC Scanner

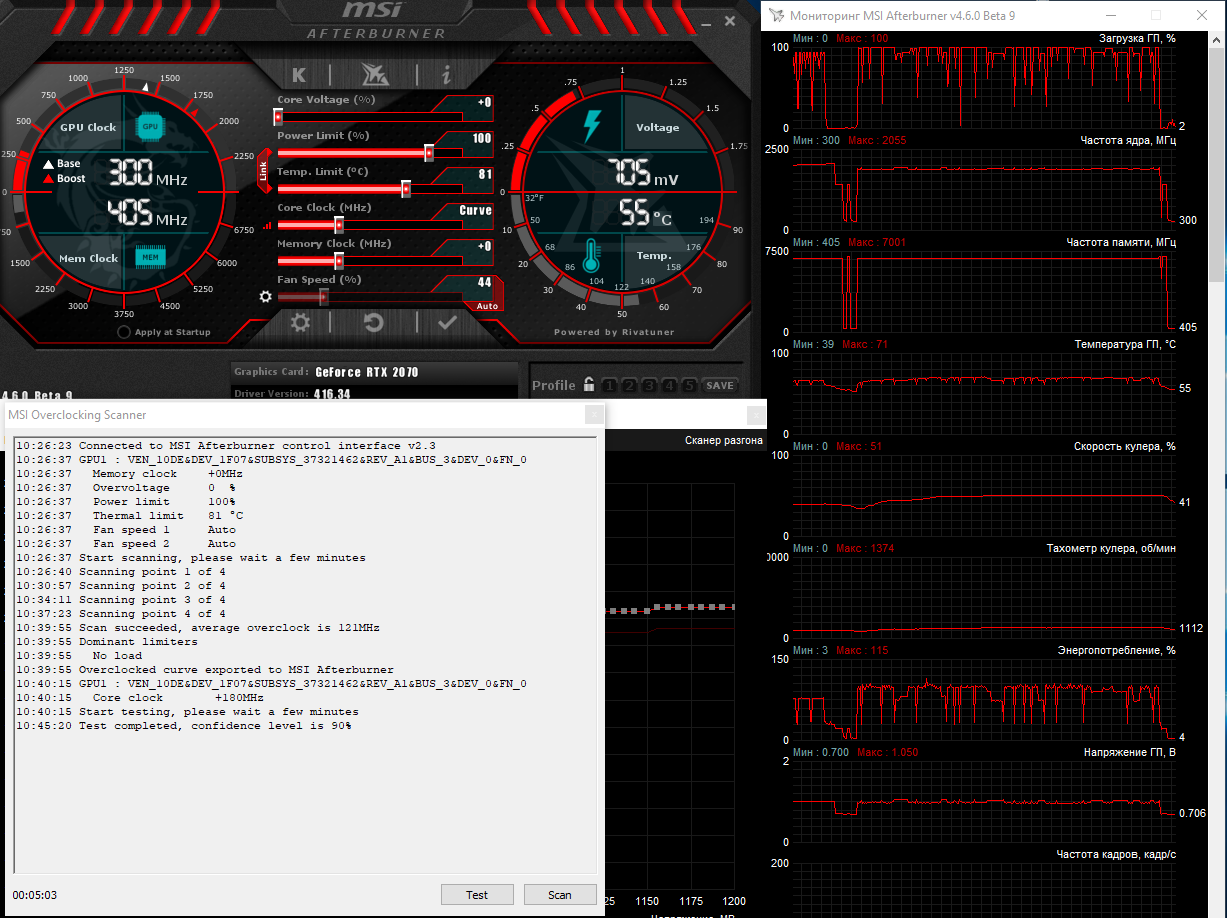

Технология OS Scanner информирует, что наш сэмплMSI GeForce RTX 2070 Gaming Z 8G можно уверенно разогнать на +121 МГц по ярду.

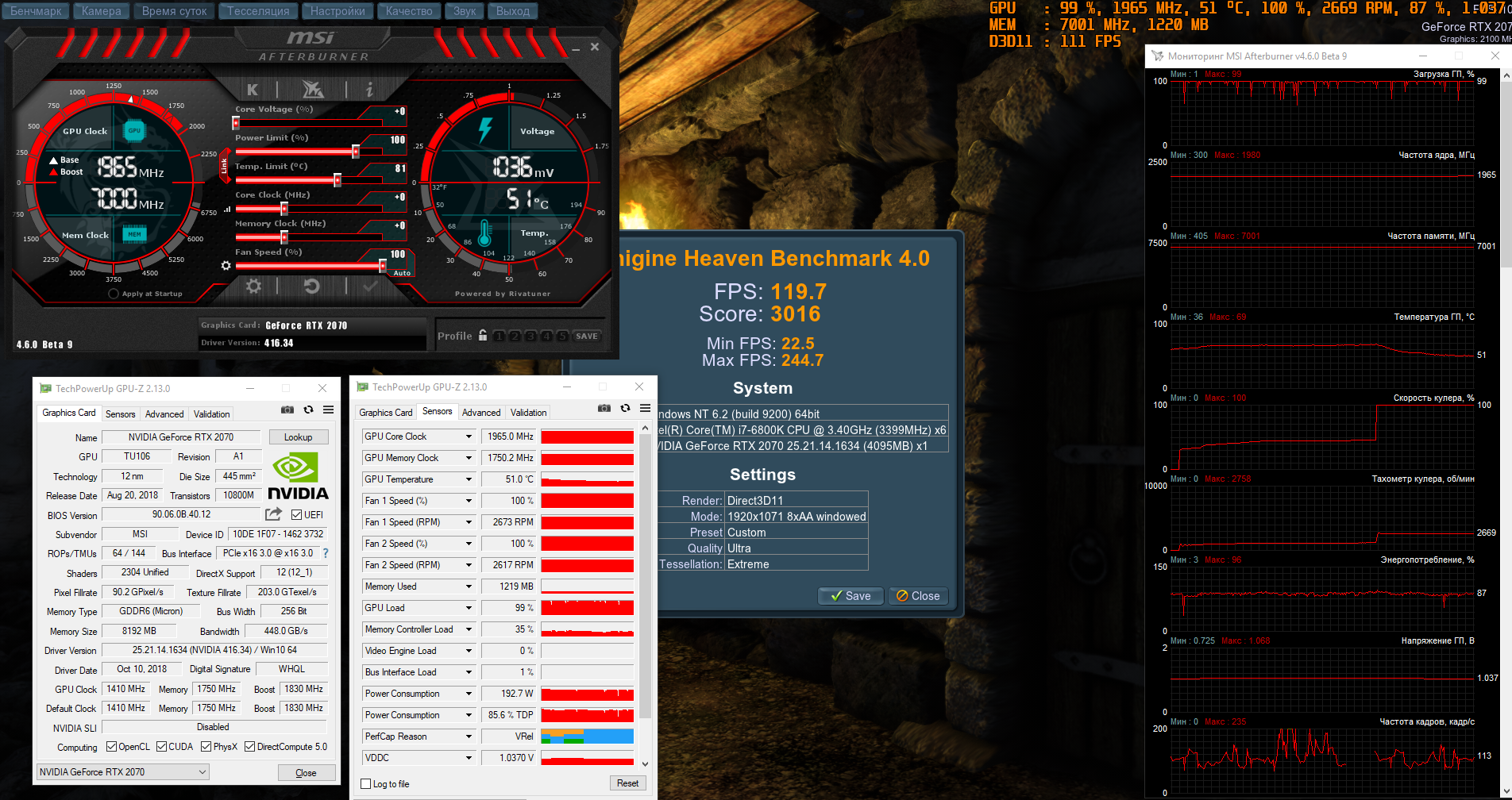

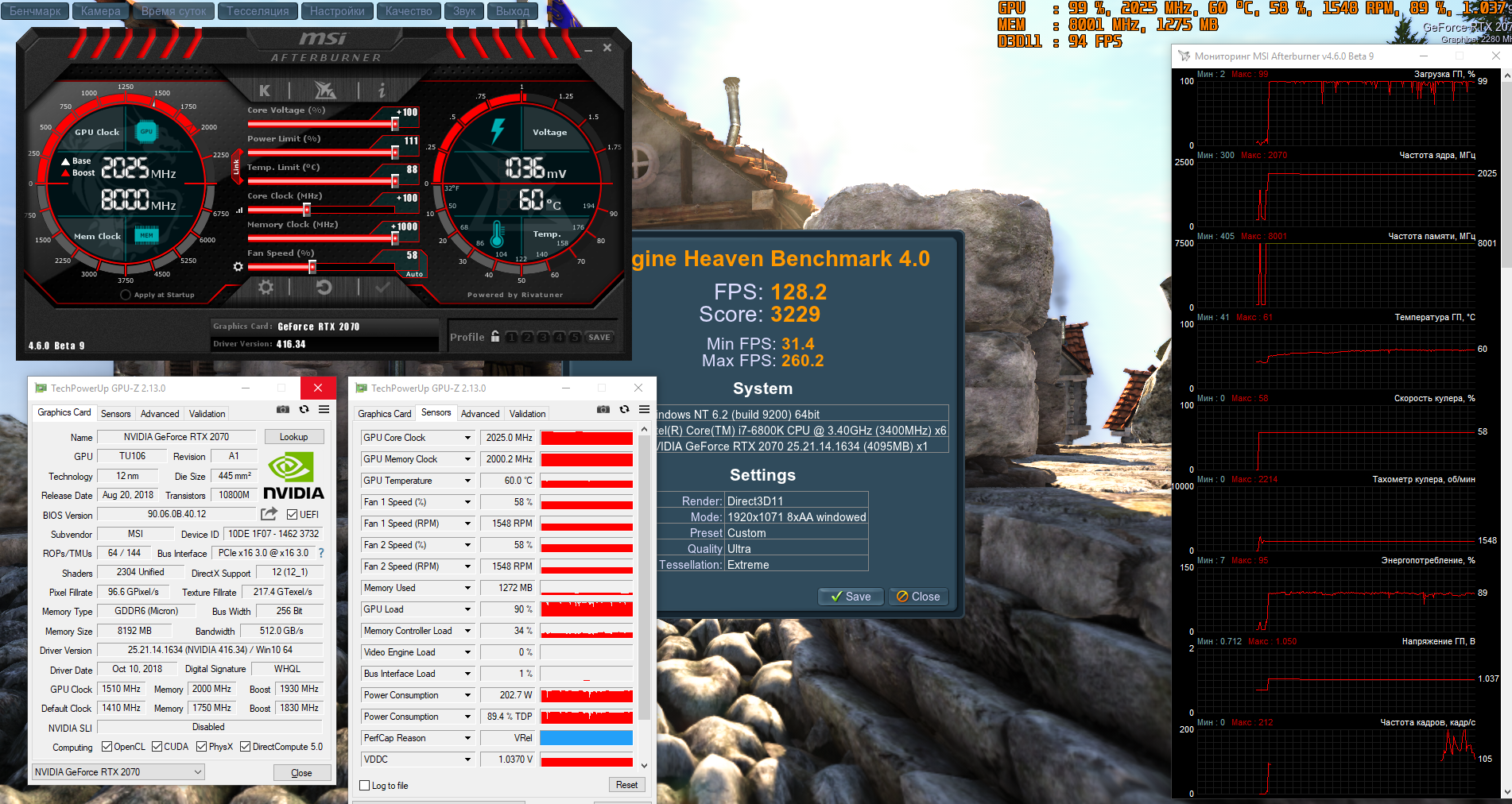

В ручном режиме удалось добиться 2025-2055 МГц, память же покорила максимально доступные +250 МГц при скорости кулера в 1550 об/мин. Температуры удалось стабилизировать при 60*С и 68*С соответственно.

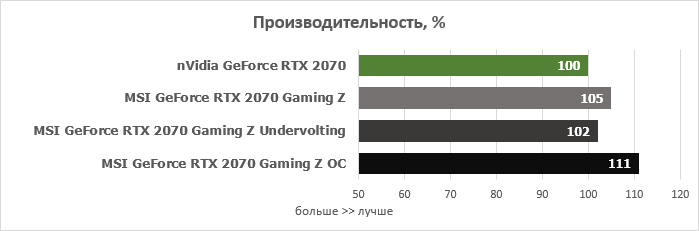

Подводя итоги, производительность в сравнении с эталонной моделью GeForce RTX 2070 отличается до 5% и до 11% в ручном разгоне.

Сравним видеокарту MSI GeForce RTX 2070 Gaming Z 8G с ранее рассмотренными моделями в популярном пакете бенчмарков 3DMark.

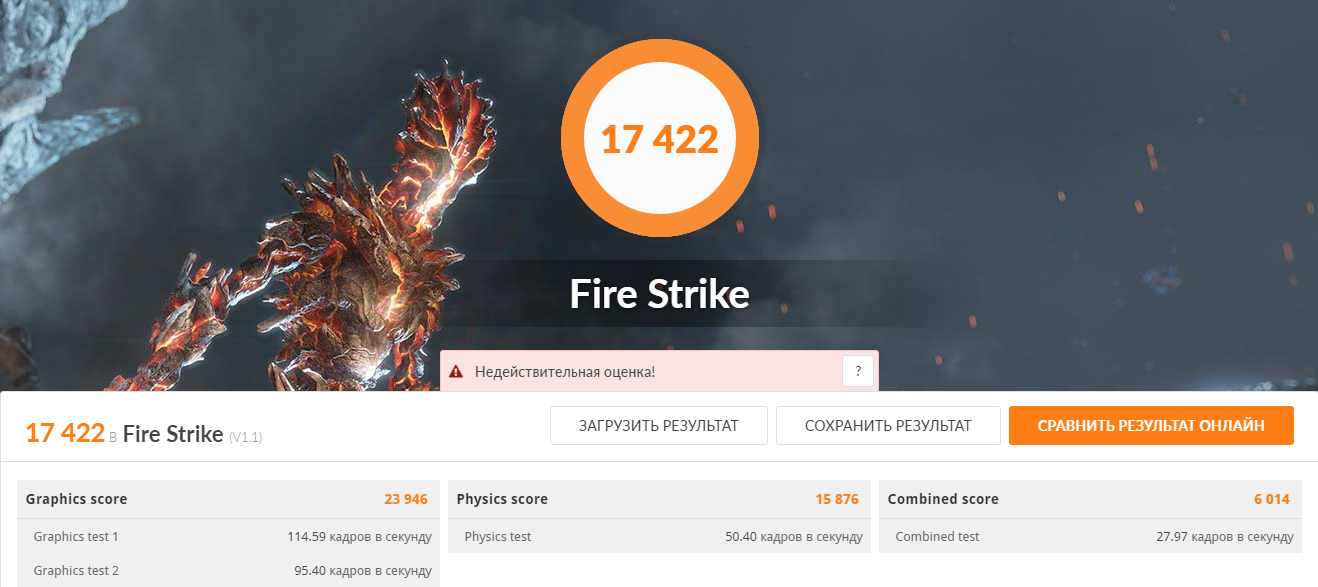

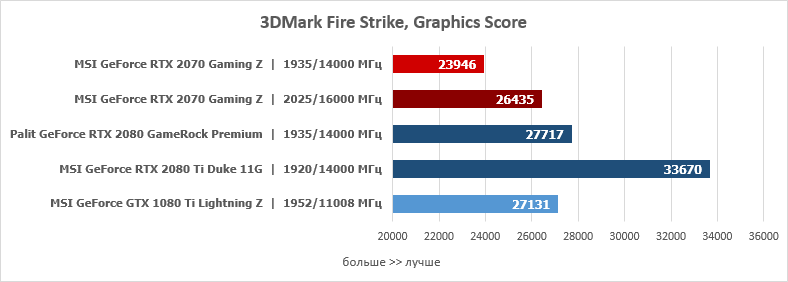

3DMark 2013 Fire Strike

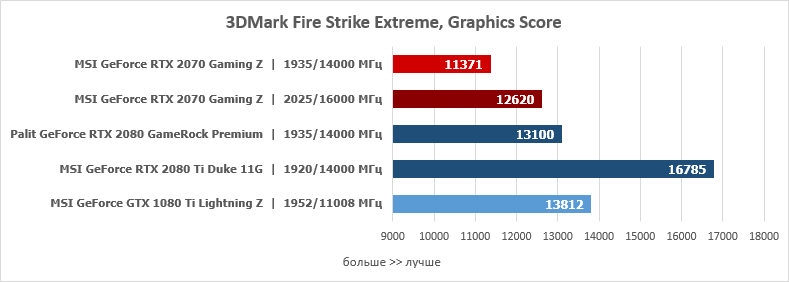

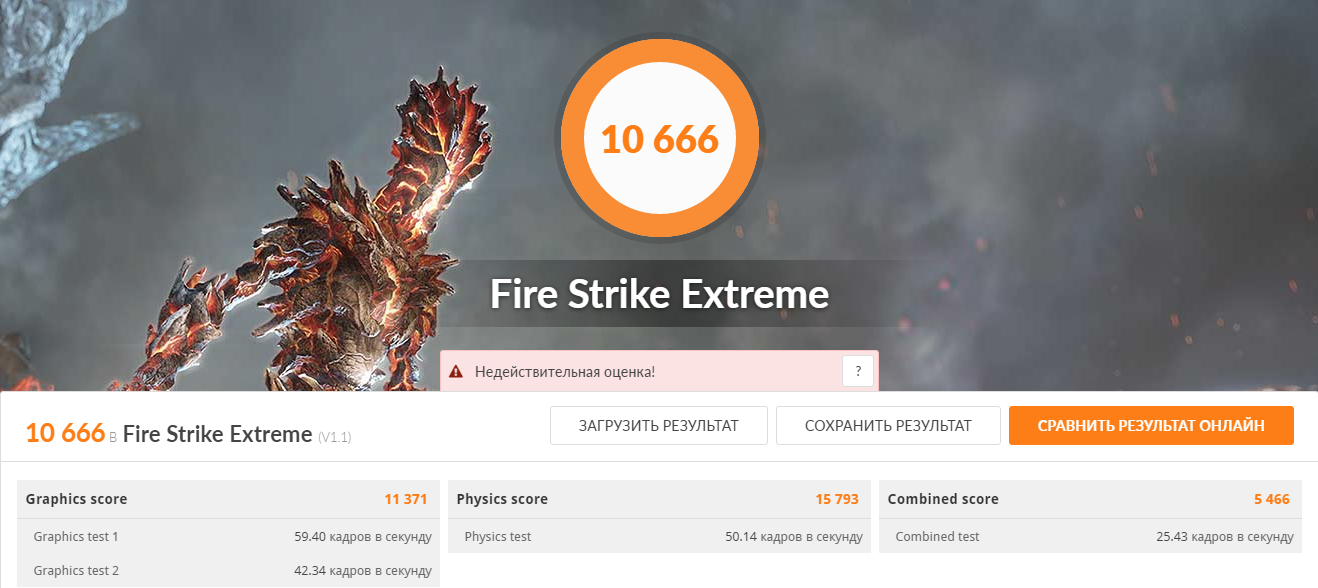

3DMark 2013 Fire Strike Extreme

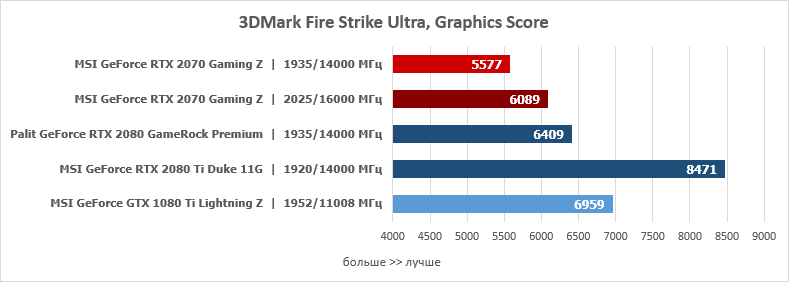

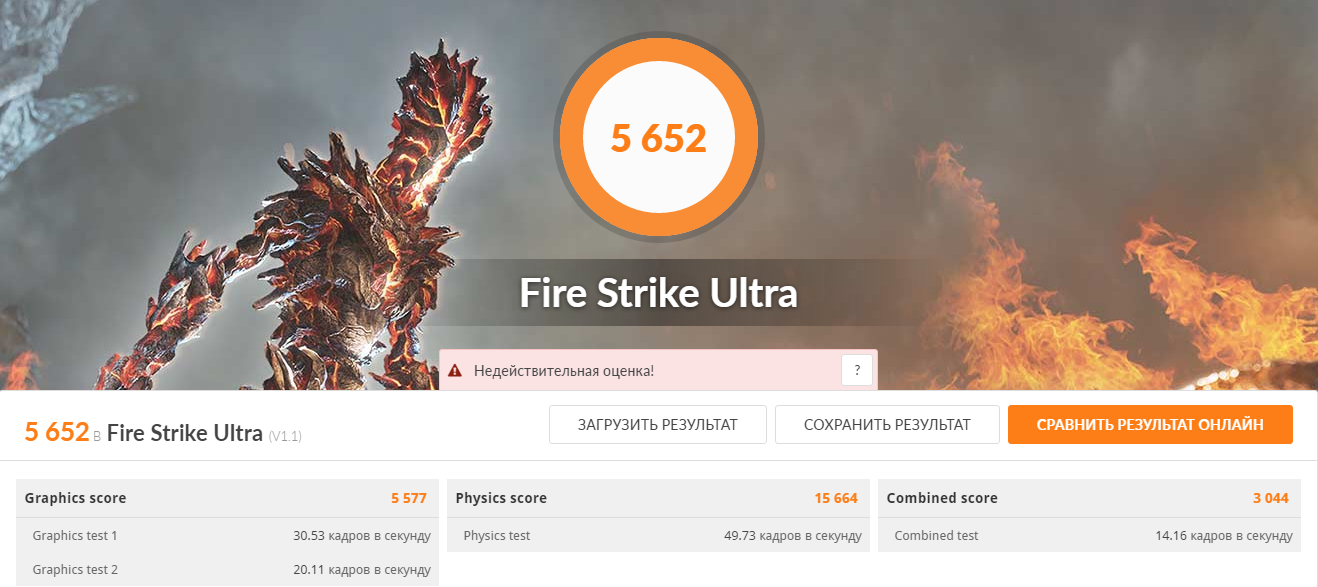

3DMark 2013 Fire Strike Ultra

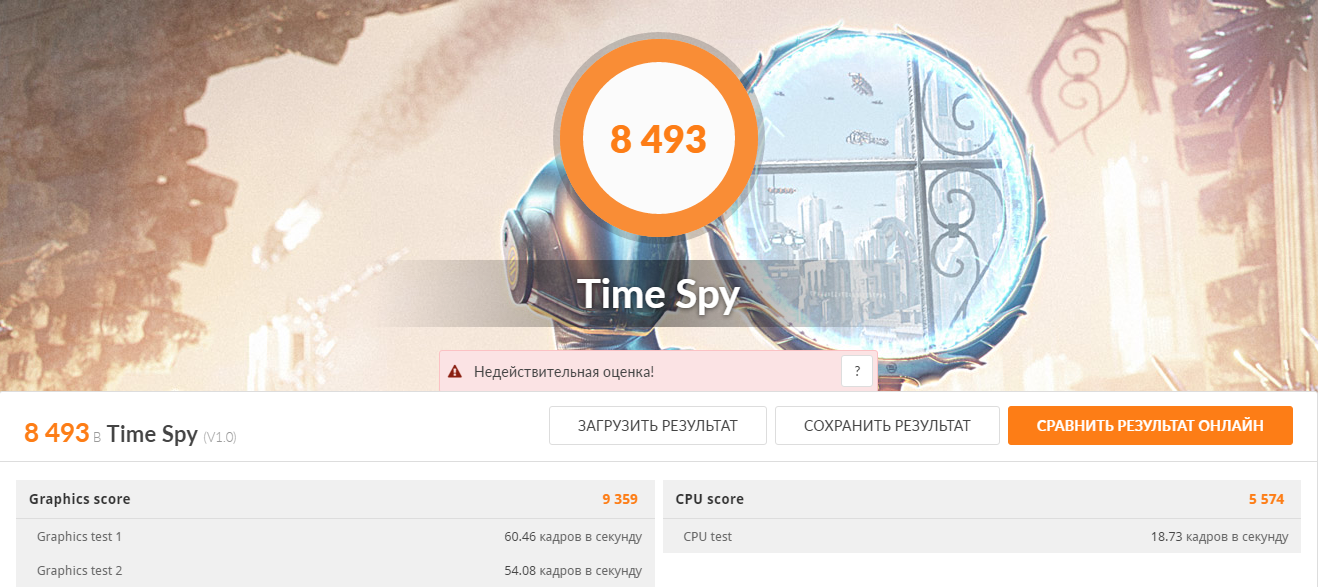

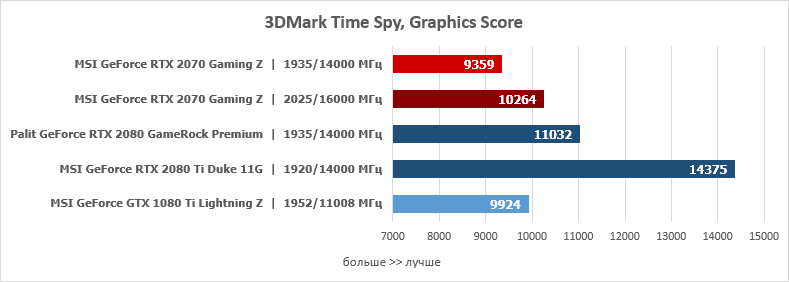

3DMark 2013 Time Spy

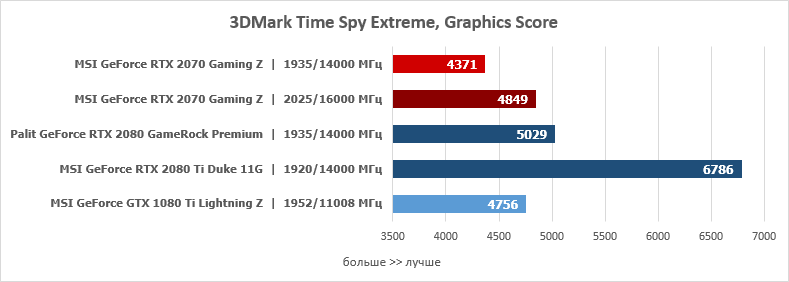

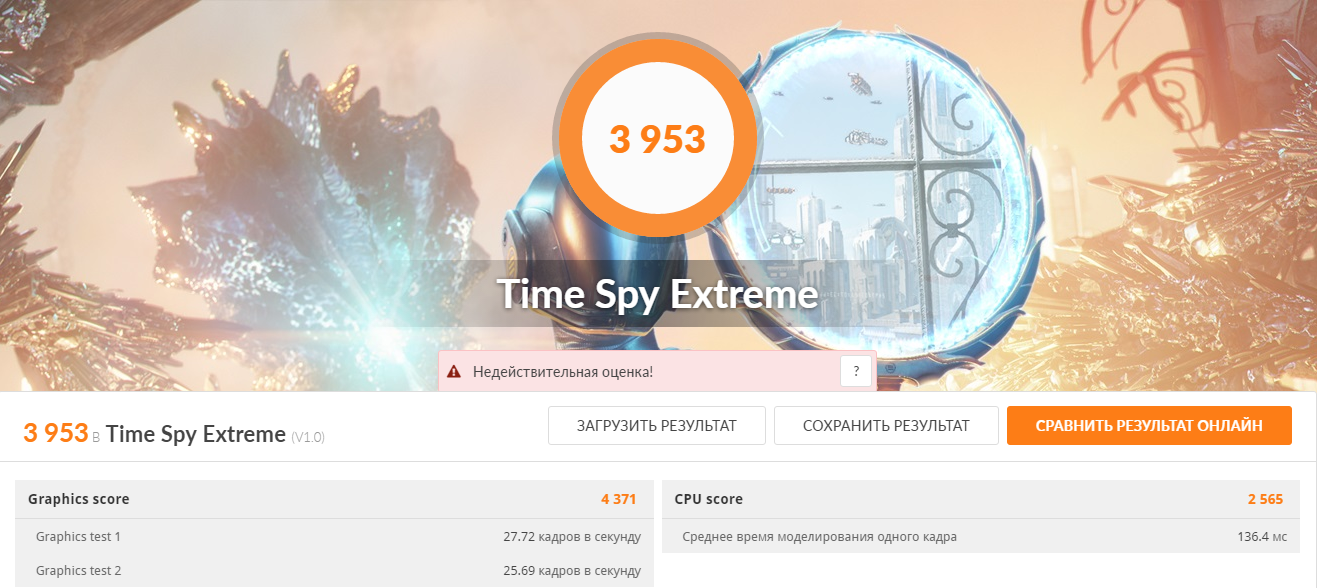

3DMark 2013 Time Spy Extreme

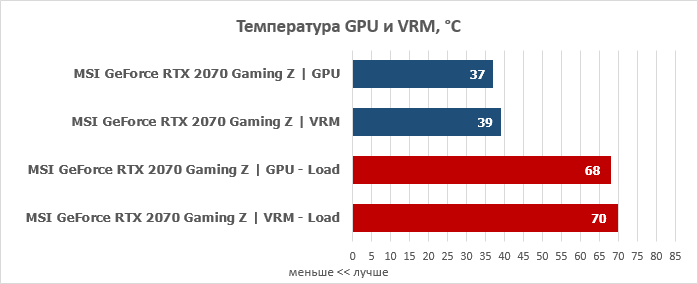

Сводные графики: температурный режим, уровень шума, потребление

В нагрузке видеокарта MSI GeForce RTX 2070 Gaming Z 8G показывает отличные результаты, что делает новинку на текущий момент одной из самых "холодных" в стане GeForce RTX 2070.

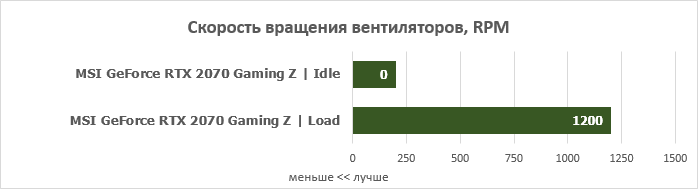

Благодаря 2.5-слотовому кулеру удается добиться не только низких температур, но и позволяет работать вентиляторам на пониженной скорости вращения ..

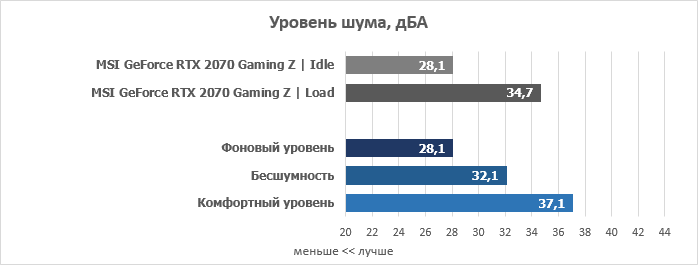

.. что прямиком отражается и на комфортном уровне шума.

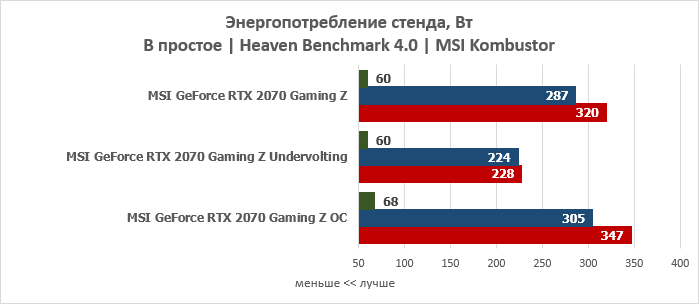

Энергопотребление всего стенда вместе с MSI GeForce RTX 2070 Gaming Z 8G по современным меркам невысоко, и благодаря андервольтингу удается снизить TDP еще на 50-70 Вт, что позволяет уменьшить нагрузку как на графический ускоритель и компоненты внутри ПК, меньше нагревающиеся от видеокарты, так и на блок питания.

Заключение

MSI GeForce RTX 2070 Gaming Z 8G оказалась поистине фантастической видеокартой с оригинальным дизайном, новаторской системой охлаждения и усиленной системой питания - последние позволяют добиться максимальной производительности при низком уровне шума и при этом не отвлекают от любимого игрового времяпровождения.

Достоинствановинкиможно описать одной фразой: быстродействие и тишина. С анонсом двадцатой серии GeForce RTX у многих производителей появились как спорные модели, так и наоборот бесподобные, и видеокарта MSI GeForce RTX 2070 Gaming Z 8G относится к числу последних.

С противоположной стороны, сколько бы мы не придирались, но найти значимые огрехи в новинке помимо размеров не удалось.

Подводя итоги, стоит сказать, что видеокарта MSI GeForce RTX 2070 Gaming Z 8G является одной из лучших представленных моделей на текущий момент. Но наше знакомство с новинками пока не закончено. И мы надеемся, что попадутся еще более мощные и холодные графические ускорители семейства GeForce RTX.

Достоинства:

• Производительность и быстродействие;
• Эффективная система охлаждения;
• Высокий заводской разгон;
• Усиленная 10-фазная подсистема питания;
• Низкий уровень шума;
• Богатый комплект поставки;
• Расширенная гарантия.

Недостатки:

• Большие габариты.

Особенности:

• Металлический кронштейн в комплекте.
