Беспроводные сети прочно вошли в нашу жизнь. Каждый день выходят новые устройства, наделённые "интеллектом" и использующие интернет для выполнения своих задач. Даже простая бытовая техника получила возможность дистанционного управления с мобильных устройств. Для доступа в интернет в таких устройствах используется сеть wi-fi, которая уже давно присутствует во многих домах. Большинство пользователей использует решения от своих операторов, которые устанавливают одну точку доступа на всё помещение. В результате пользователи получают хорошую связь рядом с роутером, но не самую лучшую в соседних помещениях. Особенно это проявляется, когда такое решение используется в многоэтажных коттеджах или крупных квартирах. Как правило, за установку дополнительных роутеров операторы берут ежемесячную плату, да и такие решения требуют дополнительной настройки.

При установке нескольких устройств в доме есть много способов расширения беспроводной сети: настройка в режиме репитера, настройка каждого роутера, как отдельной точки доступа, настройка единой бесшовной Mesh-сети.

При настройке сети в режиме репитера один роутер работает как главный. На нём настраивается имя беспроводной сети и пароль для доступа. Другие подключаются к нему по беспроводному каналу и увеличивают зону доступа. Минусом такого решения является работа всех устройств в одном канале с главной точкой доступа. Это оказывает сильное влияние на скорость доступа для всех точек доступа.

Следующий вариант, при котором каждая точка доступа работает как самостоятельное устройство в одной локальной сети, кажется самым простым вариантом для пользователей, не связанных с сетевым администрированием. Но он также имеет свои недостатки: подключение мобильного устройства к сети необходимо настраивать для каждого роутера. Хорошо, если у вас один телефон, но когда есть ещё планшет, ноутбук и пара телефонов, то настройка может немного затянуться. Ещё один минус такого подхода - неустойчивая скорость передачи данных. Мобильное устройство может не сразу переключиться на другую точку доступа и будет работать от точки с худшим сигналом. И последний недостаток заключается в необходимости объединения всех роутеров с помощью кабеля.

Именно поэтому в последнее время производители сетевых устройств начали выпускать на рынок новый продукт - меш-системы.

Система представляет собой несколько роутеров, которые работают совместно в одной беспроводной сети, используя разные каналы связи и увеличивая зону покрытия без необходимости прокладки кабеля. Вообще использование mesh-сетей не является чем-то новым. Такие сети уже давно существуют и применяются, например, в офисных зданиях или отелях для создания единой беспроводной сети на всей необходимой площади.

В такой сети все точки доступа являются равнозначными. Нет главного устройства. Ещё не так давно настройка такой сети была сложной и требовала от сетевых устройств поддержки протоколов, которые применялись только в сетевых устройствах корпоративного уровня. Исключение тут составляли роутеры от компании Mikrotik, которые позволяли настраивать такие сети. Но, чтобы сделать это, требовались отличные знания сетевого администрирования, что было для обычного пользователя просто нерешаемой задачей.  В маршрутизаторах Tenda MW3 вся настройка проходит автоматически. При автоматической настройке новые точки доступа получают настройки у уже существующих участников сети. Таким образом, пользователю вообще не требуется каких-то специальных знаний. Вручную потребуется настроить только первый блок, используя мобильное приложение, которое доступно как для ios, так и для android.

Компания Tenda выпустила несколько комплектов домашних беспроводных систем, основанных на применении mesh-сетей. На данный момент в серию входят два продукта: nova MW3 и nova MW6, отличающиеся дизайном устройств и техническими характеристиками.

О компании

Компания Tenda производит домашнее и офисное сетевое оборудование уже более 10 лет. На российском рынке эти устройства появились не так давно, но очень быстро завоевали популярность благодаря надёжной работе и низкой стоимости устройств. В 2015 году компания стала владельцем производителя сетевого корпоративного оборудования IP-COM, в список продукции которого входят также решения для построения mesh-сетей корпоративного уровня.

Технические характеристики

Общие параметры

  • Тип: Wi-Fi Mesh система
  • Модель: Tenda AC1200 nova MW3-3
  • Основной цвет: белый

Конструкция

  • Размещение: внутри помещения
  • Установка: настольная
  • Компактный дизайн: нет

Wi-Fi

  • Стандарты Wi-Fi: 802.11b, 802.11n, 802.11g, 802.11a, 802.11ac Wave2
  • Частота работы передатчика: 2.4G: 2400MHz-2483MHz, 5G: 5150MHz-5250MHz или 5725MHz-5825MHz
  • Одновременная работа в двух диапазонах: есть
  • Максимальная скорость беспроводного соединения: 1167 Мбит/с
  • Выходная мощность передатчика: 17 dBM
  • Режимы работы: гостевая сеть, повторитель, точка доступа, беспроводной клиент, Wireless Distribution System (WDS), ретранслятор
  • Поддержка WiMAX: нет
  • Защита соединения: WEP, WPA, WPA2, WPA-PSK, WPA2-PSK

Антенна

  • Тип антенны: внутренняя
  • Съёмная антенна: нет
  • Количество антенн: 2
  • Коэффициент усиления антенны: 3 dBi

Интерфейсы

  • Порты Ethernet (LAN): 2
  • Скорость Ethernet портов: 10/100 Мбит/сек
  • Другие интерфейсы: нет

Питание

  • Тип питания: сеть 220 В
  • Поддержка PoE: нет
  • Рабочие условия
  • Диапазон рабочих температур: 0℃ ~ 40℃
  • Влажность: 10% - 90%

Дополнительно

  • Управление: мобильное приложение
  • Комплектация: руководство по быстрой настройке, патч-корд, блок питания, 3 блока
  • Дополнительный функционал: крепление на стену

Габариты, вес

  • Ширина: 90 мм
  • Длина: 90 мм
  • Высота: 90 мм

Упаковка и комплектация

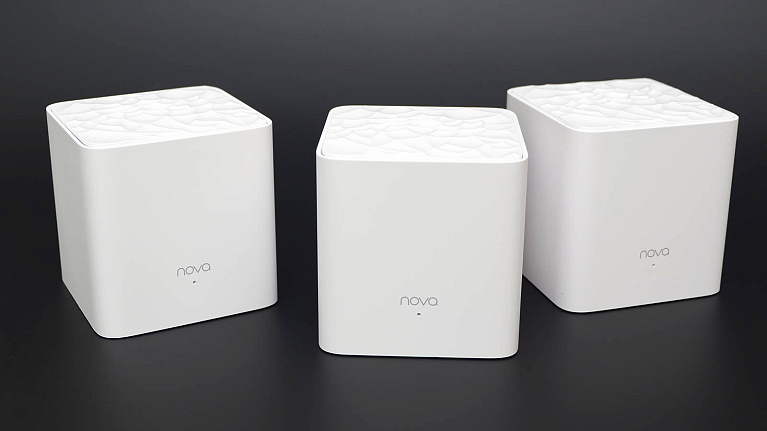

Mesh-система Tenda nova MW3 состоит из нескольких блоков. В продаже представлены наборы из одного, двух или трех блоков. Нам на обзор достался набор из трех блоков, о чем говорит цифра после дефиса в названии MW3-3. Система упакована в чёрную картонную коробку, размер которой составляет 340x130x125 мм, а вес - 1026 гр. При транспортировке упаковка немного помялась, но её содержимое не пострадало.

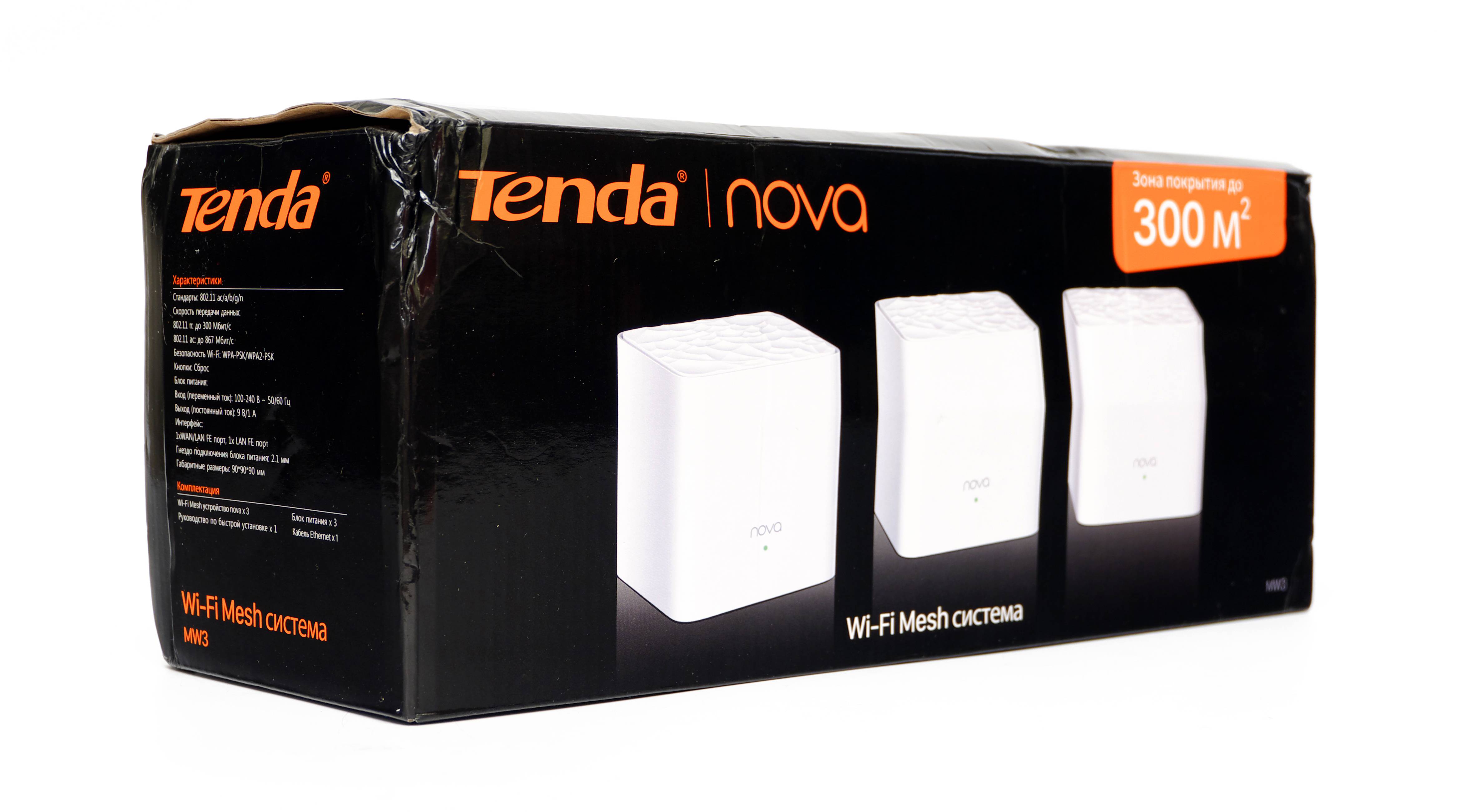

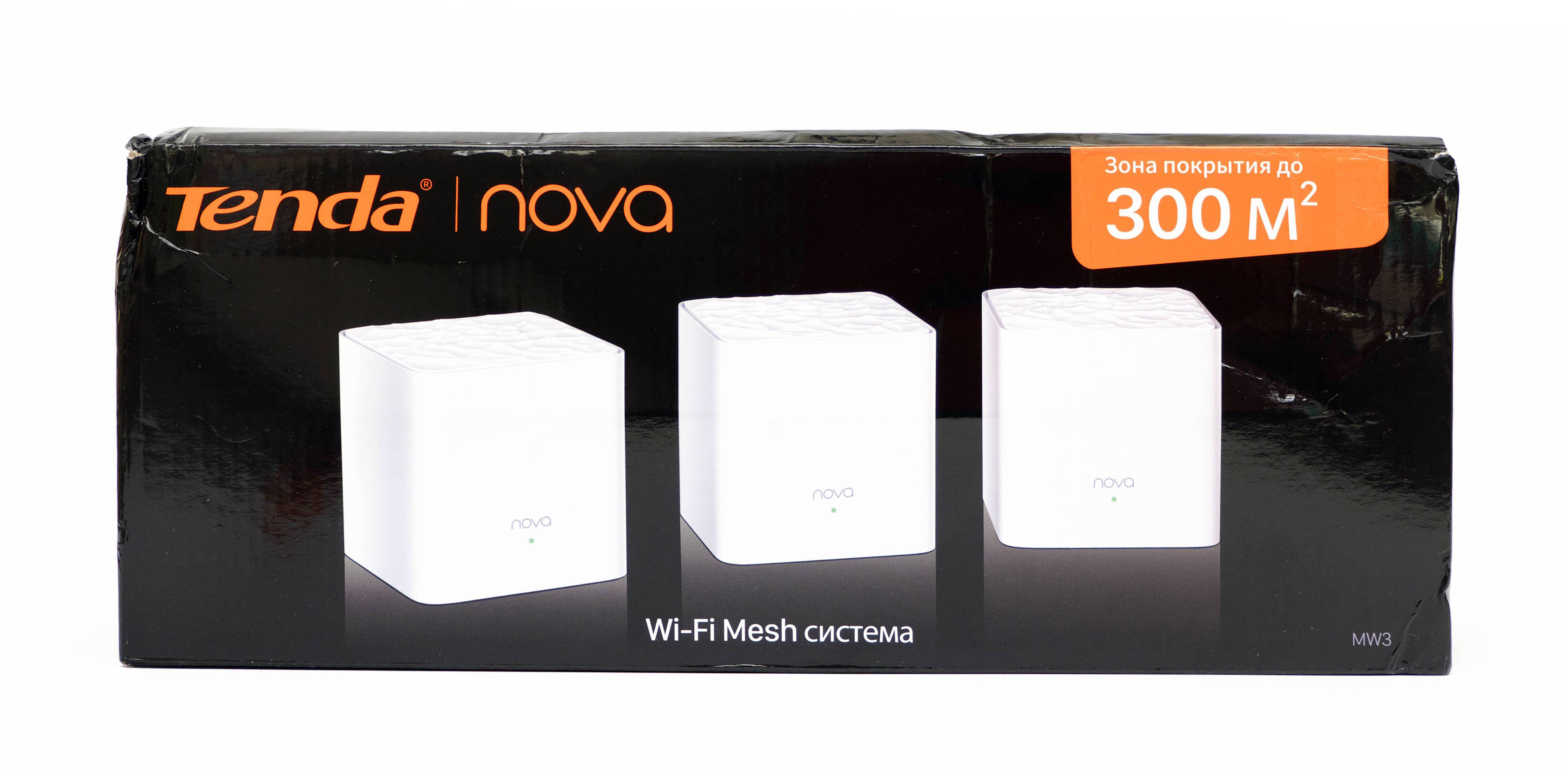

На лицевой стороне коробки нанесено изображение устройства, серия и название модели - Tenda Nova MW3. Отдельно производитель выделяет возможность покрытия беспроводной сетью зоны до 300 кв. м.

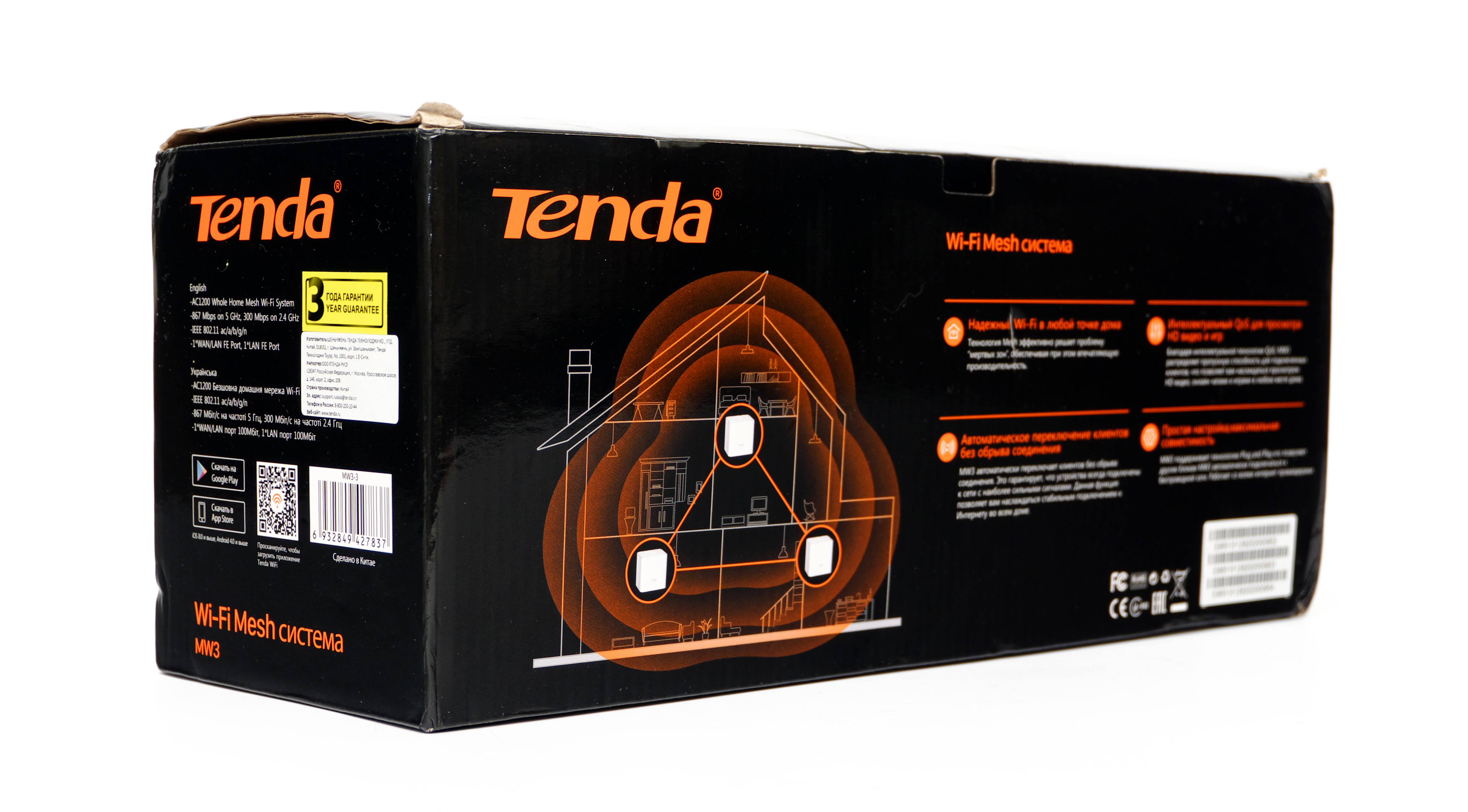

На обратной стороне перечислены главные преимущества использования своей mesh-системы: надёжный WI-FI в любой точке дома, автоматическое переключение клиентов без обрыва соединения, простая настройка и максимальная совместимость, настройка пропускной способности для клиентов.

С торцевых сторон представлена информация о технических характеристиках устройства и о месте производства.

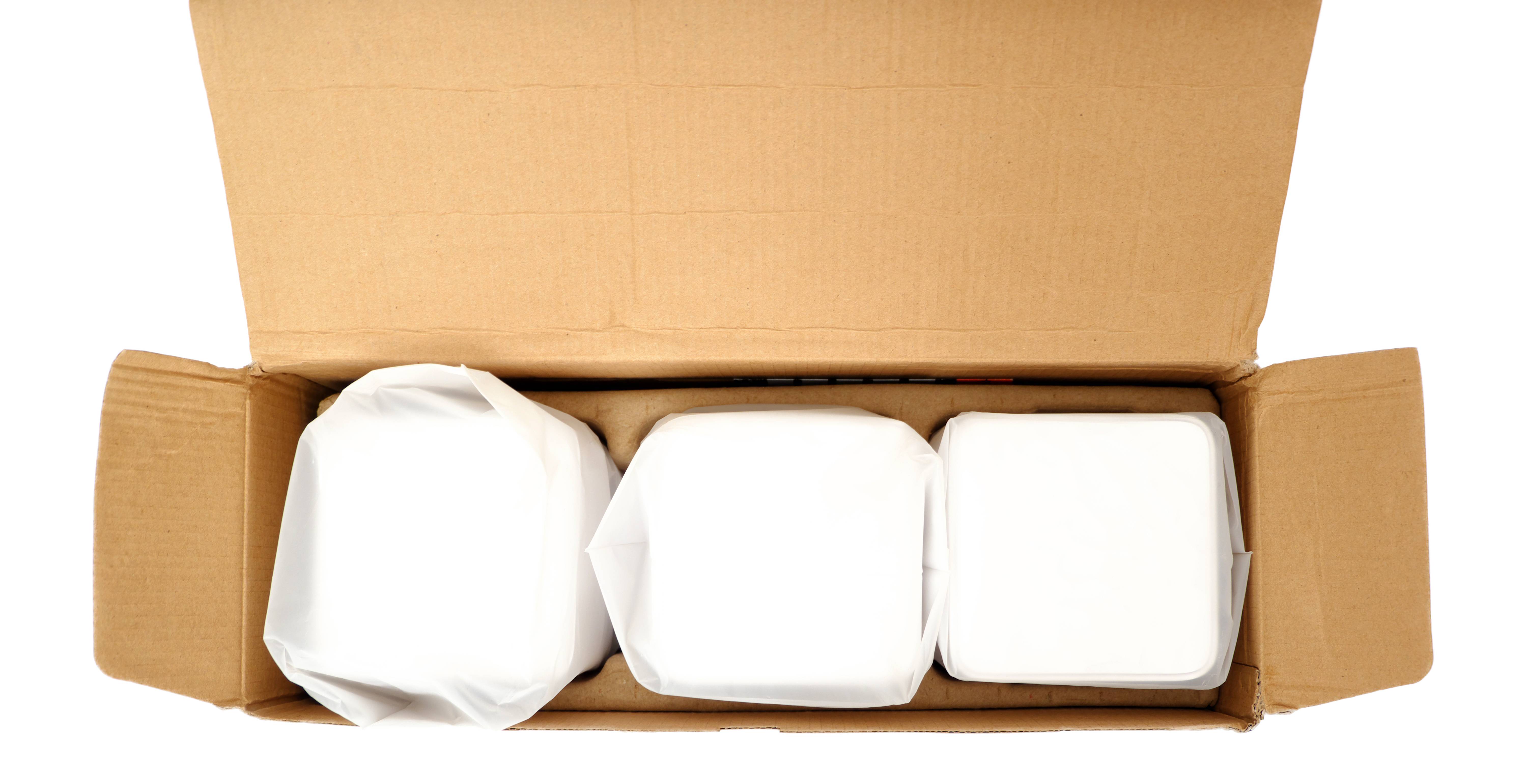

Внутри коробки в ряд располагаются три блока mesh-системы.

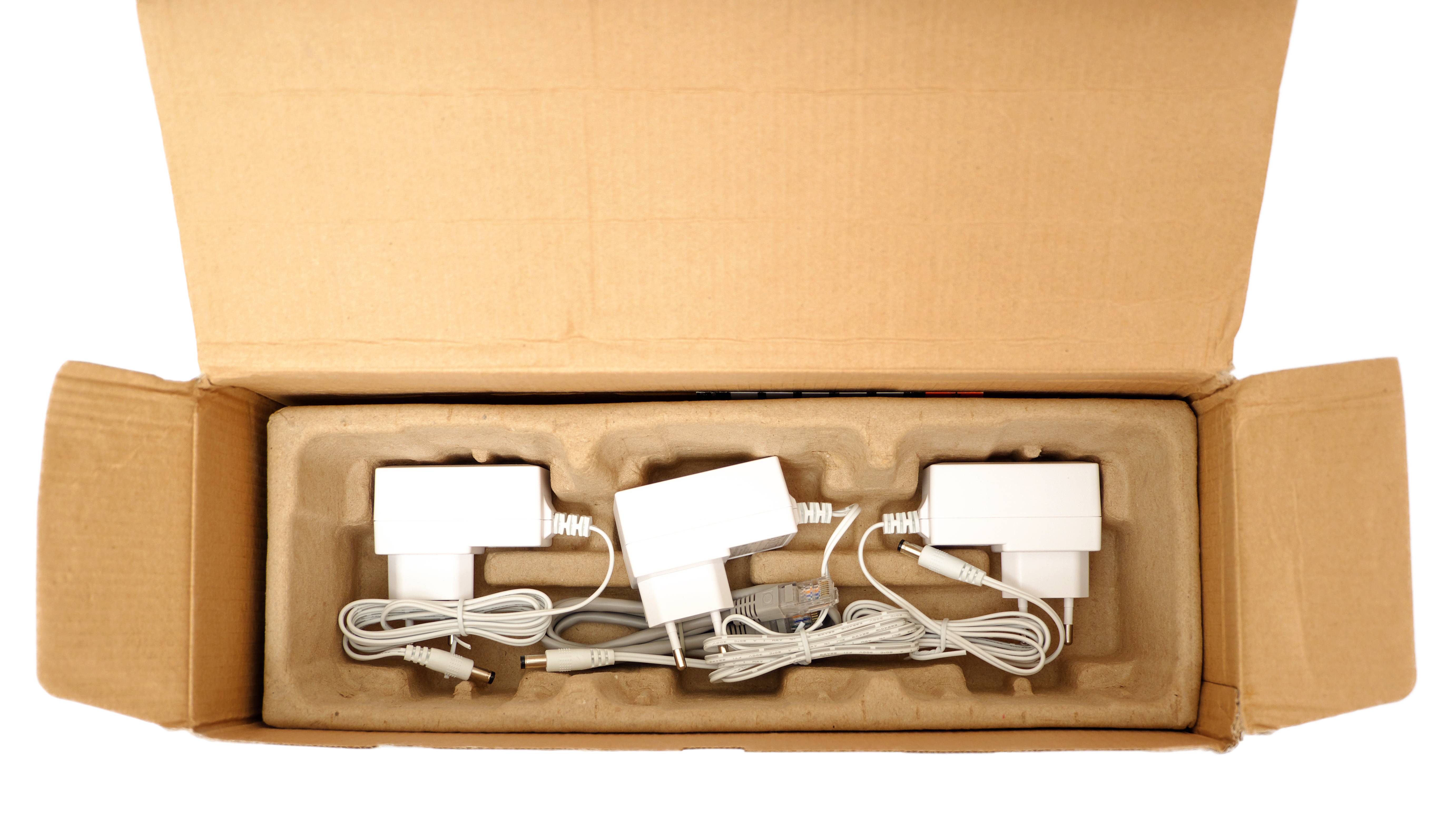

Под ними находятся три адаптера питания и один патч-корд.

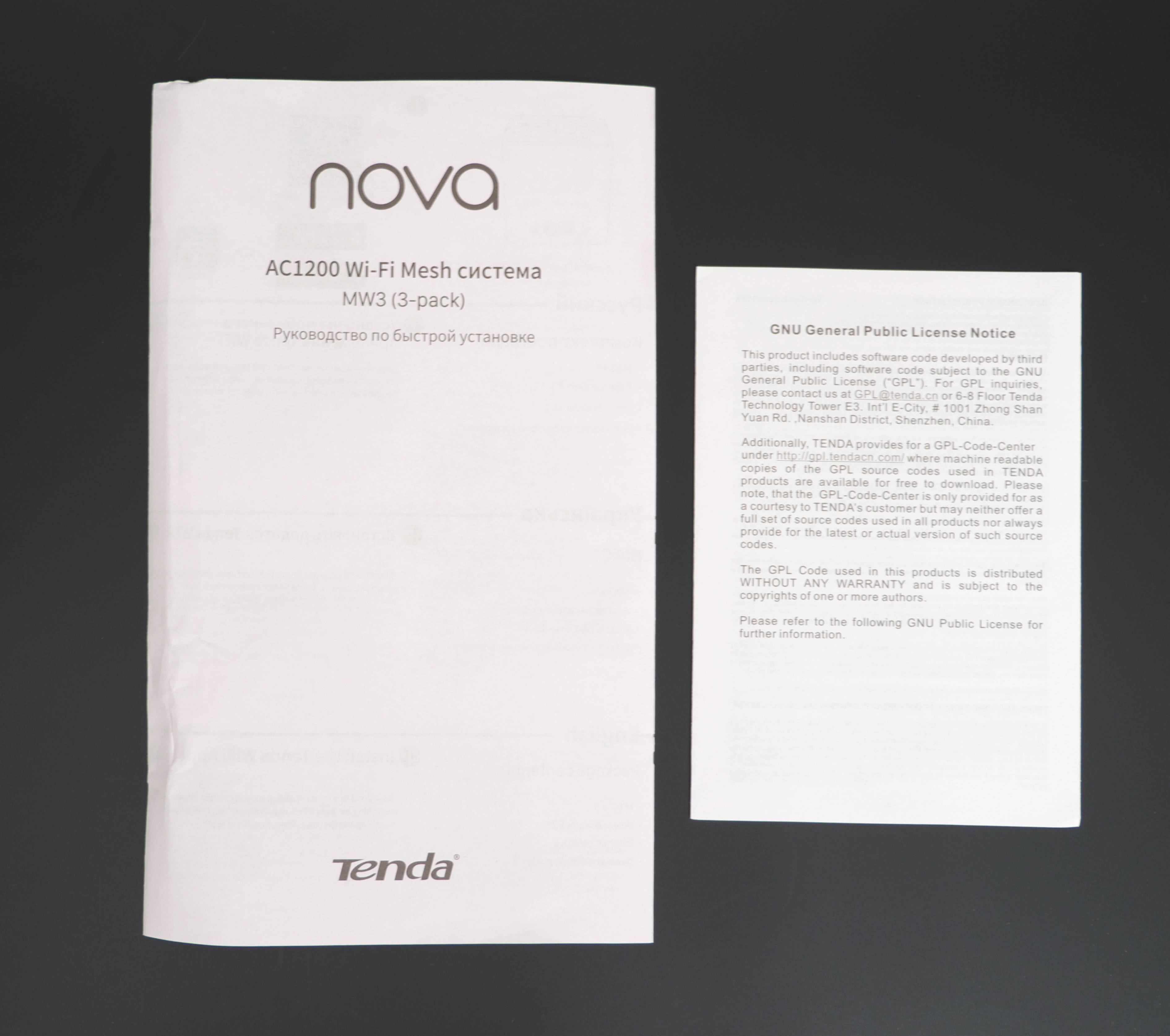

Из документации в комплекте вы найдёте:

  • Руководство по быстрой настройке
  • Гарантийный талон
  • Лицензионное соглашение

В руководстве пользователя кратко описан порядок подключения и самостоятельной настройки беспроводной сети.

Внешний вид

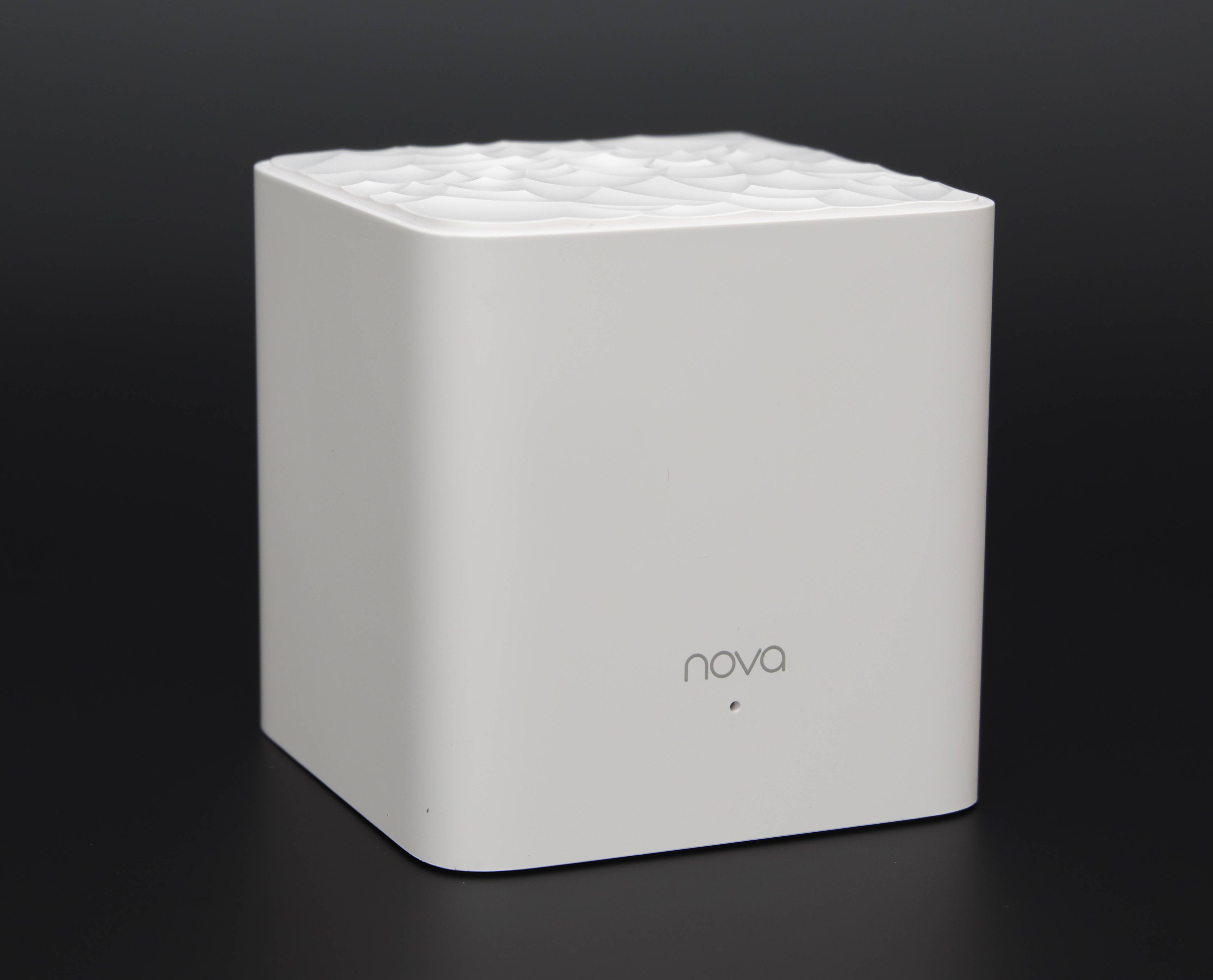

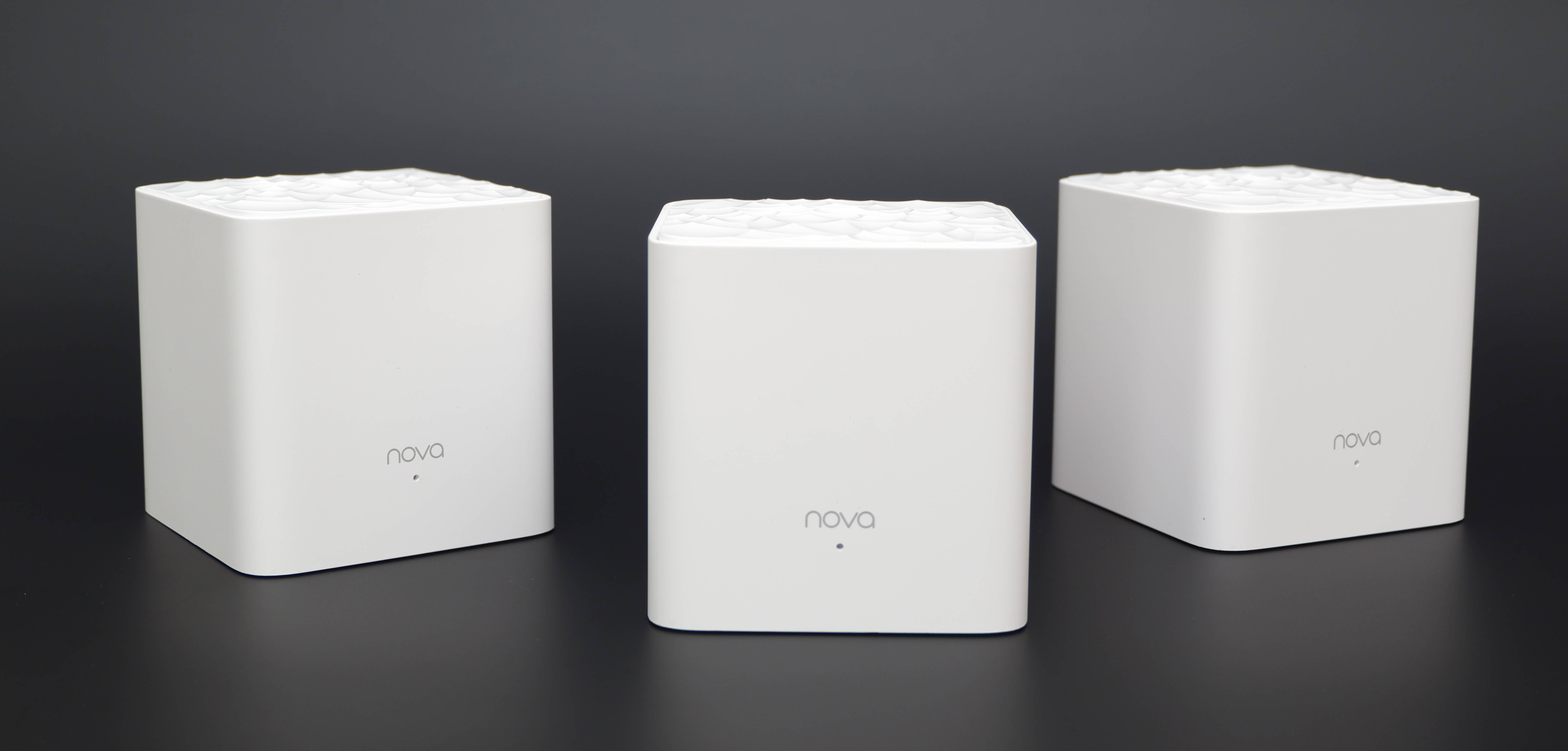

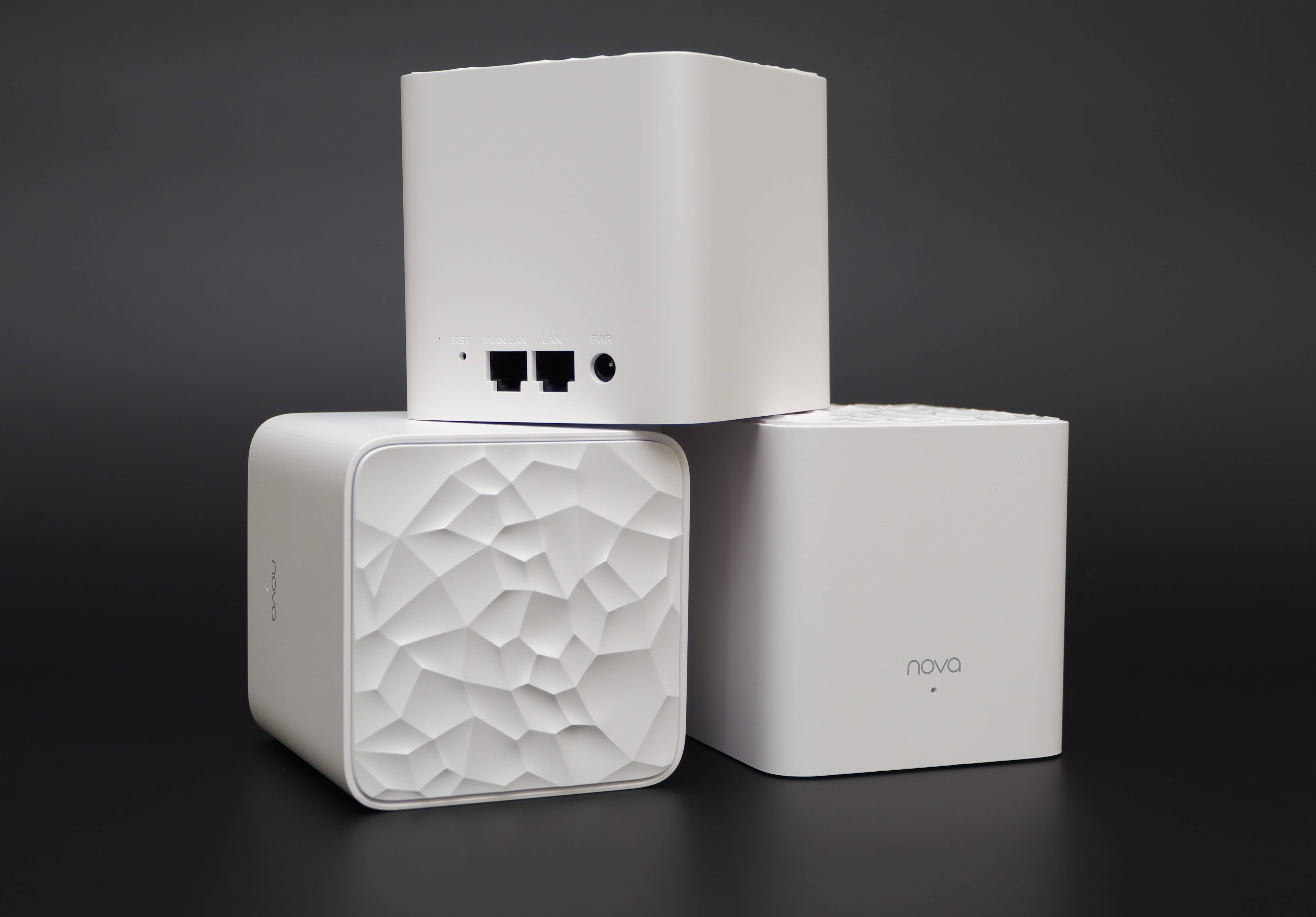

Блок представляет собой небольшой куб со скруглёнными боковыми гранями. Размер одного устройства составляет 90x90x90 мм, его вес - 183 гр.



Корпус изготовлен из белого ABS-пластика. Верхняя плоскость накрыта рельефной панелью, которая придаёт ей стильный вид. Кстати, эту панель можно снять. Под ней находятся четыре круглых отверстия, через которые можно вывести внешние антенны.

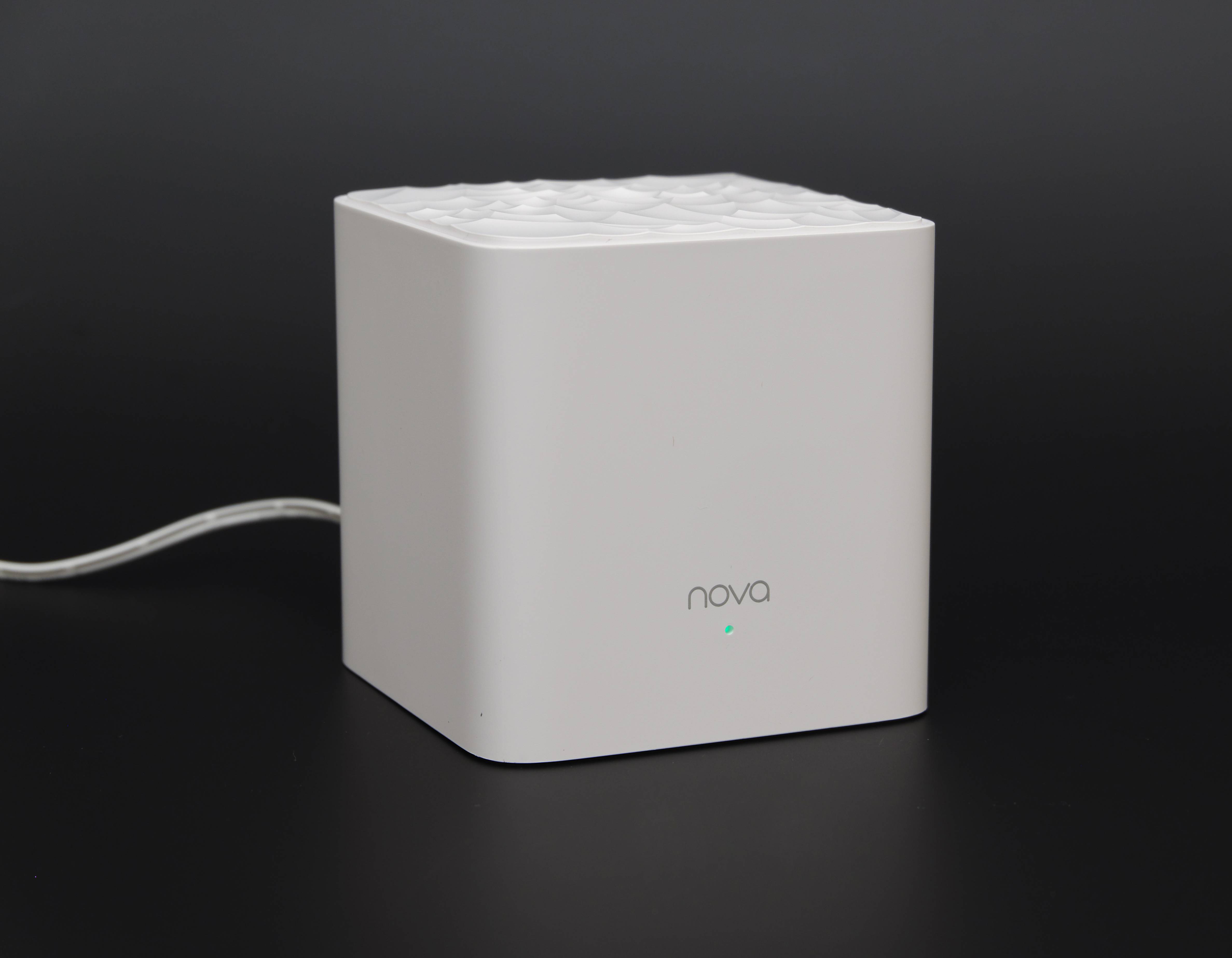

На лицевой стороне изображён логотип серии устройств - nova. Под ним располагается единственный индикатор, который отображает состояние работы и уровень сигнала.

Зелёный индикатор говорит о хорошем уровне сигнала, жёлтый – о среднем, красный – соединения с основным блоком нет.

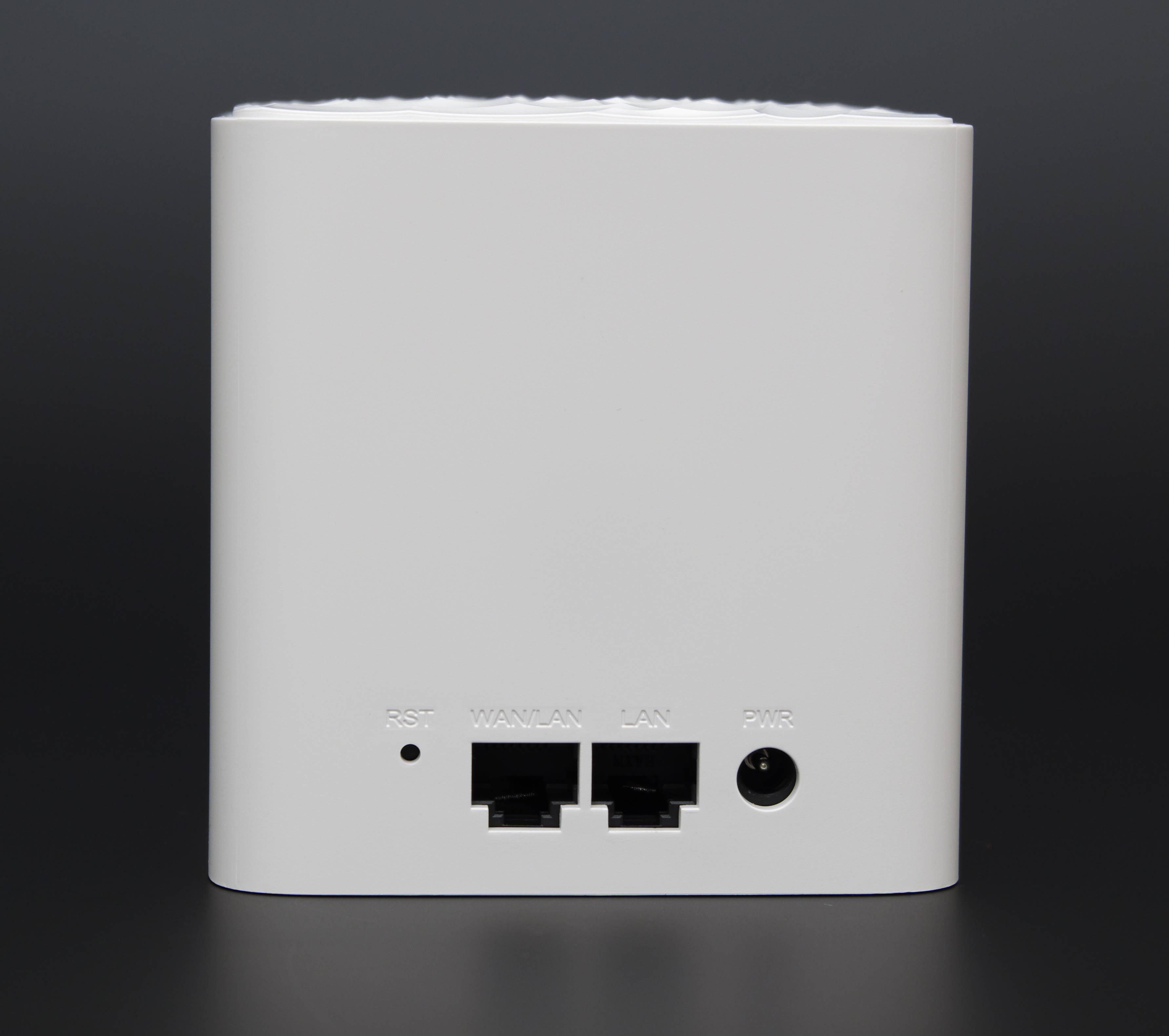

Все интерфейсы подключения расположены на задней стороне блока: два порта ethernet и разъём для подключения адаптера питания. Скрытой прокладки кабелей не предусмотрено.

Слева от WAN/LAN-порта располагается кнопка сброса, которая возвращает роутер к заводским настройкам.

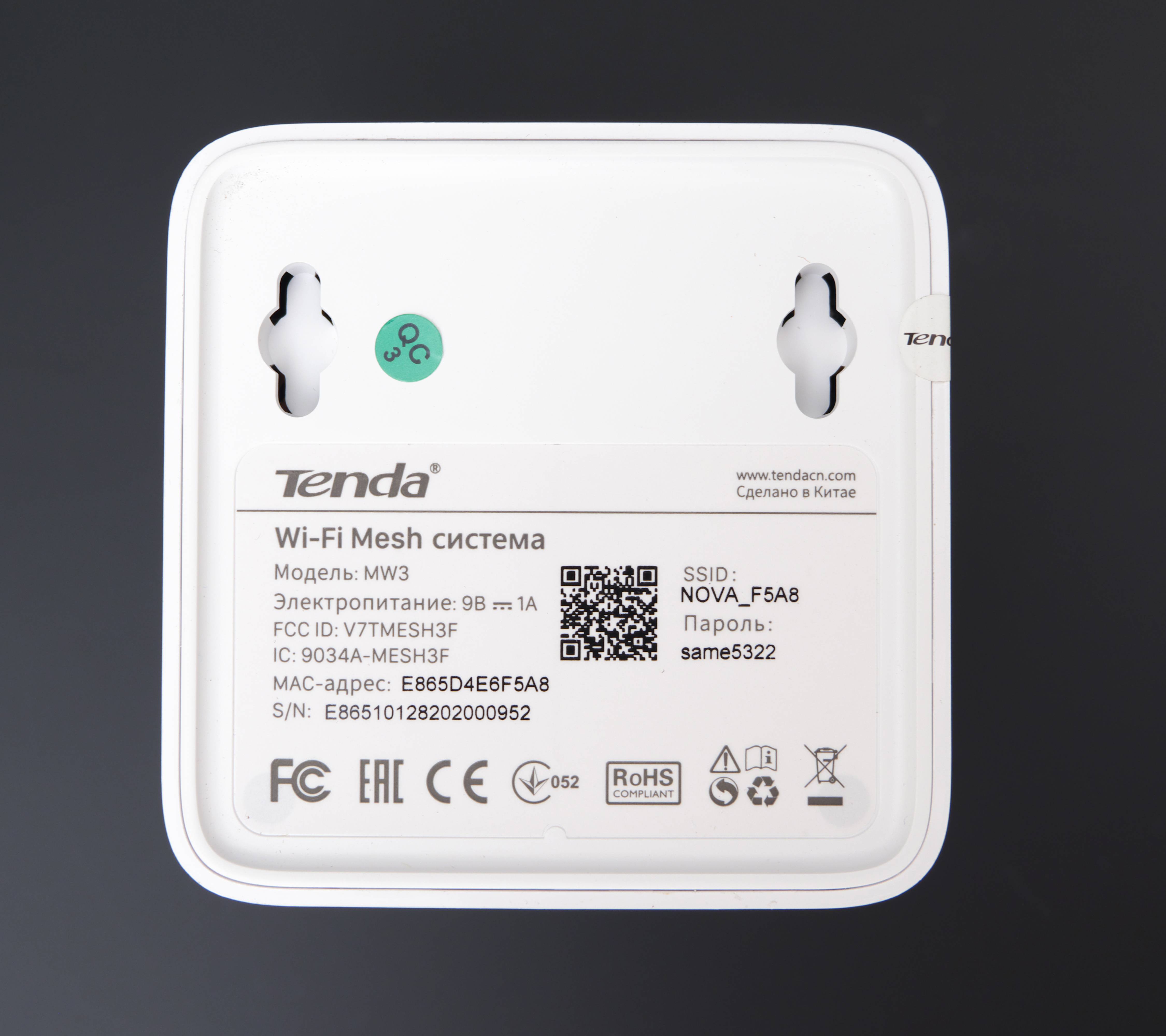

На нижней стороне блока располагаются крепления для установки блока на стену или потолок. Здесь же находятся этикетки с информацией об устройстве.



Интерфейс роутера

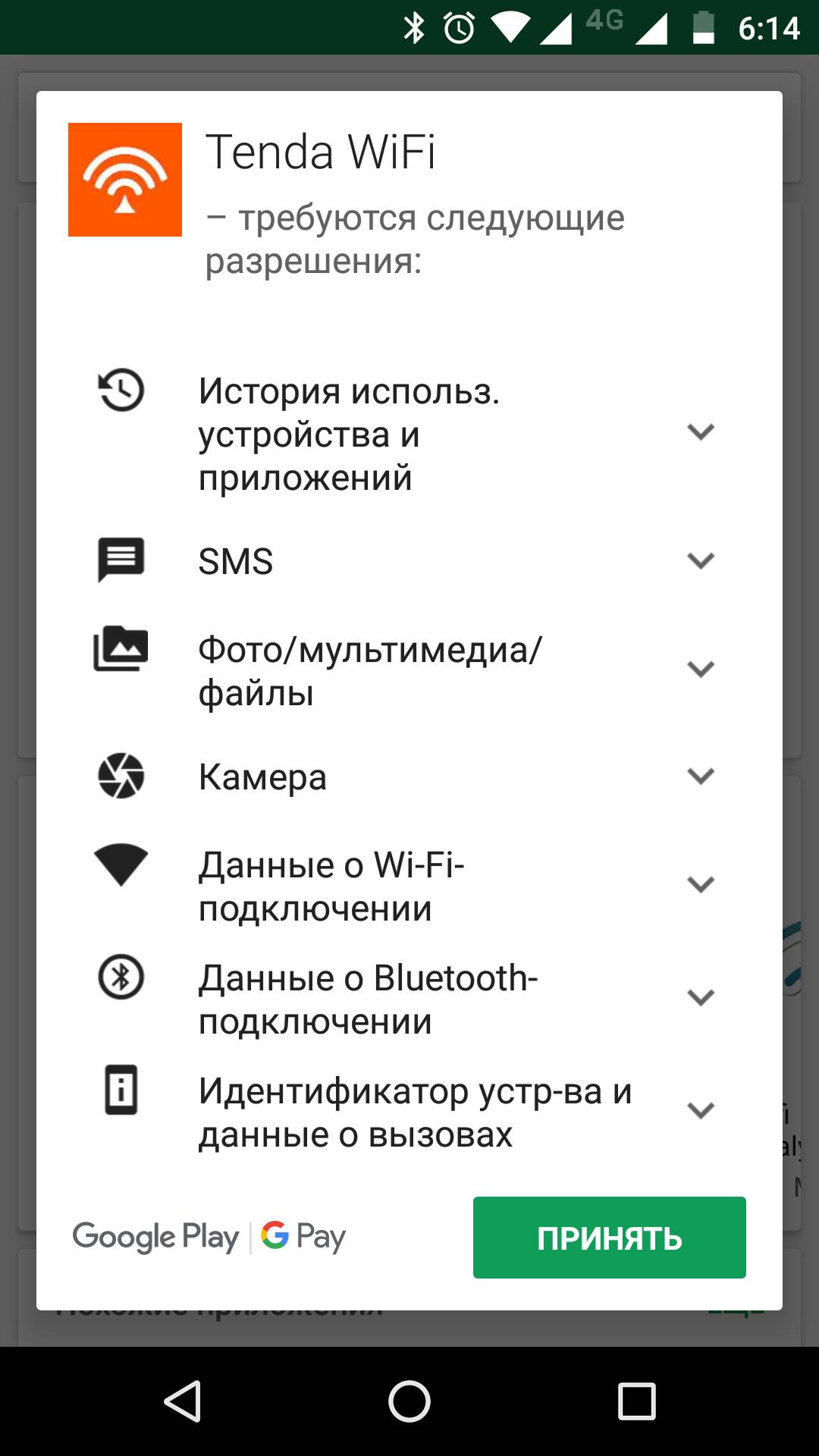

Привычного веб-интерфейса у роутера нет. Вся настройка осуществляется с мобильного устройства. Производитель выпустил приложения для устройств от Apple и под управлением Android. На коробке есть QR-код, "отсканировав" который можно скачать приложение под свою мобильную платформу.

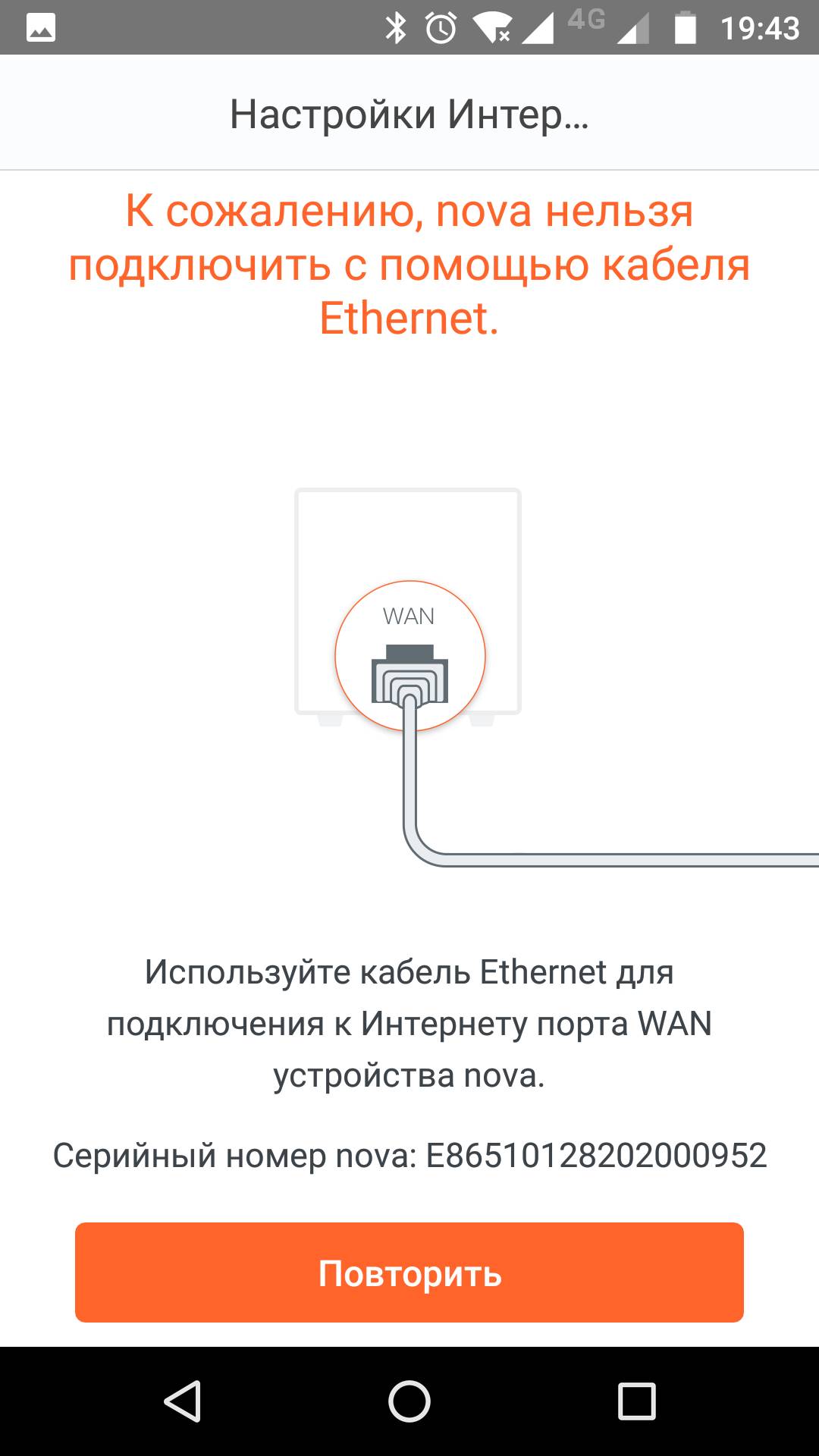

Для начала работы выберите любой блок и подключите к нему питание и кабель от провайдера в порт WAN. Затем на мобильном устройстве подключитесь к сети “nova_xxxx”, используя пароль, изображённый на этикетке внизу роутера. После успешного подключения к сети можно запускать фирменное приложение. При первом запуске в приложении запускается помощник настройки mesh-системы.

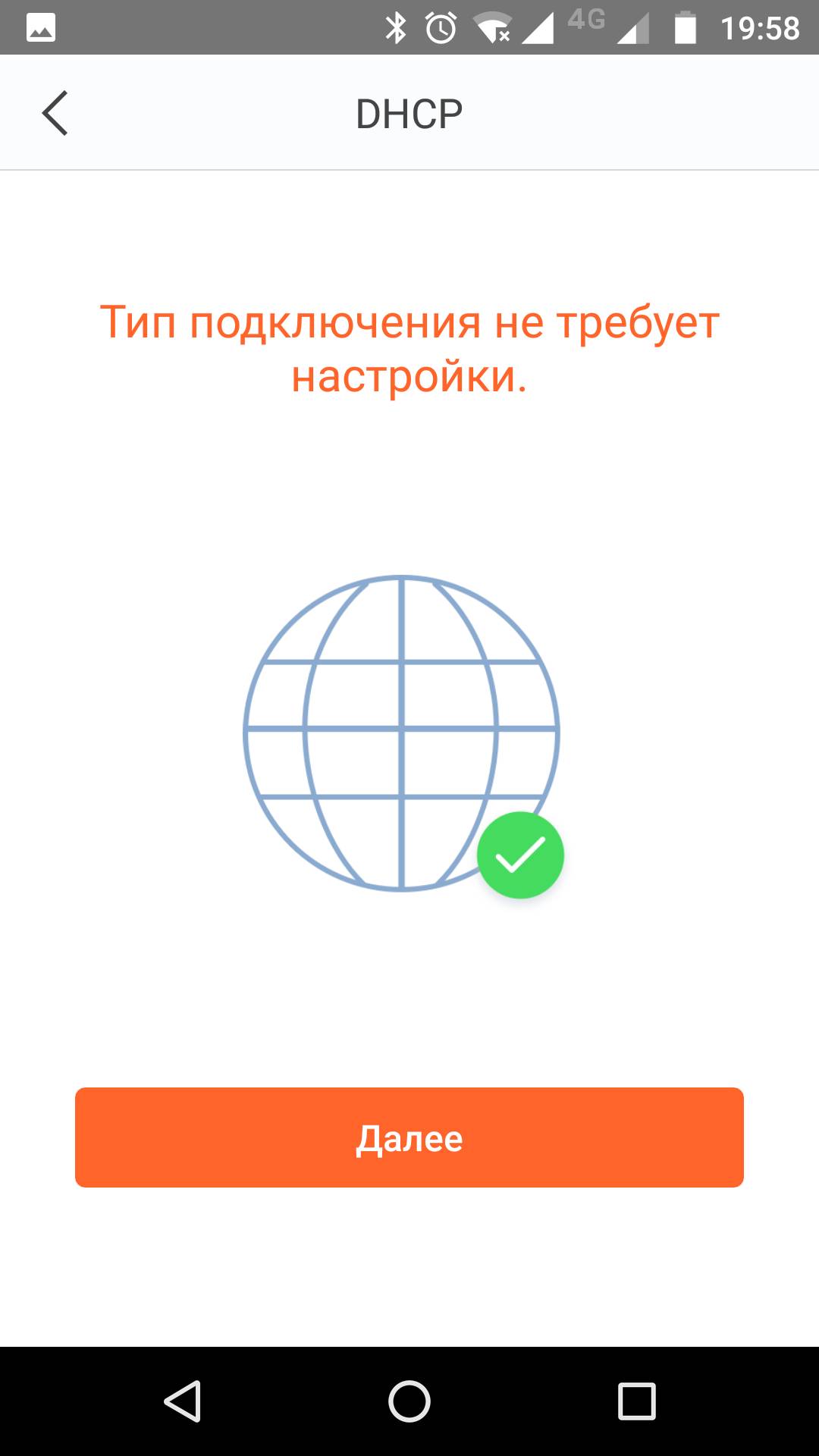

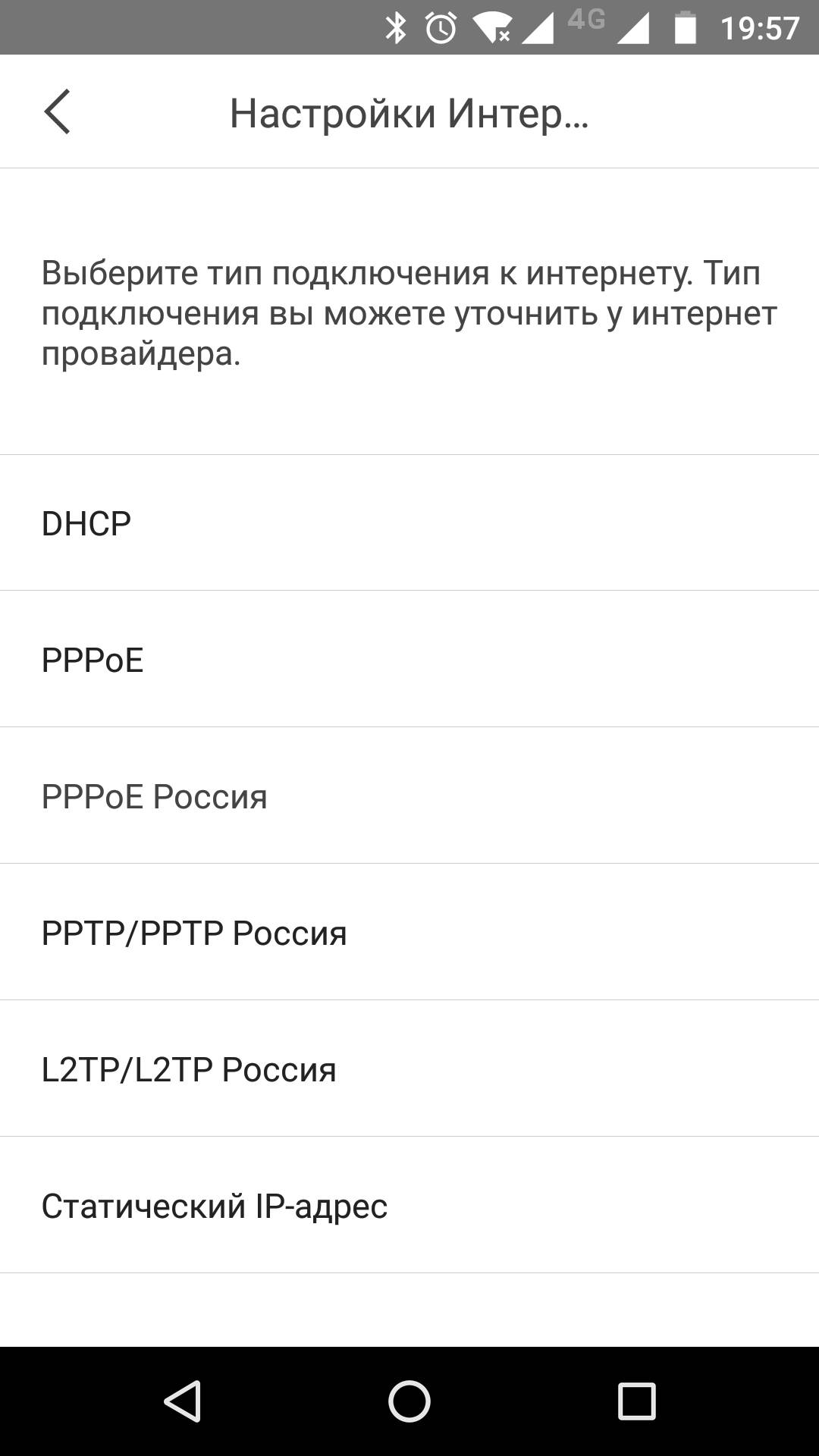

Выберите протокол подключения к провайдеру. Обычно он указан в инструкции, полученной при подключении к сети интернет. Если потребуется, введите логин и пароль.

Если выбор протокола кажется сложной задачей, и у Вас есть роутер установленный провайдером, то можно выбрать режим DHCP. В этом случае потребуется соединить кабелем порт WAN блока и порт LAN устройства провайдера. Этот же способ настройки можно выбрать, если ваш провайдер использует adsl-подключение или другие не очень распространённые способы.

Устройства MW3 поддерживают следующие способы подключения:

  • DHCP
  • PPOE
  • PPOE Россия
  • PPTP/PPTP Россия
  • L2TP/L2TP Россия

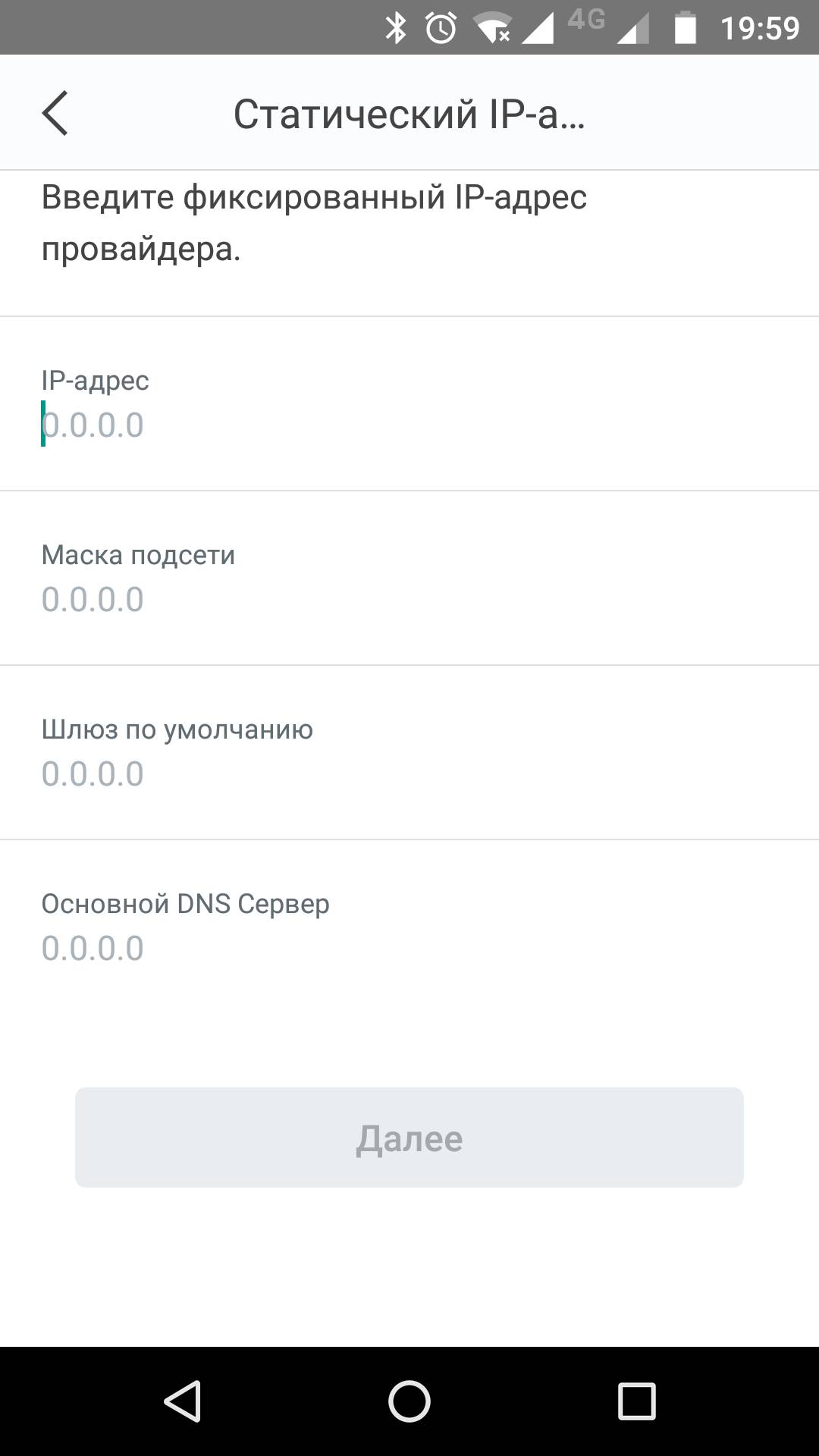

  • Статический адрес

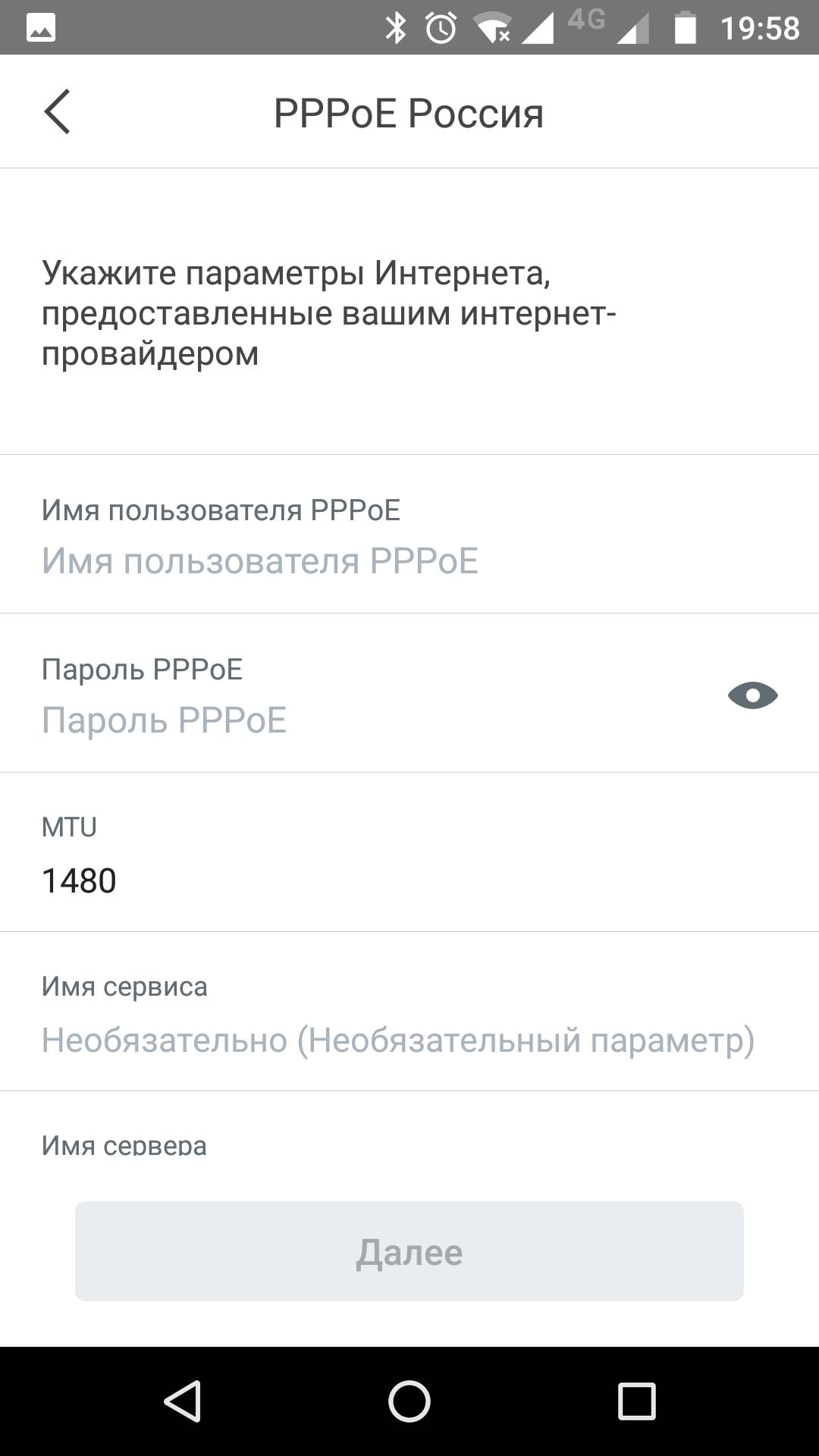

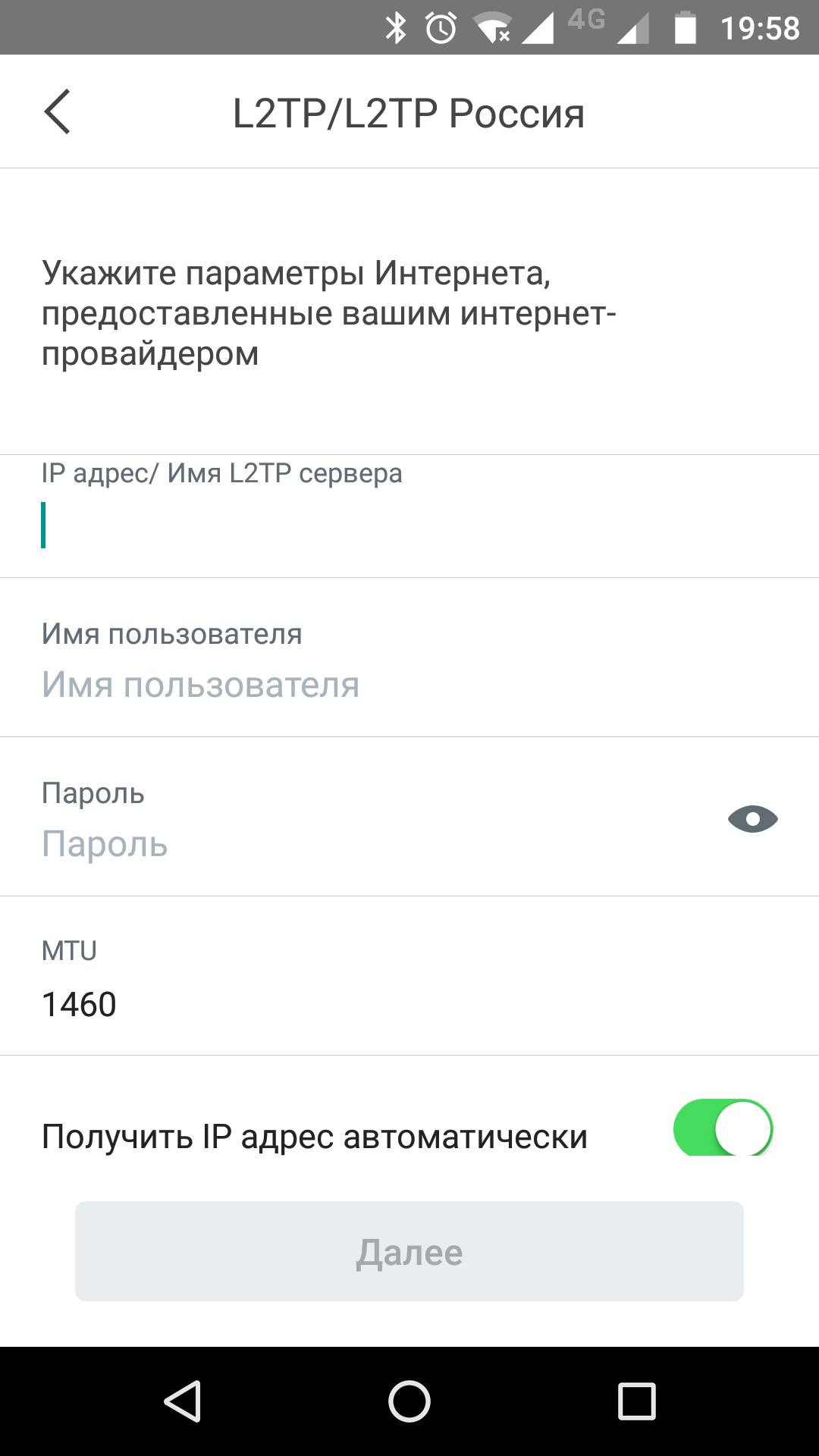

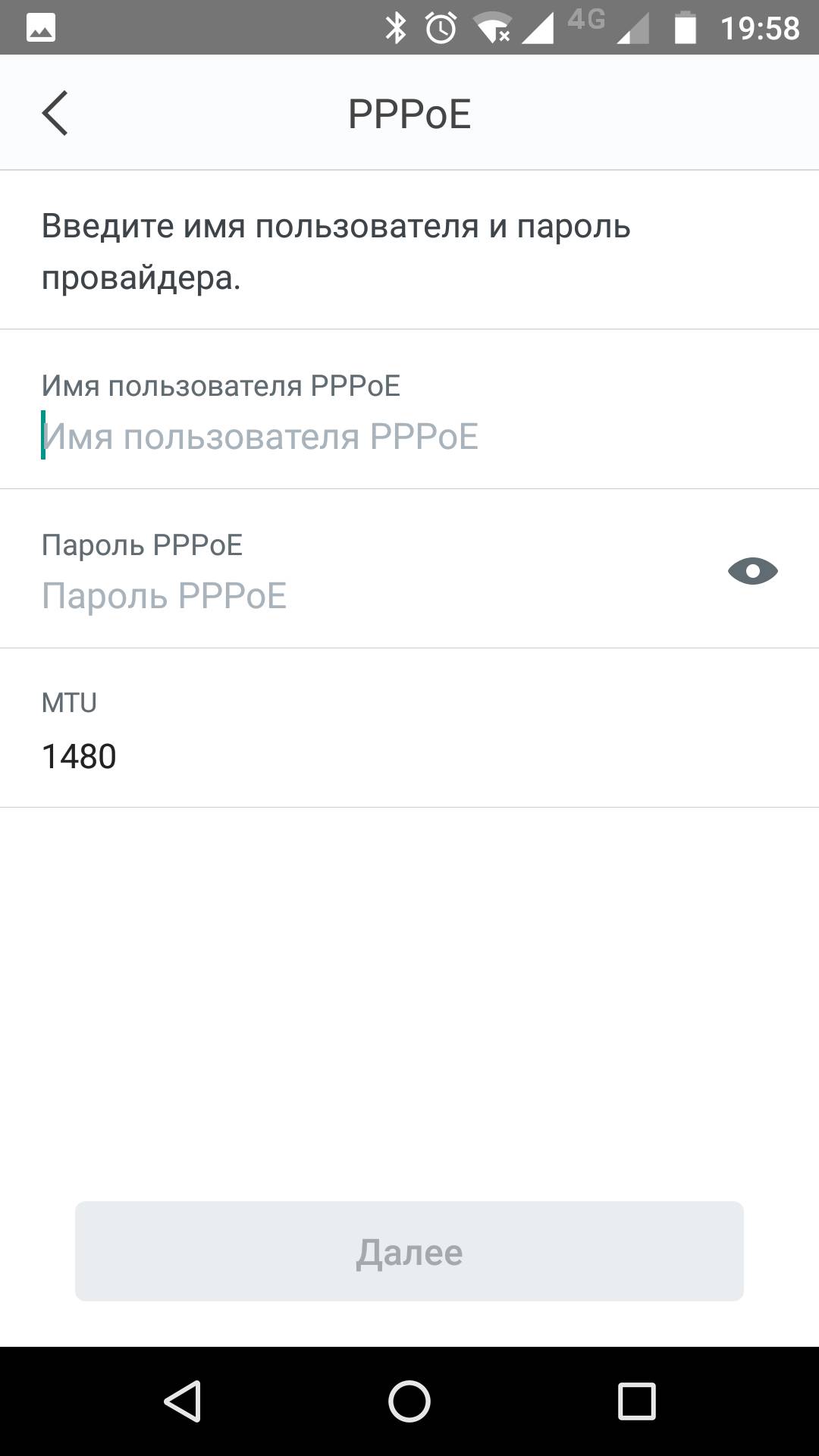

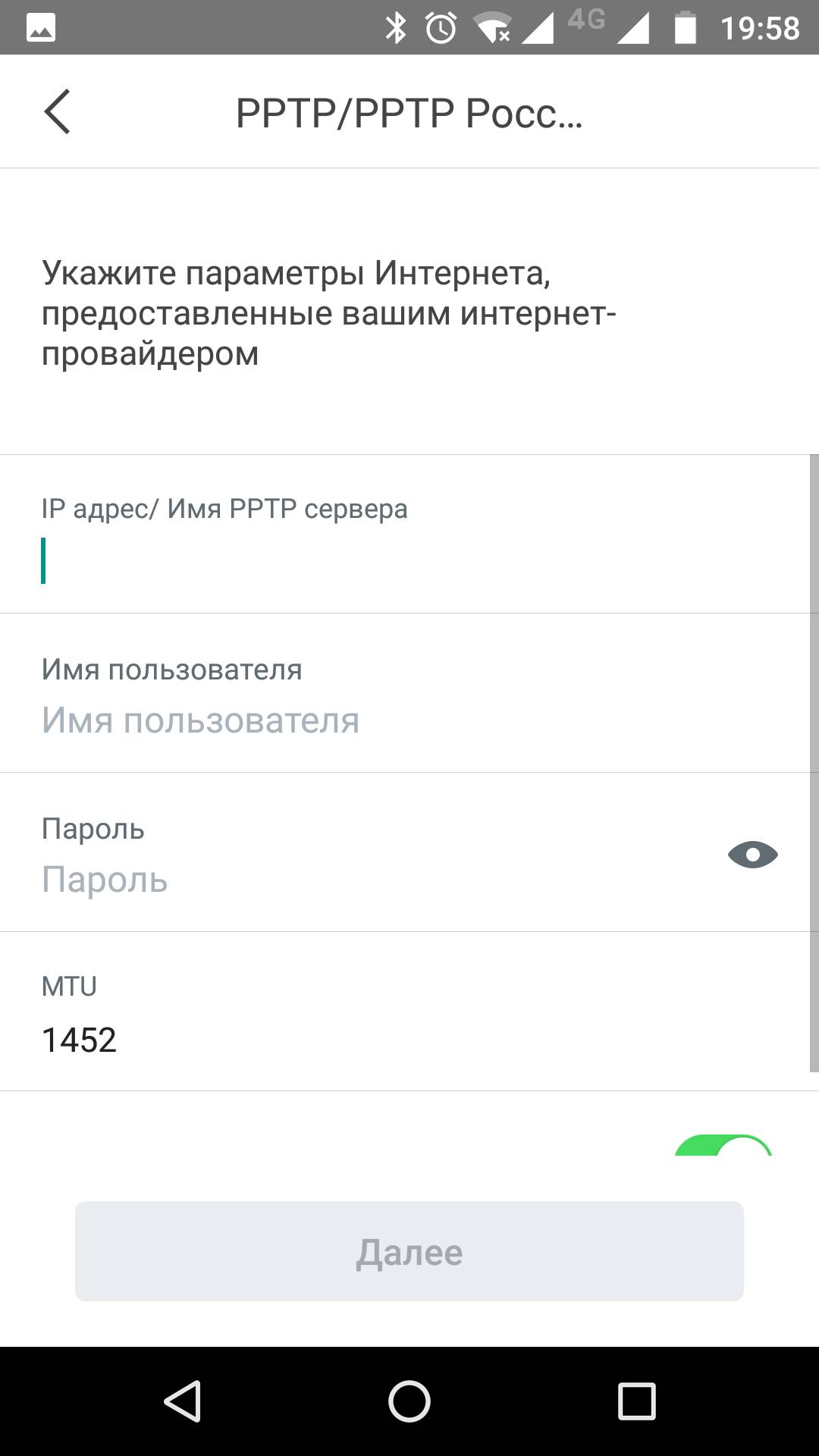

Все поддерживаемые способы подключения и их возможные настройки приведены в следующей таблице:

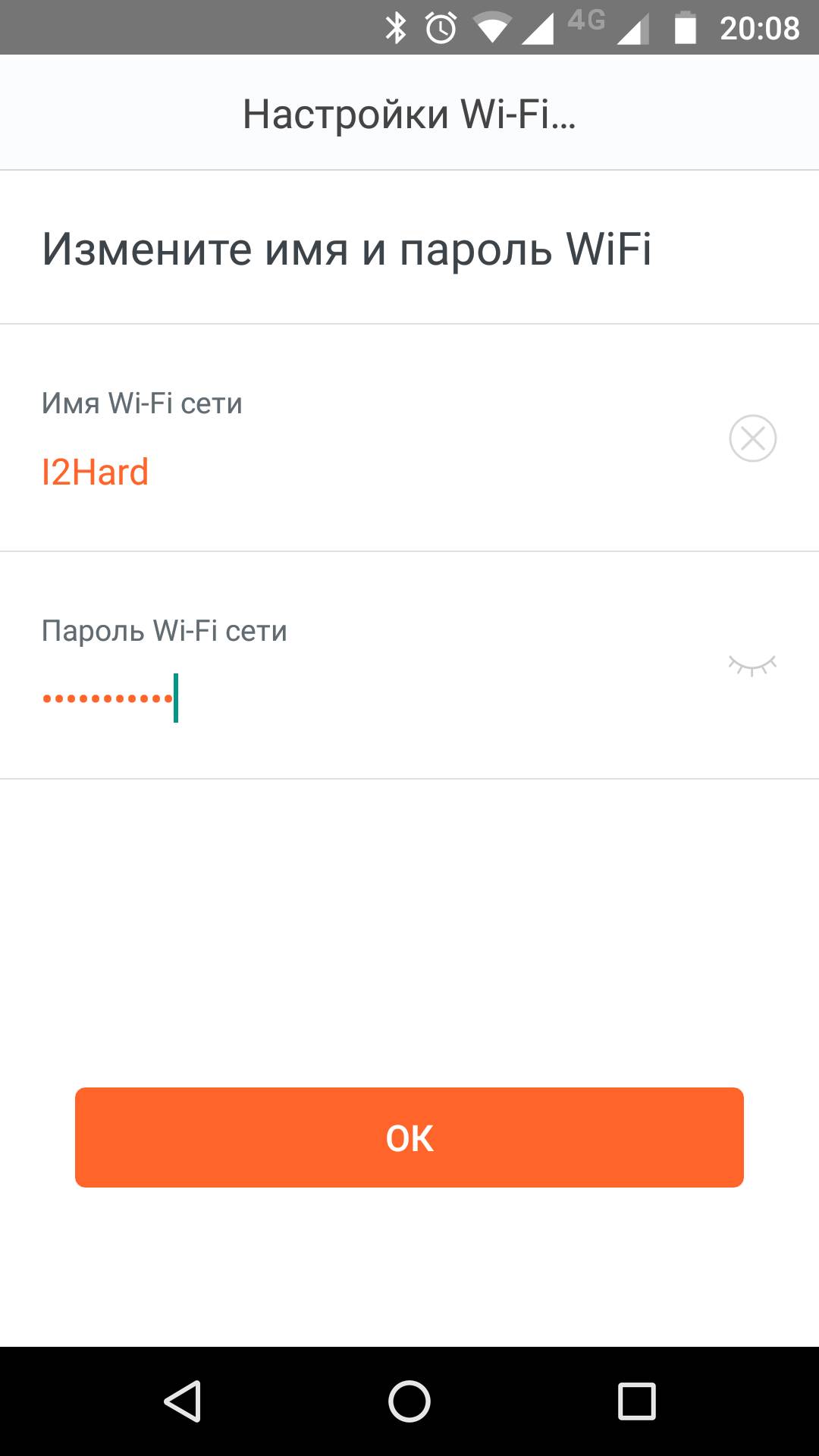

Далее потребуется ввести имя вашей беспроводной сети и пароль для доступа к ней.

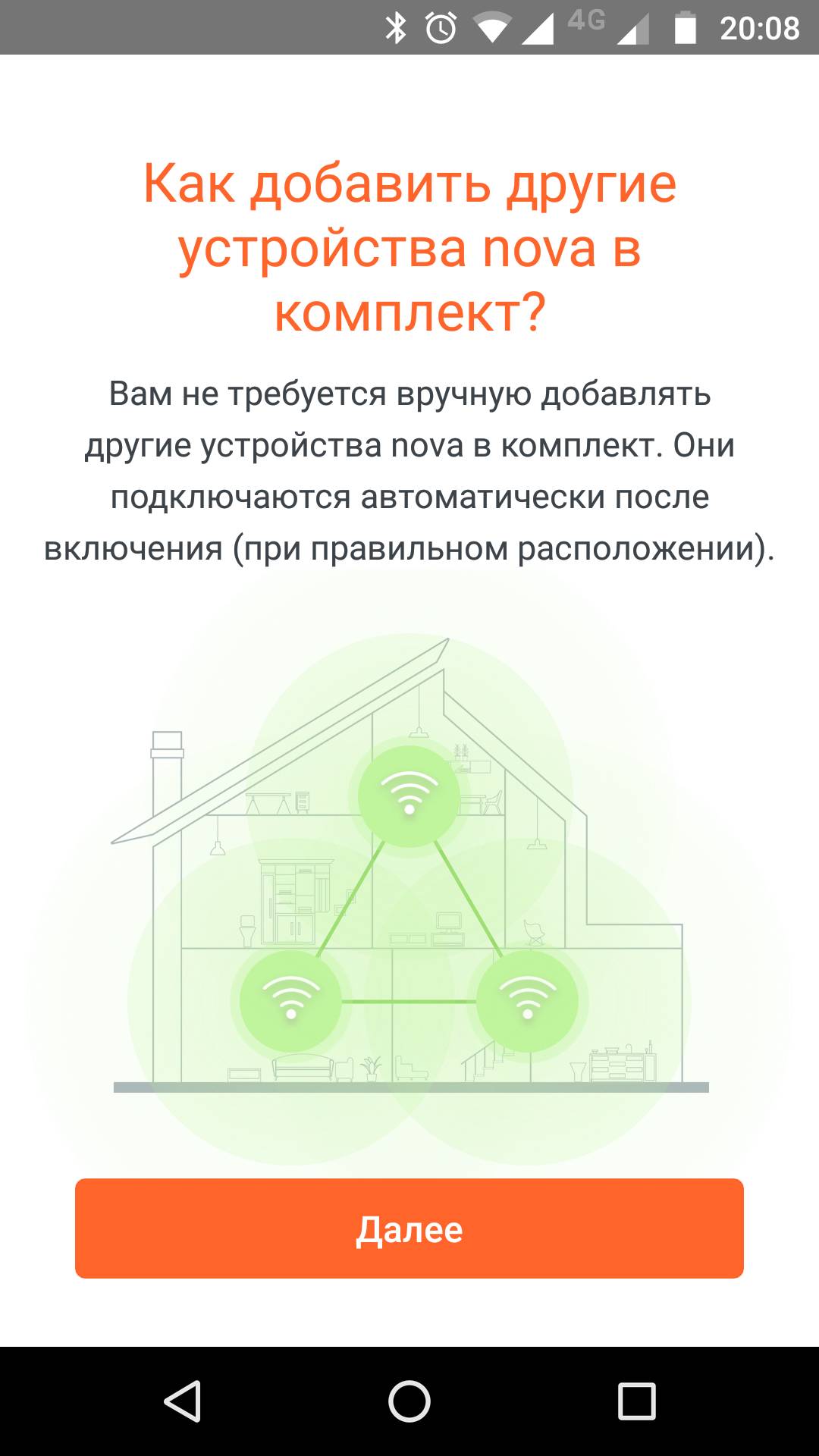

Всё. На этом настройка главного блока завершена. Остальные блоки будут подключены и настроены автоматически, просто включите питание и расположите их в зоне уверенного приема.

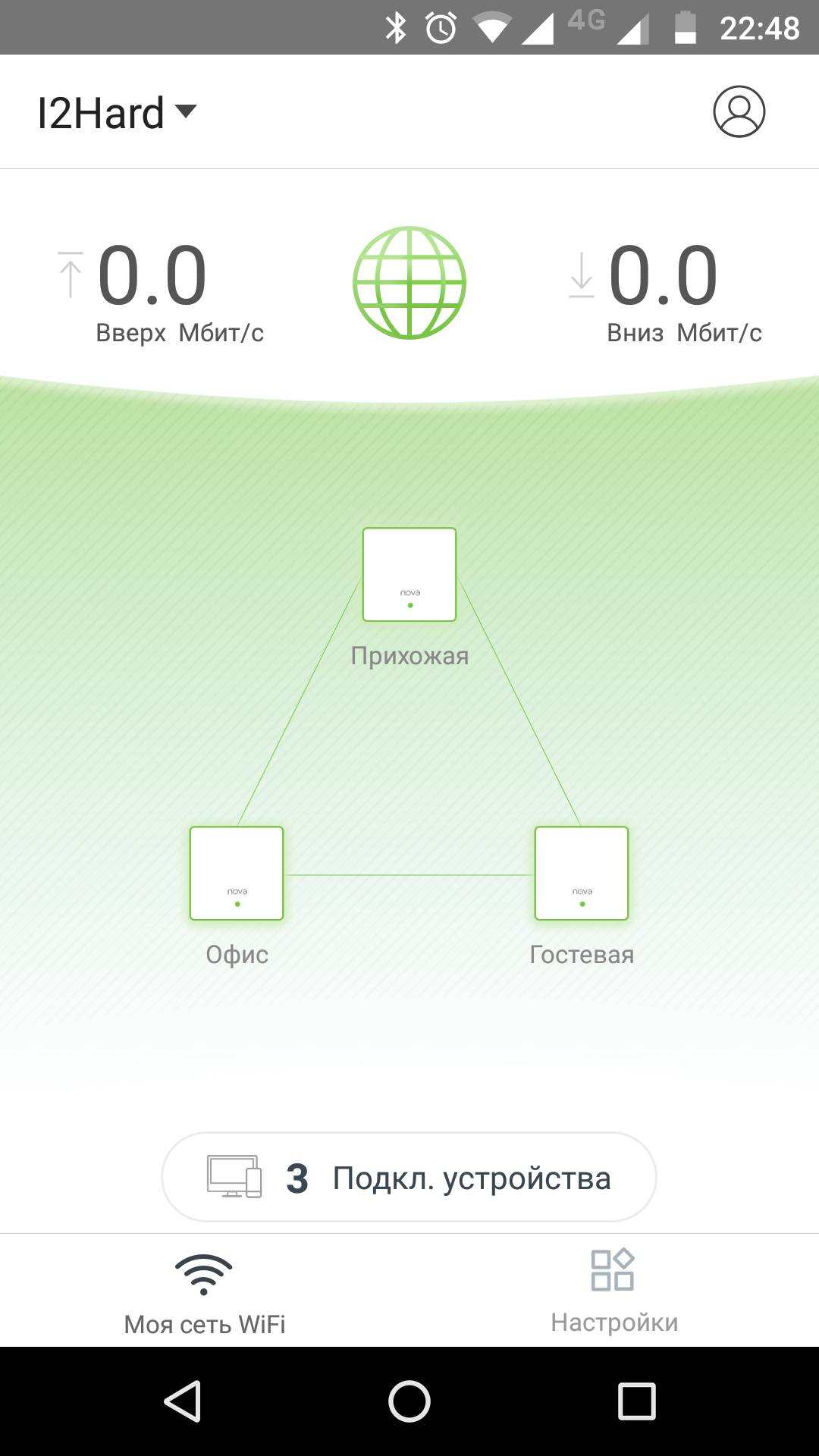

Главный экран приложения отображает скорость загрузки/выгрузки, состояния всех блоков и количество подключенных клиентов.

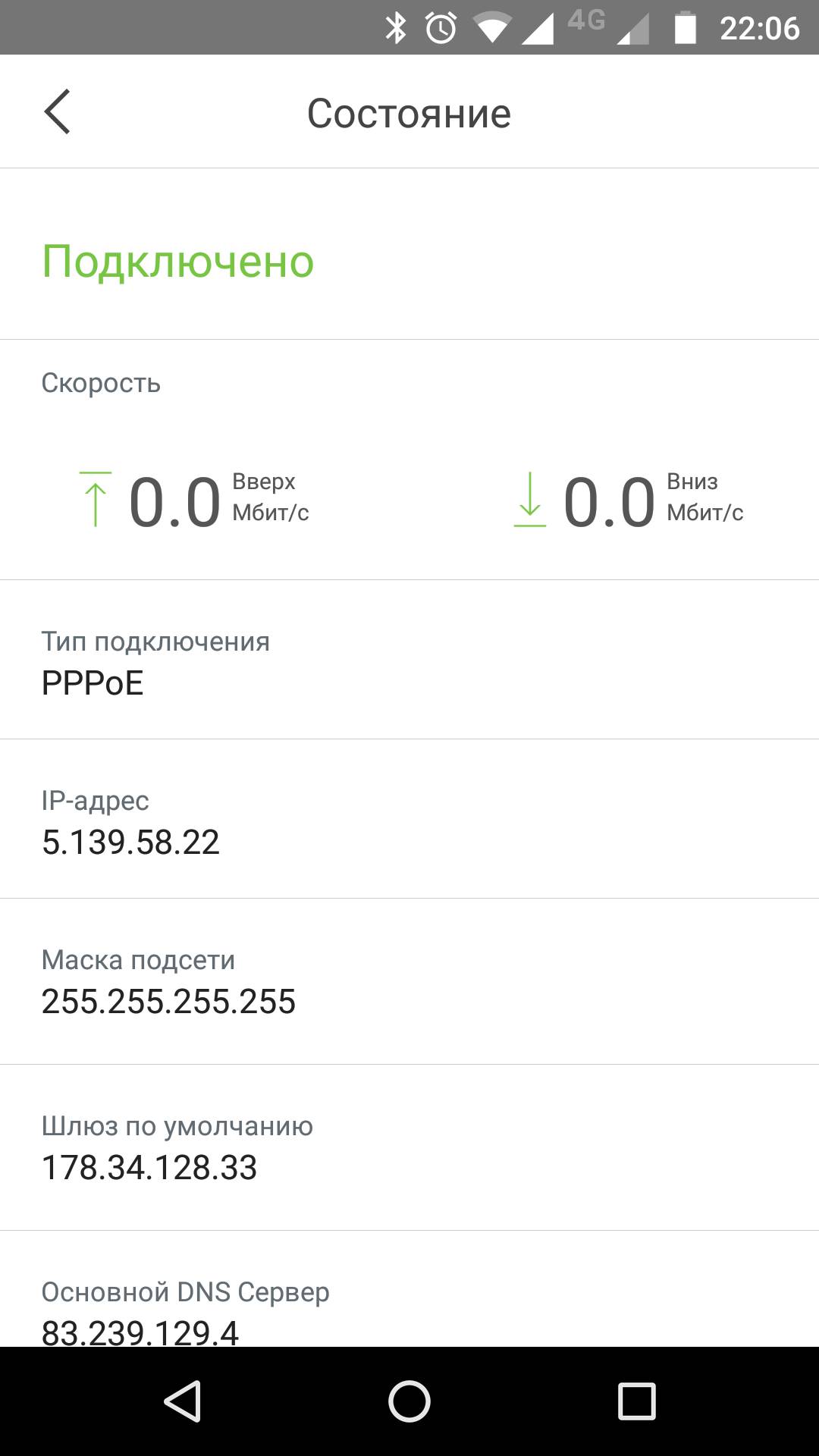

Нажав на любой элемент, можно увидеть текущее состояние и настройки. Так, при нажатии на иконку глобуса открывается экран состояния сети интернет.

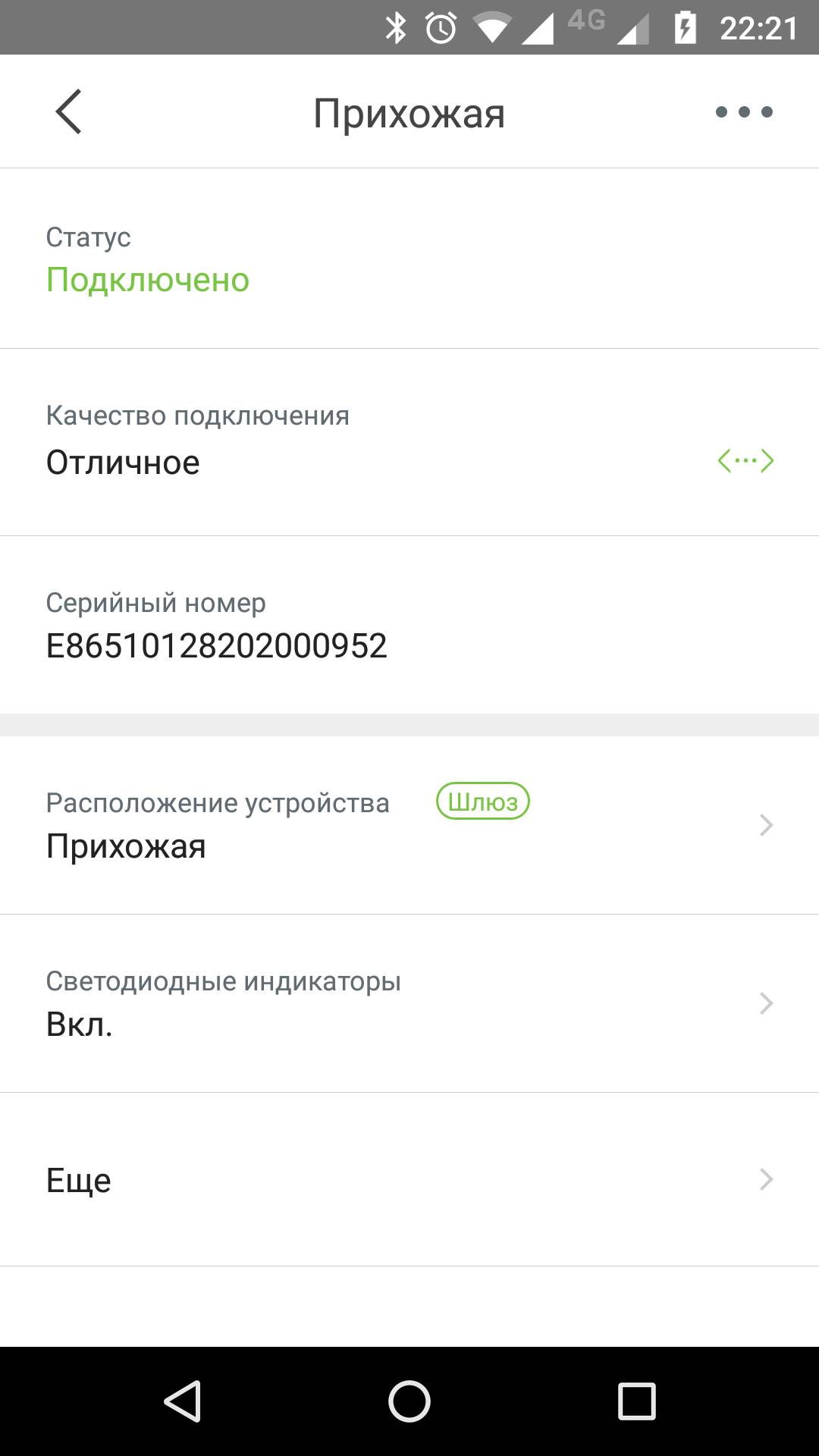

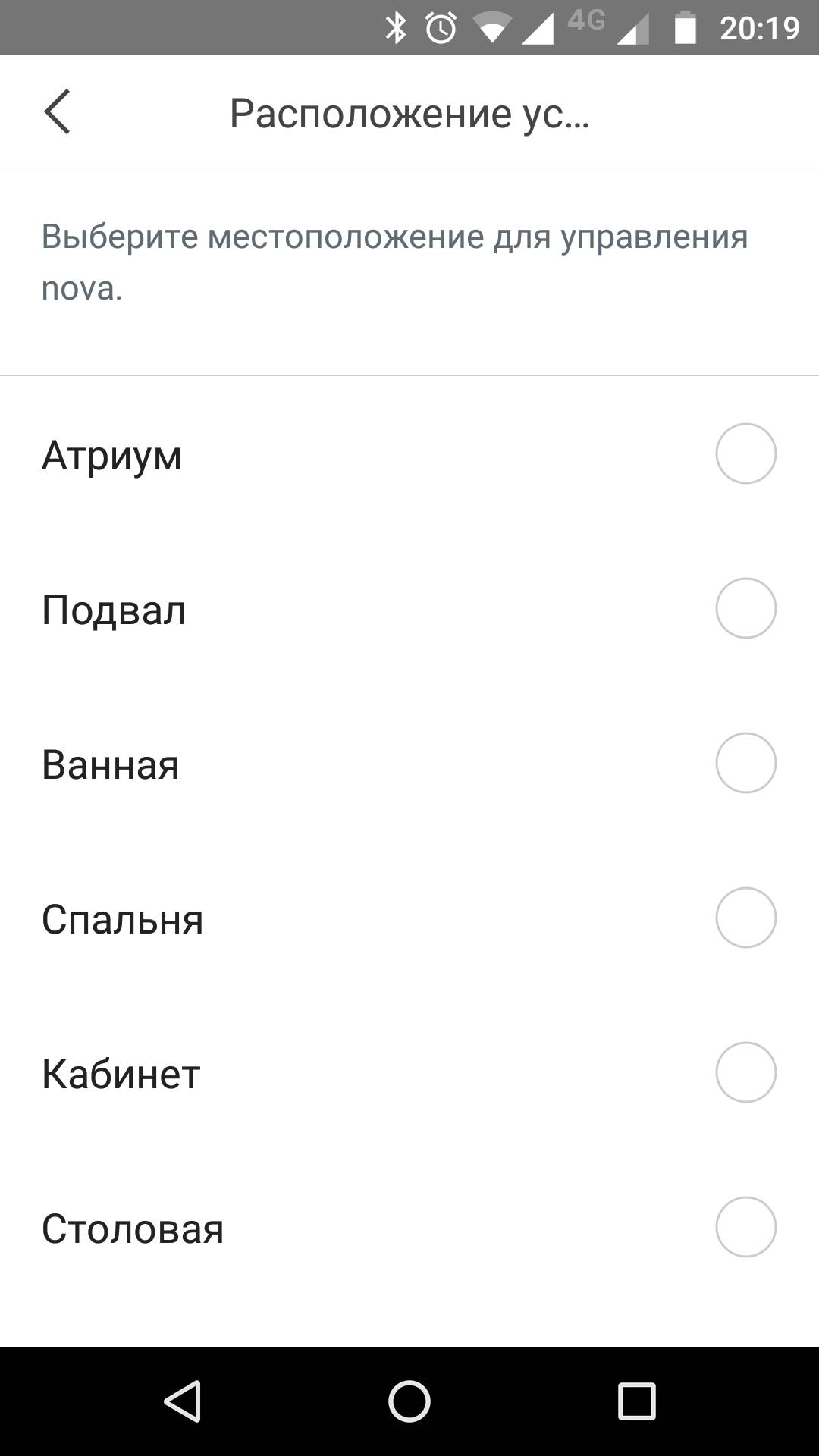

При нажатии на точку доступа можно просмотреть ее параметры, а также изменить настройки индикации и указать расположение устройства.

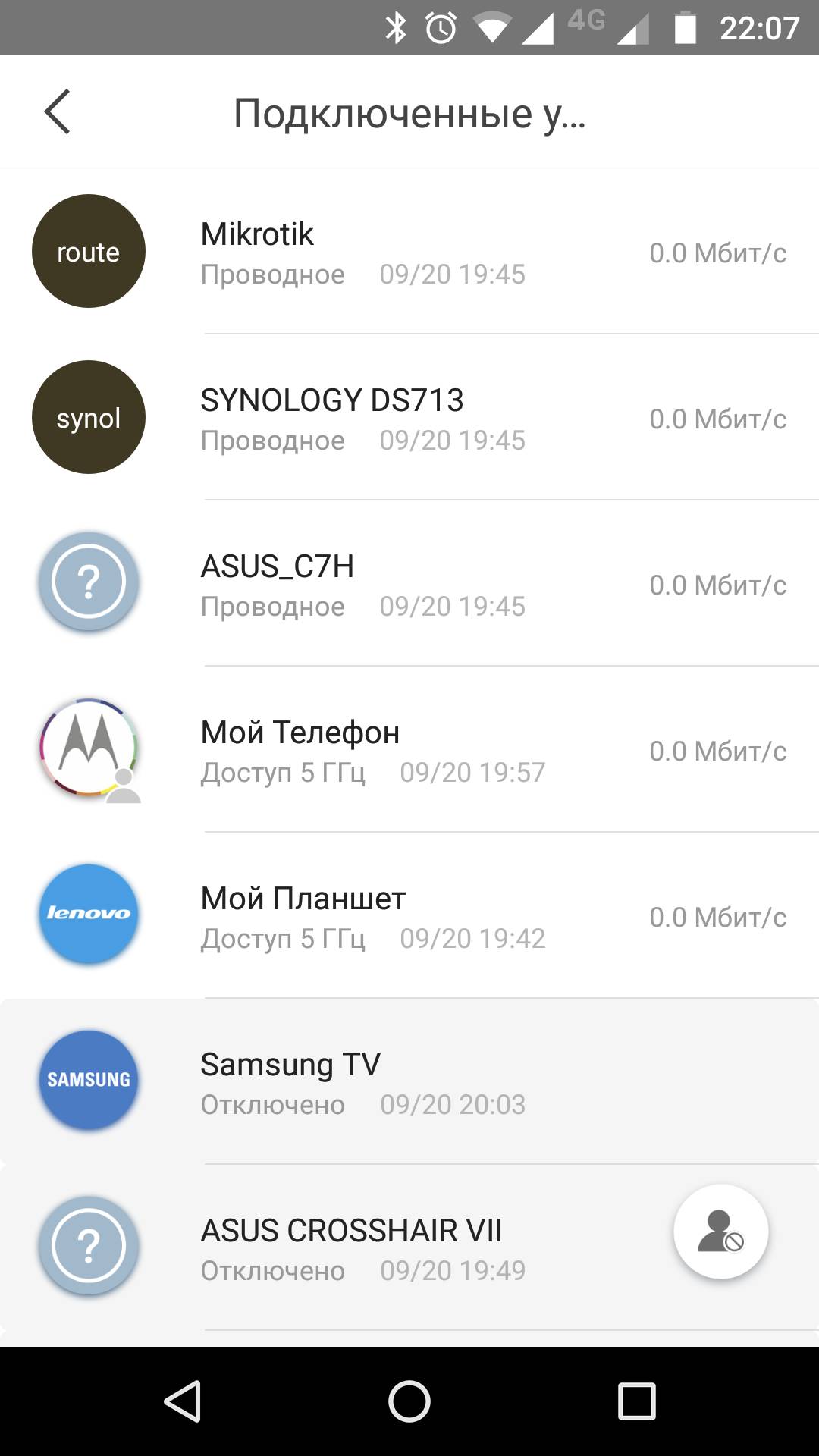

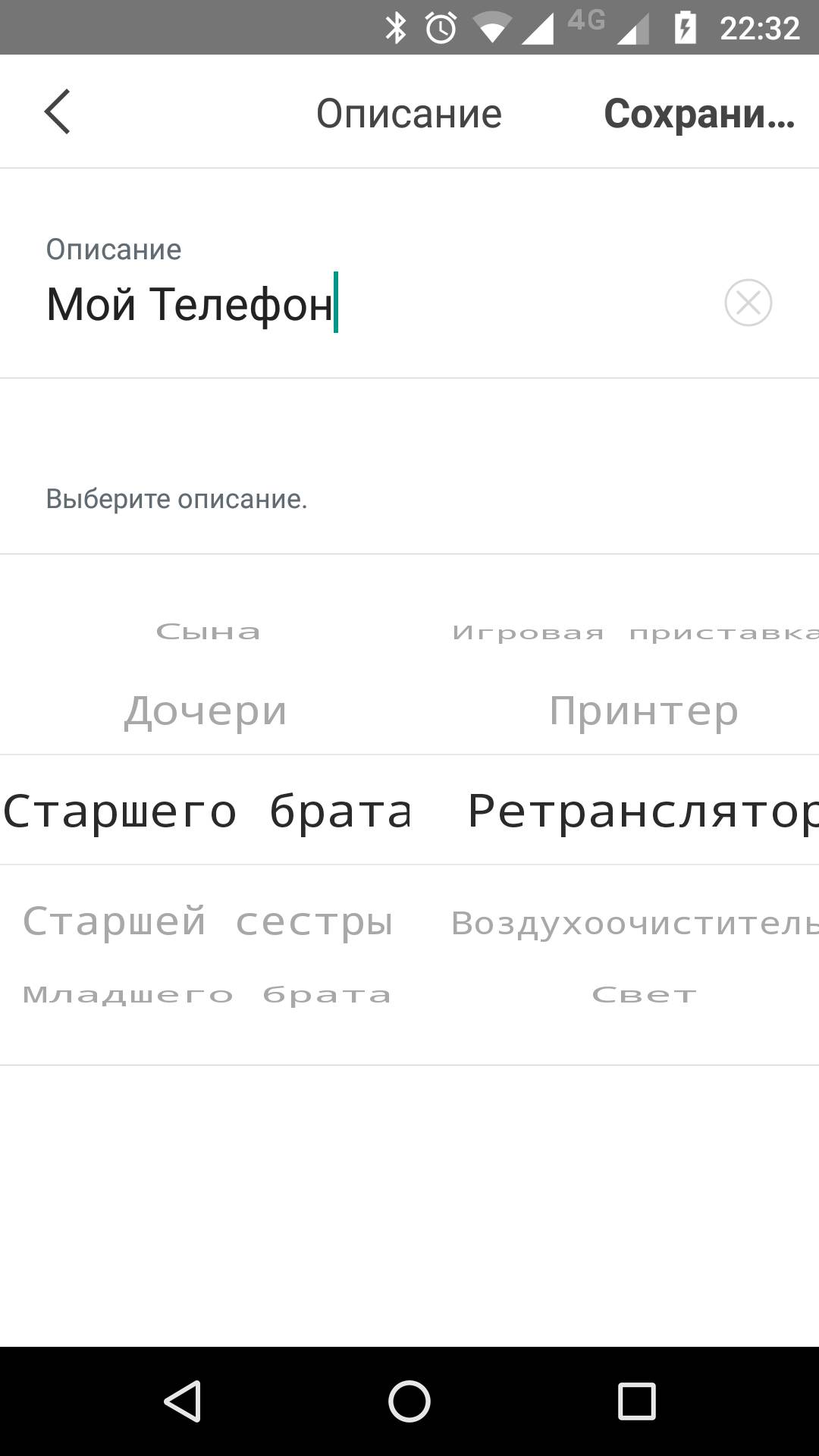

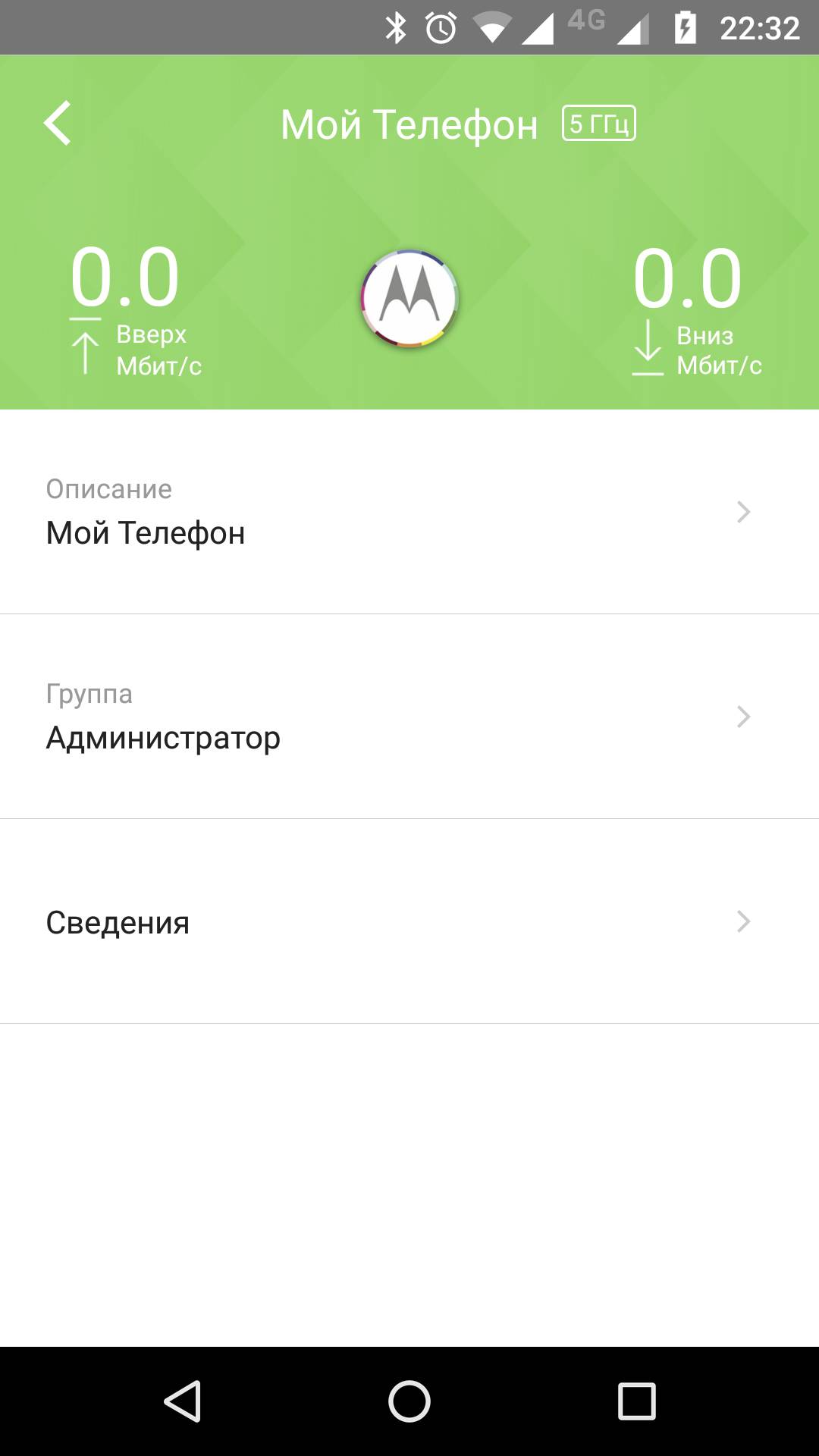

В списке подключенных устройств отображаются подключенные к блоку клиенты. Нажав на строку, можно изменить описание устройства, а также просмотреть сведения о подключении.

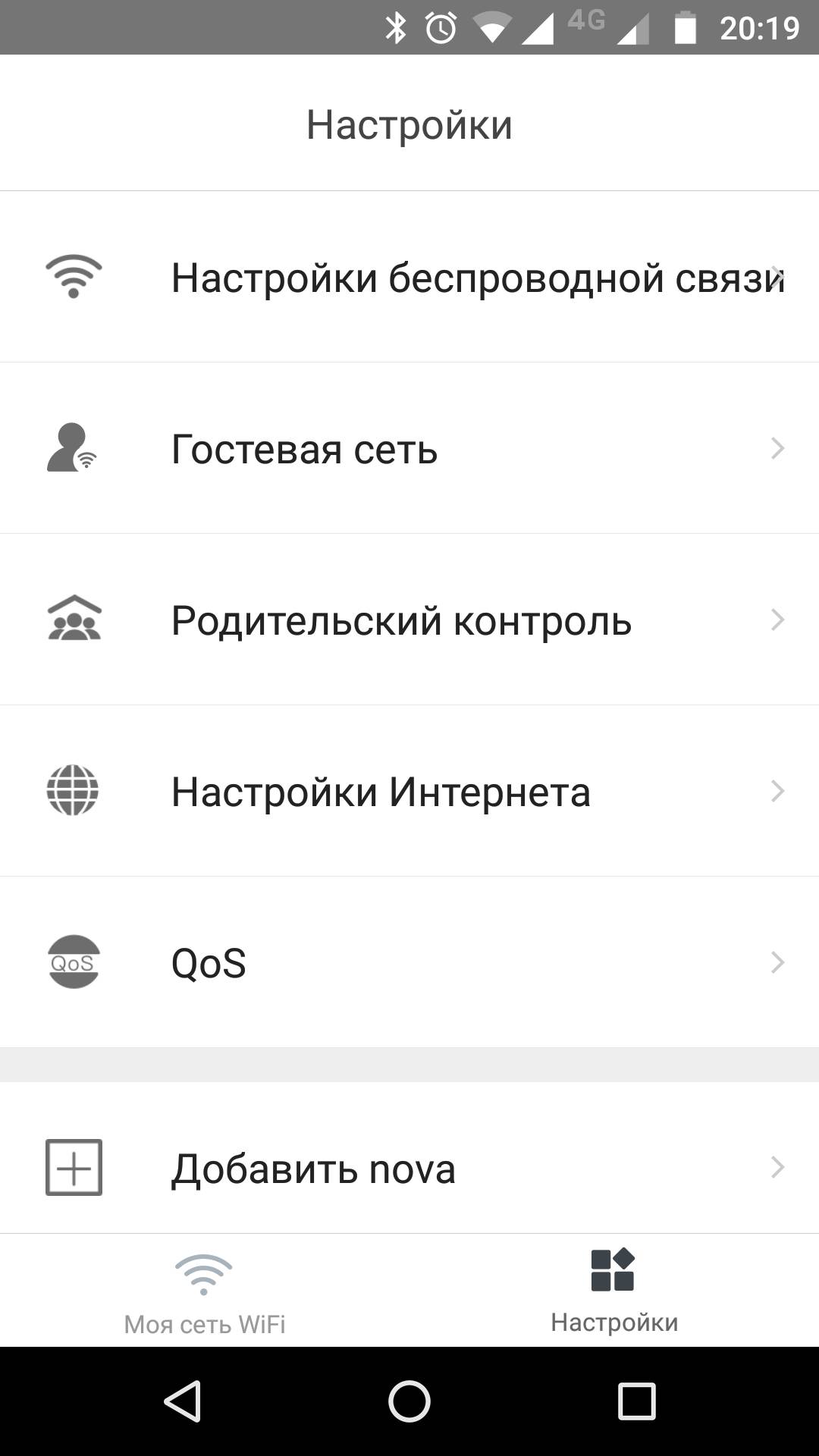

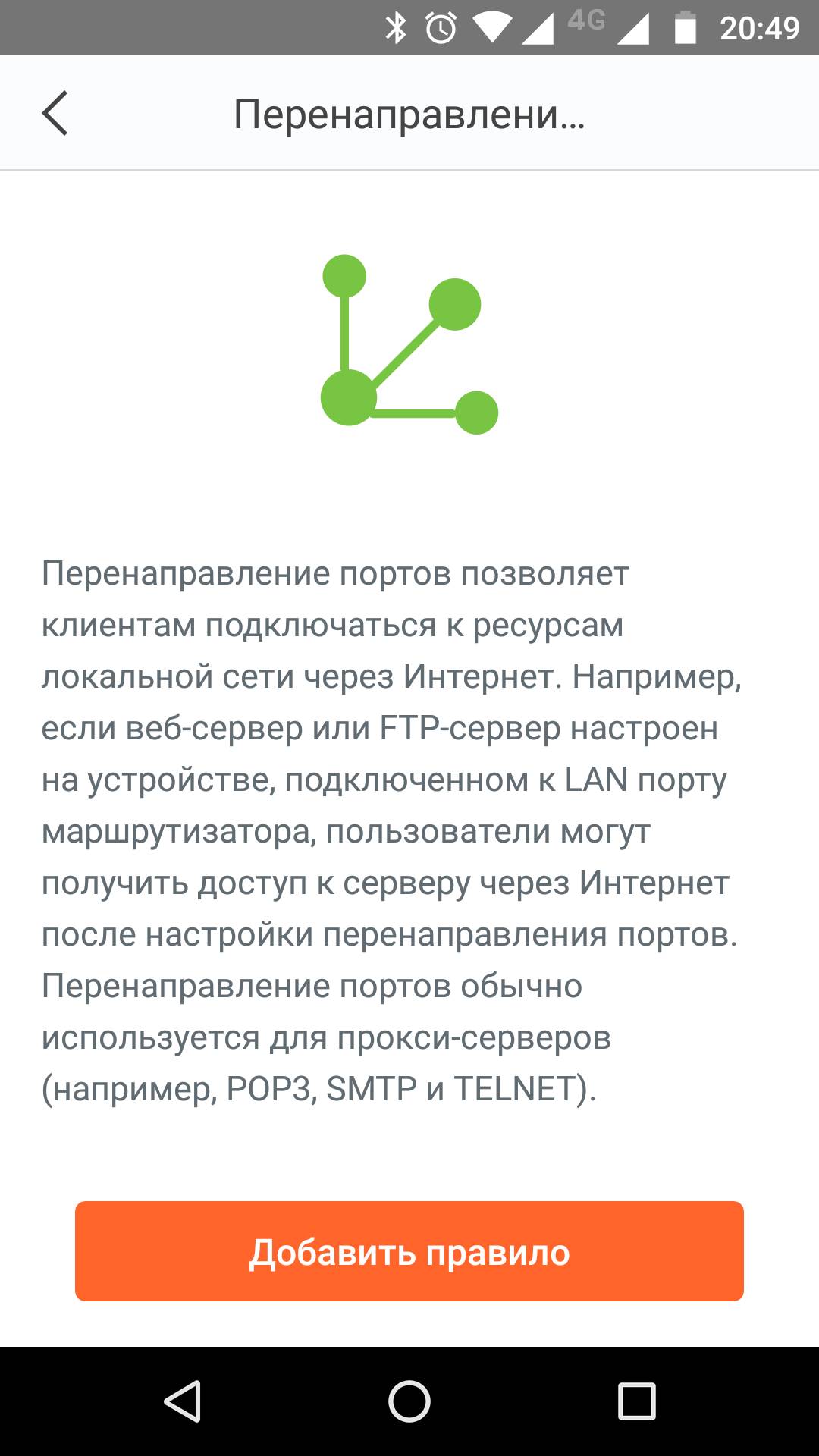

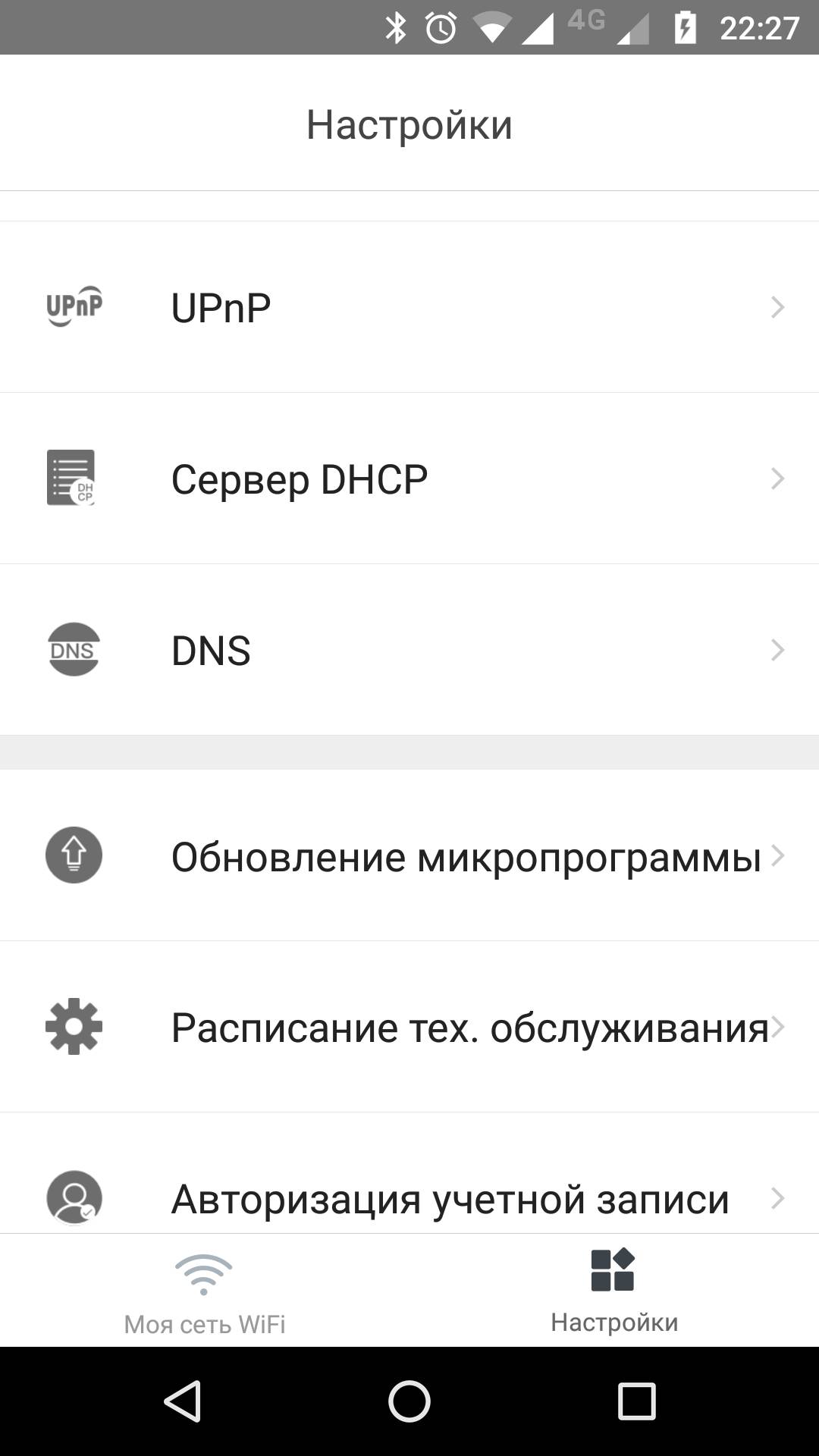

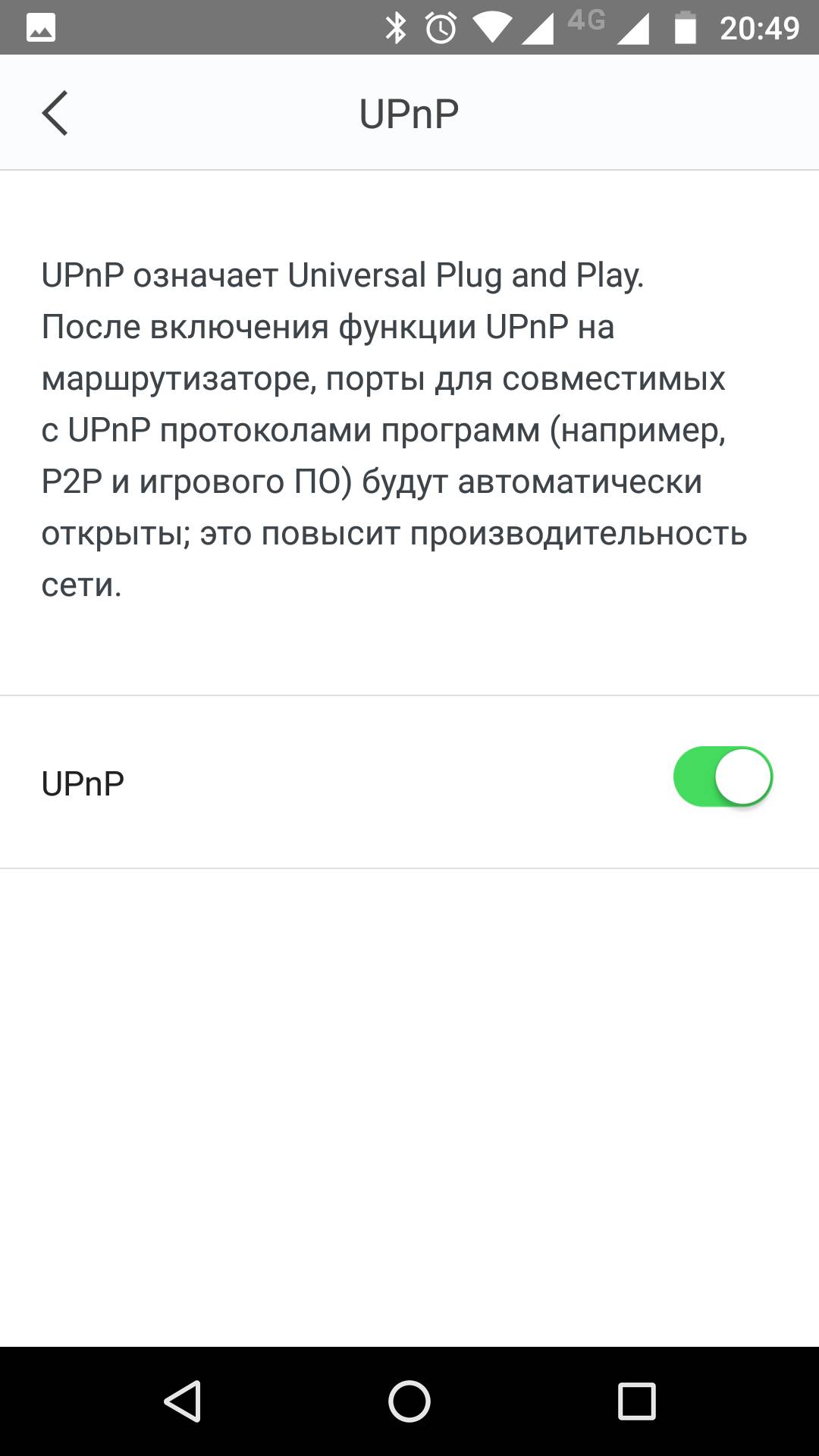

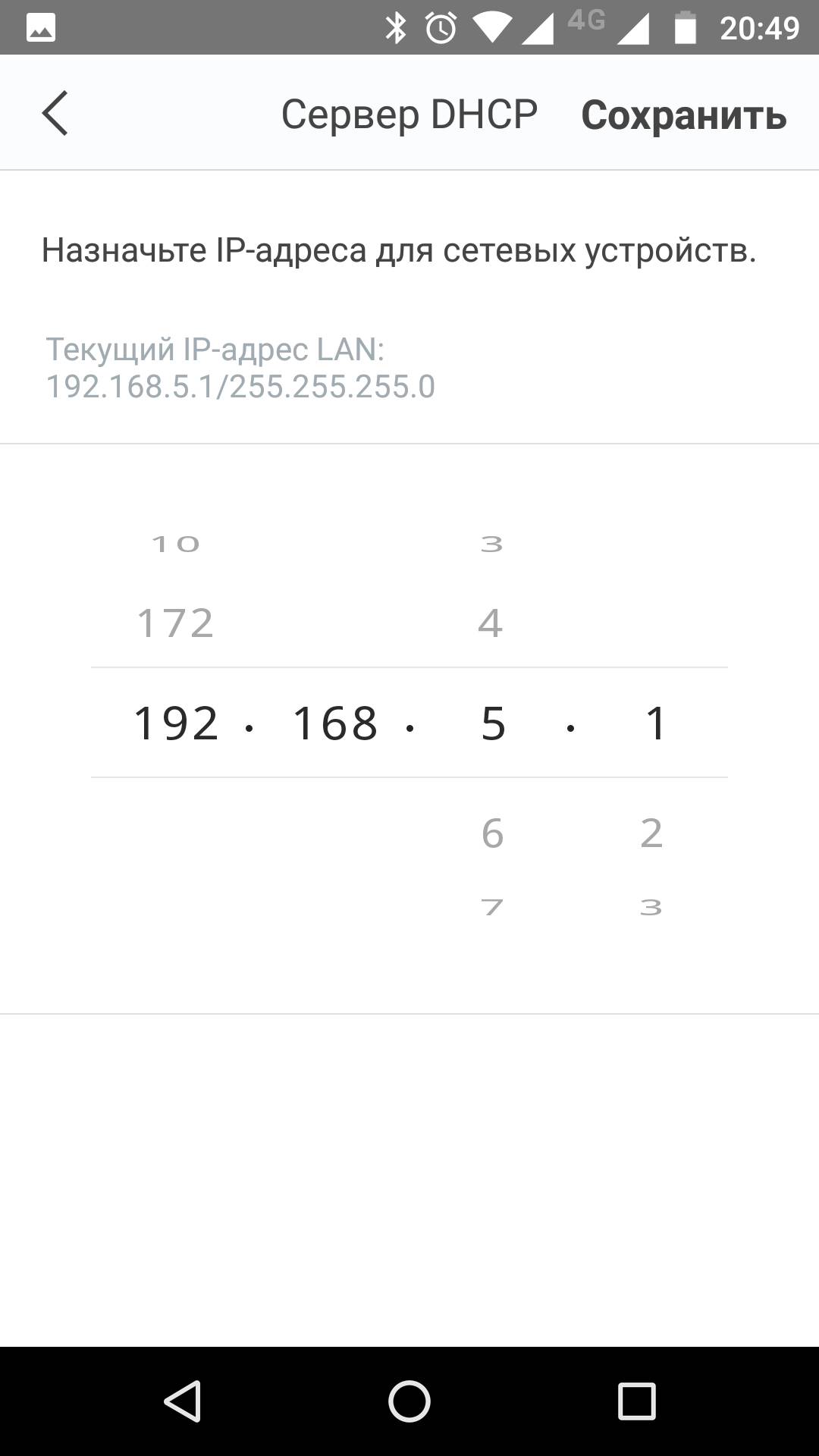

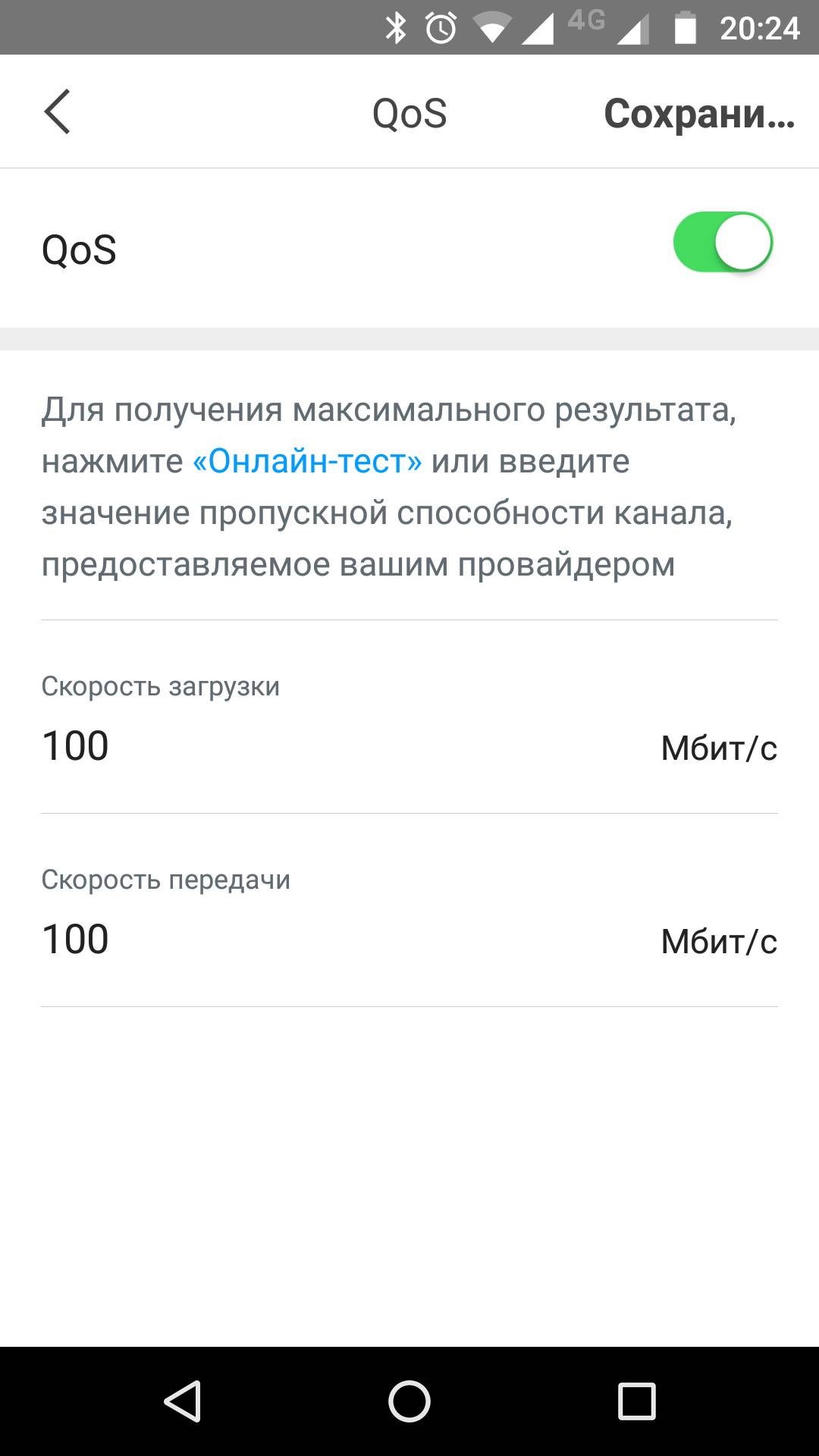

Нажав кнопку «Настройки», можно перейти к изменению настроек роутера. Их не так много, всё сделано в простом и понятном виде. В настройках можно создать гостевую сеть, установить периоды доступа клиентов к сети интернет ("Родительский контроль"), а также включить приоритизацию трафика(QOS) или быстрый роуминг.

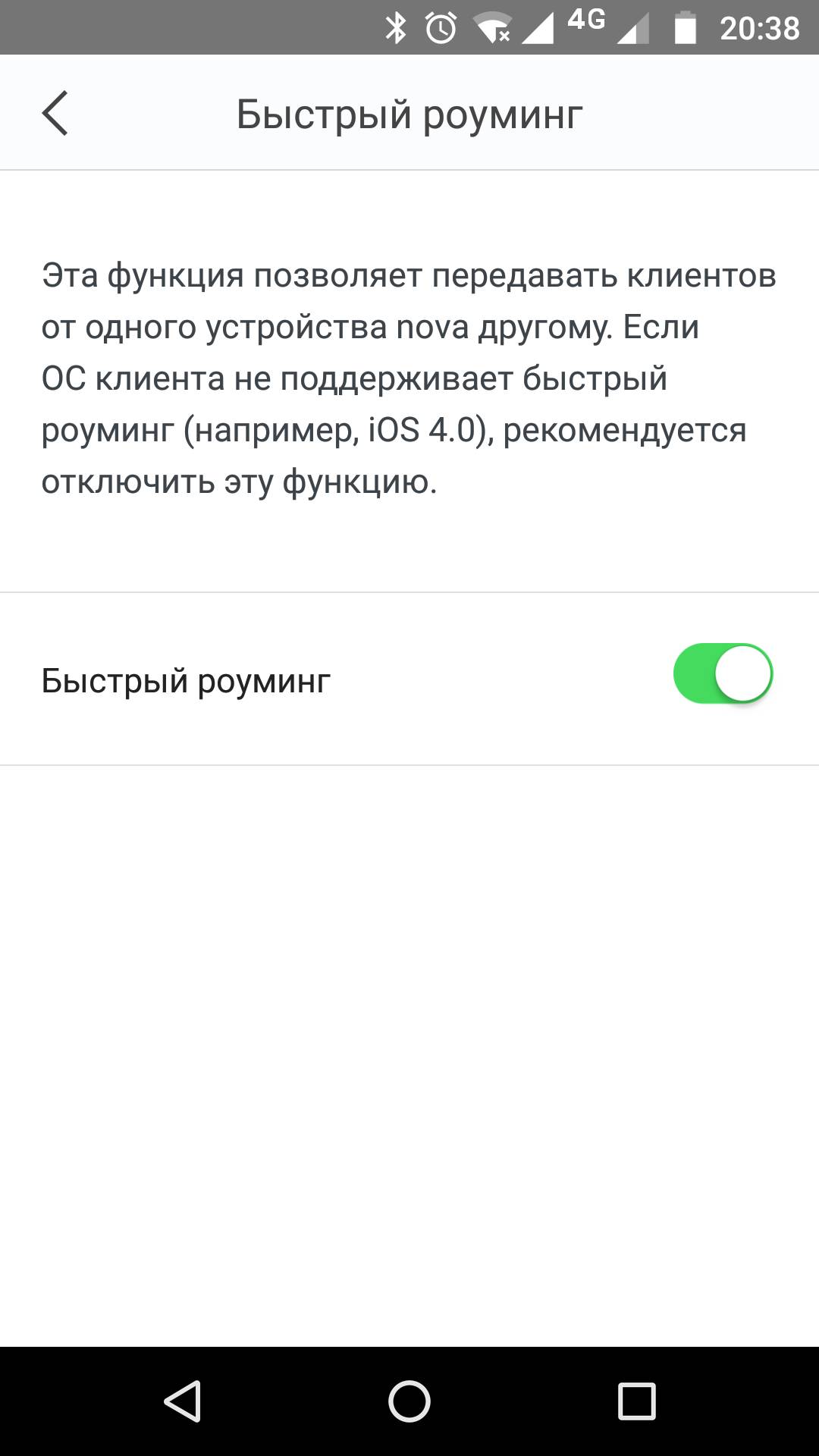

Беспроводной роуминг предназначен для переключения мобильного клиента от одного блока к другому. Это и есть та функция, которая позволяет бесперебойно использовать сеть при перемещении по всей площади её покрытия. Для его обеспечения роутер MW3 поддерживает стандарты 802.11r (Fast Roaming) и 802.11v (Wireless Network Management). Но учтите, что старые клиентские устройства могут не поддерживать данные стандарты. Например, это относится к устройствам на IOS 4.0.

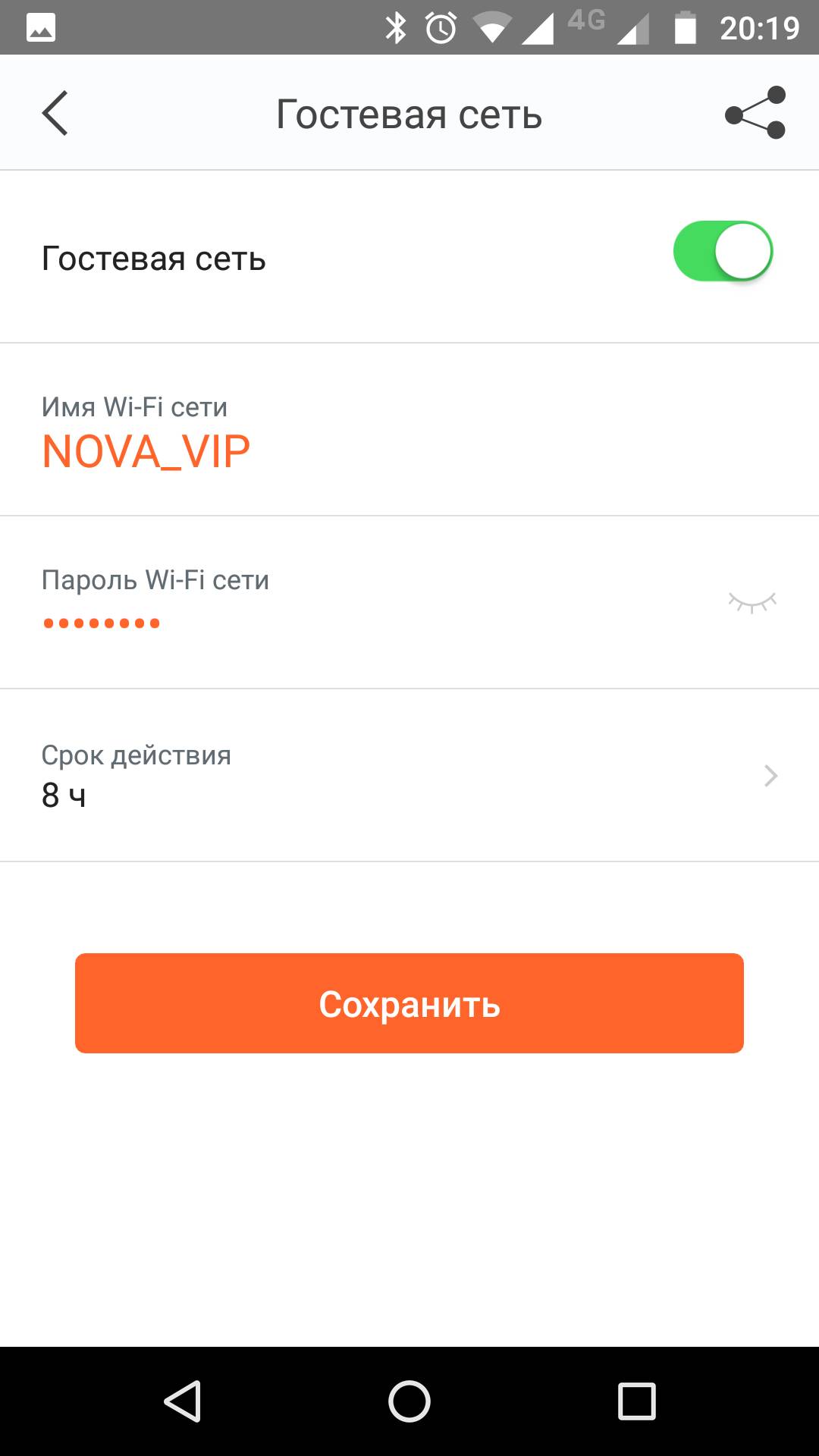

Приложение позволяет создавать гостевую сеть, которая откроет доступ к сети интернет Вашим гостям на указанное время.


После множества вкладок веб-интерфейса других устройств здесь всё кажется очень скучным. Эти устройства явно созданы для неподготовленных пользователей, которые с минимумом усилий смогут самостоятельно создать беспроводную сеть у себя дома.

Настройка безопасного интернета

Многие производители сетевого оборудования обещают безопасный интернет пользователям своих устройств. Суть работы этой функции заключается в использовании dns-серверов от Яндекс, которые фильтруют нежелательные сайты. Сделать интернет безопаснее можно при использовании любого роутера, для этого просто пропишите днс от Яндекс.

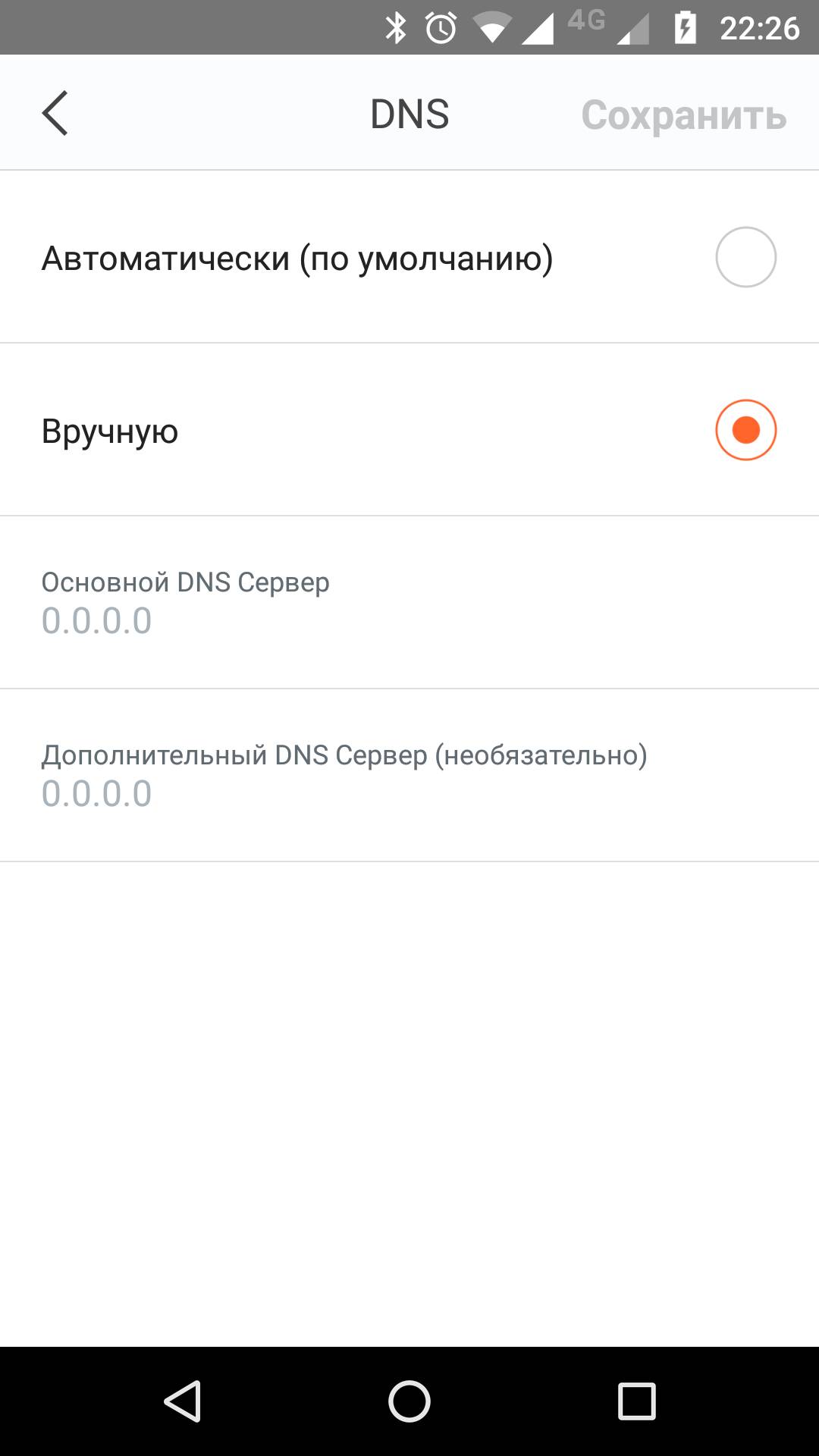

Откройте сайт https://dns.yandex.ru/ и выберите режим фильтрации. В приложении Tenda WIFI, в пункте "Настройки – ДНС" введите адреса ДНС-серверов для выбранного режима.

Внутреннее устройство

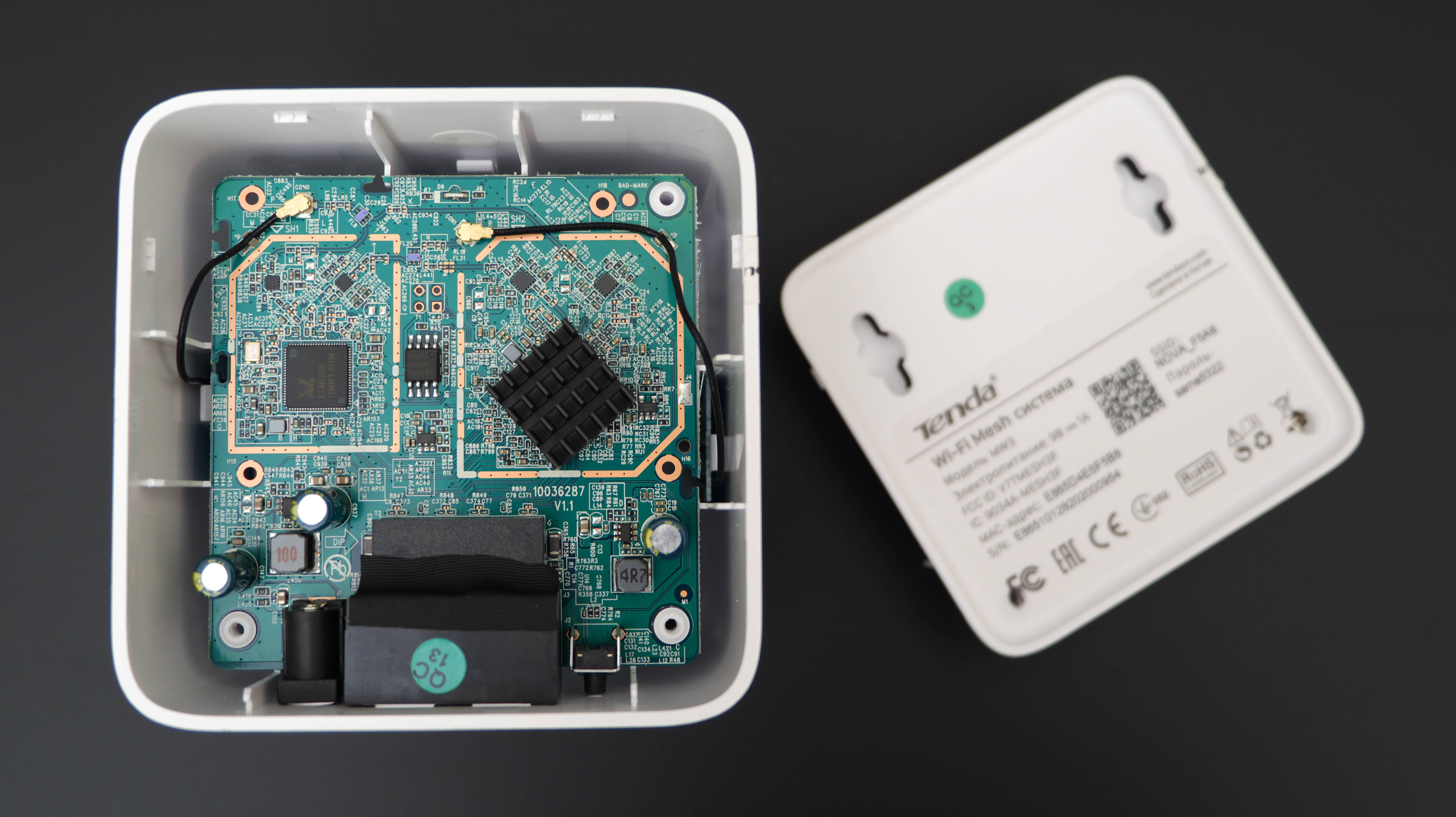

Для того чтобы разобрать корпус роутера, на нижней стороне потребуется открутить пару шурупов, находящуюся под этикеткой.

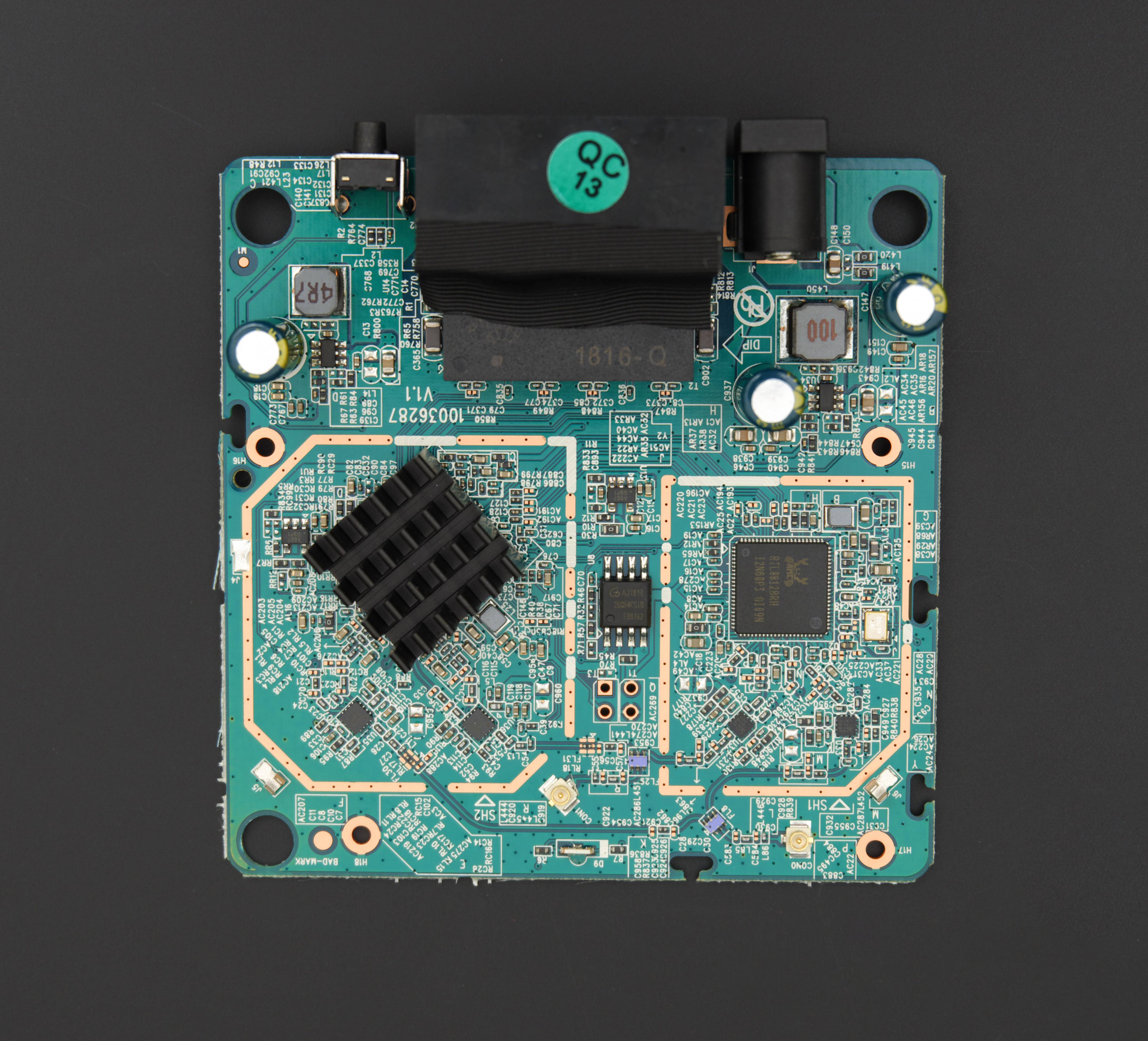

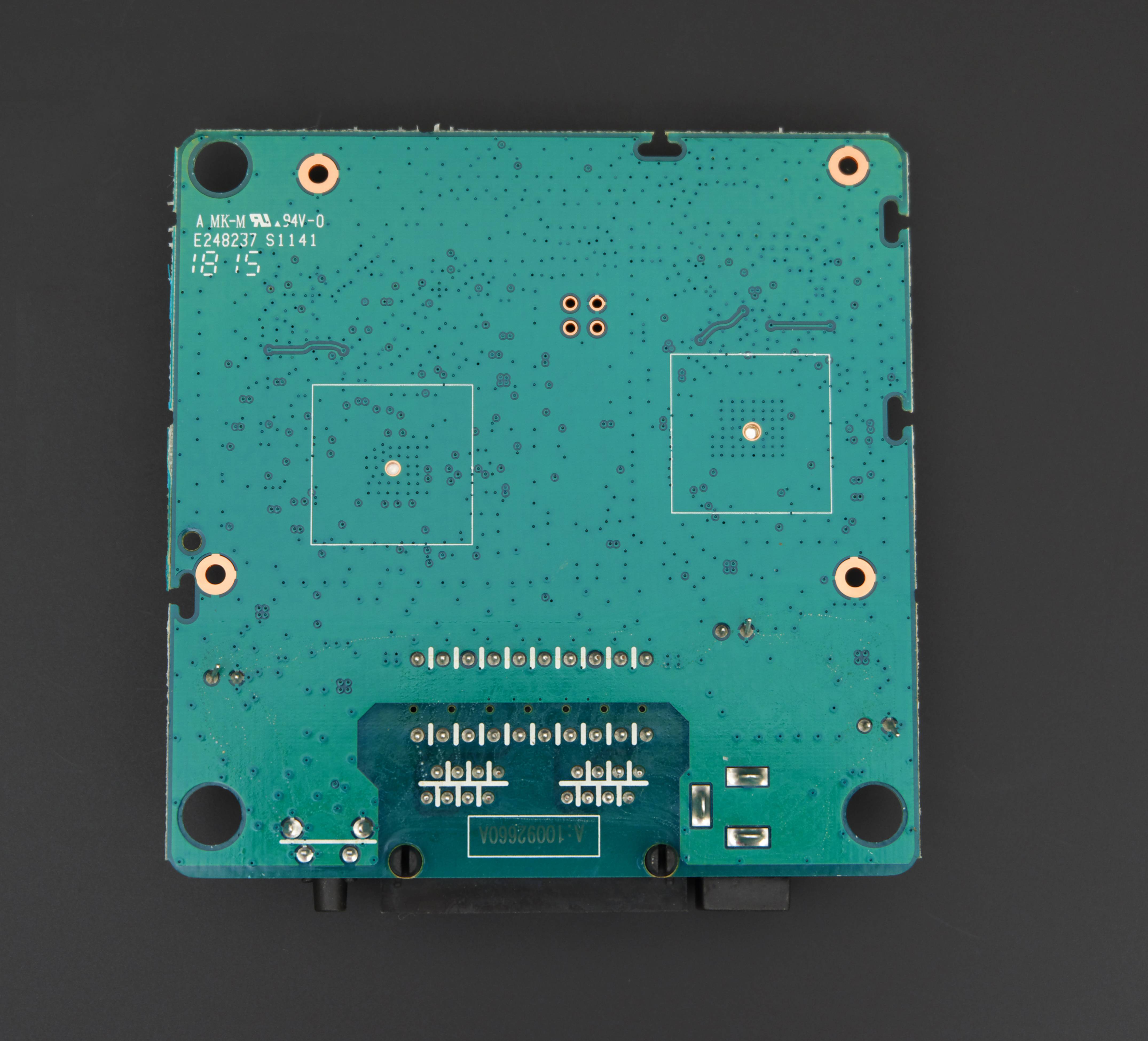

Аппаратная платформа Tenda MW3 построена на чипсете Realtek RTL8197FNT. Эта созданная на 28нм техпроцессе система на чипе включает в себя MIPS процессор с частотой 600 MHz, оперативную память DDR2 и модуль беспроводной связи 2.4 ГГц 2T2R 802.11 b/g/n. На чипсете установлен небольшой радиатор.



За работу системы на частоте 5 ГГц отвечает чип Realtek RTL8812BR. Этот модуль имеет два канала 802.11ac с поддержкой MU-MIMO (Multi User MIMO).

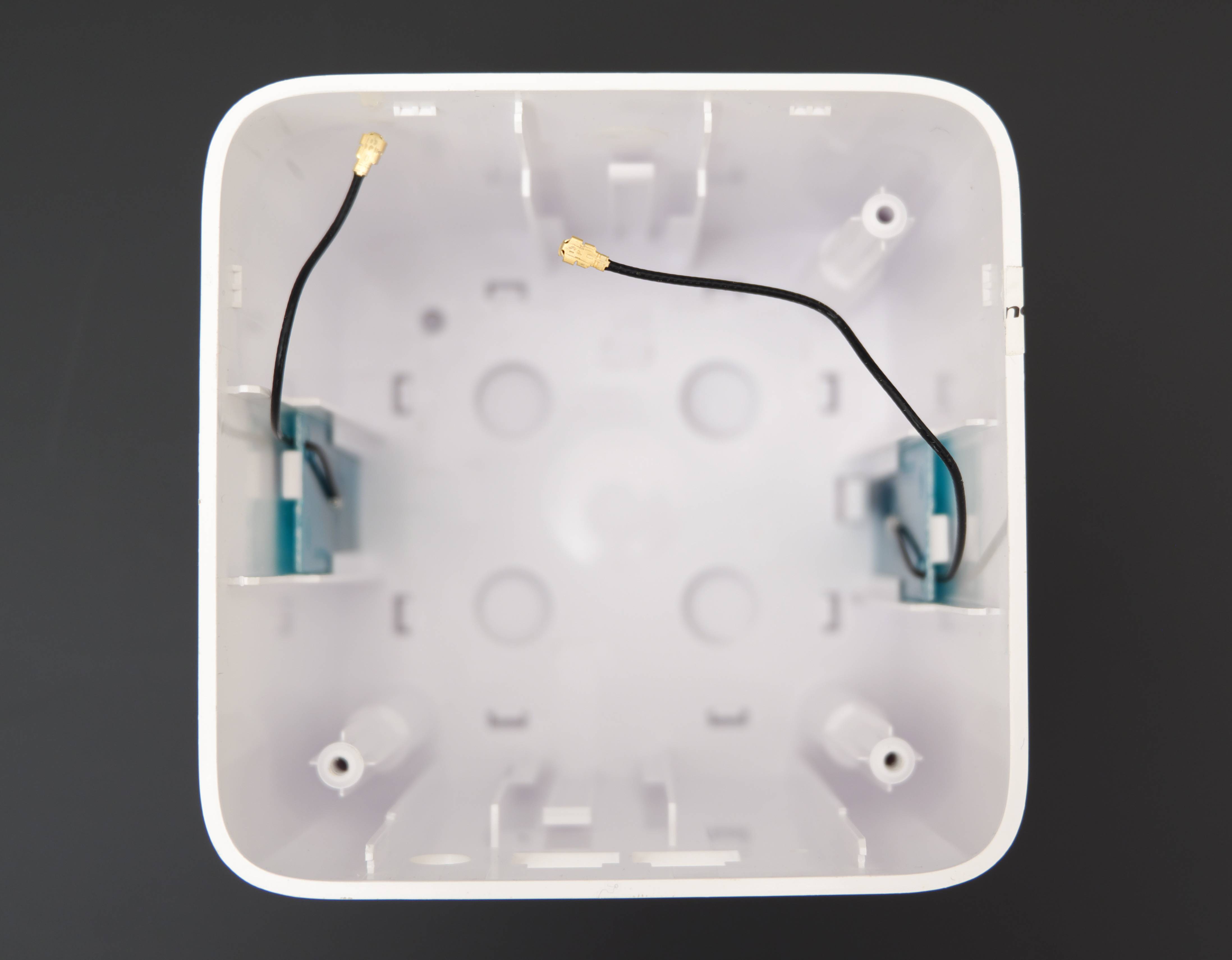

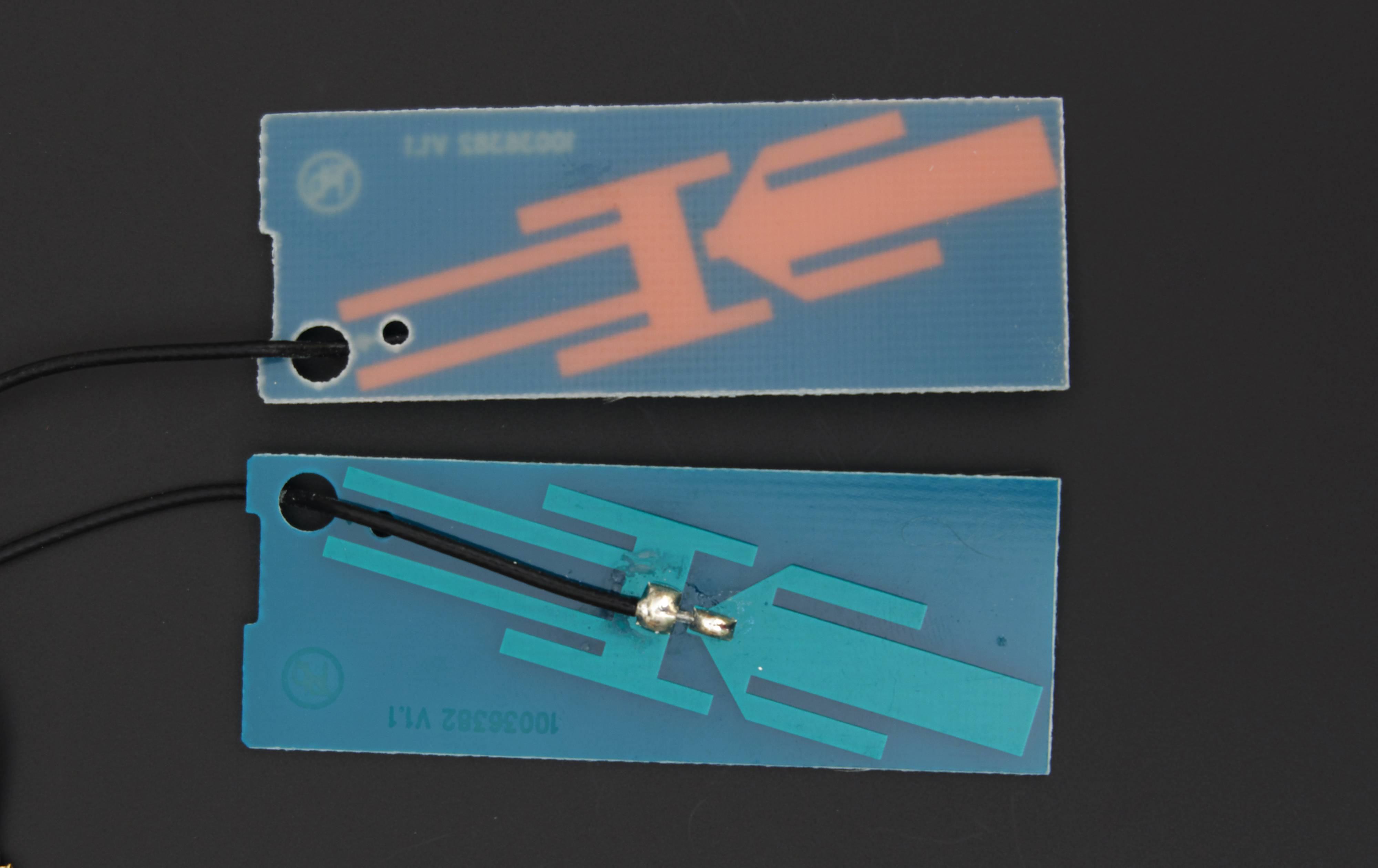

В роутере установлено всего две антенны, которые используются чипами обоих стандартов беспроводных сетей. Подключены они через съёмные коннекторы. Для антенн заявлен коэффициент усиления 3 dBi.

При необходимости антенны можно заменить на внешние. Для этих целей производитель предусмотрел четыре отверстия для их установки под верхней декоративной панелью. Вот только коннекторов для подключения антенн на плате всего два.

К пайке элементов основной платы претензий нет: всё выполнено качественно. Придраться можно только к не очень качественной обработке краёв платы и антенн.

Обновление ПО

Как и у других современных устройств, стабильность работы mesh-системы зависит от программного обеспечения. Производитель может добавлять новые функции, поэтому рекомендуется поддерживать ПО в актуальном состоянии. Для этого в настройках приложения есть специальный пункт «Обновление микропрограммы». В нём отображается версия ПО каждого блока.

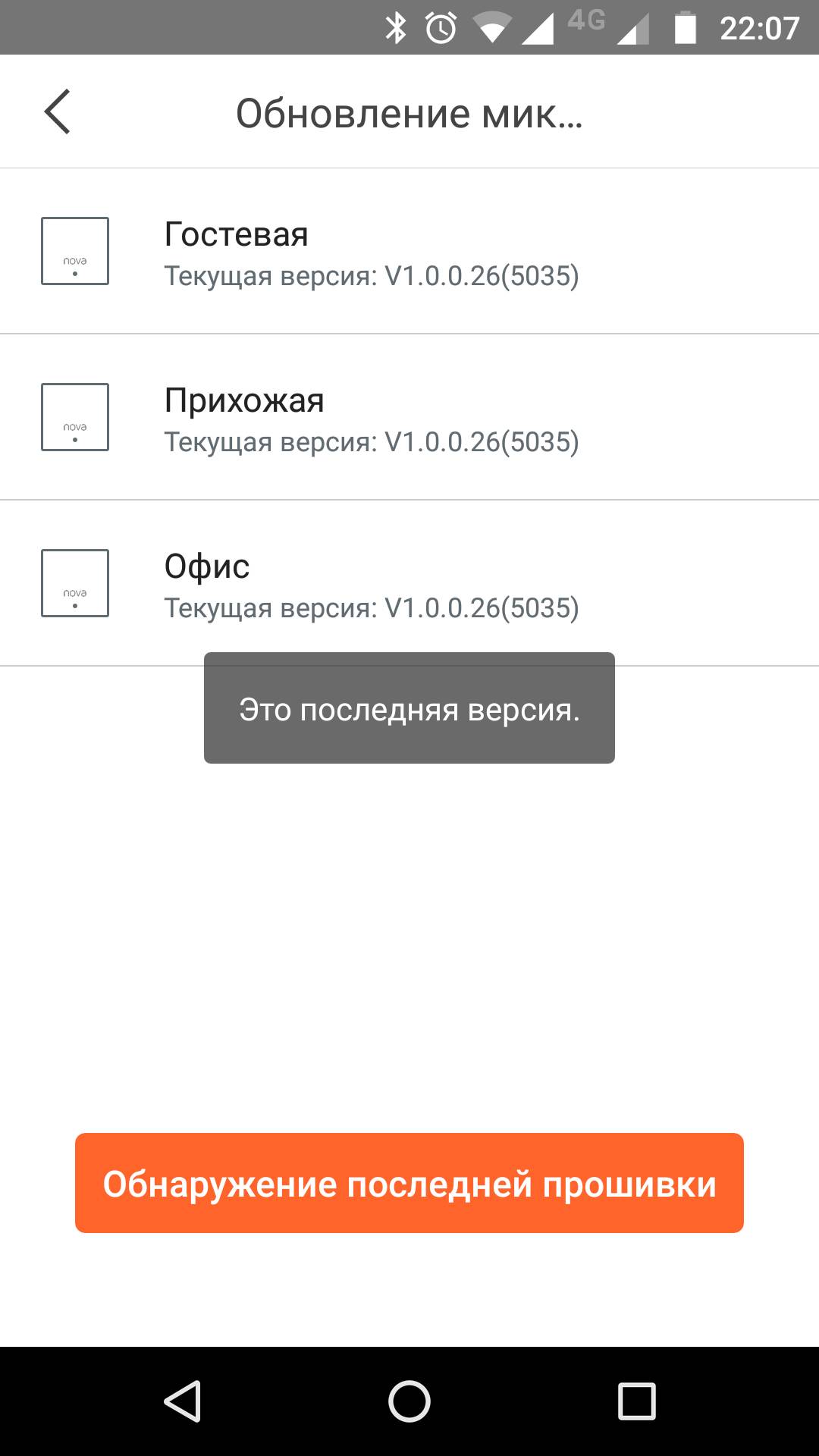

Для проверки обновления зайдите в этот пункт настроек и нажмите кнопку «Обнаружение последней прошивки». На наших устройствах была установлена самая последняя версия ПО.

Тестирование

Перейдём к тестированию MW3. В качестве клиентов мы подключали различные устройства, но основным был выбран компьютер, собранный на базе материнской платы ASUS ROG CROSSHAIR VII HERO со встроенным адаптером Intel® I211-AT и подключенной внешней антенной ASUS 2T2R.

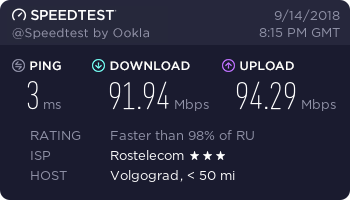

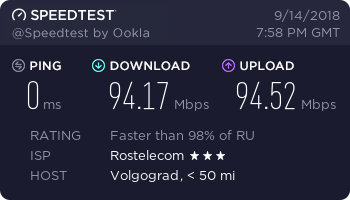

В качестве эталонных значений скорости мы будем использовать замер, полученный на нашем рабочем роутере Mikrotik RB2011UiAS-2HnD-IN. Для их получения мы подключили компьютер кабелем к гигабитному порту роутера. Скорость интернет-подключения согласно тарифу составляет 100 Мб/с. Эталонное значение скорости загрузки составило 94,17 Мб/с, выгрузки - 94,52 Мб/с.

Для усложнения задачи мы установили тестовый компьютер в соседней комнате. Первый тест мы производили, подключив компьютер по беспроводной сети к главному блоку, в который подключен кабель провайдера. Система двухдиапазонная и поддерживает диапазон 5 ГГц, который уже доступен на многих мобильных устройствах. Поэтому, в первую очередь, проведём замеры при использовании этого диапазона.

Полученные значения почти совпадают с эталонными, что является отличным результатом.

Замер скоростей при использовании сети на 2.4 ГГц мы производили с определённой долей скепсиса. В нашем расположении можно найти около 12 беспроводных сетей на этом частотном диапазоне, поэтому мы не ожидали увидеть высоких скоростей. Тестирование производили на тех же условиях, что и для сети 5 ГГц.

Установим рядом с компьютером второй блок маршрутизатора. При загрузке компьютер теперь подключается к нему, как к самому близкому блоку. Отлично, значит заявленное переключение на точку доступа с лучшим сигналом действительно работает. Проверим скорость доступа к сети.

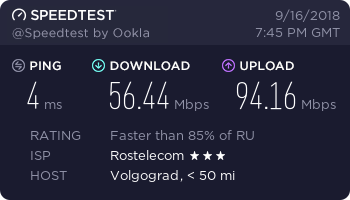

Как видно из тестов, скорость загрузки упала до 56.44 Мб/с. Скорость выгрузки осталась на прежнем уровне. Замер скорости мы провели несколько раз, и результаты были аналогичны. Причиной такого снижения послужило использование всего двух каналов, которые используются как для связи с клиентами, так и для обмена данными между точками доступа. Пропускная способность канала делится на всех участников сети - это и приводит к падению скорости. Подключив компьютер к LAN-порту второго блока, мы получили похожие значения скорости передачи данных.

После скоростных тестов мы решили проверить скорость передачи данных внутри сети в различных сценариях подключения. В качестве источника данных в сети выступало сетевое хранилище, подключенное к LAN-порту маршрутизатора. В качестве клиента использовался тот же компьютер, установленный в соседней комнате вне зоны прямой видимости.

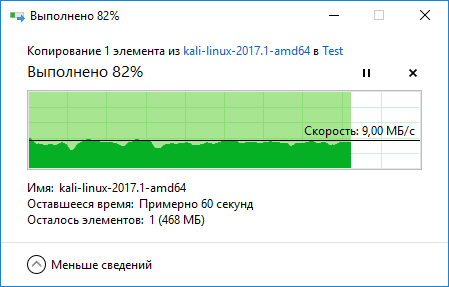

Для начала подключим клиент напрямую к главному роутеру и проведём замеры скорости.

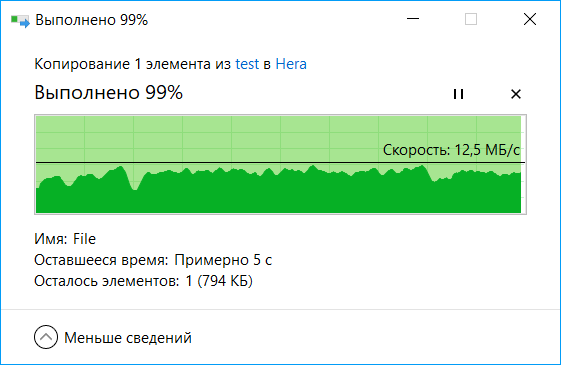

Как видно, ограничение скорости связано со скоростью порта LAN, которая у Tenda MW3 составляет всего 100 Мб/с.

Подключим второй компьютер по беспроводной сети и проверим скорость копирования.


Скорость копирования по беспроводной сети оказалась выше, чем при подключении одного клиента через провод, но разница оказалась незначительной.

Покрытие сети

Производитель обещает для трёх блоков покрытие беспроводной сети на площади 300 кв.м. Конечно, это значение будет справедливо для открытого пространства без перегородок и стен. За счёт использования нескольких блоков сеть будет покрывать большую площадь, чем более мощные устройства, установленные в единственном экземпляре. На практике нам не удалось найти ни одной точки в наших помещениях, где уровень сигнала был низким. С нашим тестовым роутером от Mikrotik уровень сигнала в отдалённых комнатах оставлял желать лучшего. Конечно, здесь еще сказывалась большая загрузка канала 2.4 ГГц. Трёх точек действительно будет достаточно для обеспечения хорошим уровнем сигнала в большом помещении или квартире. Расположив блоки по разным помещениям, они обеспечат хороший уровень сигнала в необходимом месте, а возможность подключить до 6 дополнительных блоков позволит легко расширить сеть.

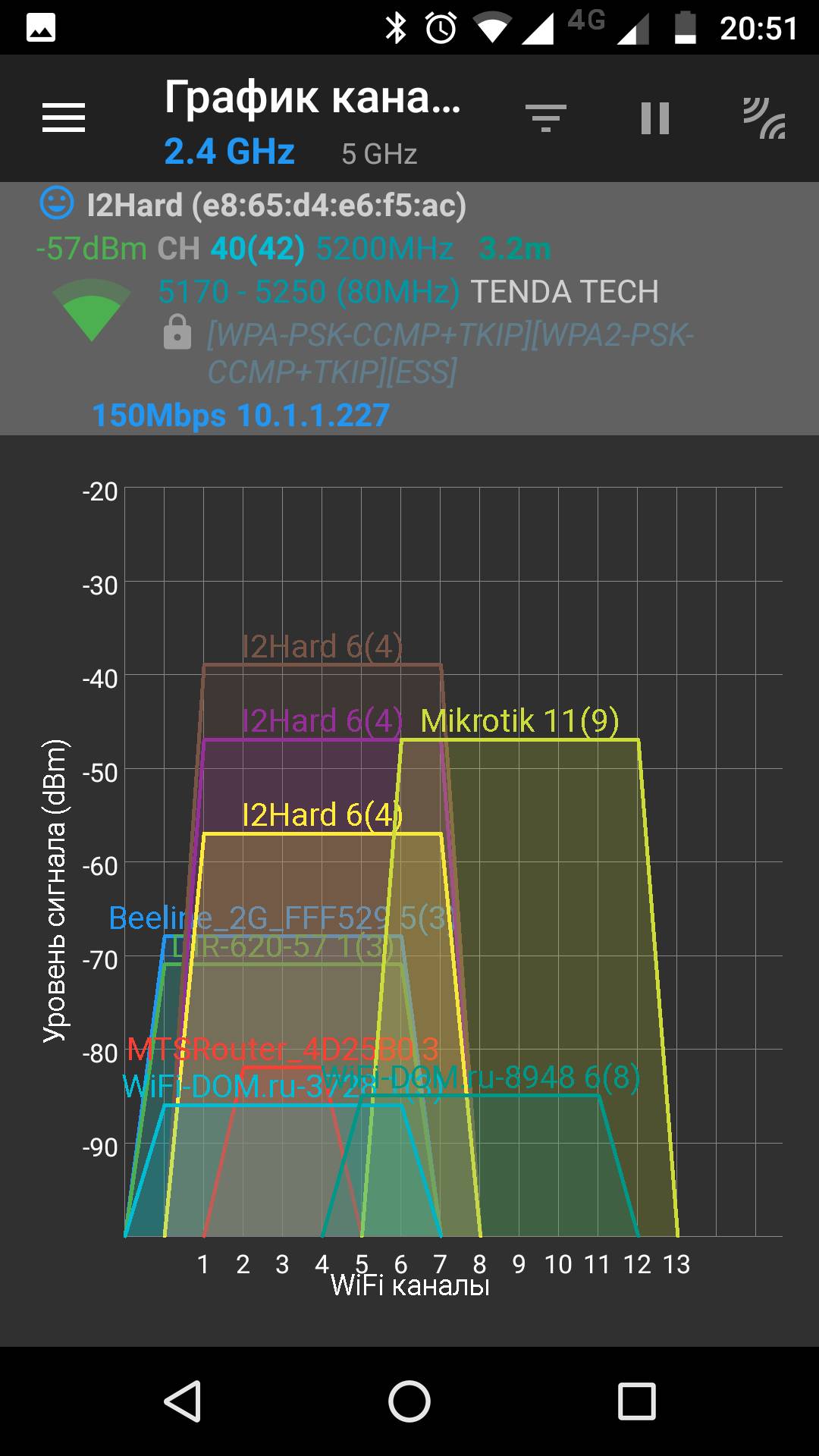

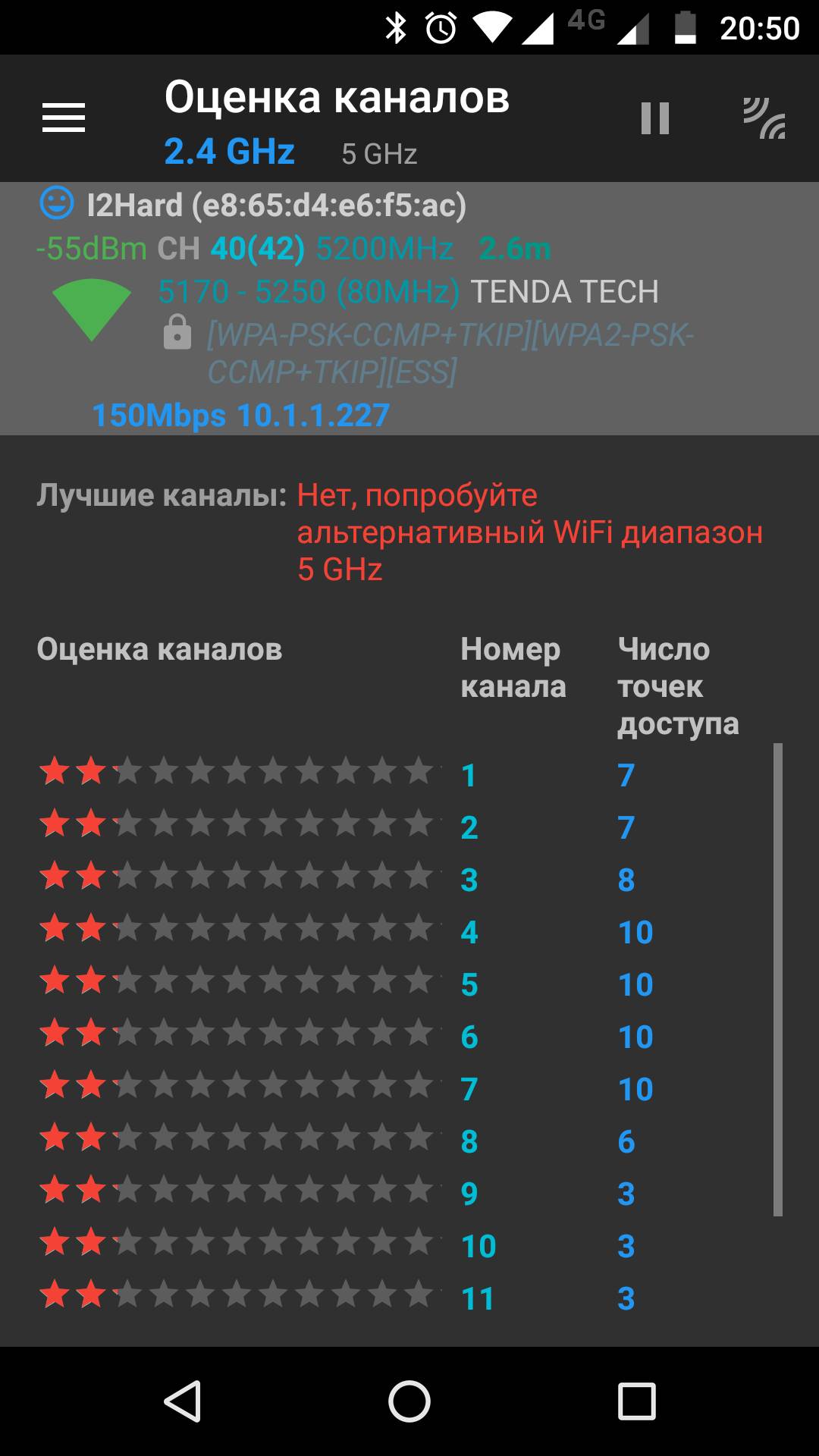

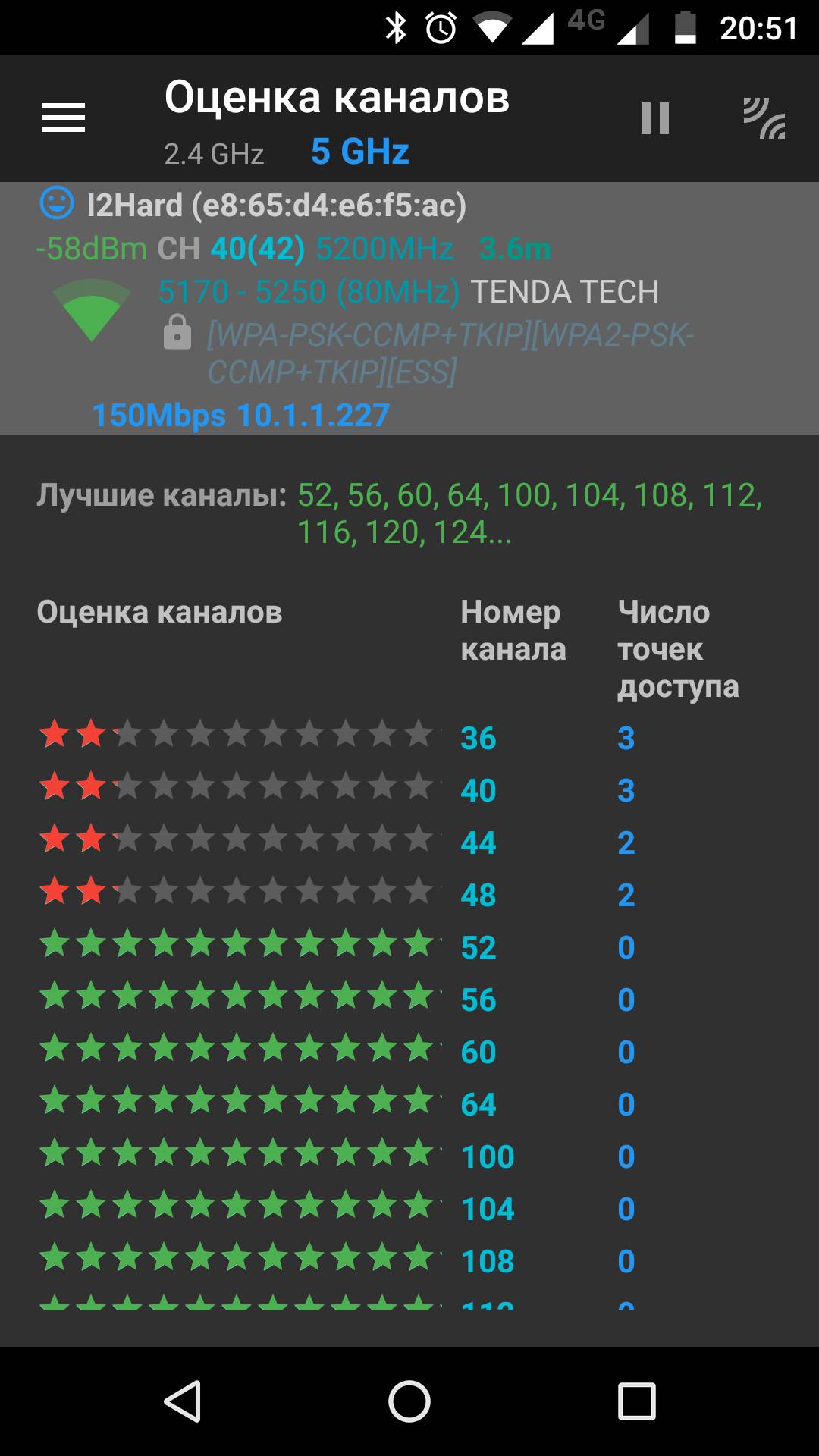

На частоте 2.4 ГГц у нас даже нельзя выделить лучший канал, в каждом уже есть по несколько работающих точек доступа. Несмотря на это, Tenda показала неплохие покрытие и скорость передачи данных.

Энергопотребление и температура

Сетевые устройства работают 24 часа в сутки, поэтому низкое энергопотребление имеет важное значение, особенно когда их три. Измерим энергопотребление всех точек доступа, которое зависит от количества подключенных точек доступа и их активности. В режиме ожидания один блок потребляет 3.3 Вт. Максимальное энергопотребление одного блока, зарегистрированное за все время, составило 6.1 Вт. Производитель на своем сайте не указывает информацию по энергопотреблению, поэтому сравнивать полученный результат не с чем. В сравнении с аналогичными устройствами это - невысокий уровень энергопотребления.

Выводы


В 2018 году Mesh-системы уже не являются чем-то новым и уникальным. Многие известные производители сетевого оборудования предлагают покупателям аналогичные решения, главным минусом которых остаётся стоимость таких комплектов. Например, стоимость одного блока mesh-системы от Zyxel или Netgear превышает стоимость всего комплекта из трёх устройств Tenda MW3. Компании Tenda удалось предложить самый доступный вариант с лёгкой настройкой и интересным дизайном, благодаря чему эти системы стали доступны многим пользователям.

Основными преимуществами Mesh-систем являются: возможность лёгкого расширения беспроводной сети, бесшовный роуминг клиентов, уверенный приём сигнала на всей площади покрытия. За две недели тестирования все блоки Tenda MW3 работали стабильно, никаких зависаний и перезагрузок не было зафиксировано. Даже при одновременном подключении семи клиентов с закачкой крупных файлов и одновременным просмотром видео они работали стабильно, разделив канал на всех клиентов.

Не обошлось и без недостатков. Главный из них - это отсутствие отдельного канала для связи между базами. В двухканальном режиме работы каждый канал используется как для связи с клиентами, так и для обмена данными между отдельными базами, что снижает скорость передачи данных. Отсутствие USB-порта может стать проблемой, если требуется подключить LTE-модем для резервирования доступа к сети интернет. Локальные порты добавлены здесь для подключения устройств, лишённых возможности работы с беспроводными сетями. Например, телевизоры или видеоприставки, VOIP-телефоны или сетевые принтеры, для которых скорости в 100 Мб/с хватит с запасом. А вот владельцам сетевых хранилищ её окажется недостаточно, но для них компания выпустила комплект с гигабитными портами – Tenda MW6.

Плюсы

  • Хорошая зона покрытия;
  • Поддержка двух диапазонов;
  • Лёгкая настройка;
  • Наличие LAN-портов на блоке;
  • Низкая стоимость;
  • Нормальная скорость передачи данных.

Минусы

  • Два канала работы, которые используются для клиентов и связи баз между собой;
  • Всего 2 LAN-порта на каждой базе;
  • Нет USB-портов.
