Обзор и тест материнской платы MSI X470 Gaming M7 AC

Весной 2018 года вместе с новыми процессорами AMD Ryzen 2000-й серии общественности был представлен и новый набор логики AMD X470. Ведущие производители материнских плат своевременно выпустили свои продукты на базе этого чипсета. Например, компания MSI вывела на рынок сразу пять моделей: X470 Gaming M7 AC, X470 Gaming Pro Carbon AC, X470 Gaming Pro Carbon, X470 Gaming Pro и X470 Gaming Plus. В этом обзоре мы расскажем о самой интересной модели среди представленной линейки продуктов на базе X470 этого производителя - материнской плате MSI X470 Gaming M7 AC.

Модель X470 Gaming M7 AC является флагманом среди продуктов компании MSI для процессоров AMD Ryzen на платформе АМ4. Поэтому эта материнская плата получила все самое лучшее. Здесь и усиленная система питания, и хорошая система охлаждения для твердотельных накопителей М.2, и богатое оснащение современными разъемами и интерфейсами, и соответствующий ценник в 17999 рублей на территории Российской Федерации. Стоимость X470 Gaming M7 AC не из дешевых, но мы посмотрим, что этот флагманский продукт от компании MSI может предложить пользователям.

Технические характеристики

  • Модель- X470 Gaming M7 AC
  • Socket- АМ4
  • Чипсет- AMD X470
  • Тип памяти- DDR-4
  • Количество слотов памяти- 4
  • Оперативная память:
    • 4 x DIMM, Max. 64Гб, DDR4 3600/3466/3200/3066/3000/2933/2800/2667/2400/
      2133/1866 МГц;
  • Слоты расширения- 2 x PCI-E 3.0 x16, PCI-E x16, 3 x PCI-E x1, 2 x PCI-E M.2
  • Тип слотов M.2:
    • Socket 3, M2_1, 2242/2260/2280 (PCIE 3.0 x 4 mode)
    • Socket 3, M2_2, 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode)
  • Поддерживаемые режимы PCI-Express:
    • 2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
    • 1 x PCIe 2.0 x16 (max at x4 mode)
    • 3 x PCIe 2.0 x1 (max at x1 mode)
  • Звук- 8-канальный (7.1) Realtek ALC1220
  • Сетевой интерфейс- Gigabit EthernetKiller E2500 (10/100/1000 Мбит/с), Wi-Fi, Bluetooth (Wireless-AC 8265)
  • Разъёмы на задней панели- PS/2, 2 x USB 2.0, 5 x USB 3.1, USB 3.1 Type-C, RJ-45, S/PDIF (оптический)
  • Форм-фактор- ATX (304 ммx 244 мм).

Упаковка и комплектация

Основная ставка в оформлении упаковки X470 Gaming M7 AC сделана на красочном представлении продукта. Поэтому фотография материнской платы размещена на фоне звездного неба. MSI позиционирует X470 Gaming M7 AC как воистину космический девайс. В какой-то мере, глядя на его техническое оснащение и его стоимость, с этим можно согласиться. На лицевой части упаковки указано наименование материнской платы, а также некоторые фирменные особенности.

На тыльной стороне упаковки расположилось множество технической информации о продукте. Здесь описаны и фирменные технологии, которыми обладает X470 Gaming M7 AC, и технические характеристики девайса.

Для фирменных технологий, принятых на вооружение платой X470 Gaming M7 AC, отведен целый раздел с пиктограммами. До пользователя наглядно доводятся преимущества и выгода от использования этих разработок компании MSI.

Карта разъемов тыльной панели платы оформлена в отдельный информационный блок. Для каждого разъема присутствует расшифровка с фирменными названиями.

Несмотря на премиальное позиционирование, внутри картонной коробки материнская плата X470 Gaming M7 AC упакована вполне обыденно - в обыкновенный полиэтиленовый пакет. Какой-либо защитной пластиковой прозрачной крышки, как это можно встретить у конкурентов, здесь вы не увидите.

В комплект поставки X470 Gaming M7 AC входит:

  • руководство пользователя;
  • инструкция по сборке;
  • карточка благодарности производителя;
  • диск с драйверами и фирменным ПО;
  • металлическая рамка разъемов тыльной панели;
  • два винта для фиксации М.2 накопителей;
  • наклейка для кабелей SATA;
  • четыре кабеля SATA 6 Гбит/с;
  • две антенны Wi-Fi;
  • три кабеля для подключения подсветки
  • SLI мостик.

Внешний вид и особенности

Как и полагается флагману, материнская плата X470 Gaming M7 AC выполнена в полноценном форм-факторе АТХ с девятью точками крепления. Габариты составляют 304 х 244 мм, в оформлении используются только строгие темные цвета. Каких-либо кричащих цветов в оформлении X470 Gaming M7 AC вы не найдете, все скромно и стильно, как полагается настоящей плате для энтузиастов.

Для подключения систем охлаждения X470 Gaming M7 AC может предложить шесть разъемов 4-пин PWM. Среди них присутствует и разъем для подключения помп жидкостного охлаждения. Управлять системами охлаждения плата может в PWM, DC или автоматическом режиме.

Тыльная панель разъемовX470 Gaming M7 AC содержит:

  • кнопку сброса настроек BIOS;
  • кнопку обновления BIOS c USB накопителя;
  • порт PS/2;
  • модульWiFi/ Bluetooth c двумя разъемами для антенн;
  • два порта USB 2.0;
  • четыре порта USB 3.1 Gen 1;
  • один порт USB 3.1 Gen 2 Type-A;
  • один порт USB 3.1 Gen 2 Type-C;
  • гигабитныйLAN RJ-45;
  • оптический S/PDIF Out;
  • пять аудио разъемов 3.5 мм miniJack.

В качестве WiFi/ Bluetooth используется модуль Intel Wireless-AC 8265.

Прежде чем рассматривать X470 Gaming M7 AC подробно, произведем демонтаж некоторых элементов охлаждения и декоративных панелей. Пластиковую накладку для тыльной панели разъемов производитель оснастил светодиодной подсветкой, питающейся по небольшому кабелю с фирменным разъемом. На этой панели подсвечивается не вся область, а только два треугольника по обе стороны от надписи Gaming M7.

Для охлаждения системы питания процессора используются массивные многоуровневые оребреные радиаторы черного цвета. Они имеют матовое покрытие и солидную площадь рассеивания тепла.

Оба радиатора охлаждение контактируют с элементами питания процессора через силиконовые термопрокладки.

Без элементов охлаждения системы питания процессора и декоративной панели рассмотреть X470 Gaming M7 AC можно более подробно. Эта материнская плата, как и другие топовые модели компании MSI, также оснащается разъемами светодиодной подсветки. Для поддержки устройств компании Corsair в правом верхнем углу платы распаян фирменный разъем JCORSAIR1 c +5В питанием и кабелем для подключения в комплекте с платой. Также на X470 Gaming M7 AC присутствуют пара традиционных 4-контактных разъемов JRGB1 и JRAINBOW1 для подключения +12В и +5В светодиодных лент. Оба этих разъема находятся на нижней грани печатной платы X470 Gaming M7 AC.

Система питания процессора на X470 Gaming M7 AC представлена 12-ю фазами, включая CPU Core Voltage и CPU SOC Voltage слагаемые.

Удвоители системы питания процессора производитель распаян с обратной стороны печатной платы. Здесь используются семь микросхем International Rectifier IR3598, распаянные в две группы по 3 и 4 чипа соответственно.

Управление системы питания процессора возложено на цифровой ШИМ-контроллер International RectifierIR35201. Он распаян между процессорным разъемом и 8-пин коннектором питания CPU.

Питание на X470 Gaming M7 AC заводится по трем разъемам - основному 24-пин питания материнской платы и двум 8-пин питания процессора. Такая комбинация обещает неплохой потенциал разгона процессора в рамках данной материнской платы.

Для оперативной памяти на X470 Gaming M7 AC предусмотрено четыре разъема DIMM DDR4. Материнская плата поддерживает модули памяти с частотой до 3600 МГц, а общий объем может составлять 64 Гб в случае использования 16 Гб модулей. Все четыре разъема получили фирменные технологии MSI DDR4 Boost и Steel Armor, которые подразумевают усиление самих разъемов и изолированные электрические цепи питания памяти.

В непосредственной близости от разъемов памяти реализован диагностический комплекс в виде четырех светодиодов BOOT/VGA/DRAM/CPU, который поможет оперативно определить причину отказа старта системы.

Слоты расширения на X470 Gaming M7 AC представлены тремя PCI-E x16 и тремя PCI-E x1. Но здесь все не так просто, поэтому остановимся на этом вопросе подробнее.

Первые два слота PCI-E 3.0 x16 с технологией MSI Steel Armor в виде металлизированного корпуса получают 16 линий PCIe от процессора. Поэтому они могут работать либо по схеме х16+х0 в случае установки одной видеокарты, либо по схеме х8+х8 в случае установки двух видеокарт. Третий слот PCI-E 2.0 x16 получает 4 линии PCIe от чипсета X470 и может быть недоступен в случае, если задействован разъем М.2_2 с PCI-E накопителем. Исходя из этих возможностей, материнская плата X470 Gaming M7 AC поддерживает мультиграфические связки в виде 2-Way NVIDIA SLI и 3-Way AMD CrossfireX. И то, при условии, что в последнем случае пользователь не будет использовать М.2_2 разъем для PCI-E накопителя.

Все слоты PCI-E 2.0 x1 получают линии PCIe от чипсета Х470, но и здесь присутствуют свои ограничения. Пользователю не будет доступен PCI_E3 слот, если он использует PCI_E5 слот. Все эти ограничения, касающиеся как PCI-E x16, так и PCI-E x1 слотов, вызваны нехваткой линий PCIe.

Что касается распределения 16-ти линий PCIe между первым и вторым слотами PCI-E 3.0 x16, то эта задача возложена на четыре мультиплексора ASMedia ASM1480, распаянных с тыльной стороны печатной платы.

Система охлаждения М.2 накопителей является особой гордостью компании MSI в случае с платой X470 Gaming M7 AC. Здесь для обоих накопителей реализован массивный сдвоенный радиатор Shield FROZR, призванный эффективно охладить даже самые горячие устройства М.2. Доступ к самим разъемам М.2 обеспечивается подъемом радиатора в правую сторону.

Сам радиатор Shield FROZR объединен воедино с радиатором для охлаждения чипсета Х470. Контакт с кристаллом чипсета и с накопителями М.2 производится через силиконовые термопрокладки.

Оба разъема М.2_1 и М.2_2 поддерживают как SATA, так и PCI-E накопители с типоразмерами 2242/2260/2280, но работают по-разному. Разъем М.2_1 функционирует благодаря четырем линиям PCIe процессора, поэтому в нем накопители могут работать по стандарту PCI-E 3.0 x4. Нижний же разъем М.2_2 реализован силами чипсета Х470, поэтому здесь накопители могут функционировать лишь по стандарту PCI-E 2.0 x4. Свои ограничения имеет разъем М.2_2: установка в него SATA накопителя блокирует работу SATA3 разъема на материнской плате, а установка PCI-E накопителя блокирует работу слота расширения PCI_E6.

Чипсет материнской платы AMD X470 имеет ревизию В2, он произведен на 3-й неделе 2018 года в Тайвани. Для защиты чипа от сколов установлена теплораспределительная крышка.

Для накопителей с коннектором подключения SATA на плате распаяны шесть разъемов SATA 6 Гбит/с с поддержкой RAID 0, RAID 1 и RAID 10. Все эти разъемы реализованы силами чипсета Х470. Недалеко от SATA разъемов присутствует 19-пин колодка USB 3.1 Gen 1 для вывода на переднюю панель корпуса.

На нижней грани печатной платы пользователь обнаружит также и пару колодок USB 2.0 для вывода четырех разъемов на переднюю или тыльную часть корпуса. Контакты для подключения кнопок и светодиодов корпуса распаяны по центру нижней грани печатной платы.

В правом нижнем углу X470 Gaming M7 AC находится еще одна 19-пин колодка USB 3.1 Gen1, дающая пользователю еще одну возможность вывести два соответствующих разъема на переднюю панель корпуса. Рядом с ней разместился разъем JUSB5 для вывода USB 3.1 Gen 2 Type-C на переднюю панель корпуса. В этой же области материнской платы нашли свое место и элементы управления Power и Reset, включая ОС регулятор, позволяющий осуществлять разгон процессора. В помощь пользователю распаян двух символьный дисплей POST-кодов.

За звук в X470 Gaming M7 AC отвечает аудиосистема Audio Boost 4. При ее реализации применены самые актуальные технологии, включая изолирующий от помех аудио тракт и защиту от щелчков.

Основу звуковой системы составляет кодек Realtek ALC1220 c 7.1-канальным объемным звучанием. Теплый звук в X470 Gaming M7 AC стал реальным благодаря аудио конденсаторам Chemicon и позолоченным разъемам 3.5 miniJack. Разумеется, что все эти положительные особенности компания MSI гарантирует при использовании наушников студийного качества, а не купленных на рынке за пару долларов.

Из интересных элементов, которые также можно обнаружить на плате X470 Gaming M7 AC, стоит отметить тактовый генератора процессора ICS 9FGL1216AGLF и контроллер ASMedia ASM1143 для реализации разъема USB 3.1 Gen 2 Type-C на нижней грани печатной платы.

Функции мониторинга и управление подключенными системами охлаждения возложены на контроллер Nuvoton NCT6795D-М. А сетевые возможности платы реализованы с помощью контроллера Killer E2500, с функцией оптимизации игрового трафика и снижения задержек.

Для продвинутых оверклокеров материнская плата X470 Gaming M7 AC интересна также еще и тем, что имеет четыре пары точек замера напряжений.

Возможности UEFI BIOS

Для входа и настройки BIOS материнской платы X470 Gaming M7 AC нужно нажать клавишу DEL во время старта системы. При входе в BIOS пользователя встретит фирменная оболочка Click BIOS 5 с черно-красным оформлением. Настройки BIOS поделены на два интерфейса: в большей степени информационный "EZ Mode", а также для продвинутых пользователей "Advanced". При использовании интерфейса "EZ Mode" пользователю предоставляется информация о компонентах системы и параметрах ее работы. Среди изменений здесь доступны настройка даты и времени, выбор загрузочного накопителя и контроль систем охлаждения.

При переходе на интерфейс "Advanced" открывается доступ ко всем настройкам BIOS. Все опции этого интерфейса поделены на шесть тематических разделов.

Вкладка "Settings" содержит настройки базового характера. В основном это работа периферийных устройств, подключенных накопителей и приоритет загрузки ОС.

Все, что касается разгона компонентов и тонкого тюнинга системы, содержится в разделе "ОС". В случае с X470 Gaming M7 AC пользователь получает полный контроль над частотами, напряжениями и другими опциями по изменению работы компонентов.

Для обновления программы микросхемы BIOS служит раздел "M-Flash". Обновление выполняется с внешних накопителей. Следующая вкладка "ОС Profile" содержит уже готовые профили разгона. Можно конфигурировать и свои профили, которые затем пользователь сможет экспортировать/импортировать.

Большое значение имеет раздел "Hardware Monitor" для тех, кто занимается тонкой настройкой работы систем охлаждения, подключенных к 4-пин коннекторам материнской платы. Также в данном разделе присутствует мониторинг температур, напряжений, и скоростей вращения вентиляторов. Вкладка "Board Explorer" дает возможность интерактивного обзора материнской платы и получения информации о подключенных к ней компонентах.

Конфигурация тестового стенда и условия тестирования

Процессор

AMD Ryzen 5 2600X 3,6 ГГц

Система охлаждения

Enermax LiqFusion 240

Оперативная память

Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2)

Видеокарты

Gigabyte GeForce GTX 1080 Ti Gaming

Корпус

Corsair 540 Air (1*120mm fan back side; 3*120mm fan front side)

Блок питания

Corsair HX750 Platinum

Жесткий диск

Silicon Power SSD 240Gb SATA-3

Монитор

ASUS PB298Q, 29" (2560x1080)

Термоинтерфейс

Arctic MX-2

Операционная система

Windows 10 x64

Прочее ПО

CPU-Z 1.85.0; Prime95; HWiNFO64 5.83

Для теста X470 Gaming M7 AC был задействован 6-ядерный процессор AMD Ryzen 5 2600X с рабочей тактовой частотой 3.6 ГГц. За охлаждение процессора отвечала система жидкостного охлаждения Enermax LiqFusion 240 с предварительно выставленными на максимум скорости вентиляторами. Биос материнской платы X470 Gaming M7 AC был обновлен до последней версии, которая была доступна на сайте производителя на момент тестирования.

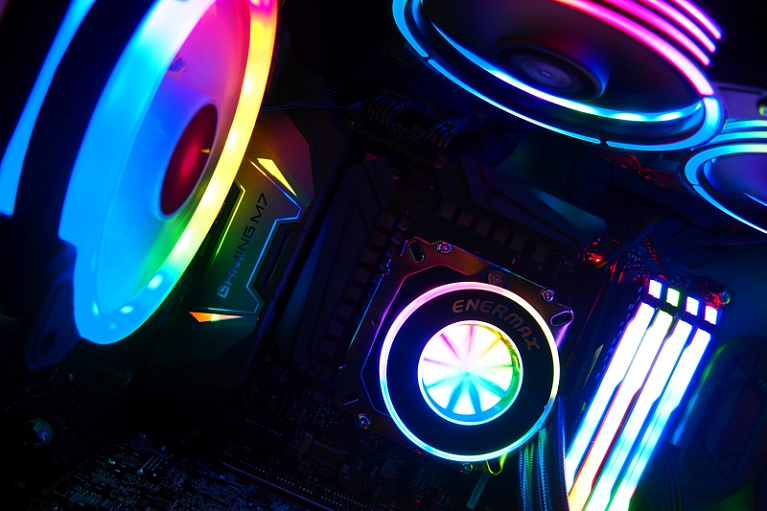

Все комплектующие тестового стенда были собраны в просторный корпус Corsair 540 Air, в котором один 120-мм вентилятор был установлен на тыльной стенке корпуса на выдув, и три 120-мм вентилятора присутствовали на передней стенке корпуса также на выдув.

Разгон оперативной памяти и процессора, температуры CPU, VRM и PCH

Проверять оверклокерские возможности материнской платы X470 Gaming M7 AC мы начали с разгона процессора. В наших условиях, с имеющейся на руках СЖО Enermax LiqFusion 240, мы смогли разогнать AMD Ryzen 5 2600X до частоты 4150 МГц. Для этого напряжение на процессор пришлось увеличить до 1.375 В. На этой частоте процессор проходит стресс-тестирование на стабильность в программе Prime95, не снижая частоту какого-либо из шести ядер ниже выставленного значения в 4150 МГц.

С разгоном оперативной памяти на X470 Gaming M7 AC все было намного интереснее. Используя модули памяти на чипах Samsung B-die, мы выяснили, что материнская плата способна стартовать на достаточно высоких частотах ОЗУ, вплоть до значений в 3866 МГц. К сожалению, выставление частоты в 3933 МГц оказывалось причиной старта системы, но сброс настроек BIOS стабильно и безотказно оживлял материнскую плату. Несмотря на доступные 3866 МГц добиться стабильности с X470 Gaming M7 AC и нашими модулями памяти нам удалось лишь на частоте 3733 МГц. При этом ужать тайминги памяти при 3733 МГц удалось до 16-16-16-36-1Т. Далеко не рекордный результат, но вполне неплохо, особенно с учетом того, что напряжение на память не понадобилось повышать свыше 1.5 В.

После продолжительного стресс-тестирования утилитой Prime95 мы зафиксировали следующие значения температур:

  • максимальная температура процессора 79,6°С;
  • максимальная температура чипсета 45°С;
  • максимальная температура VRM зоны 1 - 68°С;
  • максимальная температура VRM зоны 2 - 70°С.

Исходя из полученных данных, стоит отметить, что процессор Ryzen 5 2600X в нашем случае работал на грани комфортных температур и более сильный его нагрев был нежелателен. Что касается двух термодатчиков зоны VRM, то они рапортовали о достаточной эффективности штатных радиаторов охлаждения VRM. Чипсет Х470 с температурой в 45°С чувствовал себя очень комфортно, поскольку охлаждался массивным алюминиевым радиатором, совмещенным с Shield FROZR радиатором для М.2 накопителей.

Результаты производительности

При оценке производительности X470 Gaming M7 AC мы поставили цель: сравнить, какую производительность покажет система в номинальном режиме с самой простой памятью стандарта DDR4 2133 МГц, и что сможет предложить эта же система с хорошим разгоном процессора и памяти с чипами Samsung B-die. Иными словами, тесты X470 Gaming M7 AC были проведены в двух следующих условиях:

  • 1) частота процессора Ryzen 5 2600X на авто, все технологии динамического ускорения ядер на авто, частота памяти на 2133 МГц с таймингами 15-15-15-36-1Т;
  • 2) разгон процессора Ryzen 5 2600X до частоты 4150 МГц, разгон памяти Samsung B-die до частоты 3733 МГц с таймингами 16-16-16-36-1Т.

Тесты были произведены в следующих бенчмарках:

  • Aida64 (Memory Benchmark);
  • 3D Mark TimeSpy Extreme;
  • CPU-Z Benchmark;
  • Cinebench R15;
  • x.265 Benchmark;
  • Geekbench 4.

Aida64 Memory Benchmark

3D Mark TimeSpy Extreme

CPU-Z Benchmark

Cinebench R15

x.265 Benchmark

Geekbench 4

Как свидетельствуют красноречиво результаты тестов, положительный эффект от разгона компонентов системы присутствует. А в этом успехе далеко не последнюю роль играет как раз материнская плата.

Заключение

Для того, чтобы подвести итоги по MSI X470 Gaming M7 AC, хотелось бы поговорить о ее цене, а также понять, почему за эту материнскую плату просят 17999 рублей. В ассортименте компании MSI эта модель является флагманом. Но это явно не та причина, по которой X470 Gaming M7 AC имеет столь существенный ценник. Платы на базе чипсета X470 - это своеобразный максимум в рамках основы для компьютера на базе платформы AMD AM4. И MSI X470 Gaming M7 AC - это та самая модель материнской платы, которая этот максимум пользователям предоставляет.

Плата X470 Gaming M7 AC оснащена множеством самых разнообразных современных интерфейсов. Множество разъемов USB 3.1 и USB 3.1 Type-C, гигабитная сетевая карта Killer E2500 и звуковая система Audio Boost 4, беспроводные интерфейсы Wi-Fi и Bluetooth, два гнезда М.2 для твердотельных накопителей и поддержка мульти графических сборок - все это далеко не полный список того, что есть в MSI X470 Gaming M7 AC. В этой плате достаточно внимания уделено компонентам охлаждения системы питания процессора и накопителей М.2. На достойном уровне у платы находятся возможности разгона процессора и оперативной памяти. Все это вкупе позволяет оценивать MSI X470 Gaming M7 AC как целостный и добротный продукт. Поэтому стоимость этой платы, это единственное, что может остановить от приобретения ее экономными пользователями. Для истинных энтузиастов и оверклокеров же MSI X470 Gaming M7 AC - осознанный и отличный выбор!

Плюсы:

  • мощная система питания процессора с хорошим охлаждением;
  • хороший потенциал разгона процессора и памяти, подтвержденный на практике;
  • отлично продуманная система охлаждения М.2 накопителей Shield FROZR;
  • слоты DDR4 и PCI-E x16 усилены металлическим каркасом Steel Armor;
  • широкие и гибкие возможности RGB подсветки, в том числе и с поддержкой устройств Corsair;
  • диагностические LED индикаторы и полноценный дисплей POST-кодов;
  • кнопки Power и Reset прямо на плате, а также регулятора разгона процессора;
  • легкие сброс или восстановление BIOS c помощью BIOS Flashback+ кнопок на тыльной панели разъемов;
  • интуитивно понятный BIOS с оболочкой Click BIOS 5.

Минусы:

  • Цена в 17990 рублей, которая может сделать недоступной плату для экономного потребителя;
  • скромный комплект поставки для топовой модели материнской платы;
  • накопители М.2 с типоразмером 22110 не поддерживаются;
  • всего шесть разъемов 4-пин PWM, что для топового продукта не так много.
