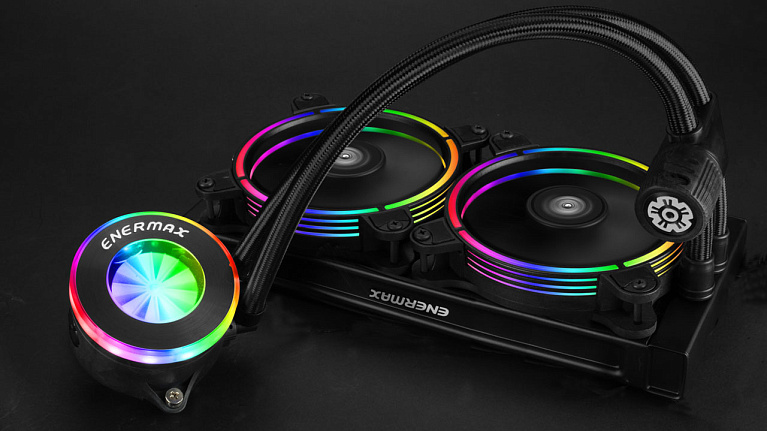

Обзор и тест системы жидкостного охлаждения Enermax LiqFusion 240 с RGB-подсветкой

Мода на устройства с RGB-подсветкой набирает обороты, и производители борются за конечного покупателя в этой сфере не менее остро, чем в других. В попытке перещеголять конкурентов компания Enermax выпускает систему жидкостного охлаждения с адресной RGB-подсветкой вентиляторов и водоблока. Новинка тайваньского производителя получает название LiqFusion. Система охлаждения с 240-мм радиатором нацелена на основные существующие платформы Intel и AMD.

На территории Российской Федерации в продаже Enermax LiqFusion еще не замечена, но на европейском рынке встретить эту систему жидкостного охлаждения можно по цене от 119.99 евро. Что касается редакции сайта I2HARD.ru, то мы получили возможность протестировать Enermax LiqFusion уже сейчас, о чем и расскажем по ходу данного обзора.

Технические характеристики

• Модель: Enermax LiqFusion 240, ELC-LF240-RGB;
• Совместимые платформы:
  • Intel LGA 2066/2011-3/2011/1366/1156/1155/1151/1150/775
  • AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1;
• Материал основания водоблока: медь;
• Характеристики помпы и водоблока:
  • Номинальное напряжение: 12 В;
  • Номинальный ток: 0,18 А;
  • Скорость работы: 5000 об/мин;
  • Уровень шума: < 22 дБА;
  • Разъем питания: 3-Pin;
  • Время наработки на отказ: 50000 часов;
  • Размеры водоблока: 95 × 83 × 51 мм;
• Характеристики радиатора:
  • Размеры: 272 мм (Длина) × 120 мм (Ширина) × 27 мм (Высота);
  • Материал: алюминий;
  • Шланги: длина: 400 мм;
  • Материал: Polyamide (PA);
• Характеристики вентиляторов:
  • Модель: Enermax UCTBRGB12;
  • Размеры: 120 × 120 × 25 мм;
  • Скорость вращения: 500 ~ 2000 об/мин;
  • Уровень шума: 14 - 28 дБА;
  • Номинальное напряжение: 12 В;
  • Воздушный поток: 23,81-102,17 CFM;
  • Статическое давление: 0,673-6,28 мм H₂O;
  • MTTF: 160000 часов;
  • Коннектор: 4-pin PWM + 4-pin RGB;
• Гарантия: 2 года.

Упаковка и комплектация

Для продукта, в основе идеи которого лежит RGB-подсветка, выбраняркий дизайнкоробки. Поэтому Enermax LiqFusion поставляется в светлой картонной упаковке с красочным оформлением и большим изображением СЖО на всю лицевую часть коробки. Число 240 недвусмысленно указывает на размер радиатора Enermax LiqFusion. На тыльной грани коробки присутствуют технические характеристики СЖО, а также оказаны фирменные особенности продукта. Размерные габариты водоблока и радиатора представлены в виде чертежной схемы.

Верхняя и нижняя грань упаковки посвящены преимуществам Enermax LiqFusion, с помощью которых эта СЖО обещает быть лучшим выбором для покупателя. Сильными сторонами Enermax LiqFusion производитель выделяет производительные и тихие вентиляторы и высокоресурсную помпу с керамическим подшипником.

Внутри коробки Enermax LiqFusion и весь ее комплект поставки уложены в специальную отформованную картонную ванну. В качестве дополнительной защиты радиатор СЖО облачен в картонный кожух.

В комплектацию Enermax LiqFusion входит:

• система жидкостного охлаждения замкнутого типа с 240-мм радиатором, помпой и водоблоком;
• два 120-мм вентилятора c адресной RGB-подсветкой;
• емкость с хладагентом объемом 100 мл;
• руководство пользователя;
• комплект креплений для платформ Intel и AMD;
• кабельные стяжки;
• термопаста массой 1 гр;
• RGB-контроллер с пультом управления подсветкой;
• Y-кабель для подключения вентиляторов и помпы в один разъем;
• Y-кабель для подключения подсветки вентиляторов и водоблока к одному разъему;
• кабель питания для RGB-контроллера;
• адаптер Molex;
• адаптер для питания от 24-пин разъема материнской платы.

Крепления для установки Enermax LiqFusion находятся в специальном пластиковом контейнере. С помощью данного набора пользователь получает возможность установить Enermax LiqFusion на любую из современных платформ Intel и AMD. Исключение лишь составляет платформа AMD TR4 с ее большими по площади контакта процессорами.

В качестве крепления Enermax LiqFusion выступают две многофункциональные металлические пластины, на корпусе которых присутствуют отверстия для Intel и AMD одновременно. Два пакета винтов и металлических стоек служат для установки металлических пластин на материнскую плату и монтажа водоблока и вентиляторов.

Внешний вид и особенности

За сохранность радиатора охлаждения покупатели Enermax LiqFusion могут не беспокоиться, поскольку на время транспортировки он упакован в стильный картонный чехол с наименованием производителя. Основание водоблока также защищено от повреждений специальной прозрачной наклейкой.

Система жидкостного охлаждения Enermax LiqFusion представляет собой продукт "все в одном". В готовом собранном контуре присутствует радиатор охлаждения, водоблок и помпа. Пока компания Enermax представила на рынок серию LiqFusion в одном единственном варианте с радиатором на 240 мм. Однако, если эта СЖО будет пользоваться хорошим спросом, то от данного производителя стоит ожидать подобных систем жидкостного охлаждения с иными размерами радиаторов.

Габариты радиатора Enermax LiqFusion составляют 120 х 272 х 27 мм в ширину, длину и высоту соответственно. Радиатор охлаждения выполнен из алюминия, торцы корпуса усилены защитными пластинами. Вместе с 25 мм радиаторами общая толщина охлаждающей конструкции составляет 53 мм, что необходимо учитывать при установке в тот или иной корпус.

Радиатор охлаждения Enermax LiqFusion представляет собой 14 каналов с циркулирующим хладагентом и гофрированными лентами между ними. Сами гофрированные ленты инсталлированы аккуратно и ровно, сильных замятий и небрежности в сборке конструкции радиатора не замечено.

Отличительной особенностью Enermax LiqFusion является нестандартное местоположение помпы, которая находится не в теле водоблока, а вынесена на патрубки СЖО. Здесь находится мотор с керамическим подшипником, что позволяет эксплуатировать помпу на высокой скорости при сохранении низкого уровня шума. При этом производитель заявляет также и высокий ресурс работы в 50000 часов.

Заявленная скорость вращения составляет 5000 об/мин. Однако, как покажет наш опыт тестирования, работает помпа Enermax LiqFusion даже быстрее - в нашем случае мониторинг рапортовал о 6000 об/мин. Для таких высоких скоростей свойственны вибрация и шум. Но в случае с Enermax LiqFusion производитель смог решить обе эти проблемы. Для гашения вибрации на помпу установлен резиновый кожух, а для низкого уровня шума применен керамический подшипник.

С обоих торцов радиатора охлаждения красуется наименование производителя. При осмотре собранного корпуса это сразу позволит определить бренд установленной СЖО.

Несмотря на средние размеры радиатора Enermax LiqFusion, длина соединительных шлангов выше всяческих похвал. Добротные 400 мм позволят установить Enermax LiqFusion в самые просторные корпуса, а в обычных - не нагружать шланги излишними изгибами и натяжениями. Шланги Enermax LiqFusion, выполненные из резины и полиамида, защищены от механических повреждений тканевой оплеткой.

Лишившись помпы,водоблок Enermax LiqFusion не стал меньше в размерах. Его габариты составляют 95 х 83 х 51 мм, и этому есть свои причины. Внутри водоблока находится небольшой резервуар и вращающийся индикатор потока жидкости. А с торца корпуса водоблока имеется сервисное отверстие для долива хладагента. Основание водоблока представляет собой медную никелированную пластину. Обработка основания высокого качества, но не до зеркального блеска. Фитинги водоблока имеют поворотный механизм, упрощающий установку на сокет материнской платы и минимизирующий изгибы соединительных шлангов.

Для подачи питания на помпу используется 3-пин коннектор питания. RGB-подсветка водоблока Enermax LiqFusion подключается с помощью фирменного 4-пин разъема.

Для обдува радиатора охлаждения Enermax LiqFusion используется пара фирменных вентиляторов с габаритами 120 х 120 х 25 мм. Данные 7-лопастные вертушки оснащены полноценной адресной RGB-подсветкой с четырьмя зонами подсветки. Зоны подсветки поделены на своеобразные кольца - одно кольцо находится на фронтальной части корпуса вентиляторов и три - на торцевой части корпус.

Перед нами модель UCTBRGB12, являющаяся уже знакомой нам разработкой компании Enermax с фирменным подшипником Twister. В случае с Enermax LiqFusion имеет место лишь добавление в корпус адресной светодиодной подсветки RGB.

Данные вентиляторы могут работать в диапазоне скоростей от 500 до 2000 об/мин. При этом данныевертушки могут нагнетать воздушный поток от 23.81 до 102.17 CFM и производить шум от 14 до 28 дБА. Отличительной особенностью этих вентиляторов является высокий заявленный ресурс работы до 160000 часов.

Для гашения вибрации предусмотрены поролоновые прокладки, которые увеличивают толщину вентиляторов еще на один миллиметр. Для подачи питания на вентиляторы используется 4-пин PWM коннектор, а для RGB-подсветки - фирменный 4-пин разъем.

Установка на примере Corsair 540 Air и LGA 1151v2

Наш корпус Corsair 540 Air предлагает несколько вариантом установки СЖО с 240-мм радиатором. Мы решили установить Enermax LiqFusion на верхнюю часть корпуса с направлением воздушного потока вверх на выдув.

Начальным этапом установки Enermax LiqFusion является монтаж вентиляторов на радиатор охлаждения. Используя длинные болты из комплекта поставки, мы закрепили 120-мм вертушки на корпусе радиатора.

Далее, используя восемь хромированных коротких винтов, мы установили радиатор Enermax LiqFusion на верхнюю часть нашего тестового корпуса.

Внутри корпуса радиатор охлаждения Enermax LiqFusion вместе с вентиляторами стал выглядеть так, как показано на фото ниже.

Следующим этапом установки Enermax LiqFusion является монтаж крепления к сокету материнской платы. Этот моментмы рассмотрим на примере ASUS X Apex с процессором Intel Core i5-8600k. Сам процесс установки невероятно прост и понятен. Прикладываем пластину с поролоновой вставкой к тыльной части печатной платы, используя винты и металлические стойки, фиксируем данную пластину.

С фронтальной стороны сокета накладываем на металлические стойки вторую пластину и также фиксируем ее с помощью четырех винтов. На этом этапе комплект креплений сокета установлен, и все готово к заключительному этапу. Не забываем снять с контактной площадки водоблока защитную наклейку.

Последним этапом установки является нанесение термопасты на процессор и фиксация водоблока к сокету материнской платы с помощью двух винтов. Отпечаток термопасты получился недостаточно ровным, чтобы можно было говорить о идеальном контакте поверхностей. По краям крышки процессора слой термопасты превалировал, что говорит о выпуклости теплораспределительной крышки процессора.

RGB-подсветка

Визитной карточкой Enermax LiqFusion является, конечно же, ее RGB-подсветка. И в этой модели она реализована как нельзя лучше. Богатство красок и их разнообразие стали возможны благодаря использованию адресной RGB-подсветки. Это касается как комплектных вентиляторов Enermax LiqFusion, так и ее водоблока.

Водоблок Enermax LiqFusion имеет две зоны подсветки: внутреннюю с индикатором течения хладагента, а также внешнее светодиодное кольцо. Благодаря такому разделению и достигается столь выразительная картина. Охлаждающие вентиляторы Enermax LiqFusion выглядят не менее эффектно, чем водоблок. На их корпусе также присутствует характерное разделение зоны подсветки на четыре кольца, благодаря чему подсветка на вентиляторах смотрится оригинально и завораживающе.

Фотографии могут не передать всей красоты от использования адресной RGB-подсветки в системе жидкостного охлаждения Enermax LiqFusion, поэтому мы подготовили для читателей соответствующие видео.

Что касается возможности изменения подсветки, то она присутствует и доступна с пульта управления Enermax LiqFusion. На видео ниже представлены режимы подсветки Enermax LiqFusion.

Конфигурации тестовых стендов и условия тестирования

Intel LGA1151v2

Для тестирования эффективности охлаждения Enermax LiqFusion мы использовали две различные платформы от компаний Intel и AMD. Основу для тестов на Intel LGA1151v2 составили процессор Core i5-8600k и материнская плата ASUS X Apex. Частота процессора для всех шести ядер была зафиксирована на отметке в 4100 МГц.

Тестовая сборка на платформе Intel LGA1151v2 в корпусе Corsair 540 Air выглядела следующим образом.

AMD AM4

Для тестов на платформе AMD AM4 мы использовали процессор Ryzen 5 2600X и материнскую плату MSI X470 Gaming M7 AC. На время оценки эффективности системы охлаждения Enermax LiqFusion частота всех вычислительных ядер процессора была установлена на значении в 4000 МГц.

Используемый набор комплектующих платформы AMD AM4 был также собран в корпус Corsair 540 Air.

Результаты тестирования

Оценка эффективности Enermax LiqFusion осуществлялась в помещении с температурой 26 градусов Цельсия. Для нагрузки на процессоры мы использовали программу Prime95, которую запускали в режиме стресс-теста с продолжительностью ~15 минут. Мониторинг температур и скорости вращения вентиляторов СЖО осуществлялся с помощью программы HWiNFO64. За контрольное значение всегда бралась температура самого горячего ядра процессора.

С процессором Intel Core i5-8600k система жидкостного охлаждения Enermax LiqFusion ожидаемо продемонстрировала высокие значения температур. Во многом такие показатели стали следствием того, что под теплораспределительной крышкой процессоров Intel используется термопаста вместо припоя. Несмотря на этот факт, системе жидкостного охлаждения Enermax LiqFusion удалось удержать процессор в рамках безопасных температур.

Платформа AMD AM4 вместе с процессором Ryzen 5 2600X оказалась более холодной, вследствие использования припоя под крышкой процессора. Enermax LiqFusion продемонстрировала, что может охлаждать этот шестиядерный процессор до весьма комфортных температур. Наибольшая эффективность тестируемой СЖО была заметна при скорости вращения от 1500 об/мин и выше.

Оценка уровня шума Enermax LiqFusion производилась в отсутствии других источников помех, которые могли бы повлиять на результат. Блок питания и видеокарта работали в пассивном режиме, а корпусные вентиляторы на время замеров были остановлены. Если оценивать полученные результаты по уровню восприятия, то можно уверенно сказать, что эксплуатация вентиляторов Enermax LiqFusion при их скорости вращения 1500 об/мин и ниже является комфортным для слуха. Лишь при скорости вентиляторов в 2000 об/мин эта СЖО становится заметной на слух и заслуженно может характеризоваться как шумная. Что касается помпы Enermax LiqFusion, то она нас сильно удивила. Даже при скоростях 5000-6000 об/мин ее не было слышно вообще. Шум от помпы этой системы охлаждения можно услышать в виде журчания хладагента только во время старта системы. Но через несколько секунд данныйзвук проходит, и помпа перестает издавать какие-либо заметные на слух звуки. За такую тихую помпу стоит только похвалить Enermax.

Заключение

Система жидкостного охлаждения Enermax LiqFusion не поставит рекорды в эффективности охлаждения процессоров, но совершенно точно покорит сердца тех, для кого внешний вид и оформление персонального компьютера стоит на первом месте. Сильной стороной Enermax LiqFusion является ее визуальная составляющая, а именно адресная RGB-подсветка вентиляторов и водоблока. Благодаря задумке производителя, Enermax LiqFusionможно будет еще не раз встретить в моддинг-проектах и домашних системах пользователей,искушенных RGB-подсветкой. С охлаждением современных процессоров эта СЖО справится легко, а вместе со своей непосредственной задачей сыграет еще и украшающую функцию. Среди положительных моментов в Enermax LiqFusion стоит отметить ее мультиплатформенность и простоту установки. Обладатели Enermax LiqFusion также по достоинству оценят низкую шумность этой СЖО и ее завораживающую адресную RGB-подсветку.

Плюсы:

• завораживающая и очень богатая на краски адресная RGB-подсветка вентиляторов и водоблока;
• выразительное и контрастное свечение, благодаря оригинальному подходу разделения зон подсветки;
• возможность подключения подсветки к материнским платам по разъему +5В RGB и управления ею с ПК;
• совместима со всеми актуальным платформами Intel и AMD (за исключением AMD TR4);
• простая и понятная установка;
• тихий режим работы вентиляторов при скорости 1500 об/мин и ниже;
• практически полное отсутствие шума от помпы;
• достаточная эффективность охлаждения;
• хладагент для долива в контур СЖО входит в комплект поставки.

Минусы:

• объявленная стоимость в 119.99 евро не позволит ожидать появления Enermax LiqFusion в РФ по цене ниже 8000 рублей.
