Обзор и тест материнской платы Biostar B360GT3S

Технические характеристики

• Производитель: Biostar;
• Модель: B360GT3S;
• Сокет: 1151-v2;
• Поддерживаемые процессоры:8th Generation Intel Core Processor;
• Чипсет: Intel B360;
• Память: 4x DIMM, до 64GB, DDR4;
• Слоты расширения: 2х PCIe 3.0, 1x PCIe 3.0 x1;
• Поддержка SATA/RAID: 6 x SATA-III, 1 x M.2 Key M (PCIe x4, 2242/2260/2280), 1 x M.2 (PCIe x2/SATA, 2242/2260/2280);
• Сетевой контроллер: Intel I219V;
• Аудиокодек: Realtek ALC1150;
• Порты USB: 1x USB 3.1 Gen2, 1x USB 3.1 Gen2 (Type-C), 2× USB 3.1 Gen1, 2× USB 2.0;
• Питание материнской платы: 24 + 8pin;
• Разъемы на задней панели: PS/2, LAN, 1x USB 3.1 Gen2, 1x USB 3.1 Gen2 (Type-C), 2× USB 3.1 Gen1, 2× USB 2.0, HDMI, DVI-D, VGA, 6× аудиоразъёмов,оптический выход;
• Форм-фактор: mATX(244x 230мм).

Упаковка и комплектация

Biostar B360GT3S поставляется в крохотной черной упаковке, но с ярким оформлением RGB-подсветки. Помимо наименования производитель отметил поддержку процессоров 8-го поколения Intel Coffee Lake и чипсет B360.

С обратной стороны нас ждет изображение материнской платы и удобное предоставление информации в виде маркеров с подписями, позволяющими быстро ориентироваться в технических характеристиках и поддержке различных портов. Здесь же представлена схема задней интерфейсной панели.

Ключевые особенности Biostar B360GT3S выделены в отдельную графу, в которой представлены:

• 5050 LED Fun Zone – поддержка полноценных светодиодных лент;
• Vivid LED DJ – удобный интерфейс для кастомизации и настройки RGB-устройств;
• PCIe M.2 32 Gb/s – плата оснащена слотом М.2 с интерфейсом PCIe x4;
• A.I FAN – утилита для тонкой настройки кривой вентиляторов в зависимости от температуры.

Модельный и серийный номер, расшифровка аббревиатур и спецификации материнской платы Biostar B360GT3S представлены на боковой наклейке.

Упакована модель в антистатический пакет, а фотография демонстрирует компактность расположения комплектующих.

Компоненты поставки располагаются в нижнем отделе. Аксессуары включают все самое необходимое: заглушка на заднюю панель, четыре SATA-кабеля, диск с драйверами и программным обеспечением. И посмотрите внимательно на руководство пользователя! Производитель в открытом виде заявляет о материнской плате Biostar Z390GT3, построеннойна еще неанонсированном чипсете Z390 – старшем решении для 8-ми ядерных процессоро Intel Coffee Lake. В инструкции детально приведены не только ТТХ новинки, но и ее изображение, расположение портов и спецификации интерфейсов. А пока плавно вернемся к герою обзора.

Внешний вид и особенности дизайна

Материнская плата Biostar B360GT3S выполнена в форм-факторе microATX с размерами 244х230 мм на темно-сером текстолите. Данное исполнение идеально подходит для создания компактной игровой системы.

Сердцем новинки является сокет Intel LGA1151-v2, приютивший процессоры восьмого поколения Intel Coffe Lake.

Для обеспечения стабильной работы и высокой надежностимодель Biostar B360GT3S оборудована 7-фазной подсистемой питания, которую далее мы подробно изучим.

На интерфейсной панели размещены всевозможные необходимые порты, которые могут потребоваться пользователю. В них входят два порта USB 2.0, три USB 3.0, современный коннектор Type-C, разъем PS/2 для мыши или клавиатуры, три различных видеовыхода – VGA, DVI-D и HDMI, LAN и шесть аудиоразъемов.

Дополнительное питание организовано одним 24pin для материнской платы и одним 8pin для процессора. В зависимости от возможностей блока питания, можно подключить 4pin в данный разъем.

Biostar B360GT3S оснащена четырьмя DIMM-слотами оперативной памяти стандарта DDR4 с поддержкой до 64 Гбайт ОЗУ частотой до 2666 МГц.

Здесь же располагаются два коннектора RGB LED для подключения светодиодных лент и кастомизации внешнего вида системы. По другую сторону от защелок для модулей памяти приютились два разъема для вентиляторов с возможностью PWM-регулировки.

Дисковая подсистема насчитывает шесть портов SATA-III, расположенныхна правой части материнской платы.

Для подключения видеокарты и другого оборудованияBiostar B360GT3S оснащена несколькими дополнительными интерфейсами:

• PCI Express 3.0 x16;
• PCI Express 3.0 x1;
• PCI Express 3.0 x8.

Первый слот металлизирован и укреплен для возможности установки графических ускорителей с тяжелой системой охлаждения. О поддержке технологий AMD CrossFireX и NVIDIA SLI производитель не сообщает.

В нижней части выведены второстепенные разъемы и коннекторы, включая колодку для подключения передней панели корпуса, удачно расположен и USB 3.0. Стоит отметить 2pin для сброса настроек BIOS и переключатель на резервную копию микропрограммного обеспечения: не каждый производитель может похвастаться подобным даже в более дорогом сегменте.

Микросхема ITE IT8625E отвечает за управление работой вентиляторов, портом PS/2 и обеспечивает мониторинг.

Biostar B360GT3S обладает двумя слотами М.2. Верхний поддерживает накопители форматами 2242/2260/2280 при типах подключения SATA и PCIe 3.0 x2, нижний – те же накопители, но при более скоростном интерфейсе PCIe 3.0 x4.

Звуковая подсистема реализована 7.1-канальным кодеком Realtec ALC1150, который экранирован кожухом и изолированна уровне слоев PCB. Онфункционирует вместе с высококачественными аудиоконденсаторами. Здесь же располагаются семь светодиодов RGB-подсветки, выстроенные в один ряд.

Сетевой контроллер представлен микросхемой Intel i219-V с технологией SUPER LAN Protection, обеспечивающей защиту от статического электричества.

Материнская плата Biostar B360GT3S оснащена двумя радиаторами системы охлаждения – для силовой части и чипсета. Зону VRM накрывает охладитель с загнутыми ребрами и прорезями по периметру.

В качестве крепления использованы менее популярные пружинные клипсы, но разработчики укоротили их, тем самым достигнув сильный прижим. Термоинтерфейс – почти белая термопрокладка толщиной 0,5 мм.

Biostar B360GT3S получила мощную 7-фазную подсистему питания.

Регулятором напряжения выступает PWM-контроллер Intersil ISL95866, функционирующий по формуле "4+3". Он применяется и на других моделях данного производителя.

Обвязка каждой фазы выполнена парой mosfet-транзисторов Sinopower SM4364A и одним SM4377.

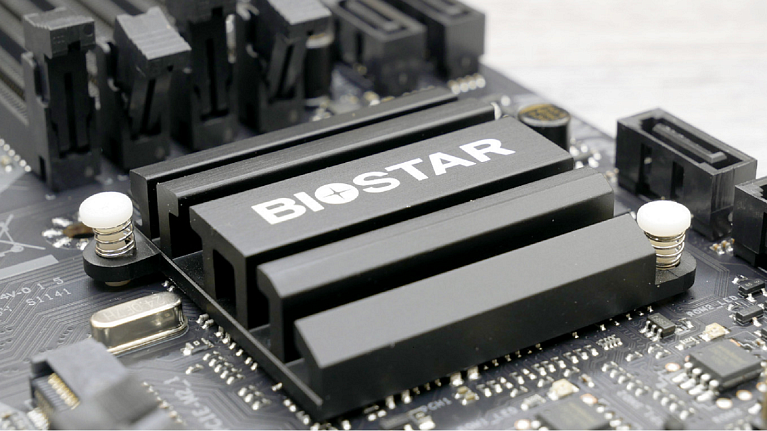

За охлаждение системной логики отвечает низкопрофильный радиатор с оребрением,наименованием производителя и тем же способом крепления.

В качестве термоинтерфейса использована терможвачка.

Чипсет Intel B360 собственной персоной.

Фирменное программное обеспечение

Материнская плата Biostar B360GT3S имеет поддержку фирменного программного обеспечения: несколько полезных утилит направлены на упрощениежизни пользователю. Первое приложение BIOS Update Utility, как можно судить из названия, обновляет прошивку устройства, а также делает бэкап.

BIOSCreen Utility понравится энтузиастам для кастомизации загрузочного логотипа, который мы всегда наблюдаем до входа в Windows. Утилита заменяет фоновое изображение по вашему усмотрению. Единственное условие – это разрешение объекта 800х600 пикселей.

Программа RACING GT EVO Utility является главным менеджером материнской платы Biostar B360GT3S, в которую стеклись основные настройки и параметры по управлению новинкой.

Дизайн приложение явно прибыл к нам из далекого 2005 года с характерной графикой и антуражем. Представлено восемь вкладок с разделенными опциями. Главные возможности – регулировка частоты процессора, расширение лимитов потребления, изменение напряжений, кривой вентиляторов и управление подсветкой.

Возможности UEFI BIOS

Графическая оболочка BIOS полностью повторяет интерфейс ранее рассмотренной утилиты. Она поддерживает только английский и китайскийязык, однако продуманное разделение опций по 9 вкладкам позволяет интуитивно понимать и находить необходимые настройки.

Параметров огромное количество, кроме этого не забываем, что плата Biostar B360GT3S имеет две микросхемы BIOS, что позволяет в случае неудачной прошивки или настройках всегда восстановить работоспособность.

Встроенный редактор не позволяет делать скриншоты вкладок «Fan» и «Vivid Led», но их дизайн не отличается от приложения RACING GT EVO Utility.

Конфигурация тестового стенда

• Процессор: Intel Core i5-8600K (6ядер, 3600 МГц);
• Материнская плата: Biostar B360GT3S;
• Кулер: PCCooler GI-X6R;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 2 x 8Гбайт DDR4 3000, G.Skill Trident Z RGB;
• Видеокарта: GeForce GT 1030;
• Накопитель SSD: ADATA SU800 256 Гбайт;
• Блок питания: Corsair RM750x;
• Корпус: открытый стенд;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 10 64-bit.

Тестирование

Проверка стабильности, производительности и разгонного потенциала происходила на открытом стендес центральным процессором Intel Core i5-8600K с тактовой частотой 3600 МГц. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «3000 МГц «16-18-18-38-CR2», который из-за особенностей чипсета и ограничение ОЗУ функционировал на отметке 2666 МГц при «16-16-16-34-CR1».

Стоит отметить любопытный факт - частота основной шиныBiostar B360GT3S завышена и составляет 102 МГц! Обычно всегда наблюдается небольшое отклонение в пределах 0,5 МГц в ту или иную сторону, но наша новинка целесообразно держит заданную планку. Это отмечено и другими коллегами в обзорах по всему миру. Так что можно сказать, что материнская платаBiostar B360GT3S разогнана производителем на ~2%!

Для измерения производительности использовалось следующее ПО:

• AIDA64 Cache & Memory Benchmark (v5.95.4500);
• Cinebench R15;
• Linx 0.7.2, объем задачи 6144 Мбайт, 10 прогонов.

AIDA64 Cache & Memory Benchmark, v5.95.4500 Extreme Memtest

Cinebench R15

Linx 0.7.2, объем задачи 6144 Мбайт, 10 прогонов

Разгон

Системная логика Intel B360 ограничена в оверклокерских возможностях, но не потеряла ихполностью. К примеру, для процессора можно выставить максимальный множитель для ядер, равный наивысшему, что для Intel Core i5-8600K означает «х43». Показатель кольцевойшинытакже достигает этой отметки. Конечно, при высокой нагрузке технологии Intel задействуют и так весь потенциал CPU, поэтому данный эффект мало отразился на производительности. Поэтому можно переходить ко второму пункту – тайминги оперативной памяти.

И здесь нас ждал неприятный сюрприз: материнская плата Biostar B360GT3S наотрез отказывалась стабильноработать при таймингах ниже «16» и частоте 2666 МГц. В BIOS система то и дело зависала.

Еще был отмечен один факт: при сбрасывании настроек с помощью CMOS на материнской плате, тайминги автоматически завышались. Помогало повторное обнуление BIOS в самой оболочке. Возможно эти "детские болячки"пофиксятв свежем релизе микропрограммного обеспечения.

Заключение

Материнская плата Biostar B360GT3S представляет собой поистине интересное решение, совмещающее высокое качество изготовления, продуманный дизайн, оснащение и демократичную стоимость, позволяя на базе системной логики Intel B360 конкурировать с именитыми производителями.

Главными особенностями модели Biostar B360GT3S являются: разогнанная системная шина до 102 МГц, две микросхемы BIOS, оригинальнаяразводка, дисковаяподсистемас двумя слотами M.2, усиленный разъем PCI Express 3.0 x16 и современный порт USB Type-C.

Как таковых недостатков мы не выявили. Если совсем придираться, то пользователям может не понравится отсутствие русификации BIOS и всего три разъема для вентиляторов.

Опуская данные нюансы, материнская плата Biostar B360GT3S при рекомендованной стоимости 6000 рублей получилась отличным решением для построения мощного ПК с 6-ядерным процессором Intel Coffee Lake на борту!

Достоинства:

• Оригинальный дизайн и расположение интерфейсов;
• 7-фазная подсистема питания;
• Высокое качество исполнения;
• Широкий набор портов (включая USB 3.1 Type-C);
• Богатые возможности микропрограммного обеспечения.

Недостатки:

• Не обнаружено.

Особенности:

• Разогнанная до 102 МГц системная шина.
