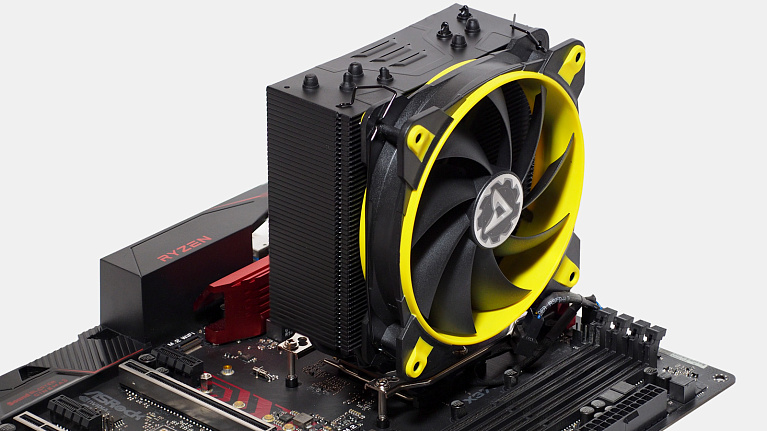

Обзор и тест кулера Arctic Cooling Freezer 33 eSports ONE

Компания Arctic Cooling хорошо известна своими эффективными решениями в сфере систем охлаждения для персональных компьютеров. Модель башенного кулера Freezer 33 засветилась во многих обзорах с положительной оценкой благодаря выгодному для покупателя соотношению цены и качества, а также хорошей совместимости с актуальными платформами. Вполне логично, что Arctic Cooling взяла его за основу для нескольких отдельных модификаций с небольшими изменениями. На волне "гейминг-хайпа" сначала появилась более презентабельная модель Freezer 33 eSports с крашеными в черный цвет пластинами и двумя вентиляторами повышенной надежности BioniX, а теперь и одновентиляторная версия Arctic Cooling Freezer 33 eSports ONE. Вот на последней и хотелось бы остановиться подробнее.

Спецификация

Общая информация:

• Производитель: Arctic Cooling;
• Модель: Freezer 33 eSports ONE;
• Совместимость с сокетами процессоров AMD: AM4;
• Совместимость с сокетами процессоров Intel: LGA 1150, LGA 1156, LGA 1155, LGA 1151, LGA 1151-v2, LGA 2011-3, LGA 2066;
• Дополнительно: термопаста Arctic Cooling MX-4 в комплекте;
• Размер (В/Ш/Д): 150 х 123 х 88 мм;
• Вес: 676 г;
• Гарантия: 10 лет.

Радиатор

• Рассеиваемая мощность (рекомендованная): 200 Вт;
• Тип конструкции: башенный, с тепловыми трубками, прямой контакт;
• Материал основания: алюминий и медь;
• Материал радиатора: алюминий;
• Количество тепловых трубок: 4 шт.;
• Диаметр тепловых трубок: 6 мм.

Вентилятор

• Разъем для подключения вентиляторов: 4-pin;
• Количество вентиляторов в комплекте: 1 шт.;
• Максимальное число устанавливаемых вентиляторов: 2 шт.;
• Размер вентиляторов: 120 x 120 х 25 мм;
• Скорость вращения: 200 - 1800 об. в мин;
• Подсветка вентилятора: нет;
• Регулировка скорости вращения: автоматическая (PWM).

Официальная страничка: https://www.arctic.ac.

Доступны четыре вариации этой модели кулера, отличающиеся только цветовыми вставками на корпусе комплектного вентилятора: желтыми, белыми, красными и зелеными. В остальном они полностью идентичны.

(коллаж создан из изображений с официального сайта www.arctic.ac)

Упаковка и комплектация

Коробка, в которой продается Freezer 33 eSports ONE, сделана из плотного картона и лишь ненамного превышает размеры самого кулера. Её габариты (Ш/В/Г) - 126 х 157 х 100 мм. Оформление строгое, но с элементами ярких вставок. На лицевой стороне нанесено фотореалистичное изображение кулера с тем цветом вентилятора, который вложен внутри. Значками в нижнем левом углу привлекаетсявнимание покупателя к ограниченной десятилетней гарантии и QR-кодуна ссылку официальной странички продукта.

Задняя грань отведена под четыре ключевых особенности конструкции кулера, а именно: оптимизированную крыльчатку, гидродинамический подшипник и трехфазный мотор вентилятора, и универсальное крепление к сокетам процессоров AMD и Intel.

На левом боку нашлось место для спецификации и схематичного изображения конструкции кулера в разрезе отдельных компонентов, на правой стороне - общее описание на нескольких языках, включая русский.

Внутри коробки сам кулер находится без дополнительной защиты. Вложенная небольшая картонная коробочка хранит комплектный набор креплений: две скобы для навешивания дополнительного вентилятора, усиливающую пластину на обратную сторону сокета процессора, опорные скобы, крепежные винты, пакетик с термопастой Arctic Cooling MX-4 и наклейку с QR-кодом инструкции по сборке и установке, размещенной на сайте производителя.

Внешний вид и конструкция

Кулер Arctic Cooling Freezer 33 eSports ONE представляет собой конструкцию башенного типа на четырех U-образных тепловых трубках с прямым контактом к теплораспределительной крышке центральных процессоров. Конструктивно он полностью идентичен модели Freezer 33, за исключением окраски и комплектации только одним вентилятором. В случае необходимости установить второй вентилятор возможно благодаря вложенным запасным крепежным скобам.

Алюминиевый радиатор набран из 49 пластин толщиной 0,5 мм каждая, окрашенных в матовый черный цвет. Причем это не просто рядовая краска, а специальный состав, который по заверениям производителя положительно сказывается на эффективности теплоотдачи. Общая площадь поверхности для рассеивания тепловой энергии - 5530 см2.

Контакт кулера с теплораспределительными крышками процессоров обеспечивают четыре U-образныемедныетепловыетрубки диаметром 6 мм. Они равномерно проходят сквозь массив пластини сверху опрессованы. При установке в небольшие корпусы ПК надо учитывать, что вся конструкция по высоте занимает 150 мм.

Металлические детали кулера окрашены в специальное термическое покрытие черного цвета. Производитель заявляет, что оно способствует созданию микротурбулентностей тепловых потоков, улучшая рассеивание тепла с поверхности кулера.

В верхних и нижних пластинах с обеих сторон предусмотрены отверстия для пружин, удерживающих вентилятор.

В основании кулера тепловые трубки опрессованы и подрезаны фрезой. Поверхность выровнена и отшлифована, но не до зеркального блеска. Зазоры между трубками минимальные. Используется принцип "прямого контакта" с крышками центральных процессоров. Пятно контакта составляет 24 х 30 мм.

На радиатор с помощью специальных скоб пружинного типа установлен отличный вентилятор BioniX F120 со скоростью вращения крыльчатки от 200 до 1800 оборотов в минуту, подключаемый стандартным четырехконтактным PWM штекером, с ответвлением для подключения второго такого же. В нем примененонесколько технологических решений, существенно продлевающих срок службы и уровень создаваемого при работе шума. Абсолютно бесшумного режима (временная остановка вентилятора) нет.

Это трехфазный мотор, меньше греющийся в процессе работы, гидродинамический подшипник из специального сплава и с высокоэффективной смазкой, и оптимизированная форма крыльчатки. В надежности своего детища производитель уверен настолько, что дает 10 лет гарантии. В местах соприкосновения с радиатором на корпусе кулера наклеены демпфирующие уплотнительные кольца, уменьшающие передачу вибраций от работы.

Особенности установки

Универсальный набор крепежа позволяет установить кулер на актуальные процессорные платформы Intel и AMD домашнего сегментирования. На сайте производителя сделан специальный раздел с наглядными и подробными инструкциями по процессу сборки. Достаточно просканировать QR-код с комплектной наклейки, чтобы перейти к ним.

В зависимости от сокета, на который будет производиться установка, меняется сторона, которой прикручиваются монтажные скобы к основанию кулера. Для их устойчивого положения сами скобы сделан с каймой, а на кулере есть специальные направляющие канавки. Для их установки вентилятор необходимо снять.

Тест кулера проводился на двух стендах, построенных на базе процессоров AMD Ryzen 7 2700X (серийный образец) и Intel Core i7-7740X (инженерный образец).

В обоих случаях единственным неудобством в процессе установки можно признать необходимость снятия вентилятора, так как он накрывает крепежные отверстия. Такой нюанс к существенным недостаткам мы всё же не отнесем, так как сам процесс относительно легкий благодаря простой конструкции пружинных скоб.

За совместимость Freezer 33 eSports ONE с модулями оперативной памяти, на которых установлены высокие радиаторы, можно похвалить инженеров из Arctic Cooling. Кулер не перекрывает рядом расположенные слоты на материнской плате и не препятствует видимости RGB-подсветки на планках памяти.

Пример установки на Socket AM4

Для установки на сокет AM4, получивший массовое распространение благодаря современным процессорам AMD Ryzen, потребуется демонтировать верхние крепления, предусмотренные производителем материнской платы, но оставить штатную усилительную пластину с обратной стороны. К ней будет прикручиваться Freezer 33 eSports ONE специальными винтами из комплекта кулера, расфасованными в отдельный пакетик с надписью АМ4.

Пример установки на Socket LGA 2066

С сокетом LGA 2066 для HEDT процессоров Intel всё еще проще. На нем предусмотрены необходимые отверстия, в которые вкручиваются специальные винтыиз комплекта кулера, и к ним уже шайбами притягивается сам Freezer 33 eSports ONE.

Тестирование

Конфигурация тестовых сборок:

Стенд №1:

• Центральный процессор: AMD Ryzen 7 2700X;
• Материнская плата: ASRock Fatal1ty X370 Gaming K4 (BIOS: 4.70);
• Оперативная память: 2 х 8 ГБ Kingston ValueRAM KVR21N15S8/8 2133 МГц (в режиме DDR4-2666 МГц);
• Видеокарта: ASUS GeForce GT 740 4 Гб;
• Блок питания: Corsair CS550M (550 Вт);
• Операционная система: Windows 10 Professional x64 версии 1803.

Стенд №2:

• Центральный процессор: Intel Core i7-7740X (инженерный образец);
• Материнская плата: ASUS STRIX X299-E (BIOS: 1301);
• Оперативная память: 2 х 8 ГБ Corsair Vengeance LPX 2400 МГц (в режиме DDR4-2666 МГц);
• Видеокарта: ASUS GeForce GT 740 4 Гб;
• Блок питания: Corsair CS550M (550 Вт);
• Операционная система: Windows 10 Professional x64 версии 1803.

Скорость вентилятора

Скорость вращения вентилятора BioniX F120, вследствие упомянутой выше особенности 3-х фазного мотора, в программах мониторинга отображается ровно в 1.5 раза выше реальной. Заявленный производителем рабочий диапазон, регулируемый от 200 до 1800 оборотов в минуту по PWM, при подключении к тестовой материнской плате ASUS Strix X299-Eбыл виден как 277 - 2951 оборот в минуту в программе ASUS Fan Xpert 4.

Оценка основания

Нанесение комплектной термопасты MX-4 на основание кулера производилось тонкими полосками на отдельных тепловых трубках, как это рекомендовано в инструкции производителя.

Последующее прижатие к крышке процессора показало хороший, равномерныйотпечаток на подошве кулера. Консистенция термопасты позволила её излишкам выйти из зоны контакта, образовав правильный тонкий слой теплоинтерфейса.

Тестирование под нагрузкой

Для проверки эффективности охлаждения процессоры обоих тестовых стендов выводились на уровень высокого тепловыделения с помощью запуска расчетов в утилите LinX версии 0.7.0 (Problem Size = 43829, Memory = 14690). По показаниям встроенных в тестируемое оборудование датчиков, мониторинг которых осуществлялся программой HWiNFO версии 5.84, получились следующие результаты.

Согласно спецификации тепловой пакет AMD Ryzen 7 2700X составляет 105 Вт, Intel Core i7-7740X - 112 Вт, что укладывается в рекомендованный производителем кулера TDP до 200 Вт. С учетом этого утверждения, в режиме стресс-тестирования пакетом LinX версии 0.7.0температура процессоров в штатном режиме (без разгона) закономерно легко укладывалась в рабочие диапазоны.

С разогнанным инженерным i7-7740X кулер также неплохо справился, по крайней мере стабильная работа на 5.1 ГГц с AVX -4 для данного экземпляра процессора - уровень, выше которого уже начинается постоянный троттлинг, и всё упирается не в возможности кулера, а в термоинтерфейс под крышкой самого процессора.

Уровень шума

По измерениям прибором Актаком АТЕ-9015уровень шума во время тестового процесса достигал в пике 42,5 дБа при фоне чуть ниже 30 дБа. Приблизительно до 1000 оборотов вентилятор BioniX F120 можно характеризовать как условно-бесшумный, до 1300 оборотов в минуту - условно-комфортный, выше - хорошо заметный на общем фоне. Такжев момент первичной раскрутки ротора вентилятора издается специфичный свистящий звук, исчезающий в течение ~1 секунды по достижению минимальных оборотов.

Заключение

Детище Arctic Cooling отлично впишется в современные игровые и рабочие сборки как по эффективности, так и по внешнему виду. Учитывая проверенную временем и старшими моделями конструкцию, кулер Arctic Cooling Freezer 33 eSports ONE показал хорошие результаты охлаждения процессоров уровня домашнего сегмента ПК. Отсутствие трендовой RGB-подсветки у этой модели неплохо компенсируется цветовой вставкой в раму вентилятора, поэтому в компьютерных корпусах с прозрачными боковыми стенками он не будет смотреться блекло. Скругленные края пластин и быстрое снятие вентилятора делают установку и дальнейшее обслуживание системы охлаждения несложной даже для малоопытных пользователей. Уровень создаваемого при работе шума большую часть времени находится на относительно-комфортном уровне, давая о себе знать лишь под высокой нагрузкой. По большому счету, последний факт и будет единственной претензией к нему. Ново многих конфигурациях с воздушным охлаждением остальных компонентов ПКкулер вряд ли будет очень сильно выделяться на общем фоне. Немаловажным аргументом за покупку может стать высокая совместимость с модулями оперативной памяти разной высоты, ведь Freezer 33 eSports ONE не перекрывает область слотов на среднестатистических материнских платах. Ну и дополняет список положительных выводов - десятилетняя гарантия производителя, которая стала обоснованной благодаря повышенной надежности вентилятора Arctic Cooling Bionix F120.

Преимущества:

• Высокая эффективность;
• Высококачественный тихий вентилятор повышенной надежности;
• Хорошая совместимость с высокими модулями памяти (не перекрывает слоты);
• Возможность установки дополнительного вентилятора по необходимости;
• Хорошая термопаста в комплекте;
• Качественное исполнение (гарантия 10 лет).

Недостатки:

• Для вкручивания крепежных винтов требуется временно снимать вентилятор;
• Вентилятор заметно шумит на максимальной скорости.

Особенности:

• Некорректное определение материнскими платами скорости вращения крыльчатки вентилятора вследствие применения 3-х фазного мотора.
