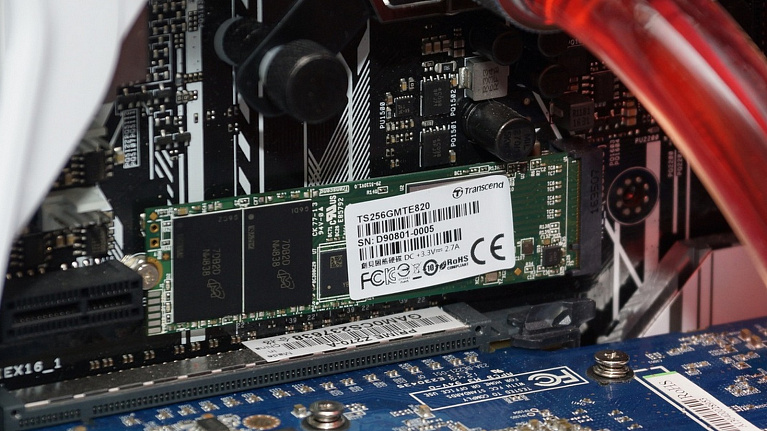

Обзор и тестирование твердотельного накопителя Transcend MTE820 NVMe PCI Express Gen3 x4 на 256 ГБ
Твердотельные накопители NVMe уже начали вытеснять традиционные SATA SSD с компьютеров энтузиастов и высокопроизводительных систем – точно также, как они в свое время вытеснили жесткие диски. И в этом нет ничего удивительного – практически все современные материнские платы оснащаются соответствующим интерфейсом, цены снижаются, ассортимент повышается. Скорости чтения/записи у таких накопителей еще выше, места он занимает меньше, а возможные проблемы с излишним нагревом решаются.
В данном обзоре мы рассмотрим один из таких накопителей - Transcend MTE820,оснащенный интерфейсом PCI Express Gen3 x4 с поддержкой стандарта NVMe. Объем накопителя - 256 ГБ, и построен он на основе флэш-памяти 3D TLC NAND.
Технические характеристики
- Производитель: Transcend;
- Модель: TS256GMTE820;
- Емкость: 256 ГБ;
- Интерфейс: PCIe Gen3 ×4;
- Стандарт: NVMe версия 1.2;
- Форм-фактор: 2280;
- Разъем подключения: M.2;
- Флэш-память: 3D TLC NAND;
- Контроллер: Silicon Motion SM2260G;
- Память кэш: 256 MБ DDR3;
- Скорость чтения: 1370 МБ/с;
- Скорость записи: 830 МБ/с;
- MTBF (среднее время наработки на отказ): 2 млн ч;
- Рабочая температура: от 0°C до 70°C;
- Габариты: 80 × 22 × 3.58 мм;
- Вес: 8 г;
- Гарантия: трехлетняя ограниченная;
- Цена: от 7 000руб.
Упаковка
Накопитель поставляется в компактной картонной коробке с цветной полиграфией. На лицевой стороне находится изображение платы накопителя, указание модели и всех необходимых для выбора товара характеристик: типоразмер, интерфейс, объем, тип памяти.
На обратной стороне дана более подробная спецификация, дополнительно указаны габаритные размеры и максимальные скорости чтения/записи. Здесь же находится иллюстрация установки накопителя в материнскую плату. На отдельной наклейке указана модель и серийный номер изделия.
Клапаны коробки заклеены – это является гарантией несанкционированного вскрытия. Внутри коробочки находится прозрачный блистер с зафиксированным накопителем, гарантийные условияи руководство пользователя – общее для всех продуктов. Винта крепления нет, но обычно он входит в комплектацию материнских плат.
Внешний вид и конструкция
Накопитель выполнен в популярном форм-факторе 2280 с интерфейсом PCIe Gen3 ×4, тип ключа – М. Печатная плата – текстолит зеленого цвета.
На лицевой сторонепод бумажной наклейкойраспаян контроллер Silicon Motion SM2260G, которыйобладает «горячим» нравом. Для его эффективного охлаждения сверхучерез термоинтерфейс наклеена тонкая медная пластина. Контроллер представляет из себя двухядерный процессор ARM Cortex-R с восьмиканальным доступом к памяти. Несмотря на свою бюджетность, он поддерживает максимальные скорости чтения/записи до 2400/1000 МБ/си коррекцию ошибок на основе LDPC-кодов,что повышает долговечность самой памяти.
Память набрана тремя микросхемами Micron 7DB2D-NW838. Это та самая 3D TLC NAND память – трехмерная, 32-слойная. Две микросхемы распаяны с лицевой стороныи одна - с обратной, здесь же мы видим посадочное место под еще один идентичный чип.
С двух сторон распаяны два модуля DDR3 буферной памяти Samsung с маркировкой K4B1G1646I, общим объемом 256 Мбайт и работающей на частоте 1600 МГц.
Программное обеспечение
У производителя имеется фирменное программное обеспечение SSD Scope. В первой вкладке демонстрируется вся информация о накопителе, имеется индикатор износа, можно посмотреть подробные значения SMART. В настройках можно отключить функцию TRIM.
Из инструментов всего три возможности: тест скорости, клонирование и обновление прошивки.
Подробную информацию о накопителе можно посмотреть и с помощью утилиты CrystalDiskInfo 7.5.0. - данная программа демонстрирует температуру, на накопителе установлен соответствующий датчик.
Без нагрузки температура была 36°С, после получасового теста в AIDA64 она выросла до 54°С, инфракрасный термометр на крышке контроллера фиксировал значение в 62°С. Для избегания перегрева и возможного снижения производительности из-за троттлинга на накопитель был направлен вентилятор, в результате даже под нагрузкой температура не превышала 45°С.
Тестирование
Тестовый стенд:
- Процессор: intel Core i7-7700K;
- Материнская плата: ASUS PRIME Z270-A;
- Оперативная память: Geil DDR4 Super Luce RGB 2400 МГц 2×8 Гб;
- Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
- Накопитель под ОС: SSD WD Blue 250 GB;
- Корпус: Thermaltake Core P3 Snow Edition;
- Операционная система: Windows 10 64-bit версия 1709.
До начала тестирования необходимо проверить, что BIOS корректно выставил значения конфигурации для нового накопителя – режим PCIe ×4. Далее мы его инициализируем средствами Windowsи создаем новый том в формате GPT.
Для начала проверим соответствие реальных максимальных скоростных показателей, заявленным производителем. С этим лучше всего справляется утилита ATTO Disk Benchmark и CrystalDiskMark 6.0.0 – накопитель пустой, тест нулями, для сравнения показатели утилиты от производителя:
|
Read МБ/с |
Write МБ/с |
ATTO Disk Benchmark |
1398 |
830 |
CrystalDiskMark 6.0.0 |
1392 |
840 |
SSD Scope |
1390 |
883 |
Результаты полностью соответствуют заявленными даже немного выше.
Следующий тест программой AIDA64 Disk Mark продемонстрирует графики работы при линейном, случайном чтении/записи и при чтении/записи из буферной памяти на всем объеме пустого накопителя.
Графики чтения ровные и стабильные на всех участках. Средние показатели линейного чтения - 2005 МБ/с, случайного –633.4 МБ/с и чтения из буфера – 1718.7 МБ/с.
При чтении из буфера присутствует резкое падение скорости после половины объема.
Столь высокие показатели скорости линейного чтения связаны с особенностью теста пустого накопителя, при заполненном на половину накопителе мы увидим совсем другую картину – чтение будет на скорости 1200 МБ/с.
Графики низкоуровневого теста записи получились со значительными перепадамилинейной записи:средние значения - 242 МБ/с, максимальные - 892 МБ/с.
Случайная запись демонстрирует средние значения 655 МБ/сс максимальным показателем - 837 МБ/с.
График записи в буфер со значительными равномерными колебаниями от средних 781 до максимальных 829 МБ/с.
Программа выполняет низкоуровневый тест записи, после ее работы следует заново создавать новый том.
Более подробные результаты в зависимости от работы с разными объемами данных нам продемонстрирует программа CrystalDiskMark 6.0.0. Накопитель предварительно был заполнен на 44 %, после каждого теста выдерживалась пауза в 15 минут для задействования технологии сборки мусора. Данная программа работает «поверх» файловой системы и за счет небольших тестовых файлов демонстрирует высокие результаты скоростей чтения и записи. В настройках установлены случайные данные, по три прогона.
Seq Q32Т1: последовательная запись/чтение (глубина очереди =32, размер блока 1 Мб)
4K Q8Т8: случайная запись/чтение (размер блока = 512 Кб, глубина очереди = 8) добавлено для SSD
4K Q32Т1: случайная запись/чтение (размер блока =4 Кб, глубина очереди =32) для NCQ и AHCI
4K Q1T1: случайная запись/чтение (размер блока = 4Кб, глубина очереди=1)
На графикахдаже наполовину заполненный накопитель демонстрирует высокие скорости чтения/записи, соответствующие заявленным производителем. С увеличением объема данных выше 8 ГБ скорости записи начинают проседать, а скорости чтения остаются на одном уровне. Падение скорости записи файлов объемом более 16 ГБ вполне закономерно – это особенность работы кеширования у всех идентичных накопителей.
Еще одна утилита - AS SSD Benchmark дополнит картину возможностей испытуемого накопителя. Данный тест, в отличии от выше приведенного, использует несжимаемые данные и демонстрирует операции с файлами внутри самого накопителя. Стоит отметить, что тест зависим от количества оперативной памяти в системе. В принципе, все скоростные показатели подтверждаются. Дополнительно утилита определяет время доступа при обращении к накопителю.
Дополнительные тесты показывают скорости копирования реальных данных, а также работу со сжатыми данными.
И здесь мы видим высокие и стабильные скорости, график записи с небольшими провалами – не сравнить с амплитудой графиков записи AIDA64, линия графика чтения ровная с провалом на 22%.
Для имитации реальной нагрузки на SSD накопитель воспользуемся программой AJA Video System Test. Здесь мы также видим стабильно высокие скорости и равномерные графики. Чтение соответствует показанному в тестах AS SSD Benchmark - все же реальная работа отличается.
С увеличением размера файла более 16 ГБ скорости уменьшаются, эту же картину мы наблюдали в тестах CrystalDiskMark.
Заключение
Твердотельный накопитель Transcend MTE820 является достойным представителем бюджетных NVMe решений на основе памяти 3D TLC объемом 256 ГБ. Тестирование показало высокие скорости чтения/записи не зависимоот заполненности накопителя. При цене чуть более семи тысяч рублей пользователь получает надежный и скоростной накопитель под операционную систему, программы и игры. Проблема нагрева решается наличием теплораспределительной пластины на контроллере, даже в нагрузке при тестировании температуры не поднимались до критических значений. В обычных сценариях использования температура будет находится на комфортном уровне.
Плюсы:
- Компактный размер;
- Приемлемая цена;
- Высокие скорости чтения/записи;
- Использование памяти 3D NAND;
- Наличие фирменного ПО;
- Приемлемый уровень нагрева.
Минусы:
- Явных не выявлено.
