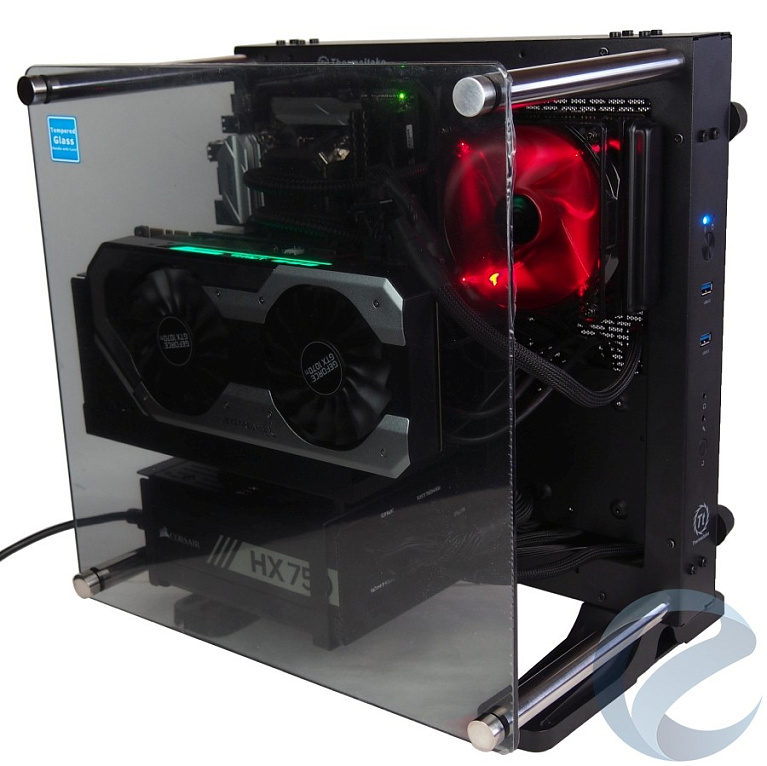

Обзор и тестирование корпуса Thermaltake Core P1 TG (CA-1H9-00T1WN-00)

Неординарными способностями, которыми только может обладать корпус современного ПК, является демонстрация внутреннего оснащения. И в то время, как прочие производители для достижения этой цели реализуют самые разнообразные конструктивные решения, компания Thermaltake выпускает на рынок совершенно концептуальную и необычную серию корпусов открытого типа для персональных ПК. Один из таких корпусов мы и рассмотрим в данном обзоре. Сегодня в распоряжении нашей редакции Thermaltake Core P1 TG.

Модель Thermaltake Core P1 TG является самой миниатюрной в линейке и подходит только для материнских плат форм-фактора mini-ITX. Однако не спешите сетовать на скромные размеры этого малыша. В корпус Thermaltake Core P1 TG могут быть установлены графические адаптеры длиной до 380 мм, несколько накопителей, готовые СЖО с радиатором в 240 мми даже система жидкостного охлаждения контурного типа наподобие Thermaltake Pacific Gaming R240 D5 Water Cooling Kit.

Характеристики

Упаковка и комплектация

Core P1 TG поставляется в упаковке из плотного картона. На лицевых гранях коробки представлены схематические детали корпуса, дающие понимание о его строении и принципе этого концепта.

Технические характеристики Core P1 TG указаны на узкой торцевой части упаковки. Данный корпус позиционируется производителем как мини-кейс, однако характеристики Core P1 TG дают нам понять, что в сборку может быть включена полноценная игровая видеокарта. Так, в случае использования резервуара длина видеокарты может быть до 280 мм, а без резервуара - до 380 мм.

Корпус Core P1 TG поставляется в разобранном виде. Внутри картонной коробки весь комплект поставки зажат между двумя массивными пенопластовыми блоками, толщина которых позволяет не беспокоиться о сохранности и целостности закаленного стекла. Для дополнительной защиты стекла от излома имеетсявнутреннийслойпенопласта и картона.

Под стеклом находится основной блок корпуса Core P1 TG. Он упакован в полиэтиленовый пакет и надежно зафиксирован в теле пенопластового блока. Поэтому беспокоиться о возможном давлении корпуса на стекло не приходится.

Под основным блоком корпуса Core P1 TG в отформованных ячейках лежат остальные детали корпуса и прочий комплект поставки. Все детали упакованы в полиэтиленовые пакетыи, как следствие, защищены от потертостей на время транспортировки.

Учитывая модульность корпуса Core P1 TG, комплект поставки его деталей довольно обширный. На фото ниже представлены:

• две пластиковые ножки;
• металлическая рама для установки видеокарты в горизонтальное положение;
• металлическое крепление для установки резервуара;
• металлическая стойка для фиксации видеокарты;
• две металлических рамки для подвеса и крепления блока питания;
• металлический фиксатор райзера;
• металлическое крепление для установки видеокарты в горизонтальное положение.

Ножки корпуса выполнены из очень толстого пластика, поэтому беспокоиться об их надежности не приходится. Кроме этого, внутренняя часть ножек имеет металлическую пластину, в теле которой предусмотрена фиксация к корпусу с помощью металлических винтов.

Также в комплекте поставки пользователь обнаружит четыре металлические хромированные трубки, которые в конструкции корпуса Core P1 TG служат держателями закаленного стекла.

А для установки видеокарты в вертикальное положение в комплекте поставки Core P1 TG присутствует фирменный райзер Thermaltake PCI-e X16 (AC-039-CN1OTN-C1). Стоит отметить, что данный аксессуар входит не во все модели корпусов данной компании и продается отдельно. При этом его стоимость отдельно может составлять, нимного ни мало, от 25 до 35 долларов США. В свете этого, весьма удивительно, что этот райзер входит в комплектацию Core P1 TG.

К прочему комплекту поставки Core P1 TG стоит отнести различные наборы винтов, спикер материнской платы, шесть пластиковых стяжек, антивибрационные прокладки и четыре резиновые ножки для установки корпуса в горизонтальное положение.

Внешний вид

Основной блок корпуса Core P1 TG представляет собой прямоугольную металлическую конструкцию, на левой стенке которой и запланировано крепление всех компонентов. Core P1 TG выкрашен в черный цвет, и на его фоне выделяется лишь пара синих разъемов USB 3.0 на лицевой панели корпуса.

С правой стороны Core P1 TG находится съемная стенка корпуса, прикрученная на четыре винта с накатанной головкой. На поверхности данной стенки присутствуют технологические отверстия для вентиляции внутреннего пространства и отверстия для кронштейна.

Левую панель корпуса Core P1 TG можно разделить на три области: в правом левом углу предусмотрена установка mini-ITX материнской платы; в нижнем левом углуподвес блока питания; а в правой части установка СЖО,либо двух накопителей формата 2.5".

На лицевой грани Core P1 TG присутствует кнопка включения, кнопка перезагрузки, два аудиоразъема для наушников и микрофона, два разъема USB 3.0, а также светодиоды питания системы и активности накопителей.

Для облегчения понимания каждый из элементов лицевой панели, за исключением кнопки включения, имеет подпись или характерное символьное обозначение.

Не забыт и логотип производителя, который дизайнеры разместили в нижней части фронтальной панели корпуса Core P1 TG.

Нижняя грань Core P1 TG интересна тем, что здесь находятся технологические резьбовые отверстия для крепления ножек корпуса.

Боковая крышка корпуса Core P1 TG выполнена также из металла. С внутренней стороны в левой решетчатой части находится пылевой фильтр, который крепится к крышке корпуса на магнитах.

Внутренняя часть корпуса Core P1 TG содержит посадочные места для накопителей и точки крепления VESA для крепления подвесного кронштейна. Одной из удивительных особенностей конструкции Core P1 TG является то, что с помощью кронштейна вы можете подвесить этот корпус на стену. Поддерживаются кронштейны с типоразмером 75х75 мм и 100х100 мм. В левой части внутреннего пространства мы можем видеть две съемные металлические пластины с посадочными местами креплений для двух 2.5" накопителей. Правдаданные накопители при этом могут быть установлены с внешней, а не с внутренней стороны корпуса. И в том случае, если пользователь не прибегнет к использованию систем жидкостного охлаждения.

Если все же пользователь использует СЖО, то в этом случае у Core P1 TG остается два посадочных места во внутренней части корпуса для накопителей. В верхней части находится пластиковая корзина, которая может принять на борт один 3.5" или 2.5" накопитель.

Неподалеку можно обнаружить металлическую корзину, которая предназначена на 2.5" накопителей. Таким образом, в случае использования СЖО, а именно так, скорее всего, будет эксплуатироваться Core P1 TG большинством владельцев этого корпуса, можно рассчитывать на два накопителя в системе.

С помощью фирменного гибкого рейзера пользователь Core P1 TG получает возможность установки видеокарты в вертикальное положение. Для такого корпуса с прозрачным закаленным стеклом это большой плюс, поскольку именно такой тип установки позволяет любоваться графическим ускорителем лучше всего.

Качество окраски корпуса Core P1 TG можно оценить на пять с минусом. В случае с нашим экземпляром Core P1 TG без заводского брака не обошлось. Краска от крышки корпуса отслоилась в месте вкручивания винта с накатанной головкой. Досадно, но не настолько, чтобы расстраиваться окончательно. Потому как в остальных частях корпуса, в том числе и в местах креплений/отверстий,такого брака мы больше не нашли.

Особенности сборки

Перед тем, как рассказать об особенностях сборки корпуса Core P1 TG, хотелось бы отметить одну важную деталь. Если вы собираете корпус подобной конструкции впервые, то скорее у вас возникнут вопросы, много вопросов. И здесь, на наш взгляд, не помешало бы пошаговое руководство по сборке. Именно пошаговое, а не общее. Так как общее руководство пользователя в комплекте Core P1 TG есть, а непосредственно описания процесса сборки нет. Что ж, данным разделом мы компенсируем это недоразумение.

Первым этапом при сборке Core P1 TG следует поставить корпус "на ноги". Для этого мы берем основной блок корпуса и прикручиваем к его основанию две массивные пластиковые ножки.

Следующим этапом сборки будет подвес блока питания. В конструкции Core P1 TG он крепится с помощью двух металлических деталей - рамки с тыльной части и скобы с лицевой стороны БП. Положение блока питания в корпусе Core P1 TG предусмотрено горизонтально.

Для корпусов открытого типа, как в случае с Core P1 TG, лучше использовать блоки питания с полностью модульной конструкцией. Это облегчит и монтаж самого блока, и позволит задействовать только те кабели, которые необходимы в индивидуальной сборке. Подходящий блок питания как раз есть в распоряжении нашей редакции, и это - Corsair HX750 Platinum.

После установки блока питания наступает черед металлического поддона и вертикальной стойки. Данные элементы конструкции нужны в корпусе Core P1 TG для вертикальной установки видеокарты. Классическое горизонтальное расположение графического адаптера в Core P1 TG также возможно, для этого в комплекте поставки присутствует необходимое крепление. Но мы выбираем именно вертикальный тип установки видеокарты, чтобы обеспечить более эффектную демонстрацию графического адаптера в корпусе Core P1 TG.

На сам поддон устанавливается металлическое крепление райзера. Поскольку задняя стенка имеет пять слотов, то пользователь имеет несколько вариантов установки данного крепления. От этого будет зависеть удаленность видеокарты от материнской платы.

Следующим этапом мы установим наш накопитель. Для этого необходимо открыть боковую стенку корпуса Core P1 TG. Она открывается методом сдвига стенки в направлении тыльной части корпуса.

В нашей тестовой сборке мы использовали классический жесткий диск компании Western Digital объемом 3 Тб. Сам накопитель устанавливается в пластиковую корзину.

А корзина вместе с жестким диском устанавливается в соответствующие посадочные пазы и фиксируется одним винтом с накатанной головкой.

Как мы и говорили в самом начале обзора, корпус Core P1 TG предназначен для сборки систем с материнскими платами форм-фактора mini-ITX.

Выбор в этой нише материнских плат не столь прост, но мы взяли, пожалуй, одно из лучших и современных решений в лице ASUS ROG Strix Z370-I Gaming. Данная материнская плата построена на базе чипсета Intel Z370 и способна принять на борт современные процессоры Intel Core 8-поколения, включая самые топовые 6-ядерные модели. Ключевыми особенностями ASUS ROG Strix Z370-I Gaming являются возможности разгона процессора и оперативной памяти, наличие радиатора охлаждения для М.2 накопителя, множество современных и актуальных интерфейсов, наличие Wi-Fi/Bluetooth, поддержка технологии ASUS Aura и наличие разъема для адресуемой светодиодной ленты.

На ASUS ROG Strix Z370-I Gaming мы установили 6-ядерный процессор Intel Core i5-8600k и два модуля памяти Corsair Vengeance LPX DDR4-2666 объемом по 8 Гб каждый, после чего материнская плата была установлена на корпус.

После установки материнской платы закрепляет райзер одним концом к металлическому креплению, а вторым вставляем в PCI-E x16 слот материнской платы. Если райзер вставлен правильно и до конца в разъем, то за контакт видеокарты с материнской платой можно не беспокоиться.

После райзера мы установили систему водяного охлаждения для центрального процессора. Мы использовали СЖО Cooler Master Seidon 120V V3 Plus, про которую совсем недавно рассказывали в одном из наших обзоров. Для Core P1 TG данная система жидкостного охлаждения подходит идеально, а заодно и позволяет сохранить одно посадочное место с лицевой стороны корпуса для 2.5" накопителя.

Завершающим этапом сборки является установка графического адаптера и монтаж кабелей блока питания. Видеокарта Palit GeForce GTX 1070 Ti JetStream не является яркой "особой", но способна во включенном состоянии добавить красок системе своей светодиодной подсветкой.

Последним шагом в сборке корпуса Core P1 TG является установка четырех металлических стоек-держателей для закаленного стекла и монтаж непосредственно самого стекла. Во включенном состоянии ПКего компоненты со светодиодной подсветкой смотрятся через закаленное стекло Core P1 TG отлично!

И еще одна приятная особенность корпуса Core P1 TG - он может быть установлен как в вертикальном, так и в горизонтальном положении. Это добавляет функциональности корпусу, а пользователю - разнообразие вариантов инсталляции Core P1 TG.

При горизонтальном расположении Core P1 TGна его закаленное стекло толщиной 5 мм можно даже положить что-то сверху. Однако мы не рекомендуем устанавливать на негоособо тяжелые предметы, например, большой монитор. Но игровую приставку PlayStation 4 Pro или Xbox One данное стекло точно выдержит.

Тестовый стенд

Как показывает наш практический пример, в такой компактный корпус, как Core P1 TG, можно собрать достаточно добротную игровую систему. 6-ядерный процессор Intel Core i5-8600k с жидкостным охлаждением, 16 Гб оперативной памяти и мощная видеокарта GeForce GTX 1070 Ti отлично подойдут для победоносных миссий в игровом мире!

А возможность корпуса Core P1 TG демонстрировать начинку вашего ПК станет дополнительным плюсом при оценке его окружающими.

Тестирование

При тестировании корпуса Core P1 TG мы остановили свой выбор на номинальных частотах процессора и оперативной памяти, поэтому Intel Core i5-8600k работал на частоте 4.3 ГГц с использованием технологии TurboBoost.

Для оценки температурного режима компонентов внутри корпуса Core P1 TG мы использовали следующий комплекс нагрузок:

• на процессор - LinX 0.72;
• на видеокарту - MSI Kombustor 3.5.0.4;
• на жесткий диск - CrystalDiskMark 6.

Все нагрузки были выполнены одновременнодля получения максимальных температур. Мониторинг температуры компонентов выполнялся с помощью программы HWiNFO64, во время тестирования температура в помещении составляла 25 градусов Цельсия.

Полученные температуры позволяют говорить о том, что внутри корпуса Core P1 TG большинство комплектующих работает в пределах комфортных температур, и лишь процессору требуется немного более эффективная система жидкостного охлаждения.

Заключение

Thermaltake Core P1 TG - это тот случай, когда корпус вашего ПК демонстрирует всю начинку вашей системы! Открытый форм-фактор кейса и смелые дизайнерские решения делают Thermaltake Core P1 TG прекрасным инструментом для выставок и презентаций комплектующих. Что касается домашнего использования, то данный корпус подойдет и для этих условий. Thermaltake Core P1 TG можно расположить вертикально, горизонтальнои даже подвесить на стену с помощью отдельного кронштейна.

Стоит сказать и о некоторых особенностях Thermaltake Core P1 TG. В первую очередь, пусть это и не является недостатком, это то, что данный корпус рассчитан только на материнские платы mini-ITX. Это стоит учитывать при покупке данного кейса. И второй момент, который мы считаем важным для эксплуатации Thermaltake Core P1 TG, это наличие в системе СЖО и как можно больше элементов подсветки. Потому как именно подсветка и яркие комплектующие системы делают Thermaltake Core P1 TG интересным и притягивающим взгляды окружающих.

Плюсы:

• оригинальный дизайн и исполнение;
• отличный вариант для демонстрации комплектующих;
• возможности для установки видеокарты в вертикальное положение;
• райзер для установки видеокарты в комплекте поставки;
• вариативность установки - вертикально, горизонтально, подвес на стену;
• очень демократичная цена на территории РФ - от 5299 рублей.

Минусы:

• отсутствие пошагового руководства по сборке;
• незначительный брак в покраске корпуса (конкретно наш экземпляр).
