Обзор и тест материнской платы MSI Z370 GAMING PLUS

Выпустив материнские платы для процессоров Intel 8-го поколения под сокет Intel LGA1151-2, компания MSI не забыла и об игровом направлении с бюджетным уклоном. Ведь многим будет достаточно платы, не перегруженной дополнительными возможностями, повышающими конечную стоимость изделия, но в то же время имеющуювыделяющийся дизайн.

Примером такой платы является MSI Z370 GAMING PLUS из серии ARSENAL GAMING которую можно купить по цене от 9000 рублей.

Технические характеристики

  • Сокет: Intel LGA1151-2;

  • Поддерживаемые процессоры: 8-е поколение процессоров Intel Core/Pentium/Celeron;

  • Чипсет: Intel Z370;

  • Оперативная память: 4 x DIMM DDR4-2133–4000+(O.C.), макс. до 64 Гбайт;

  • Слоты расширения: 2 x PCI-E x16 v3.0 и 4 x PCI-E x1 v3.0;

  • Встроенная графика: интегрирована в процессор, порты 1 x VGA (макс. разрешение 2048x1536@50Гц), 1 x DisplayPort (макс. разрешение 4096x2304@24Гц или 2560x1600@60Гц), 1 x DVI-D (макс. разрешение 1920x1200@60Гц);

  • Поддержка Multi-GPU: 2-Way AMD CrossFire;

  • Интерфейсы системы хранения: чипсет Intel Z370 – 6 x SATA 6 Гбит/сек (поддержка RAID 0/1/5/10), 1 x слот M.2 (Key M) 2242/ 2260/ 2280/ 22110 (режим работы PCIe 3.0 x4 32 Гбит/сек и SATA 6 Гбит/сек). Есть поддержка Intel Optane Memory. Примечание: порт SATA1 не доступен при использовании слота M.2 в режиме SATA;

  • Порты USB: чипсет чипсет Intel Z370 – 8 x USB 3.1 Gen1 (5 Гбит/сек) (4 порта на задней панели, 4 порта доступны через внутренние коннекторы USB), 6 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели, 4 порта доступны через внутренние коннекторы USB);

  • Звук: HD-кодек 7.1, Realtek ALC892;

  • Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I219-V;

  • Форм-фактор: ATX;

  • Размеры: 30,5 см х 24,4 см.

Разъемы на плате:

  • 1 x 24-пин ATX основной коннектор питания;

  • 1 x 8-пин ATX 12V коннектор питания;

  • 6 x коннекторов SATA 6 Гбит/сек;

  • 2 x коннектора USB 2.0;

  • 2 x коннектора USB 3.1 Gen1;

  • 1 x 4-пин коннектор вентилятора CPU;

  • 1 x 4-пин коннектор подключения помпы;

  • 4 x 4-пин коннектора системных вентиляторов;

  • 1 x коннектор звуковых разъемов передней панели;

  • 2 x коннектора для подключения индикаторов и органов управления передней панели;

  • 1 х RGB LED коннектор;

  • 1 x коннектор TPM модуля;

  • 1 x разъем датчика открытия корпуса;

  • 1 x LPT-порт;

  • 1 x COM-порт;

  • 1 x Clear CMOS джампер.

Порты ввода/вывода задней панели:

  • 1 x комбинированный PS/2 клавиатура/мышь;

  • 2 x USB 2.0;

  • 1 x VGA;

  • 1 x DVI-D;

  • 1 x DisplayPort;

  • 4 x USB 3.1 Gen1 тип А;

  • 1 x LAN (RJ45);

  • 6 x звуковых разъемов OFC.

Упаковка и комплектация

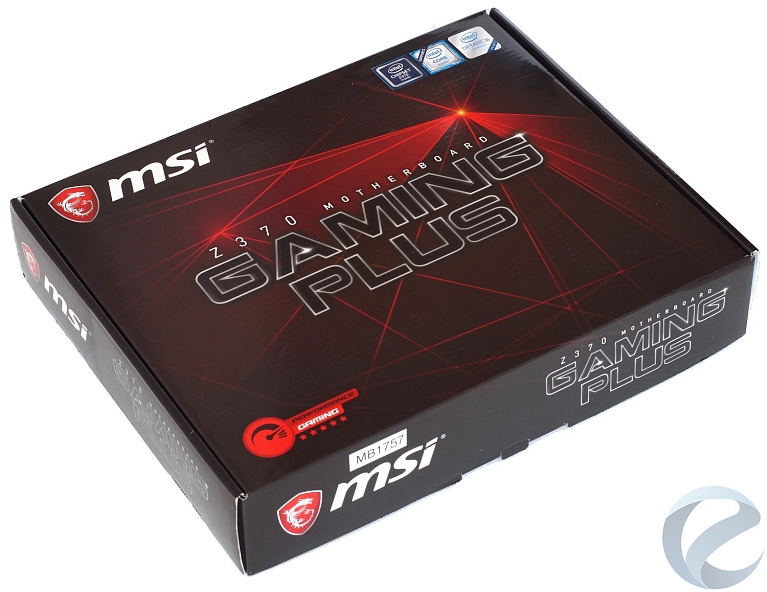

Так же, как и у модели MSI Z370 SLI PLUS, дизайн коробки материнской платы MSI Z370 GAMING PLUS нельзя назвать ярким, но в то же время сохранена игровая концепция в оформлении. Информации на упаковкенемного, и вся она размещена с обратной стороны. Там же расположено иизображениесамой платы. По большей части подчеркивается игровая направленность в виде технологий GAMING LAN (возможность менять приоритет для сетевого трафика), технологии ускорения X-Boost, возможности сборки системы с двумя видеокартами AMD в режиме CrossFire.

Упаковка и комплектация материнской платы MSI Z370 GAMING PLUSУпаковка и комплектация материнской платы MSI Z370 GAMING PLUS

Подчеркивает«бюджетный» уровень платы скромный набор аксессуаров: руководство пользователя, краткое руководство, листочек регистрации продукции MSI, два SATA кабеля, DVD-диск и задняя панель ввода-вывода.

Упаковка и комплектация материнской платы MSI Z370 GAMING PLUS

Внешний вид и особенности

Производитель постарался и придал материнской плате MSI Z370 GAMING PLUS яркий красно-черный «игровой» дизайн с наличием красной LED подсветки, что, конечно, должны оценить пользователи. В плане всего остального перед нами стандартная материнская плата на чипсете Intel Z370 форм-фактора ATX, предназначенная для использования с процессорами Intel 8-го поколения архитектуры Coffee Lake (сокет LGA1151-2).

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUSВнешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Набор интерфейсов/портов у платы можно охарактеризовать как минимальный для игрового уровня: имеется один слот M.2, два слота PCI-E x16 3.0 позволяют использовать две видеокарты, но поддерживается только режим работы AMD CrossFire. При размерах 30,5 см х 24,4 см производитель мог реализовать куда больше, но это в итоге повысило бы стоимость, да и дополнительный функционал нужен далеко не каждому игроку(хотяс обратной стороны все-таки разместились красные светодиоды, предназначенные для придания эффектного внешнего вида). «Бюджетный» уровень подчеркивает минимальное количество компонент в звуковой части Audio Boost (не видно усилителей) с отсутствием металлического экрана на звуковом HD-кодеке Realtek ALC892 (по современным меркам это тоже бюджетное решение), использование небольших радиаторов в системе питания и чипсете.

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUSВнешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Пространство рядом с сокетом Intel LGA1151-2 получилось просторным, что связано с реализацией не такой «мощной», как у старших плат, подсистемы питания и типовым набором разъемов: 8-пин ATX12V, два 4-пин разъема под вентиляторы (процессора и системный). Красно-черный окрас радиаторов системы питания гармонично дополняет общий дизайн платы.

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Сами радиаторы относительно небольшие, но их наличие положительно сказывается на температурном режиме мосфетов при разгоне, пусть и греются они несколько сильнее, чем радиаторы у ранее рассмотренной платы MSI Z370 SLI PLUS50,6 °С против 47,2 °С.

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Частично на несколько больший нагрев радиаторов повлияла и несколько упрощенная 4+2 фазная система питания, хотя уровень MSI Military Class 5 для компонент сохранился. В ней используется ШИМ-контроллер uPI Semiconductor uP9508Q. На каждую из четырех фаз CPU приходится по четыре мосфета, а на пару фаз GPU, полученных через удвоитель uP1961S – по три.

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Наличие четырех слотов оперативной памяти DDR4 обеспечивает максимальный возможный объем 64 Гбайта для платформы Intel LGA1151-2, при этом плата поддерживает работу с высокочастотными модулями (заявлено 4000+ МГц) и, естественно, двухканальный режим (красные слоты подсказывают, куда именно устанавливаться память в первую очередь). Вокруг слотовпо правому краю платыприсутствует: пара 4-пин разъемов под системный вентилятор и помпу, индикация EZ LED Debug, разъем питания 24-пин EATX и колодка на два порта USB 3.1 Gen1 (5 Гбит/сек).

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Над самым верхним слотом PCI-E x16 3.0 (х16) сусиленнымметаллом конструкцией(технология Steel Armor)находится единственный слот M.2 под высокоскоростные накопители типоразмера 2242/2260/2280/22110 с режимом работы SATA или PCIe x4 3.0, в том числе и модули Intel Optane Memory. Но, конечно же, не обошлось без ограничений на работу слота M.2, который в режиме SATA делает невозможным использованиепорта SATA1. Из контроллеров в этой области(левый верхний угол) заметна микросхема гигабитного сетевого кодека Intel I219-V- распространенное решение в платах игрового уровня (и не только).

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Ниже слота PCI-E x16 3.0, через два PCI-E x1 3.0 (а всего их 4), находится еще один слот PCI-E x16 3.0 (x4). Таким образом возможна работа пары видеокарт на базе GPU AMD в режиме CrossFire, но только в режиме x16+x4, и, к сожалению, не поддерживается режим Nvidia SLI. Так что по сути получается второй слот сделан для «галочки» или подойдет под установку второго SSD (через адаптер) с режимом работы PCIe. Здесь же присутствуют два дополнительных контроллера: на отдельной части текстолита (слева) звуковой HD-кодек Realtek ACL892, окруженный четырьмя «аудиокондесаторами» Nippon, и микросхемасистемного мониторинга и портов ввода-вывода Nuvoton NCT6795D-M. Благодаря последнему на плане снизу имеются порты COM и LPT, что в современных платах, особенно "игровых",можно встретить очень редко.

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Вместе с тем имеется и «современный» набор: 4-пин коннектор для подключения RGB-ленты, разъемы передней аудиопанели, 4-пин системного вентилятора, 2 х USB 2.0 (по 2 порта).

В правой части доступенеще один 4-пин разъем системного вентилятора, пара коннекторов системной панели и на торце - порты 6 x SATA, а также еще один коннектор USB 3.1 Gen1 на два порта. Как SATA, так и USB, реализованы за счет возможностей чипсета Intel Z370. За его охлаждение отвечает небольшой радиатор, также окрашенный под стиль материнской платы. В процессе тестирования он нагревался до 39,2 °С, чтонесколько выше (на пару градусов) температуры радиатора чипсета платы MSI Z370 SLI PLUS.

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Набор интерфейсов на задней панели ввода-вывода несколько упрощен – нет популярного HDMI, оптического звукового выхода и портов USB типа С (только А). Остальное стандартно:

  • 1 x комбинированный PS/2 клавиатура/мышь;

  • 2 x USB 2.0;

  • 1 x VGA;

  • 1 x DVI-D;

  • 1 x DisplayPort;

  • 4 x USB 3.1 Gen1 тип А;

  • 1 x LAN (RJ45);

  • 5 x звуковых разъемов OFC (позолоченные).

Внешний вид и особенности материнской платы MSI Z370 GAMING PLUS

Интерфейс UEFI BIOS

В материнской плате MSI Z370 GAMING PLUSтак же, как и у предшественников, используется «проверенная» и хорошо знакомая версия Click BIOS 5, в которой имеются два режима работы: EZ Mode (простейший) и Advanced (расширенный). Отличия в интерфейсе, в первую очередь, касаются подчеркиванием игровой направленности в виде соответствующего красно-черного дизайна.

UEFI BIOS материнской платы MSI Z370 GAMING PLUSUEFI BIOS материнской платы MSI Z370 GAMING PLUSUEFI BIOS материнской платы MSI Z370 GAMING PLUS

Как и подобает платам на чипсете Intel Z370, в рассматриваемой плате имеются основные параметры, позволяющиеся осуществить разгонпроцессора, памяти. Настройкидоступны режиме Advanced и находятся в разделе «OC».

UEFI BIOS материнской платы MSI Z370 GAMING PLUSUEFI BIOS материнской платы MSI Z370 GAMING PLUS

Не забыта возможность сохранения профилей и, конечно же, имеется раздел мониторинга,настройки работы вентиляторов.

UEFI BIOS материнской платы MSI Z370 GAMING PLUSUEFI BIOS материнской платы MSI Z370 GAMING PLUS

Программное обеспечение

Принадлежность материнской платы MSI Z370 GAMING PLUS к игровой серии ARSENAL GAMING предопределило наличие расширенного «игрового» набора утилит (Gaming App, Dragon Eye, Gaming LAN Manager и прочие), поставляемого на DVD диске, и интерфейс которых неоднократно упоминали в обзорах.

Программное обеспечение материнской платы MSI Z370 GAMING PLUS

Тестовый стенд

  • Процессор Intel Core i5 8600K

  • Материнская плата MSI Z370 GAMING PLUS

  • Система охлаждения Noctua NH-D15 (с одним 140 мм вентилятором)

  • Термоинтерфейс ARCTIC MX-2

  • Оперативная память 2 x 8 Гбайт DDR4-3200 GeIL EVO X GEX416GB3200C16ADC

  • Видеокарта ASUS Radeon R9 390 8Gb DirectCUII

  • SSD накопитель Kingston HyperX FURY 240Gb (SHFS37A/240G)

  • Блок питания SilverStone SX600-G (600 Вт)

  • Корпус открытый стенд

Вид платы с установленными процессором, кулером и памятью. Проблем с установкой компонентов на материнскую плату MSI Z370 GAMING PLUS и совместимостью возникнуть не должно.

Тестовый стенд с материнской платой MSI Z370 GAMING PLUSТестовый стенд с материнской платой MSI Z370 GAMING PLUS

Тестовый стенд с материнской платой MSI Z370 GAMING PLUSТестовый стенд с материнской платой MSI Z370 GAMING PLUS

Разгон

С минимальным изменением параметров (множитель х48, отключение снижения частоты для инструкций AVX =0, напряжение ядер = 1.280 V) на материнской платеMSI Z370 GAMING PLUS процессор Intel Core i5 8600K был разогнан до частоты 4800 МГц.

Разгон на материнской плате MSI Z370 GAMING PLUS

Напомним, что 4+2 фазная подсистема питания платы все-таки не оптимальна для «экстремального» разгона, так что результат получился отличным идолжен устроить большинство потенциальных владельцев данной платы, если вдруг будет планироваться разгон.

По используемому комплекту памяти 2 x 8 Гбайт DDR4-3200 GeIL EVO X GEX416GB3200C16ADC разгон составил 3600 МГц. Тайминги 18-20-20-40, напряжение памяти 1.350 В.

Разгон на материнской плате MSI Z370 GAMING PLUS

Результаты тестирования

Результаты тестирования материнской платы MSI Z370 GAMING PLUS

Результаты тестирования материнской платы MSI Z370 GAMING PLUS

Результаты тестирования материнской платы MSI Z370 GAMING PLUS

Результаты тестирования материнской платы MSI Z370 GAMING PLUS

Результаты тестирования материнской платы MSI Z370 GAMING PLUS

Результаты тестирования материнской платы MSI Z370 GAMING PLUS

В плане производительности проблем с материнской платой MSI Z370 GAMING PLUS и работой компонентов не выявлено. Результат достойный и не уступает другим платам MSI на чипсете Intel Z370.

Заключение

MSI Z370 GAMING PLUS получилась добротной материнской платой с выделяющимся дизайном, ориентированной на игроков без претензий на максимальный функционал, хотя с точки зрения набора программного обеспечения она не уступает старшим моделям. К тому же в ней есть элементы моддинга: красная подсветка и возможность подключения RGB-лент с управлением через фирменную утилиту Mystic Light. Да и в плане разгона возможности у платы остались, все-таки используется «топовый» чипсет Intel Z370, проверенная версия UEFI BIOS Click BIOS 5 и фирменный набор утилит управления.

По большей части ограничения функционала связаны с набором реализованных портов. Например, в ней мы не найдем второго слота M.2, нет поддержки USB 3.1 Gen2 с портами типа С, да и режим AMD CrossFire позволит работать двум видеокартам только в асинхронном режиме х16+х4.

В итоге «минимализм» по набору интерфейсов обеспечил материнской плате MSI Z370 GAMING PLUS относительно невысокую стоимость (от 9100 рублей), что естественно повышает ее привлекательность в плане покупки.

Плюсы:

  • Эффектный внешний вид с красной подсветкой;

  • Наличие радиаторов в системе питания;

  • Поддержка AMD CrossFire для двух видеокарт;

  • Поддержка Mystic Light с возможностью подключенияRGB лент;

  • Наличие COM- и LPT-портов;

  • Неплохие возможности разгона;

  • «Игровой» набор программного обеспечения;

  • Невысокая стоимость.

Недостатки:

  • Нет портов USB 3.1 Gen2;

  • Асинхронный режим работы слотов PCI-E x16 (x16+x4);

  • Скромная комплектация.
