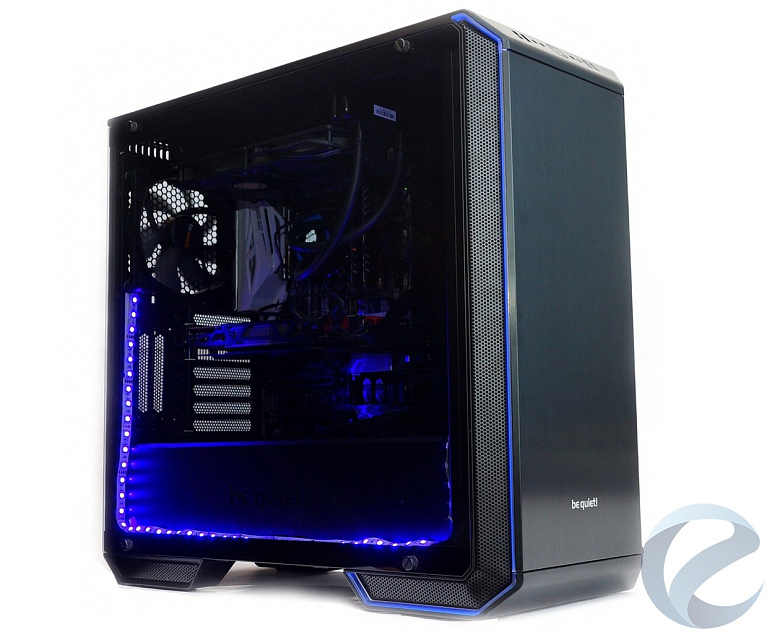

Обзор и тестирование корпуса be quiet! DARK BASE 700 RGB LED

Дизайн компьютерных корпусов очень сильно зависит от модных тенденций. Касается это не только внешнего вида, но и компоновки внутреннего пространства. На сегодняшний день практически все производители отказались от слотов расширения на передней панели, активно внедряется в оформление RGB подсветка. Конструкция возвращается к классическим призматическим формам без аляповатых выступов, агрессивных углов и граней, в так называемом «игровом стиле».

Но самая передовая технология, применяемая в современных корпусах – это модульный дизайн, позволяющий изменять компоновку шасси под нужды пользователя. Многие добавляют возможность размещения видеокарты в вертикальной плоскости, экспериментируют с корзинами накопителей.

Под конец прошлого года компания be quiet! выпустила модель Dark Base 700 RGB LED, относящуюся к элитной серии. В данном решении очень явно просматриваются все современные концепции корпусостроения. Производитель не просто следует моде, он внедряет и свои фирменные революционные особенности. Именно они делают рассматриваемую нами модель уникальной, выделяющейся не только в линейке корпусов be quiet!, но и среди корпусов прочих производителей.

Спецификация

• Модель: DARK BASE 700 RGB LED (BGW23);
• Размеры В × Ш × Д (мм): 519 × 241 × 544;
• Вес: 13.25 кг;
• Материалы: сталь, пластик ABS, алюминий, стекло 4 мм;
• Штатная система охлаждения: 2 × 140 мм be quiet! SilentWings 3, 1600 об/мин, 28.1 дБА;
• Количество слотов под 2,5" / 3,5" накопители: 17 / 7;
• Количество съемных корзин под HDD: 3;
• Количество отсеков 5,25": нет;
• Количество слотов расширения: 7+2;
• Форм-фактор совместимых материнских плат: E-ATX, ATX, Micro-ATX, Mini-ITX;
• Панель ввода/вывода: 2 × USB 3.0, 1 × USB 3.1 Gen 2 Type C, разъемы для подключения гарнитуры;
• Максимальная высота процессорного кулера: 180 мм;
• Максимальная длина видеокарты: до 430 мм;
• Максимальная длина блока питания: до 285 мм;
• Возможности системы охлаждения: 2×140/ 3×120 мм спереди, 1×140/120 мм сзади, 3×140/ 3×120 мм сверху, 1×140/120 снизу;
• Поддержка радиаторов: 120/240/360 мм спереди и сверху, 120/140 мм сзади;
• Шумо- и виброизоляция: да;
• Съемные пылевые фильтры: спереди и снизу;
• Дополнительно: регулятор скорости вращения вентиляторов, переключатель LED подсветки;
• Гарантия: 3 года;
• Цена: 12 600 руб.

Упаковка и комплектация

Корпус поставляется в картонной коробке черного цвета с цветной полиграфией. На лицевой стороне - изображение самого корпуса, указание модели и ее основных достоинств: тихие вентиляторы с контроллером скорости вращения, наличие шумоизоляции и многоцветная LED подсветка. На обратной стороне подробно с иллюстрациями описываются все преимущества корпуса на различных языках, присутствует информация и на русском, она вынесена на одну из боковых сторон коробки.

На второй боковой стороне в виде таблицы представлена подробная техническая информация. По бокам находятся вырезы для удобства транспортировки.

В коробке девайсфиксируется двумя вставками из пенопласта. На корпусе одет тканевый мешок. Вся комплектация находится внутри корпуса. В картонной коробке - набор винтов для крепления накопителей, материнской платы и вентилятора, пять стяжек на липучке, съемная дополнительная корзина для накопителей с четырьмя виброизолирующими прокладками. Непосредственно в корпусе установлены еще две идентичных корзины. Для крепления накопителей форм-фактора 2,5" за поддоном материнской платы имеются два кронштейна на два и на одно устройство.

К комплекту прилагается подробное иллюстрированное руководство пользователя. В нем расписаны не только этапы сборки, но и способы настройки режимов вращения вентиляторов и настройка подсветки.

Внешний вид

Корпус BeQuiet DARK BASE 700 выглядит как монолитная конструкция солидного размера. С внешних сторон - сплошной металл, окрашенный в черный цвет, и закаленное стекло.

По форме - классическая призма, лицевая панель выполнена в виде трапециевидной плоской призмы. Смотрится такой вариант исполнения строго и внушительно.

Узкие линии подсветки по бокам с лицевой стороны выгодно и ненавязчиво подчеркивают дизайн корпуса - вроде и дань моде, и никакого китча.

Боковые панели корпуса взаимозаменяемые. Одна из них выполнена полностью из закаленного стекла толщиной 4 мм, сверху и снизу - черные полосы. Крепится панель на четыре винта с крупными головками с накаткой и прорезью под прямую отвертку.

Вторая панель полностью плоская, без штамповки, из стали окрашенной матовой черной краской.

С внутренней стороны она обклеена шумопоглащающим материалом, поверхность которого выполнена в виде сотовой текстуры.

Панель крепится на направляющие по нижнему и верхнему краям и на выступ в передней части, фиксируется на два несъемных винта. С тыльного торца находится выступ ручки, облегчающей извлечение панели из корпуса.

Лицевая панель съемная, выполнена из шлифованного крашеного алюминия.

Поверхность полностью плоская, за исключением штампованного логотипа в нижней части.

С внутренней стороны она также обклеена шумопоглащающим материалом поверх вставки из прозрачного акрила, обеспечивающего равномерное распределение свечения LED ленты по всему периметру.

В нижней части съемной панели находится контактная площадка LED подсветки. Фиксируется панель на шесть пластиковых выступов-защелок. По бокам от съемной панели - грани с металлической сеткой, обеспечивающей приток воздуха.

Верхняя панель также из металла, съемная, фиксируется на восемь винтов.

В дальней части в виде жалюзи сделаны шесть фигурных вентиляционных прорезей.

Вся остальная поверхность с внутренней стороны обклеена шумопоглащающим материалом. В передней части панель загнута под углом, на этой грани сделаны прорези под интерфейсы, кнопкии тумблер переключателя, регулирующего обороты вентиляторов.

Из интерфейсов присутствуют два разъема USB 3.0,один разъем USB 3.1 Type C Gen 2, атакже традиционные аудиоразъемы.

Тыльная сторона корпуса в классическом исполнении, по периметру штампован выступ, в результате сама панель со слотами расширения, вырезом под интерфейсы материнской платы и вентиляционной перфорацией получилась заглубленной в корпус. В нижней части - прямоугольный вырез под блок питания, вверхней - дополнительные вентиляционные отверстия. На боковых выступах находятся отверстия под отвертку для крепления 140 мм вентилятора. Возможна установка 120 мм вентилятора.

Две планки слотов расширения расположены вертикально, семь планок горизонтально, все заглушки съемные, многоразовые, с мелкоячеистой перфорацией.

В нижней части корпуса полностью перфорированная панельзакрывается нейлоновым съемным фильтром. Фильтр выдвигается вперед по направляющим, что несомненно удобно. Две дальних ножки сделаны из пластика, по бокам у них металлическая сетка, играющая декоративную функцию и придающая единый стиль в оформлении. Снизу ножек крупные прорезиненные вставки. Такие же вставки и на металлической панели в передней части. Высота ножек - 35 мм.

Под металлической панелью находится акриловая прозрачная вставка, закрывающая светодиодную ленту и рассеивающая свет. Сама ножка основания сделана из пластика.

Интерьер

Внутри корпус очень просторный,разделен на две части.

Нижняя часть отводится под установку блока питания и двух корзин для накопителей. Этот отдел закрывается съемными пластиковыми панелями.

На боку - сплошная пластиковая панель с рельефным логотипом компании, ее можно переставить и на другой бок. Сверху - четыре составных панели, по необходимости можно установить любые из них. Крепятся панельки на защелки.

Верхняя часть пространства корпуса полностью свободна, разместить можно любые габаритные комплектующие. Материнская плата вмещается максимального размера 305×275 мм, процессорный кулер - высотой до 180 мм, видеокарта - длиной до 430 мм.

Поддон под материнскую плату визуально разделен на две части тремя отверстиями с резиновыми заглушками в виде шторок для вывода кабелей. В районе сокета - крупный вырез для облегчения монтажа охлаждения CPU. С правой стороны - пять пластиковых съемных прямоугольных заглушек. Сняв их, в полученныеотверстия можно установить корзины HDD. В комплекте с корпусом поставляется всего три, но можно установить семь таких корзин.

С обратной стороны поддона места достаточно много, все кабелиможно свободно уложить без проблем. Если укладке кабелей будут мешать выступающие заглушки на отверстиях под HDD корзины, то у них можно будет отломить один или два сегмента. На поддоне имеются по углам четыре ограничительных выступа с наклеенными амортизаторами, они будут упираться в крышку.

Здесь мы видим два съемных кронштейна для установки SSD накопителей – на одно и два устройства. Двойной устанавливается в районе выреза за сокетом материнской платы.

Специального выреза под кабель питания CPU нет, но он свободно продевается в щель над поддоном. Также нет и специальных отверстий снизу для подведения интерфейсных кабелей к низу материнской платы, они без проблем продеваются в щель под поддоном. По периметру поддона - множество ушек для крепления стяжками всего кабельного хозяйства.

Сам поддон вместе с тыльной панелью полностью съемный. Можно использовать его в качестве открытого тестового стендаили вынимать вместе с установленными комплектующими для удобства обслуживания.

Второй важной возможностью является его установка в зеркальном отражении. Комплектующие в этом случае будут размещены в перевернутом виде, что изменит направление воздушных потоков. При этом можно будет поменять местами боковые панели, разместив стекло с правого бока.

Охлаждение

Оценивая внешний вид корпуса BeQuiet DARK BASE 700, можно заметить минимальные площади перфорированных поверхностей. Это узкие полосы по бокам лицевой панели и шесть прорезей в дальней части верхней панели. Нет даже привычного отверстия снизу на передней ножке. Естественно, возникает вопрос по эффективности охлаждения производительных комплектующих. Даже если учесть перфорированное дно корпуса, мы понимаем, что данная область полностью закрывается пластиковым кожухом. Остается только обширная поверхность полностью перфорированной тыльной панели, через которую в основном будет выдуваться нагретый воздух.

Для нагнетания воздуха в корпус можно установить четыре вентилятора на 120 или 140 мм – три посадочных места на передней панели и одно снизу под корзинами HDD. Нижний вентилятор можно установить, если в этом месте не будет вставлена корзина накопителей. Именно данныйвентилятор сможет обеспечить поступление большего потока воздуха, естественно, пластиковую крышку над ним нужно будет убрать.

При использовании действительно горячих комплектующихдля лучшего притока воздуха под нагрузкой можно снимать переднюю лицевую панель, это обеспечит лучшее охлаждение.

Для выброса горячего воздуха также можно установить до четырех вентиляторов на 120 или 140 мм – три сверху и один на тыльной панели. Именно на последний и придется основная нагрузка по откачке воздухаиз-за малой площади перфораций в верхней панели.

Возможности корпуса по установке радиаторов СЖО очень широкие. На передней панели можно установить радиаторы размера 120, 140, 240, 280 и 360 мм; на верхней -радиаторы на 120, 140, 240 и 360 мм. На тыльной панели вместятся радиаторы на 120 и 140 мм.

Особенностью рассматриваемого корпуса является съемный кронштейн в верхней части корпуса. Он фиксируется на два винта и выдвигается вбок на направляющих салазках. Именно на нем крепятся вентиляторы или радиаторы СЖО.

Данное решение видится очень удобным при сборке и модернизации системы охлаждения, а также позволяет без проблем менять ориентацию шасси материнской платы, не демонтируя водяное охлаждение CPU.

В комплекте с корпусом поставляются два 140 мм вентилятора SilentWings 3 с гидродинамическими подшипниками. Данные вентиляторы уже были на тестировании в нашей редакции, можно посмотреть подробный обзор на нашем сайте. Показали они себя великолепно, их действительно можно назвать бесшумными при оборотах до 70% от максимума. Максимальная скорость вентиляторов заявлена на уровне 1600 об/мин.

Для регулировки скорости вращения корпусных вентиляторов и настройки подсветки в корпусе установлен специальный контроллер в виде платы управления. Питание контроллера осуществляется через разъем SATA.

На плате имеется две независимых линии по три разъема 4-пин для подключения PWM вентиляторов. На каждой линии можно включить один из двух режимов:производительный и бесшумный. Плату можно подключить и к PWM разъему вашей материнской платы, в этом случае осуществлять регулировку скорости вентиляторов можно как средствами материнской платы, так и встроенным контроллером. На фронтальную панель корпуса выведен четырехпозиционный переключатель. Три позиции изменяют скорость в зависимости от установленного на контроллере режима:

В позиции «AUTO» управление вентиляторами передается на материнскую плату. Такой вариант видится нам более целесообразным, автоматическое изменение скорости вращения вентиляторов в зависимости от температур выгоднее ручного управления.

Уровень шума комплектных вентиляторов в закрытом корпусе на максимальных оборотах укладывается в комфортный уровень до 44 дБА. На оборотах 1040 RPM и ниже их можно назвать бесшумными, уровень шума - менее 36 дБА.

Перед всеми приточными вентиляторами предусмотрены съемные нейлоновые фильтры.

Сняв лицевую панель, мы получаем доступ к переднему фильтру, установленному на защелках, и к нижнему фильтру, выдвигающемуся вперед, что удобнее распространенных вариантов с выдвижением фильтра назад.

Подсветка

Описанный выше контроллер отвечаетв том числеи за настройку подсветки. Переключение между предустановленными режимами осуществляется с помощью кнопки на лицевой панели корпуса. Последовательными нажатиями можно включить один из 13 вариантов подсветки, всего шесть цветов которые светят постоянно или пульсируют. В последнем тринадцатом режиме все цвета будут пульсировать попеременно. Подсветку можно вообще отключить.

Если ваша материнская плата имеет возможность подключения и управления RGB LED лентами, то контроллер можно подключить непосредственно к материнской плате. Удерживая кнопку переключения режимов в течении трех секунд, мы переключим управление подсветкой корпуса на софт материнской платы.

Примеры подсветки корпуса с дополнительной LED лентой, синхронизация через софт материнской платы:

Особенности монтажа комплектующих

Тестовый стенд:

• Материнская плата: ASUS Prime Z270-A;
• Процессор: Intel Core i7 7700K;
• Охлаждение: СЖО Corsair H105;
• Вентиляторы: SilentWings 3;
• Термоинтерфейс: ARCTIC MX-2;
• Оперативная память: Team Group TEAM DELTA UD-D4 3000 2×8 GB;
• Видеокарта: GIGABYTE AMD Radeon R9 280;
• Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
• Накопитель под ОС: SSD Seagate 600 500 GB;
• Hакопители: HDD1 WD Purple 3 TB, HDD2 WD Green 3 TB;
• Операционная система: Windows 10 64-bit.

Блок питания устанавливается на четыре прорезиненных демпфера, фиксируется стандартно, на четыре винта.

Установка материнской платы вполне тривиальна, без нюансов. Все кабеля можно продеть и подключить уже после установки материнской платы на шасси, все стойки уже вкручены под ATX стандарт.

На выдвижные салазки закрепляем СЖО, его можно сместить ближе к передней или тыльной части корпуса.

Больший интерес представляет установка накопителей. Связано это с широкими возможностями по их установке. Один или два жестких диска 3,5" можно установить под кожух, закрывающий нижнюю часть корпуса, или непосредственно вкрутив корзины в любые из пяти отверстий в поддоне корпуса.

В комплекте всего три таких корзины, для установки большего количества жестких дисков такого формата необходимо приобрести дополнительные корзины.

В корзину можно установить два накопителя формата 2,5”. Втестовой сборке мы именно так и поступили, установив SSD накопитель внутри корпуса, а не за поддоном. Два жестких диска были установлены непосредственно под кожухом. Жесткие диски фиксируются винтами через антивибрационные резиновые вставки.

Для дополнительного обдува накопителей напротив них спереди был установлен дополнительный вентилятор SilentWings на 120 мм.

Видеокарта установлена стандартнов горизонтальном положении -для вертикальной установки в комплекте нет специального шлейфа-райзера.

За поддоном материнской платы свободно и аккуратно укладываются все кабели, места здесь вполне достаточно.

Для дополнительного визуального оформления по низу корпуса мы решили проложить RGB LED ленту. Плюс в тестовом стенде используется оперативная память с эффектной красной подсветкой. Корпус со стеклянной панелью подразумевает наличие светового оформления.

Тестирование

Для тестов сравним температурные показатели основных компонентов системы в закрытом корпусеи в корпусе со снятой передней панелью при разных режимах вращения корпусных вентиляторов. Температура в комнате +23 °C.

Два вентилятора на передней панели работают на вдуви три вентилятора (два системы СЖО и один на тыльной панели) - на выдув. БП установлен вентиляторами вниз. Кстати, у него имеется режим Zero, при котором вентиляторы не вращаются. Три вентилятора отводят тепло от видеокарты, и именно они являются основным источником шума под нагрузкой, комплектные вентиляторы можно смело назвать бесшумными.

Во время работы посторонних вибраций или дребезжаний корпуса не отмечено.

Процессор будем нагружать в программе LinX AVX 0.7.0, температурные показатели зафиксируем в программе Real Temp по самому горячему ядру. Процессор работал с разгоном на 11% на частоте 4.7 ГГц.

Обороты вентиляторов СЖО регулировались автоматически программой ASUS Fan Xpert 4 с профилем «турбо». Корпусные вентиляторы были подключены к панели корпуса в режиме «бесшумный». На любом из трех положений переключателя оборотовразница температурных показателей комплектующих укладывается в один-два градуса, поэтому в таблице приводим только результаты полученные при минимальных 400 об/мин, максимальных 1600 и средних, комфортных по уровню шума, 1040 об/мин корпусных вентиляторов.

Видеокарта нагружалась программой FurMark до стабилизации температурного графика. Разгон не проводился, охлаждение - в автоматическом режиме.

Накопители тестировались в CrystalDiskMark, температуру накопителей демонстрировала программа CrystalDiskInfo. Для дополнительной тепловой нагрузки был запущен FurMark. Корпусные вентиляторы работали на 1040 об/мин.

Полученные графики демонстрируют хорошие возможности по охлаждению комплектующих, различия в температурах со снятой лицевой панелью составляют два - три градуса. Жарче всего в закрытом корпусе пришлось SSD накопителю, так как он находился непосредственно внутри главного отсека корпуса, два HDD охлаждаются значительно лучше - находясь в отдельном пространстве,обдуваемые дополнительным вентилятором. Как видим, обороты вентиляторов значительно влияют на температурный режим внутри корпуса, разница в охлаждении процессора при минимальных и максимальных оборотах корпусных вентиляторов составляет шесть градусов, они значительно помогают в работе вентиляторам, установленным на радиатор СЖО.

Связано это прежде всего с «глухой» конструкцией корпуса и недостаточной площадью перфораций для притока холодного воздуха. Мы бы рекомендовали при работе особо горячих сборок под максимальной нагрузкой длительное времяоткрывать лицевую панель корпуса для улучшения вентиляции. Вариант с открывающейся панелью на шарнирах в виде дверцы был бы в данном случае очень кстати. Также желательно добавить в корпус дополнительные вентиляторы на вдув и выдув.

Но данная конструкция корпуса вполне оправдана его позиционированием, как бесшумного решения. Большое количество перфораций лишит смысла наличие шумопоглащающих материалов на стенках корпуса.

Заключение

Корпус BeQuiet DARK BASE 700 RGB LED является уникальным и интересным решением с точки зрения дизайна и функциональности. Строгий классический вид конструкции, использование металла и закаленного стекла, минимум пластика. Корпус рассчитан на создание тишины – звукоизоляция на стенках, два тихих и надежных вентилятора в комплекте. Решить возможную проблему с охлаждением комплектующих можно, установив дополнительные вентиляторы, в корпусе возможна установка любых необслуживаемых систем жидкостного охлаждения.

Выделим и особенности корпуса DARK BASE 700 – наличие порта USB 3.1 тип С, регулируемая LED подсветка с возможностью управления через софт материнской платы, встроенный контроллер вращения вентиляторов.

Модульная конструкция позволит организовать интерьер корпуса под свои желания и возможности. Удобна и сборка в нем, внутреннего объема достаточно для установки любых габаритных комплектующих, места для укладки кабелей за поддоном хватает с запасом. Продуманы и разнообразные варианты и возможности по установке накопителей.

Но все эти достоинства имеют высокую стоимость. Корпус BeQuiet DARK BASE 700 нельзя назвать доступным по цене, приобрести его сможет пользователь, который действительно понимает необходимость таких затрат. Зато можно быть уверенным, что он оправдает каждый вложенный рубль – качественный, стильный, вместительный, удобный, тихий.

Плюсы:

• Качество материалов и изготовления;
• Вместительность;
• Модульная конструкция;
• Наличие звукоизоляции и съемных фильтров;
• Широкие возможности по установке вентиляторов и радиаторов СЖО;
• Выдвижной кронштейн для крепления радиатора сверху;
• Два 140 мм вентилятора SilentWings 3 в комплекте;
• Оформление с использованием RGB подсветки;
• Встроенная контрольная панель для регулировки вентиляторов и подсветки;
• Порт USB 3.1 Gen 2 Type C на лицевой панели;
• Удобство сборки и ее вариативность;
• 3 года гарантии.

Минусы:

• Комплектация: при столь высокой стоимости нет райзера, всего три корзины для накопителей 3.5”, всего два вентилятора в комплекте.

Особенности:

• Глухая конструкция панелей, рассчитанная на улучшение звукоизоляции, не способствует хорошему уровню вентиляции.
