Обзор Lamptron FC5 v3
Реобасы или, если говорить понятным для всех языком, контроллеры вентиляторов - это довольно популярные устройства среди продвинутых ПК-пользователей, особенно среди тех, кто предпочитает кастомные системы жидкостного охлаждения. А реобасы Lamptron - одни из лучших продуктов в своем классе.
Рассмотрим мы сегодня модель FC5 v3. Предшествующая модель - FC5 v2 - в свое время была хитом среди ПК-энтузиастов, поэтому совсем неудивительно, что производитель решил не останавливаться на достигнутом и позже выпустил более продвинутое устройство, разработанное на уже зарекомендовавшей себя базе.
Технические характеристики
- Размеры (мм): 148,5 × 42,5 × 63;
- Размеры дисплея (мм): 136 × 19;
- Максимальная нагрузка: до 30 Вт на канал;
- Число каналов: 6;
- Входное напряжение: 12 В;
- Выходное напряжение: 0 ~ 12 В;
- Тип коннекторов для подключения вентиляторов: стандартный 3-pin коннектор.
Упаковка и комплектация

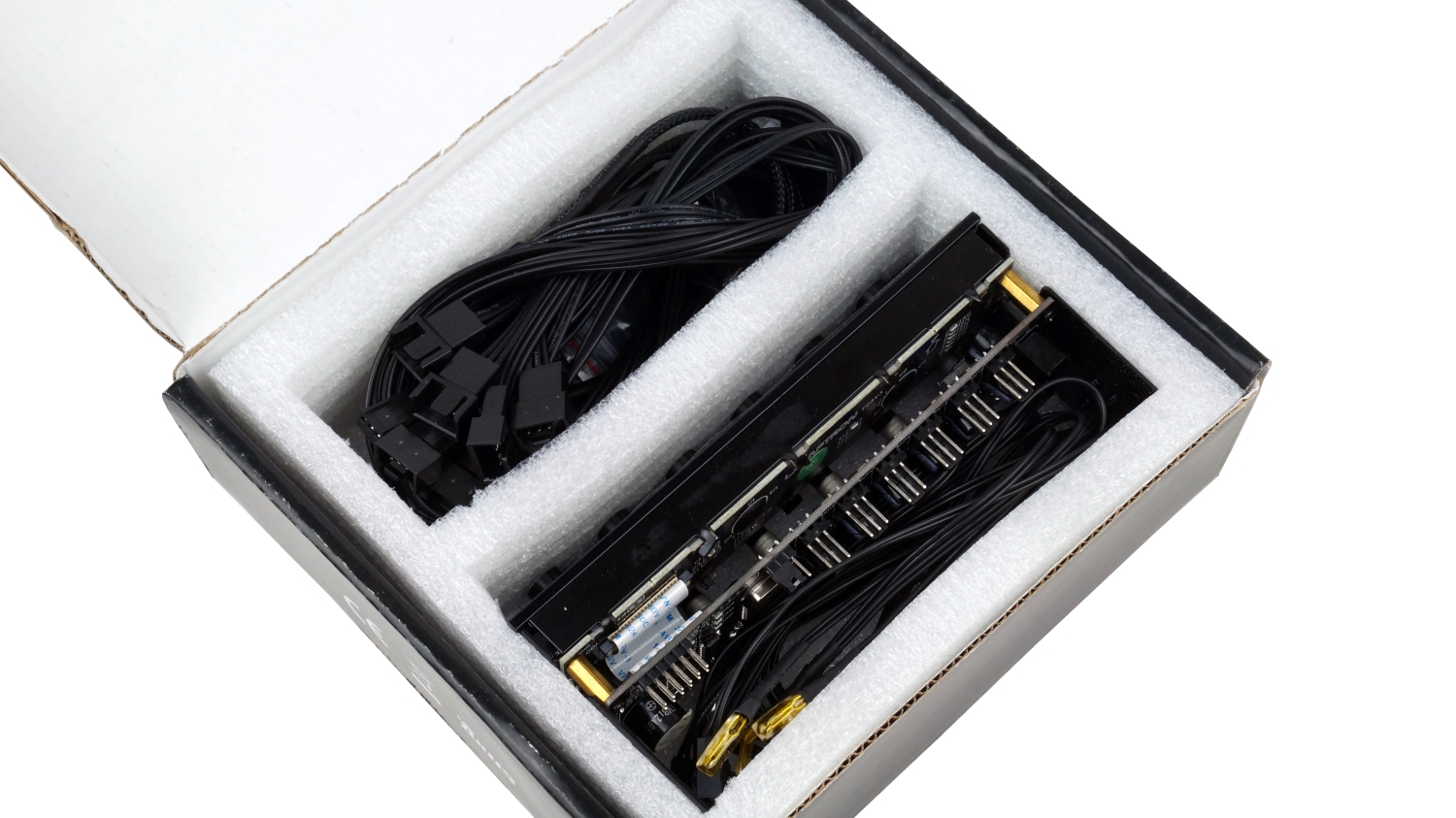

Поставляется устройство в картонной коробке, на гранях которой присутствует описание ключевых особенностей устройства.

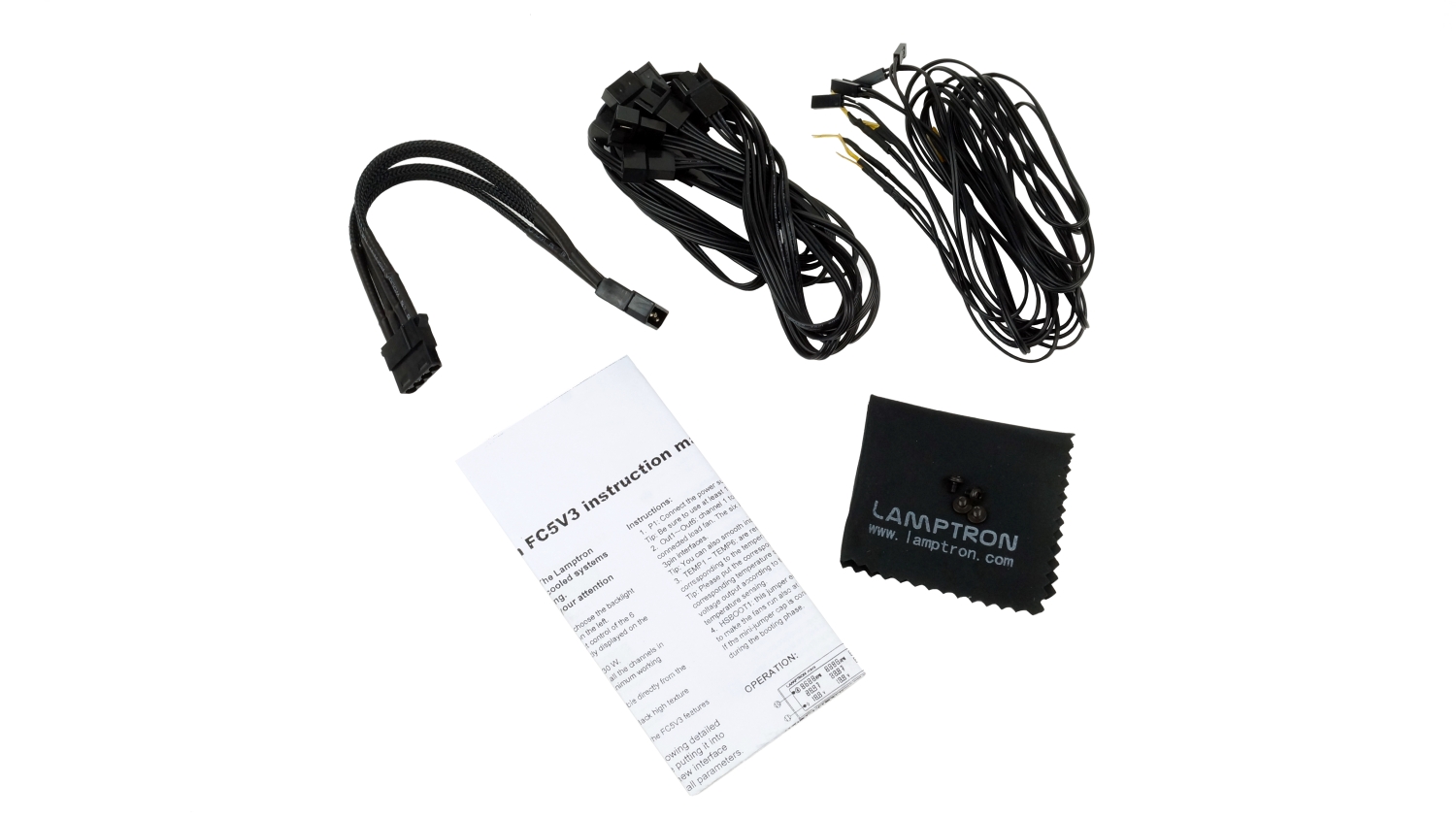

Комплект поставки состоит из:
- Контроллера вентиляторов Lamptron FC5 v3;
- Кабелей для подключения вентиляторов к реобасу (524 мм) × 6;
- Кабелей с термопарой (725 мм) × 6;
- Питающего кабеля с разъемами Molex (папа) - Molex (мама) (195 мм)× 1;
- Винтов для фиксации устройства в отсеке 5,25"× 4;
- Тряпочки для ухода за дисплеем;
- Документации.
Внешний вид и особенности

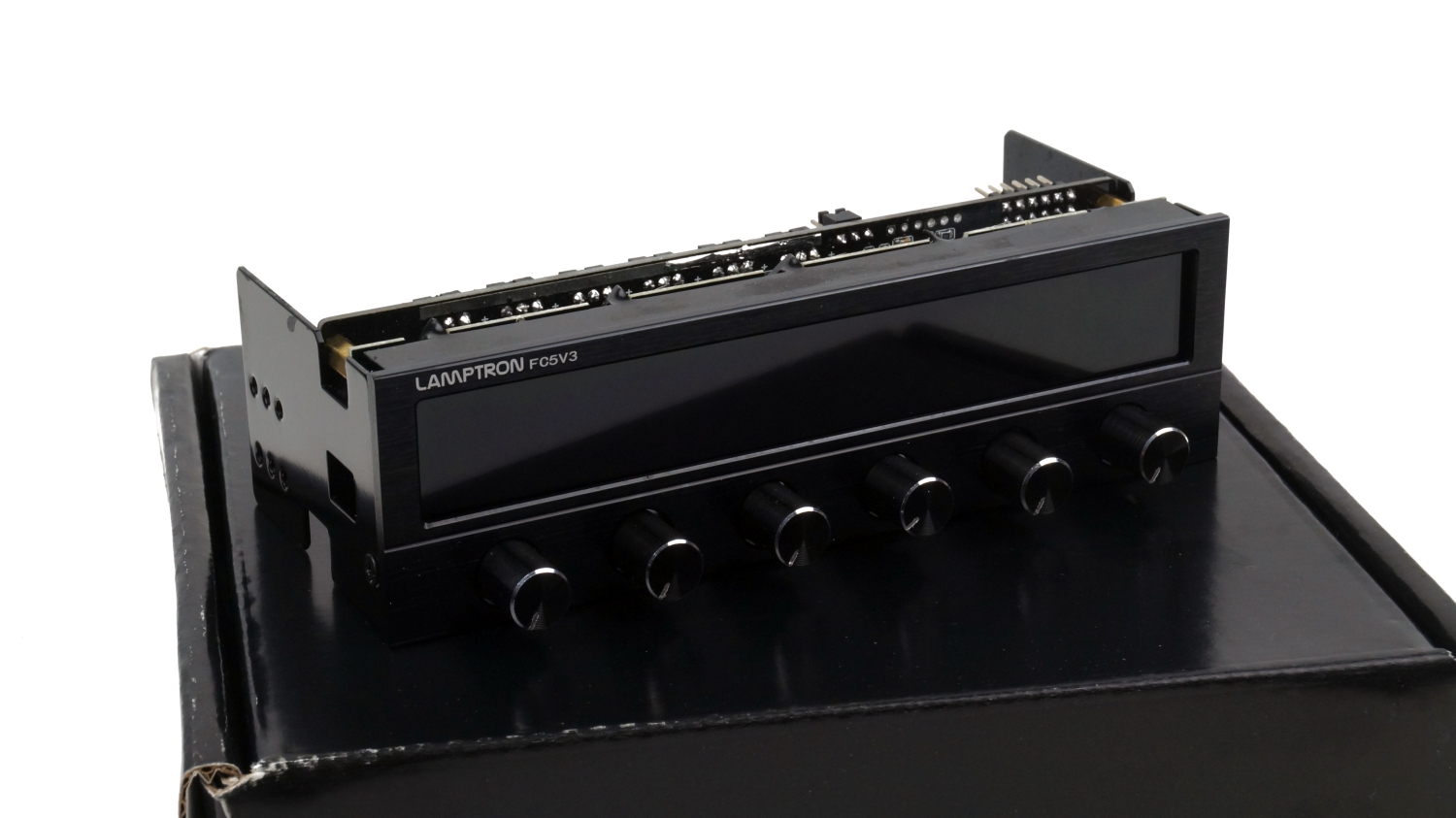

Контроллер вентиляторов Lamptron FC5 v3 производится в двух цветовых решениях -Black Anodized (черный анодированный) и Silver Aluminium (серебряный алюминиевый). Оба варианта выглядят достойно, но если черный вариант можно назвать универсальным решением, то серебряный подойдет далеко не каждой конфигурации, так как будет сильно выделяться, тем самымнарушая её экстерьер. Лицевые рамки в обоих вариантах выполнены из металла (алюминий).За вывод информации отвечает широкий (136 × 19 мм) LCD-дисплей. Под ним расположены 6поворотных регуляторов с плавным ходом, выступающих на 12 мм.

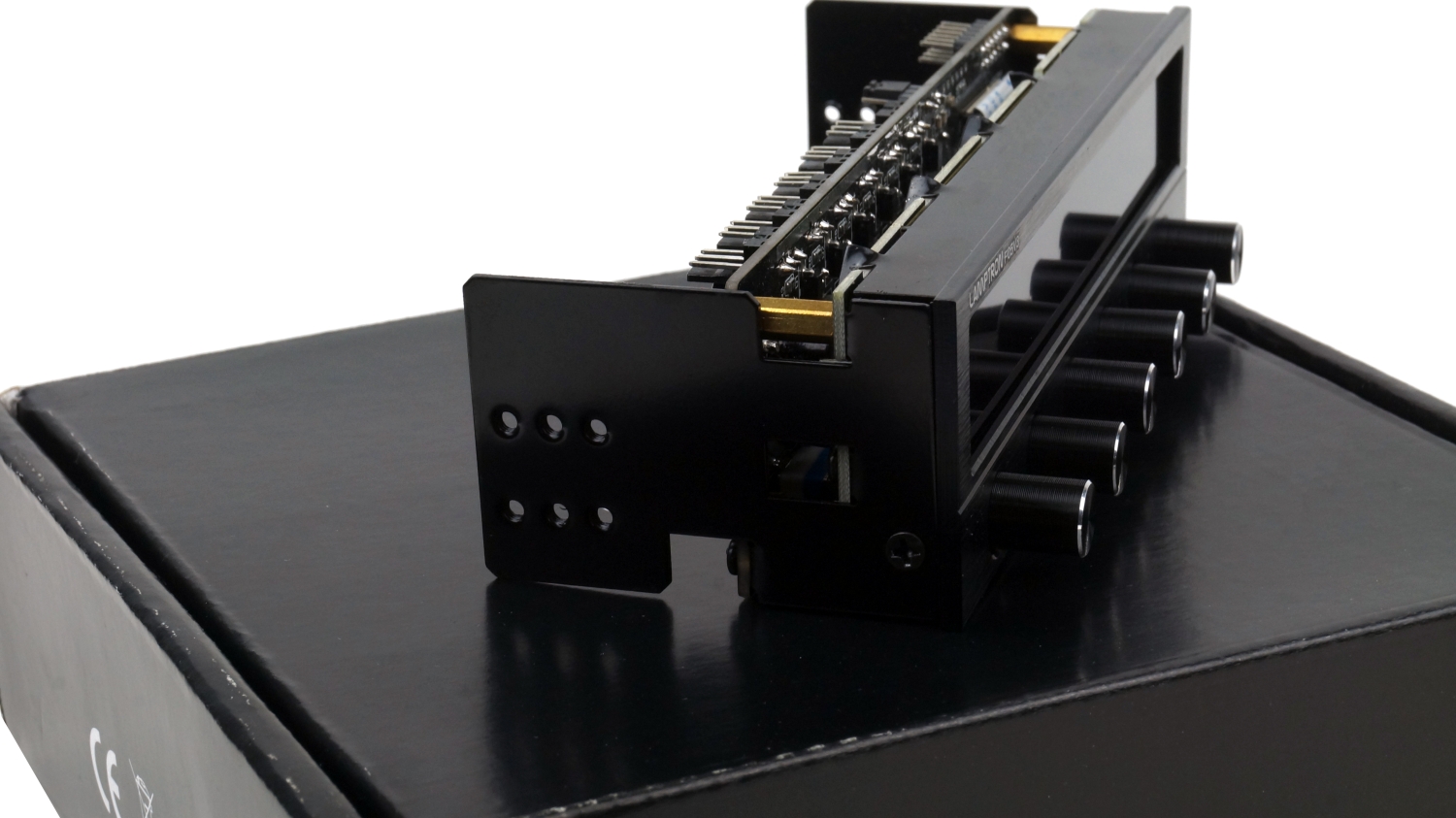

Для фиксации реобаса в отсеке 5,25" на каждой боковой панели предусмотрено по 6 монтажных отверстий.

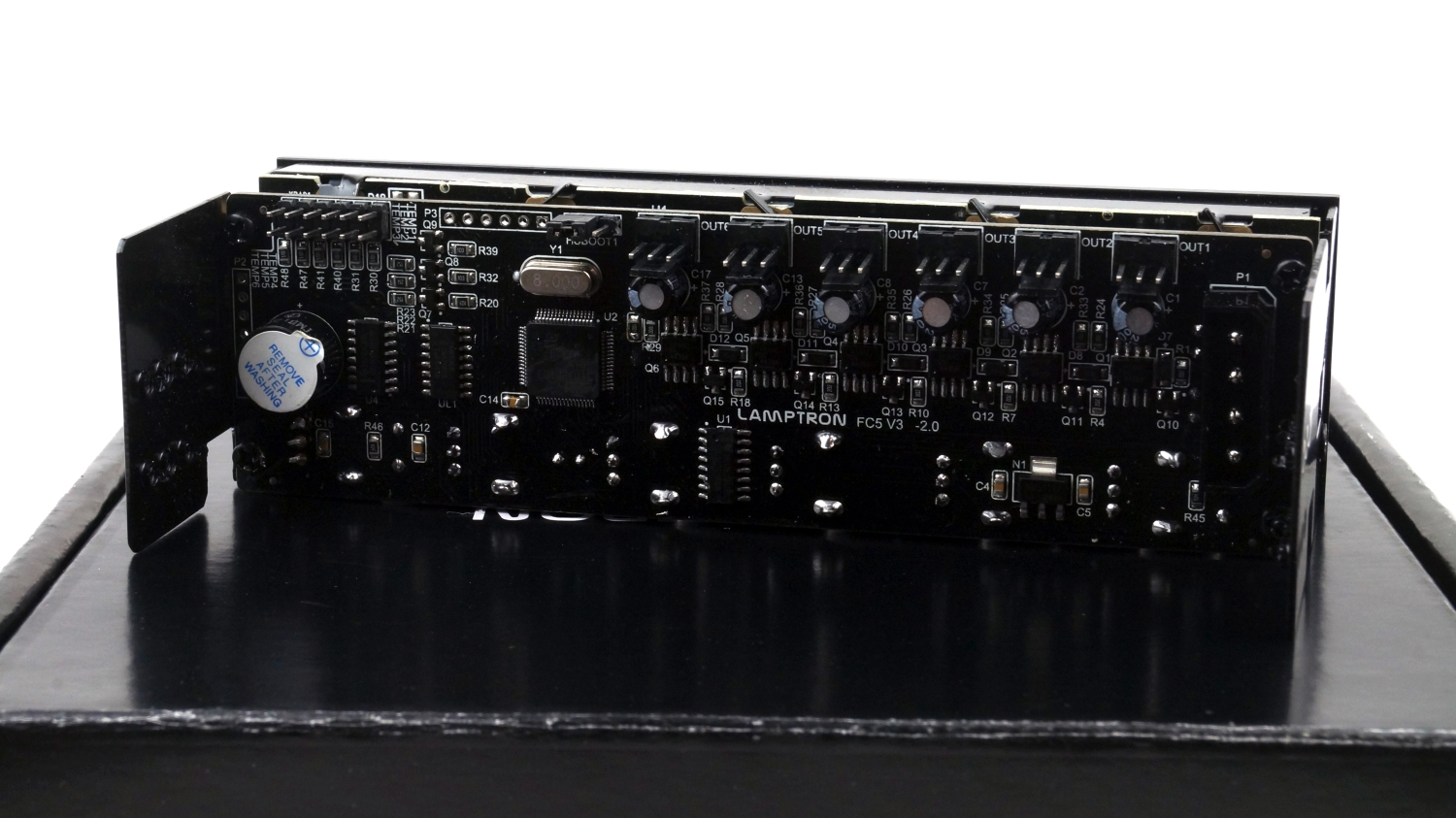

С обратной стороны FC5 v3 выглядит ничуть не хуже, чем с лицевой. Усеянная элементами черная печатная плата радует качественным подходом к производству, к пайке нет абсолютно никаких замечаний.

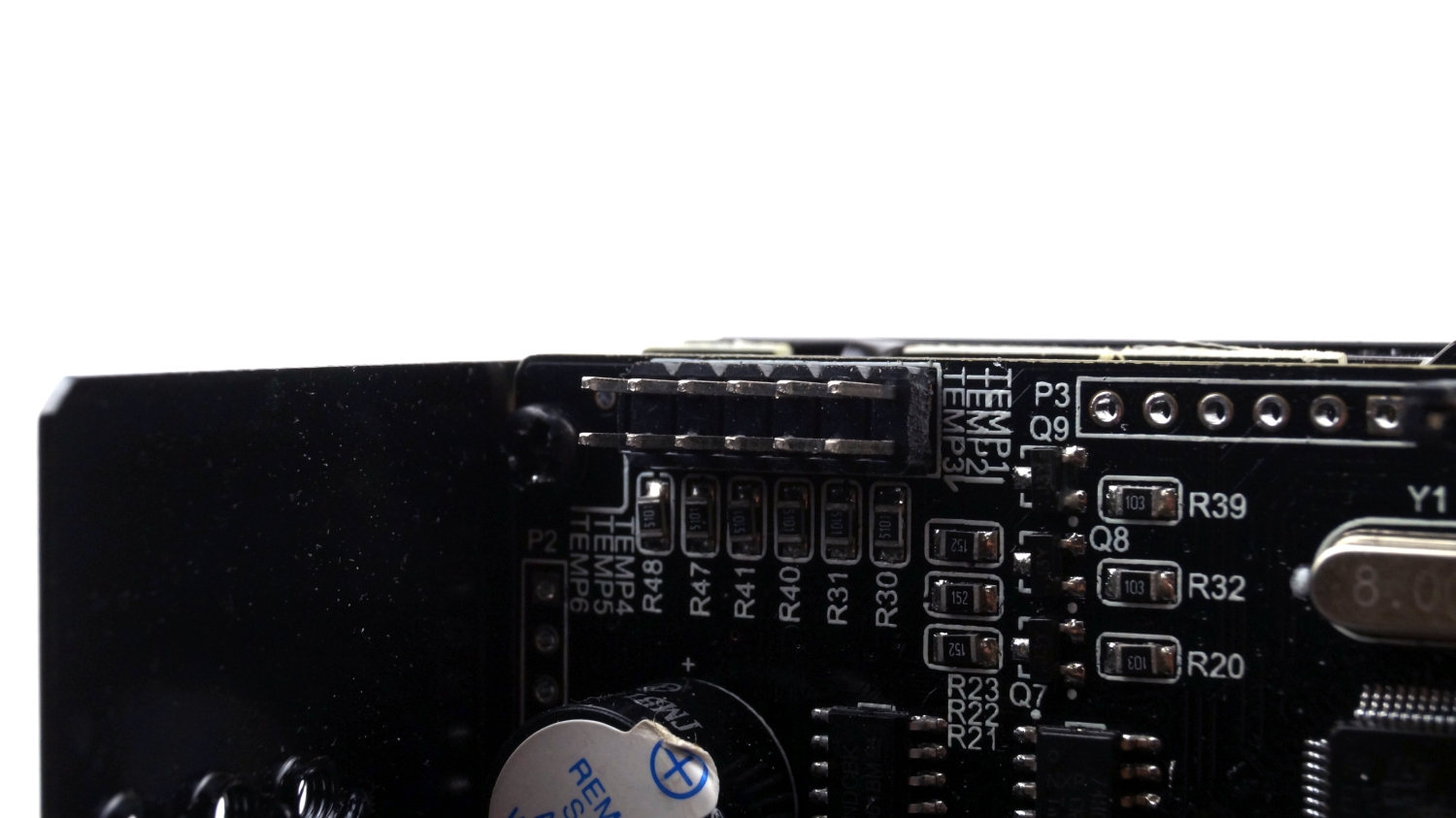

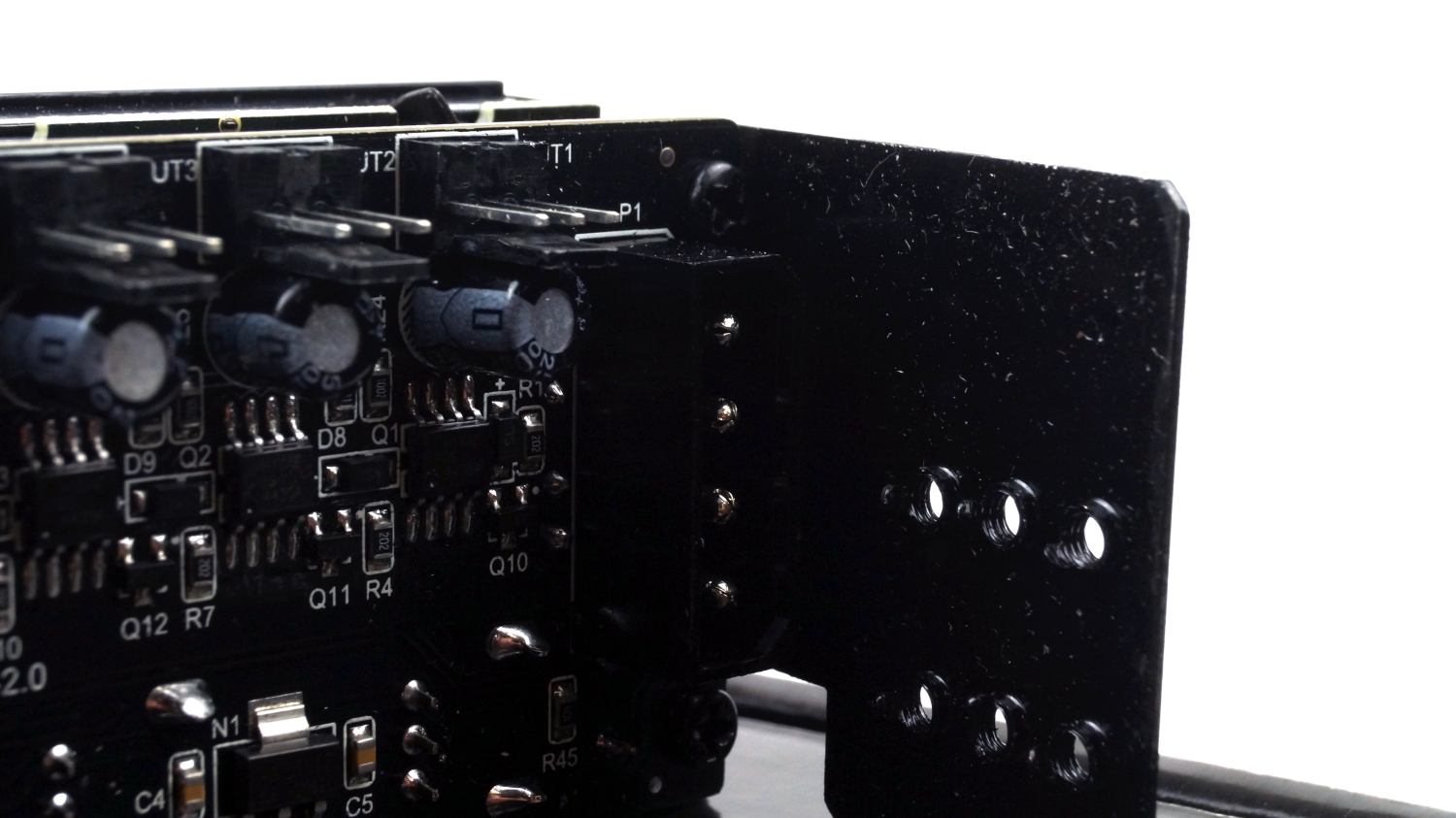

Справа вертикально расположен разъем питания - Molex. В верхней части находится ряд штыревых разъемов (перечисление слева направо): 6 разъемов для подключения термопар, разъем HSBOOT с джампером и 6 трехконтактных разъемов для подключения вентиляторов (до 30 Вт на каждый канал).

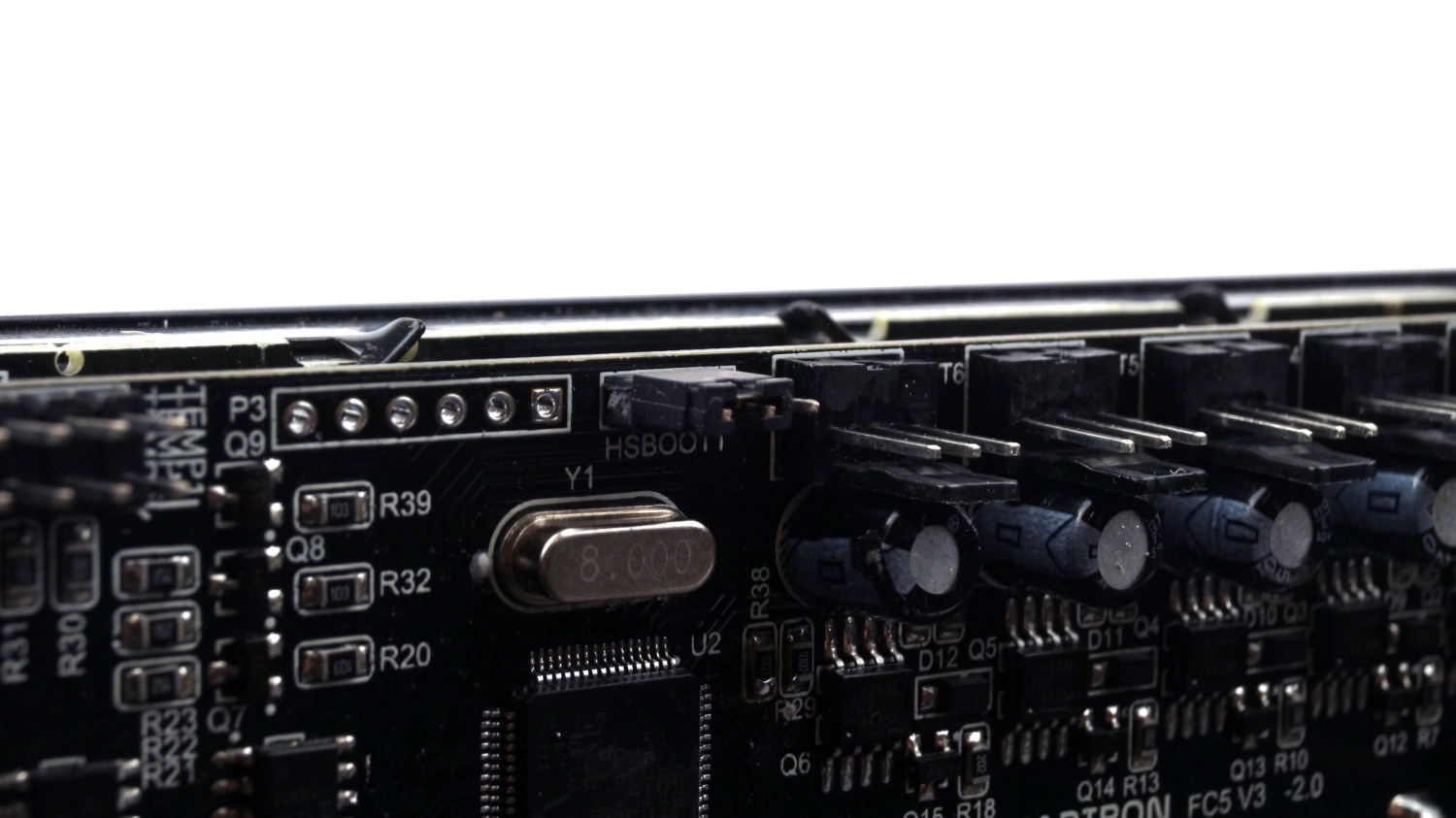

Если джампер на разъеме HSBOOT установлен в левое положение, то активируется BOOST-режим, повышающий напряжение на всех каналах при включении, что позволяет раскрутить все подключенные вентиляторы, даже если изначально выставлено недостаточное для этого напряжение.

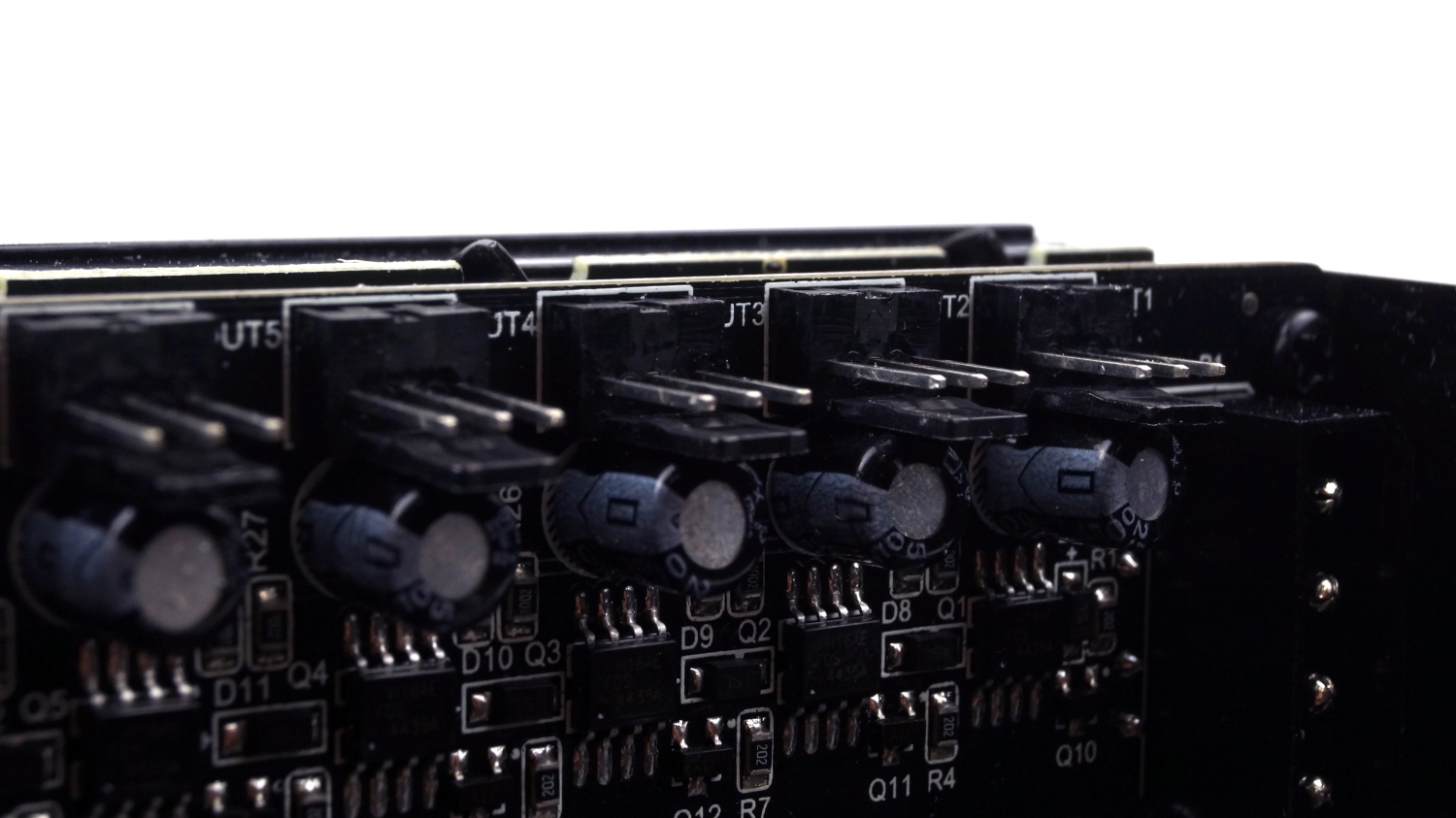

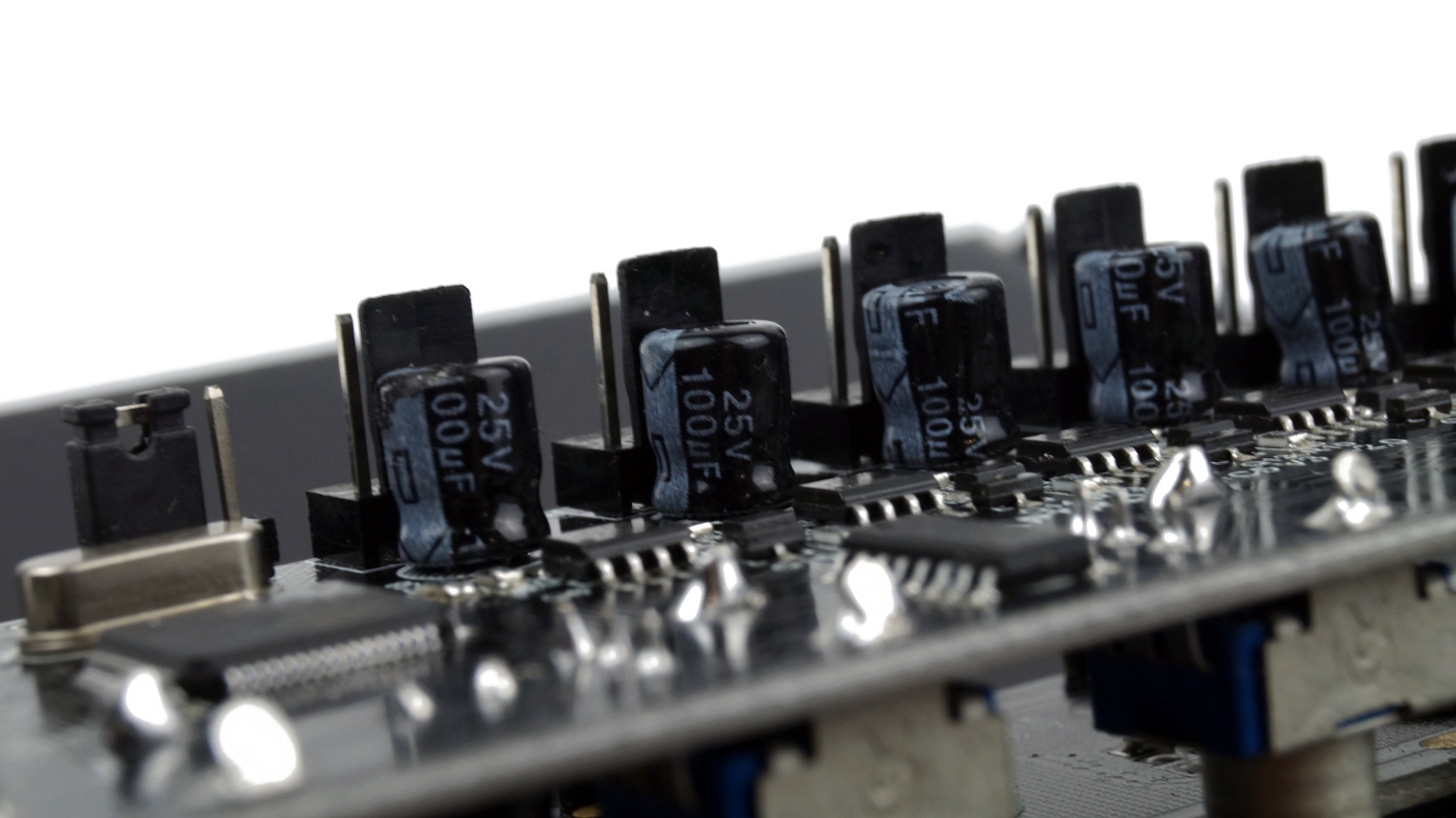

На каждый из каналов приходится по одному транзистору FDS4435A, а также по одному конденсатору 25 В/100 мкФ.

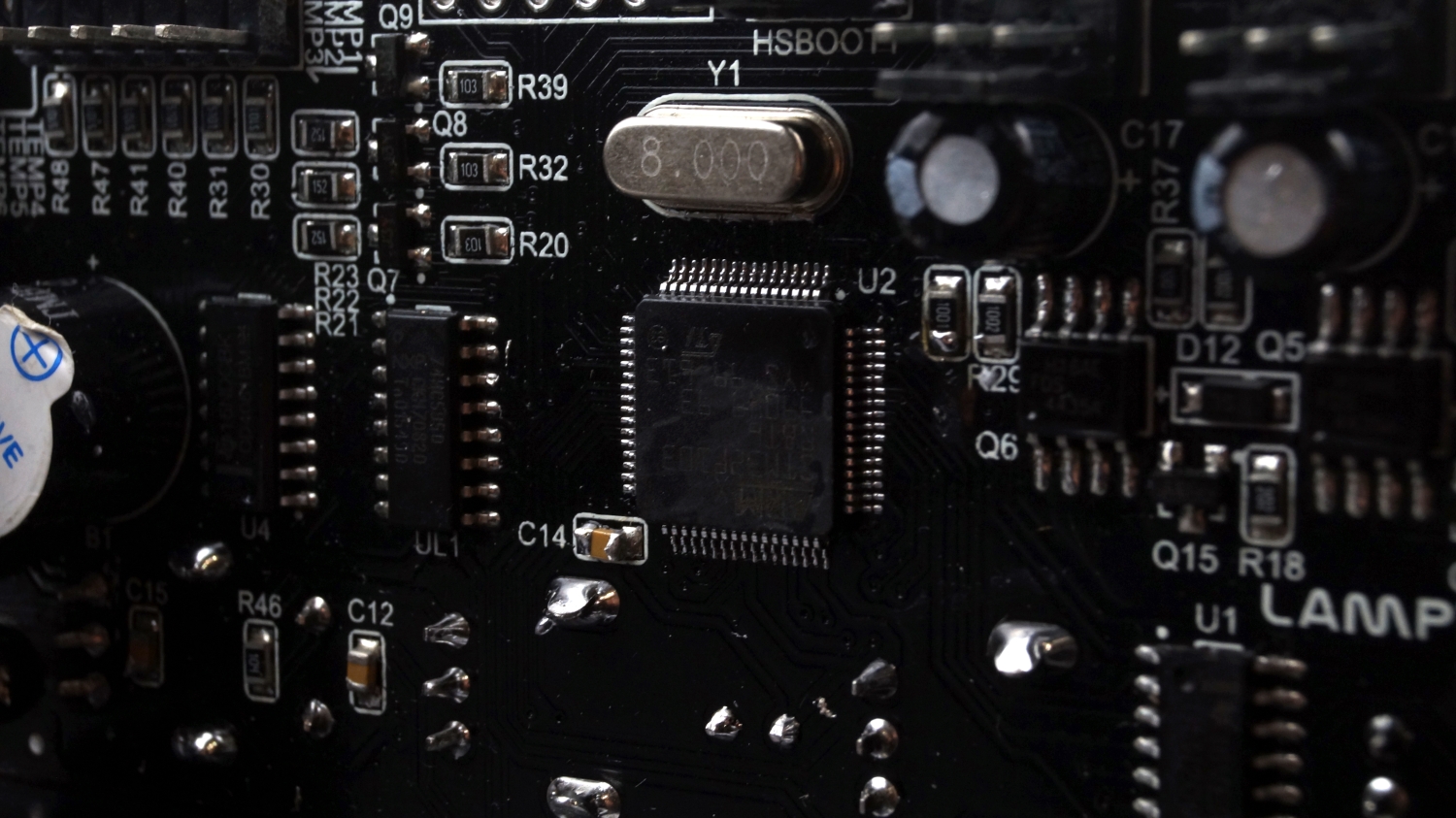

За управление отвечает микроконтроллерSTM32F103, базирующийся на ядре Cortex-M3.

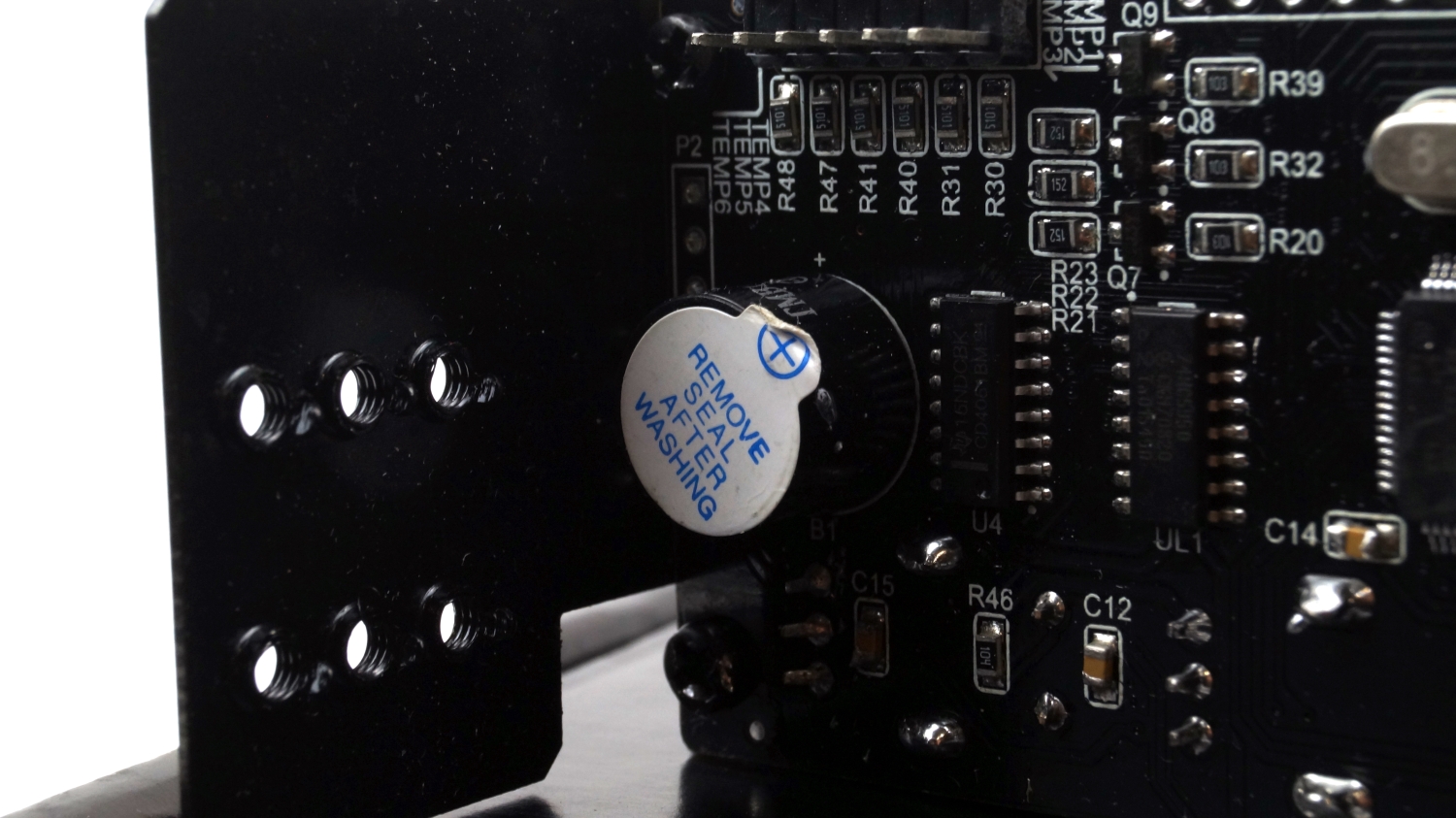

Динамик устройства закрыт наклейкой, которую следует снять перед началом использования устройства.

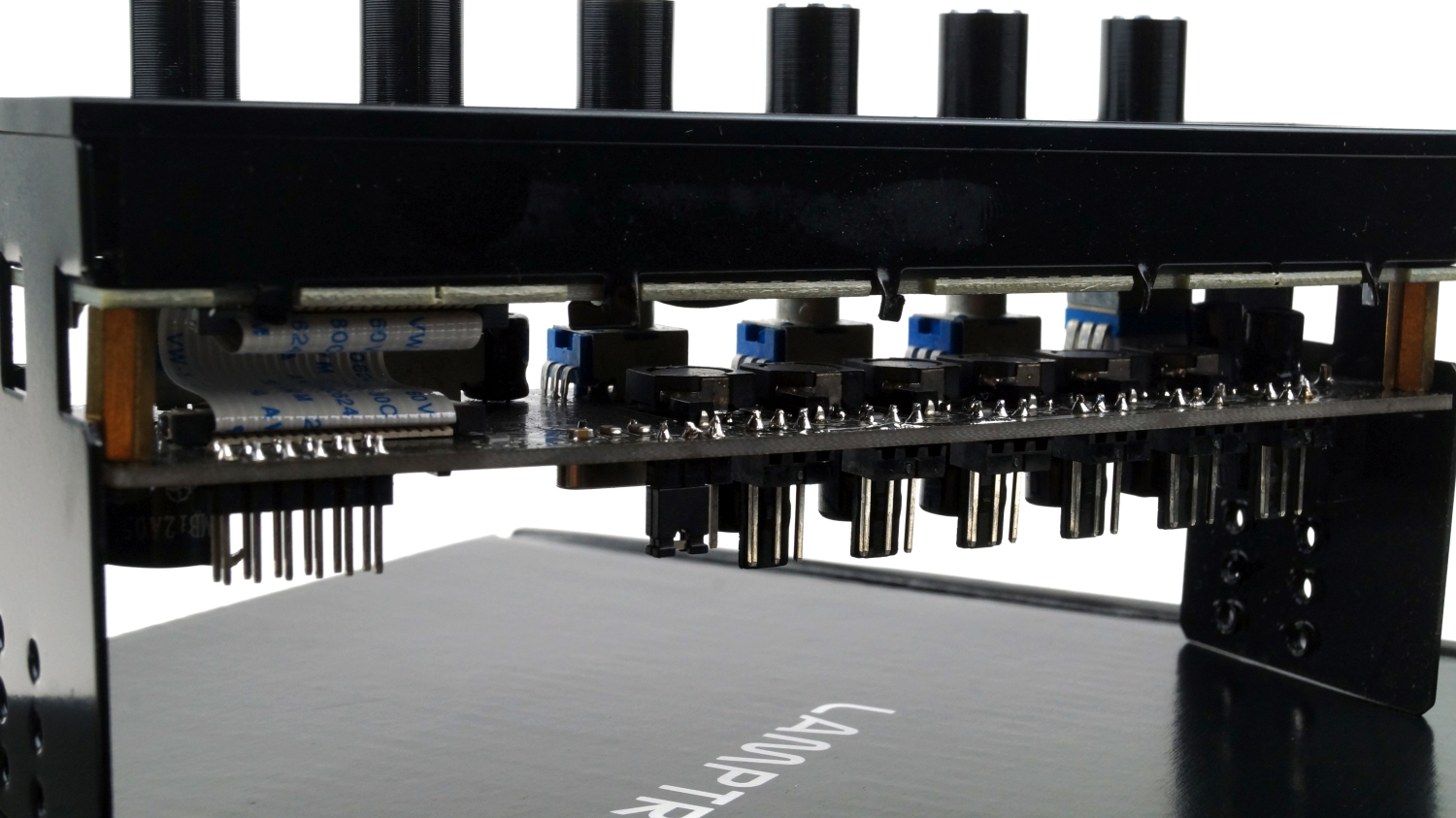

Вторая плата, отвечающая за работу дисплейного модуля, соединена сосновной печатной платой гибким ленточным кабелем. Тут же можно разглядеть 6 катушек индуктивности, расположенных с обратной стороны основной платы.

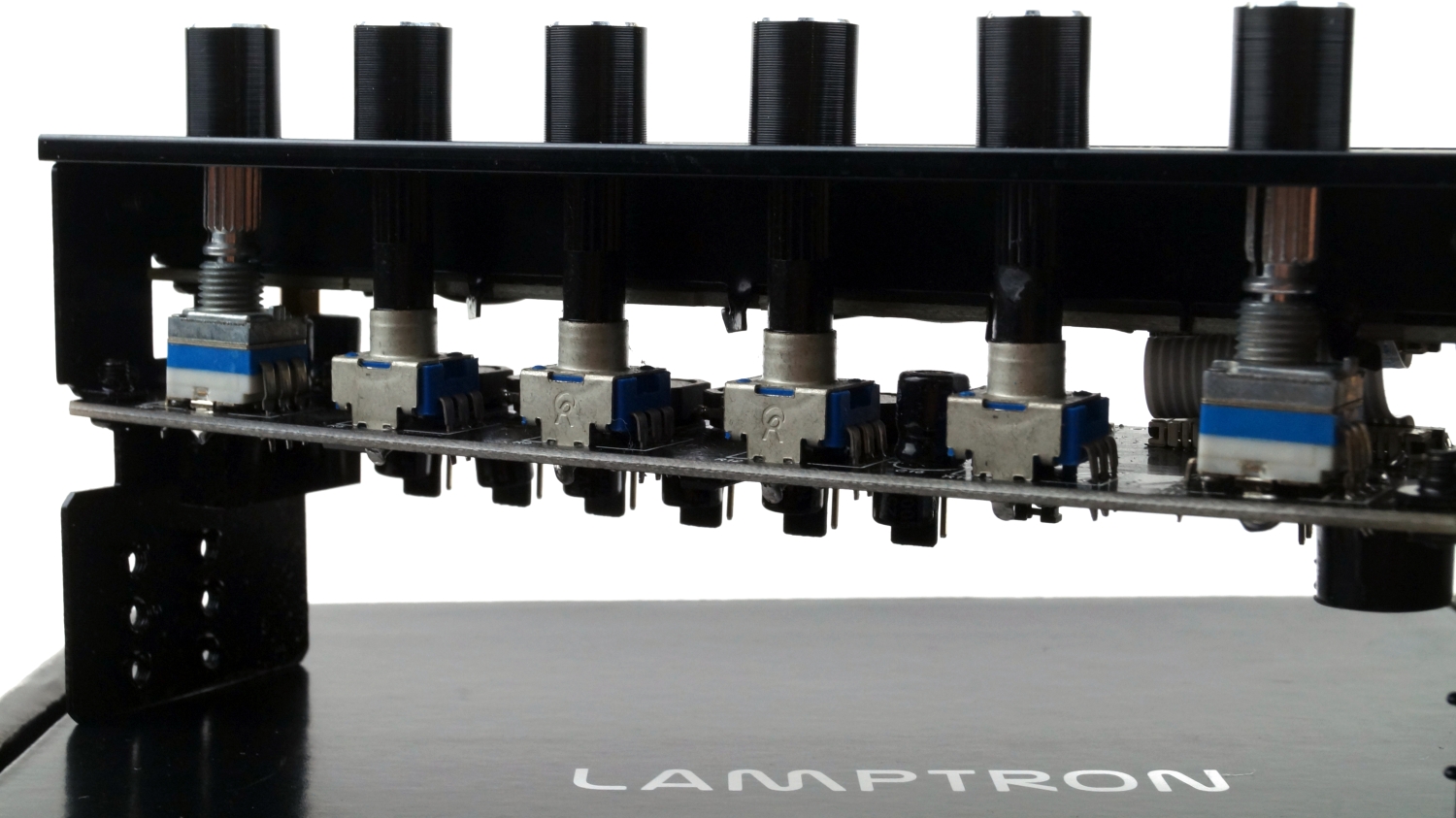

Если посмотреть внимательно, то можно заметить, что регуляторы 1 и 6 отличаются от остальных. Отличие заключается в том, что эти регуляторы также имеют функциональную кнопку (действие по нажатию).
Подсветка и описание доп. возможностей

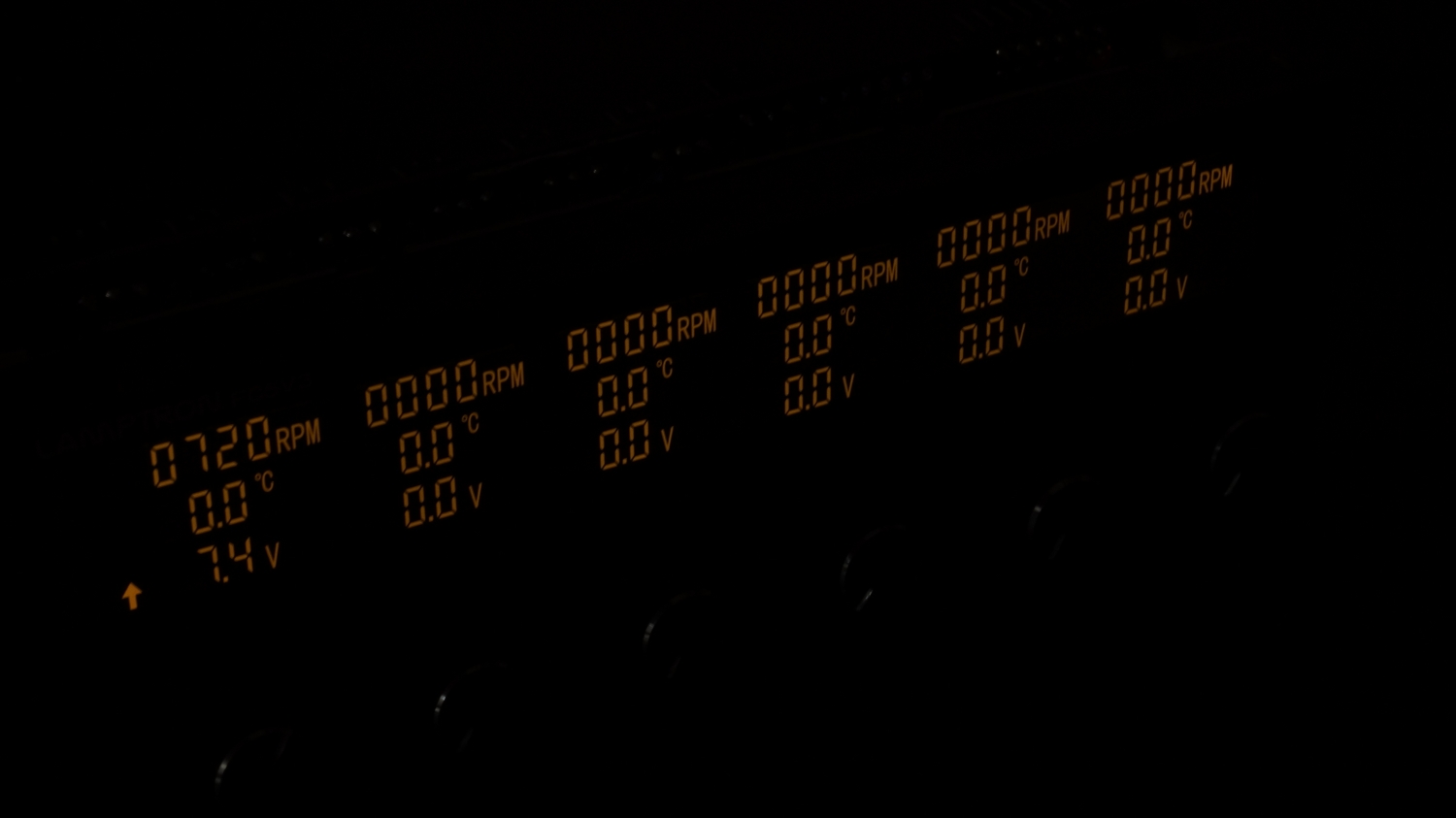

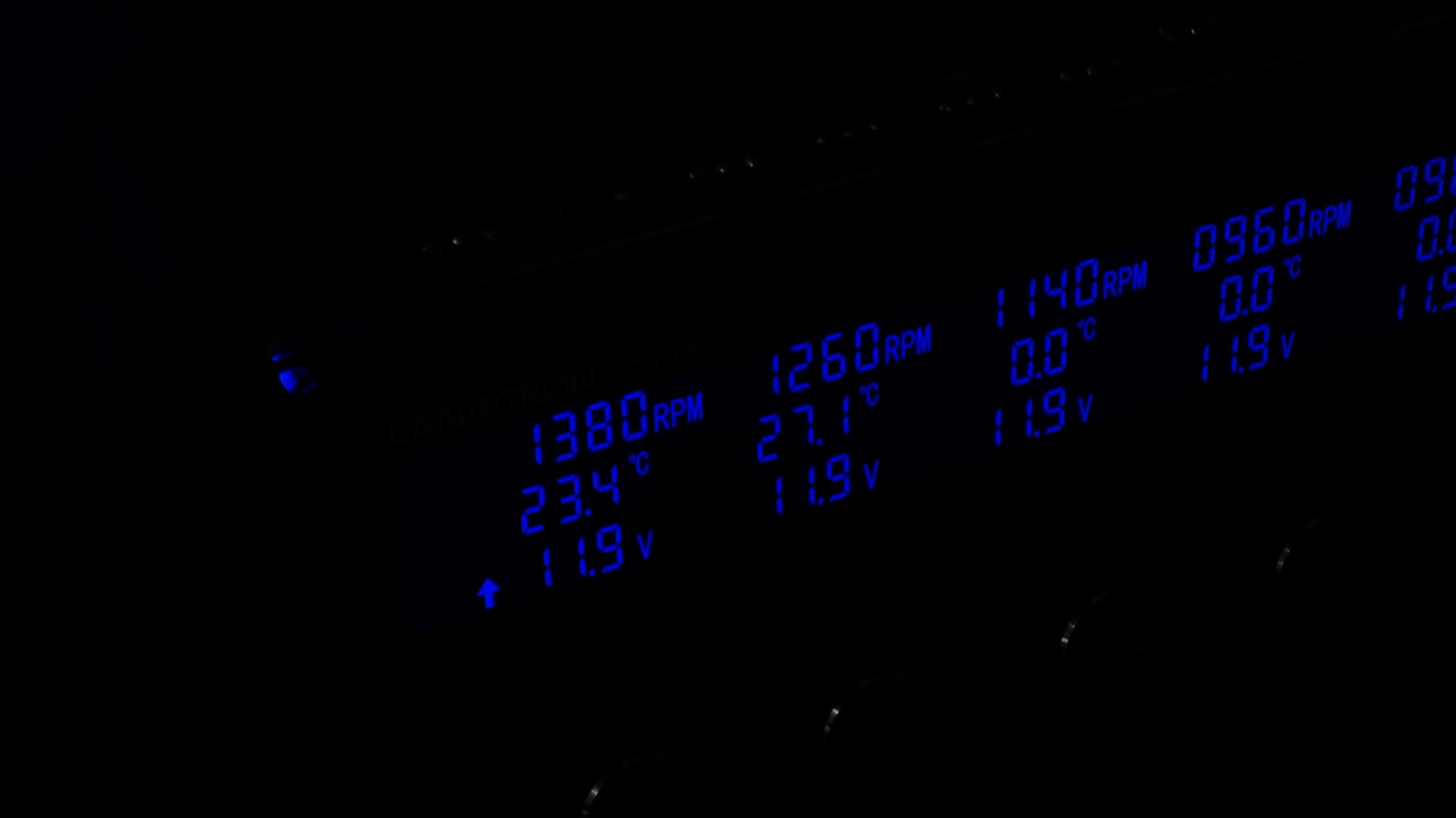

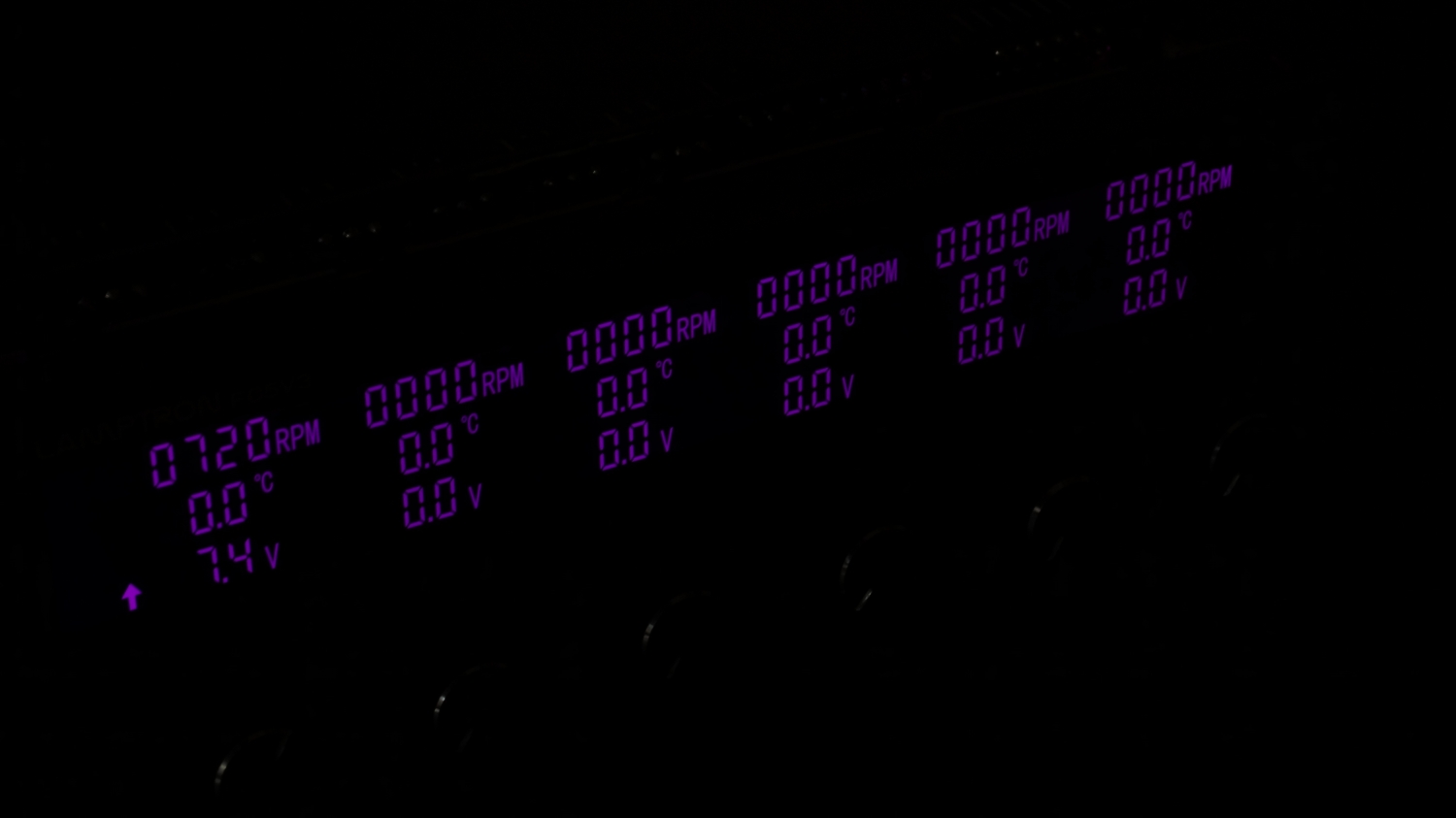

Для вывода информации на LCD-дисплейдоступно 16 цветов. Яркостивполне достаточно, чтобы комфортно работать в дневное время, в темном же помещении яркостьдисплея будет даже излишней. Для переключения цвета нужно нажать на крайний левый регулятор. Настройки цвета сохраняются в память устройства и не требуют повторной настройки при перезагрузке или выключении.

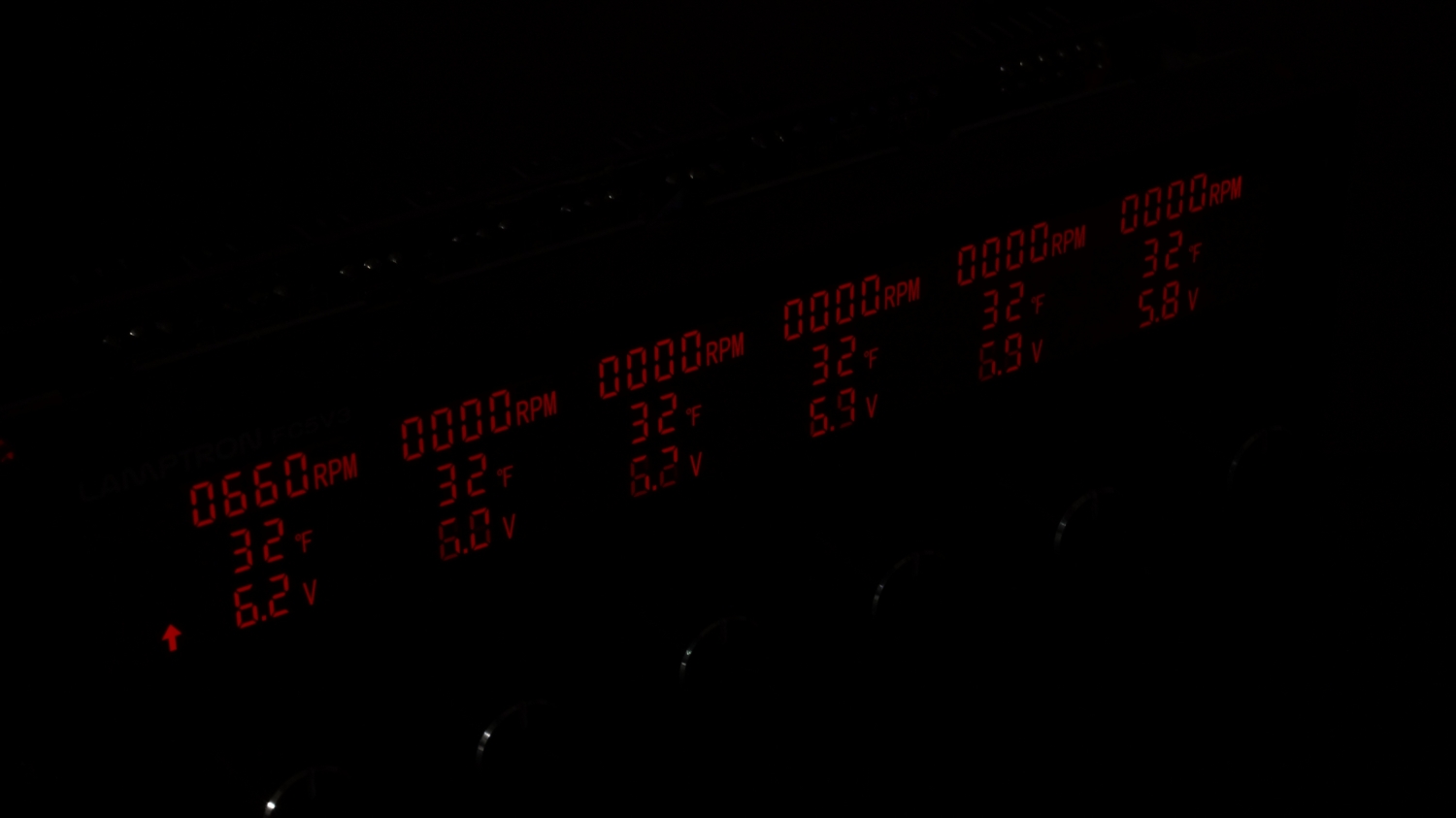

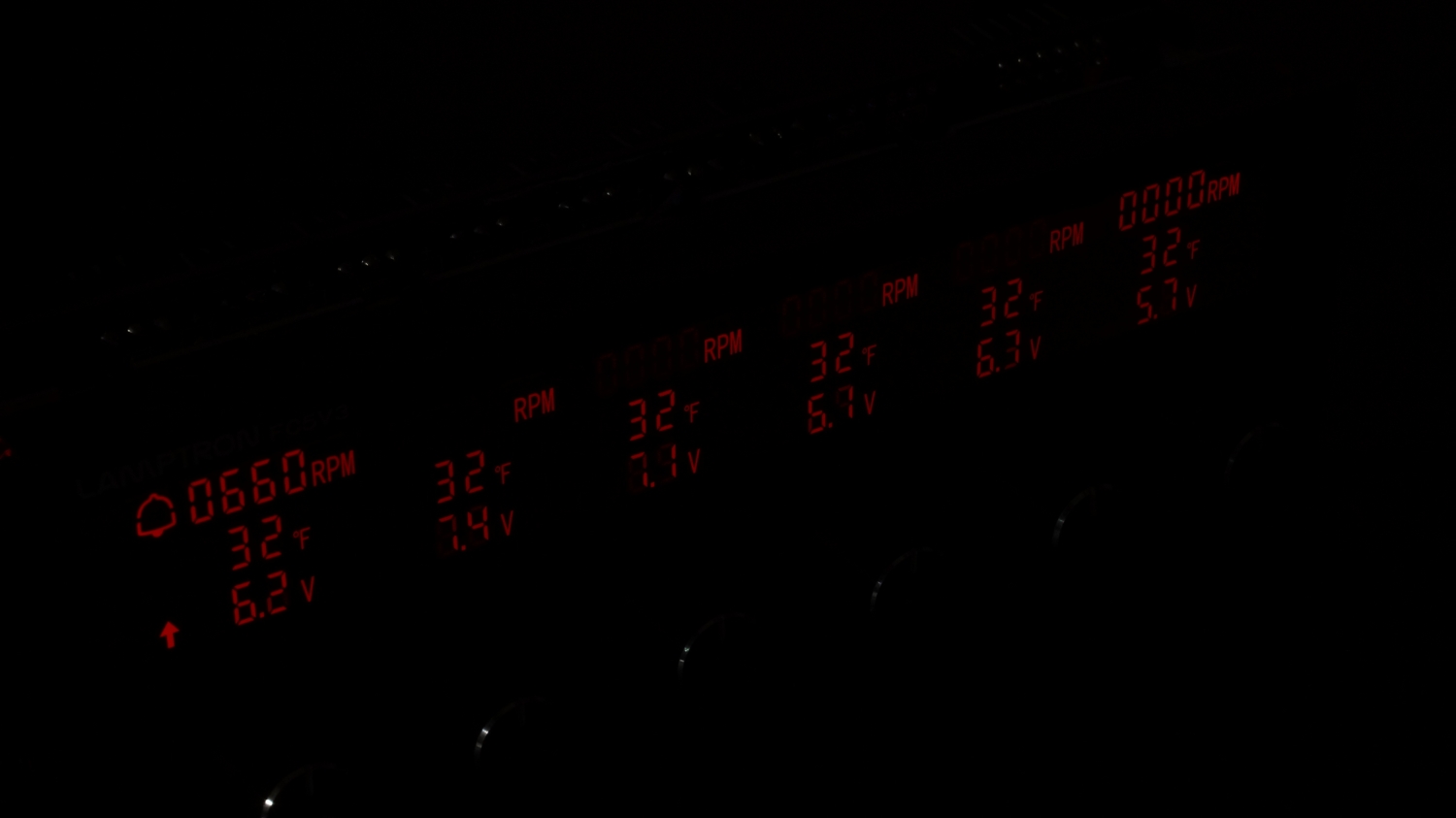

Дисплей отображает следующую информацию:
- Количество оборотов в минуту (RPM) подключенных вентиляторов / помпы;
- Температуру термодатчиков в °C / °F;
- Текущее напряжение на канале в В;
- ↑- символизирует об активации BOOST-режима;

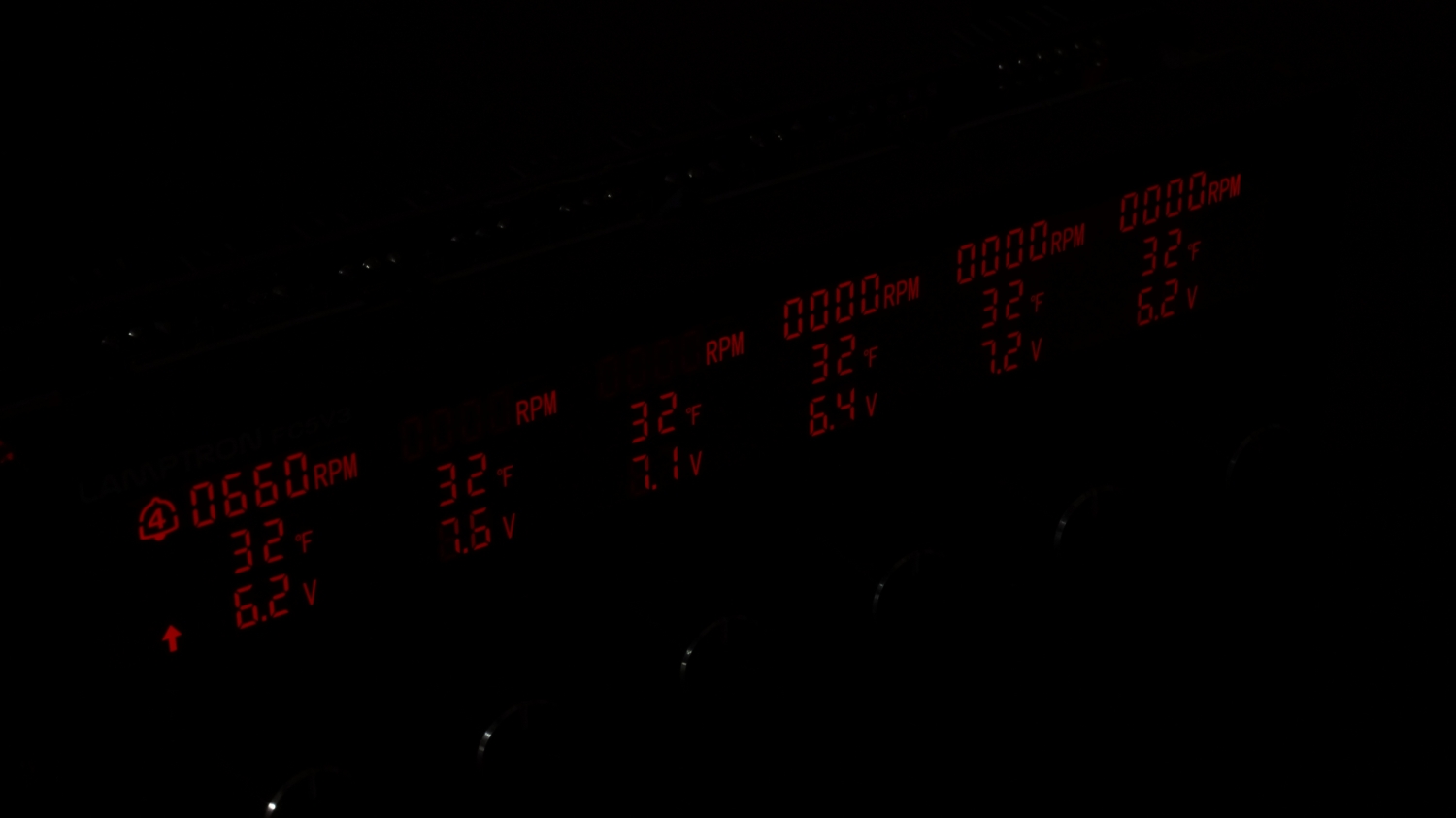

- Колокольчик и колокольчик с цифрой 4 - символизируют об активации режима "6-channel Alarm" и "4-channel Alarm".
Чуть подробнее о режимах "Alarm" и "4-channel Alarm". Первый режим активируется однократным нажатием на регулятор 6, второй - последующим нажатием на ранее названный регулятор. Вы можете настроить включение сигнала тревоги, при превышении заданной температуры на одном из каналов. В случае с первым режимом - сигнал будет включен после достижения заданной температуре на любом из 6 каналов, во втором случае - тревога будет активирована только в случае достижения заданной температуры на каналах 1-4.
Тестирование
Для тестирования FC5 v3 к нему было подключено несколько разнообразных вентиляторов:- 2 × be Quiet Silent Wings 3 120;
- 2 × be Quiet Silent Wings 3 140;
- 2 × be Quiet Pure Wings 2 120;
- 2× Thermalright X-Silent 120;
- 3× Thermalright X-Silent 140;
- 3 × CORSAIR ML 140.
Заключение
Lamptron FC5 v3 - это высококачественный контроллер вентиляторов, предназначенный для тщательной ручной настройки системы охлаждения вашего ПК, при работе с которым у нас не возникло ни единой проблемы. Строгий и одновременно с этим весьма привлекательный дизайн, который отлично дополнит экстерьер многих компьютерных корпусов, радует глаз. Даже немного жаль, что производители стали отказываться от отсеков 5,25", теперь во многие современные корпуса такой полезный гаджет некуда установить. Учитывая все положительные качества устройства, не устроить может лишь только одно -стоимость FC5 v3 в российской рознице, которая начинаетсяот 5 500 рублей.Плюсы:
- Внешний вид (отделка лицевой панели);
- Качество устройства (набор элементов, пайка);
- До 30 Вт на каждый из каналов;
- Возможность выбрать один из 16 цветов подсветки;
- 6 термодатчиков с режимом "Тревоги";
- Режим "BOOST" для раскручивания вентиляторов при старте ПК.
- Цена.
