20 сентября 2017

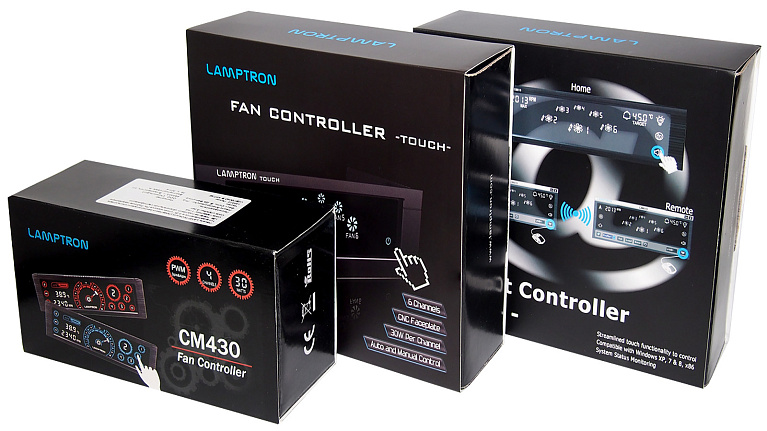

Обзор LAMPTRON FC Touch, CM430 и CM615

Вне зависимости от того, какой тип системы охлаждения(классический воздушный или жидкостный)вы используете в персональном компьютере, без нескольких вентиляторов, создающих охлаждающие потоки воздуха, редко, когда получается обойтись. Поэтому после сборки производительных рабочих и игровых станций становится актуальным вопрос снижения уровня шума от них. Объективно говоря, для этих целейв современных реалияхвполне подходят программные способы регулировки оборотов вентиляторов и помп систем жидкостного охлаждения, средства настройки есть практически в любом UEFI BIOS. Но, учитывая нередко встречающиеся резкие отклонения показаний датчиков мониторинга в материнских платахи необходимость привязки не только к температуре CPU, но и к другим "горячим точкам" ПК(не говоря уже про "моддинговую" визуальную составляющую и потребность в независимом мониторинге ключевых параметров для энтузиастов "оверклокеров")контроллеры вентиляторов не утратили свою актуальность. Компания Lamptron выпускает невероятно широкий ассортимент "реобасов", от самых простых моделей с несколькими потенциометрическими ручкамидо панелей в стиле "стимпанк" с индикацией старомодными лампами. В этот раз в нашу редакцию поступили три контроллера производства Lamptron с жидкокристаллическими экранами и сенсорным управлением: CM430, FC Touch и CM615. Такие 5,25" модели без выступающих элементов управлениявостребованы приверженцами строгих прямоугольных форм и любителями тихих корпусов, в которых отсеки на лицевой панели часто закрыты дверцами со звукопоглощающими вставками.

LAMPTRON FC Touch

Относительно аскетическая модель Lamptron FC Touch поставляется в черной картонной коробке размером 184 х 173 х 61 мм с глянцевыми изображениями по бокам. Упаковка двухслойная, открывается по принципу пенала. Описание возможностей контроллера и спецификация - на английском языке.

Спецификация

Размеры: 148,5 х 42,5 х 64,5 мм;
Размеры дисплея 118 х 31,5 мм;
Тип дисплея: LED, сенсорный;
Цвет символов: голубой;
Выходная мощность: до 30 Вт на канал;
Количество каналов управления вентиляторами: шесть 3-pin;
Питание (вход): +12 В через Molex разъем;
Питание (выход): постоянное напряжение 0-12 В;
Контроль температуры: шесть каналов;
Дополнительно: отдельная перемычка управления аварийными звуковыми оповещениями.

Страничка продукта: http://www.lamptron.com/product/controllers/fc-touch/

В комплекте с LAMPTRON FC Touch вложены:

Краткая пользовательская инструкция;
Удлинитель питания с четырехконтактными коннекторами типа Molex;
Четыре крепежных винта;
Джампер;
Мягкая тканая тряпочка для протирания экрана;
Четыре удлинительных кабеля с трехпиновыми разъемами подключения вентиляторов;
Четыре термопары.

Комплектация немного не стыкуется с описанием в инструкции, согласно которой должнобыть шесть кабелей подключения вентиляторов, а на деле их всего четыре штуки. Учитывая наличие шести каналов управления на контроллере, это можно назвать существенным упущением производителя. Не радует и отсутствие перевода инструкции на русский язык. Отсутствие заявленного рекламного продуктового каталога недостатком назвать трудно. Провода подключения вентиляторов - по 52 см, термопары - по 72 см, удлинитель Molex - 20 см.

Контроллер вентиляторов выполнен на двух двусторонних печатных платах с текстолитом черного цвета, одна из которых размещает обвязку дисплея, вторая - сосредотачивает на себе все элементы подсистемы питания и управления каналами подключения вентиляторов.

С тыльной стороны контроллера размещены: разъем подключения питания, контакты для подключения термопар, перемычка аварийной звуковой сигнализации и шесть независимых каналов подключения вентиляторов, в обвязке каждого установлены силовые ключи в виде отдельных транзисторов P60NF06, катушки индуктивности в термоусадочной трубке и электролитические конденсаторы китайского производителя с максимальной рабочей температурой 105 градусов Цельсия. Управляющий микроконтроллер установлен на обратной стороне, его маркировка стерта производителем. Очевидно, в целях затруднения копирования другими производителями. Качество пайки элементов на плате - на 4 из 5 баллов. По неровному расположению некоторых мелких элементов и форме капелек олова складывается впечатление, что процесс не автоматизирован, а выполняется сборщиками вручную. Остатки паяльного флюса не до конца удалены. На звуковом сигнализаторе в верхнем правом углу наклеен стикер, который защищаетего от повреждения при заводских операциях промывки платы от остатков флюса. Наклейку необходимо удалить. Гибкий шлейф от дисплея подключается в неудачном месте, рядом с крепежными отверстиями.

Большую часть лицевой панели занимает дисплей, по периметру которого идет металлическая рамка черного цвета с фактурой шлифованного металла. Такое исполнение немаркое и хорошо впишется в корпуса темных цветов.

Сенсорный интерфейс контроллера вентиляторов LAMPTRON FC Touch не нагроможден лишними элементами. Все кратко и по существу. Чувствительный элемент выполнен по резистивной технологии и реагирует на физическое нажатие, а не на прикосновение. Точность срабатывания высокая, управлять элементами на экране легко.

Включение мгновенное -по появлению питания, на экране при этом отображается только изображение виртуальной кнопки начала работы в нижнем правом углу. В течение 5 секунд после включения на дисплее отображается значок настройки подсветки экрана с тремя градациями 50%, 75% и 100%. Полного отключения подсветки как такового нет, только сокрытие всех значков на экране нажатием виртуальной кнопки включения.

После ее нажатия отображается перечень управляемых каналов вентиляторов в виде значков с номерами, при нажатии на которые открываются детальные индивидуальные настройки. В левом верхнем углу отображается целочисленное напряжение питания вентилятора, либо обороты в минуту, справа вверху - температура в градусах Цельсия, либо Фаренгейтах (меняется нажатием на значение температуры). Нижний левый угол выполняет роль переключателя работы канала с автоматического на ручной режим. Правый нижний угол - возврат к выбору контролируемого канала. Снизу посередине полоска для регулировки скорости вращения вентилятора в процентном соотношении от максимально возможной. Стрелки влево и вправо позволяют быстро перейти к управлению следующим вентилятором.

В автоматическом режиме регулировки вращения вентиляторов по умолчанию установлено поддержание 60% питания при температуре 45 градусов Цельсия. Значение меняется путем длительного нажатия на значок вентилятора и последующего выбора процентного отношения питания (сенсорная полоска) к значению температуры (меняется стрелками влево и вправо на экране). Данная настройка индивидуальна для каждого из каналов управления питанием вентиляторов.

Изменение выставленных параметров скорости вращения вентиляторов происходит практически мгновенно, без задержек. Временная задержка показаний с датчиков температуры около 0,3 - 0,5 секунды. Скорость вращения вентиляторов отображается корректно, изменение показаний на экране также около 0,5 секунды.

При установке перемычки сигнализации на основной плате контроллера, включается звуковое предупреждение о превышении порога 70 градусов Цельсия на любом из подключенных термодатчиков или остановке любого из вентиляторов при питающем напряжении ниже 6,5 Вольт.

При наличии питания, контроллер работает непрерывно, временная остановка вентиляторов возможна только настройками скорости вращения в сенсорном интерфейсе.

LAMPTRON CM430 RED

Вторая поступившая на тест модель - Lamptron CM430. Продается в компактной коробке 177 х 94 х 67 мм, чуть больше физических размеров самого контроллера с учетом креплений. Оформление умеренно броское, в темных цветах, с описанием характеристик только на английском языке. Существует несколько цветовых модификаций (красный, синий, зеленый и ограниченная партия UV - "ультрафиолетовый"). На тестирование был предоставленкрасный вариант.

Спецификация

Размеры: 148,5 х 42,5 х 63 мм;
Размеры дисплея 129 х 32,5 мм;
Тип дисплея: LED, сенсорный;
Цвет символов: красный;
Выходная мощность: до 30 Вт на канал;
Количество каналов управления вентиляторами: четыре, 3-pin и 4-pin;
Питание (вход): +12 В через Molex разъем;
Питание (выход): 0-12 В;
Контроль температуры: четыре канала;
Дополнительно: управление питанием ШИМ (PWM), автоматическое выключение дисплея, профили работы в зависимости от температуры.

Страничка продукта: http://www.lamptron.com/2016/08/30/limited-edition-uv-and-bluered-version/

В комплект поставки кроме самого контроллера входят:

Крепежные винты;
Инструкция по установке и эксплуатации;
Четыре термопары;
Один удлинительный провод для подключения четырехпиновых вентиляторов.
Три удлинительных провода для подключения трехпиновых вентиляторов.

Инструкция представляет собой лист формата А4, на обеих сторонах которого дано описание работы функционала опять же на английском языке. Провода удлинители - по 50 см, термопары - 66 см.

Основу контроллера составляет одна двусторонняя печатная плата с текстолитом черного цвета, на которую припаяны все электронные компоненты и дисплей. Согласно маркировке, на тестировании была ревизия устройства V1.0.

Как и в случае с моделью FC Touch, зуммер на плате с заводской защитной наклейкой, которую перед началом использования необходимо снять. В центре платы сразу бросаются в глаза контроллер экрана Holtek HT1621B и микросхема Nuvoton с затертой маркировкой, вероятнее всего, микропроцессор Nuvoton M058LBM c ядром ARM Cortex M0.

У контроллера FC430 четыре канала управления вентиляторами, один с разъемом KF2510-4P для четырехпинового PWM подключения и три разъема KF2510-3P для трехпинового подключения, помеченные надписями OUT1 - OUT 3. Каналы рассчитаны на нагрузку до 30 Вт каждый за счет работы на силовых транзисторах 4435a в обвязке с катушками индуктивности и конденсаторами в SMD корпусах.

Пайка в целом неаккуратная, судя по всемуручная. Многие мелкие элементы криво размещены. Шлейф от сенсорного модуля дисплея выведен с изгибом в районе крепежных отверстий, что потенциально не очень хорошо, и увеличивает риск случайного повреждения при монтаже в 5.25" отсек.

Дисплей занимает практически всю лицевую часть, по периметру идет черная фактурная немаркая металлическая рамка из анодированного алюминия: сверху и снизу - 4 мм, справа и слева - по 9 мм.

Включение контроллера небыстрое, запуск занимает 12 секунд, в течение которых на экране отображается анимированный тахометр и подключенные вентиляторы работают на полную мощность. После первичной инициализации отображается интересный графический интерфейс. В центральной части отображается анимированный тахометр, показывающий скорость выбранного вентилятора. Справа от него - номера каналов, к которым подключены вентиляторы и статус их работы (ореол вокруг цифры). Здесь же крупная круглая кнопка переключения режимов питания F - ручной, P - полная мощность (100% или 12 В), 9 - тихий режим (40% или 7 В). В правом нижнем углу находится кнопка выключения контроллера длинным нажатием. В левой части панели расположены кнопки управления подсветкой (выключено, 50%, 100%), отключения звуковых сигналов и режима Start-Boost. При включенном "бусте" рабочее напряжение регулируется в диапазоне от 7 В до 12 В, при отключенном от 0 В до 12 В. Правее кнопок отображается температура и скорость вращения или напряжение конкретного канала. Выше - переключатель ручного и автоматического управления вентиляторами.

В автоматическом режиме для каждого из каналов реализована возможность звуковой сигнализации при превышении критических уровней температуры. Заводские параметры:нижний предел - 20 градусов Цельсия, верхний - 50 градусов Цельсия, для их изменения необходимо длительно нажать на значение температуры, после чего задать нужные диапазоны с помощью кнопок + и - и повторного нажатия на значение температуры для выбора нижнего (LLLL) и верхнего (НННН) порога.

В ручном режиме управления питанием подключенных вентиляторовшаг изменения напряжения составляет 10% в диапазоне 40% - 100%. Ниже 40% при включенном Start-boost опуститься нельзя, при выключенном - сразу устанавливается 0 значение и вентилятор останавливается.

Задержка изменения показаний на экране: для температуры и напряжения - около 0.3 секунды, для скорости вращения 1,5 - 2 секунды.

Примечание: в ходе тестирования выявился неприятный момент с ошибочной работой канала №2, для которого неверно работало управление питанием. При значениях ниже 100% напряжение постепенно падало до нуля за 1 минуту, в результате вентилятор останавливался и тут же запускался со звуковой сигнализацией об ошибке. Что стало причиной такого поведения -недоработка в прошивке устройства или дефект конкретного контроллера вентиляторов -осталось загадкой, так как тестовый семпл был в единственном экземпляре.

Для сброса настроек LAMPTRON CM430 на заводские необходимо в ручном режиме управления длительно нажать на значок вентилятора в центре экрана.

LAMPTRON CM615 Internet Controller

Самый продвинутый из трех рассмотренных в обзоре моделей - контроллер вентиляторов Lamptron CM615. Коробка, в которой он продается по габаритам и оформлению идентична модели FC Touch, за исключением изображений внешнего вида контроллера.

Спецификация

Размеры: 148,5 х 42,5 х 63 мм;
Размеры дисплея 129 х 32,5 мм;
Тип дисплея: LED, сенсорный;
Выходная мощность: до 15 Вт на канал;
Количество каналов управления вентиляторами: шесть 3-pin;
Питание (вход): +12 В через четрехконтактный Molex разъем;
Питание (выход): постоянное напряжение 0-12 В;
Контроль температуры: шесть каналов;
Дополнительно: управление включением и выключением ПК, ПО для мониторинга и управления через USB порт.

Комплектация контроллера вентиляторов LAMPTRON CM615 Internet Controller побогаче рассмотренных выше моделей и включает в себя:

Краткую пользовательскую инструкцию;
Удлинитель питания с четырехконтактными коннекторами Molex;
Четыре крепежных винта;
USB флеш-накопитель с программным обеспечением;
Мягкую тканую тряпочку для протирания экрана;
Шесть удлинительных кабелей с трехпиновыми разъемами подключения вентиляторов;
Шесть термопар;
Кабель для подключения к внутреннему USB разъему на материнских платах;
Кабель для подключения в разрыв кнопки включения и выключения персонального компьютера.

Страничка продукта: http://www.lamptron.com/product/controllers/cm615/

Инструкция, как и у рассмотренных выше моделей, на листе формата А4 и на английском языке. Длина проводов: удлинители для подключения вентиляторов - 50 см, термопары - 70 см, удлинитель питания - 22 см, USB провод - 80 см, провод в разрыв кнопки питания - от контроллера до материнской платы - 48 см, до кнопки - 76 см. Комплектация устройства включает в себя USB флеш-накопитель Kingston DT101 G2 емкостью 8 ГБ в корпусе красного цвета, на котором размещено программное обеспечение.

Конструкция контроллера вентиляторов LAMPTRON CM615 состоит из двух двухсторонних печатных плат с текстолитом черного цвета и дисплейного модуля. Одна плата выполняет функции контроллера дисплея, на второй размещены все остальные электронные компоненты.

Основой устройства является микроконтроллер STM32F103 с ядром ARM Cortex-M3, каналы управления питанием вентиляторов на транзисторах 443582, обвязка из индуктивностей и электролитических конденсаторов ChengX вынесена на обратную сторону печатной платы. Как и у предшественников, шлейф от сенсорного модуля дисплея выведен сбоку в районе крепежной пластины. На плате в левом верхнем углу выведены контакты подключения проводов термодатчиков, внизу - контакты для USB кабеля ичуть правее -двухконтактный разъем для подключения кнопки питания ПК через комплектный разветвитель. Завязанное на его работу реле (в желтом корпусе) вынесено на обратную сторону печатной платы. Верхний ряд - шесть трехконтактных разъемов KF2510-3P для подключения вентиляторов, промаркированных OUT1-OUT6. В правом углу - четрыхконтактный разъем питания самого контроллера. Качество пайки чуть лучше, чем у двух рассмотренных выше моделей, но неровно размещенные элементы присутствуют.

Дисплей у LAMPTRON CM615 с сенсором резистивного типареагирует на нажатие. По периметру сделана черная металлическая рамка из анодированного алюминия с фактурой шлифованного металла. Изображение на экране черно-белоес голубоватым оттенком за счет подсветки.

Включение контроллера занимает 6 секунд, в течение которых на экране отображается логотип LAMPTRON, после чего появляется интерфейс управления, но в течение 3-х секунд он не реагирует на нажатия, подключенные вентиляторы в этот момент работают на полную мощность. Интерфейс управления прост, главное меню состоит из нескольких управляющих виртуальных кнопок, показаний с датчиков и значков шести каналов вентиляторов. Выбор канала для отображения напряжения или скорости вращения и температуры осуществляется нажатием на значок вентилятора с нужным номером в центральной области экрана, при этом фокус смещается в нижнюю часть изображения.

При длительном нажатии на выбранный канал открываются его детальные настройки. В этом режиме нажатиями в верхнем левом углу экрана выбирается автоматический (А) или ручной (М) метод управления питанием вентилятора и задается уровень питания в процентном соотношении от возможного максимума. В автоматическом режиме доступен выбор нижнего (min, от 0 до 80%) и верхнего (max, от 20 до 100%) предела питания вентиляторов и целевая температура (target, от 25 до 85 градусов Цельсия, стандартно 45 градусов Цельсия). Выбор всех параметров осуществляется нажатием на показания соответствующих датчиков и установки значений сенсорной виртуальной полосой. Реализован и режим Start Boost (значок в нижнем левом углув виде стрелки вверх), при включении которого рабочее напряжение вентиляторов регулируется в диапазоне от 7 В до 12 В, при отключении - от 0 В до 12 В.

В основном меню справа размещены три кнопки: управление подсветкой (выключено, 25%, 50%, 75% и 100%), блокировка сенсора экрана (чтобы исключить случайные нажатия) и отключение звуковых сигналов.

Управление питание ПК осуществляется с соответствующей виртуальной кнопки на экране контроллера. При коротком нажатии появляется сенсорная полоса внизу экрана, сдвиг которой слева направо, по принципу разблокировки экранов смартфонов, запустит процедуру штатного выключения. В случаях зависания операционной системы удержание кнопки питания на экране более 3-х секунд принудительно выключит ПК. Если при этом в течение 10 секунд питание 12 В по-прежнему будет поступать на контроллер (блок питания ПК не выключился), появится звуковое оповещение об ошибке.

Софт для LAMPTRON CM615 Internet Controller

Ключевой особенностью контроллера вентиляторов LAMPTRON CM615 является дистанционное управление с помощью комплектной программы. Она поддерживает удаленное подключение по сети, в том числе через Интернет (при работе за маршрутизатором потребуется проброс портов). Дистрибутив объемом менее 3 МБ приложен в комплекте на флешке, также его можно загрузить с официальной странички продукта на сайте www.lamptron.com.

Программа работает в операционных системах Microsoft Windows версий XP, 7 и 8. Под Windows 10 версия, доступная на сентябрь 2017 года, не работала. После простого процесса установки появляется сетевая служба CMSVC, которая управляет дистанционными и локальными подключениями к контроллеру, и клиентское приложение CM615-PC, в котором происходит мониторинг и управление параметрами самого устройства.

Управление параметрами сервиса осуществляется через графическую оболочку, вызываемую кликом на соответствующем значке с изображением @ в системном трее Windows.

Основное окно программы повторяет изображение на дисплее контроллера вентиляторов. Все элементы мониторинга и управления по двойному клику мышки повторяют действия на сенсорном экране с задержкой в 1 секунду.

Подключение к локально подключенному через USB кабель, либо к дистанционно расположенномуконтроллеру осуществляется по IP-адресу, пользователю и паролю, заведенному в настройках сетевого сервиса.

Для всех каналов вентилятора доступно детальное управление. Реализовано и сохранение нескольких профилей, например, для разных настроек в жаркое летнее и прохладное зимнее время. Примечательно, что программа хранит настройки в своей папке в виде таблиц формата Microsoft Excel.

Работает и функция дистанционного управления питанием компьютера, возможно отправить его в спящий режим (Standby), выключить в штатном порядке (Shutdown), либо завершить работу принудительно (Force Shutdown), сымитировав нажатие кнопки питания более 3-х секунд.

Важно! Опытным путем было установлено, что при работе с программой можно включить блокировку сенсорного экрана двойным кликом на соответствующий значок. При этом, в отличииот включения этого режима непосредственно с самого контроллера, дисплей устройства перестает реагировать даже на физическое нажатие кнопки разблокировки. Функция продолжает работать и после выключения и повторного включения CM615, снять такой блок можно только из программы повторным двойным кликом по значку.

Заключение

Компания LAMPTRON выпускает интересные и функциональные контроллеры вентиляторов с разнообразным дизайном лицевых панелей и элементов управления. Три модели с крупными сенсорными дисплеями LAMPTRON FC Touch, CM 430 и CM615 Internet Controller, рассмотренные в обзоре, впишутся практически в любой системный блок персонального компьютера, у которого есть внешние 5.25" слоты. Благодаря плоской поверхности экрана с сенсорным управлением и отсутствию выступающих элементов управления, контроллеры прекрасно подойдут для корпусов ПК с закрывающимися дверцами отсеков. Рассмотренные модели выполнены в целом неплохо, пусть и с признаками ручной пайки, главное, что по элементной базе соответствуют заявленным в спецификации характеристикам и хорошо справляются как с автоматическим, так и с ручным управлением питания подключенных вентиляторов.

Для покупателей, которым важен простой интерфейси нужны шесть мощных каналов подключения вентиляторов или помп систем жидкостного охлаждения, подойдет LAMPTRON FC Touch.

ПреимуществаLAMPTRON FC Touch:

Шесть каналов управления вентиляторами;
До 30 Вт нагрузки на один канал;
Выносные датчики температуры;
Простой интерфейс;
Cенсорное управление и отсутствие выступающих элементов.

НедостаткиLAMPTRON FC Touch:

Существенных не обнаружено.

Для тех, кому требуется дистанционное управление выключением компьютера, выбор можноостановить на LAMPTRON CM615 Internet Controller, но с учетом того факта, что комплектный софт не работает в Microsoft Windows 10.

ПреимуществаLAMPTRON CM615:

Шесть каналов управления вентиляторами;
Выносные датчики температуры;
Контроль и настройка параметров удаленно через комплектное ПО;
Cенсорное управление и отсутствие выступающих элементов.

НедостаткиLAMPTRON CM615:

ПО не работает в Microsoft Windows 10.

Модель LAMPTRON CM430 порекомендуем любителям яркой анимации процесса управления вентиляторами, которым достаточно четырех каналов управления по 30 Вт. Тем более, что эту модель можно подобрать в разных цветах.

ПреимуществаLAMPTRON CM430:

Четыре каналауправления вентиляторами;
Выносные датчики температуры;
До 30 Вт нагрузки на один канал;
Интересныйграфический интерфейс в нескольких цветовых вариациях исполнения;
Cенсорное управление и отсутствие выступающих элементов.

НедостаткиLAMPTRON CM430:

Сбой в мониторинге второго канала(вероятно дефект конкретного экземпляра).
