Обзор и тест видеокарты Palit GeForce GTX 1080 GameRock Premium Edition

Предоставить одну из самых производительных GeForce GTX 1080, наделить оригинальным названием и не просчитаться с эффективностью системы охлаждения – задача "номер один"для разработчиков видеокарт. Яркие силуэты с подсветкой RGB, крупные вентиляторы, частота в режиме Boost выше 2 ГГц, броский дизайн... Сейчас геймеров этим не удивить, и компания Palit обратилась к другим решениям.

Спецификация

  • Производитель: Palit;
  • Модель:GeForce GTX 1080 GameRock Premium Edition;
  • Графический процессор: Pascal GP104;
  • Техпроцесс: 16нм;
  • Частота GPU: 1747 МГц;
  • Количество шейдерных процессоров: 2560;
  • Видеопамять: 8 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти:1314 МГц (10.5 ГГц QDR);
  • Поддержка SLI: присутствует;
  • Порты: DVI-D, HDMI, 3 x DisplayPort;
  • Разъем дополнительного питания: 8-pin + 6-pin;
  • Длина: 286 мм;
  • Цена: 43 500 руб.

Упаковка и комплектация

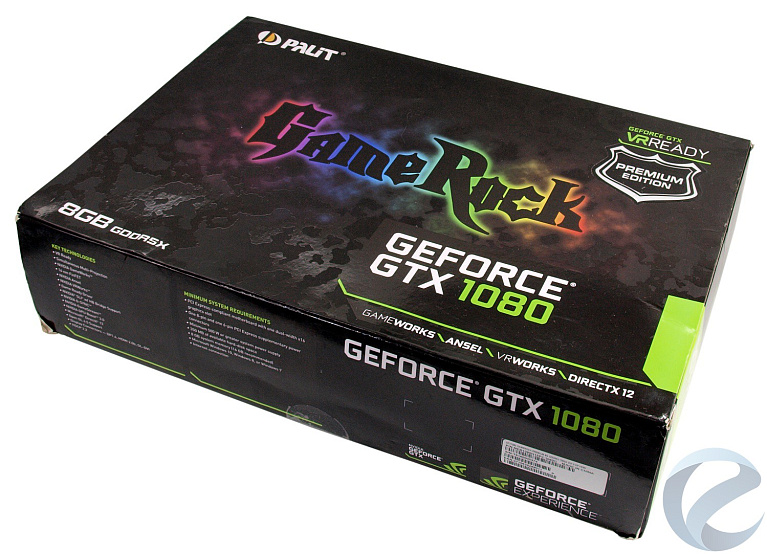

Темная упаковка Palit GeForce GTX 1080 GameRock Premium Edition украшена переливающимсянаименованием именитой серии графических ускорителей, моделью и перечнем поддерживаемых технологий. Вместо вызывающих стикеров, перечисляющих достоинства и особенности продукта, на лицевой стороне разработчики скромно отметили объем видеопамяти и принадлежность к лимитированному изданию «Premium Edition», который сообщает о более высоких тактовых частотах.

Обратная сторона приводит краткое описание модели и список базовых характеристиких видеочипа. Разработчики явно не многословны по отношению ксвоему топовому решению. На торце упаковки расположены системные требования с блоком питания мощностью от 500 Вт.

Комплектация видеокарты заслуживает большего. Пользователю представлендиск с драйверами и программным обеспечением, руководство по установке и переходник питания 2x6-pin = 8-pin. К сожалению, тенденция последних лет такова, что комплекту поставки уделяется все меньше внимания.

Внешний вид и дизайн

Белоснежный дизайн Palit GeForce GTX 1080 GameRock Premium Edition добавляетсветлые тона в игровые системыи вносит разнообразие вмодельные ряды графических ускорителей вычерненных продуктов. Новинка окрашена в чередующие серо-синие цвета с белой вставкой, центральное место отведено двум 100 мм вентиляторам с полупрозрачными матовыми лопастями.

Внешний вид подчеркнут металлической вставкой с геометрическими скобами и вырезами по периметру, которые, в совю очередь, выделенысерыми шляпками винтиков. Сбоку демонстративно выглядывают широкие ребра основного радиатора и три тепловые трубки.

Панель интерфейсов получила множественные прорези «пчелиных» сот для беспрепятственного выхода горячего воздуха. Palit GeForce GTX 1080 GameRock Premium Edition оборудована пятью видеовыходами по следующей схеме: три DisplayPort 1.4, по одному DVI-D и HDMI 2.0b, обеспечивающимивидеокарте максимальное цифровое разершение 7680х4320 при частоте 60 Гц.

Дополнительное питание обеспечивается двумя коннекторами «8-pin + 6-pin». Вместе со слотом PCI Express они обеспечивают максимальное потребление видеокарте до 300 Вт. Реальное потребление, куда скромнее, и составляет 170-180 Вт, даваябольшой запас для оверклокинга, к которому модель отлично подготовлена.

Palit GeForce GTX 1080 GameRock Premium Edition отметилась большими размерами и перекрытием двух с половиной слотов расширения в ПК. Длина видеокарты составляет 286мм, ширина – 135 мм. Инженеры явно не скромничали при разработке кулера!

Обратная сторона новинки скрыта бэкплейтом без прорезей, которые получили только креплениена видеокарте. Чтобы скрасить черную поверхность опорной пластины, разработчики нанесли крупную надпись «GameRock».

Система охлаждения

Кулер получился столь монструозным, что инженерам пришлось прибегнуть к дополнительным точкам крепления и усиливающей крестовине в области GPU. Демонтаж системы охлаждения усложняется за счет двух коротких проводков с подсветкой и вентиляторами, а также несколькими полосами термопрокладок.

Охладитель контактирует со всеми горячими элементами на печатной плате:графическим процессором, микросхемами видеопамяти и силовыми транзитсторами зоны VRM. Для этого использованы отдельные площадки с серым термоинтерфейсом.

Разработчики от большого количества тепловых трубок перешли к меньшему их числу, но увеличенному диаметру. Общая схема насчитывает пять трубок, три из которых имеют толщину 10 мм, адве крайние – по 6 мм каждая.

Сам кулер получится двухсекционным, набранный огромным числом алюминиевых пластин с повышенной плотностью. Верхняя кромка радиатора снабжена креплением для кожуха и вентиляторов.

Вертушки подключаются к единой плате для синхронного управления. Здесь же размещена подсветка логотипа компании Palit и лента зоны RGB. Вентиляторы представлены компанией FirstD с маркировкой FD10015H12S идиаметром крыльчатки 95 мм. В процессе тестирования скорость вращения составляет от 0 до 2400 об/мин, средний показатель в играх - около 1100 об/мин при низком уровне шума. Характерной особенностью является технология «Double», при которой вентиляторыотводят тепло, вращаясь в разные стороны.

За защиту текстолита от прогибания под тяжелым весом кулера отвечает металлический бэкплейт с ребром жесткости. Как уже отмечалось, он не получил прорезей для беспрепятственного выхода горячего воздуха и не отводит тепло от PCB посредством термопрокладки.

Печатная плата

Видеокарта Palit GeForce GTX 1080 GameRock Premium Edition построена на оригинальной черной печатной плате с глянцевым отливом. Разработчики полностью переработали PCB, оснастив ее полезными функциями и возможностями. К ним можно отнести двойной переключатель BIOS: по умолчанию активирован режим «1» с заводским разгоном, а в положении «2» достигается низкий уровень шума. Кроме этого модель оснащена контактными площадками для замера напряжений.

Подсистема питания построена по усиленной схеме "8+2", где восемь фазотведены под графический процессор и две - на видеопамять.

В качестве ШИМ-контроллера разработчики использовали микросхему uP9511P, которая широко применяется на линейке GeForce GTX 10.

Графический процессор Pascal GP104-400-A1 выполнен на 16-нм техпроцессе FinFET. Он включает 2560шейдеров, 64 блока растеризации, 160 текстурных блоков, произведен на 19 неделе 2016 года.

Восемь микросхем видеопамяти общим объемом 8192 Мбайт функционируют на частоте 1314 МГц (эффективная частота – 10512МГц). Они изготовлены компанией Micron, маркировка 6JA77-D9TXS.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
  • Материнская плата: MSI X99A Workstation;
  • Кулер: Corsair H110i;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
  • Видеокарта: Palit GeForce GTX 1080 GameRock;
  • Накопитель SSD: Plextor PX-256M6Pro;
  • Блок питания: Corsair RM850x;
  • Корпус: Phanteks Evolv ATX;
  • Монитор: ASUS MG279Q;
  • Операционная система: Windows 10 64-bit.
  • Драйвера: NVIDIA ForceWare 382.33.

В качестве центрального процессора был использованIntel Core i7-6800K с частотой 3400 МГц. Частота памяти была зафиксирована на отметке 2800 МГц при таймингах 14-16-16-39.Роль платформы выполняла материнская платаMSI X99A Workstation.

Версия GameRock Premium Edition от Palit получила высокий заводской разгон в серии и ставится в соответствие с экстрим-моделями от других брендов. Тактовая частота ядра повышена c 1607 МГц до 1747 МГц, в режиме Boost – с 1733 МГц до 1886 МГц при напряжении 1.05 В. Видеопамять также подверглась модификации: 1314 МГц против 1250 МГц у референса. Заводской разгон составляет 8% и 5% соответственно.

Технология «0 dBA» подразумевает снижение уровня шума за счет выключения вентиляторов в простое. Благодаря массивному радиатору температура графического процессора не превышает 44°С.

Среднее значение потребления разработчики зафиксировали на отметке 230 Вт, но в реальности оно ниже. Это позволяет Palit GeForce GTX 1080 GameRock Premium Edition практически не сбрасывать частоты при высокой нагрузке. Точкой активации вентиляторов являются 60°С, а целевой порог - при значении 83°С.

В популярной сетевой игре Battlefield 1 с ультра-настройками графики и на карте с 64 игроками видеокарта Palit GeForce GTX 1080 GameRock Premium Edition продемонстрировала отличные результаты! Модель первые несколько минут бустит до 2037 МГц, со временем снижая этот показатель до 2 ГГц. Совершает она это при температуре 66°С и скромных по нынешним меркам 1050 об/мин вентиляторов. Это оставляет большой запас для ручной настройки, позволяя при акустическом комфорте и низком уровне шума сделать видеокарту еще холоднее, подняв скорость вращения до 1300 об/мин.

Подробные результаты мониторинга.

Производительность видеокарты GeForce GTX 1080, оснащенной6 Гбайт памяти, нам известна (ссылка 1 и ссылка 2). Поэтому сконцентрируемся на основных бенчмарках и плавно перейдем к разгону.

Синтетические тесты

Heaven Benchmark 4.0 - разрешение 1920х1080

Heaven Benchmark 4.0 - разрешение 2560х1440

Superposition Benchmark - настройки 1920х1080, режим High

Superposition Benchmark - настройки 3840х2160,режим 4K Optimized

3DMark 2013 Fire Strike

3DMark 2013 Fire Strike Extreme

3DMark 2013 Fire Strike Ultra

3DMark 2013 Time Spy

Разгон

После несколькихэкспериментов мы остановились на стабильных значениях 1817 МГц по ядру и 1414 МГц по памяти при автоматической работе кулера. В играхPalit GeForce GTX 1080 GameRock Premium Edition бустит до 2075 МГц, при редких всплесках - до 2100-2114 МГц. Максимальная температура достигла 69°С при 1200 об/мин и низком уровне шума.

Более детальный скриншот с показателями нагрузки Palit GeForce GTX 1080 GameRock Premium Edition.

Разгон повысил уровень производительности на 6%.

В завершении приведем график зависимости уровня шума от скорости вращения вентилятора системы охлаждения.

Заключение

Компания Palit отошла от принятых стандартов и представила собственную концепцию графического ускорителя. Не захотев "вписываться" в двухслотовый формат, разработчики оснастили видеокарты массивным радиатором, эффективно справляющимся с поставленной задачей. Активную часть предоставили двум 100 мм вентиляторам, которые не стали прятать в профиле кулера и делать низкопрофильными. Этопозволяет им при меньшей скорости вращения создавать высокий воздушный поток ирассеивать тепло при низком уровне шума.

Palit GeForce GTX 1080 GameRock Premium Edition оборудована неэталонной печатной платой с усиленной подсистемой питания, наделена точками замера напряжений и двойным переключателем BIOS, что поможет при неудачной прошивке и позволит хранить две версии микропрограммного обеспечения под каждые задачи.

Однако в угоду эффективности системы охлаждения были пожертвованы габариты графического ускорителя, которые затрудяют установку видеокарты в среднестатестический геймерский корпус, а масса новинки предполагает дополнительной точки опоры или привинчивания к задней панели ПК.

Со всеми этими оговорками, у компании Palit получилось создатьвидеокарту GeForce GTX 1080 без компромиссов.

Достоинства:

  • Производительность и быстродействие;
  • Эффективная система охлаждения;
  • Высокий заводской разгон;
  • Усиленная 10-фазная подсистема питания;
  • Низкий уровень шума;
  • Расширенная гарантия.

Недостатки:

  • Габариты видеокарты;
  • Скудный комплект поставки.

Особенности:

  • Двойной переключатель BIOS;
  • Точки замеров напряжений.
