Обзор и тест видеокарты MSI GeForce GTX 1060 Aero ITX 6G

На сегодняшний день геймерам представлены различные графические ускорители, удовлетворяющие всем основным требованиям «заказчика». В продаже можно найти видеокарты с эффективной и тихой системой охлаждения, модели с настраиваемой подсветкой, белоснежным дизайном, жидкостными системами охлаждения и предустановленными водоблоками. Занимают свои нишу и малоразмерные продукты.

Одну из таких видеокарт представила компания MSI семейства Aero ITX. Как можно догадаться из названия, видеокарта MSI GeForce GTX 1060 Aero ITX получила компактные размеры и отлично вписывается в форм-фактор ITX материнских плат (170 х 170 мм). При этом производительность графического процессора Pascal GP106 не только не пострадала, а стала выше благодаря заводскому разгону. Кроме этого модели такого уровня имеют приятный бонус в свою копилку: стоимость решения ниже полноразмерных одноклассников. Мы озвучили одни лишь плюсы, но что же мы потеряли?

Спецификация

• Производитель: MSI;
• Модель:GeForce GTX 1060 Aero ITX;
• Графический процессор: Pascal GP106;
• Техпроцесс: 16нм;
• Частота GPU: 1544 МГц;
• Количество шейдерных процессоров: 1280;
• Видеопамять: 6 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 192 бит;
• Частота видеопамяти:2000 МГц (8ГГц QDR);
• Поддержка SLI: отсутствует;
• Порты: DVI-D, 2 xHDMI, 2 x DisplayPort;
• Разъем дополнительного питания: 6-pin;
• Длина: 170мм;
• Цена: 17 300 руб.

Упаковка и комплектация

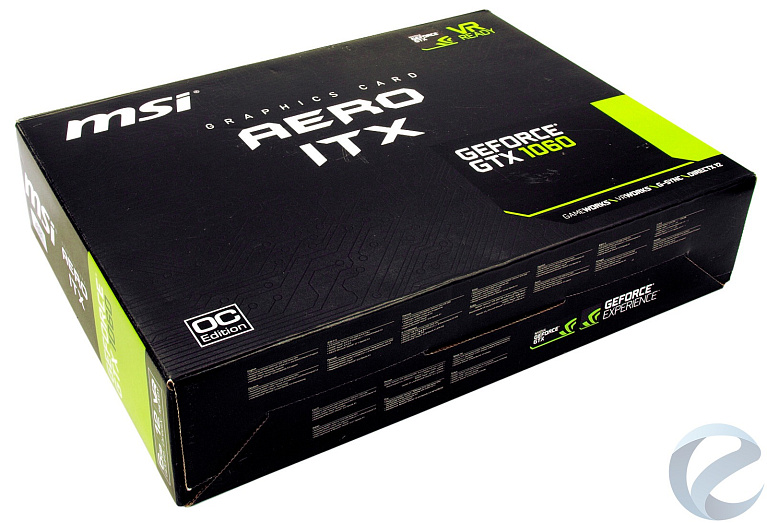

Видеокарта MSI GeForce GTX 1060 Aero ITX поставляется в небольшой упаковке с темной полиграфией и изображением разводки дорожек печатной платы на заднем фоне. Разработчики на лицевой стороне отметили наименование модели, подчеркнув основную особенность продукта – дизайн графического ускорителя соответствует форм-факторуITX, что подразумевает его размеры до 170 мм, а также заводской разгон и поддержку основных технологических функций NVIDIA.

Детальная информация и описание видеокарты вынесены на противоположную сторону. Система охлаждения MSI GeForce GTX 1060 Aero ITX представлена тремя изображениями, которые показывают достоинства кулера. Во-первых, используется вентилятор Torx Fan типоразмера 92 мм с фирменной формой крыльчатки, обеспечивающий низкий уровень шума и высокий воздушный поток. Даже для столь компаткой модели вертушка в простое отключается. А во-вторых, радиатор оказывается также не прост: его конструкция использует одну 8-митепловую трубку, а пластины снабжены дефлекторами – выемками в ребрах, повышающие площадь рассеивания тепла.

В нижней секции размещены минимальные системные требования. Самый интересный пункт - блок питания отмечен мощностью «от 400 Вт».

Темная упаковка скрывает черную коробку с ручкой для переноски и мягким материалом, служащим для защиты содержимого при транспортировке.

Комплектация содержится в отдельном конверте. В список перечнейвходят руководство пользователя, диск с драйверами и программным обеспечением, а также брошюра по регистрации продукта на официальном сайте.

Внешний вид и дизайн

Видеокарта MSI GeForce GTX 1060 Aero ITX отмечена сдержанными красками и компактными размерами. При первом знакомстве внимание акцентрируется на защитных красных колпачках и пластиковом кожухе системы охлаждения, получившей рельефный рисунок в центре и прорези по периметру кулера.

На столь компактном графическом ускорителе заметное место занимает крупный вентилятор Torx Fan. Типоразмер модели составляет 92 мм, диаметр крыльчатки чуть скромнее – 87 мм. Он использует фирменные технологии и достался видеокарте от модели серий Gaming.

Обратная сторона MSI GeForce GTX 1060 Aero ITX обнажает печатную плату и плотную компоновку SMD-элементов. Видеокарта размера ITX предполагает длину графического ускорителя 170 мм, что и было исполнено; ширина новинки составляет 115 мм, а в ПК будет перекрыто классически два слота расширения. Столь небольшая модель лишена опорной пластины от прогибания текстолита.

Для обеспечения энергией MSI GeForce GTX 1060 Aero ITX снабжена коннектором дополнительного питания «6pin», размещенного на краю печатной платы. Для удобства подключения он развернут защелкой верх. Здесь же выглядывает единственная тепловая трубка диаметром 8 мм. Энергопотребление оценено на отметке 120 Вт.

Интерфейсная панель отличается от референсной. Количество видеовыходов осталось неизменным, но общая формула стала иной. Теперь у нас один разъем DVI-D и по дваHDMI 2.0 и DisplayPort 1.4. Отметим увеличенные прорези для выхода горячего воздуха.

Система охлаждения

Система охлаждения видеокарты форм-фактора ITX должна удовлетворять основному требованию – компактным размерам. Однако, как следствие уменьшение габаритов начинает влиять на снижение эффективности кулера, и перед разработчиками встает нелегкая задача: оптимизировать конструкцию радиатора и алгоритм работы вентилятора таким образом, чтобы это не сказалось на производительности СО. По этой причине нам очень интересно изучить кулер MSI GeForce GTX 1060 Aero ITX.

Крепление обеспечивается четырьмя подпружиненными винтиками в области графического процессора. В качестве термоинтерфейса использована серая термопаста.

Охладитель представляет односекционный радиатор, набранный 40 алюминиевыми пластинами, пронизанных одной тепловой трубкой S-формой и диаметром 8 мм. Только часть соединений использует припой. Основание кулера отполировано, применена технология прямого контакта с GPU.

К декоративному пластиковому кожуху фиксируется единственный вентилятор. Модель лишена настраиваемой подсветки, да и в целом обделена яркими элементами.

За активную часть отвечает вентилятор производства Power Logic, модель PLD09210S12HH. Он изготовлен в январе 2017 года и построен на подшипнике с увеличенным сроком службы.

Под основной системой охлаждения приютился низкопрофильный радиатор зоны VRM, отвечающий за отвод тепла от силовых элементов. Использована голубая термопрокладка, прижим очень сильный и равномерный, что отражается на отпечатке.

Печатная плата

Видеокарта MSI GeForce GTX 1060 Aero ITX построена на оригинальной укороченной печатной плате длиной 170 мм, отличающейся от референсной. Инженеры задействовали качественную элементную базу Military Class 4, которая включает твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.

Подсистема питания построена по схеме "3+1", где три фазы отведены под графический процессор и одна - на видеопамять. В качестве ШИМ-контроллера разработчики использовали микросхему uP9509P.

Графический процессор Pascal GP106-400-A1 выполнен на 16-нм техпроцессе FinFET. Он включает 1280 шейдеров, 48 блока растеризации, 80 текстурных блоков, произведен на 51 неделе 2016 года.

Шесть микросхем видеопамяти общим объемом 6144 Мбайт функционируют на частоте 2000 МГц (эффективная частота – 8000 МГц). Они изготовлены компанией Samsung, маркировка K4G80325FB-HC25.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: MSI X99A Workstation;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: MSI GeForce GTX 1060 Aero ITX 6G;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: ASUS MG279Q;
• Операционная система: Windows 10 64-bit.
• Драйвера: NVIDIA ForceWare 382.33.

В качестве центрального процессора был использованIntel Core i7-6800K с частотой 3400 МГц. Частота памяти была зафиксирована на отметке 2800 МГц при таймингах 14-16-16-39.Роль платформы выполняла материнская платаMSI X99A Workstation.

Видеокарта MSI GeForce GTX 1060 Aero ITX отметилась и заводским разгоном графического процессора. Тактовая частота ядра повышена c 1506 МГц до 1544 МГц, в режиме Boost – с 1708 МГц до 1759 МГц при напряжении 1.063 В.

Вместе с фирменным вентилятором Torx Fan система охлаждения получила технологию Zero Frozr, позволяющая останавливать кулер в простое при температуре GPU ниже 50°С.

Утилита для мониторинга GPU-Z обновилась до версии 2.1.0, которая теперь позволяет просматривать основные параметры BIOS видеокарты.

В популярной сетевой игре Battlefield 1 с ультра-настройками графики и на карте с 64 игроками видеокарта MSI GeForce GTX 1060 Aero ITX продемонстрировала приемлемые результаты, лишь незначительно уступив своим полноразмерным коллегам. Новинка бустит до средней отметке 1898 МГц по ядру, графический процесс прогрелся до 66°С при скорости вращения вентилятора 1600 об/мин. Система охлаждения демонстрировала средний уровень шума, комфортный для продолжительной работы.

Подробные результаты мониторинга.

Производительность видеокарты GeForce GTX 1060, оснащенного 6 Гбайт памяти, нам известна (ссылка 1 и ссылка 2). Поэтому сконцентрируемся на основных бенчмарках и плавно перейдем к разгону.

Синтетические тесты

Valley Benchmark 1.0

Heaven Benchmark 4.0

Superposition Benchmark

3DMark 2013 Fire Strike

3DMark 2013 Fire Strike Extreme

3DMark 2013 Fire Strike Ultra

3DMark 2013 Time Spy

Разгон

Несмотря на кажущуюся «безобидность», графический ускоритель MSI GeForce GTX 1060 Aero ITX отлично разгоняется! При автоматическом режиме работы кулера частоту ядра удалось поднять до 1674 МГц (+120 МГц) и видеопамяти – до 2400 МГц (+400 МГц). С повышением значения Power Limit это не могло не сказаться на температуре и уровне шума. Нагрев увеличился до 69°С при 1780 об/мин, а систему охлаждения стало слышно на фоне ПК.

Средняя частота ядра в бусте составляет 2025 МГц спустя 15 минут игры в Battlefield 1. Сдерживающим фактором выступает ограничение энергопотребления на отметке 120 Вт, который с повышенным Power Limit на 12% не превышает 140 Вт и быстро достигается.

Разгон повысил уровень производительности на 11%.

В завершении приведем график зависимости уровня шума от скорости вращения вентилятора системы охлаждения.

Видеокарту условно можно назвать тихой до 40% (~1150 об/мин) и тихой до 52% (~1550 об/мин).

Заключение

В первую очередь, модель MSI GeForce GTX 1060 Aero ITX интересна своими компактными размерами форм-фактора ITX, из которых следуют остальные особенности и недостатки продукта. К достоинствам причислим длину графического ускорителя (всего 170 мм), небольшой заводской разгон, вариации с 3 и 6 Гбайт видеопамяти, наличие расширенной трехлетней гарантии. Несмотря на крохотные габариты, система охлаждения является эффективной, удерживая температуру GPU на отметке 66-68°С. Не сэкономили разработчики и на отдельном радиаторе зоны VRM, что является не такой уж и редкостью. Подчеркнем еще один факт: модели ITX стоят чуть меньше своих аналогов.

Однако у видеокарты MSI GeForce GTX 1060 Aero ITX есть и парочка недочетов. Во-первых, знакомство с моделью огорчает скромный комплект поставки, в котором кроме буклетов и диска ничего нет; во-вторых, кулер работает при среднем уровне шума, который хоть и является комфортным, но при разгоне становится выше.

Подводя итоги, скажем, что MSI GeForce GTX 1060 Aero ITX является хорошей моделью со своими "за" и "против" и может заинтересовать пользователей благодаря хорошему сочетанию компактных габаритов, доступной стоимости, а также высокому качеству.

Достоинства:

• Высокая производительность;
• Эффективная система охлаждения;
• Наличие небольшого заводского разгона;
• Версия с 6 Гбайт видеопамяти;
• Расширенная гарантия.

Недостатки:

• В разгоне кулер становится слышен на фоне работы ПК;
• Скудный комплект поставки.

Особенности:

• Форм-фактор ITX.
