Обзор и тестирование материнской платы MSI X370 SLI PLUS

Мы продолжаем серию обзоров материнских плат для процессоров сокета AM4. В нашу редакцию попалэкземплярMSI X370 SLI PLUS, которыйотносится к серии надежных и стабильных материнских плат. Учитывая относительно невысокую стоимость (от $140) и обширные функциональные возможности, данная плата должна привлекать пользователей, находящихся в поиске баланса производительности и цены. Рассмотрим ее ближе.

Упаковка и комплектация

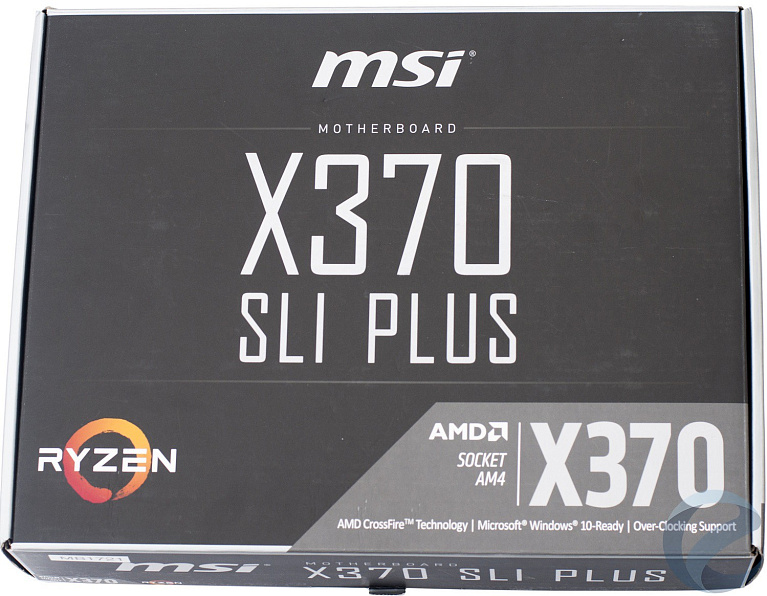

Материнская платаMSI X370 SLI PLUSпоставляется в картонной коробке, имеющей черно-белую цветовую гамму с нанесенным логотипом компании и некоторыми ключевыми особенностями.С обратной стороны упаковки обозначены основные характеристики материнкой платы, а также примененные в ней технологии. В центральной части расположена фотография материнской платы, в нижней правой - описаны разъемы задней (интерфейсной) части материнской платы.

Внутри коробки в антистатическом пакете располагается материнская плата и аксессуары комплектации.

Комплектация достаточно скромная. Внее входят информационные буклеты, мультиязычная инструкция, два кабеля SATA (с прямым и угловым подключением),диск с программным обеспечением, а также заглушка на интерфейсную панель. Мостик SLI и наклейки для кабелей отсутствуют, что несколько удивительно, учитывая примерно одинаковую стоимость сMSI X370 KRAIT GAMING.

Дизайн и особенности материнской платы

Материнская плата выполнена в строгом и очень привлекательном стиле. Нет ничего лишнего и пестрого, минимум цветов. Не зря данная модель позиционируется, как решение для профессионалов.

Обратная сторона платы пестрит точками паек, также выделяется дорожка звукового тракта.

Под пластиковым кожухом располагаются интерфейсные порты.

Радиаторы системы охлаждения цепей питания выполнены в строгом стиле, они массивные и внушают доверие.

Основное питаниеплаты осуществляется через стандартный 24-pin ATX разъем.

Рядом с этим разъемом располагаются светодиодыEZ Debug LED, с помощью которыхможноследить за этапами загрузки компьютера, чтобы в случае неудачного старта понять, в чем его причина (дополнительный экран для вывода POST Code, к сожалению, отсутствует).Четыре разъема DDR сделаны из пластика, с двух сторон присутствуют защелки.

Для дополнительного питания процессора имеется 8-pin разъем.

Два слота PCI-E 3.0 и слот M.2 (носящий название TURBO M.2) между ними армированы, что обеспечивает им дополнительную прочность и надежность.

Ревизия материнской платы обозначена как MS-7A33 VER. 2.0, когда уMSI X370 KRAIT GAMING она былаMS-7A33 VER. 1.0.

Рядом с разъемом M.2 виднеется джампер JBAT1, перемыкание которого выполняет функцию сброса настроек BIOS (Clear CMOS).

В качестве Multi-IO используется микросхема Nuvoton NCT6795D.

Между вторым слотом PCI-E 3.0 и PCI-E 2.0 располагаютсямикросхемы-свитчи ASMedia ASM1480.

Радиатор чипсета логики AMD X370 выполнен в строгом стиле, имеет большие размеры и не имеет подсветки.

Ниже радиатора располагаются колодки USB.

В левой части материнской платы расположен аудиомодуль AUDIO BOOST,основанный на Realtek ALC892.

Модуль оснащен подсветкой, которая, по сути, является единственной видимой подсветкой на материнской плате.

Приступим к "раздеванию" платы. Радиаторы цепей питания крепятся через термопрокладки, радиатор системной логики - с помощью термоклея, и снять его первый раз достаточно трудно.

Все радиаторы имеют оребрение, чтодолжно положительно сказаться на температурном режиме.

Без радиаторов плата выглядит абсолютно монотонной, пестрящей количеством элементов.

Чипсет системной логики AMD X370 произведен на 29 неделе 2016 года в Тайване.

Система питания выполнена по схеме 8+2.

В роли ШИМ-контроллера используется Richtek RT8894A, который работает в режиме 4+2,для каждого драйвера удвоено количество компонентов. Для каждого канала установлена пара транзисторов NikosPK616BA и PK632BA.

Компания MSI использует контроллер USBASMedia ASM2142.

В нижнем правом углу располагаются 6 разъемов SATA 3 для подключения накопителей.

Технические характеристики

  • Сокет: AM4;
  • Чипсет: AMD X370;
  • Поддерживаемые процессоры:AMDRYZEN серии и процессоры 7го поколения A-series / Athlonдля сокета AM4;
  • Поддержка памяти:4 x DIMM DDR4 1866 / 2133 / 2400 / 2667(OC) / 2933(OC) / 3200(OC)+ МГц, макс. до 64 Гбайт;
  • Слоты расширения:2 x PCIe 3.0 x16 (x16/x0, x8/x8),1 x PCIe 2.0 x16,3 x PCIe 2.0 x1;
  • Графика (только дляпроцессоров 7го поколения A-series):1 × HDMI 1.4 порт с поддержкой максимального разрешения 2560×1600 при 60 Гци 1 × DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
  • Поддержка Multi-GPU: 2-Way NVIDIASLI /3-Way AMD CrossFire;
  • Интерфейсы систем хранения данных: чипсетAMDX370 Chipset, 6x SATA 6Гбит/с (RAID 0,1,10), 1х M.2. (Key M),PCIe 3.0 x4 (для процессоров RYZEN) илиPCIe 3.0 x2 (дляпроцессоров 7го поколения A-series) иSATA 6 Гбит/с 2242/ 2260 /2280/ 22110;
  • Порты USB: AMD CPU - 4x USB 3.1 Gen1 Type-A; чипсет AMD X370 -4x USB 3.1 Gen1,6 x USB 2.0; чипсетASMedia ASM2142 Chipset -1 x USB 3.1 Gen2 Type-C (10 Гбит/с),1 x USB 3.1 Gen2 Type-A (10 Гбит/с);
  • Звук:HD-кодек 7.1, Realtek ALC892;
  • Сетевая карта: 10/100/1000 Мбит/с, Realtek 8111H;
  • Форм-фактор: ATX (30,4 x 24,3 см, 9 монтажных отверстий);

Разъемы на плате:

  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 6 ×SATA 6 Гбит/с;
  • 2 × USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО (до 2 А);
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × коннектор RGB LED;
  • 1 × коннектор TPM модуля;
  • 1 × коннектор последовательного порта;
  • 1 × коннектор параллельного порта;
  • 1 × коннектор звуковых разъемов передней панели;
  • 2× разъем системной панели;
  • 1 × разъем датчика открытия корпуса;
  • 1 × Clear CMOS джампер;

Порты ввода/вывода задней панели:

  • Комбинированныйпорт PS/2 клавиатура/мышь;
  • 2 x USB 2.0 Type-A;
  • 1 x DVI-D;
  • 1 x HDMI1.4;
  • 1 x LAN (RJ45);
  • 4 x USB 3.1 Gen1 Type-A;
  • 1 x USB 3.1 Gen2 Type-A;
  • 1 x USB 3.1 Gen2 Type-C;
  • 6 звуковых разъемов;

BIOS и программное обеспечение

Помимо внешнего сходства и одинаковой компонентной базыгероиня нашего обзора имеет с KRAIT GAMING неотличимую оболочку BIOS - Click BIOS 5.

В EZ Mode, который изначально загружается, мы получаем необходимый минимум информации по установленному процессору, оперативной памяти, внутренним накопителями системам охлаждения:

Также присутствует возможность смены языка, настройки оборотов вентиляторов и помп жидкостных систем. Кроме того,с помощью M-Flashможно обновить версию BIOS до актуальной.

Доступны кнопки GAME BOOST и A-XMP, их функционал не изменился:первая кнопка разгоняет процессор до 4000 МГц по всем ядрам, вторая - позволяет выбрать один из двух режимов работы оперативной памяти.

Переход в режим Advancedприводит к привычному экрану, но с другой заставкой:

Вкладки OC, OC Profile и Hardware Monitor никаких изменений не выявили.

Проблема долгого старта коснулась и данной материнской платы - в среднем уходило 25-28 секунд до полной загрузки рабочего стола. Надеемся, что грядущие обновления BIOS эту проблему исправят.

MSI X370 SLI PLUS поддерживается программойMSI Command Center.

Программа проста в пользовании, и с ее помощью можно быстро найти предел разгона для конкретного экземпляра процессора без манипуляций с BIOS и частых перезагрузок.

А вот программа MSI Gaming APPматеринскую плату не определила.

Но в ней и нет необходимости - подсветка материнской платы по сравнению с KRAIT GAMING несколько упростилась, а удлинителя для подключения внешних устройств с поддержкойMSI Mystic Lightв комплекте с материнской платой, к сожалению, не было.

Программа MSI X-Boostпроизводит автоматические оптимизации под выбранный сценарий работы компьютера.

MSI RAMDisk создаёт в оперативной памяти виртуальный диск, куда можно разместить необходимые вам программы для ускорения их работы. Все необходимые настройки для этого предусмотрены.

Скорость чтения и записи данных в такой диск существенно отличается от возможностей накопителей SSD.

Тестовый стенд

  • Материнская плата:MSI X370 SLI PLUS (BIOS 1.3);
  • Процессор: AMD Ryzen 5 1600X;
  • Система охлаждения:MSI Core Frozr L;
  • Термоинтерфейс: Arctic Cooling MX-4;
  • Оперативная память: 2 x 8 Гбайт Geil Evo X DDR4-3200 (GEX416GB3200C16DC; 16-16-16-36 CR1);
  • Видеокарта:MSI Radeon RX480 Gaming X8G / AMD Radeon RX 480 8 Гбайт GDDR5;
  • Блок питания:Aerocool HIGGS-750W мощностью 750 Ватт;
  • Системный накопитель:SSD Plextor m7v128 Гбайт;
  • Корпус:Thermaltake Versa C22 RGB Snow Edition;

Программное обеспечение:

  • Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
  • Драйвер видеокарты: Radeon Software Crimson ReLive Edition 17.5.2

Тестирование и разгон

На заводских настройках материнская плата установила следующие режимы:

  • Для процессора: при однопоточной нагрузке частота нагруженного ядра поднималась до 4100 МГц, при многопоточной нагрузке частота всех ядер составляла 3700 МГц, при этом напряжение достигало 1.5 В в обоих случаях. В режиме бездействия частота ядер опускалась до 2115 МГц.
  • Для оперативной памяти: частота равнялась 2133 МГц при таймингах 15-15-15-36 CR1.

Работа компьютера во время тестирования была стабильной, никаких сбоев замечено не было.

В LinX 0.7.0 температура процессора достигла 75оС, и здесь, как мы считаем, вина лежит на очень завышенном напряжении.

С помощью манипуляций в BIOS была достигнута частота 4000 МГц при напряжении 1.375 В. С данными настройками процессор работал без сбоев и проходил любые бенчмарки и стрессовые тесты. Удивляет, что требуемые напряжения оказываются ниже, чем на аналогичной KRAIT GAMING. Замеры мультиметром значительных отклонений напряжения Vcore под нагрузкой не выявили.

Разгон оперативной памяти тоже удивил. Во-первых, для активации профиля A-XMP (3200 МГц, 16-16-16-36 1Т) напряжения CPU Nb и DRAM увеличивать не приходилось, и они, соответственно, равнялись 1.1 В и 1.35 В.

Во-вторых, тайминги на частоте памяти 3200 МГц удалось снизить до 14-15-15-28 CR1. Трудно сказать, чем обусловленытакие различия с KRAIT GAMING. Мы считаем, что это связано с более новой ревизией материнской платы, как мы уже писали выше.

На таких настройках в LinX 0.7.0 температура процессора снизилась до 72.5оС .

Измерения пирометром показали высокую эффективность радиаторов MSI X370 SLI PLUS.

Левый радиатор цепей питанияВерхний радиатор цепей питанияРадиатор системной логики
MSI X370 SLI PLUS (OC)38.4оС45.4оС37.7оС
MSI X370 SLI PLUS36.1оС41.2оС29.1оС
MSI X370 KRAIT GAMING (OC)38.1оС51.5оС40.2оС
MSI X370 KRAIT GAMING36.4оС50.8оС28.9оС

Тестирование производительности проводилось на заводских настройках и в максимальном разгоне, полученном на данной материнской плате. Были получены следующие результаты:

Как мы видим, небольшое преимущество оказывается у системы, основанной наMSI X370 SLI PLUS.

Заключение

Материнская платаMSI X370 SLI PLUS удивила полученными результатами. Имея одинаковую с KRAIT GAMING основу, внешне идентичные BIOS, героиня обзора показывает лучшую стабильность и разгон тех же самых комплектующих, что использовались в прошлом обзоре. С учетом более строгого внешнего вида, невысокой стоимости (примерно равной стоимости сKRAIT GAMING - от $140) и больших функциональных особенностейMSI X370 SLI PLUS является отличным выбором для систем, основанных на Ryzen 5 и Ryzen 7.

Плюсы:

  • Отличный дизайн;
  • Большой выбор функционального программного обеспечения;
  • Поддержка SLI и CrossFire;
  • Стабильная работа и невысокие температуры;
  • Точность выставляемых напряжений;

Минусы:

  • Скромная комплектация;

Может не устроить:

  • Отсутствие базового генератора (оправдывается ценой материнской платы);
  • Практически отсутствует подсветка.
